GBT4689.8-1984皮革收缩温度的测定.pdf 3页

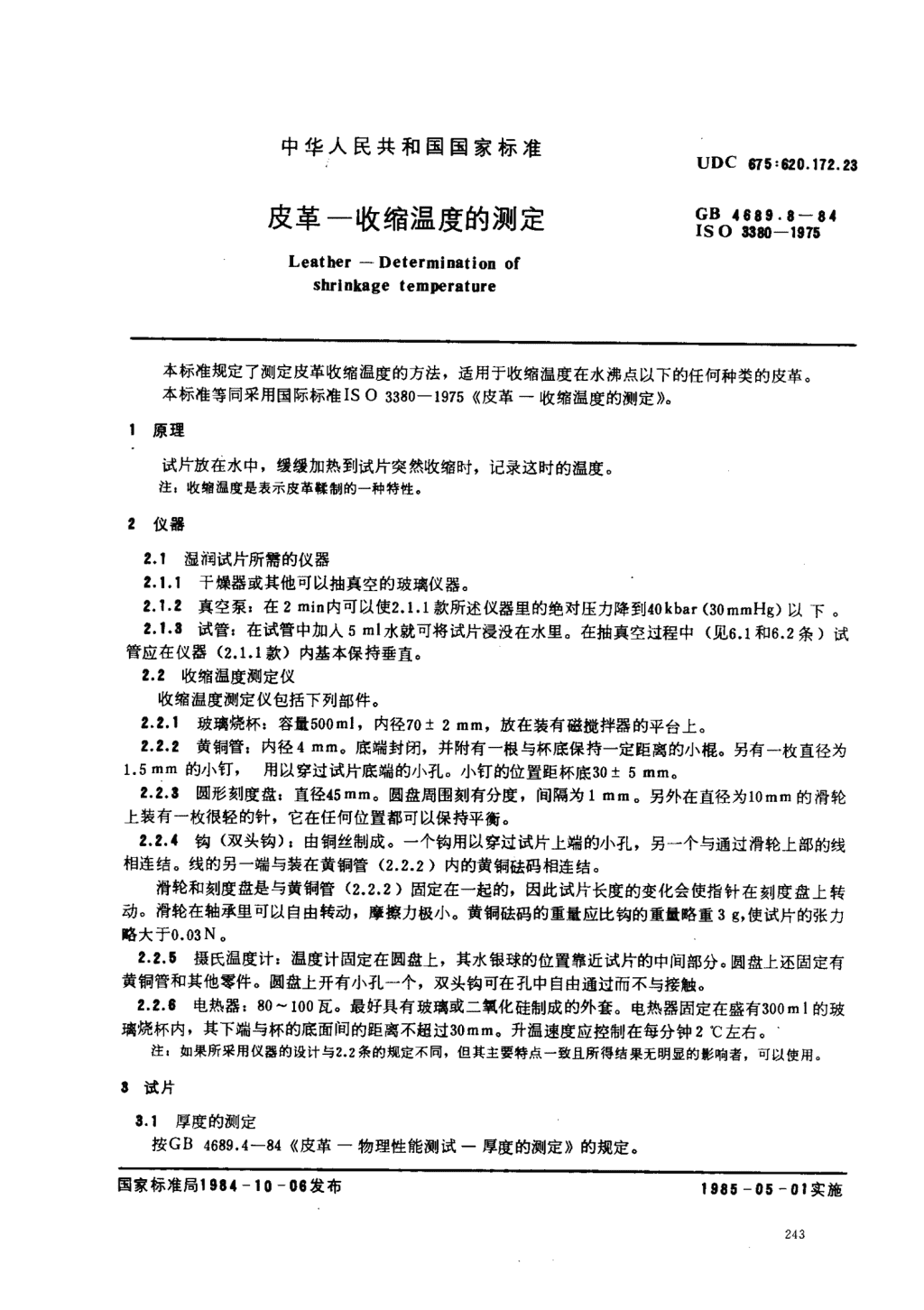

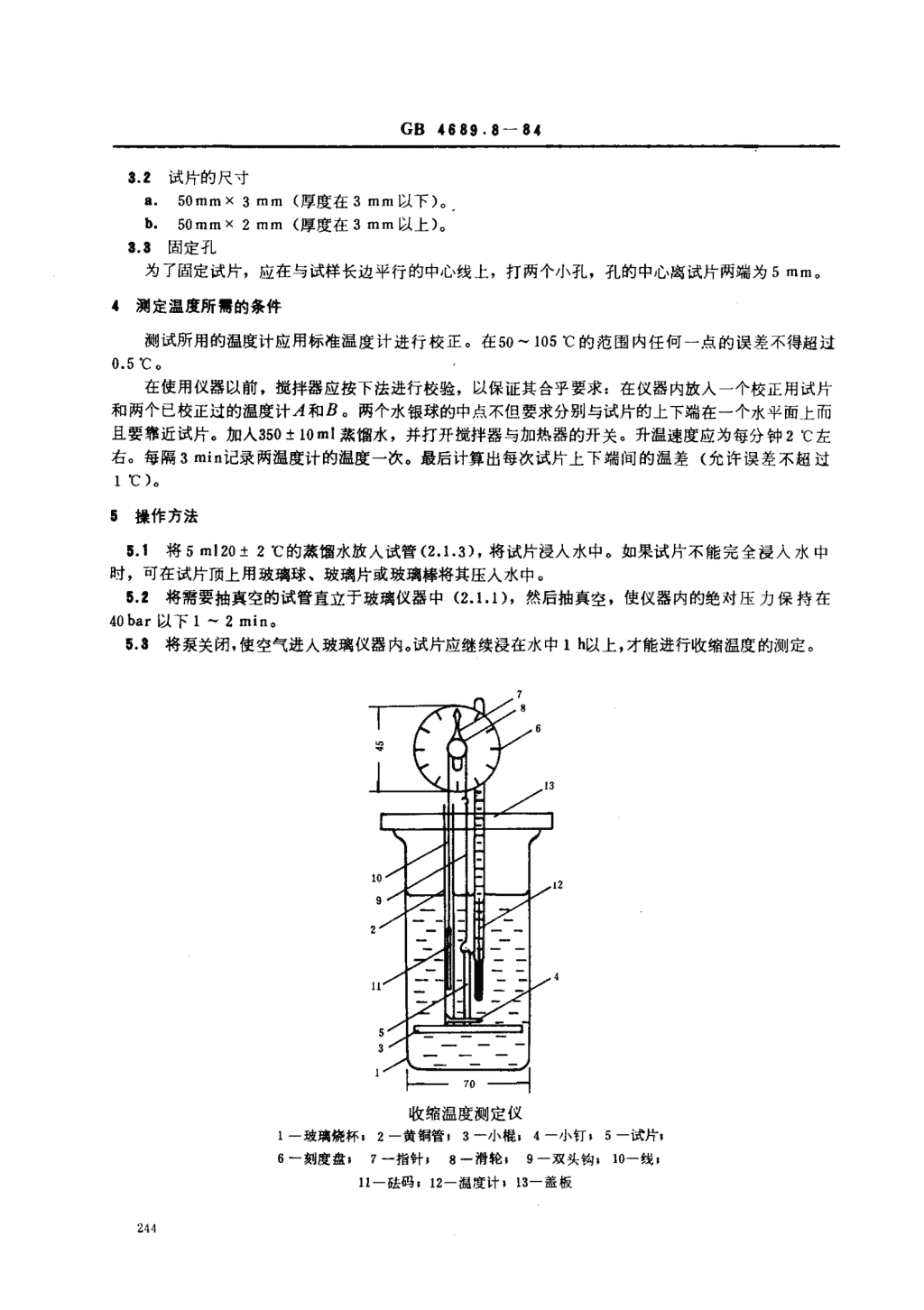

'中华人民共和国国家标准UDC875620.172.28皮革一收缩温度的测定G匕4889.8一84ISO助的一1975Leather一Determinationofshrinkagetemperature本标准规定了测定皮革收缩温度的方法，适用于收缩温度在水沸点以下的任何种类的皮革。本标准等同采用国际标准IS03380-1975((皮革一收缩温度的测定)Ne原理试片放在水中，缓缓加热到试片突然收缩时，记录这时的温度。注:收缩温度是表示皮革裸制的一种特性。仪器2.1湿润试片所需的仪器2.1.1干燥器或其他可以抽真空的玻璃仪器。2.1.2真空泵:在2min内可以使2.1.1款所述仪器里的绝对压力降到40kbar(30mmHg)以下。2.1.8试管:在试管中加人5m.水就可将试片浸没在水里。在抽真空过程中(见6.1和6.2条)试管应在仪器(2.1.1款)内基本保持垂直。2.2收缩温度测定仪收缩温度测定仪包括下列部件。2.2.1玻璃烧杯:容量500m1，内径7012mm，放在装有磁搅拌器的平台上。2.2.2黄铜管:内径4mm。底端封闭，并附有一根与杯底保持一定距离的小棍。另有一枚直径为1.5mm的小钉，用以穿过试片底端的小孔。小钉的位置距杯底30士5mm.2.2.8圆形刻度盘:直径45mm。圆盘周围刻有分度，间隔为lmm。另外在直径为lomm的滑轮上装有一枚很轻的针，它在任何位置都可以保持平衡。2.2.4钩(双头钩):由铜丝制成。一个钩用以穿过试片上端的小孔，另一个与通过滑轮上部的线相连结。线的另一端与装在黄铜管(2.2.2)内的黄铜硅码相连结。滑轮和刻度盘是与黄铜管(2.2.2)固定在一起的，因此试片长度的变化会使指针在刻度盘上转动。滑轮在轴承里可以自由转动，摩擦力极小。黄铜硅码的重量应比钩的重量略重39，使试片的张力略大于0.03N,2.2.5摄氏温度计:温度计固定在圆盘上，其水银球的位置靠近试片的中间部分。圆盘上还固定有黄铜管和其他零件。圆盘上开有小孔一个，双头钩可在孔中自由通过而不与接触。2.2.8电热器:80一100瓦。最好具有玻璃或二氧化硅制成的外套。电热器固定在盛有300mI的玻璃烧杯内，其下端与杯的底面间的距离不超过30mm。升温速度应控制在每分钟2℃左右。注:如果所采用仪器的设计与2.2条的规定不同，但其主要特点一致且所得结果无明显的影响者，可以使用。8试片3.1厚度的测定按GB4689.4-84《皮革一物理性能测试一厚度的测定》的规定。国家标准局1984一10一cI?发布1985一05一0实施 GB4689.8一843.2试片的尺寸a.50mmx3mm(厚度在3mm以下)。b.50mmx2mm(厚度在3mm以上)。匀.习固定孔为了固定试片，应在与试样长边平行的中心线上，打两个小孔，孔的中心离试片两端为5mmo4测定温度所摇的条件测试所用的温度计应用标准温度计进行校正。在50-105℃的范围内任何一点的误差不得超过0.5℃0在使用仪器以前，搅拌器应按下法进行校验，以保证其合乎要求:在仪器内放入一个校正用试片和两个已校正过的温度计A和B。两个水银球的中点不但要求分别与试片的上下端在一个水平面上而且要靠近试片。加人350110ml蒸馏水，并打开搅拌器与加热器的开关。升温速度应为每分钟2℃左右。每隔3min记录两温度计的温度一次。最后计算出每次试片上下端间的温差(允许误差不超过1℃)o5操作方法5.1将5ml2012℃的蒸馏水放人试管(2.1.3)，将试片浸人水中。如果试片不能完全浸人水中时，可在试片顶上用玻璃球、玻璃片或玻璃棒将其压人水中。5.2将需要抽真空的试管直立于玻璃仪器中(2.1.1),然后抽真空，使仪器内的绝对压力保持在40bar以下1~2min,5.3将泵关闭，使空气进人玻璃仪器内。试片应继续浸在水中1h以上，才能进行收缩温度的测定。收缩温度测定仪1一玻璃烧杯。2一黄铜管，3一小棍，a一小钉，s一试片.s一刻度盘.7一指针;a-滑轮，s-双头钩;10-线;11一磅码。12-温度计.13-盖板 GB4689.8一845.4将试片上端挂在钩上(2.2.4)，下端固定在钉上(2.2.2)05.5烧杯(2.2.1)内放人350110ml温热的蒸馏水。如果知道或估计试片的收缩温度在600C以下(见6.5条)，那么加人水的温度至少比估计的收缩温度低10`C(见5.7条)。加热水，升温速度尽可能接近每分钟2℃。5.6每隔30s记录一次温度和相应的指针的读数，直到试片明显地收缩或水强烈沸腾为止。如果到沸腾才收缩，记录沸腾时水的温度(见6.4条)。查阅记录数据所列出的表或分析指针读数与相应温度所形成的曲线图，找出试片在最大长度时的指针位置向收缩方向移动半分度时的温度。记录这个温度作为试片(6.3)的收缩温度。5.7如果按上法测得的收缩温度，不超过加人时的水温5℃，所得的结果应弃去，并按5.1到5.3条的规定另行润湿试片，按5.4-5.7的操作重新测定。6操作注意事项二1如果皮革纤维的表面是疏水性的，仅将皮革浸泡在水中，吸水和润湿作用缓慢.如果减低压力除去皮革内空气，那么当恢复压力时，水就被压人皮革内，这就能获得快速润湿的效果。6.2试管内径8-11mm是合适的。6.80.03N的张力已足以使某些试片伸直。试片长度明显的小的变化，可能是由于仪器本身的尺寸发生变化或是由于水的流动而引起试片的弯曲。因此必须将指针的读数与相应的温度列成一个表，这样就能区分指针的移动是由于上述这些原因，还是由于试片的收缩而产生。由于皮革开始收缩的起点很难确定，因此当皮革有小的肯定的收缩现象时才能作为它的收缩温度。指针移动半分度相当于试片的长度缩短0.3%左右。6.4上述方法不适用于收缩温度超过沸水温度的试片。如果要测定这种皮革的收缩温度，建议采用一种水加压的仪器而不主张用混合液(如水和甘油)。6.5差不多所有皮革的收缩温度都在60℃以上，但也有少数在60℃以下。了结果的表示如果收缩温度(5.6)在水沸腾以前发生，就用这个温度作为试验结果。精确度1℃。如果收缩温度高于水的沸腾温度，报告就写收缩温度高于水的沸腾温度，并写出水的沸腾温度。.试验报告试验报告应包括下列内容:a.是否采用本标准，b.试验结果;c.记录与本方法任何不同之处，d.说明试片取自全张革、背革、肩革还是腹边革，e.记录批样的参考资料。附加说明:本标准由中华人民共和国轻工业部提出，由轻工业部毛皮制革工业科学研究所归口。本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人陈惠臣。'
