GBT4689.5-1984皮革抗张强度和伸长率的测定.pdf 3页

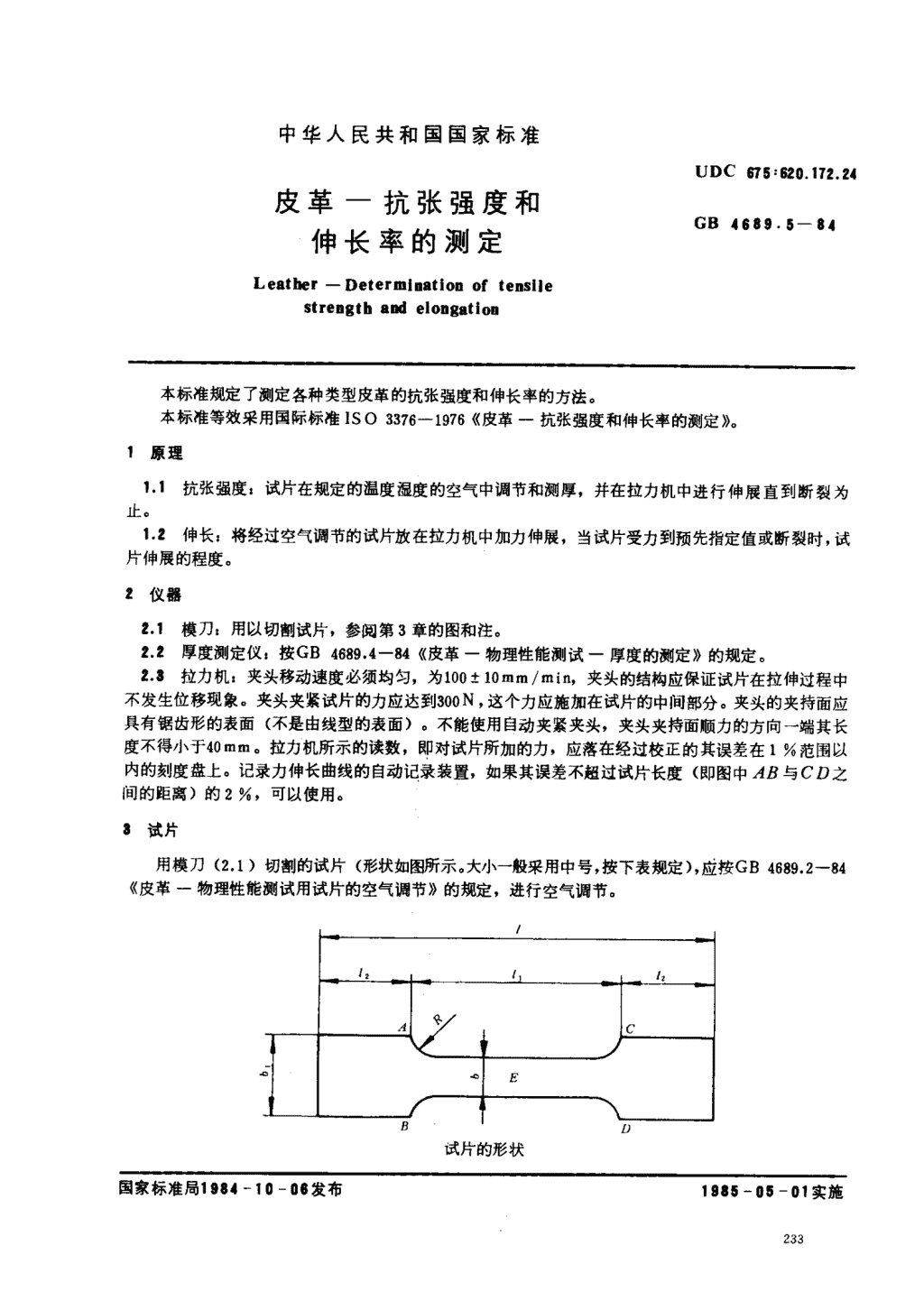

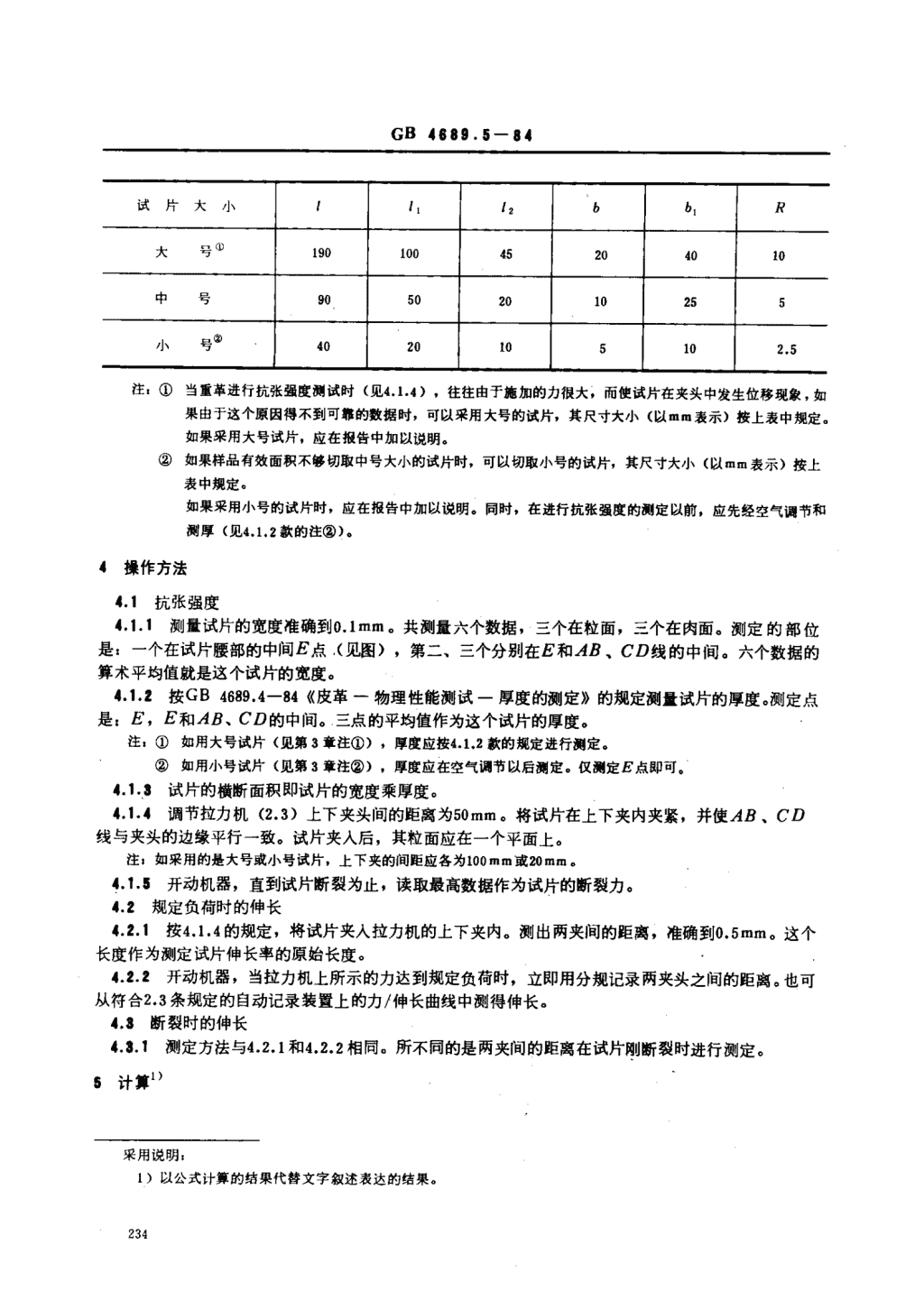

'中华人民共和国国家标准UDC675:620.172.24皮革一抗张强度和GB4686.5一84伸长率的测定Leather一Determinationoftensilestrengtha目elongation本标准规定了测定各种类型皮革的抗张强度和伸长率的方法。本标准等效采用国际标准ISO3376-1976《皮革一抗张强度和伸长率的测定))o，原理1.1抗张强度:试片在规定的温度湿度的空气中调节和测厚，并在拉力机中进行伸展直到断裂为止。1.2伸长:将经过空气调节的试片放在拉力机中加力伸展，当试片受力到预先指定值或断裂时，试片伸展的程度。2仪器2.1模刀:用以切割试片，参阅第3章的图和注。2.2厚度测定仪:按GB4689.4-84《皮革一物理性能测试一厚度的测定》的规定。2.8拉力机:夹头移动速度必须均匀，为100t10mm/min，夹头的结构应保证试片在拉伸过程中不发生位移现象。夹头夹紧试片的力应达到300N，这个力应施加在试片的中间部分。夹头的夹持面应具有锯齿形的表面(不是由线型的表面)。不能使用自动夹紧夹头，夹头夹持面顺力的方向一端其长度不得小于40mm。拉力机所示的读数，即对试片所加的力，应落在经过校正的其误差在1%范围以内的刻度盘上。记录力伸长曲线的自动记录装置，如果其误差不超过试片长度(即图中AB与CD之间的距离)的2%，可以使用。吕试片用模刀(2.1)切割的试片(形状如图所示。大小一般采用中号，按下表规定)，应按GB4689.2-84《皮革一物理性能测试用试片的空气调节》的规定，进行空气调节。，{FclE试片的形状国家标准局198‘一10一0.发布1985一05一01实施 GB4689.5一84试片大小II,l266,R大号①19010045204010中号90502010255小号②4020105102.5注:①当重革进行抗张强度侧试时(见4.1-4)，往往由于施加的力很大，而使试片在夹头中发生位移现象，如果由于这个原因得不到可命的数据时，可以采用大号的试片，其尺寸大小(以mm表示)按上表中规定。如果采用大号试片.应在报告中加以说明。②如果样品有效面积不够切取中号大小的试片时，可以切取小号的试片，其尺寸大小(以mm表示)按上表中规定。如果采用小号的试片时，应在报告中加以说明。同时，在进行抗张强度的侧定以前，应先经空气调节和测厚(见4.1.2款的注②)。4操作方法4.1抗张强度4.1.1测量试片的宽度准确到。.1mm。共测量六个数据，三个在拉面，三个在肉面。测定的部位是:一个在试片腰部的中间E点(见图)，第二、三个分别在E和AB,CD线的中间。六个数据的算术平均值就是这个试片的宽度。4.1.2按GB4689.4-84《皮革一物理性能测试一厚度的测定》的规定测量试片的厚度。测定点是:E,E和AB,CD的中间。三点的平均值作为这个试片的厚度。注:①如用大号试片(见第3章注①)，厚度应按4.1.2款的规定进行侧定。②如用小号试片(见第3章注②)，厚度应在空气调节以后测定。仅侧定E点即可。4.1.8试片的横断面积即试片的宽度乘厚度。4.1.4调节拉力机(2.3)上下夹头间的距离为50mm。将试片在上下夹内夹紧，并使AB,CD线与夹头的边缘平行一致。试片夹人后，其粒面应在一个平面上。注:如采用的是大号或小号试片，上下夹的间距应各为100mm或20mm,4.1.5开动机器，直到试片断裂为止，读取最高数据作为试片的断裂力。4.2规定负荷时的伸长4.2.1按4.1.4的规定，将试片夹人拉力机的上下夹内。测出两夹间的距离，准确到0.5mm。这个长度作为测定试片伸长率的原始长度。4.2.2开动机器，当拉力机上所示的力达到规定负荷时，立即用分规记录两夹头之间的距离。也可从符合2.3条规定的自动记录装置上的力/伸长曲线中测得伸长。4.8断裂时的伸长4.3.1测定方法与4.2.1和4.2.2相同。所不同的是两夹间的距离在试片刚断裂时进行测定。5计算‘)采用说明:1)以公式计算的结果代替文字叙述表达的结果。 GB488二5一84Fxto(1)S式中:T—抗张强度，N/mm";F—试片拉断时的读数，kg,S—试片断点横断面积，mm2,E二竺-Loxloo(2)Lo式中:E—规定负荷伸长率，%，Lo—试样受力部分的原长度，MM;L—试样在规定负荷或断裂时的长度，mm,.本测试方法应注惫之点6.1在很多情况下，皮革在使用过程中引起伸长的力往往是几个方向，而不是单纯的一个方向，而且这些力仅仅是造成皮革断裂原因中的一小部分原因。因此，就皮革的质最好坏来说，测定抗张强度没有什么指导惫义。即使在使用过程中施加于皮革的力是一个方向的(如轮带革)，测定抗张强度还不如测定规定负荷时的伸长率更有意义。在皮革厂(国外)的日常质最控制工作，一般宁愿测定撕裂强度而不测定抗张强度。6.2所有的试验结果，不但与皮革的涂饰、犊制方法以及原皮的种类有关，而且与试片切取的部位和方向有显著影响。因此在比较两种或两种以上的皮革时，非常重要的是必须在每个样品的相同部位上切取试片，而且要以背脊线或其他结构上的特点为准，切取同方向试片。7试验报告试验报告应包括下列内容:二是否按本标准规定进行测试;b.每项试验结果，c.样品的标志应详细书写，d.如果在所有试片中有一个不是如图中所示的大小，而是采用第3章注中所提出大小，那么应写明该试片的尺寸(也就是大号或小号).e.记录在检测过程中遇到的任何非一般性的特点，t.任何非本标准所规定的操作方法，或采用了其他文件上的方法，或是任惫选择的一种方法，都应加以说明。附加说明:本标准由中华人民共和国轻工业部提出，由轻工业部毛皮制革工业科学研究所归口。本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人陈惠臣。'
