GBT4689.6-1984皮革撕裂力的测定.pdf 3页

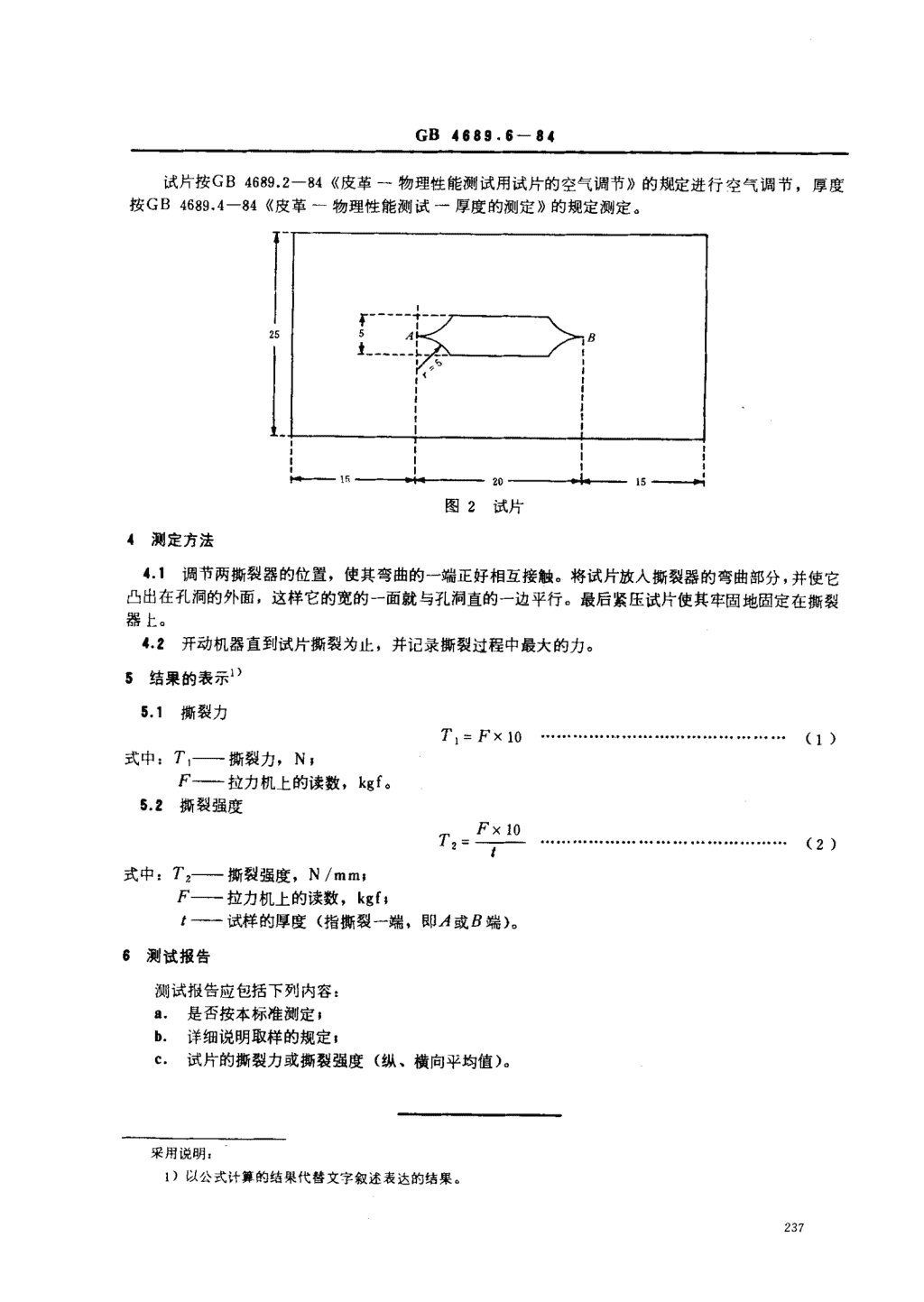

'中华人民共和国国家标准UDC675:620.176.245GB4689.6一84皮革一撕裂力的测定Leather一Determinationoftearingload本标准规定了测定撕裂力的方法，适用于各种类型的皮革。本标准等效采用国际标准IS03377-1975《皮革一撕裂力的测定}))o1原理将撕裂器(安装在拉力机的上下夹头中)的弯钩部分插人试片中规定形状的孔洞里。在撕裂器分离过程中所显示的最大负荷，作为该试片的撕裂力。2仪器2.，模刀:切取试片用的模刀可由两个部分用螺丝或焊接的办法组合而成，或用两个模刀分别切取试片和孔洞。切孔洞的模刀可以用一块长25mm和宽1Omm的工具钢制造。刀口内壁必须是垂直的，倾斜面应是刀口的外壁。倾斜面分别向A,B两端渐渐汇合而形成锐角的边，这些边必须与试片的平面垂直。如果将这两模刀组合成一把刀，那么所有的刀口应在一个平面上，而且刀的内外部分的高度都应一致，这样可以使所施的力内外均匀。2.2测厚仪:按GB4689.4-84《皮革一物理性能测试一厚度的测定》的规定。2.3拉力机:夹头的分离速度应均匀一致(每分钟100士20mm)，拉力机所显示的力的读数应落在经校正的准确度在1%以内的那一段刻度上。2.4撕裂器(见图1):每个由宽10mm,厚2mm的钢条制成，一端弯成直角，分别焊接在一块金属上，使钢条坚固。这个撕裂器可以固定在拉力机(2.3)的夹头里，或者取代夹头的位置。图1撕裂器试片试片长50mm，宽25mm，并有如图2所示形状和大小、的孔洞。切取试片最好采用如2.1所述的能{一次切出试片和孔洞的模刀。如无其他规定，试片可按GB4689.1-84《皮革一试验室样品一部位和标志》的规定切取，即长方形较长的一边与背脊线平行，切取时粒面向上。.~~~.......州....国家标准局1984一10一.06发布1985一",1N一01实施 GB4689.6一84试片按GB4689.2-84《皮革一物理性能测试用试片的空气调节》的规定进行空气调节，厚度按GB4689.4-84《皮革一物理性能测试一厚度的测定》的规定侧定。.l!I_.1.，严图2试片4测定方法4.1调节两撕裂器的位置，使其弯曲的一端正好相互接触。将试片放人撕裂器的弯曲部分，并使它凸出在孔洞的外面，这样它的宽的一面就与孔洞直的一边平行。最后紧压试片使其牢固地固定在撕裂器上。4.2开动机器直到试片撕裂为止，并记录撕裂过程中最大的力。5结果的表示，)5.1撕裂力乙二Fx10···········，，···‘···，，·············，·⋯(1)式中:T,-撕裂力，N，F—拉力机上的读数，kgf,5.2撕裂强度_Fx1012二一了一一““”“.“”””“.”.‘·⋯‘’········⋯⋯(2)式中:T2—撕裂强度，N/mm;—拉力机上的读数，kgf;—试样的厚度(指撕裂一端，即A或B端)。6测试报告测试报告应包括下列内容:a.是否按本标准测定，b.详细说明取样的规定.c.试片的撕裂力或撕裂强度(纵、横向平均值)。采用说明:1)以公式计算的结果代替文字叙述表达的结果。 GB4688.6一84附加说明:本标准由中华人民共和国轻工业部提出，由轻工业部毛皮制革工业科学研究所归口。本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人陈惠臣。'
