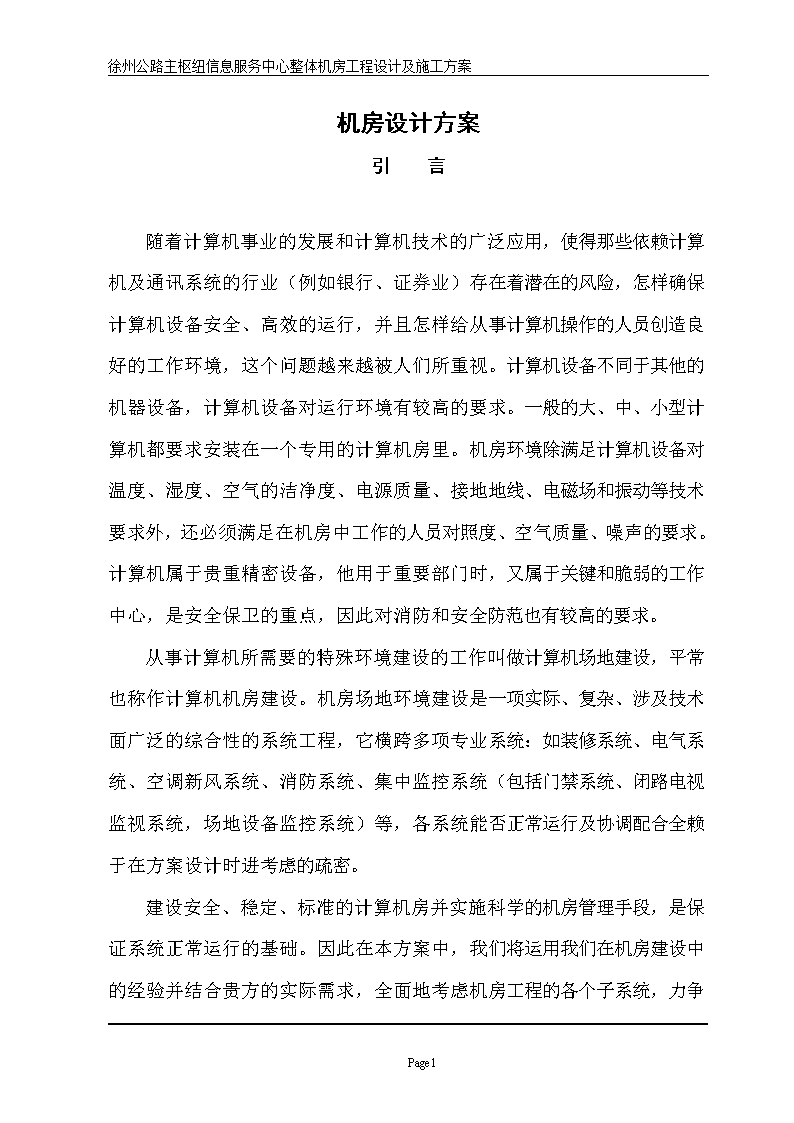

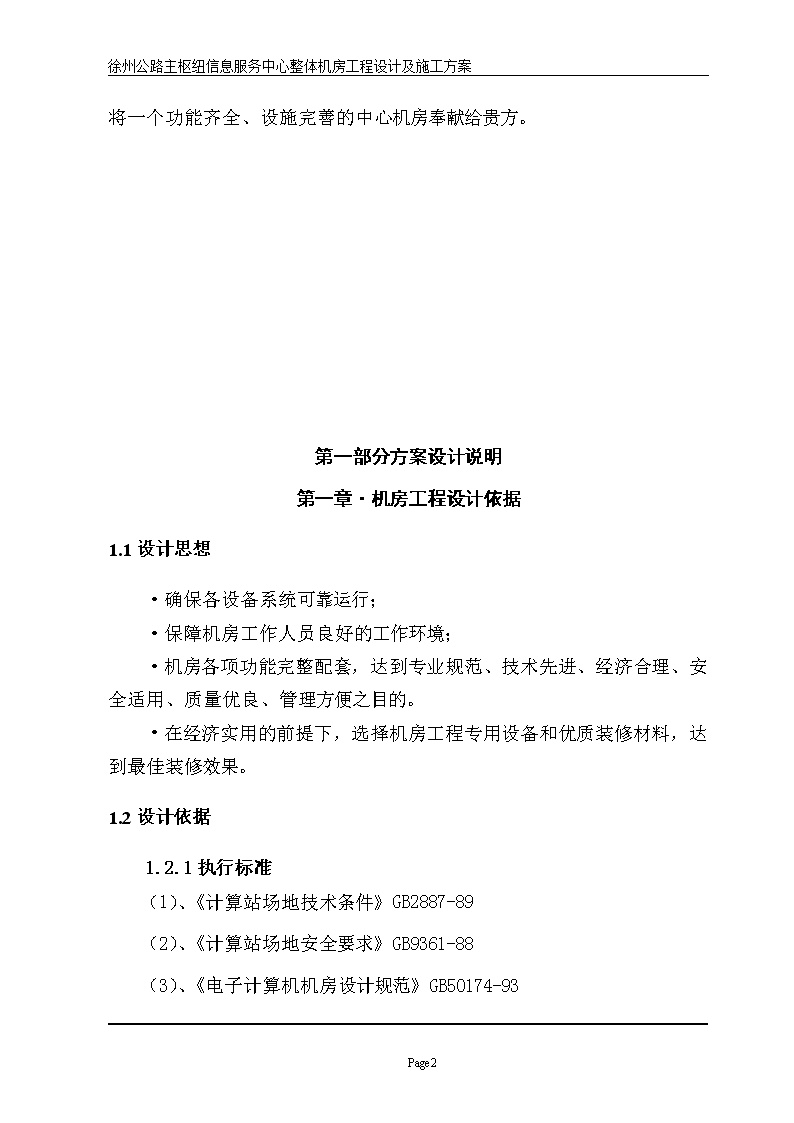

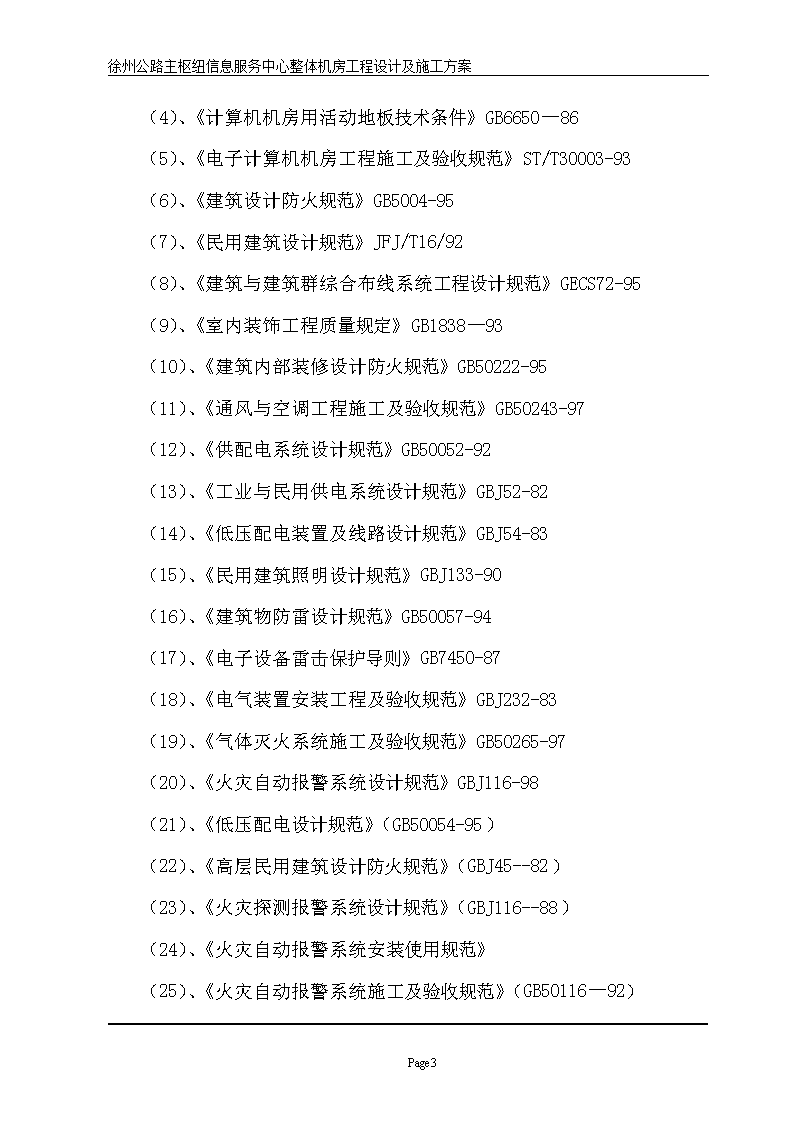

'徐州公路主枢纽信息服务中心整体机房工程设计及施工方案机房设计方案引言随着计算机事业的发展和计算机技术的广泛应用，使得那些依赖计算机及通讯系统的行业（例如银行、证券业）存在着潜在的风险，怎样确保计算机设备安全、高效的运行，并且怎样给从事计算机操作的人员创造良好的工作环境，这个问题越来越被人们所重视。计算机设备不同于其他的机器设备，计算机设备对运行环境有较高的要求。一般的大、中、小型计算机都要求安装在一个专用的计算机房里。机房环境除满足计算机设备对温度、湿度、空气的洁净度、电源质量、接地地线、电磁场和振动等技术要求外，还必须满足在机房中工作的人员对照度、空气质量、噪声的要求。计算机属于贵重精密设备，他用于重要部门时，又属于关键和脆弱的工作中心，是安全保卫的重点，因此对消防和安全防范也有较高的要求。从事计算机所需要的特殊环境建设的工作叫做计算机场地建设，平常也称作计算机机房建设。机房场地环境建设是一项实际、复杂、涉及技术面广泛的综合性的系统工程，它横跨多项专业系统：如装修系统、电气系统、空调新风系统、消防系统、集中监控系统（包括门禁系统、闭路电视监视系统，场地设备监控系统）等，各系统能否正常运行及协调配合全赖于在方案设计时进考虑的疏密。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案建设安全、稳定、标准的计算机房并实施科学的机房管理手段，是保证系统正常运行的基础。因此在本方案中，我们将运用我们在机房建设中的经验并结合贵方的实际需求，全面地考虑机房工程的各个子系统，力争将一个功能齐全、设施完善的中心机房奉献给贵方。第一部分方案设计说明第一章·机房工程设计依据1.1设计思想·确保各设备系统可靠运行；·保障机房工作人员良好的工作环境；·机房各项功能完整配套，达到专业规范、技术先进、经济合理、安全适用、质量优良、管理方便之目的。·在经济实用的前提下，选择机房工程专用设备和优质装修材料，达到最佳装修效果。1.2设计依据1.2.1执行标准（1）、《计算站场地技术条件》GB2887-89（2）、《计算站场地安全要求》GB9361-88（3）、《电子计算机机房设计规范》GB50174-93Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案（4）、《计算机机房用活动地板技术条件》GB6650—86（5）、《电子计算机机房工程施工及验收规范》ST/T30003-93（6）、《建筑设计防火规范》GB5004-95（7）、《民用建筑设计规范》JFJ/T16/92（8）、《建筑与建筑群综合布线系统工程设计规范》GECS72-95（9）、《室内装饰工程质量规定》GB1838—93（10）、《建筑内部装修设计防火规范》GB50222-95（11）、《通风与空调工程施工及验收规范》GB50243-97（12）、《供配电系统设计规范》GB50052-92（13）、《工业与民用供电系统设计规范》GBJ52-82（14）、《低压配电装置及线路设计规范》GBJ54-83（15）、《民用建筑照明设计规范》GBJ133-90（16）、《建筑物防雷设计规范》GB50057-94（17）、《电子设备雷击保护导则》GB7450-87（18）、《电气装置安装工程及验收规范》GBJ232-83（19）、《气体灭火系统施工及验收规范》GB50265-97（20）、《火灾自动报警系统设计规范》GBJ116-98（21）、《低压配电设计规范》（GB50054-95）（22）、《高层民用建筑设计防火规范》（GBJ45--82）（23）、《火灾探测报警系统设计规范》（GBJ116--88）（24）、《火灾自动报警系统安装使用规范》（25）、《火灾自动报警系统施工及验收规范》（GB50116—92）Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案（26）、《智能建筑设计标准》（GB/T50314-2000）（27）、《工业管道工程施工及验收规范》（GBJ235）（28）、《低压流体输送用镀锌焊接钢管》（GB3091）（29）、《民用建筑电气设计规范》（JGJ/T16--92）（30）、《电气装置安装工程接地装置施工及验收规范》（GB50169-92）（31）、《七氟丙烷（HFC-227e）洁净气体灭火系统设计规范》DBJ15-23-19991.2.2现场实际情况和具体要求1.2.3设计目标实用性和先进性：采用先进成熟的技术和设备，满足当前工作需求，兼顾未来的业务需求，尽可能采用先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来发展和技术升级的需要。安全可靠性：网络必须具有高可靠性，决不能出现单点故障。要对网络中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。灵活性与可扩展性：网络中心机房必须具有良好的灵活性与可扩展性，能够根据不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能。具备支持多种网络传输、多种物理接口的能力，提供技术升级、设备更新的灵活性。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案标准化：在网络中心机房系统整体设计，基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。经济性/投资保护：应以较高的性能价格比构建网络中心机房，使资金的产出投入比达到最大值。能以较低的成本、较少的人员投入来维持系统运转，提供高效能与高效益。尽可能保留并延长已有系统的投资，充分利用以往在资金与技术方面的投入。可管理性：由于网络中心机房具有一定复杂性，不但满足正常状态下计算机网络运行的要求，还要满足应急状态下业务的正常开展。随着业务的不断发展，管理的任务必定会日益繁重，所以在网络中心机房的设计中，必须建立一套全面、完善的机房管理和监控系统。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理监控，实时监控、监测整个电脑机房的运行状况，实时灯光、语音报警，实时事件记录，这样可以迅速确定故障，提高的运行性能、可靠性，简化机房管理人员的维护工作，从而为网络中心机房安全、可靠的运行提供最有力的保障。1.2.4计算机房环境的具体要求：根据<电子计算机房设计规范（GB50174-93）>中规定的环境要求：1、机房温湿度要求（按A级机房标准）：开机时机房的温、湿度，见表1。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案级别项目A级B级夏季冬季全年温度23±2℃20±218-28℃相对湿度45%-65%40%-70%温度变化率<5℃h并不得结露<10℃/h并不得结露表2停机时机房温、湿度要求项目A级B级温度5-35℃5-35℃相对湿度40%-70%20%-80%温度变化率<5℃/h并不得结露<10℃/h并不得结露2、计算机机房洁净度要求机房内尘埃的等级级别指标项目A级B级粒度大于或等于0.5μm个数粒/dm3≤10000≤18000A级相当于30万粒/英尺3B级相当于50万粒/英尺3主机房内的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5μm的尘粒数，应少于18000粒。3、计算机机房送风量的要求※不小于专用空调总风量的5-12%；※满足机房的室内外静压差(7-11Pa)；※满足人均新风量不小于40M£/小时4、计算机机房电磁干扰与噪声的强度※无线电干扰场强，在频率范围为0.15-1000MHz时,机房内无线电干扰场强不应大于120dB(μV)。磁场干扰环境场强，不应大于800A/m。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案※主机房内噪音，在计算机系统停机条件下，在主操作员位置测量应小于68dB（A）。5、静电泄漏电阻主机房地面及工作台的静电泄露电阻值为1X105-1X108Ω之间。6、振动在停机条件下，主机房地板表面垂直及水平振动加速度值不应大于500mm/s2。7、照明要求主机房内离地面0.8m处，照度应为400-600Lx，应急照明照度值不小于10Lx。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第二章·机房工程概况及总体布局2.1机房工程概况徐州公路主枢纽信息服务中心机房位于四楼、监控机房位于一楼，面积约200平方米。此机房将用于徐州交通局网络汇集、运行、管理的中心。机房区层高4米，面积约160平方米，原建筑为框架结构。2.2中心机房总体布局原则根据用户要求，我们在本着“实用、大方、美观”原则，和“合理分布工作空间，缩短工艺流程，降低劳动强度，提高工作效率，确保机房内设备及工作人员安全”的指导思想。在有效的机房区内合理地放置设备，缩短设备之间的连线，减少相互之间的干扰，降低信号的衰减，为计算中心机房中枢设备可靠运行提供可靠保障。缩短工作人员流动路线，提高机房工作人员的工作效率，扩大了工作人员的视野，使人机对话更加便捷，更加符合信息时代的工作环境和节奏；更能体现现代智能化机房的优势和特点。气体灭火钢瓶间主入口UPS配电间网络设备间运行监控室更衣缓冲间消防通道2.3工程各子系统1、装饰装修部分2、配电系统Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案1、防雷接地系统2、机房精密空调系统3、漏水检测系统4、新风系统5、消防报警及灭火系统6、机房集中监控系统Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第三章·计算机机房装饰部分3.1整体装饰效果和特点在装修设计方面，以保证计算机设备的环境要求为主要目标，兼顾机房的美观、耐用。因此，选择具有代表性的中高档机房专用材料和先进的工艺方法，使之达到理想的装修效果。机房内装饰色调以灰、白偏冷色调为主。颜色轻重控制原则为上轻、下重，整个机房区色彩与玻璃墙相配合，体现现代办公环境整洁、明净的特点，形成柔和、协调、安静、庄重的办公气氛。装修所选用的面板材料都是耐燃级、防静电、不起尘的优质材料，可以有效地起到防电磁波干扰、屏蔽等作用。3.2机房内吊顶部分根据中心机房工程的特点，我们将中心机房的吊顶采用如下形式：中心机房区域全部采用双层吊顶，第一层为轻钢龙骨石膏板吊顶，第二层为600*600微孔铝方板吊顶。中心机房区域净高设计为2.7米。机房区域建筑楼顶棚上进行防尘防水处理。建议机房内采用300宽条型微孔铝板。顶棚吊顶具有以下作用：☆地板高度设计为0.35米，净高为2.7米，石膏板吊顶与微孔板吊顶之间形成回风静压。☆棚上空间可敷设照明、消防、监控等各类管线；☆安装固定各类设备如照明灯具、消防报警探测器及监控安防设备等；☆增强计算机房内的装饰效果、洁净度等要求。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案3.2.1广东欧斯宝微孔板吊顶特点微孔板规格为600X600，铝合金吊顶产品以先进的先进技术为基础，采用由进口的高标准预着色（瓷型聚酯烤漆）铝合金卷材，面板基材选用优质合金铝。吊顶面板的强度和弯曲性满足产品设计功能要求，表面涂层色彩鲜明、均匀，无色差，材料弯曲时不脱落、不开裂，耐腐蚀，可擦洗，长期如新。为适应大面积公共场合的吸声要求，吊顶面板穿孔并粘贴天花系统吸声用的声学无纺布。该产品以简易的安装和可拆卸的结构特点，使吊顶内部的管线维修极为方便，这也是金属吊顶得以被广泛应用于计算机机房的主要原因之一。3.3机房内地面部分在计算机房的安装工程中，抗静电活动地板是一个很重要的组成部分，已成为现代化机房内必不可缺的设施之一，利用它可在计算机房内组成一个地下空间。在活动地板上安装各类计算机设备，而活动地板下的空间则可用来敷设联接设备的各种电源和信号管线。另外，抗静电活动地板上面安装计算机设备，设备之间的连线均设在活动地板以下这样既增加了机房内的整齐、美观、又便于工作人员通行。四层网络信息机房区域全部采用“沈飞”无边全钢抗静电活动地板，主机房架空高度为350mm。原地面刷防尘漆。地面安装橡塑保温板进行保温处理，表面贴铝箔纸。在机房内均匀布置出风口，保证机房环境温度。并且将机柜下面的地板按距空调的远近由小到大裁切，以保证机柜内回风量的均衡。3.3.1沈飞全钢抗静电地板性能各项技术数据如下：地板尺寸600X600X35mm均布荷载〉1136kgPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案集中荷载〉364kg系统电阻值1X106～2X1010Ω平面度≤0.75mm3.4机房内墙、柱面装修工程墙面、柱面装修的目的是为了保证室内环境使用条件，创造一个舒适、美观而整洁的环境。机房区内墙面采用轻钢龙骨+玻镁板基层板+铝塑复合板包饰，墙体内填充保温岩棉。柱面同墙面处理，墙面作保温、防水、防尘处理。选用原白色调铝塑复合板，既能给机房工作人员舒适的感觉，又能够满足机房防尘、屏蔽和抗静电要求。为保证机房内环境，减少损耗机房与其它房间之间的隔断必须全部密封到顶，采用轻钢龙骨+双面基层板并填充保温岩棉，机房四周管线、桥架进入机房位置必须完全密封周围不能有间隙。钢瓶间内采用乳胶漆墙面。3.4.1吉祥铝复板墙面的特点吉祥铝塑复合板由两面铝合金板，中间夹一层热塑性聚乙烯内芯材料制成，是一种性价比较高的墙面装饰材料。铝塑复合板是一种新兴的装饰材料，具有稳固质轻、色彩鲜艳、光泽平整、防火无毒、隔音抗震、加工简便、色泽均匀、易于保养、抗热耐冷、重量轻、耐冲击、防腐蚀、抗污染的特性。吉祥铝塑板主要技术参数拉伸强度：≥38.3Mpa拉伸断裂伸长率：≥20%弯曲强度：86.6Mpa热变形温度：〉190℃耐风压性能：5.0KpaPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案3.5隔断及其它为了针对不同设备对环境的不同要求，便于空调噪音控制、环境控制和机房管理，机房各个区域功能间用不同的材料将其合理的隔开。无框钢化玻璃隔断配合以无框自由门，采用12毫米厚铯钾钢化玻璃，安全、牢固，壮观气派，透视效果极好，衬托了机房宏观形象。在现代机房中被广泛采用。本机房缓冲更衣间与机房之间采用轻钢龙骨轻质隔墙，外走廊与机房之间及机房内全部采用12mm厚铯钾防火钢化玻璃隔断，上下钢支架固定，钢瓶间与机房之间采用夹砌轻质砖墙。机房区域安全出口安装铯钾防火玻璃门。主入口及钢瓶间全部采用木质防火门。在更衣缓冲间处制作安装更衣柜，以方便出入机房人员更衣换鞋。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案3.6装饰部分工程量清单序号项目或费用名称型号单位数量单价（元）合计（元）产地品牌备注装修工程1吊顶龙骨及附件　平米152.1　　　欧斯宝　2天棚微孔铝板面层600×600平米152.1　　　欧斯宝　3石膏板吊顶龙骨及附件　平米152.1　　北京龙牌　4石膏板吊顶　平米152.1　　北京龙牌　5全钢无边抗静电地板600×600平米152.1　　　沈飞　6抗静电地板风口600×600块25　　　沈飞　7地面橡塑保温板锡纸　平米152.1　　　国产优质　8不锈钢踏步　米25　　　　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案国产优质9不锈钢踢脚线　米105　　　国产优质　10墙面轻钢龙骨　平米300.1　　北京龙牌　11隔墙岩棉保温　平米300.1　　　国产优质　12玻镁板基层　平米244.6　　　国产优质　13基层防火涂料　平米344.6　　　国产优质　14铝塑板面层室内型平米245.5　　台湾吉祥　15不锈钢包隔断外窗边框1.0厚平米107.8　　　国产优质　16玻璃隔断底座　米49　　　国产优质　17铯钾玻璃隔断及外窗　平米107.8　　上海　　18无框铯钾玻璃门窗　平米8.8　　上海　　19地弹簧安装　只4　　　GMT　20金属管子拉手　副4　　　　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案国产优质21木质防火门　平米3.78　　　国产优质　22窗帘　平米58　　　国产优质　23窗帘盒　米26　　　国产优质　24整体橱柜　平米13.2　　　国产优质　25乳胶漆　平米59.9　　　国产优质　26防尘漆　平米310　　　国产优质　27全钢抗静电地板（监控机房、弱电间）　平米80　　　欧佳　其它　　　　　　　　　　直接费　　　　　　　　　综合取费　　　　　　　　　税金（3.4％）　　　　　　　　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案　工程造价　　　　　　　　第四章·机房配电及照明系统计算机机房的供配电系统是一个综合性供配电系统，这个系统不仅要解决计算机设备的用电问题，还要解决其它设备的用电问题，还要解决保障计算机设备正常运行的其它附属设备的供配电问题。4.1计算机机房供配电系统的要求国家标准《计算站场地技术条件》GB2887-89中关于机房供配电要求如下：电源参数依据计算机的性能允许的变动范围项目ABC稳态电压偏移范围（%）±2±5+7-13稳态频率偏移范围（Hz）±0.2±0.5±1电压波形畸变率（%）3-55-88-10允许断电持续时间（ms）0-44-200200-1,500频率：50Hz电压：380V/220V相数：三相五线制/单相三线制路数：单回路供电（建议双回路供电）4.2机房供配电系统的设计和划分根据设备的具体情况及特点和用户的要求，我们设计制定了以下方案。※贵中心机房为一级负荷，必须采用一类供电，即需要建立不停电系统。机房配电进线引自本楼总配电房，双回路电源经ATS自动切换后引至机房分别对UPS和动力设备供电。对计算机设备、普通动力设备供电，对于计算机等主要设备，采用UPS不间断电源供电，并能保证有足够的后备供电时间；※Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案机房用电设备、配电线路装设过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；※机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及阻燃电力电缆，敷设镀锌线槽SR及镀锌钢管SC及金属软管CP;※机房配电设备与消防系统联动；※计算机机房的供配电系统按A级设计，由计算机设备供配电系统、机房辅助设备供配电系统、备用供电系统三部分组成。计算机设备供配电系统根据计算机设备的要求，合理选择配电设备，构成符合计算机设备要求的供配电系统，以保证计算机设备可靠运行。※机房辅助设备供配电系统的作用主要保证为计算机系统服务的其它设备用电，这些设备由普通打印设备、空调设备、照明设备、测试设备、自动消防设备等组成的辅助设备的供电系统。※备用供电系统是在计算机机房正常供电中断或者发生故障时，由备用UPS电池组供电以保证计算机机房正常供电。4.3机房供配电设备根据机房设备的具体情况，在中心机房内设AP1动力配电柜、DP1UPS配电柜分别对要求不同的用电设备进行分别进行控制。配电柜是由自动空气开关、隔离开关、熔断器、接触器、继电器、电表、指示灯、按钮、开关等机电元器件、半导体元器件和柜体组成。配电柜内的空气开关及主要元件全部采用ABB等优质产品。机房内用电插座分两大类，即计算机设备专用电源插座和机房辅助设备用电插座。计算机设备专用电源插座电能来自UPS电源的输出。容量符合对应的计算机设备的用电要求，且有一定的余量。区别于其它用电插座，正常使用时，这部分插座上，是不允许接一般电气设备的。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案机房辅助设备用电插座分两种，即机房辅助设备专用插座和一般性备用插座，电能来自市电电源的输出配电柜，要求同专用电源插座。机房内插座安装应在以下位置：机房内墙壁下方、活动地板下地面上、活动地板表面。在墙面安装TCL五孔插座。在地板上安装适量的地弹插座，主要用于市电回路。根据现场实际情况，网络设备间内共安装12台机柜在每台机柜下安装一路UPS电源作为正常用电回路，另安装一路作为备用电源。并在配电柜内预留适量的单相和三相控制开关回路，作为备用。4.4计算机机房的照明照明系统是计算机机房建设中不可缺少的部分。机房照明质量好坏，不仅影响计算机操作人员和维修人员的工作效率和身心健康，而且还会影响计算机的可靠运行。机房内对照明的总体要求是：光线柔和，适合人体的生理需要，不能因光源产生干扰而影响计算机的正常工作。机房对照度的要求较高，我国在计算机场地技术中，要求在距地面0.8m机房内的照度不低于500Lx。机房内照度的变化必须是缓慢的，建议照度均匀不少于0.7，照明不稳定会影响工作人员的精力和视力，特别是光源的晃动。机房区域内设计采用灯带以提高机房内照度值。机房内全部采用飞利浦3*20W嵌入式格栅灯具。机房内不但要有一般性质的照明，而且要设置事故照明（即应急照明），事故照明，通常由UPS供电。按照国家标准中规定，计算机机房、终端室、磁介质库，在距地面0.8m处照度，不应低于5Lx；主要通道及有关房间距地面0.8m处，不应低于11LxPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案。接在UPS上的部分应急灯，不能使用荧光灯，要求安装普通照明灯具，如筒灯等，采用普通白炽灯泡作为备用电源。平时，UPS电源的电能不能作照明系统使用，在停电应急情况下，只允许主机房、UPS电源工作间等少量非用不可的工作灯使用。4.5电气安装部分工程量清单序号项目或费用名称型号单位数量产地品牌备注1AP1UPS配电柜　台1　默勒元件　2AP2动力配电柜　台1　默勒元件　3照明配电柜　台1　默勒元件　4镀锌接线盒　个150　86系列　5砼TC20镀锌电线管TC20米720　国产优质　6砼TC25镀锌电线管TC25米720　国产优质　7镀锌金属软管Φ15米96　国产优质　8桥架及附件米31　　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案XQJ-C-01200×100国产优质9铜芯线ZR-BV-2.5mm2米2960无锡远东　10铜芯线ZR-BV-4mm2米5860无锡远东　11铜芯线ZR-BV-6mm2米200无锡远东　12铜芯线缆VV1KV-4×16＋1×10mm2米156无锡远东　13铜芯线缆VV1KV-4×25＋1×16mm2米10无锡远东　14亚光双抛格栅灯嵌入式3×20W套40　飞利浦　15荧光灯管40W支120　飞利浦　16Φ87筒灯　套16　飞利浦　17防暴灯　套1　飞利浦　18墙壁式诱导灯　套3　飞利浦　19双联翘板开关A6/32/1/2C个8　TCL　20单相五孔250V10A插座A6/426/10USL个26　TCL　21单相三孔250V16A插座A6/426/15CS个1　TCL　22单相三孔250V10A插座A6/426/10S个32　TCL　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案23地弹插座UBTF426/2/W套10　TCL　其它　　　　　　　　直接费　　　　　　　综合取费　　　　　　　税金（3.4％）　　　　　　　工程造价　　　　　　第五章·机房接地及防雷系统5.1计算机机房接地的目的在计算机机房的建设中，一定要求有一个良好的接地系统。做好机房接地系统的建设主要有两个目的：①机房建立接地系统是为了设备和人身的安全。②机房建立接地系统是计算机设备稳定、可靠工作的需要。另外还有防干扰的屏蔽问题，防静电的问题都需要通过建立良好的接地系统来解决。5.2计算机直流地在机房内的布局方式直流地从地面引入机房后在机房内通常有两种布局方式：即分支式直流工作地布局和直流接地网工作地布局。这种直流工作地在机房内的布局方式是做信号基准电位网，即接地网。3X20mmPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案的铜带在机房活动地板下纵横组成的网格。其交叉点电气连接。各设备的直流工作地用纺织铜线以最短的距离与网直接连接，网上任何一点都是等效电位基准点，即在机房内地板下形成一个等效电位面。在这个直流地网系统中，从低的50Hz到高的百兆赫的频率范围，都能给设备直流地提供一个相同的电位。用3X20铜带将地板支架有效的电气连接起来，形成PE等电位汇流网所有电气设备的外壳连接在此网上。形成有效的PE保护。直流接地极具体做法：1、距大楼一定距离的合适地方，用φ50Ｘ2500镀锌钢管12根作为接地极，其间距为3～5m，用40X4镀锌扁钢敷设至大楼外墙合适位置+1600mm处做断接卡，再用BV-35mm2铜芯线引至机房。2、交流工作地的接地电阻≤4Ω，安全保护地的接地电阻≤4Ω，直流地的接地电阻≤1Ω，防雷保护地的接地电阻≤10Ω。3、直流接地电阻>1Ω，可考虑增加接地极或加降阻剂来降低接地电阻使其满足要求。5.3抗高频干扰系统电磁干扰对计算机设备影响很大，重则会使计算机停机，甚至使整个系统瘫痪，难以恢复。电磁干扰产生的原因很多，有内部因素，也有外部因素。干扰的形式也不尽相同，如机房内部各设备之间的干扰，外界的设备对机房内部的干扰，机房内部设备对外界设备的干扰等等。为防止电磁干扰对计算机设备的干扰，在机房施工时做以下措施（如图所示）：1、Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案在机房施工时，墙内埋设的各种电器配线应穿金属管，且管壁不能太薄，金属管接头应用螺丝接头连接；使用蛇皮管时，应尽量减少接头。总之穿线管的接头部位除采用螺丝以外，不得使用其它形式的连接。1、所有的电缆、电线、信号线敷设在地板下和吊顶上。2、机房内所有电器设备、照明灯具、配电管线、计算机主机设备、外部设备等设备的外壳应全部可靠接地。3、机房内的电器配线全部采用辐射配线方式。5.4防雷系统随着电子化建设的步伐不断加快，电子设备被广泛应用于网络的运行系统中。这些高精密的电子计算设备富含大量的CMOS半导体集成模块，耐过电压电流能力极低，无法保证在特定的空间里遭受雷击时仍能安全运行。机房内的计算机电子设备防雷设计是机房建设中不可忽视的问题。对雷电过电压及电磁干扰防护，是保护通信线路、设备及人身安全的重要技术手段，是确保通信线路、设备运行必不可缺少的技术环节，是信息运行管理工作的重要组成部分。对网络中心机房内布线和接地方式有如下要求：A、通信电缆以及地线的布放应尽量集中在建筑物的中部。通信电缆线槽以及地线线槽的布放应尽量避免紧靠建筑物立柱或横梁并沿建筑物立柱或横梁布线较长的距离，通信电缆线槽以及地线线槽的设计应尽可能位于距离建筑物立柱或横梁较远的位置。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案B、根据IEC（国际电工委员会）雷电保护区的划分要求，建筑物大楼外部是直接雷的区域，在这个区域内的设备最容易遭受损害，危险性最高，是暴露区，为0区;建筑物内部及计算机房所处的位置为非暴露区,可将其分为1区、2区，越往内部，危险程度越低，雷电过电压对内部电子设备的损害主要是沿线路引入。保护区的界面通过外部的防雷系统、建筑物的钢筋混凝土及金属外壳等构成的屏蔽层而形成。电气通道以及金属管则通过这些界面，穿过各级雷电保护区的金属构件必须在每一穿过点做等电位连接。C、进入建筑物大楼的电源线和通讯线应在LPZ0与LPZ1、LPZ1与LPZ2区交界处，以及终端设备的前端根据IEC1312——雷电电磁脉冲防护标准，安装上OBO之不同类别的电源类SPD，以及通讯网络类SPD(如图)。(SPD瞬态过电压保护器)，SPD是用以防护电子设备遭受雷电闪击及其它干扰造成的传导电涌过电压的有效手段。选用和使用SPD注意事项：应在不同使用范围内选用不同性能的SPD。在选用电源SPD时要考虑供电系统的形式、额定电压等因素。LPZ0与LPZ1区交界处的SPD必须是经过10/350us波形冲击试验达标的产品。对于信号SPD在选型时应考虑SPD与电子设备的相容性。SPD保护必须是多级的，例如：对大楼电子设备电源部分雷电保护而言，至少应采取泄流型SPD与限压型SPD前后两级进行保护。为各级SPD之间做到有效配合，当两级SPD之间电源线或通讯线距离未达规定要求时，应在两级SPD之间采用适当退耦措施。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案信号SPD应满足信号传输速率、工作电平、网络类型的需要，同时接口应与被保护设备兼容。信号SPD由于串接在线路中，在选用时应选用插入损耗较小的SPD。在选用SPD时，应让供应商提供相关SPD技术参数资料。正确的安装才能达到预期的效果。SPD的安装应严格依据厂方提供的安装要求进行安装。5.4.1供电系统防雷器在机房的主配电柜AP1进线处进行第避雷保护，采用德国产防雷产品，型号为OBO-V25/B/FS。V25高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性（a>30）的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下，也能够最大限度地实现保护。其保护水平为在40KA/10As冲击下，残压不超过2kV。因此，该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时，防雷器内部的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。技术参数型号V25设计4模块正常工作电压UN230V最大持续工作电压UcACUcDC280V350V根据VDE0675，Part6标准下的分类级别BPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案在5KA（8/20）冲击电流下的电压保护水平Up在（8/80）脉冲电流下的电压保护水平Up<0.75<2.0KV根据VDE0675，Part6标准，脉冲电流为（8/80）波形下的测试值峰值电流ismax电量Q特定能量W/R40KA10AS500KJ/W根据IEC1312-1、ENV61024-1标准，采用（10/350）直击雷脉冲电流波形测试下的量值峰值电流ismax电量Q特定能量W/R25KA12.5AS160KJ/W承受25Karpm短路电流的最大保险丝规格160Agl连接导线选择范围2.5-35mm2安装按DINEN50052标准要求，固定于35mm宽之金属导轨上颜色模块底座橙色灰色700gPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案材料聚酰亚胺体积(长*宽*高)90mm*89mm*62mm⑵第二级防雷器：在机房的内的UPS电源进线端加装第二级避雷保护，采用德国产防雷产品，型号为OBO-V20。详细技术介绍和技术参数为：技术参数型号V20标称工作电压Un230V~*最大可承受工作电压U~maxU-max280V~-按VDE0675，Part6标准的分类级别C类正常放电电流上限In(8/20)15KA最大测试的放电电流上限Imax(8/20)20KA测试残压上限UresIs=1KA<1.4KVIs=5KAIs=10KAIs=15KAIs=40KA组合模块的最大放电电流（8/20）单模块20KAPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案双模块20KA持续放电电流IsL(2000us)200A反应时间tA<100ns在短路电流为25KA下的可承受保险丝规格100AgL连接线的线径选取范围2.5-35mm2（单股或多股铜线）固定35mm宽的导轨上，符合DINEN5002标准颜色绿色材料聚酰亚胺工作温度范围-40°C至+80°C⑶第三级防雷器：在机房内的各重要设备前端（小型机、服务器等）加装第三级防雷器，采用OBO拖板三位防雷插座。由于该类设备的重要性和脆弱性，防雷插座能将过电压的水平限制在设备所能承受的水平内。提高设备使用的安全度。防雷插座内部由高能放电管、压敏电阻和快速钳位二极管组合的保护电路所组成的，能够将过电压限制在极低的水平。防雷器配有LED灯显示工作状态，当绿灯亮时防雷器工作正常，防雷器出现故障后绿灯变为红灯，提醒用户更换防雷器。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案技术参数型号110正常工作电压UN230V最大持续工作电压UcAC250V根据VDE0675，Part6标准下的分类级别D正常工作电流IN最大输入功率Pmax16A3600W额定通流量In（8/20）最大通流量Imax（8/20）1.8KA6.5KA在In下的残压水平UresL-NUresL/N-PE1.1KV<1.1KV颜色白色材料聚酰亚胺Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案为防止地电位反击，配电柜内计算接地G端子排，与保护地PE之间安装一台OBO-480地极反击器。SGP等电位连接器用来防止雷电来临时由于地电位不同而造成对设备的反击，用于分别接地系统。当电涌产生时，SGP将形成一个等电位通道，以次来避免地电位产生造成的对设备的损坏。5.4.2运行维护1.每年雷雨季节前应对中心机房接地系统进行检查和维护。主要检查连接处是否紧固、接触是否良好、接地引下线有无锈蚀、接地体附近地面有无异常，必要时应挖开地面抽查地下隐蔽部分锈蚀情况，如果发现问题应及时处理。2.接地网的接地电阻应每年进行一次测量。3.每年雷雨季节前应对运行中的防雷器利用元件老化测试仪进行一次检测，雷雨季节中要加强外观巡视，发现防雷模块显示窗口出现红色及时处理。5.4.3竣工验收1、严格按设计要求精心施工，工程建设管理部门应有专人负责监督。对于隐蔽工程应实行随工验收，重要部位应进行拍照和专用设备项记录。2、设计资料和施工记录应由相应的防雷主管部门妥善存档备查。3、工程竣工时，应由相关防雷检测中心等管理部门组织验收。5.4.4雷害分析遭受雷击后应对损坏情况进行调查分析，调查分析内容主要包括：1、各种电气绝缘部分有无击穿闪络的痕迹，有无烧焦气味，设备元件损坏部位。2、防雷器损坏情况，利用元件老化测试仪，测试元件老化或损坏情况。3、安装峰值电流记录卡，记录测量数据，寄回客户服务中心，量度峰值电流数据加以记录存档。4、Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案了解雷害事故地点附近的情况，分析附近地质、地形和周围环境特点及当时的气象情况。1、保留雷击损坏部件，对现场进行拍照或录像，做好各种记录。根据上述调查情况，组织有关专家分析，写出调查分析报告及改进措施。5.5防雷接地系统工程量清单序号项目或费用名称型号单位数量单价（元）合计（元）产地品牌备注1一级电源防雷器OBO-V25/B/FS台1　　德国OBO　2二级电源防雷器OBO-V20台1　　德国OBO　3电源防雷插座110台15　　德国OBO　4接地母线ZRBV-50mm2米124　　无锡远东　5地极反击器OBO-480只1　　　德国　6接地挎接线安装　处56　　　国产优质　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案7构架接地　处32　　　国产优质　8直流地网安装　米111　　　国产优质　其它　　　　　　　　　　直接费　　　　　　　　　综合取费　　　　　　　　　税金（3.4％）　　　　　　　　　工程造价　　　　　　　　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第六章·空调及新风系统6.1计算机机房的空调系统计算机房的环境要求是非常严格的，一般为舒适而设计的民用空调机组，绝不能达到控制计算机房环境的要求。6.1.1专用空调与普通舒适性空调的性能比较Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案1、传统的舒适性空调主要针对人员设计，送风量小，送风焓差大，降温和除湿同时进行，而机房内显热量占全部热量的90%以上，这些发热量产生余湿很小，因此采用舒适性空调势必造成机房内相对湿度过低，而使设备内部积累静电，干扰数据传输和存储。机房专用空调在设计上采用严格控制蒸发器内蒸发压力，增大送风量使蒸发器表面温度高于空气露点温度而不除湿，产生的冷量全部用来降温，提高了工作效率，降低了湿量损失，即由于送风量大，送风含焓差减少。2、舒适性空调风量小，风速低，只能在送风方向局部气流循环，不能在机房形成整体的气流循环，机房冷却不均匀，使得机房内存在区域温差。发热设备因摆放位置不同而产生局部热量积累，导致设备过热损坏。而机房专用空调送风量大机房换气次数高，整个机房内形成整体的气流循环，使机房内所有设备均能平均得到冷却。3、传统的舒适性空调，由于送风量小，换气次数少，机房内空气不能保障有足够高的流速将尘埃带回到过滤器上，而在机房设备内部产生沉积，对设备本身产生不良影响。且一般舒适性空调机组的过滤性能差，不能满足计算机的净化要求。采用机房专用空调送风量大，空气循环好，同时因具有专用的空气过滤器，能及时高效的滤掉空气中的尘埃，保持机房的洁净度。4、因大多数机房内的电子设备均是连续运行的，工作时间长因此要求机房专用空调在设计上可大负荷常年连续运转，并保持极高的可靠性。舒适空调较难满足要求，尤其在冬季，计算机机房因密封性好而发热设备多，仍需要空调机组正常制冷工作，此时一般舒适性空调由于室外冷凝压力过低已很难正常工作，机房专用空调通过可控的室外冷凝器，仍能正常保证制冷循环工作。5、机房专用空调一般还配备了专用加湿系统、除湿系统以及电加热补偿系统，而舒适性空调一般不配备加湿系统，只能控制温度且精度较低，湿度则较难控制，不能满足机房设备的需要。6.2空调方案设计6.2.1、空调总体配置的说明（1）、基本配置简要说明：Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案根据贵方招标文件的要求。我们拟推荐的意大利原产海洛斯Himod34UA一套作为方案配置即可完全满足要求。（2）、对单机基本技术数据的说明：34UA，单系统机型,风冷下送风型，单机制冷量为35.4KW，最大风量达11040m3/h，最大风压达400Pa，能效比3.73,显热比0.98,是海洛斯产品中性价比较高的一款机型。6.2.2、对室外机冷凝器40度的配置说明目前全球气候逐渐变暖，室外机按以往35度气候条件的配置，显然已不适应38-40度以上的气候环境了。按我们实际的工程经验，本工程我们已考虑配置>40度室外冷凝器，冷凝器型号HCE42，可完全杜绝避免了由于目前/或今后气候环境继续变暖而引起空调高压报警而停机的状况发生。6.2.3、对整体空调系统运行方式的说明主/协二级控制系统：1、海洛斯采用主/协二级控制系统，每台空调配置一个数字式Microface控制器，可单独对设备进行控制启停、操作、修改任意参数、查看运行记录等。2、系统中多台空调设备可联网联动运行，每台空调的Microface和Microface控制器之间（最大间距300米）通过控制通讯线相联机，再和T-master（全中文）中央集群图形控制器相连结，以实现系统联动和程序控制运行。3、通过Microface或T-master图形控制器，都可控制、查看、修改、设定其中任意一台空调的任意参数。4、当T-master（全中文）图形控制器故障时，不会影响每台空调的正常工作。5、一个T-master（全中文）图形控制器，可实现最常规的8台空调设备的联网联动运行。（对于本方案，2个65UA模块空调，每台配置了一个数字式Microface控制器，然后系统再配置1个Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案T-MASTER（全中文）中央集群图形控制器，实现联网联动。）6.2.4、计算机场地监控功能：海洛斯T-MASTER（全中文）中央集群图形控制器配置有标准的RS485串行接口，通信协议符合监控技术（YDN023-96）要求，可方便地实现远程监控,我们可免费提供监控协议。友好的触摸式液晶屏人机操作界面、全中文菜单图文显示便于学习和操作。具有系统窗口，单个机器窗口和口令窗口。不同的窗口可以有不同的口令并且可以进行更改，确保参数设定的安全有效。在系统窗口中可一目了然地观察机组的整体情况。6.2.5、机房空调与消防系统联动海洛斯空调具有与消防系统联动功能，空调内部电路板预留有干接点（19和50号干接点）。只需引入信号线，接入空调，当消防系统信号反馈至空调后，空调接点即会断开，实现空调关机保护。6.2.6、空调系统在机房内的布局方式（示意图）Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案6.2.7、对空调系统布局方式的特别说明：（1）、该布局方式的优点是：由于送风口在活动地板上，根据需要合理安排送风口的数量及位置，既能满足计算机设备的需要，又能满足机房内工作人员的需要，采用活动地板下和吊顶上的空间分别作为送风库和回风库，可以节省大量的风管，减少许多工作量及建筑材料，同时增强了机房整体的美观性，其送风效果均匀合理，是目前机房建设中广泛采用的一种空调送风方式。（2）、HIROSS“Himod”系列新型模块机独特的风机设计，使得安装时也无需制作送风管道和回风管道。模块机采用电机直接驱动式涡轮风机，风机可在现场调速，可以改变送风压力，静压在20PA------300PA之间可调不等，克服了长距离送风时风压不够而导致机房内温湿度场分布不均的缺点，或者必须制作送风管道而增加投资的缺点。（3）、机房内整体对高度净空间尺寸的一般布局要求如上图所示即可,若地板下方布线较多,则请适当提高送风净空间300MM至400MM左右。6.2.8、电缆线径、空气开关、设备理论最大耗电量1．34UA每台空调动力电源配置为三相四线制（380/3/50）；2．所需电缆线径为16mm2/台，需备空气开关的容量为50A/台,，理论最大耗电量28KW/台。3．提供一根进水管，管径为六分管，出水压保持在1.0---1.5公斤左右，在进入空调设备前每路进水分别加一截止阀；排水管为一寸二或二寸管，保持一定倾斜度坡向排水口，且尽量贴近地面6.2.9、占地空间和进水管图示：Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案室内机尺寸：宽*深*高=1750*890*1950MM净重：585KG/台。备注：（1）、进水管可铺设在空调正面或者侧面都可以；（2）、空调可以靠墙安装或者背部留50mm空隙，空调和空调之间以及左右两侧可以不留任何空间，只需正面留800mm的维护空间即可。6.2.10、室外机对安装的要求：（1）、安装室外机时，看现场情况，既可以采用卧式挂墙安装；也可以采用楼顶水平式安装。（2）、室外机HCE42的尺寸、重量如下：安装在楼顶或者26楼有平台的话，可采用卧式安装较好：卧式安装：宽×深×高=2420×1195×1010mm143KG宽2420mmPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案高1010mm（3）、室外机HCE42卧式安装对建筑基础的要求：室外机与室外机之间留500MM尺寸单位：mm10010010512000留500MMPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案基础厚506.3对选择空调品牌的特别说明（因目前产品众多，难免存在质量参次不齐，价格成本差别不一，为让用户对各类品牌的空调在质量上有一个比较清晰的认识，我们特对意大利HIROSS和艾默生空调作一比较说明，现将相关比较说明如下,供参考.）2．1．对两品牌产地的简单说明2．2、对HIROSS和艾默生空调的总体性能比较2．3、对HIROSS和艾默生空调设备安装费用的经济分析2．4、对HIROSS和艾默生空调设备运行费用的经济分析2．1．对两品牌产地的简单说明：（1）、意大利”海洛斯”空调和”艾默生”空调，同归属于美国艾默生大财团，为其旗下两个不同层次的子产品。（2）、意大利”海洛斯”空调为美国艾默生大财团战略部署中的“高端产品”，而”艾默生”空调为其“低端产品”。（3）、”海洛斯”空调原产地为意大利”海洛斯”公司原装进口生产。而“低端产品””艾默生”空调目前在中国地区销售的产品原产地为澳大利亚”阿特拉斯”空调的帖牌产品和深圳帖牌产品。2．2、对HIROSS和艾默生空调的总体性能比较：Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案(1)、针对各类品牌机房空调在整体三大技术特点（包括风量、焓差、能效化）上的比较，HIROSS在整体上具备优势，具有大风量、小焓差、高能效化的特点。(因为机房热负荷有一个区别其他任何房间的热负荷特点，其热量的产生几乎绝大部分都来自电子计算元件由于耗电而产生的热量，水源产生热量几乎没有，仅在除湿时产生一小部分，针对机房环境“加湿频繁，除湿较少，产生的潜热负荷量很小”的这一机房热负荷的特性，所以在选择机房专用空调时，应该选择大风量、小焓差、高能效比的机组，以充分利用机组所产生的宝贵冷量，并考虑温湿度场分布均匀及能耗最低。)（2）、HIROSS机组风量大：大风量机组可以提高室号内空气与蒸发器的热交换效率，HIROSS可提供40-50次/H的空气循环次数，使机房内温湿度场分布均匀，避免局部过热，同时1-2分钟可对空气过滤一次，保证机房的洁净度。（3）、HIROSS机组具有高显热比/小焓差特点：HIROSS显热比值大于0.94，产生最大的显冷量，意味着HIMOD几乎所有的冷量都用于驱散有电子设备所产生的热量，没有浪费能源。高显热比可降低空调运行费用，使空调提供的冷量均用在降低机房温度，而不是除去空气中的水蒸气，做“无用功”，同时可以稳定机房的湿度，防止过度除湿又加湿的情况出现。（4）、HIROSS机组具有高能效比：HIROSSHIMOD系列EER值高于3.5，是目前同类产品中最高的，这缘于HIROSS对涡旋式压缩机及蒸发器器件的精确选用与苛刻要求。高能效比的空调可以节省大量的运行费用。（5）、HIROSS机组实际运行成本低:选择机房空调时，建议在选择品牌时，同时考虑设备在今后的运行费用，虽各类进口品牌的空调各具特色，在购买成本上有差异，在考虑初投资的基础上,同时也请考虑今后的实际运行费用,Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案初次多投资的设备采购成本费用对于节能性能突出的设备来讲，运行几年后便可收回,在设备的整个使用寿命中(HIROSS使用寿命10年),总体上”海洛斯”设备成本+运行成本的总的投资要少得多。对于这一点，在能源缺少的地区或欧洲国家，人们对节能的概念相当重视，在采购设备时，往往综合考虑设备成本+运行成本，以作出正确的选择。2．3、对HIROSS和艾默生空调设备安装费用的经济分析（1）HIROSS“Himod”系列新型模块机独特的风机设计，使得安装时也无需制作送风管道和回风管道。模块机采用电机直接驱动式涡轮风机，风机可在现场调速，可以改变送风压力，静压在20PA------300PA之间可调不等，克服了长距离送风时风压不够而导致机房内温湿度场分布不均的缺点，或者必须制作送、回风管道而增加投资的缺点。（2）而艾默生空调送风压力小，或者必须出厂时就定做，对于本工程30米跨度的送风距离，达不到要求。必须制作送、回风管道，增加了安装成本。设备对工程的现场适应能力相对较差。2．4、对HIROSS和艾默生空调设备运行费用的经济分析在此我们对意大利”海洛斯”机房空调和”艾默生”空调,在今后的运行成本上作一初略的经济分析比较,以供参考。1．在制冷状态条件下的比较：能效比（EER指室内机组能效比）值越高，说明产品本身越节能。HIROSSHIMOD系列EER值高于3.5，是目前同类进口产品中最高的，这缘于HIMOD对涡旋式压缩机及涡轮新式风机和蒸发器专利三项技术的集成结果。下面以65KW冷量机型为例,在相同配置情况下对两品牌节能性进行对比:品牌意大利“海洛斯”--HIMOD系列”艾默生”---ChallengerM+“挑战者M+”系列Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案机组型号65UA:总制冷量66.6KW显冷量60.6KW(显热比为0.91)70型号:总制冷量65.6KW显冷量57.4KW(显热比为0.87)压缩机功率15.8KW16.8KW室内风机功率4.1KW7.2KW室外风机功率2.24KW2.5KW合计22.14KW26.5KW“海洛斯”的节能性△KW=26.5-22.14=4.36KW（1）、从以上对在制冷状态条件下的比较,可明显看出:以制冷量相同或相近的机组:海洛斯比”艾默生”节能4.36KW;.（2）、根据我们10多年的工程经验,一般空调一年中大约累计工作时间占到2/3左右的时间,以用电每KW/H0.75元计算,大概可节省运行成本如下（制冷量42KW）：每台海洛斯空调可节省运行费用=4.36KW*24H*365天*2/3*0.75元=19096.80元/年/台（3）、根据以上对运行费用的经济分析结果,建议在选择空调品牌时参考一下,虽各类品牌的空调各具特色，在购买成本上有差异，在考虑初投资的基础上,同时也请考虑今后的实际运行费用,初次多投资的设备采购成本费用对于节能性能突出的设备来讲，运行几年后便可收回,Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案在设备的整个使用寿命中,总体上”海洛斯”设备成本+运行成本的总的投资要少。对于这一点，在能源缺少的地区或欧洲国家，人们对节能的概念相当重视，在采购设备时，往往综合考虑设备成本+运行成本，以作出正确的选择。由于海洛斯节能性突出，建议贵方积极考虑。6.4空调售后服务承诺（1）、安装及调试1.设备运抵现场时，提供详细的随机文件；2.在设备就位之前，提供安装前技术指导；3.安装调试条件：我司收到用户要求安装调试的通知，并确认到货款及用户所有的场地、空调设备等搬运就位完毕待安装调试后，在三天内派出工程师到现场进行安装调机工作，直到设备正常运行为止。4.验收条件：调试完毕后，双方代表应对设备进行开机调试检测并确认设备已正常开通运行，双方共同在验收报告上签字认可，文件存档。（2）、保修期内外售后服务：1、保修期：设备开通验收合格后2年；2、在保修期间，我司工程部将免费提供贰年技术维护服务；3、突发故障例行维护检查维修，包括对设备的外观检查、运行参数检查、环境检查等；4、紧急事故维修服务，我司上海本部工程师接到电话后，1小时内电话响应，24小时内到现场解决问题；5、我司工程部提供全年365天24小时电话技术支持热线，24小时手机开机，节假日也不例外；Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案6、免费更换损坏部件，我司在上海专门设有1000平方的备件中心，可常年、快速提供维护保养所需之备件；7、用户培训服务：在安装调机现场，免费提供中文操作手册,为用户技术人员免费提供现场使用级培训，维护级培训，使用户方维护工程师能熟练操作空调，具备日常的维护、管理、操作能力；8、保修期外，我司将提供设备的多种形势的有偿维修保养服务。续保以后。用户将享受到长期、安全、可靠的服务。9、我司承诺，将始终向用户提供完善、周到的服务！6.5新风、排风系统6.5.1、机房通风系统的必要性1、机房是一个相对密闭的区域，与外界没有自然的空气流通。为保证机房内工作人员有足够的新鲜空气，创造良好的工作环境，必须用新风系统为机房内补充足够的新鲜空气。2、机房内计算机设备发热量很大，需大量排除显热，所以要求机房送风量要大，机房换气次数要比一般空调房间大的多。必须由通风系统来完成足够的换气次数。3、为保证机房内洁净度，机房内必须由通风系统来应维持(7-11Pa)的正压差。4、机房应有排风设备，消防灭火系统释放灭火剂后，应尽快将废气排尽后，以方便工作人员进入机房进行检修。6.5.2、机房通风系统的基本要求根据规范要求，计算机房的新风量必须满足下列要求：1.不小于专用空调总风量的5%；2.满足机房的室内外静压差(7-11Pa)；3.满足人均新风量不小于40M£/小时。6.5.3、通风系统方案设计1、方案阐述Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案根据机房现场实际情况，为满足通风系统的基本要求，设计选用古威带亚高效空气过滤器的管道式新风机组一台，对取之外界的空气经初效和亚高效二级过滤后，将新风送至专用空调回风口，和机房内回风自然混合经空调处理后，由专用空调自然送入机房内各功能间，使机房各区域新风量均衡、室内空气在机房内得到较均匀的气流分布。从而满足在计算机机房的工作人员能有一个舒适的工作环境。在机房的末端内安装古威系列排风机一台，并安装古威系列余压阀各一台，以保正机房内有合理的正压，并可在灭火气体喷出达到灭火效果后，在最短的时间内排出残余气体。2、设备性能（1）、管道式新风机古威系列YGD-25型管道式新风净化机组是由YL系列亚高效空气过滤器与小型低噪音离心风机组合而成的通风管道式净化设备。（2）、排风机YMP-6型密闭排风器，是用于密闭性较高的机房的排风设备。在机房内安装新风净化机后，室内正压提高而影响正常进风量，故排风机宜与新风净化设备配套使用。YMP-3型密闭排风器内装有YL系列亚高效空气过滤器与小型低噪音离心风机。（3）、余压阀YF-1型余压阀是用于控制室内外压差的洁净配套部件。本产品为机械式，由外框阀、杠杆及重锤配重等组成，能自动调整控制室内外压差5-50Pa，具有灵敏度高、性能稳定、安装方便、外型美观等特点。（4）、亚高效空气过滤器YL系列低阻亚高效空气过滤器是对现有的亚高效空气过滤更新滤料和改革制作工艺的新型产品，具有效率高、阻力小、容尘量大、结构轻巧、重量轻、价格低、组合灵活、更换滤料方便等优点。经钠焰法检测对于粒径0.5μm以上的尘粒的过滤效率。视滤料的厚度分别高于95%和98%，对于大气菌的滤菌效率为100%。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案YL系列低阻亚高效空气过滤器用精细聚丙烯纤维滤料，ABS工程塑料注塑工艺框架，滤芯为折叠式，无隔板装填在框架内，增大了空气过滤面积。设备性能表：名称型号外形尺寸(A*B*L)mm额定风量m3/h余压Pa噪声dB(A)功耗380VW过滤效率%滤菌效率%新风机YGD-25660*525*115025008056250>95100排风机YMP-6275*360*5006004910余压阀YF-1230*320*2605-503、设备安装（1）、将新风净化机吊装在顶棚上，YGD-25型管道式新风净化机组两端设有法兰，可直接安装在通风管道中间，籍风机的作用输送洁净空气。在过滤段和风机段下部留检修门，便于更换过滤器和检修风机，而不必将新风净化机从空调系统管道上拆下来。新风机内贴一层保温层，可有效的防止因管道内外空气温差产生表面结露现象，同时起到一定的消声减振作用。（2）、余压阀安装在机房与外界墙体内，按尺寸留洞，安装就位后，保证密封。4、设备的维护和保养Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案新风设备在通常大气环境中，在不设预过滤器的条件下，连续使用5000-8000h（相当于每日两班工作半年至一年），过滤器积尘风量下降，必须取出过滤器进行清洗或更换，以保证新风设备正常运行。机房内按装该通风系统后，不仅能消除机房内由于新风不足造成的CO2超标、缺氧现象，而且大大提高机房内的洁净度，抵御室外未经过滤的含尘空气侵入，对于改善机房内空气品质、提高工作效率、保护计算机设备、保证机房工作人员的身心健康有明显作用。6.6精密空调及通风部分工程量清单序号项目或费用名称型号单位数量产地品牌备注1机房精密空调主机制冷量35KW台1　海洛斯　2空调室外机　台1　海洛斯　3辅材　项1　　　其它　　　　　　　　直接费　　　　　　　综合取费　　　　　　　税金（3.4％）　　　　　　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案　工程造价　　　　　　1新风换气机2500m3/h台1　古威　2新风管道　米45　　　3排风系统YMP-6台1　古威　4余压阀230*320台2　　　5铝合金风口　台5　　　6辅材　批1　　　其它　　　　　　　　直接费　　　　　　　综合取费　　　　　　　税金（3.4％）　　　　　　　工程造价　　　　　　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第七章·消防报警灭火系统7.1系统概述徐州公路主枢纽信息服务中心整体机房位于大楼四层，为大楼计算机网络、程控交换机、精密空调间、UPS电源间等设备放置间。该机房需要灭火区域总面积为122平方米，属于小面积防火区域，因此根据现场的具体情况和招标文件的系统功能要求整体机房采用自动消防报警系统和七氟丙烷气体灭火方式构成徐州公路主枢纽信息服务中心整体机房自动消防报警及气体灭火系统。7.2需求分析气体灭火系统要按照消防规范，采用自动监视设计，在防火区内按不超过15米的间距布置烟感探测器和不超过10米的间距布置温感探测器，并根据各探测头所处环境的不同而设置相应的探测灵敏度。系统的控制要具有自动控制、电气手动控制和应急机械手动控制三种控制方式。气体灭火系统采用的灭火剂具有灭火效能高，无毒性，对设备无污染、电气绝缘性能好、灭火迅速、使用温度广等特点。7.3设计依据Ø《智能建筑设计标准》（GB/T50314-2000）Ø《民用建筑电气设计规范》（JGJ/T16-92）Ø《江苏省建设管理综合楼消防工程施工招标文件》和相关图纸Ø《洁净药剂灭火系统标准》NFPA2001（1996版）Ø《气体灭火系统施工及验收规范》GB50263-97Ø《火灾自动报警系统设计规范》GB50116-98Ø《高层民用建筑设计防火规范》GB50045-95Ø《七氟炳烷气体灭火系统》DB36/T385-2002Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案Ø《七氟炳烷灭火系统施工及验收规范》Q/QS04-2001。Ø《火灾自动报警系统施工及验收规范》GB50166-92。Ø《气体灭火系统施工及验收规范》GB50263-97。Ø徐州公路主枢纽信息服务中心整体机房工程招标文件7.4消防报警及气体灭火系统方案描述7.4.1系统组成本气体灭火系统由储存装置、管网及喷头组成。与火灾报警自动装置、自动控制设备联动组成自动灭火系统。灭火系统的储存装置由储容器、容器阀、液流单向阀、安全阀、压力信号器、高压软管、集流管、称重报警装置、框架等组成。贮存压力4.2Mpa，最大工作压力13.7Mpa。7.4.2设计条件Ø保护区为独立封闭空间；Ø保护区均设置通风设备；Ø瓶站设置在保护区附近的专用房间内；7.4.3气体选择根据招标文件技术要求,本工程气体灭火系统必须具有灭火效能高、无毒性、对设备无污染、电绝缘性能好、灭火迅速、使用温度广等特点，我们针对目前主流使用的气体产品进行如下比较：Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案系统比较项目烟烙尽三氟甲烷七氟炳烷适宜扑救火灾1.液体或可融化的固体火灾。2.固体表面火灾。3.电气火灾。4.火灾前应能切断气源的气体火灾。5.药剂喷放后，要求不留痕迹或清洗残留物有困难的场所1.液体或可融化的固体火灾。2.固体表面火灾。3.电气火灾。4.火灾前应能切断气源的气体火灾。5.药剂喷放后，要求不留痕迹或清洗残留物有困难的场所1.液体或可融化的固体火灾。2.固体表面火灾。3.电气火灾。4.火灾前应能切断气源的气体火灾。药剂配方52%氮气；40%氩气；8%二氧化碳HFC-23CF3CHFCF3使用面积小范围500平米以上200平米以内灭火效能一般高高对人体危害无微毒遇明焰产生HF酸性气体，对人体有害。低毒遇明焰产生HF酸性气体，对人体有害。但要轻于三氟甲烷。对财产的损害无有轻微的腐蚀作用。遇明焰产生HF酸性气体，HF遇水形成氢氟酸，有的腐蚀作用。有较强的腐蚀作用。遇明焰产生HF酸性气体，HF遇水形成氢氟酸，有较强的腐蚀作用。但要轻于三氟甲烷。电绝缘性能好好好灭火速度一般迅速迅速对环境的危害无（ALT=0，GWP=0）有（ALT=31，GWP=0.6）有（ALT=31，GWP=0.6）喷放时间45Ｓ—60S小于等于10S小于等于10S最小设计浓度37.5%14%—22%7%—10%使用环境温度-40℃－+93℃-20℃－+50℃0℃－+50℃钢瓶贮存压力15,000KPaKPa4,200Kpa2,500Kpa4,200KPaPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案由上表，通过比较，我们发现七氟丙烷气体灭火系统最能够满足业主方的需求，因此根据我方多年来的设计和施工经验，本工程推荐性价比较好的七氟丙烷气体灭火系统。七氟丙烷气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。药剂储存和喷放设备主要包括有七氟炳烷气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、区域选择阀、喷嘴等。报警和控制设备主要包括以下内容：烟感与温感火灾探测器、控制盘、手拉开关、紧急停止开关、手/自动选择器、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关。7.4.4设计方案1、系统防护对象4层计算机网络机房的运行监控室、网络设备间、配电间的吊顶上、静电地板下，工作层着三层防火区域。2、防护区及钢瓶间的要求Ø对防护区的要求A）防护区必须为独立区域；B）防护区的维护结构及门窗耐火极限不应低于0.5H，吊顶的耐火极限不应低于0.25H；维护结构及门窗的允许压强不应小于1200Pa；C）防护区的通风系统在喷放灭火剂前应关闭，并设置防火阀门；Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案D）防护区应有能在30秒内使该区人员疏散完毕的走道和出口；E）防护区的门应向疏散方向开启，并能自动关闭，在任何情况下均能从防护区内打开；F）防护区内宜配备空气呼吸器，在疏散走道与出口处应设置火灾事故照明和疏散指示标志。Ø对钢瓶室的要求根据国内规范的要求，存放气体钢瓶组的房间（钢瓶室）都应该是一个独立的房间，设在各个保护区域外，并且有直接通向疏散走道的的出口，设有可关闭的门。钢瓶室的耐火等级不应低于二级，钢瓶间宜设有通风装置。另外，在钢瓶室中需要提供一个带熔丝开关的消防电源接线箱，消防电源应为220VAC，最大工作电流为5.0A。3、防护区设计假定所有保护区域内的可能出现的最低温度约为16℃,极端最高温度约为40℃，而在通常情况下的正常温度约为20℃。七氟丙烷气体灭火系统的最小设计灭火浓度为16.2%（20℃时）。根据国内规范的要求，各保护区围护结构及门窗的允许压强不宜小于1200Pa。防护区的门应朝外开并能自动关闭。编号防护区名称设计浓度层高（M）VV（m3）设计用量（Kg）瓶数喷头备注Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第一区运行监控室16.2%3.587.55212-DN321-DN1590L瓶4瓶52Kg/瓶第二区网络设备间16.2%3.5267.411826-DN402-DN20第三区配电间16.2%3.573.54812-DN321-DN15徐州公路主枢纽信息服务中心整体机房现设计为三个保护区，均需用七氟炳烷进行保护。根据经济合理、优化设计的原则，在保证系统性能安全可靠的前提下，将采用组合分配系统进行保护。具体情况如下：1.运行监控室：V=87.5M3、温度T取20℃、浓度C取16.2%、海拔修正系数K取1。把以上数据代入公式得：W（设计量）=52kg；则需要钢瓶N=52/52=1（90L的钢瓶充装52kg药剂）取4个钢瓶（最大区）查图后取DN32喷头2只，DN15喷头1只。2.网络设备间：V=267.4M3、温度T取20℃、浓度C取16.2%、海拔修正系数K取1。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案把以上数据代入公式得：W（设计量）=118kg；则需要钢瓶N=118/52=2（90L的钢瓶充装52kg药剂）查图后取DN40喷头6只,DN20喷头2只。3.配电间：V=73.5M3、温度T取20℃、浓度C取16.2%、海拔修正系数K取1。把以上数据代入公式得：W（设计量）=48kg；则需要钢瓶N=48/52=1（90L的钢瓶充装52kg药剂）查图后取DN32喷头2只，DN15喷头1只。4.以上三个保护区，共用一套组合分配系统，共需要4个钢瓶保护，钢瓶设置于四层整体机房消防钢瓶间。因本系统为组合分配系统，今后气体保护区可扩大保护数量（对七氟炳烷气体灭火系统而言，保护区数量可达到4个,钢瓶间只需一个）。4、系统控制方式本气体灭火系统的控制，要求同时具有气动启动、电启动、电气手动启动及应急机械手动启动四种方式：本七氟炳烷气体灭火系统四种控制方式的动作程序如下：Ø自动控制每个保护区域内都设置有感烟探测器和感温探测器。每个保护区域内的探测器都被分成两个独立的报警组合。发生火灾时，其中任一组控制探测器报警后(通常是感烟先报警，可视为预火警)，控制盘上出现声光报警信号，并显示出该组报警信号，并且消防报警控制器应设置在气体防护区外和指定值班室（具体位置待施工进场后由甲方指定）。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案保护区内的疏散通道与出口应设置应急照明装置和疏散灯光指示标志，防护区内将有声光报警装置，并在办公区域内设置声光报警装置；防护区外设气体喷方警告指示灯。同时控制盘会输出如下联动控制信号：A）响保护区范围内的警铃通知人员撤离；B）止保护范围内的通风设备以封闭房间；C）闭保护范围内通风口处的防火阀以封闭房间。而当另一组探测器也报警时(通常是感温后报警，可视为正式火警)，控制盘上再次出现声光报警信号，并显示出该组报警信号，同时控制盘再次输出如下联动控制信号：A)30内的秒延时或根据需要不延时后，通过控制盘启动钢瓶分盘按预先给定的组合分配方式，电启动瓶头阀及对应的选择阀，实施自动灭火。使七氟炳烷气体沿管道和喷头输送到对应的指定的保护区域灭火；B)一旦七氟炳烷气体释放后，设在管道上的压力开关会将药剂已经释放的干节点信号送回消防监控中心。并点亮保护区的气体释放灯，警告所有人员不能进入保护区域，直至确认火灾已经扑灭。当七氟炳烷气体灭火系统的控制盘启动所有的警铃、蜂鸣器及闪灯后，当系统处于延时阶段时，如发现是系统误动作，或确有火灾发生但仅使用手提式灭火器和其它移动式灭火设备即可扑灭火灾，可按下设在保护区域门外的紧急停止开关（必须持久按下，直至系统复位），可以使系统暂时停止释放药剂。如需继续开启七氟炳烷气体灭火系统，则只需松开紧急停止开关即可。Ø气动启动工作原理当某个防护区两火灾探测器同时发出火灾信号，自动灭火控制器立即发出信号指令，打开该区启动钢瓶，瓶中高压氮气分为两路，一路经气路单向阀打开该区选择阀，一路直接打开灭火剂储瓶组，施行该防护区灭火。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案Ø手动控制此处所说的手动控制，实际上还是通过电气方式的手动控制。手拉启动器拉动后，控制盘会输出如上述正式火警时的联动控制信号，只是系统将不经过延时而被直接启动以释放三氟甲烷气体。Ø应急操作应急操作实际上是全机械方式的操作，不需任何电源，只有当自动控制和手动控制均失灵时，才需要采用应急操作。此时可通过操作设在三氟甲烷气体钢瓶上的机械式手动启动器，区域选择阀上的机械式手动启动器，来开启整个气体灭火系统。7.5主要产品选型及性能描述根据徐州公路主枢纽信息服务中心整体机房工程招标文件对消防报警及气体灭火系统的要求，并结合我公司多年对整体机房的设计和施工经验，气体灭火系统选用南京飞龙特种消防设备有限公司的七氟炳烷；火灾报警系统选用深圳赋安火灾报警产品（烟感探测器、温感探测器、声光报警器、气体灭火控制器等）Ø灭火剂贮瓶JB-1)主要性能参数：容积最大工作压力（MPa）H(mm)D(mm)接口螺纹备注405.31210237PZ56Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案拉伸瓶705.31485267PZ56拉伸瓶905.31360325PZ56焊接瓶1205.31390366PZ56焊接瓶1505.31397416M90*3焊接瓶1805.31118520M90*3焊接瓶2405.31418520M90*3焊接瓶1)用途：用于贮存七氟炳烷灭火剂，灭火时，打开瓶头阀，七氟炳烷灭火剂通过管道释放到发生火灾的保护区，实施灭火。灭火剂贮瓶使用维护参照《气瓶安全监察规程》进行。Ø启动器FLQ1)结构启动器（也称阀驱动器）是自动灭火系统的重要组成部件之一，它是系统执行机构的关键性部件，其技术使用性能将直接影响到系统的可靠性和确切性。本产品是利用现代先进的高效气体发生剂瞬间产生大量的高压气体作为启动动力能源。它体积小、重量轻、结构紧凑、安装工艺性能好，节省了大量的附件和设备空间。因气体发生剂是固体化合物，所有贮存运输安全方便，不要经常定期检修。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案1)主要性能参数型号重量启动时间（S）启动方式启动电压（V）气体生成量（dm3）使用温度启动压力Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案7.6消防报警及灭火部分工程量清单序号项目或费用名称型号单位数量产地品牌备注1无缝钢管D70　米15　湖光　2无缝钢管D50　米10　湖光　3无缝钢管D40　米33.7　湖光　4无缝钢管D32　米34.7　湖光　5无缝钢管D25　米11.5　湖光　6无缝钢管D20　米88　湖光　7钢制管件D70　件7　湖光　8钢制管件D50　件2　湖光　9钢制管件D40　件12　湖光　10钢制管件D32　件10　湖光　11钢制管件D25　件10　湖光　12喷头安装D32　个10南京飞龙　13喷头安装D25　个1南京飞龙　14喷头安装D20　个2南京飞龙　15选择阀安装D65　个1南京飞龙　16选择阀安装D40　个1南京飞龙　17贮存装置安装100L　套4南京飞龙　18启动钢瓶　套2南京飞龙　19液体单向阀　个1南京飞龙　20气体单向阀　个1南京飞龙　21安全阀　个1南京飞龙　22压力开关　个1南京飞龙　23控制气管　瓶组6南京飞龙　24瓶架　瓶组6南京飞龙　25集流管　瓶组4南京飞龙　26药剂HFC-227　公斤380南京飞龙　27管道支吊架　公斤100　　　28感烟探测器　只8　赋安　29感温探测器　只7　赋安　30紧急启停按钮　只2　赋安　31声光报警器　只2　赋安　32放气指示灯　套2　赋安　33气体灭火控制器2区　台1　赋安　34电线管D20米75　国产优质　35线缆米580无锡远东　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案ZR-RVS2*1.536接线盒86H40个100　国产优质　其它　　　　　　　　直接费　　　　　　　综合取费　　　　　　　税金（3.4％）　　　　　　　工程造价　　　　　　第八章·漏水报警检测系统8.1方案设计在专用空调位置四周做防水台，阻止空调漏水流到机房区域，对设备造成危害。并安装美国瑞泰TTC漏水报警检测系统，对出现漏水能及时报警通知工作人员及时处理。8.2系统技术性能TraceTek(瑞泰)泄漏检测系统有其卓越的性能1.结构合理，可靠性高：1)简便可靠的操作方法…无可调部件，不用编程。2)决不忽视任一报警状态，也不会误报警。3)无暴露的金属结构，氟化物结构使得线缆耐腐蚀、强度高。4)质量可靠，获ISO9001认证。2．简易操作：1）简单易懂的监测面板，清晰明确地指示系统状态。2）自我校正，不需模糊判断。3）直接安装和更改，扩充组态能力强。4）模块化设计、维护、替换方便。3.快速检测、实时响应，使泄漏降低到最小的危险程度。4.定位精度高，误差不大于1‰.监测范围广，直线距离可达1500米（TTDM）或30m（TTC）Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案6.以微处理器为基础的报警定位控制器在泄漏报警之后，可继续进行监测，并且在泄漏处有明显变化之后再次报警。可记忆查询多达512个历史事件。7.适应性好，兼容性强。具有多种信号接口，不仅有继电器的输出，还有4-20mA电流输出口，以及RS-232/485通迅接口，能兼容多种通信信道和多种通信速率，方便纳入集中监控系统。（适合TTDM）8.当泄漏发生后，控制器的继电器输出可控制阀门关闭，切断液体来源，避免事故发生。9.产品先进，感应线缆上的每一部分都可感应液体的存在，不同于旧式点感应测漏产品。10.多种传感线，如：TT1000型线缆主要针对水的监测，为氟化聚合物结构，抗腐蚀，耐磨性强。TT3000型线缆主要检测酸、碱等化学液体。TT5000型线缆主要检测油类等化学液体。8.3系统组成TRACETEK长线系统可在长距离和宽范围内提供泄漏的检测和定位服务，系统由TTDM报警定位控制器和最多可长达1500米的感应线缆组成。感应线缆可在其全长范围内检测液体泄漏，通过TTDM控制器报警，显示泄漏距离，并且可对传感线缆上的其它报警状态进行监测。每个“事件”（需要维护、泄漏、故障）都能以其具有事件和发生日期的事件方式记录下来，以供用户很容易地查询发生的“事件”。长线系统包括感应线缆和系统组件（引出线、跳接线、终止端、分界器、分支器）。结构图如下：Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案8.4产品性能1、TTC-1只报警控制器TraceTekTTC单通道控制器可以用于许多监控系统。TTC控制器包括3套继电器触点。它们可用于远处监测和设备控制。适用性TTC控制器可区分三种信号，一种是由泄漏引起的信号，一种是由任何一个线缆断裂引起的信号，第三套继电器触点可显示“检测到泄漏”，这些触点可用于与当地的设备直接联接。TTC控制器可以容易地安装到任何无危险的室内位置。它尺寸小，可以安在墙内或墙上。简单操作“泄漏”继电器可以现场调节，成为时间延时继电器。延时时间可以设置，到线缆干燥时自动复位，或用手动按RESET（复位）键来实现。可以在现场进行敏感度调整。用于计算机室内或大型设备的控制中心系统中，TTC控制器是最理想，它可以简单的集成化，这些地方可以用一条TraceTek感应线缆。控制器功能：A:LEAK(泄露)指示：红灯指示系统已经检测到液体泄露。B:CABLEBREAK线缆断裂指示：黄灯指示系统已经检测到线缆断裂。C:POWER(电源)指示：绿灯指示系统通电正常。D:调节时间0-2分E:调节灵敏度：LOW-HIGH2、TT1000传感线缆TT1000漏水感应线缆由四根导线植入氟化聚合物中，其中红、黄线是低电阻表面绝缘线；两根黑线是传感线，它们的单位长度电阻值在制造时被精密加工过，黑色感应线的表面采用了非金属聚合物导电体，其抗腐蚀性及耐磨性特高。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案直径：6.0MM材料:表面为耐腐蚀的氟化物抗拉强度:160lb使用寿命:正常使用20年第九章．中心机房集中监控系统9.1、概述9.1.1设计原则◣系统选型高起点：·技术先进性：选用国际最新的专业厂家产品·系统高可靠性：系统的硬件和软件均采用技术成熟的产品·系统运行管理方便：软件系统中文化，操作方便·技术支持能力强：承建单位技术实力强，服务完善·系统可扩展性能强：模块化结构有利于扩容与扩展◣投资少：系统选型具有高性能价格比◣建设时间短：在较短的时间内完成系统的安装调试9.1.2功能要求l机房供电电源：主要开关状态监视及实时监视电压（V）、电流（I）、频率（F）、有功功率（P）等。lUPS电源：通过通讯协议及智能通讯接口，监测UPS的工作状态及各种参数—UPS的输入、输出电压、电流、频率、功率因数、逆变器状态、电池状态、旁路状态、报警等。l机房空调：监控空调压缩机状态、风机状态、加热器状态、抽湿器状态、加湿器状态、报警等。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案l门禁系统：使用感应卡识别系统监视机房进出情况，并连接视频监控提供进出机房或重要设备使用记录。l机房视频监控：与防盗设备联合实现图像监视，采用计算机记录并保存监视录像。l机房温度、湿度：精确测量机房的温湿度参数、报警。l漏水检测：对机房空调、暖气漏水情况实时监测、报警等。机房消防报警：烟感、温感、计算机机房气体灭火系统报警监视。9.2、ZLT-MONITOR机房场地集中监控系统介绍9.2.1概述随着计算机IT时代的到来，计算机房已成为各大单位的重要组成部分，为了保证计算机系统安全可靠工作，对机房场地进行自动监视和有机管理是极其必要的。尤其目前国内普遍缺乏机房场地设备的专业管理人员，对机房场地设备进行现代化管理显得十分重要。本系统可对机房设备进行全面管理，监视各种设备的状态及参数，并可诊断设备部件情况。更为重要的是融合了机房的管理措施，不仅仅是简单的监视控制。经用户运行证明，该系统可靠稳定、操作简单、使用方便，对计算机机房系统的管理达到世界先进水平，代表了未来机房监控的方向。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案9.2.2监控系统主框图计算机房场地可分为：配电系统、环境系统、消防系统、保安系统四大部分。9.2.3监控对象及内容1、配电系统Ø一级配电；主要开关状态监视及实时监视电压（V）、电流（I）、频率（F）、有功功率（P）等。Ø二级配电：主要开关状态监视及实时监视电压（V）、电流（I）、频率（F）、有功功率（P）等。ØUPS：UPS模块的工作状态及各种参数—UPS的输入、输出电压、电流、频率、功率因数、逆变器状态、电池状态、旁路状态、报警等。Ø防雷器：监测防雷器的运行状态。2、环境系统Ø空调系统：监控空调本体压缩机状态、风机状态、加热器状态、抽湿器状态、加湿器状态、报警等。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案Ø温湿度监测：精确测量机房的温湿度参数、报警。Ø漏水监测：对机房漏水情况实时监测、报警等。Ø漏油监测：对动力房漏油情况实时监测、报警等。3、消防系统Ø温感、烟感报警监视。Ø放气报警监视。Ø与空调、配电系统联动控制。Ø多功能早期预警系统。4、保安系统Ø门禁系统：各种门禁系统（磁卡、IC卡、感应卡、指纹门）监视、管理。Ø图像监控：与防盗设备联合实现图象监视及记录。Ø其它防盗设备：如人体探头、玻璃破碎传感器等。4、系统特点1)支持各种智能UPS，空调及其它智能设备。2)具有专家诊断功能，可检测UPS及空调各部件的状态及各种参数。3)系统全部硬件设备均为工控设备，可靠性极高。4)信号处理器：其平均无故障时间在20万小时以上。模块采用全密封结构，固态封装，可靠性极高。5)系统软件是机房场地监控中文32位开发，基于实时多任务WINNT操作系统。6)友好的人机界面：令操作人员一目了然。参数实时动态显示，界面完全汉化，场地布局，设备照片或图片直接显示屏幕上，场景逼真，鼠标控制，操作简单。7)使用本系统软件和修改监控系统无需专业软件知识，用户可因机房变动（设备位置、类型、图形、机房结构等）或因增加设备（在限定范围内）、增加监控点数，自己修改监控系统。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案1)系统基于TCP/IP及SNMP，网络功能强大，完全实现多个机房，多个地方场地的集中或分散监控。2)系统与数据库接口采用最新ODBC技术，使系统从根本上脱离了数据库的限制，也就是可支持各种类形数据库。3)强大的报警处理功能。可区分报警级别，报警事件发生时系统自动按事件级别排队报警，显示，处理，并将画面切换报警画面。4)场地专家管理功能。对任一报警事件都会针对机房的具体情况以文字或语言形式给最终处理提示，指导值班人员及时准确地解决问题。5)非常实用的自动拨号的功能。当报警发生时，系统可自动拨设置的电话号，当对方提机时，系统会自动播放语音报警信息，及时将故障的详细情况通知有关人员。6)强大的数据管理功能，可存储一年的数据，并用历史曲线显示任意一天的数据情况。9.3、ZLT-MONITOR机房场地集中监控系统优越性9.3.1技术先进性：ZLT-MONITOR监控系统软件是国内第一套采用B/S+C/S结构的机房集中监控系统,和其他机房监控系统相比，技术优势十分明显，ZLT-MONITOR监控系统具有更高的技术水平，代表了未来机房监控系统的方向。ZLT-MONITOR监控系统硬件采用新视频技术彻底解决了PC机插视频卡后占用资源，多路报警发生时或录像时经常出现死机问题。ZLT-MONITOR监控系统中采用了特有的抗干扰技术，解决了现场干扰信号易造成误报警或烧坏硬件设备的问题。9.3.2WEB浏览功能ZLT-MONITOR监控系统支持远程WEB浏览功能，远方领导可在办公室监视机房现场设备数据及图像，并可用电脑硬盘录像。9.3.3使用方便简单：ZLT-MONITOR监控系统采用全中文界面，具有电子地图功能，根据用户实际现场设计界面，用户使用直观，操作方便简单。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案9.4、网络中心机房场地集中监控系统硬件结构图Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案9.5、网络中心机房场地集中监控工程设计方案9.5.1供配电系统通过在计算机机房配电柜配置1个电量仪，实时监视配电柜市电输入的三相电压、电流、频率、功率因数、有功功率等。通过开关状态检测模块ZLTX53检测计算机机房配电柜及通讯机房各路开关及防雷器工作状态（可选择）。一旦配电工作状态不正常，系统会弹出报警画面，告知值班人员。9.5.2UPS系统通过由UPS厂家提供的通讯协议及智能通讯接口，对20KVAUPS进行监控，对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视，一旦有部件发生故障，系统会自动报警。并且实时监视UPS的各种电压、电流、频率、功率等参数，并有直观的图形界面显示。9.5.3空调设备通过由空调厂家提供的通讯协议及智能通讯接口对网络中心机房空调进行全面诊断监控。对空调内部的压缩机、风机、冷凝器、加湿器、去湿器、加热器等部件实时进行监视。一旦部件发生故障，系统会直观地在画面上显示故障点。9.5.4漏水检测系统大多机房有着精密空调，暖气等设备，液体泄漏的情况时有发生，同时也可能有自来水漏水、雨水侵入等情况发生。这就要求我们及早地发现泄漏情况，精确知道泄漏的位置，及时处理，保证机房设备的稳定运行。9.5.5温湿度检测由于机房面积、送风设备分布等因数影响，温湿度变化不均匀，建议加装温湿度检测系统。在机房Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案安装1个温湿度传感器其输出由1个采控模块ZLTX17接入电脑，监测机房温湿度情况，一旦工作状态不正常，系统会弹出报警画面，告知值班人员。9.5.6门禁系统通过门禁系统提供的通信协议，由监控主机集中监控，对人员出入进行详细记录，并可远程监控门的开关状态，门打开超过规定时间，系统报警。9.5.7消防系统通过机房现有的消防控制器提供的干接点信号，实时检测火警信号，信号经数据采集前端采集后送至主机，当有火警发生，监视系统会在相应的区域显视报警信号，并采取控制措施如关掉空调。9.5.8图像监控系统ZLT-MONITOR是一种以ETHERNET局域网为现场总线的具有高质量动态数字视频压缩功能的网络远程图像监控系统。可通过局域网或ISDN、DDN、PSTN等公共数据网实现远程联网。该系统本身采用当今世界上最流行的网页浏览WEB技术提高了系统的先进性与通用性，系统运行在灵活的Windows操作环境下，用户可以很容易地利用浏览器WEB观看图像和控制云台摄像机及现场设备。该系统采用MPEG4视频硬件压缩技术，彻底解决了监控主机插视频卡后占用资源，造成报警时或录像时死机问题。9.6集中监控系统工程量清单序号项目或费用名称型号单位数量单价（元）合计（元）产地品牌备注集中监控系统　1、供配电系统　　　　　　　　1电量仪DIRX套1　　法国中联通　2采控模块ZLTX53块1　　台湾中联通　　2、UPS系统　　　　　　　　1转换器ZLTX20台1　　台湾中联通　2通信软件UPS与监控主机通信套1　　深圳中联通　　3、空调　　　　　　　　1转换器ZLTX20台1　　台湾中联通　2通信软件空调与监控主机通信套1　　深圳中联通　　4、温湿度　　　　　　　　1温湿度传感器HT台6　　合资中联通　2采控模块ZLTX17块1　　台湾中联通　Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案　5、漏水检测　　　　　　　　1采控模块ZLTX53块1　　台湾中联通　2报警控制器TTC-I台1　　美国瑞泰　3测漏电缆TT1000-7.5M-PC米7.5　　美国瑞泰　4引出线TT-MLC-PC米6　　美国瑞泰　5电源Power台1　　　国产优质　6终止端TT-MET-PC个1　　美国瑞泰　7固定胶贴TT-HDC-1/4袋1　　美国瑞泰　8附材　套1　　　　　　6、门禁系统　　　　　　　　1转换器ZLT485/232套1　　台湾中联通　2通信软件与监控主机通信套1　　深圳中联通　　7、消防系统　　　　　　　　1采控模块ZLTX53块1　　台湾中联通　2复位控制模块ZLTX60个1　　台湾中联通　　8、系统基本配置　　　　　　　　1专业工控机ZLT-IPC(PIII550以上)套1　　台湾中联通　2电话语音卡ZLTTC块1　　深圳中联通　3电话语音系统ZLT-TEL套1　　深圳中联通　4信号处理器ZLT74X块1　　台湾中联通　5主软件ZLT-MONITOR套1　　深圳中联通　6远程监控软件ZLT-MONITOR-REM套1　　深圳中联通　7信号采集柜ZLTG个1　　合资中联通　8工业电源ZLTPOWER套2　　深圳中联通　9管线材　批1　　　　　其它　　　　　　　　　　直接费　　　　　　　　　综合取费　　　　　　　　　税金（3.4％）　　　　　　　　第二部分施工组织方案说明第一章工程概况1.1工程概况徐州公路主枢纽信息服务中心机房位于四楼、监控机房位于一楼，面积约200平方米。此机房将用于徐州交通局网络汇集、运行、管理的中心。机房区层高4米，面积约160平方米，原建筑为框架结构。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案※工程计划工期：45天※工程质量要求：优良※工程承包方式：包工包料※工程保修期限：贰年1.2工程施工范围建筑装修部分※抗静电活动地板铺设※微孔铝板吊顶安装※地面保温层铺设※玻璃隔断※墙面龙骨基层贴铝塑板电气工程部分※动力配电系统※计算机配电系统※照明系统※应急照明系统※接地及防雷系统安装※配电系统调试其他工程部分※空调系统安装※UPS不间断电源系统安装※电视监控系统安装1.3施工组织设计的编制依据※工程招标设计方案、施工图、设计说明书及预算资料※甲方（业主）的具体实际要求※国家及行业管理规范文件Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案1.4工程施工验收规范及依据（1）、《计算站场地技术条件》GB2887-89（2）、《计算站场地安全要求》GB9361-88（3）、《电子计算机机房设计规范》GB50174-93（4）、《计算机机房用活动地板技术条件》GB6650—86（5）、《电子计算机机房工程施工及验收规范》ST/T30003-93（6）、《建筑设计防火规范》GB5004-95（7）、《民用建筑设计规范》JFJ/T16/92（8）、《建筑与建筑群综合布线系统工程设计规范》GECS72-95（9）、《室内装饰工程质量规定》GB1838—93（10）、《建筑内部装修设计防火规范》GB50222-95（11）、《通风与空调工程施工及验收规范》GB50243-97（12）、《供配电系统设计规范》GB50052-92（13）、《工业与民用供电系统设计规范》GBJ52-82（14）、《低压配电装置及线路设计规范》GBJ54-83（15）、《民用建筑照明设计规范》GBJ133-90（16）、《建筑物防雷设计规范》GB50057-94（17）、《电子设备雷击保护导则》GB7450-87（18）、《电气装置安装工程及验收规范》GBJ232-83（19）、《气体灭火系统施工及验收规范》GB50265-97（20）、《火灾自动报警系统设计规范》GBJ116-98（21）、《低压配电设计规范》（GB50054-95）Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案（22）、《高层民用建筑设计防火规范》（GBJ45--82）（23）、《火灾探测报警系统设计规范》（GBJ116--88）（24）、《火灾自动报警系统安装使用规范》（25）、《火灾自动报警系统施工及验收规范》（GB50116—92）（26）、《智能建筑设计标准》（GB/T50314-2000）（27）、《工业管道工程施工及验收规范》（GBJ235）（28）、《低压流体输送用镀锌焊接钢管》（GB3091）（29）、《民用建筑电气设计规范》（JGJ/T16--92）（30）、《电气装置安装工程接地装置施工及验收规范》（GB50169-92）（31）、《七氟丙烷（HFC-227e）洁净气体灭火系统设计规范》DBJ15-23-1999Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第二章分项工程施工方案2.1本工程施工步骤先上后下、先内后外，以装饰、电气施工为主线其它系统交叉平行施工。2.2工程工艺、材料特点施工内容多、工艺复杂、工程涉及专业广；材料选用非燃烧或难燃材料，要求气密性好、变形小，表面防静电、电磁屏蔽效果好、易清洁等性能。2.3分项工程施工方案2.3.1建筑装修部分装饰施工工序：场地清理→放线（验线）→基层（屏蔽层）施工→隔断→墙面→吊顶→活动地板1、墙体施工工艺※机房区墙体：采用轻钢龙骨+基层板基层+双面铝塑板面层、填充保温岩棉。（1）施工工序放线→固定天地龙骨→固定竖龙骨→固定横贯龙骨→基层板安装（防火处理）→贴铝塑板。（2）主要技术要求及措施铝塑板轻墙面轻钢龙骨采用75的主骨架为天地和竖龙骨连接，主要有横贯支撑卡、卡托等。基层板经防火处理后用自攻螺丝与龙骨连接，铝塑板用粘接剂与基层板连接。测量工具是线垂、直尺、角尺、水平仪。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案2、天棚吊顶施工工艺※机房内全部采用微孔铝板吊顶。 （1）施工工序微孔铝板放线→在建筑楼板上打孔→固定吊杆→安装调平龙骨→顶面防尘处理→固定棚边角线→固定安装微孔棚板。（2）主要技术要求及措施※吊杆由生产厂专供，用膨胀环将其固定在建筑楼板，副龙骨间距控制在0.5米；※微孔铝板吊杆由铝棚板供方配套供应，用挂件将其固定在棚板龙骨上，吊杆间距控制在1.1米内，然后用挂钩固定主龙骨，主龙骨间距为0.6米，最后将棚板扣在龙骨上。3、活动地板工程施工工艺（1）施工工序放十字线→固定支角座→调整支角高度→安装固定横梁→地面防尘保温处理→安装地板（整体调平、间缝均匀）→安装踢脚板。（2）主要技术要求及措施铺设方法是以房间中心为基准向四边对称铺设，最后补边。铺设时相邻四块地板的对缝要相互垂直不得错位。铺设时每横梁都应用水平尺找平，相邻两板不能有缝隙，板面高差不大于1毫米，用2米长靠板面，最低处不应超过2毫米。4、门套（1）施工工序按施工图要求放线→基层制作→防火、防潮处理→面层处理（2）主要技术要求及措施用射钉或者木钉将15mm×120mm高基层板作为垫板固定在墙壁上；将面板裁好后，用大力胶贴在垫板上，横竖交叉裁成45度对严，缝隙不得大于0.2m；表面粘贴铝塑复合板。5、踢脚线Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案（1）施工工序按施工图要求放线（要求水平）→固定基层板基层→固定踢角板面层（2）主要技术要求及措施用12mm×100mm基层板作为垫板，上、下倒棱角，用射钉或者下木钉将垫板固定在墙壁上，与地面间距1mm；用胶将踢脚线贴在垫板上，拐角处用45度对接，其缝隙不得大于3mm;验收前揭去保护膜。2.3.2电气工程部分施工工序：按图纸放线→棚上配电吊筋→棚上配管→地面配管→墙面暗盒箱体固定→穿线→绝缘测试→安装设备→接线调试→系统运行1、照明部分（1）施工工序放线→固定吊杆→安装电管→穿线→固定膨胀钩→安装灯具→系统调试（2）主要技术要求及措施依据棚上的高低要求用30x30角铁，3公分与Ф6钢筋牢固焊接，然后用Ф6膨胀螺栓固定在天花板上，其间距应控制在1.5米以内，并且每个灯位盒或每个接线盒的两端必须打吊筋固定，用马鞍卡将钢管固定在吊筋上。在转弯，灯位和分线盒部位必须放置四角盒或八角盒，在灯位的正上方打上膨胀吊钩，用来挂灯箱，然后穿线、接头。主线路采用2.5mm²，4根以下穿Ф20管，4根以上穿Ф25管。接头处采用压接帽，或搪锡用绝缘胶布包扎绝缘的方法。每个分线盒处都盖上盖板，灯位分线盒到灯箱的线采用螺接头软管连接。软管(金属软管)的长度不超过1.5m，然后吊紧灯箱，安上灯管，装上开关调试。2、插座、开关（1）施工工序放线→打眼固定电管→固定端子箱接线盒→穿线→接头→安装端子箱、插座及开关→系统调试（2）主要技术要求及措施Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案在图纸中所标示的位置安装端子箱及插座线盒，在不妨碍地板腿铺设的情况下铺设电管，然后固定在离地板面300mm处为墙壁插座盒的下沿，预埋插座盒。地面电管与插座盒的连接可用电管煨弯，也可用金属软管，两者中间必须放盒。最后穿线，线接头处必须搪锡，用防水胶布和绝缘胶布双重绝缘包扎，最后各接线盒盖上面板，安上插座，送电调试。UPS插座的电源接在配电柜的UPS电源上，其施工工艺和程序与市电插座相同。2.3.3计算机接地及防雷系统施工工序：按图纸放线→固定地网铜带→接地专线敷设固定→端子处连接→接地网连接→构架接地连接→安装防雷设备→调试→系统运行1、计算机系统接地（1）施工工序：按图纸放线→固定地网铜带→接地专线敷设固定→端子处连接→接地网连接→构架接地连接→系统调试→系统运行（2）主要技术要求及措施在主机房内主机设备地板下用3*20mm的铜带在机房活动地板下纵横组成的网格，作为机房内主机系统专用接地网。接地网其交叉点电气连接。接地引下线采用ZRBV-50mm2铜芯线由机房引至大厦综合接地断接卡处。2、防雷系统用3*20的铜带在将机房内活动地板下金属支架纵电气连接成等电位网。机房内其他辅助设备、网络机柜外壳、设备支架将全部通过此等电位网接地。（1）施工工序：根据图纸技术要求确定防雷器安装位置→安装防雷器→接线→系统调试→系统运行（2）主要技术要求及措施根据图纸所示确定防雷器安装位置，按照产品说明书中技术要求，进行防雷器的安装。防雷器连接线要牢固，不应有松动现象，接地线要连接良好。安装完毕后，需用专业设备检测进行检测。符合技术要求后，进行通电运行。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案2.3.4漏水检测报警系统1、施工程序确定漏水测漏范围→画线→固定测漏布线→连线→检测线路→漏水系统调试2、主要技术要求及措施根据测漏系统技术条件及布线范围配线图，应将传感线缆布置在地面最低处，各支路转接器应连接牢固，清理传感线路径处的腐蚀性物质，检测线路无误后，方可通电调试本系统。2.3.5精密空调系统1、施工程序确定空调位置→制作安装型钢支架→安装专用空调及室外机→连接主机与室外机管路→检测管路→连接电源→开机、系统调试2、主要技术要求及措施专用空调安装需由专业人员进行安装、调试。机组的安装应保持地面的水平度；室内机器与型钢支架间放置橡胶垫，并用螺栓固定；室外机组应该安装于建筑物的阴面，防止日光直射；根据空调安装的具体要求周围留有维修空间；台架应通过预埋在平台上的地脚螺栓牢靠地固定。冷凝器位置安装在本层，冷凝媒体管连接冷凝器和机房内主机，每隔2.5-5m安装存油弯。空调加湿用水从本层卫生间经棚上引至专用空调下，冷凝水用PPR32管，加湿水采用PPR25管。配管施工完毕后，应进行水压实验、应在使用2倍左右的压力下进行4小时实验确任无漏水后，方视为合格。在空调周围做50mm高防水台，防止出现泄漏水流到机房设备区域，对计算机设备造成危害。2.3.6通风系统1、施工程序确定新风机、排风机及余压阀的位置→制作安装管道吊架→制作安装通风管道→安装新风机排风机→法兰连接→固定出风口→管道保温安→Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案检测管道→连接电源→开机系统调试2、主要技术要求及措施（1）、窗式新风机在窗上安装时，取下玻璃，制作280*370（h）mm的框架，放入新风机，该机与框架间垫橡胶软垫保证密封，上部或下部设支撑。（2）、窗式新风机在墙体安装时，为适应在砖墙上安装，加大设备的深尺寸，在新风机室外端和临端部两侧及底部，开进风百叶保证足够新风量。安装就位后，保证密封。（3）、余压阀安装在机房与外界墙体内，按尺寸留洞，安装就位后，保证密封。2.3.7消防报警系统1、施工程序管线敷设→穿线→绝缘测试→安装报警探测器底座及模块→安装报警探测器→安装主机→接线报警调试→联动系统调试2、主要技术要求及措施（1）设备的安装a．探测器的安装：探测器底座用螺丝固定在接线盒上，探测器旋紧在底座上即可完成，但探测器在安装前必须按设定的地址码调整好后再装上，探测器上的发光灯应对准观测者有利观察的方向。b．联动模块应根据联动设备的位置就近安装，联动模块、手动按钮都必须按设定的地址码编号。（2）报警联动的调试当整个系统的设备全部安装完成，和外界联动的控制点的接线做好以后可进行系统调试，并对整个系统进行编程，设置对应的逻辑关系，并作调试记录。（3）施工技术要点及措施Ⅰ.电气管线敷设要求：①火灾自动报警系统的布线，应符合现行国家标准Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案《电气装置工程施工及验收规范》。火灾自动报警系统布线时，应根据现行国家标准《火灾自动报警系统设计规范》，对导线的种类、电压等级进行检查。在管内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内，不应有接头或纽结。导线的接头，应在接线盒内焊接或用端子连接。管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施。导线跨越变形缝的两侧应固定，并留有适当余量。火灾自动报警系统导线敷设后，应对每回路的导线用500伏的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20兆欧。②火灾报警广播线路不应和其他线路(包括火警信号、联动控制等线路)同管敷设。③经接线盒等处引至探测器底座盒、控制设备盒、声光报警器等的线路应加金属软管保护。Ⅱ.设备安装要求：火灾探测器的安装位置，应符合下列规定：①探测器至墙壁、梁边的水平距离，不应小于0.5米；②探测器周围0.5米内，不应有遮挡物；③探测器至空调送风口的水平距离，不应小于1.5米；至多孔送风顶顶棚孔口的水平距离，不应小于0.5米；天棚上的探测器边缘与下列设施的边缘水平间距宜保持在：与照明灯具的水平净距离不应小于0.2米；感温探测器距高温光源灯具(如碘钨灯、容量大于100W的白炽灯等)的净距离不应小于0.5米。④探测器宜水平安装,当必须倾斜时，倾斜角不应大于45°。探测器的底座牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。探测器的“+”线应为红色，“—”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致。探测器底座的外接导线，应留有不小于15cmPage107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案的余量，入端处有明显标志。探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。探测器的确认灯，应面向便于人员观察的主要入口方向。探测器在即将高度调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。Ⅲ．手动报警按钮的安装。手动火灾报警按钮应安装在墙上距地(楼)面高度1.5米处。手动火灾报警按钮，应安装牢固，并不得倾斜。手动火灾报警按钮的外接导线，应留有不小于10cm的余量且在其端部有明显标志。Ⅳ．火灾报警控制器的安装火灾报警控制器(以下简称控制器)在运行监控室墙上安装，其底边距地(楼)面高度不应小于1.5m；落地安装时，其底宜高出地坪0.1－0.2m。控制器应采取加固措施。引入控制器的电缆或导线，应符合下列要求：①配线应整齐，避免交叉，应牢固、牢靠；②电缆芯线和配导线的端部，均应标明编号，与图纸一致，字迹清晰不易褪色；③端子板的每个接线端，接线不得超过2根；④电缆芯和导线，应留有不小于20cm的余量；⑤导线应绑扎成束；⑥导线引入线穿后，在进线近处应封堵。控制器的主电源导入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。控制器的接地应牢固，并有明显标志2.3.8消防气体灭火系统1、施工程序支架安装→管道敷设→管道清理、试压、吹污→喷嘴安装→设备安装→系统调试→防腐油漆2、主要技术要求及措施(1)支架制作安装Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案为确保工程质量，除按常规采用设计规定的支架外，均按国标S161制作安装，所有支架均除锈后刷樟丹二度，刷色漆二道。(2)管道安装室内DN125以下的管道采用螺纹丝扣连接，填料采用专用螺纹管道连接胶加生料带。DN125的管道采用法兰连接。(3)施工技术要点及措施Ⅰ.管位确定了解和确定干管的标高、位置、坡度管径等，正确按图纸和规范的要求制作支、吊架。DN100以下的镀锌钢管采用丝扣螺纹连接，用机械套丝机套丝。严禁一次套成，以免产生“硌牙”。管道螺及连接时，在管子的外螺纹与管件或阀件的内纹之间加适当填料，采用生料胶带。安装时将生料胶带从螺纹第二扣开始沿螺纹进行缠绕，缠好后用手拧上管件，再用管钳收紧。填料缠绕要适当，不得把生料胶带挤入管腔，以免堵塞管路。DN125的镀锌钢管采用法兰连接。Ⅱ.管道试压、冲洗七氟丙烷气体灭火系统管道应进行管道气密性试验，试验介质为氮气或压缩空气，试验压力为4.2MPa，无气源补充的条件下，持续三分钟，压力下降不得超过试验压力的10%，试验后用0.5~0.7MPa的氮气或压缩空气对管道进行吹除，吹除管道中的灰渣，保证管道的通畅性。Ⅲ.灭火设备的安装该设计为90L钢瓶7瓶组，安装在钢瓶间与保护区主管联接，要求联接牢固、不歪斜。该系统的启动信号的容量为DC24V、1.5A，电气报警灭火控制部分将信号接入装置的接线盒。Ⅳ.气体灭火系统调试程序①Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案气体灭火系统的调试，宜在系统安装完毕，以及有关的火灾自动报警系统和开口自动关闭装置、通风机械和防火阀，防排烟阀等联动设备的调试完成后进行。②调试前应对系统的组件、材料的型号、规格、数量，以及系统安装质量进行检查。并对发现的问题及时解决处理。③气体灭火系统的调试负责人应由专业技术人员担任参加调试的人员应职责明确，熟悉本系统的结构和操作方法。④调试后，应做好自检记录，并按规范规定的内容写出调试报告。⑤气体灭火系统的调试，应对每个防护区进行模拟喷气试验。⑥进行调试前和调试试验时，应做各种准备工作。调试人员要熟悉了解整个系统的结构、操作方法，明确调试内容及程序，并通知有关人员注意，严禁无关人员驻留在防护区。⑦模拟喷气试验的条件应符合下列规定：※七氟丙烷气体灭火系统应采用氮气或压缩空气进行模拟试验，试验采用的贮存容器数应为防护区实际使用的容器总数的10%，且不得少于一个。※模拟喷气试验宜采用自动控制，即用火灾报警系统的火灾探测器发出火警信号，报警灭火控制系统即发出声光报警信号。经过一段时间延时，发出灭火指令，打开启动装置的电磁阀、释放启动气体。启动气体通过启动管道打开相应的选择阀和灭火剂贮存容器，释放模拟用的试验气体。※模拟喷气试验必要时也可用手动控制，即由手动控制的方法，拔开启动装置的电磁阀上的插销，压下手柄，释放启动气体。启动气体通过启动管道打开相应的选择阀和灭火剂储存容器，释放模拟用的试验气体。※所有灭火系统的控制阀均应工作可靠、正常。※所有防护区内外的声光报警信号正确。※贮瓶间内的设备和对应防护区内的灭火剂输送管道无明显的晃动和机械性损坏。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第三章工程施工管理及人员配备3.1工程管理综述工程项目管理是通过一个完整的计划流程，依照工程项目对每个阶段的进度、成本、质量、文档资料及规范要求，进行系统性、层次性、实质性的管理和项目的实施。机房工程管理目标是：※在规定的工期时间内，按质量规范标准和进度计划安排进行项目实施。※按期竣工验收，并交付业主使用。※控制工程成本。※建立完善、齐全的工程档案资料。3.2本工程管理的特点该工程无论是从材料设备的选型和系统的配置都处在一个高的层次和起点。对此，我公司将在施工及管理过程中坚持以科学的态度对待每一个具体问题，使整个系统具有可靠性、使用安全性、统一性，确保装饰、建筑、设备安装、调试有机结合，工程整体美观协调。机房工程量大、时间紧、交叉作业多、质量要求高、工程内容涉及专业广。如何控制进度，确保工程如期完成是非常重要的问题。我公司充分认识到这一点，并以此为动力，充分发挥高校技术及人才优势，作到科学组织、合理施工。3.3工程管理计划及实施要点工程管理计划包括工程施工、设备安装、现场调试、运行等进度节点。计划应连同周进度报告在每周例会时上报业主。3.3.1工程管理责任人及职责本工程管理工作采用项目经理负责制。1、项目经理必须与用户协调，制订切实可行的工作进度计划表。2、Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案根据子系统的工作内容，组建工程管理施工人员队伍，成立分系统任务小组。1、组织提交准确的工程材料设备计划清单，协助公司采购部组织材料设备采购。2、负责安排和监督工程项目的实施，负责控制工程成本。3、协调解决工程实施过程中出现的不可预测的问题。4、负责监督和考核工程参与人员的工作。5、协调内外部关系，使工程有序开展。3.3.2工程管理工作流程工程管理工作流程依次包括工程立项→计划→准备→实施→验收五个顺序阶段。1、立项阶段：根据公司与业主签订的合同，明确项目背景和技术方案，确定合适的项目经理。2、计划阶段：由项目经理制订出工程项目计划、划分工程任务、提交材料设备计划、核实工程预算。3、准备阶段：根据实际材料设备计划，进行材料设备采购、人员机具设备准备；与业主确定机房平面方案、设备安放位置、综合布线布点位置等等。4、实施阶段：材料设备的运输、验收；装饰、电气、消防等各子系统施工安装调试。5、验收阶段：各子系统设备的安装验收、项目整体初验、项目终验、工程交付及培训。3.3.3工程管理与考核工程管理工作以项目经理为核心，以划分的不同子系统任务为目标责任制，对任务参与人员进行管理和考核。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案工程规范的主要管理内容包括工程文档管理、工程准备管理、工程实施管理和工程验收管理四大部分。在任务结束后，由项目经理和部门领导人对任务参与人员进行考核。由公司领导对项目经理进行考核。对工程人员的主要考核内容包括：1、任务完成情况，是否保质、保量、按技术要求完成2、完成任务的工作比重3、任务实施成本考核4、对新产品新技术的掌握程度5、任务相关文档的制作6、工作态度和工作规范7、与同事协同工作能力8、用户满意度3.3.4工程文档管理我公司将用严格的国际文档管理体系(ISO9001所要求的严格的文档管理要求)对本工程项目文档进行明细管理。具体包括：1、客户原始资料包括建筑规划图纸、安全及知识产权要求等；2、图纸、用户需求、工程指令、变更及签证确认单等；3、项目分级计划、进度包括每周计划及工程总计划；4、项目投资、项目预算；5、项目设计、施工、验收的标准、依据和规范；6、项目工程记录包括每天的施工进展、人员、材料状况，隐蔽验收记录、线管线槽敷设记录、放线记录、设备进场记录、设备就位记录、安装调试记录、自检记录、验收记录等；7、件收发记录；8、Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案文件存档、会议记录管理包括工程联络单、图纸审批意见、材料审批意见、图文传真、监理会议纪要等；1、相关票据管理；2、设计图纸、竣工图纸；3、产品资料包括产品说明书、有关技术参数、合格证、生产许可证、检验报告、成品半成品报审、报验表、订货、到货、库存资料。3.3.5工程准备管理1、公司在任命该工程项目经理时，就工程所达到的各项技术指标等进行明确的规定。2、项目经理在接受任命后，应在两日之内向公司负责人提交工程实施计划，经公司负责人批准后方可正式实施。3、项目经理向工程参与人员安排任务时，必须阐明任务目标、任务背景、现有条件、工作内容、用户联系方式等等。4、工程参与人员必须充分利用公司资源，全面考虑先期的准备工作，根据实际需要，制作工程准备期相应的文档资料，向项目经理提出工作计划。3.3.6工程实施管理1、工程施工人员进入现场后，项目经理向业主现场负责人通报主要工作目标，检查先期的准备工作，提出业主需配合的工作及必备的人员与现场施工条件。2、项目经理对进场使用的材料设备会同业主现场负责人、监理进行验货，并填写一式三份材料设备验收文档，三方签字确认。3、确定机房平面布置、综合布线布点位置，所有进线路由等方案。4、Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案对不符合现场实际情况的设计，应向业主现场负责人及时提出，并提出合理化建议，并经业主同意，填写一式三份工程变更申请单，三方签字确认后方可实施。1、工程参与人员在每道工序结束任务时，应按预先设计的测试内容进行测试。并形成相应的工序自检报告。2、工程参与人员要在完成任务一周内制作或完善所完成相关的技术文档，并提交项目经理。3.3.7工程验收管理1、在验收工作前，工程参与人员应参照技术总体方案，制订验收文档，并说明验收的标准、内容、指标、操作规程等内容。2、对验收过程中出现的问题，项目经理应负责安排，并在规定的时间内解决，不能解决的应及时上报相关负责人。3、在通过验收后，项目经理应将验收报告交给业主、监理签字盖章。并将该验收报告及时交公司归档。4、工程各系统验收结束后，组织业主相关使用人员进行综合培训，培训分现场培训、理论培训两部分。并建立培训记录和培训考核内容。3.3.8工程维护管理1、工程验收交付后，进入工程维护管理阶段。工程维护由公司系统维护部统一负责。2、公司系统维护部在接受维护职责后，应阅读工程技术文档，对工程应有准确的了解，并与用户联系沟通。3、对于用户在使用过程中发现的故障及问题，系统维护人员应到现场解决。如所发生的问题不属于我公司责任，应当及时向用户说明情况，并协助用户将问题解决。4、维护人员对每次维护应有详细的维护记录，并请用户签署意见并带回公司归档。5、定期安排维护人员拜访客户，了解机房及整个系统的运行情况和用户意见，并填写定期系统维护记录。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案3.4工程管理和技术人员配备计划机房工程以其对用材、施工工艺、环境等特殊严格的要求而区别于普通装饰工程，它包含了如装饰、电气、暖通、网络、环境监控、安防、楼宇自控等等众多专业工程于一体，使其对施工管理队伍提出了更高的要求---专业化。为此，参加该工程施工的人员必须具有良好的专业技术知识、现代化的管理意识，挑选技术水平高、经验丰富、责任心强的技术骨干人员完成每项工作，组成精干的施工队伍和监理人员。3.4.1工程管理人员职能组织结构Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案3.4.2工程管理及技术人员配备计划工程总指挥1名负责全局运作、整体协调，使各部门统一协调为本工程服务，对本工程全权负责。项目经理1名负责工程现场管理、对外协调等整体运作，对工程部经理负责。现场项目经理1名负责协助项目经理工作，对项目经理负责。主管工程师2名负责本工程各专业技术工作，解决本工程中所有技术问题，对项目经理负责。工程预决算员1名负责本工程所有预决算工作，对工程部经理负责。材料计划员1名负责本工程材料计划计算工作，并协助工程预决算员进行决算工作，对工程部经理负责。安全、质检员2名负责本工程的施工质量、安全工作，对工程部经理负责。3.5与其他有关单位的协调事宜及施工界面的划分3.5.1施工过程中的协调1）系统施工前，与原设计单位进行技术交流，经设计单位、甲方、监理单位参与图纸会审后，根据会审后的图纸进行施工。2）系统施工前，要与安装单位进行设备接口（通风系统、给排水、电气安装等）事宜的确认，联动系统的顺利实现。3）施工过程中，按时参加甲方工程例会和监理例会，涉及到施工配合问题除在会议上提出外，应以“工程联系单”Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案的形式，详细将需配合的部位及重要事项交代清楚。4）施工过程中，通风管道、接地系统的安装要与强电部分的供电桥架、空调系统的通风风道、给排水系统的上下水管道、其他安装工程的主干管道配合好。5）对于施工过程中遇到的工程变更，应及时向原设计单位、监理单位、建设单位申报，经确认后再进行施工。7）系统验收时，消防系统要在消防检测单位和消防局的监督下完成，并协助甲方办理相关手续。3.5.2与其他有关单位施工界面的划分在工程实施过程中，将施工界面进行合理划分，有利于工作顺利开展，也是机房工程施工成功与否的关键点，也是系统工程的技术施工难点。与土建单位的施工界面1、设备承重支架等安装与土建单位的配合2、桥架安装与土建单位之间的配合。1、施工管理上的配合。与通风和强电单位的施工界面1、通风管道的前期安装要与走廊桥架安装衔接好2、施工管理上的配合。与机电设备安装单位的施工界面1、接地线安装施工界面的协调和施工时间的配合与安装单位协调。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第四章劳动力及施工机械配备4.1工程施工人员配备为快速优质地完成本工程，我公司选派技术好、素质高、能力强、富有大型机房工程施工经验的工程施工人员组成本项目部，由项目经理统一管理指挥。项目经理下设项目组及施工技术员、班组长、各工种施工人员等。4.1.1工程施工人员组成施工队长1名负责组织、协调、监督各施工队按图纸及技术要求施工，对项目经理负责。装饰组长1名负责带领木工、铝材工、瓦工进行机房内所有装饰类工程施工，对施工队长负责。木工铝材工12名负责工程中所有装饰类工程具体施工，对装饰组长瓦工负责。强电组长1名负责带领强电电工对机房内的照明、配电、接地等所有强电类工程施工，对施工队长负责。电工（强电）1名负责机房内强电施工，对强电组长负责。弱电组长1名Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案负责带领弱电电工对机房内的测漏水等所有弱电类工程施工，对施工队长负责。电工（弱电）1名负责机房内弱电施工，对弱电组长负责。4.2工程施工机械设备的配备4.2.1施工机械设备的重要性工程施工质量的好坏，进度的保证很大程度上取决于施工机械设备的性能及配备。对于本工程的施工，我公司根据实际情况和各工种的需要，合理统筹地配备先进的施工机械设备，并挑选专业水平较高的工程施工人员，最大限度的体现机械设备的适用性，充分满足施工工艺的需要，从而保证工程施工质量。因此我公司在配备机械设备时，考虑下列因素：※技术先进性机械设备技术性能优越，生产效率高※使用可靠性机械设备在使用过程中性能稳定，安全可靠的运行※运行安全性机械设备在使用过程中具有安全施工保障性能※便于维修性机械设备便于检查、维护、修理※适应性机械设备能适应不同施工条件的需要Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案种类（名称）数量型号制造国产地出厂期现值切割机1J3G2-400日本2002.5400元云石机1Y410美国2003.2350元电焊机2BI-200F-3上海2003.6600元气泵12.5HP上海2003.21200元组合电刨1MQ431浙江2003.81100元电锤3J12-SD04-6A日本2003.5820元水准仪1JZC江苏2003.31400元砂轮切割机1355-B日本2003.10320元冲击钻3BOSCH日本2002.5400元电钻1J12-SD05-6A广东2001.71215元气钉枪4F30广东2003.180元射钉枪4307广东2003.180元万用表1DT-970台湾2003.6350元兆欧表1ZC25温州2003.5310元噪声仪1ND-10上海2001.101200元磁场强度仪1GADSSMEFER日本2000.11100元照度计12F-2台湾2002.51500元曲线锯18PBF台湾2003.7600元六类测试仪1MICROTEST美国2001.165000元光纤测试仪1MICROTEST美国2000.523000元光纤制作包1IBDN加拿大2000.48000元双绞线测试仪1IBDN加拿大1999.121100元打线工具2IBDN加拿大2001.3800元示波器1HP美国1998.42400元测距仪1曙光上海1999.102200元4.2.2施工机械设备用量计划主要施工机械设备表Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案4.2.3劳保用品的配备序号用品名称数量备注1安全帽30顶2泡沫灭火器4只3干粉灭火器4只4漏电保护器4个5灯泡20个6手电筒10个7工作服等30套Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第五章进度计划及夜间施工保证措施在机房工程施工过程中由于涉及专业面广、项目多，工程现场施工面有限，合理统筹、切实可行的进度计划安排是工程如期完工的前提。如何采用先进科学的管理，按照计划加快施工进度，合理利用资源，保证工程质量，降低工程成本，提高公司的经济效益是优质工程的重点。5.1工程进度计划安排本工程计划工期为45天，为保障本工程顺利竣工，按照进度计划分三阶段实施。5.1.1施工前准备工作本工程施工前期准备工作主要包括：技术准备、材料设备准备、劳动力组织准备、施工现场准备共四个部分。1、技术准备技术准备是施工前准备的核心。※在方案已经基本确定的情况，我公司将组织技术部、工程部、供应部、工程质量安全部熟悉、审查方案设计内容；※联合甲方进度图纸会审，说明机房设计依据、意图和要求；※组织工程施工人员进行细致的技术交底；※对特殊结构、新材料、新工艺，说明工艺要求，对提出的合理建议和意见，及时调整和修改，并归档整理备案；※明确工程施工顺序，强调工程施工过程中的注意事项。2、材料设备准备材料、构件、制品、机具和设备是保证施工顺利进行的物资基础。※在开工前，项目部依据工程施工进度计划，制订详细的材料设备及物资进场计划表；Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案※充分了解工程所在地材料供应情况、供货周期、异型材料加工周期、材料运输在途时间，以便提前向材料供应商及时下材料设备采购订单，确保材料设备的进场时间；※由于工程施工作业面小，部分材料加工和现场安装同步进行，在工程进场前，必须规划切实可行的材料堆放、加工等区域；※制定工程机械设备计划表，根据公司的实际机械设备情况，对所需的机械设备进行全面维护、调试修理，保证在工程开工时所有机械设备满足工程施工需求。3、劳动力组织准备※建立工程项目的施工组织机构，确定该项目的领导机构人选和名额、建立精干的施工队伍；※坚持合理分工和密切协作相结合，把有施工经验、有创新精神、责任心强、工作效率高的人员确定为项目管理管理和施工人员；※施工人员坚持因事设职、因职选人的原则；※对于该工程中采用的新工艺、新材料、新设备，必须对工程施工人员进行系统的培训。4、施工现场准备施工现场的准备工作主要是为了工程的施工创造有利的施工条件和物资保证。※搞好路通、水通、电通、平整场地，“三通一平”工作；※做好现场实地勘察，对原土建工程的基层平整度、标高、尺寸安装位置等进行复核；※建造临时设施，安装、调试施工机械设备；※布置消防、保安等措施。5.1.2施工阶段实施工作※本工程实行项目经理负责制，对现场施工全权负责，每日组织好开工会和收工会，每周召开一次现场调度会；Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案※各工种的交叉作业由项目经理统一安排，做好配合、衔接工作。必要时组织加班或两班作业，以保证施工进度；※根据计划进度合理的安排施工工艺流程，并与其他施工单位协调一致，避免因工序不当而引起返工；※做好每道工序交验和技术交底记录，前道工序未验收，下道工序不能开工，做好隐蔽工程检查验收，并及时提前报至工程监理和甲方验收认可；※及时合理的安排工程材料进场，做好材料的自检工作，及时报检工程监理，对进入工地的原材料和半成品进行复检、验收；※对于现场技术变更、增减项目由现场技术人员，做出变更、增减联系单，经由甲方、监理确认后，材料计划相应及时调整，以免材料短缺影响整体进度。5.1.3收尾、自检、交工阶段※工程进入后期收尾是很重要的阶段，除做好各子项工程的收尾、衔接，还要做好整体工程的收尾；※做好各子项的调试、试运转，检查各分项的功能是否达到设计要求；※调整好棚板、地板等的平整度，彻底清理施工现场；※做好已完子项的成品保护工作；※自检由公司组织有关部门按各项考核标准逐一进行检验，评定工程等级，对不符合设计要求的地方及时进行修整，以便交工验收。5.2工程材料计划安排根据时间进度计划安排，材料计划分三个阶段统一采购进场：（1）1-15天内为第一阶段，是基础阶段。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案第一阶段进场的材料计划有：木工类：墙体龙骨、基层板材、木工板、型钢、保温材料、吊筋、吊顶龙骨及附材；强弱电类：吊筋、金属管、接线盒、电线电缆、型钢及附材；水暖类：吊筋、金属管、镀锌板、保温材料；、消防类：吊筋、金属管、接线盒、电线及附材。设备：设备支架型材及辅助材料（2）16-30天内为第二阶段，是关键阶段所有主材全部进场。木工类：天棚、地板、抗静电地板、不锈钢、玻璃及油漆等相关材料；强弱电类：灯具、开关、插座、配电柜等所有主材材料；水暖类：新风机、防火阀、减压阀、风口等材料；设备：空调主机等材料。（3）31-45天内为第三阶段，是收尾阶段。此阶段主要是部分收尾零星材料的购买。5.3工程夜间施工保证措施为保证工程如期顺利交付使用，在工程施工过程中，会安排加班加点夜间施工。保证夜间施工安全及施工质量，采用以下几点措施：※根据工程进度计划安排，分班次进行夜间加班，绝对避免出现劳动力疲劳现象；※合理组织劳动力，各工种根据需要合理搭配；※除现场材料保管及安全人员外，不允许工人宿舍安排在施工现场，以保证工人正常休息；※工程设备材料保管员对夜间施工用工具、材料进行充分准备，杜绝出现夜间施工材料短缺现象；※夜间施工要配备足够的照明设备及安全保护措施，危险处必须按规定设置安全标志牌和警示灯，并加以防护以免意外情况发生，Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案电器的使用应有电工统一接驳；※夜间施工需要和外部协调的事宜，应在白天正常工作时间进行协调并确认；※在夜间施工时，工程施工人员只能在工程施工范围内及指定的范围内进行活动；※夜间施工保证施工人员正常足够的饮食。第六章质量保证措施计算机机房是现代网络智能化的心脏，是计算机系统得以正常运转的环境保障，因此计算机机房的工程质量更显得尤为重要。参照ISO9001系列国际质量通用标准，建立以全面质量管理为核心的质量体系。我公司的质量保证体系的目的是：以最先进的设计、最有经验的施工队伍、合理的成本和最优的材料进行设计和施工，以创造最优质的工程。6.1工程质量职责分配按照工程项目的人员组成质量保证机构，负责监督指导规程、规范、标准的执行，参加编制审批工程质量保证措施计划、施工方案和技术措施，参加图纸会审，重大事故调查分析、处理，质量培训教育和特殊工种考核。项目组人员应履行以下职责：项目经理：对工程的质量负全面责任，确定各级人员质量职责，对工程中的重大质量事项组织研究并做出决策，提出质量要求。项目副经理：分担项目经理在工程中的部分质量职责。技术总监：对工程设计质量和工程现场质量负技术责任，负责对工程系统设计质量和对工程实施质量组织评审；负责采取技术措施保证工程质量或解决工程质量问题；确保工程的技术质量水平满足工程需要。工程技术组：Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案对工程现场的实施质量从技术上负责。具体组织实施质量活动的开展；监督检查系统实施的质量情况；负责及时向项目经理汇报工程质量问题。质量管理组：负责制订工程总体质量控制计划；负责工程质量方针和质量目标的贯彻落实；对工程各阶段、各环节质量进行监督管理；协调开展检验、调试及验收工作；汇总并通报有关工程质量情况，对出现的质量问题坚持“四不放过”的原则，并就工程质量有关事宜负责对外联络、协调、合作沟通工作，发现重大质量问题，及时向项目经理汇报。Page107 徐州公路主枢纽信息服务中心整体机房工程设计及施工方案6.2质量程序控制网络图Page107 6.3质量控制方法保证施工质量的关键从以下五个方面加以控制。6.3.1人的控制※坚持“质量第一、用户至上”的基本原则，以“人为核心”，根据工种专业的不同安排相应的专业人员；※对施工的组织者、操作者，加强思想教育、劳动纪律教育、职业道德教育、专业培训，改善劳动条件、激励劳动热情。※严格禁止无技术资格的人员上岗操作；※对不懂装懂、图省事、碰运气有意违章的行为必须及时制止。6.3.2材料的控制材料是工程施工的物质条件，材料的质量是工程质量的基础，加强材料的质量控制是提高工程质量的重要保证：※优选材料品牌和供货厂家，合理组织材料供应、使用并减少材料的损失；※对用于工程的主要材料如：抗静电地板、墙板、棚板、玻璃等等，进场时必须具备正式的出厂合格证、检测报告，凡标志不清或质量有问题的材料予以退换。※电线、电缆、灯具、开关等电气元件，应进行耐压绝缘等实验。※工程采用新材料必须通过公司技术部、工程部试验，满足要求后方可在工程中应用。※在材料发运和接收时均办理交接手续，并验收所有材料。无表面保护产品的进行记录或照相，对发运时的隐患及时纠正和处理。※办成品加工做到现场验收，确保材料质量满足工艺需要和设计要求。※材料库中材料的摆放要有序，明确标示。※搞好成品保护Page134 是一项关系到确保工程质量，降低工程成本，按期竣工的重要环节，合理地安排工序是进行成品保护的有效途径之一。对于墙面、天棚、地板、灯具、开关、插座等采用包裹、覆盖、密封等保护措施；对于局部施工完毕的功能间应及时封闭。6.3.3机械控制※根据不同的工艺和技术要求，选用合适的机械设备，并正确使用、管理和保养；※并建立“人机固定制度”、“操作证制度”、“岗位责任制度”、“安全使用制度”、“机械设备检查制度”；※确保机械设备处于最佳使用状态。6.3.4方法控制※施工前制定的施工方案、施工工艺，技术措施等应切实可行，能解决施工难题，技术可行、经济合理，利于保证质量，加快进度、降低成本。※严格按照机房工程规范、公司制定的合理的施工工艺施工，以满足机房严格的质量要求。※根据机房现场具体情况采用先进的施工工艺，采用先进工具提高工艺质量水平。※严格执行“三检制”和“例会制”：自检：操作工人在施工过程中，应按施工技术交底及有关规范要求，随时进行自检并进行整改。互检：同班组操作工人，在操作工程中，按施工技术交底及有关规范要求，随时相互进行质量检查并整改，互检工作由班组长领导。交接检：上道工序的施工班组完工后下一道工序将继续操作的施工班组进行交接检查和验收，交接检由质检员组织进行。例会制：是每周一上午，工地项目经理部会同建设单位相关人员开现场例会，检查汇报上周的工作，通报本周工作情况，对工地出现的问题提出解决方案，协调各方面关系。※加大工程监理力度，我公司将派一名监理工程师长驻工地，对工程质量、材料、进度、安全、文明施工等进行全方面检查监督，发现问题及时整改纠正，实行横向三级质量控制网，以相互制约相互协调。Page134 6.3.5环境控制影响工程质量的因素很多，如：工程技术环境、工程管理环境、劳动环境等环境因素。对工程质量的影响，具有复杂而多变的特点，前一工序是后一工序的环境，前一分项也是后一分项的环境。在施工现场应建立文明施工、文明生产的环境，保持材料、工件堆放有序、道路畅通、工作场所清洁整齐、施工程序井井有条，为确保质量安全创造良好的条件。6.4冬雨季施工措施※做好冬季施工保护保温工作，增加施工现场取暖设备。※在施工现场考虑足够的防雨、防潮仓库，储存易受潮的材料，并配有足够的抽湿设备和干燥设备。※在施工现场配备空气温湿读计，随时了解空气的湿度，注意现场通风。※进行材料采购及运输时应尽量避开雨天，材料尤其是木质、金属材料等受潮变形、易腐蚀的材料应及时入库，不应在露天处堆放、储藏。※雨前做好窗洞的防渗漏措施，以免雨水直接浸入施工现场。※及时检查临时线路用电设备防雨防潮，避免发生漏电事故。※做好现场防雷措施。※若因天气原因导致工程无法施工，而造成整个工期延误，公司将集中人力物力，加速可施工项目的进度，待延误项目可实施时，加班加点全力以赴赢得进度。Page134 第七章文明施工及环境保护措施7.1文明施工的措施文明施工是现代化施工的重要标志，是现代智能化机房工程施工的基本要求，更是我们专业化机房工程公司专业化管理、施工的体现和形象，是各项管理水平的综合反映和对外窗口。7.1.1组织管理措施※健全管理组织施工现场成立以项目经理为组长，主管生产的项目副经理、工程师、施工队长、安全员、材料员、质检员等管理人员为成员的文明施工管理小组。※健全的管理制度项目经理文明施工的第一责任人，全面负责施工现场的文明施工管理工作，其他人员一律责任分工，实行个人岗位责任制，定期检查考核，并与经济承包直接挂钩。现场实行奖惩制度，制定惩罚细则，坚持奖罚兑现。※持证上岗施工现场实行持证上岗制度,进入现场所有工具必须持证上岗。※施工现场坚持文明施工会议制度定期分析文明施工情况，针对实际制定措施，协调解决文明施工问题。※施工现场要有施工日志，施工日志应有文明施工内容。加强教育培训工作，开展文明施工竞赛活动，并加强对施工队中农民工的岗前教育。※现场各专业之间文明施工竞赛活动，并进行相应奖惩。Page134 7.1.2文明施工管理制度1．坚持现场卫生清扫，创造良好的施工环境；2．工地材料必须由专人保管，按规定数量发放；3．要做到文明施工，现场材料摆放整齐，临时线符合要求，配电盘、木工机床等大型工具、设施要有固定位置。4．严禁在施工现场抽烟、酗酒、衣冠不整、随地大小便；5．进入施工现场，严格遵守甲方规章制度，服从项目经理安排，听从指挥；6．吸烟区域内烟蒂不得随地乱扔，要及时清扫；7．严格按公司规定使用文明用语，不说脏话，严禁在工地现场打架逗殴；8．统一着装，配带工作牌，进入现场戴安全帽。7.1.3现场管理措施（1）根据施工现场各生产要素所处状态，开展“5S”活动即整理、整顿、清扫、清洁和素养，“5S”活动是提高职工素质，实现文明施工的一项有效措施和手段。※整理根据现场实际计划和工程进展情况，把多余劳动力、材料、机具设备等合理的整理，并定点堆放，达到现场无不用之物，道路畅通，人尽其才、物尽其用、地尽其租，实现库存最小，创造最佳施工环境。※整顿把施工现场所需要的人、机器、材料等按照施工现场平面布置图规定位置，合理布置和堆码，使人才合理使用，物品合理定置，从而达到科学施工、安全文明生产的目的。※清扫对施工现场的设备、场地、物品勤加维护打扫，保持现场环境卫生，干净整齐、无垃圾、无污物、并使设备运转正常。※清洁是维持前三项活动的继续和深入，消除发生安全事故的根源，使施工现场保持良好的施工与生活环境和施工秩序。Page134 ※素养努力提高施工现场全体职工素质，养成遵章守纪和文明施工习惯。（2）合理定置※在保证施工顺利进行的前提下，减少临时设施，节省临设费用。※要降低材料运输费用，合理布置施工现场材料堆放加工及仓库位置。※作好现场通道平整、畅通，并具有完好的照明设施且符合消防规定。※临时用电需由总包单位同意，由公司专业电工根据现场总用电量用专用电缆，引至施工现场配电箱，配电箱应标明其名称、编号、用途，分路标记。7.2施工现场原设施及环境保护措施保护和改善施工环境是保证人们身体健康的需要，是专业化机房施工的客观要求，更是法律法规的要求和企业行为准则。※对于工程原建筑结构、楼梯间等公共区域不得进行随意破坏和改动，对于必须改变现场原设施时，必须经过大厦物业管理方的同意允许后方可实施。※在机房内部施工后，改变了幕墙外观的位置必须进行特殊处理，并经同意允许后方可实施。※实行环保目标责任制，以责任书的形式层层分解，列入各专业组和个人，列入承包合同和岗位责任制，项目经理是环保工作的第一责任人。※加强检查和监控工作，加强对现场粉尘、噪声的监测和控制工作，并及时采取措施消除粉尘等污染。※防止水、气源污染措施，现场存放的材料、化学药品要妥善保管库内存放，防止跑冒、滴漏污染周围水、气环境。拆除原建筑物时，应适当洒水，防止扬尘。※防止噪声污染指严格控制人为噪声，进入现场不得高声喊叫、乱吹哨；控制作业时间，如必须昼夜施工时，尽量采取降低噪音措施，以减小对其它楼层工作人员的影响。Page134 第八章安全保证措施机房工程的施工与其它工程有着本质性的区别，各工种交叉施工，人员多、时间紧，安全施工就显得更为重要。安全施工是衡量施工项目管理水平的重要标志，更施工过程中的重要任务。安全施工的方针是“安全第一、预防为主”。8.1落实安全责任、实施责任管理※建立、完善以项目经理为首的安全生产领导组织，有组织、有领导的开展安全管理活动，并承担组织、领导安全生产的责任。※建立各人员安全生产责任制度，明确各级人员的安全情况，定期检查安全责任落实情况；项目经理是安全管理第一责任人。※Page134 本工程中所有从事施工管理与操作的人员，依照从事的工作内容，分别通过企业、施工项目的安全审查，取得安全操作认可证，持证上岗。特种作业人员，除企业的安全审查还需按规定增加安全操作，考核取得监察部门核发的《安全操作合格证》。坚持“持证上岗”，杜绝出现特种作业、无证操作现象。※所有施工人员均要与施工项目部签订安全协议，并作安全保证。8.2安全教育与培训※所有管理及施工人员必须具有专业化施工的基本条件与较高的素质，有合法的劳动手续，无不适于从事工程操作的疾病，要有良好的接受、处理、反馈信息的能力，有经过公司正规训练考核录用等完善的手续。※新工人入场前应完成三级安全教育，对学徒工重点偏重一般安全知识，生产组织原则、生产环境、生产纪律等，强调操作的非独立性；※对农民工以生产组织原则、环境纪律、操作标准为主，根据施工的变化每7天组织一次进行安全知识教育，并结合安全生产形势的变化，确定阶级教育内容，结合发生的事故，进行增强安全意识。※加强教育管理，增强安全发展效果，教育内容要全面，重点要突出，抓住关键反复教育、反复实践、奖励促进、巩固学习成果；不同形式、内容的教育，都应清楚地记录、备档。8.3安全检查※检查的内容主要是查思想、查管理、查制度、查现场、查隐患、查事故处理。※安全检查的主要内容是自检形式为主，检查教育是否落实、是否到位、工程技术安全技术是否结合为统一体，专职安全人员是否坚持“三不”的原则。※安全检查的形式，对于列入安全管理活动计划的控制在7天为一检查周期，班组必须坚持日检。※对于特殊设备、小区域的安全检查可采用突出性安全检查。※Page134 对于有特殊安全要求的电动工具、电气、照明设备、通风设备，有毒、有害物的清运设备进行特殊检查。8.4现场安全制度※装卸搬运地板、玻璃、地砖要轻拿轻放，防止挤手和砸脚，特别应注意材料吊运中防止坠落而发生伤亡事故。※打眼、切割金属加工异形抗静电地板和使用射钉枪时，一定要按说明的操作规程使用，并佩戴防护镜。※高凳上须配有拉绳，高凳腿要钉防滑橡皮垫。※电工和电气焊工要持证上岗，工作时要穿绝缘鞋。危险处必须按规定设置安全标志牌和警示灯。※夜间施工时，要有足够的照明设备，危险处必须按规定设置安全标志牌和警示灯，并加以防护以免意外情况发生。※临时施工用电应符合规范要求，电动工具必须经过安全检查。分接端必须带有接地保护装置，防止电动工具漏电。※除了固定使用的照明线路同电工接驳使用BVV铜芯线外，临时用电的班组使用的移动电器，必须使用护套电缆，不可用其它线代替。※值班电工必须严格遵守岗位责任制，发现有不符合安全操作规程的，立即令其停工整改。※支路接线箱内接线端子，每个接线端不得同时接线超过二个支线端，值班电工一经发现，有权立即拆除(建议全用上三足插座插头的接线方式)。※施工地盘严禁出现工作的火种，严禁在吸烟区以外的地方吸烟。※地盘现场必须放置相应数量的灭火器(1301)。灭火器材须指定专人检查，对用过的空瓶要及时换出补充。※油漆作业时，严禁在封闭地方进行，一定要通风透气，减少易燃气体积聚密度。遇上油漆未干时，不能强行用太阳灯管进行加热烘干的错误做法进行作业。油漆期间，绝对严禁吸烟、生火。※Page134 加强用电管理，电工必须持有上岗合格证。对地盘的临时用电，严禁乱拉乱接，需有电工专业接驳。施工用电禁止超负荷使用。电箱功率不平衡时应立即停止使用，调整后才能施工。※施工现场严禁使用与施工无关的电器(电炉、电水煲、电炒锅等)，如因工作需要，必须向值班电工报告登记，以免造成线路超负荷。※整个施工现场的照明电源开关，除值班电工外，任何人不得开、关操作。电源拉闸时，须挂上“维修电路不能合闸”的标志牌，以便确保安全。※施工地盘现场的垃圾，每天下班前要有专人清扫干净，保持工地整洁，文明施工。禁止向窗外扔杂物，以防砸伤他人。※施工现场要有统一规范的标准和显示，如“禁止烟火”“危险”“有电”等字样，各类图形采用国家颁布的标准安全标志。※临时配电箱内要有自动空气开关，漏电保护器等保险装置，并要有可靠接地，保护操作人员人身安全。※对于施工电缆、电动工具要定期维护，对电气材料的绝缘进行检验。※现场配备灭火器材，并由专人管理，定期检验。※合理使用劳动保护用品，如工作服、安全帽、手套等。第九章施工中重点、特殊要求及应急措施9.1施工中的重点及特殊要求9.1.1本工程特点※技术上：先进可靠；技术要求高；※系统上：分项子系统全面；内容较多；Page134 ※时间上：时间短；工期紧；※沟通上：相邻楼层沟通协调工作量大；※工程实施上：供货种类繁多；设备安装难度大。9.1.2施工中的重点及特殊要求※做好工程进度计划、材料计划、劳动力计划、资金计划的安排；※严把工程材料设备质量关，严格按招标文件中材料清单进行采购，保证工程施工质量；※保证机房施工满足机房屏蔽效果、机房接地、防雷要求、空调效果及新风排风的效果；※由于工程作业面小，同时施工工种多，必须作到：统筹计划、合理组织工程实施；※严格按机房工程施工规范进行工程施工，对每一道工序都进行严格的质量验收；※工程施工“安全第一”，工程施工人员严格按安全操作规程进行工程施工，必须保证：“本工程零安全事故”；※加强文明施工，体现高校公司文明形象；※保护工程施工现场及周围环境，减少施工噪音对周围及大厦其它楼层人员的影响，减少噪音污染；※工程项目部成立专门的垃圾清运小组，对拆除、施工垃圾及时装袋、归堆、外运，采取夜间对施工垃圾进行外运，确保工程现场无垃圾、无污水。※尽量减少夜间施工对周围环境的影响。9.2工程风险及应对措施在工程实施管理中，风险管理属于一种高层次的综合性管理工作，它是分析和处理由不确定性产生的各种问题的一整套方法，包括风险的辩识、风险的评估及风险的控制。Page134 机房工程来说，工程质量的含义可理解为系统的先进可扩展性、可靠和稳定性、经济实用性。由于工程行业的本身特点，质量风险在短时间内可能不被人们所发觉，作为从事智能化系统的高科技公司，我们有义务将此类风险降至可接受和可控制的范围之内。9.2.1工程实施过程风险及应对措施由于要求在如此短的时间内完成整个机房工程，并达到国内先进水平。对于施工单位和建设单位来说都是一个挑战。对于这一风险，我们可以通过以下几个方面工作可以基本得到控制：1、质量管理：在监理的指导下，依据公司的质量体系和质量管理手册将可控风险降到最低。2、进度风险：由于作业面的短缺、施工机具的不足、工种作业的相互影响等，均会造成工程进度的迟滞。它要求我们项目组必须作好以下几方面的工作：※对各施工区域作好总体计划和具体实施计划安排；※合理组织劳动力资源，做好人员配备工作；※合理安排使用施工机具和测试设备，统一调度，及时校验；※按材料计划安排，督促材料采购部及时进行材料设备采购；※根据工程实际情况，制订相应的夜间施工赶工措施。3、沟通风险：由于工程工期紧，各施工任务组均存在工期压力，且施工作业面相互交叉，相互影响。加强沟通、协调对工期和质量是非常有利的，发现问题及时汇报、并妥善处理，为下一道工序的开展提供便利条件。4、变更风险：依据我们多年的经验，工程在实施过程中出现一定量的工程变更是正常的。对于原设计中存在的缺陷和不合理之处，应及时向业主提出变更申请，并书面提出多种处理建议和风险隐患，交业主和监理确认后方可实施。Page134 9.2.2验收调试风险及应对措施智能化系统工程由于本身的特点，其调试周期很短，对施工单位和监理来说都是一个挑战。对于这一风险，我们通过以下几个方面的工作控制：1、材料设备：在材料的选型时应尽可能选用质量可靠的产品，同时在采购过程中，加强材料设备的验收；在安装和调试过程中，严格按照产品技术标准安装调试。在工程验收调试前，增加设备的运行时间，充分保证用户的使用。2、验收与整改：在工程验收之前，必须将所有系统中存在的问题和整改内容全部完成，并调试合格使系统可以正常运行。同时，将工程所有的技术资料整理完毕交由业主和监理一同验收。除以上所述的几类风险外，项目组应能够处理部分突发风险，在成本预算中设立风险储备资金，用于突发事件的应对。9.3工程事故的调整与处理工程中一旦发生事故，不能以任何借口为由，予以否定。对事故的发生要有正确的认识，并以严肃、认真、科学、积极的态度处理好发生的事故，尽量减少损失，采取有效措施避免同类事故重复发生。分析事故、弄清事故发生的过程，找出造成事故的原因，分清造成事故的安全责任，总结施工管理方面的教训。Page134 第十章机房工程竣工验收10.1机房的室内装修工程验收装饰方面的验收主要包括吊顶、隔断、门、窗、墙面、地面、活动地板的施工和验收及其它室内作业。对有空气含尘浓度要求的房间，在施工时应保证现场、材料，和设备的清洁。机房所有的管线穿墙处的缝隙必须用密封材料添堵。1、工交接验收时，施工单位应提供的图纸资料包括：①竣工图；②主要装饰材料的出厂合格证，使用说明书；③隐蔽工程记录。2、吊顶龙骨与建筑顶板或桁粱相接必须牢固。3、吊顶装饰质量应符合下列规定；①吊顶下表面应平整，不平度不大于3mm。板面不得有污染﹑裂纹﹑受潮变形﹑锤伤等缺陷﹑饰面﹑吊顶板面不得脱层和起鼓。②吊顶板的品种﹑规格﹑花饰﹑图案应符合设计要求。③铝合金或其它金属明龙骨安装应牢固﹑平直，不得有污染变形现象。4、断墙与建筑结构表面必须相接牢固﹑其材料品种﹑规格﹑颜色和隔断墙安装等应符合设计要求。隔断表面应光洁﹑无腐蚀﹑色泽一致﹑配件及连接件安装应牢固。5、隔断墙垂直偏差不大于2mm/2m。隔断安装立柱正﹑侧面垂直度允许偏差不大于2mm/2m，横撑水平度偏差不大于1.5mm/2m。6、活动地板铺设接缝应横平竖直，应符合下表Page134 活动地板铺设的允许误差项次内容允许偏差（mm）铝地板钢、木、复合地板1接缝宽度≤0.5≤1.02相邻边缘高差≤0.5≤1.03地板不平度≤2.0≤2.0①活动地板铺设不平度用2m直尺和楔形塞尺沿纵、横、斜三方向测量。抽样范围比例为15%或不少于10㎡，抽样点应包括门口处。②不垂直度用2m托线板逐墙检查，每面墙不少于三处。③地板接缝宽度用塞尺检查，抽样比例为15%，但不少于十处。④水平度采用水平尺和塞尺配合检查，抽样比例为15%，但不少于五处。7、填写验收记录。10.2空调工程验收1、计算机机房吊顶内及活动地板下空间作为静压箱时应符合下列要求：①静压箱内各种管道应严格按设计施工。②静压箱内各种管道接缝处应采取密封措施，做到清洁、严密。2、工程交接验收时，施工单位应提供：①竣工图；②设备出厂合格证；③隐蔽工程记录。3、空调机管道存油弯、泄水反水弯不得有超过管径1/3的凹陷。4、检查所有的制冷回路焊口应严密、不得有渗油泄漏处，焊口应平整无毛刺。对空调机应进行24小时保压检查，并提供试运行报告。Page134 5、风管制作应符合《通风与空调工程施工与验收规范》中的有关规定。6、填写验收记录。10.3电气装置工程验收1、电气安装工程应符合施工规范的规定。2、施工交接验收时施工单位应提供：①竣工图；②设备和主要器材的出厂合格证书、使用说明书等相关资料；③安装技术记录、隐蔽工程记录和设备主要器材的检测记录及试运行报告。④电气装置、导线通电运行2h后的温升不得超过允许值。3、填写验收记录。10.4消防系统工程验收消防系统施工与验收主要包括火灾自动报警系统和自动灭火系统的安装及验收。消防工程所采用的器材和设备必须是国家指定的检测中心确认的合格产品。消防工程的施工单位应经有关部门确认资格后，方可施工。同时消防工程应经有关部门验收，并出示验收报告。1、验收时，施工单位应提供：①竣工图；②主要说明书及合格证；③消防系统的调试记录。2、消防设施的配置应符合设计要求。3、应对消防系统进行外观检查，各部位尺寸与设计相符，安装牢固。Page134 1、火灾自动报警系统和自动灭火系统的检查应符合下列要求：①存灭火剂容器的充装量和压力应符合设计要求；②按设计要求检查管道的密封和通畅性，并提交试验报告；③对火灾自动报警系统进行功能检查；④设备的操作条件应满足设计要求；⑤灭火控制程序及各项操作功能、连锁功能应符合设计要求；⑥进行报警、控制装置同灭火装置各分系统的联动试验，检查系统每个环节，工作状态应正常。试验可用氮气或压缩空气代替灭火剂。2、填写验收报告。10.5电磁屏蔽工程验收机房电磁屏蔽工程应符合施工规范规定，屏蔽效能测试应在屏蔽工程完成后，而在室内装修前进行。1、竣工验收时施工单位应提供：①竣工图；②主要器材的出厂合格证、说明书；③安装技术记录、隐蔽工程记录和屏蔽效能测试记录。2、填写验收记录。10.6工程交接验收1.程交接验收时，施工单位应提交下列资料和文件；①竣工图；②设备和主要器材的出厂合格证、说明书；Page134 ①关键自制件、外协件的检验报告单；②机房主要器材和工序的验收报告。2、在各分部工程施工验收的基础上，应提交下列记录和报告：①隐蔽工程记录；②装修工程施工验收记录。③电气装置、空气调节、消防等工程施工验收和试运转记录。④综合测试报告。3、工程交接验收应由建设单位、设计单位、施工单位和消防及有关部门参加。4、工程验收结论①参加验收的单位在检查各种记录、资料和检验机房工程的基础上对施工质量应出结论，并应在验收报告单上签字、盖章。②填写工程验收结论表，见表1结论表、见表2工程验收结论表。Page134 场所项目数据测试项目主机房运行监控室设备间指标实测值结论指标实测值结论指标实测值结论温度（℃）相对温度（%）空气含尘浓度（粒/dm3）照度平均照度lx最低照度lx均匀度噪音（dB）屏蔽效能（dB）接地电阻（Ω）（Ω）（Ω）供电电源电压（v）頻率（Hz）波形畸变率（%）风量总风量（m3/h）总回风量（m3/h）新风量（m3/h）正压（Pa）签字建设单位施工单位表1结论表综合测试结论表工程名称：徐州公路主枢纽信息服务中心整体机房工程Page134 表2工程验收结论表工程验收结论表工程名称：徐州公路主枢纽信息服务中心整体机房工程编号：序号验收项目验收结论备注1竣工图2设备和主要器材合格品，说明书3关键自制件，外协件检验单4装修工程5电气工程6防雷接地7新风排风系统8漏水检测报警系统9空调系统10UPS电源11综合测试12131415工程结论签字建设单位施工单位设计单位Page134 第十一章机房工程保修维护服务11.1工程售后技术支持我公司依托研科院校科技实力，拥有一大批不但有理论知识，而且有丰富现场实际操作经验的工程技术人员，对机房及智能建筑方面长期提供技术服务和支持。1、我公司电气总工具有丰富的机房电气设计、施工及系统调试经验，我们常年对机房用户进行技术支持服务，解决用户在使用过程中遇到的难题，并有针对性的采取相应措施。并有针对性的电气系统操作、保养及故障解除培训，使机房工作人员能正常对机房电气设备进行一般维护。2、我公司与防雷中心研究所进行常年合作，进行防雷技术方面的开发和研究，对用户提供防雷方面的技术支持。帮助进行设备的选型、安装调试及验收。并且帮助提供雷击事故原因的分析和问题的解决工作。对用户进行一般正常运行维护、应急情况的基本培训。3、在电源、空调及其他设备方面，我公司将提供全面的技术支持。公司与各相关设备制造商具有常年良好的合作关系，我们将共同为保证中心机房的正常运行提供全方位的技术支持。1、我公司在工程竣工验收时，将为业主提供完整的竣工图纸，软、硬件文档，操作、维护手册，设备清单，产品技术资料等，并帮助业主建立机房系统的运行、管理和维护文档，同时我公司的售后服务部也将备份本工程的全套竣工资料，以便在发生故障时能及时提供资料，迅速找到并排除故障，将损失减至最低。Page134 11.2保修内容及措施11.2.1装饰部分※抗静电地板变形、面层断裂、起泡保修更换，天棚结构变形保修更换。※墙面变形、起泡、变色、断裂更换。※玻璃隔断、门、窗等一系列质量问题保修更换。※保温层开裂，保温效果减弱进行更换。11.2.2电气部分※配电柜内所有元器件出现故障，如：空开、按钮、仪表等质量问题，保修、保换。※灯具、开关、插座质量问题，保修、保换。※供电线路老化、发热进行更换。※电气系统机械噪声保修。※接地级阻值增大，防雷、地极保护器被雷击、因本身质量问题损坏，保修、保换。11.2.3其它系统※测漏水系统控制器、感应电缆质量问题保修。※新风系统故障电气、机械故障保修，新风系统的过滤网清洁、更换。※空调系统元件质量问题保修更换。※集中监控系统软件硬件维护。Page134 第十二章工程培训计划安排按照工程进度计划，我公司在项目施工结束，系统验收前将对中心机房的相关管理使用人员进行技术培训。培训分三个层次：一是培训技术人员；二是培训系统操作维修人员；三是培训相关领导。到时我公司将与甲方相关人员协商，进一步确定培训的具体日期、范围和人员。培训期间所发生得交通及食宿费用由我公司承担。12.1培训安排1）成立培训小组为了更好的进行培训工作，合理安排培训内容，我公司将成立以技术质量总监为核心，包括系统工程师、技术支持工程师、现场工程师、产品厂家技术工程师在内的培训小组，专门负责系统的培训工作。制定该系统的培训内容和计划，对培训内容和计划进行审查、确认；根据业主的要求，在实施过程中进行必要的调整。2）培训教材编写原则Page134 根据工程的实际情况编写培训教材（教材内容包括系统设备介绍、系统拓扑结构、控制软件的使用、常见故障的排除、日常维护管理等），在培训内容上做到理论与实际紧密的结合。3）培训用品的提供为了被培训人员的方便，我公司提供培训期间所须使用的相关用品（包括培训用计算机、投影机、文字资料和讲义等）。4）培训方式为使培训对象更好的掌握培训内容，我公司在培训课程的安排上将保证既有理论讲解，又有实际操作，并根据业主的要求合理安排理论课与实操课的比例。同时为检验培训的成果，在结束该系统的培训后，将进行考试，考试成绩将作为竣工文档的一部分。5）培训的目标使业主操作使用人员能熟练操作、了解设备结构、工作原理及特性，了解系统软件，并有能力根据实际情况对系统软件进行修改达到排除一般故障的水平。保证操作人员能熟练独立工作。有基本日常维护能力和一般性故障的检查判断能力；使相关领导能掌握系统分控设备的正常使用，起到检查和监督作用。使业主能对该系统全面了解，熟悉日常维护工作，有能力处理一般性问题，并消除系统因使用或操作不当而引起的故障，减少突发故障的发生。6）培训内容安排时间内容第一天第一部分：系统总体概论计算机网络机房的基本功能、构成、及原理机房内各系统的构成及联系Page134 第二部分：各系统操作/现场操作理论讲解第二天现场上机操作（包括配电系统操作、精密空调设置操作控制软件的使用等）常见软硬件故障的排除、日常维护现场模拟培训第三天理论考核笔试：60分操作考核40分考核问题分析及纠正、培训总结Page134 7）培训计划安排培训计划表培训时间3天培训地点培训教室、设备现场培训对象相关领导班子、设备管理维护人员、系统日常操作使用人员等培训方式□理论□实践□理论+实践培训内容：计算机网络机房系统基础知识计算机网络机房系统设计原理、针对本工程的特点常用设备特性介绍（前端设备、控制设备）系统的日常使用和维护（包括配电系统操作、精密空调设置操作控制软件的使用等）排除系统简单故障，应付日常各种失误操作使用人员自我感觉：□能够胜任此项工作□不能够胜任此项工作签名：Page134 培训教师意见：□优良□一般□合格□不合格备注：12.2培训学员安排1）技术人员多名2）系统操作维修人员两名3）相关领导班子等Page134'
