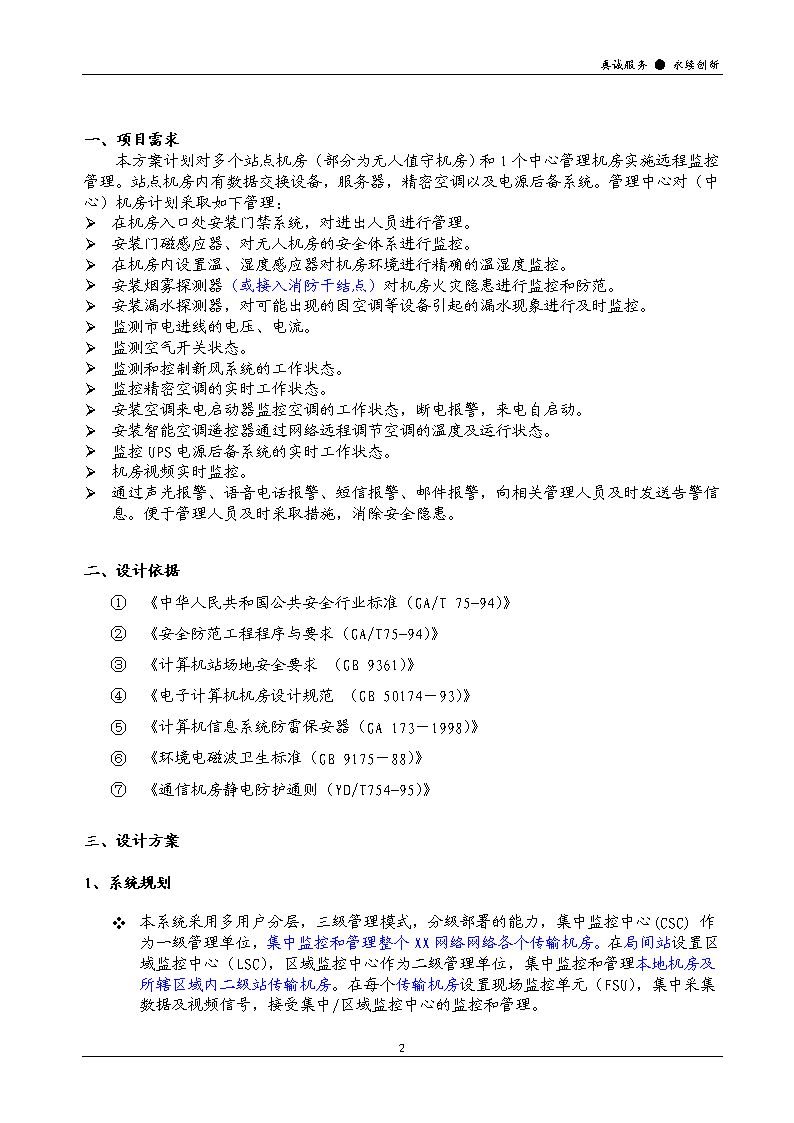

'真诚服务●永续创新机房动力环境视频监控系统方案前言在当前信息时代，计算机机房、网络机房（计算机中心、设备间、配线室、基站等）已成为各大单位的重要组成部分。，网络传输机房数量多、位置分散，机房内计算机系统数量与日俱增，其配套的环境设备也日益增多，管理的难度相当大，维护人员疲于被动地应对多套管理工具，多种形式的告警。分离的故障和投诉不仅大大降低了已有网络资源的利用效率和维护人员的工作效率，也造成IT管理严重脱节于企业业务的整体管理，新业务的扩展不断引起IT建设和维护成本的飞涨。随着网络规模的不断扩大，网络设备数量和各种应用软件系统的渐渐增多，软件和硬件设备出现问题的情况也越来越多，技术管理人员现在处于一种“救火员”工作方式，就是哪里出现问题，就去哪里救火解决问题。如何有效集中地把IT及相关设备纳入到一个系统管理平台之中，这对于信息化管理运维提出了更高的要求。因而必须按国家相关标准和具体需要建立起供配电、UPS、空调、消防、保安、漏水检测等环境保障设备的机房系统。机房系统的可靠与否直接关系着网络、服务器等设备能否正常、持久、稳定的运行。因此，机房系统保障设备、环境监控系统与视频监控系统的结合得到了日益广泛的应用。提高了设备的维护管理质量和效率，减少机房维护对工作人员的依赖，并能够做到实时掌握各机房工作的环境与传输设备的运行情况。随着计算机及网络技术的发展、普及和网络带宽的迅速扩大，机房视频和机房动力环境监控又逐渐产生了新的需求，即将数字视频监控技术、嵌入式数据采集设备与网络技术相结合，在现场监控主机无人职守情况下，实现Internet远程监控的功能。常州万联网络设备有限公司结合客户全网IP化的大趋势，结合成熟的数字图像监控技术、嵌入式数据采集技术、网络通信技术和软件技术，以及依据大量综合监控工程的成功经验，独立开发研制的一体化机房动力、环境、图像监控系统及综合网管系统采用全网嵌入式IP化的监控模式，实时监测机房环境的各项指标，遇到机房停电、电源故障、环境温度过高、空调运行异常、空调停机、非法闯入、火灾和漏水等紧急意外情况，能够及时记录、查询和自动快速报警。采用计算机、通信、网络、四遥（遥测、遥信、遥控、遥视）技术，利用现有的Internet网络环境，构成一个一体化网络化的集中监控系统，可以在计算机屏幕上看到监控点的图形，了解监控点的信息，提高机房的可靠运行能力，提高机房日常维护效率，降低维护成本和劳动强度。69 真诚服务●永续创新一、项目需求本方案计划对多个站点机房（部分为无人值守机房）和1个中心管理机房实施远程监控管理。站点机房内有数据交换设备，服务器，精密空调以及电源后备系统。管理中心对（中心）机房计划采取如下管理：Ø在机房入口处安装门禁系统，对进出人员进行管理。Ø安装门磁感应器、对无人机房的安全体系进行监控。Ø在机房内设置温、湿度感应器对机房环境进行精确的温湿度监控。Ø安装烟雾探测器（或接入消防干结点）对机房火灾隐患进行监控和防范。Ø安装漏水探测器，对可能出现的因空调等设备引起的漏水现象进行及时监控。Ø监测市电进线的电压、电流。Ø监测空气开关状态。Ø监测和控制新风系统的工作状态。Ø监控精密空调的实时工作状态。Ø安装空调来电启动器监控空调的工作状态，断电报警，来电自启动。Ø安装智能空调遥控器通过网络远程调节空调的温度及运行状态。Ø监控UPS电源后备系统的实时工作状态。Ø机房视频实时监控。Ø通过声光报警、语音电话报警、短信报警、邮件报警，向相关管理人员及时发送告警信息。便于管理人员及时采取措施，消除安全隐患。二、设计依据①　《中华人民共和国公共安全行业标准（GA/T75-94）》②　《安全防范工程程序与要求（GA/T75-94）》③　《计算机站场地安全要求（GB9361）》④　《电子计算机机房设计规范（GB50174－93）》⑤　《计算机信息系统防雷保安器（GA173－1998）》⑥　《环境电磁波卫生标准（GB9175－88）》⑦　《通信机房静电防护通则（YD/T754-95）》三、设计方案1、系统规划v本系统采用多用户分层，三级管理模式，分级部署的能力，集中监控中心(CSC)作为一级管理单位，集中监控和管理整个XX网络网络各个传输机房。在局间站设置区域监控中心（LSC），区域监控中心作为二级管理单位，集中监控和管理本地机房及所辖区域内二级站传输机房。在每个传输机房设置现场监控单元（FSU），集中采集数据及视频信号，接受集中/区域监控中心的监控和管理。69 真诚服务●永续创新v可通过权限分级管理，监控中心可直接采集、监控、处理相关信息；各分公司管理人员可通过授权监控本辖区内的机房状况;同时该系统具备全国联网功能；v全辖机房监控联网采用XX内部IP路由传输方式，以组播为主选方式，单播为备选方式。v系统中对于各个被监控机房的供电子系统、环境子系统、消防子系统、监视子系统等集中网管和监控综合系统功能。v多种报警手段（声光、手机短信、电子邮件、网络信息报警）结合使用，灵活方便，并具备管理功能；v支持各种电源监控，连接232或485接口，通过协议转换器转换电源的信息成TCP、UDP/IP信号，进行远程管理;v嵌入式网络型监控设备分别安装在机房，与各种传感器、现场电源、空调、摄像机等相连；v软件采用B/S或C/S结构和大型SQL数据库，集中监控管理软件具有界面友好、快速报警、自动纪录、多级协同浏览，操作简单方便等优点；v该系统设计能完全满足24小时´365天长时间正常运行；v监控现场通过监控系统的任意报警，可联动视频对准预设好的任意位置，为突发事件提供准确的事实依据。v监控系统支持windows2000、XP、2003多种操作系统，并能实现软件的平滑升级。机房环境及动力监控多级传输结构图：69 真诚服务●永续创新2、系统结构本方案将配电、电源监控、环境监控结合在一起，提出建设基于TCP/IP传输技术的数字化、网络化机房监控系统工程。在方案设计里，加拿大万联网络设备有限公司生产的机房智能专业监控产品OMM，并配备了多种环境监测传感设备，所有的信息采集与控制均通过企业内部的网络通道进行。采用多级结构的监控网建设：即每个机房监控单元与监控中心传输采用XX内部专网方式，一旦各个机房的监控网络建立，将OMM监控设备安装在标准机架上，网络视频设备和摄像头安装在机房内适当位置，各自分配好IP地址，实现多个机房的联网参数监控和告警的查询、排序、统计等功能。监控中心安装数据库服务器及相关监控管理软件后，监控中心和各个分控中心根据各自的管理权限可以同时进行机房监控管理和收到告警通知。监控系统主要包括三个部分构成：监控装置、传输通道、监控中心。下图为监控网络拓扑图，采用专网链路接入监控网可以做到全部联网。69 真诚服务●永续创新完整的机房监控联接示意图由于我们采取上述的结构，一个监控管理中心可以同时管理不少于255个无人机房。v监控中心管理平台：监控中心管理平台负责对分布在前端的各机房的环境、动力、空调等进行集中监控管理，接收机房现场监控的各种实时数据（设备信息和报警信息等），显示监控画面，实现对监控数据的实时处理分析、存储、显示和输出等功能，处理所有的报警信息，记录报警事件，通过电子邮件报警、网络报警客户端显示等输出报警内容，打印系统信息，发送管理人员的控制命令给各分机房。监控平台根据需求输出统计报表和运维报表。监控中心管理平台和各前端机房监控平台之间相对独立，前端机房监控设备发生故障将不影响其他监控设备的正常运作；监控中心管理平台发生故障，各前端机房监控平台仍能正常工作，并进行本地报警。v前端机房监控现场：通过现场监控主机对机房内的动力设备、UPS，电压、电流、门禁、红外、视频、环境温湿度，消防报警等设备进行集中采集（采集层为整个监控系统的最低层），同时预留接口，满足以后功能扩展之应用，数据全部通过现有XX公司的LAN/WAN网络资源收敛到分控监控中心和监控中心。69 真诚服务●永续创新v远端浏览客户端：远端浏览客户端的主要功能是通过标准的WEB浏览器实现运维管理，远程调看机房监控数据不需要装任何客户和控件，只需要通过WEB方式进行。在本系统中监控中心管理平台基于分布式WEB的B/S架构。从而便于管理人员随时随地了解机房的实际工作状况，实现管控一体化。机房管理人员可以通过浏览器，直观地监控机房内各种状况。3、具体设备配置机房监控系统具体设备配置包含有以下部分：Ø动力环境：配电监控、UPS后备电源监控、空调监控、空开监测、温湿度监测、漏水监测Ø消防安防：消防监控、新风监控、视频监控、门禁管理Ø报警方式：电子邮件报警、短信报警、声光报警、网络报警客户端显示其配置简述如下：u前端设备：ØOMM监控主机：采用高可靠、高稳定的嵌入式主机，内置WEB服务器，完成开关量与模拟量数据采集和控制。带有10M以太网口，通过IP网络与监控服务器连接（采用超五类网线），传输数据。Ø动力环境:v配电监测：监控市电各种参数；通过电量传感器，将市电各种参数进行采集，再通过与监控主机连接（采用RVV0.3信号线连接OMM监控主机的AI口），采集各种电流、电压等参数。v配电监测：监控配电开关状态及市电输入、UPS输出的各种参数；通过智能电表，将市电各种参数进行采集，同时对配电开关的各种主要输出开关进行监控，保障配电系统的输入、输出安全。将协议转换器一头（采用RVV0.3信号线）连接到智能电表的RS485输出口，另一头（采用超五类网线）连接到网络交换机上，通过标准的TCP/IP信号上传到上层管理软件进行协议解析,完成远程监控。vUPS监控：对UPS进行协议的定制开发，将协议转换器一头（采用RVV0.3信号线）连接到UPS的通讯控制卡上，另一头（采用超五类网线）连接到网络交换机上，通过标准的TCP/IP信号上传到上层管理软件进行协议解析,完成远程监控。vUPS监控：对UPS进行协议的定制开发，UPS通过通讯转换模块（采用RVV0.3信号线）连接监控主机的智能口，通过监控主机将RS485/232信号装换成标准的TCP/IP信号上传到上层管理软件进行协议解析,完成远程监控。v空调监控系统:对智能空调进行协议的定制开发，将协议转换器一头（采用RVV0.3信号线）连接到UPS的通讯控制卡上，另一头（采用超五类网线）连接到网络交换机上，通过标准的TCP/IP信号上传到上层管理软件进行协议解析,完成远程监控。v69 真诚服务●永续创新空开监测：监控配电空气开关状态，将空气开关的输出的电源电压(每一相电压)端与电源配电箱中中线(N)端之交流220V电压加到空气开关探测器的继电器的线包上，取继电器的输出触点中的其中一组作为报警输出，通过RVV0.3信号线连接到监控主机的DI口，然后在OMM监控主机内嵌的网页上配置相应的名称和告警阈值，即简单方便地完成了空气开关远程监控。v温湿度监测:检测机房重要部位的温湿度分布，通过温湿度传感器信号连接到OMM监控主机上（采用RVV0.3信号线），通过监控主机的分析处理完成温湿度监控功能。采用RS485的温湿度传感器，通过协议转换成TCP的方式，通过上层的管理分析，完成温湿度监控与报警（温湿度传感器的RS485输出口采用RVV0.3信号线与协议转换器的RS485口连接，协议转换器的以太网口采用超五类网线连接到网络交换机上，通过标准的TCP/IP信号上传到上层管理软件进行协议解析）v漏水监测：漏水监测属于数字报警监测量，可以用漏水传感器开关量检测获得。具体方法是：通过漏水感应线紧贴在空调下面的地板下，传感器检测报警信号（使用RVV0.3信号线）接入OMM监控主机的DI口，然后在OMM监控主机内嵌的网页上配置相应的名称和告警阈值，即简单方便地完成了漏水监控。Ø消防安防：v消防监控：消防监控属于数字报警监测量，都可以用烟雾传感器开关量检测获得，将烟雾传感器安装在天花板顶上，避免空调直接对准方位。传感器检测报警信号（使用RVV0.3信号线）接入OMM监控主机的DI口，然后在OMM监控主机内嵌的网页上配置相应的名称和告警阈值，即简单方便地完成了消防监控。v消防、防雷、新风报警：采用接入原有消防、防雷、新风干结点的方式。消防、防雷、新风干结点属于数字报警监测量，都可以用开关量检测获得。报警信号接入OMM监控主机的DI口，然后在OMM监控主机内嵌的网页上配置相应的名称和告警阈值，即简单方便地完成了消防、防雷、新风检测监控。v视频监控:在合适的位置安装摄像机，将摄像机的信号连接到系统中的网络视频服务器。将摄像机的模拟信号转换成全数字信号，通过集中监控中心的监控软件对整个网内的图像进行录像、管理、分组等。v门禁管理：1）指纹、刷卡门禁系统：使用以太网和TCP/IP协议联网的独立型指纹门禁机，可以使用现有的网络资源，利用指纹、刷卡、密码多种组合进行认证，更高稳定性和安全性及可操作性。2）门磁报警：门磁属于数字报警监测量，都可以用开关量检测获得，将门磁安装在门框的合适位置，对机房门的出入作监控。传感器检测报警信号（使用RVV0.3信号线）接入OMM监控主机的DI口，然后在OMM监控主机内嵌的网页上配置相应的名称和告警阈值，即简单方便地完成了门磁报警监控。3）红外报警：69 真诚服务●永续创新红外属于数字报警监测量，都可以用开关量检测获得，将红外传感器安装在适当位置上，通过红外的角度对射，对在个角度区域内的活动物体做一个安防报警监控。传感器检测报警信号（使用RVV0.3信号线）接入OMM监控主机的DI口，然后在OMM监控主机内嵌的网页上配置相应的名称和告警阈值，即简单方便地完成了红外报警监控。u监控中心：Ø集中监控软件：安装在监控服务器上，采用流行简单的B/S结构，完全在先进的.NET平台上开发的监控系统，该系统采用友好的显示界面，美观大方；可以管理动力环境监控主机OMM、智能设备；显示和处理完全分离，稳定而高效；提供基于WEB的远程访问功能，便于随时随地了解机房运行状态；标准XML格式，提供完整的二次开发功能，可以按照用户需求定制。Ø短信报警等报警方式：当监控现场发生报警时，立即启动短信报警，将详细的报警内容完整正确地发送给管理人员，保障机房安全，同时可实现电子邮件、声光、网络显示等报警方式，并人性化地设置同一现场同一报警的发送间隔时间。布线完成后，在OMM监控主机内嵌的网页上直接配置名称和告警阈值。这样就方便地完成了机房动力设备与环境量的现场配置工作，监控机房就可通过TCP/IP接入机房监控系统,通过企业内部的专用网络，在集中监控软件上实现多个远程机房监控。四、系统特点1、客户端浏览方便监控网管系统采用稳定的B/S结构，无需安装客户端便可远程监控浏览（通过IE、火狐等多种浏览）监控管理可以通过内、外网授权管理和维护操作，简单方便；管理人员、部门主管想看的时候，监控的效果、画面一样。2、策略配置灵活通过策略配置，满足用户各种报警组合的需求。现场报警时，报警可通过电脑音箱、短信、邮件、电话、远程声光警号、桌面推屏及远程大屏幕显示等实现。3、数据查询和统计人性化通过策略配置，满足用户组合数据查询和统计的需求，并通过自定义过滤快速获得数据。4、报警响应快速在系统正常运行的情况下，从告警发生到误报警过滤到报警执行能在10到20秒内响应。5、支持多种网络结构本系统支持异构网络组网（支持2M收敛、VPN组网），标准的TCP/IP协议，可以通过带内或带外通道低成本实现联网三级监控和管理，在现有的基于IP网络构架上无需再组建专网实现监控功能；随时扩容，IP联网互通。6、用户权限管理方便实用通过用户权限管理可在内网或通过放火墙设置在外网实现远程配置监控主机、更改网络地址参数，修改监控参数阈值，查询监控画面，查询出入门信息等，极大提高运行维护的效率，节约大量的人力维护成本；而传统的监控系统，在设置好以后，如果需要调整网络参数时候，必须到每一个进行网络参数的修改。69 真诚服务●永续创新7、安全性高、稳定性强，带自检自愈功能万联监控系统的安全性高，稳定性强，监控采集设备OMM采用嵌入式linux操作系统，软件固化在硬件里，不受病毒黑客的攻击，具备主动式双数据流传输，对于网内IP地址冲突和端口数据堵塞实现自检自愈功能；网管软件具有加密用户认证和分级权限管理功能，网管平台也具备自检自愈功能；ITUniware监控软件平台对监控系统网络及服务器故障情况进行自我管理，包括故障情况记录、故障自检自愈处理、故障的统计和分析等。通过该功能网管人员可分析得到机房动力环境监控系统整体运行的情况和趋势，为网络调整提供依据。8、拥有手机远端监视功能（选项）遵守3G规范，平台还提供手机的远程浏览功能。使用者不只可以使用网络浏览器或应用软件在任何时间、地点接收现场UPS工作状态，温湿度显示，消防报警状态等，无须再下载及安装任何软件就可进行远端监看。9、监控平台的一体化集成软件平台采用国际标准的XML语言，通过稳定的数据通信网关可集成门禁、空调、UPS电源、通信电源、电能消耗监测系统、消防系统、视频监控系统、IT设备网管系统、安防系统等，真正做到一体化无缝集成。10、系统扩展功能强大，二次开发接口齐全系统软件具有可开放API应用层开发接口，提供支持SOCKET接口、OPC接口、SNMP接口，专职的软件队伍快速开发客户特殊需求的报警接口和显示接口等，还能提供基于ITIL流程管理的各类运维管理开发能力；便于其他综合网管平台的二次开发。11、软硬件自主研发，系统备份多样系统自主开发，拥有国家多项专利；通过德国TUV严格的ISO9001认证，设备自主研发制造；产品获得省科技攻关项目鉴定；软件自主设计，拥有国家软件著作权。综合网管平台支持主、备数据服务器备份容灾能力，WEB服务器可以实现镜像热备份。12、绿色节能，功耗低各个前端机房安装的终端采集设备OMM监控主机，低功耗能，前端采集的整个系统功率不超过30W，比传统的监控系统至少节约能源80%以上。五、设备参数及应用1、前端设备部分1）监控主机监控主机包括以下几种接口：通信接口、遥测接口、遥信接口、遥控接口等。通信接口提供一个以太网接口，在内部CPU的控制下与本地监控中心的通信服务器通信。串口服务器提供RS232/422/485接口，用于与其他的系统通信，如智能空调、智能电源等。69 真诚服务●永续创新遥测接口主要采集模拟的量包括：机房温度、湿度，电池电压、电池工作电流、漏电电流，电源系统的工作电压、工作电流，设备温度，交流电源电压、电流、漏电电流，烟感工作电流等。采用10位A/D转换，精度高，通过软件的处理可以达到非常准确的结果；对于交流电源的参数采集还可以通过互感器直接采样，通过数学模型计算出交流参数。遥信接口主要采集开关量，主要包括电源跳闸、合闸、各种开关的通断、设备的投入与推出、进水告警、门窗开关状态告警、门禁系统告警、强行闯入告警、消防系统报警等。遥信模块还可以用来测量电网的频率。遥信接口采用光电隔离输入，抗干扰性能好，容易接线。遥控接口主要是遥控灭火、防湿、电源电网的管理、空调远程的开关等。遥控的工作模式采取两步完成，第一步选中要控制的对象，并返回对象选中与否的信息，第二步确认执行，这样大大提高了遥控的可靠性，比如控制电源系统；也可以直接工作，比如控制路由开关。本次方案监控主机介绍：Ø网络型智能监控数据采集机OMM2008v产品特点：²220V交流或-48V直流电源供电(供电可定制)²嵌入式linux系统，免维护（不死机、可靠性高）²内嵌多路对应多路的联动信号输出功能²双路远程服务器地址指向（双数据流）²8路光电隔离遥信接口输入（0-5VTTL电平或干接点，准确度：99.999%）²8路光电隔离继电器遥控输出（240VAC/1A、48VDC/1A干接点，准确度：99.999%）²8路模拟信号遥测接口输入（精度10位：电量<1%，非电量<2%，直流电压<0.5%）²1个10M全双工以太口（物理接口：RJ-45插座）²1路RS485-422或RS232独立串口的协议以太转换接口（DB9，公头）²1个4路DIP拨码开关（DIP_1位ON，2位OFF为RS485模式；DIP_1位OFF，2位ON为RS232模式；DIP_3位ON为本地蜂鸣报警使能；DIP_4位ON为默认IP192.168.0.253设置）²COM1为RS232；RS485接线端子“+”为“A”，“-”为“B”²提供开放的SQL数据库软件接口，标准数据XML接口，以利于其它系统调用及二次开发v组网特性:基于IP的LAN、广域网、因特网、64K/2M网桥、PSTN网、CDMA/GPRS/GSM-R数据网等v输入/输出信号范围：²模拟量：内置10位A/D变换器，输入模拟信号0V到69 真诚服务●永续创新5V直流或4-20mA电流信号²开关量状态输入：直接干接点信号输入²继电器控制信号输出最大允许负载电流：1A/240VAC或1A/48VDCv运行参数：²环境温度：摄氏-10ºC到+55ºC²设备温度：摄氏-20ºC到+85ºC²环境湿度：10%到90%相对湿度²额定功率：小于20Wv设备尺寸：长´宽´高：482´360´44（mm）小于2.5公斤v安装尺寸：19英寸，标准1U机架安装，带导轨安装空（带安装件）Ø网络型智能监控数据采集机OMM970v产品特点：²220V交流或-48V直流电源供电²19英寸机架设计，嵌入式网络计算机（不死机、可靠性高）²内置智能联动功能²八路光隔离遥信接口输入（0-5VTTL电平，准确度：99.999%）；²八路光隔离继电器遥控输出（240VAC/1A、48VDC/2A干接点，准确度：99.999%）²八路模拟信号遥测接口输入（精度：电量<1%，非电量<3%，直流电压<0.5%）；²1个10M以太口（物理接口：RJ-45插座）²提供开放的软件接口，便于与第三方软件无缝集成v功能特性：²组网方式：基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等²基于WWW浏览器，采用B/S、或C/S结构²用户权限管理，安全，保密，可靠²支持紧急事件告警（当传输通道正常时，监控告警响应时间、数据响应时间、命令执行响应时间不超过10秒，故障告警准确率99.999%。）²报警方式：本地声音，中心通过寻呼机，移动电话，手机短信，电子邮件、网管平台广播或监控中心声音报警v运行参数：²环境温度：摄氏-10ºC到+55ºC²设备温度：摄氏-20ºC到+85ºC²环境湿度：10%到90%相对湿度²额定功率：小于20Wv设备尺寸：长´宽´高：482´360´44（mm）小于2.5公斤69 真诚服务●永续创新v安装尺寸：19英寸，标准1U机架安装，带导轨安装空（带安装件）Ø网络型数据采集监控服务器OMM4000v功能特性：²组网方式：基于IP的LAN、广域网、因特网、64K/2M网桥、PSTN网、CDMA/GPRS/GSM-R数据网等²基于IE浏览器，采用B/S结构²支持紧急事件告警（当传输通道正常时，启动误告警过滤分析到监控告警响应时间、数据响应时间、命令执行响应时间不超过10秒，故障告警准确率99.9%。）²报警方式：本地声光，集控中心通过电话语音，电子邮件，手机短信，网络广播或监控中心声光报警，电子大屏显示接口，在线打印等；²支持远程软件升级、更新；支持XML协议格式与dot.NET平台无缝集成²支持多用户同时访问，设置密码认证机制v接口特性：²内嵌多路对应多路的联动信号输出功能²双路远程服务器地址指向（双数据流）²4路光隔离遥信接口输入（干接点信号或0-5VTTL电平信号）²4路光隔离继电器遥控输出（240VAC/1A、48VDC/2A干接点）²4路模拟线性信号遥测接口输入（精度：电量<1%，非电量<3%，直流电压<0.5%）；²每个模拟通道被允许设定为一个独立预警范围。用户可以独立校验每个通道的零点和满度值及物理单位²1个10M/100M自适应以太口，全双工模式；（物理接口：RJ-45插座）²1路复用的RS232/RS485串口数据转以太服务器²1个4路DIP拨码开关（DIP_1位ON，2位OFF为RS485模式；DIP_1位OFF，2位ON为RS232模式；DIP_3位ON为本地蜂鸣报警使能；DIP_4位ON为默认IP192.168.0.253设置）²COM口为RS232/RS485复用;RS232时为“2、3、5”；RS485时为“1-B、9-A”；²提供开放的软件接口，XML数据格式协议便于与第三方软件无缝集成²内置程序可以通过网络直接升级²支持TELNET远程配置 v输入/输出信号范围：²模拟量输入能够测量0-5V或4-20mA变送器信号²开关量状态输入：干接点信号或TTL电压信号²继电器控制信号输出最大允许负载电流：1A/240VAC或1A/48VDC²1个复用的RS232/RS485接口，DB-9、公口69 真诚服务●永续创新v运行环境：²环境温度：摄氏-10ºC到+60ºC²设备温度：摄氏-20ºC到+85ºC²环境湿度：10%到90%相对湿度²额定工作电压：200V交流或–48V直流供电；²额定功率：小于20Wv设备尺寸：²长Í宽Í高482Í221Í44（mm）²重量：小于2公斤²安装：19英寸、1U标准机架安装（带安装件）2）配套产品ØPT-DAC传感器适配器传感器适配器可与监控主机相连，作为布线集线器的功能，方便工程安装。亦可连接8路开关量传感器，内含传感器电源DC12V，内置多路大容量的联动继电器。经过配置，传感器适配器可将采集到的数据传送到监控系统中，执行某种动作或场景。PT-DAC传感器适配器的功能是将各类传感器或变送器的输出信号（包括开关量信号的通断及模拟信号<0-5V直流>的输出）转接到可与OMM现场信息采集器相匹配。 v供电：本设备由12V2A稳压电源外部供电²其中12V输出电源可供各种传感器之供电需要。²可独立提供了5V电源信号。此5V电压将由门禁、红外、烟感、水浸等传感器的报警时干接点输出转换成OMM所需的0、5V开关量信号。 v干接点信号输入：²门禁：无需供电。警戒时触点为常闭（断开），报警时输出短路。²红外、烟感、水浸等：均需供电，本机提供12V供电。建议选择常开型传感器，输出形式为干接点，警戒时输出开路，报警时输出短路。 v模拟量信号输入：²温湿度、交流、直流传感器等均为模拟量输入，要求采用0-5V直流输出型传感器。²模拟传感器的供电，可用本机的+12V输出，接到各传感器。²模拟传感器的输入可以直接通过本设备接到OMM上。²注意负极接地，正信号接到OMM正端，各模拟量负端均应共地。69 真诚服务●永续创新v本设备设计了四组联动输出，三组常开（NO），一组常闭（NC） ²NO1联动对应D1～D4D9～D16（有跳线开关，可单独选择控制）²NO2联动对应D5～D6（有跳线开关，可单独选择控制）²NO3联动对应D7～D8（有跳线开关，可单独选择控制，此为大功率继电器） v外部接线：²将各开关量（干接点）传感器信号接到相应信号输入端DI1～DI8，此为无极性。²将各模拟量传感器信号接到相应信号输入端AI1～AI8，注意正负极性。²将+12V电源及负极接到传感器电源输入端，注意不要短路。²将本设备A1～A8输出接入OMM设备A1～A8输入；D1～D8输出接入OMM设备D1～D8输入。（用几路接几路，通道一一对应，便于检查维护）v检测方法：²当任一开关量传感信号短路时，可听到继电器接通声，在接入市电及灯光联动灯时,外接灯发光，此时说明工作正常。²对模拟量可用万用电表电压档量出0-5V内任一相应直流电压值。Ø电器远程控制器电器远程控制器（PT-YCKZQ）是一个可以配套OMM系列实现远程控制设备开关机的装置，分为单相交流和三相交流装置。电器远程控制器的控制信号端连接到OMM设备的DO口（继电开关信号输出口）进行控制，可用于各类交流电器设备的开关机。v产品特征：²通过OMM设备的DO口控制²内置40A交流接确器²无需外接电源供电²单相220V与三相380V接入、控制输出v主要功能：电器远程控制器能对被控设备进行远程开关机，并发出一组开关断电告警信号的装置。v技术规格：²接口：220V、380V、控制输入、告警输出69 真诚服务●永续创新²尺寸：265mm*185mm*90mm3）动力环境监控设备①　配电系统监控ØSNS-2智能协议转换器智能协议转换器大量用于各种智能设备的联网监控中。它能桥接串口设备和以太网络。通过协议转换器可以迅速的，低成本的将设备网络化。通过将串行数据打成网络数据包，在网络上传输提供对远端串口的虚拟网络连接。这种连接对应用软件和串口设备都是双向，全透明，以TCP/UDP方式高效获得串口设备的端口数据。v产品特点：²支持RS232,RS422,RS485²10M以太网口²可通过HTTP,SNMP,DHCPorTelnet管理,软件可升级²支持ARP,UDP,TCP,Telnet,ICMP,SNMP,DHCP,TFTP,和HTTP协议²可作为TCPServer或TCPClient²内置WEB服务器，支持Java²支持多种异步串口格式²将COM口定向至IP地址，每台计算机可同时拥有256个串口v技术特点：²协议：ARP,UDP,TCP,Telnet,ICMP,SNMP,DHCP,TFTP,HTTP²串行数据格式：7位或8位，1-2停止位，无检验，奇/偶校验²网络接口：RJ45,10BaseT²串口：RS232,RS422,RS485,DCE设置²速率：300-115.2K²流控制：XON/XOFF,RTS/CTS硬件²管理：SNMP、Telnet,串口终端或专用管理程序²系统软件：FlashROM,支持自动升级，TFTP下载或串口下载²LED指示：诊断，电源，串口收发，以太网连接²兼容性：IEEE802.3/IEEE802.3U²电源：外接适配器，9VDC,0.25A²使用环境：-25to50°CØPX61智能电表69 真诚服务●永续创新型号：PX61v产品描述：三相电力分析仪表，内置设定按键，特别适合用于主回路、二次回路的变量显示和电气参数的测量，可以导轨和面板安装，面板保护等级：IP40，可连接6－35mm2线直接测量90A电流。v应用范围：多功能智能电表主要应用在三相四线的电力系统，可以测量电压、电流、频率、功率因数、有功功率、无功功率、视在功率、电能等参数。通过通讯接口RS485与上位机通讯，可以和上位机组成大中型的数据采集系统。v产品特点：²高精度适时测量²可靠性高，防护性能好²TRMS测量畸变波形(voltages/currents)²RS485通讯模块输出²两种基本模式:直接连接20(90)AAC,CT5(10)AACandVT连接Ø三相（4线）电压传感器型号：MU3V412Q1输入标称值：10V、20V、30V、40V、50V、75V、200V、250V、300V、380V、400V、500V输出标称值：5V精度等级：0.5响应时间：300mS 负载能力：5mA 69 真诚服务●永续创新静态功耗：100mW 供电电源：+12V或+24V 温度漂移：250PPM/°Cv主要特点：²采用精密电磁隔离原理，多路组合²现行测量范围：0-120%标称输入²输入频响：25Hz~5kHz,特别适合工频电压测量²过载能力：2倍标称输入值，可持续²额定环境温度：0~+50°C²隔离电压：>2.5kVDC,1分钟²端子接线，DIN卡式安装Ø单相电流传感器（DIN卡装）型号：MUI412LY05输入规格：0.5A～10A（Ф4穿心）； 5A～50A（Ф9穿心） 输出规格：5VDC或10VDC 精度等级：0.2级 响应时间：300mS 负载能力：5mA 静态功耗：30mW 供电电源：+12V或+24V v主要特点： ²线性范围：0～120%标称输入²输入频响：25Hz～5kHz，特别适合工频至中频²过载能力：30倍标称输入值，持续5秒²隔离耐压：＞2.5kV DC，1分钟²温度漂移：150ppm/℃²平均无故障工作时间＞5万小时²环境条件：0℃～+50℃69 真诚服务●永续创新Ø空气开关监测器PT-AD08/10PT-AD08/10是一种用作监测空气开关工作状况及外接交流供电现状的开关触点变送器。PT-AD08/10内装8/10个优质交流(市电220V)继电器,以保证其工作的长期可靠性。其工作原理如图示:以第一个继电器N1为例：1.将空气开关输出的电源电压(每一相电压)端与电源配电箱中中线(N)端之交流220V电压加到继电器的线包上,当有电压时,线包接通电。2.继电器输出触点有二组,可取其中一组作空气开关状态或电源供电状态之监测(报警)输出。3.取正常供电(空气开关合上,及外部供电为正常)时之一组继电器触点(供电时如为常开组),则空气开关断开(或电源断电)时,该组触点即为闭合.取此短路(开关量)状态即可用作系统之报警用。②　环境系统监控ØRS-816智能空调遥控器通过RS232或RS485接受远程信号控制空调开关机和温度设置。69 真诚服务●永续创新v技术参数、输入输出接口形式：²供电电源：12vDC；25mA--60mA²载波频率：38KHz²遥控距离：在10米以内²学习方式：自动识别²存储命令数：38，若定制可达到64²温度测量范围：-10℃~60℃²探头接口：内置或外置（可选）²串行输出：RS485/RS232接口，波特率为1200bps--38400bps，地址可设为0～255²工作环境：-20℃~60℃，0~95%RH²最大尺寸：151*86*30mm²重量：90gØMU-THVL温湿度一体变送器v应用范围：温湿度变送器利用半导体敏感元件来测量空气中的温度、湿度，适用于室内环境测量，当敏感元件被监测到环境温度、湿度，输出智能数字信号。该变送器装在最能代表被测环境状态的地方，避免安装在空气流动不畅的死角处。v产品特点：²薄型设计，轻巧美观²独特风道设计，防止电路温升影响传感器真实测试²专利结构技术，易于安装，易于维护²精度高，一致性好²防护性能极好v主要技术参数：型号MU-THVL额定电压DC12V(10-24VAC/DC:;)测量范围温度：0℃～50℃湿度：0～100%rh测量精度温度：±0.5℃湿度：±3%rh输出Humidity:0-5v=0…100%rhTemperature:0-5v=-40…100℃69 真诚服务●永续创新底座接线端子v+(1)系统电源＋线gnd(2)系统电源-线/信号地(3)温度输出(4)湿度输出有效工作面积10-20m2/只安装方式室内墙面安装，天花板吸顶安装质量主体：约200g，底座：约50g，材料ABS树脂v外形尺寸：vMU-THR温湿度一体变送器²应用范围：温湿度变送器利用半导体敏感元件来测量空气中的温度、湿度，适用于室内环境测量，当敏感元件被监测到环境温度、湿度，输出智能数字信号。该变送器装在最能代表被测环境状态的地方，避免安装在空气流动不畅的死角处。v产品特点：²薄型设计，轻巧美观²独特风道设计，防止电路温升影响传感器真实测试²专利结构技术，易于安装，易于维护²精度高，一致性好²防护性能极好v主要技术参数：型号MU—THR额定电压DC12V测量范围温度：-20℃~50℃湿度：0～100%rh测量精度温度：±0.5℃，在25℃时湿度：±3%rh，在25℃时输出范围RS485serialoutput温度：LCDdisplay-20℃~70℃湿度：LCDdisplay0～100%rhRS485serialoutputRS485Type多点，双工位（静态及动态变量）连接2线，最大通讯距离，1200m，端子直接连接69 真诚服务●永续创新地址0-225，通过按键选择协议MODBUS数据格式1起始位，8数据位，无奇偶，1终止位波特率2400bit/s，4800bit/s，9600bit/s，19200bit/s，通过按键选择通信指示RX/TX电气隔离通信端口之间：AC500V，1mA，1分钟通信端口与主电路之间：AC500V，1mA，1分钟EMC指标满足欧标：EN55022CLASSB，EN55024，CISPR22CLASSB，CISPR24IEC61000-3-2，IEC61000-3-3，IEC61000-4-2，IEC61000-4-3，IEC61000-4-4，IEC61000-4-5，IEC61000-4-6，IEC61000-4-8，IEC61000-4-11满足国标：GB9254CLASSB，GB/T17618GB17625.1，IEC17625.2，GB/T17626.2，GB/T17626.3，GB/T17626.4，GB/T17626.5，GB/T7626.6，GB/T7626.8，GB/T7626.11底座接线端子v+(1)系统电源＋线v-(2)系统电源-线RS485+(3)系统传输+线RS485-(4)系统传输-线有效工作面积10-20m2/只安装方式室内墙面安装，天花板吸顶安装质量主体：约200g，底座：约50g，材料ABS树脂ØHW-58水浸适配器v产品特点：²适用检测机房基站、仓库等重要场所水浸²全新专利设计，配合BTR-1018水浸检测线使用²隔离性好：输入、输出及电源完全隔离，安全可靠²量程可选：检出的范围可分为四个量程，通过旋钮开关选择69 真诚服务●永续创新²技术先进：采用多功能检出方式，探针无电蚀现象，全线程检测²安全可靠：自动检测线路通断故障v技术参数，接口形式：²供电电源：12-60VDC²灵敏度范围档位1：0–250KΩ档位2：0–600KΩ档位3：0–5MΩ档位4：0–50MΩ（高灵敏档，遇到极少水即可告警）²输出形式：干接点，水浸检出时输出ON/OFF可跳线选²短路时阻抗<50Ω，负载电压＜60V，负载电流＜30mA²静态电流：<45mA²告警电流：<65mA²工作环境：-10~55°C，10~98%RH²尺寸：95x37x30mm²重量：85g4）消防系统监控设备ØLH-93烟雾探测器烟雾探测设备，适用于安装在少烟、禁烟场所，用来探测可燃烟雾有无，当探测到一定量可燃烟雾时（灵敏度可调），传感器发出声光警报，并向采集器输出告警信号，通过能够准确地检测到烟雾，为火灾预防和早期发现提供帮助。v技术参数：²电源：12～60VDC²工作电流：<10mA²输出形式：缺省设置警戒状态输出开路69 真诚服务●永续创新²报警状态输出短路（用户可以要求更改）²烟雾灵敏度：符合UL217号标准²测试标准：0.65～1.52%FT；具备防误报检测功能²工作环境：-5～50°C；10～95%无冷凝²蜂鸣器声量强度：１０英尺处为８５分贝v安装及应用：²选择合适的安装区域，用螺钉固定固定座,将烟感分线色连接后旋在固定座上。²室内每25～40m2安装一个烟雾传感器,重要设备上方0.5～2.5m安装烟雾传感器。v工作/测试程序：　　本传感器加电后就处于工作状态，在警戒状态发光二极管每分钟闪烁一次；当探测到烟雾时，即进入报警状态：烟雾传感器发出清脆响亮的脉动警报讯号，同时发光二极管快速闪烁，并滞后输出报警信号供采集器识别。烟雾消散以后，声光警讯立即停止，通过跳线可选择向采集器输出报警信号是常开或常闭，是自动复位（自动进入警戒状态），还是掉电复位（烟雾消散以后，维持报警状态）。出厂缺省设置一般为常开、自动复位方式。　　按住方形测试按钮并保持1秒钟以上，烟雾传感器发出清楚明晰的脉动声光警讯；把烟雾吹入反应腔中，烟雾传感器同样会发出告警信号。5）安防系统监控设备①　视频监控系统Ø硬盘录像机DS-8000H-Sv功能特点：²采用高性能DSP实现H.264视频编码压缩²支持视频环通输出²支持事件压缩功能²本地信号量报警，支持E.mail联动发送报警信息及截图，支持PTZ联动²支持DDNS、NTP功能²支持多种解码器协议²支持通过网络设置参数、预览图像及云台控制69 真诚服务●永续创新²支持键盘控制²支持USB设备、SATA刻录机对录像手动备份，支持SATA硬盘自动备份²支持USB鼠标²支持水印（WATER-MARK）技术v技术参数：视频压缩标准H.264实时监视图像分辨率PAL：704*576NTSC：704*480回放分辨率QCIF/CIF视频输入路数4/8/16视频输入接口BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制视频输出1路，BNC（电平：1.0Vp-p，阻抗：75Ω）视频环通输出4/8/16视频帧率PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒码流类型视频流压缩输出码率32K--2M可调，也可自定义。（上限8M，单位：bps）音频输入无双路回放不支持双码流不支持通讯接口1个RJ4510M/100M自适应以太网口，1个RS232口，1个RS485口键盘接口1个（支持级联，其中DS-8004HS-S有2个）Ø日夜型彩色半球摄像机型号：DSM-2CC512v产品特性：²采用高性能SONYCCD²分辨率高，图像清晰、细腻²低照度，0.1Lux/F1.2,支持自动彩转黑功能，实现昼夜监控²支持背光补偿功能²支持自动白平衡功能，色彩还原度高，图像逼真²信噪比高，图像画面干净、悦目69 真诚服务●永续创新²支持自动电子快门功能，适应不同监控环境²支持自动电子增益功能，亮度自适应²工程设计先进、可靠性高v技术参数：参数﹨型号DSM-2CC512传感器类型1/3"SONYSuperHADCCD信号系统PAL/NTSC有效像素P：752（水平）X582（垂直）N：768（水平）X494（垂直）最小照度0.1Lux@F1.2快门1/50（1/60）秒至1/100,000秒镜头3.6mm,F2.0（2.8mm,6mm,8mm,12mm,16mm可选）水平清晰度480线同步方式内同步视频输出1Vp-pCompositeOutput（75欧姆/BNC）信噪比大于48dB背光补偿ON工作温度-10℃~60℃电源DC12V±10%,“-A”支持DC12V/AC24V功耗2WMAX尺寸(mm)Φ138x87重量380gØ室内半球摄像机型号：DSM-2CD792Pv产品特性：²采用高性能DSP芯片²采用H.264视频压缩技术，压缩比高，且处理非常灵活²功能齐全：心跳，PTZ控制，报警，语音对讲，用户管理²网络功能：支持完整的TCP/IP协议簇，支持视频、报警、内置WEB浏览器，支持IE访问²低照度自动转换²最低照度达0.1Lux/F1.269 真诚服务●永续创新²高色彩还原度²高信噪比²支持SD卡v技术参数：参数产品编号DSM-2CD792P传感器类型1/3"SONYSuperHADCCD像数PAL:752(水平)×582(垂直)NTSC:768(水平)×494(垂直)镜头3.5--9mm/F1.2/Φ14/手动光圈镜头视频制式PAL/NTSC快门1/50（1/60）秒至1/100,000秒最低照度0.1Lux@F1.2信噪比大于48dB模拟输出540TVL视频压缩标准H.264压缩输出码率32K～2M，也可以自定义（上限8M，单位：bps）音频压缩标准OggVorbis图像尺寸704x576,640x480,528x384,704x288,352x288,176x144帧率25帧(704x576)，30帧(704x480)移动侦测支持双码流支持支持SD卡本地存储功能其中型号里面带“F”的支持SD本地存储心跳机制支持密码保护支持支持协议TCP/IP,HTTP,DHCP,DNS,RTP/RTCP,PPPoE（FTP,SMTP,NTP,SNMP可添加）三轴调节支持语音对讲输入1路（线性电平：2.0～2.4Vp-p，阻抗：1kΩ）语音输出1路（线性电平，阻抗：600Ω）通讯接口1个RJ4510M/100M自适应以太网口，1个RS－485接口端子报警输入1路，信号量报警输出1路，开关量工作温度－10℃-60℃电源DC12V±10%功耗4WMAX尺寸(mm)φ145x132.8重量900gØ云台网络摄像机69 真诚服务●永续创新型号：DSM-2CD726v产品特性：²采用高性能DSP芯片²采用H.264视频压缩技术，压缩比高，且处理非常灵活²功能齐全：心跳、PTZ控制、报警、语音对讲，用户管理²网络功能：支持完整的TCP/IP协议簇，支持视频、报警、语音数据、内置WEB浏览器，支持IE访问²低照度自动转换²最低照度达0.4LuX/F1.2(0LuxwithIR)²高色彩还原度²高信噪比²内置云台，支持水平和垂直旋转²内置红外灯，支持日夜监控v技术参数：参数﹨型号DSM-2CD726-PT摄像机传感器类型1/4inchCMOS像数640（水平）×480（垂直）镜头接口M12x0.5镜头3.6mm最低照度0.4Lux/F1.2(0LUXwithIR)红外日夜监控支持模拟输出TestMonitorOUT[1Vp-pCompositeOutput（75欧姆/BNC），装置线]压缩标准视频压缩标准H.264压缩输出码率32K～2M，也可以自定义（上限8M，单位：bps）音频压缩标准OggVorbis图像图像尺寸704x576,640x480,528x384,704x288,352x288,176x144帧率25帧(704x576)功能69 真诚服务●永续创新云台水平：0-180°，垂直：0-90°水平键控速度0～20度/秒(可调)垂直键控速度0～20度/秒(可调)控制协议HIKVISION,PELCO-P,D（可添加）扫描模式通过客户端或遥控操作可控制摄像机做不大于170度扫描。预置点200个隐私保护支持自动翻转保证监控的连续性菜单全中文菜单各类标题可设置多达10个中英文字符鼠标控制配合客户端软件用双键或带滚轮鼠标即可实现基本球机控制移动侦测支持双码流支持支持SD卡本地存储功能支持心跳机制支持密码保护支持支持协议TCP/IP,HTTP,RTP,RTCP,ARP,ICMP,PPPOE,DHCP,FTP,UDP,DNS,DDNS,SMTP,NTP,StaticIP接口语音输入2路，内置1路MIC，1路3.5mm音频接口（线性电平：2.0～2.4Vp-p，阻抗：1kΩ）语音输出1路，3.5mm音频接口（线性电平，阻抗：600Ω）通讯接口1个RJ4510M/100M自适应以太网口()，1个RS－485接口端子,（802.11gWLAN可选）报警输入2路，信号量报警输出1路，开关量一般规范工作温度－10℃~60℃电源DC12V±10%功耗9WMAX尺寸(mm)125.2×136.5重量450gØ匀速球机型号：DS-2AM1-602Xv技术参数：参数DS-2AM1-602X69 真诚服务●永续创新摄像机图像传感器1/4inchSonySuperHADCCD有效像素PAL:752(H)×582(V)NTSC:768(H)×494(V)水平解析度（TVL）480TVL信号系统NTSC/PAL最低照度0.1Lux/F1.6白平衡自动/自动跟踪白平衡/室内/室外增益控制自动/手动信噪比大于50dB背光补偿ON/OFF电子快门P:1/50~1/10,000s(16档)日夜模式电子彩转黑数字变倍不支持自动聚焦手动/自动镜头焦距3.9-85.8mm，22倍变倍速度3.7秒（光学，广角—远望）水平视角51.2－4.2度（广角—望远）近摄距100mm－1000mm光圈数F1.6-F3.7功能水平范围360°连续旋转水平速度水平键控速度：0.2°/s-75°/s水平预置点：75°/s垂直范围0°~90°垂直速度垂直键控速度：0.2°~15°/s垂直预置点速度：15°/s比例变倍支持预置点104个自动模式关闭/预置点1-3/巡航扫描1/自动扫描1巡航扫描3条断电记忆记录下断电前的状态，包括水平、垂直位置和镜头变倍倍数，重启后自动恢复到断电前状态。守望功能（空闲运行）球机在设定的时间内没有接收到控制信号自动执行如下动作：调用预置点/巡航扫描/自动扫描。视频输出模拟视频输出1.0V[p-p]/75Ω,NTSC或PAL，BNC头一般规范云台控制协议HIKVISION，PELCO-P和PELCO-D(可添加)，协议自适应电源AC24V（DC12V可选）功耗12W（50W当加热器开启时，室内球无）工作温度和湿度-30℃~60℃（室内球）/-10℃~50℃（室外球）湿度小于90%防护等级IP66（室内球无）TVS3000V防雷、防浪涌、防突波安装方式根据不用应用环境多种安装方式可选69 真诚服务●永续创新尺寸Φ243(mm)×287(mm)重量5kgv产品特点：²104个预置位随意储存，定位准确²广角限位²3条巡航线路，每条可设置16个预置点²自动识别摄像机协议²先进的三维智能定位功能（3-D定位）²可设置上电动作²采用功能完善的高性能数字DSP设计，性能稳定²内部设置数据断电后不丢失²支持RS-485总线控制和曼码控制²水平360°连续旋转，无监视盲区²过冲灵敏，画面与摇杆定位同步²自动光圈、自动聚焦、自动白平衡²夜视功能，根据环境光线的变化自动转换CCD照度²支持比例变倍功能，旋转速度根据镜头变倍倍数自动调整²背光补偿功能，在有强光源的环境中可以看到所有的物体²精密电机驱动，运行平稳、控制灵敏²一体化设计，结构紧凑，可靠性高²手动操作速度：水平键控速度：0.2°/s-75°/s，垂直键控速度：0.2°~50°/s²预置点速度可达75°/s②　门禁监控系统ØIGUARD网络型指纹IC卡门禁系统69 真诚服务●永续创新iGuard网络门禁系统是目前唯一基于嵌入式Web-Server平台门禁系统解决方案，荣获美国专利(专利号：(6,643,779)和多项亚洲工业设计大奖。产品成熟的技术，稳定的性能，在全球六十多个国家拥有广泛的客户群体。他可提供RS-485远程遥控锁控制板选件，提高系统的安全性，具有1:1和自动匹配电容式指纹认证方式，门禁设备内置独立的嵌入式数据库，直接支持多重报表生成功能。支持独立和联网工作两种方式，无需任何上位机软件，只需浏览器(IE)设定后既可工作。具备了指纹，非接触智能卡，密码三种身份识别等三合一任意组合模式可选。管理员可以在任何时间，任何地点对系统中的任一前端门禁设备完成门禁设定，控制，和系统配置。只要通过一台独立的PC平台，用标准浏览器既可进行。v产品特点：²易于使用1、Web-server工作方式使得对iGuard的操作变的有效便利：包括：多种时间段门禁出入报告，公司或社会假期设定，指定，时间区域设定，多点和多重进入等等。2、使系统管理员的工作过程大大简化。3、管理员在PC平台通过INTERNER可选择设定：浏览选定的多种门禁出入记录报表。便如：以部门，或员工上班时间段等的分类报表等等。²远程监控1、通过INTERNET可实现甚为便利的远程监控等功能2、结合网络摄象机可以作为INTRANET的一部分，在安装上没有距离的限制。3、多重安全保证。viGuard主要技术规范：²内装非接触IC卡读卡器²内置Web和数据库服务器²最大用户数量：1,000(每个员工两枚指纹)²最大记录数量：10000²可在设备之间交换信息（Master/Slaveconfiguration）²静态IP地址分配能力²动态IP地址分配能力²支持现有DHCPserver²非易失存储器容量：8MB²支持现有网络打印功能²支持iSERVER门禁软件²可与WINDOWSPC，AppleMacintosh(withInternetBrowser)，其他Unix系统²电源：12VDC，1A69 真诚服务●永续创新²显示：16×2LCD带背被光²指纹传感器类型：电容式²指纹传感器分辩率：500dpi²指纹传感器面积：1.5cm×1.5cm²认证时间：<=1sec²拒登率：<0.01%²误判率：<0.0001%²网络协议：TCP/IP²网络接口标准：Ethernet(10-BaseT)²内含实时钟，可以实现时钟同步²外部门控端子²可接外部开门开关²内置报警功能²门状态输入²外型尺寸：(mm)105(W)×38（D）×150（H）v设备选型：²LM520-FSC：嵌入式WebServer指纹/非接触IC卡/密码-考勤，门禁系统，最大可支持1000个用户²LM520-SC：嵌入式WebServer非接触IC卡/密码-考勤，门禁系统，最大可支持1000个用户²SmartCard：PHILIPS原装MIFAREMF1ICS50非接触智能卡²LM-SM-5000-C：Supermaster5000用户iGuard后端服务器²LM-SM-10000-C：Supermaster10000用户iGuard后端服务器²LM-SM-20000-C：Supermaster20000用户iGuard后端服务器²IGPWR：直流12V/3A开关电源²IG-ER-01：外置电控锁控制单元（485型）v网络组图主/分机模式(公司网/互联网)69 真诚服务●永续创新v辅助软件工具²API:供软件开发。²iServer2:将所有出入纪录备份至指定计算机上。²Employeeimportutility:把以CSV格式纪录的员工资料汇入。²与计算机实时钟同步。²供计算工资的样板Excel档案。²由计算机遥距开门。ØHO-03门磁开关防火ABS阻燃外壳连接方式常开或常闭额定电流300(mA)额定电压(VDC)200开启间距≥15≤25额定功率3(W)毛重(kgs)12.5数量(pcs)400包装尺寸(mm)300*250*32069 真诚服务●永续创新③　红外探测系统ØLH-901B红外探测器v功能特点：²采用微处理器²防宠物功能²报警延时可调节 ²LED ON&OFF可选择²全方位自动温度补偿，超强抗误报能力 ²采用SMD工艺制造，抗EMI、RF1干扰v技术参数：²工作电压：DC 9～16V ²消耗电流：≤20mA²工作温度：-10℃～+50℃²安装方式：壁挂²安装高度：2.2米左右²防宠物级别：11公斤以下²探测距离：12米²探测角度：110°²报警输出：常闭²防拆开关：常闭²尺 寸：90*62*44mm69 真诚服务●永续创新2、监控中心部分1）中心监控平台服务器ØMU112监控网管主机服务器超强的紧凑型1U机架刀片式网管监控主机服务器，采用IBM兼容PC设计，低电压处理器及高效散热系统，安装节省了大量空间，功耗低于普通PC，内设一键恢复系统的专门软件，并配置了有用的配置管理，网络管理，PC管理等工具软件，使得系统维护和升级，故障排查异常方便。操作系统采用Windows2003(也支持WINXP、WIN2000），特别适用于一般中等规模的机房监控系统，将通信网关软件、协议解析软件、数据记录软件、WEBSERVER软件等集中在了一台设备中，大大降低了用户的使用和维护成本。产品详细技术规格标配升级机箱/电源/主板机架式(1U)/300W单电/英特尔®3200芯片组MU112-320处理器英特尔®Atom330双核，1MB二级缓存1*Atom330内存DDR2/667/2G内存，最大8GB2G8G硬盘1块企业SATA/320G1*320GB2*1024GB光驱/软驱无OPDVD网络控制器集成双千兆网卡显卡GMA950集成128M显存声卡罗技USB声卡OP存储控制器嵌入式IntelICH9RSATA控制器I/O接口1个串口、1个VGA接口、1个鼠标接口、1个键盘接口、2个RJ45网络接口、3个USB2.0端口扩展插槽1*PCI-Ex8，1*PCI-Ex4，2*PCI工业标准符合性符合ACPIV2.0和PCI2.2标准，PXE和WOL支持，Microsoft®Logo™认证，符合IPMI1.5标准系统风扇标配1个非热插拔、非冗余系统风扇规格（高*宽*深）44x440x370毫米重量、颜色8.87千克（大约）、黑色工具软件网络故障诊测软件，系统维护工具软件，调试工具软件，系统备份自动恢复软件包支持监控网管系统正常运行的环境要求（用户自备）Windows2000SP4，Server或Professional版本；NTFS/FAT3269 真诚服务●永续创新Windows2003Server全部版本WindowsXPSP3，Professional版本兼容.net平台2.0SQLServer2000+sp4或SQL2005IE6.0以上，MozillaFirefox火狐，遨游及基于IE核的浏览器2）网络报警系统ØNS-20网络型短消息报警机v产品简介短信报警服务器NS20是一个通过以太网收发短消息的服务器。NS20依赖GSM网络来收发短信息，可用于企业短信平台。它使用一个10Base-T以太网接口连接网络和设置通信参数；一个GSM模块用来收发短消息。NS20有两种网络通信方式收发短信：UDP和TCP，可根据需要进行选择。v产品特征²通过以太网收发短信²内置GSM模块²12V电源供电²支持UDP/TCP网络协议²可以通过网络来扩展短信服务器的数量²可实现网络共享²支持Windows、Linux等流行操作系统v主要功能短信服务器NS20主要实现短信的收发，可用于企业短信平台，也可用于短信群发系统。v技术规格²接口：10Base-TEthernetRJ45网口²协议：UDP/TCP²电源：DC12V69 真诚服务●永续创新²尺寸：130mm×88mm×26mmØHC-103警号v产品说明：²额定电压：12VDC²工作电压范围：6-15VDC²额定电流：300mA²输出声压：≥110±3db/m²尺寸：122.5×72.4×35mmØRS232-1型警号连接器RS232-1型警号连接器是智能警号报警系统中的重要组成部分，它能实现智能警号报警控制。v技术指标：²单线控制：一个连接器只提供一个控制借口²通讯接口：类型RS232²电源：电压5V/2A²功耗：<5W²尺寸：145mmx90mmx45mm²重量：250gØ两线USB电话语音报警机69 真诚服务●永续创新智能电话报警装置是一台语音报警为一体的性能优良的设备。可广泛运用于机房和无人值守现场等重要场所，对盗窃、火灾、漏水等等非安全因素进行有效的防范，具有使用方便灵活、报警快速可靠的特点。电话线传输；就是可以通过公共电话网来进行告警传输；可以用语音声讯方式向用户设定的手机、小灵通、固定电话传输报警v性能特点：²不占用主机中断资源²符合USB1.1协议，即插即用，自动识别，可带电插拔，安装方便²采用高性能DSP，实现信号音准确检测²准确接受交换机送来的主叫号²支持FSK、DTMF,两种主叫号码制式²接受或发送DTMF码²收发FSK数据²检测录放过程中的极性反转信号²采用PCM或ADPCM编码方式对语音进行数字化录放音²选用不同的模块实现人工座机、同步录音等功能²特别适合呼叫座机、小型录放音语音系统六、IT基础支撑动力环境及图像监控网管软件平台1、ITUniware中心监控平台软件概述ITUniware是一套IT设备及动力环境安全综合运维网管系统平台，完全建立在标准的WEB软件构架上，采用dot.NET2.0平台，XML数据协议格式，处理来自各个现场的报警信息，值班人员管理。这些数据通过后台SERVICE服务的模式受理、分析、处理、校验等过程，保证报警信息及时、正确地得到记录分析，同时为维护部门提供日常维护报表、性能状况统计报表等分析数据。软件系统采用标准IE浏览器界面运行，监控主画面可以采用地理分布图，在地理分布图上标出每个机房，放置超文本链接，链接到下一级画面，可以方便地进入每个被监控机房的内部浏览信息，甚至可以直接管理前端数据采集设备。只要会作网页就能生成自己想要的监控画面，画面可以随意生成，方便用户应用，也降低用户和集成商对设备开发商的依赖。在有紧急的告警信息到来时，系统会立即发出告警信息，发出声光报警，可以帮助监控人员找出问题，及时处理。而且可以拨通当值人员的手机或座机，通知当值人员。用户只要运行标准网页浏览器工具就可以工作。在任意的地点，任意的时间，只要能够接入局域网、广域网或互联网，拥有相应的权限就可以对机房和现场做远程维护。控制权设在本地的监控中心，保证安全运行。69 真诚服务●永续创新采集到的各种参数数据和操作日志被记录于标准的数据库中，支持现有的EXECL、WORD、PDF等文本格式直接生成相应的报表。也给用户方提供标准的OPC接口、SNMP接口及特殊要求的SOCKET接口，可以为用户其它综合设备网管系统提供原始的设备运行数据，方便二次开发联接。2、ITUniware中心监控平台软件各功能模块介绍ITUniware软件系统标准框架内分为前台、后台和五个子系统功能模块：1）前台：带有所有的监控功能选项，用于软件的操作，包括动力环境模块、数据分析模块、其他3个子系统模块Ø动力环境模块：直观显示参数、图像监控，出入人员信息、控制操作，通知报警事件，报警确认等，包括：主页、当前告警、集中预警、远程控制、视频监控、网络门禁等功能项；v主页：登录软件后显示的页面，直观的显示各监控机房的状况，绿色的为正常，红色的为报警，带红色X的为网络中断报警，点击这些按钮可以进入相应的机房界面v机房界面显示：具体的显示机房的各个监控参数及设备的状况，报警时，报警设备文字将会闪烁，点击摄像头进入该机房的视频监控画面69 真诚服务●永续创新v视频监控：将机房的视频与机房监控的各种参数同屏显示69 真诚服务●永续创新v当前告警：查看与确认当前的告警信息v集中预警：集中显示各机房的详细状态，出现报警，报警设备会出现红色闪动，点击机房名称可直接进入该机房的监控设备页面69 真诚服务●永续创新v综合预警：集中显示自定义的各种需要重点监控的设备或参数，设备或参数阈值报警会按照设定的报警等级显示不同的颜色v远程控制：远程手动控制连接在OMM设备各DO口的设备，如需自动控制只需使用OMM设备的硬件联动控制功能69 真诚服务●永续创新v视频控制和网络门禁：ITUniware软件可实现与B/S结构的各种视频软件与门禁软件的无缝整合Ø数据分析模块：对于所有采集参数做报警事件查询和统计，历史数据分类查询和统计，报表和打印管理，数据过滤统计，曲线比较分析，报警确认记录、报警日志记录等功能项69 真诚服务●永续创新v历史查询：v报警频次统计：v报警查询：69 真诚服务●永续创新v曲线分析：v综合分析：直观的显示设备的可靠性，蓝色表示正常时长，红色表示异常时长69 真诚服务●永续创新vK线分析：v报表生成及打印：69 真诚服务●永续创新v帮助菜单：Ø其他69 真诚服务●永续创新：即第三方或自定义软件集成接口，包括专家库、OA系统、排班值班系统、备品备件系统、第三方视频系统、第三方门禁系统、第三方网管系统，企业网站等软件平台；2）后台：带有配置监控软件的功能选项，用于软件的管理，包括监控管理模块、系统管理模块2个子系统模块Ø监控管理模块：即前端采集设备的初始化设置，包括节点（分级）管理、站点（IP管理、监控通道管理、报警等级管理、数据过滤、报警声音关联、报警联动管理、远程开关控制管理等）、参数和类管理、坐标管理、报警（方式）管理和报警(策略)计划等功能项；v节点管理：配置监控中心v站点管理：配置监控站点69 真诚服务●永续创新v三级报警自定义及报警元素的设定（便于报警的分类查询）：v数据过滤防止误报功能的设置及报警铃声的设置：69 真诚服务●永续创新v报警计划的管理：对于各设备的报警为相关用户配置报警方式和报警时间，并带有定时播报功能Ø系统管理模块：即软件系统的初始化设置，包括；用户（权限）管理、系统（数据库、功能项增加或减少、策略服务层、通讯服务层等）设置、日志（操作）管理、网络状态（系统的自检）、上传声音（客户端声音文件库）等功能项69 真诚服务●永续创新v用户管理：添加，删除和修改用户信息，将用户分配到相应的部门中v权限管理：添加部门，给部门及部门内的用户添加和修改对各机房的权限v系统设置：配置数据库、功能项增加或减少、策略服务层、通讯服务层等69 真诚服务●永续创新v日志管理：查看各用户的登录时间就对软件的操作记录3、实时监控功能报警客户端实时监控模块：报警客户端是一个很好的值班辅助告之工具，当前告警一目了然，有许多现场也当作投大屏幕使用。它可以对报警以声音，LED显示，打印等方式表达出来，以告之用户。69 真诚服务●永续创新4、电源、ups、空调智能设备电源、ups、空调智能设备界面（如下图）69 真诚服务●永续创新整个监控软件平台的配置非常简便，可以在线进行不中断系统正常运行。配置可在中心远程进行现场参数配置及修改和软件升级。监控平台内置软件看门狗，监控软件不会因用户误操作等原因而使系统出错、退出或死机，具有极强的容错能力。OMM监控主机本身具有自检功自愈能力，采用稳定可靠的嵌入式操作系统，也内置看门狗程序，在IP冲突的异常情况下自动恢复数据的采集和上传。七、工程施工、验收及售后服务1、施工技术及安排本工程内容函盖：提供系统所需设备和配套件；提供现场设备之安装、改接线、布线等工程的技术支援；提供系统设定、数据库创建等软件工程提供设备安装后之测试工作；提供教育培训。施工布线采用分散式结构化布线系统，以使系统安装、使用和维护工作更加简单有效，并且提高传输系统的质量和灵活性。在产品的结构化设计方面拥有较强的技术。监控系统的软、硬件采用模块化结构，具有最大的灵活性和扩展性，能适应不同规模监控系统网络和不同数量监控对象。本监控系统的正常监测不会影响被控设备的正常工作。监控系统对被控设备进行控制或参数设定时，其控制值始终保持在安全极限内。被监控设备处于任何工作状态下监控系统应能正常工作，同时监控设备本身不能产生影响被监控设备正常工作的电磁干扰。监控系统内所有部件与连线均有金属屏蔽，监控器与被监控设备采用光电隔离，监控系统具有良好的抗电磁干扰的能力。监控系统的任何监控点接入均不应破坏被监控设备的接地系统。在施工过程中，用户应提供局方设备技术工程咨询，派遣计算机应用人员参与全部系统、软件等的施工、调试和使用，并派遣监工人员及动力设备维护人员参与硬件施工，以助于现场设备的改造以及现场布线，认可施工所必须安置的设备位置、改接线路、布管等。直到工程验收通过时，至少为用户培训出一至两人的软、硬件人才，使用户可以熟练掌握本套系统，以解决各种实际问题，如：监控网上设备的增加与删除的设定、操作人员自定义各类维护报表等。在施工过程中，为能达到此施工进度，用户应提供必要的工程支援：确保设备各种必需部件齐全，可一次施工完成；监控中心应先备好一条电话线，供调试和维护使用；用户并应提供各项设备之技术资料，包含配线图、控制电路图、设备操作说明书、智能型设备连机协定码资料等以利施工；派专职技术人员跟踪工程施工，以便在工程完工后，为用户培训出使用和维护该监控系统的骨干人才。施工技术要求Ø当监控设备安装在靠近220kV及以上高压导体附近时（如挂接于母线或线路绝缘子构架上），应考虑系统过电压的影响。Ø系统施工应遵循电气综合布线的各种相关规程、规定。Ø监控设备位置的选取即要便于观察又要便于日后设备的运行维护。Ø电缆敷设应尽量利用现有沟、架，必要时需套用塑料管件进行保护。Ø电缆上架要用扎带扎紧，做到直、平、稳。电缆穿墙洞要及时堵上防火材料等。69 真诚服务●永续创新Ø室外摄像机及电源的防雷应选用质量上乘的知名产品，装设在铁箱中，并采取密封防潮的措施。2、工程管理1）用户方（甲方）职责Ø负责提出本监控系统的设计规范书。Ø负责协调网络互联的各个系统的接口工作。Ø协助完成监控系统的现场施工、调试工作。Ø参加设计、工程联络会、出厂验收，并负责现场验收。Ø下属各有关部门之间的协调工作。2）施工方（乙方）职责Ø负责提出监控系统的技术方案书和施工图纸。Ø负责提供投标范围内所有硬件设备以及控制这些设备的连接电缆。Ø负责图像监控系统现场设备的安装工作（设备就位和电缆敷设）。Ø负责提供系统运行所需要的软件，如系统软件、支撑软件及买方所要求的应用软件，所有软件均是最新版本。Ø负责召开设计、工程联络会。Ø负责对买方专业技术人员的技术培训（包括硬件、软件的维护及运行培训）。Ø负责现场调试并参加现场验收工作。Ø负责提供供货范围内所有设备的文件资料和运行维护手册。Ø负责图像监控系统在保证期内的正常运行和免费的软件升级。3）系统调试、验收及试运行①　系统调试及验收整套系统安装完成后，施工人员进行系统整体调试及运行，确保整个系统能正常工作，达到用户预定的要求。用户依据“设备清单”，逐一清点核实设备并做好记录。②　硬件施工验收由于硬件安装的工艺,对于系统整体的稳定性非常的重要,检查的重点包括：布线是否符合安全要求(例如：走线是否整齐；走线位置是否正确；是否有使用信号隔离线；每一个点的布线、工艺是否大致相同等等)。设备安装是否符合安全要求（例如：设备安装位置是否正确；连接线处是否牢固可靠；是否便于人员操作和维护等等）。③　软件调试验收69 真诚服务●永续创新用户应运行整套系统软件，逐一使用每部分的功能，看是否达到预计的要求，有无死机的情况或不兼容的情况出现，以便软件人员调试解决。各种数据量的采集、传输、保存是否准确、及时、便于查看。对于模拟量，应使用电量表测量现场数据，做好记录，并与实际数据比对，即可了解之间的误差值便于调整。对于开关量，应模拟实际报警，做好时间与事件的记录，再查看操作终端是否也有一样的告警，并将告警的事件和时间与记录比对。系统以性能稳定、数据准确迅速、资料库齐全等为验收基准，保证建成一套性能稳定、实用方便、数据反应迅速准确、资料具备的完整的动力及环境集中监控系统。验证通过后,系统连续试运行二个月,证明系统稳定可靠后,视为完工。④　验收方法Ø积极配合甲方验收联网监测系统、安装及检修。Ø做到在施工过程中和施工结束时，分阶段地主动请示用户有关部门的负责人来现场对各道工序进行检查、督促、验收、整改、完善。Ø严格检查，力求达到检修、更新的支架、电缆与传感器等布置合理，质量优胜，让用户满意。⑤　验收资料和图纸Ø全部设备的技术说明书、包括型号、技术特点和性能参数等。Ø所有主要部件和连接电缆的接线图。Ø设备和机柜的布置和连线图。Ø与买方设备连接的详细端子图。Ø所有软件的说明书、使用手册等。Ø培训的教材或资料。Ø设备等的出厂合格证或检验报告。4）技术培训与支援系统完成验收后,在安装现场,对用户有关人员进行专业培训（内容包括各种设备的基本构造与原理、安装技术、维护技术等）,使用户技术人员能够较充分掌握集中监控综合管理软件的各项功能,能独立对新增机房、新增设备进行正确设定和软件流程编辑。八、售后服务承诺1、产品保修及服务承诺Ø设备维护：设备维护是指整个产品生命周期的技术支持与服务。设备维护可分为设备的保修期及后运行期二个阶段。前一个阶段为免费服务期，后一阶段为有偿服务期。1）保修期：69 真诚服务●永续创新全部设备全新出品。提供15天内设备免费更换，使用之日起一年内免费保修，终身维护。应用层部分软件开发源码，并提供免费升级。对使用的PC/服务器做免费优化、修复和升级。保修期内，指定专人负责，在接到用户服务申请后在1小时内给予用户相应明确的电话答复和适当的技术指导。如未能排除请求维修报告中的故障，双方书面确定需要现场服务的则在8小时内派专业技术人员赶赴现场，进行所述故障的有偿现场维修。2）后运行期：保修期外的延续运行期，设备出现故障并对设备进行的更换或维修，本公司均即时响应并以不高于产品投标价提供优惠的维修配件，并继续免费提供系统软件升级。上门响应时间为24小时以内，48小时修复。Ø服务时间：服务时间主要是针对设备运行过程中发生故障时的响应时间。在试运行期和保修期内，当设备发生故障时，由专项负责人立即作出答复，如有必要即时安排工程师到现场判断和解决故障，处理时间不超过24小时。2、质量保证万联公司作为ISO9001：2008国际质量管理体系认证企业，保证产品的生产、服务等将严格按照体系规定执行。3、现场技术支持服务本公司还对客户提供上门技术支持服务。针对客户在系统运行中出现的故障，工程师认为通过电话热线无法解决问题，就会根据客户的要求提供现场技术支持。现场技术支持包括故障诊断、提交解决方案、系统参数恢复、重装系统等服务。4、售后服务流程69 真诚服务●永续创新附录：一、公司介绍---常州万联网络设备有限公司常州万联网络设备有限公司（MacroUnionNetworkDevices）是中国领先从事网络化监控设备开发和制造，研究全网IP化架构软件技术和信息安全监控及IT运维管理的高科技企业。万联的技术主体是加拿大万联技术有限公司（MacroLinxTechnologiesInc.），2003年在中国江苏常州独资设立中国公司。目前，万联旗下的公司和机构主要有：加拿大MACROLINX技术公司，常州万联网络设备有限公司、杭州万联网络设备有限公司、广西万联设备有限网络公司、万联北京办事处、上海办事处、广州办事处、长沙办事处、厦门办事处、重庆办事处、成都办事处、济南办事处、天津办事处、长春办事处及多家战略合作伙伴公司。作为一家专注全网IP的数据信息及安全技术公司，万联自成立伊始就积极发展企业级的应用网管软件和嵌入式网络产品业务，提供一站式解决方案和技术服务。基于多年服务企业信息化的经验，前瞻信息行业的发展方向，早在2001年万联就提出“基于Internet架构的企业设备资源综合运行维护网管”的技术理念并成功发展至今，将业界计算机、通信、软件、硬件等先进技术和应用与国内企业信息化发展有机的结合在一起，不断地开发嵌入式网络产品和软件、发掘新的应用。万联可为用户提供从硬件设计到软件开发的整体解决方案和从概念到产品的全程服务（含OEM和ODM），产品和服务针对网络通信和与因特网有关的平台解决方案，包括网络设备、工业现场设备资源管理系统、网络型数据采集、便携式测试测量设备、城市公共安全管理网络系统、智能楼宇控制系统等。万联的智能产品和服务能够极大的提高用户对重要设备资源的整合管理能力，降低用户的设备管理和维护成本，缩短新产品的研发周期及进入市场周期。常州万联网络设备有限公司已获得了德国TUV审核的ISO9001：2008质量体系认证，独家设计和生产的基于IP的网络型嵌入式监控系列设备和软件是专门用于对无人和少人值守现场内的动力、设备、环境状况进行信息采集、管理和监控的网络设备，它集中了现场数据采集、各种通信协议转换、故障告警、应急控制、WEB服务器等多项功能，在该设备基础上建立的统一(TCP/IP)网络监控平台可极其方便的为现场设备管理和环境监控提供网络一体化解决方案，不但大大减少了监控工程周期，而且有效地提高了整个系统的稳定性、安全性和可维护性。公司在机房安全业界具有软硬件知识产权，产品独一无二，已成功实施了青藏铁路、北京奥运会、上海世博会等机房安全领域的国家级重点项目，具有很强的稳定性，技术先进和较高的性价比。欢迎致电800-8281-970竭诚欢迎同行专家和客户来电来函垂询！自2003年进入中国市场，常州万联网络设备有限公司的监控产品已经在电力、公安、广电、通信、公路、铁路、银行、证券、税务、大型企业及政府机构等重要行业完成了大量机房动力及环境联网监控项目，网络视频监控项目、电源UPS及空调联网监控项目。在短短5年时间里经过与广大合作伙伴，授权集成商和代理工程商的共同努力，万联已快速成长为电子信息机房安全领域的最具专业化的网络监控产品研发和设备制造商，品牌获得了市场的高度认可。公司地址：江苏省常州市劳动西路323号3号楼四楼邮政编码：213000联系电话：项目合作专线：800-8281-970技术服务专线：800-8281-972渠道加盟专线：[0]137-7509-9862客户技术支持电：01377528762969 真诚服务●永续创新传真号码：(0519)86892386电子邮箱：info@macrounion.com二、部分项目名单电信、广电:国家计算机网络应急处理中心全国各地通信管理局（北京市、上海市、天津市、重庆市、河北省、山西省、内蒙古、辽宁省、吉林省、黑龙江省、江苏省、浙江省、安徽省、福建省、江西省、河南省、湖北省、湖南省、广东省、海南省、四川省、贵州省、广西、云南省、陕西省、甘肃省、青海省、新疆、宁夏、西藏等）江苏常州广电网络公司江苏武进广电网络公司上海广播电视网络公司上海南汇广电网络公司江苏省广播电视网络公司江苏镇江广播电视网络公司杭州市公交移动网络公司天津邮政信息技术局上海邮政信息技术局海南省广电局广东惠州电信上海电信浙江电信新疆电信广西柳州联通广西北海联通云南电信江苏镇江铁通山东铁通湖北电信四川眉山电信电力、交通:青藏铁路通信直放站监控郑州铁路研究所济南铁路局通信枢纽长春市电力通信公司通化市电力通信公司白城市电力通信公司吉林省电力公司锦州市电业局69 真诚服务●永续创新天津蓟县电力公司天津电力公司海口市电业局江苏省电力通信公司郑州市电业局常州市电力公司张家港电力公司南宁市电力通信公司桂林市电力通信公司柳州市电力通信公司杭州市富阳电业局宁夏石嘴山电厂黄河水利南阳回龙水电站江西吉安电业局浙江丽水紧水滩水电站浙江苍南电业局浙江省电力调度（一期）云南华能漫湾水电站（一期、二期）海南华能海口电厂湖南柘溪水电站湖北省黄石电力通信公司锦州50万千瓦超高压局陕西省电力公司（一期、二期）山东国电石横电厂浙江国华宁海电厂安徽蚌埠电力公司安徽广德电力公司上海南汇供电局上海奉贤供电局内蒙古临河电力公司锡宜高速公路管理处盐城公路管理处宿迁公路管理处南方电网广东电力设计院成都机场国航杭州萧山机场南方航空首都机场深圳航空深圳机场新疆乌鲁木齐机场厦门嵩屿码头镇江长江航道管理局江苏扬州航道管理局公安、部队:上海市保密局69 真诚服务●永续创新成都市保密局上海市浦东公安分局杭州市西湖公安分局杭州市公安局浙江省监狱管理局浙江省舟山公安局广东省清远公安局常州市钟楼公安分局无锡市公安局江苏省某航空兵基地广西某坦克旅基地上海市黄浦公安分局哈尔滨南岗公安分局南京军区溧阳某部新疆军区阿克苏某边防通信网厦门某部海岛通信站国家各省市安全部门太原卫星发射基地云南省武警消防总队广西南宁交警总队能源、环保：中国石油天然气管道局四川省石油管理局川北公司四川省石油管理局川南公司中国石油吉林松原油田公司中国石化总部信息中心中石化长岭炼油化工有限公司中石化扬子石化乙烯储运厂中石化镇海炼化股份有限公司江汉石油管理局第四机械厂新疆克拉玛依石油股份有限公司吉林石化集团河南三门峡义煤集团山东枣矿集团田成煤矿山东枣矿集团柴里煤矿山东兖州煤矿江苏孔庄煤矿湖南省环保局广西玉林环保局济南市政府某环保项目国企、外企:上海开利空调（中国）有限公司上海施耐德电气（中国）有限公司69 真诚服务●永续创新上海ABB（中国）有限公司日本凸版印刷公司上海浦东工厂IBM长城（深圳）有限公司西安易顿法斯特（中国）齿轮有限公司江苏卡尔麦易精密机械（中国）有限公司可口可乐（东莞）灌装厂有限公司可口可乐（温州）罐装厂有限公司可口可乐-中萃（杭州）有限公司长春一汽大众长春GE（中国）有限公司爱立信（大连）有限公司河北省邢台钢铁集团有限公司辽宁省鞍山钢铁集团有限公司中国燕山石化山东铝厂山东钢铁集团有限公司中国铝业广西平果铝厂湖南涟源钢铁集团有限公司广东长兴化工材料（集团）股份有限公司广东TCL集团信息中心江苏雄鹰（常熟）针织品印染有限公司无锡铁姆肯TIMKEN（中国）有限公司德国福斯罗Vossloh公司昆山工厂第一财经传媒有限公司上海中颖电子(股份)有限公司上海威立雅自来水有限公司德国NTK安凯特电缆（常州）有限公司闳晖科技(苏州)有限公司四川自贡鸿鹤化工股份有限公司海尔集团信息中心江西南昌菱光科技有限公司长沙通程控股股份有限公司长峰科技工业集团公司安利日用品（中国）有限公司杭州松下工业产业园杭州日报报业集团杭州开源旅业浙江吉利汽车公司（一期、二期）福建戴姆勒克莱斯勒汽车公司上海华普汽车公司金融街股份有限公司阿里巴巴（上海）支付宝阿里巴巴（成都）支付宝同方威视股份有限公司分众传媒69 真诚服务●永续创新浙江省金属公司西安中电20所河北石家庄54所桂林漓泉啤酒公司柳州漓泉啤酒公司温州报业集团金融、税务:国家外汇管理局（一期、二期）广州外汇管理局中国人民银行广东省分行（全辖）中国人民银行广州分行中国人民银行郑州分行中国人民银行哈尔滨分行中国人民银行江苏盐城分行中国人民银行江西九江分行中国人民银行江西抚州分行中国人民银行江西吉安分行中国人民银行江西新余分行中国人民银行江西景德镇分行中国人民银行南京分行中国人民银行牡丹江分行中国农业发展银行北京分行中国农业发展银行上海分行中国农业发展银行天津分行中国农业发展银行安徽省分行中国农业发展银行江苏省分行中国农业发展银行浙江省分行中国农业发展银行湖北省分行中国农业发展银行四川省分行中国农业发展银行广西省分行中国农业发展银行青海省分行中国农业发展银行宁夏省分行中国农业发展银行山西省分行中国农业发展银行辽宁省分行中国农业发展银行黑龙江省分行天津市地方税务局辽宁锦州银监局浙江省财通证券公司浙江温州建设银行杭州恒生期货证券公司浙江青田地税局浙江新昌信用社浙江仙居民泰银行山东省国税局69 真诚服务●永续创新山东日照国税局山东滨州地税局山西省地方税务局湖南省常德地税局海南省海口国税局上海中信证券上海东方证券上海广发银行上海浦东发展银行湖南省中国银行（全辖）河北省中国银行建设银行山西省分行中信银行山西太原分行大庆市商业银行重庆银行贵阳托管机房南京证券公司南京道通期货山东齐鲁证券山东临沭信用联社山西临汾信用联社湖南省安化财政局湖南长沙德盛期货公司四川省凉山州国税局四川成都国金证券广西桂林财税局浙江景宁财税局浙江海宁财税局浙江嵊州财政局政府机构：2008北京奥运场馆某项目北京市委市政府信息中心北京市委市政府信息中心北京市石景山区政府信息中心北京石景山区委区政府信息中心北京市园林局邯郸市委市政府信息中心晋中市委市政府信息中心河北唐山曹妃甸海事局浙江省委省政府信息中心浙江省委办公厅浙江省政协某机要室浙江省水利厅浙江省卫生监督局浙江监狱管理局69 真诚服务●永续创新浙江省海宁国土资源局浙江桐乡卫生局浙江金华工商局浙江瑞安工商局浙江湖州市检察院杭州图书馆南京市委市政府信息中心江苏省检验检疫局江苏省交通厅江苏如东检察院江苏如皋法院江苏海安规划管理局江苏海安档案馆江苏徐州劳动局上海市气象局上海市委市政府机要局上海松江区委区政府信息中心上海市黄埔区档案馆山东省国资委常州市住房公积金管理中心合肥市住房公积金管理中心江西鹰潭审计局湖南长沙雨花区政府湖南省知识产权局福建厦门国土资源局福建漳州招商局福建厦门建设局福建厦门规划局广东惠州劳动局四川省凉山州社保局新疆乌鲁木齐劳动局新疆克拉玛依市政府新疆疾病控制中心广西南宁市公安局江西九江烟草局江西吉安烟草局江西省烟草局江西南昌烟草局贵阳海关贵阳计划生育委员会高等院校:浙江大学浙江林业大学浙江旅游学院69 真诚服务●永续创新浙江中医学院浙江医科大学浙江传媒大学北京师范大学北京工业大学天津科技大学扬州工业学校湖南农业大学湖南长沙国防科技大学浙江黄岩教育城域网三、万联第三代动力环境监控系统与传统动力环境监控系统的比较万联第三代机房动力环境监控系统采用的嵌入式技术可以称为后PC时代和后网络时代的新秀。与传统的通用计算机，工控机产品相比，利用嵌入式技术的产品有其自己的特点：1）由于嵌入式系统采用的是微处理器，实现相对单一的功能，采用独立的操作系统，所以往往不需要大量的外围器件。因而在体积上，功耗上有其自身的优势。相比之下，一个使用Windows的工控机系统，要时刻关心机器不要死机，系统不要感染病毒，操作系统的补丁升级等问题。2）嵌入式系统是将计算机技术、半导体技术和电子技术与各个行业的具体应用相结合后的产物，是一门综合技术学科。由于空间和各种资源相对不足，嵌入式系统的硬件和软件都必须高效率地设计，量体裁衣、去除冗余，力争在同样的硅片面积上实现更高的性能，这样才能在具体应用中对处理器的选择更具有竞争力。3）嵌入式系统是一个软硬件高度结合的产物。为了提高执行速度和系统可靠性，嵌入式系统中的软件一般都固化在存储器芯片或单片机本身中，而不是存贮于磁盘等载体中。片上系统，板上系统的实现，使得这类产品拥有更加简便的操作界面和操作方式，比着传统的工控机组态等功能更加实用。4）为适应嵌入式分布处理结构和应用上网需求，面向21世纪的嵌入式系统要求配备标准的一种或多种网络通信接口。针对外部联网要求，嵌入设备必需配有通信接口,相应需要TCP/IP协议簇软件支持；同时也需要提供相应的通信组网协议软件和物理层驱动软件。为了支持应用软件的特定编程模式，如Web或无线Web编程模式，还需要相应的浏览器，如HTML、WML等。5）因为嵌入式系统往往和具体应用有机地结合在一起，它的升级换代也是和具体产品同步进行，因此嵌入式系统产品一旦进入市场，具有较长的生命周期。详细对比表见下：机房监控需求万联第三代嵌入式系统传统工控机系统环境(温湿度、电量、状态等监测)一体设计，随插即用，将需要监控点的传感器接上即可。符合大型机房监控需求、扩充性佳采用PLC设计，各厂牌相容性不佳、扩充不易。功能性往往因地制宜，工控机组态软件修改，受制于厂商，並不适用于IT行业使用视频监控网络视频服务器,与所有监控点整合且有互动，达到全面监控的实质目的工控机DVR系统品牌众多。目前厂商无法有效解决监控图像和窄带传输的整合。69 真诚服务●永续创新网络Internet浏览器界面单一IP对外，嵌入式系统稳定性佳，具Internet设备所有标准各系统需外接Ethernet转换模块组，每一系统一个IP，对MIS人员管理是一大负担系统级Web软件单一Web界面系统软件，专为IT行业所需设计，一键安裝，数据可提供与SQL等大型Database连接量身定做，价格不一。与以上各系统皆不相容。工控机组态软件整合极为困难，且无法提供数据库以供连接。安装架设所有接点集中与本机安装便利，软件安装也是可以自己一键安裝需由以上厂商分別安裝不同组态系統，整合测试为几天工程，软件厂商再测试将花费更多时间远程维护将嵌入式监控设备上架后设定IP后经过Internet，总部即可远程监控一般不可能,系统费用高费　　用监控用工作站使用普通PC价格低,单一价格评估,整体报价容易，审核方便建设成本、维护成本和扩容成本都低监控用工作站使用专门的工控机价格高，整合所有分布系统时因地制宜，评估报价不易，组态系统价格高，建设成本、维护成本和扩容成本都高另外，由于系统开发已发展到大量应用WebServer新技术阶段，但一般的业务生成工具分为Browser/Server、Client/Server两种模式，尽管各种模式的产品在拥有自身优势的同时，也有一定的不足。对于用户来讲，对客户端应用程序要求越来越高，既要求保持原有客户端程序的操作方便性，又要求具有Web界面风格。虽然在某种意义上，一些开发商在客户端程序上嵌入IE界面，但是客户端程序处理功能却比原来的C/S结构的客户端程序处理功能大大降低，还是没有解决IE界面对业务的笨拙处理，不具备灵活性和人性化。由万联公司开发的ITU动力环境监控网管软件很好的解决了上述问题。ITU是一款完全建立在标准的WEB构架上，采用.NET技术，提供XML数据接口的真正意义上的Browser/Server结构软件，其与目前的Client/Server结构的软件有以下的特点：Client/Server、Browser/Server模式的优点和缺点Client/Server  由于客户端实现与服务器的直接相连，没有中间环节，因此响应速度快。  客户操作界面设计个性化，具有直观、简单、方便的特点，可以满足客户个性化的操作要求。同时由于开发是针对性的，因此，操作界面漂亮、形式多样，可以充分满足客户自身的个性化要求。  由于是针对性开发，因此缺少通用性的特点，业务变更或改变不够灵活，需要重新设计和开发，增加了维护和管理的难度，进一步的业务拓展困难较多。  需要专门的客户端安装程序，分布功能弱，不能够实现快速部署安装和配置。  兼容性差，对于不同的开发工具，相互之间很难兼容，具有较大的局限性。若采用不同工具，需要重新改写程序。  开发成本较高,需要具有一定专业水准的技术人员才能完成。Browser/Server  具有分布性特点，可以随时随地进行业务处理。  业务扩展简单方便，通过增加网页即可增加服务器功能。  个性化特点明显降低，无法实现具有个性化的设计要求。  操作的习惯性是以鼠标为最基本的操作方式，无法满足快速操作的要求。69 真诚服务●永续创新  维护简单方便，只需要改变网页，即可实现所有用户的同步更新。开发简单，共享性强。  页面动态刷新，响应速度明显降低。  专用性打印输出难以实现，尤其对票据等打印，难以实现套打输出。  无法实现分页显示，给数据库访问造成较大的压力。 功能弱化，难以实现传统模式下的特殊功能要求。四、万联监控系统提供可靠的n+1备份机制1、强大的双数据流机制OMM监控系统采用双模引擎压缩技术（DualCodec）可同时传送双数据流（DualData）用户根据需要，实现双机的冗余备份，实现数据的同步上传与存储管理，达到各个机房监控数据的完整性，以保障整个监控系统的稳定运行。2、系统提供可靠的自检自愈工作机制监控平台的通信网关、策略规则、数据服务等都带有自侦测功能，系统设计为免维护，具有自检自愈能力，能及时发现包括链路，自身软件，数据库等一系列可能发生的异常信息，及时发送报警通知网络管理员。3、提供多种备份方案万联提供多种系统备份机制，以下为备份方案组合：1）简单方案：灾备方法（项目2+3+4+5）遇到常见的系统崩溃，注册表损坏，数据库文件损坏或丢失，ITU服务无法启动、系统重装等情况，用这套方案可轻松解决，但在做备份和修复过程中将不能登陆ITU及收到机房监控报警。2）推荐方案：灾备方法(项目2+3+4+5+6)遇到常见的系统崩溃，注册表损坏，数据库文件损坏或丢失，ITU服务无法启动、服务器硬件损坏等情况，用这套方案可轻松解决，并且可有效解决系统备份和修复期间监控的真空期，使其缩短到5分钟内的可以接受的范围，但同时需要多一台服务器作为备用服务器。3）完美方案：灾备方法（项目1+2+3+4+5）遇到常见的系统崩溃，注册表损坏，数据库文件损坏或丢失，ITU服务无法启动、服务器硬件损坏等情况，用这套方案可轻松解决，并且服务器在备份和修复过程中监控服务能继续正常工作，完全保障24小时监控和报警的及时性和可靠性，对于监控要求极高的情况下可选用此方案。需要多一台服务器作为备用服务器，并另外购买和部署双机热备份系统。系统灾备及恢复方案：项目现象灾备方案事前处理事发处理恢复恢复时间1服务器宕机（包括应用服务挂起，服务器死机等），服务器硬件损坏双机热备份或者RAID1数据构建双服务器热备份系统,安装RAID系统主服务器宕机时网站链接自动转换到辅服务器上即时恢复，由热备系统自动选择最优服务器2服务器注册表项、启动项损坏Ntbacku备份用系统自带的Ntbackup定时做systemNtbackup恢复最新备份10分钟左右，由服务器配置及备份文件大小而定69 真诚服务●永续创新State增量备份或差异备份3数据库损坏、ITU软件被破坏、服务器硬件损坏更换后需重装系统使用ITU软件的备份和恢复选项定期备份ITU，并做好异地存储手动定期做ITU的备份重装ITU软件，还原ITU备份由服务器配置及备份文件大小而定4数据库损坏做好SQL的系统备份，及时做好异地存储做SQL的定时备份任务还原最新SQL备份由服务器配置及备份文件大小而定5服务器系统损坏，系统崩溃或用ntbackup无法修复系统使用Ghost软件备份系统盘，在系统更新或重要数据修改后更新备份，备份做好异地存储用ghost做定期的系统备份还原最新ghost备份20分钟左右，由服务器配置及备份文件大小而定6服务器系统崩溃，硬件损坏单机冷备份使用两台服务器，同时安装和配置好itu，并且在日常做好itu配置同步,使用同一IP地址，日常使用一台服务器，另一台断网并关闭主服务器断开网络，开启备用服务器并接通备用服务器网络。主服务器修复后，断开备用服务器，连接主服务器。3分钟左右，由备用服务器系统启动时间而定69'
