木棉岭施工组织设计.doc 95页

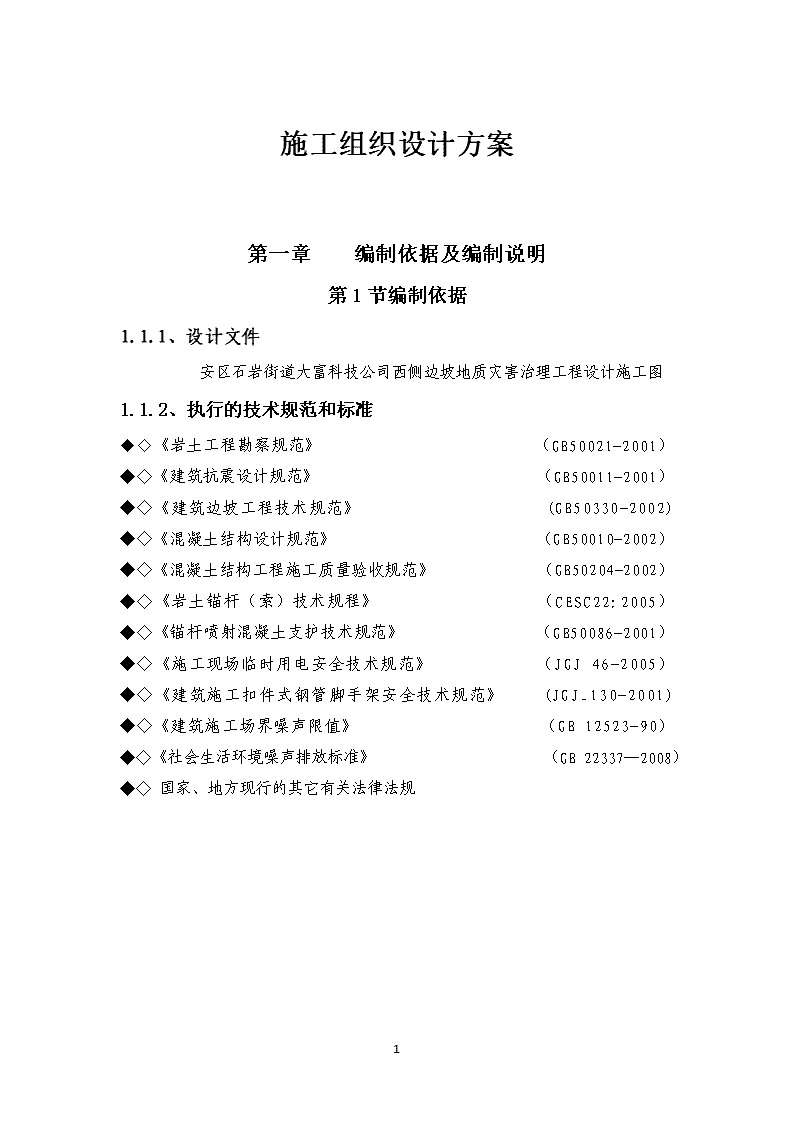

'施工组织设计方案第一章编制依据及编制说明第1节编制依据1.1.1、设计文件安区石岩街道大富科技公司西侧边坡地质灾害治理工程设计施工图1.1.2、执行的技术规范和标准◆◇《岩土工程勘察规范》（GB50021-2001）◆◇《建筑抗震设计规范》（GB50011-2001）◆◇《建筑边坡工程技术规范》(GB50330-2002)◆◇《混凝土结构设计规范》（GB50010-2002）◆◇《混凝土结构工程施工质量验收规范》（GB50204-2002）◆◇《岩土锚杆（索）技术规程》（CESC22:2005）◆◇《锚杆喷射混凝土支护技术规范》（GB50086-2001）◆◇《施工现场临时用电安全技术规范》（JGJ46-2005）◆◇《建筑施工扣件式钢管脚手架安全技术规范》(JGJ_130-2001)◆◇《建筑施工场界噪声限值》（GB12523-90）◆◇《社会生活环境噪声排放标准》（GB22337—2008）◆◇国家、地方现行的其它有关法律法规95 第2节编制说明经综合考虑本工程特点和施工工期，编写本工程施工组织设计。本施工组织设计在严格执行招标的质量等级及各项技术指标的要求及有关规范规定的基础上，合理制定施工工艺，以确保工程质量目标和各项指标的实现。本施工组织设计在现实合理的前提下，本着均衡施工的原则确定施工工艺流程，组织各工序紧密衔接的平行流水或交叉作业，合理安排机械设备的流动，最大限度地避免工序间的干扰，从而保证工期目标的实现。本施工组织设计包括岩钉及挂网喷射砼施工、普通锚杆施工、预应力锚索施工、格构梁施工、排水及绿化工程施工等主要内容的施工技术方法和质量保证措施等95 第二章工程概况及施工重点难点、管理重点分析第1节工程概况2.1.1施工项目简介一、工程名称：宝安区石岩街道大富科技公司西侧边坡地质灾害治理工程二、建设单位：三、工程地址：位于宝安区石岩街道大富科技公司西侧四、工程规模及特征：本边坡总体呈直线开展布，倾东，因坡脚修建了同富裕工业园，开挖山体形成了现有的人工边坡。边坡总长约116m,坡高4-17.4m。五、施工范围：本边坡治理范围具体见施工图六、工期要求：七、质量要求：达到合格要求八、工程功能：对原山体进行边坡治理，避免坡体出现地质灾害。确保坡下建筑和人员的安全。九、设计方案及相关的施工技术要求：采用适当修坡＋普通锚杆＋格构梁支护进行支护治理。格构梁框格间采用喷播草种进行绿化。边坡坡顶及坡脚采用钢筋混凝土排水沟截、排地表及地下水。并在边坡适当部位设置跌水槽，排入坡脚排水设施。1、普通锚杆施工技术要求95 本工程普通钢筋锚杆设计荷载按剖面图。锚杆施工前应选择有代表性的部位施工试验锚杆（不少于三根）并进行锚杆基本试验，以确定施工参数。锚杆锚筋采用Φ28二级螺纹钢筋，钢筋设计强度为300MPa，锚筋按图纸要求设置对中支架。锚杆成孔直径为Φ130mm，成孔时须采用机械干法成孔，成孔深度应超过锚杆设计深度0.5米，成孔后及时放置锚筋并进行注浆，以防孔内泡水或塌孔。锚杆注浆时采用42.5早强型普通硅酸盐水泥，浆液水灰比0.40-0.45，常压注浆，注满全孔，注浆第二天应从孔口补浆。注浆管应与锚筋一起放入钻孔，注浆管内端距孔底500mm。锚杆弯头后在锚头1米范围内满涂环氧保护漆防腐。2、格构梁施工技术要求格构梁竖梁及横梁尺寸均为350㎜×350㎜（宽×高）。混凝土均采用C30混凝土。施工时在坡面开挖地槽并三面抹1:3水泥砂浆厚30，然后绑扎钢筋并浇捣混凝土。格构梁钢筋保护层厚度不少于50㎜。格构梁间喷草植生绿化。绿化养护期不少于六个月。格构梁每隔15～20米设变形缝，缝宽2～3㎝，缝内填塞沥青麻筋。3、排水工程施工技术要求按图纸设计尺寸，放样测量开挖沟槽，沟底设10㎝厚C15素混凝土垫层。排水沟采用C25钢筋混凝土结构。排水沟每隔15～20m设置变形缝，缝宽20mm，缝中填塞沥青麻筋，变形缝两侧壁应平齐无搭叠。接缝中尚需填塞防水材料，防止漏水，防水材料可贴置在接缝处端面，均需沿壁内、外、顶三边填满、挤紧。填料填塞深度不得小于15㎝。排水系统应根据地形走势与坡度并根据排水方向设置一定的水力坡度，以保证排水通畅；对钢筋、混凝土等施工要求应按照相关规范要求严格执行。2.1.2工程施工目标一、质量目标达到国标及行业规范规定合格标准（工程质量一次验收合格率100%；优良率98%以上，分项工程合格率100%）。二、安全目标95 本工程安全生产目标：实现“四无，一创建”。四无：无人身伤亡事故，无交通责任事故，无边坡坍塌事故，无重大火灾事故；一创建：创建“深圳市建筑安全生产先进单位”。三、环境保护及文明施工目标实现“三无、一创建”。三无：施工无污染，无当地居民投诉，无当地有关部门警告；一创建：创建“深圳市示范文明工地”。四、工期目标响应招标文件的要求，在日历天之内完成所有工作内容，顺利竣工验交。第2节工程特点、难点及项目管理重点2.2.1工程特点1、工程量大：坡长约123m，坡高达8~12m。2、工期紧张：不超过70天。3、在人工切挖山体后在坡脚建成有密集的民房。主要为7～9层高的民房，基本依坡脚而建。边坡治理过程中必须制定出防护方案，确保坡下建筑物的安全。4、附近交通道路狭窄，行人多，这给材料运输工作带来很大困难，同时必须采取交通疏解措施，确保施工不得影响道路通行。5、周边市政设施完善，水、电接驳便利。6、本工程边坡之上的山体植被发育，乔灌植物葱郁浓密，森林防火形势严峻。2.2.2森林防火是重点一、分析本工程边坡之上的山体植被发育，乔灌植物葱郁浓密，森林防火形势严峻。因此施工必须切实做好树林防火工作，避免疏忽大意引发森林大火。森林防火是本工程施工过程中的重点控制项目。95 二、应对措施1、对所有作业人员进行必要的安全思想教育，树立保护森林自然资源的基本意识。2、项目部成立安全防火领导小组,严格执行林区施工动火审批制度。3、在森林附近及林场设置防火警戒线、防火标志。4、并在在施工现场内设置吸烟处，吸烟处采用封闭式小棚，在吸烟处内设置吸烟筒，防止因吸烟造成火灾。5、带有火源的各分项工程的作业工序，需进行安全保护措施，电焊等明火施工在工棚或圈定范围内操作。6、作业人员严禁带火种上山。做好宣传教育工作，所有施工人员严禁带火种上山，以免造成森林资源损失。7、现场严禁焚烧垃圾。8、工程中采用的易燃易爆物，要采取可靠的保存措施，并严格按规定进行使用。2.2.3高边坡施工安全是重难点一、分析本工程坡长约340m，最大支护高度约32m。高边坡的工程量大，高差大，属于典型的高边坡施工。高边坡施工安全危险性大，施工安全控制是本工程的重难点。1、边坡坍塌本工程在支护之前需要进行削坡处理，土方的开挖破坏了山体或边坡的原始结构，很容易造成山体滑坡，尤其在雨季，对已开挖的边坡受到雨水的侵泡和冲刷，很容易造成山体的滑坡和泥石流。2、高空飞石或其它物件坠落.本工程坡面的许多部位，岩层破裂，存在危石坠落的风险。必须采取措施，防止坡边作业人员和坡下通行人员遭受高空坠落物体打击。3、高空人员坠落边坡高度在30m左右，人员高空作业必须严防发生坠落事件。二、应对措施95 1、防边坡坍塌在施工土石方时，要用监测仪器对土体进行位移监测，由专人负责，在暴雨过后组织安全管理人员现场查看、分析，防止边坡坍塌造成安全事故。开挖完成后应派专人危石清理情况及边坡稳定情况，检查边坡坡率与岩面地质情况是否与设计的边坡坡率及岩面地质情况吻合，设计及临时排水措施是否完善，必要时请监理、设计代表确定边坡稳定后才能进行处理施工2、防高空飞石或其它物件坠落.采购安全帽必须符合国家标准和规定，施工作业员配戴安全帽时，必须系牢下额带，以防高处坠落或物打伤击头部。所有进入施工现场的人员必须配戴安全帽。同时制定以下安全措施并实施：在每个作业班组架子下设置一层结实的安全网，一是防止作业人员坠落，二是当作业人员作业时碰破坡面碎石块，起阻止大的碎石块掉下去，以免砸到下面交叉作业的班组人员或机械。每5层脚手架设置一层绿色密目安全网，收集从安全网上落下的小碎石。项目上派专职安全员经常检查网有没有与脚手架绑扎牢固，有没有紧贴坡面，有没有被飞石砸坡，发现问题及时解决，使坡面上的安全网、处理网始终处于良好的工作状态。3、防高空人员坠落高空作业必须戴好安全帽，系好安全带，穿好防滑鞋。遇有风力在六级以上、大雾天、雷电暴雨、冰雪天等恶劣气候不得进行露天作业。作业平台的脚踏板应用坚实的钢拉板网或模板满铺。严禁高处作业人员向下抛物。在有坠落可能的地方作业时，必须把安全带挂在牢固的结构上，安全带应高挂低用，挂绳长度不应超过3米。高处作业按规定挂设安全网。禁止酒后安全作业。除满足高空作业的要求外，还采取以下措施：（1）架子上铺设的木板应用铁丝牢固的绑于水平横杆上；（2）钢管作业层后方要搭设处理栏，特别是在钻孔或喷播植生时，及时一旦机具操作失稳，人仍然可以被处理栏挡住；（3）铺设的木板应保证侧向和纵向密贴、无问隙，下雨天或下雨后，要用粗糙麻布袋铺上，以防止上面行走时打滑。（4）对从事高处作业人员进行严格的身体检查，经医生诊断有无防碍登高作业疾病和不适应高处作业的病症，一经发现一律不安排从事高处作业工作。95 （5）加强对从事登高作业人员的教育和专业培训使其提高操作技能，增强安全意识，加强对高处作业现场的安全监察与检查、督促，强令作业人员按规定配带安全帽，系好安全带，穿软底鞋，临空面必须设置安全网。2.2.4坡下建筑物防护安全是重点一、分析在人工切挖山体后在坡脚建成有密集的民房。主要为7～9层高的民房，基本依坡脚而建。边坡治理过程中必须制定出防护方案，确保坡下建筑物的安全。二、应对措施我方对高边坡临边建筑物保护拟采取的方案为：第一方面：在施工区，加强施工过程管理，采取措施，控制危险出现概率，降低坡下建筑物遭受损伤的可能性。第二方面：在住宅区，对建筑物一定范围内进行防护，即使出现危险时，亦可保证不危及坡下建筑物安全。1、围绕山体在坡脚附近出挖一条1m宽,0.5m深的土槽，使得坠落物可落入该槽段，避免沿坡角滚落至建筑物处。2、架子下设置一层结实的安全网，一是防止作业人员坠落，二是当作业人员作业时碰破坡面碎石块，阻止大的碎石块掉下去。3、对坡面可能存在的危险孤石，要及时进行清理。4、使用逆作法，从上向下进行支护，防止出现坡体滑塌5、坡面形成后，及时施工支护结构，避免裸坡的暴露时间。6、给靠近山体的建筑物一二层窗户加装钢筋防护网，避免落物砸破玻璃。7、爆破时，为保护周围建筑物及设备不被打坏，亦可在其周围应用厚度不小于5cm的坚固木板加以掩护，并用铁丝捆牢，距炮孔距离不得小于50cm。8、在建筑物和坡脚之间的合适位置，采用蓝色彩钢复合夹芯板设安全防护区：施工现场附近，禁止行人、车辆通过，界定安全防护区，在施工场地两头设施工标志。9、在施工石方爆破前，我方建议将施工场地的三侧布置15m高度的防护栏杆，系安全密目网。95 10、削坡完成后，在支护结构施工前，我部拟先修筑施工图设计的永久排水系统，使在施工期间这些排水构筑物即可发挥其排洪作用。11、施工现场各种防护设施、警示标志未经施工负责人批准，不得移动和拆除。12、制定切实可行的应急救援预案（和当地社区、街道密切联系），加强巡查监测，一旦发生险情立即采取措施控制险情和组织人员疏散。2.2.5雨季防洪排水是重点一、分析深圳属于雷暴雨多发地区，暴雨持续时间较长，本工程的施工期正处于此阶段，加之本工程山体的汇水面积大，原有排水系统不甚完善，所以防止暴雨过后的洪水造成的洪灾是本工程的安全风险的重点。二、应对措施1、与深圳市气象部门紧密联系，在暴雨来临之前两到三天之内做好防雨防洪措施，制定洪灾紧急预案。2、削坡完成后，在支护结构施工前，我部拟先修筑施工图设计的永久排水系统，使在施工期间这些排水构筑物即可发挥其排洪作用。3、在汛期前，成立以项目部项目经理为组长的防洪领导小组，组建抗洪抢险队，并配备足够的抗洪抢险物资及机械设备，随时应急处理突发事件。4、好防汛工作，汛前备足防汛物资，进入汛期建立防汛值班制度，设专人值班，及时关注降雨及河水上涨情况，随时检查通讯、照明电路，保证通讯及道路畅通。5、不良天气时，采取昼夜巡逻制度，发现险情，及时汇报，以便及时抢险，确保工程安全度汛，避免气象和地质灾害的影响。密切关注水情和气象预报，做好洪水和气象灾害的防护工作，发现有可能危及工程和人身财产安全的洪水和气象灾害的预兆时，立即采取有效的防洪和防灾措施。2.2.6与附近居民的协调是重点一、分析95 因本治理工程在居民密集区施工，附近住户多，施工过程中，扬尘、噪音、阻塞交通等不可避免地会对居民的生活造成一定的负面影响。因此必须做好与附近居民的协调工作，施工时须做好安全围挡、隔离和防止污染等措施。防止投诉、阻挠施工事件的发生，确保本工程的顺利实施。二、应对措施1、本工程开工后，加强与居委会和周边单位的联系，征得环卫、市政、交通、治安及邻边其他单位的支持，严格遵守地方政府的法规，特殊工序必需连续施工造成扰民时，要提前与当地居委会联系，取得居民的谅解与支持；2、教育职工尊重居民的生活习惯，不成群结伙到附近小区游荡，不酿酒滋事，不打架斗殴，使用文明礼貌用语，主动助人为乐；3、教育司机文明行车及操作，防止扰民和发生交通事故；4、合理安排施工时间及时段，错开居民休息时间，减少噪音扰民，利用合谐的关系，确保工期顺利进行。5、晚上十点至早上六点，原则上停止一切建筑施工活动，特别是噪声较大的施工活动，以免影响周围的单位、居民的休息。不可避免要在该时段内施工作业，施工前要先取得周围的单位、居民或居委会的同意，并到政府有关部门办理相应施工许可手续。6、施工现场车辆进出场时，要避开每日上、下班（学）时段，不要造成施工现场周围交通不畅或发生事故。7、采取措施控制噪音污染、运输洒落、扬尘等几项指标达标。　8、施工现场周边悬挂“此地施工，带来不便，敬请谅解”的告示牌。9、教育好工人要遵纪守法，严禁施工人员骚扰附近单位、居民。10、施工现场要公布施工投诉电话，虚心接受他人批评意见。11、要经常与当地单位、居委会保持联系、交流情况，经常征求其意见，及时消除施工给带来的扰民隐患，切实做好文明施工。 2.2.7交通疏解是重点一、分析本工程附近交通道路狭窄，行人多，必须采取交通疏解措施，确保施工不得影响道路通行。二、应对措施95 1、为使交通组织方案全面落实、责任到人，成立相应的交通协调管理小组。交通协调管理小组的职责，主要是负责工程施工期间的交通组织管理，协调有关单位、人员之间的关系，检查处理有关交通组织问题等。2、委派交通协管员，项目部委派交通协管员在每个路口安排2-3人担任交通安全管理工作，采用24小时值班责任制。3、在相交道路路口、单位出入口等处设置相应的引导性交通标志牌；在施工路段设置相应的禁令交通标志牌。交通标志包括施工标志牌、道路施工标志牌、前方施工标志牌、交通管制标志牌、封闭提示标志牌等，该标志牌及其他需用的标志牌向交警指定或提示的地点购买，并按照交警规定的时间和地点设置。4、做好交通全教育：在工程开工前，要对全体施工人员进行交通安全教育。对现状交通、交通组织、交通安全等各个方面进行详细交底。提高施工人员的交通安全意识，杜绝野蛮施工，切实落实交通组织方案。项目部对受教育工人要进行考核，并签订交通安全交底协议，证明已受过交通安全教育。只有这样，才能做到施工、交通两不误。2.2.8确保总工期目标的实现是本工程的重难点一、分析本工程支护工程量大，虽然工期有180日历天，但是仍然十分紧张。如何合理组织、精心安排、科学施工，在规定的时间内保证竣工是本工程的重点。二、应对措施1、加强技术和管理力量配备：合理调整资源，组建一整套强有力的领导管理班子和施工技术人员，所配人员必须有类似规模边坡支护工程的施工经验。2、劳动力保障：我们将调一批有边坡支护经验、技术优秀施工队伍完成此项工程。并且根据施工进度，按时足量补充现场所需工种。3、材料供应保障：选用产品质量过硬、产能强的材料供应商与之签订供货合同。主要加强对混凝土、水泥、钢筋、锚索、锚杆等重要材料的供应，安排专人对材料生产厂家进行质量、进度全方位的监控，确保材料的供货周期。在现场储备10天以上的主要材料用量。节假日前提前备料。确保施工所需材料的及时供应，数量满足工程进度。4、机械保障：我公司自有的各类机械设备充足，且有一整套机械维修保养制度，机械完好率在90%95 以上。并且在深圳本地与多家机械租赁公司有着良好的合作关系。可以保证机械的类别、数量和性能完全满足本工程的实施需求。在施工现场加强机械的保养和维修工种，保证施工机械的正常运作。5、统一调配，交叉作业，多头同步施工。利用可施工面大的优势，做到“多头并进”。6、严格把好质量关，确保一次验收合格。按施工组织设计的要求，配合质量部门和现场监理对材料质量、施工过程中进行严格把关，确保不合格产品不进入工地，手续不全不得施工，单项检验不合格不能进入下道工序，把好自检自查关，按质量要求严格控制施工质量，避免工程返工，使验收能一次合格。这是加快施工进度、缩短工期的最有效的办法。第三章项目组织架构及施工资源需求计划第1节项目组织架构3.1.1项目部组织构架及岗位部门职责一、项目部组织构架为确保本工程安全、快速、高质量建成，决定成立“罗湖区木棉岭蚊帐顶边坡治理工程项目经理部”，全面负责本工程的施工和管理，项目经理部设项目经理1名、技术负责人1名；项目部设施工程部、安质部、计财部、物设部、综合办五部门，从组织上确保工程安全、优质、快速。详见项目部施工组织机构框图。罗湖区木棉岭蚊帐顶边坡治理工程项目经理部项目经理技术负责人施工技术部物资设备部安全质量部计划财务部综合办公室室锚杆作业队锚索作业队钢筋混凝土作业队土石方作业队砌筑作业队绿化作业队架子作业队95 施工组织机构框图施工作业层配置表序号作业队名称下设施工班组施工项目1土石方作业队爆破班、挖装班、运输班负责土石方爆破和挖运2架子作业队架子班负责脚手架搭设和拆除3锚杆作业队钻孔班、安装班、注浆班负责锚杆和岩钉成孔、锚筋安装、注浆。4锚索作业队钻孔班、安装班、注浆班、张拉班负责锚索成孔、锚索安装、注浆、预应力张拉5钢筋混凝土作业队钢筋班、混凝土班、模板班、脚手架班负责格构梁、排水沟的钢筋制安、模板制安和混凝土浇筑，以及坡面挂网喷混凝土。6砌筑作业队泥水班负责沉砂池、消能池的片石砌筑7绿化作业队绿化班负责喷播绿化二、岗位部门职责1、项目经理：受公司法人代表委托，代表公司履行工程总承包合同，完成公司下达的各项任务和指标，全面负责项目的各项管理工作。项目经理的主要工作包括：95 （1）贯彻实施公司质量方针和质量目标，对所负责的工程项目施工过程中的工程质量负全面领导责任。履行工程承包合同，根据公司有关规定组织进行有关经济合同和协议的签定及招投标工作。（2）与公司领导协商组建项目经理部，设计项目组织形式，制定项目经理部管理职责，对项目的人员、资金及各项资产进行监督管理。（3）负责主持对工程进行质量策划，制定工程项目质量目标责任制，对工程进度、工程质量状况及质量体系文件的执行情况进行监督检查，组织做好纠正和预防措施的实施工作。（4）负责分供方、分包商的选择工作，代表公司签定物资采购合同、工程分包合同和劳务分包合同。（5）负责加强内外协调，保证工程施工中的资源供给，合理组织施工力量，保证工程质量和工期，满足合同要求，处理好合同变更。（6）制定战略性实施计划，确保项目关键目标，对完成公司下达的生产任务、创优计划、利润指标和安全指标负责。（7）完善内部基础管理，指导下级工作，分配合理，奖优罚劣。（8）主持项目工作会议，审定签发对内、外各类文件。2、项目总工：项目总工的主要职责是负责项目的技术、质量管理工作。项目总工的主要工作包括：（1）在项目经理的领导下，对项目质量目标负主要责任。主管项目技术和质量管理工作，认真贯彻执行国家有关规范、标准，监督施工现场各级人员履行质量职责，对工程施工质量进行技术指导和监督。（2）负责主持编制项目工程施工组织设计、质量计划、环境管理计划及重要分项施工方案、措施和作业指导书；负责主持编制施工总进度计划、月施工进度计划和施工总备料计划，负责月材料计划的审核，协助材料室做好材料、设备的选型、定货工作；主持基底验槽和结构验收以及工程竣工验收等工作。95 （3）对项目工程质量管理及创优活动进行策划、控制、管理及监督，主持对工程质量的定期检查、评议、整改及工程质量验评，召开质量专题会；负责从施工前的质量预控，到施工中的质量过程控制，以及施工完的质量检查验评等全过程质量管理工作；负责对工程中出现的不合格品进行控制，并制定和组织实施纠正预防措施。（4）制定措施确保工程中测量标识的准确性，对工程建筑物定位线、水准点等重要的测量标识亲自复检。指导、监督项目经理部文件和资料的控制工作、质量记录的控制工作。（5）负责编制项目经理部的日常培训计划；领导开展QC小组活动和技术、质量攻关工作，推行全面质量管理活动，保证工程质量合格率100%，优良率90%以上；负责组织项目新技术、新材料、新工艺的推广和应用，及时做出科技总结。（6）加强对劳务队的质量管理，把施工质量与施工队工费紧密挂钩，调动参加施工的全体人员搞好质量的积极性，保证分部分项工程都达到预定的质量目标；参加经营管理决策，参与分供方和分包商的选择和考评工作，对物资采购合同、工程分包合同、劳务分包合同的签订以及付款，行使“质量”一票否决权。（7）采用新技术、新工艺，分析经济、技术指标，优化施工方案，努力降低施工成本，实施好成本节约计划；（8）结合ISO9000《质量体系程序文件》和ISO14000《环境管理体系程序文件》要求，完善各项管理制度，目标明确，责任到人。负责对技术人员的工作进行日常管理和考评，认真抓好基础工作。3、工程技术部：工程部的主要职责是负责全项目的技术管理工作，对项目贯标工作进行指导、检查和监督。工程部的主要工作包括：（1）负责编制项目施工组织设计、质量计划、环境和职业安全管理计划及特殊过程和关键工序的施工方案、技术措施，对工程中各工序进行书面技术交底；（2）指导和协助各专业分包商做好施工图深化设计，组织各专业进行图纸会审，提前发现各专业图纸矛盾和冲突，并协助设计院在施工前进行解决；。（3）负责工程中测量标识，对合同中明确规定有可追溯性要求的范围负责重点标识；95 （4）负责编制材料计划，帮助材料室做好材料、设备的选型、定货工作，和材料室一同做好材料进场验证工作。对业主提供的产品进行技术性能确认，对业主提供的不合格品组织评审，提出处置方案；（5）负责项目经理部范围内技术性文件和资料的统一管理,对竣工图及竣工资料及时移交、归档负全面责任。负责竣工资料的编目、组卷移交工作；（6）负责组织新技术、新材料、新设备、新工艺的推广应用和实施。（7）开展QC小组活动，做好技术总结和统计技术的推广应用；（8）负责编制项目经理部职工年度培训计划。4、安全质量部：安全质量部的主要职责是负责项目质量管理工作和安全管理工作。安质部的主要工作包括：（1）组织隐、预检和分项工程验收，对工程的每一分项分部工程进行质量检查和评定；（2）负责对工程中出现的不合格品进行控制，并制定和组织实施纠正预防措施；（3）负责对进场材料设备的检查、检验工作。（4）对所有进场人员进行安全意识教育，建立健全安全管理制度；（5）保证各种安全技术资料和基础台帐齐全，并按时上报。（6）督促各级各类人员履行安全生产职责，对特种作业人员持证上岗情况进行检查，定期对防护、外架、临电、机械进行安全检查，对发现的问题下发整改通知单并限期整改。5、计划财务部：（1）合约预算分部：合约预算分部的主要职责是负责工程招标管理、合同管理和成本管理。合约预算分部的主要工作包括：1）负责工程分包合同、劳务合同及租赁合同的起草、洽谈、签订、报批工作，负责项目经理部合同的管理，监控各分包和材料供应商合同履约情况，定期向项目经理汇报合同履约情况，全面兑现对业主的承诺；2）认真熟悉图纸，编制工程概预算、年度、季度成本计划及分项工程工料分析。395 ）根据每月完成工程量、材料耗用量及各项费用开支，及时编制本月工程成本情况汇总表，并提出节约成本建议，掌握本单位过程用工情况，定期向项目经理及有关人员提供成本分析资料；4）根据工程进度，办理验工计价，负责向业主提交工程进度款请款计划、资金流量计划和月度请款单，审核各分包和材料供应商月进度款申请计划，按合同向分包和材料供应商付款；5）根据变更洽商确定变更计价，上报给监理工程师。审核指定分包和指定供应部分变更计量和计价。办理工程结算；6）建立工作台帐，准确记录各种原始数据并整理装订，妥善保管。（2）财务分部：财务分部的主要职责是负责项目财务管理。财务分部的主要工作包括：1）加强会计监督，审核项目各项收支，监督项目部的各项经济行为，复核有关凭证、帐簿，贯彻国家财经政策、法令、制度，落实公司财务管理办法。2）参与经济合同、协议的评审工作，对付款方式提出建议，对项目财力进行确认；按期核对帐目，核实库存。3）建立工程价款台帐及其他往来帐，经常与业主对帐，按月编制资金计划，按合同收付工程款。4）编制各种财务报表及核算表，及时向项目经理和公司财务部提供准确的会计资料，为改善经营管理提合理化建议。5）负责会计档案的整理和保存工作。6、物资设备部：物资设备部的主要职责是负责项目材料供应和管理工作。物资设备部的主要工作包括：（1）负责工程施工所需物资的供应工作，执行《材料管理程序》，按《材料管理程序》分工采购供应工程施工中所需材料，负责按《材料管理程序》对现场物资进行产品标识和唯一性标识，并对其检验和试验状态进行有效性标识。（2）负责安排、组织外购产品的运输、现场搬运、码放、储存工作，并做好记录。（3）负责及时收集、整理相关的材质证明文件，并交技术室存档。（4）负责对项目经理部进场材料的接收记录、标识、存放和发放的管理。95 7、综合办公室：综合办公室的主要职责是负责项目宣传、行政管理和后勤保障工作。综合办公室的主要工作包括：（1）负责项目部的对外公关协调，解决施工扰民问题，协调同交通、城管、环卫、环保、派出所及街道的关系，为项目施工创造良好的条件；（2）负责项目安全保卫工作，负责项目门卫、值班制度管理；（3）负责项目劳动纪律、考勤、请销假管理、办公室标准化管理、员工着装管理、员工胸牌管理、电话管理、班车管理等日常行政管理工作；（4）负责施工队食堂、宿舍文明卫生、消防、安全管理，项目食堂管理及后勤保障供应工作；（5）负责项目临时工的管理，项目部对内、对外宣传工作；（6）负责项目对外接待工作。第2节劳动力需求计划表及相关说明3.2.1劳动力配置说明除了项目部配备经验丰富的技术及管理人员，一线施工力量即现场的劳动力足量投入是最重要的。在本工程劳动力组织时，我公司将从劳务公司中抽出具有良好的质量和安全意识强的、技术素质高的、身体健康，且有类似工程施工经验的一线操作工人安排进场施工。一、配置原则我方对劳动力配置的原则是“专业全、数量足、熟练工”。二、劳动力管理对要求执证上岗特殊工种的操作工人必须持证上岗，做到无证不用。施工人员进场前，统一经过公司劳务技能及质量、安全技术等培训，考核合格后上岗挂牌施工。95 施工劳动力的投入按工程施工进度的需要，逐步到位。做好各班组之间的调配协调工作，既要防止人员不足，又要减少窝工现象。做好思想动员和采取经济措施使得节假日期间保证足够劳动力，以确保工程施工进度。必要时期组织两班倒，安排进行夜间施工。3.2.2劳动力需求计划表劳动力安排计划表工种级别按工程施工阶段投入劳动力情况2011．5月2011．6月2011．7月2011．8月2011．9月2011．10月挖掘机司机200000自卸汽车司机600000装载机司机100000洒水车司机111111汽车吊司机011110爆破工622220锚杆工6121818120锚索工6121818120注浆工468864预应力张拉工046864钢筋工461212126焊工046664混凝土工066664模板工066664架子工10666610泥水工444444绿化工000004试验工222222测工222222电工222222保安员22222295 清洁工111111炊事员222222合计61811051079156注：本计划表是以每班八小时工作制为基础的。3.2.3劳动力需求计划表第3节主要机械设备需求计划表及相关说明3.3.1主要机械设备配置说明本项目属于较大型的高边坡治理工程，机械设备是主导施工力量。机械设备必须“规格配全、数量配足、性能配强”。我方所投入的机械采用自有和租赁相互结合的方式，主要机械全部保证在八成新以上，工作性能良好。设备配置原则如下：1、设备投入依据“少污染、低噪音、高效率”的原则。2、设备配置应功能齐全，满足施工要求。3、选用先进设备，满足质量、工期要求。4、机械设备尽量配套合理，最大限度提高机械利用率。5、调入设备确保造型先进，机况良好，满足本标施工期内使用要求。95 6、设备数量满足施工，并略有富余。3.3.2主要机械设备需求计划表主要施工机械设备表序号机械名称规格型号数量（台）国别产地制造年份额定功率(KW)生产能力备注1挖掘机EX2202日立20061.0m32自卸汽车XC33206西南200812t3装载机ZLC501厦门20082.7m34东风洒水车O3090F1湖北20074.5T5汽车吊YQ181徐州200718T6潜水泵WQ15-28-32广州2009328m扬程7凿岩机YT-286山东20098锚杆钻机MGJ-506重庆2010119移动空压机VF12/73柳州2003751310注浆泵BW150/502深圳20107.511穿心式千斤顶YCW150B2柳州20101501KN12高压油泵ZB4-5002柳州2010313立式灰浆搅拌机JW200型2山东20092.814双卧轴强制式混凝土搅拌机JS3501山东200919.7515砼喷射机SPL-42山东20095.516客土喷播机组XZB651佛山2009119M3/H17蛙式打夯机HW-204广州20081.820QN18混凝土汽车泵 HB37A1徐州200837m臂19插入式振动器HZP-81D6中国20080.820平板振动器ZF204中国2008321切断机GQ-401中国20065.522弯曲机CW321中国20065.523钢筋调直机GT4-101韶关2009324电焊机BX1-250C1成都20081325发电机组125GF4河南2007125KW26水准仪S3-E1南京2005±3mm27全站仪TCR7021瑞士2005±1.5″95 28经纬仪G2-21北京2007机械用电统计（KW）412.35第四章施工总体部署、施工总平面布置图及相关说明第1节施工总体部署4.1.1、总体施工原则根据工程的招标条件及施工情况，本工程包岩钉及挂网喷射混凝土、普通锚杆、预应力锚索、格构架、排水及绿化、高边坡临边建筑物保护等的全部边坡治理内容，为了保质如期完成施工任务，应该充分考虑到各个方面的影响因素，充分酝酿任务、人力、资源、时间、空间的总体布局。4.1.2、总体施工顺序95 本工程采用适当修坡＋岩钉及挂网喷射砼＋普通锚杆＋预应力锚索＋格构梁支护进行支护治理，主要包括岩钉及挂网喷射混凝土、普通锚杆、预应力锚索、格构架、排水及绿化、高边坡临边建筑物保护等，其中边坡中下部中微风化岩区域采用岩钉及挂网喷射砼支护，上部采用锚拉格构梁进行支护，格构梁框格间采用喷播草种进行绿化。总体施工顺序按如下顺序组织施工：施工准备→清理边坡上的植被→坡顶排水沟修复→逐层修整坡面→埋设喷射混凝土厚度控制标志，绑扎第一层钢筋网，喷射第一层混凝土→钻孔，安设岩钉、普通锚杆及预应力锚索→注浆，安设连结件→绑扎第二层钢筋网，喷射第二层混凝土→格构架施工→预应力锚索张拉→格构梁间喷草植生绿化→设置坡顶、坡面、坡脚排水系统。第2节施工总平面布置图及相关说明4.2.1、施工平面布置原则施工平面布置，将直接关系到施工总计划的实施及安全文明管理水平的高低。为保证现场施工顺利进行，将按以下原则进行平面布置：①在满足施工要求的前提下，尽量节约施工用地，减少临建设施的数量。②在保证场内交通运输畅通和满足施工对原材料和半成品堆放要求的前提下，尽量减少场内运输，特别是二次倒运。③在平面交通上，要尽量避免土建、安装及其它生产生活人员的干扰。④施工总平面布置应符合现场卫生、环保及安全技术要求，并满足消防要求。⑤具体布置分区明确，便于文明施工和现场管理。4.2.2、施工平面布置图边坡支护施工阶段平面布置主要内容是：95 钢筋加工场；水泥库；砂石料堆场；临时用水、临电布置。办公、生活用房就近租房解决。罗湖区木棉岭蚊帐顶边坡治理工程施工总平面布置图见下图。95 4.2.3、临时用电设计施工现场用电将从业主指定接线位置引入工地配电室。施工用电采用TN-S接零保护系统，重复接地电阻值应小于10Ω，保护零线（PE线）应与工作零线分开单独铺设不能混用，PE线必须采用黄绿双色线。电缆铺设采用埋地或架空设置。实行三级配电两级保护原则开关箱，距离机具不超过3米，箱内实行一机一闸一漏电保护。漏电保护器应选用电流动作型，额定漏电动作电流应不大于30mA，动作时间应不大于0.1S。电气设备的金属外壳、框架、部件、管道、围栏、门等均应保护接零。配电箱均采用铁制配电箱、铁皮厚度1.5mm，露天配电箱应有防雨淋罩每个配电箱必须有专用的零线、PE线端子，在箱门上注明其编号、名称，所有箱门均应配锁。动力和照明分开计量。4.2.4、临时用水设计施工现场用水将从业主指定接水点接入，沿边坡沿线布置，每隔100m留置DN25接水点一个，用于生产用水和养护用水。95 4.2.5、施工现场总平面管理（1）总平面管理原则根据施工总平面设计及各分阶段布置，以充分保障阶段施工重点，保证进场计划的顺利实施为目标，在工程实施前，制定详细的大型机具使用、进退场计划，主材及周转料生产、加工、堆放、运输计划，以及各种施工队伍进退场调整计划，对施工平面实行科学、文明管理。（2）平面管理体系由项目副经理负责总平面的使用管理，并派专人对现场平面进行分区管理。现场实施总平面使用调度会制度，根据工程进度及施工需要对总平面的使用进行协调与调整。（3）平面管理计划的制定施工平面科学管理的关键是科学的规划和周密详细的具体计划。在施工进度网络计划的基础上形成主材、机械、劳动力的进退场、垂直运输、布设网络计划，以确保工程进度，充分均衡利用平面为目标，制定出符合实际情况的平面管理实施计划，同时将该计划输入电脑，进行动态调控管理。（4）平面管理计划的实施根据工程计划的实施调整情况，分阶段发布平面管理实施计划，包含采用周期计划表、责任人、执行标准、奖罚措施等。在执行中，根据各分项工程作业计划，利用工地例会和工程调度会，充分协调、协商，及时发布计划调整书，并定期进行检查监督，确保平面管理计划的实施。95 第五章施工工期管理策划第1节工期目标我方响应招标文件中对蚊帐顶边坡治理工程的工期相关规定，特制定以下工期目标。一、总工期目标：针对招标文件中业主关于工期的要求，我们将采取科学的管理方法，充分利用材料、人力、机械等资源，合理地对施工进度进行规划。现作出如下的计划：1、计划开工日期2011年5月1日；（为方便安排进度计划，该处开工日期为按招标文件规定暂定，具体以监理工程师发出开工令为准）2、计划竣工验交日期2011年10月27日（待进场确定开工日期后对交工日期再作调整）；3、施工计划工期180日历天，满足招标文件要求的不超过180日历天。二、里程碑目标：序号施工项目完成时间距离开工时间1进场开工2011年5月1日（暂定）0天95 2AB段边坡支护2011年7月20日81天3BC段边坡支护2011年8月14日106天4CD段边坡支护2012年9月31日153天5锚索张拉锁定2011年10月15日168天6喷播植草2011年10月20日173天7坡顶护栏施工2011年10月26日179天8竣工交验2011年10月27日180天备注：1、该处开工日期为按招标文件规定暂定，具体以监理工程师发出开工令为准。2、待进场确定开工日期后，对各里程碑和竣工日期再作相应调整。第2节进度横道图5.2.1施工进度计划相关说明一、工期安排规划开工进场后首先进行临建设置、人材机准备等施工准备，然后将原有支护结构拆除，并对坡体削方修整。接着搭设脚手架作为操作平台，先行修筑排水系统，使得支护施工期间排水系统能够直接发挥其效能。按照边坡高度的不同，依照设计图纸，将340m的边坡分为AB、BC和CD三个区段。边坡支护时，每个区段内部自上而下进行支护作业，区段之间依次组织工序流水施工。待钢筋混凝土格构梁达到28天的龄期，整个进行预应力锚索的张拉封锚，然后对坡面框架内喷播植草。最后施工坡顶护栏，并同时拆除脚手架。安排一天的时间进行竣工交验。二、施工关键线路施工准备（含临建设置、人材机准备等）→原有支护结构拆除→坡体削方修整→脚手架搭设→排水系统修筑→AB段预应力锚索施工→AB段普通锚杆施工→BC段预应力锚索施工→BC段普通锚杆施工→CD段预应力锚索施工→CD段普通锚杆施工→CD段钢筋混凝土格构梁施工→锚索张拉锁定→喷播植草→坡顶护栏施工→竣工交验95 三、施工进度计划详见5.2.3节“带关键线路的施工进度计划横道图”5.2.3带关键线路的施工进度计划横道图带关键线路的施工进度计划横道图见下图95 第3节确保工期的控制本工程边坡治理规模较大，施工项目多，工期较紧，因此坚决贯彻公司计划管理以竣工交付为目标的总精神，以施工组织设计中的总进度为基础，计划为龙头，实行长计划、短安排，通过月、旬计划的布置和实施，加强调度职能，维护计划的严肃性，实现按期完成竣工的目标。一、加强技术和管理力量配备合理调整资源，组建一整套强有力的领导管理班子和施工技术人员，所配人员必须有类似规模边坡治理支护工程的施工经验，管理人员的技术业务水平过硬，掌握成熟的管理经验。我项目经理部按部门、单位、岗位为主体制订严格的责任制度，做到人人有责可负。制定严密的规章制度，任何人都须毫无例外地遵守。确保工程有序顺利实施。二、进度计划的编制和执行1、编制合理的施工计划95 按照施工进度总计划的工期要求，利用微软单位新型项目管理软件MicrosoftProject精心制定分项施工计划。合理安排各分项工程的施工顺序、全面履盖施工的全过程和所有方面。进度计划力争科学合理，考虑到各种不利因素，工序之间的衔接要合理，时间安排上留有一定余量，整个进度计划有一定的提前量。除了总进度计划外，还需编制详细的月进度计划、周进度计划，如期实施。在施工作业面许可的情况下，尽可能安排多个坡面同步交叉施工，并实现各工序之间的流水作业。2、强化进度计划的执行根据本工程的特点，在总进度计划的控制下，按照均衡生产、流水作业的原则，展开作业面，使得部分项目早日开工，为其他项目创造条件。项目经理部严格按照项目法管理的指导思想，进行整个项目的跟踪管理。进度计划实施时，以所编制的网络计划为指导，精心组织、合理安排各分项工程施工顺序及工序衔接，上下部工程流水作业，项目之间密切配合、均衡生产，确保工期目标的实现并力争缩短工期。针对施工面临的难点工程及网络计划中关键线路的关键工序，制定专项措施，重点关注、狠抓落实，为目标实现提供保证。进度计划实行动态管理，进度计划的执行应以总进度计划为指导并根据工程实际进展进行动态调整。下达进度计划前要充分听取各施工班组的意见，一旦确定，就必须严格执行，不允许有随意变动和无理由拖延的现象。项目经理部应定期对实际进度进行检查，对照进度计划，判断实际施工是否提前或延后，特别对于关键线路相关的施工项目，如延后必须采取有力的措施补上延误的工期，如增加人力、物力和机具等，做到当天任务当天完成。每天召开生产碰头会，分析形象进度，若进度滞后，应及时分析原因，商讨对策，调整部署。三、保障人材机资源的投入在保证工期的前提下，我方将配置充足的施工资源，同时优化资源配置，减少积压浪费，确保资源供应有序，施工生产节奏流畅明快。1、劳动力保障：我们将调一批有边坡支护治理经验、技术优秀施工队伍完成此项工程。进入施工现场的工人均为熟练工，并进行施工前的业务、安全培训。根据施工进度，按时足量补充现场所需工种。95 2、物资供应保障：选用产品质量过硬、产能强的材料供应商与之签订供货合同。主要加强对混凝土、水泥、钢筋、模板、脚手架等重要材料的供应，安排专人对材料生产厂家进行质量、进度全方位的监控，确保材料的供货周期。在现场储备10天以上的主要材料用量。节假日前提前备料。确保施工所需材料的及时供应，数量满足工程进度。根据总进度计划，编制详细的施工项目材料需求计划与材料供应计划，按照供货计划供货，以确保工地不断料，同时事先做好物资报审等手续。加强原材料的联系和供应，随时掌握材料的来源和渠道，坚决杜绝停工待料的现象发生。保证施工生产顺利进行。3、机械保障：我公司自有的各类机械设备充足，且有一整套机械维修保养制度，机械完好率在90%以上。并且在深圳本地与多家机械租赁公司有着良好的合作关系。可以保证机械的类别、数量和性能完全满足本工程的实施需求。施工期间保证按施工机械设备表中的机械及时进场施工。机械设备管理中，做到人机固定，实行机械使用、保养责任制，在施工现场加强机械的保养和维修，保证施工机械的正常运作。组织好机械设备的流水施工，搞好机械设备的综合利用，为机械设备的施工创造良好的条件，大力提高其使用率和生产效率，缩短作业时间。四、加强技术管理1、施工图纸的保证对设计施工图应有超前意识，在总进度计划的控制下，主动超前与设计方联系，与设计方约定设计出图的时间，并留有一定的提前量，为施工创造条件。2、施工技术方案的保证施工前对工程技术重点、难点进行充分研究，针对重点、难点工程采取切实可行技术方案、技术措施。以成熟的施工技术、施工工艺来缩短各个施工工序的施工时间，做到既保证质量，又缩短工期。五、加强安全生产管理95 加强职工法规、安全制度的学习与教育，增强安全生产观念。对于新工人进行岗位教育，对于特种操作人员，除接受一般性的安全教育外，还进行专门的安全操作技术教育训练。在施工生产过程中，进行经常性在施工生产中，对安全生产进行监督检查。并结合季节的特点，做好防水、防触电、防坠落、防坍塌、防火等各项措施和制度。项目经理部成立安全小组，设专职人员负责日常的安全检查、监督，保证施工顺利进行。六、严把质量关，确保一次验收合格按施工组织设计的要求，配合质量部门和现场监理对材料质量、施工过程中进行严格把关，确保不合格产品不进入工地，手续不全不得施工，单项检验不合格不能进入下道工序，把好自检自查关，按质量要求严格控制施工质量，避免工程返工，使验收能一次合格。这是加快施工进度、缩短工期的最有效的办法。七、确保后勤供应保障加强机械设备和车辆保养、维修，保障施工正常运转。搞好职工食堂，防病治病，保障职工身体健康，保证正常的出勤率，以确保工期。八、加强沟通协调加强与工作各方的联系，做好与业主、监理的协调工作，取得他们的支持与配合，使工程得以顺利进行。九、安排好节假日施工根据当地气象资料研究表明，春节前后是当地施工的良好时机，项目部提早做好组织动员工作，争取春节期间黄金季节大干。根据工程进度，提前与各个材料供应商主动联系协商，在工地仓库内储备20天的用料，保证节日期间各种施工材料的供应能满足施工要求。提前储备各种易损的机械配件，保证机械正常运转。准备充足的节日生活物资，为参战职工，提供较好的生活条件。加强节日期间的安全施工宣传工作，同时加强工地的治安工作。提前发放工人的工费，让工人寄回家，以解决工人后顾之忧。劳动力平常轮换休假，保证节假日出勤率不低于90%，同时进行“保勤”，以确保工程所需的劳动力。十、建立夜间施工制度95 建立夜间值班制度，作好周密的组织和技术交底，配备足够的物资，保证夜间施工的顺利进行。夜间施工必须配置足够的照明设置。加强夜间施工的工序检查，确保施工过程的全程监控。夜间由管理人员值班领导带班。十一、实行经济奖罚建立工期奖罚制度，使工期奖罚制度正常化、长期化。制定工期奖罚的具体规定，激励按期完成各分部分项工程。设立专项工期保证资金。项目部与各工程队签订内部承包合同中明确工期与经济挂钩。第六章施工技术方案第1节清表修坡及土石方运输6.1.1施工流向水平流向：AB段→BC段→CD段，自西向东施工。立面流向:自上向下，逆作法施工。6.1.2施工顺序清表→修坡6.1.3清表施工方法坡上植被发育，乔灌植物葱郁浓密。采用人工绑系安全绳的办法自上而下，自西向东进行施工。乔木用砍柴刀砍伐后用绳系好缓慢下放至坡脚，然后用人工抬运至空地用车拉走。灌木则用镰刀割除后顺坡溜滑至坡脚，然后用人工运到空地用车拉走。6.1.4修坡施工方法修坡采用人工绑系安全绳用风镐清理坡面的办法自上而下，自西向东进行施工。6.1.5安全施工保证措施1、入场个人必须带安全帽，穿防滑鞋，衣服舒适整洁；95 2、个人不许带病工作，要保持良好的精神风貌，严禁在上班时间喝酒，禁止在工地上嘻闹，严禁患有心脏病，高血压病等人员进行高空作业。3、每天工作前必须对安全设备进行检查，保证所有的安全绳安全带都处于正常工作状态3、土、石方开挖应严格按自上而下、先清除危石、滑坡体，后开挖的程序施工，严禁使用掏根搜底法，严禁将坡面挖成反坡。4、对开挖的掌子面要进行全面检查，发现有松动的岩石散落在坡面上、路边的不稳定的石块，要及时清除。如出现不稳定的危岩体，要及时报告现场监理工程师，进行技术处理。5、削坡、危石撬挖人员必须掌握安全施工方法。在悬崖、陡坡上作业必须系好安全绳(禁止多人共用一根安全绳)。严禁站在易滑落石块下方撬挖、严禁同一断面上下同时撬挖。撬挖作业应在白天进行。6、在开挖工作面的下方严禁人员、机械进入，除设有明显安全警示外，还应派专人在现场监护。第2节岩钉及挂网喷射混凝土工程施工6.2.1施工流向水平流向：AB段→BC段→CD段，自西向东施工。立面流向:自上向下，逆作法施工。6.2.2施工顺序一、总体施工顺序岩钉施工→挂网喷射混凝土二、分项施工顺序1、岩钉施工测量放样→钻机就位→钻进成孔→岩钉孔清理→岩钉孔检验→岩钉制作及安装→锚固注浆2、挂网喷射混凝土坡面修整→第一层钢筋网挂设→坡面初喷混凝土→第二层钢筋网挂设→坡面终喷混凝土至设计厚度6.2.3岩钉施工方法1、岩钉孔测量放线95 先按设计坡比整平坡面，按施工平面图，复核岩层角度，将岩钉孔位置准确测量放线在坡面上，孔位误差不得超过±50mm。边坡施工要求边挖边加固，即开挖一级，防护一级，不得一次开挖到底。岩钉的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。2、钻孔设备钻孔机具的选择，根据锚固地层的类别、岩钉孔径、岩钉深度、以及施工场地条件等来选择钻孔设备。岩层中采用MGJ-50锚杆钻机钻孔成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。3、钻机就位利用φ50mm脚手架杆搭设平台，平台用岩钉与坡面固定，钻机用三脚支架提升到平台上。岩钉孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保岩钉孔开钻就位纵横误差不得超过±50mm。岩钉与水平面的交角为20°。4、钻进方式钻孔采用机械干法成孔，禁止采用水钻，以确保岩钉施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。5、钻进过程钻进过程中对每个孔的地层变化，钻进状态(钻压、钻速)、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。6、孔径孔深岩钉成孔直径为Φ70mm，成孔深度应超过岩钉设计4m深度。为确保岩钉孔直径，要求实际使用钻头直径不得小于设计孔径。为确保岩钉孔深度，要求实际钻孔深度比设计深度多加深0.1m。7、岩钉孔清理95 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，如果有必须清理干净，在钻孔完成后，使用高压空气(风压0.2～0.4MPa)将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。8、岩钉孔检验岩钉孔钻造结束后，须经现场工程师检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场工程师旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计岩钉孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。成孔后及时放置锚筋并进行注浆，以防孔内泡水或塌孔。9、岩钉制作及安装岩钉锚筋采用φ25mm二级螺纹钢筋，钢筋设计强度为300MPa。沿岩钉轴线方向每隔1.5m设置一个对中支架(φ8mm钢筋)。岩钉弯头后在锚头1米范围内满涂环氧保护漆防腐。安装前，要确保每根钢筋顺直，除锈、除油污，安装岩钉体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将岩钉体放入孔内，用钢尺量出孔外露出的钢杆长度，计算孔内岩钉长度(误差控制在±50mm范围内)，确保锚固长度。注浆管应与锚筋一起放入钻孔，注浆管内端距孔底500mm。95 10、锚固注浆钻孔完毕应尽快地安设岩钉并注浆，以防塌孔。注浆材料应采用水灰比约0.4～0.45的P.O.42.5R早强型普通硅酸盐水泥净浆，水泥浆采用JW200型立式灰浆搅拌机拌制，注意拌和均匀，随拌随用。采用BW150/50型注浆泵进行常压注浆。注浆采用一次孔底返浆法注浆,常压注浆，注满全孔，注浆第二天应从孔口补浆。一次常压注浆作业从孔底开始，用压浆泵将水泥浆经胶管(或用1根Φ70mm左右的钢管作灌浆管)压入拉杆管内，再由拉杆管端注入锚孔，管端保持高于底50mm。灌注压力一般为0.4MPa左右。随着水泥浆或砂浆的灌入，应逐步将灌浆管向外拔出直至孔口，在拔管过程中应保证管口始终埋在砂浆中。压力不宜过大，以免吹散浆液或砂浆。待浆液回流到孔口时，用水泥袋纸等捣入孔内，再用湿粘土封堵孔口，并严密捣实，再以0.4-0.6MPa的压力进行补灌，稳压数分钟即告完成。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，同时做好注浆记录。6.2.4挂网喷射混凝土施工方法1、喷射砼的搅拌喷射砼为C20细石砼。原材料要求为：选用PO32.5R水泥，含水量为5～7%的干净中粗砂，粒径不大于15mm的干净砾石粗骨料，必要时可掺加速凝剂。配合比暂定为水泥：砂：石子=1：2：2.5，施工前应进行配合比试验.喷射砼的搅拌应采用强制式搅拌机，砼应随拌随用，存放时间不应超过2小时。水灰比以现场喷射不垮塌、无大量反弹为准，一般为0.5。95 2、喷射砼中网筋铺设钢筋使用前应调直、除锈，钢筋网分两层两次绑扎，第一层在坡面清理平整后，第二层在混凝土初喷后。钢筋网为φ8@200×200双向，钢筋净保护层厚度不少于30mm。固网筋采用Φ20，L=1000mm@1200x1200,水平加强筋采用2Φ18,钢筋网应与固网钢筋连接牢固，固网筋与岩钉锚筋焊接牢靠。保证喷射砼时所有钢筋不得晃动。3、喷射砼施工喷射混凝土层厚200mm，分二层施工。喷射混凝土施工前应人工清理坡面至坡面平整，清坡后绑扎第一层钢筋网φ8@200×200㎜然后喷射第一层素混凝土厚50-70㎜。坡面初喷后绑扎第二层钢筋网φ8@200×200㎜和焊接加强筋，钢筋绑扎和焊接必需符合《混凝土结构工程施工质量验收规范》要求，加强筋完成后复喷至设计厚度200㎜。喷射作业应分段分片依次进行，同一分段内应自下而上喷射。喷射时，喷头与受喷面应垂直，宜保持0.6～1.0m的距离，喷射手应控制好水灰比，保持砼面平整、呈湿润光泽、无干斑或滑移流淌现象。喷射砼的回弹率不应大于15%。喷射砼应每500m2制备一组试块，每组不得少于3个进行抗压强度试验；现场应进行喷射砼的厚度检测，检测每100m2进行一组，每组不少于3点；挂网喷层需超出坡顶线至坡顶截水沟。4、养护喷射混凝土终凝2小时后，应及时喷水养护，日喷水不少于3次，养护时间不少于7天。6.2.5施工质量保证措施一、岩钉施工质量控制1、锚杆材质检查：确保每批锚杆材料均附有生产厂商的质量证明书，并按施工图纸规定的材质标准以及监理人指示抽检锚杆性能。95 2、注浆密实度试验：选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度相同的锚杆，采用与现场注浆相同的材料和配合比拌制的砂浆，并按与现场施工相同的注浆工艺进行注浆，养护7天后剖管检查其密实度。3、拉拔力试验：按设计要求对边坡支护锚杆，按作业分区在每300根锚杆中抽查三根进行拉拔力试验；如锚杆抗拔力达不到设计值，采用扩大钻孔直径，增大早强砂浆与围岩接触面积加以解决。4、施工过程中，对锚杆孔的钻孔规格（孔位、孔径、孔深和倾斜度）进行自检，作好记录，并配合监理人员进行抽验。5、同监理人员现场参加各项试验和检查，并将各项试验记录和成果以及验收报告经监理人员验收，在签认合格后作为支护工程完工验收的资料。二、挂网喷射混凝土施工质量控制1、喷射混凝土不应出现滴水和淌水现象，当出现时应查找原因根治。2、喷射混凝土不应有大于0.5mm的贯通裂缝及大面积（≤400cm2）的空鼓现象，当出现时应凿除重喷或采用背后注浆补强。3、喷射混凝土基面无遗留残渣堆积物。4、喷射混凝土如中途因故停止，后一层喷射在前一层混凝土终凝后进行，若终凝后一小时以上再次喷射混凝土时，受喷面应用风、水清洗。5、渗透水地段的处理；有点渗水时，在喷射混凝土前用高压风吹扫，开始喷射混凝土。喷射混凝土由远而近，临时加大速凝剂掺量缩短初凝、终凝时间，逐段合拢喷射混凝土。有线涌水时，斜向串打深水孔将涌水集中，设压浆管将水引排，再喷射混凝土。压浆止住涌水后再按正常配合比喷射混凝土封闭。6、试验室负责优选喷射混凝土的配合比与现场控制，喷射施工前进行试喷，试喷合格后再投入喷射施工，按规定喷射，并制作检验试件。7、每隔100米检测喷射混凝土厚度，若厚度不够则补喷混凝土达到设计要求。8、喷射混凝土由专人喷水养护，以减少因水化热引起的开裂，发现裂纹用红油漆作标记，进行观测，确定其是否继续发展，找出原因并作处理，对可能掉下来的喷射混凝土撬下重新喷射。6、坚决实行“四不”95 制度，喷混凝土工序不完，下一段不开挖；喷混凝土厚度不够不前进；混凝土喷射后发现问题未解决，下一段不开挖；监测结果表明不安全，下一段不开挖。6.2.6安全施工保证措施1、施工中，定期检查电源线路和设备的电器部件，确保用电安全。2、注浆施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题，应及时处理。3、处理机械故障时，必须使设备断电、停风。向施工设备送电、送风前，应通知有关人员。4、向锚杆孔注浆时，注浆罐内应保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人。5、非操作人员不得进入正进行施工的作业区。施工中，喷头和注浆管正前方严禁站人。6、施工过程中指定专人加强观察，定期检查锚杆抗拔力，确保安全。7、作好锚杆防护工作，锚杆安设后不得随意敲击、碰撞、拉拔杆体等扰动。粘结锚杆在水泥砂浆强度达到80%以上后，才能进行锚杆外端部弯折施工。第3节普通锚杆工程施工6.3.1施工流向水平流向：AB段→BC段→CD段，自西向东施工。立面流向:自上向下，逆作法施工。6.3.2施工顺序锚杆孔测量放线→钻机就位→钻孔→锚杆体制作及安装→锚固注浆→框架制作→锚杆锁定。6.3.3普通锚杆施工方法锚杆施工前应选择有代表性的部位施工试验锚杆（不少于三根）并进行锚杆基本试验，以确定施工参数。然后组织大规模正式施工。1、锚杆孔测量放线先按设计坡比整平坡面，按施工平面图，复核岩层角度，将锚杆孔位置准确测量放线在坡面上，孔位误差不得超过±95 50mm。边坡施工要求边挖边加固，即开挖一级，防护一级，不得一次开挖到底。锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。2、钻孔设备钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。岩层中采用MGJ-50锚杆钻机钻孔成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。3、钻机就位利用φ50mm脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm。锚杆与水平面的交角为20°。4、钻进方式钻孔采用机械干法成孔，禁止采用水钻，以确保锚杆施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。5、钻进过程钻进过程中对每个孔的地层变化，钻进状态(钻压、钻速)、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。6、孔径孔深锚杆成孔直径为Φ130mm，成孔深度应超过锚杆设计9m深度。为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度，要求实际钻孔深度比设计深度多加深0.5m。7、锚杆孔清理95 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，如果有必须清理干净，在钻孔完成后，使用高压空气(风压0.2～0.4MPa)将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。8、锚杆孔检验锚杆孔钻造结束后，须经现场工程师检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场工程师旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。成孔后及时放置锚筋并进行注浆，以防孔内泡水或塌孔。9、锚杆体制作及安装钢筋锚杆杆体采用φ28mm二级螺纹钢筋，钢筋设计强度为300MPa。沿锚杆轴线方向每隔1.5m设置一个对中支架(φ8mm钢筋)。锚杆弯头后在锚头1米范围内满涂环氧保护漆防腐。施工时，若锚杆与地梁钢筋、箍筋相干扰，可局部调整钢筋、箍筋地间距，竖、横主筋交叉点必须绑扎牢固。安装前，要确保每根钢筋顺直，除锈、除油污，安装锚杆体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚杆体放入孔内，用钢尺量出孔外露出的钢杆长度，计算孔内锚杆长度(误差控制在±50mm范围内)，确保锚固长度。注浆管应与锚筋一起放入钻孔，注浆管内端距孔底500mm。10、锚固注浆钻孔完毕应尽快地安设土钉并注浆，以防塌孔。注浆材料应采用水灰比约0.4～0.45的P.O.42.5R早强型普通硅酸盐水泥净浆，水泥浆采用JW200型立式灰浆搅拌机拌制，注意拌和均匀，随拌随用。采用BW150/50型注浆泵进行常压注浆。注浆采用一次孔底返浆法注浆,95 常压注浆，注满全孔，注浆第二天应从孔口补浆。一次常压注浆作业从孔底开始，用压浆泵将水泥浆经胶管(或用1根Φ70mm左右的钢管作灌浆管)压入拉杆管内，再由拉杆管端注入锚孔，管端保持高于底50mm。灌注压力一般为0.4MPa左右。随着水泥浆或砂浆的灌入，应逐步将灌浆管向外拔出直至孔口，在拔管过程中应保证管口始终埋在砂浆中。压力不宜过大，以免吹散浆液或砂浆。待浆液回流到孔口时，用水泥袋纸等捣入孔内，再用湿粘土封堵孔口，并严密捣实，再以0.4-0.6MPa的压力进行补灌，稳压数分钟即告完成。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，同时做好注浆记录。6.3.4施工质量保证措施1、锚杆材质检查：确保每批锚杆材料均附有生产厂商的质量证明书，并按施工图纸规定的材质标准以及监理人指示抽检锚杆性能。2、注浆密实度试验：选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度相同的锚杆，采用与现场注浆相同的材料和配合比拌制的砂浆，并按与现场施工相同的注浆工艺进行注浆，养护7天后剖管检查其密实度。3、拉拔力试验：按设计要求对边坡支护锚杆，按作业分区在每300根锚杆中抽查三根进行拉拔力试验；如锚杆抗拔力达不到设计值，采用扩大钻孔直径，增大早强砂浆与围岩接触面积加以解决。4、施工过程中，对锚杆孔的钻孔规格（孔位、孔径、孔深和倾斜度）进行自检，作好记录，并配合监理人员进行抽验。5、同监理人员现场参加各项试验和检查，并将各项试验记录和成果以及验收报告经监理人员验收，在签认合格后作为支护工程完工验收的资料。6、施工质量检验：序号施工项目允许偏差检验数量检验方法1抗拔力（KN）拔力平均值≥设计值最小拔力≥0.9设计值抽查1%,且不少于3根抗拔力试验2孔深±50mm抽查10%尺量3间距±100mm抽查10%尺量4长度±50mm抽查10%尺量95 6.3.5安全施工保证措施1、施工中，定期检查电源线路和设备的电器部件，确保用电安全。2、注浆施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题，应及时处理。3、处理机械故障时，必须使设备断电、停风。向施工设备送电、送风前，应通知有关人员。4、向锚杆孔注浆时，注浆罐内应保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人。5、非操作人员不得进入正进行施工的作业区。施工中，喷头和注浆管正前方严禁站人。6、施工过程中指定专人加强观察，定期检查锚杆抗拔力，确保安全。7、作好锚杆防护工作，锚杆安设后不得随意敲击、碰撞、拉拔杆体等扰动。粘结锚杆在水泥砂浆强度达到80%以上后，才能进行锚杆外端部弯折施工。第4节预应力锚索工程施工6.4.1施工流向水平流向：AB段→BC段→CD段，自西向东施工。立面流向:自上向下，逆作法施工。6.4.2施工顺序原材料试验材料准备机具准备施工准备搭设脚手架施工放样造孔锚索进孔锚孔灌浆、取样框架结构施工张拉锁定封锚钢绞线检验下料编索钻进高压风清孔水泥浆试验锚具检验千斤顶、油泵加压基本试验工艺试验验收试验长期监测装置安装锁定后48h内发现有明显应力松弛时，进行补偿张拉95 6.4.3预应力锚索施工方法在预应力锚索正式施工前,应选定合适位置做3根试验锚索进行基本试验,确定参数后开始正式施工。1、孔位定位放样按设计要求，将锚孔位置准确测放在抗滑桩上，孔位误差不得超过±50mm。抗滑桩施工阶段预留锚孔套管，待桩外侧开挖时，利用预留套管进一步锚索定位。2、搭设脚手架平台与钻机就位为方便钻机作业，需在边坡上搭设脚手架平台。高边坡钻孔工作均在高空条件下作业，作业平台的牢固性与安全性十分重要。采用符合规范标准的φ48mm×35mm钢管作支架，用扣件联接，平台宽度为5m，作业平台上满铺建筑模板，模板与脚手架用铁丝绑扎牢固。95 钻机在作业平台上安装要保证稳固，且保证使钻头中心对准孔位中心。确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。3、钻孔（1）钻孔设备钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采用潜孔冲击成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。（2）钻进方式钻孔要求干钻，禁止采用水钻，以确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。（3）钻进过程钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。（4）孔径孔深预应力锚杆成孔直径为Φ150mm，钻孔深度应超过锚杆设计深度0.5米，如遇易塌孔地层，可带护壁套管钻进，不宜采用泥浆护壁，成孔过程中如果发现地层情况与预估层面情况出入较大，应及时通知有关各方进行处理。（5）锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚索与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。（6）锚孔检验95 锚孔钻造结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。4、锚索制作预应力锚索采用4股7Φ5高强度低松弛钢绞线，钢绞线标准强度为1860MPa；锚筋按图纸要求设置自由段，自由段锚筋涂防锈漆外套软塑料波纹管，波纹管两端用铁丝扎紧，锚固段锚筋按图纸要求设置对中支架；锚筋下料时应预留张拉段，严格按设计要求下料，允许误差不大于50mm。锚索制作工艺流程：编束通知单→下料、清洗→安装承载体→挤压P锚→编束→安装支撑环→安装注浆管→验收→库存在预先平整好的下料场地上按下料长度进行下料，每根绞线长度误差控制在10cm左右。钢绞线下料长度=各分段锚固长度+锚索自由段长度+框格梁厚度+锚索工作段长度+截长误差（约100mm）。下料要求用砂轮切割机切割好以后，钢绞线全段除锈除污垢后，将每束锚索平顺地放在制作平台上，用钢卷尺量出锚固段和自由段，分别作出标记，在自由段涂抹黄油，作防腐处理后再外套PVC管（如采用无粘结预应力钢绞线，则在一端锚固长度内剥除PE层，对剥除部分钢绞线除污洗净）。按要求设置承压板、支撑环，支撑环每1m放1个，用GYJ60A型挤压机对剥除部分挤压上P锚。索体要求绑扎牢固，绞线应平行顺直。对不同位置处的承载体相应的绞线外露端做出临时和永久性标记。灌浆管绑扎在锚索体上，灌浆管头部距锚索体端部5～10cm，灌浆管使用前，要检查有无破裂、堵赛。绑扎好的锚索顶部要安装导向帽，以方便穿索。自由段钢绞线满涂黄油,外套软塑料波纹管，波纹管两端用铁丝扎紧。5、锚索运输依靠人工扛抬在边坡上搬运。搬运前仔细核对锚索长度应与锚孔深度相符，搬运时，不得损坏各部位，凡有损伤的必须修复。扛抬各支点间距不得大于2m．弯转半径不宜太小。6、锚索安装对成孔高95 压风清孔后，立即将锚索进孔。入孔时，应防止锚索挤压、弯曲或扭转。锚索入孔的倾角和方位应与锚孔一致，要求平顺推送，在锚索安装承载体的一端先入孔。先慢慢入孔，摆正方向，然后加快速度推送，依靠锚索重力及惯性下滑。尽量不要停顿，严禁抖动、扭转和窜动，防止中途散索和卡阻。如中间卡住，可稍拨出一点再下推，直至下到设计深度。若遇锚索进孔困难，再用高压风吹洗孔一次；若还不行，再次钻孔，直到锚索入孔安装就位为止。注浆管应与锚筋一起放入钻孔，一次注浆管内端距孔底500mm，二次高压注浆管的出浆孔和端头应可靠密封，保证一次注浆时浆液不进入二次注浆管内。7、注浆注浆采用注浆泵，搅拌采用灰浆搅拌机进行。浆液要搅拌均匀，随绞随用，并在初凝前用完。严防石块等杂物混入浆液。锚索注浆时采用42.5早强型普通硅酸盐水泥。锚索采用二次注浆法：一次注浆时水灰比0.40-0.45，常压注浆，注满全孔，锚固体设计强度不低于30MPa；二次注浆时水灰比0.50-0.60，二次注浆压力不小于2.0MPa，注浆量不少于一次注浆量。8、锚索的张拉锚索锚固体强度达到24MPa后，可进行逐根锁定。锚索张拉应力为设计拉力的105%。张拉前须对张拉机具进行配套标定，计算出千斤顶受力与油压的线性方程，用于张拉油压与张拉力的控制。安装锚板前，要用棉纱擦净锚板内的泥沙油污。钢绞线穿入锚板的顺序，力求与钢绞线束绑扎的顺序一致，防止交叉缠绕。使用无粘结预应力钢绞线的，在张拉前，钢绞线外包的PE护管用锯条割掉（注意不要伤着钢绞线），不得用火烧钢绞线，剥除PE后要清除防腐油脂。按设计要求对锚索施加预应力并锁定。锚索张拉锁定采用间隔施工，即每间隔1～2根锚索进行循环张拉锁定。张拉分6级2次进行，即按设计值的15%、30%、45%、60%、75%、90%进行张拉，每级张拉观测稳定时间为5～10min，其中前5级为一次张拉，一次张拉完毕5天后进行二次张拉，二次张拉至90%时，观测稳定10min后，回油至75%观测10min稳定后锁定。张拉千斤顶的轴线必须与锚索轴线一致，锚环、夹片和锚索体张拉部分不得有泥砂、锈蚀层或其它污物。95 索整体张拉前，应进行单股钢绞线的预张拉，单股钢绞线的最大预张拉力可取单股钢绞线设计张拉力的10%，且锚索各单元体的预拉应力值应当一致。如在张拉过程中发生意外或有迹象表明预应力损失较大时，则必须进行补偿张拉，此时应一次张拉到超张拉荷载。张拉结束后，将锚板外的钢绞线处理好，不能松散，以备再进行张拉。为防止外锚头的长期暴露，每次结束后应作相应的防护。每级张拉的稳定时间必须保证，预应力张拉采用“双控法”控制，以张拉油压为主，伸长值进行校核。当出现异常情况时，必须停止作业进行检查，查明原因后方可继续进行作业。9、张拉锁定、封锚锁定时张拉荷载为设计荷载的1.05倍，稳定10分钟后卸荷，安装夹片后张拉至锁定荷载锁定。用机械切除多余的钢绞线，并应留长不小于150㎜的钢绞线。封锚时用φ14mm的U型钢筋用硫磺胶泥植入混凝土纵梁。对于锚具及锚索外露部分应严格进行去锈除油后并及时采用与锚梁同标号C30混凝土进行封锚。6.4.4施工质量保证措施1、施工前应认真进行技术交底，施工中明确分工、清楚责任、统一指挥，严格按设计图纸及相关规范要求施工;施工中严格按工序顺序，严格把好各工序质量关，对隐蔽工程做好施工记录。2、脚手架的搭设必须稳定，对紧固体的紧固必须有人复核。钻机在脚手架上必须固定牢固，避免因钻机固定不牢而导致孔位出现偏差。3、锚索孔径允许误差±2mm，倾角允许误差±1°，孔位允许误差±5厘米。。4、若遇坍孔，应立即停钻，进行固壁注浆处理，注浆24小时后重新扫孔钻进。5、锚孔要清洗干净，空中不得留有岩粉和水。6、锚索的编制要确保每一根钢绞线始终均匀排列、平直、不扭不叉，锈、油污要除净，对有死弯、机械损伤及锈坑者应剔出。7、锚索安放要保证锚索孔壁有不少于1厘米的注浆厚度。8、锚索下料长度允许误差±10cm，并对锚索按孔号相应编号。9、锚索的张拉要在注浆体强度达到设计要求后方可进行。95 10、张拉前必须对张拉设备进行标定，保证各级张拉的稳定时间。张拉到位后用机械切除多余钢绞线，严禁电割、氧割。11、锚索的张拉必须按张拉程序进行，即：从上到下的原则进行张拉、锁定。12、钢绞线要调直、除锈、去污垢，检查有无损伤、交叉重叠、锈坑等，不合格者应剔除。截取后的钢绞线两端应用铁丝扎捆牢固，同一束钢绞线必须等长。锚索安放要保证平直，张拉段要放在锚孔中央，确保锚索孔壁有20mm厚的砂浆保护层。13、施工使用材料要有出厂合格证和送检合格证明，严禁使用不合格材料。14、预应力锚索的锚固长度、锚固段孔壁的清洗干净与否是保证锚固力的重要环节，应严格按设计进行;锚杆的施工长度(深度)要按设计图纸要求进行，不得随意缩短。锚索(杆)长度、钻孔深度、采取岩心样、入岩深度、洗孔质量、注浆压力6道关键工序须经监理工程师确认后才可进行下一道工序。6.4.5安全施工保证措施1、各种机具设备应处于完好状态。2、高空作业要设置必要的防护措施，作业人员必须佩戴安全带。3、切割钢绞线使用的砂轮切割机要设置安全护罩，以防断片伤人。4、注浆管路应畅通，不得有堵塞现象，避免浆液突然喷出伤人，注浆管路不使用时要及时注压清水冲洗干净。5、风动钻机管路连接应牢靠，避免脱开出伤人。6、张拉机具各部件应牢靠，特别是高压油管的联接点，以避免突然断裂脱口喷出伤人。在张拉过程中，千斤顶前不得站人，以防锚索断裂造成事故。7、夜间施工应有足够的照明。8、钻孔孔口须设置粉尘收集器，使岩粉不致随风飘散，污染大气。严格按照国家环境保护有关规定施工。 9、边坡加固工程钻孔通常是在脚手架上作业的，为确保脚手架绝对安全稳定，采用双排方式，间距1.2--1.3m，重力集中处增加斜向及横向支撑，并设置短锚桩，将脚手架锚固在稳定的岩壁上。  10、高空作业应设安全防护设施，在既有线附近作业，应设行车安全防护。11、风动钻机管路连接应牢靠，避免脱开甩出伤人。95 12、切割钢绞线使用的砂轮切割机要设安全护罩，以免断片伤人。13、注浆管路应畅通，不得有堵塞现象，避免浆液突然喷出伤人，注浆管路不使用时要及时注压清水冲洗干净。第5节格构梁工程施工6.5.1施工流向水平流向：AB段→BC段→CD段，自西向东施工。立面流向:自上向下，逆作法施工。6.5.2施工顺序测量放线→挖沟槽→钢筋加工、安装→支模→浇筑混凝土→养护6.5.3格构梁施工方法1、测量放样各开挖后断面的复测工作已经完成，开挖坡体在人工修整其坡比等达到要求，然后测放出框架纵梁、横梁位置及施作起始范围。2、基础开挖95 尽量修整好边坡，凸出地方要削平，按后按框架竖梁、横梁尺寸及模板厚度精确挖出单根梁肋轮廓。测量放线后经监理验收后可开挖。土质地段采用人工开挖，石质地段使用风镐开凿，坡面为中微风化岩时，格构梁直接设于岩面上，不必刻槽.3、钢筋绑扎⑴先施工竖梁，并于接点处预留横梁钢筋，竖梁形成后，再施工横梁。⑵在施工安置框架钢筋之前，先清除框架基础底浮碴，保证基础密实，并在底部铺一层1：3水泥砂浆垫层。格构梁钢筋保护层厚度不少于50㎜。⑶在坡面上打短钢筋锚钉，准备好与砼保护层厚度一致的砂浆垫块。⑷绑扎钢筋，用砂浆垫块垫起，与坡面保持一定中距离，并和短钢筋锚钉连接牢固。4、立模板格构梁竖梁及横梁尺寸均为400㎜×300㎜（宽×高）。岩层面以上模板采用小块钢模板和木模板相结合，用短锚杆固定在坡面上以支撑模板或用铁丝拉住模板。梁顶部采用3015吊模并用铁丝固定在短锚杆、锚杆或梁主筋上，最后契入木块（1）模板采用木板或桥梁板按设计尺寸进行拼装。模板线型在曲线段时每5m放一控制点挂线施工，保证线形顺畅，符合施工要求。（2）立模前首先检查钢筋骨架施工质量，并做好记录，然后立模板。（3）模板表面刷脱模剂，模板接装要平整、严实、净空尺寸准确，设合设计要求并美观。（4）用脚手架钢杆支撑固定模板，模板底部要与基础紧密接触，以防跑浆、胀模。（5）检查立模质量，并做好原始质检记录。5、砼浇筑混凝土采用C30混凝土。（1）浇筑前应检查框架的截面尺寸，要严格检查钢筋数量及布置情况。（2）框架主筋的保护层一定要满足设计要求，最小不能少于50mm，箍筋净保护层不得小于35mm，主筋的净保护层不小于40mm。（3）钢筋宜制成整体长骨架，其制作、搭接、安装要符合设计及技术规范要求。95 （4）浇筑框架砼必须连续作业，边浇筑边振捣。浇筑过程中如有砼滑动迹象可采取速凝或早强砼或用盖模模压住。各竖梁砼应不间断浇筑，若因故中断浇筑，其接缝按通常方式处理。（5）锚杆框架的施工是锚杆与砼框架两项工程密切配合的过程。锚杆和框架的相对位置比二者的绝对位置更重要，务必须精确测量，准确定位。（6）浇筑框架砼时，应分别从下而上在三个部位制取砼试件各一组，进行试验。6、养护采用草麻袋覆盖及浇水的养护方式,砼的养护在砼浇筑12～24小时后进行，养护时间一般不得少于7d。在混凝土达到设计强度后，才能进行锚索张拉。7、变形缝设置格构梁每隔15～20米设变形缝，缝宽2～3㎝，缝内填塞沥青麻筋。6.5.4施工质量保证措施1、砼框架梁要横平竖直，整齐美观。2、通过测量放线控制好框架基础及横、竖梁的位置。3、通过施工辅助措施，保证框架体线条直顺，大面顺直。4、施工质量检验：序号施工项目允许偏差检验数量检验方法1坡顶高程-30mm每坡长20m3点水准仪测2断面尺寸±20mm每坡长20m3点尺量3垫层厚度-20mm每坡长20m3点尺量6.5.5安全施工保证措施1、基础开槽前必须检查槽壁的稳定状况，确认安全，作业中应随时观察，发现不稳定征兆必须立即撤离危险地段，处理完毕且确认安全后，方可恢复作业。2、高边坡开挖施工时，要做好开挖上边缘处的截排水，为防止大到暴雨的冲击，尽量多设几道截排水沟。3、高边坡开挖后若未能及时做框架梁等防护措施，要用彩条布等及时覆盖，防止雨水冲蚀，坡体失稳坍塌。95 4、框架施工过程中，要防止边坡上部的滚石滚落伤及人员或设备。并保证作业面滚石等易滚物件不会对下一台阶工作面形成安全隐患。第6节排水及绿化工程施工6.6.1施工流向水平流向：AB段→BC段→CD段，自西向东施工。立面流向:自上向下，逆作法施工。6.6.2施工顺序一、排水工程施工1、排水沟、跌水槽施工准备→测量放线→沟槽开挖→垫层浇筑→钢筋绑扎→模板安装→现浇砼底板→现浇侧墙2、消能池、沉砂池基坑开挖→底板钢筋混凝土施工片石砌筑→池壁砂浆抹面→盖板制安→土方回填二、绿化工程施工喷草植生：修整坡面→喷不含草种的基质厚50mm→喷含草种的基质厚约30mm→表面铺设三维土工网垫→养护。6.6.3排水工程施工方法一、排水沟、跌水槽施工95 坡脚排水沟断面图坡顶排水沟断面图竖向跌水踏步平面图竖向跌水踏步断面图1、施工准备设置桩轴线控制桩及水准基点桩，放线定桩位。2、测量放样施工前，根据设计图纸，放出沟槽中心线，在开挖边界外2.0m设保护桩（位置及标高控制桩），便于施工中随时检查。3、基槽开挖采用人工配合机械开挖的方法，待挖至接近设计标高时检查基槽标高和轴线偏位情况，对有偏差的及时修整达到设计要求。4、垫层浇筑沟底设10㎝厚C15素混凝土垫层5、钢筋绑扎按照设计图纸尺寸及验收规范要求进行钢筋加工，加工完成后进行安装，钢筋绑扎过程中设置同强度垫块。95 6、模板安装采用竹胶板,制作木模板时,须保持表面平整、形状正确。安装模板时,须考虑浇筑混凝土的工作特点与浇筑的方法相适应,在必要的地方可以设置活板或天窗,以便于混凝土的灌注,振捣及模板内杂物的清扫。墙模施工时,先弹出中心线和二边线,选择一边先装竖立挡、横挡及斜撑并钉侧板,在顶部用线锤吊直,拉线找平,撑牢钉实,待基面清理干净,在竖另一端模板。为保证墙体混凝土厚度,一般情况均加撑头或内撑。为便于拆模和混凝土表面整洁光滑,应在模板上涂刷隔离剂。模板的拆除：不承重的侧模,可在混凝土强度能保证其表面及棱角不因拆模损坏(一般抗压强度达到2.5Mpa)时拆除.7、混凝土的浇筑浇筑混凝土前，应全面地进行复查，检查模板标高、截面尺寸、接缝、支撑等是否符合设计要求。混凝土以现浇为宜，为考虑施工方便可分为二次进行，先浇基础，然后再浇镶边。浇筑过程中使用插入式振动器振捣，移动间距不超过作用半径的1.5倍，插入下层混凝土5cm，并离模板边缘10cm；振捣时间不宜过长，但也不能过短，一般的标志是混凝土达到不再下沉，无显著气泡上升，顶面平坦一致，并开始浮现水泥浆为止。当发现表面浮现水层，应立即设法排除，并须检查发生的原因或调整混凝土配合比。排水沟每隔15～20m设置变形缝，缝宽20mm，缝中填塞沥青麻筋，变形缝两侧壁应平齐无搭叠。接缝中尚需填塞防水材料，防止漏水，防水材料可贴置在接缝处端面，均需沿壁内、外、顶三边填满、挤紧。填料填塞深度不得小于15㎝。排水系统应根据地形走势与坡度并根据排水方向设置一定的水力坡度，以保证排水通畅。二、消能池、沉砂池施工95 消能池平面图沉砂池平面图1、材料要求   （1）石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。   （2）砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。   （3）施工现场不堆放不合格材料，废弃的材料及时清理出场。   2、池体片石砌筑   池体采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。95 6.6.4绿化工程施工方法本工程的坡面绿化设计如下：1、施工准备（1）喷播材料要求1）草种配比如下：百喜草3.75g/㎡；狗牙根3.5g/㎡；百脉根2.5g/㎡；多花栏1.5g/㎡；画眉草1.5g/㎡。2）基质采用粘性土、复合肥、木质纤维配制，复合肥和木质纤维的比例施工单位可根据自身经验确定。（2）坡面基本要求：1）修整坡面：清理坡面杂物、危石，使坡面基本保持平整，对浅层不稳定的坡面，做好稳定固后并可采取点状喷浆使其稳定。2）处理坡面排水。对坡面径流、涌水进行处理，通过设置泻水管，将涌水引至坡底，设置好坡面平台排水设施，使平台水从坡面两头排出，引至坡底。3）对坡面残存植物，在不防碍施工的情况下应心量保留。4）对过于平滑的坡面，应建造一定的凹凸粗糙面，以营造植物生存空间，防止基材流失。2、喷播植草（1）喷射施工时，操作者应自上而下对坡面进行喷射、并尽可能保证喷出口与坡面垂直，距离保持在0.8m-1m，一次喷附宽度5m-6m。（2）严格执行设计喷附厚度。首先95 喷不含草种的基质厚50mm，然后喷含草种的基质厚约30mm。将准确称量配比好的基材与植被种子混合物充分搅拌混合后，采用喷射机喷射到需防护的工程坡面，并保持喷附面薄厚均匀。事先准备好检测尺，施工者做到经常对喷附厚度进行有效管理。3、三维土工网垫挂设喷混工作完成后，在基质表面满铺三维土工网垫，（1）三维网垫沿坡面从上而下铺挂，整平，三维土工网垫用钢筋卡固定，钢筋卡采用长250的Φ6钢筋制作，弯成U型，钢筋卡间距@500X500。，间距应根据坡比、坡高进行调整，以确保网垫紧贴于坡面上，要求固定牢靠，不鼓包，不翘起，三维网平顺。（2）坡脚三维网埋于填土内，坡顶必须采用埋压沟固定三维网，并确保地表水不会沿坡顶浸入坡体填土内造成三维网和填土剥离、失稳。（3）铺设第二幅三维网时，与已铺好的第一幅三维网搭接10-15cm，搭接处用U形)固定。（4）三维网处治范围周边应将三维网卷边5-15cm，搭接处用U形钉压边，使三维网与周边构造物接触密合。4、植被养护：（1）绿化养护期不少于六个月。（2）养护管理：采用雾状水洒向坡面，按规定厚度浸润透基材，除要洒水养护外，针对实际条件和设计要求的不同，进行不同季节追肥。（3）在整体上成苗株数不足的情况下，在确认原因的基础上进行有效的补载、追播。6.6.5施工质量保证措施一、排水工程施工质量控制1、砂浆拌合时，不得一次拌合量过多，应随拌随用。2、石料应选用质地坚硬的青石，石块的厚度尺寸不得小于15cm，石块不得有分层。3、砌体的厚度要满足设计要求，砂浆要饱满，严禁偷工减料。4、加强养生，保证砌体质量。95 5、排水系统应根据地形走势与坡度并根据排水方向设置一定的水力坡度，以保证排水通畅。二、绿化工程施工质量控制1、严把原料、种子质量关。2、材料放入搅拌机内要充分搅拌，以确保喷播质量。3、喷播完工后及时覆盖无纺布，以免雨水冲刷，造成喷播材料流失。造成种子流失要及时补种。4、禁止暴雨中或暴雨前施工。5、养护时要注意坡面的湿度，直至植草成坪。6.6.6安全施工保证措施1、全体施工人员在喷播作业进行时必须戴安全帽、穿作业保护鞋，边坡上喷播必须系安全带、安全绳，并检查所用工具是否完好无损。2、持网时施工人员须系安全绳，安全绳固定物体为钢钎、树木等，并确保稳固。3、打钻打钉时，应从上往下打，安全带钩在稳固的铁丝网上。4、安全带必须定期更换。95 第7节高边坡临边建筑物保护方案及措施6.7.1临边建筑物保护方案我公司根据所现场的踏探，以及现场周边的建筑物布局情况，对周边的建筑物做出以下保护方案。第一步：在高边坡临边建筑物施工区域内，采用施工围栏实行全封闭围护，防止行人进入施工区。第二步：在边坡底靠近围栏处再设置一道柔性防护网，防止施工过程中因钻孔、机械开挖施工等产生滚石、落石的危险。第三步：在靠近坡脚处设置第二道柔性防护网。第四步：施工过程中张挂安全网，并设立安全警示牌。第五步：充分考虑到各个方面的影响因素，在施工过程中和施工后对坡顶水平位移和沉降进行监测。其中第三方变形监测22点（含沉降及位移监测）合1320点次，锚索应力监测点20组，监测期为二年。我公司为本项目专门设置了三道防护网：一道安全网，两道柔性防护网，能够有效保护高边坡临边建筑物的安全。6.7.2施工工艺与施工方法（临边建筑物保护措施）（一）防护网保护措施95 1、在高边坡临边建筑物施工区域内，采用施工围栏实行全封闭围护，围护栏高2米。防止行人进入施工区减少发生危险的机率。2、在边坡底靠近围栏处设置一道与周围建筑物同高的柔性防护网。防止施工过程中因钻孔、机械开挖施工等产生滚石、落石。3、在靠近边坡坡脚处（不影响搭设安全网情况下），和第一道柔性防护网之间，再设置第二道柔性防护网，网高与周围建筑物同高。两道防护网之间的距离可根现场空间情况灵活设置，把防护网的作用发挥到极至。95 3、施工过程中张挂安全网，安全网也是第一道安全保护网。4、在施工区内，设立显眼的安全警示牌。（二）施工过程中的保证措施1、加强施工作业人员的安全意识，时刻保持安全警惕性。2、设专职安全员24小时检测边坡的稳定情况，以及三道安全网的正常使用情况。3、在机械开挖边坡，钻孔等有重大危险的作业前，提前通知项目经理、监理工程师与社区管理人员等相关单位进行安全联检，防止危险的发生。4、对周围居民进行定期安全宣传，必要时织组群众进行紧急疏散演练。5、加强对施工每个工序的安全监督。（三）高边坡监测95 边坡监测委托第三方有资质的单位承担，施工单位应在施工期间对边坡顶水平位移和地面垂直沉降进行有效监测。第三监测方在施工前提出详细监测施工，由业主、监理、设计和施工方确认后实施。监测目的：预测、保护边坡支护结构的安全。在监测正式实施前，应设置好变形监测点并进行原始数据采集，确保监测点的稳定不受破坏；监测频率：边坡施工完毕后每3天观测一次，两个月后如果变形趋于稳定，改为每月观测一次，观测时间不少于二年。变形监测应符合《工程测量规范》有关变形监测的规定，水平位移观测精度满足四等精度要求，沉降观测精度满足二等精度要求。当监测点变形量超出设计要求时应及时通知业主、监理和设计等相关单位及有关人员，研究对策并加以解决，做到动态设计和信息化施工。变形控制值和预警值：本边坡坡顶最大允许位移为40mm，预警值为30mm；坡顶最大允许沉降按30mm控制，预警值为20mm。锚索应力监测预警值为设计荷载的85%。每次监测的数据及时提交给设计单位。边坡完工后应安排专人定期进行巡查及维护。维护要求：检查并疏通截排水沟，有损坏时须修缮；检查坡面锚杆（索）、格构梁，有损坏时须修缮；坡面绿化水冲损坏时及时清理并补种草皮或灌木；检查泄水孔的泄水效果，如发现堵塞须进行疏通。95 第七章工程质量管理策划第1节质量目标7.1.1质量目标达到国标及行业规范规定合格标准（工程质量一次验收合格率100%；优良率98%以上，分项工程合格率100%）。创建“深圳市优质样板工程”。7.1.2质量目标分解分部工程名称响应招标文件目标自定目标锚杆工程合格深圳市优质样板工程挂网喷砼工程合格预应力锚索工程合格钢筋混凝土格构梁工程合格绿化工程合格第2节质量管理措施7.2.1工程创优保证措施一、建立项目质量保证体系我公司将委派优秀管理人员组成工程项目管理班子。项目经理部在公司总部领导下充分发挥自身整体优势的基础上，按照具有特色的项目管理模式，高效组装和优化生产要素。严格按照GB/T19001-ISO9001:2000模式标准建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，以此出色地实现项目质量目标，以及对建设单位的承诺。95 据项目管理的要求，公司将建立全面的项目质量保证体系，并制定项目质量计划，推行IS09002国际质量管理和质量保证标准，以合同为制约，强化质量管理与质量控制。项目经理部推行专业责任工程师负责制，施工全过程对工程质量进行全面的管理与控制；同时使质量保证体系延伸到各施工队组直至各主要管理岗位；对项目质量目标进行层层分解落实到各施工基层单位，通过严谨的管理确保总目标的实现；通过明确分工，密切协调与配合，使工程质量始终处于有效的控制状态。建立由项目经理领导，总工程师中间控制，专业监理工程师检查的三级管理系统，形成项目经理部到各分承包方、各专业分公司的质量管理网络。二、认真组织审图施工中，组织力量对设计图纸进行认真审核，发现问题及时和设计单位联系，做到不盲目照图施工。三、加强对原材料把关凡施工中所有使用的原材料、半成品、成品和设备，必须具有出厂合格证和质量报告单，并取样检验，做到先检后用；地材先调查料源，取样试验，试验合格经监理工程师认可后进料，并在现场设专人收料，不合格的材料拒收，各种材料分类堆放。施工过程中若发现不合格材料及时清理出现场。四、严格工序控制工程开工前，认真编制施工组织设计，经监理工程师审批后，严格按照施工组织设计施工；主要分部、分项工程编制施工方案。并在施工中加大检查力度，坚持“三检”制度，即自检、互检、交接检；所有工序坚持样板制；牢固树立“上道工序为下道工序服务”和“下道工序就是用户”的思想，坚持做到不合格的工序不交工。五、加强创优领导工作(1)成立以项目经理为组长，总工程师为副组长的创优工作领导小组，定期分析质量管理和工程质量情况，找准影响质量的因素，采取对策和改进措施，并付诸实施，以保证工程创优目标的实现。(2)95 根据创优要求，确定创优负责人，具体负责创优领导工作，现场实行挂牌施工，牌上标出创优目标、措施和负责人。在本合同段中形成一级抓一级、一级保一级的创优管理体系网络，开展有计划、有组织、有措施、有目标的创优活动。六、加强创优管理工作建立以责权利相结合、劳绩酬相挂钩的质量包保责任制。从组织指挥、技术管理到工点、工序质量控制，都实行责任到人。同时建立质量保证金制度，实行内部优质优价、奖优罚劣，把工程质量与职工分配挂钩，并将其作为考核干部政绩的重要内容。七、加强质量检查按照“跟踪检测”、“复检”、“抽检”三个等级，建立一套质量工作程序管理制度。八、突出重点，狠抓关键环节加大对工程质量通病的预测和检查力度，针对施工过程中易出现的通病，制订标准，改进施工工艺，严格施工纪律和工序检查，坚决按检查验收标准彻底整治。九、推进质量管理工作的程序化、标准化和规范化严格施工管理和施工操作者按程序、标准科学地组织施工。1、施工管理程序化：审图，制定实施性施工组织设计；提出技术要求、质量标准交底；进行上下道工序交接检查，在班级自评的基础上，进行工程质量评定。2、施工操作程序化：做好施工准备，科学安排施工工序并按工艺要求组织施工，做到边施工边自检、互检。3、施工管理标准化：以设计图纸、招标文件、变更洽商为技术指导依据，进行工程质量标准设计；按技术要求选用合格技术人员。4、施工操作标准化：以设计图纸、招标文件、技术交底、变更洽商为施工依据；按专业工种选用合格的操作人员。5、施工管理规范化：按“工艺操作规程”指导施工；按交通部颁布的“验收规范”检查施工；按工程质量目标措施及其它质量管理制度管理施工；各种任务书、交底、通知书及各种表格填写和签证，语言文字严密、清楚、准确，填写及时，项目齐全。6、施工操作规范化：按“工艺操作规程”要求施工；按“施工与验收规范”95 要求施工；按工程质量管理措施及管理制度要求施工。7.2.2质量管理架构质量管理体系架构见下图示。项目部成立质量管理领导小组，由项目经理任组长，项目副经理、总工程师任副组长，成员由质检工程师、试验工程师及各专业负责工程师组成。项目部设专职质检工程师和质检员，各班组负责人兼职质检员，保证施工作业始终在质检人员严格监督下进行。项目经理（质量总负责人）项目总工程师生产经理质检工程师试验工程师各专业工程师质检组技术组测量组施工组材料组试验组专职质检员班组兼职质检员7.2.3质量控制程序过程质量检验主要包括：班组自检、质检员专职检、专业施工员间交接检、监理、建设单位参与的隐蔽工程检验、公司定期检验，分项、分部评定以及中间验收等程序。一、班组自检施工员应依照作业指导书、规范、规程和图纸设计要求等在工序开始施工前以书面形式对班组进行操作工艺，施工方法、次序等技术交底，班组应严格按照技术要求进行施工，在工序施工过程，专业施工员应时刻对班组操作工艺，施工方法进行监督检查和指导；在施工工序完成后，专业施工员应组织班组长及操作者按验评规范进行自检，做好自检记录。二、质检员专职检95 专业施工员组织的自检合格后，由施工员整理好相关的质保资料提交质检员检查。在项目技术管理组织下，质检员会同施工员，班组长按照验评规范要求进行专职检验。专职检验合格后，才能转入下道工序施工。同时应做好专职检记录，并将质保资料交技术内业员保管。三、交接检在施工过程中，开展“三工序”活动，即“检查上道工序，保证本道工序，服务下道工序”，实现对工序检验的控制。工序转换应在自检、专职检合格手续基础上，由本道专业施工员组织下道工序专业施工员、班组长及相关专业的施工员进行交接检验和交底，并办理交接手续、填写《工序自检、专职检、交接检记录》在不同工种进行交接和转换时，应办理交接会签手续，填写会签单。如砼浇筑前的会签。四、隐蔽工程检验隐蔽工程在隐蔽前，应由质检员先行检验。检验合格后，由施工员填写报验单，向监理（业主）申请报验，经监理（业主）代表验证同意后，办理《隐蔽工程验收记录》的签证手续，而后方可隐蔽。五、技术复核在每一个施工过程中，均要对轴线和标高以及预埋件，预留孔洞等进行技术复核。由施工员进行放样，质检员随后进行复核。复核的具体情况应记录在《技术复核记录》表中，未经技术复核或检查不合格的不得予以放行。六、公司定期检验在公司总工程师的主持下，公司技术部每月组织有关人员对本工程进行一次全面质量检查，对专职检进行核定，对自检、交接检、隐蔽工程检验、技术复核、技术内业资料等工作情况进行抽查。并提出整改意见及改进措施。7.2.4质量保证体系95 制度保证施工保证施工阶段保证施工技术、质量保证措施交底施工工艺质量控制施工过程产品控制缺陷责任期竣工阶段竣工文件编制、工程质量自检工程验交、业主签发交工证书工程质量缺陷进行补修或重建工程质量自检控制工序交接质量控制分项工程质量检查分部工程质量检查质量管理制度设计文件分级审核制质量措施与技术交底制测量双检制工程质量评定制质量事故报告制竣工验交制验工质量签定制材料进场检验制变更设计报批制施工组织设计分级质量检验制开工报告审批制质量目标所有分部分项工程一次验收合格率100%，优良率90%以上。把本工程建成优质工程。质量责任制项目经理质量责任制总工程师质量责任制质检工程师质量责任制试验工程师质量责任制测量、量测工程师质量责任制班(组）长质量责任制兼职质检员质量责任制操作人员质量责任制质量保证体系组织保证测量组：测量放线、定位复测监测组：监控、量测试验室:原材料半成品成品检查物资设备部:机械物资采购管理办公室：质量及技术教育和培训质量管理小组项目经理、项目总工程师项目副经理、质检工程师施工准备选择施工队伍及管理人员编制实施性施工组织设计原材料预制构件、半成品检查施工机具设备的质量、性能检查临时工程、环境控制施工技术部:施工技术管理质量安全部:质量检查制管理质量保证体系框图95 7.2.5质量管理制度1、工程项目质量责任制度：我们对工程的全部分部分项工程质量向业主负责，并按质量责任分解落实到具体人员。2、技术交底制度：整个项目中实行二级技术交底制度，即特殊关键部位施工前必须由项目总工程师对项目质检员和工长进行书面技术交底(或制定施工方案和技术措施)，而在每个工种、每道工序施工前必须由施工工长对各班组进行书面的技术交底,对特殊工序还应编制有针对性的作业指导书。3、图纸会审和技术核定制度：施工前由项目总工程师组织项目的全体技术人员熟悉图纸，提出问题，并在图纸会审时得到解决。施工时严格按图施工，如还遇有图纸上的疑难问题必须和甲方、监理、设计单位协商解决。4、材料进场检验制度：本工程所使用的各种原材料均要求有出厂合格证，并根据国家规范要求分批量进行抽检，抽检合格的材料才能用于工程施工。5、样板引路制度：施工操作注重工序的优化、工艺的改进和工序的标准化操作。开始大面积操作前做出示范样板，统一操作要求，明确质量目标。6、施工挂牌制度：施工过程中在现场实行挂牌制，注明管理者、操作者、施工日期，并做相应的图文记录，作为重要的施工档案保存。7、工序质量三检制度：坚持“三检”制度，并要做好文字记录。8、施工过程质量检验交接制：对各分项施工过程,特别是隐蔽工程,必须经我方内部自检合格后,再请监理代表验收合格才能进入下一过程施工。9、质量否决制度：不合格分项、分部工程都要进行返工。出现不合格品时，将采取必要的返工纠正措施，并报设计、监理和业主审批。10、成品保护制度：将象重视工序的操作一样重视成品的保护。项目管理人员在施工中合理安排施工工序，并做好记录。11、质量文件记录制度：质量记录是质量责任追溯的依据，要确保真实和力求详尽，并妥善保存。属于工程技术资料的质量记录，将在工程完工后按照档案管理规定移交给业主及档案馆。95 12、工程质量等级评定、核定制度：工程竣工后，首先由我单位按国家工程质量检验评定标准的规定，进行质量等级评定，然后报业主、监理、工程质量监督机构进行质量等级核定。13、竣工服务承诺制度：工程竣工后在建筑物醒目位置镶嵌标牌，注明建设单位、设计单位、施工单位、监理单位以及开竣工的日期，这是一种纪念，更是一种承诺。我们将主动做好用户回访工作，按规定实行工程保修服务。7.2.6隐蔽工程质量保证措施隐蔽工程质量控制流程如下图示：施工班组施工施工班组自检质量管理小组检查监理工程师检查施作下一道工序返工或返修不合格不合格不合格合格合格合格加强全体员工思想上的教育，牢固树立积极配合监理工作的观念。每一道需隐蔽的工序未经监理工程师的批准，不得进入下一道工序的施工，确保监理工程师有充分的机会对即将覆盖的或掩盖的任何一部分工程进行检查、检验以及任何部分工程施工前对其进行检查。95 每一道需隐检的工序施作完毕后，施工班组自检合格后上报质量管理小组，质量管理小组检查合格后，上报监理工程师。监理工程师检查批准后，方可进入下一道工序的施作，若检查不合格，施工班组必须立即返工或返修，重新检查直到合格为止。制定出奖惩制度，严格施工纪律。当监理工程师发出对某一部位有疑议或特殊指示时，项目部应立即组织人员施作，待监理工程师检查认可后，方可施工下一道工序。7.2.7质量检验和工程验收1、原材料质量检验内容：材料出厂合格证检查；材料现场抽检；锚杆浆体和混凝土的配合比试验，强度等级检验。2、锚杆（含预应力锚索）完工后按每种类型锚杆总数的5%且不少于5根进行抗拔力试验，锚杆抗拔力应大于设计抗拔力的1.5倍。锚杆其余检验内容应满足有关规范要求。3、边坡支护完工后按《建筑边坡工程技术规范》（GB50330-2002）、《混凝土结构工程施工质量验收规范》（GB50204-2002）等有关规范进行验收。7.2.8分部分项质量保证措施一、岩钉施工质量控制1、锚杆材质检查：确保每批锚杆材料均附有生产厂商的质量证明书，并按施工图纸规定的材质标准以及监理人指示抽检锚杆性能。2、注浆密实度试验：选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度相同的锚杆，采用与现场注浆相同的材料和配合比拌制的砂浆，并按与现场施工相同的注浆工艺进行注浆，养护7天后剖管检查其密实度。3、拉拔力试验：按设计要求对边坡支护锚杆，按作业分区在每300根锚杆中抽查三根进行拉拔力试验；如锚杆抗拔力达不到设计值，采用扩大钻孔直径，增大早强砂浆与围岩接触面积加以解决。4、施工过程中，对锚杆孔的钻孔规格（孔位、孔径、孔深和倾斜度）进行自检，作好记录，并配合监理人员进行抽验。5、同监理人员现场参加各项试验和检查，并将各项试验记录和成果以及验收报告经监理人员验收，在签认合格后作为支护工程完工验收的资料。二、挂网喷射混凝土施工质量控制1、喷射混凝土不应出现滴水和淌水现象，当出现时应查找原因根治。2、喷射混凝土不应有大于0.5mm的贯通裂缝及大面积（≤95 400cm2）的空鼓现象，当出现时应凿除重喷或采用背后注浆补强。3、喷射混凝土基面无遗留残渣堆积物。4、喷射混凝土如中途因故停止，后一层喷射在前一层混凝土终凝后进行，若终凝后一小时以上再次喷射混凝土时，受喷面应用风、水清洗。5、渗透水地段的处理；有点渗水时，在喷射混凝土前用高压风吹扫，开始喷射混凝土。喷射混凝土由远而近，临时加大速凝剂掺量缩短初凝、终凝时间，逐段合拢喷射混凝土。有线涌水时，斜向串打深水孔将涌水集中，设压浆管将水引排，再喷射混凝土。压浆止住涌水后再按正常配合比喷射混凝土封闭。6、试验室负责优选喷射混凝土的配合比与现场控制，喷射施工前进行试喷，试喷合格后再投入喷射施工，按规定喷射，并制作检验试件。7、每隔100米检测喷射混凝土厚度，若厚度不够则补喷混凝土达到设计要求。8、喷射混凝土由专人喷水养护，以减少因水化热引起的开裂，发现裂纹用红油漆作标记，进行观测，确定其是否继续发展，找出原因并作处理，对可能掉下来的喷射混凝土撬下重新喷射。6、坚决实行“四不”制度，喷混凝土工序不完，下一段不开挖；喷混凝土厚度不够不前进；混凝土喷射后发现问题未解决，下一段不开挖；监测结果表明不安全，下一段不开挖。三、锚杆施工质量控制1、锚杆材质检查：确保每批锚杆材料均附有生产厂商的质量证明书，并按施工图纸规定的材质标准以及监理人指示抽检锚杆性能。2、注浆密实度试验：选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度相同的锚杆，采用与现场注浆相同的材料和配合比拌制的砂浆，并按与现场施工相同的注浆工艺进行注浆，养护7天后剖管检查其密实度。3、拉拔力试验：按设计要求对边坡支护锚杆，按作业分区在每300根锚杆中抽查三根进行拉拔力试验；如锚杆抗拔力达不到设计值，采用扩大钻孔直径，增大早强砂浆与围岩接触面积加以解决。4、施工过程中，对锚杆孔的钻孔规格（孔位、孔径、孔深和倾斜度）进行自检，作好记录，并配合监理人员进行抽验。95 5、同监理人员现场参加各项试验和检查，并将各项试验记录和成果以及验收报告经监理人员验收，在签认合格后作为支护工程完工验收的资料。6、施工质量检验：序号施工项目允许偏差检验数量检验方法1抗拔力（KN）拔力平均值≥设计值最小拔力≥0.9设计值抽查1%,且不少于3根抗拔力试验2孔深±50mm抽查10%尺量3间距±100mm抽查10%尺量4长度±50mm抽查10%尺量四、预应力锚索施工质量控制1、施工前应认真进行技术交底，施工中明确分工、清楚责任、统一指挥，严格按设计图纸及相关规范要求施工;施工中严格按工序顺序，严格把好各工序质量关，对隐蔽工程做好施工记录。2、脚手架的搭设必须稳定，对紧固体的紧固必须有人复核。钻机在脚手架上必须固定牢固，避免因钻机固定不牢而导致孔位出现偏差。3、锚索孔径允许误差±2mm，倾角允许误差±1°，孔位允许误差±5厘米。。4、若遇坍孔，应立即停钻，进行固壁注浆处理，注浆24小时后重新扫孔钻进。5、锚孔要清洗干净，空中不得留有岩粉和水。6、锚索的编制要确保每一根钢绞线始终均匀排列、平直、不扭不叉，锈、油污要除净，对有死弯、机械损伤及锈坑者应剔出。7、锚索安放要保证锚索孔壁有不少于1厘米的注浆厚度。8、锚索下料长度允许误差±10cm，并对锚索按孔号相应编号。9、锚索的张拉要在注浆体强度达到设计要求后方可进行。10、张拉前必须对张拉设备进行标定，保证各级张拉的稳定时间。张拉到位后用机械切除多余钢绞线，严禁电割、氧割。11、锚索的张拉必须按张拉程序进行，即：从上到下的原则进行张拉、锁定。95 12、钢绞线要调直、除锈、去污垢，检查有无损伤、交叉重叠、锈坑等，不合格者应剔除。截取后的钢绞线两端应用铁丝扎捆牢固，同一束钢绞线必须等长。锚索安放要保证平直，张拉段要放在锚孔中央，确保锚索孔壁有20mm厚的砂浆保护层。13、施工使用材料要有出厂合格证和送检合格证明，严禁使用不合格材料。14、预应力锚索的锚固长度、锚固段孔壁的清洗干净与否是保证锚固力的重要环节，应严格按设计进行;锚杆的施工长度(深度)要按设计图纸要求进行，不得随意缩短。锚索(杆)长度、钻孔深度、采取岩心样、入岩深度、洗孔质量、注浆压力6道关键工序须经监理工程师确认后才可进行下一道工序。五、格构梁施工质量控制1、砼框架梁要横平竖直，整齐美观。2、通过测量放线控制好框架基础及横、竖梁的位置。3、通过施工辅助措施，保证框架体线条直顺，大面顺直。4、施工质量检验：序号施工项目允许偏差检验数量检验方法1坡顶高程-30mm每坡长20m3点水准仪测2断面尺寸±20mm每坡长20m3点尺量3垫层厚度-20mm每坡长20m3点尺量六、排水工程施工质量控制1、砂浆拌合时，不得一次拌合量过多，应随拌随用。2、石料应选用质地坚硬的青石，石块的厚度尺寸不得小于15cm，石块不得有分层。3、砌体的厚度要满足设计要求，砂浆要饱满，严禁偷工减料。4、加强养生，保证砌体质量。5、排水系统应根据地形走势与坡度并根据排水方向设置一定的水力坡度，以保证排水通畅。七、绿化工程施工质量控制1、严把原料、种子质量关。2、材料放入搅拌机内要充分搅拌，以确保喷播质量。95 3、喷播完工后及时覆盖无纺布，以免雨水冲刷，造成喷播材料流失。造成种子流失要及时补种。4、禁止暴雨中或暴雨前施工。5、养护时要注意坡面的湿度，直至植草成坪。第八章施工安全与文明施工管理策划第1节施工安全8.1.1安全管理体系架构项目经理技术负责人施工技术部质量安全部物资设备部计划财务部综合办公室专职安全员兼职安全员作业队各班组作业队各班组8.1.2安全生产组织措施1、安全生产责任制项目经理为安全生产第一责任人95 。项目经理部经理、施工工长、班组长、从事管理工作的干部及现场施工的职工均按我单位颁布的安全管理规定，逐级建立安全生产责任制。项目经理部设安全员（安全工程师），施工班组设专（兼）职安全员，做到分工明确，责任到人层层把关。2、安全生产教育制度新工人入场时，除公司已进行第一次安全教育外，进入项目时也要进行安全意识、安全知识、安全制度教育。然后，进入各自班组，再进行本工种的安全技术教育。尤其是特种作业人员，必须持证上岗。专业安全员要进行专门考核，合格的上岗，不合格的培训，直到合格后才能上岗。另外，每月全项目还要定期进行一次安全教育。3、安全技术交底制度项目经理部在编制施工计划方案时，要有针对性的编制施工安全措施，并在开工前向有关人员进行交底。无安全措施和技术交底时，不得进行施工。4、安全生产检查制度项目部每半个月组织一次安全大检查，专职安全员必须坚持日常巡视监督检查。专职安全员要随时检查以下内容：班组人员防护用品是否完好及正确使用，作业环境是否安全，机械设备的保险装备是否完好，安全措施是否落实。每天检查安全隐患、违章指挥、违章作业的情况一旦发现及时发出整改通知，限期整改。分公司里每月定期进行安全检查，检查安全防护措施，各种违章制度执行情况、安全措施等。5、事故报告制度对发生的事故必须按系统逐级及时上报，不得隐瞒。本着“三不放过”的原则，对事故进行联合调查，认真分析，查明原因；对事故责任者或责任单位要严肃处理，追究其经济、行政、法律责任。(1)项目经理部安质部门按时填报工程安全事故统计报表，上报工程监理站和建设指挥部。(2)工程发生安全事故，事故部位或工点技术人员应立即采取有效措施，抢救人员，防止事故扩大，并保护事故现场。(3)95 工程发生安全事故后，事故发生单位必须立即用电话或电传、电报报告上级单位、设计单位和建设单位，并通知设计、监理（或监督）单位驻现场有关人员。(4)工程安全事故发生后，事故发生单位必须在3天内向建设单位提出书面报告，并按规定逐级上报。报告内容包括：发生的时间、地点、工程项目；发生的简要经过、损失情况；发生原因的初步分析；采取的应急措施及事故控制情况；处理方案及工作计划；事故报告单位。逐级上报单位：凡没有造成人员伤亡的工程安全事故，属一级工程重大安全事故的上报部组织调查；属二级工程重大安全事故的上报部建设司组织调查；属三级工程重大安全事故的上报部工程建设监理总站组织调查，部建设司派员参加；属四级重大工程安全事故的上报建设单位负责组织调查，部工程建设监理总站派员参加。6、安全设计制度针对施工中的薄弱环节进行详细的安全设计，制定各分项工程的安全措施，重点突出高空作业和起重运输的项目施工安全，预防安全事故的发生。7、安全操作挂牌制度把现场从事施工作业的各类机械设备操作中的安全规定和注意事项书写在准备好的标牌上，悬挂在醒目的位置，随时提醒操作人员严格遵守。8、班前安全讲话制度各施工班组（组长）及安全员在上班前应根据当天的生产任务和作业项目，进行安全讲话，有针对性的提出具体的安全要求，提醒职工重视安全，做到警钟长鸣，防患于未然。9、临时设施验收制度对于为正式工程提供报务的各类临时设施，必须由施工技术、安监人员分不同阶段（设计、施工）进行检查和验收，合格后，方可投入使用。10、交接班制度95 在值班领工员或施工负责人的监督下，本着实事求是的原则，对设备运行、施工过程的安全情况、存在的问题进行详细的班组间工作交接，为施工的顺利进行提供详实的依据。11、安全活动日制度本工程规定每周一为安全活动日，项目部领导针对上周生产情况，认真听取职工对安全工作的意见和建议，查隐患、堵漏洞、订措施，不断改进工作方法，做好下周的安全工作安排。12、安全奖惩制度思想教育同行政手段相结合，重奖重罚，查违章树先进，真正起到纠正和杜绝违章指挥、违章蛮干的行为，确保安全生产。13、平安卡为每位进场施工人员办理深圳市“平安卡”，上岗时必须随身佩带。8.1.3安全风险分析根据现场踏勘，结合我部对此类项目的施工经验，本工程施工过程中我部分析安全风险主要为以下几点：1、森林防火本工程边坡之上的山体植被发育，乔灌植物葱郁浓密。森林防火形势严峻。因此施工必须切实做好树林防火工作，避免疏忽大意引发森林大火。森林防火是本工程施工过程中的重点控制项目2、行车交通事故本工程的弃土自卸汽车和挖掘机的数量较多，在场地内施工会产生相互干扰，很容易产生安全事故，泥头车上路的安全事故在深圳也常有发生，所以行车安全是本工程的安全风险之一。3、边坡坍塌本工程在支护之前需要进行削坡处理，土方的开挖破坏了山体或边坡的原始结构，很容易造成山体滑坡，尤其在雨季，对已开挖的边坡受到雨水的侵泡和冲刷，很容易造成山体的滑坡和泥石流。4、洪灾深圳属于雷暴雨多发地区，暴雨持续时间较长，本工程的施工期正处于此阶段，加之本工程山体的汇水面积大，原有排水系统不甚完善，所以防止暴雨过后的洪水造成的洪灾是本工程的安全风险的重点。95 5、钢管支架搭设本工程的支护结构施工期间都需要搭设脚手架，借助其作为施工平台进行作业。必须防止脚手架出现架体坍塌。6、施工临时用电本工程用电设备较多，必须重视施工触电隐患。7、高空飞石或其它物件坠落.本工程坡面的许多部位，岩层破裂，存在危石坠落的风险。必须采取措施，防止坡边作业人员和坡下通行人员遭受高空坠落物体打击。8、高空人员坠落边坡高度在30m左右，属于典型的高边坡，人员高空作业必须严防发生坠落事件。9、锚喷支护施工安全本工程的锚喷支护面积较大，该作业施工过程中存在许多安全操作风险。10、预应力锚索支护施工安全本工程的锚索支护面积较大，该作业施工过程中存在许多安全操作风险。尤其是张拉作业较为危险。8.1.4安全风险预控措施1、森林防火（1）对所有作业人员进行必要的安全思想教育，树立保护森林自然资源的基本意识。（2）项目部成立安全防火领导小组,严格执行林区施工动火审批制度。（3）在森林附近及林场设置防火警戒线、防火标志。（4）并在在施工现场内设置吸烟处，吸烟处采用封闭式小棚，在吸烟处内设置吸烟筒，防止因吸烟造成火灾。（5）带有火源的各分项工程的作业工序，需进行安全保护措施，电焊等明火施工在工棚或圈定范围内操作。（6）作业人员严禁带火种上山。做好宣传教育工作，所有施工人员严禁带火种上山，以免造成森林资源损失。（7）现场严禁焚烧垃圾。95 （8）工程中采用的易燃易爆物，要采取可靠的保存措施，并严格按规定进行使用。2、行车交通安全（1）进入场地的施工车辆和汽车必须办理行驶证，进场施工的车辆必须服从公司的统一安排和调配。（2）泥头车管理根据《关于进一步加强建筑工地泥头车雇佣管理的通知》（深建质安[2008]232号）及《关于在工程报建中落实泥头车管理措施的通知》（深建市场[2008]63号）的有关规定，采用正规泥头车队伍或与正规泥头车队伍签订土石方运输协议。我公司严格遵守泥头车雇用及运输管理规定。3、防边坡坍塌在施工土石方时，要用监测仪器对土体进行位移监测，由专人负责，在暴雨过后组织安全管理人员现场查看、分析，防止边坡坍塌造成安全事故。开挖完成后应派专人危石清理情况及边坡稳定情况，检查边坡坡率与岩面地质情况是否与设计的边坡坡率及岩面地质情况吻合，设计及临时排水措施是否完善，必要时请监理、设计代表确定边坡稳定后才能进行处理施工。4、防止洪灾（1）与深圳市气象部门紧密联系，在暴雨来临之前两到三天之内做好防雨防洪措施，制定洪灾紧急预案。（2）削坡完成后，在支护结构施工前，我部拟先修筑施工图设计的永久排水系统，使在施工期间这些排水构筑物即可发挥其排洪作用。（3）在汛期前，成立以项目部项目经理为组长的防洪领导小组，组建抗洪抢险队，并配备足够的抗洪抢险物资及机械设备，随时应急处理突发事件。（4）好防汛工作，汛前备足防汛物资，进入汛期建立防汛值班制度，设专人值班，及时关注降雨及河水上涨情况，随时检查通讯、照明电路，保证通讯及道路畅通。（5）不良天气时，采取昼夜巡逻制度，发现险情，及时汇报，以便及时抢险，确保工程安全度汛，避免气象和地质灾害的影响。密切关注水情和气象预报，做好洪水和气象灾害的防护工作，发现有可能危及工程和人身财产安全的洪水和气象灾害的预兆时，立即采取有效的防洪和防灾措施。95 5、钢管支架搭设安全钢管支架需搭设在地基承载力满足要求的分级台阶或地面上，搭设前应进行地基承载力检测。必要时在钢管支架下加垫钢板。钢管支架在传统的坡面双排脚手架的基础上，在内外斜撑之间再增设一根立杆，立杆脚位于牢固岩石或安置牢固木板的坡面上，再依次与各层水平短插杆在水平交叉处用十字扣锁牢固。此举措虽然要增加钢管和人工，但在安全上更加牢固，施工时更加放心。同时项目上安排现场工程师专门紧跟检查刚搭设好的脚手架，检查钢管是否平稳；扣件是否牢固，螺帽是否锁紧，立杆是否外倾，脚是否立在坚固的岩石上或木板上。若发现有问题或不遵守规范处及时纠正或汇报上级领导，如发现问题过多则应追究相关人员责任。6、施工临时用电安全（1）要求现场施工相关安全用电管理制度设置，用的配电箱必须有支架，内部配备空气开关等，电缆必须完好无损，不能有裸露处。现场有明显的安全用电警示牌。（2）配置专职电工，持证上岗，其它无关人员不得进行供电和维修操作。（1）施工现场的临时用电，严格按照《施工现场临时用电安全技术规范》JGJ46-2008的规定执行。（3）电源采用三相五线制，设专用接地线，总配电箱和分配电箱应设防雨、雨罩和门锁，同时设相应漏电保护器。从配电箱通往分配电箱的电路一律采用质量合格的电缆，并按要求埋设。（4）严格做到“一机一闸一漏电保护装置”，一切电气设置必须有良好的接地装置。（5）埋地敷设不小于0.6m，并须覆盖硬质保护层，穿越建（构）筑物、道路及易受损害场所时，须另加保护套管。7、防高空飞石或其它物件坠落.95 采购安全帽必须符合国家标准和规定，施工作业员配戴安全帽时，必须系牢下额带，以防高处坠落或物打伤击头部。所有进入施工现场的人员必须配戴安全帽。同时制定以下安全措施并实施：在每个作业班组架子下设置一层结实的安全网，一是防止作业人员坠落，二是当作业人员作业时碰破坡面碎石块，起阻止大的碎石块掉下去，以免砸到下面交叉作业的班组人员或机械。每5层脚手架设置一层绿色密目安全网，收集从安全网上落下的小碎石。项目上派专职安全员经常检查网有没有与脚手架绑扎牢固，有没有紧贴坡面，有没有被飞石砸坡，发现问题及时解决，使坡面上的安全网、处理网始终处于良好的工作状态。8、防高空人员坠落高空作业必须戴好安全帽，系好安全带，穿好防滑鞋。遇有风力在六级以上、大雾天、雷电暴雨、冰雪天等恶劣气候不得进行露天作业。作业平台的脚踏板应用坚实的钢拉板网或模板满铺。严禁高处作业人员向下抛物。在有坠落可能的地方作业时，必须把安全带挂在牢固的结构上，安全带应高挂低用，挂绳长度不应超过3米。高处作业按规定挂设安全网。禁止酒后安全作业。除满足高空作业的要求外，还采取以下措施：（1）架子上铺设的木板应用铁丝牢固的绑于水平横杆上；（2）钢管作业层后方要搭设处理栏，特别是在钻孔或喷播植生时，及时一旦机具操作失稳，人仍然可以被处理栏挡住；（3）铺设的木板应保证侧向和纵向密贴、无问隙，下雨天或下雨后，要用粗糙麻布袋铺上，以防止上面行走时打滑。（4）对从事高处作业人员进行严格的身体检查，经医生诊断有无防碍登高作业疾病和不适应高处作业的病症，一经发现一律不安排从事高处作业工作。（5）加强对从事登高作业人员的教育和专业培训使其提高操作技能，增强安全意识，加强对高处作业现场的安全监察与检查、督促，强令作业人员按规定配带安全帽，系好安全带，穿软底鞋，临空面必须设置安全网。9、锚喷支护施工安全（1）锚喷作业的机械设备，应布置在安全地段。（2）喷射机、注浆器等设备，应在使用前进行安全检查，必要时进行密封性能和耐压试验，满足安全要求后方可使用。（3）岩石渗水较强的地段，喷射混凝土之前应设法把渗水集中排出。喷后钻排水孔，防止喷层脱落伤人。（4）砂浆锚杆灌注浆液时，应遵守下列规定：1）作业前应检查注浆罐、输料管、注浆管是否完好。95 2）注浆罐有效容积应不小于0.02m³，其耐力不应小于0.8Mpa（8kg/c㎡），使用前应进行耐压试验。3）注浆工作压力应逐渐升高。4）输料管应连接紧密，不得有回折。5）喷射机、注浆器、水箱、油泵等设备，应安装压力表和安全阀，使用过程中如发现破损或失灵时，应立即更换。6）施工期间应经常检查输料管、喷头、注浆管等管路的连接部位，如发现磨薄、击穿或连接不牢等现象，应立即处理；7）带式上料机及其他设备外露的转动和传动部分，应设置保护罩；8）施工过程中进行机械故障处理时，应停机、断电、停风；在开机送风、送电之前应预先通知有关的作业人员；9）不得在喷头和注浆管前方站人；喷射作业的堵管处理，应尽量采用敲击法疏通，若采用高压风疏通时，风压不得大于0.4Mpa(4kg/c㎡)，并将输料管放直，握紧喷头，喷头不得正对有人的方向；10）应适当减少锚喷操作人员连续作业时间。10、预应力锚索支护施工安全（1）设置专职安全检查人员，随时检查安全隐患，发现问题及时解决。（2）锚索造孔采用潜孔锤风动钻进时，应采取必要的除尘措施。开孔时，对孔口松动岩块应进行清除，以避免冲击钻进时岩体掉块伤人。（3）钢铰线通过特制的放料支架下料，防其弹力将人员弹伤，往孔内安装锚索时，应由专人统一协调指挥。（4）锚索张拉时，在千斤顶伸长端设置警戒线，以防张拉时出现异常伤人。（5）锚索施工时，高压风管、高压油管的接头应连接牢固；造孔、张拉机械的传动与转动部分均需设置完备的防护罩。95 第2节文明施工8.2.1道路交通管理措施1、为使交通组织方案全面落实、责任到人，成立相应的交通协调管理小组。交通协调管理小组的职责，主要是负责工程施工期间的交通组织管理，协调有关单位、人员之间的关系，检查处理有关交通组织问题等。2、委派交通协管员，项目部委派交通协管员在每个路口安排2-3人担任交通安全管理工作，采用24小时值班责任制。3、在相交道路路口、单位出入口等处设置相应的引导性交通标志牌；在施工路段设置相应的禁令交通标志牌。交通标志包括施工标志牌、道路施工标志牌、前方施工标志牌、交通管制标志牌、封闭提示标志牌等，该标志牌及其他需用的标志牌向交警指定或提示的地点购买，并按照交警规定的时间和地点设置。4、做好交通全教育：在工程开工前，要对全体施工人员进行交通安全教育。对现状交通、交通组织、交通安全等各个方面进行详细交底。提高施工人员的交通安全意识，杜绝野蛮施工，切实落实交通组织方案。项目部对受教育工人要进行考核，并签订交通安全交底协议，证明已受过交通安全教育。只有这样，才能做到施工、交通两不误。8.2.2施工扬尘管理措施大气粉尘的主要污染来源有：运输、开挖、燃油机械、炉灶等，采取的控制措施有：1、粉尘、扬尘的作业面和装卸、运输过程，制定操作规程和洒水降尘制度，在旱季和大风天气适当洒水，保持湿度。2、合理组织施工、优化工地布局，使产生扬尘的作业、运输尽量避开敏感点和敏感时段。3、严禁在施工现场焚烧任何含废弃物和会产生有毒有害气体、烟尘、臭气的物质，熔融沥青等有害物质要使用封闭和带有烟气处理装置的设备。95 4、运料车运料时要用帆布覆盖，以防沿路遗撒和扬尘。施工道路要保证湿润，以防车辆行驶扬尘。5、为防止进出现场的车辆轮胎夹带物等污染周边公共道路，故在出口处设立冲洗刷池，清除车轮携土。6、使用清洁能源，炉灶符合烟尘排放规定。7、施工前做好施工便道的规划设置，临时施工道路基层要夯实、路面要硬化。每天派专人随时清扫现场主要施工道路（清扫前适量洒水压尘），达到环卫要求。8、由于现场原因而未做到的硬地化部位，要定期压实地面和洒水，减少灰尘对周围环境的污染。9、禁止在施工现场焚烧有毒、有害和有恶臭气味的物质。10、装卸有粉尘的材料时，应洒水湿润和在仓库内进行。11、严禁向建筑物外抛掷垃圾。12、锚杆成孔时，在孔位处设喷雾器，并将孔口附件用水湿润，同时在孔口上方设挡板，防止扬尘污染。13、水泥和其他易飞扬物、细颗粒散体材料，安排在库内存放或严密遮盖，运输时要防止遗洒、飞扬，卸运时采取码放措施，减少污染。14、各区域内的建筑垃圾随着区域施工的进展及时清理，施工现场的区域施工过程中要做到活完场地清，以免刮风时将灰尘吹入空气中；15、施工现场建筑垃圾设专门的垃圾堆放区，并将垃圾堆放区设置在避风处，并用密闭网进行苫盖，以免风大时产生扬尘，同时根据垃圾数量随时清运出施工现场，运垃圾专用车每次装完后，用苫布盖好，避免途中遗洒和运输过程中造成扬尘。8.2.3噪音振动管理措施1、施工现场合理布局、闹静分开，噪声产生的机械安排远离居民区一侧，从空间布置上减少噪声影响。2、识别各种机械设备的性能，合理选用高效、节能、低噪音、低污染的机械设备；95 3、合理布置施工机械，合理安排易产生噪音的施工工序，如切割、机械打凿、场地清理等施工噪音较大的工作安排在白天进行；4、依据管理制度定期对场界噪音进行监测并记录；5、车辆进入现场要禁止鸣号，以减少噪音。6、建筑物立面防噪音围挡。7、强声音设备作业的遮挡：应在在混凝土输送泵、电锯房等噪音源外围采取降噪措施，以达到国家标准限值及不影响周边居民正常生活的要求。8、混凝土浇筑尽力赶在白天进行，振捣设备选择低噪声产品。9、采用低噪音混凝土振捣棒，振捣混凝土时，不得振钢筋和钢模板，并做到快插慢拔10、模板、脚手架在支设、拆除和搬运时，必须轻拿轻放，上下、左右有人传递。11、使用电锤开洞、凿眼时，应使用合格的电锤，及时在钻头上注油或水。所有施工阶段的噪声控制在国家标准《建筑施工场界噪声限值》。12、合理安排施工进度和作业时间以避免对周边居民正常生活产生影响。在城市建成区内，禁止中午和夜间进行产生噪音的建筑施工作业（中午12时至下午2时，晚上11时至第二天早上7时）。由于施工不能中断的技术原因和现场特殊情况，确需中午或夜间连续施工作业的，应向建设行政主管部门和环保部门申请。8.2.4土壤保护管理措施1、加强对于废气、废水、废渣等的治理和综合利用，防止向土壤任意排放含各种污染物质的废物；2、加强对现场存放油品和化学品的管理，对存放油品和化学品的库房进行防渗漏处理，采取有效措施，在储存和使用中，防止油料跑、冒、滴、漏污染水体。3、对粪便、垃圾和生活污水进行无害化处理；4、禁止将有毒废弃物作为土方回填。8.2.5建筑垃圾处理措施1、建筑垃圾分为可回收与不可回收的，分类堆存。95 2、在现场设置垃圾桶和垃圾池，用于收集生活垃圾，并由专业的垃圾清运公司负责及时运出工地做无害化处理。3、施工产生的泥浆和淤泥采取泥浆罐或其他封闭的专用运输工具运输，严禁随地排放。4、实行种建筑垃圾综合处理方法，首先将拆除建筑物、房屋装修和改造道路中产生的建筑垃圾用车运到处理场所，然后，用人工的办法将建筑垃圾中的可直接再生利用的物质，如金属材料、木质类材料和塑料类材料分选归类，直接供给相应的废品收购公司进行处理。对建筑垃圾中的大块废混凝土、废砖、大理石等物质，利用大型破锤或破碎机破碎至粉碎机所能粉碎的尺寸，一般为小于100毫米，然后用石料粉碎机进行粉碎至建筑所需的石子、砂子，再将上述混合物用多层分级筛分级成合符建筑标准的粗石子、细石子、粗砂子、细砂子，以及泥砂等再生材料。生产用水采用活性炭反渗透净化生活污水并循环使用，既可节约用水又可防止污水的再次排放污染环境。95 第九章组织协调管理策划9.1组织协调机构罗湖区木棉岭蚊帐顶边坡治理工程项目经理部项目经理技术负责人施工技术部物资设备部安全质量部计划财务部综合办公室室监理单位劳务单位政府部门业主单位设计单位一、人员配置1、与监理的沟通：主要由施工技术部负责2、与业主的沟通：主要由项目经理负责3、与设计院的沟通:主要由总工负责4、与施工班组的沟通：主要由施工技术部的现场施工员负责4、与环保部门、公安局等的沟通:主要由后勤办公室负责5、与安检站、质检站的沟通:主要由安全质量部负责6、与材料供应商和设备租赁商的沟通：主要由物资设备部负责7、与检测部门的沟通：主要由施工技术部的现场施工员负责95 二、设备的配置项目部大会议室1间、打印机2台、照相机2部、每人手机1部、固定电话5部、联网电脑3台、传真机2部、小轿车1辆。9.2组织协调目标创造出良好的外部和内部环境，促进本项目顺利设施，保质按期完成施工任务。9.3组织协调的方法和手段组织协调的实现有赖于良好的沟通机制：第一种就是通过正式的沟通渠道，如月会、周会、座谈会、登门拜访、现场检查。第二种就是通过非正式的沟通渠道。如电子邮件、电话、传真等。9.4组织协调措施9.4.1与业主的协调配合1、为保证施工尽早展开，进场后积极与业主、监理单位相关部门联系，主要就占地、用电、用水等问题逐一落实。2、施工全过程应与业主保持经常性联系，积极征询采纳有关单位对质量、进度、变更、安全环保、文明施工等方面的意见，确保施工文明有序，令招标单位达到最大程度的满意。3、在施工全过程中，严格按照经业主批准的“施工组织设计”进行工程质量管理。4、积极配合业主对工程施工过程进行检查，各分部、分项工程的验收工作提前一天通知业主，对提出的问题坚决整改，绝不姑息。9.4.2与设计单位协调配合1、经常与设计人员取得联系，理解设计意图，及时处理施工过程中的模糊概念，并通过建设单位及时形成有效设计文件，确保工程不受影响。95 2、邀请设计单位专业设计人员参加重要部位的结构隐蔽验收，参加分部工程验收，保证施工符合设计要求，保证结构安全；就施工方案中需要设计单位配合的内容，及时向设计单位征询意见，与设计单位达成共识，使施工方案满足可行．经济．方便．安全的原则，将施工方案在工程施工前进行完善，形成指导施工的纲领性文件。3、参加施工图审查，协助业主向设计院提出建议，完善设计内容和设备选型。4.在施工过程中发现设计不完善之处，及时将信息向设计院反馈，并协助设计院妥善处理。5.会同设计院、业主、监理一起参加工艺、装饰材料等的选型、选材和定货，参加新材料的定样采购。9.4.3与监理单位的协调配合1、工程中标后向监理单位主动提交我单位的相关资料．质量保证体系和各分项工程质量计划。2、主动配合申方和监理公司做好图纸会审，协助监理公司做好图纸会审记录，并整理好形成有效设计文件。3、协助监理单位控制工程施工进度，突出计划管理，根据工程合同工期要求，编制工程施工总进度计划，分解总施工进度计划成月计划和周计划，制定相应的劳动力计划和材料采购计划，定期向监理．建设单位等单位提交，每次工程周协调会检查上周计划完成情况和下周施工计划，每月检查上月计划完成情况和下月计划，对施工进度计划有拖延，分析产生拖延的原因，制定将拖延工期赶上去的措施，保证工程总施工进度符合合同工期要求。4、为监理定期召开监理例会提供会议室，并认真听取监理对工程施工过程的意见和要求，并严格执行例会纪要所形成的决议。5、积极配合监理对工程施工过程进行检查，施工各分部、分项的验收工作提前半天书面通知监理，对提出的问题坚决整改，绝不姑息。6、对图纸中未有明确的部位和作法，一定要与监理取得一致意见，以技术核定单等形式确定下来，不得擅自处理。7、所有进入现场使用的成品、半成品、设备、材料、器具均主动向监理工程师提交产品合格证或质保书，按规定使用并需进行物理化学试验检测的材料，主动递交检测结果报告。8、严格执行“上道工序不合格，下道工序不施工”95 的原则，使监理工程师能顺利开展工作。对可能出现的工作意见不一的情况，先执行监理工程师的指导后予以磋商统一，在现场质量管理工作中，维护好监理工程师的权威性。9.4.4与劳务单位的协调1、会同建设单位、监理对拟订的劳务单位予以考察，并采用投标方法录用，使所选择劳务单位(含供应厂商)的资源．管理．经验均符合施工工程要求。施工中发现不能履行合同责任或义务，影响合同目标的兑现时，总包方有权采取一切措施，包括劝其退场，更换劳务队伍。2、所有劳务单位及建设单位指定劳务单位进场后，均必须与总包单位项目经理部签定工程配合协议，并严格按协议条款来检查．落实劳务单位的责任．义务，尽量减少推诿扯皮现象的出现而贻误工期。3、总包责成劳务单位严格按照总进度计划编制“实施进度计划”，各分承包方应建立健全安全、质量、保证体系，并纳入本项目经理部统一领导，服从总包及建设单位代表．监理工程师的领导，按总体安排进退场。9.4.5与政府部门的协调1、负责与有关政府部门及公用事业机构协调和沟通。2、我方做好施工过程中与质检站和安检站的联系，确保质量和安全检查工作的顺利。并做好已完项目的验收工作。3、按照深圳市档案馆的要求编制资料，及时掌握各种要求。4、联系建设局办理开工证等各种手续。5、联系城市管理、环境保护等部门办理渣土弃运手续。9.4.6与周边居民的协调1、本工程开工后，加强与居委会和周边单位的联系，征得环卫、市政、交通、治安及邻边其他单位的支持，严格遵守地方政府的法规，特殊工序必需连续施工造成扰民时，要提前与当地居委会联系，取得居民的谅解与支持；2、教育职工尊重居民的生活习惯，不成群结伙到附近小区游荡，不酿酒滋事，不打架斗殴，使用文明礼貌用语，主动助人为乐；3、教育司机文明行车及操作，防止扰民和发生交通事故；4、95 合理安排施工时间及时段，错开居民休息时间，减少噪音扰民，利用合谐的关系，确保工期顺利进行。5、晚上十点至早上六点，原则上停止一切建筑施工活动，特别是噪声较大的施工活动，以免影响周围的单位、居民的休息。不可避免要在该时段内施工作业，施工前要先取得周围的单位、居民或居委会的同意，并到政府有关部门办理相应施工许可手续。6、施工现场车辆进出场时，要避开每日上、下班（学）时段，不要造成施工现场周围交通不畅或发生事故。7、采取措施控制噪音污染、运输洒落、扬尘等几项指标达标。　8、施工现场周边悬挂“此地施工，带来不便，敬请谅解”的告示牌。9、教育好工人要遵纪守法，严禁施工人员骚扰附近单位、居民。10、施工现场要公布施工投诉电话，虚心接受他人批评意见。11、要经常与当地单位、居委会保持联系、交流情况，经常征求其意见，及时消除施工给带来的扰民隐患，切实做好文明施工。 95'
