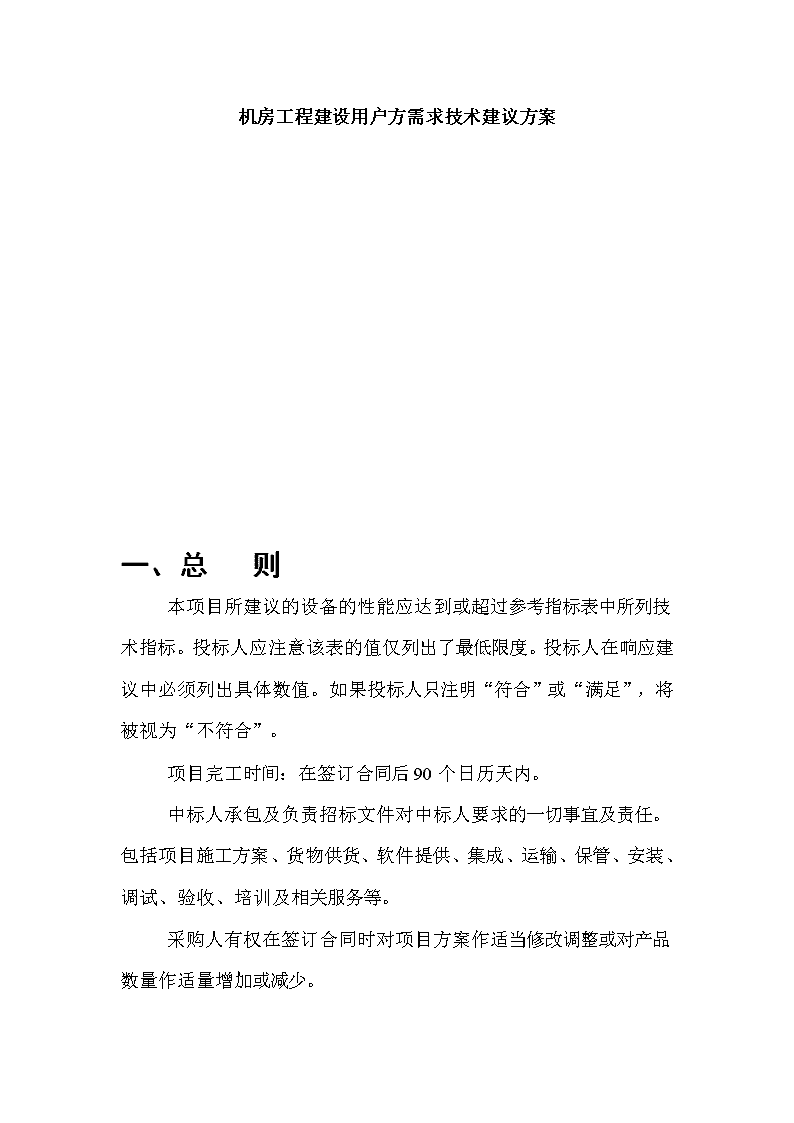

'机房工程建设用户方需求技术建议方案一、总则本项目所建议的设备的性能应达到或超过参考指标表中所列技术指标。投标人应注意该表的值仅列出了最低限度。投标人在响应建议中必须列出具体数值。如果投标人只注明“符合”或“满足”,将被视为“不符合”。项目完工时间:在签订合同后90个日历天内。中标人承包及负责招标文件对中标人要求的一切事宜及责任。包括项目施工方案、货物供货、软件提供、集成、运输、保管、安装、调试、验收、培训及相关服务等。采购人有权在签订合同时对项目方案作适当修改调整或对产品数量作适量增加或减少。

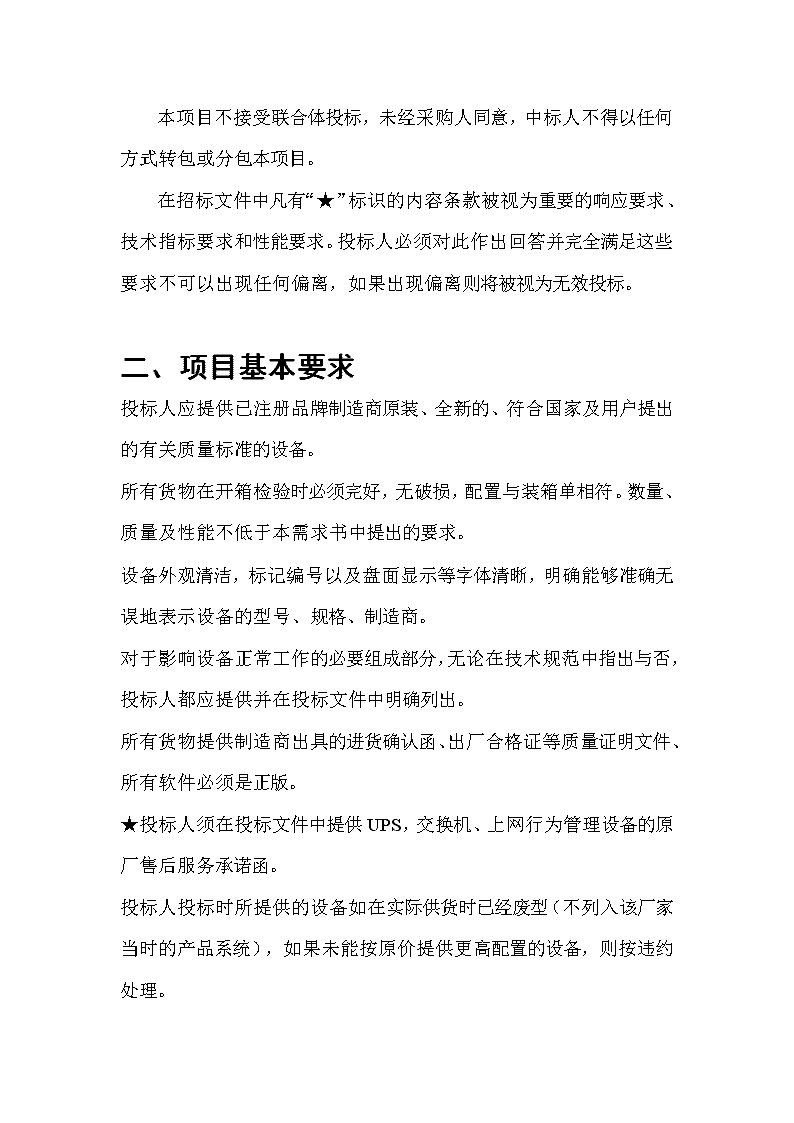

本项目不接受联合体投标,未经采购人同意,中标人不得以任何方式转包或分包本项目。在招标文件中凡有“★”标识的内容条款被视为重要的响应要求、技术指标要求和性能要求。投标人必须对此作出回答并完全满足这些要求不可以出现任何偏离,如果出现偏离则将被视为无效投标。二、项目基本要求投标人应提供已注册品牌制造商原装、全新的、符合国家及用户提出的有关质量标准的设备。所有货物在开箱检验时必须完好,无破损,配置与装箱单相符。数量、质量及性能不低于本需求书中提出的要求。设备外观清洁,标记编号以及盘面显示等字体清晰,明确能够准确无误地表示设备的型号、规格、制造商。对于影响设备正常工作的必要组成部分,无论在技术规范中指出与否,投标人都应提供并在投标文件中明确列出。所有货物提供制造商出具的进货确认函、出厂合格证等质量证明文件、所有软件必须是正版。★投标人须在投标文件中提供UPS,交换机、上网行为管理设备的原厂售后服务承诺函。投标人投标时所提供的设备如在实际供货时已经废型(不列入该厂家当时的产品系统),如果未能按原价提供更高配置的设备,则按违约处理。

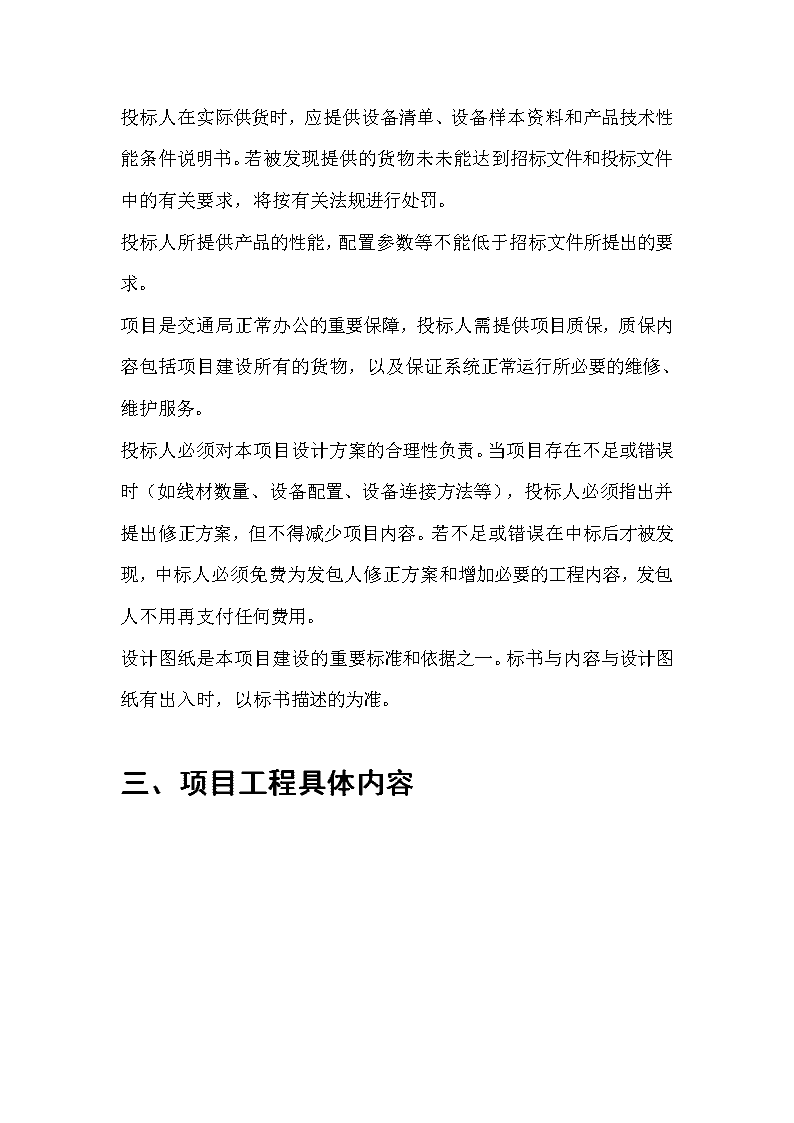

投标人在实际供货时,应提供设备清单、设备样本资料和产品技术性能条件说明书。若被发现提供的货物未未能达到招标文件和投标文件中的有关要求,将按有关法规进行处罚。投标人所提供产品的性能,配置参数等不能低于招标文件所提出的要求。项目是交通局正常办公的重要保障,投标人需提供项目质保,质保内容包括项目建设所有的货物,以及保证系统正常运行所必要的维修、维护服务。投标人必须对本项目设计方案的合理性负责。当项目存在不足或错误时(如线材数量、设备配置、设备连接方法等),投标人必须指出并提出修正方案,但不得减少项目内容。若不足或错误在中标后才被发现,中标人必须免费为发包人修正方案和增加必要的工程内容,发包人不用再支付任何费用。设计图纸是本项目建设的重要标准和依据之一。标书与内容与设计图纸有出入时,以标书描述的为准。三、项目工程具体内容
1.项目概述
1.1项目简介****市交通局现有网络中心机房设在大楼3层,为满足业务的不断扩展和未来需求,本项目将对中心网络机房进行搬迁、重新建设。将原3楼会议室改造为新中心网络机房,总面积为14×6共84平方米。项目建设需要充分考虑各种实用的信息化应用。
1.2系统构成原则本工程中所采用的系统以及系统的构成应符合以下原则:1、先进性智能化系统设计在技术上将适当超前,所采用的设备产品和软件成熟稳定。建立一个可扩展的平台,以保护前期工程和后续先进技术的衔接,使系统具有先进性。2、安全、可靠性在设计上系统应提供多种方式构建一个高可靠性系统,在硬件配置方面应有冗余,软件应有连续无故障运行的能力。3、模块化和可扩充性该系统的总体结构将是结构化和模块化的,以满足通用性和可替换性。同时系统采用模块化设计,分布式实施的方法。具有很好的兼容性和可扩充性,既可将不同厂商的设备产品集成在一个系统中,又可使系统能在日后得以便捷地扩充,也可集成新增的其它厂家的系统及设备。4、实用性系统要考虑技术和成本的适用性。应从系统目标和用户需求出发,经过充分论证,选择合适的技术和产品。中标方须与用户共同论证,满足用户需求。5、合理性和经济性(1)在保证先进性的同时,以提高工作效率,节省人力和各种资源为目标进行工程设计,充分考虑系统的实用和效益,争取获得最大的投资回报率。
(2)在设计、施工和验收时执行国家最新相关标准,没有国家标准的参考国际和行业标准。设计所选设备材料要符合各个设备厂商产品技术使用要求。6、弱电系统要求是一个开放、通用系统,具良好的开放性、标准化。(1)不同子系统、不同产品间接口如数据接口、网络接口、系统和应用软件接口,它们之间能达到“互联性”和“互操作性”。(2)接口为通用的国际标准;接口互换性好;可维护性好。
1.3各子系统需求本项目主要由如下两大部分组成:
一、机房建设1)机房供配电系统2)机房防雷接地系统3)机房气体消防系统4)机房不间断电源(UPS)系统5)机房空调系统6)机房环境及动力设备监控系统
二、网络系统1)综合布线系统(PDS)2)计算机网络系统(CNS)
2.机房建设****市交通局中心网络机房建设总面积84平方米,项目建设完成后需要提供保障整个交通局的信息传输、信息化设备安全稳定运行的环境。机房建设要求
1、环境要求:本工程的环境要求是按照有关机房设计B标准进行设计。由于计算机机房内的网络设备工作环境要求效高,且要为操作人员提供一个较好的工作环境,所以机房内要保证环境洁净明亮、恒温恒湿、美观舒适、管理流程畅顺。
2、技术要求:机房内的网络设备是各类电子信息的处理中心,负责各种重要信息的传输和管理。为保证设备的正常运行,机房内的装修材料必须具有防火、防尘、防潮以及保温、隔热、抗静电等功能。
2.1机房平面结构及装修说明
2.1.1机房平面功能结构说明依据空间划分合理、功能明确的原则,以及机房区域按其使用功能和各功能间之间的相互关系,将整个机房区域划分为主机房区、控制区及辅助设备区。机房平面功能结构图见附件一。
2.1.2机房装修说明
(1)隔断针对计算机系统的不同设备对环境的不同要求,为便于空调控制、灰尘控制、噪音控制和机房管理,项目采用隔断墙将大的机房空间分隔成较小的功能区域。主机室与控制室之间以及控制室与辅助设备室之间采用通透玻璃进行隔断,机房外门采用防火防盗门,机房内门采用无框大玻璃门。
(2)天花机房天花采用600×600MM方形金属微孔天花吊顶,并进行天花内防尘防潮处理。配合600mm×600mm带面板吸顶灯成带型布置。在机柜热通道的吊顶处安装回风格栅。要求采用A级装饰材料。
(3)墙面机房区墙面选用彩钢板造型饰面。彩钢板采用轻钢龙骨做骨架,粘贴于密度板上进行饰面装饰。采用A级装饰材料。
(4)地板机房地板采用规格尺寸为600mm×600mm无边抗静电活动地板。机房内地面要求制作20mm厚带加强筋和铝箔的橡塑保温板,所使用材料不低于B1级防火标准,并保证地面洁净程度及平整度。
(5)外墙防漏由于中心机房位置处于顶楼,楼房使用年限增加会出现漏水风险,加之中心机房其本身重要性,需在装修时封闭房间窗户,并在机房外墙做防水漆处理,以达到防漏标准。
2.1.3机房平面示意图
2.2机房供配电系统机房的供电电源技术指标根据GB50174-93《电子计算机机房设计规范》和GB2887-2000《电子计算场地通用规范》的规定,按一类方式执行,建立不间断供电系统。机房内的计算机等设备的配电采用放射式方式供电。机房内的电气施工选择优质电缆、线槽和插座。插座分为市电、UPS及主要设备专用的防水插座,并注明易区别的标志。配电系统的开关设备必须具有全选择性保护。
2.2.1配电柜根据现有用电需求,机房单独配置一个1600*600*600配电柜,对机房各设备及插座进行配电。配电柜主开关120A2套,分别用于机房动力设备和电子信息设备,根据实际情况分别配置UPS及市电开关,均选用优质开关。在该柜内实现市电及UPS总输入总输出、UPS维修旁路、UPS对机房供电输出、UPS对控制区工位供电输出、预留UPS并机口等功能,并提供开放的通讯接口及协议,便于环境监控系统采集。
2.2.2照明系统根据机房电气设计规范对照度的要求,结合自然采光及墙面反射率等因素,机房内安装12套带面板吸顶灯,根据机房的实际情况,灯具间隔为约每6平米一灯,需充分考虑到照度均匀性和有效抑制眩光等因素。机房内同时配备应急照明灯。
2.3机房防雷接地系统
2.3.1.系统概述****市交通局中心网络机房在办公大楼的顶层,是存放重要的计算机设备、网络设备和数据资料的地方,业务运作中处于非常重要的地位。一旦该部分机房和系统遭受雷电袭击,其直接损失和间接损失都将非常的严重。必须对该信息平台采取相应的防雷防护设施。项目必须从机房接地、机房内部等电位措施和机房线路分级防浪涌保护等方面对该机房进行相应的防雷保护。并提供开放的通讯接口及协议,便于环境监控系统采集。项目完成后,机房内全部信息化设备和机柜等设施都要全部接入防雷系统,
2.3.2.工程内容1.电源防浪涌保护器(防雷器)的分级安装计算机设备作为对雷电、浪涌等过电压非常敏感的信息设备,电源线路的防雷是机房防雷的重点。对计算机的主机房电源线路进行系统防护的原则,根据主机房电源和设备自身的特点,项目对电源供电线路采取四级防护措施,所有配电柜主进出开关后端均加装B级或C级防雷器,分别做为二级或三级电源防雷。2.机房内部等电位接地措施在机房静电地板下,围绕机房敷设环形接地母线,用30mm*3mm紫铜带沿机房四周做成一个环形等电位接地铜带,离墙50mm,铜带通过高强度绝缘子固定在地板上;该环形等电位接地铜带采用35mm2接地线与机房内安全保护地可靠连接。机房环形接地母线接地电阻要求小于4欧。每个机架接地线与环形接地母线铜排直接联接。机房内所有设备及金属构架要接到环形接地母线铜排,接地线应采用大于35mm2多股铜质电线。3、主机房防静电地板屏蔽机房的地板装修采用防静电地板。地板的钢架之间和防静电地板底的金属板之间要有良好的导电导磁性能,并在多处都与防静电地板框架下面分布的接地汇流紫铜排通过****mm²以上的多股线缆可靠连接。保证防静电地板接地性能起到电磁屏蔽和消除静电积聚的功能。4.机房内部的等电位连接实施原则为
相同功能或相似功能的设备和机柜应单点就近(不超过50公分,如接地线必须加长,可根据情况加粗接地线径)可靠(通过不小于16mm²的铜缆)引入到防静电地板下面最近的地线汇流排上。机房内部的所有金属物体包括机柜、金属门窗和经过机房的所有金属管道,都应通过****m㎡以上的线缆就近和地线汇流排多点紧密联结。5.机房接地机房接地采取桩式接地。
2.4机房气体消防系统本工程为机房配置一套有管网七氟丙烷气体灭火系统,气瓶间设在机房内辅助设备间,在主机室、控制室及辅助配电室天花顶上设置喷头,进行三个区域的消防保障。配置气体释放显示、报警装置(释放灯、警铃、紧急启停按钮);火灾报警系统由消防控制箱、烟感、温感联网组成。系统启动受控于本地气体灭火控制器,并向动力环境监控系统输出报警信号。管网式要求在自动状态下,当防护区发生火警时,气体灭火控制器接到防护区两独立火灾报警信号后立即发出联动信号(关闭通风、空调、电源等)。经过30秒时间延时(保证室内人员逃离),气体灭火控制器输出24伏直流电,启动灭火系统。HFC-227ea经管网释放到防护区,控制器面板喷放指示灯亮,同时,控制器接收压力讯号器反馈信号,防护区内门灯显亮,避免人员误入。当防护区经常有人工作时,可以通过防护区门外的手动/自动启止器,使系统从自动状态转换到手动状态,当防护区发生火警时,控制器只发出报警信号,不输出动作信号。由值班人员确认火警,按下控制器面板或击碎防护区门外紧急启动按钮,即可立即启动系统,喷放HFC-227ea灭火剂。当自动、手动紧急启动都失灵时,管理人员可直接进入储瓶间内实现机械应急操作启动。只需拔出对应防护区启动瓶上的手动保险销,拍击手动按钮,即可完成整套系统的启动喷放工作。
2.5机房UPS供电系统为了满足电子化信息技术的迅速发展,市电公网的电源污染问题以及市电公网与局域内电网之间电感电圈设备的相互污染问题也就越来越多地暴露出来。诸如市电停电、市电电压过低或者过高,电源浪涌、线间噪声、谐波失真、频率漂移、瞬态尖峰、波形断续等,这些电源污染问题导致的故障轻则导致各种计算机信息网络系统中的PC机、服务器和数据存储器等各类设备无法连续正常工作,重则可能直接导致上述设备被毁坏、信息系统崩溃、人员生命安全受到威胁和不可估量的经济损失。计算机机房负载分为主设备负载和辅助设备负载。主设备负载指计算机及网络系统、计算机外部设备及机房监控系统,这部分供配电系统称为“设备供配电系统”,其供电质量要求非常高,采用UPS不间断电源供电来保证供电的稳定性和可靠性。“辅助供配电系统”,其供电由市电直接供电。本项目采购三进单出系列20KVA/16000WUPS一台,配以UPS专用****0AH12V蓄电池40只及蓄电池专用柜。要求后备电时间为1.5小时,具有断电保护功能,在后备电耗尽前,提前发出信号,强制服务器关机,以保护硬盘及数据信息,为机房安全运行提供动力保证。同时配以设备通讯接口,与机房环境监控系统相连。
2.6机房空调系统机房空调系统是为保证机房设备能够连续、稳定、可靠地运行,需要排出机房内设备及其它热源所散发的热量,维持机房内恒温恒湿状态。机房温度要求控制在****摄氏度以下,相对湿度要求在40%-80%之间。机房内应预留柜式空调管出入口,出入口要求密封措施。根据机房实际尺寸大小及制冷面积,本项目采购5P380V天井式空调2台,5匹柜机单冷清新风380V柜式空调2台,3匹单冷清新风380V柜式空调1台。主机室安装2台5匹天井式空调和1台5匹柜机单冷清新风380V柜式空调、动力室安装1台5匹柜机单冷清新风380V柜式空调、监控室1台3匹单冷清新风380V柜式空调。空调与机房环境监控系统相连,提供来电自启功能,可监测空调是否在运行,远程开/关空调等,能与温度联动,以提供机房环境温湿度保证。
2.7机房环境及动力设备监控系统
1.系统概述机房环境及动力设备监控系统用来对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据,实现对机房遥测、遥信、遥控、遥调的管理功能,为机房高效的管理和安全运营提供有力的保证。本项目采购机房环境动力监控系统一套,对各种动力设备及其环境进行实时监控、统一管理。该系统要求具有完善的监测和控制功能、联动功能;融合机房的管理措施,对发生的各种事件都结合机房的具体情况非常务实的给出处理信息,提示值班人员进行操作。实现机房设备的统一监控,智能化实时报警,实时事件记录。系统设备质保期为一年。
2.系统需要监控的内容:环境监控系统:集中监控工控机以及配套软件和相应数量的数据采集模块,图形化操作界面,支持WEB访问,可监控空调、漏水报警、UPS、UPS输出、动力配电监控、温湿度、门禁、视频、防雷、消防等监控,并通过短信平台、语音及声光显示报警。空调监控:为空调增加控制器,监控主机具备空调子软件模块,实现统一平台监控;漏水报警:使用测漏线缆实现漏水检测,实现统一平台监控;UPS监控:为UPS主机增加通讯接口,实现统一平台监控;在UPS供应商提供通讯卡及通讯协议的情况下,监测协议提供的所有参数和状态。参数包括输入输出电压、电流、频率、功率、蓄电池组的电压、后备时间、放电电流等;状态包括整流器、逆变器、电池、旁路、负载等部件的状态。如出现异常,监控系统立即报警处理。动力配电监控:市电使用情况监控,UPS总输出监控,办公工位UPS用电监控,机房UPS用电监控,每个机柜UPS用电监控,防雷监控;监测配电柜的主回路和各分回路的各种参数如电压、电流、频率、有功功率、功率因数、无功功率、视在功率等;监测各级供电开关的闭合/断开状态。如有异常,监控系统立即报警处理。消防监控:采集气体消防主机信号实现统一平台监控;门禁系统技术要求:
在机房的主入口及主机室和辅助设备间入口各安装一套门禁系统,并可通过环境监控系统实现统一管理;通过门禁控制器提供的协议或门禁管制软件监测门的开关状态、刷卡开门的时间、门区及卡号;显示和记录进出门统计资料;控制门的开关等。温湿度监控:通过采集温湿度传感器所监测的温度和湿度数据,实时监测机房各区域的温湿度情况,以直观的画面实时显示出来。当温湿度值出现异常时,监视系统立即报警通知,并可联动空调的启停来调节。(1)在机房内安装4个温湿度传感器,安装位置原则上在机房顶部和机柜柜体内;在配电室和控制室内各安装1个温湿度传感器。(2)温湿度传感器精度要求:温度±1℃,湿度±3%;温湿度传感器支持本地化数字显示。(3)监控系统能实时显示每个传感器的温湿度,并能显示历史曲线图。该时间间隔可以在系统中调整,并可设定报警阀值。报警方式:对异常情况采取声光报警,对重大异常情况通过短信及语音告知指定手机。
3.视频监控系统机房CCTV监控系统的规模不大,但是它是建立机房安全防范机制不可缺少的环节。它能24小时监视并记录下机房内发生的任何事件。本项目在主机室配置两个半球型摄像头,控制室及辅助设备间各配置一个半球型摄像头,数据存储于环境监控主机上,增加主机硬盘,提供数据存储时间为15天,与机房环境监控系统联动,利用环境监控系统主机视频监控模块实现视频数据的统一管理。
2.8需求清单一、机房装修设备材料序号项目规格参数要求单位数量1、天花1机房天花内防尘防潮处理 M2842机房金属微孔天花600×600×0.8mm微孔铝扣板M2843微孔天花龙骨 M2844天花配件 M2842、墙面1墙面彩钢板0.6mm镀锌钢板,内衬12mm防火石膏板静电烤漆喷涂工艺,表面平滑、细腻、消声;降低静电负荷,表面抵抗值****5—8Ώ电荷减弱1秒以下;采用静电烤漆喷涂工艺隔音率500Hz可达45dB平米1202墙面彩钢板龙骨及配件加厚平米1203地脚线墙面、柱面周边地脚线(H=****0mm)米50
3、地面1地面防尘防潮处理 M2842抗静电无边地板600×600×35全钢活动地板机械性能,极限集中载荷:>5880N均布载荷:>9720N极限偏差:<0.2mm,系统电阻****万-1亿欧姆M2843机房入口台阶处理 项14、外墙防漏1窗户密封处理 扇32外墙防水处理漆 M22445、其它工作 1防火玻璃隔断(UPS设备间与控制区、控制区与主设备间)12mm铯钾防火玻璃,乙级防火平方362防火玻璃门12mm铯钾防火玻璃,乙级防火樘23防火玻璃门夹,拉手等 樘24防火门双开门樘15装饰附材 项1二、机房供电设备材料序号项目规格参数要求单位数量
1市电及UPS配电柜1600×600×600玻璃门豪华型台12镀锌铁线槽200×****0mm米303铁线管直径20mm米****04插座箱 个205线槽安装配件 套56机房内UPS插座220V13A个207机房内新装市电插座220V****A2+3孔个208导线BVR6MM2卷159导线BVR2.5MM2卷15****安装附材 项1三、机房防雷接地系统设备材料序号项目规格参数要求单位数量1B级电源防蕾V****-B/3+NPE台12C级电源防蕾V20-C/3+NPE台13防雷插座5位插座套54导线BVR****MM2百米15接地紫铜带30*3米50
6标准地线35MM2米507离子地极LDJ****00条38水平地极D12条159汇流排F****00条1****安装附材 项1四、机房消防系统工程材料序号项目规格参数要求单位数量190L七氟丙烷储气瓶QF700套22七氟丙烷药剂HFC-227eakg1603气体灭火控制箱一区QMK-1台14普通型光电感烟探测器CKK2-LS个25普通型感温探测器1CC-70H个26消防警铃24V个17放气警告灯24V个18声光报警24V个19紧急启停按钮24V个1****手动/自动转换开关24V个1
11备用电池 套112操作指示牌及警告牌 块113电线管DN20 m20014电线ZR-BV-1MM2 m30015喷头管网 项116系统调试 项1五、机房UPS系统工程材料序号项目规格参数要求单位数量1UPS20KVA/16000W三年质保,详细参数见表后台12UPS专用蓄电池****0AH12V一年质保,详细参数见表后只403蓄电池专用柜20节标准电池柜,详细参数见表后个24通讯卡RS485个15信息采集卡 个16安装调试 项1六、机房空调系统设备材料序号项目规格参数要求单位数量
13匹柜式空调3匹定频柜式空调,国际知名品牌电源规格:380V交流电源能效等级:2级额定制冷量:>=7350W室内运行噪音:38-43dB室外运行噪音:<=56dB套125匹柜式空调5匹定频柜式空调,国际知名品牌电源规格:380V交流电源能效等级:3级额定制冷量:>=12000W室内运行噪音:44-50dB室外运行噪音:<=60dB套235匹天井机空调5匹天井式空调,国际知名品牌电源规格:380V交流电源能效等级:3级额定制冷量:>=12000W额定制热量:13000(15****0)W室内运行噪音:42-52dB室外运行噪音:<=63dB套24地面保温棉 M2****05 套5
安装及辅材(插头及铜管)七、环境监控系统工程材料(一年质保)序号项目规格参数要求单位数量1、配电及开关监测系统1电量监测仪1)可同时测量三相四线制的电压、频率、电流、功率因素2)电流测量接口外接符合GB1208-1997标准电流互感器(次级输出5A)3)工作电源采用总线供电方式,有电源防接反功能和过压保护功能4)通信接口采用标准串口(RS485),通信协议采用MODBUS协议,支持ASCII方式5)带有图形液晶显示,可直接查看系统运行状况以及测量结果,便于现场安装调试6)总线接口可采用8芯网线和RJ45接口进行连接台1
2配电开关监测模块1)具有不少于12路开关量输入功能,采用光隔离2)工作电源采用总线供电方式,有电源防接反功能和过压保护功能3)通信接口采用标准串口(RS485),通信协议采用MODBUS协议,支持ASCII方式4)带有图形液晶显示,可直接查看系统运行状况以及测量结果,便于现场安装调试5)总线接口可采用8芯网线和RJ45接口进行连接个12、UPS系统(厂家提供通信卡和协议) 1通信转换模块1)支持SNMPv1/v2/v3,支持RFC1628UPSMIB,可通过标准网管软件读取设备信息或者对其进行设置。2)可连接1个带RS232或RS485监控接口的智能UPS、精密空调或发电机组3)核心软件可升级,可根据不同厂家的UPS、精密空调或发电机组监控命令定制监控行为。个1
4)可指定控制中心保证安全性。5)通信协议可增加数字签名增强安全性。3、空调系统1分体空调控制器1)可测量环境温度和湿度,并可根据环境温度自动控制空调开关,开空调和关空调的门限值可分别设置2)通过红外遥控控制空调3)工作电源采用总线供电方式4)可独立使用也可与监控主机联网使用,联网使用时可禁用本地控制5)通信接口采用标准串口,通信协议采用MODBUS协议,支持ASCII方式个54、漏水检测系统(国产漏水检测设备)2漏水报警系统(带20米感应线缆) 套15、温湿度监测系统1温湿度传感器1)采用高精度数字温度传感器2)工作电源采用总线供电方式,有电源防接反功能和过压保护功能个6
3)通信接口采用标准串口(RS485),通信协议采用MODBUS协议,支持ASCII方式4)带有图形液晶显示,可直接查看系统运行状况以及测量结果,便于现场安装调试5)总线接口可采用8芯网线和RJ45接口进行连接6、消防监测系统1开关量采集模块 个17、门禁系统1门禁控制器1)刷卡数据通过IP网络到中心服务器认证2)网络传输的数据须经过加密处理,安全性高3)有通行时段和节假日设置,控制灵活。4)可以通过Telnet、SNMP进行远程管理。5)除可通过IP网络联网以外,也可以通过RS485总线联网,遵循ModBus协议接口特点:台1
具有韦根26读卡器接口具有门锁接口(都有常开和常闭接口)具有门磁接口具有内部控制开关接口具有RS485总线接口具有RS232接口2门禁读卡器 根33电锁 根34电锁电源 个35出门按钮 个36感应卡片ID卡张****8、图像系统1半球型摄像机(日夜型红外)中解像日夜两用红外灯塑料小海螺形数码彩色摄像机,1/3"SONYSUPERHADCCD,420线,红外线照射达20米,0lux/F1.2,零照度使用红外光补偿时转为与白天明亮光线条件下一样效果的黑白显示,自动背光补偿、电子快门、自动增益控制、自动白平衡,标配4mm镜头,6mm、8mm镜头可选,DV12V,最大450mA,φ****0×H80mm个4
2视频采集卡四路套19、监控系统主机1工控主机自带9个IO口,可连接32个485测控模块,通过IP网络直接与监控中心通信。液晶显示和断电数据保持系统保障采集数据的完整。1)3路光隔离干接点输入2)6路****Bit模拟量输入口,输入范围0-5V,可配置成干节点接口。3)2路photomos光继电器输出,MAX:****0VAC,****0mA4)液晶显示面板5)提供基于RS485的现场总线,支持MODBUS协议接口,可以支持在1500米范围内与32个采集或控制的子设备通讯。6)具备同时往2个中心发送数据的能力7)通过总线为监测的子设备供电(+12V),总线接口方式为2种RJ45接口和通用端子接口,方便安装部署。8)套1
提供****/****0MRJ45接口,通过以太网络用TCP/IP协议与监控中心通信实现远程监控。9)可以通过Telnet、SNMP进行远程管理。2硬盘320G个13液晶显示器17"台14多媒体语音系统(含语音卡) 套15短信系统GSM套16监控系统主软件1、软件系统具有很好的开放性。2、软件系统具有完善的防范措施及较强的容错能力。3、软件具自主权4、后台数据库软件可采用SQL或Oracle等5、对于大量的监控点可以进行分区、分组的树型结构管理套1
6、可根据告警设置进行多种形式的告警,具有三级告警机制。同时出现不同设备不同级别的报警时可以有重点、有先后的进行处理,首先处理最严重的告警7、不同级别的告警可以设置不同的通知方式。如发生三级告警时,控制中心要发出声音和图示警告,并同时向有关维护人员发送邮件、短信通知,而发生一级告警时可以只是发送email通知8、可以灵活设置报警的条件9、网络中断告警****、管理中心的人员可按需要通过短信、邮件调度维护人员处理故障,并形成维护日志11、可以对维护人员处理故障的值班时间进行排班12、具有远程管理和控制功能。可以在软件上进行设备的Telnet远程管理设置。****、其他1耗材 批12安装调试 项1
UPS性能要求:1、系统要求(1)UPS必须为国际知名品牌产品。★(2)必须具有三相缺相功能,缺一相,最大可承受50%额定满载;缺两相,最大可承受****%的额定满载,UPS均仍能长时间在线工作★(3)UPS应为采用国际领先技术的高可靠性双DSP全数字控制技术的真在线式UPS(4)UPS具有宽输入电压范围,输入电压:三相,208-478V(线电压)120-276V(相电压)★(5)UPS直流电压(电池电压)为480V(6)具有先进的电池自动化管理功能,如电池放电终止电压自动调节技术,环境温度补偿技术等。★(7)两级防雷,标准配置D级防雷板。2、UPS技术指标序号指标项目技术要求1★标称交流输入电压380V2★输入电压可变范围±15%3输入功率因数≥0.954输入电流谐波成分<7%5★输入频率50Hz±****%6★频率跟踪范围50Hz±2%
7频率跟踪速率≤1Hz/s8★输入浪涌抑制性能内置D级防雷9★直流电压480v****单机标称输出功率20KVA11单机输出电压220V12输出电压稳压精度±1%13输出频率50Hz14市电电池切换时间0ms15输出功率因数0.716输出电流峰值系数3:117面板显示方式LED+LCD(中英文可选)18噪声<65dB(A)19过载能力1****%150%≥****min≥1min20单机MTBF≥200000小时蓄电池要求1)★电池产品要求是国家免检产品,要求投标时提供证书复印件。2)★电池产品要求具有泰尔认证证书,要求投标时提供证书复印件。
3)★电池产品制造商要求具有ISO9001质量认证证书,要求投标时提供证书复印件。4)★投标电池要求提供叁年免费质保服务(人为、外力或不可抗力等因数损坏除外)5)★具体特性要求如下:A、无游离电解液,侧倒90度仍能使用B、安全防爆C、使用寿命长(5-8年)D、适应温度广(-35-45℃)E、内阻小,要求内阻<3.5MΩ,大电流放电性能好,F、自放电小-电池的板栅要求采用无锑多元合金制造G、能满负荷工作3个小时,荷电出厂,使用方便H、独特配方,深放电恢复性能好I、铅酸免维护无须补液3.网络系统3.1综合布线系统为保证实现大楼内各种计算机设备、各种网络互联设备,以及计算机桌面系统等在物理上和逻辑上的互连,作为计算机信息管理系统建设的基础,结构化综合布线系统是十分重要且必须先行的环节,其兼容性、开放性、灵活性、可靠性、先进性和经济性是网络系统顺利实现的重要保障。
****市交通局办公大楼综合布线系统包括1-3层办公网的建设,本大楼共有信息点64个,一楼26个,二楼46个,三楼56个。信息点布置图如下:
由于机房搬迁至原三楼会议室,原有信息点布线已不能满足需求,本项目工程对原各楼层信息点布线进行重新布置。并将原五类线更换成六类线,以提供千兆速率,为将来业务信息量的扩展提供保障。根据该大楼整体格局,通过六类网线将各楼层信息点接入三楼新机房交换机。大楼现有信息点使用物理隔离的内外网两套网络,同时为满足今后对内线电话的需求,每个信息点布置一路语音线路。即,每个信息点需要有内网、外网、语音三种接口。网络建设完成后,投标人需保证办公人员能正常使用各种办公业务系统和连接互联网。在综合布线系统规划时将以“统一考虑、分别实施、物尽其用”的原则进行分类实施,确立该系统主要目标及解决方案,具体内容如下:★本工程综合布线系统全部采用超六类产品,保证整个网络每个信息点和接入点能够接入****00兆的网络速率;★布线防雷:在尽量不影响外观的前提下,至少做好两个措施。措施一、布线线路必须选择远离雷电区域,如防雷接地线、外墙等;措施二、布线主干(进入房间前的线路)做好防雷接地工作。
以办公室的功能设计和办公台、办公设备平面布置布置信息点;3.1.1系统的设备选择要求1、信息模块:用于水平线缆与信息端口的连接设备,有明显的语音及数据的标识系列,具有防火及坚固功能,耐用性满足≥750次咬合;2、面板:用于模块的保护和信息应用的识别,采用白色86型双孔或单孔面板;3、六类线缆:用于配线管理单元到用户信息口的连线,采用六类标准;4、跳线:用于数据交换设备和配线管理单元的跳接线,也应用于信息面板到信息终端的连接,具有一定的防火能力;3.1.2线槽敷设要求强、弱电线槽分槽敷设,数据、语音线敷设在同一线槽内。线槽直角时,其最小弯曲半径不应小于槽内最粗电缆外径****倍。电缆或电线的总截面(包括外护层)不应超过线槽截面积的40%,载流导线不宜超过30根。支架的安装:支架安装应根据建筑结构不同形式选用不同支架型工及固定方式,对于钢结构的建筑其支架安装宜按支架安装节点样图进行安装。电缆支架间距离宜为:当电缆水平敷设时为0.8-1.5m,垂直敷设时为1.0m。
水平安装的线槽及保护管用的金属支架间距应满足设计图纸要求,如无明确规定,支架间距宜为1.5-2m;并在距下列部位0.2m处也应设置支架3.1.3电线电缆的敷设要求综合布线系统的缆线常采用槽道或桥架敷设,尤其是电缆条数多而集中的干线通道的交接间内。在电缆槽道或桥架上敷设电缆时,应符合以下规定要求:1.电缆在桥架或敞开式的槽道内敷设时,为了使电缆布置牢靠和美观整齐,应采取稳妥的固定绑扎措施。2.电缆在封闭式的槽道内敷设时,要求在槽道内缆线均应平齐顺直,排列有序,尽量互相不重叠或不交叉,缆线在槽道内不应溢出,影响槽道盖盖合。铜缆的敷设:1.敷设电缆应合理安排,不宜交叉;敷设时应防止电缆之间及电缆与其他硬件体之间的磨擦;固定时,松紧应适度。2.多芯电缆的弯曲半径,不应小于其直径的6倍。同轴电缆的弯曲半径,不小于其外径的****倍。3.线缆槽敷设截面利用率≤60%,线缆穿管敷设利用率≤40%。4.信号电缆(线)与电力电缆(线)交叉敷设时,宜成直角;当平行敷设时,其相间的距离应符合设计规定。5.电缆沿支架在线槽内敷设时应在下列各处固定牢固:
6.明敷设信号线路与具有强磁场电气设备之间的净距离,宜大于1.5m;当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时,宜大于0.8m。3.1.4机房内布线系统机房布线采用地面线槽走线方式,所有的线缆经主机柜由金属线槽到各个机柜和控制室布放。强电线路可以与弱电线路平等配置,但需分隔于不同的线槽中。真正做到在一个清洁的环境下,实现办公自动化。3.1.5机柜要求(1)本机房需配备网络机柜数量为****台;(2)机柜尺寸为600(宽)×800(深)×2050(高),颜色:黑色;(3)前后网孔平开门设计,通风面积不小于65%,门开启角度不小于135度,机柜的内部/顶部均可进线;(4)机柜应符合主机房的整体走线方式(下走线)。3.1.6信息点统计****市交通局办公大楼信息点分布,详见下表:序号楼层房间名信息点备注1一楼工程科8 2档案室8 3办证厅**** 4二楼计财科8 5办公室4
6交管14 7交管24 8交管34 9运管14 ****运管24 11运管34 12公交14 13公交24 14会议室2 15三楼机房**** 16办公室14 17办公室24 18办公室34 19办公室44 20交通指挥中心24 21政工科6 合计1283.2网络系统设备1.概述
随着网络信息化系统的飞速发展,****市交通局业务的不断扩展,其内网数据流量不断增加,现有的网络设备已不能满足现有业务流量的需求,形成了网络瓶颈;同时因网络环境日益复杂,网络安全越来越重要,交通局现有的安全设备无法有效提供网络安全保障。针对交通局现有网络状况及未来业务发展要求,本项目将从交通局网络优化和网络安全完善两个方面进行建设。根据交通局的网络拓扑及现有设备情况、网络环境,该项目主要建设内容为以下方面:采购新核心交换机设备,保证内网流量的正常稳定运行。采购新接入层交换机设备,方便划分VLAN和管理,并且接入层交换机与核心交换机均使用千兆以太网相连接,加快网络流量的传输。根据交通局的部门或科室来划分VLAN,每个部门或科室划分一个子网,各自网关均在三层交换机上,方便管理的同时自动屏蔽内网病毒和攻击的全网扩散。服务器、下属单位均和千兆核心交换机相连接,保证服务器速度达到****00M,提高服务器的访问速度,确保业务稳定快速运行。采购一台上网行为管理设备,增强网络安全。3.3需求清单序号项目规格参数要求单位数量1六类网线300米/箱箱80
2信息点双口面板双口个1283六类信息模块个****64语音模块个965语音点单口面板单口个966线槽直径24mm(3米)条3007线槽支架个2008VDF端子排套29带面板吸顶灯600*600套12****应急照明灯套211照明开关3位套312网络配线架24口个1213光纤配线架含适配器、尾纤,12芯19英寸安装型套214六类网络跳线3米条38415光缆GYFTY,8芯,非金属米20016光缆熔接筒24芯,含分歧卡个217网络机柜黑色600(宽)×800(深)×个****
2050(高)mm18工程辅材批1序号项目规格参数要求单位数量1核心交换机三年质保,详细技术参数要求见3.4台12二层交换机三年质保、详细技术参数要求见3.4台83上网行为管理系统一年质保、详细技术参数要求见3.4套13.4主要设备性能要求:核心交换机性能要求:功能及技术指标参数要求背板带宽★>=1T转发架构★分布式转发交换容量★整机>=480G转发性能★>=276Mpps;支持电源冗余★支持电源1+1冗余,本次采购配置1+1冗余电源电源★交流电源输入,单模块功率>=1400W支持主控板冗余★支持主控板1+1冗余,本次采购配置1块主控板
处理器内存>=512M可支持接口类型★接口模块:****/****0BaseT、百兆光口、千兆光口、千兆电口、万兆光接口,EPON接口功能模块:防火墙业务模块,入侵防御系统模块,无线控制器模块,负载均衡业务模块,应用控制网关模块,网络流量分析模块,SSLVPN业务模块、异常流量检测业务模块、异常流量清洗业务模块虚拟化技术★支持将多台物理设备虚拟化为一台逻辑设备,虚拟组内可以实现一致的转发表项,统一的管理,跨物理设备的链路聚合业务插槽数量(不含主控板及电源插槽)★>=3最大万兆接口数量整机最大可接入万兆接口数量>=24,本次采购不配置万兆接口最大千兆RJ45接口数量整机最大可接入千兆RJ45接口数量>=144,本次采购配置千兆RJ45接口数量>=40个最大千兆光接口数量整机最大可接入千兆RJ45接口数量>=144,本次采购配置千兆光接口数量>=8个路由接口数量>=1KVLAN特性支持基于端口的VLAN,802.1qVlan封装,最大Vlan数>=4****6,支持GVRP
带宽控制支持带宽控制,控制粒度<=64Kbps基本功能端口镜像;流量控制/802.3x;链路聚合;QOS优先级队列调度:每端口支持8个优先级队列,3个丢弃优先级,支持SP、WRR、CBWFQ队列调度算法,支持WRED拥塞避免算法,支持流量整形,支持802.1P,DSCP/TOS优先级和重新标记能力,支持基于时间段的流分类和QoS控制能力;支持标准和扩展ACL,基于VLAN的ACL;支持VLANACL和IPv6ACL;每板ACL条目数>=4000条认证协议特性支持802.1X和802.1XSever组播协议支持GMRP、IGMPv1/v2/v3、IGMPv1/v2/v3Snooping、PIM-DM、PIM-SM、PIM-SSM等协议支持MSDP,MLDv2/MLDv2Snooping,PIM-SMv6、PIM-DMv6、PIM-SSMv6路由协议支持静态路由、RIPV1/V2、OSPF、BGPIpv6★支持RIPng、OSPFv3、IS-Isv6、BGP4+,以及各种Ipv6隧道技术Ipv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道等。MPLSVPN★支持L3MPLSVPN和L2VPN:VLL(Martini,Kompella)以及MCE生成树协议支持IEEE
802.1d(STP)/802.1w(RSTP)/802.1s(MSTP)标准,支持BPDUguard,Rootguard;安全特性★支持IP+MAC+PORT任意组合的绑定,支持非法帧报文过滤,用户分级管理和口令保护,支持端口隔离,支持SSH,支持SNMPv3网管支持配置防火墙插卡,处理性能>=6.5Gbps支持终端安全接入控制管理,保护网络安全对终端用户强制实施安全准入策略加强网络终端用户的主动防御能力严格控制终端用户的网络使用行为可靠性★支持VRRP,RRPP,EthernetOAM(802.3ah),支持GracefulRestartforOSPF/BGP/IS-IS设备管理★SNMPV1/V2/V3;RMON1/2/3/9;支持sFlow流量统计,Syslog;支持WEB网管,支持MIB-II;中文图形化管理认证★(投标时)提供信产部入网证书,提供国际权威机构测试认证报告如TollyGroup报告,提供Ipv6第二阶段认证证明
二层交换机性能要求功能及技术指标参数要求固定端口★24个****/****0Base-T以太网端口,2个****/****0/****00Base-T以太网端口和2个****00Base-XSFP千兆以太网端口(Combo)管理端口★1个Console口交换容量★19.2Gbit/s,所有端口支持线速转发包转发率★6.55Mpps广播风暴抑制支持基于端口带宽百分比的广播风暴抑制组播IGMPv1/v2/v3Snooping生成树协议支持STP/RSTP/MSTP端口汇聚支持多个端口汇聚组;FE汇聚组最多支持8个端口,GE汇聚组最多支持2个端口端口镜像支持多对一的端口镜像支持RSPAN(远程交换端口分析)端口隔离支持端口环回检测支持MAC地址表最多支持8K个MAC地址流控支持IEEE802.3x流控(全双工)
端口汇聚★支持LACP支持手工聚合支持最大端口聚合组:端口数/2,每个聚合组最大支持8个端口VLAN★支持基于端口的VLAN(4K个)支持基于协议的VLAN支持VoiceVLAN支持GVRP支持VLANVPN(QinQ),灵活QinQ支持基于端口和全局的VLANMapping二层环网协议支持STP/RSTP/MSTP支持SmartLink堆叠最大支持16台设备堆叠组播IGMPSnoopingv1/v2/v3组播VLAN镜像支持N:1端口镜像支持RSPAN支持流镜像
QoS/ACL支持ACL★支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、TCP/UDP端口范围、VLAN等定义ACL。支持基于端口、VLAN、全局下发ACL支持基于时间段(TimeRange)的ACL支持QoS每个端口支持4个输出队列支持802.1p/DSCP优先级支持端口队列调度(SP、WRR、SP+WRR)支持基于流的包过滤支持基于流的流量统计支持基于流的重定向支持基于流的优先级标记支持基于流的限速支持流量整形支持IPV6QOS
安全特性用户分级管理和口令保护支持GuestVLAN支持IEEE802.1X认证/集中MAC地址认证支持AAA&RADIUS&HWTACACS认证支持MAC地址学习数目限制支持MAC地址黑洞支持SSH2.0支持IP源地址保护支持ARP入侵检测功能支持ARP报文限速功能支持端口隔离支持IP+端口的绑定支持IP+MAC的绑定支持端口+MAC的绑定支持IP+MAC+端口的绑定DHCP支持DHCPclient支持DHCPSnooping支持DHCPSnoopingtrust支持DHCPSnoopingoption82
管理与维护支持XModem/FTP/TFTP加载升级支持命令行接口(CLI),Telnet,Console口进行配置支持HGMPv2集群管理支持SNMPv1/v2/v3,WEB网管支持RMON1,2,3,9组MIB支持系统日志,分级告警支持PING、Traceroute,MulticastTraceroute支持Telnet远程维护支持VCT(VirtualCableTest)电缆检测功能支持DLDP(DeviceLinkDetectionProtocol)单向链路检测协议支持Loopback-detection端口环回检测支持IPv6host网络管理特性族产品兼容性★要求与核心交换机同品牌。上网行为管理系统
★上网行为管理系统,要求适用于内网用户数400-1200人的组织机构,支持2个百兆网络接口,4个千兆网络接口(LAN*1DMZ*1WAN*4),提供一年保修。产品主要指标:硬件参数要求性能要求防火墙吞吐量700Mbps并发会话数目800,000VPN加密速度312MbpsVPN隧道数目5200移动用户数5200杀毒速度****0Mbps病毒邮件扫描速度****0封/秒垃圾邮件扫描速度60封/秒硬件要求网络接口≥4×****00BASE-T(RJ-45)串口≥1个设备尺寸标准1U机架式★功能指标:大项子项要求细节
上网优化上网加速★必须支持Cache缓存功能。重复数据支持从Cache缓存中提取并返回给用户,提升网速并节省带宽占用;★必须支持Socks5代理;http代理;支持缓存网页、图片、Flash文件等静态文件;★必须能缓存酷六、56网、搜狐等在线视频数据流;★必须能对指定域名、指定IP优先缓存或禁止缓存;能为指定用户/用户组启用或禁用Cache上网加速功能;★必须支持以图形化方式直观展示缓存效果和上网加速效果;★内网用户无需更改任何配置即可实现透明缓存和上网加速;流量管理★必须能同时连接两条物理线路,支持上网流量的多线路自动选录效果(必须提供自主知识产权证明,加盖厂商公章),同时能对每条链路分别管理流量;★必须支持虚拟线路,实现对多条外网线路分别流控的效果;
一条物理线路/虚拟线路可根据用户、访问行为、IP、时间等划分成多条虚拟通道,满足带宽精细化管理要求;必须能基于用户使用的应用类型划分和分配带宽资源;★必须能基于用户访问的网站类型划分和分配带宽资源;★必须能基于用户传输的文件类型划分和分配带宽资源;★指定用户的指定应用流速超限后必须能够自动提醒之;网络可视性支持实时监控各链路上行、下行流量,且通过曲线图显示;支持实时监控流量TOPN应用及使用该应用的用户信息;支持统计指定用户最常访问的TOPN网站、TOPN应用等;★必须支持将指定时间段内、指定用户/用户组/应用的上网流速以条带叠加图的形式显示;★必须支持将指定用户/用户组/IP的流量统计/趋势与前一天/前一周/前一月对比并输出报表;上网安全★必须能过滤含有木马的危险网页;
危险过滤★必须能过滤含有危险脚本的网页;★必须能过滤潜藏了恶意插件的网页和下载的文件(必须提供自主知识产权证明,加盖厂商公章);内置URL库并封堵极易潜藏病毒、木马的色情、成人等网页;★必须能封堵黑客远程遥控、木马远程控制等危险行为;★必须能检测和封堵TCP****、80、443等常规端口中的异常流量;★即使内网终端感染木马、间谍软件等也必须能够识别并封堵之(必须提供自主知识产权证明,加盖厂商公章);终端准入★必须能检查用户终端操作系统版本和补丁安装情况;★必须能检查用户终端注册表是否存在指定键值;★必须能检查用户终端系统进程和硬盘指定文件情况;★必须能检查用户终端杀毒软件的安装、运行和更新情况;
★必须能自动调用管理者编写的脚本并在用户终端执行;★检查不通过的终端能禁止访问互联网,或仅对其警告(必须提供自主知识产权证明,加盖厂商公章);上网管理用户识别支持静态账户认证,IP、MAC、IP-MAC绑定等认证方式;能够与第三方AD、LDAP、Radius等结合以识别用户身份;★必须支持AD、POP3、WEB、Proxy单点登录,简化用户操作;★必须支持新用户的自动命名、自动归类、自动管理;支持按照行政架构以树型结构组织用户及用户组;上网授权★设备必须能实现未知网页的自动识别和自动分类;内置新闻、色情、反动、赌博等35类以上的网址库;★必须能封堵SSL加密的钓鱼网站,且放行SSL加密的网银网址(必须提供自主知识产权证明,加盖厂商公章);
★必须能基于关键字过滤SSL加密论坛、BBS上的发帖行为;支持封堵自由门、无界浏览器、IPN等加密代理行为;支持基于文件类型过滤文件上传下载行为;支持基于关键字等过滤外发Email邮件行为;★必须内置500条以上的应用识别规则,有效管理网游、炒股、IM聊天等网络行为;★必须能应对P2P软件种类多、版本杂、更新快的问题(必须提供自主知识产权证明,加盖厂商公章);★必须能够限制指定用户一天内总上网时间;★指定用户的指定应用上网时长超限后必须能自动提醒之;其他要求★提供不少于3个VPN远程运维接入授权;部署要求支持网关模式、网桥模式;★必须支持多路桥接,即四进四出模式;★必须支持透明缓存,用户无需更改任何配置即可透明加速;支持主备双机模式;
★必须支持多机模式,即两台以上设备同时处理数据;资质要求★设备生产商注册资本大于5000万(投标时提供设备生产商营业执照复印件);★设备生产商的售后服务体系必须通过ISO9001:2008认证(投标时提供设备生产商认证证书复印件);设备生产商有高新技术企业证书;4.机房搬迁割接工程在新机房基础设施、网络系统、综合布线系统等项目建设完毕后,将原机房相关设备及配套设施搬迁至新机房。为确保安全、快速、平稳地转移业务,且割接过程尽量降低对交通局正常工作的影响,利用周末2天时间完成搬迁工程。投标人需制定完善的搬迁割接方案及进度计划。迁改内容如下:(1)将旧机房服务器搬迁至新机房并进行调试;(2)将不退出运行的网络设备搬迁至新机房并与新网络系统对接,包括省厅路由器、防火墙等;(3)将旧机房与1楼及另一栋大楼的2条8芯光缆迁改至新机房,实现新机房网络系统与1楼及另一栋大楼局域网互联;
(4)将运营商线路迁改至新机房,包括党政内网线路、党政外网线路、与镇区分局互联线路、与省厅互联线路、与港航局等单位互联线路。(5)其他迁改内容其他说明:★机房搬迁割接工程只能利用一个周末完成,要求割接完成后所有业务均能正常运行。割接完成后,用户能够同时使用旧布线系统和新布线系统。待用户全部转移至新布线系统运行后,方可拆除旧布线系统。搬迁割接工程产生的所有耗材及其他相关费用由投标人承担。四、工程质量标准1.工程施工、验收要求本工程严格按国家、省、市现行的质量评定标准和施工验收规范、规程进行施工和验收合格。2.工程承包方式及质量要求1)本工程实行工程总承包,按中标价包人工、包材料、包设备、包质量、包工期、包安全、包文明施工。中标人必须以直属施工队伍参加施工,不得转包。如施工单位出现有转包行为、有严重的质量问题并经警告也未能返工合格的、有破坏生产行为的,建设单位有权终止合同并由中标人承担违约责任。
2)中标人在施工中如果工程质量不符合设计要求的有关规定,经质监部门评定工程质量不合格者,建设单位可以要求停工和返工,中标人必须立即执行,并承担由此产生的各种费用,工期不得顺延。3)工程质量:必须达到合格工程;质量保修期为工程竣工验收合格后一年,向建设方出具质量保修书,如属施工质量引起的问题,由施工方全部负责无偿保修。3.其它要求投标人应依照招标文件、工程量清单(或中介预算)和施工图有关内容,结合现场施工条件、工程质量、安全、工期、文明施工及招标文件的要求进行报价,施工现场所有临时设施以及排除影响施工的各类障碍(如地下管线)所发生的费用都被默认为包含在投标报价中。投标人应考虑并承担一定的风险,如物价的波动、气候条件恶劣、水文及其它意外困难等。该工程施工过程中应做好安全文明施工及环保等方面的工作,工程完工后应及时清除所有障碍,不得残留、堆弃障碍物等,所需费用必须包含在投标单价中。中标人在开工前,应完善报批手续(建设方配合提供有关资料)。相关费用均默认在综合单价中不再另行计费。本招标文件的所有内容作为合同的附件,与施工承包合同具有同等的法律效力。本招标文件的解释权在招标人。
安全、文明施工:文明施工要达到****市规定文明工地标准,不得发生重大安全事故,切实做好安全生产各项防范措施,加强安全施工管理。做好现场安全用电和雨天作业的保障措施。按《建筑施工安全检查标准》(JGJ59-99)执行,达不到安全和文明施工要求的扣总承包价的2%。若因施工方原因出现重大安全事故,由施工方自身负全责。五、项目报价要求综合单价应包含人工费、材料费、机械费及管理利润、税金等一切用于完成该工程施工、竣工、修补缺陷的一切费用。投标人应在投标文件中提供主要材料价格表。投标人的投标文件按招标文件《投标文件格式》进行编写。施工用水、用电、施工人员的食宿地点及费用自理。如果以上内容与工程量清单有冲突,以工程量清单的说明为准。六、工期及工程款支付要求在签订合同后90个日历天内完成设备到货安装,工程实施并交付用户使用。合同签订后7天内,发包方向承包方支付合同价30%的工程预付款。工程施工结束通过验收后7天内支付至合同价的95%。工程结算后5%余额在本工程1年工程保修期满后无息支付。承包方在每次收取工程款时须向发包方出具工程款税务发票。注明:a、办理结算前,中标方必须按档案资料移交规定完整移交施工的文字、电子资料;
b、结算后中标方必须先开具全额发票,发包人只支付至95%,质保期满后凭收据支付5%的质保金。七、项目管理及进度安排为了使项目按质、按量、按时及有序实施,需要下列项目管理要求:投标人必须有详细项目管理组织架构、职员姓名、职务、职称,主要资历、经验及承担过的项目。投标人应详细列出项目实施方案计划。按照****市政府规范信息化项目建设的要求,本项目引入信息工程监理单位,在本项目的建设过程中,投标人必须承诺无条件配合监理、服从监理。八、包装、装卸、运输、保管及保险包装必须与运输方式相适应,包装方式的确定及包装费用均由中标人负责;由于不适当的包装而造成货物在运输过程中有任何损坏、丢失由中标人负责。包装应足以承受整个过程中的运输、转运、装卸、储存等,充分考虑到运输途中的各种情况(如暴露于恶劣气候等)和****地区的气候特点,以及露天存放的需要。专用工具及备品备件应分别包装,并在包装箱外加以注明其用处。每一包装箱两个侧面用不褪色的油漆和明显易见的中文字样做出标记。
标记内容包括:箱(件)号、装运标志(唛头)、毛重(kg)、尺码(长×宽×高,用mm表示)、净重(kg)、到货地址、收货人名称、货物名称、合同编号以及“勿近潮湿”、“小心轻放”、“此边向上”等。包装费、运费已包含在投标总价内。货物在现场的保管由中标人负责,直至项目安装、验收完毕。货物在安装调试验收合格前的保险由中标人负责,中标人负责其派出的现场服务人员人身意外保险。九、安装调试中标人负责到用户指定的地点进行安装调试。中标人应提交详细安装进度表。中标人应设安装负责人,负责安装协调管理工作。安装所需工具设施物料由中标人自备、自费运到现场,完工后自费搬走。调试:按国家相关施工验收规范进行,分阶段进行调试。货物的拆箱、安装、调试等项工作由中标人负责,但必须在采购人指定人员的参与下进行。调试的原始记录须经各方签字后作为验收的文件之一。十、验收
投标人应给出项目详细的验收方案,包括验收项目、验收标准,验收实施办法等。国内生产的部件必须有国家有关部门的认证合格证,强制认证产品必须有3C认证。国外生产的部件必须有合法的进货渠道证明及原产地证明。验收由采购人、中标人及相关人员依国家有关标准、合同及有关附件要求进行。验收完毕由采购人及中标人在验收报告上签名。十一、培训中标人应免费对采购人方的专业维护运行管理人员进行设备的组装、试运行、运行、维护和修理专业培训。投标人在投标文件中应提出详细的培训内容和培训计划。十二、质量保证及售后服务投标人必须提供目前市场上技术较先进、成熟的原装、全新产品,并且符合国家以及该产品的出厂标准。★投标人必须对所投项目中涉及到的主要产品提供:售后服务承诺书。主要产品包括:网络交换及管理设备、上网行为管理设备、UPS。★必须保证所有货物均为正货,所有货物的质保期以招标文件中要求为准。
★自项目通过验收之日起,中标人对项目提供工程保修期1年(除招标文件另有要求外)。★可通过电话或书面方式解答产品使用方面的疑问,若问题在半小时内无法解决,中标公司需派技术人员上门服务。在质保期内对用户提出的质量问题及维修要求中标人应立即响应,日间在1小时内到达现场,夜间在一个半小时内到达现场,并在到达现场后4小时内解决问题;中标人若不能排除故障,需提供相同规格的产品作代用品,以保证设备能正常运作,总体现场处理故障时间不能超过4小时,且中标公司不得再向业主收取任何费用。十三、技术资料中标人应于验收后向用户提供验收报告、技术文档的归纳、整理、提交,并提供完整的货物技术资料。技术文件:包括验收报告、技术文档、完整的货物技术资料。十四、采购人配合条件中标人在投标文件中要列明在项目实施过程中要求采购人提供的配合条件。'
