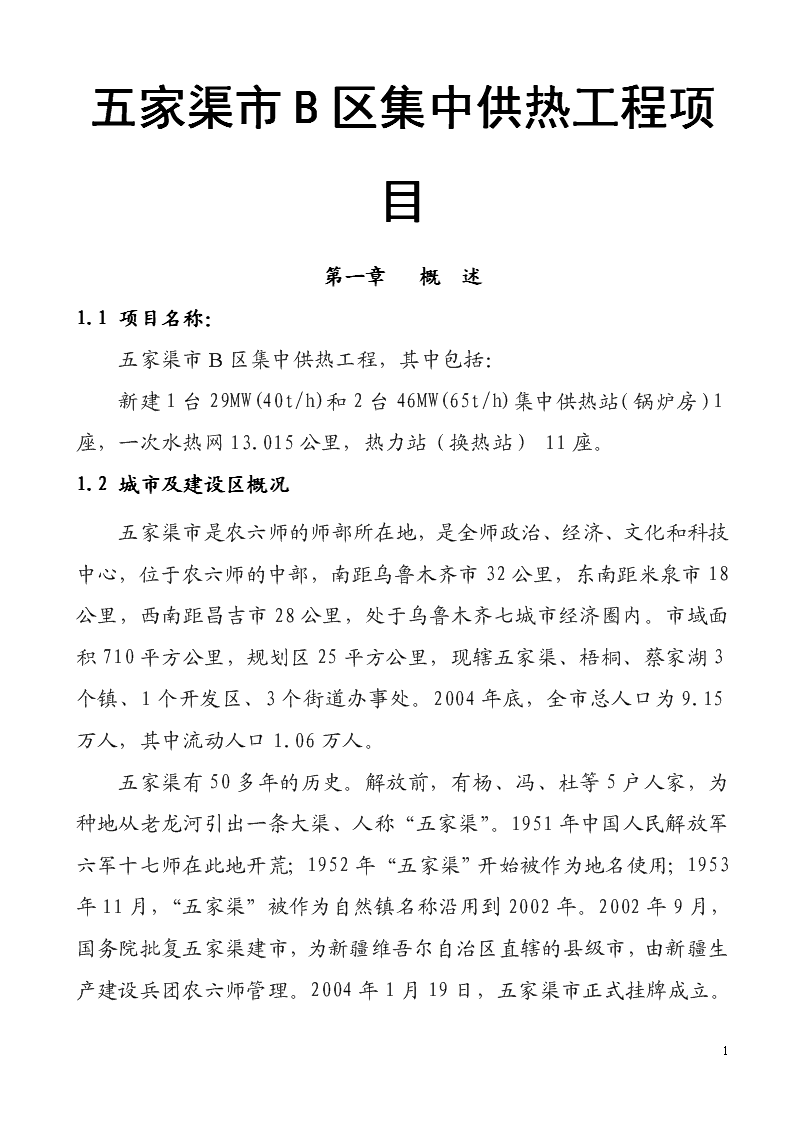

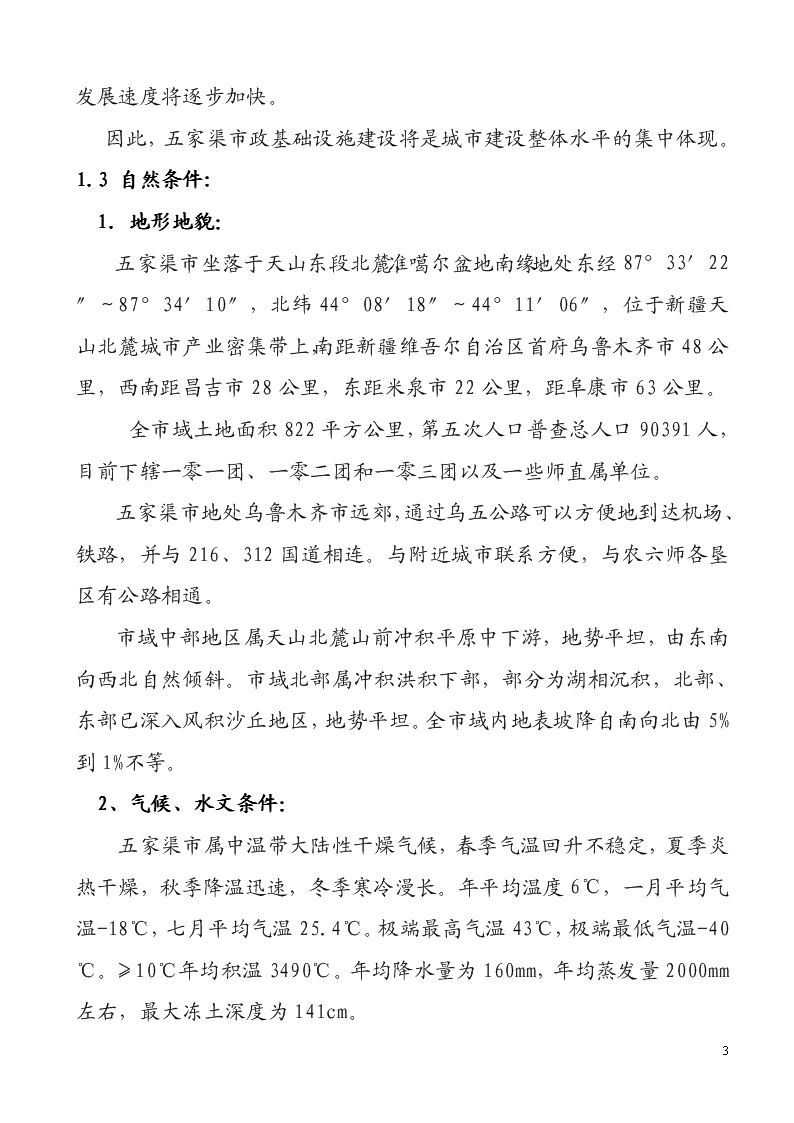

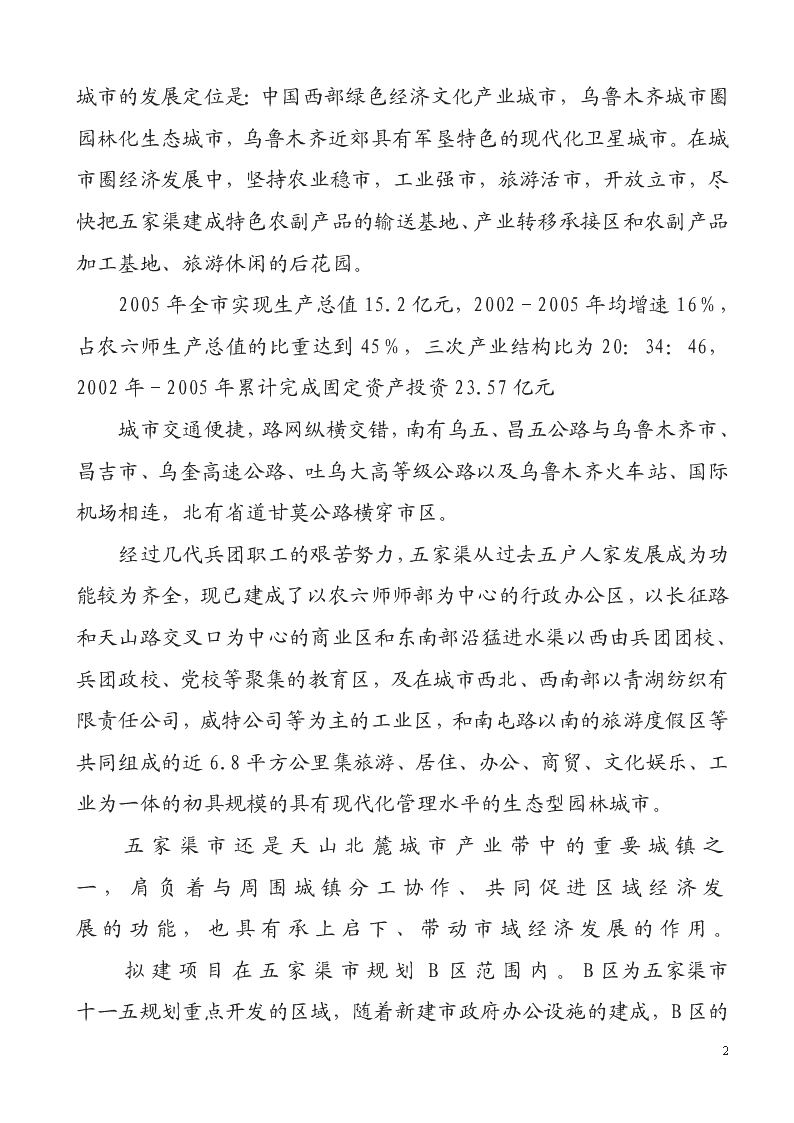

'五家渠市B区集中供热工程项目第一章概述1.1项目名称：五家渠市B区集中供热工程，其中包括：新建1台29MW(40t/h)和2台46MW(65t/h)集中供热站（锅炉房）1座，一次水热网13.015公里，热力站（换热站）11座。1.2城市及建设区概况五家渠市是农六师的师部所在地，是全师政治、经济、文化和科技中心，位于农六师的中部，南距乌鲁木齐市32公里，东南距米泉市18公里，西南距昌吉市28公里，处于乌鲁木齐七城市经济圈内。市域面积710平方公里，规划区25平方公里，现辖五家渠、梧桐、蔡家湖3个镇、1个开发区、3个街道办事处。2004年底，全市总人口为9.15万人，其中流动人口1.06万人。五家渠有50多年的历史。解放前，有杨、冯、杜等5户人家，为种地从老龙河引出一条大渠、人称“五家渠”。1951年中国人民解放军六军十七师在此地开荒；1952年“五家渠”开始被作为地名使用；1953年11月，“五家渠”74 被作为自然镇名称沿用到2002年。2002年9月，国务院批复五家渠建市，为新疆维吾尔自治区直辖的县级市，由新疆生产建设兵团农六师管理。2004年1月19日，五家渠市正式挂牌成立。城市的发展定位是：中国西部绿色经济文化产业城市，乌鲁木齐城市圈园林化生态城市，乌鲁木齐近郊具有军垦特色的现代化卫星城市。在城市圈经济发展中，坚持农业稳市，工业强市，旅游活市，开放立市，尽快把五家渠建成特色农副产品的输送基地、产业转移承接区和农副产品加工基地、旅游休闲的后花园。2005年全市实现生产总值15.2亿元，2002－2005年均增速16％，占农六师生产总值的比重达到45％，三次产业结构比为20：34：46，2002年－2005年累计完成固定资产投资23.57亿元城市交通便捷，路网纵横交错，南有乌五、昌五公路与乌鲁木齐市、昌吉市、乌奎高速公路、吐乌大高等级公路以及乌鲁木齐火车站、国际机场相连，北有省道甘莫公路横穿市区。经过几代兵团职工的艰苦努力，五家渠从过去五户人家发展成为功能较为齐全，现已建成了以农六师师部为中心的行政办公区，以长征路和天山路交叉口为中心的商业区和东南部沿猛进水渠以西由兵团团校、兵团政校、党校等聚集的教育区，及在城市西北、西南部以青湖纺织有限责任公司，威特公司等为主的工业区，和南屯路以南的旅游度假区等共同组成的近6.8平方公里集旅游、居住、办公、商贸、文化娱乐、工业为一体的初具规模的具有现代化管理水平的生态型园林城市。五家渠市还是天山北麓城市产业带中的重要城镇之一，肩负着与周围城镇分工协作、共同促进区域经济发展的功能，也具有承上启下、带动市域经济发展的作用。拟建项目在五家渠市规划B区范围内。74 B区为五家渠市十一五规划重点开发的区域，随着新建市政府办公设施的建成，B区的发展速度将逐步加快。因此，五家渠市政基础设施建设将是城市建设整体水平的集中体现。1.3自然条件:1.地形地貌：五家渠市坐落于天山东段北麓，准噶尔盆地南缘。地处东经87°33′22″～87°34′10″，北纬44°08′18″～44°11′06″，位于新疆天山北麓城市产业密集带上，南距新疆维吾尔自治区首府乌鲁木齐市48公里，西南距昌吉市28公里，东距米泉市22公里，距阜康市63公里。全市域土地面积822平方公里，第五次人口普查总人口90391人，目前下辖一零一团、一零二团和一零三团以及一些师直属单位。五家渠市地处乌鲁木齐市远郊，通过乌五公路可以方便地到达机场、铁路，并与216、312国道相连。与附近城市联系方便，与农六师各垦区有公路相通。市域中部地区属天山北麓山前冲积平原中下游，地势平坦，由东南向西北自然倾斜。市域北部属冲积洪积下部，部分为湖相沉积，北部、东部已深入风积沙丘地区，地势平坦。全市域内地表坡降自南向北由5%到1%不等。2、气候、水文条件：五家渠市属中温带大陆性干燥气候，春季气温回升不稳定，夏季炎热干燥，秋季降温迅速，冬季寒冷漫长。年平均温度6℃，一月平均气温-18℃，七月平均气温25.4℃。极端最高气温43℃，极端最低气温-40℃。≥10℃年均积温3490℃。年均降水量为160mm，年均蒸发量2000mm74 左右，最大冻土深度为141cm。其统计数据为：年平均气温:6.0℃冬季平均气温:-8.5℃极端日最高气温：43.0℃极端日最低气温：-40.0℃冰冻深度:1.5m夏季主导风向:西北风冬季主导风向:东北风地震烈度：7度市区南部青格达湖（猛进水库）地区为潜水溢出带，地势低平，历史上多湖泊，属冲积沼泽平原，猛进水库北西侧属冲洪积平原。3.工程地质：五家渠位于天山山脉以北，准噶尔盆地南缘，处于第四世纪冲击平原的下游。土层为冲击相的第四世纪沉积物，地质情况较为单一，层次明显。地基承载力一般在120—150Kpa。该地区没有进行系统的工程地址普勘，仅有一些单体建筑详勘钻孔资料。依据若干钻孔资料看，该地区由上到下个层工程地质分为如下若干层次：第一层：杂填土，有些地区缺。含炉渣、碎石。第二层；粘土层。第三层：粉沙层。第四层：粘土层。第五层：粉沙层。74 该地区属于地震防烈度7级地区1.4社会经济概况 五家渠市是农六师的师部所在地，是全师政治、经济、文化和科技中心，位于农六师的中部，南距乌鲁木齐市32公里，东南距米泉市18公里，西南距昌吉市28公里，处于乌鲁木齐七城市经济圈内。市域面积710平方公里，规划区25平方公里，现辖五家渠、梧桐、蔡家湖3个镇、1个开发区、3个街道办事处。2004年底，全市总人口为9.15万人，其中流动人口1.06万人。2005年全市实现生产总值15.2亿元，2002－2005年均增速16％，占农六师生产总值的比重达到45％，三次产业结构比为20：34：46，2002年－2005年累计完成固定资产投资23.57亿元。1.5城市环保状况经调查，五家渠市除A区已建成1座1*40t/h+1*65t/h集中供热站集中供热外，其余均为分散式供热，A区现有分散锅炉房57座,B区现有分散锅炉房12座,两区合计69座，小烟囱73个，多为小于10t/h的燃煤锅炉，烟尘排放形式基本上都为低空排放，气流的扩散能力差，加上采暖用煤（铁厂沟煤矿）挥发份很高，为35.0%～46%，所以烟尘污染较为严重，有些小锅炉没有消烟除尘设备或除尘设备除尘效率低，运行时烟尘直接向空中排放，加剧了城市污染程度。如果继续以分散方式供热，环境势必更加恶化。1.6城市供热简介：五家渠市的能源构成以煤炭为主要能源，城市冬季供热仍以燃煤为主，供热方式除已建成的A区集中供热站对A区和B区部分74 采暖面积实行集中供热外，其余主要以小型分散燃煤锅炉房，大部分平房和少数楼房使用火炉取暖，设备利用率及能源利用率很低。锅炉房大多是各单位自行建设的小锅炉，多为临时工烧锅炉，缺乏专业技术人员进行管理。随着城市建筑面积的不断增加，如继续按照现行的分散供热方式，还需增加许多小锅炉房，重复投资严重，并且占用大量土地，能源的浪费及环境污染必将日益严重。因此，在五家渠市全市范围内修建集中供热设施已迫在眉睫。1.6.1、供热锅炉房现状：五家渠市2006年前现状供暖面积的统计资料表明，市区内共有冬季燃煤取暖的小锅炉房69个，小锅炉110台。总吨位229t/h，供暖面积74.95万平方米（见附表）。1.6.2供热区域划分：根据五家渠市城市总体规划设计中的规划原则。城区供热采用集中供热，以居住、商业、办公、高教等区城为主（工业建筑另行安排）。供热系统的建设综合考虑近、运期有机结合，以近期为主的原则。共划分A、B、C、D四个供热分区：1.7存在的问题1.除A区已建成的集中供热站外其它供热区域内现状供热系统无统一的规划管理，锅炉房布置零乱，各单位、各部门分散独立供热，没有实施统一管理、无法实现供热集中调度，无法合理利用能源，更无法满足市政规划建设发展的需要。2.部分锅炉房采用干式除尘，除尘效率低，烟囱数量多、高度低，冬季供暖期粉尘及噪音污染严重，影响人民群众身体健康。74 3.大部分锅炉房锅炉容量小、热效率低、能源利用率差造成煤耗、电耗大。4.大量小锅炉房分散于市区各个位置，煤、灰渣在城市道路上交叉运输，既影响市区交通，加重了城市运输负担，而且又影响市容卫生，造成二次污染。5.随着城市发展速度的加快和市政府往B区的迁移、A、B两个区大量房地产的开发，新增建设项目增多，现有大部分锅炉房已满足不了供暖要求，如果还延续分散供热形式，势必会造成小容量，低效率的锅炉房数量的不断增加，形成年年扩建，年年供热能力不足的恶性循环局面。因此，加快城市的供热规划，按统一规划，统一管理，高效节能，技术先进，环保联片的建设供暖设施来满足城市建设、经济发展、提高人民生活水平，取缔大小林立的分散锅炉房，节约城市用地，美化城市环境，根治大气污染，彻底解决供热面积不断增长与供热需求的矛盾是十分必要的。1.8建设集中供热工程的必要性1．改变现状，完善城市基础设施，满足城市发展需要五家渠市现有采暖设施除A区建成的集中供热站对A区和B区部分采暖面积实行集中供热外，其余均为分散式供热，一部分楼房为小型锅炉供暖，大部分平房使用火炉取暖，设备利用率及能源利用率很低，A、B区现有小型燃煤采暖锅炉110台，共计约229t/h，未纳入集中供热的现状采暖面积74.95万m274 ，大多数为蒸发量10t/h以下的蒸气炉和热水炉，甚至0.5t/h的茶水炉也被用来采暖。锅炉房大都是各单位自行建设，且部分锅炉房设备陈旧，有的已超负荷运转，大多用临时工烧锅炉，缺乏专业技术人员进行管理。随着城市建设的发展和人民生活水平的不断提高，建设面积不断增加，如继续按照现行的分散供热方式供热，还需再增加小锅炉房，重复投资严重，并且还需占用大量土地，能源的浪费及环境污染将日益严重。自改革开放以来，五家渠市政建设发生了巨大的变化。在发展市区建设的基础上。随着城市基础设施加以道路、电力、通讯、给排水、绿化等日臻完善。环境保护就显得尤为重要。城市集中供热是保护环境，消除因冬季分散小锅炉燃煤取暖造成对大气环境及周边地区粉尘污染，提高能源利用率，节约能源的有效途径，是保持生态资源平衡的重要手段。同时也是现代化城市基础设施的重要组成部分。由于五家渠市目前在集中供热方面还十分薄弱，冬季采暖多为分散小锅炉，煤耗大，污染严重。因此搞好五家渠市的集中供热工程对于保护环境，减少污染，改善城市大气环境质量，进一步完善城市基础设施，提升城市功能，为五家渠市的可持续发展奠定有利的基础。2．改善环境，根治污染，节约能源五家渠市的发展定位是：中国西部绿色经济文化产业城市，乌鲁木齐城市圈园林化生态城市，乌鲁木齐近郊具有军垦特色的现代化卫星城市。在城市圈经济发展中，坚持农业稳市，工业强市，旅游活市，开放立市，尽快把五家渠建成特色农副产品的输送基地、产业转移承接区和农副产品加工基地、旅游休闲的后花园冬季严重的污染不但给五家渠市人民工作、生活以及生产建设带来较大的影响与危害，也给城市的发展定位和改革开放造成不利影响。因此，因此，解决五家渠市煤烟污染已迫在眉睫。在五家渠市继续修建集中供热设施不仅能为五家渠市提供稳定、可靠的热源，而且与传统的分散供热相比，在节约能源和减少城市污染方面，具有明显的经济效益和社会效益。而更深远的意义在于它是五家渠市建设环保生态型城市中不可少的重要一环。74 综上所述，分散的供热方式造成能源浪费严重，环境污染严重，经济效益低下，人民群众生活环境较差。实行集中供热、集中整治，力求节约能源、改善环境，改善城市人民群众生活面貌，保持城市良好发展势头已成为当今城市建设重中之重，也是十分必要的，是亟待解决的突出问题。1.9工程建设的目的本工程建设的目的是在解决五家渠市供热不足的同时，节约能源，改善环境，改善居民的生活条件。本工程将遵循以下几个原则：1.根据环境保护的要求，改善大气环境，治理空气污染。2.根据建设现代化城市的要求，取缔大小林立的分散锅炉房，节约城市用地，美化城市环境。3.根据节约能源，减少浪费的要求，使之充分利用有限的能源。4.根据目前分散锅炉设备陈旧，且有的已超负荷运转，已不能满足供热面积的不断增长与供热需求的矛盾，必须加快城市集中供热工程的进程。1.10编制依据、建设年限和编制原则及范围:1.10.1编制依据：1、新疆五家渠市总体规划。2、五家渠市供热规划。3、五家渠市鸿达供热有限责任公司关于《五家渠市集中供热二期工程可行性研究报告》编制委托书。4.五家渠市鸿达供热有限责任公司提供的编制所需基础资料。5.编制中执行的规程、规范1)建设部行业标准GJJ34-90《城市热力网设计规范》。2)《锅炉房设计规范》GB50041-923)《采暖通风与空气调节设计规范》GB50019-200374 4)《采暖通风与空气调节设计规范》GB50019-20035)《建筑设计防火规范》GBJ16-87(2001年版)6)《建筑灭火器配置设计规范》GB50140-20057)《建筑给水排水设计规范》GB50016-20038)《室外给水设计规范》GBJ13-86（1997年版）9)《室外排水设计规范》GBJ14-87（1997年版）1.10.2建设年限:建设年限为2006年5月～2009年10月1.10.3编制范围五家渠市B区集中供热工程的建设，主要解决五家渠市B区现状及近、远期规划面积的集中供热问题，根据新疆五家渠市鸿达供热有限责任公司委托，本可研报告论证范围主要为B区集中供热，其中包括：1.热源（供热站）根据五家渠市B区热负荷的现状以及热负荷的发展规划，在五家渠市B区新建一处集中供热设施解决B区供热区域内现状及近、远期的供热问题。2.热网、热力站（热交换站）1）B区集中供热站至供热区各热力站的一次水管网工程。2）供热区内各热力站工程。1.10.4主要技术原则1.在城市总体规范的指导下，结合城市供热事业的发展，统筹、合理安排，近期与远期结合，全面规划、分期实施。2.力求将热源置于热负荷中心区域。74 3.力求使供热管网走向合理，减少投资和运行费用。4.积极采用新工艺、新技术、新材料和新设备，做到技术先进、经济合理、安全可靠。第二章供热面积及热负荷2.1拟建项目供热区域现状锅炉房调查统计:五家渠市除A区集中供热站为已建成集中供热设施，现已带供面积101.22万平方米外（其中A区81.22万平方米，B区20万平方米，），其余均为各单位自建的中小型锅炉房供暖，两区域内现有中小型锅炉110台,其中10t/h锅炉3台，6t/h锅炉2台，4t/h及以下锅炉105台，总带供面积74.95万平方米，其中B区28.7万平方米。见表：05年A区部分集中供热后五家渠市A、B区小锅炉状况统计表站名单位名称锅炉数量(台)吨位（吨）备注(万平方米)　检察院110.3　建委12　0.9　法院11　0.6　圆艺场1立式2吨0.2　畜兽医站110.1　种子公司110.1　天山商场110.2　工商局140.4　卫校110.4　监狱管理局120.2　老法院120.3　消防队110.3油毡厂油毡厂2汽炉2台未拆0　石油公司221　交通宾馆110.5　工行和农行120.9　电缆厂120.374 　汽运司121.5　华新片区26.52.5　皮革厂441　水泵厂24吨、6吨3.5　机械厂310吨2台、4吨3台2　鸿驰汽修厂210.2　宏峰110.1　通久110.1　阳光小区222　警校263　农行241　建行养殖场110.1　兵党310吨1台、4吨2台6　干休所221　帅府门窗120.3　武装部120.6　新垦木业120.5　运管站110.2　人保110.15　煤气站120.2　棉麻公司221　驾校120.3　石油公司加油站110.1　汽运司加油站110.1　汽运司加气站110.1　丰桥驾校140.1　自来水公司110.1　大草原乳业220.3　钢瓶检验站120.1武警四支队武警四支队241.5　教导大队240.5　看守所120.2　棉纺厂3610　棉纺厂物业公司21吨、1.5吨1　女子监狱222　后勤农场220.3　食品厂64吨2台、6吨1台、1吨1台0.5　中级法院家属区140.5　B区酿造厂220.574 　B区水管处32台4吨、2台1吨1.5　B区职业学校24吨1.5　气象台110.7B区　农科所141.5　种子连220.2　林管站110.2　B区东区21010　冬日阳光240.7　B区工业园265　屠宰场120.2　园艺场220.3　工商局家属区120.8机械厂二小310.5　合计11022974.952.2现状、近期采暖面积预测：由于五家渠市B区为十一五规划重点开发的区域，随着新建市政府办公设施的建成，B区的发展速度将逐步加快，根据五家渠市市政建设规划预测，B区新建集中供热工程建成后（2007年）计划纳入集中供热的采暖面积为60万平方米（其中现状转网、入网48.7万平方米）；近期（2011年）将新增采暖面积为85万平方米。见表B区2005年现状供暖面积统计表序号用户名称供暖现状（㎡）近期规划（㎡）备注1五家渠高级中学335452新兴成小区1号37753新兴成小区2号27404新兴成小区3号34305检察院办公楼75266东城派出所9597市政府159028阳光小区1号楼23179阳光小区2号楼502210阳光小区3号楼231711阳光小区4号楼386412阳光小区5号楼135813兴成庄园72074 14师领导住宅区720015法院531416农六师技校4210517水管处2764218龙山大酒店2853419气象局1437620农科所1456521金合房产康居小区4270022海霞房产阳光小区9080023兴成庄园3245624一小二分校1778925社保大厦1066426东区门诊部200927工会大厦1439628体育馆1503529文化中心486030工交车站1504831农水大厦18000合计486968B区集中供热2007年计划供暖面积序号单位拟带供面积万m2备注1水管处5　2职业学校5　3良繁队4　4人民路10　5学院路8　6农科所37长安路108工业园109首站5　　合计60其中A区转网现状20万m274 B区集中供热2011年计划供热表序号2011年建成换热站拟带供面积万m2其中已供暖面积m21水管处10　2职业学校10　3良繁队10　4人民路15　5学院路15　6农科所10　7长安路15　8酿造厂10　9工业园一号15　10工业园二号15　11首站20　合计145　602.3热指标2.3.1计算参数说明气象资料实际供暖采暖期:10月15日～4月15日实际供暖期采暖天数：181天采暖室外计算温度为-24℃，采暖期平均室外温度为-8.5℃采暖期室内平均温度为18℃2.3.2热指标确定本市采暖设计室外温度－24℃，采暖期平均室外温度为－8.5℃，经过现场调查得知，供热区域内建筑物类型主要是住宅及公共建筑物，多为砖混结构，墙厚370mm，双层窗，现状供热面积中65%为住宅，20%为公共建筑物，15％为工业厂房，根据近年来供热实践经验及《新疆维吾尔自治区工程建设标准》及自治区《民用建筑节能管理规定》的有关要求，用户室温达到18℃时，其现状面积采暖热指标为:民用住宅74W／m274 ，工业厂房150W/m2，公用建筑100W／m2，综合热指标为:67×65%＋85×20%＋150×15%＝83.05W／m2，现状设计综合热指标取q=83W／m2；对近、远期新增的建筑采暖面积，按节能设计标准确定综合采暖热指标：设计综合热指标q=83W／m2，相应入户指标:1)83W/m2×0.99(锅炉房效率)×0.97(一次管网效率)×0.98(二次管网效率)=78.11W/m22)每m2建筑面积平均维护结构面积为0.51m2,加装50mm苯板保温后，每m2建筑面积减少热耗为：11[------------------------------------------------------------------]×ΔtWn(℃)×0.51(m2/m2)1/αn(w/m2·℃)+∑б(m)/λ(w/m·℃)+1/αw(w/m2·℃)1/αn+∑б/λ+1/αw+(∑бb/λb)1=[-------------------------------------------------------------------------------------1/8.7(w/m2·℃)+(0.37m/0.75(w/m·℃)+0.02m/0.87(w/m·℃)+0.01m/0.69(w/m·℃))+1/23(w/m2·℃)1-------------------------------------------------------------](18--24)×0.51=22.135W/m21/8.7+(0.37/0.75+0.02/0.87+0.01/0.69+1/23+(0.05/0.03+0.02/0.5)3)加装50mm苯板保温后，近、远期规划采暖面积综合采暖热指标：（78.11W/m2–22.135W/m2）/0.99×0.97×0.98=59.48W/m2考虑到部分工业建筑未实现强制性保温，取q=62W/m2。采暖小时数为181×24=4344小时，最高负荷年利用小时数为：18--8.5-----------×4344=274118--2474 2.4热负荷计算2.4.1现状及近期采暖热负荷计算本供热区拟拆除中小锅炉房及手烧炉后，并网的现状及规划新增采暖面积60万平方米（其中现状采暖面积48.7万平方米）,近期将新增入网的采暖面积为85万平方米。现状锅炉房拆除并网和近期新增入网总的供热需求为:现状采暖面积热负荷:48.7×104×83=40.42MW近期预测采暖面积热负荷:96.3×104×62=59.71MW2007年(一期工程)现状并网及新增入网供暖面积60万平方米，最大热负荷需求为:(48.7×104×83)+(11.3×104×62)=40.42MW+7.01MW=47.43MW现状、近期(2011)年最大热负荷需求:40.42＋59.71=100.13MW现状、近期采暖热负荷计算:1、设计最大热负荷（当室外气温为-22℃时）Qh=A(m2)×q(W/m2)=100.13MW2、平均热负荷（当室外气温为-8.5℃时）Qhav=Qh×(ti-tav)/(ti-tov′)(MW)=100.13×（18+8.5/18+24）=63.18MW3.最小热负荷（当室外气温为+5℃时）Q=100.13×（18-5/18+24）=30.99MW4.年采暖平均利用小时数4344×[18-（-8.5）]/[18-（-24）]=2741(小时)5.全年供热量74 Qav=3.6×Qhav×tav3.6×100.13×2741=988042.8GJ(6)延时负荷曲线计算参数：Qh=100.13MW,Qmin=63.18MW,t=181×24=4344htw′=-24℃,to=5℃,to=5×24=120h供暖面积145万m2时,锅炉房年供采暖热量为988042.8GJ.根据已上计算结果，要满足B区近期新增和拆并入网采暖面积的供热需求，锅炉容量均需大于100.13MW。2.5热负荷与供热量：现状并网及2007年入网近期2011年备注采暖面积（万m2）60145最大小时负荷(MW)47.43100.13-24℃平均负荷29.9263.18-8.5℃最小负荷14.6830.99+5℃年供热量(MWh)468020.27988042.82741h最大负荷年利用小时74 第三章工程方案论证3.1供热方式论证3.1.1供热方式新疆五家渠市现状供暖设施除五家渠市A区集中供热站采用热媒介质130℃～80℃高温热水间接供暖外，其他中小锅炉房均采用热媒介质95℃～70℃低温热水直接供暖。而目前集中供热可选择的方式有：方式一：热媒介质95℃～70℃低温热水直接供暖方式方式二：热媒介质130℃～80℃或130℃～70℃高温热水间接供暖方式3.1.2方式比较:方式一：适合供热范围不大的区域性集中供热或分散供热。其优点：系统简单，不设热力站，投资较少。缺点：不适合供热区域较大，发展较快，管网覆盖面积较大的供热片区。方式二：适合供热区域较大，近、远期规划负荷发展较快，管网覆盖面积较大的区域性集中供热。其优点：适合供热区域较大，后期规划负荷发展较快，管网覆盖面积较大的区域性集中供热。对近、远期供暖负荷的发展适应性强，系统稳定，供热可靠，热效率高。缺点：需设多处热力站，一次性投资较大。3.1.3方式确定：74 方式一、二各有特点，但五家渠市B区集中供热供热范围及管网覆盖面积较大，对供暖要求高。A区集中供热一期工程采用热媒介质130℃～80℃的供热方式，考虑到两热源的后期联网问题，采用热媒介质130℃～80℃的方式二较为合适。3.2热源配置方案因B区近期新增和拆并入网的采暖面积共计145万平方米，为解决新增面积的供热问题，根据现状及近期供热需求，结合本片区供热面积大，近、远期供暖负荷的发展速度快的特点，较大吨位锅炉的集中供热设施解决本片区现状及近、远期采暖面积的增加较为合适。3.3锅炉配置方案目前集中供热设施较为普遍采用的，在技术和产品上较为成熟的燃煤锅炉，按蒸发量分类有：40t/h(29MW)、65t/h(46MW)、80t/h(58MW)、100t/h(70MW)几种，结合热负荷计算（近期热负荷需求为：现状近期100.13MW），考虑本供热区域现状面积较大，近远期面积发展快的特点，特提供两个装机方案以供选择。3.3.1装机方案方案一：根据计算热负荷需求，热源规模按四台29MW的热水锅炉设置，总装机容量116MW>热负荷需求100.13MW74 。平均单台担负现状采暖面积为35万平方米，现状、近期规划采暖面积为145万平方米。考虑到2007年现状拆并入网和新增入网的采暖面积为60万平方米，拟建集中供热站一期工程按二台29MW的热水锅炉设置，土建工程一次建成，予留两台锅炉安装位置。附属设施按4*29MW锅炉规模考虑，分期建设。供热站锅炉房布置时考虑预留扩建端及扩建场地,解决远期规划采暖面积的供热。规划远期:在已建集中供热锅炉房远期预留扩建端，拆除现有锅炉房山墙，再根据负荷发展情况，扩建1台65t/h(46MW)以上高温热水锅炉,可带供热面积74万平方米以上。方案二:现状及近期:热源规模按一台29MW和二台46MW热水锅炉设置，总装机容量121MW>热负荷需求100.3MW。考虑到2007年现状拆并入网和新增入网的采暖面积为60万平方米，拟建集中供热站一期工程按一台29MW和一台46MW的热水锅炉设置（考虑部分备用），土建工程一次建成，予留一台锅炉安装位置。附属设施按一台29MW和二台46MW锅炉规模考虑，分期建设。供热站锅炉房布置时考虑预留扩建端及扩建场地。规划远期:在已建集中供热锅炉房远期预留扩建端，拆除现有锅炉房山墙，再根据负荷发展情况，扩建1台65t/h(46MW)以上高温热水锅炉,可带供热面积74万平方米以上。3.3.2方案比较：以上两方案均能满足现状及近期145万平方米面积供热需求。74 方案一其优点是适合供热区域内至2007年前现状拆并入网和新增入网的采暖面积为60万平方米所需锅炉的设置，一期工程投资省，运行费用低。其缺点为单台锅炉出力较方案二小，不适宜供热区域大，供热面积增长迅速的集中供热。工程总投资较方案二大。方案二其优点是单台锅炉容量大，热效率高，适宜供热区域大，供热面积增长迅速的集中供热。综合投资较方案一省，满负荷后运行费用低，有后期预留容量。其缺点是一期工程锅炉安装容量大于供热区域内至2007年前现状拆并入网和新增入网的60万平方米采暖面积所需锅炉的设置，一期工程投资大。3.3.3方案确定：经综合比较，考虑到全部工程建设和投资情况及在近期供暖需求，确定采用方案二的装机方案较为合适。3.4除尘器在集中供热站设计及设备选型中，除尘器形式的确定及设备的选择，将直接影响除尘系统的除尘效果，并影响到对大气污染的程度，为满足国标和环保部门对除尘器的除尘效果、除尘指标的要求，目前在集中供热设施中普遍采用的除尘方式，按类型分为干式和湿式除尘器两种形式。干式除尘器又可分为多管式除尘器和静电除尘器，多管式除尘器因其阻力大。除尘效率不高，目前在较大吨位的锅炉上很少使用，静电除尘器因其除尘效率高、节能，目前在集中供热系统正在逐步推广；湿式除尘器可分为水击式和水浴式两种，其两种除尘器均能满足环保部门对除尘效率的要求，两种除尘器相比水浴式除尘器体积大，用水量大；而水击式除尘器体积较小，用水量亦较水浴式省，故本方案就静电除尘器与水击式湿式除尘器进行比较，以选择最优方案。方案一：静电除尘器74 在锅炉与引风机之间设两电场静电除尘器，烟气经除尘器除尘后进入引风机，在引风机出口安装一台喷淋自激式高效脱硫装置，烟道经脱硫设备脱硫后经烟道、烟囱排入大气，此方案的其优缺点为：1.除尘、脱硫效率高烟气经二电场静电除尘器除尘后，除尘效率高可达到99%，且排出的烟气中含尘量很少。当烟气通过引风机送入喷淋自激式高效脱硫除尘器，在脱硫的同时又可净化一次烟尘，故经除尘、脱硫后的烟气远远超过国家环保指标要求(低于50mg)。2.污水中含尘量少，排放时无二次污染烟气在进入水浴式脱硫器前，已经过静电除尘器除尘，所以水浴式脱硫器排放的污水含尘量少，排放时不会造成二次污染，并且水浴式脱硫器用水可重复循环利用。3.环保节能烟气经过静电除尘器时烟气阻力小，故采用静电除尘器的锅炉其鼓、引风机的电机负荷、复合式脱硫除尘器降低用电负荷约25%左右，除尘器本身增加的用电负荷低于鼓、引风机降低的用电负荷，加之鼓引风机为长期连续运行负荷，静电除尘器为短时间歇性运行负荷，故此以一台65t/h锅炉为例可减少用电负荷20%左右，这样将大大的节省运行费用。4.投资高静电除尘器和脱硫装置的一次性总投资比湿式除尘器（水击式）一次性投资约增加2倍。74 方案二：湿式除尘器选用除尘效率为98%，脱硫效率为70%的复合式高效脱硫除尘器进行除尘及脱硫，其工作原理为烟气经烟道排入脱硫除尘器内，在除尘器内经反复与水面撞击或水浴喷淋，使烟气中的烟尘落入水中以达到除尘的目的，在除尘器用水中加入生石灰，使烟气在与含有碱性的水不断接触下，产生化学反应，以达到脱硫的目的，采用此除尘器的优点在于：1.体积小，占地面积小，投资省，因此种除尘器除尘、脱硫一次完成，故其设备体积和占地以及投资均小于静电除尘器。2.除尘、脱硫效果均能满足环保部门的要求，但除尘效率比静电除尘器低。3.烟气经除尘器后使烟尘落入水中，故除尘器排放的水需经沉淀处理后方可重复使用，或排入市政管网。如处理效果不好，会造成二次污染。方案确定：经综合比较以上两种除尘方式，在充分考虑到除尘效率和投资情况及后期供热公司的统一管理等因素，确定采用复合式高效脱硫除尘器。3.5工程装机方案确定拟建集中供热站规模确定为：一台29MW和二台46MW高温热水锅炉。一期工程安装一台29MW和一台46MW高温热水锅炉，土建工程一次建成，予留一台锅炉安装位置。附属设施按一台29MW和二台锅炉规模考虑，分期建设。供热站锅炉房布置时考虑预留扩建端及扩建场地。除尘器采用复合式高效脱硫除尘器。热媒介质130℃～80℃高温热水间接供暖方式74 按装机容量近期最终供热能力为：178.7万平方米。3.6确定方案编制内容说明本可研按一台29MW和二台46MW，供热能力为178.7万平方米计算（涉及烟囱、煤场及经济分析、环保节能部分均按装机容量论证）。第四章　燃料供应4.1煤源:本项目锅炉用乌鲁木齐市103团煤矿产煤，该煤矿储量丰富，完全满足锅炉房用煤的需要。煤低位发热量Qdw＝29300KJ（7009.6kcal/kg），价格约为120元／吨（含运费）。煤质取样化验为:乌鲁木齐市103团煤矿1#井煤质资料水分Mad(%)灰份Aad(%)挥发份Vdaf(%)焦渣特性（1-8）固定碳Fcad(%)低位发热量Qnet,ad(Mj/kg)全硫St,ad(%)碳Cad(%)氢Had(%)1.669.4336.80556.1929.300.7874.464.804.2每平方米采暖年耗煤量（包括厂用、管线损失）：现状采暖面积48.7万平方米：现状采暖面积每平方米年用热:83w×2741h=227503wh,锅炉全采暖期的平均热效率按0.8计，储运损失2%计，每平方米年耗原煤：227503wh×0.36B=--------------=34.94kg/平方米年0.80×29300现状采暖面积48.7万平方米，年用原煤B=48.7×104×34.94×1.02=17356.1吨/年74 近期采暖面积96.3万平方米：近期采暖面积每平方米年用热:62w×2741h=169942wh,锅炉全采暖期的平均热效率按0.8计，储运损失2%计，每平方米年耗原煤：1169942wh×0.36B=--------------=26.1kg/平方米年0.80×29300近期新增采暖面积96.3万平方米，年用原煤B=96.3×104×26.1×1.02=25636.99吨/年现状及近期采暖面积合计145万平方米，年用原煤B=17356.1+25936.99=42993.1吨/年按近期规模安装容量一台29MW和二台46MW锅炉每小时最大耗煤：121×106×3.6B=--------------=18.58t/h0.80×29300近期规模一台29MW和二台46MW锅炉，年用原煤：B=18.58×2741×1.02=51946.34吨/年一期工程一台29MW和一台46MW锅炉每小时最大耗煤75×106×3.6B=--------------=9.215t/h0.80×29300一期工程一台29MW和一台46MW锅炉，年用原煤：B=9.215×2741×1.02=25763.48吨/年74 第五章　厂址条件5.1供热站:站地条件:集中供热站占地需要20000平方米，生产用地约12000平方米,城市B区热源点位置拟选址在规划前进东街以北、东环路以西地段，地块编号为12号小区规划场地内（详见附图），可满足该项目用地需要。5.2交通运输条件:本项目近期规模年进原煤量51946.34吨，平均日需287吨，平均日运灰渣量:56.877吨，年运灰渣量:10293吨，站址紧靠公路边运煤、运渣均很方便。5.3水源: 　　本项目近期规模一次管网循环水量2081吨/小时，一次补给量20.8吨/小时，二次补给量41.6吨/小时，锅炉排污2.7吨/小时,锅炉冷却用水6.6吨/小时，冲渣用水2.66吨/小时，除灰用水2吨/小时，反洗用水1.22吨/小时，生活用水0.7吨/小时，年用水量共计21万吨，可利用市政自来水和蓄水池两套系统予以接用。5.4电源:本站采用两路10KV电源供电，在站内设10/0.4KV变电所一座,对站内用电设备配电。5.5灰渣：本站灰渣全部售出用做生产建筑保温材料。74 5.6建设地区气象概况: 年平均气温:6.0℃冬季平均气温:-8.5℃采暖天数:181天极端日最低气温：-40.0℃冰冻深度:1.5m夏季主导风向:西北风冬季主导风向:东北风地震烈度：7度74 第六章　工程设想6.1装机方案: 一台29MW和二台46MW锅炉土建部分一次完成，一期安装一台29MW和一台46MW的热水锅炉，炉型初选29MW的热水锅炉为DHL291.6-130/80-AⅢ，46MW的热水锅炉为DHL461.6-130/80-AⅢ、设计最大出水温度130℃,回水温度80℃,单台额定流量：29MW的热水锅炉499m3/h，46MW的热水锅炉791m3/h，工作压力均为1.6Mpa。6.2热力系统: 热网分为两级循环系统，锅炉送出介质为一次水，锅炉的供回水定为130℃～80℃，近期满负荷时一次水流量为：121×103×0.86G＝───────＝2081m3/h130-80为保证锅炉在低负荷时仍有较高的供水温度、炉膛温度和燃烧效率，在采暖期气温变化中，对一次水可作二级量调。 　　1、室外气温为+5℃到-8.5℃时，近期供暖面积热负荷需求为30.99MW～63.18MW，此区段投运一台29MW和一台46MW锅炉运行，供水温度为130℃,回水温度为80℃,最大流量1290m3/h。2、室外气温低于－8.5℃时，近期供暖面积最大热负荷需求为100.13MW。此时一台29MW和二台46MW锅炉全部投入运行，供水温度130℃,回水温度为80℃，流量2081m3/h。74 为此，设14Sh—9A　G＝1360m3／h，H＝70mH20,N＝315KW,二台;14Sh—9A　G＝790m3／h，H＝70mH20,N＝250KW,二台;(二用二备)，满负荷时，系统阻力66.6mH20(外管线单程阻力控制为14.3mH20)，定压点设在循环水泵吸入口处，静压头:充水最高点20mH20计，按150℃汽化压力为38.6mH20，静压线定在58.6mH20。6.3燃料储存及运输系统:1.煤耗量及堆场计算:煤场应考虑到远期最终一台29MW和三台46MW锅炉，即年需用原煤:锅炉全采暖期的平均热效率按0.80计，储运损失2%计。煤场贮煤按规范设计为10天，堆煤高度按5米计算。1）最大小时耗煤量Bo=Qh×3.6/（Qnet,ad×η）其中，η为锅炉效率，锅炉效率按0.80,则BO=（1×29+3×46）×3.6/（29300×0.80）=25.65t/h2）平均小时耗煤量=25.65×(18+8.5)/(18+24)=16.184t/h3）日最大耗煤量=25.65×24=615.6t/d4）日平均耗煤量=16.184×24=388.416t/d5）采暖期耗煤量=1.02×388.416×181=71709.36t/a6）煤场面积计算F=Bm×TG×M×Nm/(Hm×ρm×φm)F=388.416×10×1.5/（5×0.82×0.8）=1776m22.上煤系统及设备选型74 为了节省投资和场地，建议水平运输采用皮带式输煤机，垂直运输采用垂直斗式提升机输煤。该设备具有占地面积较小，工程造价低，比其它上煤形式运行费用小；其不足之处是噪音较大，检修较为困难，为此考虑垂直上煤系统采用一用一备。3.输煤工艺流程汽车将煤运到煤场,由装载机将煤推入受煤斗，经筛分、除铁、破碎后由皮带式输煤机送至斗式提升机，由斗式提升机提升至四层水平输煤廊的水平皮带式输煤机，再由水平皮带式输煤机将煤按要求分别输送到各煤斗，经溜煤管到锅炉，为了避免不必要的重复性投资，上煤系统按远期一次到位，近期3台锅炉全部运行时，小时最大耗煤量约为18.58吨。4.高位煤仓储煤量计算输煤系统按两班工作制考虑锅炉储煤量，则高位煤仓按10小时考虑储煤量。46MW锅炉最大小时耗煤量为7.06t/h高位煤仓容积：V=7.06×10×1.2/0.8=106m3输煤机运输量为：18.58×24/（0.8×12）=46.45t/h5.输煤设备选型输煤系统设备充分考虑近、远期工程输煤量变化情况，兼顾远期工程输煤量需求进行选型。1）斗式提升机：TH-630型，输送量Q=148t/h，H=32m配用电机：N=22KW2）皮带输送机参数B=650mm，L=48m，输送量Q=100t/h，L=60m，N=15KW，V=0.8m/s74 6.控制方式输煤系统设备的控制采用可编程(PLC)控制技术，具有集中和就地两种控制方式，自动计量输煤量，可实现煤位显示、电机故障检测、故障报警、故障强制停车、顺序自动控制、启、停连锁控制等功能。6.4除灰渣系统根据锅炉房整体设计考虑，由于锅炉房总装机容量大，人工除渣的可能性很小，故设计采用重型框链除渣机集中除渣，该设备性能稳定，检修方便，没有易损件，出渣效果好，事故率低。除渣系统采用机械除渣工艺流程为：锅炉的灰渣排入除渣沟，经重型框链除渣机集中输送到高位渣仓，由汽车运走，除尘器的灰水亦排入渣沟内，实施灰渣联除，渣沟溢流水经水池隔渣沉灰处理后，重复循环利用。1.灰渣量（1）锅炉房小时最大灰渣量COCO=B（Ay/100+q4Qdw/100×8100×4.18）=18.58×(9.43/100+12×29300/100×8100×4.18)=3.68t/h式中：Qdw——应用基低位发热量(kJ/kg)；q4——不完全燃烧热损失，取12%；Ay——灰份，煤质资料为9.43%；(2)近期全年灰渣量COCO=1.02×3.68×2741=10293t/h(3)近期日平均灰渣量COCO=10293/181=56.87t高位渣仓容积约为100m3可储存12小时渣量。74 2.除渣设备选型重型框链除渣机,2套型号：CZ60；除渣量：12.0t/h；N=18.5kW3.灰渣暂存场渣、灰暂存场按近期最终一台29MW和二台46MW锅炉，既日产渣、灰乜56.87吨56.87t/日×7日×1.6渣、灰暂存场面积:F＝─────────---＝433.29m23×0.7×0.76.5化学水处理系统:1．水源:本站用水取之自建蓄水池和市政自来水.按热水锅炉给水要求进行处理:PH>7，总硬度≥0.7mg当量／L,溶解氧≤0.1mg／L悬浮物≤5mg／L，含油量≤2mg／L过剩的亚硫酸盐<0.1mg／L。2．软水需量:按一次水补给率1%，近期需软水补给量为2081t×1%≈20.8t/h,二次水补给率2%计,近期需软水补给量为2081×2%≈41.6t/h,软水总需62.4t/h。3．处理方式:方案一:74 供热站只处理锅炉用一次水，二次水分散于各小区处理。(小区二次水补给流程见工艺流程图)方案二:一、二次水均于供热站集中处理后，分送到各个换热站由于小区失水严重，各个换热站频繁补水直接影响到锅炉燃烧工况的稳定性故推荐方案一。　　由方案一、方案二比较，推荐方案一。　　1）.供热站内水处理选用:全自动钠离子交换器2套。　　2).除氧:催化除氧设备一套6.6供排水系统:1、供水系统:供水接入市政自来水主管φ150，上水管进站后流入300立方米蓄水池，经给水泵分送软水系统、冷却水系统、除尘系统；生活用水可直接取用自建蓄水池的水，给水泵流量G＝90t／h，压头0.4MPa，消防用水量20L／s，一次用水延续使用2小时。冷却水分配为:煤闸板冷却　3点×1t／h＝3t／h炉排后轴冷却　3点×0.3t／h＝0.9t／h　　　　　　引风机轴冷却　3台×0.5t／h＝1.5t／l循环泵轴冷却　3台×0.4t／h＝1.2t／h合计:6.6t／h用后70%即4.62t／h回收入除尘，出渣系统重复使用。2、排水系统:　　供热站排放主要为锅炉排污，冷却反洗和生活污水，大部分经重复利用为灰渣用水,排放前经沉淀处理,由管径φ200下水管排入市政下水管。74 6.7厂区采暖供热:　　厂区内锅炉房及辅助设施建筑面积共计7650平方米米，利用在厂房内新建的换热系统来满足站内设施和所带附近小区的居民供热需要。6.8消烟除尘及环境保护:1.消烟除尘:1).烟囱:　为满足环保对大气环境的要求，根据有关卫生标准的规定，采用高空扩散法解决烟缺陷问题，烟气按远期最终167MW计算,总排放量64万立方米/h,设计拟定烟囱高度为100米，烟囱为钢筋混凝土结构，上口直径φ3500，烟气出口流速为21m／s，有利烟气抬升。2).除尘:在锅炉房设计及设备选型中，除尘器形式的确定及设备的选择，将直接影响除尘系统的除尘效果，影响到对大气污染的程度，本设计在满足国标及环保部门对除尘效果指标要求的前提下，选用除尘效率为98%，脱硫效率为70%的除尘器，采用复合式高效脱硫除尘器进行除尘及脱硫，其流程为：烟气进入复合式高效脱硫除尘器烟气先接触水面将烟气排入大气中达标后使烟气中的SO2气体与加碱的水中和使剩余烟尘遇水后从烟气中分离出来2.噪声控制: 　　集中供热锅炉房的噪声，主要来自鼓、引风机和水泵产生的噪声，在进行设计时，另外考虑安装减振及消音器，门窗采用密闭性能好的门窗等措施，选用低噪声风机。74 3.“三废”污染:锅炉房的废物排放主要有废气(烟气)、废渣(炉渣)和废水(生产、生活污水)，烟气经消烟除尘后高空扩散排放，废渣处理建设以合理价格给使用炉渣生产其它建材的厂家及其它单位有效利用，废水经处理，达标后排入市政管网。 4.环境保护该集中供热站的建成，近期供热面积可达到178.7万平方米，这样在该区域内集中供热主管网所能辐射到的服务范围内坚决不允许新建小型锅炉房，并可取缔现有小吨位锅炉，茶浴炉及民用热水锅炉，大大改善了空气环境，这将是造福百姓的大事，也是治理环境污染的一项环境工程。　74 第七章　供热管网7.1供热范围及管线布置原则：1．供热范围:本供热区域位于北环路以南,猛进干渠以东,前进路以北,东外环路以西,现状及近期规划供热面积合计145万平方米，远期增加供热面积60万平方米以上。 2、管线布置原则： 　　管网布置原则遵循行业标准《城市热力网设计规范》和五家渠城市规划的要求进行。　　1）.根据城市建设规划的要求，考虑热负荷分布，热源位置，与各种地上、地下管道及构筑物，园林绿地的关系和水文、地质条件等多种因素，经技术经济比较确定。　　2).本工程热网的布置尽量考虑减少热源与热网的地形落差。 　　3).使主要管线均能通过供热负荷区。　　4).做好各主要分支的水力平衡。5).管网按最终供热规模布置，负荷发展到位时不用再改造供热管道。7.2管线走向及敷设方式：1、管线走向:一次水干管D630×874 由锅炉房出口沿前进路敷设至纵五路,从纵五路向北一直敷设至工业园，向南敷设至水管处。2、敷设方式: 根据城市规划要求，本工程供热管网主干线敷设在城市道路上，考虑城市美观的热网安全，本热网工程采用占城市道路断面小、防水性好、施工工期短的地下直埋敷设方式。　　管网在直埋敷设采用技术先进的应力分类法进行设计。7.3水力计算及水压图:1.计算参数:1).介质温度:供回水温度130／80℃，温差50℃。2).供热管道钢管内壁绝对粗糙度K＝0.5mm。3).介质比重:平均水温105℃,P=954.7kg/m3。2.计算公式:　1).管网流量按γ式计算:Q　　G＝3.6[────────]×10－3t／hc(tg－th)　　式中:Q──热负荷MW　　C──水的比热kj／kg　　tg－th──设计供回水温度2).管网阻力损失计算:　　△P＝PL(1+α)×10－3kPa式中:　R──管道平均比摩阻Pa／m74 L──直管段长度mα──局部阻力与沿程阻力和的比值α＝0.23.水力计算:水力计算结果详见水力计算表和水力计算简图（热研图纸）。4.循环泵的确定:1）.流量确定:一台29MW和二台46MW锅炉　　　　　　　3.6×121×106　　二台锅炉:G＝──────×10-3＝2081t／h4.1816×502).循环水泵扬程确定:　　⑴　锅炉房内水头损失　△P＝20＋3(除污器)　　⑵　外网阻力损失　　　△P＝14.3×2　　⑶　小区热力站损失　　15mH20　　系统总阻力66.6mH205.水泵的选择:为了避免重复投资,一期工程的循环水泵按近期供热规模145万平方米的流量选用，近期工程安装四台水泵(二用二备)远期预留远期一台水泵安装位置。　型号:14Sh—9A　G＝1360m3／h，H＝70mH20,N＝315KW，二台。型号:14Sh—9A　G＝790m3／h，H＝70mH20,N＝250KW，二台。6．水压图:1）.水压图的确定原则:　水压图的制定应满足安全、可靠、经济、合理的原则。74 ⑴　当循环泵停止运行时，应保持必须的静水压力，静水压力应满足下列条件。(A)、整个管网系统不发生超压，倒空、汽化等现象。　(B)、静水压力的最低值,按供水温度加200C安全余量后温度值的饱和压力,再加上系统最高点标高定压,以防止汽化。2).当循环泵运行时，供水管网任何一点的压力应符合上述要求，回水管网任何一点压力，不应低于50kPa,且不超过与热网相连的换热网站内系统的允许压力。供回水管网压差应满足用户(换热站)系统所需的压头。3).保证循环水泵运行时，不产生汽蚀，为了循环系统的安全运行，泵的吸水侧不能低于50kPa的正压头。7.静水压线的确定:　锅炉150℃的汽化压力为38.5m，静水压线:H＝150℃防汽化压力＋地形高差＋余量＝38.5+5＝43.5mH201).补水定压的方式:按上述计算由于没有高差,静压为43.5m,循环阻力66.6m由此锅炉房入口压头为110.1m,锅炉房出口压头为87.1m,供水管末端压头为72.8m(见水压线图),为了提高定压系统的可靠性,采用变频定压补水装置,定压点设在循环水泵的吸入口处。74 第八章　热力站8.1设置原则:本项目新建11座热力交换站，由于该区为规划小区11座热力交换站均为新建小区。8.2热力站系统原则:为了方便一次管网的平衡调节，热力站入口均装调节阀，换热站选用占地面积小，换热系数高能达到设计温差的板式换热器，一次网进入热力站首先通过除污器除污，再进入换热器，二次网进入热力站通过除污器，经循环水泵加压进入换热器，每个热力站内设软化水设备及软水箱，再由变频定压装置为二次管网提供补水及定压，详见热力站工艺流程图。74 第九章土建部分9.1建筑规模:该供热站建筑等级为Ⅱ级，抗震设防烈度为7度，总建筑面积为7650m2，供热站占地面积20000m2，煤场面积为2500m2,灰渣场面积为2500m2。9.2平面布置：主锅炉间左侧贴临布置水处理间、除渣间、输煤廊，后侧为引风机间及烟道，前侧为、办公室及维修房屋。9.3装修标准：外装修：外墙贴仿石面砖加大块透明无色玻璃内装修：楼、地面、水处理，水泵间，锅炉间，引风机间普通水磨石面层，微机控制室架空防静电地板，其余均为大块地砖。内墙面：厕所磁砖一铺到顶，水处理，水泵间2.0m高油漆墙裙，其他墙面均刷耐擦洗涂料。顶棚：厕所、卫生间铝塑板吊顶，会议室隔音板吊顶，其余均刷涂料。门:门为木门。窗：办公区域为塑钢窗，其余均为空密闭钢窗。9.4建筑立面：74 在前侧、左、右两侧做重点处理，一、二层运用窗格分割玻璃条窗，三、四层为无框落地玻璃墙，西侧、东侧立面弧形墙的楼梯间相互呼应，正立面竖向线条与四层带装饰的悬挑屋檐共同构成了具有现代风格的建筑物。9.5结构部分：1.墙体主锅炉间+0.000以下墙体,每层用水房间(高300mm),采用300mm宽M15水泥沙浆砌Mu7.5机制空心粘土砖.其余墙体均采用M5.0混合沙浆砌M7.5陶粒砖.2.混凝土:除图中所注及所选图集外,框架梁,柱,板,挡土墙,基础均采用C30混凝土,其余混凝土标号为C20.3.钢筋保护层厚度:板:15mm梁柱:25mm,梁柱中箍筋和构造钢筋保护层厚度不得小于15mm,墙板中分布钢筋保护层厚度不得小于10mm.4.钢筋级别度:梁,柱纵向受力钢筋为二级，其余钢筋为一级。74 第十章电气部分10.1规模：拟建集中供热工程总规模：一台29MW（40t/h）和二台46MW（65t/h）集中供热站1座，换热站11座，所需配套的供、配电、照明及自动控制设计，工程分两期完成：一期一台29MW（40t/h）和一台46MW（65t/h）集中供热站1座，换热站6座，二期预留一台46MW（65t/h）高温热水锅炉，换热站5座。10.2论述范围：1．新建集中供热锅炉房电源及变电所工艺。2．主锅炉房及附属房屋配电。3．室外煤场、航空障碍照明，防雷、接地。4．锅炉微机控制系统（DCS系统）。5.电气故障状态应急备用系统。6.节能措施。10.3用电负荷及特点：1．负荷：本工程新建集中供热锅炉房设备总装机容量2527.9KW(其中备用容量539.5KW),近期设备额定总负荷为1988.4KW（计算负荷为1590.72KW），其中夏季检修，照明用电总负荷约为100KW74 （计算负荷为60KW）。2.负荷性质：集中供热锅炉房设备额定总负荷中,长期连续运行设备额定负荷为1733KW（计算负荷为1386.4KW）,短时运行设备额定负荷为255.4KW（计算负荷为178.78KW）,检修，照明用电总负荷约为100KW（计算负荷为60KW）,单台设备最大额定负荷315KW。3.特点：集中供热锅炉房负荷特点为冬夏两季负荷差别大（夏季新建集中供热锅炉房仅有检修，照明用电负荷约为100KW）,供电要求可靠性高。长期连续运行负荷多,各单台设备容量大,采取节能措施效果显著.10.4论述内容：1.新建集中供热锅炉房电源及变电所工艺:1）电源：根据集中供热锅炉房负荷情况及用电特点，需采用两路10KV电源供电，根据新建集中供热锅炉房负荷情况与市供电部门联系解决,可根据投资情况分期实施。2)变电所工艺：采用两路电源进线，高压计量，低压补偿，补偿后功率因数为0.95.供电方式：在集中供热锅炉房内附设10／0.4KV变电所，按远期发展考虑变电所工艺及运行方式，变配电设备按近期负荷设置,预留后期设备安装条件，0.4KV低压侧采用二台1000KVA变压器，及一台100KVA变压器，其中二台1000KVA变压器为新建集中供热锅炉房主供变压器（为减少变压器空载损耗，夏季停用），另外一台100KVA变压器为新建集中供热锅炉房检修和照明用电变压器。2.变电所运行方式：74 (1)10KV高压侧：采用两路10KV电源进线，一主一备运行，事故情况自动投切。(2)0.4KV低压侧：单母线分三段运行，设母联开关联络，1，2段母线分别由二台1000KVA变压器供电。3段母线由一台100KVA变压器供电。(3)冬季2台主变压器同时投入，正常情况时1、2、3段母线分闸运行，事故及检修时，视故障情况切除事故变压器后，投入母联（本运行方式可实现三台变压器间的互为备用，事故及检修时在调节负荷后手动投切）。(4)近期安装一台100KVA及二台1000KVA变压器和1、2、3段母线。(5)夏季仅3段母线运行。3．主锅炉房及附属房屋配电部分:1）配电方式：由变电所直接伸入负荷中心供电，锅炉房鼓、引风机及水循环系统、上煤、出渣系统等均采用就地与集中两种控制方式。2）配线方式：锅炉鼓、引风机、循环水泵主干线采用插接式高强封闭母线供电,其余各支线及一般动力、照明配电采用BX-500型导线穿焊接钢管明、暗配线和电力电缆桥架配线。3）照明方式：(1)一层锅炉间、水处理间、除氧间等采用配照型工厂灯照明，浴室采用防水灯，输煤廊采用防爆灯，其它工作及办公房屋均采用荧光灯及白炽灯照明。(2)74 引风机间、二层锅炉间采用附柱式升降投光灯（为解决高净空灯具无法检修问题本设计自行设计开发）及在擦窗平台上安装泛光灯解决高净空场所的照明。4)检修电源及应急照明：(1)检修电源：在锅炉一、二层锅炉间、水处理间、除氧间、输煤廊，除渣廊等各主要工作场所均设置380/220V检修电源插座及插座箱。(2)在锅炉一、二层锅炉间、水处理间、除氧间、输煤廊、除渣廊，控制室等工作场所均设置应急照明。4．室外煤场、航空障碍照明，防雷、接地部分:(1)室外煤场采用在锅炉房屋顶安装投光灯，解决煤场夜间工作照明。(2)在锅炉房烟囱上分层设置航空障碍照明灯，解决夜间航空障碍照明。(3)防雷及接地:在锅炉房屋面设避雷带做防雷保护、接地引下线利用建筑物柱内主筋、接地保护采用ＴＮ－Ｓ系统。5.锅炉自动控制：1)锅炉微机控制拟采用集散型（DCS）控制系统，控制主站设于集中供热锅炉房内，分站设在各换热站内，对锅炉燃烧工况和各换热站一、二次水温度、流量进行自动调节。系统集成见微机控制部分介绍。2)通信:集中供热锅炉房及供热站设市话程控电话，集中供热锅炉房与各换热站间自控联络采用局城网或无线通信。6.电气故障状态应急备用系统设计：1)电源：采用两路10KV电源供电，一主一备运行，事故情况自动投切，实现两路电源的互为备用。74 2)变压器：采用干式电力变压器，利用干式变压器高过载能力（长期过载30%）实现变电所各主变压器间故障时的互为备用，以保证部分重要负荷的可靠供电。3)配电系统：低压配电系统采用单母线分段的接线形式，利用母联开关，实现配电系统间的互为备用及投切。4)配线系统：在锅炉鼓、引风机，一、二次循环水泵，补水、定压等重要负荷配线中,采用插接式母线配电，利用插接式母线配电电流大、事故率低、设备用电可直接插接、可设置预留插口、方便回路切换等特性，实现相关配电线路的互为备用。5)事故情况备用电源应急处理系统：为防止因电源故障造成大面积停电，锅炉汽化的发生，对锅炉补水、定压系统采用二路低压电源供电，末端自动切换，并设计一台备用小型柴油发电机，以确保锅炉补水、定压系统的不间断供电。7.节能措施：1)采用DCS系统,对锅炉鼓、引风量、炉排转速、炉膛负压等进行实时控制,自动调节锅炉燃烧工况,达到节能目的。2)在锅炉一次水循环系统：定、变流量调节系统，根据室外温度变化，对一次水循环量，循环水泵电机负荷量，换热器一次水配水量等，进行实时调节以达到节电、节煤目的。3）换热站二次水循环系统：采用换热站变流量调节系统，根据室外温度变化及用户端供暖期各阶段温度设定曲线，对二次水循环量、循环水泵电机负荷量等进行实时的变流量调节以达到节电和节约热能的目的。供热站用电设备装机容量一览表序号用电设备名称用电设备单位用电设备数量装机容量（台数*容量kw）近期容量远期容量备用容量74 锅炉部分1锅炉鼓风机台11*752锅炉引风机台11*200锅炉鼓风机台22*90锅炉引风机台22*2803一次水循环泵台42*3152*2504一次水定压补水泵台21*7.51*7.55反冲洗泵台21*226除氧泵台21*18.57炉排电机台33*48微机控制套1201725出渣、除灰部分1除污泵台42*52*52重型框链出渣机条11*18.53重型框链出渣机条11*18.54鄂式闸门台11*1.548.5上煤部分1振动筛台11*32电动给料机台11*1.53反击式破碎机台11*454电磁除铁器台11*35水平皮带输煤机条11*156斗提式输煤机条21*221*227水平皮带输煤机条11*158犁式分煤器台55*0.29除尘器套22*5114.9其它1照明、检修动力等项11*100合计(kw)1988.4539.5换热站用电设备装机容量一览表（一座）序号用电设备名称用电设备单位用电设备数量装机容量（台数*容量kw）前期容量后期容量备用容量1二次水循环泵台21*551*552二次水定压补水泵台21*5.51*5.53自动纳离子交换器套10.54照明、检修动力等项15合计(kw)666174 第十一章微机测控系统11.1概述：组成:采用集散型控制系统(DCS系统)，系统按锅炉运行过程中控制功能和运行管理功能设置，由控制主站(上位机)，及各控制分站或单回路调节器(下位机)，后备手动操作系统，工程师站和调度集中系统（可选），无线或局域网通信系统等组成。布置:控制主站设于集中供热锅炉房微机控制室内，分站分布于各分站控制设备附近及各换热站内，工程师站设在锅炉微机控制室或供热站技术室内，调度集中设于热力公司总调度室内。功能:控制系统通过定时采集锅炉运行数据，经智能化的逻辑分析、判断、通过系统的过程输入输出设备、各控制模块，测量模块(现场一次测量元件和变送器，信号转换装置)、微处理模块等，实施对锅炉及各辅机设备、换热站、热网等运行过程的智能化控制，以达到锅炉运行中的自寻优经济运行目的，并实现锅炉及各运行设备的实时监测，数据显示，报表打印和授权人员对运行参数的在线实时修改等功能。11.2系统结构：系统由操作系统(软件)和集散式控制系统(硬件)两大部分组成，集散式控制系统由锅炉燃烧控制系统(包括燃料控制系统、鼓引风调节控制系统)，74 锅炉辅机控制系统(包括补水定压控制、上煤、出渣控制)，一、二次水循环调节控制系统(包括一次水定、变流量调节、二次水变流量调节)，热网平衡系统等部分构成，系统集成由控制主站完成。11.3系统原理：1．操作系统(软件)部分:采用WINDOWS中文操作系统为开发平台，利用简明的下拉式菜单和弹出式对话框建立友好的人机对话界面，从画面到流程图显示，控制回路显示，参数显示，量程和PID调节参数的设定，制表、报警、打印和趋势记录均为中文提示，整个系统采用组态式模块结构和监控软件组成，系统参数修改可在线进行，系统可实现以功能有:⑴数据采集和处理:采集现场的实际信号进行工程量单位转换、校正、滤波等。⑵显示功能:流程图以趋势图、棒状图、模拟图、直方图、表格等形式显示，系统各部分的实时数据和统计、计算结果。⑶计算功能:按安全类和经济类统计计算给定指崐标，其计算的项目有:平均值、累计值、最大、最小值和越限值、热耗、端差及其它指标等。⑷报表输出功能:可实现定时打印和召唤打印两种方式.定时打印包括:班表报、日报表和月报表.召唤打印包括:测点运行状态、事故数据事故曲线一览表、趋势图等。⑸事故追忆功能:当事故发生时,显示器上会出现醒目的事故提示画面，系统自动进入事故追忆状态，记录事故发生前几分钟到事故状态消失后一段时间的数据，同时组织报表打印输出。74 ⑹报警功能:系统界限分为机构正常工作区、报警区，手动强制执行区，强制停炉区，以保证锅炉的安全运行。⑺数据及功能:实时数据和事故数据通过局域网传送至主站供分析计算。⑻系统维护功能:可对测量单元的工作模式及参数进行修改，并可改变各站运行状态，统计参数，报警值和显示参数的值。⑼培训功能:可调看打印操作表，系统图、操作指导在线帮助等，供培训人员使用。2．控制系统(硬件):⑴锅炉控制系统:由炉膛负压控制回路，锅炉出水温度燃烧控制回路，氧量串级调节回路三大控制系统组成。炉膛负压控制:炉膛负压采用PID调节回路，以炉膛负压信号为被调量，送风变化量为前馈量，调节引风机转速，以保证炉膛压力基本不变，增加引风系统的稳定性，保证锅炉的安全运行。锅炉出水温度燃烧控制:采用智能控制模块，利用模糊控制技术，将锅炉自动和手动运行经验(自寻优)，融合在控制回路中以控制水温为主线，根据室外温度决定锅炉热水出口温度，同时，实时监测锅炉的供、回水温度及热水出口流量，确定锅炉的总供热量（温差值*流量），调节炉排的转速及煤闸门的开启度，由总供热量，确定给煤量，再根据锅炉出水温度的调节量，通过多条件限制的智能方法不断调整风煤比，使锅炉达到最佳燃烧状况，实现控制水温和节煤的目的。74 氧量调节回路:采用PI串级调节方法，作为燃烧回路的优化调节系统，在水温相对稳定的范围内，间断持续的控制氧量以达到调节最佳风煤比，实现最佳燃烧状况。⑵锅炉辅机控制系统一次水循环量控制:采用定、变流量调节系统（分阶段定流量），根据室外温度的变化，供、回水温差值的测量信号，通过智能控制器，利用电动三通阀及电机调速装置，对一次水循环量，循环水泵电机负荷量，换热器一次水配水量等进行实时调节，将锅炉的出力量化，进行最优控制，以达到节煤、节电。换热站二次水循环控制:采用换热站变流量调节系统，根据室外温度变化，供、回水温差值和利用模拟人的运行经验通过智能算法设定的用户端供暖期各阶段的运行曲线（寻优运行曲线），对二次水循环量，循环水泵电机负荷量，进行实时的变流量调节，实现阶段性的恒温供暖，以达到节能目的。补水定压控制:根据旁通管的压力，通过PID调节，自动调节补水泵电机转速，使旁通管的压力控制在正常范围内，保证锅炉及管网系统的安全。除渣、上煤系统控制:利用PLC自行开发设计的上煤、出渣自动控制系统，对上煤，出渣各系统按运行要求进行自动控制，实时监测及电气联锁，并在事故状态下对事故电机自检测，自切除及报警，并可实现多种控制方式的组合及手动控制。　　煤仓自动上煤控制:煤舱自动上煤控制，主要是结合上煤系统控制对各电动分煤器或电动煤闸门自动控制、在煤仓中设置物料传感器，监控煤仓煤量，当74 煤仓的煤量少于1／3时启动上煤系统，自动打开分煤器或电动煤闸门，给煤仓供煤，当最后一个煤仓满时自动仃止上煤系统，仃止供煤。3.其它:本系统还包括锅炉紧急状态控制及报警(分布与各控制系统功能内)换热站无人值守监控系统，其各锅炉辅机系统的控制可独立运行，亦可链接于锅炉微机自动控制系统内，系统通信采用局域网、宽带系统（ADSL）、短信息或无线传输等方式解决。第十二章主要设备表、劳动定员及主要技术经济指标B区新建集中供热站部分设备12.1供热站总占地面:20000m2建筑面积:7650m2序号主要设备材料名称规　　格单位数量近期远期备用1热水锅炉DHL29－1.6／130／80－AⅢ台1热水锅炉DHL46－1.6／130／80－AⅢ台22鼓风机G4－73－11N.11DN＝75KW台1鼓风机G4－73－11N.14DN＝90KW台23引风机Y4－73－11N.18DN＝200KW台1引风机Y4－73－11N.18DN＝280KW台24高效脱硫除尘40tN＝2×2.2KW台1高效脱硫除尘65tN＝2×2.2KW台25除渣机CZ70型N=18.5KW套26除污泵N＝2×2.2KW套17垂直斗式提升机630TH型套274 8振动筛CQB1020型N＝3KW台119反击式破碎机PF－107型N＝7.5W台1110给料机603型N＝1.5KW套111除铁器RCBB—6型套112电子称套113水平皮带式输煤机TD75型B=800套114全自动钠离子交换器ZDSF-40型套115催化除氧器ZGY-40N型＝18.5KWN=22KW套216循环泵G＝1170m3/hH＝65mH2014Sh—9AN＝300kw台2117变频定压装置G=36m3/hH=60mH20N=5.5KW套118除污器DN700台1119生活水换热器BR015　F＝20m2台1112.2室外一次水热网：序号设备名称规　格　型　号单位数量备　注1螺旋焊接管φ630×8米18582螺旋焊接管φ526×7米21783螺旋焊接管φ478×7米351674 4螺旋焊接管φ426×7米22745螺旋焊接管φ377×7米20986螺旋焊接管φ325×7米80387螺旋焊接管φ273×6米20008螺旋焊接管φ219×6米406812.3热力站:以一个标准站作为参考F＝10~15万米2(热力站11座)：序号设备名称规格型号单位数量备注1板式换热器BRO7型F＝60平方米台32循环泵KSR－250－400台23变频补水定压装置G=15m2/hH=32H2O套14软水箱V＝15m3000×2500×2000个25全自动钠离子交换器φ1500套112.4B区新建、A区续建劳动定员劳动定员人员编制表岗　　位　　班数每班人数总计备注74 近期远期供热站、换热站站长、副站长33值班长444司炉工41212水泵、水化444电工455日勤1个仪表工日勤11运煤288铲车司机2个除渣444巡检维修工21616供热专业技术人员日勤11电气专业技术人员日勤11仪表自动化技术人员日勤11保卫444财务、收费日勤1212后勤、服务日勤22编制总人数787812.5新建B区集中供热主要技术经济指标主要技术经济指标序号名称单位数量近期远期总计74 1.工程投资万元11656.372.供热能力MW1211213.供热介质℃130／80130／804.供热面积万平方米178.7178.75.耗电量万kwh／年607.97607.976.耗水量万吨／年21.0121.017.建筑面积平方米765076508.耗煤量t／年51946.3451946.349.单位供热耗煤量t/万米2290.6910.单位供热耗电量KWh／米23.411.劳动定员人7812.单位生产成本元／m211.4810.69第十三章投资估算和资金筹措13.1编制说明:五家渠市B区集中供热工程，建设内容包括：1.新建集中供热站（锅炉房）1座，一次水热网13.015公里，热力站（换热站）11座。2.项目总投资11656.37万元（不包括流动资金借款233.74万元）。13.2编制原则和依据：１．套用乌鲁木齐市单位估价表。２．主要设备及材料是参照近期市场价。３．其他不足部分参照我院近年来类似工程技术经济指标。74 13.3资金筹措与资金运用：1）国家财政预算资金6000万元。2）银行长期借款3343.57万元（其中：本金为3000万元，建设期利息为343.57万元），年利率6.12%。3）银行流动资金借款233.74万元。4）地方自筹资金为2312.8万元（含流动资金100.17万元）。13.4施工进度：新建工程于2006年～200７年完成初设和施工图设计、划点定线、三通一平，完成供热站土建工程，安装2台热水锅炉，完成相应的外网工程。2008年-2010年安装1台热水锅炉,完成外网、旧锅炉拆除。换热站全部工程，达到设计能力。第十四章经济分析14.1概述：本项目经济评价是在可行性研究报告完成供热需求预测生产规模、工艺方案、原材料、燃料供应、企业组织劳动定员诸多方面研究论证之后，确定的最佳经济方案的基础上进行的。由于实行集中供热后社会和环境效益巨大，难以量化，国民经济一定优于财务评价。因此仅做实行集中供热后企业生产运行中的财务状况进行经济评价。14.2评价范围：五家渠市B区集中供热工程，评价范围包括：74 新建集中供热站（锅炉房）1座，一次水热网13.015公里，热力站（换热站）11座。14.3评价内容：1.基础数据1).生产规模本项目经济评价是以供热项目为依据，供热面积178.7万m2。既建成后每年向外供热总计为178.7万m2。2).投资估算:项目总投资11656.37万元（不包括流动资金借款233.74万元）。其中：固定资产投资11370.35万元建设期贷款利息343.57万元流动资金233.74万元3).达产进度项目拟一年建成，次年投产，当年供热面积达63万平米（即供热负荷达到设计能力的35%），以后3年供热面积将逐步增加至近期负荷178.7万平米（即供热负荷将达到设计能力的55%、85%、100%）4).资金来源(1)国家财政预算资金6000万元。(2)银行长期借款3343.57万元（其中：本金为3000万元，建设期利息为343.57万元），年利率6.12%。(3)银行流动资金借款233.74万元。(4)地方自筹资金为2312.8万元（含流动资金100.17万元）。详见投资计划与资金筹措表。74 2.销售税金估算1)销售收入和年销售税金：年销售收入平均为18.35元/平米，（工业采暖热价为19元/平米；采暖面积占总面积的35%。民用采暖热价为18元/平米；采暖面积占总面积的65%），供热面积178.7万平方米，年销售税金及附加费按国家规定计取，城市维护税及教育附加按增值税的10%。3.成本估算⑴煤：现市场价120元/t，全年耗煤51946.34吨⑵水：现市价2.6元/立方米，全年耗水量21.01万t⑶电：现价0.56元/度,全年耗电量607.97万度。⑷辅助材料，按1+2+3+4项之和3%计入。⑸固定资产折旧及无形资产摊销计算：本工程10229.03万元形成固定资产,983.6万元形成递延资产。⑹大修理费：大修理费按年折旧额的50%计入。⑺借款利息计算：长、短期借款利息和短期借款利息进入生产总成本。⑻工资及福利估算全公司定员78人，工资及福利费按每人每年13680元估算，全年工资及福利费为106.7万元，详见成本估算表⑼流动资金估算按年经营成本的25%计入。4.利润总额及分配详见利润总额及分配表74 5.财务盈利能力分析⑴财务现金流量（全部投资）详见表。根据该表计算以下财务评价指标：所得税后财务内部收益率（FIRR）为8.32%，财务净现值(Ic=8%时)为254.28万元，所得税前财务内部收益率(FIRR)为10.72%，财务净现值(Ic=8%时)为2657.05万元，财务收益率均大于行业基准收益率，说明盈利能力能满足了行业最低要求，财务净现值大于零，项目在财务上是可以接受的。所得税后的投资回收期为11.27年（含建设期），所得税前的投资回收期为9.72年（含建设期），均小于行业基准投资回收期，这表明项目投资能按时回收。6.偿还能力分析固定资产投资银行贷款偿还期(从借款开始年算起)为5.45年，偿还年限均满足贷款方的要求。详见借款还本付息表。7.不确定分析⑴敏感性分析预计本项目对固定资产投资、经营成本、销售变化性比较大，因此做个单因素+10%、-10%的变化，计算结果销售价格变化对项目影响最大。见表20-2及敏感性分析图。（2）盈亏平衡分析盈亏平衡点的生产能力利用率为50%，盈亏平衡点越低，适应市场变化的能力越大，抗风险能力越强,本项目在企业达到总生产能力的50%时,项目即可保本。74 8.结论从财务评价看，投资内部收益率和净现值均达到行业基准的要求,其他指标也达到或超过行业基准,借款偿还期能满足贷款机构要求，从敏感性分析看，项目具有一定的抗风险能力，因此项目从财务上讲是可行的。第十五章生产、消耗与成本15.1消耗热量：采暖售热：现状面积采暖热指标为:民用住宅74W／m2，公用建筑100W／m2，综合热指标为:67×65%＋85×20%＋150×15%＝83.05W／m2，现状设计综合热指标取q=83W／m2；对近、远期新增的建筑采暖面积，按节能设计标准确定综合采暖热指标62W/m2。按装机容量121MW,供暖能力178.7万m2共售热：121×2741h=331661MWh15.2年耗原煤：331661×0.36--------------×1.02=51946.34t74 0.8×29300标煤耗率:51946.34×103×7009/7000×178.7×104=29.1kg/m215.3年耗水、电：年用水21.01万t（包括一、二次网）年用电607.97万KW·h（包括换热站）第十六章节能效益与环境保护16.1节能量：1、A、B区共有分散小锅炉合计229t/h(其中B区68t/h可停运)，按热效率0.5计，年节约标准煤量为：(68×106×2741h)×(1/0.5-1/0.8)×0.86/7000×10-3=17174t2、分散小锅炉采暖每m2耗电6－8KWh，取7KWh本项目集中供热年节电：（7－4）×178.7＝536万KWh折标准煤量：536×104KWh×0.455kg/KWh＝2439t节能总量：17174t＋2439t＝19613t16.2环境保护及社会环境效益：74 1、单台容量10t/h以下的旧有分散锅炉68t/h可停运2、节约标准煤19613t，合原煤:（19613×7000）/7009=19587t从而减少：（1）减少烟尘排放量19587t×25.6%×20%(1-0.7)---------------------------=1003t1-0.7（2）减少SO2排放：1003×10.6％×16%＝17t减少NO2排放：1003×0.011＝11t减少CO2排放：1003×0.0524＝52t（3）减少地面灰渣排放量渣：1003t×25.6%×80%--------------------=311t0.66灰：1003t×25.6%×70%--------------------=257t0.73、集中燃烧的51946.34t74 的原煤得到集中高效脱硫除尘的处理，除尘效率由分散锅炉的70％提高到98％，减少烟尘排放：51946.34t×25.6%×20%（30％-2％）＝744.7t16.3主要污染治理措施及效果本设计对环境影响的评述为1台29MW和2台46MW热水锅炉（共121MW）实施建成后的环境状况。1.排放烟气含尘浓度计算：燃煤灰分9.43%飞灰占总灰分比例20％（经验数据）1台29MW和2台46MW锅炉最大小时耗煤量为18.58t/h,1台29MW和2台46MW锅炉，年用原煤：B=18.58×2741×1.02=51946.34吨/年除尘器除尘效率为98％锅炉烟尘量18.58×9.43％×20％＝350.4kg/h排放烟尘量350.4×（1－98％）×106＝7008376mg/h每台29MW锅炉烟气量123000m3/h每台46MW锅炉烟气量162500m3/h烟囱出口烟尘排放浓度C=7008376／(123000+2×162500)＝11.47mg/m3烟气含尘计算结果小于GWPB3－1999《锅炉大气污染物排放标准》一类区准。和新疆维吾尔自治区地方标准65/2154-2004《燃煤锅炉大气污染物排放标准》。2.排放烟气含SO2浓度计算74 燃煤含硫进入烟气比例80％（经验数据，其余20％以硫酸盐的形式留在灰渣中）燃煤含硫量0.78％3台锅炉烟气量123000m3/h+2×162500m3/h=610500m3/h3台锅炉燃煤量18580kg/h脱硫器脱硫效率70％排放烟气SO2浓度锅炉烟尘中SO2含量18580×0.78％×80%×64/32＝231.88kg/h排放SO2量231.88×（1－70％）×106＝69563520mg/h烟气含SO2浓度69563520／610500＝113.95mg/m3烟气含SO2计算结果小于GWPB3－1999《锅炉大气污染物排放标准》一类区标准和新疆维吾尔自治区地方标准65/2154-2004《燃煤锅炉大气污染物排放标准》。现将锅炉大气污染物排放标准（GWPB3－1999）与设计计算结果列表:烟气浓度计算表项目烟尘浓度（mg/NM3）二氧化硫浓度（mg/NM3）一类区二类区三类区燃煤含硫量GWPB3－199980200250900计算结果11.47113.9574 3.用水量及污水排放状况热网补充水最大为62.4t/h，损失水主要为管道损失和人为损失，锅炉排污水量很少。水处理系统再生过程排水量为：50t/d。炉排及引风机冷却用水为：9.3t/h，排入渣沟，作为渣沟补充水。生活及辅助用水量为2.79t/h排入下水道。锅炉房工业排水，主要为水处理系统及除渣排水，主要含Ca、Mg离子。可以达到《污水综合排放标准》GB8978－1996中二级标准的要求。4.噪声污染治理本工程噪声设备为鼓引风机及各类水泵。噪声范围为75－85dB(A)之间。风机产生的噪声主要是气流噪声、电机噪声和基础振动而辐射的固体声，其中以气流噪声最强烈。水泵产生的噪声主要是电机噪声。在风机进出口装柔性接头和消音器，在风机入口装设导流装置，消除气流引起的振动。采用减振基础。设立集中控制室和值班室，采用隔音、吸音建筑材料。采用这些噪声防治措施后外界噪声可达《工业企业噪声卫生标准》。5.绿化绿化不仅美化环境，还可以起到防尘、防噪声、改善环境、振奋工作人员精神的作用，是净化空气保护环境的重要措施。在工程设计规划中对站前、生产区、站区道路进行绿化，绿化系数为40％。74 第十七章：结论实行集中供热后经济效益、社会效益、环境效益显著，特别是社会效益、环境效益巨大，难以量化，国民经济一定优于财务评价，因此仅就社会、环境效益做一重点阐述，经济效益详见经济分析部分，在此仅做简述：17.1社会效益：1．改善城市面貌，美化城市环境：根据五家渠市城市总规划设计，在全市范围内整体规划供热范围，合理利用能源，全盘考虑集中供热设施的建设。在B74 区修建集中供热设施，这样可在解决该片区近期146万平方米建筑供热的同时，拆除26台小锅炉，消灭19个小烟囱，从根本上治理本地区的烟尘污染，改善城市面貌，美化城市环境，并且可以大量的降低能耗(煤、水、电)节约能源，而更深远的意义在于它是建设中国西部绿色经济文化产业城市，乌鲁木齐城市圈园林化生态城市中不可少的重要一环。1．根治烟尘污染，净化城市空气：本项目的建成可从根本上治理本片区乃至全市的烟尘污染，净化城市空气，可减少：烟尘排放：1003吨B区共有分散小锅炉合计68t/h(159MW)可停运,可减少：二氧化硫（SO2）排放：17吨二氧化氮（NO2）排放：11吨二氧化氮（CO2）排放：52吨地面灰、渣排放：568吨17.2经济效益：1．从经济分析看（未计入4467.5万元供热贴费收入）：本项目财务内部收益率高于行业基准收益率，投资回收期低于于行业基准投资回收期，借款偿还期能满足贷款机构要求，敏感性分析指出，项目具有一定的抗风险能力，财务评价效益良好。2．本项目建成达到规模后可获得：1）.供热贴费收入：178.7万平方米*25元/平方米=4467.5万元未计入经济分析，可分期收取后用于自筹资金及归还贷款，可大量缩短贷款偿还期。2）.年取暖费收入：178.7万平方米*18.35元/平方米=3279万元,74 除去运行成本后，每年可为企业创造786.96万元利润3).较原有供暖设施可节约原煤1.75万吨，节电536万度，折合运行费用：1.75万吨*120元/吨+536万度*0.56元/度=510万元4).集中供热站的建设，由于其起点高，技术含量大，节能效果显著，根据已建成投产集中供热站运行数据调查分析,当采用计算机控制、供热调节、变频调速等先进技术后,可节电25%--38%，节煤15%～20%左右。另外从敏感性分析可以看出，本项目经营成本波动对内部收益率的影响较大，所以采取节能降耗后，企业经营利润可大幅度提高。综合以上论证，此项目的建设不但从经济上是可行的，其社会效益、环境效益更加显著。第十八章建设项目法规执行方案18.1项目法人责任制本项目按《国家关于衽建设项目法人责任的暂行规定》和《新疆维吾尔自治区施行建设项目法人责任的暂行办法》的要求，工程建设、生产经营、债务偿还和次产的保值增值全过程负责，建设项目的法定代表人是项目实施的第一责任人，对工程建设负总责。按有关规定承担相应的责任和义务。18.2工程监理制74 本项目按国家《工程建设监理规定》的要求，实行工程建设监理制，由项目法人通过招投标的方式，选定监理单位，与监理单位签定监理合同，明确监理的范围和内容，双方的权利、义务和其它事项。工程建设监理的主要内容是控制工程建设的投资、建设工期和工程质量，进行工程建设合同管理，协调有关部门单位间的工作关系，建设监理业务完成后，向项目法人提交工程建设监理档案资料。18.3工程合同制本项目按《国家经济合同法》及有关部门法律、法规的要求由项目法人通过招投标的方式，选定勘察、设计、监理、建筑、安装、材料设备等单位，签定合同，明确相应的范围和内容，双方的权利和义务及其它事项，并按合同热行。18.4招标方案1、招标依据依据《工程建设项目初步设计（代可研）附加招标内容和核准招标事项暂行规定》（国家计良令第9号）、《新疆生产建设兵团工程项目招标范围和规模标准规定》（新兵办发[2001]55号）及农十二师有关规定，确定招标方案。2、招标范围工程勘察、设计、监理等服务的采购，单项合同估算在30万元以下时，可以不进行招标，单项合同估算在30万元以上时，必须进行自行或委托招标。建筑及安装工程单项合同估算在100万元以上，要进行委托招标。设备及材料采购，单项合同估算在50万元以上，要进行委托招标。其具体内容入下：1)．勘察、设计。2)．锅炉房74 (1).土建工程（锅炉及设备基础）(2）.主要供热设备及设备安装（锅炉、锅炉辅机、水泵、电气、自控仪表）3、招标组织形式项目建设单位具备招标条件并按有关规定和管理权限核准后可自行招标，如不具备规定的条件，应当委托符合相应条件有招标代理资质的代理机构办理招标.4、招标组织方式招标人编制招标文件，对供热工程的设计、施工、监理及主要供热设备、材料采购等，拟采用委托招标的组织形式，其中勘察设计由于时间紧迫，周期短而采用邀请招标方式，其余项目均采用公开招标的方式。5、招标基本情况工程招标的基本情况一览表招标范围招标形式招标方式全部招标部分招标自行招标委托招标公开招标邀请招标勘察√设计√建筑工程√√√安装工程√√√74 监理√设备√√√重要材料√√√其它74'
