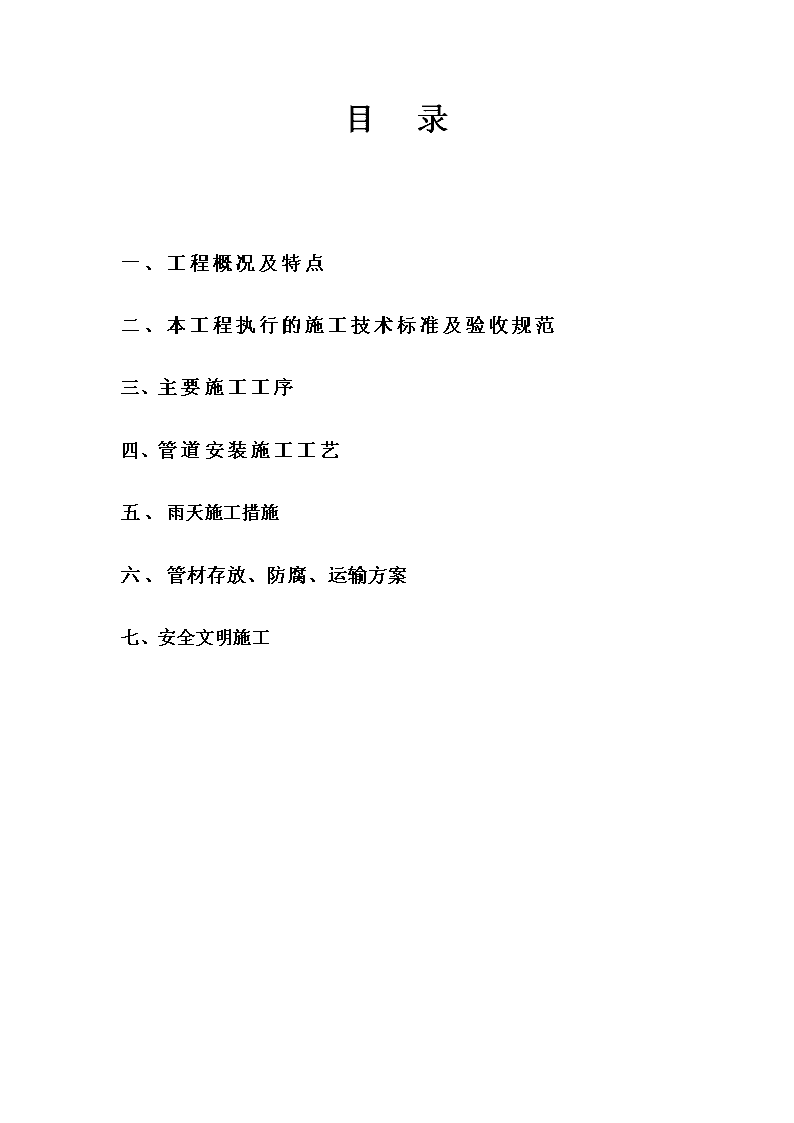

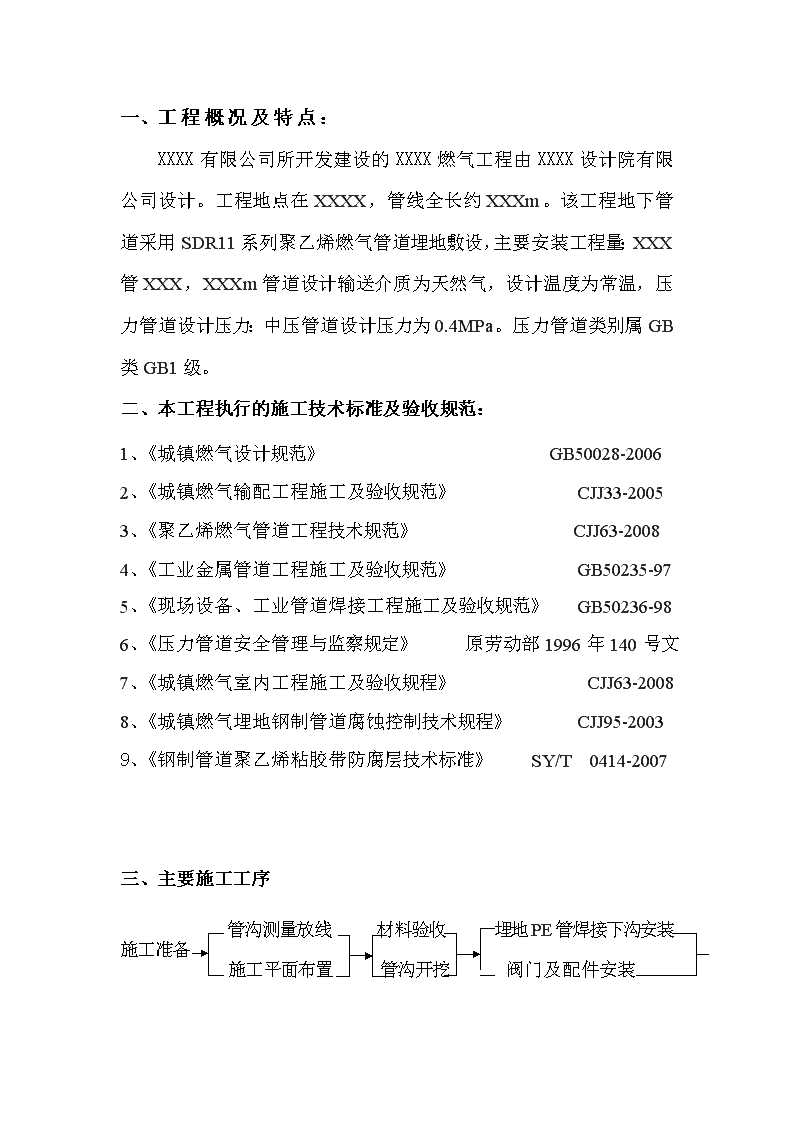

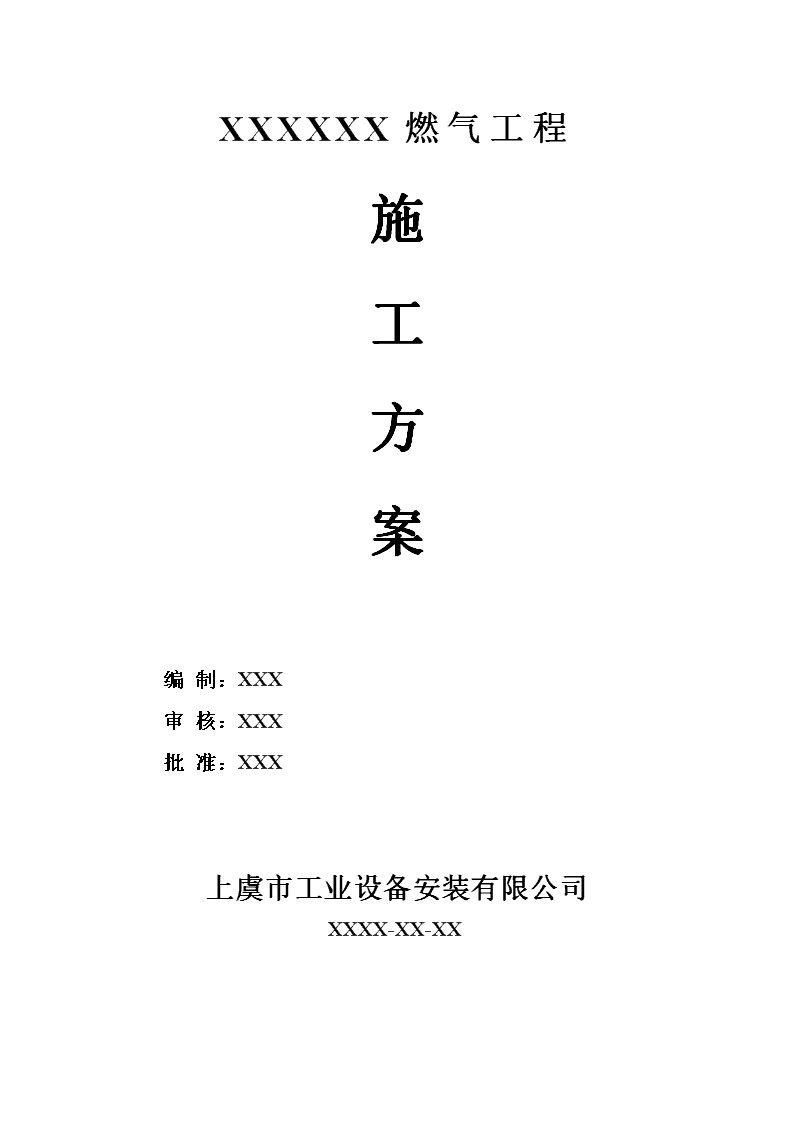

'XXXXXX燃气工程施工方案编制：XXX审核：XXX批准：XXX上虞市工业设备安装有限公司XXXX-XX-XX 目录一、工程概况及特点二、本工程执行的施工技术标准及验收规范三、主要施工工序四、管道安装施工工艺五、雨天施工措施六、管材存放、防腐、运输方案七、安全文明施工 一、工程概况及特点：XXXX有限公司所开发建设的XXXX燃气工程由XXXX设计院有限公司设计。工程地点在XXXX，管线全长约XXXm。该工程地下管道采用SDR11系列聚乙烯燃气管道埋地敷设，主要安装工程量：XXX管XXX，XXXm管道设计输送介质为天然气，设计温度为常温，压力管道设计压力：中压管道设计压力为0.4MPa。压力管道类别属GB类GB1级。二、本工程执行的施工技术标准及验收规范：1、《城镇燃气设计规范》GB50028-20062、《城镇燃气输配工程施工及验收规范》CJJ33-20053、《聚乙烯燃气管道工程技术规范》CJJ63-20084、《工业金属管道工程施工及验收规范》GB50235-975、《现场设备、工业管道焊接工程施工及验收规范》GB50236-986、《压力管道安全管理与监察规定》原劳动部1996年140号文7、《城镇燃气室内工程施工及验收规程》CJJ63-20088、《城镇燃气埋地钢制管道腐蚀控制技术规程》CJJ95-20039、《钢制管道聚乙烯粘胶带防腐层技术标准》SY/T0414-2007三、主要施工工序管沟测量放线材料验收埋地PE管焊接下沟安装施工准备施工平面布置管沟开挖阀门及配件安装 阀门井施工示踪带敷设埋地PE管PE管道两侧回填夯实(留焊口回填30cm水泥盖板敷设警示带敷设管道吹扫管道试压管沟回填标志桩标志砖埋设竣工资料整理竣工验收四、管道安装施工工艺：1、燃气管道安装单位必须持有省级安全监察机构颁发的“压力管道安装许可证”。2、燃气管道所用管材、管件采购及验收：管材及管件采购程序应按照公司压力管道安装质量手册要求予以控制，确保采购物品的规格、质量、价格、品牌，并经业主方认可。特别是PE管道必须根据GB15558.1和GB15558.2要求，管材及连接管件制造厂必须是通过质量技术监督局安全注册的生产单位且必须出具产品质保书，国家认可的测试中心出具的产品检测报告，报告中必须有：（a）短期静液压强度（1000h）（b）耐气体组分试验。 （c）耐压力开裂试验三项结果。材料到现场后，必须在同一批材料同一规格中抽样10%以上，进行外观检查，内外表面应光滑、平整、不允许有气泡、裂口和明显划伤、凹陷、杂质、颜色不均等缺陷。管材端应切割平整且和管轴线垂直，管件应完整无缺陷，浇口和溢边应修正平整，管材外表应有清晰、牢固、符合规范要求的标记。管材、管件应检查内外径尺寸、壁厚均匀度应符合GB15558.1.2的规定，管材尚需检查长度应符合标准或合同规定，长度偏差±20mm。椭圆度应小于2%（盘卷管小于5%），但在焊接时应使用复圆工具，盘卷管的盘卷最小内径应大于24倍管材外径且最小不小于0.6mm，长度应符合合同规定，长度偏差小于2%。管件应检查加热区域长度距离及椭圆度符合要求。（d）管道附件的检验：管道附件、阀门等应有产品质保书，阀门在安装前应进行压力试验无泄漏合格后方可进行安装。3、PE管道安装：3.1管沟测量放线：根据设计图纸平面布置图，纵向剖面图要求进行测量放线，据设计要求距离定出管线中心桩和控制桩，桩上应标明桩号，开挖沟底高程，自然地面高程，在管线转角时应打转角桩并在桩上注明，管道转角角度，用石灰粉沿边坡桩放出开挖线及中心线即可进行管沟开挖。3.2管沟开挖： 管沟开挖采用机械和人工开挖相结合的方法。开挖前应挖洞探查其他管线。开挖时应由现场安全员、技术员对土方开挖人员进行技术安全交底，开挖必须按管沟剖面尺寸要求，交清管沟开挖深度、断面尺寸、地下隐蔽工程分布情况。边坡尺寸应按土质情况，确保不塌方，土质软时上口应加必要支撑，以防发生人身安全事故，开挖用水准仪测深，防止超挖，管沟要直，沟底要平，坡度按设计要求，沟内无塌方、积水及杂物、石块、管线转角度数符合图纸要求，开挖时遇到地下水应顺地势挖排水沟引出；挖出的沟土应堆放在拟放管道的另一侧沟边，距离沟边不小于500mm，堆高不超过2m，沟底开挖宽度为PE管外径+0.3m。开挖后管沟检查标准如下：检查项目允许偏差（mm）管沟中心线偏移≤100管沟标高+50-100管沟宽度±100沟底铺垫150mm左右细土并夯实，凡可能引起管道不均匀沉降地段，管沟底应预留30-60mm土层夯实处理。3.3燃气PE管道敷设：3.3.1燃气PE管应埋设在土壤冰冻线以下，管道埋设深度据设计要求，燃气管道不得穿越建筑物下部，不得在堆积易燃、易爆材料和腐蚀性液体场地下穿越，不得和其他管道或电缆同沟敷设，与建筑物净距及与其他管道水平和垂直距离应符合设计及规范要求，PE管敷设时与雨水井间距不足，穿越排水管下方及其他沟槽应设置钢套管，套管内径应比燃气PE管外径大两号，伸出道路边缘不小于1M。钢套管应做三布五油环氧煤沥青加强级防腐，PE管应先行做强度试验合格后，穿入套管，套管两端用油麻丝、石棉水泥填封，并做好施工记录。PE管敷设不得着地拖拉，下管沟时应防止外壁划伤，扭曲和过大拉伸、弯曲、并应焊接一根下沟一根，敷设可随地形蜿蜒弯曲，但弯曲半径应符合“聚乙烯燃气管道工程技术规程” （CJJ63-2008）规定。管段上无承插接头时，允许弯曲半径为DN≤50时≥30DN，50
