地下管道施工方案 29页

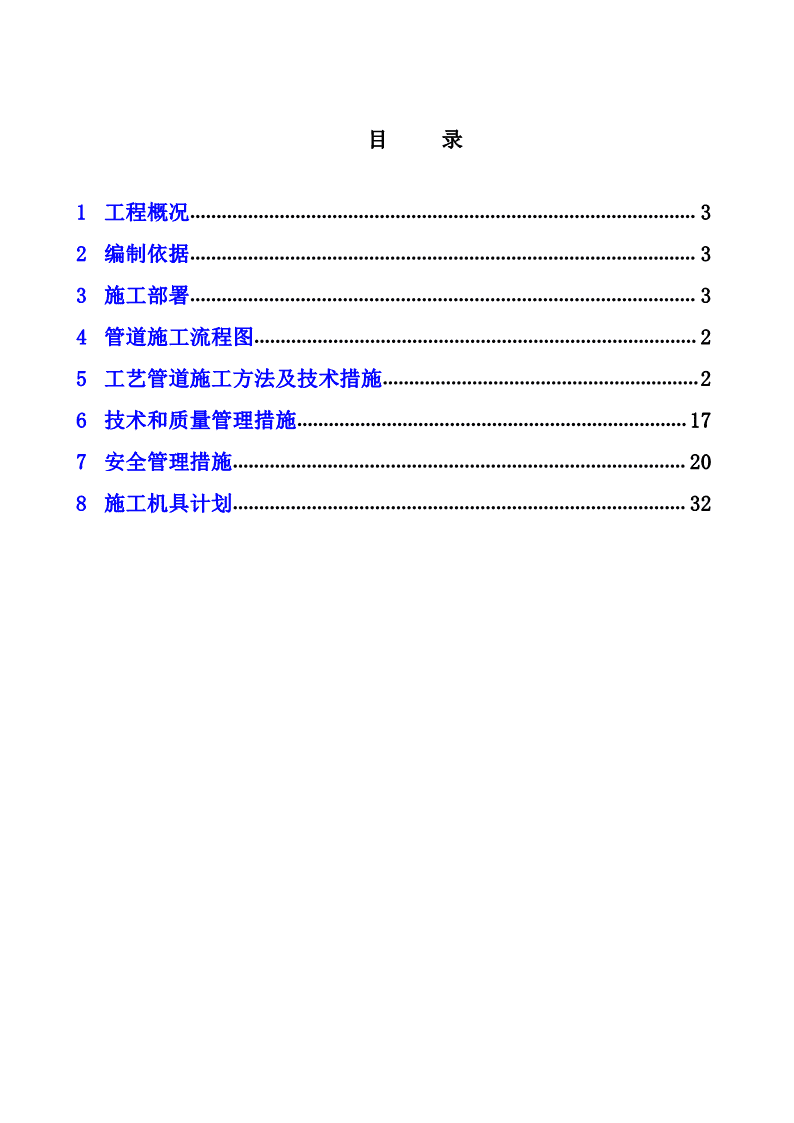

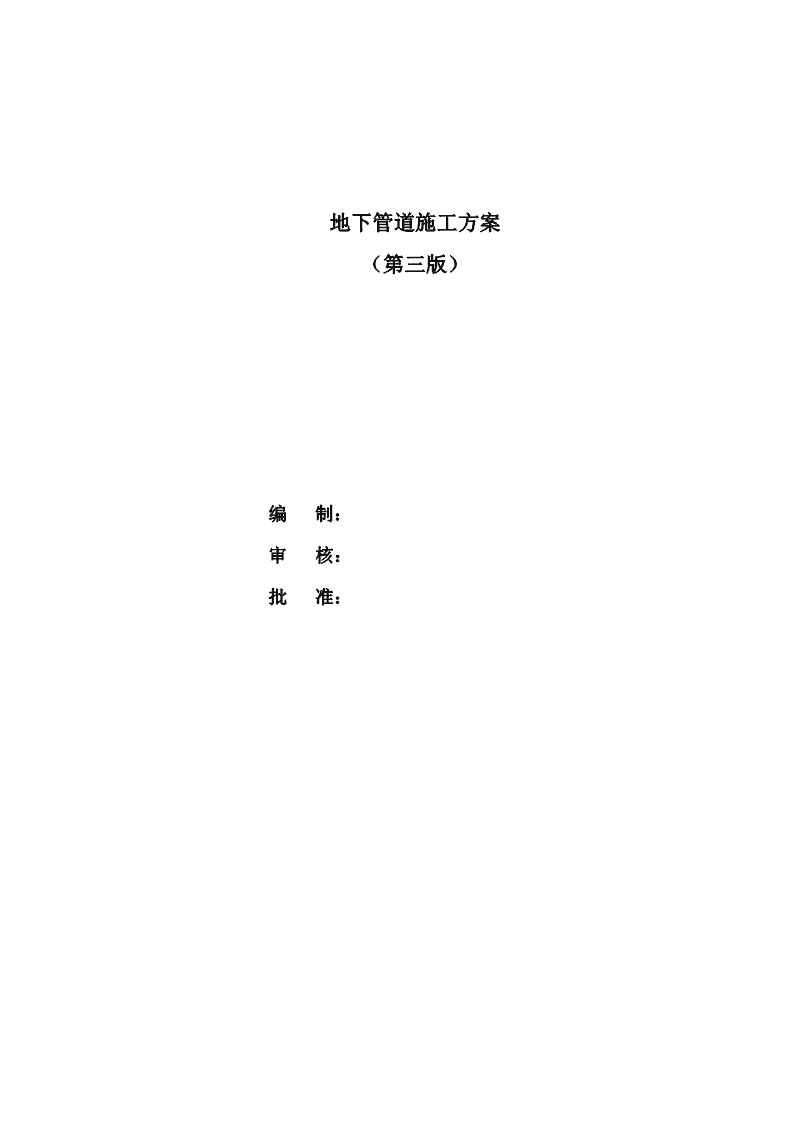

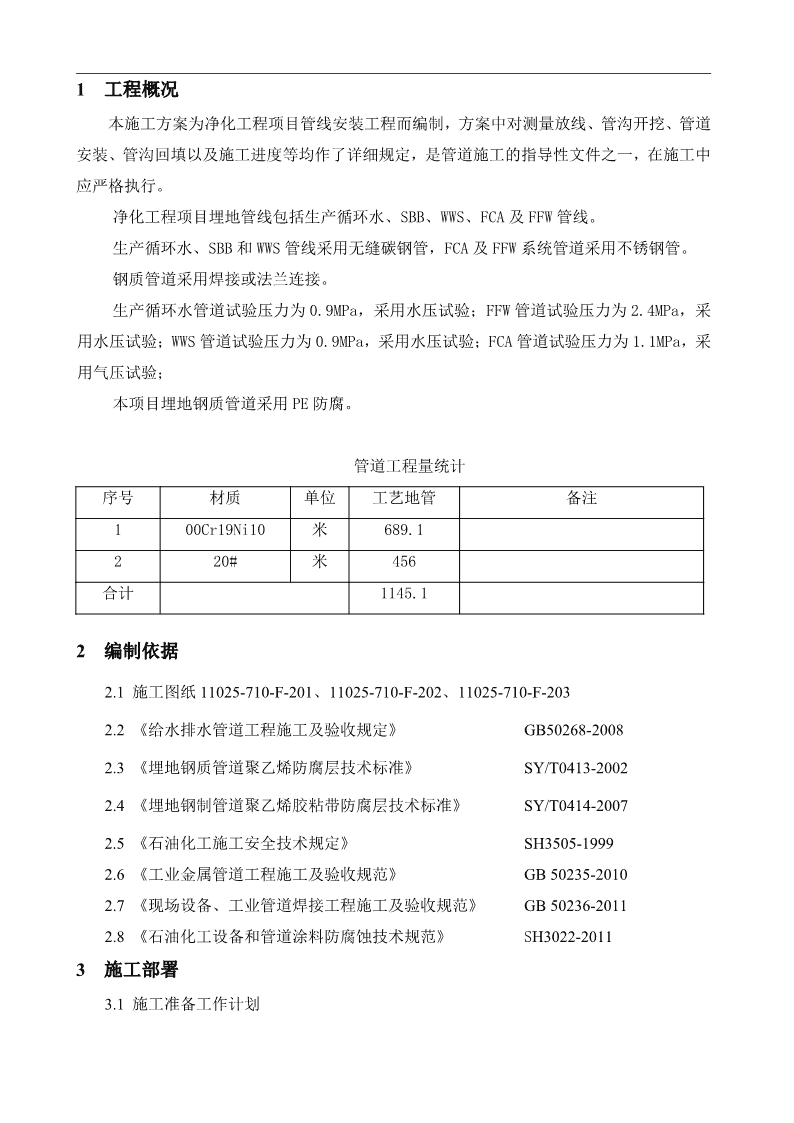

'地下管道施工方案（第三版）编制：审核：批准： 目录1工程概况................................................................................................32编制依据................................................................................................33施工部署................................................................................................34管道施工流程图....................................................................................25工艺管道施工方法及技术措施............................................................26技术和质量管理措施..........................................................................177安全管理措施......................................................................................208施工机具计划......................................................................................32 1工程概况本施工方案为净化工程项目管线安装工程而编制，方案中对测量放线、管沟开挖、管道安装、管沟回填以及施工进度等均作了详细规定，是管道施工的指导性文件之一，在施工中应严格执行。净化工程项目埋地管线包括生产循环水、SBB、WWS、FCA及FFW管线。生产循环水、SBB和WWS管线采用无缝碳钢管，FCA及FFW系统管道采用不锈钢管。钢质管道采用焊接或法兰连接。生产循环水管道试验压力为0.9MPa，采用水压试验；FFW管道试验压力为2.4MPa，采用水压试验；WWS管道试验压力为0.9MPa，采用水压试验；FCA管道试验压力为1.1MPa，采用气压试验；本项目埋地钢质管道采用PE防腐。管道工程量统计序号材质单位工艺地管备注100Cr19Ni10米689.1220#米456合计1145.12编制依据2.1施工图纸11025-710-F-201、11025-710-F-202、11025-710-F-2032.2《给水排水管道工程施工及验收规定》GB50268-20082.3《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-20022.4《埋地钢制管道聚乙烯胶粘带防腐层技术标准》SY/T0414-20072.5《石油化工施工安全技术规定》SH3505-19992.6《工业金属管道工程施工及验收规范》GB50235-20102.7《现场设备、工业管道焊接工程施工及验收规范》GB50236-20112.8《石油化工设备和管道涂料防腐蚀技术规范》SH3022-20113施工部署3.1施工准备工作计划 3.1.1施工机具、设备维修计划a)对于计划投入到本工程的机具、设备及车辆在开工之前必须进行检修，并做到100%的完好率，以满足施工要求。对于计划投入的仪器、仪表进行检验，均符合要求后，才能投入本期工程的施工。b)为了保证维修的有条不紊，责任落实，按期完成，要编排出机具设备维修计划，并按照计划要求认真落实。3.1.2施工人员学习、培训a)在施工前，组织人员对现场要多次踏勘，充分了解施工段的地形地质情况，特别是业主对该工程的有关要求，做到从指挥者到每个施工人员，人人心中有数。b)对施工人员进行思想教育，要求每个管理者和施工人员必须树立良好的企业员工形象，从施工进度上、工程质量上、工作作风上、社会道德上等诸方面，能够体现出当代建设者良好的精神风貌。c)特殊工种培训，对拟参加施工的所有电焊工、防腐工、起重工，要进行实际练兵和学习有关的工艺规程和标准。特别是电焊工要取得相应施焊项目的合格证，并参加上岗前的考试，合格后方能参加施工。对于参加施工的防腐工，要以本工程所使用的材料，进行模拟练兵，并学习有关的资料和厂家的特殊技术要求。d)开工前要进行图纸会审，并编制施工方案，重点部位的作业指导书，由工程技术人员对施工人员和其他人员进行详细的技术交底，按要求进行指导，另外对施工人员要进行有关质量方面的教育，树立“以质量求生存、以质量求发展”的思想。使每个工作人员要按照规范、标准作业。e)要对全体施工人员进行HSE教育，针对本工程施工条件、施工环境的特殊情况，教育职工树立“安全第一”的思想意识和环保意识。3.1.3施工现场临时设施计划在施工现场设材料库房，有专人保管，专人发放物资材料。3.1.4施工机具、设备消耗材料运输计划施工机具、设备的运输在2012年06月底之前陆续运往施工现场，根据各 施工机具的所在地和施工地点，设备应一次运往施工现场，避免重复倒运。3.1.5土方工程进度计划a)在施工前要组织技术人员，多次踏线，仔细测量，保证施工的顺利进行。b)土方施工队伍应依据管线施工队伍的施工进度计划来安排管沟开挖进度。3.2施工指导思想和管理目标3.2.1施工指导思想以技术为先导、以质量求生存、以市场求发展。创造优质工程，降低工程成本，缩短施工工期，认真履行合同，为业主提供一流服务。3.2.2管理目标要求达到“五个第一”，即“服务水平第一、工程质量第一、安全生产第一、企业信誉第一、管理水平第一”。 3.3组织机构4管道施工流程图图纸会审备料计划管道除锈管道PE防腐防腐质量检查施工方案开工报告现场准备材料发放管道进场方案交底施工准备焊材的管理领料管道验收管道预制预制管道转动口探伤定位放线管沟开挖、清理垫层或基础处理管道安装管道试压管道固定口探伤焊缝部位防腐及补漆管沟回填夯实交工验收5工艺管道施工方法及技术措施5.1施工准备5.1.1施工前技术人员必须认真阅读设计图纸及有关的规范标准，进行图纸会审，并结合现场情况编制施工方案，进行技术交底和安全交底。根据施工图编制材料需求计划，根据工程量及工程进度要求提出人员及机索具需求计划，并对施工所需手段用料、辅助材料、设施等进行预先准备。 5.1.2所有参加施工人员必须熟悉图纸，了解图纸符号意义，以及施工程序、施工方法、质量要求及验收标准。5.1.3具备相应的焊接工艺评定，根据“焊接工艺评定报告”编制“焊接作业指导书”。5.1.4焊工必须持有国家劳动部门颁发的有效合格项目的证件。组织焊工学习焊接工艺规程，掌握焊接工艺要求，并按施焊管道类别对焊工进行考试取证。5.1.5建立工程施工管理所需要的各种表格和台帐。5.2管沟开挖土方开挖前由专业测量员根据施工图纸完成定位和高程的测量布点工作，同时对基准点采用保护措施并使用机械开挖管沟，沟底预留150~30mm由人工清理至设计标高.沟槽两侧开挖的土方堆土高度不宜超过1.5米，距沟槽边缘不小于0.8米,管道基础采用灰土铺设,人工清理,当沟槽清理完毕后进行地基验槽,合格后方能铺设管道。管沟开挖还应遵守以下规定:a)管沟放线应定位准确，临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并采取保护措施，使用中应经常校核。b)管道沟槽底部开挖宽度应按下式计算：B=D1+2（b1+b2）式中：B—管道沟槽底部的开挖宽度D1—管道结构的外缘宽度b1—管道一侧的工作面宽度，取300mmb2—管道一侧的支撑厚度，取150～200mmc)沟槽的开挖质量应符合下列规定：d)不扰动天然地基或地基处理符合设计规定；e)槽壁平整，边坡坡度符合施工设计的规定；f)槽底高程的允许偏差为±20mm。g)管道基础不应超挖，若局部超挖，需用砂土填补并分两层夯实。5.3材料验收、发放及保管5.3.1普通管子的检验a)所有到场的管材必须具有生产厂家出具的合格的产品质量证明书b)全部管子应进行外观检查，其表面应无裂纹、结疤、麻点、夹杂物、折 皱、重皮、划痕、严重锈蚀等缺陷。5.3.2防腐管道的检验a)表观：对管线进行全线目测检查，在预制厂应逐根目测检查，补口、补伤处应逐个检查，防腐层表面应平整，搭接均匀，无皱褶，无永久性气泡，无破损。应当指明的是：当天气较热时或阳光充足时，缠绕的胶带经常有气泡产生。由于胶带本身具有一定的弹性及自身修复能力，这些气泡可以自行消失，所以这种情况不应定为质量问题。据SY/T0414-2007标准，固定管径所使用胶粘带的宽度见下表：管径/mm胶粘带宽度/mm管径/mm宽度/mm25-10050350-600100100-30075650-1400150由于钢管吸热，而且防腐胶带的黑色更吸热，所以管体防腐后禁止暴晒，应根据要求储存。如正常气温在20℃，钢管的温度肯定在30℃以上，这是有悖于标准及施工要求的。b)厚度：按SY/T0414-2007《管道防腐层厚度的无损测量方法（磁性法）》进行测量。厚度应符合标准表1中的要求。测量时对防腐层有损害的仪器设备不宜使用。胶带厚度对防腐质量影响很大，胶带厚度增加可增加防腐能力，当胶带类型、结构确定后，防腐层的总厚度即可确定。c)粘结力（剥离强度）：这一指标直接关系到防腐层的质量，水的渗透力与胶带和管道之间的粘结力有关，所以应确保钢管具有足够的粘结力。在我国标准SY/T0414-07中，剥离强度的测量是采用下列方法进行的：用刀沿环向划开10毫米宽、长度大于100毫米的胶带层，直至管体。然后用弹簧秤与管壁成90度角拉开，拉开速度不大于300mm/min，剥离强度应大于20N/cm,该测试应在24小时后进行。如下图所示： 我们也可以按照美国ASTM-1000标准中，3kg铜砝码悬垂法测试方法检查测：在防腐层管道竖直侧面划开一宽5cm、长10cm的胶带层，180度悬垂3kg砝码，在10分钟内下降距离小于10cm即为合格，而此类的胶带在10分钟内一般时下降距离皆小于3cm，以上检测皆应在常温时（5-20℃）、湿度小于75%、胶带缠绕24小时后进行。d)电火花检漏：在预制阶段和现场使用直电流电源电火花检漏仪对管道进行全线检测，补口、补伤处应逐个检查。检漏探头移动速度为0.3m/秒，以不打火花为合格。检漏电压根据下列公式确定：当TC<1mm时，V=√3294当TC≥1mm时，V=√7843式中V=检漏电压（V）TC=防腐层厚度（mm）该项指标主要控制施工时造成的缺陷或胶带存在的某些缺陷，所以必须100%检测。针孔检查的检漏电压是考虑既要查出小针孔，又要保证不击穿完好的涂层，同时还要使检漏电压值符合所使用的电火花检测仪的实际电压档次。在此，应注意的是：胶带的绝缘电压同检漏电压是两个完全不同的概念，不能使用绝缘电压值进行电火花检漏测试。在检漏过程中必须确保防腐层表面的干燥，并注意保持探测电极距金属管端或金属裸漏面至少13mm。聚丙烯胶粘带的电火花检测电压不得低于3000伏特。5.3.3管件检验a)管件必须具有制造厂的质量证明书，材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，管件的内、外表面无锈蚀、裂纹、砂眼、分层、破损、变形等缺陷。b)检查管件的外径、壁厚、长度、圆度、法兰密封尺寸、螺孔直径和中心距等尺寸。5.3.4紧固件的检验 a)检查紧固件的规格，材料的标记应齐全、正确，并符合设计及产品质量证明文件。b)紧固件的表面应无锈蚀、凹痕、裂纹、螺纹、根部应无杂物、断口等缺陷。c)抽查螺栓、螺母的配合精度，紧固件螺纹长度和丝扣加工粗糙度，应符合有关标准。5.3.5焊接材料的检验a)焊接所用的焊丝、焊条必须具有合格的质量证明书b)检查焊接材料的牌号和规格等标识，应符合焊接工艺评定的要求。c)对于封闭包装的焊条，应按同牌号、同规格盒数的2%进行检查，简易包装的焊条应逐盒检查，应无受潮、锈蚀、药皮剥落和规格不符等缺陷。5.3.6材料的保管与搬运a)在现场应成立材料库，且设专人看管，材料出入库应设有台帐。材料到货后，应按现场平面布置进行摆放，小件材料应进入库房，分层、分类摆放。材质为不锈钢的管道组成件及管道支承件，在储存期间不得与碳钢接触，b)不同材质的管道要做好标识，切割下料后要及时对标识进行移植。管道材质标示颜色标示宽度00Cr19Ni10绿色30mm20#红色30mmc)PE防腐管道的保管及搬运碳钢管道防腐在厂家直接做好，在发至现场，碳钢管的管件及焊口部分在现场施工；不锈钢管道在施工现场进行防腐层施工。防腐管的堆放层数以不损坏防腐层为原则，层数一般不宜超过三层。不同类型的成品管应分别堆放，并在防腐管层间及底部垫上软质物，如纸箱、锯末、保护套，以免损伤防腐层。已经缠绕好的防腐管堆放时，应选择管子中间、两端着地处的几处缠绕废弃的防粘膜或保护套。如果以缠好的埋地管道还要在工厂或明沟上放置超过两周的时间或天气较热时，可以用滑石粉敷在管道表面，用牛皮纸或其它合适的临时材料将管道遮盖起来。埋地的防腐管漏天存放时间不宜超过3个月。防腐好的钢管，在20℃以上暴晒是不 可以的，本身钢管吸热，而且一般冷缠带都是黑色，防腐好的钢管的温度要比气温高很多，如果缠绕不严格容易产生气泡，但是按照标准规定，如果早上、晚上气温较低的情况下，气泡可自行消除，是允许的，所以钢管一定要敷设、保护。（上面要搭上遮阳的设施）防腐管装卸搬运吊装时应采用宽尼龙带或专用吊具，不能用损伤防腐层的吊具。采用合理的吊装方法，轻吊轻放。严禁损伤防腐层，严禁铁吊链直接套在防腐层上吊运，严禁摔扔、磕碰、撞击、拖拉等有损于防腐层的操作方法。运输时应采取相应的防护措施防止损伤防腐层。在沟槽旁边排管时，所有的垫木支撑上应放有软质物，如纸箱，以保护防腐管。5.3.7材料发放a)现场应根据当天的使用量，按照单线图领用材料，做到用多少领多少，用不完要及时退库。b)焊工凭施工技术人员开具的焊条领用单领用焊条。c)焊条使用前应按说明书要求进行烘烤，焊工领取后要放在保温筒内。每天下班前，每名焊工必须按当天领用的焊条数，向焊条库交未使用的焊条数，退库的焊条应做出相应的记号，下次发放时首先发出，焊接时首先使用，以免焊条数次烘烤，并做好焊条的烘烤、发放、回收记录。d)材料管理人员要认真做好材料的入库、发放、退库等各项台帐，不同材质的焊接管件用标识区别，杜绝发放、使用错误，应经常进行已完工程量、未完工程量的库存量的盘点，保证施工的需要。5.4管道预制管道预制本着及时预制及时安装的原则，由于施工场地的限制，本单元的管道公称直径大于DN150的在设备或框架附近预制，公称直径小于DN150的在现场预制场预制。5.4.1管子加工a)要严格按配管图的要求下料预制，DN100及以下碳钢管采用砂轮切割机切割，DN100以上碳钢管采用氧-乙炔焰切割，不锈钢管采用砂轮切割机配专用砂轮片切割或采用等离子切割机切割，切口必须留有修整余量，且应符合下列要求：1)切口表面应平整，不得有裂纹、药皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等。2)切口端面倾斜偏差为管子外径的1%，但不得超过3mm。处理合格后的坡口要及时焊接。 3)坡口两侧20mm以内全部打磨。b)坡口形式如图所示：坡口尺寸坡口管子壁厚图示钝边坡口角度名称间隙（mm）备注（mm）（ο）V型3mm〈δ≤6mm0～20～265～75——坡口V型δ>6mm0～30～355～65——坡口5.4.2管子组对a)壁厚相同的管子、管件组对时，其内壁要做到平齐，内壁错边量不得超过10%，且不大于2mm。b)管道组对时，不得用强力对口，也不得采用加热管子、加偏垫等方法来消除接口端面空隙、偏差错口或不等缺陷。c)管道组对前应将坡口及其内外侧表面不小于20mm范围内的油漆、垢、锈、毛刺及镀锌层等清除干净，且不得有裂纹、夹层等缺陷。d)壁厚不同的管子、管件组对时，其内壁要做到平齐、内壁错边量在允许范围内。e)壁厚不同的管子、管件组对时，当内壁错边量超过2mm或外壁错边量大于3mm时，应按下图进行修整：2121TTTT15°15°1.5T145°T2-T1≤10mmT2-T1>10mm内壁尺寸不相等451.5T115°2T1T215°1TTT2-T1≤10mmT2-T1>10mm 5.4.3预制为保证施工进度，必须提前开展预制工作，根据施工图把所能预制的管道集中加工预制，预制好的管段应及时封闭好。a)管道预制程序：图纸审核→现场实测→按图领料→确定预留口位置→下料及坡口加工→组焊→编号1)管道预制前必须认真核对管道平面布置图及详图，预制过程中要充分考虑现场条件，方便运输和安装来确定预制深度和活口位置，由于装置设备密布、图纸和现场实际偏差较大，管道预制深度一般在40-50%，水平方向与垂直方向活口应留50-100mm的余量，以便安装时调整，仪表一次元件开孔，预制时应按图同时进行加工。2)管道组成件的焊接、无损探伤、加工、组装和检查，应符合规范有关规定。3)下料时应严格控制管子用量，对100mm以上的切割余量，应按材质登记保管以备利用。4)不锈钢管道预制时不应直接放在钢平台上进行，且不允许使用铁质器械。b)预制完毕的管段，应将管道内部清理干净，封闭好管口，严防异物进入管内并用记号笔根据单线图或平面图中的线号做好标记，以便安装时查找。预制管段应具有足够的刚性，必要时可进行加固，以保证存放及运输过程中不产生变形。5.5管道焊接5.5.1焊接工艺评定和焊工资格的确认a)焊接工艺评定应经监理单位确认。b)根据审核的工艺评定编制焊接工艺规程。c)每个施焊焊工都应参加资格考试，焊工合格证应经甲方及监理单位认可。5.5.2焊接方法的选择a)2"以下的管道采用焊丝氩弧焊。b)2"及以上的管道采用氩电联焊，即氩弧焊打底，手工电弧焊填充盖面。5.5.3焊接材料的选择 序号材质焊条焊丝焊条烘焙温度/时间备注100Cr19Ni10A002H00Cr21Ni10300~350°C/1h220#J427H08Mn2Si150°C/1h5.5.4焊接一般要求a)焊接应按照制定的焊接工艺规程执行。b)焊接前应对坡口进行彻底清理，以免粘带锈蚀、油漆、沙粒、泥土等，影响焊接接头质量。c)焊接时严禁在坡口之外的母材上引弧和试验电流。应注意引弧和收弧的质量，收弧时应填满弧坑，多层焊时层间接头应错开。d)焊缝上或热影响区的飞溅物、熔渣应及时彻底从金属表面去除。e)管道焊接完毕，应在焊缝上标记，标记格式如下：管线号焊口号焊工号焊接日期无损检测f)每天工作结束或中间休息超过2小时，应将管道封闭。预留沟下连头的管口应用盲板点焊封堵。g)需返工的焊缝要准确找出缺陷位置，改进措施，返工焊接按原焊接工艺进行。h)钨极氩弧焊所用的氩气纯度应在99.9%以上。i)焊接的环境温度应能保证焊件焊接的足够温度和焊工技能不受影响，焊接时的风速不应超过如下规定:手工电弧焊8m/s,氩弧焊2m/s，当超过规定时，应有防风设施。j)焊接电弧1m范围内的相对湿度不得大于90%，当焊件表面有潮湿或在下雨、下雪刮风期间，焊工及焊件应采取防风、防雨措施，在无保护措施时，不应进行焊接。k)不锈钢焊接时坡口两侧各100mm范围内应涂白垩粉，防上飞溅物损伤母材； 焊接时采用局部充氩保护，防止焊缝背面发渣污染；锈钢焊缝焊接完毕后应及时对焊缝进行酸洗。l)不锈钢焊接时采用小电流、高速焊、窄焊道焊接,限制熔池垫输入,提高冷却速度,减少偏析,多层焊时,应待前一层焊道冷却后再焊,控制层间温度不超过60℃。m)管道焊缝位置应符合下列规定：1)直管段上两对接焊口中心面间的距离，当公称直径大于或等于150mm时，不应小于150mm，当公称直径小于150mm时，不应小于管子外径。2)焊缝距弯管起点弯不得小于100mm，且不得小于管子外径。3)卷管的纵向焊缝应置于易检修的位置，且不宜在底部。4)环焊缝距支、吊架净距不应小于50mm；需热处理的焊缝距支、吊架不得小于焊5)缝宽度的5倍，且不得小于100mm。6)不宜在管道焊缝及其边缘上开孔。5.6焊接检验外观检查合格的焊缝，方可进行无损检测。有热裂纹倾向的焊缝应在热处理后进行检验。5.6.1外观检查a)焊缝施焊完毕，及时清除溶渣，飞溅物，同时应对焊缝表面进行外观检查。对存在的不合格外观缺陷，及时打磨或补焊。b)焊缝表面应无裂纹，咬边、夹渣、气孔等缺陷。c)由于夹具或引弧造成的焊疤，应清除干净并目视检验无缺陷。5.6.2无损检测a)管道焊缝内部质量检验应按设计文件要求进行射线照相检验。b)管道焊缝的射线照相检验应及时进行。当抽样检验时，应对每一个焊工所焊焊缝按规定的比例进行抽查，检验位置应由施工单位、总包方及监理的质检人员共同确认。c)经建设单位同意，管道焊缝的检验可采用超声波检验代替射线照相检验，其检验数量应与射线照相检验相同。d)对于不要求进行内部质量检验的焊缝，质检人员应对所有焊缝的外观进行检查，焊缝的外观质量应符合规范的要求。发现焊缝缺陷超过规定时，必须进行返修。 e)抽样检验未发现需要返修的焊缝缺陷时，则该次抽样代表的一批焊缝应认为全部合格；当抽样检验发现需要返修的焊缝缺陷时，除返修该焊缝外，还应采取原规定方法按下列规定进一步检验：1)每出现一道不合格焊缝应再检验两道该焊工所焊的同一批焊缝。2)当这两道焊缝又出现不合格时，每道不合格焊缝应再检验两道该焊工的同一批焊缝。3)当再次检验均合格时，可认为检验所代表的这一批焊缝合格。4)当再次检验又出现不合格时，应对该焊工所焊的同一批焊缝全部进行检验。5.7管道安装管道安装应遵循先主管后支管，先内后外的原则进行。5.7.1一般管道安装a)管道的坡度应按图纸的要求进行调整，可以在支座下进行调整，焊缝应设置在便于检修和观察的地方。b)工艺管道安装前，必须对管内清洁度检查。确认无异物后方可进行下道工序施工。c)管道安装允许偏差（单位：mm）项目允许偏差室外25架空及地沟坐标室内15埋地60室外±20架空及地沟标高室内±15埋地±25DN≤1002L‰最大50水平管道直度DN＞1003L‰最大80立管铅垂度5L‰，最大30成排管道间距15交叉管的外壁205.7.2防腐管道安装 a)下沟前，埋地防腐管道露天存放的时间不宜超过3个月，并采取可靠的保护措施。b)管道深度、宽度应符合有关设计、施工规范要求。c)管沟的清理及下沟、回填、吊装应符合相应的施工验收规范规定，必须采取措施保护防腐层不受损伤。管沟内不得有砖头、石块或其它硬物。管沟底部宜铺盖300毫米的细土或细沙。管道下沟时应仔细操作，防止管道撞击沟壁。管道下沟后要回填细土、细沙至管顶100毫米以上。在回填过程中，应保证回填土中无尖石或其它可能破坏或深渗入到防腐层中的物质。在有坚硬回填料的区域，应使用一些合适的材料加以保护。管道下沟后的回填应符合有关规范的规定。d)管道下沟前应进行100%电火花检漏，检漏电压符合标准8中条款的规定。e)管道下沟后还应进行外观检查。管道回填后的检测应按照相应的标准和管道施工验收规范执行。f)防腐管查出缺陷后，应作上记号，并及时修补。5.7.3法兰安装a)法兰连接应保持平行，其偏差不大于外径的1.5/1000，且不大于2mm，不能用强紧螺栓的方法消除歪斜。b)法兰连接应保持同轴，其螺栓孔中心距偏差，一般不超过外径的5%，并保证螺栓自由穿入。c)法兰连接应使用统一规格螺栓，安装方向一致，紧固螺栓应对称均匀，松紧适当，紧固后的螺栓与螺母宜平齐，需加垫片时，每个螺栓不应超过一个。d)除特殊情况外，法兰螺栓孔应跨骑在中心线上安装。5.8管道试压a)试验前应向施工班组做出详细的技术交底，并备齐试验用压力表，精度不低于1.5级，表的最大量程为最大被测压力的1.5～2倍，每个试验系统应不小于2块压力表。b)管道试压：根据本工程的特点，属于我单位施工的管道，我单位将进行分系统，分段试压，管道两端采用盲板封堵，试压水源引自施工现场的已有水源，待水压试验合格后，将水排至雨水管。 试验前，注液体时应排尽空气，在高点放空点排气。对奥氏体不锈钢管道进行水压试验时，水中氯离子含量不得超过25×10－6（25ppm）。试压完毕后，立即将试压用水排出，并用压缩空气将管道内吹干。在管道内干燥后，将管道进行封堵，防止杂物进入管道内。试验时，环境温度不宜低于5℃，当环境温度低于5℃时，应采取防冻措施。对位差较大的管道，应将试验介质的静压计入试验压力中。液体管道的试验压力应以最高点的压力为准，但最低点的压力不得超过管道组成件的承受力。试验结束后，应及时拆除盲板、膨胀节限位设施，排尽积液。排液时应打开高点放空防止形成负压，在最低点排放，并在排放口设置集水井，随时将积水排至雨水井内。压力管道试验应缓慢升压待达到试验压力后保持恒压30min，检查接口、管身无破裂或漏水现象，即为强度试验合格。试验过程中如遇泄漏，不得带压修理。缺陷消除后，应重新试验。升压时，管道内的气体应排净，在升压过程中，若发现弹簧压力表针摆动不稳，且升压较慢时应重新排气升压。应分级升压，每升一级应检查管身及接口，当无异常现象时，再继续升压。水压试验时，严禁对管身、接口进行敲打或修补缺陷，遇有缺陷时应做出标记，卸压后修补。试验介质：水压试验介质采用洁净水，其中不锈钢管材的水质氯离子含量不得超过25×10-6（25PPm）。气压试验介质采用压缩空气。泄漏性试验介质采用压缩空气。c)管道吹洗管道在压力试验合格后，应进行吹洗工作。吹洗方法应根据对管道的使用要求，工作介质及管道内表面的脏污程度确定。公称直径大于或等到于600mm的液体或气体管道，宜采用人工清理；公称直径小于600mm的液体管道宜采用水冲洗；公称直径小于600mm的气体管道宜采用空气吹扫不参与系统吹扫的设备及管道系统，应与吹扫系统隔离。管道吹洗前不应安装孔板、法兰连接的调节阀、重要阀门、安全阀、仪表等， 对于焊接的上述阀门和仪表，应采取流经旁路或卸掉阀头及阀座加保护套等到保护措施。管道支架、吊架要牢固，必要时应予以加固。吹洗的顺序应按主管、支管、疏排管依次进行，吹洗出的脏物，不得进入已合格的管道。清洗排放的脏液不得污染环境，严禁随地排放。吹扫时应设置禁区。冲洗奥氏体不锈钢管道时，水中氯离子含量不得超过25×10-6（25PPm）。管道吹洗合格并复位后，不得再进行影响管内清洁的其他作业。经吹扫合格的管道系统，应及时恢复原状，并填写管道系统吹扫记录。5.9防腐管道补伤a)防腐管查出缺陷后，应作上记号，并及时修补。b)修补时应先修整损伤部位，去掉松散的毛刺部分，清理干净，涂上底漆。c)对于较大的漏缠或防腐层遭到破坏以致管道暴露出来的区域，要将破坏的防腐层除去，把各边缘修剪平滑，再使用适宜宽度的胶带螺旋式的缠绕破坏区域。d)对于小范围的针孔状缺陷，使用与原管体防腐层相同的胶带采用贴补法修补。修补时，剪一块100×100毫米的胶带，将补片剪出圆角，待底漆干燥后，贴于补伤处。e)对于搭边宽度达不到要求规定的，应使用至少100毫米宽度的胶带沿搭边方向螺旋缠绕胶带。f)以上补片和底漆都应向缺陷区域各方向至少延伸50毫米，并使用木质圆滑工具紧密压实胶带使其不翘起。5.10管沟回填a)填土前，将沟槽内的杂物清理干净并做好水平标高的测量,当达到设计标高后,管沟内回填土，应从管道两边同时进行回填和夯实，填土超过管顶0.5m时，才能用机械夯实,如出现橡皮土，应将该地方的土挖出，另行回填;采用机械压实的填土，在角部位应用人工夯实。人工回填，每层厚度为150mm，夯重30~40Kg；每层厚度为200mm，夯重60~70Kg。b)水压试验前除接口外，管道两侧及管顶以上回填高度不应小于0.5m，水压试验合格并防腐结束，再回填其余部分。管沟回填前应经监理单位和总包单位确认，并及 时做好隐蔽记录。c)槽顶至管顶以上50cm范围内，不得含有机物及大于50mm的砖、石等硬块。d)管道的回填土必须两侧同时进行，并分层夯实，管道两侧回填土压实度不得小于95%，管顶以上25cm范围内回填土压实度不得小于87%，其它部位回填土压实度不得小于90%。e)回填土应分层夯实，管道两侧和管顶以上50cm范围内采用轻夯压实。虚铺厚度应根据压实工具按规范要求进行，对一般压实工具，铺土厚度可按下表中的数值选用。压实工具虚铺厚度（cm）蛙式夯20~25压路机20~306技术和质量管理措施6.1技术管理6.1.1竣工资料编制a)工资料的收集、整理及编制要贯穿于施工的全过程，故在施工过程中要做好各原始资料记录，及时办理签证手续（如隐蔽记录、试压记录等）。竣工资料按照国家、省、业主的要求执行。必须做到完整、准确、系统，达到优质工程标准。b)在工程结束后，各施工处将竣工资料上交项目经理部，由项目经理部汇总编号交建设单位。6.1.2技术管理现代化的施工生产建立在现代化科学技术管理基础上。因此，要实现少投人、多产出、质量好、效益高之目的，就必须抓好技术管理。本工程在技术管理过程中，紧紧抓住施工准备、现场施工、竣工验收三个环节开展管理工作．a)严格执行“管道施工企业技术管理细则”，将这一“细则”要求贯彻到施工的全过程中，确保施工过程符合技术规范要求。b)时刻了解施工进度，掌握施工过程进度，及时做好技术资料填写工作、认证工作。c)施工图纸做到及时准确发放和管理．认真负责将设计意图、技术要求和施工注意事项详细地向施工人员交待。d)设计修改单随到随发，时间不过夜，以免影响施工。 e)及时解决工程技术问题，以确保施工计划的顺利实施，充分的发挥设备的潜力，从而不断提高劳动生产率，降低工程成本。f)与质检人员密切配合，把好工程质量关，及时将施工中可能出现的质量问题，向施工处认真交底，同时深人工地，及时检查，以提高工程质量。g)施工中必须认真执行相关规范，严格按照设计图纸施工方案施工。h)对特殊作业，工种必须经相关的技术培训并持证上岗。i)管道的坐标、标高、坡度应符合设计要求。j)管道和金属支架的涂漆应附着良好,无脱皮、起泡、流淌和漏涂等到缺陷。k)管道及管件焊接的焊缝表面质量应符合下列规定：焊缝外形尺寸应符合图纸和工艺文件的规定,焊缝高度不得低于母材表面,焊缝与母材应圆滑过渡。焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等到缺陷。管道焊缝表面质量:项目质量要求表面裂纹、气孔、夹渣、不允许熔合性飞溅咬边深度小于0.5，长度小于等于焊缝全长的10%，且小于100表面加强高小于等于焊缝宽的0.2倍加1mmA，但最大为5深度小于等于0.5，长度小于等于焊缝全长的10%，且小表面凹陷于100接头坡口错位小于板厚的0.25倍，但最大为5l)严格工序交接制度，经检查上道工序不合格，严禁下道工序施工。坚持自检、共检相结合，确保工程质量。m)隐蔽工程必须经监理单位检查合格后方能隐蔽。n)焊接前应清除管道上的砂、泥土等。o)现场焊接制作并使用防风棚。p)当工作环境的风力大于5级，雨天或相对湿度大于90%时，应停止室外焊接作业。 q)雾、雨或5级以上大风中不得露天进行外防腐施工。r)大风中应在两管端加设风挡。s)管道试压应尽量安排在白天进行，当天试压不合格应卸压修复后重新升压。t)试压合格的管道应及时将水放净。u)各种施工记录按原始纪录填写，手续齐全并经工程监理检查合格签署意见。v)竣工验收按规定的程序办理执行。6.2质量管理6.2.1建立本工程项目的质量保证体系，认真执行公司“质量保证手册”的规定及ISO9002的规定，确保质量保证体系在工程施工的全过程正常运转。6.2.2成立以项目经理为组长的质量管理小组，并明确职责，确保各项质量规章制度的实施。6.2.3广泛开展群众性的TQC小组活动，不断提高全体职工的质量意识。6.2.4开展创优质工程、优质服务活动，不断提高工程质量，增强企业的信誉和竞争力。6.2.5严格执行“三检制、三工序”制度，提高每道工序的质量水平，以工序质量来保证整个工程质量。6.2.6工程质量控制点表和停必监点设置工程质量控制点，停必监点设置见下表工程质量控制表检查项目等级材料的检验AR管道预制组对C焊缝外观质量检查C焊缝无损检测BR焊接质量验收AR系统试压前检查A管道系统的试压及吹扫AR注：质量控制点等级定义如下： “A”——应由业主见证确认后，才能进行下一道工序。“AR”——应备有施工经录文件并由业主专业工程师确认后，才能进行下一道工序。“B”——应由承包者质检人员见证确认后，才能进行下一道工序。“BR”——应备用施工记录文件并由承包者质检人员签认后，才能进行下一道工序。“C”——应由分包者之间人员见证确认后，才能进行下一道工序。“CR”——应备有施工记录文件并由分包者质检人员签认后，才能进行下一道工序。管道安装停必监点设置序停监必监主要施工工序主要抽查内容号点点坡口、间隙、管壁错口或验收记1管道组对√录工艺评定报告、外观质量或验收2管道焊接√记录3焊缝无损检测√无损检测报告、检测室管理4管道系统试压√泄露、变形、压降量或试验记录7安全管理措施7.1HSE管理方针以人为本，预防为主、安全第一、健康至上、环保创优，通过科学管理，全面提高该项目的经济效益和社会效益。7.2HSE管理目标7.2.1职工的健康、安全与环境管理意识不断提高，自我保护和生态环境保护能力明显加强。7.2.2防止一切伤害事故和中毒事故。7.2.3事故起数和经济损失保持最低。7.2.4医疗保健得到加强，职工健康水平不断提高。7.2.5对环境的不利影响得到有力的控制。7.2.6努力实现HSE零事故目标。7.3健康保护措施7.3.1对施工作业区进行调查，制定预防保健计划和实施方案。7.3.2对全体职工进行卫生保健知识和预防措施的教育。7.3.3对医务人员的医疗技术进行考核，持合格证上岗，建立医疗应急方案及应急处理报告制度。 7.3.4对饮水源进行卫生调查和水质化验，达不到卫生标准的应进行消毒、净化处理，使水质达到要求。7.3.5炊管人员卫生应进行专门体检，持“健康合格证”上岗。7.3.6进行身体检查，有高温禁忌症者不得在高温作业期施工。7.3.7个人要注意防护，不得在高温下长期暴晒。7.3.8保证饮水供应，必要时补充钾、钠等无机盐。7.3.9保证保暖防寒劳保服装的配发和穿戴。7.3.10随时掌握气象预报，雨、风天气应做好预报和预防工作。7.4重点工程施工和重要工种安全操作规程7.4.1管道安装施工安全作业规程l)必须严密组织，统一协调，做好隔离，避让和配合，做好总平面布置工作。m)施工时搭设的脚手架应牢固可靠，并有护栏，架子不准随意拆改。n)使用橇棍、绳子、滚棒移动重物时，应防止脆橇、断绳、溜滚、倾倒伤人和挤人。o)有高空作业时，原则上下部不能有人，且应戴好安全帽，应系好安全带，严禁高空投掷工具或材料。p)夜间施工应有充足照明，并设置警示。q)各种钢性对接件应防止弹性回弹或突离位置伤人，人体应躲避一个安全距离。7.4.2材料及设备的装卸、搬运和储存安全作业规程l)材料及设备装卸应用吊车。m)材料及设备装车后应捆扎牢固，高度和宽度除必须符合交通部门规定外，尚应顺齐、嵌靠紧密，重心适中。n)重载车辆，行车应中速行驶，避免急刹车，避开可能大摆大晃，翻车，打滑等地段，行车中应随时注重货物的重心是否移动，捆绑是否松脱散断，并及时加以捆绑。o)材料及设备堆放高度不宜超过2m，且四周固定牢固。p)吊运材料时，必须由上而下依序吊运，严禁抽吊。q)码垛、拆垛等操作时严禁直接用手扶持或操作。7.4.3设备安全运行和维护规程 l)设备的操作人员必须经过专门培训，持证上岗。m)设备的操作人员不能酒后或疲劳状态下操作或看护设备运行。n)设备的操作和管理人员按规定进行保养维护设备，使其处于良好状态。o)设备起动前、工作中和工作完毕后，均应随时检查各部位，发生故障应及时排除。p)设备不得带病运转和超负荷作业。q)设备在运行中如发现运转异常，应立即停车，切断电源，进行检修。r)气温在零度以下时，注意加防冻液。s)设备在运转中，禁止进行维修、保养工作。t)设备的旋转和传动部分应加防护罩。u)经修理后的设备使用前，按有关规定进行检查、鉴定、试运转及磨合。v)夜间工作时，应保证有足够的照明设施，灯具齐全完好。w)电气设备（如电动机等）必须在专职电工指导下进行操作和运行。x)电源电压与电气设备额定电压必须等同。保险丝必须符合规定。y)电气设备运行中如遇跳闸，应先查明原因，排除故障，不能强行合闸。z)电气设备均应接地良好，所有线接头应紧固，如发现松动、先切断电源，再处理。7.4.4手动、电动工具安全作业规程l)手动工具a.保证所有的手动工具都能定期清理、调试、打磨、润滑等,以恢复和保持其高效的使用状态。b.所有的手动工具都应在使用前后定期检查,如果发现磨损或损坏,应该停止使用,进行修理或废弃。如果工具需要修理,应保证修理人员有足够的能力,还应保证所有的手动工具在安全发放之前都能得到适当的保存。m)电动工具a.电动手持工具应装有一个符合额定电压和电流强度规定的插座。b.所有的打磨机和电锯都应带有一个能正常工作的刃片保护器,在操作过程中始终与工作对象保持接触。刃片保护器不应楔进去或堵住,只有在其确实能阻止某一个具体工作的实施的情况下才能拆除。另外,每次拆除时都要经施工队长批准,需要拆除该保护器的工作一经完成应马上将其取下。 c.打磨机的打磨速度不应超出砂轮的额定速度。每个新砂轮都应指定额定速度。用打磨机时应戴护镜或面罩。d.钻孔时要小心,避免一次钻一个太大的孔,因为这样做,钻孔机可能会断裂,然后粘固,其扭矩可能会使手柄和使用者的手腕绞在一起,导致受伤。e.每天使用前认真检查，使用过程中频繁查视，工具腔壳内灰尘随时吹出。n)气动工具a.空压机应一直放在通风充分的地方。不应允许发动机驱动的压缩机在废气排放不充分的地方工作。b.所有压缩空气软管的尺寸都应与所用工具配套。软管上所有的接口处都应用适当的软管接头连接。软管长度应尽量小,应放在不会受损或脱扣的地方。c.气动工具需要清洁的空气才能高效率地运转,在气动工具的每个进料管上,都应安一个能够充分发挥作用的过滤器和润滑器,其检测周期以能保证它们的有效运转为宜。d.使用中应经常检查，以防出现如元件松动、零件弯曲、断裂、失灵等问题。7.4.5吊车作业安全规程l)起吊前应检查吊车是否完好，吊车的吊装不能超载，吊具强度能够满足吊装重量的要求，尤其注意新筑道路和水稻田地的土壤承载能力的下降，核算吊装能力时应充分加以考虑。m)吊车作业要有专人指挥，使用通用信号和手势。n)作业场地应坚实，车体应平整，汽车吊支撑腿伸展应适当，支撑坚实有力。o)起重臂下严禁有人，作业区上方应明朗开阔，不得在输电线路下作业。p)作业时必须起吊平稳，慢速均匀升降，不得在有重载情况下进行调臂、急进、急退或急转弯。q)吊装作业中突然发生机械故障，暂停作业时，应设法把吊物放在安全位置，不允许重物悬挂在吊勾上。r)禁止任何人随同物体升降。s)六级以上大风大雷雨时停止作业。t)吊车行走时须收回、放稳起重臂。 7.4.6施工个人安全防护措施l)各类施工人员首先应掌握本岗位安全作业措施，熟悉相关岗位安全作业规程。m)自觉接收安全防护知识的教育。n)穿戴和使用安全防护用品，包括：安全帽、安全带、安全鞋、工作手套、专用工作服等。o)对于违反安全措施，可能造成个人安全事故或伤害的施工指令有权提出疑问直至拒绝接受。7.4.7焊、割作业安全规程l)电焊机一次接线由电工操作，二次接线可由电焊工来接。m)电焊机壳应接地或接零。n)二次接线焊接电缆的绝缘应良好，焊工出汗或在潮湿地点焊接时，在作业地点应用绝缘垫板与管子进行隔离绝缘。o)焊工应穿戴齐全防护用品，如工作服、帽、面罩、手套等，且应保持干燥。p)焊接作业区5m内不得有易燃、易爆物品。q)地面或沟内焊接时，先检查管子垫墩、沟壁是否有松动、塌方的可能性。r)氧、乙炔瓶距火不小于10m，氧、乙炔瓶距离大小5m，气带长度大于10m。s)点火时不能对人，气割时在被割物即将切掉时，应检查其下部。t)工作时，如发生回火，应立即关闭乙炔阀门，检查排除故障。u)不得使用有故障的焊割具，氧气瓶不应与油类接触，避免暴晒。v)严禁把点燃的割炬放在工件上和地面上。7.4.8管沟开挖、下沟、回填安全作业规程l)管沟开挖，应确定和实验边坡，以防止造成塌方事故,必要时进行加固，采取档板支撑。m)要在管沟开挖前后昼夜醒目立上标志牌，以免行人或车辆掉到沟内。n)管沟开挖应由上而下，不能掏洞，两人在沟内作业间距应为3m以上，防止挖土工具伤人。挖土堆高不超过1.5m，且挖出土距沟边不应小于1.2m。o)当先焊管线后挖沟时，沟与焊管中心间距≥1.5m。p)沟槽开挖深度超过1米时，不得一人单独工作，严禁在沟内休息。q)吊管下沟作业前对吊车进行安全检查，对起吊用吊具进行校检计算，对 吊车作业区域内的稳定性进行检查，并采取相应措施。r)下沟及回填前，由安全员划定作业安全区，与下沟无关人员不得进入安全区，有关人员应站立在规定区域内。s)六级以上大风时停止吊管下沟和回填作业。7.5环境保护措施7.5.1施工前的人员培训l)认清环境保护的目标和指标。m)认识到遵守环境方针与工作程序，以及符合环境计划要求的重要性。n)减少、收集和处理废弃物的方法。o)管理、存放及处理危险品、燃油和机油的方法。p)保护水源的方法。7.5.2施工过程中采取的环保措施l)施工中遵守关于环保的政策和规定。m)落实各项规章制度和各级人员环境保护职责。n)实施具体的环境保护培训以及环保监督和检查。o)不准随意砍伐，推倒和轧压树木和植被。p)不准乱丢废焊条头等废弃物，不准乱倒废油、废液，要集中送到指定地点处理，不准随便乱倒生活污水、垃圾，应将垃圾废弃物进行集中焚烧、深埋或送指定地点处理，不准向河流中乱扔废弃物。8施工机具计划施工用工机具计划见下表施工用工机具计划表序名称型号、规格单位数量号1焊机见机具报验资料台102试压泵2.5MPa台33压力表2.5MPa块2450T吊车辆1516T吊车辆1625T拖车辆1 7切割机φ400台18角磨机φ125台19冲击钻台210气焊工具套211夯土机台112烘干箱ZYH-30台213油膜测厚仪CM8821台114水准仪DS3-Z台115盘尺50m把116塔尺5m台117游标卡尺250mm台118经纬仪台119等离子切割机台1'
