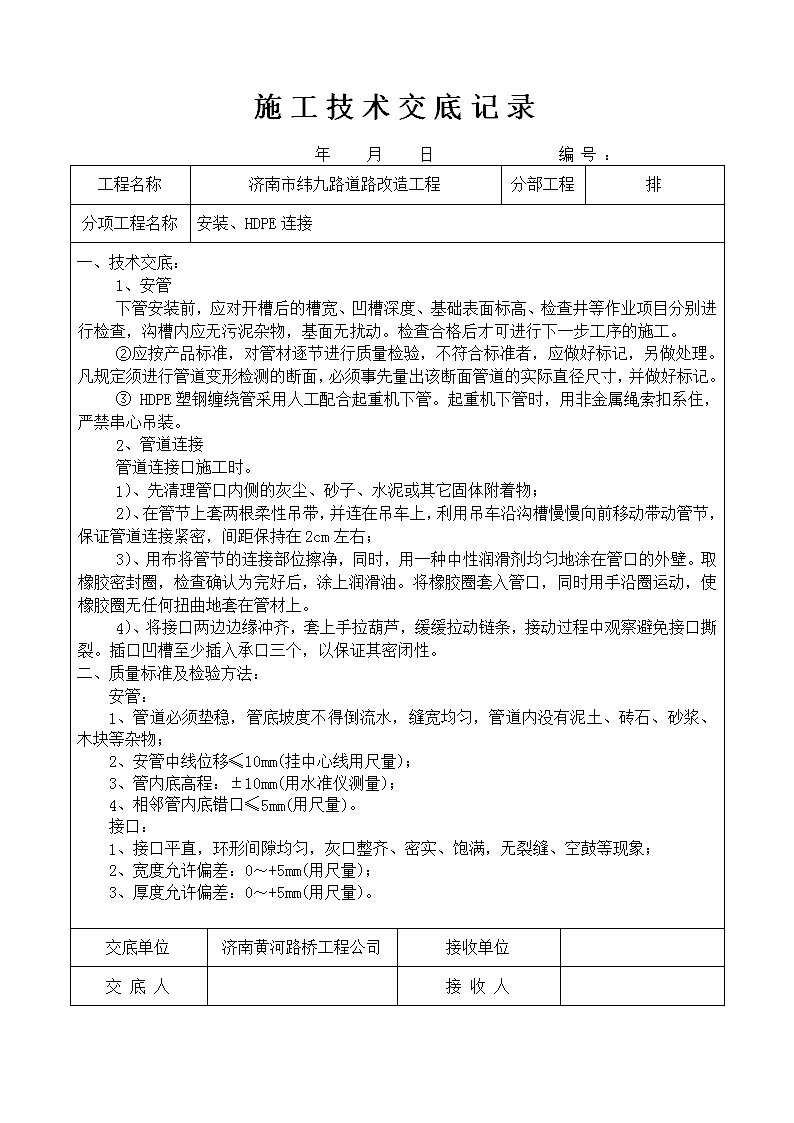

'施工技术交底记录年月日编号：工程名称济南市纬九路道路改造工程分部工程排水分项工程名称沟槽开挖一、技术交底：1、沟槽开挖自下游开始向上游依次施工，根据测量结果进行开挖，机械挖槽标高控制在管道流水面高程，至设计槽底高程20cm时由人工清挖，严禁超挖，如超挖采用水泥石屑分层回填夯实，每层压实厚度≤20cm，如遇局部回填的坑、穴、井、老房基等处理方法同上。2、沟槽开挖出的土渣及时外弃，好土运至堆土场，如不能及时外运，槽顶堆土高度不大于1.5m，距槽边大于1m。3、人工修整沟槽槽底时，做成一定坡度，以利排水，沟槽上口筑土坝，防止雨水等流入槽内。沟槽开挖过程中每完成一段，立即采用钢管支架架设围挡，并在围挡上悬挂安全文明标识。支架支设方案：站杆长1.2m，间隔10m一道；横杆两道，上道横杆距站杆顶30cm，两横杆间隔60cm；横杆连接采用接卡连接，每20m设一道开启架管，每站杆处设扫地杆50cm一道,设斜杆1.4m一道，围挡距槽边1.0m处。4、沟槽槽底采用蛙式打夯机夯实三遍，确保夯实均匀，防止漏夯。5、开挖过程中如遇文物，妥善保护，或遇到已建管道(线)，进行加固及保护措施，并向项目经理部及时汇报。二、质量标准及检验方法：1、严禁扰动槽底天然地基，如发生超挖，严禁用土回填；槽底不得受水浸泡或受冻。2、槽底高程允许偏差：-20～+20mm(用水准仪测量)。3、沟槽中心线每侧净宽不小于规定(挂中心线用尺量)。4、沟槽边坡不陡于规定(用坡度尺检验)。交底单位济南黄河路桥工程公司接收单位交底人接收人 施工技术交底记录年月日编号：工程名称济南市纬九路道路改造工程分部工程排水分项工程名称垫层砂石基础一、技术交底：1、铺设前要先对槽底进行检查，槽底高程及槽宽须符合设计要求，且不得有积水和软泥。2、管道有效支承角范围必须用中、粗砂填充插捣密实，与管底紧密接触，不得用其他材料填充。3、柔性管道的基础结构设计无要求时，宜铺设厚度不小于300mm的中粗砂垫层，管座厚度不小于管道外径的一半。二、质量标准：1、砂石基础压实度：符合设计要求2、高程：无压管道0mm，-15mm3、垫层厚度：不小于设计要求30cm4、土弧基础腋角高度：不小于设计要求交底单位济南黄河路桥工程公司接收单位交底人接收人 施工技术交底记录年月日编号：工程名称济南市纬九路道路改造工程分部工程排分项工程名称安装、HDPE连接一、技术交底：1、安管下管安装前，应对开槽后的槽宽、凹槽深度、基础表面标高、检查井等作业项目分别进行检查，沟槽内应无污泥杂物，基面无扰动。检查合格后才可进行下一步工序的施工。②应按产品标准，对管材逐节进行质量检验，不符合标准者，应做好标记，另做处理。凡规定须进行管道变形检测的断面，必须事先量出该断面管道的实际直径尺寸，并做好标记。③HDPE塑钢缠绕管采用人工配合起重机下管。起重机下管时，用非金属绳索扣系住，严禁串心吊装。2、管道连接管道连接口施工时。1）、先清理管口内侧的灰尘、砂子、水泥或其它固体附着物；2）、在管节上套两根柔性吊带，并连在吊车上，利用吊车沿沟槽慢慢向前移动带动管节，保证管道连接紧密，间距保持在2cm左右；3）、用布将管节的连接部位擦净，同时，用一种中性润滑剂均匀地涂在管口的外壁。取橡胶密封圈，检查确认为完好后，涂上润滑油。将橡胶圈套入管口，同时用手沿圈运动，使橡胶圈无任何扭曲地套在管材上。4）、将接口两边边缘冲齐，套上手拉葫芦，缓缓拉动链条，接动过程中观察避免接口撕裂。插口凹槽至少插入承口三个，以保证其密闭性。二、质量标准及检验方法：安管：1、管道必须垫稳，管底坡度不得倒流水，缝宽均匀，管道内没有泥土、砖石、砂浆、木块等杂物；2、安管中线位移≤10mm(挂中心线用尺量)；3、管内底高程：±10mm(用水准仪测量)；4、相邻管内底错口≤5mm(用尺量)。接口：1、接口平直，环形间隙均匀，灰口整齐、密实、饱满，无裂缝、空鼓等现象；2、宽度允许偏差：0～+5mm(用尺量)；3、厚度允许偏差：0～+5mm(用尺量)。交底单位济南黄河路桥工程公司接收单位交底人接收人 施工技术交底记录年月日编号：工程名称济南市纬九路道路改造工程分部工程排水分项工程名称检查井一、技术交底：1、检查井井室基础加工前确保加固钢筋的规格尺寸是否满足要求，当出现锈蚀时，使用钢丝刷，刷掉锈蚀。混凝土浇筑前确保基础底面平整，承载力满足设计要求。混凝土浇筑后使用振捣器振实，砌筑井室前，先洒水湿润井基及机砖，砌筑砂浆和易性好，砂浆饱满，井内流槽与井壁同时进行砌筑，流槽与上下游管道底部顺接，管道内底高程符合设计要求。2、砌筑检查井时，接入圆管的外露长度符合要求，检查井内管口与井内壁衔接紧密。3、砌体要组砌合理，内外皮砖互相咬合，墙面平直、圆顺、不游丁走缝，没有通缝。砌筑时，同时安装爬梯，砌筑砂浆未达到强度前不能践踏。4、检查井根据标准图进行施工，收口式检查井三面收口，防止出现鱼鳞缝，层层测量检尺。盖板式检查井按照标准图砌筑到设计高度时，座浆起吊安装盖板。井室高度根据现场测量及设计高度进行调整。5、检查井砌筑至规定高程时，及时安装井圈，盖好井盖。二、质量标准及检验方法：1、检查井井壁互相垂直，无通缝，灰浆饱满，灰缝平整，抹面压光，无空鼓、裂缝等现象；井内流槽平顺，踏步安装牢固，位置正确，检查井内无建筑垃圾等杂物。2、直径允许偏差：±20mm(用尺量)。3、井盖高程：与路面规定一致(用水准仪测量)。4、D≤1000mm检查井井底高程允许偏差：±10mm。交底单位济南黄河路桥工程公司接收单位交底人接收人 施工技术交底记录年月日编号：工程名称济南市纬九路道路改造工程分部工程排水分项工程名称闭水试验一、技术交底：1、污水管线回填前需进行闭水试验，试验在管道浸泡24h之后进行，进行抽检的井段带井闭水，试验的水位在抽检管段上游管内顶以上2m。2、试验前将需灌水的检查井内支管管口和试验管段两端的端口，用1:3水泥砂浆砌24cm厚的砖堵死，并抹面密封，待养护3～4天后达到一定强度后，在上游检查井内灌水，对管道接口和管身进行检查，观察是否漏水，如有严重渗漏水，要先进行修补后再进行闭水试验。管道浸水24h后，再观测渗水量，观测时间不少于30分钟。二、质量标准及检验方法：1、闭水质量要求：允许渗水量不得大于CJJ3-90《市政排水管渠工程质量检验评定标准》P12页表3.7.2-2的规定。2、实测渗水量按下式计算：q=W/(T×L)q—实测渗水量(L3/min·m)W--补水量(L)T—实测渗水量观测时间(min)L—试验管段的长度(m)带井闭水的检查井本身的渗水量，将其容积折算成D400管道长度加入L后进行计算。交底单位济南黄河路桥工程公司接收单位交底人接收人 施工技术交底记录年月日编号：工程名称济南市纬九路道路改造工程分部工程管道回填分项工程名称回填一、技术交底：1、沟槽回填材料5%水泥石屑至管顶以上50㎝，管顶50㎝以上回填素土至道路路结构层，回填分胸腔部位、管顶以上50cm、管顶50cm以上三个部位依次回填。2、回填时槽内不得有积水，在管两侧同时对称回填，两侧高差≤30cm，控制回填材料在最佳含水量状态下，分层摊铺夯实，夯实厚度≤20cm，严禁带水回填，回填材料中不得含有碎砖、石块、砼碎块及大于10cm的硬土块及杂物。采用电夯夯实，边角等不易夯实的部位，采用人工木夯夯实。3、胸腔以上部位，在非同时进行的两个回填土段的搭接处，随铺土随将夯实层留成阶梯状，阶梯长度大于高度的两倍。4、井室周围回填5%水泥石屑，在四周同时进行，宽度不小于40cm，回填压实时沿井室中心对称进行，不得漏夯，回填材料压实后与井壁紧贴。二、质量标准及检验方法：1、在管顶上500mm内，不得回填大于100mm的石块、砖块等杂物；回填时槽内无积水，不得回填淤泥、腐植土、冻土及有机物质。2、回填土的压实度要求：胸腔部位压实度≥93%；管顶以上50cm≥85%；管顶50cm以上至路面≥95%。交底单位济南黄河路桥工程公司接收单位交底人接收人'
