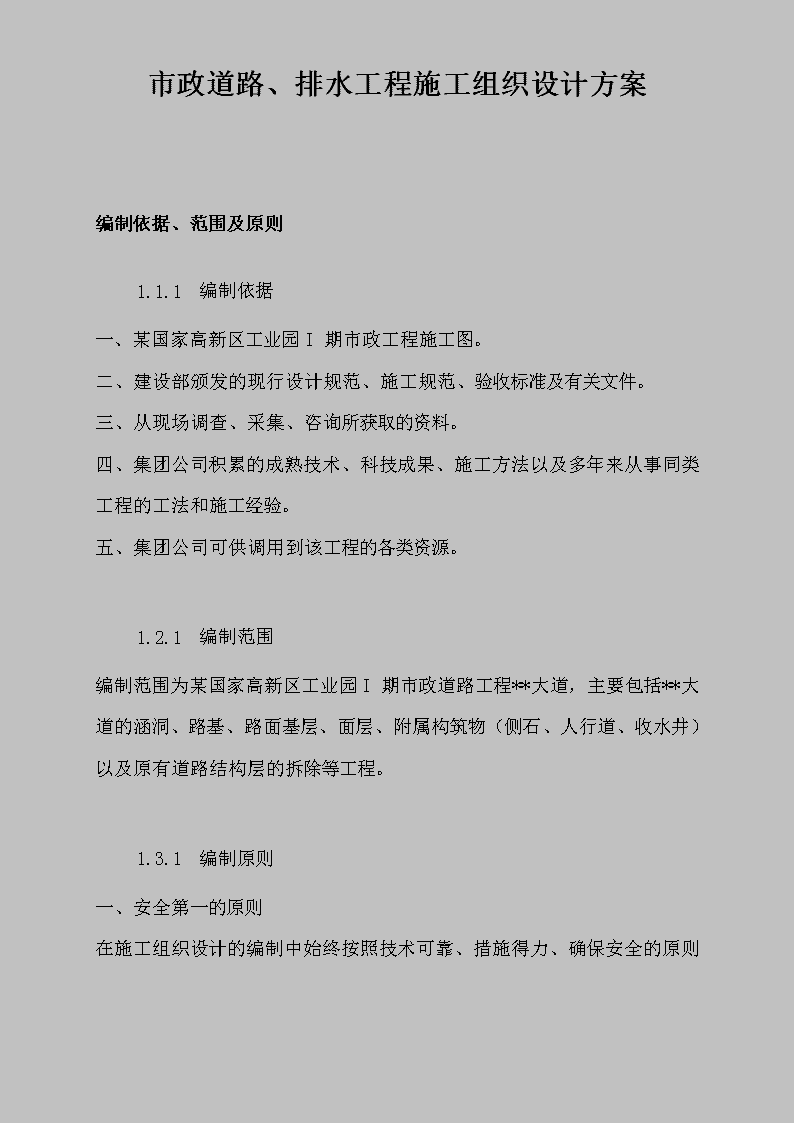

'市政道路、排水工程施工组织设计方案编制依据、范围及原则1.1.1编制依据一、某国家高新区工业园I期市政工程施工图。二、建设部颁发的现行设计规范、施工规范、验收标准及有关文件。三、从现场调查、采集、咨询所获取的资料。四、集团公司积累的成熟技术、科技成果、施工方法以及多年来从事同类工程的工法和施工经验。五、集团公司可供调用到该工程的各类资源。1.2.1编制范围编制范围为某国家高新区工业园I期市政道路工程**大道,主要包括**大道的涵洞、路基、路面基层、面层、附属构筑物(侧石、人行道、收水井)以及原有道路结构层的拆除等工程。1.3.1编制原则一、安全第一的原则 在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。本工程是永两公路与桂柳高速连接的主干道,亦是工业园市政的主干道,目前受道路行车干扰大,必须把安全措施落实到位、确保万无一失的前提下组织施工。二、优质高效的原则加强领导,强化管理,优质高效。根据我们在施工组织设计中明确承诺的质量目标,贯彻执行ISO9001质量体系标准,积极推广和使用“四新”技术,确保创优规划和质量目标的实现。施工中强化标准管理,加强内部核算管理,降低工程成本,提高经济效益。三、方案优化的原则科学组织,合理安排,优化施工方案是工程施工管理的行动指南,在施工方案的编制中,对路基土方填筑、路床及基层碾压、沥青砼面层施工等关键工序进行多种施工方案的综合比选。四、确保工期的原则根据建设单位对本工程的工期要求,编制科学的、合理的、周密的施工方案,合理安排进度,实行网络控制,搞好工序衔接,实施进度监控,特别要抓住重点控制工程,确保实现工期目标,满足业主要求。五、科学配置的原则根据本工程的工程量大小及各项管理目标的要求,在施工组织上,施工要素实行科学配置,选派有施工经验的管理人员,组织专业化施工队伍,投入高效先进的施工设备,确保建设资金的周转使用,选用优质材料,确保人、财、物设备的科学合理配置。六、合理布局的原则 从合理利用临时占地、便于施工、搞好环保、实施文明施工等多角度出发,合理安排二灰碎石、水泥稳定层拌和站及沥青拌和站布局。工程概况一、工程名称本工程为某工业园I期市政道路工程(**大道)。二、工程概况**大道横穿苏桥新区中心,起于与永两公路相交处,与A区NP线相接,(起点坐标:X=77814.611,Y=51637.090、里程桩号:K0+000)沿线经老虎口水库,桂柳高速公路,苏桥小学,终于桂柳高速路出口,(终点坐标:X=77913.851,Y=54928.337、里程桩号:K3+292.743),全长3292.743m。设计范围为K0+000~K3+292.743,全长3292.743m。道路红线宽度60m,两边再各预留5m绿化带,设双向六车道、两侧非机动车道和人行道。按城市II级主干道设计,计算行车速度40Km/h。道路全程有八处平在交叉,一处立交叉(与桂柳高速路),其中重要的交叉口采用信号灯控制或渠化交通。施工总体部署1.1.1施工准备 与甲方协议签订之后,本公司根据现场工程实际情况,,调动一切积极因素,利用熟悉本地施工条件的优势,就近调集施工人员做好上场准备。由项目经理带领施工技术部、安全质量部、物资设备部、计划部、中心试验室、综合办公室等在本地的人员10人进驻现场,进行前期准备,其余人员在10天内调集完毕,在最短时间内进驻现场。并组织精测人员根据施工图纸及业主提供的原始测量基准点、测量标志、基准线或水准点或其他书面资料,按国家测绘标准和本工程精度要求,对本工程测设施工加密控制网,并及时提交监理单位,直至获得认可,在此同时,我单位将陆续组织工程所需的各种施工机械、各项设备进场,联系各种材料厂家准备供料计划,并做好开工前的其他工作,按要求向监理提交开工申请报告。1.1.1各种临时工程及临时设施、施工措施一、施工营地布置项目经理部租用当地房屋,施工队住房、料库、值班室、保安室及其他施工用房均利用现有的房屋,材料进场及车辆出入均可以利用现有便道,周围场地较平整。具体位置详见“施工总平面布置图3-1”,临时工程占地面积见表3-1。施工总平面布置图3-1(略)临时工程数量表3-1序号名称单位数量附注 1工程一队752工程二队1203工程三队604砂浆搅拌机1005灰土拌合站5005合计855三、施工用水施工用水采用老虎口水库里的水或打井取用地下水。四、施工用电工程施工用电,附近电力为工业用电,可就近利用,不考虑单独设置变压器。五、工地排水设置集水坑将水集中、沉淀、过滤后,利用水泵、临时排水通道排入沟渠,局部水位较高处采用井点降水,重点地段雨季施工采取临时覆盖。六、环保及三废处理本工程拟集中建立垃圾站,并于环保部门联系统一处理,施工中生活废水、施工污水经与有关部门联系征得同意后,排向指定地点,处理效果达到国家规定的三废处理标准后排放,并征得三废主管部门的同意。七、现场恢复 施工过程中保持工完料清的原则,每完工一段,在征得监理同意后,需要恢复的立即恢复至原貌;对于临时工程占用场地,完工后按有关规定或协议恢复。1.1.1工期按业主要求本工程将于2005年9月2日开工,工期121日历天,准备按期完成。共分三阶段:第一阶段---施工准备阶段。计划安排5天(2005年9月2日~2005年9月7日),主要安排人员、机械设备、部分材料进场,连接水、电进场,完成对桩橛交接、线路定位,进行实施性施工组织设计编制、办理各种施工中所需手续,对现场进行复测。第二阶段---主体工程施工阶段。计划安排100天(2005年9月8日~2005年12月16日),完成全部工程的施工。第三阶段---收尾配套阶段。计划安排15天(2005年12月16日~2005年12月30日),主要完成缺陷修复、场地恢复、竣工资料编制及工程验交等工作。1.2.1组织机构 本工程将根据实际情况组建项目部,实行项目法管理,项目经理负责制。为了安全、优质、按期完成本工程的施工任务,本着精干、高效的原则。我们计划安排具有丰富施工经验的技术、管理人员按项目法组建现场项目部。下设五部二室,即施工技术部、安全质量部、物资设备部、计划部、财务部、中心试验室、综合办公室。根据所设置部室制定出各项业务职责,做到分工明确、职权分明。见附图施工组织机构框图3-2。组建3个工程队分段施工,劳力投入及任务划分详见3-2表。表3-2劳力投入及任务划分表序号名称人数任务安排1工程一队40负责相关附属工程施工2工程二队60负责路基工程及路面基层施工3工程三队50路面工程施工4总计150施工组织机构框图3-2(略)道路工程的主要施工方法1.1.1路基工程** 大道为工业园道路改建工程,在保持原有道路通行的情况下,拓宽原有道路。原有道路交通量大,施工安全与行车安全在施工过程中占有同等重要的地位。大道穿过过老虎口水库,该段成为本工程的施工重点也是难点。施工前做好取土场和弃土场的调查、选定,做到有利环保,尽量保护好周围的植被及生态环境,合理调配土石方。一、施工准备进场后,根据设计图纸对既有道路情况进行详细调查,掌握第一手资料。地质调查核实:施工前搜集详细的工程地质、水文地质及路基设计情况,结合工程实际,掌握本地区地基处理经验和类似工程地基处理经验和使用情况。填料的选择及修筑试验段:路基填筑前先对取土场的土样进行土工试验,以确定填料的种类和含水量,符合规范要求后,方可用于路基填筑。对不符合规范要求的填料,修改取土位置,或采取达到标准的改良、加强压实等措施。施工按规定定期对取土场的土进行抽检试验。二、施工工序路基填筑以机械作业为主,人工配合。配置一定数量的挖掘机、装载机、自卸车装运;推土机、平地机整平;振动压路机及小型振动器具压实。为确保施工质量,加快进度,提高施工效率,采用“三阶段、四区段、八流程”的作业程序组织施工。三阶段:准备阶段—施工阶段—竣工阶段。四区段:填筑区—平整区—碾压区—检验区。八流程:施工准备—基底处理—分层填筑—摊铺整平—洒水或晾晒—机械碾压—检验签证—路基面整修。路基施工工艺流程图见图2-1。图2-1路基施工工艺流程图 三、测量放线工作1、恢复定线测量在地面上进行中线测量前,应根据设计部门交桩,对导线点及水准点进行复核,根据施工要求,道路每隔200~300m设一临时水准点。2、填挖方施工测量每一地段开工前应根据设计图纸放线,测设中心桩、边线桩。施工中应经常检查各测量标志,对遗失或位置移动者随时补钉校正。四、路基施工(一)、一般规定1、路基土方作业,须熟悉图纸,按规定切实做好路基排水和路基处理以及边坡防护工作,确保路基的强度和稳定性。并注意人行道的压实工作。2、挖方、或不填不挖段的路基,均须压实至规定压实度。填方必须按规定厚度分层压实。3、路基面表层的庄稼、草皮、树根应清除干净,路基面以下的墓穴、井洞、管沟应分层加以妥善处理。(二)、填筑作业基本要求:施工中始终坚持“三线、四度”,三线即:中线、两侧边线,且在三线上每隔20m插一面小红旗,明确中线、边线的控制点;四度即:厚度、密实度、拱度、平整度。通过控制路基分层厚度以确保每层层底的密实度;控制住密实度以确保路基的质量及工后沉降不超标;控制拱度以确保雨水及时排出;控制平整度以确保路基碾压均匀及在下雨时不积水。在路基中心线每200m 处设置一座固定桩,在固定桩上标出每层的厚度及标高。每层填土前做出路肩,在路肩两侧每隔50m(局部加密到每隔20m)设置一道临时泄水槽至路基外排水沟,与路基填筑同步进行,确保雨季路基上的水及时从泄水槽中排出,避免雨水冲刷边坡。1、分层填筑按设计路基横断面全宽纵向水平分层填筑压实。分层厚度根据填筑压实试验段所确定的工艺参数严格控制,路堤每20m设一组标高点,每层压实厚度不大于30cm,不小于20cm,最大虚铺厚度不超过35cm。地形起伏时由低处分层填筑,由两边向中心填筑。边坡两侧各超填30cm宽,以方便机械压实作业,保证路堤全断面的压实度一致,竣工时刷坡整平。根据自卸车容量计算堆土间距,以便平整时控制均匀的分层厚度。2、摊铺整平填土区段完成一层填筑后,先用推土机初平,再用平地机终平,做到填层面在纵向和横向平顺均匀,以保证压路机的碾压轮表面能基本均匀接触地面进行压实,达到压实效果。摊铺时层面做成向两侧倾斜2%~3%的横向排水坡,以利路基面排水。在推土机摊铺平整的同时,对路肩进行预压,保证压路机进行压实时压到路肩不致滑坡。3、洒水、晾晒根据试验段所得出的结论,选择最佳控制含水量,路堤填土的含水量控制在Wopt+2%~Wopt-3%。当含水量超出最佳含水量的+2%时,采取在路基上摊铺、用悬耕机松土晾晒的办法,降低填土的含水量。当含水量低于最佳含水量的-3%时,洒水润湿,加水量mw(t)可按下式估算: 式中:ms:拟加湿填料的湿重;W、Wopt:填料天然含水量,最优含水量(重型击实试验)。洒水采用提前洒水闷湿和路基上洒水搅拌相结合的方法。4、机械碾压碾压前,先对填筑层的分层厚度和平整度进行检查,确认层厚和平整度符合要求方能进行碾压。开始碾压时,先用小吨位光轮压路机对松铺土表面预压,然后再用大吨位振动压路机碾压。压实作业按照先压路基边缘,后压路基中间,纵向进退,先慢后快,先静压后振动,由弱振至强振的操作规程进行碾压。碾压施工中,压路机往返行驶的轮迹必须重叠一部分,光轮压路机重叠1/2轮宽,振动压路机重叠40~50cm,相临两区段纵向重叠2.0m。压实作业做到无偏压、无死角、碾压均匀。碾压施工工艺流程图见图2-2。图2-2碾压施工工艺流程图5、填筑压实的几个特殊处理 机动车道下的管道、雨水支管等结构物的埋深较浅,回填压实度达不到验标要求时,可用灰土或砂砾对管沟胸腔、管顶检查井及雨水口周围进行处理。如管顶距路床面小于70cm时的排水管道,则采用砼进行3600包封。(三)、路基整修及翻浆处理1、路基填挖接近设计标高时,应对道路中线位置和横、纵断面路床顶面高程及路床顶面中线两侧宽度按设计要求进行测量,修改不合格项目。2、挖方路基其顶面高程达到设计标高时,需进行碾压,使其压实度符合设计要求。当土干时,要洒水,使其含水量接近该土壤的最佳含水量时上碾。3、道路路基的土体,因含水量过大,在车行、碾压时发生颤动或表面裂纹时,一律要进行翻浆处理。局部翻浆的,要挖出换填含水量适宜的土,或将原土进行晾晒,当含水量适宜时,再回填碾压。或将含水量大的土中掺拌干石灰粉,以便降低含水量并加固土体。(四)、路床整修及碾压1、确定路床的纵向中心线、路床宽度和路床的横坡度。2、为了达到设计要求的路床土基的弹性模量值,路床顶面以下30cm深的土层必须达到有关规范、验标要求的压实度。(五)、软基处理根据设计文件及现场地质勘探情况,**大道老虎口水库附近地段为软弱地基,采取抛石挤淤的方法来加固地基。具体施工方法如下:1、筑坝围堰:根据道路宽度及设计放坡要求,测量出抛石范围,在边坡3m以外实施土围堰,围堰高出水面1m,围堰顶宽3m。围堰采用粘土,边坡为1:1.2。 2、排水清淤:围堰施工完成后,及时抽水清淤,根据现场实际情况确定清淤深度及清淤范围。3、抛填片石:根据填土路基坡脚线位置,抛填1m厚的片石后,其上铺筑5~15cm的嵌缝料,采用挂振50T振动压路机由内向外碾压。碾压至无明显下沉为止;在抛石面同等高度向内侧做2m宽台阶,抛填第二层片石,抛填厚度仍为1m,与第一层抛石工序一样铺筑嵌缝料碾压。至第三层抛填片石,依据施工图设计的填土路基边坡底标高,片石抛至路基边坡底标高以上10cm,再铺筑嵌缝料振动碾压。根据设计标高要求及沉降情况用嵌缝料找平,准备放坡填筑路基土方。嵌缝料为级配碎石,粒径0.5~4cm。围堰与抛填片石间的空间采用砂砾石填筑至土围堰顶面。软基抛石换填见断面图。(六)、检验签证采取三级检测制度,即:施工队自检,项目部检查,监理工程师检查。建立施工中的实验检测制度,路基检测采用灌砂法。按重型击实标准试验,确保最大干密度和最佳含水量。1.1.1路面工程施工前,严格对下承层进行检查,在符合规定标高和压实强度的路基上进行路面底基层、基层的施工。施工前选择一段长度为100~200m 的路段进行各结构层的铺筑试验,以检验拟定的施工工艺流程和施工方法的合理性、施工组织及施工机械的适应性。通过修筑试验段,优化拌和、运输、摊铺、碾压等施工机械设备的组合及各工序的衔接,明确各施工人员的岗位职责,提出混合料生产配合比,提出施工标准和方法。一、级配碎石底基层施工(一)、对级配碎石底基层的要求1、原材料的技术要求(1)、碎石中的针片状颗粒的总含量不超过20%。碎石中无粘土块、植物等有害物质。(2)、级配碎石所用石料的压碎值不大于40%。级配碎石的颗粒组成和塑性指数必须满足下表的规定。级配碎石的颗粒组成和塑性指数方孔筛(mm)质量百分比(%)37.531.51001985~1009.552~744.7529~542.3617~370.68~200.0750~7液限(%)<28塑限指数<6 2、施工技术要求(1)、配料准确,混合料必须均匀,没有粗细颗粒离析的现象。(2)、在最佳含水量时,压实度(按重型击实标准控制)不小于96%。(3)、级配碎石所用石料的压碎值不大于35%。3、施工工艺(1)、级配碎石路拌法施工工艺流程如图所示。一、灰土底基层施工施工工艺流程施工工艺流程见图3-1。图3-1石灰土底基层施工工艺流程图 2、施工工艺要点(1)下承层准备与测量放样施工前对下承层按质量验收标准进行验收,并精心加工。之后,恢复中线。(2)备料和混合料拌和使用的原材料符合质量要求,使用挖掘机集中进行拌和。(3)混合料摊铺采用推土机及刮平机按试验路段所求得的松铺系数进行摊铺。(4)整平碾压混合料摊铺、整型后,按技规所定压实方法进行压实,在平曲线段,压路机由内侧向外侧碾压。路面两侧,多碾压2-3遍。在碾压过程中,如有“弹簧”、松散、起皮等现象,要及时翻开重新拌和,或用其它方法处理,使其达到质量要求。 (5)洒水养生洒水养生时间不少于7天,未铺基层时,除洒水养生车辆外,禁止其他车辆通行。二、二灰碎石底基层施工(一)材料要求1、石灰质量符合国家标准规定的Ⅲ级生石灰技术标准。粉煤灰中SiO2、Al2O3的总含量大于70%,粉煤灰的烧失量不超过20%。2、粉煤灰的比表面积大于2500cm2/g。3、集料压碎值不大于35%。4、石灰粉煤灰稳定碎石7d龄期的无侧限抗压强度不小于0.6MPa。5、石灰粉煤灰稳定砾石基层的压实度达到97%。(二)施工方法为保证施工质量,采用分作业段流水作业,各工序紧密衔接。采用集中拌和法施工,施工工艺见图3-2:图3-2二灰碎石底基层施工工艺流程图1、准备下承层 底基层施工前,对下承层(填方路基)按规范要求的质量标准检查验收,并经监理工程师批准。使下承层表面平整、坚实,具有规定的路拱,没有任何松散材料和软弱地点。2、施工放样在下承层上恢复中线,直线段每15~20m设一桩,平曲线段10~15m设一桩,并在两侧路肩边缘外设指示桩,进行水平测量,在两侧指示桩上用明显标记标出石灰土底基层边缘的设计标高。3、拌和集料集料中超尺寸颗粒予以筛除。生石灰在使用前7~10天进行充分消解。拌合采用500吨/小时的强制式粒料拌合机拌合,用8吨自卸车装运。拌合时将砾石、石灰和粉煤灰按重量比装入拌合机,在略大于最佳含水量的情况下拌合均匀。拌合合格的混合料及时用自卸车运抵摊铺现场。拌合时,拌合的时间和用料称量应准确,加水应准确,应视运输的远近和天气情况,在征得监理工程师的同意后,调整加水量,以保证混合料在压实前达到最佳含水量。5、摊铺集料根据试验段确定的松铺系数,用摊铺机将集料均匀地摊铺在预定的宽度上,表面力求平整,并有规定路拱。摊铺过程中,应将土块、超尺寸颗粒及其他杂物拣除。除洒水车外,严禁其它车辆在集料层上通行。6、碾压整形后,当混合料处于最佳含水量±1% 时,进行碾压。用振动压路机在路基全宽内进行碾压。直线段,由两侧路肩向路中心碾压;平曲线段,由内侧路肩向外侧路肩进行碾压。碾压时,后轮应重叠1/2轮宽;后轮必须超过两段的接缝处,后轮压完路面全宽时,即为一遍。碾压一直进行到要求的密实度为止;同时表面无明显轮迹,一般需6~7遍。压路机的碾压速度,头两遍采用1.5~1.7km/h,以后采用2.0~2.5km/h。严禁压路机在已完成的或正在碾压的路段上“调头”和急刹车,以保证稳定土层表面不受破坏。7、接缝和“调头”处的处理两工作段的搭接部分,采用对接形式。前一段拌和后,留5~8m不进行碾压;后一段施工时,前段留下未压部分,一起再进行拌和。拌和机械及其他机械如必须在上“调头”时,采取覆盖10cm厚砂砾的办法,保护“调头”部分表层不受破坏。8、养生二灰碎石底基层在养生期间应保持一定的湿度,不应过湿或忽干忽湿。养生期一般不少于7天。采取洒水养生的方法,每次洒水后,用两轮压路机将表层压实。养生期间除洒水车外,其它车辆一律禁止通行。三、水泥稳定碎石(砾石)基层施工该工程的水泥稳定碎石厚度为20cm。(一)施工工艺流程施工工艺流程见图4-5。 图4-5水稳基层施工工艺流程图(二)材料检验和试验水泥、石料和水等材料的材质符合技术规范的有关要求,水泥应采用终凝时间较长(宜在6h以上)的矿渣硅酸盐水泥,碎石(砾石)应洁净、坚硬,粒径宜<40mm,压碎值应<30%,含泥量<3%,针片状颗粒含量<15%。实验室提前按照目标配合比设计——生产配合比设计——生产配合比验证的过程确定混合料最佳配合比,并根据设计强度确定最佳水泥含量。开工前7天应将混合料配合比设计提交监理工程师批准后方可用于施工。(三)测量放样1、在底基层顶面恢复路中线。直线段每15~20m设一桩,平曲线段每10~15m设一桩,并在两侧路肩边缘外设标示桩。2、在两侧标示桩上用明显标记标出水泥稳定基层边缘的设计标高,以保证摊铺质量。(四)准备下承层 水泥稳定基层的下承层(二灰碎石)表面应平整、坚实,具有规定的路拱,没有任何松散的材料和软弱地点。下承层的平整度和压实度应符合设计标准。过路管道回填部位要按照相应结构层要求施工,并与原结构层相接密实无错台。在摊铺基层前将底基层表面洒水润湿,但不能存有积水。(五)厂拌法施工1、本工程采用厂拌法生产水泥稳定混合料的方式,拌合采用500吨/小时的强制式粒料拌合机拌合,用8吨自卸车装运。2、厂拌法全路段施工前,应进行实验段的施工。一方面检验工程的材料、配合比、拌合机械、摊铺机械、压路机械和施工工艺;另一方面是确定现场摊铺时虚铺厚度,确定松铺系数,保证压实厚度和密实度,同时总结出最佳碾压程序。实验段完成后,进行施工总结,将总结报告上报监理工程师批复,合格后开始全路段摊铺。3、拌合时先将水泥、碎石(砾石)按重量比装入拌合机,在略大于最佳含水量的情况下拌合均匀。拌合合格的混合料及时用自卸车运抵摊铺现场。拌合时,拌合的时间和用料称量应准确,加水应准确,应视运输的远近和天气情况,在征得监理工程师的同意后,调整加水量,以保证混合料在压实前达到最佳含水量。4、测量人员在开始摊铺前,应按设计标高钉好钢钎,并挂好基准线。摊铺采用摊铺机完成。控制好摊铺机的运行速度。首先经过试验段施工,确定水泥稳定碎石(砾石)基层的最佳松铺系数、最佳碾压程序,用以指导大面积施工。摊铺过程中如有离析现象设专人点补,以确保摊铺面的均匀平整,沿纵向每隔10m为一断面检测摊铺后的顶面高程, 发现问题及时调整。5、碾压时应特别注意混合料的含水量,并按市政道路路面基层施工技术规范中的操作规程进行。碾压时间控制在水稳基层初凝以前,一般不超过两小时。碾压工作用振动压路机和轮胎压路机完成,自路边向路中碾压错1/2轮,胶轮压路机错一轮胎宽度。先用振动压路机不挂振碾压一遍,再挂振一挡碾压至密实度达到技术规范标准,最后使用胶轮压路机消除表面轮迹。6、压实面应无错台、鼓包、坑凹、裂缝和松散情况,不合格的部位应进行整改。碾压时应注意严禁在完成的或正在碾压的路段上调头和急刹车,碾压成型后禁止一切车辆通行。(六)养生1、成品表面洒水养生,保持7天表面湿润。如遇炎热天气,来不及洒水时,可使用彩条布覆盖成品表面。2、养生期间禁止车辆通行,并派专人进行交通管制。3、养生期结束,应按设计要求立即喷洒沥青封油层。(七)检验与验收对已完成的水泥稳定基层在自检合格的基础上报监理工程师抽检,合格后方可进行下一步工序施工。(八)质量要求1、混和料配比必须准确;2、拌和必须均匀;3、应严格掌握基层厚度和高程,其路拱横坡应与面层一致;4、水泥稳定碎石(砾石)基层应用静压力在18t 以上的振动压路机碾压,以确保其压实度;5、如摊铺中断时间已超过2h,则应将最后摊铺的2—3米范围内混合料铲除,并将末端切成一横向(与道路中心线垂直)立茬,然后再摊铺新的混合料,并做好接茬处理。用3米直尺检测接茬处的平整度,人工结合压路机进行修整。四、侧石及收水井井圈安装1、检验与试验:首先对工程所用材料进行检验,包括基础所用石灰、素土质量和石灰土的配合比,垫层所用水泥、砂质量和砂浆配合比,侧石及收水井井圈外观和内在质量。以上各种材料质量符合要求后方可使用。其中侧石和收水井圈由指定厂家预制加工。2、测量放样:按照设计图纸所示平面位置测放出侧石和收水井的边线,并挂线定出边角标高。3、安装:首先铺筑石灰土基层,控制好基层压实度、顶面标高和平整度,之后铺筑水泥砂浆垫层,垫层要密实平整,厚度和顶面标高符合设计工求。安装收水井圈时,内外上角各挂一条线,控制好井圈的顶面标高、顺直度和间距。之后安装侧石,同样内外上角挂线安装,控制好砌块的顶面标高、顺直度和间距。在侧石和收水井井圈间填塞M7.5水泥砂浆,确保砂浆填塞密实防止漏水。构件安装完成后清理外表,尤其是侧石内侧要清理干净,砂浆垫层切齐,以便后期摊铺沥青砼面层。按照设计规定勾缝,缝内砂浆密实,表面光洁无飞刺。并进行养护以确保勾缝强度。五、沥青混凝土路面面层施工本工程路面面层做法为:0.5cm封油层+5cmAC-25沥青砼(方孔筛) +4cmAC-16沥青砼(普通沥青)。普通沥青混凝土的拌合及施工在市区外建立沥青混合料拌和站,集中拌制沥青混凝土。在面层施工中,各部门应按施工前制定的原则各部位严把质量关,进场原材料(沥青、石料、砂及改性沥青添加剂)要符合设计要求。摊铺开始前,在摊铺机受料斗内均匀涂刷少量防止粘料用的油水混合物(柴油:水=1:3)。面层施工前要进行试验段的施工,确定最佳松铺系数以及施工设备配置是否合理。以下就施工中各环节加以说明。1、喷洒封油层水稳基层施工完毕,报监理工程师检验合格后进行封油层施工。封油层用沥青洒布机进行喷洒,要求喷洒均匀,无空白现象发生。每平方米喷洒用量0.8~1.2千克。2、普通沥青混合料拌和各种规格冷骨料由五格冷料仓通过调速电机控制的小皮带放料到主皮带上,完成骨料的粗配,主皮带把粗配料送入滚筒,通过燃烧器对骨料加热,由热电偶监测料温,自动调节燃烧器的风油比,使骨料温度达到设定值。热料经提升机进入振动筛,把热料按目标配合比的规格要求分筛到不同的热料仓(筛网尺寸可根据要求更换),由计算机控制各热料仓拉门,按输入的生产配合比自动配料、计量,然后放料到搅拌锅进行搅拌,同时添加经计算机配比控制计量的石粉及沥青,拌和40秒后,完成成品料的生产。3、运输材料运输至现场应注意以下问题: ⑴、来料的温度一定要满足摊铺温度,即不低于110℃~130℃,不超过160℃为宜,为此在现场应有质量人员对油温进行测定。⑵、车辆等候时,相互之间应有一定的距离,倒车、停车、卸载应设专人指挥,防止运输车辆与摊铺机发生碰撞影响摊铺质量。⑶、自卸车卸料后应将负载卸净,并听从指挥离开,避免粒料倒在摊铺机受料斗外影响摊铺工作正常进行。4、摊铺⑴、高程控制:施工中除底面层挂金属线以外,中、表面层采用浮动基准梁控制平整度和厚度的施工方法。⑵、沥青混合料必须缓慢、均匀、连续不间断地摊铺,摊铺过程中不得随意变换速度或中途停顿,摊铺速度应根据拌合机产量,施工机械配套情况及摊铺层厚度、宽度确定,下面层为2米/分钟,中表面层为3米/分钟。在摊铺过程中,摊铺机螺旋送料器应不停顿的转动,两侧应保持有不少于送料器高度2/3的混合料,_并保证在摊铺机全宽度段面上不发生离析,在熨平板按所需厚度固定后不得随意调整。⑶、本工程使用TITAN423沥青摊铺机完成沥青砼的摊铺工作,用机械摊铺混合料时,不应用人工反复修整。5、碾压碾压过程是面层施工中的重要环节,应合理的选择压路机组合方式及碾压步骤,沥青混合料压实宜采用钢筒式静态压路机、振动压路机、胶轮压路机组合。沥青混合料的压实按初压、复压、终压3个阶段进行。 初压:应在混合料摊铺后较高温度下进行,并不得产生推移、开裂,压实温度在110℃~140℃范围;压路机应从外侧向中心碾压,相邻碾压带应重叠30cm;初压应采用轻型钢筒压路机或关闭振动的压路机碾压两遍,初压后检查平整度及路拱,必要时作适当修整。复压:复压宜采用重型的振动压路机,碾压遍数不宜少于4~6遍,达到要求的压实度,并无明显轮迹;使用振动压路机时,相邻碾压带重叠宽度为10~20cm,振动压路机倒车时应先停止振动,并在向另一方运动后再开始振动,以避免混合料形成鼓包。终压:终压应紧接在复压后进行,终压可选用双轮钢筒式压路机或关闭振动的振动压路机碾压,不宜少于两遍并无轮迹其压实终了温度为钢轮压路机不低于70℃,轮胎压路机不低于80℃。6、接茬处理(1)纵向接茬采用热接茬,此时两条毗邻摊铺带的混合料都还处于压实前的热状态,所以纵向接茬易于处理,且连接强度较好。毗邻摊铺带的搭接宽度约2~5cm。(2)横向接茬前后两条摊铺带横向接茬质量的好坏对路面的平整度影响很大,它比纵向接茬对汽车行驶速度和舒适性的影响更大。处理好横接茬的一个基本原则是,要将第一条摊铺带的尽头边缘锯成垂直面,与纵向边缘成直角,并在接茬处涂刷浮化沥青或粘结油。六、路缘石的安装路缘石的施工采用青石制品,规格、尺寸根据设计要求制作,现场收料时需认真进行成品质量检验,合格后方可使用。 根据施工图确定的路缘石平面位置和顶点标高排砌。道路直线段用100cm路缘石,曲线半径大于15.00m时采用100cm或60cm的路缘石,曲线半径小于15.O0m或圆角部分,视半径大小,用60cm或30cm的路缘石。相邻之间接缝必须对齐,缝宽为1cm。施工中要注意:1、路缘石的垫层采用C10水泥砼,在其下为10cm的碎石或旧料。勾缝用10MPa的水泥砂浆,灌浆必须饱满嵌实,平石勾缝以平缝为宜,路缘石勾缝为凹缝,深度0.5cm,接缝要进行三天以上的湿法养护。2、在做完基层后,按照设计边线或其他施工基准线,准确放线、定桩。路缘石安放须稳固,做到线段直顺,曲线圆滑。顶面平整无错牙,勾缝饱满严密,整洁坚实。3、雨水口处路缘石安放,应与雨水口施工配合,做到安放牢固,位置准确。七、人行道施工本工程人行道设计的结构层为10cm级配碎石+12cm水泥稳定层+3cm水泥砂浆+6cm面层铺装,人行面层道铺装材料根据设计要求,现场收料需进行成品质量检验合格后方可使用,各种面层材料要求表面光洁,色泽均匀清晰,尺寸符合设计要求,强度符合要求。人行道板施工要点:1、土路基要在接近最佳含水量时,用小型压路机压实,要求做到表面平整、密实。2、级配碎石应预先筛分成3~4个不同粒径,单个颗粒最大粒径应不大于圆孔筛40mm,方孔筛31.5mm,破碎率应大于70%,压碎值不大于30%。2 、水泥稳定层采用现场机拌,一次性摊铺成型,施工方法及质量要求与道路基层相一致。3、水泥砂浆用于找平和铺砌人行道板的作用,施工时要严格控制含水量,一般要求是捏起来能成团,便于铺设上层的各种面层材料。小方块铺砌时要求表面湿润,有利于砂浆与预制块的结合。4、铺筑人行道板一般采用“放线定位法”顺序铺砌,板底应紧贴砂浆层,饱满、密实,不得有“虚空”现象。5、经常用3米直尺沿纵横和斜角方向靠量面层平整度,发现不符合要求的及时整修。面层与其它构筑物接顺,不积水。6、美观是道路工程人行道施工质量控制的关键,面板底的水泥砂浆找平层应平整、密实,上下层结成整体,相邻板块紧贴,表面平整,线条挺括,图案拼装正确。拟投入的主要施工机械设备情况及劳动力计划1.1.1拟投入的主要施工机械设备情况一、拟投入的主要施工机械设备情况根据设备生产能力大于进度指标要求,本着设备的先进性与实用性相结合、技术性能与生产能力需要相匹配的原则配备机械设备。详见附表1拟投入主要施工机械表。为了全面满足工程检验、检测及测量的需要,提高检验、检测及测量的精度和速度,配备齐全的试验及检测仪器设备。详见附表2 拟投入材料试验仪器和质检设备配备表。二、设备进场使用计划拟投入的主要机械设备会根据施工进度安排提前组织进场。机械设备进场时间详见附表1拟投入的主要施工机械表。施工机械设备采取就近调用的原则,以利于快速进场。1.1.1劳动力计划一、项目组织机构为安全、优质、高效完成本标段的施工任务,确保交通安全,本着精干、高效的原则,我们计划抽调专业技术能力强,具有多年道路施工经验、综合素质高的技术和管理人员,按项目法原则组建本标段工程的项目经理部,抽调具有丰富的道路施工经验的专业化施工队伍担负施工任务。项目经理部设“五科一室”:施工技术科(下设测量班)负责工程施工技术、施工调度、科技、测量等技术管理;安全质量科(下设中心试验室)负责工程的安全监察与管理、确保交通安全,负责工程的质量监督检查以及全部试验和检验;计划科负责工程计划、统计、验工计价;设备物资科负责工程物资、设备保障;财务科负责和财务管理及成本核算工作;综合办公室负责对外协调工作,保证施工的协调以及项目经理部党群、文秘、接待、治安、卫生防疫与保健等工作。二、劳动力安排计划为完成本合同段全部工程施工任务,根据本标段工程特点以及相应的工程数量,合理配置劳动力资源,拟安排上场2 个施工队,各施工队专业技工人数比例控制在75%以上。并根据工程需要适时调整,上场劳动力总人数为185人。施工队伍安排见表5-1施工队伍安排表表5-1序号施工队名称人数(人)专业技工所占比例(%)任务划分1道路施工机械工程队5072负责原有道路结构层的拆除、园区内路基施工及道路基层面层施工。2道路施工附属工程队10077负责人行道面层铺装,收水口及支管施工。合计15075.8(平均) 三、劳动力安排保证措施1、使用专业施工队伍。队内工人无其它职业,能够专心施工,保证施工队伍人员相对稳定。2、编制周密的施工进度计划,施工时严格按进度计划走,提前组织队伍进场。3、提前组织好备用施工队伍,以备计划调整时能够随时组织进场。4、制订详细的施工工艺,分清各工序的顺序,使各队、各专业工种协调配合好,避免出现窝工。质量保证体系及质量保证措施1.1.1质量保证体系 我们将坚持“百年大计,质量第一”的方针,按照ISO9001系列标准和市政道路工程质量管理的特点,制定完善的工程质量管理制度,建立以项目经理为组长,项目总工程师为副组长,工程技术、质量、安全、物资供应、设备管理等部门负责人和有关人员参加质量管理领导小组,建立健全质量保证体系。质量保证体系见图6-1。同时针对城市道路施工特点和项目内容,积极开展QC小组活动,使用PDCA循环方法,定期分析质量管理与工程质量情况,找出影响工程质量的主要因素,虚心听取设计与监理工程师的意见,采取改进措施,并付诸实施,以确保本工程达到既定的质量目标。1.1.1确保工程质量的措施一、制定创优规划和保证措施(一)创优规划1、在施工过程中,坚决贯彻执行ISO9001质量体系标准,确保道路工程达到国家及建设部颁发的现行的工程质量验收标准,工程质量优良。2、确保安全、文明施工。(二)创优措施1、认真组织审图施工中,组织力量对设计图纸进行认真审核,发现问题及时和设计单位联系,做到不盲目照图施工。2、加强对原材料把关 凡施工中所有使用的原材料、半成品、成品和设备,必须具有出厂合格证和质量报告单,并取样检验,做到先检后用;地材先调查料源,取样试验,试验合格经监理工程师认可后进料,并在现场设专人收料,不合格的材料拒收,各种材料分类堆放。施工过程中若发现不合格材料及时清理出现场。3、严格工序控制工程开工前,认真编制施工组织设计,经监理工程师审批后,严格按照施工组织设计施工;主要分部、分项工程编制施工方案。并在施工中加大检查力度,坚持“三检”制度,即自检、互检、交接检;所有工序坚持样板制;牢固树立“上道工序为下道工序服务”和“下道工序就是用户”的思想,坚持做到不合格的工序不交工。4、加强创优领导工作(1)成立以项目经理为组长,总工程师为副组长的创优工作领导小组,定期分析质量管理和工程质量情况,找准影响质量的因素,采取对策和改进措施,并付诸实施,以保证工程创优目标的实现。(2)根据创优要求,确定创优负责人,具体负责创优领导工作,现场实行挂牌施工,牌上标出创优目标、措施和负责人。在本合同段中形成一级抓一级、一级保一级的创优管理体系网络,开展有计划、有组织、有措施、有目标的创优活动。5、加强创优管理工作建立以责权利相结合、劳绩酬相挂钩的质量包保责任制。从组织指挥、技术管理到工点、工序质量控制,都实行责任到人。同时建立质量保证金制度,实行内部优质优价、奖优罚劣,把工程质量与职工分配挂钩,并将其作为考核干部政绩的重要内容。 6、加强质量检查按照“跟踪检测”、“复检”、“抽检”三个等级,建立一套质量工作程序管理制度。7、突出重点,狠抓关键环节加大对工程质量通病的预测和检查力度,针对施工过程中易出现的通病,制订标准,改进施工工艺,严格施工纪律和工序检查,坚决按检查验收标准彻底整治。8、推进质量管理工作的程序化、标准化和规范化严格施工管理和施工操作者按程序、标准科学地组织施工。(1)施工管理程序化:审图,制定实施性施工组织设计;提出技术要求、质量标准交底;进行上下道工序交接检查,在班级自评的基础上,进行工程质量评定。(2)施工操作程序化:做好施工准备,科学安排施工工序并按工艺要求组织施工,做到边施工边自检、互检。(3)施工管理标准化:以设计图纸、招标文件、变更洽商为技术指导依据,进行工程质量标准设计;按技术要求选用合格技术人员。(4)施工操作标准化:以设计图纸、招标文件、技术交底、变更洽商为施工依据;按专业工种选用合格的操作人员。(5)施工管理规范化:按“工艺操作规程”指导施工;按交通部颁布的“验收规范”检查施工;按工程质量目标措施及其它质量管理制度管理施工;各种任务书、交底、通知书及各种表格填写和签证,语言文字严密、清楚、准确,填写及时,项目齐全。 (6)施工操作规范化:按“工艺操作规程”要求施工;按“施工与验收规范”要求施工;按工程质量管理措施及管理制度要求施工。二、质量控制的管理措施(一)制定规章制度与实施细则在贯彻执行ISO9001体系标准及我集团公司原有质量管理办法的基础上,根据现场标准化管理的需要,制定具体的规章制度。如以责权利相结合、劳绩酬相挂钩的《质量管理办法》、《计量、测量、试验管理办法》、《质量包保责任制》、《创优阶段检评办法》等管理标准,以及路基、路面、附属工程的工艺细则、施工规定等技术标准,明确职责权限和考核办法。(二)加强质量教育1、进行“质量第一、重于泰山”教育通过对广大职工进行“以质创誉,以优取胜”、“质量重于泰山”宣传教育,增强广大职工高度的责任感,进一步强化参建员工的质量意识。2、开展质量法制教育深入开展“一学、五严、一追查”(学法规、严守设计标准、严守操作规程、严用合格产品、严格程序办事、严格履行合同;追查责任者)和“质量月”活动,增强全员的法制观念和执法、守法、抓好工程质量的自觉性。3、加强工前与工中教育“以百年大计,质量第一”为主题,结合工程实际进行工前动员,明确提出质量要求和具体目标。通过工中检查督促、抓典型事例,对广大职工进行不间断的质量目标打下良好的思想基础。(三)加强技术培训 定期或不定期的组织参建员工进行岗位技能培训,坚持先培训后上岗。对专业性较强的工种实施集中培训;对作业量较大的工种实施分散培训。确保操作者经考试合格后,持证上岗。(四)各级开展QC小组活动结合本合同段施工特点,从现场实际情况出发,成立提高工序质量和工程质量的QC小组,做到有计划、有注册、有课题、有活动、有检查、有成果,有发表。真正解决路面、路基等施工中的关键质量问题,降低物能消耗,提高经济效益。(五)建立质量情报信息网络对能反映工程项目在施工过程中各个环节的工程质量和工作情况,如各种原材料、成品、半成品的产品合格证及质量检查验收情况;施工组织设计或施工方案、技术交底、图纸会审、变更、隐蔽工程和有关质量的记录情况;新材料、新技术、新工艺、新标准等信息的收集整理情况;机械设备、计量测试仪器、人员素质等其它影响工程质量的调查记录和处理情况;国内外同行业和其它兄弟合同段有关工程质量的管理办法和手段,以及发展方向等概况。做到及时收集、及时反馈、及时分析、及时应用,以便更好地保证工程质量。三、质量控制的技术措施(一)建立严格的检测制度为把对质量具有重要影响的工作程序用制度的形式固定下来,建立一套工作程序管理制度和专项质量检验、验收制度。按照“跟踪检测”、“复检”、“抽检”三个等级进行。 (二)重视测量工作组建强干的测量队伍,配备先进的测量仪器,从中线、高程和几何尺寸上确保工程质量。1、人员配备选派技术水平高、操作熟练的技术人员,组成项目部和施工队两级测量队伍。项目部测量班主要负责控制测量、放线定位测量和对工程进行复核、检查及其他抽查性测量工作。施工队测量班由项目部测量室派人进行帮助和监督,负责检查施工进度,施工质量等自检工作。2、设备配置装配全站仪、精密经纬仪、精密水准仪等先进的测量仪器,以保证测量精度。(三)保证路基工程质量的措施1、建立设备精良齐全的工地试验室为了确保工程质量,在开工之前,首先根据工程需要,建立能满足各项试验要求的工地试验室,选派技术熟练的人员,组成强干的试验队伍,装备精良齐全的试验仪器,在有关专家的指导下,做好各项试验工作。试验人员做到持证上岗,试验仪器设备经由国家有关部门标定认可。2、进行路基填筑压实工艺专项试验为了确保工程质量和工程进度,首先选择适当的场区,配备重型击实仪、烘箱、灌砂器具及振动碾压设备,进行路基填筑压实工艺试验。通过试验,达到如下目的:(1)求得各种填料碾压遍数与干密度的关系; (2)求得准确的压实技术参数,其中包括:各种填料的分层厚度;各压实区的松铺系数;各压实区不同填料达到压实度标准的碾压遍数;压实机械的合理走行速率;考核确立检测手段和检测方法。经过分析整理后,提出《路基压实工艺试验报告》,报请监理批准,用以指导压实施工。(四)确保沥青路面质量的措施1、配备高素质试验人员、采用先进检测手段正确的试验数据对指导路面施工具有重要意义,正确的试验数据来自试验人员素质和先进的检测手段。为了加强试验室的领导,由施技科分管;并从集团公司聘请从事试验工作的工程师严把路面试验质量关;配备近几年从高等学校毕业的学生。2、严把原材料关,保证原材料质量以往的实践经验告诉我们,原材料是保证工程质量的关键。采取料源把关、料场控制、定期抽检,严格进仓的措施。较好地保证路面进度和路面铺筑质量。3、增加热拌料贮备,确保整幅连续摊铺保证沥青混合料连续匀速、不间断铺筑是保证路面平整度的关键。我单位将配备足够的热拌料生产设备以保证连续铺筑。4、认真处理好横向接缝整幅摊铺无纵向接缝,只要认真处理好横向接缝,就能保证沥青上面层有较高的平整度。由于横向接缝为冷接缝,处理难度较大,但处理的好与坏将直接影响路面的平整度,为此采取了以下措施:(1)在已成型沥青路面的端部,先用6m直尺检查,将平整度超过3mm 的部分切去,挖除干净,并将切面上的污染物用水洗刷干净,再涂以粘层沥青,基本干后,摊铺机再就位。(2)在熨平板开始预热前,量出接缝处沥青层的实际厚度,根据松铺系数算出松铺厚度。熨平板应预热15~20min,使接缝处原路面的温度在65℃以上。开始铺筑的速度要慢,一般为2m/min。(3)碾压开始前,将原路面上的沥青混合料清除干净,接缝处保持线条顺直,固定1台振动压路机处理接缝。由于路堤较高,中央分隔带处有路缘石,路面中间部分采用横向碾压,两侧采用纵向碾压;一般为静压2遍,震压2遍,用6m直尺检查平整度,发现高时就刮平;发现低时就填以细混合料,反复整平碾压,直至符合要求。横压时钢轮大部分压在原路面上,逐渐移向新铺路面,前后约5~6遍;纵压时应使压路机的后轮超出接缝3~6m。一般振压2遍,静压2~3遍就能符合要求。5、加强信息反馈,正确指导生产拌和楼是沥青混合料生产的关键设备,在施工过程中由试验室派专人进行监控,测量温度和取样试验。发现问题立即将质量情况反映给拌和厂,及时纠正偏差。施工现场也由试验室派人监控,终压后立即用6m直尺检测平整度,上面层用核子密度仪检测压实度,发现问题立即将质量情况反馈给现场工程师,及时处理,保证路面铺筑质量。安全生产保证措施1.1.1安全保证体系 为确保施工安全,建立健全各项安全规章制度,做到依法办事;加强安全教育,提高广大职工的安全意识和防范安全事故的能力;及时开展安全生产大检查,消除事故隐患;建立高效、精干的安全管理组织机构,切实加强组织领导;从技术入手,针对实际情况,制定切实可行的安全技术措施,及时解决施工中的安全问题,以达到安全目标的实现。并按照“五项”(综合治理、管生产必须管安全、否决权、从严治理、标准化管理)原则,建立安全保证体系。安全保证体系见图7-1。1.1.1安全生产保证措施安全生产是施工项目重要的控制目标之一,也是衡量企业的施工管理水平的重要标志,为确保施工安全,我们将开展安全标准化工地建设,建立健全各项安全规章制度,做到依法办事;加强安全教育,提高广大职工的安全意识和防范安全事故的能力;及时开展安全生产大检查,消除事故隐患;建立高效、精干的安全组织机构,制定切实可行的安全技术措施,在施工中严格执行;并从技术上入手,针对实际情况,及时解决施工中的安全问题,以达到安全目标的实现,创建安全标准化工地。一、安全生产管理制度(一)建立安全生产责任制 各级领导、各职能部门、管理人员、技术人员及操作人员均认真贯彻执行国家劳动保护政策、法令、法规和上级指示、决议,认真落实安全生产负责制,各级单位第一管理者为本级第一责任人,逐级负责,确保万无一失。做到领导认识到位、管理到位、责任到位。对其职责范围内的安全生产工作负责任。明确规定各职能部门、各级人员在安全管理工作中所承担的职责、任务和权限,形成一个“人人讲安全、事事为安全、时时想安全、处处要安全”的良好施工氛围。(二)建立持证上岗制度加强全员安全培训,安全员、质量员、试验员等管理人员和特殊工种操作工人做到培训合格,持证上岗,上岗佩带胸牌。(三)明确安全生产目标在开工前,明确安全生产总目标,并根据总目标制定分阶段、分项安全目标及相应的安全措施,确保安全目标的实现。(四)建立安全奖惩制度根据规定对安全生产工作做出成绩的单位和个人给予奖励,对于违章施工的单位和个人给予处罚,并追查责任。(五)坚持安全检查制度建立定期检查与不定期抽查相结合的安全检查制度,查安全隐患、查事故苗头,消除不安全因素。通过安全检查增强广大干部职工的安全意识,促进企业对劳动保护和安全生产方针、政策、规章制度的贯彻执行,解决安全生产上存在的问题。1、检查组织成立以项目经理为首的安全检查组,建立、健全安全检查制度,有计划、有目的、有整改、有总结、有处理地进行检查。(1)安全监察部每旬组织一次质量检查,每月由总工程师组织一次安全检查,召开一次安全生产总结分析会。 (2)施工队每天进行施工安全检查并做好详细记录,提出保持或改进措施,并落实实行。(3)发现违反安全操作规程时,各级安检人员有权制止,必要时向主管领导提出暂停施工、进行整顿的建议。2、检查类型采取定期检查和不定期检查。定期检查:施工队每天进行安全检查,并做好详细记录,提出保持或改进措施,加以落实。项目总工程师和安全监察部每旬组织一次安全检查。项目经理每月组织一次安全检查,召开一次安全生产分析总结会。不定期检查:按照施工生产的不同阶段安排不定期检查,具体为施工准备工作安全检查;季节性安全检查;节假日前后安全检查;专业性安全检查和专职安全人员日常检查进行。3、安全检查内容坚持以自查为主,互查为辅,边查边改的原则;主要查思想、查制度、查纪律、查领导、查隐患、查事故处理。结合季节特点,重点查防洪、防触电、防机械车辆事故、防火、防雷击等措施的落实。4、检查方法和手段采取领导和群众相结合,自查和互查相结合,定期和经常性检查相结合,专业和综合检查相结合及对照安全检查表检查等方法和手段进行安全检查。(六)坚持教育培训制度1、加强全员安全教育和技术培训考核施工前,按照“技规”、“行规” 等有关施工安全的规定,制定相应的施工安全措施,组织全体施工人员认真学习,并贯彻执行,使项目经理部各级领导和广大职工认识到安全生产的重要性、必要性。懂得安全生产、文明生产的科学知识,牢固树立“安全第一,预防为主”的思想,自觉地遵守各项安全生产法令和规章制度,保证施工生产按计划、有秩序的进行,确保施工安全。2、加大安全教育培训的力度加强全员的安全教育和技术培训考核,使各级干部和广大职工认识到安全生产的重要性、必要性,掌握安全生产的科学知识,牢固树立“安全第一,预防为主”的思想,克服麻痹思想,自觉地遵守各项安全生产法令和规章制度,严格执行操作规程。(1)新工人入场安全教育①.项目部教育内容包括:一般教育(即新工人入场教育的意义和必要性;建筑施工的特点及它给劳动者的安全带来的不利因素;当前安全生产情况);安全生产法规和安全知识教育(即建筑法、消防法、宪法、刑法有关条款,建设部、颁布的施工企业安全生产条例、规定,某市等地方政府和安全行政主管部门发布的有关安全生产规定,总部、项目经理部有关安全生产管理的规定及细则,国家有关部门关于重伤事故范围的意见等);建筑工程施工时容易发生的伤害事故及其预防。②.施工队教育 教育内容:《建筑工人安全技术操作规程》有关规定;建筑工程现场的安全管理规定细则;本工程基本情况、安全生产的重点和必须遵守的安全事项等。③.班组教育教育内容:本班组生产工作概况、工作性质及范围;个人从事生产工作的性质,必要的安全知识,各种机具设备及其安全防护设施的性能和作用;本工种的安全操作规程;容易发生事故的部位及劳动防护用品的使用要求等。(2)特种作业人员安全生产教育①.特种作业人员不但进行一般安全教育,而且严格按照《特种作业人员安全技术考核管理规则》GB5306-85号文接受本工种的安全生产教育和技术培训,经考核合格后,方可持证上岗。②.定期对特殊作业人员进行复审,合格后方可继续上岗。③.采用新技术、使用新设备、应用新材料、推行新工艺前向有关人员进行安全知识、技能、意识的专项安全教育。3、各级领导干部和安全管理干部的安全生产培训①.定期轮训各级领导干部和安全管理干部,提高政策水平和业务水平,熟悉安全技术、劳动卫生业务知识,做好安全生产工作。②.培训主要内容安全生产的重大意义;国家有关安全生产的方针、政策、规定;安全生产法规、条例、标准;本工程施工生产的工艺流程、主要危险因素以及预防重大伤亡事故发生的主要措施;企业有关安全生产的规章制度、安全纪律以及保证措施;各级领导在安全生产中的职能、任务以及如何管理; 编制、审查安全技术措施计划及施工组织设计的安全技术措施的基本知识等。4、安全生产的经常性教育在做好对新工人、特种作业人员安全生产教育和各级领导干部、管理干部的安全生产培训的同时,把经常性的安全教育贯穿于生产管理工作的全过程,并根据接受教育对象的不同特点,采取多层次、多渠道、多方式进行。内容包括:安全生产宣传教育;普及安全生产知识宣传教育;适时安全教育。二、安全生产技术措施针对工程特点、施工环境、施工方法、劳动组织、作业方法、使用的机械、动力设备、变配电设施、以及各种安全防护设施等制定切实可行的安全施工技术措施。1、施工安全技术措施必须在开工前编制,并经过审批后实施。2、经过批准的安全技术措施具有技术法规的作用,在施工中严格执行。3、安全技术措施中的各种安全设施、防护设置的实施列入施工任务单,责任落实到班组或个人,实行验收制度。4、技术负责人、安全技术人员经常深入工地检查安全技术措施的实施情况,及时纠正违反安全技术措施的行为、问题。5、各级安全部门以安全技术措施为依据,以安全法规和各项安全规章制度为准则,经常性地对工地实施情况进行检查,并监督各项安全技术措施的落实。6、对安全技术措施的执行情况,建立严格的奖惩制度。三、施工现场临时用电安全措施 施工现场临时用电按相关的规范要求进行设计、验收和检查。须进行安全技术交底,并建立健全安全用电管理制度,严格落实防止误触带电体、防止漏电、实行安全电压三项技术措施。1、施工现场内电线与其所经过的建筑物或工作地点保持安全距离,同时加大电线的安全系数。现场架空线与建筑物水平距离不小于10cm,跨越临时设施时垂直距离不小于2.5m.。施工现场内不架裸线。2、凡是移动式设备和手持电动工具均在配电箱内装设漏电保护装置。3、照明线路按标准架设,不准采用一根火线与一根地线的做法,不借用保护接地做照明零线。4、对从事电焊工作的人员加强安全教育,使之懂得电焊安全基本知识。5、严禁非专业人员操作机电设备。6、变压器设在施工现场边角处,并设围栏;根据用电位置,在主干线电杆上装设分线箱。7、架设的电力及照明线路,其悬吊高度及距工作地点的水平距离按当地电力部门的规定执行。8、电线按标准架设。不得将电线捆在无瓷瓶的钢筋、树木、脚手架上;露天设置的闸刀开关装在专用配电箱里,不得用铁丝或其它金属丝替代保险丝。9、生活区室内照明线路用瓷夹固定,电线接头牢固,并用绝缘胶布包扎;保险丝按实际用电负荷量装设。10、电工在接近高压线操作时,必须符合安全距离。11、使用高温灯具时,与易燃物的距离不得小于1m ,一般电灯泡距易燃物品的距离不得小于50cm。12、移动式电动机具设备用橡胶电缆供电,经常注意理顺;跨越道路时,埋入地下或穿管保护。13、电器设备的传动轮、转轮、飞轮等外露部位必须安设防护罩。14、所有接地和重复接地电阻值,须经检验符合规范要求,并每季复测一次。四、施工机械设备安全管理措施实施严格的机械安全管理和安装验收制度。使用的施工机械、机具和电气设备,在安装前,须按照规定的安全技术标准进行检测,经检测合格后方可安装。在投入使用前,须按规定进行验收,经验收确认状况良好,能安全运行的,方可投入使用。所有机械操作人员都必须经培训合格后持证上岗,并按期复检。施工中,指定专人负责机械设备的检查、维护、保养,确保其完好率、使用率和安全运作。五、施工现场防火措施1、严格执行《消防法》和公安部关于建筑工地防火的基本措施。2、现场划分用火作业区、易燃易爆材料区、生活区,按规定保持防火间距。3、严格三级用火审批制度,切实落实“二证一器一监护”工作。六、防汛措施1、项目部成立防汛抗洪领导小组,制定防汛抗洪措施,在雨季、汛期,各施工队在项目经理部统一领导下,组成应急突击队,明确责任,落实到人。2、加强组织领导,有针对性的进行抗洪防汛安全教育,提高广大职工的抗洪防汛意识和警觉性。 3、在雨季、汛期到来之前,开展抗洪防汛大检查,重点检查抗洪防汛方案是否可行,职工住房环境、设备停放地点、材料储存场所等是否安全可靠,排水、防水设施是否齐备等。并认真执行雨季、雨后两检查制度。4、积极与当地气象局联系,及时收集气象信息,并向各施工队发布信息。5、坚持值班制度,遇有险情及时组织力量抢修,并及时与当地政府取得联系。七、安全施工措施1、建立健全安全保卫制度,落实治安、防火管理责任人。2、施工人员统一佩戴工作卡,做到持证上岗。3、进入施工现场的人员一律戴安全帽,遵守现场的各项规章制度。4、建立严格来访制度。5、经常对工人进行法纪和文明教育,严禁在施工现场打架斗殴及进行黄、赌、毒等非法活动。八、卫生防疫措施采取有效的措施,预防流行病的发生。(一)以预防为主,加强宣传教育,使广大职工充分认识到卫生防疫的重要性。(二)保持施工区域和生活区的环境卫生,及时清理垃圾,并运至指定地点进行处理。(三)施工现场和生活区设置足够的临时卫生设施,并定期清扫处理。(四)根据工地具体情况,配备一定数量的、有急救和现场医疗经验的医务人员。 环境保护和文明施工措施1.1.1环境保护措施本工程紧邻省道永两公路,附近居民集中,针对工程施工期面临的敏感环境问题、敏感点和产生的主要环境影响,依照国家、地方环境及相关法规,确定施工过程中要做的环保工作及具体的工作安排,使施工期的环保工作有序、有效进行,减少施工过程对周围环境造成的不利影响。一、环境保护目标和指标目标:在工程施工期间,对噪声、振动、废水、废气和固体废弃物进行全面控制,尽量减少这些污染排放所造成的影响。文明施工、保护文物。指标:在工程施工期间,噪声、振动、废水、废气和固体废弃物的影响满足国家和某市有关法规的要求,保护城市生态。二、主要环境污染及其特征(一)噪声施工噪声包括现场施工产生的噪声和车辆运输产生的噪声。施工过程将动用挖掘机、装载机、摊铺机等施工机械,这些施工机械在进行施工作业时产生噪声,成为对临近敏感点有较大影响的噪声源。这些噪声源有的是固定源,有的是现场区域内的流动源。此外,一些施工作业如搬卸、安装、拆除等也产生噪声,夜间施工噪声扰民问题比较突出。(二)振动 施工振动包括重型施工机械运转,重型运输车辆行驶、碾压等施工作业产生的振动。(三)大气污染挖土、拆除、装卸、运输、回填、夯实等施工过程和开挖面、露天堆场等区域会产生大量扬尘,扬尘在大风天气和旱季较为严重,是主要的大气污染。此外,各种施工机械、运输车辆和炉灶等燃具也排放废气。(四)水污染废水主要有施工废水、地下水、雨水径流、施工人员生活污水。(五)固体废弃物主要有工程弃碴、建筑废料和施工人员的生活垃圾。三、环保工作内容(一)施工准备阶段1、建立由项目经理参加的环境管理组织机构,明确各级、各部门在环境保护工作中的职责分工。详见环境保护责任保证体系(图8-1)。2、建立、健全施工期环境管理体系和各项环境管理规章制度。详见环境管理逻辑框图(图8-2)。3、核实、确定施工范围内的环境敏感点,施工过程的重大环境因素。4、明确施工范围内各施工阶段应遵循的环保法律、法规和标准要求。5、制订培训计划,建立培训、考核程序,定期对直接参与环境管理的人员进行环保专业知识培训,对各层次工作人员进行必要的环保知识培训,对关键岗位员工进行岗位操作规程、能力和环境知识的专门培训,新工进场和人员转岗都要进行相关的环保培训和教育。6 、在编制《施工组织设计》和分阶段《施工方案》时有相应的环境保护工作内容,主要包括:根据施工特点,围绕敏感点,制定的噪声、振动控制方案;制定预防扬尘和大气污染工作方案和工地排水和废水处理方案;固体废弃物处理、处置方案;保护城市绿化的具体工作内容;管线迁移和防护方案;施工范围内已有的列入保护范围的文物名称和具体的保护措施等。7、在《施工计划》中安排环境保护的具体工作任务,包括方案、措施、设施、工艺、设计、培训、监测、检查等,计算环保工作的工作量并作出经费预算。8、做好施工现场开工前的环保准备工作,对开工前必须完成的环保工作列出明细表,明确要求,逐项完成。(二)施工阶段1、指定专人负责施工现场和施工活动的环境保护工作,完成施工环保设计方案和环保工作方案中的各项工作。2、将环保工作和责任落实到岗位、落实到人,在日常施工中随时检查,出现问题及时纠正。3、根据不同的施工阶段及时调整环保工作内容,保证工作质量。4、每周对环保工作进行一次例行检查并记录检查结果,内容包括:施工概况;污染情况—污染种类、强度、环境影响等;污染防治措施的落实情况、可行性和效果分析;存在问题和拟采取的纠正措施;下步环保工作计划;其它需说明的问题,如措施变更、污染事故和纠纷处理等。5、指定专人负责应急计划的执行,每季度进行一次应急计划落实情况的检查工作,一旦发生事故或紧急状态时,要积极处理并及时通知业主。6 、在事故或紧急状态发生后,组织有关人员及时对事故或紧急状态发生原因进行分析,编写事故或紧急状态分析报告,并根据分析报告制订减少和预防环境影响的措施,报送业主批准后组织实施。同时,根据事故或紧急状态发生后,内、外部条件的变化,对有关的应急计划进行评审、修订。四、施工噪声、振动、废气物等的控制措施本工程重大环境因素主要为:施工噪声、振动的环境影响,对城市生态的影响,施工产生的废水、扬尘和固定废弃物的环境影响。(一)噪声1、噪声超标时立即采取相应的降声措施。2、在各施工阶段尽量选用低噪声的机械设备和工法。3、施工场地合理布局、优化作业方案和运输方案,保证施工安排和场地布局尽量减少施工对居民生活的影响,减少噪声的强度和敏感点受噪声干扰的时间,超标严重的施工场地安设必要的噪声控制设施。4、自备发电机做隔声处理,有电力供应时不许使用自备发电机。(二)振动1、严格执行《城市区域环境振动标准》GB10070-90要求。2、对临近建(构)筑物事先详查、做好记录,对可能造成的危害采取加固等预防措施。3、其余控制措施与噪声基本相同。(三)城市生态控制措施:在施工范围内严格按法规执行。砍伐或拆移树木要报批,不得随意修剪树木;古树名木按要求进行特殊保护。严格执行某市对文明施工方面的管理规定。施工照明灯的悬挂高度和方向以不影响居民夜间休息为原则。 施工筹划选用减少施工占地的措施和方法。严格履行各类用地手续,按划定的施工场地组织施工,不乱占地、不多占地。在施工场地周围出安民告示,以求得附近居民的理解和配合。(四)水污染1、废水排入城市下水道,悬浮物(SS)严格执行《污水综合排放标准》(GB8978-1996)的三级标准400mg/L;废水排水自然水体,悬浮物(SS)严格执行《污水综合排放标准》(GB8978-1996)的二级标准150mg/L。2、根据排水网的走向和过载能力,选择合适的排口位置和排放方式。3、在开工前完成工地排水和废水处理设施的建设,保证工地排水和废水处理设施在整个施工过程的有效性,做到现场无积水、排水不外溢、不堵塞、水质达标。(五)大气污染1、对易产生粉尘、扬尘的作业面和装卸、运输过程,制定操作规程和洒水降尘制度,在旱季和大风天气适当洒水,保持湿度。2、合理组织施工、优化工地布局,使产生扬尘的作业、运输尽量避开敏感点和敏感时段(室外多人群活动的时段)。3、严禁在施工现场焚烧任何废弃物和会产生有毒有害气体、烟尘、臭气的物质,熔融沥青等有毒物质要使用封闭和带有烟气处理装置的设备。4、选择合格的运输单位,做到运输过程不散落。5、车辆出场冲洗车轮,减少车辆携土。6、拆除构筑物时有防尘遮挡,在旱季适量洒水。7、使用清洁能源,炉灶符合烟尘排放规定。 (六)固体废弃物1、工程弃碴、建筑废料污染控制措施(1)减少回填土方的堆放时间和堆放量。(2)制定废渣的处理、处置方案,及时清运施工弃土和渣土,建立登记制度,防止中途倾倒事件发生并做到运输途中不撒落。(3)选择对外环境影响小的出土口、运输路线和运输时间。(4)剩余料具、包装及时回收、清退。对可再利用的废弃物尽量回收利用。各类垃圾及时清扫、清运,不随意倾倒,每班清扫、每日清运。2、生活垃圾污染源控制措施(1)教育施工人员养成良好的卫生习惯,不随地乱丢垃圾、杂物,保持工作和生活环境的整洁。(2)严禁垃圾乱倒、乱卸或用于回填。施工现场设垃圾站,各类生活垃圾按规定集中收集,每班清扫、每日清运。1.1.1文明施工措施文明施工是进行“两个文明”建设的重要内容,是提高工程经济效益和社会效益的重要保证,同时也是展现施工队伍形象,表现施工队伍素质的一个重要方面。尤其是本工程属于某市重点建设工程,文明施工管理工作更为重要。为了认真贯彻某市政府和业主的文明施工要求,树立“文明施工为人民”的便民利民思想,切实保证工程建设的按期完成,我们将严格按照建设部有关规定组织施工,争创文明安全工地。一、文明施工目标 确保创市级文明工地,争创省级文明工地。二、文明施工措施(一)文明施工规划1、在编制施工组织设计时,把文明施工列为主要内容之一,制定出以“安全、卫生、环境、爱民”为主要内容的文明施工措施。2、工程建设全面开展创建文明工地活动,切实做到“两通三无五必须”,即施工现场人行道畅通、施工工地沿线单位和居民出入通道畅通,施工中无管线事故、施工中无重大伤亡事故和留有质量隐患、施工现场周围道路平整无积水,施工区域与非施工区与必须严格分隔、施工现场必须挂牌施工、管理人员必须佩卡上岗、工地现场施工材料必须对放整齐合理、必须开展以创建文明工地为主要内容的思想政治工作。3、施工中严格按照业主和集团公司审定的施工组织设计实施各道工序,工人操作要求达到标准化、规范化、制度化,做到工完料清,场地无淤泥积水,施工道路平整畅通,实现文明施工。4、项目经理部、施工队设文明施工负责人,定期与不定期检查文明施工措施落实情况,组织班组开展“创文明班组竞赛”活动,经常征求建设单位和施工监理对文明施工的批评意见,及时采取整改措施,切实搞好文明施工。(二)施工现场1 、实施施工现场平面管理制度。各类临时施工设施、施工便道、加工场、堆物场和办公生活设施均按业主和集团公司审定的施工组织设计和总平面布置图实施;如因现场情况变化,必须调整平面布置,应画出总平面布置调整图报上级部门审批,未经上级部门批准,不得擅自改变总平面布置或搭建其它设施。2、施工现场进出口设立两座彩门,场地内设大型宣传效果图。3、现场材料严格按照施工平面图制定的区域分类堆放有序,工具存库整齐;机具设备定机定人保养,保持运行整洁,机容正常;垃圾定点存放,定时外运。不得侵占道路及安全防护等设施。4、按照文明施工标准在施工现场驻地门旁设置醒目、整洁的施工标牌,写明工程名称、建筑面积、业主、承包商、监理单位及有关负责人姓名。此外还设立“五牌一图”。即施工现场平面布置图、工程概况牌、文明施工牌、项目组织机构牌、工会组织机构牌、安全生产牌。做到标准一致,自觉接受社会监督。5、加强土方施工管理,防止泥浆污染场地。同时,落实“防汛”和“雨季防涝”措施,配备“两防”器材和值班人员,做好“两防”工作。6、对钢筋、预制构件、人行道料石等成品和半成品采取隔离堆放、覆盖等手段保护,严防污染和损毁。7、设立专职的“环境保洁岗”,负责检查、清除场地、车辆上的污泥,清扫受污染的道路,做好工地内外的环境保洁工作。8、现场施工人员一律要佩戴工作胸卡和安全帽,领导层、管理层、操作层要有区别,以利业主、监理到现场工作便利。(三)临时设施1、运输便道 为保证场地和运输道路的平坦采用硬化处理。并设置相应的安全防护设施和安全标志;场地四周和道路两侧设置排水沟以保证排水畅通、无积水。2、临时供水为解决施工期间生活、生产和消防用水需要,从市政供管道提供的接口处接入管路最短、干扰最少并确保设施不渗漏水的管道。为确保需要,在工地设置储水池;3、施工供电施工现场的用电线路、设施的安装和使用必须符合安装规范和安全操作规程;并按施工组织设计进行架设,严禁任意拉线接电。施工现场内必须设有保证施工安全要求的电压和工地照明,确保工地照明亮度充足、均匀及不闪烁;4、在施工工程区域内设置一切必要的信号装置,如标准的道路信号、报警信号、危险信号、控制信号、安全信号、指示信号等,并派专人负责检查,发现损坏,及时修复。(四)施工机械1、施工机械、车辆严格按照总平面布置图规定的位置停放和线路行使,不得侵占场内道路;2、各种机械车辆进场必须经过严格的安全检查,经检查合格后投入使用;3、对施工机械操作人员建立严格的机组责任制,并依照有关规定持证上岗,禁止无证人员操作;4、运输车辆用蓬布覆盖,车辆出场前设专人检查,冲洗轮胎所带泥土,教育司机转弯上坡减速慢行,避免抛洒,对土方车辆行驶路线进行检查,发现遗洒及时清扫。 (五)现场安全、保卫1、建立健全施工现场安全、保卫管理实施细则,并认真落实;2、施工场地按规定设置围蔽,建立健全门卫制度,进入施工现场必须实行登记,非施工人员不得进入施工现场;3、施工人员进入现场必须佩带本单位自制的工作卡,并一律戴安全帽,遵守现场的各项规章制度。施工生活设施,且必须符合卫生、通风、照明等要求。职工的膳食、饮用水供应符合卫生要求。4、工地上配齐食堂、、浴室、厕所和引用水供应点等生活设施,并制订卫生制度,定期进行大扫除,保持生活设施整洁卫生和周围环境整洁卫生。第一节工期保证措施1.1.1保证工期方案科学合理地安排施工工序和施工进度,并在实施过程中及时调整进度计划;加强组织管理及协调;保证技术、人、材、物、机供给;积极推广“四新”技术和建立竞争机制。(见图9-1)1.2.1保证工期的技术组织措施一、发挥优势,全力保障施工生产发挥我集团公司实力雄厚、施工机械化程度高的优势,选配合理配套的施工机械,建立合理的机械保养、维修体系,保证施工机械的完好率;同时,建立强有力的后勤保障体系,保证各种物资、设备按时足额到位; 搞好工作和生活环境建设,全方位保障施工生产。二、加强网络计划管理对工程的重点、难点和控制工期的工序,应用网络技术,认真研究,抓住关键线路。对施工重点优先安排,增加设备、人力、物力、财力的投入,确保分项分部工程按期完成。使施工计划做到日保旬,旬保月,月保年的高效完成。同时,在保证质量、安全的前提下,尽可能开展多工序同步施工、平行作业,控制作业循环时间,合理安排作业层次,减少雨季等不利因素对施工的影响,利用有利时机加快施工进度。三、科学组织,加强协作随着施工情况的不断变化,及时分析控制工期的关键线路,合理调剂人力、物力、财力和机械配置,使施工进度紧跟计划。加强调度统计工作,减少各道工序间的衔接时间,充分利用各个工作面,避免出现窝工现场。协调好各业务科室的工作,加强协作配合,为现场施工提供有力的经济技术保障,避免出现门难进、脸难看、事难办、相互踢皮球的现象。理顺上下关系,对施工现场的需求和需解决的问题及时反映、及时解决,避免影响施工进度。解决好冬、雨季施工问题,合理安排施工生产。四、抓好资金管理,确保资金投入管理利用好工程资金,保证各项施工活动得以正常进行;确保集团公司资金投入,提供强有力的资金保障;确保建设资金专款专用。五、搞好对外关系,确保施工生产顺利进行 施工对外涉及面广,处理好方方面面的关系对工程建设的顺利进行至关重要。因此,在施工中切实理顺与甲方、监理、地方的工作关系,对保证工期起着重要的作用。1.1.1保证工期的技术措施一、编制好实施性施工组织设计优化的施工组织设计和科学的施工方案是工程顺利开展的关键,是确保工期的前提,为此,我们将加强施工计划的科学性,运用网络技术、系统工程等新技术原理,根据本标段工程的技术特点、现场实际情况等编制详细的、切实可行的实施性施工组织设计,选择最优施工方案,使工程施工做到点线明确、轻重分明、计划可靠、资源配置合理。二、对施工进度进行监控施工进度采用如下监控方法:投资指标监控法、形象进度监控法、单项进度指标监控法、关键线路网络监控法。根据施工组织设计或业主、监理及其它有关的工期要求,适时根据工程进展,调整资源配置,实现工期目标。对关键工序、关键项目强化跟踪指导,跟踪监测。1、投资指标监控法根据本标段工程总的投资计划,编制与施工进度相对应的逐月投资安排计划,并比较施工中实际每月完成与计划完成的投资差距,分析差距原因,分析差距产生的单位、分部和分项,采取相应的对策,从宏观控制到微观控制,并绘制投资管理控制曲线。2、形象进度监控法 对分项、分部工程编制每旬、每月、每季、每年的施工形象进度计划,在施工中及时掌握实际每旬、每月、每季、每年所达到的形象进度,看实际完成与计划完成工程量的差距,分析差距产生的原因、单位、分部和分项,采取相应对策,同时建立工程管理曲线。3、单项进度指标监控法及时统计施工中各项实际进度指标,掌握情况,并与施工组织设计确定的各项进度指标进行比较。发现实际指标低于计划指标时,采取调整工序、增加投入等相应措施,确保单项进度指标的实现,实现日保旬,旬保月,月保季、季保年;从微观控制到宏观控制。4、关键线路监控法根据施工组织设计确定的施工进度网络图,明确关键线路为NP线、(东西大道)、CH线、BG线,在施工组织上,狠抓关键工序,并根据工程进展的变化,实施动态管理,适时调整网络图,明确不同阶段的关键工序,采取相应的有效对策。关键线路分层次,关键工序保关键点,关键点保关键线路,关键线路保总工期。三、积极推广先进经验和先进技术,提高劳动生产率积极推广先进经验和先进技术,提高劳动生产率。向“四新”要质量,要进度。1.1.1农忙季节及春节期间的工作安排一、农忙季节的工作安排1、在农忙季节来临之前备足急需的材料,砂石料储备量不少于一个月,以减少运输车辆与当地农用车争道现象。2 、在此期间,合理组织,科学安排,以机械作业为主,充分发挥机械效率,提高劳动生产率,农忙季节正式职工不休假,配属的劳务工一般采取轮休或短休,严格批假制度,以弥补劳力不足,确保施工劳动强度需要。3、配备发电机,解决因农村用电量增大而造成施工用电紧张状况,避免因此耽误施工。二、春节期间的工作安排为防止劳力不足,春节期间休假采取少休假或不休假,以后轮流补休的办法解决此问题,要保证施工的需要。冬雨季施工技术措施1.1.1雨季施工技术组织措施一、雨季施工管理措施1、加强组织领导,有针对性的进行防汛安全教育,提高广大职工的防汛意识和警觉性。2、在雨季、汛期到来之前,开展防汛大检查,重点检查防汛方案是否可行,职工住房环境、设备停放地点、材料储存场所等是否安全可靠,排水、防水设施是否齐备等。并认真执行雨季、雨后两检查制度。3、积极与当地气象局联系,及时收集气象信息,并向各施工队发布信息。4、项目经理部成立防汛领导小组,在雨季、汛期,各施工队在项目经理部统一领导下,组成应急突击队,明确责任,落实到人。5、坚持值班制度,遇有险情及时组织力量抢修,并及时与当地政府取得联系。 6、汛期加强与其它兄弟单位的联系,互相配合,相互支持。二、雨季施工技术措施1、受雨季影响较大,雨季施工无法保证工程质量的路基土方填筑,在计划安排上避开雨季施工,并根据现场实际的气象和降雨情况安排土方弃方的施工。2、受降雨影响的项目,雨季来临前,针对工程各自的特点制订相应的防雨措施,以确保工程的顺利进行。3、场地排水:对施工现场及构件生产基地,根据地形对场地排水系统进行合理布置,以保证水流畅通,不积水。并防止四周水倒流进入场内。4、道路:施工现场主要运输道路路基碾压坚实,做好硬化处理及满足排水要求,保证雨后正常交通。5、防汛器材、工程防雨材料、防护用品及抽排水设备准备齐全。6、机电设备的电闸箱采取防雨、防潮等措施,并安装好接地保护装置。7、对大型机械设备进行全面检查,使其符合规程要求。8、对不宜遭受雨淋的原材料、半成品采取保护措施。9、专人负责已施工段及现场设施的防护,发现问题及时解决,减少对施工的影响。三、冬季施工技术组织措施由于某市属亚热带气候,根据某市气象局提供的近十年冬季气温情况,某冬季平均气温在00C以上,冬季施工防寒保温措施需做好以下几个方面:(一)、冬季施工测温与保温措施1 、施工现场在入冬前建立测温组织,每日对大气温度、混凝土温度、砂浆温度进行观测。项目技术负责人负责本工程的测温工作,并派专人测温。专职测温人员要认真负责,测试数据真实可靠。2、测温时间和所测温度值详细记录,整理归档。每天、每施工段停止测温后,由技术员审阅测温记录签字后交技术负责人审查。技术员定期将测温记录归入档案,以备存查。(二)、冬季混凝土质量保证措施1、混凝土的出机温度一般不低于20度。并根据其运输方式和运输距离予以调整。3、如需掺入外加剂,外加剂的掺量按规范要求严格控制。4、混凝土如达到受冻临界强度,则要采取保温设施。新技术、新材料、新工艺、新设备的应用一、快速测钙仪快速测钙仪由中国铁道建筑总公司铁道建筑研究设计院开发并通过铁道部组织的技术鉴定。该仪器能快速测定道路基层灰土层、二灰碎石层混合料的含灰量,这对加强施工指导、加快施工队跟踪检测速度,具有十分重要的作用。拟在本工程施工中,选用本仪器,配合施工检测,作为对施工质量控制的加强手段。二、大型TITAN423摊铺机在水稳基层及沥青混凝土面层摊铺施工中,我方拟采用新型TITAN423 型摊铺机。中德联合生产最新设计的大型TITAN423摊铺机可摊铺各种宽度大、摊铺层厚的路面耐磨层、粘结层和底基层。1、摊铺材料各种沥青材料、稳定材料、级配骨料、砂、石、碾压混凝土(RCC)、铁路道渣。2、应用工程高速公路和汽车专用路、等级公路、飞机场、城市道路、修补道路、水利工程的沥青面层和结构层、铁路路基。3、先进技术具有电子控制的两个履带可独立驱动,具有同步控制系统,可以精确保持预选速度和转弯半径,准确的直线行走。以集成电路为基础的牵引控制系统,可通过触发开关进行调节,这样提高了操作安全性同正常操作的元件相同具有比例控制的混合料输送系统容量为14吨的大型料斗,输送带从料斗的最前端开始,即使是料斗的前部物料也会完全输送。各输送带和布料器具有独立的静压驱动系统,可任选各种送料速度。布料器分料的高度可以调节,适合于各种层厚和摊铺宽度。由于履带的接地面积很大,而且具有最优的重量分配,因此,即使在稳定性较差的基础上也可以确保摊铺作业的顺利进行。可供选择6种熨平板,VDT和VDT-V型高密实度双振捣熨平板,获得欧洲及美国专利。 摊铺机可达到很高的预压质量,密实度最高可达98%以上,由于减少了大量的碾压工作而节省了时间和费用。具有很广的应用范围,均匀的压实度和最好的摊铺平整度,以三米为标准测量,横向精度1.8mm,纵向精度3mm。4、技术参数发动机:功率126kw(171HP)最大推铺宽度:12米理论工作效率:最大800t/h摊铺层厚度:最大300mm料斗:液压控制收放,容量约14t混合料输送系统:输送带和布料器可独立驱动。输送带由料位传感器控制,布料器由超声波传感器控制,布料器可调节高度,布料器通过中央布料器驱动装置驱动接近角度:13°离去角度:布料器在高位17°布料器在中位13°布料器在低位9°外形尺寸:运输宽度为熨平板的基本宽度2.50m或3.00m重量:采用VDT121熨平板:2.50m时约19.0t,12.00m时约25.6t排水工程施工组织设计概述1.1.1工程概况本工程为某国家高新区**园Ⅰ期排水工程。 排水体系采用雨污分流制。有绿化带的道路在检查井处两侧各设过街雨水篦子2座,没有绿化带的道路在检查井处两侧设过街雨水篦子1座。另每隔3座检查井或有主要路口及单位处设一条雨水管将检查井设置在红线边上,过街支管采用Φ400-Φ600钢筋混凝土管,采用管顶平接。雨水管采用钢筋混凝土平口管:d1000-d2800。污水管采用钢筋混凝土平口管:d300-d800。压力管为Dg500。1.1.1主要工程数量雨水管总长14902m,其中主干管Φ1000-Φ2800长10599m,支管Φ300-Φ600长4303m,检查井419座(含支管井)。污水管总长9255m,其中Φ500预应力压力管长820m,主干管Φ300-Φ800长8435m,支管Φ300-Φ400长1362m,检查井288座(含支管井)。编制依据、原则和范围1.2.1编制依据(1)某国家高新区**园市政工程施工图设计文件第三分册:排水工程。(2)相关设计规范、施工规范、验收标准及有关文件。(3)从现场调查、采集、咨询所获取的资料。(4)我公司积累的成熟技术、科技成果、施工工法以及从事同类工程的施工经验。 (5)我公司可供调用到该工程的各类资源。1.1.1编制原则(1)充分认识本工程特点,确保总工期要求,确保工程质量。(2)严格遵守设计文件及本工程所涉及的各种技术规范要求。(3)实施项目法施工管理,应用动态网络控制技术,优化配置施工所需各项资源。科学安排各项工程施工顺序,做到统筹安排、均衡生产。(4)有针对性地采用先进科学技术,优化施工方案,并自始至终对施工现场进行全过程的严密监控,实施全方位动态管理,确保“优质、高效、如期、安全”地完成本工程施工任务。(5)坚持文明施工,减少植被破坏,控制水土流失和污染,切实做好环境保护。1.2.1编制范围编制范围为某国家高新区**园I期排水工程,主要包括雨水管道、雨水检查井、污水管道和污水检查井等工程项目。施工进度计划、进度计划保证措施1.3.1施工进度计划3.1.1编制原则和依据 3.1.1.1编制原则按照确保关键和重点的原则控制各项工程工期,从而达到控制总工期的目的,在保证关键工序施工的同时,合理安排施工顺序,精心组织施工,力求达到平行作业、流水作业、立体交叉作业相结合,尽量缩短工期,保证按计划工期完成施工任务。3.1.1.2编制依据(1)根据当地气候特点和本工程施工特点。(2)根据本单位的机械状况及人员素质。3.1.2施工进度计划拟定开工日期2004年7月20日,完工日期2004年11月25日,总工期129日历天。施工进度计划详见施工进度计划横道图(图3-1)及施工进度计划网络图(图3-2)。1.1.1进度计划保证措施3.2.1保证工期方案科学合理地安排施工工序和施工进度,并在实施过程中及时调整进度计划;根据工程特点,合理配置人员、设备,多工作面展开施工;加强组织管理及协调;保证技术、人、财、物、机供给;积极推广“四新”技术和建立竞争机制。保证工期方案见图3-3。3.2.2保证工期的组织措施3.2.2.1建立严格的奖惩措施 根据分阶段的工期目标,每个阶段进行考核,在保证工程质量的前提下,对施工组织得力、工期提前的单位和个人进行奖励;对组织混乱、工期滞后的单位和个人进行处罚。3.2.2.2发挥优势,全力保障施工生产充分发挥我单位实力雄厚、具有丰富施工经验的优势,选配性能精良、合理配套的施工机械,建立完善的机械保养、维修体系,保证施工机械的完好率;同时,建立强大的后勤保障体系,保证各种物资、设备按时足额到位;搞好工作和生活环境建设,全方位保障施工生产。3.2.2.3加强网络计划管理应用系统工程原理,采用Project等项目管理软件,对工程的重点、难点和控制工期的工序进行认真分析和研究,抓住关键线路。对施工重点优先安排,增加设备、人力、物力、财力的投入,多开工作面,确保按期完成。同时,使整个施工计划做到日保旬,旬保月,月保季的高效完成。在保证质量、安全的前提下,合理安排作业层次,控制作业循环时间,利用有利季节加快施工进度。3.2.2.4科学组织,加强协作随着施工情况的不断变化,及时分析控制工期的关键线路,合理调剂人力、物力、财力和机械配置,使施工进度紧跟计划。加强调度统计工作,减少各道工序间的衔接时间,充分利用各工作面,避免出现窝工现象。协 调好各业务部室的工作,加强协作配合,为现场施工提供有力的经济技术保障。理顺上下关系,对施工现场的需求和需解决的问题及时反映、及时解决,避免影响施工进度。3.2.2.5抓好资金管理,确保资金投入 管理利用好工程资金,保证各项施工活动得以正常进行;确保资金投入,提供强有力的资金保障;确保建设资金专款专用。3.2.2.6搞好对外关系,确保施工生产顺利进行施工对外涉及面广,处理好方方面面的关系对工程建设的顺利进行至关重要。因此,在施工中切实理顺与业主、监理工程师、地方的工作关系,对保证工期起着重要的作用。3.2.2.7加强人员配置,发挥人才优势人员配置上将从我单位抽调有给排水施工经验的管理和施工人员组成项目经理部。构成技术密集型施工队伍,保证从施工管理到施工过程都顺利的进行。3.2.2.8设备配置物资供应合理配置施工机械,发挥施工机械的性能,保证施工进度。并按照施工计划要求,及时做好各种物资的保障供应工作。3.2.3保证工期的技术措施保证工期主要是采取一系列技术措施减少关键工序施工时间,从而缩短直线工期,达到工期目标。同时加强对施工进度的监控,及时进行信息反馈。3.2.3.1快速组织队伍、设备上场,缩短施工准备时间签订合同协议书后3天内,先行派遣部分人员、设备上场,开展施工准备作业,修建营地,接通水、电,缩短施工准备时间,为尽早开展主体工程施工创造条件。3.2.3.2合理配置人员设备,缩短直线工期项目的施工时间 本工程施工中,我单位将合理安排人员、设备,组织多工作面作业,以缩短施工时间,保证直线工期。3.2.3.3选派专业化施工队伍,加快工程进度为安全、按期、优质完工,我们将选派专业化施工队伍,编制合理的施工方案,提高工作效率,加快施工进度。3.2.3.4搞好各方协调,减少施工干扰加强与当地环保部门及公路运输部门的联系,在确保既有公路行车安全和环保要求的前提下,尽量降低施工对道路交通和当地环保造成的影响,减少相互干扰。3.2.3.5合理安排工序,缩短竣工移交时间各分项工程施工结束后,即组织单项工程的验收工作,最后再进行整体工程的移交工作,同时在施工过程中作好各种记录,以便于竣工资料编制,缩短竣工移交时间。3.2.3.6对施工进度进行监控(1)进度监控的原则在确保安全、质量的前提下,确保本工程的目标工期。对施工全过程进行进度监控管理,监控的原则为:目标明确,事先预控,动态管理、措施有效、履行合同。(2)进度监控的基本程序进度监控的基本程序见图3-4。 (3)进度监控的方法施工进度采用如下监控方法:投资指标监控法、形象进度监控法、单项进度指标监控法、关键线路监控法。根据施工组织设计和建设单位、监理工程师及其它有关的工期要求,根据工程进展适时调整资源配置,确保工期目标。对关键工序、关键项目强化跟踪指导,跟踪监测。投资指标监控法:根据本工程总投资计划,编制与施工进度相对应的逐月投资安排计划,并比较施工中实际每月完成与计划完成的投资差距,分析差距原因,分析差距产生的单位、分部和分项,采取相应的对策,从宏观控制到微观控制,并绘制投资管理控制曲线。 形象进度监控法:对分项、分部工程编制每旬、每月、每季的施工形象进度计划,在施工中及时掌握实际每旬、每月、每季所达到的形象进度,比较实际完成与计划完成工程量的差距,分析差距产生的原因、单位、分部和分项,采取相应对策,同时建立工程管理曲线。单项进度指标监控法:及时统计施工中各项实际进度指标,掌握情况,与施工组织设计确定的各项进度指标进行比较。实际指标低于计划指标时,采取调整工序、优化资源配置等相应措施,确保单项进度指标的实现,实现日保旬,旬保月,月保季;从微观控制到宏观控制。关键线路监控法:根据施工组织设计确定的施工进度网络图,明确关键线路,在施工组织上,狠抓关键工序,并根据工程进展的变化,实施动态管理,适时调整网络计划,明确关键工序,采取相应的有效对策。实现关键线路分层次,关键工序保关键点,关键点保关键线路,关键线路保总工期。3.2.3.7积极推广先进经验和先进技术,提高劳动生产率。积极推广先进经验和先进技术,提高劳动生产率。向“四新”要质量,要进度。劳动力投入计划及其保证措施1.1.1总体部署4.1.1施工组织 为安全、优质、按期完成本工程的施工任务,本着精干、高效的原则,我们计划抽调理论和实践经验丰富、业务能力强、综合素质高的技术、管理、行政人员组成项目部。按项目法施工组建本工程项目经理部,实行项目经理负责制,对进场人员、机械设备、物资材料实行统一管理,统一调配。项目部设经理1名,书记1名,副经理1名,总工程师1名,负责工程的组织管理。下设六部、一室,即工程技术部、安全质量部、环境保护部、计划经营部、财务部、设备物资部和综合办公室。4.1.1.1工程技术部工程技术部负责本工程项目的施工过程控制;制定施工技术管理办法及工程项目的施工组织设计及调度工作;对测量、试验、量测监控等专项技术工作负领导责任并直接指导。负责技术交底、过程监控,解决施工技术疑难问题;参与编制竣工资料和进行技术总结,组织实施竣工工程保修和后期服务;组织推广应用新技术、新工艺、新设备、新材料,努力开发新成果。4.1.1.2安全质量部负责安全综合管理,安全技术方案和具体安全措施的制定,并认真在施工中贯彻落实。组织每周、每月安全检查,发现事故隐患,及时监督整改。负责安全检查督促,负责对危险源点提出预防措施,定期对施工队进行安全教育,关键工序提出安全施工防范的技术交底。负责制定质量管理工作规划,负责质量综合管理,行使质量监察职能。负质量记录的控制,按照质量检验评定标准,对全部工程的质量进行检查指导;负责全面质量管理,组织工程项目的QC小组活动。4.1.1.3环境保护部 负责环保工作的监督管理。4.1.1.4计划经营部负责对本工程项目承包合同的管理。按时向业主报送有关报表和资料。负责本工程项目施工计划制定、实施管理,根据施工进度计划和工期要求,适时提出施工计划修正意见报项目领导批准执行。负责验工计价工作。4.1.1.5财务部负责本工程项目的财务管理、成本核算工作。参与合同评审,组织开展成本预算、计划、核算、分析、控制、考核工作。参加工程项目验工计价,指导各施工单位开展责任成本核算工作。4.1.1.6物资设备部负责物资采购和物资管理,制定本工程项目的物资管理办法,检查指导和考核施工队的物资采购和管理工作。负责本工程项目全部施工设备的管理工作,制定施工机械、设备管理制度。在公司设备物资部指导下,参与设备的安装、检验、验证、标识及记录。对各施工单位的材料消耗和机械使用费用情况提出计量意见,评价各单位机械设备管理情况。4.1.1.7综合办公室主要处理项目经理部一切日常工作,负责党政、文秘、接待及对外关系协调等工作。4.1.2人员配备本工程拟配备的主要人员及见表4-1。1.1.1劳动力投入计划 为完成本工程施工任务,根据工程特点以及相应的工程数量,合理配置劳动力资源。本工程拟安排上场6个施工队,上场劳动力总人数为425人。拟为本工程配备的组织机构图见图4-1,各队施工人数及任务安排见表4-1。各施工队专业技工人数比例控制在75%以上。在中标后,将迅速组织施工队伍上场,并根据工程需要适时调整。 图4-1拟为本工程配备的组织机构图施工队伍安排表表4-1 序号施工队名称人数(人)任务划分1管道施工一队95负责AR段雨水管道和污水管道开槽部分的施工,包括检查井的施工。2管道施工二队105负责BG段和GS段的雨水管道及污水管道开槽部分的施工,包括检查井的施工。3管道施工三队85负责CH段和NP段的雨水管道及污水管道开槽部分的施工,包括检查井的施工。管道施工四队50负责BG、CH、NP段的顶管施工,包括检查井的施工。管道施工五队50负责DE、GS段的顶管施工,包括检查井的施工。4综合保障队40负责本工程临时设施的建设、混凝土的供应等综合保障工作。合计4251.1.1劳动力保证措施(1)使用专业施工队伍。队内工人无其它职业,能够专心施工,保证施工队伍人员相对稳定。(2)编制周密的施工进度计划,施工时严格按进度计划走,提前组织队伍进场。(3)提前组织好备用施工队伍,以备计划调整时能够随时组织进场。(4)制订详细的施工工艺,分清各工序的顺序,使各队、各专业工种协调配合好,避免出现窝工。1.2.1施工方案与技术措施 施工机械设备投入计划根据工程规模特点,制定总的机械设备计划,依据施工进度安排作出调配计划分期分批组织进场,制定严格的机械设备管理制度,以保证工程按时、按质的顺利完成。(1)根据本工程施工特点,合理调整公司机械设备,以充分发挥现有机械设备的能力。(2)实行人机固定、机械使用、保养责任制。操作人员严格遵守安全操作规程,积极为施工服务;提高机械施工质量,降低消耗;爱护机械设备,执行保养规程;认真执行交接班制度,填好运转记录。(3)实行操作证制度。对操作人员进行培训、考试,确认合格者发给操作证并持证上岗。(4)合理组织机械施工。根据需要和实际可能,经济合理的配备机械设备;复排好机械施工计划,合理组织实施;充分考虑机械设备维修时间,坚持“先维修,后使用”的原则。(5)加强机械设备的维修和保养,保证机械设备始终处于良好的技术状态,以保证施工的顺利进行。本工程施工机械设备投入计划见表5-1。主要工程机械设备需用量计划表表5-1序号机械或设备名称型号规格数量额定功率生产能力1挖掘机CAT320C11.22挖掘机PC-2006118KW1.25 3挖掘机WY-100(长臂)10.84装载机长林ZL503125KW25汽车吊QY-811008t6汽车吊QY-25120t7翻斗车FY20419.8KW18压路机3Y15/20358KW15-189推土机TS140310自卸汽车红岩CQ302906213KW16t11自卸汽车斯太尔14916206KW19.6t12顶镐2013柴油发电机组75DGDA275KW67KW14柴油发电机组200GF2200KW15自吸泵6ZX-202416自吸泵SS-502417搅拌站32518振捣棒ZX50181.1KW50mm19空压机VY-9/7288.3KW9/min20交流弧焊机BX1-12526.25KVA21卷扬机JJM-5611KW5t22平板振捣器62.2KW23汽夯134.2KW 施工方案与技术措施1.1.1总体施工方案6.1.1总体施工措施本工程为长距离管道施工,采用分段施工,分段界限尽量在检查井处。开槽法施工内容主要有:地表清除、沟槽开挖、地基处理、管道安装、水压试验和沟槽回填等。顶管施工内容主要有:工作坑的开挖、安设刃脚、修筑后背、顶进设备安装及调试和顶进等。沟槽开挖:采用人工和机械开挖相结合,机械为主,人工为辅。浇筑平基混凝土:混凝土采用拌和站集中拌和,机械振捣。下管:采用机械下管法,即汽车式起重机械进行下管。管道安装:预应力混凝土管采用牵引机拉入法,在待连接管的承口处,横放一根后背方木,将方木、滑轮和钢丝绳连接好,启动牵引机械,将对好胶圈的插口拉入承口中。闭水试验:试验管段按井距分隔,长度不大于1km,带井试验。6.1.2施工平面布置和临时设施布置6.1.2.1布置原则(1)场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置。(2)因地制宜、节约用地 工程所在地交通发达,主要建筑材料均可从当地采购,机械设备维修,车辆加油也可在城区解决。所以施工区只设临时堆料场、临时仓库、加工厂、停车场、办公生活用房等设施,以减少施工占地。(3)施工布置做到能充分发挥施工生产设施的能力,满足施工总进度和施工强度的要求。(4)设置有效的排水系统,满足场地排水要求。(5)确保当地交通畅通,减少施工对当地百姓生活的影响。6.1.2.2施工场地布置(1)生活、办公用房生活及办公用房采用就近租用民房结合搭建临时房屋。临时住房采用彩钢板房屋。项目经理部设在**园附近,租用民房。施工队驻地集中设在工地。生活、办公用房具体位置见图6-1(施工总平面布置图)和图6-2(施工队驻地详图)。(2)通讯设施为满足本工程施工管理需要,与当地电信部门协商解决通向施工现场的通讯线路,在施工现场安装1部程控直拨电话,项目部中层以上领导和技术干部全部配备移动电话,施工队配备对讲机以满足各部门办公联系及对外联络需要,确保内外联系及时通畅。(3)施工和生活用水、用电施工用水采用从青龙口水库抽水供应,生活用水采用打水井供应。业主提供电力线到施工现场,可以满足施工和生活用电。(4)现场施工道路本工程工点均在路边,采用既有公路作为施工道路。 (5)临时生产设施布置临时生产设施主要包括:构配件临时堆放场、料库、加工厂、停车场、办公生活用房等,拟布置在BE段附近。(6)施工总平面布置图见图6-1(施工总平面布置图)和图6-2(施工队驻地详图)。6.2分部分项工程施工技术措施6.2.1开槽法施工6.2.1.1施工准备6.2.1.1.1工程交底 认真学习设计文件,了解设计意图和要求,并进行现场踏勘,重点检查环境保护、建筑设施、公用管线、交通配合、地区排水以及工程施工等情况。6.2.1.1.2现场核查认真分析建设单位提供的地质勘察报告中的工程地质、水文地质资料和工程范围内的地下构筑物和管线的详细资料。对所给资料进行现场核实。现场核实的内容:摸清以往暴雨后的积水情况,以便考虑施工期间的排水情况;调查工程范围内的建筑物,包括结构特征、基础做法、估计施工期间的影响程度;核实地下构筑物的位置、深度、施工范围内的树木、临时堆物、堆土等的数量,联系建设单位和有关单位给予清除;了解工程用地情况、施工期间现场交通状况、交通运输条件及对施工的影响程度;在水体中或岸边施工时,应掌握水体的水位、流量、流速、冲刷、淤积、漂浮物等状况以及有关管理部门的法规和对施工的要求。配合建设单位召开有关单位的配合会议,落实施工期间的协调和配合,核实施工现场附近的测量标志。6.2.1.1.3协调准备开工前,办好施工执照(包括施工许可证、临时占用道路许可证),并与工程所在地有关部门、单位取得联系,召开施工配合会议,取得支持,搞好协调配合工作。6.2.1.1.4生产准备(1)清除(或拆迁)工程范围内所有障碍物。(2)按施工总平面图修建临时设施及预制场、堆放场,安装水电线路。(3 )做好排水工作,特别是在多雨时节,防止雨水和地下水的入侵,确保施工范围内的安全和施工的顺利进行。(4)编制施工预算,准备工程材料。提出所用的钢筋砼管件等的加工定货,注明规格、数量及进场时间。(5)订购施工需要的特殊机具,提出数量和使用时间。(6)施工机具设备运进现场进行维修、维护和试运转。6.2.1.1.5技术准备(1)认真进行施工图纸学习、审查和组织图纸会审。进行设计交底和施工技术交底,编制施工预算。(2)编制钢筋砼管安装的施工方案和操作要点,组织施工人员学习,了然在胸。(3)根据设计总图作好测量总控制,设置基准点,进行定位放线。6.2.1.1.6施工测量(1)桩橛交接在开工前,请设计单位到工地现场共同进行交接桩工作,在交接桩前双方应共同拟订交接桩计划。交接桩时,由设计单位备齐有关图表,包括排水的基线桩、辅助基线桩、水准基点桩、以及各桩的控制桩和护桩示意图等,并按上述图表逐个桩橛进行交点。水准点标高应与临近水准点标高闭合。交桩完毕,立即组织力量复测,接桩时检查各主要桩橛的稳定性、护桩设置的位置、个数、方向是否合乎标准,并尽快增设必要的护桩。交接桩完毕后,双方作好交接记录,说明交接情况,存在的问题及解决的办法,由双方交接负责人及具体交接人员签章。(2)测量放线 排水管道放线,每隔20m设中心桩,在检查井处、变换管径处、分支处、阀门井室处均设中心桩。测量工作有正规的测量记录本,认真详细记录,并将应测量的日期、工作地点、工作内容、以及司镜、记录、对位、扶尺等参加测量人员的姓名记录,测量记录由专人把管,随时备查,作为工程竣工的原始资料。(3)临时水准点的测设及要求①开槽铺设管道的沿线临时水准每隔100m一个。②设置的临时水准点与沿线道路设置的水准点相校核至符合要求。③施工设置的临时水准点、管道轴线控制桩、高程桩经过复核方可使用,并经常校核。④临时水准点设置在交通要道、主要管道、和挖填方范围之外。⑤施工测量的允许偏差,符合表6-1的要求。施工测量允许偏差表6-1注:1.L为水准测量闭合路线的长度(km)2.n为水准或导线测量的测量结果。6.2.1.2沟槽开挖 沟槽开挖分段进行,敞沟时间不宜过长,管道安装完毕后及时验收,合格后立即回填。挖好的管沟保证管道安装后的中心线、标高和坡度均符合设计要求,沟底平整,沟边不塌方,沟槽有足够的宽度。沟槽开挖采用人工和机械开挖相结合。开挖坡度按1:0.33放坡。管底沟槽底部开挖宽度,按下式确定B=D1+2b1式中B——沟底宽度(mm)D1——管道结构的外缘宽度(mm)b1——管道一侧的工作面,取500mm6.2.1.2.1机械开挖(1)开挖前确定好地下水位,在有必要降水的地方采用轻型井点降水。在开挖槽的外侧沿槽的方向每30m一个开一集水井,将地下水位稳定至槽底以下0.5m时,方可开挖,以免产生挖土速度过快,因土层含水量过大支撑困难,不能及时支护导致塌方危险。(2)机械开挖时,严格控制标高,为防止超挖或扰动槽底面,槽底应留0.2~0.3m厚的土层暂时不挖,待临施工管底基础前用人工清理挖至标高,并同时修整槽底。6.2.1.2.2人工开挖1.沟槽分段开挖,先合理确定开挖顺序和分层开挖深度,在有坡度处,由低向高处进行,当接近地下水时,应先开挖最低处土方,以便在最低处排水。(2)开挖人员间隔5m 为宜,在开挖过程中和敞沟期间保持沟壁完整,防止塌方,必要时支撑保护。(3)开挖的沟槽不能立即铺管,在沟底留0.15~0.2m的一层暂不开挖,待铺管时开挖至设计标高。(4)沟槽底不得超挖,如局部超挖,用相同的土壤填补,并夯至接近天然密实度,或用砂、砂砾石填补。6.2.1.2.3槽边堆土注意事项沟槽开挖时,弃土堆在槽边。堆土时,保证槽壁稳定且不影响施工。沟槽弃土尽量堆在一侧。堆土坡角距沟槽口上缘距离不小于0.8m,堆土高度不超过1.5m。6.2.1.2.4沟槽开挖注意事项(1)向施工人员进行详细的施工交底,内容包括挖槽断面、堆土位置、地下情况、安全要求等。(2)挖土机械保持良好的工作状态,挖槽时为了确保槽底土壤不被扰动和破坏,开挖时在设计槽底高程以上留20cm左右不挖,此层用人工清除。(3)在沟槽两端设立安全设施和警告标志,如护栏、路障及危险旗,在夜间悬挂红灯。6.2.1.2.5沟槽开挖质量标准(1)不扰动天然地基或地基处理符合设计要求。(2)槽壁平整,边坡坡度符合施工设计要求。(3)槽底不受水浸湿。4.沟槽允许偏差,见表6-2。沟槽允许偏差表6-2 序号项目允许偏差检验频率检验方法范围点数1槽底标高0-3两井之间3用水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量每侧计三点3槽底坡度不小于规定两井之间6用坡度尺检验每侧计三点6.2.1.3浇筑平基混凝土当管基原土承载力不够时,对原土进行夯实处理;管基为软弱土层时,进行换填处理;有地下水处铺一层10~15cm的卵石或碎石垫层。平基混凝土采用在拌和站集中拌和,自卸车运到施工现场,采用滑槽灌注混凝土入模。混凝土施工要点如下:(1)本工程采用现场搅拌混凝土。混凝土采用普通硅酸盐水泥。(2)开始搅拌时,空转几分钟,将积水倒净,并使搅拌机充分湿润。搅拌第一盘时,考虑到筒壁上的砂浆损失,石子用量按配合比规定减半。(3)混凝土搅拌时间每盘控制1-2分钟之间,以保证混凝土充分搅拌、混合均匀、颜色一致。(4)混凝土浇注时注意坍落度的控制。(5)混凝土运输时,采用自卸车,混凝土拌和均匀,避免出料的混凝土的分层离析。(6 )本工程混凝土振捣采用插入式振捣器和平板振捣器。振捣器插入点采用“行列式”的次序移动,以防出现漏振、过振现象。(7)操作时要做到“快插慢拔”防止出现分层、离析现象。振捣时间在20-30秒之间。不得小于10秒。(8)平基:灌注平基混凝土时,一般使混凝土面高出平基面2-4cm,并进行捣固,混凝土的坍落度一般采用2-4cm。靠管口部位应铺适量与混凝土同配比的水泥砂浆。(9)混凝土养护采用自然养护。覆盖浇水养护在混凝土浇筑完毕后的12小时内进行。6.2.1.4下管下管在沟槽和管道基础已经验收合格后进行,为了防止将不合格或已经损坏的管件及管材下入沟槽,下管前对管材进行检查与修补。管子经过检验、修补后,在下管前应在槽上排列成行,经核对管节、管件无误方可下管。本工程采用机械下管。6.2.1.4.1机械下管机械下管采用汽车式起重机进行下管。下管注意事项:(1)机械下管时,起重机沿沟槽开行距沟边应间隔1m的距离,以避免沟壁塌方;(2)吊车不得在架空输电线路下作业,在架空线路附近作业时,其安全距离符合当地电业管理部门的规定;(3)机械下管由指挥人员专门指挥。指挥人员熟悉机械吊装的有关安全操作规程和指挥信号,驾驶员听从信号进行操作; (4)绑管子找好重心,平吊轻放,禁止忽快忽慢和突然制动。(5)起吊及搬运管材、配件时,对于管材承插口工作面采用保护措施,以防损坏。(6)在起吊作业区内,任何人不得在吊钩或被吊起的重物下面通过或站立。6.2.1.4.2稳管管道下入槽底之后,按照高程和轴线位置稳管。6.2.1.4.4管座管子就位后,补灌两侧管座混凝土,认真捣固,抹平管座两肩。6.2.1.4.5管道抹带(1)接口时,水泥采用P·O32.5级,砂子过2mm孔径的筛子,砂子的含泥量不得大于2%。(2)管座灌好后进行抹带,抹带前管座和管口凿毛,洗净。(3)抹第一层砂浆时,应注意找正,使管缝居中,厚度为带厚的1/3,并压实使与管粘结牢固。(4)待第一层砂浆初凝后;抹第二层,并用弧型抹子捋压成型,初凝后,再用抹子赶光压实。6.2.1.5压力管的安装压力管为预应力钢筋砼管,工作压力为0.2Mpa;基础型式为180°砂基础;接口为柔性橡胶圈接口。压力管节点1位置采用C20砼1.5m×1.5m×1.5m全包。6.2.1.5.1材料检验(1)预应力钢筋砼管进入现场时,必须检验。 ①管子必须有出厂合格证,质量满足国家标准和企业标准的技术要求。②管承口外表面应有标记,管子应附有出厂证明书,证明管子型号及出厂水压实验报告结果、制造及出厂日期,并须有质量检验部门签章。③管体内外壁应平滑,不得有漏筋、空鼓、蜂窝、脱皮、开裂等缺陷,用重为250g的轻锤检查保护层空鼓情况。④管端不得有严重的碰伤和掉角,承插口不得有裂纹和缺口,承插口工作面应光滑平整,局部凹凸度用尺量不超过2mm。⑤管插口的内、外径及其椭圆度应满足设计要求,承插口的环型间隙应能满足选配的胶圈要求;⑥对出厂时间过长,质量有所降低的管子应经水压实验合格,方可使用。(2)橡胶圈的保管与粘接①橡胶圈的保存温度0~40℃,不能长期受日光照射,距热源的距离应不小于1m。橡胶圈不允许同液体、半固体接触,特别是不能与油类、苯等能溶解橡胶的溶剂和对橡胶有害的酸、碱、盐以及二氧化碳等物质接触。橡胶圈在运输过程中,避免日晒雨淋,存放时也不能长期受挤压,以免变形。②橡胶圈外观上不应有气孔、裂缝、皱皮和大飞边等缺陷,不得有凹凸不平的现象,环径公差尺寸不应大于±10mm。6.2.1.5.2工艺流程排管→管子的现场检验→下管→清理管膛、管口→清理胶圈→插口上套胶圈→顶装接口→检查中线、高程→用探尺检查胶圈位置→锁管。6.2.1.5.3施工工艺 (1)管道的安装采用顶推与拉入的方法。采用牵引机拉入法。在待连接管的承口处,横放一根后背方木,将方木、滑轮和钢丝绳连接好,启动牵引机械,将对好胶圈的插口拉入承口中。(2)施工要点及注意事项①安管时,管口和橡胶圈清洗干净,套在插口上的胶管平直、无扭曲,安装后的胶圈均匀滚动到位。②顶、拉的着力点应在管子的重心上,通常在管子的1/3高度处。③管子插入时,要平行沟槽吊起,以使插口胶圈准确地对入承口内;吊起时稍离槽底即可。管子吊起可用起重机、手拉葫芦等。④安装接口时,顶、拉速度应缓慢,随时检查胶圈滚入是否均匀,如不均匀,可用錾子调整均匀后,再继续顶、拉,使胶圈均匀进入承口内。⑤预应力钢筋砼管不宜截断。⑥安装后的管身底部应与基础均匀接触,防止产生应力集中现象。⑦钢丝绳与管子接触处,应垫以木板、橡胶板等柔性材料,以保护管子不受钢丝绳损坏。橡胶圈柔性接口的封口,所用填料应能起到保护胶圈的作用,同时又不至于改变接口柔性,采用油麻丝、石棉水泥(1:4)搓条填入封口。6.2.1.6管道闭水试验管道安装完毕,自检合格后立即邀请甲方质监站、监理进行闭水试验,以避免长时间晾槽,尽快回填。6.2.1.7沟槽回填 沟槽回填应在管道隐蔽工程验收合格后进行。凡具备回填条件,均应及时回填,防止管道暴露时间过长造成损失。6.2.1.7.1沟槽回填前应具备的条件(1)现浇混凝土基础强度、接口抹带砂浆强度不小于5N/mm2;(2)压力管道水压试验前,除接口外,管道两侧及管顶以上回填高度不应小于0.5m,水压试验合格后,及时回填其余部分;(3)回填前必须将槽底杂物(草包、模板及支撑设备等)清理干净;(4)回填时沟槽内不得有积水,严禁带水回填。6.2.1.7.2沟槽回填土料的要求(1)槽底至管顶以上0.5m范围内,不得含有机物以及大于50mm的砖石等硬块;在抹带接口处,应采用细粒土回填;(2)回填土的含水量,宜按土类和采用的压实工具控制在最佳含水量附近。6.2.1.7.3回填施工沟槽回填施工包括还土、摊平和夯实等施工过程。还土时应按基底排水方向由高至低分层进行,同时管腔两侧应同时进行。沟槽底至管顶以上50cm的范围内均应采用人工还土,超过管顶50cm以上时可采用机械还土。还土时按分层铺设夯实的要求,每一层应采用人工摊平。沟槽回填土的夯实通常采用人工夯实和机械夯实两种方法。回填土压实的每层虚铺厚度,应按采用的压实工具和要求的压实度确定。对一般压实工具,铺土厚度参见表6-3。回填土压实每层的虚铺厚度表6-3 压实工具虚铺厚度(cm)压实工具虚铺厚度(cm)木夯、铁夯不应大于20压路机20~30蛙夯、火力夯20~25振动压路机不应大于40回填土每层的压实遍数,应按回填土的要求压实度、采用的压实工具、回填土的虚铺厚度和含水量经现场试验确定。回填压实应逐层进行。管道两侧和管顶以上50cm范围内的压实,采用轻夯夯实,管道两侧夯实面的高差不超过30cm。管顶50cm以上回填时,分层整平和夯实,若使用重型压实机械压实或较重车辆在回填土上行使时,管道顶部以上必须有一定厚度的压实回填土,其厚度通常不小于70cm。6.2.1.7.4回填土的施工要点和注意事项(1)管道两侧和管顶以上50cm的范围内还土,应由沟槽两侧对称进行,不得直接扔在管道上;(2)采用木夯、蛙式夯等压实工具时,应夯夯相连;采用压路机时,碾压的重叠宽度不得小于20cm;(3)检查井室周围的回填,应符合下列规定:①现场浇筑混凝土或砌体水泥砂浆强度应达到设计规定;②路面范围内的井室周围,应采用石灰土、砂、砂砾等材料回填,其宽度不小于4Ocm;③井室周围的回填,应与管道沟槽的回填同时进行;当不便同时进行时,应留台阶形接茬;④井室周围回填压实时应沿井室中心对称进行,且不得漏夯; ⑤回填材料压实后应与井壁紧贴。6.2.2顶管施工6.2.2.1顶进施工及主要施工程序首先在顶进的一侧设置工作坑,修筑底滑板,在管体尾部修筑后背,以抗衡顶进力。将行车线路基挖空至设计标高,并超挖出滑板厚度,直至全部就位为止。工艺流程见图6-4。6.2.2.2工作坑的开挖开挖前在工作坑外围用钢板桩进行加固,周边做好防排水。开挖工作坑采用人机结合的方法施工,电葫芦吊土箱出土。工作坑底板采用150#钢筋混凝土,厚20cm,每3m设一道地锚梁,两侧设导向支墩,钢筋网采用Φ8钢筋以20×20间距布在顶面下5cm处,底板中心线与钢筋混凝土管1、底板长度=钢筋砼管长度+顶镐长度+横梁厚度+后背地梁厚度+0.3m2、底板宽度=钢筋砼管长度+底板宽度+2×方向支墩宽度+0.2m中心线一致,工作坑四周布设四个降水井点。工作坑底板尺寸按下式确定:严格控制底板顶面平整度,采用方格网控制高程法,即在灌注底板混凝土时,用Φ16钢筋头埋入混凝土内,分成2.5m方格网,控制高程,按点抹平混凝土表面,使其平整度达到2m范围内小于5mm。为了消除钢筋混凝土管动后与进入土中前空顶阶段的方向偏差,在底板两侧设方向墩。方向墩采用钢筋混凝土结构,与底板同时灌注,间隔3m,断面尺寸为0.3×0.4m,伸入底板0.5~0.8m,与钢筋混凝土管留5~10cm空隙,以便导向。 6.2.2.3安设刃脚 准确测量定位,使工作坑底板中心线、钢筋混凝土管中心线重合。外表进行润滑处理,以减少顶进阻力。刃脚主要起导向和对施工人员起安全保护作用,安装时严格要求,不能出现向上或向下的倾角,防止顶进时出线高程偏差。6.2.2.4修筑后背后背主要是承受顶进时的水平顶力之反力的临时结构物,它是保证顶进工作顺利进行的重要设施,直接关系到顶进质量。因此,后背要有足够的强度和稳定性,始终不裂不断。后背尺寸、规格依计算确定,能够承受钢筋混凝土管在顶进过程中所出现的最大顶力,并且有适当的安全储备。后背可以采用板桩式、重力式、拼装式等类型。我们在本工程施工时,将根据具体情况选择经济可靠又合理的后背形式。6.2.2.5顶进设备安装及调试顶进设备主要包括液压系统和传力设备两大部分。设备布置是否恰当,关系到顶进的成效,因此,安装前,对液压系统的各部件应进行单体实验,合格后方可安装。顶镐均匀布置,斜顶时,另外进行力学计算。安装好全部液压系统,包括顶镐、油泵、油箱、管路以及配套辅助设备后,进行检查调试,使其运转正常。设备安装调试完成后,进行试顶。试顶缓慢加力,采用钢筋混凝土管自重的0.4~0.8倍顶力,逐步稳压,直至油压突然下降,表明钢筋混凝土管已移动。停机检查顶进设备及钢筋混凝土管是否正常,确定能否正式顶进。6.2.2.6顶进组织及工艺(1)顶进作业准备工作检查项目①钢筋混凝土管结构混凝土达到设计强度。②各支墩是否均匀受力,扣件联结是否牢固,纵横梁是否稳定。③ 工作坑挡护是否牢固,周围地面是否发生沉降;后背加固情况,检查顶进设备状况。④基坑开挖情况。⑤现场照明;液压系统安装、检测、实验。⑥观测仪器安装调试,人员准备情况。上述准备工作工作经检查均合格无误后,试顶验证。一切均已正常工作,方可进行正式顶进作业。(2)顶进作业工艺流程①顶进作业工艺流程见图6-5。图6-5钢筋混凝土管顶进作业工艺流程图②顶进即开动高压油泵,使千斤顶受液压产生顶力,推动钢筋混凝土管前进,每次顶程,一般为190~800mm。钢筋混凝土管前进后,千斤顶活塞回复原位,在空当处添放顶铁,进行下次顶进,如此循环往复,直至钢筋混凝土管就位。(3)顶进操作规程 ①钢筋混凝土管在工作坑底板上顶进时,要特别注意钢筋混凝土管的轴线方向与设计轴线重合。如有偏差,可通过调整顶力纠正。②每班交接前,仔细检查千斤顶、油泵液压系统、顶铁、顶柱、后背等设备状态,掌握钢筋混凝土管当时的方向及高程状况,开始下一循环顶进。顶进过程中,要做好记录,随班交接。③顶进时顶柱和后背上不准站人,防止顶柱弓起崩出伤人。④注意观察线路是否发生横向变形,如发现则立即停机、纠正,加强养护。6.2.3检查井施工所有井室均为砖混结构。施工要点如下(1)测量放线井位用经纬仪定中心桩,用钢尺定里程桩。(2)基底施工井位确定后进行检查井基槽开挖,开槽时井底预留20cm土,待铺碎石垫层时再进行开挖。检查井施工时先浇注底板混凝土。(3)砌筑施工待底板拆模后,采用机制砖MU10、M7.5水泥沙浆砌筑检查井,做好与管道接头的地方。砂浆中加入防腐剂。(4)抹面砌筑完毕后采用设计要求的水泥沙浆进行外壁抹灰,内采用水泥砂浆抹灰,与管道接口处采用水泥沙浆抹面。最后搭满堂脚手架施工顶板。有收水支管及安用户支管的井位必须座准位置,预留准确,收口平顺,里外抹光。 质量保证措施1.1.1质量目标和质量保证体系7.1.1质量目标本工程质量目标是:整体工程质量达到合格标准,单元工程质量一次检验合格率达到100%。7.1.2质量保证体系本工程质量管理严格按照IS09000标准进行,指导全过程的质量管理。(1)严格按照IS09001标准进行,指导全过程质量管理。工程实施初期,以我公司质量手册和质量体系文件为基础,编制本工程质量计划、特殊工序施工方案、作业指导书以及各部门质量岗位职责,建立起完善的质量管理体系。见图7-1质量保证体系框图。(2)工程实施过程中,根据本工程的实际特点,严格并全面推行质量体系文件的持续有效运行。(3)项目部成立质量管理领导小组,项目经理任组长,项目总工任副组长,下设的安全质量部是保证质量体系运行的职能部门,负责质量管理日常工作。(4)安全质量部负责具体质量管理工作,贯彻和执行工程质量管理制度和技术检验制度的各项规定,进行项目经理部级的质量检查验收,各项检查工作经安全质量部终检合格后方可提请监理工程师验检。(5 )质量管理领导小组负责定期召开质量分析会议,检查、分析质量保证计划的执行情况,及时发现存在的问题,研究改进措施,推动和改进施工过程中的各项质量管理工作。(6)建立质量组织管理体系。为了确保工程质量,在项目部内部实行三级质量管理制度,安全质量部设专职质检工程师,施工队设专职质检员,施工班组设兼职质检员。质检员和兼职质检员以有具有丰富类似工程施工、质检经验的工程师担任。质检机构框图如图7-2。(7)质量部门职责 安全质量部是项目部负责现场质量管理、监督和检查的机构,独立于施工生产管理部门之外,直接对项目经理和分管质量管理的项目总工程师负责,行使监督权、检查权和质量否决权。其具体职责为:①协助总工程师领导各施工队的质量管理工作,制订最后的质量保证计划、工作程序,按照监理机构的要求,制订统一的质量记录和验收表格。②对质量保证计划的贯彻执行进行定期检查和监督。③审查各主要工程项目的施工方案及保证质量的技术措施是否符合设计要求和规范规定。④主持对不合格品(项目)和质量事故的调查处理。⑤收集并管理有关质量记录和文件。⑥内部质量评价,质量动态分析。⑦负责与监理工程师的联系,组织隐蔽工程、单元工程、分部工程和单位工程的验收。施工队质检员在项目部安全质量部的领导下,负责本队的工程检查和监控工作;班组兼职质检员在队质检员的领导下,负责本班组的质量检查和监控工作。⑧组建精干的测量队伍。本工程试验项目在永福质检站试验室做。试验和测量是对工程质量进行监测和控制的主要手段,试验是从物理、力学指标上确保质量的控制手段,测量则是从位置、高程和几何尺寸上确保工程质量的控制手段。因此,试验和测量在质量管理体系中具有关键作用。为了确保质量计划目标的实现,我公司将在正式开工前,首先选派技术水平高、操作熟练的技术人员,配备先进的测量设备,组建测量队伍。在项目部建立精密测量队;工程队建立试验组和测量班。永福的试验室负责土工试验、砼试验、原材料试验、“复检”和“抽检” 等工作;工程队试验组负责施工“跟踪检测”。测量队负责控制测量、施工期观测、重要建筑物定位放样、“复测”、“抽测”等;施工队测量班负责本队施工中的日常测量及“自检工作”。1.1.1质量保证措施建立严格的质量保证措施,完善施工质量管理,确保质量目标实现。为了确保工程质量,我公司将在开工前,根据本工程的特点,建立系统完善的质量管理制度,在施工过程中严格遵守。7.2.1施工过程中的质量管理制度7.2.1.1建立开工前的技术交底制度每项工程开工前,必须有主管工程师向全体施工人员进行技术交底,讲清该项工程的设计要求、技术标准、定位方法、几何尺寸、功能作用及与其他项目的关系、施工方法和注意事项等。每个工序开工前有施工队主管工程师向施工班组进行技术交底,使全体人员在彻底明了施工对象的情况下投入施工。7.2.1.2建立“五不施工”、“三不交接”工序及“三检”制度“五不施工”即:未进行技术交底不施工;图纸和技术要求不清楚不施工;测量标桩和资料未经核签不施工;材料无合格证和试验不合格者不施工;工程不经检查不施工。“三不交接”即:无自检记录不交接;未经专业人员验收合格不交接;施工记录不全不交接。工序“三检” 即:自检、互检、交接检。上道工序不合格,不准进入下道工序,确保各道工序的工程质量。7.2.1.3建立质量计划制度每一单项工程开工前,各施工队均要按施工计划和设计要求制订相应的质量计划,明确技术难点、材料计划、检验、标识、工程试验、质检重点及注意事项等问题,经总工程师批准后实施。7.2.1.4建立严格的隐蔽工程检查签证制度凡属隐蔽工程项目,首先由班、队、项目部逐级进行自检,自检合格后,会同监理一起复检,检查结果填入验收及质量评定表格,由双方签认,并由监理签发隐蔽工程验收证明。7.2.1.5建立测量资料换手复核制度测量资料,须经换手复核,最后交总工程师审核后报监理批准。现场测量基线、水准点、控制点及有关标志均需进行定期复测检验,并保存好原始记录。7.2.1.6建立严格的“跟踪监测”制度跟踪检测由项目部质检员和施工队质检员进行,检测工作将按“施工跟检”、“复检”、和“抽检”三种方法进行。7.2.1.7建立严格的原材料、成品和半成品进场验收制度对采购进场的原材料、成品和半成品要有安全质量部组织进行验收。参加验收的人员包括质量、技术、物资及使用单位的有关人员。验收内容包括:①进场材料的品种、规格、数量是否符合采购计划;②供应厂家的产品合格证或检验报告是否齐全; ③产品现场质量检查,并填写检查验收记录;④取样进行试验,并填写试验报告。按验收程序收货后分类分批堆放管理,做好标记。质量检查记录和试验报告保存备查。对检查验收不合格的原材料、成品、半成品,马上清除出场,不得在场内堆放。7.2.1.8建立健全原材料、成品、半成品管理制度检查合格、同意进场的材料、成品、半成品要分类、分批堆放,并设立标志和帐卡,坚持按用途归口管理、发放,不得混杂。对易潮的物品要做好防雨、防潮工作。7.2.1.9建立原材料采购制度原材料采购需制订采购计划。采购计划应按施工部门提出的施工总进度计划、施工计划、施工图纸和技术要求制订。7.2.1.10建立仪器设备的检定制度测量仪器、检测试验设备、各种仪器仪表、计量器具等按照《中华人民共和国计量法》的规定按仪器设备的检定周期进行定期检定。新购置的和在用的计量器具、仪器均应进行检定,取得检定合格证书方能使用。7.2.1.11建立原始资料和质量记录的保存制度本工程的每一单项工程都要准备一套完整的质量保证文件和记录。单项工程质量文件和记录由专人填写整理和归档管理,工程结束后装订成册交安全质量部。安全质量部将全部工程质量文件和记录汇编成册,竣工时随竣工文件移交业主。我公司同时保留一份完整的文件记录,并按规定存档。 7.2.1.12建立质量保证奖罚制度,奖励先进,督促后进严格执行“三检制”,班组自检,工程队专职质检员复检,专队质检工程师终检,层层把关,做到质量不达到标准不提交验收。关键工序采取签发合格证的方式,上道工序未经验收不得进行下道工序施工。7.2.2质量技术措施本工程根据其特点,对主要工程项目施工制订针对性的质量技术措施。(1)实行质量交底制度,严格按设计图纸、工程招标合同文件、有关现行施工规范和质量标准制订实施措施,使施工人员都明确质量标准和技术要求、工艺方法和注意事项。(2)经常进行技术方案的研究,对施工中容易出现的质量通病制订预防措施及保证措施。经常检查各级质量计划的执行情况及反馈意见,及时协调。(3)施工测量根据建设单位提供的测量基准和水准点的数据经复核建立高精度施工控制网,对于所有永久性标桩,包括中心线、转角点、水准基点、三角网点加以保护。(4)降水观测昼夜进行,详细记录监测结果,通过对监测成果分析,调整降水方案。确保施工顺利进行。(5)积极应用“四新”(新技术、新工艺、新材料、新设备)技术,确保工程质量。7.2.3管道质量通病和防治7.2.3.1管沟坍塌(1)现象 在开挖过程中或开挖后,边坡土方局部或大面积坍塌,使管道不能正常铺设,甚至危及施工安全。(2)原因分析①管沟开挖较深,放坡不够,或通过不同土层时,没有根据土的特性分别放成不同的坡度,致使边坡失去稳定而造成塌方。②在有地下水或地表水作用的土层开挖沟槽时,未采取有效的降水、排水措施,土层受到地下水或地表水的影响而湿化,内聚力降低,在重力作用下失去稳定而引起塌方。③边坡顶部堆载过大,或受施工机械等外力的振动影响,使土体内剪切应力增大,失去稳定而塌方。④在不良地质条件下,采取直壁沟槽形式时,由于支撑结构失稳,而造成坍塌。⑤在土质松弱的土层,开挖次序、方法不当造成塌方。(3)预防措施①根据土的种类、物理力学性质(如土的内摩擦角、内聚力C、湿度、密度、含水量等)确定适当的边坡坡度。当沟槽开挖范围内有地下水时,应采取降、排水措施将地下水降至基底以下0.5~1.0m方可开挖,并持续到回填完毕。做好地面排水措施,防止在影响边坡稳定的范围内积水。③在坡顶弃土、堆载时,弃土堆坡脚至沟槽上边缘的距离,根据沟槽的开挖深度、边坡坡度和土的性质确定。当土质干燥密实时,其距离不得小于0.8m.弃土高度不得大于1.5m,以保证边坡的稳定。④ 采取直壁沟槽时,对支撑材料应选择正确,对支撑结构应进行受力验算,使其具有足够的强度和刚度。⑤土方开挖应自上而下分段分层、依次进行,随时作成一定的坡势,以利泄水,避免先挖坡脚,造成坡体失稳。相邻管沟开挖时,应遵循先深后浅的施工顺序,并及时处理管基、铺管,尽量防止对地基的扰动。(4)治理方法沟槽塌方应及时查明原因并采取相应措施排除,然后可将坡脚塌方清除作临时支护(如堆码装土草袋、设支撑等)。7.2.3.2管道铺设不顺直(1)现象管道坐标、标高误差超标过多,使管道水头损失增大。(2)原因分析①施工测量、定线控制不严格,沟槽开挖后未经复测或修整即开始铺管。②铺管时,未采用龙门板、中线桩、平桩等措施控制轴线和标高,仅凭操作人员目测进行铺管,或中线桩、平桩布置间距过大。(3)预防措施①施工测量、定线严格加以控制,沟槽开挖后,应认真进行复测并进行修整,验槽合格后方可铺管。②铺管前应设置龙门板、中线桩、平桩等措施控制轴线和标高,其间距以10m为宜。7.2.3.3管道断裂(1)现象管道在施工过程中或输水过程中发生断裂。 (2)原因分析①管材质量不符合技术标准。或运输、装卸、安装不当受到损伤。②管道地基产生不均匀沉降,引起管道断裂。③管道回填土质不良,含有块石或密实度不符合要求。(3)预防措施①加强管材质量的检查验收工作,在运输、装卸、堆码、铺设过程中应采取相应的保护措施,并做到轻装轻卸,防止管材受到损坏,下管前应逐根进行检查,有损伤的管材严禁下沟铺设。②沟槽开挖后应及时进行验槽,对软弱地基应进行处理,经验槽合格后方可下管铺设。③管道回填采取无块石、硬物的土;回填时先从管道两侧对称进行,分层进行夯实,以保证其密实度符合要求。(4)治理方法将断裂的管段挖出拆除,处理好地基重新铺设。7.2.3.4橡胶圈接口漏水(1)现象管道橡胶圈接口漏水。(2)原因分析①橡胶圈规格、技术标准不符合要求。外观检查有气孔、裂缝和接缝,弹性不足呈老化状。②安装时橡胶圈产生扭曲、断裂情况,造成漏水。③ 橡胶圈在顶压后,没有将顶人管压紧即放松,橡胶圈产生反弹形成间隙而漏水。④管接口有毛刺等情况未予去除,使橡胶圈损坏而漏水。(3)防治措施①严格材料验收制度,不符合技术标准的橡胶圈,坚决不用。②安装时应将橡胶圈均匀,平展的套在插口的平台上,不能扭曲和断裂。③顶压橡胶圈时用力要均匀,压实后,将管道除接口外用回填土压住,以防止橡胶圈反弹。④管道承插口均应认真检查,发现毛刺等情况应加以剔除,避免橡胶圈被损坏。7.2.3.5顶管管道轴线偏差过大(1)现象管道轴线与设计轴线偏差过大,使管道发生弯曲,甚至造成管节损坏,接口渗漏。(2)原因分析①地层正面阻力不均匀,使工具管受力不均匀,形成导向偏差,造成管道轴线偏差。②顶管后背发生位移或不平整,使顶力合力线偏移,造成管道轴线偏差。③千斤顶不同步,或千斤顶间顶力相差较大,或安装精度不够,造成顶力合力线偏差,使管道轴线发生偏差。(3)预防措施①顶管施工前对管道通过地带的地质情况认真调查。设置测力装置,指导纠偏。纠偏按照勤测量、勤纠偏、小量纠的操作方法进行。 ②采用同种规格的千斤顶,使其顶力、行程、顶速相一致,保持顶力合力线与管道中心线相重合。③加强顶管后背施工质量的控制,确保后背不发生位移,并使后背平整,以保证顶进设备的安装精度。④顶进过程中随时绘制顶进曲线,以利指导顶进纠偏工作。(4)治理方法①重新调整千斤顶行程、顶力、顶速,或重新调整千斤顶的安装精度。②对顶管后背进行加固,防止位移继续发展,并确保后背平整。③纠偏前认真分析顶进曲线的发展趋势,采取适当的纠偏量,循序渐进,切不可操之过急,适得其反。安全施工措施及安全操作规程1.1.1安全施工措施8.1.1安全管理安全牵挂着千家万户,安全生产是人命关天的大事,能否实现安全生产不仅关系到人民的生命和财产安全,也决定着工程施工能否顺利进行,是牵扯到甲乙双方和国家利益的大事。建筑业与其他行业不同,一是由于建筑产品的固定性、建筑施工的流动性决定了建筑安全生产的特殊性,即人、材料、机械设备围绕建筑产品进行野外、露天作业,交叉环节多,施工过程中受自然环境如刮风、下雨、雷电、冰雹等影响大。二是目前建筑业3500多万从业人员中农民工占80 %以上,安全意识差,缺乏安全知识和自我防护能力,由于上述原因,使建筑业成为国民经济部门中事故多发行业之一。由此可见,安全生产对建筑业显得极为重要。在工程施工中,一定要采取有效措施加强安全管理,确保安全目标的实现和工程施工的顺利进行。8.1.1.1管理方针8.1.1.1.1管理方针在施工管理中,我们要始终如一的坚持“安全第一、预防为主”的安全管理方针,以安全促生产,以安全保目标。8.1.1.1.2管理目标杜绝重大人身伤亡事故和机械事故,一般工伤事故频率控制在6‰以下,确保安全生产。8.1.1.2安全管理体系施工现场安全生产管理体系是施工企业和施工现场整个管理体系的一个组成部分,包括为制定、实施、审核和保持“安全第一,预防为主”方针和安全管理目标所需的组织结构、计划活动、职责、程序、过程和资源。施工现场安全生产管理体系的建立不仅是为了满足工程项目部自身安全生产的要求,同时也是为了满足相关方(政府、投资者、业主、社会)对施工现场安全生产管理体系的持续改善和安全生产保证能力的信任。8.1.1.2.1组织机构以项目经理为首,由安全负责人、区域责任工程师、专业安全工程师,各专业分包单位等各方面的管理人员组成本工程的安全管理组织机构。8.1.1.2.2安全管理制度 ①安全技术交底制根据安全措施和现场实际情况,各级管理人员需亲自逐级进行书面交底。②班前检查制区域责任工程师和专业安全工程师必须督促与检查施工方、专业分公司对安全防护措施是否进行了检查。③周一安全活动制经理部每周一要组织全体工人进行安全教育,对上一周安全方面存在的问题进行总结,对本周的安全重点和注意事项做必要的交底,使广大工人能心中有数,从意识上时刻绷紧安全这根弦。④定期检查与隐患整改制经理部每周要组织一次安全生产检查,对查处的安全隐患必须定措施、定时间、定人员整改,并做好安全隐患、整改消项记录。⑤管理人员实行年审制每年由单位统一组织进行,加强施工管理人员的安全考核,增强安全意识,避免违章指挥。⑥实行安全生产奖罚制与事故报告制⑦危急情况停工制:一旦出现危及职工生命财产安全的险情,要立即停工,同时,立即报告有关部门,及时采取措施排除险情。8.1.1.3安全生产责任制(1)项目经理全面负责施工现场的安全措施、安全生产等,保证施工现场的安全。(2)项目总工程师 制定项目安全技术措施和分部工程安全方案,督促安全措施落实,解决施工过程中不安全的技术问题。(3)安全责任人督促施工全过程的安全生产,纠正违章,配合有关部门排除施工不安全因素,安排项目部安全活动及安全教育的开展,监督劳保用品的发放和使用。(4)机电负责人保证所使用的各类机械的安全使用,监督机械操作人员保证遵章操作,并对用电机械进行安全检查。(5)施工工长负责上级安排的安全工作的实施,制定分项工程的安全方案,进行施工前的安全交底工作,监督并参与班组的安全学习。(6)其他部门劳资部门保证进场施工人员的安全技术素质,控制加班加点,保证劳逸结合;财务部门保证用于安全生产上的经费;后勤、行政部门保证工人的基本生活条件,保证工人健康;材料部门采购合格的用于安全生产及劳防的产品和材料。8.1.1.4安全教育安全教育既是施工企业安全管理工作的重要组成部分,也是施工现场安全生产的一个重要方面工作。(1)安全教育的特点①安全教育的全员性:安全教育是企业所有人员上岗前的先决条件,任何人不得例外。 ②安全教育的长期性:安全教育贯彻了每个工作的全过程,贯穿了每个工程施工的全过程,贯穿了施工企业生产的全过程。因此,安全教育的任务“任重而道远”,不应该也不可能是一劳永逸的。③安全教育的专业性:安全生产的管理性与技术性结合,使得安全教育具有专业性要求。(2)施工现场安全教育程序安全教育程序见图8-1。图8-1施工现场安全教育程序图8.1.2安全防护措施根据系统工程学的原理,将施工现场作为一个完整的系统,利用数理统计的方法,对五年来发生的职工因工死亡事故的类别、原因、发生的部位等进行了统计分析,高处坠落、触电、物体打击,机械伤害都与安全防护有关。因此,在建筑施工中,要采取有效措施,搞好安全防护工作。8.1.2.1安全防护的重点分析 该工程施工作业人数多,因此,安全防护工作的重点是:基坑周边的防护,各种电动工具、施工用电的安全防护等。8.1.2.2防护方案施工阶段,采用φ48钢管设置1.2米高防护栏杆,内部挂设绿色安全网,防护栏杆设置横杆,立杆间距不超过2m,钢管上刷红白相间的警示标记。在基坑内设置上下坡道。坡道架子采用φ48钢管搭设,坡道用50mm厚木板铺设,上钉防滑条,间距不超过300mm。8.1.3安全消防措施8.1.3.1机电设备机械操作,要束紧袖口,女工发辫要挽入帽内。机械和动力机的机座必须稳固。转动的危险部位要安设防护装置。工作前必须检查机械、仪表、工具等,确认完好方可使用。电气设备和线路必须绝缘良好.电线不得与金属物绑在一起;各种电动机必须按规定接零接地,并设置单一开关;遇有临时停电或停工休息时,必须拉闸加锁。施工机械和电器设备不得带病运转和超负荷作业,发现不正常情况应停机检查,不得在运转中修理。电气、仪表、管道和设备试运转,严格按照单项安全技术规定进行,运转时不得擦洗和修理,严禁将头手伸入机械行程范围内。在架空输电线路下面工作应停电。不能停电时,应有隔离防护措施。 起重机不得在架空输电线路下面工作,通过架空输电线路时应将起重臂落下。在架空输电线路一侧工作时,不论在任何情况下,起重臂、钢丝绳或重物等与架空输电线路的最近距离应不小于下表的规定。见表8-1与架空输电线路的最近距离表8-1输电线路电压1KV以下1~20KV35~110KV154KV220KV允许与输电线路的最近距离(m)1.524568.1.3.2焊接工程电焊机外壳,必须接地良好,其电源的装拆由电工进行。电焊机要设单独的开关,开关放在防雨的闸箱内,拉合时应带手套侧向操作。焊钳与把线必须绝缘良好,连接牢固,更换焊条应带手套。更换场地移动把线时切断电源,并不得手持把线爬梯登高。工作结束切断焊机电源,并检查操作地点,确认无火灾隐患时,方可离开。1.1.1安全操作规程8.2.1现场临时用电安全操作规程(1)电气操作人员严格执行电工安全操作规程,对现场的电器设备要进行定期检查和实验,凡不合格的电器设备、工具要停止使用。(2)电工严禁带电操作,线路上禁止带负荷接线,正确使用电工工具。(3)电气设备的金属外壳做接地或接零保护,在总箱、开关箱内安装漏电保护器实行两级漏电保护。(4)电气设备所用的保险丝,禁止用其他金属丝替代,并且需要与设备容量相匹配。 (5)施工现场内严禁使用塑料线,所用绝缘导线型号及截面符合临电设计。(6)电工操作持证上岗,操作时穿戴好各种绝缘防护用品,不得违章操作。(7)凡移动式照明,均采用安全电压。8.2.2雨季和夜间安全操作规程(1)雨季施工,对施工现场原有排水系统进行检查,疏通或加固,必要时增加排水措施,保证水流畅通。在基槽四周垒土梗,阻止雨水流入槽或冲塌边坡。(2)雨季施工注意边坡稳定。加强对边坡的检查。(3)夜间施工应安排在地形平坦、施工干扰较少和运输道路较畅通的地段。施工有足够的照明。在基坑等危险地段施工增设红灯标志,以防发生事故。8.2.3管沟开挖安全操作规程(1)挖土方从上而下分层进行,禁止采用底部脚挖空的操作法。(2)在挖基槽时,发现不能辨认的物品、管道和线路,立即报告上级处理。(3)作业人员上下基坑时有安全可靠的扶梯和跨越基坑的桥板。(4)雨季来临前,对原有施工的排水系统进行检查、疏浚或加固,必要时增加排水施工措施以保证流水畅通,另在基槽四周堆垒土梗,阻止雨水流入基槽或冲塌边坡。(5)在沟槽的作业人员必须戴安全帽。(6)在潜水泵抽水时,认真检查设备是否完好,线路有无破损,且必须安装漏电保护器,以免发生触电事故。 文明施工措施文明施工的程度体现了企业的综合管理水平。整洁文明的施工现场、井然有序的平面布置,给人的将是焕然一新的感觉。因此,我们将以文明施工为突破口,全面抓好施工现场管理。1.1.1文明施工目标(1)保证达到“某市安全文明工地”要求,并获得相关荣誉称号。(2)做到“五化”:亮化、硬化、绿化、美化、净化。1.2.1文明施工管理机构建立工地文明施工领导小组组长:项目经理、项目书记副组长:项目副经理、项目总工程师组员:工程部部长、各专业工长、各施工队伍负责人。1.3.1现场管理原则9.3.1进行动态管理现场管理以施工组织设计中的施工总平面布置和当地政府及主管部门对场容的有关规定及依据,进行动态管理。 9.3.2建立岗位责任制按专业分工种实行现场管理岗位责任制,把现场管理的目标进行分解。落实到有关专业和工种,这是实施文明施工岗位责任制的基本任务。例如:砌筑、抹灰用的搅拌机,水泥、砂堆场和落地灰、余料的清理,由瓦工、抹灰工负责;钢筋及其半成品、余料的堆放,由钢筋工负责。为了明确责任,可以通过施工任务或承包合同落实到责任者。9.3.3勤于检查,及时整改对文明施工的检查工作要从工程开工做起,直到竣工交验为止。由于施工现场情况复杂,也可能出现三不管的死角,在检查中要特别注意,一旦发现要及时协调,重新落实,消灭死角。1.1.1文明施工方案9.4.1现场场容管理方面的措施在项目部入口的显著位置设立行政主管部门规定的“一图六版”,内容包括现场施工总平面图、总平面管理,安全生产、文明施工,环境保护、质量控制、材料管理等规章制度和主要参建单位名称和工程概况等情况。建立文明施工责任制,划分区域,明确管理负责人,实行挂牌制,做到现场清洁整齐。项目部地面全部采用硬化地面,将道路材料堆放场地用黄色油漆划10cm宽黄线予以分割,在适当位置设置花草等绿化值物,美化环境。修建场内排水管道沉淀池,防止污水外溢。 针对项目现场情况设置宣传标语和黑板报,并适当更换内容。确实起到鼓舞士气,表扬先进的作用。9.4.2现场机械管理方面的措施现场使用的机械设备,要按平面固定点存放,遵守机械安全规程,经常保持机身等周围环境的清洁。机械的标记、编号明显,安全装置可靠。机械排出的污水要有排放措施,不得随地流淌。对电焊机等需要搭设护棚的机械,搭设护棚时要牢固、美观,符合施工平面布置的要求。9.4.3现场生活卫生管理的措施施工现场办公室、仓库、职工(包括民工)宿舍,保持清洁卫生,建立卫生区域经常打扫。工地食堂及临时卖饭处所,要整洁卫生,做到生熟食物隔离,要有防蝇防尘设施。施工现场设置临时厕所,厕所采用地砖地面磁砖墙面石膏扳吊顶,厕所由专业负责定期打扫。施工现场严禁居住家属,严禁居民家属、小孩在施工现场穿行,玩耍。成品保护措施,保养、使用及维护措施(1)合理安排施工工序,避免或减少工序间的损害和污染,凡下道工序对上道工序会产生损坏或污染的,先采取有效的成品保护措施,防止发生交叉污染和损坏,否则不许开工。一旦发生成品的损坏或污染,及时处理或清除。 (2)成品、半成品及原材料堆放。严格按施工组织设计中平面布置划定的位置堆放成品、半成品及原材料,堆放确保整齐有序,保护良好。(3)测量放线后及时施工,以免所放线迹模糊不清。(4)施工时所有控制桩及标高控制桩随着施工过程加以妥善保护,如果对工程施工造成障碍时,及时补测并重新立桩。(5)管子的运输:管子在运输过程中,有防止滚动和互相碰撞的措施。如可将管子放在有凹槽或两侧有木楔的垫木上,管子上下层之间用垫木、草袋或麻袋隔开。装好的管子应用缆绳或铁丝绑牢。金属管材与缆绳或铁丝绑扎的接触处,垫以草袋或麻袋等软衬,以免管子受到损伤。管材尽量避免在坚硬或碎石地面上滚动,短距离搬运可在管下垫以草袋或在木板上滚运,也应清除地面上的石块等杂物。严禁在地面上托拉管子(6)管子的装卸:用吊车装卸管子,捆绑管子可用绳索兜底平吊或套捆立吊,不得将吊绳由管膛穿过吊运管子。采用兜底平吊管子时,吊绳与管子的夹角不宜过小,一般夹角大于45°为宜。装卸管子时严禁管子互相碰撞和自由滚落,更不得向地面抛掷。(7)管子的堆放:管子堆放场地要平整,不同类别和不同规格的管子要分开堆放。垛与垛之间要留有通道,以便进出管料。管径较小时,用垫木垫起,每层管子之间的垫木上下对齐在一条直线上,每根管子的两块垫木间距宜为0.6倍的管子长度。(8)管道回填时采取无块石、硬物的土;回填时先从管道两侧对称进行,分层进行夯实,防止因操作不当引起管子的开裂。 第一节其它各项措施1.1.1环境保护措施本工程地处美丽的旅游城市某,环保要求高。我项目部专门设置了环境保护部,负责解决施工过程中的环保问题。11.1.1水、大气环境保护措施(1)在施工区和生活区设置污水处理系统,不将有害物质和未经处理的施工废水直接排放。并备有临时的污水汇集沉淀设施,过滤施工、生活排水。严禁将污水直接排放到青龙口水库。(2)生活和生产垃圾集中存放。定期清除垃圾,集运至当地环保部门指定的地点处理。(3)在施工区和生活区设置足够的临时卫生设施,定期清扫处理。(4)对柴油机安装防漏油设施,对机壳进行覆盖围护,避免漏油污染。(5)施工中采取保护措施,保护当地水源不受施工活动污染。11.1.2施工噪音、振动的控制设备选型优先考虑低噪音产品,设备底座设置防振基础。采取措施或改进施工方法,使施工噪音、振动达到施工场界环境标准。(1)施工组织采用三班制作业,使工人每个工作日实际接触噪音的时间符合国家卫生部和劳动总局颁发的允许工人日接触噪音时间标准的规定。(2)选择低噪音设备,即对移动性设备噪音超标的一律不用;对固定式高噪音设备,在选型时严格比较噪声大小。(3)出入现场的机械、车辆做到不鸣笛,不急刹车;加强设备维修,定时保养润滑;并对与施工无关的人员和车辆加以控制,以避免或减少噪音。 (4)严格控制晚间施工时间,以免影响附近居民生活。11.1.3粉尘控制(1)不在施工现场烧有毒、有害和有恶臭气味的物质。(2)装卸有粉尘的材料时,采取洒水湿润或遮盖,防止沿途撒漏和扬尘。1.1.1文物保护措施(1)施工中,发现有历史文物、古墓葬、古生物化石及矿藏等,立即停工,及时向当地政府、文物及有关管理部门报告。(2)采取严密的专人看守与保护措施,绝不允许人员移动及损坏任何这类物品。(3)配合文物管理部门做好必要的其它保护。并将对文物遗迹的各类现场保护情况及时书面报告建设单位。1.2.1抗洪防汛技术组织措施及方案11.3.1抗洪防汛方案加强组织领导,有针对性的进行抗洪防汛安全教育,提高广大职工的抗洪防汛的意识和警觉性。在汛期到来之前,开展抗洪防汛大检查,重点检查抗洪防汛方案是否可行,职工住房环境、设备停放地点、材料储存场所等是否安全可靠,排水、防水设施是否齐备等。并认真执行雨季、雨后两检查制度。11.3.2组织技术措施 (1)项目经理部成立防汛抗洪领导小组,由经理兼职负责。在汛期,各施工队在项目经理部统一领导下,组成抗洪防汛突击队,明确责任,落实到人,做好防汛抗洪工作。(2)施工现场合理布置,制定防汛预案,以防万一,确保人员安全。(3)汛期到来之前,防汛抗风器材、防雨材料、防护用品、抽排水设备等材料备足,配备发电机确保供电,以防汛期交通受阻,影响工程正常施工。(4)与当地气象部门保持联系,掌握气象动态,及时了解汛情,以便做好整体工作安排和防雨防汛工作。(5)坚持汛期防汛抗洪值班制度,遇有险情及时组织力量抢修,并及时与当地政府取得联系。1.1.1高温季节、雨季及夜间施工措施11.4.1高温季节、雨季施工安排11.4.1.1高温季节、雨季施工总体安排(1)在雨季来临前,做好对现场的清理、整治,做好防排水设施的建设和防汛物资、器材的准备,对全体职工开展雨季施工注意事项的教育,安排防汛值班人员,制定值班制度。(2)高温季节施工时采取相应的措施,确保在高温条件下管道工程的质量。11.4.1.2雨季施工措施(1)雨季施工组织措施①项目经理部成立防汛抗洪领导小组,在雨季、汛期,各施工队在项目经理部统一领导下,组成应急突击队,明确责任,落实到人。 ②加强组织领导,有针对性的进行抗洪防汛安全教育,提高广大职工的抗洪防汛意识和警觉性。③在雨季、汛期到来之前,开展抗洪防汛大检查,重点检查抗洪防汛方案是否可行,职工住房环境、设备停放地点、材料储存场所等是否安全可靠,排水、防水设施是否齐备等。并认真执行雨季、雨后两检查制度。④积极与当地气象局联系,及时收集气象信息,并向各施工队发布信息。⑤坚持值班制度,遇有险情及时组织力量抢修,并及时与当地政府取得联系。⑥汛期加强与其它兄弟单位的联系,互相配合,相互支持。(2)雨季施工技术措施①场地排水:施工现场根据地形对场地排水系统进行合理布置,以保证水流畅通,不积水,并防止四周水倒流进入场内。②防汛器材、工程防雨材料、防护用品及抽排水设备准备齐全。③机电设备的电闸箱采取防雨、防潮等措施,并安装好接地保护装置。④对大型机械设备进行全面检查,使其符合规程要求。⑤对不宜遭受雨淋的原材料、半成品采取保护措施。⑥混凝土拌制时,测定砂、石料含水量,并保证拌制过程中不受雨淋。⑦专人负责已施工段及现场设施的防护,发现问题及时解决,减少对施工的影响。11.4.1.3高温季节施工措施(1)加强劳动保护 在高温季节做好室外作业人员的劳动保护,及时发放防暑降温用品,保证人员身体健康,加强对设备的维修保养,保证设备的正常工作状态。(2)混凝土养护①采用自动喷水系统洒水养护,湿养护不间断。②面混凝土浇筑完成后,立即覆盖清洁的塑料膜,初凝后撤去,用草帘覆盖,并保持潮湿状态7d。11.4.2夜间施工措施(1)夜间作业时,机械上装备足够的照明设备,作业场地设辅助照明设备,工作视线不清时严禁施工。(2)施工现场如遇陡坎、沟、槽、坑、井等危险部位设置明显的安全标志,夜间设红灯警示和良好的照明。(3)加强组织领导,设专职施工调度人员,增加夜间检查力度,发现情况,及时上报,并做好记录。(4)备足发电机,确保施工用电和照明。(5)加强对机械设备的日常检查和维修,确保完好率,保证夜间施工不发生故障。'
