市政道路及排水工程施工组织设计.doc 133页

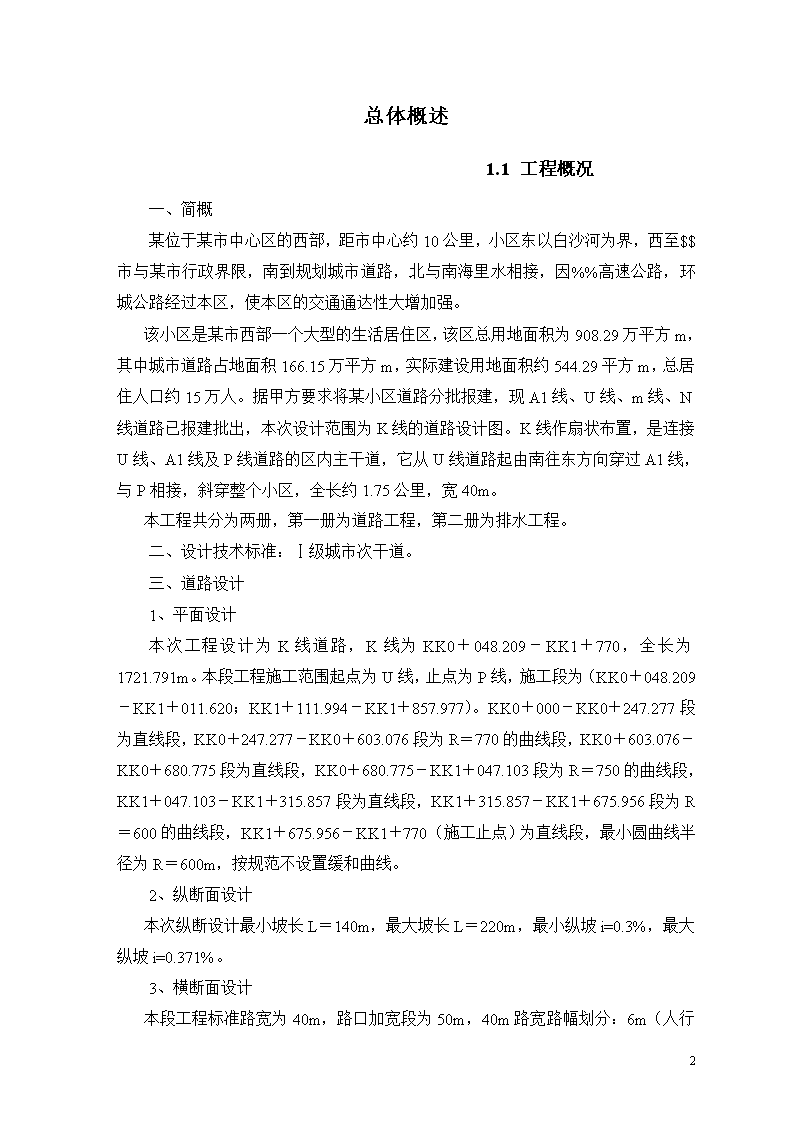

'市政道路及排水工程施工组织设计133 总体概述1.1工程概况一、简概某位于某市中心区的西部，距市中心约10公里，小区东以白沙河为界，西至$$市与某市行政界限，南到规划城市道路，北与南海里水相接，因%%高速公路，环城公路经过本区，使本区的交通通达性大增加强。该小区是某市西部一个大型的生活居住区，该区总用地面积为908.29万平方m，其中城市道路占地面积166.15万平方m，实际建设用地面积约544.29平方m，总居住人口约15万人。据甲方要求将某小区道路分批报建，现A1线、U线、m线、N线道路已报建批出，本次设计范围为K线的道路设计图。K线作扇状布置，是连接U线、A1线及P线道路的区内主干道，它从U线道路起由南往东方向穿过A1线，与P相接，斜穿整个小区，全长约1.75公里，宽40m。本工程共分为两册，第一册为道路工程，第二册为排水工程。二、设计技术标准：Ⅰ级城市次干道。三、道路设计1、平面设计本次工程设计为K线道路，K线为KK0＋048.209－KK1＋770，全长为1721.791m。本段工程施工范围起点为U线，止点为P线，施工段为（KK0＋048.209－KK1＋011.620；KK1＋111.994－KK1＋857.977）。KK0＋000－KK0＋247.277段为直线段，KK0＋247.277－KK0＋603.076段为R＝770的曲线段，KK0＋603.076－KK0＋680.775段为直线段，KK0＋680.775－KK1＋047.103段为R＝750的曲线段，KK1＋047.103－KK1＋315.857段为直线段，KK1＋315.857－KK1＋675.956段为R＝600的曲线段，KK1＋675.956－KK1＋770（施工止点）为直线段，最小圆曲线半径为R＝600m，按规范不设置缓和曲线。2、纵断面设计本次纵断设计最小坡长L＝140m，最大坡长L＝220m，最小纵坡i=0.3%，最大纵坡i=0.371%。3、横断面设计本段工程标准路宽为40m，路口加宽段为50m，40m路宽路幅划分：6m133 （人行道）+2m（绿化带）+24m（行车道）+2m（绿化带）+6（人行道），根据某小区的车流量及交通要求，采用六车道，全线遇交叉口根据实际情况设开口或无障碍通道。可考虑在必要的部位增设开口，公交车站台结构与人行道相同，站位设在交叉口出口道一侧，距交叉口50－100m，设站原则按每500－600m设站，4、路面结构设计路面结构采用沥青砼路面，各层分别为细粒式改性沥青砼（AK－13I）（加0.2%AS纤维）4cm，中粒式沥青砼（AC－20I）6cm，粗粒式沥青砼（AC－30II）8cm，6%水泥稳定碎石层40cm，快车道路基要求采用压路机碾压压实，路槽底0－80cm范围的密实度要求大于95%，路槽底80cm以下密实度要求达到93%，如为填土路基则要求分层压实，每层松铺厚度应不大于30cm，路面实测湾沉值小于28（0.01mm），稳定层顶弯沉值小于48（0.01mm），路基顶弯沉值小于300（0.01mm）。5、地质情况在所钻范围内，场地地层主体属中软地层，所钻地导上往下可分3个主层次，12个亚层次。⑴人工土层Qml厚0.4－3.8m⑵冲积土（Qal）本次层底起伏较大，层厚不均，顶界埋深0.4－4.4m，厚度为0.8－10m。⑶残积层主要为粉质粘土，顶界埋深约0.5－16.8m，一般埋深为7－7.5m。6、路基处理本段工程路段处理低洼地区，全段工程路基大部分为淤泥，其中淤泥层最厚处达约14m高，需进行软基处理，以保证足够的地基承载力，软基处理采用水泥搅拌桩，如淤泥层厚度起过15m深或雨季施工则采用碎石桩处理，其余路段不満足路基设计要求采用换填砂性土（或碎石）处理，路基填土前应先清除表层的耕植土及杂填土层，再进行路基土的填筑，填土要求分层压实，每层松铺厚度应不大于30cm，土基密实度要求达93%，要求地基承载力不小于120KPa，在修筑路基时须严禁雨水和地表水的渗入，以免降低地基强度，当路基高出原地面时，采用1：1.5的坡度作绿化放坡，在施工过程中如遇到的临时灌溉河沟，采用临时管涵的方法处理。133 7、工程数量表名称单位数量名称单位数量细粒式改性沥青砼（AK－13I）（加0.2%AS纤维）m243740高侧石预制块100×20×60cmm28406cm中粒式沥青砼（AC－20I）m24374010cm现浇30号砼（垫石）m31528cm粗粒式沥青砼（AC－30II）m243740现浇20号砼压条m324435cm6%水泥稳定碎石层m247676土方（挖土）m3197115cm4%水泥稳定碎石层m247676土方（填土）m37731015cm6%水泥稳定碎石层（人行道）m216220Φ60水泥搅拌桩延m391792彩色人行道块30×30×5cmm216220碎石垫层m220133水泥砂浆调平2cmm216220砂垫层m220133现浇20号砼后座m3300合成纤维土工格栅m267109平石预制块100×25×12cmm6084换填砂性土或碎石m35000低侧石预制块100×12×30cmm3244四、排水工程(一)、概况K线位于某小区中部，与U、A、P线相交，本图是为某小区K线所作排水工程设计、雨水污水工程设计以《某小区排水工程雨水管规划方案》、《某小区排水工程污水管规划方案》为依据、雨水分别排向U线明涌，南围水闸出口和城西水闸出口、K线污水干管主要转输某小区东北部污水到U线主干管后再送往污水提升泵站。由于某小区的地质较差，故根据有关地质勘探资料还需作管道地基处理。(二)、施工说明1、污水管敷设位置按规划永久路面综合管道位置敷设。2、管材，管内径DN＝286mm采用聚氯乙烯管(PVC-U)，DN≥347采用高密度聚乙烯（HDPE）双壁波纹管，管材环刚度应大于8KN/㎡。质量标准必须符合聚氯乙烯管〔PVC-U〕，高密度聚乙烯（HDPE）双壁波纹管材（QB/T1961）的规定。管内径d>1000㎜采用Ⅱ级级钢筋混凝土承插管，质量标准必须符合国标GB/T11836-1999。133 3、所有井面标高要求与道路施工后路面平，井环可等路面成型后再座浆4、钢筋砼管两侧回填石屑至管带顶以上10㎝，石屑层以上回填土，分层夯实，虚铺层厚300㎜。波纹管沟槽回填从基底基础部位到管顶以上70㎝范围必须人工回填，严禁用机械推土回填，若无坚土则用石屑回填，密实度要求应按国标GB50268-97／《给水排水管道工程施工及验收规范》规定执行。塑料管的实施应严格执行中国工程建设标准化协会的埋地硬聚氯乙稀排水管道工程技术规程的要求。5、排水管地基容许承载力必须达到100KPa。6、改建井将原有收口部分拆除重砌，井面标高应与新路面平，改建的过路涵必须将旧涵箱拆除后按新设计要求重建。7、预留的雨水接户管除注明外，其余全部采用DN=500mm。I=0.03接入检查井或沉沙井，污水接户井除注明外，其余全部用DN=347㎜，I=0.03接入检查井。预留井井面标高位置为暂定，施工时可视建筑物施工实际标高位置调整。8、检查井、沉沙井采用马路甲式（配QT500-7球墨铸铁防盗井环盖），井面标高按永久路面设计标高而定。雨水管DN>600井底设流槽，所有检查井盖、进水井盖都要加锁。污水检查井盖配带”污’字，井底设流槽，井身内外收口用水泥沙浆批挡20厚，详见设计排水工程通用图。9、钢筋混凝土雨水管基础采用A式，污水管管道基础B式，污水管道采用管顶平接，砼管口接缝详见排水工程通用图。污水管施工完毕后按国标《给水排水管道工程施工及验收规范》（GB50268-97）进行闭水试验合格后方可复土。10、雨水进水井采用马路侧入式乙型，井面标高与侧石顶平，道路纵坡小于3%，路段设双篦进水口，雨水进水支管采用DN=286㎜，I=0.01接入检查井或沉沙井。11、为确保施工安全，施工开挖前需与有关管线单位联系后，核实无误方可挖土，同时应充分区分雨水、污水管出口，避免将雨、污水混接。133 12、排水工程主要工程量排水工程主要工程量表项目管径管材单位数量污水管DN=347高密度聚乙烯双壁波纹管（HDPE）m1676DN=400高密度聚乙烯双壁波纹管（HDPE）m464DN=500高密度聚乙烯双壁波纹管（HDPE）m52DN=600高密度聚乙烯双壁波纹管（HDPE）m394DN=1000高密度聚乙烯双壁波纹管（HDPE）m960污水管排水构筑物马路甲式检查井座130改建井座5雨水管DN=286聚氯乙烯双壁波纹管（PVC-U）m600DN=500高密度聚乙烯双壁波纹管（HDPE）m40DN=600高密度聚乙烯双壁波纹管（HDPE）m90DN=700高密度聚乙烯双壁波纹管（HDPE）m215DN=800高密度聚乙烯双壁波纹管（HDPE）m33DN=900高密度聚乙烯双壁波纹管（HDPE）m874DN=1000高密度聚乙烯双壁波纹管（HDPE）m708DN=1200Ⅱ级钢筋砼承插管（管道A式基础135度）m260DN=1350Ⅱ级钢筋砼承插管（管道A式基础135度）m636DN=1650Ⅱ级钢筋砼承插管（管道A式基础135度）m477雨水管拓水构筑物马路甲式检查井座96侧入式进水井座111马路甲式沉砂井座25改建井座21.1施工段划分按招标文件、现场施工条件及设计资料，按“分区平行施工，分段流水的作业”的原则，将本工程划分为二个施工段组织工程施工（形象示意见“道路施工总平面布置图”）：1.第一施工段包括：KK0+048.209~KK1+011.62，路线长963.411m，包括里程范围内软基处理、路基施工、路面施工、排水施工。2.第二施工段包括：KK1+111.994~KK1+770，路线长658.006m，包括里程范围内软基处理、路基施工、路面施工、排水施工。1.2施工环境及施工条件133 本工程位于某市中心区西部的某，小区内车辆川流不息，周围建构物密布，不明地下管线较多，施工场地狭窄，加上本工程工期紧，质量、环境、安全文明施工要求高等诸多条件的限制，所以本工程施工技术较为复杂，施工管理难度较大。以下是我司现场考察拍下的照片。原有交通道路施工范围内农作物施工附近电塔及建筑物1.1133 工程主要特点根据本工程所处地理位置、地质条件及设计文件与招标文件的要求，本工程具有以下特点：（1）工期紧：本工程招标文件要求的工期为：210个日历天全部完成，我司承诺的工期目标为205个日历天。所以必须投入足够的劳动力和设备，以确保关键节点工期的需要，并根据实际工程进展情况加大投入，以确保整个工程的施工进度。（2）本工程软基处理工程量大：本工程沿线主要采用水泥搅拌桩进行软处理，处理数量达391792延m，同时，软基处理施工进度和质量的好坏，直接关系到本项目路基工程施工的成败。所以必须精心组织施工，确保软基处理的效果达到预期的目的。（3）施工条件复杂、施工干扰多：施工范围内部分路段车辆、人行川流不息，地下管线复杂、周围建筑物多，电塔及电杆多，施工场地狭窄，施工干扰大。施工将采取有效措施避开外部的干扰，同时也减少施工对外部的干扰，确保施工安全。（4）基坑开挖深度大、基坑回填质量要求高：本工程排水管道基坑开挖深较大（最深约7.00m左右），这需做好开挖支护、监测和施工期间地下水的抽排。同时，基坑回填质量直接影响路面施工质量，所以必须制定切实可行的基坑回填施工措施，并严格按要求施工，以确保施工质量。（5）本工程的交通维护工作较重。本工程施工范围内及附近道路及路口较多，施工时，或多或少对交通会有影响。我司将采取有效的施工方法保证原道路的车辆通行能力及确保施工安全。（6）质量要求高本工程质量目标为市优良样板工程。因此，应制定切实可行确保质量的控制措施，并严格按要求施工，以确保工程质量，做到“开工必优、一次成优”。（7）环保、文明施工要求高本工程位于某市城区内，环保及文明施工要求高：本工程周边现有道路、建筑物较多，所以必须在整个施工过程中采取可靠的措施确保减少对周围环境的影响。同时，对周边农作物、经济作物等必须加以保护，做好有关的法律、法规的宣传和教育工作，使全体员工充分认识到这是劳动人民用辛勤劳动用汗水创造出来的。133 1.1工程管理目标一、工程管理目标1、本工程质量目标：市优良样板工程。2、本工程工期目标：招标文件要求工期为210个日历天，开工日期为2004年10月9日。我公司承诺的施工工期为205个日历天。开工日期为2004年10月9日，完工日期为2005年5月1日。4、本工程安全目标：责任事故死亡率为零。5、本工程文明施工目标：受政府部门批评率为零，创某市文明施工样板工地。1.2采用的新技术、新工艺、新材料、新设备1.2.1新技术、新工艺方面(1)、在工程测量上采用高精度激光全站仪测量仪器，达到提高生产效率，缩短工期，提高测量精度的目的。(2)、软基处理采用水泥搅拌桩处理。水泥搅桩采用”四搅四拌”的施工工艺，加固剂采用32.5号水泥，水灰比控制范围为0.4－0.5间，成桩桩径为600mm。(3)、采用地质雷达与明挖2m探坑探测地下管线采用这种方法可准确探测出地下管线的走向及埋深，根据探测结果绘出管线平面位置图及剖面图，可大大减少损坏地下管线的事故。(4)、制定基坑支护施工方案，在基坑支护结合不同的地质情况、开挖深度采用挡土板支护、钢板桩支护等措施，并对钢板桩的埋深和强度安全进行计算，以确保基坑开挖安全。对于地下水丰富或渗水大的路段采用Ⅳ型拉森钢板桩作为基坑支护，可有效解决基坑渗水、涌沙的问题，保证基坑和周边环境的安全。(5)、水泥碎石稳定层采用大型搅拌机集中搅拌，保证水泥碎石稳定层的质量。(6)、沥青砼施工采用沥青砼摊铺机进行施工，以加快施工进度，提高生产效率。(7)、计算机应用技术①、加强计算机在施工管理中的应用。133 设立计算机辅助管理中心，派遣有经验的专业人员操作，建立起以业主与承包人为主的多种信息网络体系，及时反映、有效解决施工个环节中可能出现的问题。中标后将认真编制是实行的微机辅助管理网络，并在征得业主或监理工程师同意的情况下操作运行。②、推行现代化技术管理推行现代化技术管理，运用统筹网络技术编制实施性施工组织设计，在保证工期的前提下，搞好资源优化，努力降低成本，并严格按照网络计划组织实施，使整个工程处于受控状态，做到紧密衔接，忙而有序，均衡生产，加快施工进度。1.1.1新材料、新设备方面（1）在材料方面采用新型的化学管材HDPE、PVC-U管，它具有以下优点：产品无味无毒，适应性广；原材料丰富，可100%回收利用。物理性质稳定，抗老化能力强，使用寿命可长达50年以上。（2）在设备方面①、水泥搅拌桩机配用水泥土搅拌桩监测记录仪水泥土搅拌桩浆量监测记录仪是建设部科技成果重点推广项目，并获十一届全国“星火杯”创造发明竞赛优秀产品金奖，该产品操作简便，操作员只需根据面板上光柱记号，便可掌握注浆量和成桩的均匀性，配合使用水泥浆密度监测仪可使添加密度和施工的整个过程得到监控，使用这套监控仪器所取得的图表和数据均不能修改，所以其测量所得的曲线与数据具有一定的准确性。②、测量使用进口全站仪和水准仪。测量采用进口全站仪和水准仪，提高测量精度和效益。③、采用地质雷达探测地下管线现代城市地下管线错综复杂，高压电缆、光纤、通讯电缆、给水管等等，损坏其中一条均会引发重大的经济损失及对人们群众的生活带来不便。采用地质雷达，可探测到地下5～8m的管线，与明挖探坑配合使用，可使地下管线无可遁形，大大减少损坏地下管线事故。④、沥青混凝土摊铺采用新型沥青混凝土摊铺机沥青混凝土摊铺机是一种主要用于高速公路上基层和面层各种材料摊铺作业的施工设备。充分吸收了国外同类产品的先进技术和优点，采用了微电脑控制，数字式控制超声波料位传感、电子自动找平，故障自我诊断，双振捣脉；中振动等当今世界最先进技术，整机技术水平已达到当今世界先进水平。该机关键配套件全部采用进口元件，使得整机制造质量可靠性达到同类进口产品水平，是摊铺基础稳定材料和路面沥青混凝土材料的理想设备。133 施工部署与施工方案1.1做好施工前期准备工作1.1.1施工前的准备工作1、搭建临时施工基地，开辟施工便道，实施三通一平。2、组织所有有关技术人员对图纸进行熟悉和学习，并参照图纸对现场进行实际勘测，使每个技术人员对本工程深入了解。3、测量放线工作开工前，我司将积极联系甲方交接测量控制点，按规范复测，立即建立测量控制网，确定中线和施工红线，尽快进行施工放样测量。项目部组织熟练精干的测量人员对设计提供的基线水准点、施工导线点、曲线要素点进行埋设和复测，其精度必须满足施工测量规范和设计要求；对设计提供的控制点和主要控制点加以保护，按设计图顺序编号布设施工网点及线路桩，并用油漆加以清楚标注和设护桩以校准。待基线验收后，才能进行桩位置和中线的测量放样工作。全线的坐标点、水准点在施工过程中经常复核检查并加以保护。4、填筑工作便道，并同时接驳水管与电源。5、对施工队伍进行技术和安全交底，施工机械进场,并进行调试。6、机械、材料的进场准备及劳动力的组织(1).落实相关材料进场，并及时在监理工程师监督下进行取样，送有关检测部门进行分析检测。(2).按照材料及机械计划编制分批进场计划，在中标后即组织材料、机械进场，并合理调配资金，分期分批组织材料进场。(3).安排劳动力进场，并对准备进场的劳动力进行劳动安全教育；对工程所需的各技术工种进行技术培训教育，取得有关上岗证、资格证后方许其进场从事相应工种的工作。7、建立工地试验室、做好原材料试验在施工驻地建设进行的同时组织试验室人员进场，组建工地试验室，检测及标定试验设备（设备标定由国家计量局认可的单位进行）。在试验设备配备齐全并通过标定以后，立即向监理单位申请试验室临时资质。133 在试验室建立完成并通过验收以后，由试验员对沿线挖方路段和借土场的土取样进行土工试验，并对沿线周围的砂场、石场进行取样，做好砂、石、土原材料试验及砂浆和砼配合比的部分试验，以备送监理单位中心试验室作平行试验，做好开工前准备工作。8、施工协助配合工作我司将办好开工申报手续，加强与各主办单位的联系，为工程的顺利进行提供有利的条件。经有关部门同意，确定施工临时设施布置方案；及时联系和办理施工用水用电、夜间施工许可、余泥散体物料运输及排放、占用道路、消防等事项。1.1.1管线探测与迁移1.1.1.1对管线的探查管线迁移直接影响着工程的施工工期，是控制工期的关键，管线的探查，首先是由业主牵头，组织有关管线单位召开管线交底会，各有关方面进行现场交底，取得管线交底图。第二步要进行现场的探查，测量管线的确切位置；人工开挖管线探坑，准确知道管线确切位置，以便在管线不明的地方，经过人工探坑摸查，对土方开挖有帮助。编制详细的管线调查报告，注明管线的埋深、管径、架空高度、管线的基本用途、管线的基本走向等等，详尽列明，便于更快地布置管线的迁移方案。1.1.1.2管线的保护管线的保护以防为主，充分查明管线的走向，要用挖掘文物的耐心，人工开挖探坑，及遇到管线时，应采取人工的方式清理该段基坑。管线探查清楚后，将对无需迁移的管线，进行保护，架空段采用刚支架悬挂，不能任由其悬空，以造成管线的拉裂、拉断，悬空时，要采用下托上盖，将受保护的管线包裹起来。基坑开挖时，在接近管线时，应采取人工开挖的方式进行，严禁采用机械挖土，以免造成管线的破损。当查明管线在基坑边时，应尽量采取钢板桩的支护方案。注意钢板桩的施工，并在基坑开挖时及时做好支顶，以免造成基坑边土层塌方受到破坏。当管线在不可避免地受到破坏时，应及早通知有关部门处理，将由此而产生的损失减到最低。遇到高压电线的地段，测量高压线对施工的影响，是否要采取避让。高压线施工是否有危险？要充分了解清楚。制定安全可靠的施工方案。133 1.1.1.1管线的迁移由于管线的特殊位置，有时将会影响工程主体的实施，在此情况下，我们将积极配合管线迁移工作，争取以较短的时间内完成管线的迁移。1.1.2建筑物的保护1.1.2.1施工方案的选定在道路施工中，受保护的建筑物分为待拆和不拆两种情况，待拆是建筑物在道路范围内，需拆除而因各种原因未能马上拆除，此时在此类建筑物边上不要进行开挖基坑工程，以免造成危险。当建筑物在道路的边上，应尽量避免松动其周边的受力土层，应采取设计变更或对受影响的房屋定性，分析其结构，是否采取临时加固措施。1.1.2.2具体保护措施支护加固：当在建筑物周边进行挖基坑作业时，对建筑物进行结构分析，评估起受影响的程度，是否需要支顶和临时加固。此方法适用于没有深基础的房屋。基坑支撑：为避免建筑物因挖基坑造成倾斜，在基坑施工时，应及时采取钢板桩的支护方式，并加上横支撑，使基坑外土层的移动减到最少。设计变更：对于一些建筑物距离基坑极近，且基坑深，建筑物结构较差，应考虑联系设计人将局部管线偏移处理，或局部软基加固处理，以免加大施工成本的同时又增加对居民人身安全的威胁。1.2现场施工组织机构及管理职能我司一直承担某市重点工程项目的施工建设，并拥有一大批年富力强、现场施工管理经验丰富的技术骨干和现场施工管理人员，为某市城市建设、改变某城市面貌，改善交通状况作出应有的贡献。若我司在本标段能中标，我司将以做精品工程的高标准严格要求，挑选施工经验丰富、年富力强、责任心强的人员作为施工骨干力量，成立某工程总承包集团有限公司某小区K线市政道路排水工程项目经理部，按项目法组织施工，代表我司直接对现场统一管理。我司将在人、机、物、料及资金方面重点支持，全力以赴，确保优质、安全、高效完成本工程。133 1、施工组织机构施工组织机构图，见下图。施工组织机构图沈阳市政工程有限公司项目经理部项目经理马永项目副经理李剑技术负责人张勇工程技术部质安部材料设备部计划财务部办公室施工技术施工测量工程试验技术资料材料设备管理体制安全管理材料设备维修质量控制文明施工材料采购经营计划财务管理成本核算外部协调人事劳资后勤保卫各施工作业区交通疏解管理133 2、主要负责人(部门)主管工作职能：①某工程总承包集团有限公司：负责检查、监督工程进度计划实施的落实情况，处理工程建设过程中遇到的重大问题，确保投标书中的工期、质量、成本控制、安全文明施工等各项管理目标的实现。②项目经理：负责按照投标书中确定的工期、质量、成本控制、安全文明施工等各项管理目标，按照ISO9001质量管理标准的要求，组织工程全过程的具体实施。③项目副经理：协助项目经理工作，检查项目经理部各部门按各自工作职能规定工作的落实情况，重点监控施工进度情况。④项目总工程师：协助项目经理工作，分管施工技术、质量监测工作，对工程实施过程中的关键工序，指导制订详细的施工方案、质量计划及作业指导书，分阶段按照国家规范、规程及设计图纸要求，牵头组织各工序的技术交底、质量检测工作，实现质量管理目标。⑤工程技术部：负责项目全过程实施的具体管理工作，组织施工现场施工调度、技术监控、施工测量、工程试验。⑥质安部：负责项目工程质量、安全管理、文明施工工作，做好日常的质量检查控制、安全监督管理，施工现场文明施工、环境保护管理。⑦材料设备部：按照国家规范及施工设计图纸、施工计划的要求，编制材料设备物资供应计划，具体负责组织材料机械设备物资的采购和进场，并搞好现场材料和设备的管理和调拨工作。⑧计划财务部：具体编制详细的经营计划、资金使用计划，做好成本分析、预测和核算工作。⑨办公室：负责施工现场日常性各项行政事务及对外沟通联络工作，编制劳动工资计划，做好各项后勤、治安保卫工作。⑩施工队：组织各作业班组按照施工计划要求、质量技术要求进行各工序具体施工作业。1.1人员、机械设备的组织1.1.1人员、设备、材料进场方式人员、设备、材料运到施工现场的方法使用汽车通过已建成好的A1133 线，再通过部分现有道路可直接运进现场。人员使用客车，材料用平板货车及自卸车运输，大型设备用平板拖车运输。部分没有原来道路相通的地段，修筑施工便道进入。1.1.1劳力、机具、材料的准备一、人员劳动力本工程施工需要大量劳动力，而且时间相对集中，因此，开工前须落实劳力来源，同时根据省政府有关严格预防“非典”、“登革热”、“乙型脑炎”等传染性疾病的号召，在施工人员进场前做好入场前的体检工作。体检合格者方能进入工地，切断疾病传染来源。按计划适时组织进（退）场，是顺利开展施工、按期完成任务、避免停工或窝工浪费的重要条件之一。因此我公司在劳动力安排上在此投入比较多的人力物力。此外为了达到安全施工的需要，在安全生产上安排的人也比较多，为确保工期，从总体管理上本公司加大了人力、物力的投入，同时在有需要时可以随时调整人力物力的投入量。同时做好劳动力的培训教育，确保劳工的素质。主要劳动力配置请参阅1.20劳动力使用计划。二、机具设备本工程施工需要大量的机械设备和运输车辆，其中大、中型机械设备和运输车辆更是施工的主力。因此，本公司根据现有装备的数量、质量情况和周密的计划，分期分批地组织进场。避免因准备工作不充分或计划不落实以致某一关键机械（或设备、车辆）跟不上而严重影响施工，造成很大浪费。其中需要维修、租赁和购置的，应按计划落实，并要适当留有备份，以保证施工的需要。三、材料本工程施工需要大量材料：水泥、砂、石、土、商品砼及沥青砼、管材等材料。材料的品质、数量、以及能否及时供应也是决定工程质量和工期的重要环节。材料准备工作的要点是：质量合格、数量充足、价格低廉、运输方便、不误使用。在保证材料品质的前提下，本着就地取材的原则，广泛调查料源、价格、运输道路、工具和费用等，做好技术经济比较，择优选用，同时根据使用计划组织进场，力争节省投资。1.2133 施工段划分本工程施工方案的选择原则是在确保工程施工安全、质量、工期的同时，保证施工期间交通畅通，同时，把对周围环境的影响减到最小，少拆迁、少占地，力求整个方案经济、合理、科学。根据本工程工期紧、软基处理量大、质量要求高等特点，同时结合现场实际情况，以建成通车的A1线为界，将本工程施工分为二个施工段组织施工，各施工段在人员、机械设备安排上相对独立。KK0+048.209~KK1+011.62里程为第一施工段，路线长963.411m，包括里程范围内软基处理、路基施工、路面施工、排水施工；KK1+111.994~KK1+770里程段为第二施工段，路线长658.006m，包括里程范围内软基处理、路基施工、路面施工、排水施工。根据施工段的划分，在临设基本完成及施工准备充足的条件下二个施工段同时安排开工。各施工段相对独立作业，但同一施工段内根据进度需要安排一个或一个以上工作面进行施工，同时各工作面之间进行相应的流水作业。1.1施工总体部置1、全线路基分为二个施工段，具体划分请参阅“1.10”有关内容。路基共安排二个专业施工队进行施工。路基施工重点是集中力量突击一般路基填前处理、路基软基处理施工，本工程沿线存在软基，需进行软基处理，软基处理数量大，所以进场后两个施工段均首先重点安排水泥搅拌桩软基处理施工。2、第一施工段KK0+820至KK1+011.620内有金满家园的进出道路，考虑交通疏导，采取分边施工的方法进行。3、第二施工段KK1+111.994至KK1+380内有城西花园的进出道路，考虑交通疏导，也采取分边施工的方法进行。4、碎石垫层及砂垫层的铺设与软基处理可安排相应的流水作业，即软基处理每完成一段且检验合格后，即可安排垫层施工。5、路基的填筑是在路基填前处理、路基软基处理完成后进行施工，且可安排流水作业，路基填前需进行土工格栅铺设。路基填筑后进行路面施工，路面施工先安排底基层，再进行面层施工。6、排水工程结合路基填筑穿插进行，先铺设埋设较深的污水管，再进行雨水管。7133 、本工程属低洼地段，挖方量较少，在路基填土施工的同时，进行挖方路基施工。挖方路基的排水工程基坑开挖在挖方路基施工完成后进行。排水管施工完成后，进行闭水试验或压力试验。合格后整个管坑分层回填剩余土方，再进行复压工作，直至达到设计要求。8、路面施工是在路基施工完成后进行，适当与路基施工安排相应流水作业，即路基填筑完成一段，即可进行路面的施工。路面施工是本工程的重点，必须投入充足的人力、物力及机械设备，以确保施工进度及施工质量。9、具体施工工期安排见施工进度计划横道图及网络图10、施工总体流程图见下页。施工总体流程图第一施工段清理与掘除基坑、沟槽开挖污水、雨水管线钢筋砼化粪池工程砖砌检查井闭水试验土方回填交验、清退场施工前期准备、三通一平第二施工段清理与掘除基坑、沟槽开挖污水、雨水管线钢筋砼化粪池工砖砌检查井闭水试验土方回填133 1.1主要施工方案1、路基施工方法（1）挖方本标段的挖方较小，约1970m3。路基土方开挖采用挖掘机挖装土配自卸汽车运土。挖方可利用土方运至填方路段。弃土运于指定存放地点。（2）填方本标段的填方主要为填土方，路基总填方量77310m3。施工方案采用自卸汽车运土至现场，推土机初平，人工整平，重型振动压路机压实，贯穿整个路基施工全过程。填筑施工工艺从将填料摊铺、平整、碾压、检测四个填方面分成四个作业区段安排单独施工作业面。（3）软土地基处理本段工程路段处理低洼地区，全段工程路基大部分为淤泥，其中淤泥层最厚处达约14m高，需进行软基处理，以保证足够的地基承载力，软基处理采用水泥搅拌桩，如淤泥层厚度超过15m深或雨季施工则采用碎石桩处理，其余路段不満足路基设计要求采用换填砂性土（或碎石）处理。因此本标段计划在中标进场后优先组织施工队伍进行软基路段的施工，并按施工进度计划安排的工期完成路基软基处理，为路基填方提供场地以确保实现总工期目标。2、路面施工方法本工程路面施工包括基层及面层、人行道等施工。路面基层施工采用机械集中拌合，以保证基层混合料的质量。路面面层施工采用沥青摊铺机。人行道砖的铺设采用人工铺筑。3、排水施工方法（1）挖槽土方开挖采用直槽开挖土挖掘机挖装土配自卸汽车运土。（2）支护结合本工程实际情况沟槽基坑支护大致分以下三种型式：⑴、对于能保持直立壁的干土或天然湿度的粘土类地段，地下水很少，且基坑开挖深度在2m范围内，采用机械分层纵挖，直槽开挖，继续水平支撑（木挡板），详细内容请参阅本文1.29.4排水工程施工技术、工艺有关内容；133 ⑵、对于能保持直立壁的干土或天然湿度的粘土类地段，地下水很少，且基坑开挖深度在2m与4m之间范围内，采用机械分层纵挖，直槽开挖，带间隙的水平支撑（木挡板），详细内容请参阅本文1.29.4排水工程施工技术、工艺有关内容；⑶、对于不能保持直立壁的土类或地质条件特差地段或管道埋深在4米以上者，采用采用机械分层纵挖，直槽开挖，钢板桩支护，详细内容请参阅本文1.29.4排水工程施工技术、工艺有关内容。⑷、对于基坑地质特差地段或渗水量很大地段采用机械分层纵挖，直槽加放坡开挖，悬臂式拉森钢板桩支护（支撑数量根据开挖深度确定），详细内容请参阅本文1.29.4排水工程施工技术、工艺有关内容。⑸、对于施工场地空阔条件条件允许者，采用采用机械分层纵挖，放坡开挖，请参阅图示：“某K线道路及排水工程排水施工基坑开挖示意图”。（3）安管对于明挖沟槽施工的管道，管道直径D≥60cm时安管采用吊车为主、人工配合进行下管；管道直径D<60cm时采用以人工为主，机械配合进行下管，下管时应将管道排好，然后对线校正，严格控制中线和标高，对中方法采用中心线法和边线法。（4）填方管道基坑回填主要为沟槽回填砂、回填石屑及回填土方，沟槽回填砂采用分层回填，且每填一层用小型机械压实。顶部回填土自卸汽车运土至现场，推土机初平，压路机压实。1.1施工机具的计算（1）软基处理设备本段工程路段处理低洼地区，全段工程路基大部分为淤泥，其中淤泥层最厚处达约14m高，需进行软基处理，以保证足够的地基承载力，软基处理采用水泥搅拌桩。水泥搅拌桩桩径φ600mm，共约391792延m，其中第一施工段约221756延m，第二施工段约170036延m，根据施工计划以60天完成本分项工程，平均每日工作量：第一施工段为：221756÷60≈3696m，第二施工段为：170036÷60≈2833m。水泥搅拌桩机生产能力按300m/台班计，每日按工作2个台班计，所需搅拌桩机数量：第一施工段为：3969÷300÷2≈7台；第二施工段为：2833÷300÷2≈5台，出勤率折减取1.5实际所需水泥搅拌桩机数量：第一施工段为7×1.5≈11台；第二施工段为5×1.5≈8台。合计投入水泥搅拌桩机共19台。133 本工程实际投入水泥搅拌桩机20台，能满足施工需要。（2）土方设备本工程填方量大于挖方量，所以施工机具的选择以填方数量作为计算依据。本工程土方量约为77310m3，根据施工计划以80天完成本分项工程（其中已包括天气等因素影响）。平均每日工作量为：77310÷80≈966m3考虑天气等因素影响，乘系数1.1，估计平均每日工作量为：966×1.1≈1063m3①.土方运输车辆按现场情况，由于土石方需外调，运距较远，土方运输车辆的运输能力以10m3/h计，每天工作时间为16小时，则所需土方运输车辆的数量为：1063÷10÷16≈7辆。出勤率折减取1.5实际所需土方运输车辆的数量为：7×1.5≈11辆。本工程实际投入土方运输车辆20台，能满足施工需要。②.土方开挖机械按现场情况，计划选用单斗挖掘机进行挖掘取土，土方开挖机械的工作能力为550m3/台班，工作时间为1台班，所需土方开挖机械的数量为：1063÷550÷1≈2台考虑排水施工时的基抗开挖所需，另配置多1倍作备用，实际所需土方开挖机械的数量为：2×2＝4台。在土方施工时，为配合场内土方堆填、压实需要，本工程另外将配置4台装载机、4台履带推土机、8台振动压路机。（3）、稳定土施工设备本工程的水泥稳定稳定层工程量约26271m3，根据施工计划以45天完成本分项工程（其中已包括天气等因素影响）。平均每日工作量为：26271÷45＝584m3考虑天气因素影响，乘系数1.2，实际平均每小时工作量为：583×1.2/8＝88m3现场配置稳定土厂拌设备每小时的工作能力约150m3，完全满足现场的施工要求。（4）、沥青砼摊铺设备本工程的沥青砼摊铺层工程量约4441m3，根据施工计划以20天完成本分项工程（其中已包括天气等因素影响）。平均每日工作量为：4441÷20＝222m3考虑天气因素影响，乘系数1.2，实际平均每小时工作量为：222×1.2/8＝33m3现场配置沥青砼摊铺机每小时的工作能力约200m3，完全满足现场的施工要求。133 1.1协调、协作措施与承诺本工程施工过程中难免会与各道路路面、绿化、照明的收尾工作等发生一定的冲突，因此加强各方的联系，做好与周边施工单位的协调工作，取得他们的支持与配合，使工程得以顺利进行是非常重要的。我司在施工中，对其各专业施工单位及其他有关单位的施工配合，作出以下承诺：1、平衡配合各专业单位与本单位施工的关系，在施工过程中，积极和有关单位的协商有关交接问题。如果发生异议，则和监理工程师协商和裁定，服从监理工程师的协调意见。2、在施工总体部署时，充分考虑网络计划中的时差，研究施工方案，努力平衡各种专业工程与自身工程的关系，合理组织施工，合理安排施工流程，尽量减少相互关的影响。3、服从业主和监理工程师安排，及时提供条件给其他专业施工单位。其他专业施工单位进入我司负责施工的区域时，我司应作出礼让，并提供合适的施工场地。4、当专业施工单位需求临时水电、测量基准点等帮助或资料时，我司将热情服务，提供水电的接驳点以及水准点、坐标点等。如果专业单位要求我司为其放出有关基线时，我司将提供放线。5、提供测量控制点、水准点，并按照监理工程师安排有关施工单位进行联测。6、协助保护各路面及其他专业管线的成品、半成品。7、积极与业主、监理协商解决遇到的各种问题。133 施工进度计划和各阶段进度的保证措施1.1进度计划概述一、工期目标本工程土建工程业主要求的总控制工期为210个日历天。考虑到施工过程中不可预见因素的影响，我公司拟紧凑、合理组织施工，将本工程的完工工期拟定为提前5天。根据暂定2004年10月9日的开工日期，我公司的计划施工工期为：2004年10月9日～2005年5月1日，总工期205日历天。二、施工进度计划编制说明1.因本工程工期较为紧张，工程量大，在本进度计划的编制中，我公司考虑星期六、日安排施工，节假日均安排施工。2.本工程中，施工进度安排主要受拆迁的影响，同时，道路、排水施工还受地质条件、天气等不可遇见的因素影响。因此，为确保施工期间原有交通的畅通及确保工程按期完成，我公司在本工程的施工中除投入足够的施工机械、设备和周转材料外，还将整个施工区划分为两个施工部分，即按南北侧分两个施工部分。3.本工程分两个施工段同时进行施工，第一施工段为KK0+048.209至KK1+011.620，第二施工段为KK1+111.994至KK1+770。4.第一施工段起点KK0+048.209至KK0+120处于拆迁民房范围，现暂时未拆迁，施工时不会造成交通压力。KK0+120～KK0+820为农田菜地及荒地范围，施工时，受周围环境的影响最低。KK0+820至KK1+011.620内有金满家园的进出道路，考虑交通疏导，采取分边施工的方法进行。5.第二施工段KK1+111.994至KK1+380内有城西花园的进出道路，考虑交通疏导，也采取分边施工的方法进行。KK1+380至终点KK1+770为农田菜地和少量厂房，周围环境对施工的影响不大。6.进度计划安排已按施工部署，综合考虑。133 三、进度违约责任承诺如若中标，我们承诺将按下列进度计划表中的总进度计划完成总工期和节点工期目标。否则，将无条件接受合同条款的处罚。进度计划表序号工程项目开工时间完工时间进度计划2004年2005年10月11月12月1月2月3月4月5月1施工准备2004年10月9日2004年11月2日2基础工程2004年10月26日2004年12月28日3排水工程2004年11月25日2005年3月14日4道路工程2004年12月7日2005年4月28日5…67注：1、本表后应附施工总体进度计划网络图及进度计划的保证措施。1.1施工进度计划详见“施工进度计划横道图”、“施工计划网络图”。1.2关键项目工期保证措施一、组织管理措施1.将该工程列为集团公司的重点工程，从机械、设备、技术人员、劳动力、材料、资金等方面给以优先保证。2.严格按照项目法管理，配备强有力的项目经理部人员，建立完善的管理体系，将进度计划分解到各部门，层层签订承包合同，责任落实到人。制定明确的工期奖罚制度，使效益、分配与质量、安全、进度挂钩，激发职工的生产积极性。3.按施工组织设计投入足够的人力、物力、财力，满足进度要求。4.建立奖罚制度：对将工期提前的班组，给予一定的经济奖励；对将工期拖延的施工班组进行处罚或更换施工班组，做到工期与经济效益挂钩。5.配合业主做好前期准备工作，工期保证从工程开工初期抓起。6.133 在取得业主、监理、设计单位的支持下，积极推广新技术、新工艺，加快施工进度。7.加强质量检查工作，做到隐蔽工程验收一次通过，尽量不要返工和返修，不因质量方面的原因而影响工期。8.对进度、劳力、材料、投资等方面的信息进行信息化动态管理，以科学为依据，运用统筹方法、网络技术合理配置资源，优化、深化施工组织。二、技术管理上的保证措施1.根据设计图纸、地质勘测报告和现场情况，编制周密、科学的施工组织设计，合理安排各主要施工工序，在确保关键线路工程的同时有效地组织均衡生产，提高效率，确保整个工程的施工进度。2.加强施工过程中的计划管理及进度控制，根据批准后的施工组织、总工期、关键工期的要求，编制周密细致的月、旬、周的施工生产计划，以日保周，以周保旬，以旬保月，强调当日计划当日完成。同时，还要对照实际进度、客观条件，对计划进行分析、调整，不断完善管理，从而确保工程进度。3.施工机具按施工组织计划按时进场，并配备足够的易损件和消耗材料，制定机械操作规程，严格管理，配备机修小组对机械进行保养和维修。同时在现场配备发电机组，以应付停电和高峰期供电所需。在必要时，要及时加大设备的投入。4.根据施工安排，制订合理的用款计划和材料供应计划，避免停工待料的现象发生。5.定期对工人进行技术培训，做好新进场工人和新工序工前的技术交底，提高工人的素质和技术水平，加快施工进度。6.软基处理是本工程关键之一，软基处理直接影响路基及排水施工进度，因此投入足够的机械设备，以确保按计划完成。三、各方面因素影响进度的解决方案和控制措施㈠、本工程施工进度的影响因素主要有：1.拆迁征地因素⑴经过现场勘察，施工范围内有民房拆迁，位置在起点KK0+048.209～KK0+120之间；⑵厂房拆迁，在KK1+580附近有一约150m2厂房（平房）须拆迁；⑶高压电杆拆迁，KK0+048.209至KK1+011.620沿线右侧人行道位置有一排高压电杆须迁移；133 ⑷在农田征地，主要范围是KK0+120～KK0+800之间以及KK1+420～KK1+580之间的菜地和蕉林；⑸临时构筑物的拆迁，主要是在KK1+390～KK1+420之间有一停车场须拆迁。2.交通因素在本标段K线与A1线交叉口两侧均有一砼道，该道路为金满家园及城西花园的进出道路，施工时须保证小区行人车辆的通行安全和顺畅。3.部分路段排水深、软基处理数量大的设计因素1.本标段KK0+048.209～KK1+011.620右侧污水管埋深较大，最深达7m，施工时必须充分考虑施工安全和周转材料（拉森桩）的使用计划。2.软基处理工程量大，本标段采用水泥搅拌桩的形式进行软基处理，总工程量达到39万延米。㈡、解决方案和控制措施1.针对拆迁因素的影响⑴我司采取主动措施，成立公关小组，积极配合业主及有关拆迁部门的工作，并做好拆迁宣传工作。⑵我司一旦中标，立即与拆迁征地的有关部门联系，取得拆迁完成情况的详细信息，根据实际情况，细化施工进度计划。⑶施工过程中，根据拆迁征地的实际进展情况，见缝插针，及时变更施工计划，使施工计划在动态管理中完成。⑷严格做好安全文明施工管理工作，积极与当地居民、单位联系，达到在施工过程中做到方便市民出行，尽量减少对市民生活的影响，使本工程深入民心，不给拆迁征地工作带来负面影响。2.针对交通因素的影响我司编制计划时已考虑保持原砼道路通行状态下的施工，具体是采取分边施工的方法，先保证原砼路面的通行顺畅，待另一侧排水路基施工完毕，再交通改道，进行原砼路面位置的排水路基施工。3.针对排水管埋设深的设计因素⑴排水施工必须在软基处理（水泥搅拌桩）施工完毕，达到设计强度后，方可开挖施工；⑵133 根据实际施工情况，准备充足的拉森钢板桩进场，做好周转材的动态使用计划，保证工期的目标；⑶严格按施工方案进行交底和施工，对不按施工方案进行施工的现场指挥人员和工作人员进行严肃的批评；如造成安全事故，影响工期的严格执行已制定的处罚措施。4.针对软基处理数量大的设计因素⑴根据实际交地情况，组织足够的施工机械进场施工；施工机械进场前必须经过使用状态的检查，只有达到合格的施工机械方可进场施工。⑵根据施工进度计划，制定水泥等材料的采购计划，材料供应要及时。⑶材料进场后，要做好保管工作，试验员做好材料抽样检验工作，防止不合格品的使用。⑷我司一旦中标，立即进行现场的详细调查，包括取水点（接驳点），接电点的位置，并同时进行水电的报装工作，最大程度地减少水电对工程施工的影响。四、雨季施工措施1.某地区为台风暴雨多发地区，编好雨季施工期间的技术安全措施，制定层层落实的具体办法和定期的检查制度，以保证施工安全和进度。2.与市气象台建立固定联系，由气象台提供每周天气预报，及时调整计划。3.暴雨、台风等恶劣天气前后，现场安全小组要专门检查临设、棚架、支顶、围护、设备、电器的安全，发现隐患，立即整改。4.雨季期间设专门班组，对所有排水沟、砂井进行24小时巡查，及时疏浚，确保施工现场排水畅通。5.雨季期间应指定专人负责维修临时道路路面，对易受冲刷部分，要铺石块、煤渣、石粉等渗水材料；对路面不平或积水处要抓紧抢修或晴天时修好，以便消除隐患。6.对基坑在雨季前全面检查，疏通排水，加强基坑稳定的监测；施工现场的机电设备要有可靠的防护装置；经常检查照明和动力线有无混线、漏电、埋设是否牢靠等，保证雨季期间正常供电；不宜受台风暴雨袭击的原材料、构件、设备等，要放入室内或设立坚实基础堆放在较高处，用蓬布封盖严实。7.排水管基础施工前，掌握天气预报情况，防止大雨突然袭击，确保施工质量和安全。8.133 在雨季前，给施工人员配备雨衣、雨鞋等；对原有抽水设备进行全面检查、补充，雨后及时排干基坑或路面积水，将雨天对施工的影响降到最低。五、工期奖罚措施1.本标段工期非常紧张，因此，采取工期奖罚措施很有必要，若我司在本标段中标，将会严格按网络图和横道图的进度计划施工，并在每周一由项目经理主持上周施工进度小结会议，对各班组上周完成的任务作出相应的奖罚措施：2.若总工期不能按招标文件要求完成，我司将接受业主按招标文件和合同规定给予处罚。3.技术员对现场施工管理人员进行技术交底时有误、不清楚、不及时而造成返工或延误工期的，工期每延误一天扣罚其个人200元。4.现场施工管理人员施工安排不当、没对施工班组进行施工交底而造成返工或延误工期的，工期每延误一天扣罚其200元。相反，若提前完成计划任务，每提前一天给予奖励200元。按期完成的不奖不罚。5.现场质检员在施工中，没对质量进行过程监控而造成返工或延误工期的，工期每滞后一天扣罚其200元。6、安全员对现场安全隐患不检查、不整改，造成现场监理下停工整改令的，一次扣罚其500元。7、现场材料员没按施工管理人员要求按时进料造成延误工期的，工期每滞后一天扣罚其100元。8.现场各班组没按施工管理人员安排，野蛮施工而造成返工或延误工期的，工期每滞后一天扣罚其班组300元。若各班组努力创造施工条件，提前计划完成任务的，每提前一天给予其班组奖励500元。9.项目部与公司签订工期责任状，总工期按计划提前完成，公司拨出10万元对项目部给予奖励；总工期没按计划完成，对项目部作相应的处罚。133 材料供应计划及质量保证1.1主要材料来源及供应计划（1）主要材料使用计划表序号材料名称总数量供应商进场计划2004年2005年10月11月12月1月2月3月4月5月1水泥30821t英德水泥有限公司100010001000100001000070008212中砂33157m3太和石场50009800100003000200025008573碎石49662m3太和石场750080008000100008000600021624机砖670.7千块人和200300170.75石屑19652m3太和石场2000200040005000465220006混凝土排水管1470m某龙归水泥制品厂4006004707HDPE塑料管6310m山西塑料总厂1000200030003108商品混凝土2605m3派安4004004004004004002059土工格栅74840m2常州宏发土工布公司2000020000200001484010井环盖250套市政维修处10015011侧石5646m某龙归水泥制品厂16462000200012平石3293m某龙归水泥制品厂7931500100013人行道和单车道块料面砖19853m2坚基环保地砖公司70007000585314沥青混凝土4618m3某筑波路桥20002618133 （2）投入周转材料计划表本工程所用周转材料主要有排水基坑开挖支护的钢板桩、拉森钢板桩、支撑及挡土板等。对于周转材料我司尽量加强保养及维护，增加使用周转次数，提高使用效率。但超过规定使用次数的周转材料或发生变形超过规定的周转材料，我司将不再使用。本工程主要周转材料投入数量及使用时间表如下：投入周转材料计划表序号材料名称投入总数量新旧程度承诺来源(自有/租赁)进场计划2004年2005年10月11月12月1月2月3月4月5月1槽[40（钢板桩）3000m90%自有150015002拉森钢板桩1000m90%自有5005003杂厚木176m3全新新购5076504松杂木枋板材14m3全新新购145板枋材75m3全新新购303015注：如有周转材料相互调配计划的，需作详细说明其进出时间并与总体计划相对应。1.1供应过程中质量保证措施（1）材料的运输与装卸A.供应厂商负责将材料运输到我司指定的仓库或者卸货地点，我司提供卸货作业场地，并提供材料仓库或符合要求的材料堆放场地，我司必须为供应商提供材料所需的汽车便道。B.水泥原则上每车货物不得混装，对于个别规格散、用量较少的工程材料需混装时，车上货物必须采用鲜明的标志加以区分，由于区分不明确的混装货物我司拒绝签收，C.运输过程中应厂商要遵守道路运输行驶规定，不能超载、超高等违章运输。D.供应商必须按照供货规定的时间和我司指定的地点将材料送达，任何不按照规定时间送货或者拒绝送达我司指定地点而造成的损失由供应商承担。E.进入施工场地后如因材料堆场、便道原因造成运输材料无法到达，由此造成的停工、误工等一切损失由我司取担。F.133 材料运达到指定地点后我司负责卸车的，我司将尽快组织卸货工作，不得无故拖延或者拒绝卸货。（2）材料接收和检验A.所有运至工地的材料必须附有出厂合格证书或复印件，如无任何材料合格证书，我司有权拒绝接收该批材料，但供应厂商提出暂为保管，我司不得无理拒绝，等材料合格证书到达后，再办理有关材料接收手续。如出厂检验报告单、出厂合格证等齐全且外观检验合格，我司必须当天办理接收手续。B.材料到货后，我司会同监理工程师和材料员对到货材料的名称、规格、型号、数量、质保书等进行核实，填写进货物资记录表，经驻地监理工程签认后每月18号前报工程部，所有厂检验报告单、出厂合格证我司必须妥善保管，并随时备查。C.驻地监理工程师必须严格按照自检和抽检的频率进行原材料试验，在试验结果没有出来之前不能投入使用，供应厂商的厂合格证明不能免除我司对材料的检验，驻地监理工程师负责有监督责任。D.每批次水泥应按照品种、标号、批号等不同分批进行试验和鉴定，试验取样须经驻地监理工程师从不同位置抽取试样送至中心试验室。散装水泥必须按照相同的标号、品种、厂家入罐，不同散装水泥不能混装，包装水泥必须包装鲜明，无破损、无受潮，无结块现象。水泥出厂检验单由厂商补送。E.商品砼在浇筑砼前，我公司要求商品砼供应商提供原材料的检验报告，并按有关规范核对，定期要求砼供应商对所采用的原材料送到我公司指定的有资质的检验部门进行抽检，根据抽检结果，如质量有异常波动时，我公司将要求砼供应商分析原因，并制定有关措施。F.沥青混合料检验及运输（A）运输运送沥青混合料车辆的车厢底板面及侧板内壁洁净，无有机物，并涂刷一薄层油水（柴油：水1：3）混合液，不得有多余的油水混合液积聚在车厢底部。运至摊铺工地的混合料温度不低于规范规定的到现场温度。不符合温度要求，或粘结成团块、已遭雨淋湿的混合料不得铺筑在道路上。（B）沥青混合料检验：a在拌和作业中，对混合料进行抽样检验。b在每次取样后6小时，将试验结果提交给监理工程师。当试验结果表明需要作任何调整时，都由监理工程师批准后进行。在未经调整前，对有疑问的混合料不准使用。133 c所有过度加热、已炭化、起泡和含水的混合料均废弃。G.沥青进场应按照不同的货源、标号分开存放，不同品种沥青不得混杂。沥青的取样和试验按照标准执行，沥青出厂检验报告单必须随货同行。H.所有材料进场按照规范进行原材料试验。对于有净议的材料，最终送广东省质量监督站鉴定。I.如水泥个别指标或强度达不到该品种要求，但难够满足低一级强度要求，经过监理工程师批准，可作为降标号或等级处理。（3）材料的保管、堆放A.所有材料的保管和堆放必须符合国家有关规范要求，做好材料的归堆、隔离、标识、遮盖等工作，材料员应经常性检查材料的保管和堆放情况，对于发现的不合理要及时整改，保证材料的保管和堆放规范。B.驻地监理工程在我司第一次使用堆放场地之前进行检查，认可我司的保管和堆放措施可行，项目实施过程中应经常性检查，发现问题及时整改。C.堆放水泥的仓库搭建应牢固，不漏水、不得受潮或混入杂物：袋装水泥堆放高度不宜10超过袋，最高不超过12袋。在正常环境中存放不得超过三个月。若超过上述期限时，水泥标号即降低，应视为过期水泥。水泥泥存放过期或受潮结块，应立即清理出现场，严禁使用。D.对于合格物资和不合格物资我司将分开堆放，并作明显的标识，对于不合格物资进行封存，并尽快将不合格物资运离现场。133 劳动力、资金、机械设备及检测设备投入计划1.1劳动力使用计划劳动力配置主要考虑三方面：（1）单位工程量；（2）最小工作面的要求；（3）工期要求。根据本工程特点和以上三方面要求，劳动力配置如下表示。表5.1.1投入劳动力计划表序号工种投入总人数进场计划2004年2005年10月11月12月1月2月3月4月5月1管理人员4040404040404040302搅拌桩工606080803土方工6060606060204普通砼工40202530404040405沥青砼工120508080206木工402040404040407机驾工4020404040404030108测量工8888888869钢板桩工20103040403010管道工8020508080804011焊工16412161616161012钢筋工5020405050504013机械工1610161616161616414试验员101010101010106415电工43444444216修理工52555555317杂工50155050505050351018合计4994026534935945919111623133 注：（1）本劳动力指各工序施工高峰期劳动力需用计划（2）劳动力现场实际需要数，可根据现场材料供应、作业面等因素综合考虑，严防劳动力浪费，做到动态平衡。（3）施工现场正常作业人数大约为500人左右。（4）劳动力使用计划根据施工计划编排，工期是2004年10月9日至2005年5月1日（共205日历天），因此劳动力计划也编排至2005年5月1日。1.1施工机械设备投入和现场管理1.1.1机械设备选择原则结合本工程工作量、作业面进行机械的选择；一、能满足工期、质量、安全的要求；二、能最大限度地提高机械使用效率，用较少的机械设备完成较多的工程量；三、在确保工期、安全、质量的前提下能最大限度地减少工程成本，高效率地完成需要的工作量；四、容易进行操作运转和维修，易于拆装和转移，并且可靠性能高。133 1.1.1施工机械设备投入拟投入本合同工程的主要机械设备和材料试验、测量、质检仪器详见下表。表1.21.1投入设备计划表序号设备名称规格型号投入总数量来源(自有/租赁）进场计划2004年2005年10月11月12月1月2月3月4月5月1履带式推土机8021台自有2履带式推土机PD61台自有3履带式单斗挖掘机（液压）KOmATSUPC220LC-64台自有4电动振动冲击夯实机ZY-156台自有5蛙式夯实机HW2004台自有6振动沉拔桩机4台自有7水泥搅拌桩机BFP60020套自有8汽车起重机QY8型2台自有9汽车起重机QY122台自有10汽车起重机QY162台自有11叉式起重机1台自有12叉式起重机1台自有13光轮压路机2Y8/102台自有14光轮压路机YZC122台自有15轮胎压路机YL9/162台自有16沥青砼摊铺机TITAN4231台自有17稳定土厂拌设备1套自有18发电机组120kw4台自有19插板桩机2套自有20装载机ZL40B4台自有133 21自卸汽车SX324020台自有22平板车东风40t4辆自有23风稿10台自有24锯缝机5台自有25地下管线探测仪RD4002套自有26电焊机DN254台自有27钢筋弯曲机GB40B1台自有28手动钢筋切断机GQS20A1台自有29污水泵WQG50-226台自有30潜水泵QS32×25－410台自有31空压机组SP3061台自有32洒水车TS1502辆自有33全站仪DTm-5301台自有34经纬仪T24套自有35水准仪AC-204套自有36试验、质检仪器自有133 表1.21.2主要的材料试验、测量、质检仪器投入计划序号设备名称规格型号投入总数量（台、套）来源（自有/租赁）进场计划2004年2005年10月11月12月1月2月3月4月5月一土工自有1土壤自动击实仪及附件2自有2灌砂法测密度2自有3环刀法测密度2自有4电子天平4000g/0.01g2自有5中型烘箱220升1自有6土工标准筛(套)方孔0.074~60mm1自有7液塑限联合测定仪1自有8调温调湿养护箱1自有9脱模器多用途2自有10台秤15kg/5g1自有11反力架1自有12土壤有机质含量测定1自有13含水量快速测定仪1自有二沥青混凝土自有1混合料搅拌机容积10升1自有2马歇尔击实仪及附件1自有3马歇尔测试仪及附件30KN1自有133 4抽提仪1自有5电子天平1自有6烘箱（大型）1自有7电子温度计-30~500℃1自有8恒温水浴48升1自有9脱模器多用途2自有三砂、石料1标准筛方孔1自有2摇筛机1自有3针片状试验规1自有4压碎值测定模1自有5视比重测定1自有四水泥、混凝土、钢材160T万能试验机60T1自有2坍落度测定仪200T5自有3电子秤1自有4砂浆振动台30kg/1g1自有5砼振动台1自有6砼振模1m210自有7砂浆试模100型5自有8沸煮箱19抗折机1133 10磅秤100kg/5g111标准养护箱112水质分析1五检测仪器1三m直尺22远红外温度计13应变式温度计14纹理深度测定仪15弯沉仪1六环境监测1有毒气体测定仪12温、湿度测定仪13水质监测仪14风速仪15雨量计16气压计17气温计1133 1.1.1机械设备现场管理①、每种机械能有一定的使用范围和特定的使用条件，只有按照一定的标准和规定，正确使用才能保证安全生产，并取得经济效益。1.1.2做好维修保养，提高机械完好率。②、做好设备的维修保养工作，要及时处理发生的问题，随时改善设备的技术状况，防患于未然，把事故消失在发生之前。1.1.3加强配件管理，保障维修的需要③、设立专门的配件仓库，又专人负责管理，对配件进行合理储备。配件管理人员要深入调查，有概率法统计所属机型磨损，易损坏的配件，并要求技术人员提供这方面的资料，以做到合理储备。④、实行“三定”制度，采取奖惩措施。“三定”制度即定机、定人、定责任制度，做到人机固定，责任明确，有利于发挥机械效率及排除机械故障，提高机械管理水平。1.2劳动力、设备投入保证措施一、人员动员周期与保证措施针对本项目工期紧、软基处理量大、质量要求高等特点，我公司将汇集经过多个大型工程锤炼、纪律严明，能打硬仗的高素质作业队伍，精心组织，确保工程优质高速的完成。参与工程的作业队伍，均为具有一定的理论水平、有丰富的实践经验并经过两个以上的同类型工程锤炼的高素质队伍。管道工、木工、土方工、砼工以在我公司工作多年，并在多个大型工程中成绩突出的队伍为主。特殊工种作业人员均经过公司特殊岗位作业培训，并通过严格考核的公司职工。133 人员动员周期表序号名称动员周期运输方法准备工作内容1先遣人员1d专车先遣人员到达工地后，进一步调查、熟悉当地情况，了解当地民风、民俗、联系驻地建设，协调临时水、电、通讯线（管）的架设工场；平整施地，搭设工棚、接通电力、电讯线路，安装生活、生产用水管道，安装调试发电机组；阅读设计施工图文件和有关《施工技术规范》，熟悉施工现场，认真作好工地与图纸核对，如发现有图纸与实地不符的信息及时反馈给业主和设计单位；搞好项目经理部各种图表的设计，完成实施性施工组织设计；组织有关技术人员、技术工人进行全面质量管理教育，进行技术交底，建立有关组织机构、制订规章制度；各种机械、试验仪器设备进场，安装调试完毕；在现场进行全面调查，依照施工设计图，各队根据各自情况，制订详细具体的施工方案；调查、落实材料单价、供应地点，签订有关供货合同；调查核实管材等价格及质量；调查弃土场位置和落实运输便道情况；组织技术人员测量放样，恢复管线中桩；经理部对各项准备工作落实后，将有关情况书面报请驻地监理工程师申请开工。2项目经理部人员及设备2d专车、货车3管道工、土方工、木工、砼工、杂工等（含人员、材料、设备）3d专车、货车、大型平板车4焊工、测工、机械工、电工等（含人员、设备、材料）3d专车、货车、大型平板车人员动员周期安排，见上面施工人员动员周期计划表，现将有关事项说明如下：1、人员动员周期计划系根据本工程任务量大小，以及对该工程的施工总体进度计划和施工顺序安排等综合因素编制而成的。2、本计划的时间起点定为2004年10月9日，按205天的工期计算，终点时间为2005年5月1日。具体的进退场时间考虑了工程本身实际需要与总体进度安排。3、实施过程中，如果监理工程师对人员的进退场安排存有异议，我们将随时按照监理工程师的意见进行调整。133 二、人员、设备运到现场的方法与保证措施经现场实地勘察，本标段周围已具备以道路运输为主的交通网，如已建新A1线路，因此，本段交通方便，可充分利用现有道路迅速地将所需的设备，人员，材料运至本路段和各作业点，工程调动时间短，除开工准备期内调入的设备，人员,材料占用工期约需l日外，其他调动安排在施工期内进行，不考虑占用工期。在运输过程中，做到遵守交通规则、规定等，确保运输安全。1.1资金使用计划资金使用计划表序号资金使用时间月使用资金百分比（%）备注年度月度12004年10月15服从业主安排211月12312月1242005年1月1552月1463月1274月1085月59质保金510合计100注：本表后附资金使用计划柱状图。133 施工平面布置和临时设施布置1.1施工现场概况某位于某市中心区的西部，距市中心约10km，东临白沙河，西至佛山南海与某行政界限，南到规划城市道路，北与佛山南海的里水相接。广佛高速公路和环城高速公路经过某小区。本标段某K线起点南接规划U线（未施工），扇状布置，斜穿整个某小区及A1线，终点接规划P线（未施工）；全长约1.75km。目前A1线已建通车，从A1线东北方向可跨环城高速公路后进入环城高速公路或广佛高速公路，西南方向可经糖厂大桥上内环路高架桥进入某市区，交通十分方便。A1线已建成通车K线现有砼道路本标段范围内有大量的居民楼房，生活小区，施工周围居民较多；其中KK0+820至KK1+011.620（与A1线相接的西北侧施工止点）及KK1+111.994（与A1线相接东南侧的施工止点）至KK1+380各有一条约7m宽的混凝土路面位于施工范围内为进入金满家园和城西花园的主要通道；另外施工起点KK0+048.209至KK1+011.620段沿线的人行道位置有高压线未迁移。133 金满家园门前的高压电杆KK0+048.209至KK1+011.620沿线高压电杆1.1施工总平面布置原则根据施工现场位于居民住宅区，场地比较狭窄，施工总平面布置时，结合现场的具体情况和招标文件要求按以下原则进行布置：1、遵循节约用地、紧凑的原则，尽量减少占用农田耕地；2、充分考虑现有的交通状况，尽量利用永久性道路和交通设施，不阻碍原有道路交通；3、交通运输畅顺，尽量减少材料的二次搬运，降低生产成本；4、尽量将永久、临时设施结合，降低临时设施费用；5、场地布置与施工总部署、施工进度、施工方法、工艺流程和机械设备相适应；6、符合安全生产、文明施工的要求，利于防火、防洪，利于创造一个文明施工的环境条件，避免或减少对周围环境及市政交通的干扰和影响。133 1.1施工临时设施布置及说明一、生产、生活及办公设施布置在本标段KK0+700~KK0+820西侧有一余泥堆放荒地，在施工红线范围边线附近，面积较大（约80m×30m），场地基本平整，且位于KK0+820至KK1+011.620原砼路边，可与金满家园共用该道路，交通方便。除金满家园进出车辆行人外，附近基本没有其他住宅区或民房。我公司考虑将该位置作为项目部驻地，搭建施工临时生活及办公设施用房。（见“P-01”图“施工平面布置图”）。另外在KK1+380位置有一块现为停车场的平地，约60m×50m可作为施工队驻地及材料临时堆放场、施工机械停放场使用。稳定土搅拌站设置在本标段终点与P线接口附近，该处靠近白沙河，砂石运输方便，且现况为菜地及荒地，周围没有居民住宅，稳定土搅拌站设置在该位置可减少对居民生活环境的影响。二、生产、生活及办公设施规模1.项目部驻地：办公设施主要为项目经理部办公室，内设项目经理办公室、总工室和工程技术部、测量部、质量部、材料设备部、医务室、会议室、试验室及监理办公室、监理休息室等。生活设施设置宿舍、娱乐室、工地饭堂、卫生间，生产设施设置工地仓库、材料堆放场、机械维修及停放场。临时办公及生活设施以组合板房为主，以便加强管理。133 2.项目部规模：（临时用地计划表）序号项目规模（㎡）一项目部驻地1各类办公室2002医务室103会议室504监理办公室及休息室355娱乐室506宿舍2807卫生间1008厨房409工地饭堂6010材料堆放场50011机械维修及停放场50012门卫10二施工队驻地1办公室502宿舍6003卫生间804材料堆放场10005机械维修及停放场4006门卫10三稳定土搅拌站1办公室202宿舍1503堆料场20004机械停放场10005门卫106卫生间20二、施工用水量、用电量计算及管网布置1.施工用水量计算⑴施工用水q1=k1Σ(Q1×N1×K2)/(T1×b×8×3600)其中k1：未预计施工用水系数,取1.05～1.15;本工程计算时取1.15。133 K2：现场施工用水不均衡系数，取1.5；Q1：每班计划完成工程量，按本工程实际情况，在软基处理水泥搅拌桩施工时需水量最大且集中，Q1取水泥搅拌桩施工每台班完成400m计算，总投入18台桩机；N1：施工用水定额，按150L/m计算；T1：有效工作日，按水泥搅拌桩施工60日历天计算；b：每天工作班数，按1.5计算；q1=1.15×(18×400×150×1.5)/(60×1.5×8×3600)=0.72L/s⑵机械用水q2=k1Σ(Q2×N2×K3)/(8×3600)根据所投入的施工机械数量，Q2×N2≈4000K3：施工机械用水不均衡系数，取值为2；q2=（1.05×4000×2）/(8×3600)=0.29L/s⑶施工现场生活用水q3=（P1×N3×K4）/(t×8×3600)P1：施工现场高峰昼夜人数，根据劳动力计划，P1=499人；N3：施工现场生活用水定额，取值50L/人；K4：施工现场生活用水不均衡系数，取值1.4；t：每天工作班数，按平均1班计算；q3=（499×50×1.4）/(1×8×3600)=1.21L/s⑷生活区生活用水q4=（P2×N4×K5）/(24×3600)P2：生活区居住人数，根据劳动力计划，平均P2=450人；N4：生活区昼夜全部用水定额，取值100L/人；K4：生活区生活用水不均衡系数，取值2；q4=（450×100×2）/(24×3600)=1.04L/s⑸消防用水按火灾发生次数一次计算，q5=10L/s；施工现场总用水量：Q=q5+0.5（q1+q2+q3+q4）=11.63L/s。2.施工用电量计算按投入机械设备计划，主要用电施工机械见下表：133 序号机械名称数量（台）功率（kW）小计（kW）1水泥搅拌桩机20459002电动夯实机64243蛙式夯土机42.5104振动拔桩机4451805稳定土搅拌设备172726强制式搅拌机27.5157电焊机4251008弯筋机1339割缝机531510压缩机13030ΣPc1259P计=1.24×K1×ΣPc=1.24×0.6×1259=936kW3.管网布置施工用水主管采用DN100管，分管采用DN50管。在施工范围内，施工用电我公司采用TN-S系统（三相五线）供电，主杆采用标准的水泥杆架安设，分支线采用YZA型五芯电缆，在变电器出口处设总动力箱，根据工程的进展情况在工地施工作业面设分动力箱，为防止意外停电对对工程正常施工造成影响，施工现场配备4台125kw发电机。通过电源切换箱以解决停电时施工和生活用电。我司自行与供水、供电有关部门报装，根据工程的进展情况驳接到施工作业面。考虑本工程总路线长度较长附近水电接驳较方便，水电接入点设为3～4个。1.1施工总平面布置图施工平面布置及临设驻地布置详见“平-01”、“平-02”图。133 关键施工技术、工艺及工程项目实施重点、难点及解决方案1.1重点、难点分析及解决方案1.1.1重点、难点分析⑴、工期紧：本工程施工项目有软基处理、路基、路面、排水等项目施工，招标文件要求的工期为：210个日历天全部完成，我司承诺的工期目标为205个日历天，工期紧。⑵、本工程软基处理工程量大：本工程沿线主要采用水泥搅拌桩进行软处理，处理数量达391792延m，同时，软基处理施工进度和质量的好坏，直接关系到本项目路基工程施工的成败。⑶、基坑开挖深度大、基坑回填质量要求高：本工程排水管道基坑开挖深较大（最深约7.00m左右），同时，基坑回填质量直接影响路面施工质量。⑷、本工程的交通维护工作较重在本标段K线与A1线交叉口两侧均有一砼道路，该道路为金满家园及城西花园的进出道路，施工时须保证小区行人车辆的通行安全和顺畅。⑸、质量要求高本工程质量目标为市优良样板工程，工程质量要求高。⑹、环保、文明施工要求高本工程位于某市城区内，环保及文明施工要求高。1.1.2解决方案⑴、工期紧解决措施①平行施工、流水作业根据本工程工期紧张、任务重的特点。为便于施工管理及土方协调，将整个工程分为二个施工段。各施工段相对独立，配置相应的人员及机械设备，组织平行施工，进场后二个施工段同时开工；同一施工段内各道工序同时安排相应的流水作业。②确保人员和施工材料的投入根据本工程招标文件对工期的要求，2004年10月9日开工，路基施工经过春天，春雨绵绵，必须考虑雨季对工期的影响，必须投入足够的人力、物力配合施工，才能确保工期目标的实现。133 ③主材的进场主要是制定科学可行的材料供应计划，确保施工过程不受材料供应的影响。由于工程的地域，工程的施工条件。材料部门要供应商保持24小时的联系，确切了解库存情况，进场材料的计划落实情况，务必物流畅通无阻。为了保证材料的及时到场，要做好计划的提前报送。自行采购的材料要充分调用一切的运力，确保材料的通行无阻；同时，施工现场要储备有足够的施工用料。④增加机械的投入工程开工后，机械投入的保证，就是工期的保证，只有施工机械的投入，才能保证工期目标的实现。增加机械的投入可以有效地缩短施工作业周期，使下道工序能提前进入施工。所以，我们将机械的计划按计划量的120%来考虑，确保优质高效完成任务。⑤其他措施请参见“1.17关键项目工期保证措施”有关内容。⑵、软基处理工程量大解决措施①根据实际交地情况，组织足够的施工机械进场施工；施工机械进场前必须经过使用状态的检查，只有达到合格的施工机械方可进场施工。②根据施工进度计划，制定水泥等材料的采购计划，材料供应要及时。③材料进场后，要做好保管工作，试验员做好材料抽样检验工作，防止不合格品的使用。④我司一旦中标，立即进行现场的详细调查，包括取水点（接驳点），接电点的位置，并同时进行水电的报装工作，最大程度地减少水电对工程施工的影响。⑶、基坑开挖深度大、基坑回填质量要求高解决方案施工过程中作好支护方案的设计、实施及安全措施的落实检查，不同路段根据不同的地质情况采用不同的开挖及支护方案：地质条件相对较好地层，可以直接开挖，若上述地段地层中局部土质相对较差或容量受地下水影响的地段可采用钢板桩或拉森钢板桩加支撑的支护结构。⑷、本工程的交通维护工作较重解决方案⑴、本工程交通方便，现有道路可直接进入现场。只是在K线与A1线相接处、K线与A1线交叉口两侧原有砼道路均要做好施工围蔽工作。安排专人24小时值班，进行现场指挥。以确保交通安全。133 ⑵、交通组织我公司安排专人24小时指挥引导车流，确保交通不堵塞，施工期间，注意不污染已施工好开放的道路，如果污染了道路，立即派工人清扫道路；清扫道路的工人必须穿反光衣，面对来车方向进行清扫道路；清扫道路时设置反光锥筒、交通指示牌等。⑶、旧路处施工，采用分边、分段的方法进行施工，施工前，与有关部门积极联系，取得其谅解与支持，施工期间安排专人配合交通警察疏导交通。⑸、质量要求高解决方案解决措施参见“9质量保证措施”。⑹、环保、文明施工要求高解决方案我公司有丰富的城市安全文明施工经验，针对本工程对安全文明施工及周围建筑的安全要求较高，在整个施工过程中采取可靠措施以保证行人、车辆及周围建筑物的安全。在施工技术方面采取打设钢板桩进行基坑支护，制定深基坑施工的安全应急预案，开挖时对周围建筑物的沉降采取定时观测的方法预防坍塌的安全事故。文明施工方面采取在交通要道、居民集中的位置设置定型波纹钢瓦板围蔽，并悬挂安全警示牌和警示灯，以保证行人车辆的安全。在环境保护方面，我公司参照ISO14000的标准，在噪音、水、空气、固体废弃物等方面采取措施控制污染。1.1关键项目的施工技术、工艺1.1.1软基处理施工技术、工艺本段工程路段处理低洼地区，全段工程路基大部分为淤泥，其中淤泥层最厚处达约14m高，需进行软基处理，以保证足够的地基承载力，软基处理采用水泥搅拌桩。1.1.1.1水泥搅拌桩施工技术、工艺1、设计说明(1)搅拌桩施工前先平整场并压实，再进行搅拌桩施工。(2)采用四搅四拌的施工工艺，加固剂采用32.5号水泥，水灰比控制范围为0.4－0.5间，成桩桩径为600mm，每m水泥用量70Kg，均匀搅拌，停灰面离地面500mm，桩身28天龄期达1000KPa，单桩承载力设计为120KN，搅拌桩施工后复合地基承载力不小于120KPa。(3)133 严格控制喷浆时间和停灰时间，不得中断喷浆，确保桩长，严禁在尚未喷浆的情况下进行钻探提升工作。(4)搅拌桩允许偏差项目桩距桩径垂直度桩长单桩喷粉量单位mmmm%m%允许误差±10不小于设计不大于1.5%不小于设计不小于设计(5)在搅拌桩施工7天内可验收桩身直径，挖去桩周土，露出1m桩长，要求桩身的最小直径不得小于600mm的设计直径，强度抽检桩数为总桩数的5%，并用轻便触探器钻取桩身加固土样，观察搅拌均匀程度，同时根据轻便触探的击数用对比法判断桩身强度。抽检桩数应小于已完桩数的2%。(6)为增强路基整体性，防止软基处理后的不均匀沉降，在砂垫层顶加铺一层合成纤维土工格栅，合成纤维格栅要具有较好的耐腐蚀性，耐温性能要求在－50－15oC，各向抗拉强度≥50KN/m，各向伸长率≤10%，可采用GQ50/50型。(7)桩长验收用抽心法检查桩长，数量由甲方指定，抽检合格者全部检查费由甲方负责，抽检不合格者全部检查费用及工程补强费用均由施工单位负责。(8)快车道桩距为1.2m，人行道桩距为1.4m，人行道外侧多布置一排桩。(9)施工严格按《公路软土地基路堤设计与施工技术规范》及《公路土工合成材料应用技术规范》执行。(10)施工前应先进行水泥搅拌桩试验，以控制成品质量，并将试验成果送设计院。(11)以下数量表中所指桩长仅为该分段内的平均桩长，具体每根桩长应结合地质情况进行调整，保证桩底进入持力层0.5－1m。(12)在排水管网范围先实施水泥搅拌桩，喷浆量由桩底至管中心处，待水泥搅拌桩施工完成一个月以后，再进行管坑开挖施工，如上述软基处理的方法不足以满足排水管网对基础的要求，应再按排水管网对地基处理的要求加强。(13)其余软基处理以外路段采用换填砂性土处理，路基填土前应清除表层的耕植土及杂填土层，再进行路基土的填筑。填土要求分层压实，每层松铺厚度不大于30cm，土基密实度要求达到93%。在修筑路基时须严禁雨水和地表水的渗入，以免降低地基的强度。(14)133 施工期间如遇地质变化情况，须及时通知甲方、设计监理到现场确定处理方法。2、施工技术、工艺1、施工准备（1）依据地质勘察资料进行室内水泥土配合比试验，结合设计要求，选择最佳水灰比、水泥掺入比、外加剂品种及渗量，确定搅拌工艺。深层搅拌桩选用32.5号普通硅酸盐水泥制作的浆液作为固化剂，为了改善水泥土性质和桩体强度，可选用木质素磺酸钙、石膏、氯化钠、氯化钙、硫酸钠等外加剂，还可掺人不同比例的粉煤灰。（2）依据设计图纸，做好技术交底，做好现场平面布置，安排施工进度，布置水泥浆制备的灰浆池，有条件时将水泥浆制备系统安在流动挂车上，便于流动供应，采用泵送浇筑时，泵送距离小于50m为宜。（3）清理施工现场地下、地面及空中障碍物，以利施工安全。（4）测量放线，准确定出每一个桩位。（5）采用符合设计要求类型的搅拌机，配置相应的起吊设备及导向、量测、固化剂制备等系统。2、施工工艺流程图133 喷浆搅拌上升重复下沉、提升、拌合一次再重复一次搅拌下沉、搅拌上升检测、养生场地平整、测量放线地下管线探测、管线保护搅拌桩机就位、对中制备固化剂浆液进行下一道工序预拌下沉3、施工方法（1）定位对中：起重机悬吊深层搅拌机到指定桩位，对中。当地面起伏不平时，应调整塔架丝杆或平台基座，使搅拌轴保持垂直。一般对中误差不宜超过1cm，搅拌轴垂直度偏差不超过1%。（2）预搅下沉：启动深层搅拌机电机，待搅拌头转速正常后放松起吊钢丝绳，使搅拌机沿导向架边搅拌边下沉。（3）制备固化剂浆液：深层搅拌机预搅下沉同时，后台拌制固化剂浆液，待压浆前将浆液倒入集料斗中。（4）喷浆搅拌提升：深层搅拌机下沉到达设计深度后，开启灰浆泵，待浆液到达喷浆口，再按设计确定的提升速度边喷浆边提升深层搅拌机，使浆液和土体充分拌和直至地面。（5133 ）重复搅拌：深层搅拌机喷浆提升至设计顶面标高时，关闭灰浆泵，搅拌机重复下沉、提升、拌和一次，这时集料斗中的浆液应正好排空，为使软土和浆液搅拌均匀，再次将深层搅拌机下沉，至设计要求深度后，再将深层搅拌机提升出地面。（6）移位：重复上述五个步骤进行下一根桩的施工。4、质量标准（1）保证项目深层搅拌桩使用的水泥品种、标号、水泥浆的水灰比，掺入比和外加剂的品种掺量，必须符合设计要求。检验方法：检查出厂证明、合格证试验报告及施工记录。（2）基本项目A、深层搅拌桩的深度、断面尺寸、桩身强度必须符合设计要求。B、检验方法a、按设计，成桩7天后可验收桩身直径，挖出桩周边土，露出1米桩长，要求桩身的最小直径不得小于600mm，抽检桩数为总桩数的5%。。b、用轻便触探器钻取桩身加固土样，观察搅拌均匀程度，同时根据请便触探的击数用对比法判断桩身强度，抽检桩数应不小于已完成桩数的2%。c、桩长验收用抽芯法检查桩长，数量由甲方指定。d、定期进行沉降观测，对采用深层搅拌加固土层的工程，应定期进行沉降观测、侧向位移观测。对以上搅拌桩的检测方法，应按施工现场监理工程师的具体要求分别进行，以保证搅拌桩复合地基的质量。（3）搅拌桩施工允许误差项目桩距桩径垂直度桩长单桩喷粉量单位mmmm%m%允许误差±10不小于设计不大于1.5%不小于设计不小于设计5、施工注意事项（1）、深层搅拌机应基本垂直于地面，要注意平整度和导向垂直度。（2）、深层搅拌叶下沉到一定深度后，即开始按设计配合比拌制水泥浆。（3）、水泥浆不能离析，水泥浆要严格按照设计的配合比配置，水泥要过筛。为防止水泥浆离析，可在灰浆机中不断搅动，待压浆前才将水泥浆倒入料斗中。（4133 ）、要根据加固强度和均匀性预搅，软土应完全预搅切碎，以利于水泥浆均匀搅拌。a、压浆时不允许发生断浆现象，输浆管不能发生堵塞。b、严格按设计确定的参数，控制喷浆、搅拌和提升速度。c、控制重复搅拌时的下沉和提升速度，以保证加固范围每一深度内，得到充分搅拌。（5）、在成桩过程中，凡是由于电压过低或其它原因造成停机，使成桩工艺中断的，为防止断桩，在搅拌机重新启动后，将深层搅拌叶下沉半米再继续成桩（6）、对于土层加固搅拌桩，相邻两桩施工间隔时间不得超过12小时。6、安全技术措施（1）、深层搅拌机冷循环水在整个施工过程中不能中断，应经常检查进水和回水温度，回水温度不应过高。（2）、深层搅拌机的入土切削和提升搅拌，负载荷太大及电机工作电流超过额定值时，应减慢升降速度或补给请水，一旦发生卡钻或停钻现象，应切断电源，将搅拌机强制提起之后，才能重启动电机。（3）、灰浆泵及输浆管路a、泵送水泥浆前管路应保持湿润，以利输浆。b、水泥浆内不得有硬结块，以免吸入泵内损坏缸体，每次完工后，需彻底清洗一次，喷浆搅拌施工过程中，如果发生故障停机超过半小时宜先拆卸管路，排除灰浆，妥为清洗。c、灰浆泵应定期拆开清洗，注意保持齿轮减速器内润滑油清洁。（4）、深层搅拌机械及起重设备，在地面土质松软环境下施工时，场地要铺填石块、碎石，平整压实，根据土层情况，铺垫枕木、钢板或特制路轨箱。133 1.1.1.1土工格栅施工本工程共铺设土工格栅67109m2。（一）施工方法土工格栅施工软基处理、碎石垫层及砂垫层完成并经监理工程师检查合格后方可进行。土工格栅施工采用人工铺设。（二）工艺流程下承层表面清理一施工砂垫层一铺土工格栅一质量检查一转入下一循环。施工工艺流程图见下图。施工准备测量放样铺设碎石垫层铺砂垫层铺土工隔栅质量检查场地清理转入下一循环不合格（三）施工技术措施1、施工准备：复核设计图纸；土工格栅质量检测；组织好劳动力放好施工线等。2、施工碎石垫层及砂垫层：按设计要求先后施工碎石垫层及砂垫层，施工时工由人工配合机械采用顺序推进摊铺法作业，按照设计或规范要求分层摊铺，每摊铺一层砂即用平振法结合水夯法密实一层，并按规定进行检测，待合格后，方可进行下一层施工；片石护脚同时作业，宜先期完成，以防砂的流失。3、下承层表面平整：铺土工格栅前，将下承层表面清理平整成型。133 4、铺设土工格栅：在平整好的下平层表面上全断面逐幅铺设土工格栅，铺设方向按垂直于线路方向铺设，长孔方向和线路横断面方向一致，幅与幅之间纵向连续采用搭接法，其搭接宽度符合设计和规范要求，不允许有褶皱和损坏。5、铺上层填料：土工格栅铺设完成后，按设计要求铺筑上层填料。6、场地清理：土工格栅铺设完成经质量检查合格后，进行作业场地的清理工作。7、砂垫层或碎石层厚度、宽度符合要求，表面平顺无凹凸现象，并形成同路拱横坡相同的坡度。8、铺设土工格栅时，应注意均匀、平整，保持一定的松紧度(可用U形钉控制，U形钉按正三角形布置，间距为2m)。9、铺设土工格栅时，应注意端头的位置和锚固。10、铺设土工格栅应保证连续性，不使其出现扭曲、折皱，注意避免过量拉伸以防超过其强度和变形的极限产生破坏、撕裂、局部破坏等。11、现场施工发现土工格栅有破损时，应立即修补好或予以更换。12、土工格栅的存放及施工铺设过程尽量避免长时间曝晒或暴露，以免其性能劣化。13、铺砂时，先铺两侧，以减少中间铺砂时引起的侧向位移量。14、土工格栅质量符合要求，每批产品须经有资质的产品质量监督检验中心进行检测，不合格产品严禁铺设。15、土工格栅上覆填料厚度大于60cm厚才可用机械压实。16、土工格栅在平整的下承层上全断面铺设，并拉直平顺，紧贴下承层；锚固端施工符合设计等要求：接缝搭接粘合强度符合要求，若有两层则上下层的搭接缝交替错开，错开距离不小于0.5m。17、土工格栅铺设允许偏差见下表主要检查项目表序号检查项目规定值或允许偏差(mm)检查方法和频率(每车道)1下承层平整度、拱度符合设计要求每200m检查4处2土工格栅搭接宽度50抽查2％3搭接缝错开距离符合设计要求抽查2％4锚固长度符合设计要求抽查2％133 1.1.1路基工程施工技术、工艺1.1.1.1施工流程图1、填方路基工程施工工艺图：条件1.路线放样已批准、地表清理2.原地面碾压已验收3.人员、机具设备已全部进场4.监理已批准开工申请上土挖掘运输1.土场土料挖松装运(控制含水量于最佳值±2％)2.划定每台车卸土面积3.清除土料中不适用材料及树根杂现场摊铺1.控制松铺厚度2.土石料分开摊铺3.人工或机械摊铺整平，大颗粒土粉碎4.注意宽度(有无加宽)、横坡度(有无超高)，粗略平整申请上土碾压监理监督133 2、填土压实施工工艺图：1.含水量接近最佳值。2.土料中无不适宜材料。3.表面大致平整，几何尺寸大致符合要求。4.松铺厚度30cm。1.压实度检验方法确定2.机械操作手进场3.监理已批准开工铺土符合标准1.先轻型压路机后重型压路机2.先慢后快3.由边缘向中间碾压4.碾压二次轮迹重叠15-20cm碾压1.压实度达到标准2.外观表面平整无大起伏3.无“弹簧”、“干松”现象自检1.填报工序报验单2.自检资料申请检查3.经签认后继续上土合格自检不合格133 1.1.1.1主要施工方法1、施工前准备（1）、施工测量①、在开工之前现场恢复和固定路线复测，其内容包括中线及高程的复测，水准点的复查与增设，横断面的测量与绘制等。②、对所有的测量进行记录并整理所有的资料。每段测量完成后，测量记录本及成果资料由测量员和监理工程师共同签字，交给监理工程师，并为业主所有，我司留下测量记录及资料副本。③、在施工测量完成以前，不得着手开挖。开挖时，遇非适用材料必须挖除。在挖除之前对非使用材料的范围应先进行测量，并在开挖完成后及回填之前从新进行监测。④、必要时，监理工程师核对全部或任何一部分工程的测量，以证实所提供的线向、坡度、标高和横断面是否实际。在核对工作中，我司无偿提供设备和辅助人员。（2）、施工放样开工之前现场放出路基边缘、借土场、弃土场等具体位置，标明起轮廓，提请监理工程师检查批准。（3）、地下管线探测施工前我司应在监理工程师在场情况下对现场施工范围内地下管线进行探明，并将探明结果通知监理工程师，必要时请求业主及有关部分协助。探测管线方法：①、明挖3米深探坑②、利用地质雷达探测2、场地整理（1）．清理及掘除①、清理与掘除工作包括对道路用地范围之内和监理工程师指示的范围内植物、垃圾、有机杂质的清理、掘除移运和处理及原地面顶部10cm范围内草皮和表土的移除，但不包括规定要保留的实物或按照招标文件应予移除的部分。该项工作还包括保护所有规定保留或监理工程师指定要保留的植物和保留无使其不受伤害或损毁。②133 、无须保留的地面实物如树木、其他高出地面的障碍物，都必须予以清楚或掘除，并运到监理工程师指定的地点堆放。③、道路用地及借土场范围以内的所有垃圾和非适用材料都应清理与移运到适宜的地方。所有从清理与掘除中产生的材料，都按监理工程师的指示进行处理；所清除的垃圾以及易腐易枯的材料按监理工程师的批示予以妥善处理。④、处理后的现场始终我司负责派人保持，以满足监理工程师要求。⑤、道路用地范围内的表土的清除与土方工程进度计划相适应。⑥、树墩坑和清移障碍物所留下的孔洞，应招标文件及有关施工规范的要求，予以回填和压实。⑦、清除的表土尽可能在用于植树、种草的地方堆放。（2）．拆除①、拆除工作包括全部或局部拆除所有指定或不允许保留的房屋、旧路面和其他障碍物，并予以满意的处理；该项工作还包括拆除后的某些指定材料的再利用和拆除工作产生的坑穴的回填和压实，但不包括其他项目下规定的障碍物拆除和处理。②、正在用于通行车辆的道路以及其他排水结构物，在对其他正常的交通做出满意的安排以后才能拆除。③、原有结构物的下部结构应拆除到天然地下面以下50cm;如其整个或部分处于新建结构物的界线之内时，则应拆除到使新结构物施工不受影响的程度。④、拆除结构物所留下的基坑或空穴用适用材料回填到周围地面标高，并应按招标文件或有关施工规定压实。⑤、所有拆除下来指定为适用的材料，应避免不需要的损坏，并分段或分片，按监理工程师指定的位置堆存；对于须废弃的材料按监理工程师的指示进行处理。（3）．场地排水①、地面积水和地下水的排除，一般可通过纵、横向排水将水引入城市排水道内排除。②、为避免返工浪费，欲设置的排水管尽量与原设计的路基排水系统相吻合。③、当排水沟未完成时，不宜正式填挖路基。施工时注意维修排水沟道，保证是流畅顺，渗水性土质的排水构造。3、挖方与填方（1）、一般要求①133 、所有挖方或填方作业均应严格符合图纸或监理工程师指定的线向、标高和横断面。②、挖方或填方作业均不得对邻居的设施及其正常使用产生破坏及干扰。③、路基挖方材料一般应用填方，除设计规定或被定为非适用材料外不得任意废弃，并力争填、挖、借、弃合理。④、在整个施工期间，始终保证路床面排水畅通。（2）土石开挖①．土方开挖A、旧路土方开挖无论工程量有多大，土层有多深，均严格禁止用爆破法施工。B、开挖中如发现土层性质有变化或遇有底下管道、电缆，应修改施工方案，并及时报清监理工程师批准。C、如果在指定设置弃土场的地方不能满足堆积弃方数量时，停止开挖，重新选择弃土位置并相应修改施工方案提交监理工程师批准。D、开挖时必须注意对图纸未示出的地下管道、缆线和其他构造物的保护，并应妥善保护文物古迹。一旦发现上述情况应立即报告监理工程师，且停止作业待指示处理。E、居民区的开挖，采取有效措施，以保证居民及施工人员的安全，并为附近居民的生活及交通提供有效的临时便道。F、按设计要求或监理工程师的指示挖通的窖洞或洞穴，均应一直完至底部，并重新按路基回填的有关要求，分层填筑到要求的设计标高。②．非适用材料的处理A、路基挖方挖至完工断面后，如仍留有非适用材料，按监理工程师要求的宽度和深度继续挖除，为此而产生的超挖部分，必须用批准的材料回填，并压实到图纸或与其连路段相同规划的密实度。在回填前，应测量必要的断面报监理工程师批准。B、在暴露出的挖方是适用材料和非使用材料相混杂的地方，挖方作业的方式，应能把使用材料独立地挖出来，一供填方使用，且不得被非适用材料污染。已污染的材料应按废方处理。C、在填方区挖除低于原地表面的非适用材料时（除了清楚与掘除的要求以外），其挖除深度应由监理工程师确定。在挖除前，应测量必要的断面报监理工程师批准。133 D、凡经监理工程师批准，在路基挖方或填方区内挖除的非适用材料，应按弃方要求处理。③．弃方A、在挖土以前不少于28天，我司提出施工方案报监理工程师批准，该方案包括挖土及弃土的方式、调运方案、弃土位置、弃土堆的形式、排水系统的布置以及有关的计划安排等。B、当弃土堆的位置、堆入形式或施工方案有更改时，必须在更改前将更改方案报监理工程师批准。C、弃土堆要堆方整齐，美观稳定，排水畅通，不得对土堆周围的建筑物、排水及其他任何设施产生干扰或损坏。D、任何时候，弃土不得干扰正常社会车辆的行驶，不论是运输或堆放中，皆不得对环境造成污染。（3）土方填方①、填土路堤A、填方作业应分层平行摊铺，每层松铺厚度，要根据压实设备、压实方法及现场压实实验确定。不同土质的填料应分层填筑，且层数应尽量减少。B、路堤基底，在20cm范围内的压实度应不小于93%。基底未经监理工程师验收，不多开始填筑；下一层填土未经监理工程师检验合格，上一层填土不得进行。C、在旧路面、混凝土或其他硬质材料筑路堤时，表面应翻松15cm深，并精细破碎，予以整形，压实到与新路堤规定相同的压实度。D、路堤填土高度（不包括路面厚度）大于1.0m时，对于土质基底将原地面整平压实到无轮迹后才可填筑路堤。其压实度应符合路基压实的要求。E、用透水性不良或不透水的土填筑路堤时，在压实时的含水量应控制在最佳含水量的±2%范围内。F、以透水性较小的土填筑路堤下层时，其顶部应做成4%的双向横坡；如用以填筑上层时，不应覆盖在透水性较大的土填筑的下层边坡上。H、任何靠压实设备无法压碎硬质材料予以清楚或破碎，使其每块的任一尺寸不超过压实层厚度的1/4，并应使料径均匀分布，达到要求的压实度。4、土方压实与路基整形（1）压实试验133 施工前先进行压实试验，主要包括如下内容：①、含水量密度试验A、对用于工程每种类型的土（包括石料与土的混合料），按JTJ051-93进行湿-密度试验和预先研究，以确定其最大密实度与最佳含水量以及达到满意的压实所要求的含水量范围。已经压实过的路堤密实度和实际含水量应由现场试验测定。B、由湿-密度试验所确定的最大干密度（MDD），应作为与现场密度相比的基数来求算本工程所用各类土压实度，该压实度应用百份率表示。C、施工中如遇到地质变化，应重新做湿-密试验。D、当采用核子密实度仪法时，应取得该法与环刀法或灌砂法的对比修正值，以便在现场测定时进行校正，正式使用前应取得监理工程师的批准。核子密度仪法进行土壤实验时，可采用JTJ051-93标准。②．压实标准为了减少路基沉陷，以保证路面结构的稳定，路基必须达到所规定的压实标准。压实标准用压实度来表示，压实度依填挖类型及土层深度规定如下表示。路基压实度填挖类型路槽底面以下深（cm）压实度（重型击实）路堤0~80＞95%80以下＞93%零填及路堑9~30＞95%（2）．路基压实①、填土分层的压实厚度和压实遍数与压路机、土的种类和压实度要求有关，通过试验路来确定。②、碾压时，横向接头的轮迹要有一部分重叠，对振动压路机一般重叠40～50cm；前后相邻填两区段宜纵向重叠l—1.5m。碾压作到无漏压、无死角和确保碾压均匀。③、碾压时，在直线路段和大半径曲线路段，先压边缘，后压中间；挡土墙背后填土分层压实，其密实度按道路标准执行，注意保护泄水孔周围的碎石反滤层。④、开始碾压时，土体较疏松，强度低，故先轻压，随着土体密度的增加，再逐步提高压强。推运摊土料时，力求机械车辆均匀分布行使路堤边缘往往压实不到，仍处于松散状态，雨后容易滑坍，两侧采取多填宽度50cm并用夯实机夯实，压实工作完成后再按设计宽度和坡度予以刷齐整平。133 ⑤、分层压实作业用平地机充分整平，以保证被压实路堤各层的均匀一致的平整度。⑥、填土层在压实前应先整平，并应作2%~4%的横坡。辗压时，前后两次轮迹须重叠15~20cm，并特别注意搅匀。⑦、无论何时，只要路堤铺筑到结构物附近的地方，或铺筑到无法采用压路机压实的地方，应使用压夯、夯锤或其他有效夯具予以夯实。当工程量小并在监理工程师许可的情况下，可采用手夯进行夯实。⑧、在摊铺下一层之前每一层的压实都需监理工程师批准。（3）．整修成型①、路基与其他各种工程基本完工后，应对其处型进行修整，使之与设计图纸用符合，尺寸误差满足规定要求，且具有满意的外观。②、恢复各项标桩，按设计图纸要求检查路基的中线位置、宽度、纵坡、横坡及响应的标高等。根据检查结果，编制出修整计划，应在监理工程师核查与批准后放能动工修整。③、路基表面应采用推土机刮平，铲下的土不足以填补凹陷时，应采用与路基表面相同的土填平劣实。（4）质量监控①．取样A、土的压实应控制土在接近最佳含水量时进行。在施工过程中对土的含水量必须严加控制，及时测定，随时调整。B、压实过程中，应按下列规定样试验，检查起是否符合规定压实度。（A）、路槽底面（路基面）小于30cm的各层每1000m2取样一次；（B）、路槽底面（路基面）大于30cm的各层每2000m2取样一次；（C）、路堤基底以下各层每4000m2取样一次。C、为了控制压实质量，监理工程师随时任意取样进行检查。压实度应按JTJ051-93规定的方法测定。②．允许误差路基修整后的误差应符合下表的要求。路基允许误差133 检查项目允许误差（mm）检查频率路基中心标高±50每200m4点路槽底中心标高10，-20每200m4点路基中心平面位置±50每200m4点弯道增检起点和终点宽度土方路基不少于设计值每200m4处横坡度±0、5%每200m4处断面平整度±20每200m4处（三米直尺）边坡不陡于设计每200m4处边沟沟底标高0—30每200m4处断面尺寸不小于设计每200m4处压实度按表204—1每200m每压实层测4处弯沉值（路面基层）不大于设计值每400平方米1点1.1.1路面工程施工技术、工艺车行道路面结构采用沥青砼路面，各层分别为细粒式改性沥青砼（AK－13I）（加0.2%AS纤维）4cm（不在本招标范围内），中粒式沥青砼（AC－20I）6cm，粗粒式沥青砼（AC－30II）8cm，6%水泥稳定碎石层35cm，4%水泥稳定碎石层15cm。人行道路面结构为：30×30×5cm彩色人行道砖，M5水泥砂浆调平层，6%水泥稳定碎石层15cm。1.1.1.1水泥稳定碎石层施工A、施工工艺流程图如下：133 验收合格土基施工放样粒料水泥摊铺混合料拌和机料斗整平、压实、检测养护B、拌料在拌料场内集中机械拌制，然后用自卸车运至摊铺现场。C、测放稳定层中线及边线，沿中线及边线每隔5m设一指示桩并在指示桩上用明显标记标出水泥稳定层的设计标高。D、水泥稳定碎石拌和料按设计配合比所规定的用量每槽过秤，采用集中拌和设备拌和。E、15cm4%水泥稳定碎石下基层一次摊铺成型；35cm6%水泥稳定碎石基层分两层进行摊铺，分15cm和20cm两层进行摊铺。摊铺稳定层时，应控制好稳定层的松铺厚度。F、混合料采用摊铺机松铺摊平后，先用8t压路机进行初压，再使用12t~15t压路机进行反复辗压，其辗压次数应不小于6次，并以平整密实无明显轮迹为止。辗压过程中应有专人负责测量控制完成面标高和平整度，边辗压边进行基面检修。G、稳定层辗压完成后4小时应进行淋水保养，保持表面湿润。养护时间在平均气温15℃以上时不小于3天，15℃以下时不小于7天，保养期间不得有机械通过稳定层。H、对水泥稳定层的有关技术要求：a、只有当气温+8℃以上和非雨天时，才可进行基层的施工。b、混合材料在拌制时，可采用间歇式拌和机或连续式拌和机。间歇式拌和机的一次装料量或连续式拌和机的喂料速率，都不应超过使所有材料彻底充分拌和的容许量。c、水泥稳定混合料在拌好后应立即铺筑，其存放时间不应超过3~4小时。d133 、完成压实后的稳定层表面不得出现高低不同的压实面、隆起、裂缝或松散材料。如果压实期间含水量不够，应给混合料洒水并继续压实。e、稳定层养护期间如发生破坏应及时修整到要求标准。修整不得采用“贴补法”。I、质量标准：a、水泥必须附有合格证及化验单，严禁使用不合格水泥。b、辗压必须遵循“先边后中，先慢后快”的原则，且必须在水泥终凝前完成。c、严格控制基层厚度及宽度，其横坡应与面层一致。d、稳定层完成后应进行检查验收，密实度、抗压强度及其他各项检查项目必须达设计及施工规范要求。合格后才可铺筑面层。1.1.1.1沥青砼层施工一、基本要求为了能达到预期的质量指标和工期目标，将严格按照《公路路面基层施工技术规范》（JTJ034-93），《公路沥青路面施工技术规范》（JTJ032-94）和设计图纸的有关要求，结合以往的施工经验，周密组织，全机械化配套施工。1、材料的拌和在搅拌厂集中拌和。2、材料的来源在材料用于工程56天前按规范要求选定，进行材料的标准试验和混合料配合比设计，并将结果提交监理工程师审批。3、试验路段（1）无机结合料稳定类基层、底基层在正式开工前至少28天，沥青砼面层在正式开工前14天，在监理工程师批准的路段上，并在其监督下进行试验路段的铺筑。无机结合料稳定类基层、底基层试铺长度为100-200m（一个车道），沥青砼面层试铺长度为50m-100m（单幅）。（2）无机结合料稳定基层、底基层现场压实试验，进行到监理工程师确认到规定压实度为止，其压实方法、压实机械类型、工序、压实系数、碾压次数和层厚、压实时混合料的含水量范围、干密度等均作详细书面记录，作为今后施工时现场控制的依据。（3）沥青混合料摊铺、压实12小时后，按JTJ052-93的标准方法进行密实度、厚度检验，其他检验项目在试验路段施工时从摊铺机中取样，抽样检验频率应符合下表的规定。如经试验合格，可作为今后施工的依据。试验路段抽样检验项目和频度133 检验项目最少频率厚度、密实度每种混合料取6次沥青含量、矿料级配每种混合料取样1次稳定度、流值、空隙率、饱和度、容重每种混合料取样1次4、雨季施工（1）集中力量，分段铺筑，在雨前碾压坚实。（2）随时疏通边沟，保证排水良好，并做好施工现场的防风雨的措施。（3）在垫层或基层施工前，路基面始终保持合格状态。雨季期间，禁止路基或垫层通行车辆。5、路面排水施工现场配备良好的排水设施以便及时排除路表水，路表水排除时避免损坏路基或其他结构物。二、施工方法采用集中厂拌，热拌热铺进行施工。施工工艺图如下：沥青混凝土下面层施工工艺框图133 N清理现场施工测量放样挂线控制宽度、层厚返工Y洒布透层沥青工程师检测初压复压终压质量自检沥青混合料摊铺交验NY工程师检测取样混合料拌和混合料运送材料试验混合料配合比设计NY工程师检测备料YN1、工作面准备（1）基层表面保证干燥、整洁、无任何松散集料和尘土、污染物，并整理好排水设施。（2）沥青砼选择商品沥青砼，沥青生产厂选在远离人口稠密区的地方，防止对居民及周围农田造成影响，其距离不少于1km。（3133 ）选择信誉好，资质高的搅拌厂商，厂商符合国家有关环境保护、消防、安全等规定。2、设备（1）拌和场设备①拌和厂配备具有足够试验设备的试验室，并能及时提供监理工程师满意的试验资料。②拌和厂配有自动控制和各种集料、沥青进料计量和测温装置，同时配有产量不小于220t/h，并装有保温成品的贮料仓和二次除尘的设备。③拌和设备的生产能量与摊铺进度和工程规模相匹配。（2）运料设备采用自卸汽车，自卸汽车具有紧密、清洁、光滑的底板和侧板，并备有保温、防雨、防止尘埃污染的覆盖物。（3）摊铺与整平设备摊铺与整平设备采用自动推进的全宽度摊铺机，并配有电子调平系统、可调节振幅的振动夯具和振动整平板，能确保达到规定的平整度和横坡度。（4）压实设备压实设备配9-16t轮胎式压路机及18-21t光轮压路机。3、拌和（1）粗、细集料分类堆放；取自不同料源的集料和不同标号的沥青分别堆放。（2）拌和前对不同料源的粗、细集料、沥青均进行抽样检验，经监理工程师批准后使用。（3）拌和时间以混合料拌和均匀，所有颗粒全部裹覆沥青结合料为度，并经试拌确定。间歇式拌和机每锅拌和时间控制要符合规范的规定。（4）沥青的加热温度，石料加热温度、混合料的出厂温度，保证运到施工现场的温度均符合JTJ032-94表7.2.4要求。（5）通过试验路段铺筑，按监理工程师批准的沥青混合料配合比、进料速度、拌合时间先行试拌，并调整到符合要求后，再投入正常拌和，试拌的混合料废弃。沥青混合料拌和均匀一致，无花白、无粗细料分离和结块现象。（6）沥青混合料检验①在拌和作业中，对混合料进行抽样检验。②在每次取样后6133 小时，将试验结果提交给监理工程师。当试验结果表明需要作任何调整时，都由监理工程师批准后进行。在未经调整前，对有疑问的混合料不准使用。（7）所有过度加热、已炭化、起泡和含水的混合料均废弃。4、运输运送沥青混合料车辆的车厢底板面及侧板内壁洁净，无有机物，并涂刷一薄层油水（柴油：水1：3）混合液，不得有多余的油水混合液积聚在车厢底部。运至摊铺工地的混合料温度不低于规范规定的到现场温度。不符合温度要求，或粘结成团块、已遭雨淋湿的混合料不得铺筑在道路上。5、摊铺（1）沥青混合料摊铺前，检查下层的质量，下层质量符合要求后，铺筑沥青砼面层。（2）根据试验路段铺筑时测定的、并经监理工程师批准的松铺系数、摊铺机行驶速度和操作方法，将沥青混合料平整而均匀地摊铺在基层面上，并避免产生拖痕、断层现象。（3）沥青混合料的摊铺温度按规范要求控制好，并根据沥青标号、粘度、气温、摊铺层厚度选用。（4）根据需要采取全幅或半幅路面摊铺，尽量避免纵向施工接缝为原则。（5）摊铺机无法摊铺部位，经监理工程师批准，采用人工摊铺。（6）雨天或表面有积水，及施工气温低于10℃均不进行摊铺沥青混合料施工。运至摊铺工地的混合料温度低于110℃或被雨淋湿的混合料应废弃。（7）摊铺混合料温度不低于110-130℃，但不得超过165℃。6、压实（1）沥青混合料经摊铺整型后，立即进行充分、均匀的碾压。（2）压实工作按铺筑试验确定的压实设备组合的程序进行，并备有经监理工程师认可的小型振动压路机或手扶振动夯具，以用于路缘石边等狭窄部位的压实。（3）碾压作业在混合料处于能获得最大密实度的温度下进行，开始碾压温度一般不得低于110℃，碾压终止温度钢轮压路机不得低于70℃，轮胎压路机不得低于80℃，振动压路机不得低于65℃。（4）压实分为初压、复压和终压。压路机以均匀速度行驶，碾压行驶速度符合规定。133 （5）碾压采取纵向进行，并由混合料摊铺的低边向高边慢速均匀进行，相邻碾压带重叠宽度：双轮30cm，三轮为后轮宽度的二分之一。（6）碾压期间，压路机不得中途停留、转向或制动。当压路机来回交替碾压时，前后两次停留地点相距10m以上，并驶出压实线3m以外。（7）在压实时，如接缝处（包括纵、横缝或其他施工缝）的混合料温度已不能满足碾压温度的要求，则采用加热器使混合料达到要求的碾压温度，再压实到无缝迹为止。（8）压路机避免停置在已碾压终止的路面上，并防止油料、润滑脂、汽油或其他有机杂质掉落在路面上。（9）未经压实即遭雨淋的沥青混合料全部清除，更换新料。7、接缝（1）铺筑工作的安排使纵、横两种接缝都保持在最小数量。接缝的方法及设备，应取得监理工程师批准。在接缝处密度和表面修饰应与其他部分相同。（2）纵向接缝采用一种自动控制接缝机装置，以控制相邻行程间的标高，并做到相邻行程间可靠的结合。（3）纵向接缝保证是热接缝，且是连续和平行的，缝边整齐并形成直线。（4）保证纵向接缝与横坡变坡线的重合在15cm以内，与下层接缝借开15cm以上。（5）在纵缝上的混合料，在摊铺机的后面立即用一台钢轮静力压路机进行碾压，碾压工作连续进行，直至接缝平顺而密实。（6）当由于工作中断，摊铺材料的末端已经冷却，或者在第二天恢复工作时，要做成一道横缝。横缝与铺筑方向大致成直角，横缝在相连的层次和相邻的行程间均至少错开1m。8、质量控制详见《沥青砼面层检查项目表》。沥青砼面层检查项目表项次检查项目规定值或允许偏差检查方法（每幅车道）1压实度（%）97（99*）每200m21处2平整度(mm)标准偏差σ0.7平整度仪：全线连续按每100m计算σ最大间隙h2.03m直尺，每200m2处×10尺133 3弯沉值(0.01mm)≤设计允许值按JTJ071-94附录H检查4抗滑摩擦系数符合设计摆式仪或摩擦系数测定车构造深度砂铺法，每200m1处5纵断面高程(mm)±10水准仪：每200m4点6宽度(mm)不小于设计值尺量，每200m4处7厚度(mm)总厚度－8每2000m21点上面层－48横坡（%）±0.2水准仪：每200m4断面9中线平面偏差(mm)20经纬仪：每200m4点注：表内带*号者按试验路压实度为准。1.1.1.1侧平石施工侧平石均采用C30砼预制。施工顺序为：水泥稳定层施工→侧平石下砼垫层（后座砼的一部分）→安装侧平石→现浇侧平石后座砼。A、测量放线定出侧平石的位置，每5m设桩位，在测放桩位时同时在桩顶上测放高程。B、安装侧平石前先挂线，然后在砼垫层上铺一层厚约2cm的水泥砂浆，铺上侧平石，经校核边线及高程无误后施工后座砼。C、质量要求a、侧平石必须稳固、顺直、无折角，顶面应平整无错牙，侧平石勾缝应严密。b、侧平石背后回填必须密实。c、破损、变形、尺寸不合格的侧平石不得使用。d、施工时侧平石必须湿润，基层座浆必须饱满，抹缝严密。1.1.1.2人行道施工人行道铺面采用彩色人行道块。人行道砖块铺砌方法如下：A人行道稳定层达到龄期并检验合格后，才能铺砌人行道砖块。B人行道铺砌前放出中线或边线、或以路侧石为边线，并约隔5m左右测放一水平桩，以控制方向及高程。C测量放线以后，可按水平及中线纵横挂线，然后每隔3～5m先铺一块作控制点，以后跟线在中间铺砌。D把人行道上的井按路面标高调整好，然后进行人行道砖的铺砌。E铺砌时，用2cm厚的水泥砂浆进行调平。F铺砌各类人行道砖时，相邻两砖间隙均按0.5cm控制，并用粗砂填缝。133 G残疾坡道、路口按三面斜坡铺砌；导盲带如遇井、电杆等障碍物要设计避开这些障碍物。人行道施工质量标准如下：A铺砌必须平整稳定，不得有翘动现象。B人行道面层与其它构筑物应接顺，不得有积水现象。C人行道允许偏差应符合下的规定：项目允许偏差（mm）检验频率检验方法范围点数压实度路床＞90%100m2用环刀法或灌砂法检验基层＞95%平整度520m1用3m直尺量取最大值相邻块高差320m1用尺量取最大值横坡±0.3%20m1用水准仪具测量纵缝直顺1040m1拉20m小线量取最大值横缝直顺1020m1沿路宽拉小线量取最大值井框与路面高差5每座1用尺量1.1.1排水工程施工技术、工艺1.1.1.1概况1、污水管敷设位置按规划永久路面综合管道位置敷设。2、管材，管内径DN＝286mm采用聚氯乙烯管(PVC-U)，DN≥347采用高密度聚乙烯（HDPE）双壁波纹管，管材环刚度应大于8KN/㎡。质量标准必须符合聚氯乙烯管〔PVC-U〕，高密度聚乙烯（HDPE）双壁波纹管材（QB/T1961）的规定。管内径d>1000㎜采用Ⅱ级级钢筋混凝土承插管，质量标准必须符合国标GB/T11836-1999。3、所有井面标高要求与道路施工后路面平，井环可等路面成型后再座浆4、钢筋砼管两侧回填石屑至管带顶以上10㎝，石屑层以上回填土，分层夯实，虚铺层厚300㎜。波纹管沟槽回填从基底基础部位到管顶以上70㎝范围必须人工回填，严禁用机械推土回填，若无坚土则用石屑回填，密实度要求应按国标GB50268-97／《给水排水管道工程施工及验收规范》规定执行。塑料管的实施应严格执行中国工程建设标准化协会的埋地硬聚氯乙稀排水管道工程技术规程的要求。5、排水工程数量请参阅“1.1工程概况”有关内容。133 1.1.1.1施工工艺流程施工前准备测量放线砂石基础及化粪池垫层化粪池浇筑管道安装接口、管带、砌筑井回填钢筋、模板验槽管沟与基坑开挖检查验收检查验收检查验收闭水试验1.1.1.2主要施工方法1.1.1.2.1测量放线1、组织测量队按设计院提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。2、进行施工放样测量，定出管道中线及井位置，并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。3、对所有的测量进行记录并整理所有资料。每段测量完成后，测量记录本及成果资料经测量员和专业工程师共同签字后，交监理工程师审核认可。1.1.1.2.2排水沟槽开挖及支护1、沟槽开挖前应调查开挖位置的地下管线情况，如有发现应做好保护并迅速与有关部门联系处理，处理后方可进行施工。探测地下管的方法主要有两种：a、明挖2m深探坑；b、利用地质雷达探测。2、修建施工临时排水：133 a、地表排水：管槽外两侧筑小土基截水，以防地表水倒灌入施工管槽内；b、管槽内排水：管槽内两侧设30×30cm排水沟及集水井，并用3--5cm碎石填充，并用水泵在集水井抽水，保证管槽不受浸泡。3、沟槽开挖用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土或用自卸汽车外运弃土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。为保证槽底土壤不被扰动或破坏，在用机械挖土时为防止超挖，挖至设计坑底标高以上20～30cm时用人工开挖，检修平整。开挖要保证连续作业，衔接工序流畅，分段分层开挖，每段长约10～20m，以减少塌方或破坏土基，减少意外事故。4、沟槽支护体系重点考虑的因素包括：开挖深度、工程地质情况、周边建筑物等。本排水工程是软基处理完成后进行开挖，同时施工时结合路基填筑进行穿插进行施工。5、沟槽支撑措施（1）、支撑方式本工程排水工程污水管道埋设较深，最大深度约7m左右，一般为3－6m。因此，必须采取有效的开挖防护措施，确保管道施工安全。沟槽支撑结合本工程实际情采取的支护方式有：⑴、对于能保持直立壁的干土或天然湿度的粘土类地段，地下水很少，且基坑开挖深度在2m范围内，采用机械分层纵挖，直槽开挖，继续水平支撑（木挡板）。请参阅图示：开挖填断面（一）；⑵、对于能保持直立壁的干土或天然湿度的粘土类地段，地下水很少，且基坑开挖深度在2m与4m之间范围内，采用机械分层纵挖，直槽开挖，带间隙的水平支撑（木挡板）。请参阅图示：开挖填断面（二）；⑶、对于不能保持直立壁的土类或地质条件特差地段或管道埋深在4米以上者，采用采用机械分层纵挖，直槽开挖，钢板桩支护。请参阅图示：开挖填断面（三）；⑷、对于基坑地质特差地段或渗水量很大地段采用机械分层纵挖，直槽加放坡开挖，悬臂式拉森钢板桩支护（支撑数量根据开挖深度确定）。请参阅图示：开挖填断面（三）；⑸133 、对于施工场地空阔条件条件允许者，采用采用机械分层纵挖，放坡开挖，请参阅图示：“某K线道路及排水工程排水施工基坑开挖示意图”。具体布置请参阅下图。2、木材撑板及支撑构件规格如下：撑板厚度为50mm，长度2m；纵梁为方木，断面尺寸：150mm×150mm；横撑采用圆木，直径为100mm。3、撑板支撑的横梁、纵梁和横撑的布置：横撑的水平间距4m；每根横梁或纵梁设2根横撑；根据开挖深度横撑在垂直方向上设一道或二道，设二道时横撑的垂直间距1.5m。4、横梁、纵梁和横撑的安装（1）撑板支撑应随挖土的加深及时安装。（2）在地下水较多时或其他不稳定土层中采用撑板支撑时，开始支撑的开挖沟槽深度不得超过1.0m；以后开挖与支撑交替进行，每次交替的深度宜为0.4～0.8m。（3）撑板的安装应与沟槽槽壁紧贴，当有空隙时，应填实。横排撑板应水平，立排撑板应顺直，密排撑板的对接应严密。（4）横梁应水平，纵梁应垂直，且必须与撑板密贴，联接牢固；（5）横撑应水平并与横梁或纵梁垂直，且应支紧，联接牢固。（6）采用横排撑板支撑，当遇有地下钢管道或铸铁管道横穿沟槽时，管道下面的撑板上缘应紧贴管道安装；管道上面的撑板下缘距管道顶面不宜小于100mm。5、采用钢板桩支撑，符合下列规定：（1）钢板桩支撑采用槽钢材料；（2）钢板桩支撑按悬臂式设计、在地质特差地段，在垂直方向上加一道横撑，单锚，或多层横撑的钢板桩支撑，并应通过计算确定钢板桩的人土深度和横撑的位置与断面；（3）钢板桩支撑采用槽钢作横梁，横梁与钢板桩之间的孔隙用木板垫实，并将横梁和横撑与钢板桩联接牢固。（4）支撑应经常检查。当发现支撑构件有弯曲、松动、移位或劈裂等迹象时，应及时处理。雨期及春季解冻时期应加强检查。6、支撑的施工质量要求：133 （1）支撑后，沟槽中心线每侧的净宽不应小于施工设计的规定；（2）横撑不得妨碍下管和稳管；（3）安装应牢固，安全可靠；（4）钢板桩的轴线位移不得大于50mm；垂直度不得大于1．5％。（5）上下沟槽应设安全梯，不得攀登支撑。（6）承托翻土板的横撑必须加固。翻土板的铺设应平整，其与横撑的联接必须牢固。（7）拆除支撑前，对沟槽两侧的建筑物、构筑物和槽壁进行安全检查，制定拆除支撑的实施细则和安全措施。（8）拆除撑板支撑时要符合下列规定：①支撑的拆除与回填土的填筑高度配合进行，且在拆除后应及时回填；②采用排水沟的沟槽，从两座相邻排水井的分水岭向两端延伸拆除；③多层支撑的沟槽，待下层回填完成后再拆除其上层槽的支撑；④拆除单层密排撑板支撑时，先回填至下层横撑底面，再拆除下层横撑，待回填至半槽以上，再拆除上层横撑。⑤当一次拆除有危险时，采取替换拆撑法拆除支撑。（9）拆除钢板桩支撑时要符合下列规定：①、在回填达到规定要求高度后，方可拔除钢板桩；②、钢板桩拔除后及时回填桩孔；③、回填桩孔时采取砂灌填实时，同时冲水助沉；当控制地面沉降有要求时，采取边拔桩边注浆的措施。7、沟槽检查验收：基槽开挖完成后应进行检查验收，检查项目包括开挖断面、开挖标高、轴线位移等。基槽开挖允许偏差和检验方法见下表:序号项目允许偏差（mm）检验频率检验方法范围点数1槽底高程0,-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定6挂中心线用尺量，每侧计3点133 3沟槽边坡不陡于规定6用坡度尺每侧3点1.1.1.1.1基坑排水、导水措施（1）、基坑开挖分层，挖至地下水位以下时，设置排水沟和集水井，排水沟底宽20cm，沟深20cm，集水井每隔20m左右设置一个，其长*宽*高为30cm*30cm*40cm，利用抽水机抽排。（2）、基坑开挖后派专人每天不停的检查基坑情况，如发现异常，立即采取措施处理。（3）、若位于基坑上的原有排水系统因开挖而被废除后，需按实际情况增设临时水管，待新排水系统全部完工后再引入新的排水系统。1.1.1.1.2聚氯乙稀双壁波纹管（PVC-U）施工1、管道基础管道基础是在软基处理完成后进行施工。基础施工前对槽底修整，复核标高，清除淤泥与碎石。如有超挖，用碎石砂填实。对本工程经处理的地基土质采用厚度不少于0.3m碎石砂垫层，然后再铺设20厘米的砂垫层。基础垫层分层，紧密夯实，人工表而平整。管道基础在接口部位，留凹槽以便接口操作，长约为40～60cm，深h约为5～10cm，宽B约为管外径的1.1倍。凹槽在接口完成后随即用砂填实。2、管道安装管道敷设在经开槽后处理回填密实的地层上，管道安装一般均可采用人工安装。安装时由人工抬管材两端传给槽底施工人员。明开槽，槽深大于3m的管材，可用非金属绳索溜管，使管材平稳地放在沟槽管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻滚入槽中。混合槽或支撑槽，因支撑的影响宜采用从槽的一端集中下管，在槽底将管材运至安装位置进行安装。承插口管安装应将插口顺水流方向，承口逆水流方向由下游向上游依次安装。管材长短的调整，可用手锯切割但断面应垂直平整，不应有损坏。PVC-U管接口采用弹性密封柔性接口和插入式粘接接口。PVC-U133 加筋管道接口采用柔性接口。管材生产已配有橡胶圈接口按产品规定的接口形式配套使用。橡胶圈接口遵守以下规定：接口前，先检查胶圈是否配套完好，确认胶圈安放位置及插口应插入承口的深度，接口作业所用的工具操作。接口作业时，先将承口的内工作面用棉纱清理干净，不得有泥土等杂物，并涂上润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。插口入位后插入承口。小口径管在用人力，可在管端部设置水挡板，用撬棍使被安装的管材沿着对淮的轴线徐徐插入承口内，逐节依次安装。管道可用缆绳系住管材用拉葫芦等提力工具。严禁用施工机械强行推顶管插入承口。管道接口用的橡胶圈，用厂房配套供给的有耐酸度、污水腐蚀性能为主料的橡胶圈，其性能应符合下列要求：（1）绍式硬度50±5；（2）伸长率（％）≥500；（3）扯断强度≥16mpa；（4）永久变形≤20％（5）老化系数≥0.8PVC-U管的安装，采用由管材生产厂特制的管接头，用粘接接口连接，遵守以下规定；（l）将管接头的外表面与管端内径连接处的表面清理干净，不得有尘土水迹或其它杂物。（2）将管接头的外表面，用毛刷涂上专用的粘接剂，一端插入管材上游管口，另一端插入下游管口，并将管口接头处靠紧。（3）将管口接头处的环形缝，用粘接剂密封。雨季施工，采取防止管材漂浮措施。先回填到管项以上一倍于管径以上的高度。管道安装完毕尚未填土时，一旦遭到水泡，进行管中心线和管底高程复测和外观检查，如发生位移、漂浮、拔口现象，则返工处理。管道敷设后，受意外因素发生局部损坏，当损坏部位的长或宽不超过管周的1／12时，可采取修补措施修补。管道敷设完后，发生超出限定的损坏范围时，则将损坏的管道段或整根管更换，重新铺设。管道与检查井的衔接，采用短管连接。一般可采用承插管件接头连接，管件与检查井相结合的表面砂浆要饱满，以保证管件与水泥砂浆的紧密结合。133 管道位于软土地基时，为适应基础不均匀沉降，检查井与管道的连接先采用长度0.5m的短管与检查井连接，后面再连以不大于2m的短管，以下再与整根管连接。3、闭水检验PVC-U管道应每节作闭水检验，我司在闭水前将闭水检验方案提交监理批准，检验结果应及时送交工程师。管道安装完毕检验合格后，进行管道的密闭性检验。采用闭水检验方法。管道的密闭性检验应在管底与基础腋角部位用砂回填密实后进行。闭水检验规定为向管道内充水保持管顶以上2m水头的压力，观测管道24小时的渗漏量．以每mm管内径计算，每km管道长24小时的渗漏量应不超过4.6升。相应于各种不同类型管径每km长度24小时的允许接水量（m3）参阅有关规范要求。6、管道坞膀及覆土管道安装验收合格后立即回填，至少先回填到管顶以上一倍管径高度。沟槽回填从管底基础部位开始到管项以下0.7m范围内，沟槽用人工回填。严禁用机械推土回填。管顶0.7m以上部位的回填，可采用机械从管道轴线两侧同时回填、夯实，采用机械碾压。沟槽内无积水，不允许带水回填，不得回填积泥有机物，回填土中不得含有石块、砖及其它杂硬物体。沟槽回填从管线、检查井等构筑物两侧同时对称回填，确保管线及构筑物不产生位移，必要时采取限位措施。从管底到管顶以上0.4m范围内的沟槽回填材料严格控制，采用碎石屑、砂砾、中砂、粗砂或开挖出的良质土。槽底在设计的管基有效支承角2α范围内必须用中砂或粗砂填充密实，与管壁紧密接触，不得用土或其它材料填充。管道位于车行道下，铺设后即修筑路面或管道位于软土地层以及低洼、沼泽、地下水位高地段时，沟槽回填先用中、粗砂将管底腋角部位填充密实后用中、粗砂或石屑分层回填到管项以上0.4m，再往上回填良质上。沟槽回填分层对称填、夯实，每层回填高度不大于0.2m，对中管顶0.4m范围内不得用夯实机具夯实。回填土的密实度管底到管顶范围大于等于95％,对中管顶以上0.4m133 范围内大于等于80％，其它部位大于等于90％，管顶0.4m以上若修道路则按道路规范要求。1.1.1.1.1HDPE双壁波纹管施工1、一般规定（1）设计所选用的管材，须符合国家现行塑料产品的行业标准及技术标准要求，对尚未制定行业标准的产品，应符合生产厂的技术标准。（2）管材的环刚度根据管道外压受力条件选用。一般情况下管材的环刚度大于或等于8KN／m2。（3）力学性能要满足设计图及施工规范要求。（4）管材资料验收项目：＞管材的检验报告和产品质量保证书；＞要求厂商提供与产品有关的技术文件，其中包括管壁设计厚度及所用原材料的牌号＞查验每根管材的产品合格标志。2、施工方法（1）装卸、运输和堆放①、管材装卸A、管材装卸时，严禁管材抛落及相互撞击；B、装卸时吊索采用柔韧的、较宽的皮带、吊带或绳，不得用钢丝绳或铁链直接接触吊装管材；C、管材的起吊宜采用两个吊点起吊，严禁用绳子贯穿其两端来装卸管材。②、管材的运输A、待发运的管材应做好管壁及接头的保护；B、管材运输时，应使两根管的管壁保持一定距离，分别在管底嵌入木楔保护；C、长途运输的管材可采用套装方式装运，套装的管材间应设有衬垫材料，并应相对固定。严禁在运输过程中发生管与管之间、管与其它物体之间的碰撞；D、管材在运输车上的堆装高度不得超过2m。③、管材的堆放A、当管材直接堆在地上存放时，地面要求平坦，严禁将管材放在尖锐的硬物上，所有堆放的管材需加木楔防止滚动；B133 、管材应按种类、规格、等级分类堆放。堆放时每一层的下面应垫放枕木，枕木间距不应大于1/2管长，管材堆放层数应满足有产规范要求。C、管材如长时间存放，宜放置于棚库内，如露天堆放，应加以遮盖，不得受日光长时间暴晒，并应远离明火、热源。（2）施工排水①、降低地下水位A、对地下水位高于开挖沟槽槽底高程的地区，施工时采取降低地卜水位措施，防止沟槽失稳；B、排水管线临近建筑物的地方，降低地下水位时，采取预防措施，防止对建筑物产生影响；C、降低地下水位的方法，根据土层的渗透能力、降水深度、设备条件等选定。②、降水质量要求A、沟槽内不得积水，严禁在水中施工。地下水位降至槽底最低点以下0.3~0.5m；B、管道铺设完后，进行回填土作业时，不得降低地下水。待管道坑稳定固结后，方可停业降低地下水。（3）管道基础基础布置与PVC管道一样。①、槽底土基应符合下列要求：A、当槽底土基的承载力较高（承载力≥100kPa）时，可直接采用。但要求槽底连续平整，原装土不能被扰动：B、当槽底土基的承载力较差（承载力＜100kPa＝不能成槽时，可采用砾石砂进行挤淤处理。要求砂层厚度不得小于250mm，并夯实拍平，施工时防止砾石砂在沟底两侧挤出以影响地基处理效果。②、砂石基础要求：基础应夯实且表面平整，基础的密实度不得低于95％。③、管道基础在接口部位的凹槽，宜在铺设管道时随铺随挖。凹槽长度L按管径大小采用，它为0.4m左右，凹槽深度H宜为0.05～0.1m，凹槽宽度W宜为管道直径的1.l倍。在接口完成后，凹槽随即用砂回填密实。④、开槽后对槽宽W、凹槽深度h、基础表面标高、检查井、沟内无污泥杂物、基面无扰动等作业项目，分别进行检验，合格后才可进行下一步工序。133 （4）下管安装①、铺管铺管前，先对管材及套管类型、规格、数量进行验证，并按要求进行外观检查；搬运管材：公称直径DN＜500的管材宜用人工搬运，公称直径DN≥500的管材宜用起重机搬运。搬运时必须轻抬、轻放，严禁在地面拖拉、滚动或用铲车、叉车、拖拉机牵引等方法搬运管材；下管：用人工或起重机进行。公称直径DN＜50O以下的管材采用人工下管，人工下管时，可由地面人员将管材传递给沟槽底施工人员。对大开挖沟槽且槽深大于3m，也可用非金属绳索系住管身两端，保持管与平衡均匀溜放至沟槽内，严禁将管材由沟槽边翻滚入槽内。公称直径DN≥500的管材用起重机下管，起重机下管时，用非金属绳索系扣住，严禁串心吊装。混合开槽或支撑开槽，因支撑影响应采用从槽的一端集中下管，在槽底将管材运至安装位置进行安装作业；管材长短的调整，用电锯切割，但端面应垂直平整，不应有损坏。②、管道连接完毕且达到规定要求后进行稳管。（5）管道与检查井的连接a）管件或管材与砖砌或混凝土浇制的检查井连接，采用与井壁相接部分的外表面预先用聚氯乙烯粘结剂、粗砂做成中分层，然后用水泥砂浆砌入检查井的井壁内。中介层的做法：先将毛刷或棉纱将管壁外表面清理干净，然后均匀地涂聚氯乙烯黏接剂一层,面撒干燥粗砂一层，即形成表面粗糙的中介层。中介层的长度视管道砌入检查井内的长度而定。b）当管道位于低洼、沼泽、地下水位高的地段时，为适应基础不均匀沉降，检查井与管道的连接，先采用长0.8m的短管与检查井连接，然后再与整根管连接。砖砌或混凝土烧制部分设止水圈，管件与检查井相接合的表面砂浆应饱满，可保证管件与水泥砂浆的紧密结合，以防接合处渗水。C）止水圈可由管材生产工厂配套加工生产，止水圈的材料和管村的材料相同，通过高温熔接的方法将它和管材融合成一体，它的位置应设置在墙体中部，轴向截面为梯形，高度不应小于50mm，上边宽20mm，底宽30mm，底面必须与管壁周边熔牢且不渗水。（5）回填133 ①、一般规定沟槽覆土在管道隐蔽工程验收合格后进行。覆土前先将槽底杂物如砖块等清理干净；回填土前，将沟槽内软泥、木料等杂物清理干净，回填时，不得回填淤泥、腐殖土、浮士及有机物。回填土中不要含有石头、砖块、冻土块及其他来硬物体；回填土过程中，槽内先清除积水，不得带水回填。如果雨季施工排水困难时，采用随下管随回填的措施，为防止漂管，先回填至管顶以上一倍管径以上的高度；沟槽回填，先从管线、检查井等构筑物两侧同时对称回填，同时确保管线及构筑物不产生位移；管线敷设后，立即修筑高等级路面，则在管道两侧及管顶以下0.5m范围内均匀回填中粗砂，洒水振实拍平，其干重度不应有小于16KN／m3。管顶0.5m以上至道路基层底部范围内，采用砾石砂与素土间隔回填，其压实厚度满足设计图纸要求，并分层整平，分层夯实。②、回填要求（a）沟槽回填应遵循以下规定：从管底基础至管项以上0.7m范围内，采用人工回填、夯实，严禁用机械推土回填；回填先从管底与基础结合部位开始，沿管腔两侧同时对称分层填并夯实，每层回填高度宜为0.15～0.20m，管顶以下宜用粗砂回填，管顶以上0.5m范围内，其它回填砂土或好土；管顶0.7m以上部分回填土，可采用机械回填，但必须从管线两侧同时回填并夯实。也可使用碾压机械。（b）在管底与基础腋角部位用砂境实后方可进行管道密闭性检验；（c）回填土密实度应符合下列规定:主管区的回填上密度不应小于95％（按轻型击实标准，下同）管道宽度以外次管区的回填土密实度不应小于90％;管道宽度内次省区的回填土密实度应在（85±2.5）％之间；其他部位的回填土密实度，按设计规定或按《给水排水管道施工及验收规范》（GB50268-97）的有关规定执行；（d133 ）管道沟槽回填土，当原土含水量高且不具备降低含水量条件不能达到要求密实度时，管道两侧及沟槽位于路基范围内的管道顶部以上，应加填石灰土、砂、砂砾或其他可以达到要求密实度的材料；（e）当管道覆土较浅，压实工具的荷载较大，或原土回填达不到要求的压实度时，可与设计单位协商采用石灰土、砂、砾石砂等可以达到要求的其他材料回填；(f)管接口处连接工作坑回填应采用中粗砂或砾石砂，在管道两侧同时回填并采用人工进行夯实；（g）新建管道与其他管道交叉部位的回填应符合密实度要求，并应使回填材料与被支承管道紧贴，或按有关规定进行加固处理。本管材的密闭性试验及管道施工验收参照其他塑料管执行。1.1.1.1.1钢筋砼承插管施工1、坑底处理本工程管道地基按设计要求进行处理。2、管道基础施工按本工程设计图纸要求，管道基础雨水管采用A式，污水管采用B式基础。1）底层碎石砂垫层施工严格控制标高、厚度及平整度，并用平板振动器在垫层面上振动压实。2）平基施工平基部分为碎石砂层上，管底下的砼部分，厚度根据管径不同而异。一般为12～15cm。为了安管的方便，先进行平基部分砼浇筑。浇筑分段进行，分段位置为承插管的接头处，该处预留出45cm为后浇段基础。（1）、按照测出的基础边线安装平基侧模板，模板内外打撑钉牢，并在模板内侧弹线控制混凝土浇筑高度。（2）、模板安装时要注意板面平整、拼缝严密，模板与砼相接触的表面应涂扫脱模剂以利模板的拆除。（3）、平基浇筑砼时应严格按水平控制桩取面，振捣密实。浇筑时注意在管中线至两侧各20cm左右取平，其余可留粗糙面以便和管座侧基混凝土接合。3、管道安装当管沟整理工作完成后，沟底适合作为工作平台时，应按下列步骤进行安装：1）、清理平基清理干净，不平整处预先用砂浆抹平。133 2）、放样施放管道外边线（离开管道外边1cm），将管道放置在正确位置上。3）、接管在前一管安装就位后，于阴头承插处用膨胀水泥钳缝且放置橡胶圈后，再放置下一节管道。管口外周采用1:2水泥砂浆抹带。抹带前应将管口周围清理干净并凿毛，充分湿润。抹接完成后必须以湿润麻袋覆盖保养，并定期淋水，保养不少于3直至安装完毕。4）管座侧基及后浇段基础施工根据放样基础边线进行模板安装（采用组合钢模板）、模板内外打撑钉牢，并在模板内侧弹线控制混凝土浇筑高度。模板安装时要注意板面平整、拼缝严密，模板与砼相接触的表面应涂扫脱模剂以利模板的拆除。随后进行管座侧基及后浇段基础的砼浇筑。5）、施工注意事项（1）、搬运管材，可以根据施工条件管径大小，确定人力或起重设备。搬运时必须轻抬、轻放，严禁在地面拖拉、滚动或用铲车、叉车、拖拉机牵引等方法搬运管材。（2）、下管可以根据管重选用人工或起重机进行。用人工下管时，可由地面人员将管材传递给沟槽底施工操作人员。对大开挖沟槽深大于3m，也可以用非金属绳索系住管身两端，保证管身平衡均匀溜放至沟槽内，严禁将管材由沟边翻滚入槽内。用起重机下管时，应用非金属绳索扣系住，严禁串心吊装。混合开槽和支撑开槽，因支撑影响宜采用从槽的一端集中下管，在槽底将管材运至安装位置进行安装作业；（3）、下管安装作业中，必须保证沟槽排水畅通，严禁浸泡沟槽。雨季施工时，应注意防止管材飘浮，管线安装完毕尚未填土时，一旦遭水浸泡，应进行中心线和高程复测和外观检查，如发生位移，飘浮现象，应做返工处理。（4）、管材长短的调整，可用专业工具进行割切。割切时，端面必须垂直平整，不应有损坏。1.1.1.1.1雨水井、检查井的砌筑（1）材料要求检查井、沉砂井用马路甲式.当管径d>600mm时井底设流槽。检查井采用QT500-7133 球墨铸铁防盗井环盖，雨水检查井井盖铸有"雨"字，污水检查井井盖铸有"污"字。(2)、砌筑各种井前必须将基础面先洗涮干净，并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人员掌握。(3)、砌筑检查圆井应挂线校核井内径及圆度，收口段高度应事先确定，可按规定每皮砖缩入2cm，即每圈缩入4cm计算，砌一皮砖必须检查一次，看有无偏差。圆井井身及其收口段，必须避免上下层砖对缝。(4)、雨水检查井内壁用水泥砂浆批挡厚20mm，d>600mm时井底设流槽；污水检查井内、外壁批挡厚20mm，井底设流槽。考虑到井外工作位置狭窄，操作较为困难，应砌筑到50--70cm就批荡一次，以后随砌随批；井内壁批荡考虑到排水的配合，流槽的砌筑和批荡，宜在砌筑后立即进行，批荡前必须复测井底高程。(5)、井环安装严格执行有关升(降)井作业施工法进行施工。(6)、保证项目：a、井底、井面的标高要准确，井身尺寸要符合设计要求。b、圆井应挂井中心线校核井内径及圆度，砖砌井壁必须灰缝饱满、平整，抹灰应平顺密实，不得有空鼓、裂缝等现象。c、砌筑砂浆强度应满足设计要求。d、检查井井内流槽应平顺，位置准确，不得有建筑垃圾等杂物。e、检查井井环、井盖必须完整无缺，安装平稳，位置准确。f、进水口应按设计图尺寸施工，预制件安装平稳。竖隔栅安装应垂直稳固。g、检查井允许偏差及检验方法见下表：序号项目允许偏差（mm）检验频率检验方法范围点数133 1井身尺寸长、宽±20每座2用尺量，长、宽各计一点直径±20每座2用尺量2井盖高程非路面±20每座1用水准仪测量路面与道路的规定一致每座1用水准仪测量3井底高程D>1000mm±15每座1用水准仪测量D<1000mm±10(7)、应注意的质量问题：a、井面、井底高程误差超标，测量监控工作不严格。b、排水井、进水井砌筑尺寸误差超标，井筒收口不均匀，砖层不符、进水口与路面高程不匹配，未严格按标准图集的要求施工。c、井环开裂，井盖安装不平稳，车辆通行时跳动。d、砂浆强度不足，未严格按配比调配砂浆。1.1.1.1.1闭水试验及管道回填1）、相邻井孔之间的排水管道铺装完毕，当管道接口工作结束72h后其接口的水泥砂浆或其它接口材料以终凝并且有一定强度且满足规范要求后，方能做闭水试验，并应在回填土之前进行，以利观察管道及接口的渗漏情况和采取堵漏措施，为节省试验工作，亦可选取数井段一起进行闭水试验，但宜一段管带一个井，不宜只试管不试井。2）、按闭水试验的技术要求进行试验并及时记录渗水量，观察渗漏点，测定渗水量的时间不得少于30分钟。3）、闭水试验合格后，在基坑干管两侧分层回填石屑至管顶上10cm；并用水冲实，石屑层以上回填土，分层夯实。4）、沟槽回填的顺序应按沟槽排水方向由高向低分层进行，沟槽两侧应同时回填夯实，防止管道位移。5）、管顶以上500mm内不得回填大于100mm的石块、砖块等杂物。6）、回填时，槽内应无水，不得回填淤泥、腐植土及有机质，回填土壤的含水量应在最佳含水量附近，过湿的土壤要晾干后再回填，过干的土壤回填可应适当洒水，回填土的压实度要求达到95%。7）、新管施工完毕经甲方及监理工程师验收合格后，原有作废的排水管用1：2水泥砂浆砌MU20白沙砖封管口，废井用沙或石屑填实。133 1.1.1特殊条件下的施工技术、工艺为确保工程按时完成，必须考虑在一些特殊情况下也必须施工，以及如何按质量、按工期地完成施工。我方估计本工程将遇到如下的特殊情况。一、过量渗水施工措施是:沿着基础坑边开挖一条小明沟，将渗水集中引到集水井中用水泵抽排。或者在基坑周边设底下井点抽排，以降低整个地下水位。此方法较为可行而且实用。二、软弱不良地基由于没有地质资料，本工程地质可能存在一些不可见的不利地质地基。基础开挖后，严格检验地质情况并经验收后方进行下一工序施工。如有不利地质地基，则有我方配合监理、设计方等有关部门进行进一步的勘测、补强设计。结果经有关部门审查通过后，我方再行施工。一般情况可加深开挖，进行置换即可；特别的，则进行灌浆处理，以确保工程的安全运行，同时采用打设短桩以便防止坡替滑坡。三、雨季施工施工中，一般情况下，对于小雨则继续进行施工。对于土方，在进行碾压时，将压实面作成向外侧微倾；砼施工则在砼的拌制、运输、浇筑一条龙地进行防雨遮盖措施；并且加强施工道路的养护，抽排水工作。在任何情况下，当雨水已有可能影响工程质量时，则停止施工。加强排水防雨力度。而在恢复施工时，必须打整工作面，土填筑面在下雨时严禁人行践踏和车辆通过。其填筑面先经过晾晒、复压处理，必要时对表土层再次进行清理，待质量检查合格后及时复工；砼表面则按施工缝再次凿毛处理；砌体则挖除部分后继续施工。四、夜晚施工夜晚施工应配备足够的照明，并且不得过度强行施工。预防出现安全事故。五、管线保护措施管道施工时，可能与地下管线交叉，一定要探明地下管线的位置，保证安全。在施工中，若发现管线存在，应采取有效的措施来保证地下管线的安全，管线下方的垫板采用柔软的界质垫稳，两侧采用槽钢或钢索吊住，当管线较重时采用槽钢，当管线较轻时采用钢索，吊稳后用钢板搭在基坑两侧。133 133 施工安全及文明施工保证措施1.1安全目标及保证体系1.1.1目标本工程安全目标为责任事故死亡率为零。我公司承诺：若安全目标达不到上述要求，我公司将接受业主按招标文件或合同条款给予的处罚。1.1.2组织及保证体系1）、安全管理组织机构如下图：集团安全管理领导小组本工程项目经理专职安全督导员班组兼职安全员检查组安全隐患检查班组工人（持证上岗）每周安全学习岗前三级教育安全施工①133 　成立以项目经理为首，有施工员、安全员、技术员、班组长等参加的安全生产管理小组，检查监督施工现场及班组安全制度的贯彻执行，做好安全日检记录，并对违反安全规定的人员进行处罚。以集团安全生产副经理及质安部成员组成集团安全管理领导小组，负责安全施工保证体系的管理，检查组织对安全隐患的突击检查。②　工地安全管理小组，由项目部主管安全生产的负责人担任领导，成员包括3名技术员为专职安全督导员，一名电工管理，负责工地安全施工管理，并由专职安全督导员负责具体安全事务的监督。班组施工管理兼职安全员，负责组织班组工人的安全施工。③建立和实施安全生产责任制：项目经理是安全第一责任人，主管施工生产的项目副经理是安全生产直接责任人，项目总工程师对劳动保护和安全生产的技术工作负责。2）、安全体证体系安全生产是企业健康发展的基础之一，确保施工全过程的安全是企业的重要课题，我司制订并完善了一套安全生产的保证措施，责任落实到人，项目经理是项目安全生产第一责任人，项目副经理是项目安全生产直接责任人，项目总工程师对劳动保护和安全生产的技术工作负责。并分别与公司签订责任书。项目部设立3名专职安全员，其职责包括制定健康保护与事故预防措施、检查所有的安全规则条例的实施情况等。133 安全生产保证体系如下图。项目经理：陈志胜项目副经理：蔡植滨项目总工程师：张勇专职安全主任：李绍文安全生产责任制安全教育安全控制安全检查奖惩制度管理措施细则宣传安全操作学习安全教育通风防尘防触电防火防涝防机械伤害防交通事故治安综治管线保护防物体打击定期安全检查不定期抽检提高预防能力消除隐患提高安全意识作业层班组兼职安全员确保工程施工安全公司安全生产领导小组小组1.1.1制度生产管理和技术管理的规章制度，是统一组织职工进行生产活动的准则，是保证正常生产的有力工具。没有规章制度，就没有准绳，就容易出问题，因此为保证本工程的安全生产，建立和健全切实可行的规章制度：1）、安全生产制度建立和认真执行安全生产责任制，做到分级负责，分片负责，事事有人负责，时时有人负责，把坚持“安全第一、预防为主”的安全生产方针贯彻到日常生产的各个环节中去，把安全生产真正地统一起来。本工程项目经理是项目安全生产第一责任人，项目副经理是项目安全生产直接责任人，并分别与公司签订责任书。项目部设立3133 名专职安全员，其职责包括制定健康保护与事故预防措施、检查所有的安全规则条例的实施情况等。2）、安全教育制度项目部经常利用各种有效形式，广泛开展安全生产宣传活动，组织职工学习有关安全生产的政策、法令、教育职工树立安全和生产统一的思想，自觉遵守安全生产规章制度。3）、安全技术措施制度安全技术措施是施工设计的重要组成部分，是指导安全产的技术文件，也是进行安全生交底的重要依据，因此，没有编制安全技术措施的工程一律不准施工。4）、安全交底制度安全交底是具体贯彻安全技术措施的主要方法，是一项经常性的工作，也是最实际最深刻的安全教育。各级领导在布置生产任务时，对施工安全要提出明确的要求，把施工技术和安全技术同时交底，并组织工人讨论，订立保证安全措施，使人人心中有数，个个做到安全。5）、安全检查制度为了及时发现和消除不安全因素，应加强经常性的安全检查，项目部要保证检查制度的落实，规定检查时间和参加检查的人员。项目部每两周检查一次，施工班组每天检查一次。非定期检查视工程进度进行，在施工准备前、危险性大、季节变化、节假日前后要加强检查并根据施工和季节变化的特点，每年定期地进行二次至四次群众性安全检查。6）、事故分析制度项目部严肃认真地贯彻执行国务院颁发的《工人职员伤亡事故报告规程》，发生工伤事故后，应组织实地调查，找出事故原因，掌握事故发生的规律，采取预防措施。1.1.1技术措施1）、项目开工前，编制实施性安全技术措施和安全生产计划，把安全工作做在前面。2）、对施工难度大、危险性高的分项工程编制专项安全技术措施，确保施工安全。3133 ）、严格执行逐级安全技术交底制度。施工前由项目总工程师组织有关人员进行详细的安全技术交底和现场管线状况及其保护措施，并履行签字手续备案待查。各施工队安全员组织对施工班组及具体操作人员进行安全技术交底。专职安全员对安全措施的执行情况进行监督，并做好记录。4）、施工现场实施机械安全管理及安装验收制度，施工机械、机具和电气设备，在安装前按照安全技术标准进行检测，经检测合格后方可安装，经验收确认状况良好后方可运行。机械操作人员定期维护、保养机械，确保完好率和使用率，严禁带病工作。5）、施工用电按《施工现场临时用电安全技术规范》（GJ46-88）要求进行设计、检测。所有电力设备设专人检查维护，并设示警标志。1.1.1落实方法与措施1、现场安全管理①、根据各工种特点，有计划按时配发劳动保护用品。进入施工现场人员，必须佩带安全帽，特殊工种按规定要佩带好防护用品。②、施工现场的布置符合防火、防爆、防雷电等安全规定和文明施工的要求，施工现场的生活办公用房、仓库、全技术管理办法，经监理、业主审批同意后实施。材料堆放场、停车场、修理场等按批准的总平面布置图进行布置。③、房屋、库棚、料场等的消防安全距离符合《消防法》的规定。室内不得堆放易燃品；严禁在木材加工场、料场等处吸烟；现场的易燃杂物随时清除，严禁在有火种的场所附近堆放。④、夜间施工须配备足够的照明灯具，保证有足够的照明度。⑤、在有高压线经过的地方，在进行施工前，先由测量人员准确测出悬高，确认满足施工安全要求后方可进行施工。若因净高太小不能施工，则会同设计单位及电力局共同协商解决。⑥、机械挖土Ａ、机械挖土时，必须严格遵守施工挖土机械的安全技术操作规程。挖土前，在挖土机臂杆回转半径范围内，不许进行其它工作。Ｂ、基坑内施工人员未离开挖土机臂杆旋转半径范围内，机械操作人员不准从事挖土作业。Ｃ、在地下管线附近工作时，顺着管线走向严格保持在1m以外的距离操作。2、用电安全措施⑴133 配电系统实行分线配电，设总、分配电箱，动力、照明配电箱，不同用途的电箱加注相应的文字标识，箱体外观完整、牢固、防雨防尘。⑵各施工人员应掌握安全用电的基本常识和所用设备性能，用电人员各自保护好设备的负荷线、地线和开关，关现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备。⑶所有用电设备，按规定设置漏电保护装置，金属外壳设置可靠的接零及接地保护，管期检查，发现问题及时处解决。⑷加强对使用电焊、电热设备、电动工具的安全管理，维修保管由专人负责。3、机械安全措施⑴各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查，保证安全防护装置完好，设备装置附近设标志牌及安全使用规则牌。⑵各种机械设备视其工作性质、性能的不同搭设防尘、防雨、防砸、防噪音工棚等装置。⑶机械安装基础必须稳固，吊装机械臂下不得站人，操作时机械臂距架空线要符合安全规定。⑷运输车辆服从指挥，信号灯齐全，制动器机械性能良好。4、防火、防雷安全措施⑴贯彻“预防为主、防消结合”的消防方针，施工中认真执行《中华人民共和国消防法》和省市有关消防防火管理规定。⑵落实“谁主管、谁负责”的原则，成立消防领导小组，明确任命工程各部门防责任人，各司其职。实行逐级消防责任制并检查执行，处理隐患、奖罚分明。⑶施工现场和生区临设按消防要求搭建，水源配置合理，配备齐全的消防器材。⑷加强雨天施工的组织管理、汽车检测工作，预防坑槽坍塌、雷击和交通事故。5、施工场地安全防护⑴施工现围蔽出口设专人看管，重点是村民进出通道，道路两侧严密封闭，以防行人跌落沟槽中。⑵施工现场设立明显指示牌和警示牌。6、易燃、易爆物品安全保护措施⑴熟悉易燃、易爆物品性能和安全规则，并经有关管理部门考试合格，方可参加易燃、易爆物品的管理工作。⑵工程所用易燃、易爆物品、133 材料要根据使用条件选用符合国家标准，并经过检查定性，符合质量要求方可使用。⑶易燃、易爆物品材料的购买、运输、储存、保管，应遵守国家有关易燃、易爆物品管理条例的规定。⑷设立专门的易燃、易爆物品保管仓库和派专人看守，严格办理进出仓手续。⑸爆破作业必须事先与当地的公安、村委及附近油库的有关人员联系，爆破施工计划获得各方同意，方可进行作业。　7、认真执行检查制度①、项目部要保证检查制度的落实，规定检查时间和参加检查的人员。项目部每两周检查一次，施工班组每天检查一次。非定期检查视工程进度进行，在施工准备前、危险性大、季节变化、节假日前后要加强检查。②、对检查中发现的安全问题、安全隐患，要建立登记、整改、消项制度。定人、定措施、定经费、定完成时间，在隐患没有消除前，必须采取可靠的防护措施。如有危及人身安全的险情，立即停止施工，处理合格后方可施工。③、安全检查与修订完善安全管理制度结合起来。把安全生产责任制与各级管理者的经济利益挂钩，严明奖惩，保证“管生产必须管安全”。8、救援组织机构、救援程序（突发事故处理流程）、相关配置的设备我司将制定严密可行的安全措施，尽量把事故消灭于萌芽状态，但现场施工是一个交叉作业、随机性较大的过程。万一出现危及施工安全的事故，我司将立即采取快速有效的处理措施。突发事故操作流程如下图：133 发生事故停止施工采取必要的抢救措施消除危害和影响恢复施工加强管理报告监理工程师陪同监理视察现场根据监理意见处理事故我司加强对特种作业人员如爆破工、电工、焊工、起重工、建筑登高作业人员、搭架工、特种施工机具操作员等人员的培训教育，并经地市级主管部门考试合格获“特种作业安全操作证”才能上岗操作，从而杜绝人的不安全行为。若我司中标，我司将在施工过程中做到专款专用，确保安全目标的实现。1.1.1创优达标实施工细则如我司中标，我司将结合业主的有关要求及国家与某市安全管理的有关规定，制定达标创优细则，该细则包括以下内容：1）、安全生产方针；2）、安全生产创优目标；3）、安全生产责任人；4）、安全生产管理机构及岗位责任；5）、安全培训制度；6）、重大危险源的识别及管理方案；7）、安全生产的措施；8）、安全生产检查评比办法；9）、对违反规定行为的处罚；133 10）、对安全生产创优的奖励。1.1文明施工目标及保证体系1.1.1文明施工目标文明施工目标要求为：受政府部门批评率为零。我司文明施工目标为：受政府部门批评率为零，创某市文明施工样板工地。我公司承诺：若文明施工目标达不到上述要求，我公司将接受业主按招标文件或合同条款给予的处罚。1.1.2组织本工程成立以项目经理为组长，由公司相关部门人员、项目部主要管理人员参加的“创文明施工样板工地领导小组”，并在资金及人员配备上予以保证。项目经理：陈志胜项目总工：张勇项目副经理：蔡植滨文明施工负责人：莫钜林工程部技术部文明施工部质量安全部机械设备部各专业施工队伍1.1.3文明施工制度1）、根据“某市建设工地文明施工标准”的要求，协同工程所在地城监等部门共同努力，搞好创样板工地工作。133 2）、项目经理部制定施工现场场地管理、施工秩序管理、施工安全管理、工地卫生管理、环境保护管理、成品保护管理的实施细则，并制度上墙，明确责任人，认真落实。3）、落实人头责任制，定期考核，内部以周为一个考核期，不合格项若在下次检查中仍未整改，加倍扣分并体现经济惩罚。4）、奖惩制度，对文明施工工作得力的个人予以表彰并经济奖励，以期不断提高和完善工作中的薄弱环节。1.1.1实现目标方法与措施1）、工地围蔽①、围蔽板统一采用弧形彩色镀锌压型钢板，用角钢支撑，并通过C型钢柱固定右地面上，钢柱间距不大于33m，围蔽脚线用砖砌筑，同一工程应使用同颜色协调的墙板。②、在适当地方设置临时便道，方便居民的出入。在围蔽内修建临时排水沟，收集沿线民居的生活废水和雨水。③、定期清洗和检修围蔽，破损的部位要及时更换，确保围蔽的外表整洁、围护连续有效。④、在围蔽的起止点、转角处或每隔10m左右安置一盏警示灯，提示夜间车辆注意行驶安全。2）、路况维护①、根据现场交通情况合理确定围蔽的边线，力求最低限度地减少车道净宽。②、保证施工作业区道路畅通，场地平整，对破烂的路面部分进行修补，确保交通畅顺。③、在施工现场设置连续、畅顺的临时排水系统，确保全路段无大面积积水。④、在围蔽上挂牌标示改道和调头位置，引导车流方向。设专人负责协调组织现场交通，保证交通畅顺。3）、路面卫生①、土方运输严格执行有关规定，使用有资质的散体物料运输单位，不使用无资质单位的泥头车。对所有离开现场运输余泥的车辆进行检查，超载、洒漏、脏、无帆布盖住的一律不准驶出工地。②133 、工地周边道路必须保持清洁，项目部派专人每天定期打扫。教育施工管理人员和民工注意卫生，严禁随地丢垃圾杂物。项目部专职安全员兼管卫生监督工作。③、在排水管道施工时，严禁把基坑积水排到机动车道。应设置有效的临时排水设施接受沿线的雨水和污水。定期清通下水道和排水沟渠。4）、工地卫生①、在场内适当的位置设置宣传栏，进行文明施工管理、工地卫生知识方面的教育。②、在工地内设置临时建筑时，采取有效措施，确保符合通风、照明、环境卫生要求，并有醒目的安全通道标志，设置安全，防火等设施。③、生活区内设置垃圾容器，不将垃圾及杂物乱丢乱弃。区内设置通畅排水渠沟，专人定时清扫。确保生活区内渠沟畅通，道路整洁，无黑污及异臭味。④、工地的食堂地面要做场地硬化，烹调器具要经有效消毒后才能使用，每餐煮食的肉类和蔬菜要保证新鲜卫生。炊事员必须定期进行健康检查，合格后才能上岗。⑤、生活区内的厕所要有专人清洗打扫，保证无异臭味。厕所的生活污水经化粪池沉淀后才能接出市政下水道。若我司中标，进场后我司将及对工地与周边采取适当的隔板、封闭措施，在道路干道两侧及人口密集的乡村和复杂地段均采取某市建委规定的专用玻纹钢板围栏或砖砌围墙先等措施围蔽施工等，并符合某市有关部门的规定。我司将切实保护好当地水利设施，提前做好施工区内的排水工作，严禁淤塞当地排涝、灌溉沟渠。开工前，即对施工范围进行测量，施工边界勘定后必须及时沿边界挖土沟进行路桥田分家，以免与地方产生边界及排灌纠纷。1.1.1创优达标实施工细则1）、严格遵守《某市建筑工程文明检查评分表》规定的的有关内容；2）、工地范围做路田分家；3）、做好安全措施以防污染当地农田水利；4）、工地周边按规定采取隔离措施。133 1.1环境保护目标及保证体系1.1.1目标环境保护管理目标：受地方政府部门书面投拆率为零。我公司承诺：若环境保护目标达不到上述要求，我公司将接受业主按招标文件或合同条款给予的处罚。1.1.2环境保护组织与保证体系1）、组织机构项目经理：陈志胜项目总工：张勇项目副经理：蔡植滨环保负责人：莫钜林工程部技术部文明施工部质量安全部机械设备部各专业施工队伍2）、保证体系在本次施工中，我司将遵循“以人为本”的原则，全面实施ISO9001：2000质量管理体系，建立一个在项目经理领导下责任到岗、到人的施工现场环境保护责任保证体系，以确保业主提出的环境保护目标和指标的实现，实现施工环境管理的系统化、标准化。施工期间环境保护责任保证体系如下框图：133 各工序、班组、岗位人员做好职责内的具体工作项目经理（全面负责）环境保护技术负责人技术负责人生产调度负责人机械管理负责人劳务管理负责人其它有关部门材料管理负责人1、监督施工全过程的环境保护工作和不符合纠正。2、发现并配合解决施工中出现的环境问题。3、开展环保活动和环保培训。4、保证环保设施的有效运行。1、制定项目环保措施和分项工程的环保方案。2、监督各项环保技术措施的落实。3、解决施工出现的污染环境的技术问题。1、合理安排生产，减少对环境的干扰。2、组织各项环保技术措施的实施。1、保证使用的各类机械在安全、良好的状态下运行。2、监督操作人员按操作规章作业。1、保证进场施工人员的文明和技术素质。2、组织对施工人员的环保和文明施工培训和考核。1、财务部门保证环保工作所需经费。2、行政部门负责各项后勤保障符合环保要求。1、保证按要求贮存和堆放材料。2、对有毒有害危险物品严格管理和领用制度。3、负责各种施工材料的节约和回收、再利用。1.1.1环境保护管理制度1）、根据现场实际情况，核实、确定环境敏感点、环境保护目标和对应的环保法规及其它要求。2）、对工程施工全过程中各施工阶段的环境因素进行分析与预测，找出影响环境的重大因素，并制定可行的环保工作方案，向甲方报审。在施工过程中，若因工程内容、环境要求发生变化，则要相应调整环保方案，并重新报审。3）、根据环保工作方案和施工内容，制定本工程的环保培训计划，对相关人员进行环保培训，每月对相关人员的有关环境知识进行考核，考核的成绩作为相关人员业绩考核的一个组成部分。4133 ）、施工现场设环保负责人，负责日常的环境保护管理工作。环保负责人组织每周对施工现场的环保工作进行一次检查并填写环保周报，对检查中发现问题及时通知有关部门整改，重大问题报告项目经理。环保周报定期在现场公告栏公布，并开展文明施工、环保施工劳动竞赛，建立奖罚制度，用经济手段推动施工期环境管理的深入开展。5）、施工过程中若发生污染事故，应视情况立即采取有效措施减少或消除污染影响，同时向业主如实汇报。6）、建立施工环境档案，将环保日常管理工作的自查记录和各主管理部门的检查、审核记录一并归档，工程完工后作为竣工环境审核的资料移交给甲方。7）、在工地门口设置公众投诉信箱，并公布投诉电话，主动接受群众的监督，对群众投诉要及时处理并在三天内给予答复。8）、积极配合业主环境审核组在现场进行审核，并提交相关资料和证明文件。对审核中提出的不符合项及时作出整改计划，内容包括纠正措施、方案、负责人、完成时间、要达到的环境标准等。整改计划经审核组审查批准后实施，对整改计划和措施的落实情况进行跟踪检查及作好登记。9）、工程完成后在合同规定的时限内清理好场地，恢复市政设施和绿化，并对环保工作进行全面总结和资料整理，向有关单位申请环保工作完工审定，并按审定意见整改直至合格。1.1.1落实方法与措施1）、果树农田保护措施本工程位于某市某，本标段经过的路位上有部分的果树、农田，为了保护果树和农田特制定措施如下：①.果树和农田的保护是文明施工环境保护的重点工作之一，创建文明施工样板工地的成败关键所在，该项工作由主管后勤项目副经理负责，文明施工部具体执行。②.做好有关的法律、法规的宣传和教育工作，使全体员工充分认识到每一棵果树都是果农的辛勤劳动用汗水换来的成果，我们是来建设的，不是来破坏的，要做到不偷摘一个果子，不损坏一棵果树。③.征地范围内的果树和农作物如必须砍伐，应在测量放线后做好记号，防止误砍非征地范围内的果树。④.钻桩施工产生的泥浆不得随意排放，应收集后排放于指定地点，禁止将泥浆直接排放在果林、鱼塘或河涌内。133 ⑤.施工过程中产生的生活和施工废水必须经过沉淀（必要时还需经过过滤）方可排放。施工中产生的垃圾和废油必须集中外运，不得随意堆放，更不允许弃置于农田、果林、鱼塘和河涌内。⑥.对施工范围外的果树，如因施工受到损坏，应及时查找原因，并给以赔偿。⑦.对违反规定者，给以经济处罚，情节特别严重的，触犯有关法律法规者，一律送公安机关处理，决不姑息。2）、施工噪声控制措施①、所有进场施工的机械在进场前，进行检修，检修合格后方可进场，严禁机械带病工作。能配置消音器的机械全部安装消音器。临时发电机作为备用，有电力供应时不允许使用发电机。②、发电机房尽量远离民居，机房采用砖砌封闭式结构。其它较大的噪音源分别作单独的围蔽隔离。③、与当地居民加强沟通，尽量避免深夜施工。若由于工期紧张确实需要进行夜间施工时，预先通知以求谅解。④、教育施工人员不准喧哗吵闹，违者严厉处罚。3）、施工振动控制措施本工程使用振动机械不多，我们采取有力措施将振动产生的危害降至最低：①、砼浇灌时注意振捣器避免碰撞模板及钢筋。②、保证吊装安全，杜绝吊物冲击或坠落引起的打击振动。③、重型施工机械及车辆在场内行走时速低于10km/h，以免对基坑产生过大冲击。4）、水污染控制本工程可能产生的水污染有：车辆冲洗水、施工人员生活污水、雨季地表径流水。①、出入口均设洗车槽，选择有资质的散体物料运输公司，签订环保责任书，绝对保证每辆车均经冲洗干净方可进入城市道路，洗车泥水经沉淀池沉淀后方可排入雨水管网。②、施工人员生活区设置流动厕所直至工程结束，生活污水待沉淀后排入市政排水管网。③133 、场内道路硬地化，设明沟导流雨水，经汇集沉淀后排入市政雨水管网。低凹地及时补平，不允许场内积水。④、采取必要的步骤防止河涌及现有排水系统淤积。必要时，建立临时的沉淀区。5）、空气污染控制措施本工程施工中可能对空气产生污染的原因主要有：扬尘、废气。①、对易产生扬尘的土方运输作业，我们坚持余泥运输车覆盖遮布，合理规定运输通道，安排专人清扫、洒水，冲洗车底盘及轮胎。临时堆土场用彩条布覆盖，防止扬尘。②、严禁在场内动用明火，焚烧废弃物或有害、有毒物质，一经发现严肃处理。③、保证所有车辆及设备的废气排放合乎环保要求，若检测不合格，需严格整改直至合格。6）、固体废弃物①、选择对外部环境影响小的出土口，运输路线和运输时间。②、车辆出场冲洗车轮和车厢，严禁携土污染城市道路。③、剩余料具包装及时回收、清退，对可再利用的废弃物尽量回收利用，各类垃圾要及时清扫，清运，不得随意倾倒。④、保证回填物料的质量，不将有毒有害物质和其它工地废料、垃圾用于回填。⑤、保证施工现场内无废弃砂浆和砼，运输道路和操作面落地料及时清运。⑥、日常生活的垃圾应分类收集，便于环卫部门及时清运处理。⑦、教育施工人员养成良好的卫生习惯，不随地乱丢垃圾、杂物，保持工作和生活环境的整洁。7）与地方关系协调及各项目施工配合措施开工前，按监理工程师要求填写开工报告，待甲方或监理工程师批准后方可正式开工。我司将办好开工、夜间施工、余泥、散体物料运输及排放、占用道路、交通疏导方案报批、消防等申请申报手续，加强与各主管单位的联系，为工程的顺利进行提供有利的条件。我公司在本工程项目中，将有专人负责与当地群众进行联系，及时了解当地群众的要求和协调处理施工中出现的问题。把施工给群众的影响降到最低，把出现冲突的可能性消灭在萌芽状态，已利于工程施工的顺利进行。133 我司在施工中，对其他专业管线施工单位的施工配合，作出以下承诺：1、按业主和监理工程师安排，及时提供条件给各沥青路面及专业管线施工单位进场。专业施工单位进入我司负责施工的区域时，我司应作出礼让，并提供合适的施工场地。2、提供测量控制点、水准点，并按照监理工程师安排沥青施工单位进行联测。3、当专业施工单位需求临时水电、测量基准点等帮助或资料时，我司将热情服务，提供水电的接驳点以及水准点、坐标点等。如果专业单位要求我司为其放出有关基线时，我司将提供放线。4、平衡配合各专业单位与本单位施工的关系，在施工过程中，积极和有关单位的协商有关交接问题。如果发生异议，则和监理工程师协商和裁定，服从监理工程师的协调意见。5、在施工总体部署时，充分考虑网络计划中的时差，研究施工方案，努力平衡各种专业工程与自身工程的关系，合理组织施工，合理安排施工流程，尽量减少对专业施工单位的影响。6、协助保护专业管线的成品、半成品。7、积极与业主、监理协商解决遇到的各种问题。施工前对现场进行详细的调查、摸底，特别要做好基础开挖前的地下管线探测工作，确实做好对地下管线、文物等的保护工作，对无法实施拆迁的应制定相应的保护措施。施工期间做好环境保护和污染防治工作，桥墩施工泥浆及弃碴不得直接排入河道及周边渔塘，本工程施工将不可避免地对沿线的环境如生态、大气、水等造成一定的影响。因此，必须制定好对噪音、扬尘、振动、废水、建筑固体废弃物等的处理和污染的措施对策，并且得到切实的实施。1.1.1创优达标实施工细则1)、施工便道硬化。2)、施工前对周边既有建筑物进行详细现状调查、拍照、录相有采取防震等安全措施加以保护。3)、出入口均设洗车槽，选择有资质的散体物料运输公司，签订环保责任书，绝对保证每辆车均经冲洗干净方可进入城市道路，洗车泥水经沉淀池沉淀后方可排入雨水管网。133 4)、施工人员生活区设置流动厕所直至工程结束，生活污水待沉淀后排入市政排水管网。5)、征地范围内的果树如必须砍伐，应在测量放线后做好记号，防止误砍非征地范围内的果树。6)、钻桩施工产生的泥浆不得随意排放，应收集后排放于指定地点，禁止将泥浆直接排放在果林、鱼塘或河涌内。7)、施工过程中产生的生活和施工废水必须经过沉淀（必要时还需经过过滤）方可排放。施工中产生的垃圾和废油必须集中外运，不得随意堆放，更不允许弃置于农田、果林、鱼塘和河涌内。8)、对施工范围外的果树，如因施工受到损坏，应及时查找原因，并给以赔偿。9)、对违反规定者，给以经济处罚，情节特别严重的，触犯有关法律法规者，一律送公安机关处理，决不姑息1.1交通疏导措施一、现有交通状况本工程位于某小区中心位置，已建成通车的A1线穿过K线，将K线分为两段，A1线是某小区主要交通要道，但K线施工不影响A1线交通。本标段线路经过某小区最大的两个住宅小区即城西花园和金满家园。由A1线转入城西花园（KK1+111.994至KK1+380）有一约宽7m左右的原有砼路面，为城西花园进出的主要道路，可双向通行通行公共汽车，出入车辆较多，且KK1+380之后的附近还有很多工厂、单位和其他住宅楼群。由A1线转入金满家园（K线的K0+820至K1+011.620段）也有一约宽6m的砼路面，该段道路通行的车辆和行人较多。施工现场位于居民密集区，场地狭窄，如遇堵塞，疏通困难且容易引发治安问题，交通疏导应引起重视。二、交通管理体系道路交通的顺畅与否，主要是行车是否有序，行人通行是否方便，施工组织管理是否到位。因此，我司一旦中标就按本施工组织设计的要求成立专门的交通疏解小组，设组长一名（由项目副经理担任），副组长一名，组员6133 名。制定科学合理的交通疏解方案和应急措施。建立交通疏解管理制度，实行专人负责制和奖罚制度，明确工作重点和每日的工作要点，管理人员上岗前必须经过交警部门的交通规则和疏导技巧的培训。三、交通疏解措施按工程特点及其所处位置，交通疏解主要是解决车辆、行人通行的问题。1.为保证车辆、行人安全通行，按施工部署，原砼路面保持原状，安全文明施工围蔽沿砼路面先围蔽南侧进行排水施工，原砼路面通行车辆和行人。交通疏解示意图见“道路排水施工断面示意图”。2.在行人车辆密集路段施工排水采取分边施工的方法，先施工新建路面的排水和路基稳定层，完成后，进行交通改道，再围蔽原砼路面部分，施工原砼路面下的排水和路基稳定层。3.为满足行人及车辆的进入各支路，安全文明围蔽一般按每100米或遇支路路口时设置行人或车辆横向通道。4.在施工过程，所有施工围蔽及人行通道必须悬挂交通指示牌，夜间悬挂警示灯以策安全。5.在施工范围的路口处设置明显的交通标志，引导车辆渠化分流，交通标志所用材料采用某市交通设施标志指定用材。交通疏解员分班全天候指挥交通。疏解员上班时按要求穿反光马甲，佩带袖章，装备指挥旗，按交通批示牌和交警部门批准的交通疏解方案指挥车辆行驶。在工作日上、下班高峰期增派人员到现场帮助指挥，当严重塞车或突发事件塞车时，及时请交警到场指挥疏导。6.根据工程分边布置情况，施工范围合理安排进出车道，做到各行其道；工程车严格按指示和交通指挥员的指挥行驶，礼让其他车辆。干道上禁止白天占道装卸施工材料。7.交通疏解小组每天由组长根据项目总工的进度安排布置交通组织方案，副组长负责各自管理范围内交通组织落实、管理、巡查。发现有阻碍交通的障碍物或道路损坏时，及时进行清理或维修。处理不了的问题，及时反馈到项目经理部并与交警部门沟通解决。8.散体物料运输，运泥严格按市政府相关文件规定，对物料进行覆盖，严禁物料散落污染路面，影响交通。133 质量保证措施1.1质量目标及保证体系1.1.1目标本工程的要求质量目标为某市优良样板工程。我公司承诺的质量目标为：某市优良样板工程。若我公司中标，将采取有力措施，确保工程一次验收合格率达到100%，优良率达到90%以上，向业主和某市民交上一份满意的答卷。我公司承诺：若质量目标达不到上述要求，我公司将接受业主按招标文件或合同条款给予的处罚。133 目标分解示意图如下：坑槽：质量优良工程质量总目标：确保市优排水工程安管：质量优良闭水试验：质量优良管坑回填：质量优良软基处理：质量优良道路工程路基：质量优良基层：质量优良面层：质量优良工程质量保修期：本工程的质量保修期为两年，以工程质量验收合格并取得交工证书的当天算起。在质量保修期内，确因施工责任造成的质量缺陷，应由我方负责维修，我方接到甲方修理通知之日后5天内应派人修理，否则，甲方可自行组织力量修理，因此发生的费用由甲方先在保留金中扣除，不足部分我方负责支付，甲方并保留追诉的权利；同时，也不解除我方对完工工程质量应负的全部责任和义务。1.1.1组织质量组织机构见下图示。项目部成立质量管理领导小组，由项目经理任组长，项目副经理、总工程师任副组长，成员由质检工程师、试验工程师及各专业负责工程师组成。项目部设专职质检工程师和质检员，各班组负责人兼职质检员，保证施工作业始终在质检人员严格监督下进行。133 项目经理：陈志胜项目总工程师：张勇项目副经理：蔡植滨各专业工程师试验工程师质检工程师技术组质检组测量组试验室材料组专职质检员班组兼职质检员施工组质量组织机构。1.1.1质量目标管理制度本工程实行项目经理负责制，组织各专业技术人员组成项目经理部，并通过建立完善的质量保证体系来确保所有工作和活动均处于受控状态，从而确保本工程达到预期的质量目标。质量保证体系如下页图。133 进行日常质量管理，负责组织协调、督促检查各部门各级质量活动并进行质量反馈。组织隐检、预检和验收。组织图纸自审和会审，编制实施性施组，做好技术交底，加强技术交流和技术培训。确保项目部优质高效完成施工任务。搞好工程控制测量和复测，保证施工测量精度。做好材料进场的验收和抽检，负责现场试验工作。采购质优价廉的材料并提供质量证明，搞好材料的限额发放管理。实行以管好、用好、维修好机械设备为中心的质量责任制，做好设备检查鉴定，填好运行记录。核对各阶段施工班组完成的工程数量和施工质量，把经济利益与进度、质量挂钩，奖优惩劣。以“百年大计，质量为本”为中心开展教育活动。广泛开展QC小组活动。定期开展有针对性的质量教育活动并组织考核。每月底组织工程质量检查评比不定期进行质量评定分析会。质检组技术组测量组试验组材料组设备组核算组宣教组质量领导小组成员：项目经理总工程师项目副经理质检工程师试验工程师施工组主管组织保证质量保证体系制度保证施工保证工程质量检验达到目的工程质量评定设备、材料检验工序质量检验分项工程质量检验分部工程质量检验1）．通过建立健全各种管理制度来保证质量目标的实现。①.技术责任制和技术交底制度：施工中实行二级技术交底制，第一级交底为公司对项目部技术负责人、施工员、质安员及其他施工管理人员的交底，第二级交底为项目经理部技术负责人对作业班组、操作人员的交底。②.工程任务单制度：133 Ａ.由主管施工员开据任务单给作业班组，书面明确当天生产任务和完成任务的时间、应达到的质量标准。Ｂ.凡需耗用材料的生产任务，在开据工程任务单的同时，开据限额领料单，以控制材料的领用数量，材料员依据限额领料单发放材料给作业班组。③.工程中间检测、验收、质量否决制度：Ａ.隐蔽工程实行三级验收制度：班组自检→项目部质安员检验，质检工程师有实行质量否决的权力，验收合格后方可报监理工程师检验。Ｂ.严格按设计文件和有关规范、标准要求进行验收、检测，未经验收、检测合格的工序不得放行。④.违反施工规程，发生质量事故报告制度：Ａ.施工技术负责人按有关施工规范、设计及工艺要求指导施工人员进行施工，不得违规指挥。Ｂ.操作人员必须按有关规范、规程要求进行作业，不得野蛮施工。Ｃ.施工管理人员发现操作人员违反施工规范要求，应立即予以制止，并上报项目部技术负责人，督促操作人员立即纠正。对于因违反施工规程、发生质量事故的，视情况严重、损失大小，及时逐级上报公司、监理及业主，并以书面形式记录报告过程。Ｄ.质安员有权制止任何违反施工规程可能发生质量事故的施工。⑤.定期进行质量改进工作总结制度：Ａ.每月对本工程的施工质量进行一次全面测量及评估，运用统计技术对质量情况进行科学的统计分析，找出主要矛盾。Ｂ.找出主要质量问题及经常出现的质量通病后，由有关部门认真分析研究，找出解决质量通病的办法，采取纠正和预防措施。2）.制定更为严格的质量评定标准为确保创优，我公司将根据本工程的情况，结合现行技术规范、标准，制定公司内部用于本工程的更为严格的质量标准。1.1.1工程验收程序1）、对隐蔽工程检查以班组自检和专职检查相结合。施工班组在每个工序完工后进行自检，对不符合质量要求的及时予以纠正。2133 ）、每个工序的工作完成后，由分管工序的技术人员、质检工程师组织施工班组长按有关技术规范要求进行检查，不合格的坚决返工。上道工序不合格不准开始下道工序施工。质检工程师有实行质量否决的权力。3）、上道工序完成并自检合格后，书面通知驻地监理工程师验收，并做好隐蔽工程验收记录和隐蔽工程检查签证资料整理工作。所有隐蔽工程必须经监理工程师签证后才进入下道工序施工。4）、在隐蔽工程施工过程中，要加强技术人员旁站监督并做好施工记录。隐蔽工程施工记录要有检查项目、技术要求及检查验收部位等，施工员、技术员、质检工程师和试验员均须在相应栏目签名。5）、制定隐蔽工程质量处罚措施，对经监理工程师验收不合格，造成返工而影响工期的班组及责任人进行处罚。6）、隐蔽工程质量检查工艺流程如下图：施工班组作业专职质检员施工班组负责人检查项目部质检小组检查监理工程师检查下道工序施工返工或返修施工班组自检不合格不合格不合格不合格133 1.1质量目标控制1.1.1施工计划质量控制程序为了使施工过程有一个明确的导向，根据施工组织安排的总体布署，每季编制季度计划，每月编制月计划。对作业班组编制周计划。计划实施时，结合实际情况相应调整和细化。施工计划图如下：技术组织措施计划上级主管部门总计划施工组织总设计施工合同总要求季度施工计划月施工计划周施工计划劳动力计划机械设备布置计划材料供应计划构配件供应计划配合协作计划安全、质量计划降低成本计划财务计划133 1.1.1施工过程质量控制程序图如下：申请、开工业务培训，持证上岗材料、半成品到场并合格，机械设备运转正常是否关键、特殊工序按质量要求组织施工制定施工作业指导书，并组织施工技术交底、明确质量要求及施工操作规程工程质量检验是否合格返工或返修，进一步整理资料单位工程质检是否合格返工或返修返工或返修单位工程竣工资料整理，进行质量评定建设项目质量方针、目标的实现分部、分项工程质量检查是否合格是否否否否是是是工序施工133 工程竣工质量控制程序工程竣工是工程项目建设最后一个阶段，其具体程序见下图。成品保护整理施工现场材料及设备回收收尾工作整理质量评定资料、编制竣工档案工程自检、及时处理维修报请有关单位进行正式验收竣工资料移交竣工验收工程保修及回访工程项目结算工程项目施工总结季节性回访技术性回访工程保修安全总结质量总结成本总结技术总结回访纪录工期总结1.1.1实现质量目标的技术措施4）、填土、填砂采用带动力的满足施工要求的设备（如小型压实机）分层压实，严禁用水灌砂或人力夯填。5）、路基填筑，配备专用机械，保证各层填土坡面平整，排水流畅。6）、沥青路面各结构层混全料采取集中厂拌、摊铺机摊铺施工。7）、为保证沥青砼面层铺装层厚度，路基顶面面层标高必须采取有效措施严格控制，严禁超过规范要求，面层的平整度应按规范的要求进行施工。。133 1.1.1各分项工程质量保证措施1.1.1.1测量放线质量控制措施⑴　所有测量仪器必须满足工程精度要求，并经有关部门校正检验，有检验合格证，在有效期内使用。仪器由专人保管、维护，并建立维护保养制度和档案，随时备查。⑵　测量工程师为本专业毕业，并取得测量工程师职称，有多个相应工程的施工测量经验。测量员经过专业培训，有一定的测量基本知识和实际操作技能、经验，持证上岗。⑶　在监理工程师的参与下，办好业主提供的城市测量控制系统和工程坐标、水准控制桩位交接手续，并进行校核，发现不符之处，即时提请监理工程师解决，并由监理工程师签认。⑷　控制桩有明显标志，采取加固、围蔽等保护措施，加设的控制桩，按要求牢固设置。建立定期复测制度。⑸　每半个月复测一遍，遇大风暴雨随时复测，并作好记录，报监理工程师签认。坚持每日巡视制度，随时发现问题，及时采取纠正措施。⑹　道路、管渠中心桩、线路交点、转点、圆曲线和缓和曲线的起、讫点，本工程的起、讫点等为重点控制部位，加密临时控制桩，以保证在任何情况下都能使上述部位的控制桩符合设计要求，达到规定的精度。1.1.1.2水泥搅搅拌桩机质量保证措施1、保证垂直度为使搅拌桩基本垂直于地面，要注意起重机的平整度和导向架对地面的垂直度，一般要求垂直度偏差不超过1.5%。2、保证桩位准确度布桩位置与设计误差不得大于2cm，搅拌桩施工时必须使用定位卡，保证桩位偏差小于3cm。3、水泥浆不得离析水泥浆要严格按设计的配合比拌制，制备好的水泥浆不得有离析现象，停置时间不宜过长。为防止水泥浆发生离析，可将水泥浆留在灰浆拌制机中进行不断搅动，送浆前才缓慢倒入集料斗中。对停置时间超过2个小时的水泥浆应降低标号使用。4、确保加固强度和均匀性133 （1）严格按设计确定的数据控制喷浆量和搅拌提升速度，输浆阶段必须保证连续供浆，一旦因故停浆，为防止断桩和缺浆，搅拌机下沉到停浆点以下0.5m，待恢复供浆后再喷浆提升。（2）应控制重复搅拌时和下沉和提升速度，以保证加固范围内每一深度均得到充分搅拌。5、施工记录应详尽完善　施工记录必须有专人负责，深度记录误差不得大于5cm，时间记录误差不得大于2秒钟，施工中发生的问题和处理情况，均应如实记录，以便汇总分析。3)、路基工程质量控制措施(1)核实地基承载力、密实度满足设计要求，基底处理合格后再进行填筑施工。(2)取样确认各类填料符合设计要求。(3)通过试验确定级配料的最佳配合比、最佳含水量，压实方式、压实机械、碾压遍数、摊铺厚度及拌合方式等指导施工。(4)分层填筑压实，检测压实度符合要求后，再进行上一层填筑。(5)填土层压实前应先整平，特别注意顶层填土层的平整度控制。压实机械采用大吨位振动压路机，反复碾压至无明显轮迹，大型机械无法压实部分采用小型压实机械压实或作特殊处理(如用蛙式打夯机夯实)，直到达到要求的压实度为止。(6)提前施工临时排水工程，及早完善永久排水工程，防止地表水浸入路基及基底。(7)在施工过程中必要时采取晾晒或洒水的方式使填料达最佳含水率。(8)土层摊铺和碾压填土层时，应注意设好2～4%的横坡以利排水，防止成型路基在雨天时被水浸泡。(9)填土施工过程中，进行路基日沉降量观测和水平位移量观测，做好观测记录，根据填土过程中的观测结果，用以指导填土施工。(10)填土施工安排应尽量避开雨季施工，同时填土采取大面积摊铺、分层一次碾压密实，以达到和满足设计及施工规范要求。1.1.1.1道路工程质量控制措施⑴高程横纵坡度控制：由项目部测量组负责，按施工地段、图纸要求设置纵、横断面高程坡度控制桩，并与已建测量控制网校核。⑵挖方顶部压实度控制：按设计要求，挖方顶部0-30cm压实度不少于95%(133 按重型击实标准，下同)，通过土的压实试验确定，当达不到设计要求时，采取解救方案，经监理工程师签认后实施，直至达到压实度95%以上。⑶回填土质为坚土，无淤泥、腐植土、杂物，每天测定土含水率，必要时做土质分析。分层回填，控制每层厚度为30cm。⑷软弹、起皮、推挤、波浪及裂纹等现象的处理。查清原因，制订处理方案经监理工程师签认后实施，并做好详细记录。⑸当边坡过大影响到设计范围内路基土压实度时，制订处理方案，报监理工程师签认实施，以保证路基土压实度符合设计要求。⑹稳定层质量控制措施a、原材料质量控制。水泥：有出厂合格证，并取样试验，结果报监理工程师签认。碎石：坚硬耐久、无杂质，级配良好，其压碎值不大于30%，按照《JTJ057-94》标准抽样试验，试验结果报监理工程师签认。b、水泥碎石混合料配合比设计设计规定水泥掺量为碎石重量的6%，通过试验，确定最佳压实度(95%以上)的含水率，以指导施工。试验结果报监理工程师签认。c、现场水泥碎石混合料配合比、拌和质量的控制。由项目部试验室派员现场值班，对原材料称量，拌和料均匀度监控，并每天上、下午各测定一次碎石含水率，以便及时调整混合料的用水量。d、压实厚度和压实度的控制。水泥碎石稳定层厚度为34cm，分两层压实到设计标高。按设计和规范要求做压实试验，压实度不符合要求的，重新压实，直至合格，并将结果报监理工程师签认。e、养护：碾压完成后，立即养护，时间不少于7天。养护期内禁止车辆行驶。⑺沥青砼面层质量控制措施a、.采用集中厂拌；b、对原材料加强监督检查，经常进行抽检；c、施工前对路基水稳层进行全面检查，合格后方可施工；d、沥青混凝土施工时，为保持沥青混凝土路面的整体性，实行全断面一次摊铺。E133 、沥青摊铺前，先用纤维布把井面覆盖好，摊铺沥青混凝土时就不会连成一体，等沥青混凝土摊铺成型后，根据标注的位置再凿开沥青混凝土面层，把井按排水施工标准图的要求提升井面，并符合规范的路面与井面的高差要求。最后用沥青混凝土填塞井环的周边。⑻道路附属构筑物质量控制a、平石和侧石安装侧平石尺寸符合设计要求，允许误差：长、宽各±3mm，厚(最窄一面)±2mm。预制块顶部高程和侧面平直度，弧度控制。通过控制预制块的砼垫层(人行道为水泥碎石稳定层)高程来控制侧、平石顶部高程，其误差不超过±3mm，通过高程桩(间距2m)来保证。平直度通过挂线，弧度通过模板来控制。b、人行道预制块安装质量控制预制块几何尺寸控制：尺寸符合设计要求，误差不超过±2mm。板面高程坡度控制：在已捣水泥碎石稳定层上每2m间距设置高程桩(兼坡度控制)，铺设2cm水泥碎石层，用3m刮尺，依据高程桩平整，符合设计高程。控制板块拼缝宽窄和平直度：用厚度一致的卡标和拉线控制拼缝宽窄和平直度。1.1.1.1土方回填质量控制措施(1)鉴于排水系统处于道路之中，因此沟、渠土方回填应按道路土方回填质量要求进行。道路基层底面下0～80cm的回填土，压实度不少于95%，80cm以下不少于93%。管底基础底至管顶回填石屑，其余回填坚土，石屑要求级配良好，坚土无淤泥、腐植土和杂质。回填至道路稳定层底。(2)对管沟外观进行了检查，试验合格，砼、砂浆强度达到设计值的75%以上，隐蔽工程验收，并经监理工程师签认后进行回填。(3)测定最佳压实度的含水率，以此为标准控制现场回填土含水率，当达不到此标准时，采取晒干、掺干土、洒水等方式解决，坚持上、下午各测含水率一次。(4)分层摊铺，分层夯实，每层夯实厚度不超过20～30cm。管道两侧、井室四周同时分层对称回填夯实，以防管道单向填筑而变形或开裂。1.1.1.2排水管、井工程质量控制措施(1)施工前向有关部门询查、了解地下管线类型、数量、位置、走向，并评估对本工程的影响程度。(2)133 认真熟悉图纸，弄清道路、管渠、排水构筑物和原有明、暗排水系统的坐标位置、高程关系，了解施工要求，并详细标注到每一施工段的平剖面施工图上，以防错漏。(3)通过控制网，把管道中心线、转角、井室位置，沟槽开挖宽度、深度，以中心桩、控制桩、龙门桩的形式设置并固定，复测无误后，报监理工程师核准。(4)开挖土方时以人工配合机械开挖，以便保护地下未知管线，当机械挖至设计基槽断面底时，留下20cm左右由人工修整以保证设计高程及边坡坡度，控制误差在规范允许范围内。基底留置100mm左右余土，管垫层施工前铲除，以保证基底为未搅动的原状土。基槽上下设置排水沟、集水井；地下水位高时，采取降低水位措施，防止地基土浸泡，严禁在水中开挖基槽。如遇与工程地质资料不符的软弱土层，报请设计人员、监理工程师共同处理，处理结果由监理工程师签认。对基槽底宽度、深度、中心线、标高、坡度和检查井、沉砂井中心位置进行测量，设置控制桩并作好记录、及时验收。(5)依据平基垫层厚度选定相应槽钢作侧模，严格控制侧模距离、槽钢顶部标高、中心线走向和坡度，以保证平基垫层厚度、标高、中心线位置、流水坡度达到设计要求，其误差不超过规范允许范围。自检合格后，报监理工程师复检签认。(6)砼用溜槽送到仓内，用振动器振实至表面有水泥浆即可，然后用钢管沿两侧槽钢来回碾压平整，接近初凝时再用扫平压实。(7)在砼初凝前，复测平基垫层宽度、顶部标高、中心线、坡度线，如与图纸不符或超出规范允许偏差，即时纠正。(8)管道安装质量控制措施a.清扫平基面，无泥浆、杂物，修补损坏处，在测量组配合下，设置管道中心线(中心桩)。b.用机械吊装安管，以保护管道不损坏和保证安装质量。当管道初步就位后，在管道承插口端面上下两边各划出管口中心线，下边中心线对准平基面中心线(中心桩)，上面中心线通过挂线对准已安管道上边中心线，最终就位后临时固定，并清理管内泥砂杂物，检查相邻两管管底高低差，报请监理工程师验收确认。c.材料按设计规定，并经检验达到要求后报监理工程师验收签认后使用。按管座肩高，选定相应槽钢支模浇注，以保证管座砼的设计尺寸、允许误差和密实度符合设计要求和规范规定。133 (9)检查井施工质量控制措施a.本工程排水管渠、井类型较多，有雨水管、污水管，检查井、沉砂井、侧入式进水井，每个井室的井面、井底标高均不同，且与路面高程相应，道路弯道、交叉路口井室位置尚有特殊要求，因此，一定要认真熟悉图纸，将有关数据示于施工图上，以防错漏。b.精确定点放样。由测量组配合，把井底中心点准确定出，并设置控制桩(点)，以便施工及施工过程复核。c.严格控制井面、井底高程。当道路路面尚未完成时，井圈应在路面施工时座浆固定，以保证井面标高与路面标高一致。井底标高一定保证排水畅通及沉砂池高度，在适当位置设置控制高程的标志。d.井身砌体砂浆饱满度达到100%，以勤检查保证。认真做好管井接头，保证不漏水。e.保证砂浆抹灰最薄处为20mm，在砖面用砂浆打点，以控制批荡厚度。(10)闭水试验制订闭水试验方案，报监理工程师批准后执行。管道、井室外观检查合格，管道未作回填土，沟槽内无积水，全部预留孔洞封堵严密、牢固，报监理工程师复查后进行闭水。保证上游试验段水位达2m，满水24小时后，在监理工程师监督下作30min的渗水量测定，测定结果由监理工程师签认。1.1.1.1砂垫层施工质量保证措施1、选用级配良好，无杂质，含泥量＜3%、干密度大于1.6g／cm3的中粗砂料。2、砂料过场前，须抽取砂样(每2000m3一个样)送监理工程师认可的、具备质量检测资格的检测单位检验。只有经检验合格的砂料才允许进场使用。3、砂垫层应严格按照设计厚度铺设，保证铺设后的砂垫层厚度均满足设计要求的1m，厚度允许误差应符合《港口工程质量检验评定标准》的规定。4、在砂垫层铺设区内，按个／400m2插设小竹竿，小竹竿上用红漆标示砂垫层厚度。5、使用推土机粗平，保证砂垫层密实度。6、砂垫层表面应刮平并拍实。133 1.1.1落实方法与措施1）、施工准备阶段的质量保证措施①、按照投标文件的施工平面布置图尽快完成临时生产、生活设施的搭设，尽快完成“三通一平”。合理安排工期，避免由于赶工而影响质量。②、由总工程师牵头，组织施工技术人员进行图纸自审，在自审的基础上做好图纸会审。编制实施性施工组织设计、质量计划和创优规划。做好分级技术交底，组织学习有关规程、规范和工艺要求。③、针对本工程的施工特点，开工前对所有施工人员进行技术培训，对管理人员、技术人员进行专业强化培训；对各工种操作人员进行岗前培训，实行持证上岗；对涉及“四新”技术项目的管理人员和操作人员针对各自技术特点专项培训，强化全员质量意识，并制定质量岗位责任制。④、建立完整的质保体系，派专人负责工程质量。项目部设专职质检工程师和质检员，各班组负责人兼职质检员，并将名单上报监理工程师。⑤、编制材料和机械设备需求计划，做好设备的维修与保养，对进场材料进行抽查检验，检验合格后方可使用。2）、施工过程的质量保证措施①、对关键工序和特殊工序，编制详细的作业指导书，并做好技术交底，严格执行隐蔽工程签证制度，工序完成后，经监理工程师检查签字后方可进入下道工序。②、加强对文件、资料的管理，所有技术文件按我司质量管理标准要求设专人负责，分门别类建立台帐，收发登记注册，受控文件必须加盖受控印章，并保证其为有效版本才能使用。③、开展TQC全面质量管理活动，建立技术攻关QC小组，定期将QC小组成果发布，制定奖优罚劣的激励措施，巩固和扩大QC小组活动成果。④、积极配合质检站和监理工程师对工程的质量抽查，并严格落实其提出的整改措施。3）、竣工阶段的质量保证措施①、制定竣工阶段施工计划，组织有关人员按照施工验收规范对已完工程进行预检，找出存在的问题并及时处理，做好竣工资料的整理，按业主和东莞市档案馆的规定做细做好。②133 、所有工程项目、竣工资料，经自检合格后按验收程序向监理工程师申请工程移交。③、制定质量回访计划，及时掌握用户对该工程的意见和质量要求，对用户反映的问题予以高度的重视并积极处理，确保用户满意。4）、质量奖罚说明本标段质量总目标为某市优良样板工程，为了保证本工程的质量，按所制定的质量保证措施严格执行，并在每周由项目经理主持的周质量小结会议上，对各班组上周完成的任务质量作出相应的奖罚措施：①、技术员对现场施工管理人员进行技术交底时有误、不清楚、不及时而造成返工的，每返工一次扣罚其200元。②、现场施工管理人员施工安排不当、没对施工班组进行施工交底而造成返工的，每返工一次扣罚其200元。③、现场质检员在施工中，没对质量进行过程监控而造成返工的，每发生一次扣罚其200元。④、安全员对现场安全隐患不检查、不整改，造成现场监理下停工整改令的，一次扣罚其500元。⑤、现场各班组没按施工管理人员安排，野蛮施工而造成返工的，每发生一次扣罚其班组300元。⑥、每月由公司组织质量检查，达到优良的，对施工班组一次奖励1000元。⑦、若质量总目标不能按招标文件要求完成，我公司将接受业主按招标文件给予处罚。5）、建立工地试验室本工程将委托有关监理公司进行施工监理，由工程质量监督部门进行安全质量监督，我司将予积极配合。为保证工程的质量和进行工程评定的需要，我司将按国、部有关规范、规程和建设管理部门的要求的频率取样进行试验、检测、选择的试验室必须符合某市和管理规定（有对外营业资质、CMA计量认证，某市建委注册及通过年审），其中工程质量监督部门需抽检5%，见证取样送检不少于30%。围绕实现质量基本目标，我司严格按照国家现行相关规范、规程标准及某市建设行政主管部门有关工程检测、试验要求规定的项目和频率制定各类工程试验和材料的实施计划，经监理、设计、质量监督部门会审批准后切实予实施。133 材料、试件的采样应按建设部“建[2000]211号文”、某市建委“穗建筑[1999]388号文”、“穗建筑[1999]387号文”等文件的要求，实施监督抽检和见证取样制度。工程试验、检测，必须选有相关资质的并获计量认证和质量认证的且己在某市建委注册的单位来进行，凡进入竣工文件档案和创优达标所需的各类检测、试验资料均必须加盖检测报告专用章、CMA计量认证及有关文件要求加盖的章。工地试验室负责一些常规的试验项目，保证工程施工的每一工序都有相应的数据和质量证明。1.1.1质量创优实施细则如我公司中标，我司将结合国家的法律法规、行业有关的管理规定、政府的行政命令及《施工技术指导书》、施工监理程序及有关施工使用表格，制定详尽的质量创优达标细则。具体明确以下内：1）、本工程的质量创优目标；2）、本工程的质量责任及质量管理机构；3）、本工程的岗位责任；4）、对参加项目人员的培训；5）、原材料检验要求；6）、工序检查程序；7）、验收及资料的整理要求；8）、施工质量的检查与评比；9）、对违纪施工规定及出现质量事故的处罚；10）、创优奖励办法。133 新技术、新工艺应用1.1新技术、新工艺应用(1)、在工程测量上采用高精度激光全站仪测量仪器，达到提高生产效率，缩短工期，提高测量精度的目的。(2)、软基处理采用水泥搅拌桩处理。水泥搅桩采用”四搅四拌”的施工工艺，加固剂采用32.5号水泥，水灰比控制范围为0.4－0.5间，成桩桩径为600mm。(3)、采用地质雷达与明挖2m探坑探测地下管线采用这种方法可准确探测出地下管线的走向及埋深，根据探测结果绘出管线平面位置图及剖面图，可大大减少损坏地下管线的事故。(4)、制定基坑支护施工方案，在基坑支护结合不同的地质情况、开挖深度采用挡土板支护、钢板桩支护等措施，并对钢板桩的埋深和强度安全进行计算，以确保基坑开挖安全。对于地下水丰富或渗水大的路段采用Ⅳ型拉森钢板桩作为基坑支护，可有效解决基坑渗水、涌沙的问题，保证基坑和周边环境的安全。(5)、水泥碎石稳定层采用大型搅拌机集中搅拌，保证水泥碎石稳定层的质量。(6)、沥青砼施工采用沥青砼摊铺机进行施工，以加快施工进度，提高生产效率。(7)、为了保证新技术、新工艺的确实落实，我司将组织有关技术人员进行技术攻关。成立相应的“QC”攻关小组。(8)、计算机应用技术我公司在工程施工项目管理中，长期运用计算机辅助管理，同时，我司在以往大型工程施工实施中，综合运用现代信息技术，建立局域网，连接国际互联网，从而实现施工企业管理的网络化、信息化、现代化。计算机在工程中的应用主要包括：1.财务管理系统；2.工程预结算、成本控制系统；3.设备、材料管理系统；4.工程进度计划及控制系统；5.工程资料管理系统。6.施工管理方面，我们利用网络技术，绘制施工进度计划网络图，找出关键线路、关键工序，确保工期。133 7.资料方面，资料填写能用电脑打印的全部用电脑打印，确保工整美观。1.1新材料、新设备应用（1）在材料方面采用新型的化学管材HDPE、PVC-U管，它具有以下优点：产品无味无毒，适应性广；原材料丰富，可100%回收利用。物理性质稳定，抗老化能力强，使用寿命可长达50年以上。（2）在设备方面①、水泥搅拌桩机配用先进的水泥土搅拌桩监测记录仪水泥土搅拌桩浆量监测记录仪是建设部科技成果重点推广项目，并获十一届全国“星火杯”创造发明竞赛优秀产品金奖，该产品操作简便，操作员只需根据面板上光柱记号，便可掌握注浆量和成桩的均匀性，配合使用水泥浆密度监测仪可使添加密度和施工的整个过程得到监控，使用这套监控仪器所取得的图表和数据均不能修改，所以其测量所得的曲线与数据具有一定的准确性。②、测量使用进口全站仪和水准仪。测量采用进口全站仪和水准仪，提高测量精度和效益。③、采用地质雷达探测地下管线现代城市地下管线错综复杂，高压电缆、光纤、通讯电缆、给水管等等，损坏其中一条均会引发重大的经济损失及对人们群众的生活带来不便。采用地质雷达，可探测到地下5～8m的管线，与明挖探坑配合使用，可使地下管线无可遁形，大大减少损坏地下管线事故。④、沥青混凝土摊铺采用新型沥青混凝土摊铺机沥青混凝土摊铺机是一种主要用于高速公路上基层和面层各种材料摊铺作业的施工设备。充分吸收了国外同类产品的先进技术和优点，采用了微电脑控制，数字式控制超声波料位传感、电子自动找平，故障自我诊断，双振捣脉；中振动等当今世界最先进技术，整机技术水平已达到当今世界先进水平。该机关键配套件全部采用进口元件，使得整机制造质量可靠性达到同类进口产品水平，是摊铺基础稳定材料和路面沥青混凝土材料的理想设备。1.2风险预见及措施一旦我们中标，我司承诺将以上所述的新技术、新工艺、新材料、新设备应用到本工程施工中，运用现代化技术装备，推行现代化技术管理。虽然使用“四新”133 技术可能存在一定的风险，但根据本投标人的综合实力和以往的施工经验，经过努力探索和实践一定能够很好的完成本工程的建设任务，并对推广“四新”应用作为我们的贡献。如果因采用“四新”技术而产生的质量安全问题，我司将采有效措施将损失降至最低，并且愿意接受业主处罚。133'
