庐江县医院施工组织设计.doc 68页

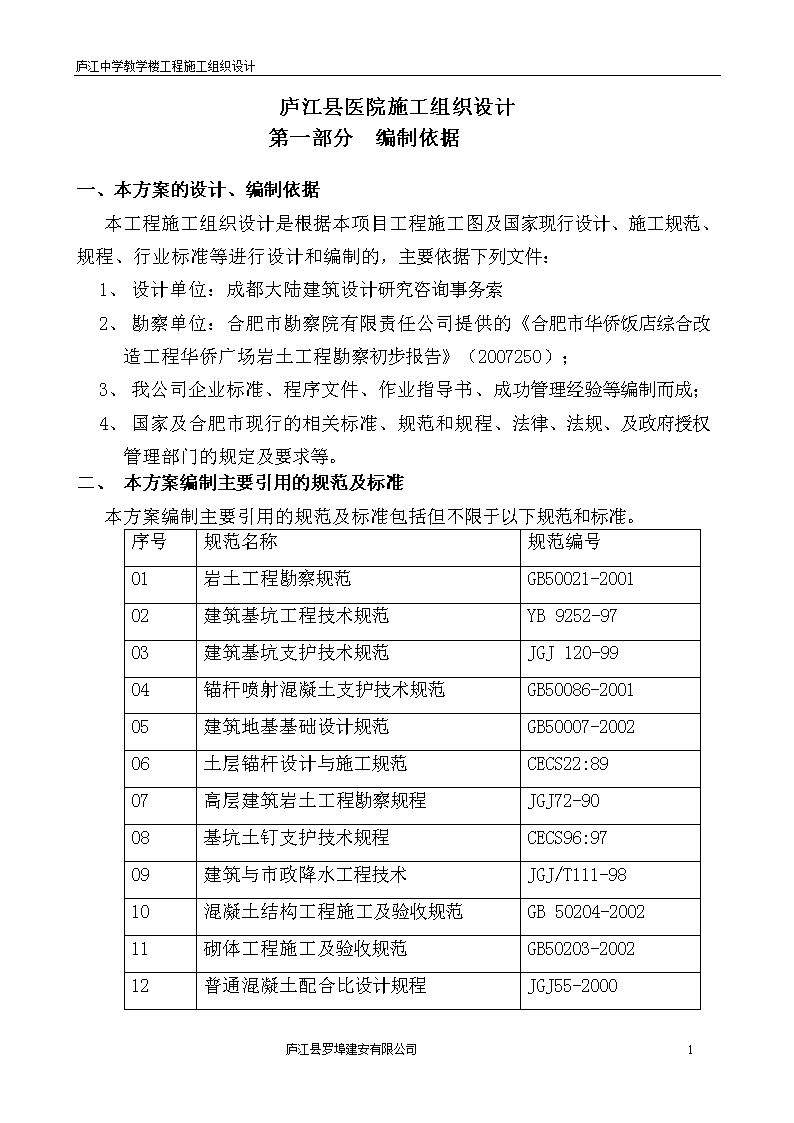

'庐江中学教学楼工程施工组织设计庐江县医院施工组织设计第一部分编制依据一、本方案的设计、编制依据本工程施工组织设计是根据本项目工程施工图及国家现行设计、施工规范、规程、行业标准等进行设计和编制的，主要依据下列文件：1、设计单位：成都大陆建筑设计研究咨询事务索2、勘察单位：合肥市勘察院有限责任公司提供的《合肥市华侨饭店综合改造工程华侨广场岩土工程勘察初步报告》（2007250）；3、我公司企业标准、程序文件、作业指导书、成功管理经验等编制而成；4、国家及合肥市现行的相关标准、规范和规程、法律、法规、及政府授权管理部门的规定及要求等。二、本方案编制主要引用的规范及标准本方案编制主要引用的规范及标准包括但不限于以下规范和标准。序号规范名称规范编号01岩土工程勘察规范GB50021-200102建筑基坑工程技术规范YB9252-9703建筑基坑支护技术规范JGJ120-9904锚杆喷射混凝土支护技术规范GB50086-200105建筑地基基础设计规范GB50007-200206土层锚杆设计与施工规范CECS22:8907高层建筑岩土工程勘察规程JGJ72-9008基坑土钉支护技术规程CECS96:9709建筑与市政降水工程技术JGJ/T111-9810混凝土结构工程施工及验收规范GB50204-200211砌体工程施工及验收规范GB50203-200212普通混凝土配合比设计规程JGJ55-2000庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计13混凝土泵送施工技术规程JGJ/T10-95第二部分总论一、工程概况1、工程地理位置及建设概况拟建场地主要位于华侨饭店大院内，建筑密度大，施工难度大。本工程由写字楼、住宅及酒楼和纯地下车库等部分组成，办公楼地上30层，地下为3层地下车库，框剪结构；本工程基坑开挖深度约16m。由于本工程地处市中心，基坑施工场地非常狭小，基坑开挖深度很深，为了保证基础施工的正常进行及邻近建筑物和道路的正常使用，需对本工程的基坑采取必要的支护措施。本工程所在地区的抗震设防烈度为8度，建筑场地类别为Ⅲ类；本场地地基土不会产生地震液化现象。2、本工程基本目标工期目标：180天内完成基坑土方、护坡工程。质量目标：确保优良，达到设计图纸、技术规范及施工验收规范标准。安全目标：施工过程中无伤亡事故。基坑支护体系安全可靠，后续工程顺利施工。文明施工：各专业应达到工完场清，不影响文明工地的目标实现。消防保卫：遵守施工现场消防、保卫管理规定，不发生火灾，不出现偷盗、丢失及施工成品破坏现象。第三部分方案设计概述一、本工程主要特点、技术难点和应对措施1、本工程主要特点本工程主要特点归纳起来主要有如下几个方面：1）、建筑场地条件相对较好，东侧为含山路、西侧为群力巷、北侧为中菜市、南侧为长江路，但本工程涉及到的施工工序较多。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计2、工程技术难点和要点本工程单从施工技术上说就是目前的技术水平和施工手段，满足本工程施工需要并解决施工中的技术问题应该不很困难，但必须给与足够的重视并给出科学、合理的应对措施和方案，才能高质量地完成本工程的施工任务，通过具体分析，在本工程中需要解决主要的技术难点和要点如下：1）、由于本工程涉及到较多的施工工序：如基坑土方挖运、基坑悬臂桩支护、桩顶联系梁、压密注浆、斜角内支撑、土层预应力锚杆等，且各工序的工作量较大；如何能够做到科学、合理地组织各工序的施工进程，使各工序能够正常、连续的进行（尤其是基坑土方挖运），将各工序的互相影响降至最低，是保证施工质量和施工工期的关键。2）、由于无法设置基坑外坡道且基坑深度又深（基坑挖深约为16m左右）因此必须考虑基坑残余土方的垂直运输和地面堆放的问题。3）、工地周围交通拥挤和交通管制严格，给工程(土方挖运)增加了很大的难度，应安排好行驶车道，合理对车辆分流。4）、现场内目前仍有居民尚未搬迁，施工组织要考虑其安全。3、应对措施及解决方案根据上述的技术难点和要点，我公司通过多次的专题技术研究和方案讨论，最终确定了如下的应对措施和解决方案：1）、为了能够真正做到科学、合理的施工组织管理，确保在较短的施工周期内高质量地完成施工任务，针对本工程的施工工序多、工程量规模大、施工周期短、场地狭小的特点，科学地规划了本工程各施工工序的总体安排和部署，为本工程的施工组织设计制定了宏观的总体规划，它是本工程项目管理的基础。2）、本工程必须考虑基坑残余土方的垂直运输问题，由于基坑周边场地狭小，基本不能考虑任何形式的外坡道，而现有的挖掘机挖深能力都不能解决基坑残余土方的问题，根据设计计算显示最终可能有约5000m3庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计的残余土方需要靠垂直提升出地面，然后再装车运出现场。为此我们计划为此加工制作了2个提升土方挂斗，每个挂斗容积约2.5m3（每斗满载为6吨左右）采用两台20吨左右的汽车吊将残余土利用白天时间将土吊运地面堆放（平均每天的吊运能力计划300m3/天），夜间装车将其运出现场，计划利用16天左右的时间将基坑残余土方处理完成。二、基坑护坡方案设计1、设计条件根据施工现场的具体情况及有关的土层情况，本工程的支护设计是以室外自然地坪标高为基准，基槽深度为设计给定的基底设计标高进行设计和计算的，地面荷载按20KN/m2考虑，施工工作面在地下室外墙皮外侧预留1.8m左右。2、基坑周边边坡支护设计本工程是按一级安全和复杂等级标准进行设计，支护结构要保证周边建筑物及道路的安全。考虑到本工程施工场地特点，通过对多种支护结构的分析、对比，决定本工程的基坑支护根据现场位置情况，南侧坡段上部1.5m采用砖砌挡墙,下部采用桩锚支护结构；基坑的其余坡段采用上部放坡土钉墙支护，下部桩（钻孔灌注桩）加预应力锚杆、斜支撑和地拉锚桩支护的复合支护方案。根据现场情况，护坡桩采用潜水钻机正循环的施工工艺,护坡桩桩径1000mm，桩顶设置一道钢筋混凝土联梁，断面尺寸为1000×800mm；在护坡桩的后面采用一排锚拉桩，桩径600mm，护坡桩、锚拉桩混凝土强度等级为C30，联系梁混凝土强度等级为C25；在支护桩上加设两道预应力锚杆，预应力锚杆采用2根￠28螺纹钢，孔内注P.032.5水泥浆，达到强度后锁定在2根18工字钢上。在两支护桩中间使用两根高压旋喷水泥桩进行止水，桩间土采用土钉墙支护，在桩顶上部桩间①层土布置2排注浆孔压密注浆加固。在基坑四周拐角加设两道Φ500钢管做斜支撑。(1)、基坑支护桩方案整个场地全部采用钻孔桩支护，桩径Φ1000mm＠1800mm，桩砼C30，桩长21.4m，桩端进入⑤2层土不少于2m。在桩顶以冠梁连接,冠梁断面尺寸为1000庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计×800mm，本基坑边长较长，在支护桩外侧4—5m设置一排锚拉桩，桩径Φ600mm＠9000mm，桩砼C30，桩长16.4m，桩身所配钢筋笼主筋为13Φ16，均匀通长配筋，桩顶预留筋长度600mm，加强筋Φ12＠2000mm。锚桩和支护桩之间用拉梁连接，拉梁断面尺寸为600×600mm，拉梁砼强度为C25。在支护结构的转角处设置两道斜支撑，使用壁厚9mm的Φ500钢管焊接而成。设置高度为联系梁和第二道腰梁。(2)、腰梁和锚杆方案锚杆钻孔直径为150mm，钻孔倾角为15°，锚杆采用2根Φ28螺纹钢，锚杆长度为21m，锚固长度为18m，钻孔后注浆水灰比为0.45。锚杆预应力为210KN。腰梁采用2根18#槽钢制作。桩间土面层挂φ6.5@200×200钢筋网，设置2根Ф12通长纵向拉筋，通筋与土钉主筋端部焊接牢固，然后喷射厚约60mm素混凝土，混凝土配合比为水泥：砂：石=1：2：2，强度达到C20。三、基坑降水方案设计1、设计条件在主体结构地下工程施工过程中，负责降水及降水设备设施的维修监护工作，并保证在本工程竣工后至土方回填之间的降水工作和基坑边坡支护的安全使用。2、基坑降水方案设计由于本场地地下水主要为层间潜水，基坑开挖深度较深（-16m），如何有效地将该层水降至基坑以下，将直接影响到本工程基坑支护施工和基坑边坡安全的关键，经过计算分析和本工程的实际条件，在支护桩之间做高压旋喷桩止水帷幕，基坑内布设降水井。2.1降水方案的选择按有关图纸，基坑开挖深度大，为16左右m，考虑到施工可能在上半年水位较高季节，含水层为粉质土层，为使地下水位降至基坑开挖底面下0.5m。基坑所处地层为粘土、粉土、砂土、粘土等交互层，降水根据基坑开挖深度选择性地对基坑进行降水，保证基坑开挖和基础底板施工。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计2.2降水设计方案根据场地地下水条件和相关工程经验，降水设计方案如下：在支护桩之间做高压旋喷桩止水帷幕，每两个支护桩间施工两根相搭接的高压旋喷桩，桩径Ф550mm，搭接200mm，桩长11.5m，桩端进入⑤1层土不少于0.5m，桩身材料用普硅32.5等级水泥，每米桩身用量为160公斤。本基坑开挖深度在16m左右，地下水位处在上部，如果水量不大，可以选择明排水方式排出地下水，如果水量较大，需要在局部设降水系统降低地下水，以保证结构底板施工的顺利进行。基坑开挖深度至16m区域，布设管井降水系统，井径600mm，井深12.0m，穿透潜水层和层间水。考虑到单井抽水影响距离等不利因素影响，在降水区域内井间距15.0m，疏干开挖区内含水层中的地下水，同时达到减压的目的。采取上述降水系统能有效地降除含水层中的水，为结构施工创造条件。2.3明排水基坑开挖至地下水位线以下时，先在基坑边线外侧开挖临时排水沟，将地下水引入设置的临时集水井内抽走。施工过程中及时在坡面设置深度700mm，直径100mm的滤水孔，孔内安放长度700mm，直径40mm的滤水管，填滤料，滤水管外端伸出土钉墙面、桩间喷混凝土面层100mm，滤水管水平间距2.0m左右；滤水管尾部500mm做成花管，小孔沿管周围呈梅花桩布置，直径10mm，间距约100mm，管外缠滤网。在明排水过程中要注意防止细粒土随着水流排出，影响基坑边坡的稳定和周围环境的安全。基坑开挖至坑底后，沿坑底四周修整排水沟，排水沟深度300mm，宽度500mm，为排水顺畅，排水沟沿通向集水井方向设置3‰的纵向坡度，沟内填滤料。由于基坑排水时间较长，如果水量比较大时，沿排水沟铺水平集水管，水平集水管与集水井相连，集水管选用透水性塑料管，管外填滤料；在基坑四周适当位置设置一定数量的集水井，集水井用砖砌或者用无砂混凝土水泥管，深度900mm，直径600mm，滤水管外填滤料，集水井内下水泵，及时排出坑内积水。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计四、基坑土方开挖方案设计经设计计算本工程基坑土方量（含锚桩余土）近：25万m3。由于基坑土方挖运量很大，并且工程所在处于繁华的大街，如何能够将如此大量的土方在较短时间内挖运出场，是本工程的关键所在。要顺利地完成本工程土方挖运任务除必须投入大量的施工机械以外，还要科学的进行土方挖运方案的设计、合理的组织各工序的流水作业，保证基坑土方挖运工作能够基本连续进行是十分重要的，同时坡道及基坑内、外运输道路的合理设置，不仅有助于本项土方工程，而且还有助于桩基工程和地下结构施工。1、基坑土方施工步骤根据施工方案的总体部署，基坑土方挖运在基坑测量放线完成后即可开始，基坑土方根据施工整体施工计划分阶段进行。2、基坑土方道路设计基坑土方前期道路设计为双向双坡道（坡道采用内坡道形式）即：基坑土方施工第一阶段使用东北侧、东南侧坡道进出基坑，当基坑土方挖深到-9.0m以后，将东北侧坡道挖除，启用东南侧坡道供后期余土外运使用。基坑土方能否按计划顺利完成，科学的管理和组织非常重要，为保证土方车辆能够高效、正常运转，特为土方车辆的场内行驶路线进行设计和规划其行使路线，坡道位置及行驶路线参见：施工总平面图。3、土方作业设计根据设计计算基坑总土方量约25万m3，预计土方作业时间按120天计算，平均每天出土量应不少于2200m3左右，综合考虑到本工程地处繁华中心地区，白天行驶路线交通拥堵严重，基坑土方白天施工几乎是不可能的，因此基坑挖土方施工完全依靠夜间施工。土方挖运选择在夜间施工：本工程基坑土方量大、行驶路线集中、现场出入能力限制、基坑内作业机械多等不利因素影响。按照每台挖掘机每夜间（晚23：00～5：00时间段）装卸能力为1000～1500m3考虑，现场安排3台挖掘机为土方车辆装车。土方车辆按照：10m3/车，4趟/车·夜的运载能力计算，每天需安排土方车辆60部左右的土方车辆出勤，即可满足基坑土方挖运的基本要求。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计4、地下障碍物处理基坑土挖开挖时肯定会遇到数量不少的地下障碍物，尤其是钢筋混凝土房屋基础，当遇有钢筋混凝土条形基础是可直接利用挖掘机将其直接挖除，遇有体积较大的混凝土构件如：钢筋混凝土独立基础、钢筋混凝土化粪池等无法直接挖除的障碍物时，可暂时将其甩开，待集中破碎后运出现场。5、夜间土方车辆疏散措施由于基坑土方施工绝大部分需依靠夜间施工来完成，因此施工时间集中可能造成的问题是土方车辆进场时间集中这样就可能造成每天夜间土方施工开始阶段的混乱局面。安排部分车辆白天停放在现场不影响施工的地方，这部分车辆可先行装车，在其他夜间施工的土方车辆到达工地前出发，避开车辆到达进出工地的时间高峰。6、场内道路、基坑内道路和坡道的形成为保证基坑土方施工能够做到安全、有序、连续、高效地进行，施工道路尤其是基坑内道路和坡道的好坏是十分重要的。它直接关系到基坑土方作业的安全和施工效率，同时也为今后结构施工创造条件，因此须给予特别重视。1)、基坑内道路设计：在基坑土方施工开始阶段，将地表原房屋基础、路面等干硬性建筑垃圾收敛在一起堆放在基坑中央部位，待基坑全面挖到-9.5m标高附近时修整基坑道路时将其铺设在基坑道路和坡道上，用挖掘机压实形成密实的渣土路面供土方车辆行驶。2)、基坑坡道设计：基坑坡道是土方车辆进出基坑的交通要道，必须保证能够随时通行车辆的能力，因此在采用房渣土或路基料做坡道路基时其铺设厚度不应小于600mm，当进行最后一步土方挖运时随着挖掘机逐步后移、连同土方一起将坑内道路挖除。7、雨后挖运的土方施工庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计由于基坑土方施工期间要跨越雨季，工期紧、工程量大，因此必须抓紧施工速度和加快施工节奏。由于大气降雨路面湿滑，给雨后土方施工带来极大困难。1）、坡道的保护：土方施工开始后准备足够数量的带有防水塑料涂层的彩条布，在要下雨之前铺设在坡道上、保护坡道不受雨水冲刷。降雨过后立即解掉彩条布，有利于坡道风干。2）、在雨后的土方施工以及挖运时，车辆轮胎都会带大量泥上，为此专门在现场内车辆出行方向每个大门附近设置1个洗车台，根据以往施工经验，完全可以满足正常施工要求。8、坡道残余土方的处理基坑土方施工到末期，当基坑内最后一台挖掘机退至基坑以外时。最终可能有5000m3左右的残余土滞留在基坑内，残余土方需靠垂直提升出地面，然后再装车运出现场为此我们计划为此加工制作2个提升土方挂斗，每个挂斗容积约2.5m3〔每斗满载为6吨左右）采用两台20吨左右的汽车吊将残余土利用白天时间将上吊运到地面堆放〔平均每天能力计划为300m3/天），夜间装车将其运出现场，计划利用16天左右时间将基坑残余土方处理完成。五、基坑位移观测方案设计1、基坑观测目的深基坑的安全与稳定直接关系到基坑本身及邻近建筑物、基坑周边道路和邻近地下管线的安全，根据深基坑支护有关规范要求以及本工程项目特殊的政治影响。结构主体地下部分施工阶段必须对基坑支护系统和周边环境进行监测。由于岩土工程的复杂性，深基坑支护系统受到许多难以确定因素的影响，因此，在施工过程中加强水平位移监测，及时掌握支护系统及周围环境动态变化，应用监测所得的信息指导施工，是施工过程科学化、信息化，确保支护系统和周围环境安全的重要措施。2、监测标准及监测仪器1)、监测标准（1）《建筑基坑支护技术规程》（JGJ120-99)（2）《建筑变形测量规范》（JGJ/T-8-97）庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（3）《工程测量规范》（GB50026-2007）（4）《国家一、二等水准测量规范》（GB12897-91)（5）《建筑变形测量规程》（JGJ/T-8-97）3、监测点的布置根据有关规程规范及设计要求，结合本工程的具体情况，本监测工程布设各监测点如下，各测点的具体位置参见观测点平面布置图。基坑支护体系水平位移：根据《建筑变形测量规程》的要求，在支护结构坡顶埋设位移观测点，间距：20m。其中在基坑四面各设1个观测站，计4个测站，埋设观测基准点4个，具体位置参见附图。六、监测基本方法1、坡顶水平位移监测水平位移观测采用极坐标法进行观测计算坡顶位移对各测点进行观测前，首先通过观测基准点核对工作站基点位置；然后再进行对各测点的观测。2、通过监测建立预警系统通过对基坑支护体系的监测，针对监测结果进行分析、处理，随时掌握基坑支护体系的工作状态，遇有意外情况发生时能够及时预警，将防治措施实施在事故发生之前，确保基坑支护体系的绝对安全。第四部分施工组织设计一、临时设施1、场地内施工道路设施根据业主给定的红线范围及指定的临建范围，由于本工程土方量较大，施工期间场地内需要停置和通行大量的土方车辆和其他施工车辆(商品混凝土罐车、吊车等)，为此在场地南侧、东南侧中间分别设置大型施工用车出入口，作为土方和主要材料车辆的交通出入口；在场地西南角设一小型车辆和人员进出口，具体布置详见总平面布置图。2、临建设施及办公场所庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计为了满足施工作业需要，现场临建采用二层彩钢板房作为办公室、施工作业人员临时休息场所，并设置在场地西侧。1）、现场入口处各设临时警卫亭，以满足保卫要求。2）、现场北侧设置施工人员临时卫生间。3）、现场东南角设置一个水泥库。3、施工机械、材料堆放1）、钢筋堆放：本工程所使用的钢筋在现场东南侧加工厂进行加工，在工程前期，大批运至现场，减少二次人工倒运，钢筋堆放场也是钢筋加工厂。2）、水泥、砂石料根据工程进展，分批运抵施工现场，现场内仅考虑钢筋堆放及砂石料临时性部分材料的堆放，而且必须按平面布置图位置进行分类、分区码放整齐。4、施工人员食、住所安排根据要求现场不安排施工人员的住宿，施工劳务人员统一居住，保证工作人员的昼夜做班时间，同时我公司也会在工地附近开辟临时基地，为施工人员提供及时、便捷的后勤服务。5、临时用水、用电设施为保证施工用电的安全和方便，计划沿基坑四周每80m左右设置一个二级配电箱，供移动式中小型用电设备所用（所有用电设备不准从二级配电箱直接接驳使用，必须所用三级配电箱）。单机用电容量大于45KVA的用电设备直接从二级配电箱接入到用电设备的开关控制柜上（大型用电设备必须配备带有降压启动功能的开关控制柜）。在施工现场西南角设置临时施工用水处，供施工及生活用水使用。6、消防设施规划本工程的内容和特性决定了本工程消防工作的特点，施工现场基本没有可燃物，主要是施工设备自身的消防问题（主要消防对象是：土方车辆、挖掘机、钻机、配电设备等）。施工现场针对这些设备的消防工作设置专用的消防沙袋。在办公区明显位置设置消防栓、配备干粉式灭火器及成套消费灭火器具。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计7、施工人员、设备的退场本工程涉及到工序和分步分项工程较多，但由于个工种的投入和完成的时机各不相同，因此各工种施工设备和机具及作业人员根据施工总体安排在其作业阶段提前3～5天进场，进行施工前期准备和工艺试验，待本工程施工完成后，按不同工种作业完成的不同阶段分批退场。二、前期准备1、施工准备1）、技术准备（1）认真熟悉图纸，做好图纸会审。（2）对施工人员进行有针对性施工组织设计、施工方案技术交底。（3）红线桩及建筑物定位需经市规划、测绘部门检验核准。（4）做好测量放线、定位及控制桩点保护工作。（5）地下障碍物检查：根据业主提供的场地地下管线、构筑物的详细位置及不明显地下障碍物进行现场探测工作（包括其深度、位置及走向），做好定位标志，并向施工技术人员做书面和现场的确认交底。2）、现场准备（1）、对现场的地上障碍物、渣土以及树木等进行清除，对场地进行平整碾压。（2）、在三通一平的基础上，进行施工场地围挡，根据护坡桩支护的要求接好电源及水源。（3）、平整钢筋、砂石料堆放和机械停放场地。（4）、建设好施工人员卫生间及水泥仓库，做好夜间施工照明。3）、物资准备（1）、根据施工前编制的材料需用量计划及机械设备的进场计划，安排施工物资及时进场。（2）、钢筋、水泥、砂石等原材料均具备出厂合格证，进场后及时送试验室做原材料复试，为施工提供合格材料。4）、其他准备庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（1）、在开工前3日办好渣土消纳审批手续及有关证件。（2）、取得施工现场周围物业管理部门、居民及职工的理解，提前做好防止扰民工作。（3）、联系好渣土消纳场地并确定好场外运输路线。（4）、在支护过程中与业主、设计、监理工程师共同协商，参考有关图纸确定搭吊安装位置，进行塔吊基础设计，为业主进行下步施工做好前期准备。2、施工测量与保护1）、施工测量前期准备（1）测量仪器：设备配置表序号仪器名称数量用途备注012”级正像经纬仪1投测轴线经年检合格02红外线测距仪1投测轴线经年检合格03S－1水准仪1沉降观测经年检合格04铟钢尺2沉降观测经年检合格05S－2水准仪2高程测量经年检合格06塔尺3高程测量经年检合格0750米钢尺1一般距离测量经年检合格08对讲机4测量联络完好测量工具必须经过计量单位检验校难以保证测量结果的准确性。（2）了解现场水准点及坐标点位置，根据建筑总平面图进行复测，确保工程坐标的准确性。（3）对施工现场内影响施测的障碍进行处理，确保通视良好。（4）对施测用辅助材料如标高控制桩、定位控制桩等提前准备到位。2）、建筑物定位测量放线（1）依据建筑总平面图定出本工程的横竖轴控制线，并据此定出基坑开挖边线，护坡桩中心线，详见基坑支护平面图。（2）轴线控制网布设：根据土方工程施工的实际情况，以护坡桩和边轴线作为土方施工的轴线控制网；同时为后继结构施工提供准确的轴线控制桩，依据《工程测量规程》进行控制布设，布设原则为本工程施工测量方便，容易核验，易于保存。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（3）验线：控制轴线网施测后，由施测人员自检，自检合格后由工长复检。再由专职质检员专检，确认无误后报监理公司验线，并申请规划勘测部门验线。（4）控制网轴线的精度等级及测量方法依据《工程测量规程》执行，为了给后继工程创造有利施工条件，本工程护坡桩、土方开挖放线严格要求，轴线控制网的测角中误差将不超过12"，边长相对中误差不大于1/15000。测量时，严格按规程中水平角观测和光电测距的技术要求来进行。3)、施工高程测量水准点引测：根据规划勘测部门设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合，铺设现场施工用水准点。现场水准点布置数量不少于三个，以便于相互校核和分段施工的需要。为后继工程创造条件。4）、施工中标高控制（1）场内铺设的水准网控制点，在间隔一定的时间需观测一次，以作相互检核，对检测后的数据仔细计算，以保证水准点使用的准确性。（2）施工中标高控制方法：在场内平面易于传递标高的位置布设标高传递水准点，用水准仪往返测验，以便检验和纠正基坑开挖过程中，在基坑壁上每隔3m设置控制标高。（3）基底标高的控制：在距基底设计标高槽帮上，抄出标高水平线，用此标高来控制挖土深度。3、施工人员、设备进场施工人员进场进行施工作业前，统一由项目部组织进行安全、文明施工教育，带领所有施工人员对施工现场进行参观和讲解，使全体施工人员了解现场的安全设施和使用方法及要领，并由各队队长领队进行专业施工安全、文明施工教育。在全体施工作业人员的思想上牢固树立安全、文明施工的意识和思想，以各专业施工队为单位，进行安全、文明施工教育考核。经考核合格后由公司安全科与其签定《安全生产协议》，同时所有施工人员每人均须同专业队和项目部签定《安全、文明生产保证书》。经“三级”庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计安全文明生产教育学习和考核并且取得上岗证后，施工人员才能进入生产作业班组进行现场作业施工。4、施工设备进场施工设备进场施工作业前，必须进行全面检查，其中重点包括：安全防护设施检查、设备控制系统检查、维修保养记录检查、需要年检年审的设备须检查年检年审记录，确认合格后由项目部配发准用。三、施工总体计划部署本工程的施工组织能否做到：各工种穿插流水作业，合理安排各工种的投入时机、投入力量，组织科学、合理的施工顺序是本工程的管理关键，本公司就本工程特点策划、编制了如下总体施工布署。四、施工组织通过多年的工程项目管理经验，我公司体会到：工程项目的施工组织其重点是项目经理部的组织和建设。采用科学手段和健全的管理制度组建一个特别能战斗的项目经理部是施工组织的关键。1、项目经理部1）、项目经理的产生（1）项目经理是公司在项目上的全权代表，受公司法人委托行使项目管理权，在授权范围内负责项目的全方位全过程管理，达到目标责任管理的各项考核指标，实现公司对业主的合同承诺。（2）项目经理的产生是根据公司的《项目经理竞聘上岗管理办法》，针对工程项目招标书的要求，在公司范围内，通过自愿报名、资格审查、业绩考核、提交竞聘方案，演讲答辩、评委评价、公布竞聘选用结果。（3）通过该程序产生的项目经理主观能动性强，与项目的适应匹配性大，对招标文件理解到位，对公司内其他部门、分单位协作密切通过该程序产生的我公司的几个项目经理都取得了良好的成绩。该程序的评委代表了公司的整体价值取向和评价标准。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（4）项目经理负责投标过程组织协调工作。对投标的成果负责。2)、项目经理部组建（1）项目经理根据公司《项目经理部组建、管理、解散办法》，对项目经理部的各岗位人选提名推荐，经分公司审核，报公司批准，人力资源部门根据工作进展情况及时抽调相关人员加入项目工作。（2）部分重要岗位参考《项目经理竞聘上岗管理办法》的程序通过竞聘上岗产生。〔3）根据相关规定，项目经理部组建相应中国共产党支部，支部书记由分公司党委委派，支部书记不是专职人员。一般兼任项目后勤保障经理职务（行政经理）。3)、项目经理部组织机构：根据公司《项目经理部组建、管理、解散办法》。该机构的设置和人员的配置原则满足本工程的需求，在项目实施过程中项目经理及项目经理部将根据实际情况及时进行适当补充，项目经理及项目经理部主要人员原则上保持不变，在需要调整时，以利于达到业主目标，实现公司合同承诺为原则。所有人员调整都要征得业主方和监理单位的同意。4）、项目经理部职权（1）人员使用权、奖罚权；（2）劳务作业队伍选择权；（3）项目资金管理使用权；〔4）物资、设备的比价权、验收权；（5）内部专业分公司的使用、选择权；（6）对工地的质量、安全及施工进度制定有利措施，保证实现预期日标；对不服从管理的个人和队伍（含各分包队伍），有权进行经济处罚，直至驱出工地。5）、项目经理部的职责：本工程项目部人员选用和机构的设置充分考虑到本工程特点自为此项目经理部具有以下职责：（1）基坑土方、支护工程诸环节上的综合协调管理；庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（2）对内部协作单位提供有效服务和实行有效控制；（3）在施工现场与工程设计师意图之间的沟通；（4）与现场监理工程师业主之间的协调与配合；（5）协调社会关系为现场施工提供保障的；（6）适应总承包体制和管理模式，为业主提供全方位服务。2、施工组织由公司制定工程项目总体目标计划并传达到项目部，由项目部根据工程项目总体目标计划编制、细化施工作业计划。根据施工作业计划，由项目部提出阶段计划和月计划，由公司劳务、材料设备分公司按计划配置给项目部，并划披给项目部，由项目部同一管理。为保证项目部的规范管理公司配置、划拨给项目部的劳动力资源必须按照《分公司项目保障管理制度》执行。归纳起来就是：1）、劳务保障：劳动力派出成建制（由队，班、组为单位派出），有领队、有后勤、有手续（“三有”）。2）、设备保障：设备派出成配套（根据施工要求成套配置派出时必须经过维修、保养），同时必须做到：有机长、有指挥、有机修（“三有配套”）。3）、材料保障：由材料分公司负责供应的主要材料供应给项目部时必须做到：有证件（合格证、准用证、出厂证）、有包装（钢筋成捆、水泥成袋）、有检查（拉到现场前对材料进行初检包括：感官质量、数量）、到场后必须按照项目部指定地点和要求放置（“三有一到位”）。五、施工管理以项目管理主导思想为理念，细化各项指标。全面考核；以“立体标化。过程精品”为主线，突出程序化管理通过过程的精品实现最终目标——创精品工程。1、工程项目目标1）、工期目标2008年2月28日开工，2008年8月25日竣工；庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计计划工期180天。2）、质量目标：确保工程质量合格，达到设计图纸、技术规范及施工验收规范标准。3）、安全文明施工及企业形象宣传：严格执行国家及合肥市关于安全文明施工的有关规定（同时满足市中心这一特殊地理位置施工的临时设施、围墙等的建设标准和外观要求），确保安全生产、文明施工，同时对业主方关于企业形象宣传要求的有关工作给予积极响应及配合，做到令业主满意。避免向周边环境排放污染物质，降低噪声污染，美化施工周边环境，创建清洁、卫生、有序的文明工地。2、项目管理本公司提出的项目管理战略，是指：“控制成本、保证质量、标化现场”。成本管理方面：“标价分离、分层负责、精工细做，集约增效”；质量管理方面：“过程精品、动态管理、节点考核，严格奖惩”；现场管理方面：“CI形象、文明施工、安全生产、立体标化”。这三方面是不可分离的一个整体、。是国际通行的项目法施工与国有施工企业的有效结合，本公司将这三个方面的各项指标归纳细化为对项目的目标责任管理合同，作为一个整体对其实行全面考核。1）、质量管理：严格按照以GB/T9002一ISO9002模式标准建立的质量保障体系来运作，形成以全面质量管理为中心环节，以工程项目的具体特点为前提，充分协调关联单位，保障实现业主的质量要求。质量管理的依据是公司制定质量保证体系和公司在合同文本中对本工程的质量目标承诺。2）、成本管理：是施工企业实现对业主让利保证、实现优质低价的保证。由分公司组织相关人员负责实现。主要包括预算人员、结算人员，过程成本控制人员，会计人员及项目管理人员。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计3）、现场管理：由项目经理部负责实现。项目经理部在管好现场的基础上，执行分公司的成本控制指令，执行公司质量保证体系，把公司、项目经理部形成的管理合力，用于实现业主对本工程项目的各项要求，兑现公司合同对业主的各项承诺。4）、管理手段：公司自行编制的施工作业指导书件，岗位责任制，实行目标责任管理。在该项目上，我们要将我公司的先进管理手段传统优势、企业利益、与业主的合同要求，业主的隐形利益、业主的相关声誉，以及周边环境中的相关单位在工程中所可能受到的影响作统一和一体考虑，而不是仅仅考虑本企业的利益，局限于满足合同条文的兑现。3、项目管理体系从纵向分为策划服务组织实施实际操作三个层次，三个层次也可以分为公司（分公司）项目作业队。1）、策划服务包括确定目标，制定力案，配备资源，规范程序，使本项目的目标清，责任清，这项工作是一个项目能否取得成功的关键前提。2）、组织实施：项目上的具体工作，按严格、科学的管理思想即过程精品，CI形象，成本控制为核心，按照程序标准化工作人性化，管理科学化的要求。3）、实际操作：以工序控制节点为核心，严格奖惩；通过三个层次的管理责任的范围来保障项目管理目标的实现，对建设项目建设工程土方工程项目经理部我们提出在管中要强调管理升级，即责任升级、目标升级、优化升级，圆满完成对业主的承诺4、主要管理措施1）、质量管理：按公司质量管理手册和本工程的质量管理体系，由公司技术部编制质量计划，并建立项目管理机构以保证公司的质量保证体系在项目内有效的运行项目根据工程质量计划对各工序和分项工程进行目标分解．编制分项工程施工技术方案，落实责任到面、到人，使每个操作程序都处于严格的受控状态，达到相应质量要求另外，公司将派驻该项目质量总监代表公司履行对项目的质量监督。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计2）、工期管理：本工程任务工期180天，根据同类工程施工经验，为保证按期交付，我们将严格按照既定的施工计划，细化每个节点的工程量、合理安排机械设备和劳动力，监督落实计划中每个节点的实际完成情况，认真分析影响施工计划的各种因素，并制定相应措施，确保整体工期目标的实现。3）、安全管理：为确保不发生安全事故，项目将根据《公司安全管理手册》和国家、合肥市有关安全施工的管理规定，制定本工程安全管理措施并保证其落实。4）、工程技术管理：开工前，将由项目技术部编制各分项施工组织设计、施工方案和各工序作业指导书等文件，以保证各个步骤都按程序文件来操作。根据本工程特点，将任务划分为护坡桩支护、土方施工，每专项配一名专业技术工程师及工长，负责该分项的技术及现场管理工作，认真按照程序文件要求组织作业队进行施工，从进度、质量、安全、文明等方面严格进行管理。5）、物资、设备管理：本工程所需物资、机械设备由项目提出计划后，公司物资部统一组织供货，项目有比价权、验收权，并与物质部鉴定物资、设备供应协议，明确双方的责、权、利，物资部必须提供质量标准高的材料、运行性能良好的机械设备，并保证及时进场，不影响连续施工。6）、通过施工管理和各专业的密切配合，应到达如下管理目标：质量目标：专业分项承诺施工工程质量达到优良。工期目标：按总承包方施工计划，在合同规定的180天时间内完成好自己的工作。安全目标：施工过程中无伤亡事故。基坑支护体系安全可靠，后续工程顺利施工。文明施工：各专业应达到工完场清，不影响文明工地的目标实现。消防保卫：遵守施工现场消防、保卫管理规定，不发生火灾，不出现偷盗、丢失及施工成品破坏现象。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计5、项目部提供条件1)、提供满足专业施工的基础条件和配合服务如：水源、电源、材料堆放场地等；2)、提供必要的技术服务，如提供工程轴线、标高测量资料，以及施工技术资料的指导收集与管理；3)、提供施工现场基本的后勤服务。4)、项目部协调管理措施（1）质量措施①对进场施工的各专业进行工程质量的目标交底；②监督专业方案审批手续；③对进场的材料进行监督，防止使用不合格品；④对其施工工序进行监督控制和验收；⑤督促做好成品保护工作；⑥对其施工人员的技术素质进行控制。（2)工期措施①项目部将施工总进度计划、阶段性施工计划及时下达并落实给各专业；②定期组织由各专业参与的现场工程协调会；③项目部负责为各专业创造工作面及提供必要的工作条件；④项目部对图纸和相关资料及时提供给各专业；⑤对各专业施工每道工序及时验收，以便于下一道工序插入施工。（3)安全措施①对现场的作业人员进行安全教育，要求认真遵守项目安全管理目标及措施，认真遵守有关规定。②对各专业工作面可能出现的安全隐患进行整改检查。③总承包提供的安全设施应完好，并定期检修。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计④为各专业提供的安全电箱完好。（4）文明施工措施①要求各专业遵守项目安全管理规定，负责责任区的又明施工达到规定要求；②进入现场人员实行出入证制度；③现场材料应堆放整并、标识准确；④各专业施工工作面工完场清，垃圾堆放在总包指定地点(5)充分发挥现场项目部协调管理作用，组织科学施工，充分利用施工空间、时间、强化总包服务功能，给各专业创造良好的施工条件①强化总包服务，各专业一旦入场，项目部将从办公、仓库、生活、生产等各方面提供服务，使条件达到进场即可以施工。②加强总包管理，项目部将把各专业分包的工作节点时间纳入总包计划之内，强化总分包管理、确保各控制点完成．③将各专业的质量控制管理纳入总包管理范围，确保各项和总体质量目标实现。6、项目管理制度项目经理部将以“一流的质量、一流的速度、一流的技术、一流的管理和－流的服务”兑现对业上的承诺。为此项目经理部制定下列管理制度和办法：．施工项目现场管理制度．施工项目计划管理制度．施工项目质量管理和控制办法．施工项目成本管理制度．施工项目技术管理制度．施工项目安全管理制度．施工项目计量管理制度．施工项目又明施工管理制度．施工项目机械设备管理制度庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计．施工项目材料管理制度．施工项目资金管理制度．施工项目劳动管理制度．施工项目治安保卫管理制度．施工现场消防管理制度7、本工程项目管理工作特点及工作重点1）、本工程项目管理工作特点：本项目管理工作的特点是本工程项目自身的特点所决定的，我们将本工程的特点归纳为如下几个方面：（1)本工程前期准备时间短，一旦中标，要求施工单位具备在劳动力、材料、机械、技术等方面迅速进入角色，展开施工的能力。（2）本工程基坑开挖深度较大，护坡深度较深（基坑开挖深度最深处约-16米左右），施工条件较为复杂。（3)建筑物施工场地十分狭小，工程重要性要求高，对施工质量要求高。（4)建筑物位于城区繁华地带，施工风险较大，增加了施工的难度。（5）本工程基坑开挖施工过程中要加强施工监测，要严密观测护坡桩及原有建筑物的位移及变形情况，确保施工的安全。（6）建筑物场内地下管线复杂，基坑及锚杆范围极可能存在地下障碍物，施工中要有可靠的措施，进行妥善处理。（7）本工程进入雨季施工，对护坡施工各个环节都将是一个严峻的考验。（8）本工程特殊的地理位置对于现场平面布置、材料进场、环保、文明施工、防止扰民工作要求较高。2）、根据以上归纳的特点，我们在施工过程中将重点做好以下几个方面的工作：（1)施工现场总平面布置（2）基坑护坡桩支护及锚杆的施工（3)土方工程施工庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（4）施工进度计划与工期保证措施（5）总包与监理、设计人的配合措施（6）环境保护与文明施工措施（7）对总承包单位的移交工作（8)施工监测工作六、施工计划1、施工设备计划计划投入施工设备一览表序号设备名称概要说明备注Ⅰ土方施工设备1挖掘机X-300，生产能力：1200m3/台班3台2土方车辆单车运载能力：10m3/车40部3土方车辆单车运载能力：11m3/车20部4加油车1部Ⅱ护坡施工设备1工程钻机GPS-2010台600KW2泥浆泵11台3高压旋喷桩机2台4喷射砼机2台5注浆泵2台6空压机2台7液压锚杆钻机JB-1503台90KW2、施工人员计划项目部人员组成序号人员安排人员职称备注1项目经理1工程师2生产经理13项目总工14施工员15预算员16质检员17安全员18测量员39资料员1庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计项目部人员具体安排。施工队伍计划安排序号队伍人数施工范围1土方作业队伍70基坑土方挖运2钢筋队30护坡桩钢筋笼加工3钻机机组40护坡桩成孔4特种专业队20预应力锚杆施工5勤务队8现场的勤务、杂工3、主要材料供应计划本工程所用主要材料主要是钢材、水泥、喷射混凝土用砂石等，采购供应计划见下表：主要材料采购供应计划序号材料名称规格单位数量供应时机用途1螺纹钢筋Ф28吨112.9施工准备阶段按总使用量一次采购进场喷锚土钉墙、护坡桩、桩间土支护使用2螺纹钢筋Ф20吨328.93螺纹钢筋Ф20吨24.024螺纹钢筋Ф16吨25.235螺纹钢筋Ф12吨2.36圆钢Ф8吨32.897圆钢Ф6.5吨1.08水泥P.032.5吨1200分批次进场旋喷桩、喷射砼9砂石米3150随用随进喷射混凝土10混凝土C30米35100随用随进护坡桩11混凝土C25米3540随用随进联系梁12钢管Ф500吨35一次采购进场内支撑4、材料检验计划本工程所有进入施工现场的原材料必须进行检验，凡是未经检验和检验不合格的原材料一律不得使用，检验合格的原材料必须报现场项目经理批准后方可使用；桩身、联梁混凝土、喷射混凝土施工前，必须有混凝土配合比；材料成品检验必须按要求进行。具体计划要求如下：1）、每批进场的钢筋，各种型号的钢筋必须进行一组原材检验，且代表数量不得超过60T；2）、水泥每200T必须进行一组原材检验；庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计3）、砂石料每600T进行一组原材检测；4）、配置C20喷射混凝土配合比：5）、钢筋接头每300个接头为一批，进行一组抗拔检验；6）、混凝土试块每天或每50m3必须制作不少于一组试块，进行28天抗压试验。7）、喷射混凝土每500m2，或每天必须制作不少于一组试块，进行28天抗压试验。5、施工用水、用电计划1）、临时用水、用电（1）、临时用电主要用电机械设备一览表序号施工机械名称数量单位用电量（kW）总用电量（kW）1工程钻机10台595902高压旋喷机2台601203喷射混凝土机2台11224电焊机8台151205空压机2台37756注浆泵2台11227液压锚杆钻机3台3090用电高峰期主要为护坡桩和高压旋喷桩止水帷幕施工及锚杆混凝土施工时各种配套施工机械的使用时。根据本工程施工特点，现场平面布置按照施工要求按标准进行布置、埋设和搭设，且符合合肥市有关文件和满足本工程的形象需要。故临时用电管理埋设暂考虑提供的900kVA容量电源进行设置，临时用水管线按计算埋设。要保证本工程施工的正常运转和施工进度计划的落实。计划施工电容量最低的供应容量不得低于900KVA，并且足24小时不间断的持续供应。本工程对施工用水无特殊要求，能够提供两处常压自来水即可满足施工要求。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计6、施工进度计划参见施工进度计划表（参见：施工进度计划横道图）施工进度计划横道图序号施工项目名称工作时间工作日1020304050607080901001101201301401501601701801施工准备5天2护坡钻孔桩52天3高压旋喷桩23天4压密注浆20天5土方开挖120天6冠梁施工8天7内支撑施工10天8锚杆施工30天9喷锚施工40天10降水井施工10天11人工配合清槽5天七、施工技术1、施工工艺1)、潜水钻机成孔（用于护坡桩施工）施工工艺A、成孔工艺本工程采用GPS-20型工程钻机，正循环回转钻进成孔施工工艺。为了核实工程地质资料的一致性，所选设备机具的适宜性及施工工艺和施工技术措施的合理性，各单项工程第一根桩成孔时，应经常注意土层变化，并在变化处捞取渣样判明土质，并专人记录表中，以便和地质报告核对，核对该工程实际地质地质情况与地质报告是否一致。施工中必须做到以下各点：（1）、桩位的准确性庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计①依据轴线测量基准点，测量按桩位图进行桩位放线，并执行测量复核，检验制度，保证桩位的准确性；②埋设护筒时，由质检员采用十字交叉法校正护筒及桩位中心，护筒与孔壁间应用素土填实，使护筒稳固、周正；③钻机定位必须水平准确，确保钻塔滑轮组、转盘中心、桩位中心三个在同一铅锤线上，定位后经施工员复核认定，方可开钻。（2）、桩孔保证措施①选用刮刀钻头和平直度高的钻杆，固定钻机机架以减少钻头晃动而产生超径。②钻进中根据钻进地层及时调整钻进技术参数和泥浆性能，防止缩颈、扩径。③加接钻杆时，应将钻具提离孔底，使泥浆循环2-3min后再加接钻杆。④钻进结束后，更换扩底钻头，进行扩底确保桩孔底部扩大头的桩径。⑤严格把好“三关”即护筒埋设关、开孔慢速钻进关、砂层泥浆护壁及软硬互层控制进尺关。⑥钻进中要勤校正，要求钻架头部滑轮组转盘与钻头始终保持垂直并在同一直线上，发现孔斜及时进行纠斜处理。⑶、桩深控制①开钻前由测量员测定桩孔地面标高，由质检员计算好钻进尺寸；②用钢尺测量机台钻进长度，由质检员复核，并按设计深度计算机上主钻杆余尺，确保桩孔深度的准确性；③终孔时，正确测量机上余尺，由质检员复核，准确后方可进行下道工序施工。⑷、清孔及孔底沉渣控制①成孔后进行一次清孔时将钻具提0.1M～0.3M左右，慢速回转钻头，采用正循环将孔内浓泥浆排出孔外，在孔内泥浆达到1.25g/cm3左右提钻进行下道工序施工。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计②灌注前必须进行二次清孔，泥浆比重控制在1.05～1.20g/cm3，粘度为18～22s，二次清孔后孔底沉渣≤５0mm，由质检员对沉渣进行测量，并会同监理验收签证，达标后方可进行砼灌注。③沉渣指标测量达到规范达到要求后30min内必须进行砼灌注，否则需再次测量或清孔。B、钢筋笼制作及吊放（1）、钢筋笼制作①不同规格品种的钢筋应分别堆放。②钢筋笼制作时必须在制作台架上成型，以保证钢筋的平直度。③钢筋笼制作时要注意电焊电流，防止电流过大烧伤钢筋，注意钢筋主筋错开位置，保证平齐，认真检查箍筋与主筋的焊接质量，防止脱焊、漏焊。制作技术执行GB50204-2002规范要求。④钢筋笼成型后，每套笼由钢筋班自检后，再由质检员复核并执行钢筋笼验收挂牌制度，会同监理办理钢筋笼验收签证。⑤钢筋笼堆放在平整干净的地面上且堆放的层次不应超过二层。（2）、钢筋笼的吊安①钢筋笼应在成孔质量检查合格并在办理钢筋笼验收手续后，即吊放孔位进行孔内安装；②搬运钢筋笼过程中平起平放，防止钢筋笼变形。③钢筋笼孔吊放时，操作要平稳，检查起吊点牢固性，防止脱笼，下入孔内时要对准孔中心，扶正，保证垂直，然后缓缓放入。④吊放过程中，应避免钢筋笼碰撞孔壁，如碰撞孔壁下不去时，不能强行下放，必须将钢筋笼上提1米以上，并将钢筋笼转动角度，然后再将钢筋笼缓缓下放，下至设计标高时，用吊筋将钢筋笼固定。⑤吊放钢筋笼时，上下两节钢筋搭接时各主筋位置要对正，且上下两节笼要保持垂直状态，并保证搭接长度符合规范要求。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计⑥钢筋笼孔口焊接采用电弧焊，要认真按技术要求焊接，焊好后由班长自检，质检员、监理复检签字后方可下放。⑦如遇雨天，钢筋笼在现场制作、搬运过程中易出现笼身夹泥现象，入孔前应清除干净。⑧钢筋笼吊放完毕后，由质检员会同监理办理钢筋笼吊放安装隐蔽工程验收并即使签字。C、下导管和二次清孔⑴、所下导管直径为φ260，下导管前应准确丈量其每节长度并记录排放好，要求总长度比孔深多0.5米，最下一节导管长度在3.8米以上，中间节宜为2～3米，最上节配管长宜为0.5～1米。⑵、导管内外要彻底清洗干净，下孔前必须进行密封性试验，耐压必须达到600Kpa。⑶、连接严紧，密封要好，导管应内径一致，使内壁光滑圆顺。泥浆粘度小于28秒，含砂率小于5%，孔底沉渣小于50mm，并需经监理及甲方代表检查确认。沉渣厚度用圆锥形测锤测定，锤底直径为30～50mm，顶径为20～30mm，高12～150mm。测绳采用专业用测绳。以便准确地测量沉渣厚度，对于新测绳每测一次均应用钢尺复测测绳长度，待确认无误后，每一周必用标定的钢尺检验测绳精度。⑷、泥浆性能的测试：测试泥浆应从清孔时孔内正循环流出的泥浆取样，进行测量，测量仪器用泥浆测试仪。主要测试泥浆比重、粘度、含砂率等。D、水下砼灌注①开灌前必须做好准备工作，确保砼灌注能连续紧凑地进行，并上下活动导管，密实桩砼，灌注时，须准确记录砼量，单桩砼灌注不宜超过4小时。②水下灌注砼时，拆除导管时需由专人用测锤测量砼面，终盘时施工员必须到孔口测量砼面标高，防止灌注量不足或过量超灌，实灌的砼面标高要求高于设计桩顶1.0m。（确保桩顶砼强度质量）。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计③初灌量必须保证导管底部埋入砼中1～1.2m。单桩充盈系数不小于1.20。④砼灌注过程中，导管必须始终埋入砼中，最小埋深≥2m，且不大于６m，导管应勤拆勤提。施工工艺流程图桩位测量护筒埋设钻机就位循环设施钻进成孔、扩底泥浆循环测孔深及沉淤废渣（浆）外运清孔验收钢筋笼安放钢筋笼钢筋笼制作下导管二次清孔检查砼配比、坍落度测定沉渣安放隔水板测定灌注高度商品砼灌注砼制作试块拔护筒、移机⑤灌注完毕后，应及时拔出护筒，清除孔口泥浆和砼残浆，桩顶回填密实，恢复自然地面标高，以保证施工现场安全文明。E、泥浆循环及外运措施：为了保持施工场地整洁，拟在该建筑场地的建筑物空余位置设置3—庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计4个共用泥浆循环池（具体位置见施工总平面布置图），其容量应满足全部设备每天的泥浆排入量。泥浆沉淀后拟每天投入二辆泥浆清运车连续外运至指定地点（当地政府允许排放地）排放或该项外运工作与当地市政部门协作完成。施工结束立即协同土方开挖清除泥浆循环池，做到工完料清、场地整洁。2）、高压旋喷桩（用于护坡桩中间止水帷幕施工）施工工艺A施工放样：按施工图及现场实际情况放样，并做好明确标志，孔位偏差不大于2cm。B钻孔：喷射注浆以钻机成孔，各桩成孔深度大于设计深度0.2米。成孔时钻机机架垫平，钻具垂直地面，钻进过程中，接钻杆要及时，且要拧紧。C旋喷机架就位，喷管位于自然悬吊状态时喷管中心对准孔心，偏差不大于二分之一孔径（成孔孔径），保证下管、提升及旋喷注浆的顺利进行。D下喷管前检查喷嘴及喷浆口是否完好畅通，在作喷浆试验，当浆压符合设计要求时方可下喷管。E喷管下至超设计深度10cm时，开始拌送水泥浆，然后开启高压泥浆，待达到设计参数，孔口冒浆正常后，再开始旋喷提升，注浆时应连续，喷浆要保证搭接10cm。高压旋喷桩具体施工工艺流程：定位钻孔下喷射装置水气浆同时喷射制浆旋转提升成桩孔内回浆冲洗旋挖钻机成孔施工工艺流程图3）、预应力锚杆施工工艺庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计土层预应力锚杆成孔采用机械成孔，在一般土层中施工选用国产液压锚杆钻机成孔，其特点是：施工效率高，成孔质量直观、环保，不会对周围场地造成不良影响。当遇有特殊、复杂地质情况时用进口全套管锚杆钻机施工，其特点是：对各种不同地层的适应性较强，锚杆质量高，土层预应力锚杆成孔直径设计为Ф150，锚体采用7Ф5预应力高强钢铰线（强度等级为：1860MPa）制作而成。本工程锚杆均采用一次常压注浆，养护5~7天后，待锚固结体强度达到15MPa后，进行锚杆的张拉、锁定（具体施工工艺流程参见下图）预应力锚杆施工工艺流程图4)、联梁施工工艺锚杆施工完毕后，进行桩顶联梁施工，其具体施工工艺为流程为：在剔凿桩头完成后，将桩头附近及桩间土挖除，绑扎联梁钢筋。联梁钢筋绑扎基本完成后，根据设计标高调整联梁钢筋使之满足设计要求并保证钢筋平直（右上图）。联梁钢筋绑扎完成后，支设基坑内侧面模板并灌注混凝土。配合联梁顶面以上坡面做法在联梁上预埋构造钢筋。具体施工工艺流程参见下图。5）、桩间土施工工艺出于安全需要，为防止护坡桩之间土体剥落伤人，必须对护坡桩桩间土进行必要的支护，这一过程称之为“桩间土支护”庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计。它将随着土方开挖施工分步进行，当基坑土方挖时，配合人工进行桩间土清理，桩间土清理完成后，在桩间土表面铺设钢板网片，在桩间土表面喷射一层厚度约60mm左右的C20混凝土。联梁施工工艺流程图6）、钢筋笼加工工艺流程为保证钢筋笼加工质量，钢筋加工场要求地面平整、经硬化处理（左下图)。钢筋笼成品要求箍筋间距均匀、主筋位置正确、绑扎点牢固、钢筋笼平直，摆放地面平整。钢筋笼加工工艺流程图2、施工技术措施1）、护坡桩施工技术措施（1)护坡桩成孔前应根据要求标出孔位，孔位误差不得大于l00mm；（2）护坡桩成孔深度不应小于设计尺寸；〔3）钻孔时应有记录，随时掌握土层的变化情况；（4）护坡桩成孔必须满足设计要求，经验收合格后方可进行下一道工序的施工；（5）护坡桩钢筋笼的加工、成型必须符合设计和规范要求，确保规格对、数量够、位置准确、绑扎牢固，保护层的控制在同一断面采用钢筋头，每间隔3.00m焊4个点；（6）钢筋笼采用搭接双面焊时，塔接长度为5d，其焊接接头须进行力学检验，庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（7）钢筋笼施工允许偏差：a、主筋间距b、箍筋问距c、钢筋笼直径d、钢筋笼长度e、钢筋笼保护层（8）钢筋笼吊入孔中后应及时将其扶正，确保主筋的保护层不小于5cm；（9）护坡桩成孔后应工即将钢筋笼入孔内，并及时灌注桩身混凝土，防止孔壁坍塌；（10）桩身混凝土的灌注采用商品混凝土；（11）桩身混凝土灌注时应连续灌注：每根桩的浇注时间不得大于混凝土的初凝时间；(12）桩身混凝土浇注时应适当高于桩顶设计标高，凿除浮浆后的桩顶混凝土标号必须满足设计要求；（13）每100m3，混凝土或每天留作不少于一组混凝土试块。进行28天混凝土抗压试验；（14）吊放钢筋笼时应注意钢筋笼的方向；（15）如采用水泥浆护壁施工时，现汤的水泥浆要统一设置水泥浆坑，水泥浆不得随意流淌，水泥浆坑中的沉渣要及时进行清理，并集中堆放，定时清除；（16）联梁施工时，应将护坡桩桩顶的残渣、浮土和积水清除干净。2）、预应力锚杆施工技术措施（1）锚杆成孔采用螺旋钻和全套管钻机成孔，成孔直径150mm；（2）锚杆成孔角度15o左右，同一层锚杆交叉时，可将锚杆角度分别调成：15o和20o，防止锚杆交叉在一起；（3）成孔后立即安放锚体，并进行常压注浆；（4）锚杆成孔长度应不小于设计长度，水平间距误差20cm；庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（5）锚杆注浆应从孔底开始常压注浆；（6）当锚杆的锚固体的强度达到15MPa时，进行锚杆的张拉、锁定。3）、基坑土方技术措施（1）技术准备：在施工前通知测量人员做好技术准备，以保证施工的准确性和效率要求。施工前技术负责人向所有参加的施工人员进行有针对性的技术交底，必须使每个操作者对施工的要求和步骤清楚明了。（2）通行：提前办理好车辆所需的通行证，并负责在施工前对所有司机进行安全教育。（3）环卫市容：提前办理市容环的一切相应手续。（4）扰民：提前解决好夜间施工以及施工扰民问题。（5）渣土消纳：土方运往新站区或瑶海区附近消纳场内。（6）施工方法：①开挖基坑前对招标人提供的水准点、红线点及高程点进行复核检验。②开挖基坑时，分步进行控制挖土标高，不得超挖。③挖土时，先从两端推土，把土推向中部，暂时堆积，然后再横向把土推离基坑两侧。④在机械挖不到的地方，应配合人工随时进行挖掘，并用手推车运到机械挖到的地方，以便及时用机械挖走。⑤土方开挖过程中如遇障碍物，报项目总工核实，提出处理方案，报请监理、甲方以及有关部门市批后方可进行下步土方开挖。⑥开挖基坑时，不得挖至设计标高以下，应在基坑底面的设计标高上留30cm土方不用土方机械开挖。改用人工开挖清底。⑦因基底预留30cm土方不开挖，在基底护壁时，可以在基槽根部人工开挖50cm宽30cm深的沟，以便护坡挂网喷射混凝土可以做到底部。八、工期保证措施华侨饭店综合改造项目基坑土方，支护工程计划于2008年2月28日庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计开工。施工时间180天，为了确保工程质量达到优良。兑现合同承诺，结合我公司类似工程施工经验及该工程特点编制如下工程工期保证措施。1、工期目标经我公司认真研究，根据我公司实力和历年类似工程的施工经验作如下承诺：施工总工期为180日历天。2、阶段性工期目标序号项目名称单项工程量计划日完成量计划工期1基坑边坡桩308根6根52天2高压旋喷桩616根30根23天3桩顶联梁54070m38天4基坑土方工程25万m32300m3120天5内支撑10天6锚杆616根21根30天3、工期保证措施1)、施工计划管理（1）计划的编制，根据对业主的承诺我们编制工程总进度控制计划，我们称之为一级计划，该计划作为我方与业主签订合同的条款之一，一旦制定便不得更改。该计划有三个关键日期控制点即开工日期、护坡桩完成日期、土方竣工交验日期等，该计划关键控制点是编制各专业进度计划的依据。根据总进度计划由项目工程部编制周进度计划，并于每周提交业主审核，施工专业工长编制日进度计划报项目工程部审批，项目经理部根据进度计划于每天生产例会提出，经各专业队平衡认可后作为第二天计划，发给各专业负责人。(2)计划的执行与控制。建立每日生产例会制度，定期检查计划落实情况，解决实际存在问题协调各专业工作。如有延误找出原因制定追赶计划，如仍不能完成计划并延误关键日期者处以罚款，直至解除该部分任务承担者的施工资格，为保证计划的实施，编制施工进度计划的同时也应编制相应的机械人力，资源需用量计划，并派人追踪检查，确保人力资源满足计划执行的需要，为计划的执行提供可靠的物质保证。2)、施工组织管理庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（1）为保证计划完成，我公司将选派曾经担任类似于该工程的项目经理任该工程的项目经理，该同志有丰富的现场施工组织管理经验。（2）为了充分利用施工空间、时间应用流水段均衡施工工艺，合理安排工序，在绝对保证安全质量的前提下，充分利用施工空间，科学组织护坡施工与挖土两者的交叉作业。（3）认真做好分部分项工程的阶段验收工作，便于总承包单位后序施工的开展，本工程分三次验收，第一次验收基坑土方工程；第二次验收边坡支护工程；第三次验收槽底工程。（4）对各专业队实施严格的管理控制。各专业队进场前必须根据项目部进度计划编制专业施工进度计划报项目经理部，各专业队能做出决定的、不少于三人高级管理人员必须参加项目工程部每日召开的生产例会，把每天存在的问题，需协调的问题当天解决。（5）严格各工序施工质量，确保一次验收合格，杜绝返工，以一次成优的良好施工质量获取工期的缩短。（6）充分发挥群众积极性，开展劳动竞赛。对完成计划好的予以表扬和奖励，对完成差的给予批评和处罚。3）、工序管理：为最大限度地挖掘关键线路的潜力，各工序施工时问尽量压缩。各工种之间建立联合签认制度确保空间，时间充分利用，同时保证各专业良好配合避免互相破坏或影响施工，造成工序时间延长。4）、劳动力及施工机械化对工期的保证：为缩短工期，降低劳动强度我公司将最大限度地采用机械作业，如护坡桩钻孔采用潜水钻机，挖土采用进口挖掘机，运土采用大型土力车辆，各专业配备专用中、小型施工机具保证完成施工进度计划。5）、资金、材料对工期的保证庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（1）本工程执行专款专用制度，以避免施工中因为资金问题而影响工程进展。充分保证劳动力，机械的充足配备，材料的及时进场。随着工程各阶段关键日期的完成及时兑现各专业队队伍的劳务费用，这样既能充分调动他们的积极性，也使各作业队为本工程安排作业人员充足配备捉供了保证。同时专款专用制度也为项目部应付万一，某一环节完不成关键日期而采取果断措施提供了保证。（2）本工程主要材料由公司统一采购。在资金保证的前提下，材料供应能够保证。进场后需复试检测的材料如：钢材、水泥等必须提前到场。为此项目部必须认真做好材料供应计划随工程进度提前进场，提前定货确保现场连续施工。6）、施工技术对工期的保证（1）异型构件加工由公司加工厂加工，把成品钢筋直接运到现场送到作业面，以充分利用公司现有加工厂的加工能力优势。（2）现场方案工程师配合总工及时解决施工中出现的各种技术问题，编制技术方案。及时与设计院、业主联系，把影响施工的技术因素提前解决。7）、良好外围环境对工期的保证（1）积极主动和工程所在地街道办事处、派出所等政府主管部门联系、与他们交朋友得到他们的支持和帮助，为施工提供方便。（2）提前做好安民工作，取得周围居民的理解和支持，尽量减少噪声对居民生活的影响，上述工作均由我项目部的行政经理专门负责。8）、完善的季节性施工措施对工期的保证。九、意外突发现象的应急预案1、基坑支护异常情况的处理基坑开挖和支护施工过程中，由于破坏了土层中的原有的应力平衡，坡面肯定会发生变形，直到达到新的平衡。因此为保证边坡的安全，需在边坡四周设置观测点，对坡面的位移进行观测；同时在整个施工过程中对地面和周围墙面等注意进行观察。最大坡面变形量不超过3‰，当发现坡面的安全存在问题时，应采取相应措施：1、在施工过程中，就要进行预防，严格按设计施工方案进行施工，并在边坡建立相应的位移观测点；庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计2、注意周边现场管线情况，杜绝管道水渗漏，护坡安全的最大隐患是水，为此施工过程中对少量地下滞水，一定要将其引出。同时对地表水亦应做好排水工作，不能使其渗入，特别是在基坑周围不得有渗水井的存在。若发现基坑四周有地下管线跑漏水的现象时，一定要将其处理妥当。3、由于施工速度过快，砂浆尚未凝固，锚杆不能起作用时坡面发生较大位移时，应加强配合，安排好施工顺序，避免发生上一步坡面刚施工完就立即开挖的情况发生；4、当坡顶部分地段的土质情况不好时（如坡顶附近有近期挖沟且回填不密实的松动土层），采用通过锚杆设置地面拉筋的办法进行固定；5、当发现坡面位移较大时，现场应设专人24小时不间断的注意观测，发现问题及时通过有关技术人员进行处理。2、紧急预案2.1在土方开挖过程中，如出现滑坡迹象（如裂缝、滑动等）时，应立即采取下列措施：2.1.1暂停施工，必要时，所有人员和机械撤至安全地点；2.1.2通知现场管理人员，迅速采取处理措施，如用挖掘机在坡脚迅速回填；2.1.3根据滑动迹象设置观测点，观测滑坡体平面位移变化，并做好记录。2.2局部坍塌在砂层中开挖时，如果裸露时间较长，极易失去水分，受到扰动会使砂层成片剥落。为减少对砂层扰动机会，缩短清坡到支护时间，将开挖分段长度减到3～5m一段，并改变施工工序，清坡后，立即编网并喷射混凝土。对于地下污水管靠近边坡很近的地段，土质较差，如果不能按照原定方案施工，可以在开挖到污水管顶标高时，打入竖向钢筋，防止局部土体塌落，然后继续下挖进行支护（亦即采用超前支护）。2.3地表裂缝庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计在整个施工开挖过程中，应连续观察邻近地表、地物的开裂、变形情况。一般情况下，地表发生细小裂缝和紧靠基坑的一般建筑物出现装修层的轻微开裂可以视作正常，但必须密切追踪发展趋势并及时采取特殊处理措施。当裂缝出现不断加速发展并延伸时，必须停止原定施工过程，修改支护参数并及时加固。当基坑顶部的侧向位移与当时开挖深度之比超过3‰时，应密切加强观察并及时对支护采取加固措施，必要时增用其它支护方法。第五部分施工质量管理一、施工质量管理目标认真贯彻执行公司的质量方针和质量要求，在组织体系中落实质量管理的人员到位，以岗位责任制落实施工过程的质量管理，忠实贯彻实施公司的质量方针“以质量求生存，以信誉求发展”。以公司的一贯服务宗旨“技术先进、质量一流、服务周到、信誉至上”指导项目管理的全过程。全面达到公司的质量总目标“以先进的技术，科学的管理，创造出顾客满意的产品”。我公司就本工程制定质量目标是：确保土方、护坡工程质量优良。基坑边坡安全、稳定。为后续结构主体施工创造良好的作业条件。二、施工质量保证措施1、质量创优管理体系质量创优管理体系文件：按照GB/T19002 -1994idtISO9002：1994标准、施工图纸及相关工程文件和本企业的《质量保证手册》编制了《华侨饭店综合改造项目工程土方、护坡工程创优质量保证措施》，以保证工程质量符合设计和施工验收规范要求，保证工程施工和服务整个过程符合标准规范和合同要求。职责：根据质量管理创优体系机构图，建立岗位责任制和质量管理制度，明确分工职责，落实施工质量控制责任，各岗位各行其职。2、质量创优保证措施庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计1）、重点工序控制：施工中严格按照施工组织设计、施工技术规范、施工工艺、设计图纸、作业指导书、合肥市施工验收规范进行施工，使工程质量始终处于良好的受控状态。本工程在施工全过程中实行质检员旁站制度：全过程的施工，质检员全过程的现场监督；现场监督质检员交接班时，必须填写交接卡（包括施工部位、内容、施工过程中出现的质量问题及正在整改的质量问题）。交接卡项目质检部存档，作为项目考核质检员工作的一项依据。2）、施工测量（1）质量标准错误！未找到引用源。所有的各项测量和引点均应按照《工程测量专业质量手册》以及实施细则文件规定的程序进行。错误！未找到引用源。测放的各种功能线必须直观、明了，墨线清晰、标记规范、便于复合及查找。错误！未找到引用源。各控制点、线必须准确无超差现象。（2）质量措施错误！未找到引用源。测量作业的各项技术指标进行。错误！未找到引用源。所有测量人员必须持上岗证。错误！未找到引用源。进场仪器设备必须鉴定合格且在鉴定有效期内，标识保存完好。错误！未找到引用源。测量桩点、定位方向、定位依据必须经过校算、校测合格后才能使用。错误！未找到引用源。加强场内测量桩点的保护，所有桩点均明确标识，防止用错和损坏。（3）设备配置设备配置表序号仪器名称数量用途备注012级正像经纬仪1投测轴线经年检合格02远红外测距仪1投测轴线经年检合格03S–1水准仪1沉降观测经年检合格04铟钢尺2沉降观测经年检合格05S–2水准仪2高程测量经年检合格庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计06塔尺3高程测量经年检合格0750米钢尺1一般距离测量经年检合格08对讲机4测量联络完好3）、土方工程（1）、质量标准①基坑土方开挖每步开挖必须按开挖线进行，坡面按要求放坡并用挖铲刮平。②挖深均匀，不出坑，不凸起，装载均匀不掉块。③开挖线不清楚不动铲、不装车，及时反映给项目部要求画线后开挖。（2）、质量措施①基槽、管沟和场地的基土土质必须符合设计要求，并严禁扰动。②开挖基槽不得超过基地标高。如个别地方超挖时，其处理方法应取得监理、设计、业主、勘察等单位的同意，不得私自处理。③施工前一定要了解一周以及垫层施工前的天气情况。如正遇降雨天气，基槽应预留300mm土层，并做好排水措施及土方主要通道使用彩条铺盖。④严格按施工方案规定的施工顺序进行土方开挖施工，应注意宜先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。⑤基槽的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度。⑥允许偏差项目：序号项目名称允许偏差检查方法1表面标高+0、-50mm水准仪检查2长度、宽度±400mm经纬仪、拉线和尺量检查3边坡平整度-200mm观察或用坡度尺检查4）、护坡工程（1）、质量标准①确保基坑边坡支护体系安全、稳定，并留有合理宽度的作业面。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计②在主体结构基础部分施工期间，基坑支护体系必须安全、稳定，并且有一定的抗击不良气候条件的能力（不可抗力除外）。③基坑支护体系应感官良好（坡面、基坑边线基本平直），感官安全。（2）质量措施①护坡桩的原材料和混凝土强度必须符合设计要求和施工规范的规定。②成孔：成孔深度必须符合设计要求。钻孔前要测定孔口标高，以确定钻孔深度。③钻杆的垂直度，采用线坠进行调正，保证钻孔垂直度偏差在0.5％以内。钻孔过程中，做好地质记录，以核实桩设计是否符合地质情况，钻孔遇地下水时。及时采用压灌水泥浆等防护措施。④钢筋笼严格按设计图纸和技术交底加工。钢筋运至现场，必须按型号、类别分别架空堆放。钢筋使用前必须调直去污、除锈，并经复检合格证后才能使用。钢筋笼绑扎、焊接应满足设计要求及规范要求（“混凝土结构工程施工及验收规范”GB50204-92）。钢筋焊接弯折角度不大于4，两钢筋轴线错位不大于2mm，单面焊的焊接长度为10d，双面焊的焊接长度为5d。主筋连接采用双面焊，焊接长度为5d，并保证主筋接头相互错开，同一截面的接头数量不多于主筋总数的50％，两筋接头间距大于200cm。钢筋骨架在现场组装，位置准确，焊接牢固，成型骨架架空堆放，并用红（白）油漆注明桩型编号。钢筋笼成型后，须经质检、监理人员质检合格并认真填写隐检记录。钢筋笼在堆放、运输、起吊、入孔等过程中，严格按照操作规程执行。⑤钢筋笼吊装：钢筋笼加焊吊装点确保吊装稳固。钢筋笼固定在起吊架上，保证钢筋笼不弯曲、扭转。安放时，钢筋笼下放至孔内设计位置，调整固定，然后灌注混凝土。⑥庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计混凝土浇注：按设计要求申请混凝土强度等级，坍落度控制在16~20之间。混凝土必须有配比单、开盘鉴定、原材（水泥、砂、石、外加剂）出厂合格证、原材试验报告。混凝土浇注前必须重新检查成孔深度并填写混凝土浇注申请，满足要求后方可浇注。混凝土浇注前必须检查坍落度，距孔口4m内必须振捣密实。混凝土浇注应做混凝土强度试块，每天每50m3，不少于一组。试块应养护好，应收集混凝土出厂合格证、混凝土强度报告，做强度评定。⑦实际浇注混凝土量，不应小于理论计算量。浇注混凝土后的桩顶标高及浮浆的处理，必须符合设计要求和施工规范的规定。⑧浇注混凝土时，严禁把土和杂物混入混凝土中一起浇注。⑨混凝土浇到接近桩顶时，及使测量顶部标高，以免过多截桩和补桩。⑩允许偏差：序号项目名称允许偏差(mm)检查方法1钢筋笼主筋间距尺量检查2钢筋笼箍筋间距尺量检查3钢筋笼直径尺量检查4钢筋笼长度尺量检查5垂直度H/100吊线和尺量检查6）、混凝土工程（1）质量标准：混凝土及钢筋混凝土构件要求外形平直、不缺角、不起伏，外观效果均匀。混凝土及钢筋混凝土构件外观检查，无漏振、无离析、无空洞；没有明显跑浆和集中气泡现象试验室检验无不达标（试块抗压强度设计强度要求）项，且统计标准差不超标。（2）质量措施：护坡桩、联梁等混凝土在施工前，要编制混凝土具体的施工技术措施，报业主及监理批准后，进行施工以确保混凝土浇筑质量。（3）混凝土工程主要质量控制点：混疑土施工重点对混凝土配合比中砂、石、水泥、水、外加剂的计量及混凝土坍落度、和易性及外观进行检查，浇筑过程中重点检查浇捣顺序及振动棒的插入深度，从而更有效的保证混凝土内在的质量。7）、施工监测庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计本工程基坑开挖范围较大，基础施工持续时间较长，为随时了解建筑基坑支护结构的横向变形对周边环境的影响，要加强对外围环境的施工监测，以指导施工，防患于未然。（1）对护坡支护体系进行位移监测：护坡桩的变形观测是保证基础施工安全的关键。应设置变形观测点，施工过程中每日进行观测，护坡挖土完成后直到地下结构施工完后方可终止。1）观测人员：由我公司专职测量人员进行位移观测。2）点位埋设：在基坑支护完成后，在周边中部布设测点。测点间距15~20m，点位用水泥钉固定。观测基准点宜选在距基较远且相对稳定的地点。测站点用水泥桩固定，桩顶设小钉，以保证仪器对中的精度，桩附近设立醒目标志，以防桩位破坏。3）观测方法：可采取直线法进行观测。在基坑开挖之前进行一次观测，作为基准数据，以后的观测结果和首次观测相比较，求出桩位移。4）观测时间：在基坑开挖过程中，每天进行一次观测。在雨后第二天加强一次观测，基坑开挖结束达到稳定后每七天观测一次。5）资料整理：每次观测结果详细记录，及时整理分析，并绘制有关代表边坡位移、位移的时程曲线。同时利用曲线成果预测下一步施工阶段支护系统的变形发展，如发现异常现象，应立即通报有关决策部门，采取抢救措施。（2）建立基坑变形预警系统：我们自行开发了一套基坑变形预警系统软件，其方法是根据基坑开挖的实际工况和实际的变形输入到计算机程序中，经过计算，对基坑稳定状况进行预警，使我们的措施能够提前进行。（3）、组织QC小组解决施工技术难题：我们将在项目上组织一个QC小组对在传统工艺上出现的一些施工中的质量通病，进行分析、查找原因，讨论出如何解决办法，并在以后的工作中加以避免，查阅资料解决施工中的难点问题，大胆革新，采用新工艺、新技术、新材料用最小投入获得高质量的工程。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计3.组织保证措施根据保证体系组织机构图，进一步建立岗位责任制度和质量监督制度。坚持三项原则即：坚持实事求是的原则；坚持系统、全面、统一的原则；坚持职务、责任、权限、利益相一致的原则。明确分工职责，落实质量控制责任，通过定期和不定期的检查，发现问题，总结经验，纠正不足，奖优罚劣。对每个部门每个岗位实行定性和定量的考核。4、施工过程管理控制严格按图纸施工，按合理程序施工。认真执行现行规范、规程、标准。具体落实施工组织设计、施工方案、技术措施和技术交底的要求和规定。禁止违章指挥和违章操作。1)、工程材料使用：对工程中使用的各种材料如钢筋、水泥、砂、石进行严格控制，如未经检验和试验的材料，未经批准紧急放行的材料，经检验和试验不合格的材料，无标识或标识不清楚的材料，过期失效、变质、受潮、破损和对质量有怀疑的材料等不得使用。当材料需要代用时，应先办理代用手续，经设计单位或监理单位同意认可后才能使用。2）、施工过程检查：认真执行质量“三检制”，测量放线复验制，关键和特殊过程跟踪检验制，分项工程质量评定制，中间交工及竣工交验制。对不合格品进行控制。3)、检验、测量和试验：对施工过程计量进行控制，与质量有关的检验、测量和试验设备必须是经鉴定合格的产品，并能满足所需要的精度。使用期间要经常进行校准，做好标识。测量放线要精心操作，严格控制轴线位置标高。严格按配合比，对拌合材料认真计量。4)、材料质量控制：为了保证本工程使用的物资设备、原材料的质量，防止使用不合格品，必须以适当的手段进行标识，以便追溯和更换。(1)钢筋：必须有材质证明、准用证、复试合格报告，原材必须有规格、钢号等标识，成型钢筋进场按规格型号，使用部位挂牌标识。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（2）水泥：必须有材质证明、准用证、复试合格报告，入库必须分类堆放，挂牌标识。（3）砂石：必须有出厂合格证及复试合格报告，入场必须分规格插牌标识。（4）其它材料必须有合格证，其包装必须有出厂标识。（5）所有混凝土试块必须标明工程部位、浇筑时间和强度等级。（6）所有标识均应建立台帐，作好记录、妥善保存，以具有追溯性。5）、工地建立质量管理小组，施工班组设1～2名兼职质量管理员，实行信息化管理；5、现场机械管理1)、施工机械设备的运输、安装调试和拆除要制定相应的施工方案，提前做好准备工作，保证施工场所和过程的安全文明状况。2）、现场使用的机械设备按总平面图设计要求布置，临时使用的机械设备应根据当时场内情况，确定合理的布置方案，并经过项目主管领导的审核、批准。3）、加强机械设备的保养和维修，遵守机械安全操作规程，做好安全防护措施，保证机械正常运转。经常保持机身及周围环境的清洁。4）、保证各种机械设备的标志明显，编号统一。现场机械管理实行挂牌制，标牌内容应包括设备名称及基本参数、验收合格标记、管理责任人及安全管理规定和操作规程。5）、临时用电设施的各种电箱式样标准统一，摆放位置合理便于施工和保持场容整洁。各种线路铺设符合规范规定，并做到整齐简洁，严禁乱扯乱拉。8、现场料具管理施工所需的各种材料和工具，应根据施工进度及现场条件有计划地安排加工和进场，做到既不耽误施工又不造成过于积压，充分发挥材料存放场地的周转使用效率。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计9、对外关系协调本工程的顺利施工，与政府有关部门的支持与配合是密切相关的。为此项目部经理，协调与政府主管部门的关系，为此我公司将做到：1)、严肃认真地执行政府有关规定，对各有关部门下达的各项指令、通知、要求，必须及时贯彻落实，并将落实情况汇报给有关部门。2)、处理好与政府部门的关系，首先向本地区了解政府的各项相关规定的内容、要求，尊重和执行政府的要求，力求从政策上达到对方的认同，从情理上求得对方的理解。3)、在处理与政府官员的关系上，必须以遵纪守法为原则。第六部分安全、文明施工安全、文明施工是建筑企业的一个重要工作，是建筑施工项目管理的重要内容，是企业形象和社会信誉的特征表现。不文明的施工，不仅影响一个工程、一个企业的信誉，而且关系到整个建筑行业的健康发展和社会各界的工作和生活秩序。一、现场文明施工总体要求1、文明施工管理目标本工程文明施工要实现创本企业CI形象达标工地，施工现场及机械料具管理要严格按总平面设计作到合理布置、方便施工、场容整洁、封闭施工；环境保护及环境卫生工作措施得力、管理严密，符合合肥市相关法规的要求，防止有损周围环境和人员身体健康现象的发生；在防止扰民等方面应制定具体的措施，加强内部保证和外部协调，妥善处理所出现的问题。2、建立健全岗位责任制按专业和工种实行管理责任制，把管理的目标进行分解并落实到有关专业及人员。项目主管领导统一安排布置，项目有关部门和管理人员负责落实。具体实施时分片区、分阶段制定分解目标，组织实施。做到有目标、有计划、有分工、有措施，通过宣传教育、布置安排、分头行动、检查考评、奖罚兑现等环节的狠抓落实，保证文明施工目标的实现。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计3、文明施工管理机构及运行程序成立工地文明施工领导小组组长：项目经理副组长：项目书记（行政经理）、项目执行经理、项目总工组员：工程部经理、各专业工长、各作业队队长创建良好施工环境，按文明施工工地标准进行施工。由于本工程位于合肥市繁华地区，组织好安全生产、落实好文明施工，是我项目部工作的重点，也是文明施工的关键内容。1）、现场CI整体形象设计方案：本案根据《公司企业形象视觉识别规范手朋》（以下简称《手册》）和《施工现场CI达标细则》（以下简称《细则》），结合本工程具体情况，制定施工场C1设计方案具体标准如下：（1）企业标志、名称：采用《手册》基础系统A-11中的“标志组合规范’。（2）工地大门：工地大门采用钢质材料制作，规格、色彩、文字组合按统标准执行。（3）标牌：在现场大门内侧明显处设合肥市统一样式的施工标牌，内容为：工程名称、建筑、建设单位、设计单位、施工单位、监理单位、工地负责人、开工日期、竣工日期等。2）、“二图五板”，每块板高2.4米，宽1.2米，标准三合板成型、面用有机玻璃、电脑刻字。板的内容按我公司现行使用的《现场平面布置图》《现场文明管理材料堆放区域图》、《现场文明安全管理制度》、《现场消防保卫制度》、《现场环卫卫生制度》、《工程质量保证体系图》、《文明安全保证体系图》。整个板的固定架用槽钢，上面加防雨棚。3）、工地导向牌用不锈钢材料制作（1）临建设施（2）工地围墙内的临建房屋为可拆除活动房屋，基坑护栏为钢管连接、红白油漆相间。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（3）宣传栏外框用铝合金按88J9－87制作。书写内容为：安全日历、大气预报、工程图片等。（4）材料标识牌用木料制作，高0.7m，面板尺寸为400x300mm，书写内容为：材料名称、材料规格、检验状态、产地。（5）施工用电箱均应统一购买，并标识100×100mm企业徽标及企业简称字样，样式按《手册》应用系统E－05中“施工机械设备形象规范”选用。4）、办公室布置及办公用品（1）所有项目经理部办公室统一办公桌椅，样式不作规定。办公桌上放置桌卡，项目职工胸前佩戴胸卡，桌上和胸卡按《手册》统一制作，桌卡内容包括：企业标志及名称、姓名、职务，胸卡内容桌卡内容基础上增加一张一寸彩色照片。项目经理办公桌放公司桌旗。（2）所有大门处设门卫值班室，并配内线电话，外来人员必须通过电话约见项目经理部职工。5）、服装：施工过程中统一着装，并完成业主关于企业形象宣传要求的有关工作。6）、现场文明施工管理（1）现场场容管理措施①按现场各部位使用功能划分区域，建立文明施工责任制，明确管理负责人，实行挂牌制，所辖区域有关人员须健全岗位责任制。②施工现场道路进行夯实处理，保证道路坚实畅通，有排水措施，基础施工完后，及时回填平整，清除积土。③现场施工临时水电设施专人管理，无长流水、常明灯现象。④施工现场的临时设施，包括办公、仓库、料场、临时上下水管道及动力照明线路，严格按施工组织设计确定的平面图进行布置，并作到搭设或埋设整齐。⑤工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清。⑥庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计施工现场不乱堆垃圾和余物，应在适当地点设置临时堆放点，并定期外运；外运途中须采取遮盖防范措施以防遗撒。⑦针对项目不同施工阶段及宣传工作的需要，及时设置宣传标语和黑板报，切实起到鼓舞士气、表扬先进的作用。二、文明施工管理本工程地理位置特殊位于合肥市中心区，作好施工过程中的环境管理工作，保证业主的正常的工作和生活，保证施工地区环境卫生，减少对周围环境的污染就显得格外重要。1、环境管理体系成立环境管理领导小组组长：项目经理副组长：项目书记（行政经理）、执行经理、项目总工组员：工程部经理、各专业工长、各作业队队长2、施工现场控制扬尘措施1）、做好施工道路的规划和设置，临时施工道路基层要夯实，路面硬化。并随时清扫洒水减少道路扬尘。2）、出入车辆清洗车轮及挡泥板，不容许带泥、带尘上路，特别是雨期应在出场路面铺设保护用品，派专人负责清扫干净后万可出场。3）、确保土方运输沿线道路清洁，在运输道路两旁派专人及时清扫运土车遗落的尘土，保持市政道路的清洁。4）、当车轮夹带泥土时采用现场出行方向上设置的洗车台，将车轮冲洗干净后车辆才能驶出现场。5）、对现场存放的路基料、房渣土等垫路材料遮盖防护网片，防治直接暴露产生扬尘．6）、水泥和其他易飞扬的细颗粒散装料尽量安排库内存放。如露天存放应采用严密苫盖，运输和装卸时防址遗撒和飞扬，以减少扬尘。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计7）、现场不得私自乱设食堂，由项目部集中建立，统一管理。茶炉、大灶必须使用清洁燃料或电热。严禁食堂、开水房、洗澡、取暖采用烧煤向大气直接排放烟尘。3、施工现场防止水污染措施1）、泵送混凝上施工，运输车辆清洗处设置沉沉池，排放的废水要排入沉淀池内，经二次沉淀后，方可排入城市政污水管线或用于洒水降尘。2）、泥浆护壁施工中，严禁泥浆溢出泥浆池，施工完毕，泥浆经沉淀后的清水可排入市政污水管网。3）、施工现场临时食堂，设置简易有效的隔油池，产生的生活污水经过隔油池方可排放，平时加强管理，定期掏油，防止污染。4）、为防止水污染，现场厕所排污管线上设化粪池，定期清沟，污水经沉淀池，经沉淀后再排入市政污水管网。4、施工现场防噪声污染措施1）、提倡文明施工，加强人为噪声的管理。尽量减少人为的大声喧哗，增强全体施工人员的防噪声扰民的自觉意识。2）、牵扯产生强噪声的钢筋加工、制作，放在加工厂完成。最大限度减少施工噪音污染，现场对噪音机械的使用采用有效的隔音措施，施工现场的强噪声机械（如挖掘机、运输车、钻机、空压机等）禁止鸣笛或设置封闭的机械棚，以减少强噪声的扩散；根据现场实际情况可选用低噪声的施工工艺和机械设备（含振动器等），加强对全体职工的环保教育，防止不必要的噪音产生。3）、到场材料卸车时，成品材料采用人工搬运；钢筋、管材等采用吊车吊卸；散装材料（砂、石）采用自卸车卸车时注意慢起轻放，将现场施工噪音降低到最低水平。三、安全生产责任制1、安全生产管理目标1）、施工人员安全管理目标：杜绝重伤事故，轻伤事故率征2％；2）、施工设备安全管理目标：杜绝重大事故，定期检修、保养，不出现失控伤人。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计2、安全生产责任制安全生产责任制是我公司最基本的一项安全生产制度，是岗位责任制的组成部分，是所有保护制度的核心，有了这项制度，就能把安全与生产从组织领导上统一起来，把“管生产必须管安全”的原则从制度上固定下来。本工程项目经理将对整个工程项目的安全生产负全而领导责任，各级工程技术人员、职能部门和生产工人在各自的职责范围内对安全工作负起相应的责任。3、安全教育现场作业人员与施工安全生产最为紧密，要使项目的现场作业人员都了解党和国家的安全生产方针、政策和各项法规制度，使他们正确理解、全而认识做好劳动保护工作对促进社会主义建设的理解，树立安全生产的责任感和自觉性。因此，我公司根据不同的施工作业人员确定了不同的安全教育内容，并且制定严格的安全教育制度。4、安全检查制度事故的发生一般是由于人的不安全行为和物的不安全状态交叉发生的，建立健全的安全检查制度就可以对可预知的事故采取必要的预防措施，结合本工程的特点、建立定期的安全检查制度和专业安全检查制度；因本工程施工处于雨期，还要检查夏季防暑降温、防风、防雷、防触电、防倒塌等事故的发生。5、工程安全防护措施1）、土方工程（1）挖土应从上而下分层进行，禁止采用挖空底脚的操作方法；（2）基坑按照施工组织设计采取护坡措施后，方可开挖；（3）基坑边1m以内不得堆土，堆料和停放机具，1m以外堆土，其高度不得超过1.5m；（4）操作时要随时观测上方土壤的变动情况，如发现有裂纹或部分塌落应及时放坡或加固；庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（5）基坑边设置1.2m高防护栏杆，并悬挂危险标志，夜间施工挂红色标志灯，任何人不得在基坑边和陡坡下休息；（6）土方开挖时，确保排水畅通，并特别注意边坡稳定，下大雨时要停止施工；（7）夜间施工要有足够的照明；（8）作业区内应无行人和障碍物，挖掘前先鸣声示意，并试挖数次，确认正常后，方可开始作业；（9）作业时，挖掘机应保持水平位置，将行走机构制动住，并将轮胎或履带楔紧。（10）遇较大的坚硬石块或障碍物时，须待清除后，方可挖掘。不得用铲斗破碎石块、冻土或用单边斗齿硬啃。（11）挖掘原建筑物基础时应采取防护措施，如发现有塌方危险应立即处理或将挖掘机撤离至安全地带。（12）作业时，必须待机身停稳后再挖土，当铲斗未离开工作面时，不得作回转行走等动作，回转制动时，应使用回转制动器，不得用转向离合器反转制动。（13）装车时，铲斗要尽量放低，不得碰撞汽车的任何部分。在汽车未停稳或铲斗必须越过驾驶室而司机未离开前不得装车。（14）作业时，铲斗升、降不得过猛。下降时不得撞碰车架和履带。（15）在作业或行走时，严禁靠近架空输电线路，机械与架空输电线的安全距离应符合有关规定。（16）操作人员离开驾驶时，不论时间长短，必须将铲斗落地。（17）行走时，主动轮应在后面，臂杆与履带平行，制动住回转机构，铲斗离地面1m左右。上下坡道不得超过本机容许最大坡度，下坡用慢速行驶，严禁在坡道上变速和空档滑行。2）、护坡桩及钢筋笼庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（1）工程所用钢筋全部在专业加工场加工，钢筋加工前由负责钢筋加工的工长对加工机械（切断机、弯曲机、对焊机等）的安全操作规程及注意事项进行交底，并由机械技师对所有机械性能进行检查，合格后方可使用。（2）多人合运钢筋，起落、转停动作要一致，人工传送不得在同一垂直线，钢筋堆放要分散、稳当、防止和塌落。（3）绑扎好的钢筋笼，禁止在骨架攀登和行走。（4）钢筋笼起吊必须捆牢固，吊勾下方不得站人，吊运绑扎钢筋工作架子必须系好钢丝绳，在无任何牵连的情况下进行吊运，到位后，待工作架放稳，搭好支撑方能放下钢丝绳。（5）钻孔时应对准桩位，先使钻杆向下，钻头接触地面，再使钻杆转动，不得晃动钻杆。（6）钻机发出下钻限位报警信号时，应停钻，将钻杆稍稍提升，待解除报警信号后，方可继续下钻。（7）钻孔时如遇卡钻，应即切断电，停止下钻，未查明原因前，不得强行启动。（8）螺旋钻孔也必须向孔位较远处甩土，不得在孔位上甩土。（9）钻孔时，如遇机架摇晃、移动、扁斜或钻斗内发生有节奏的响声时，应立即停钻。经处理后方可继续施钻。（10）钻机作业中，电缆应有专人负责收放，如遇停电，应将各控制器放置零位，切断电源，将钻头接触地面。（11）成孔后，必须将孔口加盖保护。（12）钻孔时，严禁用手清除螺旋片的泥土，发现紧固螺栓松动时，应即停机重新紧固后方可继续作业。3）、泵送混凝土（1）泵送设备的停车制动和锁紧制动应同时使用，轮胎应楔紧，水源供应应正常和水箱应储满清水，料斗内应无杂物，各润滑点应润滑正常。（2）泵送设备的各部螺栓应紧固，管道接头应紧固密封，防护装置应齐全可靠。（3）各部位操纵开关、调整手柄、手轮、控制杆、旋塞等均应在正确位置。液压系统应正常无泄漏。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（4）准备好清洗管、清洗用品、接球器及有关装置。作业前，必须先用按规定配制的水泥浆润滑管道。无关人员必须离开管道。（5）支腿应全部伸出并支牢，未固定前不得起动布料杆。布料杆缩回原位后，方可回转。布料杆伸出时应按顺序进行。严禁用布料杆起吊或拖拉物件。当布料杆处于全伸状态时，严禁移动车身。作业中需要移动时，应将上段布料杆折叠固定，移动速度不超过10km/h。布料杆不得使用超过规定直径的配管，装接的软管应系防脱安全绳带。（6）应随时监视各种仪表和指示灯，发现不正常时，及时调整或处理。如出现输送管堵塞时，应进行逆向运转使混凝土返回料斗，必要时应拆管排除堵塞。泵送工作应连续作业，必须暂停时应每隔5～l0min泵送一次。若停止较长时间后泵送时，应逆向运转一至二个行程，然后顺向泵送。泵送时料内应保持一定量的混凝土，不得吸空。（7）应保持水箱内储满清水，发现水质混浊并有较多砂粒时应及时检查处理。泵送系统受压力时，不得开启任何输送管道和液压管道。液压系统的安全阀不得任意调整。蓄能器只能充入氨气。（8）作业后，必须将料斗内和管道内混凝土全部输出，然后对泵机、料斗、管道进行清洗。用压缩空气冲洗管道时，管道出口端前方l0m内不得站人，并应用金属网篮等收集冲出的泡沫橡胶及砂石粒。严禁压缩空气冲洗布料杆配管。布料杆的折叠收缩区按顺序进行。4）、混凝土振动器（1）插入式振捣器电动机电源上，应安装漏电保护装置，熔断器选配应符合要求，接零应安全可靠。电动机接零线不良者严禁开机使用。（2）操作人员应掌握一般安全用电知识。操作振捣器作业时，应穿戴好胶鞋和绝缘橡皮手套。（3）振捣器停止使用时，应立即关闭电动机；搬动振捣器时，应切断电源，以确保安全。不得用软管和电缆拖拉、扯动电动机。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计（4）电缆线上不得有裸露之处，电缆线必须放置在干燥、明亮处；不允许在电缆线上堆放其他物品，也不允许车辆在其上面直接通过，更不允许用电缆线吊挂振捣器等物。（5）振捣器作业时，软管弯曲半径不得小于50cm；软管不得有断裂。（6）振捣器启振时，必须由操作人员掌握，不得将启振的振捣棒平放在钢板或水泥板等坚硬物上，以免撞坏发生危险。6、基坑周边防护1）、基本规定（1）土方工程施工负责人应对工程的作业安全技术负责并建止相应的责任制。施工前，逐级进行安全技术教育及交底，落实所有安全技术措施和人身防护用品。（2）临时架子作业中的安全带、工具和各种设备，必须在施工前加以检查、确认其完好，方能投入使用。（3）施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。施工的物件及余料和废料均应及时清理运走，不得任意乱置或向下丢弃。传递物件禁止抛掷。（4）雨天作业时，必须采取可靠的防滑措施。（5）因作业必须临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后应立即恢复。（6）基坑周边，必须设置防护栏杆；上下基坑搭设临时马道。（7）搭设临边防护栏杆时，必须符合下列要求：防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1.2m，下杆离地高度0.6m，并加挂安全绿网。除经设计计算外，横杆长度大于3米时，必须加设栏杆柱。四、消防保卫1、施工现场保卫庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计1）、现场保卫工作组织机构：针对本项目成立保卫工作领导小组，以项目经理为组长，项目安全负责人为副组长，专业工长、作业队、现场保安员为组员。2）、治安保卫措施：为了加强施工现场的保卫工作，确保建设工程的顺利进行，根据合肥市建设工程施工现场保卫工作基本标准的要求，结合本工程的实际情况，为预防各类盗窃，破坏案件的发生，特制定本工程的保卫工作方案。（1）本工程设立由8人组成的保卫领导小组，由本工程项目经理任组长，全面负责领导工作，安全负责人任副组长，其他成员由各施工段工长、外联队队长、外联队安全员组成。（2）工地设门卫值班室，由保安员昼夜轮流值班，白天对外来人和进出车辆及所有物资进行登记，夜间值班巡逻护场。重点是仓库、电工房、办公室及围挡的保卫。（3）加强对劳务人员的管理，掌管人员底数，掌握每个人的思想动态，及时进行教育，把事故消灭在萌芽状态。（4）每周对职工进行一次治安教育，定期组织保卫检查，并将会议检查整改记录存入内业资料内备查。（5）施工现场必须按照“谁主管，谁负责”的原则。由项目主要领导负责保卫工作。各专业人员接受总包单位的统一领导和监督检查。（6）施工现场设立门卫和巡逻护场制度，护场守卫人员要佩带值勤标志。（7）施工现场严禁赌博、酗酒、传播淫秽物品和打架斗殴。（8）配电室、食堂、大型机械设备及工程关键部位和关键工序，是现场的要害部位，加强保卫，确保安全。3）、治安保卫教育：由保卫小组负责人组织，定期对职工进行治安保卫次育，提高思想认识，一旦发生灾害事故，作到召之既来，团结奋斗。每周对职工进行治安教育，定期组织保卫检查。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计4）、现场保卫定期检查：为了维护社会治安，加强对施工现场保卫工作的管理，保护国家财产和职工人身安全、确保施工现场保卫工作的正常有序，促进建设工程顺利进行，按时交工，根据本项目实际每周对现场保卫工作进行一次检查，对现场保卫定期检提出的问题限期整改，并按期进行复查。检查内容如下：（1）各施工队伍人员底数及各队的职工的“三证”是否齐全，无证人员立即退场，并对施工队负责人进行处罚。（2）加强对职工的政治思想教育，提高遵纪守法的自觉性。（3）施工现场保卫值班人员必须佩带袖标上岗，门卫及值班人员记录完整明确。第七部分、深基坑施工作业安全、技术要求一、深基坑安全、技术要求本工程在基坑开挖过程中以及在基础施工期间都属于深基坑施工作业，为确保在深基坑中施工作业人员、施工设备、基坑边坡支护体系以及周边建筑物的安全，特制定本技术方案，以资执行。1）、当基坑开挖深度超过1.5米时沿基坑边缘设置防护栏杆，并挂防护网和安全警示灯。2）、清除基坑外边缘地面杂物，对基坑附近地面不稳定的高耸物根据要求或拆除或加固。3）、施工中所有材料堆放远离基坑坡顶线3.0米以外，防止坠物伤人。4)、基坑内施工所需材料、工具由人工从坡道处运输进基坑，不得由坡顶处向基坑内抛投。5）、夜间土方施工期问，现场必须安装不同方向两处以上照明，并避免照明方向直接正对土方运输车辆进出场方向。6）、夜间土方施工期间，必须采用醒目隔离架将底下管井、管沟、人防出入口等进行支挡，靠近车辆频繁行驶配的地段架设红色警示灯。7）、基坑施工完成后在基坑周围设置水平位移观测标对基坑位移情况进行8）、基坑施工完成后进行场地地面硬化，清除地面杂物，并搭设上下基坑的人行步梯，供施工人员进出基坑专门使用。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计二、深基坑正常使用安全技术为确保基坑坡面支护设施在建筑物基础施工期间的正常使用功能不受外界不良因素影响，同时避免人为因素的损坏，从而保证基坑坡面的安全与稳定。现特对基坑坡面支护设施在正常使用中的使用须知加以说明。1）、基坑顶面距坡顶线2.0米以内不得堆放重物，不得安放施工机具（混凝土搅拌机、混凝土地泵、卷扬机等）；距坡顶线以外2.0~4.0米范围内地面堆载不得超过1.0吨／米2；2）、不得往坡面上扔、投重物，避免砸坏坡面喷射混凝土坡面；坡面上严禁开槽、洞；不得悬挂重物；支撑物不得设在坡面上；3)、注意周边现场管线情况，杜绝管道水渗漏，护坡安全的最大隐患是水，为此施工过程中对少量地下滞水，一定要将其引出。同时对地表水亦应做好排水工作，不能使其渗入。4）当坡顶部分地段的土质情况不好时，采用通过锚杆设置地面拉筋的办法进行固定。5）在坡面变形较大的地段另补设锚杆，通过槽钢对坡面施加预应力的方法来控制坡面的变形，必要时可将该坡面回填，待变形得到控制时再将该坡面挖开。第八部分、工程移交与后期服务一、工程移交1、工程移交根据本工程完成时间段和施工进度计划，本工程保证开挖后的净空不小于负三层平面图中建筑物主体结构外墙轴线向结构外侧1.95米，包括锚杆头等任何物体均在此空间外规定范围进行移交。2、移交步骤1）、首先将完成的是：基坑土方，根据招标文件要求将基坑土方挖至指定标高后，将施工现场移交总包单位（进行后续施工）。2）、待总包单位下挖坑内余土至设计标高的过程中，将全面庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计完成基坑边坡支护的剩余工作（桩间土支护、基坑内边坡喷锚土钉墙施工等），基坑支护施工全面完成后，将施工场地全面向总包单位移交。3、对外关系的移交经本工程项目部的努力和周边政府部门的支持，在工程施工过程中建立了十分默契和顺畅的工作关系，这对本工程建设来说无疑是一种无形的社会力量，为总包单位能够在短时间内进入状态，高效地进行结构施工，我们将无偿地为总包单位对周边各社会关系进行移交。4、坐标点的移交总包单位进场后我公司项目部将会向总包单位进行阶段性交接，交接工作主要以专业对口交接形式为主，我公司项目部首先进行交接的将是坐标点交接，我公司不但移交坐标基准点，同时将自行测放的控制点也向总包单位移交，接受总包单位的检查和检验。二、与总承包单位的交叉施工由于工程归总承包单位负责组织实施，就避免不了土方作业与总包单位进行交叉施工的可能，因此不仅是工程移交和分阶段完成，而且在移交后仍有许多工序要与后续工程交叉进行，如：基坑内护坡桩的桩间土支护、桩顶锚杆施工与基础桩施工的交叉作业，基坑内施工与总包单位的交叉作业等等所以认真对待并及时与总包单位进行沟通，这是保证整个工作顺利进行的关键。如果需要，总包单位进场后，各工序的施工作业安排就要以总包单位为主，因此我们项目部工作就要服从总包单位的统一部署和统一管理以便于工作的顺利开展。庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计三、土方工程项目部与业主单位、监理单位、设计院和总包单位的关系四、服务1、坚持以“三服从”原则为业主服务我公司不仅重视施工过程中的质量控制，而且也同样重视对工程服务。从工程交付之日起，我方的工程服务工作随即展开。在服务期问，我方将依据保修合同，本着“对用户服务，向业主负责，让用户满意”的认真态度。以有效的制度、措施做保证，以优质、迅速的维修服务维护用户的利益。无论是施工作业期问还是后期服务期问，我公司对业主的服务始终以“三服从原则”为业主服务，维护业业主利益。所谓“三服从原则”具体表述如下：1）、业主提出超过合同范围，对安全、质量无影响的要服从。2）、业主提出超过合同范围。但可以努力做到的要服从。3）、业主与乙方意见不一致，对质量、安全有好处的要服从。2、服务项目内容及范围我公司作为业主指定的专业分包方，对承担本工程的土方、基坑支护、基坑位移监测等方面服务、负责。3、服务措施庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计服务期内，我方将立即成立工程服务小组，成员由工程经验丰富、技术好、处理问题能力强、工作认真的原项目经理部的施工管理人员及原工程施工的作业人员组成。在工程基础施工期间，服务小组将配合业主做好各种服务工作。现场施工质量管理体系图施工后控制施工中控制施工前控制质量保证计划质量保证体系工程质量产品施工过程施工部门技术部门项目经理部质量检查部门公司总部监理业主庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计质量保证措施现场施工质量管理组织机构图项目经理现场工程师（质量经理）项目生产副经理质量检查部门项目后勤副经理质监负责人材料供应施工生产庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计质量监督人采购员施工工长各种材料各施工班组进行全面检查监督质量保证体系公司质管部项目经理项目主任工程师经理部质量领导小组各施工队队长、工长各队专职质量员庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计各班组组长及兼职质量员各施工人员注：实线表示工作关系，虚线表示信息反馈。安全、文明生产保证体系公司安全、文明办公室项目经理项目技术负责经理部质检小组施工队长、专职质量员各班组组长及兼职质量员庐江县罗埠建安有限公司68 庐江中学教学楼工程施工组织设计全体施工人员注：实线表示工作关系，虚线表示住处反馈。庐江县罗埠建安有限公司68'
