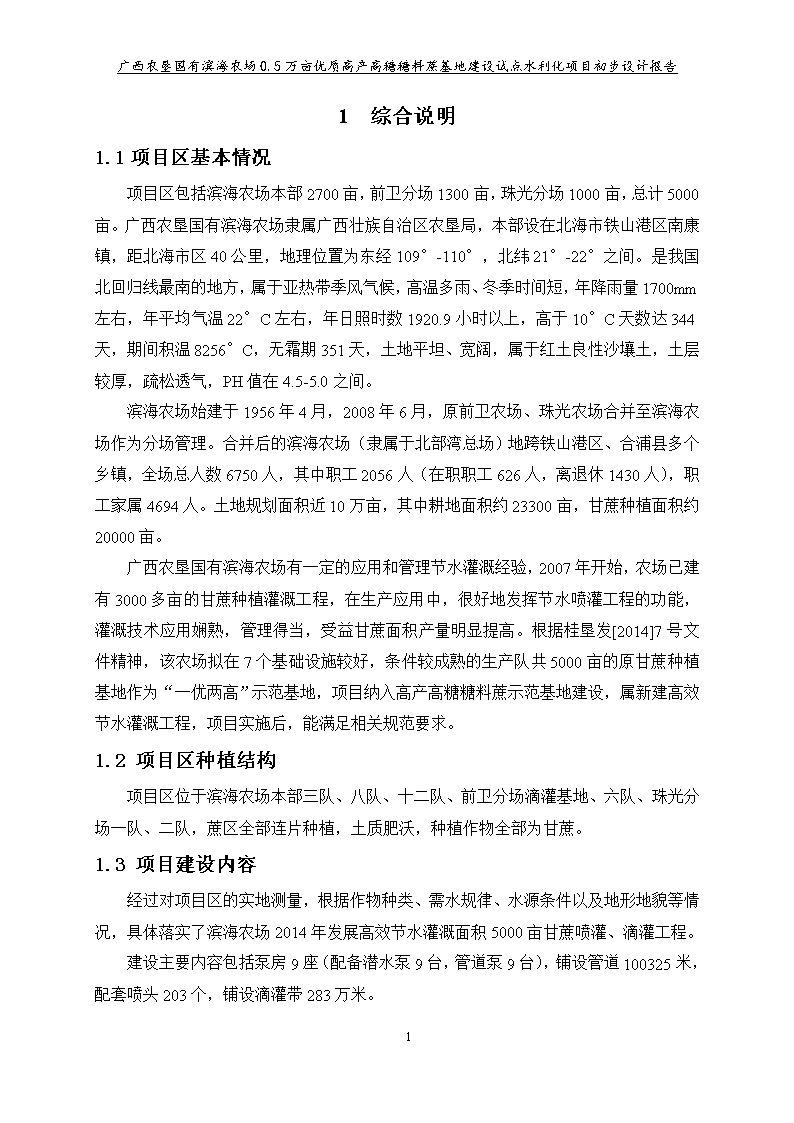

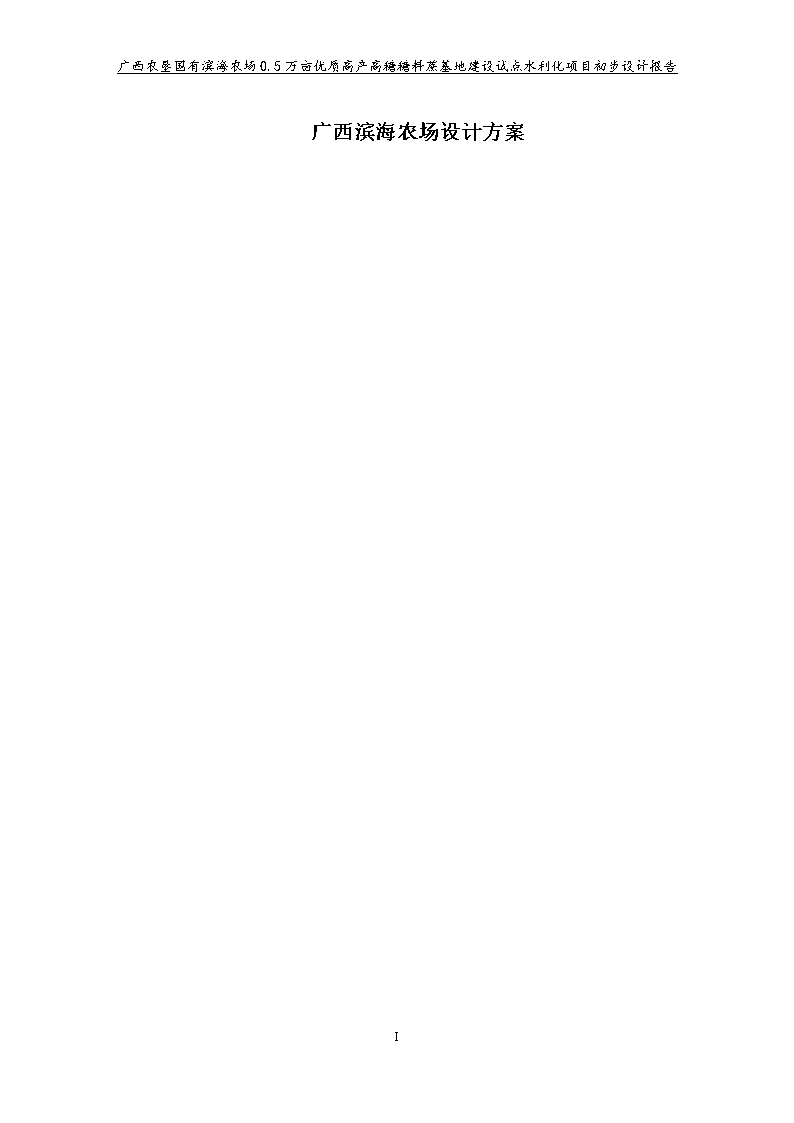

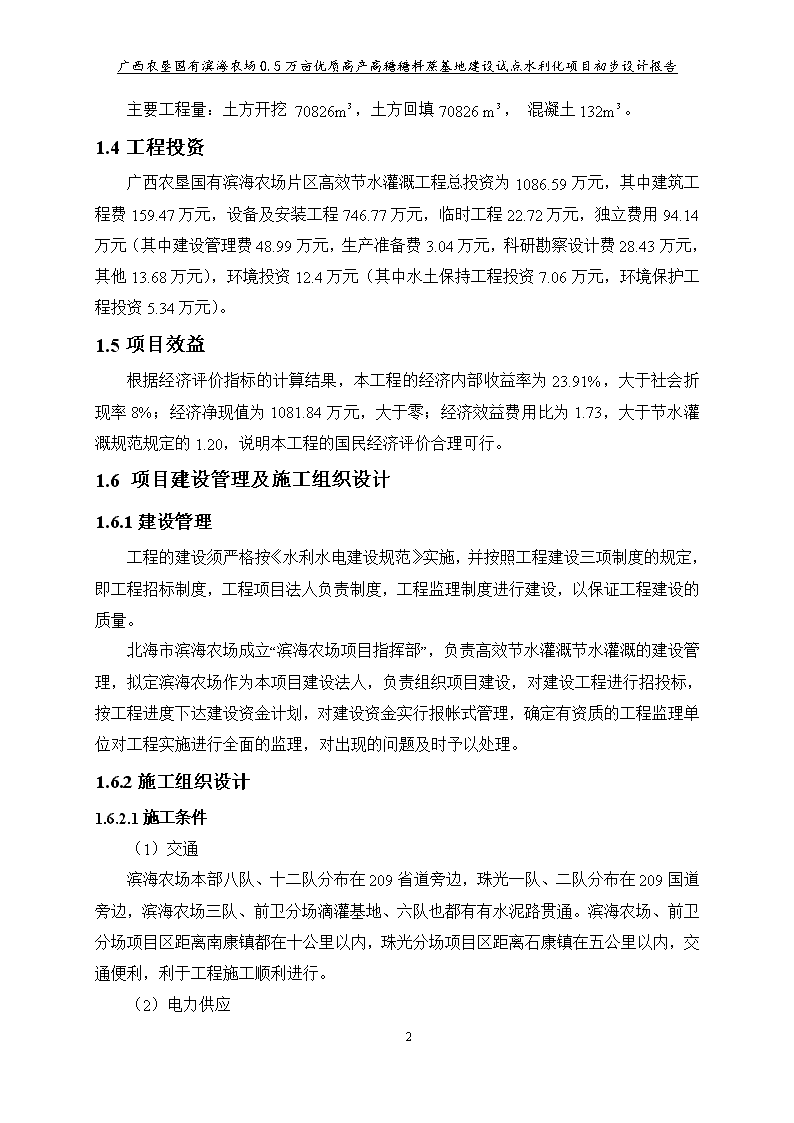

'广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告广西滨海农场设计方案I 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告1综合说明1.1项目区基本情况项目区包括滨海农场本部2700亩，前卫分场1300亩，珠光分场1000亩，总计5000亩。广西农垦国有滨海农场隶属广西壮族自治区农垦局，本部设在北海市铁山港区南康镇，距北海市区40公里，地理位置为东经109°-110°，北纬21°-22°之间。是我国北回归线最南的地方，属于亚热带季风气候，高温多雨、冬季时间短，年降雨量1700mm左右，年平均气温22°C左右，年日照时数1920.9小时以上，高于10°C天数达344天，期间积温8256°C，无霜期351天，土地平坦、宽阔，属于红土良性沙壤土，土层较厚，疏松透气，PH值在4.5-5.0之间。滨海农场始建于1956年4月，2008年6月，原前卫农场、珠光农场合并至滨海农场作为分场管理。合并后的滨海农场（隶属于北部湾总场）地跨铁山港区、合浦县多个乡镇，全场总人数6750人，其中职工2056人（在职职工626人，离退休1430人），职工家属4694人。土地规划面积近10万亩，其中耕地面积约23300亩，甘蔗种植面积约20000亩。广西农垦国有滨海农场有一定的应用和管理节水灌溉经验，2007年开始，农场已建有3000多亩的甘蔗种植灌溉工程，在生产应用中，很好地发挥节水喷灌工程的功能，灌溉技术应用娴熟，管理得当，受益甘蔗面积产量明显提高。根据桂垦发[2014]7号文件精神，该农场拟在7个基础设施较好，条件较成熟的生产队共5000亩的原甘蔗种植基地作为“一优两高”示范基地，项目纳入高产高糖糖料蔗示范基地建设，属新建高效节水灌溉工程，项目实施后，能满足相关规范要求。1.2项目区种植结构项目区位于滨海农场本部三队、八队、十二队、前卫分场滴灌基地、六队、珠光分场一队、二队，蔗区全部连片种植，土质肥沃，种植作物全部为甘蔗。1.3项目建设内容经过对项目区的实地测量，根据作物种类、需水规律、水源条件以及地形地貌等情况，具体落实了滨海农场2014年发展高效节水灌溉面积5000亩甘蔗喷灌、滴灌工程。建设主要内容包括泵房9座（配备潜水泵9台，管道泵9台），铺设管道100325米，配套喷头203个，铺设滴灌带283万米。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告主要工程量：土方开挖70826m³，土方回填70826m³，混凝土132m³。1.4工程投资广西农垦国有滨海农场片区高效节水灌溉工程总投资为1086.59万元，其中建筑工程费159.47万元，设备及安装工程746.77万元，临时工程22.72万元，独立费用94.14万元（其中建设管理费48.99万元，生产准备费3.04万元，科研勘察设计费28.43万元，其他13.68万元），环境投资12.4万元（其中水土保持工程投资7.06万元，环境保护工程投资5.34万元）。1.5项目效益根据经济评价指标的计算结果，本工程的经济内部收益率为23.91%，大于社会折现率8%；经济净现值为1081.84万元，大于零；经济效益费用比为1.73，大于节水灌溉规范规定的1.20，说明本工程的国民经济评价合理可行。1.6项目建设管理及施工组织设计1.6.1建设管理工程的建设须严格按《水利水电建设规范》实施，并按照工程建设三项制度的规定，即工程招标制度，工程项目法人负责制度，工程监理制度进行建设，以保证工程建设的质量。北海市滨海农场成立“滨海农场项目指挥部”，负责高效节水灌溉节水灌溉的建设管理，拟定滨海农场作为本项目建设法人，负责组织项目建设，对建设工程进行招投标，按工程进度下达建设资金计划，对建设资金实行报帐式管理，确定有资质的工程监理单位对工程实施进行全面的监理，对出现的问题及时予以处理。1.6.2施工组织设计1.6.2.1施工条件（1）交通滨海农场本部八队、十二队分布在209省道旁边，珠光一队、二队分布在209国道旁边，滨海农场三队、前卫分场滴灌基地、六队也都有有水泥路贯通。滨海农场、前卫分场项目区距离南康镇都在十公里以内，珠光分场项目区距离石康镇在五公里以内，交通便利，利于工程施工顺利进行。（2）电力供应42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告泵房配电变压器附近（半径500m内）的项目区内首部枢纽潜水泵电动机用电由泵房配电变压器低压侧引来。低压线路采用电杆架空接来。距离泵房变配电变压器较远的（500m以外）的项目区内首部枢纽潜水泵电动机用电，考虑到灌溉工程一般在白天灌溉，这些区域首部枢纽潜水泵电动机用电就近从周边村屯配电变压器低压侧接入低压400V电源。低压线路接入距离基本都在500m以内。（3）施工用水北海市滨海农场各个项目区施工用水可就地打井取水。（4）工程临时房屋北海市滨海农场各个项目区工程临时房屋可从项目区周边村庄租用，临时材料库房可以搭建。（5）物资条件本次计划实施的节水灌溉工程所选用的给水塑料管、滴灌带以及配套的过滤设备、施肥设备、安全设备和水泵电机等所有材料设备实行整包发送，通过招投标的方式选择厂家。1.6.2.2施工进度工程计划在2014年8月开始施工，至2014年12月全部完工。1.7工程管护1）明晰产权广西农垦国有滨海农场优质高产高糖糖料蔗示范基地建设项目工程项目建成后，工程产权为滨海农场自己所有，项目由各分场部分别管理，按照“谁投资、谁管理、谁建设、谁受益”的原则，明晰工程产权，划分职责，明确责、权、利关系。2）管理方式滨海农场各分场分别成立用水组织，负责各自项目区的运行、供配水管护、水费催交收缴等具体业务工作。3）管理职责滨海农场行政主管部门的职责：负责监督检查项目区内水利工程的管理养护和安全运行，对其直接管理的水利工程负有资金监督使用和资产管理的责任。各分场场部的职责：负责协调成各分场42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告用水组织，协助制定管水组织章程，落实工程投入维修管理制度、财务管理、监督管理制度、奖惩制度、督促当地用水组织和用水户落实灌溉面积合同、水费征收合同、工程管护合同、供用水合同，特别督促用水组织按时足额交纳水费。灌区用水户的职责：爱护水利设施，保护水土资源和改善生态环境，按时交纳水费，负责入户田地喷灌喷头等小型供水设施的维护工作。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告2项目区基本情况2.1项目区所在地基本情况2.1.1自然条件（1）地理位置滨海农场隶属广西壮族自治区农垦局，全场共有3个分场，其中滨海农场本部位于南康至营盘两镇公路的两旁，场部位于南康镇中心，距离北海市火车站43公里；前卫农场位于南康镇和兴港镇之间；珠光农场位于合浦县廉州镇。地理位置为东经109°15’至109°35’，北纬21°25’至21°50’之间。（2）地形地貌滨海农场地理位置为东经109°-110°，北纬21°-22°之间，是我国北回归线最南的地方，属于亚热带季风气候，高温多雨、冬季时间短，年降雨量1663.7mm左右，年平均气温22°C左右，年日照时数1920.9小时以上，高于10°C天数达344天，期间积温8256°C，无霜期351天，土地平坦、宽阔，属于红土良性沙壤土，土层较厚，疏松透气，PH值在4.5-5.0之间。（3）河流水系北海市河流、水库众多，主要分布在合浦县境内，地表水资源分区属桂南沿海诸流域区，区内共有大小河流93条，总长558.1km。其中集雨面积25km2以上的河流有23条，县内流域面积2323.6km2，年平均径流量为287.75m3/s。最大的河流为南流江，干流全长287km，流域面积9704km2，其中合浦县境内干流长约100km，流域面积1381.2km2。区内水库约39座，其中大型水库1座（不含合浦水库），中型4座，其余均为小型。洪潮江水库是区内最大库容的水库，集雨面积约400km2，总库容7.03亿m3，有效库容3.0亿m3。南康江自北向南穿过农场境内，是桂南沿海独流入海河流，发源于广西壮族自治区南端合浦县十字路乡白水塘，由北向南流经铁山港区南康镇、兴港镇、营盘镇，于营盘镇青山头入海。（4）气候北海市位于北回归线以南，地处低纬度沿海地区，属亚热带季风型海洋气候区，夏季盛吹偏南风，空气暖湿，高温多雨，冬季多吹偏北风，低温干燥。全市年平均气温22.6℃，7～8月份气温最高，多年极端最高温37.1℃，极端最低温2℃。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告北海市雨量充沛，多年平均降雨量为1703.0mm，降雨多集中于4～9月。冬季时间短，年平均气温22°C左右，年日照时数1920.9小时以上，高于10°C天数达344天，期间积温8256°C，无霜期351天。（5）多年降雨及干旱受灾规律项目区平均年降水量1700毫米，五月下旬—八月下旬为雨季，是洪涝多发季节，主要气象灾害是台风，10级以上每10年6次，其次还有水、旱、风、冰雹等，春旱和冬旱常有发生，但春旱较为严重，对农业生产有一定的影响。2.1.2项目区地块分布情况项目区属于滨海农场，土地由农场统一管理，各个分场分别独立成片，分布在3个分场7个生产队，地块亩数见下表：表2-1项目区各生产队地块情况表农场名称规划甘蔗节水灌溉建设分场（队）名称优质高产高糖糖料蔗示范基地建设规划（亩）所在市县所在乡实施地块滨海农场（本部）三队1000北海市铁山港区南康镇西区500亩沙岗仔500亩八队500北海市铁山港区营盘镇原十四队基地十二队1164北海市铁山港区南康镇队部南区前卫分场滴灌基地700北海市铁山港区兴港镇场部南区六队600北海市铁山港区南康镇队部东区珠光分场一队618北海市合浦县廉州镇二林区二队418北海市合浦县石康镇甜竹地合计50002.1.3蔗区近三年来糖料蔗种植品种及结构、亩均产量及收益据调查，滨海农场本部、前卫分场、珠光分场高效效节水灌溉工程项目区近三年来（2010年~2013年）主要是种植甘蔗，甘蔗品种以台糖22、福农38、柳城03/1137、05/136为主，亩均为4.8吨，总产值为1393万元。2.1.4蔗区人口与劳动力、农民人均纯收入状况滨海农场位于广西省北海市，全场总人数6750人，其中职工2056人（在职职工626人，离退休1430人），职工家属4694人。职工近年人均纯收入16952元。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告2.1.4大户租借或企业入驻或者土地整合情况本次发展双高一优糖料蔗基地面积共5000亩，全部归于滨海农场，属于企业入驻。2.1.5农民专业合作组织建设情况项目区全部属于农场所有，不存在农民专业合作组织建设情况。2.2蔗区基础设施情况2.2.1蔗区水利设施情况项目区现在没有已建水利工程设施，暂无已完建渠道和电灌站。2.2.2蔗区交通设施情况广西国营滨海农场，位于来北海市东部。项目区内路网发达，交通便利，场属各生产队内部道路也已进行了硬化。2.2.3蔗区电力设施情况滨海农场建制于1956年，经过五十多年的开发与建设，农场已具有一定的社会经济基础。电力设施和电力供应充足，可满足各种日常用电。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告3项目区水源概况及可利用水资源分析3.1水资源状况3.1.1项目区水资源概况项目区的灌溉水源为地下水。项目设计主要建设机井利用水泵提水至项目区来灌溉。项目区地下水资源丰富，地下水类型简单。参考附近村屯已完成的水井，可知水井深约50-60m的情况下，出水量远超过100m³/h。机井总共设计9座，设计提水总流量680m³/h。3.1.2天然来水量计算项目区无任何引水设施，作物全年需水靠天然降雨和侧向径流补给。1.降水入渗补给量项目区多年平均降水量1700mm，考虑丘陵地区地面坡降较大。因此确定降雨入渗系数为α=0.1，降水入渗计算公式如下：Q降=F·P·α×1000式中：Q降—降水入渗补给量（万m³/a）；F—计算区面积（km²）；P—多年平均降水量（mm）；α—降水入渗系数。经计算：Q降=53.3万m³/a。2.地下水侧向径流补给量评价区侧向流出量计算剖面，计算参数确定如下：k=2.67m/d，H=11m,I=2.1‰。Q侧=K·I·B·HQ侧——侧向径流补给量；K——含水层渗透系数，K=3m³/d；I——水力坡度，（无因次）I=3.1‰；B——计算断面宽度，B=3000m；H——含水层厚度，H=11.5m。经计算：Q侧=320.85万m³/a。地下水总补给量为Q降+Q侧=53.3万m³/a+320.85万m³/a=374.15万m³/a42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告3．地下水可开采量项目区为小型供水工程，地下水可开采量采用地下水总补给量乘以可开采系数0.7计算得地下水可开采量为290.675万m³/a。本着经济合理、技术可行的原则不会造成过量开采地下水而引起水资源环境的恶化。3.1.3项目建成后项目区可供水量水源计划全采用打井取水，根据项目区大小及井水出水量，计划修建9眼机井，每眼井装机为18.5--30kW，设计提水流量60--80m³/h，设计提水总流量720m³/h。项目区平均每年灌溉9次，每次灌溉9天，每天灌溉22h，因此项目建成后可供水量为128.3万m³/a。项目区建成后，全年的可供水量由下式计算：WG=QTtnN式中：WG—水源工程年可供水量（万m³）；Q—单井出水量(m³/h)，Q=70（m³/h）；T—灌水周期(d)，T=9(d)；t—日灌水时间(h)，t=22(h)；n—年灌水次数（次），n=9（次）；N—机井数量（眼），N=9（眼）。计算结果见表3-2。表3-1水源工程年可供水量计算表项目灌溉方式滴灌井的出水量Q（m³/h）70灌水周期T（d）9日灌水时间t(h)22年灌水次数n9机井数量N9年可供水量WG（万m³）128.33.1.4地下水源分析当开采量小于补给量的水位动态稳定分析 42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告：随着开采的延续，开采漏斗逐渐扩大，侧向流入量不断增加，漏斗加深速度逐步趋缓，当侧向流入开采漏斗区水量达到与开采量相同程度时，补给量与开采量和排泄量及地下水位便处于动态稳定状态： Q开0 此时的均衡式可写为： Q开=Q补−Q排  K—区域含水层渗透系数（L/T）；  I—开采漏斗区边缘过水断面处水力坡度；       H--开采漏斗区边缘过水断面处含水层厚度（L）；       L--开采漏斗区边缘过水断面长度（L）；∆H—开采期地下水位降低值（L）；t—开采期（T）。该开采状态下，地下水位仅随区域降水量的周期性变化而波动，无持续下降现象，处于多年平均的动态稳定状态；补给量与开采量和排泄量也处于多年动态稳定状态；在开采量小于补给量前提下，不同的开采量经一定的开采时间后，都会由初期的水位衰减性缓慢降低、排泄量缓慢衰减性减小过程发展到相应水平的动态稳定状态，开采量越大，达到稳定状态时的区域水位平均下降值越大，其稳定状态的排泄量越小，达到稳定状态所需要的时间越长。在这个过程中，年际间减小的排泄量与减小的疏干量相等，所以，用稳定状态均衡式与非稳定状态均衡式算出的允许开采量值是相等的(前者潜水含水层的厚度或承压含水层的水力坡度是开采稳定状态值，后者是开采发展过程中的平均值---中值，这一点，通过对开采开始到稳定状态的排泄量时间过程曲线和疏干量时间过程曲线进行积分学中值定理分析，可证明。如果没有稳定状态，说明开采量大于或等于补给量）。 从非稳定流理论讲，这种动态稳定状态是近视的,这是由于非稳定流理论假定地下水面是水平的，含水层中地下水在开采漏斗未达到的区域是不流动的，这就造成了地下水只要开采，在理论上永远都不可能达到稳定状态的假象；从地下水总是有补给量存在的实际情形来看这种动态稳定状态是可以实现的。由于补给量的永久存在，必然地：①地下水自然流场总是存在水力坡度的；②整个流场的水体总是在流动的。这就会产生两个事实：①在朝向补给区一侧的开采区，当漏斗扩展到足够远，以至于漏斗边缘地带的水力坡度小到与流场自然水力坡度相等情况下，流场的动态稳定状态便开始存在；②42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告在朝向排泄区一侧的开采区，当漏斗扩展得足够远时，漏斗边界处水位下降速度已很微小，在漏斗区以外自然连续流动的水量单元体连续地补充着开采对漏斗边界的水位降低，使漏斗边界水位连续保持不再下降，漏斗外围连续补给的地下径流在开采漏斗区边界形成局部半环状分水岭，流场的动态稳定状态便开始存在。3.1.4.1水源供水现状目前，项目区作物主要靠天然降雨补充水分，没有灌溉供水设施。3.1.4.2需水量分析（1）农业灌溉需水量根据项目区水田的现状灌溉面积、作物组成、灌溉定额以及灌溉水利用系数，进行计算可以得出项目区甘蔗一年需水量为228.8万m³：表3-2灌片灌溉需水量月分配表单位：万m³代表年1月2月3月4月5月6月7月8月9月10月11月12月合计枯水最不利年00025.625.450.825.425.425.425.425.40228.83.2水供需平衡分析3.2.1项目区作物种植结构本次项目区在滨海农场本部、前卫分场、珠光分场，三个分场种植甘蔗比例达100%。3.2.2项目区灌溉方式项目区灌溉方式为喷灌、滴灌。3.2.3项目区灌溉制度项目区全部种植甘蔗，生育期为3.21-11.1号，甘蔗灌溉定额为144m3，生育期内灌溉9次，水定额为16m3。详见表3-3表3-3项目区甘蔗灌溉制度表生育期项目出芽期幼苗期分蘖期伸长期成熟期全期起止时间（月·日）3.21~4.305.1~5.265.27~6.256.26~10.1010.11~11.103.21~11.1042 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告天数（天）41263010731235喷灌灌水次数（次）111519灌溉定额（m3/亩）16161680161443.2.4项目区水源供水现状项目区水源供水主要包括项目区人口生活供水。3.2.5项目区现状需水量（1）生活用水量：项目区总人口1500人，参照附近灌区相关数据，项目区范围内农村综合用水指标取0.15m³/（人.d），年生活用水为8.1万m³。灌区范围内农村牲畜用水定额约为0.05m³/（头.d），年用水量约为1.5万m³。（2）环保用水量：河流生态需水量：根据《中国可持续发展水资源战略研究综合报告》，生态环境需水量是指维持生物地理生态系统水分平衡所需要的水量，可分为河道内生态需水和河道外生态需水。根据《建设项目水资源论证导则》试行（SL/Z322-2005），“对生态需水量的确定，原则上按照多年平均流量的10%~20%确定”。根据项目区的基本情况，取多年平均流量的10%作为河道生态需水量，即南康江的河道生态需水量约为1.2亿m³。（3）农业用水量：根据项目区水田的现状灌溉面积、作物组成、灌溉定额以及灌溉水利用系数，进行平水年逐月灌溉用水量计算，即可得出滨海农场各生产队的灌溉用水量分别为14.99万m3、7.67万m3、16.78万m3、10.12万m3、8.71万m3、8.91万m3、6.24万m3。详见下表：表3-4滨海农场各生产队灌溉需水量月分配表单位：万m3生产队1月2月3月4月5月6月7月8月9月10月11月12月合计滨海三队0.000.001.251.251.252.082.082.082.081.671.250.0014.99滨海八队0.000.000.640.640.641.061.061.061.060.850.640.007.67滨海十二队0.000.001.401.401.402.332.332.332.331.861.400.0016.7842 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告前卫六队0.000.000.840.840.841.401.401.401.401.120.840.0010.12前卫滴灌基地0.000.000.730.730.731.211.211.211.210.970.730.008.71珠光一队0.000.000.740.740.741.241.241.241.240.990.740.008.91珠光二队0.000.000.520.520.520.870.870.870.870.690.520.006.24合计0.000.006.136.136.1310.1910.1910.1910.198.166.130.0073.42（4）各分场生活用水量：根据调查和统计，每个分场项目区年生活用水量约20万m3。3.2.6项目建成后需水量分析（1）种植结构根据当地农业发展规划，项目区内以种植甘蔗为主。（2）最大净灌水定额根据《微灌工程技术规范》（GBT50485-2009），灌溉设计灌水定额可采用以下公式计算：式中：mmax—最大净灌水定额，mm；γ—土壤容重，g/cm³，取=1.457g/cm³；z—计划湿润土层深度，50cm；p—微灌设计土壤润湿比，90%；θmax、θmin—适宜土壤含水率上下限，一般按占田间持水率的%计，田间持水率取42%（质量分数），含水量上下限分别取85%、65%，故θmax=25%×90%=22.5%，θmin=25%×65%=17.5%。表3-5甘蔗灌溉参数作物（g/cm3）（m）（%）（%）（%）（mm）（m3/亩）甘蔗1.470.56522.517.53321（3）灌水周期mmax=33mm，Ia=3.85mm/d，=0.90根据公式6-6计算得T=942 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告（4）设计灌水定额根据灌水周期，确定设计灌水定额：式中：——设计净灌水定额，mm。——设计灌水周期，d。——设计耗水强度，mm/d。——设计毛灌水定额，mm。——灌溉水利用系数，取0.90。设计灌水定额成果见表3-6。表3-6设计灌水定额计算成果田间灌溉方式(mm/d)Td(d)备注(mm)(m³/亩)(mm)(m³/亩)甘蔗3.290.928.8193221伸长期3.2.6项目建成后水供需平衡分析（1）区域水资源概况地下水评价类型区按一个均衡计算区考虑。地下水可开采量适宜用可开采系数法进行估算，可开采系数采用0.7。（2）项目区地下水资源量计算项目区水源全部取自地下水，为小型灌溉工程，地下水资源计算以项目区为评价单元，则项目区计算面积为13.34km²。1.降水入渗补给量项目区多年平均降水量1700mm，考虑丘陵地区地面坡降较大，不同于平原地区。因此确定降雨入渗系数为α=0.1，降水入渗计算公式如下：Q降=F·P·α×1000式中：Q降—降水入渗补给量（万m³/a）；F—计算区面积（km²）；P—多年平均降水量（mm）；42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告α—降水入渗系数。经计算：Q降=53.3万m³/a。2.灌溉入渗补给量项目区为新建节水灌溉工程，节水措施为喷灌、滴灌，根据节水灌溉制度的设计，计划湿润层深度0.5m，该项目区为坡地，潜水地下水埋深大于5m，因此，灌溉入渗对地下水补给量甚微，故忽略不计。3.地下水侧向径流补给量评价区侧向流出量计算剖面，根据《区域水文地质普查报告》中水文地质条件试验成果，计算参数确定如下：k=2.67m/d，H=11m,I=2.1‰。Q侧=K·I·B·HQ侧——侧向径流补给量；K——含水层渗透系数，K=3m³/d；I——水力坡度，（无因次）I=3.1‰；B——计算断面宽度，B=3000m；H——含水层厚度，H=11.5m。经计算：Q侧=320.85万m³/a。地下水总补给量为Q降+Q侧=53.3万m³/a+320.85万m³/a=374.15万m³/a（3）地下水可开采量项目区为小型供水工程，地下水可开采量采用地下水总补给量乘以可开采系数0.7计算得地下水可开采量为261.905万m³/a。本着经济合理、技术可行的原则不会造成过量开采地下水而引起水资源环境的恶化。（4）可供水量项目区建成后，全年的可供水量由下式计算：WG=QTtnN式中：WG—水源工程年可供水量（万m³）；Q—单井出水量(m³/h)，Q=70（m³/h）；T—灌水周期(d)，T=9(d)；t—日灌水时间(h)，t=22(h)；n—年灌水次数（次），n=9（次）；N—机井数量（眼），N=9（眼）。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告计算结果见表3-7。表3-7水源工程年可供水量计算表项目灌溉方式滴灌、喷灌井的出水量Q（m³/h）70灌水周期T（d）9日灌水时间t(h)22年灌水次数n9机井数量N9年可供水量WG（万m³）261.9（5）项目区水量平衡分析项目区地下水补给量415.25万m³/a，可开采量261.9万m³/a，水利工程可供水量249.48万m³/a，需水量228.8万m³/a，可供水量满足需水要求。不影响地表土壤持水和植物的生长，不会造成生态环境的破坏。所以说，项目区地下水资源是有保证的。见水量供需分析表3-8：表3-8项目区水量供需分析表项目区地点总补给量(万m³/a)可开采量(万m³/a)需水量(万m³/a)余缺水量(万m³/a)灌溉用水量415.25290.675228.8+61.87可利用水资源量大于需水量，水资源可供给量大于需求量，因此满足示范区水量平衡要求。为了验证项目建设后，井的水量是能够满足项目区农作物的需水量要求，以月为单位进行水供需平衡分析。项目建设后，滨海农场本部、前卫分场，珠光分场新增供水能力为1400m³/h，按月进行水量平衡分析，则取水断面每月来水量均大于项目区供水能力。滨海农场地下水较丰富，根据项目区附近打井抽水经验，抽水流量约为100m³/h。打井取用地下水灌溉是主要灌溉方式之一。项目建设后，片区新增供水能力为1400m³/h，枯水年（P=85%）的总需水量为249.48万m³，根据当地居民多年的打井取水经验，可供水量是能满足需水要求的。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告3.3灌溉水质分析根据2002年自治区人民政府批准实施的《广西壮族自治区水功能区划研究》和《北海市水功能区划》，滨海农场高效节水灌溉工程的水源为地下井水，无工业，水质较好，根据附近人饮工程的水质检测结果（详见附件），水质PH值在7.8，总含盐量1800ppm，含铁量0.35，总硫化物含量0.12ppm，即水质PH值在5.5~8.0，总含盐量低于2000ppm，含铁量小于0.4，总硫化物含量小于0.2ppm，现状水质符合水功能区划水质目标，即符合《农田灌溉水质标准》（GB5084－2005）要求以及《微灌工程技术规范》（GB/T50485-2009），通过离心+网式过滤器过滤后可以对农作物进行滴灌。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告4工程地质及地形测量4.1地形地貌项目区均地势平坦，坡度为10°以内。岩性主要为亚粘土，中粗砂及含水量砂层、厚度为4至19米，主要分布在港湾附近滨海平原一、二级阶地上部。项目区为岩溶发育区，因构造剥蚀残蚀作用，主要地貌特点为灰岩孤峰及丘陵并存。土壤成分主要为灰黄色粘性土，质地及熟化程度较好，是北海市主要的甘蔗产区之一。4.2地层岩性与地质构造（1）地层岩性项目区地处南康坳陷地西部，其北部为南流江深断陷盆地。项目区出露的地层由新到老有：第四系北海组：岩性主要为亚粘土，中粗砂及含水量砂层、厚度为4至19米，主要分布在港湾附近滨海平原一、二级阶地上部。第三系上统湛江组：上部为砖红、灰白色的粘土夹粗砂、砾石层，下部为灰色粘土质砾石层、含砾的中粗砂层，底部为紫红色粘土。该组地层的厚度，在本区由西往东逐渐增厚，一般为30至40米。泥盆系地层：其岩性主要是紫灰色的千枚状页岩、粉砂岩、石英砂岩等，出露于冠头岭一带，组成剥蚀低丘。（2）地质构造从《广西区域地质》资料可知，项目区位于寺脚背斜北部西翼，北海市斜北部东翼，亦即背、向斜的翼部部位。故而岩层呈现单斜产状，岩层走向与构造轴向一致，均以南北及北北东向展布。岩层挤压不紧，产状较平缓，倾角在10°~25°之间。项目区内断裂构造比较发育，尤其在大埔组白云岩分布区，由于该岩性具脆性特征，受区域构造影响，岩层易发生脆性断裂，故在本区河边、沟边白云岩出露地点均可见到断层脚砾岩及条带状方解石脉存在，一般为南北走向，其次是西向。另外在CK1、CK11号等转孔岩心中遇到数十米厚的断层角砾岩，在角砾岩中形成小型溶洞及破碎带，钻孔涌水量4~9升/秒，具有供水价值，可见在白云岩广布区发育这些断裂构造，对项目区供水有一定作用。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告4.3水文地质滨海农场属于亚热带季风气候，温度高，日照长，蒸发量大，多年平均降雨量为840～2200mm，平均蒸发量为1600mm。项目区地下水资源较丰富，地下水类型简单，根据地层岩性、地下水赋存空间及水动力特征，地下水类型可分为浅层孔隙水、基岩裂隙水、岩溶水三大类型，现将三种类型地下水赋存特征分述如下：浅层孔隙水主要赋存于第四系残坡积层（Q4edl）粘土中，富水性差，含水量较贫乏，主要接受大气降水补给，受季节影响变化较大；裂隙水主要赋存于灰岩裂隙中，富水性中等，含水量一般较稳定，主要接受大气降水补给和浅层孔隙水补给，受季节影响变化不大；岩溶水主要赋存于灰岩溶洞、溶蚀裂隙、地下岩溶通道中，含水量较大，主要接受大气降水补给和裂隙水补给，水量丰富，受季节影响变化较大，为本区内主要地下水源。4.4主要工程地质问题项目区位于滨海农场本部、前卫分场、珠光分场，地貌类型为灰岩孤峰及丘陵区，场地地形较平坦，地面高程15～35m，坡度0～10°之间，主要种植甘蔗等经济作物。除去耕(表)土层后，场地出露的地层主要为第四系残坡积层（Qedl），主要为粘土，黄褐色、棕红色，干～饱和，硬塑～软塑。建议承载力特征值：硬塑～可塑粘土180～220kPa，岩土分界线附近软塑粘土110～120kPa。4.4.1输水线路工程地质条件输水线路沿线及附近为平坦田地，地面高程15～35m为主，自然坡度约5°，边坡稳定。输水线路沿线的覆盖层以第四系残坡积粘土为主，褐黄色，硬塑状为主，层厚1.5～2m，局部含少量碎石，碎石主要为砂泥岩风化物，块径1～3cm，棱角状，碎石含量1％～5％不等。下伏基岩主要为第三系邕宁群第二段泥岩，半成岩状，岩石强度较低，有一定膨胀性，全风化层厚3～5m。根据现场测绘可知，灌区内的基础位于泥岩上的建筑物没有明显的开裂，因此泥岩的涨缩性对建筑物影响不大。灌区地下水位埋藏较深，基本为于管线以下，水量不大，基本不会影响管线的施工。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告4.4.2各土（岩）层物理力学指标表4-1各土（岩）层物理力学指标地层岩性天然密度抗剪强度承载力标准值fk（kPa）建议开挖边坡ρ粘聚力c（kPa）内摩擦角φ（0）（g/cm³）一级阶地上部（Q4al-2）粘土1.7520--517-23150--180临时1:0.75~1:1永久1:1~1:1.25残坡积层粘土1.7823～2816～21170～190临时1:0.75~1:1永久1:1~1:1.25基层（E-Ny）泥岩2.25c＇=5f＇=0.3200～300永久1：0.75砂岩2.45c=2f=0.4500--600临时1:0.54.4.3输水线路工程地质评价项目区水管线沿线地势相对较起伏，但进行土地整改后，稳定性较好，现场测绘未见有滑坡、崩塌等不良地质现象，覆盖层厚1.5～2m，主要为粘土，土体硬塑状为主，承载力约170～190kPa，覆盖层内未见有软弱土层，灌区输水管线埋深<2m，因此承载力可满足渠道设计要求，同时，泥岩的涨缩性对建筑物影响不大。灌区地下水位埋藏较深，基本位于管线以下，水量不大，基本不会影响管线的施工。4.4.4管理房和水井工程地质条件本工程的主要建筑物为修建的普通泵房。根据设计，经初步查勘，结合区域地质资料，拟建场地及附近无深大断裂构造通过，区域稳定性较好。在勘察范围内未见有塌陷、地裂等不良地质作用，可以进行建筑。4.5项目区周边天然建筑材料分布及可利用情况滨海农场没有管材、石材加工厂，项目建设所用主要建筑材料可从南康镇采购，运距为23km。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告5项目建设标准及建设方案5.1工程总体布置5.1.1工程布置的基本原则1）项目区布置的基本原则a）工种布局按照《节水灌溉技术规范》的原则；b）根据作物种类、种植方式、土壤类型、当地风速、降雨以及所选用的灌溉方式，同时考虑施工、管理、对田间农作物的影响及经济因素等，确定干管、支管、毛管和出水口的布置形式。c）充分利用原有的水利及其它工程设施，并与道路、林带、供电、居民点的规划相结合，做到统筹安排、布局合理。d）在保证灌溉质量，运行安全可靠和管理方便的前提下，尽量降低工程造价和运行费用，尽量考虑节水设施的综合利用。e）干管、支管等的布置取决于地形地势、水源、作物分布和毛管的布置。f）灌溉保证率，灌水均匀度，灌溉水利用系数满足规范要求。2）输配水系统布置的基本原则a）输配水系统管网分为干管、分干管、支管三级，形成树枝状管网。b）在泵站处设首部枢纽对水质进行统一过滤处理。c）输配水系统的布置，连接到每一个配水点，并使管道总长度最短。d）输配水系统的设计流量，设计压力应满足全部用户系统设计流量和大部分用户系统设计压力的需要。少数系统需要压力较高，而提高整个输配水系统压力又不经济时，另建增压泵站。3）用户系统布置的基本原则a）各用户系统的灌溉面积集中连片，系统内各点工作压力差在允许压差范围内。b）用户系统配水点位置的确定，有利于缩短输配水管网长度及田间滴灌系统的布置和运行。c）每个用户系统设置1个配水点，配水点设置调节压力与流量给水栓和量测设备。d）微灌的支管尽量垂直于等高线与种植行，毛管平行于作物种植行。e）任何喷头的实际工作压力不得低于设计喷头工作压力的90%；同一条支管上任意两个喷头之间的工作压力差应在设计喷头工作压力20%以内。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告f）用户系统内实行轮灌，轮灌周期控制在7天，使用喷灌系统时每天灌水时间不大于18h，使用滴灌系统时每天灌水时间不大于22小时。g）用户系统内每个轮灌组面积划分基本一致，每个轮灌组的管路损失基本一致，同一轮灌小区内灌水器的平均流量应与各灌水器的流量基本一致，喷灌均匀系数不低于0.8。h）轮灌组按照一定方式进行编号，方便操作与管理。i）用户系统配水点设计工作压力，可根据最不利轮灌组所需工作压力推算确定。5.1.2工程总体布局片区设计思路基本一致，主要建设内容可分为：水源工程-首部工程（泵站、过滤器及其他控制设备）-输配水管网（主干管、分干管、支管）-喷头、滴灌带。5.1.3工程主要建设内容滨海农场高效节水灌溉工程主要包括滨海农场本部三队、八队、十二队、前卫分场滴灌基地、六队、珠光分场一队、二队七个片区，共5000亩。工程共9套潜水泵，九套管道泵，9座管理房，铺设管道100325m，配套喷头203个，滴管带283万米。主体工程主要工程量：挖方70826m3，填方70826m3，混凝土用量132m35.1.4工程规模、建筑物等级及防洪设计标准工程规模：泵站工程（装机容量小于1000kW））；建筑物等级：Ⅴ等，水工建筑物级别5级。设计防洪标准为10年，校核防洪标准为30年。5.2主体工程设计5.2.1总体布置本工程计划实施片区为滨海农场本部三队、八队、十二队、前卫分场滴灌基地、六队、珠光分场一队、二队。种植作物为甘蔗，总面积为5000亩，水源为地下水，应业主要求，采用固定喷灌、滴灌方式进行灌溉。项目区内成井深度一般在55m左右，动水位在35m左右，井出水量大于100m3/h，5.2.2固定喷灌设计参数1）基本参数42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告a）喷灌的灌溉水利用系数η=0.8b）项目区主要为沙壤土，查《喷灌工程技术规范》粘土的灌溉强度15mm/h。c）喷头选择及组合间距的确定喷头是喷灌系统的心脏，它的质量、技术指标及性能关系到系统的成功，效益指标的实现。在选择喷头时，兼顾喷头的性能指标和运行耗能两方面，并考虑喷头的雾化指标符合作物雾化指标要求。根据雾化指标要求，本设计选用PY-40型单嘴喷头，其性能参数见表5-3。表5-1喷头性能参数表喷头型号工作压力(KPa)流量(m3/h)射程（m）喷嘴直径（mm）雾化指标ｈp／d备注PY-403501236113182铝合金材质喷灌的雾化指标可按下式计算。Wh=hp/d式中Wh—喷灌雾化指标;hp—喷头工作压力水头，m;hp=35md—喷头主喷嘴直径，m。d=0.011m经过计算喷头的雾化指标Wh=3182不同作物的适宜雾化指标应符合表5-2-2的规定值。表5-2不同作物的适宜雾化指标作物种类hp/d蔬菜及花卉4000～5000粮食作物、经济作物及果树3000～4000饲草料作物、草坪2000～3000经计算PY40喷头的雾化指标为3182，甘蔗属于经济作物，符合作物所要求的雾化指标。喷头的组合间距当地灌溉季节平均风速2.0m/秒，喷头按三角形布置，采用多喷头全圆喷洒。砂壤土最大允许喷灌强度[P]=15mm/h，所选PVC塑料管每根长度8m，为了喷洒均匀，经计算确定喷头组合间距为36m×36m。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告d）喷灌的灌水定额宜采用下式确定：ms=0.1γh（β1-β2）式中ms—最大灌水定额，-mm；h—计划湿润层深度，cm；h=0.4mγ—土壤容重，g/cm3；=1.47g/cm3β´1—适宜土壤含水量上限（重量百分比）；β1=22.5β´2—适宜土壤含水量下限（重量百分比）；β2=17.5经计算喷灌的灌水定额为ms=29.4mm即：ms=19.6m3/亩e）设计灌水定额应根据作物的实际需水要求和试验资料按下式选择：m≤ms式中m—设计灌水定额，mm。本次设计取m=29.4mm;即m=19.6m3/亩f）灌溉定额应采用公式下式计算式中M——作物全生育期内的灌溉定额，mm；mi——第i次灌水定额，mm；m=29.4;即m=19.6m3/亩n——全生育期灌水次数。n=9经计算的M=180m3/亩2）工作支管单支管长度的确定任一喷头的工作压力不少于设计工作压力的90%。同时应满足同一条支管上任意两个喷头之间的工作压力差不超过喷头工作压力的20%，hw+△Z≤0.2hp，支管设计参数见表5-4。表5-3支管设计参数表管材管径(mm)支管间距(m)喷头距距(m)喷头个数(个)单支管长度(m)UPVCΦ90363631083）灌溉制度42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告a）灌水周期和灌水次数应根据当地试验资料确定。缺少试验资料时灌水次数可根据设计代表年按水量平衡原理拟定的灌溉制度确定；灌水周期可按下式计算：T=m/Ia式中T——设计灌水周期，计算值取整，d；Ia——作物的灌溉补充强度mm；根据第三章水供需平衡分析Ia=Ea=3.2mm经计算得灌水周期T=9b）喷灌区工作制度一个工作位置的灌水时间应按下式计算t——一个工作位置的灌水时间，h；m——设计灌水定额，mm；m=20m3/亩a——喷头布置间距，m；a=36mb——支管布置间距，m；b=36mq——喷头的设计流量，m3/h。q=12m3经计算得：一个工作位置的灌水时间t=3。c)一天工作位置数按下式计算式中：nd——一天工作位置数；td——设计日灌水时间，h。18nd=6d）同时工作喷头数按下式计算式中np——同时工作喷头数；Np——灌区喷头总数。以滨海农场本部三队1系统为例，面积a=562亩，喷头总数Np=a*667/(36*36)=289np=289/(6*9)=5.35取6个则设计流量为72m3/h42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告其他农场设计流量计算同本部三队1系统一样，如表5-5所示。表5-4喷灌系统设计流量表农场名称系统名称面积（亩）喷头总数一天工作位置数灌水周期同时工作喷头数设计流量滨海农场（本部）三队154228969672三队245724569560八队50027369672十二队153827669672十二队262632269672前卫分场滴灌基地70036169784六队60031069672珠光分场一队61831869672二队418222695605.3.3滴灌设计参数1、总体布局滴灌系统结构：水源—首部—输水管—水表—施肥罐—过滤器—田间管网—毛管，通过询问业主了解到，本次项目滴灌带使用年限要求在一到两年，因此选用薄壁内镶贴片式滴灌带型号φ16*0.2*300—1.38L/h，铺设间距1.2m，由地面出水栓阀门控制灌溉。2、工程设计（1）首部首部由施肥罐、过滤器和安全保护及量水控制设施等组成。①施肥罐：甘蔗滴灌工程施肥采用随水施肥的方式，根据单项系统控制灌溉面积在500亩左右，单位面积上一次施肥量为2-3kg/亩，施肥容积为400L。②过滤器：为滴灌系统正常运行，首部选用离心+网式过滤器。（2）田间管网滴灌工程田间管网系统由主管、支管、毛管组成。①输配水管道选型与布置根据项目区条田布局实际，管网采用“丰”42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告字型布置，输配水管网由地下管网和地面管网两部分组成。其中：地下管网包括干管和竖管；地面管网包括支管和毛管。干管和竖管采用PVC管材，支管和毛管采用PE管材。毛管、支管、主管相互垂直铺设。毛管沿种植方向平行铺设，甘蔗种植的株行距为1.2米，采用一行一管，铺设平均间距为1.2m。②毛管铺设极限长度毛管的极限分流孔数Nm=INT{5.446[△h]d4.75/kSqd1.75}0.364公式（6-1）式中：Nm—毛管的极限分流孔数；[△h]—毛管的允许水头差2.0（m）；d—毛管管径(mm),毛管采用Ф16PE管。K—水头损失扩大系数，取k=1.15；S—毛管上分流孔间距（m），S=0.3；qd—毛管上单孔的设计流量，qd=1.38L/h代入上式后，Nm=345个L=Nm×S=345*0.3=103.5m，根据项目实施区实际种植情况，考虑到条田的长宽尺寸，确定毛管实际铺设长度控制90m。（4）工程运行方案①水量平衡计算C=22h,Ea=3.2mm/d,Po=0,S=0,A=35hm2,η=0.9。则Ia=Ea-Po-S=3.2mm/d公式（5-2）式中：--滴灌设计灌溉补充强度，mm；-作物日耗水强度，取3.2mm；P0—日平均有效降雨量，取0mm；S—土壤或地下水补给的水量，取0mm；设计灌水流量公式（5-3）式中：--设计灌水流量，m3/h；--设计灌溉补充强度，3.2mm/d；--灌溉面积，hm2；42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告--灌溉水利用系数；0.9t—每天灌溉时间，22h。以滨海农场本部三队1为例算得设计流量Q=10*3.2*37.46/(0.9*22)=60.5m3/h其他系统算法与本部三队1系统相同，如表5-6所示。表5-5根据滴灌系统参数计算各生产队地块所需流量农场名称生产队IaCηA(公顷）a(亩）Q（m3/h)滨海农场（本部）三队13.2220.937.4654260.5三队23.2220.931.845751.3八队3.2220.935.4650057.3十二队13.2220.935.8653857.9十二队23.2220.941.7362667.4前卫分场滴灌基地3.2220.946.870075.6六队3.2220.940.2660065珠光分场一队3.2220.941.261866.58二队3.2220.928.8641846.65通过与喷灌设计流量进行比较，发现喷灌所需流量要大于滴灌所需流量，因此确定各系统设计流量，通过查找相关资料可知潜水泵可选择的流量有63m3/h、80m3/h、100m3/h，表5-6各系统设计流量滨海农场本部前卫分场珠光分场三队1三队2八队十二队1十二队2滴灌基地六队一队二队80（m3/h）63（m3/h）80（m3/h）80（m3/h）80（m3/h）80（m3/h）80（m3/h）80（m3/h）63（m3/h）②土壤湿润比p=公式（6-4）毛管（Φ16PE管）与布置见图设计图纸，依据式计算土壤湿润比P，式中：P—土壤湿润比％；Se—滴头间距，m；St—作物间距，m；Sw—湿润宽度，m；Sr—作物窄行与宽行的平均值，m；42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告N—一棵作物所占有的灌水器数目；代入得：P=50%③设计最大灌水定额m=1.47g/cm³，z按甘蔗生长情况取50cmp=60%,，，计算灌水定额，（6-5）式中：max--最大净灌水定额，m3/亩；--土壤干容重，g/cm3；z--土壤湿润层深，50cm；P--设计湿润比，%；--适宜土壤含水量上限（取田间持水量的90%），22.5％；--适宜土壤含水量下限（取田间持水量的65％），17.5%。经计算得到mmax=24.5mm，净灌水定额为16.3m3/亩。④设计灌水周期Tmmax=24.5mm，Ia=3.2mm/d，=0.90根据公式6-6计算:T=mmax/Ia*（6-6）T=38.22/3.2*0.90=8.5天，取9天此值为作物需水高峰期的灌水周期。⑤一次灌水延续时间t设计灌水定额m=24.5/0.90=27.2mm,Se=0.3,St=1.2,qd=1.38L/ht=（6-7）式中：t—一次灌水延续，h；Se—为滴头间距，0.3m；42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告St—作物行距，1.2m;qd—滴头设计流量，1.38L/h。代入后得t=7(h/组)，取7h；（6）滴灌土建工程设计滴灌系统的土建工程包括：干管和分干管管槽、阀门井、镇墩和支墩等。①干管和分干管管槽根据项目区建设条件，管槽开挖采用机械开挖，管槽断面选用梯形断面。根据项目区历年来平均最大冻土深度1.2m和管网中干管的直径，确定主干管和干管槽开挖深度为0.8m，边坡1:0.25，开挖上口宽为1.2m，下口宽为0.8m；分干管槽开挖深度为0.8m，边坡1:0.25，开挖上口宽为1.2m，下口宽为0.8m。②阀门井滴灌系统干管上设控制阀门，阀门井底部采用C15砼现浇，M10砂浆砌井壁，C15钢筋砼现浇井圈，深度1.00m，井径1.2m，并配置C20钢筋砼现浇井盖，压力等级为荷载10t。③排水井在滴灌系统干管末端（最低处）设排水阀门，排水井井底部采用铺筑0.3m厚的砂砾石层，井壁采用M10砂浆砌筑，C15钢筋砼现浇井圈，深度1.80m，井径1.2m，并配置C20钢筋砼现浇井盖，压力等级为荷载10t。④镇墩和支墩滴灌系统沿干管、分干管的管道分岔、拐弯、变径、末端、阀门位置和直管每隔200m设置镇（支）墩。镇（支）墩采用C15砼现浇。5.3.4水力计算和管径确定（1）管径计算各个系统计算方法均相同现以滨海农场本部三队1系统为例，进行水力计算和管径选择。依据《微管工程技术规范》，对多孔的滴管带，采用下列公式计算：①各级管道的进口流量，采用下式计算：Q=i=1、2、3……n公式（6-8）式中：Q—各级管道的进口流量（L/h）；42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告qi—第i个下一级管道灌水器或出水口的流量（L/h）；n—下一级管道上灌水器或出水口的数量②各级管道的管径确定各级管道的管径通常采用经济流速计算，公式为：D=1000≈18.8公式（6-9）式中：D—管道内径，mm；Q—管道设计流量，m3/h；V—经济流速，m/s，1.0～1.5m/s。表5-7本部三队1各级管道流量及管径计算表管道名称材质设计管径（mm）流量（m3/h）下级管道流量（m3/h）所包含下级管道数量计算管径（mm）主干管PVC16080402138支管（喷灌）分干管（滴灌）PVC1104020297支管（滴灌）PE63200.6730毛管（滴灌）PE160.670.00138480由于本部八队、十二队1、十二队2,，前卫滴灌基地、六队，珠光一队和本部三队1的设计流量相同都是80m3/h，所以所选管材和本部三队1相同，就不再赘述。表5-9本部三队2各级管道流量及管径计算表管道名称材质设计管径（mm）流量（m3/h）下级管道流量（m3/h）所包含下级管道数量计算管径（mm）主干管PVC16060302128支管（喷灌）分干管（滴灌）PVC1103015291支管（滴灌）PE63150.6722毛管（滴灌）PE160.670.00138480由于珠光分场二队的设计流量和本部三队2的相同，都是60m3/h，所以所选管材管径相同，在此就不再赘述。（2）水力计算①水头损失计算沿程损失采用公式（6-11）计算；hf=f×Qm×L/Db公式（5-11）②管道局部水头损失计算管道局部水头损失按照下式计算：42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告hf′=∑（ξi×V2×(2g)-1）公式（5-12）式中：hf′—局部水头损失，m；ξi—管网某处局部阻力系数；V—管道内水流流速，m/s；g—重力加速度，m/s2；各级管道及毛管水头损失按照沿程水头损失的10%计算，根据选择的系统工作制度和管径，产生水泵出口压力最大时计算出各级管道水头损失。下面分别计算各个系统喷灌滴灌两种灌溉方式下的水头损失，从而确定潜水泵和管道泵型号。（1）本部三队15-10喷灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主管160150.213368012.001.2支管110103.290401.450.12系统水头损失各级管段沿程水头损失合计（m）13.451.32合计（m）14.77喷头工作压力35首部水头损失（m）4地形落差（m）-2.4喷灌系统地面扬程为51.45-11滴灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主干管160150.213368013.21.3分干管110103.260250.40.1支管635830250.360毛管1615.6500.230.30系统水头损失各级管段沿程水头损失合计（m）14.261.4合计（m）15.66地形落差（m）-2.4总干管进口压力水头（m）13.26首部水头损失（m）15滴管系统地面扬程为39.0m。如表计算，滴管系统地面扬程为39.0米，喷灌系统地面扬程为51.4米，潜水泵选用200QJ80-66/322kw，管道泵选用ISW80-125（I）A7.5kw。42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告（2）本部三队25-12喷灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主管160150.2972638.80.8支管110103.290311.450.15系统水头损失各级管段沿程水头损失合计（m）10.250.95合计（m）11.2喷头工作压力35首部水头损失（m）4地形落差（m）-3.8喷灌系统地面扬程为46.4米。5-13滴灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主干管160150.2972638.80.9分干管110103.260310.40.1支管635830250.40毛管1615.6620.290.40系统水头损失各级管段沿程水头损失合计（m）101合计（m）11地形落差（m）-3.8总干管进口压力水头（m）17.2首部水头损失（m）15滴灌系统地面扬程为32.2米。如表计算，滴管系统地面扬程为30米，喷灌系统地面扬程为46.4米，潜水泵选用200QJ63-72/322kw，管道泵选用ISW80-160（I）B11kw。（3）本部八队42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告5-14喷灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主管160150.2612805.60.5支管110103.290401.450.15系统水头损失各级管段沿程水头损失合计（m）7.050.65合计（m）7.7喷头工作压力35首部水头损失（m）4地形落差（m）-2.4喷灌系统地面扬程为44.3米。5-15滴管系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主干管160150.2612805.60.5分干管110103.260250.40.1支管635833250.40毛管1615.6550.280.30系统水头损失各级管段沿程水头损失合计（m）6.70.6合计（m）7.3地形落差（m）-2.4总干管进口压力水头（m）14.9首部水头损失（m）15滴管系统地面扬程为29.9米。如表计算，滴管系统地面扬程为29.9米，喷灌系统地面扬程为44.3米，潜水泵选用200QJ80-66/322kw，管道泵选用ISW80-160（I）B11kw。（4）本部十二队15-16喷灌系统各级管道水头损失计算表42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主管160150.2832808.241.26支管110103.2126402.000.20系统水头损失各级管段沿程水头损失合计（m）10.241.46合计（m）11.7喷头工作压力35首部水头损失（m）4地形落差（m）3喷灌系统的地面扬程为53.70米5-17滴灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主干管160150.2832808.241.26分干管110103.260250.40.1支管63583018.460.70毛管1615.6710.330.70系统水头损失各级管段沿程水头损失合计（m）10.041.36合计（m）11.4地形落差（m）3总干管进口压力水头（m）24.4首部水头损失（m）15滴灌系统的地面为39.4米。如表计算，滴管系统地面扬程为39.4米，喷灌系统地面扬程为53.70米，潜水泵选用200QJ80-66/422kw，管道泵选用ISW80-160（I）B11kw。（5）本部十二队25-18喷灌系统各级管道水头损失计算表42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主管160150.2705806.460.52支管110103.2126403.220.26系统水头损失各级管段沿程水头损失合计（m）9.680.78合计（m）10.46喷头工作压力35首部水头损失（m）4地形落差（m）-1.8喷灌系统地面扬程为47.66米。5-19滴灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主干管160150.2705806.460.52分干管110103.260252.210.18支管63583018.466.970.70毛管1615.6710.330.620.06系统水头损失各级管段沿程水头损失合计（m）16.261.46合计（m）17.72地形落差（m）-1.40总干管进口压力水头（m）26.32首部水头损失（m）15.00滴灌系统地面扬程为41.32米。如表计算，滴管系统地面扬程为41.32米，喷灌系统地面扬程为47.66米，潜水泵选用200QJ80-66/322kw，管道泵选用ISW80-160（I）B11kw。（6）滴灌基地5-20喷灌系统各级管道水头损失计算表42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主管160150.2770807.060.56支管110103.2255404.100.33系统水头损失各级管段沿程水头损失合计（m）11.160.89合计（m）12.05喷头工作压力35首部水头损失（m）4地形落差（m）2.2喷灌系统地面扬程为53.255-21滴灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主干管160150.2770807.060.56分干管110103.260253.830.31支管63583018.460.870.09毛管1615.6710.330.440.04系统水头损失各级管段沿程水头损失合计（m）12.201.00合计（m）13.20地形落差（m）2.20总干管进口压力水头（m）25.40首部水头损失（m）15.00滴灌系统地面扬程为40.40米。如表计算，滴管系统地面扬程为40.40米，喷灌系统地面扬程为53.25米，潜水泵选用200QJ80-66/322kw，管道泵选用ISW80-160（I）B11kw。（7）前卫六队5-22喷灌系统各级管道水头损失计算表42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主管160150.2770806.760.54支管110103.2255404.100.33系统水头损失各级管段沿程水头损失合计（m）10.860.87合计（m）11.73喷头工作压力35首部水头损失（m）4地形落差（m）-1喷灌系统地面扬程为49.73米。5-23滴灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主干管160150.2670805.760.44分干管110103.260251.820.15支管63583018.460.920.09毛管1615.6710.330.730.07系统水头损失各级管段沿程水头损失合计（m）9.230.75合计（m）9.98地形落差（m）0.50总干管进口压力水头（m）20.48首部水头损失（m）15.00滴灌系统地面扬程为35.48米。如表计算，滴管系统地面扬程为35.48米，喷灌系统地面扬程为49.73米，潜水泵选用200QJ80-66/322kw，管道泵选用ISW80-160（I）B11kw。（8）珠光一队5-24喷灌系统各级管道水头损失计算表42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主管160150.27708011.010.88支管110103.290401.450.12系统水头损失各级管段沿程水头损失合计（m）12.461合计（m）13.46喷头工作压力35首部水头损失（m）4地形落差（m）4喷灌系统地面扬程为56.46米。5-25滴灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主干管160150.28328010.670.85分干管110103.260251.000.08支管63583018.460.920.09毛管1615.6710.330.730.07系统水头损失各级管段沿程水头损失合计（m）13.321.10合计（m）14.42地形落差（m）0.50总干管进口压力水头（m）24.92首部水头损失（m）15.00滴灌系统地面扬程为39.92米。如表计算，滴管系统地面扬程为39.92米，喷灌系统地面扬程为56.46米，潜水泵选用200QJ80-66/322kw，管道泵选用ISW80-160（I）B11kw。（9）珠光二队5-26喷灌系统各级管道水头损失计算表42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主管160150.2770634.240.31支管110103.290312.990.22系统水头损失各级管段沿程水头损失合计（m）7.230.53合计（m）7.76喷头工作压力35首部水头损失（m）4地形落差（m）1喷灌系统地面扬程为47.76米。5-27滴灌系统各级管道水头损失计算表各级管道公称管径（mm）管道内径（mm）管道长度（m）管道流量（m3/s）沿程水头损失（m）局部水头损失（m）主干管160150.2770634.24031分干管110103.260313.220.26支管63583018.461.130.11毛管1615.6710.331.010.10系统水头损失各级管段沿程水头损失合计（m）11.890.99合计（m）12.89地形落差（m）0.50总干管进口压力水头（m）23.39首部水头损失（m）15.00滴灌系统地面扬程为38.39米。如表计算，滴管系统地面扬程为38.39米，喷灌系统地面扬程为47.76米，潜水泵选用200QJ63-7222kw，管道泵选用ISW80-160（I）B11kw。5.3.5灌水器选型42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告本次设计根据土壤、气候状况、地形等条件，毛管顺种植行布置，甘蔗采用均行种植1.2，每行甘蔗布置一条滴灌带（即毛管间距为1.2m），毛管采用DN16迷宫式滴灌带，毛管平均间距1.2m，孔间距0.3m，流量1.38L/h，工作压力为0.1MPa。喷灌系统喷头型号为PY40，喷头间距36米，喷头工作压力为0.35MPa，喷头流量12.0m³/h。5.3.5用户管网布置输水线路选择原则：①尽量做到线路短、起伏小、土石方工程量少、造价经济、少占农田，不占房屋，避免移民安置；②线路走向和位置尽可能沿现有道路敷设，方便施工和运行管理。为了少占耕地，节约土地资源，同时避免硬塑管遭受人畜破坏，输水管采用埋管方式布置。输水管道布置原则为：管道尽量顺着地形已有道路铺设，尽量减少占地及开挖工程量，并便于维修，但管顶最小埋深为0.6m，穿越公路段埋深不小于1.5m。用户系统管网结构主要包括：配水口—干管—分干管—支管—毛管（滴灌带）。其中干管与分干管、分干管与支管布置型式采用梳子型或“丰”字型，干管、分干管、支管均为地埋管；辅管沿支管铺设，铺设于地表；毛管垂直辅管方向布置。（1）毛管布置：毛管垂直于支管管方向布置，沿辅管每隔1.2m布置一条毛管，辅管双向给毛管输水。即毛管平行甘蔗种植方向，布置在两窄行甘蔗之间。（2）支管布置：支管垂直于干管，采用PVC-U管，埋设于地下，支管通过立管给辅管配水，为了便于灌溉控制，每条支管在首端设置球阀控制。（3）分干管布置：分干管垂直干管，采用PVC-U管，埋设于地下。在每个轮灌系统的分干管首端设置闸阀井，井内设有闸阀控制。（4）干管布置：干管根据总体布置要求沿现有道路布置，采用PVC-U管，埋设于地下。5.3项目区主要材料和设备数量2014年50万亩优质高产高糖糖料蔗基地建设项目广西农垦国有滨海农场建设内容：发展高效节水灌溉面积0.5万亩，均为喷灌滴灌。建设主要内容包括泵房9座（包含水泵9台），铺设地埋管道100325m，配套喷头203个。详细工程量、材料及设备清单见报告末尾附表。滨海农场喷灌滴灌节水灌溉新建工程42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告主要包括滨海农场本部三队1000亩，八队500亩，十二队1164亩，前卫分场滴灌基地700亩，六队600亩，珠光分场一队618亩，二队418亩。项目区全都是用井水灌溉，共9套系统，每套系统配一台潜水泵一台管道泵一套离心加网式过滤器。其中：5-28各个系统水泵选型及主要管材用量系统系统流量潜水泵管道泵φ160PVC管φ110PVC管φ63PE管滨海农场本部本部三队180m³/h200QJ80-66/322kwISW80-125（I）A7.5kw2810m9162m3927m本部三队263m³/h200QJ63-7222kwISW80-160（I）B11kw2315m7416m3165m本部八队80m³/h200QJ80-66/322kwISW80-160（I）B11kw1904m7367m3008m本部十二队180m³/h200QJ80-66/322kwISW80-160（I）B11kw1115m9648m2819m本部十二队280m³/h200QJ80-66/322kwISW80-160（I）B11kw1297m11226m3280m前卫分场前卫滴灌基地80m³/h200QJ80-66/322kwISW80-160（I）B11kw823m15226m5106m前卫六队80m³/h200QJ80-66/322kwISW80-160（I）B11kw2209m11772m2732m珠光分场珠光一队80m³/h200QJ80-66/322kwISW80-160（I）B11kw753m7207m2072m珠光二队63m³/h200QJ63-7222kwISW80-160（I）B11kw2275m5800m2357m合计15501m84842m42 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告6、机电及金属结构6.1水泵选择根据第5章水力计算提供的资料进行水泵选择：6.1.1水泵选择（1）流量的确定根据滨海农场各分场工作制度，确定滨海农场各生产队所需流量。（2）水泵总扬程的确定根据最不利轮灌条件下按照下式计算：式中：Hp——水泵设计工作水头；——各级管道水头损失之和；H0——喷头要求的工作水头；h0——其它水头损失；——地形高差；根据以上公式，计算得出深井泵需要的扬程。表6-1滨海农场各系统水泵选型表系统滨海农场本部前卫分场珠光分场三队1三队2八队十二队1十二队2滴灌基地六队一队二队设计流量806380808080808063喷灌所需扬程（m）51.446.444.353.747.6653.2549.7356.4647.76滴灌所需扬程（m）3932.229.939.441.3240.435.4839.9238.39潜水泵200QJ80-66/322kw200QJ63-7222kw200QJ80-66/322kw200QJ80-66/322kw200QJ80-66/322kw200QJ80-66/322kw200QJ80-66/322kw200QJ80-66/322kw200QJ63-7222kw管道泵ISW80-125（I)A7.5kwISW80-160（I）B11kwISW80-160（I）B11kwISW80-160（I）B11kwISW80-160（I）B11kwISW80-160（I）B11kwISW80-160（I）B11kwISW80-160（I）B11kwISW80-160（I）B11kw92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告（3）水泵选型原则a）在设计扬程工况下，能满足设计流量的要求，工作点应在高效区内；在平均扬程工况下，应在高效区运行；在泵站最高扬程及最低扬程时，水泵能安全、稳定运行，配套电动机不超载。b）按照选定的泵型，建站投资较省，设备功率最小。c）装机台数适宜，同一泵站尽量选用相同型号水泵，以便于运行操作、维护和管理、动力设备的综合利用。d）尽量选用技术成熟，生产厂家数量较多，采购成本低，运行维护费用低，容易购买备品备件或更新设备的泵型。（4）水泵机组的选择由以上分析，滨海农场新建喷灌滴灌节水工程主要包括7个生产队本部三队、八队、十二队、前卫滴灌基地、六队、珠光一队、二队。共9套系统，装机9台592kW。6.1.2机电设备布置泵房为矩形结构，占地面积为20m2，主泵呈单列布置，进出水管管径如下：潜水泵进水管为DN100直缝焊接钢管，吸水口设喇叭口，出水管为DN100直缝焊接钢管，通过启动柜控制启动。管道泵进水管为DN80直缝焊接钢管，出水管为DN80直缝焊接钢管，通过启动柜控制启动。6.1.3通风系统由于泵房为半地面式泵房，依靠自然通风散热，不需设排风扇。6.1.4水力监测系统在每台机组的进出管道上各设一个真空表和压力表。表6-2滨海农场取水泵站水机设备材料清单见下表1离心+网式过滤器LWY-120套92施肥罐200L套930.4kv输电线路(含电线、电杆等主材及其他辅材)米2384潜水泵200QJ63-72/322kw套75200QJ80-66/322kw套292 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告6管道泵ISW80-125（I）A7.5kw套17ISW80-160（I）B11kw套88启动柜25kw套9911kw套910水表DN100个2311逆止阀DN100套3912铁弯头DN100*90°个11113铁法兰DN100个6314DN80个5815钢管DN100米4416DN80米3017PVC活套法兰φ160个918法兰垫φ100片8619φ160片1920涡轮蝶阀DN100套2621DN80套1622橡胶伸缩节DN80套2823铁三盘三通DN100(盘)*100*DN100套924DN100(盘)*80*DN100套1825铁双盘变径DN100*150个926螺栓M14*180套5827M14*140套12028M14*80套4046.2电气设备6.2.1设计依据及设计范围1）设计依据a）《泵站设计规范》GB/T50265-97b）《供配电系统设计规范》GB50052-95c）《10kV及以下变电所设计规范》GB50053-94d）《低压配电设计规范》GB50054-95e）《通用用电设备配电设计规范》GB50055-93（电动机章节）f）《继电保护和安全自动装置技术规范》GB14285-2006h）南方电网《电力系统电压质量和无功电力管理办法》92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告i）甲方设计任务书及设计要求2）设计范围本工程电气设计范围包括：泵站电气一次、电气二次，照明设计，防雷设计等。配电设计至泵站供电架空线终端为止。2014年北海市滨海农场喷灌滴灌节水项目分为滨海农场本部三队、八队、十二队、前卫分场滴灌基地、六队、珠光分场一队、二队，其中本部三队十二队建设泵房两座，其余每个生产队建设泵房一座。6.2.2电源及供电线路根据滨海县电网布置，各分场取水泵站电源通过均T接泵站附近的10kV农网线路引来。每个工程区均各自应10kV电源，其具体的引线长度按每个工程区的实际距离确定。6.2.3电气主接线1)装机情况滨海农场提水泵站总装机为9×22kW+8×11kW+7.5kW，22kW水泵型号为200QJ80-66/3，额定电压为380V,电动机的效率η=73%；11k水泵型号为ISW80-160(I)B，额定电压为380V，电动机的效率η=74%；7.5k水泵型号为ISW80-125(I)A，额定电压为380V，电动机的效率η=74%。均为鼠笼式异步电动机。2)主变压器容量选择根据泵站提水泵及增压泵的装机容量，计算所需主变压器的容量为：S=ΣP/cosφ其中，S——提水泵总装机容量P——提水泵电动机额定功率（kW）cosφ——提水泵电动机的功率因数经计算确定各分场提水泵站主变压器的容量等级为和电压等级。3)泵站用电92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告高峰灌溉期开机时间相对较长，但泵站长期有人值班，日常维护管理仍需用电，若非开机期间采用主变压器作为站用电源，其变压器损耗都比较大。为此，每个工程区的提水泵站离生活区较近，无需另外设置管理房，而且用电设备不多，考虑其运行管理模式为为集中管理，因此各泵房不另外设置站用变。4)电气主接线根据泵站的规模、运行方式、重要性等因素，并合结接线简单可靠、操作检修方便、节省投资等要求，各个提水泵站的电气主接线方案均拟采用一回10kV进线，10kV侧采用单母线接线，主变压器和站用变压器接于10kV母线，主变及站用变0.4kV侧采用单母线接线，水泵电机电源引自主变低压侧0.4kV母线上。6.2.4主要电气设备选择（1）配电设备主要包括低压0.4KV线路供电，其长度按每个工程区的实际长度确定。（2）水泵启动和控制设备1）深井泵启动本次深井泵采用30KW的电动机，以满足流量扬程的需求。在30KW的电动机启动时，如果直接全压启动，会产生一个很大的冲击电流，这样对电网和附近村庄的影响很大，所以拟采用星三角降压启动方式。采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。起动电流降低了，起动转矩也降为原来按三角形接法直接起动时的1/3。由此可见，采用星三角起动方式时，电流特性很好，而转矩特性较差，所以客观存在只适用于无载或者轻载起动的场合。换句话说，由于起动转矩小，星三角起动的优点还是很显著的，因为基于这个起动原理的星三角起动器，同任何别的减压起动器相比较，其结构最简单，价格也最便宜。除此之外，星三角起动方式还有一个优点，即当负载较轻时，可以让电动机在星形接法下运行。此时，额定转矩与负载可以匹配，这样能使电动机的效率有所提高，并因之节约了电力消耗。2）增压泵启动92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告本此次增压泵采用7.5KW的电动机，拟采用全压直接启动的方式。7.5KW的电动机其额定电流大概15A左右，直接启动的启动电流不是很大，对电网的影响不是很大，启动方式简单，工程造价也低，所以采用直接启动方式进行。3）无功功率补偿设备根据《供配电系统设计规范》（GB50052-95）及《功率因数调整电费办法》的要求，并参考南方电网《电力系统电压质量和无功电力管理办法》（CSG/MS0308-2005）要求，在现地进行无功补偿后泵站的功率因数不低于0.90。故本站设置近地无功补偿装置进行无功功率补偿，将用电单位的功率因数从约0.80提高至目标值0.95。泵站需补偿无功功率容量如下：Q=∑P（tgφ1-tgφ2）其中，P——电动机的功率φ1——补偿前的功率因数角φ2——补偿后的功率因数角考虑配电系统装机容量较小，所需无功容量少，对系统影响不大，故不进行补偿。6.2.5电缆及其通道各个分场提水泵站进线电缆均采用BV铜芯线电缆直埋引入泵房，再有泵房配电箱送至水泵，低压进线电缆经预埋管泵房内低压进线柜，电机控制柜到电动机的电缆采用电缆埋管或支架敷设。6.2.6照明系统每个场去的泵站泵房设置照明配电箱，配电箱电源来自低压配电柜。6.2.7过电压保护及接地为了防止大气过电压及异常运行情况可能产生的过电压对运行人员及电气设备的危害，泵站的电气设备及泵房建筑物按相关规程规范要求设置相应的防雷与接地装置。对泵站原有接地系统接地电阻进行实测，如不满足要求应重新敷设接地装置，接地装置主要是利用构造柱、地圈梁中的主钢筋及进、出水钢管等自然接地体焊接成等电位基础接地网。本工程防雷接地、电气设备的保护接地等共用一个接地装置，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告6.2.8泵站控制系统根据灌区喷灌的灌溉方式及今后的运行方式，滨海农场各分场水泵站考虑按常规控制方式进行控制，不考虑采用微机自动化系统。仅水泵的起/停是根据蓄水池的水位来控制，其他的设备及阀门的都由人工操作。6.2.9泵站继电保护系统泵站主要电气设备的继电保护按《继电保护和安全自动装置技术规范GB14285-2006》和《泵站设计规范GB/T50265-97》的要求进行设计。当电气设备发生故障、异常运行时，保护装置应能快速、准确的切除被保护区域的故障，防止事故进一步扩大化。本工程9个灌片共9个提水泵站，9个增压泵，9个配电系统内主要电气设备的继电保护装置拟采用微机型继电保护装置；根据泵站的装机规模、主接线形式，各站的电气设备的主要保护配置如下:0.4kV的低压配电回路发生故障时，由其进线断路器、空气开关和热继电器自带的电流速断保护切除故障。断路器对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。热继电器主要实现电机的过载保护。为了节省设备占用的空间，泵站不单独设置保护柜，所有的保护装置均对应的安装于相关的开关柜内。另外，由于电动机属于低压设备，故其保护由起动器附带的保护单元完成。6.2.10直流电源系统根据泵站的继电保护、自动控制和事故照明等要求，各配电系统直流操作电源采用220V，初步选用一套65Ah微机高频开关直流电源装置。直流电源装置为站内继电保护、自动装置、控制信号、事故照明、断路器合闸等直流负荷提供可靠的直流电源。6.2.11主要电气设备布置0.4kV架空线路进线终端至泵房配电箱内，0.4kV开关柜布置配电房内，采用离墙单列并排布置。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告6.2.12主要电气设备表表6-3主要电气设备表编号场区名称及规格规格单位数量1一队0.4kv输电线路(含电线、电杆等主材及其他辅材)米按实际长度2启动柜37kw个13开关柜11KW个1注：以上为一个场区的主要电气设备，其他场区均相同，不再单独列出。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告7、项目建设管理及施工组织设计7.1建设管理7.1.1组织管理为了确保农田水利工程建设项目的顺利进行，滨海农场各级党委和县政府都高度重视，滨海农场成立由场长任组长的农田水利建设工程领导机构，领导机构下设办公室专门解决和协调项目建设过程中遇到的各种问题，并检查督促工程项目资金的筹集和到位情况。项目建设管理由广西农垦局负责。实行项目法人或业主负责制，项目申请的农场为项目法人或业主，对项目的申请、建设和建成后项目的管护承担责任。在项目实施中，要落实项目法人负责制、招标投标制、建设监理制、合同管理制和政府采购制等“五制”，严密组织施工，加强质量监督，杜绝“豆腐渣”工程。确保农田水利工程的建设质量和标准，力求建一处，成一处，发挥效益一处。1）工程实行项目法人责任制本项目的法人北海市滨海农场，项目法人负责工程项目的组织实施，积极参与筹措资金，加强项目管理，确保工程质量，保证工程按时完工。2）工程实行招投标制在实施方案批复及资金落实后，由项目法人进行施工招投标活动，本工程实行向社会公开招投标的形式选择施工队伍，招投标过程是由项目法人委托有资质招标代理公司代理。在项目工程招标投标中，遵循“公开、公正、公平”的原则，严格按有关水利工程的建设招投标的法律法规程序进行招投标。3）施工合同制确定工程施工单位后即签订书面合同，由发包人在工程开工前，报项目所在地建设行政主管部门进行登记，并在全部合同上加注登记标识。未经标识登记的施工合同，不得作为办理各种建设手续、现场监督检查、竣工结算、竣工备案、纠纷仲裁疏松的依据。4）政府采购制92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告工程所需材料、设备质量的好坏关系到整个工程质量的好坏，把好质量关是至关重要。农田水利工程的主要设备材料，严格按照国家《招标投标法》的规定进行集中采购。材料设备到货后，在技术人员的指导下，对材料的生产厂家、日期、规格、性能等方面进行严格检查，防止一些假冒劣质的产品进入工程建设当中。不符合要求的材料设备不能进入工程当中使用。材料设备采购招标投标不能一味追求便宜价格而降低质量标准，应选择性能适合、价格合理的材料设备。值得注意的是，要严格把好材料设备的交接关，在进仓前，按照规定进行质量抽查检验，防止厂家利用别的产品代替，以次充好。5）工程实行监理制项目必须聘请具有相关资质的工程监理咨询公司负责监理。监理工程师在工地跟班旁站。按照规范要求，制定规范要求，制定监理规划，定期发布监理月报和不定期发布通知，搞好质量、工期、投资“三大控制”；监督承包商执行施工合同；按国家行业技术标准和批准的设计文件要求，监督工程投资、进度和质量，合适完成的工程量，签发工程预付款凭证，审查工程估算单据，协助建设单位进行单元工程、分布工程、单位工程的质量评定及验收签证符合，协助设计单位进行设计变更工作，协调建设单位和承包商的关系，处理违规事件，协助建设单位进行竣工验收工作。7.1.2质量控制本次建设内容主要是喷灌、滴灌工程，以及农田基础设施建设等配套项目。为确保项目布局合理，技术可行，对于本次所有规划的内容，均由有相应资质的设计单位负责勘测设计工程技术人员深入工程进行实地踏勘，对工程技术方案是否合理等方面进行了重点调查，深入了解，选择经济合理的设计方案。为了使工程做到经济、合理、可靠，必须从水源工程、渠道工程等进行多方案的比较。对工程的选择上，按照轻重缓急的原则，优先解决干旱缺水面积较大、旱情较严重的灌区。对技术要求较高的泵站金结工程，实施由政府采购，通过招标确定施工队伍，并由监理单位进行管理的办法；对于渠道防渗硬化改造等技术要求不高的相关配套工程，由水利部门负责按施工图纸施工放样，组织受益群众组成施工队伍进行施工，并负责技术指导和质量监督工作。加强质量监督，提高管理水平。建立健全各级质量监督机构。推进工程建设监理制，加强对施工全过程的管理，加大工程项目的抽查力度，确保施工安全及质量。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告在工程建设中，要增强责任感和使命感，切实履行好质量与安全监管职责。一要加强工程建设中的质量监督。坚持“百年大计、质量第一”的方针，着力健全质量监督管理体系，切实落实质量终身负责制，确保工程经得起大自然的考验，经得起历史的检验。二要加强安全监管。牢固树立“安全发展、和谐发展、可持续发展”的理念，健全制度，完善措施，加强监管，落实责任，加大安全隐患排查和整改力度，防止发生重特大安全事故。三要严把工程质量关。在施工队伍的选择上严格按照国家的有关规定执行，该招投标的招投标，对于合同估算价在200万元以上、规模较大的单项工程，通过议标或公开招标等方式选择资质高、信誉好、技术硬、施工质量保障的施工队伍来施工，确保工程建设质量，杜绝豆腐渣工程。在工程建设过程中，水利工程技术人员要经常深入施工现场检查工程质量。对违反有关技术规范或不严格按照工程设计要求施工的工程，令其停工整改，决不迁就。四是严把设备、材料采购关。工程所需的材料由政府统一进行招标投标，确定中标厂家后，由政府组织成立的物资采购组负责与厂家签订供货合同，保证设备、材料及时到位。水泥等其他材料由项目实施单位统一采购，杜绝假冒伪劣产品进入农田水利建设市场，确保工程质量。三是严把督查验收关。成立督查组定期或不定期地进行工程质量和资金支付督查。对已经完工的工程，组织有关部门联合抽查验收。同时采取检查、督促、公开曝光等各种行之有效的办法，加强工程质量和资金使用等方面的督查工作。7.1.3资金保障本次项目资金42%来自自治区财政，28%来自市县财政，30%是由农场自筹。各级财政部门要制定和落实相关措施，保证和承诺地方财政配套资金的足额按时到位，并按照工程建设资金的有关管理条例进行资金管理，确保做到专款专用。上级下拨的资金到位后，在财政局设立项目专户，项目所有开支需在水利工程项目建设专户报账。地方各级水利部门和灌区受益乡镇要想方设法多渠道多层次筹集资金，制定鼓励措施争取灌区用水企业和受益群众向农田水利基础设施建设投资，让参与投资的企业和群众参与灌区的管理和收益分配，充分体现“谁投资，谁受益”的原则，以使地方水利部门和受益乡镇的自筹资金得到有力的保证，确保工程项目按计划实施完成，早日发挥效益。在资金使用上，设立专户，专款专用。实行报帐制，资金管理措施到位。纪检、财政、审计等部门加大对项目建设资金使用情况的监督和审计力度，严禁挤占、挪用或截留国债资金，确保工程投资准确到位。7.1.3资金监管及拨付92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告各级财政部门要制定和落实相关措施，保证和承诺地方财政配套资金的足额按时到位，并按照工程建设资金的有关管理条例进行资金管理，确保做到专款专用。上级下拨的资金到位后，在财政局设立项目专户，项目所有开支需在水利工程项目建设专户报账。地方各级水利部门和灌区受益乡镇要想方设法多渠道多层次筹集资金，制定鼓励措施争取灌区用水企业和受益群众向农田水利基础设施建设投资，让参与投资的企业和群众参与灌区的管理和收益分配，充分体现“谁投资，谁受益”的原则，以使地方水利部门和受益乡镇的自筹资金得到有力的保证，确保工程项目按计划实施完成，早日发挥效益。在资金使用上，设立专户，专款专用。实行报帐制，资金管理措施到位。纪检、财政、审计等部门加大对项目建设资金使用情况的监督和审计力度，严禁挤占、挪用或截留国债资金，确保工程投资准确到位。7.2施工组织设计7.2.1施工条件（1）场地对外交通滨海农场本部八队、十二队分布在209省道旁边，珠光一队、二队分布在209国道旁边，滨海农场三队、前卫分场滴灌基地、六队也都有有水泥路贯通。滨海农场、前卫分场项目区距离南康镇都在十公里以内，珠光分场项目区距离石康镇在五公里以内，交通便利，利于工程施工顺利进行。（2）水、电供应水源条件：项目区珠光分场一队二队附近的石康水库、清水江水库，滨海农场本部三队、八队、十二队、前卫分场滴灌基地、六队附近南康江段水质较好，生产用水可直接抽取。因施工场地距乡镇和村屯较近，生活用水可接乡镇自来水管网或借用村民家中水源。施工电源：项目区施工区用电负荷量不大，施工用电可从附近变压器拉线架设至施工现场。另外施工单位自备柴油发电机作应急供电电源。（3）自然条件项目区地势均平坦田地，地跨铁山港区、合浦县多个乡镇。该地区降雨量时间不均匀，冬春连旱常见。年平均气温21-22℃，年平均降雨量1600mm。受季风气候的影响，县境降雨时空分布极不均匀，一般年份4～9月降雨量占全年总降雨量的80%，10月到次年4月的降雨量仅占全年降雨量的20%。（4）物资材料供应条件主要建筑材料砂、石、水泥、钢筋等运输距离相对较近，钢筋、砂料、水泥、木材等可从石康镇、南康镇购买，至项目区工地运距小于92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告10km。块石、碎石料可从附近石场购买，至工地运距为5km，然后用汽车运至施工现场。高效节水灌溉工程需要的给水塑料管、滴灌带、喷头以及配套的过滤设备、施肥设备、安全设备和水泵电机等所有材料设备实行整包发送，通过招标的方式选择厂家。（5）劳动力保障项目区位于铁山港区南康镇、石康镇及廉康镇，均可以为工程施工提供充足的劳动力，且铁山港区有专业的施工队伍，有多年水利工程实践经验，完成了大批农田水利工程建设、人饮工程项目、小型水库除险加固工程的立项工作；完全可以确保滨海农场两优一高工程建设顺利、安全地开展。（6）其他条件工程临时房屋：根据工程特点和地形情况，在施工现场附近就近布置水电系统，施工临时生活用房可从项目区周边村庄租用，生产用房和仓库采用临时搭建，或者各分场部。施工场地：项目工程所在施工现场地势均较为平坦，没有障碍物。7.2.2施工组织设计（1）施工布置原则遵循因地制宜、有利生产、经济合理的原则，为了满足施工进度和施工强度的要求，力求达到相互干扰少、管理方便、节约投资、对周围环境污染轻的要求。工程施工应首先施工首部引水工程，然后按主干管、分干管地埋管(包括相应节点)顺序施工，最后进行支管和滴灌带(管)及其管件安装。为防止地埋管管路局部积水，管沟底部一定要平顺，严禁出现局部凸凹现象。滴灌工程施工安装应委托有经验的施工队伍施工，施工前必须全面了解工程设计文件，管道安装由首部枢纽始，沿主干管、干管管沟向下游逐根连接。PCCP、UPVC管采用承插式连接，管道连接件必须采用配套产品。根据条田方向现场在支管上打孔安装滴灌带(管)，打孔应严格按施工规范进行，以防打孔处运行时漏水。滴灌系统的安装选择持有省级水利行政主管部门颁发的施工安装许可证的单位。材料必须选用经过法定检测机构检测合格的材料及设备。（2）施工分区本工程管线施工工程，施工场地沿干管走势为线状布置。项目区分为七92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告个施工区，项目区内有平缓地形可供施工布置使用，能满足施工布置要求。（3）关键工程与一般工程分析关键工程为水源工程和管道工程。应委托具有施工资质的单位负责施工建设，工程质量是工程建设的生命，施工方在施工中应严格按照现行的规范、规程的要求，精心组织施工，规范施工程序，确保施工质量。①施工前的准备工作施工前首先检查设计文件是否齐全，进行现场踏勘，熟悉施工现场。然后制定施工组织设计，准备施工器具，保质保量按时完成工程。先进行管网的放线和建筑物的放样工作，施工应委托有资质的单位施工。施工单位结合自身的施工力量编制施工计划，进行施工组织设计；编制劳力、工种、材料、设备、工程进度计划、制定质量检查方法和安全措施。按设计要求检查工程设备器材，并准备好施工工具。②土建工程施工Ⅰ、首部工程实际操作中应注意以下几点：1)水泵和电机必须固定在混凝土基座或专用机架上，各种设备必须安装紧密，防止漏水；2)过滤器应按水流方向标记安装；Ⅱ、其他附属建筑物阀门井为砌砖结构，基础采用30cm砂砾石垫层处理，井内外使用水泥砂浆抹面，外壁用沥青防腐，涂两道。排水井为砌砖结构，基础采用33cm砂砾石垫层处理，井外表面先涂2cmC15砂浆抹面，再涂2mm沥青防腐。混凝土建筑、砖砌体的施工按《室外给水工程技术规范》有关规定执行。③管道工程施工Ⅰ、基本要求主干管、干管管槽开挖应按施工放样轴线和槽底设计高程开挖，为保证支管灌水均匀度，支管基础开挖按平顺坡度进行。管沟施工中应清除管槽底部石块杂物并一次整平，92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告开挖土料弃置管槽一侧，距槽边0.3m。固定墩坑，阀门井、排水井开挖宜与管槽开挖同时进行。钢制管件与接触部位涂两道防锈漆。管及管件安装过程中应在管道无接缝处先覆土固定，待安装完毕，经冲洗试压，全面检查质量合格后方可回填。回填前应清除槽内一切杂物，排净积水，在管壁四周10cm覆土内不应有直径大于2.5cm的砾石和直径大于5cm的土块，回填应高于原地面以上10cm；管道顶部60cm以下的回填土采用人工分区夯实，详见相应设计图；回填必须在管道两侧同时进行，严禁单侧回填。Ⅱ、管道安装安装工作人员应全面了解各种设备性能，熟练掌握施工安装技术要求和方法。安装用的各种工具、设备和测试仪表应准备齐全。计划安装设备的有关土建工程经过检验已合格。待安装的设备应保持清洁。按设计文件要求，全面核对设备规格、型号、数量和质量，抽检待安装的灌水器、管和管件，严禁使用不合格产品。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告管道安装按主干、干、支、毛管顺序进行，支、毛管可至作物灌溉期前完工。管道平顺放入管槽内，不得悬空和扭曲。塑料管避免在夏季高温时施工，以免管道热胀冷缩或管接头脱落、松动造成系统漏水。管道设备包括管件、首部设备管材、灌水器的安装还应满足《微灌工程技术规范》SL103—95的要求。Ⅲ、阀门安装本系统管道与金属阀门连接宜用金属法兰，法兰连接管外径应大于塑料管内径2～3mm，长度不应小于2倍管径，一端加工成倒齿状，另一端牢固焊接在法兰一侧。将塑料管端加热后及时套在带倒刺的接头上，并用管箍上紧。金属阀门应安装在底座上，底座高度宜为10～15cm。塑料阀门安装用力应均匀，不得敲碰。Ⅳ、土方回填骨干管网管沟用原土回填，采用机械为主辅以人工回填，干管及分干管胸腔以下为夯填，并分层夯实(分层填筑厚度不大于0.2m)，夯实度不小于90%；夯填土中靠近管壁15cm内土层不得有直径大于2.5cm的石块。夯实必须两侧同时进行。田间地埋管连接好，伸出地面的盲管末端打好结后开始回填土，检修完后再按照回填标准横断面用原土回填。回填土时注意清除大的硬土块和石块，以防损坏管道。Ⅴ、管道冲洗及试压管网施工过程中应防止将杂物及施工器具等丢弃在管内，在管道安装完后干管内先进行人工清理，然后冲洗干管，待干管冲洗干净后打开每条分干管末端的排水阀冲洗分干管，直到排水清澈。干管试压在整个灌溉系统施工完后进行分段试压，因此干管在安装及冲洗完后直接投入试运行。每条分干管安装和冲洗完后可对其单独试压，其目的是试验接口或接头及管材的质量是否符合设计要求，并及时处理出现的问题，防患于未然。实验前应先冲洗管道直至排水清澈，冲洗后应使管道在充满水的状态下保持24小时，然后关闭分干管首、末端及其所有分水口的阀门，往管内注水进行水压实验，实验压力不应低于系统设计压力的1.25倍并保持10分钟，在此期间应密切观察管网各节点是否有渗水、漏水现象，并做好记录，接下来分析渗漏原因，并进行修复直至水压实验合格，水压试验合格后应立即进行回填。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告每个田间系统在安装完毕后需进行管道水压试验，实验的目的是检查管道安装的密封性是否符合规定，同时也对管材的耐压性能和抗渗性能进行全面复查，试压方法同分干管。田间地面管不需做水压试验，只需将管网进行冲洗，冲洗时待最远处管内全部出清水，杂物彻底清除后方可堵上堵头。同时目测管网接头处地表是否有漏水现象，若支管流量不够时，可分区冲洗。发现质量问题必须及时解决，使工程尽快交付使用。冲洗完成后再关闭阀门，安装下级管道。Ⅵ、管道试运行当全系统所有设备冲洗干净、试压正常后就可进行系统试运行。试运行时可使各级管道和灌水器及相应附属装备都处于工作状态，连续运转24个小时以上，同时密切观察各分干进口及其各分水口的压力表和流量计，每个田间系统选择有代表性的2～3条毛管用仪表检测技术性能，对运行水压、滴水量、均匀性等进行全面观测，并将结果进行计算评价。待全系统运转正常、基本指标都达到设计规定值，认为符合质量要求，整个系统才可交付使用。工程项目区的一般性工程为项目区新建交通道路的修筑、管线的混凝土镇墩、排气排水伐井的修建，这些一般性建设项目技术含量较低，有相应的技术人员进行技术指导即可以按照设计要求进行施工，且比较容易满足施工要求。（4）专业施工队伍与农民群众负责建设工程分析专业施工队伍是工程施工的主体主要负责关键工程：管网工程和水源工程的施工。农民群众劳动力主要负责一般性工程的施工，有需要时也可以参与关键工程施工中的技术含量较低的施工程序如：管槽沟的平整、管路回填土的处理、管道材料的搬运放置等，以充分利用当地的劳动力，减小工程建设成本，加快工程建设进度。（5）项目建设组织管理项目法人应在施工区域设置有项目管理办公室，负责处理和协调项目建设中施工方、监理单位、设计单位以及上龙片区四方遇到的问题。施工方应设置项目部，项目部下应设有相应的科室。7.3建设进度安排广西农垦国有滨海农场喷灌滴灌节水灌溉工程计划2014年12月完成。从2014年8月1日开始进行施工放线，2014年12月31日前竣工。892 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告月初进行复测放线，到8月中旬放线完成，2014年8月15日～2014年11月31日，进行管沟开挖，同时进行管道安装和管沟回填。从8月初开始订购材料。在2014年12月1日～12月10日为试水试压和调试期，到2014年12月31日前总体工程竣工。施工进度详见横道图表7-1。表7-1滨海农场喷灌滴灌节水灌溉工程施工进度横道表年份编号项目2014年891011122014～20151工程实施　　　　　1.1复测放线1.2管道开挖1.3订购材料1.4管道安装1.5试水试压1.6管道回填1.7抽水泵站施工2竣工验收92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告8、工程占地8.1工程用地实物指标8.1.1工程用地范围根据工程施工设计，节水灌溉工程包括永久征收部分及临时征用部分。其中，征收土地主要是泵站及管理站用地；临时征用土地主要是供水管线及施工营地用地。8.1.2工程用地实物指标工程用地主要涉及到广西北海市铁山港区南康镇、廉康镇、石康镇的土地。根据工程用地地区地形图及征地范围，分地类量算出各块面积，并进行汇总得出本工程占地总面积为360.74亩，其中永久占地6.24亩，临时占地354.5亩。8.2工程用地补偿投资8.2.1工程用地补偿投资计算依据（1）《中华人民共和国土地管理法》（2004）；（2）《广西壮族自治区实施<中华人民共和国土地管理法>办法》（2001）；（3）中华人民共和国国务院令第511号《中华人民共和国耕地占用税暂行条例》（2007年12月）；（4）中华人民共和国财政部、国家税务总局令第49号《中华人民共和国耕地占用税暂行条例实施细则》（2008年2月）；（5）广西壮族自治区人民政府令第46号《广西壮族自治区实施〈中华人民共和国耕地占用税暂行条例〉办法》（2009年1月）；（6）桂政办发[2010]9号文《关于公布〈广西壮族自治区人民政府办公厅关于实施征地统一年产值标准有关问题〉的通知》；（7）来政发[2010]3号文《关于公布〈北海市人民政府关于公布征地统一年产值标准〉的通知》；（8）桂政发[2008]63号《广西壮族自治区人民政府批转自治区发展改革委等部门关于支持基础设施重大项目建设用地征地拆迁若干规定的通知》（2008年12月）；（992 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告）桂财综［2003］8号《关于印发〈广西壮族自治区森林植被恢复费征收使用管理办法〉的通知》；（10）桂价涉字［1994］210号《关于下达全区土地系统行政事业单位性收费项目和标准的通知》（1995年9月）；（11）桂价费［2010］109号《广西壮族自治区物价局关于重新规范征地劳务费有关问题的通知》（2010年4月）；（12）《水利水电工程建设征地移民安置规划设计规范》（SL290-2009）。8.2.2征收土地补偿标准土地补偿标准广西农垦国有滨海农场“一优双高”水利节水喷灌滴灌工程用地涉及到北海市铁山港区，工程永久征收土地的年产值和补偿补助倍数按桂政办电[2012]126号《广西壮族自治区人民政府办公厅关于实施征地统一产值标准有关问题的通知》，北海市人民政府文件防政发[2013]3号《北海市人民政府关于公布征地统一年产值标准的通知》计列。永久征收土地计列青苗补偿费和林木补偿费，耕地青苗补偿费按一年产值计列。工程永久征收补偿详见表8-1滨海农场土地征收补偿表项目滨海农场（元/亩）地类产值土地补偿倍数、安置补助倍数补偿标准青苖及林木补偿费旱地308017523063080（2）其他费用①前期工作费：按农村部分补偿费和的2.5%计。②勘测规划设计科研费：按农村部分补偿费和的3%计。③实施管理费：按农村部分补偿费的3%计列。④监督评估费：按农村部分补偿费和的1.5%计。⑤技术培训费：按农村部分补偿费和的0.5%计。⑥咨询服务费：按农村部分补偿费的0.2%计。（3）基本预备费92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告预备费只计列基本预备费。根据《水利水电工程建设征地移民安置规划设计规范》（SL290-2009），基本预备费按农村部分补偿费、清理等费、其他费用之和乘以费率计列。费率在初步设计阶段按8%计。8.2.3征用土地补偿标准（1）土地补偿标准本工程的临时征地用于管道开挖埋设，只计算临时征地的青苗补偿费，即按1136元/亩计算。8.2.4补偿投资估算本次工程涉及的永久用地和临时用地均为农场自己所有，不进行土地补偿投资估算。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告9、环境保护及水土保持设计9.1环境影响9.1.1环境现状（1）地表水环境质量现状南康江上游为饮用水源，水十分清澈，水质符合GB3838-2002《地表水环境质量指标》以及生活用水水质标准（GB5749-85），只有在夏季时水质略显酸性。铁山港区目前没有完整的污水排放系统，只有部分不慎完善的雨、污合流管渠，收集输送县城的污水，最终未经处理直接排入从北沿南康镇东面向南流的南康江。（2）大气、声环境现状根据铁山港区环保局2011年监测数据：铁山港区大气环境质量较好，铁山港城区大气环境中的S02、NO2和TSP日平均浓度达到了《环境空气质量标准》（GB3095-1996）二级标准，总体环境空气质量达到国家环境空气质量二级标准。据调查，区域范围内噪声污染主要是交通工具产生的噪声。公路沿线人群密集区环境噪声的等效声级昼间在46~60dB（A）之间，达到小于60.0分贝的国家考核要求。拟建的灌溉管道及其附属建筑物均布置在农村地区，空气环境和声环境质量现状良好。（3）生态环境现状根据《广西自然地理志》，项目区属于桂南生物地理区，主要原生植被为常绿季节性雨林，但由于近年来人类活动频繁，原生植被已基本不复存在，灌区内主要为甘蔗、水稻等人工植被类型为主，没有发现珍稀保护植物。项目区现状植被较好，但由于人口密集，垦荒现象普遍，长期的翻耕和破坏致使区域生物多样性趋于简单化，土地保土蓄水能力降低，水土流失较以前有所加重。（4）环境敏感点调查据调查，工程影响区域内现状没有自然保护区和风景名胜区敏感点，受工程影响的环境敏感点主要为灌溉管线两侧的集中居民点，主要有南康镇简屋村、黄京塘村、东宁村、老乔塘村、三叉塘村、石康镇鸭儿塘村、廉康镇水井村等7个村集中居民点。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告9.1.2环境影响分析9.1.2.1施工期环境影响预测评价（1）对水环境的影响施工期施工生产、生活废水对水环境会产生影响。混凝土拌合系统产生的废水主要为砼转筒和料罐冲洗产生的少量碱性废水，其主要污染因子为SS和pH值，每套系统日排放量约为72m³（0.002m³/s）。根据类似工程混凝土拌合系统废水SS监测结果，SS浓度高达5000mg/L，pH值约为12，据此推算该类废水中SS排放量为0.36t/d。混凝土拌合系统废水具有SS浓度高、水量较小、间歇集中排放的特点，若直接排放，对附近水体水质将会产生一定影响。（2）对空气环境的影响受影响的主要是现场施工人员及灌溉管线两侧的居民。在施工过程中，各施工区大气中的N02浓度小于国家标准值，但TSP浓度超标，表明施工期环境空气的主要污染因子是TSP。在工程沿线各个施工生活区的TS浓度超标，需采取一定的环保措施进行保护。但随着施工的结束，工程对大气环境的影响也随之消失，环境空气质量可以很快恢复到原来水平。（3）声环境的影响工程运行期产生的噪声主要泵站的运行声。根据区内有关工程的实测资料类比确定，距泵站1m处综合噪声值约为75dB（A），经预测在150m以外方能保证昼间噪声不超标。经现场调查，据泵站、高位水池150m范围内的敏感点有本部三队、前卫六队、珠光一队，最近距离为120m。（4）固体废物的影响施工期固体废物的影响主要表现为施工人员的生活垃圾。生活垃圾产生后送至垃圾填埋场统一处理，对环境影响不大。（5）生态环境影响92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告灌区工程开挖量和对土地上的植物造成一定的影响，由于灌区的植被类型简单，且以甘蔗、水稻等农作物为主，因此工程施工用地对一些灌木、草本植物及农作物的影响不会危及到整个灌区植物区系的组成及物种多样性的减少。在采取有效的保护措施后，项目建设占用土地、工程施工本身不会对沿线植被类型、植物物种多样性造成很大的影响。施工期间由于“三废”的排放将造成局部地段的污染，施工影响对动物有一定的驱逐作用，但这些影响都是暂时的，随着工程施工的结束，工程水土保持措施的落实，这种影响将消失。施工期对野生动物的影响是暂时的，主要对栖息和生存的生境属广布型的动物产生影响，它们对环境适应能力强，不会对它们物种数量造成重大影响。（6）工程征地影响本工程永久占地包括永久建筑物和工程管理范围用地；工程临时占地包括灌溉管道及施工单位临时征用的土地。本工程占地总面积为360.74亩，其中永久占地6.24亩，临时占地354.5亩，工程征地不涉及自然保护区等环境敏感区域。本工程沿线跨度大，管线长，工程征地影响范围较广，但较为分散，占用耕地对所在村屯的影响比较小。总之，工程永久征收占各村原有耕地的比例较小，工程征地对各村的影响较小，不进行造田造地规划，因此工程用地对环境的影响较小。（7）人群健康影响工程施工期间发病率较高的主要有肝炎、痢疾、疟疾等疾病。工程建设期间，施工中产生的噪声、扬尘对人群健康将有不利影响。另外，施工人数众多，施工区临时区居住条件往往简陋，卫生条件、餐饮炊具消毒条件较差，施工人员聚集，区域人口密度加大，若不加强环境卫生、饮用水卫生、食品卫生管理，有可能造成痢疾、病毒性肝炎等肠道传染病流行。最后，施工人员来自不同地区，可能会带来其居住地的病原体，相互感染。如不加强预防检疫工作，可能导致疾病流行。9.1.2.2运行期环境影响预测评价（1）工程运行对水文情势的影响本次项目供水水源水量丰富，本次灌溉采用微灌方式，引取的水量占水资源总水量的比重很小，工程取水对水文情势影响轻微。（2）工程运行声环境的影响工程运行期产生的噪声主要是泵站的运行声。根据区内有关工程的实测资料类比确定，距泵站1m处综合噪声值约为75dB（A），经预测在150m92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告以外方能保证昼间噪声不超标。9.1.3环境保护对策及措施9.1.3.1水质保护本工程施工期产生的废水主要为生活污水、冲洗搅拌机的少量废水和灌浆产生的少量废水。由于本工程施工生活区布置在水口河、山坡附近的平地，且施工人数较少，污水排放量较小，因此生活污水可采用化粪池进行处理；混凝土搅拌系统排放的废水和工程灌浆产生的废水，采用沉沙池处理，达到排放标准（悬浮物排放浓度≤70mg/l）后才能排入河中。另外，施工机械产生的废油，注意防止流入水体中。9.1.3.2大气质量保护施工期对周围大气环境的污染主要是粉尘及废气污染，主要来自施工机械排放的废气，砂石料筛分运输、混凝土拌和、公路运输、堆料弃渣等引起的粉尘和扬尘。在施工期对混凝土拌和系统安装除尘设施，水泥等材料采用密封方式运输。配备洒水车及相应的除尘设备，定时喷水以减少粉尘和扬尘。加强机械设备的维护，保证其能在正常状态下工作。施工机械排放的废气应符合国家相关技术标准，不能达标的，应安装尾气净化器。9.1.3.3固体废弃物污染的防治措施工程弃渣及建筑物拆除后的废弃物清运、施工场地固弃物的清运应弃于指定弃渣场，并实施水土保持方案设计中所述的水土保持措施；对于施工人员集中的生活废弃物、垃圾，需要按照卫生管理办法进行清除。9.1.3.4噪音防治措施施工活动产生的噪音主要来自固定连续的施工机械设备和流动的交通噪音。施工期的噪音影响是短期的、暂时的，且具有局部特性。控制噪音污染的有效途径可采用：降低生源噪音、限制声传播和阻断声接受。选用低噪音设备，在施工机械的进气口和排气口加装消声器，限制作业强度，加强设备的维护和保养，运行时可减少噪音。运输车辆经过居民生活区是应减速，禁止使用高音喇叭，尽量避免夜间施工。泵站尽量安排白天取水，同时在泵房周围结合水土保持密植灌木林，达到消弱噪声的作用。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告9.1.3.5人群健康保护施工期间由于外来人口增加，必须切实做好卫生防疫工作，改善民工食宿条件，加强饮食卫生管理，贯彻预防为主，防治结合的方针，重点对疟疾、肝炎、流感和非典等传染病的防治。9.1.3.6对生态环境的保护由于工程的施工必将在一定程度上改变、损坏原有地貌及植被，使其原有的水土保持功能降低或丧失，开挖也将造成开挖坡面裸露，弃土弃渣将造成对景观的干扰，因此在施工中应采取挖深取土，减少开挖面积，以挖方作填方，减少弃土方量；开挖和施工尽可能同步进行，避免开挖线过长，产生长时间裸地对于挖方和填方造成的边坡裸露，采取种植树木和草皮恢复其自然景观，除工程需要外，严禁在当地砍伐；施工场地布置和工棚等应尽量选择在无林地处。工程完工后应及时种植树木，恢复植被。所有临时占地使用后，应尽快进行生态恢复；砂石及施工弃料应及时清除，以免对景观生态环境造成不利影响；弃渣场堆渣完毕后需进行土地整治，根据当地条件植树植草或土地开垦。9.1.4环境监测设计监测时段包括整个施工期，监测的环境因子包括水质、大气、噪声等。当施工区发生污染事故时，应开展追踪监测。监测工作可委托有资质证的监测单位进行。9.1.5环境保护管理针对本工程建设给环境带来的不利影响主要发生在工程施工过程中，为对项目施工期环保措施的实施进行有效监督管理，必须明确该项目的政府环境管理监督机构与建设单位环境管理机构的具体职责和分工，并建立有关管理制度。9.1.5.1环境管理机构（1）建设期环境管理机构及职责建设期环境管理机构铁山港区水利局。具体职责是负责项目的环境保护日常管理工作，负责制定项目环保工作计划，协调各部门之间的环境管理工作；执行各项环境管理措施、环境污染防治措施、水土保持措施等。（2）运行期环境管理机构及其职责运行期环境管理机构为铁山港区水利局。具体职责是执行运行期各项环保措施。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告9.1.5.2环境监督机构及职责北海市环保局、北海市水利局、铁山港区环保局、铁山港区水利局等为项目的环境监督机构，大体分工如下：（1）施工期环境监督机构及其职责北海市环保局：全面负责项目环境管理工作，组织协调与该项目有关机构的环境保护工作；指导项目所在地环保局执行各项法规；负责各项环保措施的竣工验收，负责对项目施工和运行阶段的环保工作进行统一监督管理。北海市水利局、铁山港区水利局：对施工期水土保持方案“三同时”进行检查督促等。铁山港区环保局：对施工期各项环保措施的施工、竣工情况进行检查、监督管理。施工期的环境监测由当地有资质的环境监测单位承担。本项目在施工期间，应结合工程监理开展环境监理工作，负责对环保措施的执行情况进行监理。（2）运行期环境监督机构及职责北海市环保局：全面负责项目环境管理工作，负责对项目运行阶段的环保工作进行统一监督管理。铁山港区环保局：对运行期工程的各项环保设施的运行情况进行检查、监督管理。北海市水利局、铁山港区水利局：定期对运行期的各项水土保持措施及有关的环保管理制度的执行情况进行督促检查。9.1.5.3建立环境管理制度根据我国环境保护法律法规政策，须建立工程的环境管理制度，落实环境保护设计中提出的保护措施，严格执行“三同时”制度，对违规、违章行为及时发现并及时处理纠正，达到改善环境质量、防止环境污染和破坏的目的。主要内容应包括：收集最新的环境保护法律法规政策、日常现场监理信息、群众举报；执行“三同时”制度情况检查；根据情况做出处理意见，报告有关主管部门；定期复查；总结归档等。9.1.6环保投资估算根据环境保护设计的环保措施，本次项目环保专项投资5.34万元。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告9.2水土保持9.2.1项目区的水土流失现状及防治现状（1）水土流失现状工程区域地层岩性为砂泥岩类碎屑岩低层，土壤由褐色沙砾层、粉质粘土及粘土等组成，分布于河流冲击阶地上。土壤质地疏松，保水率差，遇水即散，易冲易蚀，抗蚀力差，在高温多雨的作用下，容易产生砂砾化，受水力冲刷后，极易产生水土流失，陡坡地则易发生沟蚀崩岗，河床淤积。根据广西水土流失遥感调查，北海市的水土流失主要是轻度、中度两类。（2）水土流失防治情况根据广西壮族自治区人民政府桂证发[2000]40号“自治区人民政府关于划分水土流失重点防治区的通知”，铁山港区属水土流失重点预防保护区，该区域的土壤容许流失量为500t/(km2·a)。铁山港区一直致力于培筑地埂、植树造林等，到现在已经取得一定的成效。项目区虽然采取了一定的水土保持措施，但目前水土流失的形势依然非常严峻，由于水土保持宣传和执法力度不够，许多建设项目都没有开展水土保持防治工作。地方专项治理经费严重不足，项目区域内的水土流失治理进度缓慢。土层浅薄的丘陵区，森林植被破坏后很难恢复，植被破坏后水土流失严重。9.2.2水土流失预测本项目水土流失预测，主要根据当地环境状况的特点和项目对地表层、植被扰动情况及废弃物的构成、堆放位置和形式等进行，预测方法主要是采用类比法，同时与实地调查相结合进行预测，预测时段根据工程的施工期确定。9.2.2.1工程建设扰动地表面积以及损坏水土保持设施面积预测根据工程施工要求及现场调查分析预测得，本项目扰动地表面积16.78hm2，其中损坏水土保持设施面积16.08hm2，扰动地表面积中包括：主体工程建设区16.08hm2以及施工生产生活区0.70hm2。工程建设过程中扰动地表面积、工程建设过程中可能造成水土流失面积见下表92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告表9-1扰动地表及造成水土流失面积表单位：hm2序号项目旱地1主体工程建设区16.082施工生产生活区0.70合计16.789.2.2.2工程建设中新增水土流失量预测本工程水土流失量预测按施工期和自然恢复期分别预测，预测方法主要采用类比法结合实地调查进行预测。经预测因工程的建设产生的水土流失总量为2.04t，新增水土流失量为1261t，其中施工期新增水土流失量1108t，占新增水土流失量的88%，是工程建设产生水土流失的主要时段。新增水土流失量中主体工程建设区新增水土流失量为1242t，占新增水土流失量的98.5%，因此，主体工程建设区是本工程的水土保持重点防治区域。9.2.3可能造成的水土流失危害工程建设过程中，由于扰动和破坏了原地貌，对当地的水土资源及生态环境带来一些不利影响，其具体表现在以下几点：（1）工程建设中由于扰动地表土，植被受到一定的破坏，加剧水土流失，使土地生产能力退化。（2）工程建设中扰动土进入河道，加速河道淤积，影响河道行洪，威胁周边居民安全。（3）造成水域水体功能下降，对生态环境造成一定影响。9.2.4水土流失防治方案92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告本工程所在的北海市属于广西壮族自治区人民政府公布的水土流失重点防治区中的重点预防保护区，根据开发建设项目水土流失防治标准适用条件、工程建设特点，确定工程水土流失防治执行一级防治标准，即扰动土地整治率达到95%，水土流失总治理度达到95％，土壤流失控制比达到1.0，拦渣率达到95％，林草植被恢复率达到97%，林草覆盖率达到27％。本阶段水土保持设计，主要是根据本工程初设资料，对各项水土流失防治工程进行设计，落实水土保持措施，使水土流失在工程建设过程中降低到最低限度，并安排对施工过程中可能造成水土流失量较大的重点区域进行监测工作，及时发现并有效控制水土流失恶化。水保设计按防治分区的具体措施如下：（1）主体工程建设防治区本工程在主体工程设计时，已采取了一些具有水土保持功能的工程措施，如对开挖的表层土进行临时堆放；工程的土方工程避开雨季施工；施工结束后对零星裸露地进行土地整治，减免新的水土流失等。根据工程施工的特点，本工程建设施工裸地产生主要是渠道开挖及土地平整时产生的裸地，为了防止水土流失，工程建设要合理安排工期，及时对开挖的土方进行回填，对暂时不能及时回填的土方，采用铺彩条编织布临时覆盖方法进行防护。（2）交通道路区本工程交通道路包括机耕路、生产路、下田坡道和错车道等。新建道路路基时将表层20cm厚耕作土层全部清理干净（遇软土地基还需将其挖除，并采用素土进行置换）后，再进行路床机械碾压，然后摊铺路15cm碎石路基并进行机械碾压，最后摊铺泥10cm级配碎石路面进行碾压。人工回填路肩内侧并用轮胎碾碾压密实。本项目施工时过程中应修筑临时排水沟，将道路积水排水附近天然沟渠中。（3）施工工厂及生活区对于为主体工程施工服务的临时工程，如施工工厂区、临时生活区等，比较容易受降雨、地表径流侵蚀，引起水土流失，该部分是防治水土流失的主要对象。本工程施工区布置在主体工程占地范围内，本区的特点是施工临时设施较多。水土流失防治的主要对象是场地边坡的临时防护和场区的临时排水措施，施工区场地内临时堆料的拦挡和排水措施，并在雨天对砂石料等做好遮盖。（4）临时堆土场区本工程有主要土方开挖为管道的土方开挖，因为开挖的多为农田，对表土的保存施工应特别重视，保护表土就是保护耕地。由于施工工序原因，表土需要临时堆放，临时堆土区在堆土前先人工清理地表杂物，之后首先建设临时截、排水设施和临时挡土墙。表土堆放时应从低处分层堆放，边坡坡率不大于1：1.75。表土堆放后遇雨天应用彩条布进行临时覆盖。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告9.2.5水土流失防治分区及水土保持措施总体布局（1）水土流失防治分区根据本工程的特点、建设时序、防治责任，结合建设活动类别和主体工程施工进度，确定本工程水土保持防治分区为：主体工程建设防治区、交通道路区防治区、施工工厂及生活区防治区、临时堆土场防治区，其中临时堆土场防治区为本工程的重点防治区。（2）水土保持措施总体布局本次项目工程由9座抽水泵站、输水管路及首部枢纽等项目区组成，本工程主体工程呈带状分布，施工路线较长，按照集中布置施工营地和设施的原则，本工程拟在首部枢纽和抽水泵站处各布置施工营地一个。施工营地内主要布置物资仓库和施工机械停放等，泵车施工道路利用现有田间道路，不需要修建新的施工道路；工程开挖料全部用于回填和土地整治，不产生弃渣。根据各水土流失防治分区的水土流失特点、危害程度和防治目标，本次水土保持设计是在已有水土保持措施的基础上进一步补充和完善，采取重点治理与面上防治相结合、植物措施与工程措施相结合、治理措施与美化绿化相结合，统筹布局各类水土保持措施，以形成完整的水土流失防治体系。在防治措施具体配置中，要以工程措施为先导，发挥其速效性和控制性，在重点地段布设工程措施的同时，必须加强植被的绿化建设，保护新生地表，塑造满足生态要求的地貌，改善和恢复责任范围内生态环境，提高土地生产力和利用率，充分发挥植物措施的后效性和生态效应，实现水土流失的根本治理，进而使工程与其周围的自然景观和人文景观融为一体。9.2.6水土保持监测水土保持监测主要对影响水土流失的主要因子、水土流失量、水土保持效益进行监测，根据工程水土流失预测成果，本次拟对主体工程建设区进行重点监测，对其他区进行巡查监测。本设计拟在工程水土流失防治责任范围内布设监测点3个，其中主体工程建设区1个，交通道路区1个，施工生产生活区1个。9.2.7水土保持投资估算根据水土保持防治措施，本工程新增水土保持总投资7.06万元。详见下表。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告表9-2新增水土保持投资估算表编号工程或项目名称单位数量单价（元）总价（万元）1回填腐殖土m3300017.535.262土地整治hm21.236850.083塑料栏带m23005.621.294塑料膜m229001.120.325撒播草籽m220000.5020.11合计7.0692 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告10、节能设计10.1概述10.1.1工程总布置及主要建筑物（1）工程总布置本次项目的主要内容：共发展高效节水灌溉面积0.5万亩，配套新建泵站9座（2）主要建筑物本项目的主要建筑物有泵房、管理房等。10.1.2机电及金属结构（1）水力机械本工程新建9座泵站，泵站机组均采用高效率、低能耗的节能产品。（2）电气接入电力系统：接入电力系统设计考虑经济、节能等因素。所有泵站均采用10kV线路供电。泵站主要设备配电：各泵站主变、站变因地制宜采用能耗较低的变压器。电动机优先选用高效、节能、铜绕组、三相交流鼠笼式异步电动机。10.1.3项目施工（1）场地施工条件交通：项目区内已经有部分混凝土路面或砂石路面，但工程区主要为甘田，交通不太便利。电力供应：因为项目施工用电量小，施工用电直接就近接附近村庄供电网络，10kV临时供电线路长度1km。施工用水：北海市滨海农场各个项目区施工用水可就地打井取水。工程临时房屋：施工生产生活用房主要新建活动板房，便于拆建。施工场地：项目区地势较平坦，无影响施工的障碍物。10.2编制依据和基础资料依据的国家法律法规、规程规范和产业政策92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告（1）《中华人民共和国节约能源法》；（2）《中华人民共和国可再生能源法》；（3）《中华人民共和国电力法》；（4）《中华人民共和国建筑法》；（5）《中华人民共和国清洁生产促进法》；（6）《国务院关于加强节能工作的决定》(国发[2006]28号)；（7）《中国节能技术政策大纲》（2006年）；（8）《国务院关于发布促进产业结构调整暂行规定的通知》(国发[2005]40号)；（9）《中国节能技术政策大纲》(2005年征求意见稿)；（10）《国家鼓励发展的资源节约综合利用和环境保护技术》(国家发改委2005第65号）；（11）《转发国家发展改革委关于加强固定资产投资项目节能评估和审查工作的通知》（水利部以水规计[2007]10号）；（12）国家发展改革委《产业结构调整指导目录》。10.3施工期能耗种类、数量分析和能耗指标10.3.1施工期能耗种类记主要施工机械设备（1）施工期能耗总类本工程施工期能耗种类主要是耗油和耗电。工程施工机械设备主要以耗油和耗电设备为主，其中土石方开挖、回填量较大的工程以耗油设备为主，基础处理等项目以耗电设备为主，混凝土浇筑项目既有耗油又有耗电设备，施工辅助生产系统主要消耗的能源为油和电，生活设施主要消耗电力能源。（2）主要施工机械设备本工程主要施工机械设备为挖掘机、混凝土搅拌机（0.4m³）、自卸汽车、手风钻、小型打夯机、施工变压器及柴油发电机组。10.3.2施工期能耗总量分析本工程建设主要消耗的能源为电能和汽油、柴油，施工期间主要的耗能项目为主体工程的开挖回填及混凝土浇筑，主要耗能机械设备为挖掘机、运输设备。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告主要工程量：土方开挖70826m³，土方回填70826m³，混凝土132m³。10.4运行期能耗种类和能耗指标10.4.1水力机械能耗种类和能耗指标（1）机械设备用能范围①泵站工作用能范围根据工程设计，泵站各机组主要选用双吸离心泵和立式轴流泵为主。根据各泵站机组的平均提水流量、额定工况点和配套电机功率得到各工程的提水流量、额定工况点和配套电机功率。②泵站用能总量各泵站的利用小时数较高，根据《泵站设计规范》（GB/T50265-1997），每座泵站需要配套一台备用水泵机组，配套电动机为水泵轴功率的1.1~1.3倍，本初设项目提水工程的轴功率总装机为293.5kW。（2）能耗指标泵站采用潜水泵和管道泵，泵房结构形式简单，安装、运行维护方便，运行效率高，运行和维护费用低。据统计，本项目各泵站平均运行效率为80%，总装机功率为293.5kW。10.4.2电气设备能耗种类和能耗指标（1）电气设备用能范围和用量①泵站用能范围根据工程设计，泵站各机组主要选用潜水泵和管道泵。根据各泵站机组的平均提水流量、额定工况点和配套电机功率得到各工程的提水流量、额定工况点和配套电机功率。②泵站用能总量据统计，本工程泵站工作计算容量为740kVA，配电变压器容量为810kVA。（2）电气能耗指标配电系统设计：本着就近引接电源的原则，合理选取各提水泵站机组输电线路形式型号，除按照电气和机械条件校核外，还按照经济电流密度进行校验，减少导线发热和损耗。配电变压器根据用电负荷的需要合理选择，避免不必要的损耗。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告10.4.3金属结构设备能耗种类和能耗指标本工程的金属结构不需要配电，不涉及能耗分析。10.4.4总体能耗分析本项目主要能耗设备为各提水泵站及配套的变压器。各泵站及配电设备选用节能型变压器，要求其空载和负载损耗均低于国家节能标准的要求值，因此，本项目工程设计中选择变压器是符合要求的。10.5主要节能降耗措施10.5.1工程设计类型及主要建筑物设计（1）工程类型设计本工程能耗主要产生于提水工程。工程类型设计比选时，在水源保证率、工程投资相当的条件下，优先考虑其他类型的引水工程措施。（2）主要建筑物设计泵房及管理房：泵房和管理房设计按《公共建筑节能设计标准》进行设计，满足二级节能标准。10.5.2机械设备节能技术（1）机组设备扬程在15m以上的泵站采用单级双吸离心泵，具有较宽的高效区和稳定的运行工况；扬程小于15m的泵站采用轴流泵，这种泵型在低扬程时运行效率高，在流量变化时轴功率变化很小，结构简单，维护成本低，水工建筑物的耗材少。（2）输水管道及阀门管道布置尽量减少水头损失，减少弯管。普通止回阀由于会产生较大的阻力，增加能量损失，因此对于高扬程长管路的泵站采用新型多功能水泵控制阀；对于低扬程短管路，在出水此设置拍门，达到防止倒流和节约能源的作用。（3）流量调节92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告对于水泵的流量调节方式有两种，阀门调节和转速条件。阀门调节方式通过增加水力损失调节流量来改变水泵运行工况，会增加电能的损耗；变频调速设备，增加投资成本。在泵站机组设备选型时，电动机容量按水泵运行可能出现的最大轴功率选配，并留有一定的配备，水泵运行范围适应泵站扬程和流量要求。10.5.3电气设备节能措施电气能耗设备主要有：提水泵站配套变压器的电能损耗、泵房照明、导线损耗、水泵配套电机和运行辅助机电设备的电能损耗。主要的节能措施有：（1）积极采用高效设备，提高电动机效率，降低设备运行费用，减少能耗。（2）配电设备采用低损耗变压器系列产品并合理布置厂变的位置降低损耗。（3）泵房和管理房照明灯具选用新型节能灯等高效节能灯具并选用低损耗镇流器等设备，减少能耗；（4）合理引接电源、合理选用导线材料变截面，降低线损耗；（5）优化电气设备布置方案，进一步降低线路损耗。10.5.4主要施工设备降低能耗的重点是选择施工机械，在选用施工机械时应按照施工进度和强度合理配备功率适当的施工设备。本工程的主要施工机械为：挖掘机、混凝土搅拌机（0.4m³）、自卸汽车、手风钻、小型打夯机、施工变压器及柴油发电机组。10.6结论和建议本工程节能效果体现在工程建设期的施工设备及工程机电设备选型，在设计时充分考虑国家相关节能规范要求，严格按规范要求设计，积极采用低耗能产品，达到节能要求。节能效果分析如下：（1）施工机械设备选型设计节能效果分析本工程根据国家的节能政策、法律、法规、行业的用能标准及规范，通过强化施工机械设备节能措施，采用节能新技术和节能工艺流程，不使用已公布淘汰的机电产品以及国家产业政策限制的产业序列和规模容量或行业已公布限制（或停止）的工艺，施工机械设备节能措施科学、有效。（2）项目节能效果综合评价92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告本工程从设计理念、施工实施等多个方面遵循国家的节能政策、法律、法规及行业的用能标准，并进行优化设计，节能措施科学、有效，符合我国固定资产投资项目节能设计要求。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告11、工程建后管理11.1落实管护制度11.1.1明确工程产权北海市滨海农场喷灌、滴灌节水灌溉工程项目建成后，工程产权为滨海农场所有，项目的管护责任由工程项目管护公司承担，项目管理范围的水利设施由工程项目管护公司在主管部门的指导下统一管理、统一规划、统一维修养护。接入农户田地的喷头由各分场组织（或用水户）实行管理，按照“谁投资、谁管理、谁建设、谁受益”的原则，明晰工程产权，划分职责，明确责、权、利关系。11.1.2工程管护模式1、管理模式工程项目管护机构直接在农场的直接指导下开展工作。实行统一领导、明确责任、分级管理，推行分级负责管理制度，严格执行《水法》、《公司法》和《广西农田水利工程管理办法》等有关法律法规，制订落实工程项目灌区管理制度，自主经营，独立核算，自负盈亏，建立健全工程项目管理模式，强化工程管理效益。工程效益管理机构的管理主体为各分场。项目区内滨海农场项目区各个生产队分别派出1人参与公司的供配水管护工作，喷头等小型设施维护等具体业务工作。2、管理职责农场主管部门的职责：对工程项目的管护公司负有管理责任，负责监督检查项目区内水利工程的管理养护和安全运行，对其直接管理的水利工程负有资金监督使用和资产管理的责任。水管单位的职责：负责水利工程的资产管理、运行和维护，保证水利工程的安全，制定工程管理各种制度，搞好工程管理各种合同，做好供用水计划、履行供用水各种合同等。灌区各分场职责：负责宣传教育群众爱护水利设施；负责协调用水户做好用水计划、签订用水等合同，按合同代收水费，并在放水前一天交到水管单位；负责组织灌区用水户对喷头等小型设备的管护、维修，保证用水设备安全、畅通运行。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告灌区用水户的职责：爱护水利设施，保护水土资源和改善生态环境，按时交纳水费，负责入户田地输送喷头等小型供水设施的维护工作。3、管理制度管理组织与当地用水户签订灌溉面积合同、水费征收合同、工程管护合同、供水用水合同等各项制度。具体实施方案由县政府牵头商量制订后监督落实。4、水价管理建立合理的水价形成机制，强化水费计收管理制度，逐步理顺水价形成机制。水利工程供水水费为经营性收费，供水价格要按照补偿成本、合理收益、公平负担、促进节水、统筹兼顾的原则，由政府物价主管部门核定，对农业用水和非农业用水要区别对待，分类定价，逐步实行累进加价，水管单位不再需要依靠地方政府的力量进行水费征收，减少征收环节，明确征收主体；做到供需直接见面，实行合同制供水，收费到村屯用水户田地亩数。同时，与用水户搞好供水、管水、收费工作，解决供用水的纠纷，形成一条龙服务，真正做到服务好，收费好。农业用水价按补偿供水成本的原则核定，不计利润和税金；非农业用水价格在补偿供水成本、工作经费上纳入公共财政支出，使水费真正用到工程维护和建设上。加强水价监督检查。县物价部门要依法查处乱收费、搭车收费等价格违法行为，不断完善社会监督机制，实行灌区水费计收公示制。县财政、物价、水利等部门要加强对水价、水量和水费收支情况的监督，可从用水户中聘请水价水费义务监督员进行监督工作，及时反映农业水价和水费计收与使用中存在的问题。11.1.3管理范围和保护范围为确保工程安全有效运行，铁山港区小农水重点县高效节水灌溉项目管理单位应加强对管理范围和保护范围的管理。按照《广西水利工程管理条例》的有关规定，确定工程管理范围和保护范围如下：工程管理范围需征地，主要包括以下部分：a、抽水泵站（包括水池）、首部枢纽工程占地范围为管理范围；b、管理所需的生产、生活用房。工程保护范围不需征地，主要包括以下部分：a、抽水泵站以外50m为保护范围；b、输水管中心线以外5m92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告为保护范围，同时应对管道侧边和抽水泵站周边立桩定界。11.1.4运行管理制度11.1.4.1设施管理a、抽水泵站及输水管道及时对取水头部杂物进行清理，保证进水顺畅，定期对调节水池进行清洗，防止调节水池淤积泥沙；抽水水泵要配套合理，启动保护装置应完善，保证机电设备安全运行；输水管路及设备要做定期检查，出现故障及时维修。b、首部设施定期清理过滤系统，防止堵塞损坏水泵及管道，定时观测首部枢纽流量、压力，潜水泵配套合理，启动保护装置完善，保证机电设备安全运行；保证管理用房中各种设备的正常运行，准时准确的对施肥装置进行启闭；管路设备要做定期检查，及时维修更新；运行和停机要和天剑滴灌运行一致，注意防止产生水锤压力，损坏水泵和管路；管路上的计量、测压设备要完善、准确，如有不准，马上校验。c、微灌设备微灌设备在运行前应进行检查，应对调压罐、过滤器、施肥装置、灌水器及其联接进行检查和补换，设备应符合规范要求。开机时要避免水锤的发生，应将总阀关闭，打开准备灌水管道上的所有排气阀排气，然后启动水泵。待水泵正常运行后，缓慢地开启总阀，向管道内充水，充水时间视系统管道大小而定，一般不得小于15分钟，然后缓慢关闭排水阀，使管内压力逐渐升到额定工作压力。运行时应检查机泵及首部其他设备的工作状况、管路压力变化。根据作物生长需要，由微灌系统施加可溶性化肥、农药，专职工作人员记载每次的灌水日期，灌水时数及灌水量。11.1.4.2用水管理a、灌区渠水喝当地水源工程供水应服从流域防汛指挥机构对防洪、排涝、抗旱的统一调度，做好灌区内的防洪、排涝、抗旱工作，保障防洪、排涝、抗旱的安全。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告b、灌区应实行有计划供水、按合同供水。灌区内各用水机构应根据具体情况向用水管理机构提出用水时间和用水量申请计划，灌区管理机构应按经灌区管理委员会审议通过的供水计划，组织实施供水。灌溉期间，灌区管理人员应对用水农户进行技术指导，掌握进度，及时处理水事纠纷。c、在运行管理中，严格按照试验测定的灌溉制度进行灌溉，各轮灌组执行设计，控制水源的开户。用水户必须服从统一的供水调度，任何单位和个人不得拦截和抢占水源，不得擅自放水，不得扰乱供水秩序。11.2落实管护经费为了分析项目区优质高产高糖糖料蔗示范基地建设项目的经济合理性，对北海市滨海农场各生产队的喷灌节水灌溉工程进行成本水价测算。水价测算依据为广西区物价局、水利厅“桂价格字[2004]41号”附件《广西水利工程供水价格测算办法》。根据自治区物价局、水利厅“桂价格字[2004]41号”《广西水利工程供水价格管理实施办法》第七条之规定，水利工程供水价格由供水生产成本、费用、税金和利润构成。（1）水利工程供水生产成本（即制造成本）是指正常供水生产过程中发生的直接工资、直接材料费、其他直接支出以及固定资产折旧费、修理费、水资源费等制造费用。（2）费用是指为组织和管理供水生产经营而发生的合理销售费用、管理费用和财务费用。（3）税金是指供水经营者按国家税法规定应缴纳的，并可计入水价的税金。（4）利润是指供水经营者从事正常供水生产经营获得的合理收益。利润按净资产利润率分类核定。由于喷灌节水灌溉工程投资和运行成本较高，而农民的负担能力有限，是需要政府公共财政给予强有力扶持的农村公共基础设施，因此在测算成本水价时暂不计列税金和利润，即本建设方案所测算的成本水价仅包括供水生产成本和供水费用，供水费用也仅考虑销售、管理费用中的工资和工资附加费用。在国家对农业灌溉工程实行优惠政策的条件下，能达到本建设方案所测算的成本水价，基本可以维持供水工程良性运行。经计算，2014年实施的滨海农场优质高产高糖糖料蔗示范基地建设项目灌溉工程的成本水价在0.57元/m3~0.83元/m3之间。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告12、设计概算12.1工程概况项目区位于北海市，项目区包括滨海农场本部三队1000亩、八队500亩、十二队1164亩、前卫分场滴灌基地700亩、六队600亩、珠光分场一队618亩、二队418亩。广西农垦国有滨海农场隶属广西区农垦局，位于广西壮族自治区北海市来境内，地理位置为东经109°15’至109°35’，北纬21°25’至21°50’之间。属亚热带季风型海洋气候，年平均气温22.6℃，7～8月份气温最高，多年极端最高温37.1℃，极端最低温2℃，无霜期344天，多年平均降雨量为1703.0mm，地下水资源丰富。主体工程主要工程量：建设主要内容包括泵房9座，检查井22座，铺设地埋管道100325m，挖方7.08万m3，填方7.08万m3，混凝土用量132m3主体工程主要材料用量：潜水泵9台，管道泵9台，铺设管道100532m，配套喷头203个，滴管带283万米。12.2编制依据和编制原则12.2.1编制依据（1）广西水利厅桂水基[2007]38号文；（2）广西水利厅桂水基[2003]13号文；（3）广西水利厅2007年颁发的《广西壮族自治区水利水电建筑工程概算定额》；（4）《广西水利水电工程机械台时费定额》(2007年)；（5）国家计委、建设部计价格[2002]10号文；（6）国家发改委、建设部发改价格[2006]1352号文；（7）广西水利厅桂水基[2007]18号文；（8）2014年第1期《北海市建设工程造价信息》。12.2.2相关费率及指标项目总投资由各单项工程的建筑工程费、设备及安装工程费、临时工程费、独立费和预备费等部分组成。（1）人工预算单价按“桂水基[2007]38号及桂水基【2013】18号”文规定，人工预算单价为5.25元/工时，其中，以3.46元/小时为基价，以1.79元/小时为价差进入单价分析。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告（2）主要材料预算价格材料预算价格根据2014年第1季度《北海市建设工程造价信息价》建筑材料市场预算价格，本价格计算仅增加计算运输费。进入工程直接费的主要材料价格，按预算价列入相应的建筑工程费中。①施工用水、电、风：采用《广西水利水电工程设计概（预）算编制规定》参考价格及信息价，电1.2元/kw.h、风0.15元/m³、水4.5元/m³、②主要材料预算价格水泥500元/t、钢筋4250元/t、汽油10700元/t、柴油95700元/t、块石70元/m³、碎石70元/m³、砂70元/m³。详见本文“主要材料预算价格表”。（3）建筑工程建筑工程单价由直按工程费、间接费、企业利润、价差、税金五部分组成。直接工程费由直接费（人工费、材料费、机械使用费）、其他直接费、现场经费三部分组成；间接费由管理性费用、社会保障及企业计提两部分组成。各项目费用的费率取值分别为：①其它直接费计算基础为直接费，建筑工程费率为2.5%。②现场经费表12-1现场经费费率表序号工程类别计算基础现场经费（%）1土方工程直接费42石方工程直接费63土石填筑工程直接费64混凝土浇筑工程直接费65钢筋制作安装工程直接费36模板工程直接费67其它工程直接费592 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告③管理费表12-2管理费费率表序号工程类别计算基础管理费（%）1土方工程直接工程费32石方工程直接工程费53土石填筑工程直接工程费54混凝土浇筑工程直接工程费35钢筋制作安装工程直接工程费36模板工程直接工程费57其它工程直接工程费4④社会保障及企业计提费费率按人工费的38％⑤企业利润=（直接工程费+间接费）×7%⑥税金=（直接工程费+间接费+企业利润）×3.37%（4）设备及安装工程设备及包括设备费建筑安装费两部分，设备原价根据厂家报价为主，无厂家资料按市场信息价取定，安装费为设备费的20%。（5）临时工程临时工程只包括临时工程费为永久建筑的2.5%。（6）独立费用①项目建设管理费建设单位管理费：按一至三部分投资的百分比计算；工程管理经常费用按一至三部分建安工作量的1.5%计算。②工程建设监理费工程建设监理费按照“发改价格[2007]670号文”规定计算。③项目技术经济评审费项目技术经济评审费按一至三部分投资的0.1%计算。④其它工程保险费按一至三部分合计的0.5%计算；招标业务费按国家发展与改革委员会计价格[2002]1980号文关于印发《招标代理服务收费管理暂行办法》的通知计算；工程验收抽检费按一至三部分建安工作量的0.2%计算；建筑工程意外伤害保险费按一至三92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告部分建安工作量的3‰计算。（7）预备费基本预备费按一至四部分工程投资之和的5%计算。12.3工程概算广西农垦国有滨海农场片区高效节水灌溉工程总投资为1086.59万元，其中建筑工程费159.47万元，设备及安装工程746.77万元，临时工程22.72万元，独立费用94.14万元（其中建设管理费48.99万元，生产准备费3.04万元，科研勘察设计费28.43万元，其他13.68万元），环境投资12.4万元（其中水土保持工程投资7.06万元，环境保护工程投资5.34万元）。12.4资金筹措与管理按照《广西50万亩优质高产高糖糖蔗料基地建设试点水利化项目》的资金补助标准：资金的筹措是：42%是自治区财政，28%是市县财政，30%是农场筹措。此次项目总投资1086.59万元。（1）申请自治区财政投资456.37万元；（2）市县财政补助投资304.25万元；（3）农场自筹325.98万元；建立健全农田水利建设项目和资金管理的制度和办法，切实规范项目建设和资金使用的管理，并建立经常性农田水利项目资金专项检查制度，加强监督检查和跟踪问效。92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告13、项目效益及经济评价分析13.1改善农业生产条件方面项目区地势平坦、地形起伏不大，多年来，一直采用漫灌的方式灌溉，不仅浪费水资源，而且浪费了大量的人力物力。缺乏有效的灌溉设施一直是农作物单产提高的主要制约因素。项目实施后，增加了项目区的灌溉供水能力，项目区新增有效灌溉面积将达到5092亩，灌溉水利用系数提高到0.90。极大地改善了项目区的农业生产条件。13.2新增农产品生产能力和产值本项目区内的甘蔗种植缺乏灌溉设施，平均亩产仅为5t左右，严重制约着当地甘蔗单产的提高。通过使用喷灌滴灌技术，不仅节水省肥、便于管理，亦能显著提高甘蔗单位亩产和品质。根据滨海农场三队、十二队的喷灌技术的运用经验，采用喷灌节水灌溉工程配合其他先进栽培技术后甘蔗平均每亩产可达8t，较灌区现状平均每亩增产3t。根据《水利建设项目经济评价规范》附录C的规定，甘蔗的影子价格可按当地市场价格计算。目前当地原料蔗平均价格为0.48元/kg左右。农作物增产既有灌溉的作用，也有农业技术措施的作用，因此增产量必须由水利和农业部门进行效益分摊。另外，本项目的部分灌溉要利用现有水利工程提供水源，因此还应与现有水利工程进行效益分摊。根据有关的项目区试验资料及经验，本次设计灌溉效益水利分摊系数取0.45。本项目实施后效益计算成果见表13-1。由表可知，项目区新增灌溉效益324万元。表13-1工程设计水平年灌溉效益计算表作物灌溉面积（亩）面积增产（kg/亩）增产（吨）单价（元/kg）分摊系数灌溉效益（万元）甘蔗50003000150000.480.4532413.3社会效益和生态环境效益13.3.1社会效益92 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告灌溉工程实施后，首先是促进了农业结构的调整，增强了农业抵御自然灾害的能力。同时带动了节水灌溉设备生产企业的发展。其次是从水资源管理、资金管理、工程建设使用和维护、科技推广、效益测评、发展思路与模式等方面形成了相对规范的完整体系，为今后节水技术的辐射推广提供了经验。再次是可以合理开发利用水资源，提高水的利用率，缓解水资源短缺的矛盾，在改善和扩大灌溉面积的同时，保证和提高农民的收入，改善农民的生活条件，并使农业由粗放型经营向集约化经营转变。同时，在一定程度上将缓解水资源开发的压力，并有利于提高水资源的综合效益，带动农牧业和地方经济的快速发展。对于社会稳定、经济繁荣、民族团结都起着积极的作用。13.3.2生态效益项目实施后，灌溉条件得到改善。有利于农村环境绿化和水土保持，从而促进农村生态繁衍走向良性循环，同时灌溉条件的改善使项目区的土壤水分含量充足，湿地面积也有所增加，为各种野生动物提供良好的生产环境，改善农村生态环境和保持土壤和水环境平衡具有明显的作用。13.4国民经济评价13.4.1经济评价分析本项目经济评价编制依据2006年8月由国家发改委建设部发布的《建设项目经济评价方法与参数》(第三版)，1994年发布的《水利建设项目经济评价规范》（SL72-94），水利部水财[1995]281号文。（1）价格水平年：2013年3月；（2）计算期分析：项目建设期为1年，正常运行期按规范取15年，整个工程经济评价计算分析期为16年；（3）社会折现率：本工程是水利灌溉工程，经济评价的社会折现率按规范取8%。13.4.1.1费用计算本建设项目的费用包括固定资产投资、年运行费金和流动资金。1、固定资产投资：本项目工程总投资为1086.59万元，根据《水利建设项目经济评价规范》附录E水利建设项目国民经济投资简化调整办法，剔除属于国民经济内部转移的支付费用后(如计划利润、税金、价差预备费等)，综合调整费率约为0.95，调整后的固定资产投资为1032.26万元。2、年运行费项目年运行费包括工资及福利费、材料费、维护费、其他费用等。(1)工资福利费本工程建成后需增加管理生产人员总计792 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告人，根据我区现行工资福利情况，人均年工资福利费用约为10000元，则计算年工资福利总额为：7人×10000元/人＝7万元此部分人工工资影子换算系数根据《规范》按1.0计，则调整前、后值相同。(2)动力费年供水量为199.38万m³，项目总能力为1496m³/h，总配套功率为592KW，该项目区抽水用电的影子价格按0.36元/KW·h，计算电费为：(300.9/1496)×592×0.36=42.86万元(3)维护费工程维护费按固定资产投资的1%计，则本项目的维护费用为：1096.31万元×1%=10.96万元(4)其他费用其他费用按(1)～(3)项合计的10％计：(7+42.86+10.96)×10%=6.08万元则(1)～(4)项合计为年运行费66.9万元。3、流动资金参照类似工程按月运行费的2倍考虑：66.9/12×2=11.15万元流动资金从项目运行第一年开始投入。14.4.2.2效益计算1、直接效益本项目计划一年完工，以增量效益法计算工程所获得的直接效益。农业增产效益是农业和水利技术措施综合作用的结果，因此水利灌溉增产效益采用分摊系数法进行计算。本项目分摊系数参照类似工程确定为0.45，项目建成后新增灌溉效益主要是灌溉增产效益。灌溉增产效益按项目向农牧业提供足水灌溉用水可获得的效益计算，根据作物的种类及增产产量计算本项目灌溉增产效益。2、间接效益本项目以甘蔗节水技术设施建设为重点内容，在实现甘蔗滴灌的同时也实现了精准施肥，降低了甘蔗生产成本，同时提高了甘蔗的品质和产量，有着良好的技术示范效果。通过项目的实施，可提高水的有效利用率，改善项目区灌溉条件。使项目区500092 广西农垦国有滨海农场0.5万亩优质高产高糖糖料蔗基地建设试点水利化项目初步设计报告亩甘蔗充分发挥效益，改变了无法引用渠道自流灌溉，甘蔗不能得到适时足额灌溉的局面。该项目的实施，能确保现有项目区甘蔗的足额灌溉用水。同时，由于本项目节水技术设施用水量少，滴灌灌水均匀，地面不积水，甘蔗地表间的空气湿度比常规灌明显降低，对减少蔗田间病虫害，提高甘蔗产量和品质有较好的作用。本项目的实施可降低甘蔗生产成本，提高甘蔗生产经济效益。13.4.2国民经济评价根据经济评价指标的计算结果，本工程的经济内部收益率为23.91%，大于社会折现率8%；经济净现值为1081.84万元，大于零；经济效益费用比为1.73，大于节水灌溉规范规定的1.20，说明本工程的国民经济评价合理可行。表13-2经济评价分析表年份效益流量B(年末）费用流量C净效益流量（B-C)（年末）累积净效益流量（年末）效益流量B(年末）回收固定资产余值及流资合计投资年初费用（年末）合计（年末）(B-C)168.0868.08-68.080-65.462238.7738.774.824.8233.950-34.073338.7738.774.824.8233.950-3.891438.7738.774.824.8233.95025.129538.7738.774.824.8233.95053.034638.7738.774.824.8233.95079.865738.7738.774.824.8233.950105.664838.7738.774.824.8233.950130.471938.7738.774.824.8233.950154.3241038.7738.774.824.8233.950177.259合计评价指标：经济内部收益率：23.91%经济效益费用比：1.73经济净现值：1081.8492'
