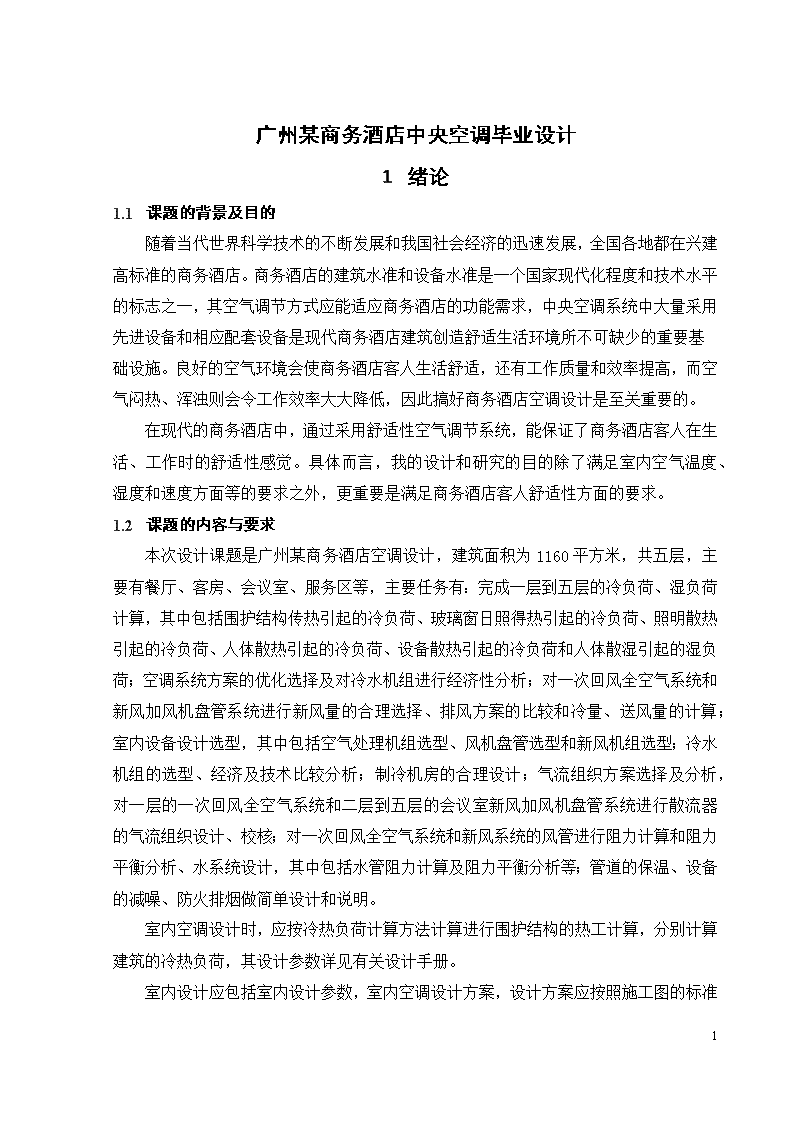

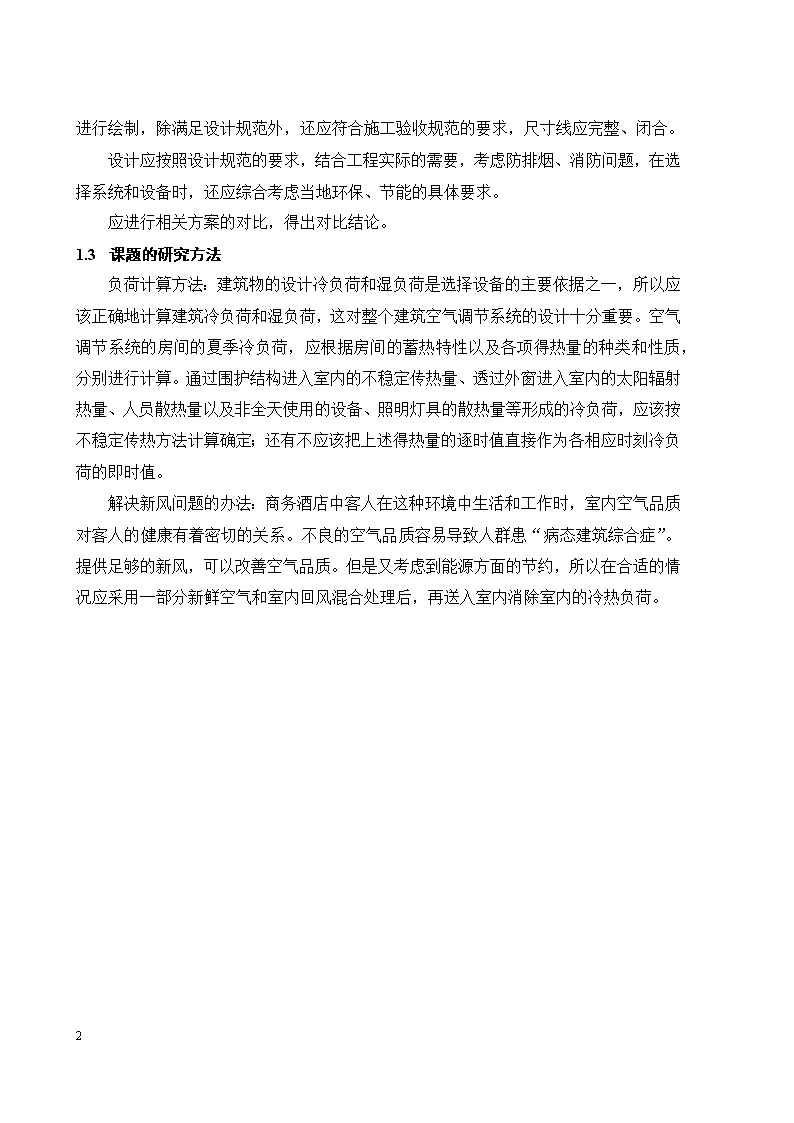

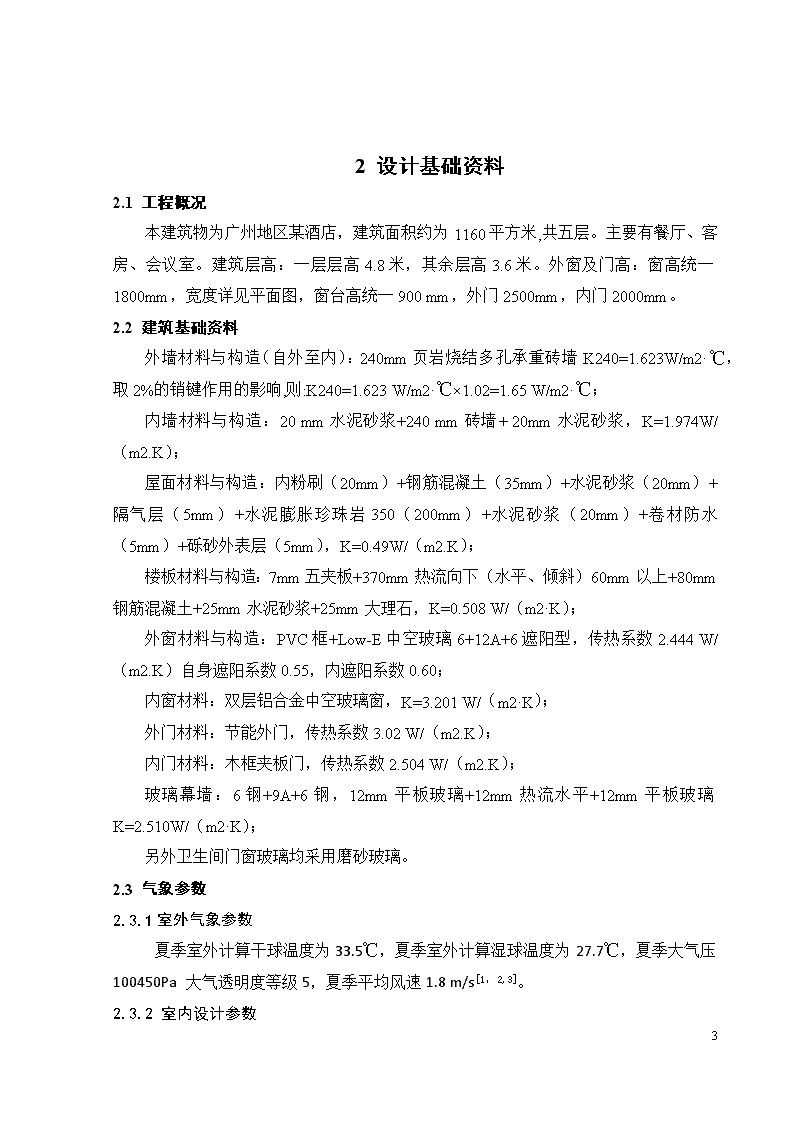

'广州某商务酒店中央空调毕业设计1绪论1.1课题的背景及目的随着当代世界科学技术的不断发展和我国社会经济的迅速发展，全国各地都在兴建高标准的商务酒店。商务酒店的建筑水准和设备水准是一个国家现代化程度和技术水平的标志之一，其空气调节方式应能适应商务酒店的功能需求，中央空调系统中大量采用先进设备和相应配套设备是现代商务酒店建筑创造舒适生活环境所不可缺少的重要基础设施。良好的空气环境会使商务酒店客人生活舒适，还有工作质量和效率提高，而空气闷热、浑浊则会令工作效率大大降低，因此搞好商务酒店空调设计是至关重要的。在现代的商务酒店中，通过采用舒适性空气调节系统，能保证了商务酒店客人在生活、工作时的舒适性感觉。具体而言，我的设计和研究的目的除了满足室内空气温度、湿度和速度方面等的要求之外，更重要是满足商务酒店客人舒适性方面的要求。1.2课题的内容与要求本次设计课题是广州某商务酒店空调设计，建筑面积为1160平方米，共五层，主要有餐厅、客房、会议室、服务区等，主要任务有：完成一层到五层的冷负荷、湿负荷计算，其中包括围护结构传热引起的冷负荷、玻璃窗日照得热引起的冷负荷、照明散热引起的冷负荷、人体散热引起的冷负荷、设备散热引起的冷负荷和人体散湿引起的湿负荷；空调系统方案的优化选择及对冷水机组进行经济性分析；对一次回风全空气系统和新风加风机盘管系统进行新风量的合理选择、排风方案的比较和冷量、送风量的计算；室内设备设计选型，其中包括空气处理机组选型、风机盘管选型和新风机组选型；冷水机组的选型、经济及技术比较分析；制冷机房的合理设计；气流组织方案选择及分析，对一层的一次回风全空气系统和二层到五层的会议室新风加风机盘管系统进行散流器的气流组织设计、校核；对一次回风全空气系统和新风系统的风管进行阻力计算和阻力平衡分析、水系统设计，其中包括水管阻力计算及阻力平衡分析等；管道的保温、设备的减噪、防火排烟做简单设计和说明。室内空调设计时，应按冷热负荷计算方法计算进行围护结构的热工计算，分别计算建筑的冷热负荷，其设计参数详见有关设计手册。室内设计应包括室内设计参数，室内空调设计方案，设计方案应按照施工图的标准101 进行绘制，除满足设计规范外，还应符合施工验收规范的要求，尺寸线应完整、闭合。设计应按照设计规范的要求，结合工程实际的需要，考虑防排烟、消防问题，在选择系统和设备时，还应综合考虑当地环保、节能的具体要求。应进行相关方案的对比，得出对比结论。1.1课题的研究方法负荷计算方法：建筑物的设计冷负荷和湿负荷是选择设备的主要依据之一，所以应该正确地计算建筑冷负荷和湿负荷，这对整个建筑空气调节系统的设计十分重要。空气调节系统的房间的夏季冷负荷，应根据房间的蓄热特性以及各项得热量的种类和性质，分别进行计算。通过围护结构进入室内的不稳定传热量、透过外窗进入室内的太阳辐射热量、人员散热量以及非全天使用的设备、照明灯具的散热量等形成的冷负荷，应该按不稳定传热方法计算确定；还有不应该把上述得热量的逐时值直接作为各相应时刻冷负荷的即时值。解决新风问题的办法：商务酒店中客人在这种环境中生活和工作时，室内空气品质对客人的健康有着密切的关系。不良的空气品质容易导致人群患“病态建筑综合症”。提供足够的新风，可以改善空气品质。但是又考虑到能源方面的节约，所以在合适的情况应采用一部分新鲜空气和室内回风混合处理后，再送入室内消除室内的冷热负荷。101 2设计基础资料2.1工程概况本建筑物为广州地区某酒店，建筑面积约为1160平方米,共五层。主要有餐厅、客房、会议室。建筑层高：一层层高4.8米，其余层高3.6米。外窗及门高：窗高统一1800mm，宽度详见平面图，窗台高统一900mm，外门2500mm，内门2000mm。2.2建筑基础资料外墙材料与构造（自外至内）：240mm页岩烧结多孔承重砖墙K240=1.623W/m2·℃，取2%的销键作用的影响,则:K240=1.623W/m2·℃×1.02=1.65W/m2·℃；内墙材料与构造：20mm水泥砂浆+240mm砖墙+20mm水泥砂浆，K=1.974W/（m2.K）；屋面材料与构造：内粉刷（20mm）+钢筋混凝土（35mm）+水泥砂浆（20mm）+隔气层（5mm）+水泥膨胀珍珠岩350（200mm）+水泥砂浆（20mm）+卷材防水（5mm）+砾砂外表层（5mm），K=0.49W/（m2.K）；楼板材料与构造：7mm五夹板+370mm热流向下（水平、倾斜）60mm以上+80mm钢筋混凝土+25mm水泥砂浆+25mm大理石，K=0.508W/（m2·K）；外窗材料与构造：PVC框+Low-E中空玻璃6+12A+6遮阳型，传热系数2.444W/（m2.K）自身遮阳系数0.55，内遮阳系数0.60；内窗材料：双层铝合金中空玻璃窗，K=3.201W/（m2·K）；外门材料：节能外门，传热系数3.02W/（m2.K）；内门材料：木框夹板门，传热系数2.504W/（m2.K）；玻璃幕墙：6钢+9A+6钢，12mm平板玻璃+12mm热流水平+12mm平板玻璃K=2.510W/（m2·K）；另外卫生间门窗玻璃均采用磨砂玻璃。2.3气象参数2.3.1室外气象参数夏季室外计算干球温度为33.5℃，夏季室外计算湿球温度为27.7℃，夏季大气压100450Pa大气透明度等级5，夏季平均风速1.8m/s[1，2,3]。2.3.2室内设计参数101 表2-1室内设计参数表房间名称夏季设计温度（℃）夏季相对湿度（%）设备功率（W/m^2）灯光功率（W/m^2）人员数量（m^2/人）新风量（m^3/h.人）餐厅256513131.525客房256520151560m^3/h会议室27655182.530服务室26651312518101 3负荷计算3.1冷负荷和湿负荷的概念为连续保持空调房间恒温、恒湿，在某一时刻需向房间供应的冷量称为冷负荷；为维持室内相对湿度恒定需从房间去除的湿量称为湿负荷。房间冷、湿负荷也是确定空调系统送风量及各种设备容量的依据[1，2,6,7]。冷负荷主要由以下几种：1、外墙及屋面瞬变传热引起的冷负荷；2、玻璃窗瞬变传热引起的冷负荷；3、透过玻璃窗的日射得热引起的冷负荷；4、照明散热引起的冷负荷；5、人体散热引起的冷负荷；6、设备散热引起的冷负荷；湿负荷主要有以下几种：1、人体散湿；3.2外墙瞬变传热引起的冷负荷LQ=FK(tl+td-tn)（3.1）式中：LQ——外墙传热引起的冷负荷，W；F——外墙的计算面积，m²；K——外墙传热系数，W/(m²·℃)；tn——室内设计温度，℃；tl——外墙的冷负荷计算温度逐时值，℃；td——外墙冷负荷计算温度地点修正值，℃；3.3屋顶瞬变传热引起的冷负荷LQ=FK(tl+td-tn)（3.2）式中：LQ——屋顶传热引起的冷负荷，W；F——屋顶的计算面积，m²；K——屋顶传热系数，W/(m²·℃)；tn——室内设计温度，℃；tl——屋顶的冷负荷计算温度逐时值，℃；101 td——屋顶冷负荷计算温度地点修正值，℃；3.4内围护结构引起的冷负荷LQ=FK(to,m+Δta-tn)(3.3)式中：LQ——内围护结构传热引起的冷负荷，W；F——内围护结构的计算面积，m²；K——内围护结构传热系数，W/(m²·℃)；to,m——夏季空调室外计算平均温度，℃；Δta——附加温升，℃，取邻室平均温度与室外平均温度的差值；tn——室内设计温度，℃；3.5外窗玻璃瞬变传热引起的冷负荷LQ=kFK(tl+td-tn)(3.4)式中：LQ——外窗玻璃瞬变传热引起的冷负荷，W；F——窗口的计算面积，m²；k——外窗传热系数修正值；K——玻璃窗的传热系数，W/(m²·℃)；tn——室内设计温度，℃；tl——玻璃窗冷负荷温度的逐时值，℃；td——外窗冷负荷计算温度地点修正值，℃；3.6照明散热引起的冷负荷LQ=F*CLQ*q(3.5)式中：LQ——照明设备散热引起的冷负荷，W；F——室内建筑面积，m²；CLQ——照明散热冷负荷系数；q——室内照明单位面积负荷，W/m²；3.7人体散热引起的冷负荷LQ=nφ(qsCLQ+ql)(3.6)式中：LQ——人体散热引起的冷负荷,W；qs——不同室温和劳动性质成年男子显热散热量,W；ql——不同室温和劳动性质成年男子潜热散热量，W；101 n——室内全部人数；φ——群集系数；CLQ——人体显热散热冷负荷系数；3.8设备显热散热引起的冷负荷LQ=QS*CLQ(3.7)式中：LQ——设备散热引起的冷负荷，W；QS——设备实际显热散热量，W；CLQ——设备散热冷负荷系数；3.9人体散湿引起的湿负荷Wr=0.001nφw(3.8)式中：Wr——人体的湿负荷，kg/h；n——室内全部人数；φ——群集系数；w——每名成年男子的散湿量，g∕h；3.10由鸿业软件计算负荷房间编号：一层北边的餐厅为1001号，南边的餐厅为1002号，开放式商店、休息厅和大厅为1003号；二层房间按逆时针编号，从靠近北边的杂物房的客房编号为2001开始，一直编号到2020，其中2011为新风机房：三层到五层的房间同二层房间编号一样。负荷计算如表3-1,3-2,3-3，由于二、三、四层负荷一样，所以只计算一层、二层和五层的负荷就可以了，具体见附录A[4,5]。101 4空调系统方案的选择空气调节系统一般由空气处理设备和空气、水输送管道以及制冷机组等所组成。根据需要，空气调节系统有多种不同形式。在工程上考虑到建筑物的用途、规模和性质，热湿负荷的特点，温湿度调节和控制的要求，制冷机房的面积和位置，初投资和运行维修费用等诸多因素，应选择合理的空气调节系统系统[2，6,7]。4.1按空气处理设备的设置情况分类4.1.1集中系统是指系统的所有空气处理设备（风机、冷却器、加温器、过滤器）都集中设在一个空调机房的空气调节系统。4.1.2半集中系统除了集中空调机房外，半集中系统还设有分散在被调房间的二次设备，多设有冷热交换装置，它的功能主要是在空气进入被调房间前，对来自集中处理设备的空气进一步补充处理，如独立新风加风机盘管系统。4.1.3分散系统是指把冷热源和空气处理输送设备集中设在一个箱体内形成一个紧凑的空气调节系统。4.2按负担室内负荷所用介质种类分类4.2.1全空气系统是指空调房间的室内负荷全部由经过处理的空气来负担的空气调节系统。此种空气调节系统适用于较大的空间，使用风量较大，要有较大的风道或较高的风速，但是会产生噪音问题。4.2.2全水系统是指空调房间的热湿负荷全靠水作为冷热介质来负担的空气调节系统。因为水的比热比空气大，所以要处理相同负荷时，水系统所需的管道占空间比全空气系统减小了许多。但水只能来消除余热余湿量，并不能解决房间的通气问题。所以全水系统只适用于小空间人流密度也不大，要求室内品质不高的场所。4.2.3空气—水系统是指由水和空气共同承担空调房间负荷的空气调节系统，即可以用占用少量空间水系统来承担室内负荷，是现在大型建筑广泛采用的空气调节系统。101 4.3按集中式空调系统处理的空气来分类4.3.1封闭式系统这种空气调节系统所处理的空气全部来自空调房间本身，没有室外空气补充，全部为再循环空气。这种空气调节系统冷热量消耗最省，但是卫生效果最差。4.3.2直流式系统这种空气调节系统其所处理的空气全部都是来自室外，室外空气经处理后送入室内，然后全部排出室外。这种空气调节系统能量消耗较大，但是卫生效果较好。4.3.3混合式系统这种空气调节系统是上述两种系统的混合，处理的空气来源为部分回风加部分新风。此系统既能满足卫生要求，由经济合理，故应用广泛。4.4按送风管风速来分类4.4.1低速系统是指主风管风速低于15m/s的空气调节系统，对于公用和民用建筑住风管风速不超过10m/s。4.4.2高速系统是指主风管风速高于15m/s的空气调节系统，对于公用和民用建筑住风管风速一般超过10m/s。4.5集中系统按送风量是否有变化来分类4.5.1定风量系统是指送风量不变的集中式空气调节系统。4.5.2变风量系统是指风量随室内负荷变化而变化的集中式空气调节系统。4.6按送风管数目来分类4.6.1单风管系统是指仅有一个送风管的空气调节系统，夏天送冷风，冬天送热风。4.6.2双风管系统是指空气经处理后分别用两个风管送出的空气调节系统。101 表4-1各种空气调节系统比较空气调节系统初投资电耗能机房面积房间个别控制温温湿度精度采用全新风维修设计施工技术低速定风量单风管中中中-大难中可简中高速定风量单风管小-中大中难中可简高低速变风量中-大大中-大可中-高可简-中高低速双风管大中-大大可高可简中分区机组系统中小-中中难中可简-中中新风加风机盘管小小-中小可中不可繁中4.7空调系统方案的确定根据设计要求和建筑物的特点，及其的作用，选用了一次回风的全空气系统和风机盘管加新风系统。由于本建筑物的一层为餐厅、开放式商店、休息厅和大厅，空间大，人流密度大，空气要求质量高，所以采用一次回风的全空气系统。二层到五层的客房和服务室的人员少，空间小，需要新风量不大，而新风管与风机盘管的送风口可以一同从房间门顶将风吹出去使风贴房顶射流，这种气流组织较好，完全可以满足这种小房间的要求，而且根据各种手册中的校核可知这种气流组织形式较好，可使室内各种的气流均101 匀。二层到五层的会议室空间大，人员数量多，但不是经常使用，所以应该单独设置系统，考虑各种因素，可以选择新风管串接风机盘管的系统。4.8经济性分析由于设备的选型涉及投资问题，还有运行费用，在本设计中，根据现场条件，对各种可能的方案进行了认真的分析和比较水冷制冷机组与风冷制机组的技术经济比较:水冷制冷机组初投资大，运行费用高，系统复杂，管理麻烦；风冷制冷机组初投资小，运行费用低，系统简单，管理方便。由于建筑规模较小，没有地下室，综合各种因素，选择风冷制冷机组，经济费用低。101 5风量和冷量计算5.1一次回风系统5.1.1新风量的确定一般空调系统中新风量的确定要遵循一下三个原则a．补充局部排风的排风量房间设有机械排风时，新风量应能补充这部分排放量b．保证空调房间正压要求的正压风量空调房间相对于室外保持正压是为了防止室外空气渗入空调房间内，干扰室内空调参数。空调房间正压值按规范规定不应大于50Pa。通常保持正压值在5-10Pa即可。c.卫生标准要求的风量根据《采暖通风与空气调节设计规范》的规定，民用建筑中人员所需最小新风量按国家现行卫生标准确定；工业建筑中应保证每人不小于30m3/h的新风量[1,2]。5.1.2送风温差的确定空调系统夏季送风温差，应根据风口类型、安装高度和气流射程长度以及是否贴附等因素确定。舒适性空调，送风高度小于或等于5m时，不宜大于10℃，送风高度大于5m时，不宜大于15℃。工艺性空调，按下表采用[1，2]。表5-1送风温差室温允许波动范围/℃送风温差/℃换气次数/(次/h)>±1.0≤15±1.06～105(高大房间除外)±0.53～68±(0.1-0.5)2～312（工作时间不送风除外）一层餐厅、开放式商店、休息厅和大厅的一次回风系统采用的送风温差为6℃.5.1.3夏季一次回风空调系统计算一次回风的夏季空气处理过程在h-d图上的表示如图5-1。101 图5-1一次回风夏季处理过程夏季处理过程的计算步骤如下所述：①根据室内冷负荷Q及湿负荷W，求热湿比ε。在h-d图上过室内状态点N画出过程线ε。根据所取的送风温差画出等温线，该线与过程线交于送风状态点O。过O点作等含湿线与90%～95%的相对湿度线交于点L。②求系统总送风量：G=QhN-hO（5.1）③根据新风量确定原则，求出最小新风量GW④求回风量：Gh=G-GW（5.2）⑤计算或作图求出混合点C点，此点在W点与N点的连线上⑥求空调机组的总耗冷量：Q=G(hC-hL)（5.3）5.2新风加风机盘管系统新风加风机盘管系统空调房间内属于半集中式空调系统。风机盘管直接设置在空调房间内，对室内回风进行处理；新风则由新风机组集中处理后通过新风管送入室内。系统的冷量由空气和水共同承担，所以属于空气-水系统。它以投资少、使用灵活等优点，被广泛应用于各种建筑之中，尤其是酒店、办公楼等建筑[1，2]。101 5.2.1系统特点①具有个别控制的优越性，使得各空调房间互不干扰。风机盘管机组的风机速度可分为高、中、低三档；水路系统采用自动控制温度调节器等，可以灵活地调节个房间的温度；室内无人时机组可停止，节省运行费用，节能效果好[1]。②与集中式空调系统相比，不需要回风管，节省建筑空间。③机组部件多为装配式，定型化、规格化程度高，便于用户选择和安装。④只需新风空调机房，机房面积小。⑤因机组在室内，有时与建筑布局产生矛盾，需要建筑上的协调与配合。⑥机组分散布置，维修管理工作量大。⑦靠风机盘管机组方式本身解决新风量是困难的。5.2.2新风加风机盘管系统的空气处理过程与计算方法a.新风与风机盘管送风相混合新风加风机盘管系统的夏季空气处理过程在h-d图上的表示如图5-2。图5-2新风与风机盘管送风相混合夏季处理过程夏季处理过程的计算步骤如下所述：①新风处理到L点，风机盘管处理到M点，混合后到O点送入房间。②求系统总送风量，见式（5.1）。③根据新风量确定原则，求出最小新风量GW101 ①求风机盘管的风量：GF=G-GW（5.4）②求风机盘管承担的冷量：QF=G(hN-hM)（5.5）③求新风机组承担的冷量：QW=G(hW-hL)（5.6）b.新风与风机盘管回风相混合新风加风机盘管系统的夏季空气处理过程在h-d图上的表示如图5-3。图5-3新风与风机盘管回风相混合夏季处理过程夏季处理过程的计算步骤如下所述：①新风处理到L点与回风混合至C点，经风机盘管处理到O点送入室内②求系统总送风量，见式（5.1）。③根据新风量确定原则，求出最小新风量GW④求风机盘管的风量：GF=G（5.7）⑤求风机盘管承担的冷量：101 QF=G(hC-hM)（5.8）①求新风机组承担的冷量，见式（5.6）。5.3排风方案虽然一层餐厅、开放式商店、休息厅和大厅的门窗数量多，可以通过门窗来渗透排风，但是新风量太大，自然排风过少，会使得房间正压过大、人体不舒服，所以应该设置机械排风，排风量约为新风量的90%，使得房间正压适中；至于二层到五层的客房，由于房间内有卫生间，且客房经常关闭，所以需要设置排风装置，以便排除卫生间内产生的气味及洗浴后产生的湿气，考虑到每两个客房之间有风管井，所以可以在每个客房卫生间处安装一个排风扇，把卫生间的空气通过管径排出去；由于会议室单独设计空调系统，所以会议室可以设置热回收的排风系统，节省能源[9]。5.4系统的风量和冷量计算每个楼层的风量、冷量通过天正暖通软件计算，如下表4-2所示[8]：表5-3各层的风量、冷量计算一楼冷负荷/W湿负荷kg/h新风量m^3/h送风量m^3/h回风量m^3/h机组承担的冷量KW10016312747.8864125151461102111810025064538.309330012191889194.41003456451771151731340166二楼冷负荷/W湿负荷kg/h新风量m^3/h新风机组承担的冷量W风机盘管的风量m^3/h风机盘管承担的冷量W200114380.079605769061477200211050.079605766711144200311050.079605766711144200411050.079605766711144200552041.9031069.2814513585895200619480.0976057612511987200714980.097605769351537101 200814980.097605769351537200915770.09760576990116201014100.079605768731449201214100.079605768731449201314100.079605768731449201414100.079605768731449201517440.0796057611081783201616150.3021129698181688201711050.079605766711144201811050.079605766711144201911050.079605766711144202014380.079605769061477三楼冷负荷/W湿负荷kg/h新风量m^3/h新风机组承担的冷量W风机盘管的风量m^3/h风机盘管承担的冷量W300114380.079605769061477300211050.079605766711144300311050.079605766711144300411050.079605766711144300552041.9031069.2814513585895300619480.0976057612511987300714980.097605769351537300814980.097605769351537300915770.09760576990116301014100.079605768731449301214100.079605768731449301314100.079605768731449301414100.079605768731449101 301517440.0796057611081783301616150.3021129698181688301711050.079605766711144301811050.079605766711144301911050.079605766711144302014380.079605769061477四楼冷负荷/W湿负荷kg/h新风量m^3/h新风机组承担的冷量W风机盘管的风量m^3/h风机盘管承担的冷量W400114380.079605769061477400211050.079605766711144400311050.079605766711144400411050.079605766711144400552041.9031069.2814513585895400619480.0976057612511987400714980.097605769351537400814980.097605769351537400915770.09760576990116401014100.079605768731449401214100.079605768731449401314100.079605768731449401414100.079605768731449401517440.0796057611081783401616150.3021129698181688401711050.079605766711144401811050.079605766711144401911050.079605766711144402014380.079605769061477101 五楼冷负荷/W湿负荷kg/h新风量m^3/h新风机组承担的冷量W风机盘管的风量m^3/h风机盘管承担的冷量W500114380.079605769061477500211050.079605766711144500311050.079605766711144500411050.079605766711144500552041.9031069.2814513585895500619480.0976057612511987500714980.097605769351537500814980.097605769351537500915770.09760576990116501014100.079605768731449501214100.079605768731449501314100.079605768731449501414100.079605768731449501517440.0796057611081783501616150.3021129698181688501711050.079605766711144501811050.079605766711144501911050.079605766711144502014380.079605769061477101 6室内设备设计选型6.1空气处理机组设计选型约克YAH型空气处理机组介绍：设置在空调机房的约克YAH空气处理机组，将空气经过过滤，加热/冷却，加湿等处理，通过风管和末端风口送入室内。它具有的优点：空气过滤等级较高，空气品质好；可通过变新风比实现新风自然冷却节能；去湿能力强，始终保持在人体舒适区内；初投资小；设备集中布置，管理方便；机身高度小，减少天花板安装高度，节省投资费用；外挂板式尼龙网过滤器，可从侧面取出，也可以从下面取出，清洗方便；表冷器采用优质铜管和双曲波纹片胀管连接而成，传热效率高；另有亲水铝翅片可选。它具有的缺点：区域温度不可控；如采用“再热”方式控制区域温度，冷热抵消不节能。适用范围：大空间、使用要求及时间一致，无需局部调节的场所；区域温控要求不高的场所；大、中型空间。一层的1001餐厅为一个一次回风空调系统，总送风量为15146m³/h，总冷量118KW，初选约克YAH15B空气处理机组，制冷量为118KW（四排）,电加热量15KW,机外余压(静压)335Pa，其额定风量为15000m³/h。尺寸大小（长*宽*高）：1170mm*2625mm*736m。一层的1002餐厅为一个一次回风空调系统，总送风量为12191m³/h，总冷量为94.4KW，初选约克YAH12B空气处理机组，制冷量为94.4KW（四排）,电加热量12KW,机外余压(静压)330Pa，其额定风量为12000m³/h。尺寸大小（长*宽*高）：1150mm*2150mm*736mm。一层的1003开放式商店、休息厅和大厅为一个一次回风空调系统，总送风量为15173m³/h，总冷量66KW，初选约克YAH15B空气处理机组，制冷量为66KW（四排）,电加热量4.8KW,机外余压(静压)335Pa，其额定风量为15000m³/h。尺寸大小（长*宽*高）：1170mm*2625mm*736m。约克YAH型空气处理机组主要参数如下表6-1：表6-1约克YAN型空气处理机组参数101 约克（YAH15B）约克（YAH12B）风量m³/h1500012000盘管数4排4排冷量KW（回风工况）94.873.1水流量L/S（回风工况）4.53.5水压降kpa（回风工况）5227冷量KW（新风工况）191.7147.3水流量L/S（新风工况）9.17水压降kpa（新风工况）3519机组全压pa335330机组功率kw43外形尺寸mm1170*2625*7361150*2150*736机组重量kg3773216.2风机盘管设计选型约克YGFC型风机盘管介绍：利用约克YGFC风机盘管将空气冷却送入房间，从而消除室内的热量和湿量，维持温度和湿度。它具有的优点：控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停；容易实现系统分区控制，冷热负荷能够按房间朝向，使用目的，使用时间等把系统分割为若干区域系统，实施分区控制；空气循环半径小，配用风机小，风机能耗低；占用机房空间小；初投资小。它具有的缺点：空气过滤等级低，室内空气品质较差；无法利用变新风比实现新风自然冷却节能；有孳生“细菌”“霉菌”与出现冷凝水渗顶的可能性；因机组分散设置，台数较多，维修管理工作量大。适用范围：对空气品质要求不高的场所；有区域空气温度控制要求的场所；普通等级办公、商用场所；中、小型空间。为了方便调节，所以风机盘管都是按照其中档转速的参数选型，以确保房间在遇到超设计负荷时，可用高档转速运行来提高风机盘管的供冷量，使得室内温度位置设定值不变；在夜间室内冷负荷减小时，可控制风机盘管使用低速静音模式运行。风机盘管选型时，以中档冷量来选型，再兼顾一下风量。风机盘管选型如下表6-2：101 表6-2风机盘管选型二楼到四楼风机盘管的风量m^3/h风机盘管承担的冷量W风机盘管型号台数2001（3001）（4001）9061477约克YGFC02CC2S12002（3002）（4002）6711144约克YGFC02CC2S12003（3003）（4003）6711144约克YGFC02CC2S12004（3004）（4004）6711144约克YGFC02CC2S12005（3005）（4005）13585895约克YGFC04CC2S22006（3006）（4006）12511987约克YGFC03CC2S12007（3007）（4007）9351537约克YGFC02CC2S12008（3008）（4008）9351537约克YGFC02CC2S12009（3009）（4009）990116约克YGFC02CC2S12010（3010）（4010）8731449约克YGFC02CC3H12012（3012）（4012）8731449约克YGFC02CC2S12013（3013）（4013）8731449约克YGFC02CC2S12014（3014）（4014）8731449约克YGFC02CC2S12015（3015）（4015）11081783约克YGFC02CC4S12016（3016）（4016）8181688约克YGFC02CC3H12017（3017）（4017）6711144约克YGFC02CC2S12018（3018）（4018）6711144约克YGFC02CC2S12019（3019）（4019）6711144约克YGFC02CC2S12020（3020）（4020）9061477约克YGFC02CC2S1五楼风机盘管的风量m^3/h风机盘管承担的冷量W约克YGFC02CC2S150019061477约克YGFC02CC2S150026711144约克YGFC02CC2S150036711144约克YGFC02CC2S150046711144约克YGFC02CC2S1101 500513585895约克YGFC04CC2S2500612511987约克YGFC03CC2S150079351537约克YGFC02CC2S150089351537约克YGFC02CC2S15009990116约克YGFC02CC3H150108731449约克YGFC02CC2S150128731449约克YGFC02CC2S150138731449约克YGFC02CC2S150148731449约克YGFC02CC2S1501511081783约克YGFC02CC4S150168181688约克YGFC02CC3H150176711144约克YGFC02CC2S150186711144约克YGFC02CC2S150196711144约克YGFC02CC2S150209061477约克YGFC02CC2S1约克YGFC型风机盘管主要参数如下表6-3：表6-3约克YGFC型风机盘管参数型号中档冷量W中档风量m^3/h水流量kg/h水阻kpa约克YGFC02CC2S1574288316.86.87约克YGFC04CC2S311557861228.38约克YGFC03CC2S2114410453.614.94约克YGFC02CC3H17012483423.88101 约克YGFC02CC4S17662473422.096.3新风机组设计选型约克YAR型新风机组介绍：YAR系列吊顶式（热回收）新风换气机组为（板式的空气—空气能量回收）通风装置，由新风机、排风机、空气—空气板式热交换芯体、板式过滤器、箱体等组成。新风机通过风管从室外抽取新风送入室内空调房间，排风机通过风管从室内空调房间抽取污风排到室外，新风与排风通过空气—空气板式换热器进行热交换以节省能量，并改善室内空气质量(IAQ)。它具有的特点：双向换气，将新鲜空气送入室内，同时排出室内污浊空气，避免了只设送风或排风时的换气量不足，换气效率低下现象；产品分全热回收与显热回收机组，全热机组焓效率可高达63%，显热机组温度效率可高达73%；内置双速直联风机或专用低噪声外转子风机；新排风气流通道CFD(计算流体动力学)流场模拟优化设计，风阻减少至最低；运转更宁静；新风与排风的进风均经G3皱褶式空气过滤器过滤，去尘除菌，提高送风空气质量，同时保护芯体和风机电机轴承，提高机组使用寿命；20mm厚保温层，防止在严寒地区或极端气象条件下机组外表面结露；结构细节处考虑周全，有防冷桥、密封措施；机组底部设置贴有PE保温棉的集水盘，避免可能出现的内部冷凝水渗出破坏吊顶现象；同时防止冷凝水浸泡底板保温，而导致细菌和微生物的滋生；设备的两侧设有检修门，换热芯体和过滤器可从特制轨道轻松抽拉；新风机和排风机设置在同侧，机组安装时只需在风机侧的吊顶处留检修孔，减少吊顶安装空间；标准配置排风旁通风口（用户自接旁通风管和风阀），过渡季节可充分利用新风自然能源（旁通使用说明详见IOM手册），全年节能效果更显著；智能化线控器，小巧美观，界面友好，功能齐全。通讯距离200m，具有运行模式设定、自动化霜、手动旁通控制、电加热自动控制、设定记忆保留、新风温度实时监测等功能；根据设定的过滤器和芯体前后差压值，自动检测过滤器是否堵塞，并发出报警信号；设置在新风进风侧，防止严寒地区新风温度过低而导致机组和系统故障，同时提高送风温度来增加室内舒适度；机组出厂前均经过严格的运转、耐压和绝缘测试，电机电容(单相电机)和接线端子全部置于专用电器盒内，确保机组运行时更安全。二层的会议室单独为一个新风系统，新风量为1069m³/h，初选约克YAR10S新风机组；剩下的客房和服务室为一个新风系统，新风量为1132m³/h，初选约克YAR15S101 新风机组。三层到五层的新风系统跟二层一样。约克YAR型新风机组主要参数如下表6-4：表6-4约克YAR新风机组参数型号YAR15SYAR10S新风量m^3/h（低速）1125750新风量m^3/h（高速）15001000尺寸mm1516*1576*4791516*1076*479机外全压pa178161电机数量x功率kw2x0.52x0.35噪音db（A）5655重量kg187140水流量kg/h32502670水阻kpa18.212.27制冷机房的设计7.1制冷设备容量的确定7.1.1空调制冷系统设计负荷空调制冷系统设计负荷QAC等于室内负荷、新风负荷、抵消冷量的再热负荷、风机和水泵机械能转变的热量以及各种输送管道（风管、水管）的散热损失等。7.1.2制冷机组容量的确定制冷机组总容量为：Q=A1A2A3A4QAC（7.1）式中QAC----制冷系统设计负荷，kw；101 A1------建筑物的同时使用系数，一般在0.6～1.0范围；A2------冷损失系数，可取1.05～1.15；A3------事故备用量修正系数；A4------考虑设备传热及出力效率降低的系数；但是，对于国内空调工程的总结和调查表明，空调工程中存在冷水机组对于单栋建筑物的装机容量偏大的现象。因此，规范规定：电动压缩式制冷机组的装机容量指按照空调系统的设计负荷选定，不进行任何附加[1]。本建筑物的空调系统设计负荷由鸿业软件计算得363kw，机组选择电动压缩机，所以制冷机组的装机容量为363kw。7.2制冷剂种类和制冷系统形式的确定一般应根据系统总制冷量、冷媒水、水温以及使用条件来确定制冷剂种类、制冷系统形式以及供冷方式。当空调制冷量在350kw左右，而且对卫生和安全有较高要求的系统，尽量采用对大气环境无公害或低公害的氟利昂类及其替代物。所谓的制冷系统形式，是指使用多台制冷压缩机时，采用并联系统还是单机组系统，一般多采用多机组并联系统。供冷方式是指直接供冷还是间接供冷，一般根据实际工程的需要来确定。例如，大、中、小的集中式空调系统，多采用间接供冷系统[1]。考虑本建筑物实际情况，选择氟利昂的替代物为制冷剂，采用并联系统，供冷方式为间接供冷。7.3制冷机台数的确定一般空调用制冷机不考虑备用。冷水机组台数的选择首先要考虑到供冷的可靠性，不宜选择单台机组。因为采用单台制冷机组，一旦冷水机组出现故障时空调系统会停止供冷，影响空调系统的使用。考虑本建筑的制冷机组的装机容量不大，选择两台机组。7.4制冷机房位置的选择由于本建筑没有地下室，系统制冷量不大，选择风冷冷水机组，所以把制冷机房设在屋顶。7.5制冷机组的选择101 约克YCAB型风冷冷水机组介绍：为中央空调工程的集中式空气处理设备或末端装置提供冷冻水，机组为完全独立的整体式机组，设计成室外屋顶或地面安装。每台机组包括涡旋式压缩机、风冷式冷凝器、壳管式蒸发器以及微电脑控制中心、全部安装在型钢底座上。本建筑的系统空调设计负荷为363kw，初选一台制冷量为230kw的约克YCAB250SC风冷冷水机组和一台制冷量为158kw的约克YCAB170SC风冷冷水机组。约克YCAB型风冷冷水机组主要参数如下表7-1：表7-1约克YCAB型风冷冷水机组参数型号YCAB250SCYCAB170SC制冷量kw230158制冷输入功率kw78.850.4蒸发器水容量L14395尺寸mm3022*2045*23603022*1300*2360压缩机型号ZR300ZR250重量kg290018007.6制冷机房设计制冷机房主要设备有：冷水机组、冷水泵等。设备的配置应考虑工艺流程合理、管道走向清晰、避免管道往返布置和节省管材，要考虑运行管理和操作维修方便。设备与建筑、设备与设备之间应保持必要的距离，一般要满足一下各项要求：冷水机组与墙壁以及冷水机组与机组之间的主要通道，净距离不宜小于1.5m，非主要通道不应小于1.2m。冷水机组的前面或后面距墙壁的距离应根据设备资料的要求，留出设备维修空间。设备上部，除了考虑管道安装空间外还应考虑通风条件的要求。水泵与建筑物墙壁之间，水泵与水泵之间，除管道之外的净距离不应小于0.6m，主要的操作面净距离不应小于1.2m。为了便于操作管理，一般在冷水机组的前面设有操作控制室。101 8气流组织设计计算气流组织设计是空调系统设计的一个重要环节，它直接影响着空调系统的使用效果。只有合理的气流组织才能充分发挥送风的冷却或加热作用，均匀地移出室内热量或冷量，并能更有效地排除有害物和悬浮在空气的粉尘。影响室内气流组织的因素很多，例如送风装置的形状、数量、大小、位置、建筑空间的几何尺寸、污染源的位置及分布和性质、送风参数（送风温差和风口速度）及回风方式等都会影响气流组织的效果。根据本建筑情况，一层的一次回风系统和二层到五层的会议室采用散流器送风。散流器平送流型送风射程沿着顶棚径向流动形成贴附射流，使得工作区容易具有稳定而均匀地温度和风速，当有吊顶可以利用或有设置吊顶的可能性时，采用散流器送风既能满足使用要求，又比较美观，是常见的送风方式[7]。101 8.1一层1001系统散流器气流组织设计计算①布置散流器。将空调区域进行划分，沿长度L=25m方向划分为4等份，沿宽度B=9.9m方向划分为2等份，则空调区域被划分成8个小区域，每个区域为一个散流器的服务区，散流器数量n=8。②选用方形散流器，假定散流器的喉部风速vd为6m/s，则单个散流器所需的喉部面积为qv/vd.n,计算如下qv/vd.n=4.16/(6x8)=0.0868m2选用喉部尺寸为300x300mm的方形散流器，则喉部实际风速为：vd=4.16/(8x0.3x0.3)=5.78m/s散流器实际出口面积约为喉部面积的90%，则散流器的有效流通面积F=90%x0.3x0.3=0.81m2散流器出口风速为v0=vd/90%=5.78/90%=6.42m/s③计算射程x=Kv0F^0.5/vx-x0=1.4x6.42x0.081^0.5/0.5-0.07=5.04m散流器中心到区域边缘的距离为3.125m，根据要求，散流器的射程应为散流器中心到区域边缘距离的75%，所需的最小射程为：3.125x0.75=2.34m。5.04m>2.34m,因此射程满足要求[7,8]。④计算室内平均风速vm=0.381rL/(L^2/4+H^2)^0.5=0.381x5.04/(6.25^2/4+4.8^2)^0.5=0.33m/s夏季工况送冷风，则室内平均风速为0.33x1.2=0.39m/s≈0.3m/s,可以通过降低机组余压，使得出风口速度降低，满足舒适性空调夏季室内风速不应大于0.3m/s的要求。⑤校核轴心温差衰减Δtx/Δt0≈vx/vdΔtx≈Δt0xvx/vd=0.5/5.78x6=0.52℃满足舒适性空调温度波动范围±1℃的要求。8.2一层1002系统散流器气流组织设计计算①布置散流器。将空调区域进行划分，沿长度L=20m方向划分为3等份，沿宽度B=9.9m方向划分为2等份，则空调区域被划分成6101 个小区域，每个区域为一个散流器的服务区，散流器数量n=6。②选用方形散流器，假定散流器的喉部风速vd为6m/s，则单个散流器所需的喉部面积为qv/vd.n,计算如下qv/vd.n=3.33/(6x6)=0.0926m2选用喉部尺寸为360x360mm的方形散流器，则喉部实际风速为：vd=3.33/(6x0.36x0.36)=4.28m/s散流器实际出口面积约为喉部面积的90%，则散流器的有效流通面积F=90%x0.36x0.36=0.1166m2散流器出口风速为v0=vd/90%=4.28/90%=4.75m/s③计算射程x=Kv0F^0.5/vx-x0=1.4x4.75x0.1166^0.5/0.5-0.07=4.71m散流器中心到区域边缘的距离为3.33m，根据要求，散流器的射程应为散流器中心到区域边缘距离的75%，所需的最小射程为：3.33x0.75=2.5m。4.71m>2.5m,因此射程满足要求。④计算室内平均风速vm=0.381rL/(L^2/4+H^2)^0.5=0.381x4.71/(6.67^2/4+4.8^2)^0.5=0.3m/s夏季工况送冷风，则室内平均风速为0.3x1.2=0.36m/s≈0.3m/s,可以通过降低机组余压，使得出风口速度降低，满足舒适性空调夏季室内风速不应大于0.3m/s的要求。⑤校核轴心温差衰减Δtx/Δt0≈vx/vdΔtx≈Δt0xvx/vd=0.5/4.28x6=0.7℃满足舒适性空调温度波动范围±1℃的要求。8.3一层1003系统北边散流器气流组织设计计算①布置散流器。将空调区域进行划分，沿长度L=20m方向划分为3等份，沿宽度B=11.7m方向划分为2等份，则空调区域被划分成6个小区域，每个区域为一个散流器的服务区，散流器数量n=6。②选用方形散流器，假定散流器的喉部风速vd为6m/s，则单个散流器所需的喉部面积为qv/vd.n,计算如下101 qv/vd.n=4.16/(6x6)=0.0496m2选用喉部尺寸为240x240mm的方形散流器，则喉部实际风速为：vd=4.16/(14x0.24x0.24)=5.16m/s散流器实际出口面积约为喉部面积的90%，则散流器的有效流通面积F=90%x0.24x0.24=0.0518m2散流器出口风速为v0=vd/90%=5.16/90%=5.73m/s③计算射程x=Kv0F^0.5/vx-x0=1.4x5.73x0.0518^0.5/0.5-0.07=3.58m散流器中心到区域边缘的距离为3.33m，根据要求，散流器的射程应为散流器中心到区域边缘距离的75%，所需的最小射程为：3.33x0.75=2.5m。3.58m>2.5m,因此射程满足要求。④计算室内平均风速vm=0.381rL/(L^2/4+H^2)^0.5=0.381x3.58/(6.67^2/4+4.8^2)^0.5=0.23m/s夏季工况送冷风，则室内平均风速为0.23x1.2=0.276m/s≈0.3m/s,满足舒适性空调夏季室内风速不应大于0.3m/s的要求。⑤校核轴心温差衰减Δtx/Δt0≈vx/vdΔtx≈Δt0xvx/vd=0.5/5.16x6=0.58℃满足舒适性空调温度波动范围±1℃的要求。8.4一层1003系统南边散流器气流组织设计计算①布置散流器。将空调区域进行划分，沿长度L=24m方向划分为4等份，沿宽度B=9.9m方向划分为2等份，则空调区域被划分成8个小区域，每个区域为一个散流器的服务区，散流器数量n=8。②选用方形散流器，假定散流器的喉部风速vd为5m/s，则单个散流器所需的喉部面积为qv/vd.n,计算如下qv/vd.n=4.16/(5x8)=0.0595m2选用喉部尺寸为240x240mm的方形散流器，则喉部实际风速为：vd=4.16/(5x0.24x0.24)=5.16m/s101 散流器实际出口面积约为喉部面积的90%，则散流器的有效流通面积F=90%x0.24x0.24=0.0518m2散流器出口风速为v0=vd/90%=5.16/90%=5.73m/s③计算射程x=Kv0F^0.5/vx-x0=1.4x5.73x0.0518^0.5/0.5-0.07=3.58m散流器中心到区域边缘的距离为3m，根据要求，散流器的射程应为散流器中心到区域边缘距离的75%，所需的最小射程为：3x0.75=2.25m。3.58m>2.25m,因此射程满足要求。④计算室内平均风速vm=0.381rL/(L^2/4+H^2)^0.5=0.381x3.58/(6^2/4+4.8^2)^0.5=0.24m/s夏季工况送冷风，则室内平均风速为0.24x1.2=0.288m/s≈0.3m/s,满足舒适性空调夏季室内风速不应大于0.3m/s的要求。⑤校核轴心温差衰减Δtx/Δt0≈vx/vdΔtx≈Δt0xvx/vd=0.5/5.16x6=0.58℃满足舒适性空调温度波动范围±1℃的要求。8.5会议室散流器气流组织设计计算①布置散流器。将空调区域进行划分，沿长度L=9m方向划分为2等份，沿宽度B=9.9m方向划分为2等份，则空调区域被划分成4个小区域，每个区域为一个散流器的服务区，散流器数量n=4。②选用方形散流器，假定散流器的喉部风速vd为5m/s，则单个散流器所需的喉部面积为qv/vd.n,计算如下qv/vd.n=0.6/(5x4)=0.03m2选用喉部尺寸为180x180mm的方形散流器，则喉部实际风速为：vd=0.6/(4x0.18x0.18)=4.62m/s散流器实际出口面积约为喉部面积的90%，则散流器的有效流通面积F=90%x0.18x0.18=0.029m2散流器出口风速为101 v0=vd/90%=4.62/90%=5.13m/s③计算射程x=Kv0F^0.5/vx-x0=1.4x5.13x0.029^0.5/0.5-0.07=2.38m散流器中心到区域边缘的距离为2.475m，根据要求，散流器的射程应为散流器中心到区域边缘距离的75%，所需的最小射程为：2.475x0.75=1.86m。2.38m>1.86m,因此射程满足要求。④计算室内平均风速vm=0.381rL/(L^2/4+H^2)^0.5=0.381x2.38/(4.95^2/4+3.6^2)^0.5=0.208m/s夏季工况送冷风，则室内平均风速为0.208x1.2=0.25m/s≈0.25m/s,满足舒适性空调夏季室内风速不应大于0.3m/s的要求。⑤校核轴心温差衰减Δtx/Δt0≈vx/vdΔtx≈Δt0xvx/vd=0.5/4.12x4.9=0.55℃满足舒适性空调温度波动范围±1℃的要求。9风管设计9.1风管选用原则9.1.1按风管形状圆形风管：圆形风管具有强度大，相同断面积时消耗材料小于矩形风管，及阻力小等优点。但它占的有效空间较大，不易与建筑装修配合，而且圆形风管管件的放样、制作困难，一般多用于除尘系统和高速空调系统。矩形风管：矩形风管具有占用的有效空间少，易于布置，及管件制作相对简单等优点。广泛地用于民用建筑空调系统。为避免矩形风管阻力过大，其宽高比小于6，最大不应超过10，在建筑空间允许的条件下，愈接近于1愈好。9.1.2按风管材料金属风管：这类风管101 材料，主要包括普通薄钢板（黑铁皮），镀锌薄钢板（白铁皮）及不锈钢板。钢板厚度一般在0.5—1.5mm。金属风管的优点是易于加工制作，安装方便，具有一定的机械强度和良好的防火性能，气流阻力较小，因而，广泛用于通风空调系统。非金属风管：这类风管材料，主要包括无机玻璃钢、塑料、纤维板等，具有耐腐蚀、使用寿命长、强度较高等优点。考虑本建筑情况，选择矩形、镀锌薄钢板风管。9.2风管的布置及制作要求风管应注意布置整齐，美观和便于维修、测试，应与其他管统一考虑，要防止冷热源管道之间的不利影响，设计时应考虑各管道的装拆方便。风管布置应尽量减少局部阻力，弯管中心曲率半径要不小于其风管直径或边长。一般采用1.25倍直径或边长。风管法兰间应放置具有弹性的垫片，如海绵橡胶、橡皮等，以防止漏风，风管与风管之间不应有看得见的孔洞。风管涂漆。本系统设计时选用镀锌薄板钢板，可以不涂漆，但咬口损坏处要涂漆，施工时已发现锈蚀时要涂漆。9.3风管的阻力计算风管的阻力计算是在系统和设备布置、风管材料、各送排风点的位置和风量均已知确定的基础上进行的。其主要目的是，确定各管段的管径和阻力，保证系统内达到要求的风量分配。最后确定风机型号和动力消耗。风管阻力计算方法有假定流速法、压损平均法和静压复得法等几种，这里采用假定流速法，假定流速法的特点是先按技术经济要求选定风管的流速，再根据风管的风量确定风管的断面尺寸和阻力。假定流速法的计算步骤和方法如下：①绘制空调系统轴测图，并对管段风道进行编号，标准长度和风量（管道长度一般按两个管件的中心线长度计算，不扣除管件本身的长度）。②确定风管内的合理流速，在输送空气量一定的情况，增大流速可是风管断面积减小，制作风管所消耗的材料，建筑费用等较低，但同时也会增加空气流经风管的流动阻力和气流噪声，增大空调系统的运行费用；减小风速则可降低输送空气的动力损耗，101 节省空调系统的运行费用，降低气流噪声，但却增加风管制作消耗的材料及建设费用。因此必须根据风管系统的建设费用、运行费用和气流噪声等因素进行技术经济比较③根据各风管的风量和选择的流速确定各管段的断面尺寸，计算沿程阻力和局部阻力。注意阻力计算应该选择最不利环路（即阻力最大的环路）进行。阻力计算可按以下步骤计算：①风管沿程压力损失，可按下式计算：通过矩形风管的风量按下式计算：L=33600abv（9.1）式中a、b—风管断面净宽和净高，m；v—风速，m/s；沿程压力损失：Py=ΔPml（9.2）式中l—风管的长度，m；ΔPm—单位长度风管沿程压力损失,Pa/m，可按下式计算：ΔPm=λde*v22*ρ（9.3）式中λ—摩擦阻力系数；ρ—空气密度，kg/m3；de—风管当量直径，m；②风管局部压力损失，可按下式计算：ΔPl=ζvρ2（9.4）式中ζ—局部阻力系数；v—风管内该压力损失发生处的空气流速，m/s；ρ—空气的密度，kg/m3；④与最不利环路并联的管路的阻力平衡计算。为保证各送、排风点达到预期的风量，必须进行阻力平衡计算。一般的空调系统要求并联管路之间的不平衡率应不超过15%。若超出上述规定，采用阀门调节，这种方法具有设计过程简单，调整范围大的优点，但实际运行调试工作量较大。⑤计算系统总阻力。系统总阻力为最不利环路阻力和空气处理设备阻力。⑥101 选择风机及其配用电机。根据风量和系统的总阻力损失选择风机，风量、阻力损失附加系数均为1.1。但由于本系统不是自行选择风机，而是选用空气处理机组，需要做的是用系统总阻力和总风量校核空气处理机组的风量和余压能否满足系统的需求[1]。9.4一层1001系统送风管阻力计算送风管布置如图9-1，对风管进行编号[10,11]。图9-1一层1001系统送风管布置用假定风速法计算管径，通过天正软件来进行阻力计算，如下表9-1，其中总局部阻力系数ζ不包括对开式多叶调节阀的阻力系数ζ=0.52，总阻力不包括消声器阻力（30Pa）和散流器阻力（87.7Pa）。表9-1一层1001系统送风管阻力计算编号风量m^3/h管宽mm管高mm管长mv(m/s)R(Pa/m)Py(Pa)ζPj(Pa)Py+Pj(Pa)115000100063046.6140.45220.513152112508006305.46.20.473003375006305005.46.6140.6994004437505004006.65.2080.59540.237518755004002.42.6040.1710000618755003202.23.2550.28610.111101 737505004001.25.2080.59510.589818755004002.42.6040.1710000918755003202.23.2550.28610.1111037505004001.25.2080.59510.3561118755004002.42.6040.17100001218755003202.23.2550.28610.1111337505004001.25.2080.59510.4671418755004002.42.6040.17100001518755003202.23.2550.28610.111阻力不平衡率计算：最不利环路为1-2-3-7-8-9，它的阻力为：15+3+4+9+0+1+30+2x87.7+0.52x6.6^2x0.6+0.52x5.2^2x0.6=269Pa机组全压为335Pa>269Pa，机组满足要求。环路1-2-3-4-5-6的阻力为：15+3+4+7+0+1+30+2x87.7+0.52x6.6^2x0.6+0.52x5.2^2x0.6=257Pa不平衡率：269-257269×100%=4.4%<15%，满足要求。环路1-2-10-11-12的阻力为：15+3+6+0+1+30+2x87.7+0.52x6.6^2x0.6+0.52x5.2^2x0.6=252Pa不平衡率：269-252269×100%=6.3%<15%，满足要求。环路1-13-14-15的阻力为：15+7+0+1+30+2x87.7+0.52x6.6^2x0.6+0.52x5.2^2x0.6=250Pa不平衡率：269-250269×100%=7%<15%，满足要求。9.5一层1002系统送风管阻力计算送风管布置如图9-2，对风管进行编号[10,11]。101 图9-2一层1002系统送风管布置用假定风速法计算管径，通过天正软件来进行阻力计算，如下表9-2，其中总局部阻力系数ζ不包括对开式多叶调节阀的阻力系数ζ=0.52，总阻力不包括消声器阻力（30Pa）和散流器阻力（60.7Pa）。表9-2一层1002系统送风管阻力计算编号风量m^3/h管宽mm管高mm管长mv(m/s)R(Pa/m)Py(Pa)ζPj(Pa)Py+Pj(Pa)1120008006304.66.6140.52820.71821280006306305.55.5990.4542002340006304006.64.4090.37520.225420006304002.42.2050.10800005200040040023.4720.3310.111640006304001.24.4090.37500.566720006304002.42.2050.10800008200040040023.4720.3310.111940006304001.24.4090.37500.3341020006304002.42.2050.108000011200040040023.4720.3310.111阻力不平衡率计算：最不利环路为1-2-6-7-8，它的阻力为：21+2+6+0+1+30+2x60.7+0.52x6.6^2x0.6+0.52x4.4^2x0.6=201Pa101 机组全压为330Pa>201Pa，机组满足要求。环路1-2-3-4-5的阻力为：21+2+5+0+1+30+2x60.7+0.52x6.6^2x0.6+0.52x4.4^2x0.6=200Pa不平衡率：201-200201×100%=0.5%<15%，满足要求。环路1-9-10-11的阻力为：21+4+0+1+30+2x60.7+0.52x6.6^2x0.6+0.52x4.4^2x0.6=197Pa不平衡率：201-197201×100%=2%<15%，满足要求。9.6一层1003系统送风管阻力计算送风管布置如图9-3，对风管进行编号[10,11]。图9-3一层1003系统送风管布置用假定风速法计算管径，通过天正软件来进行阻力计算，如下表9-3，其中总局部阻力系数ζ不包括对开式多叶调节阀的阻力系数ζ=0.52，总阻力不包括消声器阻力（30Pa）和散流器阻力（87.7Pa）。表9-3一层1003系统送风管阻力计算编号风量m^3/h管宽mm管高mm管长mv(m/s)R(Pa/m)Py(Pa)ζPj(Pa)Py+Pj(Pa)11500010006303.56.6140.45220.6161721285680063047.0860.59920023107148006304.55.9050.4320024857163063055.9990.5143003564286305005.25.6680.5283003642856303205.25.9040.740.248101 721424003206.44.6480.63440.237810714003202.42.3240.1830000910713202502.23.7190.56410.1121021424003201.24.6480.63410.5671110714003202.42.3240.18300001210713202502.23.7190.56410.1121321424003201.24.6480.63410.4561410714003202.42.3240.18300001510713202502.23.7190.56410.1121621424003201.24.6480.63410.4561710714003202.42.3240.18300001810713202502.23.7190.56410.1121921424003201.54.6480.63410.4562010714003202.92.3240.18310012110713202502.63.7190.56410.1122221424003201.54.6480.63410.5672310714003202.92.3240.18310012410713202502.63.7190.56410.1122521424003201.54.6480.63410.5672610714003202.92.3240.18310012710713202502.63.7190.56410.112阻力不平衡率计算：最不利环路为1-2-3-4-5-6-7-8-9，它的阻力为：17+2+2+3+3+8+7+2+30+2x80.7+0.52x6.6^2x0.6+0.52x4.6^2x0.6=270Pa机组全压为335Pa>270Pa，机组满足要求。环路1-2-3-4-5-6-10-11-12的阻力为：17+2+2+3+3+8+7+2+30+2x60.7+0.52x6.6^2x0.6+0.52x4.6^2x0.6=270Pa不平衡率：270-270270×100%=0%<15%，满足要求。101 环路1-2-3-4-5-13-14-15的阻力为：17+2+2+3+3+6+2+30+2x60.7+0.52x6.6^2x0.6+0.52x4.6^2x0.6=261Pa不平衡率：270-261270×100%=3%<15%，满足要求。环路1-2-3-4-16-17-18的阻力为：17+2+2+3+6+2+30+2x60.7+0.52x6.6^2x0.6+0.52x4.6^2x0.6=258Pa不平衡率：270-258270×100%=4.4%<15%，满足要求。环路1-2-3-19-20-21的阻力为：17+2+2+6+1+2+30+2x60.7+0.52x6.6^2x0.6+0.52x4.6^2x0.6=256Pa不平衡率：270-256270×100%=5.2%<15%，满足要求。环路1-2-22-23-24的阻力为：17+2+7+1+2+30+2x60.7+0.52x6.6^2x0.6+0.52x4.6^2x0.6=255Pa不平衡率：270-255270×100%=5.5%<15%，满足要求。环路1-25-26-27的阻力为：17+7+1+2+30+2x60.7+0.52x6.6^2x0.6+0.52x4.6^2x0.6=253Pa不平衡率：270-253270×100%=6.3%<15%，满足要求。9.7二层到五层客房、服务室新风系统新风管阻力计算新风管布置如图9-4，对风管进行编号[10,11]。101 图9-4二层到五层客房、服务室新风系统新风管布置用假定风速法计算管径，通过天正软件来进行阻力计算，如下表9-4，其中总局部阻力系数ζ不包括对开式多叶调节阀的阻力系数ζ=0.52，防火阀的阻力系数ζ=0.5，总阻力不包括消声器阻力（30Pa）和新风口阻力（9.9Pa）。表9-4二层到五层客房、服务室新风系统新风管阻力计算编号风量m^3/h管宽mm管高mm管长mv(m/s)R(Pa/m)Py(Pa)ζPj(Pa)Py+Pj(Pa)115003202506.25.2081.03360.5815278425016025.4441.66930.591237052501606.64.8961.3890.111146252001600.75.4251.94410.12355462001600.14.741.527000064661601607.35.0561.98140.692473181601202.74.6011.97150.11782381201206.84.5912.375160.231991591201200.53.0671.16410.21210791201208.61.5240.34230.2031171525016054.9651.41570.5714101 126362001600.75.5212.00610.123135562001606.64.8261.577100.1112144771601600.755.1762.06420021539716016044.3081.488600616318160120104.6011.971200.2322172381201206.64.5912.375160.2318181591201200.753.0671.164100119791201208.41.5240.34230.20320791201201.81.5240.34210.30121791201201.81.5240.34210.41122791201201.81.5240.34210.51123791201204.11.5240.34210.41224791201201.81.5240.34210.51125791201201.81.5240.34210.51126791201201.81.5240.34210.51127791201201.81.5240.34210.51128791201201.81.5240.34210.41129791201201.81.5240.34210.51130791201201.81.5240.34210.511317912012081.5240.34230.814321481201201.82.8551.02620.42433791201201.81.5240.34210.51134791201201.81.5240.34210.30135791201201.81.5240.34210.301阻力不平衡率计算:最不利环路为1-2-3-4-5-6-7-8-9-10，它的阻力为（蝶阀ζ=0.04）：15+12+11+3+24+7+19+2+3+30+9.9+8.4+0.68=145Pa机组全压为178Pa>145Pa，机组满足要求。101 环路1-2-3-4-5-6-7-8-9-35的阻力为（蝶阀ζ=0.04）：15+12+11+3+24+7+19+2+1+30+9.9+8.4+0.68=143Pa不平衡率：145-143145×100%=1.4%<15%，满足要求。环路1-2-3-4-5-6-7-8-34的阻力为（蝶阀ζ=0.04）：15+12+11+3+24+7+19+1+30+9.9+8.4+0.68=141Pa不平衡率：145-141145×100%=2.7%<15%，满足要求。环路1-2-3-4-5-6-7-33的阻力为（蝶阀ζ=1.2）：15+12+11+3+24+7+1+30+9.9+8.4+0.68+1.2x1.5^2x0.6=123.6Pa不平衡率：145-123.6145×100%=14.8%<15%，满足要求。环路1-2-3-4-5-6-32的阻力为（蝶阀ζ=1.2）：15+12+11+3+24+4+30+9.9+8.4+0.68+1.2x2.85^2x0.6=123.8Pa不平衡率：145-123.8145×100%=14.6%<15%，满足要求。环路1-2-3-4-5-31的阻力为（蝶阀ζ=26）：15+12+11+3+4+30+9.9+8.4+0.68+26x1.5^2x0.6=129Pa不平衡率：145-129145×100%=11%<15%，满足要求。环路1-2-3-4-30的阻力为（蝶阀ζ=26）：15+12+11+3+1+30+9.9+8.4+0.68+26x1.5^2x0.6=126Pa不平衡率：145-126145×100%=13%<15%，满足要求。环路1-2-3-29的阻力为（蝶阀ζ=30）：15+12+11+1+30+9.9+8.4+0.68+30x1.5^2x0.6=128Pa不平衡率：145-128145×100%=11%<15%，满足要求。环路1-2-28的阻力为（蝶阀ζ=40）：15+12+1+30+9.9+8.4+0.68+40x1.5^2x0.6=131Pa不平衡率：145-131145×100%=9.7%<15%，满足要求。环路1-11-12-13-14-15-16-17-18-19的阻力为（蝶阀ζ=0.04）：15+14+3+12+2+6+22+18+1+3+30+9.9+8.4+0.68=145Pa101 不平衡率：145-145145×100%=0%<15%，满足要求。环路1-11-12-13-14-15-16-17-18-20的阻力为（蝶阀ζ=0.04）：15+14+3+12+2+6+22+18+1+1+30+9.9+8.4+0.68=143Pa不平衡率：145-143145×100%=1.4%<15%，满足要求。环路1-11-12-13-14-15-16-17-21的阻力为（蝶阀ζ=0.04）：15+14+3+12+2+6+22+18+1+30+9.9+8.4+0.68=142Pa不平衡率：145-142145×100%=2.1%<15%，满足要求。环路1-11-12-13-14-15-16-22的阻力为（蝶阀ζ=0.04）：15+14+3+12+2+6+22+30+9.9+8.4+0.68=124Pa不平衡率：145-124145×100%=14.5%<15%，满足要求。环路1-11-12-13-14-15-23的阻力为（蝶阀ζ=26）：15+14+3+12+2+6+30+9.9+8.4+0.68+26x1.5^2x0.6=136Pa不平衡率：145-136145×100%=9.6%<15%，满足要求。环路1-11-12-13-14-24的阻力为（蝶阀ζ=26）：15+14+3+12+2+1+30+9.9+8.4+0.68+26x1.5^2x0.6=131Pa不平衡率：145-131145×100%=9.7%<15%，满足要求。环路1-11-12-13-25的阻力为（蝶阀ζ=26）：15+14+3+12+1+30+9.9+8.4+0.68+26x1.5^2x0.6=129Pa不平衡率：145-129145×100%=11%<15%，满足要求。环路1-11-12-26的阻力为（蝶阀ζ=40）：15+14+3+1+30+9.9+8.4+0.68+40x1.5^2x0.6=136Pa不平衡率：145-136145×100%=6.3%<15%，满足要求。环路1-11-27的阻力为（蝶阀ζ=40）：15+14+1+30+9.9+8.4+0.68+40x1.5^2x0.6=133Pa不平衡率：145-133145×100%=7.5%<15%，满足要求。9.8二层到五层会议室新风系统新风管阻力计算101 新风管布置如图9-5，对风管进行编号[10,11]。图9-5二层到五层会议室新风系统新风管布置用假定风速法计算管径，通过天正软件来进行阻力计算，如下表9-5，其中总阻力不包括消声器阻力（19.6Pa）。表9-5会议室新风系统新风管阻力计算编号风量m^3/h管宽mm管高mm管长mv(m/s)R(Pa/m)Py(Pa)ζPj(Pa)Py+Pj(Pa)1100025020015.5561.54620.591125002002004.83.4720.7740.64835002002000.43.4720.7700.433阻力不平衡率计算:最不利环路为1-2，它的阻力为：11+8+19.6=38.6Pa机组全压为161Pa>38.6Pa，机组满足要求。环路1-3的阻力为：11+3+19.6=33.6Pa不平衡率：38.6-33.638.6×100%=13%<15%，满足要求。10水系统设计101 10.1水系统分类10.1.1按冷冻水是否与空气接触开式系统：系统的水与大气相通闭式系统：系统的水除了膨胀水箱外不与大气相通10.1.2按并联环路的管程是否相同同程系统：各并联环路中水流量基本相同，即各环路的管路总长基本相同异程系统：和同程系统相反10.1.3按系统循环水流量的特性定流量系统：系统中的循环水流量（负荷侧）为定值变流量系统：系统中的循环水流量（负荷侧）随空调负荷发生变化10.1.4按循环泵组数一次泵系统：系统中只用一组循环泵二次泵系统：系统中有两组循环泵10.1.5按供回水管数两管制：冬季供热水、夏季供冷水都是用相同的管路三管制：有冷、热两条供水管、但共用一根回水管四管制：系统中供热和供冷分别由供、回水承担根据本建筑物的情况，选择闭式、异程、变流量、一次泵、两管制的水系统。10.2水系统的分区10.2.1按空调负荷特性或使用性质进行分区10.2.2按压力分区根据本建筑物的情况，由于建筑物层不高，设为一个区。10.3冷水机组与循环水泵的连接方式1、水泵、机组一对一设置（机组在水泵的压出侧）2、水泵、机组一对一设置（机组在水泵的吸入侧）3、水泵互为备用（机组在水泵的压出侧）4、水泵互为备用（机组在水泵的吸入侧）根据本建筑物情况，选择水泵互为备用，机组在水泵的压出侧。10.4水管的阻力计算101 水管的阻力计算是在系统和设备布置、风管材料、水管的位置和水流量均已知确定的基础上进行的。其主要目的是，确定各管段的管径和阻力，保证系统内达到要求的水流量分配。最后确定水泵型号和动力消耗。水管阻力计算方法主要有假定流速法，假定流速法的特点是先按技术经济要求选定水管的流速，再根据水管的水流量确定水管的断面尺寸和阻力。假定流速法的计算步骤和方法如下：①绘制水系统轴测图，并对管段进行编号，标准长度和水流量（管道长度一般按两个管件的中心线长度计算，不扣除管件本身的长度）。②确定水管内的合理流速，在输送水流量一定的情况，增大流速可是水管断面积减小，制作水管所消耗的材料，建筑费用等较低，但同时也会增加水流经水管的流动阻力和水流噪声，增大水系统的运行费用；减小水流速则可降低输送水的动力损耗，节省水系统的运行费用，降低水流噪声，但却增加水管制作消耗的材料及建设费用。因此必须根据水管系统的建设费用、运行费用和水流噪声等因素进行技术经济比较③根据各水管的流量和选择的流速确定各管段的断面尺寸，计算沿程阻力和局部阻力。注意阻力计算应该选择最不利环路（即阻力最大的环路）进行。阻力计算可按以下步骤计算：①水管沿程压力损失，可按下式计算：水管径按下式计算：d=4Qπv（10.1）式中Q—水流量，m3/s；v—水流速，m/s；沿程压力损失：Py=ΔPml（10.2）式中l—水管的长度，m；ΔPm—单位长度水管沿程压力损失,Pa/m，可按下式计算：ΔPm=λd*v22*ρ（10.3）式中λ—摩擦阻力系数；ρ—水的密度，kg/m3；101 d—水管直径，m；①水管局部压力损失，可按下式计算：ΔPl=ζvρ2（10.4）式中ζ—局部阻力系数；v—水管内该压力损失发生处的水流速，m/s；ρ—水的密度，kg/m3；④与最不利环路并联的管路的阻力平衡计算。为保证各房间的机组达到预期的水量，必须进行阻力平衡计算。一般的水系统要求并联管路之间的不平衡率应不超过15%。若超出上述规定，采用阀门调节，这种方法具有设计过程简单，调整范围大的优点，但实际运行调试工作量较大。②计算系统总阻力。系统总阻力为最不利环路阻力和设备阻力。③选择水泵。根据系统的总阻力损失选择水泵，水泵应有相当的富裕量。10.5水系统水管阻力计算水管布置如图10-1，10-2，10-3，对水管进行编号[10,11]。图10-1一层水管布置101 图10-1二层水管布置（三到五层一样）图10-3机房水管布置用假定风速法计算管径，通过天正软件来进行阻力计算，如下表10-1、10-2、10-3，其中总阻力不包括新风机组YAR15S阻力（18.2kpa）、新风机组YAR10S101 阻力（12.2kpa）、风机盘管YGFC02CC2S阻力（6.87kpa）、风机盘管YGFC04CC2S阻力（28.3kpa）、风机盘管YGFC03CC2S阻力（14.9kpa）、风机盘管YGFC02CC4S阻力（2.09kpa）、风机盘管YGFC02CC3H阻力（3.88kpa）、空气处理机组YAH15B阻力（40kpa）、空气处理机组YAH12B阻力（25kpa）、冷水机组YCAB250SC阻力（90kpa）、冷水机组YCAB170SC阻力（87kpa）。表10-1一层水管阻力计算编号负荷W流量kg/h管径管长mv(m/s)R(Pa/m)Py(Pa)ζPj(Pa)Py+Pj(Pa)13189775486412531.21194054.52975338022258373884410091.21811702001702393139.516020801270.9134170989.336762077541201402066480591.22191300110.569061990751056981818080291.017149417.739208861表10-2二层水管（三到五层一样）阻力计算编号负荷W流量kg/h管径管长mv(m/s)R(Pa/m)Py(Pa)ζPj(Pa)Py+Pj(Pa)175918.6130586541.0162168624.52321318424015769075070.88522815480.278162733831465905040.8442088320.271904436325.6624850120.818822550.2642319534482.659315040.761706810.258738632639.5561450120.71915318080.2521860730005.8516150210.66113127950.8175296987366.2812672580.62528421881.42742462101 95523.2695025120.46916519840.2222006103686.056342040.50526210470.2261072111843.0231720170.25373123710.633815751222639.5389440100.83328326933.2111138041319081.4328240100.70220519850.24920341415523.326703220.75127855710.6299235491535761.661515040.7881827300.2627921616866.329013250.81732616960.26717631715023.3258432120.72726231390.2533192181318622683220.6382043680.241408199354.65160932170.45310718193.23282147207366.2812672580.62528421881.42742462215523.2695025120.46916519840.2222006223686.056342040.50526210470.2261072231843.0231720170.25373123710.63381575243825.586582020.5242816170.227645251988.3734220230.27284195510.63932348261837.213162050.2527239113412802271837.213162050.2527236213412773281837.213162050.2527236213412773291837.213162050.2527236213412773301988.373422050.2728441813482900311837.213162050.2527239113412802321837.213162050.2527239113412802101 3316866.329013250.81732617611343326094341837.213162050.2527239113412802351837.213162050.2527239113412802361837.213162050.2527239113412802371837.213162050.2527239113412802382633.724532050.361140756138461602393558.146122030.4882456611315452206403558.146122030.4882456611315452206411837.213162050.2527236213412773421837.213162050.2527236213412773431837.213162050.2527236213412773表10-3机房水管阻力计算编号负荷W流量kg/h管径管长mv(m/s)R(Pa/m)Py(Pa)ζPj(Pa)Py+Pj(Pa)162265110709612522.24388774.5113361221323113265354810091.7337290618264442935033113265354810091.733729061826444293504622651107096150211.617837365.568901062655467339403812572.034024470.2388283564708148098012571.725418270.2288211573948956792212571.418012970.2203150083189775486412571.21198580.213299093113265354810071.73372230182644428674103113265354810071.73372230182644428674阻力不平衡率计算:最不利环路为一层水管环路1-2-4加上机房水管环路1-2-3-4-5-6-7-8-9-10，它的阻101 力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.38+1.7+19.9+40=389kPa389kpa阻力相当于19.5m水柱，所以选择单级吸式离心泵，型号IS100-80-125，扬程为24m，流量60m3/h。①一层水管环路阻力计算一层水管环路1-3加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.38+20.1+25=372kPa不平衡率：389-372389×100%=4.4%<15%，满足要求。一层水管环路1-2-5加上机房水管环路1-2-3-4-5-6-7-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+29+29+90+87+3.38+1.7+8.9+40=378kPa不平衡率：389-378389×100%=2.8%<15%，满足要求。②二层水管环路阻力计算二层水管环路1-2-3-4-5-6-7-8-9-10-11加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+2.5+2+1+1.6+6.87=351kPa不平衡率：389-351389×100%=9.8%<15%，满足要求。二层水管环路1-2-3-4-5-6-7-8-9-10-43加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+2.5+2+1+0.4+6.87=349.4kPa不平衡率：389-349.4389×100%=10.2%<15%，满足要求。二层水管环路1-2-3-4-5-6-7-8-9-42加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+2.5+2+0.4+6.87=348.4kPa不平衡率：389-348.4389×100%=10.5%<15%，满足要求。二层水管环路1-2-3-4-5-6-7-8-41加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：101 12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+2.5+0.4+6.87=346.4kPa不平衡率：389-346.4389×100%=11%<15%，满足要求。二层水管环路1-2-3-4-5-6-7-12-13-14加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+3.8+2+3.5+12.2=358kPa不平衡率：389-358389×100%=8%<15%，满足要求。二层水管环路1-2-3-4-5-6-7-12-13-40加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+3.8+2+2.2+28.3=373kPa不平衡率：389-373389×100%=4%<15%，满足要求。二层水管环路1-2-3-4-5-6-7-12-39加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+3.8+2.2+28.3=371kPa不平衡率：389-371389×100%=4.6%<15%，满足要求。二层水管环路1-2-3-4-5-6-38加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.6+3+14.9=348.2kPa不平衡率：389-348.2389×100%=10.5%<15%，满足要求。二层水管环路1-2-3-4-5-37加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.74+0.8+6.87=339.4kPa不平衡率：389-339.4389×100%=12.9%<15%，满足要求。二层水管环路1-2-3-4-36加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+2.3+0.8+6.87=338.101 7kPa不平衡率：389-338.7389×100%=13%<15%，满足要求。二层水管环路1-2-3-35加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.9+0.8+6.87=336.4kPa不平衡率：389-336.4389×100%=13.5%<15%，满足要求。二层水管环路1-2-34加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+1.6+0.8+6.87=335.5kPa不平衡率：389-335.5389×100%=13.8%<15%，满足要求。二层水管环路1-15-16-17-18-19-20-21-22-23加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+2.5+2+1+1.6+6.87=348.5kPa不平衡率：389-348.5389×100%=11%<15%，满足要求。二层水管环路1-15-16-17-18-19-20-21-22-27加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+2.5+2+1+0.77+6.87=347.7kPa不平衡率：389-347.7389×100%=10.6%<15%，满足要求。二层水管环路1-15-16-17-18-19-20-21-28加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+2.5+2+0.77+6.87=346.7kPa不平衡率：389-346.7389×100%=11%<15%，满足要求。二层水管环路1-15-16-17-18-19-20-29加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+2.5+0.77+6.87=344.7kPa101 不平衡率：389-344.7389×100%=11.6%<15%，满足要求。二层水管环路1-15-16-17-18-19-30加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+0.9+3.88=338.4kPa不平衡率：389-338.4389×100%=13%<15%，满足要求。二层水管环路1-15-16-17-18-24-25加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+1.8+3.2+0.4+0.6+2.3+2.09=337.4kPa不平衡率：389-337.4389×100%=13.4%<15%，满足要求。二层水管环路1-15-16-17-18-24-26加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+1.8+3.2+0.4+0.6+0.8+6.87=340.7kPa不平衡率：389-340.7389×100%=12%<15%，满足要求。二层水管环路1-15-16-17-31加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+1.8+3.2+0.8+6.87=339.7kPa不平衡率：389-339.7389×100%=12.7%<15%，满足要求。二层水管环路1-15-16-32加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+1.8+0.8+6.87=339.7kPa不平衡率：389-336.5389×100%=13.5%<15%，满足要求。二层水管环路1-15-33加上机房水管环路1-2-3-4-5-6-7-8-9-10的阻力为：12.2+29.4+29.4+10.6+2.8+2.1+1.5+1+29+29+90+87+3.2+0.8+6+18.2=351.2kPa不平衡率：389-351.2389×100%=9.8%<15%，满足要求。①五层水管环路阻力计算五层水管环路1-2-3-4-5-6-7-8-9-10-11加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+2.5+2+1+1.6+6.87=344.6kPa101 不平衡率：389-344.6389×100%=11.6%<15%，满足要求。五层水管环路1-2-3-4-5-6-7-8-9-10-43加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+2.5+2+1+0.4+6.87=343kPa不平衡率：389-343389×100%=11.8%<15%，满足要求。五层水管环路1-2-3-4-5-6-7-8-9-42加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+2.5+2+0.4+6.87=342.4kPa不平衡率：389-342.4389×100%=12.1%<15%，满足要求。五层水管环路1-2-3-4-5-6-7-8-41加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+2.5+0.4+6.87=340.4kPa不平衡率：389-340.4389×100%=12.6%<15%，满足要求。五层水管环路1-2-3-4-5-6-7-12-13-14加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+3.8+2+3.5+12.2=352kPa不平衡率：389-352389×100%=9.5%<15%，满足要求。五层水管环路1-2-3-4-5-6-7-12-13-40加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+3.8+2+2.2+28.3=367kPa不平衡率：389-367389×100%=6.2%<15%，满足要求。五层水管环路1-2-3-4-5-6-7-12-39加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.9+3+3.8+2.2+28.3=365kPa不平衡率：389-365389×100%=6.2%<15%，满足要求。五层水管环路1-2-3-4-5-6-38加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.74+1.6+3+14.9=342.2kPa101 不平衡率：389-342.2389×100%=12.1%<15%，满足要求。五层水管环路1-2-3-4-5-37加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.74+0.8+6.87=333.4kPa不平衡率：389-333.4389×100%=14.3%<15%，满足要求。五层水管环路1-2-3-4-36加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+2.3+0.8+6.87=327kPa不平衡率：389-327389×100%=14.5%<15%，满足要求。五层水管环路1-2-3-35加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.9+0.8+6.87=330.4kPa不平衡率：389-330.4389×100%=15%≈15%，加调节阀满足要求。五层水管环路1-2-34加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+1.6+0.8+6.87=329.5kPa不平衡率：389-329.5389×100%=15.3%≈15%，加调节阀满足要求。五层水管环路1-15-16-17-18-19-20-21-22-23加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+2.5+2+1+1.6+6.87=342.5kPa不平衡率：389-342.5389×100%=12.1%<15%，满足要求。五层水管环路1-15-16-17-18-19-20-21-22-27加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+2.5+2+1+0.77+6.87=341.7kPa不平衡率：389-341.7389×100%=12.3%<15%，满足要求。五层水管环路1-15-16-17-18-19-20-21-28加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+2.5+2+0.77+6.87=340.7kPa101 不平衡率：389-340.7389×100%=12.6%<15%，满足要求。五层水管环路1-15-16-17-18-19-20-29加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+2.5+0.77+6.87=338.7kPa不平衡率：389-338.7389×100%=13%<15%，满足要求。五层水管环路1-15-16-17-18-19-30加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+1.8+3.2+0.4+2.1+0.9+3.88=332.4kPa不平衡率：389-332.4389×100%=14.6%<15%，满足要求。五层水管环路1-15-16-17-18-24-25加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+1.8+3.2+0.4+0.6+2.3+2.09=331.4kPa不平衡率：389-331.4389×100%=14.9%<15%，满足要求。五层水管环路1-15-16-17-18-24-26加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+1.8+3.2+0.4+0.6+0.8+6.87=334.7kPa不平衡率：389-334.7389×100%=14.1%<15%，满足要求。五层水管环路1-15-16-17-31加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+1.8+3.2+0.8+6.87=333.7kPa不平衡率：389-333.7389×100%=14.2%<15%，满足要求。五层水管环路1-15-16-32加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+1.8+0.8+6.87=330.5kPa不平衡率：389-330.5389×100%=15%≈15%，加调节阀满足要求。五层水管环路1-15-33加上机房水管环路1-2-3-4-9-10的阻力为：12.2+29.4+29.4+10.6+29+29+90+87+3.2+0.8+6+18.2=345.2kPa不平衡率：389-345.2389×100%=11.3%<15%，满足要求。101 11消声与减振概述：空调系统的消声和减振是空调设计中的重要一环，它对于减小噪声和振动，提高人们大额舒适感和工作效率，延长建筑物的使用年限有着极其重要的意义。对于设有空调等建筑设备的现代建筑，都可能室外及室内两个方面受到噪声和振动源的影响。一般而言室外噪声源是经过维护结构穿透进入的，而建筑物内部的噪声、振动源主要是由于设置空调、给排水、电气设备后产生的，其中以空调制冷设备产生的噪声影响最大。101 包括其中的冷却塔、空调制冷机组、通风机、风管、风阀等产生的噪声。其中主要的噪声源是通风机。风机噪声是由于叶片驱动空气产生的紊流引起的宽频带气流噪声以及相应的旋转噪声所组成，后者由转数和叶片数确定其噪声频率。11.1降低系统噪音的措施：①空调机房周围采用了吸声材料，以此降低噪音。②在管道系统中设置消声器。11.2空调系统减震的措施：①空调机组与风管连接的地方采用软接头。②通风机、水泵和制冷机固定在隔震基座上，以增加其稳定性。③水管、风管采取减震措施。12保温①空调冷媒管系统的保温均根据空调系统的要求选用专用保温棉。②风管采用防火的橡塑板保温，风管的保温厚度为20mm，保温材料外贴一层防火的夹筋铝箔。③空调冷凝水排水管，采用防火的橡塑泡绵管瓦保温，冷凝水排水管的保温厚度不小于8mm。101 13防火排烟空调系统的风道是火灾蔓延的重要途径，为了保证建筑及人员的安全，必须十分重视空调系统的防火排烟问题。防火排烟措施：各层因尽量设有自动喷水灭火装置；井壁应为耐火极限不低于1小时的非燃烧体，井壁上的检查门应采用丙级防火门；通风及空气调节系统的风道不宜穿过防火墙和变形缝，如必须穿过，应在风道上设防火阀；风道应采用非燃材料进风口应101 设在不受火灾威胁的安全地带；防火应考虑可靠的接地措施，防止静电积聚；防火阀应定期检修和运行，以备紧急情况下使用；利用建筑物的窗，阳台，凹廊排烟[12,13]。结论本次设计课题的工作量挺大，先要完成一层到五层的冷负荷、湿负荷计算，这部分内容包括围护结构传热引起的冷负荷、玻璃窗日照得热引起的冷负荷、照明散热引起的冷负荷、人体散热引起的冷负荷、设备散热引起的冷负荷和人体散湿引起的湿负荷。负荷计算完后，可以进行空调系统方案的优化选择，本建筑物的一层选择一次回风全空气系统，二层到五层选择新风加风机盘管系统。系统安排好后，就进行新风量的合理选择、排风方案的比较和冷量、送风量的计算。风量和冷量的计算是为室内设备设计选型提供依据。同时，可以进行制冷机房的设计。接下来，布置风管、风口，进行气流组织设计。101 气流组织没问题后，进行风管和水管的阻力计算。最后，简单设计和说明管道的保温、设备的减噪、防火排烟。参考文献[1]路诗奎，姚寿广.空调制冷专业课程设计指南[M].北京：化工出版社，2005.[2]GBJ50019—2003，采暖通风与空气调节设计规范[S].北京：中国计划出版社，2003.[3]GB50189—2005，公共建筑节能设计标准[S].北京：中国建筑工业出版社，2005.101 [4]JBJ62—1990，旅馆建筑设计规范[S].北京：中国建筑工业出版社，1991.[5]GB/T50114—2010，暖通空调制图标准[S].北京：中国建筑工业出版社，2011.[6]陆耀庆.供热通风设计手册[M].北京：中国建筑工业出版社，2008.[7]黄翔.空调工程[M].北京：机械工业出版社，2005.[8]建筑工程常用数据系列手册编写组.暖通空调常用数据手册[M].北京：中国建筑工业出版社，2002.[9]万嘉凤.酒店空调设计[M].北京：中国建筑工业出版社，2012.[10]吕玉民.中国供暖通风空调设备手册机械[M].北京：工业出版社，1996.[11]农机部第二设计院.设备材料手册[M].天津：天津新华印刷厂，1979.[12]ShuqinGeng.AdesignofthenodesystemofWirelessSensorNetforancientbuildingfireprevention[D].China：BeijingUniv.ofTechnol，2012.[13]ZhangFudong.FirePreventionandControllingMeasuresforBuildingExternalThermalInsulationSystem[D].China：People"sArmedPoliceForceAcad，2013.致谢完成这次毕业设计，自己收获挺多，其中有自己的艰辛付出，更离不开指导老师王长宏和指导师兄谢泽涛的精心指导。从本次毕业设计开始到结束，老师和师兄经常给我们进行设计辅导，指出本次设计中的优点与不足，在此感谢老师和师兄对我的帮助和指导。101 附录A负荷统计表表A1酒店负荷统计时间12:0013:0014:0015:0016:0017:00113:0019:00酒店面积(㎡)3780.33780.33780.33780.33780.33780.33780.33780.3夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(16:0016:0016:0016:0016:0016:0016:0016:00101 全热)(h)夏季总冷负荷(含新风/全热)(w)339482345737354055361342363654361971352079344927夏季室内冷负荷(全热)(w)176833183089191407198694201006199323189431182278夏季总湿负荷(含新风)(kg/h)199.422199.422199.422199.445199.445199.456199.49201.177夏季室内湿负荷(kg/h)36.58236.58236.58236.60536.60536.61636.6538.337夏季新风量(m^3)18242.318242.318242.318242.318242.318242.318242.318242.3夏季新风冷负荷(w)162648162648162648162648162648162648162648162648夏季新风机组冷负荷(全热)(w)162648162648162648162648162648162648162648162648夏季新风机组冷负荷(显热)(w)4540345403454034540345403454034540345403夏季新风机组冷负荷(潜热)(w)117245117245117245117245117245117245117245117245夏季总冷负荷建筑指标(含新风)(w)89.591.193.395.295.895.492.890.9夏季总湿负荷建筑指标(含新风)(kg/h)0.0530.0530.0530.0530.0530.0530.0530.053表A2楼层负荷统计时间12:0013:0014:0015:0016:0017:00113:0019:00一楼层面积(㎡)937.5937.5937.5937.5937.5937.5937.5937.5夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00101 夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)151018153475156220158469159380159241156438151932夏季室内冷负荷(全热)(w)6535167808705537280273713735747077166265夏季总湿负荷(含新风)(kg/h)109.113109.113109.113109.113109.113109.113109.113109.113夏季室内湿负荷(kg/h)23.5123.5123.5123.5123.5123.5123.5123.51夏季新风量(m^3)9196.29196.29196.29196.29196.29196.29196.29196.2夏季新风冷负荷(kg/h)8566785667856678566785667856678566785667夏季新风机组冷负荷(全热)(w)8566785667856678566785667856678566785667夏季新风机组冷负荷(显热)(w)2404024040240402404024040240402404024040夏季新风机组冷负荷(潜热)(w)6162761627616276162761627616276162761627夏季总冷负荷建筑指标(含新风)(w)158.6161.2164.1166.4167.4167.2164.3159.6夏季总湿负荷建筑指标(含新风)(kg/h)0.1150.1150.1150.1150.1150.1150.1150.1152楼层面积(㎡)710.7710.7710.7710.7710.7710.7710.7710.7夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)4630447279486674986250133496354770346929101 夏季室内冷负荷(全热)(w)2705828034294223061630887303902845727684夏季总湿负荷(含新风)(kg/h)22.58322.58322.58322.58322.58322.58322.58323.01夏季室内湿负荷(kg/h)3.2743.2743.2743.2743.2743.2743.2743.701夏季新风量(m^3)2261.52261.52261.52261.52261.52261.52261.52261.5夏季新风冷负荷(w)1924519245192451924519245192451924519245夏季新风机组冷负荷(全热)(w)1924519245192451924519245192451924519245夏季新风机组冷负荷(显热)(w)53415341534153415341534153415341夏季新风机组冷负荷(潜热)(w)1390513905139051390513905139051390513905夏季总冷负荷建筑指标(含新风)(w)65.266.568.570.270.569.867.166夏季总湿负荷建筑指标(含新风)(kg/h)0.0320.0320.0320.0320.0320.0320.0320.0323楼层面积(㎡)710.7710.7710.7710.7710.7710.7710.7710.7夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)4630447279486674986250133496354770346929夏季室内冷负荷(全热)(w)2705828034294223061630887303902845727684夏季总湿负荷(含新风)(kg/h)22.58322.58322.58322.58322.58322.58322.58323.01101 夏季室内湿负荷(kg/h)3.2743.2743.2743.2743.2743.2743.2743.701夏季新风量(m^3)2261.52261.52261.52261.52261.52261.52261.52261.5夏季新风冷负荷(w)1924519245192451924519245192451924519245夏季新风机组冷负荷(全热)(w)1924519245192451924519245192451924519245夏季新风机组冷负荷(显热)(w)53415341534153415341534153415341夏季新风机组冷负荷(潜热)(w)1390513905139051390513905139051390513905夏季总冷负荷建筑指标(含新风)(w)65.266.568.570.270.569.867.166夏季总湿负荷建筑指标(含新风)(kg/h)0.0320.0320.0320.0320.0320.0320.0320.0324楼层面积(㎡)710.7710.7710.7710.7710.7710.7710.7710.7夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)4635047325487134990850179496814774846975夏季室内冷负荷(全热)2710428080294683066230933304362850327730夏季总湿负荷(含新风)(kg/h)22.58322.58322.58322.58322.58322.58322.58323.01夏季室内湿负荷(kg/h)3.2743.2743.2743.2743.2743.2743.2743.701101 夏季新风量(m^3)2261.52261.52261.52261.52261.52261.52261.52261.5夏季新风冷负荷(w)1924519245192451924519245192451924519245夏季新风机组冷负荷(全热)(w)1924519245192451924519245192451924519245夏季新风机组冷负荷(显热)(w)53415341534153415341534153415341夏季新风机组冷负荷(潜热)(w)1390513905139051390513905139051390513905夏季总冷负荷建筑指标(含新风)(w)65.266.668.570.270.669.967.266.1夏季总湿负荷建筑指标(含新风)(kg/h)0.0320.0320.0320.0320.0320.0320.0320.0325楼层面积(㎡)710.7710.7710.7710.7710.7710.7710.7710.7夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)4950750379517885324353830537805248752161夏季室内冷负荷(全热)(w)3026131134325433399734585345343324232916夏季总湿负荷(含新风)(kg/h)22.56122.56122.56122.58322.58322.59422.62823.033夏季室内湿负荷(kg/h)3.2513.2513.2513.2743.2743.2853.3193.724101 夏季新风量(m^3)2261.52261.52261.52261.52261.52261.52261.52261.5夏季新风冷负荷(w)1924519245192451924519245192451924519245夏季新风机组冷负荷(全热)1924519245192451924519245192451924519245夏季新风机组冷负荷(显热)(w)53415341534153415341534153415341夏季新风机组冷负荷(潜热)(w)1390513905139051390513905139051390513905夏季总冷负荷建筑指标(含新风)(w)69.770.972.974.975.775.773.973.4夏季总湿负荷建筑指标(含新风)(kg/h)0.0320.0320.0320.0320.0320.0320.0320.032表A3房间负荷统计时间12:0013:0014:0015:0016:0017:00113:0019:001001[餐厅101]面积(㎡)247.5247.5247.5247.5247.5247.5247.5247.5夏季总冷负荷最大时刻(含新风/全热)(h)17:0017:0017:0017:0017:0017:0017:0017:00夏季室内冷负荷最大时刻(全热)(h)17:0017:0017:0017:0017:0017:0017:0017:00夏季总冷负荷(含新风/全热)(w)6209362571628726305763107631276264761893夏季室内冷负荷(全热)(w)2288723365236662385123901239212344122687101 夏季总湿负荷(含新风)(kg/h)47.88647.88647.88647.88647.88647.88647.88647.886夏季室内湿负荷(kg/h)8.758.758.758.758.758.758.758.75夏季新风量(m^3)41254125412541254125412541254125夏季新风冷负荷(w)3920639206392063920639206392063920639206夏季新风机组冷负荷(全热)(w)3920639206392063920639206392063920639206夏季新风机组冷负荷(显热)(w)1103311033110331103311033110331103311033夏季新风机组冷负荷(潜热)(w)2817328173281732817328173281732817328173夏季总冷负荷建筑指标(含新风)(w)250.9252.8254254.8255255.1253.1250.1夏季总湿负荷建筑指标(含新风)(kg/h)0.1930.1930.1930.1930.1930.1930.1930.1931002[餐厅102]面积(㎡)198198198198198198198198夏季总冷负荷最大时刻(含新风/全热)(h)17:0017:0017:0017:0017:0017:0017:0017:00夏季室内冷负荷最大时刻(全热)(h)17:0017:0017:0017:0017:0017:0017:0017:00夏季总冷负荷(含新风/全热)4980650193504375058850628506455025449638101 (w)夏季室内冷负荷(全热)(w)1844118828190731922319264192801888918273夏季总湿负荷(含新风)(kg/h)38.30938.30938.30938.30938.30938.30938.30938.309夏季室内湿负荷(kg/h)77777777夏季新风量(m^3)33003300330033003300330033003300夏季新风冷负荷(w)3136531365313653136531365313653136531365夏季新风机组冷负荷(全热)(w)3136531365313653136531365313653136531365夏季新风机组冷负荷(显热)(w)88278827882788278827882788278827夏季新风机组冷负荷(潜热)(w)2253822538225382253822538225382253822538夏季总冷负荷建筑指标(含新风)(w)251.5253.5254.7255.5255.7255.8253.8250.7夏季总湿负荷建筑指标(含新风)(kg/h)0.1930.1930.1930.1930.1930.1930.1930.1931003[103]面积(㎡)492492492492492492492492夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00101 夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)3911940711429114482445645454694353740401夏季室内冷负荷(全热)(w)2402325615278152972830548303732844125305夏季总湿负荷(含新风)(kg/h)22.91822.91822.91822.91822.91822.91822.91822.918夏季室内湿负荷(kg/h)7.767.767.767.767.767.767.767.76夏季新风量(m^3)1771.21771.21771.21771.21771.21771.21771.21771.2夏季新风冷负荷(w)1509615096150961509615096150961509615096夏季新风机组冷负荷(全热)(w)1509615096150961509615096150961509615096夏季新风机组冷负荷(显热)(w)41804180418041804180418041804180夏季新风机组冷负荷(潜热)(w)1091610916109161091610916109161091610916夏季总冷负荷建筑指标(含新风)(w)79.582.787.291.192.892.488.582.1夏季总湿负荷建筑指标(0.0470.0470.0470.0470.0470.0470.0470.047101 含新风)(kg/h)2001[A客房201]面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)13:0013:0013:0013:0013:0013:0013:0013:00夏季室内冷负荷最大时刻(全热)(h)13:0013:0013:0013:0013:0013:0013:0013:00夏季总冷负荷(含新风/全热)(w)19391944194119351918189618601938夏季室内冷负荷(全热)(w)13691374137113651348132612901368夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410101 夏季总冷负荷建筑指标(含新风)(w)62.262.362.26261.560.859.662.1夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0212002[A客房202]、2003[A客房203]、2004[A客房204]面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)13:0013:0013:0013:0013:0013:0013:0013:00夏季室内冷负荷最大时刻(全热)(h)13:0013:0013:0013:0013:0013:0013:0013:00夏季总冷负荷(含新风/全热)(w)16031608160415991581155915231602夏季室内冷负荷(全热)(w)103210371034102910119899531032夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160101 夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)51.451.551.451.250.75048.851.3夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0212005[会议室205]面积(㎡)89.189.189.189.189.189.189.189.1夏季总冷负荷最大时刻(含新风/全热)(h)15:0015:0015:0015:0015:0015:0015:0015:00夏季室内冷负荷最大时刻(全热)(h)15:0015:0015:0015:0015:0015:0015:0015:00夏季总冷负荷(含新风/全热)(w)1299113113131821322713223131971312213066夏季室内冷负荷(全热)(w)49685090515952045200517450995043夏季总湿负荷(含新风)(kg/h)10.00510.00510.00510.00510.00510.00510.00510.005夏季室内湿负荷(kg/h)1.9031.9031.9031.9031.9031.9031.9031.903夏季新风量(m^3)1069.21069.21069.21069.21069.21069.21069.21069.2夏季新风冷负荷(w)8023802380238023802380238023802380238023802380238023802380238023101 夏季新风机组冷负荷(全热)(w)夏季新风机组冷负荷(显热)(w)21872187218721872187218721872187夏季新风机组冷负荷(潜热)(w)58365836583658365836583658365836夏季总冷负荷建筑指标(含新风)(w)145.8147.2148148.5148.4148.1147.3146.6夏季总湿负荷建筑指标(含新风)(kg/h)0.1120.1120.1120.1120.1120.1120.1120.1122006[B客房206]面积(㎡)38.438.438.438.438.438.438.438.4夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)21422219235324732519249423452229夏季室内冷负荷(全热)(w)15711649178319031948192417751659夏季总湿负荷(含新风)(kg/h)0.6390.6390.6390.6390.6390.6390.6390.667夏季室内湿负荷(kg/h)0.0690.0690.0690.0690.0690.0690.0690.097101 夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)55.857.861.364.465.66561.158夏季总湿负荷建筑指标(含新风)(kg/h)0.0170.0170.0170.0170.0170.0170.0170.0172007[B客房207]、2008[B客房208]面积(㎡)38.438.438.438.438.438.438.438.4夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)17011778191020282068203818811763夏季室内冷负荷(全热)(w)11311208134014571498146713111193101 夏季总湿负荷(含新风)(kg/h)0.6390.6390.6390.6390.6390.6390.6390.667夏季室内湿负荷(kg/h)0.0690.0690.0690.0690.0690.0690.0690.097夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)44.346.349.752.853.953.14945.9夏季总湿负荷建筑指标(含新风)(kg/h)0.0170.0170.0170.0170.0170.0170.0170.0172009[B客房209]面积(㎡)38.438.438.438.438.438.438.438.4夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)17661845198021022147212219701857101 (w)夏季室内冷负荷(全热)(w)11961275141015311577155214001287夏季总湿负荷(含新风)(kg/h)0.6390.6390.6390.6390.6390.6390.6390.667夏季室内湿负荷(kg/h)0.0690.0690.0690.0690.0690.0690.0690.097夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)4648.151.654.755.955.351.348.4夏季总湿负荷建筑指标(含新风)(kg/h)0.0170.0170.0170.0170.0170.0170.0170.017101 2010[A客房210]、2012[A客房212]、2013[A客房213]、2014[A客房214]　　　　　　　　　　　　　面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)16101689182119391980195117951652夏季室内冷负荷(全热)(w)10401119125113691410138012251082夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570160160160160160160160160101 夏季新风机组冷负荷(显热)(w)夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)51.654.158.462.263.562.557.553夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0212015[A客房215]面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)19472024215522722314228621331988夏季室内冷负荷(全热)(w)13771453158517021744171615631417夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570101 夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)62.464.969.172.874.273.368.463.7夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0212016[服务室216]面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)15:0015:0015:0015:0015:0015:0015:0015:00夏季室内冷负荷最大时刻(全热)(h)15:0015:0015:0015:0015:0015:0015:0015:00夏季总冷负荷(含新风/全热)(w)25102542256025722569255925342515夏季室内冷负荷(全热)(w)15531585160316151612160215771557夏季总湿负荷(含新风)(kg/h)1.2631.2631.2631.2631.2631.2631.2631.263夏季室内湿负荷0.3020.3020.3020.3020.3020.3020.3020.302101 (kg/h)夏季新风量(m^3)112.3112.3112.3112.3112.3112.3112.3112.3夏季新风冷负荷(w)957957957957957957957957夏季新风机组冷负荷(全热)(w)957957957957957957957957夏季新风机组冷负荷(显热)(w)265265265265265265265265夏季新风机组冷负荷(潜热)(w)692692692692692692692692夏季总冷负荷建筑指标(含新风)(w)80.481.582.182.482.38281.280.6夏季总湿负荷建筑指标(含新风)(kg/h)0.040.040.040.040.040.040.040.042017[A客房217]、2018[A客房218]、2019[A客房219]面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)13:0013:0013:0013:0013:0013:0013:0013:00夏季室内冷负荷最大时刻(全热)(h)13:0013:0013:0013:0013:0013:0013:0013:00夏季总冷负荷(含新风/全热)(w)16031608160415991581155915231602夏季室内冷负荷(全热)(w)103210371034102910119899531032101 夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)51.451.551.451.250.75048.851.3夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0212020[A客房220]面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)13:0013:0013:0013:0013:0013:0013:0013:00夏季室内冷负荷最大时刻(全热)(h)13:0013:0013:0013:0013:0013:0013:0013:00夏季总冷负荷(含新风/全热)19391944194119351918189618601938101 (w)夏季室内冷负荷(全热)(w)13691374137113651348132612901368夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)62.262.362.26261.560.859.662.1夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0215001[A客房501]面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)0:000:000:000:000:000:000:000:00101 夏季室内冷负荷最大时刻(全热)(h)0:000:000:000:000:000:000:000:00夏季总冷负荷(含新风/全热)(w)20902090208720872081207520582157夏季室内冷负荷(全热)(w)15201519151615171510150514881587夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)676766.966.966.766.56669.1夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0215002[A客房502]、面积(㎡)31.231.231.231.231.231.231.231.2101 5003[A客房503]、5004[A客房504]夏季总冷负荷最大时刻(含新风/全热)(h)23:0023:0023:0023:0023:0023:0023:0023:00夏季室内冷负荷最大时刻(全热)(h)23:0023:0023:0023:0023:0023:0023:0023:00夏季总冷负荷(含新风/全热)(w)17501751174917501745174017241824夏季室内冷负荷(全热)(w)11801181117811801175117011541254夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)56.156.15656.155.955.855.358.5101 夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0215005[会议室505]面积(㎡)89.189.189.189.189.189.189.189.1夏季总冷负荷最大时刻(含新风/全热)(h)17:0017:0017:0017:0017:0017:0017:0017:00夏季室内冷负荷最大时刻(全热)(h)17:0017:0017:0017:0017:0017:0017:0017:00夏季总冷负荷(含新风/全热)(w)1337713484135551361713647136681364813652夏季室内冷负荷(全热)(w)53545461553255945623564456255629夏季总湿负荷(含新风)(kg/h)10.00510.00510.00510.00510.00510.00510.00510.005夏季室内湿负荷(kg/h)1.9031.9031.9031.9031.9031.9031.9031.903夏季新风量(m^3)1069.21069.21069.21069.21069.21069.21069.21069.2夏季新风冷负荷(w)80238023802380238023802380238023夏季新风机组冷负荷(全热)(w)80238023802380238023802380238023夏季新风机组冷负荷(显热)(w)21872187218721872187218721872187夏季新风机组冷负荷(潜热)(w)58365836583658365836583658365836101 夏季总冷负荷建筑指标(含新风)(w)150.1151.3152.1152.8153.2153.4153.2153.2夏季总湿负荷建筑指标(含新风)(kg/h)0.1120.1120.1120.1120.1120.1120.1120.1125006[B客房506]面积(㎡)38.438.438.438.438.438.438.438.4夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)23272399253326602720271525892498夏季室内冷负荷(全热)(w)17571829196320902149214420191928夏季总湿负荷(含新风)(kg/h)0.6390.6390.6390.6390.6390.6390.6390.667夏季室内湿负荷(kg/h)0.0690.0690.0690.0690.0690.0690.0690.097夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570160160160160160160160160101 夏季新风机组冷负荷(显热)(w)夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)60.662.56669.370.870.767.465.1夏季总湿负荷建筑指标(含新风)(kg/h)0.0170.0170.0170.0170.0170.0170.0170.0175007[B客房507]、5008[B客房508]面积(㎡)38.438.438.438.438.438.438.438.4夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)19121984211722432299228921582066夏季室内冷负荷(全热)(w)13421414154716731729171915881496夏季总湿负荷(含新风)(kg/h)0.6390.6390.6390.6390.6390.6390.6390.667夏季室内湿负荷(kg/h)0.0690.0690.0690.0690.0690.0690.0690.097夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570101 夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)49.851.755.158.459.959.656.253.8夏季总湿负荷建筑指标(含新风)(kg/h)0.0170.0170.0170.0170.0170.0170.0170.0175009[B客房509]面积(㎡)38.438.438.438.438.438.438.438.4夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)19782052218823182379237422472160夏季室内冷负荷(全热)(w)14081482161817481808180416771589夏季总湿负荷(含新风)(kg/h)0.6390.6390.6390.6390.6390.6390.6390.667夏季室内湿负荷0.0690.0690.0690.0690.0690.0690.0690.097101 (kg/h)夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)51.553.45760.461.961.858.556.2夏季总湿负荷建筑指标(含新风)(kg/h)0.0170.0170.0170.0170.0170.0170.0170.0175010[A客房510]、5012[A客房512]、5013[A客房513]、5014[A客房514]　　　　　　　　　　　　面积(㎡)31.231.231.231.231.231.231.231.2101 　夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(16:0016:0016:0016:0016:0016:0016:0016:00全热)(h)夏季总冷负荷(含新风/全热)(w)17591833196620912144213119961875夏季室内冷负荷(全热)(w)11881262139615201574156114261304夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)56.458.7636768.768.36460.1夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0215015[A客房515]面积(㎡)31.231.231.231.231.231.231.231.2101 夏季总冷负荷最大时刻(含新风/全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季室内冷负荷最大时刻(全热)(h)16:0016:0016:0016:0016:0016:0016:0016:00夏季总冷负荷(含新风/全热)(w)20982169230124242477246523312206夏季室内冷负荷(全热)(w)15281599173018531906189417611636夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(67.269.573.777.779.47974.770.7101 含新风)(w)夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.0215016[服务室516]面积(㎡)31.231.231.231.231.231.231.231.2　夏季总冷负荷最大时刻(含新风/全热)(h)17:0017:0017:0017:0017:0017:0017:0017:00　夏季室内冷负荷最大时刻(全热)(h)17:0017:0017:0017:0017:0017:0017:0017:00　夏季总冷负荷(含新风/全热)(w)26552683270127192727273327272729　夏季室内冷负荷(全热)(w)16981725174317611770177617701772　夏季总湿负荷(含新风)(kg/h)1.2631.2631.2631.2631.2631.2631.2631.263　夏季室内湿负荷(kg/h)0.3020.3020.3020.3020.3020.3020.3020.302　夏季新风量(m^3)112.3112.3112.3112.3112.3112.3112.3112.3　夏季新风冷负荷(w)957957957957957957957957　夏季新风机组冷负荷(全热)(w)957957957957957957957957　265265265265265265265265101 夏季新风机组冷负荷(显热)(w)　夏季新风机组冷负荷(潜热)(w)692692692692692692692692　夏季总冷负荷建筑指标(含新风)(w)85.18686.687.187.487.687.487.5　夏季总湿负荷建筑指标(含新风)(kg/h)0.040.040.040.040.040.040.040.045017[A客房517]、5018[A客房518]、5019[A客房519]面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)21:0021:0021:0021:0021:0021:0021:0021:00夏季室内冷负荷最大时刻(全热)(h)21:0021:0021:0021:0021:0021:0021:0021:00夏季总冷负荷(含新风/全热)(w)15221528153016411677173819101973夏季室内冷负荷(全热)(w)95295895910701106116813401403夏季总湿负荷(含新风)(kg/h)0.6030.6030.6030.6260.6260.6370.6710.671夏季室内湿负荷(kg/h)0.0340.0340.0340.0560.0560.0680.1020.102夏季新风量(m^3)6060606060606060101 夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)48.8494952.653.755.761.263.3夏季总湿负荷建筑指标(含新风)(kg/h)0.0190.0190.0190.020.020.020.0220.0225020[A客房520]面积(㎡)31.231.231.231.231.231.231.231.2夏季总冷负荷最大时刻(含新风/全热)(h)0:000:000:000:000:000:000:000:00夏季室内冷负荷最大时刻(全热)(h)0:000:000:000:000:000:000:000:00夏季总冷负荷(含新风/全热)(w)20902090208720872081207520582157夏季室内冷负荷(全热)(w)15201519151615171510150514881587101 夏季总湿负荷(含新风)(kg/h)0.6260.6260.6260.6260.6260.6260.6260.648夏季室内湿负荷(kg/h)0.0560.0560.0560.0560.0560.0560.0560.079夏季新风量(m^3)6060606060606060夏季新风冷负荷(w)570570570570570570570570夏季新风机组冷负荷(全热)(w)570570570570570570570570夏季新风机组冷负荷(显热)(w)160160160160160160160160夏季新风机组冷负荷(潜热)(w)410410410410410410410410夏季总冷负荷建筑指标(含新风)(w)676766.966.966.766.56669.1夏季总湿负荷建筑指标(含新风)(kg/h)0.020.020.020.020.020.020.020.021101'
