广州E6-1施工组织设计(铝门窗).doc 82页

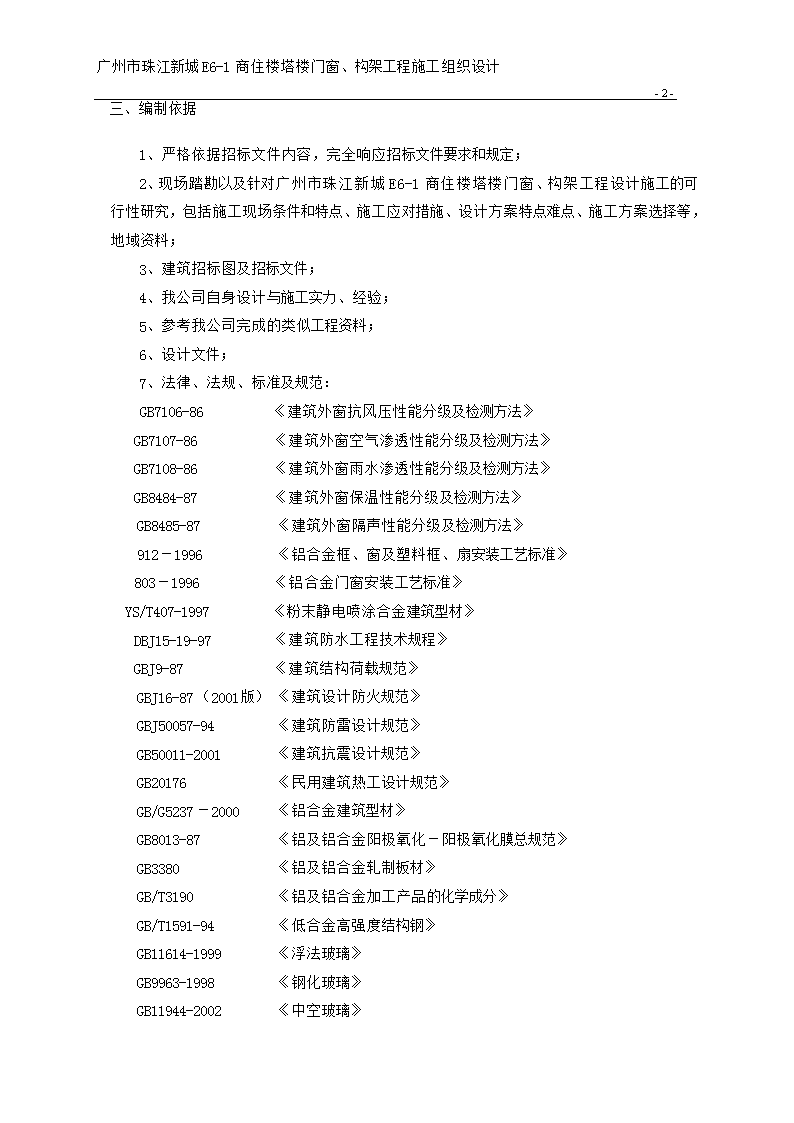

'广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-5-施工组织设计第一章工程概述一、工程概况本工程位于珠江新城华花城大道与华成路交汇处，属商住楼建筑项目，框剪结构，地下2层，地上30层。其中主体由裙楼和四栋塔楼组成，裙楼为3层，塔楼为27层，天面设有造形铝板。建筑面积为130099平方米。工程全称为：广州市珠江新城E6-1商住楼塔楼门窗、构架工程。建设单位是广州市嘉裕房地产有限公司；由中建三局承建，广州筑正咨询有限公司监理。我司的承包内容为所有塔楼铝合金门窗、构架工程设计、供应、试验、安装、调试、保修及保养等工作。二、编制说明本施工组织设计是为广州市珠江新城E6-1商住楼塔楼门窗、构架工程而编制的，是规范和指导该工程的不同结构处铝合金门窗、构架工程设计及施工准备到竣工验收全过程的综合性纲要。为了在广州市珠江新城E6-1商住楼塔楼门窗、构架工程的设计、施工全过程中按科学规律组织设计、施工，建立正常的设计、施工秩序，有计划地开展各分部分项工程的设计、施工，及时地做好各项施工准备工作，保证劳动力和各种材料、机具的及时供应及使用，协调与土建单位和各兄弟单位之间、各工种之间、各种资源之间的空间布置与时间安排的关系，保证施工的顺利进行及按时按质完成该项目的施工任务，特制定本施工组织设计。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-5-三、编制依据1、严格依据招标文件内容，完全响应招标文件要求和规定；2、现场踏勘以及针对广州市珠江新城E6-1商住楼塔楼门窗、构架工程设计施工的可行性研究，包括施工现场条件和特点、施工应对措施、设计方案特点难点、施工方案选择等，地域资料；3、建筑招标图及招标文件；4、我公司自身设计与施工实力、经验；5、参考我公司完成的类似工程资料；6、设计文件；7、法律、法规、标准及规范：GB7106-86《建筑外窗抗风压性能分级及检测方法》GB7107-86《建筑外窗空气渗透性能分级及检测方法》GB7108-86《建筑外窗雨水渗透性能分级及检测方法》GB8484-87《建筑外窗保温性能分级及检测方法》GB8485-87《建筑外窗隔声性能分级及检测方法》912－1996《铝合金框、窗及塑料框、扇安装工艺标准》803－1996《铝合金门窗安装工艺标准》YS/T407-1997《粉末静电喷涂合金建筑型材》DBJ15-19-97《建筑防水工程技术规程》GBJ9-87《建筑结构荷载规范》GBJ16-87（2001版）《建筑设计防火规范》GBJ50057-94《建筑防雷设计规范》GB50011-2001《建筑抗震设计规范》GB20176《民用建筑热工设计规范》GB/G5237－2000《铝合金建筑型材》GB8013-87《铝及铝合金阳极氧化－阳极氧化膜总规范》GB3380《铝及铝合金轧制板材》GB/T3190《铝及铝合金加工产品的化学成分》GB/T1591-94《低合金高强度结构钢》GB11614-1999《浮法玻璃》GB9963-1998《钢化玻璃》GB11944-2002《中空玻璃》 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-5-JC693-1998《热反射玻璃》JC/T486-2001《中空玻璃用弹性密封剂》GB/T14683-93《硅酮建筑密封胶》HG/T3099/1997《建筑橡胶密封垫预成型实心硫化结构密封垫用材规范》JC485《建筑窗用弹性密封剂》GB11835-89《绝热用岩棉、矿渣棉及其制品》GB50300-2001《建筑工程质量验收统一标准》JGJ80-91《建筑施工高处作业安全技术规范》JG46-88《施工现场临时用电安全技术规范》GB50210-2001《建筑装饰装修工程质量验收规范》JGJ/T139-2001《工程网络计划技术规程》四、施工目标我司承诺按国家有关现行规范、规程、当地政府的有关规定及招标文件的要求组织施工，具体目标计划如下：一）工程质量：确保达到质量验收合格标准。二）进度、工期：计划进场开工日期为2008年6月24日，计划完成竣工交验时间为2008年12月8日，正式施工工期为168日历天。三）安全施工：杜绝重大伤亡事故，减少一般事故的发生，确保施工安全人员生命安全，实现“五无”（无重伤、无死亡、无倒塌、无中毒、无火灾），做到“安全第一，预防为主”。四）文明施工：一定配合总包把工地建设成为文明施工样板工地。五）环境保护：减少噪音，防止扰民，封闭施工，保持市容。六）成本控制目标：我司承诺在该工程中精心组织施工，合理使用资源，在保证质量、保证安全、保证文明施工的前提下尽量缩短工期、降低能耗、使建设单位、总包单位及我司能获得尽可能多的经济效益和社会效益；并按照公司的内部指标进行成本核算，加强管理，降低消耗，获取利润。七）关系协调：保证内外部组织管理顺畅并充分发挥其职能作用，保持同业主、总包、设计、监理、质监、安监和其他相关单位的良好配合。八）施工执行技术标准：若招标文件要求、国家有关现行规范、规程、行业技术标准、当地政府有关技术标准以及本施工组织设计等之间的技术要求有矛盾时，则本工程施工时按高精度、高标准技术要求执行。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-5-第二章施工组织管理架构及职责分工一、施工管理组织架构我司对广州市珠江新城E6-1商住楼塔楼门窗、构架工程整个生产从原材料的加工到工程的竣工实行全面、全过程、全人员控制管理，使每个环节环环相扣、有机结合；对具体环节实行责任负责制，使每个环节具体落实、责任到人；保证了每个工程保质保量安全的按计划进行。我司现场管理无条件的遵守工程总包的各种管理的指导性文件，按“项目总包管理手册”规定执行。施工管理组织结构图见附图表。针对本工程的施工特点，我司采用远程网络化管理与现场项目经理负责制相结合的新型管理模式。见下图： 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-5-广州市珠江新城E6-1商住楼塔楼门窗、构架工程项目组织架构项目总指挥项目经理设计负责人项目副经理物资副经理生产副经理计划主管质量主管安全主管设备主管生产主管采购主管资料员预算主管材料主管质量主管施工主管技术主管结构设计师门窗设计师2门窗设计师1采购员计划管理员机修员生产管理员质量管理员安全员2安全员1材料员2材料员1质检员2质检员1施工员2施工员1技术员2技术员1 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-二、施工管理流程（一）施工准备阶段施工总体进度计划首先由项目副经理负责组织，根据施工总体进度，编制详细的施工进度计划（由施工主管负责）和材料进场计划（由材料主管负责）；然后由生产副经理负责组织，根据施工总体进度计划、详细施工进度计划和材料进场计划制定生产加工计划（计划主管负责）和材料采购计划（采购主管负责）；最后由设计负责人负责，根据施工总体进度计划、详细施工进度计划和材料进场计划、详细生产加工计划和材料采购计划，制定材料加工图设计计划。所有计划均经项目经理批准后执行，项目经理部汇总。流程如下图所示：材料采购计划施工进度计划材料进场计划生产加工计划加工图设计计划（二）施工阶段施工总体进度计划首先由设计负责人组织，根据材料加工图设计计划及有关规定，进行材料加工图设计；然后由生产副经理负责，根据材料加工图、材料采购计划、生产加工计划及有关规定，进行材料采购及门窗材料、构件的加工；最后由项目副经理负责，组织材料、构件进场，进行现场施工管理。流程如下图所示：材料加工图设计材料采购材料加工、组装材料、构件进场现场安装施工 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-三、主要管理人员职责分工主要管理人员职责分工如下：（一）公司总部1、项目总指挥（项目主管）对整个工程进度和质量负责，计划调度、项目经理定期向其汇报过程情况，特殊难度问题由其协助解决。（二）项目部现场1、项目经理负责工程的材料组织和人力、机械设备调配，施工进度、安全文明、质量、环境保护等的第一责任人；对现场的资金、材料、人工进行科学、合理的安排，根据工程具体施工进度情况有权合理调配资金。（1）制定现场施工进度计划；（2）与甲方、土建协调并作好施工准备；（3）协调公司各部门进度，负责本工程的安装质量及施工进度；（4）参加每周工地现场总包协调会，作好记录并解决问题；（5）制定现场安装方案，将现场情况定期以书面形式向公司反馈。（6）组织项目部所有人员，建立本项目工程的质量管理体系、安全文明施工责任体系、施工进度控制体系。2、项目副经理（1）负责整个门窗工程现场施工、安全、质量、技术管理；协助项目经理进行其它管理工作，项目经理不在时，暂代项目经理行使管理权。（2）负责施工现场对业主、设计院及其他兄弟单位进行技术协调；制定详细的施工进度计划、施工重点、难点的技术攻关，负责整个工程的现场施工管理监督；3、技术主管（1）负责整个门窗工程现场技术管理；协助项目副经理进行其它技术管理工作。（2）协助项目副经理施工现场对业主、设计院及其他兄弟单位进行技术协调；制定详细的技术方案，对工程重点、难点的技术攻关，负责整个工程的现场技术管理监督；（3）负责施工现场内的所有施工技术审核、技术交底；（4）按公司《OP-JZ-01技术文件控制程序》文件进行管理。4、施工主管 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-（1）负责整个门窗工程现场施工管理；协助项目经理进行其它施工管理工作；协助项目经理建立施工进度控制体系。（2）制定详细的施工进度计划、施工重点、难点，负责整个工程的现场施工管理监督；（3）领导好各施工员、组织好各施工班组按施工进度计划进行施工，确保施工进度、施工质量和施工安全。（4）按公司《OP-JZ-15施工过程控制程序》、《OP-JZ-13施工进度计划控制程序》文件进行施工管理。5、质量主管（质量工程师）及专职质检员（1）根据本工程的技术文件、图纸和行业标准、企业标准进行现场产品检验；协助项目经理建立本工程的质量管理体系。（2）对上岗人员进行质量标准培训及考核；（3）对进场的半成品、材料进行检查，不合格不准进场；（4）对成品、半成品的保护措施的检查；（5）在安装过程中，对检验不合格的安装部分有权作返工的决定；（6）配合项目经理与监理公司、质检站完成分序工程及整体工程的质量验收工作。（7）按照公司质量控制程序文件《OP-JZ-16工程项目验收、交付和服务程序》、《OP-JZ-17产品标识和可追溯性程序》、《OP-JZ-18顾客财产控制程序》、《OP-JZ-19产品防护程序》、《OP-JZ-20监视与测量装置控制程序》、《OP-JZ-21安装项目检验程序》、《OP-JZ-22不合格品控制程序》、《OP-JZ-23数据分析控制程序NEW》进行质量管理。6、材料主管（1）对进入现场材料的清点、保管、发放；（2）负责现场材料的安全措施；（3）提出各种材料的破损、补缺情况。（4）整个工程的试验计划及管理。7、安全主管及安全员（1）了解当地政府或具体工程的有关规章制度并贯彻执行；协助项目经理建立安全文明施工责任体系。（2）制定并监督执行安全制度及安全操作规程；（3）对上岗人员进行安全培训、考核，不合格不许上岗；（4）对现场环境、安全状况及时掌握、落实必要的安全保护器具。（5）按公司程序文件《OP-JZ-14施工安全管理程序》文件进行安全管理。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-（三）加工工厂部1、生产副经理（1）负责整个门窗工程材料采购及加工的安全、质量、技术管理；协助项目经理进行其它管理工作，项目经理不在时，暂代项目经理行使加工工厂中本工程材料采购及加工的管理权。（2）负责材料采购及加工中对业主、设计院及其他兄弟单位进行技术协调；制定详细的材料采购及加工计划、材料采购及加工重点、难点的技术攻关，负责整个工程的材料采购及加工管理监督；2、计划主管（1）根据工期进度情况及项目经理施工计划指定工程整体进度计划；（2）负责公司内设计、生产，当工程的正常合同签订以后，计划控制工程的设计、生产、运输的顺序及时间；（3）编制生产部成品、半成品加工计划，质监部负责检查购入及生产的半成品的质量；（4）编制采购完成原材料及半成品的采购工作计划；（5）监督现场安装进度情况，并检查安装进度与工程整体计划是否一致；（6）对于工程施工中的临时性突变如抢工期或其他环节因素，做出临时计划修改，并落实到相应部门；（7）根据工程进度计划做出资金安排，并上报公司。3、质量主管（1）根据本工程的技术文件、图纸和行业标准、企业标准进行加工工厂产品检验；（2）对加工工厂上岗人员进行质量标准培训及考核；（3）对工厂进场的半成品、材料进行检查，不合格不准进场；（4）对加工工厂成品、半成品的保护措施的检查；（5）在加工过程中，对检验不合格的加工部分有权作返工的决定；（6）配合项目经理与监理公司、质检站完成材料的实验工作。4、生产主管（1）负责整个加工工厂本工程材料构件加工的生产管理；协助生产副经理进行其它管理工作。（2）制定详细的加工进度计划、材料加工注意事项及要求，负责整个工程的加工工厂的生产管理监督； 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-（3）领导好各生产管理员、组织好各加工班组按施工进度计划进行施工，确保材料加工进度、材料加工质量和生产安全。5、设备主管（1）负责本工程加工厂所有加工设备的管理，协助生产副经理进行其它管理工作；（2）按公司程序文件《OP-JZ-03设施设备管理程序》进行设备管理；（3）领导好各机修员，确保加工设备满足工程加工进度的要求。（四）物资部1、物资副经理：（1）根据工程施工进度计划，组织材料采购合同的谈判、供货工作；（2）根据生产加工计划要求，组织加工用材料的供货工作；（3）根据施工图要求，编制项目成本控制表，及时对工程成本进行核算，并拟定材料采购资金支付计划。2、采购主管（1）负责本工程所有材料的采购及管理，协助物资副经理进行其它管理工作；（2）按公司程序文件《OP-JZ-12工程材料采购控制和检验程序》进行材料采购；（3）组织领导好各采购员，确保材料采购进度满足总体进度计划。3、预算员（1）负责本工程的验工计价工作，根据施工合同，按时与监理进行已完工程的验工计价；（2）与各相应施工部门配合，进行相应的工程量计算；4、资料员（1）收集整理工程图纸、技术资料，接受业主、总包及现场其他兄弟单位文函，登记并且予以传达；制作本项目部各种报表及对外、对公司的公函，并负责发放、登记；（2）收集整理报验资料，登记造册；负责竣工资料的整理与发送；负责公司网络管理平台各种报表的填写核对及提交，及时向公司汇报项目进展情况及困难。（五）设计部1、设计负责人（1）负责整个门窗工程的设计、技术把关、技术审核、难点分析，对工程设计、技术全权负责；（2）负责对业主、设计院及其他兄弟单位进行技术协调和制定重点、难点的技术攻关，负责整个工程的技术监督； 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-（3）对上岗人员的技术培训及关键部位的讲解；现场技术文件、安装图纸、安装标准的贯彻执行；（4）协调解决现场安装时遇到的技术问题；按公司《OP-JZ-09施工设计控制程序》、《OP-JZ-10设计更改控制程序》进行设计管理。第三章科学、先进、新型的管理模式--网络化管理平台随着信息化时代的发展，借助于现代高科技发展的强大动力，顺应工程市场管理的新要求，我们借助于信息技术、网络科技，致力开发了工程施工管理远程控制管理系统（施工网络管理平台）。设计部门顾客质量管理体系的持续改进满意顾客产品实现测量分析和改进资源管理管理职责产品设计部门项目运营部质安部门总包业主/监理电脑网络平台http://www.fangda.com公司经理部项目三部。。。。电脑、数码相机和摄像镜头项目一部电脑、数码相机和摄像镜头广州市珠江新城E6-1商住楼塔楼门窗、构架工程项目部此系统的开发应用，彻底打破了以往延续多年的施工管理模式，开创了网络化管理、科技管理、信息管理的新篇章。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-一、系统概述施工网络管理系统是一种新型的电子管理方式，该系统是基于web.+数据库的动态网站，开发语言使用美国微软公司的web脚本语言程序ASP，数据库使用美国微软公司的SQLSkvhR2000大型数据库，在这两个软件的强力推动下，构建了全动态、快速、大量信息存取的企业型网站。由于采用web形式，所有数据资料存放于web服务器上的数据库中，充分利用了INTERNET的便利，无论身在何处，只要连入internet网,就可直接读写数据资料，共享数据，满足了公司与异地及时、快速交流的需要。二、系统内容只需在网上输入我司的网址http://www.fangda.com即可进入我司网站，进入工程项目管理，输入使用权限即可进入项目工程管理；该系统对所有工程、全人员、全过程进行对技术、质量、进度、安全文明施工、成本控制等全面的管理。施工网络管理平台包括以下几项内容：1、文本记录部分文本记录部分包括了技术交底、施工日志、安全日志、质量日志、月施工情况汇报等。技术交底通过交底人填报，承接人签收的方式存入数据库中，便于施工过程中随时查阅。施工日志、安全日志、质量日志要求工地现场资料员（网络管理员）每天如实输入当天的施工内容、进度、完成情况、天气情况、安全、质量等内容，这样总公司的施工管理部门就可以了解各个工地的具体施工情况。2、数据分析部分数据分析部分是指施工进度控制，施工进度情况模块通过分项工程的施工起始完成日期、工程量等数据的输入，以进度横道图的形式表达，对整体施工进度情况与材料供应情况有了直观形象的精确掌握，便于施工管理工作有条理、有秩序地进行；我司引进了微软公司的Project项目管理软件，使的数据交流与共享有了共同的接口，使数据分析达到了自动化缩短了应变时间，大大提高了效率。3、图片说明部分施工方案图由施工设计部门的负责此工程的设计人员输入系统，包括平面图、立面图、节点图与重要的加工图，采用Autodesk 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-公司最新网络图形技术（网上存储有CAD格式），便于施工管理部门、工地现场随时查阅。形象照片模块由工地现场每周对工程项目进行摄像，上传至数据库中，便于了解施工现场的具体形象进展和有关图文信息的存储。4、信息互动部分信息互动部分指的是项目管理论坛，在这里实现异地的实时交流，便于施工技术的讨论、施工中问题的解决等，所有信息均可在这里交流，保证了施工顺利进展，出现问题及时解决。网络管理系统可以保持资料的永久性与查阅的便捷性，如果一份资料被输入网络管理系统，则不能被直接修改，只能以补充和修改的方式进行重新修订，可避免资料的缺失。网络管理平台还具有资料发放记录与接受的功能，保证资料的系统性与完整性，满足ISO9001的质量与资料管理的要求。通过电子施工日志与质量月报及安全月报的传递，使总部对现场的具体情况有综合性的了解，借助网络手段，在何时、何地均可详细了解工地现场各方面情况及具体施工进度，以便对现场进行工作协助与监督。本系统可以赋予业主查阅的权限，使业主同时可查阅使用整套系统，可以在系统发放的网函中查阅我司在此工程的工程管理信息、进度、质量、安全、技术等各方面信息。此套系统提高信息传递效率，规范信息传输方式，实现信息远程对话，破除了旧的仅靠传真机、电话联系方式，以具体、真实的图片、文字资料实现远距离的对面交流。网络管理系统在施工现场管理、技术控制、资料控制等方面实施高效、电子化的远程管理，大大增强了施工项目管理的水平，为保证施工质量与施工进度提供了坚实的基础与坚强的后盾。第四章施工部署、计划及分解实施第一节施工（供货加工、安装）进度计划一、施工进度计划设计原则1．满足并响应广州市珠江新城E6-1商住楼塔楼门窗、构架工程的工期要求。2．以招标文件要求为先决条件，对成本、资源等进行合理优化，降低工程成本。3．根据现场条件和以往施工经验，安排不同专业、不同工种之间进行交叉作业施工，尽量组织流水施工作业。4． 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-所有现场施工均按招标文件要求：按总包的进度管理体系和要求进行统一管理，服从总包的统筹安排，搞好各专业的协调配合，服从总包统一指挥的流水或交叉作业，确保本进度符合工程整体进度要求。二、施工进度总体计划根我司计划进场开工日期为2008年6月24日，计划完成竣工交验时间为2008年12月8日，正式施工工期为168日历天。具体开工日期待业主、总包及监理通知，进度相应调整。根据我司多年总结出来的施工经验和现场能提供的作业条件，并充分考虑到天气环境的影响、我司人员、机械设备配置、材料采购情况以及其它不可预见等因素影响，同时响应建设单位招标文件的要求、考虑监理可能提出的要求；为配合建设、监理、土建单位拟定的铝合金门窗施工进度，特制定本进度计划。如果按照总包进度计划，需要我司压缩工期，我司将增加机械、人员的投入以保证总包总体进度计划的实现。三、进度分解、实施及四级进度管理以质量、安全为根本，施工进度为核心；首先，以总进度网络计划为依据，按进展阶段的不同，分解为多个层次，再按各层次分解为不同的进度分项目标，建立起一个以分解进度目标为手段、以进度控制为目的进度控制目标体系，并按以下方法对进度进行控制实施。1．按施工阶段分解，突出控制节点。以关键线路和次关键线路为主线，针对施工中不同阶段的重点和施工时的相关条件，制定施工细则，做出更加具体的分析研究和平衡协调，达到保证控制点的实现。2．按专业工种分解，确定交接日期。在相同专业和不同工种的施工任务之间，要强调相互之间的衔接配合，确定相互间的交接日期，强调为下道工序服务，保证工程的总体进度不在本工序造成延误。3．按总进度网络计划的时间要求，该工程施工将实行四级进度计划管理，其概念和编制分工如下：（1）一级计划：即总进度计划，是承包商对合同范围内的工程，根据投标文件的要求编制。（2）二级计划：是承包商编制的季度计划，由项目经理部编制，下达到各专业和各业务部门实施；二级计划除安排施工进度外，还有相应的材料、构件、设备等采购、制作、进场计划。（3）三级计划：是指月度计划，首先由各专业分别编制，报项目经理部汇总、协调后下达执行。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-（4）四级计划：是指周计划，由工种根据月计划编制，工长批准执行，报项目经理部协调，周计划应根据情况每天控制。第二节确保工期的技术组织措施施工项目部要根据进度计划情况，对施工的全过程进行经常的检查、对照、分析，及时发现实施中的偏差，采取有效措施，调整进度计划，排除干扰，保证工期目标实现。一、影响施工进度的因素1、相关单位因素影响；2、内部因素影响；3、不可预见因素影响二、施工控制进度措施分析施工进度影响原因，为保证工程按计划、优质、高效的完成，必须从以下几方面做到：（一）技术保证深化技术工作将由技术部即刻组织进行，成立负责本工程技术工作的技术小组，指定小组长，对本工程各方面的技术质量负责。技术小组成立后，首先制定详细技术计划，经有关部门审核批准后执行，所有技术工作都要按照此计划进行，如遇特殊情况，则适时更改技术计划，以保证技术工作不影响工期进行。根据评审后的技术方案，展开深化技术工作，按时完成深化技术工作之后，交由甲方与设计院签字确认。技术图纸经确认后方可进行操作及输入施工网络管理系统。此过程判定的依据为图纸的会签，当有图纸变更时，及时把变更内容发送工地与输入施工网络管理系统，以便工地查阅，设计图纸及计算书经确认后，将进行具体的备料清单与加工零件图的设计。在加工制作及安装过程中，技术小组负责整个工程的技术指导和技术协调工作。1、工程的施工图纸设计和加工零件设计是整个工程的决定性问题，是能否保证施工进度的基础，也是我公司主抓的重点环节。2、施工图和加工图是物料供应和加工班组所遵守的工艺文件和加工规范。工程计划和采购部门必须按照施工图中有关物料定购的品质要求和数量严格把握材料的输入；加工工人必须严格按照加工图的工艺要求进行操作。3、落实全部工程项目中各种材料的加工方法和施工顺序中的材料输入和输出。在工程施工全施工过程，施工图将按照安装的先后，与加工安装流水展开。（二）加工生产阶段1、工厂加工阶段： 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-为保证工程质量，我公司对所有门窗工程的材料均是在工厂加工成半成品，然后运到工地进行组装和安装。目前，我司拥有现代化加工厂房面积4000多平方米，主要加工设备是从意大利FOM公司进口的加工设备，水平一流，工艺先进。工厂内生产加工的质量控制包括两部分内容，一是对生产过程中的每道工序进行控制，控制加工质量。二是对生产过程中的检验工作进行控制，控制检验质量。对两者进行有效控制就能有效地保证产品质量。设计人员应对产品的加工、装配检验、贮存等环节，指出定量的环境条件指标或要求，并纳入设计条件。工艺人员应按技术文件指标进行策划和安排，以满足产品要求，必要时有关指标纳入工艺文件中。确定环境条件的指标必须在确保产品质量的前提下，充分考虑公司条件的程序，保证指标的可行性。在加工过程中，生产部门应加强日常管理，严格按设计和工艺守则执行，严格按计划采取有效的控制措施，按工艺技术的要求进行加工检验，执行“三检”制度，在不能满足设计和工艺守则要求时，不能盲目组织生产，做到不合格材料不加工，不合格产品不出厂。设备维护人员要定期对计量工具进行送检，严禁超期使用，严禁使用在使用期内有问题的计量工具。设备部门正常使用的质量控制，维护、保养按公司规定的《生产设备控制程序》、《生产设备维护与维护程序》执行。工艺设备在使用中发现问题，设备管理人员负责现场技术处理，对于影响产品质量的设备，必须停用并及时返修。对于返修后的工艺设备，再加工时，应重新做首件三检，合格后方可进行批量生产。操作者在领料时负责检查材料型号及材料的质量，对质量不合格的原材料有权拒绝领用。工序加工中操作者进行首件自检，班长或班长指派他人负责操作者自检合格后的互检，自检、互检合格后，操作者进行首件报验，检验员进行首件的专检及进行首检标识。工序加工过程中，检验员还要进行巡回抽检并作抽检标识。每批抽检率为10%，且每批数量不少于三件。检查过程中发现不合格品，检验员应按公司规定的《不合格品控制程序》进行处理。质保部门根据不合格品情况，决定该工序是否继续进行或者采取某种纠正措施后继续进行。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-对于某些特殊复杂形状的加工件，设计部门在给出加工件设计图纸的同时，还应给出检验样品与极限样品的设计图纸。检验人员用检验样品对加工件进行检验，并定期用极限样品检查检验样品。设计部门也可在设计图中规定其他检验工具和检验方法极其检验精度。工厂内生产加工的质量保证措施：严格按照生产加工操作程序办事，坚决执行公司的生产加工制度。生产部门要对生产过程中的每道工序、每个环节进行严格控制，要求操作者按图纸、按工艺卡、按程序加工，确保产品质量，同时要文明作业、安全生产，确保人身安全。质检部门要对生产过程中的质检工作进行全面检查和控制，做到首检及时、抽检适时、全检不误时，并严格执行三检制，杜绝废品的出现。严肃计划的指令性，分工明确，责任到人，消除怠工、窝工的现象，在确保质量的前提下，确保生产进度。2、运输阶段：为保证半成品安全、准时到达工地，本工程主要采用汽车运输，成品及半成品可在加工完毕后，三天内运到施工现场。在运输过程中尽量避免不必要的损失，使产品安全、保质地到达施工现场。如遇到紧急情况，可考虑使用空运。（三）施工阶段现场安装的每一道工序均在质量保证体系的受控范围内。作为企业质量体系标准，现场安装过程质量控制文件已对现场安装制定了具体的质量控制措施。通过执行程序文件，现场安装质量将得到全面保证。项目经理应搞好现场管理，创造文明施工环境，确保产品质量不受影响。安装过程中存在的技术问题、质量问题应及时通过施工网络管理系统向公司反馈，以便尽快解决。现场专职质检员对安装过程定期巡检，发现质量问题及时提出整改。项目经理应组织安全员对成品质量采取防护措施。确保以形成的产品质量不受无谓的破坏。安装过程检验主要包括分项工程检验、分部工程检验、阶段验收三部分。质检员检查需填写质量记录，具体记录为《隐蔽工程检查记录》、《框架安装质量检查记录》、《工程安装饰面检查记录》。分部工程施工结束，由现场质检员填写《工程报验单》，报监理工程师验收。对验收过程中发现的问题，由验收人员填写工程安装质量反馈单，限期由安装人员进行整改，并负责对整改项目的检查验收，质保部门验收人员不定期对整改情况进行抽查。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-质保部门除对工程质量检查之外还需对现场质量管理情况进行检查，主要检查内容如下：1）现场组织管理结构是否清晰，是否设专职质检人员，职责、权限是否明确，有无质检员上岗证书，有无质量管理制度。2）施工前是否进行技术交底，有无记录。3）文件资料管理：是否有设计图纸等文件收、发记录，设计更改是否按设计更改报告单实施，各种材料质量证明文件是否齐全。各种施工过程检验记录是否齐全，是否真实。4）人员操作：重点检查特殊工种操作人员是否有上岗证。5）物料管理：现场材料管理是否分类摆放整齐、标识清楚，产品质量特性是否降低。6）是否文明施工及成品保护做的如何。为保证施工进度，我司施工人员将于开工前10天进驻施工现场进行施工放线，施工机械工具也一并进驻现场，在施工开始时所有主梁及连接件、配件也必须全部到场。为保证施工进度，特别需要业主与土建方的大力支持，提供电源与运输吊装工具，并搭好局部脚手架，以备门窗安装使用。（四）内部配合建立施工网络管理系统，在施工期间通过电子施工日志与质量月报及安全月报的传递，使总部对现场的具体情况有综合性的了解，借助网络手段，在何时、何地均可详细了解工地现场各方面情况及具体施工进度，以便对现场进行工作协助与监督，完全满足了公司与异地实时、快速交流的需要。此套系统提高信息传递效率，规范信息传输方式，实现信息远程对话，破除了旧的仅靠传真机、电话联系方式，以具体、真实的图片、文字资料实现远距离的对面交流。网络管理系统在施工现场管理、技术控制、资料控制等方面实施高效、电子化的远程管理，大大增强了施工项目管理的水平，为保证施工质量与施工进度提供了坚实的基础与坚强的后盾。同时在内部管理上要做到：（1）加强组织管理,配备精干队伍,做到设计准确,备料及时,人力充足,器具齐全;（2）现场测量做到精细周到准确,发现与设计不符时要及时向设计部门反馈，并协助设计部门及时处理;（3）材料的采取加工,严格按甲方认可的样品和设计部门的加工工艺图进行,保证到场材料的及时性;（4）严格按材料进场计划供货,保证安装材料进场必须有足够的超前量,不应因材料供应不及时而延误工期;（5）严格按有关施工规定及公司作业指导书进行施工,杜绝因安装原因造成返工; 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-（6）土建方需要及时提供合格的安装作业。设计过程中尽量考虑主体结构安装面施工过程的误差,为求做到在不影响装饰效果的前提下,最大限度的处理施工误差。（7）垂直运输与堆料场地:材料进入现场须及时安装垂直运输和合理布置堆料场地,避免因之造成现场窝工。（8）材料半成品产品的保护:除自身必须加强这方面的管理外,还需要其它施工单位重视,避免发生不必要的损失、损坏等,而造成材料的报报废或返工;（9）其它:尽量减少发生其它不利现场安装工作开展的因素.（五）组织保证措施（1）本工程推行项目经理责任制，工程分组作业，分组记录，充分发挥和调动员工的积极性，贯彻按劳分配，多劳多得的原则，奖勤罚懒、奖罚分明；（2）分项目制定月工程进度计划表与周进度表，并严格执行施工组织计划，坚持“以计划指导生产”的原则，科学合理的安排生产，当发现施工中计划与实际不相吻合时，找出其中原因并及时调整月进度计划，确保整体计划如期实现；（3）每天均召开班长以上级项目部调度协调会，总结工作，对下一步计划进行安排和微调；（4）在保证施工对人员相对稳定的前提下，根据工程进展情况，随时调整人员组成，多创工作面，并使劳动力充分发挥所长，并通过理顺各个工作组的工作关系，达到配合默契，以防窝工、怠工等现象存在；（5）施工现场人员必须要按进度计划完成当日工作，如果计划有变或其他因素影响进度，可以增加施工人员；（6）采用先进的安装工艺和安装设备，以提高安装效率，通过先进的网络管理系统加强现场与总部的联系，及时解决现场出现的各种问题，以防其影响工程进度；总部亦可以通过此系统天天检查工地现场的各项指标的完成情况，并给予必要的指示以协助与监督现场工作，以及通过交流可以及时调整内部运作的情况，保证现场有坚强的后盾与各方面支持。（7）切实作好员工的思想工作，积极搞好后勤保障工作，解决好员工的生活福利，使员工无后顾之优，发挥员工的生产潜能；（8）积极组织材料，确定材料的到场顺序与到场时间，并做好材料的运输与保护工作，维护施工成果；（9）积极协调与土建以及其他专业队伍的关系，使得在工作中互相配合，互相帮助，共同以优质、高效为目标完成本项目工程。（六）经济措施 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-我司将准备足够的资金来保证该工程进度目标的实现。（七）合同措施用合同保证进度的实现，既保持总进度与分包合同进度一致，又要对供贷、供电、运输、构件加工等用合同约束使其提供服务配合的时间与相应进度目标相一致。（八）信息管理措施详见信息管理平台。第三节工程投入的施工资源和施工设备的情况及计划一、投入该工程的加工机械我公司现有的大部分设备都源于进口，引进了德国、意大利、美国、香港等国与地区的铝合金深加工生产设备，引进的进口设备已达几十台，其中电脑数控及数控加工设备居多。数控型材加工中心足以满足各种门窗加工复杂、精度要求高的需要，该设备可在一次加工中，完成5个加工面、8个工位的钻铣加工。数控切割机床，数码显示，加工精度可达0.5mm，可进行三维空间角度切割，型材撞角机，进行型材组合挤角加工，组合精度高，挤角强度高，取代了传统的螺钉连接，克服了电位差腐蚀及强度较差的缺陷。投入本工程的加工机械详见下表。投入本工程的加工机械表序号名称型号数量1意大利断热型材加工生产线GRIP12德国电脑数控多功能加工中心SBZ130型13德国端角切割机UAS14意大利电脑数控多功能加工中心PRESTIGE80型15意大利数控6M双头锯BLITZ50C26意大利自动送料直角机MIRAGE17意大利多头钻GEMINI型28意大利仿型铣BIBLDS19意大利组角机BAIHA210西德威格玛数控切割机床SD-24/SD-162 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-11西德威格玛仿型铣床KF228212西德威格玛撞角机EV200/E113香港永成螺旋铣床RW100214香港永成撞角机00218A115香港永成双圆盘锯00217A双头116香港永成开榫机00216A217空压机3W-0.9/10518测厚仪500N、ED-200519硬度计VW-20型520冲床J23-10821叉车CPC4-K1以上机械的加工精度可控制在0.1MM范围内,所有机械均可满足本门窗工程的加工需要。特别说明：对于施工现场材料垂直运输机械设备，我司采用土建单位现场已有的运输吊运机械设备（提升机或施工电梯和塔吊），这样既为业主节约了大型机械设备的进出场费和安装调试费、节约了工程成本，也节约了大型机械设备的运输、安装时间、缩短了施工周期。二、劳动力安排计划我司决定派有丰富实际操作经验并与项目部有多年合作经验的施工工人前往本项目工程进行现场施工。高峰期施工工人104名，详见本工程劳动力分配计划表。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-三、材料采购、质量控制及计划材料采购前先送样品经业主指定部门或机构检验后，与投标时样品比较，如无差异，经业主、监理同意后，我司才大批量采购。我司批量采购时，由业主或其指定机构再随机抽样检查，并按指定机构的抽样检查结果及计算方法判定是否合格，我司承诺只有抽样合格的材料才能进入施工程序，抽样不合格，则无条件退回整批材料。本工程中铝材涉及到50、70、90系列型材，钢材涉及到角钢，方钢，槽钢等，实际所用材料的规格、型号、使用部位等详见施工图及技术质量交底记录，在本施工组织设计内不作细述。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-原材料使用质量控制工作程序根据工程提出材料要求供货商评审及选择进场材料有见证送检批准使用按工程量开领料单正确发料加强使用过程中的监督现场了解情况进行协调按要求实施控制现场检查检查各项目考核项目和班组落实技术管理考核（一）主要材料要求根据总计划,在施工图纸确认后立即把材料订货清单下达供应商,在工程开工前将所有材料备齐，以确保本工程工期；所选用的材料的技术性能完全能满足规范、招标技术文件及设计的要求；所有材料以甲方，建筑师，监理等最后认可为准。以下为材料的具体种类，最终采用的产品见建筑师封样。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-主要材料除满足有关要求外，还满足以下要求：1、物料的一般要求1）图纸中已明确标注的物料使用部位及规格、型号按图纸要求施工。图中未明确物料规格、型号、品牌、生产厂家、技术参数、质量要求的均按合同文件的有关规定选用。2）所有物料必须按照相应的标准和检验规则进行性能试验和质量检验,附有真实准确和完整的出厂合格证、质量检测报告,不合格物料绝不能使用；用于本项目所有物料的现场试验、复验工作必须由第三方承担,试验单位应有国家规定的相应资质等级并经监理工程师同意；现场取样送样必须在监理工程师见证之下进行；3）物料的材质、生产、加工的质量、运输与贮存保护等应符合国家现行规范标准的相关要求。4）投标书所列物料品牌、规格、型号、生产厂家、技术参数、质量要求一经招标人确认不得随意更换。如中标人随意更改确定材料的品牌、规格、型号、生产厂家、技术参数、质量要求。5）进口材料应有国家允许进口批文附有海关证明或商检报告并提供出产地证明书和质量保证书。6）涉及颜色、采光等特殊要求及性能的材料、样品需经建筑师、招标人批准，并对材料样板进行封样，一经确认后无建筑师、招标人允许不得修改。7）发包人、监理工程师及总承包商有权利随时对用于本项目的所用物料进行抽样检查，我司给予配合。2、玻璃本工程采用国产优质产品，玻璃的厚度及是否钢化见设计图纸，颜色、纹样详见招标图纸。玻璃边部处理满足使用要求。所有玻璃的颜色由我司提供样片供建设单位、设计师审核、确认后方可进货；所有玻璃均具有上佳的装饰效果和采光、视觉作用，并根据使用环境的要求，具有良好的隔音降噪、阳光控制、减少热传递、防漏抗冲击等适应和改善环境的功能。3.铝合金材料铝合金材料选用国产优质产品。铝合金型材生产厂家具有生产许可证并通过IS09000质量体系认证。铝合金型材质量符合《铝合金建筑型材》GB/T5237的有关规定，型材尺寸允许偏差达到高精级，铝板质量符合《铝及铝合金板材》GB/T3380的有关规定。4.硅酮结构胶和耐候密封胶： 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-硅酮结构胶和耐候密封胶均选用知名品牌，其中结构胶提供相溶性和剥离实验报告。密封胶的颜色我司提供色卡供建设单位、设计师、监理工程师审核、确认后才可进行。密封垫和密封胶条采用硅橡胶制品，并符合国家现行标准《建筑橡胶密封垫预成实芯硫化的结构密封垫用材料》GB10711R的有关规定。5.五金配件：门窗五金配件选用知名品牌，由我司提供样品供建设单位、设计师审核、确认方可进货；所有铝型材与钢构件接触处均采用绝缘垫片隔离，防止电化学腐蚀；其它五金配件采用国产优质产品，需提前订货，有些可在正式开工后陆续采购,分期到货,以不误工期为限。6.钢材：本工程中钢材为角钢、方管、钢板，均采用国产优质钢材，所有钢材为镀锌处理，表面质量，不允许有影响使用的裂缝、折叠、结疤、分层和夹杂。局部的发纹、拉裂、凹坑、凸起、麻点及刮痕等缺陷允许存在，但不得超出厚度尺寸允许偏差。在必要时应对钢材做相应的检测，如材质检测，力学性能检测。（二）对材料品质的控制措施计划部门与采购部门要对本部门该项目的材料采购工作的先后顺序及材料质量负责，要严格按照质量手册中《物资采购控制》程序规定去采购材料，以确保原材料的质量与供货周期。质检部门对采购回来的材料要按质量手册中《进货检验控制》的程序规定去进行检验，不合格材料坚决不准进厂。好的设计，配合专业精细的施工，才能达到最佳的效果，而材料的选择也非常重要。因此，要选定符合品质要求的每一种材料及部件。对原材料、施工过程及竣工工程进行有效的标识，使产品具有可识别性和可追溯性。对原材料在记录上和实物上进行标识，对重要材料还要记录、使用时间、数量、操作者、操作方法、使用部位，对施工过程在记录上和实物上标识。特殊工序还要记录、跟踪其使用部位。（三）材料“样板制度”材料品质保证体系流程如下图所示。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-按品牌厂家定购，生产过程跟进样板确认对生产用原材料的控制 现场验收出厂验收 对生产工艺流程的控制 （四）材料需求流程材料需求流程如下图。工程段材料需求计划表总材料需求计划表材料定货计划表 材料定货合同签订生产过程跟进材料进场入仓 （五）材料需用计划根据本工程项目的设计文件、施工图纸，以及我公司的施工方案、施工措施编制而成，反映该工程项目实体的各种材料的品种、规格、数量和时间要求。（六）材料来源计划根据需用计划和我公司的可供货源编制，反映构成该工程装饰材料的来源方向，例如直接进口或国内采购，专业厂家定购，市场采购等。（七）材料申请（采购）计划申请（采购）计划是根据供应计划编制的，反映我公司须从外部获得材料的数量，是进行采购、订货的依据。（八）材料验收制度本工程中所有材料，包括多种原材料、半成品及成品材料，必须先将生产厂家简介，材料技术资料和试验数据及材料样品，实地试验结果等各种技术指标报请业主和监理工程师审批。凡是资料不齐全或未经批准的材料，一律不准进入施工现场。用量大而对质量又至关重要的原材料，虽具备各种上报资料，但仍须对生产厂家的生产工艺、质量控制的检测手段进行实地调查。原材料的质量控制，除资料报批以及对生产厂家实地考察外，对材料在使用前的复检都要严格执行。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-材料购进过程中，材料部根据样板及相关技术指标对进货材料进行严格验收，杜绝不合要求的材料进入现场。四、施工临时用水、供电需求计划施工临时用水、用电不再另设水电供给设施，使用总包的总供电、供水设施，单独装表计量，按表交费。（一）施工用水计划外装饰工程在自身的施工过程中只用少部分水，但是工程完工后进入清冼阶段需要大量用水，因此届时请土建提供高压水源。（二）施工用电计划施工用电和生活区用电，均从业主（或总包）提供的接电点安装配电箱，内设计量电表。五、施工总平面布置（临时设施的布置方案）（一）施工平面布置原则施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，具体的施工平面布置原则如下：（1）在满足施工的条件下，尽量节约施工用地。（2）在满足施工需要和文明施工的前提下，尽可能减少临时建设的投资。（3）在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。（4）符合施工现场卫生及安全技术要求和防火规范。（二）施工总平面布置图为了便于工程文明施工管理，结合本工程现场条件，将生产区、办公区与生活区严格分开，各区根据自身特点制定不同的管理制度，一定把工地建设成为文明施工样板工地。根据该工程的特点，并结合我公司施工经验以及现场施工人员、材料、机械设备安排情况，我司制定了施工场地布置形象情况，实际情况要根据总包的要求及现场情况定。施工形象总平面布置图由项目部进场后根据业主、总包要求及总包平面布置、现场实际情况报业主、总包批准后执行。（三）配合土建单位施工平面管理方法及实施1、平面管理原则1）平面管理总原则 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-服从总包的一切合理性要求；根据施工总平面设计及各分阶段的布置，以充分保障阶段性的重点施工、保证进度计划的顺利实施为目的，在施工实施前，制定详细的材料生产、加工、堆放、运输计划，以及各工种施工队伍进退场调整计划。同时制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实现施工平面科学、文明的管理。2）平面管理计划的确定施工平面科学管理的关键是科学的规划和周密详细的具体计划。在工程进度网络计划的基础上形成材料、机械、劳动力的进退场，垂直运输、安装网络计划，以确保工程进度、充分均衡的利用平面为目标，制定出合乎实际情况的平面管理实施计划。同时将该计划输入电脑，实行动态调控管理。3）平面管理计划的实施根据工程进度计划的实施及调整情况，分阶段发布平面管理实施计划，包含时间计划表，责任人，执行标准，奖罚标准。计划执行中，不定期召开调度会，以充分协调，研究后，发布计划调整书。2、平面管理办法施工平面管理由项目经理总负责，由项目工长、材料部门、机械管理部门、后勤组织部门实施，按平面分片包干管理措施进行管理。施工现场按照标准设置六牌一图。即质量方针、工程概况、施工进度计划、文明施工分片包干区、质量管理机械、安全生产责任制、施工总平面布置图。按照总体规划要求作好平面图，主要包括：现场办公临建布置、现场食堂、厕所布置、材料堆放场地及构件现场拼装布置。施工现场要加强场容管理，做到整齐、干净、节约、安全、力求均衡生产。1）办公区办公、生活区场地全部用C10砼进行硬化，并按要求设置明沟排水。围墙设置高度不低于2.5m，并按标准进行粉刷。大门整洁醒目，形象设计有特色，六牌一图齐全完整。办公区公共清洁派专人打扫，各办公室设轮流清洁值班表，并定期检查。施工现场设立卫生医疗点，并设置一定数量的保温桶和开水供应点。2）生活区（1）宿舍 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-A、宿舍管理以统一化管理为主，制定详尽的《宿舍管理条例》，要求每间宿舍排出值勤表，每天打扫卫生，以保证宿舍的清洁。宿舍内不允许私拉私接电线及各种电器。B、职工宿舍牢固、安全符合标准。室内保持整洁，并设置生活柜、卧具、用具摆放整齐，换洗衣服干净、晾挂整齐。C、对宿舍要定时消毒，灭蚊蝇、老鼠、蟑螂措施到位。（2）食堂施工现场的食堂应符合《食品卫生法》，明亮整洁，设置冷冻、消毒器具，生熟食品分开存放，防蝇设施完好。食堂有卫生许可证，炊事员进行体检合格有健康证后方能上岗操作，证件用铝合金镜框悬挂。并保证食堂清洁卫生、无杂物、无四害。食堂墙面粉刷清洁，地面铺贴防滑地砖。（3）厕所厕所内外要求清洁，墙面铺贴白瓷砖，地面铺贴防滑地砖，现场冲水厕所，粪便经化粪池处理后排入市政污水管道，并派专人打扫，以保证厕所卫生、清洁。3）材料、设备堆放场地（库房）进场材料、设备必须分类、分规格堆放，并作好标识。现场材料、设备保管，将依据有关标准采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施。材料、设备堆放场地设置得力的消防设施，消防设施齐全有效，所有施工人员均会正确使用消防器材。第四节铝合金门窗试压及试水方案为确保铝合金工程质量，我司特别制定了严密的检测方案，检测分别安排在构件加工阶段、施工阶段的分部验收或局部验收阶段、样板质量检测试验及竣工验收阶段。1、构件加工阶段的材料检测及构件加工质量检测构件加工阶段检测主要在于控制材料质量和加工质量偏差，主要由我司质量监察部门负责，若业主认为有必要，可以派人盯点检查，我司将全力配合。材料进货质量检测主要在于严把进货关。所有采购进场的材料，必须是经过业主、监理批准的厂家生产的合格材料，进厂时必须配齐生产合格证、成份报告、质量保证书、材料性能检测表等。构件加工阶段质量检测主要在于所加工出来的成品是否与设计图纸相符，质量偏差是否符合国家规范及设计要求，另外，材料外观观感及变形也需要重点检测。2、施工阶段的局部检测 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-门窗工程安装过程中，我司将按工序、部位向业主、监理报验，并且安排现场质量检测，参加者为业主方代表、监理、总包及我司现场人员。现场检测主要任务是检测门窗的渗漏性能、使用性能、外观观感及是否符合国家规范及设计要求。渗漏检测试验拟采用以下方案：(1)使用直径为20mm普通软管，装上喷头，要求水能直接射在指定的接缝处。(2)喷射水头应垂直于墙面，喷头到门窗试件距离为300mm，沿接缝前后缓缓移动，每处淋水时间约五分钟。(3)喷淋装置应能将水均匀地喷向门窗试件表面，形成连续水幕的要求，根据工程设计技术要求进行测试。在开启部分上端喷水从上往下流，形成连续水幕，安排人员在内侧观察，构件出现严重渗漏为不合格。3、样板质量检测计划我司拟在窗扇安装前进行三性能实验，包括空气渗透性能、雨水渗透性能、风压变形性能。实验所用的试件规格及与结构连接完全按工程实际情况制作安装，其制作工艺，如玻璃镶嵌工艺、窗锁的位置与数量等等，都完全按照工程的实际情况加工。实验中试件所要达到的性能指标均为国家规范规定及业主指定的级别，且实验将在我司及业主与监理共同监督下，严格按照国家相关规范规定，在广东省质检总站建筑门窗质量检测中心或其他具有实验资质的单位进行，实验结果将由相应实验单位以检测报告的方式给出。此报告将作为竣工验收资料的重要部分。4、竣工验收检测竣工验收时，我司将邀请业主、总包、监理及相关政府质检部门共同进行验收检测，此阶段检测将根据现场情况随机选点随时进行，主要检测渗漏性能、安装观感、使用性能等。第五章主要施工方法（施工方案、组织及施工工艺）第一节铝合金门窗及钢构架材料、构件加工制造方案及技术标准一、材料加工工艺流程及要求在各种材料进行加工前，必须对进厂各种原材料和附件进行质量检查，看是否与甲方认可的样品对应，是否符合设计及有关技术标准，有无出厂合格证和产地证明，有无质保书，对不符合有关标准及建设单位要求的各种材料和附件实行无条件退货。（材料加工工艺流程见下图示）由生产调度按照计划部门下发的生产计划,制定出合理的生产计划.加工生产班组,按照设计部门下发的加工工艺文件,深入了解工艺重点和难点, 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-准备好必要的加工设备.生产调度安排好生产流水线,维护设备的正常运转以保证按计划完成生产任务.采购部门按照材料采购计划,及时准确的将生产及施工所需的材料及配件采购到位.质量检验部门,按照有关的国家现行标准,对采购材料的质量和生产班组的加工质量进行首检和抽检.不合格 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-二、构件加工制造方案及技术措施一）、玻璃构件加工及技术标准1、各种玻璃都必须符合相应规范的规定。2、玻璃到货后应从外观、性能要求、尺寸偏差等几方面按照GB11944进行检验。不得有妨碍透视的污点及气泡。镀膜面无划伤、刻痕。3、不合格品不允许使用，并相应做好记录及归类存放，不得与合格品混杂放置。4、检查玻璃尺寸的偏差是否在允许偏差内。5、检查玻璃的产地证书、型号及厚度、状态是否与订货合同相同。玻璃构件在净化的玻璃加工厂加工。玻璃经切割，倒棱、磨边、净化后用双组分结构胶合成。玻璃构件应符合《钢化玻璃》GB9963、《中空玻璃》GB11944之规定。6、玻璃的加工精度符合下列要求：钢化玻璃尺寸允许偏差（mm）表项目玻璃厚度（mm）玻璃边长L≤2000玻璃边长L>2000边长6，8，10，12±1.5±2.015，19±2.0±3.0对角线差6，8，10，12≤2.0≤3.015，19≤3.0≤3.5中空玻璃尺寸允许偏差表（mm）表项目允许偏差边长L<1000±2.01000≤L<2000+2.0，-3.0L≥2000±3.0对角线差L≤2000≤2.5L>2000≤3.5厚度t<17±1.0 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-17≤t<22±1.5t≥22±2.0叠差L<1000±2.01000≤L<2000±3.04000>L≥2000±4.0L≥4000±6.0夹层玻璃尺寸允许偏差（mm）表项目允许偏差边长L≤2000±2.0L>2000±2.5对角线差L≤2000≤2.5L>2000≤3.5叠差L<1000±2.01000≤L<2000±3.04000>L≥2000±4.0L≥4000±6.07、玻璃弯加工后，其每米弦长内拱高的允许偏差为±3.0mm，且玻璃的曲边顺滑一致；玻璃直边的弯曲度，拱形时不超过0.5％，波形时不超过0.3％。二）、铝合金型材加工制造及技术标准1、铝合金构件截料之前进行校直调整；横框长度允许偏差及竖框长度允许偏差均满足规范要求。截料端头无加工变形，无毛刺；孔位的允许偏差为±0.5mm，孔距的允许偏差为±0.5mm，累计偏差为±1.0mm 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-；铆钉的允许偏差符合现行国家标准《铆钉用通孔》GB152.1的规定；沉头螺钉的沉头尺寸符合现行国家标准《沉头螺钉用沉孔》GB152.2的规定；圆柱头、螺栓用沉孔尺寸符合现行国家标准《圆柱头、螺栓用沉孔》GB152.3的规定；螺栓孔的加工符合设计要求。2、铝合金构件槽、豁、榫的加工符合下表的规定要求：三）、五金附件质量控制措施门窗的连接件、支承件的加工精度符合下列要求：连接件、支承件外观平整，无裂纹、毛刺、凹凸、变形等缺陷；连接件、支承件允许偏差尺寸符合下表的规定：连接件、支承件尺寸允许偏差表（mm）项目允许偏差项目允许偏差连接件高a+5，-2边距e+1.0，0连接件长b+5，-2壁厚t+0.5，-0.2孔距c±1.0弯曲角度α±2˙孔宽d+1.0，0四）、结构胶和耐侯胶质量控制1、检查胶的生产厂家、型号及规格、出厂合格证和性能报告是否与订货合同相同。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-2、检查胶筒上的出厂日期及有效期是否能在施工期内用完。有无过期胶混入产品之中。3、不得把过期结构胶降格为耐侯胶用。4、向国家指定的检测中心提供式样材料，以获得结构胶与其接触材料的相容性实验报告。五）预制钢构架的质量控制1、检查材料型号、尺寸是否与图纸相符，对变形的钢材进行校正。2、检查焊条是否干燥。3、检查焊接区域是否清洁。4、做好拼装胎模并检查其尺寸，确保拼装时构架尺寸符合设计要求。5、焊接过程中应做好变形控制。第二节运输与储存方案一、运输1、包装：产品经检查及验收合格后，可进行包装；包装工人按规定的方法和要求对产品进行包装；1）铝材（1）型材包装应尽量将同种规格的包装在一起，防止型材端部毛刺划伤型材表面。（2）铝材包装前应将其表面及腔内铝屑刮净，防止划伤。（3）开启框四个为一个单位包装，框间隔垫窄的牛皮纸包装纸，四角先用牛皮纸缠后再用塑胶纸缠绕捆紧。（4）百叶窗外框包装保护胶带，百叶窗成品用透明塑料薄膜包扎后用塑胶纸缠紧，包装单位：一般一个为宜。2）玻璃玻璃板块完成后用木箱包装，装箱要规整，不歪斜，立靠装箱，木箱四周用泡沫塞紧，板面相贴，间隔泡沫纸，框面相对，无须间隔材料，封箱后成品在箱内应无窜动或挤折，木箱必须打钢带，便于吊运也不易被碰坏；2、运输汽车运输的装箱原则为： 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-合理安排装车次序，叠放次序，摆放紧密，整齐不留空隙，确保所装货物不窜动或少窜动，必要时需加以捆绑，优先保护装饰面和重要装饰部位，确保货物完整无缺，不散落，不挤折，不磨损，安全抵达工地。铝合金型材装车时应在车厢下垫减震木条，顺车厢长度方向紧密排放。型材摆放高度超出车厢板时，需捆扎牢固。3、装卸本工程材料可分成两类：1）一类为铝材及配件，由于此类材料较零散，且单件重量不大，到过工地现场后，可使用人工搬运，我司在劳动力配备上已考虑一个搬运班组（共10人），专门从事卸货及材料的二次运输；2）一类为板块，由于此类材料已装入木箱，卸货只需用汽车上自有的吊机吊运至指定位置即可，然后再拆箱进行二次搬运。过程中注意如下事项：（1）吊运或水平运输过程中对门窗材料应轻起轻落，避免碰撞和与硬物摩擦；吊运前应细致检查包装的牢固性；（2）物料摆放地点应避开道路繁忙地段或上部有物体坠落区域，应注意防雨、防潮，不得与酸、碱、盐类物质或液体接触；（3）从木箱或钢架上搬出来的板块及其他成品、半成品，需用木方垫起100MM，并不得堆放挤压；（4）板块搬运时需注意避免磕碰及颠晃，搬运时轻拿轻放，避免装饰表面的磕碰、划伤。放时应立放，下部垫木方。（5）应严禁结构施工层水、砂浆、砼等物质的坠落，土建应严格做好楼层防护；二、储存1、场地的选择材料堆放场地应通风、平整、干燥、防雨水渗漏，应注意防雨、防潮，不得与酸、碱、盐类物质或液体接触；应远离主要交通过道及施工面或上部有物体坠落区域，便于材料转运。贮存区应利于轻搬轻放,且不应放置在繁忙通道的两边;对国标及行业标准规定有贮存条件的物资应严格按标准执行。材料堆放地应具有一定的面积和空间，满足三维方向的摆放要求。材料堆放地不可露天，具有防雪防雨功能。材料堆放地应具有防火、防盗设施。应严禁结构施工层水、砂浆、砼等物质的坠落，土建要严格做好楼层防护；2、堆放要求 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-库房物资的贮存要堆放整齐、分类、有序、防火、防潮、防腐蚀、易于取用，对于注胶板块、铝板等易划伤、变形、破碎物品的堆放应避免碰撞挤压,必要时应在材料周围设置保护屏障，材料上的原有的标识标签要朝向显要且易被看到的地方。3、窗框及窗扇摆放（1）窗框及窗扇摆放时要靠住牢固墙面上，与地面成80度角立式摆放；与墙面接触部位加垫较柔软的缓冲材料。（2）玻璃用木方支起100mm，距端头不大于300mm，间距不大于1000mm。（3）相邻两块窗扇成面对面或背对背摆放形式。（4）只允许单层摆放，严禁上下叠加。（5）每排窗扇不得超过15樘。（6）每一排只能摆放同一种规格。4、钢材的堆放钢材在堆放时应做好分类，并在底部用木方或砖块垫起，防止出现积水腐蚀钢材，在雨天应对钢材进行遮盖，防止雨水造成钢材锈蚀。三、铝合金门窗物料的装嵌及贮存方法（一）、装嵌及贮存地点装嵌地点：方大装饰工程有限公司加工中心厂房。贮存地点：方大装饰工程有限公司加工中心厂房，工地现场库房。（二）、装嵌及贮存地点之环境条件、保护及防盗措施环境条件：通风、干燥、雨淋不到、日晒不到。1、场地的选择材料堆放场地应通风、平整、干燥、防雨水渗漏，应注意防雨、防潮，不得与酸、碱、盐类物质或液体接触，应远离主要交通过道及施工面或上部有物体坠落区域，便于材料转运。贮存区应利于轻搬轻放,且不应放置在繁忙通道的两边，对行业标准规定有贮存条件的物资应严格按标准执行。应严禁结构施工层水、砂浆、砼等物质的坠落，土建要严格做好楼层防护。2、堆放要求库房物资的贮存要堆放整齐、分类、有序、防火、防潮、防腐蚀、易于取用，对于易划伤、变形、破碎物品的堆放应避免碰撞挤压,必要时应在材料周围设置保护屏障，材料上的原有的标识标签要朝向显眼处。3、成品、半成品等材料包装保护A、铝材散件加工完后，根据使用情况将所有安装完毕全露在室内或室外的装饰面用保护胶带覆盖，直至竣工前清洗时撕掉； 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-A、玻璃框加工完后用木箱包装，便于吊运也不易被碰坏。4、场内运输贮放A、吊运或水平运输过程中材料应轻起轻落，避免碰撞和与硬物摩擦，吊运前应细致检查包装的牢固性；B、物料摆放地点应避开道路繁忙地段或上部有物体坠落区域，应注意防雨、防潮，不得与酸、碱、盐类物质或液体接触；C、从木箱或钢架上搬出来的板块及其他成品、半成品，需用木方垫起100MM，并不得堆放挤压。5、施工中的成品防护A、应严禁结构施工层水、砂浆、砼等物质的坠落，土建应严格做好楼层防护；B、应严禁焊接火花的溅落和物体撞击及酸碱盐类溶液对玻璃的破坏；C、严禁任意撕毁材料保护膜，或在材料饰面上刻划或用杆件材料做辅助施工用品；D、由总包方召开成品保护措施会议，组织专人进行成品监护；注：除满足以上运输与储存的要求外，本工程的货物包装方式、检验标准和方法等还必须符合招标文件、有关特殊材料的相关要求。第三节脚手架方案本工程采用总包单位已搭设好的脚手架进行施工，屋面钢架的施工亦需要总包单位配合搭好脚手架方能施工，所有脚手架均应为封闭双排脚手架。内外脚手架间满铺木板或竹排板，外脚手架拉安全网。（一）为了保证施工安全，脚手架应满足下列规定：1、底座安放应符合下列规定：1）底座、垫板均应准确地放在定位线上；2）垫板宜采用长度不小于2跨、厚度不小于500mm的木垫板，也可采用槽钢。2、立杆搭设应符合下列规定：1）严禁将外径48mm与51mm的钢管混合使用；2）立杆接长除顶层顶步可采用搭接外，其它各层各步接头必须采用对接扣件连接，相邻立杆的对接扣件不得在同一高度内，且应符合下列规定：（1）两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500MM；各接头中心至主接点的距离不宜大于步距的1/3；（2）搭接长度不应于1M 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100MM。（3）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳固后，方可根据情况拆除；（4）当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；（5）立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。3、纵向水平杆搭设应符合下列规定：1〉纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；2〉纵向水平杆接长宜用对接扣件，也可采用搭接。对接、搭接应符合下列规定：（1）纵向水平杆的对接扣件应交错布置各接头至最近主接点的距离不宜大于纵距的1/3。（2）搭接长度不应小于1M，应等间距设置3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100MM。（3）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。（4）在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。4、横向水平杆搭设应符合下列规定：1）主接点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主接点处两个直角扣件的中心距不应大于150MM。2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；3）双排脚手架横向水平杆的靠墙一端至装饰面的距离不应大于100MM。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-5、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200MM处的立杆上。横向扫地杆也应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1M。6、连墙件、剪刀撑、横向斜撑等的搭设符合下列规定：1〉连墙件的强度、稳定性和连接强度应按现行国家标准《冷弯薄壁型钢结构技术规范》（GBJ18）、《钢结构设计规范》（GB17）、《混凝土结构设计规范》（GBJ10）等的规定。2〉连墙件轴向力设计值应小于扣件抗滑承载力设计值RC。RC=8KN，满足要求。3〉每道剪刀撑宽度不应小于4跨，且不应小于6M，斜杆与地面倾角宜在45º-60度，且应满足下表剪刀撑与地面倾角45º50º60º剪刀撑跨越立杆的最多根数7657、扣件安装应符合下列规定：1〉扣件规格必须与钢管外径相同；2〉螺栓拧紧力矩不应小于40N.M，且不应大于65N.M；3〉在主节点处固定纵向和横向水平杆、剪刀撑、横向斜撑等用的直角扣件的中心点的相互距离不应大于150MM；4〉对接扣件的开口应朝上或朝内；8、作业层、斜道的栏杆和挡板的搭设应符合下列规定：1〉栏杆和挡板均应搭设在外立杆的内侧；2〉上栏杆的上皮高度应为1.2M；3〉挡脚板高度不应小于180MM；4〉中栏杆应居中设置。9、脚手板的铺设应符合下列规定： 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-1〉脚手板应满铺、离开墙面120-150MM；2〉脚手板的探头应用直径3.2MM的镀锌钢丝固定在支承杆件上；3〉在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；4〉自顶层作业层的脚手板往下计，宜每隔12M满铺一层脚手板。（二）脚手架的拆除由于本工程所用脚手架为总包单位提供，因此应密切关注总包拆除脚手架的计划，及时调整施工安排，尽量保证能顺利拆架，尽早使工程亮相。第四节工程施工测量放线在测量放线前应对总包提供的基准线进行复核，尤其是垂直控制线、水平线。如有怀疑，应及时与总包联系，避免盲目使用造成损失，以确保铝门窗的安装质量与外视效果。一、制订测量放线方案1．在现场施工总平面图布置时，要与各方协调一致，选好点位，以保证控制网中主要点位能长期、稳定的保留。2．测量放线方案应包括：对测量放线的基本要求；场地测量准备工作；总包测量成果的移交，总包测量成果的校测，现场控制网的测设；门窗定位和门窗分格网测量放线；竣工测量的要求与测法；验线工作；编制测量放线工作进度，仪器需要量（见现场设备配置）及测量人员安排（见劳动力调配计划）等。3．测量的要求与测法。我司将于开工前10天派测量人员进场。测量放线是确保施工质量的最关键的工序，必须严格按施工工艺进行，为保证测量精度，除熟悉图纸，采用合理的测量步骤外，我司还将选用高精经纬仪，激光指向仪、水平仪、铅垂仪、电子计算机等仪器设备进行测量放线，测量工作开始之前，必须与总承包方取得联系，由总包方移交控制网点等测量依据。二、测量仪器的检定、检校与选用1．测量中所用仪器和钢尺，必须根据国家《计量法实施细则》的规定，送当地计量器具检定部门检定，合格后方可使用。2．根据经纬仪与水准仪检定规程规定，在其检定周期内，每月还需对主要轴线关系进行检校，以保证观测精度。三、控制点、水准点的确定 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-在该铝合金门窗工程控制点、水准点测量之前，首先要对总包原有的测量控制点、水准点进行复测校核，当校核无误后方可进行铝合金门窗控制点的建立。使用水平仪和长度尺确定等高线，使用激光经纬仪、铅垂仪确定垂直线，使用经纬仪校核空间交叉点。控制点不应少于三个，控制点和水准点必须设在不易被破坏、人少、位移或变形少的地方，同时要做好控制点、水准点的保护工作。控制点要经常检查校核、随时修正坐标和高程数据。四、控制网的建立（一）放线以确定好的控制点和水准点为基准将每对水平控制点用拉线连接，将每块竖向控制点用拉线连接。连接后的拉线在空中形成网面，用记号笔将每个网交叉点作上标记以确保在施工过程中拉线的交叉点不变。（二）控制网的建立以每层的1000mm线与轴线作为基准线进行放线及校核现场结构，并将主体结构洞口尺寸反馈给技术部及早进行分格尺寸调整。（1）、选定每层的1000mm线作为基准线进行放线；（2）、利用钢卷尺、经纬仪从原始轴线控制点、标高点引测辅助轴线；（3）、利用经纬仪、测距仪对辅助轴线进行尺寸和角度复核，确保偏差在允许范围内，并标识于层面；（4）、利用激光铅垂仪从标识点向上垂直引测直至斜面层顶，校核后安挂定位钢丝，利用经纬仪进行双向正交校核后固定；（5）、水平控制：依据规范要求，整幅水平标高偏差≤5MM；（6）、铝合金门窗分格轴线的测量放线与主体结构的测量放线配合，对误差进行控制、分配、消化，不使其积累；（7）、放线的顺序：按土建方提供的轴线，经我方复测后上、下放钢线，用经纬仪校核其准确性。（8）、每层楼的支座位置，由水平仪检测，相邻支座水平误差应符合设计标准。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-第五节安装施工方案及技术要求一、铝合金门窗工程安装工艺（一）施工工艺流程铝合金门窗安装工艺流程见下图：铝合金门窗安装施工工艺流程图批荡现场校核清洁测量放线中间验收检查安装窗扇外框的安装外框的找平、调整、塞缝密封打胶射钉固定清洁竣工验收检验（二）施工工艺工序及技术要求1、门、窗框安装等外墙饰面基本完成后，清除窗框包装，进行外墙防水胶及固定玻璃安装施工；A、框与墙体之间用“燕尾型”镀锌卡板通过射钉与结构相连接。B、框与墙体间用防水水泥砂浆（其重量比为水泥：清洁砂：防水剂=10：30：1）填塞，与砂浆接触面应先刷一层防腐沥青油，砂浆填嵌应饱满密实，表面光滑无裂缝，并不能使窗框型材变形，用于安装窗扇铰架的孔应用竹签填塞预留出来，所有门窗下框与窗台边接固定处必须要有6mm的重叠。C、将框架与主体防雷连接点可靠连接，确保通路，达到防雷要求。D、作好隐蔽工程验收记录2、门、窗扇安装 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-门、窗扇安装前应检查框及扇的配件是否齐全、牢固，窗扇的安装位置应符合设计要求；扇安装完毕后应启闭灵活、无噪音、密封性能良好；双扇平开扇间缝隙应均匀、对称；地弹簧板面应水平且不高出地面装饰完成面。窗扇宜于外墙拆除后安装，但安装进度不能影响室内木工作业施工。3、固定扇玻璃安装固定扇玻璃框应按设计要求垫上橡胶垫块，玻璃与槽两边亦应按设计要求保留空隙，以防玻璃自爆；玻璃与铝框边缘应以硅酮密封胶密封，注胶应光滑、连续、无气泡。对于转角窗要特别注意转角处是由两块尺寸不一的玻璃组合而成，结构胶经计算，需在施工中采取措施，即大玻璃端部用结构胶连接顶住小块玻璃，小块玻璃盖过大块玻璃。4、调整、清洗A、在最后清理建筑物时方能清除粘贴的胶纸，并用天拿水等清洗液清洗铝框及玻璃；B、窗框清除胶纸后，露于室外之框边用业主认可的建筑胶粘剂密封，注密封胶不得污染铝框及玻璃，对开启扇配件应加润滑剂润滑；对未能满足验收要求的五金配件、开启扇进行调整或更换直到达到工程验收标准。5、试水实验A、为确保塞缝及窗扇安装质量，应对卧窗进行试水试验，水源可采用施工临时供水管，用消防带接至外墙；B、为模似台风作用，水压应不低于1公斤，试水时间不少于2小时，每5层试一次；C、如发现渗漏现象，土建单位应及时提交方案经总承包及监理认可后安装处理，最后确认无渗漏的情况下，方可拆除外架。6、安装质量控制铝合金门窗的技术质量要求：A、铝合金门窗安装质量必须符合有关施工规范、规程要求；B、窗框四周均设角码及砼墙体连接，边点距端点180MM，中间点距离不得大于400MM，且固定件严禁固定在砖缝中；C、在确认窗框保护胶带已清除干净，外墙界面无任何杂质或污染后，于铝窗门框同外墙接缝，满打防水胶一道，要求粘接牢固密实，厚度一致美观，表面无杂质； 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-D、窗扇安装要求周边密封、开闭灵活，窗框安装窗扇部位应安塞长密封条，玻璃周边打入玻璃胶；E、推拉门窗底留泄水槽，推拉门窗侧框上下20CM处应分别设两道和一道防撞胶。另外，推拉窗窗扇应加限位装置，以免滑推附下伤人。7、塞缝及结点作法控制a、铝合金门窗框同墙体缝隙填塞由我司负责，在施工前成立专职施工队做到人员固定，责任到人；b、对于缝宽小于5CM缝隙按要求撒水湿润、刷素水泥浆后，用防水砂浆分层分段填塞密实，施工中且忌搅动框体以免框体变形，对个别大于5CM的缝隙，需用细石砼分段填塞，在施工中须做好框体的支护工作以免变形；c、在塞缝过程中及施工后，应做好保护工作或摆放醒目标志，以免框体受到震动后空鼓；d、在塞缝砂浆达到强度后，由安装单位凿出所垫楔子，专职塞缝工人在确认无楔子后，按操作规程要求，散水润湿，刷素水泥浆一道后，用防水砂浆填补密实；e、铝合金门窗塞缝必须通过监理及总包验收后方或批荡收口；f、土建单位施工外墙时，必须按有关要求，窗楣留有鹰嘴，窗台留有20%坡水，另外，门窗框四周的外墙饰面收口压住框边1CM为宜，切忌不能压得过多，以免窗扇无法开启。8、门窗框安装尺寸偏差控制a、门窗框槽口宽度、高度≤2000㎜，其安装误差控制在±1.0㎜，门窗框槽口宽度、高度≥2000㎜，其安装误差控制在±1.5㎜；b、门窗框槽口对角线尺寸≤2000㎜，其安装误差控制在±2㎜，门窗框槽口对角线尺寸>2000㎜，其安装误差控制在±3㎜；门窗框、扇各相邻构件装配间隙应≤0.3㎜，同一水平高低差≤0.3㎜。门窗框、扇配合严密、间隙均匀。其扇与框的高度允许偏差±1.0㎜。门窗表面不应有明显的伤痕，门窗上相邻构件着色表现不应有明显的色差，装配连接处不应有外溢的胶粘剂。开启性能：开闭力不应大于50N。二、屋面钢架安装工艺（1）埋件的安装由于屋面钢架自重较 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-大，且日后会长期处在受风压较大部位，因此埋件作为钢架与主体连接的唯一途径而显得特别重要。埋件安装时应根据埋件布置图，确定埋件的位置与标高，埋件应与钢筋绑扎牢固，在混凝土浇注前对埋件进行最后的检查，确保埋件处于正确的位置。混凝土在捣振过程中应避免振动棒与埋件的接触。（2）测量放线根据土建提供的基准点，使用经纬仪放出轴线，结合垂准仪、长卷尺和水平仪标出标高线；再根据图纸划分出铝板的分格、进出基准线，并在楼面设立至少两个控点，以便钢架安装过程中随时对安装精度作出评判。（3）钢架立柱预拼装A、核对图纸，检查钢材的型号、质量是否符合安装需要，并对钢材进行下料，下料过程应保证合理利用材料的原则。切割好的材料应按长度、型号分别摆放并做好标记，保证使用时的快捷与正确。B、根据钢架尺寸要求，做好胎模，胎模材料用120*60方管，严格控制胎模的尺寸与焊接强度。C、检查焊条质量，是否有药皮脱落、药皮发潮等问题，一经发现则该焊条不得使用。将所用焊条放入电烤箱内烘烤，保证焊条的干燥。D、调节焊接电流，一般点焊时的电流应为焊条直径的50倍，满焊时的电流控制在焊条直径的40倍。E、在胎模上进行钢架的拼装并进行点焊成型，校正偏差后进行满焊，焊接过程中应尽量减少焊接电流，调整焊接顺序，尽可能地减少焊接产生的变形。为保证钢架的质量，立柱采用预拼装法事先在楼面拼装，将大多数的立焊改变为平面焊，可以通过45度焊接、对称焊接、跳焊、间歇焊等焊接方法来很好的控制焊接变形。若有长度不够需要进行对接加长的部分时，对接焊缝的部位不能在同一水平面上，应错开布置，确保在某一平面内不是全由焊缝受力。F、若焊接后发现有钢架出现较大的焊接变形，则可以采用火焰校正法对钢架进行校正。（4）安装钢架钢架的安装需要借助脚手架与塔吊。A、吊装前应对相应的钢架进行编号，确保吊运时一一对应，能准确地将各个钢架吊运至图纸要求的安装部位。B、检查所有埋板的标高，对于埋板偏位，标高超差较大的部位需进行补救，如补焊钢板等方式。C、检查脚手架是否已满足安装时的需要，所有桥板均应两端固定。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-D、吊装时先用塔吊将立柱吊起，使之在埋件正上方竖立，调整立柱的位置后将其座落在埋件之上，此时进行吊线与标高测量，当垂直度与标高符合图纸要求时将钢架与埋件临时焊接固定，焊缝采用分段焊接，每段长10mm，每边焊接三段。固定好立柱后再一次校核立柱的垂直度与标高，并划出横向钢架的位置，然后焊接最上端的横向钢架，仍采用分段焊接。焊接过程中要密切注意立柱的垂直度是否符合要求。最上端的横向钢架全部固定之后，再进行下部的横向钢架的固定，待整个钢架成形后再进行满焊。焊接的电流控制在160A~200A之间。每条焊缝焊接完成后，严禁对焊缝浇水降温，因为这样会使焊缝的淬硬性急剧提高，从而严重降低焊缝的塑性。F、雨天应避免焊接施工。（5）防腐处理焊接完成后报监理验收，合格后对焊缝进行打磨刷漆。（6）钢构架的检验钢架焊接完成后，应检测如下几个项目：A、钢架的各向垂直度。B、钢架的标高。弧形钢架的圆心是否一致。C、钢架的加强撑杆是否按图布置。D、焊缝质量是否合格，是否存在气孔、咬边、夹渣、漏焊等问题，如果有应立即解决，对焊接缺陷部位应刨除重焊，对漏焊部位应清洁焊接区域后补焊。三、铝板安装工艺项式（1）测量放线根据土建提供的基准点，使用经纬仪放出轴线，结合垂准仪、长卷尺和水平仪标出标高线；再根据图纸划分出铝板的分格、进出基准线。（2）骨架安装根据分格线，找到相对应的预埋件，若埋件存在偏差，则采取补救措施（加焊铁板或补埋后置件），先焊接主龙骨两端的转接件，再焊接主龙骨中间的转接件，转接件的放置应左右错开，减少焊接产生的龙骨变形，主龙骨固定完后焊接次龙骨，要保证骨架的平面度与直线度，校正完毕后整体满焊，刷防锈漆。（3）铝板安装所有铝角码与钢龙骨相接的部位必须有绝缘垫片。电钻与电动解刀的钻头和解刀杆要足够长（大于铝板拼缝深度），防止铝板表面被电动工具擦伤。板块拼缝宽度按设计值确定，保证拼缝的直线度、相邻板块的高低差不大于1mm 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-。铝板在安装时必须保证其喷涂方向一致，防止出现色差。（4）打胶打胶操作的温度应保证在5~40℃之间。打胶时泡沫条需填实，并且泡沫条的表面不能弄破，防止温度上升时胶体出现气泡。拼缝部位需用酒精清洁干净。美纹纸的粘贴质量直接决定胶缝的美观与否，因此美纹纸在粘贴时应粘牢、保证其直线度，并保证两侧美纹纸间距一致。第六节铝合金门窗清洗组织及方法整体外装工程，应在施工完毕后，进行一次室内、室外全面彻底清洗，保证工程能圆满达到竣工验收合格等级。（一）清洗顺序按照由上至下、先室内后室外的顺序清洗。（二）清洗方法板块清洗时，用中性清洗剂，铝合金型材用型材清洗剂，清洗剂间不能互相产生反应，不能错用，清洗时应隔离。清洗前须先以清洗剂作检查，证明对铝合金无腐蚀作用之后方可使用，清洗后用清水冲洗干净。（三）清洗方案首先将门窗框保护胶带撕干净，用布蘸天那水或二甲苯擦去龙骨上的粘接剂，然后清除装饰材料的防护膜，有污染处用清洗剂清洗干净，并用清水冲洗，最后用干布擦干。（四）清洗时的注意安全事项清洗前做好工人安全技术交底；注意做好操作工人的安全防护工作；对清洗的辅助器械要做到安全可靠无故障，确保操作工人安全；遇大风天（4级以上）、雨天不进行外墙清洗工作；外墙清洗时，建筑物周围应设有警界线，防止闲杂人等进入清洗范围；所有高处清洗的操作工人需配有安全带，工人的安全带必须与其它牢固的结构相连接。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-第六章工程质量验收一、门窗工程质量验收要求此工程质量应按下列要求进行验收1、门窗工程施工质量应符合《建筑工程施工质量验收统一标准》、《建筑装饰装修工程质量验收规范》和相应专业验收规范（见编制依据）的规定。2、门窗工程施工应符合工程勘察、设计文件的要求。3、参加工程施工质量验收的各方人员应具备规定的资格。4、门窗工程质量的验收均应在施工单位自行检查评定的基础上进行。5、隐蔽工程在隐蔽前由施工单位通知有关单位进行验收，并形成验收文件。6、涉及结构安全的试件以及有关材料，严格按规定进行见证取样检测。7、检验批的质量按主控项目和一般项目进行验收。8、对涉及结构安全和使用功能的重要分部工程应进行抽样检测。9、承担见证取样检测及有关结构安全检测的单位应具有相应资质。10、工程的观感质量应由验收人员通过现场检查，并应共同确定。二、钢构架质量验收要求：本工程中，钢构架作为天面装饰铝板的骨架，应做到尺寸与图纸一至。其焊缝均为三级焊缝，因此需要保证的是焊缝的焊高、焊缝应没有气孔、夹渣、咬边等情况。在施工过程中应遵照《建筑装饰装修工程质量验收规范》中有关铝板骨架安装的技术要求。钢构架的安装应符合设计图纸的要求；参与钢架制作的焊接人员应有焊工操作上岗证，所有材料在使用前必须报监理单位验收，如果监理或业主提出需要作相应的力学性能检测，则应做好现场的抽样送检。钢构架吊装过程中有必要时项目部应派相关人员进行旁站监督。钢构架在报验时按照铝板骨架的报验表格进行报验。在安装铝板之前必须进行钢构架的隐蔽验收。二、工程质量验收方法施工质量验收本身就是就是一个体系，包括对施工中各个环节工序的控制及工程竣工验收，而且与相应的规范相匹配。（一）严格按“三检”制度施工“三检”即：自检、互检、交接检是施工单位自我或相互之间的质量检查。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-工程质量验收首先是班组在施工过程中的自我检查，自我检查就是按照施工操作工艺要求，边操作边检查，将有关质量要求及误差控制在限值内。我司要求各班组工人在自检的基础上、互相之间进行检查督促，由生产者本身把好质量关，把质量问题和缺陷解决在施工过程中。交接检是各班组之间，或各工种、各分包之间，在工序、检验批、分项或分部工程完毕之后，下一道工序对前一道工序的检查，经后一道工序的认可，并为他们创造了合格的工作条件。（二）监理（建设）的验收在检验批、分项工程、分部（子分部）工程、单位工程完工后，经现场质量检查人员检查合格并填好表格后及时交监理单位（建设单位）。监理单位（建设单位）的有关人员应及时组织有关人员到工地现场，对该项工程的质量进行验收。在进行检查后，确认其工程质量符合标准规定，并由有关人员签字确认后，方可进入下道工序进行施工；否则，不得进行下一道工序的施工。（三）竣工验收工程完工后，我单位应及时组织自行检查评定，进行自我检查验收，验收合格后及时向建设单位提交验收报告。建设单位在收到工程验收报告后，应由建设单位项目负责人组织施工、设计、监理等单位进行工程验收。该门窗工程施工质量验收合格应符合下列规定：1、该门窗工程包含的分部工程的质量均应验收合格。2、质量控制资料完整。3、单位工程包含的分部工程有关安全和功能的检测资料应完整。4、主要功能项目的抽查结果应符合相关专业质量验收规范的规定。5、观感质量验收应符合要求。第七章施工目标保证措施（方案）第一节半成品、成品保护措施从铝合金门窗等构件制造到铝合金门窗等安装完毕而未验收之前都应该制定具体的保护措施，防止铝合金门窗等的损坏，造成无谓的损失。（一）生产加工阶段产品保护措施1、型材加工、存放所需台架等均垫木方或胶垫等软质物；2、型材周转车、工位器具等，凡与型材接触部位均以胶垫防护，不允许型材与钢质构件或其他硬质物品直接接触；3、型材周转车的下部及侧面均垫软质物； 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-（二）产品包装阶段保护措施1、包装工人按规定的方法和要求对产品进行包装；2、不同规格、尺寸、型号的型材不能包装在一起；3、包装应严密、牢固，避免在周转运输中散包，型材包装前应将其表面及腔内铝屑及毛刺刮净，防止划伤，产品在包装及搬运过程中避免装饰面的磕碰、划伤；4、铝型材包装时要先贴一层保护胶带，然后外包牛皮纸；产品包装后，在外包装上用水笔注明产品的名称、代号、规格、数量、工程名称等。5、包装人员在包装过程中发现型材变形、装饰面划伤等产品质量问题时，应立即通知检验人员，不合格品严禁包装。6、包装完成后，如不能立即装车发送现场，要放在指定地点，摆放整齐。7、对于组框后的窗尺寸较小者可用纺织带包裹，尺寸较大不便包裹者，可用厚胶条分隔，避免相互擦碰。（三）运输过程中产品保护措施1、铝合金型材装车时应在车厢下垫减震木条，顺车厢长度方向紧密排放。型材摆放高度超出车厢板时，需捆扎牢固。型材不能与钢件等硬质材料混装，摆放需整齐、紧密不留空隙，防止在行使中发生窜动以损伤产品。2、玻璃装车时需立放，底部垫草垫，用软质物隔离，玻璃装箱时要四周垫硬塑料泡沫，箱子捆扎结实，确保车辆行使中的振动和晃动不使玻璃破损。3、装箱铝板装车时需立放，底部铺垫草垫，避免铝板与其他硬物接触，并估计运输中有无可能产生窜动可使其与硬物接触而产生划伤与残破，检查无误后打钢带再次加以固定。4、对于转角铝板，在搬运时禁止只提单侧平面，以免由于自重拉开转角。5、运输中应尽量保持车辆行使平稳，路况不好注意慢行。6、运输途中应经常检查货物情况。7、公路运输时要遵守相应规定。如GB146.2-83《货车满载加固及超限货物运输规则》。（四）施工现场成品保护措施1、施工现场临时存放的材料，按公司规定的《产品贮存控制程序》进行贮存和维护；2、铝型材用保护胶纸吸附贴紧，直到竣工清洗前撕掉，以保证表面不轻易被划伤或受到水泥等腐蚀。3、玻璃吸盘在进行吸附重量和吸附持续时间检测后方能投入使用； 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-4、物料摆放地点应避开道路繁忙地段或上部有物体坠落区域，应注意防雨、防潮，不得与酸、碱、盐类物质或液体接触；5、从木箱或钢架上搬出来的板块及其他成品、半成品，需用木方垫起100MM，并不得堆放挤压；6、应严禁结构施工层水、砂浆、砼等物质的坠落，土建应严格做好楼层防护；7、严禁任意撕毁材料保护膜，或在材料饰面上刻划或用单元式杆件材料做辅助施工用品；8、由监理或土建方召开成品保护措施会议，组织专人进行成品监护；铝合金门窗成品保护是十分重要的施工环节，如处理不当，经常对铝合金门窗成品造成划伤、污染以至破坏，给施工带来麻烦而且带来一定的经济损失。产品的保护直接关系到建设方与承包方的声誉与利益，为此在产品保护上我们必须要加以认真的考虑与研究，采取相应的有力措施，在总体竣工投入使用前，以确保产品的完好。首先，我司铝合金门窗在施工过程中或施工结束后，用保护材料将室内暴露部分遮盖，暂时密封保护，以防止其他施工项目破坏铝合金门窗，对于这些临时保护措施，请其他施工人员维护，不得随便拆除这些保护材料。其次我司将派出专职安全员每天进行巡回检查：一、是检查临时保护措施的完整性一有破坏马上重新维护；二、是防止其他人员的人为破坏。这些工作均需建设方与土建方给予大力的配合。第二节工程技术保证措施建筑装饰工程技术是建筑装饰工程的核心内容，一个企业的工程技术管理水平的高低直接从工程的质量、安全、文明、进度等反映出来。根据我司多年设计、施工经验制定了以下工程技术保证措施。（一）施工项目技术管理施工现场实行施工项目技术管理，施工项目技术管理是项目经理部在项目施工的过程中，对各项技术活动过程和各种技术工作的要素进行科学管理的总称。正确贯彻执行国家各项技术政策和法令，认真执行国家和有关主管部门制定的技术标准、规范和规定；科学地组织技术工作，建立施工项目正常的施工生产技术秩序；积极采用新技术、新工艺、新材料、新设备，努力实现建筑施工技术现代化、工业化，依靠技术进步提高施工项目的经济效益；加强技术教育、技术培训，不断提高技术人员和工人的技术素质，以保证施工项目的”优质、高速、低耗、安全”。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-（二）施工项目技术管理基础工作1、建立健全施工项目技术管理制度建立健全的施工项目技术管理的各项制度，首先是要求各项制度互相配套协调、形成系统，既互不矛盾，也不留有漏洞，还要有针对性和可操作性；其次是要求项目经理部的各单位、各部门和人员，在施工中，都必须遵照制定的有关技术管理制度中的规定和程序安排工作和生产，保证施工生产安全顺利地进行。施工项目的主要技术管理制度有：技术责任制度、图纸会审制度、施工组织设计管理制度、技术交底制度、材料设备检验制度、工程质量检查验收制度、技术组织措施计划制度、工程施工技术资料管理制度以及工程测量、计量管理办法、工程质量奖罚办法、技术创新和合理化建议管理办法等。2、实行技术责任制度。建立以项目技术负责人为首的技术业务统一领导和分级管理的技术管理工作系统，并配备相应的职能人员，然后按技术职责和业务范围建立各级技术人员的责任制。3、贯彻技术标准和技术规程。4、建立施工技术日志。施工技术日志是施工中有关技术方面的原始记录。内容有：设计变更或施工图修改记录；质量、安全、机械事故的分析和处理记录；紧急情况下采取的特殊措施；有关领导部门对工程作的技术方面的建议或决定等。5、建立工程技术档案。6、做好技术情报工作。项目部在施工中应注意收集、索取技术信息、情报资料、通过学习、交流，采有先进技术、设备、采用新工艺。新材料，不断提高施工技术水平。7、做好职工技术教育与培训。（三）施工项目技术管理主要工作1、做好施工图会审。2、做好施工组织设计。3、做好技术交底。技术交底必须满足施工规范、规程、工艺标准、质量检验评定标准和建设单位的合理要求；整个工程施工、各部分项工程、特殊和隐蔽工程、易发生质量事故与工伤事故的工程部位均须认真作好技术交底；技术交底必须以书面形式进行，经过检查与审核，有签发人、审核人、接受人签字；全部技术交底资料，都要列入工程档案。4、做好安全技术公害防冶。5、做好技术措施计划。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-6、做好技术复核工作。为避免发生重大差错，在分项工程正式施工前，应按标准规定对重要项目进行复查、校核，主要复核内容：测量定位的标准轴线、标高；预留孔洞、预埋件位置及其牢固程度；材料、板块尺寸；脚手架是否符合要求；水电设置是否符合要求等。7、积极配合公司内部的技术开发工作。（四）技术管理控制程序技术管理控制程序见图：准备工作材料、劳动力准备，测量仪器准备，机械、设备准备、清理现场，做好排水准备学习图纸和技术资料，学习操作规程和质量标准化技术交底主要工程书面交底克服上道工序的遗留问题，办理上道工序交接手续严格执行操作规程，按图施工，处理好工序间搭接，完成进度施工班组自检、互检、专业检，质量员检查，监理工程师隐蔽工程验收签证，清理现场、文明施工，不合格品处理（返工、修补鉴定），质量评定执行验评标准，按设计规范抽检复查资料整理材料合格证、试验记录、自检记录、质评记录、隐蔽工程记录、施工记录、事故处理记录第三节工程质量控制方案一、工程质量保证措施我司严格按ISO9001:2000质量体系和质量保证模式对整个生产从原材料的加工到工程的竣工实行全面、全过程、全人员控制管理，使每个环节环环相扣、有机结合；对具体环节实行责任负责制，使每个环节具体落实、责任到人；保证了每个工程保质保量安全的按计划进行。根据我司多年设计、施工经验以及新规范的有关规定，我司制定了全过程质量控制的思路，并贯穿”验收规范”的始终。我公司具有丰富的施工经验，为了达到本工程预期的质量总目标，我公司将选派优秀的项目领导班子，对工程施工采取全过程的目标管理，并将单位工程质量总目标分解为分部分项工程的分目标。对各分目标均落实到相关的管理者和操作班组，实行目标责任制，明确奖罚指标，使每个分部分项的管理者与操作者有了明确的目标和责任，形成有效的压力与动力，最大限度地调动和发挥每个员工的积极性和联盟才智，为实现本工程的质量总目标而努力工作。目标管理是施工全过程质量管理的中心内容，质量保证措施的每一项具体的工作都必须围绕“目标”中心而展开，确保工程整个施工过程以目标管理统揽全局，以经济承包为杠杆，以全面推广应用质量标准为手段，开展质量管理工作。工程质量“ 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-目标管理”也可分解为过程质量控制和工序质量控制。（一）过程控制要实现本工程的质量总目标，施工现场要求达到以下四项要求：1）严格执行施工技术标准施工技术标准即操作依据（见相应的工序施工），是保证国家标准贯穿落实的基础（详见技术保证措施及相应章节）。项目部加强技术管理工作，认真贯彻和执行国家施工规范和验评标准及各项管理制度，明确岗位责任制，认真熟悉图纸和施工组织设计，建立健全技术交底制度。严格按图纸及规范施工，认真贯彻技术及质量交底制度，技术复核制度和原材料检验制度。2）建立键全的质量管理体系按照质量管理规范建立必要的机构、制度，并赋予其应有的权利，是保证质量控制措施的落实。质量管理体系详见后质量保证体系。我司严格按ISO9001:2000质量体系和质量保证模式逐项实施对项目进行管理。3）制定施工质量检验制度施工现场根据该工程的特点、建设方要求、当地政府规定及有关规范制定施工质量检验制度（见各工艺检验批技术标准及质量检查方法）。项目部要认真贯彻执行公司制定的把好“六关”（施工方案关、材料进场关、技术交底关、检测计量关、工序交接关、质量验收关），做到“五不准（无施工方案不准施工、不合格材料不准施工、不交底不准施工、对检查计量资料有怀疑不准施工、上道工序不合格，下道工序不准施工）”。4）制定施工质量水平评定考核制度施工现场根据该工程的特点、建设方要求、当地政府规定及有关规范制定施工质量水平评定考核制度。（二）加强工序质量控制工程质量的过程控制是形的，要落实到有可操作的工序中去。加强工序质量控制是落实过程控制的基础。因此我司充分考虑到这点，工序质量控制有三项内容：材料质量、工序检查和各专业工种交接检验。1、加强材料、设备的进场验收见相应章节的技术要求。2、加强工序质量控制对工序质量的控制，我司实行”三点制”的质量控制制度。 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-1）建立控制点：按工序的工艺流程，在各点按施工技术标准进行质量控制即为控制点。2）检查点：在工艺流程控制点中，找比较重要的控制点进行检查即为检查点。3）停止点：就是在一些重要的控制点和检查点进行全面的检查。3、各工序完成之后或在专业工种之间，进行交接检验。4、对施工工序各个环节的控制：坚持工人持证上岗，操作工人，操作程序方法必须符合其操作规程的要求，从操作上使工程质量得到保证，对特殊工序必须由具备资格的人面进行操作并进行连续的监控。二、质量保证体系我司在同行业中较早的通过了国际ISO9000的认证；我司严格按ISO9001:2000质量体系和质量保证模式逐项实施对项目进行总体策划、设计控制、设计更改控制、文件和资料控制、采购控制和检验、库房管理、客供产品控制、材料的标识和追溯、机加过程控制、注胶过程控制、生产过程和成品检验、不合格材料和成品的控制、工程安装准备、安装进度控制、安装过程控制、安装检验、安装过程不合格品控制、材料现场保管、完工项目的防护、安装项目的验收和交付、施工安全管理、工程项目售后服务、客户投诉处理、员工培训和考核、生产和工程质量监督、纠正和预防措施、质量记录的控制、生产安装设备的管理、生产安装检测设备的管理等各个环节进行程序化控制，使人员、材料、设备、管理、规程执行等各方面有可能影响最终工程质量的因素得到最大限度的完善，并保留工程全过程质量控制记录便于追溯。（一）质量管理体系简介1、质量管理体系总要求我司质量管理体系以过程为基础的系统方法建立，分为管理职责、资源管理、产品实现、测量分析和改进四部分。如图所示： 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-输入输出产品管理职责资源管理测量分析和改进产品实现顾客满意质量管理体系的持续改进顾客要求图释增值活动信息流2、质量方针和目标我司的质量方针是：以客户为中心，以法律为准绳。科技创新，持续改进，实现“创一流企业，创一流产品，创一流服务”的承诺。我司的质量目标是：建筑装饰工程一次通过率：100％铝型材产品返品率：<1％新型门窗产品一次检验合格率：>95％顾客投诉处理率：100％顾客满意度：满意员工培训率：100％严格按照ISO9000质量管理体系要求进行管理，杜绝重大事故发生。（二）质量责任制度详见施工人员布署。（三）质量控制流程 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-顾客财产顾客服务竣工交付项目施工施工设计项目组织合同评审投标验证检查控制顾客要求不合格品控制测量分析和改进产品防护产品标识测量装置控制文件控制记录控制采购控制管理职责资源管理建筑门窗设计安装和服务工程流程图： 广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计-59-以下为门窗质量控制流程图：清洗、打胶、收尾检验整体验收售后服务产品性能测试复验半成品:入库检验下步工序:安装板块安装检查、验收半成品:包装检验下步工序:加工检验隐蔽工程安装检查、验收车间安排生产评审加工图纸评审龙骨安装检查、验收材料入库评审材料清单评审预埋件处理检查、验收签定订货合同评审图纸会签评审测量、放线检验总体工作计划评审详细设计评审施工计划评审合同签定评审方案设计评审设计部、项目运营部、质量安全部 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计（四）加工、安装检验流程和检验方法为保证工程质量我公司对所有门窗工程均是在工厂加工成半成品，然后运到工地进行组装和安装。目前，本工程拥有现代化加工厂房面积4000平方米，主要加工设备是从意大利FOM公司进口的加工设备，水平一流，工艺先进。工厂内生产加工的质量控制包括两部分内容，一是对生产过程中的每道工序进行控制，控制加工质量。二是对生产过程中的检验工作进行控制，控制检验质量。对两者进行有效控制就能有效地保证产品质量。设计人员应对产品的加工、装配检验、贮存等环节，指出定量的环境条件指标或要求，并纳入设计条件。工艺人员应按技术文件指标进行策划和安排，以满足产品要求，必要时有关指标纳入工艺文件中。确定环境条件的指标必须在确保产品质量的前提下，充分考虑公司条件的程序，保证指标的可行性。在加工过程中，生产部门应加强日常管理，严格按设计和工艺守则执行，严格按计划采取有效的控制措施，按工艺技术的要求进行加工检验，执行“三检”制度，在不能满足设计和工艺守则要求时，不能盲目组织生产，做到不合格材料不加工，不合格产品不出厂。设备维护人员要定期对计量工具进行送检，严禁超期使用，严禁使用在使用期内有问题的计量工具。设备部门正常使用的质量控制，维护、保养按公司规定的《生产设备控制程序》、《生产设备维护与维护程序》执行。工艺设备在使用中发现问题，设备管理人员负责现场技术处理，对于影响产品质量的设备，必须停用并及时返修。对于返修后的工艺设备，再加工时，应重新做首件三检，合格后方可进行批量生产。操作者在领料时负责检查材料型号及材料的质量，对质量不合格的原材料有权拒绝领用。 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计工序加工中操作者进行首件自检，班长或班长指派他人负责操作者自检合格后的互检，自检、互检合格后，操作者进行首件报验，检验员进行首件的专检及进行首检标识。工序加工过程中，检验员还要进行巡回抽检并作抽检标识。每批抽检率为10%，且每批数量不少于三件。检查过程中发现不合格品，检验员应按公司规定的《不合格品控制程序》进行处理。质保部门根据不合格品情况，决定该工序是否继续进行或者采取某种纠正措施后继续进行。对于某些特殊复杂形状的加工件，设计部门在给出加工件设计图纸的同时，还应给出检验样品与极限样品的设计图纸。检验人员用检验样品对加工件进行检验，并定期用极限样品检查检验样品。设计部门也可在设计图中规定其他检验工具和检验方法极其检验精度。工厂内生产加工的质量保证措施：严格按照生产加工操作程序办事，坚决执行公司的生产加工制度。生产部门要对生产过程中的每道工序、每个环节进行严格控制，要求操作者按图纸、按工艺卡、按程序加工，确保产品质量，同时要文明作业、安全生产，确保人身安全。质检部门要对生产过程中的质检工作进行全面检查和控制，做到首检及时、抽检适时、全检不误时，并严格执行三检制，杜绝废品的出现。严肃计划的指令性，分工明确，责任到人，消除怠工、窝工的现象，在确保质量的前提下，确保生产进度。门窗工程的质量检查和控制：1）安装过程检验步骤所有安装过程检验项目先由安装班组自检，合格后由工长报项目部质检员验收，验收时填写相应记录，全部合格后，向监理报验，若有不合格项，必须填写不合格报告及不报告处理追踪报告，处理完毕方可进行下一道工序或向监理报验。2）安装项目的检验具体参见我公司制定的程序文件OP-G-20安装项目的检验。（五）安装检验计划及记录项目部技术质量人员负责编制《安装项目检验计划》，内容包括： 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计1、分项工程名称；2、分项工程检验流程及检验点；3、分项工程检验标准；4、分项工程检验批次；5、质量记录表格（按地盘、项目当地建设主管部门、质量监督机构规定须填写的质量记录表格，如检验评定表等）。交项目经理批准，批准后的《安装项目检验计划》由项目部存档，交工程部保存一份。安装过程的检验规程按《安装项目检验计划》的规定执行。质量记录包括：《安装项目检验计划》、《报验单》、《工程报验单》、各类检验评定表。（六）安装过程检验步骤安装过程的检验规程按《安装项目检验计划》的规定执行。安装过程中安装人员在工序完成后应认真自检，自检合格后，填写《报验单》向质检员报验。质检员按《安装项目检验计划》中规定的检验项目，按检验规程对报验内容进行专检，并填写《检验评定表》，发现不合格，按我司《不合格控制程序》的规定执行。质检员检验后，填写《工程报验单》（以地盘规定格式为准），报监理或甲方验收。质检员会同监理、甲方以“验收评定表”的方式进行项目验收，我司则按《安装项目的验收、交付和服务程序》规定执行。（七）质量通病预控施工项目部要事先在分析该工程项目中可能会出现或容易出现质量问题的基础上，提出相应的预防措施和对策，并成立专门的质量通病预控小组实现对施工项目质量的主动控制。质量通病预控小组组织（质量管理领导小组）机构见下图： 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计主管副总经理项目经理技术负责人质量主管材料员质检员施工员各生产班组针对该工程的特点及我司多年施工经验，分析该铝合金门窗质量通病可能出现的部位、现象及相应的可能产生原因和防冶措施，制定铝合金门窗质量通病防冶表。施工现场的施工管理员要根据自已的施工经验，要经常总结且不断完善、延续该内容。铝合金门窗工程质量通病防冶程序见下图：防冶责任落实制定相应防冶措施熟悉施工图检查、验收施工过程技术交底（八）培训（1）适用范围和职责明确培训需求并对所有从事对质量有影响的工作的人员都进行培训。制定年度培训计划，协调培训资源，检查培训实施情况。确定培训需求，制定培训计划并组织实施。保存人员培训记录和档案。（2）程序概述 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计培训分类：a．全体员工培训；b．新进员工培训。根据人员培训需求制定培训计划。按计划要求组织实施培训，包括内部培训和外出培训。对从事特殊工作的人员（电工、电焊工等）以及从事特殊过程的员工必须进行培训，并且要求持证上岗。保存适当的培训记录。三、配合总包单位总进度的具体措施（一）我司与土建单位的关系我司与总包中建三局的关系是合作相互配合协助关系，我司按招标文件的要求，我司服从总包单位的管理；我司进场后与总包单位签订合同（以确定了各自的权利和义务）；我司服从总包单位的管理主要有：1.我司服从总包单位的总包管理，执行总包的各项管理制度。2.我司与总包签订《治安协议》、《消防责任书》、《安全文明施工综合管理协议》等管理协议。3.我司工程质量目标无条件满足土建单位的总体质量目标。4.我司按总包总进度计划安排施工，并与其它专业工程密切配合。5.我司现场用水、电等实际发生费用由我司承担，具体由我司与总包洽商。我司与总包的施工配合措施见与监理、总包及其他承包单位的配合协调。（二）我司配合总包单位总进度的具体措施1．我司严格按照我司与总包签订的有关合同、协议认真执行，详见我司与总包单位的关系。2．我司严格按照国家有关现行规范、规程、当地政府的有关规定及招标文件的要求组织施工。3．我司制定本施工组织设计的进度计划满足招标文件中总包进度计划要求。4．我司进场施工时，立即检查、对比、分析我司制定的进度计划与总包原定计划、总包实际进度的关系：1)若我司进度计划还能满足总包总体计划（或由临理制订的），则我司按原定计划执行。2)若总包实际进度不能满足原定总体进度计划，我司愿积极配合总包的实施进度调整措施；若业主或监理要求我司缩短工期（且缩短的工期是科学可行的），我司将适当增加劳动力和施工机械设备的投入，以确保总体进度目标的实现。 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计3)若我司制定的进度计划不能满足总包原定总体进度计划，我司将适当增加劳动力和施工机械设备的投入并实施进度调整措施，以确保总体进度目标的实现，我司进度调整方法详见施工进度的控制过程。第四节安全生产、文明施工、环境保护措施一、确保安全生产的技术组织措施（一）安全生产内容和原则1、安全控制的内容施工项目安全控制主要是以施工活动中，人，物、环境构成的施工生产体系为对象，目的是要建立一个安全的生产体系，确保施工活动的顺利进行。安全生产控制的内容见下表：安全生产控制内容控制对象措施目的劳动者依法制订有关安全的政策、法规，给予劳动者的劳动安全、身体健康以法律保障的保障的措施。约束控制劳动者的不安全行，消除或减少主观的不安全隐患。劳动方法与劳动对象改善施工工艺、改进设备性能，消除和控制生产过程中可能出现的危险因素、避免损失扩大的安全技术措施。规范物的状态、消除和减轻其对劳动者的威胁和造成财产损失。劳动条件（施工环境）防止、控制施工中高温、严寒、粉尘、噪音、震动、毒气、毒物对劳动者安全与健康影响的医疗、保键、防护措施。改善和创造良好的劳动条件，防止职业伤害，保护劳动者的身体健康和生命安全。2、安全控制的原则管生产必须管安全的原则；安全第一的原则；预防为主的原则；动态控制的原则；全面控制的原则；现场安全为重点的原则。（二）安全管理目标及落实措施1、安全生产管理总目标杜绝重大伤亡事故，减少一般事故的发生，确保施工安全人员生命安全，实现 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计“五无”（无重伤、无死亡、无倒塌、无中毒、无火灾），做到“安全第一，预防为主”。2、安全管理目标落实措施：1．建立健全安全管理组织机构。2．制定各级安全生产责任制。3．实行各级安全技术交底制度。4．实行三级安全教育制度。5．实行安全检查制度。6．建立班前安全活动制度。7．建立安全纪律制度。8．做好施工现场安全防护工作。（三）安全生产责任制度建立项目经理、管理人员、岗位操作人员在施工生产过程中层层负责的安全生产责任制度，明确各自安全生产岗位职责（见主要管理人员职责）。施工安全责任体系消防措施检查电气绝缘检查防护设施检查机具设施检查劳保用品检查操作规程检查班前安全教育施工队长、班组长、安全员、具体操作者其他有关部门劳务管理负责人消防管理负责人技术负责人生产调度负责人安全负责人机械管理负责人项目经理 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计1、工程部经理负责工地开工前与项目经理签订安全责任书，工程部负责各项目的安全安全管理协调工作，负责向总公司安全主任报告公司安全工作情况。2、项目经理是项目安全施工第一负责人，负责全面领导责任，负责与项目部安全员签订安全责任书，负责主持安全会议，负责成立并领导安全施工领导小组开展安全管理工作。3、项目部安全员对项目安全施工负直接责任，负责和施工人员签订安全责任书，负责对施工人员进行安全知识、劳动纪律教育，向施工人员进行安全技术交底，每天对施工现场进行现场巡查监督，对违章操作即时制止，记录《安全日记》，每月对施工现场进行安全检查评定。将检查结果报综合管理部，同时抄报工程部，对发现的安全隐患签发《安全整改通知书》，并跟踪整改结果，对发生的安全事故，及时上报和组织处理。4、施工人员应树立牢固的“安全第一”意识，时时处处注意安全，进行文明施工。安全生产责任体系见上图。（四）安全生产教育及安全活动制度A、安全教育1．新入场或调换工种的工人，上岗前必须进行三级安全教育，经考试合格后，方准进行质量、安全技术交底，上岗操作。2．三级安全教育（公司级、项目级、班组级）主要内容包括国家安全生产方针、政策、法令、规定以及深圳市安全管理规定；安全纪律及劳动防护用品的正确使用；本工程安全技术操作规程及机械设备操作规程等。3．特种作业人员必须持有效操作证上岗，应按期接受复审培训和考核。4．职工应积极参加各种会议、安全活动力安全知识竞赛，提高自己的安全技术及防护能力。5．施工管理人员应积极参加各种安全培训、学习，相互交流安全工作中和经验和不足，积累管理。6．搞好安全及文明施工宣传，做好安全教育记录。7、每月召开一次全体员工会议，建立安全生产检查制度，贯彻公司安全规章制度，实行鲜明的奖罚制度。 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计B、安全活动1．班组长应每周组织一次成员进行安全法规、标准的学习，并根据承担的施工任务进行确保施工安全的研讨，针对工作面存在的安全隐患提出防范措施。2．班组在接受施工任务后，必须接受安全技术，对悬空、高空作业人员进行针对性的交底。严格执行安全生产规章制度，认真操作接受的施工任务。3．班组必须设置兼职安全员，班组兼职安全员应认真履行自己的职责。班组长要及时、认真地做好班组安全活动记录，活动记录应按期上交，随时接受安全员的检查。4．班组应严格执行自检、互检、交接检制度；应服从有令必行、有禁必止的原则，对违章作业的行为有权拒绝，并可越级上报；对在施工中遇到的突发事件应及时上报。5．班组人员应互相帮助，互相配合；坚持在施工生产中做到“三不伤害”。6．班组人员应爱护企业，努力提高企业的良好信誉，爱护公物，保护国家财产，做一个文明、勤奋的员工。（五）专职安全员的具体工作安全员应每天深入现场进行巡视，并记录安全日记，对安全设施（脚手架、防护网等），安全防护措施，安全保护用品（安全帽、安全带），设备安全运行情况，现场文明卫生，对现场人员遵守安全规范的情况进行检查和实施有效的监督，发现不合格状态，应发出整改通知书，责令限期整改，对不听劝阻者，经项目经理批准采取停工整改、罚款教育等手段进行纠正。具体措施如下：1）专用的施工机具在使用前进行严格检验，包括各种安全保护装置的运转试验；手电钻、电动改锥、射钉枪等电动工具的绝缘电压试验；2）结构施工交叉作业时，结构施工层下方须架设挑出3m以上防护装置。建筑在地面上3m左右，应搭设挑出6m水平安全网。如果架设水平安全网有困难，可采用其它有效方法，保证安全施工。3）为了防止密封材料在施工中的溶剂中毒，对溶剂进行严格的保管制度。4）雷雨、大雾、六级以上大风及晚上照明不足时应停止安装。 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计1）施工人员进入现场后，应执行地盘的规章制度，执行国家及地方的有关建安条例。2）施工人员进场施工必须服装整齐统一，安全帽、安全带、工具袋等劳保用品齐全，持证上岗.3）施工工地材料必须分类堆放整齐，并有相应的标识，产品不允许直接接触地面，底部应垫高100mm，施工人员施工完后必须清理施工现场，避免材料的损坏丢失。4）减低施工对周围环境的影响，物料在夜间进场，进场施工尽量安排在白天进行。（六）施工过程注意事项1、施工过程中应特别注意人身安全防护措施：1）安装人员在进入施工现场必须带安全帽。要选择合格产品，有检验部门批量验证和工厂检验合格证；施工人员进入现场前必须检查安全帽是否损坏，是否符合安全要求；施工人员带安全帽时必须系好下额带，以防发生高处坠落，帽飞人落的现象。2）高空施工操作时必须系好安全带。安全带要选用合格产品，有厂家永久字样的商标及合格证。进入现场必须检查安全带是否完好，安全带必须挂在牢固结实的地方。3）施工人员应配置工具袋、工具箱，以防工具的掉落。工具用后放入工具袋、工具箱内。施工中待用物料放置时距洞口及楼板沿水平距离1米以上。收工后，做到工完场清。2、防止使用工具落下方法施工时要注意节拍、要不慌不忙细心地进行，还要特别注意防止使用工具落下。防止使用工具落下方法工具防止落下方法扳手小工具有绳栓在安全带上重工具用绳子栓在结构件上或脚手架上水平尺水平尺用绳子栓在结构件上或脚手架上铁笔用绳子栓在结构件上或脚手架上槌子量度尺小工具有绳栓在安全带上重工具用绳子栓在结构件上或脚手架上 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计螺丝刀延长电线用绳子栓在结构件上或脚手架上经纬仪用绳子栓在结构件上或脚手架上3、焊接作业的安全注意事项：1）、焊接操作人员必须持证上岗。2）、焊前检查焊机的接地线是否已正确接地。检查二级保护器是否正常工作。检查焊接区域及下方是否有易燃易爆品，如有则需移除或作好有效防护。3）、检查消防器材是否已配备，焊接区应配有一桶水。4）、焊前需开动火申请，批准后方可进行焊接作业。5）、检查焊接作业的劳保用品是否已备齐：防护面罩、安全帽、安全带等。6）、作好焊接作业时的接火工作，配备接火斗。7）、焊接作业需避开日照强烈的高温时段，工人应配备足够的饮用水。8）、雨天禁止施焊，下雨时应对焊机作好避雨防护，应关闭电源。（七）现场巡察管理安全员应每天深入现场进行巡视，并记录安全日记，对安全设施（脚手架、防护网等），安全防护措施，安全保护用品（安全帽、安全带），设备安全运行情况，现场文明卫生，材料、设备堆放情况（材料、设备堆放要求见施工平面管理方法及实施）、对现场人员遵守安全规范的情况进行检查和实施有效的监督，发现不合格状态，应发出整改通知书，责令限期整改，对不听劝阻者，经项目经理批准采取停工整改、罚款教育等手段进行纠正。 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计（八）安全防护技术措施1．楼层周边防护采用∮48×3.5（上刷红白相间的荧光漆）钢管栏杆满挂安全网，最外层栏杆高度不小于1.8米，第二层栏杆高度不应小于1.2米。防护栏杆的力学计算及构造形式应符合有关要求，并按规定挂好安全标志牌、警告牌。2．板与墙的洞口，必须设置牢固的防护栏杆、安全网或采取其它防坠落的防护措施。3．电梯井口必须设防护栏杆或固定栅门，井内应每隔两层（最多10米）设置一道水平防护安全网。4．各作业洞口必须在夜间设示警灯或照明灯。5．楼梯口、信道口、按有关要求搭设单层或双层防护棚，楼梯侧边用∮48×3.5的钢管栏杆满挂密目安全网防护，高度应不小于1.2米。6．对于上下交叉作业，必须由生产经理统一安排和调度，尽量上、下错开位置，上、下操作层必须有严密可靠的防护层隔开。7．临边和洞口处浇筑时，必须有接漏处理措施和详细交底。8．施工用电等机械设备均应有可靠接地，绝不允许使用破损的电缆，严防设备漏电，施工用设备和机械的电缆须集中在一起，并随楼层的施工而逐节升高，每层楼面须分别配置电箱，供每层楼面施工用需要。9．高空作业，当风速为10m/s时，有些吊装作业应停止，当风速达到15m/s时，所有工作均须停止。10．外架严禁堆放建筑材料，卸料平台不能与架体连结，操作平台稳固可靠，铺设通畅，且设护身栏杆。11．临外架安全信道口应加设覆盖性防护棚。（九）条例、规定安全文明施工条例1．各项设施布置要按照施工总平面图进行规划，并由总包统一安排；2.各种材料要分区堆码整齐，并挂上醒目的标志牌； 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计3.作业层要做到工完料清，未使用完的材料必须堆码整齐，保持施工现场的整洁；4.垃圾要集中堆放及集中处理，排水沟要保持畅通；5.施工现场的各种消防设施要按要求进行设置，并有专人管理；6.进出工地的施工人员均佩戴施工现场出入证，穿工作服，绝不带外来人员进入施工现场；7.施工人员要文明待人，严禁打架斗殴及恶习语伤人；8.宿舍内要统一安装照明设计，严禁乱拉乱接用电设备；9.积极配合总包方安排的定期文明施工的检查和评比，虚心接受批评并积极改正。安全纪律1.戴好安全帽，系好帽带，并正确使用个人劳动用品；2.凡2米以上的悬空、高处作业无安全设施的必须系好安全带，扣好保险金钩；3.高处作业不得往上或往下乱抛材料和工具等物件；4.各种电动机械设备，必须有漏电保护装置和可靠安全装置和可靠安全接地方可使用；5.未经有关人员批准，不准随意拆除安全设施和安全装置；6.未经教育不得上岗，无证不得操作，非操作人员严禁进入危险区域；7.酒后不准上班操作；9.穿高跟鞋、拖鞋或赤膊不准进入施工现场；10.穿硬底不准进行登高作业。安全防火纪律1、不准在宿舍内和施工现场明火燃烧杂物和废纸；2、不准在宿舍、仓库、办公室内开小灶，不准使用电饭煲、电水壶、电炉、电热杯等，如需使用应由总包行政办公室同意后在指定统一地点使用，但严禁使用电炉；3、不准在宿舍、办公室乱扔烟头、火柴棒，不准躺在床上吸烟，吸烟者应自备烟缸，烟头和火柴必须丢进烟缸； 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计1、不准在宿舍、办公室内乱接电源，非专职电工不准私接熔丝，不准以其它金属代替保险丝；2、宿舍内照明不准使用60W以上灯泡，灯泡离地高度不得低于2.5米，离开帐子等物品不少于500MM；3、不准将易燃易爆品带进宿舍；4、食堂、浴室、炉灶的烧火人员不得擅自离开岗位；5、不准将火种带进仓库和施工危险区域，木工间及木制品推放场地；6、不准在宿舍区、施工现场燃放烟花和炮竹；7、宿舍区、施工现场严禁引火打闹；8、严禁损坏、盗窃灭火设备。二、确保文明施工的技术组织措施（一）文明施工措施根据我司多年的实践证明，安全须文明，文明导致安全。我司始终把创建文明工地，推行文明施工和文明作业来确保施工生产安全、树立企业良好形象的重大工作来抓。根据本工程特点，特制定以下文明施工措施，以确保本工程达到省级文明施工工地的标准。1、施工人员着装统一，佩带胸卡，进入施工现场必须戴安全帽；2、各项设施布置要按照施工总平面图进行规划，并由总包统一安排，做到布置安全及合理，场地干净；3、各种材料要分区堆码整齐，分列排放，并挂上醒目的标志牌，严禁烟火，确保安全，同时确保通道及出入口畅通无阻；4、作业层要工完料清，未使用完的材料必须堆码整齐，保持施工现场的整洁；5、垃圾要集中堆放及集中处理；6、施工现场的各种消防设施要按要求进行设置，并有专人管理，严禁抽烟，做到安全无隐患，防污染，防磕碰损伤；7、进出工地的施工人员均佩戴施工现场出入证，穿工作服，绝不带外来人员进入施工现场；8、施工人员要文明待人，严禁打架斗殴及恶语伤人，语言文明，作风端正，遵守当地治安管理条例； 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计1、宿舍内要统一安装照明设计，严禁乱拉乱接用电设备；8、积极配合总包方安排的定期文明施工的检查和评比，虚心接受批评，并积极改正；与其他专业公司交叉作业时，相互配合，加强合作，出现问题时，共同协商，友好解决。2、工程材料存放地点应选择通风干燥之处，避免材料受潮变质以至报废。11、生活“五有”设施齐全，除“四害”、排水、排污畅通，食堂达到卫生要求。12、在工地四周设置反映企业精神、时代风尚的醒目宣传标语；工地内设置宣传栏、黑板报等宣传场地，及时反映内外动态。13、班组有三上岗一讲评的安全记录，提高班组素质。14、按市府有关防台风、防汛要求做好。15、加强工地治安综合冶理。16、施工期间与地区合作，开展共建文明活动、降低施工噪声，努力做到不扰民，使工程成为爱民工程、便民工程。（二）保护环境措施建筑施工是一项综合性的工作，对于与其相关的周围环境，影响较大。幕墙工程作为整体施工现场的一个重要组成部分，应当起到自己的作用，增强施工人员的环保意识，从自身做起，积极保护施工现场的环境卫生。1）.实行环保目标责任制：把环保指标以责任书的形式层层分解到有关班组和个人，列入承包合同和岗位责任制，建立懂行善管的环保自我监控体系。2）.加强检查和监控工作，加强对施工现场粉尘、噪声、废气的监控工作，及时采取措施消除粉尘、噪声、废气和污水的污染。3）.保护和改善施工现场的环境，进行综合治理；施工单位采取有效措施控制人为噪声，粉尘的污染和采取技术措施控制烟尘，污水和噪声污染，并同当地环保部门加强联系。4）.在施工现场平面布置和组织施工过程中严格执行国家、地区、行业和企业有关环保的法律法规和规章制度。5）.保持施工机械整洁，电线、气焊带、风带等应沿柱成束至下而上拉放，并应捆扎牢固。6）. 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计噪音方面：因本工程半成品均在厂内加工，半成品运到工地后无需再加工，仅仅是搬运材料不会产生噪音严格控制人为噪声，进入施工现场不得高声喊叫、无故甩打模板、乱吹哨、限制高音喇叭使用，最大限度减少扰民。严格控制强噪音作业时间，一般从晚10点到次日早6点间停止强噪声作业，确系特殊情况必须夜间施工，尽量采取降噪措施，并出安民告示，求得群众谅解。7）.垃圾方面：（1）注意保持施工环境的卫生，在施工面施工完毕后，一定将施工垃圾随手带走；（2）现场产生的垃圾于每日下午6点下班前全部清走，运至甲方指定的地点；（3）每周进行一次大扫除，积极迎接总包方的安全文明大检查；三、施工期间的防风雨、防雷等措施施工应在防风、防雨及防雷等方面做好防范工作，以免受到严重破坏，引起不必要的损失。1、防风1）各种用电设备、照明设备在露天使用时必须设有防风防雨设施，各种设备的防护罩必须齐全；2）在大风期间禁止施工，以免引起人员或物品的损失；3）施工中脚手架应安全、稳定，能满足施工应承受的荷载与大风的气候条件，在荷载作用下不变形、倾斜、摇晃，在台风作用下不倒塌；4）横杆卡扣要牢固，在台风作用下无松动、脱落、打滑等现象，与楼体拉接点要牢固；5）施工工地材料必须分类堆放整齐，并有相应的标识，且有塑料布等防护用具，安装牢固，在台风作用下不会引起材料的损坏丢失；6）施工成品要用塑料布覆盖，以免在台风作用下引起损坏。2、防雨见雨季施工措施3、防雷1）在防雷措施上，安装门窗用的施工机具在使用前进行严格检验，包括各种安全保护装置的运转试验；手电钻、电动改锥、焊钉枪等电动工具的绝缘电压试验。 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计2）在施工时，首先要找到土建的避雷钢筋，在安装的过程中，随时与土建的避雷钢筋进行焊接，避免遭受雷击引起人员与物品的损失。3）现场钢架防雷击措施在钢架最高点处设避雷针，通过引下线至接地圾，接地电阻不得大于4欧姆。第五节雨季施工措施1.雨季施工到来之前，应对每个配电箱、用电设备进行一次检查，并采取相应的防雨措施，防止因短路造成起火事故。2.在雨季随时检查有树木地方电线的情况，及时改变线路的方向或砍掉离电线过近的树枝。3.易燃易爆物品库房、塔吊、脚手架等部位及设施都应安装避雷设施。4.防止雷击的方法是安装避雷装置，其基本原理是将雷电引入大地而消失以达到防雷的目的。所安装的避雷装置必须能保护住受保护的部位或设施。避雷装置三个组成部分必须符合规定，接地电阻不应大于规定的欧姆数值。5.在雨季来临之前，应对避雷装置进行一次全面检查，并用仪器进行遥测，发现问题及时解决，使避雷装置处于良好状态。6.电石、乙炔气瓶、氧气瓶、易燃液体等，禁止露天存放，防止受雷雨、日晒发生起火事故。7.经常检查设备接地接零：a.保护接地、重复接地、防雷接地的装置是否符合要求；b.各种接地电阻的电阻值；c.机械设备的接地螺栓是否紧固；d.高大井架、防雷接地的引下线与接地装置是否合规。8.风力达到四级，严禁使用吊篮等高空作业设备。9.遇到大风雨天气暂时停止施工，避免产生不必要的损失。10.及时了解气象信息，做好台风来临前的准备工作，保护好人员物品的安全。确保本工程门窗施工的质量、安全和进度。第八章施工协调及接口管理我公司是一大型专业铝合金门窗设计、施工企业，在施工过程和中保证做到为工程质量和进度着想。但因现场施工队较多,与其他施工单位的相互协调是十分重要的。一、我司须协助配合要求同时也只有在总包方的大力协助下才有可能顺利完成，本工程须协助条项如下: 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计1、提供脚手架、垂直运输工具及塔吊,及时将门窗施工用的各种材料运到所需楼层；2、供施工、生活用电、用水接驳点；3、我公司队伍进场时，需交叉作业的结构工程应该完工（若总包单位未按原计划完工，我司可组织与主体结构立体交叉施工作业也确保进度目标的实现），并提供结构的平、立面图；4、施工作业区内要求无任何防碍正常施工物料的堆放，及对门窗有腐蚀的化学品；5、取有效措施，对存放于楼层内外材料及已安装完成的产品进行配合保护，尤其是防止其他施工队有意或无意造成的损失；6、场消防设施按当地消防部门的各项管理规定，由总包方进行设置；7、采取有效措施，对存放于楼层内外材料及已安装完成的产品进行配合保护，尤其是防止其他施工队有意或无意造成的损失；8、我公司队伍进场时，若垂直结构还在施工，总包应采取水平、垂直防护网架以保证我司施工的正常进行；并提供结构的平、立面图，9、我司施工时，机电设备安装与二次装修亦同时施工，因此交叉作业较多。在这种情况下，在材料运输时，预留运输通道，在施工时，总包配合局部加固底板、柱、梁等；必要时做好水泥沙浆的添塞工作.尽可能避免与其它单位交叉作业，外饰工程应放在最后施工。无法避免的交叉作业时，各专业施工应注意采取安全可靠的措施：严禁钢管、材料、工具等重物下落，二、我司配合承诺在需要其他配合同时，我公司的与土建及其他承包单位的配合除以上所有外（施工平面布置、各分项工程施工方案、施工进度配合等与总包主体结构配合详见相关章节），我还承诺如下：1.协调各施工队伍之间的关系,相互配合，相互协作。2.保护好自己的半成品与成品，同样也爱护别人的产品，损坏别人产品及时赔偿。3.派出技术精、管理严、服务好的安装施工队伍，接受甲方和总包单位的统一管理。4．保证按时、保质、保量完成工期，决不能因我公司的原因延误工期。 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计5．因其他公司配合原因导致我公司工期延误，我公司则希望业主及监理及时组织协调。6、提前派遣技术人员与总包责任人及设计、业主等进行工程技术、生产、安装等协调、联络和现场复核工作等密切配合，并注意现场作业情况。7、及时向总包单位提供工程的计划、统计、进度、技术、质量等有关资料。8、与总包方协调一致，临时搭建有序、材料设备堆放整齐做到文明施工，文明作业，确保安全生产。9、及时配合全玻璃总包责任人的做好技术资料，并按规定数量移交完整的竣工图纸和竣工资料。三、与监理单位的协调配合1．在监理单位的协助下，编写好工程开工报告。2．配合监理单位搞好施工图纸会审。3．将分包工程的承包单位（若有）提请监理单位确认。4．及时报审施工组织设计、专项施工方案，接受评审意见，改进施工方法。5．进场建筑材料及成品、半成品提请监理单位监督检验，并及时报审成品、半成品、建筑材料以免影响工程施工进度。6．及时报送月度施工进度计划，提请监理单位对阶段施工进度进行监督、检查，签发各种付款凭证。7．接受监理单位对工程质量、施工安全保证措施的监督，采纳监理人员提出的合理化建议、整改提出的问题。8．及时通知监理单位组织对分项工程和隐蔽工程的检查、验收。9．及时办理施工现场签证。10．定期请监理单位审查合同文件和技术档案资料。11．报请监理单位组织工种竣工验收，审查工程结算。第九章工程售后保修承诺本公司所有本工程产品售出后，对用户都有进行售后服务的义务，按国家要求，本工程质量保修期为二年，终生维修；保修期间门窗应符合规范、设计要求。为表达我方对本工程的决心与诚意，我方承诺如下： 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计一、产品质量保证期严格按业主的要求，全力以赴，精心组织设计、加工、安装，确保该工程达到合格工程。保证措施如下：1）我司确保承建的该项目工程系统质保年限为15年，保证本工程主材料在10年内不变形、不褪色、不老化、不变质，水密性、气密性、平面变形和风压变形性等系统功能健全。2）我司将对本门窗的相溶性、水密性、气密性、平面变形和风压变形能进行实验，并提交合格的实验报告；以保证产品质量在保证期内完好。3）我司将对所承包的门窗项目工程系统的质量负全部责任，其责任不其它材料生产商提供的保证书而减轻或更改；4）严格按ISO9001质量体系建立明确的质量责任制度和质量保证模式，并逐项实施对项目质量全面的控制和跟踪管理制度；二、保修期限保修期二年。在保修期内，对因我司原因产生有缺陷的部位无偿地给予修理与更换，并承担由此而引起对业主或第三者的直接损失，除非该缺陷是由于人为破坏或合同规定的不可抗因素造成的损坏。三、质量安全保险我司将负责我司施工工程内容的所有质量安全，并对该工程系统工程的质量安全投保。四、保证使用年限保证该项目工程使用年限达到设计要求。五、维修经营部门半年回访一次，收集顾客对工程的反馈信息，及时处理顾客的反馈意见并报质管部门；1）管部门针对顾客反馈的信息，制定服务方案及实施服务计划、组织实施售后服务工作并负责售后服务过程中的质量检查和监督工作；2）方在接到维修通知后3天之内赶到工程现场；3）对本工程进行一次全面的质量检查，并维修本门窗因各种原因造成的 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计损坏；1）地震及大的自然灾害后立即派人协助贵方对门窗进行安全检查；2）为贵司培训门窗的日常维护人员2名，并免费提供一份《门窗使用及维护手册》；3）方在使用过程中因功能更改，需要对门窗面层材料进行更换，我司将积极的提供设计和相关服务。六、保修、维修、回访内容及保证体系我公司建立有完善的维修服务网络：各地设有经营部办事处，各办事处定期走访客户，收集用户反馈信息，及时向公司质量管理部汇报，由质量管理部具体协调各部门完成维修任务。本服务网络是我公司进行售后保修的组织保证措施。另外，我司质量管理部及工程部开通有维修专用电话，随时接受业主的维修任务通知，并且定期和业主联系，调查门窗质量情况，并且以书面报告形式存档备案。并保证工程竣工后能够提供一定数量的同品质、同品牌玻璃、铝板等构件以备日后维修使用。（一）主要相关部门职责公司相关部门维修职能分述如下：1、经营部职责定期组织对客户的走访调查，收集顾客对门窗质量的反馈信息，并及时将顾客投诉意见转到质量管理部。2、质量管理部职责及时处理顾客的反馈意见；制定解决方案及维修服务实施计划；组织实施售后服务工作；负责售后服务过程中的质量检查和监督工作。3、施工管理部门职责施工管理部门根据维修实施计划和维修方案，及时提供设计图纸和维修所需材料。（二）保修和维修工作程序1、经营部主动了解产品使用信息，收集顾客反馈的产品信息，接受顾客举报、投诉。 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计2、质量管理部根据顾客意见及投诉，迅速作出反映，到现场查明情况分析原因，并填写工程质量问题报告单。3、施工管理部门记录问题种类、存在部位、产生原因，并写明解决方案。4、施工管理部门查明原因后提出的解决方案，必要时要与设计共同商定。对于简单问题，例如修补密封胶等，可直接进行维修。5、对于较复杂问题，施工管理部门需召集设计、施工、计划、生产、采购等相关部门协商，制定详细的维修服务计划，根据计划组织安排维修准备工作。6、由设计给出维修方案图纸，计划安排采购购买所需材料，生产进行加工，质管部对各种维修材料及加工件进行检查。7、维修材料运至现场后，该工程的项目负责人指导工人按维修方案实施维修，并控制维修质量。8、维修结束后，移交顾客检查验收，并在验收单上签字。由施工将验收单返回经营部门存档。（三）工程保修内容在保修期间有缺陷的材料和人工质量应修理或更换，主要包括以下内容：1、不正常的退化，老化和风化；2、在相当于或优于规定条件情况下的渗水；3、超过规定数值的空气渗透；4、开启部件的失效以致不能正常行使功能；5、由于规定数值内的压力和强度而引起的结构失效；6、粘结的失效、黏着的损失、裂缝和密封胶的变色；7、密封垫或防风雨密封胶在不超过规定的设计压力和建筑运动的条件下脱落；8、铝的表面处理的变色、剥落或开裂等；9、由于温度变化或荷载变化引起的噪音；10、由于规定的数值下的压力、热应力、生产缺陷、施工时及施工后产生的损害所引起的玻璃破裂及由上述玻璃坠落导致的损坏；11、钢化玻璃的自爆；12、玻璃镀膜层非人为因素引起的剥落、退色；此保证不适用于由超过规定的性能要求的破坏行为或自然条件而导致的损害。（四）售后服务人员的要求售后服务人员要树立急用户之所及，想用户之所想的思想，积极主动为用户排忧解难。要以“服务社会，一诺千金”作为自己行为的准则。 82广州市珠江新城E6-1商住楼塔楼门窗、构架工程施工组织设计第十章项目管理班子配备情况附件1：项目班子配备情况表项目班子配备情况表名称姓名职务职称备注一、公司总部1、工程主管领导苏云友总经理助理工程师2、总工程师涂志远总工程师高级工程师3、总质量师刘平总质量师高级工程师4、加工厂长陈忠厂长高级经济师二、施工现场1、项目经理王翔项目经理工程师2、技术主管吴日晖技术主管助理工程师3、施工主管管仁通施工主管助理工程师4、质量主管李锐质量主管助理工程师5、安全主管束继生安全主管助理工程师6、材料主管周文武材料主管助理工程师'
