土建施工组织设计 62页

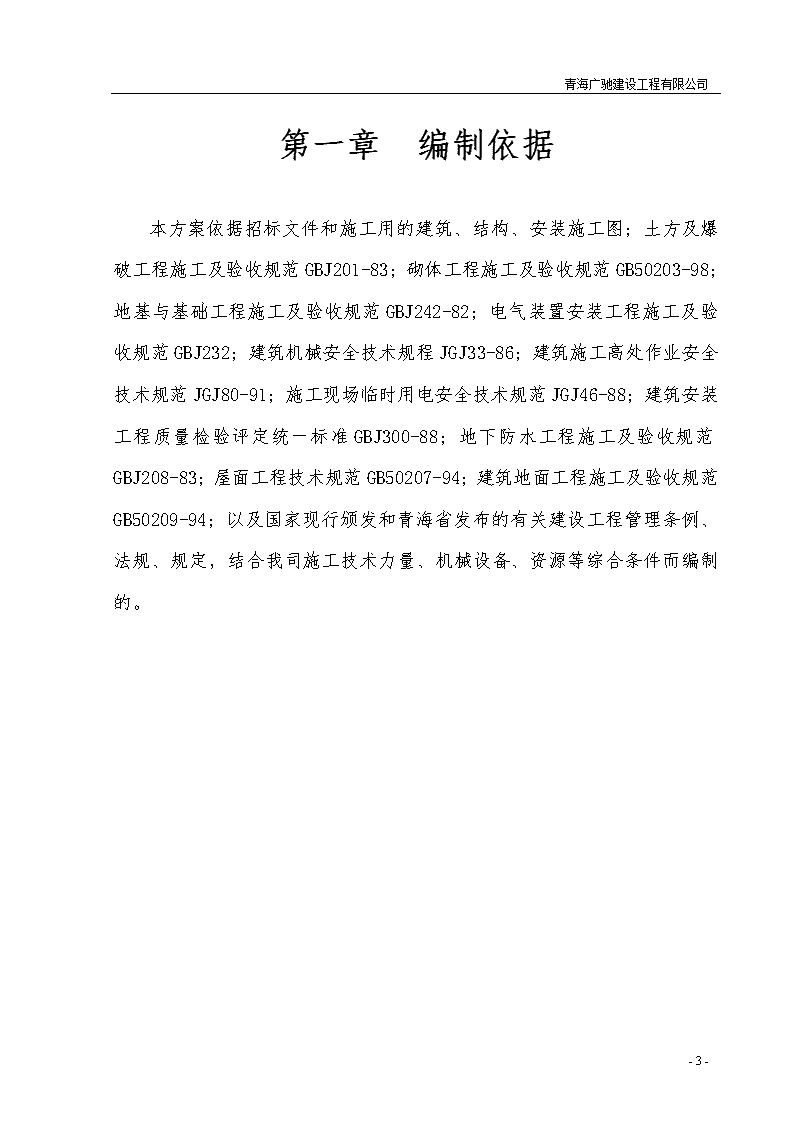

'青海广驰建设工程有限公司尖扎县兴隆街一期商住楼及保障性住房配套项目2#楼施工组织设计编制人：审核人：青海广驰建设工程有限公司2010.10.20-2- 青海广驰建设工程有限公司目录第一章编制依据第二章工程概况第三章施工总体部署及施工准备第四章主要分项工程施工方法第五章工程质量保证体系及措施第六章防止质量通病的具体措施第七章确保安全的技术和组织措施第八章确保工期的具体措施第九章施工进度计划第十章文明施工措施第十一章施工总平面布置第十二章季节性施工措施第十三章劳动力组织计划第十四章主要施工机械计划安排第十五章外墙保温第十六章新技术、新材料、新工艺、新设备的应用-2- 青海广驰建设工程有限公司第一章编制依据本方案依据招标文件和施工用的建筑、结构、安装施工图；土方及爆破工程施工及验收规范GBJ201-83；砌体工程施工及验收规范GB50203-98；地基与基础工程施工及验收规范GBJ242-82；电气装置安装工程施工及验收规范GBJ232；建筑机械安全技术规程JGJ33-86；建筑施工高处作业安全技术规范JGJ80-91；施工现场临时用电安全技术规范JGJ46-88；建筑安装工程质量检验评定统一标准GBJ300-88；地下防水工程施工及验收规范GBJ208-83；屋面工程技术规范GB50207-94；建筑地面工程施工及验收规范GB50209-94；以及国家现行颁发和青海省发布的有关建设工程管理条例、法规、规定，结合我司施工技术力量、机械设备、资源等综合条件而编制的。-2- 青海广驰建设工程有限公司第二章工程概况工程概况建筑面积(m2)2445.75m2结构类型框架砖混檐口高度17.1m工期430天建筑地点尖扎县工程类别丙类层数五层造价类别预算价计价方式标准层高度2.8m材料价格2010年第3期《青海工程造价管理信息》主要特征土建基础井桩基础墙体±0.00以下MU10粘土砖；±0.00以上MU10粘土多孔砖（一层加气砼砌块）砂浆±0.00以下为M7.5水泥砂浆；±0.00～7.20m为M5.0混合砂浆;7.2M～10M为M10混合砂浆；10.0M为7.5混合砂浆混凝土桩、梁、板、柱、楼梯C30；其余C25；（其中框架梁、板、柱、剪力墙、地梁C30保温系统外墙50厚聚苯板；屋面：60厚发泡聚苯板；楼梯间20㎜厚EPS保温板防水及屋面SBS长纤维聚酯毡胎防水卷材垂直运输井架、安全防护内、外钢管外脚手架、装饰门窗防火门、65系列节能平开门、对讲门、防盗门、实木门、玻璃推拉隔断门；65系列铝塑复合单框双玻中空玻璃窗;一层外窗设护栏楼地面青02J01-39-地4、青02J01-40-地6；青02J01-61-楼3、青02J01-61-楼5、青02J01-61-楼4；内装修青02J01-117-内3、青02J01-142-棚5外装修青2007J101-1电气电气配电箱、暗配PVC管、各规格铜芯电缆接入、管内穿Bv线、节能荧光灯、、插座、开关等弱电弱电系统-防雷系统给排水给水采用三型聚丙烯PP-R电熔连接排水采用PVC-U管承插粘接采暖采用LXGZ-X-2C/600/400型钢制散热器、RPAP5对接铝塑复合管、采用螺纹连接-2- 青海广驰建设工程有限公司第三章施工总体部署及施工准备3.1施工总体部署3.1.1项目管理总体指导思想在我公司承担本工程施工任务，将遵循公司“科学管理、精心施工、真诚服务”的质量方针，以工程质量为中心，以先进的技术和规范的管理为依托，精心组织、严格要求，将工程建造成当之无愧的精品工程。3.1.2围绕确保工程质量这个中心，结合工程所具有的特点建立工程质量保证体系，作好充分的质量策划工作并据此编制项目工程施工质量保证计划，挑选具有相应资质的项目管理员工和工程技术专业人员，按国际通行贯例实施项目管理，完善和健全符合工程特点的各分项工程作业指导书及各类管理与操作规程、制度，积极并主动地推广新技术、新工艺、新材料、新设备的充分应用，以优质、高效的工作质量，先进、规范的管理，科学、严谨的组织工作来促进并保障工程质量目标的实现。3.1.2施工原则根据本工程的特点，为满足业主工期要求，特制定以下原则：（1）贯彻先地下、后地上、先深后浅的原则，在确定施工顺序、施工流向及选择施工方法时，应满足施工顺序的要求。（2）施工现场较宽阔，合理布置现场，安排好材料堆放，使施工时取材方便快捷，充分发挥施工机械的效能。-2- 青海广驰建设工程有限公司（3）施工场地安排做到先土建后安装，当土建的大量作业结束后，安装可穿插进行，同时做到道路畅通，场地布局合理。（4）为达到按期竣工全面交付使用，应严格按照建设单位提供的工期要求，明确施工任务，划分施工段，以便统筹安排。3.1.4施工顺序采用人工开挖，挖至设计标高左右，进行清底，以免造成超挖。垂直方向主体工程进行圈梁，构造柱及现浇梁，予制板的安装，如此循环施工，直至封顶，建筑和安装交叉施工双方协调，紧密配合。3.2施工准备3.2.1技术准备（1）收到图纸后立即组织有关人员熟悉工程设计内容并认真做好图纸会审工作，做好图纸会审纪录，参加设计技术交底，做好交底记录。（2）编制切实可行的分项工程施工组织设计，并及时上报公司和监理部门审批，并做好分项工程的技术交底工作。（3）各专业分别要编制预防质量通病的技术措施。（4）编制施工预算，并根据预算和进度计划编制材料供应计划，落实供货渠道。（5）提前做好原材料的试验工作。（6）做好整个工程的测量放线方案，进行测量仪器的检验，红线桩坐标的复测与核对，轴线控制桩的埋设与保护。3.2.2施工现场的准备-2- 青海广驰建设工程有限公司（1）拆除与本工程有关联的障碍物，平整场地。（2）统一筹划，合理布置，认真组织搭设好临时设施，以利于施工生产顺利进行。（3）布置施工用水管网，用水量按结构施工期间的最高用水量考虑，水源由业主指定地点埋地引入施工现场，选用Φ50给水管即可满足本工程施工全部用水量的需要，并要求给水管埋深在冻土层以下。（4）安排施工临时用电还要建设单位提供85KVA的供电电源，即可满足本工程用电需求，施工现场需要布置配电室一间。3.2.3劳动力及物资的配备（1）施工管理人员迅速到位开展各项准备工作。（2）劳务队伍按暂设工程和基础工程的需要分批进场。（3）做好各种材料、主要构配件及机具进场计划，使其满足连续施工的需要。对进入现场的机具认真做好检修与保养，使其处于待命操作状态。（4）做好上岗前的技术培训工作并对施工人员进行安全三级教育。（5）场区内施工道路要求提前做好与场外道路衔接。-2- 青海广驰建设工程有限公司第四章主要分项工程施工方法4.1测量放线4.1.1轴线测量：根据总平面图标定坐标红线桩，计算出该工程建筑坐标，再根据工程建筑坐标计算出该工程轴线坐标。施工放线须先校核建筑坐标，确定无误后再放线定出该工程轴线坐标。并在现场设立轴线控制网，使用T2型经纬仪引测出各轴线控制桩，±0.00以上在建筑物四角保留控制桩向上投测轴线，并在相邻永久性建筑物上面建立轴线控制点，轴线实行双控制。4.1.2所有基础的轴线均用经纬仪通过控制桩向下投点弹线，经甲方及监理代表复核无误后，方可进行基础施工。4.1.3测量各开间轴线时，要始终从控制轴线一端开始，允许误差平均分配到各开间内确保每层轴线闭合，墙大角垂直。4.1.4水准测量：根据规划标定的水准点，使用S3自动安平水准仪，采用往返复测法，把水准点引至施工现场并在施工现场建立水准标高控制网，计算出建筑物+50线，并引测到室内墙体上面，均从首层用钢尺向上递标高，确保每层标高准确，严格控制建筑物的总标高。4.2基础工程4.2.1土方开挖（1）根据本工程特点，基础人工开挖井桩-2- 青海广驰建设工程有限公司，放坡系数按1：0.33，挖至设计标高左右，由人工进度修槽，清底清至设计标高米。如有超挖现象，不得虚填，并注意防止土方塌方，如果发现有塌方现象，要求支撑防护。（2）为了加快工程进度，为后续工程创造条件，将采用两班作业制连续作业的方法组织土方施工，以确保工期的按时完成。（3）当挖至设计设计标高后，对基础要检查持力层是否同设计要求相符。发现问题要及时会同设计部门联系，以便及时得到解决。4.3模板工程4.3.1本工程采用木模板配木方，模板与混凝土的接触面应涂隔离剂，模板及其支架必须具有足够高强度，刚度和稳定性，支架的支撑部分有足够的支撑面积。4.3.2保证工程结构和构件各部分形状尺寸和相互位置的正确，有足够的承载能力，刚度和稳定性，能靠地承受新浇筑混凝土的自重和侧压力，以及在施工过程中所产生的荷载。4.3.3检查模板的接缝，一般不得大于2.5mm,构造柱根部要留清扫口。4.4钢筋工程4.4.1钢筋制作加工在现场内集中进行，成品由井架或塔吊垂直运输到施工层、手工绑扎。4.4.2钢筋进场必须具有两证，即：质量证明书和复试报告。同时应经工地技术负责人签字准用方可使用，并有准用标志，否则不得使用在工程上。4.4.3-2- 青海广驰建设工程有限公司钢筋制作应依据钢筋配料单（配料单应有工地技术负责人审核签字有效）进行加工配料，如遇有锈蚀，应先除锈后配制。Φ10以下直径的制作好的钢筋应分临时绑扎三处，即两头和中间扎牢，以免在运输途中变形，影响质量和进度，同时应分类堆放整齐，并挂设标牌。4.4.4钢筋保护用4×4cm高强度砂浆垫块控制，梁、柱25mm¸板15mm。4.4.5认真做好钢筋自检工作，发现问题及时纠正。4.4.6钢筋绑扎完后，应经建设单位及监理单位检查验收合格后方可进行下道工序的施工。4.4.7现场配置加工钢筋机械壹套，另应配置电渣压焊机二台，以满足施工作业全面展开。4.4.8钢筋绑扎前由工长向班组做详细的技术、安全、质量交底，并有书面文字，进入技术档案。4.4.9在施工过程中，做好焊接接头的物理试验，并做好焊接记录。4.5砼工程4.5.1砼级配设计a、本工程砼级配由公司中心试验室根据我司现场多年累计的标准差进行级配设计试配，提供最佳配合比报告单供其使用。砂子的含砂率控制在38—40%，砂宜采取用中砂；石子采用碎石，粒径为2—4cm，砂、石含泥量严格进行控制，不超过规范要求。b、外加剂为高效减水剂，其掺量由试验室提供，现场监控其掺量。c、水泥采用R32.5#。-2- 青海广驰建设工程有限公司4.5.2砼拌制施工现场设置一个砼搅拌机，按配合比进行配料，砼必须搅拌均匀，并应检查已拌制好砼坍落度，严格控制用水量，防止水灰比过大。4.5.3砼运输及浇筑本工程砼采用一台门式架进行垂直运输，水平运输采用手推灰车，构造柱及圈梁用插入式振捣器，振捣时应快插慢拨，时间以砼表面的出浆为宜，同时尽量不碰钢筋，振捣时派一名人员检查砼是否振实，如有不实告知振捣人员加补振实为止。板先采用插入式振捣器，再用平板振捣器振实振平。构造柱接槎处浇筑前用同等级水泥砂浆灌注5cm厚后，再浇筑砼，以保证接缝严密。4.5.4砼养护及拆模（1）在5~20℃时采用盖草袋浇水养护，保持砼表面湿润即可。砼养护时间不少于7d。（2）砼拆模以同条件养护试块强度为依据，竖向结构以不损坏棱角即可拆模，平板、梁、悬挑结构当强度达到设计强度75%方可拆模，但梁中和悬挑结构需加设支撑。4.6砌体工程4.6.1砌筑前由工长按设计图纸向操作人员进行详细交底，对所做部位的门窗位置、预留孔、预埋件、过梁安装位置以及砂浆强度等级、标高、砌体轴线等应写出详细的技术资料进行交底，并做好记录。4.6.2-2- 青海广驰建设工程有限公司砌筑时，应将砌筑部位清理干净，并定出标高，用细石砼找平，使各段墙底部标高符合设计要求。找平时，需使上下两层外墙之间不致出现明显的接缝为宜。4.6.3根据给定的轴线及设计图纸上标明的墙体尺寸，在基础顶面上用墨线弹出墙身的轴线和墙身边线，并分出门窗洞口的位置线。二楼以上墙的轴线可用经纬仪或线垂将轴线引上。4.6.4在放线的基础上，按选定的组砌方式用干砖试摆，摆砖由一个大角摆至另一个大角，砖与砖留10mm缝隙，在不够整砖处，如无半砖规格，可用普通粘土砖补砌，摆砖的目的是为了校对所放出的墨线是否符合砖的模数，尽可能减少砍砖，同时也使砌体灰缝均匀，组砌得当。4.6.5在砖墙的转角处及交接处以及门窗洞口，楼梯口等处立皮数杆，在皮杆之间拉准线逐皮往上砌砖。多孔砖的孔洞应呈水平方向。4.6.6砖墙的水平夹缝和竖向灰缝宽度以10mm为宜，但不小于8mm，也不应大于12mm，水平灰缝的砂浆饱满度不得小于80%，竖缝采用挤浆或加浆方法，不得出现透亮现象，严禁用水冲浆灌缝。4.6.7砖墙的转角处，每皮砖的外角应加七分头砖，砖墙的丁字交接处、横墙的端头隔皮加砌七分头砖，砖墙的十字交接处，应隔皮纵横墙砌通，交接处内角的竖缝应上下相互错开1/4砖长。4.6.8砖墙的转角处和交接处应同时砌筑，对不能同时砌而必须留槎时，应砌成斜槎，斜槎长度不应小于斜槎高度的2/3，如留斜槎确有困难时，除转角处以外均可留直槎，但必须做阳槎，并加设拉结钢筋，拉结筋的数量为每半砖墙厚放置一根，沿墙高间距不得超过500mm-2- 青海广驰建设工程有限公司，埋入长度从墙的留槎处算起，每边不小于1000mm，钢筋末端应有90。弯钩。4.6.9墙中的洞口，管道沟槽和预埋件等应于砌筑时正确留出或预埋，宽度超过300mm的洞口应设置过梁。4.7垂直运输方案及脚手架工程4.7.1垂直运输方案根据建筑物高度及工程量大小，现场布置1座井架，可满足本工程主体的垂直运输。4.7.2脚手架工程根据工程结构情况，考虑到施工安全，主体工程搭设双排架，外挂密目安全网。装饰工程阶段，作为施工用脚手架，悬挑架随同外墙装饰的完工逐层进行拆除，以降低周转材料占用量。4.8屋面防水工程1、施工准备：（1）由材料员统一进料，对进场材料必须抽样检验，符合设计和施工规范要求，方可使用。（2）基层表面必须清洁、平整、坚实、干燥、无空鼓、无开裂、无起砂等现象；（3）所有穿过屋面的管、预埋件、楼梯吊钩等要做好基层处理。（4）女儿墙、变形缝立墙转角处抹成圆角；（5）各种工具配备齐全。2、施工操作工艺：-2- 青海广驰建设工程有限公司（1）基层要求：将基层表面尘土、砂粒、砂浆等杂物清扫干净，剔除、修补平整；（2）涂刷基层处理剂：材料稀释均匀，涂刷要求厚簿均匀一致，不得漏涂；（3）复杂部位增补处理：对突出屋面，墙面的管根、阴角根部等处，根据不同形式裁好卷材，进行热熔粘贴；（4）热熔粘贴：根据铺贴要求，将卷材打开铺平，并检查卷材的外观，合格后反卷油毡约一半，用喷灯均匀加热油毡底面，待卷材表面一层沥青呈溶融状态后将其紧紧的压在基层上；（5）封边：用小火焰喷灯加热卷材搭接边，密封搭按缝，并用抹子或刮铲压实，注意不要划伤卷材，也可用粘结剂封口。4、成品保护措施：（1）防水层施工完毕后，要严防各种工具及杂物碰坏防水层；（2）避免各种杂物污染已做好的饰面；（3）排水口必须通畅，不得堵塞任何杂物；（4）做好的屋面严禁堆放工具及材料；（5）减少人员走动，防止带钉鞋损坏防水层。5、防止质量问题：（1）不合格材料坚决不能用在工程上；（2）施工时火焰不得对油毡烧的时间过长，造成油毡老化变质；（3）火焰对油毡烧的时间太短，使油毡与基层粘结不实；-2- 青海广驰建设工程有限公司（4）接缝处出现翅边；（5）保护层有脱皮，掉粒现象。4.9装饰装修工程4.9.1内墙抹灰（1）内墙装饰前先做出样板间，经建设单位、监理单位及监督部门验收合格，方可大面积施工。（2）抹灰前，砖墙面及砼等基层表面浮灰，污垢和油渍等应清理干净，并洒水湿润。（3）抹灰前，应检查所有门框位置是否正确，与墙连接是否牢固，连接处的缝隙应用M5水泥砂浆嵌塞。（4）粉刷前在砼墙面、柱面、顶板面刷一道107胶水泥浆，以保证粉刷层与基层粘结牢固，质量可靠。（5）室内墙面、柱面和门洞口的阳角，应用1：3水泥砂浆做护角，其高度不应低于2米，每侧宽度应不小于50mm.（6）卫生间防水保护层完成后，再进行水暖安装，最后再进行地面施工，经蓄水试验不得漏水，如有发生渗漏及时自理不漏为止。（7）内墙面抹灰前，内墙面要求各间做塔饼、冲筋，以保证各间内墙面平整。4.10门窗工程4.10.1内门安装应按室内标高其高度每层应一致，不得出现高低不统一的情况出现。-2- 青海广驰建设工程有限公司4.10.2外墙的窗安装为满足装饰及美的效果，其安装每层的标高应一致；遇层高相同层还应使墙竖向每层高度一致；横竖应在一条线；进出应一致。4.10.3、65系列铝塑复合单框双玻中空玻璃窗安装工艺施工准备→门窗检查→施工测量放线→立门、窗樘子→检查校正→其它工程配合→安装门窗扇→检查校正→安装小五金→油漆→成品保护→交工验收。65系列铝塑复合单框双玻中空玻璃窗安装要点：（1）安装工序必须在室内外土建湿作业完毕后进行，为后塞口施工。（2）检查预留洞口尺寸，一般洞口尺寸允许偏差为±5mm，高度偏差±15mm，门窗框与墙体结构（洞边）的间隙为20—25mm。（3）门窗框与结构体的连结位置，应设在距边框角和边框与中贯档、中立档的交点15cm处，连结点间距应不大于60cm。（4）门窗框与洞口侧边的间隙中，应用水泥沙浆将窗内侧填实。（5）安装时，要弹出门窗框的竖向边线和水平标高线。使外立面窗上下一条线水平同标商，进出一致，达到外观效果良好。（6）门窗扇安装后要检查、开启、关闭情况，缝隙合适无阻滞，回弹后，可装玻璃及五金。4.11楼地面工程4.11.1水泥砂浆楼、地面施工要点A、水泥砂浆面层厚度不小于20mm-2- 青海广驰建设工程有限公司，水泥砂浆的体积比宜为1：2（水泥：砂），其稠度不应大于35mm，强度等级不应小于15MPa。B、水泥砂浆面层采用的水泥宜为普通硅酸盐水泥，其标号不应小于425号，并严禁不同品种、不同标号的水泥混用。采用的砂应为中粗砂，其含泥量不应大于3%。C、水泥砂浆应拌合均匀，施工时应随铺拍实；抹平工作应在水泥初凝前完成；压光工作应在水泥终凝前完成。D、砂浆终凝后（一般在12h后）铺盖草袋、锯末等浇水养护。4.11.2地板砖铺贴要点（1）在铺贴前，应对砖的规格尺寸、外观质量、色泽等进行预选，并应浸水湿润后晾干等用。（2）铺贴时宜采用干硬性水泥砂浆，面砖应紧密、坚实、砂浆应饱满，并严格控制标高，并做1%的坡度，坡向地漏，不得出现积水现象。（3）铺贴时注意防水层的保护，不得在厨房、卫生间防水层上切割地板砖。（4）在面积施工时，应采取分段按顺序铺贴，按标准拉线镶贴，并做各道工序的检查和复验工作。（5）面层铺贴应在24h内进行擦缝工作。擦缝应采用同品种、同标号、同颜色的水泥，随做随清理水泥，并做好养护和保护工作。4.12暖卫系统的安装4.12.1套管的制作加工：（1）明确各穿墙管道管径，套管的管径应比穿墙管径大一号，穿墙套管的长度应与墙的厚度相同，穿普通房间楼板套管比地面高20mm，穿厕浴间楼板套管比地面高50mm，套管材料选用镀锌钢制套管。-2- 青海广驰建设工程有限公司（2）套管的防腐：用钢丝刷、锉刀等将管道或钢板表面的浮锈除去，然后用砂纸磨光，再用棉丝将其擦净。内表面涂刷两层防锈漆，每层涂刷应无遗漏处，并保持涂层均匀，不得漏涂或流坠且第二层应第一层干透后再涂刷，套管外表面不得做防腐。（3）套管的定位安装及填塞保护：套管的定位安装应在墙体砌筑前预留需与土建施工紧密配合，掌握土建施工进度，根据设计图纸穿墙管理中心坐标，作为该套管的中心坐标。4.12.2室内采暖系统安装（1）工艺流程安装准备→预留、预埋→散热器的组对→管卡安装、干管安装→立管安装→散热器安装→支管安装→试压→冲洗→防腐保温→调试。（2）安装准备按设计图画出管路的位置、管径、变径、预留口、坡向、阀门及卡架位置等施工大样图。（3）管道预制及散热器的组装（a）按施工大样图，进行管段的加工预制，包括：断管、套丝、上零件、核对尺寸。（b）按事先统计好的散热器组数及每组的片数进行组装，对要求加跑风的散热器加好跑风，对组装好的散热器进行水压试验，对试压不合格的散热器进行更换后重新试压，直到合格。（4）干管安装-2- 青海广驰建设工程有限公司（a）按设计要求的支架间距及用管道的坡度计算出支架上表面标高作好支架，注意固定支架的位置。（b）主干管安装先从进户开始，楼层干管从分支开始，装管前先检查管腔并清理干净。地沟内管道采用焊接钢管，其余均采用螺纹连接。管道安装完后，检查坐标、标高、预留口位置和管道变径等是否正确，然后找直，用水准尺样对复核坡度，调整合格的，再调整吊卡螺υ卡，使其松紧适度，平整一致，最后紧固固定卡螺丝。（5）立管安装核对各层预留孔洞位置是否正确，将预制好的管道按编号顺序运到安装地点。安装前先卸下阀门盖，有钢套管的先穿到管上，按编号从第一节开始安装。涂铅油缠麻将立管对准接口转动入扣，一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准调直时的标记要求，丝扣外露2到3扣，预留口平正，并清净麻头。检查立管的甩口位置是否准确，将事先栽好的卡子松开，把管旋入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞，预留口必须加好临时丝堵。（6）散热器安装散热器选用LXGZ-X-2C/600/400型，要求散热器距窗边超过400mm时，散热器齐窗边安装，不超过400mm或无窗时，散热器位置选择窗的中心位置。作好固定卡，固定好散热器。（7）支管安装-2- 青海广驰建设工程有限公司检查散器安装位置及立管预留口是否准确，量出支管尺寸和灯叉弯的大小尺寸。按量出支管尺寸减支灯叉弯的量，然后断管、套丝、煨灯叉弯和调直。将灯叉弯头抹铅油缠麻，装好活接，连接散热器把麻头清净。（8）按设计要求对采暖管道进行压力为1.0Mpa的水压试验，要求在10min内压力降不大于0.01Mpa为合格，用不小于1.5m/s流速的水流进行冲洗，以管道出口水的颜色与进水口的颜色一致为合格。（9）管道防腐、保温明装采暖立管刷两道红丹，两道银粉。地沟内的管道均采用复合硅酸盐板材保温，厚度为25mm。（10）备好热源，对系统进行充水，正常通暖半小时后，开始检查系统，遇有不热处，查明原因处理好；遇有热度不均匀，应调整各分路立管、支管上的阀门，使其基本上达到平衡，进行正式检查验收。并办理验收手续。4.13电气系统安装本工程结构施工时只预埋管，其余开关、插座盒，配电箱先预留。装修时才安装，便于标高准确，能保证盒、箱的水平垂直。4.13.1暗配管：（1）配管前考虑导线的截面积，复查设计管径是否能满足穿入电线的要求。（2）暗配钢管连接用套管焊接，管口锉光滑平整，套管长度为管外径的2.2倍，连接管口的对外口应在套管中心，焊接严密。-2- 青海广驰建设工程有限公司（3）管路超过下列长度，应加装接线盒，其位置应便于穿线，无弯时30米，有一个弯时20米，有两个弯时15米，有三个弯时8米。在垂直敷设时，装设接线盒的距离为15米左右。（4）管箍丝扣连接，套丝不得有乱扣现象，管箍必须使用通线管箍，上好管箍后，管口应对严，对露丝应不多于2扣。（5）管口入管盒，暗配管可用跨接地线焊接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管口露出箱，盒应小于5mm，有根母者应与箱盒平齐，管口露出根互2—4扣，两根管以上入盒，箱要长短一致，间中均匀，排列整齐。（6）管进箱盒必须顺直，并应里外戴根母，并采用内护口，50潜入式灯头盒，箱距灯或设备不应小于1米，以便维修，遇有长丝接管时，必须在管箍后面加锁紧母。灯头盒应用吊杆固定，在管井盒处及弯曲两端15—30cm处加固定卡固定，其余固定点均匀。（7）箱、盒开孔应整齐并与管径相吻合，要求一管一孔，严禁开长孔，铁制箱盒严禁用电气焊开孔并刷防锈漆。（8）管口入管盒，暗配管可用跨接地线焊接固定有盒棱边上严禁管口与敲落孔焊接，管口露出箱盒应小于5mm，两根管以上入副箱时要长短一致，间距均匀，排列整齐。（9）管路应做整体连接，采用跨接方法连接，跨接地线两端焊接面不得小于该跨接地面截面的6倍，双面焊接，焊接均匀一致，没有夹渣，咬内必须光滑，焊接处要清除药皮，埋在土里必须防腐处理，埋在砼内杜绝防腐，管的内壁必须做防腐，跨接线15—25用Φ6钢筋，32—34用Φ8钢筋，50—65用Φ10钢筋或用扁钢25×3。-2- 青海广驰建设工程有限公司（10）盒箱进行施工时，应留有后期灰层厚度，要求与粉刷好的墙面平，坐标正确，箱盒水平，标高一致。抹灰后，防止空裂。（11）现浇砼楼板，先找灯位，根据房间四周弹好十字线，将堵好的盒子固定牢固，然后敷管。有两个以上盒子时要拉直线，管进盒箱要适宜，管路每隔1米左右用铅绑扎牢固。4.13.2管内穿线（1）配电箱、接线盒、盒等安装完后，带线穿好，抹灰和地面工程结束后，将管内杂物扫干净及所穿管口加塑料护口，所穿线颜色均按规范要求分清楚。（2）对照图纸进行穿线，不同回路，不同电压的电线，不得穿同一根管子内。（3）同一交流回路的导线必须穿同一管内。（4）导线在管内不得有接头和扭结，其接头应在接线盒内连接。（5）所有线及支路线必须经绝缘摇测合格后方可进行不步工序。4.13.3配电箱安装（1）配电箱盘柜的设备到达施工现场后应作下列验收检查：A、制造厂家技术文件齐全。B、规格、型号应符合设计要求，附件、备件齐全，元件无损坏情况。（2）盘箱柜安装完毕后，应进行通电前的检查，先进行绝缘摇测，并做好摇测记录，合格后试运行，运行无误后，办理竣工验收手续。4.13.4开关、插座、灯具安装-2- 青海广驰建设工程有限公司（1）各种灯具开关插座的型号、规格必须符合设计要求和国家标准的规定，并有出厂产品合格证。（2）塑料台贴紧建筑物表面并固定牢固，低于2.4m以下的灯具的金属外壳部分应做好接地保护，图纸无标明进不应低于2.5m。（3）灯具位置准确，灯具安装在木台中心器具清洁干净，中轴线允许偏差5mm，导线进入灯具留有适当余量，连接牢固紧密，不伤线芯，压板连接时坚固无松动，螺栓连接时在同一端，导线不超过两根，引下线应美观。（4）开关、插座位置应符合设计要求，高度应一致，开关距门口150-200mm,同一室内安装高差不应大于0.5mm，成排安装高差不应大于2mm，并列安装高差不应大于0.5mm。面板应端正（允许偏差0.5mm）与墙面接触严密、平齐，开关开启方向一致，插座接线应做左零右火，地线在上，开关应切断相线，灯具接零线接外壳，火线接灯芯，固定面板螺丝应统一。-2- 青海广驰建设工程有限公司第五章工程质量保证体系及措施本工程质量目标为达到优良工程标准，我们将遵循公司“科学管理、精心施工、真诚服务”的质量方针，建立完善的工程质量保证体系，确保工程质量目标的实现。5.1质量保证体系5.1.1根据项目管理的需要，建立项目管理体系，以合同为制约，推行国际质量管理和质量保证标准（IS09002），强化质量职能。项目经理部全体管理人员及分承包方将强化质量意识和质量职能，推行责任工程师和专业质检工程师负责制，施工全过程对工程质量进行全面的管理与控制；同时使质量保证体系延伸到各施工方、公司内部各专业分公司，项目质量目标通过对各施工方、内部各专业分公司严谨的管理予以实现。通过明确分工，密切协调与配合，使工程质量得到有效的控制。5.1.2工程项目建立由项目经理领导，技术负责人中间控制，专业工程师检查的管理系统，形成项目经理到各施工方、各专业分公司的质量管理网络。5.2管理目标5.2.1-2- 青海广驰建设工程有限公司质量目标：本工程我公司如有幸中标，将被列为重点工程，我们要充分发挥本企业的优势，严格按照施工规范中优良标准组织施工，成立过硬的项目经理部，全面实行施工合同及对甲方的承诺，保证工程质量等级达“合格”标准。5.2.2工期目标：本工程从2011年3月13日正式开工，至2012年1月竣工。为了确保工期按时完成，我们需要周密安排月计划和周计划，与甲方和监理密切配合，才能在保证质量的前提下实现这个较定额工期有所提前的交工目标。5.2.3现场管理目标：施工现场按文明安全工地标准进行布置和管理，争创文明安全工地。5.3工程质量保证措施5.3.1施工准备阶段质量管理（1）切实做好图纸会审工作，了解设计意图和规定，提出存在的问题，并做好会审记录。（2）编制分部工程施工方案，分项工程作业指导书等施工技术文件，施工文件中必须明确施工程序及过程的质量要求和质量检验、评定标准。（3）据工程的具体情况和要求，编制并实施对施工人员的技术培训考核计划，对持证上岗的人员必须取得相应的资质证书。（4）所使用的施工机具应能满足施工工艺要求并保持完好。（5）未经图纸会审，未编制施工技术文件或未经技术交底的分部分项工程不得开工。（6）认真抓好职工质量意识教育，牢固树立“百年大计、质量第一”的思想。严格执行国家现行施工验收规范、操作规程和工程质量检验评定标准。-2- 青海广驰建设工程有限公司（7）优化施工方案，科学安排施工进度，合理调配劳动力，对总体计划要有周密细致的安排，对施工中易碰到的技术问题制定详细的针对性措施。（8）公司质量、技术部门负责提供工程施工所需要的各种图集、规范、质量评定等表格。5.3.2施工过程的质量管理：（1）工程测量放线：依据总平面图的坐标网、水准点引入施工场地，以总平面图测量定位放线，由项目经理部复核后，再提请建设单位、城建部门、设计单位、工程质量监督部门复核，签字认可后，方可动土开挖。（2）钢材、水泥两大主要结构材料坚持两证制，采购时要有出厂合格证，合格证同材料同时进现场，现场抽样检验，各项指标达到标准，由公司中心实验室签发检验证明后，方可投入使用。批量进场严格抽样检测。水泥储存三个月，现场需抽样检测。（3）砂、石严把采购质量关。进场砂石坚持抽样检验。如含泥量超过3%，一要控制进场，二是现场加工，符合级配标准要求后方可使用。（4）施工过程中必须建立原材料的保管和发放台帐，使所有的一切材料具有可追溯性。（5）钢筋及所有隐蔽工程做好隐蔽验收工作，由班组自检，经质检员复检后填报自检记录，报请甲方代表、监理部门终检，各方验收合格并签字下达砼浇筑令后方可浇筑砼。-2- 青海广驰建设工程有限公司（6）砼级配提前据材料和设计要求试拌，通过试配选择最佳设计配合比，试块制作严格按规范要求，试拌等级按系数提高1.645δ(本公司δ=4-5)。现场搅拌砼严格按中心试验室级配单用料，坚持称量，搅拌时间均需符合要求，搅拌均匀。（7）轴线、标高严格控制，以引入的水准点，在离建筑物适当距离，恰当地点，用砼制水准点，作为施工中建筑物标高及沉降观察的基准点。定位轴线，认真校对后延长适当距离，做永久性控制点，框架柱出±0.00后，将轴线、标高设到柱子上，以控制建筑物的轴线和标高。（8）抽调责任心强、业务素质高的工程技术人员专职负责技术交底和技术复核及质量评定工作。质检人员有权签发返工、停工通知单，对每道工序必须检验、复验符合规范和设计要求后方准许进行下一道工序的施工。（9）屋面保温铺设前，按设计坡度，保温层厚度设置控制点，既保证坡度又保证保温层厚度。找平层厚薄适中，用长刮尺赶平、压实、压光且加强养护，集水斗各细部先做附加层，然后大面积涂刷。涂刷间隙时间控制在8小时左右。（10）其余各分部分项工程具体施工时均需先制定详细作法，质量标准、验收规范，交具体施工班组操作并严格检查、验收制度。（11）严格执行公司各项工程质量检验管理制度，坚持三不放过的原则，及时发现并处理存在的问题。（12）所有施工技术资料应随时记录、收集和整理，必须与施工进度同步，并妥善给予保存，以供随时检查。5.3.3成品保护措施-2- 青海广驰建设工程有限公司（1）加强教育，提高职工成品保护意识，所有参于施工单位紧密协调配合，落实成品保护具体措施。（2）施工现场设专职人员进行巡查监护，监督实施，严防施工机具或建筑材料及人为损坏已成产品。严格执行成品保护奖罚制度。5.3.4竣工前后质量管理（1）做好竣工前的“三查四定”工作：查漏项、查隐患、查质量；查出问题后，定责任，定实施措施，定施工人员，定完成期限。（2）交工前各专业、各施工队应将交工存档所需存档技术资料分类整理、汇总，统一归档。符合技术资料规范标准。（3）工程交付使用后，有关部门应组织工程回访，征求建设单位对工程质量的意见。对存在的问题派有关部门进行及时处理，并将见证资料整理成书面资料存入公司质量信息库。5.3.5现场检测质量管理（1）为保证工程质量，根据工程需要现场配备资质高、技术力量强的测量、计量等检测人员，对设备、材料及产品进行现场检测。（2）凡需进行检测的材料、设备、成品、半成品等，均由专人负责提供合格试样，按检测项目要求认真填写委托单。（3）委托接收人应及时核对委托内容和实物，检查试样是否合格，及时安排测试。-2- 青海广驰建设工程有限公司（4）检测过程应严格执行测试标准，遵守操作规程，做好各项原始记录。检测报告应由操作者签字，专业技术人员审核，主任工程师审批，加盖公章后方可送出。（5）认真做好检测仪器设备的维护、保养和鉴定工作，保证检测仪器设备经常处于完好状态。（6）做好检测报告等项资料的归档，保存工作，以备查用。-2- 青海广驰建设工程有限公司第六章防止质量通病的具体措施6.1砼搅拌6.1.1必须按试验室的配合比通知单投料，按石子、水泥、砂顺序装入上料斗内，先干拌再加水，加水后搅拌时间不应小于1.5min。雨季施工期间对砂、石每天测定含水率以便调整用水量。6.1.2砼入模时的自由倾落高度不应超过2m，以免使混凝土产生离析现象。6.1.3在浇筑点制作抗压砼试块。6.1.4施工缝新旧砼接槎处，继续浇灌前将其表面凿毛，清除浮浆和杂物，使之露出石子，用水冲洗干净后保持湿润，铺设与墙体砼配合比相同的水泥砂浆，然后才能浇灌砼。6.2模板工程6.2.1模板安装前，先查模板的质量，不符合质量标准的不得投入使用。6.2.2梁侧模必须拉线通直后将侧模支牢。6.2.3成排柱模支模时，应先立两端柱模，校直与复核无误后，顶部拉通长线，再立中间柱模。6.2.4-2- 青海广驰建设工程有限公司加强轴线、标高控制，墙、柱模板拆除后及时将轴线、标高投上柱并注意在梁板钢筋绑扎前，进行校正，纠正偏差，梁位置要正确，板筋要画线排放。6.2.5对框架柱的支模必须戴柱帽，并认真处理好柱帽的接槎平整顺直。6.2.6梁模板按设计要求起拱，起拱高度为3cm。6.2.7当梁高度超过750mm时，侧模宜增加穿梁螺栓或扁铁。6.2.8认真处理好梁柱节点处的支模接槎平顺，框架拆模后应立即弹柱中心线（轴线）、标高和上层的柱模边线，必须及时进行“整修”、凿毛工序，不准拖延迟缓。6.3钢筋工程6.3.1成型钢筋有变形，须将变形的钢筋抬到成型案上矫正；如变形过大，应检查弯断处是否有碰伤或局部出现裂纹，并根据具体情况处理。6.3.2钢筋绑扎时铁丝应绑成八字形。左右绑扎发现箍筋遗漏、间距不对要及时调整好。6.3.3浇筑砼时，受到侧压力多筋位置出现移位，应及时调整或事先与箍筋点焊固定，同时应派专人值班跟踪监控。6.3.4框架梁、柱的节点上下部位的箍筋应加密，加密区不少50cm或1/6层高，间距@100所有箍筋加工其弯钩平直部位长度为10d，弯钩135。6.3.5凡是双层筋、挑檐、雨蓬等必须设置钢筋马登，每m最少设一个，钢筋交叉点须全部绑扎，浇筑砼时，钢筋工必须在场，严防钢筋位移。6.4砼现场浇筑6.4.1-2- 青海广驰建设工程有限公司中途停歇后再浇捣时，新旧接缝范围要小心振捣。模板安装前应清理模板表面及模板侧面处的黏浆，才能使接缝严密。梁筋过密时应选择相应的石子粒径。6.4.2钢筋垫块厚度要符合设计规定的保护层度；垫块放置间距适当，一般间距在800~1000mm。6.4.3对钢筋较密的部位（如梁柱接头）应分次下料，缩小分层振捣的厚度。6.4.4浇筑前对柱头、施工缝等部位重新检查、清理杂物、泥砂、木屑。6.4.5柱砼采用分层连续浇筑方法施工，梁板砼沿结构平面纵向平行后退浇筑，振捣密，并派专人监督计量。6.4.6凡砼工程施工，特别是夜间施工，必须有施工员、技术员在场进行管理和安排制作砼试块，否则，发生质量事故要追究责任。6.4.7常温下砼浇灌完后必须浇水养护，或覆盖草袋浇水养护。-2- 青海广驰建设工程有限公司第七章确保安全的技术和组织措施7.1安全生产管理7.1.1安全生产保证体系本工程的施工安全工作将始终遵照以下方针进行：严格现场管理，加强内部监督，积极配合业主检查。设专职安全员，做好内业安全管理资料，施工现场架体防护采用密目安全网，“三宝、四口”做好防护，共计投入两万元专项资金，不得挪作它用。7.1.2安全生产管理制度（1）安全生产管理制度建立、健全各级各部门的安全生产责任制，责任落实到人。各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。项目与施工班组之间必须签订安全生产协议书。（2）新进项目工人必须进行三级教育三级教育，是指公司、项目部和班组的教育。工人变换工种，须进行新工种的安全技术教育。工人应掌握本工种操作技能，熟悉本工种安全技术操作规程。要认真建立“职工劳动保护记录卡”，及时做好记录。（3）进行全面的针对性的安全技术交底，受交底者发行签字手续。（4）特种作业持证上岗-2- 青海广驰建设工程有限公司特种作业人员必须经培训考试合格持证上岗，操作证必须按期复审，不得超期使用。名册齐全。（5）安全检查必须建立定期安全检查制度。有时间、有要求、明确重点部位、危险岗位。井架和脚手架，认真做好验收合格挂牌制度。（6）班组“三上岗、一讲评”活动班组在班前须进行上岗交底、上岗检查、上岗记录的“三上岗”和每周一次的“一讲评”安全活动。对班组的安全活动，要有考核措施。7.2安全防护措施7.2.1在深基坑顶面周围设挡水土堤，对坡面较软弱地方抹水泥砂浆20-25mm厚保护，遇到雨天应提前在坡面覆盖塑料薄膜，防止雨水冲刷坡面。7.2.2本工程人工成孔井桩数量多，深度大，在施工中，为了确保施工的安全，防止土体坍滑，应采取安全防范措施，主要方法为设置钢筋护壁笼，现场配置鼓风机和送风软管，以保证井底空气充足。7.2.3遇塌孔，一般采取塌方处理，砌砖外模，扩底时，为防止大头塌方，可采取间隔扩底措施，留一部分土方作支撑，待浇灌砼前再挖，已扩底的桩，要尽快浇筑砼。7.2.4基础的防护：根据现场情况在基础的四面设置通长防护栏，外挂密目安全网。7.2.5洞口周边的防护：洞口尺寸大于等于500mm均作防护，洞口小于1.5×1.5M时预埋通长筋或加固定盖板，大于1.5×1.5M-2- 青海广驰建设工程有限公司的洞口，周围设两道护身栏杆，中间支搭水平安全网，设备洞口设高度不低于1.5m的金属防护栏，每层设一道水平安全网，由室内通往吊台口设两疲乏水平栏杆。7.2.6个人防护：进入施工现场所有人员戴好安全帽，凡从事两米以上，无法采取可靠防护设施，高处作业的人员系好安全带，从事电气焊、剔凿等作业的人员要使用面罩或护目镜，特种人员持证上岗，并佩带相应的劳动保护用品。7.3临时用电安全7.3.1现场用电和生活用电分开架设均采用三相五线制。7.3.2临时用电按部颁规范的要求建立必要的档案资料，对现场的线路及设施定期检查，并将检查记录存档备查。7.3.3临时配电线路按规范架设整齐。架空线采用级缘导线，不采用塑胶软线，不能成束架空敷设或沿地面明显敷充，施工机具，车辆及人员应与线路保持安全距离，如达不到规范规定的最小距离时，采用可靠防护措施。变压器，配电箱均搭投防护棚及设置围档。7.3.4施工现场内设配电系统实行分级配电，各类配电箱，开关箱的安装和内部位置均应符合有关规定，箱内电器完好可靠，其选型，定位符合规定，开关电器标明用途。配电箱、开关箱外观完整、牢固、防雨、防尘、箱体外涂安全色标，统一编号，箱内无杂物，停止使用的配电箱应切断电源，箱门上锁。7.3.5-2- 青海广驰建设工程有限公司各种机械设备采取相应的接零或接地保护方式。各种设备和电力施工机械的金属外壳，金属支架和底座按规定采取可靠的接零接地保护。在采用接地和接零保护方式的同时设两级漏电保护装置，实行分级保护，形成完整的保护系统，漏电保护装置的选择符合规定。7.3.6手持电动工具的使用符合国家标准的有关规定。工具的电源线及插头和插座完好。电源线不任意接长和调换，工具的外接线完好无损，维修和保管设专人负责。7.3.7施工现场所用的220V电源照明，按规定布线的装设灯具并在电源一侧加装漏电保护器。灯体与手柄坚固绝缘良好，电源线使用橡胶套电缆线，不准使用塑胶线，装修阶段使用完全电压。7.3.8电焊机单独设开关，电焊机外壳做接零接地保护。一次线长度小于5M，二次线长小于30m，两侧接线应压接牢固脚手架，轨道及结构钢筋作为回路地线，焊接线无破损，绝缘良好，电焊机设置地点防潮防雨、防砸。7.4机械安全7.4.1对现场所有机械进行安装、使用检测、自检记录，并每月不小于两次的定期检查。7.4.2搅拌机搭防砸、防雨、防尘操作棚，使用前固定牢固，不用轮胎代替支撑，移动时先切断电源。启动装置、离合器、制动器、保险链、防护罩齐全完好，使用安全可靠，搅拌机停止使用料斗升起时，挂好上料斗保险链，维修、保养清理时切断电源，均设专人监护。7.4.3蛙式打夯机两人操作，操作人员戴绝缘手套和绝缘胶鞋，操作手柄采取绝缘措施，夯机停用要切断电源，严禁在打夯机运转时清除积土。-2- 青海广驰建设工程有限公司7.4.4圆锯的锯盘及转动部分安装防护罩，并设置保险档、分料器，凡长度小于50cm，厚度大于锯筋半径的木料严禁使用圆锯，破料锯与横截锯不混用，平面刨（手压刨）安全防护装置灵活，齐全有效。7.4.5钢丝绳使用合格产品，必须保证足够的安全系数，凡表面磨损、腐蚀、断丝超过标准的，断股、没芯外露不得使用。-2- 青海广驰建设工程有限公司第八章确保工期的具体措施8.1提高施工效率，加快施工进度措施8.1.1本工程在人力、物力、财力技术上充分保证，公司各职能部门积极配合，全力服务。8.1.2工程进度管理采用网络计划，对于工程及各项资源投入实行动态管理，确保工程按计划进行。8.1.3应用均衡流水施工工艺，采取“平面流水、内外交叉”法，科学组织，狠抓阶段计划的落实。8.1.4根据工程形象进度，按计划供应材料到现场，确保施工需要。8.1.5严格规章制度作业，确保工程质量，杜绝质量事故发生，减少或避免不合格品出现，使机械缩短施工周期，提高施工效率，加快施工进度。8.1.6健全各项安全生产规章制度，杜绝违章指挥和违章作业，杜绝重大事故发生，确保施工作业有序地正常进行。8.2确保工期的技术组织措施8.2.1本工程从2010年10月20日正式开工，至2011年12月-2- 青海广驰建设工程有限公司日竣工，为了确保工期按时完成，我们需要周密安排月计划和周计划，与甲方和监理密切配合。制定切实可行较先进的施工技术方案，在采用新技术、新工艺方面，充分发挥我司技术装备上的优势，提高机械化施工水平，以确保工程如期完成。8.2.2在本工程的主体施工中我们将采用混凝土早强剂，以确保混凝土早强，为提前拆模创造有利条件，从而加快了主体施工阶段的流水节拍，缩短了主体阶段施工期。8.2.3施工中实行二班连续作业制，原则是星期日，节假日不休息，充分做好冬雨季节施工准备工作，不受季节及工艺的影响，确保工程顺利进行，在配合安装阶段，将采取土建与安装同步协作，立体交叉作业方法组织施工。8.2.4确保工程专款专用，不用于其它工程或支付其它费用，对由于客观原因导致业主方进度款暂时未能到位，我方保证照常施工，确保工程进度。8.2.5强化以计划调度为中心的施工管理，落实控制工期的组织措施，分专人负责，做到确保工期，统筹兼顾，工期要求编制统筹网络计划进行控制，并实行“季、月、旬、周”滚动计划管理，科学安排施工生产，具体施工中抓关键工序和主要控制点，充分利用非关键工序的时差，向关键工序要工期。8.2.6公司坚持每旬、项目部坚持每星期组织召开生产计划调度会，协调各部门的配合工作，落实和控制工程的形象进度情况，确保工期如期完成。8.2.7-2- 青海广驰建设工程有限公司抓好该工程关键工序，实行项目经理监控指挥，主工长全面负责，专业工长跟班作业，充实作业班组力量，根据需要配备足额的施工预备队，及时充实和调整作业班组，作到关键工序的施工不间断，并按公司规定实行限定工期，提前奖励，拖后处罚的经济制约办法，确保关键工程的工期按期和提前完成。8.2.8认真做好建设单位、监理单位、现场施工组织的协调配合工作，针对工程量大，安装交叉施工，现场局部施工场地交叉作业多的，现场的配合协调工作尤为重要，坚决做到服从建设单位现场调度，精心组织，千方百计缩短各分项施工占用工作面的时间，为后按时竣工创造条件。-2- 青海广驰建设工程有限公司第九章施工进度计划施工进度计划图（详见附图）-2- 青海广驰建设工程有限公司第十章文明施工措施10.1管理目标10.1.1以文明施工管理确保文明施工秩序，力争此项工程施工现场成为文明施工范例工地。执行59-99安全文明标准，投入一万元专项资金，工人住宿实行单人单铺，在施工工地设娱乐室，组织工人学习建筑技术等业务知识；职工食堂贴卫生瓷砖，搞好职工的饮食卫生。10.2管理组织体系成立以项目经理为组长、项目工长为执行组长的文明施工领导小组。组长、执行组长对工地文明施工全面负责。组员对本专业和作业面文明施工具体负责，并采取每天日检，随时监督整改。10.3具体措施10.3.1场容场貌（1）项目部在现场适当场所悬挂、张贴、图绘所反映项目部职工精神面貌的宣传图画、标语标记；并在施工区域和危险区域设置醒目的安全警示标示；在工地主要入口设置施工标志牌和“五牌一图”，即工程项目责任人员姓名牌、安全六大纪律牌，安全生产计数牌（天），文明施工标准牌，消防保卫牌，工地施工总平面布置图。（2）道路与场地-2- 青海广驰建设工程有限公司道路畅通、平坦、整洁，不乱堆放、无散落物；四周保持清场地平整不积水，无散落的“五头”“五底”及散物；建筑垃圾必须集中堆放，指定专门人员负责及时处理。（3）班组落手清班组必须做好操作落手清，随绑随清，物尽其用，在施工作业时，应有防止尘土飞扬，泥浆洒漏，污水外流，车辆沾带泥土运行等措施。有考核制度；定期检查评分考核，成绩上牌公布。（4）周转设备及材料施工设备及材料集中堆放整齐。大模板成对放稳，角度正确，钢模板及零配件、脚手扣件分类分规格，集中存放；竹木杂料，分类堆放，规则成方，不散不乱，不作它用，分类插标识牌。（5）材料库袋装、散装不混放；分清标号堆放整齐、目能成数，有制度、有规定、专人管理，限额发放，分类插标识牌，记载齐全，正确，牌物帐相符；库容洁，无“上漏下渗”。（6）构配件及特殊材料混凝土构件分类，分型，分规格，堆放整齐，楞木垫头上下对齐施稳，堆放不超高；钢材，成型钢筋、分类集中堆放、整齐成线，钢木门窗框扇、木制口分别按规格堆入整齐；木制品防雨、防潮、防火、埋件铁件，分类集中，分格不乱，堆放整齐，分类插标识牌。-2- 青海广驰建设工程有限公司第十一章施工总平面布置11.1布置原则本工程的施工总平面布置是依据施工总图、建筑规模、结构形式并结合施工场地的具体情况编制的。11.2布置说明结合本工程的特点，在施工现场设置一座塔吊，一座卷扬机井架，即可满足本工程主体施工时垂直运输，现场布置一台砼搅拌机，二台砂浆机，钢筋加工场地及木工棚分别布置在附近施工现场，施工用水、用电线路布置，材料、构件堆放场地详见施工总平面布置图（详见附图）-2- 青海广驰建设工程有限公司第十二章季节性施工措施12.1雨期施工措施12.1.1雨季施工布置（1）本工程部分主体结构及装饰工程施工时要安排专人收集天气预报资料，根据天气情况认真合理安排工作。（2）管理目标：保质、保量、保安全顺利通过雨季12.1.2雨施准备（1）材料及机具准备：提前准备好雨布、雨靴等防雨材料。（2）提前做好路拱，修设路边排水沟，做到有组织排水。（3）水泥库要高于室外地面30cm，在底层铺油毡一层，杜绝渗水现象，水泥码放要离开墙四周30cm，外墙四周排水通畅。（4）所有机械棚要搭设严密，防止漏雨，机电设备采取防雨防淹措施，安装接地装置，机动电闸箱的漏电保护装置要可靠。（5）雨施前基础坑周边地面上修挡水埂确保水流通畅，防止地面水流入基坑。13.1.3雨季施工保证质量及安全措施。-2- 青海广驰建设工程有限公司（1）进行钢筋砼工程施工时注意以几点：对受雨淋而锈蚀的钢筋而除锈。雨期施工防止焊条，焊药受潮，如不慎受潮，烘干后方可使用；刮风时（V＞5.4m/s），要采取挡风措施；雨天一般不宜浇筑砼，浇筑砼时遇有中大雨暂停施工，并将已浇砼覆盖好，防止雨水冲刷。（2）装修项目进入雨季注意以下两点：雨天严禁外装修，雨天进行内装时，外围的门窗洞口要用塑料布封闭。（3）工地项目经理部定期或不定期对各项工作检查落实，发现问题及时解决。-2- 青海广驰建设工程有限公司第十三章劳动力组织计划及项目经理安排13.1管理模式鉴于本工程工期紧，工作量大，质量要求高等特点，我公司把竟标承揽这项工程，作为公司一项重要的经营目标对待，在全公司范围内抽调各专业口的精兵强将，组成一支技术力量精，机械装备力量强，施工管理水平高的施工队伍，组成项目经理部，积极推行工程项目管理，在施工过程中，精心组织，精心安排，牢牢把握“珍惜托付，科学管理；精心施工，真诚服务”的质量方针，以快速的施工进度，优质的工程质量，良好的服务态度，赢得业主的信任，确保工程优质高速按期交付使用。附：项目经理部技术人员安排表-2- 青海广驰建设工程有限公司第十四章主要施工机械计划安排14.1钢筋加工：内设1台WJ40型弯曲机、1台QJ40型切断机，1台GTJ4-14型钢筋调直机，1台卷扬机，负责钢筋加工制作。14.2结构砼：均采用现场搅拌，现场设置1台砼搅拌机，主体工程用卷扬机运至作业面，柱、梁砼用50振捣棒振捣，现浇板用平板振动机振捣。14.3模板：模板采用竹胶合板及钢模板。支撑为钢管支柱支模体系。木工主要机具：电锯、电刨、电钻各一台。14.4垂直运输：在现场安装1座卷扬机井架。完成本工程主体工程所需红砖、砂浆、钢筋、模板、砼及装饰材料的垂直运输。14.5主要机械计划表详见附表。-2- 青海广驰建设工程有限公司第十五章外墙保温专项施工方案15.1了解整个项目的施工进度，调整确定施工组织方案、施工人员安排：15.2施工及安全管理主要负责人：根据工地工程进度需要，确定进场施工作业人员，分别担任粘聚苯板，粘网格布、打磨、找平、锚固、刷涂料、打杂工作，技术总监和施工技术人员对技术和质量进行全方位管理和现场指导。15.3工具及材料准备：1、工具700-1000转/分电动搅拌器，抹子、槽抹子、角抹子、转用锯齿打子，2m靠尺、刷子、多用刀、拉线、灰浆托板、粘有>20粘度粗砂纸的打磨抹子、滚筒、羊毛刷。2、材料：粘结胶浆、聚苯板、抹面胶浆、网格布、锚钉、325＃普通硅酸盐水泥，外墙乳胶漆。15.4施工现场应做到通电、通水，并保持工作环境的清洁。15.4.1外墙和门窗口施工及验收完毕。15.4.2工作地点环境温度和基层墙体温度均不低于4℃（连续24小时），风力不大于5级。15.4.3为保证工程质量，施工面避免阳光直射，必要时在脚手架上打设防晒布，遮挡施工墙面。15.4.4雨天施工时应采取有效措施，防止雨水冲刷墙面-2- 青海广驰建设工程有限公司15.5、外墙施工工艺15.5.1施工顺序：清扫及验收基层→滚涂界面剂，用欧文斯内层专用聚合物砂浆粘板→安装固定件→打磨找平→在聚苯板上滚涂界面剂→调制面层聚合物砂浆→抹底层聚合物砂浆及埋贴网格布→抹欧文斯面层专用聚合物砂浆→变形缝及修补处理→现场卫生15.5.2施工要点：1）清扫及验收基层：用腻子刀和扫把将要施工的基层表面处理干净，并用2m靠尺检验基层表面。2）滚涂界面剂，用专用聚合物砂浆粘板：（2.1）本工程所使用的标准板尺寸为：1200×600×（20、60、80）mm，所用聚苯板型号为：FM150型。非标准板按实际需要的尺寸加工，聚苯板切割用电热丝切割器或工具刀切割。尺寸允许偏差为+2mm，大小面垂直。（2.2）在事先切好的聚苯板面上滚涂界面剂，晾干后方可使用。（2.3）网格布翻包：在膨胀缝两侧、窗口边及孔洞口边的聚苯板上预贴窄幅网格布，其宽度约为200mm，翻包部分宽度约为80mm。（2.4）用抹子在聚苯板周边涂抹宽30mm、厚10mm的欧文斯内层专用聚合物砂浆，然后再在聚苯板中间区域内涂抹直径为100mm、厚10mm的点6～8个，涂好后立即将聚苯板粘贴在基层表面上。（2.5）聚苯板粘贴在基层上时，应用2m-2- 青海广驰建设工程有限公司靠尺压平操作，保证其平整度和粘贴牢固。板与扳之间要挤紧，碰头缝处不抹欧文斯内层专用聚合物砂浆。每贴完一块板，应及时清除挤出的聚合物砂浆，板间不留间隙。若因聚苯板不够方正或裁切不直形成缝隙，应用聚苯板条塞入并打磨平整。（2.6）聚苯板应水平粘贴，保证连续结合，且上下两排聚苯板应竖向错缝板长的1/2。（2.7）在墙拐角处，应先排好尺寸，裁切好聚苯板，使其粘贴时垂直交错连接，保证拐角处顺直且垂直。（2.8）在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据。3）安装固定件：（3.1）聚苯板粘贴牢固后，应及时安装固定件，按设计要求的位置用冲击钻钻孔，锚固深度应为基层内50mm，基层钻孔深度不低于60mm。（3.2）固定件个数：每一单块保温板上不宜少于2个；在窗口边缘处，固定件应加密，距基层边缘不小于60mm。（3.3）自攻螺丝应拧紧，并将塑料膨胀钉的帽子与聚苯板表面齐平或略拧入一些，以确保膨胀钉尾部回拧使之与基层充分锚固。（3.4）固定件个数为每平方米6套。4）打磨找平：（4.1）聚苯板接缝不平处，应用衬有平整处理的粗砂纸板打磨，打磨动作应为轻柔的圆周运动，不要沿着与聚苯板接缝平行的方向打磨。-2- 青海广驰建设工程有限公司（4.2）打磨后，应用刷子或压缩空气将打磨操作产生的碎屑及其它浮灰清理干净。5）在聚苯板上滚涂界面剂：为增加聚苯板与聚合物砂浆的结合力，应在聚苯板表面滚涂界面剂，待晾干后涂抹面浆。6）调制面层聚合物砂浆：（6.1）使用一只干净的塑料搅拌桶倒入五份干混砂浆，加入约一份净水，注意应边加水边搅拌，然后用手持式电动搅拌器搅拌约五分钟，直到搅拌均匀，且稠度适中为止，保证聚合物砂浆有一定的粘度。（6.2）以上工作完成后，应将配好的砂浆静置5分钟，再搅拌即可使用。调好的砂浆应在1小时内用完。（6.3）聚合物砂浆只需加入净水，不能加入其它添加剂如：水泥、砂、防冻剂及其它聚合物等。7）抹底层聚合物砂浆及埋贴网格布：（7.1）将欧文斯专用面层聚合物砂浆均匀地抹在聚苯板上，厚度约为2mm左右。（7.2）将大面积网格布沿垂直方向绷直绷平，并将弯曲面朝向左右两侧，用抹子自上而下地由中间向左、右两边将网格布抹平，使其紧贴底层聚合物砂浆。网格布之间左、右搭接宽度不小于100mm。局部搭接处可用聚合物砂浆补充原聚合物砂浆的不足之处，不得使网格布褶皱、空鼓、翘边。-2- 青海广驰建设工程有限公司（7.3）对装饰凹缝，也应沿凹槽将网格布埋入聚合物砂浆内。若网格布在此处断开，则必须搭接，搭接宽度不小于65mm。（7.4）对于外架与墙体连接处，应留出100mm不抹粘结砂浆，待以后对局部进行修整。（7.5）窗口四周、洞口处及门口处做法见附图。8）抹欧文斯面层专用聚合物砂浆：抹完底层的面层聚合物砂浆后，压入网格布，待砂浆干至不粘手时，抹欧文斯面层专用聚合物砂浆，抹灰厚度以盖住网格布为准，约为1mm左右，使面层砂浆保护层总厚度控制在3mm左右。9）变形缝及修补处理：（9.1）在变形缝处填塞发泡聚乙烯圆棒，其直径应为变形缝宽的1.3倍，分两次勾填嵌缝胶。（9.2）对墙面因使用外架等所预留的孔洞及损坏处，应进行修补，具体方法为：预切一块与孔洞尺寸相当的聚苯板，将其背面涂上厚5mm的粘接砂浆，塞入孔洞中；再切一块网格布（四周与原有的网格布至少重叠65mm），将聚苯板表面涂上聚合物面层砂浆，埋入加强网格布中，将表面处理平整。10）现场卫生：施工完毕后，将材料放回仓库，做到人走场清，保持干净卫生的施工环境。-2- 青海广驰建设工程有限公司3、施工节点-2- 青海广驰建设工程有限公司-2- 青海广驰建设工程有限公司4、质量通病防治措施序号需防治的质量通病产生原因防治措施1墙面开裂1）聚苯板与墙面粘结不牢；2）网格布粘贴方向不正确，且面层聚合物砂浆嵌入的深度不合适；3）养护不到位；1）严格按照施工工艺要求布置欧文斯内层专用聚合物砂浆的点位，保证粘结点不少于7个；2）网格布必须沿垂直方向绷直绷平，并将弯曲面朝左右两侧，用抹子抹平；待底层聚合物砂浆干至不粘手时抹面层砂浆。3）在迎风面房间进行保温层施工时，要采取必要的挡风措施，以避免面层聚合物砂浆失水过快；2门窗洞口四角出现斜向裂纹门窗开启频繁，造成门窗四角墙面应力集中在门窗洞口四角部位斜向附加网格布。-2- 青海广驰建设工程有限公司3保温墙面平整度及垂直度差施工前墙面套方控制不严，施工过程中没有按要求随时检查、调整保温板粘贴的平整度及垂直度加强施工前墙面基层平整度及垂直度的验收工作及施工过程中的抽检密度，要求施工班组施工时必须携带靠尺等必备的质量检测工具。15.3、质量标准15.3.1保证项目：1）聚苯板、网格布的规格和各项技术指标、聚合物砂浆的配制及原料的质量必须符合规程及有关标准的要求。-2- （1.1）检查数量：按楼层每20m长抽查一处（每处3延长米），每层不少于3处。（1.2）检验方法：检查出厂合格证或进行复验；观察和用手推拉检查。2）聚合物砂浆与聚苯板必须粘接紧密，无脱层、空鼓。面层无爆灰和裂缝。（2.1）检查数量：按楼层每20m长抽查一处（每处3延长米），每层不少于3处。（2.2）检验方法：用小锤轻击和观察检查。15.5.3基本项目：1）每块聚苯板与基层面的总粘接面积不得小于30%。（1.1）检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。（1.2）检验方法：尺量检查取其平均值。（检验应在粘接剂凝结前进行）2）工程塑料固定件膨胀塞部分进入结构墙体应不小于45mm。（2.1）检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。（2.2）检验方法：退出自攻螺丝，观察检查。3）聚苯板碰头缝不抹粘接剂。（3.1）检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。 （3.2）检验方法：观察检查。4）网格布应横向铺设，压贴密实，不能有空鼓、褶皱、翘曲、外露等现象，搭接宽度左右不得小于100mm，上下不得小于80mm。（4.1）检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。（4.2）检验方法：观察及尺量检查。5）聚合物砂浆保护层总厚度不宜大于4mm，首层不宜大于5mm。（5.1）检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。（5.2）检验方法：尺量检查。（检验应在砂浆凝结前进行）15.5.4允许偏差项目：1）聚苯板安装的允许偏差应符合下表的规定。 聚苯板安装允许偏差及检查方法项次项目允许偏差（mm）检查方法1表面平整度2用2m靠尺和楔形塞尺检查2垂直度每层5用2m托线板检查全高H/1000且不大于20用经纬仪或吊线和尺量检查3阴、阳角垂直度2用2m托线板检查4阴、阳角方正度2用200mm方尺和楔形塞尺检查5接缝高差1.5用直尺和楔形塞尺检查H为墙全高，检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。2）保温墙面层执行国家标准《建筑装饰装修工程质量验收规范》（GB50210-2001）第4章第2节“一般抹灰工程”的规定。15.5.5成品保护措施： 1）施工中，各专业工种应紧密配合，合理安排施工工序。严禁颠倒工序作业。2）对抹完聚合物砂浆的保温墙体，不得随意开凿孔洞。如确实需要开凿，应在聚合物砂浆达到设计强度后方可进行，安装物件后其周围应恢复原状。3）防止重物撞击墙面。15.5.6其它注意事项：1）各种材料应分类存放并挂牌标明材料名称，不得错用。2）暑天施工时，应适当安排不同的作业时间，尽量避开日光暴晒时段。3）不得在聚苯板上部放置易燃及溶剂型化学物品，不得在上面加工作业电气焊活。4）网格布裁剪应尽量顺经纬线进行。5）调制粘接剂和聚合物砂浆宜用电动搅拌器，用完后清理干净。6）应严格遵守有关安全操作的规程，实现安全生产和文明施工。15.5.7、成品保护措施15.5.7.1施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。15.5.7.2安装固定件时，宜用冲击钻钻孔。对抹完面层专用聚合物砂浆的保温墙，不得进行任何剔凿。15.5.7.3应防止明水浸湿保温墙面。15.5.7.4在保温墙附近不得进行电焊、气焊操作；不准用重物撞击墙面。 第十六章新技术、新材料、新工艺、新设备的应用16.1模板体系墙柱采用覆膜胶合板模板，该种模板重量较轻，刚度大，表面平整，利于配制及安装，使用后可达到清水砼效果。1顶模板模板采用覆膜防水胶合板，支撑采用碗扣脚手架，上配早折系统。2支撑系统利用门型架支撑系统，可与现场脚手架钢管相配套，用扣件可互相连接固定，根据层高可单个或两个拼接使用，折装方便，有很好的刚度和强度，一般在砼浇筑3-4天，就可折除部分模板和支撑，可加快施工进度。16.2粗钢筋连接技术根据工程进度及质量要求，我公司在粗钢筋连接上采用自动电渣压力焊接技术，框架柱钢筋连接采用自动电渣压力焊施工，速度快，工效高。'
