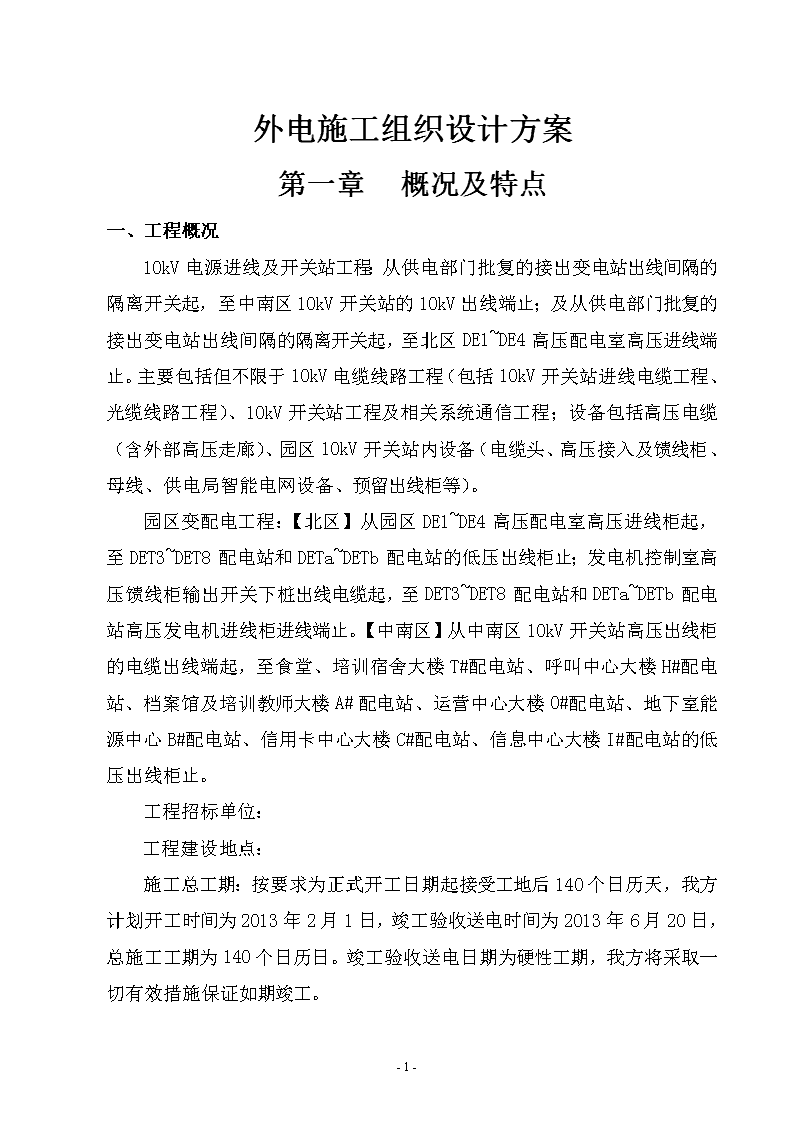

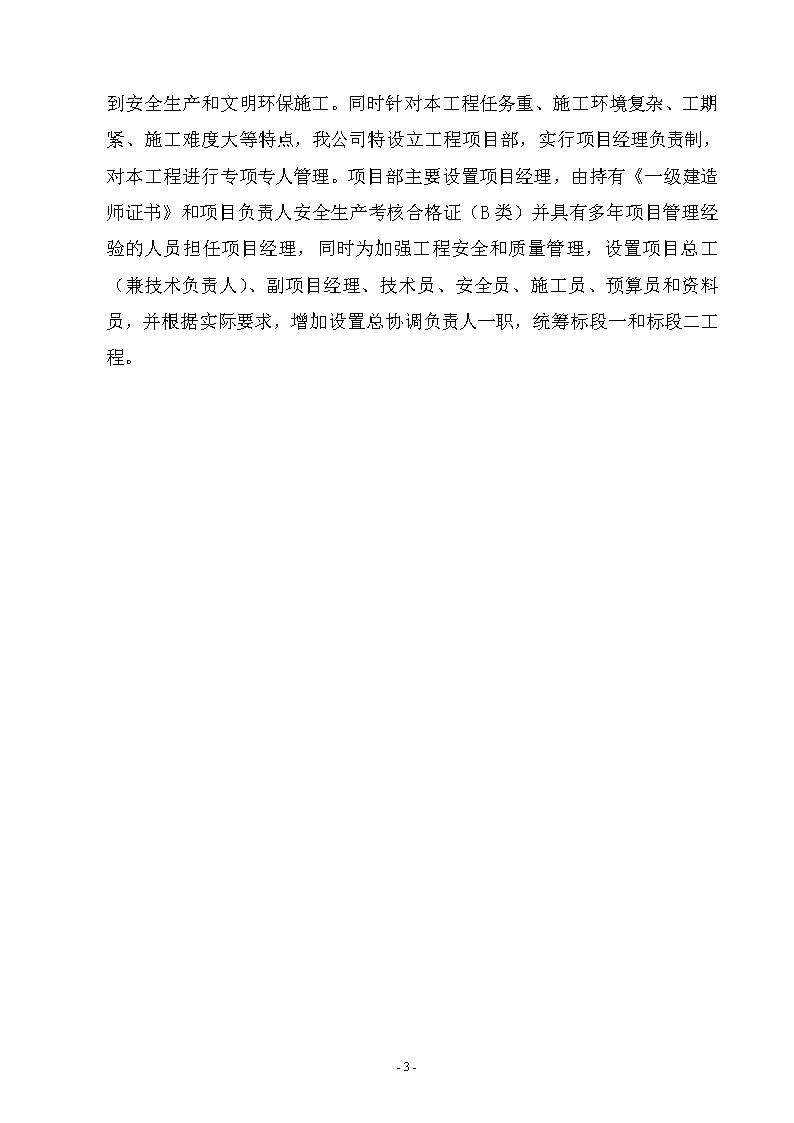

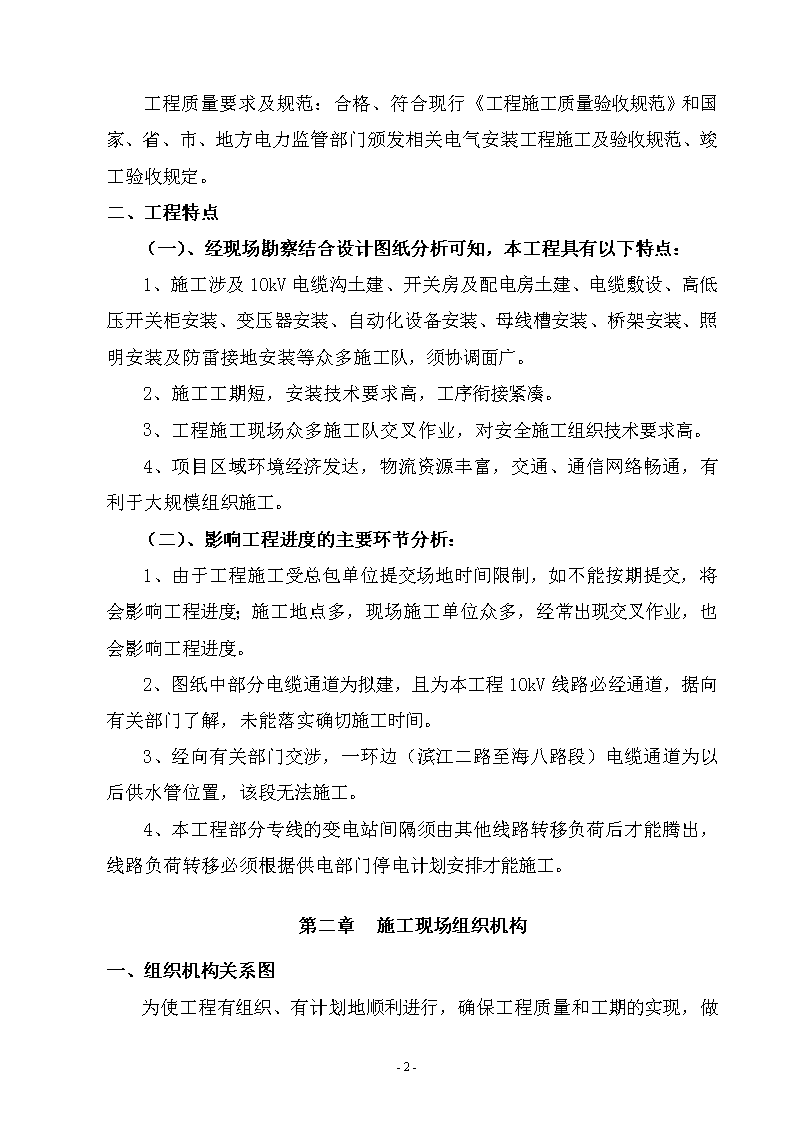

'外电施工组织设计方案第一章概况及特点一、工程概况10kV电源进线及开关站工程：从供电部门批复的接出变电站出线间隔的隔离开关起，至中南区10kV开关站的10kV出线端止；及从供电部门批复的接出变电站出线间隔的隔离开关起，至北区DE1~DE4高压配电室高压进线端止。主要包括但不限于10kV电缆线路工程（包括10kV开关站进线电缆工程、光缆线路工程）、10kV开关站工程及相关系统通信工程；设备包括高压电缆（含外部高压走廊）、园区10kV开关站内设备（电缆头、高压接入及馈线柜、母线、供电局智能电网设备、预留出线柜等）。园区变配电工程：【北区】从园区DE1~DE4高压配电室高压进线柜起，至DET3~DET8配电站和DETa~DETb配电站的低压出线柜止；发电机控制室高压馈线柜输出开关下桩出线电缆起，至DET3~DET8配电站和DETa~DETb配电站高压发电机进线柜进线端止。【中南区】从中南区10kV开关站高压出线柜的电缆出线端起，至食堂、培训宿舍大楼T#配电站、呼叫中心大楼H#配电站、档案馆及培训教师大楼A#配电站、运营中心大楼O#配电站、地下室能源中心B#配电站、信用卡中心大楼C#配电站、信息中心大楼I#配电站的低压出线柜止。工程招标单位：工程建设地点：施工总工期：按要求为正式开工日期起接受工地后140个日历天，我方计划开工时间为2013年2月1日，竣工验收送电时间为2013年6月20日，总施工工期为140个日历日。竣工验收送电日期为硬性工期，我方将采取一切有效措施保证如期竣工。-80- 工程质量要求及规范：合格、符合现行《工程施工质量验收规范》和国家、省、市、地方电力监管部门颁发相关电气安装工程施工及验收规范、竣工验收规定。二、工程特点（一）、经现场勘察结合设计图纸分析可知，本工程具有以下特点：1、施工涉及10kV电缆沟土建、开关房及配电房土建、电缆敷设、高低压开关柜安装、变压器安装、自动化设备安装、母线槽安装、桥架安装、照明安装及防雷接地安装等众多施工队，须协调面广。2、施工工期短，安装技术要求高，工序衔接紧凑。3、工程施工现场众多施工队交叉作业，对安全施工组织技术要求高。4、项目区域环境经济发达，物流资源丰富，交通、通信网络畅通，有利于大规模组织施工。（二）、影响工程进度的主要环节分析：1、由于工程施工受总包单位提交场地时间限制，如不能按期提交，将会影响工程进度；施工地点多，现场施工单位众多，经常出现交叉作业，也会影响工程进度。2、图纸中部分电缆通道为拟建，且为本工程10kV线路必经通道，据向有关部门了解，未能落实确切施工时间。3、经向有关部门交涉，一环边（滨江二路至海八路段）电缆通道为以后供水管位置，该段无法施工。4、本工程部分专线的变电站间隔须由其他线路转移负荷后才能腾出，线路负荷转移必须根据供电部门停电计划安排才能施工。第二章施工现场组织机构一、组织机构关系图为使工程有组织、有计划地顺利进行，确保工程质量和工期的实现-80- ，做到安全生产和文明环保施工。同时针对本工程任务重、施工环境复杂、工期紧、施工难度大等特点，我公司特设立工程项目部，实行项目经理负责制，对本工程进行专项专人管理。项目部主要设置项目经理，由持有《一级建造师证书》和项目负责人安全生产考核合格证（B类）并具有多年项目管理经验的人员担任项目经理，同时为加强工程安全和质量管理，设置项目总工（兼技术负责人）、副项目经理、技术员、安全员、施工员、预算员和资料员，并根据实际要求，增加设置总协调负责人一职，统筹标段一和标段二工程。-80- 项目部组织架构图具体架构详见标段一施工组织设计方案总协调负责人陈健斌项目总工程师（兼技术负责人）调试班组线路班组配电班组土建班组工程部材料部质安部标段二项目经理许志华施工员力资料员预算员安全员技术员燮标段一项目经理赵继光副项经理-80- 项目部组织架构中主要负责人职责1、总协调负责人1.1代表公司统筹指挥广发金融中心建设项目永久外电工程施工专业承包标段一和标段二的工作，并遵守国家和地方的各项法律和政策，维护公司的信誉和利益，严格履行合同或协议。2、项目经理2.1代表公司与建设单位联系，在合同条款、公司规定的范围内对工程全面负责，并遵守国家和地方的各项法律和政策，维护公司的信誉和利益，严格履行合同或协议。2.2确定项目的工作分解结构、组织分解结构及编码系统，组织项目组，决定项目组的组织结构和组织形式，任命（选定）项目主要成员，有效地开展项目工作。2.3确定项目实施的基本工作方法和程序，编制项目计划、明确项目的总目标和阶段目标，进行目标分解使各项工作协调进行，确保项目建设按合同要求完成。2.4拟定与建设单位、监理、设计内、外各协作部门和单位协调程序和协调关系，为项目实施创造良好的合作环境。2.5适时做出项目管理决策，制定项目目标，指导物资采购、施工、调试以及质量管理、财务管理、行政管理等各项工作，全面完成合同规定的任务和质量标准，对出现的问题及时采取有效措施进行处理。2.6审查批准项目执行效果测量，对工作进度和费用的实施情况和实际耗用进行定期检查，实行有效控制。2.7建立和完善项目组内部及对外信息管理系统，包括会议和报告制度，保证信息交流畅通。2.8定期向建设单位项目-80- 主管部门汇报工程进展情况和项目实施中存在的重大问题，例如项目建设条件、各部门之间需要协调以及各项控制指标需要调整等到问题，以便及时处理和解决。3、项目总工（兼技术负责人）：3.1项目总工是本工程的技术总负责人，根据项目经理的授权，进行工程施工管理。对项目的施工质量和安全负主要的管理责任。3.2负责进度计划的控制，根据项目的总目标和阶段目标，对施工进度进行检查、调整，调配施工资源，进行有效的控制。3.3对施工现场有效控制，执行有关技术规范和标准及各类控制措施，确保工程质量、安全目标的实现。3.4负责检查各项措施的落实。3.5参与项目部组织的中间验收和二级验收。3.6是本片区工程质量、安全第一负责人。3.7负责本片区工程施工中与各有关单位的协调沟通。3.8按照国家及地方有关标准、法规、规程和其它技术规定实施技术管理工作。3.9组织编制质量计划、施工组织设计、工程施工方案、技术措施。3.10按照质量计划以及相关程序的要求组织施工质量的过程控制。3.11参加建设单位组织的施工图会审，审批《施工方案》和《技术作业指导书》。3.12贯彻执行ISO90012000质量管理标准和职业安全健康与环境管理体系与程序文件，确保实现质量、安全和环境管理目标得以实现。3.13组织施工图纸审查、技术交底、设计变更、文件管理、培训等工作。3.14负责组织开展新技术、新工艺、新材料、新设备的研究和推广工作。4、副项目经理4.1在遵守国家和地方的各项法律和政策，维护公司的信誉和利益的前提下，严格履行合同或协议，并协助项目经理处理相关事务。-80- 5、施工员5.1负责协调施工过程中与业主、监理单位、地方政府、设计相关部门的联系工作。5.2全面负责本项目现场技术管理工作。5.3组织编写施工组织设计，质量及安全保证措施、编制施工技术方案；从技术方面协助项目经理抓好各项质量、安全管理工作；负责技术方面与监理工程师的联系。5.4组织审核组织设计、申请施工开工报告、申请工程验收报告、重大施工方案以及安全施工措施等。5.5根据项目总进度计划，组织编制项目总体施工进度安排，并审核、协调各专业施工队的施工进度计划。5.6定期召开施工计划执行情况检查会，检查分析存在在的问题、研究处理措施，按月编制施工情况报告，并提出工程付款计划、要求。5.7加强、落实对施工质量的监控，严格施工质量管理和质量确认工作。5.8编制工程设备供应管理程序，组织上做好设备、材料催交、检验、运输、清点及交接等工作。5.9不定期组织对施工现场的安全检查，并对各各专业施工队的安全检查工作进行考核。5.10组织、实施工程竣工验收，并组织配合工程质监、启动工作。5.11协助项目经理办理工程验收和移交。5.12组织审核竣工资料，组织对工程施工文件资料的整理和归档。6、安全员6.1全面负责本工程现场安全管理工作。6.2参与组织编写施工组织设计，质量及安全保证措施、编制施工技术方案；从安全管理方面协助项目经理抓好各项质量、安全管理工作；负责安全方面与监理工程师的联系。-80- 6.3参与组织审核组织设计、申请施工开工报告、申请工程验收报告、重大施工方案以及安全施工措施等。6.4根据项目总进度计划，参与组织编制项目总体施工进度安排，并审核、协调各专业施工队的施工进度计划。6.5定期召开施工计划安全执行情况检查会，检查分析存在在的问题、研究处理措施，按月编制施工安全情况报告。6.6加强、落实对施工安全的监控，严格施工安全管理和质量确认工作。6.7不定期组织对施工现场的安全检查，并对各各专业施工队的安全检查工作进行考核。6.8参与组织、实施工程竣工验收，并组织配合工程质监、启动工作。6.9协助项目经理办理工程验收和移交。6.10审核竣工资料，审核工程施工文件资料的整理和归档。7、技术员7.1负责整个工程的技术管理工作，编制各道工序的施工方案，并进行技术交底，指导各队的施工，解决施工中存在的技术问题，从技术上保证工程的施工质量和安全；7.2负责工程施工的质量管理工作，编制质量手册，组织项目经理部的质量检查，配合监理人员实施质量跟踪，督促各施工队按现行《工程施工质量验收规范》和国家、省、市、地方电力监管部门颁发相关电气安装工程施工及验收规范、竣工验收规定和施工作业指导书等施工。8、工程部8.1在项目经理的领导下，具体组织对项目的实施和落实，协调项目实施过程的人力、物力资源分配。8.2严格贯彻执行国家标准和技术规范及电力行业规范，以及国际认可的规例和标准，组织员工进行技术学习培训，对项目的技术和质量负直接的现场管理责任。-80- 8.3认真贯彻执行电力安全生产的方针、政策、法规和上级有关安全生产的规定，在布置工作任务时的同时布置安全保证措施，并督促实施。8.4加强施工安全管理，保证施工质量，对工程项目要加强质量监督，制止违章作业，禁止违章指挥，认真执行《电力建设安全施工管理规定》，同时做好本企业对外承包工程队伍的安全管理工作。8.5加强施工调度，防止滞工或无为的抢工。在安排工程施工任务时，要根据施工队伍的生产能力，实事求是地制订工作计划。防止计划指标过高，脱离实际，导致员工为赶工期而威胁质量和安全生产。8.6围绕安全的薄弱环节，会同质安部制定防范措施。在布置工作任务时的同时布置安全保证措施，并督促实施。依靠先进技术，完善和改善施工条件，积极改善员工的劳动环境和生活环境。8.7组织编制施工组织设计，在编制、审查施工方案同时要审查安全技术措施，确保安全技术措施具有全面性、可行性与针对性，并随时检查、监督、落实。8.8当项目工程应用新材料、新技术、新工艺时，应及时上报，经批准后方可实施，同时要组织从业人员进行安全技术专项培训、教育，认真执行相应的安全技术措施与安全操作工艺要求，预防施工中因化学物品引起火灾、中毒或新工艺实施中可能造成的事故。8.9主持安全防护设施和设备的验收，严格控制不符合安全要求的防护设施、设备投入使用。8.10经常深入生产现场、班组进行安全、技术工作的检查、对施工班组的安全和技术进行督促和指导，必要时给予技术支持。随时掌握安全生产动态，及时纠正、制止违章违纪行为，总结安全生产经验，每月至少参加一个单位的安全分析活动。8.11按照国家及地方有关标准、法规、规程和其它技术规定实施技术管理工作。-80- 解决工程施工中出现的技术问题，疑难问题及时向施工员报告。8.12负责工程变更的现场审核与签证。督促工程施工人员做好施工记录，确保施工记录的准确性、完整性。9、质安部9.1贯彻执行工程安全工作目标计划，代表本项目部与施工队签订安全、质量和环境保证目标合同。在项目管理过程中负主要的安全、质量监督管理责任。9.2全面负责监督施工过程中的各项安全措施和技术措施的落实，防止违章作业，指导施工队搞好施工安全；及时处理检查发现安全和质量问题并依据有关规定和制度对相关人员进行处罚；定期向项目经理汇报工地的安全和质量情况。9.3负责组织、监督公司的ISO9001、ISO18000、ISO14000质量、安全和环境管理体系及各项规章制度在项目中的落实。9.4负责施工驻地、施工现场的安全管理和安全标识及消防设备的落实和对交通安全监督管理工作。9.5在项目经理的领导下，制定本项目《质量与安全管理计划》和《质量、安全事故应急预案》，并负责具体落实。必要时，负责向项目经理申请启动与实施《质量、安全事故应急预案》。组织对本项目部全体人员安全教育，组织施工安全大检查、或工程质量的内部自检自纠工作及日常安全、质量的管理工作。9.6负责组织事故报告，调查、分析、处理、防范和统计工作。9.7贯彻执行工程安全工作目标计划、质量工作目标计划，协助质安专责代表项目部与项目施工队签订安全、质量目标合同。负施工现场质量、安全的直接管理责任。9.8-80- 全面负责监督工程施工过程中的各项安全、技术措施的落实，防止违章作业，指导施工队搞好施工安全；发现安全问题及时处理，并依据有关规定和制度对相关人员进行处罚；定期不定期向项目经理汇报工地的安全、质量情况。9.9负责项目施工驻地和施工现场的安全标识及安全监督工作，负责施工现场的质量监督工作。负责项目分部全体人员安全教育、安全检查认证。9.10负责项目的工程事故调查处理，进行事故的分析、报告、登记和统计。10、材料部10.1负责项目材料、设备的组织、管理和供给工作。根据项目的《材料供需计划》，按公司推行的ISO9001质量管理体系程序要求，对材料进行组织、采购、质检、运输、回收和保管。满足施工进度要求。10.2按“三比一算”（比价、比质、比送货上门和售后服务、算经济账）的原则，经施工员批准后，选择进货渠道，坚持“先看货，后采购”、“封样”材料进现场验收的条件要求，认真签定采购合同，并按《材料供需计划》或工期均衡进货及时催货。10.3对工程所用材料的管理，应按照公司确良相关管理制度进行，确保材料、设备供给质量、数量和及时性。做到无遗漏、无浪费。10.4严把设备、材料的的质量关。督促材料领用人员，搞好材料出仓的开箱质量检验和数量验收工作，杜绝“三无”产品流入施工现场。10.5对施工器械、工具进行组织、运输、保管和出仓前的保养、维修及自检和送检工作。防止不合格的施工器械、工具进入施工现场。10.6组织对供材料的质量验收和管理，按材料供需计划分送到施工现场。10.7负责仓库及项目部的消防设备的配置和防火、防盗工作。11、工程班组长：11.1认真执行项目管理机构的各项决策，严格执行《施工方案》，科学合理地组织施工按期、按质、按量完成各项任务。11.2认真落实施工现场各项安全措施和技术措施。-80- 11.3负责全面管理施工队的安全生产和质量工作，合理安排施工人员，督促施工人员做好自身安全防护措施。组织召开班前、班后会议，认真做好安全技术交底，定期组织安全学习，并作好记录。11.4每道工序施工完毕后组织施工队进行质量自查、自检和自纠工作。第三章施工方案一、施工准备因本工程任务重、施工涉及面广，为保质保量快速完成本工程的施工，必须细致、认真地做好各方面的施工准备工作。工程施工准备的工作内容主要有施工技术资料、材料、通讯、施工场地的准备，施工机械、施工力量的配置，以及生活设施等的准备情况。1、技术准备1.1施工员负责该工程的技术准备工作，组织施工技术资料、制度的编制，交项目经理审核，然后报监理单位审批。1.2项目部管理人员在项目经理带领下熟悉图纸，勘察施工现场，针对工程的特点，技术重点、难点进行分析，并确定解决办法和预控措施。1.3项目总工确定在本工程中采用的新材料、新技术、新机具的推广使用前应交项目经理批准，并取得监理单位、建设单位同意。1.4项目经理组织对施工人员进行技术培训和技术交底。1.5资料员负责施工涉及的相关设计变更或其它文件收集和管理。1.6开工前，资料员负责按照监理单位及建设单位的要求呈送各种技术资料或开工报批资料。2、材料准备2.1材料供需计划由项目经理组织编制。2.2材料采购或准备由项目经理组织安排。2.3材料员按规定进行采购，并应满足下列要求：-80- 2.3.1本批工程所用的材料质量都必须达到国家有关标准及行业标准。2.3.2产品必须提供生产许可证、合格证、对有安全认证要求的应提供安全认证合格证（复印件）。2.3.3建设单位提供的材料，也应有相应的证件，并由专人收集、登记保管。2.3.4材料应按计划采购、供应，质安部和工程部负责对其进行质量检查。3、通讯准备通讯设备的准备工作由工程部负责进行，物资材料部配合做好所需设备的选型和购置工作。项目部与各施工队驻点通过市话或手机或对讲机联系。4、施工场地的准备施工场地的准备工作在项目经理的组织下进行，重点是合理选择运输道路。具体由工程部负责实施。5、施工机械准备根据施工单位组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工机械的进场计划组织落实机械设备。施工前，项目施工所用的机械设备、电动工具、试验设备要进行全面的检修，对所有仪器进行调校或送检，确保在项目的施工中正常运转。6、施工力量的配置公司安排共计130人（含一级建造师1名、二级建造师1名安全员2名、施工员2名、技术员3名、预算员1名、资料员1名）投入本工程施工，其中包括材料站、运输队和施工队，负责材料管理、工地运输、设备安装、电缆敷设、防雷及接地安装等施工及设备调试。二、施工工序总体安排1、施工准备2、现场调查、资料准备-80- 3、复测、定位及分坑4、10kV电缆通道土建：计划投入18人5、开关房、自动化室及配电房土建（包括门窗、照明等）：计划投入36人6、电缆桥架安装7、开关房及配电房设备安装：与电缆桥架安装计划共投入25人8、自动化设备安装：计划投入12人9、密集母线槽：计划投入12人10、园区内10kV高压电缆敷设：与变电站10kV电缆敷设计划共投入20人11、变电站10kV出线电缆敷设12、设备试验及系统调试：计划投入12人13、自检消缺14、竣工验收15、工程送电16、竣工资料移交三、主要工序和特殊工序的施工方法<一>施工测量1、测量人员与测量仪器1.1测量仪器：选用索佳全站仪（型号为SET210）、J2经纬仪。使用前由有关计量检测部门检定合格。水准仪选用DS1型水准仪器。1.2根据建设单位提供的测量定位放线依据，建立施工平面控制网和水准网。成立专门测量小组，配备专业测量师，负责施工平面控制网和水准网及现场一切测量工作，并由专业测量员整理测量资料。-80- <二>配电变压器安装1、变压器就位前检查1.1检查所有附件应齐全，无锈蚀及机械损伤，密封应良好。1.2观测所有联接螺栓应齐全，紧固良好。1.3附件开箱前检查包装有无残损。1.4附件、备件及用工具要齐全，无损伤变形（以清单内容为准）。1.5套管表面要光滑，无裂缝或缺损，铸件无砂眼。1.6出厂证件、说明书、出厂试验报告、合格证要齐全（必须收集齐全）。2、装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%-1.5%的升高坡度。3、变压器就位，要注意高、低压侧方向，吊装时，要注意保护好变压器的瓷瓶及外表。4、变压器的低压侧中性点和外壳应与接地装置引出的接地干线单独直接连接。5、变压器的中性线截面大小应符合下表:相线截面S中性线截面S。S≤16S16＜S≤3516S＞35S／2注：相线的材质与中性线的材质相同时有效，用于变压器中性点接地的引流线截面不得小于50mm26、变压器的安装应按已批准的设计进行施工。在运输过程中，当改变运输方式时，应及时检查设备受冲击等情况，并作好记录。-80- 7、变压器整体起吊时，应将钢丝绳系在变压器专供起吊的耳上，并必须相对应的吊耳导向。8、安装前的检查与保管：8.1变压器所有附件应齐全，无锈蚀及机械损伤，密封应良好。8.2箱盖或钟罩法兰及封板的联接螺栓应齐全，紧固良好。<三>配电柜安装1、安装前的检查：1.1开箱检查：开箱检查时，一定要有建设单位的代表在现场或经过建设单位同意，核对到货的型号、数量、清点附件，检查开关柜的外表有无损伤、油漆剥落，柜内的元件、小车有无损坏，厂家的资料（说明书、合格证书、出厂试验报告）是否齐全。1.2基础校验：安装前，必须对基础槽钢进行校核，水平度、弯曲度必须满足以下要求：基础校验，每1米设一个点，≤±1毫米，整体总长最大误差△≤5毫米，弯曲度<5毫米。2、母线安装连接：母线搭接面要用丙酮清洗干净，涂上电力复合脂，用螺栓连接牢固，并用力矩扳手校核。用卷尺测量母线相间、母线对地的距离是否大于125毫米，满足规范要求。3、配电柜的金属框架及基础型钢必须接地或接零可靠。4、配电柜安装垂直度允许偏差为1.5‰，相互间接缝不应大于2毫米，成列盘面偏差不应大于5毫米。<四>自动化设备安装1、直流屏安装及调试作业指导书1.1盘柜安装作业程序-80- 1.1.1直流屏在卸装、搬运过程中应该设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确，搬运过程应缓慢移动，防止严重的冲击和震荡，以免损坏柜体、构件或伤人。1.1.2对于易脱落、难固定或者容易倾倒损坏的门、屏柜内的设备等，一般应拆下分开运输。1.1.直流屏的固定宜采用螺栓连接，应注意不得损伤屏体。1.1.3实施电焊时，应注意防止弧光伤害周围人员的眼睛，必要时候可在周围设置挡光屏。1.1.4在潮湿的地方进行电焊工作，焊工必须站在干燥的木板上或穿绝缘鞋。1.1.5电焊机的外壳必须有良好的接地。1.1.6电焊工应具备镶有滤光镜的手把面罩或套头面罩、电焊手套、橡胶绝缘鞋及清除焊渣用的白光眼镜（防护镜）等防护用具。1.1.7电焊工更换焊条时，必须戴电焊手套，以防触电。1.1.8电焊工离开工作现场必须将电焊机的电源切断。1.1.9屏体的接地及屏内的保护接地直接应与接地网相连，不得转接，接地使用规范要求规格的接地线。1.1.10盘、柜的固定及接地应可靠，盘、柜漆层应完好、清洁整齐1.2电池组安装1.2.1检查电池壳体有无裂缝、渗漏和变形；极柱、安全阀周围是否有液体溢出电池；极柱（板）、连接板（条）有无生锈氧化。1.2.2测量各单体电池端电压。1.2.3蓄电池的安装顺序必须按照设计图纸或厂家图纸提供的连接排（线）进行合理布置，蓄电池应排列整齐一致，放置平稳。1.2.4安装使用的工具，如铁钳、扳手、螺丝刀等，应做好安全措施，防止工作中发生误触碰，发生短路。1.2.5电池触点和搭接处，应先清洁干净，清洁后可涂电力复合脂，并使用力矩扳手紧固，力矩大小符合规范及厂家要求。厂家配的电池盖应盖上，以防止发生短路。1.2.6核对设计的施工图和厂家提供的图纸，进行直流系统内部连接线的敷设和接线工作，安装接线工艺符合规范要求，排列整齐、工艺美观。1.2.7蓄电池引出线应采用塑料色带标明正、负极，每个蓄电池应在其台座或外壳表面标明编号-80- 1.3充电装置调试作业程序1.3.1测量回路绝缘时，应验明无电压，回路上无人工作，方可进行。测量过程中禁止他人接近。1.3.2小母线在断开所有其他并联支路时，绝缘电阻结果不应小于10MΩ。1.3.3测量绝缘前后，必须将设备对地放电。1.3.4确认交流电源输入系统、充电装置、监控模块直流母线等安装牢固、绝缘良好且符合设计要求。1.3.5用万能表测量电池交流电源，检查确认电压无异常、大小符合厂家规定范围，才可以合上电池输入熔丝（或开关），打开整流工作开关，让电源开始工作。1.3.6启动充电装置，充电装置监控模块应与高频电源开关通信正常，监视的状态与实际相符，监控模块内的参数设置符合厂家要求。1.3.7测量检查直流屏控制电源、储能、信号、闪光等电源电压输出正常，符合设计要求。1.3.8检查直流屏上的电池电压、母线电压、电池电流、母线电流等表计，应标示清晰，显示与输出所测数值对应正确。1.3.9模拟母线过电压、欠电压等故障，灯光信号动作正确、可靠，有警铃信号的，应该信号可靠，清晰。1.3.10检测绝缘监察装置，可在直流电源装置空载运行时进行。如果额定电压为220V，采用25kΩ电阻（额定电压为110V，用7kΩ电阻；额定电压为48V，用1.7kΩ电阻）使直流母线接地，应发出声光报警。1.3.11确认蓄电池组安装结束，单体电池的电压无异常，装置能监测到整组电池的电压，合上蓄电池组的充电熔断器，对电池进行充电。1.3.12密封电池在使用前不需进行初充电，但应进行补充充电。补充充电应采取恒压限流充电方式，充电电压应按说明书规定进行。1.3.13密封电池如果出现以下三种情况应对电池更换或进行均衡充电：①单独搁置不用的时间超过三个月；②蓄电池组单独放电20%以上；③有两节以上电池低于下限值。1.3.14如有必要对电池进行充放电试验，应注意蓄电池的初充电及首次放电应按产品技术条件的规定进行，不得过充过放。并应符合下列要求：①-80- 初充电前应对蓄电池组及其连接条情况进行检查；②初充电期间，应保证电源可靠，不得随意中断；③充电过程中，电解液温度不应高于45℃。1.3.5在五次充、放电循环内，放电容量在（20±5）℃时应不低于额定容量。1.3.6蓄电池充好电后，在移交运行前应按产品的技术要求进行使用和维护。1.3.7充放电期间，应按规定时间记录每个蓄电池的电压、电流及电解液的密度、温度。1.3.8充放电结束后，绘制整组充放电特性曲线2、二次电缆敷设及结线作业指导书2.1电缆敷设2.1.1敷设前清理电缆沟杂物，电缆通道应畅通，排水良好。2.1.2放线架牢固可靠，检查电缆不得有铠装压扁、电缆绞拧、护层折裂等机械损伤，按照已审核电缆清册或接线图纸逐条施放电缆。2.1.3敷设顺序本着先敷设集中电缆、再敷设分散电缆，先敷设长电缆、再敷设短电缆，先远后近的原则进行敷设。2.1.4电缆敷设时，电缆应从盘上端引出，不应使电缆在支架上及地面摩擦拖拉，转弯位应该设置专人排放电缆，转弯处的电缆弯曲弧度一致、过渡自然。电缆的最小弯曲半径，控制电缆带铠装、铜屏蔽的应为12D；不带铠装的最小为6D，其他为10D（D为电缆的直径）。直线电缆沟的电缆必须拉直，不允许直线沟内有电缆弯曲或下垂现象。2.1.5垂直敷设或超过45°倾斜敷设的电缆在每个支架上固定，水平敷设的电缆，在电缆首末及转弯处必须固定。对于控制电缆支持间距，设计有要求的按设计要求做支持，设计没有要求的应按水平0.6m、垂直1.0m做支持间距。2.1.6电缆敷设同时应排列整齐，不宜交叉电缆，每敷设一条电缆要及时固定并装设标志牌。2.1.7电力电缆和控制电缆不应配置在同一支架上；强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置；控制电缆在普通支架上，不宜超过1层；控制电缆与（10kV）电力电缆最小间距平行应控制在0.1m以上，交叉应控制在0.5m以上-80- 2.2电缆头制作及线芯标示2.2.1引入端子箱、盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。2.2.2铠装电缆在进入盘、柜后应将钢带切断，切断处的端部应扎紧。2.2.3使用于静态保护、控制逻辑回路的控制电缆，应采用屏蔽电缆。其屏蔽层应按设计要求的接地方式予以接地。2.2.4剥切电缆外皮时，注意手握电缆应戴手套，避免将手划伤。剥切电缆应由电缆剥切处，用刀按顺时针方向旋转环切；右手持刀，左手紧握电缆，缓慢将外皮剥下；用斜口钳将钢铠按顺时针方向旋转，将钢铠剥掉；如为屏蔽电缆，可见屏蔽铜带，可留取1cm屏蔽铜带，剩余的剥掉；当剥开到最后一层时，不要用力过猛，以免割伤电缆线芯外皮。2.2.5剥除电缆外皮时，电缆的铜屏蔽和钢带都应留有一定的长度以确保可靠焊接地线，剥开接地线抵至环切处，进行缠绕，并搪锡。屏蔽接地线接触钢铠、铜带应可靠、牢固和平整。2.2.6双屏蔽的电缆，为了避免形成感应电位差，采用两层屏蔽层在同一端相连并接地。2.2.7接地线规格应符合规范要求，使用多股软铜线并搪锡；接地线应预留足够的接地长度，接地处宜使用O形线耳。2.2.8电缆头制作时缠绕的聚氯乙烯电工胶带要求颜色统一，缠绕密实、均匀、牢固，热缩头长度一致。2.2.7采用热缩管电缆头应使用统一长度热缩管加热收缩而成，电缆的直径应在所用热缩管的热缩范围之内。2.2.10以上工作完成后，将电缆芯线分开，用手套或布等把电缆芯线拽直，可用钳子适当用力，使电缆更加顺直、整齐。分开和拉直电缆芯线过程中，注意不得使电缆芯有压扁、绞拧、外皮破裂等损伤。2.2.11电缆头制作结束后，应在接线前进行芯线对芯标识，不得采用一侧先接入，再与对侧对芯的方法，对芯可以采用通灯法（使用对线灯或万用表）或专用对芯仪法。2.2.12核对正确每一条芯线，都应及时套入号码管。芯线标示使用的号码管的规格和芯线的规格应一致，号码管要求长度一致、字体大小一致，打印内容包括回路编号、端子号和电缆编号-80- 2.3芯线整理及接线作业2.3.1芯线整理前，再次按图纸检查电缆是否齐全，有无漏放，为使接线工艺合理美观，电缆宜敷设完成后再接线。2.3.2芯线标识后将芯线的进行整理，每条电缆芯线束要求绑扎整齐，扎带绑扎的间距应一致，而且间距要求适中。2.3.3电缆芯线应按垂直或水平有规律地配置，不得任意歪斜交叉连接。电缆芯线束按端子排接线位置（由里至外，由上至下）顺序先后排列、绑扎固定。在与接线端子同一水平位置，从芯线束中将对应芯线折90°弯垂直一一分出。2.3.4分出所有芯线后，可统一预留长度、统一剥线，然后再统一接入。使用剥线钳的规格与芯线截面应一致，不得损伤芯线。2.3.5二次回路结线应该按图施工，接线正确。2.3.6导线与电气元件间采用螺栓连接、插接或者压接等，均应牢固可靠。2.3.7盘柜内的导线不应有接头，导线芯应无损伤。2.3.8电缆芯线和所配导线均应标明其回路编号，编号应正确，字迹清晰且不易脱色。2.3.9对于螺栓连接端子，须将剥除绝缘的芯线弯圈，弯圈的方向为顺时针，弯圈的大小和螺栓的大小相符，弯曲半径不能大于平垫半径；对于插接线端子，可直接将剥除绝缘的芯线插入端子，并紧固螺栓。2.3.10每个接线端子每侧宜接一根线，不得超过两根，不同截面芯线不允许接在同一接线端子上。2.3.11按图纸接线完成后应核对接线图纸，并按设计要求补充接入柜内配线，配线也应做到工艺美观、接入可靠，同样应满足以上各点所列要求。对设计有要求拆除厂家接线的，应按要求拆除，拆除前要确认并对线，拆除完成后应再次检验，确保拆线正确。2.3.12再次核对接线图纸，确认电缆接线及屏柜内配线、拆线完成后，可对所有线芯适当调整，尽量做到面平边直以求美观，还应对厂家接线进行整理，使其与本盘柜施工工艺相符，并紧固所有厂家电气元件的螺钉。-80- 2.3.13备用芯留有适当的余量，可以剪成同一长度，长度应能达到端子排的最终位置，统一垂直或者弯曲，注意线芯切口不得碰及设备或者端子，对备用芯线逐一套入标有备用线芯所在电缆编号的号码管2.4屏蔽接地及消防封堵2.4.1电缆屏蔽接地线应压O形线耳，可靠接入接地铜排。2.4.2接地铜排与接地网连接应使用规范要求的绝缘导线或电缆。2.4.3屏蔽线接至接地铜排时，可以采用单根压接或多根压接的方式，但多根压接根数不得超过2条。2.4.4屏蔽线接至接地排的接线方式一致，弧度一致，工整美观。2.4.5电缆敷设完毕后，应及时清除电缆沟内杂物，做好电缆防火封堵，盖好电缆盖板。封堵电缆孔洞时，封堵应严实可靠，不应有明显的裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再进行封堵。2.4.6在电缆穿过竖井、墙壁、楼板或者进入盘、柜的孔洞处，用防火堵料密实封堵。2.4.7使用油泥封堵后可做表面处理，尽量做到美观。油泥应按一定的厚度，将盘内或端子箱的电缆密封好，用泥板轻轻抹平至无缝隙，然后用刀将油泥外缘切割整齐、统一。2.4.8使用的防火阻燃材料必须经过技术或者产品鉴定。2.4.9封堵完成后，清理盘内的卫生，扫除灰尘、杂物，使盘内清洁完整3、继电保护调试作业指导书3.1二次回路绝缘试验3.1.1使用1000V绝缘电阻表测量二次回路绝缘电阻时，小母线在断开所有其他并联支路时，不应小于10MΩ；二次回路的每一支路和断路器、隔离开关的操动机构的电源回路等，均不应小于1MΩ，在比较潮湿的地方，可以不小于0.5MΩ。3.1.2在保护的端子排处将所有的电流、电压、直流回路的端子连接在一起，并将电流、电压回路的接地点拆开，用1000V绝缘电阻表测量对地的绝缘电阻，其绝缘电阻应大于2MΩ。3.1.3对信号回路，用1000V绝缘电阻表测量电缆每芯对地及对其他各芯间的绝缘电阻，其绝缘不小于2MΩ。-80- 3.1.4在保护的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制、信号回路的所有端子各自连接在一起，并将电流、电压回路的接地点拆开，用1000V绝缘电阻表测量对各回路及对地的绝缘电阻，其绝缘电阻应大于10MΩ。3.1.5对于额定绝缘电压大于等于60V的装置回路应使用500V绝缘电阻表，且绝缘电阻不小于10M。3.1.6二次回路有电子元器件的，试验前应将插件拔出，或者将正负极可靠短接（光耦及电源插件除外）。拔插件时应注意不得损坏插件，起拔需要专用工具的一定要使用专用工具。3.1.7测量绝缘时，必须将被测设备和各方面断开，验明无电压，确实设备无人工作，方可进行。测量过程中禁止他人接近设备。3.1.8测量绝缘前后，必须将设备对地放电。3.1.9测量完成后，恢复插件应注意插件的插入方向，插入插件后应经第二人检验无误，方可进行后面的通电检验步骤3.2电压、电流互感器试验3.2.1检查电流互感器铭牌参数是否完整，变比、容量、标准等级与设计要求相符。3.2.2测量互感器二次绕组的绝缘电阻时，应使用2500V绝缘电阻表将各二次分别对外壳和二次绕组之间分别测量。3.2.3测绘电流互感器的励磁特性曲线，一般应测到饱和点以上，对多绕组电流互感器，应按所得曲线分析核对各绕组的精度级别，以检验各绕组用于仪表、保护的分配是否合理。3.2.4校验电流互感器的极性，核对铭牌上的极性标志是否正确，检查互感器各次绕组的连接方式及其极性关系是否与设计相符，相别标示是否正确；对于装有如线路纵联保护，对极性有要求的，电流互感器的极性一定要与线路对侧安装的电流互感器极性一致。3.2.5校验电流互感器的变比，对有多抽头的应该分别检验各个抽头的变比，结果应与铭牌及设计要求相符。3.2.6自电流互感器二次接线位置向整个回路通入电流测定二次负担，按所测励磁曲线分析电流互感器是否满足10%误差曲线。3.2.7校验电压互感器的极性，对于有两组电压互感器的接线，需要二次电压并列的，一定要保证两组电压互感器的极性完全一致。3.2.8校验电压互感器的变比，结果应与铭牌及设计要求相符。-80- 3.2.9对采用放电气接地的电压互感器的二次回路，需检查其接线的正确性及放电气的工频放电电压。一般用1000V绝缘电阻表时，放电管不应击穿，而用2500V绝缘电阻表时，应可靠击穿3.3二次回路检查3.3.1电流二次回路禁止开路，电压二次回路禁止短路。3.3.2电流回路应采用电压不低于500V的铜芯绝缘导线，其截面面积不小于2.5mm2，其他回路截面不小于1.5mm2，弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用截面面积不小于0.5mm2的绝缘导线。3.3.3电流互感器二次绕组N线必须一点可靠接地；在直接电气连接的同一电流回路中，应在电流互感器处有一个接地点；由两组或两组以上有电气联系的电流互感器组成的电流回路，宜在电流组合处一点接地；独立的或与其他电流互感器二次回路没有电气联系的电流互感器二次回路宜在配电装置处一点接地；对于有辅助变流器的电流回路，电流互感器应在开关场接地，同时变流器的二次也应接地。3.3.4现场端子排与电流互感器二次接线柱处均有接地的，应该拆除互感器接线柱处的接地线，以确保每组电流互感器一点接地。接地应使用截面不小于4mm2的多股铜线。3.3.5电压互感器二次回路中性点应一点可靠接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的断路器或接触器；经零相小母线连通的几组电压互感器二次回路应一点可靠接地；和其他电压互感器二次回路没有电气联系的独立电压互感器，宜在开关场一点接地；接地应该使用不小于4mm2接地线。3.3.6在确定直流正负极没有接地和短路的前提下，检查上下级熔断器及快速开关之间配合可靠性（K>2），由直流屏送出控制、保护、信号电源等，送出直流电源的顺序一般是从上往下、从总到分支，先从直流屏送出，再往下送，每送出一个空气开关后，要注意有无异常、异响，有异常情况应即刻断开空气开关。3.3.7送电正常后，断开每个支路回路的空气开关，在负荷侧检查是否有寄生回路，对于有断路器的控制电源回路，应在断路器的分合状态下分别检查，如果发现有寄生情况应加以查明并处理。-80- 3.3.8检查开关柜隔离开关分合顺畅或小车推入拉出顺畅，机械闭锁正确，各个状态指示正常。3.3.9试验断路器控制，应该首先确认断路器机械分合及手动储能正常，各个状态指示正常，然后才能进行电动操作。可采用在长时间内一直手合断路器操作手柄，同时模拟故障跳闸，断路器由合闸位置跳开直至储能完成后，断路器不能再次合闸的方法，检验断路器防跳回路是否正常。3.3.10调节直流母线电压至额定电压的80%，检查断路器的分合闸应该正常（断路器线圈动作电压其值不低于30%，不大于65%）。3.3.11检查相关光、音信号（包括掉牌指示、预告音响和事故音响等）应能正常动作。3.3.12回路检查完成后，应该对每个空气开关、继电器等贴上标签作设备的标志，设备标志应正确、完整、清晰，除去装置上备用连接片的原有标志或加注“备用”字样，所有的连接片的连接应与图纸相符合3.4继电器、保护装置调试3.4.1使用微机继电保护装置，应检查装置外观无严重灰尘，无损伤；连接片、手柄、按钮等的安装应端正、牢固，接触良好。整定小开关、拨轮开关、微动开关操作灵活可靠，通、断位置明显，接触良好。3.4.2在断开装置电源的情况下，拔出各个插件进行检查，插件所标注电源等级、交流二次额定值应与设计相符，印刷板件应外观正常，无虚焊，无放电灼伤痕迹等异常现象。3.4.3恢复插入插件并检验无误后，投入装置电源，改变电源直流电压在80%～110%范围内，装置均能正常工作，突然切断、合上外部输入电源，逆变电源和微机保护也应能正常工作，不出现误动作。3.4.4恢复装置正常电源，运行1min以上，检查装置各个交流量（电流、电压）的零漂值，误差应不大于2%。3.4.5分别施加交流量（电流、电压）额定值的50%、100%、150%，检查测量、保护采样值，其精度应满足5%误差要求。3.4.6对应设计图纸检查装置各个开入、开出情况，装置均能正确反应。例如：分别检验整定投入/退出变压器瓦斯跳闸、超温跳闸、高温发信等信号，模拟瓦斯动作、超温动作、高温动作，装置收到信号后应能正确对应跳闸启动事故音响（电笛）或者启动发信（电铃）。-80- 3.4.7模拟各种故障情况检查装置各种保护功能，当动作量为整定值的1.05～1.1倍（反映过定值条件动作）或0.9～0.95倍（反映低定值条件动作）时，各保护元件应可靠动作。检查当动作量为整定值的0.9～0.95倍（反映过定值条件动作）或1.05～1.1倍（反映低定值条件动作）时，各保护元件应可靠不动作。3.4.8加入整定值的1.2倍（反映过定值条件动作）或者0.8倍（反映低定值条件动作）的动作量，测量动作时间相对整定时间误差不应大于5%。3.4.9使用继电器保护，应核对现场继电器整定范围是否满足定值要求，并应按定值更改线圈串并接方式。3.4.10对继电器进行外部检验，应检查继电器外壳清洁、无灰尘，外壳与底座结合应紧密牢固，防尘密封良好，继电器的端子接线应牢固可靠。3.4.11继电器内部和机械部分，应检查确认继电器内部无灰尘，可转动部分应动作灵活，各部件安装完好，螺钉应拧紧，焊接头应牢固可靠，弹簧无变形，当弹簧由起始位置转到最大刻度时，层间距离要均匀，弹簧平面与转轴要垂直，触点的固定要牢固并无折伤和烧损。3.4.12擦拭和修理触点时，禁止用砂纸等粗糙的器件，烧焦处可用细油石修理并用绸布抹净；继电器的轴和轴承禁止注入任何润滑剂。3.4.13单个继电器在新安装时或经过解体检修后，应用1000V绝缘电阻表（额定电压为100V以上）或500V绝缘电阻表（额定电压为100V以下）测定线圈绝缘电阻；全部端子对底座和磁导体的绝缘电阻不小于50MΩ，各线圈对触电及各触点间的绝缘电阻不小于50MΩ，各线圈间的绝缘电阻应不小于10MΩ。3.4.14用2500V绝缘电阻表测定绝缘电阻来代替交流耐压试验，所测绝缘电阻应不小于20MΩ。3.4.15对电流、电压继电器刻度检验，应检查继电器最小，最大和中间刻度以及整定值刻度的动作与返回值。3.4.16继电器整定点与整定值的误差不应超过3%。3.4.17检验过电流、过电压继电器的返回系数不应小于0.85也不得大于0.95，低电压继电器不大于1.2。-80- 3.4.18检验电压继电器的触点应该满足在额定电压下继电器触点无振动；低电压继电器当从额定电压下降到动作电压和零值时，触点应无振动和鸟啄现象；过电压继电器以1.05倍动作电压和1.1倍的冲击电压时，触点应无振动和鸟啄现象。3.4.19电流继电器在以1.05倍动作电流和保护安装处最大故障电流冲击时，触点应无振动和鸟啄现象。3.4.20调整继电器的返回系数可以使用改变舌片的起始角和终止角；变更舌片两端的弯曲程度；适当调整触点压力等办法。3.4.21调整继电器的动作值可以使用在继电器的最大刻度位置调整舌片的起始位置；在继电器最小刻度位置调整弹簧；适当的调整触点压力等方法。3.4.22对于接近整定点发生振动的原因有：静触点弹片太硬、太厚弹性不均；静触点弹片弯曲不正确；触点桥摆动角度太大；触点相角度不合适（一般为55°～65°）等，所以调整继电器振动可针对上述情况进行适当纠正。3.4.23信号继电器的检验要注意，电流型动作值不大于0.9倍额定值，电压型动作值不应大于0.7倍额定值。3.4.24检查时间及中间继电器的动作电压不应大于70%，返回值不小于5%，时间继电器的动作时间应满足各类型号检验或规范误差要求，实测动作时间与整定时间的误差不得大于整定时间的10%3.5整组试验、一次电流及工作电压检验3.5.1整组试验的方法，即除了有电流及电压端子通入与故障情况相符的模拟故障量以外，保护装置（或继电器）应处于与投入运行完全相同的状态，检查保护回路及整定值的正确性。3.5.2按定值单要求投入电量保护，在端子排位置通入电流、电压（施加电压应做好防止对电压互感器一次的反充电的措施），模拟各种故障，保护装置（或继电器）应能正确出口动作，断路器应能正确对应跳闸，相关光、音信号（包括继电器掉牌指示、光字牌、预告音响和事故音响等）应能正确动作，投退功能或出口连接片，检查连接片设置应正确（正常时出口压板上柱为负电压，下柱为零电压）。-80- 3.5.3按定值单要求投入非电量保护，在变压器位置模拟瓦斯、超温、高温等信号，保护装置（或继电器）应能按设计要求正确动作或发信，断路器应能正确跳闸，相关光、音信号（包括继电器掉牌指示、光字牌、预告音响和事故音响等）应能正确动作。3.5.4对于设计有多回进线并有备自投、连锁功能的，按设计要求，模拟一侧进线失压跳闸，另外一侧应能自动合闸投入，并应检查主供电源与备用电源之间的电气连锁，严格防止双电源并列运行。3.5.5检查计量隔离开关拉开（或计量小车拉出）时，应能正确连锁跳开进线开关。3.5.6保护配置有纵联保护还应与线路对侧进行联调，模拟各种故障情况两侧保护均应正确出口动作或闭锁保护动作，检验结果应符合整定及设计要求。3.5.7不允许用卡继电器触点、短接触点或类似的人为手段进行保护装置的整组试验。3.5.8在电压二次回路加入工作电压，检查熔断器、快速空气开关通断回路应正确，回路相序应正确，装置采样对应正确，检查电压回路切换手柄，电压测量仪表应显示对应正确；施加二次电压前应注意检查二次回路与一次侧断开，防止电压由二次向一次侧反供电。加压过程中一定要注意回路上应无人工作。3.5.9电流互感器一次侧通入电流检查电流回路正确性和完整性，并应注意短接组别，以确保各个组别的接线及变比正确；注意检查确认屏面电流表显示与通入一次电流相符。3.5.10零序电流互感器一次升流前，注意检查一次电缆屏蔽接地线是否符合规范要求。3.5.11按零序电流定值进行一次升流，保护装置或继电器应能正确出口跳闸；对有双零序电流互感器的，还应注意改变穿线的方向，检查零序电流互感器的安装极性，结果应符合设计要求。3.5.12试验过程中应严格防止TV二次短路，TA二次开路4、通信架空光缆安装作业4.1光缆架设4.1.1光缆架设必须按照设计执行。4.1.2根据线路档距，合理安排线轴，档内不允许有接头。4.1.3光缆敷设过程中，任何情况下不得与杆塔任何部件摩擦碰撞。光缆外护套不得磨损和擦伤。-80- 4.1.4悬垂金具串应垂直地面，顺线路方向偏移角度不得大于50°，且偏移量不得超过100mm。4.1.5在光缆放线过程中，对光缆纤芯进行及时监控，发现断纤或衰耗值增加等异常情况，要及时通知线路施工人员进行故障排查、及时整改。4.1.6引下光缆弯曲半径不小于缆径的40倍。4.1.7光缆与障碍物最小垂直净距离，在杆塔上的安装位置以及防震装置安装位置和数量必须符合设计要求4.2光缆接续盒、终端盒安装4.2.1光缆接续盒的制作施工宜在杆塔下的地面上进行，从杆塔引下的光缆，预留量应大于光缆放至地面长度的5m以上。从地面引上的光缆，其预留量应大于地面到接续盒安装位置长度的5m以上。4.2.2引上的光缆，须用镀锌钢管保护，将钢管牢固固定在杆塔上，钢管的高度以2m为宜，并且两端要加防水保护。4.2.3光缆从杆塔的引下线或者从地下的引上线，用线夹均匀固定在杆塔上，线夹间的距离为1～1.5m。4.2.4熔接时要做好防尘措施，避免在湿度较大的环境下进行施工，当湿度较大时，要做好防潮、防雨措施。4.2.5熔接纤芯时应按组别标识和色谱相对应熔接、不得交叉。4.2.6每一条光纤链路的全部接头损耗平均值≤0.05dB，在满足该要求的前提下，允许个别单个接头损耗≤0.3dB。4.2.7容纤盘内的光纤，单端盘留量≥500mm，光纤收容余处理时应注意弯曲半径≥30mm。4.2.8对接续盒、终端盒进行密封处理，气密性和水密性良好。4.2.9按设计将余缆架牢固安装在杆塔上，安装位置与带电线路的距离满足《电力安全规程》的规定。接续盒制作完成后，余量光缆盘在余缆架上。4.2.10在光缆引入处，光缆与接续盒或终端盒的连接要紧固，不得有松动现象。4.2.11终端盒的适配头，不使用时，盖上防水帽，保证光纤口的干燥和清洁5、通信管道光缆安装作业5.1管道检查-80- 5.1.1检查槽沟并将槽沟内的障碍物清除。包括沟内的多余泥土、石块，保持槽沟内的平整5.2敷设子管5.2.1子管敷设必须按照施工设计执行。5.2.2子管布放应采用人力牵引的敷设方式。5.2.3子管弯制后不允许有裂缝，其弯扁程度不应大于管孔外径的10%。5.2.4多孔子管连接时，管孔应对准，接缝应严密。5.2.5子管敷设尽量避免交叉，应排列整齐，及时加以固定，并挂接标识牌。5.2.6在通过不均匀沉降的地段等受力较大的场所，应采取防止管道变形的措施5.3敷设光缆5.3.1光缆敷设采用人工牵引方式，每隔100m或转弯处，须设接力牵扯引位。当跨度过大时，可以按段牵引，拉出的光缆应临时卷在放线架上。5.3.2放线架安全、牢固可靠，满足光缆弯曲半径要求。5.3.3光缆敷设的转角要成圆弧形，不得弯折，弯曲半径大于等于缆径的25倍。5.3.4对光缆切口做好防潮措施。5.3.5光缆进入电缆沟、隧道、竖井、建筑物、盘（柜）以及穿管时，出入口应封堵密实。5.3.6标识牌格式应统一、清晰和整齐，挂装应牢固5.4光缆接续盒、终端盒安装5.4.1光缆接续盒外，光缆单端盘留量以20m为宜。接头要紧固安装在电缆工作井内。5.4.2在光缆引入处，光缆与接续盒或终端盒的连接要紧固，不能有松动现象。5.4.3接续盒（或终端盒）容纤盘内的光纤，单端盘留量≥500mm，光纤收容处理时应注意弯曲半径≥30mm。5.4.4按光缆中光纤的组别标识和色谱进行对应熔接。5.4.5熔接时要做好防尘措施，并尽量避免在湿度较大的环境下进行，当湿度较大时，要做好防潮、防雨措施。-80- 5.4.6每一条光纤中全部接头的损耗平均值必须≤0.05dB，在满足该要求的前提下，允许个别单个接头损耗≤0.3dB。5.4.7熔接完成后，接续盒要进行密封处理，保证气密性和水密性良好。5.4.8终端盒的适配头不使用时，必须盖上防水帽，保证光纤口的干燥和清洁5、通信设备安装作业6.1机柜安装6.1.1机柜在卸装、搬运过程中应该专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确，搬运过程应缓慢移动，防止严重的冲击和震荡，以免损坏柜体、构件或伤人。6.1.2对于易脱落、难固定或者容易倾倒损坏的门、屏柜内的设备等，一般应拆下分开运输。6.1.3机柜的固定可采用焊接，应注意不得损伤屏体。6.1.4柜体的接地及柜内的保护接地直接与接地网相连，不得转接，接地应使用规范要求规格的接地线。6.1.5盘、柜的固定及接地应可靠，盘、柜漆层应完好、清洁整齐6.2传输设备安装6.2.1设备/子架按要求安装在机柜内，做到安装位置正确、排列整齐，可靠接地和供电。5.2.2设备的E1接口统一安装同轴电缆出线，连接到数字配线架（DDF）上。同轴电缆与电缆插头的焊接牢固，避免虚焊，电缆头的配件装配正确牢固。同轴电缆剥开的长度与电缆头相适合。6.2.3对设备电缆进行编扎，且电源电缆与信号电缆分开。电缆敷设平直、整齐、美观、避免交叉及缠绕，电缆或非金属保护管固定牢固。6.2.4设备内的其他二次电缆、通信线、柜内跳线等安装牢固、整齐美观，符合接线工艺要求。6.2.5机柜外的尾纤必须穿管（PVC管、波纹管等）保护，余量的尾纤，可以缠在盘纤架上，没有盘纤架时，可以将余量的尾纤盘圈成圆盘状，捆绑起来，避免折断6.3接入设备安装6.3.1设备/支-80- 架按要求安装在机柜内，做到安装位置正确、排列整齐，接地和供电可靠。6.3.2对设备电缆进行编扎，且电源线缆与信号电缆分开。电缆敷设平直、整齐、美观、避免交叉及缠绕，电缆或非金属保护管固定牢固。6.3.3设备的音频接口统一安装音频电缆出线，连接到音频配线架（VDF）上。音频电缆在音频配线架上按照规定的颜色顺序接入，接线可靠，其芯线和柜内跳线均绑扎整齐，走向符合要求，松紧适度。音频接口的保护器接触良好。6.3.4设备内的其他二次电缆、通信线、柜内跳线安装牢固、整齐美观，符合接线工艺要求6.4数据交换设备安装6.4.1交换机按要求安装在机柜内，做到安装位置正确、排列整齐，接地和供电可靠。6.4.2从用户端或设备端的网络接线，全部汇接到统一的网络配线模块中；线缆布放整齐美观不交叉，转弯弧线一致，线缆与模块的卡线坚固、接触良好6.5中低压载波机安装6.5.1载波机按要求安装在机柜内，做到安装位置正确、排列整齐，接地和供电可靠。6.5.2在简易型的机房内，可以采用挂墙安装，墙体要有足够的承重能力，挂接要牢固和整齐，并安装线槽布线。6.5.3在已安装配电自动化终端的开关站房内，可将载波机安装在预留的通信设备箱体内，做到安装位置正确、排列整齐，接地和供电可靠6.6接地及零附件安装6.6.1机柜的接地采用截面≥25mm2的导线，并与机房的接地网可靠连接；机柜内安装截面≥25mm2的专用接地铜排母线。6.6.2机柜柜门应以铜软线与机柜内的铜排可靠连接。6.6.3机柜内的各设备/子架、配线架等接地，按要求可靠连接到机柜内的专用铜排上。6.6.4机柜预留的线缆进出口、机房对外的孔洞用防火材料进行封堵。6.6.5标识牌格式统一、清晰和整齐，挂装应牢固6.7设备调试-80- 6.7.1施工前必须核对设计图纸，现场检测人员做好检测记录。6.7.2设备通电前，先验电，分清电源极性和电压值范围正确无误。6.7.3插拔板卡应避免电路板短路。6.7.4按照技术指标对设备硬件进行测试。6.7.5检查设备指示灯，确认状态正常。6.7.6按设计要求对设备进行软件调试，开通相应的通信业务。6.7.7新设备接入前，必须先确认不会造成已运行设备的业务中断和运行方式的改变。若不可避免时，应提前与运行部门做好相应的应对措施。6.7.8不得利用网管系统随意登录访问原有的已运行设备，不得随意更改运行设备上的数据，以免造成意想不到的中断事故7、通信电源装置安装作业7.1电源柜/电池柜安装7.1.1按电源柜/电池柜设计位置图，用螺栓将机柜和槽钢牢固连接，其垂直、水平度符合规范要求。7.1.2独立的小型UPS电源，可直接放置在槽钢平面上或者机房平面上，机身要垂直、稳固。7.1.3机柜的接地应采用截面≥25mm2的导线，并与机房的接地网可靠连接。7.1.4按各机柜的设备布置图安装各模块，检查各模块的安装位置正确、接触良好、排列整齐7.2蓄电池组安装7.2.1蓄电池一般安装在厂家提供的支架上或盘柜里。支架的安装按照厂家提供的图纸进行，支架要求固定牢靠；电池要整齐排放。7.2.2蓄电池的安装顺序必须按照设计图纸或厂家图纸提供的连接排（线）情况进行合理布置。7.2.3安装用的工具，如铁钳、扳手、螺丝刀等须做好防止发生短路的绝缘措施。7.2.4电池触点和搭接处，清洁后涂电力复合脂，用力矩扳手紧固，力矩大小符合厂家要求，并盖上厂家配的电池盖，以防止发生短路。7.2.5对蓄电池进行编号，编号要求清晰、正确、字迹工整。7-80- .2.6蓄电池组引出线相色一般为：正极用赭色，负极用蓝色，电缆两头要挂标识牌，标识要清晰、整齐7.3连接线安装7.3.1核对设计的施工图和厂家提供的图纸，进行直流系统内部连接线的敷设和接线工作，安装工艺应符合要求，排列整齐、工艺美观。7.3.2电池与电源连接线安装前，先确认蓄电池输入熔丝、所有的开关都处于断开状态，以免带负荷接入或发生短路现象7.4充电装置调试7.4.1确认交流电源输入系统、充电装置、监控模块直流母线等安装牢固、绝缘良好且符合设计要求。7.4.2用绝缘电阻表检测电池输入的电压和极性，检查无误后，才可以合上电池输入熔丝（或开关），打开整流工作开关，电源开始工作。7.4.启动充电装置，检查电流、电压等参数正常。同时检查每个高频开关的状态（手动或自动）、地址编码等符合厂家设计要求。7.4.4检查充电装置监控模块与高频电源开关的通信正常，监视的状态与实际相符，监控模块内的参数设置符合产品要求。7.4.5直流屏上的电池电压、母线电压、电池电流、母线电流等各表计指示对应、正确，并检验合格。7.4.6各种运行方式运行正常，且符合设计要求。7.4.7装置之间的通信正常。7.4.8信号动作正确、可靠。7.4.9断开全部交流电源，检查电池启动功能，试验结果准确、切换可靠。7.4.10对有双交流（或双直流）输入切换功能的电源，要分别进行双电源切换试验，试验结果准确、切换可靠。6.4.11充电试验：确认蓄电池组安装结束，单体电池的采样装置开通并运行正常，能监测到整组及单体电池的电压，合上蓄电池组的充电熔丝，对电池进行充电<五>电缆桥架安装1、-80- 电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等2、安装要求2.1金属线槽布线2.2金属线槽布线——适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。2.3同一回路的所有相线和中性线，要敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20%，载流导线不宜超过30根。控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50%。2.4金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。2.5由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。电线或电缆在引出部分不得有损伤。2.6线槽要平整、无扭曲或变形，内壁光滑无毛刺。2.7金属线槽应要接地或接零，但不应作为设备的接地导体来使用。3、电缆桥架布线3.1在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。3.2在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。3.3电缆桥架（托盘）水平安装时的距地高度一般要高于2.5m，垂直安装时距地2.0m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。3.4电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5~3.0m。垂直敷设时，其固定点间距不宜大于2.0m。-80- 3.5几组电缆桥架在同一高度平行安装时，歌相邻电缆桥架间应考虑干扰、维护、检修距离。3.6在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50%，电力电缆不应大于40%。3.7下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：3.7.11kV以下和1kV以上的电缆。3.7.2同一路径向一级负荷供电的双回路电源电缆。3.7.3一般照明和应急照明的电缆。3.7.4弱电和强电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开，线与线间隔应该大于200mm。3.8电缆桥架与各种管道平行或交叉时，其最小净距应符合表1的规定。3.9电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。3.10电缆桥架内的电缆应在下列部位进行固定。垂直敷设时，电缆的上端及每隔1.5~2.0m处。水平敷设时，电缆的首、尾两端、转弯及每隔5~10m处。3.11电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处，设有编号、型号及首、尾点等标记。3.12电缆桥架在穿过防火墙及防火楼板时，应喷防火漆并采取隔离措施。表1.电缆桥架与各种管道的最小净距管道类别平行净距（m）交叉净距（m）一般工艺管道0.40.3具有腐蚀性液体（或气体）管道0.50.5热力管道有保温层0.50.5-80- 热力管道无保温层1.01.04、金属桥架安装时接地要求金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PN）或接零（PEN）可靠，且必须符合下列规定：4.1金属电缆桥架及其支架全长应不少于2处于接地（PE）或接零（PEN）干线相连接。4.2非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。4.3镀锌电缆桥架间连接板的两端不跨接接地线，单连接板两端不少于2个有防松螺母或防松垫圈的连接固定螺栓。<六>母线槽安装1、安装质量是确保封闭母线系统顺利通电，安全运行的重要保证，行之有效的安装规范是安装质量的保证。“优越”母线槽安装规范分如下四项：2、母线槽的安装准备2.1母线槽的安装人员2.1.1母线槽安装，操作和维修保养应由专业安装人员进行；2.1.2母线槽安装人员应具备如下要求；2.1.3应能熟悉母线槽的结构、操作和安装；2.1.4应经过用电设备系统的送电、测试培训；2.1.5应有较高的安全意识，并有齐全的安全防护（安全帽、工作服、安装用手套等）2.2母线槽的安装，测量设备2.2.1吊装设备：脚手架、人宇梯、手动葫芦；2.2.2现场制作设备：临时电源、冲击钻、切割机、电焊机等；2.2.3锁紧设备：螺丝刀、M6-16扳手、套筒和扭矩扳手；-80- 2.2.4测试设备：水平仪、卷尺、细线吊垂、500V兆欧表3、母线槽安装步骤（所有安装步骤应在母线槽不带电时进行）3.1根据母线槽最终设计走向，确认其走向上的障碍物及预留位置有无更改；3.2进行母线槽安装现场的支架制作及安装；3.3进行安装前的绝缘检测；3.4吊装母线槽及段间连接；3.5对前期安装进行矫正、调整、检查；3.6将母线槽与配电设备（开关柜、变压器等）连接；3.7安装插接箱等装置；3.8对母线槽系统进行电气检测。4、母线槽安装规则4.1母线槽的装卸和储存4.1.1母线槽不得用裸钢丝绳起吊和绑扎，母线槽不得任意堆放和在地面上拖拉。外壳上不得进行其他作业，应采用多点吊装及叉车平稳铲放且不得伤及母线槽。母线槽应堆放如干燥、清洁、无腐蚀气体污染的仓库内。母线槽上下摞放之间应夹放软包装隔垫，并妥善保管。4.2母线槽的安装走向4.2.1每批母线槽发货时，都配有走向图并附带一套详细的走向清单。所有母线槽都具有相应的分线、分段编号、安装时按号依次对号。4.3母线槽安装前的检测4.3.1检查母线槽外壳是否完整，有无损坏，检查母线槽外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口是否关闭、锁紧；用500V兆欧表测量绝缘电阻，其电阻值每节不小于20MΩ。4.4母线槽的连接4.4.1-80- 母线槽支架必须安装牢固，母线槽应按分段序号、相序、编号、方向和安装标志正确放置，节与节连接时，相邻段母线槽应对准，连接后母线槽导体与外壳不应承受机械应力。4.4.2连接安装步骤：先检查母线槽一端的导体连接面及接头器有无磕碰损伤，确认无弊后将两节母线槽开始对接接头器母线，应将母线槽导体插入接头器内，在确保到位后运用扭力扳手锁紧；对接式母线槽，应将需连接的两节母线导体的端头部分相互平行对准，将有铜连接片及绝缘隔板插入母排端头相间空挡（每相母排左右各夹一块铜连接片，铜连接片间夹放一块绝缘隔板。）确认无弊后，穿入绝缘螺栓，并注意铜连接片、母线端头、绝缘隔板的连接孔是否对齐、铜连接片、绝缘隔板是否卡到位，收紧螺栓。4.4.3螺栓紧固力矩（M10螺栓力矩值17.7~22.6N.M，M12螺栓力矩值31.4~39.2N.M，M14螺栓力矩值51.0~60.8N.M，M16螺栓力矩值78.5~98.1N.M）。用0.1毫米塞尺检查，塞入度小于10mm为合格。拧紧左右侧板及上下盖板螺丝。4.4.4母线槽整体连接后，必须用万用电表1Ω档检查接地电阻，阻值小于0.1Ω以确保接地要求。4.5母线槽水平安装4.5.1母线槽水平敷设时，距地面高度不应低于2.2m，但敷设在电气专用间内（配电室、电机室、电气竖并、技术层等）除外；4.5.2两条水平相邻安装母线槽；母线槽水平敷设时支撑点间距不应大于2.5m。（如车间大跨度高强母线槽敷设，间距可大于6m。）母线槽水平安装于支、吊架上时，应用水平固定压板固定。母线槽连接点不应在穿墙部位，母线槽安装穿墙孔时不应有污水、杂物进入母线内部。4.5.3母线槽插接馈电孔（分岔接口）应设在安全可靠及安装维修方便处。4.5.4母线槽直线敷设长度超过60m时应设置膨胀（伸缩）节，在母线槽母线跨越建筑物的伸缩缝或沉降缝处，应设置沉降（伸缩）节。-80- 4.6母线槽垂直安装4.6.1母线槽垂直安装时，接头距地面垂直距离不应小于0.6m；4.6.2母线槽在楼层间垂直安装时，母线槽单根直线长度不应大于3.6m；单层超过3.6m的楼层，应分两节以上制作，层间应安装中间固定支架。4.6.3母线槽连接点不应在穿楼板部位。母线槽安装穿楼板孔时不应有污水、杂物进入母线内部。4.6.4母线槽插接馈电孔（分岔接口）应设在安全可靠及安装维修方便位置。4.6.5母线槽垂直安装时，应先将弹簧支架安装于母线槽上，再将母线槽及弹簧支架固定于槽钢固定架上，锁紧支架的弹簧螺母；待安装4~5层后，由上向下逐层松开螺母，使母线槽重量自然承载于支架弹簧上。母线槽连接紧固后，其弯曲度不大于1度。4.6.6两条垂直相邻安装的母线槽，边间距不应小于0.1m。4.6.7母线槽直线敷设长度超过60m时应设置膨胀（伸缩）节。4.7插接箱的安装4.7.1母线槽插接箱安装前，应打开母线槽插孔处的安全挡板，应先将箱内开关推至OFF断开档位置，将插接箱插脚按相序从母线槽插口处插入母线槽内，并保证插入到位。禁止带电插拔！插接箱安装后，应将其前后两处爪型卡板固定于母线槽两侧，并拧紧螺丝。内装大型开关的插接箱，其垂直安装时，底部应加装承重托臂；水平安装时，应加装承重包箍。4.8母线槽的过渡连接4.8.1母线槽始端与配电柜接线端连接，应采用镀锡硬铜排过渡连接。4.8.2母线槽始端与变压器。发电机组等震动较大设备连接时，应采用铜编软连接。4.8.3铜母排与铝导体连接时，应采用铜铝过渡排夹装铜铝过渡片。4.9母线槽的安全送电-80- 4.9.1操作人员必须是合格的专业电器安装人员，非专业人员需离开现场。4.9.2送电时，母线槽系统不能带任何电器负载。所有分线装置处于断开状态。5、母线槽的维修保养5.1母线槽长期运行时至少每年定期检修一次。5.2检查总的负载电流不得超过设计电流和主母线槽的额定电流。5.3母线槽检修前需对母线槽系统进行停电检查！完全切断母线槽所有电源！并用万用电表测量导电体有无电压，确认母线槽系统未带电方可例行检修。防止高压电对操作人员构成身体伤害甚至死亡的严重事故！5.4母线槽运行中，应不间断岔开整条系统的四周是否存在渗漏、喷水、潜在的潮起源。是否存在对系统构成威胁的重物，以及对母线槽系统温升构成影响的热源，检查有无异物进入母线槽内部。检查母线槽系统零部件有无缺损、锈蚀现象、支架弹簧是否有合适的弹力，发现问题后立即更换。5.5母线槽长期运行时每年定期检测一次接头温升，接头温升按照GB7251标准不超过70℃为合格（环境温度为40℃）。检查所有母线槽接头连接螺栓及导电体接触部分是否有松动现象。防止因松动产生的阻值增高而使接头产生发热现象。检查绝缘材料是否有老化现象，导电部分是否有熔化变形现象。如发现有相间接地、绝缘击穿现象，应分段拆除并用耐压测试仪分段检查，找出故障，或重新更换母线槽，或重新进行绝缘包覆处理。检查母线槽系统的插接箱插脚与母排接触是否良好。5.6定期清除母线槽系统表面积尘，确保散热良好。5.7母线槽系统检修完毕，重新送电前，应检查绝缘电阻并有完整的检修记录。-80- <七>防雷与接地装置的安装1、施工准备1.1材料要求：主要材料有扁钢、角钢、圆钢等镀锌钢材，应有材质检验证明及产品合格证书。1.2主要辅料有螺栓、垫圈、弹簧垫圈、卡子等，均为镀锌件。另外还有电焊条、氧气、乙炔、沥青漆、防锈漆、银粉等。1.3主要机具：手锤、钢锯、铁锹、大锤、电锤、电钻、电焊机、导链等。1.4作业条件：按设计位置清理好场地，现场具备平整场地和垂直运输条件，避雷带及引下线施工待土建外装修完进行。2、施工工艺2.1工艺流程：接地体→支架→引下线明敷→避雷带2.2一般要求2.2.1接地体的埋设深度：其顶部不应小于0.6m，长度不应小于2.5m，相互间距一般不小于5m。接地体埋设位置距建筑物不宜小于1.5m。2.2.2接地极的连接应采用焊接，焊接处焊缝应饱满并有足够机械强度，镀锡扁钢间采用搭接焊时，焊接长度不小于其宽度的2倍。三面施焊，镀锌圆钢焊接长度为其直径的6倍并应双面施焊。2.3接地体2.3.1按设计要求，在接地体线路上挖掘深为0.8m∽1m、宽为0.5m的沟，沟的上部稍宽。2.3.2先加工好一端为尖头形状的角钢接地极，沟挖好后，立即安装接地极和接地扁钢。一般用手锤将接地体垂直打入土中，将扁钢置于沟内与接地极焊接，扁钢应侧放不可平放，扁钢与角钢接地极连接的位置距接地极最高点约100mm。-80- 2.3.3接地极连接完后，应及时请质检及有关部门进行隐检，并测量绝缘电阻，经检验合格后方可进行回填，分层夯实。2.4、明敷避雷带及防雷引下线施工2.4.1需先将所有圆钢调直，将其一端固定在牢固地锚的机具上，另一端固定在导链的夹具上进行冷拉直。支架高度一般为15mm，支持点间距不大于1.5m。将避雷带及引下线用大绳提升到顶部，顺直、敷设、卡固、焊成一体并及时与接地装置的引出扁钢焊好。屋顶上所有凸出的金属物、构筑物或者管道均应与避雷带连接。3、质量标准3.1保证项目：接地装置的接地电阻必须符合设计要求。3.2基本项目：避雷带及防雷引下线位置正确，固定牢靠，防腐良好，固定点间距均匀，焊接连接的焊缝平整、饱满。防雷引下线的保护管固定牢靠。接地装置正确、连接牢固，埋设深度距地面不小于0.6m。3.3永许偏差项目：搭接长度扁钢≥2b,圆钢≥6D，圆钢和扁钢≥6D。其中b为扁钢宽度，D为圆钢直径。4、成品保护4.1防雷及接地工程应配合土建施工同时进行，互相配合做好成品保护工作。4.2防雷及接地材料要妥善保管，防止镀锌材料腐蚀。4.3安装好的避雷带、引下线严禁作为吊装，攀登的受力点。4.4其他工作在挖土方时，注意不要损坏接地体。5、注意事项5.1需同土建核对最终室外地面标高，确定接地体的埋设深度。5.2室外施工注意天气变化，雷雨天气不可施工。5.3敷设完接地体的土沟回填不应夹有石块、建筑材料或垃圾等。5.4焊接处应有足够焊接面，药皮处理不干净，不要漏刷。-80- <八>10kV电缆敷设1、电缆敷设前的检查：1.1电缆通道畅通，排水良好。金属部分的防腐层完整。1.2电缆规格型号、电压、应符合设计。1.3电缆外观应无损伤，绝缘良好。电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘的重量和宽度相配合。1.4敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。1.5在带电区域内敷设电缆，应有可靠的安全措施。1.6电缆敷设前，应检查电缆是否有机械损伤，电缆盘是否完好，测试绝缘电阻并做耐压试验，完全合格后方可施放。2、电缆的埋设深度为：电缆表面距地面的距离不应不小于0.7米，穿越农田时不应小于1米；在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可埋浅些，但应采取保护措施。3、直埋电缆的上、下部应铺以不小于100毫米厚的软土或沙层，并加盖保护板，其覆盖宽度应超过电缆两侧各50毫米，保护板可采用混凝土盖板或砖块。4、直埋电缆在直线段每隔50-100米处、电缆接头处、转弯处、进入建筑物等处，应设置电缆井和明显的方位标志或标桩。5、直埋电缆回填前，应经隐蔽工程验收合格。回填土应分层夯实。6、电缆管的弯曲半径不应小于电缆最小允许弯曲半径。7、穿入管中电缆的数量应符合设计要求；交流单芯电缆不得单独穿入钢管内。8、机械敷设要求：8.1用机械敷设电缆时的最大牵引强度宜符合下表的规定。-80- 电缆最大牵引强度（N/mm2）牵引方式牵引头钢丝网套受力接位铜芯铝芯铝套铝套塑料护套允许牵引强度7040104078.2机械敷设电缆的速度不宜超过15m/min。8.3在复杂的条件下用机械敷设大截面电缆时，应进行施工组织设计，确定敷设方法、线盘架设位置、电缆牵引方向，校核牵引力和侧压力，配备敷设人员和机具。8.4机械敷设电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。9、电缆进入电缆井、隧道、坚井、建筑物、盘（柜）以穿入管子时，出入口应封闭，管口应密封。10、电缆敷设设专人统一指挥。室内竖井、拐弯处应设专人监护指导，室外直沟每隔50米设一监护人员。电缆敷设人员听从统一口令，用力均匀协调。电缆防到位置后，应留够适当长度。11、电缆敷设时，电缆应从盘的上端引出，不得使电缆在支架上及地面上摩擦拖拉。必要时地面须敷设草垫或软质物体进行保护，避免电缆与地面摩擦。12、电缆的固定应符合以下要求：12.1以下列地方应将电缆加以固定：垂直敷设或超过45度倾斜敷设的电缆在每个支架上、桥架上每隔2米处；水平敷设的电缆，在首末两端及转弯、电缆接头的两端处，当对电缆间距有要求时，每隔5-10米处。12.2护层有绝缘要求的电缆，在固定处应加绝缘衬垫。-80- 13、槽盒及保护管的施工要符合电缆施放要求，槽盒应按设计的标高中心线安装，其高差、偏移不应大于20毫米。槽盒之间、盖板之间连接应紧贴。14、电缆穿过马路、河涌部分采用镀锌钢管敷设，每条管内敷设一回路电缆。15、电缆与电缆或管道、道路、构筑物等间距应满足国家相关安全距离的规定，特别要求满足与燃气管道不小于1米的安全距离要求。16、电缆芯线的连接均采用圆形铜套管连接，采用压接连接法。17、电缆敷设完毕及时清除杂物，必要时盖好电缆盖板并密封。<九>计量表的安装1、表前线和进户线要单独穿管敷设，管内严禁驳线。2、表箱安装高度不低于1.8米。3、二次线线经不少于2.5mm2。4、电表接线时注意电表的接线方式（带流带压或分流分压）。第四章工期及施工进度计划安排一、工期规划及要求施工总工期:招标文件要求为正式开工日期起接受工地后140个日历天，我方计划开工时间为2013年2月1日，竣工验收送电时间为2013年6月20日，总施工工期为140个日历日。竣工验收送电日期为硬性工期，我方将采取一切有效措施保证如期竣工。二、施工进度计划横道图施工进度计划横道图序号进度计划施工工序02.01-02.2402.25-03.2003.21-04.1304.14-05.0705.08-05.3106.01-07.031施工前准备2现场调查、材料准备3复测、定位-80- 410kV电缆通道土建5开关房、自动化室及配电房土建（包括门窗、照明等）6电缆桥架安装7开关房及配电房设备安装8自动化设备安装9密集母线槽安装10园区内10kV高压电缆敷设11变电站10kV出线电缆敷设12设备试验及系统调试13自检消缺14竣工验收15工程送电确保工期采取的措施：1、采用合理可靠的施工配备，合理安排每项安装工程人力资源和工器具,并有足够的裕度，因此本计划工期能够实现，能保证项目法人要求的工期。2、根据业主要求，定期汇报月度施工计划及施工进度，并分析总结，及时调整施工计划，接受业主和监理单位的监督。3、采用先进的管理和施工方法，本项目工程实施标准质量管理，并且选用的都是本公司管理及施工、技术方面的骨干。本项目工程的施工机械都是目前国内同类企业中较先进的。采用的施工方法，不但经过多年的工程施工实际检验，而且先进、有创造性。4-80- 、积极争取有关部门方面的大力支持，工程中将有许多事项要与地方单位、部门进行协调，取得支持，我们会努力做好这方面工作，把可能出现的问题想周全、想在前面。在协调中，既要坚持原则，又要注意工作的方式、方法。5、能否及时保证设备、材料到位，也是保证工期必不可少的条件。部分设备、材料，如招标的电缆、开关柜等设备材料至少应按我方提供的供应计划到位，这需要项目法人的大力支持。其它设备、材料具备随时提货的条件，才能使我方有充分时间，及时调配施工人员，更合理安排施工。6、加强管理和组织，协调人力、设备平衡，搞好机械设备配套，提高生产效率。加强资源管理，确保各作业面均衡生产，按期完工。7、依据总进度计划，制定相应月生产计划及保证措施，做到当月任务当月完成。8、加强设备的管理和维护，提高设备的完好率和利用率。9、科学管理，精心施工，优化方案，大力推广应用新材料、新工艺、新技术。10、建立与质量奖罚制度相关的生产任务奖罚制度。11、充分利用场区范围较大的特点，组织多工作面，平行流水作业，做到均衡生产，文明施工。12、建立健全质量保证体系，确保工程质量,避免人为误工、返工情况。三、主要设备及材料供应计划（一）、设备及材料供应计划1、设备、材料供应项目部将根据实际施工进度计划情况运送及交付设备材料,结合设备、材料的到货时间实施施工进度。2、材料检验我们采购的材料及加工件必须有齐全的产品合格证、材料证明书、检验报告等足以证明其质量的资料文件，对建设单位供应材料必须进行到货验收和检查。-80- 3、材料供应管理工程开工前由材料部按施工进度安排制定工程原材料及器材的供应计划，由项目经理审批后实施。施工过程中随施工进度及时调整供应，同时积极与建设单位材料供应部门协作，做好材料供应工作，以满足施工要求。四、施工计划进度分析（一）、影响施工进度潜在的问题1、本工程部分工序在地下室施工，该地下室有其他施工单位进行施工，在地域、时间、资源、等方面会相互影响，工作如协调不好，将延误施工工期。2、供应、运输、质量问题影响：装置性材料供应不及时而窝工；运输渠道不畅通；材料因质量问题而需调换；施工中某些质量问题需返工，都会影响工期。3、图纸中部分电缆通道为拟建，且为本工程10kV线路必经通道，据向有关部门了解，未能落实确切施工时间。4、经向有关部门交涉，一环边（滨江二路至海八路段）电缆通道为以后供水管位置，该段无法施工。5、本工程部分专线的变电站间隔须由其他线路转移负荷后才能腾出，线路负荷转移必须根据供电部门停电计划安排才能施工。6、工程施工受总包单位提交场地时间限制，如不能按期提交，将会影响工程进度；施工地点多，现场施工单位多，经常出现交叉作业，也会影响工程进度。7、工程资金的不到位，使用不平衡而影响施工进度。（二）、工期计划中的潜力和开发途径1、计划中的潜力1.1本公司地处佛山市南海区，人熟地熟，便于沟通协调。1.2本公司多年以来均做佛山市10kV线路、变配电及低压安装工程，对工程的质量和技术要求非常的熟悉，有便于进度计划的实现。1.3本公司各项资源雄厚，有便于随时对项目部提供各方的援助，确保工程进度如期完工。-80- 1.4本公司员工稳定，经多年的技术经验积累，各方面的施工技术熟练，可随时应付任一新技术的施工。2、计划中潜力的开发途径2.1在项目经理领导和组织下，由工程部负责人具体负责，充分利用南海区域人熟地熟的优势，积极与当地供电部门及建设单位加强沟通协调，尽早解决各个问题，保证工程施工的顺利进行。2.2由项目部提前制定施工计划，对需停电施工，封路等重大项目，提前协调解决，可保证计划的实施，满足施工要求。2.3项目经理根据进度计划的完成情况，可适随机灵活调整，必要时可调动公司的一切资源，公司也随时作好准备，以项目优先的原则，解决工程所需，保证工程计划进度的实现。2.4严格执行质量标准，优先选派精干施工力量投入施工，坚持一次成优的施工工艺，保证各单项施工质量，消灭质量事故杜绝返工现象出现，可缩短施工工期，保证如期完工。2.5抓好工程前期准备工作，做到组织、技术、资金、材料、机具供应“五落实”，从各方面保证工程顺利进行。2.6由工程部科学组织采取工序搭接施工，减少间歇时间，缩短工期，合理调整、利用工日，缩短工期，保证工期按期竣工。2.7根据项目经理组织编制《材料供需计划》，公司协助提前做好材料准备工作，并提前做好甲供材料供应和协调沟通工作，尽可能地保障甲供材料按时到位。-80- 五、计划控制计划控制程序如图：按期竣工项目经理执行施工进度计划编制施工进度计划项目部审批，报送监理批准月度内与实际施工进度对照按编制的施工进度计划进行各施工队内与实际施工进度对照项目经理调整施工进度二级不符合控制一级不符合控符合制符合六、施工机械主要施工机械准备根据施工单位组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工机械的进场计划组织落实机械设备。施工前，项目施工所用的机械设备、电动工具、试验设备要进行全面的检修，对所有仪器进行调校或送检，确保在项目的施工中正常运转。主要施工机械设备，见表。土建施工机械明细表-80- 序号设备名称规格型号数量主要工作性能指标存放地点1发电机RGV3100T1土建施工公司仓库2发电机STC5300T1土建施工公司仓库3抽水机IC-F214土建施工公司仓库4电焊机BXI1403土建施工公司仓库5破砼机HSH-0.75T2土建施工公司仓库6搅拌机SNC-52土建施工公司仓库7砂浆机WEXRN3土建施工公司仓库8磨浆机EN5012土建施工公司仓库9界模机YI00L-23土建施工公司仓库10切割机CC14SA2土建施工公司仓库11水平仪KHT-B1土建施工公司仓库12路面切割机CC14SA2土建施工公司仓库13氩弧电焊机BX-1401土建施工公司仓库14液压冲击钻12UMI1土建施工公司仓库15手提钻孔机G10SB12土建施工公司仓库16手提砂轮机GWS6-104土建施工公司仓库17人字梯子5米3土建施工公司仓库18放线架SH4土建施工公司仓库19安全带PX5土建施工公司仓库20载货汽车农民车3台设备及材料运输公司停车场变配电施工机械设备明细表设备名称存放地点-80- 序号规格型号数量主要工作性能指标1冲击钻2设备安装、桥架安装等公司仓库2手枪钻4设备安装公司仓库3电焊机1设备安装、桥架安装等公司仓库4切割机G10S1312设备安装、桥架安装等公司仓库5角磨机1设备安装、桥架安装等公司仓库6压线钳（10-70）1电缆敷设公司仓库7压线钳（95-240）1电缆敷设公司仓库8电缆剪2电缆敷设公司仓库9发电机380V1临时电源公司仓库10汽车式起重机（16t）设备装卸租赁11载货汽车农民车3设备及材料运输公司停车场12交流弧焊机2设备安装、桥架安装等公司仓库13立式油压千斤顶4设备安装公司仓库14电动卷扬机1电缆敷设公司仓库15纤维吊带1设备装卸公司仓库16吊车16t2设备装卸租赁17悬垂线6设备装卸公司仓库18电源操作电源箱0.4kV8临时电源公司仓库19钢丝绳5电缆敷设公司仓库20电缆盘支承架16电缆敷设公司仓库21拉力器4电缆敷设公司仓库22对讲机8施工公司仓库23压接机4电缆施工公司仓库主要测量试验器具明细表-80- 序号设备名称规格型号数量主要工作性能指标存放地点1回路电阻测试仪55011设备调试公司仓库2三倍频耐压装置SFQ-811设备调试公司仓库3继电保护试验仪AD303BAD9011设备调试公司仓库4无线高压核相仪MHX-300B1设备调试公司仓库5可调电压数字兆欧表GM-50T1设备调试公司仓库6直流电阻测试仪33951设备调试公司仓库7接地电阻测试仪4105A1设备调试公司仓库8接地电阻表4105A1设备调试公司仓库9接地电阻表4105A1设备调试公司仓库10智慧型数字万用表VC1011设备调试公司仓库11高压微安表ZGS-B1设备调试公司仓库12数字钳形表MS20261设备调试公司仓库13试验变压器5KVAGDY1设备调试公司仓库14低功率因数瓦特表D56-W21设备调试公司仓库15钳型相位伏安表SMG-1681设备调试公司仓库16平均值电压表L2-V1设备调试公司仓库17数字万用表F17B1设备调试公司仓库18可调高压数字兆欧表GM100D1设备调试公司仓库1925000摇表ZC-71设备调试公司仓库20数字高压兆欧表DM50C1设备调试公司仓库21DPS80001设备调试公司仓库-80- 数字核相系统第五章质量目标、质量保证体系及技术组织措施一、质量目标1、单位工程和分项工程合格率100%、优良品率95%。2、关键工序施工优良品率达到100%。3、工程质量等级达到优良。4、不发生质量事故。5、工程质量符合《工程施工及验收规范》及合同的有关标准。6、以GB-T19000-2008《质量管理与质量保证》为标准，建立健全的工程质量保证体系。二、质量管理组织机构及主要职责-80- 1、质量管理组织机构项目经理副项目经理项目总工（兼技术负责人）调试班组质监员配电班组质监员土建班组质监员线路班组质监员技术员安全员工程部质监员材料部质监员质安部质监员施工员2、质量管理组织机构的主要职责2.1项目经理：全面撑控工程的质量、工艺及进度，组织各项质量验收工作，指导施工班组施工，与建设单位、设计单位及相关单位沟通与协调。2.2项目总工：与安全员、施工员、技术员协助项目经理监督、指导整个项目的质量验收工作。2.3副项目经理：协助项目经理全面撑控工程的质量、工艺及进度，组织各项质量验收工作，指导施工班组施工，与建设单位、设计单位及相关单位沟通与协调。2.4-80- 质安部质监员：全面监控工程的质量、技术措施的落实情况，发现违规、不合格项目有权责令施工班组停工，并及时通知项目经理，待纠正合格后方许复工。2.5工程部质监员：全面落实工程的质量、技术措施，发现违反技术工程施工等、不合格项目有权责令施工班组停工，并及时通知项目经理，待纠正合格后方许复工。2.6材料部质监员：督促材料领用人员，搞好材料出仓的开箱质量检验和数量验收工作，杜绝“三无”产品流入施工现场。组织对甲供材料的质量验收和使用前的检查工作。2.7工程班组质监员：按设计图纸的要求、项目经理的指标进行施工作业，搞好施工质量。三、质量管理的措施1、设备检查验收由专职质安员对设备进行开箱检查：主要检查设备外表的完整程度，零部件、备品是否齐全；根据设备类型的不同，对设备的性能、参数、运转、质量标准进行专项的检查和测试。2、工程材料的质量控制2.1由材料部负责合理组织材料供应，确保施工正常进行。2.2由工程部规范施工现场材料的控制和管理，认真落实进场设备和材料的检查工作，严禁不合格材料的投入使用，严把材料质量关。3、施工阶段的质量检验3.1由质安部实行事前、事中、事后的质量过程控制。3.2搞好项目施工过程控制，每一施工现场安排专职质安员认真跟踪施工质量，做好现场质量监督，发现不合格材料、工序或半成品及时退回或返工。3.3-80- 确定工程项目的分段或中间验证的项目，设置H点（停工待检点）、W点（见证点）、S点（旁证点），经质量管理人员检查合格后方能进行下道工序。3.4监督对工程质量实行施工队、工程部、项目部三级验收制度，认真落实公司制定的《质量管理制度》，认真做好施工班组自检、施工班组间互检和质安人员对产品的专项检查工作。质安部人员对工程的施工质量进行动态检查控制各产品质量的最终验收控制，层层履行职责，层层把关，确保实现质量管理目标。3.5由专职质安员跟进做好施工现场的隐蔽工程验收工作，施工过程中发现疑难点，应及时上报质安部经理或施工员，以获得技术上的支持，确保工程质量。3.6加强施工队的管理，由专职质安员监督工作负责人做好施工技术交底和安全交底，确保施工工艺符合规程要求，满足工程的质量要求。3.7提高投入工程安装工人的准入要求，组织高素质的持证人员完成关键工序施工安装。3.8加强对半成品、成品的保护和管理，由质安员指导，施工队长负责对对半成品、成品进行专项保护和管理，确保工程施工质量和外观质量，满足建设单位对产品质量的要求。4、由工程部科学组织施工，合理安排工期，防止因工期过紧造成员工因赶工期而出现影响施工质量的现象，并对中标工程项目进行分析，编制《质量事故的应急预案》在必要时组织启动运行。四、质量管理及检验的标准1、本工程执行以下质量标准：《建筑工程施工质量验收统一标准》（GB50300-2001）《质量管理与质量保证》（GB-T19000-2008）《干式电力变压器技术参数和要求》（GB/T10228）《干式电力变压器》（GB6450）《电力变压器》（GB1094）-80- 《变压器、高压电器和套管的接线端子》（GB5273）《干式电力变压器负载导则》（GB/T17211）《电气设备用图形符号》高压危险标准（GB/T5465.2）《外壳防护等级（IP代码）》（GB4208）《电力变压器实验导则》（JB/T501）《6-220kV级变压器声级》（JB/T10088）《城市区域环境噪声标准》（GB3096）《低压开关设备及控制设备总则》（GB/T140487.1-93）《低压成套开关设备及控制设备》（GB7251-1997）《低压抽出式成套开关设备》（JB/T9661-1999）《低压开关设备及控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》（GB14048.3.93）《低电压并联电容器》（GB3983.1-89）《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》（IEC112-1979）《绝缘导体和裸体绝缘的颜色标志》（GB7949-87）《外壳防护等级》（GB4208-93）《低压电器基本标准》（GB1497）《低压断路器》（JB1284）《低压开关、隔离器、隔离开关及熔断器组合电器》（JB4012）《低压接触器》（JB2455）《控制电路电器和开关原件的一般要求》（BJ4013.1）《低压熔断器的一般要求》（JB4011.1）《指示灯和按钮的颜色》（GB4720）《低压电气外壳防护等级》（GB4942-2）《低压成套开关设备基本测试方法》（GB9466）-80- 《低压电器外壳防护等级》（GB/T4942.2-1993）《静态继电保护装置的电气抗干扰试验》（GB/T14598.13-1998）《低压无功补偿控制器订货技术条件》（DL/T597-1996）《低压并联电容器装置使用技术条件》（DL/T842-2003）《电能质量：公用电网谐波》（GB/T14594-93）《电压监测仪订货条件技术》（DL500-92）《自愈式低压并联电容器》（GB12747-1991）《低压无功功率自动补偿控制器》（JB/T9663-1999）《低压并联电容器装置》（JB/T7113-1993）《建筑照明设计标准》（GB50034-2004）《民用建筑电气设计规范》（JGJ16-2008）《民用建筑设计通则》（GB50352-2005）《低压配电设计规范》（GB50054-95）《自动化仪表工程施工及验收规范》（GB50093-2002）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）《电气装置安装工程电力交流设备施工及验收规范》（GB50255-96）《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）《电气装置安装工程母线装置施工及验收规范》（GBJ50149-90）《气装置安装工程电气设备交接试验标准》（GB50150-91）《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）《城市中低压配电网改造技术原则》(DL/T599-1996)《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）-80- 《电力工程电力设计规范》（GB50217-2007）《电力装置的继电保护和自动装置设计规范》（GB50062-2008）《民用建筑电线电缆防火设计规程》（DGJ08-93-2002）《建筑节能工程施工质量验收规范》（GB50411-2007）其他适用于本工程的有关国家规范和国家标准五、质量保证技术措施1、工程施工质量的管理措施1.1成立质量管理机构，由项目经理、施工员、质安部经理、施工队队长和质安员组成，质量管理机构对工程分部（子分部）、分项工序的质量有否决权。1.2加强人的行为管理，发挥人的主观能动作用，将人的行为管理作为项目实施全过程管理的重点。项目中的管理人员，应根据职责分工，必须尽职尽责，做好本职工作，同时应搞好团队协作工作。对不称职的管理人员及时调整；对参与施工人员资质进行严格审查，并进行考核上岗；在编制施工方案时，全面考虑各种因素对工程质量的影响，考虑人力资源与任务的平衡，防止造成人为的质量事故。1.3加强施工生产和进度安排的管理与控制，由项目经理负责科学、合理地安排施工进度，当进度和质量发生冲突时，进度服从质量；合理安排施工力量，科学地进行施工调度，加强施工机具、设备管理，保证施工生产的需要。1.4加强施工用材、物资的质量管理、控制。所采购的材料必须证件齐全，符合国家标准要求，凡运到现场的原材料、成品、半成品，由材料员依据相应规定的质量和材料计划进行验收、检查，严把质量、数量、品种、规格关，必要时请有关技术、质检人员参加。施工领用时，施工负责人必须进行开箱验收合格，并做好相关记录后方准投入使用。杜绝不符合质量要求的原材料、成品、半成品进入施工现场或投入使用。-80- 1.5严格检查制度。由质安部经理负责监督检查质安员、工作负责人对所有分部、分项工程或工序都应按规定进行严格检验，未达到标准必须返工，验收合格后才能进入下道工序。1.6坚持样板引路制度。各道工序或各个分项、分部工程、产品检验批，在施工初始阶段必须在施工员及有关人员的监督、指导下做出样板，样板完成后要由施工员、质安部经理组织有关专业人员共同进行验收，满足质量要求后才能全面参照施工。1.7加强成品保护，由工作负责人负责指定专人负责。严格执行“护、包、盖、封”的保护措施，并合理安排施工顺序，防止后道工序损坏或污染前道工序成品。1.8施工过程质量管理是保证工程质量的重点。为保证安装质量，由质安员监督、指导施工班组严格按设计图纸、国家、行业标准或设备的有关技术要求组织施工。施工前应制定《施工方案》，并严格遵照经批准的《施工方案》组织施工。同时，按相关规范和制度要求，如实做好施工记录。1.9施工设计图纸是工程施工的依据。开工前，由施工员和质安部经理人员组织参与工程施工或技术管理的相关人员进行图纸会审，认真、细致进行技术交底，弄清设计意图或产品质量要求。对设计变更，必须在接到工程设计变更书面通知后方能按照新的方案施工，并按照规定及时进行有关技术文件修改和交底。对重大的设计变更，施工员应重新组织编制《施工方案》并监督实施。1.10对重要工序的施工，由质安部经理人员按照有关技术要求组织制定《施工方案》，并按经施工员批准的《施工方案》督促工作负责人组织施工，必要时应编制《施工作业指导书》。质安部经理和质安员应适时审查、指导施工班组所作施工技术记录，保证记录的正确和真实性。1.11由施工员及技术人员负责，及时协调解决影响施工的有关技术问题，保证施工能顺利完成。-80- 1.12由资料员、质安员负责及时收集并妥善保管有关设备的质量文件和技术文件，以便施工查阅和竣工后移交建设单位。各类文件、公文、施工记录、试验报告一律采用微机打字、专人管理，方便管理职能部门间的查阅、沟通，提高工作效率及文件的外观质量。1.13工程部经理在项目经理的领导下，及时组织协调、解决影响施工进度的不利因素及有关设备、材料和技术等问题，保证工程顺利进行。按时向有关部门报告工程进度。工程竣工后，由项目经理负责组织质安员、材料员按优良要求及时整理工程竣工资料，移交建设单位。2、工程质量的薄弱环节及相应技术保证措施工程施工质量的薄弱环节在项目工程施工的全过程都有可能出现，要保证工程的施工质量必须对工程进行全过程控制。开工前，由项目经理组织施工员及工程技术、质量管理人员针对在施工过程中可能出现的质量通病及薄弱环节进行分析，做好预控措施或准备工作。施工过程，由质安部经理和质安员认真检查控制。从施工前的准备工作、施工技术交底、施工安装过程，以及质检到资料整理等程序，进行全程跟踪监督、指导落实。切实保证工程质量。我们针对本工程特点和对项目进行分析结果，对可能出现的质量薄弱环节或质量通病，制定了预防、预控技术措施如下：-80- 项目实施过程工程质量薄弱环节及技术预控措施表序号工程质量薄弱环节预测分析预防技术措施1极个别施工人员质量意识淡薄、只重效率、忽视质量1、制定质量奖惩制度,个人利益与质量挂钩。2、严格执行规章制度,奖惩分明。3、关键工序、重要岗位由有经验的质量意识强的人担任。4、加强质量意识教育和培训工作。2螺栓紧固难以达标准值1、实行责任承包制，若螺栓紧固率不够，谁负责，谁返工。2、螺栓拟先用电动扳手收紧。3、质检员用力矩扳手复检，工序复检率100％。3电缆施工1、电缆敷设前，清理电缆沟、管、电缆桥架等敷设路径尖锐凸起物，特别是穿管敷设时，应先清理管中的砂石，以免敷设时划花电缆外绝缘。2、电缆回填或盖板前，对外护套有否破损进行初步检查，外护套绝缘不及格不进行覆盖。3、电缆转弯处保证弯曲半径不小于电缆外径的15倍（多芯）20倍（单芯）。4、用机械拖放电缆时，应在绞磨与拉力桩之间加拉力计控制牵引力在电缆许可受力范围，同时在电缆入管处加电缆输送机，防止速度过快拉坏电缆外绝缘。4试验仪器、设备可能造成的影响1、加强施工设备、工具器、精密仪器的管理工作。2、定期对所用施工仪器、设备进行计量鉴定，不符合要求的不得使用，保证工程使用的施工仪器、设备的完好性、可靠性和精确性。3、加强对操作者的技术培训，提高操作的技能水平。-80- 5工程常见质量通病针对质量通病改进、消除的技术措施：1、加强质量管理的监督、指导和检验和班前会的培训教育工作，包括对材料和对施工工序质量的检验工作等，对不符合要求的不得使用或不得进行下一道工序施工。2、坚持一次成优的施工工艺，减少和消除返工、返修现象。·6接零保护1、TN-C供电系统，架空线零线的终端应重复接地，每一台区的重复接地不得少于3处；接地电阻不得大于10欧姆。2、总配电盘及所有电器设备外壳可导电部分应接零线保护。3、接引至电气设备的工作零线与保护零线必须分开。4、工作零线与保护零线的干线合用时，其截面不得小于相线截面的1/2。5、接引至移动式或手提式电动机械的零线必须用软铜绞线。6、软铜绞线的截面不得小于相线截面的1/3且不小于1.5mm2。7、不得利用设备自身的工作零线兼作接零线保护。3、成品、半成品保护措施在施工过程中，有些分项、分部过程已完成施工，其他工程正在施工，或者某些部位已经完成其他部位正在施工，以及由于设计变更、工序安排等多种原因，对已完成的成品、半成品如果不采取妥善的措施加以保护，将不可避免地出现对成品或半成品的内在质量、表面工艺造成损坏。这不仅会增加修复工程量、浪费材料、拖延工期，更严重的是有的修复难以达到原设计要求，造成永久性缺陷。为了尊重他人和自己的劳动成果，对成品和半成品进行有效控制，特制定以下保护措施。1、加强对全体施工人员进行成品、半成品教育1）经常对职工进行质量教育，进行文明生产和成品、半成品保护的职业道德教育。教育员工在施工时要尊重他人和自己的劳动成果，真系已完成和部分完成的成品哦半成品。-80- 2）工程开工前制定相应的实施细则，对成品、半成品保护做出详细规定。3）对损坏成品、半成品保护的行为进行抵制和教育，必要时追究当事人责任。2、科学合理地安排施工作业程序1）电气安装一般在土建施工完成后进行施工；2）开关柜、变压器等设备吊装应严格按批准的施工组织设计确定吊装的顺序；3）设备安装一般按“先里侧后外侧”、“沿一侧一侧顺排”等顺序安装。3、施工前应搞好设计图纸会审、施工技术交底和施工环境调查1）施工前应搞好设计图纸会审工作并搞好施工技术交底工作，防止因工作不而造成返工或损坏成品和半成品。2)施工前应调查了解地下设施及周围环境情况，必要时采取有效的保护、隔离措施。3）注意做好有利于成品、半成品保护的交叉作业安排。4、设备材料的管理及保护措施1）参加试运的系统应与已投运系统或正在施工的系统做好隔离（制定隔离措施）。2）搞好试运期间设备的维护管理工作，放在设备质量事故发生，保证设备安全、稳定运行。第六章安全目标、安全体系及技术组织措施一、安全管理目标1、无人身死亡、重伤事故。2、无设备事故。3、无交通和火灾事故。-80- 4、轻伤事故控制在2‰以下。5、安全技术措施交底率和重要作业安全监察到位率为100％。二、安全管理组织机构及主要职责1、现场安全管理组织机构图项目经理副项目经理项目总工（兼技术负责人）调试班组安监员配电班组安监员土建班组安监员线路班组安监员技术员施工员工程部安监员材料部安监员质安部安监员安全员2、主要职责2.1项目经理：安全生产第一负责人。组织实施安全技术措施，对施工班组长进行安全技术交底，组织施工人员学习安全操作规程，教育施工人员遵守安全操作规程严禁违章作业。2.2副项目经理：协助项目经理督促各项安全技术措施的落实，组织对项目各级人员的安全生产知识培训。-80- 2.3施工员：在项目经理的领导下，具体负责施工管理工作及生产的综合进度，在项目施工中落实有关的质量体系文件、技术标准、安全规程、质量规范，保证本批次工程质量目标的要求。定时召集项目部月度生产、安全会议、质量会议，组织工程验收。对工程的质量管理提供技术上的支持和保证。负责图纸会审，质量计划、施工组织设计的制订和组织实施。负责推广新技术、新工艺、新材料，并组织制订特殊施工方案。2.4安全员：负责工程质量安全管理工作，监督检查施工中质量、安全标准的执行落实情况。督促纠正质量、安全中的违规行为。2.5工程部安监员：对现场的安全生产的施工过程全面负责，确保质量安全。2.6质安部安监员：对现场安全生产工作负主要责任，主要对现场安全生产进行监督检查。质安人员应认真执行安全生产规章制度，对施工作业场所进行安全检查，及时发现隐患，制止违章作业。2.7材料部安监员：组织对施工器械、工具进行出仓前的保养、维修及自检和送检工作。防止不合格的施工器械、工具进入施工现场。负责仓库及项目部的消防设备的配置和防火、防盗工作。2.8工程队安监员：模范遵守安全生产规章制度，认真执行安全交底，并带领各施工人员进行安全操作。三、安全管理制度及办法1、安全管理制度及法规1.1《中华人民共和国安全生产法》1.2中华人民共和国《建筑施工安全检查标准》1.3中华人民共和国《建筑工程安全生产管理条例》1.4《建筑工程安全防护、文明施工措施费用使用管理规定》1.5《广东省建设厅建筑工程安全防护、文明施工措施费用管理办法》1.6中国南方电网电网建设安全施工作业票（应用版）1.7广东电网公司电气工作票管理规定-80- 1.8广东电网公司配网安健环设施标准1.9GB26859-2011电力安全工作规程电力线路部分1.10GB26860-2011电力安全工作规程发电厂和变电站电气部分1.11《中华人民共和国道路交通安全法》1.12《中华人民共和国电力法》1.13中国南方电网《变电站安健环设施标准》1.14中国南方电网《架空线路及电缆安健环设施标准》1.15广东电网佛山供电局《电气工作票技术规范》(线路部分）1.16广东电网佛山供电局《电气工作票技术规范》(配网部分）1.17广东电网佛山供电局《电气操作导则》1.18电力设备预防性试验规程1.19电力建设安全工作规定1.20防止电力生产重大事故的二十五项重点要求1.21电业生产事故调查规程1.22电力安全监察规定1.23反事故技术措施汇编1.24《安全管理制度汇编》，目录见下表1.25《佛山供电分公司脚手架（越线架）搭设分级验收管理制度》（佛电安〔2004〕163号）安全管理制度汇编表序号文件名称1广东怡信电力工程有限公司标识管理制度2广东怡信电力工程有限公司划线管理制度3广东怡信电力工程有限公司工作场所通风管理制度4广东怡信电力工程有限公司照明与能见度管理制度5广东怡信电力工程有限公司建筑物与构筑物管理制度6广东怡信电力工程有限公司工器具管理标准7广东怡信电力工程有限公司特种设备管理制度8广东怡信电力工程有限公司测试设备管理标准-80- 9广东怡信电力工程有限公司施工现场用电设备管理制度10广东怡信电力工程有限公司施工现场爬梯、平台、脚手架管理制度11广东怡信电力工程有限公司工程建设管理制度12广东怡信电力工程有限公司作业过程控制管理制度13作业风险评估数据库14作业风险评估数据概述15环境与职业健康风险评估2、安全管理办法2.1每项工作开工前工作负责人必须进行安全技术交底，并根据施工特点提出针对性安全措施。2.2每天工作前，必须召开班前会，向施工人员交待清楚工作任务、危险点及安全注意事项。2.3每天工作前，必须认真检查安全工器具，对不合格的安全工器具严禁使用。2.4坚持每周一次安全活动日，总结一周的安全状况，分析事故苗头，对事故隐患提出改进措施，安排下一周安全活动内容。2.5项目部每月25日至月底召开一次安全例会，总结和分析本月安全施工情况，对不安全因素提出整改措施，安排下一月的安全工作。整改措施及执行情况汇报公司质安部备案。2.6由施工现场质安员对施工现场的安全生产进行直接控制管理。2.7由质安部、工程部等管理人员对各施工现场对安全进行动态检查管理。四、安全组织技术措施1、安全组织措施：严格贯彻“安全第一，预防为主”的安全生产方针；严格执行下列安全措施；对违反规定者受权质安部经理依照相应《处罚条例》从严处理-80- 1．1由质安部经理负责组织对电气工作人员进行《电业安全工作规程》和《电力建设安全工作规程》及相关安全知识培训，参加项目施工的人员必须经考试合格，持有有效的进网工作许可证。1．2各工序开工前由质安员负责监督工作负责人做好安全技术交底，作好记录，安全交底必须有确认交底签名记录。1．3工作人员必须服从工作负责人的指挥，明确分工，密切配合。工作过程中各人员必须严格遵守各项规章制度和劳动纪律。并应遵守建设单位的相关规定。1．4由质安员负责检查施工现场的电气、机械装置等安全防护设施、安全警示完备齐全情况。确保安全检查措施落实有效。1．5项目经理负责依据劳动安全规程规定，根据不同工种要求，给参与施工作业的人员配齐必要的个人劳保用品，并根据不同岗位的生产特点，配备安全防护用品及安全用具。1．6由质安员监督进入施工现场，戴安全帽，穿防护鞋，着装整洁。1．7开工前由工作负责人负责对所有的机械设备，安全器具，必须进行安全检查，检查合格的方投入使用．1．8质安部经理负责做好工地的临时仓库的防火，防盗等安全工作。1．9在施工期间，由质安员监督、检查施工现场应设置围栏，夜间挂红色警示灯等安全设施的落实到位情况，发现问题或隐患责成相关责任人进行整改。1．10由质安员定期检查，工地电工对工地临时用电应采用三相五线制，电气设备和线路的绝缘必须保持良好，严禁随地拖拉，临时用电应经漏电保护开关控制要求的执行情况，发现隐患，有权责成改正。1.11由质安员监督工作负责人对工地成品、半成品做好防火、防盗、防破坏等措施，必要时应设专人看守。1.12大型设备安装使用吊车时，应由质安员对现场进行监督，吊装工作应设有专人指挥，专人监护；起吊时，吊臂下严禁有人逗留或通过。1.-80- 13由工作负责人负责检查、落实，所使用梯子应有防滑措施，并有防撞标志，梯上作业时应设专人扶梯或绑牢。1.14由项目经理负责，组织制定合理的作息时间或作息管理制度，保证作业人员在工作期间有保持良好的精神状态，严禁疲劳作业，带病作业，酒后作业。1.15由质安部经理负责对各施工现场的安全措施的落实情况进行动态检查，教育指导员工严格执行遵照《电业安全工作规程》。2、安全薄弱环节及采取的技术措施：工程施工安全是项目管理的首要任务，而施工现场的安全薄弱环节就是安全事故发生的诱因。因此，必须在项目开工前对施工过程可能出现的影响安全生产的薄弱环节进行全面分析和了解，有针对性地制定预控措施，并对工程进行全过程控制才能实现安全生产。开工前，由项目经理组织项目质安部经理及施工员、工程技术、安全管理人员针对在施工过程中可能出现的危险点及薄弱环节进行分析，做好预控措施或制定相应的管理制度或作业指导书。在施工过程中，由质安部经理和质安员认真监督、检查控制。从施工前的准备工作、施工技术交底、施工安装过程，以及质检到资料整理等程序，进行全程跟踪监督、指导安全措施落实。切实保证工程施工安全。我们针对工程特点和对项目每道工序进行危险点分析的结果，对可能出现的影响施工安全的薄弱环节和危险点，制定了相应的预防、预控安全技术措施如下表：可能出现的安全薄弱环节及采取的安全技术措施序号作业内容安全薄弱环节安全技术措施-80- 1电缆桥架施工1、高处跌落；2、落物伤人；3、工器具伤人。1、安装桥架时，必须适用合格的梯子，梯子两端必须由防滑护套，在高于2米作业时必须适用安全带；2、严禁抛接材料、工器具，防止跌落伤人；3、在使用砂轮机切割桥架、角铁等材料时，注意砂轮切勿对准他人，停止使用时必须立即关掉电源，周围禁止堆放易燃易爆物；2设备基础1、施工中人身意外伤害；2、塌方伤人；3、模板朝天钉伤人。1、坑深超过1.5米时，要加方木支撑；2、手推车到料时，严禁撒把；3、模板外露铁钉应及时拔掉或打弯。3测量工作1、走路扎脚、摔；2、触电；3、物体打击。1、走路时要观察周围环境，防止扎脚及拌倒摔伤；2、带电情况下，进行测量工作，用抛绝缘绳的方法时，绝缘绳必须试验合格，人身与带电体应保持安全距离，系安全带并有专人监护；3、抛锤时应有专人监护，防止重锤落下伤人。4挖掘基坑1、砸伤；1、在超过1.5米深的坑内作业时，坑边的余土要清除，并预留施工通道。抛土要特别注意防止土回落坑内，砸伤挖坑人员；2、在松软土质挖土时，应有防止塌方措施，如加挡板、撑木等，禁止由下部掏挖土层；3、采用的挡木板、撑木等强度要足够，防止倒塌挤伤作业人员；4、在居民区或交通道路附近挖的基坑，应设盖板或可靠围栏，夜间挂红灯，防止行人掉入坑内。2、工器具伤人；5、防止挖坑过程中使用的锹、镐磕手、刨脚。作业人员之间保持一定的距离，防止互相伤人。坑内外传递工具不许乱扔，防止误伤人。3、触电；1、在泥水坑、流沙坑施工所用抽水及电气设备和临时对照线路必须符合，防止漏电伤人；2、在市区或居民区内挖坑，应与有关单位取得联系，查明地下设施、防止刨坏电缆伤人。4、地下气体窒息；挖掘深坑时，可能出现地下管道漏气、沼气等伤害坑内作业人员，应备有碍通风、排气设备，并有安全可靠的抢救措施。-80- 5、工器具伤人。防止挖坑过程中使用的锹、镐磕手、刨脚。作业人员之间保持一定的距离，防止互相伤人。5电焊作业1、触电1、未经专门培训人员不准进行焊接作业；2、禁止使用有缺陷的焊接工具和设备；3、下雪、雨天时，不得而知进行露天焊接工作；4、电焊工作所需要的导线，必须使用绝缘良好的皮线，如有接头时则应联接到牢固，并包有可靠的绝缘，连接到电焊钳的一端，至少有5m的绝缘软导线；5、电焊设备应使用带有保险的电源刀闸，并应装在密封箱匣内；6、电焊机裸露导线部分和转动部分及冷却用的风扇，均应有保护罩；7、电焊工应戴干燥的绝缘手套。在合上电焊机刀闸开关前，应先检查电焊设备，看点焊机的外币壳接地线是否良好，电焊机的引出线是否有绝缘损坏，短路或接触不良等现象；8、不准将绝缘的有电导线搭在身上或踏在脚下，电焊导线经过通道时，应采取防护措施，防止外力损坏。2、烫伤1、焊工应穿帆布工作服，戴工作帽，上衣不准扎在裤子里，口袋应有遮盖，脚面应有鞋罩，以免焊接时烫伤；2、清理焊渣时必须戴上白光眼镜，并避免朝人的方向敲打焊渣。-80- 3、火灾1、进行焊接作业的现场须配备必要的消防器材；2、禁止在装有易燃物品的容器上或在油漆未干的物体上焊接；3、在易燃易爆物品附近进行焊接时，其水平距离不得小于5米，并根据现场情况采取可靠安全措施（用围屏或石棉布遮盖）；4、在风力超过5级时禁止露天进行焊接作业；在风力5级以下3级以上的天气进行露天作业时，必须搭设挡风屏，以免火星飞溅引起火灾。6电缆敷设1、物体打击：电缆盘放置不牢固，发生倒盘砸伤人员；2、触电：损伤运行电缆造成漏电伤人、电缆试验触电；3、其它伤害：人员绊伤、摔伤、传动挤伤有毒气体中毒。（一）电缆运输1、电缆用汽车运往施工现场时，电缆盘必须用钢丝绳及法兰螺丝（或双钩）固定牢固，电缆盘必须用木方卡死，严防移位，控制车速，避免急刹，电缆运输及装卸必须由起重工及电缆敷设人员担任；32、电缆运至现场，严禁从车上将整盘电缆推下，使用液压汽车吊卸车，在松软地基上滚动电缆盘时应垫上5cm厚木板、滚动电缆盘时应按电缆盘上的箭头方向滚动。（二）电缆敷设1、在放线前应检查所用的工具是否齐全可靠，不适合的工具不能使用；2、检查敷设电缆线路的路径是否畅通，有障碍物及时清理。以免工人经过时摔倒伤人，在敷设进行中听从负责人统一指挥；3、撬下线盘上的木板时，应将钉子拔出或打弯并放在适当地点；4、施放电缆前，应将电缆盘穿在轴上，用千斤顶或其它设备架托牢固，使电缆盘旋转时不致摇摆倾倒；5、放电缆前，应检查电缆盘是否完好，钉子铁丝等容易刺伤工作人员的东西，应全部拔除。电缆盘应设专人看护，放线人应有专人统一指挥，如遇问题应立即停止以便处理；6、电缆穿孔或穿进管子时，使电缆对正管口中心，工作人员不得用手握电缆，用竹杆两人交叉抬起送进管口；7、用滑车放电缆时，不要在滑车转动时用手搬动滑车，工作人员应站在滑车的下游方向；-80- 8、用机械敷设电缆时，应考虑绳索的机械强度，应定好联系信号，工作人员应站安全位置，精神集中听从统一指挥，在交通繁华地段施工应适当增加联系人员，电缆转弯地段和穿管处均应设专人看管；9、在人行道放电缆时，打开的入孔要有围栏，晚上要盖回盖板，防止行人掉进孔洞；10、搬动接头盒、传递重物或盖板时，应互相配合好，防止碰手砸脚；11、在运行的电缆沟内敷设电缆时，应采取措施，防止损伤运行电缆，造成漏电伤人或保护误动作；12、电缆穿入配电盘内时，盘上要有专人接应，防止电缆触及带电部位或损坏设备；13、电缆敷设完毕，端头应妥着处理，以免妨碍通行或绊倒行人，浸油电缆端头必须密封受潮。五、重要施工方案和特殊施工工序的安全过程控制1、安全技术措施对策表　　针对本项目工程特点，分析特殊施工工序的危险点，拟采取“安全技术措施对策表”。安全技术措施对策表序号预测原因对策１思想麻痹、安全意识减弱施工场较平、新建变电站施工环境较好１.加强对职工和临时工的安全教育、提高职工安全意识；２.进行安全教育、培训和考核；３.各专业工种必须持证上岗４.加强安全宣传气氛２习惯性违章图方便，监督不力，执勤不严。１.加强监督巡查；２.充分发挥兼职质安员的作用；３.严格执罚，采取违章下岗，学习认识后再上岗３高空坠落高空作业，母线安装难度大；作业频繁。１.作业前进行身体及精神状况检查２.系好安全带３.专职质安员地面监护４.杜绝违章作业５.根据实际采取防护措施６.六级以上大风、雷雨停止高空作业-80- ４触电、伤人电器设备及线路漏电，无防护措施１.经常检查电器设备及电线，在有电源设备区，应设警告标示及保护装置２.操作电器应由专人按规定进行操作3.施工机具按规定接地５起重吊装伤人不按起重规程操作，未设安全监护人。１.起吊人员应专门培训，并持证上岗；２.安排经验丰富的监护人进行监护３.在施工中严格遵守吊装操作规程；４.由专人统一指挥起吊５.使用前检查其起重设备的可靠性2、本工程安全重点控制起吊作业和高处作业等工序，要求工期短、任务重、而施工区域小，交叉作业投入的施工队伍多，忙于抢进度，容易忽略安全工作；故对以上工序需要制定详细的施工方案和措施，并进行严密的组织分工，落实到个人，进行全过程的安全控制。3、起吊作业的安全过程控制3.1做好安全技术交底并由负责人对任务进行分工，做到每个人员心中有数。3.2起吊作业的准备工作：根据工程进度，对于起吊作业工序过程中，应在现场严格按照施工方案规定的几何尺寸布置；施工器具的规格严格按方案执行，严禁以小代大；施工连接部分确保符合规定；进入起吊现场，一切行动听从指挥；施工人员带好安全帽；保证与相邻运行中的设备有足够的安全距离；所有工器具已作好安全检查、外观检查良好，并制定好具体安全措施。4、高处作业的安全过程控制做好安全技术交底并由负责人对任务进行分工，高处作业的准备工作：登高确保符合规定；一切行动听从指挥；施工人员带好安全帽；所有工器具已作好安全检查、外观检查良好，并制定好具体安全措施。-80- 第七章环境保护及文明施工一、环境保护环境保护问题，已是全球社会性关注的重要问题，而工程施工过程如果不加以控制，就很可能对环境造成污染或破坏。因此，作为施工方必须引起高度重视，我们根椐本项目的特点和工程所在地施工环境的情况作了全面调查了解，并由项目经理组织拟参加项目建设的相关管理人员，依照ISO国际管理体系EMS环境保护管理体系要求，针对项目工程施工的全过程都有可能出现环境因素进行了辨识，并有针对性地对所辨识出的环境因素制定了相应预控管理措施，力保施工环境不受破坏。根据本工程的特点和通过环境因素辨识得出的结果可知，在施工过程中以下情况可能造成对环境的污染或破坏：1、绿化植被被破坏。2、施工机具污油泄漏污染环境。3、交通车辆尾气排放污染环境。4、工地生活垃圾污染。5、施工用固体废弃物污染环境。6、化学品油漆等容器污染环境。二、加强施工管理，严格保护环境1、环境保护目标重大环境事故率为0%；节约资源；污染物排放达标率为100%。施工现场植被破坏后恢复率100%，固体废弃物回收率100%。2、环境保护和控制措施2.1成立环境保护文明施工组织机构为实现环境保护文明施工目标，防止发生环境事故，我们在项目部成立以项目经理为组长，项目经理和施工员-80- 任副组长和相关职能部门的人员组成的项目环境管理领导小组，分别负责环境保护文明施工的管理。三、文明施工的目标、组织机构和实施方案1、文明施工的目标遵纪守法、文明施工，适应市场需求，社会投诉率为0。2、文明施工实施方案本工程施工时执行以下施工现场文明管理规范。2.1执行国家的有关环境保护、文物保护方面的各项规定；我项目部将依据《变电站安健环设施标准》，《架空线路及电缆安健环设施标准电气工作票技术规范（线路部分）》2.2明确并制定各级文明施工管理制度、措施和奖惩办法；积极开展文明施工达标活动，定期进行检查、评比；2.3积极配合建设和监理等单位的文明施工工作，使文明施工贯穿于工程建设的全过程。2.4现场必须按施工总平面布置图布置，不能随意改变，避免施工现场的混乱现象，现场文明施工划区域设专人负责，落实岗位责任制。2.5建立文明施工档案；加强宣传教育工作，提高施工人员文明施工的意识，维护现场秩序，做到施工人员语言文明，工作服装整洁卫生。2.6对施工任务进行交底，使每个工人都了解施工项目的细节，避免盲目施工；对工序安排应合理得当，做到均衡施工，对各道工序编制各种内容的保证措施。2.7为了贯彻执行劳动纪律，使施工任务得以顺利进行，对不执行劳动纪律并造成经济损失的除给予批评外，并将依据我项目部的相关制度及规定进行经济处罚。3.8为促进安全管理制度的落实，项目部将进行文明管理达标活动，要求施工班组对每个职工进行严格管理，加强教育，并激发员工的积极性，自觉的进行文明施工。-80- 2.9施工现场设立文明施工标示牌，明确分工和注意事项。2.10工器具、材料、机械设备摆放整齐，有标牌；施工忙而不乱，有条不紊，少毁青苗，少损树木，减少废渣；线路通道及拆迁满足设计要求，做到工完、料尽、场清。-80-'
