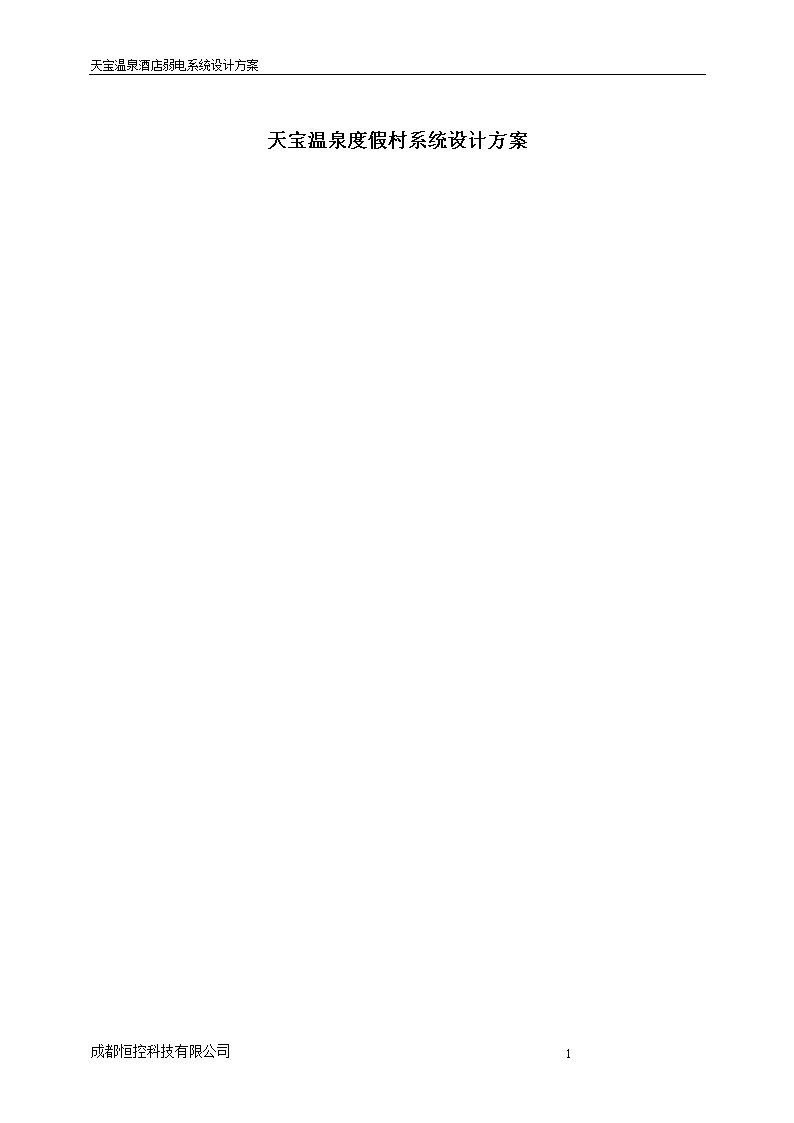

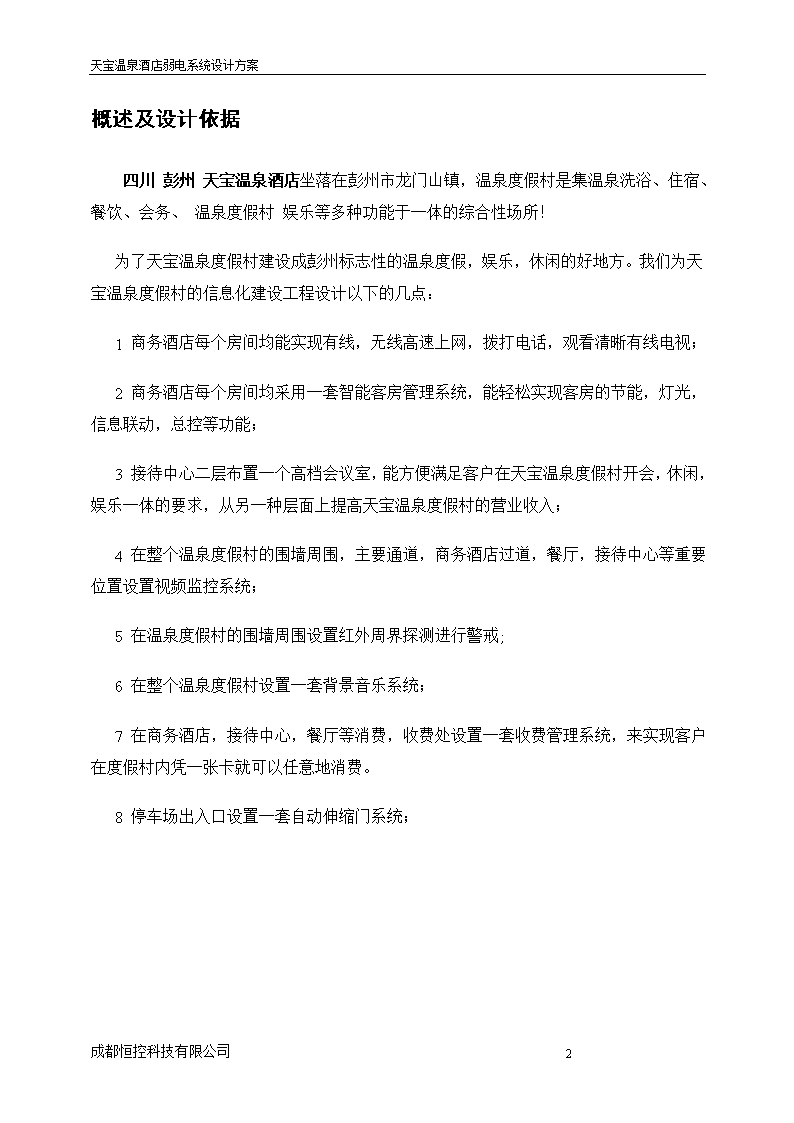

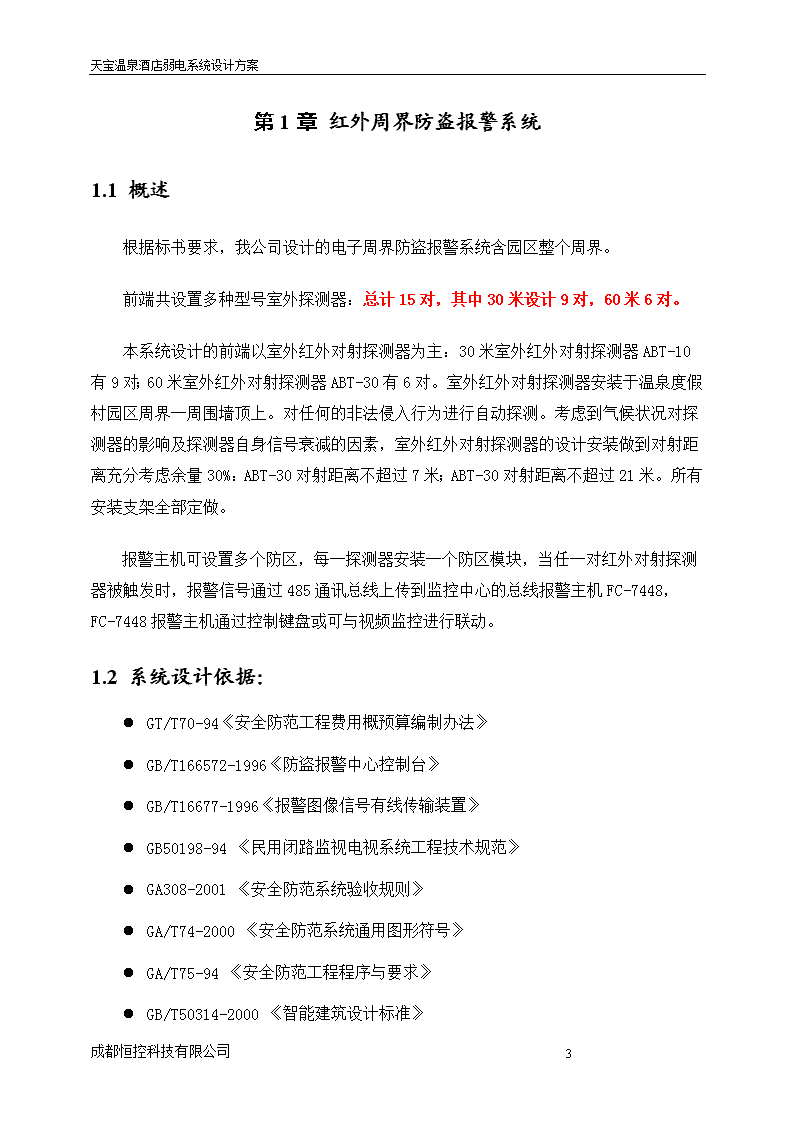

'天宝温泉酒店弱电系统设计方案天宝温泉度假村系统设计方案成都恒控科技有限公司6 天宝温泉酒店弱电系统设计方案概述及设计依据四川彭州天宝温泉酒店坐落在彭州市龙门山镇，温泉度假村是集温泉洗浴、住宿、餐饮、会务、温泉度假村娱乐等多种功能于一体的综合性场所！为了天宝温泉度假村建设成彭州标志性的温泉度假，娱乐，休闲的好地方。我们为天宝温泉度假村的信息化建设工程设计以下的几点：1商务酒店每个房间均能实现有线，无线高速上网，拨打电话，观看清晰有线电视；2商务酒店每个房间均采用一套智能客房管理系统，能轻松实现客房的节能，灯光，信息联动，总控等功能；3接待中心二层布置一个高档会议室，能方便满足客户在天宝温泉度假村开会，休闲，娱乐一体的要求，从另一种层面上提高天宝温泉度假村的营业收入；4在整个温泉度假村的围墙周围，主要通道，商务酒店过道，餐厅，接待中心等重要位置设置视频监控系统；5在温泉度假村的围墙周围设置红外周界探测进行警戒;6在整个温泉度假村设置一套背景音乐系统；7在商务酒店，接待中心，餐厅等消费，收费处设置一套收费管理系统，来实现客户在度假村内凭一张卡就可以任意地消费。8停车场出入口设置一套自动伸缩门系统；成都恒控科技有限公司6 天宝温泉酒店弱电系统设计方案第1章红外周界防盗报警系统1.1概述根据标书要求，我公司设计的电子周界防盗报警系统含园区整个周界。前端共设置多种型号室外探测器：总计15对，其中30米设计9对，60米6对。本系统设计的前端以室外红外对射探测器为主：30米室外红外对射探测器ABT-10有9对；60米室外红外对射探测器ABT-30有6对。室外红外对射探测器安装于温泉度假村园区周界一周围墙顶上。对任何的非法侵入行为进行自动探测。考虑到气候状况对探测器的影响及探测器自身信号衰减的因素，室外红外对射探测器的设计安装做到对射距离充分考虑余量30%：ABT-30对射距离不超过7米；ABT-30对射距离不超过21米。所有安装支架全部定做。报警主机可设置多个防区，每一探测器安装一个防区模块，当任一对红外对射探测器被触发时，报警信号通过485通讯总线上传到监控中心的总线报警主机FC-7448，FC-7448报警主机通过控制键盘或可与视频监控进行联动。1.2系统设计依据：lGT/T70-94《安全防范工程费用概预算编制办法》lGB/T166572-1996《防盗报警中心控制台》lGB/T16677-1996《报警图像信号有线传输装置》lGB50198-94《民用闭路监视电视系统工程技术规范》lGA308-2001《安全防范系统验收规则》lGA/T74-2000《安全防范系统通用图形符号》lGA/T75-94《安全防范工程程序与要求》lGB/T50314-2000《智能建筑设计标准》成都恒控科技有限公司6 天宝温泉酒店弱电系统设计方案lJGJ/T16-92《民用建筑电气设计规范》lG8J32-82《电气装置安装工程施工及验收规范》lGB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》lGB/T50312-2000《建筑与建筑群综合布线系统工程设计规范》lGA/T367-2001《入侵报警系统技术要求》lGB10408.1-2000《入侵探测器第一部分：通用要求》lGB10408.4-2000《入侵探测器第四部分：主动红外入侵探测器》lGB15207-94《视频入侵报警器》lGB16796-1997《安全防范报警设备安全要求和实验方法》lGA379.1到.10-2002《报警传输系统串行数据接口的信息格式和协议第1到9部分》l甲方技术要求及温泉度假村园区的平面图l其它相关标准、规范1.1系统设计原则温泉度假村园区周界防范系统的设计和实施的过程中，将始终遵循如下基本原则Ø实用性设计本系统，应首先考虑能满足温泉度假村园区周界防范系统的功能要求和实际应用的需要。Ø开放性因为电子周界防盗报警系统为安防系统其中之一，为保证其它各子系统产品的协同运行，同时考虑到投资者的长远利益，本系统必须是开放系统，并结合相关的国际标准或工业标准执行。Ø可靠性和稳定性成都恒控科技有限公司6 天宝温泉酒店弱电系统设计方案在系统设备选型等方面要充分考虑可靠性和稳定性。应该报警的不丢警、属于误警的应该尽可能少，系统硬件设备故障率低，抵抗各种干扰，保证长时间连续操作。在保证安全的前提下，报警后反应速度、传输速度越快越好。Ø可扩充性本系统考虑今后发展的需要，因而必须为在系统产品系列、容量与处理能力等方面的扩充与换代的可能，这种扩充不仅充分保护了原有投资，而且具有较高的综合性能价格比。Ø易管理性系统涉及防范面积广，需要对系统进行实时控制和管理。系统管理员要在不改变系统运行的情况下具备对系统进行调整的能力。硬件操作程序简便，提高人员效率及减少出错机会Ø易维护性可维护性是当今安防系统应用成功与否的重要因素，它包含两层含义：故障的易于排除和日常的管理操作简便。选择安防产品供应商要考虑其是否具有强大的研发实力，能够持续提供系统升级的能力及其在中国是否有完善的售后服务体系和良好的维修保障。Ø规范性由于本系统为安防系统之一，在系统设计和建设期应着手参考各方面的标准与规范，并且应遵从该规范各项技术规定，并做好系统的标准化设计与管理工作。Ø先进性现代信息技术是现代科学技术发展中最活跃的领域，新产品，新技术层出不穷，每一个新技术的出现都对我们的生活方式产生极大的影响，对我们工作效率的提高起到极大的推动作用。因此本系统必须采用先进的技术和设备，这一方面反映了系统所具有的先进水平，又使得系统具有强大的发展潜力。同时，由于本系统是一个实际使用的系统，因此其技术和设备又必须是相对成熟的。成都恒控科技有限公司6 天宝温泉酒店弱电系统设计方案所以，在投资费用许可的情况下，应当充分利用现代最新技术，最可靠的成果，以便改系统在尽可能长的时间内与社会发展相适应。从长远的观点看，这也是最节省经费的。先进性是系统建设期望达到的目标。但是先进性面临许多不成熟的问题。因此，应视系统建设为一个系统工程，充分考虑现在和未来。着眼现在，放眼未来，使系统建设与业务需求同步增长。1.1系统结构系统组成根据用户对周界防范系统的技术描述及功能要求，我们选用了深圳FOUCS公司的FC-7448总线型报警控制系统，它由以下几个部分设备组成：前端设备：室外红外对射探测器ABT-10(10米)、ABT-30（30米）；控制部分：报警主机FC-7448、LCD控制键盘、1防区总线扩充模块FC-7401、报警输出模块FC-32B（预留位扩展功能）、报警发生器（预留位扩展功能）、警灯；电源部分：变压器和后备电源；传输部分：传输信号和电源的线缆以及管槽。系统结构图（见下页）成都恒控科技有限公司6 天宝温泉度假村弱电系统设计方案1.1系统主要设备功能及技术参数1.1.1红外对射探测器设备名称：室外红外对射探测器产品品牌：ALEPH产品型号：ABT-10/ABT-30产品特点：n分别由一对红外发射器和接收器组成，发射端向接收端发出红外光束，当光束被切断时，向报警主机发出报警信号n总线信号与其他总线制防盗系统良好兼容。n纯正数码DSP芯片控制电路，通过DSP芯片编程发射与接收，减少误报、杜绝漏报，真正对抗红外智能入侵成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案n采用开关电源供电方式，无DC降压问题，供电电压值在DC12V-DC30V之间，便于集中供电n对射反应速度可调，总线地址设置按钮式，设置方便，LED显示n调试、校正方便，只需目测即可，大大提高施工效率n总线制布线方式，施工简单，布线成本大大降低n总线通信距离超过2000M，最远可达3000M（理论值），实际距离可达到1500米（根据实施情况）。n抗阳光直射性能良好，完全抗击日光灯干扰技术参数：型号ABT-10ABT-30ABT-60ABT-100室外警戒距离10m30m60m100m室内警戒距离60m120m240m300m光束数2束探测方式2光束遮断检知式 光源 红外LED  感应速度50-700msec 报警输出总线报警输出 电源、电压DC12-24V 消耗电流15mAmax18mAmax22mAmax22mAmax使用温度范围-25℃-55℃防拆输出IB接点输出，DC26V/0.5Amax光轴调整角度（水平） 180°(±90°)光轴调整角度（垂直）20°(±10°)  接露、霜对策超声波机构其他附加机能 光束指示、地址编码设置、报警响应时间设置成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案材质 铝材、PC工程塑料1.1.1报警主机设备名称：总线制红外报警主机产品品牌：FOUCS产品型号：FC-7448产品特点：nFC-74系列总线探头是中外合资美安科技专为FC-7448开发的超低功耗探头，红外探头的功耗小于100µA，双鉴探头的功耗小于200µA，四鉴探头的功耗小于300µA（不含加热系统，可直接利用总提供的电源无须另外布线，最大程度减少工程安装成本）。FC-7448可直接接100个单鉴探头、60个双鉴探头、40个四鉴探头。n全中文液晶显示，方便操作。n自带8个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。n总线总长度达2.0km（直径1.5mm）。n可接15个键盘，分为8个独立分区，可分别独立布防/撤防。n有200组个人操作密码；30种可编程防区功能。n可选择多种防区扩展模块：有八防区扩展模块FC-7408、单防区扩展模块FC-7401、双防区扩展模块FC-7402、六防区键盘FC-6Zkey、及带地址码的探测器。n辅助输出总线接口可接FC-7412、FC-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。n通过FC-7412可实现与计算机的直接连接，或通过接口的设备与LAN连接成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案n可通过PSTN与报警中心连接，支持4+2、ContactID等多种通讯格式。n可实现键盘编程或远程遥控编程。n支持无线扩充功能：2个无线接收器，112个无线探测器或按钮，5个无线键盘。n为需安装多防区安防系统打造。n键盘：主机键盘采用液晶显示屏，每个分区或防区的编程都可以显示在液晶键盘上，可以随意查询编程内容， 观察延时时间，核实红外信号实时强度等。n传输：采用RS485总线传输方式，2芯总线解决240防区的连接，通过模块转换为普通有线防区，以两芯总线方式传输：速度快、距离远，传输距离≥2.0千米，方便布线，安装简捷。n储存：400条储存事件纪录，如系统布撤防、报警、系统故障等，方便了用户查询，断电后还能存储最近的100个事件纪录。n控制：系统可接15个键盘，共可以分成8个完全独立分区，每个分区可有自己独立的键盘和报告ID码，部分键盘被指定成系统主键盘后可以对所有分区进行控制。n布线：系统升级空间大，7种防区扩展特性，系统主机可以增加无线接收模块，升级为无线报警主机。n扩展：采用总线多防区采集方式，只用一根2芯总线，就可以采集通讯所有报警点的信息，进入总控中心，节省了可观的线材和管材费用。且有利于日后的维护、检修、增减防区。技术参数：输入功率：AC18V，50W，50Hz/60Hz辅助输出功率：DC12V，最大1.0A成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案备用电源：12V，7.0AH主机板耗电：静态175mA报警状态250mA报警输出口：DC12V，1.75A可编程输出口2外观尺寸:365×310×85mm1.1.1单防区报警模块设备名称：总线制单防区报警模块产品品牌：FOUCS产品型号：FC-7401产品特点：n拨码式单地址码发生模块。n自带拨码开关。n无须另外供电。n可直接接入总线。n静态耗电350微安。1.1.2线缆及管槽等n系统供电为了保证电源的稳定传输，系统采用监控中心统一供电。和防区扩展模块的设置相同，在监控中心设置一台24V/AC变压器，监控中心集中配备一台后备电源。变压器和后备电源采用金属箱体保护。n系统接地成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案利用建筑物已有的防雷接地网，接地电阻≤1欧姆。如果不便于接入建筑物防雷接地网，本系统可单独接地，接地电阻≤4欧姆。接地母线不能与强电的电网中性线短接或混接，接地线的铜芯截面≥25平方毫米。n线缆及管槽用于传输电源，从控制室向每台变压器布设RVV2×1.0线缆为前端设备供电用于传输报警信号，从FC-7448向防区扩展模块以及从防区扩展模块向红外对射探测器的接收端布设RVV2×1.0线缆。沿需防范的周界布设一圈φ25PVC管，用于敷设信号线缆及电源线缆。1.1.1与其它系统接口联动与电视监控系统接口关系FC-7448报警系统能在出现报警事件时，能够通过专用的FC-32B报警继电器模块向监控系统发出要求做出响应的指令，并将现场情况显示在特定的监视器上，可根据需要对现场情况进行记录。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案第1章视频监控系统1.1项目概况温泉度假村园区监控系统主要为：温泉度假村园区内主要出入口、周围围墙,主要通道区域、、公共场所等处设置闭路电视监控系统。本方案是专门针对于温泉度假村园区视频监控系统而设计，方案中所采用的技术以及所使用的设备都经过了严格的考证，并已成熟的应用于各个领域，具有国内外先进水平。为保证温泉度假村园区客人及业主众多财物设施和重要资料的安全，建立行之有效的安防体系是温泉度假村园区智能安全防范的重要基础，视频监控和周界报警系统是安防系统建设的重要组成部分，也是园区智能化管理的体现，它成为提高园区管理层次，保证财产安全的重要基础。我公司承诺：本系统建成后，完全能达到中华人民共和国国家标准GB50198-94《民用闭路监视电视系统工程技术规范》中五级损伤制评分标准要求的四级及以上标准。1.2设计规范和依据1.甲方提供的图纸2.《民用建筑电气设计规范》JGJ/T16-923.《高层民用建筑设计防火规范》GB50045-954.《入侵报警系统工程设计规范》GB50394-20075.《安全防范工程程序与要求》GA/T75-946.《视频安防监控系统工程设计规范》GB50395-20077.《建筑与建筑群综合布线工程设计规范》GB/T50311-20078.《建筑物防雷设计规范》GB50057-94成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.《低压配电设计规范》GB50054-952.《工业电视系统工程设计规范》GBJ115-8711.《智能建筑设计标准》GB/T50314-20061.1安装视频监控及周界报警系统的目的温泉度假村园区安装一套先进、成熟、稳定的视频监控系统主要达到以下目的：采用国内外先进的监控设备，并充分利用我公司丰富的施工经验和完善优良的服务，把温泉度假村园区的智能视频监控系统建成符合实际需要、经济实用、技术先进、操作方便、可扩展能力强、管理规范的一流的安全防范系统。1.2概述数字视频监控系统是一种基于计算机技术、视频采集技术和数字压缩处理技术为一体的智能化数字监控系统.该数字监控系统采用最先进的视频处理技术、软件技术和压缩采集技术,在视频图像储存速度、解析度及画质上都有更高的优势,代表了现代安防监控技术的发展方向,在国际上处于先进水平。1.3设计总则根据我国住宅小区和高层楼宇多级化、多样化的特点与城市安全技防工作的要求，我公司在结合当今先进的电脑技术、视频技术、数码通讯技术及信息网络技术的最新发展而设计的视频监控系统方案。监控系统以数字主机及集成的系统性软件为核心，前端以高清晰度摄像机对温泉度假村园区进行全方位立体式安全防范，为整个温泉度假村园区实现现代化、科学化的管理及安全防范提供全面、高效的服务，给温泉度假村园区提供一份安全、方便、可靠的温泉度假村园区环境，使温泉度假村园区管理进入一个广博的空间。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案由于本系统属于一个现代化、智能化的自动安全监控保安系统，所以我们的初步设计思想就是利用本系统能使管理保安人员在中心监控室里的电脑中可以及早发现各种意外事故并记录重大事件，为以后各种事件的处理提供完备的现场资料，按此设计思想本系统大致可分为：前端监控设备、数据传输、后端管理控制设备三个部分。1.1设计指导思想和原则本系统方案在完全满足用户需求的前提下，贯彻预防为主、防范于未然的方针，结合现今数字监控系统设计风格、系统特点和前端设备的分布情况，以先进、合理、成熟、安全、稳定、可靠、冗余、高效、高性能价格比、易扩展、易管理为原则，建成一个统一、完整、先进、高可靠性、高安全性的安防体系。在技术上采用现代化成熟的最新技术，进行周密的设计，精心的施工，建成系统先进、适应未来发展、可靠性高、保密性好、网络扩展简便、连接数据处理能力强、系统运行操纵简便的安防系统。1.1.1可靠性可靠性是安全防范系统设计中的关键，尤其是本工程的特殊性，可靠性更是重中之重，只有使用可靠的技术和设备才有可能发挥出其先进的功能和优势。为此在制作本方案及选用产品时，我们主要考虑以下几点：1)在系统设计和设备选型中，首先考虑技术和设备的成熟性，只有经过大量实际运用的技术和设备，才可以说是成熟的，才具备一定的可靠性。2)采用模块化、集散式、分布式系统构造和控制方式，从系统设计结构形式和控制方式的角度来提高系统总体的可靠性，分散故障风险，降低系统整体故障的可能性。3)从整个生命周期全盘评定选用设备的质量。选用便于系统建造施工质量控制、运行故障率低、维护维修方便快捷的设备，以降低系统和设备生命周期的平均故障率。4)充分考虑当地大气条件，在系统设计和设备选型上充分考虑系统的抗热、抗冻、防雾及防尘性能。1.1.2先进性成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案当今科学技术发展迅速，新技术、新产品层出不穷，若花巨资建成一个几年之内就要淘汰的落后系统，对于任何单位都是一种极大的浪费，也会影响其安全保卫工作。所以本系统设计方案将系统设计和设备的技术先进性放在非常重要的地位：1)系统的先进性首先体现在技术设计思想上，只有系统设计结构的先进才能保障整个系统先进的基础。本方案采用当今最先进的模块化、开放式、集散分布式的系统设计思想，确保系统最大限度的可靠性和灵活性。2)采用当前领先的技术和设备，构造完善的城市安全防范系统，充分利用目前成熟的模拟式和数字化相结合的安防技术和设备，确保本系统在建成时处于先进行列。3)充分考虑系统机器设备的扩充性，保证在规模上能满足将来相当长的时间内的扩充需求，不会因日益增长的安全需要而不得不淘汰现有的系统，或被迫进行大规模改造。4)除了扩充外，系统机器设备的兼容性也是系统先进的重要指标，先进的系统和设备在横向上应具备广泛的兼容性，一方面能兼容多种主流品牌、协议、厂家、相同或不同的安防设备，便于广泛利用先进的技术和设备进行系统扩容和升级，另一方面能在通讯协议上广泛兼容相关的其它弱电系统，以便与其它系统集成为一个先进的一体化系统。5)本方案特别考虑了系统技术上的前瞻性。根据当前安防技术的发展趋势，前瞻目前可预见的未来技术，使系统具备在不替换现有设备、不损失前期投资的情况下方便地升级和扩容的能力，最大可能地延长系统的整体寿命周期，确保能在未来较长的年限内充分发挥其功能，提供可靠的安全保障。1.1.1方便性只有方便的系统才是实用的系统，才能提高工作效率，实现系统的功能目标，降低人力成本和维护成本。本设计充分考虑了如下几点：6)成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案确保安全防范工程高性能、高质量的基础上，在系统结构上采用方便性设计，在设备选型上选择操作简便的设备，着重系统的智能化和自动化。系统及其设备要易学易用，真正做到学用方便、使用方便、维护方便。一般警卫人员经过简单培训即可上岗、操作、复合、处理各种情况和报警事件。1)便于治安管理活动，可以方便各类人员使用。1.1.1适用性：先进性、可靠性与方便性往往难以调和，可靠不一定方便，先进意味着价高，物超所值也难免力所不能及，面对相互有一定程度矛盾目标，我方在制定设计方案时，以是否适合做出最后取舍。2)我们首先合理、全面、综合评估系统的实际需求、影响、功能安全要求等诸多因素，排除与之显著冲突的设计和设备，根据我方丰富的设计、工程经验，对安防技术的水平、发展趋势、技术和设备的市场的充分了解，在综合平衡的基础上，以量体裁衣的方式做出针对性的系统设计和设备选型，最贴切的满足城市治安安全防范的各方要求。安全防范系统的外围设备决不能破坏原有的城市气氛、文化、和风采，要与周边的环境保持协调一致，这也是我方对适应性的一种理解。3)选择性能价格比最佳的产品和系统。高科技现代化时代，衡量适用性的唯一标准是性能价格比，性能价格比差的系统不适合。4)从实际出发，突出实用功能，不追求不必要的高档和豪华，去掉“华而不实”的无用功能，降低总体投资，求得先进性与经济性的完美统一。1.2设备选型原则1)所选设备必须是技术先进，且在国内外得到广泛实际应用的成熟的产品。2)系统具有确实有效的措施，使系统可靠性得到提高，满足国家规定的一级工程风险和防护级别的要求。3)系统易管理、易安装、易检测、易维护。4)设备部件均为标准化、模块化设计，具有良好的替代性。5)设备安装、维护均采用接插件方式，维护简便。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1)选用的全部设备均符合在中国大陆环境条件下使用，设备电压均为三相220VAC，50Hz，保证所有设备接地电势相等；视频系统信号均为PAL制式，每秒25帧，与中国大陆电视制式相同。2)该系统所选设备均符合至少一项下列国际公认的安全标准（如UL，CSA，CE，IEC，BS，JIS等）和FCC，BS等技术标准。1.1监控系统方案的实现根据对前端监控需求及各级管理机构的管理需求的分析，我们把本温泉度假村园区监控系统的总体功能的要求归纳如下：u集成方案所需投资合理。方案的设计要根据现有的规模并适度考虑将来的扩展需求，充分有效的利用现有资源，不盲目采用过高的软、硬件配置，力争不造成投资的浪费；u具备完善的功能，及报警联动输出预案；u各系统的硬件运行稳定，能够保证正常系统使用要求、重大活动或节日期间大规模应用时的要求，保证各系统畅通运行；u系统各项技术应遵循现有的（或通用的）国际技术标准，若目前不具备统一的国际技术标准，须支持多种主流的国际技术标准；u设计方案应综合目前最先进的技术应用，力争做到系统运行维护以及操作使用简单、方便，用户经过简单的培训就能自行维护和使用系统；u系统的扩展性能好，保证将来系统向高端升级时能够平稳迁移，不重复投资；u系统可靠性高，安全性及保密性好，应能有效防止被攻击，以保证网络及数据的安全，在系统出现故障时，能够迅速启动有效的故障恢复机制；u成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案视频的数字化：在监控中心，可实现活动多画面视窗，完成任意分割，静态存盘及视频捕捉；可实现长时间大容量多通道硬盘录像，完成单路/多路回放及检索；实现多路视频报警，动态跟踪，图像识别，并能适应各种条件；视频压缩算法可满足各种应用需要；能充分利用好计算机资源，合理地处理好多种视频数字化流，提高系统稳定性，不会造成程序出错、系统崩溃乃至死机等现象；u系统的网络化：能实现基于ADSL基础上的视频监控；能实现任意网络监控组合；u应用的多媒体化：具备拟人化设计，良好的图形界面，方便快捷的人机对话功能，操作简单、灵活。u管理的智能化：系统软硬件设计符合国际标准，模块化强，便于扩展，方便维护；系统能自动跟踪记录在监控中发生的一切信息，完成信息存储、统计分类，可定时完成输出打印工作，实现自动化管理；系统应具备极高的稳定性，抗干扰、防破坏能力，和灾难性恢复功能。1.1工程施工内容监控系统包括以下内容。l监控系统信息传输线缆及控制电缆安装；l监控系统前端设备安装和调试；l监控系统中心控制系统的安装和调试；l录像设备安装调试；l系统软件及相关模块的安装调试。1.1.1管线敷设按照现场要求：监控系统彩色半球摄像机视频电缆采用SYV-75-5，摄像机电源线采用RVV2*1.0。固定摄像机采用2根DN20，穿放（SYV-75-5+RVV2*1.0）。1.1.2前端摄像机安装在图纸标示的位置安装摄像机，摄像机应安装在监视目标附近，不易受外界损伤的地方，其安装位置不能影响现场设备和工作人员的正常活动，摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案摄像机的安装应符合《工业电视系统工程设计规范》(GBJ115-87)和建筑电气设计技术规程(JG16–83)“应用电视”中有关规定。1.1.1监控设备安装监控中心设在商务酒店一层商务中心，要求该监控室必须具备防潮防尘、防静电、防雷接地和恒温功能。电视监控电源，要求是比较严格的。一是要求电压要稳定；二是要求原则上不能停电；三是在电源功率上必须满足整个系统的要求；四是前端设备须从系统控制中心统一供电，统一控制。根据以上要求，监控报警中心室内均配置大功率不间断电源对整个系统供电。前端设备的电源要求使用直流电源，如果直接从中心对每一个摄像机供电，由于距离较长，会产生较大的电压降，影响系统效果甚至摄像机不能工作。所以，在前端采用监控专用直流开关稳压电源向各摄像机供电，电源交流电由UPS供给。这样，就可以满足控制中心对整个系统的统一控制和管理。1.1.2施工工艺l线缆敷设与放线施工工艺可参照“综合布线系统”施工工艺；l设备定位：摄像机前端定位必须无死角、报警探头必须定位在主要通道和重要场所；l设备连接：焊接无毛刺、线缆无接头，设备间连接必须按照设备随机提供的设备安装工艺要求和说明书的要求进行操作；l中心设备安装：必须按照设备随机提供的设备安装工艺要求和说明书的要求进行操作，设备必须安装稳固；l控制器安装在墙上时，底边距离不应小于1.5m，靠近其门轴的侧面墙不应小于0.5m，正面操作距离不应小于1.2m；l控制器安装应牢靠，不得倾斜，安装在轻质墙面上应采取加固措施；l引入控制器的电缆或电线应符合下列规定：ü配线整齐，避免交叉，固定牢靠ü电缆芯先和所配导线的端部应表明编号，并与图纸一致，字迹清晰不变色成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案ü与控制器端子板连接，应使控制器显示操作有序ü端子板与每个接线端，接线不得超过二根ü电缆芯和导线应留有不小于20cm的余量ü导线捆扎成束ü导线引入穿线后，在进行线管处应封堵；l控制器的主要电源引入应直接与电源连接，严禁用电源插头，主电源应有明显标志；l防盗报警控制器必须严格接地。1.1设计思路1.1.1监控系统监控系统前端设计17台红外全天候枪式摄像机，主要分布在围墙的10个角落,大门,关键通道。商务酒店，餐厅，接待中心均设19台红外半球摄像机，室外就餐平台上空5米处设置智能昼夜型高速球摄像机2台，主要监控通道处的一举一动，并可以通过放大倍数来查看该摄像机处50米开外的地方。监控系统后端设计3台16路的嵌入式数字硬盘录像机，负责前端摄像机的接入和管理，对图像进行采集、处理和存储，系统稳定；采用先进的MPEG-4可变码流图像压缩算法，提供4路实时显示，大大节省了硬盘容量和网络带宽；提供OSD菜单设置和操作，支持简体中文和英文两种图形化菜单操作,人机界面友好；每个通道提供日期时间的叠加和视频丢失的报警。每台录像机配置2块1000GSATA硬盘实现数据储存，终端显示部分采用3台19英寸液晶显示器，通过它可实时监视信号显示和录像内容的回放及检索。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1监控系统结构图1.1.1监控系统结构图1.2点位分布1.2.1摄像机点位位置数量商务酒店10围墙14餐厅6室外就餐2接待中心3停车场3合计38成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1设备介绍1.1.1数字硬盘录像机产品描述●系统稳定可靠：H.264纯硬件压缩技术,16路音、视频全实时显示、录像、压缩比大占硬盘容量小，图像清晰度高不丢帧，系统支持WINDOWS2000/WINDOWSXP，稳定性高。●操作简便、快捷：界面设计简便直观，操作简单，独特指示灯设计，可以直观提示录像方式和状态。●检索多样直观：可按摄像机、日期、时间段进行检索回放，有实时、快进、快退、慢进、慢退、单帧进、退、快速等多种方式。●报警设计周全：提供长达999秒的报警预录功能，支持视频丢失报警、视频移动分区报警、传感器报警。报警通知网络分控端。报警信息实时远程传输，支持电话多种报警方式。●安全保密技术先进：MPEG4数码流编码处理技术杜绝数据更改，保密数据的严密可靠性；多级用户密码、日志查询和管理功能防止非法操作，支持非法关机后启动自恢复确保数据的完整性。●网络功能突出：支持PSTN/ADSL/DDN/LAN网络传输，客户端支持IE，具有强大的网络分控功能，网络支持音、视频同时预览、录像、抓报、控制；网络级联、客户端可以同时作为其它分控PC的视频服务器传输和对话。●兼容性强：开放式平台,支持多协议解码器、快球；技术参数型号XSJ-1616H硬盘容量标配160GB，可扩充录像容量120M左右/路/小时成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案压缩方式独特高压缩比H.264方式,0.5-1.5K/帧音、视频输入16路显示通道16/12/8/4/1自动切换显示/最大记录速度400帧/秒像素显示：最大704×576回放：704×576/352×288/176×144录像方式手动录像、连续录像、定时录像、自动录像、移动侦测录像、报警触发录像图像防伪独特数据码流技术,防止图像改动网络连接通过PSTN/ADSL/DDN/LAN远程监控、网络实时对话、网络级联扩展、客户端支持IE报警方式视频移动报警及传感器传感器输入报警报警输入可接烟感、瓦斯、门磁、红外、微波及其它感应器控制输出可控制云台、镜头（变焦、聚集、光圈）、灯光、雨刷及继电器输出、智能球远程控制可控制云台、镜头（变焦、聚集、光圈）、灯光、雨刷及继电器输出、智能球视频输出VGA音频输出1路实时监听多任务方式监视、录像、控制、回放、传输、抓拍、备份可同时工作电源AC220V50HZ/60HZ工作条件温度:0℃--50℃湿度:<80%尺寸482（W）×177（H）×520（D）重量21.5KG(标配)1.1.1红外40米日夜两用摄像机产品描述:Ø成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案全新概念设计方案，精密的线路及严谨结构，体现高新科技。Ø所有红外灯采用恒流设计、良好的散热设计、产品符合IP66防水等级Ø完美的防水设计，镜头与红外灯完全隔离，具有防水、防眩光、防尘等优点。Ø提供室外用的遮阳防护罩，一体化结构，适用于室内外各种暗光环境下的监控。关键特点：Ø1/3〞SONYEx-viewCCD，彩色清晰度540线。Ø内置高效红外发光管，夜视距离可达40米。Ø红外灯开启时照度为0Lux。Ø彩色转黑白自动转换模式。Ø信噪比大于48dB。Ø自动增益、自动白平衡、背光补偿功能。摄像机参数:型号FI-740C图像传感器1/3〞SONYEx-viewCCD有效像素752(H)×582（V）同步系统内同步视频输出BNC1.0Vp-p75Ω水平清晰度540TVL最低照度红外灯开启时0LUX信噪比≥48dB白平衡自动自动增益控制自动背光补偿自动电子快门1/50-1/100000秒镜头标配16mm镜头，4/6/8/12mm可选成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案红外有效距离20-40米红外灯数量48PCS红外灯大小Φ5mm防护等级IP66工作环境工作温度-10℃～+50℃湿度～90％工作电压DC12V+10%功耗8.5W最大尺寸29CM(长)×12CM（宽）×16.5CM（高）重量1.01kg1.1.1室外智能匀速球机产品描述:高强度合金压铸外壳，内部全金属结构，无变形球罩。内置解码器，集成多种通讯协议、波特率可选。摄像机OSD菜单功能。水平360°无限位旋转，最快速度达到15°/s。垂直90°，最快转速15°/s。可编程64个可变倍预置位，4组可编程巡视轨迹，2组线扫轨迹。内置浪涌及雷击保护装置以及数据断电记忆功能。RS485总线通讯方式，最多可以同时控制255个摄像机机械参数：电源AC24V50/60Hz2.0A功耗室外：30W同步内同步/外同步可选预置位128个巡视轨迹6条成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案花样扫描3条自动翻转当摄像机到达垂直位置后，水平方向自动旋转180°水平转动范围360°无限位水平运行速度0°～15°/s上下转动范围0°～90°上下运行速度0°～15°/s通信方式RS485通信波特率2400/4800/9600/19200bps风扇/加热器自动控制(仅室外球机有)相对湿度10-75%（无凝聚情况下）环境温度范围室外：-35℃～+55℃摄像机参数：摄像机SONYLG彩转黑彩转黑同步系统内同步/外同步影像感应器1/4″SONYCCD扫描系统2:1隔行扫描分辨率480TVL480TVL有效像素44万像素44万像素最低照度0.01Lux(F1.6)1Lux/0.01Lux光圈自动/手动聚焦自动/手动倍率18×光学22×光学f=4.1to73.8mmf=3.9to85.5mm可视角度Wide:48°Wide:48°TELE:2.8°TELE:2.5°背光补偿手动/自动白平衡手动/自动增益手动/自动信噪比≥50dB≥48dB视频输出复合讯号1.0Vp-p/75Ω成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案第1章酒店管理系统1.1系统概况现代化的酒店宾馆是集客房、餐饮、休闲、娱乐、商务活动及其他各种服务与设施一体的消费场所，酒店宾馆组织庞大，服务项目多，信息量大，要想提高劳动生产效率，降低成本，提高服务质量和管理水平，进而促进经济效益，必须借助计算机来进行现代化的管理。创典酒店管理系统正是为此而设计的，本系统是一套适用于大、中、小型酒店宾馆使用的优秀系统，操作简单，灵活性好，系统安全性高，运行稳定，易学易用易维护，是管理者的理想选择。创典酒店管理系统是按国家星级宾馆标准化业务程序模式设计，在先进的数据库系统基础之上开发而成，经反复验证，并经历了5年的实际运行。截止2009年8月，在全国已拥有上千家的用户，深受用户好评。创典酒店管理系统采用业界先进的三层架构，B/S,C/S结构相结合，在WindowsNT/9X/2000/XP/2003/VISTA下运行的一套全方位、可按模块进行高度集成的酒店管理系统，涉及到销售部、前厅部、餐饮部、娱乐部、人事部、仓库、财务等主要职能部门，功能全面，接口丰富，中心数据库支持远程直接访问，查询速度快，性能稳定，是目前国内非常优秀的一套酒店管理系统。酒店管理系统应是一个开放的综合管理系统，它不仅提供处理酒店日常事务的能力，更应具有友好的、开放的系统扩展接口。创典酒店管理系统为用户提供了以下丰富的扩充接口，以备酒店在不远的将来使用。1.2扩展接口☆门锁接口☆VOD视频点播接口☆一卡通消费接口☆程控交换机自动计费接口☆收银点POS钱箱接口成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案☆Mini吧电话入帐、电话修改房态接口☆语音留言信箱接口☆语音查帐接口☆传真信箱接口☆外事部门联网接口☆户籍发送接口☆网上订房接口☆Internet接口☆Intranet接口☆多媒体查询接口☆办公无纸化接口等等1.1系统特点成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案创典酒店管理系统可为酒店宾馆带来以下效益：1.1.1提高经济效益1)完善的散客和团队预订功能可防止有房不能出租或满房重订的情况出现，可随时提供准确和最新的房间使用和预订信息，从而可提高客房出租率。客人消费的直接入帐，不仅减少了票据传送，而且避免了管理上的混乱，更主要的是有效地防止逃帐的发生。2)完善的预测功能可用于市场销售，如确定宣传的重点地区和如何掌握浮动等。3)及时控制超过信用限额的客人，随时催促欠款客帐的结算。4)电话费自动计费及门锁卡控制，可杜绝话费的逃帐和未经开房而擅自发房卡。5)建立完善的客史档案，提供客人消费统计，随时可以对其在酒店的消费总额进行排名分析，以便提供更优质的服务，提高客人的回头率。1.1.2提高服务质量1)快捷的酒店客人信息查询手段，使客人得到满意的答复。2)餐费、电话费、洗衣费、客房饮料费、电传传真费、酒吧饮料费等费用的一次性结帐管理，不仅大大方便了宾客，也提高了宾馆的经营管理水平。3)强大的历史档案查询更为查帐或查客人信息提供了极大的方便。4)回头客自动识别、黑名单客人自动报警、VIP客人鉴别，以及客人生日的问候、客人喜好的掌握等，均有利于改善酒店的形象。5)快速的结账处理，减少客人离店等待时间。6)清晰准确的帐单、票据、表格，让客人感受高档次的享受。7)完善的预订系统，使客人的入住有充分的保证，提高工作效率。8)电脑资料的正确保存避免了手工抄客人名单的低效工作。9)严格的数据检查可避免手工操作的疏忽而造成的错误，减轻员工的工作压力，从而提高工作效率。10)减少票据的传送、登记、整理分类、复核等一系列的繁重劳动。11)电话费自动计费及房卡控制，使话务员的工作只是接电话而已。1.1.3全面了解营业情况完善的报表功能和查询功能使管理者及时了解酒店各部门的营业情况，并可综合分析酒店的财务状况，是酒店经营者的得力助手。总经理或董事长可在出差时候通过远程互联网实时了解酒店的营业情况（采用严格的权限管理，杜绝未经授权的访问。系统对数据进行分级处理，对关键的营业数据进行严格的保护，保护您的商业秘密）成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1完善酒店内部管理体制，杜绝各种作弊和财务漏洞系统通过严格的操作权限控制，完整的操作日志，财务账务的审核功能，科学的财务流程，以及各种丰富完善的报表，彻底杜绝了收银员作弊的可能。1.2系统功能根据对贵酒店的需求分析，我们将提供前台管理、仓库管理、夜间审核、电话计费以及总经理查询等系统模块，下面就其基本功能说明如下：预定接待模块1)优秀的智能房态图功能（自动根据客房的状态发生实时变化，无需刷新），所有跟客房有关的操作都可在房态图上完成。房态图提供了非常丰富的表现形式。2)对宾客预定、入住、续住、换房等业务进行处理。3)对回头客能快速显示其相关信息。4)按客人姓名系统可自动调出回头客信息及历次住店统计信息以确定房价优惠；按客人姓名系统可自动查出是否是黑名单客人；根据已订房客人资料进行快速登记；可从预计今日到店的客人列表中，选择客人直接入住；可利用会员档案、熟客信息进行快速登记入住。5)对于一个客人订多个房（也称联房）能进行相应处理。6)对于多个客人订一个房（也称拼房）能进行相应处理。7)具备锁定程序功能，用于用户临时离开工作岗位时锁定程序，保证系统的安全。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1客房中心模块1)能及时方便地查询实时房态，并处理打扫好的房间状态。2)能方便快速地查询锁房信息。3)能对客房消费进行相应处理。4)能及时快速的查询和统计客房物品的消耗情况。1.1.2收银财务模块1)具有灵活的记帐、转帐、结帐处理以及各种优惠折扣处理，优惠折扣可以进行权限控制设定。2)能对客人的账务进行调整，处理漏账、错账等问题。3)能对客人相关账务进行查询，及时了解欠款客人情况，进行催款。4)提供多次注入押金，结帐与反结帐；5)提供中、英文客帐单；6)提供分类明细、汇总帐单7)提供团体成员与其团体的双向转帐处理（合收与分帐）；8)对长住客户和合约单位提供按月、按季或按年结算的功能9)提供帐务冲正和错帐冲销功能等。10)应用IC储值卡进行房间结算，并且直接扣除储值卡余额11)成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案严格规范酒店的财务流程，提供完善的操作日志，堵住了收银员可能存在的作弊行为和财务漏洞。1.1.1销售中心模块1)对协议单位进行管理，特别是协议房价的管理。2)统计协议单位的消费情况和销售员业绩。3)提供旅行社返回佣金的管理。4)对会员客人进行统计和积分。方便地统计会员的历史消费情况，可针对重点客人进行优惠活动。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1电话计费模块从电话程控交换机读取话单信息，并进行相应处理后录入数据库，同时话费数据录入宾客帐单。能快速方便的查询宾客话费总计，以及话单明细。各部门的市话长话明细和汇总，避免漏单情况的发生，给老板控制各部门的话费提供真实依据。1.1.2查询中心1)能方便的查询宾客相关信息。2)能查询当前房态和未来房态信息。3)能查询现在及将来某时段的可用房信息。4)能查询相关账务信息。5)能查询客房使用率信息。1.1.3报表中心1)能对宾客信息进行统计打印。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1)能对财务信息进行统计打印。2)提供大量完善的图文并茂的报表。3)根据酒店的财务规范，可按收付制、权责发生制等财务制度来生成对应的报表。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1库存管理1)物品采购订单管理；物品入库单、部门领用单、仓库直拨单、报损单、盘点单管理；2)盘赢、盘亏处理；3)酒店各部门在用物资管理；4)提供多种报表查询及打印功能；5)物品的入库、出库、转库、退货、退库、盘点、报损管理；6)单据审核，单据记帐；7)物品收支汇总、收支明细；8)供应商货款明细；9)部门、仓库台帐；10)部门成本核算；11)综合查询、报表系统1.1.2会员管理1)会员功能极其强大，可以根据管理需要，自己任意定义会员类型、自定义会员折扣方案。支持连锁店的会员集中管理。可以管理积分，支持积分兑换。支持会员生日提醒功能。2)成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案会员消费时，可以按照酒店设置的优惠方案给予相应优惠，不同类别执行不同的折扣。1.1.1夜审模块可灵活设置夜审时间，系统根据设定时间自动夜审。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1系统管理1)对系统的初始化数据，如果商品信息、客房信息等进行相应处理。2)提供黑名单管理，限制特殊客人入住。3)对数据备份、恢复，数据初始化提供相应操作。4)系统操作员的权限管理。5)系统操作日志的管理。6)系统相关参数的设置。1.1.2门锁系统接口1)系统可提供多级开锁匙卡:贵宾卡、宾客中止卡、宾客恢复卡、服务卡、楼层卡、区域卡、总管卡、应急卡、控制卡、初始化卡、房间设置卡、时间设置卡、管理中止卡、开锁读取卡等；2)入住酒店的客人获得一张储有客人资料的卡片，可在指定的时间内开启指定的客房；3)楼层服务员可持楼层卡打开该楼层的任一房间；4)酒店保安人员持应急卡可打开任意情况下的所有房门；5)管理人员持终止卡可取消客人进入所有所住客房；6)客人所持卡片在预订入住时间结束后自动失效；7)系统可方便地查询各种功能卡开门锁的记录，也可随时查询已制作的各种功能卡的记录等。1.2系统特点系统平台先进系统开发完全采用最新的Delphi和C#为开发工具，与微软的WINDOWS操作系统有很好的兼容性，采用三层架构（C/S,B/S相结合），以及先进的设计模式，构建安全、可靠、快速的系统平台。1.2.1功能齐全1)前台系统包括总台（预订、接待、收银、消费、账务）、客房中心、销售中心、会员管理、查询中心、报表中心、系统维护等信息。2)系统还提供电话计费接口、门锁接口、二代证接口等外部系统接口。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1安全可靠1)通过为数据库文件创建备份可保证即使服务器断电，数据库也能自动恢复。2)提供数据、功能存取控制和密码保护，防止用户非法使用系统。3)建立完整的日志功能来监控整个系统的运行，以备对重要操作进行跟踪。1.1.2灵活通用1)软件模块采用积木式结构，各酒店可按需选择适合自己的功能模块。系统各功能模块可简化组合或者集成封装，适应大、中、小各种不同规模的酒店需要。2)通过不断完善，软件已对酒店的大部分要求不必作程序修改而只作参数调整即可适用。3)可灵活增加工作站，而不会明显影响系统的性能。4)硬件可采用国内最常见的设备，而不局限与某一机型，以便于购买和维修。1.1.3用户界面友好，操作简单1)系统采用WINDOWS标准图形界面，因此只要员工熟悉WINDOWS就会操作。系统提供快捷键操作、下拉式菜单驱动、标签页窗口切换，界面美观，操作简单易学。2)对查询提供精确查询和模糊查询，查询结果以表格形式展现。3)对所有数据输入进行完整性和合法性检查，尽量减少操作错误。4)整个系统可用键盘或鼠标操作。5)打印数据和屏幕显示可同步进行，给用户“所见即所得”的新感受。在实时房态图上可方便进行预订、登记、结账、查询等多种操作。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案第1章酒店公共广播系统应用1.1概述`　　根据当前对广播系统功能的要求不断增加开发新的智能酒店广播系统，整个系统本着先进性、稳定性、实用性、经济性、兼容性、灵活性的设计思想，可靠实用的背景音乐公共（紧急）广播系统。成了智能酒店弱电系统不可缺少的基础设施之一，尽管近几年来频术和网络技术在飞速的发展，但大楼智能广播系统仍以它的实用性、经济性、便捷性被各大楼所应用。我国现有的各类酒店基本上都采用智能酒店公共广播系统。根据大楼不同的域，不同的广播功能要求，设计不同的广播实现方式，最后广播控制室通过主控简明操作台，根据酒店各个区域，各个时段的不同广播需求，对整个酒店广播系统进行控制和广播所以在大楼的广播设计中，要考虑到公共广播和紧急广播及呼叫广播三个部分。即设计背音乐，广播与消防紧急广播相兼容。所有的背景音乐扬声器在火灾时均能强切至消防紧急播状态。当进行正常背景音乐广播时，一旦发生火灾报警，自动触发语音系统，广播强切紧急广播状态，以最高优先权向酒店内实现分区紧急事故广播，并可进行人工广播来处理故，避免了慌忙中造成的误操作的可能性。智能酒店公共广播系统具有以下几方面的内容。1、首先是酒店音乐播放的智能化。传统的大厦广播，无论是每天固定的广播：如上、下班铃声，背景音乐等，还是临时的广播，如背景音乐等，都需要有专人来进行播放。实现播出智能化后，既通过单片机控制编程实现多个音源不同时间段的定曲区目的自动播出系统，操作简单，实现快捷，但不是独立的广播系统。系统的设计提供多套音源设备，包括CD、MP3播放器、AM/FM广播和呼叫服务等如：每天写定时音乐铃声、广播电台节目，背景音乐的播放。它不管播放室那个区域。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案2、对酒店广播的控制的智能化。传统的公共广播系统通常表现出来的是全体广播，手动分区广播。智能广播要达到音乐自动分区广播的要求，在选端的广播呼叫台要求能对各个不同的分区进行呼叫广播，而不影响其它区的音乐广播。如：每天对每个楼层等音乐铃声、背景音乐的播放及广播呼叫，按各楼层不同功能区划分广播分区，系统即可进行分区广播，也可以全部广播。紧急广播和一般公共广播采用同一套系统设备和线路，系统要与消防报警系统联动，采取干接点式，遇到火灾等紧急情况时，能自动强行切换至紧急广播状态。通常是按楼层进行分区自动切换报警广播。3、酒店广播系统控制操作的人性化。1.1方案设计依据1、以甲方提供的场地图纸和系统要求为依据；2、依照提出的扩声要求，并根据背景音乐广播的需要；3、根据我公司多年来对音响系统设计、施工的经验，考虑系统用途的先进性和功能扩展性；4、本系统的设计依照下列标准进行：《调音台基本特性测量方法》GB9003《电工电子产品基本环境试验规则》GB2421/22/23.1/23.2《电网电源供电的家用和类似一般用途电子及有关设备的安全要求》GB8898-88《教通信接地设计规范》GBJ－79-85《工业企业通信设计规范》GBJ42-81《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000《民用建筑电气设计规范》JGJ/45-82《建筑设计防火规范》GBJ16-37《厅堂扩音系统的声学特性指标要求》JGGTJ125《利用建筑物金属体做防雷及接地装置安装》86SD566《火灾自动报警设计规范》GBJ116-88《火灾自动警系统施工及验收》GBJ50166-92《厅堂扩声特性测量方法》GB4959《语言清晰度指数的计算方法》GB/T15485，成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案《声频放大器测量方法》GB9001-88《传声器测量方法》GB9401-88《磁带录音机测量方法》GB20181-85《收音机相关参数及测量方法》GB4878-85《传声器主要性能测量方法》GB9396-88《信息设备安全及电气设备安全》GB4943-95《电子设备雷击保护法》GB7450-87《电气设备安全》GB10292-88《公共广播工程费用概预算编制办法》《AEBELL产品手册》根据此规格书及最新版的有关标准对系统进行设计、施工和检验。1.1酒店广播设计要求及要实现的功能1、系统指标1）、声场强度　　声场强度的确定与某环境下的背景噪声密切相关，参考各种不同的环境下的噪声声强表一般建筑环境一般均为25~45dB。2）、声场均匀度　　声压级均匀，变化范围在±4dB左右为好。3）、可懂度　　检测声音清晰程度的主观评定指标。4）、扬声器系统的性能指标　　*扬声器的频率响应范围　　扬声器的频率响应范围是影响系统可懂度的重要因素。频率响应范围100~14000Hz就足以满足要求。功放的频响范围均优于扬声器的频响特性。　　*重放频率特性　　扬声器如上所述在100~14000Hz范围，足以满足公共广播的频响要求。　　*灵敏度成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案　　灵敏度高的扬声器的效率也高。　　*额定阻抗　　额定阻抗一般采用4欧或8欧。　　*额定功率　　又称标称功率、不失真功率，它是扬声器的正常工作功率，扬声器在此条件下可以长期工作而不致损坏，一般情况下，最大输出功率是额定功率的2~3倍。　　*扬声器口径　　扬声器的口径尺寸越大，则它所能承受的功率越大，输出功率也越大，低频特性越好。　　*扬声器扩散角　　扬声器的扩散角大小可决定扬声器的布距。　　S1=2*（H-h）*tg(Q/2)　　其中，S1：布距参考值　　H：设备安装的吊顶高度　　h：设定的闻听高度　　Q：扬声器的扩散角2.指标的确定1）、公共广播系统　　公共广播系统是以听音的人能听到清晰、准确的声音作为设计目标。　　其设计指标为：　　室内声压级均匀　　半均声压级-噪声声级+（6~10）dB；　　频带在100~6000Hz，重放特性比较平直，频带外希望急剧下降；　　根据前述噪声声级可确定本设计声级的平均声压级（在亚洲，噪声声级一般应增加5~10dB。）：（闻听高度为5m）；　　背景音乐声级=60~70dB；　　公共广播声级=65~75dB；2）、紧急广播系统成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案　　紧急广播系统是以听音的人在任何地方都能听到清晰、准确的声音作为设计目标。　　根据以上分析，其设计指标为：　　室内声压级均匀；　　平均声压级=88~94dB；　　频带在100~6000Hz，重放特性比较平直，频带外希望急剧下降。3、系统设计1）、系统类别　　设计时，每一路的终端采取并联接法，接于同一个功率放大器上的各终端（线间变压器和扬声器）的总阻抗小于或等于功率放大器的额定负载阻抗值。即：　　Z0=ZL/n　　Z0=V02/W0　　其中，Z0：功放额定负载阻抗　　ZL：各终端扬声器的阻抗　　n：终端个数　　W0：功率放大器的额定输出功率　　V0：定压输出的额定电压　　另外，每个终端（扬声器）的最大额定输入功率大于所需声压级的电功率的二至三倍。即：　　WL≥2~3Ws　　其中，WL：扬声器的额定功率　　　　　Ws：所需声压级的电功率2）、扬声器的布设　　根据有关标准及酒店公共广播用途，喇叭的布设应满足酒店的实际需要为准3）、功放的确定　　功率放大器的容量按下式计算：　　P=K1?K2?ΣP0　　式中，P：功放设备输出总电功率（瓦）　　P0：Pi?K，每分路同时广播时最大电功率　　Pi：第i支路的用户设备额定容量成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案　　Ki：第i分路的同时需要系数：　　业务性广播，Ki取0.7~0.8　　火灾事故广播，Ki取1.0　　K1：线路衰耗补偿系数：　　线路衰耗1dB时取1.26　　K2：老化系数，一般取1.2~1.44）、传输导线　　1.0mm2的导线在100V传输网中1dB压降，负载功率为200W，其传输距离可达160米。在设计中普遍采用1.0mm2的导线为平面传输导线，采用2×1.5mm2多股平衡线为垂直传输导线。由于传输距离较远，为了保证信号在线路上不产生太大的衰减，根据负载功率、传输距离和导线截面面积之间的关系列出下表：1.1详细方案天宝温泉共分为：酒店共3楼、餐厅以及桑拿中心，还有室外等四个部分。系统的设计提供3套以上音源设备，各功能区可进行分区广播，也可以全部广播。消防报警以全区形式进行报警。紧急广播和一般公共广播采用同一套系统设备和线路，当发生紧急事故（如火灾时），自动强行切换到紧急广播工作状态，实现全区报警。根据需要配备相应的后台广播系统设施，并按音响专业理论布置室内外的扬声设备，使大楼内任一点不会出现重音等互相干扰。系统共分为4个区域，所有区域使用两台BL-P1500功放，通过一台10分区矩阵器分为4个区域，可对每个区播放或者停止播放背景音乐，另外加2台报警功放1台录音报警器可实现全区报警功能。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1系统图1.1.2设备清单序号产品名称参考型号单位数目备注1前置放大器BL-8801A台1　2纯后级功放BL-P1500台2　3十分区矩阵器BL-8810S台1　4寻呼纯后级功放BL-P1500台2　5十分区寻呼器BL-8818A台1　6报警发生器BL-8803T台1　成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案7电源时序器BL-8809S台1　8强切电源BL-8816AC台1　9麦克风BL-M01台2　10DVD播放器BL-8821T台1　11MP3播放器MP3播放器台1　12第三方音源　　1　13音量控制器（带强切）BL-13F个36　14室内天花喇叭BL-514A个86　15室外喇叭BL-204/205/206个26　16音频线RVV2*1.5米　　17信号线RVV2*1.0米　　1.1系统点评消防广播与背景音乐广播的完整结合的智能酒店系统广播,实现可全区的音乐播放及自动全区报警，是智能大楼广播系统的典范。一般可达到多个管理分区，为了方便大楼广播管理人员（或预编程序）决定那些区域须单独发布广播、那些区域须背景音乐广播、那些区域须插入紧急广播等等。酒店管理部门与公众场所宜分别设区。总之，分区是为了便于管理。凡是需要分别对待的部分，都应分割成不同的区。满足大楼日常广播的管理。每一个区内，采用功率分区用于分区功率较小，分区多，但广播扬声器的分区功率受限制，采用信号分区形式，广播扬声器的分区功率可大可小，不受限制。分区灵活，扩展性好。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案第1章综合布线项目1.1概述天宝温泉度假村分为三大部分，商务酒店，餐厅，接待中心。其中商务酒店又一层、二层及三层；接待中心分一层、二层；1.2布线要求这些信息点在大楼内部的分布及统计情况如下：车间右面一层序号位置数据点语音电话电视小计说明1商务中心22262一层前台4243一层标间666184一层单间666185棋牌室444126二层标间666187二层单间666188三层套房12259三层标间6661810三层单间6661811餐厅4441212接待中心一层221513接待中心二层322714无线网络1212T1合计726453189成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案园区点位总计189个，其中语音点位64个，有线电视点位53个，数据点及无线网络点位72个1.1设计依据及标准1.1.1国际标准lANSI/EIA/TIA-569商业大楼路径和空间结构标准lANSI/EIA/TIA-607商业大楼接地线和耦合线标准lANSI/TIA/EIA-568商业大楼通讯布线标准lANSI/TIA/EIA-606商业大楼通讯布线结构管理标准lTIA/EIATSB-67UTP端到端系统功能检测标准lISO11801国际商务建筑布线标准lIEEE802.3CDMA/DC10Base510Base210BaseT100BaseTlIEEE802.5TokenRinglCDDI铜线分布数据接口高速网络标准lATM异步传输模式1.1.2国内标准l城市住宅区和办公楼电话通信设施设计标准》l建筑与建筑群结构化布线系统设计规范》GB50311-2000l《建筑与建筑群结构化布线系统工程施工及验收规范》GB50312-2000l《工业企业通信设计规范》l《中国建筑电气设计规范》l《高层民用建筑设计防火规范》l相关厂家产品设计、选型、施工、验收手册说明的标准1.1.3系统设计原则为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。同时满足以下要求：成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案l兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。l开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。l灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。l可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。l先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。l经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，统一施工，统一管理。避免重复劳动和设备占用。l可维护性：系统设计应科学合理，做到维护简单、方便。故障影响范围尽可能小。1.1设计目标功能本案结构化布线系统应达到下列目标：按照本设计完成的结构化布线系统，将达到办公自动化、生产管理智能化和办公舒适化的目标。注：以下功能需相应网络及相关软件系统支持，结构化布线系统作为网络系统的桥梁，提供了下述功能u数据传输的通道u高度共享信息资源，预先考虑对通信设备、自动化设施和自动化设备的有效管理及这些设备的技术发展。u确保提高工作效率和舒适的工作环境。u节约资金，使大楼管理合理化，达到短期投资长期收益的目标。u提高管理的可扩性和易变性，适应环境的变化，工作性质的多样性和复杂性。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1布线系统方案总体设计结构根据我们对天宝温泉度假村综合布线区图纸的掌握和现代化厂区办公楼、住宅区对该系统的发展要求，我们天宝温泉度假村布线系统定位在中高档设计标准，电话和数据的水平部分设计全部采用超5类双绞线的方式，经济型优化工程预算。本次结构化布线系统以4芯室外多模光纤为数据传输主干，二级网络采用超五类双绞线到桌面，网络直径不超过三层的布线方式进行总体结构设计。以市话电缆为语音主干，在系统结构上采用星型拓扑结构。整个系统的中心配线架MDF设在商务酒店一层商务中心处。中心机房内，通过4芯室外多模光纤与各配线间连接；各楼层，IDF通过超5类4UTP直接与各工作内的信息插座连接。本结构化布线系统包括工作区子系统、水平线缆子系统、垂直干线子系统、管理子系统和设备室子系统。我们设计的布线系统总体结构示意如下图：成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案在图中表达了整个布线系统的信息点分布、配线架的设置以及配线架之间的连接关系，并标注了水平和主干电缆的器件型号。总的布线系统管理中心设在商务酒店一层商务中心，设备管理间的具体位置如下：网络机柜1：商务酒店一层商务中心，机柜采用膨胀螺钉固定在地面，周围外加保护装置。管理商务酒店64个点位，放置三台24口交换机网络机柜2：接待中心，机柜采用膨胀螺钉固定在地面，周围外加保护装置。管理商务酒店一层4个点位，放置一台8口交换机网络机柜3：餐厅，负责附近周围数据点位共计10个点位，放置1台24口交换机。在网络中心与餐厅，接待中心单元设备管理间之间以多模室外光缆相连接。通过光纤收发器进行连接。每个单元设备管理间负责管理本单元所有房间的信息点，本单元所有信息点的双绞线均汇集在设备管理间。每套房间设计布放相应信息点，每个信息点具有1个RJ45插座，既可以支持计算机终端设备的接入，也可以支持语音设备（例如电话）、ISDN终端、ADSL终端设备等的接入。在"布线系统设计"的后续几节中分别具体探讨了每个子系统选配的器件和用量。1.1本方案对用户利益的保障在您的IT系统和联网设备总体投资中，布线基础设施通常只占到很小的一部分。但是一个存在很多设计缺陷或未得到妥善安装的布线系统有可能诱发一些问题。这些问题将长期困扰网络，使您无法进一步挖掘您的IT策略的全部潜力。更糟的是，无论是现在还是在将来，随着您向网络中添加新的应用、更多的用户或提高网络的联接速度，存在着缺陷的布线基础设施所带来的负面影响将会变得越来越明显。因此，现在已经到了将开发和利用高效的结构化布线基础设施加入到联网策略之中，并将其添加进您的IT整体系统的时候了。l可靠性泛达布线系统使用的产品通过以下国际组织认证：UL、CSA、ETL、3P、DELTA、IECQ、泛达布线产品的品质深得用户欧美厂家认可，是许多欧美品牌的OEM厂商。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案泛达布线系统的设计、安装、测试人员需经过泛达布线系统统认证工程师培训、以ANSIEIA/TIA568A及GB/T50311-200为布线标准、遵循国内的布线规范和测试规范。泛达布线系统的每个信息点需以TSB-67为测试标准进行测试，并获通过，方可申请泛达布线系统十五年系统统品质保证。l开放性泛达布线系统对上层的网络厂商是开放的：数据、语言水平系统统均采用四对双绞线，可支持任何厂家的网络产品、网络操作系统统、网络结构。泛达布线系统对同层的综合布线系统统厂商是开放的：泛达的产品可和其它厂商的产品构成一个完整的综合布线系统统。l合理性泛达布线系统不仅满足用户当前需求，也符合用户对未来信息系统统的期望，提供与欧美综合布线系统统厂商同类产品相同的功能、质量和服务，但提供最佳性能价格比。l产品种类齐全提供的产品包括超五类、超五类UTP、FTP以及接插件配套产品，工作区终端跳接线及保护、管理、测试工具等，能够满足泛达布线系统对产品的全部需要。六类双绞线已经面世，七类接插件正在研发中。光纤产品也相当齐全。l灵活性由于水平信息系统统采用相同的传输介质，因此信息通道是通用的，所有设备的开通及更改均不改变系统统布线，只需做必要的跳线管理即可：系统统组织网络也可灵活多样，各部门即可独立组织网络又可互相连接，为合理组织信息流提供了必要的条件。l先进性采用极富弹性的布线概念，数据、语音采用5类、超五类双绞线布线方式，具有可换性，极为合理地构成一套完整的布线系统统。所有布线均采用世界最新布线标准，所有信息通道均按国际标准，采用八芯配置，通过5类双绞线传输数据可达到100MHZ。l安全性成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案l模块化适应于不同规模的综合布线环境，可随用户的需要而增减(跳线面板、跳线等)，可以前面板配线1.1建议方案的说明整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。以下按各个子系统分别进行说明，在本方案中充分考虑了布线系统的高度可靠性、高速率传输特性及可扩充性和安全性。目前应用最广泛的是超5类布线系统，性能高于超5类的布线系统是6类布线系统，但6类目前还没有相应的国际技术标准，各个厂家都在按照自己的分析和技术力量生产6类线缆。而我们知道，一个完整的6类布线系统应该包括线缆、接插件等物理传输链路上的所有环节，而当前很多6类系统并没有相应的国际技术标准接插件，所以目前采用以上两类系统是无法保证将来满足国际技术标准的。目前，1000BASE-TX（IEEE802.3ab）的技术标准已经通过，基于铜缆的1000M速率传输完全建立在5类双绞线的基础上，即在100MHZ的传输频率下利用4对线同时工作达到1000MBPS的传输速率，所以利用当今的超5类布线系统完全可以满足当前及以后的网络应用的需求。考虑到目前的超五类布线系统性能优于超五类布线系统，且价格基本相同，而且各个厂家都在将超五类产品转移到超五类产品上，所以在我们设计的综合布线系统中将采用完整的超5类布线系统器件，即端到端的超5类系统。1.1.1工作区子系统工作区子系统的目的是为用户提供一个符合综合业务数字网（ISDN）的标准，并满足高速数据传输的需求。系统由安装在各住户的国际标准信息插座（RJ45）及终端连线组成，通过插座连接数据终端。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案在本方案中主要是指从信息插座到计算机或电话机的连线，包括所有用户实际使用区域。为满足办公环境信息高速传输具体情况，数据点、语音点全部采用超五类非屏蔽信息模块，使用国标双口插座面板，配合相应规格地插模块。在本方案中，我们利用超五类双绞线与超五类RJ45头自行制作计算机用工作区跳线，不选购成品跳线，在完全满足性能的前提下可以节约大量成本。电话机与信息插座的跳线一般随电话机提供，本方案中不予考虑。根据房间的功能分布需求，在结构化布线系统设计中，所有信息出口采用插孔为RJ45的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。(A)工作区子系统信息插座安装位置确定工作区子系统信息插座安装位置主要安装在各工作区的墙上。信息插座的安装方式将根据实际的区域装修方式，采用表面安装、墙安装等方式，与环境相协调。车间内部分地方可采用铜地插连接。(B)工作区信息出口(TO)的设备选型语音、数据插座均采用斜角超5类模块。共设数据点1118个、在每层分布见第二章。工作区子系统信息插座安装位置：RJ45信息插座与其旁边电源插座应保持20cm成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案的距离，信息插座和电源插座的底边距地板水平面30cm。如下图所示：电源插座信息插座暗装线槽30公分墙面1.1.1水平子系统水平子系统由各单元配线间至各个工作区之间的电缆构成。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。为确保高速传输，本方案中语音、数据水平传输介质全部采用超5类4对双绞线，用于连接每个信息点。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案在本方案中是由各楼道单元设备管理间至信息插座的电缆和工作区用的信息插座等组成，水平子系统是综合布线系统结构的一部分。为了满足高速率数据传输，数据、语音传输均选用超五类非屏蔽四对双绞线。根据实际情况，水平线可从配线架经水平桥架、预埋穿管走线至各工作区。配线架与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户，用户地址改变等）都不影响整个系统的工作，为系统线路故障检修提供极大方便。在本项目设计中采用的超5类4对UTP是符合EIA/TIA568标准的超五类线，在传输数据时，可在100m范围内支持155Mbps的传输速率。此外，它也可以传输各种70V直流电压及在相应的距离下传输10MHz及100MHz频率以内的信号。选用这种介质作为本项目的楼内数据传输媒介，不仅能满足当前数据传输的需求，使系统具有极高的可靠性及灵活性，而且在可预见的时间内还可满足发展的需要。因此对用户而言，只需在配线间将相应的跳线重新跳接，就可以很方便管理所有的数据点，使结构化布线系统的灵活性得到最完美的体现。考虑到千兆以太网主要是以主干网技术出现的，目前可采用的千兆网产品也主要是光纤接口。目前最先进的网络方案在主干采用较高的传输速率（例如千兆以太网或622M的ATM），各个工作站设备用低于主干的速率接入网络（例如10/100M以太网或25M~155M的ATM），由于超5类布线系统已经支持千兆以太网，所以即使将来出现更高的网络传输速率（例如万兆以太网），我们可以在主干上的光纤直接支持它，而在水平子系统直接升级到千兆以太网，只需更改网络设备，而不需要对整个布线系统作任何改动，充分保证整个系统的可升级性、先进性与实用性。所以水平子系统采用超5类布线系统完全可以满足当前与未来数据传输的需要。本方案中水平子系统选用泛达的超五类产品，包括配线架、信息插座、水平电缆。能够提供160MHz的系统带宽,可支持较高的传输速率1.2Gbps和更高的信噪比，高于5类标准的要求，从而在流量高峰期保证网络更高的速度与吞吐量。l信息插座信息插座器件选配的是泛达面板，6端口，非屏蔽UTP模块。它们的基本技术规格成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案如下：面板尺寸（HxWxD）：MDVO通讯插座：114x76x15mm面板材料：耐火塑料，UL94V-0，白色面板包装：单独包装在一个透明塑料袋中，包括安装螺钉。模块尺寸（HxWxD）：EZ-MDVO模块：20x20x32mm模块材料：耐火塑料，UL94V-0，白色连接器模块：印刷电路板，模块化插件与IDC连接器面板包装：单独包装在一个透明塑料袋中。水平电缆的选配水平电缆把每个信息插孔和相应的配线架连在一起，从每个信息插孔都有一条电缆连到所属的配线架，这里采用集中式管理，所有水平线缆都连接到相应的子配线间中。计算机的水平电缆都选用4芯非屏蔽电缆，这种电缆是超五类、4对芯、非屏蔽双绞线，支持100MHz的传输，具有阻燃特性。考虑到线缆在线槽中走线时的弯曲情况，电缆的总长度考虑15%的余量，技共需要水平电缆的总长度为：72(90+10)/2X115%=4505米按305米/箱折算，共计需要双绞线15箱。在这个方案中，每个信息点位置放置一个面板，根据需要选择单、双空面板。当用户确定各房间的用途开始装修时，在将双绞线铺放至各个制定位置。备注：光纤的额总长度，根据图纸测量如下网络机柜1处：160米；网络机柜2处：250米；光纤长度总计：160+250=410米成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1管理子系统管理子系统由各子配线间构成，主要用于交接水平子系统和垂直子系统。根据本项目的实际情况，为了系统的安全和长期的运行，因此采用分布式布线方式。管理子系统连接水平电缆和垂直干线。是综合布线系统中关键的一环，常用设备包括快接式配线架、理线架、跳线和必要的网络设备。系统管理中心设置在厂区右侧二层中，安装3个41U（1U=44.45mm）的19英寸标准机柜，用于管理光纤主干及放置中心网络设备，上面安装着若干计算机配线架、光纤配线架，以及中心网络设备。连接到所有子配线间的光缆汇集到机柜的光纤配线架中，通过光纤跳线与网络设备相连。为了保证信号传输速度，我们在相应设备间的竖井内设一个子配线间，管理该区内的所有信息点，该子配线间通过光纤由MDF成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案统一管理。将网络设备分别放在每个配线间，通过网络设备（楼层交换机等）连接到每个信息插座。这样,整个大楼的所有信息点都由机房的总配线架管理起来了。配线间环境要求建议：温度保持在18－27摄氏度之间。照明不低于150Lux，并应提供UPS电源配电盘以保证网络设备运行及维护的供电。湿度保持在50％左右。通风良好，室内无尘。机柜中安装1个19英寸1U的模块化快接式配线架，网络中心（微机室）的所有信息点面板模块上的双绞线全部都连接在配线架模块的后方，利用双绞线跳线（两端均为RJ45接头）将各个信息点的计算机与网络设备连接起来。另外在每个楼道单元设一个子配线间，每个子设备间放置一个20U的19英寸标准机柜，里面安装二级网络设备、光纤配线架，用于管理相应的水平信息点，并留有足够的空间，以便用户安装其它设备。所有管理区的配线架均为BIX交叉连接系统。所有的BIX装架固定安装在墙上，整个BIX管理区分为两部分：一部分连接从工作区过来的水平电缆，另一部分连接连接到网络设备的管理用跳线，管理用跳线利用超五类双绞线制作，一端连接在BIX连接器上，另外一端做成RJ45接头直接插在网络设备上。两部分BIX管理区的线缆通过B-PLUS2对五级跳线跳接。1.1.1建议方案中的协调工作一、线槽/管道要求原则上尽量利用土建时已经铺好的管路，对不满足布线要求的管路，需重新铺管的部位，应尽可能减少对建筑环境的破坏。二、水平子系统布线要求水平子系统连接配线间和信息出口。水平布线距离应不超过90米，信息口到终端设备连接线，和配线架之间连接线之和不超过10米。两种走线方式：⑴采用走吊顶的轻型槽型电缆桥架的方式成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案这种方式适用于大型建筑物。为水平线缆提供机械保护和支持的装配式槽型电缆桥架，是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向设有信息点的房间，在由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。综合布线系统的水平布线是放射型的，线路量大，因此线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线缆的直径来确定线槽的容量即：线槽的横截面积=水平线路横截面积×3线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以提供线路路由的转弯自如。为确保线路的安全，应使槽体有良好的接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。⑵采用地面线槽走线方式这种方式适应于大开间的办公间、车间厂房，有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽或线槽地板。主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支架槽引向房间内的信息点出线口，强电线路可以与弱电线路平等配置，但需分隔于不同的线槽中，这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源出口的集成面板，真正作到在一个清洁的环境中，实现办公自动化。由于地面垫层中可能会有消防等其它系统的线路，所以必须由建筑设计单位根据管线设计人员提出要求，综合个系统的实际情况，完成地面线槽路由部分的设计，线槽容量的计算应根据水平线的外经来确定。即：线槽的横截面积=水平线路横截面积×3三、设备间子系统设计建议l设备间子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行和使用的灵活性，室内照明不低于150Lx，室内应提供UPS电源配电盘，以保证网络设备运行及维护的供电。l每个电源插座的容量不小于300W，管理子系统（配线室）应尽量靠近弱电竖井旁，而弱电竖井应尽量在大楼的中间，以方便布线并节省投资。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案l设备间的设计应符合下列规定：1、设备间应处于干线综合体的最佳网络中间位置；2、设备间应尽可能靠近建筑物电缆引人区和网络接口。电缆引入区和网络接口的相互间隔宜<=15m；3、设备间的位置应便于接地装置的安装；4、设备间室温应保持在10C至30℃之间，相对温度应保持60％至80%。这里未分长期温、湿度工作条件与短期温、湿度工作条件。长期工作条件的温、湿度是在地板上2m和设备前方0.4米处测量的数值；短期工作定为连续不超过48小时和每年积累不超过15天，也可按生产厂家的标准要求。短期工作条件可低干条文规定数值。5、设备间应安装符合法规要求的消防系统，应使用防火防盗门，至少能耐火1小时的导火墙；6、设备间内所有设备应有足够的安装空间，其中包括：程控数字用户电话交换机，计算机主机，整个建筑物用的交接设备等。7、设备间内安装计算机主机，其安装工艺要求应按照计算机主机的安装工艺要求进行设计。设备间安装程控用户交换机，其安装工艺要求应按照程控用户电话交换机的安装工艺进行设计。8、设备间的室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间的装修应满足工艺要求，经济适用。容量较大的帆房可以结合空调下送风、架间走缆和防静电等要求，设置活动地板。9、设备间的地面面层材料应能防静电。10、设备间应防止有害气体（如SO2、H2S、NH3、NO2等）侵入，通风良好,并应有良好的防尘措施，允许尘埃含量限值可参见下表的规定。允许尘埃限值表灰尘颗粒的最大直径（mm）0.5135灰尘颗粒的最大浓度（粒子数/m3）1.4*1077*1052.4*1051.3*105注：灰尘粒子应是不导电的，非铁磁性和非腐蚀性的。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案11、至少应为设备间提供离地板2．55m高度的空间，门的高度应大于2．1m，门宽应大干90CM，地板的等效均布活荷载应大于5kN／m2。凡是安装综合布线系统硬件的地方，墙壁和天棚应涂阻燃漆。12、设备间的一般照明，最低照明度标准应为150lx，规定照度的被照面，水平面照度指距地面0.8M处，垂直面照度指距地面14m处的规定。1.1布线管理方案信息点编号规则此布线系统中我们采用如下信息点编号规则，每个编号唯一地标识一个信息点，与一个RJ45插孔对应，也与一条水平电缆对应。其中层号从1到12；设备类型码有两种，C表示计算机，P表示电话；信息点层内序号为每层内的信息点统一顺序编号。例如：3C-13表示三层第13台计算机。此编号在下列地方用到：1.在布线系统平面图和其他一些文档中，都用上述的编号来标识信息点。2.每个信息盒面板的插孔下方贴以写有上述信息点编号的标签。3.在配线架的标签条上用上述编号标明相应位置对应的信息点编号，并登记注册。4.穿线工程中，每根4对芯电缆的两端都按上述规则标号。布线系统管理文档我们提供的布线系统文档包括：《布线系统各层平面图》可用于查信息点的分布位置，槽道的路线。《布线系统图》用于查各级配线架、水平电缆、垂直电缆的连接关系，水平子系统、配线架和主干电缆的器件数量、种类等。《信息点房间号表》用于查信息点所在的房间号，可贴在主配线箱上，查找方便。《配线架电缆卡接位置图》成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案用于查找配线架各位置上卡接的电缆所对应的信息点编号，此图与配线架标签上的标号是一致的。配线架上卡接的水平电缆一般不会改动，所以此表一般不会改动；但如果信息点有增加，则此表要更新。《信息点跳线路径表》这是布线系统中要经常更新的文档，每次跳线修改活动都要仔细记录在此表上，此表更新不及时必将导致布线系统的混乱。如果已造成了混乱则要进行全面的测试，重新生成此文档。《布线系统维护记录》用来记录所有的维护操作，以备查对，用户应养成忠实详细记录维护活动的习惯，出现问题时此记录将非常有助于查对失误的操作，以追踪和修改错误。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案第1章客户智能控制系统根据近年来酒店行业新的理念和发展趋势，客人对在酒店的主要活动空间——客房的软、硬件要求越来越高。公司对酒店业的需求进行了深入考察调研，结合系统的实用性、稳定性、安全性、可靠性、灵活性、人性化等一系列相关问题，提出酒店经营管理所需的三原则Ø人性化酒店Ø智能化酒店Ø绿色化酒店天宝温泉度假村定位于彭州市温泉酒店度假村的标志性度假村，致力于为客人提供全方位的超值服务。针对业主的要求我们为天宝温泉酒店信息化建设及智能控制提供了一套完全解决方案。该系统可以达到以下目的：Ø提高客房档次Ø增加客人舒适性Ø节能Ø便于客房管理Ø为酒店评星加分客房的设施水平可以集中地有代表性地体现一个酒店的档次和舒适度。特别是国家旅游局最新推出的《旅游饭店星级的划分与评定》(GB/T14308-2003)标准中，重点加大了对客房智能化、人性化、舒适度和绿色化这些方面的加分力度。不仅有台灯、阅读灯、房灯、落地灯、镜前灯、空调等强电控制；还有请清理、勿扰、SOS呼叫、服务呼叫、快速退房、房间有无人检测、房门关闭检测、房间灯故障检测等弱电控制；同时以上的所有强、弱电信息能准确快速地传递到客房服务中心。酒店管理人员不需要进入房间就能监控所有的客房状况。本客房智能控制系统既体现了酒店的个性化、智能化、绿色化特点，也实现了传统与高科技的完美统一，全面提升了酒店的管理，为客人提供全方位的超值服务。1.1GIC控制技术简介u集群智能控制—GroupIntelligentControl(GIC)，是智博人率先提出的一种运用现场控制总线技术的新概念，它由BUT自有专利技术的BT-BUS总线系统及BUT的多种核心技术所构成，BT-BUS是智博科技研发团队在CAN总线技术（一种起源于发达国家的高性能汽车和军工产品的现场控制领域的现场控制总线技术）的基础上，通过对CAN的协议层、物理层以及底层通讯等几大部分进行了全面优化，最大限度地提升这类现场控制总线的通讯效率和降低通讯成本，从而形成了独特、高效的BUT自有专利技术的总线体系。uGIC成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案集群智能控制系统引入平台化、网络化的设计理念，积木化、模块化的系统构造，BUT标准总线协议（BT-BUS）集群通讯模式，是GIC系统的精髓。BT-BUS总线是构成GIC系统的核心平台，它由基于底层模块化集群通讯控制技术、标准通讯接口和总线通讯协议组成，配合BUT其它的多种专有技术，打造出BUT独特的集群智能控制系统。uGIC是一种非常有特点的控制系统，它以各种类型相对独立的功能模块构成系统控制单元，通过标准协议总线（BT-BUS）完成对各个控制单元的”积木化（Blocking）”构建，在BT-BUS总线的平台化智能控制通讯功能支持下，可以自由组合出各种大小不同、类型多样、功能齐全的集群智能控制系统，完成对管理区域内各种用电设施设备的全面智能化控制。uGIC技术可以在众多的强、弱电控制系统中方便地集成应用，小至普通家居、酒店客房，大到办公楼、教学楼、厂区、生活小区等，均可以完善地完成各种智能化控制。GIC系统可以根据客户的实际需求进行可定制的工程配置，使用过程中，还可以灵活地实施扩充或变形，系统是一种分散模块的集群总线控制模式，极大地提高了整个系统的可靠性、抗干扰力和坚固性，特别适应在复杂和强干扰的环境里使用，它的工程应用灵活性是传统产品所无法比拟的。u与许多国际顶级厂商所采用的EIB总线、i-BUS、Lon-Works等现场总线相比较，BT-BUS有着传输速率更高、集群控制点位更多、控制区域更大、通讯成本低等优点，而在稳定性和抗干扰性能方面也略为占优。1.1GIC给酒店带来的变化1.1.1灵活变形的客房控制系统BUT运用GIC技术研发的BWM6和BWE3系列产品采用平台化、模块化的方式构建出新型的客房控制系统，几种不同的功能模块、几个具有现代感操作面板、1根环形连接的网线（总线）就能构成实用的客房控制系统。并且这个系统的设备配置、控制逻辑和控制模式，都可以在施工过程中、或日后的正常营运时，通过总线系统进行重新配置和设定。1.1.2新颖的操作面板彩色的LCD操作面板发出柔和的、浅蓝色背光，新潮而又简单的图形操作指示、感应式轻触按键，让客人一目了然、易于操作；各种预设的场景模式和服务按键，让客人可以很方便地操控客房内的设备，令客人温馨而又舒适。1.1.3独特的集控器造型靓丽的7吋彩色LCD触摸屏集控器，支持Wi-Fi通讯接入和RF集控通讯，Win-CE操作介面，人性化的导航条和功能选项栏，引导客人很方便地操控客房内的受控设备，客人也可以很方便地借助这个集控器接入互联网，酒店方还可以发布各种相关资讯，让客人充分感受现代信息科技所带来的便利。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1现代化的区域控制1.1.1套房分拆控制BUT独特的底层通讯控制技术在设计时已充分考虑了酒店对大型套房的分拆出售需求，BWM6系列产品构成的客房控制系统完全支持酒店套房的分房、合房功能。这是许多国际顶级智能楼宇控制厂商都难以做到的。1.1.2多功能厅、会议室及公共区域控制由BWM6模块化系列产品构建的系统已超越了传统概念上的客房控制系统，BWM6能够支持多达255个节点、约一千多路（组）设备所构成的基础控制区域。因而，BWM6系统完全能够支持酒店对多功能厅、会议室及公共区域的控制需求，解决酒店原来要面对多个控制系统整合及管理的难题。1.2人性化的服务品质1.2.1人性化的服务理念BUT引入别具一格的人性化服务理念，通过在各类面板上设置多种以人性化和贴心服务为目标的功能按键，让客人充分感受星级服务带来的便利。例如：DMC与前台管理系统的数据链接，能够在客人入住时自动启动[快舒适模式]，客人走进客房时，房间已清凉宜人；在客人按下[退房]按键后，前台可以快速启动退房程序，减少客人的等后时间；[入住检测]信息，即时帮助服务人员得知客房是否有人，可最大限度地避免对客人的打扰。优良的服务品质1.3效率化的综合管理1.3.1高效率运行的系统BWM6与DMC的联网应用功能，使客房服务中心即时得知客人所需，及时为客人提供快速、优质的服务，从而提升酒店的客户满意度。BWM6的模块化结构，使得客房智能化控制系统的维护更加简单、易操作和高效快速。1.3.2客房状态、服务信息联动客房服务管理主要是了解客人的作息习惯和时间，实现”影子”化服务，减少客人的投诉和不适感，同时也减少服务员的劳动强度。按常规酒店服务人员的配备为客房的1：1.5，通过BWM6与DMC的联网应用功能，使前台、工程部、客房服务中心、高层管理人员等，能够即时监控客房的状态，及时提供客房所需的各种服务，可以适当的减少服务人手约20%，以达到国际酒店管理的标准比例1：1.1，从而提升酒店的营运效率和综合管理水平。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1绩效管理DMC的强大的数据库，给酒店管理层提供更详尽的信息，作为员工绩效考核的依据和改善管理的参考。1.2降低整体营运成本1.2.1降低能耗、节能环保据业界统计，酒店60-70%的营运成本来自能耗，酒店等商业建筑中空调、照明、电梯等系统的能耗情况大致如下：①空调：酒店HVAC（供热、通风和空调控制）能耗占总能耗的比例为44%。②照明：酒店照明能耗占总能耗的比例为29%。③电梯：酒店电梯能耗占总能耗的比例为10%。如图所示。注：信息摘自《智能建筑的节能及经济效益评估》以常见的星级酒店为例，空调能耗一般占酒店夏季用电的40%以上，客人在夏季中使用空调时，大多习惯将温度降得过低，而事实上，客房内温度调节至24～26度，湿度40%～60%，人体感觉最为适宜。经测算，每当空调温度升高1度，可降低耗电量7~8%。单这一项测算：按保守估计，每间客房空调一天耗电10度，每度电按1元计，制冷温度平均调高4℃，节能约30%，约节电3度左右，即每间房节省3元电费。如按300间客房的酒店为例:每年可节省3×30×12×300=324，000元。如果加上灯光和其他用电设备的节能控制，所节省的电费是相当可观的。BWM6的温控预设模式及多重节能控制模式可使空调处于优化的节能模式下运行，当客人离开时可自动切断不必的灯光及用电设备，从而帮助酒店降低不必要的能耗。1.2.2降低人工成本BWM6与DMC的联网应用，使服务人员可以准确、实时地进入客房进行日常清理，提高工作效率，及时的响应客人的服务，减少客房管理成本。同样以300间客房为例，按1:1.5比例，酒店需要450名员工，应用了BWM6系统，按1:1.1比例，可减少120人，如果按平均人力成本为每月2000元/人计算，每月可减少24万元的人力成本，一年可节省288万元。1.3BUT系列产品的酒店应用功能1.3.1客房控制网络由BT-BUS总线连接BWM6的各类功能模块、传感模块和控制面板构成GIC成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案系统的底层控制域，在不需要联网和集群控制的场合，BWM6系列模块可独立构成用户所需的控制系统。见右图所示：由BWM6系列模块构建的客房智能化控制系统，模块间的数据通讯将遵循BT-BUS总线通讯协议及其接入方式；来自上层网的外部指令，必须经由BTB路由器解析成BT-BUS的底层通讯指令；同理，底层控制域中各类模块的参数和信息，也必须经由BTB路由器上传。酒店管理方可借助BUT的DMC联网应用系统与BWM6构成的底层控制域配合，及时取得客房的房态信息和各项参数，并通过DMC应用系统下发各类管理指令、预设参数和信息。1.1GIC（BWM6+DMC）联网应用图示(客房取电、启用控制)1.1.1传统插卡取电方式采用插卡式结构的钥匙盒面板，匙卡未插入时，红色显示条闪动，提示客人插卡。当匙卡插入后，该指示灯熄灭，光电开关输出信号作为客房的启用信号，该信号同时也用作客房有人/无人判别，并用于系统的节能及欢迎模式等。该信号可以通过DMC应用系统传送到酒店管理方指定的管理中心进行数据集中管理及作为联动控制用途。1.1.2智能卡插卡取电方式采用插卡式结构的匙盒面板，匙卡未插入时，红色]显示条闪动，提示客人插卡。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案当非法的（或过期的）ID/IC卡插入后，红色显示条闪动加快，客房无法启用。当合法的ID/IC卡插入后，显示区熄灭，匙盒面板输出网络指令，启动客房的正常使用功能。系统对各种不同身份类型（如：客人、工程技术人员、服务员、主管等）的卡进行识别，并对其使用权限进行限制。合法及非法的插卡信号均可以通过DMC应用系统传送到酒店管理方指定的管理中心进行数据集中管理及作为联动控制用途。1.1.1人体感应（PIR）取电方式安装在房门上的门磁开关与客房门内的被动红外人体感应器(PIR)配合，并通过特定的判别逻辑组合，完成客房有人/无人判断。当系统判断为客房有人时，自动启动客房的正常使用功能；当系统判断为客房无人时，自动进入节能模式。采用PIR检测方式，可省去匙盒面板，只需配置门磁开关和少量的被动红外人体感应器(PIR)即可完成所需的控制功能。系统的有人/无人判别信号可以通过DMC应用系统传送到酒店管理方指定的管理中心进行数据集中管理及作为联动控制用途。1.2客房控制方案1.2.1客房灯光控制功能房间所有灯光、电器控制开关均就近设置于墙上，弱电、多点轻触式控制（或者采用高档触摸屏开关控制），安全舒适又符合传统习惯。当客人打开房门时，廊灯自动点亮，方便客人放行李、插卡。如果是在夜晚或者房间光线较暗时，客人插卡后根据预先的设定，系统自动按照一定的亮度缓慢点亮房间的可调节灯光，使客人感到亲切。（根据配置的不同，可以采用真人语音致欢迎词）。无论房间是否插卡取电，均能自动探测房间及卫生间有无人，并进行相关的智能控制，保证安全又节约能源。卫生间排气扇根据房间内有人或无人及白昼的不同，实施智能开关，保持室内空气流通和温度平衡（如住人房白天关闭卫生间灯光开关后，排气扇延时5分钟后关闭；又如房间无人时每30分钟时，排气扇自动开启抽气5分钟，开启时间的长短可根据业主需要设置）。设有睡眠开关（即总掣），当按此开关后，可有节奏缓慢关闭灯光（仅夜灯点亮），此时睡眠转为夜灯开关，继电器开关方式控制夜灯的开启与关闭。再其他按任何键，开启相对应灯具或相对应功能，在为客人提供方便的同时更体现人性关怀的特点。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1服务信息联动1.1.1门铃访客按下客房门外走廊面板的门铃按键时，门铃喇叭盒将发出”叮、咚”声。当客房内的[请勿打扰]按键有效时，客房外、走廊面板的[请勿打扰]图形同步点亮，此时访客按下门铃按键，则[请勿打扰]图形闪动，门铃喇叭盒不发声。1.1.2请勿打扰客人按下[请勿打扰]按键的同时，相应的图形点亮，客房外的走廊面板的[请勿打扰]图形也同步点亮，此时门铃失效。客房内[请勿打扰]的信息可通过DMC应用系统传送到酒店管理方指定的管理中心进行数据集中管理。1.1.3清扫房间客人按下[清理房间]按键的同时，相应的图形点亮，客房外的走廊面板的[清理房间]图形也同步点亮。客房内[清理房间]的信息可通过DMC应用系统传送到酒店管理方指定的管理中心进行数据集中管理。1.2人性化智能联动控制1.2.1控制过程：当入住客人在前台登记，通过前台电脑确认入住时，酒店管理软件会向我监控软件服务器电脑发出相应的房态信号，相应房间的房态就会自动从“待租”转为“已租”。此信号立即通过本系统网络传至客人即将入住的房间，使空调风机立即打开至最高档（同时冷冻（热）水电磁阀全部打开），利用客人从前台到房间的数分钟时间差，使客人在进入房间时室温尽量接近设定的21°C，进房后倍感舒适。通过前台电脑可设定客房的状态，即“已租”、“待租”、“维修”等状态，本系统将依据上述状态自动调整空调、灯光电器的开启模式，为酒店节约更多的能源费用。所有信号均为前台电脑至本系统的单向信号，本系统不向前台电脑发送信号，保证前台系统的稳定性和可靠性1.2.2请稍后[请稍候]功能是较为人性化的控制选项，[请稍候]面板（或开关）安装在浴室内或用户指定的位置，当访客按动门铃而主人暂不方便开门迎接时，可使用此功能。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案当门铃功能被触发时，按下[请稍候]键，[请稍候]指示灯点亮，走廊面板的[请稍候]图形闪动，门铃声被禁止。五分钟后（可调），门铃功能恢复正常，[请稍候]功能终止，[请稍候]指示灯熄灭。1.1.1紧急呼叫[紧急呼叫]功能是可选的控制选项，[紧急呼叫]面板（或开关）安装在浴室内或用户指定的位置，当客人遭遇急需求助的情形时，可使用此功能。当[紧急呼叫]按键被按下时，[紧急呼叫]面板（或开关）的指示灯点亮，走廊面板上的[紧急呼叫]图形闪动。客房内[紧急呼叫]的信息可通过DMC应用系统传送到酒店管理方指定的管理中心进行数据集中管理。1.1.2入住检测当服务员准备清理房间时，按下走廊面板的[入住检测]区域，房内有人时，红色“请勿打扰”图形闪动，房内无人时，绿色”清理房间”图形闪动，可尽量避免打扰客人，提升服务品质。1.2通用的智能联动控制1.2.1智能化温度联动控制系统配置的温控面板及红外转换器，可完成对标准风机盘管或分体空调的控制。对每组空调，既可由本地设置的温控面板进行独立控制，也可由集控器中相应操作页面的按键来控制，还可以由系统的总控场景模式或节能模式来联动控制。总控场景或节能模式的[酒店预设温度]参数，可由调试人员在系统调试时设定，也可由用户在温控面板或集控器中相应操作页面的按键来设定，还可以通过DMC应用系统来集中分类设定。客房空调控制功能*智能空调面板，按照“客人优先、温度优先”的原则提供多种控制方式。空调控制器的实物图片如下：成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案空调面板主要功能有：（1）温度设定（2）风速调节在面板上丝印酒店的标志，更显酒店的尊贵。除具备普通空调控制器功能外，还可通过网络远程进行空调控制，包括：Ø开房时自动开启空调Ø插卡后自动开启空调Ø进入睡眠时自动切换至睡眠工作模式Ø设置空调运行策略n舒适模式u房间已租，插卡后，温度设置为（建议夏季21℃冬季20℃）u房间已租，未插卡，温度设置为(建议夏季26℃冬季17℃)u房间待租，温度设置为(建议夏季28℃冬季15℃)u维修房停止工作n节能模式u取卡后关闭空调u可设置空调在房内无人时定时换气。空调面板上显示的标准时间由网络每日自动校正，无须人工调校1.1.1电动窗帘联动控制通过操作安装在窗帘旁或指定位置的窗帘控制面板，可驱动电动窗帘的开启或关闭。用户也可以通过集控器中相应操作页面的按键来控制电动窗帘的开启或关闭。用户还可以设定通过系统的特定场景模式进行电动窗帘的联动。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1智能化灯光联动控制可根据用户对灯光类型和控制模式的需求，配置开关型驱动模块或调光型驱动模块，以实施对不同光源及光度的控制。对每路光源，既可由本地开关控制，也可由集控器中相应操作页面的按键来控制，还可以由系统的总控场景模式或灯光场景模式来联动控制。可根据用户在产品订货时确认的具体的灯光逻辑控制要求进行逻辑编程，进行个性化设计，度身定做适合用户需要的灯光控制逻辑。1.1.2楼道欢迎灯控制系统该设备的电气参数如下表过道控制箱外型尺寸：440mm长×360mm宽×100mm高，重量：7.5kg16路220伏43安培可控硅无级调节电压的负载控制(调光负载只能是纯阻性的，且每个回路负载控制在200W以下)；16路12伏红外探头控制的脉冲信号输入；自动控制模式当有人在楼道内行走一个探头感应到有人时，控制系统给出指令，对应的照明灯组渐亮(此渐亮过程时间可设)，延时几秒后相邻的灯组渐亮(此延时时间可设)；当人走到下一个探头处时，再下一组照明灯组渐亮，后面第二组照明渐灭。即人在楼道中行走，前后共三组照明同时亮，并随人向前移动。该工作的组数量可以通过电脑指定，最多可以达8组。贵宾模式当有贵宾来访时，可通过模式设置将所有受控灯打开，楼道灯全亮使客人感到非常明亮，显示其尊贵身份。过道模型图显示管理人员无须通过酒店内部的监视系统，便可了解各个过道的详细状态（各路受控灯的开启状态，过道中人员的活动的位置），过道模型图可根据具体情况量身定制。此外管理员可根据需要远程控制各路灯开关，甚至可控制每路灯的开启亮度（10级可调）。如：在正常情况下让过道灯随人员的走动而自动开启熄灭，达到良好的节能效果；在有重大接待时，可通过网络手动开启全部或部分灯，并调节灯光至最佳亮度，凸现酒店廊道的豪华与气派。1.1.3智能化集中联动控制由系统配置的7吋彩色液晶触摸式集控器，可完成对客房内各种受控设备的集中控制，并可实行各种场景模式的控制，还可进行各种参数的预设。集控器的菜单、控制功能、页面、功能键等界面的布局、大小及色彩可由用户选择确认后进行编程和制作。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1总控场景模式1.1.1欢迎模式1当客房门打开时，系统进入[欢迎模式1]：门廊筒灯首先点亮。1.1.2欢迎模式2当客房门打开，客人插卡（或PIR检测到有人）后，系统进入[欢迎模式2]：交流接触器给电，客房内指定的灯具点亮。1.1.3快舒适模式当室外处于高温时，客人在前台登记入住后，前台系统送出信号及参数至DMC应用系统，并由DMC系统下发指令及参数给指定房间，则指定的客房控制系统进入[快舒适模式]：空调以[快舒适预设温度]进行高速运行，令客房内的温度尽快处于清凉的状态。1.2节能控制模式1.2.1普通节能模式当系统判断客房内无人时，自动进入[普通节能模式]：空调风机转入低速运行、温度设置为[用户预设温度]、客房内的指定灯具及电器将于15分钟后关闭；再经过15分钟后将系统控制的用电设备全部关闭；此后，若系统判断客房内有人，则系统自动恢复之前的设定状态。1.2.2通风节能模式许多酒店客房设有阳台(或门窗)，为了避免客人忘记关掉空调的情况下长时期打开阳台门(或窗),而导致能源不必要的浪费，可选择[通风节能模式]。当门(或窗)打开时，系统立即关闭空调；同样，当客人关闭门(或窗)时，空调自动开启到客人之前设定的状态，从而减少不必要的能源浪费。1.2.3超省电节能模式对未出租的房间，系统将自动切入[超省电模式]，空调将以[酒店预设温度]每小时低速运行15分钟，达到既可保持良好房态，又能最大限度节能的效果。空调运行参数、[酒店预设温度]可在《DMC应用系统》内设定后下发。1.3灯光场景模式系统的灯光场景模式可依据用户的具体需求制定，以下是灯光场景模式范例。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案1.1.1会客模式按下[会客模式]场景按键，会客区（室）内的强光灯具点亮，可调光灯具调至指定亮度......1.1.2休闲舒适模式看电视时，按下[休闲舒适模式]场景按键,客厅内的强光灯具关闭，可调光灯具调至较暗亮度......1.1.3夜灯模式夜间，可按下{夜灯模式}场景按键，客房（浴室）内的夜灯点亮......1.1.4主开关(Master)模式用户按下[总控模式]场景按键,客房内所有的灯具关闭，再次按下该按键，则指定的灯具点亮......随着GIC技术在酒店控制领域的不断拓展，高效节能、稳定、可靠、实用的BWM6系统必将为酒店的客房建设和管理水平带来显著的提升，为客人营造舒适、人性化服务客房环境，提升酒店品牌效应的同时，更帮助酒店更快地进入绿色节能低耗的领域，更加有利于酒店事业的长期健康发展。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案第1章有线电视系统1.1系统概述在各类建设工程设计中，有线电视是适应人们使用功能需求而普遍设置的基本系统，该系统将随着人们对电视收看质量要求的提高和有线电视技术的发展，在应用和设计技术上不断的提高。1.2方案设计本系统采用860MHZ电缆电视交互式邻频传输方式设计。该系统由以下部分组成：由城市有线电视网引来一根公共节目信号电缆，系统分配放大后经弱电管道井引上至各层CATV器件箱。其结构如下图：传输干放城市有线电视网传输HFC网//////////用户1#用户n#成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案办公区只需要分支分配网络系统。分配网络是通过分配器、分支器和电缆给系统的每一个用户终端提供一个适当的信号电平。分配网络由系统的最末端的用户所需电平值70±5dB开始，沿着电缆由后向前方向推进，逐个点进行计算，求出所用部件的规格和数量，最后求出进入分配网络的信号电平值。1.1.1信号传输线缆选择有线电视系统采用同轴电缆作为传输介质。同轴电缆由两个同轴的导体组成，传输的电信号完全封闭在外导体内部从而具有高频损耗低、屏蔽及抗干扰能力强、使用频带宽等显著特点，是电子线缆的主流产品。对视频信号不经过调制而直接进行调制的方式为基带传输方式。视频基带是指视频信号本身的频带宽度（0－6MHz）。这种方式简易、成本低。传输距离在300m以下时使用这种传输方式可以不考虑其衰减的影响。下表为不同规格的线缆的衰减特性：参数特性SYWV(Y)-75-5-7-9-12-13-15绝缘电阻(MΩ.Km)≥100001000010000100001000010000缆芯介电强度(KV)≥1.61.61.61.61.61.6护套介电强度(KV)≥火花358888浸水235555电容(pF/m)545252515050特性阻抗(Ω)75.0±3.075.0±2.575.0±2.575.0±2.075.0±2.075.0±2.0回波损耗≥(dB)VHF202020202020UHF181818181818衰减常数(dB/100m)≤20℃50MHz4.73.12.31.81.51.45200MHz9.56.24.83.83.12.930MHz11.77.664.83.93.6450MHz14.69.57.55.94.84.4550MHz16.510.48.36.55.55750MHz19.512.69.97.76.65.8成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案800MHz201310.286.86860MHz20.713.310.58.376.31000MHz22.314.211.397.56.8依据上表中各型线缆的衰减特性，为了有效减少线路上的衰减，成都高新投资集团有限公司新办公区有线电视系统传输线缆选择如下：l楼内主干：SYWV(Y)-75-7；l水平主干及进户线：SYWV(Y)-75-5。1.1.1主干网络主干网络由楼内主干及信号放大器组成。（一）、接入主干网市有线电视系统采用SYWV75-7电缆引入网络机房。（二）、信号放大器信号放大器是整个有线电视网络的重要设备，有线电视信号源经混合漆器分频后必须经过放大器将信号放大后才能输送到用户终端，以保证用户终端的信号接收满足《有线电视加解扰系统通用技术要求》和《彩色电视图像质量主观评价方法》，保证用户的接收信号电频在70±5dB正常范围内。干线放大器用于放大信号源并输出到各个用户端。1.1.2分支分配网络分支网络为水平部分，即楼内主干至用户终端部分。分支网络根据距离放大器或楼层主干分支分配器的距离计算信号的衰减而选择不同衰减值的分支器。用户接收终端最终电频是接收电视信号和图像、话音质量的衡量标准之一，根据《有线电视加解扰系统通用技术要求》和《彩色电视图像质量主观评价方法》中的相关标准和要求，有线电视系统用户接收点电频应在70db±5dB范围之间。因此，在设计和计算时应根据信号输入源的电源、线缆物理特性、分支分配器及用户终端盒的物理电气特性计算各种衰减，确保各接收点的接收信号在正常范围内。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案电视信号从信号源到用户接收终端要经过放大器、分配器、分支器之后才能到达用户终端，信号在经过中间的各类设备之后存在设备本身阻抗固定衰减、接头插入损耗、线路损耗等，所以为保证用户接收段的图像、声音质量，必须以用户终端为起点（即保证用户终端的接收电频为64±4dB范围之内），逆向计算出放大器的输出电平值，而达到高质量的有线电视系统设计要求。分支分配器是连接主干用于用户端的连接设备，分支器、分配器分别根据各个接入点的情况选择不同衰减值设备，最终目的是要满足用户接收的电平信号。1.1点位分布本次设计53个电视点，详细点位见弱电平面图纸标示电视的场所。1.2系统主要设备介绍1.2.1ZTF7830G分配放大器产品特点l防雨型铝合金压铸造外壳；l温控AGC供选；l四种模块：进口模块、国产模块、厚模块、自制模块供选；l内置MSC，4~18dB可调；l开关电源、外供电AC100~260V，内供电AC20~70V；l可作干线分配放大器、干张延长放大器、用户分配放大器；l高性价比。成都恒控科技有限公司81 天宝温泉度假村弱电系统设计方案第1章会议系统1.1会议室发言系统：采用手拉手数字发言设备。发言部分初步设计为8个代表发言席和2个主席发言席，共计10个发言单元。正对主席位配置1套主席机，主席机（自带话筒）可以对整个会议进程进行控制，如随时可打断其他领导的发言插入自己的发言。各位领导之间的话筒可通过专用连接头实现"手拉手"连接。各个发言单元的管理控制、声音处理通过配置的1套数字会议主机来完成。中央主机同时向系统所有发言单元提供电源保证。另外配置1套双手持无线话筒，方便其他人员发言。扩音系统需要实现单声道人声扩音、DVD扩音、电脑多媒体扩音等功能。会场音频处理采用数字音频处理，配置1台数字AV管理中心。考虑到该会议室主要以会议人声扩音为主，配置4只吸顶扬声器。为了对会场声音进行音频处理，配置1台均衡器。采用大屏幕投影系统作为会场视频的主输出显示方式，配置了1台高亮度投影机。投影幕采用100英寸遥控型电动投影幕。投影机安装方式采用吊顶方式。节目源方面采用1台DVD播放器。为了方便领导能够将笔记本电脑画面显示到投影上，桌下布置5组地插（包括VGA、话筒、视频）。地插和投影机之间通过VGA切换器进行信号的切换。成都恒控科技有限公司81'
