天正桃源支护施工组织设计.doc 87页

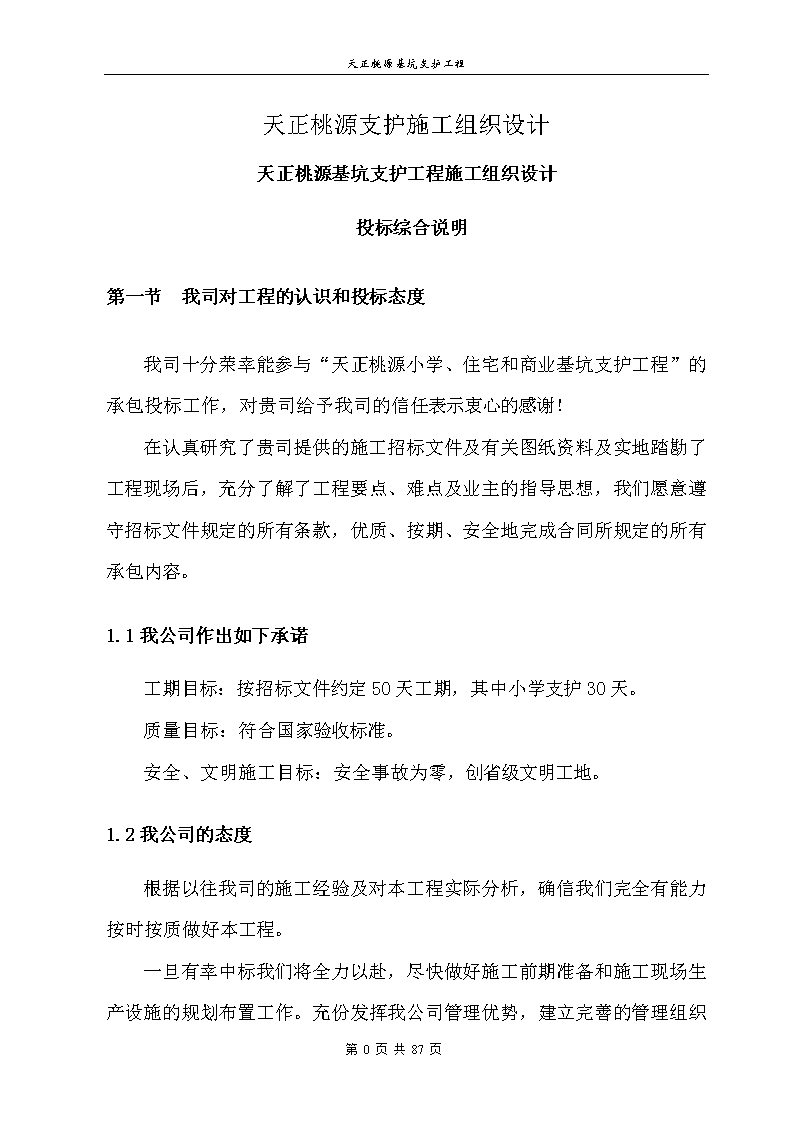

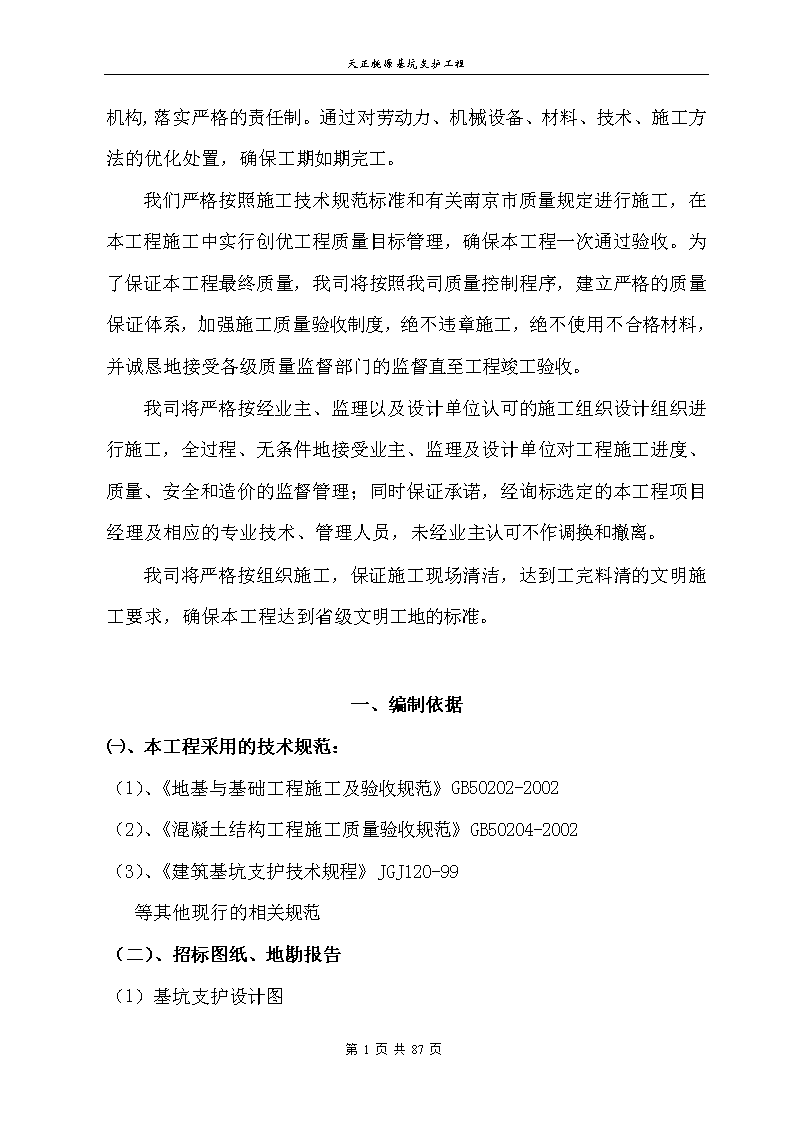

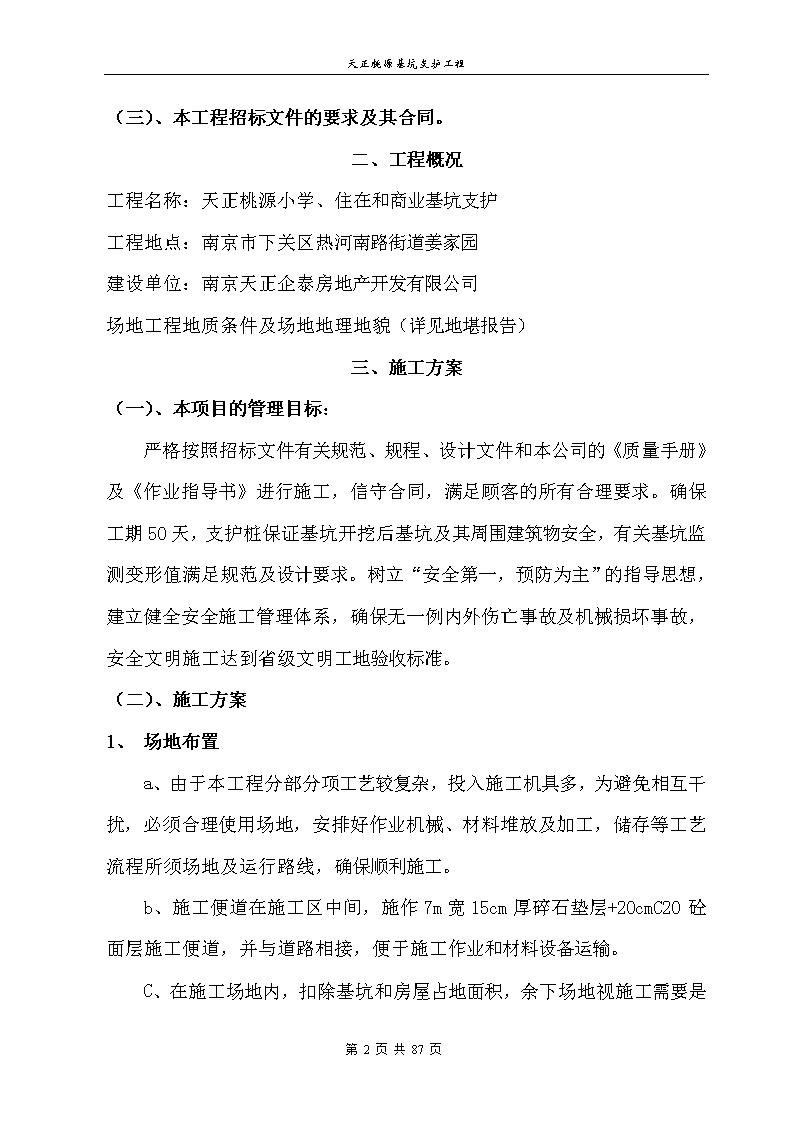

'天正桃源基坑支护工程天正桃源支护施工组织设计天正桃源基坑支护工程施工组织设计投标综合说明第一节我司对工程的认识和投标态度我司十分荣幸能参与“天正桃源小学、住宅和商业基坑支护工程”的承包投标工作，对贵司给予我司的信任表示衷心的感谢！在认真研究了贵司提供的施工招标文件及有关图纸资料及实地踏勘了工程现场后，充分了解了工程要点、难点及业主的指导思想，我们愿意遵守招标文件规定的所有条款，优质、按期、安全地完成合同所规定的所有承包内容。1.1我公司作出如下承诺工期目标：按招标文件约定50天工期，其中小学支护30天。质量目标：符合国家验收标准。安全、文明施工目标：安全事故为零，创省级文明工地。1.2我公司的态度根据以往我司的施工经验及对本工程实际分析，确信我们完全有能力按时按质做好本工程。第21页共87页 天正桃源基坑支护工程一旦有幸中标我们将全力以赴，尽快做好施工前期准备和施工现场生产设施的规划布置工作。充份发挥我公司管理优势，建立完善的管理组织机构,落实严格的责任制。通过对劳动力、机械设备、材料、技术、施工方法的优化处置，确保工期如期完工。我们严格按照施工技术规范标准和有关南京市质量规定进行施工，在本工程施工中实行创优工程质量目标管理，确保本工程一次通过验收。为了保证本工程最终质量，我司将按照我司质量控制程序，建立严格的质量保证体系，加强施工质量验收制度，绝不违章施工，绝不使用不合格材料，并诚恳地接受各级质量监督部门的监督直至工程竣工验收。我司将严格按经业主、监理以及设计单位认可的施工组织设计组织进行施工，全过程、无条件地接受业主、监理及设计单位对工程施工进度、质量、安全和造价的监督管理；同时保证承诺，经询标选定的本工程项目经理及相应的专业技术、管理人员，未经业主认可不作调换和撤离。我司将严格按组织施工，保证施工现场清洁，达到工完料清的文明施工要求，确保本工程达到省级文明工地的标准。一、编制依据㈠、本工程采用的技术规范：（1）、《地基与基础工程施工及验收规范》GB50202-2002（2）、《混凝土结构工程施工质量验收规范》GB50204-2002（3）、《建筑基坑支护技术规程》JGJ120-99等其他现行的相关规范（二）、招标图纸、地勘报告（1）基坑支护设计图第21页共87页 天正桃源基坑支护工程（三）、本工程招标文件的要求及其合同。二、工程概况工程名称：天正桃源小学、住在和商业基坑支护工程地点：南京市下关区热河南路街道姜家园建设单位：南京天正企泰房地产开发有限公司场地工程地质条件及场地地理地貌（详见地堪报告）三、施工方案（一）、本项目的管理目标：严格按照招标文件有关规范、规程、设计文件和本公司的《质量手册》及《作业指导书》进行施工，信守合同，满足顾客的所有合理要求。确保工期50天，支护桩保证基坑开挖后基坑及其周围建筑物安全，有关基坑监测变形值满足规范及设计要求。树立“安全第一，预防为主”的指导思想，建立健全安全施工管理体系，确保无一例内外伤亡事故及机械损坏事故，安全文明施工达到省级文明工地验收标准。（二）、施工方案1、场地布置a、由于本工程分部分项工艺较复杂，投入施工机具多，为避免相互干扰，必须合理使用场地，安排好作业机械、材料堆放及加工，储存等工艺流程所须场地及运行路线，确保顺利施工。b、施工便道在施工区中间，施作7m宽15cm厚碎石垫层+20cmC20砼面层施工便道，并与道路相接，便于施工作业和材料设备运输。C第21页共87页 天正桃源基坑支护工程、在施工场地内，扣除基坑和房屋占地面积，余下场地视施工需要是否需作硬化，硬化采用15cm碎石垫层+12cmC20砼面层。1．1施工总平面布置原则保证目前交通的畅通和满足材料运输方便，最大限度缩短工地内部运距，减少场内二次驳运；各种材料、构件分期分批进场，尽量布置在使用点附近；在保证施工顺利的前提下，尽量减少临设的搭设，各种电缆、电线的敷设必须符合满足有关规定。各种生产设施便于工人的生产开展，且满足安全防火，劳动保护的要求。1．2大型临时设施我司考虑办公区安排在基坑中间，具体位置根据现场实际放样后确定。办公区考虑集装箱式的活动房作为办公用房。并考虑布置厕所及浴室等。争对本工程工人住宿采用可移动的集装箱住宿区，现场考虑布置可移动的浴室、厕所、食堂等生活必须的设施。生产区考虑布置仓库、标准养护室及危险品仓库等。1．3现场临时电布置施工现场需提供一台600KVA变压器。从变压器引出电缆采用暗埋铺设，变器处设总配电箱，在营房、加工区及主要施工用点设分配电箱。施工用电按“三相五线制”供电系统，设专用保护线和三级漏电保护开关。第21页共87页 天正桃源基坑支护工程为进场后尽快开工和预防停电，预备1台200kw柴油发电机，停电时通过电源切换箱自动切换到发电机组供电，以满足施工生产和生活照明的需要。1．4场容场貌设施及布置a、施工现场设置排水沟（沿施工便道）、水管、冲洗水龙头，使场内便道干洁。b、主要出入口设置车辆冲洗平台及沉淀池（三级）。C、靠大门处设置八牌二图。d、现场门卫由专职警卫，实行24小时警卫制，作好综合治理工作。1．5障碍物处理为确保桩基的正常施工，必须对位于桩基或穿越桩基的障碍物及暗浜进行清除或局部处理。对于这些障碍物采用镐头机和挖机进行破碎清理，然后根据处理的范围和深度，采用粘土回填。附施工平面布置图2、施工准备a、成立本工程项目经理部，落实各类人员到岗，开展人员、资金、设备、技术的准备工作。b、在业主指定地点搭建办公及临时生活设施，配备消防灭火设备，插设彩旗，张贴宣传标语。c、按业主要求组织设备进场，及时对进场设备进行安装、调试和就位，确保设备正常完好。d、场地交接：要求场地移交时做到“三通一平”第21页共87页 天正桃源基坑支护工程，即水、电、路畅通，场地基本平整。并请业主提供场区及附近管线及障碍物分布图。e、会同业主方专业测量人员，做好建筑红线、高程点、坐标点的移交，作好轴线与基坑边线布设工作。f、组织有关人员进行现场踏勘，根据现场条件结合施工需要，布设材料堆放和钢筋制作场地，建立供电、供水系统，合理搭建临时设施。g、设立“八牌二图”，布设场地周边排水沟和集水井，浇筑进出车辆冲洗台及沉淀池。h、积极会同甲方、监理、设计人员进行图纸会审，明确设计方案，统一思想认识，确立验收及检测手段。组织本部全体人员进行技术交底，贯彻设计意图，明确质量要求及质量保证措施，明确分工，责任到人。i、制定材料进场计划，落实供货商，组织材料进场和设备安装调试，做好材料的检验测试工作。四、施工进度计划及工期保证措施本工程总工期50天，为确保按时完成，安排1台三轴深沉搅拌桩机、3台双轴深沉搅拌桩机、一台钻孔桩机、一台50T履带吊及若干辅助设施进场施工。（一）、施工流程小学基坑支护：第一步：施工准备、初步测放场地，平整场地，搭设临建；第二步：安装设备、材料进场及复试、测量放样；第三步：施工立柱桩（立柱桩由静压桩机施工）；第21页共87页 天正桃源基坑支护工程第四步：SMW工法施工第五步:支撑梁施工第六步：钢支撑施工住宅及商业地下车库支护：第一步：施工准备、初步测放场地，平整场地，搭设临建；第二步：安装设备、材料进场及复试、测量放样；第三步：双轴深搅、SMW、PCMW工法、立柱桩施工；第四步：支撑梁施工（二）、施工进度计划表：见附表（三）、工期保证措施第一节确保机械设备的数量、完好率是保证工期的关键1）我司在本工程施工场地等情况允许的条件下最大程度投入施工机械。2）严格按照机械安全技术操作规程。3）严格执行交接班制度，做好机械保养工作。4）机械设备在使用中不得超载使用，或随意扩大使用范围，应严格按照机械使用说明书的规定使用。5）加强对施工设备的管、用、养、修动态管理。6）确保机械完好率达到85%以上，重要的机械设备应有整机或部分配件备用。第二节按合同条款进行工期管理第21页共87页 天正桃源基坑支护工程技术方面和管理方面的标准化，对圆满完成本工程关系重大，为了在要求的时间内和规定的预算内优质完成该工程，我们将按合同条款进行现场进度的严格管理。第三节动态控制建立和完善以确保工期、投资、劳力、材料为主要指标的动态优化，对各工序进行科学调控，使工程的各个方面、环节处于可控状态。第四节确保工期的具体措施1）施工管理方面：（1）抽调经验丰富的施工技术人员、工人，组建好一个善于管理、能打硬仗施工班子。（2）建立健全现场施工指挥系统和对对外协调系统，作到高效、应变能力强、指挥得力。（3）合理安排施工流程，各工序施工紧凑，以控制节点工期来控制总工期。2）技术措施方面：(1)组织精干高效的项目管理班子，科学组织施工为确保本工程按期完工，我司选派年富力强的工程技术管理人员组成项目经理部。项目经理部的主要管理者均是我司从事建筑建设的骨干，他们经验丰富，管理有方，其所承建的工程均被评为优良工程以上。在施工组织管理上制定详细的施工进度计划，并将责任落实到人，通过严格科学的管理，确保计划得到落实。(2)加强施工进度计划管理第21页共87页 天正桃源基坑支护工程一旦我司中标该工程，我司将严格依据与业主商定的工期要求更进一步更具体地编制施工总体网络进度计划，该施工进度控制计划作为本工程总控实施目标。我司对于该计划的编制将突出关键线路，项目按照施工网络计划组织施工，确保关键线路工期得到保障，保证各工期控制点目标的实现。项目经理部将依据施工总控制计划按照实际情况编制月施工计划、周施工进度网络计划。周施工网络计划的编制将落实到每一道工序，每一责任工长及职能部门，并制定严格的奖罚措施，确保每一关键工序按照完成，对关键线路工期予以保障。项目经理部每月、每周定期召开项目生产会，针对施工生产中出现的制约施工进度的不利因素进行分析，及时找出制约施工进展的不利因素，及时解决出现的矛盾及问题，并根据计划完成情况对相关部门及责任人进行奖罚，同时下达下一月或周施工进度计划。实行“日报表”制，对每天的施工进度进行跟踪记录，并对照周计划随时调整，确保按计划完成。(3)组织强有力的专业施工队伍，保证劳力力的需求我司将选派强有力的专业施工队伍，他们为我司创立优工程做出了突出贡献。在技术上专业施工队伍完全有能力胜任本工程的施工。在劳动力的需求量上，我司将根据各分部分项工程的特点以及工期控制的要求配备足够的劳动力，建立奖罚制度，开展劳动竞赛，以责任承包和效益挂钩。作好班组工作、生活等的后勤保障，保持旺盛的工作热情和责任感，确保施工任务的顺利完成。(4)投入先进周转料具，满足施工的质量、工期要求第21页共87页 天正桃源基坑支护工程根据本工程的工期安排，我司拟定投入多种周转料具，充分满足拟定的流水施工要求，并按计划充分保证周转料具供应及时。结构施工前，基本一次性全面储备周转料具，以此确保施工所需的料具供应。（5）适当加大机械设备的投入，提高劳动生产率在施工中，配备1台汽车吊供应钢筋、周转料具等各种材料运输，并加强保养，保证其完好，以充分发挥机械设备的效率加快施工进度。（6）以严格的质量控制，确保一次成优，保证计划的执行把好工程质量关，抓好质量控制，把质量管理落实到事前控制，杜绝不合格产品的出现，把影响工期进度的不利因素减少到最低工程度，保证计划按期执行。（7）加强协调及沟通，为本工程优质高速施工创造良好条件我司一贯重视与业主、监理、设计、地方政府部门之间的协调及沟通，融洽相互之间的关系对于工程方面的问题及矛盾，我司将从大局出发，从工程的进展出发，积极主动加强相互沟通工作，为工程优质高速施工创造有利条件。及时组织图纸会审，解决图纸存在问题，以便能够早日把作法和标准定下，以利能够提早进入大面积施工。（8）加强对节假日、恶劣气候的提前准备对节假日、封路、停水、停电等特殊情况进行妥善安排，以及建立天气预警制度，保证土方出场，原材料供应、商品混凝土运输、劳动班组责任心、安全防护、成品保护等工作有预计、有组织地开展。尽量减少由于恶劣天气或特殊情况造成对施工的影响。（9）组织各工程种进行流水施工，强化实施性施工组织设计第21页共87页 天正桃源基坑支护工程根据结构的特点，分层组织各工种进行分段流水作业。在整体上进行连续和均衡施工，使生产资源得以有序、均衡、持续地使用，使工作面得到充分利用确保计划兑现。结合工程实际，中标后立即着手编制有针对措施的实施性施工组织设计，以优化的施工组织设计指导施工。（10）加强合同资金管理组织有关施工管理人员学习和熟悉合同、施工过程中严格执行合同条款，明确权利，特别实行资金进行专款专用。确保工程各项经济活动正常进行。（11）加强施工过程的监控分项工程施工前由主办施工员对班组进行详细的交底（安全、质量、技术、进度），施工中实行班组自检、施工员、质安员验收制度，确保不将不合格产品注入下一工序，使工程施工有序地进行。（12）加强对工程的预控、预测。针对工程的特点，进行方案研论，在各分部、分项开工前完善施工方案（技术、质量、安全），使工程有保障（安全、质量）措施，确保计划兑现。（13）做好桩机及其他施工机具进场前的检查、调试工作，施工中应有专人定期检查、调试、维修，及时更换老、旧零配件，防止因机械故障造成停工、误工。（14）合理安排桩机行走路线，提高机械使用率，提高工效。（15）测量人员应及时为现场施工提供充足的桩位，严格杜绝停机等待放样的现象。第21页共87页 天正桃源基坑支护工程3）雨季及台风施工保证工期措施：（1）成立防汛防台风组织机构，汛期指定专人加强同当地气象部门的联系，准确掌握天气预报及汛情，及时反馈信息，以便采取措施；备足草袋、麻袋、塑料袋、木桩等防洪物资器材放置在工地上，发现险情苗头立即采取措施，确保施工安全渡汛。（2）在雨季来临之前，尽早完善排、截水沟等设施，保持排水畅通。（3）备齐防雨、防洪、防汛、防台风设施，加强对现场便道检查和养护工作，保证雨季运输道路畅通；加强对各种临时设施的巡查，确保临时房屋、用电、用水等设施完好。（4）制定雨季施工材料的采购计划，增加材料的储备数量，防止因降雨而停工待料的情况发生。并随时检查材料堆场的封闭状态，漏雨破损之处及时进行修补。（5）混凝土若遇雨天施工时，必须搭设防雨棚，以保证混凝土的浇筑质量。4）农忙季节施工保证工期措施：（1）本工程施工人员以我公司职工为主，不足部分从南京外来务工人员中补充部分辅助工种，农忙季节对局部工程施工进度有局部影响。为此，在农忙季节到来之前，全线统筹规划，合理调配工、料、机，确保各项工程按计划完成。（2）农忙季节到来之前，充分做好各种工程用料的采购和储备。（3）农忙季节对主要工种采取发放农忙补贴金，做好职工心里辅导工作，让职工对家里放心，在工地安心。第21页共87页 天正桃源基坑支护工程五、施工组织管理及人员配备（一）、施工现场的管理措施a、现场组织措施1）、成立组织机构，配备强有力的项目管理人员组成工程项目经理部。2）、工程项目经理部是公司派驻本工程施工现场的全权代理，对施工作业负有管理与服务的职能，确保工程质量、工期等达到业主要求。3）、工程项目经理部在项目经理领导下，作为本工程项目管理组织职能机构，全面负责本工程自开工至竣工全工程的施工管理。4）、工程项目经理部进驻现场后须制定更详细的施工方案、施工质量方案、安全管理方案、文明施工方案等。5）、工程项目经理部落实各方案，制定相应的管理网络，按网络程序操作管理，责任到人。6）、工程项目经理部代表公司履行对业主的合约。ｂ、项目管理措施1）、实行项目经理责任制，由其全权负责，调动人、机、料和对外协调。2）、工程项目经理部各尽其职，贯彻实施公司质量体系文件、本工程施工组织设计。严格按标准、规范、图纸施工。3）、负责现场施工生产全过程的安全、文明控制。4）、分配质量管理目标，项目质量指标的完成负责。5）、组织工程均衡施工和工序管理，合理配置各种资源，对工程的质量、进度、成本、安全、文明施工等进行动态控制。6）、在本项目部制定和实施纠正和预防措施的贯彻落实。第21页共87页 天正桃源基坑支护工程7）、组织好生产过程的各种原始记录和统计工作，保证各种原始资料的完整性和可追溯性。8）、组织好本项目部职工的质量教育工作和安全生产教育，积极开展各种质量活动和安全生产活动。ｃ、技术管理措施1）、项目经理部将在公司总工程师和工程质量管理部的指导和参与下建立技术管理体系。具体工作包括：技术岗位与职责的明确、技术管理制度的制定、技术组织措施的制定和实施、施工组织设计编制及实施、技术资料和技术信息管理。2）、针对本工程的特点，我公司除严格按照施工技术规范及质量验收规范施工，接受质量监督外，并接受业主、监理的全方位监督，根据业主或监理要求，及时准确地作出相应回复。3）、中标后，项目部成员立即在项目工程师带领下认真学习施工图纸、图集及相关规范，做好图纸审阅和图纸会审工作。4）、根据图纸会审等及时完善施工组织设计的调整、编制工作。5）、结合本工程实际情况及施工特点，由专人负责编制各工序施工方案和工艺，并做好各级技术交底工作。d、安全管理措施1）、公司经理对安全生产负第一责任,工程项目经理是项目安全生产的第一责任人，安全员对安全生产及施工员负督促检查责任。2）、公司与项目部、项目部与各班组签订经济承包合同必须有安全承包条款，安全承包条款必须与奖金、工资含量挂钩。第21页共87页 天正桃源基坑支护工程3）、项目经理部认真执行劳动保护方针、政策、法规、法令、规章制度及企业的决策等，对新进场工人进行安全教育，对特殊工种作业人员按规定选送去培训，坚持有证操作的规定，有权拒绝上级不符合安全的指令和意见。4）、项目经理部参加工程施工方案的编制，贯彻计划实施，制定工程技术安全措施，组织班组做好安全检查工作，及时整改安全隐患，写好安全日记。5）、安全事故的责任者，除必须受经济处罚外，视责任轻重还要对其处以警告、记过、甚至开除等行政处分，情节特别严重的送司法机关处理。e、资料管理措施1）、工程资料管理严格执行质量体系文件中文件和资料控制程序。2）、工程技术文件的签发，必须经公司相关部门审核后才能签发。3）、工程资料的填写与工程进度同步进行直至工程竣工交付，由专人装订成册，严格按质检部门规定提交资料。4）、所有工程资料由专职资料员负责，严格执行文件和资料的收集，保密和保管工作。（二）、项目部管理人员配备表主要施工管理人员表名称姓名职务职称主要资历、经验及承担过的项目第21页共87页 天正桃源基坑支护工程一、总部　　　1、项目主管时逢春总经理高级工程师担任多个大型工程项目管理2、其他人员呙建平副总经理高级工程师担任过多项大型桩基及复杂深基坑支护工程项目工程师…　　　　二、现场　　1、项目经理周光昕副总经理　工程师负责过多项大型桩基及多个深基坑支护工程2、项目工程师张卫东副总工高级工程师负责过多项大型桩基及多个深基坑支护等工程3、项目副经理朱长明项目经理工程师担任过多个工程的项目工程师4、施工管理王海军施工员工程师负责过多个桩基、基坑支护工程现场施工管理5、质量管理张洪斌质检员　工程师负责过多个桩基、基坑支护工程现场施工质量管理6、材料管理史亮材料员　工程师负责过多个桩基、基坑支护工程材料管理7、计划管理徐海红预算员　助理工程师负责过多个桩基、基坑支护工程计划管理8、资料员许秀丽资料员技术员负责过多个工程资料管理第21页共87页 天正桃源基坑支护工程9、安全管理金建忠安全员　工程师公司专职安全员…　　　　（三）、现场项目部成员职责a、项目经理职责1）、在公司项目主管的直接领导下，执行公司对本工程的意图，实现管理目标；2）、全面管理组织本工程全体人员全过程的施工，主持例会，布置、检查、总结工作，编制近期施工进度计划；3）、重点组织管理好抓工期、质量、安全，创建文明工地，100%地检查隐蔽工程；4）、所承担的项目工程质量全面负责，组织贯彻国家和上级关于质量工作的方针政策、法规的落实。5）、协调解决内外的矛盾，亲自抓关键项目的施工和解决技术难点，听取分析质量情况，采取对策；6）、终身对本工程的质量、安全负责；7）、控制财务开支，批准采购计划和费用开支。ｂ、项目副经理职责1）、在项目经理领导下，执行其对策，分管安全、材料采购和创建文明工地；2）、负责工程项目人力、物力、机械设备的调配和管理，合理组织施工，对工程进度负主要领导责任，3）、对全体人员进行安全教育、安全管理和监督，督促检查安全员的工作第21页共87页 天正桃源基坑支护工程4）、抓材料计划、采购、验收、仓库的管理，检查材料员和保管员的工作5）、管理现场人员的行政生活和现场文明施工；6）、定期组织安全检查，每日检查现场安全。ｃ、项目工程师职责1）、在项目经理领导下，全面管理施工技术，参加项目部质量策划；2）、检查施工人员是否熟悉图纸和按图施工，并负责解释图纸和图纸交底3）、在现场根据工程实际，编制施工方案和工艺；4）、编制施工进度表，并向项目经理提供投入工人和设备计划，请其批准5）、协助项目经理检查制定材料采购进料计划；6）、每日向项目经理汇报工程施工情况；7）、督促检查施工员(或亲自)填写施工日记；8）、指导资料员收集整理报送技术资料和整理竣工资料；9）、负责设计、施工变更签证工作。ｄ、施工员职责1）、熟练本专业的规范、规程和技术规定；2）、在有关人员指导下制定工程的施工技术措施；3）、对现场施工人员进行技术质量和安全的技术交底；4）、承担工程施工的专业技术管理和质量检验、验收工作；5）、完成领导交办的其他工作；ｅ、质量管理员职责1）、在项目经理领导下和项目工程师指导下，负责全部工程施工的质量检验，向项目经理负责；第21页共87页 天正桃源基坑支护工程2）、贯彻执行国家有关规范和公司质量部下发各项文件；监督检查施工班组执行质量计划情况；3）、本人熟悉施工程序与施工工艺检验标准，并向全体施工人员宣讲教育4）、参加工序隐检，负责核定分项工程质量验收，填报质量验收记录；5）、督促检查施工队长、工人自检、互检；6）、及时向项目经理汇报质检结果，在项目工程师指导下参加一般质量事故分析，找出问题，提出对策和改进措施，监督纠正措施实施情况并进行验证；7）、整理并协助资料员做好竣工验收技术资料的工作；8）、检查设备和量具质量，及时修复和更换。9）、在施工过程中严格落实自检、互检、交接检制度，认真做好检验记录ｆ、材料管理员职责1）、在项目副经理直接领导下，做好材料计划、采购、进场验收工作；2）、编制物资月度采购计划，负责上报建设单位，提供物资台帐；3）、管理和督促检查材料保管员的工作，检查材料使用、领用、堆放和仓库保管情况，及时纠正存在问题；4）、搜集整理材料质保书、检测报告，负责监督检查物资的标识及可追溯性标识记录；5）、控制材料成本，保证材料质量和进料计划按进度进料，不盲目采购进料。ｇ、安全管理员职责第21页共87页 天正桃源基坑支护工程1）、在项目经理领导下，在项目副经理直接领导下，负责工作施工安全、人员和财产安全，创建文明施工工地工作；2）、对全体施工人员进行安全教育文明施工管理教育；3）、组成现场安全检查小组，成员由队长及各班长组成；4）、每日巡回检查现场施工、防火、围护、登高作业、电焊、工人宿舍等安全工作；5）、每周组织安全小组全面检查安全情况和现场创建文明施工工地情况并进行评比；6）、每日向项目副经理，每周向项目经理汇报以上情况；7）、发生不安全问题及时处理和组织抢救工作；8）、督促检查保安员和材料保管员的安全工作。ｈ、资料员职责1）、负责收集、整理、编制和移交工程资料和工程档案；2）、负责施工图纸的接收、管理；3）、及时收集、整理工程管理与验收资料、施工管理资料、施工技术资料、施工测量记录、施工物资资料、施工记录、施工质量验收记录。（四）、劳动力组合序号班组施工岗位人数序号班组施工岗位人数1三轴深搅班组机长2人7圈梁班组组长1机操工10人工人402双轴深搅班组机长6人8安全文明班组泥浆工2人机操工18人门卫2人第21页共87页 天正桃源基坑支护工程3吊车组驾驶员4人清洁工2人4钻孔班组组长1人后勤保障2人机操工工5人水电工2人5挖机班组挖机手2人9钢筋笼组电焊工4人6PCMW、SMW班组指挥2人10钢支撑组组长1人操作工8人拼装工5人劳动组合：按施工进度计划、工序先后顺序，分期、分批进行合理调遣或组合。（五）、组织管理体系第21页共87页 天正桃源基坑支护工程施工管理网络图项目经理周光昕项目工程师张卫东项目副经理朱长明施工员文明员后勤管理计划管理员安全员资料员材料员质检员各施工班组第21页共87页 天正桃源基坑支护六、施工设备进场计划施工主要设备配备根据本工程的工作量、工程地质条件及工期要求，结合我公司的技术水平和实际经验，本工程主要施工机械进场计划见表。序号机械或设备名称型号规格数量国别产地额定功率(台)kW备注1工程钻机GPS-15型1上海37KW立柱桩施工2三轴深搅桩机ZKD65-3A1上海200KW三轴深搅桩施工3双轴深搅桩机SJB-II双轴3宜兴100KW双轴深搅桩施工4履带吊50T1湖南柴动SMW、PCMW施工5汽车吊25T1浦沅柴动施工配合、钢支撑6液压千斤顶600T1上海钢支撑加压7灰浆拌和桶82.2KW深搅桩施工8泥浆泵3PN2泰州22KW钻孔桩施工9潜水泵高扬程10六合1-2.2KW降排水10电焊机AX4-300-16南通30KVA钢筋制作11切割机2上海3KW钢筋制作12调直机1南京3KW钢筋加工13弯折机1南京3KW钢筋加工14泥浆罐车15T1合肥柴动泥浆运输87共87页 天正桃源基坑支护15履带式挖掘机EX2001日本柴动开挖土方16发电机200KW2无锡柴动预备电源17全站仪GTS-3321进口坐标控制18经纬仪J22苏州桩位测量19水准仪S32苏州标高测量20空压机3南京15KW破桩头21辅助设备若干七、主要材料供应计划1、材料供应计划因本工程施工机具较多占用场地较广，材料用量较大，因此必须根据施工计划和进度情况及时制定和调整材料计划分期、分批进场，防止现场大量堆积；同时为了确保工期，保证施工进度按计划进行，不致因材料短缺而停工待料，施工现场必须有一定的材料储备量，且储备不少于三天的材料用量。根据本工程的实际情况，管桩分批次进场，水泥每天进场不少于200吨，商品砼供应要做好与厂家计划安排工作，做到砼供应及时。2、进场材料要分类、分批，架空堆放，钢材要防止锈蚀，水泥要防潮，所有材料采购必须索要质保书，并复试合格后方可施用。3、材料用量87共87页 天正桃源基坑支护主要材料表序号工程名称材料名称(规格、型号等特殊要求)单位数量1小学支护水泥T630.82小学支护型钢T268.943小学支护PHC-400（90）AB-C80-13m914小学支护砼m31565小学支护钢筋t16.966住宅和商业支护水泥t55607住宅和商业支护型钢t1043.488住宅和商业支护PHC-600（130）AB-C80m2076.89住宅和商业支护砼m31116.710住宅和商业支护钢管m344.111住宅和商业支护毛竹根57612住宅和商业支护钢筋t134.6八、施工工艺及施工方法合理地确立施工工艺和施工方法，是确保工程质量的关键因素，根据本工程特点、施工要求及地质条件，其施工工艺及施工方法如下：（一）、施工工艺1、SMW、PCMW工法施工工艺87共87页 天正桃源基坑支护1.1SMW、PCMW围护桩施工工艺流程:三轴搅拌机架设下一施工循环插入型钢(管桩)钻头喷浆、气并提升至设计桩顶标高钻头喷浆、气并切割土体下沉至设计桩底标高测量放样开挖沟槽三轴搅拌机就位，校正复核桩机水平和垂直度设置导向定位型钢搅拌水泥浆液，开启空压机，送桩至仗桩机钻头型钢(管桩)进场，质量检验H型钢(管桩)垂直起吊，定位型钢涂减摩擦材料固定型钢(管桩)校核H型钢(管桩)垂直度残土处理施工完毕基坑开挖及结构施作完毕且达到设计强度搅拌机械撤出型钢回收87共87页 天正桃源基坑支护1.2SMW搅拌桩施工顺序采用跳幅施工连接方式。1.3障碍物清理因该工法要求连续施工，故在施工前应对围护施工区域地下障碍物进行探测清理，以保证施工顺利进行。1.4测量放线根据甲方提供坐标基准点、总平面布置图、围护工程施工图。按图放出桩位控制线，设立临时控制桩，做好技术复核单，提请甲方及监理验收。1.5开挖沟槽根据基坑围护边线用0.4m3挖机开挖沟槽，沟槽尺寸为600×800mm，并清除地下障碍物，开挖沟槽土体应及时处理，以保证SMW、PCMW工法正常施工。1.6桩机就位由当班班长统一指挥桩机就位，桩机下铺设钢板，移动前看清上、下、左、右各方面的情况，发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正；桩机应平稳、平正，并用经纬仪或线锤进行观测以确保钻机的垂直度；三轴水泥搅拌桩桩位定位偏差应不小于1cm。成桩后桩中心偏位不得超过50mm，桩身垂直度偏差不得超过1/200。1.7水泥土配合比根据SMW工法的特点，水泥土配比的技术要求如下：a、设计合理的水泥浆液及水灰比，使其确保水泥土强度的同时，在插入型钢时，尽量使型钢靠自重插入。若型钢靠自重仍不能顺利到位，则略微施加外力，使型钢插入到规定位置。b、水泥掺入比的设计，必须确保水泥土强度，降低土体置换率，减轻施工时环境的扰动影响。87共87页 天正桃源基坑支护c、水泥土和涂有隔离层的型钢具有良好的握箍力，确保水泥土和型钢发挥复合效应，起到共同止水挡土的效果，并创造良好的型钢上拔回收条件，即在上拔型钢时隔离涂层易损坏，产生一定的隔离层间隙。d、水泥土在型钢起拔后能够自立不塌，便于充填孔隙。e、根据设计要求并结合工程实际情况确定其基本配合比为：水灰比为1.5～1.8；42.5级普通硅酸盐水泥掺量为21%（作止水帷幕时为20%），根据现场实际情况调整。f、搅拌桩施工时每班组需做试块同条件养护，28天强度应达到1Mpa。1.8制备水泥浆液及浆液注入在施工现场搭建拌浆施工平台，平台附近搭建水泥库，在开机前按要求进行水泥浆液的搅制。将配制好的水泥浆送入注浆桶内备用。水泥浆配制好后，停滞时间不得超过2小时，搭接施工的相邻搅拌桩施工间隔不得超过10小时。注浆时通过2台注浆泵2条管路同Y型接头从H口混合注入。注浆压力：4-6Mpa,注浆流量：150-200L/min/每台。1.9钻进搅拌三轴水泥搅拌桩在下沉和提升过程中均应注入水泥浆液，同时严格控制下沉和提升速度，喷浆下沉、不大于0.5M/min，提升的速度不大于0.5m/min,在桩底部分重复搅拌注浆，停留1分钟左右，并做好原始记录。1.10清洗、移位将集料斗中加入适量清水，开启灰浆泵，清洗压浆管道及其它所用机具，然后移位再进行下一根桩的施工。1.11施工冷缝处理87共87页 天正桃源基坑支护施工过程中一旦出现冷缝则采取在冷缝处围护桩外侧补搅素桩方案。在围护桩达到一定强度后进行补桩，以防偏钻，保证补桩效果，素桩与围护桩搭接厚度约10cm.1.12涂刷减摩剂a、减摩剂重量配合比为氧化石蜡：阳离子乳化剂：OP：助乳剂：防锈剂：水=15：1.3：0.8：2：2：65。b、清除H型钢表面的污垢及铁锈。c、减摩剂必须用电热棒加热至完全熔化，用搅棒拌时感觉厚薄均匀，才能涂敷于H型钢上，否则涂层不均匀，易剥落。d、如遇雨天，型钢表面潮湿，先用抹布擦干其表面后涂刷减摩剂。不可以在潮湿表面上直接涂刷，否则将剥落。e、如H型钢在表面铁锈清除后不立即涂减摩剂，必须在以后涂料施工前抹去表面灰尘。f、型钢表面涂上涂层后，一旦发现涂层开裂、剥落，必须将其铲除，重新涂刷减摩剂。g、基坑开挖后，设置支撑牛腿时，必须清除H型钢外露部分的涂层，方能电焊。地下结构完成后撤除支撑，必须清除牛腿，并摩平型钢表面，然后重新涂刷减摩剂。h、浇筑连接梁时，埋设在梁中的H型钢部分必须用10㎜厚泡沫塑料片包裹好。使型钢与砼隔离良好，以利型钢拔除。1.13插入型钢（管桩）三轴水泥搅拌桩施工完毕后，吊机应立即就位，准备吊放H型钢（管桩）。H型钢使用前，在距其顶端25㎝处开一个中心圆孔，孔径约8㎝，并在此处型钢两面加焊两块各厚1㎝的加强板，其规格为450㎜×450㎜，中心开孔与型钢上孔对齐。管桩起吊前，用专用法兰与管桩法兰采用螺栓链接。87共87页 天正桃源基坑支护根据甲方提供的高程控制点，用水准仪引放到定位型钢上，根据定位型钢与H型钢顶标高的高度差，在型钢两腹板处外侧焊好吊筋（Ф12线材），误差控制、a、在±5㎝以内，型钢插入水泥土部分均匀涂刷减摩剂。b、安装好吊具及固定钩，然后用50吨吊机起吊H型钢，用线锤校核其垂直度。c、在沟槽定位型钢上设H型钢（管桩）定位卡，固定插入型钢平面位置，型钢定位卡必须牢固、水平，而后将H型钢底部中心对正桩位中心并沿定位卡徐徐垂直插入水泥土搅拌桩体内，采用线锤控制垂直度。d、H型钢（管桩）下插至设计深度后，用槽钢穿过吊筋将其搁置在定位型钢上，待水泥土搅拌桩达到一定硬化时间后，将吊筋及沟槽定位型钢撤除。e、若H型钢（管桩）插放达不到设计标高时，则重复提升下插使其达到设计标高，此过程中始终用线锤跟踪控制H型钢（管桩）垂直度。f、型钢插入左右误差不得大于30㎜，宜插在靠近基坑一侧，垂直度偏差不得大于0.2/100，底标高误差不得大于200㎜。1.14圈梁施工沿沟槽设吊架临时固定型钢，完成SMW围护桩后，在沟槽内按设计要求绑扎钢筋、立模、浇筑钢筋混凝土连结梁，固定型钢顶端，并于其中按设计要求设置各类预埋件。1.15型钢拔除主体结构施作完毕且恢复地面后，开始拔除H型钢，采用专用夹具及千斤顶以圈梁为反梁，起拔回收H型钢。H型钢拔出后及时对桩体内部空隙压注6%的水泥浆填充，以控制变形量。1.16报表记录施工过程中由专人负责记录，记录要求详细、真实、准确。每天要求做一组7.07×7.07×87共87页 天正桃源基坑支护7.07㎝试块，试样宜取自最后一次搅拌头提升出来的附于钻头上的土，试块制作好后进行编号、记录、养护，到龄期后由监理单位随机抽取几组送实验室做抗压强度试验，28天龄期无侧限抗压强度要求不小于1.0Mpa。1.17基坑开挖过程中渗漏水处理在基坑开挖阶段，密切注意基坑墙体渗漏情况，发现渗漏及时封堵。具体采用以下；两种方法补漏。1.18.1引流管在基坑渗水点插引流管，在其周围用速凝防水水泥砂浆封堵，待水泥砂浆达到强度后，将引流管打结。1.18.2双液注浆a、配置化学浆液b、将配制拌合好的化学浆液和水泥浆送入贮浆桶内备用。c、注浆过程中应尽可能控制流量和压力，防止浆液流失。d、施工参数：注浆流量：25－35L/min注浆压力：0.3－0.8Mpa1.19质量保证措施1.19.1工程质量目标SMW围护桩工程达到质量优良目标。1.19.2质量管理措施加强技术管理，认真贯彻各项技术管理制度开工前落实各级人员岗位责任制，做好技术交底；施工中认真检查执行情况，开展QC小组活动，做好隐蔽工程记录；施工结束后，认真进行工程质量检验（自检、互检、专检三结合）和评定，做好技术档案管理工作。1.19.3认真进行原材料检验87共87页 天正桃源基坑支护进场的钢材（管桩）和水泥等材料，供货单位必须提供质量保证书等有关资料，工地按规定做好复检、抽检，待检验合格后方准投入使用。1.19.4施工技术、质量保证措施施工质量保证措施：1）测量放线由专职测量人员负责测量放线及桩位的定位。2）桩机必须端正、稳固、水平、用经纬仪保持垂直度。3）浆液配制必须按规定的配合比进行配制。4）为保证水泥土搅拌均匀，必须按要求控制好下沉提升速度。若出现堵管、断浆等现象，应立即停，查找原因进行处理，待故障排除后须将钻具提升或下沉1米方能注浆、防止断桩。施工技术措施1）开挖面以上采用重复搅拌，保证开挖面以上止水效果。2）减慢下沉速度、减少偏位。3）严格控制定位及桩架的垂直度。4）适当提高浆液的水灰比，延长搭接处搅拌体初凝时间，减少钻杆偏位。5）派专人观察钻杆的偏向，如发现严重偏位时，则提杆重新搅拌。6）开挖沟槽及清障时，要控制好沟槽两边尺寸，以便设备的就位。7）桩架下的路基箱铺设要平整，地基土要密实，以防钻进时，桩架倾斜。8）搅浆系统要保持完好，准备好备用泵等设备。9）对开槽及溢出的泥土要及时清运，创造良好的施工环境。1.20废土处理措施1）沟槽开挖挖起的沉淤、杂填土和深沉搅拌桩施工产生的涌土以及施工场区内的废土废料集中堆置在场区内统一的堆放点。2）场区内的废土每天安排保洁人员进行清扫，及时处理。87共87页 天正桃源基坑支护3）深层搅拌桩施工产生的涌土在施工后应立即进行铲除、平整，否则，等涌土硬化后就增加了铲除的难度，需加大人力、物力、财力的投入。4）严格执行“门前三包”措施，做到工地内污水不外溢，建筑垃圾集中堆放并及时清运。2.双轴深层搅拌桩施工工艺流程:测量放线制配水泥浆送浆桩机就位复测桩位预搅下沉送浆重复喷浆提升重复搅拌下沉成桩移位喷浆提升2.2、双轴深层搅拌桩施工方法1）测量放线：轴线及桩位放线应由专业测量工程师进行，应有专人复核，并做好放线验收签字手续。2）机械挖槽：沿桩位开挖基槽，清除地表及地下障碍物。87共87页 天正桃源基坑支护3）桩机对中：前台指挥应认真负责，每根桩对中前应对应图纸进行复测，搅拌桩桩位对中误差不得大于30mm。4）预搅下沉：钻进至桩底设计标高。5）浆液配制：将水、水泥按规定的水泥掺入比例加入到搅拌桶中，由灰浆搅和机搅拌而成，一般分两桶搅拌。根据设计要求的水泥掺入比为16%。6）搅拌成桩：匀速提升搅拌轴，开启输浆泵，将地基土与水泥浆均匀搅拌成桩。7）重复搅拌：闭浆钻进至桩底，第二次喷浆提升搅拌至地面。8）按设计要求插入毛竹、钢筋。8）报验记录施工过程中由专人负责记录，详细记录每根桩的下沉时间、提升时间，记录要求详细、真实、准确。及时填写当天施工的报表记录，隔天送交监理。2.3深沉搅拌桩难点、特殊部位分析及处理和预防措施a、搅拌桩体不均匀：产生原因：1）、施工工艺不合理。2）、搅拌机械、注浆机械中途发生故障，供浆不均匀，使软粘土被扰动，无水泥浆拌和。3）、搅拌机械提升速度不均匀。处理方法和预防措施：1）、选择合理的施工工艺87共87页 天正桃源基坑支护2）、施工前对搅拌机械、注浆设备、制浆设备等进行检查维修，使其处于正常状态。3）、灰浆拌和机搅拌时间不少于3min，保证拌和均匀，不使浆液沉淀。4）、提高搅拌转数，降低钻进速度，边搅拌边提升，提高拌和均匀性5）、注浆设备单位时间内注浆要相等，不能忽多忽少，不得中断。6）、重复搅拌下沉及提升各一次，以反复搅拌法解决钻进速度或快或慢的矛盾。ｂ、抱钻、冒浆：产生原因：1）、施工工艺选择不当。2）、粘土颗粒之间粘结力强，不易拌和均匀，搅拌过程中易产生抱钻。3）、有些土层虽不是粘土，容易拌和均匀，但由于其上复压力较大，持浆能力差，易冒浆。处理方法和预防措施：1）、对不同土层选择合适的不同工艺。2）、搅拌机沉入前，桩位处要注水，使搅拌头表面湿润，地表为软粘土时，还可掺加适量砂子，改变土中粘度3）、由于在输浆过程中土体持浆能力的影响出现冒浆，使实际输浆量小于设计量，这时应采用“输水搅拌→输浆拌→搅拌”87共87页 天正桃源基坑支护工艺，并将搅拌转速提高到50r/min，使拌和均匀，减少冒浆。3一柱一桩施工方案3.1概述本工程立柱桩拟采用一柱一桩，下部为Φ800的钻孔灌注桩工程桩，上部为采用型钢Φ426×10钢管立柱，桩身砼设计强度等级C30。施工精度要求较高，因此，为保证施工精度，满足设计要求，该部分桩工艺流程与常规钻孔灌注桩施工有所区别。3.2工艺流程图（划线部分为增加措施）3.2.1工艺流程图铺设硬地坪放置预埋铁板硬地坪上放出桩位纵横轴线定位辅助底盘校正钻架定位校正钻孔第一次清孔钢筋笼及立柱制作安放钢筋笼下导管第二次清孔水下砼灌注插入立柱钢管待砼凝固拆除立柱校正架及副底盘架起拔护筒3.3施工技术要求及措施3.3.1现场进行硬地坪铺筑：在铺筑时，砼内放置四块相对应桩位(指一柱一桩)预埋件，87共87页 天正桃源基坑支护以便与副底盘架焊接固定。然后根据桩基轴线控制点，放出桩位纵横轴线的平面位置，要求偏差为零。接下来进行护口管埋设，在埋设时应保持筒身垂直，上口水平，护筒中心以“十字”架中心为准，对准桩位中心。3.3.2副底盘就位：为了提高施工精度，保证桩位正确，我公司在常规施工的基础上特意加工制作了钻机定位辅助底盘(以下简称为副底盘，见附图)，并在副底盘四边中心刻有“十字”线记号，用于对准护筒中心，然后与硬地坪预埋件焊接固定，副底盘角铁面上留有一定数量的螺孔，待钻架安放上去后，用螺栓与钻架底部连接固定。3.3.3钻架定位：钻机底座同样留有与副底盘面相对应的螺栓孔，安放在副底盘架上后进行调整，使上下螺栓孔相吻合中心在同一垂线上，同时要求钻机水平并将钻机底座和副底盘之间用螺栓连接固定，这样就确保了桩的垂直度和位移，为格构柱安装创造了有利的条件。3.3.4立柱的垂直度和位移控制：为了使立柱安装能满足设计要求，我公司将采用特制加工的立柱校正架，对立柱的垂直度与水平位移进行校正（见附图）。因立柱与顶板之间的连接是通过立柱顶部的柱帽及其预埋钢筋与顶板连接，所以立柱上部必须接长一定高度，才能满足对立柱进行校正。具体方法如下：首先将立柱校正架与副底盘连接牢固，校正架本身垂直度由二台经纬仪控制，然后将校正架上的立柱与已安放好的立柱用电焊连接,同样用二台经纬仪双向观测控制，使安装后的立柱上口居于中心,固定A处的四只螺栓，然后再将仪器回到B处的立柱上观测，调节B处两对螺栓进行校正，待上下二点垂直后，固定B处螺栓，87共87页 天正桃源基坑支护由于立柱与钢筋笼是悬空的有一定的自由度，因此完全能保证立柱居中垂直。校正完毕待混凝土凝固后，将校正立柱割去，移入下一根柱校正(如校正立柱使用后长度不够，可加一段立柱焊接后重复使用)。4圈梁、支撑施工4.1施工方法4.1.1钢筋砼圈梁及支撑施工(1)圈梁底标高以上桩头浮浆利用空压机人工凿除，凿除后桩顶标高处的砼应清洁，并达到设计强度，达不到设计强度的须凿到设计强度的砼面为止，且凿除后桩顶面应平整。砼等级为C30，由于施工工期较紧在砼施工时必须加入早强剂，确保砼强度提前达到设计要求。(2)圈梁及支撑钢筋采用现场加工制作、成型，主筋连接采用对焊或焊接二种形式。(3)按设计要求进行圈梁及支撑钢筋绑扎。(4)圈梁及支撑钢筋帮扎好以后，及时进行支模。支好模板的平面尺寸、垂直等均需符合要求，模板要求平整，变形的模板不许使用。(5)钢筋、模板验收合格后方可进行砼浇捣，砼浇筑时利用插入式振捣器将砼浇筑密实。以防空洞、蜂窝出现。(6)做好砼的养护工作。4.2钢支撑3.2.1工艺流程87共87页 天正桃源基坑支护构件运至转仓库检查设备、工具数量及完好情况构件分类检查配套套高强度螺栓检查准备工作验收钢支撑管间支撑或联系梁安装按设计要求施加轴力并固定支撑构件中心线及标高检查放线及验线（轴线、标高复合）吊装顺序运至现场分类堆放循环工序进行安装钢支撑及活络端对接、检验、焊接轴压计安装钢支撑、校正钢围檩安装构件检查a、构件吊装顺序（1）.并列高低支撑吊装：必须先高跨安装，后低跨安装，有利于开挖的方便与安全。（2）.并列大跨度与小跨度安装：必须先大跨度安装，后小跨度安装，利于开挖的方便与安全。87共87页 天正桃源基坑支护（3）.并列根数多的与根数少的安装：应先吊装根数多的，后吊装根数少的。（4）.构件吊装可分为横向构件吊装（连系支撑、钢支撑等）和纵向构件吊装（托架、钢围檩等）两大类，在大部分施工情况下是先吊装纵向构件叫单件流水法吊装，后吊装横向构件，叫节间综合法安装（即吊车一次吊完一个节间的安全构件后再吊装下一节间的构件）b单件构件安装工艺1.钢支撑的安装工艺1）破桩、焊支架：在支护桩相应部位将钢筋凿出，用水准仪核准基线，焊接支架，必须保证支架的统一高度。2）钢围檩的制作安装：在支架上安装钢围檩，然后在钢围檩与支护桩间隙用混凝土充填。为保证支撑钢管受力均匀，应控制好钢围檩和支撑轴线的水平度、垂直度。3）钢牛腿的制作安装：钢围檩安装完毕后，测放支撑标高，焊接支撑牛腿。4）钢支撑托架的制作安装：在立柱桩用槽钢及钢板焊接钢支撑托架。C、钢支撑的安装的方法：1）对活络端及钢支撑进行检查。2）按照相应编号组对，连接螺栓采用M24-8.8J高强螺栓。3）检查连接螺栓是否拧紧和缺少。一般钢支撑弹性和刚性都很好，吊装时为了方便校正一般采用一点吊装法，常用的钢支撑吊装法有旋转放、递送法和滑行法。对于重型钢支撑可采用双机抬吊。d、在双机抬吊时应注意的事项：1）尽量选用同类型起重机。2）根据起吊机能力，对起吊点进行荷载分配。3）各起重机的荷载不宜超过其起重能力的80%。4）双机抬吊，在操作过程中，要互相配合，动作协调，以防一台起重机失重而使另一台起重机超载，造成安全事故。87共87页 天正桃源基坑支护1）信号指挥，分指挥必须听从总指挥。e钢支撑的校正1）钢支撑调整。有的钢支撑直接与基础预埋件焊接连接。根据钢支撑实际长度，埋件平整度，托架顶部距钢支撑底部距离，重点要保证钢托架顶部的标高值，以此来控制钢支撑找平标高。2）平面位置校正。在起重机不脱钩的情况下将钢支撑底定位线与基础定位轴线对准缓慢落至标高位置。3）钢支撑校正。优先采用无缆风绳校正的钢支撑可采用缆风绳校正的钢支撑可采用缆风或撑杆校正。f.施加轴力工艺根据设计图纸要求，按照公式：P=F/S计算出施加压力（P：压力表示数MPa，F：设计轴压力N，S油压顶截面积：15400mm2）加力注意事项如下：1）检查钢支撑弯曲度及两端位置。2）检查液压泵站和液压顶连接完好，电器和液压开关控制灵活、可靠。3）第一次加力到设计值50%后观察钢支撑变化五分钟，第二次加力到设计值80%后观察钢支撑变化五分钟，第三次加力到设计值后观察钢支撑变化五分钟，打入钢楔。4）减压时应缓慢进行，直至取出液压顶。g、拆除方案1）地下室底板浇注完毕，采用置换法拆除钢支撑，拆除工艺流程如下：支撑置换→割除八字撑、连系杆→割除型钢组件、立柱连接→吊运出场。2）拆除与土建单位施工平行作业，双方共同协调，减少互相不利的影响，以免发生安全事故。87共87页 天正桃源基坑支护九、质量保证措施及质量保证体系质量目标确保达到优良工程质量控制点1.加强项目管理2.落实岗位责任制3.各分项按工种书面交底4.各分项质量验收工作质量1.合理设置岗位指定专项控制点2.跟踪管理检查制度1.加强自检互检专检2.落实整改措施3.评定及奖罚.质量控制点1.指定质量控制点2.跟踪管理3.分析改进第一节质量目标管理网络图87共87页 天正桃源基坑支护管理职责质量体系原则回访与保修工程质量的检验和试验施工准备质量采购质量施工过程控制不合格的控制和管理半成品和成品的保护工序管理与控制工程（产品）安全与责任测量和试验设备的控制质量文件和记录人员统计技术的应用第二节质量保证体系87共87页 天正桃源基坑支护2.1项目部质量控制本工程施工质量保证体系将根据我司质量控制程序文件，采取逐级控制，规范操作，发挥本公司在质量管理方面的优势。本公司现行的我司质量控制程序文件为程序控制文件，其控制面涵盖整个施工过程。本工程施工，将由项目经理和项目工程师制定建立质量管理网络，项目体各管理人员严格按照本公司程序文件和质量保证体系实施。2.2专职质量员制度项目部设有专职质量员，定时检查、负责施工过程中质量监控、落实施工质量保证工作。各班组设有质量负责人，组织落实质量保证措施。2.3施工现场质量保证体系管理网络项目经理项目工程师资料员安全员施工员预算员材料员质量员技术员87共87页 天正桃源基坑支护第三节开工前质量准备工作施工准备中的质量控制主要是在项目部进场后、施工尚未开始前各级控制质量的预备工作。作好施工准备的控制，将帮助项目部、分公司建立质量管理网络，起到清理管理层次，明确人员职责的作用。本工程施工准备将从施工组织设计编制；施工前期测量放样、复核控制；图纸会审制度；技术交底制度；开工报告制度等方面进行控制。3.1施工组织设计编制施工组织设计由项目工程师编写，并填写《施工组织设计申批表》，由公司主任工程师负责审核。经审批的《施工组织设计》交监理与业主认可签证后方可实施，施工组织设计编制应包括：（1）项目部的人员、设备配置；岗位职责。制定与质量相关的人员职责与权限。（2）分部分项工程施工流程、安排、衔接顺序。（3）各分部分项工程的施工技术方案。（4）施工总进度计划、施工总平面布置。（5）质量保证措施（6）安全生产保证措施（7）文明施工保证措施3.2测量放样、复核控制建立放样及复核制度，由项目部测量员组织测量放样，由项目技术员进行复核。87共87页 天正桃源基坑支护根据施工现场情况，布置好控制点及水准点的控制体系。建立相应的临时水准点、临时控制点、基准线。待复合完成后，由项目部测量员填写《水准点复核记录表》、《工程基准线放样复核记录》、《工程控制点放样复核记录》，交监理工程师认可签证后方能使用。3.3图纸会审开工前组织项目部技术人员对施工图纸、地质报告及有关文件进行认真地研究，了解设计意图和要求，并根据这些资料进行现场勘测和调查。在自查的基础上进行设计图纸会审，并做好《图纸会审记录》。3.4技术交底当项目部接到设计图纸后，项目经理必须组织项目体全部人员对图纸进行认真学习，并督促建设单位组织设计交底会。施工组织设计编制完毕并送审确认后，组织全体人员认真学习施工方案，并进行技术、质量、安全书面交底。列出控制部位及监控要点。本着“谁负责施工谁负责质量、安全”的原则，各工种分管负责人在安排施工任务的同时，必须对施工班组进行书面技术、质量、安全交底，必须做到“交底不明确不上岗、不签证不上岗”。3.5人员、材料、设备、设施准备根据施工组织设计要求配备足够的施工人员、材料、设备、设施，保证施工顺利进行。3.6开工报告在提交开工报告前，应做好以下几个方面工作：（1）施工合同、安全协议等。87共87页 天正桃源基坑支护（2）水准点、基准点、控制点测设完毕（3）主要施工设备、必要施工材料、人员及计量设备等配备（4）必要的施工组织设计批复（5）质量报监手续（业主）、安全报监手续待完成以上工作，填写工程开竣工报告，并交监理工程师认可签证后方能正式进行施工。第四节施工过程质量控制4.1原材料、成品检验与试验本工程的施工所需各类原材料、成品的采购检验与试验将根据业主、设计单位要求，参照相应要求进行控制。a、采购物资实物验证原材料、成品进入现场，应执行订货合同中规定的验收方法。经验收合格后由项目部材料员、质量员审核班组填写的《现场收料单》和《验收单》，并按规定的计帐手续进行登帐。b、合格证明的验证原材料、成品质保单、合格证应具备，并由项目部试验员审核班组填写的《原材料检验记录》，并按规定的计帐手续进行登帐。c、外观质量检验对原材料、成品的品种、规格、外形、尺寸、损坏情况等进行直观检查，并经项目部试验员审核班组或分包单位填写的《原材料检验记录》。87共87页 天正桃源基坑支护4.2原材料、成品具体试验对需复试的原材料、成品具体试验。4.2.1管桩（1）预制管桩是本工程的主要材料之一。管桩的质量是工程质量的基本保证，因此对所有进入工程中管桩必须严格执行ISO9001采购控制程序的要求执行。（2）其它材料必须符合国家标准要求，对进场物资实现采购验证。材料员、质检员应严格检查进场物资的出厂合格证和质保书，并将所有资料报监验收合格后方可使用。（3）对进场管桩按规格进行状态标识，不合格品应立即清退出场。4.2.2商品混凝土(1)进场混凝土须提供送货单、质保书，28天龄期后提供28天试验报告。(2)混凝土浇捣时，根据混凝土强度在浇注点分别取样进行复试，复试后提供28天强度检测报告，取样时应由监理现场见证。(3)浇筑商品砼时，严禁向砼中加水，严格控制坍落度。第十章为保证施工安全拟采取的技术措施和管理措施87共87页 天正桃源基坑支护第一节施工安全目标安全生产以现行考核指标为依据,达标率为100%,确保无重大伤亡安全事故。第二节安全生产保证体系项目经理制订有关安全规章制度监督指导安全措施贯彻落实安全奖惩工作项目工程师施工员安全员安全员编制安全技术方案安全设施设备验收特殊施工安全交底施工生产安全交底施工过程安全监督各班组的安全教育安全检查监督整改职工违章教育处理特殊施工安全交底机电设备检查保养维修机电安全实用制度落实电焊班组安全教育施工队遵守安全生产六大纪律加强自我保护意识听从管理人员指挥87共87页 天正桃源基坑支护第三节开工前安全准备工作3.1.建立安全保证体系。完成施工组织设计中现场安全、文明施工保证措施的制定；临时用电施工组织设计的编制。3.2.按安全、文明、卫生、健康的要求设置食堂、饮用水及卫生设施，后勤工作落实。3.3.制定并落实安全设施、设备及防护用品进场计划。3.4.现场安全专业管理、特种作业、经过培训的施工人员落实。3.5.经安全检验的大型施工机具落实。第四节施工过程中的安全制度4.1安全技术交底制度各分部分项工程施工前由安全员对班组或分包单位进行全面的针对性的全员安全技术交底。受交底者履行签名手续。班组人员上岗前，坚持做好班前交底。做到交任务、交安全、交质量。交底内容包括当天的作业环境，气候情况，主要工作内容和各环节的操作安全要求，以及特殊工种的配合等。并做好上岗记录。4.2安全生产检查制度施工过程中主要的安全标化管理将由班组或分包单位安全员负责实施，项目部安全员将对施工过程中安全标化管理的实行情况进行监督。87共87页 天正桃源基坑支护此外，依据各类安全生产规范性文件，项目部安全员将组织项目部有关人员进行施工现场安全标化检查，对未达到安全标化要求的，及时进行整改。检查涉及的内容主要有：4.2.1人员上岗检查在施工过程中，项目部安全员将对班组或分包单位上岗人员进行检查，其主要内容包括：对于项目部管理人员将凭上岗证上岗。对于特殊工种上岗人员将凭本市特殊工种上岗证上岗。对于外来人员应具备“五证”上岗。4.2.2设施、设备的安全检验对施工现场的设施、设备进行安全检验，只有通过项目部检验的设施、设备才能安全和使用，其中对于搭设或拆除安全防护措施、脚手架、起重机械或其它设施、设备等，如当天未能完成时，应作好局部收尾，并设置临时安全措施。对于脚手架、井架、龙门架、起重机等的组装、搭设进行检查验收。只有通过项目部和安全监理验收后，方能使用。对于大型设备、特别是危险性较大的起重、升降设备，应进行专业检查，确保这类机具完好，并报监理认可。只有通过项目部检验、监理认可的该类设备方能投入使用。对于临时用电设施进行检查验收。只有通过项目部检查验收的临时用电设施方能投入使用。87共87页 天正桃源基坑支护4.2.3检查和检验工作流程图开始始有时间、有要求、有重点的检查合格否合格状态标识转入使用、下道工序、交付结束束总结、奖罚、整改检查和和检验应有时间、有要求、明确工种重点和危险岗位。检查应开整改单，对查出的隐患应及时整改并做到定人、定时间、定措施。同时对检查要有记录整理入册，对设施、设备的验收也要有记录，包括各类脚手、塔吊4.2.4安全事故隐患的控制事故隐患的评审、纠正措施、预防措施、违章记录、事故档案87共87页 天正桃源基坑支护开始收集事故隐患信息制定纠正/预防措施实际/潜在隐患原因分析接受部门认可认可实施计划评定鉴定合格否记录全过程留档结束提供信息说服认可4.3标识（1）对于人员，以相应的上岗证作为准予上岗的标识。（2）对于各类设施，以《验收记录》作为准用标识。87共87页 天正桃源基坑支护（3）对于各类设备，以验收记录并挂牌作为准用标致。4.4教育与培训开工前项目部将组织参与本工程施工的全体职工（包括外包工）进行安全生产的宣传教育，组织职工学习国家、市、局、公司颁发的关于安全生产的规范、规定、条例，并做好安全教育记录。对新工人进入公司、项目部、班组三级教育。对从事特种作业的人员要进行专业培训。安全教育和培训内容：（1）各类安全生产的规范、规定、条例。（2）岗位安全技术操作规程。（3）施工现场的安全规章、文明施工制度。（4）特种作业人员的安全技术操作规程及措施。（5）新工艺、新材料、新技术、新设备实施中特定的安全技术规定。（6）安全保证体系中针对性安全措施要求。（7）特定环境中的安全注意事项。（8）对潜在的事故隐患或发生紧急情况时，如何采取防范及自我解救措施。4.5安全记录87共87页 天正桃源基坑支护各类安全活动都将做好安全记录，项目部将建立相应的安全记录台帐，以保证安全资料完成。台帐目录如下：（1）安全生产责任制（2）目标管理（3）施工组织设计（4）分部（分项）工程安全技术交底（5）施工单位职工基本情况表（6）特殊工种人员情况表（7）班前安全活动（8）特殊作业持证上岗（9）工伤事故处理（10）安全标志（11）施工单位基本情况表（12）事故单位组织管理网络（13）施工现场平面图（14）各级治安防范组织情况表（15）安全检查（16）安全教育4.7奖惩措施项目部将根据本公司规章制度对有安全生产立功表现的个人或单位进行奖励。同样，项目部将对违反安全生产规定的个人或单位实行教育并罚款。87共87页 天正桃源基坑支护第五节安全施工技术措施为保障工程的正常施工，杜绝重大事故的发生，必须强调以预防为主、安全第一的方针，贯彻横向到边，纵向到底的原则，具体措施如下：5.1坚持贯彻现场安全生产六大纪律和上级关于安全生产的有关规定。5.2加强“一遵二反”安全教育即遵守各项安全规章制度，反违章指挥、反违章作业，抓好文明施工及落实清工作，积极创建立标准化文明工地。5.3工地设专职安全员，对安全施工做好班前交底、班后教育工作。施工管理人员轮流值班，做安全上岗检查记录。5.4工地现场施工员在下达施工任务时，必须会同安全员对各道工序提出安全生产措施。5.5凡在施工中使用的各种安全防护设备和用具的质量必须符合国家标准，并有出厂合格证。5.6所有安全防护设施和安全标准，任何人不得毁坏和移动。如有缺陷和隐患或施工需要而临时拆除的须报施工负责人审批后才能拆除。87共87页 天正桃源基坑支护5.7施工现场必须在适当位置设置消防工具，并不得拿作他用。在消防器材和工具处不得堆放其他的物资，要经常检查器材的完好情况。加强消防意识和消防制度地教育，认真贯彻各项消防制度，经常开展消防活动：如定期开展群众性、专业性防火检查，及时消除火灾隐患。5.8.易燃爆品应按有关规定保管，并严格规定发放领用制度。施工现场和易燃易爆物品储存处木工棚、木料库等处严禁吸烟。5.9现场机电设备严格执行定机、定员、定岗位制度，严格参照各种设备的技术性能指标和安全操作规程进行操作，定期检查、保养和维修。5.10受压容器应有安全阀、压力表，避免暴晒、碰撞。氧气瓶严禁沾染油脂；乙炔发生器必须有防止回火的安全装置。5.11加强用电安全管理，所有电气线路除按《施工现场临时用电安全技术规范》及条文说明操作外，还作以下规定：防漏电开关应经常检查可靠性，并做试跳记录；配电箱引入出干线应有套管，电线进出不混乱，电线绝缘完好无老化破损；照明灯具的金属外壳必须接地；开关箱与用电设备实行一机一闸保险；电箱应有门锁色标和统一编号。5.12桩基施工完毕后及时回填桩孔或做安全禁令标志，防止陷入伤人事故。5.13在施工中，一旦发现不安全因素和威胁安全的现象，应及时与现场安全员协商解决。如现场无法解决，即刻与公司安全主管部门取得联系，寻求解决方案，不应拖延。5.14定期组织安全教育和检查。工地每周组织一次现场安全教育和检查，做到思想重视、措施得力。87共87页 天正桃源基坑支护5.15对发生的事故按“三不放过”的原则处理，即事故原因分析不清不放过、事故责任者和群众没有受到教育不放过、没有防范措施不放过，努力减少一般事故苗子，杜绝重大事故的发生。5.16严格遵守“十不烧”规定，执行工程多机监护制度，（操作证、动火证、监护证）和1－3级动火界限审批手续。5.17在施工范围内，仓库、临时设施四周应按规定设置足够的灭火器材，并由安全员检查落实到位。第十一章为保证文明施工拟采取的技术措施和管理措施87共87页 天正桃源基坑支护制订标化制度监督标化措施落实建立标化奖惩制度施工员项目工程师标化主管编制合理场布图现场给排水布置检查标准化工作标化检查整改违章教育处理标化资料记录相关各工种人员项目经理遵守标化制度听从管理人员指挥加强标化意识落实清交底施工过程中监督落手清预检标化资料记录第一节文明施工管理目标现场实行标准化文明施工管理，创建省级文明工地。87共87页 天正桃源基坑支护第二节文明施工保证体系2.1专职文明施工员制度项目部设专职文明施工员，定期检查、落实文明施工工作。各班组设文明施工负责人，组织落实文明施工工作。2.2文明施工保证体系管理网络项目经理项目副经理专职文明施工员三轴班组双轴班组钻孔班组支撑班组清洁班组2.3文明施工检查制度施工过程中主要的文明施工管理施工员和班组负责实施，项目部文明施工员将对施工过程中文明施工管理的实际情况进行监督。87共87页 天正桃源基坑支护此外，项目部文明施工员将定期组织项目部有关人员进行施工现场文明施工检查。对未达到省级文明工地要求的，及时加以整改。2.5文明施工保证措施文明施工管理是全面体现一个企业的现代化管理水平，体现一个企业的总体精神面貌，也是杜绝安全事故发生的治本途径。为确保本工程达到省级文明工地的目标，我们将做到挂牌施工，保证临近单位、街坊出入口安全畅通；保证分隔设施统一、连续、整洁、完好；保证门口交通畅通；施工便道整洁畅通；施工临时排水措施有效；保护公用管线措施有效；各类材料、设备、土方堆置有序。2.5.1场容场貌管理(1)施工现场的场容管理，必须实行划区域分块包干，责任区必须挂牌示意，生活区管理规定挂牌昭示全体。(2)制定施工现场生活卫生管理、检查、评比考核制度。(3)现场标化管理必须执行部颁标准来执行，定期对照审核。(4)施工现场的管理流程按照下图执行87共87页 天正桃源基坑支护场容场貌管理流程开始规划设计通过否实施检查奖励交工否结束奖励通过否2.5.2图牌、布告栏和广告栏的管理（1）对安全生产作业工作必须上墙，做到八牌一图。（2）现场必须布置安全生产标语和警示牌，做到无违章。87共87页 天正桃源基坑支护（3）施工区、办公区、生活区挂标志牌，危险区设置安全警示标志。（4）在主要施工路口设置交通指示牌。2.5.3临时道路的管理（1）进出车辆门前派专人负责指挥。（2）现场施工道路要畅通，定期清扫。（3）做好排水设施，场地及道路不得积水。（4）开工前必须做好临时便道，临时施工便道路面必须高于路面，道路外侧设置排水沟。（5）挂牌施工，保证临近单位、街坊出入口安全畅通2.5.4材料堆放管理（1）各种设备、材料应远离操作区域，并不准堆放过高，防止倒坍伤人。（2）进场材料严格安场布图指定位置进行规范堆放。（3）材料堆放必须按场布图严格堆放，严禁乱堆、乱放、混放。特别是严禁把材料堆靠围墙、广告牌后，以防受力造成倒坍等以外事故。2.5.5临时办公室、食堂、厕所的管理（1）临时办公室、食堂、厕所的搭设标准、要求按有关要求规定执行。（2）制定“办公室卫生管理制度”，使现场做到卫生整洁。（3）办公室、通风、明亮，设有盥洗设施。87共87页 天正桃源基坑支护（4）施工现场设有男、女厕所。现场内保持清洁，排水畅通，有专人管理。（5）施工现场设置食堂，提供工人与管理人员的伙食。并按食品卫生法要求执行，用餐统一在食堂进行。2.5.6施工垃圾清除（1）项目严格对施工班组进行落手清考核工作，每月考评，作到奖优罚劣。确保落手清工作做到随做随清，谁做谁清。（2）现场建筑垃圾必须采用围护的堆放，做到及时外运处理，保持现场文明、整洁。2.5.7其它措施（1）施工现场设有茶水供应点，茶具有消毒措施，确保冬天有热开水。（2）为确保现场施工人员身体健康，现场设立小药箱。2.6.治安管理措施2.6.1我单位若中标后，服从业主在社会治安、综合治理、交通管理、环境保护等方面的管理规定。并与相关合作单位签定治安责任协议书。2.6.2建立专门的保安机构，统一领导治安保卫工作。2.6.3大门口设立门卫、严格执行出入证制度。所有人员进入现场须佩带胸卡，非本工程人员进入大门需登记，通过门卫联系，待明确接待人员后才能进入。87共87页 天正桃源基坑支护2.6.4工作人员不得在工地内汹酒或酒后进工地工作，不得携带违禁品进入，以维护财产和人员安全。2.6.5材料运输车辆装卸完毕后，应立即驶离现场，停放指定停车场。2.6.6对施工现场的贵重物资，重要器材和大型设备，要加强管理，严格有关制度，设置防护装置和报警设备，防止物资被哄抢，盗窃或破坏。2.6.7广泛展开法制宣传和“四防”教育，提高广大职工群众保卫工程建设和遵法守纪的自觉性。2.6.8工作人员仅限于工程指定区域内活动，非经许可禁止进入与本工程无关区域逗留。2.6.9经常开展以防火、防爆、防盗为中心的安全检查，填堵漏洞，发现隐患及时采取预防措施，防止问题发生。2.6.10加强对项目体的管理，设专人负责对施工人员进行法制教育，对参加施工的人员要进行审查、登记造册，领取暂住证，发工作证，方可上岗。对可疑人员要进行调查了解。87共87页 天正桃源基坑支护第十二章、减少扰民降低环境污染和噪音措施第一节施工噪声及振动的管理施工现场的噪音应严格按照《建筑施工场界噪声限值》GB12523-90的规定执行。（1）根据施工项目现场环境的实际情况，合理布置机械设备及运输车辆进出口，应安置在离居民区域相对较远的方位。（2）合理安排施工机械作业，高噪声作业尽可能安排在不影响周围居民及社会正常生活的时段下进行。（3）高噪声设备附近加设可移动的简易隔声屏，尽可能减少设备噪声对周围环境的影响。（4）离高噪声设备近距离操作的施工人员应配戴耳塞，以降低高噪声对人耳造成的伤害。（5）每年中、高考期间，施工现场应加强噪声污染控制管理，防止噪声影响居民、学校。以实际行动开展“绿色护考”。2、夜间施工有噪音产生时，向有关部门提出申请，领取“夜间施工许可证”，并张贴在工地大门。（6）、在施工场地外围进行噪音监测，对一些产生噪音的施工机械，应采取有效的措施，减少噪音。（7）、严格遵守市环保有关规定，执行环保局规定的施工时间内进行施工。（8）、夜间施工有噪音产生时，向有关部门提出申请，领取“夜间施工许可证”，并张贴在工地大门。87共87页 天正桃源基坑支护第二节其它噪声控制（1）运输车辆进出口保持平坦，减少由于道路不平而引起的车辆颠簸噪声和产生的振动。（2）城市施工区域不得用高音喇叭及鸣哨进行生产指挥。（3）在施工作业过程中禁止从高空抛掷钢材、铁器等施工材料及工具而造成的人为噪声。第三节噪声监测对施工期间的建筑施工场界噪声定期监测，并填写《建筑施工场地噪声测量记录表》。如发现有超标现象，应采取对应措施，减缓可能对周围环境敏感点造成的影响。如果施工现场周围有较重要的环境保护目标，或政府环境保护主管部门提出明确降噪要求，而可能导致原设计工艺发生改变时，应按照质量保证体系的要求提出更改工艺的申请，并经总工程师批准，设计部门修改后实施。第四节减小对周边居民、交通等的干扰文明施工是减少对周边居民、交通等的干扰的根本性措施，尽可能减少施工过程中的环境噪音、扬尘污染、减少对周边居民、交通和环境的影响。做到“少扰民”、“不扰民”。87共87页 天正桃源基坑支护根据现场道路交通流量情况，制定切实可行的交通疏解方案，经当地交通管理部门批准后，严格按既定方案实施。确定施工车辆、机械运行路线，机械车辆驾驶人员必须提前熟悉市内指定的交通路线。听从交警及交通疏解人员指挥，酒后不驾驶，疲劳不驾驶，不超载，不超速。定期对机械设备进行检修保养，机械车辆不得带病行驶。组织全体驾驶人员重新学习国家有关交通法规。与交警部门联系，在施工场地出入口设置规范、醒目的交通标志，夜间开启灯光示警标志。第十三章、地下管线及其他地上地下设施的加固措施第一节、地下管线沉降及水平位移监测1.1根据基坑周围地下管线的功能、管材、接头形式、埋深等条件，在基坑开挖前布设好管线沉降监测点。监测点分直接监测点和间接监测点。布点原则是对位于基坑施工影响范围内的管线作为重点监测保护对象，一般情况下对直径小于300mm的刚性管线（煤气、上水）及直埋的柔性管线（电力、市话），采用包裹法布设直接监测点，即把被监测管线开挖暴露，将一根测针包裹在管线上，测针垂直管顶并露出地面。对于直径大于等于300mm的刚性管线（煤气、上水）及以排管或管块方式埋设的柔性管线（电力、市话），根据我公司的经验，采用包裹法布设直接监测点将无法实施，特别是在道路上施工，大面积的开挖是不现实的。我们的作法是以最小的开挖面积，挖至被监测管线的顶部，然后埋设φ70的PVC护管，测量时把测针通过护管直接置于被监测管线顶部即可，也可按管线单位要求布设在管线设备上（人孔、窨井、阀门、抽气孔等）；间接测点是将管线测点做在靠近管线底面的土体中。测点的设置根据管线单位交底要求进行，一般在基坑端头附近每条管线按6米间距布设，其余部位按12米间距布设。管线测点布置示意图87共87页 天正桃源基坑支护1.2基坑四周地表、道路沉降观测地表沉降是基坑监测基本的监测项目，它直接反映基坑周边土体变化情况。沿基坑每10米布设1组地表沉降测量断面，断面延伸至2倍挖深范围。沿明挖基坑桩顶冠梁设点进行沉降和水平位移监测，围护结构每个拐角点布点，标准段间距10m对称布点。地面测点布置示意1.3信息化施工87共87页 天正桃源基坑支护（1）为真正做到理论指导施工，一方面做好监测配合工作，充分利用监测工作提供的各项数据，完善和改进施工工艺或施工程序，做到信息化施工，另一方面，建议由业主牵头，在现场成立各有关单位组成的现场监测领导小组和工作小组，确保基坑施工始终处于受控状态。（2）监测单位加强监测工作，严格按照拟定的监测方案进行，指导施工，采取信息化施工手段并对监测内容及时进行分析必要时采取相应措施。同时做到以下几点。（3）对管线进行沉降及水平位移监测，管线的沉降及水平位移不得大于设计值，除此以外对附近路面进行沉降监测，最大沉降量不得大于20mm。（4）对上述监测内容反馈的信息及时进行分析，如发现有较大变化或达到警戒值时监测单位应及时跟有关单位联系，并采取措施进行处理。1.4防止地面下沉和临近建筑物沉降的措施施工过程中，必须确保地面下沉和邻近建筑物的沉降、倾斜在允许范围内。（1）在基坑开挖过程中，应遵循和充分利用“时空效应”理论，做到分层、分段开挖。（2）抽取承压水时，承压水抽取高度随开挖深度通过计算确定，既不过分抽水引起地面沉降，也不要应抽水不足，地下水位较高而危及坑底安全。（3）土方开挖时严控制纵向放坡坡率，防止纵向塌方。87共87页 天正桃源基坑支护（4）查明施工现场邻近受影响的建（构）筑物基础、结构状况及建筑历史，与业主、监理、设计和产权单位商定合理的施工方法、加固措施和应急处置方案。（5）进场前配合业主和监理工程师，与有关产权单位做好施工用地范围内须保存的树木、广告牌、管线、建筑物、构筑物的移交工作，并签署移交文件，采用量、测、拍照、录像等手段做好原始记录。（6）对受施工影响的建（构）筑物设置监测点，监测其沉降和位移量，及时定期上报监理工程师；一旦监测的建（构）筑物的变形量达到或超过报警值时，应立即停工，与有关部门商定有效的加固处理措施，编制实施性加固方案，报有关部门审批后实施。（7）在重点保护的建筑物或构筑物周围布设跟踪注浆管，开挖前采取有效的加固措施，根据监测数据采用跟踪控制注浆，调整变形率，以动态的控制来确保安全。（8）基坑开挖时可能会遇到地下埋藏的文物，施工前主动与文物管理部门沟通，对全体参建人员进行文物保护知识和法制教育，一旦发现地下不明器物立即停止作业，加以保护，并通知文物部门到场处理。1.5地下管线、地上设施及周围建筑物保护措施1.5.1地下管线保护技术措施影响工程施工的地下管线改线原则：对顺线路方向影响施工的地下管线，施工前改移到基坑以外，对横跨基坑的地下管线有改移条件，尽可能改移，对无法改移重要刚性管线采用架设桁架便桥跨越；电力、通讯、路灯等柔性管线则采取悬吊保护措施。1.5.2管线复查核实87共87页 天正桃源基坑支护对主体基坑开挖范围内各种管线在施工准备期间，会同甲方、监理和相关单位进行调查和复核，对某些必要的地段将采用挖探槽、地下管线探测仪和探地雷达，探测不明管线和对重要管线进行校核和确认；当发现与已有的管线资料不符时，及时报告监理和业主，查明产权单位进行确认，然后商定管线改移或加固方案予以实施。在调查核实施工影响范围内地下管线后，对改移管线配合产权单位实施迁移，对需加固保护的地下管线，与产权单位合作编写具体保护实施方案报监理工程师批准后执行。1.5.3基坑施工期间管线保护施工前对施工人员进行管线保护的技术交底工作，施工中在作业场地用标识牌将地下管线进行标识。基坑悬吊设施两侧设置防护，行人不得通行。在基坑两侧正在使用的地下管线上方设置标志，并不得在其上堆土或材料、机械等，也不得修建临时设施。1.5.4地下管线保护的质量保证措施1）根据查明的管线资料，针对各种管线的沉降控制要求，制订保护改移方案，报请业主及有关产权部门同意，确定具体的保护、改移方案和工艺，对变形控制要求严格、且受条件限制无法倒改的煤气、给排水等刚性管线在采用桁架支托跨越时，桁架的强度与刚度应通过计算满足管线载荷要求。87共87页 天正桃源基坑支护2）施工前与有关管线单位签定管线日常监护和应急抢修协议，建立抢修联动机制，明确双方责任，以便在管线出现险兆时及时抢修，减少损失。3）委派专职人员负责地下管线的监护工作，落实保护地下管线技术措施，设置管线安全标志牌；督促操作人员遵守操作规程，制止违章操作，杜绝人为破坏因素。4）施工时不得碰撞管线悬吊设施，也不得利用保护设施做起重架、脚手架等；在管线四周设立安全保护区，严禁施工机械靠近。5）对受施工影响的地下管线设置沉降观测点，向监理和有关管线管理单位及时提供监测资料。6）对施工中新发现的管线，应立即并通知监理和有关管线单位到场商议处理措施，不擅自处理或继续施工。第十四章季节性施工保障措施第一节雨季施工防护措施1.1雨季施工前认真组织有关人员分析雨季施工生产计划，根据雨季施工项目编制施工措施，所需材料要在施工前准备好。1.2现场成立防汛领导小组，组织抢险队，制定防汛计划和紧急预防措施。雨季施工前，组织相关人员对施工现场排水设施和各项雨季施工机具进行一次全面检查。1.3夜间设专职的值班人员，保证昼夜有人值班并做好值班记录，同时负责收听和发布天气情况，遇有恶劣天气提前做好预防措施。1.87共87页 天正桃源基坑支护4组织机构：专门成立季节施工措施委员会，项目经理任主任，施工、材料、机械安全、质控等部门专职负责人组成。切实落实好季节器材配备，建立季节值班制度，做到人员、设备器材、制度三落实。由季节施工措施委员会组织，协调好各部门在季节施工工作，合理安排各项阶级施工措施，做好季节施工的人员调配；机械的检修、维护；材料的保管、防水；安全隐患的检查；施工质量的监控。注意每天收听天气预报，及时采取有效的应急措施，把季节队重要结构物影响压缩到最低程度确保工程质量优良，做好未雨绸妯、防患于未然。1.5雨季施工措施：a.土方施工（1）土方开挖前要准备好防洪器材和排水机械设备，防止沟槽进行泡槽，挖土前要在工作区周围做好挡土埂、排水沟等截水排水设施，防止区域外的水流入。（2）要严防滑坡和边坡塌方，雨期施工中沟槽在适当位置增加集水坑，以利雨水的排除。（3）土方回填工作在晴天进行，回填时除按照正常施工的有关规定外，还应严格控制土的含水量。（4）提前安排好排水系统，以免挖槽堆土造成原排水出路不畅，给居民、单位和正常施工带来困难，沟槽切断原有排水沟或管道，如无其他适当排水出路，架设安全可靠的渡管。（5）雨季施工，尽量缩短开槽长度，做到速战速决。（6）为防止雨水进入沟槽，沟槽两侧要堆砌防汛土埂，土埂不低于500mm，宽度不小于600mm。（7）挖槽见底后，及时进行下一步工序，否则槽底上暂留200mm不挖，作为保护层。87共87页 天正桃源基坑支护（8）雨期施工不宜靠房屋、围墙堆土；严禁靠危墙堆土。b.混凝土施工（1）因雨季砂石含水率变化幅度较大，要及时测定其含水率，并调整水灰比，严格控制塌落度，确保混凝土质量。（2）不宜冒雨露天浇筑混凝土，开盘前掌握天气变化情况，避免遇雨影响混凝土施工质量。（3）对终凝浅的混凝土，及时覆盖防止在受雨冲淋。（4）合模后如不能浇筑混凝土时，在模板的适当部位预留排水孔，防止模内积水。（5）涂刷水溶性脱模剂的模板，采取覆盖等措施，防止雨水冲刷脱落，影响接脱模及混凝土表面质量。（6）在浇筑混凝土终遇雨不能连续施工时，按规范规定留置施工缝并覆盖防雨材料，雨后继续施工时，先对接合部位进行处理后再进行浇筑。c.材料、构件储存及保管（1）施工中所用材料水平存放，有防雨防晒措施，存放场地应保持干燥，底层要搁置在调平的垫木上，垫木应沿边框合中格部位合理布置。（2）砂子等松散材料，堆放周围要加以围护，防止被雨水冲散。d.机械设备87共87页 天正桃源基坑支护（1）现场机械操作棚（如卷扬机、电焊机、钢筋加工机等），必须搭设牢固，防止漏雨、潲雨和积水。（2）用电的机械设备要按相应规定做好接地或接零保护装置，并要经常检查和测试有效性及灵敏性。e.电气设备（1）在雨期施工前，应对现场所有动力照明线路，供配电电气设施进行一次全面检查，对存在线路老化、安装不良、瓷瓶裂纹、绝缘降低以及漏电等问题，必须及时更换处理。（2）配电箱、电闸箱等，要采取防雨、防潮、防淹、防雷等措施，外壳要做好接地保护。（3）线路架设及避雷系统敷设时，应掌握气象预报情况，严禁在雷雨天气中作业。第二节夏季施工防护措施（1）经常注意收听天气气象预报，做好防备措施。（2）现场机械设备必须做好防高温工作，确保施工机械正常运转。（3）高温期间须采取防高温措施，确保其正常使用。（4）夏季施工砼做好养护工作，防止开裂。（5）大门口及便道经常清扫，保证清洁且无积水，一旦发生积水积冰现象，须及时清除及设置醒目标志，以免滑倒。（6）现场施工人员做好夏季施工防高温工作。（7）做好夏季防火工作。87共87页 天正桃源基坑支护第三节农忙季节施工措施（1）本工程施工人员以我公司职工为主，不足部分从南京外来务工人员中补充部分辅助工种，农忙季节对局部工程施工进度有局部影响。为此，在农忙季节到来之前，全线统筹规划，合理调配工、料、机，确保各项工程按计划完成。（2）农忙季节到来之前，充分做好各种工程用料的采购和储备。（3）农忙季节对主要工种采取发放农忙补贴金，做好职工心里辅导工作，让职工对家里放心，在工地安心。第十五章与相关单位的各工序、工作面或配合桩基及基坑支护含土方工程是一个系统的群体工程，涉及专业的形式和种类较多，对周围环境及交通组织影响也较大，工序、工作面协调及管理是本工程尤为重要的工作，本工程重点为工程桩基、基坑支护施工及土方挖运之间的工序衔接和工作面转换及各单位各专业之间的相互配合。只有做好各专业、各环节的总体协调，才能使整个工程合理有序、优质高效的完成。（1）加强对工序、工作面协调工作的领导项目部成立由经理领导的工序、工作面协调小组，并指定专人负责工序、工作面协调和落实工作，使工程在任何时候都能顺利进行。（2）各专业、各合同工程工序、工作面的加强横向联系87共87页 天正桃源基坑支护根据各专业、各合同工程工序、工作面的划定及设计文件要求，定期参加或召开工程施工项目或施工单位的联系协调会，充分考虑工序、工作面部位的施工方案，制定可能引起的工序、工作面部位安全质量问题的预防措施，确保为其它专业施工提供良好的基础，为后续工程提供完善的质量保证。项目各施工操作面的管理人员要有效组织协调与各专业工程交叉施工的工序衔接、施工程序以及产品保护事宜。各施工单位要严格按照总进度计划的要求实施。并制定应急措施和方案，随时调整人员、物资、资金等的投入，确保各工序、工作面的有效结合。本工程与其它工程间有关施工设计、工序衔接、工作面、测量控制网点及时互通信息，并彼此协调，确保施工顺利进行。根据业主和监理工程师的安排，做好与本工程其它承包商的协调，例如道路、供电给排水等，明确界定各专业的工作范围，并协调形成经各方签字认可的专业工序衔接、工作面的纪要，作为施工、协调及验收的依据。（3）对工期协调、工序协调、提供工作面的措施和管理办法设专人负责工序衔接、工作面和落实工作，确保业主及监理指令及时实施。①工期协调措施开工前，根据业主总进度和节点工期要求，详细地制定控制节点，绘制总进度计划网络图，明确各专业开竣工时间，做到按图开工，组织生产，使工程进度处于受控状态。87共87页 天正桃源基坑支护按进度计划制定控制节点，而后与配合单位通过协调会的形式进行协调，避免出现分别编制独立而互不联系的计划。检查节点实施的情况，制定修正、调整下一个节点的实施要求。严格执行业主下达的各项计划、指令，当业主的计划做出调整，应采取积极措施，相应调整，并及时与相关单位协调。会同业主、监理定期（一周）或不定期组织对工期节点、工程质量、现场标准化、安全生产、计量状况、工程技术资料及原材料等的检查。项目经理部每周编发工程简报，向业主、监理和各有关单位反映、通报工程进展状况及需要解决的问题，及时解决施工中出现的困难和问题。②工序协调措施主要有工程各工序之间的协调组织，拟采取以下措施：。成立以项目经理为组长的协调领导小组，制定项目协调管理制度，明确各部门责任分工和职责。贯彻执行业主及监理单位各项管理制度，从组织上保证项目管理体系高效运转。严格按照施工总进度计划和施工组织设计施工，确保总目标的实现。加强对操作人员的技术交底，明确与前后工序的关系，定期向两个以上作业队和多工种作业进行交叉施工的队伍进行安全交底。工序协调以协调会的形式进行，明确相关工序对场地、水、电、道路、机械的要求，并进行协凋，以关键工序为重点，尽可能为各工序的施工创造条件。各工序做到“工完、料清、场地净”，为后续工序创造条件。87共87页 天正桃源基坑支护对各工序间的接口协调。开工前，由监理工程师牵头就将各施工图下发到各单位和各相关工序的技术人员，提出各工序间的接口条件和要求，制定工序协调接口表，明确责任人员、完成时间，施工中逐条消项。与管线搬迁单位、交通组织的工序协调，通过业主、监理，采用协调会的方式，定期进行沟通，取得双方的相互信任和谅解，为施工创造良好的条件。③提供工作面措施根据不同施工阶段，统筹安排，合理规划现有的施工场地，制定总平面布置图，各单位严格“按图就位”。做好与在本工程和周边工程施工的单位的协调工作，为其提供进入工地的道路、驻地、施工场地、用电、用水、安装、吊装等，采取一切合理的措施给其他施工单位提供一切可能的便利条件。本工程基坑开挖后施工、生活场地狭窄，为合理利用场地，加强施工管理，确保现场施工的标准化、规范化，项目经理部施工队伍的生活及办公设施统筹规划、统一布局。在进行施工现场布置时，统一考虑整个标段工程的施工场地布局，对同时进行施工的作业队所需场地，按照就近施工工作面的原则分片、分块划分施工用场地，当某一专业作业队退场后，对自己使用过的场地进行整理，以便下一个作业队能够进入使用。87共87页 天正桃源基坑支护协调好土建之间的施工进度衔接关系，按时提交土建单位需要的工作面，土建单位进场后，由项目经理组织工程部门有关人员参加的工作面移交小组，现场检查前期工程质量状况，向土建单位移交工作面。土建单位进场后，水、电和施工区域内的道路统一修建，由土建单位负责管理和维护，相关单位无偿接线，有偿使用。（4）与业主的协调措施①服从业主指令，无条件完成节点工程，服从业主对工期（关键工期）的要求及工程计划变更，在施工中执行落实。②按照要求与业主签订安全生产和治安消防协议书、文明施工协议书、廉洁协议书。并严格遵守国家和宿迁市的有关规定，认真学习适用于本项目已公布的法律、条例和法令有关的一切必要条款，在本项目施工中执行落实。③树立为业主分忧解难的思想，主动配合业主做好各参建单位施工、工序衔接的协调工作。④配合业主抓好廉政建设，确保不发生廉政事故。（5）与设计单位的协调措施①主动邀请设计单位人员进行技术交底，充分理解设计意图，施工过程中保持密切的业务联系，及时解决与设计有关各种问题。②当实际情况与设计不符合时，及时提出情况报告和处理措施，报请设计、监理、业主商讨解决方案。③施工过程中如有方案优化时，首先向设计单位提出，通过设计单位总体考虑和检算，报请业主批准后实施。④87共87页 天正桃源基坑支护施工中，若发现设计中有复杂的、重大的争议问题，要通过业主来转达或请业主参予协调。此外设计中有明显的错误，直接向设计单位指明，让其主动及时更正。⑤重要的施工方案要通过设计单位的审核，以保证符合设计功能及要求。（6）与监理单位的配合协调措施①主动配合监理做好本合同段各参建单位生产、生活设施布置和同时施工的其它合同施工工序衔接的协调工作。②项目经理部教育广大施工技术人员尊重监理的工作，配合监理工作，及时向监理提供应有的技术资料，尊重监理和监理所做出的决定。③若监理对某些工程质量有疑问，要求复测时，项目部将给予积极配合，并对检测仪器的使用提供方便。④为项目监理在履行其职责时提供一切帮助。⑤尊重监理单位工作，服从监理工程师的检查和指导，积极配合监理工程师的工作，为监理工程师提供工作和生活条件。理解监理单位责任和权利，即组织协调权；材料和施工质量的否决权；施工进度和工期上的否决权；工程款支付的否决权。（7）与周边单位的协调配合①工程开工前，与当地各周边单位（市政、公安、交通、环保、街道）取得联系，通报本工程施工方案及安排，征求各单位对本工程施工的建议和想法，取得他们的配合和支持，确保工程的顺利实施。②87共87页 天正桃源基坑支护进场后及时配合业主与各地下管线单位取得联系，详细了解施工区域及周围地区的地下管线布置，在各管线单位的配合支持下，做好管线的搬迁和保护工作。应与管线(水、电、煤气、电信等)管理部门进行协调，申请管线监护，签订管线配合联系单或协议书，进行管线交底，取得施工可能涉及的地下管线资料，以制订管线保护方案。同时由管理部门派专业人员到施工现场进行监护和巡视，配合施工过程中的管线保护。施工时如发现勘探期间未探明的管线，立即向业主和管线搬迁单位报告。在编制施工组织设计时，把交通配合措施列为施工组织设计的内容之一，工程实施前，主动与交通部门联系，介绍、汇报本工程概况、施工方案、总平面布置及工程材料、建筑垃圾、渣土、混凝土的运输量和运输计划，请交通部门给予支持和指导，改进、完善交通运输方案，制订实施细则。施工期间，进出工地的车辆和人员严格遵守交通法规，服从交通管理部门的指令和管理。设立专职的“交通稽查岗”，负责指挥车辆进出工地，维持交通秩序。接受交通管理部门和建设单位的监督检查，发现影响交通的问题，立即整改。④处理好与当地社区的关系。施工将会给社区日常生活带来的不便，在取得社区理解的同时，积极与社区研究具体对策，将影响降到最低限度。在进场施工后，和当地社区政府、居委会取得联系，邀请周围单位与居民参加座谈会、联欢会等，听取周围单位与居民的意见和建议，并通报工程的性质、概况和建设87共87页 天正桃源基坑支护意义，求得周围单位与居民的支持与理解。第十六章事故处理预案及抢险措施针对本项目的特点、施工重难点和可能出现造成中断施工的非正常突发事件，为此，对各环节的重要危险源，在施工过程通过有效措施，预防和控制施工风险；提前制定各专项应急预案，落实抢险组织，储备抢险材料和设备。一旦事件发生能尽早及时报告，立即启动抢险紧急预案，控制事态发展和减少损失，尽快恢复施工。第一节应急预案报告程序为保证施工现场发生的突发事件能够在最短的时间内得到控制，缩短抢险救援时间，减少经济损失和事故影响，制定如下应急事件报告程序。最快控制险情最大限度降害迅速组织救援工程指挥部现场监理公司领导组织技术抢险事故第一发现人事故发生现场组织抢险调度项目部领导初步抢险方案部署对外发布组织公安、消防、医务部门处理现场第二节应急处置预案2.1事故预警（先兆）处置方案87共87页 天正桃源基坑支护2.1.1基坑围护结构监测达到预警值，立即报警停工，组织人员、机械撤离基坑，采用增加钢支撑（事先储备好）；坑底紧靠围护桩用土回填，宽度b≥h×tan（45+φ/2）；同时基坑边禁止车辆通行、如有堆载立即卸载。待围护结构稳定后，分析原因，确定进一步加固措施后，方可恢复施工。2.1.2重点地下管线监测发现沉降达到预警值时，立即停工，开挖地面暴露管线，进行加固处理，如有渗漏立即抢修，确认消除隐患后方可恢复施工。第三节基坑大幅度变形应急措施（1）监测围护变形情况，一旦发现变形速率及变形值增大，应立即停止开挖，并根据变形的部位和原因采取加强、加密支撑、施加预应力和其他有效措施。（2）监测基坑隆起变形情况，及时按需要抽取承压水，防止基坑隆起。（3）雨季施工做好截、排水系统，做好土坡封闭，防止地表水渗入开挖面内，并及时排出基坑内积水。（4）严格按照设计分层、对称、均衡开挖，限时封闭。第四节流砂及管涌的应急处理对轻微的流砂现象，在基坑开挖后及时堵涌并采取加快垫层浇筑或加厚垫层的方法“压住”流砂；对较严重的流砂应增加坑内降水措施，使地下水位降至坑底以下2～3m左右。降水是防止流砂最有效的方法。87共87页 天正桃源基坑支护发生管涌时，应先在该墙背进行压密注浆或高压喷射注浆，保证其在开挖时不漏水，开挖后可将孔洞部位凿除，支模用混凝土浇筑填实。如果管涌十分严重，也可在围护结构后再打一排钢板桩，在钢板桩与围护结构之间进行注浆。第五节围护结构变形超标应急预案发现监测数据变形较大时，立即分析并查明原因，以采取相应对策予以消除，并通过调整钢支撑所施加的预应力来减少或阻止继续变形或采取坑底加固，增设降水设备，加厚垫层施工，加设支撑等措施。第六节汛期基坑积水鉴于目前全球气候异常，突发性灾害性天气出现增多，在台风暴雨季节有可能造成雨水淹没基坑，造成灾害事故。6.1在气象部门发布暴雨警报时，立即停工，组织人员、机械迅速撤离基坑。6.2抢险领导小组立即就位，组织领导防汛抢险工作，排水设备迅速安装就位。6.3基坑内的积水用大功率潜水泵抽排至友谊河或市政排水管道。6.4现场预备编织袋装粘土，在基坑四周低凹处和进水口处围筑拦水坝，防止地表雨水进入基坑。6.5如遇特大险情，立即请求南京市防汛抢险机构支援。第七节应急抢修材料设备作为应急预案的一部分，施工现场应随时保证下列设备材料的储备：现场应急抢修材料储备表87共87页 天正桃源基坑支护序号名称单位数量1草袋只20002雨布m210003脚手管及配套扣件m50044mm钢板M250520mm钢板M2206609钢支撑m1007Dg100钢管m1008双快水泥袋409大功率泥浆泵台310大功率潜水泵台91125T履带吊台1第十七章、工程竣工验收工程竣工后，根据设计要求和有关规范规定，我公司及时整理，及时提交竣工资料。87共87页'
