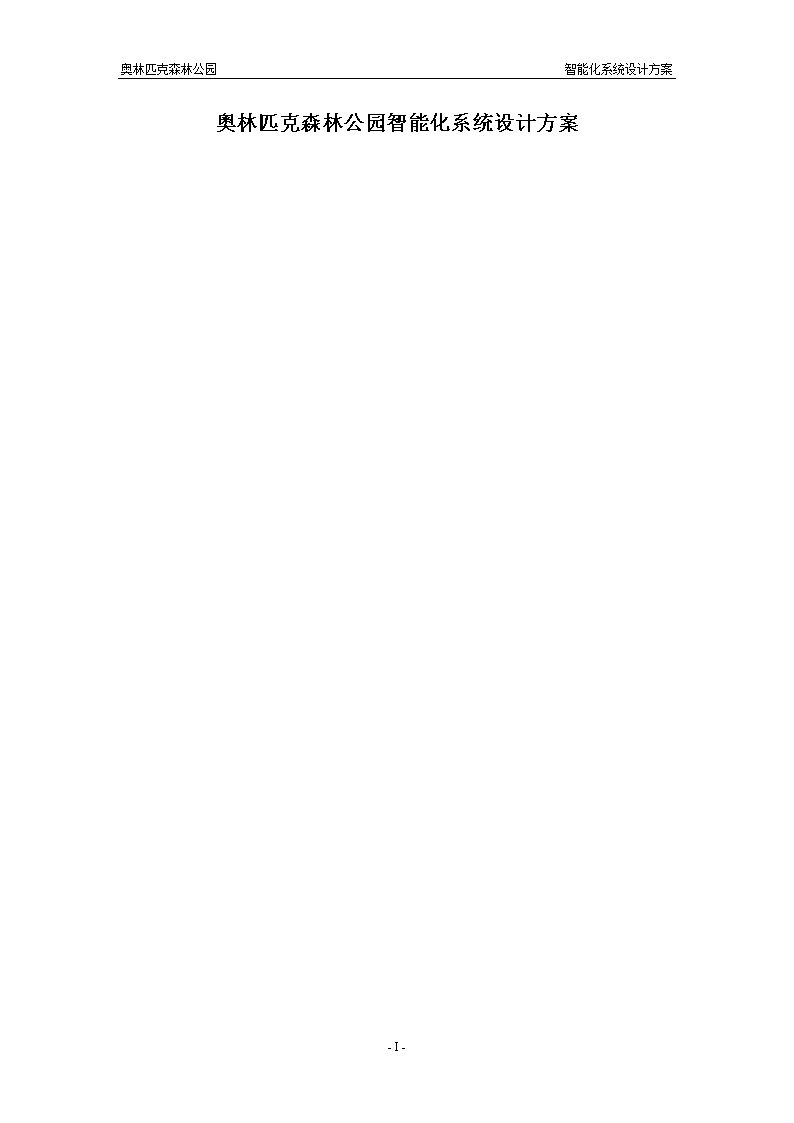

奥林匹克森林公园智能化系统设计方案.doc 110页

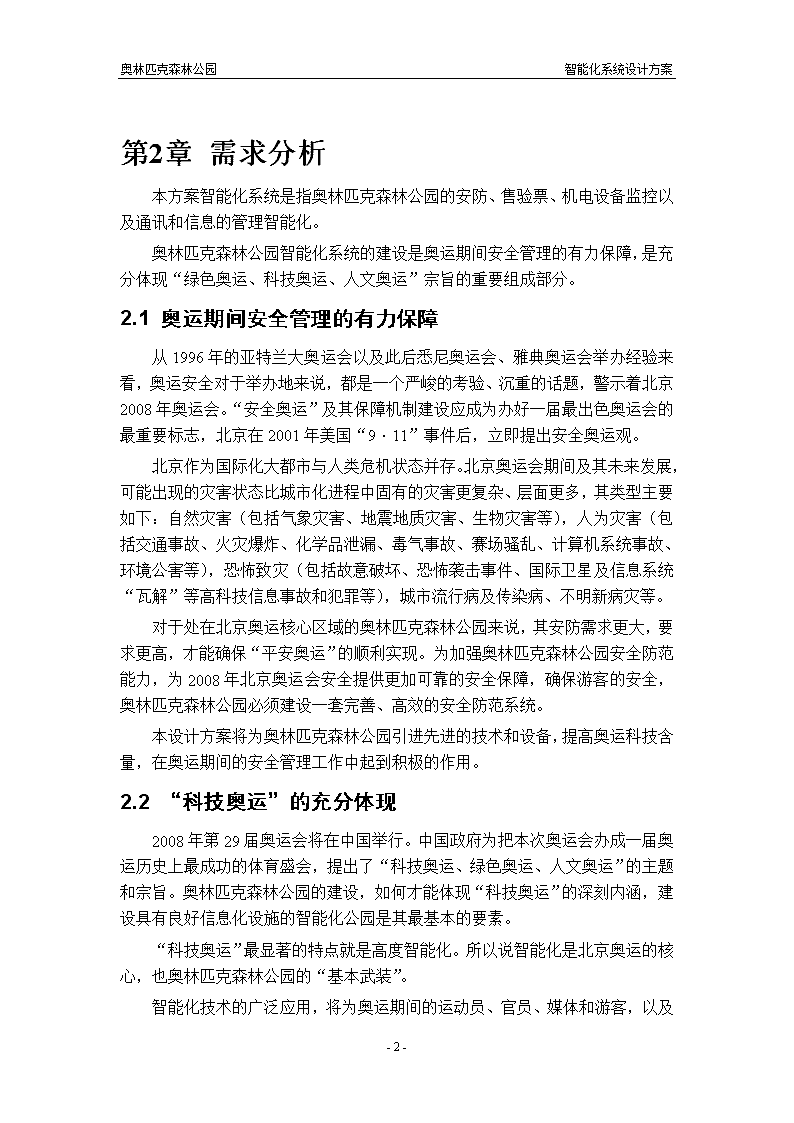

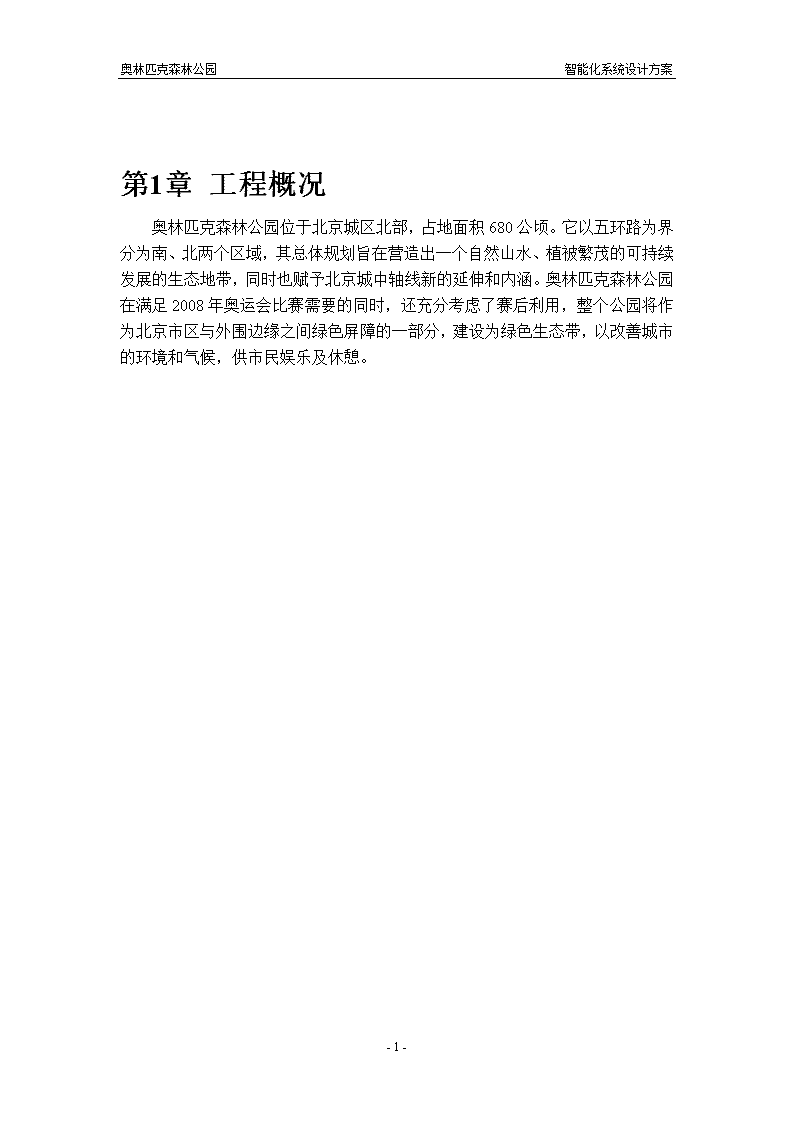

'奥林匹克森林公园智能化系统设计方案奥林匹克森林公园智能化系统设计方案-I- 奥林匹克森林公园智能化系统设计方案第1章工程概况奥林匹克森林公园位于北京城区北部，占地面积680公顷。它以五环路为界分为南、北两个区域，其总体规划旨在营造出一个自然山水、植被繁茂的可持续发展的生态地带，同时也赋予北京城中轴线新的延伸和内涵。奥林匹克森林公园在满足2008年奥运会比赛需要的同时，还充分考虑了赛后利用，整个公园将作为北京市区与外围边缘之间绿色屏障的一部分，建设为绿色生态带，以改善城市的环境和气候，供市民娱乐及休憩。-109- 奥林匹克森林公园智能化系统设计方案第1章需求分析本方案智能化系统是指奥林匹克森林公园的安防、售验票、机电设备监控以及通讯和信息的管理智能化。奥林匹克森林公园智能化系统的建设是奥运期间安全管理的有力保障，是充分体现“绿色奥运、科技奥运、人文奥运”宗旨的重要组成部分。1.1奥运期间安全管理的有力保障从1996年的亚特兰大奥运会以及此后悉尼奥运会、雅典奥运会举办经验来看，奥运安全对于举办地来说，都是一个严峻的考验、沉重的话题，警示着北京2008年奥运会。“安全奥运”及其保障机制建设应成为办好一届最出色奥运会的最重要标志，北京在2001年美国“9·11”事件后，立即提出安全奥运观。北京作为国际化大都市与人类危机状态并存。北京奥运会期间及其未来发展，可能出现的灾害状态比城市化进程中固有的灾害更复杂、层面更多，其类型主要如下：自然灾害（包括气象灾害、地震地质灾害、生物灾害等），人为灾害（包括交通事故、火灾爆炸、化学品泄漏、毒气事故、赛场骚乱、计算机系统事故、环境公害等），恐怖致灾（包括故意破坏、恐怖袭击事件、国际卫星及信息系统“瓦解”等高科技信息事故和犯罪等），城市流行病及传染病、不明新病灾等。对于处在北京奥运核心区域的奥林匹克森林公园来说，其安防需求更大，要求更高，才能确保“平安奥运”的顺利实现。为加强奥林匹克森林公园安全防范能力，为2008年北京奥运会安全提供更加可靠的安全保障，确保游客的安全，奥林匹克森林公园必须建设一套完善、高效的安全防范系统。本设计方案将为奥林匹克森林公园引进先进的技术和设备，提高奥运科技含量，在奥运期间的安全管理工作中起到积极的作用。1.2“科技奥运”的充分体现2008年第29届奥运会将在中国举行。中国政府为把本次奥运会办成一届奥运历史上最成功的体育盛会，提出了“科技奥运、绿色奥运、人文奥运”的主题和宗旨。奥林匹克森林公园的建设，如何才能体现“科技奥运”的深刻内涵，建设具有良好信息化设施的智能化公园是其最基本的要素。“科技奥运”最显著的特点就是高度智能化。所以说智能化是北京奥运的核心，也奥林匹克森林公园的“基本武装”。智能化技术的广泛应用，将为奥运期间的运动员、官员、媒体和游客-109- 奥林匹克森林公园智能化系统设计方案，以及公园游客和管理者提供友好、简便、直接、安全、快速、有效、互动的网络服务平台，真正实现“科技奥运”的精神实质。1.1公园运营管理的重要组成部分奥林匹克森林公园在满足2008年奥运会比赛需要的同时，还充分考虑了赛后利用，整个公园将作为北京市区与外围边缘之间绿色屏障的一部分，建设为绿色生态带，以改善城市的环境和气候，供市民娱乐及休憩。智能化系统分四个方面来配合公园管理者运营：第一、安防及售验票智能化管理——营造安全、有序的游园环境；第二、机电设备智能化管理——建立统一的控制环境，全面控制公园内机电设备等直接成本与间接成本的支出，提高效率，力图把设备运营成本降到最低；第三、信息智能化管理——面向游客，营造舒适的服务环境；面向管理者，确保信息的畅通；第四、智能化的集成管理——建立统一的管理环境，对公园内公共环境和运作流程进行直接的监督和分析，使公园经营及管理处于一个稳态的良性循环之中。奥林匹克森林公园将以其智能化的设备和管理服务世界范围内的旅游观光游客，为驻足此处的人们提供最先进、最现代的科技福音，并为公园创造更大的效益与价值。-109- 奥林匹克森林公园智能化系统设计方案第1章工程建设内容依据奥林匹克森林公园的智能化系统需求分析，本方案主要设计了以下内容：1、安防及售验票智能化管理1）视频监控系统2）售验票系统3）考勤管理系统4）停车场管理系统5）电子巡更系统6）周界报警系统2、机电设备智能化管理系统3、信息智能化管理1）综合布线系统2）计算机网络系统3）无线通讯系统4）公共广播系统5）大屏显示系统6）触摸查询系统7）公园网站8）有线电视系统9）机房工程4、智能集成管理系统（IPMS）和物业管理系统-109- 奥林匹克森林公园智能化系统设计方案第1章总体设计原则1、技术的先进性、可靠性和适用性奥林匹克森林公园智能化系统的建设是充分体现“绿色奥运、科技奥运、人文奥运”宗旨的重要组成部分。系统设计既要采用先进的概念、技术和方法，又要从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。主要设备必须是定型生产、并具有一定应用成功实例的成熟产品，不接受任何研制品、定制品，以确保系统具有较高的稳定性。不但能反映当今的先进水平，而且具有发展潜力，能保证在未来若干年内仍具有先进性，并能顺利地过渡到下一代技术。智能化系统技术的选用，还要考虑适用性，在奥林匹克森林公园的具体规划基础上，设计合理的智能化系统方案。2、先进性和经济性相结合。系统建设应始终贯彻面向应用、注重实效的方针，坚持实用、经济的原则，其经济性应包括以下内容：n系统本身的价格（包括系统、技术服务和培训）经济；n系统运行费用经济；n对系统实施所需的费用经济；n对系统集成所需的有关费用经济。3、充分利用网络技术、各系统既独立又互联；奥林匹克森林公园规划总面积约680公顷，以北五环路为界，分为南北两个区域，南区规划面积约380公顷，以“山形水系”为主，并规划有奥运会临时比赛场馆、奥运村国际区等奥运会比赛时的临时设施，北区规划面积约300公顷，以自然生态绿色景观为主。考虑到公园的面积大、范围广的特点，智能化系统的整体建设是以网络技术为基础的，使公园内的安防、售验票、设备监控自动化和管理的实时监控信息经公园网络传输，各智能化子系统既可以独立运行，又可以互相联动，整体运行。若要充分体现智能化系统在投入使用时仍具有国际先进水平，那么采用网络实现系统建设是极其重要的。只有这样才能表现出奥林匹克森林公园的现代化、多功能和智能化的电子信息跨世纪领导地位的总体形象。4、智能化系统的设计，是服务于体现“科技奥运”的需要，服务于公园整体“亮点”建设的需要，服务于公园管理的需要。奥林匹克森林公园智能化系统的设计，首先是服务于体现“科技奥运”-109- 奥林匹克森林公园智能化系统设计方案需要。中国奥委会前副主席、秘书长、北京奥组委高级顾问魏纪中曾对“科技奥运”做出这样的解释：奥运对于高新技术要求是很高的，不是要不要的问题，而是要什么样的高新技术问题……基于对“科技奥运”具体体现的需求，智能化系统的设计要达到国际领先水平。其次，智能化系统的设计是服务于公园整体“亮点”的建设，为其提供高速的网络平台以及高度集成管理等方面的内容。最后，智能化系统的设计是服务于公园管理的需要。依据“适用性”原则，智能化系统的管理必须符合公园管理部门在08年前后的不同管理需求，为公园的运营管理和商务管理提供高度智能化的平台。-109- 奥林匹克森林公园智能化系统设计方案第1章设计依据n《民用建筑电气设计规范》JGJ/T16-92n《智能建筑设计标准》GB/T50314-2000n《建筑工程施工质量验收统一标准》GB50300n《建筑电气安装工程施工质量验收规范》GB50303n《自动化仪表工程及验收规范》GB/J93-96n《自动化仪表工程质量检验评定标准》GB/J131-96n《计算机软件质量保证计划规范》GB/T12504n《计算机软件配置管理计划规范》GB/T12505n《工业控制用软件评定准则》GB/T13423n《软件维护指南》GB/T14079n《计算机软件可靠性和可维护性管理》GB/T14394n《软件文档管理指南》GB/T16680n《信息技术软件包质量要求和测试》GB/T17544n《电气装置安装施工及验收规范》GBJ232-92n《电子计算机机房设计规范》GB50174-93n《电子计算机场地通用规范》GB/T2887-2000n《计算机机房用活动地板技术条件》GB6650n《建筑电气设备防雷规范》GB50057-94n《电气装置安装工程电气设备交接实验标准》GB50150-91n《电气安装工程接地装置施工验收规范》GB50169n《民用闭路监视电视系统工程技术规范》GB50198-94n《建筑智能系统工程设计标准》GBJ13-32-2000n《彩色电视图像质量主观评价方法》GB7401－87n《卫星广播电视地球站建设标准》GYJ44－91n《有线电视系统工程技术规范》GB50200－94n《电气装置安装工程施工及验收规范》GB232-92n《有线电视系统工程技术规范》GB50200-94-109- 奥林匹克森林公园智能化系统设计方案n《有线电视广播系统技术规范》GY/T106-99n《安全防范工程程序与要求》GA/T75-94n《安全防范系统通用图形符号》GA/T74n《安全防范系统验收规范》GA308n《安防视频监控系统技术要求》GA/T367n《低压配电设计规范》GB50054n《识别卡物理特性》GB/T14916n《识别卡记录技术》GB/T15120n《识别卡无触点集成电路卡》GB/T17553n《建筑与建筑群综合布线系统设计规范》GB/T50311-2000n《建筑与建筑群综合布线系统验收规范》GB/T50312-2000-109- 奥林匹克森林公园智能化系统设计方案第1章安防及售验票智能化管理1.1视频监控系统作为安全防范系统的一个子系统，视频监控系统以其独有的特点在整个体系中占据重要地位，它通过摄像机及辅助设备对监视现场的情况可进行实时观看、记录，可及时地对现场的突发事件进行处理，并对现场情况进行实时记录，为预防、制止犯罪，抓捕罪犯提供可靠保证。此外，系统可对犯罪分子产生威慑作用。不仅节约了大量人员费用，而且提高了物业管理水平，是实现安全自动化的重要保证。该系统是公园安全防范体系中的重要组成部分。系统采用先进的视频监控技术，利用各种监控信息，组成全自动、全方位、全彩色的视频监控系统。这套系统对奥林匹克公园的出入口、园林、景区、景观、园区内的主要公共场所及周界，特别是对容易发生拥挤的“瓶颈”地段进行实时视频监控和录像，管理人员和保安人员随时了解园区的现场状态，增强了防御突发事件的能力和紧急状态下处理事件的能力。该系统还具有游客流量分析识别与预警功能，音视频资源与消防环境监视等系统共享功能，与自动火灾报警系统、应急广播子系统、游人求助报警系统、环境监视系统、照明系统、公园设备智能化控制与管理等系统联动联控，出现意外情况或报警情况时，主控室的数台监视器根据联动的对应关系,自动切换显示报警区的现场图像，并发出声光报警讯号，在第一时间里提示值班人员。1.1.1系统功能l显示功能：中心控制室设置监控幕墙，用于监控图像的显示，可以手控或通过自动切换顺序让任何1台摄像机显示在任何1台监视器上；l操作功能：控制云台横摇、云台俯仰、变焦、预置位、快球巡航；系统的操作和编程均用一个符合人体工程学的全功能键盘完成。在这个键盘上，可以为操作人员设置不同的优先级别，并可限制某些操作人员对某些功能的控制，从而增强了系统的灵活性。l录像功能：系统提供15至30天的录像视频录像功能，图像资料可以通过网络查询和察看；l系统具有游客流量分析识别与预警功能；随着监控系统网络化的加强，大型的视频监控系统就会带来了很多问题，如工作人员根本无力管理和监看全部的摄像机，-109- 奥林匹克森林公园智能化系统设计方案视频系统已经丧失了原来拥有的预防和积极干预的能力，几乎沦为一种提供事后取证录像的工具。现在，让计算机代替人去监看视频图像，通过自动识别和提取图像中所含的信息，仅仅是把有价值的并需要值班人员进一步处理的图像显示在预定的监视器上即可，使值班人员可以将精力完全集中在处理关键事务上。视频监控系统的数字视频分析功能是针对某种特定的应用场合所设计，具有以下功能：1)侦测无人看管的物品；2)侦测人员越墙行为；3)人流统计；4)侦测人在敏感区域内逗留；5)异常行为；6)交通管理等。l联动：消防管理系统、公共广播系统、照明系统、周界报警等系统；l高空瞭望：为了配合消防系统森林防火的需求，以及安防系统全面监控的要求，园区内应架设高空瞭望点；l视频流：为奥林匹克森林公园网站提供视频流支持；l数字视频信号分辨率：720X576。1.1.1系统结构视频监控系统按照公园的功能分区划分为6个区域，其中第二区做为总控中心，其他五个区做为分控中心。监控中心分区图-109- 奥林匹克森林公园智能化系统设计方案视频监控系统采用模拟技术与数字技术相结合的方式，主要由前端彩色摄像机部分、中间传输部分、控制和录像设备等组成。从摄像机到中心控制室（总控室和分控室）采用模拟方式传输，控制室之间采用数字方式传输。各中心配备彩色监视器、大屏幕显示器、控制和录像等设备，并配置监控幕墙和控制台等配套设备。-109- 奥林匹克森林公园智能化系统设计方案如下图所示：视频监控系统结构图本方案视频监控系统包括了一系列综合的高集成度的数字视频硬件产品和多种多样的管理软件。系统提供了完整的中央集中式配置和管理能力，高质量、高性能的分布式视频切换，高效优化的基于以太网的传输，智能化的本地存储，支持视频检测、图像分析、智能报警以及高可靠度的图形化用户界面。-109- 奥林匹克森林公园智能化系统设计方案1.1.1前端摄像机布点原则前端摄像机皆采用彩色摄像机，主要监控以下区域：1)出入口：包括公园人行、机动车和自行车出入口，各功能建筑出入口；2)主要通行道：包括交通干道、路口、重要桥梁等；3)周界围墙；4)人员聚集场所：包括广场、游乐设施、大型喷泉、重要驳岸和水面等等；5)高空瞭望点：在南北各区分别选取1个制高点作为高空瞭望点；6)停车场；7)其他需要监控的场所。定点监控的场所选用超级宽动态固定摄像机；广场、停车场、周界等需大范围监控场所使用彩色/黑白自动转换一体化快球摄像机；高空瞭望点摄像机采用3CCD低照度摄像机，并配以大孔径、高倍率镜头、室外恒温护罩和高精度的重载云台。视频监控系统初步点位表如下所示：序号位置建筑编号固定摄像机快球摄像机数字视频分析备注第一区1东侧人行出入口1F041游客流量　2东侧自行车出入口　1　　3南侧人行出入口1A031游客流量　4南侧机动车出入口　2　　5南侧私家车出入口　2　　6南侧自行车出入口　1　　7东侧周界　3　8南侧周界　2　9西侧周界　3　　10北侧周界　2　　11东侧停车场　1　　12南侧停车场　1　　13物业公司出入口1A051　　14休闲娱乐中心出入口1A061　　15老年活动中心出入口1A071　　16保安公司出入口1A021　　17休闲娱乐中心出入口1A081　　-109- 奥林匹克森林公园智能化系统设计方案18一区管理中心出入口1A011　　19小计　1412　　第二区20地铁站出入口　2游客流量　21地铁站前广场　11游客密度　22北侧人行出入口2A021游客流量　23北侧机动车出入口　2　　24北侧自行车出入口　1　　25北侧停车场　2　　26东侧周界　3　　27南侧周界　3　28西侧周界　3越墙　29北侧周界　3　　30生态廊道两侧道路　4　　31主山山顶　1　高空瞭望32天镜2A0611游客流量　33山间广场　11游客密度　34西山山顶　11游客密度　35临水广场　11游客密度　36观景平台　1　　37码头2A151　　38码头2A111　　39码头2A071　　40智能监控中心出入口2N031　　41垂钓中心2A141　　42二区东管理中心出入口2A031　　43二区西管理中心出入口2A011　　44森林艺术中心出入口2A121　　45生态展示温室出入口2N021　　46叠水花台　1　　47滨水休闲咖啡厅2A081　　48主干道　10　　49山路　15　　50露天剧场　1　　51主湖面　1　　52小计　3539　　第三区53停车场出入口　2　　54停车场　1　　55儿童器械活动场　1　　56西侧小广场　1　　57儿童博物馆出入口3A031　　58儿童主题餐厅3A011　　-109- 奥林匹克森林公园智能化系统设计方案59小计　52　　第四区60东侧人行出入口　1　　61东侧机动车出入口　2　　62东侧停车场　1　　63东北人行出入口4F011　　64东北机动车出入口　2　　65四区管理中心出入口4A011　　66儿童游戏场　1　　67艺术长廊　2　　68主干道　3　　69小计　95　　第五区70北侧人行出入口　1游客流量　71北侧机动车出入口　2　　72北侧停车场　1　　73南侧人行出入口5A011游客流量　74南侧机动车出入口　4　　75南侧停车场　2　　76东侧周界　3　　77南侧周界　3　　78西侧周界　2　　79北侧周界　3　　80极限运动场　1　　81森林公园俱乐部出入口　1　　82森林公园俱乐部停车场　1　　83主干道　5　　84小计　921　　第六区85北侧人行出入口　1游客流量　86北侧机动车出入口　2　　87北侧自行车出入口　1　　88北侧停车场　1　　89西侧人行出入口　1游客流量　90西侧自行车出入口　191西侧机动车出入口　292西侧停车场　193南侧周界　294东侧周界　295北侧周界　296西侧周界　297六区管理中心出入口　198主干道　5-109- 奥林匹克森林公园智能化系统设计方案99小计　915合计　819422　由于目前的公园规划尚未最后确定南区制高点，所以南区高空瞭望点未计入本点表。摄像机可以借助周围墙壁安装的，可以采用壁装方式，否则需要架设专用立杆安装。在前端摄像机电源系统设计上，采用就地供电的方式。1.1.1监控中心电视墙配置每个监控中心皆配置电视墙和控制台，以便值班人员及时观察公园现场。电视墙配置情况如下表所示：单位：台序号分区中心主监视器监视器1第一区监控中心142第二区监控中心2183第三区监控中心144第四区监控中心145第五区监控中心146第六区监控中心14主监视采用大屏幕等离子监视器，普通监视器采用高清晰21”逐行扫描监视器。1.1.2系统技术性能要求为满足奥林匹克森林公园的监控需求，系统须满足以下各项技术性能指标：n前端摄像机具有低照度的特点，以适应公园室外光线多变的环境；n数字视频基于可伸缩的3D小波图像压缩算法，可对视频图像进行处理，实现视频的数字化；n数字视频分析功能；n系统具有强大灵活的网络传输和管理能力，可实现视频图像的网络化传输和管理；n数字视频信号分辨率：720X576。-109- 奥林匹克森林公园智能化系统设计方案彩色固定摄像机彩色固定摄像机采用DPS(DigitalPixelSystem)宽动态图像传感器和图像处理技术，内置全新的宽动态光电传感器件。DPS是一种创新的视频捕获（传感器）和图像处理方式，视频传感器在曝光周期内对进入每个像素的光线进行多次取样，DPS不仅仅记录每个像素的光线总量，也计算光线的变化速率，对每个像素光线的处理可以达到比CCD和CMOS更宽的动态范围，在光线变化很大的情况下具有更出色的图像效果。图像处理系统对每个像素持续地进行模数转化并以并行方式发送，整个图像处理过程全数字化，因此可提供很高的信噪比和精确再现原始的画面质量，而且无任何拖尾/开花等现象。超级宽动态摄像机具有以下性能特点：n采用了1/3"DPS(DigitalPixelSystem)宽动态图像传感器提供比传统宽动态摄像机更宽的动态范围。DPS数字感光器件能在高反差以及照明突变的情况下，快速、精确的进行响应，从而获取高质量的、充分曝光的影像画面，而不会有噪点、开花、拖尾等现象。nDPS数字处理技术配合宽动态感光器件，摄像机内置了可对每个像素点进行亮度调节的数字信号处理芯片，不仅前景被摄体，而且光线明亮的背景被摄体部分都可得到清晰的图像细节。因此拍摄既有明亮部分的高反差的场景时，能得到近似于人类视觉所能感受到的清晰的影像。n高清晰度彩色达480TVLine水平分辨率480线，垂直分辨率400线，该摄像机能拍摄出锐利、清晰的完美影像效果，便于录像系统能进行高质量的逼真影像记录。n日夜型彩色摄像机白天彩色，夜间黑白的自动转换。正常模式1.0Lux/F1.2，低照度模式0.08Lux/F1.2(LowShutter)。n超宽动态范围高响应速度的宽动态范围，利用高精密度的多次取样系统，通过一帧画面中的每一像素点的多次取样曝光控制，实现摄像机的高速宽动态功能。n屏幕菜单(OSD)可编程设置-109- 奥林匹克森林公园智能化系统设计方案顺利的屏幕菜单操作，可方便调整包括：视频制式、自动光圈镜头、白平衡(自动/室内/室外/手动/宽范围自动)、自动电子快门、自动增益控制、宽动态范围、背景光补偿、标题、屏幕显示模式、图像亮度/锐度调整、低照度模式、黑白模式、镜像效果等。n卓越的图像画质特别设计的超宽动态范围，尤其适用于在不可预知的照明条件下，需要得到清晰、易辨影像的场所，是替代传统的摄像机的理想选择、特别适合应用于公园室外监控的场所。主要技术参数：n传感器：1/3″DPS（DigitalPixelSystem）；n制式：PAL；n有效像素：720(H)×540(V)；n水平清晰度：480TVLines；n最低照度：1.0Lux/F1.2；0.08Lux/F1.2（SlowShutter）；n动态范围：95dB典型值，120dB最大值；n电源：24VAC或者12VDC。彩色/黑白自动转换快球摄像机集成彩色和黑白摄像机、25X自动聚焦镜头、内置解码器。高分辨率摄像机富有创新的特点是一个可移动的红外滤光器：保证球型摄像机可以24小时工作。白天，它是3Lux(1/50秒)灵敏度的彩色摄像机，晚上，当亮度降低到用户定义的设置，它自动移开红外滤光器，变成0.2Lux(1/50秒)灵敏度的黑白摄像机。用户也可以手动控制日、夜状态的转换。电子快门控制感光灵敏度。快门速度从1/50秒降低到1/3秒，日夜型摄像机的光灵敏度增强16倍，改善了在低照度条件下的图象质量。此时彩色灵敏度是0.18lux，黑白灵敏度是0.012lux。其他特征如下：12X数字变焦、自动/手动聚焦、背光补偿、64个预置位、16个预置位于区域标题、自动归位、自动巡视、自动旋转，自动光圈（手动优先）、摄像机方位角显示、图像稳定性处理及图像稳定功能，可以补偿摄像机移动过程中产生的摇摆现象，可以得到更稳定的图像。它还有4条摄像机巡视路线，包括2条4分钟的录制路线，用户可对摄像机进行编程，使其能连续地按记忆的路线跟踪，并旋转、俯仰和按需要的速度变焦并在所选的目标停留。此外，还提供了电源同步功能，可以避免视频切换过程中产生的图像滚动情况。摄像机提供全范围的垂直、水平、变焦动作，可以在预置点之间以400º/秒的速度移动，手动控制的速度在0.5º/秒和120º/秒之间。光盘阅读器可以跟踪摄像机的位置，高质量的金质滑环可以360º旋转。-109- 奥林匹克森林公园智能化系统设计方案高级连续的步进电机驱动云台部件平滑地移动。对于需要手工的精确操作，由微处理器控制的马达可以提供精度高达0.01º的变速控制。快球摄像机的性能特点如下所示：n一体化的彩色和黑白摄像机；n彩色模式和黑白模式自动转换；n25×光学镜头，12×数字变焦；n自动/手动聚焦；n0.18Lux彩色灵敏度(1/3秒)，0.012Lux黑白灵敏度(1/3秒)；n470电视线分辨率；n可编程电子快门；n背光补偿；n64个预置点；n4条巡视路线；n16个预置和区域标题；n图像稳定性处理；n方位角显示功能。主要技术参数：n输入电压：24VAC，50Hz；n控制信号：RS422；n视频输出：复合,1Vp-p；n水平运动：360º；n垂直运动：90º；n手动速度：0.5º-120º/秒；n预置速度：最高400º/秒，200º/秒平均，精度0.01度；n信号格式：PAL；n感光器：1/6”类型CCD；n总象素：752(H)x582(V)PAL；n镜头：光学25倍，F2.4-60.0mm，F1.6-2.7mm，自动聚焦，数字12倍；n焦距：-0.01m(近)，-0.8（远）；n系统同步：内同步，电源同步；-109- 奥林匹克森林公园智能化系统设计方案n水平分辨率：460电视线；n信噪比：高于48db。数字视频编解码器数字视频编解码器专为工业级的视频网络应用而设计，是数字视频设备的核心部件。可在保证高品质的前提下，以各种不同的压缩比率实现音视频模拟信号的实时捕捉、编码、解码和回放功能。性能特点：n支持热插拔；n实时捕捉或者回放视频流；n采用VisioWave3D小波视频压缩技术，实现低带宽的占用和低延时的视频监控应用；n视频端口可以根据用户的需要随意定义为编码端口或者解码端口；n可选压缩比率；nPAL制式下画面可达720X576的解析度。3CCD低照度摄像机l有自动白平衡、有逆光补偿功能；lPAL制式；lCCD≥1/2″；l解像度≥水平850TV线；l镜头接口：C型；l最低照度≤0.005Lux。电动变焦镜头l尺寸：1/2”；l电动三可变；l长焦≥200mm；l变焦倍数≥20倍；l镜头接口：C型。-109- 奥林匹克森林公园智能化系统设计方案高精度重载云台l旋转角度：水平360°（连续不间断）；l预置位≥100个；l预置位回位及定位精度水平垂直都达到0.3度以下，具有绝对位置定位和位置信息获取能力；l能够每日24小时不间断巡航；l室外保护等级IP65，在气温-15－+45℃条件下能正常工作，12级风时能工作；l通讯协议公开。1.1售验票系统鉴于奥林匹克森林公园结构和出入人群特性，存在随机性和时序的不可测性，购票的人可能入园参观也可能不参观，可能参观全部的景点也可能只参观部分景点，参观的次序也无确定性。该特性对门票的处理提出了特殊的要求。在系统规划设计时必须充分考虑奥林匹克公园的特点，设计出一个合理、先进、高效的售验票系统。售验票系统不仅能自动计算客流量，而且通过采用感应卡（可自动回收发出的票据），可以充分节约资源。系统配合相应的强大数据库功能，实现了购买、统计的整合，不但可以统计售票数量，并能明细售出金额，运营单位可根据实际情况对指定的某一时间段内的售票情况进行详细的统计和分析。保持票务运营的良好秩序。系统会大大提高售票、验票效率，减少因为人工售验票造成的拥堵和混乱。目前，国内大多数的景区仍沿用人工管理的模式，如门票管理由人工进行售验票、财务报表由人工进行统计。随着时间的积累，管理中暴露的弊端也越来越多，并日趋严重，影响了景区的经济收入。具体体现在：伪造门票时有发生；工作效率低，出错率高；易出现财务漏洞等。因此，需要采用先进的计算机管理手段和通道控制技术，实现票务管理系统,通过先进的自动识别技术、实时处理技术、网络技术的售验票管理系统，以门票上的非接触卡为存储媒介，快速识别门票信息，从而达到：a)自动验票并能对门票进行真伪鉴别，杜绝因伪造门票而造成的经济损失，同时减少人工成本；b)杜绝内部财务漏洞和减少人情票；-109- 奥林匹克森林公园智能化系统设计方案c)进行票价的计算、统计和财务结算、财务分析，快速精确统计和实时查询票务及流量情况，实现票务收入动态管理；d)提高管理水平和工作效率；e)进行普通票、团体票、学生票、月票等不同类型票的分配和管理；f)对门票状态进行实时监控；g)提高景区的形象。随着北京成功申办2008年夏季奥运会，如何展现一个成熟文明的北京，一个经济繁荣文化底蕴同样深厚的中国已经是政府机构日程上重要的一部分。在公共场合维护良好的秩序，是文明的体现，也一个国家、城市文明素质的客观体现。1.1.1系统主要功能l适用多种票的介质：非接触IC卡；l门票可按照当日票、月票、季票、年票进行充值；l多种验票模式：正常验票、紧急放行、暂停；l配置了手持验票设备，以便在奥运期间或者其他特殊情况应付大客流量的情况；l手动或监控端对闸门常开/常闭验票设定、特殊情况；l灯光、声音提示功能；l中英文提示信息：自动售票机和验票机均具有此功能；l非接触卡片回收：绿色环保；l加密数据读取；l防尘、防雨淋功能、高温风冷、低温加热功能：适用于室外环境；l轮椅通道：大客流量出入口都设置了轮椅通道，以方便残疾人出入。1.1.2系统结构售验票系统按照公园的功能分区划分为6个区域，其中第二区做为总控中心，其他五个区做为分控中心。-109- 奥林匹克森林公园智能化系统设计方案售验票管理中心分区图基于以太网的售验票系统采用采用RFID技术，感应卡门票可统一印刷，也可个性化印刷，门票可分为当日票、月票、季票、年票，能够实时统计门票销售情况，实时计算在园内的游人数量。且系统具有开放式结构及模块化功能设计。系统整体结构售验票系统主要由六个部分组成：制票子系统、售票/预制票子系统、验票子系统、数据库子系统、财务子系统和管理/监控子系统。售验票系统网络拓扑图数据库服务器位于整个系统的中心，所有的系统信息都存放在数据库服务器上。数据库采用SQLServer，以保证数据的可靠性。-109- 奥林匹克森林公园智能化系统设计方案监控管理工作站实时的监控设备状态，可以手动设置设备的工作状态。当发生紧急情况时，监控管理工作站可通过操作计算机终端或按下紧急按钮（由工作人员操作或与紧急信号相连）控制所有验票机打开，保证顾客无阻碍地离开付费区。在设备掉电状态下，验票机也会处于弹开状态。制票系统部署在制票工作站上，主要完成在数据库中生成票数据的工作。制票系统引入活动的概念，根据活动制票给售验票的方式带来了很大的灵活性。而灵活的售验票方式对于客户需求的改变有极大的方便。售票系统主要由本地、远程售票及网上预订组成。分布在不同区域的终端可根据业务的需要采用不同的连接方式，比如VPN、ADSL、DDN、以太网等。售票系统部署在售票工作站上，售票工作站包含一台计算机和一台半自动售票机，软件售票子系统与半自动售票机配合完成售票、验票、退票等功能。售票工作站所售票的信息都是制票系统在数据库中生成的。验票系统主要由服务器、固定验票机、在线手持验票机、离线手持验票机及监控管理工作站组成。固定验票机满足顾客右手持票快速通过验票机的需求，对于有效的门票验票机让顾客通行。财务系统采集交易记录、生成统计报表。数据交换、管理与各个子系统间的协作：l、制票系统生成票数据，并生成与票数据相关的活动数据、活动所需地点的数据，以及验票机与活动的关系的数据，数据都保存至数据库中。此时数据库中的数据为制票完成，但未出售的状态。2、售票系统在数据库中查找可以出售的票的信息。售票并记录售票的交易信息，票出售后数据库中票的状态变为已经出售但未验票的状态。3、验票机检测到票的信息到数据库中查找该票，如该票为有效票则更改票的状态为已验票。在允许出场的场合，出场后该票为已出场状态，在再次进场后有改为已验票状态。上述数据交换管理的方式保证了票数据的唯一性。更便于统计验票机流量等信息。系统软件软件系统逻辑结构如下图所示，主要分为六个部分：数据库系统、制票系统、售票/预制票系统、验票系统、管理/监控系统和财务系统。-109- 奥林匹克森林公园智能化系统设计方案软件系统逻辑结构图数据库子系统：数据库采用SQLServer以保证数据的安全、可靠，以及对大数量数据的快速查询。数据库单独部署于数据库服务器上，以充分保证数据库系统的可靠运行。数据库里面存储制票数据、售票数据、验票数据、设备数据、管理数据，以及运行参数等大量数据。数据库采用用户管理，对于不同用户给于不同权限，每个用户只能在自己的权限范围内操作，没有用户帐号和密码不可能操作数据库，从而保证系统数据的安全。系统管理和监控系统：采用了形象的图形化界面，能更直观的反映出网络系统中的所有验票终端设备的工作状态（常开验票、常闭验票、常开非验票、常闭非验票）、客流量、通过人数等信息。监控人员可以根据当前活动的客流量对一个或多个验票终端的工作状态进行设置，并根据不同的工作状态改变终端图形界面。当某个终端设备出现异常情况时，监控模块会自动做出声、光（界面做出警告标志）报警，监控人员可以查看终端设备的详细异常原因。设置了紧急关闭所有终端设备按钮，在景区内出现需要疏散人群的情况时，可通过该按钮将所有的验票终端设备设置成紧急工作状态。制票系统：制票子系统根据不同的活动预先生成相应的数据库信息，售票和验票活动根据数据信息来完成。包括活动类型、活动管理、活动信息、票种分类、门票数量、门票价格等的预制。按照整个制票人员的分工和工作流程，将其划分为活动设置、票样模板、制票、预制票、套票设定五个模块。活动设置模块：用于创建或修改所有的活动信息。其中包括：活动时间、活动内容、验票次数、票样等基本信息。在创建活动时系统将内部随机生成该次活动的密钥，提高整个系统票信息的安全性。-109- 奥林匹克森林公园智能化系统设计方案制票模块：根据制票的整个工作流程采用的图形化的向导式界面,大大提高制票人员的工作效率。可以在此模块中设定或修改某一活动的票种、票价、打折规律（学生票、团体票等）、张数等信息。并根据操作人员设定的信息，向数据库中生成票数据。生成票数据后，并可以进行预制票或对该次活动的票进行销售。预制票：可以对某一活动的票进行预制，已加快销售人员的工作效率。需要为工作站配置相关的打印（预制）设备。在此模块中工作人员可以设定预制的张数以及预制票的票种（普通票、学生票），预制票过程采用进度条方式显示当前制票进度。套票设定：操作人员通过该模块可以根据不同类型的活动生成不同套票，在售票时对该类活动进行统一销售。售票/预制票系统：售票/预制票子系统主要由计算机、售票设备（或内部集成计算机）、报表打印机(可选)组成。支持远程售票，通过互联网、电话可实现不同区域的售票管理。售票工作站包括售票、预定门票、退票换票、门票查询、财务管理等功能。售票工作站采用的图形化的软件界面。并且将所有的基本功能集成在一个界面当中，大大加快的工作人员的效率。在制票工作站完成了多个活动的制票方案后，可以同时发售几个场次的门票。售票人员登录成功后先从数据库服务器中获取当前在售票时间范围内的有效制票方案，售票工作站将根据售票人员选择的制票方案，调出制票方案中制定的相关票种、价格、折扣规则等信息，并动态的显示在售票界面上。此后，售票员可以选择不同的票种进行销售，售票时，当顾客付足钱后由售票人员打印（生成）不同介质的票。售票时有三种付款方式：准金额、现金、银行。准金额付款和现金付款属同一种付款方式，准金额付款省略了输入金额的过程，减少了工作人员收款时间。已售出的门票在一定的时间段内可以进行退票。在退票时，售票人员将不用介质的票用相应的设备判断改票的状态：正常票、假票、已经门票、过期票、其他各类非法票。售票工作站将会在界面上明显的提示售票人员当前票的状态。如果改票符合退票条件的则进行退票，售票工作站将会在数据库种记录下该退票操作，并用相应的设备初始化票信息、或对票进行销毁。游客还可要求换票。换票的过程如退票和售票相结合，若所要求的门票不能满足，操作员可要求游客选择是否退票。成功的换票过程将产生一条换票记录，否则若游客要求退票则按退票流程处理。在每班次售票工作完成后，售票机可对当班次售票情况进行统计，分别根据售票记录和退票记录产生缴款单和退款单，便于售票员按时结账。在每日售票工作完成后，售票机还可对当日售票情况进行统计。售票机授权操作员可以查询、打印本机售票交易记录。-109- 奥林匹克森林公园智能化系统设计方案售票工作站集成了与售票相关的各种报表，用于售票人员的查询所需信息。报表可以方便的导出成各种类型的文档。财务系统：财务管理包括财务预测、现金核算、退换票、收益核算统计等方面。财务管理时时从各售验票终端设备获取当日门票发售、门票验票数据作为现金核算的应收账目依据。各直属售票点操作员每班次结束后售票点定期将所收取的现金上缴票务中心，经清点后由授权操作员输入相应的实收账目数据，系统可根据自动上传的售票(包括退票、换票)交易数据及人工输入的现金清点数据生成各售票点班次现金核算报告、定期(日、周、月、季、年等)现金核算报告。对清点过程中出现的差额将专门进行管理。同时在每个售票终端还可以对于当前班次当前操作员进行时时的票款结算，用来方便操作员的票款结算。在财务报表系统中也可以按照操作员来统计票款，方便操作员的业绩考核和帐务结算。可以对游客退票、换票数据进行处理，自动将售票终端上传的游客退票、换票交易记录数据进行统计并更新相应场次收益数据。可以根据每场比赛或演出的售票记录、验票记录、现金核算报告表中有关该场次的现金收入核算数据可以生成该场次的收益核算报告。所有财务报告均采用水晶报表制作，能够方便的进行后期的定制和追加。所有的报表能够保存导出至文本或Excel等文件形式，以便进一步的分析。验票系统：验票子系统需要安装在高性能的计算机上，与所有的验票机、手持验票机通过有线或无线网络进行连接。验票机、手持验票机在接收到一张票的信息时，将对票信息和其他相关信息进行安全加密、组成数据包，通过TCP/IP发送给验票子系统。验票子系统将收到的数据包进行分解，验证票信息的合法性后，通知验票机、手持验票机验票结果。1.1.1售验票机的布置依据图纸所示，森林公园的收费出入口共计8处，北区的流量因为周边人口密度的因素相对要小于南区。因此在设计入口验票机通道的数量上，因适度向南部区域倾斜，具体点位设计详见下表：单位：台序号位置入口验票出口验票轮椅入口轮椅出口半自动售票机自动售票机手持验票机第一区1东出入口11112122南出入口4411424第二区-109- 奥林匹克森林公园智能化系统设计方案3地铁站44114464北出入口221121第三区5无000第四区6无000第五区7南出入口11112128北出入口2211212第六区9西出入口111121210北出入口1111合计1616771912181.1.1系统技术性能要求移动式拍打门验票机拍打门具有人性化设计（以人为本）、实际通过速率高（40~60人/分钟）、使用寿命长（尤其常开验票状态）、维护成本极低等特点。验票机工作模式：具有正常模式、关闭模式、紧急模式、维修模式、故障模式、掉电模式等工作模式。自动验票机用于识别、验证景区门票的合法性。当游客持门票（条码票和非接触IC卡）在验票机上验票-109- 奥林匹克森林公园智能化系统设计方案时，当门票检查有效时用户消息显示屏显示请通过信息，同时绿灯亮并语音提示，闸门打开（常闭验票）或不动（常开验票），游客通过；如不验票欲通过，则闸门关闭（常开验票）或不动（常闭验票），同时红灯亮起、语音或蜂鸣器报警提示；若无后续验票，当游客通过后绿灯灭。验票机对门票的有效性检查以门票上的编码信息（条码和IC卡）、当前系统参数为依据。无效门票一般有已使用过的作废票和票内信息不符合要求的门票。对已经作废的门票，验票机拒绝接受，消息显示屏显示已用门票，红灯闪亮，并发出提醒声音；对票内信息不符合要求的门票，消息显示屏显示无效门票，红灯闪亮，并发出提醒声和语音。当游客欲通过时，闸门关闭（常开验票）或不动（常闭验票）阻止游客通过。验票机满足游客右手持票通过。验票机向管理计算机上传有关的门票处理交易、统计及设备状态等数据。验票机接收管理计算机的下传命令、参数，在检查中所涉及到的各种参数能通过管理计算机设置。如：可以设置有效门票而未通过的游客次数，当达到参数设置的最大次数时，验票机拒收或处理门票；可以设定规定时间内，若游客仍未通过验票机，则自动取消。技术参数：项目规格备注通道宽度标准通道：550mm残疾人通道：900mm闸门类型拍打门安装方式移动式或固定式工作方式单向/准双向可设定常开验票/常闭验票联网/脱机票的适用种类非接触IC卡标配纸票任意方向插票；双边可选打孔可选;票厚0.2-0.3mm单方向插票；单边打孔条码：一维条码、二维条码可选指纹识别可选数据加、解密SAM卡板或卡槽可选票卡处理速度非接触卡：<0.3秒/张磁卡：<0.8秒/张条形码：<1秒/张票卡回收回收箱容量>1000张；票卡厚度0.2～1.0mm可选通过能力40～60人/分钟联网接口TCP/IP或RS485-109- 奥林匹克森林公园智能化系统设计方案通道检测多对红外传感器可选高度判别提示报警语音可选、可定制信息屏：VFD或LCD蜂鸣器电子导向屏通行和禁止标志三色报警灯红、黄、绿工作温度标准产品：-5℃～50℃无加热器、有风扇可选产品：-15℃～50℃有加热器、有风扇定制产品：-25℃～55℃定制加热器、风扇环境湿度5%RH～95%RH不结露噪音待机空闲时<45dB闸门动作时<60dB电源电压AC220V±10%，50Hz±1功耗标准产品：平均功耗<300W可靠性MCBF>1,000,000次安全性符合GB4943标准维护MTTR≤10分钟防护等级标准产品：IP54定制产品：IP55、IP65半自动售票机主要功能：n适用卡票发行或卷票（带切刀）发行n适用非接触卡、条码卡、磁卡、光盘条码等n条码、文字、位图打印，高精度（300dpi）n支持磁信息读写n高速发票（1-1.5秒）n退票/不良票自动回收n消息显示屏为LCD，带有背光并支持汉字，用来显示当前售票状态和显示操作菜单。n指示灯为LED，用来显示有关售票模块的信息。n声音提示为蜂鸣器，通过声音提示售票人员当前状态。半自动售票机设在售票处，是售票操作人员通过本机向游客出售当天或预约日期的各种票，并能提供验票服务的设备。售票操作人员主要进行售票、验票、退票的有效性等操作。-109- 奥林匹克森林公园智能化系统设计方案自动售票机主要功能：n可接收银行卡、储值卡购票（可选）；n可接收硬币购票（可选）；n可接收纸币购票（可选）；n硬币、纸币找零功能（可选）；n储值卡等充值（可选）；n可一币买多张卡、多币买多张卡；n断电后，能保证完成最后一笔交易完成；n全面电源管理：掉电监控、掉电保护、自动维护、自动关机；n紧急呼叫功能：快速反应呼叫使工作人员迅速到达现场；n可远程进行暂停/恢复售票，关机等操作；n全硬件加密、银行级加密算法；n凭条打印功能（可选）；n交易日志打印功能（可选）；n发票打印功能（可选）；n具备自检测、自诊断、自动报警功能。技术参数：项目规格外形尺寸L×W×H=650mm×300mm×1750mm售卡标准非接触IC卡：TypeA和TypeB出卡速度<3秒银行卡识别ISO7810、7811、7812标准的磁条卡和符合ISO7816标准的IC卡储值卡充值非接触IC卡；TypeA和TypeB银行卡处理带保护门，非法卡回收，掉电自动吐卡识币面额5元、10元、20元、50元、100元新、旧版人民币识币速度<2秒识币方式图像、红（紫）外线、磁性三重检测等硬币处理单元币值：1元、5角；找零速度：6枚/秒LCD、触摸屏17英寸（含）以上LCD、红外线触摸屏工作温度-10℃～50℃环境湿度5%RH～95%RH　不结露网络接口TCP/IP-109- 奥林匹克森林公园智能化系统设计方案噪音空闲时<40dB工作时<60dB电源电压AC220V+10%/-15%，50Hz+/-1功耗待机时<100W，工作时<350W可靠性MCBF>100,000次安全性符合GB4943标准维护MTTR≤30分钟防护等级IP54手持验票机手持验票机可以由工作人员随身携带，随时随地的进行验票的工作，是可移动固定式自动验票机的重要补充。主要功能：n手持验票机可以由工作人员随身携带，以流动的方式实现验票和验票及查询的功能。在无线网络覆盖的情况下可以做到实时联网工作。工作人员通过本机可以验证门票的有效性，并能提供验票服务。n手持验票机采用掌上电脑作为开发平台，其具有一体性,机动性,体积小,重量轻,高性能，并适于手持等特点。它是将条码扫描装置与数据终端一体化，带有电池可实时联网操作的终端电脑设备。n手持验票机由主机、网络系统、LCD显示器、键盘、触摸屏、操作系统等组成，操作系统采用WindowsMobile，兼容Windows的操作系统，输入大部分采用触摸屏，方便学习和使用。技术参数：n尺寸：12.1cm高×7.5cm宽×2.4~2.9cm长n显示屏幕：透反射式彩色TFT-LCD，65,000colors，n触控面板：仿玻璃的耐用触摸屏n背光：LED背光n主电池：可充电的锂电池3.7V，1560mAhn扩展电池容量：可选3.7V，3600mAhn备用电池：镍氢充电电池15mAh1.2V，1个电池n扩展槽：用户可操作的SDIO插槽（带安全盖）n通知方式：振动器和LEDnCPU：Intel®XScaleTM520Mhz处理器-109- 奥林匹克森林公园智能化系统设计方案n操作系统：Microsoft®Windows®Mobile2003第二版n内存：64MBRAM/64MBROMn接口/通信：RS-232，USB1.1n工作温度：0℃至50℃n储存温度：-25℃至60℃n湿度：95%无冷凝n抗震能力：在21℃条件下，每侧都可承受从3英尺高度跌落至瓷砖地面的冲击n滚动：室温下，2000次一米滚动（4000次撞击）n环境密封：IP64nESD：+/-8kV空气放电，+/-8kV直接放电n无线数据通讯和语音通信n输出功率：14.5dBm（标准）n数据速率：1/2/5.5/11Mbpsn天线：内置式n频率范围：取决于国家(地区)，通常为2.4至2.5GHzn蓝牙支持：可选n安全：WEP、TKIP、LEAP、PEAP、EAP-TLS、WPA（预共享密钥）。1.1考勤管理系统考勤管理系统是以公园内工作人员应用感应卡，在考勤读卡终端读卡得来的数据作为基础，以电脑作为处理工具，全面实现了考勤管理工作自动化。持卡人只需将卡在考勤机有效读感范围内轻轻一晃，立刻完成考勤工作。该系统可装在上下班员工进出集中的通道口，也可选择多个主要管理中心分散布置考勤机，由电脑联网控制，分散考勤，自动记录，统一读取记录信息，自动统计管理，可免除人事部门每月更换纸卡及人工统计所带来的麻烦。根据考勤记录的报表进行人事管理、薪金计算，极大提高管理效率，杜绝了人为作弊的嫌疑。该系统可灵活地设置上班时间段，制定不同的考勤制度。根据工作人员打卡记录能够快速，准确地计算在岗时间，并生成用户所需的各种报表：个人出勤报表、部门出勤报表、部门出勤工时汇总报表、请假明细报表、出差明细报表、加班明细报表等。该系统可同人事系统,工资系统等软件建立接口，构成一套人力资源系列管理软件。-109- 奥林匹克森林公园智能化系统设计方案1.1.1系统结构该系统由考勤机、考勤管理工作站、考勤管理软件等组成。考勤管理工作站上安装考勤管理软件，负责日常考勤事务的管理工作，考勤管理工作通过以太网与前端考勤机联网。考勤管理工作站可以根据管理需要，设置在任意一个以太网信息点上。1.1.2系统配置根据公园对考勤管理系统建设的要求，拟在下列区域设置考勤点：序号位置建筑编号考勤点备注第一区1东出入口1F041　2南出入口1A031　3一区管理中心1A012　第二区4南出入口　1　5北出入口2A021　6二区东管理中心2A032　7二区西管理中心2A012　第三区8西出入口　2　第四区9东南出入口　1　10东北出入口4F011　11四区管理中心　2　第五区12南出入口　1　13北出入口5A011　第六区14西出入口　2　15北出入口　1　合计21　1.1.3系统主要功能l专业设计：本系统由人事、行政管理人员和计算机软件人员携手共同开发，在管理方面专业性强，并带有适合各种企业所需的报表；l良好的用户界面：本系统采用流行的Windows开发环境，用户可方便的使用键盘和鼠标进行操作；l丰富的功能-109- 奥林匹克森林公园智能化系统设计方案：本系统的设计是建立在充分理解人事、行政管理要求基础上的，合理分配用户的功能需求及操作流程，功能丰富；l系统灵活：系统设备既可联网操作，又可单机使用，节省系统投资，方便用户；l设备资源：可自动完成考勤机登录，也可手动登录或删除登录。可对考勤机进行参数设置并初始化考勤机原始数据。l作息安排：可按部门或按个人分配员工班次，作为考勤判断依据。l考勤规则：根据单位考勤制度设置考勤规则具体如下n普通班：设定或修改各种直通班，分段班的各种工作时段。n轮值班：设定或修改各种轮值班的各种工作时段。n假日设定：自动设定节假日、休息日。n考勤规则一：设定考勤月起始日期，有效刷卡延时，刷卡误差范围，两次刷卡间隔，缺刷卡处理规定，缺勤登记方式，中间外出处理方式。n考勤规则二：设定加班考勤处理方式包括普通员工和高级员工的工作日加班和节假日加班，每种加班又包括提前加班、中间加班和延时加班三种方式选项。n时间分段：给各种工作时段付相应工作时间。l系统维护：实现假期类别自行设定，数据的备份、恢复，数据的导入、导出等维护功能。l日常操作：主要进行考勤机数据采集，人工登记外出、请假、加班、调班等日常操作，并可浏览日考勤原始记录，自动分析日考勤情况，生成报表。l报表分析：可进行月原始记录浏览，月考勤分析并生成单位或部门考勤报表，报表包括月度考勤详表、月考勤简表、月上下班时间表、月考勤汇总表。其中月考勤汇总表可选订全部、非正常出勤、正常出勤三种。l手工修改：主要用于对考勤结果进行人工修改。l本软件可由用户单位管理部门规定不同操作员的操作权限，以确保数据安全。1.1.1系统技术性能要求考勤机-109- 奥林匹克森林公园智能化系统设计方案具有考勤门禁功能；具有薄膜键盘，可由管理人员使用管理卡对其进行功能设置，在联网时也可由系统软件设置；具有液晶显示功能，可显示日期、时间、有限卡号和操作提示信息等.主要技术参数:l液晶显示考勤机；l输入方式：IC卡感应、键盘输入；l发卡数量：大于10万；l存储容量：512K，可存储30000条记录；l掉电资料保持时间：10年；l读写卡时间：小于0.3秒；l读写卡距离：IC卡大于30mm；l通讯方式：RS232/RS485或TCP/IP；l通讯距离：RS485方式1200m（联网），RS232方式15m（单机）TCP/IP方式100M（联网）。1.1停车场管理系统系统采用国内外先进而成熟的自动化设备和技术，与计算机图像处理、管理技术融为一体，是一种高效快捷、准确、科学经济的停车场管理手段，对车辆实行动态和静态管理；停车场管理系统服务高效、收费透明度高、准确无误；系统易于操作维护、自动化程度高、大大减轻管理者的劳动强度；系统彻底杜绝失误及任何形式的作弊，防止停车费用流失。1.1.1系统功能l应用RFID技术对车辆进出停车场的进行记录：采用非接触式卡片；l具有长期卡/月租卡/临时卡/管理卡等多种收费或不收费管理方式；l对停车场车道入口及出口管理设备实行自动控制：n车辆入场自动发卡，无车或车位满时禁止出卡，对重要信息、误操作或非法操作等做出语音提示；n出场自动结算金额，LED中文显示屏可以显示时间、收费金额、实时车位数、车位满、卡有效期等；l配备手持刷卡收费设备，以应对赛时车流量极大的情况；l能够对停车场数据进行管理，可以进行分类查询和打印统计报表，例如：每日会计报表、统计报表、即时现金查帐；-109- 奥林匹克森林公园智能化系统设计方案l停车管理工作站与公园管理系统联网，实现数据共享：将数据上传至IPMS；l具有停车导引功能：利用计数控制器实现各区车辆统计，通过停车场出入口显示屏，可以显示当地停车场剩余车位数量，如果没有车位则引导车辆就近到有空位的停车场；l道闸具有防砸车功能：只要车辆在道闸下，道闸不会下落，车辆离开后道闸自动下落；l对讲功能：保证各出入口和管理中心的联络；l图象识别功能：车辆入场时通过摄像机摄取车辆外型、颜色、车牌号等图象；出场时将出口图象和入口图象比较，确保车辆安全；l脱机运行功能：各出入口具有联网功能，保证数据一致性，当网络断开，处于脱机状态时，系统正常运行，网络接通，数据自动恢复。1.1.1系统结构停车场管理系统包括通常包括电动道闸、车辆检测器、出入口控制器、摄像机、系统软件等部分。其系统结构如下图所示：停车场管理系统结构示意图-109- 奥林匹克森林公园智能化系统设计方案车辆入场管理车辆入场管理示意图临时车进入停车场时，设在车道下的车辆检测线圈检测车到，入口处的票箱显示屏则汉字显示提示司机按键取卡，司机按键，票箱内发卡器即发送一张感应卡，经输卡机芯传送至入口票箱出卡口，并同时读卡。司机取卡后，自动路闸起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；月租卡（或者是员工卡）车辆进入停车场时，设在车道下的车辆检测线圈检测车到，司机使用月租卡在入口票箱感应区内刷卡，若卡片有效，自动道闸起杆放行车辆，车辆通过车辆检测线圈后自动放下栏杆；若卡片无效，则报警，不允许入场。车辆出场管理-109- 奥林匹克森林公园智能化系统设计方案车辆出场管理示意图临时车驶出停车场时，在出口处，司机将感应卡交给收费员，收费电脑根据感应卡记录信息自动计算出应交金额，并通过收费显示牌显示，提示司机交费。收费员收费确认无误后，按确认键，电动栏杆升起。车辆通过埋在车道下的车辆检测线圈后，电动栏杆自动落下，同时收费电脑将该车信息记录到交费数据库内。月租卡车辆驶出停车场时，设在车道下的车辆检测线圈检测车到，司机把月租卡在出口读卡器处刷卡，若卡片有效，自动道闸起杆放行车辆，车辆感应器检测车辆通过后，栏杆自动落下；若无效，则报警，不允许放行。1.1.1出入口统计依据现有图纸，统计如下表：序号位置入口出口备注第一区1南侧紧急用车停车场11无导引2南侧停车场22　3东侧停车场11　4巡河路入口11无导引第二区5北停车场33　6南侧三路口33无导引第三区7西出入口22　第四区8东北出入口22　9东南出入口22　10北侧路口11无导引第五区11南侧出入口11　12北侧出入口22　13路口22无导引第六区14西侧出入口22　15北侧出入口22　16北侧路口22无导引合计2929　-109- 奥林匹克森林公园智能化系统设计方案1.1.1系统技术性能要求入口控制机nIC卡读卡距离：10cmn通讯接口：RS-485n电源：AC220V+10%-20%n最大临时卡放置量：280张n脱机数据存储量500条，黑名单40条n工作环境温度：-25度-60度n工作相对湿度：小于95%道闸性能特点：n采用电动机的减速机构、传动机构来实现闸杆的升降，利用光电检测装置实现水平、垂直两极限位置的自动定位；n外形美观大方，结构小巧，箱体采用不锈钢等，坚固防水；n集光、电、机械控制于一体，操作灵活、方便，使用安全、可靠；n传动系统具有双重自锁功能，可防止人为抬杆；n配上红外线检测保护装置或地感检测保护装置，以及先进的压力电波检测技术，可有效防止砸车现象发生；n闸杆多样化，长度可选(2.5-6m)，最长可达6米；n闸杆升降平缓、可靠、升降时间6秒,当闸杆长度超过4米时，一般需要安装叉杆；n机箱品种多样化，(其中有标准型、砂光型、镜面型、钛金型曲杆道闸，可任意选择)可适用不同环境与场所。主要技术参数：n工作电压：AC220±10%V50Hz；n外形尺寸：374*284*1110mm；n使用环境温度：常规型-15度-+60度低温型：-40度-+60度；n工作相对湿度：<95%；n减速电机功率：300w；-109- 奥林匹克森林公园智能化系统设计方案n闸杆最大长度及材质：折叠杆≤5m；n闸杆中心高度：930mm；n闸杆升、降时间：6秒。1.1电子巡更系统通过本套系统可以促使保安员按照规定的巡逻线路进行定时的巡逻，以及时发现的隐患及时解决，这种巡查方式充分利用了技防加人防的双重措施，能够大大的加强公园的安全保障工作，对保安值班员的巡查工作进行有效的监督和管理。1.1.1系统功能l采用离线式、感应巡更系统，巡更点信息钮是无源器件，安装简捷；l根据管理的需要，设立合理的巡更路线；l通过巡更棒在巡更点上的信息采集，记录巡更员到达日期、时间、地点及相关信息；l系统具有标准接口，便于系统集成；l使用简单、操作易学；l巡更棒：坚固的合金外壳，射频读卡，识读距离远，水中读卡l对巡更时间、路线进行自动管理；l计算机管理、检索查询、统计、打印报表等。1.1.2系统技术性能要求巡更棒n物理性能：坚固的合金外壳，射频读卡，识读距离远，水中读卡；n全中文可编程；n存储温度：-40+-90，低温工作，适用于任何恶劣环境；n内存：4MRAM（选择），掉电数据保存100年；n250名巡更人员，250条巡更计划。1.2周界报警系统-109- 奥林匹克森林公园智能化系统设计方案作为安全防范系统的一部分，周界报警系统的作用是对公园的最外围区域进行的技术防护，在周界围墙上形成一道防护警戒线，当有人非法越墙进入时，将会触发周界报警系统，并迅速地将入侵信息传递到报警中心，以声、光的方式提醒报警中心的值班人员入侵事件的发生，并同时指示入侵发生的具体位置，自动记录警情发生时间、地点等信息。这样，值班人员可以通过复核手段的配合使用，即时地追踪非法入侵者，达到发现犯罪、制止犯罪的目的。周界报警系统主要是通过在公园周界安装探测器，与控制主机构成周界防范体系，当有人非法进入公园时，探测器即向监控中心发出报警信号，使值班人员能及时、准确地获得非法进入者的部位，联动视频监控系统对事件及时处理。1.1.1系统功能l声光报警功能：提示值班人员注意报警信息；l前端探测器具有防拆、防破坏报警功能；l报警联动功能：与视频监控等系统联动；l电子地图功能：提示值班人员报警信息的位置。1.1.2探测器选型本方案周界报警系统前端探测器选型的原则：n探测器要适合公园的周界多树、地形复杂、邻近公路的环境；n公园周界长达20余公里，最好具有报警定位功能；n探测器的设置，不破坏周界围挡的美观；n造价相对低廉。依据此四项原则，我们选择了光纤探测器作为周界报警系统的前端探测器。1.1.3系统特点n定位精度低于25米；n现场无源、无辐射器件；n极高的报警敏感度；n多参数自适应事件过滤器，有效地防止误报警；n具有电子地图功能；n基于PC的控制和数据处理界面；n先进的报警管理和日志；n多种输入输出选择，方便系统集成；n易于安装和维护n全天候操作；-109- 奥林匹克森林公园智能化系统设计方案n抗电磁波、无线电波等干扰。1.1.1系统组成系统由报警主机和传感光缆组成。、传感光缆安装示意图1.1.2系统技术性能要求n传感光缆最大长度不小于60公里；n定位精度小于25米；n系统灵敏度可调；n软件：全功能图形用户界面（GUI）；n探测器工作温度：-40°~70°C。-109- 奥林匹克森林公园智能化系统设计方案第1章机电设备智能化管理系统系统采用集散控制方式，具有高度的容错性，保证网络发生故障时不会引致系统崩溃，现场控制装置依然能够独立运作。系统通讯方式采用先进、开放的TCP/IP网络传输技术，使设备智能化管理子系统中不同品牌的产品更容易集成到管理平台上，而且可以根据使用要求扩展端口。1.1.1系统功能l对公园设备实现以最佳控制为中心的过程控制自动化；l以运行状态监视和计算为中心的设备管理自动化；l以节能运行为中心的能量管理自动化；l软件具有中文图形界面，人机对话友好，操作方便；l用户可以通过WEB浏览器浏览设备数据及进行管理。1.1.2系统管理内容机电设备智能化管理系统包括如下几方面的内容：1）给排水监控系统2）变配电监控系统3）照明监控系统4）园林灌溉监控系统5）环境监测系统6）喷泉监控系统7）防雷预警监控系统其中给排水监控系统和变配电系统采用DDC进行监控的方式，其他监控系统由于相应子系统都具有各自的管理中心，故采用软件集成的方式，具体方案详见本方案中“公园集成管理系统”相关章节。本章主要叙述DDC监控方案。1.1.3系统结构系统主要由三部分组成：l管理层，包括中央操作站硬、软件和通讯接口设备；l控制层，包括现场控制器及输入/输出模块；-109- 奥林匹克森林公园智能化系统设计方案l设备层，包括前端的现场传感器和执行器件。机电设备管理系统结构图监控中心工作站可根据协议通过Internet提供远程网络诊断、维护服务；也可以通过Internet与远方的控制站或监控子网通讯。监控中心工作站与DDC控制器之间、DDC控制器相互之间的通讯网络，采用的是以太网通讯，无主从、点对点方式，这是目前世界上最先进的现场控制网络技术。这种网络结构使得DDC控制器的布置更加便捷，不受距离远近限制。1.1.1各子系统的监控功能介绍中央工作站系统标准版工作站软件包含以下部分：工作站（Workstation）趋势记录（TrendViewer）历史记录（EventViewer）浏览器（Explorer）操作系统：MicrosoftWindowsNT4.0（Workstation或Server版）MicrosoftWindows2000（Professional或Server版）MicrosoftWindows版本要求：WindowsNT4.0（SP6以上）Windows2000（SP2以上）-109- 奥林匹克森林公园智能化系统设计方案对系统的各种参数可进行个别或成批修改，对被调节参数可根据上下班状态进行不同的设定，以达到节能的目的。能在不同的层次上对设备的启停日期和时间进行安排，对节假日和加班时间表也能进行灵活设定，具有设备优化启停、夜间设定值再设、用电高峰设定调整等功能；系统不断检测温度、湿度、设备状态等监控点的信息，并显示在系统的动态流程图和平面图上，其文字和颜色根据系统的实际状况动态刷新；可按用户定义的时间间隔自动记录系统状态，并用曲线显示变化趋势，记录高低峰值；系统设有5级密码以限制个人掌握的信息和控制的范围，可自动记录操作员进行系统修改的时间、类型和修改前后的内容。用户能方便地纵观整座公园的运行情况，同时也可以了解局部地区的细节。操作员可以通过中央工作站或便携式电脑随时改写控制程序，并不影响DDC的正常运行。可以随时方便的打印出用户所关心当前的参数、状态、时间表、曲线等数据，也可以打印出用户想查询的任何一天的任何一个系统历史数据。系统实现了高度的菜单驱动和图形化，绝大部分操作可用鼠标进行，具有使用方便、直观、高效、可靠的优点。发生系统报警的时候，上位机可以通过自动拨号，向系统维护人员发出报警信息。控制系统可以应用未来的局域网络，可在网络上通过浏览器实现环境数据实时、定时监控，可以通过以太网实现远程控制功能。变配电系统变配电监控内容变压器高压进线电压、高压进线电流、变压器温度超高报警、变压器风机故障报警、低压出线电压监控内容：高压进线的电压、三相电流、频率、功率因数、有功功率、无功功率、电度。高压出线的电压、三相电流、频率、功率因数、有功功率、无功功率、电度。所有高压开关的开关状态，故障跳闸状态。低压进线的电压、三相电流、频率、功率因数、有功功率、无功功率、视在功率、有功电度、无功电度。-109- 奥林匹克森林公园智能化系统设计方案变压器温度报警。所有低压出线柜的开关状态，故障跳闸状态。监视应急发电设备的接口的工作状态。对各种电能参数进行数据处理，能绘制各种图形报表及能源计量。给排水系统监控设备监控内容排污泵运行状态，故障报警，启停控制，手自动状态排水坑低液位状态、高液位状态，超高液位状态生活水箱低液位状态、高液位状态，超高液位状态生活水泵运行状态，故障报警，启停控制饮用水箱低液位状态、高液位状态，超高液位状态与消防合用水箱低液位状态、高液位状态监控内容：监视水泵的运行状态、故障报警和手/自动状态。水泵的启停控制。监视集水池的高低液位状态。如液位高于设定的高水位时，排潜水泵开启排水，水位到达低水位时，排潜水泵停止，同时进行超高液位报警。监视生活水池的高液位状态。如液位低于设定的水位时，给水泵开启供水，水位到达高水位时，给水泵停止，同时进行超高液位报警。控制室内的工作站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间、累计时间和其历史参数，且可通过打印机输出。1.1.1系统的硬件配置系统基础硬件本系统硬件的构成应至少包括以下部分：监控中心工作站、现场控制器（DDC直接数字控制器），非屏蔽双绞线和现场传感器、执行器等。监控中心的配置监控中心是系统的监控和管理中心，是整个系统的核心。本系统-109- 奥林匹克森林公园智能化系统设计方案提供监控中心的整套设备，软件和相关附件。监控中心的功能应包括：应用程序的输人，修改和存储；各类参数的设定和修改；资料和报警的打印；监控及显示整个系统的运行和操作。网络结构系统设计采用国际先进、可靠的开放系统，网络结构简单、开放和安全；遵循分散控制、集中管理、信息资源共享的基本思想。监控中心工作站通过以太网，连接各个DDC控制器以及I/O模块等；DDC能和控制中心工作站直接通讯，DDC之间也能进行点对点直接通讯。DDC控制器之间可直接通过网络通讯，无需通过中央控制中心。1.1.1系统软件配置基本要求系统软件应至少包括以下部分：操作系统，中央站监控软件，控制器监控软件，节能管理功能，诊断软件，应用编程软件包。系统平台应按实时，多用户和多进程对资源进行分配和管理。系统应拥有事件驱动顺序以及优化结构装配，以便于系统能在同一时间里处理实时情况与紧急任务。同时，系统平台还应具备网络管理，标准网络协议，远程通信管理以及符合计算机技术发展趋势的要求。系统应确保监控中心出现故障时，控制器将继续独立执行其功能。在控制器的电源装置出现问题时，有关的状态资料也将被输送到监控中心。在电源中断后恢复供电时，所有受电源中断影响的设备和控制器应均能自动复位，而不需重新设定。各类应用软件应使用同一种高级语言，并且采用同一种数据库管理系统。用户界面必须全面汉化，具备多窗功能，动态图形显示并且操作直观，简便。系统软件功能人机界面接口软件：系统人机界面接口软件应为操作人员提供简便的操作，多窗口和动态图形方式，仅利用鼠标器和光标便可选择操作对象或操作指令。人机界面接口软件可使操作人员对系统内任何位置的信息点进行状态观察，发出控制指令，或者在尚未确认名称，代号或相关控制器的信息点的相关数据库进行编辑。此外，操作人员也可检索建筑物内任何场所，任何楼层或楼层平面的图形。-109- 奥林匹克森林公园智能化系统设计方案控制器软件：控制器软件应提供控制器中独立的监控功能。趋势记录，消耗记录及操作设定点等信息均储存在控制器。所有的操作参数及控制程序应可通过直接或遥控方式更改设计或资料。1.1.1系统技术性能要求现场控制器现场控制器应满足如下要求：直接数字控制器（DDC）配置要求DDC是用于监视和控制系统中有关机电设备的控制器，它是一个完整的控制器，具备应有的固件及硬件，能完全独立运行，不受到网络或其它控制器故障的影响。本方案根据不同类型的监控点之点数而提供符合控制要求和数量的控制器。系统备有10～15%点数的余量。控制器构成具有如下特点：l全部采用具有以太网接口的DDC控制器；l控制器的手操器能够连入控制网络中，以便查询网络上所有控制器的状态。参数的设置、修改，既可在中央站上进行，亦可手操器进行；l控制器软件全部采用先进的图形化编程工具并且具有模拟测试功能，可减少现场编程时间和提高程序的正确性；l控制器图形化编程工具友好，易于用户掌握和使用，无需依赖原有厂商；l模块化设计，采用底座和模块可分离结构，便于现场和设计安装；l具有可脱离中央控制主机独立运行或联网运行能力；l具备能配置不同的输入/输出模块；lDDC时钟在断电时有电池供应；l当外电重新供应时，DDC能自动恢复正常工作，而不需人工干预；l具有基本软件功能：比例、比例＋积分、比例＋积分＋微分、开关、时间加权、顺序、算术、逻辑比例、计数器等；l当控制器本身故障时，不影响整个网络正常工作，故障排除后能自动投入运行，并在主控机上及时报警并显示。当通信网络发生故障，控制器能在网络通信恢复后，必须能及时自动连接上通信网络；l控制器可根据主控计算机发来的命令和数据或自带的控制程序(EPROM)，再根据现场各种执行器传感器反馈的数据和状态对受控设备进行监控。控制器自身应具有掉电、通讯中断、误操作的保护功能；lDDC控制器采用现场安装，分布控制，集中管理。-109- 奥林匹克森林公园智能化系统设计方案系统软件作为系统的控制中枢，应用软件应必须具有极高的稳定性，要满足监控点数的要求，并有充分裕量，考虑到系统扩容和升级。监控软件可以采用通用的、成熟的，集管理、编程、调试和监控于一体的楼控软件，也可以采用通用的、成熟的组态软件进行开发并保证功能满足或优于招标文件要求。系统软件包括以下部分：l操作系统l中央站控制软件l控制器监控软件l节能管理软件（库）l诊断软件l应用编程软件包系统软件具有如下特点：l操作软件的价格不受数据库容量的限制便于用户以后系统的扩容。l中央站软件为模块化设置，可提供Server、Workstation和Webstation等独立的标准功能模块。l提供满足系统运行功能、二次开发、易于维护以及符合开放系统标准的系统软件、应用软件、应用编程软件包等全套软件。l系统平台按实时、多用户和多进程对资源进行分配和管理，系统将拥有事件驱动顺序以及优先结构装置，以便于系统能在同一时间里处理实时情况与紧急任务。同时，系统平台还具备网络管理、标准网络协议（例如：TCP/IP等）、远程通信管理以及符合计算机技术发展趋势的要求。l软件按模块形式设计，除具备基本功能外，还能提供各种丰富的应用开发功能，例如：OPC、DDE、ODBC等，以利于程序的开发、扩展和修改。l系统应确保监控中心出现故障时，控制器将继续独立地执行其功能。在控制器的电源装置出现问题时，有关的状态资料也将被输送到监控中心。在电源中断后恢复供电时，所有受电源中断影响的设备与控制器应均能自动复位，而不需要重新设定。l用户界面-109- 奥林匹克森林公园智能化系统设计方案全部汉化，具备多窗口功能、动态图形显示并且操作直观、简便。l管理工作站画面切换的响应时间平均不大于3.5秒，最大不大于5秒，可不采用键盘操作。l单一故障发生时，故障画面的报警响应时间不大于5秒，多个(5个以上)故障发生时，故障画面的报警响应时间不大于30秒，事件顺序时间分辨率不大于5秒。l控制命令发出后，现场设备开始执行动作的响应时间应小于5秒。l密码保护：无级密码设置，不同操作者不同界面和不同权限。l提供已编制的时间或事件自控程序应用软件的信息，信息内容包括：编制内容、编制者姓名、编制者时间和修改姓名、时间和修改内容。l记录系统操作员确认各类报警信息的时间及确认人姓名。l图形化操作功能：应用彩色图形显示建筑平面图、设备分布图、受监控系统图等相关图形，图例应为设备实物的模拟图，在图例旁边实时显示系统或设备的动态数据。通过图形、三维图像、动画、报表等多种方式，表示设备的开/关、手动/自动、故障等状态和温度、流量、湿度、压力、电量等参数，仅使用键盘或鼠标即可完成对所有设备的在线控制和监控操作（包括增加、删除、修改控制程序和设备运行参数），但并不中断系统的正常运行。l报警管理功能：应能在系统中自动运行而无需操作人员介入，报警优先级别应根据严重性至少分为三级，按轻重缓急来处理异常事件。当设备发生故障时，能在显示器上弹出警示红色闪烁对话框，配以声响提示，显示出相应设备的图形界面，所有的报警应显示报警点的详细资料，包括位置、类别、处理方法、时间、日期等，同时能显示维修和处理的方法，并根据报警优先级别和时间专页自动记录备案，建立设备的维修档案，并在打印机上输出打印报告。l节能功能：应能在系统中自动运行而无需操作人员介入，同时应有足够的灵活性，允许用户根据实际情况作出调整。应配有满足各种设备运行工况的控制模式，如：两态控制、三态控制、比例控制、比例微分控制、比例微积分控制等，并提供优化及节能运行控制算法，可以预设被控制设备的运行参数，自动运行，自动修正控制误差，以获得各受控设备的最佳工作状态。-109- 奥林匹克森林公园智能化系统设计方案第1章信息智能化管理1.1综合布线系统综合布线系统是公园内数据通信的基础，可为公园内的各类型通信应用提供高速的物理传输介质。综合布线系统已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的，容错的组网方案。因此一套开放的，能全面支持各种系统应用，可靠性高，实用性强，易于管理，具有先进性的综合布线系统，是信息系统建设的重要环节。综合布线系统充分利用结构化的思想进行设计，采用集中式网络管理和分布式网络相结合的设计思想，将整个办公区内的信息点通过主干系统集中到分区配线间和园区网络中心内进行集中统一管理。分区配线间和园区网络中心均可设置各种交换和配线器件、跳线等设备，日常维护大多集中在此。整个系统具有实用性、灵活性、可扩充性以及真正的开放性。一次性布线，保证在十五年到二十年内系统性能不会下降、功能不会落后，不会因为网络配置的变化而如旧式布线方法那样进行重复的土木工程。1.1.1系统功能l整体采用三级星型结构，确保系统的稳定性，并能保证故障隔离，以保障信息基础链路的正常开通和可靠使用；l系统分为两套物理隔离的布线网络：办公网和智能化设备管理网；l支持办公数据通信；l支持多媒体等数据通信；l支持公园设备管理数据通信；l所有信息点符合ISO/IEC及EIA/TIA规定的最新六类和E级链路的标准，保证计算机网络的高速、可靠的信息传输要求，并具有高度灵活性、环境适应性、可靠性、综合性、易扩容性；l主干线路部分采用12芯单模光缆，以保证远距离传输的要求；-109- 奥林匹克森林公园智能化系统设计方案1.1.1系统结构综合布线系统结构图整体采用三级星型结构，确保系统的稳定性，并能保证故障隔离，以保障信息基础链路的正常开通和可靠使用。在此结构中，园区网络中心设置在第二区核心网络机房，分区中心设置在各区智能化管理机房，区域管理间设置在各建筑内。综合布线系统从功能上分为两套物理隔离的布线系统：n办公局域网综合布线系统；n公园设备智能化管理网综合布线系统。1.1.2系统结构办公局域网综合布线系统本方案办公局域网综合布线系统只设计主干部分，建筑内的布线设计另行招标。系统数据主干采用千兆光纤。-109- 奥林匹克森林公园智能化系统设计方案综合布线系统办公局域网拓扑图图中虚线部分不包含在本工程内，只预留千兆光纤接口。公园设备智能化管理网综合布线系统综合布线系统设备管理网拓扑图公园设备智能化管理网综合布线系统数据主干采用千兆光纤，铜缆部分为百兆到信息点。各区智能化管理机房预留相应数量的千兆接入点，以满足视频监控系统的传输带宽需求。停车场出入口以及室外信息亭等，点位少且距离远的信息点，预留光纤接入点。-109- 奥林匹克森林公园智能化系统设计方案室内各信息点的配电间，可在进行园内建筑详细设计时预留一定空间。室外信息点集中的区域，采取井下建设配线间的方式。1.1.1点位布置办公局域网综合布线系统依据建筑的详细情况和办公需要进行布点设计。公园设备智能化管理网综合布线系统布点情况，依据现有图纸和资料，暂定如下表：序号位置建筑编号房间数据点备注第一区1一区管理中心1A01智能化管理机房302东出入口1F04303南出入口1A03404游客服务中心1A04105南侧紧急用车停车场16南侧停车场27东侧停车场18巡河路入口1第二区9二区东管理中心2A03智能化管理机房6010二区西管理中心2A01　6011天镜2A06　1012智能监控中心2N03应急指挥中心8013地铁站出入口　4014北侧人行出入口2A023015滨水休闲咖啡厅2A081516生态展示温室2N021017游客服务中心2A091018游客服务中心2A051019游客服务中心2A131020北停车场321南侧三路口322露天剧场1023山间广场524西山山顶1025临水广场1026叠水花台10第三区27西出入口　30　28儿童主题餐厅3A015　29游客服务中心3A0210　第四区-109- 奥林匹克森林公园智能化系统设计方案30四区管理中心4A01智能化管理机房30　31东北出入口4F0130　32东南出入口30　33游客服务中心4A0310　34东北出入口2　35东南出入口2　36北侧路口1　第五区37南出入口及游客服务中心5A0140　38游客服务中心及五区管理中心5A02智能化管理机房50　39南侧出入口1　40北侧出入口2　41路口2　第六区42六区管理中心6A01智能化管理机房20　43西出入口30　44北出入口6A0230　45西侧出入口2　46北侧出入口2　47北侧路口2　其他48室外信息亭25　合计857　1.1.1系统技术性能要求为满足奥林匹克森林公园的网络需求，系统需满足下列各项技术性能要求：l系统要有易于安装维护的明显识别标志；l主干光纤具有千兆传输能力，并具备升级到万兆功能；l六类铜缆具有百兆传输能力，并具备升级到千兆功能；l为保证所有的部件按照设计要求匹配工作，所有部件须采用同一厂商产品。1.2计算机网络系统-109- 奥林匹克森林公园智能化系统设计方案奥林匹克森林公园的计算机网络系统主要结合综合布线技术，为整个公园提供一个整体的数据通信平台。使公园的建筑智能化系统成立实现真正意义上的智能化和信息化，使本系统不但可以承载各种类型的语音服务和电子邮件、文件共享、文件传输、信息发布等办公通信服务，并各种数据多媒体业务、设备管理等不同的数据应用系统。1.1.1系统功能l监测、统计、分析不同应用系统的网络资源使用情况；l调配与管理网络设置与资源，提供网络配置、管理、监控、故障检测与维修工具，支持实时流量监控；l使用具有先进的侦测技术、端口分配工具、高级连接分析和配置管理工具设备与网络诊断工具等，l具备包括故障管理、远程监控、流量监控等等的能力；l配置面向操作的多种工具，如故障管理、可扩展的拓扑检查、高级配置、第2层/第3层路径分析、流量监控以及设备故障维修等。1.1.2系统结构计算机网络系统划分为办公网和公园智能化管理网两个物理隔离的网络，公园智能化管理网采用VLAN技术分为若干管理网，网络主干技术采用千兆以太网，具备升级到万兆主干的能力。计算机网络系统结构图智能化管理网暂定划分为四个部分：公园设备智能化管理网、视频监控设备管理网、售验票/考勤管理网、游客服务设备管理网。游客服务设备包括大屏显示、触摸查询等设备。-109- 奥林匹克森林公园智能化系统设计方案办公局域网办公局域网计算机网络系统拓扑图办公局域网网络的核心采用1台园区级千兆骨干交换机作为中心交换机。采用6台千兆局域网交换机作为二级骨干交换机，每台交换机通过1条12芯光纤链路分别与核心交换机相连，组成二级骨干网。智能化管理网智能化管理网计算机网络系统拓扑图-109- 奥林匹克森林公园智能化系统设计方案网络的核心采用2台园区级千兆骨干交换机作为中心交换机，均衡负载，互为备份，形成全网的交换中心。采用6台千兆局域网交换机作为二级骨干交换机，每台交换机通过1条光纤链路分别与2台网络核心交换机相连，组成二级骨干网。采用数十台以太网交换机，通过多条光纤链路与邻近的二级骨干交换机相连，覆盖所有的信息接入点，形成三级快速接入网。1.1无线通讯系统本系统的构建目的在于为奥林匹克森林公园的各类人员提供无线信息联络，以提高工作效率及质量，以及各控制中心对保安人员的应急调度和保安人员之间的通讯联系。主要功能：1.具有群呼功能；2.控制中心通过切换可以和各防区进行联系，同时保证管理人员之间的通讯联系。根据公园的通信要求和关键因素，将现代通信技术与公园管理工作特点及通信要求相结合，选择合理方案，将通信设备进行有效组合，尽可能提高系统的性能价格比，以期达到最实际的使用效果。1.1.1主要功能1、组呼无线用户被划分成不同的通话组，当用户发起组呼时，组内的其它用户可以听到呼叫话音，除了预先设置，其它非本组任何用户都不会收到。系统管理员可以将用户分入经过事先定义的通话组，从而可以有效地利用业务信道资源。组呼是一对多的、来自发往移动台或调度台的半双工呼叫，当移动台发起组呼时，系统仅在每个存在相同通话组成员的基站分配一个业务信道，因此很多用户仅通过一个业务信道即可接收呼叫。2、哑音功能最常用的亚音就是CTCSS（ContinuousToneCodedSquelchSystem），直接翻译就是连续音频编码静噪系统，Motorola称为PL，是属于模拟哑音，频率从67.0Hz、69.3Hz、一直到250.3Hz，共39个哑音点（或50个点）。发射时把这个低频的不可听到的信号（因此叫亚音）连续的叠加到频率上发射，对方只有接到这样的同样频率才接收之，用于抗干扰，或者不听不是给自己的信号。-109- 奥林匹克森林公园智能化系统设计方案哑音分发射哑音和接收哑音两种。一般，为了能上中继，都是使用发射哑音，这样才能打开中继。而中继自己采用的就是“接收哑音”，没有哑音的信号就被排斥了。中继下来的信号有的不带哑音但也有带哑音的。同样，自己接收时，为了能排斥自己不需要听的信号，也可以同样加上接收哑音。这样，两个电台（或几个电台）之间也可以使用约定的哑音，用于排除外来干扰信号。尽管说是哑音，但事实上是可以听到的，尤其是把哑音设置在高限（250Hz附近），或者接收机的低频频响比较好的时候。因此，我们设置哑音的时候，都尽量设置的低一些，以免不必要的干扰。另外有一种哑音是DCS（DigitalCodedSquelch），属于数字哑音，有104个哑音点，更先进，是在语音前和发射结束前利用数字编码的形式发射。这种哑音只能同时发射和接收（即不能设置只发射而不接收的）。1.1.1系统构成依据本项目特点和相关要求，设计采用420MHz常规通信系统，系统由中继站和移动终端手台以及天馈系统构成，支持4个频点通讯。网络为无线专业调度通信网系统，采用大区制覆盖。主台为无人值守、全双工工作方式。通信距离可据需要以改变天馈线类型、高度及主机之功率进行适当调控。设立调度台以便和其他系统连接调度。1.1.2系统配置考虑到主山以及森林的覆盖情况，本方案在公园内设置4个中继站，南北两区各配置2个，基本上可以覆盖全园。另配置100部手台，以供工作人员使用。1.1.3系统技术性能要求中继台l灵活选择功率和频带，可以作为跨段、双向或单向中继器：l外观新颖、别致，极具时代感l12.5/25KHz的可编程信道间隔l电池及充电器模块为可选项l工作周期：100%（1-25W）50%（40/45/60W）l可用频带、功率级：-109- 奥林匹克森林公园智能化系统设计方案nVHF136-174MHz1-25W,25-45W；nUHF403-470MHz1-25W,25-40W；nUHF450-512MHz1-25W,25-40W；n低频带29.7-36，MHz40-60W；n低频带36-42，MHz40-60W；n低频带42-50，MHz40-60W。手台l最多128个信道（8个区）；l14位数字/字符显示；l用户友好图标－电池指示/信号强度/选项板等；l7个可编程键（顶部1个，侧面3个，前面3个）；lMDC1200信令编码/解码；l选项板扩展能力；l时钟和闹钟提示。1.1公共广播系统奥林匹克森林公园是具有世界先进水平的智能型公园。这就要求配置相应的背景音乐，业务广播及消防广播系统。其中背景音乐提供一个舒适安逸的环境，调节观众心情，并在不同的使用环境中提供与之相吻合的背景音乐。业务广播为整个公园提供一个方便可靠的工作环境，可以在不同的功能分区中设置广播话筒，对不同的指定区域播放不同的管理广播信息。紧急广播系统将为公园提供一个安全而又可靠工作、休息环境，与消防控制中心具有联动接口。本方案公共广播系统还可以提供应急呼叫系统（游人求助系统），在紧急安全事件发生时能采取有效的策略，通过音频及视频联动功能使公园管理部门迅速掌握求助人员的状态以便及时、恰当的为游人提供救助服务。在奥林匹克森林公园的分区中，可将每个区再分为若干个小型分区。在小型分区的人员较为稀少的区域中，设置若干个报警主机终端，当有紧急事件发生时，可以通过紧急求助报警终端按键直接向控制室发出紧急呼救，在距离事发现场最近的摄像机可以联动监控-109- 奥林匹克森林公园智能化系统设计方案触发广播区域，并且在控制室内的保安人员的声音可以向事发现场的主机终端播放声音，与报警人员进行全双工通话，以便于控制室与事发现场的互动，确认事发的真相。这样就能及时保证游客人身和财产的安全。免提专用主机的安放，有明显的紧急求助指示标志，能够让出险游客方便、快捷地找到。1.1.1系统功能公共广播系统具有四大功能，分别是：背景音乐功能、紧急广播功能、业务广播功能和应急呼叫功能。背景音乐功能为公园提供背景音乐，按不同的分区，播放不同的背景音乐。能够独立控制不同分区背景音乐总体音量及其启动和停止。紧急广播功能为公园提供紧急广播，系统预制火灾报警的数字合成语音，自动火灾报警联动，关联区域的报警联动。l具有自动/手动强切功能：一旦紧急广播被遥控话筒或其它外接设备（火灾报警系统）紧急启动，公共广播系统的其它功能（背景音乐、业务广播等）将被暂停。系统仅执行预录的消防自动语音广播（警告和疏散广播）或消防话筒的手动广播，直到紧急广播状态解除；l紧急广播系统设备本身不应配置任何电源开关以关闭设备电源，能确保系统于任何时间均可立即执行紧急广播；l紧急广播系统能在2秒内实现紧急广播；l紧急广播的信号音和语音信息（包括警告和疏散内容）均以数码方式记录在语音存储卡内，具有不老化、不丢失等特点，并能向所有区域播报；l紧急广播系统具备系统检测功能且该功能为标准配置，通过该检测设备能使系统操作人员确保系统于任何时间均能运转正常。紧急广播的检测采取软件设置启动，无需进行实际的紧急广播，造成不必要的慌乱；l紧急广播系统能实现功放自动备份切换功能。一旦某台功放发生故障，系统备份功放将能自动接替故障功放，无需人工更换功放输入输出线路；l通过数码语音播放卡，紧急广播系统能实现多种预先录制的不同紧急广播信息。系统能分别编辑、记录警告信息和紧急疏散信息，紧急广播的先后顺序可以编程实现，使广播的内容易于理解；l紧急广播预先录制的信息作为主机系统的组件，主机系统能对其进行恒定监听。一旦故障发生，能于系统遥控话筒-109- 奥林匹克森林公园智能化系统设计方案上或外部故障显示设备上予以指示；l紧急广播的语言种类能以满足用户的需求为标准，遥控话筒上留有操作提示语等标牌位置，以便用户粘贴相应管理信息，利于操作管理；l本系统的扬声器线缆、通讯信号线缆和消防联动线缆均采用常规通用线缆。在总控中心与分控中心之间，利用奥运森林公园内局域网端口，通过光缆将各分中心的网络控制器相连，即可实现总控中心与各分控中心的广播通讯控制，无需另外敷设专用通讯电缆，从而节省线缆和施工费用；l消防自动广播的联动信号采用无电压干触点方式，均为来自消防中心，联动信号干节点的数量等同于消防分区数；l扬声器主干线缆采用普通三芯护套线缆，按N、R、C命名三芯。可将背景音乐兼紧急广播的扬声器接N端和C端，将紧急广播扬声器接R端和C端，利用矩阵广播功放在紧急时N端、R端导通短路状态，旁路音量控制器（与“三线制”兼容型），使该喇叭回路的所有种类（背景音乐兼紧急广播和紧急广播类）扬声器均能以最大音量实现紧急广播。业务广播功能通过控制中心或分中心，能够对选择分区进行业务呼叫广播。应急呼叫功能l呼叫：分区呼叫功能、编组呼叫功能、回叫功能、重拨功能；l通话：全双工方式，包括免提方式、PTT功能；l呼叫方式：自动应答、持续呼叫；l单键呼叫：自动呼叫、单键呼叫、子机呼叫、呼叫转移；l自动转移：缺席转移、无应答转移、遇忙转移；l保持：话筒静音保持；l远端应答；l寻呼：广播寻呼、终端寻呼、遍组寻呼、全区寻呼、选择寻呼、外部信号输入寻呼；l寻呼响应：自动响应、号码指定响应；l背景音乐：通过加装多功能接口单元实现；l连线：通过加装多功能接口单元实现；-109- 奥林匹克森林公园智能化系统设计方案l控制端口：CCTV系统控制、远程门禁系统控制、触点控制输出、接合/断开控制输出、干接点桥；l限制功能：时间限制、限制使用；l显示：呼叫方显示、当前时间显示；l工作站连接：系统设定、维护、控制。1.1.1扬声器选型布点原则奥运森林公园北区根据规划奥运森林公园北半区主要为森林覆盖区域，只见有二级和三级的园林路通过。人员活动也相对比较稀少，而声景设计也主要体现幽静、平和的风格。所以在这一区域扬声器主要在园林路两侧、道路交汇点及建筑物四周布置，园林路两侧及道路交汇点主要以大功率的扬声器以较大间隔布置做到可以覆盖园林路及路两侧一定区域，主要作为业务广播或紧急广播用。而在建筑物周围布置小功率扬声器相对密集布置以较低声压级做到声场均匀覆盖，主要作为背景音乐播放及声景资料，也可作为业务广播或紧急广播用。根据声景设计在森林边缘布置一些高音质扬声器，用来播放专用的声景效果如鸟叫、蝉鸣等。奥运森林公园南区在森林公园规划中南区是作为主要的景观区域及奥运场馆区，这里集中了森林公园大部分的景观、服务及管理设施,是人员的主要集中区域，所以这里也就是背景音乐、声景效果及业务广播的主要应用区域。所以在南区主要景观区域布置大功率高音质的扬声器，达到在大空间的范围内声场均匀覆盖且得到好的音质效果。且不会因扬声器数量太多而影响整个景观效果。在广场的及露天剧场布置线阵列音箱，获得最好的投射效果减少对周围环境的影响。在主要建筑区域布置特别是出入口布置高音号角扬声器，并安装环境噪声反馈系统，使这些区域在人员突然集中（比如进场、退场）嘈杂的环境下也可清晰地进行业务广播。公共广播系统点位表：-109- 奥林匹克森林公园智能化系统设计方案序号分区草地音箱30W宽音域室外喇叭30W宽音域室外喇叭15W宽音域室外喇叭6W室外号角30W室外号角15W室外号角10W室外音柱10W室外音柱15W室外音柱30W线阵列扬声器1第一区304030205060502第二区1504060150104020180200150103第三区2050503050504第四区401001001050100105第五区12060201020306第六区1208040201530合计1803403903905016065380280270101.1.1游人求助系统点位布置原则奥运森林公园北区主要以大面积森林景观为主游人相对稀少，且该地区面积很大。这就造成了游人一旦有突发状况很难及时得到帮助。所以在这一地区的游人求助点位分布应以园林路两侧为主，森林边缘地带也应在显著的位置上设置。原则上以游人在园林路附近或森林边缘步行4~5分钟就能找到求助点位为标准。这就是说任意两个求助点之间不应超过1,000米。奥运森林公园主要的景观及场馆建筑都集中在南区，人员相对密集。所以游人出现突发状况也比较容易得到帮助。而且有明显标志的游人求助点如果密度太大，对周围的景观也会造成破坏。所以游人求助点应布置在离建筑物较远的位置上。以距离建筑物1,000米左右，两点之间间隔也在1,000米的位置上均匀分布。序号分区紧急按钮1第一区52第二区123第三区54第四区45第五区76第六区7合计40-109- 奥林匹克森林公园智能化系统设计方案1.1.1系统结构公共广播系统采用网络化结构设计，实现了公共广播网络化和执行控制数字化，具有安全、可靠、先进、和功能强大等优点。公共广播系统广播结构图公共广播系统控制室按照公园的功能分区划分为6个中心，其中第二区做为总控中心，其他五个区做为分控中心。系统音源设置在总控中心，并通过以太网将音源信号送至各分区。各分控中心设置遥控话筒，方便进行日常业务广播。-109- 奥林匹克森林公园智能化系统设计方案1.1.1系统技术性能要求l数字信号处理；l系统所有故障自动检测；l可使用通用网络设备，具有开放性；l多种音源输入：CD机、MD机、卡座、数字式广播器、遥控话筒、紧急用话筒、普通呼叫话筒；l一台电源发生故障时不影响系统的正常工作；l功放故障时可自动切换备用功放，可进行连续的广播；l对喇叭线路进行阻抗测定，防止超负荷、误配线。系统管理器数字音频矩阵中央管理器是分配输入信号至16条音频母线的输入矩阵，系主控器。一个系统控制器可最多安装8台8通道网络音频输入单元及16台8通道网络音频输出单元。当输入输出控制设置由电脑执行时，系统管理器可控制音频讯号路径、优先级和外围设备。可记录最多2000个系统活动与故障，并可通过电脑查看。技术参数：电源直流24V消耗功率低于650mA(直流20S)音频连接输出音频母线数:160dB*,电子平衡式,RJ45母型接头双绞电缆(TIA/EIA-568A标准)监控输出0dB*,电子平衡式,XLR插座(3针)频率响应20~20,000Hz信噪比高于60Db失真低于0.5%交调失真低于-60dB(1kHz,0dB*)控制输入136输入,无电压接点,开放电压:直流17S,短路电流:低于5mA,RJ45接头×2-109- 奥林匹克森林公园智能化系统设计方案控制输出136输出,开路收集器输出,耐电压:直流30S,控制电流:低于5mA,RJ45接头×2通讯系统电脑(安装设置软件):RJ45SX-2000SF:RJ45母型接头,双绞电缆(TIA/EIA-568A标准),LONWORKSRS-485工作温度0℃~+40℃网络音频输入单元连接播放器或遥控话筒。输入数为2ch×4合计8ch。最多可增设8台。技术参数如下表：电源直流24V（工作时范围：直流20~40V）消耗功率低于2A(直流40V)频率响应20~20,000Hz信噪比高于60dB失真低于0.5%交调失真低于-60dB(1kHz,0dB*)音频连接输入/输出音频母线数:80dB*,电子平衡式,RJ45母型接头双绞电缆(TIA/EIA-586A标准)通讯系统RJ45母型接头×2,LONWORKSRS-485双绞电缆(TIA/EIA-586A标准)工作温度0℃~+40℃网络音频输出单元选择放入AI的声音进行输出。最多可增设16台。电源直流24V（工作时范围：直流20~40V）消耗功率低于2A(直流40V)频率响应20~20,000Hz信噪比高于60dB失真低于0.5%交调失真低于-60dB(1kHz,0dB*)音频连接输入/输出音频母线数:80dB*,电子平衡式,RJ45母型接头双绞电缆(TIA/EIA-586A标准)备用功放连接RJ45母型接头连接VP-2064,VP-2122,VP-2241,VP-2421功放.双绞电缆(TIA/EIA-586A标准)通讯系统RJ45母型接头×2,LONWORKSRS-485RJ45母型接头×2双绞电缆(TIA/EIA-586A标准)工作温度0℃~+40℃-109- 奥林匹克森林公园智能化系统设计方案遥控话筒可以进行业务广播以及紧急广播的遥控话筒。有14个功能键和1个讲话键,内藏4种提示音。电源直流24V（工作范围：直流16~40V）,由RJ45接头或功率输入插座供给可用功率输入插座:外部直径5.5mm,内部直径2.1mm,长9.5mm消耗功率低于200mA(RM-200S),750mA(连接9个RM-210时)音频输出0dB*,600Ω，平衡,RJ45接头鹅颈话筒单一指向性电容式话筒外部话筒输入-40dB*,2.2kΩ,非平衡,小型插座,幻象电源失真低于1%频率响应100-20,000Hz信噪比高于60dB内部监控扬声器200mW音量控制话筒音量控制，监控扬声器音量控制功能键数量14，可扩展通讯系统LONWORKS双绞自由拓扑收发器连接电缆和接头CAT5STP类屏蔽式双绞线，RJ45接头通讯距离500m(自由拓扑接线)1.1大屏显示系统LED显示屏是八十年代中后期在全球迅速发展起来的新型信息显示媒体，集微电子技术、光电子技术、计算机技术、信息处理技术于一体，以其色彩鲜艳，使用范围广，亮度高，寿命长，工作稳定可靠等优点，广泛应用于商业广告、体育场馆、机场、客运站、高速路、港口、新闻发布、证券交易等方面。LED显示屏利用发光二极管构成的点阵模块或像素单元组成大面积显示屏幕，以环境适应能力强、性能价格比高、使用成本低等特点，在短短的十来年中，迅速成为平板显示领域的主流产品，也是目前国际上比较先进的显示媒体之一。-109- 奥林匹克森林公园智能化系统设计方案大屏显示系统主要介绍北京奥运、公园情况，发布广告功能，充实公园的服务功能；是联结公园和广大游客的纽带；提高公园整体形象，减少群众对工作人员的询问，提高工作效率。其中大屏显示系统设计在广场、展示厅等处安装适合各种不同环境的LED显示大屏，根据不同的需要播放不同的欢迎画面、欢迎词、重要活动、电视节目的实况转播、简单动画和各种标语、口号、政策信息等。整个系统具备网络控制功能，可由中心统一控制，也可由各分中心单独控制播放。系统建成后可用于各种不同信息的及时发布，为前来游览的各类人员提供资助式的各种查询服务，可以树立良好的公园形象，提高办事能力，加强工作效率。1.1.1系统功能l显示功能：具有对图文进行编辑、缩放、滚动和动画等功能；l显示自然时间、延时、加时的项目；l支持VGA显示，可显示各种计算机信息、图形；l可显示中文、英文和数字，并有多种字体、字型可供选择；l系统配置多媒体软件，可灵活制作及播出多种信息；l具备多级控制功能，能完成本地实施控制和中心远程控制播发内容。1.1.2系统结构大屏显示系统结构图1.1.3点位设计大屏显示系统主要应用了一下三种显示屏：单色文字信息屏、双基色显示屏、全彩色显示屏。单色文字信息屏依据建筑形式，可选择室内或室外型，颜色为单红色，形状为条形-109- 奥林匹克森林公园智能化系统设计方案屏，主要安装在公园各个人行出入口，可显示时间、游园信息、通知、天气预报、广告、重要新闻、欢迎词和宣传口号等等。显示方式包括：可以任意点阵显示多语种各种字体，灵活地以多种方式进入和退出显示；可采集计算机内的当前时间，并适时分幅显示，月、日、星期、时、分、秒等。双基色显示屏双基色显示屏由红和绿两种基本单元色组成。各色有256级灰度显示功能，可产生65536种颜色，形成丰富多彩的画面。具有造价低，稳定性和可靠性高，功耗低，寿命长等特点。双基色显示屏主要设计安装在游客服务中心、广场与咖啡厅等位置，用于显示服务于游客的图文、动画、影视等信息。全彩色显示屏这种显示屏由三基色（红、绿、蓝RGB）组合完成显示，也称三基色显示屏，每基色具有256级灰度，可显示16777216种颜色，构成色彩鲜艳，图像逼真的全彩色屏。这种屏既能显示各种颜色的文字、图形，又能显示图像、2D/3D计算机动画，尤其是能显示高清晰度、色彩丰富的视频动态图像。本方案在露天剧场设计建造一座大型室外全彩屏，用于大型演出的现场直播、画面回放或其他影视信息。-109- 奥林匹克森林公园智能化系统设计方案室外全彩屏应用效果图此外还在生态展示温室和儿童主题餐厅各设计1块小型室内全彩屏，分别用于显示生态视频展示和儿童节目的播放。室内全彩屏应用效果图-109- 奥林匹克森林公园智能化系统设计方案1.1.1大屏显示系统的点位布置序号位置建筑编号单色条屏双基色屏全彩色屏室内/外规格长X宽第一区1东出入口1F041室内Φ3.75mm4000X6002南出入口1A031室内Φ3.75mm4000X6003游客服务中心1A041室内Φ5mm2000X1500第二区4北出入口2A021室内Φ3.75mm4000X6005地铁站前广场1室外Φ19mm4000X30006露天剧场1室外Φ19mm4000X30007滨水休闲咖啡厅1室内Φ5mm2000X15008生态展示温室2N021室内Φ5mm4000X30009游客服务中心2A091室内Φ5mm2000X150010游客服务中心2A051室内Φ5mm2000X150011游客服务中心2A131室内Φ5mm2000X1500第三区12西出入口1室内Φ3.75mm4000X60013游客服务中心3A021室内Φ5mm2000X150014儿童主题餐厅3A011室内Φ5mm4000X3000第四区15东北出入口4F011室内Φ3.75mm4000X60016东南出入口1室内Φ3.75mm4000X60017游客服务中心4A031室内Φ5mm2000X1500第五区18南出入口及游客服务中心5A0111室内Φ3.75mm4000X60019游客服务中心及五区管理中心5A0211室内Φ3.75mm4000X600第六区20西出入口1室内Φ3.75mm4000X60021北出入口6A021室内Φ3.75mm4000X600合计10103各类显示屏的供电采用就地供电的方式。1.1.2系统技术性能要求室内单色LED显示屏规格Ф5Ф3.75模块参数单点直径5mm3.75mm点间距7.5mm4.75mm-109- 奥林匹克森林公园智能化系统设计方案点数8列×8行8列×8行单元板参数模块数10×4＝40块10×4＝40块点数80×32＝2560点80×32＝2560点尺寸长612mm宽245mm长382mm宽153mm象素密度17200点/m244100点/m2最大功耗单色350w/m2单色400w/m2重量20kg/m225kg/m2相对湿度10%—80%工作温度-20%—65%工作电压220v±10%控制操作windows风格室内双基色LED显示屏规格Ф5Ф3.75模块参数单点直径5mm3.75mm点间距7.5mm4.75mm点数8列×8行8列×8行单元板指标模块数10×4=30块10×4=32块点数80×32=2048点80×32=2048点尺寸长612mm宽245mm长382mm宽153mm象素密度17200点/m244100点/m2最大功耗700w/m2800w/m2重量25kg/m220kg/m2颜色每个象素红绿各256级灰度共65536色支持模式vga640×480、800×600、1024×768与计算机同步显示、点点对应视觉修正红绿独立的非线性校正帧刷新率120帧/s显示方式与计算机同步，逐点对应工作电压220v±10%室外双基色LED显示屏规格Ф15Ф19Ф26Ф30象素参数LED组成1红＋4绿3红＋6绿4红＋8绿4红＋10绿点间距15.75mm22mm26mm31.25mm模块组合单LED单LED单LED单LED箱体指标象素数32×16=51232×16=51232×16=51232×16=512尺寸长503.9mm宽251.9mm长704mm宽352mm长832mm宽246mm长1000mm宽500mm-109- 奥林匹克森林公园智能化系统设计方案象素密度4096点/m22066点/m21600点/m21024点/m2最大功耗1100w/m21200w/m21000w/m21000w/m2重量55kg/m260kg/m260kg/m260kg/m2驱动方式静态锁存颜色每个象素红绿各256级灰度共65536色支持方式VGA640×480、800×600、1024×768与计算机同步显示、点点对应视觉修正红绿独立的非线形校正帧刷新率120帧/S显示方式与计算机同步，逐点对应工作电压220V±10%室内全彩色LED显示屏规格Φ3.75Φ5像素直径3.75mm5.0mm像素间距4.75mm7.62mm象素密度44100点17200点单元板尺寸0.382m×0.153m0.610m(0.49M)×0.245m显示分辨率80点×32点80点(64点)×32点象素组成1R1PG1B1R1G1B显示颜色10.73亿色10.73亿色等级灰度1024级1024级最大功率1500W/m2800W/m2平均功率800W/m2600W/m2点亮度/点60mcd60mcd重量25kg/m220kg/m2视角水平±120°，垂直±80°显示模式640×480-1024×768-1280×1024刷新速率180HZ（全彩色）100HZ（双基色）亮度调节手动/自动工作电压AC220V±15%40-60HZ工作温度零下30度-零上60度屏体厚度10公分使用寿命10万小时室外全彩色LED显示屏规格P16P20P22像素间距16mm20mm22mm象素密度3906点m22500点m22066点m2动态像素15624点m210000点m28264点m2单元箱体尺寸0.512m×0.512m0.64m×0.64m0.704m×0.704m单元箱体分辨率32点×32点32点×32点32点×32点象素组成2R1G1B2R1PG1B2R1G1B-109- 奥林匹克森林公园智能化系统设计方案显示颜色10.73亿色10.73亿色10.73亿色等级灰度1024级1024级1024级最大功率1500W/m21200W/m21200W/m2平均功率1200W/m21000W/m2800W/m2亮度cdM27500mcd6500mcd5500mcd重量90kg/m280kg/m265kg/m2视角水平±110o垂直±35o显示模式640×480-1024×768-1280×1024刷新速率180HZ（全彩色）100HZ（双基色）亮度调节手动/自动工作电压AC220V±15%40-60HZ工作温度零下30度-零上60度屏体厚度10公分使用寿命10万小时1.1信息查询系统信息查询系统采用液晶触摸屏的形式，主要介绍北京奥运、公园情况，发布广告邓公能，充实公园的服务功能；是联结公园和广大游客的纽带；提高公园整体形象，减少群众对工作人员的询问，提高工作效率。整个系统具备网络控制功能，可由中心统一控制查询内容。信息查询系统设计采用网络架构，前端在景点、问事等候处等地设置网络型触摸查询一体机。在后端设置统一管理的信息查询服务器，可通过网络制作生成和更新信息。系统建成后可用于各种不同信息的及时发布，为前来游览的各类人员提供资助式的各种查询服务，可以树立良好的公园形象，提高办事能力，加强工作效率。1.1.1信息查询亭点形式室外亭点：在园区一级道路两侧、广场等人流较多、空间许可的地方，采用室外信息终端布建信息亭，并根据信息亭的区位特点，与IC卡电话相结合，既提供信息亭的相关服务，又方便了游客进行语音通讯。信息厅的外形可结合公园景观特点进行艺术造型。室内亭点：在公园出入口、游客服务中心等室内人流较多的地方，部署触摸查询一体机。-109- 奥林匹克森林公园智能化系统设计方案1.1.1系统结构信息查询系统结构图1.1.2点位布置室外信息厅主要布置在1、2级园路两侧、广场、山顶广场等处，室内触摸查询一体机主要布置在游客服务中心、公园出入口等处。1、2级园路的布点原则：根据现有图纸计算，1级园路长约12,163米，2级园路长约21,663米，南区园路约1,000米布置1个信息亭，北区约2,000米布置1个信息厅。依据以上原则，初步估算触摸查询系统点位布置表如下所示：序号位置建筑编号室外信息亭室内触摸查询一体机备注一区1东侧人行出入口1F04　1　2南侧人行出入口1A03　1　3游客服务中心1A04　1　二区4地铁站出入口　　2　5地铁站前广场　1　　6北侧人行出入口2A02　1　7天镜2A061　　8山间广场　1　　9西山山顶　1　　10临水广场　1　　-109- 奥林匹克森林公园智能化系统设计方案11叠水花台　1　　12滨水休闲咖啡厅2A08　1　13露天剧场　1　　14游客服务中心2A09　1　15游客服务中心2A05　1　16游客服务中心2A13　1　三区17儿童主题餐厅3A01　1　18游客服务中心3A02　1　四区19东侧人行出入口　　1　20东北人行出入口4F01　1　21游客服务中心4A03　1　五区22北侧人行出入口　　1　23南侧人行出入口5A01　1　六区24北侧人行出入口　　1　25西侧人行出入口　　1　其他26一、二级园路　25　　合计　3219　室外信息亭的供电采用就地供电的方式。1.1.1系统技术性能要求触摸查询一体机触摸查询一体机技术参数：-109- 奥林匹克森林公园智能化系统设计方案17"液晶一体机漆面金属烤漆材质整体全钢结构电源防过载、防雷击保护功放音箱2×240（W）散热风扇有1.1奥林匹克森林公园网站充分利用互联网技术和资源,宣传森林公园,提高公园知名度，为游客提供服务，为电子票务提供条件。奥林匹克森林建立网站，主要能提供以下业务：l公园简介l交通指引l游客服务l景点介绍l游客反馈l电子票务等1.1.1站点功能网站设计成含数据库功能的ASP动态网页。主要包含以下功能：动画首页首页是访问者的第一印象，采用一些新颖而独特的方式给用户留下比较深刻的印象是成功的第一步。用FLASH制作的全屏动画，能突出表现公园的形象和产品，由于动画本身易于理解，包含有大量直观的信息量，用户可以在打开首页时，快速获得对公园的形象和服务的理解。内容页面网页内容以公园介绍资料为主，包括文本信息、实景照片、交通指引、实时视频等内容。采用数据库网页，页面内容可以随时更改，内容也可以随时更改，只要把文字输入，数据库会自动生成网页。-109- 奥林匹克森林公园智能化系统设计方案留言板访客将意见或门票订单直接记录在网站的小型数据库中，公园网站管理员或以浏览这些记录。留言板支持认证（即留言要经过审核后才能公布）功能。1.1.1网站栏目结构公园网站栏目结构图1.2有线电视系统有线电视系统是现代化智能建筑不可缺少的弱电系统，它是一个由信号源、前端、传输分配网络建立起来的完整体系，其中包括自办节目系统、本地有线电视系统。它作为现代媒体传输的一种重要手段，正在发挥越来越大的作用，随着业务的发展它将逐步发展成HFC宽带综合业务网。正是根据这样一种理念，根据未来信息社会的媒体通讯需求，结合时代的发展趋势，我们精心设计本方案。有线电视系统主要由信号源与前端设备、分配分支系统、本地有线电视实况系统组成。其中信号源与前端设备又包括了-109- 奥林匹克森林公园智能化系统设计方案有线电视接入和自办节目混合等部分。分配分支系统包括同轴电缆，分支分配器，用户终端等。有线电视实况系统包括了信号采集、电视信号处理、转发等部分。1.1.1系统总体结构本项目有线电视系统从结构上来讲主要包括以下几个方面：干线放大部分、分支分配网络、用户终端等部分。1.1.2系统频带规划设计为了合理利用频率资源，保证信号的传输质量，结合目前状况及考虑未来，我们将按现行有关规定将有线电视频率划分作为本有线电视系统作配置如下：频段传输业务5～65MHZ（上行）语音、数据、VOD、NVOD点播信号87～550MHZ（下行）当地有线台模拟传输电视信号，其中87－108MHZ为调频波段550～860MHZ（下行）数字电视（每8MHZ带宽可传送6套数字电视频道）、自办节目及卫星电视。1.1.3信号源部分设计在本项目中的信号源为当地有线电视信号，以后根据实际情况可以扩展卫星电视信号以及自办节目信号。1.1.4前端部分设计前端的主要任务就是发送符合国家相关标准的电视信号到分支分配网络，在本系统中接入的有线电视信号本身是符合国家的相关频率分配标准的，但是经过长距离传输，会产生高频衰减，电平降低等问题。所以我们要对这个输入信号进行调整和修正，通过均衡器和放大器等部件对信号进行加工，使之符合前端要求，然后送入分支分配网络。1.1.5干线传输部分设计干线信号传输分为由有线电视中心机房到各建筑的电缆干线。本部分涉及严格依照国家关于HFC网络设计的相关技术要求进行。此部分是将前端处理后的各种信号，在保证C/N、CSO、CTB等指标的情况下，传送到用户分配系统，直至每一个用户。并且在信号进入各级放大器前，做到信号的电平均衡。干线传输系统的主要技术指标符合以下参数：序号项目技术参数1载噪比C/N（dB）≥462交扰调制比CMt（dB）≥56（中型系统）-109- 奥林匹克森林公园智能化系统设计方案3交扰调制比CMt（dB）≥52（大型系统）4信号交流声比（HM）（dB）≥465回波值（E）（%）≤7关于放大器的选择：因系统频道数较多，为抑制交调互调干扰，放大器应选择品质较高的。放大器技术指标要求：线路放大器，系统采用双向放大电路，具有温度补偿，斜率控制，增益可调。系统放大器串接及数量最多为三级。l线路放大器频率范围：5-45MHz（上行），47-860MHz（下行）；l放大器增益：>25dB；l带内平坦度：±1dB；l噪声系数：VHF≤9dB，UHF≥9dB；l最大输出电平：>115dB；l双向内置反向的宽带放大器；l频带宽度：5-860MHz；l最小增益（满负荷）：>15dB；l平坦度：0.75dB；l噪声系数：<7dB；l载波/交调比：>66dB；l输出电平：100dB；l辐射损耗：≥16dB；l载波二次互调比：≥85dB；l载波三次互调比：≥88dB。1.1.1分支分配网络及终端设计本系统用户端系统由双向用户终端、双向分支器、双向分配器、双向放大器及传输线缆等组成。用户端电平要求为68±4dB，图像清晰度在四级以上。-109- 奥林匹克森林公园智能化系统设计方案各层水平支线同轴电缆考虑到5～860MC双向传输，四屏蔽-5电缆作户内线。选用的分支分配器要求工作频带宽5～1000MC具有高隔离度，高频蔽性能，输出幅度平坦。用户终端盒选用具有数据功能的终端盒，今后可很容易实现双向传输有线电视网。分支分配网络线缆在弱电竖井和吊顶内沿金属线槽或钢管敷设至相关区域，再由钢管沿墙暗敷至用户端插座。所有的放大器、分支分配器均采用双向传输型。（1）分配网的敷设线路，应避开直射波、干扰波严重及容易受损害的场所，尽量减少与其它管线等障碍物的交叉跨越现象。（2）为使电平平均分配，经过分配器送出的信号应从每层的中间部位送入。通常，离分配放大器近的分支器应选用分支损耗较大的分支器；离分配放大器远一点的分支器应选用分支损耗较小的分支器。（3）明敷的电缆与明敷的照明、电力线，不论是平行还是交叉，其间距应大于0.3M；不要将电缆与照明、电力线同出线盒、同线槽、同连接箱安装。（4）邻频传输中的每一串分支器，其最末两个分支器的分支损耗的分支损耗加起来应大于20dB，以满足各用户端之间的隔离度指标大于30dB的要求。（5）为减少电平损耗，应选用分配损耗小、插入损耗低的分配器。分支分配网络选用分支—分支型网络形式，这样的分配方式较适于用户集中的网络，而且反向隔离性较好，各用户间不会相互影响，应用广泛。分支技术指标要求：分支器具有定向传输特性，根据系统要求，选用适当插入损耗，使用户端口的电平满足总体设计规定电平值。l频率范围：5-1000MHzl相互隔离度：5-45MHz>=22dBl47-1000MHz>=22dBl反向隔离度>30dB对分支器采用金属盒屏蔽及F头端子引出线，避免高频直射波侵入系统产生重影。终端电视图像主观评价达到4级以上要求，用户终端信号电平按国家标准68±4dB。1.1.1点位设计有线电视系统点位主要布置在各功能建筑值班室、服务建筑、室内景点等处，下表为根据图纸建筑面积和功能估算出来的点位表：序号地点建筑编号数量备注第一区1一区管理中心1A0110　-109- 奥林匹克森林公园智能化系统设计方案2公园入口建筑1A034　3游客服务中心1A044　第二区4二区西管理中心2A0110　5二区东管理中心2A0310　6服务建筑2A042　7游客服务中心2A054　8滨水休闲咖啡厅2A084　9游客服务中心2A094　10森林艺术中心2A124　11游客服务中心2A134　12垂钓中心2A142　13公园入口2A022　14生态展示温室2N022　第三区15儿童主题餐厅3A014　16游客服务中心3A024　第四区17四区管理公司4A0110　18游客服务中心4A034　第五区19游客服务中心5A014　20游客服务中心及五区管理中心5A0210　21采摘中心5A032　22餐厅5A044　23茶室5A052　24纪念林展览馆5A062　25森林公园俱乐部5N016　26植物研究中心5N022　第六区27管理中心6A0110　28公园入口建筑6A022　合计　132　1.1机房工程1.1.1系统概述机房工程采用先进的计算机运行监控技术、可靠的配电系统和UPS电源、安全有效的接地防雷措施、场地监控设备以及绿色环保的建筑装饰材料，从建筑装饰学、美学、环境保护、系统安全等多方面考虑进行综合设计。-109- 奥林匹克森林公园智能化系统设计方案1.1.1系统功能合理的分布工作空间，缩短布线和传输流程，确保各种系统可靠运行。保障机房工作人员良好的工作环境。在经济实用的前提下，选择专业优质装修材料，达到最佳装修效果。满足机房设备和工作人员对温度、湿度、洁净度、电磁场强度、电源质量、噪音、照度、振动、防火、防盗、防雷、屏蔽和接地等多方面的要求。1.1.2建设内容机房工程主要由以下各部组成：建筑装饰部分l铝合金微孔吊顶板的安装；l乳胶漆墙面；l抗静电活动地板敷设；l玻璃隔断的安装。电气工程及接地工程部分l机房动力配电系统；l机房照明及应急照明系统；l机房直流地引入线、直流地网及静电泄漏地网；lUPS系统安装。空调及新风工程部分l精密空调安装；l漏水检测系统安装和调试；l风管制作安装、新风机安装。1.1.3机房建设需求表序号机房名称用途、主要设备环境要求最小面积1第1区智能化管理机房UPS双路供电80平米-109- 奥林匹克森林公园智能化系统设计方案工作台一组、显示幕墙一组、设备机柜若干（广播、综合布线配线设备、网络设备）、防静电地板2第2区智能化管理机房工作台一组、显示幕墙一组、设备机柜若干（广播、综合布线配线设备、网络设备）UPS双路供电、防静电地板100平米3第3区智能化管理机房工作台一组、显示幕墙一组、设备机柜若干（广播、综合布线配线设备、网络设备）UPS双路供电、防静电地板80平米4第4区智能化管理机房工作台一组、显示幕墙一组、设备机柜若干（广播、综合布线配线设备、网络设备）UPS双路供电、防静电地板80平米5第5区智能化管理机房工作台一组、显示幕墙一组、设备机柜若干（广播、综合布线配线设备、网络设备）UPS双路供电、防静电地板80平米6第6区智能化管理机房工作台一组、显示幕墙一组、设备机柜若干（广播、综合布线配线设备、网络设备）UPS双路供电、防静电地板80平米7核心网络机房计算机网络系统核心设备机柜若干UPS双路供电、精密空调系统、防静电地板80平米8指挥中心大屏幕显示设备、指挥控制台、指挥席、扩声及其他专业通讯设备UPS双路供电、中控设备、防静电地板100平米以上1.1.1工程分项建筑装饰工程在本方案选材中，我们将注意各种材料色彩配合，从而保证中心机房质地高雅，精致，线条流畅，具备现代机房风貌。l吊顶工程-109- 奥林匹克森林公园智能化系统设计方案吊顶是机房中重要的组成部分。吊顶上部安装着强电、弱电线槽和管线，也安装着消防灭火的气体管路及新风系统风管。在吊顶面层上安装着嵌入式灯具、风口、消防报警探测器、气体灭火喷头，管线繁多，因此设计上要综合考虑，使各系统管路错落有致，排列有序。现代机房要求机房吊顶材料必须防尘、防火、防潮、吸音、降低电磁干扰、美观和易于拆装，同时还必须考虑空调回风。因而在机房中广泛使用金属吊顶。本工程机房吊顶板色彩采用乳白色。色泽柔和、简洁大方，符合时代美学观念。对于本机房方案。考虑到业主的实际需求和现场的实际情况，地板净高设计为0.30米。为保证机房内有足够的净高及吊顶内有关管道的布设，我们将机房净高设计为3.50米，由于格珊灯高115毫米，因此我们将避开结构主副梁布设灯具。机房采用600毫米宽方形吊顶。吊顶线条清新、自然，空间延伸感强，新潮又不凌乱。平整度好同时又便于拆卸安装。配合方形吊顶的安装，我们选定嵌入式三管格栅灯具，灯具宽600毫米，与吊顶尺寸配套。考虑照度均匀，灯具采用均布。l活动地板在各类计算机房的组建中，活动地板是个很重要的结构件之一，可使机房地板下组建成一个地下空间。在活动地板上可安装各类计算机等设备，而在地板下的空间则可用来敷设联结各设备的电源、网络互联管线、集成监控信号线管等设施。同时可作为精密空调的送风静压风库。通过地板上设置的送风口，利用静压复得法，把冷却空气送至计算机设备，保障计算机的安全运行。-109- 奥林匹克森林公园智能化系统设计方案活动地板因其具有可拆性，所以对网络的建设、设备的检修及更换都很方便。所有连接电缆都从地板下进入设备，便于设备的布局调整，同时减少了因设备扩充或更新而带来的建筑设施的改造。活动地板高度：活动地板可以在活动地板下形成空调送风静压箱。为了获得最佳的通风效果，我们所建议的从机房地板到地面的高度为300mm,这样就可以有充足的通风空间。地板抗震动方面，地板的质量和地板的施工保证：1.地板平整度和尺寸精度高，以保证活动地板的整体抗震性。2.地板支架应一次冲压成型，避免底座和支腿焊接降低其抗震性。3.地板与墙面交接处应用柔性接触，采用减震橡胶垫作间隔。设备抗震动方面：计算机设备、精密空调、UPS、配电柜等设备，建议采用角钢支架做为底座，角钢支架用地脚镙栓与地面固定，并采用强力减震橡胶垫。活动地板选择：活动地板的抗静电技术指标及地板的质量好坏将直接影响到计算机系统的运行安全。在机房的建设中，活动地板的正确应用及使用，可以提高计算机及其微电子设备的运行可靠性和延长设备的使用寿命。l玻璃隔墙工程机房的隔墙推荐采用亚光不锈钢饰面玻璃隔墙。这种隔墙配合以亚光不锈钢无框自由门，采用12毫米厚钢化玻璃，安全、牢固，美观，透视效果极好。-109- 奥林匹克森林公园智能化系统设计方案为了机房安全及设备的运行安全，所有机房与外界连接的管线槽口处均以专用防火泥封堵，从而符合消防规范提出的防范技术要求，并防止虫、鼠进入机房。l墙柱面工程本方案机房墙面均采用高级乳胶漆，三批三度做法。乳胶漆具有施工方便、价格适中、不起尘、便于清洁的优点。l隔音处理隔音门一个是要求隔音，另一个是要求有一定的吸音。基本上任何材质都有它的隔音效果，而简单讲就是质量越重的物体其隔音性越好，这就是一般所说的质量法则，也就是说为求隔音效果可以用4cm的厚刚板作门板或在门板内灌水泥来达到提高质量以求较高的隔音效果，但是隔音效果达到了但门板的重量确会增加了门脚炼的负担，如果铰炼无法完全荷重将造成门扇无法轻易开关甚至造成铰炼损坏，所以除非必要，在隔音门设计时其重量都会在能达到所需的隔音效果内尽量将重量减轻。在目前普遍推荐的隔音门设计，一般都是在内部填充吸音棉或PU，有的只是采用纸板隔成所谓的蜂巢结构，一方面增加门板的强度一方面以其所形成的密闭空气层作某一程度的隔音。其实在防音的立场上结构体的防音性能好坏是影响成效的主要因素，但另有一项具有左右成效的因素就是“接缝”的处理，再好的设计在接缝的小细节没有处理好的话一切都是浪费，哪怕是小小的洞，也会产生不好的效果。其实现在的防火门就兼有一定的隔音门的功能，因为正式的防火门内都一般都填充了PU或是保温棉等材质，而这些东西都是一般所认定的吸音材，而门边的密封胶条也起到隔音的作用。-109- 奥林匹克森林公园智能化系统设计方案电气工程本机房配电设计主要考虑：n机房进线电源采用三相五线制；n机房内用电设备供电电源均为三相五线制及单相三线制；n机房用电设备、配电线路敷设过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；n机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及阻燃交联电力电缆，敷设镀锌铁线槽SR及镀锌钢管SC及金属软管CP；计算机系统采用进口屏蔽电缆地板下敷设，并留有适当余量，要按一定路径敷设。l机房动力配电系统计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。在GB50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率均有具体的分级要求（见下表）。级别项目A级B级C级电压波动范围±5%±7%—15%~+10%频率波动范围≤±0.2Hz±0.5Hz±1Hz波形失真率3~5%5~8%8~10%在本设计中，对计算机主机设备供电选用A级标准。设备包括计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高。设计中计算机设备按一级负荷考虑，采用市电供电加备用供电双路电源末端自动切换运行方式，以保障电源可靠性的要求；系统中同时考虑采用UPS不间断电源，最大限度满足机房计算机设备对供电电源质量的要求。市电供电电源与备用电源在机房进行切换，再经过UPS不间断电源对计算机设备供电。从公园动力配电系统引来双路电源至机房配电柜，由配电柜分别给机房专用空调、UPS、照明等配电。进线电源请甲方送至开关柜开关上火，并预留好余量。每个机房都有各自的配电柜。lUPS电源系统-109- 奥林匹克森林公园智能化系统设计方案恒定的电源供给是中心机房内设备贮存数据资料的重要保证，而优秀的UPS系统是这个重要保证的前提。l机房配电照明系统照度选择：主机房按《电子计算机机房设计规范》（GB50174-93）要求，照度为500Lx；其它辅助功能间照度不小于300Lx；机房疏散指示灯、安全出口标志灯照度大于1Lx；灯具选择：机房区灯具为四通三管嵌入式荧光灯并带电容补偿：3*40W灯具光管采用菲利浦光管，与灯盘相配可产生柔和的效果，不会产生眩光，特别适用于计算机办公室。灯具正常照明电源由市电供给，由配电柜AP中的断路器引来电源，墙上跷板开关控制。应急备用照明灯具采用阻性电光源在适当位置设置的筒灯，平时不亮，当市电及备用电源均断电时，在配电柜AP内通过控制回路动作，由UPS输出给应急灯具供电，保证必要的照明。l防雷系统雷击是年复一年的严重自然灾害之一。今日已是电子化时代，日益繁忙庞杂的事务通过高速电脑、自动化设备及通讯设备得以井然有序，而这些敏感电子设备的工作电压却在不断降低，其数量和规模不断扩大，因而它们受到过压特别是雷电袭击而受到损害的可能性就大大增加，其后果可能使整个系统的运行中断，并造成难以估算的经济损失，雷电和浪涌电压成了电子化时代的一大公害。因此，避雷防过压已成为具有时代特点的一项迫切要求。l接地装置机房设有四种接地形式，即：计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地。本次设计考虑直流逻辑地、交流工作地、安全保护地、防雷接地均利用建筑综合接地。容易产生静电的活动地板、不锈钢玻璃隔墙均采用导线布成泄漏网，并用干线引至动力配电柜中交流接地端子。活动地板静电泄漏干线采用BVR-16mm2导线，静电泄漏支线采用BVR-4mm2导线，支线导体与地板支腿螺栓紧密连接，支线作成网格状，间隔1.8米X1.8米；不锈钢玻璃隔墙的金属框架同样用静电泄漏支线连接，并且每一连续金属框架的静电泄漏支线连接点不少于两处。直流工作地网在机房内的布局是：用3X20mm截面的铜排敷设在活动地板下，依据计算机设备布局，纵横组成网格状，配有专用接地端子，用软铜线以最短的长度与计算机设备相连。-109- 奥林匹克森林公园智能化系统设计方案为防止感应雷、侧击雷沿电源线进入机房损坏机房内的重要设备，在电源配电柜电源进线处安装二级浪涌防雷器。空调及新风系统l机房专用精密空调机房中的环境设备在运行中散热量大而且集中，散湿量极小。即机房设备散热量的95%是显热，热量大，湿量小，热湿比极大。在这种情况下，空气处理可近似作为一个等湿降温过程。在这种情况下的焓差小，要消除余热必然是大风量。此外，因为计算机设备、网络设备24小时不间断运行，所以需要空调系统一年四季不间断地运行。根据机房的围护结构特点（主要是墙体、顶面、地面，包括：楼层、朝向、外墙、内墙及墙体材料，及门窗型式、单双层结构及缝隙、散热）、人员的发热量，照明灯具的发热量，新风负荷等各种因素，计算出计算机房所需的制冷量，选定空调的容量。计算机开机时机房的室内温湿度项目级别A级B级夏季冬季全年温度20～24℃18～22℃15～30℃湿度45%～65%40%～70%温度变化率<5℃/h，不结露<10℃/h，不结露适用基本工作间（根据设备要求采用A级或B级）房间辅助房间根据工艺要求确定备注计算机停机时机房内的温湿度项目级别A级B级温度5～35℃5～35℃湿度40%～70%20%～80%温度变化率<5℃/时，不得结露<10℃/时，不得结露本工程机房内空调系统按A级标准设计。机房的环境是靠空调机来实现的。但是，保证机房的洁净度则要求做到以下几点：第一，机房要密封墙体围护结构清洁。第二，机房要保持正压，防止脏空气侵蚀。新风做到两级净化，即初效、亚高效过滤器，从而使输入机房的空气质量大大提高。-109- 奥林匹克森林公园智能化系统设计方案第三，空调机设中效过滤器，并定期更换，从而保证机房循环中不断对空气净化。1.1智能公园集成管理系统（IPMS）1.1.1系统概述智能公园集成管理系统是奥林匹克森林公园的智能化指挥中心的核心内容，它将公园内通讯网络系统、计算机网络系统、公园设备监控系统、火灾自动报警系统、公共安全防范系统以及物业管理系统等都纳入到同一计算机软件平台下，实现监测、控制和管理，为公园业主提高管理效率，优化管理质量，节约能源和人工成本，达到现代化的物业管理水平。1.1.2系统功能IPMS的功能是将公园内不同功能的智能化子系统在物理上、逻辑上和功能上连接在一起，以实现信息综合、资源共享。所以说IPMS是奥林匹克森林公园智能化系统的核心内容，处于系统管理级别的最顶层。它将为公园的最高管理者提供一个集成管理的平台。安防及售验票智能化管理负责公园内安全、监视、自动售验票、员工考勤等功能，以集中监视、控制和管理为目的，构成综合系统。机电设备智能化管理将公园内的各种机电设备或系统，以集中监视、控制和管理为目的，构成综合系统。信息智能化管理对公园内的语音、数据、图像等信息进行管理，同时与外部通信网络相联，确保信息畅通。-109- 奥林匹克森林公园智能化系统设计方案消防智能化管理负责公园内防火安全、监视等功能，以集中监视、控制和管理为目的，构成消防系统。1.1.1IPMS的目标1、对各机电子系统进行统一的监测、控制和管理IPMS将分散的、相互独立的弱电子系统，用相同的环境，相同的软件界面进行集中监视。物业管理部门的管理员或者其他部门的相关人员都可以通过自己的桌面计算机进行监视；使相关人员可以对智能照明系统、变配电系统、给排水系统、水闸系统、园林灌溉系统、环境监测系统、防雷预警系统、音乐喷泉系统、消防等系统进行二次监视和联动控制。这种监控功能是方便的，可以以生动的图形方式和方便的人机界面展示各种信息。2、实现跨子系统的联动，提高公园的功能水平弱电系统实现集成以后，原本各自独立的子系统在集成平台的角度来看，就如同一个系统一样，无论信息点和受控点是否在一个子系统内都可以建立联动关系。这种跨系统的控制流程，可以极大提高公园的自动化水平。3、提供开放的数据结构，共享信息资源随着计算机和网络技术的高度发展，信息的建立及形成已不是一件困难的事。虽然系统产品供应商们正在努力制定各种应用层次的通讯协议标准，在目前条件下，真正限制信息系统发展的是不同信息类型之间的数据交换或者说是系统之间的通讯接口。如果IPMS无法得到需要的数据，就不能发挥有效的作用。弱电系统控制着公园内几乎所有的机电设备，传统上各系统自成体系工作，并不和外界交换信息。由于数据结构、通讯格式的不同，集成系统无法采集所需的资料，用户花费大量资金、心血建立的信息服务系统、物业管理系统、设备维护系统、决策辅助系统就不能发挥应有的潜在能力。IPMS将真正解决这样的数据、信息交换问题。它建立一个开放的工作平台，采集、转译各子系统的数据，建立对应系统的服务程序，接受网络上所有授权用户的服务请求，即实现了数据共享。这种网络环境下的分布式客户机/服务器结构使IPMS集成管理系统充分发挥其强大的功能。4、提高工作效率，降低运行成本-109- 奥林匹克森林公园智能化系统设计方案IPMS集成管理系统的建立充分发挥了各弱电子系统的功能。以前为了达到同样功能，往往要增加许多硬件和设备，如在消防和安保系统中增加输出点，接入自控系统的输入点上，以达到统一监控和联动的目的，但由于硬件点数量的限制，往往不能达到很好的效果又增加了投资。现在集成系统用软件功能代替硬件设备，不仅节约，更增加了集成的信息量和系统功能。集成系统可以使管理人员在一台或多台电脑上，以相同的界面操作、管理各个弱电子系统，而电脑可以放在公园的任何地方，这样一来方便了管理，也可以减少管理人员的人数，提高了管理效率，同时降低了对管理者素质的要求，降低了人员培训的费用。1.1.1系统架构IPMS架构如下图所示：IPMS系统架构示意图-109- 奥林匹克森林公园智能化系统设计方案1.1.1软件实现过程软件实现过程示意图如图，IPMS系统的软件实施过程总体分成三步：第一，按照智能化系统整体设计规划，绘制智能化管理的布防图，在布防图上建立各种系统分布的监测点，并且给每个监测点设置初始参数。同时，根据管理的实际情况可以设定各子系统之间的联动控制策略，使系统达到智能管理的目的。所有数据都保存在IPMS数据库中，IPMS监控平台通过中间件访问布防图监测点数据。第二，分析每个子系统的数据输出接口，按照IPMS系统已有的数据通讯协议转换模块进行分类（即按IPMS子系统接口服务程序分类），再进行数据采集和控制管理。如果智能化子系统的数据输出接口通讯协议特殊，IPMS系统本身不包含该协议，根据IPMS通讯标准，为该系统定制专用的通讯协议转换模块（即IPMS子系统接口服务程序）。第三，IPMS系统的监控平台/通用浏览器通过IPMS中心应用服务器，从各智能化子系统采集数据，并将结果显示在监控平台/浏览器桌面上；IPMS系统的监控平台/浏览器通过IPMS中心应用服务器，将控制信号发送到相应的智能化子系统，由对应的设备执行控制命令。1.1.2集成系统的接口技术奥林匹克森林公园智能化集成管理系统(IPMS)和各子系统之间主要采用OPC（OLEForProcessControl）技术和网关技术。将所有的子系统集成在BMS系统中，并实现各系统之间的相互联动。OPC(OLEforProcessControl)是在Microsoft-109- 奥林匹克森林公园智能化系统设计方案OLE/COM的技术上建立起来的一项工业标准。它是许多自动控制及软硬件厂家与Microsoft合作的结果。此标准定义了使用Microsoft操作系统的PC客户端的数据交换方式。VistaOPCServer是智能化集成管理系统的一个外加模块，通过它使其他支持OPC的系统与Vista进行通讯。OPCServer包括两个对立的接口：数据存取接口（OPCDataAccess）和报警事件接口（OPCAlarmsandEvents）。智能化集成管理系统数据库中的所有对象和点都可以通过数据存取接口（OPCDataAccess）读取和修改。报警事件接口（OPCAlarmsandEvents）可以确认来自OPCServer的报警事件。1.1物业信息管理系统物业信息管理系统是利用计算机和信息网络，通过对公园结构、系统、服务、管理以及它们之间的内在联系，建立科学化、系统化、规范化、网络化的数据管理体系。利用功能强大的信息管理平台实现公园的物产管理、人员管理、能耗管理、设备管理、维修管理、保安管理、保洁管理、绿化管理、收费管理管理、土壤水质监测等项工作的管理和服务的智能化，发展新经济管理模式，最大程度地利用自身可控资源，提供整体的增值服务，为公园的管理者和游客提供一个投资合理同时又拥有高效率的优雅舒适、便利快捷、高度安全的环境。1.1.1系统概述按照系统建设方案的设想，我们对物业信息管理系统做如下的定义：通过公共信息资源库，实现投诉、查询和其他物业服务功能的部分，我们称之为“公园智能服务子系统”；而通过内联网和internet网络，实现公园业主和物业管理公司日常的管理工作处理，包括财务收费、公共安全、设备管理，完成这部分对内业务工作的系统，我们称之为“物业业务管理子系统”。“公园智能服务子系统”与“物业业务管理子系统”两个子系统统称为“物业信息管理系统”。“公园智能服务子系统”通过公园网站和游客服务中心为公园游客提供投诉、查询、网络信息浏览等用途，查询公园的管理规章制度和游览指南。通过网络信息化，实现了游客24小时的任意时刻进行实时语音或文字投诉。“物业业务管理子系统”对内是一个完整的物业管理业务办公系统（或称业务OA）。它规范物业管理的日常工作，如建筑信息查询，设备维修保养管理，游客投诉管理，物业公司内部管理等工作，同时进行各种财务收入，设备保养，治安运行的数据分析。建设“物业信息管理系统”最终的目的是提高物业管理的工作效率和服务质量。该系统将发挥计算机信息系统信息汇总、分析的强大功能，对物业管理公司实际使用当中产生的所有相关信息进行分析和处理，向游客-109- 奥林匹克森林公园智能化系统设计方案提供更贴身的，更个性化的，更完善的信息化服务，向物业管理公司管理者和使用者提供实时的、准确的数据信息服务。而这一切工作都是通过一个统一的物业信息管理系统来实现的。1.1.1系统功能系统根据物业管理的通用需求和本项目用户的具体需求确定。各模块的主要功能为：资产管理模块对公园的主要和贵重设备、资源进行管理。对设备的使用情况、保养情况、采购和维修情况进行跟踪式的管理和统计。1、设备资料用户对设备作分类，设备资料、保养项目、保养周期及标准进行增删、修改，建立设备档案。2、设备保养根据保养自动对不同的设备按全年、季、月或天制定保养计划。电脑自动按用户设定的日期提醒。3、设备维修系统通过维修单进行设备维修的管理，维修单会详尽记录设备的损坏情况、维修内容、维修人、更换零配件等资料。系统根据各种条件对维修记录进行汇总、统计，生成报表。4、设备日常保养可以自动制定日常保养安排表，登记并查询日常保养的出勤情况。5.设备综合查询可以按任意条件查看设备档案及相应的保养维修的历史资料。能源管理模块对公园的水、电、热、冷、气等能源使用情况进行管理、计费和汇总。并可根据能源类型、使用者、时间段等条件进行模糊查询和统计汇总。物业信息查询模块对于公园的物业情况和动态进行查询，为物业管理的实施提供依据。-109- 奥林匹克森林公园智能化系统设计方案人员和授权管理模块各部门员工的人事资料（包括员工基本资料、家庭成员、培训记录、职位变更、奖惩记录）。根据员工的职责，分配使用系统的权限。考勤管理，自动生成考勤月报，预留与IC卡考勤系统的接口。系统备份模块对系统的数据进行备份或者重新导入备份数据，保证系统数据的安全可靠。信息资源管理模块发布有关公园物业的信息，向游客和社会展示和宣传公园的情况，扩大社会影响力。游客反馈和投诉管理模块为游客提供通过网络与物业管理部门进行沟通的渠道，增进游客与物业管理者之间的关系和沟通。1.1.1系统构架根据一般物业管理的需求和对奥林匹克森林公园的分析，以现有产品为基础，确定的系统的总体构架。系统采用B/S方式，模块化设计。主要由：资产管理模块、能源管理模块、物业信息查询模块、游客反馈和投诉管理模块、人员管理模块、系统备份模块、对外信息资源模块等功能模块以及系统接口模块组等组件组成。-109- 奥林匹克森林公园智能化系统设计方案总体逻辑结构图1.1.1设计和二次开发系统设计原则和特点物业信息管理系统的设计开发主要依据以下几点原则：n先进性：使用先进的开发技术，整套系统采用国际流行的B/S架构，充分保证了技术的先进性；n安全性和唯一性：通过对整个管理系统的数据库的严密管理和使用者的严谨的权限设置，从而保证数据的安全性和唯一性。通过对Web服务器采用SSL协议等方式，保证B/S结构的安全性；n可靠性：系统稳定性需在以往的工程中得到论证；n成熟性：对业务流程的深刻理解，保证系统业务流程的成熟性；n标准性：系统提供标准的数据接口，包括财务系统接口，网络协议接口TCP/IP等，系统支持与其他相关软硬件系统的结合；n易用性：基于Windows下全中文界面，便于操作，图文信息便于理解。具有简明扼要的操作向导。总体设计整个物业管理信息系统平台满足以下四点要求：-109- 奥林匹克森林公园智能化系统设计方案1、支持分布式数据库物业信息管理系统有多个数据源，需同时访问多个数据库、能支持分布式数据库。2、支持多用户并发操作物业信息管理系统同时面向公共用户，如Web综合查询系统，可能会有多达10000名或更多的用户同时使用．因此，如果采用web服务器直接连接数据库的方法是行不通的，因为数据库无法提供如此巨大的连接访问数，即使能提供，数据库性能也会因此而极大的降低。3、各种智能化设备访问接口共用同一个智能化设备，可能会有不止一个的子系统对其访问。为了便于系统维护，也为了软件系统尽可能少的受硬件系统更换升级的影响，必须将对某设备的访问业务封装成一个可供所有子系统访问的公共组件．4、物业综合信息系统是安全的系统物业信息管理系统同时使用了B/S结构，从安全的角度考虑，如果采用Web服务器直接连接数据库的方式，会存在较大的安全隐患。正是基于以上四点的考虑，物业信息管理系统必须采用三层结构，即用户层，中间层以及数据层。在用户层，根据应用的特点采用Web方式或Form方式；在中间层，将应用COM＋技术，把各种业务封装成组件形式，发布在应用服务器上；在数据层，将根据各子系统的实际情况，采用各种类型的数据库。系统中间件安装在WEBServer上或专门的应用服务器上，采用VB或VC实现，数据连接中间件采用ADO技术，实现跨平台移植和分布。Web综合服务客户端（IE等浏览器）通过Web服务器调用中间层组件访问物业管理数据库，进行物业投诉、报修等业务。Web综合查询客户端（IE等浏览器）通过Web服务器调用中间层组件访问各子系统数据库，进行各种查询。各系统实现数据库层面集成的关键是中间层组件的开发。整个物业信息管理系统平台的中间层组件由一系列dll（动态链接库）文件构成，它们将部署在Web服务器或专门的应用服务器（ApplicationServer）上,它们封装了对各个子系统数据库的访问业务。1.1.1系统安全性物业信息管理系统的使用-109- 奥林匹克森林公园智能化系统设计方案者，除了管理公司内部的管理人员之外，还包括游客等公共用户，系统的使用环境不但包括内部的局域网，还包括因特网,所以，整个系统的安全性，主要体现在以下三个方面：1、WEBServer访问数据库的安全性，可防止有人透过WEBServer非法访问数据库窃取数据。为防止此种情况的发生，WEBServer不允许直接访问数据，而是通过中间件来访问数据库。2、WEBServer本身的安全性，可防止有人恶意对WEBServer进行攻击导致无法提供服务乃至瘫痪。可根据需要，加装防火墙。3、浏览器访问WEBServer的安全性，可防止有人恶意截取账号和密码或报表数据。将在WebServer中采用SSL等安全协议，对传输数据进行加密。1.1.1系统软件平台的建设物业管理所涉及到数字化应用主要是联机事物处理，因此，在系统后台需要有一个关系型数据库做支持，根据奥林匹克森林公园的要求，我们推荐采用Microsoft公司的SQLSERVER数据库。MicrosoftSQLServer2000通过可伸缩的解决方案、强大的数据仓库和与MicrosoftNT的集成性，给所有级别的组织机构带来商业优势和改善的决策支持。可伸缩的商业解决方案SQLServer2000为业务运营、电子商务和移动计算提供广泛的可用性。它实现了单一的码基——从一台PC到多处理器集群的伸缩性——提供了百分之百应用程序兼容性。SQLServer是MicrosoftWindows®平台下最好的数据库，是广大公司用户和独立软件厂商（ISV，IndependentSoftwareVendors）的关系型数据库管理系统的首选。SQLServer实现了一个灵活、强大的平台，它向上可扩展到TB级的数据库，向下可适应小型商业服务器和膝上型电脑数据库；它能够与现有应用程序无缝连接，并为因独特商业需要定制和建立新应用程序提供了最节省费用的环境。SQLServer2000的伸缩性可适应从公司Windows95或Windows98的膝上型电脑到运行Windows2000Server企业版的集群环境--通过单一码基，它提供了包括广泛部署选项的百分之百的应用程序兼容性。新的精巧而又简化的磁盘存储结构允许从小的膝上型电脑数据库到TB级规模企业数据库的扩展性。-109- 奥林匹克森林公园智能化系统设计方案增加的页面大小（8K）带来了快速的数据读取，同时更大的行和列限制允许应用程序进行复杂详细数据的高效存储。动态记录级锁定，为数据和索引选择最佳级别的锁定（记录、页面、多个页面或表），改善同时性。加强的查询处理器用以处理巨型数据库和复杂查询。新特性包括多索引、新的杂散（hash）和合并加入策略、多触发器以及异构、分布和并行的查询。新的多相查询优化器为提高复杂查询的性能找到最优查询计划。新的自动统计通过快速采样提取统计数据，让查询优化器使用最新信息并提高查询效率。自带的Unicode（通用码）改善了多语种支持。动态数据加密：对口令、数据、存储过程、视图和触发器进行动态数据加密。全文本搜索支持对字符数据进行语言查询--在单词和短语的基础上操作，而非仅仅是字符模式。扁平数据流使来回流量降至最低，并根据限定带宽优化Internet通讯。新的Web助手使在Web上发布数据变得容易。易于建立、管理和部署SQLServer2000被设计为降低你的总体拥有成本，使建立、管理和部署基于在线事务处理（OLTP，OnlineTransactionProcessing）的应用程序变得容易。SQLServer提供了自动化数据库调整和管理，以及超出一般的优异性能，同时还有用于复杂操作的精巧工具。易用性、可靠性和性能的革新，一个快速而简单的程序开发模型，新的动态记录级锁定，主动备份，以及多站点管理等特性使SQLServer2000成为业务运营的理想选择。自动化调整提供了简化的数据库管理，降低总体拥有成本。动态内存管理优化所有可用内存的使用，同时将与其它资源的冲突降至最低。动态空间管理自动增大和缩小数据库的规模--SQLServer2000是提供这种功能的第一个数据库新工具运行更快，对服务器操作影响更小。MicrosoftManagementConsole（管理控制台）和新的任务板、向导、工具使数据库管理轻松。新的主动备份提供高性能在线备份，对系统操作影响降至极小。-109- 奥林匹克森林公园智能化系统设计方案多站点管理为包括多语种全球实施系统的多服务器的分布环境提供中心化管理。虚拟数据建模器提供了一个图形界面，使创建计划和其它数据库对象，及为它们建模变得容易。智能代理技术为多步工作的批处理日程预定提供依赖性和中心报告。内置的安装选项允许单步应用程序安装包含数据库。强大的数据仓库SQLSERVER2000提供了一个全面的平台，使设计、建立、管理和使用数据仓库解决方案变得容易，使你的组织机构可以在及时和精确的信息基础上作高效的决策。SQLSERVER2000提供了一个全面的平台，使设计、建立、维护和使用数据仓库解决方案变得迅速而轻松，这样的数据仓库解决方案让决策过程在及时而准确的信息基础上更有效率。l第一个具有集成OLAP服务的数据库联机分析处理（OLAP，OnlineAnalyticalProcessing）为公司的报告、分析、决策支持和数据建模提供了更好的性能和更高的效率。l第一个具有集成数据转换服务（DTS，DataTransformationServices）的数据库DTS通过实现从不同种类资源中输入、输出和转换信息，使图形化地建立和自动处理数据库的维护工作变得轻松。新的集成OLAP服务提供对复杂信息的快速高效分析，这一点对报告、数据分析、决策支持和数据建模非常重要。新的数据转换服务提供对异构数据的输入、输出和转换。英语查询使数据库查询可以使用英语问句，而不用结构化查询语言。MicrosoftRepository，为共享信息（计划和元数据）提供一个通用基础架构。优化处理复杂查询和巨型数据库。集成的复制，包括多站点更新，以维护数据一致性。PivotTable（数据透视表）服务，OLAP服务的同伴，为在线和移动办公解决方案提供了桌面多维分析（与Office2000和MicrosoftExcel.集成）与第三方数据仓库产品和解决方案开放性集成Microsoft数据仓库架构是一个开放的结构，使用户可以在包括Microsoft-109- 奥林匹克森林公园智能化系统设计方案Repository、数据转换服务、OLAP服务的多种技术基础上将多家厂商的数据仓库工具集成起来。数据仓库联盟是由多家业界顶级厂商组成的一个机构，合作合并数据仓库标准、API和技术。为移动计算设计运行于Windows95、Windows98或WindowsNTWorkstation的SQLSERVER2000桌面系统（SQLServerDesktop）使用户可以带上他们的数据和应用程序上路。SQLServer提供了广泛的复制选项，以确保对数据的改动自动同步，包括操作离线时的改动。一个理想的商业平台SQLSERVER2000与Windows2000及其InternetInformationServer(IIS)技术，还有MicrosoftSiteServer无缝集成，为进行电子商务提供理想的数据库平台。SQLSERVER2000提供绝佳的性能价格比、易部署性、出色的可管理性、创新的文本搜索、英语查询和轻松的Web发布，同时还有维护动态商务站点所必需的可靠性、可伸缩性和安全性。与其它Microsoft产品集成性lMicrosoftBackOffice与Windows2000无缝集成提供了安全性、Web应用程序环境和MicrosoftTransactionServer支持。与SiteServer和SiteServer商业版有良好的集成性，为Internet信息和商业站点提供了全面的解决方案。与MicrosoftProxyServer的集成，在Internet上提供了安全处理（包括复制）。与MicrosoftExchangeServer的集成，提供了可靠的、可伸缩的Internet和Intrane协作和消息系统--支持基于SQLServer触发器和存储过程的消息和Exchange公用文件夹的复制。lMicrosoft可视化设计工具图形化地设计、创建和维护数据库的最好工具--MicrosoftVisualBasic和MicrosoftVisualC++开发系统现在包括了SQLServer单步存储过程调试器。-109- 奥林匹克森林公园智能化系统设计方案附件1：周界报警系统的选用1.1公园围挡设计现状围挡设计大样图奥林匹克森林公园围挡共有6种形式，依据图纸统计如下：单位：米位置A型B型C型D型E型F型合计一标段2,1575756155113,858二标段1,4141,1481352,3085,005三标段1,4521012671,820四标段2,395186252882,921五标段2,7637921663,721六标段2,7912051033,099总计11,5201,6382,4981,0676153,08620,424-109- 奥林匹克森林公园智能化系统设计方案1.1周界报警系统的比较1.1.1常见周界报警系统的类型主动红外对射探测器主动式红外对射探测器由收、发装置两部分组成。红外发射装置向红外接收装置发射一束红外光束，此光束如被遮挡时，接收装置就发出报警信号。激光对射探测器激光对射系统以半导体激光器为发射源，用不可见激光线束（单束或多束）形成警戒线，采用遮挡报警的方式对周界、平面和立体空间进行封闭布防的激光入侵探测系统。平行线电场畸变入侵探测器平行线电场畸变入侵探测器的传感器由一些平行线（2条～10条）构成，在这些导线中一部分是场线，工作时场线向周围空间辐射电磁场能量。另一部分线为感应线，场线辐射的电磁场在感应线上产生感应电流。当入侵者靠近或穿越平行导线时，就会改变周围电磁场的分布状态，相应地使感应线中的感应电流发生变化，由接收信号处理器分析后发出报警信号。泄漏电缆电场畸变入侵探测器泄露电缆是一种特制的同轴电缆，把平行安装的两根泄漏电缆分别接到高强信号发生器和接收器上就组成了泄漏电缆入侵探测器。当发生器产生的脉冲电磁能量沿发射电缆传输并通过泄漏孔向空间辐射时，在电缆周围形成空间电磁场，同时与发射电缆平行的接收电缆通过泄漏孔接收空间电磁能量并沿电缆送入接收器，泄漏电缆可埋入地下。当入侵者进入探测区时，使空间电磁场的分布状态发生变化，因而接收电缆收到的电磁能量发生变化，这个变化量就是入侵信号，经过分析处理后可使报警器动作。振动传感电缆型入侵探测器振动传感电缆型入侵探测器是在一根塑料护套内装有三芯导线的电缆两端，分别接上发送装置与接收装置，并将电缆波浪状或呈其它曲折形状固定在网状的围墙上。用这样有一定长度的电缆构成一个防区。每两个或四个、六个防区共用一个控制器，由控制器将各防区的报警信号传送至控制中心。当有入侵者触动网状围墙，破坏网状围墙等行为使其震动并达到一定强度时，就会产生报警信号。-109- 奥林匹克森林公园智能化系统设计方案电子围栏式入侵探测器电子围栏式入侵探测器由三大部分组成，即脉冲电压发生器、报警信号检测器以及前端的电围栏，当有入侵者入侵时，触碰到前端的电子围栏或试图剪断前端的电子围栏，都会发出报警信号。这种探测器的电子围栏上的裸露导线，接通由脉冲电压发生器发出的高达1万伏的脉冲电压（但能量很小，一般在4焦耳以下，对人体不会构成生命危害），所以即使入侵者戴上绝缘手套，也会产生脉冲感应信号，使其报警。微波墙式入侵探测器微波墙式入侵探测器类似主动红外对射式入侵探测器的工作方式，不同的是用于探测的波束是微波而不是红外线。另外，这种探测器的波束更宽、呈扁平状、象一面墙壁的形状，所以防范的面积更大。光纤周界报警探测器光纤传感定位系统主要由微应变传感器和定位器组成。微应变传感器基于“干涉检测”原理。由两根光纤组成“干涉传感器”的一个臂，用相干激光器向其发射一束激光，若光纤没有受到外界的扰动，则光检测器将不对反射波产生报警信号；如果光纤受到外界侵扰，如：运动、声波和触动，则光的波形改变，并产生干涉图像，光检测器可检测到这一波形变化，而且通过软件可以分辩出事件的真实情况。定位器技术与微应变传感器结合组成了一个完整系统。一个典型的系统通常需要三芯光纤，两芯用于微应变传感器，一芯用于定位器，从而实现远距离安全保障系统的定位报警功能。该系统根据使用环境的不同，系统的定位精度一般在±100米左右。1.1.1各种周界报警系统的适用性比较序号类型主要形式造价范围不适用性1对射类探测器主动红外、激光、微波对射探测器30~50万探测器对之间不能被物体遮挡。总线制报警主机不能满足长距离传输要求。2振动类电缆机械式、电动式（地音）、压电晶体式振动传感器60~80万抗干扰能力差，探测部件易老化，性能变差。3感应类电缆泄露电缆传感器、电场感应式传感器。150万-109- 奥林匹克森林公园智能化系统设计方案泄露电缆地埋式安装复杂、且地表不能放置金属物体；电场感应式电缆需安装在围挡顶部，工艺复杂，抗干扰能力差。4应力类电缆应力电缆传感器200万造价非常昂贵，安装复杂。5主动防御类电网、电子围栏探测器30万不适合休闲娱乐场所。6光纤探测类光纤探测器125~200万造价较昂贵。7视频监控数字视频分析大部分周界围挡视线有遮挡，只适用一小部分。综合考虑各种探测器的优缺点，本方案认为，光纤探测器虽然造价昂贵，但是具有探测距离长、误报率低、施工简单、可精确定位等优点，是目前周界报警系统的最优选择。-109-'
