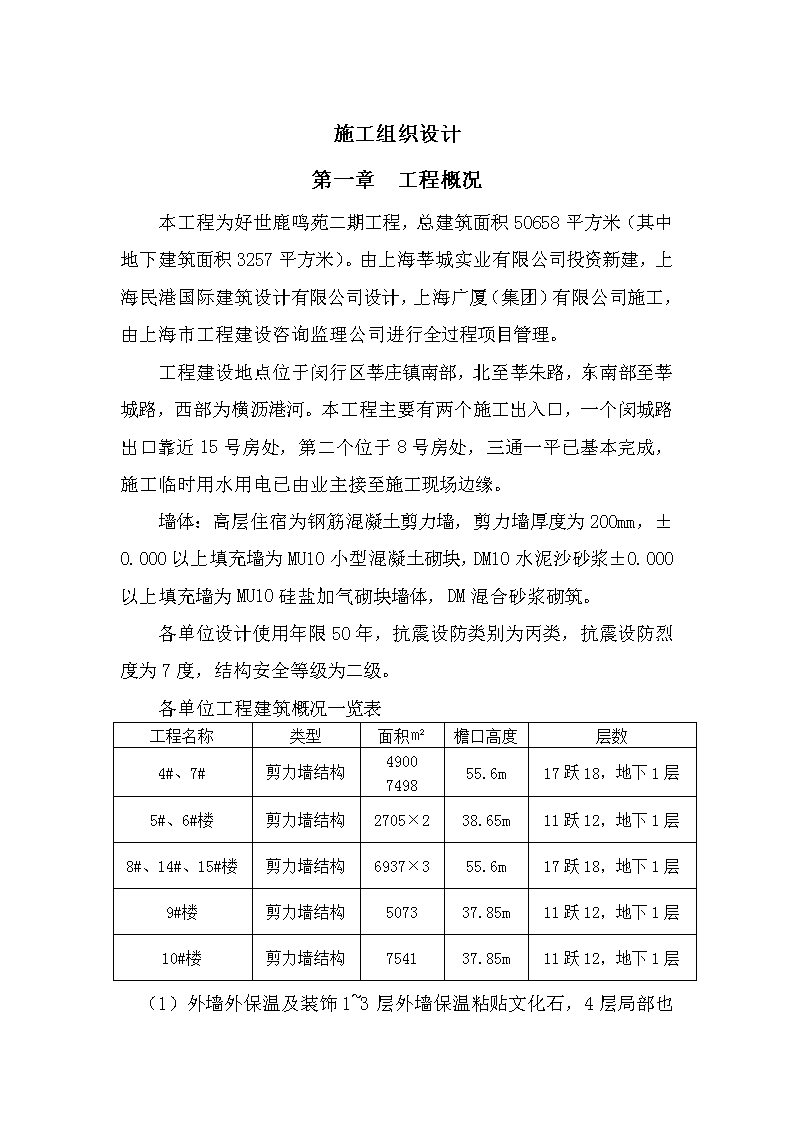

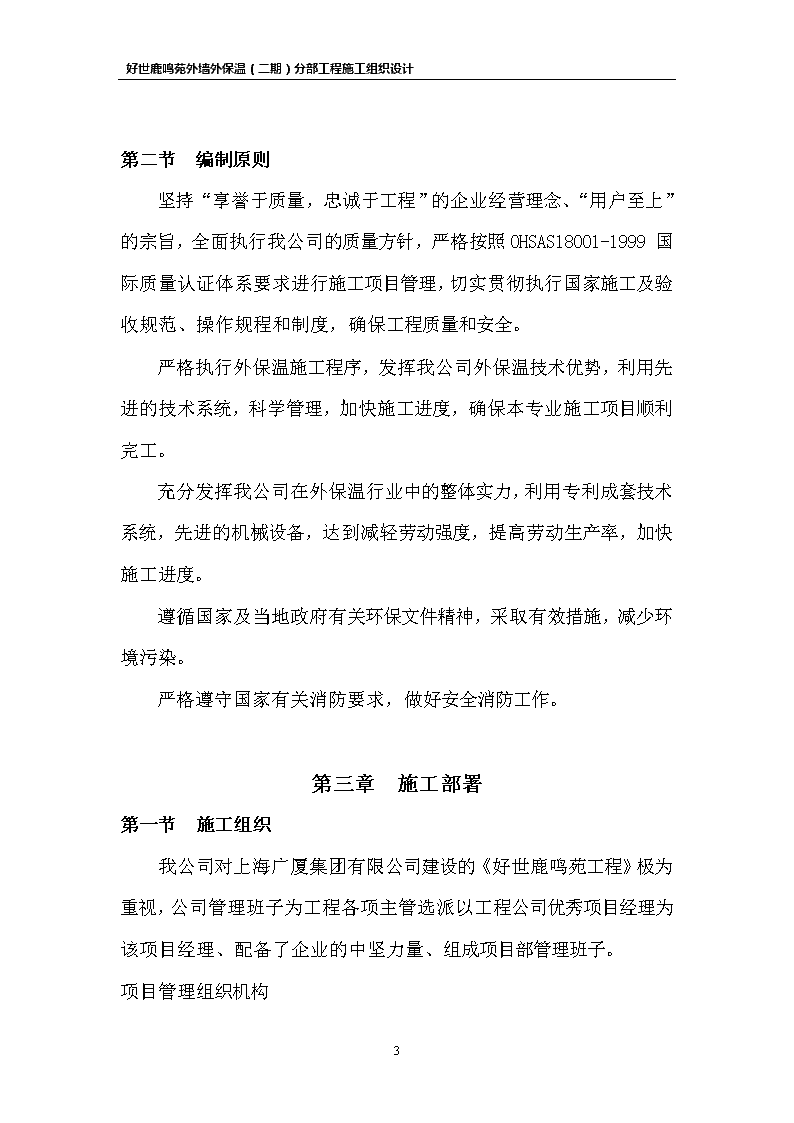

'好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计施工组织设计第一章工程概况本工程为好世鹿鸣苑二期工程，总建筑面积50658平方米（其中地下建筑面积3257平方米）。由上海莘城实业有限公司投资新建，上海民港国际建筑设计有限公司设计，上海广厦（集团）有限公司施工，由上海市工程建设咨询监理公司进行全过程项目管理。工程建设地点位于闵行区莘庄镇南部，北至莘朱路，东南部至莘城路，西部为横沥港河。本工程主要有两个施工出入口，一个闵城路出口靠近15号房处，第二个位于8号房处，三通一平已基本完成，施工临时用水用电已由业主接至施工现场边缘。墙体：高层住宿为钢筋混凝土剪力墙，剪力墙厚度为200mm，±0.000以上填充墙为MU10小型混凝土砌块，DM10水泥沙砂浆±0.000以上填充墙为MU10硅盐加气砌块墙体，DM混合砂浆砌筑。各单位设计使用年限50年，抗震设防类别为丙类，抗震设防烈度为7度，结构安全等级为二级。各单位工程建筑概况一览表工程名称类型面积㎡檐口高度层数4#、7#剪力墙结构4900749855.6m17跃18，地下1层5#、6#楼剪力墙结构2705×238.65m11跃12，地下1层8#、14#、15#楼剪力墙结构6937×355.6m17跃18，地下1层9#楼剪力墙结构507337.85m11跃12，地下1层10#楼剪力墙结构754137.85m11跃12，地下1层（1）外墙外保温及装饰1~3层外墙保温粘贴文化石，4层局部也65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计粘贴文化石，4层剩余部位至18层均为涂料饰面，外墙层层设有分格条，在3~4层设有一道装饰线，楼体上周设有凸窗，外墙用现场发泡硬质泡沫聚氨酯做保温隔热层，该楼外墙保温隔热面积约3680㎡左右，保温隔热层的厚度25mm，由上海化坚隔热防腐工程有限公司承担分包该项任务，工期为60天（单栋）。第二章编制说明本《分部工程施工组织设计》(方案)是根据双方签定的合同约定和该工程的结构特点及建设单位和总承包单位的要求，按照国家颁布的现行施工验收规范、施工规程和相关施工工艺标准进行编制。第一节编制依据1、《建筑节能工程施工质量验收规范》GB50411—2007。2、《上海市建筑工程施工质量验收标准》（地方标准）3、建设单位提供的设计施工图。4、中华人民共和国建设部颁发《聚氨酯硬泡外墙外保温工程技术导则》。5、《混凝土结构工程施工质量验收规范》GB50204—20026、《砌体工程施工质量验收规范》GB50203—20027、《施工现场临时用电安全技术规范》JGJ46—20058、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20019、OHSAS18001-1999国际质量认证体系文件。10、国家现行的建筑安装工程施工及验收规范、规程、标准等。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计第二节编制原则坚持“享誉于质量，忠诚于工程”的企业经营理念、“用户至上”的宗旨，全面执行我公司的质量方针，严格按照OHSAS18001-1999国际质量认证体系要求进行施工项目管理，切实贯彻执行国家施工及验收规范、操作规程和制度，确保工程质量和安全。严格执行外保温施工程序，发挥我公司外保温技术优势，利用先进的技术系统，科学管理，加快施工进度，确保本专业施工项目顺利完工。充分发挥我公司在外保温行业中的整体实力，利用专利成套技术系统，先进的机械设备，达到减轻劳动强度，提高劳动生产率，加快施工进度。遵循国家及当地政府有关环保文件精神，采取有效措施，减少环境污染。严格遵守国家有关消防要求，做好安全消防工作。第三章施工部署第一节施工组织我公司对上海广厦集团有限公司建设的《好世鹿鸣苑工程》极为重视，公司管理班子为工程各项主管选派以工程公司优秀项目经理为该项目经理、配备了企业的中坚力量、组成项目部管理班子。项目管理组织机构65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计职务姓名职称备注工程主管邵振德经济师公司总经理计划、协调吴振生经济师副经理经营主管凌善彬经济师公司主管技术、质量主管徐爱国工程师公司主管安全设备陆启明助理工程师公司主管项目部经理沈怡峰张伟助理工程师助理工程师项目经理项目经理技术负责人付毅助理工程师施工员伍方技术员安全员黄腾安全员质检员伍方质检员核算员陈志灵核算员设备员兰新金设备员材料员倪彧欣材料员第二节项目管理的主要目标（1）质量目标：配合总承包企业完成既定的单位工程质量目标。（2）工期目标：执行保温分部工程合同工期。（3）文明施工目标：配合总承包企业争创安全文明样板工地（4）安全目标：认真贯彻国标安全管理体系，无重大伤亡事故。坚持“65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计实施科学管理、遵守健康安全法规、实现全员参与、确保健康安全绩效”安全方针。（5）管理目标：严格按ISO9001质量管理体系进行管理，使各项管理工作科学化、标准化、程序化，坚持“实施科学管理、实现创优增效、确保用户满意”质量方针。（6）环境目标：认真贯彻国标环保体系，坚持“实施科学管理、提高环境意识、遵守环保法规、净化周边环境”的环保方针。控制噪声、粉尘、废水和垃圾，达标排放，杜绝传染性疾病，促进绿色文明工地建设，达到天蓝、树绿、水清、路畅的管理目标。第四章施工准备第一节技术准备1、熟悉图纸和技术要求，且在施工前对实物与图纸进行对照；测量基墙面的水平、垂直偏差，做标志保温灰饼，上报总承包单位、建设单位、监理公司，以争取获得保温厚度签证。2、配备必要的标准图集、规范、规程、标准等，参加建设单位组织的图纸交底。并按设计图纸要求，绘制现场发泡聚氨酯涂料饰面技术系统的二次图纸深化设计。由专业工程师负责对施工人员进行技术交底。3、根据外保温系统分部工程的工作内容，编制符合工程实际情况的《外保温系统分部工程施工组织设计》（方案）。4、依据工程设计图纸，编制《外保温系统分部工程施工预算》，分解各种材料的需用量，向营销总监提出《外保温系统分部工程材料计划表》；分解施工所需人工费等各项费用。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计5、进场的各种规格、型号的材料根据要求，出示原材料检测报告，并按规定做二次复试检测，向相关部门报验。6、遵照公司及工程验收规范的规定，每道工序要有质量检查记录，每一个检验批有隐蔽记录，经竣工整理并上报总包单位存档。第二节施工人员准备1、项目经理部组织机构图：项目经理施工员质量员安全员统计核算员材料采购员资料员喷涂作业班组抹灰作业班组技术负责人项目经理项目工长材料员核算员质量员各施工队项目管理工作运行图领导导领导领导工期领导领导信息信息领导领导信息技术供应质量成本2、项目管理工作运行图信息信息65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计3、外保温各构造层施工人员安排（1）、喷涂机组和喷涂工根据公司现有的施工能力，项目部组织2台喷涂机，每台浇注机配备2名“枪手”，3名辅助工。辅助工主要工作为聚氨酯原材料的运输、喷涂地点胶管的运送及其它工作，以全力配合喷涂枪手工的施工操作顺利进行。（2）、抹灰工（瓦工）从外墙外保温工作量分析，在不因其它自然环境因素影响下，以每天施工一个构造层（抹找平胶浆、粘网格布）的硬性指标为基础，配备抹灰工人数。根据设计，每层线角较多，特别是南侧阳台窗户挑板线条复杂。需用抹灰工（把抹子）12人。（3）、放线、粘贴工首先由现场辅助工配合对基墙面的浮渣、尘土进行清扫，在施工前去处墙体凸出物大于10mm的附着物，油污等。对窗台、门洞口、空调架及管道等用胶带、牛皮纸等进行防护以防污染。为了更好的使后续施工连续进行，每一构造层的工作面，当具备界面剂施工的情况下，立即进入施工状态，以不影响其它构造层的施工。从楼的立面图和标准层的平面图可以看出外墙立面非常复杂，垂直棱角较多，使放线工的任务量增大和测量频率增加。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计项目部配备专职放线工2人，同时配2名辅助工，以解决上下楼吊垂线的问题。施工方法采用“自下而上”的施工顺序工作，对墙体基层粘贴灰饼，也由放线工完成。故每层的放线测量工作比较频繁。4、放线工的工作是喷涂厚度标准的基础，故其精确率和工作进度要求高，，决定总工期是否完成的大事，不可掉以轻心，需在管理上下大力气，以配合其它工种完成每天一个构造层的硬性工作指标。4、劳动力进场计划劳动力安排及进场计划表序号工种名称按工程施工阶段投入劳动力情况需求人数（人）备注1聚氨酯喷涂工16其中助手8人2抹灰技工753壮工404机械维修工25电工26管理人员6项目经理1人施工员1人质检员1人预算员1人安全员1人材料员1人65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计专业工长2人第三节施工机械设备、材料准备1、施工机械的选择（1）、场内运输机械及运输方式根据《建设工程施工专业分包合同》约定，本工程选用总承包单位提供的升降机、龙门架、钢管脚手架、手推车、强制式搅拌机或砂浆机等。2、主要施工机具的准备（1）、聚氨酯双组份喷涂机及配套机械（自备）。（2）、常用抹灰工具、专用检测工具、经纬仪、电锤、手电钻、手锤、钢叉、探针（自备）。3、主要施工机械设备计划主要施工机械设备计划:序号设备名称单位规格数量备注1聚氨酯喷涂设备套-----22空气压缩机台-----23手推车辆0.14M3204电动式手压刨把-----155砂浆搅拌机台0.3M336手提式搅绊器台-----865 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计7配电箱(三相)套临电6根据现场而定8380V橡套线m五芯根据现场而定9220V橡套线m三芯根据现场而定备注:常用抹灰工具及抹灰检测器有,水桶、泥桶、剪刀丶滚刷、铁锹、扫掃、手锤等若干,常用的检测工具:湿度仪，经纬仪及放线工具、托线板,方尺、探针、钢尺丶另外总包方应配备好垂直运输机械,外墙脚手架、室内操作吊篮等。4、材料的采购及准备（1）、根据施工进度计划安排各种材料进场时间，确定仓库位置及堆放点的面积。（2）、会同监理部门做好材料验收工作，所有材料进场必须有验收记录，没有出厂合格证严禁进入现场。各种材料除必须有出厂合格证外，原材料尚应根据要求做二次复检并合格。（3）、到场原料必须按品种、规格分类存放于库房中，并设专人保管，做好施工材料台帐，用料执行领料制度，做到“帐、卡、物”相符。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计5、主要材料计划外保温主要材料计划表序号材料名称规格需用量单位数量单位用量1喷涂聚氨酯料t182聚氨酯基墙界面剂t40.15㎏/㎡3聚氨酯表面界面剂227t271.1㎏/㎡4找平胶浆t734㎏/㎡5抹面胶浆t733㎏/㎡6玻纤网格布≥160g/m2㎡270001.1㎡/㎡7玻纤网格布加强网格布材料计划表(25000㎡)序号材料名称平方耗量总用量1聚氨酯预制件0.075㎡1875㎡2聚氨酯预制件胶粘剂2Kg50000Kg65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计3硬泡聚氨酯组合料1.5Kg(2.5Cm厚)37500Kg4界面剂(粉料)0.683Kg17075Kg界面剂(乳液)0.5Kg12500Kg5加强网格布(宽20Cm)每米用量1.2M(按现场实际延长米)6抗裂砂浆找平胶浆3.10Kg77500Kg硅酸盐水泥1.50Kg37500Kg黄沙(中粗)17.44Kg436000Kg抹面胶浆5.20Kg130000Kg7160g网格布1.2m30000㎡8U型卡子30个24533个9尼龙胀栓7个5730个10其它费用ll其它机械费第四节施工现场准备一、施工平面布置本工程临时设施的现场布置，尊重总承包单位的安排：1、生产设施包括：办公室、一般材料仓库；仓库要求干燥、通风、阴凉2、临时生活设施65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计包括：职工宿舍、食堂、厕所等；二、施工现场准备1、基层墙体应符合《混凝土结构工程施工质量验收规范》﹙GB50204-2002﹚和《砌体工程施工质量验收规范》﹙GB50203-2002﹚及相应基层墙体质量验收规范的要求并通过验收，且具有验收文件。2、房屋各大角的控制钢垂线安装完毕。3、外墙面的阳台栏杆，雨漏管支架，外挂消防梯等安装完毕，并应考虑到保温系统厚度的影响。4、外窗的辅框安装完毕。5、施工洞口、脚手架眼以及阳台板、墙面确损处应用沙浆修补整齐；基层墙体平整度不得超过3㎜。6、混凝土梁或墙面的钢筋头和凸起物清理完毕。7、主体结构的变型缝应提前处理。8、电动吊篮或专用保温脚手架的安装应满足施工作业要求，经调试运行安全无误、可靠，并配备专职安全检查和维修人员。9、库房搭设准备库房搭设根据需要准备一间搅拌站及一间堆放材料的仓库，库房搭设要求：防水、防潮、防阳光直晒。材料采取离地架空堆放。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计10、工作面的其他工作验收完毕，具备TS外墙外保温分部工程施工。三、聚氨酯外保温施工与作业技术条件如下：1、搭设双排钢管脚手架：距墙体装饰面应为100—300mm，最大处不超过300mm；每操作层设有不大于1.2m的围护栏杆；其施工必须符合国家现行安全技术规定。脚手架的搭设，应满足喷涂聚氨酯的施工进度要求。2、施工临时用电布置现场备有380V施工电源及夜间照明，每隔三层楼设置总电闸箱，内配电源插座及漏电保护器。3、制作样板墙：在大面积施工前，宜先制作样板墙模拟施工，经验证施工状况正常后再进行大面积施工。4、组织施工技术、安全交底、培训、由工程技术负责人和安全部门负责人对施工人员进行施工技术交底和安全教育培训。5、施工作业期间气象应满足以下条件：现场喷涂聚氨酯作业时，环境气温宜为10℃--40℃，但不应低于10℃或高于40℃，如果环境温度低于5℃时，则需增加工程成本和施工时间（这部分增加成本，则需甲、乙双方协商解决）；基层结构面的干湿度（含水率）宜为12%—15%，根据施工现场实际情况，空气相对湿度宜为≦80％，以利于施工操作，风力大于或等于五级以上、高湿或暴晒下严禁作业65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计第五章外墙外保温施工工艺及技术要求第一节外墙外保温硬质泡沫聚氨酯----涂料饰面示意图：65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计第二节工艺流程工艺流程﹙1﹚施工工艺流程基层处理吊垂线、弹控制线切割聚氨酯预制件配制聚氨酯预制件块胶粘剂粘贴聚氨酯预制件门窗口等部位遮挡配制聚氨酯防潮底漆喷涂聚氨酯防潮底漆喷涂聚氨酯保温层修整聚氨酯保温层配制聚氨酯界面剂涂刷聚氨酯界面剂吊垂直线、灰饼、护角粘贴加强网格布找平层粉刷粘贴网格布、抹抹面胶浆三层以下文化石钢网铺设65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计铺热镀锌点焊网、用尼龙胀拴锚固抹第二度抗裂砂浆第三节：施工方法一:基层处理墙面应清理干净、清洗油渍、清除浮灰等。墙面松动、风化部分应剔除干净。墙面平整度控制在±3㎜以下。如果基层偏差过大，应抹沙浆找平。二、吊垂直、弹控制线顶部墙面与底部墙面下膨胀螺栓,作为大墙面挂线低碳钢丝的重挂点,高层建筑用用经纬仪打点,多在层建筑用大线坠吊细钢丝挂线,用紧线器郅勒紧。在墙体大阴、阳角安装钢重线,钢垂线距墙体的距离为保温墙面应清理干净、清洗油渍、清除浮灰等。墙面松动、风化部分应剔除干净。墙面平整度控制在±3㎜以下。如果基层偏差过大,应抹砂浆找平。挂线后每层首先用2m杠尺检查墙面垂直度。达到平整度方可施工。三、粘贴、锚固聚氨酯预制件在阴阳角或门窗口处,粘贴聚氨酯预制件,并达到标准厚度。对于门窗洞口、装饰线角、女儿墙边沿等部位,用聚氨酯预制件沿边口粘贴。墙面宽度不足900mm65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计处不宜喷涂施工,可直接用相应尺寸的聚氨酯预制件粘贴·预制件之间应拼接严密,缝宽超出2mm时,用相应厚度的聚氨酯片堵塞。粘贴时用抹子或灰刀沿聚氨酯预制件周边涂抹配制好的粘结胶浆,其宽度为50mm左右,厚度为3～5mm,然后在预制块中间部位均匀布置4～6个粘结点,总涂胶面积不小于聚氨酯预制件面积的40℅。要求粘贴牢固,无翘边层的总厚度·、脱落现象。聚氨酯预制件粘结完成后24h后,用电锤在聚氨酯预制件表面向内打孔,拧或钉入塑料锚栓,钉头不得超出板面,锚栓有效锚固深度不小于25mm,每个预制件一般为2个锚栓。四丶门窗口等部位的遮挡聚氨酯预制件粘结完成后喷施硬泡聚氨酯之前,应充分做好遮挡工作。门窗口等一般用塑料布裁成与门窗口面积相当的布块进行遮挡。对于架子管,铁艺等不规则需防护部位应采用塑料薄膜进行缠绕防护。五、喷刷硬泡聚氨酯保温层开启聚氨酯喷涂机将硬泡聚氨酯均匀地喷涂于墙面之上,当厚度达到约l0mm时,按30mm间距、梅花状分布插定厚度标杆,每平方米密度控制在9～l0支。然后继续喷涂至与标杆持平(隐约可见标杆头)施工喷涂可多遍完成,每遍厚度控制在10mm以内。六、修整硬泡聚氨酯保温层喷涂聚氨酯干燥后，用电刨及手锯对凹凸较大的地方进行处理，其平整度应符合相关质量要求，方能进入下道工序。同时将散落黏附在非喷涂区的硬质泡沫聚氨酯清理干净，65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计窗台、洞口先用壁纸刀划线切割，然后卸下遮盖层，操作要仔细，保证接口平齐。七、喷涂聚氨酯界面剂聚氨酯保温层修整完毕并且在喷涂4h之后,用喷斗或滚刷均匀地将聚氨酯界面剂喷刷于硬泡聚氨酯保温层表面。八、吊垂直线,做灰饼在距楼顶100mm和距楼层底部约100mm,同时距大墙100mm处,根据垂直控制通线,做垂直方向灰饼(楼层较高时应两人共同完成)’作为基准灰饼,再根据两垂直方向基准灰饼之间的通线‘做墙面找平层厚度灰饼,每灰饼之间的距离按1.5M左右间隔粘贴。灰饼可用胶粉聚苯颗粒浆料做,也可用废弃聚苯板裁成50mm×50mm小块粘贴。待垂直方向灰饼固定后,在两水平灰饼间拉控制线,具体做法为带小线的小圆钉插入灰饼,拉直小线,使小线位置比灰饼略高1mm,在兩灰饼之间按l.5M左右间隔水平粘贴若干灰饼或冲筋。九、加强网格布施工对门窗、洞口、阴阳角、保温与非保温部位,采用200mm宽网格布进行加强处理,收口处理必须阴、阳角收口垂直,以便下道工序施工。十、用T一H保温体系的找平浆料按好世麒麟园别墅外墙施工配比(1)、配比:粉料:水:黄沙:水泥=28:14:80:15(2)、配比工艺:将配制好时材料倒入卧式搅拌机中搅拌均匀即可。(3)、保温浆料施工时要注意清理落地灰,落地灰应及时少量多次重新搅拌使用,必须做到人走场清。阴阳角找方应按下列步骤进行65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计(l)、用木方尺检查基层墙面的直角度,用线坠吊垂直验收墙面的垂直度。(2)、保温浆料抹灰后应用木方尺压住墙角浆料层上下搓动,使墙角保温浆料基本达到垂直。然后用阴阳角抹子压光。(3)、保温浆料大角抹灰时要用方尺,抹子反复测量抹压修补操作确保垂直度±2mm,直角度±2mm·(4)、门窗边框与墙体连接应预留出保温层厚度,并做好门窗框表的保护。(5)、窗户辅框安装验收合格后方可进行窗户部位的保温抹灰施工,门窗口施工时应先抹门窗侧边,再抹大墙面.门窗口尺寸应内外一致·十一、抹T一H抹面胶浆,铺压耐缄网格布待找平层施工完成3～7d,且保温层施工质量验收合格后方可进行抹面层施工。在找平层表面刮上一层抹面胶浆,所刮的面积应大于网片的长度和宽度,用2M靠尺刮平,视其干湿度,将网格布摊开置于其上,要从上至下,从中央向四周用抹刀抹平,埋网时不应产生褶皱,网应完全埋入抹面胶浆之中,并满足与相邻网的搭接长度〈搭接长度≧100mm〉严禁反复搓揉,完成面网格布必须若隐若现,严禁深埋。十二、验收标准墙面2M靠尺4mm上下窗偏移2mm,上下阴阳角误差±5mm.十三、1～3层文化石饰面部位的具体做法施工时抹第一遍抗裂砂浆,厚度控制在2～3mm‘65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计热镀锌电焊网分段进行铺贴,热镀锌电焊网的长度不应超过3M,按先下后上的顺序依次平整铺贴,铺贴时先用U型卡子卡住四角使其紧贴抗裂砂浆表面’然后按双向500mm梅花状分布用尼龙胀栓将四角网锚固在基层体上,有效深度锚固深度不得小于25mm,局部不平整的地方用U型卡子压平。热镀锌电网之间搭接宽度不应小于两个网格,搭接层数不得大于3层,搭接处用U型卡子、钢丝固定。所有阳角纲网不应断开,阴阳角角网应压住对接片网.窗口侧面、沉降缝等钢丝网收头处应用水泥钉加垫片使钢丝网固定在主体结构上。第四节外墙外保温硬质泡沫聚氨酯涂料饰面技术系统配套产品性能介绍一、硬质泡沫聚氨酯技术性能指标聚氨酯性能指标项　次项　目单　位指　标1密　度Kg/m3≥352导热系数W/m·k≤0.0243挤压（变形10%）强度MPa≥0.154尺寸稳定性（70。C，48h）%≤55吸水率%≤36水蒸气透过率ng/Pa﹒m﹒s≤6.57燃烧性B2分级、等级按GB/T8624-199765 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计二、聚氨酯界面剂技术性能指标；聚氨酯界面剂性能指标项　次项　目单　位指　标1容器中状态搅拌后无结块，呈均匀状态2施工性刮涂无困难3拉伸粘接强度MPa常温常态≥0.74拉伸粘接强度（与聚氨酯）MPa常温常态≥0.15且破坏于聚氨酯浸水7d≥0.15且破坏于聚氨酯三、耐碱玻纤网格布性能指标；耐碱玻纤网格布性能指标项目单位指标孔径普通型mm4×4加强型6×6单位面积质量普通型g∕m2≥160加强型≥500断裂强力（经向、纬向）普通型N∕50mm≥1250加强型≥3000耐碱保留率经　向%≥90纬　向≥90涂塑量普通型g∕m2≥2065 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计加强型四、特殊节点保温单独处理(部分)阴角涂料饰面构造阳角涂料饰面构造65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计窗口涂料饰面构造外墙涂料分格封构造(详细外保温构造节点在施工中逐步补充)第三节施工要点1、基层处理1）去除外墙所有灰结、浮尘、附着物、油污等，混凝土梁外胀等缺陷经修整合格，使凸出物高度＜6mm65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计。如果外墙不垂直，我方与总包方协商解决。2）铝合金专业施工队将铝合金专业外门窗矫正完毕后立即进行加固、注单组份发泡胶框于墙面的交接处，以利于对框体一有个良好的嵌固作用。铝合金框扇安装矫对后，将外表面用塑料薄膜自粘带封闭，以防止聚氯酯飞溅，污染框扇表面。（3）保温层施工1）吊垂线、水平线测平整度，3）喷涂硬质泡沫聚氨酯喷枪从模板左侧开口中心处对准模板底部，从模板左端开始浇注，移动速度要均匀，浇注量要均匀，浇注料要全部浇注在墙面上。应连续浇注，并在第一次浇注未熟化前进行第二次浇注，分三次浇注，熟化10-15分钟后拆除模板。，保温层不许虚粘、不许有空鼓、裂纹等缺陷。3、保护层施工聚氨酯喷涂时一次喷涂的厚度要适宜，单层喷涂的厚度以10㎜为宜。厚度太薄，泡沫密度增大，待喷涂表面的黏结性差，易脱离，而且泡沫密度明显增大。环境温度最好在15-30度之间。空气湿度应小于80％65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计，温度太高，则发泡剂损耗大。一次喷涂的厚度要适宜，单层喷涂的厚度以10㎜为宜，待喷涂表面不能有油、灰尘等。若表面有露水或霜，应予以除去，否则影响泡沫与表面的黏结性。必要时可使用防风帷幕。聚氨酯保温层施工结束后必须严格保护，以免破坏保温效果或造成其他问题。施工期间随喷一块500×500的厚度的同厚度试块，以备材料性能的检测。喷涂时，应随时用2M靠尺检查，直至符合规范要求。喷涂时阴雨天、气温底于15度、风力大于4级不能施工。喷涂施工完毕报监理对其进行验收，并经过48小时后方可进行下一道工序施工。2）抹保护层：厚度3－5mm，大杠刮平，压入网格布，搓浆、压光。网格布必须靠外侧与分格条两侧对齐。表面平整，隐现网格布方格网格布垂直使用，搭边不少于100mm，不允许干搭，砂浆饱满度100％（禁止用水泥干粉或喷水压光）。网格布必须平整，无皱折或偏斜、起鼓现象。3）门窗阳角用先贴200㎜加强网格布4）上窗口顶应设置滴水沿（槽或线）5）装饰造型、空调机座等部位必须保证流水坡向正确。6）窗口阴角、空调机座阴角，落水管固定件等部位均留嵌密封胶槽，槽宽4-6mm,深3-5mm。7）嵌密封胶，不得漏嵌或不饱满8）保护层施工48h以后，可进行柔性腻子施工。第四节特殊部位的施工重点65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计1、考虑结构墙面不平整，而引起保温层与结构层之间的距离增大，局部TCX钉的长度可以增加，而直径不需要增加。我方组织材料时已考虑，TCX钉计划进场为8*85mm和8*100mm两种规格，以满足强度要求。2、小面积按喷涂工艺施工，也适用于阳台挑板、空调挑板等外挑构件下方根部（浇注枪伸不到的位置）。3、保温层损坏后的修复首先.用壁纸刀将损坏保温层的部分垂直剔除，清扫凹槽内浮渣，补刷基层界面剂。将喷枪对准凹槽内喷涂，直至发泡充满。将凸出部分用锯或电动手压刨刨平。其他施工同原方案。详见图示：第二节1～3层和四层局部文化石饰面施工施工时抹第一遍抗裂砂浆,厚度控制在2～3mm‘热镀锌电焊网分段进行铺贴,热镀锌电焊网。的长度不应超过3M,按先下后上的顺序依次平整铺贴,铺贴时先用U型卡子卡住四角使其紧贴抗裂砂浆表面’然后按双向500mm梅花状分布用尼龙胀栓将四角网锚固在基层体上,有效深度锚固深度不得小于25mm,局部不平整的地方用U型卡子压平。热镀锌电网之间搭接宽度不应小于两个网格,搭接层数不得大于3层,搭接处用U型卡子、钢丝固定。所有阳角纲网不应断开,阴阳角角网应压住对接片网.窗口侧面、沉降缝等钢丝网收头处应用水泥钉加垫片使钢丝网固定在主体结构上。第六节屋面保温施工65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计屋面喷涂施工工艺:根据业主要求的保温厚度进行聚氨酯喷涂，总包方必须清理完毕(1)、平屋面A找坡层施工:除去基层油垢、浮灰·b找平层施工:1:3水泥砂浆,厚度20mm进行找平层施工。C基层的排水陂度要求:基层坡度不小于2﹪,天沟纵向找坡不小于1﹪,水落口周围500mm范围内坡度不小于5﹪(2)、屋面细部聚氨酯防水施工对于屋面落水口、屋面管道突出部位应采用聚氨酯防水涂料做防水处理’并做24h闭水试验,隐蔽验收合格后方可进行硬泡聚氨酯防水施工。(3)、喷涂硬泡聚氨酯保温材料①做好遮挡防护,喷涂次序应从屋面边沿向中心方向喷涂,发起泡后,沿发泡边沿喷涂施工。②喷涂时风力不得大于5m/s。③喷涂过程中’严格控制平整度和厚度,超出部分进行打磨。④按检验批要求进行质量检验并做验收记录。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计第七节梅雨季节施工技术措施（1）、进入现场后首先对顶层脚手架体做带有向外坡向10%的钢管架，以便使进入梅雨季后做临时防雨篷支架，同时现场准备加厚彩条布若干捆。（2）、梅雨季天气在脚手架上部采用3米宽幅加厚彩条布覆盖墙体女儿墙及脚手架与工程外脚手架围护密目网形成封闭，以杜绝雨水顺墙面流淌，造成墙面含水率增大。这样待雨后，即可进行施工，减少了墙体表面需要凉晒干燥的时间。如图：65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计（3）、进入现场的其他材料（含粉状、液态、固态等），由总包单位提供专用的材料堆放库房（堆放场地、新建筑物内指定地点），并具有防雨，防潮、防水功能，如支垫围护构造以免粉状材料受水浸潮湿结块，影响工程质量。（4）、在室内合适位置或由总包单位指定位置临时堆放材料，且必须干燥通风，材料下面垫板架空，以防材料受潮影响施工质量。（5）编制依据1、从本工程施工文件中对上海市历年气候气象的详细介绍及相关数据资料进行分析。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计2、参考我公司在杭州市施工的气候条件及咨询当地的有关人士的气候气象介绍。3、我公司派出相关人员多次到上海的拟施工项目的工地实地考察及相关的建设单位、总承包单位、监理单位对上海市气候气象情况的介绍。4、聚氨酯外墙外保温对施工条件的要求。（6）措施方案1、拟采用加厚彩条布覆盖操作面。2、材料移至室内堆放。第八节施工要点1、基层处理1）去除外墙所有灰结、浮尘、附着物、油污等，混凝土梁外胀等缺陷经修整合格，使凸出物高度＜6mm。如果外墙不垂直，我方与总包方协商解决。2）铝合金专业施工队将铝合金专业外门窗矫正完毕后立即进行加固、注单组份发泡胶框于墙面的交接处，以利于对框体一有个良好的嵌固作用。铝合金框扇安装矫对后，将外表面用塑料薄膜自粘带封闭，以防止聚氯酯飞溅，污染框扇表面。（3）保温层施工1）吊垂线、水平线测平整度，2）喷涂硬质泡沫聚氨酯65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计聚氨酯一次喷涂的厚度要适宜，单层喷涂的厚度以10㎜为宜。厚度太薄，泡沫密度增大，待喷表面的黏结性差，易脱离，而且泡沫密度明显增大。环境温度最好在15-30度之间。空气湿度应小于80％温度太高，则发泡剂耗损大。一次喷涂的厚度要适宜，单层喷涂的厚度以10㎜为宜。厚度太薄，泡沫密度增大，待喷涂表面不能有油、灰尘等。若表面有露水或霜，应抑予以除去，否则将影响泡沫与物体表面的黏结性。必要是可使用防风帐幕。聚氨酯保温层喷涂施工结束后必须严格保护，以免破坏隔热效果或造成其他问题。施工期间随喷一块500×500的同厚度试块，以备材料性能的检测。喷涂时、应随时用2M靠尺检查，直至符合检查要求。喷涂时阴雨天、气温底于15度、风力大于四级不能施工。喷涂施工完毕报监理对其验收，并经过48小时后方可进行下一道工序施工。3、保护层施工1）配制T—H保温体系的找平沙浆料（按好世麒麟园别墅外墙施工配比）2）抹保护层：厚度3－5mm，大杠刮平，压入网格布，搓浆、压光。网格布必须靠外侧与分格条两侧对齐。表面平整，隐现网格布方格网格布垂直使用，搭边不少于100mm，不许干搭，砂浆饱满度100％（禁止用水泥干粉或喷水压光）。网格布必须平整，无皱折或偏斜、起鼓现象。3）门窗阳角用先贴200㎜坚强网格布4）上窗口顶应设置滴水沿（槽或线）65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计5）装饰造型、空调机座等部位必须保证散水坡向正确。6）窗口阴角、空调机座阴角，落水管固定件等部位均留嵌密封胶槽，槽宽4-6mm,深3-5mm。7）嵌密封胶，不得漏嵌或不饱满8）保护层施工48h以后，可进行柔性腻子施工。第十一节施工及验收1、基层结构面的干湿度（含水率）宜为12%—15%。高湿或暴晒下严禁作业。湿度75%是为空气中的湿度。2、现场喷涂聚氨酯时，环境气温宜为10℃—40℃，如果环境温度在50C-100C时，则需增加大量的工程成本和施工时间。3、现场发泡聚氨酯基层的主体结构应是通过验收合格的砌体、砼、各种填充墙体等结构体系。4、建筑节能主体结构工程质量验收不合格，不得进行现场发泡聚氨酯施工。保温系统材料现场抽检复验项目材料名称现场抽样数量外观质量检验物理性能指标硬泡体聚氨酯以每1000m2为一批，不足1000m2表平整、无起鼓、无断裂65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计按一批抽样；每个检验批每100m2应至少抽查一处，每处不应小于10m2。表面密度、抗拉强度、抗压强度、吸水率耐碱玻纤网格布以每7000m2为一批，不足7000m2按一批抽样；从中抽取5卷做外观质量检查，随机抽取1卷做物理性能检验无断纬、无脱纬、无稀路、无密露、无破洞、无杂物、无污渍、无边无良、无拖纱断裂强力、断裂应变、耐碱断裂强力、耐碱断裂强力保留值抗裂砂浆同一厂家生产的同一品种、同一批的产品至少抽样一次包装完好无损，标明产品名称、生产日期、生产厂名、产品有效期原强度和浸水拉伸粘接强度、压折比界面剂同一厂家生产的同一品种、同一批的产品至少抽样一次包装完好无损，标明产品名称、生产日期、生产厂名、产品有效期原强度和浸水压剪粘接强度1、硬质泡沫聚氨酯涂料饰面施工质量及工程验收按《建筑工程施工质量验收统一标准》(GB50300—2001)的规定进行施工质量验收（1）一般规定1）聚氨酯所采用的材料、部品配件、饰面材料等应符合设计要求或合同约定，且必须在监理监督下实行进场验收；现场验收时，应检查产品的生产日期、出厂合格证、技术标准、及相关资质检测机构的技术性能检测报告等资料，并按国家现行产品标准进行抽检并记录。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计2）硬质泡沫聚氨酯应按现行产品标准进行密度、压缩强度、阻燃等性能复试，TCX尼龙套胀钉的锚固应按现行国家标准规定的方法进行拉拔检测。3）聚氨酯在建筑节能工程中的子分部、分项工程的划分应符合下列规定：子分部工程分项工程外墙体保温与隔热现场发泡喷涂硬质泡沫聚氨酯、保温层界面剂与面层施工5）聚氨酯工程质量检验批的验收应符合下列规定：a主控项目应符合本规程的规定；b一般项目应达到80%以上的抽检合格率规定。（2）基层处理1）主控项目聚氨酯的基层处理应达到相关施工验收规范和合同约定要求进行。2）一般项目现场基层墙体含水率宜为12-15%左右，且不得大于20%。喷涂聚氨酯施工允许偏差值和检查方法项　　目允许偏差（mm）检验方法轴线位置5钢尺检查截面尺寸柱、墙、梁＋4，－1钢尺检查层高垂直度5m之内6经纬仪或吊线、钢尺检查65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度42m靠尺或塞尺检查（4）喷涂硬质泡沫聚氨酯1）主控项目现场喷涂聚氨酯的材料进入施工现场必须进行验收。现场发泡聚氨酯喷涂环境气温宜为10。C-40。C，高湿或暴晒下严禁作业。喷涂聚氨酯的浇注作业时风力不得大于5级；雨天不得施工；湿度大于80%时不宜施工。2）一般项目现场发泡聚氨酯的浇注硬质泡沫聚氨酯外观质量与允许偏差应符合下列要求：　现场发泡聚氨酯外观质量允许偏差项　目单　位允许偏差值外观质量表面平整光滑厚度≤50mm－1，＋550≤厚度≤100mm－1，＋4＞100mm供需双方商定表面平整度mm4mm65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计现场发泡聚氨酯的浇注硬质泡沫聚氨酯外观质量不得出现缺搓、掉角等残缺现象；当出现上述现象应适时修补。（5）保温层界面剂1）主控项目现场发泡聚氨酯的保温层界面剂进入施工现场必须进行验收。保温层界面剂涂刷时间控制，应是硬质泡沫聚氨喷涂后48h～72h以后施工。2）一般项目保温层界面剂的涂刷应满涂，不得有漏涂现象。（6）其他1）喷涂聚氨酯的保护层、涂料饰面层或贴面砖层等构造要求均应符合国家和地方技术规程的有关规定。（7）工程验收1）采用TS模浇聚氨酯分项工程各检验批的质量应全部合格。2）保护层允许偏差及检查方法　　项次项目允许偏差（mm）检查方法1立面垂直度4用2米托线板检查2表面平整4用2米靠尺及塞尺检查3阴阳角垂直4用2米托线板检查4阴阳角方正4用2米靠尺及塞尺检查5保温层厚度0，＋3用针、钢尺或剖开法检查65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计第一节工程验收1、整个保温系统施工完工后，组织监理及业主、总包等部门到现场按照相关的质量标准进行验收，验收合格后上报竣工。2、保温系统材料现场抽检复验项目材料名称现场抽样数量外观质量检验物理性能指标硬泡体聚氨酯以每800m2为一批，不足800m2按一批抽样；每个检验批每100m2应至少抽查一处，每处不应小于10m2。表面平整、无起鼓、无断裂表面密度、抗拉强度、抗压强度、吸水率耐碱玻纤网格布以每7000m2为一批，不足7000m2按一批抽样；从中抽取5卷做外观质量检查，随机抽取1卷做物理性能检验无断纬、无脱纬、无稀路、无密露、无破洞、无杂物、无污渍、无边无良、无拖纱断裂强力、断裂应变、耐碱断裂强力、耐碱断裂强力保留值抗裂砂浆同一厂家生产的同一品种、同一批的产品至少抽样一次包装完好无损，标明产品名称、生产日期、生产厂名、产品有效期原强度和浸水拉伸粘接强度、压折比界面剂同一厂家生产的同一品种、同一批的产品至少抽样一次包装完好无损，标明产品名称、生产日期、生产厂名、产品有效期原强度和浸水压剪粘接强度3、硬质泡沫聚氨酯涂料饰面施工质量及工程验收按《建筑工程施工质量验收统一标准》(GB50300—2001)的规定进行施工质量验收（1）一般规定65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计1）聚氨酯所采用的材料、部品配件、饰面材料等应符合设计要求或合同约定，且必须在监理监督下实行进场验收；现场验收时，应检查产品的生产日期、出厂合格证、技术标准、及相关资质检测机构的技术性能检测报告等资料，并按国家现行产品标准进行抽检并记录。2）硬质泡沫聚氨酯应按现行产品标准进行密度、压缩强度、阻燃等性能复试，TCX尼龙套胀钉的锚固应按现行国家标准规定的方法进行拉拔检测。3）聚氨酯在建筑节能工程中的子分部、分项工程的划分应符合下列规定：子分部工程分项工程外墙体保温与隔热现场发泡喷涂硬质泡沫聚氨酯、保温层界面剂与面层施工5）聚氨酯工程质量检验批的验收应符合下列规定：a主控项目应符合本规程的规定；b一般项目应达到80%以上的抽检合格率规定。（2）基层处理1）主控项目聚氨酯的基层处理应达到施工验收规范和合同约定要求进行验收。2）一般项目现场基层墙体含水率宜为12-15%左右，且不得大于20%。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计基层界面剂采用辊刷或涂剂，刷的面积应满刷。喷涂聚氨酯施工允许偏差值和检查方法项　　目允许偏差（mm）检验方法轴线位置5钢尺检查截面尺寸柱、墙、梁＋4，－1钢尺检查层高垂直度5m之内6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度42m靠尺或塞尺检查（4）喷涂硬质泡沫聚氨酯1）主控项目现场发泡聚氨酯的硬质泡沫聚氨酯进入施工现场必须进行验收。现场发泡聚氨酯喷涂环境气温宜为10。C-40。C。，高湿或暴晒下严禁作业。喷涂聚氨酯的浇注作业时风力不得大于5级；雨天不得施工；湿度大于80%时不宜施工。2）一般项目现场发泡聚氨酯的浇注硬质泡沫聚氨酯外观质量与允许偏差应符合下列要求：　现场发泡聚氨酯外观质量允许偏差65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计项　目单　位允许偏差值外观质量表面平整光滑厚度≤50mm－1，＋550≤厚度≤100mm－1，＋4＞100mm供需双方商定表面平整度mm4mm现场喷涂硬质聚氨酯泡沫外观质量不得出现缺搓、掉角等残缺现象；（5）保温层界面剂1）主控项目现场发泡聚氨酯的保温层界面剂进入施工现场必须进行验收。保温层界面剂涂刷时间控制，应是硬质泡沫聚氨酯喷涂完48h～72h以后施工。2）一般项目保温层界面剂的涂刷应满涂，不得有漏涂现象。（6）其他1）喷涂聚氨酯的保护层、涂料饰面层或贴面砖层等构造要求均应符合国家和地方技术规程的有关规定。（7）工程验收1）采用TS模浇聚氨酯分项工程各检验批的质量应全部合格。2）保护层允许偏差及检查方法　　项次项目允许偏差（mm）检查方法1立面垂直度4用2米托线板检查65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计2表面平整4用2米靠尺及塞尺检查3阴阳角垂直4用2米托线板检查4阴阳角方正4用2米靠尺及塞尺检查5保温层厚度0，＋3用针、钢尺或剖开法检查65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计第三节聚氨酯外墙外保温技术系统基本构造聚氨酯外墙外保温技术系统基本构造（涂料饰面）分层情况外墙基层处理保温层找平层饰面层构造示意图具体做法混凝土空心砌块、表面处理喷涂聚氨酯找平胶浆＋耐碱玻纤网格布（≥160g/m2）柔性腻子涂料厚度（mm）混凝土空心砌块、砼墙10mm平均3-5mm65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计第七章安全生产管理第一节安全生产方针安全第一，预防为主。第二节安全施工管理体系1、安全组织保证体系我公司本着“管生产必须管安全”的原则建立以项目经理为安全第一责任人的安全保证体系，建立安全生产责任制和安全生产奖惩制度，并设立专职安全管理人员，从组织体系上保证安全生产。2、安全制度保证体系为了加强安全管理，还必须将其制度化、法规化，使施工人员有章可循，将安全工作落到实处。认真贯彻国家安全管理体系规范，外墙外保温施工高处作业遵循《建筑施工高处作业安全技术规范》JGJ80-91，临时用电执行《施工现场临时用电安全技术规范》JGJ-46-2005等。3、安全技术保证体系通过安全技术交底和严格遵守各工种安全技术操作规程和加强安全技术制度来保证施工活动的安全顺利进行。项目部认真进行安全技术交底，每周开一次安全例会并做好记录，施工班组每日开班前安全会，布置安全要求和工作，公司安全部门不定期进行安全监督检查。4、安全教育保证体系公司安全部负责对项目部所有成员进行经常性65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计安全思想教育，安全技术知识教育，新工人入场教育和特殊工种工人的的岗位安全教育；学习典型事故的经验教训。第三节安全事故的预防安全第一，预防为主。对于本施工过程中容易发生的安全事故要采取相应的技术管理措施，防患于未然。具体如下：1、坠落对四口五临边等处设好防护栏杆，中间支挂安全网。2、机械伤害严格执行机械设备的保养规程及安全操作规程，机械设备按原机技术性能规定正确使用。严禁机械设备超负荷运转使用，带病运转和作业中进行维修。严禁不懂机械的人员玩弄设备。3、防火（1）防火组织机构健全，严格执行三级防火制度，落实责任到人。现场各类防火工具、设备、材料放置在使用方便地点，不得随意拿动、转移，经常检查。（2）施工现场不许抽烟，现场设吸烟室。（3）加强电气管理、防止发生电气火灾。现场严禁使用电炉子，碘钨灯照明取暖，临时电源线路必须按规定架设，严禁乱拉乱接，电闸要有箱，上锁设专人负责。4、触电（1）严格执行《施工现场临时用电安全技术规范》（GJGJ46—2005），现场用电实行三相五线制，动力与照明分开，做到三级配电二级保护，节约用电。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计（2）搞好电气设备的设置和防护。配电应实行分级配电，开关箱内应一机一闸一保护，配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。（3）配电箱统一制式，设门、锁、防雨、防风设施齐全，铁闸箱必须有保护接地。（4）固定式配电箱和流动式配电箱内分别装置漏电保护器，保护装置参数匹配，动作灵敏可靠。配电箱内所有压头必须牢固、可靠、无松动，电缆线蕊应采用接地端子压接后刷锡。（5）电器装置、闸具，容断器参数与设备容量相匹配并按标准安装。（6）现场除维护电工外，任何人不准动用配电箱、动力设备或线路开关。发现问题及时上报项目经理部，由用电管理员与维护电工检查处理。（7）所有进场的电气材料，防护设施必须有合格证，电工试验合格后，方准投入使用。5、脚手架安全技术措施（1）按《建设施工扣件式钢管脚手架安全技术规范》JGJ130-2001要求，审查脚手架施工方案。首先是施工队伍结合工程特点，进行检查，必要时会同建设单位、监理单位共同审查，避免因方案考虑不周，引起重大事故。（2）加强搭设后的验收检查。作好验收检查记录脚手架验收合格后挂牌使用。规范架子工的作业，工人必须持证上岗。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计（3）施工时要严格控制脚手架使用荷载，确保有较大的安全储备；要严格按规范要求对脚手架进行定期与不定期检查，发现隐患，立即整改。脚手架搭设过程要及时设置连墙撑，斜撑杆，以及必要的拉绳吊索，避免搭设过程中发生变形，倾倒。脚手板都要铺满、铺平、铺稳，不得有探头板。（4）脚手架要对防电避雷作好防护措施。要与电压1--20千伏以下的架空输电线路距离不小于2米，同时要有隔离防护措施，水平距离50延长米设置一处避雷，施工照明通过脚手架应选用36伏安全电压。6、安全用电措施（1）塔吊保护零线应重复接地。供电线路与建筑物和施工设施之间保证施工安全距离和安全屏护并做到绝缘良好。塔吊应安装防雷装置。（2）固定式配电箱和流动式配电箱内分别装置漏电保护器实行两级保护，漏电保护装置参数匹配，动作灵敏可靠。实现一机、一闸、一保护。（3）现场临时照明线路按要求架设，回路设漏电保护器一台，灯具金属外壳作接零保护。分包工人宿舍、潮湿作业环境及手持照明灯用36伏电压。夜间施工照明灯具和线路应固定。（4）电器装置、闸具、熔断器参数与设备容量相匹配并按标准安装。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计（5）配电线路、架空线路必须符合标准要求，线路过道、穿墙必须按标准保护。施工期内禁止有电线老化、破皮未包扎现象出现，埋设电缆的沟槽采用砖砌0.2-0.7米，沟底铺砂100cm。（6）按标准记全各种用电记录，并使记录具有可追溯性。（7）操作人员进入现场施工，严格遵守“施工现场安全生产六项规定”工人进入现场，必须统一着装，正确戴好安全帽，正确使用防护用品，2米以上高处作业必须佩带安全带，禁止安全带低挂高用。严格遵守“安全用电十点要求”和“登高作业须知”的安全规定，严格执行“十不登高”，“四个不准踏”和“五道口防护”的安全规则，做到“三不伤害”确保施工安全。（8）喷涂聚氨酯施工时，由于聚氨酯喷涂采用的化学原料A组和B组份都带有一定的毒性，在施工时要注意防护，操作人员佩带护目镜，防护口罩及手套，操作过程中严禁饮食和吸烟。（9）其它：（1）现场除持证维护电工外，任何人不准动用配电箱，动力设备或线路开关。若出现故障应上报项目部，项目部派电工解决，电工按要求定期维修检查线路。（2）所有进场的电气材料、防护设施必须有合格的证件，并且经电工试验合格后方准投入使用。第四节施工现场安全消防技术措施外墙外保温系统的各施工队和个人均应严格依照本措施开展消防安全工作。1、施工现场的消防工作，应遵照国家有关法律、法规以及上海市人民政府相关等规章规定开展消防安全工作。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计2、施工现场聚氨酯存放处、作业区等设置临时消防车道。其宽度不得小于3.5米，并保证临时消防车道的畅通，禁止在临时消防车道上堆物、堆料或挤占临时消防车道。3、施工现场聚氨酯作业区配备干粉灭火器，并有明显的防火标志。经常进行检查、维护、保养，保证灭火器材灵敏有效。4、利用总承包单位的临时消防竖管，消防供水保证足够的水源和水压，严禁消防竖管作为施工用水管线。并设专人管理，保证消防供水。消防泵的专用配电线路，引自施工现场总断路器的上端，以保证连续不间断供电。5、其他专业施工队的电焊工、气焊工从事电气设备安装和电、气焊切割作业时，必须对聚氨酯作业区采取必要的隔离、覆盖等措施，作业后必须确认无火源隐患后方可离去。6、施工现场使用的电气设备必须符合防火要求。临时用电必须安装过载保护装置，电闸箱内不准使用易燃、可燃材料。严禁超负荷使用电气设备。施工现场存放易燃、可燃材料的库房、配料房不得使用明露高热强光源灯具。7、对易燃易爆物品，有严格的防火措施，指定防火负责人，配备灭火器材，确保施工安全。8、施工材料的存放、使用符合防火要求。库房采用非燃材料支搭，易燃易爆物品专库储存，分类单独存放，保持通风，用电符合防火规定。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计第八章工程质量保证措施“百年大计，质量第一。”我公司已通过ISO9000质量体系认证，至今已运行多年。全体员工视工程质量为企业生命。本工程项目规模大，质量等级高，社会影响面广。针对本项目特点，我公司建立了严密的质量保证体系，制定出严格的质量保证措施，以确保用户满意，企业受益，实现双赢。第一节项目工程质量保证体系（一）我公司的质量方针制造一流产品、完善应用技术、力求最佳工程效果、持续提升顾客满意度。（二）质量保证体系所追求的目标一流产品、优质服务、优质工程（三）质量监督组织机构及其职能1、工程质量监督组织机构：2、组织机构职能：65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计工程总指挥：全面负责公司ISO9001质量体系的运行及其在项目上的运行。负责工地、施工组织设计和各项技术措施的审批，指导新技术、新材料、新工艺的推广工作，领导栋号技术系统的质量管理，提高质量保证能力。工程副指挥：负责该项目的宏观调控与管理，协调项目部与公司各职能科（室）间的工作配合。（四）项目经理部成员质量责任制：(1)项目经理：是本工程项目的负责人，承诺完成工程承包合同中的各项任务，组织项目产品实现策划，审核《项目质量计划》；明确项目部管理人员的分工职责；按分公司目标分解要求，制定项目质量内控目标，与分公司沟通，保证其提供充分的人力、物力、财力等资源和设施，对达到项目质量目标负责；组织生产和服务提供过程的控制，对各阶段按期交工负责；适时进行特殊过程施工前的资源确认工作；坚持以顾客为关注焦点，及时沟通并处理与顾客有关的信息，在施工前、施工中、施工后不同阶段，对顾客进行满意度调查活动，以保证工程最终达到顾客满意的目标；组织项目部各管理过程的监视和测量工作，以及时发现和解决问题，促进质量管理体系的持续有效运行。(2)65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计技术负责人：参与工程项目产品实现策划；负责该工程项目质量计划、施工组织设计、特殊过程作业指导书等质量文件的编制工作；组织特殊过程的界定、过程参数的确定工作，并参与特殊过程施工前的资源确认工作；组织施工过程的特殊过程的技术交底和施工过程的技术符合性验证等工作；审核技术文件和记录档案，对技术系统文件和资料的完整性、符合性、真实性负责；组织项目部日常的质量管理工作；对工程符合设计、验收规范、标准要求负责；参与数据分析，找到开展预防措施和纠正措施工作的时机，适时组织进行预防措施和纠正措施的编制工作。配合相关人员做好相关工作；在规定的时间内编制相关的施工方案和作业指导书并报审批；编制技术质量交底文本，需要时，将预防措施及纠正措施列入其中，适时进行技术质量交底；制定检验和试验计划，并按计划落实，有关信息及时与技术负责人沟通；对工程测量和隐蔽工程资料的可追溯性负责；参与特殊过程的界定、过程参数的确定及特殊过程施工前的资源确认工作；进行数据收集、整理和分析工作，提出开展预防措施和纠正措施工作的建议，参与预防措施、纠正措施和成品保护的措施的编制和交底工作。配合相关人员做好相关工作。负责按检验和试验计划实施材料、半成品计量等试验取样工作，并形成相应的记录。配合相关人员做好相关工作。(3)项目工长：负责本工程的施工准备、施工过程控制、产品防护、工程竣工交付等工作；对本工程工期进度如期完成负责，适时调配人力、物力，保证基础设施满足施工需要；保证按图纸和规范要求施工，协调分项工程供方与劳务供方的关系和调整措施的落实；对施工环境保护提供保障；负责质量问题的解决、不合格品的纠正（处置），负责对进场机械设备进行完好状态的验收，对进场设备进行登记和管理（含返回记录），对设备所需工作环境提供保证,传递设备运行不良状态信息。配合相关人员做好相关工作。(4)65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计质检员：根据项目质量目标确定本工程质量内控标准，按内控标准检查工人班组的半成品操作质量、工程施工质量并对其质量状态进行标识（不能在工程实体标注时，可用平面简图的方式进行记录标识）；参与分项工程的质量评定；发现和记录不合格，传递不合格信息，负责不合格品处置后的质量验证；参与纠正和预防措施效果验证。配合相关人员做好相关工作；组织联系监理单位按确定的验收批进行验收并做好相关记录。(5)材料员：负责提出材料及所需测量装置需求计划；对进场材料、构件的质量和检测装置的校准情况验收或不合格品退货等项工作负责；确认进场材料来源是否在合格供方范围内；负责对顾客提供物资的验收工作；对材料及检验状态进行标识；负责对材料的分类贮存、保管、发放及盘点工作；与技术员等人员配合与沟通，使其掌握材料的进场和使用动态，做好相关工作。(6)核算员：负责工程项目预算、结算、核算工作；负责借阅、管理、为项目提供合同复本，将顾客的需求作为质量策划的基本依据；当设计变更导致合同变更时，负责合同修改、组织评审等协调工作；负责对所选用的合格工程供方合作状态信息记录。配合相关人员做好相关工作，为材料计划的编制提供原始数据。(7)安全员：负责工程项目安全管理工作，按要求制定安全管理方案，并在相应工序施工前落实；对进场劳务人员，进行安全教育，检查安全环境及工作的安全状态。以为工程施工提供适宜的工作环境。配合相关人员做好相关工作。第二节全面质量管理体系图1、全面质量管理体系图65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计2、工程质量控制措施（1）按ISO9001：2000质量管理体系要求，对工程施工的全过程进行管理。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计（2）对质量进行策划，正确质量目标，按照工程实际情况进行分析，将质量目标落实到没一个分项工程，严格按照质量检验计划进行质量控制，使施工全过程处于受控状态。（3）施工人员质量控制1）、施工管理人员：本工程技术含量高，施工难度大。为此，我公司选派了一批年富力强、此类工程成熟施工经验的管理人员组成项目经理部。2）、施工劳务人员：劳务层可分为三大类：第一为专业化强的技术工种持有相对应的上岗操作证的熟练工人。第二类为普通技术工种，其平均技术等级为7.5级，并以施工过类似工程施工人员为主，进行组建。第三类为普工，均经多年培训，有较高的素质。3）、施工技术质量控制1、专职工程师在分项工程开工之前对施工作业人员进行技术交底，使操作人员对工程的具体要求、质量标准、操作要点了然与胸。2、成立以工程技术负责人为核心的管理资格，按生产者负责的原则，确立“自检、互检、交接检”制度，在施工操作、工序交接、成品完成过程中，由质检人员进行跟班作业，严格执行，发现问题即使解决，实行施工全过程控制。3、采用先进喷涂机械施工、确保施工质量和施工速度。4、配备专用检测仪器，（经较核无误）严格控制喷涂质量。565 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计、应用计算机的管理技术；网络计划管理；计划统计；劳动力管理；材料进场管理、工程质量管理；文档资料管理；工程成本控制。4）、施工材料质量控制材料的质量控制是施工现场作业好质量控制的一个重要环节应严格按设计要求对材料进行验收，包括施工前做好材料的采购计划和施工现场材料储存的平面布置规划，材料进场的验收和存放等环节，其质量标准遵照有关规范标准。、单位工程质量控制目标：确保单位工程质量一次达到施工验收标准要求。、推行样板制：在大面积施工前。应先制作样板墙面进行施工，验证施工状态正常后再进行大面积施工。现场施工的分部分项工程实行“样板”制，作为大面积施工和日后验收的标准和依据。这样是提高一次合格率，提高整体质量水平的关键。、技术措施：针对工程的具体情况，认真做好施工前技术准备工作，仔细研究图纸。贯彻执行国家颁布的现行施工及验收规范，以科学指导施工。、对于喷涂聚氨酯保温层，应根据气温条件试配聚氨酯黑白料的配比，能够满足设计要求的聚氨酯密度。在施工期间加强与气象部门的联系，及时收听有关气象信息，了解近期及本周的天气情况，做好预防准备。、对保温工程满足一个验收批，必须做好隐蔽工程记录并存档，作为验收依据。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计现场发泡聚氨酯模板安装允许偏差值和检查方法项目允许偏差（mm）检验方法轴线位置5钢尺检查截面尺寸柱、墙、梁+4,-1钢尺检查层高垂直度不大于5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度42m靠尺和塞尺检查现场发泡聚氨酯外观质量允许偏差项目单位允许偏差值外观质量表面平整光滑厚度≤50mm-1；+550≤厚度≤100mm-1；+4>100mm供需双方商定表面平整度mm4mm第九章保证工期的措施第一节组织管理保证措施1、为顺利如期完成本工程项目，我单位配备强有力的项目班子，班子所有成员都有着多年的保温施工经验，熟悉施工的每个细节和重点，由他们共同编制的施工方案在施工中能够切实地指导施工，让全部工序都在项目班子的控制之下有条不紊地进行。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计2、我们是按照建设单位所提出的总工期来进行分解，按照各分项工程的难易程度和重要程度，将工期合理分配，然后再针对各分项工程的具体情况从人、材、机等方面采用切实的保证措施，实际施工中，我们只要遵照规定的方案和计划严格对待，保证如期竣工。3、合理划分施工段，投入充足的施工力量，运用网络计划技术，组织流水施工。第二节材料管理保证措施1、项目所需的各种材料，在施工前五天提交给材料采购员，材料提前两天进场。2、材料进场后，立即由取样员送检并及时获得报告单，报技术负责人和监理审批后使用。3、所有材料都有由合格分承包方供给，确保不会因质量问题，退货而误事。第三节设备管理保证措施1、为保证工期，我单位组织了足够的聚氨酯双组份喷涂机及配套机械；常用抹灰工具、专用检测工具、经纬仪、电锤、手电钻、手锤、钢叉、探针等先进设备和检测仪器（经过较核无误），保证各阶段的施工从速度到质量到安全等方面都得到强有力和保障。2、项目部配备专业设备维护人员，保证各种不同设备的保养到位而不损坏，若设备一旦出现故障，立即进行修理。第四节技术管理保证措施1、施工前2天《分部工程施工组织设计》报审完，由技术负责人按施工组织设计和施工规范要求，对各分项工程向操作班组进行详65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计尽的技术交底，使操作工长和工人能够熟练地掌握该工序的操作方法和质量要求。2、操作过程中，质量员、技术员随时跟班检查，对出现的偏差及时纠正，不搞死后验尸，不因个别人员的误操作而影响下道工序和整个工期。3、技术员在各分部分项工程施工前，对图纸做到烂熟于心，对设计中存在的问题，疑点及时和建设单位，监理单位和设计单位取得联系，提前把变更或答疑掌握在手，并在交底中作详细说明。4、合理安排工序衔接，加强协调，杜绝成品破坏，提高施工效率。第五节资金管理保证措施施工期间我公司保证在建设单位资金暂不到位的条件下，保证连续施工。第十章成品保护措施1、已做好的外墙保温体，要采取挂牌，巡检措施，防止重物撞击墙面。2、喷涂施工聚氨酯完成后，将黏附在非喷涂区的硬质泡沫聚氨酯清理干净，窗台洞口先用壁纸刀化线切割，然后卸下遮盖层，操作要仔细，保证接口平整，并按方案要求进行覆盖保护。3、硬质泡沫聚氨酯终凝前，不得上人作业，应按方案规定确保间隔时间和养护期。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计4、不得随意在墙体上开槽打洞，安装应在硬质泡沫聚氨酯浇注前作好预埋、预留。5、不得在装饰成品（保护层）上敲击、刻画。6、作业架子拆除时，应注意防止碰撞保护层，脚手管、板应轻放。7、严禁用火、用水、防止装饰成品污染受潮变色。8、特殊工种持证上岗9、保温工程的特殊工种只有涉及到架子工、电工、在取得操作证后才能上岗。10、加强对外保温施工作业人员自身职业道德教育，树立对工程成品及半成品的保护意识。11、作业人员不得在已固定好的外门窗框扇处进出，严禁踩踏外门扇框下坎。12、已安装的外门窗框扇的部位，严禁作业人员将材料、料具桶、工具及安全绳、提料绳等系于框扇体上。13、电源线、塑料胶管等在穿越外门窗框扇时由专人负责向内外侧传递，严禁硬拉硬拽。14、任何人不得坐在外门窗框扇下坎休息。第十一章文明施工措施65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计1、建立和健全文明施工保证体系现场文明施工目标：文明施工做到“工完、料尽、场地清”争创文明工地，项目经理部将文明施工作为日常工作常抓不懈。2、现场材料堆放要求成品、半成品等材料不允许露天堆放、临时放置必须遮盖。构配件及小型材料全部进入一般仓库管理。易燃品必须放置在专用仓库内管理专人负责材料发放工作，严格执行限额领料规定。3、施工机械、用具及用电管理要求所有进场施工机械必须配备单独电箱、漏电保护器及接地接零线，电箱有编号、设门有防潮保护与安全警告表示。施工机械清洁干净，按规定做好维修保养工作。4、在高处清扫垃圾和废料，不得向下抛掷，应统一回收，集中处理。第十二章环境保护措施第一节概述建筑外保温施工专业性强，施工作业区大，污染控制是一项重要问题。强化环境保护和环境因素控制，尤为重要。施工期间项目部将按照我公司管理体系要求，认真执行遵守环保法规，净化周边环境。制定并采取合理可行的措施，控制施工全过程。第二节环境因素确定65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计1、噪声：①聚氨酯喷涂机；②电钻等；2、废水：设备清洗废水。3、废弃物：①废弃包装物；②生活垃圾。4、废旧机油；5、水源、电源；第三节环境管理组织机构与职责组织机构:组长：张伟环境管理员：伍方环境监测员：黄腾组员：陈志灵兰新金第四节噪声控制目标和指标：目标：确保搅拌机噪声排放量不超标。指标：场量噪声限值昼间<70分贝，夜间<55分贝。第五节废水控制目标和指标：目标：搅拌机的洗罐水对施工及周边环境无污染，经二次沉淀澄清后重复用于清洗搅拌机。指标：排入下水线的水质的PH值：在6～9范围内，悬浮物要及时清理。第六节废弃物控制65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计目标和指标：目标：集中、分类堆放，充分利用。指标：达到100%控制。第七节废旧机油污染控制目标：机油使用不污染环境。第八节节水、节电控制1．水源设专人负责管理，采用节能水龙头，节约水资源。2．工人宿舍使用36V电压，不使用长明灯，机械空转，由专业电工负责施工现场用电。第九节防止扰民和民扰的措施为防止扰民和民扰事件的发生，确保施工生产的顺利进行，我们制定如下措施：1、防止扰民的措施1）制定环境管理方案和实施措施，防止噪音污染、水污染及大气污染。2）对环境污染尤其是噪音设备采取封闭、限时使用，增加降噪设备等措施，最大限度的降低噪音污染。3）严格遵守环保部门的规定。2、防止民扰的措施只要严格执行和落实防止民扰的措施，最大限度的减少噪音污染，就可以有效地减少扰民。为防止民扰事件发生，指定如下措施：65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计1）教育施工人员严格遵守各项规章制度，维护群众利益，尽力减少工程施工给当地群众带来的不便。2）在施工前公共连续施工的时间，发布安民公告，向工程周围的居民做好解释工作。3）环保部门按国家规定的噪音值标准进行测定，并确定噪音扰民的范围。4）与居民代表、街道办事处共同开展创建文明工地活动，通过沟通管理减少或防止民扰。第十三章质量保修及其他承诺一、以诚信为本，确保拟派项目经理部所有管理人员到施工现场。二、把ISO9001质量管理体系贯穿于整个施工全过程，在施工中严格执行国家建筑安装工程施工验收规范，确保工程质量达标。三、服从建设单位、监理单位、总包单位的工作安排和监督检查。四、组建外保温项目经理部，在人力、物力上给予可靠的保证，统筹安排，在任何情况下确保按照合同工期和进度计划连续施工。五、工程承诺和质量保修（1）、在正常使用条件下，外保温系统在25年内保持完好，并能够经受住周期性热湿和热冷气候条件的长期作用，使其保温系统能够经受至少在25年内保持完好。65 好世鹿鸣苑外墙外保温（二期）分部工程施工组织设计（2）、本公司在实际竣工证书生效之后，每年派专人对工程进行回访；每5年与总承包方配合雇主或其代表进行一次检查维护，以确保保温系统达到正常使用年限。第十四章竣工交工资料一、设计图纸、设计变更及有关设计文件二、施工组织设计或施工方案三、开工报告，竣工报告四、材料合格证，理化指标测试报告五、技术核定单材料代用通知单六、施工记录七、基层验收报告单，脚手架验收合格报告八、隐蔽工程验收记录，竣工验收报告65'
