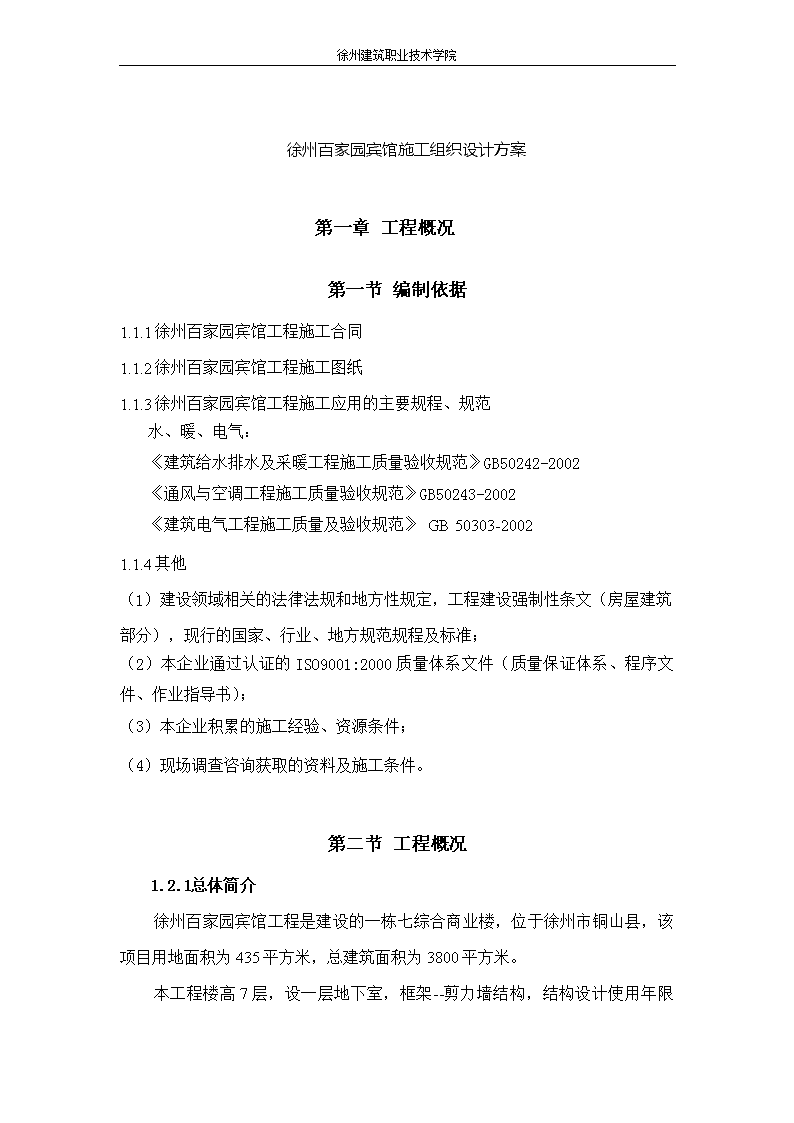

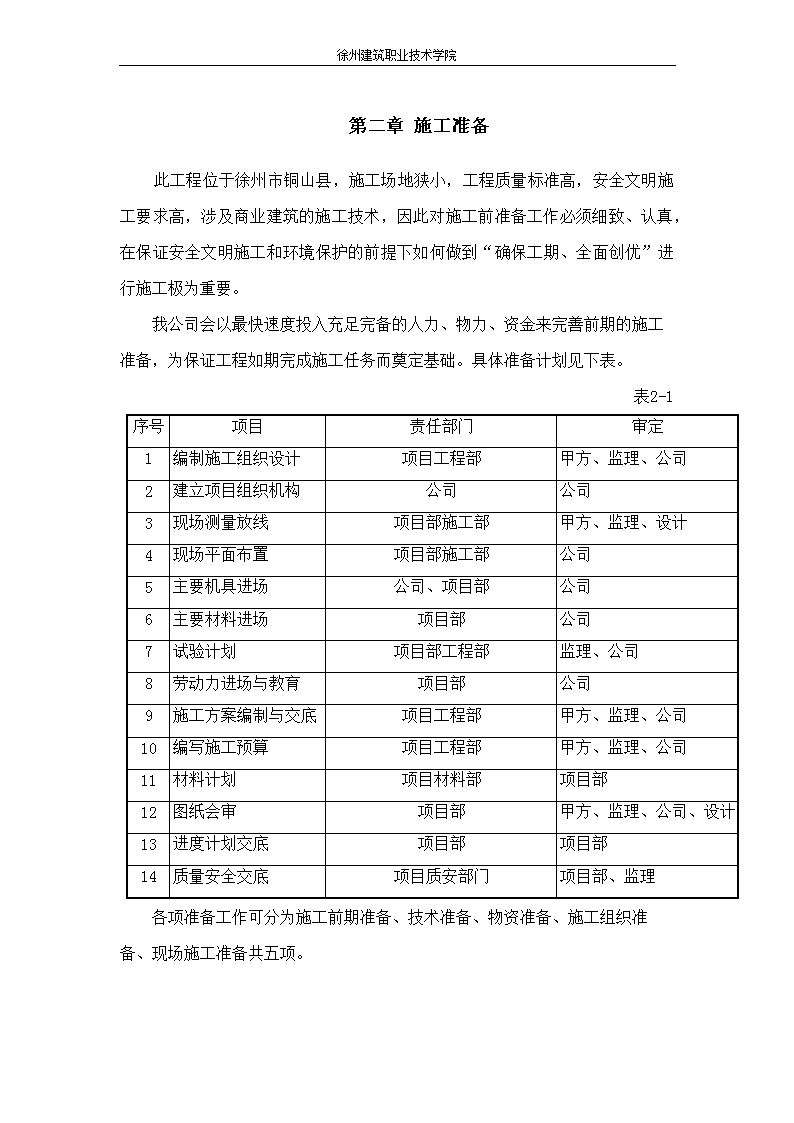

'徐州建筑职业技术学院徐州百家园宾馆施工组织设计方案第一章工程概况第一节编制依据1.1.1徐州百家园宾馆工程施工合同1.1.2徐州百家园宾馆工程施工图纸1.1.3徐州百家园宾馆工程施工应用的主要规程、规范水、暖、电气：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》GB50243-2002《建筑电气工程施工质量及验收规范》GB50303-20021.1.4其他（1）建设领域相关的法律法规和地方性规定，工程建设强制性条文（房屋建筑部分），现行的国家、行业、地方规范规程及标准；（2）本企业通过认证的ISO9001:2000质量体系文件（质量保证体系、程序文件、作业指导书）；（3）本企业积累的施工经验、资源条件；（4）现场调查咨询获取的资料及施工条件。第二节工程概况1.2.1总体简介徐州百家园宾馆工程是建设的一栋七综合商业楼，位于徐州市铜山县，该项目用地面积为435平方米，总建筑面积为3800平方米。本工程楼高7层，设一层地下室，框架--剪力墙结构，结构设计使用年限 徐州建筑职业技术学院为50年，建筑抗震设防类别为乙类，建筑结构安全等级为二级；基础形式为钻孔灌注桩基础，地基基础设计等级为乙级；建筑物耐火等级为一级，建筑抗震设防烈度为7度，建筑防水等级为二级，人防等级为六级；本工程设计标高±0.000m相当于绝对标高（黄海高程）6.200m。1.2.2.建筑给水排水工程安装工程设计概况本工程的给水系统供水分二个区：一区为地下室至地上三层，由市政给水管网供给；二区为四层至七层，由地下室变频泵加减压阀供给；排水体制为：室外排水雨污分流，室内粪污雨分流，粪水经化粪池处理后，排入污水管网，污水经医院污水处理站消毒处理后排入市政污水管网。室内生活给水管材选用HDPE双壁波纹管及PPR管，HDPE螺纹连接，PPR管为热熔连接；热水管材选用铜管，钎焊连接，热水管道除暗敷设支管外，其它均用高密度玻璃纤维预制瓦做保温层。室外排水管管材选用UPVC，承插橡胶接口连接；潜污泵出水管等压力排水管管材采用钢塑复合管，丝扣连接；室内排水管（含接室外第一个检查井的出户管）管材选用UPVC管，专用溶剂粘接。 徐州建筑职业技术学院第二章施工准备此工程位于徐州市铜山县，施工场地狭小，工程质量标准高，安全文明施工要求高，涉及商业建筑的施工技术，因此对施工前准备工作必须细致、认真，在保证安全文明施工和环境保护的前提下如何做到“确保工期、全面创优”进行施工极为重要。我公司会以最快速度投入充足完备的人力、物力、资金来完善前期的施工准备，为保证工程如期完成施工任务而奠定基础。具体准备计划见下表。表2-1序号项目责任部门审定1编制施工组织设计项目工程部甲方、监理、公司2建立项目组织机构公司公司3现场测量放线项目部施工部甲方、监理、设计4现场平面布置项目部施工部公司5主要机具进场公司、项目部公司6主要材料进场项目部公司7试验计划项目部工程部监理、公司8劳动力进场与教育项目部公司9施工方案编制与交底项目工程部甲方、监理、公司10编写施工预算项目工程部甲方、监理、公司11材料计划项目材料部项目部12图纸会审项目部甲方、监理、公司、设计13进度计划交底项目部项目部14质量安全交底项目质安部门项目部、监理各项准备工作可分为施工前期准备、技术准备、物资准备、施工组织准备、现场施工准备共五项。 徐州建筑职业技术学院2.1施工前期准备(1)与建设方和建设方代表的协调要向建设方和建设方代表通报工作情况，并与建设方和建设方代表协商工作事项、商定议事规则及程序、确立例会制度。同时，还要协助建设方办理开工前的各项审批手续及落实现场施工条件，确定安装设备、临时周转仓库场地及材料堆场和加工厂、运输方案等。(2)施工环境的协调搞好施工环境的协调，首先要做好施工现场周围环境的调查研究工作，掌握真实情况，增强工作的预见性、针对性和及时性，尽可能减少自然或人为的不利因素对施工的影响，为施工的顺利进行创造条件。正式施工前应制定详细的防范施工扰面措施，走访周边办公人员和居民，取得该处办公人员和居民的理解和配合，在业主、监理的帮助下解决扰民问题。2.2.技术准备(1)进行图纸初审和会审，编制施工方案，要求在施工前完成该两项工作。施工现场各级人员必须认真做好三级安全技术交底工作，减少和避免施工误差。（2)编制旬、月度施工进度计划，编制各项材料进场计划，编制施工预算。根据施工图纸，计算分部分项工程量，计算所需要材料的详细数量、人员的工种和数量、大型机械台班数，做出详尽的进度计划和供应计划。(3)编制专项施工方案。做好技术交底工作。(4)建筑材料进场后，应进行各项材料的试验、检验，制定试验计划，并均应在开工前实施，以保证工程有条不紊地进行。2.3.物资准备(1)材料准备根据施工进度计划和施工预算的材料分析，拟定加工及定货计划。本工程使用的工程材料，须有建材质检部门的检验报告和产品合格证。 徐州建筑职业技术学院各种材料均应根据实际情况编制各项材料计划表，分批进场。各种材料进场后，按规定地点和方式储存或堆放。对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。根据施工进度计划和施工预算所提供的各种构配件需用量，提前做好加工翻样工作，并编制相应的需用量计划。提前做好预制、预埋件的加工工作。(2)机械设备准备根据本工程实际情况选择施工机械设备。材料设备部组织以上机械以及施工中所需的各种中小型机具设备的配置，做好进场使用前的检验维修保养和交接工作，确保运转正常。(3)运输准备项目部配备1辆人货车，便于小型配件、生活物资、小批量材料的运输、材料送检和业务联系。2.4.施工组织准备为实现本工程建设的优质、高速、安全、文明、低耗的目标而奋斗，本工程采用项目法施工管理体制。(1)组建项目经理部本工程拟实行项目法施工管理，委派我公司实践经验丰富和管理水平高的同志担任项目部主要负责人，选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、项目副经理、技术负责人、安全主管、质量主管、材料主管、保卫主管、机械主管和后勤主管等成员组成，在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施计划、组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理。作业层人员的配备：施工人员均挑选有丰富施工经验和劳动技能的在册职工，分工种组成作业班组，挑选技术过硬、思想素质好的技工带班。 徐州建筑职业技术学院(2)劳动力组织本工程量较大，所需要的劳动力数量多，所涉及的工种多。根据施工进度计划制定劳动力需求计划，按各施工阶段劳动力需要量计划，分阶段组织各工种工人进场，并安排好职工生活。本工程使用的技术工人，均是我司技工。做好工人进场的安全、质量、防火、文明施工教育工作，进行岗前培训，对关键技术工种必须持证上岗。按规定进行三级安全技术交底，同时健全各项规章制度，加强遵纪守法教育。2.5.现场准备(1)向有关部门了解场地内电讯、排水、电缆、地下障碍物等的埋藏情况，并进行详细勘查，与甲方协调迁移场地内地下各类管线网，并采取有效措施加以保护或处理解决。制定专项方案对周边的高压电缆、电线线路、给水及消防管道、树木等进行专项保护。(2)现场“三通一平”。(3)为了使工地施工用地能更充分的发挥作用，并保持工地干净整洁，搞好现场文明施工，按施工总平面布置图要求和施工设施需要量计划设置施工区、办公区，搭设各项施工临时设施，分区设置材料堆场，对散体物料堆场作适当围护。(4)设置消防、保卫措施。 徐州建筑职业技术学院第三章施工部署第一节项目经理部构成3．1．1施工组织为安全、优质、按期完成本合同段的施工任务，本着精干、高效的原则，我单位计划抽调理论和实践经验丰富、业务能力强、综合素质高的技术、管理、行政人员及具有丰富施工经验的施工队伍完成本工程的施工任务。按项目法组建本工程管理机构，全面负责本工程的施工组织管理工作。项目经理部下设六部一室工程技术部、安全监察部、质量监察部、计划部、财务、合同预算部、设备物资部、综合办公室，工程技术部下设资料室和测量班，分别负责本工程项目的施工技术、安全、质量、计划、财务、物资设备保障、材料试验与检验、行政管理等工作，全面保证本工程建设任务的高效完成。项目部组织机构框图如下：项目经理项目总工程师项目副经理综合办公室质量监察部计划部设备物资部财务、合同预算部工程技术部安全监察部3.1.2 徐州建筑职业技术学院项目经理部代表江苏万源建设有限公司负责对本工程实施组织、指导、协调与监控，对建设单位负全责。项目经理是公司法人的被授权人。对工程施工全过程的进度、质量、安全、成本以及文明施工等负责。（二）项目经理(1)项目经理是本工程安全保证的直接责任人，负责建立健全安全生产保证体系，建立和实施安全生产责任制，确保各项安全活动的正常开展。(2)项目经理是本工程质量保证的直接责任人，负责组织开展质量体系活动，确立本项目质量目标，组织编制实施性施工组织设计。贯彻执行国家方针、政策、法规，坚持全面质量管理，推进各项质量活动正常开展，确保产品质量稳定提高，满足建设单位要求，争创名牌工程。组织向建设单位提供质量依据，处理监理工程师、建设单位提出的有关质量方面的要求。负责对工程项目进行资源配置，保证质量体系在本工程上的有效运行及对人、财、物等资源的需要。(3)项目经理是本工程文明施工的直接责任人，负责施工现场全面的文明施工管理，组建施工现场的文明施工领导小组，并结合本工程特点，制定文明施工管理细则。(4)项目经理是本工程工期保证的直接责任人，负责按批准的施工计划，全面组织实施，并根据工程进展，适时调整资源配置，确保阶段、整体工期目标的实现。（三）项目副经理配合项目经理管理施工生产。在施工中严把安全质量生产关，抓好施工中安全质量工作，把安全质量生产责任制落实下去；抓好施工生产计划的落实，处理施工出现的具体问题；并负责处理现场经理部中的一些日常工作。（四）项目总工程师对本工程质量、施工技术、计量测试负直接技术责任，指导施工队工程技术人员开展有效的技术管理工作；提出贯彻改进工程质量的技术目标和措施。 徐州建筑职业技术学院负责新技术、新工艺、新设备、新材料及先进科技成果的推广和应用。具体负责组织对本工程项目施工方案、施工组织设计及质量计划进行编制及经批准后的实施。对施工中可能存在的质量通病及其纠正、预防措施进行审核。解决工程质量中的关键技术和重大技术难题。负责本工程项目的验工计价。对本工程的劳动保护和安全生产的技术工作负责，结合工程特点及施工进度，及时下达劳动保护和安全生产技术方案措施，并认真贯彻落实。（五）工程技术部负责本工程项目的施工过程控制；制定施工技术管理办法及工程项目的施工组织设计及调度工作；对测量、试验、量测监控等专项技术工作负领导责任并直接指导。负责技术交底、过程监控，解决施工技术疑难问题；参与编制竣工资料和进行技术总结，组织实施竣工工程保修和后期服务；组织推广应用新技术、新工艺、新设备、新材料，努力开发新成果。（六）安全监察部安全监察部负责依据安全目标制定本工程的安全管理工作规划，负责安全综合管理，编制和呈报安全计划、安全技术方案和具体安全措施，并在施工中认真贯彻落实。组织每周、每月安全检查，发现事故隐患，及时监督整改。负责安全检查督促，负责对危险源点提出预防措施，定期对施工队进行安全教育，关键工序提出安全施工防范的技术交底。（七）质量监察部质量监察部依据总部质量方针和本工程质量目标，制定质量管理工作规划，负责质量综合管理，行使质量监察职能。确保产品在生产、交付及安装的各个环节以适当的方式加以标识，并保护好检验和试验状态的标识。负责产品的标识和可追溯性、最终检验和试验、不合格品的控制、质量记录的控制，按照质量检验评定标准，对本工程质量进行检查指导；负责全面质量管理，组织工程项目的QC小组活动。 徐州建筑职业技术学院（八）计划部负责对本工程项目承包合同的管理。按时向建设单位报送有关报表和资料。负责本工程项目施工计划制定、实施管理，根据施工进度计划和工期要求，适时提出施工计划修正意见报项目领导批准执行。负责验工计价工作。（九）设备物资部负责物资采购和物资管理及制定本工程项目的物资管理办法，检查指导和考核施工队的物资采购和管理工作。负责本工程项目全部施工设备的管理工作，制定施工机械、设备管理制度。在总部设备物资管理部门的指导下，参与设备的安装、检验、验证、标识及记录。（十）合同预算部负责本工程项目的财务管理、成本核算工作。参与合同评审，组织开展成本预算、计划、核算、分析、控制、考核工作。参加工程项目验工计价，指导开展责任成本核算工作。（十一）资料室负责本工程项目施工资料的收集、整理、保管、归档工作。负责现场各种原材料试件的样品采集和测试、检验及质量记录。（十二）测量班负责工程施工各阶段的施工放样等测量工作。（十三）综合办公室主要处理项目经理部一切日常工作，负责党政、文秘、接待及对外关系协调等工作。第二节施工组织部署原则本工程投标总工期为180个日历天，且处于多雨季节，同时本工程结构多样、工程质量高，所以总工期时间还是相对紧张的。为使各施工阶段均有相对充裕的时间进行施工作业，确保总工期目标的实现，需充分考虑各方面的影响 徐州建筑职业技术学院因素，合理调配各生产要素。（1）时间部署—考虑季节施工因素根据工程具体开工时间及工程形象进度，考虑季节性特点，合理安排施工工序，装修施工注意天气变化，以保证工程施工质量。（2）空间部署—考虑平行、立体交叉施工根据本工程单层施工面积大，充分利用平面、立体空间组织交叉施工，做到空间占满、时间连续，同时为满足交叉施工需要。（3）工艺部署—考虑分部流程按照总包施工顺序原则进行部署。（4）资源部署—考虑机械设备、其他工具配置第三节施工总体进度计划3.3.1施工流水段划分给排水安装工程以系统为单位组织施工，在土建条件允许的情况下，尽量全面铺开组织施工，与装修工程施工交叉作业。3.3.2施工总控进度计划总工期180d1施工准备2011-03-25～2010-04-052给排水安装工程2011-04-10～2012-06-103室外工程2011-06-15～2011-07-154竣工清理2011-08-10～2011-09-20 徐州建筑职业技术学院第四节生产要素配置3.4.1劳动力组织与配备本工程施工工期为180日历天，时间相对比较紧迫，要求工序安排紧密、合理，因此在工程运作过程中，我们将严格遵照施工总控计划，选择素质精良的劳务作业层，实行专业、动态管理，以保证施工进度和质量。3.4.2主要施工机械配置（1）塔吊的配备本工程主要结构形式为框架结构，根据顶板的工程量、结构形状、施工区域和流水段的划分、工期计划等因素，投入2台塔吊，能够保证施工作业面垂直、水平运输。（2）室外人货梯的配备为高效生产，施工中投入二台室外人货。（3）其它设备配备。第五节工程技术资料管理3.5.1技术保证资料（1）项目经理部配备专职技术资料管理人员，负责工程从开工至竣工期间的专业技术资料收集、整理和归档，达到技术资料积累与工程同步。（2）工程施工期间，企业总部专职技术资料管理责任师将每月一次定期检查指导，保证资料完整、交圈。（3）资料收集、整理将根据分部、分项进行。在资料收集、整理过程中，我公司有一套成熟的模式，这种模式能够保证资料编目规范、内容齐备，与工程同步。 徐州建筑职业技术学院3.5.2图纸管理（1）图纸管理应作为受控文件来管理，专职资料管理员负责收、发，并有收、发记录，对作废图纸及时进行标识。（2）设计变更及时反馈到图纸上，做到和施工同步，以满足工程竣工前竣工图纸基本完成第四章施工现场平面布置第一节施工现场平面布置原则根据本工程结构类型、合同工期、场地条件及周边环境等特点，在现场平面布置应充分考虑各种环境因素及施工需要，布置时应遵循原则如下：（1）根据工程施工进度划分施工阶段，现场面布置要适应各时期的施工重点需要。（2）施工场地比较狭窄，做到宿舍区与管理区尽量分开。管理区设监理及项目经理部办公室。（3）半成品加工，配置，专业加工区等均考虑设置在现场内，且材料堆放应尽量设在塔吊覆盖的范围内。（4）中小型机械的布置要处于安全环境中，要避开高空物体打击的范围。（5）临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。（6）本工程将着重加强现场安全管理力度，严格按照我公司的《项目现场管理手册》的要求进行管理。（7）制定严格的环境保护和文明施工管理的制度，划分责任区，派专人管理，使工程现场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。 徐州建筑职业技术学院第二节施工总平面布置4.2.1基础平面布置图参照图纸：第三节临时用电设计4.3.1施工用电计算（1）现场施工临时用电准备为工程建临时用电配电房引入施工临时用电，用电容量为500KVA。从施工临时用电配电房引至施工现场配电箱之间的临时供电线路穿PVC管埋地及架空敷设。所有供电线路布置、电器安装必须根据现场实际情况周密策划，合理安排，科学管理，安全实用，以确保施工顺利进行。(2)电源总进线选择：因本工程施工临时用电基本上已要求施工用电接入点的满负荷工作，因此从临时用电配电房引入施工现场总电源进线为：一路BLV-3*95+2*50穿PVC管埋地及架空敷设到施工现场、一路BLV-3*70+2*35穿PVC管埋地及架空敷设到施工现场、一路BLV-3*50+2*25穿PVC管埋地及架空敷设到施工现场、一路BLV3*35+2*25穿PVC管挂墙引至生活住宿区。(3)引上施工楼层施工的分支线，是确保整个工程施工进度的比较关键的临时用电主干线，特别是到了装修阶段需要负担大量的电焊设备、各专业工种的现场加工制作工具、以及各种灯具、设备的调试、试运行的用电，因此更加应该前瞻性的预留一定裕量。同时该分路应在每层除留有配电总箱外还应在适当位置留2～3个分配电箱。(4)电源的提供本临时施工用电方案执行三相五线制，工作零线和保护接地零线严格分开。 徐州建筑职业技术学院接地系统的接地极在临时用电配电房附近永久性建筑物的地下主体结构中引一条φ16镀锌园钢为接地极；在施工现场配电箱（分配箱）附近永久性建筑物的地下主体结构完成后利用新楼的基础接地网作为配电箱接地极；必须进行接地电阻的测试，阻值不得大于4Ω，否则应增加接地极。在各分路中一般每间隔30米左右应重复接地，线路末端也应进行重复接地。4.3.2配电箱、开关箱设置（1）设置原则配电系统设置总配电屏及分配电箱，实行三级配电两级保护。动力与照明在同一配电箱内时，动力和照明线路采用分路设置。开关箱由末级配电箱配电，分配电箱装设在用电设备或负荷相对集中的地方，分配电箱与开关箱的距离不得超过30米，固定式用电设备的开关箱应就近设置。配电箱、开关箱的设置位置应满足干燥、通风、常温、防雨、防尘，周围应有足够二人同时工作的空间和通道。配电箱、开关箱应装设端正、牢固.移动式配电箱、开关箱应装设在坚固的支架上，固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3米，小于1.5米，移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6米，小于1.5米。（2）配电箱及开关箱的选用配电箱、开关箱采用南海志业电气公司的电箱。（3）使用与维护①所有配电箱在箱门上标明名称、用途及编号。②配电箱、开关箱设专人管理和操作。③现场电工每天对配电箱、开关箱进行巡视，发现问题及时处理，每月对配电箱、开关箱进行一次全面检查、维修；电工在对配电箱、开关箱进行检查、维修时必须悬挂停电标牌，严禁带电作业。④电箱、开关箱在送电时必须按总配电箱——分配电箱——开关箱的顺序进行操作，停电时如无紧急情况，必须按开关箱——分配电箱——总配电箱的顺序进行操作。⑤电箱、开关箱内不得放置任何杂物，经常保持整洁。⑥配电箱、开关箱内不得挂接其它临时用电设备，其进出线不得承受外力。4.3.3接地及防雷设计 徐州建筑职业技术学院（1）工作接地.因变压器及临时用电配电房属医院已建设施，故工作接地在此不做表述。按（2）重复接地为了防止断零危害，保护零线在总配电屏及分配电箱处与大地作金属连接，接地装置采用下图的形式：（3）检修接地.当系统需要停电检修时，将断电的正常情况带电部分暂时接地，其作法是通过具有接线夹的多股导线与接地体作电气连接，在检修完毕后先撤除接地统一计划，然后再送电，以保证检修人员在检修过程中绝对安全。（4）防雷设计4.3.4施工用电管理体系图总工程师机械部、质安部项目机械员项目安全员电工班长班组安全员电工 徐州建筑职业技术学院4.3.5主要施工方法（1）电缆敷设前应核对型号，规格是否负荷设计要求，并做绝缘耐压试验，其绝缘值不得低于10MΩ。（2）电缆埋深不得小于0.5m，电缆PVC套管上下均铺100mm软土或细砂，上层应用水泥板或烧结普通砖严密覆盖。（3）电缆在拐弯处，接头、交叉，进出建筑物等地段应设明显方位标桩，直线段应适当增设标桩。（4）通过道路的电缆加强保护措施，多条电缆同时敷设时，中间接头的位置应前后错开，电缆接头处应做好防水处理。（5）经过具有腐蚀性土处的电缆，应采取防腐措施，不得直接埋设。（6）架空敷设的电缆，其标高应附合规范要求。（7）采用沿墙悬挂方式敷设的电缆必须使用绝缘支持物。（8）直埋电缆的首端、中间和末端必须各做一组重复接地，组织应附合规范要求。（9）配电箱安装应牢固，并标有“做好防雨措施”，电箱周围应留出足够的操作距离。（10）配电箱必须有负责人姓名、编号、警示标志。（11）固定式配电箱下底距地面的垂直距离应大于1.3m，小于1.5m。（12）固定照明必须设单独开关箱，镝灯支架搭设牢固，铁架必须可靠接零保护。（13）作业层、楼梯间等临时照明应采用36V的低压照明。4.3.6.安全用电措施（1）从事电气作业人员必须持有效证件上岗。认真执行电气操作规程，从事的作业应与技术水平相符。（2）电缆线、电箱及电气设备应进行测试，并认真填写测试记录。 徐州建筑职业技术学院（3）电缆线、配电箱、漏电开关等重要保护必须使用定点厂家产品，严禁使用非定点产品。（4）对使用中的漏电保护器、保护零线必须每周检查一次，确保安全运行。（5）工作零线、保护零线必须有明显区别，禁止用黄绿双色线代替电源线使用。（6）照明灯具必须符合要求，安装高度：室内不低于2.4m；室外不得低于3m，禁止用胶质线做照明电源线。（7）各种电线、电缆禁止直接绑架在钢构件、钢管架上，禁止利用活树做线支撑。（8）配电箱内禁止存放无关物，保持箱体整洁。（9）开关箱距离分配电箱之间不得超过30m，开关箱与固定设备不宜超过3m。（10）禁止带电操作，无条件停电时应设专人监护，并做好相应防护。（11）夜间从事电气操作时必须二人同行，并应有足够的照明设施。（12）各种用电设施应正确接线，现场用电必须达到二级供电保护。（13）严禁酒后作业，作业人员认真填写好电工维修工作记录、电工值班记录。4.3.7.电气防火措施（1）贯彻执行“预防为主，防消结合”的方针，认真执行地方有关规定及相应的法规制度。（2）施工现场的用电线路，用电设施的使用安装必须符合安全操作规程，禁止任意拉接电线。（3）宿舍照明电线应当用磁珠，磁夹或难燃PVC管架设整齐，电线与发热设备保持规定距离，所有灯具必须装设过载、短路设备。（4）经常检查可能引起火花、短路、发热和绝缘损坏的线路，并立即修复。（5）电线穿过墙壁等其他建筑物有接触时，必须穿防火套管。 徐州建筑职业技术学院（6）贮存易燃物的库房内，应采用防爆灯具，所有线路必须穿入管内，不许使用超过60W的白炽灯做照明。（7）现场使用的电气材料必须符合国家规定的防火等级要求。（8）使用碘钨灯做照明时，安装高度必须符合要求，距易燃物必须保持足够的安全距离。第四节临时给排水设计根据建设单位提供的施工现场水源情况及临时用水要求，依据有关的施工规范，编制临时用水设计方案，其中包括临时消火栓给水系统，施工生产给水系统及现场临时排水系统。4.4.1.施工用水布置由于施工现场的市政给水管网可提供一个接水口，业主已明确由建设单位在现场南面提供DN100mm管径的一个水源接口，管网可提供的服务压力约为0.6Mpa。按计算，高峰期招标范围内的工程项目所需劳动力为150人，考虑专业分包工程和专业承包工程拟投入本工程的劳动力约50人，则高峰期本项目的总劳动力共约100人。（2）水泵吸水池容积根据防火规范，本工程耐火等级为二级，共设置2个室外消火栓，消火栓规格为SX100-（1）6型。室外消火栓给水管道沿围墙埋设，采用Φ100焊接钢管，主体施工阶段设消防立管，随结构升高。从上述计算结果得知，能满足消防要求，但因本工程为高层建筑故必须增设贮水池。施工现场消防或事故时的平均小时用水量为36m³/h，持续供水2小时，水泵吸水池容积设置如下：水泵吸水池有效容积按水泵的12分钟出水量计算，水泵出水量为15l/S（54m³/h），则吸水池有效容积为： 徐州建筑职业技术学院V=12×60×15/1000=10.8m³..因施工现场场地有限，故该水池待地下室结构施工完成后设于地下室水泵房中的生活水池。（3）加压水泵选择由于本工程建筑物属于一类公共建筑，单靠市政管网压力不能满足施工和消防对水压的要求，故需设置加压水泵。（4）管网布置①根据施工现场总体平面布置，为满足使用要求，并节约资源，画出临时施工用水管网布置示意图（见总包附图），生活施工用水和消防用水合用一个系统。其中，4层以上的施工用水及消防用水由总给水点处通过加压泵加压供给，4层以下供水由市政管网直接供水。②直供水立管管径选用DN150。4.4.2排水系统沿围墙设置300mm排水明沟，坡度1‰；对场区内的道路进行混凝土硬化，以2%的坡度坡向排水沟。在与市政管线接口的部位设置水沉淀，将施工用水沉淀后排入市政污水井。根据施工现场的实际考察，本工程的西南向具备通水能力，因此施工场地范围内排水应充分考虑利用这些永久性的排水设施。施工工区的施工排水经过沙井沉淀后排至已经具备通水能力的市政排水管网，具体的排水管网的布置图详见总包总平面布置图。 徐州建筑职业技术学院第五章安装工程施工第一节工程范围和施工准备5.1.1工程范围安装工程的范围为给排水系统工程（包括室内、外、屋顶排水），消防系统工程。5.1.2施工准备做好施工准备，可以保证安装工作有计划有步骤地进行，减少施工中的混乱，对实现均衡施工，缩短工期，确保工程质量和安全生产将起重要作用。1、熟悉和审查施工图纸，各专业施工人员（包括给排水和机械设备）按以下四个方面对图纸进行初审：（1）施工图纸是否符合国家有关技术政策、规范和规定，包括佛山市有关质监、供给排水、等方面的规定，如有不符，逐一提出；（2）施工图纸是否一致，包括安装图纸与土建图纸之间以及安装电、设备各专业图纸之间，设计表达是否一致，有无矛盾之处；（3）施工图纸资料是否正确，按图施工是否可能；（4）施工图纸资料是否包括：施工图纸、设计说明、系统图、剖视图、非标准构件图和非标准设备制作图以及设备技术文件等，如有缺少或不完全都应逐一提出补全。2、计算工程实物量，编制施工图预算和施工预算进行两算对比，确定项目管理目标，编制设备材料需用计划，提出预制加工件，绘制加工图，事先安排预制加工，包括支吊架、非标准构件和非标准设备的预制加工。第二节施工部署5.2.1土建施工阶段1、积极配合土建施工，要求在建筑物中安装所需的各种预埋管套和预留孔，做到不遗漏不移位，尺寸和位置准确。为此，要求在土建每次浇筑砼前，对建筑物上需预埋的预埋件和预留孔主动配合土建清点复查，各专业确认预埋预留正确，进行会签后方可浇筑砼。 徐州建筑职业技术学院2、特别强调属业主指定分包项目的预留预埋管套施工，更需精确细致，反复清点。5.2.2安装施工阶段1、安装管线施工的一般顺序是先室内后室外。室内顺序是先立管、主干管后分支管。当土建结构施工到封顶时，可安装各管道井中的立管和主干管，其顺序是自下而上。对一些条件差的管道井，要创造施工条件，有时需要得到土建的配合，以保证施工安全。2、如有管道交叉、应遵循水管让风管，小管让大管，有压管让无压管的原则。3、对原始记录作详细校对。5.3.2.3施工交底1、施工交底时，必须讲清工程意义、设计要求、工程地质、环境条件、施工进度、操作方法、质量目标、技术要点、环保要求、安全措施及主要经济技术指标等。第三节室外给排水安装工程施工5.3.1管网概况1、本工程水源来自市政给水管网,日用水量约为220立方米；2、本工程排水室内实行污废分流制，其它公共卫生间为污废合流制。室外排水为雨污分流制，污废水全部排入小区原污水处理中心经过生化处理达到污水处理排放标准后排放。3、室外生活给水管及消防给水管为共管敷设，管网成环状,管材采用PE管，热熔承插连接。4、室外雨水管和污水管均采用HDPE双壁波纹管，橡胶口承插连接。5.3.2室外给水管道施工5.3.2.1施工准备1、对施工图及所有设计文件进行认真学习、研究，了解设计意图和要求。2、考虑必要的技术措施，在施工前提出意见。3、施工交底1）施工交底时，必须讲清工程意义、设计要求、工程地质、环境条件、施 徐州建筑职业技术学院工进度、操作方法、质量目标、技术要点、环保要求、安全措施及主要经济技术指标等。2）技术关键部位应组织专题交底。4、材料设备要求1）给HDEP,PP-R管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹和疙瘩，并有出厂合格证。2）阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。3）地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证。5、主要机具：1）机具：电熔机、试压泵等。2）工具：手锤、捻凿、钢锯、手提切割机、铁锹、铁镐等。3）其它：水平尺、钢卷尺等。6、作业条件：1）管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层底座施工完毕。2）管沟沟底夯实，沟内无障碍物。且应有防塌方措施。3）管沟两侧不得堆放施工材料和其安物品。5.3.2.2操作工艺1、工艺流程：放线定点电熔接口下管、支管开挖回填压力试验及管道冲洗2、根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。3、去除管道承口内部及插口外部污物并清擦干净。4、把阀门、管件稳放在规定位置，作为基准点，进行管道下料。5、安装管件、阀门等应位置准确，阀杆要垂直向上。6、室外地下消火栓底座下设有预制好的混凝土垫块或现浇混凝土垫层，下面的土层要求夯实。 徐州建筑职业技术学院7、接口方法给水管采用电熔连接接口：管材及管件规格型号经复查无误后，先用洁净水把管材及管件接口处清擦干净；电熔机调至指定时间进行管材及管件连接。5.3.2.3回填施工1）清除沟内杂物及碎砖、石块，排除积水。2）河砂回填，高出管面20cm;原土回填(回填土中不得有碎砖、石块)。5.3.3室外排水管道安装本工程室外排水管道采用UPVC管，承插连接。5.3.3.1施工准备1、对施工图及所有设计文件进行认真学习、研究，了解设计意图和要求。2、考虑必要的技术措施，在施工前提出意见。3、施工交底1）施工交底时，必须讲清工程意义、设计要求、工程地质、环境条件、施工进度、操作方法、质量目标、技术要点、环保要求、安全措施及主要经济技术指标等。2）技术关键部位应组织专题交底。4、材料设备要求HDPE双壁波纹管规格品种应符合设计要求，管壁薄厚均匀，不得有砂眼、裂纹和疙瘩，并有出厂合格证。5、工具：1）工具：手锤、捻凿、钢锯、手提切割机、铁锹、铁镐等。2）其它：水平尺、钢卷尺等。6、作业条件：1）管沟平直，管沟深度、宽度符合要求，排水检查井及雨水口垫层底座施工完毕。2）管沟沟底夯实，沟内无障碍物。且应有防塌方措施。3）管沟两侧不得堆放施工材料和其安物品。 徐州建筑职业技术学院5.3.3.2操作工艺放线定点承插连接下管、支管开挖及沟底夯实垫沙回填闭水及通水试验1、工艺流程：2、根据施工图检查管沟坐标、深度、坡度及平直程度、沟底管基密实度是否符合要求。3、去除管道承口内部及插口外部污物并清擦干净。4、接口方法1）先用卷尺测量承口长度，然后在插口管段上测量出相同长度并用纤笔刻上记号。2）在插口管段2~3环处的波谷里装上密封圈，然后抹上润滑剂（洗洁精之类）。3）把装好密封圈的插口管段顶到承口里，并使插口管段上的记号刻线与承口吻合。4、闭水试验。1）排水管道作闭水试验，应从上游往下游进行分段，上游段试验完毕，可往下游段倒水，以节约用水。2）试验管段按井距分隔，带井试验。试验管段以不超过1000m为限。5、闭水试验步骤1）将试验管段两端管口封堵，管堵采用钢板。2）试验管段充满水30min后，对试验管遂段检查，管接口无渗漏为合格。6、通水试验利用闭水试验的水量进行通水试验，通水应通畅无阻且管内无积水现象。7、通球试验，使用不小于管径2/3的木质球，通过率必须为100%。5.3.3.3回填施工1）清除沟内杂物及碎砖、石块，排除积水。2）河砂回填，高出管面20cm;原土回填(回填土中不得有碎砖、石块)。 徐州建筑职业技术学院5.3.4检查井施工本工程设雨水检查井30座；污水检查井20座。1、检查井砌筑技术要点1）在已安装完毕的排水管的检查井位置处，放出检查井中心位置线，按检查井半径摆出井壁砖墙位置。2）在检查井基础面上，先铺砂浆后再砌砖，圆形检查井采用全丁24墙砌筑。采用内缝小外缝大的摆砖方法，外缝塞碎砖，以减少砂浆用量。每层砖上下皮竖灰缝应错开。随砌随检查弧形尺寸。3）井内踏步，应随砌随安随座浆，其埋入深度不得小于设计规定。踏步安装后，在砌筑砂浆未达到规定强度前，不得踩踏。砼检查井井壁的踏步在预制或现浇时安装。4）排水管管口伸入井室30mm，当管径DN≥300mm时，管顶应砌砖圈加固，以减少管顶压力5）砖砌圆形检查井时，随砌随检测，检查井直径尺寸，当需收口时，若四面收进，则每皮收进不应超过30mm；若三面收进，则每次收进最大不超过50mm。6）排水检查井内的流槽，应在井壁砌到管顶进行砌筑。污水检查井流槽的高度与管顶齐平；雨水检查井流槽的高度为管径的1/2。当采用砖砌时，表面应用1：2水泥砂浆分层压实抹光，流槽应与上下游管道接顺。7）砌筑检查井的预留支管，应随砌随安，预留管的管径、方向、标高应符合设计要求。管井壁与管衔接处应严密不得漏水，预留支管口，宜用低标号砂浆砌筑，封口抹平。2、抹面、勾缝技术要求1）砌筑检查井、井室和雨水口的内壁应用原浆勾缝，有抹灰面要求时，内壁抹灰面应分层压实抹光，外壁用砂浆搓缝应严密。均采用1：2水泥砂浆，抹面、勾缝用的砂子应过筛。2）当无地下水时，污水井内壁抹面高度抹至工作顶板底；雨水井抹至底槽顶以上200mm。其余部分用1：2水泥砂浆勾缝。3）当有地下水时，井外壁抹面，其高度抹至地下水位以上500mm。4）抹面厚度20mm。抹面时用水泥搓板搓平，待水泥砂浆初凝后及时抹光、养护。5）勾缝采用平缝，要求勾缝砂浆塞入砖缝中，应压实拉平深浅一致，横竖 徐州建筑职业技术学院缝交接处应平整。3、井口、井盖的安装1）检查井、井室及雨水口砌筑安装至规定高程后，应及时浇筑或安装井圈，盖好井盖。2）安装井圈时，砖墙顶面应用水冲刷干净，并铺上水泥砂浆。按设计高程找平，井口安装就位后，井口四周用1：2水泥砂浆嵌牢，井口四周成450三角。安装铸铁井口时，核正标高后，井口四周用C20细石砼圬牢。5.3.5雨水口砌筑1、雨水口采用三顺一丁或一顺一丁的砌筑。砌筑时在基础面上放线，摆砖后铺灰砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。2、雨水口砌筑应做到墙面平直，边角整齐，宽度一致。砌筑时应随时用角尺和挂线板检查四面墙体是否成直角，墙面是否平整垂直，砂浆厚度是否均匀，若不符合要求应随时纠正。5.3.6室外水表1、严格检查准备安装的水表，闸阀是否灵活、严密、吻合，所配带的配件是否齐全，是否符合设计的型号、规格、耐压强度。2、闸阀安装前应更换盘根。3、先把室外水表或阀门安装在砌好的砼支墩或砖支墩上。4、安装时，要求位置和进出口方向正确，连接牢固、紧密。5.3.7回填土1、管道或其中他隐蔽工程，须经过验收合格后，方可进行回填。2、管道回填时，以两侧相对同时下土，水平方向均匀摊铺，用木棍捣实。填至管半径以上，在两侧用木夯夯实，直填至管顶以上0.5m，并将该填土踩实。要防止管道中心线的位移及管口接头受震而脱落。3、地下水位以下若是砂土，可用水撼砂进行回填。4、沟槽如有支撑，应随同填土逐步拆除，有横撑板的沟槽，应先拆撑后填土，自下而上拆除支撑。若用直撑板或板桩时，可在填土过半以后再拔出，拔出后立即灌砂充实。如因拆除支撑不安全可保留。5、雨季填土，应随填随夯，防止夯前遇雨。填土高度不能高于检查井。 徐州建筑职业技术学院第四节室内给排水安装工程施工5.4.1室内给水管道的安装5.4.1.1管网概况1、室内给水管管径大于100mm时采用HDEP给水管，专用沟槽式卡箍连接；小于或等于100mm时采用PP-R给水管，热熔承插连接。2、室内热水管采用铜管，钎焊连接。3、冷水系统共分为二个区：一区为地下室～三层，由市政给水管直接供给；四层以上为水泵加压供水：4、四～七层热水系统由屋面热泵机组加热通过热水储罐供应，并经热水循环泵回水循环。5、给水工作压力：一区给水系统的工作压力为0.6MPa；二区给水系统的工作压力为1.0MPa；6、各种阀门等配件工作压力为1.60MPa。施工完毕后，整个系统应进行静水试验，试验压力为工作压力的1.5倍。7、管道穿越建筑物顶板、楼板、墙壁和基础时应预留孔洞并加保护套管，套管规格比管道大两号。管道安装完毕后，均用1：25水泥砂浆填塞洞口，做到不渗漏。8、管道支架要求：（1）钢管水平安装时支架间距不得大于下表。（2）给水及热水主管安装管卡时，层高H≤5米每设一个；层高H＞5米时每层设两个；支架尺寸详见下表公称直径（mm）1520253240506575100125150200支架最大间距（M）保温管1.5222.533444.5567不保温管2.533.544.55666.5789.59、工作人员使用的水龙头均采用感应水龙头，公共卫生间安装一个感应水龙头。 徐州建筑职业技术学院5.4.1.2施工安装前的准备1、管道施工前，应备齐有关设计文件和技术资料，了解建筑物结构，熟悉设计图纸、施工方案和其它工种的配合措施等。2、按设计要求核验管道及附件型号、规格和材质，其指标应符合现行国家或省、市颁发的技术要求。3、施工技术人员向班组做了图纸和施工技术交底。5.4.1.3材料准备1、HDEP、UPVC给水管、PPR给水管、铜管等及相配套管件。2、阀门及水表。3、溶剂、稀释剂及各类保温材料。5.4.1.4作业条件1、安排好现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。2、地下管道辅设必须在回填土夯实或挖到管底标高，沿管线辅设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。浇注楼板孔洞，堵抹墙洞在土建装修工程开始前完成。3、暗装管道应在地沟未盖盖板、墙面未批荡或吊顶未封闭前安装。4、明装托、吊管干管必须在安装层结构顶板完成后进行。托吊卡均已安装牢固且位置正确。5、立管安装应在主体完成后进行。高层建筑在主体达到安装条件后，适当插入进行。立管竖井管道，应把竖井内的模板及杂物清除干净并有防坠落措施。6、支管安装（包括暗装支管）应在墙体砌筑完毕，墙面未装修前进行。5.4.1.5材料质量控制1、所用材料在使用前应做好产品标识，注明产品名称、规格型号、批号、数量、生产日期和检验代码等，确保材料具有可追溯性。2、塑料给水管管材和管件顔色应一致，无色泽不均及变色线。3、管材和管件内外壁应光滑、平整，无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹、凹陷。4、管件应完整、无缺损、变形，合模缝、浇口应平整，无开裂。 徐州建筑职业技术学院5.4.1.7操作工艺5.4.1.7.1工艺流程安装准备管道安装套管安装孔洞预留、埋件支吊架安装水压试验管道预制加工防腐处理管道保温系统消毒系统冲洗调试骏工验收5.4.1.7.2施工要点1管道支、吊架的安装1）管道吊架安装前，首先应按设计要求定出吊架的位置，再按管道的标高，把同一水平直管两点间的距离和坡度的大小、算出两点间的高差。然后在两点间拉直线，按照支架的间距，在墙上或柱子画出每个支架的位置。2）支、吊架的安装方法（1）墙上有预留洞的、可将支架横梁埋入墙内。埋设前应清除洞内的杂物，并用水将洞湿润，用M5水泥浆填实饱满。（2）在没有预留洞的墙上用膨胀螺栓安装支架。3）支、吊架的安装位置应正确、埋设应平整牢固。支架与管道接触应紧密。活动支架应灵活，滑托与滑槽两侧应留有3～5mm的间隙，并有一定的偏移量。4）支、吊架不得有漏焊、欠焊或焊接裂纹等缺陷。5）固定在建筑结构上的管道支、吊架，不得影响结构安全。6）管道安装完毕后，应按设计要求逐个核对支、吊架的形式、材质和位置。 徐州建筑职业技术学院5.4.1.7.3管道连接方式管材选用连接方式切割机具UPVC给水管专用溶剂粘接细齿锯、割刀PPR给水管热熔连接切管器铜给水管钎焊连接专用钢锯、专用机械切割机5.4.1.7.4断管：根据现场测绘草图，在选好的管材上画线，按线断管。1、UPVC及PPR给水管：断管工具宜选用细齿锯、割刀或专用机具；断口应平整，并垂直于轴线；应去除断口处的毛刺、毛边并倒角。2、铜管切割：铜管切割可采用钢锯、砂轮锯，不得采用氣-乙炔切割。铜管坡口加工采用锉刀或坡口机，不得采用氣-乙炔切割加工。夹持铜管的台虎钳钳口两侧应垫以木板衬垫，以防夹伤管道。5.4.1.7.5管道连接1、UPVC给水管连接（1）配管时应对承插口的配合程度进行检验。粘接接口，管端插入承口深度应不小于下表公称直径（mm）202532405075100125150插入深度（mm）161922263144616980（2）在涂抹溶剂之前，应先用干布将承、插口表面清擦干净。（3）涂抹溶剂应使用尼龙刷；涂抹时必须先涂承口，后涂插口；溶剂涂抹应均衡且适量。（4）涂抹溶剂后，应在20S内完成粘接。（5）粘接时应将插口轻轻插入承口中，对准轴线，迅速完成；插入深度应符合规定要求。接插过程中，可稍有旋转，但不得超过1/4圈且不得插到底后进行旋转。（6）粘接完毕应将接口处多余的溶剂擦净且须静置固化一段时间。（7）UPVC给水管与其它管材的连接采用专用接头连接。2、PPR给水管连接（1）断管时必须使用切管器垂直切断，切断后应将断口清除干净。 徐州建筑职业技术学院（2）在管道插入深度处做记号。（等于接头的承插深度）（3）在焊接工具上进行整个嵌入深度加热，包括管材和管件。（4）加热完成后，把管材平稳且均匀的插入管件中，形成牢固而完美的结合。（5）接合面应一定均匀的熔接圈，不得出现局部熔瘤或熔接圈凹凸不平现象。（6）按规定时间冷却。（7）PPR与其它管材的连接采用专用接头连接。3、铜管连接（1）铜管切割采用钢锯或砂轮锯，断口应平直；切断后应去除毛边、毛刺且进行坡口。（2）焊接面使用专用清洁剂进行清洁处理并达到规定要求。（3）采用氣-乙炔进行接合面预热，预热温度及宽度应达到规定要求。（4）采用氣-乙炔及专用铜焊丝和焊剂进行焊接，形成牢固而完美的结合。5.4.1.7.6给水管道穿越建筑物的措施1、给水管道穿墙体应预留洞口，套管两端与墙面平。2、给水管道穿过楼板时应预留孔洞，以避免在施工安装时凿打楼板面。孔洞尺寸宜比通过的管径大50～100mm。管道通过楼板段应设套管，套管直径比管道直径大2号，套管顶部高出地面50mm，底部与楼板面平，套管与管道之间填密封膏。5.4.1.7.7常用仪表和附件的安装1、水表的安装要求（1）水表应安装在便于检修和读数，不受曝晒、冻结、污染和机械损伤的地方。（2）水表前后直线管段的长度，应不小于300mm或符合产品标准规定的要求。（3）注意水表安装方向，须使进水方向与表上标志方向一致。（4）水表前后和旁通管上均应装设检修阀门，水表与水表后阀门还应装设泄水装置。表前检修阀门宜采用闸阀，住宅中的分户水表，其表后检修阀及专用泄水装置可不设。 徐州建筑职业技术学院2、压力表的安装要求（1）在管道上取压时，取压点应选择在流速稳定的直线管段上，不应在管路分岔、弯曲、死角等管段上取压。（2）取压点一般距焊缝100mm以上，距法兰300mm以上。如在同一管段上安装两个以上压力表（或其取压点）时，其间距不应小于150mm。（3）取压部件一般不得伸入设备和管道内壁，应保证内部平齐。（4）压力表应安装在便于观察和吹洗的位置，并防止受高温、冰冻和震动。（5）压力表安装应设存水弯管，压力表和存水弯管间须安装旋塞。（6）压力表的刻度极限值，应为工作压力的1.5～2倍，精度等级为1.5级。3、水位计的安装要求（1）水位计应有指示最高、最低安全水位的明显标志，玻璃管的最低可见边缘应比最低安全水位低25mm，最高可见边缘应比最高水位高25mm。（2）玻璃管式水位计应有防护装置。（3）水位计应有放水旋塞（或放水阀门）。4、阀门的安装要求（1）安装阀门前应检查零件上的污物是否清除干净，阀杆是否转动灵活。DN≤50者，采用截止阀；DN＞50者，采用闸阀或蝶阀。消防管道阀门采用明杆闸阀或蝶阀。（2）阀门安装前，先将管子内部清洗干净。以防止铁屑，砂粒等物将阀门密封面刮伤。（3）本工程各种阀门的工作压力为1.6MPa。（4）阀门安装前，应作耐压强度试验。强度试验压力为公称压力的1.5倍，恒压时间不小于10min，然后降至阀门公称压力进行严密性试验，如在5min内不渗漏即为合格。试验合格的阀门，应及时排除内部积水。并将阀门两端暂时封闭。（5）阀门应安装在维修、检查及操作方便的位置。（6）安装截止阀、蝶阀、止回阀时应注意使介质的流动方向与阀体上的箭头方向一致。水泵出口压力P＞0.5MPa的出水管应采用消声止回阀，其他部位可采用一般的旋启式止回阀。（7）安装螺纹连接的阀门时，应保证螺纹完整无缺。 徐州建筑职业技术学院5.4.1.7.8给水设备安装1、设备检验（1）随机文件：装箱清单、出厂合格证明书、安装说明书、安装图。（2）核实设备附件的名称、规格、数量；并核实设备的规格、方位及接口位置是否与图纸相符。（3）外观不得有破损、变形、锈蚀等缺陷。（4）随机的专用工具是否齐全，设备开箱检验后，做好记录。1、生活变频泵机组及热泵机组安装（1）设备基础复核及地脚罗栓罐浆。（2）水泵就位后进行找正（包括中心找正，水平找正，标高找正）。找平要根据要求用垫铁调整精度，不得用松紧地脚罗栓和其他局部加压的方法调整。（3）防震橡胶垫片设置。（4）水泵采用三角架起吊，钢丝绳应系在泵机吊装环上。（5）水泵吊放在基础上，套进地脚罗栓；进行水泵的轴线、进出口的中心线、水泵的水平度检查和调整，使其符合要求；上地脚罗栓罗母并拧紧。2、潜污泵安装底座安装要调整水平，安装位置和标高要符合设计要求，出水法兰面必须与管道法兰对齐，平直紧密。3、水罐安装（1）设备基础复核。（2）做好设备检查，并进行记录。（3）设备吊装就位，进行校平找正并固定。（4）满水试验：满水试验静置24h，不渗不漏为合格。5.4.2室内排水系统的安装5.4.2.1管网概况1、本建筑室排水方式为污废分流制，其他公共卫生间排水方式为污废合流制，雨污分流制；室外为雨污分流制，污废水全部排入污水处理中心经过生化处理达到污水处理标准后排放。2、室内排水管采用普通UPVC管，溶剂粘接；地下室压力排水管采用钢塑复合管，丝扣连接。3、UPVC排水立管每层设一个伸缩节，每隔一层设一个检查口。 徐州建筑职业技术学院4、接有大便器的污水管道系统，若设专用通气管或主通气立管时，在排水横管管底以上0.7米内的立管管段上不得接排水支管；排水管道的横管与横管，立管与横管之间的连接，宜采用45度三通或90度四通和45度斜三通或90度斜四通，立管底部与排水管连接应采用两个45度弯头或采用弯曲半径不小于4倍管径的90度弯头连接。5、除自带存水弯卫生器具外，所有卫生器具和地漏均应设存水弯，且水封深度不小于50毫米，首层排污设S型存水弯。6、排水立管管卡距离不得超过3米且每根立管均设管卡。7、排水管道安装完毕均应进行罐水、通水及通球试验。8、室内明装排水立管穿越楼板处及明装排水横管接入管道井的立管时，在穿越管井处，均应采取防止贯穿（阻火圈）的措施。5.4.2.2施工安装前的准备1、管道施工前，应备齐有关设计文件和技术资料，了解建筑物结构，熟悉设计图纸、施工方案和其它工种的配合措施等。2、按设计要求核验管道及附件型号、规格和材质，其指标应符合现行国家或省、市颁发的技术要求。3、施工技术人员向班组做了图纸和施工技术交底。5.4.2.3材料准备1）管材、管件：UPVC排水管、钢塑复合管等及相配套管件；清扫口、透气帽、阀门。2）接口材料：塑料胶合剂、油麻及生料带。3）防腐材料：防锈漆、沥青漆、银粉漆、砂布、阻火圈。5.4.2.4作业条件1、安排好现场工作场地、工作棚、料具库，在管道层、地下室操作时，要接通低压照明灯。2、地下管道辅设必须在回填土夯实或挖到管底标高，沿管线辅设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。浇注楼板孔洞，堵抹墙洞在土建装修工程开始前完成。3、吊顶内安装管道应在吊顶未封闭前安装。4、立管安装应在主体完成后进行。高层建筑在主体达到安装条件后，适当插入进行。立管竖井管道，应把竖井内的模板及杂物清除干净并有防坠落措 徐州建筑职业技术学院施。5.4.2.5材料质量控制1、所用材料在使用前应做好产品标识，注明产品名称、规格型号、批号、数量、生产日期和检验代码等，确保材料具有可追溯性。2、塑料排水管管材和管件顔色应一致，无色泽不均及变色线。3、管材和管件内外壁应光滑、平整，无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹、凹陷。4、管件应完整、无缺损、变形，合模缝、浇口应平整，无开裂。5.4.2.6工具和给水部分相同；5.4.2.7操作工艺5.4.2.7.1工艺流程安装准备干管安装套管安装孔洞预留、埋件支吊架安装立管安装管道预制加工防腐处理通球试验支管安装灌水试验封口5.4.2.7.2施工要点1、管道支、吊架的安装1）管道吊架安装前，首先应按设计要求定出吊架的位置，再按管道的标高，把同一水平直管两点间的距离和坡度的大小、算出两点间的高差。然后在两点间拉直线，按照支架的间距，在墙上或柱子画出每个支架的位置。2）支、吊架的安装方法（1）墙上有预留洞的、可将支架横梁埋入墙内。埋设前应清除洞内的杂物，并用水将洞湿润，用M5水泥浆填实饱满。（2）在没有预留洞的墙上用膨胀螺栓安装支架。 徐州建筑职业技术学院3）支、吊架的安装位置应正确、埋设应平整牢固。支架与管道接触应紧密。活动支架应灵活，滑托与滑槽两侧应留有3～5mm的间隙，并有一定的偏移量。4）支、吊架不得有漏焊、欠焊或焊接裂纹等缺陷。5）固定在建筑结构上的管道支、吊架，不得影响结构安全。6）管道安装完毕后，应按设计要求逐个核对支、吊架的形式、材质和位置。3、排水支管的安装1）排水支管一般沿墙布设，或吊于楼层顶板下面，应考虑清掏和维修方便。2）接有大便器的污水管道系统，若设专用通气管或主通气立管时，在排水横管底以上0.7米内的立管管段上不得接排水支管;排水管道的横管与横管、立管与横管之间的连接，应采用45o三通或45o四通和90o斜三通或90o斜四通；立管底部与排水管连接应采用两个45o弯头或采用弯曲半径不小于4倍管径的90o弯头连接。3）对架空敷设的水平支管，管道支架间距不得大于2m。4）考虑清堵的需要，在适当管段应设清扫口。4、排水立管的安装1）排水立管应靠近最脏、排水量最大的卫生器具，以促使污水流向合理，缩小排水支管的直径，同时将大量污水尽快排放。2）排水立管一般布设于墙角处；如设在管井内，要考虑维修的可能性。3）为避免排水时噪声的干扰，排水立管不应布设在与病房相邻的内墙侧。4）排水立管应设管卡，层高小于4m者，可设一个，否则应设两个以上固定卡。5）立管在垂直方向转弯时，必须用乙字管或两个45o弯头连接。6）管与排出管的连接，应用两个45o弯头或曲率半径不小于4倍管径的90o弯头。7）排出管穿越承重墙或基础时，应先预留洞口，管顶上部净空不得小于建筑物沉陷量，且不小于150mm。8）层高小于4m应每层安装一个伸缩节。层高大于4m，每4m设置一个伸缩节。伸缩节两端设滑动支架，伸缩节中部设固定支架。 徐州建筑职业技术学院9）PVC塑料排水管支架最大间距（m）:外径(mm)3642556882110160216水平管(mm)0.40.50.750.91.21.51.8--立管(mm)----1.51.52.02.02.02.010）排水管道坡度设置按下表执行:管径(mm)DN50DN75DN100DN125DN150DN200坡度0.0350.0250.020.0150.010.0085、管道清通及附件安装1）设地漏的地面应有大于1%的坡度坡向地漏，地漏顶面应比该处地面低5～10mm。2）立管检查口每隔二层应设置一个。楼层的最低层和有卫生设备的最高层必须设置。检查口的位置与朝向应便于检修。暗装立管在检查口处应设检查门。立管上的检查口，其中心距当地地面1.0m,并应高出该层卫生器具上边缘150mm。3）排水横管的转弯角度小于135o时，应设检查口或清扫口。4)当排水横管在楼板下悬吊敷设时，可将检查口和清扫口设在上一层楼面上。检查口和清扫口距离与管道垂直的墙面距离不得小于200mm。5)管径DN＜100mm的排水管道上，设置清扫口，其尺寸与管道同径；DN≥100mm的管道上设置清扫口，采用100mm的管径。6)排出管与室外排水管道连接处，应设检查井。检查井中心至建筑物外墙的距离不小于3.0m。7)检查井中心应在管道中心线上，井底设流槽，流槽顶应与管顶平，槽底与管底平接，流槽表面应光滑，在流槽转弯处，流槽的平面率弯半径不得小于管道的管径。 徐州建筑职业技术学院5.4.3卫生器具的安装5.4.3.1卫生器质量要求1、卫生器具要求表面光滑、色调一致，无凹凸不平，边缘无棱角毛刺、尺寸规矩、无扭歪、无碰撞裂纹。2、材质无含对人有害成份，冲洗效果好、噪声低，便于安装维修。坐便器等应能保证有一定的水封深度。3、卫生器具零件规格应符合标准，螺纹完整清晰，锁母松紧适度，管件无劈裂。5.4.3.2卫生器具的安装要求1、正确选择安装位置。允许偏差：单体器具10mm；成排器具5mm。2、卫生器具安装应平直，垂直度偏差不得超过3mm。3、安装高度应符合设计或验收规范要求。允许偏差、单独器具10mm，成排器具5mm。4、安装时应采用预埋螺栓或膨胀螺栓固定。采用木螺丝固定，预埋木砖须作防腐处理，并应凹进墙面10mm。5、连接管煨弯应均匀一致不得有凹凸等缺陷。6、卫生器具的支、托架安装必须平整、牢固，与器具接触应紧密。7、有饰面的浴盆应留有便于检查排水口的检修门。第五节管道工程试漏、试压、防腐与保温施工5.5.1管道试漏、试压5.5.1.1管道试验压力1、给水管道试验压力为工作压力的1.5倍，但不应小于580KPa(6.0kg/平方厘米),最大不超过980KPa(10kg/平方厘米)。2、消防管道试验压力为1.9MPa。3、压力废水管道按潜水泵扬程的1.5倍进行试压。5.5.1.2做好管道试漏、试压和通球试验，是保证在使用中不漏、不堵和承压不变形的关键工作，应予以重视，采取切实有效的措施认真做好。1、对安装完的每一套卫生洁具逐一进行盛水试验，管道和接头均应畅通，严密不漏。2、排水管道必须逐根进行灌水和通球试验，通球试验的方法是用硬质橡胶圆球从立管上部吊入管内，逐段检查，至全部疏通为止。 徐州建筑职业技术学院3、对于各系统的承压管道、安装后必须逐一进行水压试验，以保证管道严密不漏和有足够的承压强度。（1）从低处进水，最高处放空，有利于清除系统中积余空气，不影响压力表读数失真。每次试压系统上至少设置2个校验合格的压力表，其中1个设置在试压泵出口处，另1个设在系统管道上，读数应以系统上压力表为准。（2）试验升压应缓慢进行，不宜过快。当升至试验压力时，停泵稳压5min，如无压力下降现象，接着缓降至工作压力，并在稳压下进于全面检查，如无泄漏，表压下降不大于0.05Mpa为合格。不能在试验压力下组织人员检查，以确保安全。（3）试压结束放水时，应先打开最高点阀门卸压，然后再开下部放水阀门排水，以免系统内形成负压遭受破坏。5.5.2管道防腐1、所有管道在涂刷底漆前必须清除表面的灰尘、污垢、锈斑及焊渣等物，涂刷油漆厚度要均匀，不得有脱皮、起泡、流淌、漏涂等现象。2、生活、消火栓及自动喷火水灭火给水管，设于吊顶内的刷防锈漆两道，设于管井内明装的刷防锈漆及面漆两道。3、水泵安装完毕后刷调和漆两道。4、埋地镀锌钢管外涂冷底子油两道，热沥青两道。5、管道支架刷防锈漆及面漆各两道5.5.3管道保温1、绑扎保温材料时，应将横向接缝错开，如果一层预制品不能满足厚度要求而采用双层结构时，双层绑扎的保温预制品内外弧度应均匀并盖缝。2、若保温材料为管壳，应将纵向接缝设置在管道的两侧。3、绑扎保温材料时，应尽量减少两块之间的接缝。绑扎用镀锌钢丝或丝裂膜绑扎带时，绑扎的间距不应超过300mm，并且每块预制品至少应绑扎两处，每处绑扎的铁丝或带，不应少于两圈，并禁止以螺旋状连续缠绕。其接头应放在预制品的纵向接缝处，使得接头嵌入接缝内。然后将塑料布缠绕包扎在壳外，圈与圈之间的接头搭接长度应为30～50mm。4、最后外层包玻璃丝布等保护层。 徐州建筑职业技术学院第六节给排水安装施工机械安装用施工机械表序号名称型号、规格单位数量备注1手电钻台32冲击钻12、14、16型台103套丝机1/2-2＂、1/2＂-4＂台14切割机φ500台45手提式微型切割机φ100台2砖、砼开槽用6手提式打磨机台27交流电焊机YK-30574KVA台28手提式交流电焊机8-11KV台49自动砂轮机200V、Φ200台110乙炔焊割设备套211有关仪器、仪表配套第六章工程质量目标及保证措施第一节工程质量总目标6.1.1本次招标书要求的质量目标为：按国家现行质量验收标准。本公司要求的质量目标为：确保验收标准，争创佛山市优良样板工程。我公司具有丰富的施工经验，为了达到本工程预期的质量总目标，我公司将选派优秀的项目领导班子，对工程施工采取全过程的目标管理，并将单位工程质量总目标分解为分部分项工程的分目标。对各分目标均落实到相关的管理者和操作班组，实行目标责任制，明确奖罚指针，使每个分部分项的管理者与操作者有了明确的目标和责任，形成有效的压力与动力，最大限度地调动和发挥每个员工的积极性和联盟才智，为实现本工程的质量总目标而努力工作。目标管理是施工全过程质量管理的中心内容，质量保证措施的每一项具体 徐州建筑职业技术学院的工作都必须围绕“目标”中心而展开，确保工程整个施工过程以目标管理统揽全局，以经济承包为杠杆，以全面推广应用质量标准为手段，开展质量管理工作。6.1.2质量目标分解如下：百家园宾馆大楼工程合格工程室外排水安装工程室外给水安装工程卫生器具安装工程室内热水安装工程室内排水安装工程室内给水安装工程合格第二节质量管理体系本工程严格按GBT19001:2000程序文件要求进行施工管理，建立并维持行之有效的规范化质量体系。6.2.1管理职责的管理1．质量方针、质量目标的管理我公司的质量方针是：“质量第一、科学管理、优质服务、不断改进”。工程质量目标为：确保合格工程。 徐州建筑职业技术学院通过对广大员工的培训，实际工作考核，经过内部审核合格的上岗，不合格者不能上岗，把质量目标分解成分部分项直到每个操作面，贯彻到每个员工的工作中，以点保面，以面保总目标，确保方针、目标的贯彻执行。2．组织机构管理：根据工作需要组建强有力的项目部组织管理机构，行使项目部组织管理职能，确保顺利实施项目施工生产任务。3．合同评审管理：公司组织由经营部、工程部、质安部等相关部门对招标文件、投标文件和施工合同草案进行评审，对投标工程项目有关招标文件指定的要求及投标文件或合同草案进行评审，使合同草案中与投标文件一致，确保条款明确完善，保证合同顺利实施。4．图纸数据管理：对本工程技术文件有专人管理，图纸、设计变更、工程施工联系单、作业指导书等，从施工开始到工程竣工的全过程进行控制，使其始终处于受近代状态，保证文件资料的有效版本及时发放到项目部及相关的各个班组，对无效文件及作废版本及时收回销毁或加盖“作废”标识，确保施工按标书指定的国家现行规范及所附之物料及操作工艺技术规范进行。5．采购管理：对供货商选择及产品的质量进行严格控制，保证所采购的产品符合要求。公司组织由经营、材料、技术、安全、设备等相关部门对工程所需材料、设备的供货商进行评审，将评审合格的供货商由公司建立合格供货商名册，并定期对其进行评审。材料采购必须从上述名册中选供货商。采购时必须制定完整的计划、合同并规定按要求的规范、标准严格进行验证。6．建设单位提供的物资管理：对建设单位提供的物料进行有效的控制，使其能满足施工的需要，在合同中规定双方的责任，按规定对其进行验证、检验、储存和保管，出现问题加以记录并按程序进行处理。7．产品标识与可追溯性管理：对原材料、施工过程及竣工工程进行有效的标识，使产品具有可识别性和可追溯性。对原材料在记录上和实物上进行标识，对重要材料还要记录、使用时间、数量、操作者、操作方法、使用部位，对施工过程在记录上和实物上标 徐州建筑职业技术学院识。特殊工序还要记录、跟踪其使用部位。8．工序控制管理：对施工工序各个环节的控制：坚持工人持证上岗，操作工人，操作程序方法必须符合其操作规程的要求，从操作上使工程质量得到保证，对特殊工序必须由具备资格的人员进行操作并进行连续的监控。9．检验与试验管理：严格按规定对产品和过程进行检验和试验，确保质量符合要求。10．检验、测量和试验设备管理：按规定对检验、测量和试验设备的购置、统一管理、使用、保养和定期检定、核准等进行严格控制，使之保持完好状态并且精度能满足使用要求。11．检验和试验状态管理：对检验和试验状态操作标识和控制，确保只有通过了规定的检验和试验且合格的产品才能使用和安装。标识的方式有记录和实物标识。12．不合格品的控制管理：对原材料、半成品及工序中不合格品应及时标识、隔离、报审、经过审批，采取相应的措施，针对多次发生的质量问题，作为课题成立QC质量管理小组进行攻关、克服并定期总结，采取相应的预防措施，防止质量问题再发生。13．搬运、储存、防护和交付管理：对施工材料搬运、储存、防护和交付使用均由专人负责管理，按规定程序交接，使全过程处于受控状态，防止其损坏或变质。14．质量记录的控制管理：质量记录进行标识、填写、收集、归档、储存、保管，均由专职技术人员按规定编制、收集、存盘，对全过程进行严格控制，确保其能证实产品达到规定的质量要求及质量体系正常有效运行。15．内部质量审核管理：通过对内部质量体系的审核，验证质量活动及其结果是否符合预定计划的安排，并确定质量体系的有效性。16．培训管理：对员工进行上岗前培训，特殊关键作业培训或技术管理人员培训等，使其素质满足相关作业和管理工作的要求，确保生产产品质量能符合规定要求。17．回访保修管理： 徐州建筑职业技术学院对已交付使用工程由专职人员负责并建立专业维修小组对其进行保修和回访工作，确保工程使用功能满足业主的要求，提高本公司的社会信誉。第三节保证质量的技术措施1．建立健全的质量保证措施，组建项目经理部、安装各专业技术组，各配备一名专职工程师，全面负责现场施工技术指导和监督管理。2．现场组建施工技术管理班子，由项目工程师、施工员、质检员和班组长组成。工程质量技术管理人员在项目工程师的领导下，负责日常施工技术指导与监督管理。3．对工程认真复核，填报工程复测记录，以防偏差太大不符合规范、设计要求，便于及时采取措施，确保单位工程质量。4．组织学习标书制定的国家现行规范标准及所附之物料及操作工艺技术规范，掌握规范要求，确保施工过程中正确贯彻执行。5．熟悉施工图纸，掌握重点难点，及时提出图纸上的问题，尽量避免以后在施工中因设计变更而造成返工现象，并做好施工图纸深化设计工作，确保工程施工顺利进行。6．在了解现场实情况，掌握施工图纸、规范要求的基础上认真及时组织编写施工组织设计，应及时编写专项施工方案，确保正确履行合同任务。7．根据规范、施工图纸及编制的施工组织设计、专项施工方案，以及公司内部作业指导书等由施工员精心编写分项工程施工技术质量交底卡，组织分项工程的隐蔽验收。各分项工程严格执行三检制度，上道工序不合格产品不能进行下道工序施工，隐蔽工程及基础、主体工程中间验收必须在公司自查合格的基础上，报请监理工程师、质检站等单位共同参加复检验收，合格后办理隐蔽工程施工签证，方可组织下道工序施工。8．积极推广应用新材料、新技术、新工艺、新设备四新成果，辅以科技技术保证工程质量。9．原材料、成品半成品的采购与使用，坚持质量检验制度，采购前应选合格供货商签定合同，明确材料质量标准、规格、数量；采购时应有出厂证明和质保书；进场时应由质检、材料、技术、监理、联合进行观感验收；进场后经专职试验人员与监理工程师共同按规定抽样复查，结果符合合同标准规定， 徐州建筑职业技术学院确认合格后方可使用到工程上。10．定期检查、校正和维护各种施工用的测量仪器、质检用具。第四节保证质量的管理措施6.4.1质量保证组织机构：公司选派一名具有中级职称的技术骨干担任该项目工程师，其质量管理网络如下：公司总工质安部工程部项目技术负责人施工技术质量项目组作业班组1．项目部在开工前根据公司《质量管理手册》编写好《新院区第一实训楼工程质量保证计划》，并安“计划实施”。2．项目部人员管理职责：（1）项目经理：执行公司质量方针，实现质量目标。（2）项目工程师：负责项目施工全过程的技术工作，负责组织编制施工方案、作业指导书、纠正和预防措施、负责施工全过程技术问题处理，提出技术要求。（3）专职质检员：在施工现场跟踪检查，对出现不合格品进行标识。发出整改通知单，核定分项工程的质量等级。（4）施工员：对自己组织施工的分部分项工程，保证按图纸、按规程、 徐州建筑职业技术学院按施工方案施工，并对施工质量负责评定分项工程质量等级。（5）班组长：对负责施工的工序、进行检查、督促操作者按规程施工，并对分项工程进行自检合格后，向施工员申请验收。13.4.2施工过程检验程序1．分部工程质量检验流程分部工程不合格整改符合复核评定评定合格 徐州建筑职业技术学院2．分项工程质量检验程序分项工程班组三检记录允许偏差项目检验质量记录观感检验不合格评定整改复核核定核定合格合格转入下道工序13.4.3.执行质量管理办法1．认真贯彻执行公司制定的把好“六关”（施工方案关、材料进场关、技术交底关、检测计量关、工序交接关、质量验收关），做到“五不准（无施工方案不准施工、不合格材料不准施工、不交底不准施工、对检查计量资料有怀疑不准施工、上道工序不合格下道工序不准施工）”。 徐州建筑职业技术学院2．严格把好原材料及半成品质量关，凡进入施工现场的各种原材料（成品材料、卫生洁具、水电材料及设备等）必须持有产品合格证，同时认真及时做好各种原材料的抽样复检工作和半成品的有见证送检工作，确保工程质量。原材料使用质量控制工作见下表原材料使用质量控制工作程序根据工程提出材料要求供货商评审及选择进场材料有见证送检批准使用按工程量开领料单正确发料加强使用过程中的监督现场了解情况进行协调按要求实施控制检查各项目现场检查落实技术管理考核考核项目和班组3．严格按图纸及规范施工，认真贯彻技术及质量交底制度，技术复核制 徐州建筑职业技术学院度和原材料检验制度。4．认真执行质量自互检、交接检的“三检制度”对施工全过程实施全方位质量控制，推行水电设备安装等各种质量联检制度，及时办好各项隐蔽工程检查验收及各工序的质量检验评定记录，确保各道工序的工程质量在受控状态下进行。5．对垂直偏差和高程控制、平面控制，项目部设立专门的测量放线小组，编制测量放线专项方案，建立高程控制网和平面控制网，并做好详细的测量放线记录。6．加强技术管理工作，认真贯彻和执行国家施工规范和验评标准及各项管理制度，明确岗位责任制，认真熟悉图纸和施工组织设计，建立健全技术交底制度。技术管理控制程序见下表技术管理控制程序学习图纸和技术资料，学习操作规程和质量标准化准备工作材料、劳动力准备，测量仪器准备，机械、设备准备，清理现场，做好排水准备隐蔽工程验收签证，清理现场、文明施工，不合格品处理（返工、修补鉴定），质量评定材料合格证、试验记录、自检记录、质评记录、隐蔽工程记录、施工记录、事故处理记录技术交底主要工程书面交底克服上道工序的遗留问题，办理上道工序交接手续严格执行操作规程，按图施工，处理好工序间搭接，完成进度施工验收资料整理执行验评标准，按设计规范抽检复查班组自检、互检、专业检，质量员检查，监理工程师验收 徐州建筑职业技术学院7．做到特殊工种焊工、电工、机操工及有关管理人员（项目经理、施工员、质检员、安全员、预算员等）持证上岗，有计划、有目的地对他们进行专业培训指导，提高工人的技术水平。8．主动虚心接受地盘监理、业主、质检站以及设计院等各方面的指导意见，从严自我要求，实施超前预控，坚持及时整改。第五节隐蔽工程的质量保证措施结合我公司GBT19001:2000标准管理和程序文件，建立健全工程质量检查和验收制度，并把责任落实到每一个施工人员。1．隐蔽工程验收前，先由施工班组进行自检合格后，由质检人员报请进行验收，验收合格办理隐蔽工程签证手续，列入工程技术档案。2．每个施工班组工序交接时应严格执行工序交接制度，每道工序必须有明确的质量交接意见。3．由项目总工程师、质检人员组织现场施工班组在各工序工作完成后，按技术规范和设计要求进行检查，对不符合质量标准的立即进行返工处理，直至验收合格。4．在自检合格后应立即由监理进行验收，并做好相关的资料整理工作。5．隐蔽工程验收不合格的项目，经返工复检合格后，再由监理进行复检，并办理相应的签认手续。6．所有隐蔽工程必须在监理签证后才可进入下一道工序的施工。7．按质量要求进行各项隐蔽工程的资料整理和归档，并保证做到隐蔽工程施工记录单的内容齐全。第六节对预埋件、预留孔洞的质量保证措施1．对预埋件、预留孔洞应按图纸的设计尺寸、形状等要求制作，制作精度应满足设计规范要求，施工中要采取措施确保预埋件、预留孔洞的位置准确。2．施工前先会同有关人员按施工图纸对各类预埋件、预留孔洞的详细位置、数量、规格进行详细的施工技术交底，如有问题应在施工前及时向设计和监理反映并发出工程联系单。3．应严格按图纸对预埋件、预留孔洞的位置进行测放，用红漆标出相应的位置，并在施工中注意保护。 徐州建筑职业技术学院4．预留孔洞内模及穿墙管必须保证一定强度，在模板封闭前，必须由专人对其位置、标高进行复核，并进行防水处理。5．预埋件、预留孔洞模板安装完毕后，应及时验收，如不符合安装要求必须重新调整，保证安装埋设准确无误。自检合格后，报请监理验收，合格签证后，方可转入下道工序。6．各种机电预留套管或法兰预留时孔内用的临时填充材料必须进行封闭处理，以免砼振捣时，砼浆液堵塞孔内。7．拆模后及时做好预埋件、预留孔洞的复核工作。对易受损的预埋件设置明显的标志并加以保护，对预留孔洞用围栏保护，防止孔口棱角破坏和发生人员坠入伤害事故。第七节检测方案和措施1．检测方案（1）建立各项管理制度，强化检测试验工作，并设立台帐由专人管理，定期进行业务技能培训，提高试验人员业务水平。（2）采取科学先进的实验手段，确保工程质量。建立项目部试验室，并调派具有丰富测试经验的工程师和试验人员负责。（3）建立设备周期检定制度，定期进行检查，加强文件资料的管理。2．检测试验措施（1）设置各级专职质量检验人员，对施工中每道工序应依据合同规定、通用和专用技术规范及有关要求进行检测和试验，自检符合要求后，填写工程检验报告单，向监理申请检验，经监理签认合格后，才能进行下道工序的作业。（2）对涉及隐蔽、关键和特殊工序的分项工程的检验，当业主和监理有要求时，按其要求及规定执行。（3）安排专人负责材料取样，并保证取样人员的相对稳定，所有取样应在监理在场的情况下进行，除非监理另有准许。（4）建材取样送检应符合《佛山市建筑业建材取样送检规定》的要求。（5）当监理检验和试验发现有一般性工程质量问题或不合格项目时，应在接到监理发出的工程质量问题通知单或不合格项目通知书后，按照监理的意见和要求，对工程质量或工程缺陷进行改正，直到满意为止。（6）工程所用一切材料（含成品、半成品），都必须符合设计、规范要求和规定，并经监理批准的合格材料。业主和监理有要求的材料，在定购或自采 徐州建筑职业技术学院加工之前，应取得业主和监理的同意，并附有材料的样品、材质和使用的有关说明。（7）对自行采购和业主提供的原材料、半成品、成品和工程设备，依据国家、行业有关标准和规定，选定相应的检测和试验手段、方法，进行检验和试验。未经检验和未经验证合格的物资不得投入施工。第八节工程技术档案管理措施确保工程达到预期目的，不仅要在工程质量上高标准，严要求，还要在工程技术档案管理上严格按《佛山市城市建设档案管理规定汇编》的要求收集、整理、归档。1．认真贯彻执行佛山市城建档案归档制度，建立工程施工技术档案。2．配备专职工程档案资料员，负责工程档案资料的编制、填写、收集、整理、装订与保管和竣工资料的复印装订与移交工作。3．工程施工档案资料，应与工程进度同步收集与整理，并做到齐全与完善，按类别装订存放保管。4．任何人不得随意涂改工程档案资料和弄虚作假。5．据有投入使用的材料或半成品、成品的构件的质保书、检验合格证明，经审查后必须及时收缴至专职资料员，并存入工程档案备查。6．所有资料的交接均须办理登记签证手续，并规定资料不得外借，需要参阅复制的需经项目工程师批准。7．对不符合规定要求的文件资料及时返回有关部门整改，完善后归档。8．工程档案资料在保管过程中将做好防潮和防腐工作，以免纸张变色和发霉。第九节工程计量管理措施工程计量是否准确将直接影响到工程质量，抓好工程质量必须严格计量管理，工程计量的管理既包括对计量仪器、设备的管理，又包括对操作人员的管理。6.9.1计量仪器、设备的管理1．计量仪器、设备在配备时要明确精度等级，并具有产品合格证，精度等级满足工程使用要求。 徐州建筑职业技术学院2．配备的计量仪器应在检定合格周期内，并留有检定证书复印件。3．当发现计量仪器偏离标准状态后，应评估已进行过的计量结果，立即更正。4．对计量仪器、设备编号建立台帐、管理卡，进行使用控制管理。5．操作人员的管理（1）使用计量仪器、设备的操作人员必须经过相应专业培训合格，持证上岗。（2）操作人员对各自使用计量仪器、设备进行维护、保养及保修。（3）建立相应奖罚制度，提高计量工作保人员工作积极性，减少人为计量误差。本工程使用商品砼，因此在选定商品砼供货商后，要求其提供计量设备检定证书复印件，并在施工时派技术人员核查计量情况第七章工期保证措施第一节工期编制原则为保证各阶段目标的实现，将采取如下施工步骤：（1）主体完成后插入施工给排水安装、这样可以减少相互污染和相互损坏的现象，可缩短施工工期。（2）室内装修在给排水安装大部分完成后插入施工，这样可以减少相互污染和相互损坏的现象，可缩短施工工期。 徐州建筑职业技术学院（3）给排水设备安装调试在竣工前全部完成。为实现各个目标，采取四级计划进行工程进度的安排和控制，除每周与工程相关各方的工作例会外，并每周召开各分组的周计划检查和计划安排协调会，以解决周计划落实过程中存在的矛盾问题且安排下一周的计划和所调整的计划，以保证周计划的完成，通过周计划的完成保证月计划的完成，通过月计划的控制保证整体进度计划的实现。第二节计划编制形式为科学合理地安排施工先后秩序以及充分说明工程施工计划安排情况，根据我公司多年施工实践总结出具有实际操作的多级计划管理体系，即：7.2.1一级总体进度计划表述专业工程的各阶段目标，提供给建设单位和建设单位代表、监理、设计和总相关承包商，采用计算机进行计划管理，实现对各专业工程计划实施监控及动态管理，本次工程提供一级总控计划（初步）。14.2.2二级进度计划以专业工程的阶段目标为指导，分解成该专业工程的具体实施步骤，以达到满足一级总体控制计划的要求，便于对该专业工程进度进行组织、安排和落实，有效控制工程进度。14.2.3三级进度计划是以二级进度计划为依据，进一步的分解二级进度控制计划进行流水施工和交叉施工的计划安排，一般是以月度的形式提供给建设单位和建设单位代表、监理、设计和相关承包商及其基层管理人员，具体控制每一个分项工程在各个流水段的工序工期。三级计划将根据实际进展情况提前一周提供该计划和上月计划情况分析和下月计划安排。7.2.4周计划以文本格式和横道图的形式表述作业计划，计划管理人员随工程例会下发，并进行检查、分析和计划安排。通过周计划确保月计划、月计划确保阶段计划、阶段计划确保总体控制计划的控制手段，使阶段目标计划考核分解到每一日、每一周。所有计划管理均采用计算机进行严格的动态管理，从而不折不扣地实现预期的进度目标，达到控制工程进度的目的。 徐州建筑职业技术学院第三节施工配套保证计划此计划是完成专业工程计划与总控计划的关键，牵涉到参与本工程的各个方面，我公司将提供以下配套保证计划：7.3.1方案计划此计划要求的是拟编制的施工组织设计或施工方案的最迟提供期限。“方案先行、样板引路”是保证工期和质量的法宝，通过方案和样板制订出合理的工序，有效的施工方法和质量控制标准。在进场后，我们将编制各专业的系列化方案计划，与工程施工进度配套。7.3.2设备、材料进场计划及大型施工机械进出场计划此计划要求的是分项工程所必须使用的设备材料进场计划以及施工、机械设备的最迟进出场期限。对部分临建设施等制定出最迟退场或拆除期限。为保证此项计划，进场后应编制细致可行的退场拆除方案，为现场创造良好的场地条件。7.3.3质量检验验收计划分部分项工程验收是保证下一分部分项工程尽早插入的关键，分部分项验收必须及时，结构验收必须分段进行。此项验收计划需与建设单位和建设单位代表、监理、设计和质量监督部门密切配合。第四节施工进度计划保证措施7.4.1建立完善的计划保证体系建立完善的计划保证体系是掌握施工管理主动权、控制施工生产局面，保证工程进度的关键一环。本项目的计划体系将以日、周、月、年和总控计划构成工期计划为主线，并由此派生出设计进度计划、进场计划、技术保障计划、商务保障计划、物资供应计划、质量检验与控制计划、安全防护计划及后勤保障一系列计划，在各项工作中做到未雨绸缪，使进度计划管理形成层次分明、深入全面、贯彻始终的特色。7.4.2.人、资、物的保障（1）在本工程上，我公司将严格按招标文件要求，委派具有大型工程经验和能力的项目经理和从事项目管理的各类专业人员组成的项目经理部，最大程度地满足工程的需要。（2）我们除具备强大的总部对项目实施和管理进行支持、服务和控制外， 徐州建筑职业技术学院还具有门类齐全、实力强大的专业化公司所形成的施工保障能力，同时具备组装和组合社会优良资源的经验和能力。（3）我们具备良好的资信、资金状况和履约能力，具备丰富的工程项目策划、管理、组织、协调、实施和控制的经验和水平，在该工程上不折不扣地实行专款专用，多年来，我们所形成的项目管理和运作模式广为建设单位和用户认可。（4）我们本身拥有强大的施工机械设备资源和劳务合作队伍，能满足本工程的需要。7.4.3技术工艺的保障1．编制有针对性的施工组织设计、施工方案和技术交底“方案先行，样板引路”是我公司施工管理的特色，本工程将按照方案编制计划，制定详细的、有针对性和可操作性的施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程施工有条不紊的按期保质地完成。施工方案覆盖面要全面，内容要详细，配以图表，图文并茂，做到生动、形象、直观，调动操作层学习施工方案的积极性。施工技术方案编制计划1）工程施工组织设计方案2010.042）临电施工方案2010.043）临水施工方案2010.044）安装专业施工方案（电气、给排水及通风空调施工方案）2010.062．采用小流水施工项目根据工程工期要求和阶段目标要求，根据总控计划安排，按三个区段采用小流水施工方式进行组织施工。节拍均衡流水施工方式是一种科学的施工组织方法，其思路是使用各种先进的施工技术和施工工艺，压缩或调整各施工工序在一个流水段上的持续时间，实现节拍的均衡流水，在实际施工中，我公司将根据各阶段施工内容、工程量以及季节的不同，采用增加资源投入，加强协调管理等措施满足流水节拍均衡的需要。7.4.4施工管理的保障1．发挥综合协调管理的优势，对各专业进行有效的组织、管理、协调和控制我们将以合约为控制手段，以总控计划为依据，发挥综合协调管理的优势， 徐州建筑职业技术学院调动各层人员的积极性，使之密切合作和相互配合、相互支持，尤其是交叉施工的合理有效衔接。有效进行组织、协调、管理和控制，在计划、工期、质量、安全、文明施工、成品保护、物资管理、技术管理、资料管理、合约管理等方面建立了一整套管理规定，我们将极其高效地实现让设计、监理、尤其是让建设单位满意的工程目标。2．加强建设单位、监理、设计的合作与协调，积极主动地为建设单位服务、加强工程各方的配合与协调，使现场发生的任何问题能够及时地解决，为工程创造出良好的环境和条件。第八章安全生产施工措施第一节安全管理目标8.1.1安全生产总目标：本工程安全总目标为：杜绝重大伤亡事故，实现“五无”（无重伤、无死亡、无倒塌、无中毒、无火灾），做到“安全第一，预防为主”。8.1.2安全管理目标落实措施：1．建立健全安全管理组织机构。2．制定各级安全生产责任制。3．实行各级安全技术交底制度。4．实行三级安全教育制度。5．实行安全检查制度。6．建立班前安全活动制度。7．建立安全纪律制度。8．做好施工现场安全防护工作。 徐州建筑职业技术学院第二节安全管理体系及措施1．建立健全各项安全生产规章制度，做到奖罚分明有章可依。2．建立安全生产管理机构，完善各级人员的安全责任制，要求工种施工过程中杜绝死亡、重伤事故，轻伤事故频率不超过12‰。无火灾、倒塌、中毒事故。公司经理安全生产管理系统如下：公司副经理公司质安部项目部专职安全员各作业班组3．建立现场安全维护管理组，其职责为：（1）坚持每天一次的联合安全巡视。（2）一般障碍物的排除。（3）督促施工人员使用好“三宝”和纠正违章操作。（4）夜间施工的路灯照明管理。（5）“四口五临边”的防护检查。（6）检查特殊工种人员上岗。（7）设置和维护施工现场的安全告示、安全操作牌、警告牌。4．对新进场的工人必须进行三级安全教育，首先是公司教育、工程项目教育、岗位教育，并将教育内容和现场工作时间等登记入卡。5．特殊工种如电工、电焊工及架子工等操作人员必须经过有关部门培训并取得合格证方能持证上岗。6．着重抓好两个安全监控重点，即防止高空坠落和机械伤害。7．塔机、电梯、井架等超重设备，必须严格按佛山市有关安全技术规定要求进行安装和使用。8．上人电梯要有可靠安全装置，必须严格按佛山市有关安全技术规定要求进行安装和使用。 徐州建筑职业技术学院9．工程施工中的各种超重设备均应防雷接地，各种施工机械必须安装漏电保护。10．高空作业人员应作定期体检，随时系好安全带。11．临时用电安全管理措施：（1）线路应按三相五线制架空。（2）全部配电箱及开关箱均用金属外壳，并安装漏电保护器且有门、有锁、有防雨措施，并统一编号专人管理。（3）现场配电房应派专人管理。（4）必须做到一机一闸一漏电保护。13．防火安全管理措施（1）建立健全施工现场防火制度，增强防火意识，按规定设置明显的防火标志牌，配备有效的消防器材，坚持施工动火审批制度。（2）现场配置专人负责消防工作，并成立义务消防队。（3）强化安全检查制度，由各级领导负责组织，有关职能人员参加，查出的事故隐患，要定人、定措施、限期解决。14．消防安全管理措施（1）建立现场消防管理规定。①进入现场施工区域内严禁吸烟和随便使用明火，并设置灭火器材和消防用水池。②现场动火要经项目负责人批准，办理动火手续，持动火证方可使用明火。③电、气焊作业必须严格执行“十不烧”。④易燃、易爆物品要妥善保管。⑤严禁使用非生产电热器和明火器具。⑥用电设备和导线严禁超负荷运转。⑦消防器材不得随便挪作它用，并保持其周围道路畅通。⑧严格执行有关“消防法规”和“消防条例”。（2）施工现场必须按消防部门的有关规定或施工组织设计设置的消防用水池、消防栓和消防砂、设置消防工具。办公室、生活区、易燃物品周围、库房等必须按消防部门规定设置消防器材，在各消防信道口、楼梯口及楼梯平台上，建筑物较为明显的地方，设置消防灭火器。物料运输通道兼消防通道，须 徐州建筑职业技术学院确保畅通无阻。（3）电气防火根据本施工现场需要，需配备干粉灭火器、各固定式配电箱旁放2瓶。（4）设置消防用水，各楼层在砼浇筑之前，必须将消防水管接到此楼层，并派专人监护，保证水源随时供应。（5）在进行上层焊、割作业时，下面必须派专人监护，并准备消防用水和灭火器。（6）项目部安排一些责任心较强的人员成立义务消防队，公司负责对义务消防队的每个成员进行消防知识培训，使其了解基本的消防知识、（7）项目部安全员和保安员要定期对现场进行检查，并做好记录，及时整改。第三节出入管理及巡视制度为了保证本工程不受外界干扰，顺利施工，工地实行封闭式施工管理。1．本工程施工人员一律佩戴统一印发的带有本人照片的工作卡，以便于检查，出入门时凭卡施工放行，管理人员和作业人员的卡分颜色区别。2．进入施工作业区必须戴安全帽，佩戴工作卡，进入生活区必须有工作卡，公务人员可由本公司有关人员陪同下进入，无人陪同的公务人员由值班保卫迅速联络有关部门。来访人员向值班人员出示有效证件，填写登记后方能进入生活区。值班保卫有权阻止无有效证件人员、不能证明身份的来访人员进入生活区。不准留宿家属及闲杂人员。3．门卫实行每天24小时值班，门卫值勤期间，不得以任何理由调至其它工作岗位。门卫必须严格按门卫制度执行，不得擅离工作岗位，衣着整洁，动作规范，使用文明礼貌语言。4．装运物品离场的车辆，需经项目经理或项目技术负责人的许可，由值班保卫检查验证后方能离场。5．现场保卫人员每天24小时对施工现场进行巡视。第四节安全教育1．新入场或调换工种的工人，上岗前必须进行三级安全教育，经考试合格后，方准进行质量、安全技术交底，上岗操作。2．三级安全教育（公司级、项目级、班组级）主要内容包括国家安全生 徐州建筑职业技术学院产方针、政策、法令、规定以及佛山市安全管理规定；安全纪律及劳动防护用品的正确使用；本工程安全技术操作规程及机械设备操作规程等。3．特种作业人员必须持有效操作证上岗，应按期接受复审培训和考核。4．职工应积极参加各种会议、安全活动力安全知识竞赛，提高自己的安全技术及防护能力。5．施工管理人员应积极参加各种安全培训、学习，相互交流安全工作中的经验和不足，积累管理。6．搞好安全及文明施工宣传，做好安全教育记录。第五节安全活动1．班组长应每周组织一次成员进行安全法规、标准的学习，并根据承担的施工任务进行确保施工安全的研讨，针对工作面存在的安全隐患提出防范措施。2．班组在接受施工任务后，必须接受安全技术交底，对悬空、高空作业人员进行针对性的交底。严格执行安全生产规章制度，认真操作接受的施工任务。3．班组必须设置兼职安全员，班组兼职安全员应认真履行自己的职责。班组长要及时、认真地做好班组安全活动记录，活动记录应按期上交，随时接受安全员的检查。4．班组应严格执行自检、互检、交接检制度；应服从有令必行、有禁必止的原则，对违章作业的行为有权拒绝，并可越级上报；对在施工中遇到的突发事件应及时上报。5．班组人员应互相帮助，互相配合；坚持在施工生产中做到“三不伤害”。6．班组人员应爱护企业，努力提高企业的良好信誉，爱护公物，保护国家财产，做一个文明、勤奋的员工。第六节分项工程安全生产技术措施8.6.3电气焊工程电焊、气割，严格遵守“十不烧”规程操作；操作前检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应有安全可靠接地，进出极应有完整的防护罩，进出端用铜接头焊牢；每台电焊机应有专用电源控制开关。开关的保险 徐州建筑职业技术学院丝容量，应为该机的1.5倍，严禁用其他金属丝代替保险丝，完工后，人走断电；电气焊的弧火花必须与氧气瓶、乙炔瓶、木材、油类等危险物品的距离不少于10m，与易爆物品的距离不少于20m；乙炔瓶氧气瓶均应设有安全回火防止器，橡皮管连接处须用轧头紧固；氧气瓶严防沾染油脂、有油脂衣服、手套等，禁止与氧气瓶、减压阀、氧气软管接触；清除焊渣时，不得正对焊纹，防止焊渣溅入眼内；焊割点周围和下方应采取防火措施，并应指定专人防火监护；钢筋对焊完毕不要过早松开夹具，较长钢筋连接要安置在台架上；闪光对焊火花飞溅的要有良好的遮挡防护安全设施。第七节安全防护措施8.7.1正确使用安全标志。划分安全区域，充分和正确使用安全标志，布置适当的安全标语和标志牌，各种施工机械均需挂设操作规程牌。8.7.2安全防护棚。在建筑四周及人员通道、机械设备上方都应采用钢管搭设安全防护棚，安全防护棚要满铺一层模板和一层安全网，侧面用钢筋网做防护栏板。高压电线线路侧面和上方采用竹杆和模板搭设隔离墙和防护棚。8.7.3“三宝、四口、五临边”防护。进入现场人员必须戴安全帽并系紧帽带，穿胶底鞋，不得穿硬底鞋、高跟鞋、拖鞋或赤脚，高处作业必须戴安全带。做好“四口”的防护工作：在楼梯口、电梯口、预留洞口设置围栏、盖板和架网，正在施工的建筑物出入口和龙门架进出料口，必须搭设符合要求的防护棚，并设置醒目的标志。预留洞口和施工洞口的防护措施：边长（或直径）为0.2～0.5m的洞口可直接用钢筋网或盖板防护，固定其位置，防止移位；0.50～1.5m的洞口在浇捣混凝土前把板内钢筋满铺，使其贯穿洞口；1.5m以上的洞口，则在其四周用φ48钢管设两道防护栏杆，高度分别为1.0m和0.5m，并在洞口下面张拉安全平网。卸料平台外侧边的防护措施：在卸料平台的外侧边采用钢管防护栏杆的方法，两道栏杆高度分别为1.0m和0.5m，并在栏杆处挂设密目网封闭。 徐州建筑职业技术学院第八节安全用电措施施工现场临时用电采用TN-S接零保护系统，实行三级配电二级漏电保护和一机一闸一保险。电气施工作业人员，必须经有关部门培训考核合格后，持有特种作业人员操作证，方准进行作业。8.8.1接地与接零15.8.1.1现场整个用电系统采用保护重复接地不少于三处，重复接地极用40mm×4mm角钢打入地下1.8m以下，电阻经测试不大于10Ω。8.8.1.2保护零线应与工作零线分开单独敷设，不作它用，保护零线PE必须采用黄绿双色线。8.8.1.3保护零线必须在总配电箱配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接。8.8.1.4保护零线的截面应不小于工作零线的截面，同时必须满足机械强度的要求，其中：架空敷设间距不大于12m时，采用绝缘铜线截面不小于10mm2，采用绝缘铝线截面不小于16mm2；与电气设备相连接的保护零线为截面不小于4mm2的绝缘多股铜线。8.8.1.5电气设备的正常情况下不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等应用保护接零。8.8.1.6供电电力变压器中性点的直接工作接地电阻值不小于4Ω，保护零线重复接地电阻值应不小于10Ω。不许一部分设备作保护接零，另一部分作保护接地。8.8.2配置漏电保护器8.8.2.1施工现场的配电箱（配电室）和开关箱至少配置两级漏电保护器。8.8.2.2漏电保护器应选用流动型，一般场合漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1s潮湿和有腐蚀介质场所的漏电保护器，其额定漏电动作电流和额定漏电动作时间乘积的极限值为（大于） 徐州建筑职业技术学院30mA·s；8.8.2.3开关箱内漏电保护器的选用应与动力设备的容量大小、相数等实际情况相适应、相配合，如三相电动机则应选用参数匹配的三相三线的漏电保护器；照明用电必须与动力用电分开，照明应选用单相二线的漏电保护器。8.8.3开关箱按三级设置，即总配电箱、分配电箱、开关箱，开关箱距离机具不能超过3m，开关箱实行一机一闸一漏电保护。8.8.4外电保护8.8.4.1在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间和最小安全操作距离：电压1kV以下为4m；电压1～10kV之间为6m。8.8.4.2施工现场的机动车道与外电架空线路交叉时的最小垂直距离：电压1kV以下为6m，电压1～10kV之间为7m。8.8.5配电系统8.8.5.1所有的电线架设都必须使用电杆、绝缘子、横担等，按规范要求架设。8.8.5.2开关电器及电气装置必须完好无损。8.8.5.3开关电器及电气装置必须设端正、牢固，不得拖地放置。8.8.5.4带电导线与导线之间的接头必须绝缘包扎，带电导线必须绝缘良好；8.8.5.5带电导线严禁搭、挂、压在脚手架或其他物体上；8.8.5.6配电箱与末关箱应作名称、用途、分路标记；配电箱、开头箱应配锁并有专人负责。8.8.5.7电箱内部及其周围临近区域不得有杂物灌木和杂草等。8.8.6照明8.8.6.1在夜间施工或自然采光的场所、料具堆放场、道路、仓库、办公室、食堂、宿舍等设备一般照明、局部照明或混合照明。8.8.6.2行灯电压不超过36V，灯具离地面高度低于2.4m等场所照明电压不大于36V。8.8.6.3根据需要设置警卫和红色信号照明和事故照明，其电源应设在施工现 徐州建筑职业技术学院场电源总开关的前侧，并配备电源。8.8.6.4对各类用电人员进行安全用电基本知识培训。第九节施工机械安全措施8.9.1塔吊塔吊安拆要编制专项施工方案，并由具有相应资质的单位施工。塔吊安好后必须经过技术监督局的验收，挂牌后方可使用。塔吊必须保证起重量限制器、力矩限制器、高度限制器、行程限制器、幅度限位器和吊钩保险装置、卷筒保险装置等安全装置可靠有效。每天设备部操作人员对安全装置进行检查，若出现安全装置工作不正常，有专人负责进行维修和更换，保证各个安全装置均正常工作时才进行运转。严格按操作规程使用、维修和保养。8.9.2龙门架龙门架组装后应进行验收，并进行空载和超载试验。严禁载人和超载运行，附墙架严禁随意拆除，司机离开时，应降下吊篮并切断电源。龙门架的卷扬机必须搭设防砸、防雨的专用操作棚。固定机身必须设牢固地锚。传动部分必须安装防护罩，导向滑轮不得用开口拉板式滑轮。8.9.2砂轮机应使用单向开关，砂轮必须装设不小于180°的防护罩和牢固的托架，严禁使用不圆、有裂纹和磨损剩余部分不足25mm的砂轮。第十节成品、半成品、原材料管理1．库存物资按货架号、货位号、货架层号分类放置，由库管员确定并挂牌标识，做到账、物、卡相符。不合格的物资必须做出“不合格品”标识。2．按施工总平面布置图所确定的区域堆放的成品、半成品材料，必须堆放整齐，挂牌标识。标识的内容包括材料名称、进场时间、规格（牌号）、执行标准、产地、进场数量和检验状态。3．镀锌钢管、UPVC塑料管必须分类架空堆放，便于标识；预制好的管道要码放整齐，垫平、垫牢、不得用脚踩或物压，也不得双层平放，底脚材料归类成垛，堆放整齐。 徐州建筑职业技术学院4．施工设施设备、架料集中堆放整齐，应保证放稳，角度正确，不易倾覆；脚手扣件分类分规格集中存放；架料必须搭设架子分类堆放，保证一端整齐。5．构配件及特殊材料应分类集中堆放，整齐成线，洁具瓷面受损，特别是高级卫生洁具及浴盆应防雨、防潮、防火，其它特殊材料也必须按要求保管。6．易燃易爆物品必须分类存放，配备足够的消防设施。10．除由于施工不能中断的技术原因和其它特殊情况外，禁止在晚上11:00～早上7:00进行产生噪音的建筑施工作业。第十一节现场卫生1．设置两名清洁人员：１人负责施工作业区域，另１人负责办公区域卫生。2．施工现场设茶水房和茶水桶，做到有盖加锁，配杯子，并有明显标志。夏季施工时应保证防署降温茶水的供应。在作业区出入口用架管搭设简易有盖茶水房，施工主体标准层以上时，用塔吊吊水至施工楼层，为员工饮水提供方便，防止高温中暑。3．工地办公室设卫生所，配置急救药箱，以便随时为职工提供医疗服务。4．设置自动冲水式卫生间，地面全部贴防滑地砖，便槽贴面砖，墙贴1.5米高面砖，墙裙以上全部刷白，并保证有水源供应冲洗。每日由清洁员负责清洗，定期对化粪池喷药。5．楼层较高时设简易便溺设施，便桶放入萘球，由作业区清洁员每天定时清理干净。6．生活垃圾由清洁员定时收集，在垃圾车来之前倾倒入桶，以便及时拉走，并注意保持垃圾桶及其场地的卫生。7．建筑垃圾采取集中堆放并及时清运，做到工完场清。8．除“四害”由后勤部和辖区居委会联系，积极配合居委会除“四害”。第十二节现场安全、保卫1．设立保卫组，人数2人，由符合条件的人员和复退军人组成。2．成立治保组，人数4人，成员由治安积极分子，共产党员、共青团员负责人组成。 徐州建筑职业技术学院3．成立义务消防队，人数10人，成员由保卫人员，懂业务的职工和民建队人员组成。4．在办公区入口设立常用报警电话牌，内容如下：报告火警119报警服务台110医疗急救1205．现场管理人员和各类操作人员要戴不同颜色安全帽，以示区别：（1）施工管理人员戴红色安全帽（2）生产班组作业人员戴黄色安全帽6．施工现场的管理人员、作业人员配戴不同的工作卡，工作卡有本人相片、姓名、单位盖章、职务或工种。7．外来人员的管理由项目部、保卫部把关，坚决做到二证不全不用：即无身份证不用、无计划生育证明不用，并逐个建立花名册登记。计划生育的管理由公司有关部门配合项目部实施。8．保卫、劳资、质安员对外来人员进行法纪和文明教育，现场规范教育、安全生产教育、防火防盗教育、思想品德教育。9．进入施工作业区必须戴安全帽，佩戴工作卡，进入施工现场必须有工作卡，公务人员可由本公司有关人员陪同下进入，无人陪同的公务人员由值班保卫迅速联络有关部门。来访人员向值班人员出示有效证件，填写登记后方能进入施工现场。值班保卫有权阻止无有效证件人员、不能证明身份的来访人员进入施工现场。10．门卫实行每天24小时值班，门卫值勤期间，不得以任何理由调至其它工作岗位。门卫必须严格按门卫制度执行，不得擅离工作岗位，衣着整洁，动作规范，使用文明礼貌语言。11．装运物品离场的车辆，需经项目经理或项目技术负责人的许可，由值班保卫检查验证后方能离场。 徐州建筑职业技术学院第十三节消防管理1．建立健全防火制度，发现火险隐患立即消除，一时难以消除的隐患，定点定人定措施限期整改。2．在施工现场的重点、要害部位，如仓库、氧气、乙炔站等地设置醒目的消防标志和防火禁令。宿舍内严禁私烧电炉、电饭煲等电器煮食物，照明灯具每盏功率控制在60W以内；项目内照明用电，由项目部指派电工按规定拉接，任何部门和个人不准私拉乱接。3．施工现场的动火作业执行审批制度和动火监护制度。4．施工至三层时，在室外随楼层安装水管，立管采用2寸立管，每层留设消防水源接口，以满足楼层部分消防要求。5．施工现场实行消防责任人分区域负责。第九章工程施工其它保证措施第一节施工消防保卫措施1．现场组建工程施工消防保卫领导小组和义务消防小组，以完善管理网络与保证体系。2．现场内配备本企业专职保安员，实施二十四小时值班制度。保卫工程物料、施工机械等不受损失或破坏，并设置监察，登记所有进出车辆及物料等。3．料场、库房的设置符合治安消防要求，并配备必要的消防设施，易爆易燃物品要专库专放，严格执行领用、回收制度。4．施工现场设场内材料运输通道兼作安全消防通道，并确保道路畅通无阻。5．消防设施注意经常检查、维修，满足建筑物灭火需要，配备灭火器。高压水泵跟随施工的进度，做到施工用水提前到位。严格执行动火审批制度，凡电气焊割用明火处，配备足够的灭火器材，周围无易燃物，并派专人看护。6．项目部每月检查消防与治保工作管理不少于2次，安全保卫部门专项内容每月检查不少于一次，发现问题限期整改。7．施工人员进入施工现场须佩带工作证，未经允许外人不得随便进入施工现场，并实行来访登记制度。 徐州建筑职业技术学院8．施工现场利用黑板报、标语等宣传消防知识，增强防火意识，严禁在施工现场吸烟、焚烧建筑杂物。第二节环境保护措施1．施工现场封闭式管理。2．主要临时道路硬地化，出口车辆轮胎冲洗设备，冲洗干净后方可开出工地，以免车辆进工地后带泥上路，污染城市道路，并应定时洒水，减少粉尘污染。3．生活污水排放必须符合有关管理规定。4．从根本上焚烧建筑垃圾、生活垃圾。5．禁止从建筑物上向下抛掷杂物、垃圾。6．施工时采用成品，减少粉尘污染。7．尽量避免中午和夜间规定的休息时间进行产生噪音的建筑施工作业。8．加强职工教育，不得任意破坏周围城市绿化，建筑物道路、栅栏、电缆、污水管等等。9．推广使用无水养生液，减少养护用水，消除施工现场积水。10．一切机械及设备的操作及维修均以发生最少量烟尘及厌恶性气体为原则，并用消声器、减速声器以达到“降低声量”的目的。第三节降低工程成本措施降低工程成本以不影响工程质量，能保证施工，保证安全为前提，正确处理降低成本，提高质量和缩短工期三者之间的关系。1．经调查研究、经济比较分析，选择合理的施工方案。2．大力推广“四新”项目。3．在职工中开展“技术大比武”活动，提高技术水平，降低材料消耗率。4．合理利用原材。5．限额领料，推行材料节约奖罚制度。6．随施工进度安装减少临边防护措施、人工。7．在施工现场出入口设置回收箱要求施工人员积极回收散落在楼层面上的铁钉、螺丝、垫片、等可用材料。8．积极认真维护保养好施工机械设备，增长其使用寿命。 徐州建筑职业技术学院第四节成品、半成品保护措施建筑产品是每个职工辛勤劳动的结晶，同时也是建设单位投资的回报，每个人都必须加以爱护，避免损坏，保证使用功能和观赏功能。9.4.1项目部应充分认识产品保护的重要性。安排施工计划时，尽量避免交叉作业，如工序无法避免视现场情况采取可靠的保护措施。9.4.2项目部通过每周的生产调查会对成品保护工作做出统一布置。9.4.3平时加强对职工的教育，增强成品保护意识。第五节新材料、新工艺、新技术的应用推广采用新技术、推广新技术。对于建设部推荐选用的“十项新技术”，认真学习应用。推广新技术、新材料、新工艺时，对职工要进行岗前培训，确保“三新”应用的合理有效。鼓励施工管理人员、作业班组长、员工在施工过程中开动脑筋，搞一些小发明、小创造，确实能给施工带来经济效益或加快施工进度等给予一定的奖励。 徐州建筑职业技术学院 徐州建筑职业技术学院 徐州建筑职业技术学院'
