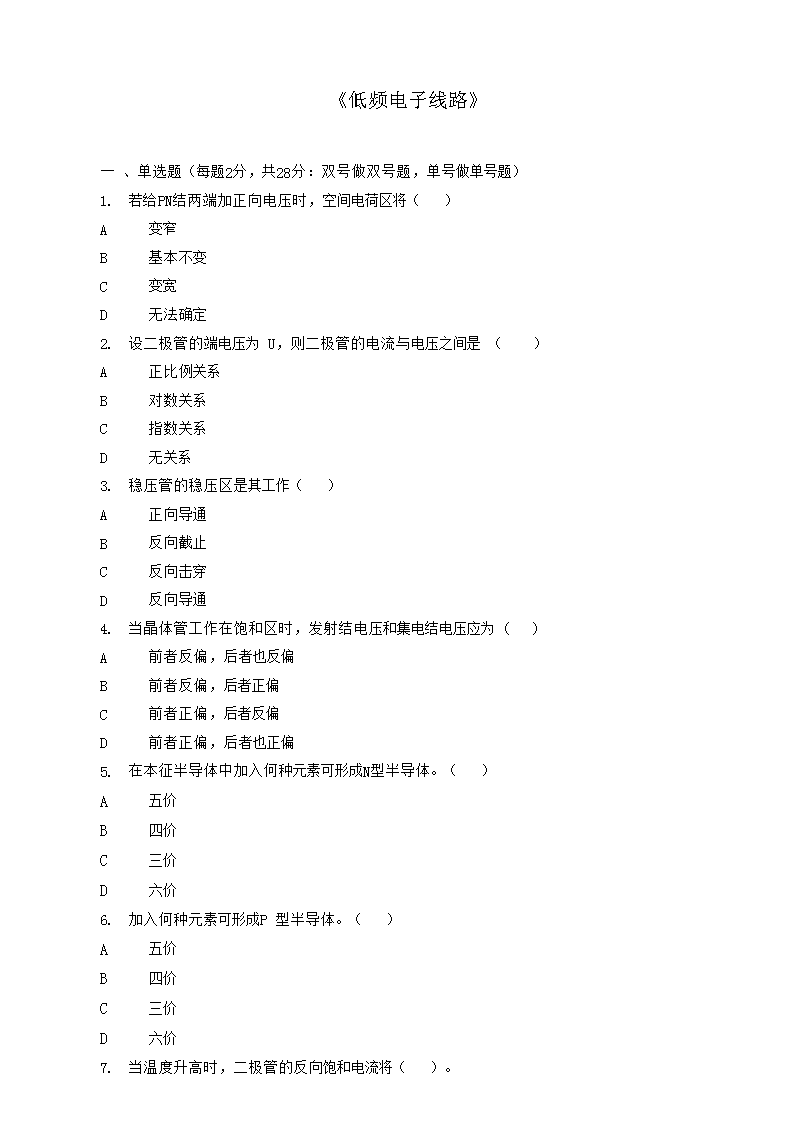

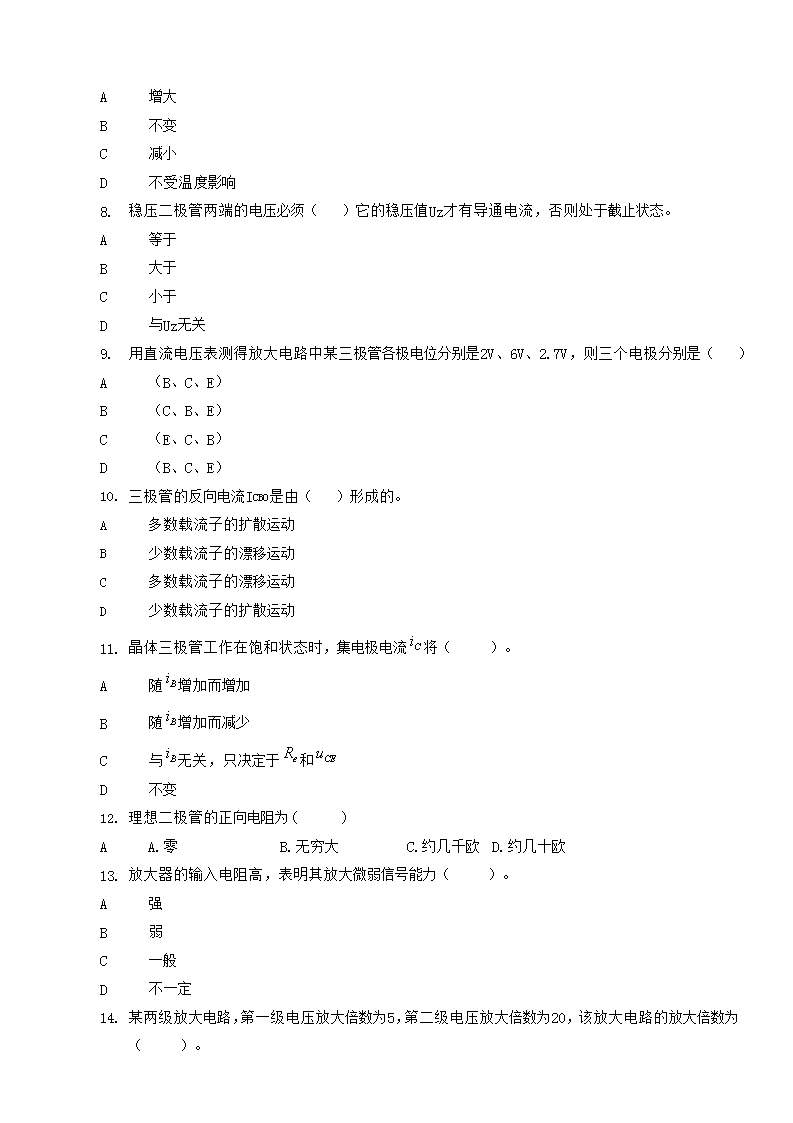

'《低频电子线路》一、单选题(每题2分,共28分:双号做双号题,单号做单号题)1.若给PN结两端加正向电压时,空间电荷区将()A变窄B基本不变C变宽D无法确定2.设二极管的端电压为U,则二极管的电流与电压之间是()A正比例关系B对数关系C指数关系D无关系3.稳压管的稳压区是其工作()A正向导通B反向截止C反向击穿D反向导通4.当晶体管工作在饱和区时,发射结电压和集电结电压应为()A前者反偏,后者也反偏B前者反偏,后者正偏C前者正偏,后者反偏D前者正偏,后者也正偏5.在本征半导体中加入何种元素可形成N型半导体。()A五价B四价C三价D六价6.加入何种元素可形成P型半导体。()A五价B四价C三价D六价7.当温度升高时,二极管的反向饱和电流将()。 A增大B不变C减小D不受温度影响2.稳压二极管两端的电压必须()它的稳压值Uz才有导通电流,否则处于截止状态。A等于B大于C小于D与Uz无关3.用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,则三个电极分别是()A(B、C、E)B(C、B、E)C(E、C、B)D(B、C、E)4.三极管的反向电流ICBO是由()形成的。A多数载流子的扩散运动B少数载流子的漂移运动C多数载流子的漂移运动D少数载流子的扩散运动5.晶体三极管工作在饱和状态时,集电极电流将()。A随增加而增加B随增加而减少C与无关,只决定于和D不变6.理想二极管的正向电阻为()AA.零B.无穷大C.约几千欧D.约几十欧7.放大器的输入电阻高,表明其放大微弱信号能力( )。A强B弱C一般D不一定8.某两级放大电路,第一级电压放大倍数为5,第二级电压放大倍数为20,该放大电路的放大倍数为()。 A100B25C5D202.如题47图所示电路中,静态时,T1、T2晶体管发射极电位UEQ为()。A7.5VB0VC30VD15V题47图3.若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏,好的管子应为()。A正、反向电阻相等B正向电阻大,反向电阻小C反向电阻比正向电阻大很多倍D正、反向电阻都等于无穷大4.当三极管发射结和集电结都正偏时,三极管工作于()状态。A放大B截止C饱和D无法确定5.工作在放大区的某三极管,如果当IB从12μA增大到22μA时,IC从1mA变为2mA,那么它的β约为()。A83B91C100D2206.功率放大电路的最大不失真输出功率是指输入正弦波信号幅值足够大,输出信号基本不失真且幅值最大时( )。A晶体管得到最大功率         B电源提供的最大功率   C负载上获得最大交流功率     D晶体管的最大耗损功率 7.由于恒流源的电流恒定,因此其等效交流电阻()。 A很大B很小C等于0D无法确定2.电路的Auc越大表示()。A温漂越大B抑制温漂能力越强C对差模信号的放大能力越强D抑制零点漂能力越强3.与甲类功率放大方式相比,乙类互补对称功放的主要优点是()。A不用输出变压器B不用输出端大电容C效率高D无交越失真4.用一只直流电压表测量一只接在电路中的稳压二极管()的电压,读数只有,这种情况表明该稳压管()。A工作正常B反接C已经击穿D数据误差5.差动放大器抑制零点漂移的效果取决于()。A两个三极管的放大倍数B两个三极管的对称程度C每个三极管的穿透电流大小D双电源供电6.单管共射极放大电路中,若输出电压波形出现上半周失真,可知此为()。A饱和失真B截止失真C交越失真D频率失真7.测试放大电路输出电压幅值与相位的变化,可以得到它的频率响应,条件是()。A输入电压幅值不变,改变频率B输入电压频率不变,改变幅值C输入电压的幅值与频率同时变化8.当信号频率等于放大电路的fL或fH时,放大倍数的值约下降到中频时的(1)(), 即增益下降(2)()。(1)A.0.5倍B.0.7倍C.0.9倍(2)A.3dBB.4dBC.5dB1.对于单管共射放大电路,当f=fL时,Uo与Ui相位关系是(1)();当f=fH时,Uo与Ui相位关系是(2)()。(1)A.+45°B.-90°C.-135°(2)A.-45°B.-135°C.-225°一、解:1.A2.C3.C4.D5.A6.C7.A8.B9.C10.B11.C12.A13.A14.A15.B16.C17.C18.C19.C20.C21.A22.C23.B24.A25.A26.A 1.BA2.CC 二、填空题(每题2空,每空1分,共14分:)1.PN结正偏时导通,反偏时截止,所以PN结具有单向导电性。2.漂移电流是由  少  数载流子形成的,其大小与温度有关,而与外加电压无关。3.三极管具有放大作用外部电压条件是发射结正偏,集电结反偏。4.三极管放大电路共有三种组态分别是共基、共设、共集放大电路。5.当放大电路输入端短路时,输出端电压缓慢变化的现象称为零点漂移,温度是引起这种现象的主要原因。6.差分放大电路中的公共发射极电阻Re,对共模信号有很强的抑制作用,对差模信号在理想情况下不产生影响。7.差分放大电路能够抑制共模信号,放大差模信号。8.N型半导体中电子为多数载流子,空穴为少数载流子。9.反向电流是由少载流子形成,其大小与温度有关。10.OCL乙类功放电路中,若最大输出功率为1W,则电路中功放管的集电极最大功耗约为0.2W;该电路静态时的电源功耗PDC=0W。11.PN结的单向导电性,就是PN结正偏时导通,反偏时截止。12.乙类互补对称功放的两功率管处于偏置工作状态,由于电压的在存在,当输入信号在正负半周交替过程中造成两功率管同时截止引起的失真,称为交越失真。13.P型半导体中空穴为多数载流子,自由电子为少数载流子。14.在差分放大电路中,假设两个输入端的输入信号分别为uI1=100mV,uI2=80mV,则差模输入电压uId=10mV;共模输入电压uIc=90mV。三、电路如图所示,已知ui=5sinωt(V),二极管导通电压UD=0.7V。试画出ui与uO的波形,并标出幅值。 解:波形如解图四、电路如图所示,已知ui=10sinωt(v),试画出ui与uO的波形。设二极管正向导通电压可忽略不计。解:ui和uo的波形如解图所示。 五、某晶体管的输出特性曲线如下图所示,其集电极最大耗散功率PCM=200mW,试在图上画出它的过损耗区。解:根据PCM=200mW可得:UCE=40V时IC=5mA,UCE=30V时IC≈6.67mA,UCE=20V时IC=10mA,UCE=10V时IC=20mA,将各点连接成曲线,即为临界过损耗线,如下图所示。临界过损耗线的左边为过损耗区。 六、已知两只晶体管的电流放大系数β分别为50和100,现测得放大电路中这两只管子两个电极的电流如图P1.14所示。分别求另一电极的电流,标出其实际方向,并在圆圈中画出管子。六、七、电路如图所示,图(b)是晶体管的输出特性,静态时UBEQ=0.7V。利用图解法求出RL=3kΩ时的静态工作点和最大不失真输出电压Uom(有效值)。 七、解:IBQ=20μA,ICQ=2mA,UCEQ=3V;最大不失真输出电压峰值约为2.3V,有效值约为1.63V。静态工作点如Q2所示。:八、电路如图所示,晶体管的β=80,rbb"=100Ω。分别计算RL=3kΩ时的Q点、Au、Ri和Ro。 八、解在电路的静态电流、rbe分别为RL=5kΩ时,静态管压降、电压放大倍数分别为九、图所示电路参数理想对称,晶体管的β均为50,bb"r=100Ω,UBEQ≈0.7。试计算RW滑动端在中点时T1管和T2管的发射极静态电流IEQ,以及动态参数Ad和Ri。九、解: 十、电路如图所示,已知β1=β2=β3=100。各管的UBE均为0.7V,试求IC2的值。十、 十一已知电路如图所示,T1和T2管的饱和管压降│UCES│=3V,VCC=15V,RL=8Ω,。选择正确答案填入空内。(1)电路中D1和D2管的作用是消除。A.饱和失真B.截止失真C.交越失真(2)静态时,晶体管发射极电位UEQ。A.>0VB.=0VC.<0V(3)最大输出功率POM。A.≈28WB.=18WC.=9W(4)当输入为正弦波时,若R1虚焊,即开路,则输出电压。A.为正弦波B.仅有正半波C.仅有负半波(5)若D1虚焊,则T1管。 A.可能因功耗过大烧坏B.始终饱和C.始终截止解:(1)C(2)B(3)C(4)C(5)A十二、在图所示电路中,已知VCC=16V,RL=4Ω,T1和T2管的饱和管压降│UCES│=2V,输入电压足够大。试问:(1)最大输出功率Pom和效率η各为多少?(2)晶体管的最大功耗PTmax为多少?(3)为了使输出功率达到Pom,输入电压的有效值约为多少? 十三、已知某放大电路的波特图如图所示,填空:(1)电路的中频电压增益20lg|Aum|=()dB,Aum=()。(2)电路的下限频率fL≈()Hz,上限频率fH≈()kHz.(3)写出Au的表达式=()。十三、解:(1)30,32(2)10,105(3)十四、 十四、十五、运算放大器电路如图所示,RF1和RF2均为反馈电阻,其反馈极性为()。(a)RF1引入的为正反馈,RF2引入的为负反馈(b)RF1和RF2引入的均为负反馈(c)RF1和RF2引入的均为正反馈(d)RF1引入的为负反馈,RF2引入的为正反馈解:选D 十六、电路如图所示,设二极管D1,D2,D3的正向压降忽略不计,则输出电压uO=()。(a)-2V(b)0V(c)6V(d)12V解:选A十七、判断图P6.4所示各电路中是否引入了反馈,是直流反馈还是交流反馈,是正反馈还是负反馈。设图中所有电容对交流信号均可视为短路。十八、在图P10.17所示电路中,R1=240Ω,R2=3kΩ;W117输入端和输出端之间的电压允许范围为3~40V,输出端和调整端之间的电压UR为1.25V。试求解:(1)输出电压的调节范围; (2)输入电压允许的范围;四、解:1.解:UO1≈1.3V,UO2=0,UO3≈-1.3V,UO4≈2V,UO5≈1.3V,UO6≈-2V。2.解:UO1=6V,UO2=5V。3. 解:不能。因为二极管的正向电流与其端电压成指数关系,当端电压为1.5V时,管子会因电流过大而烧坏。------------------小潘'
