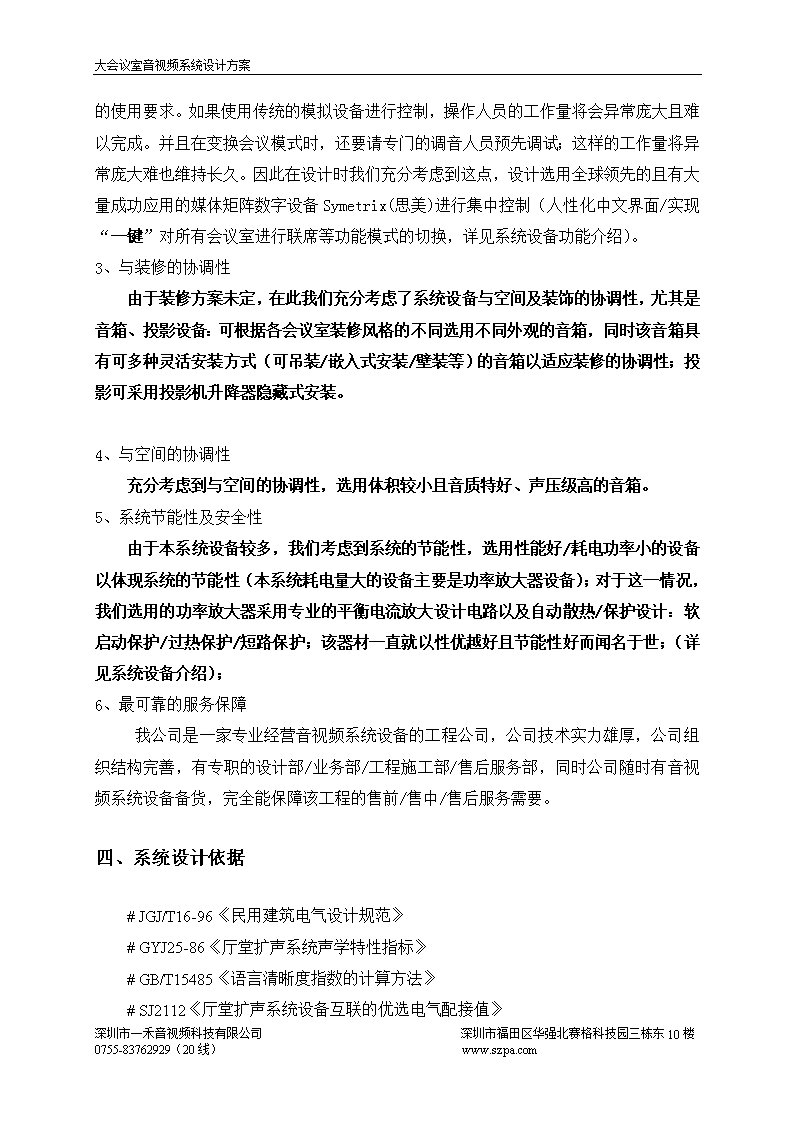

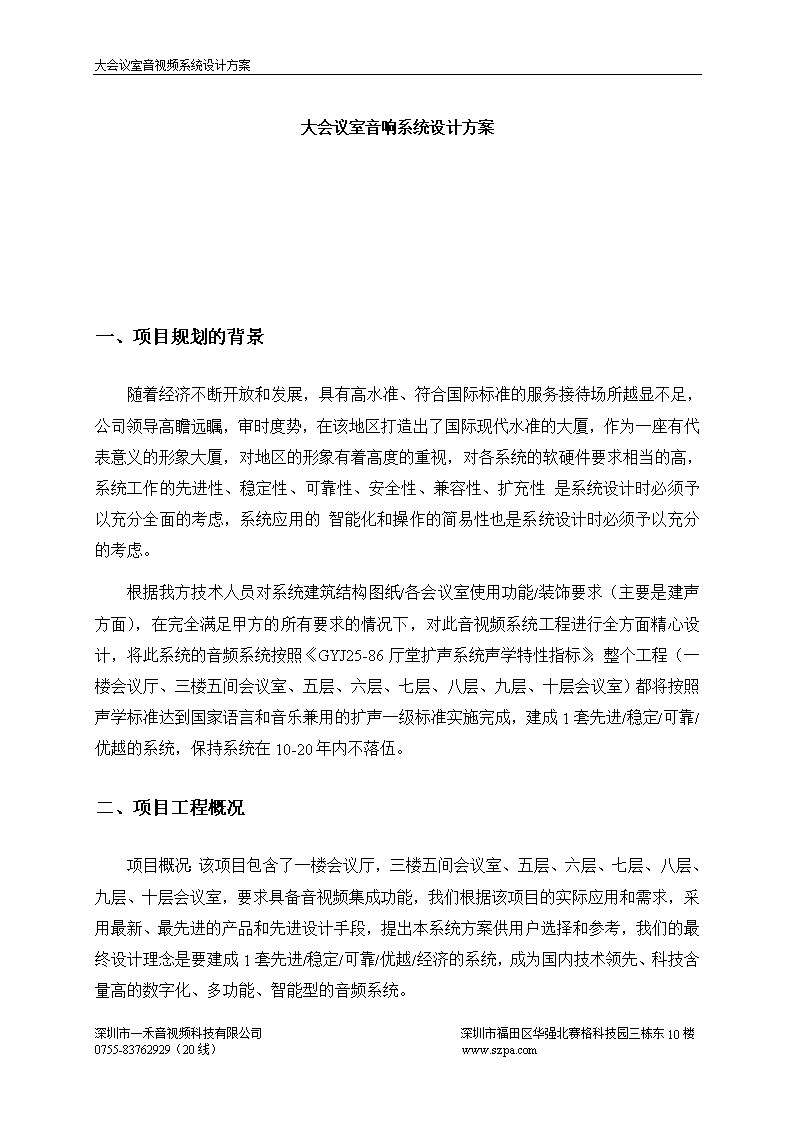

'大会议室音视频系统设计方案大会议室音响系统设计方案一、项目规划的背景随着经济不断开放和发展，具有高水准、符合国际标准的服务接待场所越显不足，公司领导高瞻远瞩，审时度势，在该地区打造出了国际现代水准的大厦，作为一座有代表意义的形象大厦，对地区的形象有着高度的重视，对各系统的软硬件要求相当的高，系统工作的先进性、稳定性、可靠性、安全性、兼容性、扩充性是系统设计时必须予以充分全面的考虑，系统应用的智能化和操作的简易性也是系统设计时必须予以充分的考虑。根据我方技术人员对系统建筑结构图纸/各会议室使用功能/装饰要求（主要是建声方面），在完全满足甲方的所有要求的情况下，对此音视频系统工程进行全方面精心设计，将此系统的音频系统按照《GYJ25-86厅堂扩声系统声学特性指标》，整个工程（一楼会议厅、三楼五间会议室、五层、六层、七层、八层、九层、十层会议室）都将按照声学标准达到国家语言和音乐兼用的扩声一级标准实施完成，建成1套先进/稳定/可靠/优越的系统，保持系统在10-20年内不落伍。二、项目工程概况项目概况：该项目包含了一楼会议厅，三楼五间会议室、五层、六层、七层、八层、九层、十层会议室，要求具备音视频集成功能，我们根据该项目的实际应用和需求，采用最新、最先进的产品和先进设计手段，提出本系统方案供用户选择和参考，我们的最终设计理念是要建成1套先进/稳定/可靠/优越/经济的系统，成为国内技术领先、科技含量高的数字化、多功能、智能型的音频系统。深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 大会议室音视频系统设计方案三、系统设计原则遵循“先进实用、稳定可靠、安全保密、兼容扩充”的总体原则。技术上应具有前瞻性，并具有良好的升级、扩展能力；根据实际建筑图纸各个区域功能需求，针对各区域房间不同的功能进行相应设计，实现中央集中控制（同时也可以独立控制）；突出“先进、实用、可靠”系统特点；Ø采用数字化、自动化设备为主；Ø可控制能力强；Ø系统极易伸张的扩展性；Ø完善的售后服务保证体系Ø充分考虑系统节能性Ø采用成熟技术设计的原则Ø整体规划、配置合理的原则Ø保证系统的安全、稳定、可靠、功能完善的原则Ø按照高档次、多功能、智能化控制的原则Ø便于操作和进行管理的原则Ø在将来后续工程中可延续、扩展的原则Ø在10-20年内不是落伍产品1、系统稳定性/可靠性/先进性/安全性考虑系统稳定性，我们选用世界顶级产品，在许多大型同类工程得到应用检验的进口名牌音视频系统设备（详见系统设备同类大型工程应用证明案例，见附后）。考虑到系统的可靠性，我们通过声学专业设计软件对每一个会议室分别进行各频段声学设计实验，有效保障了系统的可靠性。考虑到系统先进性，我们按照《GYJ25-86厅堂扩声系统声学特性指标》，将宴会厅按照声学标准达到国家语言和音乐兼用的扩声一级标准设计，并且在设备的选型上选用世界顶级产品及有成功的工程案列保障系统的先进性，使系统在多年内不落伍。2、系统易操作性深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 大会议室音视频系统设计方案由于本项目音频为多功能会议厅以及会议室等多个房间的集合设计，各区域有不同的使用要求。如果使用传统的模拟设备进行控制，操作人员的工作量将会异常庞大且难以完成。并且在变换会议模式时，还要请专门的调音人员预先调试；这样的工作量将异常庞大难也维持长久。因此在设计时我们充分考虑到这点，设计选用全球领先的且有大量成功应用的媒体矩阵数字设备Symetrix(思美)进行集中控制（人性化中文界面/实现“一键”对所有会议室进行联席等功能模式的切换，详见系统设备功能介绍）。3、与装修的协调性由于装修方案未定，在此我们充分考虑了系统设备与空间及装饰的协调性，尤其是音箱、投影设备：可根据各会议室装修风格的不同选用不同外观的音箱，同时该音箱具有可多种灵活安装方式（可吊装/嵌入式安装/壁装等）的音箱以适应装修的协调性；投影可采用投影机升降器隐藏式安装。4、与空间的协调性充分考虑到与空间的协调性，选用体积较小且音质特好、声压级高的音箱。5、系统节能性及安全性由于本系统设备较多，我们考虑到系统的节能性，选用性能好/耗电功率小的设备以体现系统的节能性（本系统耗电量大的设备主要是功率放大器设备）；对于这一情况，我们选用的功率放大器采用专业的平衡电流放大设计电路以及自动散热/保护设计：软启动保护/过热保护/短路保护；该器材一直就以性优越好且节能性好而闻名于世；（详见系统设备介绍）；6、最可靠的服务保障我公司是一家专业经营音视频系统设备的工程公司，公司技术实力雄厚，公司组织结构完善，有专职的设计部/业务部/工程施工部/售后服务部，同时公司随时有音视频系统设备备货，完全能保障该工程的售前/售中/售后服务需要。四、系统设计依据#JGJ/T16-96《民用建筑电气设计规范》　　#GYJ25-86《厅堂扩声系统声学特性指标》　　#GB/T15485《语言清晰度指数的计算方法》　　#SJ2112《厅堂扩声系统设备互联的优选电气配接值》深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 大会议室音视频系统设计方案　　#GB/T15381-94《会议系统及其音频性能要求》　　#GB/T14220-93《视听视频和电视设备及系统音频盒式系统》　　#EIA/TIATSB67《无屏蔽双绞线系统现场测试传输性能规范》#（GY/T106-92）《有线电视广播技术规范》#（GBT16-87）《建筑设计防火设计规范》#（GB50116-98）《火灾自动报警系统设计规范》#（GBJ79-85）《工业企业通信接地设计规范》#（86D563）《接地装置安装》#（86SD566）《利用建筑物金属体做防雷及接地装置安装》#（GB50116-92）《火灾自动报警系统施工及验收规范》#（GBJ231-82）《电气装置安装工程施工及验收规范》　　#甲方提供的相关图纸及资料五、系统设计核心要求3.1系统设计核心要求系统设计原则：“性能稳定、功能完善、便于扩展、技术先进、操作简单、维护方便。”鉴于会议系统中数字化技术的发展，结合会议系统的具体要求将系统中的技术要点说明如下：数字化、程序化音频技术的运用：核心音频处理平台采用集音频矩阵、混音、均衡、动态处理器等周边功能于一体的音频专业设备，该设备具有调音台、混音、矩阵、均衡、延时、压限功能等特点，可通过管理软件进行控制；*数字化、高清化视频：显示系统从前段、处理、传输、力求实现显示高质量、系统网络化、信号数字化标准。矩阵信号处理设备需选用同档次产品，以提高信号的质量和设备的兼容性。*中央集中控制系统：为了方便系统的管理，核心设备具有联网功能，可管理软件的集成控制、运行管理、系统的启闭控制。深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 大会议室音视频系统设计方案六、系统设计对象1、一层大型会议室（大屏幕显示系统、会议讨论、视像跟踪系统、会议同声传译系统、音响扩声系统；中央集中控制系统、高清视频远程会议系统、高清录播系统）2、三楼50人会议室（大屏幕投影显示系统、会议讨论、视像跟踪系统、会议同声传译系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统、高清录播系统）；3、三楼46人会议室（大屏幕投影显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统）4、三楼36人会议室2间(大屏幕显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统)5、五六七八九楼34人会议室共5间（显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、标清视频远程会议系统）6、十楼52.1平方会议室共1间（大屏幕投影显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统）7、十楼46.5平方会议室共1间(大屏幕投影显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统)8、十楼45.8平方会议室共1间（大屏幕投影显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统）七、系统设计方案描述7.1【1层会议厅】会议厅面积为长22米，宽18米深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 大会议室音视频系统设计方案，总面积为390平米，主要用于重要领导的大型研讨会议、新闻发布会、年度聚会活动等多功能会议场所。7.1.1大屏幕显示系统整个系统包括一台投影机及其支架、正投屏幕、信号切换矩阵。投影机将图像以正投方式投射到屏幕上。我们选用的是由Barco公司生产的10000ANSILumensDLP投影机，其型号为　CLMR10+。我们暂选择TLD(1.2-1.6:1)的变焦镜头。我们在本方案中需要的安装距离为7.4～9.8米。我们设计屏幕尺寸为6.096米宽×4.572米高.屏幕亮度可以达到358LUX，在环境光可以控制的情况下会达到一个理想的显示效果。1、大屏幕显示系统组成电视会议、摄像机、DVD和录像机等设备播放的图像信号以计算机信号方式连接到矩阵，由矩阵在给到投影机，这样可以将多路信号都在投影机上进行显示。本设计建议方案中的大屏幕投影显示系统由以下设备组成：A投影成像子系统：BARCOCLMR10+正投屏幕B信号处理子系统：2X2计算机矩阵计算机信号长线驱动器2、大屏幕显示系统设计图显示系统设计图如下所示。深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 大会议室音视频系统设计方案深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 大会议室音视频系统设计方案显示系统拓扑关系图如下所示。深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 大会议室音视频系统设计方案3、大屏幕显示系统设备选型依据我们根据高可靠性、先进性、安全性、开放性、经济实用性、可扩展性和兼容性的原则选择系统设备。4、投影成像子系统设备选型当前投影机主要分为CRT投影机、LCD投影机、DLP投影机。CRT（三枪）投影机，是最早、应用较为广泛的一种投影机。它就是由三个阴极射线管组成的投影机。CRT投影机显示的图像色彩丰富，还原性好，具有丰富的几何失真调整能力；缺点是亮度很低，操作复杂，体积庞大，对安装环境要求较高，并且价格昂贵，目前已经基本退出市场。LCD(液晶)投影机是把强光通过分光镜形成RGB三束光，分别透射过RGB三色液晶板；信号源经过模数转换，调制加到液晶板上，控制液晶单元的开启、闭合，从而控制光路的通过断，再经镜子合光，由光学镜头放大，显示在大屏幕上。LCD（液晶）投影机的优点是分辨率高（达到XGA标准）、价格便宜、亮度高、画面均匀，通常采用UHP冷光源，图象色彩丰富，画面层次感好；缺点是需要良好的散热条件。DLP（DigitalLightProcessor）数字光处理器是一项全新的投影显示技术，它以DMD数字微反射器（DigitalMicromirrorDevice）作为光阀成像器件，采用数字光学处理技术调制视频信号，驱动DMD光路系统，通过投影透镜获取大屏幕图像。DLP的技术核心是DMD芯片，DMD芯片起到光学转换器的作用，大小与LCD板类似，常见的有0.7"、0.9"、0.95"和1.1"多种规格，在一个0.95"的DMD芯片上，可以集成一百多万个铝制微反射微镜。每个微镜都在一个金属铰链上以5000次/秒的运算速度做±10°转动，使光线反射处于开/关两种转换状态，投射在DMD芯片上的R、G、B三基色信号通过微镜反射出去，通过镜头装置在屏幕上投影成像。比利时BARCO公司建立于1934年，是一家从事高科技专业电子产品的生产厂家。在终端显示器材领域，BARCO公司一直以高品质的产品和领先的技术闻名于世，目前主要致力于如下技术的研究和应用：★高分辨率CRT（阴极射线管）监视器深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 大会议室音视频系统设计方案★高清晰度CRT（阴极射线管）投影机，目前在全球范围BARCO几乎是一家独秀★高分辨率LCD（液晶显示板）投影机，目前已达到1600×1200的U-XGA分辨率★超高亮度DLP（数字光处理）投影机，目前拥有全球最高亮度的27000ANSI流明★数字电影DLPcinema™投影机，目前获许德州仪器授权数字电影的三大厂商之一★超高亮度LED（发光二极管）显示墙，全球唯一多元化显示技术的创始者之一★卫星电视、临频前端、测试仪器、自动控制的技术创始和顶尖器材的制造商★全球公认的大屏幕显像技术领导者，多项显像技术研究和发展的先锋BARCO拥有这些跨世纪的技术经验，已经成为全球发展高质量大屏幕投影系统的坚实基础。BARCO公司旗下专业的分销商和分公司，遍布全球95个国家和地区。因此，BARCO能够根据当地用户的需求，迅速高效地作出答复。BARCO对显示系统的先进性、稳定性、可扩充性及技术服务的高效率，使产品在国际投影显示行业中，技术的先进和成熟都不容置疑。深圳市一禾音视频科技有限公司深圳市福田区华强北赛格科技园三栋东10楼0755-83762929（20线）www.szpa.com 深圳市一禾音视频科技有限公司音视频系统设计方案采用升降吊架安装的方式安装投影机，在保证投影机安全的同时又体现美观大方（需装潢方配合做好吊架表面处理）。为了方便与会人员使用笔记本电脑演示以及各类资料和信息的查询和点播，在主席台主持人位安装一套多功能信息接入面板，提供多种信息接口及电源插座。包括AV、VGA、电脑音频、网络、电源等接口。方便会议进行时进行多媒体数据演示。4、显示系统可实现：★日常会议时间、显示会议标题、会议议案、会议议题★显示DVD、录像机、有线电视和多媒体信号的高清视频图像★显示计算机辅助的发言内容远程高清视频图像★显示现场摄像及视频会议的高清视频图像★显示室内分布信息点接入的电脑或视频信号显示系统留有足够的扩展接口。系统显示和信号的矩阵切换，由中央集中控制子系统统一控制，系统能够采集、存储、传输、播放及记录会议进程、电视电话会议、DVD/VCD播放机、录像机等设备的图像信号。7.1.2扩声系统我们对多功能厅声场进行深入的了解，并进行仔细的研究之后，多功能会议厅品牌选型和设备选型均选用高档次，性能稳定产品，满足会议室内多功能会议扩声需求。设计指标：中华人民共和国广播电视部93年6月1日实行（厅堂扩声系统声学特性指标），其中对语言扩声系统提出了一、二级指标，我们现在以一级指标为依据：最大声压级（空场稳定、声压）：250-4000HZ内声压级大于或等于90dB（A）传输频率特性：以250-4000HZ的平均声压级为0dB，在此频带内允许+4dB-——6dB传声增益（dB）：250-4000HZ的平均值大于或等于-12DB声场不均匀度：1000HZ和4000HZ≤8dB77第页 深圳市一禾音视频科技有限公司音视频系统设计方案总噪声级：≤NR30（2）设计说明：一楼会议厅我们选用了英国BASSCO专业工程系列ATS两分频扬声器作为该会议厅的主扩声系统，ATS-12；两分频扬声器作为辅助扬声器。因为考虑到多功能会议厅的娱乐性，我们还选用了DR-218F双18寸超低扬声器负责整个房间超低音的部分。这样合理的配置使建声设计和电声设计二者完美结合，做出了准确的“设计”，并可以获得最佳的音响效果。我们对该系统设计后通过计算机辅助设计模议了现场的声场。通过计算机测试的厅堂数据（混响时间、语言清晰度、最大声压级）都超过国家语言兼音乐一级扩声标准。（3）扬声器系统的布置方式与声场设计本扩声系统的扬声器布局遵照如下原则：在大多数情况下，音响系统接收到的是微弱信号（例如：与会者发言），要把信号放大了才能被观众听到，当配置音响系统时，音响工程师的对几个重要目的特别注意：⑴.对整个观众席声音的均匀分布，对所有座位有均匀的响度，以及减少“死区”。⑵.对整个观众区有稳定的系统频率响应，和均匀的音色。⑶.提高清晰度和可懂度，因此讲话和歌唱的每个词都十分清楚。⑷.创造适当的“声场”给音乐有舒适的空间，音响效果得到真实地表现。达到以上目标，将克服以下障碍：⑴.在各种厅堂规模和形状条件下，扬声器摆位要使所有座位都有十分清楚的视线。⑵.厅堂和安装结构造成因反射而劣化音色。⑶.过分的混响会减低或破坏清晰度，削弱可懂度。（4）设计描述主音箱：整个会议厅主要以大型研讨会议、新闻发布会、各类庆典活动位主,总体面积在400平米左右，为了声场均匀，主音箱采用单15寸450W的ATS-15音箱做为主扩声音箱，采用阵列吊装的方式吊挂于主席台两边。中置主扩声音箱：会议厅房间面积较宽，设计时根据实际宽度，为了让前几排中间的听众更好的听到来自主席台的声音，在舞台上方的中间设计了两只15寸音箱做为中置补声用，弥补了声场均匀，达到一级标准的扩声标准。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案辅助音箱：由于会议厅长22米，只有四只15寸的主音箱扩声会显得声场不均匀，到了后半场声音会非常薄弱，所以在后场的墙壁上壁挂安装六只单12寸的音箱做为辅助音箱，进行后场补声。这样声压级大，声场均匀。返送音箱：此会议厅除了会议外，还要举行小型号活动，设计时考虑到舞台上发言人员或演唱人员方便听到自己说话的声音，所以选用了BASSCO单12寸音箱做为舞台返送用。低音音箱：考虑到该会议厅时小型活动的低频不足，配置了两只18寸超低频舞台台口两侧，使音频分布更加均匀，该音箱独特的低音单元工艺，在大功率重播时具有非常平坦的频响特性，加之磁路中独有的阻抗补偿特性，有效地抑制频段由于阻抗上升而引起的声压回落，使低频有力、节奏感强。调音台选定：调音台是一个音响系统的心脏部分，它不单只是最脆弱的一个环节，而且是整个系统的枢纽位置。一个音响系统，从话筒至音箱，整个信号路程，设备都有某种程度上的备份，但调音台仅仅只有一台，其可靠性足以影响整个系统的大局。系统中选用国际知名品牌英国声艺LX9系列16路调音台做为主扩声调音台。反馈抑制器：反馈抑制啸叫采用美国SABIN，产生反馈的主要原因是话筒的传声增益过大，话筒和音箱的距离太近，又或是声场中某些频率的声音反射状态过于活跃，造成声音的正循环性放大。信号输入反馈抑制器，一般可将50Hz-15kHz中的任何反馈频率送入移相器，进行移相处理后，再将音频信号送入正机的输入端，这时的音频信号就滤掉了声音反馈的频率了，对哪个频点啸叫进行压际,用于防止频率过高引起的啸叫，以免开会时出现话筒啸叫的不好现象。数字音频处理器：选用DBX产品中的260，提供两路输入和6路输出，这些输出均可分配到任意一个单路或双路功放输入端，在各个输出通道中可任意设置各种性能的电子分频器和各种均衡状态，使得与该通道连接的扬声器系统获得最平滑的频响特性曲线，优化系统特性还包括降低小信号底部的噪声，获得最大的信号动态范围扬声器保护性限幅以及为各种声塔（或扬声器组）设置不同的延时，使各声源对各观众区达到同时发声的目的，使声音更为清晰。效果器：一个好的多功能会议厅要举行会议又要兼顾表演效果，为了能充分的体现现场的真实性，选配效果器可以通过软件来编辑或模拟出另外一种效果。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案7.1.3会议讨论、视像跟踪系统（1）系统设计描述CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动，达到智能型高传输的会议讨论系统。（2）系统实现具有讨论式会议功能，1个主席，10个代表；具有先进先出，可设置人员发言数量，如1、3、6或2、4、6具有主席发言优先权具有摄像跟踪功能，当会议发言人员开启发言键，摄像头会自动追踪到发言者。所采集图像可存储到相应存储设备内摄像头可根据现场情况，可设置六个预置位。7.1.4会议讨论同声传译系统（1）系统设计描述77第页 深圳市一禾音视频科技有限公司音视频系统设计方案CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动，达到智能型高传输的会议讨论系统。（2）系统实现1、具有讨论式会议功能，1个主席，10个代表；2、具有先进先出，可设置人员发言数量，如1、3、6或2、4、6；3、具有十二种语言的同声翻译；4、具有十二路通道的语言接收，可调节音量大小。5、具有高性能、保密性强的传输，不受外界干扰。7.1.5中央集中控制系统系统通过7寸无线彩色触摸屏控制终端进行包括会场内的所有音、视频等系统的场景切换。细节控制的内容包括音视频源播放、停止等全功能操作，控制界面要求根据使用习惯编制，要求方便操作。具体功能实现为：1、音视频及计算机信号切换控制；2、投影及显示系统控制(投影机开关)；3、红外视频设备控制（DVD播放机、MD机等红外控制设备）；4、电源设备控制功能（投影机升降吊架、投影幕）；5、调光控制功能（房价内可控硅灯光的控制，每路功率不可大于1000W）；6、可通过以太网进行远程控制，远程维护；7、智能操作画面；实现联动功能，做到“一键到为”即单击一个按键便可实现整个模式环境（如：投影模式、投影机结束模式等），大大提高工作效果，使用者更能集中于监视内容。7.1.6远程视频会议系统系统中选用国际知名品牌POLYCOM远程视频会议HDX系列7000做为分会场终端设备，高清系统能够使用户随意、自然地进行视频交流，通过HDX77第页 深圳市一禾音视频科技有限公司音视频系统设计方案8000内置的多方会议和内容共享功能，可以快速方便地将异地与会者通过视频召集起来完成项目协作。同时宝利通的环绕立体声音频技术能够将房间内的声音分为左右声道，使远端的与会者直接感受到发言人的实际位置。整个视频会议系统必须支持ITU制定的H.323标准，能够稳定的运行在IP网络的基础之上，系统具有良好性能扩展性，同时又具有良好的性价比；视频会议终端的编码输出速率可以调控，提供中文的图形用户界面，简单明了，易于操作和维护。具体功能实现为：1、实现点对点会议，多点对多点的远程视频会议功能2、采用标准的H.261、H.263、H.264等压缩编码标准和H323体系结构，能很好地保证与其他采用H323体系视频会议系统互通3、可实现高清画中画功能4、显示各会场名字5、同时召开多个会议6、可以将信息流（图像和计算机数据文档）同时传到远端，实现数据、视频、音频合一，达到远程交互的更好的境界。7.1.7录播系统（1）解决方案介绍CHNSYS-DVS多媒体会议室录播系统整体解决方案主要分为信息采集、信息处理、资源管理和资源使用Ø信息采集：信息采集主要在多媒体会议室实现，其通过CHNSYS-DVC完成，主要设备是信号编码器，如标清编码器、VGA编码器和高清编码器（上述设备均具有音频编码功能），其负责多媒体会议室内音视频和数据的采集编码，并通过IP网络传送给多媒体录播服务器（CHNSYS-DVS）。Ø信息处理:信息处理主要通过多媒体录播服务器（CHNSYS-DVS）来完成，其负责多媒体会议室内编码器传送来的信息处理（编码器通过IP网络传送给服务器的信息），实现同步录制、实时直播和点播等功能。Ø资源管理：资源管理是多媒体录播服务器（CHNSYS-DVS）来提供的，其主要完成文件管理：支持对录制文件的全面管理以及分级功能；权限管理：支持3级用户权限，可以根据用户需求设置不同权限；运维管理：用于B/S系统前后台连接，以及WEB服务。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案Ø资源使用：资源使用是指用户在会议室和办公室等场所中都可以通过网络使用IE浏览器登录多媒体录播服务器，采用组播、单播或点播等多种方式实时或非实时的接收直播或点播内容。系统支持多级用户访问权限，确保用户信息安全。灵活多样的窗口显示模式：用户在观看时可任意拖动交换两个窗口位置、双击全屏观看感兴趣的窗口内容，充分满足用户的自主性。（2）方案描述用户目前的状况是有三个多媒体会议室，实现视频会议，用户要求在上述的会议室中（共十四个会议室）都要实现录播需要。根据用户的实际情况，本方案中的主体系统配置是：在中心机房放置一台北京华夏电通科技有限公司的CHNSYS-DVS4100多媒体录播服务器；另外在各会议室放置19台北京华夏电通科技有限公司CHNSYS-DVC前端高清编码器。多媒体录播服务器部署在网络中心机房，前端19台高清编码器CHNSYS-DVC2010EN分别部署在多媒体会议室。根据现场视频环境，一台用来录制远端视频会议室的音视频信号源，一台用来录制本地会场的音视频信号源，其中一楼大会议室，除本地会议音视频信号外，还可以对PC信号进行录制。由以上设备组成的多媒体录播系统可以同时实现十四个多媒体会议室音视频的同步录制和实时直播，即可以同时录制十四个多媒体会议室的开会情况，也可以实时进行十四个多媒体会议室的直播（十四个多媒体会议室可以同时直播，但在任意时刻同一个用户只能够选择观看一个会议室的直播）；十四个会议室录制后的内容可以进行后期点播和下载。录播系统拓扑图：77第页 深圳市一禾音视频科技有限公司音视频系统设计方案77第页 深圳市一禾音视频科技有限公司音视频系统设计方案（3）CHNSYS-DVS多媒体会议室录播系统优势自身主要特点Ø系统稳定可靠（1）全系统采用专用硬件设备及Linux操作系统，保证了对病毒和攻击的免疫。（2）采用分布式系统结构，可以灵活部署，最大程度避免故障风险。Ø系统功能强大（1）可以对多媒体会议的综合信息进行全面统一记录，内容包括了图像、声音和数据等。支持AV和VGA信号的任意组合录制，如AV+VGA、2AV、2VGA、2AV+VGA等模式，单会场支持最多8路高清信号同步处理，全面记录会议现场信息。（2）基于规模系统架构建立的点直播功能，可以满足大量用户对于多媒体会议网络化应用的需求。（3）强大的用户管理和文件管理可以将系统管理更加细致完善，避免文件安全和内容安全。（4）采用具有领先技术和强大处理能力的DSP芯片，最高支持1080P全高清信号处理，满足各种高级会议应用需求。（5）系统采用最新的高性能DSP处理芯片，配合嵌入式操作系统的实时性，超强的处理能力可使信号的编码及传送瞬间完成，确保在实时直播时的极低延时,可以保证用户在收看实况直播延迟不超过400ms。（6）丰富的管理控制：支持LAN远程维护及控制，工程更新，系统状态查询；支持全双工可编程RS-232端口；支持红外控制，便于与本公司控制主机或其他中控系统配合使用。（4）CHNSYS-DVS多媒体会议室录播系统组成多媒体信号编解码器CHNSYS-DVCCHNSYS-DVC编码器是北京华夏电通科技有限公司自主研发的用于视频、音频和数据图像编解码处理的专业设备。全线产品采用Linux操作系统与B/S架构，配置了高性能DSP处理芯片，并为用户提供统一配置管理界面。产品具有高稳定，高质量、低消耗、低延时的特点。编解码器的构成77第页 深圳市一禾音视频科技有限公司音视频系统设计方案如图所示，编解码器主要由：标清图像编码（解码）模块、高清图像编码（解码）模块、计算机（XGA）图像编码（解码）模块、音频信号编码（解码）模块、存储接口模块、同步监测模块、控制模块和管理模块构成；编解码模块核心采用了具有领先技术和强大处理能力的DSP芯片，并且提供WEB界面服务。编码器主要功能编码器位于系统前台，主要完成各种信号的采集及编码，并通过IP网络发送给后台的多媒体录播服务器。解码器位于用户端，主要完成用户接收网络直播，或进行后期点播使用。编解码器只能同时选用编码或解码功能，用于信号的编码和解码应用。（1）图像（高清、标清）的编解码（1080P/720P/D1/Half-D1）；（2）VGA信号的编解码（VGA/XGA/UXGA）；（3）混合声音信号的编解码；（4）单路信号的本地输出存储（USB2.0）；（5）远程监管及解码直播。编码器设备：编解码器主要按键与接口A．LAN接口：10/100M自适应网络接口B．USB2.0：用于本地存储时外接移动存储设备C．VGA输入接口：用于采集VGA/XGA/UXGA信号77第页 深圳市一禾音视频科技有限公司音视频系统设计方案A．音频接口（RCA）：用于采集模拟音频信号B．高清图像接口(DVI-I/HDMI/YPbPr)：用于采集高清图像信号C．标清图像接口（CVBS）：用于采集标清图像信号D．控制接口（RS-485）：用于摄像机远程控制E．控制接口（RS-232）：用于中控控制CHNSYS-DVCWEB控制界面多媒体录播服务器CHNSYS-DVS4100多媒体录播服务器构成如图所示，服务器主要功能包括：Ø录制模块：负责将多个编码器送来的各种多媒体信号进行同步录制。Ø直播模块：将同步处理后的多媒体信息流化，并通过单播/组播方式进行网络直播。Ø点播模块：将存储在本地的多媒体文件发布，满足用户的点播应用。Ø文件管理模块：支持对录制文件的全面管理以及分级功能。Ø权限管理模块：支持3级用户权限，可以根据用户需求设置不同权限。Ø运维管理模块构成：用于B/S系统前后台连接，以及WEB服务。采用定制的专用嵌入式系统及专用硬件平台实现以上功能。多媒体录播服务器主要功能77第页 深圳市一禾音视频科技有限公司音视频系统设计方案（1）多媒体信号的综合录制（包含图像、声音、数据等）；（2）多媒体会议的实况直播（将会议室多媒体信号打包成一路数据流在网络上直播）；（3）多媒体会议的后期点播、下载（录制好的文件存储在服务器上，用户可以通过WEB界面访问并进行点播下载等后期操作）；（4）用户和设备管理（管理或使用人员可以通过WEB方式访问服务器进行用户管理和设备管理），使用者可以通过WEB界面或中控台进行操作。多媒体录播服务器设备：CHNSYS-DVS多媒体录播系统主要功能Ø多媒体信号综合录制支持同步录制视频、音频和计算机动态屏幕内容，可将会议现场的图像、声音和所讲解的报告、讲稿PPT等计算机屏幕上所显示的内容同步录制到一个文件中，所需会议室多媒体信号可任意组合。Ø多媒体会议实况直播可通过单播或组播方式将会议现场的视频、音频、计算机动态屏幕在网络上进行实时直播，用户可通过IE浏览器登录服务器实时接收直播的视频、音频和计算机动态屏幕内容。Ø多媒体文件的后期点播和下载系统内置点播功能，用户可通过IE浏览器点播录制好存储在多媒体录播服务器上的文件。点播可观看到的内容包括视频、音频和计算机屏幕内容。支持多级点播用户权限控制。以标准流媒体格式存储的文件也可将文件上传到第三方点播系统发布。Ø用户管理和文件管理支持多级用户权限及用户组功能，用户可灵活进行权限分配。支持在线用户管理功能，可进行在线用户统计、点名及挂断等操作，方便用户对远程培训过程的管理。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案管理人员可以通过WEB页面对录制好的文件进行管理，可进行更名、删除、下载、归档等操作；也可通过FTP程序进行远程文件下载后刻成光盘以便保存。CHNSYS-DVSWEB控制界面综合技术指标视频编码H.264视频速率128Kbps~4Mbps可调整视频清晰度D1/Half-D1/720P/1080P/VGA/XGA/UXGA视频帧率/VGA帧率1~25帧/1~30帧可调整组合模式Video/Audio/Data信号任意组合录制参数Video/Audio/Data同步录制直播参数25用户并发单播/不限用户数组播点播参数25用户并发点播/支持下载回放参数专用/通用播放器（IE嵌入播放）录制容量800~1000小时（标准情况下）存储方式本地存储/I-SCSI协议网络存储管理方式WEB管理/中控管理电气指标工作电压：220V/50Hz/功耗(最大)：200W环境指标工作温度：0~50℃/工作湿度：5~95%硬件技术参数型号CHNSYS-DVS4100产品说明4U高度，同一时间支持100个点的并发点播电源300W冗余电源77第页 深圳市一禾音视频科技有限公司音视频系统设计方案硬盘1000GBSATA，带2个可插拔硬盘架存储时间1x1080P分辨率、6.0Mbps码流录像：不低于350小时；1x720P分辨率、4.0Mbps码流录像：不低于550小时；1xD1分辨率、2.0Mbps码流录像：不低于1000小时；网络接口2xRJ4510/100/1000M自适应网络适应性具备多网口功能，可跨接不同网段结构标准4U高度上架型设备颜色工业黑存储温度-40~80℃工作温度0~50℃工作湿度5%－95%非凝结工作电压AC220V/50Hz，5A软件技术参数参数CHNSYS-DVS系统架构B/S结构，支持WEB管理视频编码方式ISO/IEC-14496-10/H.264Baseline/Main/HighProfile视频支持分辨率（最高）标清视频：720x576高清视频：1080PVGA/DVI视频：1280x1024录制帧率（最高）PAL视频：25fpsNTSC视频：30fps高清视频：30fpsVGA/DVI视频：30fps视频码率范围128Kbps-15Mbps可调音频编码方式AAC-LC音频采样率44.1K音频码率范围32Kbps~384Kbps文件格式MP4画面分屏方式五种画面分割方式，支持画面任意拉动及全屏8分割（7＋1方式）；6分割（5＋1方式）；4分割（3＋1方式）；3分割（2＋1方式）2分割（1＋1方式）；单画面直播AV+VGA同步直播；单播/组播；WEB界面实时接收直播数量（最高）100用户并发点播方式（VOD）WEB界面点播；第三方点播平台点播数量（最高）100个点挂载编码器数量（最高）64个安全权限4级用户权限设置界面超时冻结文件级访问权限分配77第页 深圳市一禾音视频科技有限公司音视频系统设计方案用户群组级访问权限分配网络协议TCP/IP、UDP/IP、RTP/RTSP/RTCP、UNICAST、MULTICAST、HTTP、FTP控制方式WEB网页/中控系统语言版本中文简体OS系统Linux系统结构，系统稳定可靠，无病毒感染之忧7.2【三楼50人会议室】7.2.1音响系统会议厅使用面积为132平米，在本会议厅中我们选用英国BASSCO专业音响，本系统设计时采用2.1声道扩散方式扩声。满足室内区域的响度、声场不均匀度和音质等要求，BASSCOS系列阵列式5寸音箱作为系统的主扩声音箱。S系列系列音箱中高频突出，声音细腻，具有良好的音响效果与优良的语言清晰度，均可采用吊挂或隐藏方式安装系统的建成满足国家标准《厅堂扩声系统声学特性指标》，满足使用方要求，最大声压级≥98dB，为了更好的控制管理会议，方便快捷的使用本系统，选用思美数字音频媒体矩阵做为主控制设备，其功能强大，内置均衡、压限、延时，并带有预设功能，可根据会议环境，不同效果的设置不同模式，当会议开启时，只用启动设置好的程序就可以启动会议。7.2.2大屏幕投影为了做到所地分合的互用环境，根据会议厅的物理纵深和宽度以及现场光线情况，结合人眼的视觉习惯，此会议厅总面积为132平米，设计在门对面的正面安装一套120寸的大屏幕投影系统。　　会议厅投影机建议选用亮度为7000ANSI流明的SONY高亮度投影机。分辨率最大为1366*800；3LCD单镜头投影系统，有丰富的接口，配备了HDMI接口可以支持数字视频信号连接，实现高质量的数字画面，方便的灯泡更换和过滤网更换，此灯泡寿命长；配120英寸的白雪摇控宽屏玻珠幕，可视面积为2657*1495MM，拉伸方便、耐用；独特的幕布亮度高增益，图像清晰、亮丽；面料防火、防霉。屏幕采用隐藏式安装。采用电动升降的方式安装投影机，在保证投影机安全的同时又体现美观大方（需装潢方配合做好吊架表面处理）。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案为了方便与会人员使用笔记本电脑演示以及各类资料和信息的查询和点播，在会议桌上安装一套多功能信息接入面板，提供多种信息接口及电源插座。包括AV、VGA、电脑音频、网络等接口。方便会议进行时进行多媒体数据演示。显示系统可实现：★日常会议时间、显示会议标题、会议议案、会议议题★显示DVD、录像机、有线电视和多媒体信号的视频图像★显示计算机辅助的发言内容远程视频图像★显示现场摄像及视频会议的视频图像★显示室内分布信息点接入的电脑或视频信号显示系统留有足够的扩展接口。系统显示和信号的矩阵切换，由中央集中控制子系统统一控制，系统能够采集、存储、传输、播放及记录会议进程、电视电话会议、DVD/VCD播放机、录像机等设备的图像信号。7.2.3中央集中控制系统系统通过7寸无线彩色触摸屏控制终端进行包括会场内的所有音、视频等系统的场景切换。细节控制的内容包括音视频源播放、停止等全功能操作，控制界面要求根据使用习惯编制，要求方便操作。具体功能实现为：1、音视频及计算机信号切换控制2、投影及显示系统控制(投影机开关)3、红外视频设备控制（DVD播放机、MD机等红外控制设备）4、电源设备控制功能（投影机升降吊架、投影幕）5、调光控制功能（房价内可控硅灯光的控制，每路功率不可大于1000W）6、可通过以太网进行远程控制，远程维护。7、智能操作画面。实现联动功能，做到“一键到为”即单击一个按键便可实现整个模式环境（如：投影模式、投影机结束模式等），大大提高工作效果，使用者更能集中于监视内容。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案7.2.4会议讨论、视像跟踪系统CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动，达到智能型高传输的会议讨论系统。系统可实现：具有讨论式会议功能，1个主席，10个代表；具有先进先出，可设置人员发言数量，如1、3、6或2、4、6具有主席发言优先权具有摄像跟踪功能，当会议发言人员开启发言键，摄像头会自动追踪到发言者。所采集图像可存储到相应存储设备内可根据现场会议人员设置六个预置位，发言时，摄像头会以预设的预置位来进行追踪7.2.5会议讨论同声传译系统77第页 深圳市一禾音视频科技有限公司音视频系统设计方案CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动，达到智能型高传输的会议讨论系统。系统可实现：1、具有讨论式会议功能，1个主席，10个代表；2、具有先进先出，可设置人员发言数量，如1、3、6或2、4、6；3、具有十二种语言的同声翻译；4、具有十二路通道的语言接收，可调节音量大小。5、具有高性能、保密性强的传输，不受外界干扰。7.2.6远程视频会议系统系统中选用国际知名品牌POLYCOM远程视频会议HDX系列7000做为分会场终端设备，高清系统能够使用户随意、自然地进行视频交流，通过HDX8000内置的多方会议和内容共享功能，可以快速方便地将异地与会者通过视频召集起来完成项目协作。同时宝利通的环绕立体声音频技术能够将房间内的声音分为左右声道，使远端的与会者直接感受到发言人的实际位置。整个视频会议系统必须支持ITU制定的H.323标准，能够稳定的运行在IP网络的基础之上，系统具有良好性能扩展性，同时又具有良好的性价比；视频会议终端的编码输出速率可以调控，提供中文的图形用户界面，简单明了，易于操作和维护。具体功能实现为：1、实现点对点会议，多点对多点的远程视频会议功能2、采用标准的H.261、H.263、H.264等压缩编码标准和H323体系结构，能很好地保证与其他采用H323体系视频会议系统互通3、可实现高清画中画功能4、显示各会场名字5、同时召开多个会议6、可以将信息流（图像和计算机数据文档）同时传到远端，实现数据、视频、音频合一，达到远程交互的更好的境界。7.2.7录播系统（1）解决方案介绍77第页 深圳市一禾音视频科技有限公司音视频系统设计方案CHNSYS-DVS多媒体会议室录播系统整体解决方案主要分为信息采集、信息处理、资源管理和资源使用Ø信息采集：信息采集主要在多媒体会议室实现，其通过CHNSYS-DVC完成，主要设备是信号编码器，如标清编码器、VGA编码器和高清编码器（上述设备均具有音频编码功能），其负责多媒体会议室内音视频和数据的采集编码，并通过IP网络传送给多媒体录播服务器（CHNSYS-DVS）。Ø信息处理:信息处理主要通过多媒体录播服务器（CHNSYS-DVS）来完成，其负责多媒体会议室内编码器传送来的信息处理（编码器通过IP网络传送给服务器的信息），实现同步录制、实时直播和点播等功能。Ø资源管理：资源管理是多媒体录播服务器（CHNSYS-DVS）来提供的，其主要完成文件管理：支持对录制文件的全面管理以及分级功能；权限管理：支持3级用户权限，可以根据用户需求设置不同权限；运维管理：用于B/S系统前后台连接，以及WEB服务。Ø资源使用：资源使用是指用户在会议室和办公室等场所中都可以通过网络使用IE浏览器登录多媒体录播服务器，采用组播、单播或点播等多种方式实时或非实时的接收直播或点播内容。系统支持多级用户访问权限，确保用户信息安全。灵活多样的窗口显示模式：用户在观看时可任意拖动交换两个窗口位置、双击全屏观看感兴趣的窗口内容，充分满足用户的自主性。（2）方案描述用户目前的状况是有三个多媒体会议室，实现视频会议，用户要求在上述的会议室中（共十四个会议室）都要实现录播需要。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案根据用户的实际情况，本方案中的主体系统配置是：在中心机房放置一台北京华夏电通科技有限公司的CHNSYS-DVS4100多媒体录播服务器；另外在各会议室放置19台北京华夏电通科技有限公司CHNSYS-DVC前端高清编码器。多媒体录播服务器部署在网络中心机房，前端19台高清编码器CHNSYS-DVC2010EN分别部署在多媒体会议室。根据现场视频环境，一台用来录制远端视频会议室的音视频信号源，一台用来录制本地会场的音视频信号源，其中一楼大会议室，除本地会议音视频信号外，还可以对PC信号进行录制。由以上设备组成的多媒体录播系统可以同时实现十四个多媒体会议室音视频的同步录制和实时直播，即可以同时录制十四个多媒体会议室的开会情况，也可以实时进行十四个多媒体会议室的直播（十四个多媒体会议室可以同时直播，但在任意时刻同一个用户只能够选择观看一个会议室的直播）；十四个会议室录制后的内容可以进行后期点播和下载。录播系统拓扑图：77第页 深圳市一禾音视频科技有限公司音视频系统设计方案（3）CHNSYS-DVS多媒体会议室录播系统优势自身主要特点Ø系统稳定可靠（1）全系统采用专用硬件设备及Linux操作系统，保证了对病毒和攻击的免疫。（2）采用分布式系统结构，可以灵活部署，最大程度避免故障风险。Ø系统功能强大（1）可以对多媒体会议的综合信息进行全面统一记录，内容包括了图像、声音和数据等。支持AV和VGA信号的任意组合录制，如AV+VGA、2AV、2VGA、2AV+VGA等模式，单会场支持最多8路高清信号同步处理，全面记录会议现场信息。（2）基于规模系统架构建立的点直播功能，可以满足大量用户对于多媒体会议网络化应用的需求。（3）强大的用户管理和文件管理可以将系统管理更加细致完善，避免文件安全和内容安全。（4）采用具有领先技术和强大处理能力的DSP芯片，最高支持1080P全高清信号处理，满足各种高级会议应用需求。（5）系统采用最新的高性能DSP处理芯片，配合嵌入式操作系统的实时性，超强的处理能力可使信号的编码及传送瞬间完成，确保在实时直播时的极低延时,可以保证用户在收看实况直播延迟不超过400ms。（6）丰富的管理控制：支持LAN远程维护及控制，工程更新，系统状态查询；支持全双工可编程RS-232端口；支持红外控制，便于与本公司控制主机或其他中控系统配合使用。（4）（4）CHNSYS-DVS多媒体会议室录播系统组成多媒体信号编解码器CHNSYS-DVCCHNSYS-DVC编码器是北京华夏电通科技有限公司自主研发的用于视频、音频和数据图像编解码处理的专业设备。全线产品采用Linux操作系统与B/S架构，配置了高性能DSP处理芯片，并为用户提供统一配置管理界面。产品具有高稳定，高质量、低消耗、低延时的特点。编解码器的构成77第页 深圳市一禾音视频科技有限公司音视频系统设计方案如图所示，编解码器主要由：标清图像编码（解码）模块、高清图像编码（解码）模块、计算机（XGA）图像编码（解码）模块、音频信号编码（解码）模块、存储接口模块、同步监测模块、控制模块和管理模块构成；编解码模块核心采用了具有领先技术和强大处理能力的DSP芯片，并且提供WEB界面服务。编码器主要功能编码器位于系统前台，主要完成各种信号的采集及编码，并通过IP网络发送给后台的多媒体录播服务器。解码器位于用户端，主要完成用户接收网络直播，或进行后期点播使用。编解码器只能同时选用编码或解码功能，用于信号的编码和解码应用。（1）图像（高清、标清）的编解码（1080P/720P/D1/Half-D1）；（2）VGA信号的编解码（VGA/XGA/UXGA）；（3）混合声音信号的编解码；（4）单路信号的本地输出存储（USB2.0）；（5）远程监管及解码直播。编码器设备：编解码器主要按键与接口A．LAN接口：10/100M自适应网络接口B．USB2.0：用于本地存储时外接移动存储设备C．VGA输入接口：用于采集VGA/XGA/UXGA信号77第页 深圳市一禾音视频科技有限公司音视频系统设计方案A．音频接口（RCA）：用于采集模拟音频信号B．高清图像接口(DVI-I/HDMI/YPbPr)：用于采集高清图像信号C．标清图像接口（CVBS）：用于采集标清图像信号D．控制接口（RS-485）：用于摄像机远程控制E．控制接口（RS-232）：用于中控控制（5）多媒体录播服务器CHNSYS-DVS4100多媒体录播服务器构成如图所示，服务器主要功能包括：Ø录制模块：负责将多个编码器送来的各种多媒体信号进行同步录制。Ø直播模块：将同步处理后的多媒体信息流化，并通过单播/组播方式进行网络直播。Ø点播模块：将存储在本地的多媒体文件发布，满足用户的点播应用。Ø文件管理模块：支持对录制文件的全面管理以及分级功能。Ø权限管理模块：支持3级用户权限，可以根据用户需求设置不同权限。Ø运维管理模块构成：用于B/S系统前后台连接，以及WEB服务。采用定制的专用嵌入式系统及专用硬件平台实现以上功能。多媒体录播服务器主要功能（1）多媒体信号的综合录制（包含图像、声音、数据等）；（2）多媒体会议的实况直播（将会议室多媒体信号打包成一路数据流在网络上直播）；（3）多媒体会议的后期点播、下载（录制好的文件存储在服务器上，用户可以通过WEB界面访问并进行点播下载等后期操作）；（4）用户和设备管理（管理或使用人员可以通过WEB方式访问服务器进行用户管理和设备管理），使用者可以通过WEB界面或中控台进行操作。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案多媒体录播服务器设备：CHNSYS-DVS多媒体录播系统主要功能Ø多媒体信号综合录制支持同步录制视频、音频和计算机动态屏幕内容，可将会议现场的图像、声音和所讲解的报告、讲稿PPT等计算机屏幕上所显示的内容同步录制到一个文件中，所需会议室多媒体信号可任意组合。Ø多媒体会议实况直播可通过单播或组播方式将会议现场的视频、音频、计算机动态屏幕在网络上进行实时直播，用户可通过IE浏览器登录服务器实时接收直播的视频、音频和计算机动态屏幕内容。Ø多媒体文件的后期点播和下载系统内置点播功能，用户可通过IE浏览器点播录制好存储在多媒体录播服务器上的文件。点播可观看到的内容包括视频、音频和计算机屏幕内容。支持多级点播用户权限控制。以标准流媒体格式存储的文件也可将文件上传到第三方点播系统发布。Ø用户管理和文件管理支持多级用户权限及用户组功能，用户可灵活进行权限分配。支持在线用户管理功能，可进行在线用户统计、点名及挂断等操作，方便用户对远程培训过程的管理。管理人员可以通过WEB页面对录制好的文件进行管理，可进行更名、删除、下载、归档等操作；也可通过FTP程序进行远程文件下载后刻成光盘以便保存。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案CHNSYS-DVSWEB控制界面7.3【三楼46人会议室】7.3.1音响系统会议厅长9.4米，宽8.6米,使用面积为72平米，在本会议厅中我们选用英国BASSCO专业音响，本系统设计时采用2.1声道扩散方式扩声。满足室内区域的响度、声场不均匀度和音质等要求，BASSCOS系列阵列式5寸音箱作为系统的主扩声音箱。S系列系列音箱中高频突出，声音细腻，具有良好的音响效果与优良的语言清晰度，均可采用吊挂或隐藏方式安装系统的建成满足国家标准《厅堂扩声系统声学特性指标》，满足使用方要求，最大声压级≥98dB，为了更好的控制管理会议，方便快捷的使用本系统，选用思美数字音频媒体矩阵做为主控制设备，其功能强大，内置均衡、压限、延时，并带有预设功能，可根据会议环境，不同效果的设置不同模式，当会议开启时，只用启动设置好的程序就可以启动会议。7.3.2大屏幕投影为了做到所地分合的互用环境，根据会议厅的物理纵深和宽度以及现场光线情况，结合人眼的视觉习惯，此会议厅长9.4米，宽8.6米，总面积为72平米，设计在门对面的正面安装一套120寸的大屏幕投影系统。　　77第页 深圳市一禾音视频科技有限公司音视频系统设计方案会议厅投影机建议选用亮度为4000ANSI流明的NEC高亮度投影机。分辨率最大为1280*800；灯泡寿命长；配120英寸的白雪摇控宽屏玻珠幕，可视面积为2657*1495MM，拉伸方便、耐用；独特的幕布亮度高增益，图像清晰、亮丽；面料防火、防霉。屏幕采用隐藏式安装。采用电动升降的方式安装投影机，在保证投影机安全的同时又体现美观大方（需装潢方配合做好吊架表面处理）。为了方便与会人员使用笔记本电脑演示以及各类资料和信息的查询和点播，在会议桌上安装一套多功能信息接入面板，提供多种信息接口及电源插座。包括AV、VGA、电脑音频、网络等接口。方便会议进行时进行多媒体数据演示。显示系统可实现：★日常会议时间、显示会议标题、会议议案、会议议题★显示DVD、录像机、有线电视和多媒体信号的视频图像★显示计算机辅助的发言内容远程视频图像★显示现场摄像及视频会议的视频图像★显示室内分布信息点接入的电脑或视频信号显示系统留有足够的扩展接口。系统显示和信号的矩阵切换，由中央集中控制子系统统一控制，系统能够采集、存储、传输、播放及记录会议进程、电视电话会议、DVD/VCD播放机、录像机等设备的图像信号。7.3.3中央集中控制系统系统通过7寸无线彩色触摸屏控制终端进行包括会场内的所有音、视频等系统的场景切换。细节控制的内容包括音视频源播放、停止等全功能操作，控制界面要求根据使用习惯编制，要求方便操作。具体功能实现为：1、音视频及计算机信号切换控制2、投影及显示系统控制(投影机开关)3、红外视频设备控制（DVD播放机、MD机等红外控制设备）77第页 深圳市一禾音视频科技有限公司音视频系统设计方案4、电源设备控制功能（投影机升降吊架、投影幕）5、调光控制功能（房价内可控硅灯光的控制，每路功率不可大于1000W）6、可通过以太网进行远程控制，远程维护。7、智能操作画面。实现联动功能，做到“一键到为”即单击一个按键便可实现整个模式环境（如：投影模式、投影机结束模式等），大大提高工作效果，使用者更能集中于监视内容。7.3.4会议讨论系统CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可扩展与视像跟踪系统联动、表决系统联动，达到智能型高传输的会议讨论系统。系统可实现：具有讨论式会议功能，1个主席，10个代表；具有先进先出，可设置人员发言数量，如1、3、6或2、4、6具有主席发言优先权7.4【三楼36人会议室】7.4.1音响系统会议厅长8.6米，宽7.2米,使用面积为60平米，在本会议厅中我们选用英国BASSCO专业音响，本系统设计时采用2.1声道扩散方式扩声。满足室内区域的响度、声场不均匀度和音质等要求，BASSCO77第页 深圳市一禾音视频科技有限公司音视频系统设计方案S系列阵列式5寸音箱作为系统的主扩声音箱。S系列系列音箱中高频突出，声音细腻，具有良好的音响效果与优良的语言清晰度，均可采用吊挂或隐藏方式安装系统的建成满足国家标准《厅堂扩声系统声学特性指标》，满足使用方要求，最大声压级≥98dB，为了更好的控制管理会议，方便快捷的使用本系统，选用思美数字音频媒体矩阵做为主控制设备，其功能强大，内置均衡、压限、延时，并带有预设功能，可根据会议环境，不同效果的设置不同模式，当会议开启时，只用启动设置好的程序就可以启动会议。7.4.2大屏幕投影为了做到所地分合的互用环境，根据会议厅的物理纵深和宽度以及现场光线情况，结合人眼的视觉习惯，会议厅长8.6米，宽7.2米,使用面积为60平米，设计在门对面的正面安装一套120寸的大屏幕投影系统。　　会议厅投影机建议选用亮度为4000ANSI流明的NEC高亮度投影机。分辨率最大为1280*800；灯泡寿命长；配120英寸的白雪摇控宽屏玻珠幕，可视面积为2657*1495MM，拉伸方便、耐用；独特的幕布亮度高增益，图像清晰、亮丽；面料防火、防霉。屏幕采用隐藏式安装。采用电动升降的方式安装投影机，在保证投影机安全的同时又体现美观大方（需装潢方配合做好吊架表面处理）。为了方便与会人员使用笔记本电脑演示以及各类资料和信息的查询和点播，在会议桌上安装一套多功能信息接入面板，提供多种信息接口及电源插座。包括AV、VGA、电脑音频、网络等接口。方便会议进行时进行多媒体数据演示。显示系统可实现：★日常会议时间、显示会议标题、会议议案、会议议题★显示DVD、录像机、有线电视和多媒体信号的视频图像★显示计算机辅助的发言内容远程视频图像★显示现场摄像及视频会议的视频图像★显示室内分布信息点接入的电脑或视频信号显示系统留有足够的扩展接口。系统显示和信号的矩阵切换，由中央集中控制子系统统一控制，系统能够采集、存储、传输、播放及记录会议进程、电视电话会议、DVD/VCD播放机、录像机等设备的图像信号。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案7.4.3中央集中控制系统系统通过7寸无线彩色触摸屏控制终端进行包括会场内的所有音、视频等系统的场景切换。细节控制的内容包括音视频源播放、停止等全功能操作，控制界面要求根据使用习惯编制，要求方便操作。具体功能实现为：1、音视频及计算机信号切换控制2、投影及显示系统控制(投影机开关)3、红外视频设备控制（DVD播放机、MD机等红外控制设备）4、电源设备控制功能（投影机升降吊架、投影幕）5、调光控制功能（房价内可控硅灯光的控制，每路功率不可大于1000W）6、可通过以太网进行远程控制，远程维护。7、智能操作画面。实现联动功能，做到“一键到为”即单击一个按键便可实现整个模式环境（如：投影模式、投影机结束模式等），大大提高工作效果，使用者更能集中于监视内容。7.4.4会议讨论系统CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动，达到智能型高传输的会议讨论系统。系统可实现：77第页 深圳市一禾音视频科技有限公司音视频系统设计方案具有讨论式会议功能，1个主席，10个代表；具有先进先出，可设置人员发言数量，如1、3、6或2、4、6具有主席发言优先权7.5【五层-九层34人会议室】7.5.1音响系统会议厅长8.6米，宽6.3米,使用面积为55平米，在本会议厅中我们选用英国BASSCO专业音响，本系统设计时采用2.1声道扩散方式扩声。满足室内区域的响度、声场不均匀度和音质等要求，BASSCOS系列阵列式5寸音箱作为系统的主扩声音箱。S系列系列音箱中高频突出，声音细腻，具有良好的音响效果与优良的语言清晰度，均可采用吊挂或隐藏方式安装系统的建成满足国家标准《厅堂扩声系统声学特性指标》，满足使用方要求，最大声压级≥98dB，为了更好的控制管理会议，方便快捷的使用本系统，选用思美数字音频媒体矩阵做为主控制设备，其功能强大，内置均衡、压限、延时，并带有预设功能，可根据会议环境，不同效果的设置不同模式，当会议开启时，只用启动设置好的程序就可以启动会议。7.5.2大屏幕投影此会议厅显示系统采用高清的电视机做为终端显示供会议人员观看，选用品牌的52寸液晶电视机一台，另外为了能监控到会议室内视频图像，采用SONY高清EVI-HD1摄像头，此摄像头分辨率能达到1080P，设备配置上有丰富的接口，可方便接入到终端显示设备上。显示系统可实现：★日常会议时间、显示会议标题、会议议案、会议议题★显示DVD、录像机、有线电视和多媒体信号的视频图像★显示计算机辅助的发言内容远程视频图像★显示现场摄像及视频会议的视频图像★显示室内分布信息点接入的电脑或视频信号77第页 深圳市一禾音视频科技有限公司音视频系统设计方案显示系统留有足够的扩展接口。系统显示和信号的矩阵切换，由中央集中控制子系统统一控制，系统能够采集、存储、传输、播放及记录会议进程、电视电话会议、DVD/VCD播放机、录像机等设备的图像信号。7.5.3中央集中控制系统系统通过7寸无线彩色触摸屏控制终端进行包括会场内的所有音、视频等系统的场景切换。细节控制的内容包括音视频源播放、停止等全功能操作，控制界面要求根据使用习惯编制，要求方便操作。具体功能实现为：1、音视频及计算机信号切换控制2、投影及显示系统控制(投影机开关)3、红外视频设备控制（DVD播放机、MD机等红外控制设备）4、电源设备控制功能（投影机升降吊架、投影幕）5、调光控制功能（房价内可控硅灯光的控制，每路功率不可大于1000W）6、可通过以太网进行远程控制，远程维护。7、智能操作画面。实现联动功能，做到“一键到为”即单击一个按键便可实现整个模式环境（如：投影模式、投影机结束模式等），大大提高工作效果，使用者更能集中于监视内容。7.5.4会议讨论系统CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另77第页 深圳市一禾音视频科技有限公司音视频系统设计方案一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动，达到智能型高传输的会议讨论系统。系统可实现：具有讨论式会议功能，1个主席，10个代表；具有先进先出，可设置人员发言数量，如1、3、6或2、4、6具有主席发言优先权7.6【十层会议室】（52平米会议室一间、46平米会议室两间）7.6.1音响系统会议厅使用面积为46-52平米共三间，在本会议厅中我们选用英国BASSCO专业音响，本系统设计时采用2.1声道扩散方式扩声。满足室内区域的响度、声场不均匀度和音质等要求，BASSCOS系列阵列式5寸音箱作为系统的主扩声音箱。S系列系列音箱中高频突出，声音细腻，具有良好的音响效果与优良的语言清晰度，均可采用吊挂或隐藏方式安装系统的建成满足国家标准《厅堂扩声系统声学特性指标》，满足使用方要求，最大声压级≥98dB，为了更好的控制管理会议，方便快捷的使用本系统，选用思美数字音频媒体矩阵做为主控制设备，其功能强大，内置均衡、压限、延时，并带有预设功能，可根据会议环境，不同效果的设置不同模式，当会议开启时，只用启动设置好的程序就可以启动会议。7.6.2大屏幕投影为了做到所地分合的互用环境，根据会议厅的物理纵深和宽度以及现场光线情况，结合人眼的视觉习惯，设计在门对面的正面安装一套100寸的大屏幕投影系统。另采用高清的电视机做为辅助终端显示供会议人员观看，选用品牌的52寸液晶电视机一台，另外为了能监控到会议室内视频图像，采用SONY高清EVI-HD1摄像头，此摄像头分辨率能达到1080P，设备配置上有丰富的接口，可方便接入到终端显示设备上。　　77第页 深圳市一禾音视频科技有限公司音视频系统设计方案会议厅投影机建议选用亮度为4000ANSI流明的NEC高亮度投影机。分辨率最大为1280*800；灯泡寿命长；配120英寸的白雪摇控宽屏玻珠幕，可视面积为2657*1495MM，拉伸方便、耐用；独特的幕布亮度高增益，图像清晰、亮丽；面料防火、防霉。屏幕采用隐藏式安装。采用电动升降的方式安装投影机，在保证投影机安全的同时又体现美观大方（需装潢方配合做好吊架表面处理）。为了方便与会人员使用笔记本电脑演示以及各类资料和信息的查询和点播，在会议桌上安装一套多功能信息接入面板，提供多种信息接口及电源插座。包括AV、VGA、电脑音频、网络等接口。方便会议进行时进行多媒体数据演示。显示系统可实现：★日常会议时间、显示会议标题、会议议案、会议议题★显示DVD、录像机、有线电视和多媒体信号的视频图像★显示计算机辅助的发言内容远程视频图像★显示现场摄像及视频会议的视频图像★显示室内分布信息点接入的电脑或视频信号显示系统留有足够的扩展接口。系统显示和信号的矩阵切换，由中央集中控制子系统统一控制，系统能够采集、存储、传输、播放及记录会议进程、电视电话会议、DVD/VCD播放机、录像机等设备的图像信号。7.6.3中央集中控制系统系统通过7寸无线彩色触摸屏控制终端进行包括会场内的所有音、视频等系统的场景切换。细节控制的内容包括音视频源播放、停止等全功能操作，控制界面要求根据使用习惯编制，要求方便操作。具体功能实现为：1、音视频及计算机信号切换控制2、投影及显示系统控制(投影机开关)3、红外视频设备控制（DVD播放机、MD机等红外控制设备）4、电源设备控制功能（投影机升降吊架、投影幕）77第页 深圳市一禾音视频科技有限公司音视频系统设计方案5、调光控制功能（房价内可控硅灯光的控制，每路功率不可大于1000W）6、可通过以太网进行远程控制，远程维护。7、智能操作画面。实现联动功能，做到“一键到为”即单击一个按键便可实现整个模式环境（如：投影模式、投影机结束模式等），大大提高工作效果，使用者更能集中于监视内容。7.6.4会议讨论系统CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动，达到智能型高传输的会议讨论系统。系统可实现：具有讨论式会议功能，1个主席，10个代表；具有先进先出，可设置人员发言数量，如1、3、6或2、4、6具有主席发言优先权7.7【十四层总裁会议室】7.7.1音响系统本总裁会议厅中我们选用英国BASSCO专业音响，本系统设计时采用2.1声道扩散方式扩声。满足室内区域的响度、声场不均匀度和音质等要求，BASSCO77第页 深圳市一禾音视频科技有限公司音视频系统设计方案S系列阵列式5寸音箱作为系统的主扩声音箱。S系列系列音箱中高频突出，声音细腻，具有良好的音响效果与优良的语言清晰度，均可采用吊挂或隐藏方式安装系统的建成满足国家标准《厅堂扩声系统声学特性指标》，满足使用方要求，最大声压级≥98dB，为了更好的控制管理会议，方便快捷的使用本系统，选用思美数字音频媒体矩阵做为主控制设备，其功能强大，内置均衡、压限、延时，并带有预设功能，可根据会议环境，不同效果的设置不同模式，当会议开启时，只用启动设置好的程序就可以启动会议。7.7.2大屏幕投影为了做到所地分合的互用环境，根据会议厅的物理纵深和宽度以及现场光线情况，结合人眼的视觉习惯，设计在门对面的正面安装一套100寸的大屏幕投影系统。另采用高清的电视机做为辅助终端显示供会议人员观看，选用品牌的52寸液晶电视机一台，另外为了能监控到会议室内视频图像，采用SONY高清EVI-HD1摄像头，此摄像头分辨率能达到1080P，设备配置上有丰富的接口，可方便接入到终端显示设备上。　　会议厅投影机建议选用亮度为7000ANSI流明的SONY高亮度投影机。分辨率最大为1366*800；3LCD单镜头投影系统，有丰富的接口，配备了HDMI接口可以支持数字视频信号连接，实现高质量的数字画面，方便的灯泡更换和过滤网更换，此灯泡寿命长；配120英寸的白雪摇控宽屏玻珠幕，可视面积为2657*1495MM，拉伸方便、耐用；独特的幕布亮度高增益，图像清晰、亮丽；面料防火、防霉。屏幕采用隐藏式安装。采用电动升降的方式安装投影机，在保证投影机安全的同时又体现美观大方（需装潢方配合做好吊架表面处理）。为了方便与会人员使用笔记本电脑演示以及各类资料和信息的查询和点播，在会议桌上安装一套多功能信息接入面板，提供多种信息接口及电源插座。包括AV、VGA、电脑音频、网络等接口。方便会议进行时进行多媒体数据演示。显示系统可实现：★日常会议时间、显示会议标题、会议议案、会议议题★显示DVD、录像机、有线电视和多媒体信号的视频图像★显示计算机辅助的发言内容远程视频图像★显示现场摄像及视频会议的视频图像★显示室内分布信息点接入的电脑或视频信号显示系统留有足够的扩展接口。系统显示和信号的矩阵切换，由中央集中控制子系统统一控制，77第页 深圳市一禾音视频科技有限公司音视频系统设计方案系统能够采集、存储、传输、播放及记录会议进程、电视电话会议、DVD/VCD播放机、录像机等设备的图像信号。7.7.3中央集中控制系统系统通过7寸无线彩色触摸屏控制终端进行包括会场内的所有音、视频等系统的场景切换。细节控制的内容包括音视频源播放、停止等全功能操作，控制界面要求根据使用习惯编制，要求方便操作。具体功能实现为：1、音视频及计算机信号切换控制2、投影及显示系统控制(投影机开关)3、红外视频设备控制（DVD播放机、MD机等红外控制设备）4、电源设备控制功能（投影机升降吊架、投影幕）5、调光控制功能（房价内可控硅灯光的控制，每路功率不可大于1000W）6、可通过以太网进行远程控制，远程维护。7、智能操作画面。实现联动功能，做到“一键到为”即单击一个按键便可实现整个模式环境（如：投影模式、投影机结束模式等），大大提高工作效果，使用者更能集中于监视内容。7.7.4会议讨论系统CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动、会议表决系统联动，达到智能型高传输的会议讨论系统。系统可实现：77第页 深圳市一禾音视频科技有限公司音视频系统设计方案具有讨论式会议功能，1个主席，10个代表；具有先进先出，可设置人员发言数量，如1、3、6或2、4、6具有主席发言优先权7.7.5远程视频会议系统系统中选用国际知名品牌POLYCOM远程视频会议HDX系列7000做为分会场终端设备，高清系统能够使用户随意、自然地进行视频交流，通过HDX8000内置的多方会议和内容共享功能，可以快速方便地将异地与会者通过视频召集起来完成项目协作。同时宝利通的环绕立体声音频技术能够将房间内的声音分为左右声道，使远端的与会者直接感受到发言人的实际位置。整个视频会议系统必须支持ITU制定的H.323标准，能够稳定的运行在IP网络的基础之上，系统具有良好性能扩展性，同时又具有良好的性价比；视频会议终端的编码输出速率可以调控，提供中文的图形用户界面，简单明了，易于操作和维护。具体功能实现为：1、实现点对点会议，多点对多点的远程视频会议功能2、采用标准的H.261、H.263、H.264等压缩编码标准和H323体系结构，能很好地保证与其他采用H323体系视频会议系统互通3、可实现高清画中画功能4、显示各会场名字5、同时召开多个会议6、可以将信息流（图像和计算机数据文档）同时传到远端，实现数据、视频、音频合一，达到远程交互的更好的境界。7.8【信息发布系统】（1）系统概况电子信息发布及媒体播放系统是当今智能建筑办公自动化中一个非常重要的组成部分，也是刚刚兴起的建筑智能化弱电系统中必不可缺少的一个子系统。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案本系统的控制中心设置在计算机中心机房，在大厦大堂、电梯厅及会议室门口设置19寸液晶显示屏作为前端显示设备，为用户提供多种方式的信息展示。系统采用网络联接，选用基于TCP/IP协议的通用网络信息发布系统，所有视频/音频信号、计算机多媒体信号均采用数字方式，通过网络传输。（2）系统组成系统由控制中心核心服务器、网络交换机，用户终端播放器和终端显示设备组成。具体组成结构图参照如下：（3）系统功能本系统的主要目标是通过控制中心对各个显示终端，在指定的时间，将指定的信息显示给指定的人群。²系统建设完成后，具有如下应用功能：1、品牌宣传2、服务/产品广告77第页 深圳市一禾音视频科技有限公司音视频系统设计方案3、电视和娱乐节目插播4、实时新闻5、广告信息6、企业的内部信息通告7、政策、法规及企业规章8、生产进度、成果及业绩实时发布9、天气预报10、滚动字幕11、插播紧急通知直播信息12、公益广告²系统建设完成后，具有如下管理功能：4.12集中控制及分布式管理中心控制能够将信息公告系统、实时播出系统统一控制与管理，同时实现分布式多点管理。多点分布式播放，集中管理控制，能够实现网络化的控制。分布播放和集中管理控制，远程或定时开、关机，实时远程集中播放同一或者不同节目，可对各点制定个性化的播放和开关机日程计划，可实现一点或多点式管理；4.13数字化处理，兼容现有和将来的高品质音视频和多媒体技术标准。4.14良好的稳定性，优良的系统维护性能操作简单，使用安全方便。操作使用不需要专业人员,管理界面简洁明了,依据界面指示即可完成操作。设用户验证管理，保证系统操作的安全性；硬件支持7x24H不间断工作。（3）主要软件技术概述3.1播控管理软件（服务器端）77第页 深圳市一禾音视频科技有限公司音视频系统设计方案播控管理软件运行于网络服务器或专用管理机上，管理网络上各终端的启停和控制整个系统的显示播放，它是整个系统的应用级管理中心。A.支持大部分多媒体素材格式。兼容现有和将来的高品质音视频和多媒体技术标准。支持全系列各种音视频流媒体MPEG－1、MPEG－2、MPEG－4、RM、H.264、AVI、WMA、MP3、MOV、DIVX、WMV、RMVB、Powerpoint、Flash等；能够实现各种媒体格式不需转换直接制作和播出；B.实现多点分布式播放，集中管理控制，能够实现网络化的控制。分布播放和集中管理控制，远程或定时开、关机，实时远程集中播放同一或者不同节目，可对各点制定个性化的播放和开关机日程计划，可实现一点或多点式管理；C.支持实时数据库接入功能，可以满足本地数据库和网络数据库的数据显示与编辑；支持动态实时的表现形式显示天气资讯或其他公共资讯。D.支持数字时钟和模拟时钟盘的显示，动态实时显示系统时间以及世界时钟；能够做到播出终端和控制中心的时钟信号同步；E.播放内容可按照按不同时、日、月排程播放计划。内容包括节目一览表、数码录像短片、图像档案、幻灯片演示档案、文字及图像讯息等等。F.有常用媒体播放形式快捷控制功能；如飞字叠加功能，适合于插播即时文字信息；画面旋转功能(支持900/2700竖屏播放)，适合于垂直安装的屏幕；G.播放频道为日常播放提供播放内容，在播放频道管理中各个频道可以被分组管理，用户可以根据需要建立各种频道组，在其中对频道及频道播放内容进行添加、修改、删除、分组和浏览。H.能够支持远程截取播放中的画面回传，在网络管理端实时显示，能有效监控播放内容及质量；I.通过采编视频数字多播流，可实现本地或异地的现场实时节目的转播和插播功能，如电视、会议视频等的实时节目的转播和插播；J.良好的稳定性，优良的系统维护性能。操作简单，使用安全方便。操作使用不需要专业人员,管理界面简洁明了,依据界面指示即可完成操作。设用户验证管理，保证系统操作的安全性。3.2终端播放软件（终端播放器）77第页 深圳市一禾音视频科技有限公司音视频系统设计方案客户端软件运行于各个作为显示信号输出的终端设备（下称客户端设备或显示终端）上，接受控制软件管理，处理播放媒体数据，输出播放内容。A.数字化处理，可播放处理高品质音、视频文件。兼容现有和将来的高品质音视频和多媒体技术标准。支持全系列各种音视频流媒体MPEG－1、MPEG－2、MPEG－4、RM、H.264、AVI、WMA、MP3、MOV、DIVX、WMV、RMVB、Powerpoint、Flash等；能够实现各种媒体格式不需转换直接制作和播出；B.支持实时网络播放和下载播放；C.各类媒体展示采用应用程序直接播放，不采用基于WEB页面（浏览器）的展示方式。D.支持多种格式的多媒体内容的同步展示，并可随意分别进行纵横放大/缩小/移位/切换，支持多个窗口播放视音频文件。并可以设置播出指定视音频的声音。支持按窗口大小对原始文件画面尺寸放大缩小；E.支持互动查询系统（针对触摸屏），观众可透过触摸屏获得他的所需的各种信息。正常情况下播放公告信息，一旦被触摸即可进入交互式应用系统F.支持网络实现远程开关机.G.有运行监视功能，支持包括网络传输异常，电压异常，电磁强干扰等环境因素引起系统失控（死机）后的自动恢复功能。3.3节目编辑软件把多素材的节目按照用户的设计要求快捷简便组合制作节目，是系统运行后实现系统功能的关键。该软件实现如下功能：A.支持当前所有主流媒体。如：视音频文件、图片、PPT、FLASH、图片和滚动字幕等；B.软件对各类媒体的播放，均使用官方提供的OCX组件实现其底层播放操作(不选用基于浏览器的节目编辑方式)；C.用户可以根据需求，自由划分屏幕。可以业务的要求，把屏幕划分为若干个子窗口，每个子窗口可以作为最小播放单元，播放各种媒体文件。子窗口之间是相互独立运行的子线程,互不干扰；77第页 深圳市一禾音视频科技有限公司音视频系统设计方案A.每个子窗口均可以播放系统支持的所有媒体类型文件。如：视频，图片，PPT，FLASH，滚动文字，网页等；B.每个屏幕区域的节目列表都可以自由编辑，可以根据需要任意增删改C.用户可以根据业务要求，任意编排每个子窗口的节目播放清单。每个子窗口都按照节目播放清单，顺序循环播放清单上的所有媒体文件；D.节目编排完毕后，可以立即预览，在预览过程中可以对分屏比例进行微调，也可以直观的把握的节目播放效果，以利于节目的调整和完善。E.通过预览以后，并可以进行全屏播放。F.有完善的异常捕获机制（WACTHDOG），保证系统长时间稳定运行。G.界面简洁，明快，操作简单，快捷，不需专业培训。1）编辑接口部分画面：Ⅰ、屏幕划分77第页 深圳市一禾音视频科技有限公司音视频系统设计方案Ⅱ、资源及素材选择Ⅲ、完成编辑后预览2）复合画面效果案例：77第页 深圳市一禾音视频科技有限公司音视频系统设计方案5.4多点管理软件实现集中式控制管理和多点分组管理结合的管理模式，满足操作使用要求是多点管理软件实现的目标，各管理点的管理范围可以灵活现场配置，具备登陆管理和操作权限管理功能。八、产品参数辅助扬声器：ATS-12·频率响应(FrequencyResponse)：60Hz-18kHz(±3dB)·额定功率(RMSPower)：350W·峰值功率(RMSPower)：700W·阻抗(NominalImpedance)：8Ω·灵敏度(Sensitivity)：98dB/w/m·最大升压级(MaximumSPL)：128dB·组件(Component)：12″+1.7″Horn·指向性(Dispersion)：80°H+50°V·产品尺寸(ProductDimensions)：655×373.5×340mm·重量(NetWeight)：20Kg主扬声器：ATS-15·频率响应(FrequencyResponse)：50Hz-18kHz(±3dB)·额定功率(RMSPower)：450W77第页 深圳市一禾音视频科技有限公司音视频系统设计方案·峰值功率(RMSPower)：900W·阻抗(NominalImpedance)：8Ω·灵敏度(Sensitivity)：98dB/w/m·最大升压级(MaximumSPL)：135dB·组件(Component)：15″+1.7″Horn·指向性(Dispersion)：80°H+50°V·产品尺寸(ProductDimensions)：721×430×385mm·重量(NetWeight)：29Kg会议扬声器：S-277·频率响应(FrequencyResponse)：120Hz-16.5KHz(±3dB)/90Hz-20KHz(±10dB)·灵敏度：93dBSPL(2-19KHz)·最大声压级：115dB·标称阻抗：8Ω·额定功率(RMSPower)：160W·峰值功率(ProgramPower)：320W·分频点：3.5KHz·扩散扩散角度(Diffusion)：120º（H）×70º(V)·组件(Component)：低音单元4×5"，高音1×3"·产品尺寸：640×146×149(mm)·重量：8.5(kg)·吊挂方式：灵活的吊挂系统，可落地安装和挂墙安装·定阻、定压可选性产品型号：XT-3502·立体声功率(StereoPower)：350W×2(8Ω)530W×2(4Ω)750×2(2Ω)·桥接功率(BridgeMonoPower)：1000W(8Ω)1400W(4Ω)·频响范围(Frequencyresponse)：±0.1dB,20Hz+20kHz·总谐波失真(THD)：≤0.01%RatedPower@8Ω77第页 深圳市一禾音视频科技有限公司音视频系统设计方案·互调失真(IMD)：≤0.01%RatedPower·信号噪音(Signaltonoise)：100dB·阻尼系数(DampingFactor)：550:1·输入灵敏度(Inputsensitivity)：1.2V·输入阻抗(Inputimpedance)：超过20K欧姆（平衡或非平衡）·输入接口：3引脚XLR和1/4"TRS，平衡,并行声音，非平衡放大器和负载保护：短路、断路、热和RF保护对直流故障的负载保护·增益控制，前面板带LED显示，监控功率、信号、温度和削波·输出电路：AB类·供电电源(Mainpowersupply)：~220v50/60HzFUSE：T20A·尺寸(Dimensions)：88mmx484mmx467mm·重量(Weight)：18KG                    产品型号：XT-5002·立体声功率(StereoPower)：500W×2(8Ω)720W×2(4Ω)1000W×2(2Ω)·桥接功率(BridgeMonoPower)：1400W(8Ω)2000W(4Ω)·频响范围(Frequencyresponse)：±0.1dB,20Hz+20kHz·总谐波失真(THD)：≤0.01%RatedPower@8Ω·互调失真(IMD)：≤0.01%RatedPower·信号噪音(Signaltonoise)：100dB·阻尼系数(DampingFactor)：550:1·输入灵敏度(Inputsensitivity)：1.2V·输入阻抗(Inputimpedance)：超过20K欧姆（平衡或非平衡）·输入接口：3引脚XLR和1/4"TRS，平衡,并行声音，非平衡放大器和负载保护：短路、断路、热和RF保护对直流故障的负载保护·增益控制，前面板带LED显示，监控功率、信号、温度和削波·输出电路：AB类·供电电源(Mainpowersupply)：~220v50/60HzFUSE：T20A·尺寸(Dimensions)：88mmx484mmx467mm77第页 深圳市一禾音视频科技有限公司音视频系统设计方案·重量(Weight)：23KG                    产品型号：XT-7002·立体声功率(StereoPower)：700W×2(8Ω)1000W×2(4Ω)1400W×2(2Ω)·桥接功率(BridgeMonoPower)：20000W(8Ω)2900W(4Ω)·频响范围(Frequencyresponse)：±0.1dB,20Hz+20kHz·总谐波失真(THD)：≤0.01%RatedPower@8Ω·互调失真(IMD)：≤0.01%RatedPower·信号噪音(Signaltonoise)：100dB·阻尼系数(DampingFactor)：550:1·输入灵敏度(Inputsensitivity)：1.2V·输入阻抗(Inputimpedance)：超过20K欧姆（平衡或非平衡）·输入接口：3引脚XLR和1/4"TRS，平衡,并行声音，非平衡放大器和负载保护：短路、断路、热和RF保护对直流故障的负载保护·增益控制，前面板带LED显示，监控功率、信号、温度和削波·输出电路：AB类·供电电源(Mainpowersupply)：~220v50/60HzFUSE：T20A·尺寸(Dimensions)：88mmx484mmx467mm·重量(Weight)：25KG         产品型号：XT-1200·立体声功率(StereoPower)：1200W×2(8Ω)1700W×2(4Ω)2500W×2(2Ω)·桥接功率(BridgeMonoPower)：3400W(8Ω)5000W(4Ω)·频响范围(Frequencyresponse)：±0.1dB,20Hz+20kHz·总谐波失真(THD)：≤0.01%RatedPower@8Ω·互调失真(IMD)：≤0.01%RatedPower·信号噪音(Signaltonoise)：100dB·阻尼系数(DampingFactor)：550:1·输入灵敏度(Inputsensitivity)：1.2V·输入阻抗(Inputimpedance)：超过20K欧姆（平衡或非平衡）77第页 深圳市一禾音视频科技有限公司音视频系统设计方案·输入接口：3引脚XLR和1/4"TRS，平衡,并行声音，非平衡放大器和负载保护：短路、断路、热和RF保护对直流故障的负载保护·增益控制，前面板带LED显示，监控功率、信号、温度和削波·输出电路：AB类·供电电源(Mainpowersupply)：~220v50/60HzFUSE：T20A·尺寸(Dimensions)：132mmx484mmx470mm ·重量(Weight)：40KG         调音台：LX9升级设计的实况演出调音台，传统英国风格及最新科技的融合LX9作为全新设计的中型实况调音台，它保留了LX7ii所有优点的基础上升级设计，更加突显其经典中型调音台的地位，真实七组母线设计，GB30最新技术的应用,令LX9在保留原有技术及风格的基础上更进一步，成为新一代中型调音台的典范。全新的技术应用，提供无与伦比的声音特性；完善的功能设计，适合于各种中小型场所的现场调音，其录音设计功能亦可兼作演播室录音应用。主要特性：16路通道GB30话筒前置放大器和精确的均衡电路真正的7母线结构2组立体声输入，2组立体声返回通道直接输出方便的对讲通话100mm行程的推子（衰减器）四路一组的+48V幻象供电开关选择6组AUX辅助输出，其中4组AUX可选择推子前或推子后77第页 深圳市一禾音视频科技有限公司音视频系统设计方案18dB/倍频程陡峭的高通滤波器插入点可加插在总输出或分组输出通道12段LED电平显示器PSU内置电源创新的GB30话筒前置放大器和EQ英国声艺的创始人GrahamBlyth解说开发的GB30的设计思路：GB30话筒前置放大器“如何防止话筒过载是至为关键”许多设计工程师，为了获得良好的THD总谐波失真指标，在话筒电路采用高值的负反馈电路设计，带来的反效果是容易产生过载。GB30话筒采用了全新的LocalLinearization概念和设计，改善相位线性特性，并获得更宽的频响和动态范围。在现场应用中，具有良好的控制过载响应的话筒前置放大器是一个关键。很多前置放大器采用大环路负反馈来达到减小总谐波失真的目的，但是，这些负反馈拓扑网络在过载条件下特性会趋向变坏，造成一种杂乱声和混浊声。LX9中的新颖前置放大器采用具有宽广频响特性和优秀相位线性度的局部负反馈与线性技术相结合的方法，达到非常优秀的性能。所有这些因素创造了各种应用的前置放大器的一个典范。GB30EQ如果高、低通滤波器的斜率曲线不陡峭。在调校EQ时就会影响了不应被调校的信号，导致声音混浊。高陡峭曲线的波波器的成本很昂贵，因此只会用于高档产品中，为MH4多用途控制台开发的创新拓扑网络提供了一种完美解决方案。把这些概念用于固定频率的高通和低通滤波器中的混音控制台中。声艺调音台利用高自动化和大规模产量来降低成本，首次把高端EQ引用到LX9中，现在，使用声艺LX9也可以享受到高端产品MH4同样的优点。频率响应：XLR输入到任何输出+0/-1dB,20Hz-20kHz总谐波失真和噪声：全部测量在+10dB输出和30dB增益的状态XLR输入到直接输出<0.007%，1kHzXLR输入到混音输出<0.008%，1kHz77第页 深圳市一禾音视频科技有限公司音视频系统设计方案话筒输入端的等效输入噪声（E.I.N)：22hZ-22KhZ带宽，不计权，-128dBu(150Ω声源阻抗）话筒增益:最小：5dB;最大：60dB母线噪声：最大输出，输入推子-最大，混音推子0dB32通道：<-85dBu;16通道：<-88dB编组输出，输入推子-最大，编组推子0dB32通道：<-85dB;16通道<-88dB辅助输出，输入推子-最大，辅助控制0dB32通道：<-88dB;16通道：<-91dB通道间串音@1kHz：输入通道哑音：>98dB，输入推子间的距离>98dB输入声像电位器隔离：>82dB；混音路由隔:>98dB编组路由隔离：>98%；邻近通道隔离：>100dB编组—混音串音：<-84dB；辅助发送切断：<-94dB共模抑制比（CMRR）：单声道输入，在最高增益时测量：典型值80dB@1kHz输入和输出电平：输入通道话筒输入：无穷大+15dBu；输入通道线路输入：最大+30dBu；立体声输入和插入回传：最大+20dBu;全部输出：最大+20dBu；一般操作电平：0dBu；耳机功率：2x250mW,200Ω耳机；输入和输出阻抗：话筒输入2kΩ;线路输入：>10kΩ;输入通道插入回传：5kΩ（用EQ输入，否则最差的情况为1.8kΩ）混音、编组和辅助输出：150Ω；插入发送：75Ω；推荐耳机阻抗：50—600Ω；高通滤波器（单声道输入）：100Hz，每倍频程18dB斜率EQ（单声道输入）：HF:13KhZ,+/-15dB,2阶斜率特性;Hi-Mid:550Hz—13kHz,+/-15dB,q=1;Lo-Mid:80Hz—1.9kHz,+/-15dB,2阶斜率特性；77第页 深圳市一禾音视频科技有限公司音视频系统设计方案指示灯：6条3色12段LED发光柱电源消耗：交流电源（内置PSU）85V—270V，50Hz—60Hz通用输入，耗电：小于50W重量：16通道：18.2Kg;24通道：21.8Kg；32通道25.4Kg工作条件：温度范围：-10°C--+30°C;相对湿度：0%--80尺寸：（长×宽×高）　　　32路:1059×503×164mm　　　24路:865×503×164mm　　　16路:653×503×164mm双31段均衡器：DBX2231技术指标输入：连接头：1/4寸TRS，母，XLR（2脚为为线）类型：电子式平衡/不平衡，带RF滤波阻抗：平衡式，40kΩ不平衡式，20kΩ最大输出电平：>+21dBu，平衡式或不平衡式CMRR：>40dB，典型值>55dB（1kHz）输出：连接头：1/4寸TRS，公，XLR（2脚为火线）类型：阻抗平衡/不平衡式，带RF滤波阻抗：平衡式，200Ω；不平衡式，100Ω最大输出电平：>+21dBu，平衡式/不平衡式（负载为2kΩ或更大）系统指标：带宽：20Hz——20Hz，+/-0.5dB信噪比：>102dB，不计权，+4dBu，22kHz带宽动态范围：>120dB，不计权总谐波失真+噪音：<0.04%，通常在+4dBu，1kHz时，只有0.02%通道隔离度：<-80dB,20Hz降噪量：约为20dB功能键：77第页 深圳市一禾音视频科技有限公司音视频系统设计方案TypeIIINR（III型降噪）：开头降噪器EQBypass（均衡旁路）：旁路图表式均衡LowCut（低频切除）：开头40Hz的低频切除滤波器Range（范围）：选择+/-6dB或+/-15dB的增益/衰减范围点歌机;KV-800V单机结构，即插即用，活动式双硬盘架，全面满足客户需求。简单的增添删除歌曲功能，让你可以自行维护曲库，并同时支持VCD，DVD，MP3，MP4，MIDI等格式。时尚的电视机公告文字显示以及电视屏透显示技术，客户可自行用遥控器输入自己想要的文字,然后在每次公播时显示出来并可自行设定公播画面及调整公播音量。方便快捷的查询功能，具备歌星，拼音，字数，遇别，编号等快速搜索歌曲的功能。可同时支持单屏和双屏显示。单屏即直接在电视上，通过电视屏透显示技术用遥控器进行查询点歌；双屏即点歌界面由VGA输出，歌曲播放从电视机输出，并同时支持遥控器，小键盘及鼠标点歌。具DVD播放及同轴数位和S端子输出功能，可用于欣赏高品质影碟。可接点歌界板，投币器进行投币点歌。采用BBE音质高清晰度技术，使音乐播放更有现场感，更加生动。采用稳定可靠的LINUX嵌入式操作系统，家电化集成设计，适合长时间工作的各种营业场所以及家庭卡拉OK爱好者。无线话筒：WMS450无线电载波范围：650-680，680-710，720-750，760-790，790-820835-863MHz音频带宽：35-20000Hz调制形式：调频（FM）同一频带最多可同时使用12条平道，纵使在不易使用无线电波的环境，大型系统也能运作顺畅。77第页 深圳市一禾音视频科技有限公司音视频系统设计方案无线头戴话筒：WMS450无线电载波范围：650-680，680-710，720-750，760-790，790-820835-863MHz音频带宽：35-20000Hz调制形式：调频（FM）同一频带最多可同时使用12条平道，纵使在不易使用无线电波的环境，大型系统也能运作顺畅。电源时序器：VC-833D·通道数：8·每路负载：220V/10A2200W/CH·每步时间：1SEC带滤波功能·灯泡：AC/12V·连接线：3
