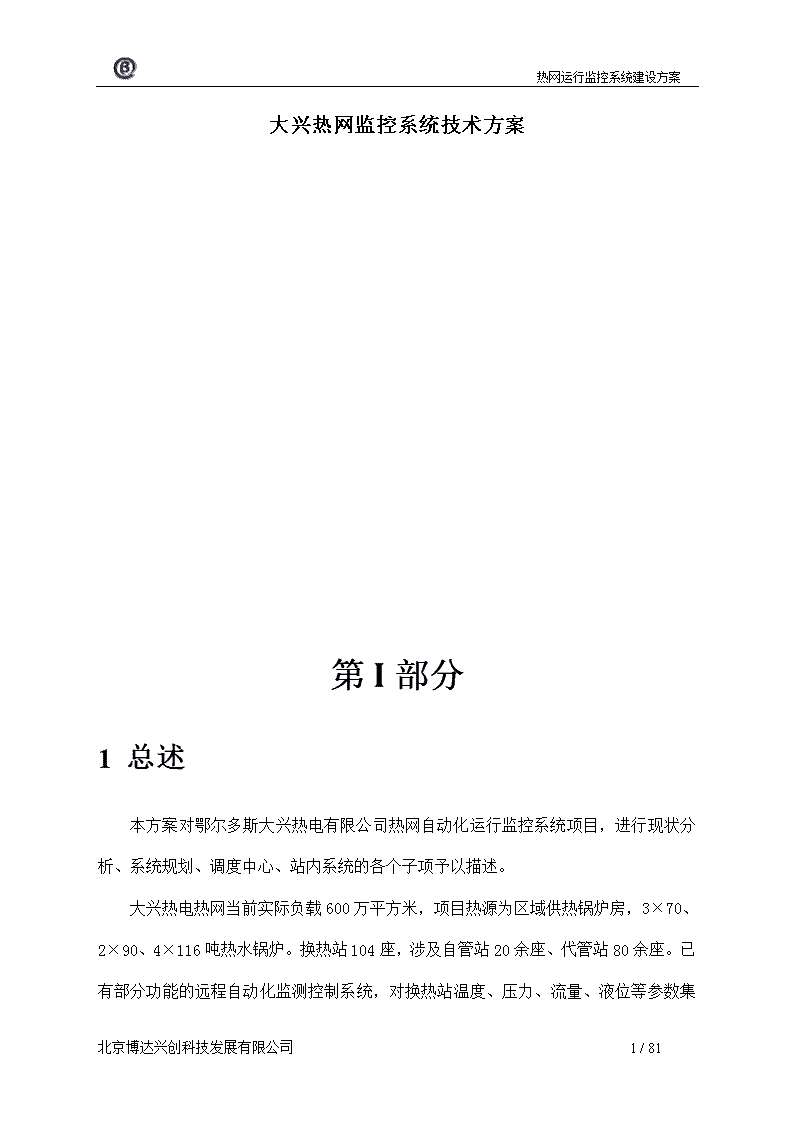

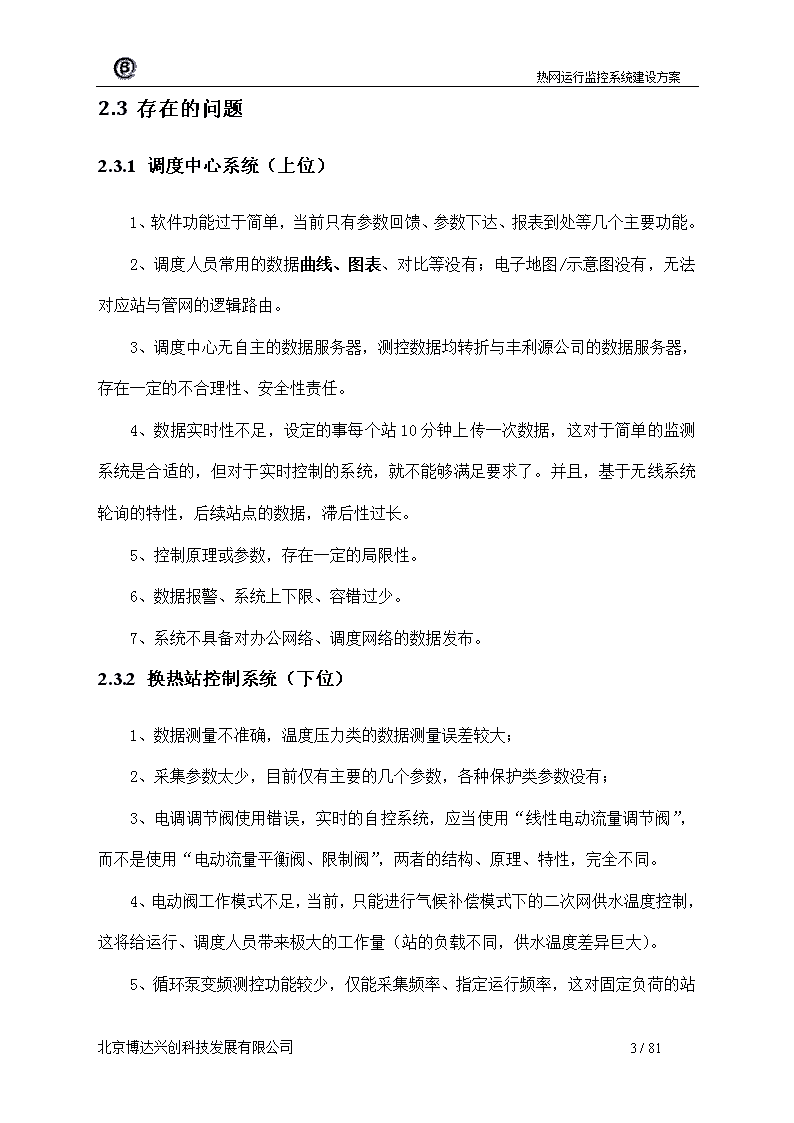

'热网运行监控系统建设方案大兴热网监控系统技术方案第I部分1总述本方案对鄂尔多斯大兴热电有限公司热网自动化运行监控系统项目，进行现状分析、系统规划、调度中心、站内系统的各个子项予以描述。大兴热电热网当前实际负载600万平方米，项目热源为区域供热锅炉房，3×70、2×90、4×116吨热水锅炉。换热站104座，涉及自管站20余座、代管站80余座。已有部分功能的远程自动化监测控制系统北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案，对换热站温度、压力、流量、液位等参数集中采集实施监控、存储，远程控制换热站设备的运行状态，换热站数目今后会有所变化、扩充。系统主要涉及三大子系统：l换热站自动化控制系统、l调度中心上位系统、（非独立性）l换热站通讯系统当前自控系统，各站、子系统或多或少的存在一定的问题，下文将本着公正、客观的原则，对各子系统作出相应的评测、建议。1当前系统评测1.1系统概况当前热网监控系统，为深圳丰利源公司承建，已建设热力站76座，采用无线GPRS方式通讯，数据发送至丰利源公司的服务器，热力公司操作人员，通过互联网登陆该公司服务器，进行数据浏览、指令参数下达。1.2主要优势任何一个系统，均有优缺点，当前系统主要优点：l造价低廉；l体积小巧、结构简单；l标准化功能设备；l内置无线通讯；l布设简单。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1存在的问题1.1.1调度中心系统（上位）1、软件功能过于简单，当前只有参数回馈、参数下达、报表到处等几个主要功能。2、调度人员常用的数据曲线、图表、对比等没有；电子地图/示意图没有，无法对应站与管网的逻辑路由。3、调度中心无自主的数据服务器，测控数据均转折与丰利源公司的数据服务器，存在一定的不合理性、安全性责任。4、数据实时性不足，设定的事每个站10分钟上传一次数据，这对于简单的监测系统是合适的，但对于实时控制的系统，就不能够满足要求了。并且，基于无线系统轮询的特性，后续站点的数据，滞后性过长。5、控制原理或参数，存在一定的局限性。6、数据报警、系统上下限、容错过少。7、系统不具备对办公网络、调度网络的数据发布。1.1.2换热站控制系统（下位）1、数据测量不准确，温度压力类的数据测量误差较大；2、采集参数太少，目前仅有主要的几个参数，各种保护类参数没有；3、电调调节阀使用错误，实时的自控系统，应当使用“线性电动流量调节阀”，而不是使用“电动流量平衡阀、限制阀”，两者的结构、原理、特性，完全不同。4、电动阀工作模式不足，当前，只能进行气候补偿模式下的二次网供水温度控制，这将给运行、调度人员带来极大的工作量（站的负载不同，供水温度差异巨大）。5、北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案循环泵变频测控功能较少，仅能采集频率、指定运行频率，这对固定负荷的站是可行的，但对于变动负荷（如分户计量系统）是不可行的。6、补水定压功能不具备，上位同样不具备相应参数调整功能；7、站内综合保护功能不具备（如超温、超压、失压、低压、断电….）8、不具备热量、电量、水量采集功能，不利于仅有的能源管理考核。热量为根据流量自行计算获得，本身温度参数的准确性不足，决定了计算数据的不可用性。1.1.1电气系统站内电气系统较为复杂，模式不太统一，不利于运行电气人员的维护、使用、检修、调整。主要表现在：保留工频模式的站，没有软启、降压等措施，对于电气、电机的损害严重。一般15kw以上的电机，应当进行降压、软启等保护。变频一拖二模式，造成柜内复杂，且存在变频损坏时，无法工作。无电量、电压、电流信号采集设备。各站设计、原理、控制逻辑、元件布置等，一致性不足。2整改建议2.1当前自控系统完善1、按照合同、技术协议，逐条对应、整改，达到约定的功能。2、建立自有的数据中心、调度中心，保障数据安全、系统可靠性、兼容性。3、校准各站采集数据，保证其准确、有效。4、试验各站控制功能，确保电动阀、变频器可以控制。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案5、增加部分宽带线路，替换无线信号较弱、不稳定的站的通讯方式。6、对当前无线站点进行分组、多线程采集，增强数据采集实时性。7、尽可能增加采集参数数量、种类，以便调度中心进行运行分析。8、今年可能增加补水定压、站内安全保护累措施、功能。1.1调度中心规划随着企业发展，热网规模越来越大，换热站数来那个逐年增长，建立一套企业自主、自有的的数据中心、调度中心非常必要。调度中心如何建立？各系统如何有机融合？各系统容量如何筹划？下面主要针对热网自动化控制系统，作出相应说明或建议。1.1.1基于丰利源软件建设基于当前系统的功能、容量，使用丰利源公司的相关中心软件、客户端软件，建立一套数据中心系统。改变当前“数据传送至丰利源公司服务器，热力公司远程访问”的模式，将各站数据，直接发送到企业自由的调度中心，同时完善监控系统各项功能。相当于数据中心的“搬迁”。原合同或合作协议内，有此相关内容及描述。此模式优点：造价低廉，衔接简单，统一公司产品。缺点：无法对当前系统功能进行大规模的升级或改造；该中心软件属于封闭开发，很难兼容其他厂商、品牌的PLC控制器、系统。不一定支持上传数据的分组、提高实时性效果。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1基于通用软件建设基于国内外的标准通用组态软件，由第三方重新建立一套兼容性、开放性、功能齐全的调度中心系统。所有功能全部推倒重建，包含较为丰富的图表曲线等功能；要求采集各站数据类的对内数据的兼容性强大，可以兼容大多数自控厂商的PLC、控制器；对外数据提供功能标准、开放，经过授权的各办公、调度系统，可以方便的访问、调阅系统数据。达到运行数据发布的多元化效果。相当于数据中心的“重建”。此模式优点：兼容性、开放性、丰富性强大；第三方建立，不依赖于、受制于某一自控厂商；推倒重建，可对数据实时性、软件功能提出全新的要求；缺点：全新系统，造价较高；需要丰利源公司提供数据通讯协议、变量点表等，否则不能兼容。1.2换热站自控系统拓展适当引入“竞争机制”，相互促进，共同发展。选择未建设自控系统的热力站，建设全新的自动化控制系统，与原系统进行全方位的对比、交流、互通，促进热力公司无人职守自控运行的水平。避免一家垄断，阻碍技术、水平的发展。对于一套热网自动化控制系统，存在2－3种控制器、厂商，是合理的，一般情况下，对于热工、自控人员的工作压力是可以承担的。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案前提是，调度中心的系统是兼容的、开放的。1.1企业标准建立总结实施经验，积累运行数据，形成企业标准，便于照猫画虎。在工艺、电气、自控、软件等方面，形成企业自有的一套标准，今后依据此标准要求、知道各承建单位、外协单位、代管但是实施。有助于减轻运行人员压力，便于操作维护培训、便于运行管理，降低人工成本。1.1.1换热站工艺目前已经非常完善。可以总结并形成标准的是：将热工控制部分关于数据采集采样点、采样管路、仪表安装等部分，与工艺安装密切相关的，加入工艺标准。预留或者安装完成所有采样点、采样管道、采样仪表，达到完美统一的标准效果，避免二次施工、二次焊接。1.1.2电动阀门电动调节阀门，目前已经较为统一。但建议使用限行流量调节阀门，而不是自立式的平衡阀、恒流阀。可以继续标准化的部分主要包括阀门台帐、检修、记录。受水质的影响，阀门的密封性、泄漏量逐年变差，影响控制效果，应当形成标准的过程管理，维护阀门运行，提高控制效果，延长使用寿命。1.1.3电气控制柜电气部分，由于建设厂商众多，厂商配套单位变更等，目前已经较为混乱。需要完善或者改进的方面主要表现在：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案变频一拖一、一拖二配置的选择；工频、变频切换的灵活性、可用性；工频（大功率）启动方式选择直起、软启、自耦降压；电气柜内元件的选型、布置；电气柜一次回路、控制逻辑的设计、图纸；电气柜柜门各按钮、开关、指示灯、面板的摆放；电气远传电表的安装（指定型号、通讯协议、参数种类）。1.1.1热工自控设计目前仅有功能性标准，尚无整体标准。需要分机数量、类型进行标准工作，最终形成企业自有标准：1)测点数量标准2)传感器及安装标准3)仪表选型、信号标准4)变频连接标准5)站内线缆标准6)柜体尺寸标准7)柜内元件及组成标准8)柜内布置摆放标准9)柜内配线标准10)软件数据采集种类、数量、单位标准11)软件功能、界面、操作标准12)控制模式、控制目标标准北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案完善后，可以编制企业标准图集，今后的建设仅需要承建企业按照标准施工即可，无需自行设计、提交各种图纸、资料、说明等。1.1.1换热站控制系统控制器、温度传感器、压力传感器、电动调节阀门、变频器等产品品牌型号的选择范围指定。软件功能方面的基本要求圈定。当前主要薄弱环节：1)一网电动阀门控制：一次流量的控制，目标为二次网温度（供温、平均温度）。2)二网压力控制：分为循环泵、补水泵的控制，基本功能均需满足使用。3)设备防护：换热站环境复杂多样，控制柜等防护措施不足，导致的元器件损坏、故障较为严重。4)数据采集：传感器损坏、故障等，导致的测量采集参数不准确。5)控制模式：主要指的一网电动阀门的运行模式。运营模式主要包括手动指定开度、外温补偿、时间开度三种，均未涉及全网统一调控时需要的模式。6)控制目标：指的电动阀门运行模式下的目标参数。目前主要有三种目标：二网供水温度、二网回水温度、二网平均温度。在各站独立运行时已经足够，但是不利于全网调控时的操作、计算、控制。全网调控，需要一个便于计算甚至不用计算的目标参数，统一下达、统一执行。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1运行思路1.1控制策略确立整体调控、分网运行的控制及管理策略。即总公司调度控制一次网运行，分公司或班组控制二次网运行。总公司调度中心调度人员、运行专工等，通过热网控制系统，控制、调节各站一次网电动调节阀，采用全网平衡、局部加权等策略调整各站热量分配。通过负荷预测等手段、软件或系统，指导首站运行，调整热网总体热量供给。分析回传的实施工况数据，指导各站故障排除，稳定运行。分析回传的能源消耗（水电热）数据，进行能耗考核。1.2运行基础1.2.1水力计算通过水利计算手段、软件、系统，制定并优化热网运行方案，形成运行文件，冬季运行有章可循、有据可查。简单的说，在正常工况下，外界气温的每个（或半个）温度时，热源、首站、各站应当运行在什么参数。在异常情况下（如抽气量不足）的情况下，热源、首站、各站应当运行在什么参数。在极端情况下，各环节应当如何关停、压缩、降低运转负荷。中继泵站，在什么温度、压力范围时，中继泵站何时启动、启动多少台泵、运行在什么参数下。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1全网平衡确立一次网全网平衡的自动运行模式、控制目标、计算算法，各站一次网阀门全部由调度中心控制，通过计算软件、人工计算或加权后，由计算机控制其自动运行、调节。仅需人为干预计算调整周期、确定调节精度即可。人工指定运行时，由于计算量庞大，计算精度误差等，控制精度不够、调节频率过低。在气温、热源、负载发生较大变化时，无法有效的全网调节。造成各站基本属于定流量运行的状况，不利于首站运行，不利于节能降耗。1.1.2能耗考核收集各站水、电、热消耗数据，进行或粗放或精细的能耗分析。最终可以根据分析结果，指导、制定各站的改造计划、改造方案。总耗统计各参数全网总耗量统计。各参数各分公司总耗量统计。各参数各换热站总耗量统计。（哪个站挣钱，那个站赔钱）单耗分析各参数全网平均单耗各参数各换热站单耗（参数、排名等）1.1.3智能调度1)规范化调度值班记录值班日志、交接班管理、重大事项记录、催办督办、调度电话录音等。2)应急预案的管理各种突发事件、抢险抢修等的规范化流程、人员、物资等的管理。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1)智能的热网调度日常运行：根据分析结果、加权结果，自动、手动传递给热网控制系统，从而下发到各换热站，自动控制各站运行。区域调度：分析各用热区域、用热单位用热特性，编制周、月、采暖季的热量分配或调度计划，合理优化热量分配。如：夜间或节假日逐渐减少公建单位热量供给，分配给居民用户满足其若来那个需求，或调配至他处。2)完善的数据发布大屏幕系统的建设。内网、办公网数据的发布。互联网数据的发布。让更多的人、更多的环境、更多的方式了解到更多的数据，增强生产运行数据透明化，集思广益。1.1系统支撑调整为完成上述功能或想法，完善热网运行系统的管理，需要对现有系统作一定的调整。建立热工设备台帐，完善设备管理。传感器检修、更换。控制柜检修、完善、损坏元件的更换。电动阀门检修、保养、更换。控制程序整改：统一控制模式、统一控制目标，确保具备统一“控制目标”的“全网平衡”模式，用于调度中心对一次网的全网控制。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案整改并统一参数采集精度、单位。整改统一各种功能分类、授权，确保上位调度中心具备最高权限。第II部分1博达自控简介博达智能供热控制系统，是北京博达兴创公司专为供热企业开发的热网运行监控调度指挥系统。是一套以热力公司指挥调度为核心，对热力公司生产运行进行动态全过程的管理分析，保证热力公司能够以最佳的运行工况进行调度和运行。系统能够实现换热站、公共建筑的数据采集、计量、分析与自动化无人职守控制，主要满足供热企业热网运行调节控制、能源管理、换热站及公共建筑节能控制的要求，达到简化热网运行调节、自动全网平衡控制、提高供热服务质量，降低能源消耗的目的与效果。1.1系统组成1.1.1换热站、公共建筑控制系统采用一体化的数据采集、计量、控制装置，实现换热站、公共建筑的自动化监测与控制，系统具有以下主要功能：1.数据采集系统能够采集换热站、公共建筑的压力、温度、流量等参数，如：（１）温度：一次供回水温度，二次供回水温度，室外温度，用户室内温度；（２）压力：一次供回水压力，二次供水、回水压力；北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案（１）流量、热量：换热站、公共建筑一二次水流量、热量，补水流量；（２）变频器运行参数：循环泵、补水泵变频器电流、电压、状态、频率等；（３）电动阀门开度；（４）能耗：换热站的耗电总量、耗热量、补水量。1.计量分析系统能够进行流量、热量的瞬时计算与累积计算，进行能源的管理与考核。2.实时控制系统能够根据换热站或公共建筑的用热特点进行自动化的控制，系统软件有多种控制策略组成，可以满足不同用热特性的控制要求，提高换热站及建筑的供暖质量，降低能源消耗。1.1.1数据通讯系统系统能够通过各种网络系统（宽带、VPN组网、GPRS、CDMA等），将换热站及公共建筑的实时数据传输到热网运行监控系统，热网运行监控系统也可以通过网络系统将控制指令下达到现场控制器，执行控制调节指令。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1热网运行监控系统热网运行监控系统可以实时接收换热站、公共建筑现场采集系统传输上来的各种运行数据，系统将实时运行参数存储在中央数据库中，为后续的管理、分析、控制提供基础数据。热网运行监控系统可以实时对上传数据进行连续动态分析，并可以根据分析结果下达调节指令。1.1.2实时影像监控系统在换热站安装监控摄像设备，可以将换热站的实时影像传输到调度管理中心，进行运行设备的实时表象观测，实现无人值守换热站的数字化安防监控。1.1.3调度中心大屏幕指挥系统以LCD液晶显示单元为基础，通过框架拼接，采用软件控制或硬件处理器控制的大屏幕显示系统，安装各种调度指挥、运行控制软件，显示各项参数、曲线、图像，建立一套热力企业的热网运行调度指挥系统。1.2系统原理图热网运行监控系统整体结构图北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案换热站控制原理公共建筑控制原理：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1系统功能简介1.1.1换热站、公共建筑控制策略（１）手动控制：通过现场控制器直接输入控制参数，可以直接控制电动阀门开度、控制温度、控制补水压力等；（２）气候补偿控制：系统能够自动采集室外温度，根据预设的气候补偿曲线来调整电动阀门的开度，从而保证二级网或公共建筑供热温度达到规定参数。（３）室温控制：系统能够自动采集建筑室内温度，根据设定的室内温度来调整电动阀门开度，保证用户室内温度保持在规定的范围内。（４）分时控制：系统可以根据用户用热特性来制定建筑用热控制模式，对于公共建筑，可以在白天保证用户室内温度，在夜间保持值班温度，节约热量，降低运行成本。（５）周末及节假日控制：对于公共建筑，北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案可以设定周末及节假日控制曲线，在周末及节假日可以按照特定曲线运行，维持低供热参数，可以节约热量，降低运行费用。（６）二级管网压差控制：系统能够根据设定的二级管网进出口压差，来控制循环泵变频器的输出频率，从而控制循环泵的转速，保证二级管网出口压差维持在设定的范围内。（７）补水控制：控制器能够设定二级网补水压力，系统能够根据设定补水压力来控制二级管网补水电磁阀的开关、补水泵的转速，保证二级管网定压值保持在设定的范围内。（８）综合控制：上述控制模式可以单独设定及运行，也可以将上述各种控制模式集成设定，形成一套综合的控制模式，满足换热站及公共建筑的各种用热模式需求。1.1.1数据通讯系统功能（１）实时数据通讯功能：热网运行监控系统可以实时与换热站和公共建筑控制器实时通讯，将控制器采集的实时数据传输到热网运行监控系统。（２）通讯监测及报警功能：系统能够对各个控制器进行实时监控，当数据传输中断时，系统能够自动报警，提醒管理人员检查通讯网络，解决通讯问题。1.1.2热网运行监控及调度管理系统1、基础功能（１）数据存储：通过与换热站和公共建筑控制器实时通讯，可以将换热站和公共建筑的实时运行参数传输到调度管理中心，存储到管理中心大型数据库中，系统可以存储长期运行数据，用于供热生产管理、考核、分析、控制。（2）控制策略的制定和数据下载：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案在供暖开始前，调度公司管理人员可以根据全网运行方案来编制每个换热站及公共建筑的控制策略、控制曲线及控制参数，可以通过网络将采暖期的控制策略、控制曲线及参数提前下载到每个控制器中。控制器可以在规定的时间按照规定的控制曲线及控制参数运行，保证供暖开始时所有的控制系统都能够及时、可靠地投入运行。对于没有联网的控制点，可以在现场通过笔记本电脑将控制曲线及参数下载到控制器中，也可以通过控制器显示器将参数手工录入到控制器中。（3）数据查询：系统可以以图形化及数据表形式查询控制器的所有运行参数，包括实时数据、历史数据，系统可以显示工艺流程图画面及动态运行参数。（4）远程控制：调度中心管理人员可以随时调节、控制每个换热站及公共建筑的电动阀门，来改变换热站或公共建筑运行参数，调度管理人员也可以随时远程调整修改控制器的控制策略、控制参数和控制曲线，调整换热站和公共建筑的用热特性。（5）统计分析：系统能够对采集数据进行各种统计分析，包括实时数据对比分析（压力、温度、流量、热量、阀门开度等），数据分析方法采用分析图表（曲线、柱图、饼图等）和数据表结合的方式分析，也可以将多参数一起进行历史数据分析，系统能够根据历史数据形成日、周、月等多种报表，并对所有换热站及公共建筑的重要参数汇总报表。2、能源管理与能耗分析（可选系统）控制系统具有流量、热量计量功能，通过控制系统，可以把现场的流量、热量数据传输到管理中心，包括瞬时量和累计量，同时系统能够通过输入面板人工北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案将换热站的水耗、电耗数据输入到控制器中，通过通讯系统将能源数据传输到管理中心，进行换热站和公共建筑的能源消耗统计分析，能源分析系统还可以和收费系统、气象数据系统实时连接，可以根据气象数据和经营收费系统供热面积数据对换热站和公共建筑的综合能源消耗进行专业分析，通过统计分析，可以找出能源总耗、单耗最高的换热站、建筑、供热处及供热分公司，也可以通过连续分析数据曲线，找到供热异常的换热站和建筑，及时发现供热问题，及时解决问题，为热力公司节约能源，降低运行费用。3、热网动态平衡分析与控制全网动态水力平衡分析计算：系统能够根据换热站及公共建筑的实时数据，对全网进行动态的水力平衡分析计算，通过水力平衡计算，系统能够自动生成全网动态水压图，同时能够计算全网最不利点及最不利点参数，通过水力计算分析，系统能够对全网所有站进行综合分析，可以查询全网热源、换热站、公共建筑、管道的所有运行数据，包括压力、温度、流量、热量、压降、管网热损失等数据，系统能够找到全网供热参数最高的站，也能够找出全网不符合供热参数条件的站，为管网自动调节、控制提供基础数据。全网动态平衡控制功能：系统能够根据动态水力平衡分析计算结果，确定全网综合调节控制方案，系统能够分析计算出在当前热源输出条件下全网最佳的平衡控制方案，根据全网控制方案可以确定每个换热站和公共建筑的供热调节参数，通过通讯系统自动将控制数据下达到每个控制器中，实现全网自动平衡控制。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案初调节控制：在供暖准备期，系统能够根据全网负荷、管网特性、热源参数等，自动进行全网初调节计算，系统能够计算出每个换热站和公共建筑的阀门初始开度，通过通讯网络自动将阀门初调节参数下达到控制器中，在较短的时间内建立起管网初始水力工况，保证所有用户都能够得到及时准确地供热服务。4、生产运行综合调度管理（可选系统）生产运行综合调度管理系统是建立在热网控制系统之上的一套综合调度、管理、分析系统。系统能够和热力公司已有的各种业务系统和控制系统实时连接，包括经营收费系统、气象预报系统、热源及热网监控系统。热力公司领导和调度人员可以随时查询供热生产运行的所有数据，通过综合数据分析，下达供热运行调度调节指令，指导全网稳定、经济运行。系统同时能够对生产运行所有数据进行经济分析，对全网的经济运行及成本分析提供基础数据。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1换热站控制功能（下位）1.1一次网控制策略热源、热网采用分阶段质、量双调节，任何调节手段要保证外网所有站点的均匀平衡性。1.1.1一次热网换热站量调节控制模式：全网温度平衡、全网流量平衡、全网热量平衡。独立运行全网温度平衡控制：根据采集各换热站的温度、结合各换热站供热面积，通过全网动态平衡软件推算各换热站实际需求温度，通过换热站自控系统PID计算自动控制电动调节阀的开度调整二级网温度，使温度始终始终保持在换热站需求温度，系统自行微调，消除系统水力失调。控制目标值可为二次网供、回水平均温度、供水温度、回水温度等多种控制目标，并且每个站可分别设定调整权重值。二级站内根据二次网供、回水平均温度与全网目标值的偏差（整体飘移温度），调整一次侧电动调节阀（或中继泵）的开度。使得各站供回水平均温度与全网目标值一致。全网流量平衡控制：根据采集到热表数据读取换热站一次网瞬时流量、结合各换热站供热面积（节能建筑供热面积按一半计算）通过水力计算推算各换热站一次网实际需要的瞬时流量，通过换热站自控系统PID计算自动控制电动调节阀的开度调整瞬时流量，使瞬时流量始终始终保持在换热站需求瞬时流量，系统自行微调，消除系统水力失调。全网热量平衡控制：根据采集到热表数据读取换热站一次网瞬时热量北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案、结合各换热站供热面积（节能建筑供热面积按一半计算）通过水力计算推算各换热站一次网实际需要的瞬时热量，通过换热站自控系统PID计算自动控制电动调节阀的开度调整瞬时热量，使瞬时热量始终始终保持在换热站需求瞬时热量，系统自行微调，消除系统水力失调。热网在三种运行模式下，根据供暖小区建筑结构，可对每个换热站分别设定调整权重值。1.1.1热源质调节热源通过气候补偿进行一次水温度分阶段变流量质调节，供暖前按照当地气候条件在满足用户供暖的条件下，推算出气候补偿下热源出口供、回水温度曲线，通过气象预报及现场采集到的室外温度，依据气候补偿温度曲线进行热源调配。系统也可通过上位远程或首站就地对供、回水温度曲线进行人工调整。1.1.2收费及控制方式热网运行监控系统与收费系统接口对接实现数据共享，控制可以参照换热站的收费情况按面积收费为主，计量收费为辅的控制系统。热网运行系统通过实时采集换热站热表情况计算本季度累计消耗热量计算费用使用情况，累计使用费用超过总费用的设定界限值是系统提供报警（界限值调度管理人员可自行设定），报警站可以调整换热站的电动调节阀控制模式，使系统按热量模式控制换热站的运行。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1换热站控制策略及功能1.1.1数据采集主要完成现场过程的模拟量（如温度、压力、流量、热量等）、状态量（如泵的状态、水位高低状态等）、并完成相应的物理量的上下限比较、PID运算、逻辑运算等。主要完成如下参数的测量和显示，测量结果将传送到监控中心。1.1.1.1压力参数一次网供水压力、一次网回水压力、二次网供水压力、二次网回水压力、补水压力、二次网回水滤污阀前后压力（可选择适当预留通道、变量、程序，安装与否热力公司自行决定）等。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1.1温度参数室外温度、一次网供水温度、一次网回水温度、二次网供水温度、二次网回水温度等数据。室外温度的采集，实行各站采集、代表点采集、气象局实时数据等，调度中心计算，统一下达的方式进行。1.1.1.2温度、压力曲线北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1.1流量、热量参数一次水瞬时流量、热量，累计流量、热量，补水瞬时流量、补水累计流量（通过补水流量计、远传水表获得）。1.1.1.2阀位反馈电动调节阀的阀位反馈。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1.1频率电流反馈各循环泵变频器（含一次网回水加压泵，如过有）频率反馈、电流反馈。各补水泵变频器频率反馈。1.1.1.2运行状态循环泵/补水泵手/自动运行状态、补水电磁阀、泄压电磁阀状态。1.1.1.3故障状态循环泵变频故障、补水泵变频故障。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1温度控制二次水温度控制，可根据调度中心统一下达的温度控制目标值进行控制，也可根据调度中心下传的室外温度值，根据现场控制器设定的供回水温度特性曲线进行就地控制调整。各站温度控制目标值或温度特性曲线，可根据实际换热站供热环境进行权重修正和偏移。电调阀（或中继泵、一级网分布式加压泵）可选择自动或手动控制的方式。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1气候补偿曲线外温补偿控制的运行曲线设置。1.1.2压力控制1.1.2.1压差设定可选择手/自动设定。根据设定或反馈的二次网供回水压差设定值，自动/手动调节变频循环泵的转速，将压差值稳定在要求范围内。应能观察到二次网供回水压差设定值、实际压差值、循环泵频率反馈值。能在本地和监控中心修改二次网供回水压差设定值。1.1.2.2回水压力控制通过调整补水泵频率或一次补二次电调阀，进行回水压力控制。系统应可通过补水方式选择，切换其中一种方式运行或两种方式同时运行。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案能在本地和监控中心修改回水压力设定值，回水压力低偏差设定值、修改PID参数值。①采用补水泵控制时，可选择手/自动。自动情况下，根据回水压力设定值与实际回水压力进行PID计算值，控制补水泵频率。手动情况下，可直接修改补水泵频率。为防止系统补水过小时，不利于补水泵运行，补水泵变频应设置休眠模式。（同时监控水箱液位，用于安全运行）②一次补二次控制，可选择手自动根据回水压力设定值调整电动调节阀，保证回水压力稳定。一次补二次系统同时配备电磁阀（常闭型）超压保护。当二次侧回水压力高于定压值上限0.1Mpa（可修改）时，电磁阀掉电关补水；当压力低于定压值下限0.1Mpa（可修改）时，电磁阀得电开补水。电动阀和电磁阀控制均应具有手/自动切换功能。能在本地和热网监控中心进行控制，并能够修改电磁阀开启和停止时的压力值。1.1.1.1泄水压力控制北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案供(回)水压力高限设定。泄水阀自动运行情况下，二次供(回)水压力高于高限设定值时，泄水阀开启，低于下限设定值，泄水阀关闭。应有防止泄水阀反复开关的措施。在手动情况下，可直接开关泄水阀1.1.1水箱液位监控采集水箱液位，液位低限报警并停止补水泵。高限报警。可选液位传感器、电节点开关的方式进行液位检测。1.1.2系统保护当二次网供水温度高于高高限值时、一次网回水温度高于高限值时或当所有循环水泵停止或停电时，一次侧电动调节阀自动关闭。当二次网供水压力值高于高高限值时，或当二次网回水压力值低于低低限时，为保护设备，停止整个换热机组的运行，直到故障解除后，再投入运行。对调节阀设定低开度和高开度设定，保证自动运行情况下，调节阀在一定的设定范围内工作，不会关到0%或者开到100%。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1数据存储本地数据存储及存储周期。1.1.2安全巡检为巡检安检设立的记录功能。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1换热站控制功能的差别上述说明了换热站的各种控制功能，但各个换热站的类型不同时，相应的控制功能也会有较大的差别，不是所有的换热站都具备这些功能。具体换热站种类、控制点的不同，请参见《各类型换热站IO点表明细》。2热网运行监控系统（上位）2.1概述热网运行监控系统是为实现供热换热站生产监控的信息化、现代化而设计开发的一套上位监管控制软件。融合过程控制设计、现场操作以及资源管理于一体，将各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案通过该系统可实现一级管网、二级管网、电动阀、泵的实时生产数据的监控管理，可直观、高效的调整各种参数，准确、及时的发现管网的异常，从而达到科学调度、节能增效、减少事故的效果。热网运行监控系统综合应用数据库、工业监控、远程传输等技术，与有生产调度管理、地理信息管理系统、水力计算软件、巡检等多种系统兼容，并实现统一整合，将更有效的发挥实时信息优势，实现以较小投入，达到高效、实用的效果。1.1建设意义建立热网运行监控系统，基本任务就是为了实时监控热网的运行状态，合理调配换热站，预防生产事故发生及在突发事故时及时、正确处置，提高换热站管理的数字化与信息化程度，保证公司管网的安全、稳定、节能运行。通过调度中心软件系统，将大大提升公司的生产管理水平，为供热企业安全运行、节能降耗、应急抢险、管网建设、工程管理、提供全面、快捷的管理平台。1.2上位系统建设的任务与目标1.2.1系统实现任务l换热站科学调度；l换热站安全生产监控；l事故预警报警。1.2.2系统任务目标最大限度的换热站信息掌握和分析能力；实时的信息监控、曲线、报表；全网平衡调节、控制；现场设备的直接控制；北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案特殊站点的流量、压力控制；换热站运行策略变更、下传。1.1组态软件选择1.1.1KingSCADAKingSCADA软件是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。基于MicrosoftWindowsXP/NT/2003操作系统，用户可以在企业网络的所有层次的各个位置上都可以及时获得系统的实时信息。采用KingSCADA软件开发工业监控工程，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。结构简单：KingSCADA软件结构由工程管理器、工程浏览器及运行系统三部分构成。工程管理器：工程管理器用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1兼容性KingSCADA软件作为一个开放型的通用工业监控软件，支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡等。如：西门子PLC、莫迪康PLC、欧姆龙PLC、三菱PLC、研华模块等等。通过常规通讯接口（如串口方式、USB接口方式、以太网、总线、GPRS等）进行数据通讯。KingSCADA软件与IO设备进行通讯一般是通过调用*.dll动态库来实现的，不同的设备、协议对应不同的动态库。工程开发人员无须关心复杂的动态库代码及设备通讯协议，只须使用KingSCADA提供的设备定义向导，即可定义工程中使用的I/O设备，并通过变量的定义实现与I/O设备的关联，对用户来说既简单又方便。1.1.2开放性KingSCADA支持通过OPC、DDE等标准传输机制和其他监控软件，如：Intouch、Ifix、Wincc等，或其他应用程序（如：VB、VC等）进行本机或者网络上的数据交互。同时提供大型关系型数据库存储控件，可将采集到的数据存储到通用的关系型数据库内，方便其他系统的调用。1.1.3扩容易学通常情况下，建立一个工程（即一个站的控制界面）一般经过为以下几个步骤即可完成：第一步：创建新工程为工程创建一个目录用来存放与工程相关的文件。第二步：定义硬件设备并添加工程变量添加工程中需要的硬件设备和工程中使用的变量，包括内存变量和I/O变量。第三步：制作图形画面并定义动画连接北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案按照实际工程的要求绘制监控画面并使静态画面随着过程控制对象产生动态效果。第四步：编写简单的命令语言通过脚本程序的编写以完成较复杂的操作上位控制。（一般不需要）第五步：进行运行系统的配置对运行系统、报警、历史数据记录、网络、用户等进行设置，是系统完成用于现场前的必备工作。第六步：保存工程并运行完成以上步骤后，一个可以上传到服务器中运行的工程就制作完成了。1.1软件功能1.1.1系统功能（１）数据采集存储：通过与换热站和公共建筑控制器实时通讯，可以将换热站和公共建筑的实时运行参数传输到管理中心，存储到管理中心大型数据库中，系统可以存储长期运行数据，用于供热生产管理、考核、分析、控制。（2）数据展示：系统可以以图形化、曲线及数据表形式，展示所有运行参数，包括实时数据、历史数据。（3）远程控制：调度中心管理人员可以随时调节、控制每个换热站及公共建筑的电动阀门，来改变换热站或公共建筑运行参数，调度管理人员也可以随时远程调整修改控制器的控制策略、控制参数和控制曲线，调整换热站和公共建筑的用热特性。远方手自动控制：监控中心可以按需要直接选定需要控制的某设备（如水泵、阀门等），远方自动或手动（计算机或操作员）给出控制指令，控制换热站内的设备。这样，监控中心不仅可以监视整个系统的运行情况，而且可以及时调整设备运行状态。参数设置及曲线下发：监控中心北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案可以将由人或计算机运算分析后重新得到的被控参数设定值（例如统一室外温度、温度曲线、二次供水温度等等）发送至相应的现场控制单元，改变现场的控制趋势。数据发布控制：监控中心可以控制WEB服务器有选择的向外部网发布数据，同时可接受其他系统的数据要求申请，经过系统和人工分析及确定，决定是否满足其他系统的数据要求申请。（4）热网自动平衡控制在热源调节受限的情况下，热源按气候补偿曲线运行，热网各站投运全网平衡系统，依据各站的二网均温计算出全网平衡的目标温度，全网平衡模式下的换热站按照计算出的目标温度运行。（换热站调节为主，热源调节为辅）（5）报表统计：系统能够对采集数据进行各种报表统计，包括实时数据对比分析（压力、温度、流量、热量、阀门开度等），系统能够根据历史数据形成日、周、月等多种报表，并对所有换热站及公共建筑的重要参数汇总报表。1.1.1管网分布显示当前管网上所有本工程涉及的换热站（根据需要整体或分页显示），并将采集到的换热站压力、温度、阀门开度、流量等信息进行统一展示（分类型、分页面展示），并对数据超限的站点进行醒目的提示。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1工艺流程本页面将显示当前换热站运行的工艺流程，并将采集到的换热站主要信息内容通过合理的布局进行展示。包括当前通讯状态、系统时间、室外温度、管网信息、泵状态参数、阀状态参数、当前热量、站内联系电话等。1.1.2实时参数显示北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案本页面将采集到的换热站的所有状态信息内容通过合理的布局进行展示，包括当前室外温度、一网参数、二网参数、泵状态参数、阀状态参数、当前热量等。（当温度压力参数报警时参数会变色闪烁）1.1.1能耗数据采集热网运行监控系统可以通过现场控制单元采集换热站热耗、电耗、水耗等进行统计计量，计量结果将以数据文件的形式存储在外存储器内。实时数据采集，是实时显示采集到的能耗参数数据。实时数据采集，包括通讯状态、累计热量、累计流量、累计电量、累计一补二流量、水表流量。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案能源消耗统计，是实时统计各站本供暖季消耗的能源（热量、电量、水量—实时能耗减去表底）。能源消耗统计，包括本供暖季累计热量、累计流量、累计电量、一补二流量、水表电量五大部分（在画面右侧显示）。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案本季能耗单耗指标分析，是统计各站前一天消耗的能源（热耗、电耗、水耗）。单日能耗北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1温度曲线换热站将所采集到的温度参数。通过曲线的形式展示。了解当前温度参数的最大最小值及变化趋势，根据实际的需要可以自己选取想要显示的温度曲线、曲线显示的类型、显示曲线的时间间隔、某一曲线段的放大、曲线段的打印、列表的隐含，为安全运行生产提供必要的曲线依据。1.1.2压力曲线换热站将所采集到的压力参数，通过曲线的形式展示。了解当前压力参数的最大最小值及变化趋势，根据实际的需要可以自己选取想要显示的压力曲线、曲线显示的类型、设定显示曲线的时间间隔、某一曲线段的放大、曲线段的打印、列表的隐含，为安全运行生产提供必要的曲线依据。1.1.3报警保证现场安全生产，对于异常数据系统会进行报警组态运行软件提供了强有力的报警和事件系统。报警和事件主要包括变量报警事件、操作事件、用户登录事件和换热站事件。通过这些报警和事件用户可以方便地查看系统的报警和各个换热站的运行情况。当报警和事件发生时，在报警窗中会按照设置的过滤条件实时地显示出来。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案可以分类显示产生的报警和事件，把报警和事件划分到不同的报警组中，在指定的报警窗口中显示报警和事件信息，包括报警变量描述、报警日期、报警时间、报警变量名、报警类型、报警组、报警界限。1.1.1巡检记录巡检记录，是现场控制器提供巡更考勤功能，用于对换热站巡检人员的考核。通过网络通讯上传，调度中心显示和存储巡更考勤结果北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案巡检记录1.1.1报警修改根据各个换热站的实际工况，设定管网参数的上下限（主要于超限报警）；如果超过管理设定范围，系统则进行报警。根据设定管网参数上下限可以提前感知管网报警，提高了换热站运行的安全性。1.1.2设备控制操作（控制核心）1.1.2.1控制功能1.1.2.1.1热量控制一级网热量流量调节，主要是指一网调节阀的控制。按照当前各换热站机组、工艺情况，需要分别为每个机组安装一台电动流量调节阀。控制其按照一定的策略自动运行，根据需要自动调整一次网流量，从而调整供给二次网的热量。改变人工运行时一次网衡流量运行的方式，达到不改变供热效果的情况下，节省热量的目的。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案在安装流量调节阀的同时，注意常规的旁通管路的安装。安装电动调节阀的管线需要并联旁路管道，理论上讲，可以将母管设计最大流量分由电动调节阀支路、旁通支路共同负担（即可以使用较细管径的电动调节阀，完成预计的控制效果）。1.1.1.1.1补水控制补水泵控制，包括自动控制、手动控制两大类。自动控制需要设定压力和压差，设定压力对应水泵停止的压力值，设定压力减去设定压差对应水泵的启动压力值。显示当前实际压力，是当前的二级网回水滤前压力的实际值，也是补水压力控制的目标。手动控制只要在手动控制画面里直接输入想要的频率就可以了，频率范围0到50赫兹。补水控制的同时，需要注意水箱液位的控制，建议采用机械式液位浮子阀进行控制，安全可靠。1.1.1.1.2二网循环流量控制即循环泵控制，包括自动控制、手动控制两大类。自动控制需要设定系统压差，由变频器控制循环泵自动跟踪系统压差（二级网供水压力和回水压力的差值），调节转速，使压差稳定在设定的压差值。具体压差数值，各个换热站根据负载不同、循环泵参数不同，不尽相同。需要根据实际情况设定。手动控制直接由控制系统输入运行频率进行调整，需要设定运行频率，由变频器控制循环泵按照设定频率调节转速。频率范围0到50赫兹。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1.1上位直接设备控制设备运行控制操作，是根据当前换热站的实际工况，在上位对换热站现场设备进行操作及运行参数的设定。设备操作页面对各个换热站进行控制操作，是上位的控制的核心部分。设备操作包括泵的启停、手自动、设定频率，当前二网压差、压差设定，二网回压、系统定压，电动阀控制曲线选择、控制目标、手动开度设定、电动阀最大开度、电动阀最小开度、温度漂移。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1.1设备操作安全控制系统可通过可组态的安全级别，控制级别和区域分配来维护系统的安全性。对系统安全性的组态可以对每一个操作员或操作站进行。所有的操作员初始化登录信息都存储在事件数据库里，且加上操作员标识。只有操作员的控制级别大于点控制级别时，才能对相应的点进行控制。设备操作页面会根据登录管理员的安全区及优先级显示当前登录管理员可以操作的功能，某些功能如果当前管理员安全区及优先级没有达到要求该功能变会灰色操作无响应，对于工艺员是无法进入设备操作页面。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1日报表日报表是反应换热站供热过程中的过程数据并对数据进行记录、统计，日报表既能反应供热系统当天的供热情况，也可对长期的供热过程数据进行记录、统计，使管理人员能够掌握和分析供热过程情况，根据需要可以对某天报表导出、打印（也可定义生成以日期作为文件名的日报表）。1.1.2换热站的平面分布图换热站的平面分布图，是根据换热站的实际地理位置在图纸标出各站坐标，能体现出所有换热站运转的基本概况，可以展示出地域不同的站供热差异，对信息进行分析对比，从而对实际调度工作提出科学依据以及进行有效的科学运行设定。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1全网参数汇总全网参数的汇总是所有换热站的实时参数的信息汇总，包括一网供回温、一网供回压、二网供回温、二网供回压，根据这些实时参数展显出各个换热站管网运行工况，对于报警的参数系统会自动对该参数进行变色、闪烁进行提示，一旦报警恢复后变色、闪烁将从窗口中消失。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1温控曲线的设定系统能够根据采集到的室外温度，根据当前室外温度设定标温来调整电动阀门开度，保证用户室内温度保持在规定的范围内。在供暖开始前，热力公司管理人员可以根据全网运行方案来编制每个换热站及公共建筑的温度控制曲线（根据变化可以设定温度曲线偏移量，也可单独设定单独一个站进行温度控制曲线的设定），可以进行可以通过网络将采暖期的温度控制曲线及参数提前下载到每个控制器中，控制器可以在规定的时间按照规定的温度控制曲线运行，保证供暖开始时所有的控制系统都能够及时、可靠地投入运行。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1数据存储记录的各类数据详细信息，存储在组态软件的历史数据库内，可供随时调阅。同时，将通过程序把数据转存在标准的oracle大型数据库内，提供给其他管理系统，实现信息共享。1.2系统维护系统维护实现的功能是为了保证系统的安全性、可靠性、可用性、灵活性一些功能模块。主要包括操作员权限的分配、数据的管理等。用户的管理主要是为了提高系统的安全性，可以增加不同的用户，同时对不同的用户可以分配不同的权限。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案每个用户有自己的用户名和口令，系统验证无误后方可进入系统。1热网动态平衡分析与控制1.1概述热网动态平衡控制系统能够根据热源、换热站及公共建筑的实时数据，对全网进行动态的水力平衡分析计算，参照水力平衡计算，计算出的全网最不利点及最不利点参数，对全网所有站进行综合分析，找到全网供热参数最高的站、不符合供热参数条件的站，为管网自动调节、控制提供基础数据。热网动态平衡控制系统能够根据动态水力平衡分析计算结果，确定全网综合调节控制方案，保持系统水力平衡，系统能够分析计算出在当前热源输出条件下全网最佳的平衡控制方案，热网平衡计算模式：温度平衡、热量平衡、流量平衡。适用与不同状况条件的换热站，根据全网控制方案可以确定每个换热站和公共建筑的供热调节参数，通过通讯系统自动将控制数据下达到每个控制器中，实现热网自动平衡控制。在较短的时间内建立起管网初始水力工况，保证所有用户都能够得到及时准确地供热服务。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1热网动态平衡控制热网动态平衡系统能够根据全网负荷、管网特性、热源参数等，按照温度算法、热量算法，将电厂或首站送出的热量均衡通过热网平衡运行模式分配给各个二级换热站，系统能够计算出每个换热站和公共建筑的阀门初始开度，通过通讯网络自动将阀门初调节参数下达到控制器中，热网动态平衡系统依热网监控系统组态软件中读取实时数据作为计算依据，经过计算得出全网电动调节阀的目标参数，目标参数回传是热网监控系统，热网监控系统根据各站设定的模式、权重参数下发到各站，从而控制一次网电动阀门的动作进行热网平衡控制；不具备自控条件的站计算目标值能够定时展示以及下达给相关负责人以进行人工调节。最大程度上避免管网的水力振荡、温度飘移，保证系统的稳定、高效、节能运行。1.2策略基础换热站设计面积、实际投运面积，实时温度、压力、流量、热量数据，是热网动态平衡控制的策略基础。实际投运面积参数与现有收费系统实现数据实时联接，依照实际供暖面积作为各站计算依据。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1运行调节所有计算得出参数、运行调节手段，均为执行机构的运行目标值，由执行机构自主调节运行过程、调节幅度、动作周期。由执行机构的PID调节闭环控制。热网平衡计算模式：温度平衡、流量平衡、热量平衡。适用与不同状况条件的换热站，1.2温度平衡控制热网动态平衡控制在全网温度平衡的运行模式下，实时采集各站当前的温度值北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案，系统按设定周期自动进行计算目标温度。计算过程中对异常温度数据进行踢除。得出的目标温度数据，即为全网温度平衡的二次网平均温度数据，传递至控制上位系统，下传至各站，作为执行机构的目标参数运行。管网供热实际情况、管理需要，可对各站的目标温度值通过权重温度进行修正。1.1热量平衡控制热网动态平衡控制在全网热量平衡的运行模式下，实时采集热源或首站的瞬时热量值，实时采集各站当前的瞬时热量值，系统按设定周期自动进行计算目标热量。计算过程中对异常热量数据进行踢除。得出的目标热量数据，即为全网温度平衡的单耗数据，设定热网运行的热量单耗值、功率值，传递至控制上位系统，下传至各站，作为执行机构的目标参数运行。关于权重功率：管网供热实际情况、管理需要，可对各站的目标值通过权重功率进行修正。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案热网动态平衡系统投运前后对比热网动态平衡系统稳定运行北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1通讯系统通讯系统，在智能热网系统中，有着显著并且举足轻重的地位，负责连接各个专业的子系统。一般主要包括3个部分：调度中心与二级调度、各热网/热源厂控制中心的连接；各热网/热源厂控制中心内各专业子系统之间的连接；中控中心与各热力站、计量站之间的连接。1.1分类通讯系统，按照地域性划分，一般分为局域网络系统、广域网络系统两部分。局域网系统，现在调度中心、各个热源厂、中控中心等一般已经具备，直接使用即可。即使不太完备的，丰富、搭建一般也比较简单、容易。广域网系统，按照实现方式上，分为有线、无线两种通讯方式，鉴于其维护、运营的专业性、复杂性，热力企业一般不会完全自行建立，需要委托通讯运营商负责建立，热力企业负担安装或使用费用。大多数情况下，有线、无线都会存在，互为补充。如图：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1调度中心主要包括两类线路：互联网发布、分中心/热源/热网连接。互联网发布线路，一般为具有固定IP地址的光缆线路，带宽以4M、10M、100M为主。分中心/热源/热网连接线路，一般采用光缆VPN线路，属于同一地域的，可由运营商负责组建；数于跨地区连接的，一般采用相关VPN设备自行组建（通过互联网通讯搭建VPN通道）。在某些特定情况下，两者可以合并为一条线路。1.2分中心/热源厂分中心/热源/热网线路，类型较为复杂。一般分为：连接中心线路、互联网线路、热力站自控通讯线路、计量站（抄表站）通讯线路几个部分。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案连接中心线路，一般采用光缆VPN线路，属于同一地域的，可由运营商负责组建；数于跨地区连接的，一般采用相关VPN设备自行组建。互联网线路，一般为具有固定IP地址的光缆线路，带宽以4M、10M、为主，大多用于日常办公、或者通过互联网通讯的计量站（抄表站）通讯。热力站自控通讯线路（中心），一般为光缆线路，有两种常用类型：互联网VPN、运营商VPN。计量站（抄表站）通讯（中心）线路，大多为光缆线路，一般固定IP地址的互联网线路，或者与办公用的互联网两者合并。1.1热力站通讯系统的重中之重，直接关系到自控系统运行效果。并且以数量庞大、环境复杂著称。一般采用有线、无线混合的方式实现。各有优缺点，有线方式存在当地无通讯资源、不同通讯公司资源、无法组建VPN通讯等限制；无线方式存在地下室无信号等缺陷。有线通讯，与PLC的连接，一般采用PLC以太网模块连接。无线通讯，原来大多采用GPRS/3G，使用RS232/485等接口连接到PLC，但当前已有成熟的GPRS/3G路由器，可以提供以太网出口。因此，建议PLC系统的对外接口，统一提供、采用以外网接口通讯。网络的组建，一般采用打包的方式，交由一家通讯运营商进行组建。根据热力站控制系统数据量不大、需求带宽较小的特点，建议采用3G路由器的方式进行组建，方便灵活。信号强弱问题，大多可以采用外接天线、延长连接网线的方式加以解决。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1系统设备技术指标　华为USG5120主要参数设备类型：安全网关网络端口：2GECombo+2GEVPN支持：支持入侵检测：DoS，DDoS管理：支持命令行、WEB方式、SNMP、TR069等配置和管理方式，这些方式提供对设备的本地配置、远程维护、集中管理等多种手段，并提供完备的诊断、告警、测试等功能安全标准：CE，ROHS，CB，UL，VCCI处理器：多核处理器一般参数电源：AC：100～240V；DC：-48～-60V最大功率210W产品尺寸：442*414*86.1mm产品重量：6.5kg适用环境：工作温度：0℃-45℃工作湿度：10%-90%存储温度：-40℃-70℃存储湿度：5%-95%其他性能：UTM扩展槽位：4MIC+2FIC+2DFIC产品特性产品特性1：集防火墙、UTM、路由、交换、无线、VPN于一体2视频监控出于无人职守、安全防控的需要，当前很多站点建立了视频监控系统。视频监控的显著特点，是数据量大、需求带宽高。因此，对于建立了视频监控的热力站、监测点，建议采用单独的传输线路、通道。即使是在采用有线通讯的站点，也要采用相应的设备，严格限制视频监控通道的带宽，防止其影响到生产运行控制数据的传输。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案方式1方式二1大屏幕运行指挥系统1.1设计概要液晶拼接大屏幕显示系统是本系统工程建设项目的重要组成部分，是整个系统的显示终端，因此整套大屏幕系统要具有性能稳定、技术先进、操作灵活、维护简单等特性。基于上述要求我公司推荐采用SAMSUNG公司的DID大屏幕系统，它将国际最卓越的DID高清晰度数码显示技术、拼接技术、多屏图像处理技术、信号切换技术、网络技术、集中控制技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方便的先进大屏幕显示系统。通过这套大屏幕显示系统可以将用户现场的各种视频图像信息、网络计算机信号、独立的RGB信号在大屏幕上显示，实现用户监控系统的集成显示；可以完成对各种输入信号源信号的调用、显示、控制、预案浏览功能，实现高分辨率的切换显示、网络分控操作、信号源管理、控制及矩阵设备控制等功能；可任意调用各种图像信号对现场进行监控，以便及时掌握动态信息，做出判断和处理，达到实时监控和集中控制的目的。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案我公司保证所推荐的SAMSUNG公司大屏显示系统设备为目前市场上技术先进，性能可靠，功能强劲，维护方便的系统。我司将对大屏幕显示系统设施的设计、购置、安装、测试、开通、保修、培训、提供资料等工作负责。1.1实施原则1.1.1先进性和可靠性原则我公司提供的所有产品具有很高的技术先进性和功能稳定性。根据用户要求，结合我公司多年来在显示系统的经验，为用户设计了这套显示方案。整个系统中关键的大屏显示及控制设备SAMSUNG公司的产品，包括46DID一体化单元、多屏图像处理器、大屏幕应用管理软件以及矩阵等相应的外围设备。整套大屏幕系统具有设备先进、功能多样、操作简单、调整方便等特点，同时与用户硬软件系统连接界面简单，对其它系统无任何特殊要求，大屏幕应用管理软件采用全中文的操作界面，操作界面友好，显示操作方便，确保了系统的操作简易性。1.1.2兼容性和可扩展性原则此套显示系统保证能实现与主中心机房网控中心的其它系统的相连，同时，易于扩展以满足主中心机房网控中心未来发展的需要。SAMSUNG公司的46一体化显示单元采用先进的全模块式结构设计，具有良好的可扩充性和维护性，模块更换方便快捷，拆装、扩容简单，使用寿命长，易于日常维护，缩短了维修时间。增加显示单元、只须将单元个数叠加即可。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案多屏图像处理器属网络型控制器，采用模块化结构，在增添应用系统（如：新的网络工作站）时，只需将其接入Ethernet即可，无须更换或变更现有控制器；若要扩充控制器，则只须根据单元数量的扩充，在控制器内增加相应数量的图形通道，并且同时升级软件配置即可。1.1.1经济实用性原则在考虑先进性的同时，要以用户的当前需求和未来发展需求为依据，以节省开支、减少以后的维护费用。求高效、低成本是各行业逐步走向商业化所必须采取的措施，因此，合理的性能价格比是系统设计中应当考虑的重要内容，同时还应当考虑系统长期运行成本。本方案中，所选用的设备在兼顾优良性能的基础上充分考虑经济性，系统总体造价非常经济。我们所推荐的整套系统具有低电耗，易维护的特点，有效地降低了系统运行中的维护费用。采用的模块式结构，易于日常维护，如更换灯泡只需几分钟，整体系统运行节省人力费用、电力费用及耗材费用。1.2方案设计1.2.1系统总体功能本设计方案中所推荐的SAMSUNG大屏幕显示系统是针对用户的需求而设计，系统采用了SAMSUNGSLDP-46DID单元，系统具有如下的功能：l系统功能Ø具有单屏的所有输入接口的信号（RGB信号和视频信号以及DVI信号）通过的内置拼接处理模块均可直接拼接显示，并可以实现单屏或放大显示。Ø图像处理模块中的视频处理部分具有视频图像倍线功能，可以把视频画面扫描线数成倍提高，倍线扫描技术可以使大屏幕系统得到更精细、清晰的视频显示信号。Ø北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案具有内置的三维空间梳型过滤器，通过此功能可以有效的消除在播放动态视频图像时出现的边缘锯齿现象，令播放的画面更加清晰，图像边缘更顺滑。Ø系统支持各种制式的视频图像和不同分辨率（640×480-1920×1080）的非网络计算机信号在大屏幕上任意开窗显示。Ø通过控制计算机，可以实现调节大屏幕系统参数、功能调用，并可通过控制计算机进行本地或远程遥控操作大屏幕。Ø控制软件能设置大屏的所有参数，一旦图形显示设置完毕，操作员可像使用LAN上的标准计算机显示器一样使用大屏。Ø各类调试与控制均采用菜单形式，界面友好，灵活方便。Ø可执行实现编辑的效果，对显示信号的窗口大小、位置进行预先安排和设置，并且可将结果存储为一个模板，可随时调用。Ø整体设备平均无故障时间大于30000小时1.1.1显示功能简述本设计方案中所推荐的大屏幕投影系统是针对调度中心的信息显示需求而设计，系统采用了强大的网络图形控制器来显示不同的网络信息、视频信号和RGB信号，本设计系统具有如下的功能特点：功能实现：l系统采用当今流行的液晶拼接技术，能保证系统24x7小时连续运行l整个投影屏幕具有高分辨率、高亮度、高对比度，色彩还原真实，图像失真小，亮度均匀，显示清晰，整屏图像均匀性好的特点。l系统具有电脑接口，网络接口，视频接口。以上信号能够在大屏幕上自由切换、放大、缩小、移动。l组合屏图像的物理拼接缝隙小于7.5mm，北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案画面能够以MxN方式自由缩放、移动、漫游，不受物理拼缝的限制，屏与屏之间的拼缝不影响汉字和图像的正确显示，不会产生画面错位现象，有良好的均匀度和背景光抑制能力。l通过专用的大屏幕拼接控制器，使整个大屏形成一个单一的、具有超高分辨率的单一逻辑屏，其操作如同标准的计算机一样。l图像处理系统可同时支持2路相互隔离的网络连接，网络接口为10/100M以太网，可以接入计算机、工作站、网络资源等信号。l显示单元具有内置图像处理器，单屏的所有输入接口的信号（RGB信号和视频信号以及DVI信号）通过投影机的内置拼接处理模块均可直接拼接、跨屏、移动、叠加显示，可无需额外的图像处理系统。并且具有多级灰度调节能力。l显示墙单元具有画中画显示功能，单屏可显示两个画中画；显示墙单元能实现亮度智能调整，具有先进的数字亮度补偿系统，完全消除“太阳效应”的影响，以及灯泡参数存储功能。l管理软件具有分级、多用户安全管理，用于管理大屏幕视频、RGB窗口，能完成建立信号窗口、移动窗口、改变大小、切换信号源、窗口显示信号参数的调整、关闭窗口、显示方案的存储和调用、远程控制管理等功能，简便易用。l显示方式描述：（效果图为简图示意描述）1）全屏显示，高分辨率应用通过图像处理器可以把全墙作为统一的逻辑屏来显示高分辨率的系统应用程序。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1）多路视频信号显示支持全制式视频输入信号，信号经处理后以窗口的形式在投影显示墙上任意位置放大、缩小、跨屏移动等。2）RGB信号显示计算机信号可以通过RGBHV五芯专用线缆接入内置处理器，在显示墙上快速显示；并且显示窗口可以任意缩放，跨屏移动及全屏显示等。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1）RGB、视频、网络信号混合显示图像处理器具有处理超高分辨率拼接的计算机网络图形信号、视频信号和RGB信号的跨屏显示和不同类型信号叠加显示的功能，其中任一路信号窗口均可任意缩小、放大、跨屏或全屏显示。2）高清视频信号显示对于目前视频高清的发展趋势，显示单元的内置处理器，可将多路高清晰视频信号，在全屏范围内以单屏方式或MÍN方式（即2Í2、2Í3等）直通放大显示。显示单元支持完全无损的显示1080p、1080i、720p等各种格式的高清晰度视频信号，可以直接输入播放HDTV、EVD、HD-DVD、高清硬盘录像机等各种高清晰度视频信号。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1）所有信号均可同时在大屏幕上的任意位置显示1.1.1系统组成本系统包括下列设备：w顶部LED条幕显示屏及其控制设备wSAMSUNG46寸DID单元w图象处理器w大屏幕显示管理软件w矩阵及计算机接口等外围附助设备1.1.2尺寸方案设计为：顶部LED条幕，主要显示区域为窄缝LCD拼接。如图：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1主要图形显示1.1.1顶部条幕主要用于显示：系统名称、热源参数、欢迎词等，如图：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1.1.1规划图显示参考11.1.2卫星照片底图显示参考21.1.3热源、管网及节点参数显示管网信息显示：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案参考3换热站运行参数显示：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案参考4计量表数据显示北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案参考51.1系统设备技术指标大屏幕显示系统是由单元显示子系统、图像处理及控制子系统（网络图像处理器及其它信源设备）和相应的系统管理软件组成。下面分别对各个子系统的设备选型依据及相关技术参数作以详述。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案²单元尺寸，1026(W)×580(H)×98.5(D)mm²单元图像对比度：1500:1²色彩显示能力：1366×768×24位。²输入信号：Ø1路RGB输入Ø3路视频输入、输出：1路CVBS+S(BNC接口)，1路S-Video(miniDIN4接口),1路HDTV(BNC或HD15或DVI接口)。Ø数字DVI输入、输出接口：数字DVI＋模拟RGB,可实现环路联接。²内置视频倍线器：提高视频信号的清晰度，大大提高直通视频显示图像的质量。²三维空间梳型滤波器（3DCombFilter）：消除了动态视频显示时的边缘锯齿现象，令视频显示更加清晰，图像边缘更加顺滑。²输入水平扫描范围15k～120kHz，垂直扫描范围25～120Hz，像素时钟范围为25～162MHz。²显示分辨率1366*768，支持：XGA（800×600）~UXGA（1600×1200），视频支持PAL、NTSC、SECAM全制式。²平均无故障时间MTBF：大于30000小时。²电源：100V～240V50/60Hz。²功率：200W²工作温度：0～40℃²工作湿度：20%～80%、无凝露。²DID显示单元满足24x7小时连续工作。²支持红外遥控控制，DID显示单元各种参数(对比度、亮度、色彩等)，均可通过遥控器调整，操作非常方便。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案²控制方式：采用串行接口RS232C或RS485（通过DB9插头）方式以及遥控器控制操作方式。1.1显示规划1.1.1说明大屏幕系统，本身是为了集成、综合显示各种信号源的图象而建立的。可以在大屏系统的各个方位、独立单元、单元组合，甚至是整屏范围，显示各种组合的信号，信号源是综合性的。当前系统信号主要包括三类：地理信息、热网监控、视频监控，一般都是标准的计算机信号（VGADVI）。但是，大屏系统毕竟不是一个简单的显示器，不论是在尺寸上，还是原理上，都要比一台显示器复杂的多。简单的说，大屏系统是由横向4个、纵向3个，共12个显示器组成的；从尺寸上来考虑，相当于两个放大了N倍尺寸的显示器左右摆在一起。那么，当简单的一路计算机信号进入到大屏显示时（满屏），相当于整体放大了N倍，再横向放大2倍。这就会导致图象不清晰（放大的倍数太大）变形（横向拉伸）等问题。如图：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案正常放大N倍的情况下，电脑显示器上的一个硬币大小的图象，到了大屏上，会变的篮球大小，看上去多少会有发虚的感觉。反之亦然，如果想在大屏上看到硬币还是硬币大小，那么在电脑显示器上会变的非常非常小。因此，在如何显示各种计算机信号方面，必须事先作出规划，以便达到想要的效果。1.1.1显示规划（一）：规划模式要点：规划显示区域，细分显示内容，增强图象质量，提高视觉效果。中心屏幕3*4共12个显示器作为一个独立的显示窗口。主要用于显示地理信息数据、管网监控参数、规划项目数据、对比曲线等大型的，数据量大的，要求显示细腻且无法滚动显示的数据。本窗口采用电脑与大屏幕显示器点对点输出显示，显示以地理信息管网及卫星影象为背景显示热源、换热站、关键用户的实时数据。此模式以电脑实际最大输出分辨率来显示管网、卫星影象、热源、换热站及关键用户实时数据。同时也可以显示地理信息、热网监控相关的图形、数据及组态界面（比如分两个窗口显示热源、换热站组态工艺图，显示实时曲线及相关报表、三维影象等）。北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案硬件配置：配备一台高配置电脑，采用大型机箱，双显卡主板（主板及机箱必须要能够装入两个大型多口输出显卡），安装一个高配置8口输出显卡、一个高配置4口输出显卡，可以输出12路显示信号，与大屏幕上12个中心显示器点对点连接。在电脑信号输出的时候，已经将一个桌面分割成12个小块，每个小块都是正常显示器的分辨率了，然后再到大屏上进行组合而已。显示窗口最大分辨率为1920*4=7680,1080*3=3240，总分辨率为7680*3240，达到最高、最好且没有任何变形的显示效果。同样，这就无法配置桌面显示器以便与大屏同步操作了，因为每个独立的显示器，只是显示了窗口的一小块，不是完整的。即便是有一种方式、技术能够再次拼接起来，放到一个正常显示器上，也会因为图象太小而无法操作。简单一点说，就是相当于一个分辨率、尺寸都是非常大的电脑显示器。当需要显示，比如办公、收费、客服、热计量等软件系统相关数据时，直接在这台电脑上运行相应的软件即可。一般每个输出设置的分辨率为1028×768即可。1.1.1图象处理可采用软件图像处理、硬件图象处理器两种方式。1、软件图象处理在一台电脑上安装处理软件，连接大屏幕的控制环路，采用软件的方式进行控制、操作。在切换各种信号源、显示模式时，必须运行该软件，通过该软件进行操作。2、硬件图象处理器大屏幕系统的图象处理器，总共有12个信号输出（输入信号可有更多路）：每一路信号来源，都可以对其需要显示的区域进行控制，如图：北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案可以显示在一个单元上、相邻的四个、多个单元上，甚至全屏就显示这一路信号（放大效应）。可以预先在图象处理器上设置每一路信号有哪几种显示模式。设定好显示模式后，可以存储到图象处理器内。在切换各种信号源、显示模式时，使用图像处理器配备的遥控器进行操作。1换热站I/O点表换热站控制点表明细（单系统一拖一，举例）1套机组，3套循环泵（一拖一）、2套补水泵（一拖一）、1台电动调节阀泄压电磁阀一台AI21DI15北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案AO6DO7模拟量输入序号名称区域通道类型信号类型测量范围1室外温度公用AI4-20mA/0-10VDC-30～50℃2一级网供水温度公用AI4-20mA/0-10VDC0～150℃3一级网回水温度公用AI4-20mA/0-10VDC0～150℃4二级网供水温度公用AI4-20mA/0-10VDC0～150℃5二级网回水温度公用AI4-20mA/0-10VDC0～150℃6一级网供水压力公用AI4-20mA/0-10VDC0-1.6Mpa7一级网回水压力公用AI4-20mA/0-10VDC0-1.6Mpa8换热器前压力公用AI4-20mA/0-10VDC0-1.6Mpa9换热器后压力公用AI4-20mA/0-10VDC0-1.6Mpa10除污器前压力公用AI4-20mA/0-10VDC0-1.6Mpa11除污器前压力公用AI4-20mA/0-10VDC0-1.6Mpa12循环泵变频器频率反馈1＃AI4-20mA/0-10VDC0-50HZ13循环泵变频器频率反馈2＃AI4-20mA/0-10VDC0-50HZ14循环泵变频器频率反馈3＃AI4-20mA/0-10VDC0-50HZ15补水泵变频器频率反馈1＃AI4-20mA/0-10VDC0-50HZ16补水泵变频器频率反馈2＃AI4-20mA/0-10VDC0-50HZ17循环泵变频器电流反馈1＃AI4-20mA/0-10VDC0-？A18循环泵变频器电流反馈2＃AI4-20mA/0-10VDC0-？A19循环泵变频器电流反馈3＃AI4-20mA/0-10VDC0-？A20电动阀反馈公用AI4-20mA/0-10VDC0-100%21液位反馈公用AI4-20mA/0-10VDC0-100%　　　　　　开关量输入1循环泵手动/自动1＃DI0-1OFF/ON2循环运行状态1＃DI0-1OFF/ON3循环变频故障1＃DI0-1OFF/ON4循环泵手动/自动2＃DI0-1OFF/ON5循环运行状态2＃DI0-1OFF/ON6循环变频故障2＃DI0-1OFF/ON7循环泵手动/自动3＃DI0-1OFF/ON8循环运行状态3＃DI0-1OFF/ON9循环变频故障3＃DI0-1OFF/ON10补水泵手动/自动1＃DI0-1OFF/ON11补水泵运行状态1＃DI0-1OFF/ON12补水变频故障1＃DI0-1OFF/ON13补水泵手动/自动2＃DI0-1OFF/ON14补水泵运行状态2＃DI0-1OFF/ON15补水变频故障2＃DI0-1OFF/ON　　　　　　模拟量输出北京博达兴创科技发展有限公司81/81 热网运行监控系统建设方案1电动调节阀控制公用AO4-20mA/0-10VDC0-100%2循环变频器控制1＃AO4-20mA/0-10VDC0-50HZ3循环变频器控制2＃AO4-20mA/0-10VDC0-50HZ4循环变频器控制3＃AO4-20mA/0-10VDC0-50HZ5补水变频器控制1＃AO4-20mA/0-10VDC0-50HZ6补水变频器控制2＃AO4-20mA/0-10VDC0-50HZ　　　　　　开关量输出1循环变频运行1＃DO0-1OFF/ON2循环变频运行2＃DO0-1OFF/ON3循环变频运行3＃DO0-1OFF/ON4补水变频运行1＃DO0-1OFF/ON5补水变频运行2＃DO0-1OFF/ON6泄水电磁阀启停公用DO0-1OFF/ON7系统报警公用DO0-1OFF/ON北京博达兴创科技发展有限公司81/81'
