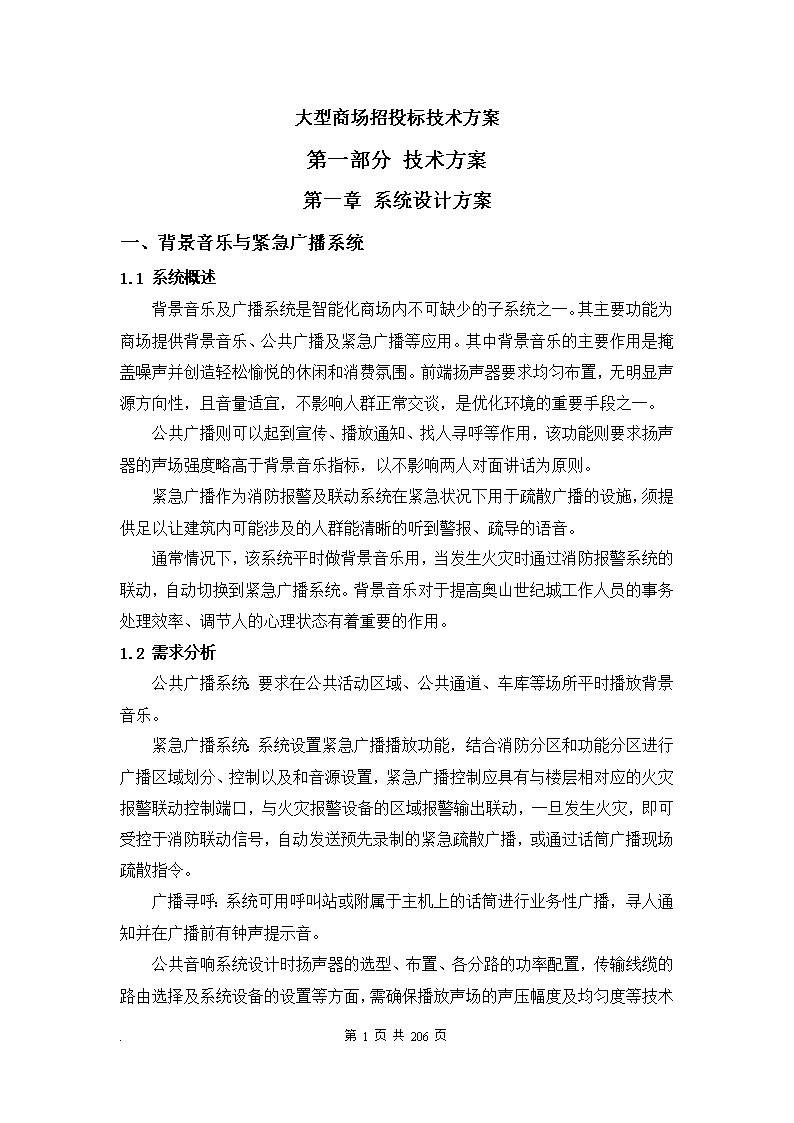

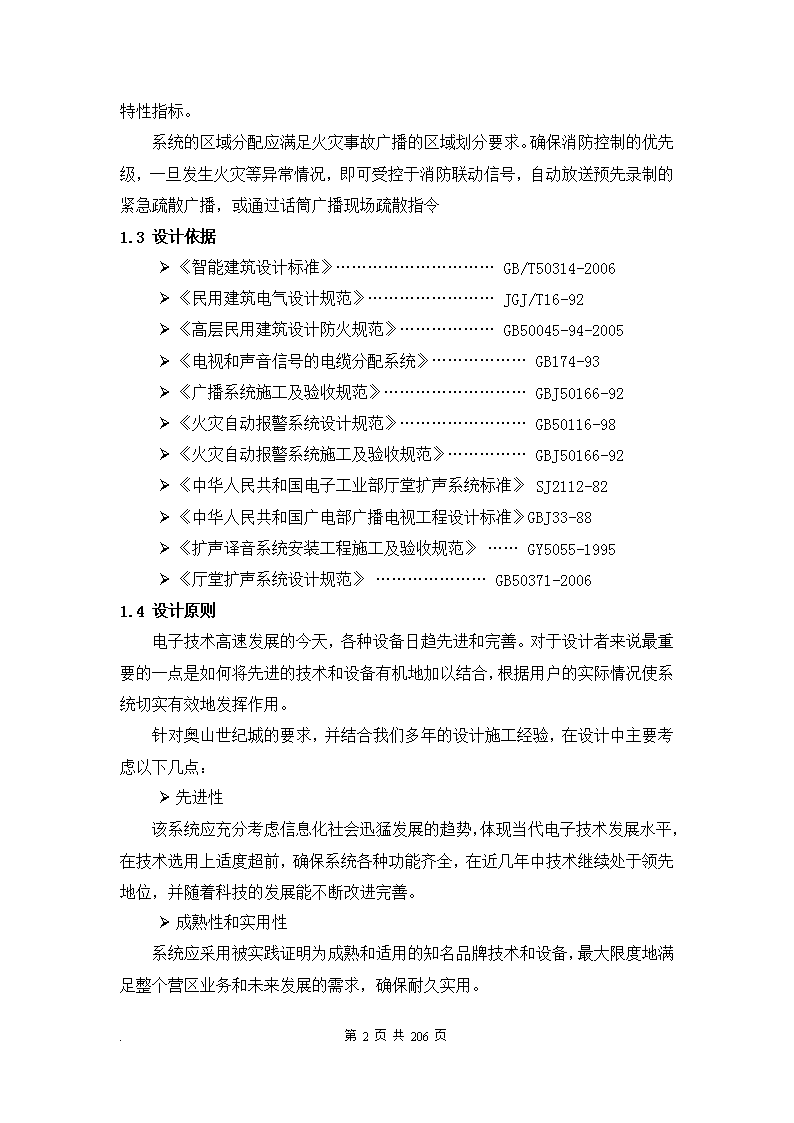

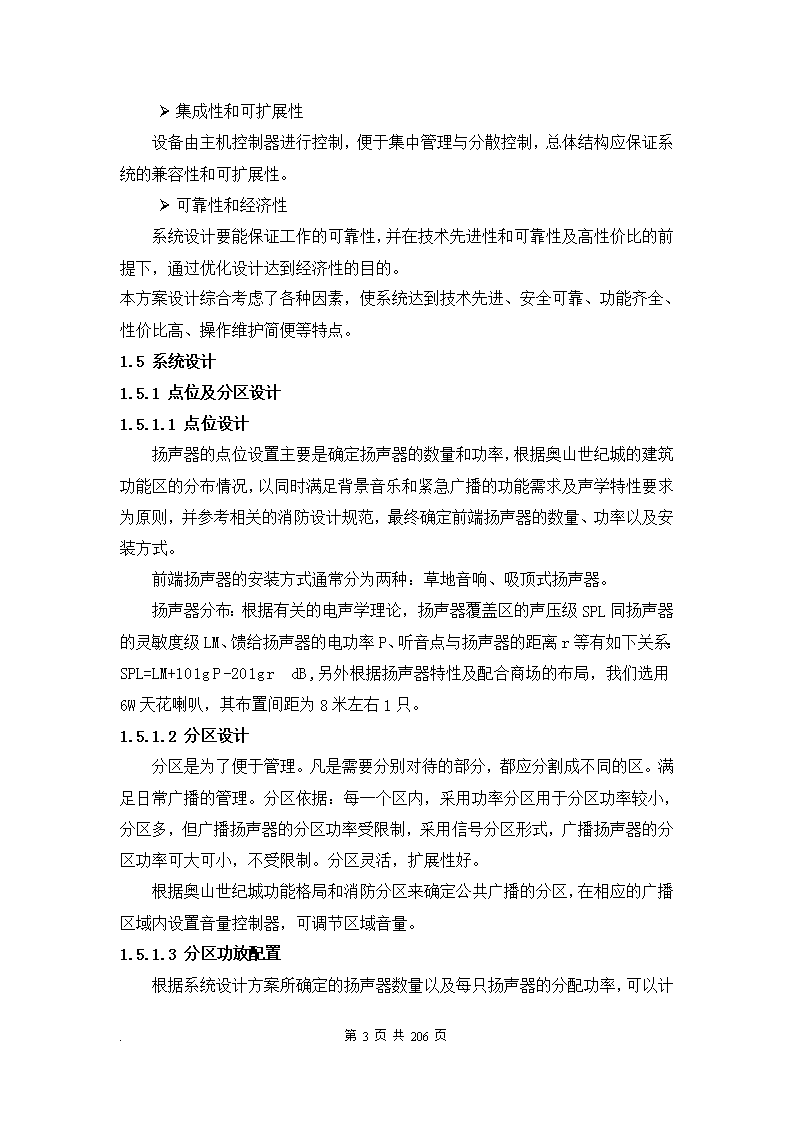

'大型商场招投标技术方案第一部分技术方案第一章系统设计方案一、背景音乐与紧急广播系统1.1系统概述背景音乐及广播系统是智能化商场内不可缺少的子系统之一。其主要功能为商场提供背景音乐、公共广播及紧急广播等应用。其中背景音乐的主要作用是掩盖噪声并创造轻松愉悦的休闲和消费氛围。前端扬声器要求均匀布置，无明显声源方向性，且音量适宜，不影响人群正常交谈，是优化环境的重要手段之一。公共广播则可以起到宣传、播放通知、找人寻呼等作用，该功能则要求扬声器的声场强度略高于背景音乐指标，以不影响两人对面讲话为原则。紧急广播作为消防报警及联动系统在紧急状况下用于疏散广播的设施，须提供足以让建筑内可能涉及的人群能清晰的听到警报、疏导的语音。通常情况下，该系统平时做背景音乐用，当发生火灾时通过消防报警系统的联动，自动切换到紧急广播系统。背景音乐对于提高奥山世纪城工作人员的事务处理效率、调节人的心理状态有着重要的作用。1.2需求分析公共广播系统：要求在公共活动区域、公共通道、车库等场所平时播放背景音乐。紧急广播系统：系统设置紧急广播播放功能，结合消防分区和功能分区进行广播区域划分、控制以及和音源设置，紧急广播控制应具有与楼层相对应的火灾报警联动控制端口，与火灾报警设备的区域报警输出联动，一旦发生火灾，即可受控于消防联动信号，自动发送预先录制的紧急疏散广播，或通过话筒广播现场疏散指令。广播寻呼：系统可用呼叫站或附属于主机上的话筒进行业务性广播，寻人通知并在广播前有钟声提示音。.第206页共206页 公共音响系统设计时扬声器的选型、布置、各分路的功率配置，传输线缆的路由选择及系统设备的设置等方面，需确保播放声场的声压幅度及均匀度等技术特性指标。系统的区域分配应满足火灾事故广播的区域划分要求。确保消防控制的优先级，一旦发生火灾等异常情况，即可受控于消防联动信号，自动放送预先录制的紧急疏散广播，或通过话筒广播现场疏散指令1.1设计依据Ø《智能建筑设计标准》…………………………GB/T50314-2006Ø《民用建筑电气设计规范》……………………JGJ/T16-92Ø《高层民用建筑设计防火规范》………………GB50045-94-2005Ø《电视和声音信号的电缆分配系统》………………GB174-93Ø《广播系统施工及验收规范》………………………GBJ50166-92Ø《火灾自动报警系统设计规范》……………………GB50116-98Ø《火灾自动报警系统施工及验收规范》……………GBJ50166-92Ø《中华人民共和国电子工业部厅堂扩声系统标准》SJ2112-82Ø《中华人民共和国广电部广播电视工程设计标准》GBJ33-88Ø《扩声译音系统安装工程施工及验收规范》……GY5055-1995Ø《厅堂扩声系统设计规范》…………………GB50371-20061.2设计原则电子技术高速发展的今天，各种设备日趋先进和完善。对于设计者来说最重要的一点是如何将先进的技术和设备有机地加以结合，根据用户的实际情况使系统切实有效地发挥作用。针对奥山世纪城的要求，并结合我们多年的设计施工经验，在设计中主要考虑以下几点：Ø先进性该系统应充分考虑信息化社会迅猛发展的趋势，体现当代电子技术发展水平，在技术选用上适度超前，确保系统各种功能齐全，在近几年中技术继续处于领先地位，并随着科技的发展能不断改进完善。Ø成熟性和实用性系统应采用被实践证明为成熟和适用的知名品牌技术和设备，最大限度地满足整个营区业务和未来发展的需求，确保耐久实用。.第206页共206页 Ø集成性和可扩展性设备由主机控制器进行控制，便于集中管理与分散控制，总体结构应保证系统的兼容性和可扩展性。Ø可靠性和经济性系统设计要能保证工作的可靠性，并在技术先进性和可靠性及高性价比的前提下，通过优化设计达到经济性的目的。本方案设计综合考虑了各种因素，使系统达到技术先进、安全可靠、功能齐全、性价比高、操作维护简便等特点。1.1系统设计1.1.1点位及分区设计1.1.1.1点位设计扬声器的点位设置主要是确定扬声器的数量和功率，根据奥山世纪城的建筑功能区的分布情况，以同时满足背景音乐和紧急广播的功能需求及声学特性要求为原则，并参考相关的消防设计规范，最终确定前端扬声器的数量、功率以及安装方式。前端扬声器的安装方式通常分为两种：草地音响、吸顶式扬声器。扬声器分布：根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：SPL=LM+101gP-201grdB,另外根据扬声器特性及配合商场的布局，我们选用6W天花喇叭，其布置间距为8米左右1只。1.1.1.2分区设计分区是为了便于管理。凡是需要分别对待的部分，都应分割成不同的区。满足日常广播的管理。分区依据：每一个区内，采用功率分区用于分区功率较小，分区多，但广播扬声器的分区功率受限制，采用信号分区形式，广播扬声器的分区功率可大可小，不受限制。分区灵活，扩展性好。根据奥山世纪城功能格局和消防分区来确定公共广播的分区，在相应的广播区域内设置音量控制器，可调节区域音量。1.1.1.3分区功放配置.第206页共206页 根据系统设计方案所确定的扬声器数量以及每只扬声器的分配功率，可以计算出所有扬声器的损耗功率（扬声器损耗功率是指电信号在扬声器上转换为声信号所消耗掉的功率）。确定系统所需的输出功率是在计算出扬声器损耗功率后，再加上线路传输损耗功率。在实际应用中，要准确地计算出线路传输损耗功率往往比较困难，通常根据实际使用广播电缆长度选择一个线路传输损耗系数μ，来计算系统的输出功率。系统输出功率=线路传输损耗系数μ×扬声器损耗功率根据公共广播规范，紧急广播用的广播功率放大器，额定输出功率应不小于其所驱动的广播扬声器额定功率总和的1.5倍；全部紧急广播功率放大器的功率总容量，应满足所有广播分区同时发布紧急广播的要求。根据工程的实际情况，接于同一个功率放大器上的各终端的总阻抗小于或等于功率放大器的额定负载阻抗值，并按要求留有余量和备份。功放都是按通道接入广播线路的，不同的通道可以播放不同的音源。1.1.1背景音乐功能背景音乐覆盖所有区域，其音源由广播机房的编程CD播放器、编程调谐器等设备提供，通过智能广播控制器输出到功放，最终放大输送到各广播区域扬声器，实现音乐播放。系统可以通过PC机的设置实现统一音乐播放、分区音乐播放。1.1.2紧急广播功能紧急广播系统是火灾或其它灾害的报警、疏散和指挥的必要设备和措施，本系统控制设备与消防设备可以联动。系统预置火灾报警的语音合成，显示操作提示，彻底消除人工广播报警可能带来的指挥不当或不及时引起的失误或混乱。无论本系统内正在播放音乐或广播通知，紧急通告须具有最高优先权。在广播通知和紧急通告前须预先发出引人注意之预告音频讯号。可选择不同的音频讯号作不同之广播用途。此音频讯号亦可按需要予以旁路。除上述之预告音频讯号外，本系统能发出连续的音频警报讯号。通过操作键盘可进行人工警报广播和警报解除广播。可手动启动紧急广播、由人工进行疏散指挥。经常性的通知和紧急通告可预录于本系统中并能按预编的程序自动播放。当市电停电时其内附的后备电源须能使预录的通知和紧急通告存储不少于30天。.第206页共206页 紧急广播操作级别优先于其它音源，可对所需广播楼层规定的区域广播，也可以进行全呼操作，紧急广播在启动时，对于非紧急区域不影响正常广播。1.1.1传输线缆设计1)本工程所有广播线缆采用RVV2*1.5线缆；2)广播线缆独立敷设，不和其他线路同管或同线槽槽孔敷设，管线敷设须避开强电磁场干扰；当采用暗敷时，其保护层厚度应大于30mm。3)广播线缆采用明敷时应用金属管或金属线槽保护，并在金属管或金属线槽上采取防火保护措施，防止火灾发生时消防广播线路中断；4)楼层分线箱位于各层弱电井；5)线缆之间的连接应牢固绞接并刷锡保护，以确保在火灾状态下不会实效，在潮湿环境中不被氧化腐蚀；6)有线广播系统中，从功放设备的输出端至线路上最远的扬声器间的线路衰耗应满足以下指标：Ø业务性广播不应大于2db(1000Hz)Ø服务性广播不应大于1db(1000Hz)1.1.2点位分布表楼栋广播1#楼B2F87B1F871F152F153F164F16小计2362#楼B2F　B1F　1F152F153F154F30小计753#楼AB2F　B1F　1F402F42.第206页共206页 3F424F42小计1663#楼BB2F　B1F　1F302F303F304F30小计1203#楼CB2F　B1F　1F362F363F364F36小计144总计7411.1设备选型1.1.1天花式扬声器(LHM0606/10)天花式扬声器(LHM0606/10)主要使用在有天花装修面的区域内，比如办公楼、教室、机房等。型号LHM0606/10额定功率6W、3W、1.5W最大功率9W输入电压100V最大声压/灵敏度94dB/88dB频率响应80Hz~18KHz辐射角360度颜色白色尺寸（直径x深）199x70mm重量0.62kg环境温度-25℃~+55℃安全标准UL14111.1.2号角式扬声器(LBC3491/12)号角式扬声器(LBC3491/12.第206页共206页 )主要使用在没有天花装修面的室内区域，比如地下室、车库以及工厂车间等。一般安装在距离地面2.5米的高度，具体视室内情况而定，并考虑现场装修环境。型号LBC3491/12额定功率10W、5W、2.5W输入电压100V最大声压/灵敏度121dB/111dB频率响应480Hz~5.5KHz辐射角90度/40度颜色白色1.1.1PRS-NCO-B网路控制器n公共广播和紧急系统的控制器n全数位系统n可以控制61个结点n28路音频通道n8个受监控的控制输入和5个控制输出n4路音频输入和4路音频输出n配置和诊断/记录功能的乙太网介面n数位资讯存储n存储最后99条故障资讯网络控制器室公共广播系统的心脏。可以控制28个音频通道的路由，为系统供电、提出故障报告和对系统进行控制，音频输入可以来自呼叫站、背景音乐和本地音频输入。网路控制器可以独立工作或与PC连接。这个多用的设备既可以在独立模式下工作，也可以和连接的PC.第206页共206页 一起工作。网路控制器可以通过这台PC配置成任何复杂的公共广播配置。由于网路控制器可以独立工作，PC不必永久连接在网路控制器上。在与网路控制器相连的PC上安装了诊断和记录软件后，这台PC可以显示系统中的任何状态变化。随机提供使用方便的配置和诊断软件。n网路控制器有4路模拟音频输入。其中2路输入可以在话筒或线路之间选择，另外2路固定为线路输入。可以把2路单声结合成1路立体声输入。n有8路控制输入，可以对它们为要进行的任何系统活动进行自由编程，也可以对这些输入设置优先顺序。n网路控制器有4路模拟音频的线路输出。n有5个控制输出，可以对它们为系统中的任何状态变化进行自由编程。n在把话筒/线路输入配置给任何控制输入的条件下，这些话筒/线路输入可以当成呼叫站输入使用。n网路控制器可以在一个冗余环网中接入61个结点。结点包括功率放大器、I/O设备、呼叫站、呼叫套件等。网路控制器由开关电源供电。n网路控制器为由冗余网路线路设计。网路线路可以按照单路或冗余的环路设计。n为满足最复杂的公共广播的优先控制的需要，网路控制器可以处理256级优先，配置488个分区。nRS232介面，连接一台PC或外部记录设备/系统。n乙太介面，连接一台PC或外部记录设备/系统。n2X系统网路连接。n8X控制输入n2X模拟音频输入，可在线路和话筒间选择n2X模拟线路音频输入n5X控制输出n4X模拟音频线路输出n1X内部扬声器n1X耳机输出n模拟线路输入－插口类型：每个输入有1个XLR阴插口和1个立体声的莲花阴插口－频响：-3dBat20Hzand20kHz(容差±1dB)－信噪比：>87dBA.第206页共206页 －共态抑制比：>40dB－输入变压器：任选并只能用于XLR输入－XLR最大输入范围:+18dBVto+6dBV－莲花插口自动输入范围：+6dBVto-6dBVn模拟话筒输入（输入1和2）－插口类型：1个XLR阴插口－频响：-3dBat20Hzand20kHz(容差±1dB)－标称输入电平：-57dBV－信噪比：62dBA，有25dB的余量－共态抑制比：>40dB－输入阻抗：1360欧姆－幻象电源：12V±1V@15mA－输入范围:-62dBVto–50dBVn音频输出－插口类型：每个输出有1个XLR阴插口和1个立体声的莲花阴插口－频响：-3dBat20Hzand20kHz(容差±1dB)－输出阻抗：<100欧姆－信噪比：>87dBA－输出串扰：<-80dB－XLR最大输出范围:+18dBVto–12dBV－莲花插口输出范围：+6dBVto–24dBV－1KHZ的失真：<0.1%n物理特性－安装：自由放置桌面或装入19英寸机架－尺寸（高X宽X厚）：88x483x350mm－重量：7KG－颜色:银灰n环境条件－辐射：符合EN55103-1/FCC-47第15B部分－抗干扰：符合EN55103-2－认证：CE/FCC－温度：-5ºCto+55ºC－相对湿度：15%to90%n指示和显示－2X16字元的LCD显示屏，用于状态显示－旋钮、按钮，用于选择系统查询模式和耳机或内置扬声器的音量－电源开关n背面的接插口－1X乙太介面－1XRS232介面－2X网路介面.第206页共206页 －8X可编程的控制输入－2X线路音频输入－2X话筒/线路音频输入－4X线路音频输出－4X可编程的控制输出－1X控制输出（故障用）－1X市电电源连接1.1.1功率放大器包括LBB4421/00-CN:1X500WLBB4424/00-CN:4X125Wn冗馀网路连接n电源开关指示（显示）n每放大器通道有音频处理n每放大器通道有最大达1.2秒的延时功能n用于检测的2X16字元的显示n耳机监听和VU表监视n8路控制输入和1至8路控制输出n根据放大器型号的不同有2至4路音频输入n有1至8路音频输入（输出电压100V/70V/50V可选）n检测连接控制输入的外部电缆n功率放大器监测及换机功能n扬声器线路监测n自动音量控制功率放大器的主要功能是把音频信号放大以推动扬声器。有4个型号供选用：LBB4421/00-CN（1X500W），LBB4422/00-CN（2X250W），LBB4424/00-CN（4X125W），LBB4428/00-CN.第206页共206页 （8X60W）。通过改变跳线可以在100V、70V或50V之间选择输出电压。功率放大器上有2X16字元的显示器，用于故障监测和状态显示。设备可以自由放置在桌面上，或装入19英寸机架。n功率放大器通过网路接收输入信号n功率放大器也有音频输入，输入的数量取决于功率放大器的型号：n1X500W功率放大器有1个可选话筒/线路电平的输入n4X125W的功率放大器有2个可选话筒/线路电平的输入n通过配置软件中可以选择功率放大器的音频输入是自动音量控制的输入。n有8个控制输入，可自由编程，可以为系统中的任何动作编程并可以被分配优先顺序。n8个控制输出，可自由编程，可以为系统中状态的任何变化编程。这个输出还可以用于音量的抢先控制。n正面盘上的2X16字元显示器和旋钮用于状态的监测和查询。当选择音频监测模式时显示的是VU表的读数，如果系统没有错误，自动转回默认（出厂设定）模式。还可将耳机插入耳机插孔来监听音频输出。放大器状态变化将被持续的监测并报告给网路控制器。n控制输入的特性将可以设置成暂态、由断开/闭合引起单发动作、双稳、由断开/闭合引起启动和由断开/闭合引起停止动作。特性设置通过配置软件实现。n控制输入有能力监测控制输入与外部开关之间的缆线的开路和短路。n功率放大器是为冗余网路链路而设计的。网路可以是单支或冗馀环路。n功率放大器内建了放大器监测和换机功能。换机继电器包括在功率放大器内。n放大器结合了数位音频处理功能，包括3段的参数均衡器和2段的架形均衡器。n功率放大器有48V直流备用电源输入。n介面－2X系统网路连接n指示和控制－2X16字元的LCD显示屏，用于状态显示－旋钮用于选择系统查询模式和改变耳机音量－电源开关在背面n输入－8X控制输入.第206页共206页 －4路音频输入－所有音频输入，可在线路和话筒间选择n输出－每台功率放大器可单独选择输出电压100V、70V或50V－1X控制输出每个放大器通道－1X耳机输出－1X备用转换每个放大器通道n模拟线路输入－插口类型：1X6芯的接头用于连接可取下的螺旋接线板－输入类型：单声道，平衡－频响：-3dBat20Hzand20kHz(容差±1dB)－信噪比：>87dBA－共态抑制比：>40dB－输入范围:相对于最大输入电平－12dB至0dB－输入阻抗：22K欧姆n模拟话筒输入－插口类型：1X6芯的接头用于连接可取下的螺旋接线板－输入类型：单声道，平衡－频响：-3dBat20Hzand20kHz(容差±1dB)－标称输入电平：-60dBV－信噪比：>62dBA，在标称输出时－共态抑制比：>40dB－输入阻抗：1360欧姆－幻象电源：12V±1V@15mA－输入范围:-7dBto＋8dBn音频输出－插口类型：1X9芯的接头用于连接可取下的螺旋接线板－频响：从60HZ到20KHZ（±1至－2dB）－信噪比：>87dBA－放大器间串扰：<-80dB－总谐波失真：<0.2%n物理特性－安装：自由放置桌面或装入19英寸机架－尺寸（高X宽X厚）：88x483x350mm－重量：12kgfor1x500,13kgfor2x250,16kgfor4x125－颜色:银灰n环境条件－辐射：符合EN55103-1/FCC-47第15B部分－抗干扰：符合EN55103-2－认证：CE/FCC－温度：-5ºCto+55ºC.第206页共206页 －相对湿度：15%to90%n背面的接插口－2X网路介面－8X可编程的控制输入－根据放大器型号的不同有1/2/4路100/70/50V的音频输出－根据放大器型号的不同有2/4X话筒/线路音频输入－根据放大器型号的不同有1/2/4个可编程的控制输出1.1.1LBB4430/00基本呼叫站n冗馀网路连接n电源开关指示n错误指示n高优先顺序和低优先顺序的区别指示n监测话筒的电容膜n造型美观、现代呼叫站用于向预先指定的区发出由人工控制的预先录音的呼叫或执行一个预先定义的行动。呼叫站有一个键。呼叫站有一个固定的话筒和一个“按下即讲”键。话筒把讲话在网路上传送。呼叫站还有一个耳麦插口。一旦插上耳麦，话筒将静音。n呼叫站有语音滤波器，它切除300Hz以下的低频以改善语言的可懂度并防止音频输入的低频成分产生的噗噗声。n通过串行数据通讯链路，呼叫站可以和最多16个呼叫站键盘相连。n呼叫站键盘的电源由呼叫站供给。n呼叫站为监听扬声器设了一个音量调节器。音量控制器也控制耳麦的音量。n呼叫站可以设置由闭合触点引发的暂态动作和无重复的双稳动作。n可以设置256级优先。n模—数转换在呼叫站上完成。n呼叫站也有数位信号处理器，除了数位信号处理外，还用于调节灵敏度、限幅器和参数均衡器。n当一个指定呼叫站启动钟鸣或预先录音的声音讯号时，监听扬声器接通。n介面.第206页共206页 －2X系统网路连接－连接呼叫站键盘的串列数据和电源介面－耳麦插口n指示和控制n呼叫站有3个双色LED。LED的指示功能如下：nLED1电源/错误（左LED）---绿亮有电，系统/呼叫站正常---绿/黄灭无电源---黄闪有电源，系统有错误/故障---黄持续亮有电源，呼叫站错误---黄灭没有状态错误报告nLED2呼叫站状态（中央LED）---绿闪1播出钟鸣或预置的声讯---绿亮1已准备，可以讲话/现场讲话---绿灭1没有呼叫站状态报告nLED3系统状态（右LED）---红系统中正进行紧急广播。可以向没有紧急广播的区进行正常广播，此指示比其他指示优先---红灭没有紧急广播---黄亮低优先顺序的呼叫正在呼叫或保留（向为呼叫站按下即讲（PTT）键预分配的全部或部分区，如果安装了呼叫站扩展器则也包括呼叫站扩展器选择的区）---黄闪高或同优先顺序的呼叫（不是紧急呼叫）正在呼叫或保留（向为呼叫站按下即讲（PTT）键预分配的全部或部分区，如果安装了呼叫站扩展器则也包括扩展器选择的区）--黄红全灭没有预定义的或选择的区被系统占用或保留，也没有紧急广播在进行1.1.1LBB4432/00呼叫站键盘n造型美观、现代n8个自由编程的选择键n串行数据介面连接基本呼叫站n16个呼叫站键盘可以连接到1个基本呼叫站n高优先顺序和低优先顺序的区别指示呼叫站键盘和基本呼叫站结合使用，用于向任何预定的区进行人工控制的或预录音的呼叫或执行预定义的动作。呼叫站键盘有8个键。.第206页共206页 n呼叫站可以为以下动作编程：---控制系统功能：调用选择、实况讲话呼叫、取消选择、背景音乐静音、背景音乐控制、对任何动作可编程的键。---选择资源：背景音乐选择、预录声音资讯选择、提醒和报警声讯选择。---区的选择，系统输出触点选择。n呼叫站键盘上的每个健有2个彩色LED。n呼叫站键盘具有串行连接的输入和输出。n每个键有1个插标签的槽，用以标明分配到这个键的行动的名字。n呼叫站键盘的电源可以由基本呼叫站提供。n呼叫站键盘上的键可以设置成：闭合触点触发的暂态行动、闭合触点触发的无重复的双稳态行动、和闭合触点触发的无重复的双稳态行动并伴随开路触点触发的单发行动。n键盘上的键可以设置成对应以下行动：---区或区组---控制输出---预先录音的资讯---背景音乐源---钟鸣（启/停）---取消选择---调用选择---背景音乐静音---背景音乐音量控制---按下即讲---呼叫巨集n介面－呼叫站键盘/基本呼叫站的串行数据和电源介面n指示和控制n呼叫站键盘的每个键有1个双色的LED，它们用于以下指示：指示1….8---黄常亮选择的资源被一个低优先顺序的呼叫占用---黄闪选择的资源被一个高或同优先顺序的呼叫占用---绿常亮选择的资源可以从那个特定的站使用/保留或执行一个行动键1….8---没按下没有启动，无LED指示。一个功能正在启动态，LED指示仍亮---按下功能被启动，LED指示变亮n8.2.3物理特性.第206页共206页 －安装：用2个匙形孔与基本呼叫站固定－尺寸（高X宽X厚）：70X95X200mm－颜色：银灰n环境条件－辐射：符合EN55103-1/FCC-47第15B部分－抗干扰：符合EN55103-2－认证：CE/FCC－温度：-50C至+450C－相对湿度：15%至90%一、数字无线对讲系统1.1系统概述根据奥山世纪广场数字无线对讲系统，我们对其组网所需实现的功能及系统方案进行了仔细的研究，深入地讨论了相关的技术问题。本着竭诚为用户服务、对用户负责的原则，我公司根据奥山世纪广场数字无线对讲系统的实际需求，特向贵方慎重提出该项目建设的技术方案建议书。1.2需求分析在专业无线通信领域，传统的常规通信模式由于具有建网容易、性价比高、使用简单等优势，因此目前仍是一个重要的无线通信手段。而常规无线楼宇覆盖通讯系统在专业无线通信领域下利用无线电分部技术不仅扩大了无线覆盖范围，同时更使得在频闭比较严重的大型建筑群中的无线通讯覆盖率达到95%以上，从而彻底解决了大型建筑群之间不同部门统一指挥调度管理通讯联系不可实现的问题。一般的常规模拟通信模式是采用一个模拟中继台作为基站设备，移动终端采用收发异频的模式通过转信台进行彼此的沟通。伴随科技的发展及通信质量的提高，通信已向数字化发展，不仅可以满足模拟系统的功能，还能实现一系列模拟无法达到的功能，通信质量也有显著提高。根据用户实际需要，本方案推荐建立一套海能达数字无线通讯中转系统，以数字中转台为基站中心，数字对讲机为通讯终端配合固定调度基地电台，以及对地下室进行蜂窝网络覆盖（有必要还要增加直放来满足地下室的网络覆盖）组成数字无线通信网络，使得无线通讯信号满足用户日常运营工作要求覆盖的区域。.第206页共206页 1.1系统设计1.1.1系统功能1、领导组对讲机之间可以灵活地实现点对点单呼或组呼功能，同时能够对每一个用户组发起呼叫或是对整个网络发起呼叫，领导组之间又可以分为多个小组，可实现灵活的组呼功能。调度中心与领导组对讲机功能一样。2、各用户组之间可独立进行呼叫，互不干扰，并且在无需转换信道的情况下，可随时接受领导的呼叫或是全部呼叫。3、各用户组对讲机可通过专用信道向领导工作汇报或事物申请，而正常工作在领导组的领导机无需转换信道，操作简单、便捷。4、当出现紧急状况时，各对讲机在本工作信道按紧急报警键，可将现场报警背景音及自身ID号传送至调度中心。5、对讲机和调度中心可以查询已接，未接来电，已拨呼叫提示功能，已接呼叫提示功能，查询联系人列表，一键进入联系人列表功能6、当各区用户对讲机出现遗失时，能及时对该对讲机进行遥毙操作，以保证通讯安全；当该对讲机寻着正常时，可通过激活指令恢复其正常工作。7、对讲机和调度中心设置点频，调度中心所有对讲机可脱网使用紧急状况使用1.1.2系统组成本系统主要由数字中转台，数字对讲机和移动调度台，以及天线分布系统构成，主体结构框图如下：.第206页共206页 1.1设备选型1.1.1摩托罗拉XIR-R8200数字中转台一般规格UHFVHF频率（MHz)403-470136-174外形尺寸（高×宽×厚）132.6×482.6×296.5毫米功率UHF25～40WVHF25～45W重量14千克电压要求100～240VAC（13.6VDC）电流消耗待机：1A（100VAC），0.5A（240VAC）发射：4A（100VAC），1.8A（240VAC）工作温度范围-30°C到+60°C最大工作周期100％.第206页共206页 1.1.1摩托罗拉P8268数字对讲机一般规格UHFVHF频率（MHz)136-174403-470外形尺寸（高×宽×厚）131.5×63.5×35.2毫米重量360克(装备1500mAh锂电池)361克（装备2200mAh锂电池）370克（装备1400mAh防爆锂电池）电源额定7.2V在载波静噪和高功率发射，启动电池节电模式情况下，5/5/90工作周期下的电池平均寿命模拟状态1500mAh锂电配置（标配）9小时2200mAh锂电配置13.5小时1400mAh防爆锂电配置8.5小时数字状态1500mAh锂电配置（标配）13小时2200mAh锂电配置19小时1400mAh防爆锂电配置12小时信道容量P8260/82681000个信道；P8200/820832个信道工作温度-30℃到+60℃存放温度-40℃到+85℃浸水IP57热冲击符合军标要求湿度符合军标要求.第206页共206页 1.1.1摩托罗拉基地台M8268一般规格UHFVHF频率（MHz)403-470136-174外形尺寸（高×宽×厚）51×175×206毫米功率UHFVHF25～40W25～45W电源直流12V电流消耗（高功率时）待机：0.81A（最大）；接收：2A（最大）；发射：14.5A（最大）重量1.8千克信道容量XiRM8268160信道工作温度-30℃到+60℃存放温度-40℃到+85℃浸水IP57热冲击符合军标要求湿度符合军标要求1.1.2全向高增益天线主要参数：.第206页共206页 频率范围：400～480MHz带宽：16MHz增益：10.2dBi垂直面波瓣宽度：10°电压驻波比：≤1.5标称阻抗：50极化：垂直最大功率：100W接头型号：SL16或N座长度：4m重量：3.5kg抗风强度：60m/s1.1.1双工器主要参数：频率范围：400～480MHz电压驻波比：≤1.5标称阻抗：50Ω接头型号：BNC或N座收发频率间隔:10MHz发射插入损耗:1.2dB接收插入损耗:1.2dB持续输入功率:25W接收频率发射噪声抑制:75dB发射频率发射噪声抑制:75dB温度范围:-30～60℃尺寸:220×156×32（mm）重量:1kg.第206页共206页 1.1.1避雷器主要参数：频率范围：DC～500MHz电压驻波比：标称阻抗：50Ω接头型号：M-J峰值功率:400W放电开始电压:DC350V插入损耗:0.1dB外形尺寸:68×4.25×20（mm）重量:90g二、综合布线系统2.1系统概述综合布线系统（PDS）全称“建筑与建筑群综合布线系统”，亦称为结构化布线系统（SCS），是随着现代化通信需求的不断发展、对布线系统的要求越来越高的情况下推出的从整体角度来考虑的一种标准布线系统。结构化布线系统是现代通讯领域高科技的结晶。它为用户提供了最合理的布线方式，并依靠其高品质的材料，一改传统布线的面貌，为现代化的商场楼能够真正的成为智慧型的楼宇奠定了20年内不需改变的线路基础。标准设计的布线方案，能适应和支持现有或未来的通信及计算机网络，能满足话音、数据计算机、局域网(LAN)、光纤分布数据接口(FDDI)、图像、保安监控系统、楼宇自控系统通信和其它连接的需要。奥山世纪城是一座现代化高档商场，商场综合布线系统为商场提供语音和数据通路，合理配置内线及外线电话、高速的网络以提高商场工作人员办公效率。.第206页共206页 1.1需求分析1.2设计依据设计遵循下列标准：国家标准：Ø建筑与建筑群综合布线系统工程设计规范（GB/T50311-2000）；Ø建筑与建筑群综合布线系统工程验收规范（GB/T50312-2000）；Ø智能建筑设计标准（GB/T50314-2000）；Ø智能建筑弱电工程设计施工图案（97X700）；Ø中华人民共和国行业标准；Ø《城市住宅区和办公楼电话通信设施设计标准》（YD/T2008-93）；Ø邮电部通信行业标准《商场通信综合布线系统》（YD/T926.1-1997）；Ø国际标准：ØEIA/TIA568BEIA/TIA569EIA/TIA-TSB36/40商业标准及国际商务建筑物电信布线标准；ØISO/IEC11801CLASSE建筑及建筑群结构化布线系统国际标准。1.3设计原则Ø先进性布线系统作为建筑智能化的基础，要采用先进的科学技术，在综合布线系统方案规划和设计时，着眼于未来，保证系统具有一定的超前性，应能适应奥山世纪城在相当长的一段时间里的使用要求，并在系统的总体上达到当前国内外的先进水平，以使布线系统能够支持未来的网络技术和应用。Ø实用性实施后的综合布线系统将能够在现在和将来适应奥山世纪城网络应用技术的发展，实现语音、数据、图形图像、视频信号等一体化的多媒体传输要求，支持各种网络设备、通讯协议和包括管理信息系统、商务处理活动、多媒体系统在内的广泛应用，同时满足国际、国内的技术标准和具有良好的用户界面，完善的管理功能，方便地使用环境。也能使用户自己容易地、标准地排除故障。Ø灵活性.第206页共206页 综合布线系统应能够满足灵活应用的要求，使用多种高性能的线缆来满足奥山世纪城的联网需求。即任一信息点可连接不同类型的设备，包括计算机、打印机、终端、数控设备、电话/传真机以及多媒体设备等。布线系统可以连接成星型、环型和总线型等各种不同的逻辑结构，并能与众多厂家产品兼容，使各个厂家的设备都能插入到这组通用的综合布线系统中去。Ø模块化在综合布线系统中，除固定于建筑内的线缆外，其余所有的接插件都应是模块化的标准件，尽量减少现场施工量，提高可靠性，方便管理、扩充和使用。因此基于物理星型拓朴结构的综合布线系统能提供一种结构化模块化系统管理方法，使用户的需求体现在每组结构化的信息管理点上。Ø可扩充性综合布线系统采用开放式结构支持系统的可扩充功能适应各种拓扑结构的网络，以便系统今后有更大的增长要求和发展时（如二期工程），能很容易将当前的和未来的语音及数据设备，互联设备，网络管理设备等方便地扩展进去。Ø可靠性和高性能综合布线系统的各个部分都采用高可靠的材料、部件和设备并采用标准接插式模块，确保高带宽（1000MbpsEthernet和622MbpsATM）传输质量，满足目前千兆网络系统的应用。Ø经济性综合布线系统支持各种系统和设备的集成，如可将语音、数据、图象、监控等设备设计在一起工作，从而在硬件，软件、培训方面具有投资保护性。同时在满足应用要求的基础上，尽可能降低造价，提供系统的性价比。1.1系统设计1.1.1设计思想根据EIA/TIA568标准和ISO/IEC11801国际标准，综合布线系统由工作区子系统、水平区子系统、垂直干线子系统、管理区子系统、设备间子系统及建筑群子系统六个部分组成。如下图：.第206页共206页 本次综合布线系统共包括五个子系统：设备间子系统、垂直干线子系统、管理子系统、水平子系统和工作区子系统。此次综合布线系统采用经济实用和方便维护的角度出发，分为商场数据布线系统、语音布线系统。数据布线子系统主要是满足奥山世纪城信息化应用需求所搭建的物理传输平台，系统采取两级管理模式。语音布线子系统主要解决商场电话通信的需要。系统结构采用多根大对数通信电缆＋六类双绞线水平部分的布线结构。由设在机房内MDF配线架引出市话通信电缆至商场各层弱电间语音总配线柜内在语音配线架上成端，再从配线架跳接通过信息点配线架连接至各房间信息点插座上。我们将针对以下五个子系统作详细描述。1.1.1工作区子系统工作区子系统由终端转换适配器，工作站和电话终端连接线及相关的布线部件组成。一个独立的需要设置终端设备的区域可划分为一个工作区。工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。数据、语音采用插座：语音数据均采用六类非屏蔽信息插座，模块采用了引线框技术的产品，并且模块自带防尘门。.第206页共206页 面板：信息面板采用方形（86系列）双孔、单孔等插座面板，信息面板应支持90度和45度安装。跳线：数据跳线为多股软芯跳线，工作区长度采用2米，有多种颜色选择。1.1.1水平布线子系统从楼层配线架到各通信引出端属于水平布线子系统，包括：通讯引出端、水平电缆、水平光缆及其在楼层配线架上的机械终端、接插软线和跳线。在本项目中，水平电缆由楼层配线架引出，由语音点和数据点共用，只是在垂直主干上采取对应的连接方式。水平线缆的长度根据各楼层线缆估算并考虑了端接余量及富余量。为确保线路的安全，特别是线缆的安全性，应使槽体有良好的接地端，金属线槽，金属软管，电缆桥架及各分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。1.1.2垂直干线子系统垂直主系统主要用于连接各层配线室，并连接主配线室。实现计算机设备、控制中心与各管理子系统间的连接，使用介质是大对数双绞线电缆和多模光缆。铜缆及光纤的长度均用各楼层配线间及控制室到主配线间之间的距离乘以线缆根数并考虑足够的端接余量和富余量，以便将来系统的扩容（即点数的增加）。1.1.3管理子系统管理子系统由交连、互连配线架组成。为信息点连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。楼层配线间是各管理子系统的安装场所。楼层配线间可位于商场的某一层或以多层共用一个配线间的方式分布，对于信息点不是很多，使用功能又近似的楼层，为便于管理，可共用一个子配线间；对于信息点较多的楼层应在该层设立分配线间。.第206页共206页 分配线间示意图根据各楼层信息点的数量，在相应楼层设立楼层配线间，管理各层信息点。本项目每层楼设立一个配线间，共个分配线间，再通过6芯多模光纤连接到中心机房。对于语音大对数部分，主要采用配线架端接。对于传输数据的光纤的端接，选用机柜式光纤配线箱，安装于机柜上，易于管理维护。语音配线架：采用无腿配线架，19寸尺寸，自带安装背板以便于机柜的安排，并配备足够的连接包（20个4对+4个5对）。数据配线架：六类24口，模块化设计；配线架每个模块采用了引线框技术；为防止飞尘和异物对模块金针的损伤，配线架每个信息端口自带防尘门；为了更好的保护好配线架框架免受腐蚀和划伤，配线架框架需采用金属粉末涂层；考虑用户网络应用中有内网、外网并行，为了更好的识别每个信道的实际应用情况，配线架端口正面需带有图标和颜色标识。光纤配线架：采用模块化结构，有足够的空间保证光纤的盘绕、固定和接续；应提供框架和有关的轨道、托架、设环以及现场组装接线屏所需的所有部件；并配备足够的LC或SC耦合器。支持19寸机柜安装。跳线：六类，数据跳线为多股软芯跳线，工作区长度采用3米，有多种颜色选择。光缆跳线有LC、SC、ST多种选择，3米，支持万兆光缆的应用。1.1.1设备间子系统设备间子系统是服务于水平布线和垂直主干线的跳接及配线管理的某一空间，是各楼层的布线分支管理机构，除连接垂直与水平线缆的配线设备外，还包括连接主干电缆、光缆及水平电缆的跳线等。.第206页共206页 设备间子系统由语音总配线间、数据中心和网络控制中心及各大会议室主控机房内各系统的连接部分组成，包括通讯系统，计算机系统和商场内的自动化系统等。1.1.1点位分布表楼栋外网语音内网AP1#楼B2F1301307　B1F1361361051F7474432F7474433F7171434F717143小计55655633172#楼B2F　　　　B1F　　　51F5858432F5858433F7575434F757543小计26626616173#楼AB2F　　　　B1F　　　61F7070442F7070443F7070484F707048小计28028016303#楼BB2F　　　　B1F　　　71F7070452F7070453F2020484F202048小计18018016333#楼CB2F　　　　B1F　　　71F7575452F7575453F75751084F7575108小计3003002833总计15821582109130.第206页共206页 1.1设备选型1.1.1康普六类非屏蔽网线1071ESYSTIMAX六类网线  1071004ESL完全遵从6类标准的电缆。超过六类标准7dB性能余量。支持带宽550MHz。完全支持千兆以太网应用。增强带宽和网络性能。中心为带状隔离带设计。线规：23AWG，外径：5.89毫米。重量：29.1lbs/1000ft(13.2kg/304.8m)Ÿ  外皮厚度：0.020in(0.51mm)　　Ÿ  外径：0.224in(5.69mm)Ÿ  最大拉力：25lbs(11.34kg)Ÿ  工作温度：-4°F到140°F(-20℃到60℃)Ÿ  线规：23AWG主要电气参数:2071系列：Ÿ  NVP：71%Ÿ  最大直流电阻：7.61Ohms/100mŸ  最大直流电阻不平衡：3%Ÿ  互电容@1KHz：5.6nF/100mŸ  满足标准：ANSI/TIA/EIA568B.2-1Cat6，ISO/IEC11801:2002(Edition2)ClassE，CENELECEN50173:2002(Edition2)Cat6.第206页共206页 Ÿ  UL认证：CMP1.1.1康普六类非屏蔽信息模块MGS400262满足六类传输标准，符合千兆以太网应用系统，适用于设备间与工作区的通讯插座连；自主的外观设计，简洁美观紧凑；独特的线路板线对平衡设计，减少干扰，通过余量高；产品描述：    所有插座都具备T568A和T568B两种通用线序，通用线序标签清晰注于模块上，便于准确快速地完成端接；    端接口外壳材料采用高强度PC材料，IDC打线柱夹子为磷青铜，保证大于250次的端接；     适用于23AWG线缆；    端接的打线卡口45度角设计，保障更可靠的接触点；   后部的端接保护帽具有扣锁式设计，可以保证线缆避免端接后的过度弯曲、脱落和对接触点的保护。   可用单对110打线工具（TLA01）；其它型号：六类非屏蔽信息模块，白色G6942-W六类非屏蔽信息模块，黑色G6942-BK六类非屏蔽信息模块，红色G6942-R六类非屏蔽信息模块，蓝色G6942-B六类非屏蔽信息模块，黄色G6942-Y.第206页共206页 1.1.1信息面板M12CF-262面板外型尺寸符合国标86型。适合多类型模块安装，应用于工作区布线子系统。备有适用于各种环境的单、双孔面板选择；材料采用ABS工程塑料。表面不可见螺钉孔，美观大方，扣位式面板设计可防止施工时污染面板，面板设计线条流畅、棱角清晰、造型更具未来感，采用优质工程塑料(PC料)，防撞阻燃抗冲击，所有面板均带防护门，适应不同的恶劣施工环境，信息口带翻扣嵌入式图表及标签位置，方便管理。1.1.2六类非屏蔽数据跳线GS8E-7六类性能，提供可靠性连接水晶头簧片表面50um镀金LSZH护套，多种颜色选择优质的内部7×0.20mm多股芯线，柔软性好，确保良好的传输性能渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径满足并且超越EIA/TIA-568B，ISO11801的六类信道要求.第206页共206页 1.1.1六类非屏蔽24口配线架(带理线环/PM-GS3-24)六类配线架均为标准的19英寸机架式结构，带有24个六类RJ45插口。IDC段包括V形触点，它可以伸缩，无论重新端接的次数有多少，此类模块均不易被损坏。每个端口采用弹簧支撑的防尘盖专利技术，其色码可以与插座颜色保持一致，且每端口模块可单独拆卸，有利于特殊要求，如更换为视频模块、光纤模块。配线架采用冷轧钢制成，外覆石墨灰色粉末；正面RJ45插座触点原材料为磷青铜，电镀100μm镍50μm镀金；现场可配置的配线架连接可以使用后部走线，采用任何线序安装；背面金属理线架表面光滑，预留扎带孔洞，可以轻松承拖六类线缆重量，并可保证线缆管理符合弯曲半径要求，令安装效果美观统一。二、计算机网络系统2.1系统概述奥山世纪城是一座现代智能化商场。在建设过程中，必须以“统筹规划、条块协调、资源共享、整合发展、互联互通、需求主导、政府先行、突出重点、注重实效”为指导方针，坚持“统一标准、统一规划、统一建设、统一管理”四项基本原则；在营区工作的各个领域和各个环节中广泛采用现代信息技术，以统一高效的网络设施为基础、以内外网统一门户为窗口、以办公资源管理系统及业务应用系统开发为重点、以信息资源的整合与共享为核心，提高工作效率和服务水平，增强监管和服务能力、促进社会监督，为营区管理现代化奠定基础。2.2需求分析.第206页共206页 形成商场自己的Intranet环境，使其成为通向下一世纪的，集有线网络与无线网络为一体、集通讯技术与计算机网络为一体、集数据传输与多媒体传输为一体的现代化商场主干网，为面向客人、面向管理提供高效优质服务，同时也为商场提供了面向世界、面向未来的开放环境，这是时代技术发展的需要，也是商场今天和未来发展的必然趋势。商场网络建设的基础是主干网的建设，二级交换平台以上的网络全部采用光纤连接，同时要健全主干网络上的各项服务系统，共同组建起优秀的网络平台，只有高质量的网络服务才能体现整个网络的高质量，才能最大限度的发挥网络硬平台的优势，好比高速公路必须配上高档车辆，才能使各种应用软件（货物）高速、快捷、方便、安全的运行。先期需要建设的网络服务系统主要有Email、FIP、Telmet、WWW等各项Internet信息服务，同理可提供计费、网管等管理系统。随着应用的发展和技术的进步，在网上进一步提供电视会议、视频点播、远程咨询、多媒体应用等多项服务，保持我们的网络平台能够在不断的使用中又不断的发展。首先整个网络平台建设以千兆光纤主干的高速网络，满足商务和商场的所有业务、管理运用。对于商场业务网络、商场管理、商场客户及外网访问相互之间网络互联安全手段保障提供的问题需要详细考虑。网络平台的先期建设目标为：以目前的稳定技术和高可靠产品搭建基础骨架，即在主干网的建设上重点考虑品质，保持适度超前和完整配套。远端网络按应用需求，在适度冗余的前提下分批到位。1.1设计依据Ø《商用建筑线缆标准》（EIA/TIA-568B）Ø《商用建筑通信通道和空间》（EIA/TIA-569Ø《商用建筑电信设施管理标准》（EIA/TIA-606Ø《信息技术互连国际标准》（ISO/IEC11801-95）Ø《通信光缆的一般要求》（GB/T7427-87）Ø《通信布线系统信息技术欧洲标准》(EN50173)Ø《工业企业通信设计标准》(GBJ42-81)Ø《智能建筑施工及验收规范》(DG/TJ8-601-2001)Ø《智能建筑评估标准》(DG/TJ08-602-2001)Ø《建筑电气工程施工质量验收规范》(GB50303-2002)1.2设计原则.第206页共206页 商场网络平台的建设是商场信息化建设的重要基础设施，须从商场信息体系建设的全局考虑，将计算机网络建成一个高起点、易于扩充、升级、管理和使用的网络系统。Ø开放性原则：Ø采用开放的标准；Ø采用开放的技术；Ø采用开放的结构；Ø采用开放的系统组件Ø采用开放的用户接口。Ø实用性原则：设计结果应能满足需求，并且切实有效。Ø可靠性原则：网络运行稳定可靠，具有很高的MTBF（平均无故障时间）和很低的MTBR（平均无故障率），提高冗余设计，支持故障检测和恢复，可管理性强。Ø安全性原则：安全措施有效可信，能够在多个层次上实现安全控制。Ø先进性原则：设计思想先进，网络结构先进，网络硬件设备先进，开发工具先进。Ø完整性原则：考虑到系统的各方面因素，实现优化的网络设计，安全的数据管理，高效的信息处理，友好的用户界面。Ø多业务支持原则：在同一平台上同时支持数据、语音和视频等业务的运行。Ø高效性原则：性能指标高，网络运行效率高，软硬件性能充分发挥。Ø可扩性原则：能够在性能和规模方面进行扩展，最大程度保护已有投资。1.1系统设计1.1.1网络结构1.1.1.1网络构建原则交换机统一虚拟化堆叠架构：可以根据需要随时增加设备，而对网络架构不产生影响，保证网络可扩展，高可靠;安全渗透网络：安全与网络集成智能化统一管理：实现用户、设备和业务的统一管理。.第206页共206页 1.1.1.1网络架构本商场计算机网络系统分为三个网：内网（商场管理系统网）、外网、专网（各类专用网络）。内网与其它网络物理隔离。整个网络结构由核心交换机和汇聚层交换机组成。核心交换机提供多层交换功能，具有高速交换背板，背板带宽在60G以上；核心和汇聚交换机全部可以实现千兆扩展，以满足商场后期链路扩充的需要。对于主数据服务器和核心交换机需要千兆通讯，服务器汇聚交换机千兆光和千兆电接口，可以通过虚拟化技术进行堆叠，提高扩展性和可靠性。通过选择不同的网络接口模块，可以适合交换机处理引擎必须冗余，提供整个系统可靠的运行交换核心。对于整个系统运行的VLAN管理基础方式，具有灵活的管理方式及实现；核心交换机必须对视频、多播和组播手段具有良好的支持手段。支持多业务扩展能力，支持防火墙、流量分析、IPS、应用控制（可以作流量控制）等插卡，实现安全与网络的集成，避免网络单点故障，减少网络瓶颈，同时依托交换机的高性能背板，提高网络的高可靠性。1.1.2远程访问与Internet接入远程访问解决了远程工作站通过拨号线路对网络资源的访问。由于拨号网络是攻击用户网络系统的可能的主要入口，因而必须在技术和管理两个方面加强管理。拨号网络是可能的主要攻击入口，并且采用动态IP分配策略，所以必须与其它网段隔离。对于拨号接入的用户必须通过TACACS/RADIUS等协议支持的访问服务器，提供及记录拨号用户的认证和授权。提供8口的异步Modem提供远程访问服务，并满足用户今后扩展的需求；商场网络系统通过统一的出口接入Internet，通过路由器接入Internet，对于Interne和内网的安全考虑硬件防火墙提，同时具备将来通过10/100M宽带接入Interne的能力。域名服务DNA系统，邮件中继服务、网络目录服务以及代理服务等必须通过防火墙提供服务。.第206页共206页 对外的Interne服务器由于完成多种服务，所以不但速度要快，I/O能力也必须很强。外部网络目录服务，提供面向Interne的目录服务，其内容与内部的网络服务不同。外部网段服务器中的配置信息和数据在内部网段做备份，万一这些服务器受到攻击或故障，系统和数据能够快速恢复，不影响对外宣传。1.1.1无线接入商场网络系统在商场的公共区域等休闲服务区设置无线接入点。目前，无线LAN已经形成了主流趋势，各类公司都想把有线LAN和无线LAN进行集成。网络管理人员希望无线LAN能够提供和有线LAN一样的安全性、可管理性以及可伸缩性。其中最主要考虑是安全性，包括访问控制和加密。访问控制保证敏感数据只能由授权用户访问。加密则保证发射的数据只能被所期望的用户接收和理解。有线LAN的接入是在LAN的以太端口接入时进行管理。因些，有线LAN的访问控制常常以物理端口接入方式进行监视。同样，由于有线LAN的数据传输直接送到一定的目的地，除非有人使用特定的设备在传播路径上进行截听，信息一般不会泄露。简而言之，除非LAN物理上遭到破坏，否则不会发生信息的泄密问题。在无线LAN中，传送的数据是利用无线电波在空中辐射传播，它可以被发射机覆盖范围内任何无线LAN客户机所接收到。无线电波可以穿透天花板、地板和墙壁，发射的数据可能到达预期之外的、安装在不同楼层、甚至是发射机所在的商场之外的接收设备。配置无线LAN时，以太网端口相当于可以设置在任何地点，包括停车场，无法像有线LAN的端口那样进行控制。由于没有办法把无线LAN发射的数据定向到一个特定的接收设备，所以数据保密成为最重要的问题。IEEE802.11b标准含有确保访问控制和加密的两个部分，这两个部分必须在无线LAN中的每个设备上配置。拥有成百上千台无线LAN用户的公司需要可靠的安全解决方案，可以从一个控制中心进行有效的管理。缺乏集中的安全控制是无线LAN只在一些相对较小的公司和特定应用中得到使用的根本原因。1.1.2网络管理.第206页共206页 商场网络系统的网络管理是网络建设的重要内容，是保证商场网络系统正常运行的前提。网络管理不但需要先进、实用的技术支持手段，对大型网络而言，更需要合理、有效的组织体系和规章制度。网络管理是网络可用性的关键组成，界定并实现网络管理是网管设计的主要内容。通过网管系统，完成用户网络系统的网络管理和安全管理。在网络管理系统的支持下，进行子网划分、地址分配、用户管理（开户、授权、统计）、服务器管理、线路管理等。我们对商场系统统一管理：（1）将用户管理、设备管理和业务管理集成在一起，支持一体化管理，在一个拓扑图上可以完成对设备、用户和业务的操作，可以显示用户状态、安全状态，流量信息等，可以满足灵活的日常维护的需求。（2）支持整体平台设备统一管理：网络中的设备种类繁多，涉及路由器、交换机、主机、业务设备、各种软件系统等；会存在多个厂家的软、硬件系统，网管接口有SNMP、LOG、NETFOLW、厂商专用接口等。因此，网管系统需要具有管理多种设备的能力。（3）分级管理：同时网管系统可以为多个层次、级别的网管人员分配权限，根据管理域的不同，支持对管理权限和范围的划分，实现分级管理。（4）支持分权管理：由于网络设备多、分布广，网管系统支持分布式的管理。支持对用户权限级别的灵活划分，不同的管理人员可以灵活定义权限，不同的人员可以管理不同的设备。（5）可视化管理：及时、全面地掌握数据网上的故障、性能、配置等信息；快速、自动反应网上事件，提供处理方案；实现对数据网事件的分析、定位，提供历史记录和统计功能。提供网络整体和局部负荷情况及统计数据，为业务保障、网络优化和网络扩容提供参考。（6）具有较强的扩展性：网管系统具有扩展性，提供二次开发，方便用户对系统功能的扩展。（7）配置计费网关，解决即插即用、收费等功能。1.1.1网络安全1.1.1.1设置防火墙.第206页共206页 设置防火墙，能够监视网络通信情况、记录通信状态、做出允许/拒绝等判断。利用安全的分布式管理来集中控制的安全性策略。用户帐号信息、资源访问控制和用于数据隐秘性和完整性的加密密钥的管理都由防火墙服务器集中控制。同时，这些服务可远程地安全完成。信息访问的分布式日志。因为用户的身份是众所周知的，他们的活动可被记录下来用于以后的分析。日志信息的存取也可在远地安全的完成。防火墙必须支持IDS及能够防止常见的拒绝服务（DoS）攻击，支持JavaApplet过滤及URL过滤；支持3DES加密及VPN接入能力；具备接入接口的扩展能力。防火墙支持虚拟防火墙技术，可以为不同的业务分配不同的防火墙，可以将交换机的所有的接口根据灵活的需要进行定义。配置流量分析，实现网络的可视化管理，可以清楚的让管理人员了解网络的流量状态、用户状态、应用分布情况等，保证流量合理得到分配。1.1.1.1内网安全控制（1）部署终端准入控制系统，实现各种接入方式的一体化安全控制，可以在终端接入网络的时候不仅能够保证身份认证的合法性，同时对机器的安全性进行审核，如果终端的安全性不合乎要求，将被提醒、监控、隔离或者下线，只有在终端安全自动修复之后才能够进一步访问网络。安全性可以包括检查操作系统补丁是否安装、病毒引擎是否升级，版本是否达到要求，是否安装禁装软件，流量是否异常等。（2）该系统是与网络管理平台集成，实现用户和设备的统一管理，也可以和其他功能进行联动，包括用户上网行为审计，流量分析等，可以实现设备、业务、用户的统一管理，减少了维护的工作量，方便用户定位与业务分析。1.1.1.2拨号访问采用认证/授权控制采用了认证/授权的集中控制策略，通过拨号安全服务器实现TACACS+、RADIUS等身份认证协议。采用单独的拨号网段，与网络中心其它网段隔离。1.1.1.3合理划分网段通过网段的合理划分，实现了不同网段间的互访隔离，使管理要求、安全要求不同的网段彼此分离，加强了安全控制。外部网段、NOC、NIC、开发网上的服务器群可以通过交换机的虚拟网Vlan实现进一步的隔离。.第206页共206页 1.1.1.1Proxy代理隔离在应用层次，通过代理技术实现用户网络系统内部和Interne的互访，内部经过授权的节点，通过Proxy服务器的代理，完成Internet的访问。由于服务器支持Cache技术，可以降低国际出口的流量，提高信息浏览的速度。1.1.1.2紧急安全对策对可能的安全事件进行事前分析，有安全应急方案。1.1.1.3系统冗余配置系统进行冗余配置，设备和数据有备份和恢复措施。1.1.2点位分布表1.2设备选型1.2.1核心交换机H3C7506E产品特点丰富的业务，适应融合业务网络发展趋势基于IRF2（第二代智能弹性架构）技术的虚拟化架构H3CS7500E(X)面向数据中心技术的演进，推出了IRF2为代表的软件虚拟化技术，提供多台主机的协同工作、统一管理和不间断维护功能；IRF2不仅成为数据中心交换设备高性能、虚拟化的关键技术，而且对于传统企业网应用，IRF2所提供的高可靠性和无缝升级、扩展能力，也成为H3C用户增值服务的重要组成部分。全面的MPLS、VPLS业务能力H3CS7500E(X)所有产品均支持Multi-VRF特性，可以作为MCE设备使用；支持三层的MPLSVPN和二层的MPLSVPN（Martini、Kompella）；支持MPLSOAM特性，方便用户的管理和维护；与H3CMPLSVPNManager配合，实现图形化的MPLS部署与维护。.第206页共206页 全面支持VPLS，VLL，支持1KVPLS实例，4KVLL，还支持分层VPLS以及QINQ+VPLS接入方式，提供端到端2层VPN接入方案，支持MPLS/VPLS全线速转发，满足VPLS规模部署要求。高性能IPv4/IPv6业务能力H3CS7500E(X)支持IPv4/IPv6双协议栈,支持多种隧道技术，支持IPv4/IPv6的组播技术，为用户提供完善的IPv4/IPv6解决方案；H3CS7500E(X)采用分布式体系架构，实现IPv4/IPv6业务的线速无阻塞转发；H3CS7500E(X)已经通过了信息产业部的IPv6入网认证和IPv6Ready第二阶段认证，是成熟商用的IPv6产品。有线无线一体化，有源无源一体化H3CS7500E(X)集成的无线控制模块提供丰富的业务能力，包括精细的用户控制管理、完善的RF管理及安全机制、快速漫游、超强的QoS和对IPv6的支持等；无线控制模块通过与安全策略服务器的联动，实现对无线接入用户的端点准入防御，提高了整网的安全性。H3CS7500E(X)是业界最高密度的以太网无源光网络（EPON）设备，单台最大可接入10240个FTTH用户；H3CS7500E(X)是高可靠的EPON系统，采用分布式体系结构、模块化设计，主控板冗余热备份、无源背板、冗余电源支持双路供电，具有电信级可靠性。EAD端点准入防护技术H3CS7500E(X)支持大容量的Portal认证功能，可以在数千用户的局域网中做为EAD网关设备，为全网用户提供EAD安全认证功能；可以在大中型的校园网中担任汇聚/核心设备的同时，为学生宿舍区的认证计费提供Portal认证功能。n 全方位的安全保障，抵御多种网络安全威胁三平面安全保障机制H3CS7500E(X)提供完善的安全防护机制，可从控制、管理、转发三平面全面保障网络的安全：在控制平面，内置协议报文攻击识别模块，防止TCN、ARP等协议报文攻击，OSPF/BGP/IS-IS路由协议采用MD5验证，防止非法路由更新报文导致的网络瘫痪；在管理平面，SNMPv3网管协议，SSHV2，基于802.1x、AAA/Radius的用户身份认证以及分级的用户权限管理保证了设备管理的安全性；在转发平面，支持IP、VLAN、MAC和端口等多种组合精细绑定；支持uRPF单播反向路径转发，防止非法流量访问网络，采用最长匹配逐包转发机制，有效抵御病毒的攻击。H3CS7500E(X)还支持内置的高性能防火墙、异常流量清洗等模块，将专业的安全融入到交换机之中。有线无线全面支持EAD.第206页共206页 H3CS7500E(X)是EAD端点准入防御解决方案的重要组成部分，S7500E(X)可以动态的接收来自安全策略服务器的控制策略，根据终端的安全状态给予下发相应的访问权限。H3CS7500E(X)既支持有线终端用户的EAD，也支持无线终端用户的EAD，能够做到终端安全防范无漏洞。增强的ACL特性H3CS7500E(X)系列产品支持强大的ACL能力：支持标准和扩展ACL；支持基于VLAN的ACL，方便用户配置，节省ACL资源；支持出方向和入方向的ACL，满足金融等行业访问权限严格控制的需求。n 电信级的高可靠性，保障用户业务长期稳定运行电信级高可靠性设计H3CS7500E(X)采用无单点故障设计，所有关键部件，如主控板、交换网、电源和风扇等采用冗余设计；无源背板避免了机箱出现单点故障；所有单板和电源模块支持热插拔功能；H3CS7500E(X)系列可以在恶劣的环境下长时间稳定运行，达到99.999％的电信级可靠性。多业务高可靠性运行H3CS7500E(X)支持不间断转发和优雅重启，提供毫秒级的切换时间；支持等价路由，可帮助用户建立多条等值路径，实现流量的负载均衡及冗余备份；支持RRPP快速环网保护协议；支持Smart-Link协议，保证双上行网络拓扑的业务毫秒级快速切换。通过上述技术，H3CS7500E(X)可以在承载多业务的情况下不间断运行，实现业务的永续。基于IRF2架构的HAIRF2技术可以把多台S7500E(X)虚拟成一个“联合设备”，使用和配置都如同一台机器，而且扩展端口数量和交换能力，同时也通过多台设备之间的互相备份增强了设备的可靠性，提供毫秒级的链路收敛能力。简化了管理过程，降低管理成本，并可根据实际需求平滑扩容网络容量。支持基于硬件的丰富的OAM故障检测机制，实现毫秒级链路故障检测.技术参数属  性S7506ES7506E-V整机交换容量768Gbps768Gbps背板容量≥1.6Tbps≥1.6TbpsIPv4包转发率492Mpps492Mpps.第206页共206页 槽位数量88（垂直插槽）业务槽位数量66交换网板槽位数量00冗余设计电源、主控冗余电源、主控冗余二层特性支持IEEE802.1P(CoS优先级)支持IEEE802.1Q（VLAN）支持IEEE802.1d（STP）/802.1w（RSTP）/802.1s（MSTP）支持IEEE802.1ad（QinQ），灵活QinQ和Vlanmapping支持IEEE802.3x（全双工流控）和背压式流控（半双工）支持IEEE802.3ad（链路聚合）和跨板链路聚合支持IEEE802.3（10Base-T）/802.3u（100Base-T）支持IEEE802.3z（1000BASE-X）/802.3ab（1000BaseT）支持IEEE802.3ae（10Gbase）支持IEEE802.3af（PoE）支持IEEE802.3at（PoE+）支持RRPP（快速环网保护协议）支持跨板端口/流镜像支持端口广播/多播/未知单播风暴抑制支持JumboFrame支持基于端口、协议、子网和MAC的VLAN划分支持SuperVLAN支持PVLAN支持MulticastVLAN+支持点到点单VLAN交叉连接、双VLAN交叉连接全部依靠VLAN-ID进行转发，不涉及MAC地址学习支持最大VLANMAPING/灵活QinQ表项全面支持1:1,2:1,1:2,2:2VLANMAPPING能力支持GVRP支持LLDP.第206页共206页 IPv4路由特性支持ARPProxy支持DHCPRelay支持DHCPServer支持静态路由支持RIPv1/v2支持OSPFv2支持IS-IS支持BGPv4支持OSPF/IS-IS/BGPGR(GracefulRestart优雅重启)支持等价路由支持策略路由支持路由策略IPv6路由特性支持ICMPv6支持ICMPv6重定向支持DHCPv6支持ACLv6支持OSPFv3支持RIPng支持BGP4+支持IS-ISv6支持手工隧道支持ISATAP支持6to4隧道支持IPv6和IPv4双栈组播支持IGMPv1/v2/v3支持IGMPv1/v2/v3Snooping支持IGMPFilter支持IGMPFastleave支持PIM-SM/PIM-DM/PIM-SSM支持MSDP支持AnyCast-RP支持MLDv2/MLDv2Snooping支持PIM-SMv6、PIM-DMv6、PIM-SSMv6.第206页共206页 ACL/QoS每单板最大支持16KACL支持标准和扩展ACL支持基于VLAN的ACL支持Ingress/EgressACL支持Ingress/EgressCAR，粒度可达8Kbps支持两级Meter能力支持VLAN聚合CAR，MAC聚合CAR功能支持流量整形（TrafficShaping）支持802.1P/DSCP优先级Mark/Remark支持层次化QoS（H-QoS），支持三级队列调度支持队列调度机制，包括SP、WRR、SP+WRR、CBWFQ支持每端口8队列支持拥塞避免机制，包括Tail-Drop、WRED支持N：2MirroringMPLS/VPLS支持L3MPLSVPN支持L2VPN:VLL(Martini,Kompella)支持MCE支持MPLSOAM支持VPLS,VLL支持分层VPLS，以及QinQ+VPLS接入支持P/PE功能支持LDP协议安全机制支持EAD安全解决方案支持Portal认证支持MAC认证支持IEEE802.1x和IEEE802.1xSERVER支持AAA/Radius支持HWTACACS,支持命令行认证支持SSHv1.5/SSHv2支持ACL流过滤机制支持OSPF、RIPv2及BGPv4报文的明文及MD5密文认证支持命令行采用分级保护方式，防止未授权用户的非法侵入，为不同级别的用户有不同的配置权限支持受限的IP地址的Telnet的登录和口令机制支持IP地址、VLANID、MAC地址和端口等多种组合绑定支持uRPF支持主备数据备份机制支持故障后报警和自恢复支持数据日志.第206页共206页 系统管理支持FTP、TFTP、Xmodem支持SNMPv1/v2/v3支持sFlow流量统计支持RMON支持NTP时钟支持NetStream流量统计功能支持电源智能管理支持设备在线状态监测机制，实现对包括主控引擎，背板，芯片和存储等关键元器件进行检测可靠性支持主控板1+1冗余备份支持电源1+1冗余备份采用无源背板设计所有单板支持热插拔支持CPU保护技术支持VRRP支持EthernetOAM（802.1ag和802.3ah）支持MACTracert支持RRPP支持GracefulRestartforOSPF/BGP/IS-IS支持DLDP支持VCT支持Smart-Link支持热补丁环境要求温度范围：0℃～45℃相对湿度：10%～95%（非凝结）安规和EMC认证通过了CE、FCCPART15、TUV-GS、UL-CUL、ICES003和VCCI的认证电源DC：–48V～–60VAC：100V～240V外形尺寸（宽×高×深）(mm)436x575x420436x930x420满配重量(kg)≤77kg≤94kg1.1.1汇聚交换机H3CLS-5800-32C-H3功能特性灵活的端口扩展能力.第206页共206页 随着用户端带宽不断提高，服务器万兆网卡的应用越来越广泛，交换机需要提供更高的转发性能和万兆端口扩展能力。H3CS58系列机箱式交换机支持业内最高的万兆端口密度，单台设备可以按需扩展至最多24个全线速转发的万兆端口。此外，该系列产品还可以提供灵活的千兆接入端口，可以提供16个千兆光接口或者电接口扩展模块，单台设备可以按需扩展至最多84个全线速转发的千兆端口，满足大型网络汇聚或中小网络核心对于光电混合配置的要求。智能弹性架构H3CS5800/S5820X系列交换机支持IRF2（第二代智能弹性架构）技术，在扩展性、可靠性、整体架构和可用性方面具有强大的优势，主要体现在四个方面：扩展性：IRF技术允许交换机利用互联电缆实现多台设备的扩展；具有即插即用、单一IP管理，同步升级的优点，同时大大降低系统扩展的成本。可靠性：通过专利的路由热备份技术，在整个IRF组内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大的增强了IRF组的可靠性和高性能，同时消除了单点故障，避免了业务中断。分布性：通过分布式链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率。可用性：通过标准的万兆以太网接口实现智能弹性架构，可以根据需求分配业务带宽和系统连接带宽，合理分配本地流量与上行流量；不仅可以实现机架内、跨机架，甚至跨区域的远距离智能弹性架构。强大的缓存能力针对于数据中心大流量数据无阻塞传输的要求，H3CS58系列可以提供强大的缓存能力，并且支持先进的缓存调度机制可以保证设备缓存能力有效利用的最大化。灵活的风道方向选择为了更好的配合数据中心的风道设计，S5800/S5820X系列交换机部分款型为用户提供了更灵活的风道方案，在实现前后风道的同时，用户还可以通过选择不同的风扇框来实现不同的风向（从前往后或者从后往前）。完善的安全控制策略H3C.第206页共206页 S58交换机支持集中式MAC地址认证、802.1x认证、PORTAL认证、EAD快速部署，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定，同时实现用户策略（VLAN、QoS、ACL）的动态下发；配合H3C公司的iMC系统对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。H3CS58系列交换机提供增强的ACL控制逻辑，支持超大容量的入方向和出方向ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。另外，S58系列还将支持单播反向路径查找技术（uRPF），原理是当设备的一个接口上收到一个数据包时，会反向查找路径来验证是否存在从该接收接口到包中制定的源地址之间的路由，即验证了其真实性，如果不存在就将数据包删除，这样我们就可以有效杜绝网络中日益泛滥的源地址欺骗。多重可靠性保护H3CS58系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。可插拔电源以及风扇提高设备的硬件可靠性。H3CS58系列所有机型支持电源冗余，其中部分机型支持模块化双电源和双风扇组件，风扇支持前后风道，风道方向可调；所有机型的接口板，电源模块以及风扇模块均可以热插拔而不影响设备的正常运行。此外整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速。同时支持绿色节能模式，支持EEE节能特性，是满足数据中心使用需求的专业交换机。除了设备级可靠性以外，该系列还支持丰富的链路可靠性以外，还支持丰富的链路可靠性技术，比如华三通信独创的RRPP快速环网保护机制，VRRPE和Smartlink。当网络上承载多业务、大流量的时候也不影响网络的收敛时间，保证业务的正常开展。中功率PoEH3CS5800系列交换机支持PoE（PoweroverEthernet）技术，通过以太网对所连接的设备（如IPPhone,WirelessAP等）进行远程供电，从而使得不必在使用现场为设备部署单独的电源系统，能够极大地减少部署终端设备的布线和管理成本。不仅可以提供遵从IEEE802.3af标准的每端口15.4W的功率，还支持中功率PoE技术，每端口可以提供最高30W的输出功率，满足包括无线802.11nAP以及部分可视IP电话等大功率PD设备的使用要求。出色的管理性H3CS58系列交换机支持丰富的管理接口，例如Console、带外网口、USB口，支持SNMPv1/v2/v3，支持OpenView等通用网管平台以及iMC智能管理中心。支持CLI命令行，Web网管，TELNET，集群管理，使设备管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。H3C.第206页共206页 S58系列交换机支持NetStream功能，以及SPAN/RSPAN/ERSPAN镜像和多个镜像观察端口，可以对网络流量进行分析以采取相应管理维护措施，使原本不可见的网络业务应用流量变得一目了然，可以为用户提供多种网流分析报表，帮助用户及时优化网络结构，调整资源部署。开放业务架构H3CS58系列交换机采用了H3C的开放业务架构（OAA），不仅可以提供传统交换机的二、三层报文转发的功能，而且可以集成包括防火墙，IPS，无线控制器等高性能多业务模块，使S58交换机成为一个多业务的承载平台。技术参数项目S5800-32CS5800-32C-PWR机箱尺寸（长×宽×高）（单位：mm）440×367×43.6440×427×43.6重量≤6.0kg≤8kg管理端口1个Console口1个Console口USB接口1个1个固定业务端口24个10/100/1000Base-T以太网端口，4个1/10GSFP+端口24个10/100/1000Base-T以太网端口（PoE），4个1/10GSFP+端口业务槽位数11业务板卡类型4端口1G/10GSFP+接口模块2端口1G/10GSFP+接口模块16端口10/100/1000MBase-T电口模块16端口100/1000MSFP端口模块防火墙模块IPS模块无线控制业务板（小规格）无线控制业务板（大规格）交流额定电压范围：100V～240VAC，50/60Hz最大电压范围：90V～264VAC，47/63Hz.第206页共206页 输入电压直流额定电压范围(RPS)：10.8V～13.2VDC额定电压范围(RPS)：-52V～-55VDC功耗（空载）67WDC：64WAC：85W功耗（满载）105WDC：870W（其中740W为PoE输出)AC：598W（其中370W为PoE输出）包转发率156Mpps（单台）/1404Mpps（9台IRF）156Mpps（单台）/1404Mpps（9台IRF）1.1接入交换机H3CS5120-EI功能特性多重可靠性保护S5120-HI系列交换机具备设备级和链路级的多重可靠性保护。硬件支持可插拔交、直流双电源；采用过流保护、过压保护和过热保护技术，可以根据实际环境的需要灵活配置交流或直流电源模块；支持可插拔的风扇模块，支持灵活的可调风道（前后或者后前），达到数据中心级别的使用需求；整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速，这些设计使设备具备了很高的可靠性。除了设备级可靠性以外，该产品还支持丰富的链路级可靠性技术，比如华三通信独创的RRPP快速环网保护机制，Smartlink和MonitorLink等。当网络上承载多业务、大流量的时候也不影响网络的收敛时间，保证业务的正常开展。高扩展性保护投资.第206页共206页 随着用户端速度不断提高，用户最终会使集群千兆链路达到饱和，而能够拥有多条10GE链路将是我们的未来发展方向。S5120-52SC-HI交换机主机自带2个SFP+万兆端口，2个SFP千兆端口；同时S5120-52SC-HI交换机支持一个扩展槽位，可扩展单端口或双端口的10GE扩展模块，以及双端口SFP千兆扩展模块，在实现千兆汇聚或接入时保留进一步支持10GE的扩展能力。S5120-52SC-HI交换机支持IPv4和IPv6的三层静态路由功能，并可以实现基于硬件的IPv4和IPv6的全线速转发。同时支持IPv6的ACL、QoS、组播和网管，实现IPv4到IPv6的平滑升级。智能弹性架构H3CS5120-HI系列交换机支持IRF2（第二代智能弹性架构）技术，就是把多台物理设备互相连接起来，使其虚拟为一台逻辑设备，也就是说，用户可以将这多台设备看成一台单一设备进行管理和使用。IRF可以为用户带来以下好处：Ø        简化管理 IRF架构形成之后，可以连接到任何一台设备的任何一个端口就以登录统一的逻辑设备，通过对单台设备的配置达到管理整个智能弹性系统以及系统内所有成员设备的效果，而不用物理连接到每台成员设备上分别对它们进行配置和管理。Ø        简化业务 IRF形成的逻辑设备中运行的各种控制协议也是作为单一设备统一运行的，例如路由协议会作为单一设备统一计算，而随着跨设备链路聚合技术的应用，可以替代原有的生成树协议，这样就可以省去了设备间大量协议报文的交互，简化了网络运行，缩短了网络动荡时的收敛时间。Ø        弹性扩展 可以按照用户需求实现弹性扩展，保证用户投资。并且新增的设备加入或离开IRF架构时可以实现“热插拔”，不影响其他设备的正常运行。Ø        高可靠 IRF的高可靠性体现在链路，设备和协议三个方面。成员设备之间物理端口支持聚合功能，IRF系统和上、下层设备之间的物理连接也支持聚合功能，这样通过多链路备份提高了链路的可靠性；IRF系统由多台成员设备组成，一旦Master设备故障，系统会迅速自动选举新的Master，以保证通过系统的业务不中断，从而实现了设备级的1：N备份；IRF系统会有实时的协议热备份功能负责将协议的配置信息备份到其他所有成员设备，从而实现1：N的协议可靠性。Ø        高性能 .第206页共206页 对于交换机来说，性能和端口密度的提升会受到硬件结构的限制。而IRF系统的性能和端口密度是IRF内部所有设备性能和端口数量的总和。因此，IRF技术能够轻易的将设备的交换能力、用户端口的密度扩大数倍，从而大幅度提高了设备的性能。完备的安全控制策略H3CS5120-HI系列交换机支持EAD（端点准入防御）功能，配合后台系统可以将终端防病毒、补丁修复等终端安全措施与网络接入控制、访问权限控制等网络安全措施整合为一个联动的安全体系，通过对网络接入终端的检查、隔离、修复、管理和监控，使整个网络变被动防御为主动防御、变单点防御为全面防御、变分散管理为集中策略管理，提升了网络对病毒、蠕虫等新兴安全威胁的整体防御能力。H3CS5120-HI交换机支持集中式MAC地址认证、802.1x认证、PORTAL认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定，同时实现用户策略（VLAN、QoS、ACL）的动态下发；支持配合H3C公司的CAMS系统对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。H3CS5120-HI交换机提供增强的ACL控制逻辑，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。H3CS5120-HI交换机支持端口隔离功能，即便是在同一VLAN内，也可以实现端口之间的隔离，从而避免广播风暴和病毒在VLAN内地扩散从而影响所有端口。支持MAC地址学习限制和安全MAC地址功能，可以保证只有真正的业务主机才能够接入网络，而其他新接入主机即使连接到交换机上也无法获取地址并连通网络。丰富的QoS策略H3CS5120-HI交换机支持支持L2（Layer2）~L4（Layer4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。提供灵活的对列调度算法，可以同时基于端口和队列进行设置，支持SP（StrictPriority）、WRR（WeightedRoundRobin）、SP+WRR、WFQ四种模式。支持CAR（CommittedAccessRate）功能，粒度最小达8Kbps。支持出、入两个方向的端口镜像，用于对指定端口上的报文进行监控，将端口上的数据包复制到监控端口，以进行网络检测和故障排除。出色的管理性.第206页共206页 H3CS5120-HI交换机支持丰富的管理接口，例如Console、带外网口，支持SNMPv1/v2/v3（SimpleNetworkManagementProtocol），可支持OpenView等通用网管平台以及iMC智能管理中心。支持CLI命令行，Web网管，TELNET，HGMP，使设备管理更方便，并且支持SSH2.0等加密方式，使得管理更加安全。H3CS5120-HI交换机支持BIMS协议，能自动从服务器下载配置文件和应用程序，实现零配置启动，大幅度降低了大型网络和复杂网络的初始配置工作量。H3CS5120-HI交换机支持基于MAC地址划分VLAN，很好的解决了移动办公的智能灵活管理；结合特有的基于全局和VLAN下发ACL策略，在简化用户配置的同时，也大幅节约了硬件资源。支持VLANMapping特性；S5120-HI支持基本1:1，N:1和2:2的特性，1:1根据外层转换成另外还一个外层tag；N:1是指根据一段范围的VLANID转换外层的tag；2:2是指根据CVLAN＋SVLAN进行同时转换CVLAN和SVLAN。技术参数支持特性S5120包转发率132Mpps外形尺寸（长×宽×高）（单位：mm）440×420×43.6重量<8.2kg管理端口1个Console口，1个带外网管口固定端口48个10/100/1000Base-T以太网端口2个100/1000Base-X千兆SFP端口(Combo)2个1G/10GSFPPLUS端口扩展插槽1个扩展插槽.第206页共206页 可选接口模块单端口10GEXFP接口模块两端口10GEXFP接口模块两端口10GECX4接口模块两端口10GESFP+接口模块两端口1GSFP接口模块端口聚合支持LACP端口特性支持IEEE802.3x流量控制（全双工）支持基于端口速率百分比的风暴抑制支持基于PPS的风暴抑制IRF2支持IRF2智能弹性架构支持分布式设备管理，分布式链路聚合支持通过标准以太网接口进行堆叠支持本地堆叠和远程堆叠VLAN支持基于端口的VLAN（4K）支持基于MAC的VLAN基于协议的VLAN支持QinQ，灵活QinQ支持VLANMapping支持VoiceVLAN支持GVRPACL支持L2（Layer2）~L4（Layer4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口、协议类型、VLAN的流分类支持时间段（TimeRange）ACL支持基于端口、VLAN下发ACL支持双向ACL.第206页共206页 QoS支持对端口接收报文的速率和发送报文的速率进行限制支持报文重定向支持CAR（CommittedAccessRate）功能每个端口支持8个输出队列支持端口队列调度（SP、WRR、SP+WRR、WFQ）支持报文的802.1p和DSCP优先级重新标记DHCP支持DHCPClient支持DHCPSnooping支持DHCPSnoopingoption82IP路由支持IPv4和IPv6的静态路由功能组播支持IGMPSnooping/MLDSnooping支持组播VLAN二层环网协议支持STP/RSTP/MSTP/PVST+支持RRPP支持SmartLink镜像支持流镜像支持端口镜像支持多个镜像观察口支持本地和远程端口镜像远程镜像支持多镜像口(支持reflector-port)安全特性支持用户分级管理和口令保护支持802.1X认证/集中式MAC地址认证支持GuestVLAN支持RADIUS认证支持SSH2.0支持端口隔离支持端口安全支持EAD.第206页共206页 管理与维护支持XModem/FTP/TFTP加载升级支持命令行接口（CLI），Telnet，Console口进行配置支持SNMPv1/v2/v3，WEB网管支持RMON告警、事件、历史记录支持iMC智能管理中心支持系统日志，分级告警，调试信息输出支持sFlow支持HGMPv2支持NTP支持Ping、Tracert支持VCT电缆检测功能支持DLDP单向链路检测协议支持Loopback-detection端口环回检测支持BIMS绿色节能支持一键式节能支持EEE(802.3az)端口自动Powerdown功能端口定时down功能（Schedulejob）交流输入电压额定电压范围：100V～240VAC，50/60Hz最大电压范围：90V～264VAC，47/63Hz直流输入电压额定电压范围：-48V～-60VDC功率（满负荷）145W工作环境温度0℃～50℃工作环境相对湿度（非凝露）5%～95%.第206页共206页 一、信息发布和查询系统1.1系统概述多媒体信息发布及查询系统是一种全新的媒体概念，指的是在银行、大型商场、超市、酒店大堂、饭店、影院、街道、广场、地铁、火车、公交车站、医院及其他公共场所，通过终端显示设备，发布商业、财经和娱乐信息的多媒体专业视听系统。其旨在特定的物理场所、特定的时间段对特定的人群进行广告信息播放的特性，融合了多媒体视频信息的多样性和生动性，实现了信息发布的远程集中管理和内容随时更新，使受众在第一时间接收到最新鲜的各类资讯。它将成为信息化建设的重要载体，不仅能够提供及时、全面、优质、高效的信息服务以及全新的文化氛围，还能够极大地提升环境的整体形象，也是现代建筑的必然趋势。禾麦多媒体信息发布系统（IDSInformationDisplaySystem）是构架在网络环境的新一代多媒体信息发布系统，采用TCP/IP传输协议，由中心控制系统和显示终端结合工作。系统软件（RemoteMultiMedia）构建了一个通过集中管理实时多路播出的具有统一调度与灵活分组分区的多媒体信息发布平台，操作人员通过用户账号校验登录到控制服务端进行节目内容采集、编排、发布和管理等功能操作，节目通过网络传输到各显控终端进行本地存储及信息实时播放。1.2需求分析为了完善行政中心的管理、共享和应急体系建设，实现各部门数据互联互通、资源共享，提高政务公开的便捷快速，保障社会经济建设和城市的可持续发展。需要依赖于现代信息化技术提供实时的、直观的、可靠的信息发布。多媒体消息发布技术的发展为行政办公大楼提供了便捷的内部信息发布、智能的会议导引、交互式的宣传展示。多媒体信息技术的进步，在行政办公大楼的各种功能场所，如：办事大厅、会议室门口、展厅、电梯厅、影视厅等各处放置LCD显示屏，可以播放部门通知、政务信息、会议导引、办事流程、政府公告、重要新闻等信息，而且支持不同的地点展示不同的信息。同时加强多媒体信息的交互性特点，提供更为个性化、人性化的服务，不但能够提升政府的信息服务水平，形象和档次。同时改善和创新服务模式，提升工作和服务效率。.第206页共206页 奥山世纪城可通过公共信息发布系统对信息（文字、语音、二维图像、动态图像）采、编、播过程的实施和控制，向办公人员、领导或其他特定群体提供形式多样的多媒体信息服务。信息发布系统能整合政府区公告信息、国家政策和其他消费信息的导引，在商场、公共场所、超市、电梯厅等其他公共场所通过多媒体发布方式，为公众提供多样化、个性化、智能化的信息服务。1.1设计依据Ø《建筑工程设计文件编制深度的规定》2003年版建质[2003]84号Ø《智能建筑设计标准》GB/T50314-2006Ø《建筑物电子信息系统防雷技术规范》GB50343-2004Ø《民用建筑电气设计规范》JGJ16-2008Ø《局域网标准》IEEE802Ø《以太网通讯标准》IEEE802.3Ø《设备可靠性试验总要求》GB850.1-86Ø《电器设备安全设计导则》GB4064-83Ø《电磁辐射防护规定》GB8702-88Ø《工业控制用软件评定准则》GB/13423-1992Ø《计算机软件开发规范》GB8566-2001Ø《计算机软件产品开发文件编制指南》GB8567-88Ø《计算机软件需求说明编制指南》GB/T9385-88Ø《计算机软件测试文件编制规范》GB/T9386-88Ø《软件工程术语》GB/T11457-1995Ø《计算机软件质量保证计划规范》GB/T12504-90Ø《计算机软件单元测试》GB/T15532-1995Ø《软件文档管理指南》GB/T16680-1996Ø国际电工技术委员会（IEC）相关标准Ø电气电子工程师协会（IEEE）相关标准Ø国际标准化组织（ISO）标准Ø电子工业协会（ETA）标准Ø国际电信联盟(ITU)标准1.2设计原则Ø先进性.第206页共206页 奥山世纪城多媒体信息发布系统会充分考虑信息化社会迅猛发展的趋势，体现当代电子技术发展水平，在技术选用上适度超前，确保系统各种功能齐全，在近几年中技术继续处于领先地位，并随着科技的发展能不断改进完善。Ø成熟性和实用性系统采用实践证明为成熟和适用的技术和设备，最大限度地满足业务和未来发展的需求，确保耐久实用。Ø集成性和可扩展性设备采用模块化配置，便于集中管理与分散控制，采用开放式接口，可与多个相关系统对接，建设多媒体信息发布系统同时会考虑是否与政府区内的各种业务系统进行关联，总体结构保证系统的兼容性和可扩展性。Ø可靠性和经济性系统设计要能保证工作的可靠性，并在技术先进性和可靠性及高性价比的前提下，通过优化设计达到经济性的目的。本方案设计综合考虑了各种因素，使系统达到技术先进、安全可靠、功能齐全、性价比高、操作维护简便等特点。.第206页共206页 1.1系统结构1.1.1系统组成1.1.2信息采集信息采集设备采用记录、拍摄、录制、扫描等手段实现购物须知、社会动态、商场宣传、商业广告等各类文字、图片、音视频等非结构性数据的采集；其中信息采集的设备包括图文源（键盘、手写板，电子白板、扫描仪）、音源（话筒、CD机、录音机）、视频源（摄像机、实物投影仪、DVD、VCD、录像机）等(信息采集设备用户可根据需要自行配备)。1.1.3控制中心RemoteMultimedia基于TCP/IP网络，控制中心设备为播控工作站，控制中心对整个系统的内容和设备进行管理，采用集中远程控制模式，控制各区域显示终端，能够对显示终端IP进行管理，可以实现群组或单点控制。系统可控制多媒体控制器和显示设备的远程开关机、设备监控、终端播放状态以及硬盘存储情况，检测前端播放的画面是否正常，并灵活删除显示终端的冗余节目和过期节目。.第206页共206页 控制中心将各类信息源进行编排，按时间制定播放任务列表，能够自订时间单位（00:00–23:59）和播放周期（定时播放、循环播放），具有播放前预览功能，可预先设置180天的播放信息，配置自定义时间开关机，可实现一定时间的无人看管。能进行紧急插播打断原有播放，可插播节目、文件和字幕，当插播结束后可自动转回原有播放任务。1.1.1显控终端显控终端主要包括多媒体控制器、音视频传输或分配设备和显示设备，各个显控终端可以播放相同的多媒体节目，并可对多路相同的节目可以按照分组方式发布播放节目，也可针对每个显控终端单独指定播放内容。多媒体控制器接收和执行中心控制的信息及控制，通过分控端软件自动按照时间表播出，支持横屏、竖屏播放。控制器具备硬盘存储功能，文件传输可采用在网络带宽空闲条件下发送大容量的播放节目，在白天进行播放，不影响和占用办公网络，并且在网络断开或服务器瘫痪的条件下，不影响前端的正常播放。当播放实时数据、视频直播以及紧急插播的时候，则需要网络畅通。对于主控端已经分发过的节目，再次播放时无需再次发送，而对于最新传输过去的节目，分控端将严格按照时间列表和顺序进行自动更新和播放。音视频信号传输设备，在控制器与显示设备之间，解决长距离传输、布线以及控制设备统一安放管理的问题。可根据控制器到显示屏之间的距离选择不同型号的音视频信号收发器，禾麦标准的音视频信号收发器可延长150米，中间采用超五类非屏蔽双绞线（UTP5）传输。系统支持各类不同的显示设备，如CRT显示器、液晶显示器（LCD）、LED点阵屏、PDP等离子显示屏、投影机、DLP（背投）、触摸查询机及一体机等。可根据屏正放或竖屏悬挂显示形式旋转界面，可以调整播放画面的显示比例：LCD和PDP的4：3或16：9，也可以调整为3：4或9：16。1.1.2传输网络系统支持采用TCP/IP协议的计算机网络：局域网、广域网和无线局域网、ADSL/ISDN等，一般利用大楼内综合布线系统和内网数据网络进行传输。控制中心设备（播控工作站）和显控终端（多媒体控制器）都连在网络内，系统将控制中心的信息内容和控制命令发送到终端进行播放和执行。.第206页共206页 1.1系统规划1.1.1点位分布表楼栋信息发布1#楼B2F6B1F61F22F23F24F2小计202#楼B2F　B1F　1F22F23F24F2小计83#楼AB2F　B1F　1F22F23F24F2小计83#楼BB2F　B1F　1F22F23F24F2小计83#楼CB2F　B1F　1F12F13F14F1小计4总计48.第206页共206页 1.1.1.1购物中心入口在购物广场入口设置LCD全彩显示屏，面向广大的人群发布购物中心信息，主要用于发布：Ø欢迎词Ø购物中心介绍Ø宣传广告Ø重要新闻Ø展览活动Ø相关视频Ø天气预报Ø新闻动态Ø注意事项Ø紧急疏散提示Ø商业宣传Ø活动内容回放Ø演出信息显示1.1.1.2车库主入口在停车场车库主入口设置LED双基色显示屏，主要面向驾车进入停车场的人员发布：Ø欢迎词.第206页共206页 Ø下雨天路滑请减速慢行信息Ø注意事项Ø通过与车库管理系统可实时发布车间空位信息1.1.1.1电梯厅在购物广场内电梯厅设置LCD显示屏，主要面向等候电梯的社会性人群播放即时资讯，且可以缓解等待电梯的普遍焦急心理。Ø办公楼公众导引信息Ø重要新闻和通知.第206页共206页 Ø物业通知Ø天气预报Ø轻松视频Ø最新活动Ø商业和公益广告Ø紧急疏散提示Ø注意事项Ø电视节目1.1.1.1手扶梯在广场内扶梯处入口设置LCD液晶显示屏，对前来的人群进行购物、消费信息引导：Ø大楼主要布局Ø迎宾信息Ø最新优惠活动Ø时间及天气预报Ø注意事项Ø购物导航Ø商品宣传.第206页共206页 Ø重要通知Ø温馨提示提醒Ø招租招聘信息Ø广场宣传广告Ø商业和公益广告1.1.1应用规划1.1.1.1集成第三方系统RemoteMultimedia系统结构采用C/S结构，兼容B/S，以TCP/IP协议、局域网文件共享、RS232数据传输等方式灵活地跟不同数据类型的第三方系统进行对接，以ASP/JSP/HTML/PHP/EXE等动态形式显示：非结构性数据：实时数据，支持MMS/ASF/UDP流媒体格式，可集成视频会议（直播）系统、VOD视频点播系统等。结构性数据：取自不同类数据库的数据（如Oracle/SQL/MySQL/DB2等数据库），通过IIS/Tomcat/websphere/Domino/glassfish等应用服务器进行处理，将数据以定制的ASP/JSP/HTML/PHP/EXE等表现形式发布出来，可集成车库管理系统等。如车库管理系统、数据库与信息发布系统的关系如下：.第206页共206页 车库管理系统将数据库内的各种数据进行管理，信息发布系统以不同的表现形式及时显示新数据。常见应用系统主要分java、Delphi,.NET,C++系统，使用不同数据库连接方式（如JDBC、ODBC、SDAC或libmysql.dll驱动等方式）连接不同的数据库（如Oracle/SQL/MySQL/DB2等数据库）实现数据管理。信息发布系统可发布定制的ASP/JSP/HTML/PHP/EXE等动态显示形式的数据，通过Web服务器和应用服务器更新显示数据动态。控制类数据：读取显示RS232、485控制信号类数据，可集成时钟系统、门禁系统、访客管理系统、ATS等系统。其中，非结构性数据的接入不需要进行二次开发，有的以结构性数据库和控制类数据接入的方式需要二次开发支持。1.1.1.1实时直播接入系统后台主控端接入：通过建立流媒体服务器和视频采集设备可接入有线电视、DVD/VCD等直播视频进行转播，通过网络将实时直播信号发送到指定区域进行播放，并支持组合播放，即将视频信号、静动态图片、文字、声音结合成一个画面进行播放；.第206页共206页 实时观看电视节目和直播视频，可以随时对播放列表里的播放节目与直播视频进行切换，可灵活地在主控端实现电视节目的频道切换和选台功能。主控端可以预先编排好信息发布节目（按照时间列表和任务列表将编排好，将电视节目作为一路节目源编排到节目列表中）将其分发给相应的分控端。例如：系统需要在晚上8：00至9：00播放湖南卫视，9：00之后自动恢复到视频的播放节目，则主控端可以将电视节目和视频节目都编排到节目单中，并分发给分控端，分控即接收和执行编排好播放任务。主控端也可以手动随时将视频节目切换到有线电视节目上，或随时插入一些紧急信息和通告等。1.1系统功能系统通过网络远程控制大楼内各区域显示终端，能够对显示终端IP进行管理，对不同区域的显示终端进行分组，能够对显示终端进行电源管理，对所有显示终端具有自动校时或者定时校时功能等。具体功能如下：1.1.1节目管理子系统能够显示各类当前流行的静态格式，如JPG,GIF,BMP,JEPG…..；能够显示各类当前流行的动态格式，Flash,PPS,PPT….；能够显示URL链接，HTM,ASP,JSP,XML,PHP….；能够显示各类当前流行的视像格式，MPEG2,MPEG4,WMA,VOBAVI,AVI(DIVX)….；控制端显示端可执行文件格式，例如：EXE,BAT,VBS,COM格式文件；能够实现视频点播格式：MMS视频实时流媒体，支持ASF/WMV等流媒体格式实现远程点播功能；在播出节目过程中还可以插入网页作为内容，终端可以自动在有效时间内显示网页内容。.第206页共206页 1.1.1字幕管理子系统能够定义字幕列表，并且能够定义子字幕名称；字幕内容：天气预报、活动通知、公告等等；可执行功能：能够定义文字大小、字体、文字效果；字幕效果：能够定义字幕边框的大小、线条的粗细、背景颜色以及显示速度。.第206页共206页 1.1.1播出任务子系统可以设定独立播放时间表，透过独立时间表管理显示屏播放信息；可以设定群组播放时间表，设置多个显示屏播放的相同时间表；播放时间表容许预先设定不少于180天的播放信息；能够自订时间单位（00:00–23:59）；能够自订播放周期单位(5mins,10mins等)，这样可以控制每次信息显示时间；定时播放：指定于某天内的某一段时间播放讯息；指定时间播放：指定于今天至某天来的某一段时间播放讯息；期间播放：指定于每星期某天的某一段时间播放讯息；提供播放前预览功能；能够编制广告播放时间及支持循环播放功能（日、周、季度、半年等）。1.1.2发送管理子系统具有发送日志的显示功能，能够详细记录每次发送的情况；能够发送远程显示终端开机关机指令；能够发送节目、节目列表、字幕表、播出任务表；能够发送串口通讯指令便于调节显示终端的参数；能够发送时间校对命令进行显示终端时间校对，保证工作站时间统一；能够控制其它外围设备，能够集成相关的电视、DVD等设备实现统一时间控制与设备管理。.第206页共206页 1.1.1紧急插播子系统能够定义紧急插播的类型，例如消防联动插播、紧急通知文件插播、当前任务插播等等；能够定义紧急插播的时间模式，例如：直到收到终止命令、指定中断时间；插播文件类型：能够插播节目清单、紧急字幕、具体的文件；能够插播节目及紧急信息到指定显示终端显示器上。.第206页共206页 1.1.1终端管理子系统控制终端管理能够定义终端属性，例如：IP地址、名称、MAC地址等等；能够定义分组，能够对显示终端进行分组，例如：PDP显示组；具有任务关联功能，能够将任务与显示终端关联起来；远程开关机控制；系统具有探测硬盘状态功能,硬盘空间不足可以轻易知道。显示终端管理在能够在指定时间段关闭显示终端的信息发布，当无需进行信息发布时，便可实现关闭显示功能，使显示屏进入待机状态；.第206页共206页 系统可发送RS-232指令控制显示设备的电源开关和模式切换；可对不同的显示设备进行电源和模式管理，如投影仪、液晶电视、等离子显示屏等。1.1.1电源管理子系统系统可以远程控制每一个视屏的开关规则,包括在指定的时间开机及关机,或每周特定的时间设定规则,方便客户终端管理及节约电源,看下图:能够做到无人值守实现电源管理；能够按单个的显示终端管理，也可以按组进行管理；能够定义开机规则、关机规则；针对规则能够分别或分组定义指定日期的开机或者关机，也可以指定每天、每周；支持断电后来电自启动；可以远程启动及关闭终端；.第206页共206页 对终端作时间校准；每一个终端都有一个指定的IP地址及mac地址,清楚知道每个终端的位置及跟进设定；能够定义分组，能够对显示终端进行分组，例如：PDP显示组；具有任务关联功能，能够将任务与显示终端关联起来。1.1.1屏幕监控子系统能够选择要监控的显示终端，然后将前端正在播放的内容进行图片截取，获得后台的监控。.第206页共206页 1.1.1用户管理子系统具有用户添加功能；具有用户删除、编辑、密码修改功能。1.1.2LED管理子系统LED节目管理功能，具有新建、修改、删除功能；LED终端管理功能，能够定义LED条屏与大屏幕的具体参数与尺寸等等；LED的发送与效果上传功能。.第206页共206页 1.1.1日志及报表统计系统详细列出每一个终端的运行及传送状态,如果发生问题,状态会出现警告字句,以下是主要功能:能够自动检测整个系统的工作状态，能够智能地判断故障出现，并自动告警和日志记录。创建各种日志数据，包括告警日志、事件日志、用户操作日志、分类信息的播放日志、外部系统导入/导出信息日志等等。集中保存系统的各种设置信息，包括系统的工作模式参数、各种自动维护程序的运行参数等。集中保存系统的结构配置信息。集中保存系统的用户配置信息，包括用户帐号名称、用户密码、用户权限、用户组等。集中保存系统的各种日志信息，包括告警日志、事件日志、用户操作日志、分类信息的播放日志、外部系统导入/导出信息日志等。.第206页共206页 1.1设备选型1.1.1播控工作站禾麦RMS-6000功能描述型号：RMS-6000系统中心控制电脑，安装系统主控端软件，控制与管理所有终端内容显示以及相关所有设备的控制，编排节目时间表，采集各类信息源将其发送到指定的显示终端上面进行信息显示，该控制主机上面将运行RemoteMultiMediaServer核心控制系统。技术规格ØCPU：DualCore2.2GØ内存：2GØ硬盘：250GØ显示器：19寸液晶显示器Ø接口：USB×4、串口、并口、音频输入/输出接口Ø网口：10/100/1000M自适应Ø操作系统：WindowsXPØ光驱：DVDØ配有一个支持Windows功能键盘，一个支持即插即用光电式鼠标.第206页共206页 1.1.1多媒体控制器禾麦RMC2400外形尺寸Ø430MM(宽)×245MM(长)×45MM(高)(不含耳朵)Ø480MM(宽)×280MM(长)×45MM(高)(含耳朵)功能描述Ø型号：RMC2400；Ø安装位置：与显示屏配套安装；Ø安装方式：机柜或壁挂嵌墙方式；Ø控制器品牌：禾麦；Ø播放器可提前预制180天的节目单，播放过程可精确到1S；Ø可以通过远程网络遥控设备，直接进行播放节目的单机选择；Ø可以进行分组管理；可以任意时间插播字幕；可以通过网络直接上传、下载所要播放的内容；Ø显示输出分辨率与PDP/LCD标准分辨率能保持一致；Ø能够显示各类当前流行的静态格式，如JPG,GIF,BMP,JEPG…..；Ø能够显示各类当前流行的动态格式，Flash,PPS,PPT….；Ø能够显示URL链接，HTM,ASP,JSP,XML,PHP….；Ø能够显示各类当前流行的视像格式，MPEG2,MPEG4,WMA,VOBAVI,AVI(DIVX)….；Ø控制端显示端可执行文件格式，例如：EXE,BAT,VBS,COM格式文件；Ø能够实现视频点播格式：MMS视频实时流媒体，支持ASF/WMV等流媒体格式实现远程点播功能；Ø在播出节目过程中还可以插入网页作为内容，终端可以自动在有效时间内显示网页内容；Ø支持断电后来电自启动。.第206页共206页 技术规格Ø工业处理器：2.4GMHz；Ø工业缓存：DDR1GBRAM；Ø数据存储：250GB；Ø电源管理：具有电源自动管理功能；Ø图文处理：图文缓存空间128M；Ø视频输出：VGA；Ø扩展槽：1个PCI插槽（2U型）；Ø串行指令通讯端口：1个RS232端口(可与RS485信号转换)；ØRGB端口：集成1个15针RGB显卡输出端口；ØUSB端口：4个USB端口；Ø数据加密端口：集成一个25D并口输出；Ø音频输出：1个音频输出，1个声源录入；Ø网络接口：集成101001000M以太网卡。1.1.1信号收发器禾麦RM-VGA-RC-100产品特征型号：RM-VGA-RC-100本产品由发送器和接收器组成，采用单根网线传输单路VGA视频信号和单路立体声音频的接收器。同时具有超强防雷和抗干扰的特性,可以长时间稳定工作。其外观设计精巧，发送器可以选用USB供电或12V电源适配器供电。产品规格项目参数功能传输信号数1路传输距离150米视频传输性能及接口部分视频信号输入接口公制15针VGA座视频信号输出接口母制15针VGA座双绞线视频传输接口RJ45插座信号传输带宽>350MHz(-3db)同步信号带宽1k-200kHzDDC支持DDC2音频参数接口3.5mm立体声音频插座.第206页共206页 带宽10Hz-20KHz防护级别防雷1KV执行标准：IEC61000-4-51995(GB/T17626.5)整机静电防护1a接触放电3级1b空气放电3级执行标准：IEC61000-4-2可靠性平均故障间隔时间(MTBF)>5000小时机体属性尺寸（长×宽×高）71.2mm×80.7mm×25mm（含上下盖，材料厚度2mm）材料铁质材料颜色黑色净重136g(8201AT);138g(8201AR)操作环境工作温度0-55℃存储温度-20-88℃湿度0-95%(无凝结）一、机房工程1.1系统概述奥山世纪城网络机房内主要放置各应用系统的服务器设备及网络设备，是商场计算机网络系统的总运行控制管理中心，是商场楼的神经中枢和心脏。保安消防控制室机房内主要放置消防控制设备、保安监控设备及楼宇智能控制设备，是弱电总控制中心机房。1.2需求分析1）机房内主要摆放有UPS、配电柜、服务器、通讯配线架及其他网络设备，设备的摆放考虑地板的承重能力。2）机房设备集中，考虑其安全性，在机房入口处设门禁，只有工作人员或授权人员才可以进入。3）采用VRV空调保证机房有较适宜的温度。4）机房配电系统包含UPS配电和其他设备配电,并有良好的接地及防雷保护。配备适应机房环境的照明及应急照明系统。1.3设计依据Ø《建筑工程施工质量验收统一标准》(GB50300-2001)Ø《建筑装饰装修工程质量验收规范》(GB50210-2001).第206页共206页 Ø《抗静电工程技术规程》(DGJ08-83-2000)Ø《信息技术装置的接地配置和等电位联结》(GB/T16895.17-2002)Ø《综合布线系统工程验收规范》(GB50312-2008)Ø《通信局（站）雷电过电压保护工程设计规范》（YD／T5098-2001）Ø《建筑物防雷设计规范》GB50057-94(2000)Ø《计算机场地安全条件》(GB9361-88)Ø《电子计算机机房设计规范》（GB50174-2008）Ø《计算机机房施工及验收规范》(SJ/30003-93)Ø《民有建筑工程室内环境污染控制规范》(GB50325-2001)Ø《智能建筑设计标准》(GB/T50314-2006)Ø《安全技术防范工程程序与要求》(GA/T75-94)Ø《计算机信息系统安全法》(公安部编印)Ø《民用建筑通信接地标准》（EIA/TIA607）1.1设计原则Ø科学系统性机房的设计，工程实施首先要体现科学性，即要严格按照国家现有的规范标准来进行设计；其次机房的设计要从工作流程的系统性来考虑。Ø经济适用性计算机机房面积及性能指标的确定必须根据机房系统目前和今后一段时间主机设备对环境的要求，又有适当的超前。Ø美观舒适性现代化计算机机房作为技术和管理运作的窗口，其设计在满足先进、可靠、适用、系统化的前提下，还要满足一定的美观性和舒适性。1.2系统设计按《电子信息系统机房设计规范：GB50174-2008》标准，建设规范的机房系统，整体规划电气格局，主要进行机房装修、电气系统、UPS设备、机房空调、新风工程、防雷工程、接地系统、机柜配备等配套设施建设。其中，静电地板、电气系统、UPS设备、防雷工程、接地系统、机柜等由弱电方考虑。其它由土建完成。.第206页共206页 1.1.1机房装修1.1.1.1机房平面布局规划秉承建设方对机房设计方案的要求，不但创造一个满足计算机系统的安全可靠、正常运行，延长设备使用寿命，提供一个符合国家各项有关标准的优秀的技术场地；还要给机房工作人员提供了一个舒适、典雅的工作环境。1.1.1.2功能区划分依据标书要求，且根据防火规范、精密空调要求，并考虑用户投资成本的综合因素；秉承符合规范、高标准设计、超前意识、性价比高的原则，机房功能区划分分区。1.1.1.3设计思想考虑到防火规范，且根据精密空调送回风环流通畅的技术要求，主机房区的大小既考虑了网络设备扩展外，也考虑了维修管理方便，在满足机房设备的要求外，注意了突出以人为本的安全因素和工作环境。1.1.1.4布局设计解释（1）保护性质相近的功能区设计上尽可能相邻：将电源系统及精密空调系统安装于同室、将网络设备、磁介质备件库依照《计算机机房设计规范》需要24小时恒温恒湿环境的设备室设计在精密空调控制区，也在消防灭火系统控制区内。属于有噪声区。UPS、电池、配电柜、精密空调设计同室，免除了由于隔断和门过多而造成的设备维修搬运不便，和给机房气流组织造成的不合理。由于UPS及电池的单位承重近大，楼板承重不能满足要求，集中安装可以节省楼板加固的投资成本。（2）非需要恒温恒湿环境的设备的功能间依照工艺流程设计布局,如：终端室相邻主机房便于日常网络运维和对机房环境的巡视。设备间存放设备和资料时不用穿行主机房，空调和消防可以使用商场的中央空调和水喷淋灭火系统。1.1.2静电地板.第206页共206页 活动地板在机房中是必不可少的。机房敷设活动地板主要有两个作用：首先，在活动地板下形成隐蔽空间，可以在地板下敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施(插座、插座箱等)；其次，由于敷设了活动地板可以在活动地板下形成空调送风静压箱。此外，活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证。活动地板的种类较多，根据板基材、材料不同可分为：铝合金、全刚、复合地质刨花板，地板表面则粘贴抗静电贴面（有进口和国产的区别）。活动地板的不同选择直接影响机房档次。不同质量的地板使用后，机房的效果大不一样。考虑到业主的情况，我公司使用600×600×35mm全钢抗静电地板及600×600×35mm的通风地板，压条采用铝合金材质，踢脚板采用不锈钢材质。抗静电地板安装时，同时安装静电泄漏系统。铺设静电泄漏地网，通过静电泄漏干线和机房安全保护地的接地端子封在一起，将静电泄漏掉。活动地板的敷设高度为300mm-500mm（考虑机房新风系统的需要），活动地板安装过程中，地板与墙面交界处，活动地板需精确切割下料，切割边需封胶处理后安装。地板安装后，用踢脚板压边装饰，效果极佳。下面再介绍一下抗静电活动地板的性能、特点。活动地板主要由两部分组成。A）抗静电活动地板板面：B）地板支承系统，主要为横梁支角（支角分成上、下托，螺杆可以调节，以调整地板面水平）。地板规格为600×600mm。活动地板是易于更换的。用吸板器（吸盘）可以取下任何一块地板。地板下面的管线及设备的维护保养及修理是极其方便的。活动地板是灵活的，当其中的某一部分需要更改，如增加新的机柜，其扩展极其方便。如需调整地板高度可任意调整。活动地板是牢固的，稳定的，紧密的。这是毫无疑问的。而且我们所推荐的地板恰恰具备这些优点。活动地板安装的工艺可以保证地板的严密和稳定。调整好不会有影响和摇摆，也没有噪音。至于防鼠，则应在维护结构上解决，尽量不留孔洞。有孔洞如管、槽，则要做好封堵，要绝对保持维护结构的严密。活动地板的安装一定要做到非常严密，表面平整。这取决于两个方面。一是活动地板本身的精度，二是安装工艺和质量。地板系统的确可以承受较高压力的辗压。在高压力下有较好的持续性。这是因为地板本身承载能力大和板面的硬度高和稳定性好。.第206页共206页 活动地板有专门的通风地板。通风地板是单独加工的。走线地板加工后都相应地套装塑料出线口，在线口内走线。地板下面，我们一般还要涂防尘漆。活动地板下的地表面一般需进行防潮处理。若活动地板下空间作为机房空调送风风库，活动地板下地面还需要做地面保温处理（如橡塑保温层）,保证在送冷风的过程中地表面不会因地面和冷风的温差而结露。与吊顶及墙面的整体搭配，可形成一个良好闭合的法拉第笼结构，具有良好的机房屏蔽效果。1.1.1机房吊顶吊顶是机房中重要的组成部分，在吊顶上部安装着强电、弱电、线槽和管线，也安装着消防灭火的气体管路及新风系统风管。本工程吊顶装修采用铝合金方形微孔吊顶，在吊顶面层上安装着嵌入式灯具、风口等，符合现行国家规范的规定，表面采用烤漆处理。在吊顶以上到顶棚(或上一层楼板)的空间作为机房的回风风库，当不作为风库时，可用来布置通风管道、安装固定照明灯具及走线、安装固定自动火灾探测器，防止灰尘下落。1.1.2供配电系统1.1.2.1设计分析机房的建设必须建立一个良好的供配电系统，在这个系统中不仅要解决计算机设备(主机、程控、网络、主控、电脑、终端等)用电的问题，还要解决保障计算机设备正常运行的其附属设备的供配电问题。机房内的电气施工应选择优质电缆、线槽和插座。一般插座与UPS电源专用插座，并注明易区别的标志。照明应选择机房专用的无眩光高级灯具。机房内部采用地板插座和墙面插座相结合的方式。机房供配电系统的机房安全运行动力保证，机房采用机房专用配电柜来规范机房供配电系统，保证机房供配电系统的安全、合理。计算机房的供配电系统是机房工程的重要组成部分，供电质量的好坏，设计配置是否合理周全，直接影响计算机系统的正常运行，最终影响数据处理结果的准确性，所以必须设计建设一个比较完善的供配电系统，以满足机房对供配电的要求。.第206页共206页 为确保计算机系统设备正常运行，要采用先进的控制技术，高质量的电器元件。1.1.1.1配电系统机房按照一级负荷的要求，采用双电源进线，末端自动切换，内设UPS不间断电源装置，UPS电源的供电范围包括：网络机房的计算机设备、网络设备、各子系统控制主机、机房应急照明等。其它配电系统的供货范围：精密空调、普通照明、新风设备、维修插座及一般动力等。由于机房专用设备直接关系到计算机设备、网络设备，通讯设备以及机房其他用电设备和工作人员正常工作和人身安全，所以要求配电系统安全可靠，因此该配电系统按照一级负荷考虑进行设计。1）机房配电进线采用：TN-S系统，三相五线制，N.PE分开。2）机房的设备供电和空调供电分为两个独立回路，其中设备供电按设备总用电量的1.5倍进行预留，而空调用电按空调设备的要求供配即可。3）机房内的插座分三种，它们分别是：不间断电源（UPS）供电的主机专用防水插座，不间断电源（UPS）供电的设备用三孔标准插座，市电直接供电的设备用五孔标准插座。4）机房内设备电源的电压变化应在220V±5%之内，频率变化在50H±0.5Hz之内。5）机房内的照明应分工作照明和事故照明两类，工作照明接入配电柜，事故照明接入UPS。6）机房内照明装置宜采用多格栅无眩光灯盘，照明亮度大于300LUX，事故照明亮度大于60LUX。7）机房内的配电系统应考虑到与急照明系统的自动切换和消防系统的联动。（3）UPS不间断电源系统1）在市电断电时商场的业务能够正常运行，最低供电要求在2小时。2）为楼宇自控系统、闭路监控系统、防盗报警系统、计算机网络系统等几大系统统一供电。3）要求具有无污染，并联及扩容功能，快速经济的现场维护，灵活方便的联结和迁移，操作使用极为简单的特点。.第206页共206页 4）UPS电源具有电池低电压报警；根据电池种类、负载量、周围的温度自动测算UPS放电所剩的时间等功能机房内的配电线路与弱电线缆隔离，以避免对弱电线路产生干扰。机房内布置接地铜排网，且所有的线缆采用钢制桥架、线缆或钢管敷设。机房内所有动力电缆均在活动地板下或天花内通过穿镀锌金属线槽或镀锌钢管敷设。弱电间内的动力电缆通过镀锌金属电线管敷设到楼层配线箱。机房内部的电源插座通过镀锌金属线槽敷设，再经镀锌钢管敷设至各固定插座和开关。为防止漏电危及人身安全，并防止电磁干扰，机房内所有金属线管、线槽、电气设备外壳等不带电的金属部分都可靠接地。电线电缆除具有相应的载流量外，还要充分考虑阻燃特性要求。机房所有电线电缆全部采用国产优质阻燃电线电缆。导线截面积的选择应考虑负荷大小、电压损失、工作升温引起的机械强度变化等因素，载流量应留有30%的余量，考虑今后机房升级，还必须留足设备增设所需电缆。所有电线电缆严禁有接头、断头、焊点。为方便查线，每个电缆两端均加以标记。1.1.1空调系统本方案选择1台机房专用精密空调作为机房的专用空调。1.1.2UPS不间断电源系统由2台60KVAUPS组成，每个机房一台。在IT应用领域，越来越多的经验表明，客户对信息的需求和应用是逐步增加的，这要求UPS并机系统能满足用户不断增加的容量要求，做到平滑扩容和升级的同时，保证尽可能降低成本。采用无并机柜的直接并机系统，这样可以保证系统能够平滑升级和扩容，充分为客户节省投资，避免了扩容时带并机柜的系统扩容，关键负载必须长时间停机，严重影响用户的正常业务的情况。UPS内置输出隔离变压器，实现了系统的电气隔离、提高输出过载能力，降低了系统的零地电压，而且显着降低负载侧的三次谐波，提高系统的工作可靠性。.第206页共206页 1.1.1.1供电方式根据目前常规的供电方式，两路市电通过电源切换配电柜后，向UPS供电。当主路市电断电，另一路达到稳定后，自动切换柜可以自动将市电供电切换至备用市电供电；当主路市电恢复供电后，又可以自动切换回主路市电供电。1.1.1.2系统工作原理正常工作状态：(市电一供电)市电--UPS整流器--UPS逆变器--负载断电状态：(主路市电和备用市电同时断电)电池--UPS整流器--UPS逆变器--负载当电池组放电结束前供电恢复，将转至正常工作状态；当电池组放电结束，供电仍未恢复，负载将断电；以上各种工作状态之间的转换，将由UPS系统自动完成，负载供电在转换过程中没有间断1.1.2环境设备监控1.1.2.1概述机房数目和机房设备愈来愈多，为满足工作需要，提高机房维护和管理的安全性，本设计采用了先进的智能化、数码化技术，对机房环境动力设备、保安报警、门禁、闭路电视监控等进行管理，藉此更有效利用人力资源。综合考虑机房监控系统的发展趋势，本系统可以实现门禁、视频监控、安防报警、供配电、UPS、空调、柴油机、消防、漏水、新风、温湿度监测等子系统的统一监控，不但减轻机房维护人员负担，提高系统可靠性，而且丰富的事件历史记录对系统设备的管理有着重要的参考价值，因而该系统对机房的科学管理具有特殊的意义，是机房运行维护部门的好帮手。1.1.2.2设计原则总体设计原则是：以监控与数据采集（SCADA）系统为基础、以自主开发的系统软件为核心，通过信息交换和共享，将动力环境设备监控具有完整功能的独立分系统组合成一个有机的整体，提高机房维护和管理的自动化水平、协调运行能力及详细的管理功能，彻底实现机房所有监控子系统的功能集成、网络集成和软件界面集成。.第206页共206页 1.1.1.1机房环境与动力设备监控系统机房的动力环境设备（供配电、UPS、空调等）必须时时刻刻为计算机系统提供正常的运行环境。因为，一旦机房环境设备出现故障，就会影响计算机系统运行，造成数据传输或存储故障，当严重事故时，会造成机房内计算机设备报废，现场电脑长时间瘫痪，后果不堪设想。本系统可实现供配电、UPS、空调、漏水、新风、温湿度等设备或参数进行统一监控，监视各种设备的状态及参数，并可诊断设备部件情况，当设备故障或报警发生时及时给出报警信息。1.1.1.2监控中心利用权限进行相应管理及控制工作。发生报警事件或其它事件时，操作系统会自动以形象的方式显示有关信息和发生声响提示，值班人员从计算机上可以马上了解到信号类别和发生的原因，从而相应做出判断和处理。支持的报警方式非常丰富，种类之多居于国内同行业软件之首，不仅支持传统的多媒体声光报警、电话报警，而且支持短信报警、EMAIL报警、网络报警等方式，甚至通过SYSLOG等方式把本系统的报警接入机房的整体报警平台。系统能保证做到没有漏报现象，操作员也可在办公室综观全局，了解报警事故发生的时间、原因和采取的措施及实施的效果，同时避免了依赖人手管理所无法预计的事故发生，保证了整个管理水平大大提高。1.1.1.3系统构成环境与动力设备监控子系统由监控主机、远程管理计算机、计算机网络、智能模块、远程模块、总线协议转换模块、信号处理模块、多设备驱动卡及智能设备等组成。为了增强系统的功能，用户可根据需要选择增加配置多媒体声卡、智能电话语音卡、短消息发送器、E-MAIL等设备，实现系统的扩展功能。1.1.1.4系统监控内容本系统的对动力设备监控对象包括：Ø2路电源、防雷检测；ØUPS；Ø精密空调；Ø5个温湿度检测（主机室4、、UPS电源空调室各1个）；.第206页共206页 Ø定位漏水检测；1.1.1.1市电电源参数监控将电量检测仪安装在配电柜的母带上，监测主供市电的质量。市电电源监控的主要参数是三相线电压、相电压、电流、中线电流、有功功率、无功功率、有功电度、无功电度、视在功率、功率因数、频率等。报警内容主要是停电报警和电压高报警。1.1.1.2UPS系统监控目前，市场上所有的主流UPS均带有智能UPS通讯接口，本系统通过对通讯接口进行编程，并经过协议转换后，将信息调入监控系统，实现UPS的可视化集中监控。UPS检测参数主要是输入、输出和旁路的电压、电流参数、电池后备时间、频率、负载，以及整流器、逆变器等部件的工作状态。报警内容包括电压高/低报警，电池后备时间不足报警，整流器、逆变器故障报警和主要开关异常报警。1.1.1.3空调系统监控目前市场上大部分的机房空调均带有智能通讯接口，本系统通过对通讯接口进行编程，并经过协议转换后，将信息调入监控系统，实现空调的可视化集中监控。空调检测参数主要是：回风温湿度，设定温湿度，风扇、压缩机工作状态，加热器、加湿器工作状态。报警参数包括温湿度高/低报警，压缩机、加热器、加湿器、风扇、传感器等部件的异常报警。1.1.1.4温湿度系统监控对于面积较大的机房，由于气流及设备分布的影响，温湿度值会有较大的区别，根据主机房实际面积，应当增设一些检测装置，以确保机房温湿度控制的准确度。本方案通过与温湿度传感器通讯，将现场温湿度一体化传感器数值传回监控主机上，进行集中监测。.第206页共206页 一旦机房内温湿度数值过高或过低，本系统将按预设方式报警，通知相关人员。1.1.1.1泄漏系统监测由于机房漏水水源大部份都来自机房地板下，用3根10米漏水感应线检测漏水情况，当漏水发生时，水流经过感应线，漏水控制器在40S时间内发生告警，同时发出语音及电话语音提示，并准确的将报警位置标出，以便管理员迅速找到漏水源，来及时消除隐患，避免机房损失发生。1.1.2防雷接地系统计算机信息系统加装有效、可靠的防雷设施，是国际上通用的最有效的防护措施。防雷分为防直击雷和感应雷两个方面。对直击雷的防护由建筑物所装避雷针完成；计算机机房的防雷工作主要是防感应雷所引起的浪涌和由于其他原因所引起的过电压。对机房进行全面防雷保护，除了机房所在建筑要有良好的避雷装置外，还必须在机房内安装电源防雷器和信号防雷器，对电源系统、信号系统进行可靠、有效的防护。1、电源系统防护依据国标《建筑物电子信息系统防雷技术规范》(GB50343-2004)中有关防雷分区的划分，针对重要系统的防雷应分为三个区，对低压电源供电系统实施三级保护。只做单级防雷可能会因雷电流过大而导致的泄流后残压过大破坏设备或者保护能力不足引起的设备损坏。电源系统多级保护，可防范从直击雷到工业浪涌的各级过电压的侵袭所谓分级保护，逐级泄放，使被保护设备上承受的雷击能量大大减弱。电源防护的整体要求：第一级电源防雷器安装于主动力配线柜内电源总进线端；对直击雷、传导雷、感应雷实施进线端初级保护（通常由强电单位做）。第二级防雷器安装于分配端（UPS电源进线处），要求距离第一级防雷器的线路距离大于10米；对初级保护的残余雷击能量和雷电波反射、感应雷击进行防护。.第206页共206页 第三级防雷器安装于被保护设备端（网络机柜内或重要设备处），距离第二级防雷器的线路距离大于10米，且于被保护设备之间的线路距离不大于10米（超过10米则需要追加一级防雷器、防止雷电波反射）。主要对前级残余雷击、感应雷击和各种操作过电压进行保护。第一级电源防雷系统在电源进入端的主级防雷器，三相进线的每条线路应有40-60KA的通流容量，可将数万甚至数十万伏的过电压限制到四千伏以内，防雷器并联安装在单位内部的总配电柜进线端处，做直击雷和传导雷的保护。第一级电源防雷由强电单位做。第二级防雷系统：作为分级配电柜的次级防雷器，可将几千伏的过电压进一步限制到2千伏以内，要求具有20KA以上的通流容量。防雷器并联安装在分级配电柜处。可选用专用防雷箱PPS系列或AM模块化电源防雷器系列。此级防雷器并联安装，对后接设备的功率不限。可以对已经经过初级防雷器限制电压的直击雷、高强度感应雷和一、二级间感应雷实施泄放保护。要求第二级防雷器的线路安装距第一级防雷器10米以上，以使防雷器的动作分级起效。第三级防雷系统：这也是系统防雷中极为重要的部分，目的是将雷电及其他浪涌电压限制到对设备没有损害的水平，特别是对日常天天发生的电源系统操作过电压、电源高次谐波等具有限制和保护作用，可以延长设备的正常使用寿命，减少运行维护成本。第三级的防雷器，要求有10KA的通流容量，最好能够有差模和共模保护功能。地电位平衡：在PE保护接地端子与计算机接地之间安装一台地电位平衡装置，以保证因地电位突然升高、不平衡，而引起的对计算机设备的损害。2、信号系统保护.第206页共206页 信息系统除了遭受直击、传导雷以外。由于通信信息系统设备的工作电压较低，系统浪涌的破坏效果因而被放大，感应雷的破坏性因而也变的更为突出。根据国内外对雷击的研究，95%以上的雷击是发生在云对云的放电，而云对云的放电产生的巨大雷电磁脉冲辐射(LEMP),此时的雷击对地面设备的影响则全部是通过感应雷发生作用的。因此这部分的感应雷击灾害的发生几率较其他雷击灾害高很多。对通信系统的雷击保护因此也显得突出和重要。由于防雷是一项系统工程，所以依据等电位连接的原则，应该将设备所有引出线路对某一个基点作等电位连接，安装了电源防雷器的系统必须要配套信号系统的雷击保护措施，才能真正起到系统的雷击保护效果。1.1设备选型1.1.1UPS主机山特3C340KS功能特性优秀的工业环境防护性能标配下可以达到IP21的防护等级（防止大于12mm的固体物体侵入，防止垂直滴下的水滴侵入）。为了更高的防尘要求，可选配防尘组件，提高工业环境下的用户防尘等级，保证UPS设备在恶劣的环境下安全的运行。N+X并机冗余（支持并机共电池）机器内置并机功能，不需要增加外部附件，就可实现最大8台UPS的并联，方便用户进行低成本的系统扩容。N代表负载所需的最少的UPS数，X代表冗余的UPS数，X越大表示系统的可靠度就会越高。采用了先进的控制策略，在并机冗余工作状态下，系统可以共用一组电池，大大节省了用户的投资费用。电池充放电的智能化管理先进的智能化充电方式透过CPU的控制，UPS的充电器可以依据不同的环境条件，修正充电参数，提供最优化的电池充电方式。设计了多各充电方式，根据电池的类型，电池节数和电池的使用状态选择最佳的充电方式。科学的充电方式，使的电池的使用寿命得到了延长。并且可以加配充电单元，使多组电池的回充电时间也大为缩短。正面操作和正面维护功能 充分考虑了用户空间的有效利用率;模块化设计和正面维护，极大的缩短了机器的故障修复时间，提高了UPS的可用性。高保障的双市电输入功能根据现场实际用电状况采用双市电输入或单市电输入，使用户的电力供应得到更安全的保障。.第206页共206页 丰富的远程监控手段提供RS232/RS485、智能插槽（IntelligentSlot）等监控通讯接口，可以加载山特公司的CMC卡，WebPower卡来实现远程管理和监控功能，还提供了AS400卡来对外提供干接点接口，方便了客户对各种不同监控需求的灵活选择。高性能的DSP处理器全数字化的Ti高性能DSP控制技术，使数据处理精确迅速，输出性能将更加优异，可靠性更加提高。优异的电气性能整机效率高达93％;提供ECO模式，使效率高达98％以上，降低了UPS的电力损耗。应对中国电网要求设计，提供较宽的输入电压范围210VAC~475VAC。能适用恶劣的电网环境。优异输入频率范围使UPS能适应发电机等不同供电设备。IGBT调频智能整流逆变技术，输入功率因数高达0.99，输入电流谐波低到3％;输出电压电流性能更加优异。强大的过载能力：110-125％的负载可正常运行10分钟;125-150％的负载可正常运行1分钟。并具有输出短路保护能力。更灵活的电池配置3C3EX系列UPS可通过修改参数设定，弹性调整需配置的每组蓄电池节数（32节、30节、或28节）。通过此功能，可在UPS使用过程中，对蓄电池组中少量损坏的电池进行剔除，从而有效解决困个别电池损坏而可能造成对整组蓄电池寿命的影响问题。技术参数基本参数·UPS类型：在线式纠错·额定功率：40KVA纠错输入输出参数·输入电压范围：285-456V纠错·输入频率范围：50±5Hz纠错·输出电压范围：220-380V纠错·输出频率范围：50±0.1%Hz纠错其它参数·外观尺寸：785×460×1235mm纠错·产品重量：275kg.第206页共206页 1.1.1精密空调艾默生CM40AF-15-M优点·紧凑的结构，使占地面积最小·革新的皮带张力自动调节机构，能大大减少磨损，最大限度的提高送风系统的使用寿命·多种冷却方式，包括凤冷、水冷、乙二醇冷却机冷冻水等，有利于适应线长的实际条件·备选S72.4监控软件、在同一场地可监控多达99台机组·被选Link-Up场地监控器，可互相连接多达24台机组，组成不同的动作组群及区域以作顺序转换运作及备用状态应用范围·中、大型交换机房和移动机房·计算机房和数据中心(IDC)·高科技环境及实验室·工业控制室和紧密加工设备·标准检测时和效准中心·UPS和电池室·生化培养室·医院和检测室特点·模块化结构设计，组合方便，可现场拆装·全正面维护，无需侧面维修通道·高技术“V”行蒸发器盘管，使热交换更快，更有效率。“V”型结构有利于蒸发器表面的空气分配更加均匀·先进的涡旋室压缩机，高效、节能·独特的风扇驱动系统，使送风系统运行更加平稳，送风效果更佳·获得专利的、可现场清理及调整极板的电极式加湿器·与机器同尺寸的空气过滤器，能更有效的减少空气浑浊度，提高了过滤器使用效率·大屏幕LCD带图形、全中文菜单显示器，为管理人员提供最佳的数据.第206页共206页 ·标准RS232通讯接口，开放的通讯协议一、程控电话系统1.1系统概述集团内部电话是现代办公常用的电话通讯管理手段。使电话管理者可集团性管理外线来电与内线呼出，集团电话设备一般由外线与分机构成，外线指接入集团电话中的市话线，也就是直拨线，分机是您为您的员工所安排的电话。可以打外线，也可以拨打内线。1.2系统功能内部通话完全免费 ：各个办公室之间（科室与科室，厂房与办公室，柜台与公司）打电话全是免费的，因为我们用的是自己的程控交换机，而不经过电信。方便的转接功能 ：为每一名员工安排一部分机，外线打入由前台（或电脑话务员）进行信息处理，外线（打入者）可以最快速度与要联系的人联系上，也可实现分机再转接。在使用电话系统的过程中会出现：如分机占线或分机无人接听等多种情况。如没有安装集团电话这样您很可能失掉了一次在第一时间与客户联系的机会。在这种情况下集团电话会按您的需要把电话转到另一部分机上，如您安装了语音信箱设备，会把此电话转到您的信箱中让客户留言。方便的代接功能：如果您隔壁的房间或其他房间的电话在响，而房间里面没有人，如果需要别人代接则程控交换机可根据您的需要帮您设置，让其他办公室代接，这时您只需要在自己的电话上按一个代码就可以接此电话，而不用跑到隔壁房间去接听，省时省事。提高单位形象： 电脑话务员就好象公司的一个前台：打入单位的电话先由电脑话务员自动接听：“您好，欢迎致电**学校/公司，请拨分机号，查号请拨0”。节省话费：几个电话可以共用一个外线拨打外部电话，如果您以前是直线电话（直接从电信或网通拉的线），那么几个办公室就需要几个电话，月租和话费肯定很高，有了集团电话，不仅内部员工各个科室之间电话免费，而且可以共用一个外线，经济实惠。.第206页共206页 完善的话费管理系统：多数情况下您对直线电话的管理只能凭员工的自觉性，有时候私人电话是领导比较头疼的问题，在您安装了集团电话系统后，可以对公司员工的分机进行等级设置：比如可以规定领导的电话无限制，对于员工可以设置成只能打内线，或者只能接电话，甚至可以设置成只能拨领导的手机而不能拨打其它电话。这样一来大大节省了话费，二来提高了工作效率。另外如果贵公司的电话量较大可以安装一个计费软件，随时查看员工的电话记录。灵活的话费控制：有了集团电话，您可以设置哪些可以打长途，哪些可以打市话，哪些只能打内线。大大提高了员工的工作效率，节省了不必要的话费支出。强大的异地组网功能 （进口某些机型）：您可以将全国的各个分公司和总部都连在一起，实现各个分公司和总部之间的内部互联，只要拨打分机号码就可以了，而无需在拨打长途。也不用向电信缴纳电话费用。1.1集团电话和普通电话（电信电话）的区别从节省话费上来说：对于电信直线电话：装4部电话，每月需要缴纳4部电话的话费和月租。而装集团电话：装上4部或更多内部电话，无需缴纳任何话费和月租。从控制话费上来说：对于电信直线电话：基本无法控制话费，无法控制员工私人电话和信息电话。对于集团电话：可以设置不同服务等级。而且是个性化的等级。比如对于总经理可以拨长途，对于员工只允许拨市话，个别员工可以只允许接听电话，其他电话一概拨不出去。从提高工作效率上来说：对于电信直线电话：客户拨公司某一个电话后，如果拨的不是所要找的人，需要重新拨打另一个电话，或者把客户要找的人叫到电话旁来接听。这样一来十分麻烦。对于集团电话：客户只要拨打公司的任一个号码，通过转接就可以找到想要找的任何一个人。不用再次拨号。是电话随人走，而不是人要跟着电话走，是真正意思上的电话为人来服务。从功能上来说：.第206页共206页 对于电信电话：功能很单一，而且如果要实现附加功能需要另收费，比如锁位拨号、转移呼叫等；对于集团电话：可以实现多达20多个功能，比如遇忙转移、经理秘书功能、叫醒服务、三方通话、免打扰、呼叫等待等功能。并且可以实现调度功能。电信虚拟网做不到代接和转接，如果客户拨通后接电话的不是他要找的人，则需要重新拨号，或让客户要找的人跑到电话旁接听客户电话。虚拟网仅实现了内部员工拨号简单。而集团电话不仅拨号简单，而且接听、拨打都很方便。从而提高工作效率。电信虚拟网不能控制话费，不能控制电话的拨出限制，而集团电话这些都可以实现。电信虚拟网不能随意移动，比如公司更换办公地点后，电信虚拟网不能跟随公司一起搬走，而集团电话可以随时随地移机。不受地域限制，哪怕移到外地。电信虚拟网是公网，面向的是公共服务。而集团电话是为公司量身定做的，可以实现真正意义上的对公司电话的管理，提高员工工作效率，控制员工的私人电话。是公司的“电话管理员”。电信虚拟网没有组网功能，而集团电话可以把各地的分公司联在一起，实现免费拨打。二者的比较：两者比较普通直线电话集团电话语音提示没有有语音提示，公司形象语外线共用不可以，只能单线单用可以多个分机共用一个外线接听后转接不可以可以任意按照客户需要转接月功能费用按月收取月功能使用费无月功能使用费月租有月租分机无月租产权无产权，只是租用产权属于企业自己所有使用对象面向大多数人群，仅做为普通的通话使用，功能单一。专为企业、学校、工厂等集团性客户设计，功能强大实用。示意图如下：.第206页共206页 1.1设备选型1.1.14进32出程控交换机申瓯HJK120主要规格外线容量：8纠错分机容量：56纠错专用话机数：选配纠错.第206页共206页 普通话机数：56纠错分机等级限拨：7级纠错IP电话功能：不支持纠错拨号模式：音频/脉冲纠错其他特性：在任何分机上使用帐号拨打电话，话费计在帐号上（类似电信300卡功能），帐号可漫游也可固定在某分机上使用纠错包装清单：PC机管理系统纠错电气指标电源性能：AC:220±10%,50Hz±2Hz;DC:48V纠错产品功耗：20w～50w（视分机数量而定）W纠错环境参数工作温度：0-45℃纠错工作湿度：10-90%纠错存储温度：-10-70℃纠错存储湿度：10-95%.第206页共206页 第一章系统配置清单一、背景音乐及紧急广播系统背景音乐及紧急广播系统序号名称参数单位数量型号规格品牌1双卡座声轨方式：4声轨，2频道磁带速度：4.8cm/sec（标准速度）9.58cm/sec（高速）频率响应：（-20db录音）信躁比：58db（S=315Hz,k3=3%,N=A-比重计，IV型磁带）MOL的改进：接通杜比C降躁时在10Hz4db谐波失真：k3;0.8%（IV型磁带,315Hz,OVU）磁头：卡座A：METAPERM磁头（放音用）×1卡座B：METAPERM磁头（录音/放音用）双隙铁索体磁头（抹音用）；组合磁头×1马达：电调速直流马达（主导轴用）×1快进/倒带时间：C-60型盒带约110秒外形尺寸：435mm×139mm×331mm。台1254JVC2背景音乐源背景音乐源装置可播放视频和音频的DVD/CD播放器支持MP3、JPEG和多格式视频输出具有10个预设频道和数字控制的AM/FM调谐器播放器和调谐器可同时操作台1PLN-DVDTBOSCH3网络控制器公共广播和紧急语音报警系统控制装置，具有4个音频输入和4个音频输出的全数字化系统,控制和传送28个音频通道，8个受监测的控制输入和5个控制输出，用于进行配置、控制、诊断和记录的以太网接口。台1PRS-NCO-BBOSCH4远程呼叫站接口通过CAT-5电缆（最长达1千米）将远程呼叫站连接至Praesideo网络可由Praesideo网络和/或本地电源供电，两路受监测控制输入，内置DSP用于音频处理功能，全面监测装置。个1PRS-CSIBOSCH5远程呼叫站通过CAT-5电缆连接至呼叫站离Praesideo光纤网络的距离可达1千米，使用标准Praesideo键盘进行扩展，内置限辐器，由CAT-5电缆和/或本地电源供电。个1PRS-CSRBOSCH61*500功率放大器1路音频输出，放大通道具有音频处理和延时功能。可选择100V/70V/50V输出。提供500W功率输出。台2LBB4421/10BOSCH74*125功率放大器4路音频输出，每个放大器通道均具有音频处理和延时功能。可选择100V/70V/50V输出。每路音频输出提供125W功率输出。台2LBB4424/10BOSCH84*125功率放大器4路音频输出，每个放大器通道均具有音频处理和延时功能。可选择100V/70V/50V输出。每路音频输出提供125W功率输出。台4PRS-4P125-CNBOSCH98*60功率放大器8路音频输出，每个放大器通道均具有音频处理和延时功能。可选择100V/70V/50V输出。每路音频输出提供60W功率输出。台2LBB4428/00-CNBOSCH.第206页共206页 10数字键盘用于区域选择和用户访问的数字键盘用于基本呼叫站的串行数据和电源接口，可与标准的呼叫站键盘配合使用用于为用户提供反馈信息的LCD时尚现代的设计。个2PRS-CSNKPBOSCH11呼叫站键盘8个可自由编程的选择键用于基本呼叫站的串行数据和电源接口，一个基本呼叫站可以连接多达16个键盘，每个按键均有激活指示灯时尚流行的设计。个2LBB4432/00BOSCH12基本呼叫站冗余网络连接开机指示状态/故障指示指示高于相关广播优先级的目标优先级，监测话筒头。个1LBB4430/00BOSCH13天花式扬声器额定功率：6W最大声压级：94dB操作温度-25ºC至+55ºC（-13ºF至+131ºF）存储温度-40ºC至+70ºC（-40ºF至+158ºF）相对湿度<95%只738LHM0606/10BOSCH14光纤网络线缆用于设备与设备之间的连接，两端都配有连接器，长度为0.5M。根11LBB4416/01BOSCH15光纤网络线缆用于设备与设备之间的连接，两端都配有连接器，长度为10M。根3LBB4416/10BOSCH16机柜2M机柜个22M机柜国产17超五类非屏蔽网线　箱3康普康普18音箱线RVS2*1.5米45000RVS2*1.5赛格19线管PVC管材，线槽米1000Φ20联塑.第206页共206页 一、无线数字对讲系统数字无线对讲系统序号名称参数单位数量型号规格品牌（A）系统部分1数字中继台RD980套1XIR-R8200摩托罗拉（B）对讲机部分1手持式对讲机PD780台50MOTOP8268摩托罗拉2车载式对讲机(调度台)MD780台1MOTOM8268摩托罗拉（C）天线及馈线部分1双工器接收发射天线共用只8接收发射天线共用国优2功率分配器功率分配器只8功率分配器国优3高增益全向天线室外全向套8室外全向国优4美化吸顶天线地下室信号覆盖套1地下室信号覆盖国优5吸盘天线连接调度台收发信号套1连接调度台收发信号国优6内置电源220V转13.8V中继台供电　　220V转13.8V国优71815专用通信电源220V转13.8V调度台供电台1220V转13.8V国优8馈线50Ω-9米50050Ω-9国优9馈线接头配套只20配套国优10避雷器保护中继台抗雷只1保护中继台抗雷国优11辅材配套批1配套批.第206页共206页 一、综合布线系统综合布线系统序号名称参数单位数量型号规格品牌1双口面板规格：86型，与RJ45模块配套，双口；材料：所有塑料材料符合UL94-V0。应采用UV耐腐塑料；并兼容光纤模块，可安装LC或MT-RJ光纤模块；面板可以安装色标以及安全产品；面板上配备可翻转式有机玻璃标签框，在对标签具有良好保护的同时，便于更换标签；螺丝安装孔应具有微调面板角度能力。个1582M12CF-262CommScope2六类数据跳线6类非屏蔽跳线（2m）；类型：六类非屏蔽电缆，紧护套结构；芯线规格：23AWG实芯裸铜导体；芯线对数：4对，每芯带有彩色护套；电缆外皮：PVC外皮；标准：ISO/IEC11801:2002Ed2.0，TIA/EIA568-B.2；直流电阻：9.38Ω；特性阻抗：(1-100MHz)：(100±15)；(100-250MHz)：(100±20)；认证：IEC60332-1，IEC61034，IEC60754。根3164GS8E-7CommScope3六类非屏蔽模块满足六类传输标准，符合千兆以太网应用系统，适用于设备间与工作区的通讯插座连；自主的外观设计，简洁美观紧凑；独特的线路板线对平衡设计，减少干扰，通过余量高；产品描述：所有插座都具备T568A和T568B两种通用线序，通用线序标签清晰注于模块上，便于准确快速地完成端接；端接口外壳材料采用高强度PC材料，IDC打线柱夹子为磷青铜，保证大于250次的端接；适用于23AWG线缆；端接的打线卡口45度角设计，保障更可靠的接触点；后部的端接保护帽具有扣锁式设计，可以保证线缆避免端接后的过度弯曲、脱落和对接触点的保护。个1582MGS400-262CommScope4电话跳线定制根1000定制国产5六类非屏蔽线缆类型：六类非屏蔽电缆，紧护套结构；带十字骨架用于隔离线对；芯线规格：23AWG实芯裸铜导体；芯线对数：4对，每芯带有彩色护套；电缆外皮：PVC外皮；标准：ISO/IEC11801:2002Ed2.0，TIA/EIA568-B.2；带宽：≥250MHz；(8)直流电阻：9.38Ω；(9)特性阻抗：(1-100MHz)：(100±15)；(100-250MHz)：(100±20)；(10)认证：IEC60332-1,IEC61034,IEC60754。332-1,IEC61034,IEC60754。箱3201071ECommScope6超五类非屏蔽线缆类型：超五类非屏蔽电缆，紧护套结构；带十字骨架用于隔离线对；芯线规格：23AWG实芯裸铜导体；芯线对数：4对，每芯带有彩色护套；电缆外皮：PVC外皮；标准：ISO/IEC11801:2002Ed2.0，TIA/EIA568-B.2；带宽：≥250MHz；(8)直流电阻：9.38Ω；(9)箱3205EN5-i　.第206页共206页 特性阻抗：(1-100MHz)：(100±15)；(100-250MHz)：(100±20)；(10)认证：IEC60332-1,IEC61034,IEC60754。332-1,IEC61034,IEC60754。7超五类非屏蔽模块满足超五类传输标准，符合千兆以太网应用系统，适用于设备间与工作区的通讯插座连；自主的外观设计，简洁美观紧凑；独特的线路板线对平衡设计，减少干扰，通过余量高；产品描述：所有插座都具备T568A和T568B两种通用线序，通用线序标签清晰注于模块上，便于准确快速地完成端接；端接口外壳材料采用高强度PC材料，IDC打线柱夹子为磷青铜，保证大于250次的端接；适用于23AWG线缆；端接的打线卡口45度角设计，保障更可靠的接触点；后部的端接保护帽具有扣锁式设计，可以保证线缆避免端接后的过度弯曲、脱落和对接触点的保护。个1582UNJ500OUTLET-WHITE　8万兆室内12芯多模阻燃光纤万兆12芯室内多模阻燃光缆；工作波长：1310mm1550nm；(几何特性：符合ITU-TG.652要求，其中：模场直径：标称值9～10μm±10％；包层直径：标称值125μm±2％；包层表面不圆度：＜2％；模场/包层同心偏差：≤1μm；(9)截止波长：1100～1280nm；筛选张力≥5N，加力时间不小于1秒；总色散系数≤3.5Ps/nm•Km（1285～1330nm）米9000R-012-DS-5M-FSUAQCommScope9三类室内100对大对数电缆三类100对大对数电缆，芯型：0.50mm24AWG，标准：EIA/TIA-568-B、ISO11801，带宽：≥16MHz(ACR>10dB)轴3010100100AGYCommScope1012口光纤配线架采用标准的19英寸机架式光纤管理系统结构、1U及2U、3U高度光纤配线箱PFD11012/PFD31072，可安装12到72个光纤耦合器。19英寸标准的机架式光纤管理系统，有1U/2U(1U=4.45厘米)不同高度，PFD31072配线箱配备ST、SC和SFF（MT-RJ和LC）多种耦合器的前面板供用户选择，可6/12/24/48/72ST或SC或SFF（MT-RJ和LC）耦合器（SFF容量翻倍）；抽屉式结构，方便光纤成端和安装；独有的“隐蔽式”适配器面板设计，可使ST、SC和SFF（MT-RJ）耦合器隐蔽在里面；内置理线盘整理水平进线，增大光纤跳线的曲率半径，保证传输性能，延长其使用寿命；配备标签套件来标识各个光纤端口；坚固的钢结构和石墨涂层的优美外表。符合EIA/TIA-568-B标准个60600G2-1U-UP-FXCommScope11光纤配线架耦合器面板　个60600-24LC-DPLX-00CommScope.第206页共206页 12600G2尾纤熔接盒　个60RS-2AF-16SFCommScope13ST多模耦合器　个720C2010A-2CommScope14ST多模单芯熔接尾纤2m单芯多模光纤尾纤；为半紧套管设计；万兆多模（OM3）；LC接头LCST/SC全双工光纤跳线，具有强纤维纱(aramidyarns)保护，抗拉性强，护套有CM级阻燃和CMR、LSZH；有单/双工的ST-ST/ST-SC/SC-SFF(MT-RJ)及各种长度。规格有多模62.5/125µm、多模50/125µm光纤跳线、单模9/125µm光纤跳线等，均符合EIA/TIA-568-B及ISO11801标准中的光纤规范，每一连接器最大插入损耗：<0.2dB。根720TZ1LC-UC-5CommScope15ST-SC多模光纤跳线　根60DL2EP-SC-10CommScope166类24口数据配线架(自带理线器)24口六类非屏蔽个160PM-GS3-24CommScope17水晶头六类非屏蔽盒20　CommScope18语音配线架100对110配线架；特点：100对机架式110跳线架；标准：ISO/IEC11801:2002Ed2.0，TIA/EIA568-B.2。架60110DW2-100CommScope19110型过线槽语音配线架配套个60110B3CommScope20安装背板语音配线架配套个60110RD2-200-19CommScope21连接块语音配线架配套包30110C-5CommScope22标示条(6个/包)语音配线架配套包30188UT1-50CommScope23机柜19"42U各3519"42U国产2424口光纤配线架采用标准的19英寸机架式光纤管理系统结构、1U及2U、3U高度光纤配线箱PFD11012/PFD31072，可安装12到72个光纤耦合器。19英寸标准的机架式光纤管理系统，有1U/2U(1U=4.45厘米)不同高度，PFD31072配线箱配备ST、SC和SFF（MT-RJ和LC）多种耦合器的前面板供用户选择，可6/12/24/48/72ST或SC或SFF（MT-RJ和LC）耦合器（SFF容量翻倍）；抽屉式结构，方便光纤成端和安装；独有的“隐蔽式”适配器面板设计，可使ST、SC和SFF（MT-RJ）耦合器隐蔽在里面；内置理线盘整理水平进线，增大光纤跳线的曲率半径，保证传输性能，延长其使用寿命；配备标签套件来标识各个光纤端口；坚固的钢结构和石墨涂层的优美外表。符合EIA/TIA-568-B标准个30600G2-1U-UP-FXCommScope.第206页共206页 25光纤配线架耦合器面板　个60600G2-24LC-DPLX-00CommScope26600G2尾纤熔接盒　个10RS-2AF-16SFCommScope27ST多模耦合器　个720C2010A-2CommScope28ST多模单芯熔接尾纤2m单芯多模光纤尾纤；为半紧套管设计；万兆多模（OM3）；LC接头LCST/SC全双工光纤跳线，具有强纤维纱(aramidyarns)保护，抗拉性强，护套有CM级阻燃和CMR、LSZH；有单/双工的ST-ST/ST-SC/SC-SFF(MT-RJ)及各种长度。规格有多模62.5/125µm、多模50/125µm光纤跳线、单模9/125µm光纤跳线等，均符合EIA/TIA-568-B及ISO11801标准中的光纤规范，每一连接器最大插入损耗：<0.2dB。根720TZ1LC-UC-5CommScope29ST-SC多模光纤跳线2m单芯多模光纤跳线；为半紧套管设计；万兆多模（OM3）；LC接头LCST/SC全双工光纤跳线，具有强纤维纱(aramidyarns)保护，抗拉性强，护套有CM级阻燃和CMR、LSZH；有单/双工的ST-ST/ST-SC/SC-SFF(MT-RJ)及各种长度。规格有多模62.5/125µm、多模50/125µm光纤跳线、单模9/125µm光纤跳线等，均符合EIA/TIA-568-B及ISO11801标准中的光纤规范，每一连接器最大插入损耗：<0.2dB。根60DL2EP-SC-10CommScope30Φ32PVC管Φ32米2000Φ32联塑31Φ20PVC管Φ20米15000Φ20联塑32桥架400*100米1200400*100双菱33桥架200*100米8500200*100双菱.第206页共206页 一、计算机网络系统计算机网络系统序号名称参数单位数量型号规格品牌一、外网核心交换机1H3CS7500E系列以太网交换机　LS-7506EH3CS7506E以太网交换机主机台2LS-7506EH3C　LSQM1AC1400H3CS7500E交流电源模块,1400W台4LSQM1AC1400H3C　LSQM1SRP2XB0H3CS7500ESalienceVI-10GE交换路由引擎－自带两个万兆接口台2LSQM1SRP2XB0H3C　LSQM1GT24SC0H3CS7500E24端口千兆以太网电接口模块(RJ45)台2LSQM1GT24SC0H3C　LSQM1GP24SC0H3CS7500E24端口千兆/百兆以太网光接口模块(SFP,LC)台2LSQM1GP24SC0H3C　SFP-GE-LX-SM1310-A光模块-SFP-GE-单模模块-(1310nm,10km,LC)台10SFP-GE-LX-SM1310-AH3C　XFP-SX-MM850光模块-XFP-10G-多模模块-(850nm,300m,LC)台4XFP-SX-MM850H3C安全出口1H3CS7500E系列以太网交换机　LS-7506E-SH3CS7506E-S以太网交换机主机台1LS-7506E-SH3C　LSQM1AC1400H3CS7500E交流电源模块,1400W台2LSQM1AC1400H3C　LSQM1SRPA0H3CS7506E-SSalienceVI-Smart专用交换路由引擎台1LSQM1SRPA0H3C　LSQM1GT24SC0H3CS7500E24端口千兆以太网电接口模块(RJ45)台1LSQM1GT24SC0H3C　LSQM1FWBSC0H3CS7500E防火墙业务板模块台1LSQM1FWBSC0H3C　NSQM1ACGMH3CiMCSecCenter组件-ACGManager应用控制与审计管理系统-纯软件(CD)台1NSQM1ACGMH3C　LIS-ACG-APPH3CSecPathACG2000-M/H3CSecBladeACG-应用识别特征库升级服务-1年台2LIS-ACG-APPH3C　LS-LSQM2ACGASC0+1YH3CS7500E-应用控制网关业务板模块,含一年特征库升级台1LS-LSQM2ACGASC0+1YH3C　LSQM1WCMD0核心高性能无线控制业务板模块台1LSQM1WCMD0H3C　LIS-WX-128-A高性能无线控制器license费用-管理128AP台2LIS-WX-128-AH3C汇聚交换机1H3CS5800系列以太网交换机.第206页共206页 　LS-5800-32F-H3H3CS5800-32FL3以太网交换机主机,支持24个100/1000BASE-XSFP端口,支持4个10G/1GBASE-XSFP+端口,支持1个接口模块扩展插槽,无电源台5LS-5800-32F-H3H3C　SFP-GE-LX-SM1310-A光模块-SFP-GE-单模模块-(1310nm,10km,LC)台10SFP-GE-LX-SM1310-AH3C接入层交换机1H3CS5120-EI以太网交换机　LS-5120-48P-EI-H3H3CS5120-48P-EI-以太网交换机主机(48GE+4SFPCombo)台44LS-5120-48P-EI-H3H3C无线AP1H3CWA2200-无线局域网增强型接入点设备　EWP-WA2620-AGN-FITH3CWA2620-AGN802.11n无线局域网室内型2.4/5GH双频接入点-FIT台320EWP-WA2620-AGN-FITH3C　ANT-2503C-M32.4GHz(3dBi),5.150~5.850GHz(4.5dBi),智能型双频MIMO全向吸顶天线,RP-SMA×3,室内,天花板台320ANT-2503C-M3H3C网管软件1H3CiMCV5智能管理中心　SWP-IMC-IMPH3CiMC-智能管理平台标准版(不含节点)-纯软件(DVD)台1SWP-IMC-IMPH3C　LIS-IMC-IMPC-100H3CiMC-智能管理平台标准版管理100节点License费用台1LIS-IMC-IMPC-100H3C　SWP-IMC-WSMH3CiMC-WSM无线业务管理组件-纯软件(CD)台1SWP-IMC-WSMH3C　LIS-IMC-WSMC-100H3CiMC-WSM无线业务管理组件管理100台FitAP设备License费用台1LIS-IMC-WSMC-100H3C　LIS-IMC-WSMD-200H3CiMC-WSM无线业务管理组件管理200台FitAP设备License费用台1LIS-IMC-WSMD-200H3C　LIS-IMC-WSME-500H3CiMC-WSM无线业务管理组件管理500台FitAP设备License费用台1LIS-IMC-WSME-500H3C二、安防网核心交换机1H3CS7500E系列以太网交换机　LS-7503EH3CS7503E以太网交换机主机台1LS-7503EH3C　LSQM1AC1400H3CS7500E交流电源模块,1400W台2LSQM1AC1400H3C　LSQM1SRPB0H3CS7500ESalienceVI交换路由引擎台1LSQM1SRPB0H3C　LSQM1GT24SC0H3CS7500E24端口千兆以太网电接口模块(RJ45)台1LSQM1GT24SC0H3C.第206页共206页 　LSQM1GP48SC0H3CS7500E48端口千兆/百兆以太网光接口模块(SFP,LC)台1LSQM1GP48SC0H3C　SFP-GE-LX-SM1310-A光模块-SFP-GE-单模模块-(1310nm,10km,LC)台5SFP-GE-LX-SM1310-AH3C汇聚交换机1H3CS5800系列以太网交换机　LS-5800-32C-H3H3CS5800-32CL3以太网交换机主机,支持24个10/100/1000BASE-T端口,支持4个10G/1GBASE-XSFP+端口,支持1个接口模块扩展插槽,AC电源供电台5LS-5800-32C-H3H3C　SFP-GE-LX-SM1310-A光模块-SFP-GE-单模模块-(1310nm,10km,LC)台5SFP-GE-LX-SM1310-AH3C接入交换机1H3CS5120-EI以太网交换机　LS-5120-24P-EI-H3H3CS5120-24P-EI-以太网交换机主机(24GE+4SFPCombo)台24.00LS-5120-24P-EI-H3H3C.第206页共206页 一、信息发布及查询系统信息发布及查询系统序号名称参数单位数量型号规格品牌IDS信息发布及查询系统（InformationDisplaySystem）硬件设备1LCD显示屏　台48　三星2播控工作站RMS-6000台1RMS-6000禾麦3多媒体控制器RMC2400台48RMC2400禾麦4音视频信号收发器RM-VGA-RC-100套48RM-VGA-RC-100禾麦软件产品1禾麦遥距多媒体显控系统软件V4.0RemoteMultiMediaServerV4.0-主控端套1RemoteMultiMediaServerV4.0-主控端禾麦2禾麦遥距多媒体显控系统软件V4.0RemoteMultiMediaClientV4.0-分控端套48RemoteMultiMediaClientV4.0-分控端禾麦系统辅助配套材料部分（此部分根据现场环境甲方自备）1音视频线材音视频线材米1批定制242U机柜42U机柜台3台国产3其它配套辅材辅材批1批国产.第206页共206页 一、机房工程机房工程序号名称参数单位数量型号规格品牌机房装修部分1吊顶轻钢龙骨　米60　欧陆2铝合金微孔方型吊顶板600*600平方米130600*600欧陆3L型装饰角线　米130　欧陆45号抗静电活动地板600*600平方米130600*600欧陆5走线口地板切割加工　处20　欧陆6墙面防水涂料（乳胶漆墙面）　平方米132　欧陆7地板踏步处理　处1　欧陆配电照明系统8低压配电柜AP定制台1定制德力西9低压配电柜(UPS)定制台1定制德力西10三联跷板暗开关　个4　TCL11嵌入式三管荧光格栅灯套3*40W3*40W个153*40WTCL12嵌入式三管荧光格栅灯套3*20W3*20W个53*20WTCL13三孔插座暗装　个10　TCL14镀锌金属线槽100*100米50100*100双菱15镀锌金属线槽200*100米20200*100双菱16镀锌电线管DN20SC15米300SC15双菱17金属软管敷设ф20米50ф20双菱.第206页共206页 18照明线（管内穿线2.5mm2）2.5mm2米3002.5mm2二厂19接线盒86暗装86型个1086型国优20接地电缆终端头制作50mm2以内个1050mm2以内国优21地板接地导线BVR2.5mm2米20BVR2.5mm2二厂22接地干线导线BVR50mm2米20BVR50mm2二厂UPS设备23UPS主机3C3-40KVA台23C3-40KS山特24UPS电池12V100AH节6412V100AH康斯特25电池箱/架A32个2A32国优防雷、等电位处理26三相四线电源防雷器MIGM-80/3+N个1MIGM-80/3+NMIG27单相电源防雷器MIGM-40/1+N个5MIGM-40/1+NMIG28防雷插座（1拖5）MIGD-600个10MIGD-600MIG29绝缘子国优个2国优国优30接地端子箱国优个2国优国优31等电位连接国优处2国优国优32接地紫铜排30*3mm国优米50国优国优机房布线部分336类非屏蔽模块6类个206类CommScope34英式双口斜插面板双口个10双口CommScope356类7FT跳线6类跳线条206类跳线CommScope36金属线槽100*50米50100*50双菱37金属线槽200*100米20200*100双菱38金属线管TC20米100TC20双菱39底盒86型个1086型国优40地槽分线盒　个5国优国优41辅材　批1国优国优.第206页共206页 消防机房精密空调系统42艾默生空调主机CM40AF-15-M台2CM40AF-15-M艾默生43安装调试辅材　批1　国优.第206页共206页 一、程控交换机系统内部电话系统序号名称参数单位数量型号规格品牌1程控交换机4进32出台4HJK120申瓯2辅料　批1　　.第206页共206页 第一部分施工组织设计第一章工程简介一、工程概况奥山世纪城拟建成一座现代化、信息化、智能化的商业大楼。在弱电系统建设方面不仅要考虑现有的需要，而且应充分考虑未来发展的需求，以使整个大楼达到数据和语音自动化、生产管理和设计开发计算机信息化、保安监控自动化。以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，服务管理及它们之间的最优化组合，向人们提供一个安全、高效、舒适、便利的工作环境。二、工程范围奥山·世纪城K-2-1项目（一期）智能化系统工程第二包包括以下系统：1)背景音乐及紧急广播系统2)数字无线对讲系统3)综合布线系统4)计算机网络系统（含无线网络系统、安防专用网络）5)信息发布和查询系统6)机房工程7)程控电话三、编制依据《智能建筑设计标准》GB/T504314-2006《智能建筑工程质量验收标准》GB50339-2003《电子信息系统机房施工及验收规范》GB50174-2008《电子信息系统机房设计规范》GB50174-2008《视频安防监控系统工程设计规范》GB50395-2007《智能建筑工程质量验收标准》GB50339-2003《建筑与建筑群综合布线系统工程设计规范》GB50311-2007《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2007《安全防范工程技术规范》GB50348-2004《视频安防监控系统工程设计规范》GB50395-2007《商用建筑线缆标准》EIA/TIA-569.第206页共206页 第一章施工部署一、施工计划本工程计划工期为100天，施工高峰期施工人员约为50人，平常施工人员30-40人左右。根据现场的实际情况、设备材料供应情况以及各工种施工程序、流程，编制详细的周、日工作计划。二、施工目标2.1贯彻质量管理体系的质量方针以预防为主，工程施工期间每位员工每项工作都要符合要求；重信守约，每项工作每项服务让监理及业主满意。2.2工期目标工期目标为：按照招标文件要求为100天。在此要求工期内完成工程设备采购、施工、安装调试及验收工作。2.3质量目标按招标文件要求，达到国家现行施工验收规范合格标准。2.4环境保护目标采取有效措施，避免施工扰民，最大限度减少对环境的影响。2.5安全生产目标对施工人员进行安全教育，不发生人身伤亡事故和火灾事故，并积极参加应该参加的各种保险。杜绝死亡、重伤事件，做到安全施工。2.6文明施工目标文明施工目标：文明施工工地。执行湖北省现行安全文明施工验收评定标准。2.7验收和培训工程完工后，我司按照国家的相关规范及标准，制定详细的竣工验收流程，并按相关规范的要求对所有系统进行完善的竣工测试。同时，我们将安排具有丰富经验的技术工程师对该项目日后的操作人员、系统管理人员和维护人员进行全面、详细的现场培训。培训的内容将包括系统的组织原理、操作过程、日常维修等。.第206页共206页 第一章项目经理部的组成根据本工程技术要求、施工质量标准，成立奥山世纪城商业大楼弱电系统设计及施工建设项目经理部，负责本工程技术、施工、调试的组织和管理。其组织人员为：工程项目总负责人、现场项目经理、专业系统技术负责人、设计工程师、调试工程师、专业工长、班组长、质检员、安全员、材料管理员等。在本工程具体施工时，我公司根据需要分期投入施工人员数量、施工工具，并根据施工现场的要求做相应调整。在以下章节内，按照招标书的要求，围绕以上问题进行详细的阐述和说明。一、施工组织体系成立以项目经理责任制的项目经理管理机制，管理本工程安装施工，建立起一整套有效的组织工作计划保障体系。详见下图:.第206页共206页 施工员预算员材料员安全员质检员项目经理副经理设计负责人技术负责人施工班组现场生产、技术、质量控制、物资管理合约、造价管理、下道工序开始、资金提供合理资源调配管理安全物资提供安全教育监督一、项目人员配置及职责划分1)项目经理①项目经理是企业法人在项目的授权代表，在其授权范围内，是项目经理部全面工作的领导者与组织者。参与建设单位的合同谈判，履行公司对建设单位的工程承包合同，执行质量方针，实现工程质量目标，坚持质量第一的方针，正确处理质量与进度的关系，对本项目的工程质量负全责。②完善工程项目的组织机构，明确人员职责，建立恰当的激励机制，充分发挥参与工程项目建设所有人员的积极性。落实项目经理部人员的岗位责任制，对项目质量指标的完成负责。③.第206页共206页 定期召开质量例会，及时组织不合格品的质量分析会，提出纠正措施，及时向工程处、公司反馈各种质量信息，认真执行各项质量管理制度和质量控制程序，严格按程序规定操作，对本项目人员违反操作规程造成的质量事故负责。④督促检查各部门人员、操作人员做好生产过程中的各种原始记录，保证资料的完整性、准确性和可追溯性。⑤负责组织分部、分项施工方案和项目质量计划的编制。⑥做好与建设的单位，监理公司的协调工作。⑦领导商务经理做好合同管理工作。⑧协调解决扰民问题。2)项目副经理①配合项目经理对施工现场进行全面管理。②每周按部位对各专业施工队进行书面安全交底,并组织落实安全技术措施的实施。③按分项工程技术交底,并现场巡查以保证工程质量。④制定科学合理和施工进度计划，合理安排工序交插,并在安全施工的前提下，确保土建形象进度。⑤协调甲方、监理对各专业分项工程在自检基础上进行险收，并将验收合格资料整理留存，竣工时交资料员归档。⑥办理所负责专业零星技术问题的洽商变更。涉及金额较大的变更项目，必须甲方确认增项预算方可执行。⑦现场巡视、检查、成品保护情况，落实成品保护措施。⑧做好施工日志，界面划分，及其它有关施工记录。⑨检查施工队投入工程和人力情况，做好检查记录。3)项目技术负责人①负责项目的技术协调。②负责项目的施工进度计划的审核。4)项目设计负责人负责整个项目的深化方案设计及施工图绘制等。5)项目工程师①负责各分项工程施工生产的管理与协调，严格按照施工组织设计组织施工。②根据分项工程的计划编制月、周、日计划，控制施工作业进度安排。.第206页共206页 ③负责向施工作业层进行技术交底，审核施工作业层的交底，且各项交底必须以书面形式进行，手续齐全。④参与技术方案的编制，加强预控和过程中的质量控制把关，严格按照项目质量计划和质量评定标准、国家规范进行监督、检查。⑤负责现场技术与设计接口的具体管理工作。⑥负责工程图纸设计与现场施工协调，负责图纸与现场不符时的协调工作。⑦参加甲方组织的设计交底会议，组织项目人员进行设计交底工作。⑧负责绘制施工图和施工节点详图，并负责设计图纸的确认工作。⑨负责材料选样、选型工作，负责材料的报审。6)质检员①贯彻国家及地方有关施工规范、工艺标准、质量标准。②严格执行质量检验评定标准，行使质量否决权。确保项目总体质量目标和阶段质量目标的实现。③编制项目“过程检验计划”，增加施工预控能力和过程中的检查，是质量问题消除在萌芽之中。④负责分解质量目标，制定质量创优实施计划，并监督实施情况。⑤监督“三检制”与“样板制”的落实，参与分部分项工程的质量评定和验收，同时进行标识管理。⑥不合格品控制及检验状态管理。⑦参与质量事故的调查、分析、处理，并跟踪检查，直至达到要求。⑧组织、召集各阶段的质量验收工作，并做好资料申报填写工作。⑨按ISO9001标准进行质量记录文件的记录、收集、整理和管理。7)材料员①负责材料计划接收、传递。负责施工现场材料的验收入库、发放、保存。②掌握工期进度和主要材料的进场时间及需用量，督促公司物资部门即使供应。③执行各项材料的管理制度，严把材料使用关、严格材料进场验证，保证验证计量器具有效。④材料现场阶段平面布置一次到位，按规格要求堆码整齐标识。⑤贯彻执行项目质量目标，协助其它部门严格控制产品质量。.第206页共206页 8)安全员①全面负责施工现场的安全、消防、保卫巡视工作。②对施工队人员进行入场教育。③负责电焊工动火证的审批和检查巡视。④对已完成的成品进行保护，落实成品保护措施。9)预算员①根据施工图和预算书编制工程投资预算表；②根据预算书审核工程材料的使用；③根据工程进度编制回款计划和工程款的回收；④工程决算时负责提供决算资料并完成工程决算。10)资料员①负责施工资料的管理工作，实行技术负责人负责制，逐级建立健全施工资料管理岗位责任制。②负责承包范围内施工资料的收集和整理，并对施工资料的真实性、完整性和有效性负责。③应在工程竣工验收前，将所承包工程的施工资料整理、汇总完成，交于发包人统一管理、备案。.第206页共206页 一、工作流程二、施工段划分为实现发包人对奥山•世纪城K-2-1项目（一期）智能化系统第二包.第206页共206页 弱电系统设计及施工工程的总体要求，我们进行了精心策划，我们从系统深化设计到最终完成施工，乃至保修服务期全过程考虑，确定本项目的施工阶段划分，基本分为如下几个阶段。1.1深化设计及施工前期准备阶段1)项目经理部成立公司组建工程施工项目部，确定施工现场的管理和组织机构，并配备满足需要的人力和物资资源。2)深化设计在预定时间内，完成施工图深化设计，按照相关国家规范，结合我司的设计控制规程，在与设计院、发包人与总包等方面密切配合的前提下，满足工程设计原则的总体要求，并及时绘制完成深化施工图纸。3)系统设备订货根据深化设计结果，确定系统设备需求，按照工程进度计划中供应设备交货计划进行订货。4)施工准备①在进行以上工作的同时，进行现场勘察和进场施工准备。项目主要负责人员与现场有关单位人员会晤，并组织项目部人员勘察工地现场，了解其它相关专业的进度，根据现场情况编制详实的分项施工进度计划。同时安排现场库房和办公地点，进行进场前施工人员三级教育，组织人员进驻现场准备施工。②现场与子系统涉及的被控设备生产、安装厂家进行接洽，作好技术配合与协调，要求相关专业留出本系统需要的接口。③在进行以上工作同时，根据本工程特点确定协作单位配合要求。1.2现场配管及线槽施工阶段项目部人员根据不同的职责分工，配合处理施工过程中有关的专业协调、过程和最终施工质量检验、工程报验、技术、安全、进度控制等的各类事宜。在确保质量、安全、进度的前提下，配合土建和装修进度按照预期时间完成各系统穿线的施工。1.3设备安装和接线阶段根据公司关键过程质量控制要求和现场装修安装的进度，在作好线路检测的前提下，开始设备安装和接线工作，并在计划时间内完成各系统现场设备和控制设备的安装和接线，以免影响装修等的进度要求。.第206页共206页 各系统中央控制设备安装就位，具备系统调试基本调试条件。1.1系统调试阶段根据各专业、系统的规范和标准要求对本工程进行调试。1.2系统验收完成以上各项工作后，根据设计方案和专业检验标准的要求，在完成综合检验并达到质量优良的目标的前提下，提请有关单位对系统进行验收。验收方式计划采取分系统按常规分别对设备和功能进行验收。验收合格后，进入质量保修期运行。1.3售后服务阶段负责项目的售后服务，详见售后技术支持与服务。在以上各阶段的实施中，关键在于设计阶段的控制，因为各系统的设计深度和质量直接影响到现场的施工质量和系统功能的最终实现，所以必须加强设计阶段的组织管理和质量保证措施。另外，现场施工过程的环节控制，其控制内容包括穿线施工、设备安装接线、系统调试到竣工验收的全过程。第二章主要施工方法一、综合管路系统主干桥架与分支管线的施工是最影响工程工期的关键工序。因此必须先期定货先期施工，以保证在吊顶龙骨安装前施工结束。在楼层吊顶设备层内，除智能化系统的主干桥架与分支管线外，还有强电部分的供电桥架、空调系统的通风风道、给排水系统的上下水管道、消防工程的主干管道等等。因此在进行该项施工时，必须与其它施工单位密切配合、相互协调，尽量避免“管线打架”相互扯皮，而造成返工。根据小让大的原则，智能化系统的主干线的主干桥架最好在上述管道基本完成后再进行(可分区进行)。1.1施工工艺流程测量定位→桥架安装→分支管路安装。1.2桥架安装主干桥架的施工要严格按照设计要求和施工规范进行，在开始敷设前要进行放线定位，其走向应与建筑物轴线平行。主干桥架的安装方式，吊顶内宜采用倒龙吊架和Ф10—.第206页共206页 12mm圆钢，沿墙采用三角型支架。吊架或支架的间距一般为2000mm。考虑到桥架在调整、布线及今后检修维护过程中可能会上人蹬踏，必须有一定的承载能力，因此倒龙门吊架每隔6—8米应采用角钢制作。考虑到吊顶内还有灯具(嵌入式)的安装，主干桥架与分支管线的最低安装高度应高于吊顶200mm。支架安装应注意以下要点：l在金属结构上，采用焊接方法固定；l在混凝土结构上，采用膨胀螺栓固定；l支架必须固定牢固，整齐美观，支架间距要保持均匀；l支架不得安装在具有较大震动、热源、腐蚀性液滴的位置，也不得安装在具有高温、高压、腐蚀性及易燃易爆等介质的设备、管道以及能移动的构筑物上。为了保证智能化系统的可靠接地，桥架的节间除用连接板连接外，还应用等电位铜带作连接。等电位铜带每隔20—30米还应与大楼联合接地系统引出的接地点可靠连接，以保证整个智能化系统的接地电阻不大于1Ω。在桥架的交插、转弯、分层、分支部位，应保证各段桥架之间接地的连续性。工程实路证明，良好的接地系统是智能化系统中各类电子设备正常工作的可靠保证。1.1分支管路施工本工程中地下层采用热镀锌钢管，其它层采用KBG管。分支管线的施工敷设在墙体内、地面内和吊顶内三种方式。在墙体内、地面内的敷设应与土建、装修工程密切配合，须追踪相关专业的施工进度，协调埋管线问题并相应做好管线敷设及出口保护问题。在吊顶内安装的分支管线采用吊杆固定。吊杆采有8—10mm圆钢，吊杆固定角钢为30×30×3mm、长度60mm，用膨胀螺栓加以固定。镀锌钢管由桥架侧面引出，端部采用端接头，并用锁母固定。采用钢管的分支管线与桥架连接时，还应在连接处用不小于6mm黄绿双色接地线与等电位铜带连接。KBG管要用专用螺丝刀将直接头、螺接头侧顶螺丝必须拧断，管路连接后，要做防水处理，在连接处用防水胶布缠绕。钢管管口锉光滑平整，接头处牢固紧密，被连接管管口应对严，连接时，管箍选用与KBG钢管相适配。当不同用途的钢管在同一吊杆上安装时，按以下要求实施：.第206页共206页 l电源线管(安装在上层)，与中层间距250—300mm；控制线管(安装在中层)，与下层间距250—300mm；信号线管(安装在下层)，与中层间距250—300mm。管路超过一定长度需加装接线盒，其位置便于穿线，需加接线盒的情况：²无弯曲，管路长度超过30m；²有一个弯曲，管路长度超过20m；²有二个弯曲，管路长度超过15m；²有三个弯曲，管路长度超过8m。分支管线的施工除符合上述要求外，其路由、焊接、除锈、弯曲半径、与分支线盒的连接等还应符合设计要求和有关施工规范的要求。一、综合布线系统1.1施工工艺流程水平线缆敷设→垂直线缆敷设（大对数、光缆）→线路通断测试→安装配线架→安装信息模块及面板→系统测试→竣工文档的整理。1.2线缆敷设工艺线缆的敷设一般应符合下列要求：l用专用工具和设备展开线缆；l不得踩压线缆，以免影响线队结构；l避免硬拉线缆，防止回波损耗影响；l线缆捆扎要松紧适度，不得使线缆变形；l在电缆桥架内缆线垂直敷设时，在线缆的上端和每间隔1.5m处进行固定；l水平线缆敷设时，在线缆的首、尾、转弯及每间隔5-10m处进行固定；l电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求；l缆线布放时应有余量。在交接间、设备间对绞电缆预留长度一般为3-6m，工作区为0.3-0.6m；光缆在设备端预留长度一般为5-10m。有特殊要求的应按设计要求预留长度。l缆线的弯曲半径应符合下列规定：l非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；l光缆的弯曲半径应至少为光缆外径的15倍，在施工过程中应至少为20倍；.第206页共206页 l主干缆线的弯曲半径应至少为电缆外径的10倍。1.1线缆的终端施工处理方法　缆线终端的一般要求：缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端；缆线中间不得产生接头现象；缆线终端处必须卡接牢固，接触良好；缆线终端应符合设计和厂家安装手册要求；对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。对绞电缆芯线终端应符合下列要求：终端时每对对绞线应尽量保持扭绞状态，非扭绞长度对于线不应大于13mm，3类线不大于25mm；剥除护套均不得刮伤绝缘层，应使用专用工具剥除；屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360°圆周接触，接触长度不宜小于10mm。光缆芯线终端应符合下列要求：采用光纤连接盒对光缆芯线接续、保护，光纤连接盒可为固定和抽屉两种方式；在连接盒中光纤应能得到足够的弯曲半径；光纤熔接处应加保护和固定，使用连接器以便于光纤的跳接；连接盒面板应有标志；光纤跳线的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。1.2设备安装机柜安装方法：机柜、机架安装完毕后，垂直偏差度不大于3mm，机柜、机架安装位置符合设计要求；安装机柜面板，架前留有1.5m空间，机柜背面离墙距离大于0.8m，以便于安装和施工。机柜、机架上的各种零件不得脱落或碰坏，各种标志要完整清晰；机柜、机架安装牢固；.第206页共206页 机柜、机架接地符合设计要求，就近接地，保持良好的电气连接。各类接线模块安装方法：模块设备完整，安装就位，标志齐全；统一遵照T568A或T568B线序标准进行端接；线缆外皮部分与排线块齐平，无裸露线对。信息插座安装方法：安装在活动地板或地面上，固定在接线盒内，插座面板有直立和水平等形式；接线盒盖可开启，并严密防水、防尘。接线盒盖与地面齐平；安装在墙体上，高出地面30cm，如地面采用活动地板时，加上活动地板内净高尺寸；信息插座有标签；安装螺丝必须拧紧，面板保持在一个水平面上。1.1系统验收综合布线系统工程施工完毕后，需要进行系统验收和测试，具体的验收测试方案见系统验收部分。1.2施工中注意的问题　由于线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线敷设时一定要注意管径的填充度，一般内径20mm的线管以不超2根线为宜，内径25mm的线管以不超3根线为宜。²放线过程中主要是注意拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，另一个人在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕；²拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注提请其他人员勿动勿踩；²端接工序完成后整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒紧；²如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。.第206页共206页 ²在接头处，线缆的外保护层需要压在接头内而不能在接头外。虽然在线缆受到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。²在线缆接线施工时，线缆的拉力是有一定限制的，一般为9kg左右。若不清楚，请与线缆提供商确认其拉力。过大的拉力会破坏线缆对绞的匀称性。一、数据中心机房工程1.1机房静电地板1．活动地板的铺设应在机房内各类装修施工及固定设施安装完成并对地面清洁处理后进行；2．建筑地面要符合设计要求,并清洁、干燥。活动地板下空间作为静压箱时,四壁及地面均要作防尘处理,不得起皮或龟裂；3．现场切割的地板,周边应光滑、无毛刺,并按原产品的技术要求作相应处理；4．活动地板铺设前应按设计标高及地板布置严格放线,将支撑部件调整至设计高度；5．在活动地板上搬运、安装设备时,应对地板表面采取防护措施。1.2机房设备供配电系统由大楼总电源配电柜处引入机房总配柜，UPS经UPS配电柜提供机房内使用UPS电源的设备用电。机房内照明线路单独安装一个照明配电箱进行回路控制。其它动力系统均由总配柜分配。设备电缆及建筑物群间线缆选择铜芯交联聚氯乙烯绝缘铠装阻燃电缆,平层敷设的电缆应选择铜芯交联聚氯乙烯绝缘阻燃软电缆。走线槽应采用热镀锌钢板线槽，壁厚不小于2mm，弯处有一定弧度。UPS电源线缆单独敷设，不同其它动力线缆共管共槽。1.3防雷接地系统计算机机房的防雷工作主要是防感应雷所引起的浪涌和由于其他原因所引起的过电压，对机房进行全面防雷保护，需要在机房内安装电源防雷器和信号防雷器，对机房内设备、电源系统、信号系统等进行可靠、有效的防护。1.4保护接地.第206页共206页 在机房四周活动地板下方沿墙边敷设铜排组成封闭的接地环母，各机房接地环母互相多点连接，用接地引下线与大楼总接地网相连。机房的接地环母共用两根接地引下线分别引下与大楼接地网相连接，并且接地环母与大楼的柱内主钢筋多点相连。相邻两连接点间距离不得大于18m。每个机房的接地环母至少有两点与大楼防雷接地带相连。在机房机柜下沿机柜排列方向敷设接地排，接地排两端分别与接地环母相连，供机柜设备保护接地用。1.1抗静电接地为防止静电的产生，机房内地板采用抗静电地板，墙体和吊顶采用抗静电材料。各层地板、墙体和吊顶之间金属部分通过铜缆相互连接与机房接地环母相连，相邻两连接点距离不应大于18m，抗静电地板每隔三排要设置接地点与接地环母相连。1.2接地引下线²接地引下线、接地干线均为35mm2阻燃绝缘铜缆。地板、墙体和吊顶的接地连接线为6mm2铜线。²接地环母、接地排用30mm*3mm的铜排制作。²地线各连接点均采用焊接。1.3UPS电源主机设备安装²控制主机的安装，应在机架定位完毕并加固后进行，应牢固、端正，保证机房的美观；²固定螺丝、垫片和弹簧垫片圈均应按要求紧固不得遗漏。²电池柜固定安装，落地生根，四角平稳，考虑地板的强度。²导线、电缆规定及穿线技术要求²电源连接线穿电线管；²缆线布放前应核对规格、程式、路由及位置与设计规定相符；²电缆敷设时应根据设计图上各段线路的长度来选配电缆。避免电缆接续，当必须中途接续时应采用接插件；²缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确；².第206页共206页 缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。1.1施工中注意的问题²检查UPS柜内各插接件无松动，配线无掉头；²检查UPS，旁路离变，调压变柜各连接线接头无松动，柜内无杂物；²UPS与外接长延时电池之间连线不宜过长，否则在电池连线上损失的压降过大；²UPS配电时不能把UPS输出（即负载）的N线接到输入配电的N线母排上；²UPS输入断路器的下口不要再接其它的用电设备；²UPS负载专用插座与非UPS负载插座没有明显的区分标志。二、计算机网络系统2.1设备安装为了保证设备的顺利安装，安装准备工作应确认以下几点。在设备安装并固定之前，首先应对安装地点进行检查，确保安装地点是安全，干净，符合标准的场合，检查安装地点应考虑以下几点：所有设备安装地点应保证电源，空调，电路的准备；Ø路由器进风口应预留充足空间，以利于空气循环和过滤；Ø路由器前后面板应预留充足空间，以利于板卡的安装和路由器维护；Ø温度和湿度应满足要求；Ø避免电源线和板卡连线的交叉；Ø检查电源供应适合设备要求；Ø设备应充分接地。Ø交换机、路由器、服务器设备的机架安装整齐划一；Ø跳线整理规范；Ø交换机的配置完全满足业主的需求，保证配置的最优化；Ø进行整个网络的连通测试以及网络性能测试达到厂家的性能指标；Ø服务器的设置达到设计要求。三、信息发布与查询系统3.1显示屏测试.第206页共206页 组织一个专职小组，专门负责此相关工作；厂内测试在所有模块、机构框体、控制系统相关设备都到位后正式进行，先将显示模块搭建起来，再把系统连接后进行每天的测试，每天每屏测试时间为至少8小时；持续测试15个工作日；然后才能完成厂内测试报告；准备进行下一步现场安装与测试工作；本阶段测试工作的重点为：将所有死点全部筛选去掉；将所有色差部分尽量作适当的调整；在全红、全绿、全蓝、全白状态下烧机；控制系统测试：文字、动画、视频、录像功能；电脑通信界面测试(应用软件测试)；机构表面整平处理。1.1施工条件1.安装显示屏的具体位置已由业主确定；2.安全接地装置应施工完毕；3.显示屏的钢架结构安装完毕；4.设备及运行所需电力供应到位并能满足需要。1.2施工准备1.组织学习安装工艺规范，认真领会设计意图，及时排除疑难；2.准备好临时用电工作；3.组织施工队伍进场；4.办理开工报告，质量监督、安全委托监督及有关施工手续。1.3主要施工方法1.施工中采用的主要规范及技术标准«LED显示屏通用规范»SJ/T11141-1997«高速公路LED可变信息标志技术条件»GB/TXXXX-1999«电气装置安装工程施工及验收规范»GB/232-81«计算机软件开发规范»GB8566-88«计算机软件质量保证计划规范»GB/T120504-90«计算机软件质量保证计划规范»GB9386-882.安装工艺规范按图检查水平度(检查点不少于三个)；.第206页共206页 按图检查屏体安装有关的各固定孔尺寸；检查OBOV20-C标准型电源防雷器的接地电阻；将待装的模组编号按序放置；将模组上各封口的揭示贴撕去，并清理干净；检查模组电源线、信号线的紧固程度；用万用表及摇表检查屏内电源绝缘情况；贯通各模块间的电源线及信号线。3.供电、接地与安全防护交流供电电源采用3相380V±15%；系统的接地，采用统一的接地方式，接地母线应采用铜质线，接地线不得与强电的电网零线相短接或混接；系统采用专用接地装置时，其接电电阻不得大于4Ω。第一章施工调试方案一、综合布线系统调试在施工过程中通过测试仪器随时按照设计依据标准测试，当遇到不符合要求及时返工重做，所有费用由我方承担，并无条件整改，直至第三方测试通过为止。1.1调试工序1．室内光纤传输系统测试调试2．双绞线测试调试1.2系统调试1．光纤系统测试A.光缆传输系统测试的重要性光缆传输系统是计算机网络的基础组成部分。在计算机网络中，线缆故障轻则导致系统性能下降，重则导致系统瘫痪。统计资料表明，大约有70％的网络故障是由于线缆问题造成的。这一点在国内的网络系统中表现得更为突出。产品质量低劣或施工安装不规范、加之缺乏严格、科学的检测手段，这些都是故障发生的隐患。因此，科学规范的测试是工程质量的保证。我公司将在光缆工程施工完毕后为用户进行光缆传输性能测试。B.测试内容.第206页共206页 光缆传输性能的测试主要包括光纤的连续性及衰减系数。光纤的连续性是对光纤的基本要求，因此对光纤连续性的测试是基本的测量之一。光纤的衰减主要是由光纤本身的固有吸收和散射造成的，通常用光纤的衰减系数α来表示，单位是db/km。C.测试方法光时域反射仪(OpticalTime－DomainReflectometer,缩写为OTDR)可以测出整个布线系统的故障和潜在问题。OTDR的测量原理非常简单，它向光纤系统发送一个光脉冲，并检测被反射回来的光信号，当光脉冲沿着光纤向前传播时，光纤中任何一个不连续点都会把一部分光反射回来，测出返回来的光信号的时间和大小，就可以知道光纤中的六种基本参数；光纤距离、光纤损耗、不连续点的损耗、不连续点的回波损耗、链路损耗及链路的回波损耗等。采用光时域反射仪进行测试后，既保证了光缆传输系统的传输性能指标达到要求，又可以确切的得到实际使用光缆的长度，避免了人为估算的误差。D.测试标准光缆工程的验收将参照邮电部《邮电通信网光纤数据传输系统工程施工及验收暂行技术规范》多模光缆（纤）性能：光纤模式、标称波长（nm）最大衰减（dB/Km）最小光学模式带宽（MHz）多模13001.0100多模8503.5250多模光缆（纤）任一接口的光学反射衰减限值：光纤模式、标称波长（nm）最小反射衰减限值（dB）多模130020多模85020多模光缆（纤）接续损耗：光缆接续类别平均值（dB）最大值（dB）熔接0．150．30机械接续0．150．30.第206页共206页 E.测试要求对布放的光缆进行100%的测试，确保施工质量，并给出完整的书面测试报告。1．双绞线系统测试对布线系统的测试应是联合测试，测试通路中包括缆线、配线架、跳线、连接线、插座和插头。双绞线系统的测试包括连接正确性测试、衰减测试、近端串扰测试。A.验收方法外观验收和系统测试B.验收内容外观验收工作区信息插座安装验收配线架验收双绞线布线系统测试验收连续性测试，包括开路，短路和连接正确性测试衰减测试近端串扰（NEXT）测试C.测试标准TIS/EIA568,其中包括衰减测试和近端串扰（NEXT）测试等。近端串扰对终接点（配线架、信息插座）处的非双绞线金属介质很敏感，同时,对粗劣的安装也非常敏感。近端串扰　NEXT(dB)=20log10Vn/Vi（其中Vi表示输入值（正常电压值），Vn是所产生的信号，因为Vn5Lx电磁干扰：机房内无线电杂波干扰≤0.5V/m磁场干扰强度≤800A/m符合EN50091-2及相关标准2）供配电要求机房配电进线引自大楼总配电房，设计采用双回路电源，经自动切换后引至机房分别对UPS和动力设备供电。机房供配电系统采用：TN-S系统，三相三线制，N.PE分开。各系统设备及服务器供电电源质量指标如下：稳态电源偏移范围：±2％稳态频率偏移范围：±2％HZ电压波形畸变率：±3-5％允许断电持续时间：0-4msUPS配电系统的供电范围：网络机房、消防控制室及各弱电间内的计算机设备、网络设备、各子系统控制主机、机房应急照明等。其他电配电系统的供电范围：精密空调、普通照明、新风设备、维修插座及一般动力等。机房内设置专用动力配电柜及UPS配电柜，柜内走线整齐，相线、中线、地线按国家标准以颜色区分。动力配电柜由空气开关控制，设负荷、短路及缺相保护等功能，并设智能仪表显示。机房内的配电线路与弱电线缆隔离，以避免对弱电线路产生干扰。机房内布置接地铜排网，且所有线缆均采用钢制桥架、线槽或钢管敷设。1.1UPS供电系统调试工序：1．送上旁路电源，将调压变柜内控2．制器打至手动，用上升或下降键调整调压变输出，高压电机转动应平稳，用电压表监视调压变输出应调整平滑。将控制方向打至自动，调整给定电位器，使输出为220V，然后拉开旁路电源。3．取下UPS柜内工作电源，旁路电源及蓄电池电源保险。.第206页共206页 1．送上工作电源,测量端子相间电压为380V±10%，相序为正相序。2．送上工作电源,测相线N线间电压220V±5%。3．送上蓄电池电源,测量正极负极电压为220V±5%。4．以上测量后，停电，压上UPS柜内各电源保险。5．检查UPS配电柜内各负荷刀闸，均在断开位，送上UPS旁路电源，工作电源及直流电源刀闸。6．按UPS操作盘上灯光试验键，盘上每个发光二极管指示灯都亮。7．启动充电器，相应发光二极管亮。8．启动逆变器,相应指示灯亮,将逆变器输出与旁路电源核相。第一章施工重难点分析一、综合布线系统对于布线系统来说，施工的难点主要在于如何解决好信息插座安装定位的问题。一般所来，信息插座的安装大致分为三个类型：1．墙面嵌入安装墙面嵌入安装是使用最普通的一种安装方式，使用86型底盒（暗装于墙内），底盒下缘距装修后的地面300mm。2．地插座安装在一些展馆展厅部位及重要办公等场所，部分信息点须安装在房间远离墙面的位置，此时为了使用方便的考虑，建议采用地插座的安装方式。3．直接安装在办公家具上对于信息点分布很密集的部位，施工时建议采用地槽敷设方案（此种方案建议主要适用于地面覆盖可拼装的地毯的办公场所）。此种方案因其采取的大部分部件（含地插、地槽及线管等）主要暗敷于楼板的找平层内，故其整体造价可能会偏高，施工难度大。但因其在事先无法预知工作人员具体办公位置的条件下，灵活性好，不受员工办公位置改变的影响。故现在一些大开间的办公场所、大厅等场所使用越来越广泛。.第206页共206页 第二种，对于信息点分布不很密集的部位，施工时管线敷设可经天花内敷设的水平的线槽开始，经过线管（线管沿墙内、柱面及楼板找平层内暗埋敷设）至信息插座安装处，并可将信息插座直接安装于办公家私上，这样一来，可降低因采用地槽方案而增加的造价，降低系统的整体投入成本。此方式的缺点是须与后期的装修方案紧密配合，灵活性差一些。因此，信息插座的安装方式还可以找到其它安装方式，此处便不在一一列举；业主可根据自身的实际使用情况及可能的办公功能需求，在保证系统使用性能的前提下，寻求比较好的解决方案，提高系统的性能价格比。特别注意事项：1．由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线敷设时一定要注意管径的填充度，一般内径20mm的线管以不超2根六类线为宜，内径25mm的线管以不超3根六类线为宜。2．放线过程中主要是注意拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，另一个人在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕；3．拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注提请其他人员勿动勿踩；4．端接工序完成后整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒紧；5．如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。6．在接头处，线缆的外保护层需要压在接头内而不能在接头外。虽然在线缆受到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。一、背景音乐及紧急广播系统1．线缆均应一缆到底，中间不允许有接头。2．穿管过程中，应注意用力不可过猛，以免拉破线缆的胶皮。3．信号线外皮应从接口器件的入口处剥起，并套好永久标记，并在标记上写上编号。注意剥外皮时不要伤及芯线。4．.第206页共206页 各个有源设备的附近需要配有电源插座，安装位置并要与会议室室内装饰以及家具图相结合。1．音箱吊装须采用其生产厂家指定的，经过安全认证和保险的吊装组件。2．音箱的安装应牢固、安全，其安装角度宜于调整。3．音箱电缆的选用必须满足音箱使用功率的容量要求。4．各音箱电缆两端须标示永久性标记和相位标记。一、机房综合供电防雷接地系统1．检查UPS柜内各插接件无松动，配线无掉头；2．检查UPS，旁路离变，调压变柜各连接线接头无松动，柜内无杂物；3．UPS与外接长延时电池之间连线不宜过长，否则在电池连线上损失的压降过大；4．UPS配电时不能把UPS输出（即负载）的N线接到输入配电的N线母排上；5．UPS输入断路器的下口不要再接其它的用电设备；6．UPS负载专用插座与非UPS负载插座没有明显的区分标志。第二章拟投入的主要物资计划一、材料采购计划施工开工前，机械设备、材料提前进场，在对施工人员进行培训以后，分班组进驻工地，不因材料设备等影响到工期按计划推进，施工人员提前进入场地，根据材料需用量的计划，提前做好申请订货和采购，组织材料进场后，做好保管工作。制定严格的材料供应计划，在制定计划时考虑足够的材料样品评审时间及订货时间。a.工程开工前5天，所有基础施工的材料到位；b.线路敷设前一个星期，线材及施工机械到位；c.线路敷设完成前一个星期，各种终端设备到位二、材料采购管理作为整个工程的一个重要组成部分，如何根据现场的进度情况和现场的实际要求进行有效的采购，是保证工程进度和控制工程成本的重要手段。.第206页共206页 根据它的重要性和特殊性，设备材料采购小组的成员将由四个部门的人员组成：即技术部、工程部、财务部及采购部，并由工程部人员任组长，以保证系统设备材料的性能符合现场的要求。根据工程部人员的进场时间要求，将设备材料及时送至现场保证施工进度的连贯性，同时由财务部门提供资金保证供货的正常性。原采购人员根据原工程预算控制设备材料成本。系统最终优化设计方案设计完毕，施工图纸经过最终优化之后，专业人员提交的最终系统配置清单，交发包人审核并签订合同，设备材料采购小组以最终合同清单及设备材料供货计划为依据进行采购。设备及材料进场前，将会同发包人在制造、加工或准备地点或现场，或在合同规定的其它地方进行检查。所有工厂生产的用于永久工程的货物，在用于工程之前必须向发包人提交制造厂的质量证明，以说明其质量是合格的，并且须经监理工程师批准才能进入施工现场。1.1材料、设备入/出库工程附材及主要施工工具将按计划，自开工之日起便陆续就地采购进场入库。入库之前必须根据要求，准备相关设备材料的相关证明文件（含：原产地证明、产品合格证等），列明清单报监理公司审核，经同意后方可入库。任何材料或工具的出库必须根据现场经理提交的设备材料领用表或施工工具使用表审核签办，经同意后方可出库。1.2半成品制作、加工及保护管理措施半成品加工主要针对辅材而言，一般在工地现场进行。加工成品现场使用，若当日没有投放完毕，则余下的加工成品，包括施工工具、原材料等物品，要求当日及时返回登记入库。加工过程中，针对加工材料，如：镀锌线槽、镀锌钢线、吊挂、角码及其它加工部件等如何保证其加工质量，优化其加工工艺，是我们认真注意的问题。所有半成品加工及制作，必须严格按照现场经理及QC质量监察小组的要求进行制作及加工，以确保其质量及安装要求。所有加工部件必须提前制作，并经现场经理或QC质量监察小组成品确认后方可进场使用。.第206页共206页 施工中半成品保护是我们在工程过程中的一个重要环节，其主要表现在对一些已完成施工工序，但容易受到其它相关专业施工破坏，做好相应的保护工作，并就此部分的工程可交质量监督小组进行拍照，以证明此部分施工的制作工序以基本完成且质量合格，并交甲方相关人员进行检查签证，以保证施工的有效进行。1.1工程材料运输管理工程用车工程中的运输是针对工程中，人员、材料、设备及相关工程的管理问题，工程中如何合理的安排车辆的使用，不仅能提高工程的运作效率，也可以节约工程的开支成本。工地现场的车辆管理，由项目经理直接负责，所有人员的一般用车必须通过项目经理书面批示或口头允许。如有紧急事情需要处理，要尽可能通知项目经理，如无法联系上，要在事件处理完毕之后，提交用车申请单并报项目经理批示，并注明用车事由。工地现场用车一切以工程为主，非特殊情况不可借私人使用。材料运输按施工进度和采购计划安排，材料进场前我公司将办理货梯使用申请，通知发包人现场负责人到场完成设备材料开箱检验及移交。大型设备一般原包装进场，采用航空、铁路、汽车等运输方式送达现场地下一层货梯口。能直接运输就原包装经电梯垂直运输，否则须在地下一层拆包装或分件运输。一般材料做好外包装，沿途不污染工地环境清洁。二、设备材料进场计划根据本工程的建设特点和工期要求，工程材料管路材料、系统线缆、系统设备几个批次进场。各个系统的管路，工程开工，就必须有大量管路进场并进行安装；管路安装完毕并上报监理验收合格后，进入下一道工序布放各系统线缆。线缆敷设完成后，上报监理验收合格后，方可进行各子系统的设备安装。第二章拟投入的主要施工机械及进场计划我公司将根据工程施工的计划安排，及时统计工程所需机械设备的数量，做好机械和仪器的调配和保管工作，为正常施工提供保障。根据该计划，现已落实好设备配置，加上维护及时，所有机械均处于正常状态，完全满足施工的需要，不会影响施工的进度和质量。.第206页共206页 认真作好施工机具的准备工作，编制好机具的需用计划及进场计划，做到随时使用随时进场。拟投入主要施工设备见下表：序号机械或设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力施工部位1光纤熔接机FSM-40S1Fujikura20030.024良好布线2数字电缆检测仪DSP41001Fluke20020.01良好布线3光可变衰耗器FVA-60B1广州20020.01良好布线4光功率计FOT-22AX1Exfo20040.009良好布线5水准仪AE-7/AE-7C2日本2001/良好机房6网络仪720A1FLUKE20040.0012良好网络7温湿度表DTWS2国产20020.005良好机房8万用表MF-2184国产20040.005良好布线9台式机真爱20同方20030.05良好机房10便携机IBM5美国20020.05良好测试11打印机佳能2国产20060.03良好机房12切割机　2国产20081良好机房13冲气钻　2国产20080.5良好机房14电钻　3国产20080.3良好机房15手动折方机　2国产20080良好机房16　2国产20080良好板材.第206页共206页 联合咬口机17立式咬口机　2国产20080良好板材18风速仪　1国产2006/良好机房19转速仪　1国产2006/良好机房20风压测试仪　1国产2007/良好机房21声级计　1国产2007/良好机房22对讲机　3国产20070.03良好测试23标签打印机　2国产20060.01良好测试24水晶头压线钳　6国产20080良好网络25冷压F头压线钳　2国产20080良好网络26打线枪　2国产20080.02良好网络27剥线钳　8国产20080良好网络28尖嘴钳　10国产20080良好网络29老虎钳　10国产20080良好网络30斜口钳　10国产20080良好网络31一字起　20国产20080良好机房32十字起　20国产20080良好机房33铁锤　5国产20080良好机房34钢锯　2国产20080良好板材35　1国产20080良好砂石.第206页共206页 人力三轮车36电工刀　8国产20080良好机房37钢钎　2国产20080良好砂石38安全帽　20国产20080良好工地39剥线刀　10国产20080良好网络40压缩机YSD-02-52德国20052.2良好楼控41电动拉铆枪3月25日2日本20070.2良好墙壁42射钉枪SDT－A30220长庆20070.43良好墙壁43磨石机GC5001日本20060.93良好机房44电剪刀JS32001日本20040.66良好布线45电磨9月3日1日本20070.105良好砂石46气动圆钉头MK308日本20080.3良好机房47气动码钉枪MK236日本20080.3良好墙壁48角向磨光机9520NB3日本20080.67良好管路49气动T型铺钉枪CF-T7日本20080.4良好管路50电动砂纸磨光机9034日本20080.16良好管路51BV251德国20080.85良好管路.第206页共206页 气动锣笋机52电焊机BX1－1352国产20045.85良好管路53空压机PH－052上海20040.4良好管路54便携式电动喷涂机EM3958T3国产20060.15良好墙壁55风泵SW150－Z21意大利20037.5良好机房56电锺（博世牌）GBH5/403德国20070.95良好机房57注胶机HGG－427A1德国2006　良好楼控58磨槽机FV-0232上海20011.2良好楼控59喷枪S-02303上海20030.05良好墙壁60锺钻（博世牌）GBH2－2051德国20010.5良好墙壁根据进度计划以及便于设备的管理，机械设备采用分批进场方式，具体见下表：序号名称进场日期备注1施工搭建工具随施工队进场　2施工切割、电焊设备随施工队进场　3施工测试及调试设备随施工队进场　第一章劳动力安排计划.第206页共206页 我公司为保证本项目的正常实施，在劳动力计划方面特别进行安排，保证本项目的劳动力需求。按照制定的劳动力计划，提前在公司内部的施工队伍和劳务基地中进行组织安排，保证劳动力能及时、有序地进场；对所组织的劳动力进行考核、筛选，选拔有素质、技术熟练的工人进场。对施工人员进行进场交底及技术、质量、安全教育，重要工种和特殊工艺提前进培训，做到持证上岗。在穿线、设备安装阶段，施工进入用人高峰期。我司的工人充足，我司有多年的工程施工经验，具有大批有经验的施工及管理人员，会根据工期要求做好人员储备，以保障施工期间的劳动力。具体见下表：劳动力计划表工种按工程施工阶段投入劳动力情况施工准备管槽安装穿线设备安装设备接线调试测试试运行系统验收普工661212121266电工6666121266焊工66066000综合布线工程师44444444数据机房工程师44444444管理人员22222222本计划表是以每班八小时工作制为基础编制的。第一章确保工程质量的技术组织措施一、工程质量目标达到国家现行施工验收规范合格标准，并配合总包单位确保工程质量。.第206页共206页 一、质量管理体系为了实现对业主的承诺，确保本工程达到国家现行施工验收规范合格标准。本公司认真贯彻和执行建设工程监理规范的要求，强化贯彻ISO9001质量管理体系要求及本公司的质量手册程序文件，并认真编写第三层作业指导书及各种管理文件和技术文件，建立以项目经理为首的质量保证和监督机构，组建工程质量监督小组，统一管理和协调本工程的质量监督和控制，坚持三检制度和三级检验评定制度，使施工的全过程处于受控状态，为业主提供满意的产品和优质服务。二、质量保证流程2.1合同评审管理对招标文件和合同草案进行评审，确保合同条款明确完善和对其正确理解，正式合同签订前及执行期间对合同进行评审。2.2图纸资料管理对本工程技术文件包括设计变更、施工联系单等从施工到验收的全过程进行控制，使其处于受控状态。2.3采购管理公司建立合格供应商名单，并定期对其进行评审，采购产品时制订完整的计划、合同和相应的规范、标准等并严格进行验证。2.4建设单位提供的物资管理将建设单位提供的物资列入采购计划，按规定对其进行验证、检验、储存和保管，出现问题加以记录和处理。2.5产品标识与追溯性管理产品材料、施工过程及竣工工程进行有效标识，使产品具有可识别性和可追溯性。2.6工序控制管理对施工工序各个环节的控制，保证其质量满足要求，对特殊工序由具备资格的人员进行操作并进行连续的监控。2.7检验与试验管理严格按规定对产品和过程进行检验和试验，确保质量符合要求。.第206页共206页 1.1检验、测量和试验设备管理按规定对检验、测量和试验设备的购置、统一管理、使用、保养和定期检定、校准等进行严格控制，使之处于完好状态并且精度能满足使用要求。1.2检验和试验管理对检验和试验状态操作标识和控制，确保只有通过了规定的检验和试验且合格的产品才能使用和安装。标识的方式有记录和实物标识。1.3不合格品的控制管理对原材料、半成品及工序中不合格品的及时标识、隔离、审批并采取相应的处置措施，使其不得被使用、安装或隐蔽。1.4纠正和预防措施管理对施工中比较严重的不合格或反复发生的不合格进行调查和分析，采取相应的纠正措施，并定期总结，分析其发生趋势和可能性，采取相应的预防措施，把不合格减少至零。1.5搬运、储存、防护和交付管理对施工设备材料搬运、储存、保管和交付进行严格控制，防止其损坏或变质。1.6质量记录的控制管理对质量记录进行标识、填写、收集、归案、储存、保管，按规定进行严格控制，以证实产品达到规定的要求。1.7培训管理对员工进行上岗前培训，特殊关键作业培训或技术管理人员培训等，使其素质满足相关的要求。1.8售后服务对已交付的工程，我司严格按照售后服务规程，进行回访和维护。二、质保管理措施及质保大纲认真贯彻执行工程质量计划，做到工程质量分级管理，严把质量关，在竣工验收时达到一次交验合格；严格执行国家计量法规，所有计量器具经检验合格后方能使用，凡使用的计量器具在工程质量检验记录上应标明型号及编号；严格按图施工，特别是进口设备要详细阅读说明书和有关资料，要掌握设备使用的有关规范和技术要求，各项安装工程均应按编制的施工方案有序的进行；.第206页共206页 加强施工现场的质量检查，配备专职检查人员，并持证上岗；加强原材料和设备质量的质量检查工作，不论是国产还是进口均需一一检查，做好记录严格把关；凡隐蔽工程都需监理等相关部门验收，并做好原始记录，方可进入下道工序。一、工程材料质量管理及供应流程开工前，项目经理部应及时编制自供材料计划，以便及时组织，保质保量供应。项目部材料员及专业技术员对材料应进行质量检验如发现不合格，应及时提出退货不得用于工程施工，各种材料设备必须符合下列要求：a.达到国家有关法规，技术标准和购销合同规定的质量要求，有产品检验合格证质保书，试验报告，说明书以及有关的技术资料。b.实行生产许可证制度的产品，要有许可证主管部门颁发的许可证编号，批准日期和有效期。c.使用商标和分级分季的产品，应在产品或者包装上有商标和分级分季标记。d.现场材料按照不同的类型、规格分别堆放，并挂牌标识，以防错用。对于设计要求的某规格、品种的材料，若市场暂时脱销，但工期又不能拖延时，可以考虑采用其它料代用，代用材料的规格品种需经原设计单位签字认可后，方可使用。材料供应流程图如下：.第206页共206页 材料员提供：材料/设备/构配件检验记录质检员、材料员检查填写工程材料/构配件/设备报验单业主(监理)工程师审核班组使用另选审核产品合格证、检测报告、试验报告材料员采购施工员做材料计划、报现场工程师审批不合格不合格合格合格一、计量检测质量管理施工过程中使用的计量、检测器具必须是有效检验周期内的合格器具，凡是新购或超过有效检验周期的计量器具，必须在指定的检测单位检验合格后，方可使用。凡是工程中使用的计量器具、仪器仪表，应送检合格后，方可使用。.第206页共206页 一、施工过程质量管理应注意线管、桥架的接地情况，变频用电设备附近的屏蔽情况。做好隐蔽工程隐蔽前的检查工作并做好相应的隐蔽记录和验收工作。机房及贵重设备安装应事先及时通知相关单位加门加锁,加强成品保护。在各分项工程进行的同时做好各系统的接校线检查，为调试做好准备,严禁不经检查立即上电。严格按照图纸、资料检查各分项工程的设备安装、线路敷设是否与图纸相符。逐个检查各设备、点位的安装情况，接线情况。如有不合格填写质量反馈单，并做好相应的记录。各设备、点位检查无误完毕后，对各设备、点位逐个通电实验。通电实验为两人一组，涉及强电要挂牌示警，并记录。各系统调试运转正常后，整理竣工资料，组织交验，交验保运过程中注意对业主运行人员的培训。逐步将各分项工程交付业主运行人员，并办理相应的手续。二、施工工艺、技术质量管理严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工质量。预埋(留)位置准确、无遗漏。支吊架整齐、美观、牢固、管道连接处清洁、美观、电气连接严密、牢靠。设备安装牢固、美观、顶装设备横、竖成列，墙装设备端正一致，资料整理正规、完整无遗漏，各种现场变更手续齐全有效。弱电线缆不得与强电走同一桥架。三、关键工序及关键质量控制点各子系统工程均应列出“关键工序”、“关键质量控制点”，并报工程监理确认，在工程实施中及时跟踪检验，对影响工程质量的进行严格控制。四、现场质量保证三级检查阶段、季节抽查（第一级）分部、分项检查（第二级）各级自检互检（第三级）.第206页共206页 一、质量检查程序分项工程完成，施工员组织班组自检达到合格质检员对各质量检测点进行检查填写《分项工程质量报验认可单》业主(监理)工程师审核班组继续施工达到分部工程验收条件、自检合格质量主管检查填写《分部工程质量报验单》业主(监理)审核分部工程完成纠正纠正合格合格合格不合格不合格不合格不合格二、技术保证措施为防止安装工程中常见的质量通病，特制定以下措施：.第206页共206页 施工前针对本工程特点，编制技术先进、工期合理和工程质量确保优质的施工组织设计，制定适合本工程特点的质量目标计划和保证工程质量的项目管理制度。做好设计图纸的会审工作，认真参加设计交底，全面了解工程项目的特点和质量标准。明确采用的施工技术规范、标准并认真贯彻实施，在施工过程中做好质量监督、检验和评定工作。采用专业检查与自检、互检结合的办法，把质量问题消灭在施工过程之中。特别是隐藏工程部位和关键项目自检、专检之后，还要通过建设单位现场代表的检查认定，才能转入下一道工序。抓好工程施工方案的编制工作，对关键施工部位要制定切实可行的保证工程质量技术措施。施工现场必须执行“五不准”，即无设计或无合格证的设计不准施工；原材料无合格证的不准施工、设备和半成品不合格者不准施工、降低规范要求或验收标准不准施工、不合格工程不准报竣工工作量、竣工项目。做好施工技术资料填报工作，技术资料要达到及时、完整、准确、可靠和较好的可追溯性，按质量控制点对重点部位和资料进行复查。工程竣工时，及时向建设单位交付完整的工程技术资料，及时对单位工程做出质量评定并提交有关质量监督单位审核。一、质量承诺及违约处罚措施我公司承诺本工程达到国家现行建筑工程质量验收评定合格标准。若质量验收达不到合格标准，我公司向建设方支付工程价款总额5%的违约金，并由我公司负责整改、维修达到合格标准。第二章施工合理化建议和节约成本措施一、施工合理化建议1、一般智能化系统培训都安排在系统竣工之后，但我公司根据经验，认为若在系统设计和实施过程中即对业主方系统的使用和管理人员进行培训，效果将更好。因此针对奥山•世纪城K-2-1项目（一期）智能化系统第二包项目，我公司建议业主在工程实施初期即选派具有相关专业知识的技术人员若干名（大专以上学历）全程跟踪学习，参于现场施工和测试，工程竣工再进行由厂家及我公司进行的集中专业培训，最终能达到该系统工程的无缝移交，使业主与承建方双赢。.第206页共206页 2、根据我方多年的工程施工经验，建议在实施本工程之前由甲方召开本工程各专业的交流碰头会，安排好各专业的施工进度顺序以及相互之间的配合。3、为保证本工程整体顺利有序的进行，建议甲方在工程实施过程中定期或者按照工程段组织召开各专业汇总会议，总结交流已完成部分的工程内容，对于存在的问题针对性的讨论解决。并对接下来的工程分项进行安排规划。保障整个工程的保质保量完工。一、降低成本措施降低施工项目成本的途径应该是既开源又节流或者说增收又节支，只开源不节流或者只节流不开源都不可能达到降低成本的目的，至少是不会有理想的效果。下面从增收节支的角度阐述我公司降低施工项目成本的措施。1、认真会审图纸积极提出修改意见在项目施工过程中施工单位必须按图施工。由于图纸是由设计单位按照用户要求和项目所在地的自然地理和环境条件设计的，对施工中遇到的实际问题可能欠考虑。因此施工单位在满足用户要求和保证工程质量的前提下，应结合项目施工的主客观条件对设计图纸认真会审，积极提出有科学依据的合理化建议，既有利于加快工程速度、保证工程质量和方便施工，又降低资源消耗，在取得用户和设计单位同意后修改设计图纸，同时办理增减帐。会审时对于结构复杂、施工难度大的项目更要加倍认真。2、加强合同预算管理1）正确编制施工图预算在编制施工图预算时要深人研究招标文件和合同内容，充分考虑可能发生的费用，包括合同规定的属于包干性质的各项定额补贴，并将其列人施工图预算。但不能将项目管理不善造成的损失也列人施工图预算，更不允许违反政策向甲方高估冒算或乱收费。2）把合同规定的“开口”项目作为增加预算收入的重要方面如合同规定，预算定额缺项的项目可由乙方参照相近定额进行换算，经监理师复核后报甲方认可，在定额换算的过程中可根据统计要求提出合理的换算依据，以此来摆脱原有定额偏低的约束。.第206页共206页 3）根据工程变更资料及时办理增减帐，由于设计、施工和甲方使用要求等原因，项目施工过程中经常会发生工程变更，工程的变更必然会带来工程内容的增减和施工工序的改变，从而也影响成本费用的支出。因此项目承包方应就工程变更对既定施工方法、机械设备使用、材料供应、劳动力调配和工期目标等的影响程度以及为实施变更内容所需要的各种资源进行合理估价，及时办理增减帐手续并通过工程款结算。3、制定先进施工方案落实技术组织措施施工方案主要包括四项内容：施工方法的确定、施工机具的选择、施工顺序的安排和流水施工的组织。施工方案的不同则工期、机具、费用也会不同，因此正确选择施工方案是降低成本的关键。必须强调施工方案应该同时具有先进性和可行性，如果只先进不可行，不能在施工中发挥有效的指导作用，就不是最佳施工方案。落实技术组织措施是技术与经济相结合，以技术优势取得经济效益是降低项目成本的又一个关键。一般情况下，开工以前根据工程情况制定技术措施作为降低成本计划的内容，列人施工组织设计。在编制月度施工作业计划的同时也可按照作业计划的内容编制月度计划、组织措施计划4、降低材料成本材料成本在整个项目成本中所占比重最大，达70％左右，并具有较大的节约潜力，往往在其它成本项目如人工费、机械费等出现亏损时要靠材料成本的节约来弥补，因此节约材料成本也是降低项目成本的关键。节约材料费用的途径十分广阔，大体有：①节约采购成本，如选择运费少、质量好、价格低的供应单位；②认真计量验收，如遇帐量不足、质量不合格的情况要进行索赔；③严格执行材料消耗定额，可通过限额领料落实；④减少资金占用，根据施工需要合理储备；⑤加强现场管理，合理堆放。减少搬运、减少仓储和摊基损耗。5、开展机械租赁增强流通活力机械设备租赁在我国刚刚起步，总的来说它可以盘活资金、加强流通活力，为施工项目带来额外的经济效益。主要体现：①减少设备的投入和固定资产的占用。既利于资金的合理分配，也解决了机械的闲置问题，极大地提高投资效益；②.第206页共206页 提高机械的完好率和利用率。租赁公司对机械实施集中管理，配备专人负责及时维修保养，机械的技术状况可得到保证，随着完好率的提高其利用率也将大大提高，极大地发挥机械性能；③利于设备革新和提高企业形象。成立租赁公司后资金集中，可以及时购买新型先进的机械，保持较高的装备水平；提高机械化施工能力，彻底改变过去那种建筑企业长期使用落后设备的现象。6、用好用活激励机制调动职工积极性用好用活激励机制有一定的随机性，应从实际出发采取以下主要措施。1）对关键工序施工的关键班组实行重奖如高层施工的每一层结构施工结束后对质量起主要保证作用的班组实行重奖，这对激励职工的生产积极性，促进项目建设的高速、优质、低耗有明显的效果。2）材料损耗大的工序由施工班组直接承包如将工程材料中易碎、易脱胶物品直接交施工班组验收、保管和使用，并按规定的损耗率结算，节约有奖，实施效果很好。3）实行班组落手清承包施工现场的落手清一直是现场管理的老大难问题，它不仅影响场容的整洁，更带来材料的浪费，导致施工成本的增加，如将落手清工作交给班组承包就会有很大的改观。经过验收做到了落手清，按定额用工增加10％，如果没有做到落手情，按定额用工倒扣10％。如此奖罚必然引起班组对落手清的重视，从而可使建筑垃圾减少到最低限度。第一章确保安全生产的技术组织措施一、安全施工目标对施工人员进行安全教育，不发生人身伤亡事故和火灾事故，并积极参加应该参加的各种保险。杜绝死亡、重伤事件，做到安全施工。二、安全守则严格遵守国家有关法律、法令、规范、遵守总承包制定的各项安全制度和程序控制文件。建设部颁JGJ59—99《建筑施工安全检查标准》。健全自身安全检查制度，设立专职安全员，明确安全组织机构，服从甲方、物业安全员和机电协调员的统一管理。.第206页共206页 积极按安全规范要求采取各种预防措施，确保施工安全、对于发生的一切安全事故，均由我公司负责，并立即上报甲方及主管部门负责。特殊工种应持证上岗，并报甲方及物业安全部门备案。对于甲方及物业安全部门和机电协调员发出的安全整改通知单，应积极整改，否则，我公司将承担相应责任，并给予经济处罚。一、安全组织措施1.1安全生产管理目标成为市级安全合格施工现场。1.2安全管理方针“安全第一，预防为主”。1.3安全组织保证体系项目安全管理体系组织图：项目经理副经理（安全经理）项目安全员弱电工长施工队长机械管理员材料员施工班组兼职安全员施工操作工人针对该工程的特点，建立以项目经理为主，项目执行经理、专职安全员、各专业工长等,各方面的管理人员组成的安全保证体系，如上图。二、项目各级管理人员安全责任2.1项目经理安全职责认真贯彻国家及上级主管部门有关安全生产的政策法规及规定，对本项目劳动保护和安全生产工作负具体领导责任。.第206页共206页 组织和建立本项目安全保证体系，组织制定本项目各项安全管理规章制度，支持和配合安全管理人员的各项工作。在计划、布置、检查、总结、评比生产的同时，计划、布置、检查、总结、评比安全工作，定期组织安全检查和开展竞赛等活动。保证项目安全设施与措施经费的落实，对改善劳动条件，减轻体力劳动、消除噪音、治理尘毒危害负责。发生重伤、死亡和重大设备事故，应迅速报告主管部门，积极配合主管部门调查处理，拟订防范措施。1.1项目副经理安全职责协助项目经理建立安全保证体系，协助项目经理作好安全管理工作。认真贯彻国家和上级的有关规定和安全技术标准。对本项目生产中的一切安全负责。组织安全技术攻关活动，对新设备、新材料、新技术、新工艺的推广应用负安全责任。组织项目安全交底活动。发生重伤、死亡和重大设备事故时，协助项目经理作好善后工作。1.2项目安全员安全职责积极贯彻和宣传党和国家的安全生产方针、政策、法规、法令及上级有关文件，监督和检查本项目各项安全管理规章制度的落实情况。协助项目经理组织安全活动，制订或修订项目安全工作计划与安全管理规章制度。负责本项目安全教育工作，作好安全教育记录。负责本项目特殊作业人员的管理，杜绝“无证上岗”现象。参与本项目施工组织设计、施工方案、作业指导书的编制，参加生产，掌握信息，预测事故发生的可能性。坚持定期和不定期的安全检查，制止违章作业，及时填报安全报表。鉴定专用劳动保护用品，并监督其符合要求。参加伤亡事故调查，进行伤亡事故统计和分析，对事故责任者提出处理意见。1.3项目技术负责人安全生产责任对项目安全技术管理负领导责任。.第206页共206页 组织领导各项安全技术措施的编制、审定和批准，使其符合有关安全规程和技术规范，保证施工的安全性能。领导新工艺、新技术、新材料开发、应用的安全技术配套管理。1.1项目材料员安全生产责任与生产有关的机具和工具，在购入时需检查验收，发放时须保证符合安全要求，必要时进行抽样试验，回收后必须检修。对采购的劳动保护用品，必须符合规定标准，杜绝“假、冒、伪、劣”。对安全设施所用材料应纳入供应计划，及时供应。对有毒有害、易燃易爆的管理要制定严格的制度并执行。1.2项目设备管理员安全生产责任对本项目的机、电、起重设备的安全运行负责。负责对进入施工现场的设备逐台验收，每月组织一次设备检查。认真执行各类设备的安全操作规程，分析预测安全度。对发生的机械设备事故要认真分析原因，严肃处理，并向领导和有关的部门及时汇报。发生重伤、死亡和重大设备事故，立即上报并保护好现场，协助上级分析、调查事故。1.3项目班组长安全生产责任制认真遵守安全规程和项目各项安全管理规章制度，遵照执行项目管理部有关安全生产指示。根据本组人员的技术、体力、思想等情况合理安排工作，做好安全交底，对本组人员在生产中的安全健康负责。组织搞好安全生产活动，开好班前安全会。组织本组职工学习安全规程、制度，对新调入的工人进行现场安全教育。经常检查所管人员及现场的安全情况，发现问题及时解决或及时上报。发生工伤事故要做详细的记录并及时上报，并组织全组人员认真分析，提出防范措施，发生重大伤亡事故要保护好现场并及时上报。1.4项目操作工人安全生产责任制认真遵守本工种安全操作规程，遵照并执行项目部安全管理的各项规章制度。在施工中正确使用个人劳动保护用品，保证“三不伤害”。.第206页共206页 积极参加项目部组织的各项安全活动，认真学习并掌握安全技术。注意维护本人施工区域内的安全保护设施，发现安全隐患及时进行处理和上报。有权拒绝上级不科学、不安全、不卫生的生产指令。杜绝不讲安全生产、只图省事、快捷的工作方式。一、安全施工许可我司具有在当地施工安全生产许可证。1.1安全保障制度以下所列出的是部分的安全管理制度，根据国家的相关的法律法规以及对施工安全要求，我们建立了一整套完整的安全制度。以相关的制度指导整个施工过程，可以切实的保证我们的安全施工。名称说明安全生产责任制度建立、健全项目各级安全生产责任制，责任落实到人。各系统应制订明确的安全指标，和包括奖惩办法在内的保证措施，与班组间签订安全生产协议书安全教育制度新进场的工人必须进行安全教育，工人应掌握本工种操作技能，熟悉工种安全技术操作规程施工组织设计报批制度施工组织设计应有针对性的安全技术措施，经设计部经理审核批准分部分项工程安全技术交底制度根据安全措施要求，和现场实际情况，各级管理人员需亲自逐级进行全面的、有针对性的安全技术交底，接受交底者履行签字手续特种作业持证上岗制度特种作业人员必须经培训考试合格持证上岗，操作证必须按期复审，不得超期使用，名册齐全例行安全检查、抽查制度由项目经理部每周组织一次由各施工单位安全生产负责人参加的联合检查，对检查中所发现的事故隐患问题和违章现象，开出“隐患问题通知单”，各施工单位在收到“隐患问题通知单”.第206页共206页 后，应根据具体情况，定时间、定人、定措施予以解决，项目经理部有关部门应监督落实问题的解决情况。安全活动考核制度项目部每周一进行一次全现场的安全活动，总结讲评上周安全生产的情况，提出在本周应注意的安全事项，交叉施工中所注意的事项，要有记录，对班组的安全活动管理应制订考核措施验收制度做好机械设备、临建设施和各类脚手架工程安装完成后的验收，未经过验收和验收不合格的严禁使用工伤事故处理制度建立事故档案，调查并分析事故原因、整理处理报告，认真按照“三不放过”原则处理安全事故1.1消防安全管理贯彻以“预防为主，防消结合”的消防方针，结合施工中的实际情况，加强领导、组织落实、建立逐级防火责任制。建立消防、保卫制度，确保施工安全。做好施工现场平面管理，对易燃物品的存放要设专人负责保管，远离火源。组织工地成立防火领导小组，由项目经理任组长，由安全总监、材料员及责任工程师等相关管理人员任组员。对现场进行监控，及时消除隐患。各施工部位明确安全责任人员，实行挂牌制度。对现场的操作人员进行消防保卫知识教育，提高施工人员消防保卫意识，每周一为安全教育日，对施工人员及操作人员进行安全防火知识的教育，并充分利用板报和醒目标语等多种形式宣传防火知识，从思想上使每个职工重视安全防火工作，增强安全防火意识。施工现场按消防规定设置干粉灭火器。防火器材不得随意搬动，消防通道不得堆放其他材料，以保持消防道路畅通。在附近要写上119火警电话醒目标志。由工地材料员建立消防档案制，做好消防工作的基础资料。现场人员用餐采取送餐方式，不在室内开火做饭，避免火灾事故隐患。施工中电气设施的安装、维修，均由正式电工负责，严禁私自拉照明线、点电炉，避免电气引起火灾事故。.第206页共206页 坚持安全消防检查制度，发现隐患及时清除，防止工伤、火灾事故。动火作业履行动火审批制度，动火操作人员必须持动火证作业，并有专人看护。对有火灾危险的项目施工，编制专项消防措施，设置警戒区域，并配备专职警戒人员。性质相抵触、灭火方法不同的品种，应分库存放。1.1突发灾难的安全管理我们会根据政府有关部门提供的病情和气象预报，一旦发现有可能危及工程安全和人身财产安全的突发性传染病或气象灾害的预兆时，立即采取有效的防范和防止灾害发生的措施，以确保工程不受、少受损失；确保人身财产安全并保证工程的按计划进行。1.2现场安全管理安全防护管理在施工人员进入施工现场时，必须按照要求进行安全防护，佩戴安全帽等。安全标志设立在施工工程区内本承包商将设置一切必要的标志与信号装置。1.3组织安全活动程序1.4安全检查建立项目安全检查程序化制度，检查计划、内容、责任人见下表。建筑安装工程安全生产检查时间表：安全生产项目工程承包单位总包单位.第206页共206页 检查实施负责人作业人员施工工长班组长工程项目负责人工程项目安全员安全部负责人日常作业开始○○○　　　作业终止○○○　　　作业中○○○　○○随时检查　○○○○○定期检查　○○○○○临时检查　○○○○○其他检查按照总包单位的安全生产要求项目检查。安装工程施工用电安全检查表：序号检查项目名称检查要点1支线架设电源线是否混乱（电箱引出线）2现场照明手持照明灯是否使用安全电压，有无电线老化破皮现象3开关箱安全位置是否正确，有无防雨、防晒、防砸措施4变配电是否三级配电，两级漏电保护；安装工程安全管理检查内容表：序号检查项目检查要点序号检查项目检查要点1安全生产责任制各级人员安全责任执行情况。6安全检查各种安检制度执行情况2安全教育入厂人员是否进行安全教育7施工现场与安全标志施工现场安全标志使用情况3施工组织设计施工组织设计中安全措施执行情况8施工班组安全活动.第206页共206页 施工班组安全活动制度制度执行情况4安全技术交底有为交底、针对性如何9遵章守纪作业人员有无违章现象5特种作业特种作业人员是否持证上岗10工伤事故处理工伤事故处理是否调查后处理安装工程施工机具安全检查计划表：序号检查项目名称检查要点1电焊机1、焊机的保护接地或接零情况2、防雨、防晒、防砸措施情况3、焊机电源配线、电线长度、有无专用闸箱、闸箱内漏电保护装置是否动作灵敏可靠2手持电动工具1、手持电动工具的接零或接地情况3套丝机1、套丝机的接地或接零情况，专用闸箱的配置情况2、套丝机是否安装牢固，机械传动部件运转情况及电气部分情况.第206页共206页 1.1安全教育程序新工人三级教育安全资料下发，批阅教育考卷，填写教育卡上报项目经理部特种工人培训教育班前教育技术交底（施工班组）培训资料下发上岗证，填写教育卡作业开始检项目安全材料员上报安全监督站备案现场专业工长监督检查组织安全教育二、安全技术管理措施2.1安全技术交底在工程开工前，组织安全技术交底，将工程概况，各工序的施工方法、安全技术措施等向工地负责人、工长进行详细技术交底，并向项目全体工人进行交底。工长安排组长之前，必须进行书面的技术交底；班组长每天要对工人进行施工要求、作业环境等进行书面安全交底。安全技术交底的内容：a.本项目的施工作业特点。b.本项目施工作业中的危险点。2.2安全技术措施根据本工程进展的实际情况拟分别编制具有针对性的安全计划:大型设备吊装安全计划。高空作业安全计划。大型管道施工安全计划。其它电动施工机具使用安全计划。2.3操作安全管理在施工准备阶段，组织进场人员认真学习安全生产法规，进行安全操作教育。.第206页共206页 在施工过程中，结合工程进度和工程的实际情况，经常进行安全技术交底，组织人员进行相关操作的安全性教育。同时，我们根据国家颁布的相关安全规程，结合各个专业的实际情况，编制通俗易懂的适合于工程使用的安全操作规程袖珍手册。特别是针对各个专业，不同的操作环境和操作器械，对操作人员进行预防性的施工安全教育。为了确实保证制度能够落到实处，我们也同时建立安全生产检查制度，施工队设专职安全员，班组设兼职安全员。根据安全管理网络的分工，按照各自的职责进行安全方面的管理。下面的表中，列出了部分安全操作的规范，根据不同专业和工程的实际情况，我们将进一步制定各个专业的详细的施工安全操作规范。类别编号施工人员安全操作要求基础1进入施工现场必须戴安全帽，高空作业必须系安全带。安装施工单位在施工现场除充分利用建筑施工单位的安全设施外，还必须根据安装工程的特点和具体操作条件，设置安全设施。2施工现场禁止酒后作业。进入施工现场人员不得穿拖鞋、高跟鞋、硬底鞋和赤脚。3每一道工序都进行安全技术书面交底。4弯管时管子要在地面上或模板上放实，搬动弯管器时，注意招呼别让人站在弯管器回弹方向5穿引线时注意钢丝搅动时不要被钢丝打到脸上；严禁直接用眼朝管口看。6特殊工种专业人员须持有特种作业操作证。高空1二米以上的作业均属高空作业，必须佩戴安全带。作业人员衣着灵便、禁止穿硬底和带钉易滑的鞋。高空作业人员施工时必须挂好安全带。2高空作业要有防护栏杆、栏板或安全网。作业时栓好安全带。高空作业用料要堆放平稳。工具用完后应随时放入工具袋内。禁止抛掷物件。高空作业人员应进行体检，合格后才允许上高空。.第206页共206页 3高空作业时不能将其它作业的成品（如管道、风管等）做脚手架竖井设备安装时注意要分段作业，各种洞口要做好临时封堵，防止工具、石块落下砸伤他人或损坏设备。电气1施工所有用电设备的金属外壳必须同时接地接零。同一供电网络不允许有的接地，有的接零。也不允许几个用电设备串联接地。施工用电开关必须加箱、门、锁。施工用电设备应采用单相三线或三相五线制供电。2电焊作业时应将周围易燃、易爆物品挪到安全距离以外，或将可燃物体保护起来。焊机端子完好无锈蚀，防护罩齐全。焊把线和地线采用专用电缆。把钳无破损。3手持电动工具的电源线、插头完好，工具的外绝缘应完好，维修和保管由专人负责。一、高空作业防范高空作业要有防护栏杆、栏板或安全网。高空作业用料要堆放平稳。工具用完后应随时放入工具袋内。禁止抛掷物件。从事高空作业的人员要定期进行体验。凡患有高血压病，贫血病，癫痫病以及其他不适合高空作业的，不得从事高空作业。高空作业人员，必须使用安全带，安全带要挂在牢固的地方，不得挂在带有剪断性的物体上。禁止在恶劣的气候条件下（六级以上强风，大雨，大雪，大雾）从事露天高空作业。二、应急救援与事故防范处理安全事故的处理参照《企业职工伤亡事故报告和处理规定》（国务院1991年75号令）执行。一旦施工现场事故发生，项目部将启动《安全生产事故应急救援预案》，做好施工现场人员的组织、指挥、抢险和排险工作，防止事故蔓延扩大，同时做好现场保护，事故及时上报工作。2.1施工中的安全隐患.第206页共206页 在弱电系统施工过程中，与其他施工单位一样同样存在着施工中的安全问题和安全隐患。在工程中将会与其它专业进行交叉作业。在弱电与强电系统设备的接口电路时的施工顺序和注意事项。1.1弱电施工中的安全隐患的消除与预防对在弱电系统施工中的安全隐患，首先项目经理部要在施工前以及施工过程中采取积极的防范措施以及做好施工中的安全教育工作。对在工程中与其它专业进行的交叉作业施工中，要防止交叉作业施工中的跌落、坠落和放火。对在弱电系统施工过程中与强电系统设备的接口电路时的施工顺序和注意事项要在与强电施工单位积极沟通的情况下，采取积极的防范和防护措施。1.2做好卫生工作，预防传染病项目经理加强卫生管理意识，加强卫生监督工作，普及有关卫生法律法规和卫生知识，增强工人的食品卫生安全信心。工地食堂必须符合卫生许可条件并取得卫生许可证方可经营，并采用天然气燃气灶，以减少二氧化碳气体的大量排放。要认真落实各项卫生防病措施，预防传染病发生，要积极倡导文明健康的生活方式，提高抗病能力。二、消防、环保及保卫措施2.1消防保卫情况分析根据奥山•世纪城K-2-1项目（一期）智能化系统第二包工程现场临设及施工现场情况，预计本工程消防，保卫重点部位有多处，为使工地达到文明安全工地的目标，确保不出现火灾及失窃等事故，特将重点危险区提名到案，加强在施工中的管理。奥山•世纪城K-2-1项目（一期）智能化系统第二包工程施工过程中要材用量较大，由于施工人员对消防知识懂得较少，防火意识差，思想容易麻痹，不定时会出现施工人员在现场违章吸烟情况，以及施工中的电焊焊花溅落容晚发生火灾。现场临设材料库等存放处等地方易燃，易爆物品较多，且集中，施工中往来人员较多，加之外面运料进场非施工人员违章吸烟者不少，也容易发生火灾。.第206页共206页 配电室及个别电器由于某些管理、操作人员知识不足，或某些材料性能方面的缺检、缺试，造成配电盘或配电箱内保险装置失灵，加之用电长期超负荷，致使线路发热老化，造成责任失误而引发火灾。施工期间，防水作业人员违章操作，使用不具备防爆装置的灯具、器械，有的未强制通风，或违章吸烟，很可能引发易燃气体爆炸而发生火灾。1.1消防保卫机构组成成立以项目经理为组长，项目副经理为副组长的防火安全管理领导小组和治安综合治理领导小组，负责施工现场消防、保卫全面工作各种组织建立例会制度，施工现场每月必须召开一次会议，遇重大问题时应随时召开会议，并将会议内容、决定及时填入会议纪要。施工现场必须配备专职消防保卫人员，持证上港，统一着装。义务消防队每季度组织学习或训练不少于2小时，义务消防队驻场。1.2消防保卫措施重点防火部位，每处布置不少于4具5kg干粉灭火器，制定具体放火制度，并有明显标志。设烟火警告标志，严格领料制度，照明线路安装符合放火要求。电器焊、喷灯等明火作业，操作前必须办理用火手续，开用火证，准备可行的措施，有专人看火，清理周围易燃物，各项措施落实后再动工。施工现场严禁吸烟，木工棚内刨花、锯末随时处理，废料清运到指定地点。建筑物内不准随意堆放物料，不准随意在内居住。油类、气类等易燃品，下班时带出，放回库房。地下室设置多处消防器材箱。乙炔瓶与氧气瓶必须分开保管，使用时两瓶间距不得小于5m,两瓶与用火点使用间距不得小于10m。非施工人员不经工地主管领导批准，不得在现场留宿。现场严禁赌博、酗酒、卖淫、嫖娼，严禁使用淫秽物品和打架斗殴。1.3用火用电管理电焊、气焊工经专门培训，掌握焊割消防安全技术，并经考试合格后，持上岗证进行操作，禁止非焊工进行作业。进行电、气焊作业前，必须由现场消防保卫人员或防火负责人指定的专人办理审批手续，用火地点变更时，应重新办理用火审批手续，用火证当日有效。.第206页共206页 进行电、气焊作业时，要选择安全地点，认真落实有针对性的防火措施，必须派专人进行监视，随身携带灭火用具。地下室、人防工程内不宜使用乙炔、氧气瓶。乙炔发生器（瓶）、液化石油气瓶与氧气瓶的工作间距不小于5m，乙炔发生器（瓶）、氧气瓶与电、气焊用火地点不得小于10m。乙炔发生器（瓶）发生冻结时，不得用明火烘烤。检查漏气时要用肥皂水、禁止用明火试漏。氧气瓶、乙炔瓶不得接近热源，夏季不宜在日光下爆晒，搬运时禁止滚动撞击，氧气瓶不得接近油脂。电、气焊停止作业时，应切断电、气焊，焊钳、焊枪使用完，不得放在可燃物上及周围，焊条头不得随便乱扔。电、气焊禁止与木工、油漆、防水等同时间、同部位，上下交叉作业。遇有5级以上大风时，应停止露天及高空的焊割工作。禁止在“严禁明火”的部位及周围进行焊割，禁止焊割未经清洗的可燃气、易燃气、液体及喷漆用过的容器和设备。用电管理执行施工现场安全用电实施细则。使用电热器具，必须经过批准设专人负责管理，冬季施工保温，取暖大面积采用电热设备时，应制定详细方案，报销防保卫部门备案。施工现场内根据实际情况设置一定数量的吸烟室，贴明显管理要求和标志，配备烟头容器和灭火器材。吸烟应到吸烟室，现场禁止吸烟。施工现场禁止使用炉火取暖，在施工程内不许采用炉火取暖。1.1人员管理施工人员进场前必须进行遵纪守法教育，进入现场后要定期进行遵纪守法教育。现场管理人员一律佩带胸卡，穿工作服，戴管理人员安全帽。对使用的外包队人员做到底细清楚，“三证”齐全。施工现场严禁赌博，酗酒、卖淫、嫖娼、打架斗殴等违法犯罪行为。外部人员未经工地主管领导批准，不得在施工现场留宿。.第206页共206页 一、冬雨季施工措施1.1雨季施工措施雨季施工前，我们将根据现场和工程进展情况制定雨季施工阶段性计划，并提交监理工程师审批后实施。雨季施工时，现场周围做好排水沟，边坡上做截水沟，现场排水系统应贯通，并派专人进行疏通，保证排水沟畅通。道路出入口做泛水，防止地面水流入，保证施工道路不积水，潮汛季节随时收听气象预报，配备足够的抽水设备及防汛的应急材料。做好防雷、防电、防漏工作，保证施工正常进行。雨季前应组织有关人员对现场临设、机电设备、临时线路等进行检查，针对检查出的具体问题，应采取相应措施，及时整改。做好现场排水，将地面雨水及时排出场外。收听天气预报，尽量避开雨天施工。机电设备做好防雷电、雨水浸泡措施。1.2冬季施工措施当室外日平均温度连续5天稳定低于5℃时即需按冬季施工措施进行施工。进入冬季后，应与气象台、站保持联系，及时收听天气预报，防止寒流突然袭击。冬季施工时，现场应备好防冻保暖物品，防冻剂、草包等，临时自来水管应做好防冻保温工作，采用稻草泥纸筋包裹。现场严禁烤火，宿舍内严禁使用电炉。冬季来临前，要及早安排做好保温作业工作，必要时做好围挡封闭等防冻措施冬季施工，遇大雾天气等，施工便道采取防滑措施；电源开关，控制箱等设备加锁，设专人管理，防止漏电触电。线缆布防过程中，穿管穿线的拉力不能过大，防止线缆表面拉伤和破损。冬季的雨雪天气，尽量减少室外施工，如需赶工期，必需是供，施工机械和人员配备防滑设施，并有专人协助施工，确保施工人员的安全。二、防尘措施每天定期对主要运输道路洒水，控制粉尘产生。拆除临时设施时，及时洒水，减少扬尘污染。.第206页共206页 1．粉尘控制措施a.主要施工现场场地硬化和绿化，经常洒水和浇水，减少粉尘污染。b.禁止在施工现场焚烧废旧材料、有毒、有害和有恶臭气味的物质。c.装卸有粉尘的材料时，应洒水湿润和在仓库内进行。d.严禁向建筑物外抛掷垃圾，所有垃圾装袋运走。粉尘污染防治尽可能避免敞开式操作。如需向外排放，还应设置除尘、吸收等净化设施；各种装置排放的烟气，必须设有除尘、净化设施；含有易挥发物质的液体原料、成品、中间产品等贮存设施，应有防止挥发物质逸出的措施。一、安全生产承诺及违约处罚措施我公司承诺严格施工安全，对施工、供货员进行安全教育，不发生人身伤亡事故和火灾事故，并积极参加应该参加的险种的保险。杜绝死亡、重伤事件，安全施工。达到安全生产总目标。如果因我公司原因导致安全生产达不到合格标准的，我公司除赔偿发生事故的一切费用外，另向建设单位交纳合同总价1%的违约金。第二章协调配合及工程交互计划一、与总包及其他各专业分包的配合、协调措施在施工过程中，与其它专业的紧密配合显得尤为重要，特别是本项目各个系统工程划分细致，如衔接不好，会造成不必要的返工，进而影响工期和质量，因此项目经理和技术主管必须参加各种工地会议，平时及时与各单位交流，以掌握其它专业的计划工作进度和其他情况，使工程的进度与本工程的总体进度保持一致。1.1与土建总包单位的施工界面a.预埋件安装与土建单位的配合；b.施工管理上的配合。1.2与通风和强电单位的施工界面a.通风管道的前期安装和强电桥架安装要与弱电桥架安装衔接好；b.施工管理上的配合。.第206页共206页 1.1与机电设备等安装单位的施工界面a.施工界面的协调和施工时间的配合。系统前端摄像机的安装与调试要与内装、机电安装等机电设备安装的配合；b.桥架安装与机电安装单位之间的配合；c.吊顶内设备的安装要整齐划一；d.与消防系统之间配合的问题。1.2各系统与各专业相关接口的问题智能专业相关系统结合的“接口”界面技术应标准化，统一化，在产品订货时要明确提出，以避免接口之间不能通信。二、成品保护措施2.1原材料质量控制及保护所有原辅材料经验收合格后，由仓库管理员负责材料入库，做好入库手续，并按规定标记清楚，严禁混合堆放。所有材料储存时均制定保护措施，存放时底部使用水平木材垫平，每层之间须以薄木条隔离，且材料堆放最高不宜超过10层；玻璃须竖直存放在专用支架上，每块玻璃之间有隔离纸。工厂材料搬运中所需运输均应有防护措施，禁止铁件、硬件等直接接触，以免损坏材料。材料加工平台须按规定铺垫毛毯，并注意不得有杂物，严禁在平台上拖动材料，所有材料移动须垂直抬放。加工完成的材料或成品，须将表面内腔的杂屑全部清除，并进行清洁及加贴保护膜。每道工序的完成人员均须将本人工号打在流程卡上，经自检合格后方可转入下道工序，并接受质管人员的随时抽检。当班质管员负责对加工完成的材料或成品按工艺标准进行检验，并检查流程卡填写情况，在流程卡上签名确认。只有检验合格的材料及成品才进入成品库。成品库管理员对入库材料须按流程卡上的合同号分类存放，并进行清楚标识。材料库及成品均须按规范进行管理，做好防尘、防霉、防火等工作，所有材料均须进行覆盖，且登记造册。.第206页共206页 1.1成品包装及运输质量控制及保护型材表面除加保护膜外，另应使用专用包装纸捆扎。弱电系统工程施工时，必须采取措施，如加固、覆盖、搭脚手架等保护地面、墙面、门窗不受损坏。在吊顶内的安装施工与土建、设备安装安排好穿插顺序。所有材料及成品在包装时应注意规格，不同尺寸、品种的料应避免包扎在一起。严禁利用已安装好的设备、管道等作脚手架使用、吊拉承重件或焊吊、支架。对已安装好的设备作好标识，注明设备名称、作业单位、施工人员、完成日期、质量等。对门窗未装好的房间内设备要采取防雨、防侵蚀措施，对易受破坏的设备作出醒目标志，对重要设备要设专人看管，防止丢失。材料表面的保护纸不得任意撕毁，以免材料的装饰表面被硬物划破或被水泥砂浆污作业完毕，线槽、盒箱等加盖盖好，穿墙预留孔洞堵塞严密，不得在施工现场乱扔食物，防止鼠害。1.2地下管线及其他地下设施的加固保护措施对于过路管线采用钢管进行加固敷设，并在地面上采用标识对线路进行编制保护。对所有的地下及地面管线进行编制，并提供线路说明文档，采用专人负责制对线路进行保护。加强惩罚措施，对于顺坏的地面及地下管线部分，追究相关责任人并进行严格的处罚。为了保证地下管线不受施工破坏，加大宣传力度，使各兄弟施工单位重视对地下管线的保护，做到动土之前先确认；加大对施工现场的监管力度，每天派人员进行随时巡视，确保施工不影响地下管线；对重点施工地段，实行重点保护措施，对地下管线较多的施工现场，派出专人实行现场蹲点监护，指导开挖地段，帮助解决现场问题。二、工程资料提供及施工文件规范2.1目的.第206页共206页 工程技术资料是施工企业在施工全过程中严格按设计图纸、标准、规范、规程精心施工，同步收集、积累、整编形成，且必须归档保存的文件资料。为了提高智能建筑工程质量总体水平，确保工程质量、安全，加强施工技术资料的管理，规范和统一各个系统施工技术资料的整编，制定本管理制度。1.1主要编制依据1．《建筑工程施工技术资料整编评定统一规定》2．国档发[1998]4号《基本安装工程质量检验评定标准》3．GB/T11822-2000《科学技术档案案卷构成的一般规定》4．国档发（92）8号《竣工图章规格和内容》5．国档发（88）4号《基本建设项目档案资料管理规定》6．GB10609-89《技术制图复制图的折叠方法》1.2工程技术资料分类工程交工技术资料整编，按《建筑工程施工技术资料整编评定统一规定》，工程技术资料共划分为5类资料组卷装订（开工前将通过监理确认）：a.质量保证资料b.分部、分项评定及观感评定资料c.施工技术资料d.施工管理资料e.竣工图纸1.3工程技术资料的内容1.3.1工程资料的内容1．质量保证资料2．设备开箱检查记录；3．主要材料/设备合格证、进口商品检验证、材料批量检验试验报告汇总；4．设备单体测试记录；5．接地、绝缘电阻测试记录；6．调试大纲及调试记录、调试报告；7．试运行记录；8．功能检查记录/性能测试记录；9．检验大纲及验收记录；10．培训大纲及培训记录；.第206页共206页 1．用户手册；2．随机资料（产品使用说明书）移交清单；3．设备移交（含备品备件）清单。1.1.1分部、分项评定及观感评定资料1．分部工程质量评定表；2．分项工程质量评定表；3．质量保证资料核查表；4．工程质量等级认证申请书；5．工程验收证书；6．分部工程质量保证资料核定评分表；7．工程技术资料评定核定结论表；8．质量保证资料存在问题。1.1.2施工技术资料1．技术方案2．图纸会审记录3．技术交底记录、安全交底记录4．设计变更通知单及工程洽谈记录；5．一般化工程质量问题查处记录；6．质检、监理质量问题通知单；7．隐蔽工程质量检查验收记录；8．全套竣工图纸。1.1.3施工管理资料1．中标通知书；2．施工合同；3．施工营业执照；4．施工资质证书；5．施工组织设计报审表；6．施工组织设计；7．各类人员职责；8．现场施工安全守则；.第206页共206页 1．现场施工守则；2．质保大纲；3．施工部署；4．安全检查记录；5．重要通知、报告及联系单汇总；6．开工报告；7．竣工报告；8．异地施工许可证（纳税证）1.1.1竣工图应包括目录、设计说明、原理图、接线图、平面布置图、设备安装图、线缆表、材料/设备明细表等。1.1.2竣工技术资料的整编各个系统工程办理中间交接（验收）后，应在一个季度内整编好竣工技术资料。按照监理单位、建设单位顺序审改，质量监督站检查。工程技术资料的组卷按五类资料顺序单独装订组卷，大型工程资料较多时，每类资料可分册装订。每类资料及分册均应有封面，标明工程名称、类别、分册题名、施工企业名称、编制日期。每册均应有目录、页码。封面目录必须采用90克以上纸张打印，不得手写，且签章齐全。各册资料必须装订整齐，大小一致。每卷分册内容性质及页数多少，由施工单位自行决定。每册厚度控制在25mm左右。资料装订成册后需装进档案盒，盒子尺寸为300x200mm，厚度为40或50mm，盒子统一采用国家档案局要求的标准。二、施工现场用电用水计划由于工程现场临时施工用电没有固定的作业面，也无大量机械设备用电，主要用电设备为：电焊机、冲击钻、临时照明、电锤等，采用符合规范、安全要求的统一配电箱计量使用。.第206页共206页 设备调试用电和设备测试用电，已在电气安装基本结束，正式用电已切入的状况，采取清洁和安全保护措施后使用，如特殊情况需用施工临时用电进行操作，必须临时安装安全保护装置，及稳压、滤波设备后使用，此项计划可在设备安装阶段，详细报告。一、工程交付工程交付验收应由国家有关部门和本工程上级单位组成验收小组主持，业主、监理、有关单位参加，验收内容如下：1．听取业主对项目建设的工作报告2．审核竣工项目移交的档案资料3．评审项目质量，对主要工程部位的施工质量进行复检，鉴定、对系统设计的先进性，合理性，经济性进行鉴定和评审4．审查系统运行操作规程，检查学习台试运行情况5．核定收尾工程项目，对遗留问题提出处理意见6．检查前阶段竣工报告，签署验收鉴定书，对整个项目做出总的验收鉴定。系统测试验收由我公司与甲方一起按下述要求进行验收。然后将验收测试。工程交付期间，项目部落实好设备成品及系统的保护工作，并派人同业主代表仔细办理交接手续，发现问题及时处理，将符合要求的产品交付业主。项目部应及时将完整的工程技术资料一式叁份，一份交送公司办公室，一份交城建档案馆、一份交业主单位，并办好工程技术资料档案移交清单。工程交付后，根据《建筑工程工程质量管理条例》有关规定对工程质量实行保修，并按规定进行回访。第二章施工总进度表和施工网络图根据本工程招标文件的进度安排制定施工进度计划表，保证整个工程的按计划竣工。施工总进度表如下：.第206页共206页 .第206页共206页 第一章施工总平面布置设计工程项目部办公室(计划占地30平方米)、临时设施仓库安置场所(计划占地40平方米)、加工车间计划20平方米以及其它，具体见下表：用途面积（m2）位置需用时间现场办公室30工地现场开工-竣工设备及材料仓库40工地现场开工-竣工加工车间20工地现场开工-竣工生活区40工地现场开工-竣工临时厕所总包指定位置开工-竣工临时垃圾堆放处10总包指定位置开工-竣工施工总平面布置图：第二章确保工期的技术组织措施一、工期目标工期目标为：100天完成供货、安装调试及验收。二、工程分解.第206页共206页 由于本工程规模比较较大，可能会由多个作业组同时进场施工，以及施工工期较长，各个阶段之间、相关部门之间以及相关单位之间，都会存在大量结合部、复杂的关系和矛盾。因此，施工技术管理过程的协调工作非常重要。通过协调进行沟通，排除障碍，确保各系统施工正常进行。将本工程项目的实施分为七大阶段：系统方案优化设计施工图优化设计与细化阶段系统设备采购阶段现场安装调试阶段预验收和试运行阶段验收阶段系统维护售后服务阶段一、施工段划分1.1施工准备奥山•世纪城K-2-1项目（一期）智能化系统第二包工程项目经理部将于签订合同书的一周内成立，并配备必要的管理人员。在施工现场筹建现场办公室，配备专用车辆、电脑等必要的办公设施。在建设方的领导下，按照统一的部署和安排开展总承包的各项工作。项目部将根据土建安装工程进度网络图，制定各个系统工程详尽的进度计划，计划将说明计划开工日期和各分项工程各阶段的完工日期。项目经理部将陆续完成奥山•世纪城K-2-1项目（一期）智能化系统第二包工程施工综合进度表。制定工程技术、质量、安全、消防、现场保卫、设备机具、材料、现场文明施工等一系列管理规章制度。组织施工队伍，进行进场前三级安全教育。包括安全、治安、防火、现场文明施工的教育；施工环境、工程范围、施工特点的介绍；保证工期和质量目标的专题介绍等。组织专业技术人员熟悉图纸资料，深入理解设计意图、施工要点，综合勘察施工现场。准备各种施工用的国家标准、施工规范及各种施工记录、报表。按照现场总平面部署图组织施工队伍、施工机具及首批施工材料进场。.第206页共206页 1.1管路和线缆敷设系统中的电源线、控制线、信号线及音、视频线等等，根据不同的用途分类放入相应的区域，以免造成相互干扰。所有线缆在敷设完后要进行绝缘电阻测试，其绝缘电阻应大于20M。信号线缆在敷设后还需进行通断测试，合格后方可使用。所有线缆在电管内敷设后，在改变路由处应做好相应标记并记录在册。线缆在穿入分支管线时，管口要加护口，并严禁发生硬拉，以防止管口锐角毛刺划伤线缆，或将线缆拉细而影响使用。10根以上的线缆应留有备用线。音、视频电缆均应一缆到底，中间不允许有接头。敷设时应待各设备点位置最终确定后再敷设线缆，否则一处改变将会造成大量返工。在线缆敷设完成后，要对线缆进行相应的测试。对各类电源线、信号线、控制线要做相应的通断测试和绝缘电阻测试。并应作好详细的测试记录。线缆的敷设路由应与施工图纸相一致，并一一做好记录，以备复核和检查。并将超出管线以外的线缆绑扎起来，做好半成品的现场保护工作，以防交叉施工中砸伤或人为破坏。1.2前端设备的安装需要安装的前端设备主要有：摄像机、探测器、设备终端等。前端设备的安装，应根据施工图纸设计要求的坐标点及其高度、角度等，预先膨胀螺栓或预埋吊挂件。要求定位准确、安装牢固、造型美观。上述这些前端设备在正式安装前，要进行技术复核，再次对照设备定货单及施工图纸核对所用设备是否正确。能够单机通电试验的设备一定要通电测试调整后再行安装，尤其是高架安装的设备。终端或PC机的配置是否符合要求等。确保质量无误后方可进行安装。施工实施证明，这些细致的工作对保证系统的一次开通具有相当重要的意义。若线缆敷设工序与设备安装工序相隔时间较长，在设备安装前重新复测线缆的性能。以保证系统的一次开通率和可靠性。前端设备的安装按子系统进行。高架及吸顶安装的设备一定要安装牢固，处理好相互连接的线缆接头并做好绝缘处理。施工实践证明，有百分之八十的电气故障是由于线缆接头处理不好而产生的。.第206页共206页 安装完毕后，应收集好前端设备的有关资料，如开箱单、产品合格证、使用说明书等。并应做好相应的调试和安装记录，以备检查或复核。前端设备安装完成后，及时组织向工程监理报验，待监理检查合格并办理有关手续后方或进行下一道工序的施工。1.1系统的调试和统调系统前端设备和控制设备安装完成后，即可根据设计图纸、施工图纸、系统技术要求和我们编制的调试大纲分子系统进行调试。调试工作应由有经验的专业工程师承担。系统的调试必须达到设计指标，经反复调整仍不能达到指标的，找出原因进行整改或返工。直至满足设计要求为止。系统的各分项工程完成后，最后要进行系统的连机统调。首先要制定好统调方案，按照预定的方案检查系统的运行是否正常、系统及各种参数指标是否满足设计要求，系统间的通信是否畅通，与系统联动的设备控制是否灵活，有时要反复调整多次，才能使系统工作在最佳状态。设备安装调试过程中，参加安装和调试的人员要认真做好各项记录，包括单机、子系统和系统统调的各种记录、测试结果等。为了验证系统的可靠程度，还要进行系统的运行试验，确认系统在功能方面的完备性、可靠性、并做好系统试运行记录。这些记录均是工程验收和日后维修、维护所不可缺少的技术文件资料。设备安装时，邀请奥山•世纪城K-2-1项目（一期）智能化系统第二包工程将来的技术人员、操作人员和维护人员参加，使其熟悉设备的安装位置、安装方法、调试过程及性能要求，以利于这些人员迅速掌握设备的操作使用方法、故障诊断技巧，更有利于今后的检修维护工作。这也是最好的一种培训方式——现场培训。二、工期保证措施为了确保各个系统工程按期完成，我公司将采取如下措施，确保工程进度按期完工。2.1组织保证措施建立工期保证体系组织机构，成立以项目经理为组长，项目副经理和总工程师为副组长，组员由各部室负责人及各队长组成的工期领导小组，建立健全的工期保证组织机构。.第206页共206页 项目经理部设进度管理工程师，专门负责工程进度管理，落实各项工期管理措施和办法，深入基层调查了解影响工期的各项因素，协助施工队制定改善进度的可行性措施，提高工程进度管理的适时性，便于项目经理及时掌握工程进度，提高工期管理效率。1.1制度保证措施实行工期责任考核制，进场后将目标总工期分解，层层签订承包合同，并签发施工任务书。实行阶段性工期控制，并把计划落实到施工班组，从上至下推行工期、质量奖惩责任制，加快工程进度。制定工程进度管理逐级报告制度：施工班组向施工队按时汇报工程进度，施工队按时向进度管理工程师汇报进度情况，进度管理工程师向项目经理部领导层定期汇报进度情况。坚持定期召开工程分析会制度，合理布置工程任务，解决施工中遇到的各种问题。坚持跟班作业制度，各级管理人员要深入一线跟班作业，及时了解进度动态，发现问题及时解决。执行合同管理制度，充分保证上场人员的积极性和主动性。实行定额用工，加强劳动定额管理，确保定额水平的完成。依靠科学组织合理安排，保证各工序连续施工。建立工程进度奖罚制度，确保责任书中工期要求得以实现，在下达施工计划的同时，制定施工进度检查和奖罚方法。1.2技术管理保障措施开工前充分做好施工队伍的布置、建点和安置工作；认真审核施工图纸，组织相关人员对施工现场进行详细调查；积极与土建等专业施工单位联系，了解其工程进度情况。加强施工调度指挥，对施工中出现的不平衡和不协调及时进行调整，并定期组织调度会，协调各方协作配合关系，采取措施，消除施工中的矛盾，加强薄弱环节，实现动态平衡。.第206页共206页 全面实现层层计划交底，保证全体施工人员共同参与计划实施。施工进度计划实施前，根据任务进度文件的要求层层交底落实，使有关人员明确各项计划的目标、任务、实施方案、预控措施、开始结束日期、有关保证条件、协作配合要，使项目管理层和作业层协调一致工作，从而保证施工生产计划有步骤、连续、均衡地进行。以科技为先导、以管理为纽带，精心组织，科学排序，流水作业，利用现代项目管理和网络计划技术，优化施工的管理技术方法。各个系统施工前必须确定具体的施工方案，并于当日布置工作时间向施工人员交底，施工方案明确以下内容：施工地点、施工条件、人员分工、机具使用、技术要求、安全注意事项等，确保计划工程量的完成。制定切实可行的技术工艺标准，做好基层人员的培训工作，充分做好开工前的各项技术准备工作。建立项目总工为首的技术保障和技术决策体系，建立项目总工程师技术岗位负责制，充分发挥技术人员优势，对技术难题成立技术攻关小组，确保各种技术方案和技术措施可靠，从而保证整个工程的顺利进行。推行全员安全管理，严格执行各项安全管理制度，深入落实各项安全管理措施，通过深入教育，严格控制影响施工的各种不安全因素，杜绝安全事故，有效促进施工生产。建立健全质量保证体系，认真落实质量管理措施，执行工程质量管理制度，制定工程质量预防措施，对施工中易发生的质量通病做到提前预防，杜绝质量事故，防止返工和贻误工期现象出现，确保本工程“开工必优，一次成优”，有效促进施工生产。在项目实施前和实施的过程中，根据所掌握的各种信息和数据资料，对可能致使项目实施结果偏离进度计划的各种干忧因素进行预测，并分析这些干忧因素所带来的风险程度的大小，预先采取有效的控制措施，把可能出现的偏离尽可能消灭于萌芽状态。1.1物资供应保障措施项目部要始终保障物资供应，搞好物资设备供应的计划、组织、协调和控制。计划：把工程建设所需物资设备的供应纳入计划轨道，进行预测、预控，使整个供给有序地进行。组织：划清供给过程中甲、乙双方的责任、权利和义务，通过一定的形式和制度，建立高效享的组织保障体系，确保物资设备供应计划的顺利实施。.第206页共206页 协调：针对供应的不同阶段所涉及到的不同单位和部门，沟通和协调他们的情况和步调，使物资设备供应的整个过程均衡而有节奏地进行。控制：对物资设备供应过程的动态管理，使物资设备供应计划的实施始终在动态的循环控制过程中，经常地、定期地将实际供应情况与计划进行对比，发现问题及时进行调控，以确保工程项目所需物资设备的按时供给，最终实现供应目标。项目部在进行施工项目管理时，将对材料系统科学的分类，实现材料预算、材料计划、采购管理、供应商管理、合同管理、库存管理、材料监控、成本核算等进行全过程管理。项目部将紧密结合项目进度建立材料采购供应计划，并能及时调整采购计划。项目部将通过对设备及配件的采购、合同、库存、租赁及维护管理，实现设备生命周期的全周期管理，实现工程项目管理过程中机构设备的全面科学的优化配备，提高设备的使用效率，降低设备成本。具体措施是实行物资管理周计划安排，五日到货核实制度，向供货方提供进货计划，加强与供货方的协调联系业务，保证材料设备提前到位，根据施工进度和存货情况，精心组织、周密安排，避免停工待料。严格执行有关质量程序文件，保证材料、设备质量、避免因材料、设备质量问题影响工期。搞好现场运输调查工作，保证物资设备适时、适地按质、按量供应，选择最佳材料设备运输方案和物资运输路径，减少运输损失和因此造成的停工、误工现象。1.1计划信息管理控制措施施工前根据进一步的现场调查和施工图设计，编制总体施工网络计划，从总工期上对工期进行控制。依据总体计划、合理配置资源，编制资源进行计划和各种材料的采购供应计划，作到提前计划，提前准备。让所有施工人员熟悉总体计划，围绕总体计划做好各种施工准备和思想准备。开工后根据总体计划，立即编制工程重点部位及工点的详细施工计划，施工安排详细到五日计划安排。依据详细的施工计划，确定关键的施工线路。施工中对关键线路上的各个工序，进行重点控制。组织好平行和流水作业线，保证一环扣一环的施工流程。.第206页共206页 施工中采用先进的项目计划管理软件，对各个工序的实际进度进行跟踪分析，为下一步的施工决策提供数据依据。实施中不断优化施工计划，做到更实际、更科学施工、对工程项目进行动态控制。当发生项目局部工期滞后时，及时进行施工计划调整，采取科学优化方案、扩大资源投入的方式来保证工期。1.1做好资金保障，确保工期在实施施工进度计划中，经营核算部给予资金保障，确保不因资金问题影响施工进度。建筑施工项目资金投入大，项目运作复杂，项目部在项目管理过程中，将对资金到位情况、项目的运作情况、进度、成本的控制等进行实时监控，从而做出科学的计划调整决策，以保证施工的高效、安全。项目部将以目标成本为基础，进一步整合合同与进度计划，实时统计项目实际发生成本并与目标成本进行对比分析，实现成本的动态控制，有效控制投资风险。系统结合合同管理、审计、分级审批、统计分析等多种管理手段，进行严格的计量、支付及变更管理，控制目标成本的突破情况。从而保证项目资金的充足。对项目管理采取的奖惩制度，所需发放的资金及时发放，充分激励施工人员的积极性。1.2工期承诺及未达到工期要求的受罚条款我公司郑重承诺：保证在建设单位要求的竣工开通之日交付使用。因施工方责任造成工期延误，每逾期一天向建设方支付合同总价千分之一的违约金。1.3重难点工程保障措施做好施工前的现场调查工作，编制重难点施工进度计划和施工方案，合理分工、科学组织，及时反馈信息，适时调整和优化施工计划，集中优势力量，充分保障劳、材、机配置，确保重难点工程的按期完成。二、工程进度安排2.1施工准备期1．熟悉施工图；2．施工人员安排；3．材料进场经业主方验收入库；.第206页共206页 1．施工进场前各种许可证办理。1.1管线敷设阶段2．管子的敷设；3．线缆的布放。1.2设备安装阶段4．组织设备进货并进行设备验收及粗调试；5．前端设备的安装；6．中控设备的安装；7．系统设备的安装；8．其他设备的安装。1.3系统测试阶段及验收我司负责记录整个调试、测试过程，并分别以书面和电子文件的形式向招标人提交经签署并盖章的测试报告。在测试中发现的故障和缺陷由我司负责修复并在故障修复后对该部分重新组织验收。第二章加快施工进度、缩短施工工期措施合理加快工程施工进度、缩短工程施工工期，既是对施工单位的要求，也是满足业主方要求的必要条件，同时也是施工单位提高经济效益和社会效益的有效途径。就科学合理地安排工作计划及进度有效地实施管理及必要的投入等方面进行了探析。一、科学合理的进度计划施工进度计划是施工单位进行生产和经济活动的重要依据，它从施工单位取得建设单位提供的勘察设计图纸进行施工准备开始，直到工程竣工投产交付使用为止，包含广泛的内容。施工单位应十分慎重地搞好计划编制，一般地说，施工进度计划应在主要的分部（子分部）或分项施工方案基本明确之后，在考虑到各单位工程在规定工期内完成任务的实际可能性基础上，进行编制。要加快工程进度、缩短施工工期，编制施工进度计划必须做好以下工作：.第206页共206页 （1）首先要进行科学的施工部署。对大型工程应区分出相对独立的施工区，在每个施工区内划分出施工流水段，以便按“平面流水、立体交叉”作业原则施工，提高作业效率。（2）确定施工顺序合理。各分部（子分部）或分项工程客观工艺流程必须遵守，不能颠倒，要考虑满足资源平衡、工艺间隔、保证质量、安全操作、施工机械和季节影响的要求。施工顺序的确定必须经过认真地计算，科学地安排施工流水，以达到快速、有序、均衡施工的目的。（3）选择施工方案要合理。要搞好施工现场的平面布置和劳动管理，安排好主体工程、辅助工程的相互衔接和配合，合理组织施工流水、交叉作业；同时要尽可能多地采用新材料、新工艺、新技术、新机具和充分利用现代化施工机械，以提高生产效率；另外，在征得建设单位和设计单位同意的前提下，多采用一些预制构件和商品混凝土，减少现场作业环节，以提高施工效率。（4）网络进度计划中要明确主线和支线,必须控制主要节点的工期。同时要留有余地，由于设计中的不可预见因素和施工条件不可预见的变化，施工进度计划要从实际出发，既要积极先进，又要稳妥可靠、具有可操作性。（5）相关辅助计划要配套。有了施工进度计划，具体实施还受到人、机、料、法、环境等因素的影响。因而还应编制配套的辅助计划，如：机械选用计划、物资供应计划、劳动工资计划、财务成本计划、技术措施计划等等。编制施工进度计划一般采用流水网络图和横道图等方式表达，其中横道图又分为一、二、三级几种，以进一步深化流水网络图。一、有效地管理和必要的投入影响施工进度的因素是复杂而多变的，由于不可能准确预测到施工过程的一切变化，施工进度计划只能是概括性的，不可能一次安排好未来施工活动中的全部细节。因此，还应做到“长计划、短安排”，根据总的控制进度进行有效地管理。根据我公司长期以来智能化工程施工实践经验，可以采用节点控制法的科学管理程序来管理进度，并以充足的机具、周转材料以及班组劳动力的投入来保证。（1）对于常见的智能化系统工程，下列节点的控制工期务必在周密计划后予以明确：隐蔽工程的施工进度，包括桥架管路的安装进度、线缆铺设进度；同装修单位交叉配合工作。.第206页共206页 在这些大的节点中再区分出细的控制节点。（2）编制进度计划前要求充分掌握现场情况，即通过实地考虑、统计分析、类似工程经验积累、熟悉施工图纸等了解尽可能多的实际情况的信息。（3）必要而先进的施工机具和周转材料的投入，对于工程过程中使用到的施工电动机械几工具是必不可少的，现场辅助工具如脚手架、楼梯等工具配置也是关键，是保证实现进度计划的重要手段。（4）班组劳动力投入是保证工期计划的重要基础，在精心计算工程量的基础上，选择足够数量的优秀班组劳动力进场流水施工交叉作业、动态管理。（5）及时检查小结。就是要对照计划要求，检查、总结执行的效果，及时发现执行计划过程中的经验教训。现场查出的问题，在了解清楚的基础上，强调就地处理解决问题。还要通过调查研究，找出带有倾向性、全局性的问题提供依据。一旦在某个节点中工期被延长，务必在下个节点控制工期中调整部署，加强投入的人、机、料等，即在下一环节弥补，确保月计划的完成。一、节点控制施工进度管理就是不断地、周而复始地进行循环控制，以日保旬（周）、以旬（周）保月、以月保季，最终确保施工进度按计划实施并争取提前。对于工程关键节点要对施工质量、进度及安全进行全面检查和监督，以保证整体工期。二、技术管理措施（1）施工人员吃、住应在工地附近，可以适当延长工作时间，一般控制在10~12h左右。除春节外，星期日和节假日加班加点施工，职工出勤一般在28d以上（按劳动法规定发给加班费）。（2）根据工程的结构特点，组织分段流水作业和立体交叉施工，适当多投入劳动力，充分利用工作面、尽量缩短工程施工时间。（3）准备足够的照明灯具，在取得环保部门的许可下进行夜间施工，根据具体情况，可采用二班制、三班制工作，充分利用夜间时间，抓前不抓后，达到缩短工期的目的。.第206页共206页 （4）项目部与操作班组签订工期合同，引进缴励机制，根据各工程的操作特点和计划工作的目标，落实项目内部层层承包责任制，按期奖励、逾期处罚，充分调动职工积极性。（5）公司财务对工程项目实行专款专用，必要时考虑垫付资金，保证工程用款，确保工程顺利进行。（6）质量与安全密切配合，安装工程的预埋、预留工作与土建工程及装修工程同步进行，不单独占用工期；土建工程与安装工程有牵涉的项目应尽量提前完成。与装修、土建单位的配合应及时协调处理，小问题在现场解决，大问题在工作例会上解决。（7）考虑到工程材料、设备涉及面广，在市场机制作用下，材料供应经常会发生变化，应做好材料和半成品预订工作。避免材料供应不及时而影响工程进度。（8）考虑到建筑工地露天作业的特点，受到气候比较大的影响，可根据具体情况，准备防署、防寒、防水、防雪措施，避免气候变化对工程进度造成直接损失。加快工程进度、缩短施工工期，最终要通过科技进步，采用现代化管理方法来达到。施工企业在采用常规措施的基础上，可根据具体情况，利用计算机处理信息，进行预测、决策、目标管理，采用统筹网络技术，强调系统工程管理办法，做到定量和定性分析相结合，实现资源优化配置与动态管理，以达到加快工程进度、缩短施工工期目的。加快工程施工进度是一项系统工程，不能盲目地为快而快，要注意到以下原则性问题：（1）应在保证工质量的前提下，要特别强调“百年大计，质量第一”,防止片面抓工程进度而粗制滥造的做法。（2）应在保证施工安全的前提下。安全措施要超前于施工进度，施工作业计划安排时，尽可能考虑劳力作业均衡，减少作业者的疲劳，确保作业者在安全状态下作业。（3）应在考虑技术经济效果的基础上进行，贯彻“经济、适用”的原则，为求做到技术上先进、经济上合理。（4）应按基本建设程序合理组织施工，特别强调不能未经审批、未经验收（隐蔽工程、中间结构等）即擅自进入下道工序施工。.第206页共206页 第一章确保文明施工的技术组织措施一、文明施工目标使本工地成为文明施工工地。执行湖北省现行安全文明施工验收评定标准。二、技术保证措施文明施工是建筑企业的一个重要问题，是项目管理的重要内容，是生产效益和社会效益的双重保证。由于本工程的特点，文明施工显得尤为重要，我项目针对本工程的重要性和以往的施工经验，特采取以下措施。2.1现场场容管理措施根据总包方现场划分区域，建立文明施工责任制，明确管理负责人。现场施工临时水电设施专人管理，无长流水、常明灯现象。施工现场的临时设施，包括生产、办公、生活用房、仓库、料场、临时上下水管道及动力照明线路，严格按施工组织设计确定的平面图进行布置，并作到搭设或埋设整齐。对场地四周、以及所经过的道路沿线，其它已建成的道路、电力、燃气、热力、给排水、绿化、通讯等设施进行保护，责任到人。工人操作地点和周围必须清洁整齐，作到工完场清。针对项目不同阶段目标及宣传工作的需要，及时设置宣传标语和黑板报，切实作到鼓舞士气、表扬先进的作用。2.2防扰民管理措施严格遵守建筑工地文明施工有关规范，控制噪声较大的工序施工时间，严禁夜间违章施工。夜间不得进行有噪音的施工，防止扰民，最大限度减少施工对周围环境、正常办公秩序和居民生活的影响，保护市容、场容整洁。2.3现场机械管理措施施工机械设备的运输、安装调试和拆除，要制定相应的施工方案，提前做好准备工作，保证施工场所和过程的安全文明状况。现场使用的机械设备按平面图设计要求布置，临时使用的机械设备应根据当时场内情况，确定合理的布置方案，并经过总包的审核、批准。保证各种机械设备的标志明显，编号统一。现场机械管理实行挂牌制。.第206页共206页 临时用电设施的各种电箱式样标准要与总包方要求一致，摆放位置合理便于施工和保持场容整洁。各种线路敷设符合规范规定，并做到整齐简洁，严禁乱扯乱拉。1.1现场料具管理施工所需的各种材料和工具，应根据施工进度及现场条件有计划地安排加工和进场。各种材料的装卸运输要做到文明施工，根据材料的品种特性选择合适的机械设施和装卸方法，保证材料、成品、半成品的完好，严禁乱扔乱砸。现场按规定做好检查验收，并做好检验记录和交接手续。材料的存放位置必须便于施工和符合总包方布置要求，按照功能分区，挂牌标识，注明材料品种、规格数量、检验状态和管理责任人。加强各种材料的使用管理，收、验、发手续齐全，做好限额领料。加强边角余料的收集和堆放管理。经常清点现场材料存量，根据使用情况做好料具的清退和转场。1.2竣工时的现场清理在颁发任何移交证书之前，我方将从该移交证书所涉及的那部分现场，清除并运出我方的全部设备、多余材料、垃圾和各种临时工作，并保持该部分现场和工程清洁整齐，达到业主满意的使用状态。二、组织保证措施2.1文明施工组织体系在项目经理部建立文明施工组织体系，明确体系中各岗位的职责和权限，建立并保持一套工作程序，对所有参与体系工作的人员进行相应的培训。对所有施工人员进行文明施工意识教育，加强整体意识，确保现场施工有序进行的同时，保证文明施工。文明组织保证体系：.第206页共206页 项目经理现场工程师技术负责人安全员施工队长材料员施工班组1.1检查制度根据文明工地评比标准建立文明施工检查制度，每周由公司组织小组进行检查，每周在项目部的周例会上，对文明施工工作进行总结。1.2文明施工承诺及违约处罚措施我公司承诺本工程文明施工目标为合格。达到国家、湖北省现行文明施工验收评定标准。如未能达到相应标准，建设方可对我公司处以文明施工费等额的罚款金。第二章工程售后服务及培训一、售后服务计划1.1售后服务承诺售后是本安装工程是建设中极其重要的一部分。我公司承诺：系统免费维保期自工程竣工验收合格之日起的2年内，我们对合同范围内的所有设备因制造、安装、调试不当而引起的零部件或结构的缺陷或损坏、达不到性能指标以及出现事故等情况负全部责任，保证各个子系统的正常运行。保修期后为有偿服务，服务协议另外商洽。本公司客户服务向奥山·世纪城K-2-1项目（一期）智能化系统工程第二包提供全年365天，每周7天，每天24小时的电话技术支持。定期设备检查：如客户需要，根据保修后服务协议，本公司可以对整个系统设备进行检查,系统性能进行分析、优化，保证系统处于健康状态。.第206页共206页 如果是设备、材料、软件或安装出现质量问题，我们将承担由于更换设备所发生的运输、保险、安装、检测等全部费用。1.1服务机构我公司已按国际标准的要求建立了质量管理体系，并通过质量管理体系的认证。该体系覆盖了项目售前、售中、售后全过程的服务。公司将根据工程的要求和生命周期，从计划、设计、实施到交付后的日常运作，为客户提供整套服务，帮助客户掌握和利用最新的弱电技术，提高系统的整体运作性能。公司对整个服务的过程实行跟踪、监督，力求实现客户的最大满意。公司视优质的服务为企业的"软黄金"，是参与市场竞争，形象竞争的重要的资本。因此，我们把尊重客户，视客户为上帝，维护公司信誉，最大限度减少损失作为我公司的售后服务宗旨。同时公司还制定了"用户访问管理程序"、"用户意见管理程序"等文件。有组织有计划地对客户进行针对性的服务。我公司设有专门的系统维护和维修部门，专门负责设备安装调试以后的维护和维修服务及技术支持工作。该小组由有经验的，受过设备供应厂家培训的认证的工程师和技术专家组成。在保证期内保证产品因质量问题的免费更换和免费维护维修服务，在保证期外保证提供技术维护维修服务。同时公司针对不同区域的项目将安排不同的人员进行统一负责维护。售后服务体系如下：.第206页共206页 我们有着完善的技术服务和专业的维护队伍，有一流的技术部门负责对客户进行全方位的技术支持和服务，从电话咨询、传真、邮件，到为客户维修更换产品服务，我们会以最快的速度响应客户的请求，处理客户产品使用过程中出现的各种问题和故障，以保证客户产品的正常运行。1.1服务流程在弱电系统安装调试完毕后，本公司组织人员对系统运行情况进行监测，并对有关人员进行现场培训，直到保证客户的系统维护人员已经掌握基本的操作和具备一定经验，能独立进行系统管理和异常情况处理。我们一般提供如下的服务方式，也可根据客户的要求提供上门保修。.第206页共206页 1.1.1热线电话、网络支持我方配备专门的技术支持热线电话并设置专门的论坛网页，由工程师和技术专家回答用户提出的问题，协助用户解决出现的问题。提供硬件和软件的技术咨询服务，12小时内解决问题。我方会填写《电话支持记录单》，记录用户提出的问题其解决的情况，客户的满意情况以及与客户的联系方法等等。电话支持的时间为每周一至周五，上午8:00-下午6:00，节假日除外。节假日和其他时间请打项目负责人移动电话。1.1.2远程在线诊断和调试当用户设备出现故障时，我方的工程师、技术专家将首先通过远程诊断软件，进行分析研究。还可以通过传真、特快专递、电子邮件等方式对于一些设备上的问题，在远程诊断时即可解决；对于无法解决的问题，我方将立即派有关领域的技术专家去现场解决。远程诊断服务可以根据客户的实际情况，每周7天，每天24小时均可以进行。1.1.3现场维护和维修电话维护不能解决，客户服务工程师根据客户提供的故障信息，制定解决方案和维修备件，到达现场后，首先对系统和重要数据作好备份，然后才进行系统的检测，查找原因，会同客户或相关部门研究解决的方法，进行故障的处理。1.2服务内容²保修期内，我公司负责对提供的设备整机进行维修，并且保证每季度上门检修一次，不再向用户收取费用；²在征得业主同意的前提下，通过网络远程诊断安全管理系统的运行情况，做到能及时发现问题、解决问题；²密切与产品供应商联系，把产品的更新情况向业主反映，随时做好硬件升级的准备；²编制客户系统维护服务方案；²指派专门的服务人员对系统依照服务方案进行维护；²提供定期巡访服务，每季度进行例行访问及设备预防性维护保养服务并提交服务报告；.第206页共206页 ²定期进行备件库存核查；²技术专家不定时支持，以掌握服务质量；²加强性系统软件服务。1.1.1质保期内质保期内的维护方式主要包括预防性维修和突发性维修，系统维修的重点应放在预防性维修上，做好预防性维修可以保证系统稳定运行，减少突发性故障的发生。系统备品备件维护也是一个重要组成部分，备品备件不仅要满足系统维修的需要，同时也要考虑成本因素，尽可能减少库存。另外对业主运维人员的良好技术也是做好维护工作的一个很重要的环节。a.日常检修日常检修是最常规也是最重要的检查工作。其工作内容包括系统的日常检查、维护和保养，系统的状态监视等，这些由系统操作员完成。通过日常检修可以消除故障隐患，一旦发现问题，常驻人员就必须到现场了解情况，协调操作员排除故障及隐患。b.预防性维修预防性的维修是通过制订维修工作计划，对系统（子系统）进行全面的维护维修工作，以保证系统正常运行，包括系统检查，功能测试，系统部件更换等。c.一般故障维修对于一般系统故障，先电话了解故障情况，通知派出的维修人员赶到现场，做好有关的现场记录，及采取可能的应急措施，将故障的影响减至最低。排除故障后应与业主共同对维修工作进行认可，并评估服务质量。d.紧急抢修如遇到系统出现重大故障，在接到业主通知之后应派足够的技术人员到现场抢修，力争在最短的时间内恢复合同设备和系统的正常运行。并对出现的故障进行详细分析，提出来预防措施和整改方案。在每次维修结束后的8小时内送交一份维修报告，标明报修时间、维修工程师到场时间、故障原因、采取的维修措施及系统恢复时间。1.1.2质保期满后.第206页共206页 1、本公司将为客户一如继往的提供保修期外的维修服务。保修期后为有偿服务，服务协议另外商洽。本公司为客户提供全年365天，每周7天，每天24小时的电话技术支持。 2、我公司是具有国家专业建筑智能化系统设计甲级资质和国家智能建筑施工和消防设施壹级的专业公司，公司在国内其它省市设有包括武汉在内的14个分公司及办事处，能够保证在6小时内到达现场。 3、定期设备检查：如客户需要，根据保修后服务协议，本公司可以对整个系统设备进行检查,系统性能进行分析、优化，保证系统处于健康状态。 4、如设备、材料或安装出现质量问题或其他原因需要更换，我们将按照成本价为甲方提供设备，提供终身维护，并收取相应的维护费用。1.1故障及服务响应时间无论在正常工作期间或非工作时间，在收到业主紧急事故报警时30分钟内作出电话响应，2小时内到达现场，我司会派经验丰富的技术工程师进行技术支持，防止意外情况发生。自本工程施工启动之日起，我方的电脑管理信息系统中和客户文档里都建立了相应的档案，并由负责工程方面的责任工程师及时更新。二、售后服务保证措施在已有的经验的基础上，为了进一步确保本项目的顺利实施，我公司已成立了一个由公司总经理/技术总监直接负责的项目小组，为本项目提供技术支持和售后服务，充分履行我们对客户的承诺，并定出具体措施如下：2.1现场办公在工程完工后的很长一段时间内，在业主需要的情况下，我公司技术工程师仍将继续在现场支持和维护智能化系统，帮助业主进行维护和使用，及时接收用户及业主信息，对售后服务和技术支持作出及时响应。2.2现场维护服务我们在遇到任何故障或应用问题时，将在第一时间携带零部件及工具在现场进行维修工作，直到所有问题解决为止。2.3热线电话支持本安装工程的系统管理工程师可直接通过电话联系我公司的技术人员，由我们的系统工程师通过电话向用户提供专业的技术咨询，以最快的速度解决用户系统中出现的问题。.第206页共206页 1.1厂商提供的质量及应用保证我公司对所出售的产品提供从产品验收之日起二年的免费保修，同时将促使厂商提供更完善的产品质量保证及技术保证，向业主提供完善的终身售后服务。1.2响应时间在系统正常运行后，对于一般的故障情况，我公司将在接到电话后4小时内提出解决方案。对于重要及关键的故障，我们在1小时内进行响应。1.3定期走访除了及时响应本安装工程的故障通知外,我们还将定期地派遣工程师前往现场进行系统设备检修保养服务,防患于未然。1.4完整详细的过程记录根据本公司关于系统工程的实施规定,为便于工程的维护,我们将对本项目的全过程包括到货验收、工程安装调试、故障响应和处理、部件或整机更换、定期检修保养以及备品备件等情况编写完整详细的记录,并交管理部门审阅。1.5咨询服务我公司可为用户提供各种形式的技术咨询服务，使用户能够及时掌握计算机网络技术和智能技术发展的新动态，为用户进一步开拓计算机技术及控制技术的应用领域、充分利用已有的资源并得到最佳的效益提供第一手的资料。1.6培训为充分发挥系统性能，配合本项目中各种材料的安装施工，我们将对业主的实操技术人员及内部维护人员进行与该项目有关的技术培训用户方，并提供完整的技术培训资料，使用户完全掌握设备的安装和软件的应用设置。今后用户可以独立地对系统进行维护、设置和故障诊断。同时，业主工程师对系统设计过程的参与也可深入了解系统的运行机制，提高系统的应用、管理和维护水平。1.7优惠条件免费提供必要的培训和技术支持以保证系统的正常使用。将对本工程免费提供部分备品备件。1.8应急方案.第206页共206页 质保期内的维护方式主要包括预防性维修和突发性维修，系统维修的重点应放在预防性维修上，做好预防性维修可以保证系统稳定运行，减少突发性故障的发生。系统备品备件维护也是一个重要组成部分，备品备件不仅要满足系统维修的需要，同时也要考虑成本因素，尽可能减少库存。另外对业主运维人员的良好技术也是做好维护工作的一个很重要的环节。如遇到系统出现重大故障，在接到业主通知之后应派足够的技术人员到现场抢修，力争在最短的时间内恢复合同设备和系统的正常运行。并对出现的故障进行详细分析，提出预防措施和整改方案。一、培训计划1.1培训计划为使实操技术人员及内部维护人员能熟练地使用、管理该系统，我公司针对木兰湖电力培训中心监控系统工程的特点制定了培训计划。1.2培训名额培训人员3名，一般操作人员不超过5名。培训时间及地点地点：奥山•世纪城弱电机房时间：系统联调后为期一个星期的培训1.3培训内容为期一周的基础培训（具体内容见下表）：线路排查，各个系统软硬件的查询、使用、简单问题的排查等。1.4培训效果维护人员：了解系统软件知识了解系统硬件构成。能熟练地操作系统。能修改操作人员级别范围内的设定值。能对系统进行简单维护。实操技术人员：具备一般操作人员所具有的技能。能修改高级别密码的系统的设定值。能了解高级别密码的系统现状及历史资料。能方便灵活地修改系统设置，并进行软件编程、修改图形、扩充被控设备的内容等。.第206页共206页 培训将包括两个部分，一部分是课程培训；另一部分是现场操作培训，所有这些培训都是免费提供的，我方将制订出系统的详细培训计划，以切实保障业主方全面、系统地掌握整个智能化系统。正确、安全地对系统进行操作和有效地维护。1.1培训教员和材料我公司保证派出负责培训课程的教员都是具有足够技术和经验的资深工程师。他们都将参与本工程的设计和安装调试工作。我公司将向接受相关培训的有关工作人员提供培训材料和相关技术资料。我方将在培训开始前一个月提供，培训材料包括设备操作手册、维修手册，系统的用户指南、维护手册和一些其它必要的技术资料。所有技术资料都将提供简体中文版。所有培训教材均视为业主的财产，以业主正式批准的格式（如Word，Excel等）及形式提交，并可以很容易地被复制。1.2培训安排我公司将培训工作分为以下三个阶段：准备、培训、考核。1.3准备为科学地做好培训工作，了解用户的现状是十分必要的准备，为此我公司特地请客户填写培训人员基本情况调查表。该调查表将作为培训课程设置、课时安排的依据。姓名年龄学历专业职务岗位培训级别　　　　　　　计划培训时间表在实施时以业主批准的培训计划为准。1.4具体培训计划培训内容及达标要求：主要从应用层、维护层、管理层三方面进行培训，详细内容如下:培训课程表：.第206页共206页 培训对象/侧重培训内容培训课时(hr)工程技术人员/系统技术及应用系统基础知识2前端设备介绍2产品/系统整体描述2系统硬件详细介绍2系统软件详细介绍2硬件维护与维修2软件系统维护与升级2安全保护措施培训2实际操作4课程累计　20操作人员/系统操作系统基础知识3前端设备介绍3产品/系统整体描述2系统硬件详细介绍3系统软件详细介绍2软件系统维护与升级2故障排除培训5实际操作4课程累计　24管理者/系统整体培训系统基础知识2前端设备介绍2产品/系统整体描述1系统硬件详细介绍2系统软件详细介绍2硬件维护与维修5软件系统维护与升级2课程累计　16.第206页共206页 课程总计　60.第206页共206页'
