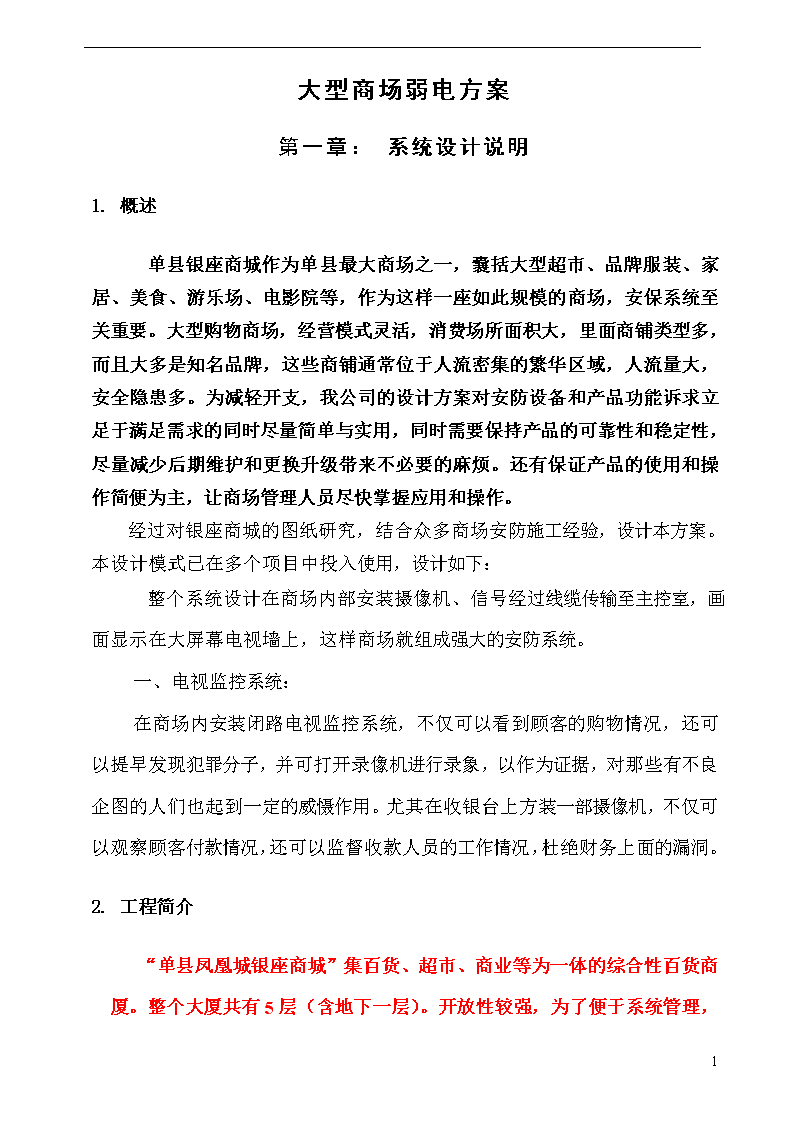

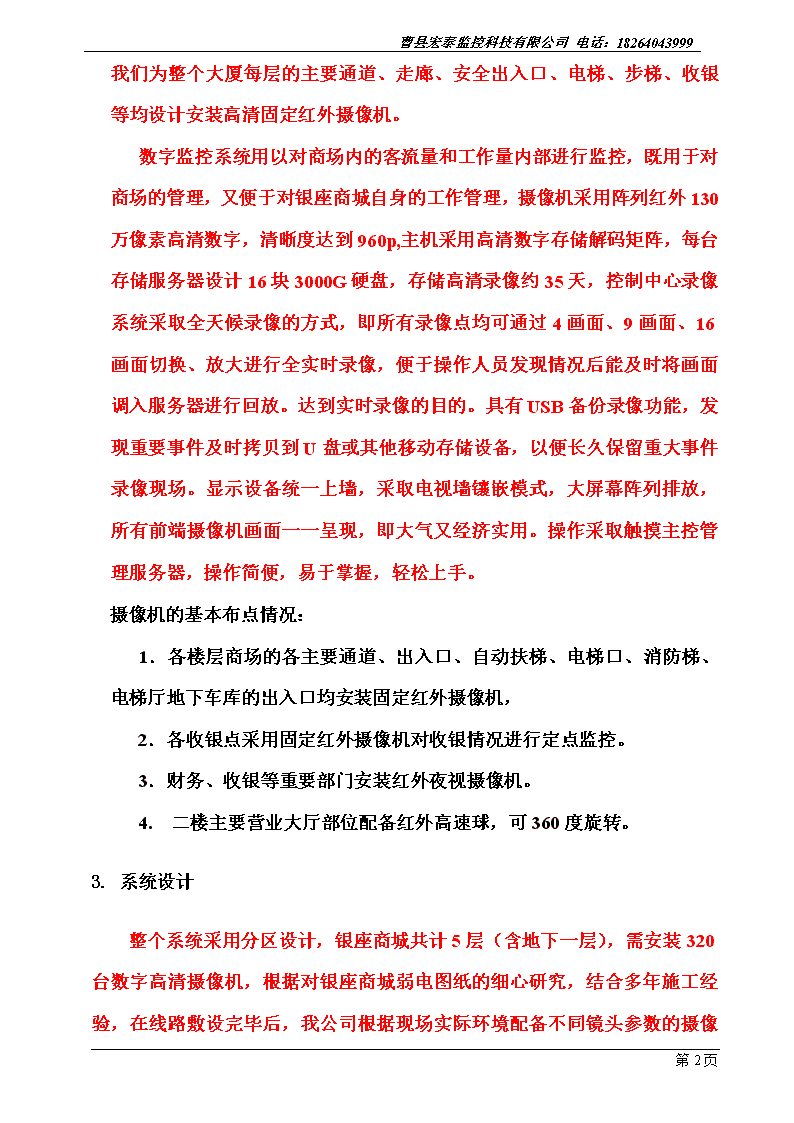

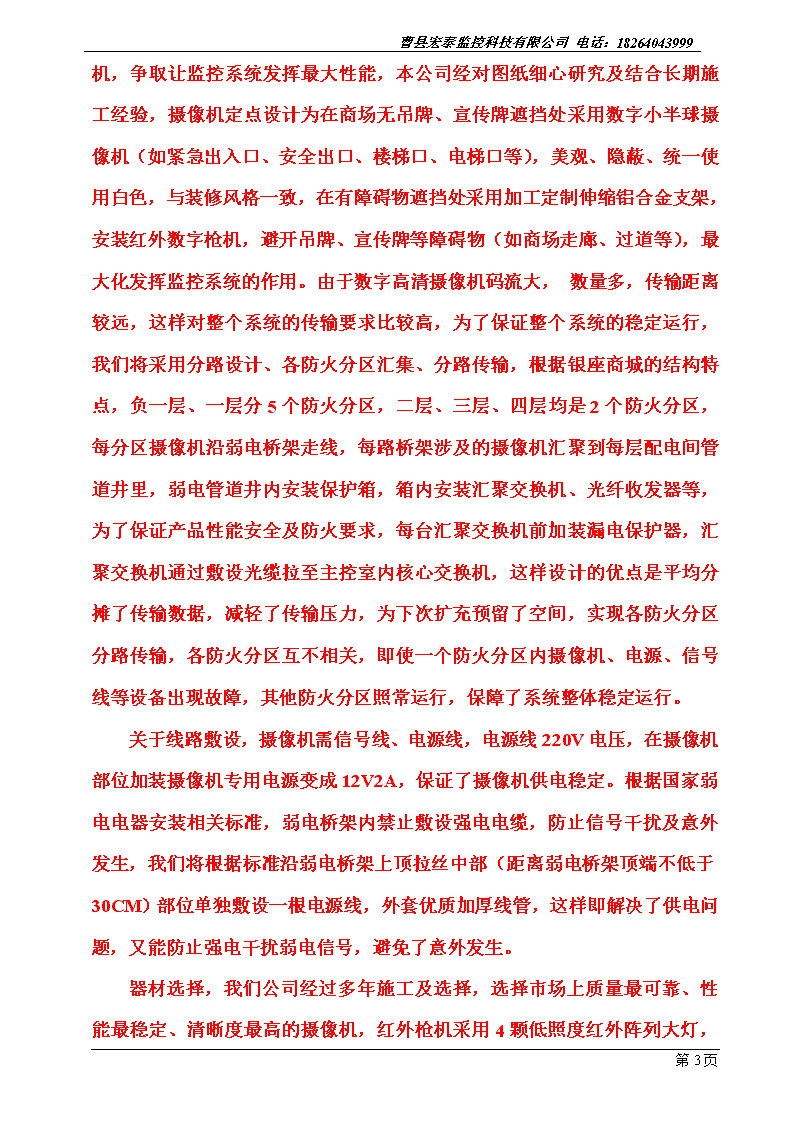

'曹县宏泰监控科技有限公司电话：18264043999大型商场弱电方案第一章：系统设计说明1.概述单县银座商城作为单县最大商场之一，囊括大型超市、品牌服装、家居、美食、游乐场、电影院等，作为这样一座如此规模的商场，安保系统至关重要。大型购物商场，经营模式灵活，消费场所面积大，里面商铺类型多，而且大多是知名品牌，这些商铺通常位于人流密集的繁华区域，人流量大，安全隐患多。为减轻开支，我公司的设计方案对安防设备和产品功能诉求立足于满足需求的同时尽量简单与实用，同时需要保持产品的可靠性和稳定性，尽量减少后期维护和更换升级带来不必要的麻烦。还有保证产品的使用和操作简便为主，让商场管理人员尽快掌握应用和操作。经过对银座商城的图纸研究，结合众多商场安防施工经验，设计本方案。本设计模式已在多个项目中投入使用，设计如下：整个系统设计在商场内部安装摄像机、信号经过线缆传输至主控室，画面显示在大屏幕电视墙上，这样商场就组成强大的安防系统。一、电视监控系统：在商场内安装闭路电视监控系统，不仅可以看到顾客的购物情况，还可以提早发现犯罪分子，并可打开录像机进行录象，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。尤其在收银台上方装一部摄像机，不仅可以观察顾客付款情况，还可以监督收款人员的工作情况，杜绝财务上面的漏洞。2.工程简介“单县凤凰城银座商城”第78页 曹县宏泰监控科技有限公司电话：18264043999集百货、超市、商业等为一体的综合性百货商厦。整个大厦共有5层（含地下一层）。开放性较强，为了便于系统管理，我们为整个大厦每层的主要通道、走廊、安全出入口、电梯、步梯、收银等均设计安装高清固定红外摄像机。数字监控系统用以对商场内的客流量和工作量内部进行监控，既用于对商场的管理，又便于对银座商城自身的工作管理，摄像机采用阵列红外130万像素高清数字，清晰度达到960p,主机采用高清数字存储解码矩阵，每台存储服务器设计16块3000G硬盘，存储高清录像约35天，控制中心录像系统采取全天候录像的方式，即所有录像点均可通过4画面、9画面、16画面切换、放大进行全实时录像，便于操作人员发现情况后能及时将画面调入服务器进行回放。达到实时录像的目的。具有USB备份录像功能，发现重要事件及时拷贝到U盘或其他移动存储设备，以便长久保留重大事件录像现场。显示设备统一上墙，采取电视墙镶嵌模式，大屏幕阵列排放，所有前端摄像机画面一一呈现，即大气又经济实用。操作采取触摸主控管理服务器，操作简便，易于掌握，轻松上手。摄像机的基本布点情况：1．各楼层商场的各主要通道、出入口、自动扶梯、电梯口、消防梯、电梯厅地下车库的出入口均安装固定红外摄像机，2．各收银点采用固定红外摄像机对收银情况进行定点监控。3．财务、收银等重要部门安装红外夜视摄像机。4.二楼主要营业大厅部位配备红外高速球，可360度旋转。1.系统设计第78页 曹县宏泰监控科技有限公司电话：18264043999整个系统采用分区设计，银座商城共计5层（含地下一层），需安装320台数字高清摄像机，根据对银座商城弱电图纸的细心研究，结合多年施工经验，在线路敷设完毕后，我公司根据现场实际环境配备不同镜头参数的摄像机，争取让监控系统发挥最大性能，本公司经对图纸细心研究及结合长期施工经验，摄像机定点设计为在商场无吊牌、宣传牌遮挡处采用数字小半球摄像机（如紧急出入口、安全出口、楼梯口、电梯口等），美观、隐蔽、统一使用白色，与装修风格一致，在有障碍物遮挡处采用加工定制伸缩铝合金支架，安装红外数字枪机，避开吊牌、宣传牌等障碍物（如商场走廊、过道等），最大化发挥监控系统的作用。由于数字高清摄像机码流大，数量多，传输距离较远，这样对整个系统的传输要求比较高，为了保证整个系统的稳定运行，我们将采用分路设计、各防火分区汇集、分路传输，根据银座商城的结构特点，负一层、一层分5个防火分区，二层、三层、四层均是2个防火分区，每分区摄像机沿弱电桥架走线，每路桥架涉及的摄像机汇聚到每层配电间管道井里，弱电管道井内安装保护箱，箱内安装汇聚交换机、光纤收发器等，为了保证产品性能安全及防火要求，每台汇聚交换机前加装漏电保护器，汇聚交换机通过敷设光缆拉至主控室内核心交换机，这样设计的优点是平均分摊了传输数据，减轻了传输压力，为下次扩充预留了空间，实现各防火分区分路传输，各防火分区互不相关，即使一个防火分区内摄像机、电源、信号线等设备出现故障，其他防火分区照常运行，保障了系统整体稳定运行。关于线路敷设，摄像机需信号线、电源线，电源线220V电压，在摄像机部位加装摄像机专用电源变成12V2A，保证了摄像机供电稳定。根据国家弱电电器安装相关标准，弱电桥架内禁止敷设强电电缆，防止信号干扰及意外发生，我们将根据标准沿弱电桥架上顶拉丝中部（距离弱电桥架顶端不低于30CM）部位单独敷设一根电源线，外套优质加厚线管，这样即解决了供电问题，又能防止强电干扰弱电信号，避免了意外发生。第78页 曹县宏泰监控科技有限公司电话：18264043999器材选择，我们公司经过多年施工及选择，选择市场上质量最可靠、性能最稳定、清晰度最高的摄像机，红外枪机采用4颗低照度红外阵列大灯，广角小半球采用双阵列大灯，高速球采用18倍变焦，多颗阵列红外大灯，红外距离可达150米，均是经我公司加工定制目前市场上最新推出的夜视效果最好的摄像机，清晰度达到真正130万像素。为保证整个系统的稳定运行，线材我们一律选用国标无氧纯铜，防雨防晒抗腐蚀，寿命是目前其他厂家使用线材寿命的几倍。主控室设计采用电视墙模式，我公司设计是以9台42寸液晶显示设备采用横3竖3模式阵列分布，前端摄像机信号均在大屏幕中完全现出，各防火分区信号分屏显示，便于管理，反应及时，这样便于掌握整个商场的监控现状，更早发现可疑情况及突发事件，以便及时采取应对措施。屏幕墙后面预留机柜安装设备空间，所有设备整齐排放标准机柜中，机柜配备散热排气扇，前门采用透明玻璃，左右两侧及后侧采用打孔隔板，便于设备散热。整个安防设备取电采用单独供电模式，不与其他用电电器混用一路电，各项设备取电采取分路设计，电视墙、数字硬盘录像机、交换机、各防火分区摄像机取电互不干扰，每项设备取电配备漏电保护器、空气开关等，配备配电箱，配电箱内安装漏电保护器、空气开关等，负荷预留一定空间，便于以后扩展使用。第78页 曹县宏泰监控科技有限公司电话：18264043999第二章：监控系统设计方案一、系统概述1、商场监控建设及概述:为了贯彻落实安全长效机制工作体系，不断增强监管工作的科技含量，同时预防震慑犯罪，减少财产损失保证商场的工作人员人身安全和财产安全，完善银座商城监控建设安全防范体系，提高银座商城整体防控能力，计划建设一套安防视频监控系统，用于监控商场的出入口、货架、走廊、楼梯间等，并将监控图像实时传输到监控中心及相关安全部门,并通过对图像的浏览记录等方式,使各相关职能部门直观的了解和掌握监控区域的治安动态,有效提高治安管理水平，创造一个安全稳定的办公和生产环境。系统包括前端图像信息采集，监控网络传输系统，数字视频图像管理系统，视频图像显示系统，图像存储系统及相应的管理控制和应用软件。前端图象信息采集系统主要包括摄像机，镜头，云台，防护罩以及前端供电设备等。2、监控系统目标:1、视频（1）视频信号可通过局域网传输。（2）能清晰监视货架、收银台、楼梯口及出入口。（3）能实时清晰的显示图象，并有摄像机的地点提示。2、切换及控制（1）在主站监控中心具有定时自动切换，人工手动切换等方式。（2）自动循环切换方式包括同一站点的摄像机切换和不同站点间的轮回切换，所切换的摄像个数可以任意设定组合，其中切换时间可以任意设定（5秒至60秒）（3）控制权转换：较高优先级接管较低优先级时，较低优先级给出提示；同等优先级之间转换时，两个用户提示选择；较低优先级接管较高优先级时，较低优先级向较高优先级申请；（4）系统能实现网上多个用户终端同时观测某变终端的某一镜头的实时图像。此时的控制权在优先级较高或第一召集人的用户终端，其他用户终端可以通过网络协商获得控制权。第78页 曹县宏泰监控科技有限公司电话：18264043999（5）可以满足几个点同时监控一个或几个分站。在多点对一点的情况下能满足不少于十个网络终端同时观测一个分站的图像，几组可以并存。（6）图像切换时间：当远程图像处于连接状态时切换时间小于1.5秒：当远程图像不处于连续状态时，还应加上建立连接的时间：正常连接时间应不大于5秒；本地图像切换时间小于1秒。远程控制摄像云台、镜头和灯光及警笛时，控制响应时间小于1秒。（7）能实现监控中心或某一用户终端同时观察多个摄像机图像的功能。（8）画面时可实现自动循环切换间隔时间可设定（5秒到60秒）。5、控制界面能以两种方式进入控制界面，第一种是IP地址方式进入方式；第二种是以客户端方式进入系统。6、权限（1）提供各个监控主机的使用权限和控制权限设置功能。（2）提供各操作人员的连接权限、控制权限和管理等级的设置功能。（3）系统具有完善的操作管理功能。只有系统管理员才能进行对用户控制权限的设定。7、统一授时和网络检测（1）服务器可定期自动对整个系统进行授时，同时也可由管理员进行手动授时。（2）系统可根据授权对各终端进行检测，以显示系统中网络终端是否起动在线、是否起动监控系统等信息。8、可靠性（1）监控系统所选择的设备、操作系统和应用软件应具备连续、可靠地工作的能力。（2）组成系统的设备能抗高温，耐强电磁干扰。并具有很好的电气隔离性能。（3）整个图像监控系统应有完善的接地措施，具有良好的抗雷能力，以及很好的过电压保护能力。（4）系统具有自诊断及保护功能，对数据紊乱等可自动恢复。（5）硬盘具有自动休眠功能，延长硬盘使用寿命。3、监控系统设计原则:本系统设计的指导思想是立足现实、面向未来，充分体现其可靠性、安全性、稳定及便于维护性、扩展性、实用性和先进性相结合等。Ø系统的实用性------整个系统必须满足高性价比的要求，避免系统资源的浪费。Ø第78页 曹县宏泰监控科技有限公司电话：18264043999整个系统的先进性，取决于设计者是否具有超前意识，掌握这一行业的最新技术以及边缘科学在此领域的应用，同时必须了解和预见到今后几年社会发展对闭路监控及报警系统方面提出的要求。因此，不仅要求设计严密、布局合理，能与技术、新产品接轨，而且所选择的设备应在系统实施若干年后，亦能保持其功能完善、齐全，不至于落后。Ø操作简便且易于掌握------系统的设计，要求在操作人员与设备之间建立起友好的界面，使操作者无论对系统的设置还是日常的运行，通过键盘进行简单的操作即可完成。即使对没有接触过此类设备的操作者，只需稍加培训，即能掌握一般操作。设备齐全、功能完善、综合管理，便于维护。Ø系统具有很好扩展性，随着用户需求的不断增大，系统可以模块化扩充而不浪费目前资源。Ø网络传输及夜视-----当前的监控系统不但支持白天监控，更能满足夜间监控，达到真正24小时全天候监控的目的，并可以通过网络连接到局机关的监控中心以便于远程监控。4、系统功能需求:系统应能实现视频的采集，传输/转换，显示/存储，控制；进行权限管理，保证信息的安全，监控系统的建成，将通过摄象系统对事故多发的重点区域进行连续监视，通过控制中心和分中心遥控的方式调整监视区域，监督人员足不出户既能实时了解情况并进行监督。一旦发生事件，可查阅现场录像记录，为调查和处理提供方便。 现场监控模式由传统的单一型、粗放型向综合型、集约型转变，以提高管理效率。更好地向管理模式集约化，管理方法智能化，管理手段科技化的方向靠拢。二、系统功能描述:²能够按照指定设备，指定通道进行图像的实时观看，支持监控图像的显示，缩放，抓拍和录像。实时监控图像质量要求清晰流畅。²可以通过手动或自动操作，对相应设备进行遥控；能够根据用户的级别设定相应的控制权限等。²监控控制平台的数据库在记录图像信息的同时还应记录与图像信息相关的检索信息，如设备，通道，时间，报警信息等。平台应能存储视音频信息并保持30天以上。²历史图像的检索和回放²系统具有较强的图像信息处理功能，可同时对多第78页 曹县宏泰监控科技有限公司电话：18264043999个摄象机的图像信息进行处理，包括画面修改、编辑、调节、放大、缩小以及打印等等；也可以将图像保存为通用数据文件格式，用其他专业图像处理软件进行二次处理。　　系统可以随时方便、及时地检索、回放记录存贮的图像信息，如可按时间、地点（镜头）或图像信息进行检索和回放。回放图像稳定、清晰，可反复读写，不应存在信号衰减和磨损问题。²用户与权限管理²监控系统设有安全密码，只有授权管理人员才可以对系统进行设置和操作。没有权限的人员将不能对监控系统进行查询、设置系统、删除文件等操作。网络用户必须安装远程监控软件，并经授权管理人员授权才能使用该监控系统。系统还具有断电自动保护、来电自动恢复的功能。²网络信息安全管理²系统应具备保证信息安全的各项措施，包括身份认证，前端设备和社会监控中心的接入安全，移动监控系统的接入和传输安全，图像信息的防篡改等。²监控智能化²系统中尽可能多的采用智能化视频处理等技术，如运动目标检测等。三、系统建设规范，标准本系统建设涉及的所有设计，施工，设备，材料和工艺均符合相关的国家标准和信息产业部的规定。具体来讲，整个系统建设中的所有工作均满足如下规范。ª国家标准GB50198—94，《民用闭路监视电视系统工程技术规范》ª信息产业部和广电总局有关中国电视制式要求ªGA/T75—94安全防范工程程序和要求ª国家标准GB50057—94，《建筑物防雷设计规范》ª国家标准GB7450—87，《电子设备雷击保护导则》ª国家标准GB50348—2004，《安全防范工程技术规范》ª国家标准GB12663—90，《防盗报警控制器通用技术条件》ª国家标准GB50198—96，《民用建筑闭路监视电视系统工程技术规范》ª国家标准GBJZ32—90—92，《中国电器安装工程施工及验收规范》ª国家标准GBJ115—87，《工业电视系统工程技术规范》ª《安全防范工程技术规范》（GB50348—2004）ª《视频安防监控系统技术要求》（GA/T367—2001）第78页 曹县宏泰监控科技有限公司电话：18264043999ª《安全防范系统验收规则》（GA308—2001）ª《安全防范工程程序与要求》（GA/T75—94）ª《防盗报警控制器通用技术条件》（GB12663—90）ª《民用建筑闭路监视电视系统工程技术规范》（GB50198—96）ª《建筑物防雷设计规范》（GB50057—94）ª《中国电器安装工程施工及验收规范》（GBJZ32—90—92）ª《信息技术客户通用电缆铺设要求》（ISO/IEC11801）ª《工业电视系统工程技术规范》（GBJ115—87）ª《视音频编解码标准—视听对象的编码（6部分）》（ISO/IEC14496）ª《工业企业扩音通信系统工程设计规程》（CECS62—94）ª《工业企业通信工程设计图形及文字符号标准》（ECS37—91）ª《广播传音电缆线路工程建设技术规范》（GY5053—94）ª《安全防范系统通用图形符号》（GA/T74—2000）ª《城市地理空间框架数据标准》（CJJ103—200）ª《海康百万高清设计手册》第三章：监控产品选择的关键因素一、监控系统的重要性电视监控系统是信息化社会发展的重要组成部分，尤其是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安防技术就显得更为重要。电视监控系统就是在这个意义上发展起来的，它是电子技术、传感器技术、计算机技术和现代通信技术等高科技技术相结合的产物。它在预防和打击犯罪，维护社会治安，预防灾害事故，减少国家、集体财产和人民生命等方面起到了一般防范手段难以或者不可能起到的作用。电视监控系统已经成为社会治安综合治理的重要内容，　　闭路监视电视系统是一种先进的、防范能力极强的综合系统。随着科技的飞速发展，摄像机技术日趋成熟和商品化，监视电视系统在最近十年中应用于保安系统中也越来越普遍。电视监控系统已经走进社区、道路、码头、工厂、写字楼、商场、森林、铁路、公共交通、医院、边防、油田、学校等各行各业。第78页 曹县宏泰监控科技有限公司电话：18264043999一、监控系统的发展电视监控系统的发展：摄像机已经由黑白摄像机变为彩色摄像机，根据客户的实际需要，在2002年开始出现红外摄像机，可以在夜晚也能实现监控。传统模拟摄像机的分辨率也从当初的330线发展到现在700线，大约是48万像素。但是模拟录像机的回放分辨率CIF的只有大约10万像素，回放分辨率目前最高的D1分辨率也只有40万像素。在遇到事件时，却发现录像画面可利用价值却很小，无法辨认嫌疑目标。传统模拟普清监控系统已经不能满足当前客户对高清监控的需求。近年来，国际上和国内有部分厂家率先推出了全百万高清监控产品，监控分辨率和录像回放分辨率均达到了100万以上，不仅能满足监控需求，更是将回放清晰度提高了4-10倍。而随着科技的发展，现在的百万高清监控已经非常成熟，而价格也越来越接近模拟监控系统，数字百万高清监控系统高清晰画面和成熟的解决方案已经被越来越多的客户接受，也有大量的客户开始了解和接触及使用百万高清监控产品，百万高清监控必将取代模拟监控产品，成为监控系统发展的必然趋势。二、如何选择百万高清产品由于数字高清监控在性能和性价比上以压倒性的优势战胜了模拟监控，高清监控产品已经成为现在监控领域最火热的名词，百万高清从2009年到现在经过3年时间的发展，现在市面上号称有百万高清的厂家越来越多，如何选择百万高清产品和厂家将成为百万高清项目能否实施成功的重要因素！1、低照度在数字百万高清发展的初期，很多安防工程商与用户会常常把关注的目光投向了清晰度，却忽视了摄像机另一个极为重要的参数指标——光照灵敏度（低照度）。在模拟时代，由于低像素的CCD低照度效果不错，因此低照度特性没有被足够重视，可是到了数字高清时代，由于像素与低照度性能成反比，高像素摄像机的低照度技术较难，导致目前市面上的百万像素的摄像机的低照度普遍较差。第78页 曹县宏泰监控科技有限公司电话：182640439992、功耗与发热量做过安防的人都知道，在很多年前，DVR卡的压缩芯片功耗大发热大，有的DVR，为了更好的散热，厂家在芯片上贴上散热片，甚至还准备小风扇来降低温度，否则机器就会因为发热大而死机。不仅DVR如此，摄像机也一样，温度不能太高。由于数字高清被行业广泛认同为发展趋势，导致最近百万高清的方案商大量涌现，匆忙上阵迎战高清，但是我们发现有不少芯片方案商，拿着DVR上的压缩芯片用到摄像机里，大家都知道，与摄像机相比DVR的机器外壳非常庞大，散热容易，并且有的DVR内部还有电风扇，即便DVR压缩芯片功耗大一点，可能并不会影响到DVR的稳定工作，但是如果硬是要把DVR上用的压缩芯片，放到小小的摄像机里，热量就很难散出，机器稳定性就难以保障，特别是到了炎热的夏天，中午室外太阳暴晒下，稳定性更令人担忧。众所周知，目前安防摄像机用的最多的是红外摄像机，原本机器就热量大，加上红外灯就更热了。另外值得一提的是，目前国内的百万高清摄像机低照度不佳，低照度不仅仅是指感应可见光的能力弱，同时感应不可见光的能力也弱，为了实现理想的红外效果，因此就不得不增加电流与红外灯数量，让原本就很热的摄像机热上加热再加热。3、网络性能与延时安防领域所使用的数字摄像机，基本上都是网络输出的。只要是网络摄像机，就一定会有不同程度的延时，因为摄像机首先要把光变成数字电信号，然后处理与压缩，接着通过网络传输给后端主机，主机最后解压缩视频显示视频，它经历了压缩，传输与解压缩三个过程。网络延时的长短差异，其实就是各厂家的压缩算法、网络软件性能、解压缩算法不同而导致。如果高清厂家研发实力强，那么压缩与解压缩性能强劲，网络传输性能快，自然网络延时就短。数字高清摄像机，除了清晰度与低照度很重要，其实网络性能如何也是至关重要的。3、前端与后端配套设备的系列化第78页 曹县宏泰监控科技有限公司电话：18264043999由于数字高清时代早期，还没有像模拟时代那样形成国际统一的前后端通信标准，因此高清厂家，不仅要向顾客提供一系列摄像机，如普通枪机半球、红外摄像机、超低照度摄像机、宽动态、与高清高速球等一系列摄像机，还要提供后端的高清解码器，混合DVR、纯数字PDVR(或NVR)等一系列后端设备。模拟摄像机DVR/视频服务器等CCTV广电标准数字摄像机NVR混合DVR高清解码器等无统一标准5、产品成熟度和稳定性由于百万高清产品在监控市场推广时间不久，百万高清产品自2009年开始在中国监控市场开始实际应用到目前为止，已经有三年的时间，但是目前大多数百万高清产品都是匆匆上马，即没有经过时间的考验也没有经过复杂项目的应用和磨合及完善，在实际使用过程中会遇到这样那样的问题。因此，百万高清的稳定性就成为监控项目能否成功实施的关键因素。第四章：施工方案1.工程期限和质量要求1、工程期限:根据现场及甲方实际要求以及工程的紧急情况待定。2、质量要求:质量满足全优工程,创建监控行业样板工程。2.施工进度表序号项目工程名称时间1线路敷设,设备订购2前端及后端设备安装3系统调试第78页 曹县宏泰监控科技有限公司电话：182640439994系统运行、监控人员培训5总工期详见附表1.施工安排合同签订后，我公司全力组织技术及施工人员，准备施工相应工具，安排相关设备器材厂家积极准备，按约定时间发货至工地现场，全面配合甲方做好相关施工作业。车辆、施工器械准备：公司将配备一辆人员乘用车，一辆货物运输车，为防止施工现场停电、停水，配备2台施工发电机，电锤、切割机及各种施工相应工具一并准备到位。人员组成将由项目经理1名，工程负责协调人员2-3名，现场指导技术人员3名，施工人员根据现场施工情况配备6-15名。2.施工简述1、设备材料（1）所选用设备安装前一定要进行功能、性能、可靠性检测，确保系统的稳定性；（2）所用线材（包括高清摄像机专用线，电源线，光缆）必须选用经国家检测的优质线材，确保信号稳定传输，保障监控效果；（3)各监控点至监控中心的传输线一定要测量准确，按测定数量定做信号线中间不能有接口，保证监控信号传输的质量及减少往后线路维修的工作。2、设备安装线路按设计图纸敷设后，监控点定点位置需经使用单位现场确定，以图最佳的监控效果。第78页 曹县宏泰监控科技有限公司电话：18264043999第五章系统施工作业说明一、室内配线安全可靠，而且要使线路布置合理、整齐，技术要求如下：1、室内导线，其额定电压应大于线路的工作电压，导线的绝缘应符合线路安装方式和敷设的环境条件。导线的截面积应能满足供电和机械强度的要求。传输线路采用耐压不低于250V的铜芯绝缘多股电线。2、配线时应尽量避免有接头。接头必须采用压接和焊接，导线连接和分支处不应受机械力的作用。穿在管内的导线，在任何情况下都不能有接头。必要时尽可能将接头放在接线盒或接线柱上。3、配线在建筑物内安装要保持水平或垂直，配线应加管保护，铁管按室内配管的技术要求选配。4、信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要相距3CM以上。二、配管技术要求Ø线管配线有明配和暗配两种，明配管要求横平竖直、整齐美观，暗配管要求管路短、畅通、弯头少。Ø线管的选择，按设计图选择管材种类和规格，如无规定时可按线管内所穿线的总面积（连外皮），不超过管子内孔截面积的70％的限度进行选配。Ø便于线管穿线和维修，在管路长度超过理论值，中间应加装接线盒或转接盒，其位置应便于穿线。Ø凡有沙眼，裂缝和较大变形的管子禁止使用于配线工程。Ø线管的连接应加套管连接或丝扣连接。三、闭路电视监控系统的安装技术要求1、摄像机、监视器以及控制台的安装应符合技术说明书的要求。第78页 曹县宏泰监控科技有限公司电话：182640439992、摄像机的安装必需牢固，应装在不易震动，人们难以接近的场所，以便看到更多的东西。3、监视器要求图象清晰，切换时图象稳定。4、电视监控系统控制台所用的交流电源的安装应符合电气安装标准和消防要求。5、从摄像机引出的电缆预留1M的余量，不得影响摄像机的调试转动。摄像机的电缆和电源线应固定，不得让插接头承受电缆的自身重量。四、系统构成及功能1、电视监控系统本系统监控中心拟设在监控中心。监控中心拟由多台视频主机和专业液晶监视器构成，中心可以观看各个摄像机的监控图像。系统画面清晰，并支持网络传输，在局域网上的用户可以根据分配的权限进行观看。监控摄像机统计：楼层高清红外小半球红外枪机球机针孔摄像机拾音器负一层79台29台000一层25台12台61台1台二层46台17台000三层69台15台000四层12台9台000合计231台82台6台1台1台共计：320台摄像机，1台拾音器第78页 曹县宏泰监控科技有限公司电话：182640439992、本监控系统能实现的功能有：1．所有摄像机经过集中后，通过光纤及光纤收发器传输至监控中心，在监控中心内统一管理所有监控主机和摄像机图像，监控中心可以观看所有摄像机，并能讲任意摄像机信号随意切换至电视墙，系统可以连接到局域网内，根据不同的权限给不同的管理人，观看相关的摄像机画面。2．录像机可以支持动态检测自动实时录像，可以保35天以上。3．摄像机内置配置红外灯，白天为彩色，夜晚红外灯自动开启并转换为黑白模式，进行监控。4.监控系统采用模块化摄像机，可以任意扩充。5.在监控中心可以通过网络监看和录制任意一路图像。6.由于距离较远，所有摄像机图像全部通过内部网络传输。3、系统功能说明：CCTV闭路电视监控系统由视频采集编码录像主机、显示器、系统解码平台主机、前端摄像机等系统所组成。来自前端所有的摄像机信号送入64路网络存储主机进行录像；系统通过内部网络利用工作站管理4台网络存储设备，通过解码器可以将系统内任意一个摄像机的图像切换到监控中心的监视器上。监控系统通过软件，可对整个系统的初始设置、编程、切换和摄像机现场进行控制。系统具有字符和时间叠加功能，可在监视器上显示日期、时间、摄像机号码、监视器号、系统状态及8个汉字字符的识别条目，字符可重新定位显示，亮度可调节。系统具有较强的通信能力，可方便地设置多个分控键室，系统可同时录制所有输入图像信号，并可在监视器上显示，方便用户监看和存档保存。系统通过鼠标可控制前端云台摄像机的动作，可方便地进行变焦、调焦、开启光圈和旋转云台操作。4、前端设计说明：前端由摄像机、云台及镜头所组成，控制系统的控制信号由云台镜头控制器输出电信号，控制云台和摄像机的动作。第78页 曹县宏泰监控科技有限公司电话：182640439994.1、摄像机的选择1.1、传统方案介绍基于IP网的视频监控系统随着平安城市、安保奥运等大事件推动，越来越受到关注，并以一种不可逆的态势席卷全球视频监控领域。目前大多数全IP视频监控系统以DVS作为主角，随着编码芯片技术的不断发展，以及集成电路设计的不断改进，让视频图像采集子系统与压缩编码子系统能整合至单块集成电路板，进而成就了IP摄像机。首先看看模拟摄像机+DVS这种方式的一些固有缺陷。数据处理过程如下图所示：CCD图像传感器对图像信号进行采集并数字化，由专用DSP芯片进行图像处理后，编码成CVBS模拟信号，经同轴电缆传输至远端DVS，其对信号再做模数转换，梳妆滤波等操作，编码成数字信号进行处理并传输。这个过程带来了诸多问题，缺陷也隐藏其中：信号经数模转换、模数转换后，图像质量受损；模拟信号由同轴电缆长距离传输，信号衰减严重，易受干扰，图像质量下降；图像分辨率固定为PAL、NTSC，不能满足更高分辨率的监控要求；视频信号动态范围小，难以满足低噪声、宽动态、高帧率等需求；由于第2点在使用过程中困扰太多用户和工程商，部分商家通过一个很巧的办法解决了这个问题，即：将DVS的视频编码模块加装至模拟Camera内。如下图所示：第78页 曹县宏泰监控科技有限公司电话：18264043999将编码移入Camera内部，出口便是IP数据包，将CVBS信号传输过程限制在极短的距离内，有效地解决了上述第2点提到的问题。但是其它三个问题的根源在于CVBS过程，通过上述办法是无法解决的。1.2、百万高清纯数字方案：针对项目本项目，根据贵方要求，我们推荐采用以下组网方式：第78页 曹县宏泰监控科技有限公司电话：18264043999百万高清纯数字方案：针对项目本项目，根据贵方要求，我们推荐采用以下组网方式：第78页 曹县宏泰监控科技有限公司电话：18264043999前端由数字摄像机组成，经数字摄像机采集视频转成数字信号传送到监控主机进行录像。采集到的现场图象转为数字信号由送到监控主机的进行录像，在主机可切换显示每路图像，对每个现场图象可采用1画面显示、4画面、9画面、16画面显示或轮巡显示；。录像采用高清的1280X720的分辨率进行录像，不进行压缩。回放效果和预览一样的清晰。本系统通过内部局域网连接，可节省大量线缆费用。此数字摄像机方案全为高清数字摄像机，预览高清，回放高清。提供高清的图像质量。相对预览只有百万像素，回放只仅CIF、或D1效果的其它数字摄像机。海康公司数字摄像机提供1280X720的高清回放，回放效果加清晰、逼真。方案特点 +纯数字信号传输，系统安装简便，通过解码器实现上墙+高清解码显示，分辨可达1280X720，内网任何一个解码器可显示内网任意一路摄像机图像+高清录像回放，回放分辨可达1280X720+前端采用高清数字摄像机采集图像，通过交换机把高清解码器、管理主机、录像主机组成局域网+支持远程查看音频、视频+数字系统，方便系统升级，可扩展性强。第78页 曹县宏泰监控科技有限公司电话：18264043999第六章：系统主要设备功能及参数名称：网络高清红外球型号TE-IPSD612SC产品特点：u首创专利外循环冷却风道散热技术(专利号：ZL201220269676.7)u高透光组合透镜设计，增强红外投射效果，美观大方u内置日本佳能镜头，10倍光学变焦，快速、准确聚焦u中英文OSD菜单，内置二级字库，各项功能轻松实现u专利外置雨刷设计，确保高清画面更清晰（选配）u采用最新H.264视频压缩算法和DSP处理芯片和平台，压缩比高，图像质量好。u首创视频分析调光技术，提高红外灯三倍寿命u采用阵列式红外灯，投射距离140米u强大的红外灯控制软件，适用更多场合u自动除霜、除雾功能（手动开启）u可侦测安装环境的照度数值u内置8条巡航路径，4条模式路径u通过菜单可实时侦测前端供电电压的数值u智能温控设计，可实时显示球机内部温度u壁装支架电源内置设计，方便现场施工维护u室外电源盒设计，方便现场施工调试（选配）uIP66/二级防雷，3000V防浪涌设计产品安装尺寸图：第78页 曹县宏泰监控科技有限公司电话：18264043999产品参数：规格/型号TE-IPSD612SC产品名称130万经济型网络高清红外球图像传感器图像传感器1/3"ProgressiveScanCMOS图像质量高清960p（1280x960）变倍18倍光学，焦距f=4.7~94mm光圈F1.6~F3.5水平视角58.3（广角端）~3.2°（远端）最小物距10mm~1500mm信噪比＞50dB日夜模式自动ICR彩转黑白平衡自动/手动/室内/室外/钠灯/日光灯聚焦模式自动/手动/一次聚焦背光补偿关/开增益控制自动/手动电子快门1/1秒~1/10,000秒最低照度彩色0.05lux（F1.6，AGCON）/黑白0.01lux（F1.6，AGCON）宽动态支持降噪3D镜像水平，垂直，中心红外灯设置红外灯类型阵列红外灯红外投射距离140米红外灯功率24W红外开启方式多种模式（自动/摄像机/定时）网络参数第78页 曹县宏泰监控科技有限公司电话：18264043999方案类型TI达芬奇最大图像尺寸130万高清960P(1080×960)视频编码H.264MainProfile编码MJPEG/JPEGBaseline编码双码流支持图像分辨率主码流：1280×960960P次码流：704×576D1音频编码G.711ulaw/G.711alaw/G.726ONVIF协议支持网络协议TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、FTP、802.1x、QoS、HTTPS、IPv6(SIP、SRTP、可选)接口1路网络接口，1路模拟输出，1路电源输入球机参数水平速度水平键控速度:0.01°~220°/s,速度可设;水平预置点速度:220°/s垂直速度垂直键控速度:0.01°~100°/s,速度可设;垂直预置点速度:100°/s垂直旋转范围-10~90°，自动翻转预置位数量256个（中文标题）自动扫描8条（左右边界可设）自动巡航8条（每条32个预置位）模式路径4条（每条最多500个指令）视频分析调光支持定时功能支持OSD菜单中英文菜单外罩金属电源电压DC12V±10%防护等级IP66/二级防雷，3000V防浪涌设计工作温度-35℃-+55℃工作湿度<90%，无冷凝功率最大50W重量6.5Kg配件壁装支架，DC12V电源，防护吊绳第78页 曹县宏泰监控科技有限公司电话：182640439992.名称：高清网络方型摄像机型号：TE-SC613WTH1主要特性:·系统结构：嵌入式RTOS设计，双核32位DSP（TIDM365）·传感器：130万像素1/3"CMOS(AR0130)·视频处理:H.264视频编码,支持双码流,AVI格式;支持码流64k~8Mpbs可调·分辨率:主码流:1920*1080,1280*960,1280*720子码流:720*480,640*480,360*240,320*240·帧率:200万像素19帧,130万像素及以下30帧(全实时),支持1~30帧/秒可调·网络接口:10/100M自适应,6KV抗静电能力;支持RTSP/DHCP/DDNS/NTP/UPnP等网络协议;·可选功能:POE网线供电·业务功能:支持客户端软件,支持手机监控(Iphone,Android),支持穿越云服务“P2P云”，提供SDK二次开发包·其他：DC12V电源输入接口,2W功耗,38单板结构技术参数型号TE-SC613WTH1图象传感器1/3",130万像素逐行扫描CMOS(AR0130)系统结构嵌入式RTOS设计，双核32位DSP（TIDM365）分辨率主码流:1920*1080,1280*960,1280*720子码流:720*480,640*480,360*240,320*240帧率200万像素19帧,130万像素及以下30帧(全实时),支持1~30帧/秒可调镜头/补光镜头选配:4mm,6mm,8mm可选视频处理H.264视频编码,支持双码流,AVI格式;支持码流64k~8Mpbs可调音频处理-网络接口1个RJ4510/100M自适应以太网接口网络功能10/100M自适应,6KV抗静电能力;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议外设接口-红外灯数4pcs阵列灯红外距离40m~80m集中供电可选POE供电可选业务功能支持客户端软件,支持手机监控(Iphone,Android),支持穿越云服务“P2P云”，提供SDK二次开发包设备尺寸W110*D230*H90第78页 曹县宏泰监控科技有限公司电话：18264043999重量1.35Kg电源电压DC12V/2A3.名称：高清网络半球摄像机型号：TE-SC613C1主要特性:·系统结构：嵌入式RTOS设计，双核32位DSP（TIDM365）·传感器：130万像素1/3"CMOS(AR0130)·视频处理:H.264视频编码,支持双码流,AVI格式;支持码流64k~8Mpbs可调·分辨率:主码流:1920*1080,1280*960,1280*720子码流:720*480,640*480,360*240,320*240·帧率:200万像素19帧,130万像素及以下30帧(全实时),支持1~30帧/秒可调·网络接口:10/100M自适应,6KV抗静电能力;支持RTSP/DHCP/DDNS/NTP/UPnP等网络协议;·可选功能:POE网线供电·业务功能:支持客户端软件,支持手机监控(Iphone,Android),支持穿越云服务“P2P云”，提供SDK二次开发包·其他：DC12V电源输入接口,2W功耗,38单板结构技术参数型号TE-SC613C1图象传感器1/3",130万像素逐行扫描CMOS(AR0130)系统结构嵌入式RTOS设计，双核32位DSP（TIDM365）分辨率主码流:1920*1080,1280*960,1280*720子码流:720*480,640*480,360*240,320*240帧率200万像素19帧,130万像素及以下30帧(全实时),支持1~30帧/秒可调镜头/补光镜头选配:3.6mm,6mm视频处理H.264视频编码,支持双码流,AVI格式;支持码流64k~8Mpbs可调音频处理-网络接口1个RJ4510/100M自适应以太网接口网络功能10/100M自适应,6KV抗静电能力;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议外设接口-红外灯数2颗高效阵列灯红外距离35m第78页 曹县宏泰监控科技有限公司电话：18264043999集中供电可选POE供电可选业务功能支持客户端软件,支持手机监控(Iphone,Android),支持穿越云服务“P2P云”，提供SDK二次开发包设备尺寸φ134*H105重量0.7Kg电源电压DC12V/2A4.产品名称：网络高清音频半球摄像机产品型号：TE-SC611C2THY产品图片：960P/1080P网络高清半球摄像机金属结构内置音频模块可外接拾音器采用TI达芬奇DSP，H.264压缩方式，支持双码流，逐行扫描数字CMOS，10/100M自适应，支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议，增加多功能板可扩充WIFI、SD、POE功能。130W超低照度4灯夜视可视距离30米产品详细系统结构：嵌入式RTOS设计,双核32位DSP(TI365DM),纯硬压缩,看门狗,32MFLASH,128MDDR2传感器：130万像素1/3" CMOS传感器;集成切换滤光片,支持日夜转换,感红外,支持光敏电阻信号联动,支持CS接口镜头,支持DC驱动自动光圈镜头;彩色0.6Lux@F1.2,黑白0.08Lux@F1.2视频处理：H.264视频编码,支持双码流,AVI格式;支持码流0.1M~6Mpbs可调帧率：130万及以下25帧(全实时),支持1~25帧/秒可调图像输出：主码流:1280×960,1024×768,1280×720;子码流:960×540,640×360,480×270,352×288,320×240,352×192,320×192,288×192,256×第78页 曹县宏泰监控科技有限公司电话：18264043999192;500万时无子码流音频接口：1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入;1路输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放音频处理：AAC编解码标准,支持双向语音对讲功能,支持音视频同步网络接口：1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议USB接口：1个USB接口,支持最大64G的U盘连接,支持前端存储可选功能：-W(WiFi),-HW(大功率WiFi),-E(POE网线供电),-C(EVDO无线),-G(WCDMA无线),-J(手机监控)业务功能：支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持统一客户端远程监控软件、平台等系统应用;提供完善的SDK开发包5.名称：流媒体存储却换矩阵型号：TE6HPT64V18(2*9)-48GT产品简介实时流媒体存储服务器是网络数字视频监控系统环节中的服务器级产品，流媒体技术的高低直接影响到网络视频众多效果的好坏，采用电信级专业网络实时流媒体技术，不仅解决了在网络视频里多个分控同时访问同一路视频时的“瓶颈”问题，而且做到对视频切换的实时性、流畅性的要求。在存储方面解决了IPSAN应用于高清录像时硬盘使用寿命，磁盘碎片，磁头调度等方面水土不服的问题。结合多厂家兼容，集中存储功能，及报警广播等安防行业的专用功能，是一款安防行业的专业级流媒体，是大型网络视频监控系统中不可缺少的核心产品。功能特性按盘轮巡采用全新的按盘轮巡策略，让硬盘不再支离破碎，IPSAN采用大分区方式，分区满了就只能采用删除文件的方式，长时间录像后就会产生大量的磁盘碎片，删除文件及读写文件的速度都会不断缓慢下来。本产品采用按盘轮巡的方式，存满一个盘，就跳转下一个盘，所有硬盘存满后再格式化前面的盘，删除文件不再需要占用硬盘第78页 曹县宏泰监控科技有限公司电话：18264043999时间，同时完全解决了磁盘碎片问题，写入文件时一直处于理想状态，读取文件的速度也是最快的，因为一直只有一块盘在工作，而其余盘则处于休眠状态，延长了硬盘的使用寿命，同时也减少了电源的使用频率，使电源老化速度减慢，间接的稳定保护了硬盘供电，实现多重措施延长硬盘使用寿命采用块状写入，让磁头不再东奔西跑1路1080P高达8M码流，以太网上标准包大小为1500字节，HK等IPC厂家会发出4096字节大小的包，每秒256个包，64路则高达16384个数据包，如果采用传统的平台软件加IPSAN，收到一个包写入一次的话，就会在64个不同的位置让一块或多块磁盘来回奔跑1.6万次，磁头理论转速是7200转，相当于什么都不干，来回跑都不够速度。存储矩阵采用块状写入方式，一次写入128kbyte或256kbyte，就是每秒4-8次写入即可。这个技术优势不仅直接延长了硬盘使用寿命，而且也很大程度提升了并行输入路数，存储矩阵在IPSAN之后成为了集中存储真正在监控行业的替代性技术行业独创的一键回看功能我们在实际的项目应用中发现，30秒之前的录像内容是最有效的，主要补充监控人员的反应意识有一定延迟的不足。NVR及IPSAN的录像回放功能受制于最小打包文件的限制，只能回放半个小时以前的录像。回放时要进入界面输入时间段选择视频等系列动作，并且将录像取回来才能进行回放，整个过程相对比较繁琐且费时，这就已经错过了这个操作需要的最佳时间。我们实现了录像回看功能，当发现刚才某个摄像机有什么异常，就能用矩阵键盘以最快的方式切换到回看，并且可以持续到开始回看的时间点之后，确认后再通过矩阵键盘切换回实时视频，或是两个窗口实时与回看同时进行72TB网络磁盘存储阵列功能，采用冗余录像，让文件衔接不再掉链子存储与流媒体一体化设计，支持计划录像、循环录像、移动帧测录像及录像回放功能。单机72TB存储，含24个3000G以内SATAII硬盘位。4-8秒冗余录像，给前后两个文件断线重连及跨天、跨月、跨年的关键时候上了双保险，确保不出现遗漏录像数据实时流媒体一对多网络转发功能采用电信多媒体交换机的核心即实时流媒体(RealtimeStream)技术，实现了大容量网络视频数据的实时转发，突破了安防行业普遍采用的文件流媒体(FileStream)高达四秒延时的局限，达到了电信级在600毫秒以内的行业要求标准，同时也实现了PTZ的一对多控制、报警信号的一对多广播双网口网络负载平衡，多机联网全交叉矩阵切换功能采用标准的TCP/IP输入及输出，实现内外网的隔离及网络负载平衡，通过多个子网解决300路以上高清视频需要万兆核心交换机的问题。通过交换机进行多机联网全交叉矩阵切换，实现256第78页 曹县宏泰监控科技有限公司电话：18264043999入256出(16屏)，512入512出(32屏)等超大型联网监控系统。含IP路由以及网关功能，将前端IPC与后端访问网络相隔离，对监控网进行多片区物理切割。减少中央骨干网络的网络压力，减少网络风暴的出现，保证骨干的稳定性。型号TE6HPT64V18(2*9)-48GT设备接口LAN/Ethernet(RJ-45)双1000M网口组网架构单平台单设备组网；单平台多设备堆叠组网；多平台多级级联组网可靠性电信级网络分组交换技术，分布式数据库管理，支持负载均衡录像转发和存储能力16盘位流媒体存储服务器，单机最大可接16个3000G硬盘，单平台组网：100*1Mbps转发100路D1画质SATA阵列并发存储，72*2Mbps转发，72路720P画质RAID阵列并发存储；48*3Mbps转发48路1080P画质RAID阵列并发存储。RAID策略RAID0/RAID1/RAID5网络适应性具备多网口功能，可跨接不同网段业务功能图像监控、流媒体转发、录像存储回放、音频通信、报警联动、移动侦测、电子地图等管理功能权限管理、设备管理、日志管理、系统远程升级等协议支持GB28181，ONVIF，RTP，RTSP，SDK等方式接入封装格式支持PS、RTP、TS、ES等主流的封装格式硬盘位16个热插拔位工作温度0℃~50℃工作湿度<90%（无凝结）存储湿度8%~90%（无结霜，无凝露）电源功率610W电源网络接口RJ451000M以太网接口，TCP/IP协议尺寸3U：560*430*134(mm)重量15.3KG第78页 曹县宏泰监控科技有限公司电话：18264043999大型监控平台软件介绍大型平台软件监控客户端主界面图一、概述大型监控平台软件引领数字化、网络化综合监控潮流，采用业界最先进的分布式架构设计，让数字监控更加简单方便。综合应用平台模块化设计和丰富的功能让它拥有广阔的应用领域，多层系统架构能够完美地组建大型监控系统。二、平台技术特点1．分层分布式架构真正完全的分层分布式设计架构，核心模块基于安全稳定的Linux操作系统及高性能的MySQL数据库。2．模块化设计整个系统采用模块化设计，系统配置灵活方便。总体上来说系统由以下五大模块组成：l中心管理单元（CMU/CSG）：整个平台系统的管理核心模块，对系统的所有接入设备及用户进行管理。负责系统的所有信令及流的分发管理。l流媒体转发服务器(MDU)：统一前端设备的流的接入方式，将前端的流根据用户的请示进行分发。l中心录像服务器(MSU)：整个系统可以采用三种录像方式：前端设备录像、中心服务器录像及客户端本地录像。中心录像服务器负责进行中心集中录像。根据用户的要求可以进行定时录像、手动录像及报警录像等多种录像方式。l平台监控客户端(CU)：为用户提供视频监控业务的操作界面软件。软件操作方便灵活。可以实现视频监控、报警管理、设备参数管理及云镜控制等功能。第78页 曹县宏泰监控科技有限公司电话：18264043999l系统配置工具(CT)：大型监控平台软件在进行具体的监控业务之前一定要进行大量的配置操作。主要包括：接入设备配置、用户及权限配置业务逻辑配置等。配置工具一般是由系统管理员使用，对一般的监控业务的用户不提供。3．多级网络拓扑结构根据具体监控规模的大小，进行灵活实用的组网设计。小到几十个点，大到成千上万个监控点。从小型应用到组建大型网络均可满足。4．支持多种应用包括网络视频监控、语音监听及双向对讲、防火防盗、电子围栏、机房环境监控、机房动力设备监控、远程数据采集、门禁及智能设备监控等。5．操作简单、方便本着使用者的工作特点及操作习惯，平台监控客户端的界面友好，互动性强。三、平台行业应用大型平台监控系统功能强大、应用广泛，以下列举了一些常见的行业应用：1．变电站远程图像监控系统（“遥视”系统）   创建一流电力企业，提高变电站运行管理水平，供电公司在原有“四遥”（遥测、遥信、遥调、遥控）基础上实施变电站远程图像监控系统（“遥视”系统）。2．矿务局煤矿远程视频监控系统   由于煤矿安全事故频发，需要加强井上目标如装煤区、卸煤区、候车区、安全教育室、考勤站等监控，加强井下目标大巷、电源室等监控，避免违规作业，确保安全生产及防火防盗。3．校园数字安防监控系统   学校的安全问题日益突出，需采用先进的技术手段弥补完全靠人力进行安全保卫带来的不足，通过先进的技术措施加强教学管理，提高教学质量。4．环保行业环境监测视频监控系统   我国环保形势日益严峻，虽然国家环保总局提出实施“三大体系”，但如何保证减排自动监测系统的有效运行？环保行业环境监测视频监控系统，为减排监测系统提供了先进的技术监控手段。Ø莱卡42寸液晶监视器电视墙系统：第78页 曹县宏泰监控科技有限公司电话：18264043999功能特性l极高的显示分辨率，画面细腻，色彩丰富；l显示面积大、体积小、重量轻；l更长的显示寿命；l具有多种环通输出接口，支持多种信号自拼接；l超薄窄边设计；l多种选择拼接方式，能适应各种使用场所；l稳定运行寿命超长，维护成本低；l高清晰度、高亮度、高色域；l稳定运行寿命超长，维护成本低，可24小时持续工作；l采用超宽视角DID液晶屏，视角可达178°，趋近于水平；l智能风扇控温，环保静音；l挂架、支架、机柜等多种安装方式供用户选择；l金属外壳，防辐射、防磁场、防强电场干扰；l信源浏览功能、运行状态显示、多种重现率切换；l工作湿度：20%~80%，在恶劣环境下仍能正常使用。物理接口后面板端口说明定义备注POWERLED电源指示灯，红色待机，绿色工作，橙色冷却风扇工作第78页 曹县宏泰监控科技有限公司电话：18264043999HDMIHDMI输入DVI-IN此接口为DVI-I输入接口，只有数字信号DVI-OUT此接口为DVI-I输出接口，只有数字信号，可选择将HDMI或DVI输入信号环接输出VGA-IN支持WXGA格式VGA信号输入VGA-OUTDVI环通输出，支持HDMI-IN,DVI-IN输入HDMI任一信号的环出，DB15接口Y,Pb,PrYPbPr信号输入,BNC接口AV-INAV信号输入，BNC接口AV-OUTAV信号环通输出，BNC接口USBUSB口，用于软件升级RS232INRS232输入，同时该接口也可以进行调试，RJ45接口。RS232OUTRS232环通输出，RJ45，上层为标准直通网线环出，下层为交叉网线环出，详见3.1章节IRJACK外接遥控器，3.5mm立体声音频座IDSWID地址编码器。前四位为垂直坐标BCD码，后四位为水平坐标BCD码LCD大屏拼接显示器显示对角线尺寸(inch）46″显示分辨率1366×768（HD）显示色彩16.7M显示视角垂直上下178°,水平左右178°(CR≥10)显示响应时间（平均）8ms(GtoG)显示对比度4500:1显示亮度450cd/㎡色彩饱和度92%显示点距0.7455mm显示屏幕活动域1018.35(H)×572.54(V)mm物理拼缝6.7mm视频输入接口VGA×1，DVI×1，Video×2，YPbPr×1，HDMI×1视频输出接口VGA×2,DVI×2,Video×1控制接口RJ45forRS-485(环接)第78页 曹县宏泰监控科技有限公司电话：18264043999电源AC90V-264V～,50/60Hz功耗165W运行温度0℃～40℃运行湿度10%--85%(无凝露)边框宽度4.3mm（左/上）,2.4mm（右/下）寿命≥60000小时外形尺寸1026mm×579.8mm×115.83mm(长×宽×高)华为S1724G全千兆数字交换机（前端高端工程专用）主要参数·产品类型企业级交换机·应用层级二层·传输速率10/100/1000Mbps·交换方式存储-转发·背板带宽48Gbps·包转发率36MppsMAC地址表8K端口参数·端口结构非模块化·端口数量24个端口描述24个10/100/1000Mbps自适应以太网端口第78页 曹县宏泰监控科技有限公司电话：18264043999功能特性网络标准IEEE802.3，IEEE802.3u，IEEE802.3ab，ANSI/IEEE802.3Nway，IEEE802.3x，IEEE802.3az其它参数·电源电压AC100-240V，50-60Hz纠错·电源功率20W·产品尺寸330×208×43.6mm环境标准工作温度：0-45℃工作湿度：20%-85%（非凝露）存储湿度：5%-95%（非凝露）华为s5700-28p-li（汇聚交换机）主要参数·产品类型千兆以太网交换机·应用层级三层·传输速率10/100/1000Mbps·交换方式存储-转发·背板带宽256Gbps·包转发率42MppsMAC地址表32K端口参数·端口结构非模块化第78页 曹县宏泰监控科技有限公司电话：18264043999·端口数量28个端口描述24个10/100/1000Base-T接口，4个1000Base-XSFP接口功能特性·网络标准IEEE802.3，IEEE802.3u，IEEE802.3ab，IEEE802.3z，IEEE802.3x，IEEE802.1Q，IEEE802.1d，IEEE802.1X·VLAN支持4K个VLAN支持GuestVLAN、VoiceVLAN支持GVRP协议支持MUXVLAN功能支持基于MAC/协议/IP子网/策略/端口的VLAN支持1:1和N:1VLANMapping功能·QOS支持对端口接收和发送报文的速率进行限制支持报文重定向支持基于端口的流量监管，支持双速三色CAR功能每端口支持8个队列支持WRR、DRR、SP、WRR＋SP、DRR+SP队列调度算法支持报文的802.1p和DSCP优先级重新标记支持L2（Layer2）-L4（Layer4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、端口、协议、VLAN的非法帧过滤功能支持基于队列限速和流量整形的功能·组播管理支持IGMPv1/v2/v3Snooping和快速离开机制支持VLAN内组播转发和组播多VLAN复制第78页 曹县宏泰监控科技有限公司电话：18264043999支持捆绑端口的组播负载分担支持可控组播支持基于端口的组播流量统计·网络管理支持MFF支持虚拟电缆检测（VirtualCableTest）支持SNMPv1/v2/v3支持RMON支持eSight网管系统、支持WEB网管特性支持自动配置支持HTTPS支持系统日志、分级告警支持EEE802.3az能效以太网（EnergyEfficientEthernet）支持sFlow功能安全管理用户分级管理和口令保护支持防止DOS、ARP攻击功能、ICMP防攻击支持IP、MAC、端口、VLAN的组合绑定支持端口隔离、端口安全、StickyMAC支持黑洞MAC地址支持MAC地址学习数目限制支持IEEE802.1X认证，支持单端口最大用户数限制支持AAA认证，支持Radius、HWTACACS、NAC等多种方式支持SSHV2.0支持HTTPS支持CPU保护功能第78页 曹县宏泰监控科技有限公司电话：18264043999支持黑名单和白名单纠错其它参数·电源电压AC100-240V，50-60HzDC48--60V·电源功率＜25W·产品尺寸442×220×43.6mm环境标准工作温度：0-50℃相对湿度：10%-90%（无凝露）华为s5700-52p-li中心交换机主要参数·产品类型千兆以太网交换机·应用层级三层·传输速率10/100/1000Mbps·交换方式存储-转发·背板带宽256Gbps·包转发率78MppsMAC地址表32K端口参数·端口结构非模块化·端口数量52个第78页 曹县宏泰监控科技有限公司电话：18264043999端口描述48个10/100/1000Base-T接口，4个1000Base-XSFP接口功能特性·网络标准IEEE802.3，IEEE802.3u，IEEE802.3ab，IEEE802.3z，IEEE802.3x，IEEE802.1Q，IEEE802.1d，IEEE802.1X·VLAN支持4K个VLAN支持GuestVLAN、VoiceVLAN支持GVRP协议支持MUXVLAN功能支持基于MAC/协议/IP子网/策略/端口的VLAN支持1:1和N:1VLANMapping功能·QOS支持对端口接收和发送报文的速率进行限制支持报文重定向支持基于端口的流量监管，支持双速三色CAR功能每端口支持8个队列支持WRR、DRR、SP、WRR＋SP、DRR+SP队列调度算法支持报文的802.1p和DSCP优先级重新标记支持L2（Layer2）-L4（Layer4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、端口、协议、VLAN的非法帧过滤功能支持基于队列限速和流量整形的功能·组播管理支持IGMPv1/v2/v3Snooping和快速离开机制支持VLAN内组播转发和组播多VLAN复制支持捆绑端口的组播负载分担支持可控组播第78页 曹县宏泰监控科技有限公司电话：18264043999支持基于端口的组播流量统计·网络管理支持MFF支持虚拟电缆检测（VirtualCableTest）支持SNMPv1/v2/v3支持RMON支持eSight网管系统、支持WEB网管特性支持自动配置支持HTTPS支持系统日志、分级告警支持EEE802.3az能效以太网（EnergyEfficientEthernet）支持sFlow功能安全管理用户分级管理和口令保护支持防止DOS、ARP攻击功能、ICMP防攻击支持IP、MAC、端口、VLAN的组合绑定支持端口隔离、端口安全、StickyMAC支持黑洞MAC地址支持MAC地址学习数目限制支持IEEE802.1X认证，支持单端口最大用户数限制支持AAA认证，支持Radius、HWTACACS、NAC等多种方式支持SSHV2.0支持HTTPS支持CPU保护功能支持黑名单和白名单纠错第78页 曹县宏泰监控科技有限公司电话：18264043999其它参数·电源电压AC100-240V，50-60HzDC48--60V·电源功率＜52W·产品尺寸442×310×43.6mm环境标准工作温度：0-50℃相对湿度：10%-90%（无凝露）Ø哈雷HEF0101G-SSA千兆光纤收发器：技术参数数据端口接口1x10/100/1000Base-T(X),RJ-451x1000BaseFX接口速率10/100/1000Mbps遵循IEEE802.3标准交换机参数MAC地址表1K交换延迟<5μs数据缓存贮1/2Mb数据交换机制存贮转发LED指示灯电源POWER接口Link/ACT,Speed(RJ-45Port)第78页 曹县宏泰监控科技有限公司电话：18264043999接口光口SC电口RJ-45电源直径5.08mm插孔光口参数光口类型SC传输距离20KM,40KM,60KM,80KM,100KM,120KMPOE参数标准IEEE802.3afPOE供电IEEE802.3af标准48V15.4WPOE针脚V+:1,V+:2,V-:3,V-:6电气机械特性电源输入5VDC耗电量3W@5VDC防雷保护6KV外壳金属外壳,抗静电处理，散热良好防护等级IP30外形尺寸(WxHxD)90.0x73.0x25.0mm重量260g安装方式独立使用工作环境工作温度宽温:-10°C-60°C存储温度-50°C-100°C工作湿度5-95%(无结露)MTBF平均无故障工作时间105,000hrs安规认证EMIEMIFCCPart15,EN55022ClassAEMSEN61000-4-2(ESD),EN61000-4-5(Surge),EN61000-4-3(RS),EN61000-4-6(RFI),EN61000-4-4(EFT),EN61000-4-8(100A/m)冲击IEC60068-2-27工业环境抗扰度IEC60068-2-32自由跌落IEC61000-6-2,IEC61850-3安全CE/EN60950环保ROHS第78页 曹县宏泰监控科技有限公司电话：18264043999Ø哈雷HEF3026-2GC26槽位机架式光纤接收器（含2个千兆光口、2个千兆电口）技术参数数据端口接口24x100BaseFX光口,2x1000BaseCombo(光电互换接口)速率10/100/1000Mbps遵循IEEE802.3标准交换机参数MAC地址表4K交换延迟<1μs数据包缓存2Mb数据交换机制存贮转发LED指示灯电源POWER接口Link/ACT,Speed(RJ-45Port),POE,SFPSlots接口光口双纤：SC/FC单纤：SC/FC电口RJ-45电源标准D形接口光口参数光口类型1x9模块,SC/FC接口可选传输距离20KM,40KM,60KM,80KM,100KM电气机械特性电源输入90V~264VAC耗电量28W@220VAC防雷保护4KV过载保护支持外壳铝合金外壳,无风扇第78页 曹县宏泰监控科技有限公司电话：18264043999防护等级IP30外形尺寸(WxHxD)490x255x44mm重量2850g安装方式独立使用/机架式安装工作环境工作温度宽温:-40°C-85°C存储温度-50°C-100°C工作湿度5-95%(无结露)MTBF平均无故障工作时间438,000hrs安规认证EMIEMIFCCPart15,EN55022ClassAEMSEN61000-4-2(ESD),EN61000-4-5(Surge),EN61000-4-3(RS),EN61000-4-6(RFI),EN61000-4-4(EFT),EN61000-4-8(100A/m)冲击IEC60068-2-27工业环境抗扰度IEC60068-2-32自由跌落IEC61000-6-2,IEC61850-3安全CE/EN60950环保ROHSØ高强度铝合金伸缩支架(抗锈抗腐蚀）伸缩距离：30-50CM，外观美观大方，底座、管壁均采用加厚太空铝，可以应对各种施工环境第78页 曹县宏泰监控科技有限公司电话：18264043999Ø高性能小耳朵摄像机专用电源12V2A电压输出，拥有国家多项设计专利，采用防水壁挂式烤漆外壳；产品经过100000小时100%满载老化测试，外观精美，安全方便，维护简单。电源内集成防雷模块，集成镇流器，防雷抗高压，防雨淋，输出电压稳定，有效保护摄像机安全。Ø图腾后台主机设备专用机柜主要规格·类型：网络服务器机柜·容量：18U·标准：符合ANSI/EIARS-310-D、IEC297-2、DIN41491;PART1、DIN41494;PART7、·GB/T3047.2-92标准;兼容ETSI标准.·门及门锁：钢化玻璃前门第78页 曹县宏泰监控科技有限公司电话：18264043999·材料及工艺：SPCC优质冷扎钢板制作；厚度：方孔条2.0mm，安装梁1.5mm，其它1.2mm。表面处理:方孔条镀蓝锌；其余：脱脂、磷化、静电喷塑。附加功能：前后为圆形通风孔的上下框;主体颜色为国际流行RAL7035;可同时安装脚轮和支脚;结构坚固，最大静载达800KG(带支脚）;可关闭的上部、下部多处走线通道，底部大走线孔尺寸可按需调整.外观参数·高度：1200-2000mm·宽度：600mm深度：900mm产品特性产品特性1：可选配安装底座，达到固定机柜、底部过线、底部送冷风、防鼠的要求;可方便拆卸的左右侧门和前后门;齐全的可选配件.承载:静载800KG(带支架)防护等级:IP20纠错单县凤凰城银座网络信息点综合布线系统（一）、概述当今社会，信息已成为一种非常关键性的资源，它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。由于这一原因，各行各业都会要求以最快速度对这些通讯及信息系统进行调整和改进，并根据需要配置成各种不同的结构。第78页 曹县宏泰监控科技有限公司电话：18264043999而在国内，既便是在一些新设计的建筑物内，往往仍沿用过去的那些布线技术，致使各种系统的布线无法兼容，难以适应新技术的发展，且管线拥挤不堪，而配线上的投资往往是重复的。这种情况，还会随着公司、企业、学校、政府及教育部门的扩大、设备的更新、人员的变动、办公环境的变更，而变得越来越糟。任何的增添、变动，都可能会引起全局的变动，不但影响员工的工作效率，对公司、企业、政府部门的运营也产生不良的影响。尤其是随着各种高速网络的出现、应用、推广，原来使用的布线系统将无法满足要求。因此，寻求一种更合理、更优化、弹性强、稳定性和高扩展性的布线技术，已成为当务之急。它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。综合布线系统正是在这种背景下推出并被广泛接受的一种布线技术，它能够以一次性的布线投资，解决今后相当一段时间内的所有布线问题。近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求更高。在新建楼宇中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部设备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公网与外部信息源相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。（二）、综合布线系统的特点与优势（1）综合布线系统特点Ø系统化工程：综合布线是一套完整的系统工程,包括传输媒体（双绞线<铜线>及光纤），连接硬件（包括跳线架、模块化插座、适配器、工具等）以及安装、维护管理及工程服务等。Ø模块化结构：综合布线系统的设计使得用最小的附加布线与变化(如果需要的话)就可实现系统的搬迁、扩充与重新安装。Ø独立于应用：作为CCITT七层协议中最底层的物理层，综合布线系统构成了某种基本链路，象一条信息通道一样来连接楼宇内或室外的各种低压电子电气装置。这些信息路径提供传输各种传感信息及综合数据的能力。Ø灵活方便性：综合布线系统的设计同时兼容话音及数据通信应用。这样一来减少了对传统管路的需求，同时提供了一种结构化的设计来实现与管理这一系统。Ø技术超前性：第78页 曹县宏泰监控科技有限公司电话：18264043999综合布线系统允许用户有可能采用各种可行的新技术。这是因为综合布线系统独立于应用，并能对未来应用提供相当的余量。（2）综合布线系统优势Ø经济性：使用综合布线系统意味着用初期的安装花费来降低整个建筑永久的运行花费，从而取得良好的远期经济效益。Ø高效性：不断增长的建筑物运行花费是各种楼宇管理系统的主要关注点。安装综合布线系统可以降低这种花费。这是因为综合布线系统的高效性使对用户的需要快速做出反应成为可能，同时花费较少。Ø便于重新安装：综合布线系统既可以安装在全新的建筑物中，又可用于对现存建筑的网络更新。如果选用了综合布线系统，那么不管是现在还是将来，它都能对建筑物内的环境提供完全的兼容支持。Ø低廉的运行花费：利用综合布线系统工程化建筑的模块化与灵活性可以大大降低运行花费。综合布线系统是一种节省运行花费的系统，这些运行花费包括楼宇或建筑群中人员与设备的增加与重新安置，以及占用者不断变化的需求等方面所带来的花销。Ø布线系统是整个信息系统的基础：如果说信息系统是智能建筑的灵魂，那么布线系统就相当于信息系统的神经。因此，可以说布线技术的选择和布线系统的设计就决定了办公网的信息系统的生命力，它将关系到未来三十年甚至五十年的使用效果。（三）、综合布线系统的应用范围由于综合布线系统主要是针对建筑物内部及建筑物群之间的计算机、通信设备和自动化设备的布线而设计的，所以布线系统的应用范围是满足于各类不同的计算机、通信设备、建筑物自动化设备传输弱电信号的要求。综合布线系统网络上传输的弱电信号有：l模拟与数字话音信号；第78页 曹县宏泰监控科技有限公司电话：18264043999l高速与低速的数据信号；l传真机等需要传输的图像资料信号；l会议电视等视频信号；l建筑物的安全报警和自动化控制的传感器信号，等等。布线系统是建筑物内或建筑群之间的信息传递的媒介。它不仅将话音和数据通信设备、交换设备和其它信息管理系统彼此相连，同时还能够连接楼宇自控、监控系统和通道控制系统。其灵活性、兼容性和可靠性已得到国内用户的认可，并已经广泛地在国家职能部委、机关、银行、大型集团公司、房地产等行业得以推广。（四）、工程概况单县银座网络信息点综合布线系统是银座商城信息传输的主要通道，必须支持现在以及未来数据、图像等信息高速传输的要求，实现科研、电子信息查寻、网络检索图书、实验等现代化管理。而综合布线系统作为数据网络、通讯系统的基础平台。是建筑物内或建筑物之间的一个模块化、灵活性极高的信息传输通道，结合当今国际国内先进的技术，并充分考虑未来多媒体信息高速传输的需求。本次综合布线系统我公司推荐全部采用五类非屏蔽系统。1、设计依据l智能建筑设计标准（GB/T50314-2000）l民用建筑电气设计规范（JGJ/T16-92）l火灾自动报警系统设计规范(GB50116—98)l工业企业通信设计规范(GBJ42—81)l建筑与建筑群综合布线系统工程设计规范（GB/T50311-2000）l建筑与建筑群综合布线系统工程验收规范（GB/T50312-2000）l商用建筑通信布线标准ANSI/TIA/EIA568-B.2-1-2003第78页 曹县宏泰监控科技有限公司电话：18264043999l民用建筑通信接地标准EIA/TIA607l综合业务数字网基本数据速率接口标准CCITTISDNl城市住宅区和教学楼电话通讯设施设计规范YD/T2008-93lUTP布线系统现场测试标准EIA／TIATSB—67l集中式光纤布线系统标准EIA／TIATSB－72l开放式办公布线系统标准EIA／TIATSB—75l关于线缆防火的有关标准：ANSI/UL910-1994，NFPA262-1990，IEC332-32、设计目标建成后的综合布线系统将为计算机网络提供先进的、实用的、可靠的、可扩展的模块化介质通路。它应达到如下目标：※符合最新国际标准ISO/IEC11801和ANSIEIA/TIA568A标准，充分保证计算机网络高速、可靠的信息传输要求。※能在现在和将来适应技术的发展，实现数据通讯、语音通讯和图象传递。※除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以方便将来有更大的发展时很容易地将设备扩展进去。※能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。※能够支持100M/1000M的数据传输，可支持以太网、快速以太网、千兆位以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。3、设计原则作为满足单县银座商城的上网需求，实现办公、、数据传输、现代化管理，而网络布线系统作为的数据网络、通讯系统的基础平台，是建筑物内或建筑群之间的一个模块化、灵活性极高的信息传输通道。我们的设计目标为以科学、优化、节约的设计思想，通过合理的设备配置及功能选择，将现代化的高新技术与办公楼第78页 曹县宏泰监控科技有限公司电话：18264043999的综合性建筑功能有机的融合在一起，最终使得投资者既能通过合理的投资拥有舒适便捷、安全而高雅的工作、生活环境，又能获得良好的投资回收。在本方案中，综合布线系统能轻松支持千兆以太网，不仅能满足现有语音、数据、图像等传输的要求，更为今后的业务发展做好充分准备。系统功能描述如下：l大容量并易于增容；l数据和语音应用可以便捷互换；l满足日后业务发展和需求改变所带来的变动l支持高速数据通讯服务；l支持实时视频及图像传送服务：l支持多媒体通讯服务。整个综合布线系统采用超五类非屏蔽设备配置，按甲级写字楼标准要求设计，满足《智能建筑设计标准》中的甲级标准和《建筑与建筑群综合布线系统工程设计规范》中的综合配置标准要求。Ø实用性:本设计从为中医院提供综合服务这一基本功能出发，主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求。信息综合计算机网络系统、办公自动化网络系统。能支持各种数据通信、多媒体技术以及信息管理系统等，并且能适应现代和未来技术的发展，保证15-20年不落后。实施综合布线系统后的办公室信息化建设将能够适应现代和未来技术的发展，并且实现话音、数据、图像等多媒体信号的传输，为今后15至20年智能应用系统的使用创造条件。Ø灵活性：综合布线系统能满足应用的要求即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机以及各类传感器件，图象监控设备等。Ø模块化:布线系统中除去固定于建筑物内的水平缆线外,第78页 曹县宏泰监控科技有限公司电话：18264043999其余所有的接插件都是基本式的标准件,可互连所有语音,数据，图象，网络和楼宇自动化设备的连接。以方便使用搬迁、更改、扩容和管理。Ø可扩展性:布线系统是可扩充的,以便将来有更大发展时,很容易将设备扩展进去。实施布线系统建设的结果不仅仅可以满足今后计算机网络系统的要求，而且可以在此系统的基础上扩展更多的应用和设备。本设计充分考虑今后用户数量增加及对通信带宽需求增大的情况。Ø经济性：采用综合布线系统后可以使网络系统的管理费用比传统计算机网络降低50%，同时，因为模块化的结构，大大减少日后更改或搬迁系统时的费用。所选择的布线产品在设计时考虑了用户的承受能力问题，在经济性上有了着重的考虑，并通过减少流通的中间环节和公司的运行成本降低产品的造价，为用户提供满足基本需求的最优性能价格比的产品。合理性：布线系统不仅满足用户当前需求，也符合用户对未来信息系统统的期望，提供与欧美综合布线系统厂商同类产品相同的功能、质量和服务，提供最佳性能价格比。4、结构描述综合布线系统总共由五个独立的子系统组成，一般采用星型结构，可使任何一个子系统独立地连入综合布线系统中；以下是系统组成结构。设备间子系统工作区子系统垂直干线子系统建筑群子系统水平布线子系统管理子系统第78页 曹县宏泰监控科技有限公司电话：182640439991.工作区（WorkLocation）子系统（又叫用户子系统）它就是工作区内（各个用户）的终端设备连接到信息插座之间的设备组成，包括信息插座、连接软线、适配器等。以下是工作区子系统示意图：2.水平（Horizontal）子系统水平子系统布置于同一楼层上。水平线缆的一端接在信息插座上，另一端接在楼层配线间的配线架上。它的功能是将干线子系统的线路延伸到用户区。水平子系统主要采用4对非屏蔽双绞线（UTP），能充分满足现代通信设备要求。3.第78页 曹县宏泰监控科技有限公司电话：18264043999管理（Administration）子系统它是干线子系统和水平子系统的桥梁，同时可为楼层组网提供条件。其中包括双绞线跳线架、跳线（有快接式跳线和简易式跳线之分）。在有光纤需要的布线系统中，还应有光纤跳线架和光纤跳线。当终端设备位置或局域网的结构变化时，有时只要改变跳线方式即可解决，而不需要重新布线。因此起着管理各层的水平布线连接相应网络上的作用。以下管理子系统示意图：1.干线（Backbone）子系统第78页 曹县宏泰监控科技有限公司电话：18264043999通常它是由单体建筑设备间至各层分配线间的连接系统。该系统通常采用大对数的电缆和光缆传输语音和数据信号，线缆两端分别端接在设备间的跳线架上，为建筑物提供干线电缆路由。以下是垂直干线子系统示意图：1.设备间（Equipment）子系统它是采用跳接式配线架连接；主机和网络设备。该子系统是由设备间中的电缆、连接跳线架及相关支撑硬件、防雷电保护装置等构成。它可以说是整个配线系统的中心单元，因此，它的布放、选型及环境条件的考虑恰当与否，直接影响到将来信息系统的正常运行及维护和使用的灵活性。以下是设备间子系统示意图：第78页 曹县宏泰监控科技有限公司电话：182640439991.建筑群（Campus）子系统它是将多座建筑物的通信信号连接成一体的布线系统，它可以采用架空或地下电缆管道（或直埋）敷设的室外电缆和光缆互联起来。此外，它还需设有防止电缆的浪涌电压进入建筑物的电气保护装置。（五）、总体设计说明1、总述单县银座商城综合布线系统，外网到设备机房的线路由移动公司施工完成，其它部分由弱电公司完成，设备层的网络数据直接到总设备层的主机房。要求实现大楼核心交换机与弱电间楼层汇聚交换机千兆光纤连接，到各信息点百兆接入楼层交换机。2、建筑物内布线设计说明（1）每个信息插座都有独立的水平线(超五类非屏蔽4对UTP)。（2）水平部分使用五类非屏蔽UTP电缆。（3）任何一个信息点都可提供高速数据应用。　　（4）信息点采用单孔面板双孔面板，安装墙面预留86盒上。（5）管理子系统数据部分采用24口超五类非屏蔽快接式配线架。（6）设备间和管理间的管理机架可采用42U的19″标准机柜。第78页 曹县宏泰监控科技有限公司电话：18264043999（7）信息墙座接口统一采用RJ-45接口,这样就能将当前和将来的话音及数据设备、互连设备、网络管理产品方便的扩展进去，是真正面向未来的先进技术，特别是随着以电话业务为主的通信网逐渐向综合业务数字网（ISDN），国际互联网采用（DDN）专线连接的过渡，而现有的布线系统无须任何改动。采用超五类非屏蔽布线产品，适应了现在先进的ATM技术，满足于特别是高速网络系统有时需要采用传输介质的冗余连接。这种设计将使布线系统保持最大的灵活性，为日后的使用和维护带来方便，并节约维护费用。在符合ISO11801标准和布线系统设计原理的基础上全面分析建筑物内各个部分的特点，规划出符合实际的合理的结构。根据建筑物的结构特点，对布线系统做出合理的规划。3、建筑物内各子系统设计说明根据EIA/TIA-568A标准或ISO/IEC11801标准，建筑物内布线系统设计分为工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统，五个子系统，下面分别介绍在该项目中所用到的子系统。★工作区子系统：工作区子系统根据实际情况由单双孔RJ45插座RJ45插座，插座里采用的是拆装灵活的五类非屏蔽模块。工作区子系统由安装在各房间内的信息墙座和连接墙座与终端设备的跳线组成，可满足数据终端、计算机等设备的设置和安装。1．在规划工作区子系统时，我们要考虑：插座在功能区安装在墙上距地面为30cm、会议安装在墙面或地面上。2.在作总体规划时选定的布线系统的类型特点;3.将来使用的终端设备的类型和特点;4.终端设备安装的位置及从信息墙座跳接设备时是否方便安全;5.采用的信息墙座的类型是否适合特定房间环境的装修以及是否便于维护和扩展。工作区子系统的数据点全部采用六类非屏蔽信息模块。（六）：主要产品性能：1.永鼎超五类非屏蔽4对双绞线第78页 曹县宏泰监控科技有限公司电话：18264043999规格：4*2*0.501标准：ISO/IEC11801、YD/T1019-2001导体：标称直径Ф0.50毫米(24线规)软铜单线：标称直径Ф0.93毫米。PE绝缘线对颜色：白蓝/蓝、白橙/橙、白绿/绿、白棕/棕护套：标称外径Ф5.4毫米，阻燃PVC护套机械性能：护套抗张强度：16.5牛顿最小弯曲半径：44毫米标称重量：45千克/千米工作温度：-20-+70℃安装温度：+5-+40℃超五类非屏蔽4对双绞线产品原材料清单主要原材料名称型号产地护套料PVC/DFDG6059LLDPE上海凯波/法国AUTO/美国联碳绝缘料PE（DGDH3346HDPE）美国联碳公司铜线φ2.6进口电解铜南京华新电线电缆有限公司色母料2900PE美国汉纳威尔逊（上海）聚合体公司安普24口网络配线架第78页 曹县宏泰监控科技有限公司电话：18264043999要功能是让机柜里的线更整齐,更规范更容易管理,一般是先把双绞线打到配线架上，然后在用跳线从配线架跳到交换机上实现物理连接,也有人把普天超五类、六类配线架又称为机柜式配线架在网络工程中常用的配线架有双绞线配线架和光纤配线架。　网络配线架的作用是在管理子系统中将双绞线进行交叉连接，用在主配线间和各分配线间。，安普超五类网络配线架插拔次数：1000次以上安普超五类网络配线架安装要求：19英寸机架/机柜施工温度要求：-10℃到40℃安普超五类网络配线架在100MHz下测试传输性能：近端串扰46.5dB衰减0.17dB回波损耗28.4dB平均42.0dB4.超5类RJ45插座信息插座第78页 曹县宏泰监控科技有限公司电话：18264043999超5类RJ45插座模块有两种形式，一种是采用110卡接方式，使用时需用110卡接工具端接线缆，其核心线路部分采用优质双面绝缘玻璃布层压印制板为基材，结构上印制板为全封闭式，接线完毕后用防尘盖盖住簧片槽口，产品性能优秀，可靠性好，外表美观。另一种超5类RJ45插座模块为免工具式，采用透明PC材料制成的防尘盖，同时兼具穿线、卡线和标识的功能，模块为全簧片式，簧片整体镀镍，接触针镀金50微英寸。电话模块可接单股和多股线，接线方便。1)德力西超五类RJ45插座模块插座（免工具）该模块采用全簧片扭绞结构，性能达到超五类。端接时完全免工具，安全使用方便。镀金50μ(inch)。IDC：线簧镀金50μ（inch），卡接簧片整体镀镍，可接线径0.4~0.6mm，卡接可重复次数>200次。接触电阻（不包括体电阻）：正常大气压条件下接触电阻≤2.5mΩ。绝缘电阻：正常大气压条件下绝缘电阻≥1000MΩ。抗电强度：DC1000V（AC　700V）1分钟无击穿和飞弧现象。寿命：插头插座可重复插拔次数≥750次。第78页 曹县宏泰监控科技有限公司电话：18264043999德力西双网络信息点模块：第78页 曹县宏泰监控科技有限公司电话：18264043999德力西单网络信息点模块第78页 曹县宏泰监控科技有限公司电话：18264043999单县凤凰城银座店信息点网络传输、处理设备核心防火墙：华为USG2210重要参数设备类型：安全网关网络端口：2GECombo入侵检测：Dos,DDoS管理：支持命令行、WEB方式、SNMP、TR0...VPN支持：支持安全标准：CE，ROHS，CB，UL，VCCI控制端口：Console口其他性能：UTM扩展槽位：4MIC+2FIC电源：AC:100-240V最大功率100W产品尺寸：442*414*43.6mm华为USG2210详细参数主要参数设备类型安全网关网络端口2GECombo控制端口Console口第78页 曹县宏泰监控科技有限公司电话：18264043999VPN支持支持入侵检测Dos,DDoS管理支持命令行、WEB方式、SNMP、TR069等配置和管理方式，这些方式提供对设备的本地配置、远程维护、集中管理等多种手段，并提供完备的诊断、告警、测试等功能安全标准CE，ROHS，CB，UL，VCCI处理器多核处理器一般参数电源AC:100-240V最大功率100W产品尺寸442*414*43.6mm纠错产品重量8kg适用环境工作温度:0℃-45℃工作湿度:10%-95%其他性能UTM扩展槽位：4MIC+2FIC产品特性产品特性1WAN接口支持：FE，GE，ADSL，E1/CE1第78页 曹县宏泰监控科技有限公司电话：18264043999核心交换机：华为9300系列9303套包重要参数产品类型：路由交换机应用层级：三层背板带宽：3Tbps包转发率：576Mpps/1440Mpps端口结构：模块化电源电压：AC90-290VDC-38.4--72V电源功率：整机供电能力：800W，整机最大POE功率：2200W端口描述：暂无数据华为QuidwayS9303详细参数主要参数端口参数功能特性其它参数主要参数产品类型路由交换机应用层级三层传输速率10/100/1000Mbps交换方式存储-转发背板带宽3Tbps包转发率576Mpps/1440MppsMAC地址表16K端口参数端口结构模块化扩展模块3个业务槽位第78页 曹县宏泰监控科技有限公司电话：18264043999功能特性VLAN支持Access、Trunk、Hybrid方式支持defaultVLAN支持VLAN交换支持QinQ、增强型灵活QinQ支持基于MAC的动态VLAN分配QOS支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类支持ACL、CAR、Remark、Schedule等动作支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等队列调度方式支持WRED、尾丢弃等拥塞避免机制支持H-QOS支持流量整形组播管理支持IGMPv1/v2/v3、IGMPv1/v2/v3Snooping支持PIMDM、PIMSM、PIMSSM支持MSDP、MBGP支持用户快速离开机制支持组播流量控制支持组播查询器支持组播协议报文抑制功能支持组播CAC支持组播ACL网络管理支持Console、Telnet、SSH等终端服务支持SNMPv1/v2/v3等网络管理协议支持通过FTP、TFTP方式上载、下载文件支持BootROM升级和远程在线升级支持热补丁支持用户操作日志安全管理802.1x认证，Portal认证支持NAC支持RADIUS和HWTACACS用户登录认证命令行分级保护，未授权用户无法侵入支持防范DoS攻击、TCP的SYNFlood攻击、UDPFlood攻击、广播风暴攻击、大流量攻击支持1KCPU通道队列保护支持ICMP实现ping和traceroute功能支持RMON纠错其它参数电源电压AC90-290VDC-38.4--72V电源功率整机供电能力：800W，整机最大POE功率：2200W产品尺寸442×476×175mm产品重量15kg第78页 曹县宏泰监控科技有限公司电话：18264043999汇聚交换机：华为5700系列S5700S-28P-LI-ACS5700系列全千兆企业交换机（以下简称S5700），是华为公司为满足大带宽接入和以太多业务汇聚而推出的新一代绿色节能的全千兆以太网交换机。它基于高性能硬件芯片和华为公司统一的VRP软件平台，具备大容量、高密度千兆端口，可提供万兆上行，充分满足企业用户的园区网接入、汇聚、IDC千兆接入以及千兆到桌面等多种应用场景。●创新AHM节能●智能iStack，支持9台设备堆叠●硬件级以太OAM/BFD●高性能Netstream●双电源可靠供电此外，根据不同客户和场景的需求，推出了可内置蓄电池的电池交换机、CSFP交换机、电源口前置的交换机。产品规格项目S5700S-28P-LI-AC交换容量256Gbps包转发率42Mpps业务槽位24个10/100/1000Base-T以太网端口，4个1000Base-XSFP端口供电模式支持交流直流MAC地址表遵循IEEE802.1d标准支持MAC地址自动学习和老化第78页 曹县宏泰监控科技有限公司电话：18264043999支持静态、动态、黑洞MAC表项支持源MAC地址过滤MAC地址容量：S5700-LI系列：16KVLAN特性支持4K个VLAN支持GuestVLAN、VoiceVLAN支持GVRP协议支持MUXVLAN功能支持基于MAC/协议/IP子网/策略/端口的VLAN支持1:1和N:1VLANMapping功能支持SuperVLAN环网保护技术支持RRPP环型拓扑和RRPP多实例支持SmartLink树型拓朴和SmartLink多实例，提供主备链路的毫秒级保护支持智能以太保护SEP协议支持ERPS以太环保护协议(G.8032)支持STP/RSTP/MSTP协议支持BPDU保护、根保护和环回保护支持BPDUTunnel可靠性支持以太网OAM802.3ah和802.1ag支持ITU-Y.1731支持DLDP支持LACP支持EnhancedTrunkMPLS支持MPLSL3VPN支持MPLSL2VPN(VPWS/VPLS)支持MPLS-TE支持MPLSQoS第78页 曹县宏泰监控科技有限公司电话：18264043999IP路由静态路由支持三层动态路由IPv6特性支持ND（NeighborDiscovery）支持PMTU支持IPv6Ping、IPv6Tracert、IPv6Telnet支持基于源IPv6地址、目的IPv6地址、TCP/UDP端口号、协议类型等ACL支持MLDv1/v2snooping（MulticastListenerDiscoverysnooping）支持6to4、ISATAP、手动配置tunnel组播支持IGMPv1/v2/v3Snooping和快速离开机制支持VLAN内组播转发和组播多VLAN复制支持捆绑端口的组播负载分担支持可控组播支持基于端口的组播流量统计支持MSDP（S5700-EI/S5700-HI系列支持）QoS/ACL支持对端口入方向、出方向进行速率限制支持报文重定向支持基于端口的流量监管，支持双速三色CAR功能每端口支持8个队列支持WRR、DRR、SP、WRR＋SP、DRR+SP队列调度算法支持报文的802.1p和DSCP优先级重新标记支持L2（Layer2）~L4（Layer4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功能支持基于队列限速和流量整形的功能安全特性用户分级管理和口令保护支持防止DOS、ARP攻击功能、ICMP防攻击支持IP、MAC、端口、VLAN的组合绑定支持端口隔离、端口安全、StickyMAC第78页 曹县宏泰监控科技有限公司电话：18264043999支持黑洞MAC地址，支持MFF支持MAC地址学习数目限制支持IEEE802.1x认证，支持单端口最大用户数限制支持AAA认证，支持Radius、HWTACACS、NAC等多种方式支持SSHV2.0支持HTTPS支持CPU保护功能支持黑名单和白名单接入安全支持DHCPRelay、DHCPServer、DHCPSnooping、DHCPSecurity管理和维护支持智能堆叠支持虚拟电缆检测(VirtualCableTest)支持SNMPv1/v2/v3支持eSight网管系统、支持WEB网管支持自动配置支持HTTPS支持系统日志、分级告警支持sFlow(S5700(S)-LI/S5700-EI/S5700-HI系列支持)互通性VBST基于VLAN生成树协议（和PVST/PVST+/RPVST互通）LNP链路类型协商协议（和DTP相似功能）VCMPVLAN集中管理协议（和VTP相似功能）环境要求工作温度：0°C～50°C（0～1800m海拔）。说明：1800～5000m海拔，海拔每升高220m最高温度规格降低1°C。相对湿度：5%～95%（无凝露）输入电压额定电压范围：100-240VAC；50/60Hz最大电压范围：90-264VAC；47/63Hz额定电压范围：-48--60VDC第78页 曹县宏泰监控科技有限公司电话：18264043999最大电压范围：-36--72VDC前端接入交换机：华为S2700系列华为S2700-26TP-SI(AC)重要参数产品类型：智能交换机应用层级：二层背板带宽：32Gbps包转发率：6.6Mpps端口结构：非模块化电源电压：AC100-240V，50-60Hz端口描述：24个10/100Base-TX端口，2个千兆Combo口电源功率：＜15.5W产品类型智能交换机应用层级二层传输速率10/100Mbps第78页 曹县宏泰监控科技有限公司电话：18264043999交换方式存储-转发背板带宽32Gbps包转发率6.6MppsMAC地址表8K端口参数端口结构非模块化端口数量26个端口描述24个10/100Base-TX端口，2个千兆Combo口传输模式全双工/半双工自适应功能特性网络标准IEEE802.3，IEEE802.3u，IEEE802.3ab，IEEE802.3z，IEEE802.3x，IEEE802.1Q，IEEE802.1d，IEEE802.1X堆叠功能不可堆叠VLAN支持IEEE802.1Q（VLAN），整机支持4K个VLAN支持基于端口的VLANQOS支持端口限速和流限速支持每端口4个不同优先级的队列支持根据报文802.1p映射到不同队列支持SP、WRR、SP+WRR算法组播管理支持IGMPv1/v2/v3Snooping支持捆绑端口的组播负载分担支持基于端口的组播流速率限制和流量统计第78页 曹县宏泰监控科技有限公司电话：18264043999支持端口1:1或N:1镜像网络管理支持堆叠支持自动配置功能支持CLI配置支持Telnet远程配置支持SNMPV1/V2/V3支持RMON支持集群管理HGMPV2支持SSHV2支持WEB管理特性支持GVRP协议安全管理支持802.1x，支持单端口最大用户数限制支持动态ARP检测支持IPSourceGuard功能支持AAA认证，支持Radius、HWTACACS+、NAC等多种方式支持IP、MAC、端口、VLAN的组合绑定支持端口限速支持端口隔离、端口安全、StickyMAC支持包过滤支持MAC地址过滤支持多播、广播及未知单播报文抑制支持MAC地址学习数目限制第78页 曹县宏泰监控科技有限公司电话：18264043999支持CPU保护功能支持端口隔离支持多播、广播及未知单播报文抑制支持CPU保护功能其它参数电源电压AC100-240V，50-60Hz电源功率＜15.5W产品尺寸442×220×43.6mm产品重量＜2.4kg纠错环境标准工作温度：0-50℃工作湿度：10%-90%存储温度：-5-55℃存储湿度：10%-90%宏泰监控科技有限公司售后服务及培训计划现场培训1）我方对业主的技术人员进行操作和维修培训，所有培训认真负责进行，我公司在投标书中提出培训计划和培训项目。2）我方在系统开通后试运行期间为业主技术人员进行现场培训，在培训工作开始前我方向业主免费提供所有中文培训资料，包括中文操作、维修手册，要求受训人员能够了解系统及设备的基本结构、工作原理及操作程序，能进行实际操作和日常维护、排除一般故障。第78页 曹县宏泰监控科技有限公司电话：182640439993）我方负责安排专业工程师在项目建设现场对买方的相关操作人员,进行智能系统的操作、管理、维修培训。4）在安装调试验收现场完成上述培训后才能撤走现场服务人员。5）具体的培训计划如下。技术培训承诺Ø我公司免费为甲方培训系统操作及管理人员，并应甲方及使用方要求推荐、提供此方面的专业人才。Ø我公司免费对甲方选派的技术人员进行系统相关理论和实际操作技能的培训，并跟随我公司进行设备的安装调试工作，熟练掌握本套系统的操作和使用。培训目标对业主的人员分为运行维护人员的培训、工程技术人员的培训和管理人员的培训。运行维护技术人员经过培训应能进行日常设备运行维护工作，掌握软件、硬件的操作，熟悉硬件基本功能。能熟练地分析软件、硬件信息等工作，并能有效的组织、开展业务应用能力。培训文件和材料各子系统培训文件和材料包括：1）设备操作手册2）系统维护保养手册3）其它本系统相关的技术资料质保期及售后服务承诺书质量保证期我司承诺，系统在通过初步验收测试后，并通过最终验收后的保质期为12个月。在试运行期和保质期内我司将免费提供设备正常使用情况下的维修及保修服务。质保期内的任何问题，我们都将免费处理。第78页 曹县宏泰监控科技有限公司电话：18264043999货物质量保证说明1、保质期：在12个月的保质期内，如果出现故障，我公司甚至做到十几分钟内赶到现场，一般故障即可及时处理，节假日内4个小时内赶到现场，对问题及时解决。2、材料设备出厂及现场检验我们按照相关的设计规范要求，采购工程所需的材料设备，并提供产品的合格证、检测证、质量保证书。我们承诺在系统及设备出厂前进行出厂试验，按原厂包装送货到业主指定的安装地点，我们将在材料设备到货24小时前通知业主或业主代表进行验收。系统及设备到达安装现场后，我们将组织业主或业主代表共同参加对系统及设备的再次检验（现场检验），检验内容包括系统及设备的相关性能和技术指标，检验结束后提供出厂试验和现场检验的数据和报告。出厂试验及现场检验及其所需的测试软件、仪表设备及相关费由我们负责。3、装运设备和材料如果到货时发现短缺、误装或因我们承包商的原因而引起的损坏，责任由我们承包商负责。保质期后的跟踪与保修服务一、跟踪服务包括：保养、维修。为保障业主利益，我们建立了完善的客户服务体系，我们拥有技术全面的专业服务队伍。对每一用户建立专用的服务档案，定期回访，确保服务的高效性。同时我们具有独立的技术开发能力，紧密跟踪行业最新技术，为业主提供全方位的技术支持和工程咨询，并为业主提供最实效的系统改造、更新与升级等工程服务。三、服务保障我司经制造商授权，负责对项目提供售后服务。建立了专门的售后服务机构，配备了专职的技术人员和维修人员。我们将运用事前维修、定期维修等科学的维修保养方法，对工程的全过程及售后进行服务。我们保证工程项目服务质量满足客户的需要，全心全意，以优质的产和服务奉献给客户。服务宗旨：“用户至上”；第78页 曹县宏泰监控科技有限公司电话：18264043999服务精神：“创新、平等、共进”；服务原则：“严谨、务实”；工程回访服务在规定的保修期内尊重用户的权益，努力为用户服务，使工程达到预期的设计能力和使用价值而进行工程回访服务。1、征求客户意见。施工前征求客户意见，施工中听取客户意见，交工验收征求客户意见，交工后听取使用意见。2、征求客户以外的单位意见、设计部门、上级管理部门部门征求意见和访问。3、建立客户和工程服务档案。售后服务承诺书我们承诺本工程中我们所提供的设备和材料都是符合业主招标文件要求的，系统所有的主要设备都是经过制造商授权的，并保证充分得到制造商的技术支持。在保证售后服务质量的同时，为进一步缩短售后服务的响应时间，在第一时间为用户排除系统和设备的故障，我们公司设立有专门的售后技术人员和维修人员。我司对本工程的服务和承诺的主要内容如下：1、提供12个月的保修期。2、在12个月的保修期内，免费提供合同内设备及系统非误操作情况下的维修、更换和保养服务。3、提供技术服务。在保修期及试运行期内，在接到业主通知（包括电话、电传、传真）后4小时内派遣有经验的技术人员到达现场，排除故障。4、在合同所报分项价格的基础上，以最优惠价格快速提供保修期内因误操作导致的设备及系统的维修、更换和保养服务，以及保修期结束后设备及系统的维修、更换和保养服务。5、在保修期内免费提供必要的软件系统的升级服务。在系统及设备扩容和软件升级时派技术人员到现场指导。6.试运行期间，派出技术人员参与本工程的运行管理及日常维护工作。保修期间，定期进行系统维护和回访。第78页 曹县宏泰监控科技有限公司电话：18264043999第78页'
