安全措施方案.doc 87页

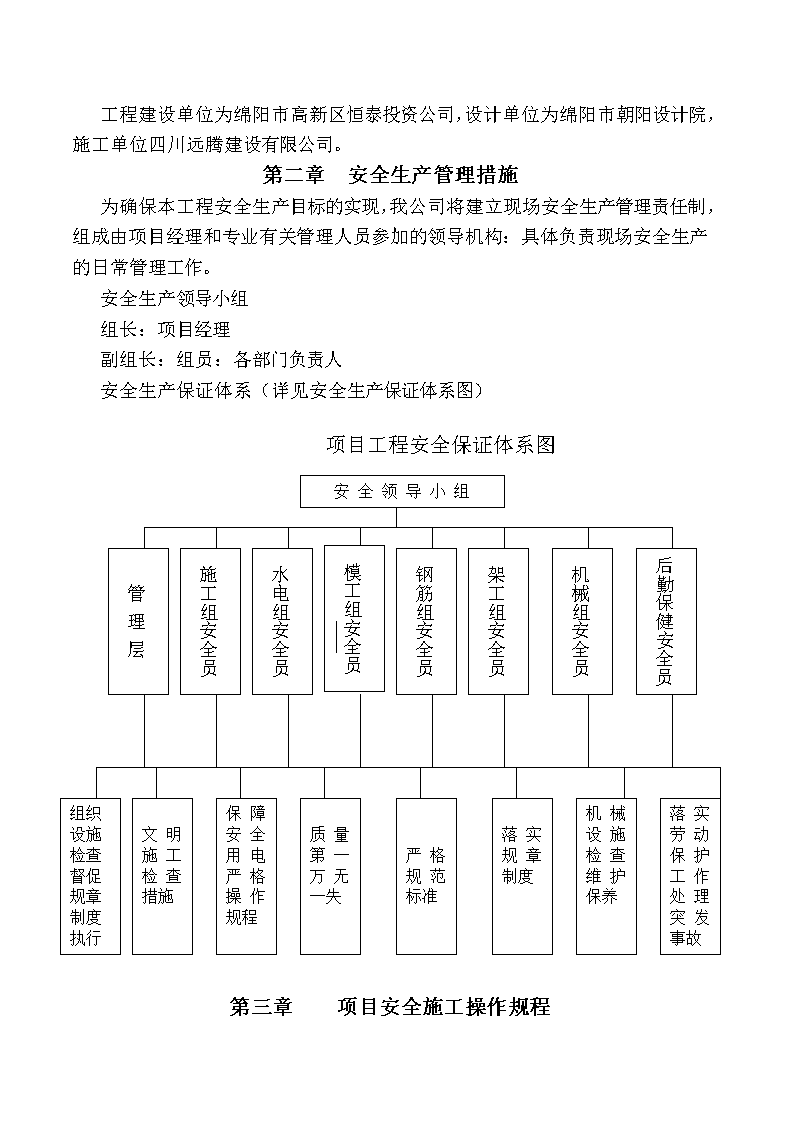

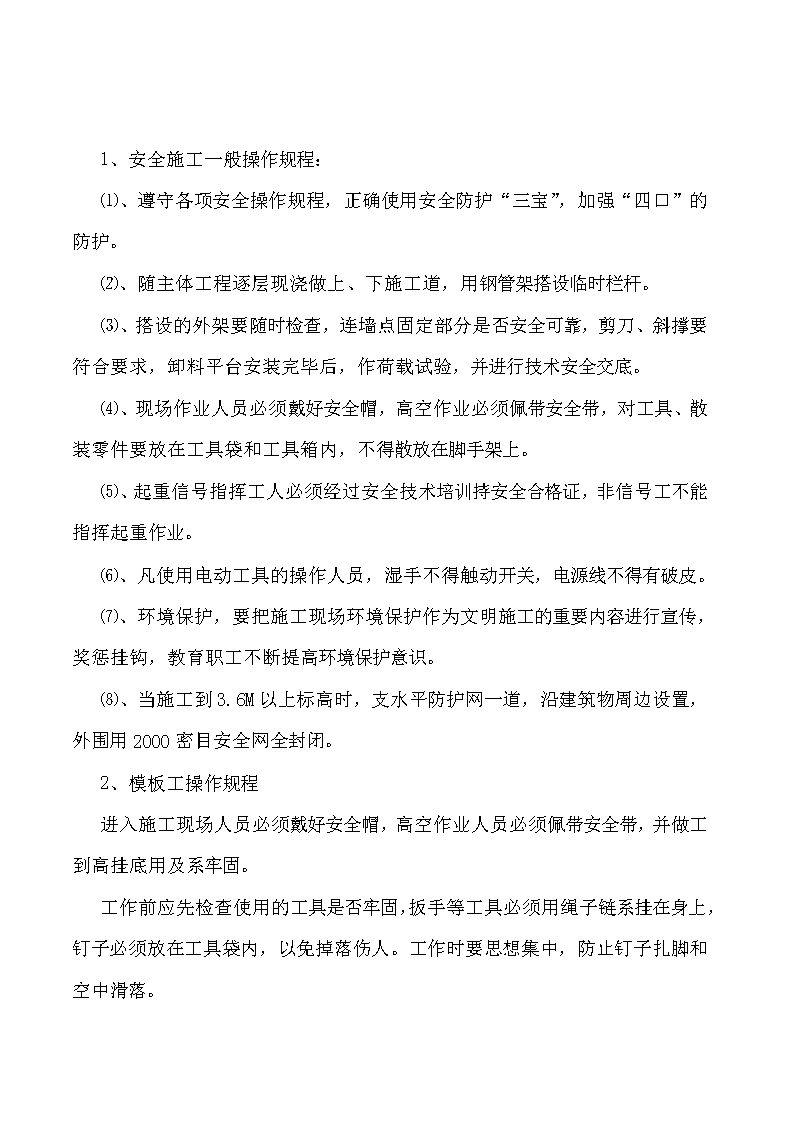

'安全措施方案第一章工程概况第一节总体介绍序号项目内容1工程名称松林山统建房一期工程（1#、2#楼）2工程地点绵阳市高新区松林山二组3结构类型底框、砖混4建设单位绵阳市高新区恒泰投资公司5设计单位绵阳市朝阳设计院6质量标准合格7工期360天第二节工程概况该工程为绵阳市高新区松林山村二组二环路拆迁安置统建房项目（一期）工程，建于绵阳市高新区内，结构类型为底框结构形式。1#建筑面积4907.79平方米，为底框结构，总长69.62米，总宽17.94米，三个单元，每个单元4户。一层为便民店。房屋高度21.2米，一层墙体采用MU5页岩空心砖。1#楼工程基础采用人工挖孔灌注桩，桩端极阻力标准值为4000KPa，桩端持力层为中风化泥质粉砂岩，桩端进入中风化泥岩不小于1D，其中桩基安全等级为二级，建筑场地类别为二类。桩基砼强度等级为C25、地梁为C30、桩护壁为C20砼。2#楼工程结构形式砖混结构，基础采用墙下钢筋砼条形基础，以松散碎石层作为持力层，地基承载力特征值为180KPa。局部卵石缺失部分采用CFG复合处理，要求进入持力层不小于300mm，基础埋深不同作放阶处理。六层坡屋面建筑。建筑面积：5920.716平方米，总长53.64米，总宽39.40米，五个单元。层高为3米，房屋高度为20.4米，室内±0.000与室外高差-0.90m，二一五层层高均为3.0m，六层层高4.40m，不上人屋面，平屋面女儿墙高1.10m。 工程建设单位为绵阳市高新区恒泰投资公司，设计单位为绵阳市朝阳设计院，施工单位四川远腾建设有限公司。第二章安全生产管理措施为确保本工程安全生产目标的实现，我公司将建立现场安全生产管理责任制，组成由项目经理和专业有关管理人员参加的领导机构：具体负责现场安全生产的日常管理工作。安全生产领导小组组长：项目经理副组长：组员：各部门负责人安全生产保证体系（详见安全生产保证体系图）项目工程安全保证体系图安全领导小组模工组安全员管理层后勤保健安全员机械组安全员架工组安全员钢筋组安全员水电组安全员施工组安全员落实劳动保护工作处理突发事故机械设施检查维护保养保障安全用电严格操作规程文明施工检查措施严格规范标准落实规章制度质量第一万无一失组织设施检查督促规章制度执行第三章项目安全施工操作规程 1、安全施工一般操作规程：⑴、遵守各项安全操作规程，正确使用安全防护“三宝”，加强“四口”的防护。⑵、随主体工程逐层现浇做上、下施工道，用钢管架搭设临时栏杆。⑶、搭设的外架要随时检查，连墙点固定部分是否安全可靠，剪刀、斜撑要符合要求，卸料平台安装完毕后，作荷载试验，并进行技术安全交底。⑷、现场作业人员必须戴好安全帽，高空作业必须佩带安全带，对工具、散装零件要放在工具袋和工具箱内，不得散放在脚手架上。⑸、起重信号指挥工人必须经过安全技术培训持安全合格证，非信号工不能指挥起重作业。⑹、凡使用电动工具的操作人员，湿手不得触动开关，电源线不得有破皮。⑺、环境保护，要把施工现场环境保护作为文明施工的重要内容进行宣传，奖惩挂钩，教育职工不断提高环境保护意识。⑻、当施工到3.6M以上标高时，支水平防护网一道，沿建筑物周边设置，外围用2000密目安全网全封闭。2、模板工操作规程进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并做工到高挂底用及系牢固。工作前应先检查使用的工具是否牢固，扳手等工具必须用绳子链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。 安装与拆除2M以上的模板，应搭脚手架并设防护栏杆，防止上下在同一垂直同操作设高度在3M能上能下的柱模板，四周应设斜撑，并应设立操作平台。低于3M可用马凳操作。高空、复杂结构模板的安装与拆除，事先应有切实的安全措施。工人抬运模板时，要互相配合，协同工作。传递模板，工具应用运输工具或绳子系牢后升降，不得乱抛。组合钢模板装拆时，上下应有人接应。钢模板及配件应随装拆随运送，严禁从高处掷下，高空拆模时，应有专人指挥，并在下面标出工作区，用红白旗加以围栏，暂停人员过往。不得在脚手架上堆放大批模板等材料。支撑、牵杠等不得搭在门窗杠和脚手架上。通路中间的斜撑、拉杆等就设在1.8M高以上。支撑过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢拆模间隙时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。模板上有预留洞者，应在安装后将洞口盖好，砼板上的预留洞，应在模板拆除后即将洞口盖好。拆除模板一般用长撬棒。人不许站在正在拆除的模板上。在拆除模板时，要注意整块模板落下，尤其是用定型模板做平台模板时，更要注意。拆除人员要站在六窗洞口外拉支撑，防止模板突然全部掉落伤人。在组合钢模板上架设的电线和使用电动工具时，应用36V安全电压或采取其它有效的安全措施。装、拆模板时禁止使用50mm×100mm木料、钢模板作立人板。 高空作业要搭设脚手架或操作台，上、下要使用梯子，不准站立在墙上工作，不准在大梁底模上行走。操作人员严禁穿硬底鞋及有跟鞋作业。装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面上工作；操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。拆模必须一次性拆清，不得留下无撑模板。拆下的模板要及时清理，堆放整齐。拆除的钢模做平台底模时，不得一次将顶撑全部拆除，应分批拆下顶撑，然后按顺序拆下搁栅、底模，以免发生钢模在自重荷载下一次性大面积脱落。在钢模及机件垂直运输时，吊点必须符合起重要求，以防坠落伤人。模板顶撑排列必须符合施工荷载要求。拆模时，临时脚手架必须牢固，不得用拆下的模板作脚手架。脚手板搁置必须牢固平整，不得有空头板，以防踏空坠落。3、钢筋工操作规程：钢筋断料、配料、弯料等工作应在地面进行，不准在高空操作。搬运钢筋要注意周围有无障碍物、架空电线和其他临时电气设备，防钢筋在回转时碰撞电线或发生触电事故。起吊钢筋骨架，下方禁止站人，必须待骨架降到距离模板1M以下才准靠近，就位支撑好后方可摘勾。起吊钢筋时，规格必须统一，不准长短参差不齐，细长钢筋不准一点吊。切割机使用前，需检查机械运转是否正常，有否二级漏电保护，切割机后方不准堆放易燃物品。钢筋头子应及时清理，成品堆放要整齐，工作台要稳，钢筋工作棚照明灯必须加网罩。 高空作业时，不得将钢筋集中堆放在模板和脚手架上，也不要把工具、钢箍、短钢筋随意放在脚手板上，以免滑下伤人。在雷雨天必须停止露天操作，预防雷击钢筋伤人。钢筋骨架不论其固定与否，均不得在上行走，禁止从柱子上的钢箍上下。4、砼工操作规程车道板单车行走不小于1.4M宽，双车来回不小于2.8M宽，在运料时，前后应保持一定的车距，不准奔走、抢道或超走。到终点卸料时，双手应扶牢车柄倒料，严禁双手脱反，防止翻车伤人。浇筑砼时，运料员与振动捧操作人员应密切配合，当运料员卸料时，操作人员应主动避让，应随时注意手推车碰人，并应站立稳当，防止坠落。离地面2M以上浇筑过梁、雨蓬、小平台时，不准站在搭头上操作，如无可靠的安全设施时，必须戴好安全带，并扣好保险钩。使用振动机前就检查电源电压，必须经过二级漏电保护，电源线不得有接头，机械盍是否正常，振动机移动时，不能硬拉电线，更不能在钢筋或其它锐利物上拖拉，防止割破电线，而造成触电伤亡事故。5、砌筑工操作规程在操作之前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后才可施工。砌体高度超过地坪1.2M以上时，应搭设脚手架，采用外脚手架应设置护身栏杆和挡脚板后方可砌筑。脚手板上堆料量不得超过规定荷载，堆砖高度不得超过三皮侧砖，同一块脚手板上的操作人员不应超过两人。 在楼支施工时，堆放机械、砖块等物品不得超过作用荷载。如超过荷载时，必须经过验算采取有效加固措施后方可进行堆放和施工。不准站在墙顶上做划线、刮缝和清扫墙面或检查大角垂直等工作。不准用不稳固的工具或物体在脚手板面垫高操作，更不在未经过加固的情况下，在一层脚手架上随意再垫加一层，脚手板不允许有空头现象，不准用50mm×100mm木料或钢模板做立人板。砍砖时应面向内打、注意碎砖跳出伤人，使用于垂直运输的吊笼、绳索具等，必须满足负荷要求，牢固无损，吊运时不得超载，不能上人。并需经常检查，发现问题及时处理。第四章各项安全生产责任制第一节项目经理安全生产责任制一、项目经理作为本项目安全生产第一责任人，对本项目劳动保护和安全生产负总的责任，必须把安全工作列入议事日程，认真贯彻“安全第一、预防为主”的方针，负责安全人员的安全计划、措施、经费的落实，做到组织落实、措施落实、制度落实。二、认真贯彻国家、省、市各项劳动保护法规、政策、制度和公司制定的各项安全生产制度。三、定期组织如开安全工作会议，抓好安全管理基础工作并认真贯彻执行。在计划、布置、检查、总结、评比生产的同时计划、布置、检查、总结、评比安全工作，及时总结和推广安全生产的先进经验，在编制和审批施工组织设计时，必须要有安全员参加并督促制订相应的安全技术措施，落实安全技术经费。四、支持专（兼）职安全员的日常工作，严禁违章指挥，制止违章作业，认真执行劳逸结合制度，逐步改善劳动条件。 五、对入场人员的安全技术和安全纪律教育负总的责任，严格执行安全生产奖惩制度。六、定期组织安全检查，发现隐患，做到定人、定时、定措施坚决修改。七、发生伤亡事故或未遂事故要保护现场，组织对伤者及时抢救并按国务院颁布的《企业职工伤亡事故报告和处理规定》的规定逐级迅速上报。八、事故发生后，参加事故调查，认真分析事故原因。按照“三不放过”（即：事故原因分析不清不放过；事故责任者和群众没有受到教育不放过；没有防范措施不放过）的原则，对事故进行处理。九、坚持对生产工作人员的劳动保护用品的发放，不准扣减或降发放标准，不准以其它物品代替发放。十、对家建队分包分部、分项工程合同必须具备法人资格，并分安全指标，分包合同必须经经营办和安全部门审查认可。第二节主办工长安全生产责任制一、全权负责组织编制和实施项目工程部的施工方案、施工以及技术、质量工期，降低成本、安全生产文明施工等管理措施。二、认真熟悉有关施工图纸和有关技术经济资料参加图纸会审和施工组织设计，做好施工前现场的各项准备工作。三、坚持按图纸、规程规范和施工方案及有关规定组织施工班组学习图纸并进行分部分项工程的技术交底。四、负责向班组签发工期质量、安全、材料节约等指标和注意全面完成各项指标的技术措施，及时解决施工生产中的技术总是担交月、旬、周材料计划。 五、负责单位工程的各项抄平、放线和标高定位管理工作，现场的平面布置，严格执行各种配合比。六、负责办理现场所管理的各种签证资料，并及时送交内业技术人员。组织班线自检、互检、交接分部分项质量、安全要求，参加竣工验收工作。第三节工长安全生产责任制一、认真贯彻国家、省市和上级有关劳动保护，安全文明施工的各项政策法规，对所管工程的安全生产负直接责任。二、指导和督促各工种严格执行各项安全生产规章制度和安全操作规程。三、对新调入的工人（包括外用工、改变工种人员等）要进行现场岗位安全教育，并经常性地抓职工安全生产教育，提高安全意识。四、组织实施安全技术措施，并进行安全技术书面交底，交接时须签字。五、对所管现场生产环境，搭设的脚手架和安装的电气线路的设备等安全防护装置，必须组织验收，合格后方能投入使用，并提出安全要求。六、熟悉和掌握各工种作业情况，参加公司组织的安全大检查定期组织有关人员（专职人员）及班（组）长对所辖施工现场进行安检，做好检查记录，认真整改和消除事故隐患，严肃处理违章行为，产组织、督促班组开展活动。七、发生伤亡事故，重大伤亡事故和重大设备事故时，必须组织抢救，保护现场及时上报，参加调查处理，对发生一般安全事故认真组织有关人员及事故原因分析，总结经验避免重复发生。八、在所辖施工现场认真开展反“三违”活动（即反对违反操作规程、反对违反劳动纪律）的安全教育，增强职工的认识，做好女工的“三期”保护工作。九、夜间作业，必须安排管理人员值班，配备必要设备和用品。第四节材料员安全生产责任制 一、及时采购，供应劳动保护所需的符合有关规定要求的设备用品，并对供应的材料、劳动保护用品及设备的质量负责，并符合安全技术要求。二、按时、按规定发放劳保用品，不准扣减或降低发放标准，不得以其它物品替代劳保用品。三、对有毒、易燃、易爆和危险物品必须按有关规定妥善运输，按情况分开妥善贮存保管，并建立必要的安全防范措施和制度。四、参加安全检查，及时供应整改隐患所需的材料和物质。五、根据现场情况，配备足够的消防器材，防止火灾发生。第五节项目部（专）兼职安全员职责一、积极学习宣传贯彻国家、省、市及上级安全生产方针、政策、法令和企业的安全规章制度，在本项目内负责安全执行工作，检查本项目内施工现场对劳动安全法规和有关制度的执行情况，有权参加有关安全会议，查阅有关资料，并向有关人员了解情况。二、在生产现场检查中，发现有危及职工安全的紧急情况或有严重违章指挥和违章作业时有权命令停止作业，从危险区域拆出作业人员，然后向项目经理报告或越级向公司安全生产委员会报告，有权对违章行为按规定进行处罚。三、发现事故隐患，职业性危害严重时，有权发生隐患限期整改通知书，对有条件整改但不按通知书要求及时整改的，有权按规定对被通知单位或个个进行经济处罚和越级上报。四、参加审查安全技术措施计划，并督促有关部门和人员按期执行。五、组织和配合有关部门制定安全技术操作规程，对制度规程的贯彻执行进行监督检查。 六、配合工长对亲进场的工人，调换工种的工人，包括农民工，外来实习人员进行三级安全教育，督促有关部门对特殊工种工人进行培训和送培考核工作。七、有计划的组织班组兼职安全员的有关安全生产文件及安全知识学习，总结经验和推广安全生产的先进经验，对职工进行安全生产的宣传教育。八、对严重违反“劳动安全法规”的单位和直接人员或对专职人员的纠正意见拒不接受，谩骂、围攻专职安全人员的，将根据情节的轻重有权提请公司经理从重给予经济处罚和行政处分，对仍然坚持违章危险作业造成严惩后果的，有权向上级直司法机关报告。九、参加或直接进行伤亡事故的调查，并督促发生事故的单位“三不放过”原则进行分析和统计报告及事故处理，协助有关部门担出防范措施，并且督促按期实施。十、督促有关部门按规定及时分发职工劳动保护用品，教育工人正确使用个人防护用品，并配合有关部门研究执行防止职工中毒和疾病的措施及女工保护工作。十一、协助工长组织好定期安全检查，辅导和督促班组搞好安全活动。第五章现场施工安全管理制度⑴、要贯彻“安全第一、预防为主”有方针，切实执行建设部颁发安全标准和安全生产责任制以及《劳动卫生安全条例》、《安全生产监察条例》，做到思想落实，措施落实，组织落实。⑵ 、经常进行有针对性的安全纪律和安全技术教育。明确岗位责任，正确使用个人防护用品，严格执行安全技术操作规程和维护安全纪律，要坚持特殊工程持证上岗，确保安全生产和文明施工。⑶、在施工组织设计中，必须编制安全技术措施，并认真执行。⑷、在工程施工前要向施工操作人员进行安全技术措施交底，严格遵守“建筑施工操作规程”，反对盲目指挥，反对违章施工。⑸、施工现场应悬挂安全标志，做好安全防护措施。各材料、构件设备的安全放置要整齐稳定，并有标识。施工废料要及时清理。⑹、必须正确使用防护用品和采取防护措施，各种电动机做到接地良好，一机一闸，并配有漏电开关，易燃易爆物品运输储存和使用必须符合专门规定。⑺、要进行经常性的安全检查。安全员对违反操作规程的作业要立刻制止，遇有严重险情要立暂停施工，填写整改通知单，并报项目经理处理存在的问题。同时坚持专业检查与群众检查相结合方法，除项目部、作业队的定期或不定期检查外，施工检查外，施工现场应每周检查一次，施工班组要坚持班前班后检查的制度。⑻、对工伤事故要及时逐级报告，按四不放过原则，对违反制度、违反纪律、工作不负责造成事故的要严格进行处理。⑼、应严格按照《中华人民共和国消防条例》的规定，建立和执行防火管理制度，设置消防设施。⑽、做好施工现场安全保卫工作。第六章安全技术措施1、按规定使用安全“三宝”（安全帽、安全带、安全网）。2、机械设备防护安装一定要齐全有效，不能带病运行。3、起重设备必须有限位保险装置，防断线装置，不准“带病”运转 ，不准超负荷作业，不准在运行中维修保养。4、架设电线线路必须符合国家与建设部的用电标准，电气设备必须接地或接零。5、电动机械和电动手持工具，应设置漏电跳闸开关。6、脚手架材料及脚手架搭设，必须符合规程要求，并经工长施工员等验收合格挂牌后才能使用。7、工程在建时楼梯口、门架通道口、预留洞口和通风口必须设有防护栏。8、严禁赤脚或穿高跟鞋、拖鞋进入施工现场，高空作业不准穿硬底和带钉、易滑的鞋靴。9、施工必须坚持标准作业，必须有安全保护措施。10、施工现场危险地段应有围栏、有警式标志，夜间凤有红灯示警。第七章施工现场十不准1、无安全设施不准承包工程，未经批准的安全措施，未领取《安全生产许可证》不准开工；2、一切人员不戴好安全帽，一律不准进入施工现场；3、新工人、临时工、更换工种人员，未经上岗安全培训教育，特殊工种无证，都不准上岗操作；4、“四口”，“五边”无防护的、临街、临住房边未封闭的都不准施工；5、悬空作业不拴好安全带，三米高以上操作不高好安全网，脚手架搭设不符合标准不准施工；6、井架、门架、缆风绳不符合标准不准施工； 7、施工现场用电不符合规定，电器设备不符合安全要求，高压线路距施工操作点不符合安全距离不准施工；8、施工现场出入口，坑口不设安全标志不施工；9、基槽和基坑作业，必须按安全规定放坡或加支撑，不准违章挖“神仙土”；10、拆除工程无防护和保证安全的措施不准施工。第八章安全用电管理制度1、施工现场一切电气安装必须按照中华人民共和国国家标准《建设工程施工现场供电安全规范》和国家建设部《施工现场临时用电安全技术规范》要求执行。2、施工现场的一切电气线路、设备的安装、维护必须由持证上岗的电工负责，线路、设备安装后要定期检查，建立安全技术档案。3、施工现场必须采用“三相五线制”供电，并采用TN-S接零保护系统。4、禁止使用不合格的保险装置和霉烂电线。一切移动式用电设备的电源线（电缆）全长不得有接口，外绝缘层无机械损伤。5、照明必须做到一灯一开关一保险。6、加强对碘钨灯、卤经物灯的使用管理。7、外电架空线路与施工中的建筑物或临时设施要保持相应的水平安全距离。8、开关箱必须严格实行“一机一闸一漏电开关”制，严禁有一个开关直接控制两台及两台以上用电设备。开关箱内禁止存放杂物。门要加锁并要有防雨、防潮设施。 9、配电箱外壳应接地良好，内置漏电开关，配有门锁及防雨、防潮设施。对配电箱进行编号，定期作安全检查，编制安全技术档案。10、拉闸停电进行电气检修作业时，必须在配电箱门挂上“电气检修，严禁合闸”的标志牌，必要是设专人看守。第九章焊接安全使用规则⑴、焊接设备应防雨、防潮、防晒，作业地面潮湿应铺设绝缘物件，电焊线能过道路，应采取保护措施，作业时人员要采取防触电、防中毒、防高空坠物、防火灾等措施。⑵、严禁在有压力的管道，装易燃物品的容器、喷涂过漆或塑料的容器、受力机件上进焊接，使用照明设备的电压，不得超过12V。⑶、焊接现场10m范围内不得堆放氧气瓶、乙炔瓶，木材等易燃、易爆物品，突然停电应切断电源。⑷、作业后必须清场地、来火种、断电源，整理焊接设备，清除焊接余热后，方可离去。⑸、交流电焊机电焊机必须完好无缺，线圈架不能拖地，围护罩板齐全。接线绝缘架完好，接线螺母、螺栓完好无损及无严重腐蚀，接线紧固牢靠，两端接线盖齐全。⑹、气焊与气割氧气瓶与乙炔瓶要相隔10m，并且要竖立直放，乙炔瓶要安装回火阀，与明火、散发火花地点，高压电源线及其他热源的距离不应少于10m。氧气瓶与乙炔瓶的气管要经常检查，与气瓶接口处气管不能龟裂，要经常更换，压力表等仪表要齐全。氧气瓶不能接触油脂，不能与油脂共放一处。 第十章高空作业安全要求1、大门设置醒目警戒标志，谢绝非施工人员入场，禁止行人、闲人通行或闯入。2、外架应采用2000密目安全网封闭，操作层必须满铺架板，绑扎牢固，紧靠操作层下面必须设水平兜网。搭拆脚手架时，应有针对性的书面安全技术交底，拆架时必须设专人监护。3、对从事高空作业人员必须定期进行体检，凡患有高血压、心脏病、癫疯病、贫血以及其他不适宜从事高处作业疾病者，不得从事高处作业。4、高空作业人员必须按规定路线行走，禁止在没有防护设施的情况下沿脚手架、支撑等处攀登或行走。5、高空作业处配置足够的照明设备和避雷设施。6、高空作业所需的料具，设备等，必须根据施工进度随用随运，严禁卸料平台超负荷。楼梯踏步、休息平台等悬挑结构处，不得堆放料具和杂物。7、高空作业的料具堆放平衡，工具应承时放入工具包内，严禁乱堆乱放和在高处抛扔材料、工具和构件。8、专业性较哟的分部分项工程要单独编制专项安全技术措施，如基坑支护，人工挖孔桩、模板工程，脚手架工程，施工用电，塔吊及垂直运载提升设备都要编制专题方案。第十一章安全生产保证措施第一节安全防护措施⑴ 、施工中，认真执行国家《施工安全检查评分标准》、《施工现场临时用电安全规范》，以及区、市主管部门颁布的防雨、防滑、防雷、防暑降温和防毒安全保护措施。⑵、各种施工作业人员应持安全劳动卫生合格证及配备应的安全防护用具和劳保用品，严禁工作人员违章作业，管理人员违章指挥。⑶、各种施工人员必须经过安全培训与教育，特种操作人员必须持证上岗。⑷、施工所用的机械、电器设备必须达到国家安全防护标准，各种自制设备、机电设备须通过施工前安全检验及性能检验合格后方可使用。⑸、严格按照安全技术规程及措施方案执行，加强施工安全管理和监控，楼梯口应设两道防护栏杆，梯段边设临时防护栏杆，顶层楼梯口应随施工安装正式栏杆或临时护栏。⑹、底层通道口：固定出入通道应搭设防护棚，棚宽大地道口宽不小于70cm的双层棚顶搭设（用钢管或竹笆搭设），防护棚两侧架子应设剪刀撑、防护栏杆，外挂安全网，通道出口应用φ48×3.5钢管作斜撑加固。预留洞口：a、边长或直径在20～50cm的洞口，可利用砼板内钢筋或固定盖板防护；b、50～150cm的洞口，可利用砼板内钢筋贯穿洞径，构成防护网。网格大于20cm要另外加密。c、150cm以上的洞口，四周应设护栏，洞口下张安全网，护栏高1m高设两道水平杆或用砖覆盖。⑺、施工现场照明设施齐全，经常检修，保证正常的生产和生活。⑻、在工地重点部位悬挂安全色标，危险地段设置明显的警示标志。⑼、做好交通疏导及交通运输的安全工作。现场要设置交通红灯和交通指挥疏导行人车辆。 ⑽、施工期间，加强监控量测，及时反馈测量信息，发现问题及时采取措施，调整预加固、预支物及支护结构的封闭时间，确保施工安全及地面建筑物安全。第二节用电安全措施⑴、高压线引至施工场的室内变电房，所内通风及排水良好，并由专人负责，一般人员不得随便进入，变压器安设位置，接地电阴符合规范要求。⑵、配电系统分线配电，高总、分配电箱，动力、照明配电箱，不同用途的电箱加注相应的文字标识，箱体外观完整、牢固、防雨防尘。⑶、各施工人员应掌握安全用电的基本常识和所用的设备性能，用电人员各自保护好设备的负荷线、地线和开关，发现问题时及时找电工解决，严禁非专业电气操作人员乱动电器设备。⑷、所有用电设备，必须按规定设置漏电保护装置，金属外壳，构架应设置可靠的接零及接地保护，定期检查，发现问题及时处理解决。⑸、加强对使用电焊、电热设备、电动工具的安全管理，维修保管由专人负责。⑹、照明一律使用３６伏低电压。第三节机械安全⑴、各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查，保证安全防护装置完好无损，灵敏可靠，预防机械伤害事故的发生。⑵、各种机械设备视其工作性质、性能的不同配备防尘、防雨、防砸、防噪音工棚等装置，机械设置附近设标志牌、及安全使用规则牌。⑶ 、机械安装基础必须稳固，吊装机械臂下不得站人，操作时，机械臂距架空线要符合安全规定。⑷、运输车辆服从指挥，信号灯齐全，制动器机械性能良好。⑸、施工现场内的塔吊、起重机及龙门架等机械设备，其顶端应装设避雷针（接闪器）。第四节消防安全措施⑴、贯彻“预防为主、防消结合”的消防方针，施工中认真执行《中华人民共和国消防法》和区、市有关消防防火管理规定。⑵、落实“谁主管、谁负责”的原则，成立消防领导小组，明确任命　工程各部门防火责任人，各司其职。逐级消防责任制，并检查执行，处理隐患、奖罚分明。⑶、施工现场和生活区临设搭建符合消防要求，水源配置合理，消防器材按规定配备齐全。⑷、易燃易爆物堆放间距和动火器材与氧气、乙炔的间距要符合规定要求，严格执行动火作业审批制度，并配置足够的消防火器材。⑸、施工现场配备7-8个干粉来器，分别放在钢筋房、木工房及配电房，配电房侧设置一个小型防火砂坑，在砼搅拌场及砼泵侧高一消防水池。第十二章临时用电设计方案一、编制依据1、依据《施工现场临时用电安全技术规范》（JGJ46-88）和《建设工程施工现场供电安全规范》（GB50194-93）编制：2、依据松林山统建房一期工程（1#、2#楼）工程《施工组织设计》、绵阳朝阳设计院出具的施工图、和相关技术资料编制； 3、依据国家、四川省、绵阳市有关建筑施工现场标准化文明管理标准编制。一、现场勘察根据该工程的施工组织设计、施工进度计划安排、总平面图布置和拟定的临时用电平面布置图，合理确定施工机械设备的位置和三级配电、两极保护的部署。二、线路敷设根据本工程项目实际情况，临时用电线路敷设采用埋地穿管引入方式，并在施工现场修建临时配电室，由配电室引至各分线箱处，管路配电均选择电缆穿管埋地引入。线路具体走向详见施工用电平面布置图。三、现场照明本工程为底框、砖混结构，因本工程施工环境较为特殊场地较宽，照明用电负荷较大，照明采用单相220V电压供电。照明线采用橡皮铜芯软线并应用绝缘子固定，室外照明，灯具距地面高度不低于3米，室内距地面不低于2.5米，现场照明用电与施工动力用电分别设置配电箱。四、配电室配电室应靠近电源，并设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方，陈列的配电盘和控制屏两端，应与重复接地线及保护零线做电气的连接，配电室和控制室应能自然通风，并采取能防雨雪，防动物出入的措施，配电室的配电线路维修时，应挂停电的标志牌，且停电由专人负责。五、电气设备的设置（1）、配电系统应设置室内总配电屏和室外分配箱或设置室外总配电箱和分配电箱，开关箱，实行分线配电分三级配电。 （2）开关箱应由末端分配电箱，开关箱实行分线配电分三级配电，用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台以上的用电设备。（3）配电箱、开关箱安装要端正、牢固，箱底与地面的垂直距离应大于1.3米，小于1.5米，配电箱、开关箱中导线的进出线口应设在箱体下面，严禁设在箱体的上顶面、侧面、后面。一、熔丝在本工程项目使用的施工电器的保险装置，严禁用其它的金属丝代替熔丝或熔断器，熔丝和熔断器的安装必须符合规范的要求。二、安全接零1、保护接零将用电设备的金属外壳与供电系统的专用零线连接。它的作用是电气设备的金属外壳带电时，短路电流经零线与机器外壳而成闭合电路，使其变成单相短路的故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍。这样大的单相短路电流将使保护装置迅速而准确的动作，切断事故电源，保证人事安全，其供电系统为接零保护系统，即TN-S系统。2、TN-S供电系统，它是把工作N和专用保护线PE线在供电电源处严格分别的供电系统，也称三相五线制，它的优点是保护线上无电流。此线专门承接故障电流确保其保护装置动作。当该特别指出PE线不许断线，在供电端或超运30米处将PE线做重复接地。3、设置漏电保护器A、总配电箱和开关箱至少设置两极漏电保护器。B、 开关箱的组成设置，漏电开关，所有用电设备，除作保护接零外，必须在设备负荷或首端处安装漏电保护器。C、漏电保护应装在配电箱电源隔离开关的负荷侧和开关箱电源的隔离开关的负荷侧。D、漏电保护器的选择应符合国标GB6829-86。经漏电电流动作保护器（剩余电流动作保护器的要求，开关箱内的漏电动作时间应小于0.1S），潮湿施工场地应采用其额定漏电动作电流值不大于15mA,额定漏电动作时间应小于0.1S。4、安全电压A、在潮湿和易触及带电体场所的照明电源电压不得大于24伏。B、特别潮湿的场所，导电好的地面的照明电源，电压不得大于12伏。九、接地防雷作防雷接地的电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用同一接地体，接地电阻应符合重复接地电阻值要求。十、使用与维护1、电气设备的操作与维修。（1）临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成。电工的等级应同工程的难易程度的技术复杂性相适应。（2）用电人员应掌握安全用电的基本知识和所有设备的性能。（3）使用设备前，必须穿戴和配备好相应的防护用品，并检查电气装置和保护设施是否完好，严禁设备带病运转，停用的设备必须拉闸断电，锁好开关箱，并负责保护设备的负荷线，保护零线和开关箱，发现问题，及时报告解决。2、电气设备的使用与维修。A、 所有配电箱，开关箱应每日进行一次检查和维修，检查维修配电箱时，应将前一级相应的电源的开关分闸断电，并悬挂停电标志牌。B、配电箱上应标明各回路的名称、用途、配电箱应配锁，配电箱、开关箱应专人负责，停止作业1小时以上时，应锁好开关箱上的锁，配电箱内不许放置任何杂物。十一、安全用电组织措施建立临时用电施工组织设计和安全用电技术措施的编制，审批制度，并建立相应的技术制度、维修制度、排除制度、安全用电责任，安全教育和培训制。十二、预防电气火灾的措施1、迅速切断电源，以免事故扩大，切断电源时应戴好绝缘手套，使用有绝缘柄的工具，当火场离开较远需剪断电线时，相线和零线应分开错位剪断，以免在钳口处造成短路并防止电源掉在地上造成触电事故。2、当电源线因其他原因不能及时断电时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定距离，必须穿戴绝缘用品。3、扑灭电器火灾时要用绝缘性能好的灭火剂，如干粉灭火剂二氧化碳灭火器或干燥沙子。十三、施工设备投入和设备用电概况1、该工程主体结构施工期间拟投入施工机械设备见下表：序号设备名称规格型号数量功率(kw)施工部位1塔吊QTZ4510、QTZ5012230基础、主体2砂浆搅拌机JZC350215基础、主体3卷杨机BT-5115基础、主体 4钢筋切断机Φ4015.5基础、主体5电焊机DY-300250基础、主体6对焊机DH-800180基础、主体7竖焊机SH-400155基础、主体8振动棒1011基础、主体电动机额定功率：P1=76.5KW电焊机额定功率:P2=50KW对焊机额定功率:P3=80KW竖焊机额定功率:P4=55KW照明用电:P5=10KWΣP机1=271.5KW2、施工用电电源引进：现场施工机具用电从建设单位配电室用三相五线电源干线穿塑料管埋地接入工地的用电总配电箱，再由总配电箱分专线回路接至各施工机具分配电箱内。3、配电导线总容量S为：Kc.ΣP机0.5×63.7S=1.1—————+ΣP容=1.1×—————+141=195.32(KVA)η.cosΦ0.86×0.75现场施工进线线路的电流I为：P机总0.5×195.32×1000×0.75I=———————=———————————=172.52(A)√3.u.η.cosΦ√3×380×0.86×0.75现场施工用电分动力设备和照明用电三个回路分别引入，为了安全和经济选用BV铜芯绝缘导线。办公用电回路因照明用电量小选用截面为4mm2线，中性线选用2.5mm2。 动力设备用电回路设备用导线经计算，总进线导线截面选用3×95mm2+2×50mm2，配电箱设于配电房旁，主干线从配电箱分两个回路一路架空直接接至办公区，另一路穿塑料套管埋地引入搅拌机、塔吊、钢筋加工机具开关箱和各层的移动式开关箱，过道路段用塑料套管外再套钢管埋地保护，场内临时供电线路采用TN-S系统。4、配电箱、开关箱内电气配备250A2路输出临时配电箱1个，内配三相250A动力电表一只，250A漏电断路器1只，1个200A漏电断路器。50A低压照明开关箱一只，内配20A漏电断路器1个。100A塔吊专用开关箱1个，内各配100A漏电断路器1只。搅拌机、对焊机、钢筋加工设备共设12个开关箱，内配电气同塔吊开关箱。每层配置1个40A4路插座输出小型电动工具移动式开关箱，箱内配4个20A漏电断路器。现场塔吊、搅拌机、木工作业区机械、钢筋加工区内机械和小型电动机具机械，采用三相五线或一相二线的绝缘线埋地加套管接至施工机械控制开关箱内。施工现场设三个回路，一路电缆接至1#楼塔吊、搅拌站施工区照明用电埋地电缆引入，另一回路引至钢筋加工房、木工房机具开关箱以及各层的移动式开关箱，第三回路引入2#楼塔吊开关箱以及各层的移动式开关箱。十四、安全用电技术措施1、施工现场用电必须采用TN-S接零保护系统。(1)保护接零电气设备正常情况，不带电的金属外壳和机械设备的金属构架与保护零线连接称为保护接零，或接零保护。由工作接地线或配电箱的零线或第互助漏电保护器侧的零线引出专门用以连接电气设备正常不带电导电部份的导线，称为专用保护零线。零线： 与变压器直接接地的中性点连接的导线，称为零线，电气设备因运行需要而引接的零线，称为工作零线。(2)保护接零作用当电气设备的金属外壳带电时，短路电流经零线构成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍至几十倍，这样大的单相短路将使保护装置迅速而准确地动仡切断事故电源，保证人员安全，其供电系统为接零保护系统，即：TN-S系统。(3)TN-S供电系统，它是将工作零线N和专用保护PE线在供电源的严格分开的系统，也称三相五线制，它的优点是保护线上无电流此线专门承接故障电流或超过30mA外将PE线作重复接地，重复接地严禁使用螺纹钢筋。2、设置漏电保护器(1)总配电箱和开关箱应至少设置两级保护器，且两级漏电保护器的漏电动作电流和额定电动时间符合要求，使之具有分级保护的功能。(2)开关箱中必须设置漏电开关，所有用电设备除保护接零外，必须在设备负荷的首端处安装漏电保护器。(3)漏电保护器应设在配电箱电源隔离开关的负荷侧和开关箱电源的隔离开关的负荷侧。(4)漏电保护器的选择应符合国标GB6829-86，经漏电流作保护器，开关箱内的漏电保护器其漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1秒。(5)潮湿施工现场应采用其额定漏电动作电流不大于15mA ，额定漏电动作时间小于0.1秒。3、安全电压(1)在潮湿和易触及带电体场所的照明电源电压不得大于24V。(2)在特别潮湿的场所，导电良好的地面照明电源电压不得大于12V。4、电气设备的位置符合下列要求:(1)配电系统设置总供电箱和分配电箱，开关箱，实行分线配电，分三级配电，严禁用一个开关电器重接控制两台或两台以上的用电设备。(2)总配电箱应靠近电源的地方，分配电箱应装设在用电设备或负荷集中的地方，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定用电设备的水平距离不宜超过3m，配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆入任何有碍操作，维修的物品。(3)配电箱、开关箱安装要端正，牢固、箱底与地面垂直距离应不大于1.3m，小于1.5m，配电箱、开关箱中导线的出口应设在箱体下面，严禁设在箱体顶面，侧面，后面。5、电气设备的安装(1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，箱内的工作零线通过接线端子连接，并应与保护零线接线端子板分设，连接应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面，各种连接应使用截面不小于2.5mm2，的绝缘铜蕊导线，接头不得松动，金属配电箱壳保护零线连接可靠。6、电气设备的操作与绝缘(1) 临时用电的施工和维修必须由经过培训后取得上岗证的专业电工完成，电工的等级应同工程的难易程度的技术复杂性适应。(2)用电人员应掌握安全用电的基本知识的所有设备的性能。(3)使用设备前，必须穿戴和戒备好相应的防护用品，并检电气设备和保护设施是不完好，严禁设备带病运转，停电的设备必须拉闸断电锁好开关箱，并负责保护所有设备的负荷线，保护零线和开关箱，及时报告解决。(4)电工作业由二人以上配合进行,并按规定穿绝缘鞋、带绝缘手套、使用绝缘工具，严禁带电按线和带负荷插拔插头等。7、电气设备的使用与维修(1)所有配电箱，开关箱应每月进行一次检查和维修。检查维修配电箱时，应将前一段相应的电源的开关分闸断电并悬挂停电标志牌。(2)配电箱内盘内应标明各电路的名称、用途，配电箱应配锁、配电箱，开关箱应专人负责，停止作业1小时以上时，应锁好开关箱上的锁，配电箱内不许放置任何杂物。十五、安全用电组织措施(1)编制临时用电施工组织设计和安全用电技术，和执行编制审批制度，建立相应的技术制度，安全检测制度，维修制度，拆除制度，安全用电制度，安全教育和培训制度。(2)建立安全用电技术档案，定期检查工地安全用电的落实情况，对不安全因素，必须及时处理，并履行复检验收手续。十六、预防电气火灾的措施1 、易燃、易爆物品的存放，使用必须与供配电设备保持安全距离或采取有效的隔离措施。2、检查和维护配电设备，线路的绝缘和运行情况，防止碰线短路，导致电气火灾。3、当一旦发生火灾时迅速切断电源，以免事故扩大，切断电源时应戴好绝缘手套，使用有绝缘柄的工具。4、当火场离开关较远需要剪断电线时，相线和零线应分开错位剪断，以免在钳口处造成短路并防止电源线掉在地上造成触电事故。5、当电源线因其它原因不能及时切断，一方面派人供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定距离，必须穿戴绝缘用品。6、扑灭电气火火灾时要用绝缘性能好的灭火剂，干粉灭火剂，二氧化碳灭火器，灭火器或干燥砂子。十七、电路系统的选择按照国家对安全及文明施工的有关要求，施工临时电路采用TN-C-S（三相五线制）电路系统穿钢管敷设。架空线必须设在专用电杆上，严禁设在树木、脚手架上，电杆要做防雷接地。同时要满足国家规范的有关规定。十八、施工用水施工临时用水从建设单位引进的供水管网水表井引出，接至场内。施工现场用水主要分生产用水、生活用水和消防用水三个方面。1、施工生产用水：主要是结构施工期间冲洗砂、砼养护，砌筑期间湿润砌块、砂浆调制，装饰期间砂浆调剂、地面面层铺筑找平砂浆调制用水和养护用水，按搅拌机定额用水和其它施工生产用水计算，施工生产高峰时用水管道流量为1.6L/s。 2、职工生活用水：在主体结构三层完成后，届时室内装修工种也同时进场施工，此时为施工用工高峰期，也是生活用水高峰期，此时根据计算生活用水管道流量仅为0.16L/s。3、消防用水：根据该工程建筑占地面积和临设布置，设消防用水1股，消防供水流量为5L/s。施工用水+生活用水<消防用水。因此，现场取消防用水流量为整个工地用水流量。根据计算，施工用水主干线选用DN100钢管，从给水管网甩头接入场内水表井经闸阀水表计量控制，再用DN40钢管接至搅拌机旁临时水箱，各支线干管用DN32钢管，用水点采用DN15钢管和龙头控制。由于楼层上结构砼养护，墙、地坪浇水、管道灌水打压试验用水，需将水供至各单体建筑顶层，市政供水水压不能够达到要求时，供水需采取加压泵供水。施工搅拌机洗罐污水排放：搅拌机附近挖沉淀池，机台处用砖砌一个容量3m3的储水池，施工污水经沉淀池沉淀后，抽入储水池循环使用，不排放。第十三章脚手架施工方案一、编制依据：1、绵阳市朝阳设计院设计的施工图纸;2、JGJ130—2001《建筑施工扣件式钢管脚手架安全技术规范》；3、JGJ59—99《建筑施工检查标准》；4、JGJ80—1991《建筑施工高处作业安全技术规范》。二、工程慨况：该工程位于绵阳市高新区松林山二组统建房，1#楼结构形式为底框，六层坡屋面建筑。建筑面积： 4907.79平方米，总长69.62米，总宽17.94米，三个单元，每个单元4户。一层为便民店。房屋高度23.2米，一层墙体采用MU5页岩空心砖。室内±0.000与室外高差-0.90m，一层层高3.80m，二~五层层高3.0m，六层层高4.40m，不上人屋面，平屋面女儿墙高0.90m；要求外架四周高出建筑物1.50m。2#楼工程结构形式砖混结构，六层坡屋面建筑。建筑面积：5920.716平方米，总长53.64米，总宽39.40米，五个单元。层高为3米，房屋高度为20.4米，室内±0.000与室外高差-0.90m，二一五层层高均为3.0m，六层层高4.40m，不上人屋面，平屋面女儿墙高1.10m；要求外架四周高出建筑物1.50m。工程建设单位为绵阳市高新区恒泰投资公司，设计单位为绵阳市朝阳设计院，施工单位四川远腾建设有限公司。为了保证外墙施工和在施工过程中达到安全生产标准，防止本施工现场中的建筑构件及其它物品伤及到人。因此，需搭设双排脚手架将施工现场全封闭，以保证安全施工。一、脚手架搭设材料材质要求：1、钢管：脚手架钢管应采用现国家标准《直缝电焊钢管》﹙GB/T12793﹚或《低压流体输送用焊接钢管》﹙GB/T3092﹚中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》﹙GB/T700﹚中Q235----A级钢的规定。凡有压扁.腐蚀.裂纹.弯曲.变形等现象不得投入使用。2、扣件:应采用可锻铸铁制的扣件，其材质应符合现行国家标准《钢管脚手架扣件》﹙GB15831﹚的规定；采用其它材料制作的扣件，应经实验证明其质量符合该标准的规定后方可使用。3、脚手板：木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》﹙GBJ5﹚中Ⅱ级材质的规定。脚手架厚度不应小于50mm，宽度不小于200mm。两端应各设直径为4mm的镀锌钢丝箍两道。4、连墙件：连墙杆的材质应符合现行国家标准规定《碳素结构钢》﹙GB/T700 ﹚中Q235----A级钢的规定。四、施工方案1、施工准备：⑴、在外脚手架搭设前，先将建筑物外围4米宽场地清理干净。⑵、准备好木板（宽度不小于200mm，厚度不小于50mm）。2、施工方案：落地式双排外脚手架施工方法⑴、搭设部位：沿房屋四周搭设脚手架⑵、施工程序：铺钢管立杆木板.铁垫板→立立杆→搭设横杆→搭设连墙杆→搭设剪刀撑→挂密目安全网→脚手架验收→挂标志牌。a、立杆：先铺通长板。然后立立杆，立杆间距≤1.8m，接头采用对接，且要求将接头交错布置，二个相邻立杆接头不应设在同步.同跨内，且在高度方向应错开距离不小于500mm，立杆顶端高出女儿墙上皮1.2m，下部应设纵横方向扫地杆，纵向扫地杆距底座≤15cm。横向扫地杆据底座≤20cm；当立杆基础不在同一高度时，将高处的纵向扫地杆向低处延长两跨与立杆固定，靠边坡的立杆与轴线到边坡距离≥500mm。b、横杆：大横杆间距步距为1.8m，以便搭设立网，大横杆绑于立杆里面，每侧外伸长度不应小于100mm，但不大于200mm，应采用对接扣件对接，也可以用搭接，接头应交错布置，相邻接头水平距离不小于500mm搭接接头不小于1000mm，并设2个旋转扣件（14个）固定；小横杆绑在大横杆上面，间距不大于立杆间距。 c、脚手板与水平网：作业层满铺厚度为5cm木板，设1.2m高防护栏及0.2m挡脚板，作业层每隔二层设一道水平平网(一、三、五、七层设置)，脚手板要求无探头板。d、剪刀撑：每道剪刀撑宽度为4跨，且不应小于6米，当斜杆与地面的夹角a=45°时，剪刀撑跨越立杆的根数≯7根；当a=50°时，≯6根；当a=60°时，≯5根；剪刀撑斜杆应用旋转扣件（14个）固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm，剪刀撑应连续设置到顶。e、立网设置：设在立杆内侧，第一层施工结束后，从纵向扫地杆起，与工程进度跟班设置，密目式安全网（每100C㎡不少于2000目），必须用尼龙绳固定在横向水平杆和立杆上。f、连墙杆的设置1)、在每层有框架柱的位置，每层必须设一道连墙杆，连墙应与框架柱的架体可靠连接。2)、当框架柱的间距大于立杆的3步间距时，必须在两框架柱之间并小于或等于立杆3步间距的位置设一道连墙杆。g、排水措施：建筑物四周散水与道路已成形，不会出现积水使底座沉降。h、脚手架搭设完毕，经自检合格，然后报公司质安科进行检查验收，验收合格后，报请监理、质检站验收合格后方可使用。①计算依据钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。脚手架为双排脚手架搭设高度按25.0米计算，立杆采用单立管。 搭设尺寸为：立杆的间距为1.80米，立杆的横距为1.05米，横杆的步距为1.80米。脚手架采用Φ48×3.50钢管搭设,连墙件采用二步三跨，竖向间距3.6米，水平间距5.4米。同时根据现场实际情况，要求连墙件与原结构框架梁、柱连接。施工均布荷载为3.0kN/m2。②大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.038kN/m；脚手板的荷载标准值:P2=0.300×1.050/(2+1)=0.105kN/m；活荷载标准值:Q=3.000×1.050/(2+1)=1.050kN/m；静荷载的计算值:q1=1.2×0.038+1.2×0.105=0.172kN/m；活荷载的计算值:q2=1.4×1.050=1.470kN/m；A、大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)B、大横杆计算荷载组合简图(支座最大弯矩) 2.强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯距计算公式如下:跨中最大弯距为M1max=0.08×0.172×1.2002+0.10×1.470×1.2002=0.232kN.m；支座最大弯距计算公式如下:支座最大弯距为M2max=-0.10×0.172×1.2002-0.117×1.470×1.2002=-0.272kN.m；我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.232×106,0.272×106)/5080.0=53.543N/mm2；大横杆的抗弯强度:σ=53.543N/mm2小于[f]=205.0N/mm2。满足要求！3.挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下：静荷载标准值:q1=P1+P2=0.038+0.105=0.143kN/m；活荷载标准值:q2=Q=1.050kN/m；三跨连续梁均布荷载作用下的最大挠度V=0.677×0.143×1200.04/(100×2.06×105×121900.0)+0.990×1.050×1200.04/(100×2.06×105×121900.0) =0.939mm；脚手板,纵向、受弯构件的容许挠度为l/150与10mm请参考规范表5.1.8。大横杆的最大挠度小于1200.0/150mm或者10mm,满足要求!③小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值：p1=0.038×1.200=0.046kN；脚手板的荷载标准值：P2=0.300×1.050×1.200/(2+1)=0.126kN；活荷载标准值：Q=3.000×1.050×1.200/(2+1)=1.260kN；荷载的计算值:P=1.2×(0.046+0.126)+1.4×1.260=1.970kN；2.强度计算最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:Mqmax=1.2×0.038×1.0502/8=0.006kN.m；集中荷载最大弯矩计算公式如下:Mpmax=1.970×1.050/3=0.690kN.m；最大弯矩M=Mqmax+Mpmax=0.696kN.m； σ=M/W=0.696×106/5080.000=137.013N/mm2；小横杆的计算强度小于205.000N/mm2,满足要求！3.挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下:Vqmax=5×0.038×1050.04/(384×2.060×105×121900.000)=0.024mm；P2=p1+p2+Q=0.046+0.126+1.260=1.432kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下:Vpmax=1432.080×1050.0×(3×1050.02-4×1050.02/9)/(72×2.060×105×121900.0)=2.343mm；最大挠度和V=Vqmax+Vpmax=0.024+2.343=2.367mm；小横杆的最大挠度小于(1050.000/150)=7.000与10mm,满足要求!；④扣件抗滑力的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R≤Rc其中Rc--扣件抗滑承载力设计值,取8.0kN；R--纵向或横向水平杆传给立杆的竖向作用力设计值； 横杆的自重标准值:P1=0.038×1.050=0.040kN；脚手板的荷载标准值:P2=0.300×1.050×1.200/2=0.189kN；活荷载标准值:Q=3.000×1.050×1.200/2=1.890kN；荷载的计算值:R=1.2×(0.040+0.189)+1.4×1.890=2.921kN；R<8kN,单扣件抗滑承载力的设计计算满足要求!按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN,按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，P96页，双扣件承载力设计值取16kN。⑤脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1161NG1=0.116×30.000=3.483kN；2)脚手板的自重标准值(kN/m2)；本例采用冲压钢脚手板，标准值为0.30NG2=0.300×4×1.200×(1.050+0.3)/2=0.972kN；3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、冲压钢脚手板挡板，标准值为0.11NG3=0.110×4×1.200/2=0.264kN；4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005NG4=0.005×1.200×30.000=0.180kN；经计算得到，静荷载标准值NG=NG1+NG2+NG3+NG4=4.899kN； 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值NQ=3.000×1.050×1.200×2/2=3.780kN；风荷载标准值应按照以下公式计算根据(GB50009-2001)规定要求采用：Wo=0.450kN/m2；Uz--风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Uz=0.840；Us--风荷载体型系数：Us=1.200；经计算得到，风荷载标准值Wk=0.7×0.450×0.840×1.200=0.318kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ=1.2×4.899+1.4×3.780=11.171kN；考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+0.85×1.4NQ=1.2×4.899+0.85×1.4×3.780=10.377kN；风荷载设计值产生的立杆段弯矩MW计算公式Mw=0.85×1.4WkLah2/10=0.850×1.4×0.318×1.200×1.8002/10=0.147kN.m；⑥立杆的稳定性计算: 不组合风荷载时，立杆的稳定性计算公式为：立杆的轴心压力设计值：N=11.171kN；计算立杆的截面回转半径：i=1.58cm；计算长度附加系数：K=1.155；计算长度系数参照《扣件式规范》表5.3.3得：U=1.500计算长度,由公式lo=kuh确定：lo=3.119m；Lo/i=197.000；轴心受压立杆的稳定系数φ,由长细比lo/i的结果查表得到：φ=0.186；立杆净截面面积：A=4.89cm2；立杆净截面模量(抵抗矩)：W=5.08cm3；钢管立杆抗压强度设计值：[f]=205.000N/mm2；σ=11171.000/(0.186×489.000)=122.818N/mm2；立杆稳定性计算σ=122.818小于[f]=205.000N/mm2满足要求！考虑风荷载时,立杆的稳定性计算公式立杆的轴心压力设计值：N=10.377kN；计算立杆的截面回转半径：i=1.58cm；计算长度附加系数：K=1.155；计算长度系数参照《扣件式规范》表5.3.3得：U=1.500 计算长度,由公式lo=kuh确定：lo=3.119m；Lo/i=197.000；轴心受压立杆的稳定系数φ,由长细比lo/i的结果查表得到：φ=0.186立杆净截面面积：A=4.89cm2；立杆净截面模量(抵抗矩)：W=5.08cm3；钢管立杆抗压强度设计值：[f]=205.000N/mm2；σ=10377.000/(0.186×489.000)+146907.613/5080.000=143.009N/mm2；立杆稳定性计算σ=143.009小于[f]=205.000N/mm2满足要求！⑦最大搭设高度的计算:不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：构配件自重标准值产生的轴向力NG2K(kN)计算公式为：NG2K=NG2+NG3+NG4=1.416kN；活荷载标准值：NQ=3.780kN；每米立杆承受的结构自重标准值：Gk=0.116kN/m；Hs=[0.186×4.890×10-4×205.000×103-(1.2×1.416+1.4×3.780)]/(1.2×0.116)=83.652m；脚手架搭设高度Hs等于或大于26米，按照下式调整且不超过50米： [H]=83.652/(1+0.001×83.652)=77.194m；[H]=77.194和50比较取较小值。得到，脚手架搭设高度限值[H]=50.000m。考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：构配件自重标准值产生的轴向力NG2K(kN)计算公式为：NG2K=NG2+NG3+NG4=1.416kN；活荷载标准值：NQ=3.780kN；每米立杆承受的结构自重标准值：Gk=0.116kN/m；计算立杆段由风荷载标准值产生的弯矩：Mwk=Mw/(1.4×0.85)=0.147/(1.4×0.85)=0.123kN.m；Hs=(0.186×4.890×10-4×205.000×10-3-(1.2×1.416+0.85×1.4×(3.780+0.186×4.890×0.123/5.080)))/(1.2×0.116)=70.470m；脚手架搭设高度Hs等于或大于26米，按照下式调整且不超过50米：[H]=70.470/(1+0.001×70.470)=65.831m；[H]=65.831和50比较去较小值。经计算得到，脚手架搭设高度限值[H]=50.000m。 9.8、连墙件的计算:连墙件的轴向力计算值应按照下式计算：Nl=Nlw+No风荷载基本风压值Wk=0.318kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积Aw=12.960m2；连墙件约束脚手架平面外变形所产生的轴向力(kN),No=5.000kN；风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算：NLw=1.4×Wk×Aw=5.761kN；连墙件的轴向力计算值NL=NLw+No=10.761kN；其中φ--轴心受压立杆的稳定系数,l为内排架距离墙的长度,由长细比l/i=300.000/15.800的结果查表得到0.949；A=4.89cm2；[f]=205.00N/mm2；连墙件轴向力设计值Nf=φ×A×[f]=0.949×4.890×10-4×205.000×103=95.133kN；Nl=10.761
