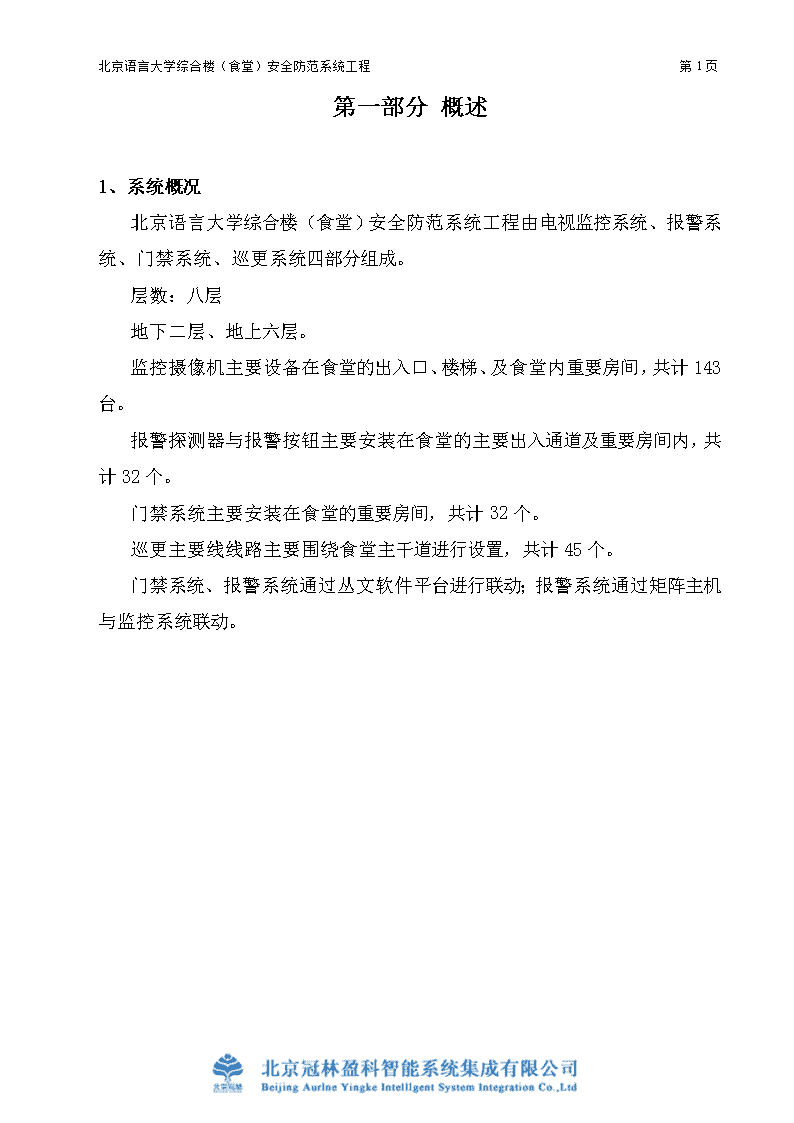

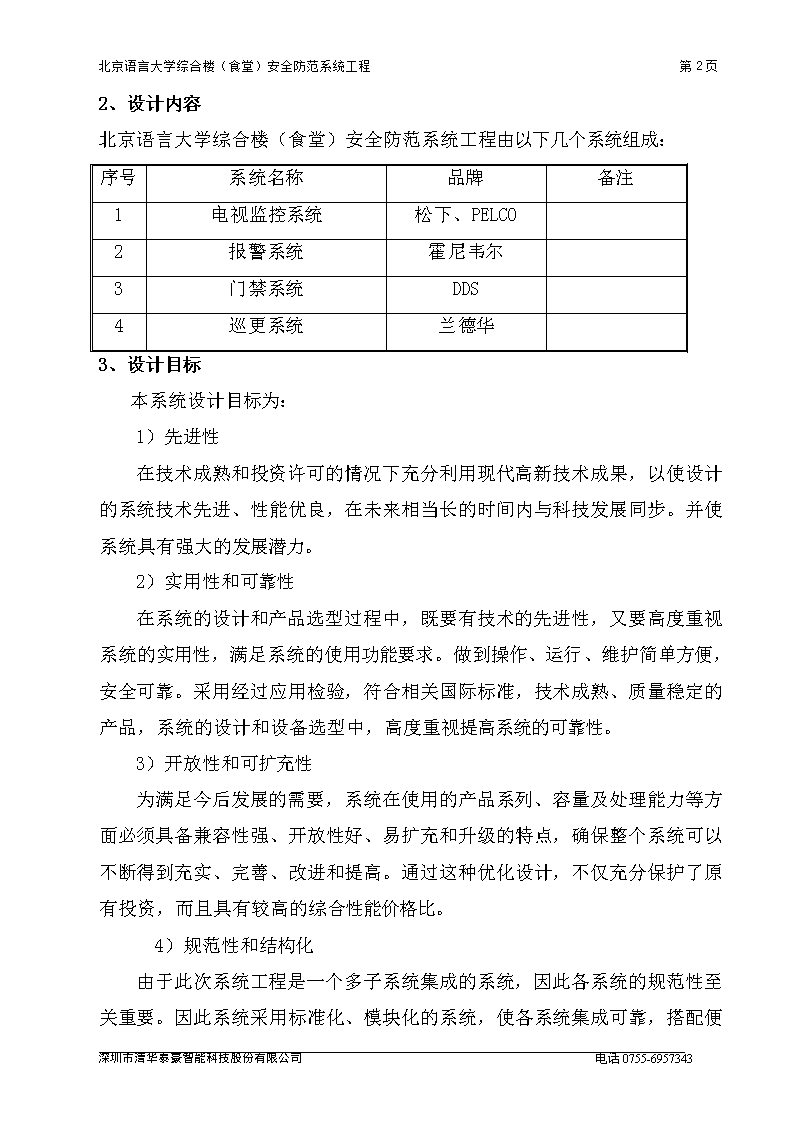

'安防系统技术方案 宁夏国际饭店智能化系统设计方案第4页第一部分概述1、系统概况北京语言大学综合楼（食堂）安全防范系统工程由电视监控系统、报警系统、门禁系统、巡更系统四部分组成。层数：八层地下二层、地上六层。监控摄像机主要设备在食堂的出入口、楼梯、及食堂内重要房间，共计143台。报警探测器与报警按钮主要安装在食堂的主要出入通道及重要房间内，共计32个。门禁系统主要安装在食堂的重要房间，共计32个。巡更主要线线路主要围绕食堂主干道进行设置，共计45个。门禁系统、报警系统通过丛文软件平台进行联动；报警系统通过矩阵主机与监控系统联动。 宁夏国际饭店智能化系统设计方案第4页2、设计内容北京语言大学综合楼（食堂）安全防范系统工程由以下几个系统组成：序号系统名称品牌备注1电视监控系统松下、PELCO2报警系统霍尼韦尔3门禁系统DDS4巡更系统兰德华3、设计目标本系统设计目标为：1）先进性在技术成熟和投资许可的情况下充分利用现代高新技术成果，以使设计的系统技术先进、性能优良，在未来相当长的时间内与科技发展同步。并使系统具有强大的发展潜力。2）实用性和可靠性在系统的设计和产品选型过程中，既要有技术的先进性，又要高度重视系统的实用性，满足系统的使用功能要求。做到操作、运行、维护简单方便，安全可靠。采用经过应用检验，符合相关国际标准，技术成熟、质量稳定的产品，系统的设计和设备选型中，高度重视提高系统的可靠性。3）开放性和可扩充性为满足今后发展的需要，系统在使用的产品系列、容量及处理能力等方面必须具备兼容性强、开放性好、易扩充和升级的特点，确保整个系统可以不断得到充实、完善、改进和提高。通过这种优化设计，不仅充分保护了原有投资，而且具有较高的综合性能价格比。4）规范性和结构化由于此次系统工程 宁夏国际饭店智能化系统设计方案第4页是一个多子系统集成的系统，因此各系统的规范性至关重要。因此系统采用标准化、模块化的系统，使各系统集成可靠，搭配便利，系统更加安全。4、设计标淮方案设计依据、标准■智能建筑设计标准（GB/T50314-2000）■民用建筑电气设计规范（JGJ/T16－92）■电气装置安装工程施工验收规范（GBJ／232－92）■供配电系统设计规范（GB50052－95）■美国国家标准（ANSll35－1995）■建筑智能化系统工程设计管理暂行规定（建设部1997－290）■商业大楼通讯布线结构管理标准（ANSI／TIA／EIA－606）■建筑与建筑群综合布线系统工程设计规范（GB／T503111－2000）■安全防范工程程序与要求（GA／T75-94）■民用闭路监视电视系统工程技术规范（GB50198－94）■安全防范工程程序与要求（GA／T75）■厅堂扩声系统的声学特性指标要求（JGGTJ125）■建筑设计防火设计规范（GBT16－87）■高层民用建筑设计防火规范（GB50045－95）■工业企业通信接地设计规范（GBJ79·85）■利用建筑物金属体做防雷及接地装置安装（86SD566）■30MHZ－1GHZ声音和电视信号的电缆分配系统技术指标（GB/T6510－1996）■建筑安装工程质量检验评定统一保证（GBJ300－88）■建筑电气安装工程质量检验评定保证（GBJ303－88）■建筑防雷设计规范（GBJS－83）■建筑弱电工程设计手册■智能建筑弱电工程设计施工图集97X700（上、下） 宁夏国际饭店智能化系统设计方案第4页■建设单位的其他设计要求■建筑与建筑群综合布线系统工程设计规范（GB/T50311－2000）■建筑与建筑群综合布线系统工程验收规范（GB/T50312－2000）■建筑与建筑群综合布线系统工程设计施工图集（YD5082－99）5、施工组织公司采用项目经理负责制，成立以项目经理为主，以技术工程师、质量工程师、安全员等工程师为成员的领导班子，带领经验丰富的施工队伍公司，按照ISO9001质量保证体系和相关国家技术标准规范的要求进行施工，对工程全过程实行有效的质量控制。在施工过程中，强化质量意识，严肃工艺规律，严格按照图纸施工，认真贯彻执行施工组织、施工方案、技术交底、程序文件及工艺标准等技术文件。严格执行质量管理措施和质量评定标准，在编制各段施工计划时制定保证工程质量的技术措施，以确保工程质量。6、售后服务我公司承接的每一项工程从方案设计、施工、交付验收和服务全过程均参照ISO9001国际质量管理和质量保证标准中的内容进行。凡由本公司施工的在建工程，本公司将免费提供技术咨询和技术支持。凡由本公司施工完成的工程，本公司将免费保修三年，终身提供维修服务。本公司售后服务部全面负责本公司在有关售后服务工作，售后服务的响应时间为8小时。本公司将对项目完成后具体使用的物业管理部门的使用、维护、维修人员进行各系统的相应专业培训，培训方式为授课及实习方式相结合。 宁夏国际饭店智能化系统设计方案第79页第二部分系统设计方案1、电视监控系统1.1概述保安电视监控系统是现代化管理与安全防范的高新技术设备的结合，是把声、光、电、图像融于一体的新技术的综合应用。系统能够完成图像采集、传输、处理、显示和记录等功能，同时对报警信号进行联动，是安全防范的重要手段和忠实卫士。语言大学食堂是一个活动区域相对分散的场所，通道多，进人人员多，疏散人员时都给管理带来了很大的压力。考虑到人力和物力，设备资源不能无尽止地增加，应该是：人防与技防有机地相结合、分功能、分区域地进行监控，充分利用好资源，加强人员的管理。1.2方案论述为了对主要进出口和通道、电梯桥箱、电梯厅、重要房间等处进行监视，以达到现代化管理和安全防范的目的，宁夏国际酒店闭路电视监控系统具有图象信息切换、操作、处理、记录、显示等功能。本公司集多年专业从事弱电及安保系统设计、安装和服务的经验，结合建筑装潢设计方案，本着“安全可靠、便捷有效”的主导思想，提出本设计方案。1.3系统设计1.3.1系统设计原则根据建设单位的要求，本系统应坚持运行可靠、技术先进、经济实用、易扩展，努力降低造价和维护费用的原则。 宁夏国际饭店智能化系统设计方案第79页系统的操作应具有灵活简便、易于掌握的特点，操作人员能够方便地进行系统使用及维护，使整个系统发挥最大的功用。同时，用户可以采用计算机多媒体图形工作站，以提高系统的可靠性及使用效果。系统的设计留存充分的余地，以方便需要时能进行扩充。因此，主机设备考虑选用标准结构系统输人和输出，扩展时只需简单增加设备，避免造成不必要的人力、物力、财力重复投入。1.3.2系统设计闭路电视监控系统设计由四部分组成，分别为摄像部分、传输部分、控制部分和显示及记录部分，具体设计如下：1、摄象部分A、设计说明及要求摄像部分是闭路电视监控系统的前沿部分，是整个系统的眼睛。它布置在被监视现场的某一位置上，使其视角能覆盖整个被监视的各个部位。如被监视场所的面积较大，为了节省摄像机的数量以及简化传输系统及控制与显示系统，采用摄像机加装高清晰度镜头，在特定的范围内可以清楚的监视该该区域情况。摄像机它把监视的内容变为图像信号传送给控制中心的监视器，从系统构成上讲，摄像部分是系统的原始信号源，所以摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量，认真选择和配置摄像部分至关重要。公安部有关行业标准及规范对摄像部分要求如下：I）在摄像机的标准照度下，整个系统的技术指标和图像质量应满足表<1>规定的指标。表<1>项目指标值 宁夏国际饭店智能化系统设计方案第79页视频信号输出幅度1Vp-p±3Db彩色电视水平清晰度≥480电视线（TVLine）灰度等级≥8级信噪比≥40Db表＜2＞图象等级图象损伤主观评价5不察觉4可察觉，但令人可以接受3有明显察觉，令人较难接受2较严重，令人难以接受1极严重，不能观看B、具体配置根据摄像部份的设计要求，对此系统共计143个摄像监控点配置各种类型摄像机，详细点位设置见图纸。2传输部分A、设计说明及要求 宁夏国际饭店智能化系统设计方案第79页传输部分是系统的图像信号与控制信号通道。一般来说，传输部分单指的是传输图像信号。但是，由于某些系统中除图像外，还要传输声音信号，同时，由于需要在控制中心通过控制器对摄像机、云台、镜头和防护罩等进行控制，因而在传输系统中还包含有控制信号的传输，所以传输部分通常是指要传输的信号形成的传输系统的总合。图象的传输：重点要求是在图像信号经过传输系统后，不产生明显的噪声、不产生明显的失真和崎变（色度信号与亮度信号均不产生明显的失真），保证原始图像信号（从摄像机输出的图像信号）的清晰度和灰度等级没有明显下降等等。这就要求传输系统在衰减方面、引入噪声方面、幅频特性和相频特性方面都有良好的性能。传输方式：目前电视监控系统多半采用视频基带传输方式（即带宽在0-6Mhz）。如果在摄像机距离控制中心较远或干扰较严重的情况下，也有或必须采用其他的传输方式，据此会造成传输的界质和设备的不同，如采用光纤传输方式需敷设光缆和安装光端机；如采用双绞线传输方式需使用阻抗匹配转换器；使用电话线传输方式需使用PSK调制解调器；使用无线传输方式则需使用无线电接收发射机等等。B具体配置根据宁夏国际酒店闭路电视监控系统的特点，闭路电视监控系统采用如下线缆构成系统的传输系统：视频信号主要采用SYWV75-5同轴电缆方式传输，控制信号采用屏蔽双绞线方式传输，摄象机电源主要采用RVV2*1.5电源电缆进行传输，系统供电采用24VAC集中供电方式（电梯内摄像机采用12VDC供电）根据建筑平面图估算信号传输距离，上述设计能够满足系统的要求如表＜5＞。表＜5＞线缆类型线缆用途SYWV75-5摄象机视频图象信号 宁夏国际饭店智能化系统设计方案第79页SYWV75-5（电梯专用）传送电梯摄像机视频图象信号RVV2*1.5电源电缆提供摄象机电源3控制部分A、设计说明及配置要求控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。控制部分主要由矩阵切换器、系统控制键盘、画面处理器、长延时录像机、多媒体监控设备及其他视频处理设备等组成。控制部分包含如下功能：视频信号的放大分配图像信号的矫正和补偿图像信号的分割显示图像信号的切换图像信号的记录可在电脑上通过软件对系统进行操作。摄像机及其辅助部件（如镜头、防护罩、支架等）的控制控制中心在功能上、控制摄像机的台数上，往往都是作成积木式的，可以根据要求进行组合。B、具体配置控制部分的矩阵切换控制器是闭路电视监控系统的核心：其性能的优劣对整个系统起着决定性作用。经过对主要产品公司在技术、质量、功能、价格、服务、信誉以及在中国所占的市场份额诸方面的综合评估，我们推荐选用美国-PELCO 宁夏国际饭店智能化系统设计方案第79页公司的成套产品，其智能矩阵切换器具有成熟的技术、完善的功能、可靠的质量和较高的性价比在同类产品中占有很大的市场。4显示部份A、设计说明及要求显示部分一般有多台监视器（或带有视频信号输入的普通电视机）组成，它的目的功能是将传送过来得的视频图像一一显示出来，特别是在多台摄像机组成的电视监控系统中，一般都不是一台监视器对应一台摄像机进行显示，而是几台摄像机的图像信号使用一台监视器轮流切换显示。这样配置一是可以节省设备，减少空间的占用；二是也没必要—一对应显示。因为被监视场所的情况不可能同时都生意外情况，所以平时只要隔一定时间（一般几秒或十几秒）显示一次即可。当某个被监视的场所发生情况，可以通过切换器将各路图像信号切换某一监视器上一直显示观察，并通过遥控进行跟踪和记录。B、具体配置详见电视墙布置图。1.4系统主要功能介绍☆分组同步切换☆能对操作员的优先级及访问权限设置，实现不同级别的操作员观看不同的图像☆对有预制功能的前端可设定预制场景，供报警或特殊要求下调用☆具有宏编辑和宏调用功能☆系统具有联机诊断功能，能随时检测系统工作状态☆有开放计算机外部通讯接口（RS232C），并提供完整的通讯协议☆视频地址字符叠加显示 宁夏国际饭店智能化系统设计方案第79页☆时间、字符、地址、日期显示☆通用视频接口（BNC／RCA）☆视频信号丢失报警冻结最后一幅视频图像☆可编程时间动态分割☆可编程视频移动检测报警☆断电保护全部编程数据☆可扩展多个分控☆手动、自动定地，报警自动录像，可录制多画面图像。1.5系统主要器材性能简介1.5.1PELCO9770矩阵系统设备功能：ü基于微处理器的全交叉点视频矩阵；ü单个CPU系统可以控制最多2048路摄像机输入以及512路监视器输出；ü使用网络接口单元（最多24个节点）可以达到近乎无限制的扩展；üCPU上有16个RS-422串口（可扩展到120个）和2个全双工的RS-232口；•通过逻辑号选择摄像机；ü优先级操作；ü键盘可以控制VCR和多画面处理器；ü内置的视频丢失报警；ü内置的视频诊断；ü基于Windows操作系统的系统管理软件（Windows98,2000,XP）； 宁夏国际饭店智能化系统设计方案第79页ü是出厂前经过测试及配置了的系统；üASCII数据接口可连接门禁系统及及其它基于计算机的系统；ü可编程宏命令；ü使用PelcoNet可以在TCPIP网络上观看和控制；ü报警以及继电器可连接DX9000数字化硬盘录像机（DVR）。产品特性： 基于微处理器的全交叉点视频矩阵，在单个节点上控制最多2,048台摄像机输入和512台监视器输出，或者利用多节点系统(最多24个节点)，对摄像机的容量进行扩充。CM9700-MGR的全系统报告提供了系统配线和配置的细节CPU上有16个RS-422通讯端口(可扩展到120个)和两个全双工RS-232端口，通过逻辑号选择摄像机，优先级操作，键盘可以控制多画面处理器、DVR和VCR，内置的视频丢失检测和系统诊断.基于Windowsxp的管理系统软件(Windows2000,XP)，包括多语言菜单和屏显帮助.系统出厂前经过测试和配置ASCII数据接口可连接门禁系统及其他基于计算机的系统可编程宏指令 使用PelcoNet?在TCP/IP网络上进行远程观看和控制可选附件“热切换器"和备用CPU，保证系统不间断的运行矩阵切换箱可带备用电源 Coaxitron?同轴视控转换器，系统允许通过标准同轴线缆进行PTZ通信 可接5,000路报警输入可连接网络接口单元，实现多系统的视频共享和控制图形用户接口(VMX300)，可轻松实现用外部PC进行控制。 宁夏国际饭店智能化系统设计方案第79页DVR管理所有的CM9770系列系统的安装需由经过Pelco认证的经销商/安装人员进行安装调试。本规格说明表只用作信息参考的目的，不可作为认证及质量保证。CM9770设备出厂时，厂家将提供相应的认证及质量保证。9770系统是一个全功能的视频矩阵切换控制系统，单节点允许的最大容量为2,048路摄像机输入和512路监视器输出。独立的用户定义的ID身份登记多达96个，用于区别身份允许或禁止操作系统功能。系统的基本配置包括一个中央处理器(CC1)、一个带有视频输入/输出模块的矩阵切换机架箱(MXBs)，以及键盘控制器(KBDs)。可选部件可增加系统的功能。由于是经过预先配置和打包的系统，因此安装更加快捷和简单。系统9770具有用户友好的基于视窗的管理系统，这个系统使得系统编程和维护变得简单。强大的宏指令可由基于计划表或报警的事件激活。宏可以调用系统宽度的序列(巡视)；执行正确安装的摄像机的预置位；自动控制VCR；和激活外部继电器，以控制辅助设备，如锁门等功能(可能需要附加设备)。9770系统同样拥有内建的视频丢失探测和系统诊断功能。可选的DVR/VCR管理可用于键盘直接控制DVR和VCR。DVR和VCR的操作状态可被监控，保证其连续录像不间断。1.5.2松下WV-CP484CH彩色摄像机产品概述：松下电器新推出了具有自动后焦调整功能的SuperDynamicIII(第三代超级动态)WV-CP480系列产品。在彩色模式与黑白模式间转换时，摄像机在CCD位置上自动进行细微调整，从而实现精确的后焦。这种新的自动后焦调整(ABF) 宁夏国际饭店智能化系统设计方案第79页技术，确保摄像机可以24小时不间断地自动拍摄出清晰、焦距精确的图像。全新的基于每个像素的160倍动态范围校正技术，可对随时发生的对比度变化进行自动调整，从而可以准确捕捉到任何区域和位置的目标。彩色模式下540线、黑白模式下570线的水平分辨率标志着彩色再现技术的巨大进步。使用选购件F1.2镜头，即使在照度低至0.5Lux(彩色模式)和0.06Lux(黑白模式)时也可以分别捕捉到清晰的图像。自适应数字除噪技术，有效解决了较暗图像的拖尾问题。全新的智能化功能包括：消除由于摄像机震动，造成图像模糊现象的自动图像稳定技术，和在摄像机受到干扰时，进行报警的场景变化检测技术。新型WV-CP480系列产品的应用范围十分广泛，可真实再现画面，并实现24小时不间断监控。技术规格：型号WV-CP484拾取装置752(H)X582(V)象素,行间转移CCD扫描范围4.8(H)X3.6(V)mm(相当于1/3型扫描范围)扫描656行/50场/25帧水平15.65khz垂直50hz同步多工垂直驱动(VD2),电源同步或内同步视频输出1.0V[P-P]PAL/CCIR复合75/BNC端口 宁夏国际饭店智能化系统设计方案第79页清晰度540线(typical),520线(HIGH模式)480线(NORMAL模式)信噪比50db(AGC关)加重开动态范围54db(typical)最低照度彩色模式:0.3LUX(F0.95时)0.5LUX(F1.2时)SENSUP模式,0.009LUX(F0.95时)镜头卡口CS卡口菜单设置语言中文摄象机ID最多8个中文字符或16个英文字母照度控制ALC/ELC第三代超级动态开或关电子快门速度1/50(关闭)1/1201/2501/5001/10001/20001/40001/10000秒增益控制开(高)开(中)开(低)或关灵敏度提升关2倍自动4倍自动6倍自动10倍自动2倍固定4倍固定6倍固定10倍固定16倍固定32倍固定白平衡ATW1ATW2或AWC移动检测开(模式1/模式2)/关数字降噪高或低分辨率标准或高隐私区 宁夏国际饭店智能化系统设计方案第79页开(开1/开2)/关镜像开或关ALC镜头驱动DC稳定器开或关特殊项目色度光圈色调调整工作环境温度-10*+50C工作环境湿度低于90%电源及电源功耗AC220V-240V50HZ4.6W尺寸70(W)X65(H)X119(D)mm重量(约)520g(不含电源线)1.5.3松下WV-CF284CH彩色摄像机产品概述：该机型在F1.4最低照度为1.6Lux的条件下，图像能清晰鲜明，能够进行全方位背光补偿(BLC)，光圈校正，自动跟踪白平衡(ATW)，即使在昏暗或背光的环境下也能确保获取清晰的彩色图像；2.8mm至6.0mm自动光圈可变焦距镜头*，易于安装且摄像机角度可调。 宁夏国际饭店智能化系统设计方案第79页AC24V电源下，该机型可同时支持内同步、电源同步和VD2同步，从而轻松打造了一个可靠的多频摄像机系统。产品特点：ü结构紧凑直径为135mm的彩色半球摄像机适合室内应用；ü水平清晰度为480线；ü最低照度为1.6Lux(F1.4(广角))；ü信噪比为50dB；ü内置2倍自动光圈可变焦距镜头(2.8~6.0mm)；ü内置光圈水平(锐利/柔和)校正；ü具有先进的数字调节背光补偿(BLC)功能；ü内同步/电源同步/VD2同步(电源同步：仅在AC24V电源下)；ü具有与松下电器系统产品配合使用的垂直驱动(VD2)同步功能；ü配有电视监视器输出接口，用于镜头角度设定的抽样检查；ü可安装在现有的标准电子接线盒中；ü兼容AC24V/DC12V电源，可适应各种领域的应用；ü3-D铰链(旋转，倾斜和方位角)支持摄像机旋转和水平、垂直移动。技术规格：型号WV-CF284拾取装置1/4型行间转移CCD有效像素752(H)×582(V)扫描范围3.6(H)×2.7(V)mm(相当于1/4型扫描范围) 宁夏国际饭店智能化系统设计方案第79页扫描方式2:1隔行扫描行数625行扫描频率水平：15.625Hz　　垂直：50Hz同步内同步或多工垂直驱动清晰度水平：540线(中心)　　垂直：400线(中心)视频输出1.0V[P-P]PAL复合信号75Ω白平衡仅ATW信噪比50dB(相当于自动增益控制(AGC)关，加重开)最低照度彩色模式0.9Lux(F1.4)黑白模式0.65Lux(F1.4)光线控制模式ALC(自动光线控制)/ELC(电子光线控制)切换功能光线控制选择(ALC/ELC)，背光补偿(开/关)，自然对比度校正选择(开/关)，昼/夜模式选择(开/关)镜头1类型2倍可变焦距镜头2焦距2.8~6.0mm3光圈比F1.4~1.8关闭4光圈范围∞~1.2mm视角水平72.6°(广角)～35.6°(望远)垂直54.0°(广角)～26.7°(望远) 宁夏国际饭店智能化系统设计方案第79页调整角度旋转范围：320°(+180°～-140°)俯仰范围：150°(±75°)方位角范围：200°(±100°)工作环境温度-10℃～+50℃工作环境湿度低于90%(无凝结)电源及电源功耗DC12V,220mAAC24V50Hz,2.7W尺寸129.5mm(W)×93mm(H)重量(约)460g1.5.4沃特克WAT-230CD电梯摄像机摄像机技术参数：CCD尺寸1/4"　　有效像素(K)C290K同步系统内同步扫描系统2:1视频输出1Vpp-75Ω解晰度（水平）350Lines最低照度(Lux)0.4LuxF2.0自动动增益控制(dB)10~22信噪比(dB)46灰度特性γ≒0.45 宁夏国际饭店智能化系统设计方案第79页自动电子快门EIOFF(1/50)~1/100,000sec焦距尺寸（mm）G-3.8F2.0视角（V×H）51×40水平旋转（度）360垂直旋转（度）90工作电压DC+6.0V~+7.5V工作电流(mA)180储存温度(℃)-30~+70工作温度(℃)-10~+40外部尺寸W×H×L(mm)78(Ф)×72(L)重量（g）145。1.5.5PELCOSD4C22-TG-1-X室内快球摄像机设备说明：SpectraIVSE球型系统采用了许多新型增强软件，可提高系统性能，方便编程和操作。内部时钟可安排预置位和模式。窗口屏蔽使用户可以自定义8个四边形保密区域。密码保护可防止非授权用户更改系统的设置。可编程屏幕水平方位和倾斜角度显示，在需要时提供定位信息。屏幕编程可采用英语、西班牙语、葡萄牙语、意大利语、法语、德语、俄语、波兰语、土耳其语和捷克语等多种语言直观显示。SpectraIVSE云台变速范围：从400度每秒的平滑快速水平转动到0.1度每秒稳定的极慢方式。该系统能够水平连续旋转360度，且具有“自动翻转"功能，使球能够旋转180度，并自己重新定位，以便不间断地观察任何通过球正下方的物体。可选的诊断/安装工具(IPS-RMK和IPS- 宁夏国际饭店智能化系统设计方案第79页线缆)，可以让安装人员在安装现场观看视频，控制PTZ，进行系统设置和软件升级。 参数说明：四种自动聚焦、高分辨率一体化摄像机/光学套装组件；多种底盒型号；昼/夜型自动转换，540TVL，128X宽动态范围，移动检测及；昼/夜自动转换，480TVL，80X宽动态范围以及移动检测；窗口屏蔽；摄像机标题覆盖，20个用户定义字符；水平及区域屏蔽；屏幕显示水平方位和垂直角度；密码保护；调用预置位时保持现有画面；内置防浪涌和防有限雷击的保护设备；一体化无源UTP电路；内部时钟。1.5.6海康DS-8016HF-S硬盘录像机功能特点：üVIN视频输入接口，AIN音频输入接口；üAUXVOUT辅助本地监视接口，AUXAOUT辅助本地监听接口；üVOUT本地监视接口，AOUT本地监听接口；üLINEIN语音输入接口；üVGA显示器输出接口；üRS-232串行接口，ETHERNET网络接口；üeSATA备份/扩展存储接口（可选）；üUSB备份口； 宁夏国际饭店智能化系统设计方案第79页üRS-485匹配电阻开关；üRS-485串行接口，KB键盘接口，ALARMIN报警输入、ALARMOUT报警输出模块；接地端；üAC110/220V电源；详细参数：视频压缩标准H.264实时监视图像分辨率PAL：704*576               NTSC：704*480回放分辨率QCIF/CIF/2CIF/DCIF/4CIF视频输入路数2/4/6/8/10/12/16视频输入接口BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制视频输出2路，BNC（电平：1.0Vp-p，阻抗：75Ω）视频帧率PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒码流类型视频流/复合流压缩输出码率32K--2M可调，也可自定义。（上限8M，单位：bps）音频输入路数2/4/6/8/10/12/16音频输入接口BNC（电平：2Vp-p，阻抗：1kΩ）音频输出2路，BNC（线性电平，阻抗：600Ω）音频压缩标准OggVorbis 宁夏国际饭店智能化系统设计方案第79页音频压缩码率16Kbps语音对讲输入1路，BNC（电平：2Vp-p，阻抗：1kΩ）通讯接口1个RJ4510M/100M自适应以太网口，1个RS232口，1个RS485口键盘接口1个（支持级联）硬盘接口4/8个SATA硬盘，每个硬盘容量支持高达2000GBUSB接口1个，支持U盘，USB硬盘，USB刻录机VGA接口1个，分辨率：800×600/60Hz，800×600/75Hz，1024×768/60Hz报警输入4/8/16路报警输出2/4路电源90--135VAC或者180--265VAC，47--63HZ功耗（不含硬盘）20－51W工作温度-10℃--＋55℃工作湿度10％--90％机箱19英寸标准机箱尺寸（mm）90mm(高)×441mm(宽)×470mm(深)重量（不含硬盘）≤8Kg2、门禁系统2.1概述出入口门禁管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体， 宁夏国际饭店智能化系统设计方案第79页是解决重要部门出入口实现安全防范管理的有效措施。授权的用户每人将持有一张非接触IC卡，在卡上存有统一编制的特定编码，持卡人将根据所获得的授权，通过出示卡或键入预设的个人密码进入相应的各门。系统通过对特定管理区域的设防（报警状态）实现报警功能。系统自动记录每次读卡的时间、开门信息、相关的卡编号、报警信息等资料，供查询和统计处理，并生成各种报表。2.2方案论述此次语言大学食堂的门禁系统主要是安装在食堂的重要房间，对出入这些房间的人员进行控制。本系统有统一的管理平台，并能与报警系统实现联动开门报警。2.3系统设计2.3.1设计依据：ü《银行计算机机房及柜面设备安全防护暂行规定》（银发[2002]42号文）ü《银行营业场所安全防范工程设计规范》(GB/T16676-1996)；ü《民用建筑电器设计规范》(JGT/T16-92)；ü《银行营业场所风险等级的防护级别的规定》（GA38-2004）；ü《安全防范工程程序与要求》(GA/G79-94)；ü《防盗报警控制器通用技术条件》（GB12663-90）ü《软件工程国家标准》（GTB856）；ü《建筑电器安装工程质量检验评定标准》（GBJ303-88）；ü《安全防范系统通用图形符号》（GA/T74-2000）；ü《安全防范工程费用概预算编制办法》（GA/T70-1994）； 宁夏国际饭店智能化系统设计方案第79页ü其它与工程有关的国家标准、法规、文件等。2.3.2设计原则ü全面考虑合理分布系统采用新兴技术，符合当今科技发展趋势和潮流，对重要要害部位加强防护力度，系统配置合理，造价经济。ü模块化设计整个系统采用模块化功能设计，在满足现实需求的基础上，提供良好的可扩展性，在未来的使用过程中，可以根据管理需求方便地增加功能和增加门禁点。同时在硬件故障发生时，只需更换发生故障相应的模块便可，无需系统中断，方便维护保养。ü安全性强在监控中心，所有的系统操作都可以有密码进行保护，实行分级管理功能。并能对具有相同权限的每一位操作人员都有自己的身份账号和密码。系统中曾经发生和出现过的每一个报警、事件及对应的处理操作过程都会在系统日志中留下详尽的记录。系统日志的查阅、修改、打印等操作都由系统密码保护，可以防止未经授权使用系统日志。ü稳定可靠系统设备选用高可靠产品，设计施工时采取抗干扰措施，要求软硬件系统运行稳定可靠，核心设备实施可靠性设计(冗余设计)和可靠性管理。确保系统24小时正常安全的运行。ü开放与兼容 宁夏国际饭店智能化系统设计方案第79页系统主机采用工业标准设计，所有设备供应商均要开放接口协议，系统支持与监控系统、报警主机、消防系统的联动，及第三方系统的集成。ü操作方便系统监控管理软件使用全中文用户操作界面，采用图形化界面简化操作，报警点工作状态、设备安装位置等以图形方式反映在电子地图中，简洁直观、一目了然。系统中，一般日常的警报处理及调阅资料操作，操作人员通过鼠标点击完成。ü智能化管理系统能实现所有本地监控点报警控制、门禁控制、灯光联动工作，在有警报的情况下自动开启相应的摄像机电源及相应的灯光，在监控点和监控中心自动录像并弹出相应的图像和声光报警提示中心工作人员。ü报表功能齐全系统中的报表记录详尽，即时反映各个报警点的情况并详细记录了发生警报的实际过程、警报的处理措施，从而方便管理人员对过往所发生的警报情况进行跟踪、检查。ü远程监控使用招标方的办公网络或其它通信网络，能对招标方各地的相同系统实现远程管理及控制。2.3.3DDS门禁系组成与联网：系统的组成：DDS系统管理的标准门由控制器、读卡器、供电电源、电锁、出门按钮、门磁、就地报警输入输出等部分组成。以下是DDS标准门的示意图。 宁夏国际饭店智能化系统设计方案第79页在本方案中，控制器单元采用了DDS的2、4门控制器。以下是DDS单向2门控制器示意图。系统结构：系统基于RS485工业组网方式组成专用网络，在专用网络出口端以TCP/IP方式直接接入上位机所在网络，其中每条网路可容纳32个门禁报警控制器，如此组成的网络，系统可容纳无限多条专用网路，无限多个控制器，可联网的门数无限制。 宁夏国际饭店智能化系统设计方案第79页系统工作于客户端/服务器端方式，DDS系统服务器及OPC服务器，数据库基于MicrosoftSQLServer，提供所有功能设置及事件监控、报警联动。ü门禁、报警综合管理系统服务器：提供集中管理及监控，输出，联动功能；ü门禁工作站：门禁工作站提供功能设置及事件监控，可以接上发卡设备作为发卡工作站；ü报警输入：每个控制箱具有独立的报警输入接口，接报警输入设备，如红外报警器等；ü报警输出：每个控制箱具有独立的报警输出接口，接报警输出设备，如声光报警器等；ü门禁控制器：是门禁系统的核心部分，对系统的卡直接管理及控制相关设备，具有存储功能，可存放持卡人资料及各种事件记录；ü读卡器：工作于射频方式，采集感应卡的数据传输到门禁控制器，以便控制器进行各种管理及相应的控制；ü电锁：电子方式开关，实现开门及锁门，由门禁控制器直接控制；ü开门按钮：提供方便的开门方式；ü门磁：检测门的状态信息，然后传输到控制器；ü报警输入输出设备：为加强系统的保安，可以将输入输出设备接入门禁控器的输入输出接口，实现系统的报警及联动。系统联网：DDS安全系统可由一台管理计算机控制或通过以太网由多台经授权的计算机共同管理。 宁夏国际饭店智能化系统设计方案第79页通常每条RS485总线支持32个控制器地址，既可以连接32台门禁控制器，称其为一条控制回路。每条控制回路有以下几种方式与管理计算机连接。ü计算机串口——RS232/RS485通讯转换器——控制回路ü计算机串口——调制解调器——电话网——调制解调器——RS232/RS485通讯转换器——控制回路ü计算机以太网接口——以太网——DDSTCP/TP转换模块——控制回路另外，单台门禁控制器可以直接与计算机串口连接。2.4系统主要功能介绍üDDS门禁控制系统具备数据库结构，工作于MicrosoftAccess或MicrosoftSQLServer数据库，并可以提供大量的输入输出接口，DDS控制器的输入接口有4态输入供选择。DDS控制器具有脱机功能，当与计算机脱机后，能独立运行，存储资料，系统在线时，会自动将数据收集到管理计算机。 宁夏国际饭店智能化系统设计方案第79页ü具有批添加和批删除卡，以及卡查询功能。同时对某时间段内人员的出入状况，某人的出入情况，有权人员名单等资料实时统计、查询和打印输出。ü对卡片的使用时间段、使用期限及使用次数可进行严格控制。ü可以通过系统打开某个门或部分门或所有的门，主要用于出现火灾等紧急疏散情况或特殊情况；也可以设置成完全锁闭的状态；当然亦可以设置为不同的时间段置于不同的锁状态。ü可对所有出入事件、报警事件、故障事件等保存完整的记录。也对操作者的所有操作日志文件保持完整的记录。所有这些事件记录是否需要显示或保存可以由用户按需要选择。üDDS系统使用开放型数据库，并可以文本方式输出。方便实现对系统所记录的资料进行转存、备份、存盘和读取等处理；可随时根据需要，通过多种检索条件分类查询，做出报表，可提供考勤管理报告。üDDS系统有单向门及双向门的选择设置，在重要通道口设置成出入双向监控管理（进/出均需刷卡），具有“防反潜”功能，强制所有进出必须刷卡。üDDS系统具有电梯管理功能，可在电梯轿箱内设电梯控制读卡器，根据IC卡的权限来确认访问请求，监控电梯楼层选择按钮并且控制对楼层的访问。ü当用非法卡或强行打开门锁，系统会自动报警，确安保全。ü门禁系统的报警监视窗中，报警信息按照优先级顺序列表，未处理报警与已处理报警分列两个列表，各类不同报警也可分开列表。任何一个报警项目都能显示详细报警类型、地点、时间，添加操作员的处理记录，以及打开关联的电子地图，并对报警执行在线控制和恢复操作。ü 宁夏国际饭店智能化系统设计方案第79页门禁系统可与监控、报警、楼宇自控、消防等系统实现联动，在软件功能中支持图形接口，具有开放性。如有人员进出时，可在监控电脑看到持卡人的照片及刷卡人的图像，实现在线监控和报警功能。门禁系统与消防报警系统之间不设置硬联动接线，在火警时，由值班人员确认后按下设置在监控中心的按钮打开相应区域的门禁锁以作疏散。üDDS的输入接口提供四态输入方式，门状态的检测及报警输入具有防破坏的能力（如：剪线、短路、并接、串接等手段破坏正常状态指示）。üDDS系统基于网络结构，工作于服务器及工作站方式，系统设一分控，分控设在保卫管理干部办公室。ü系统全部采用非接触读卡识别方式，DDS系统可管理2000到40000张卡。ü采用高可靠性非接触式卡读卡器，内置蜂鸣器或指示灯，DDS控制器可直接控制蜂鸣器或指示灯，读卡器与卡之间数据交换，采用加密方式。ü读卡器的配置：当需要记录出门信息（双向读卡）时，配置入口读卡器和出门读卡器；当不需要记录出门信息时，配置入口读卡器和出门按钮；当读卡器作为巡更使用时，独立的配置一个读卡器或共享预先定义的出入口控制读卡器。üDDS系统管理主机须完成对整个系统不间断地监视，处理事务及故障。üDDS系统可设置多种操作员操作级别，定义操作权限。ü操作员每一步操作都产生一个事件，存入事件库中，作为操作员的工作记录。ü数据库中有使用者照片、个人密码及其它信息ü可由监控中心在图形方式下设定、监视、控制个出入口控制器的各种参数及设备状态。 宁夏国际饭店智能化系统设计方案第79页ü系统对操作员操作日志、门控器事件以及各类故障事件分类处理，生成日志文件存入事管理数据库。ü可为一卡通系统及集成提供数据库。ü除故障及常用报警外，系统操作员可定议其他某个事件为报警事件。ü当报警发生时，系统会自动弹出故障点的报警画面，并有声光及语音提示。ü每个控制器有多个控制时段，使出入口可采用不同的控制方式。ü在脱机独立运行时，也可以通过RS485与上位机联接，实现网络控制，完成系统设置、数据收集、实时的监控等工作。ü通讯加密，在安全管理系统里加入的32位密码加密技术防止了电脑黑客对网络的干扰。ü采用电池作后备，即使发生网络或电源问题，仍可可以工作达3小时。ü门禁控制器有专用锁，有防撬的功能。ü电动门锁需包括机械门锁、电动部分、磁门接点、控制组件及供电单元。ü电锁于正常供电时锁上，断电时开启。中标方须提供所有有关的大门电锁及监控中心的供电及操控布线。ü遇紧急事故时，打碎“破玻璃开门按扭”应可开启大门，此按扭应同时发出报警信号通知监控中心。ü本地联动u 宁夏国际饭店智能化系统设计方案第79页DDS的控制器除有专用的按钮、门磁输入外，同时亦提供了用于报警的输入及输出接口，可接各种报警输入输出设备。当在同一控制器产生报警时，其输入及输出的动作直接在本控制器实现，无须经过网络控制器或服务器的控制才能动作。实现报警时，控制器会将报警的事件记录并传到网络控制器后保存到服务器。ü全局联动n控制器与控制器之间的联动。n网络控制器与其它系统的联动。üDDS门禁管理软件可根据功能要求进行增加功能模块n在线巡更模块n停车场模块n制卡模块nCCTV联动模块n工作站管理n电梯模块üDDS系统的集成性uDDS门禁系统是DDS综合保安系统的主要部分。DDS综合保安系统集成了DDS门禁系统、DDS报警系统。由此可知，DDS综合保安系统是一个功能强大，集成度极高的保安管理系统。u通过控制器硬件直接接入报警输入输出设备，实现报警功能的硬件集成联动管理。系统管理软件已集成了其它功能管理模块，如CCTV等，通过软件的集成对其它系统的管理及联动。üDDS提供开放式的协议，其它系统集成商可以基于DDS的协议对DDS系统进行集成及管理；üDDS服务器软件提供OPC服务器功能，其它系统可以直接方便地使用OPC协议对DDS的系统设备进行集成管理。 宁夏国际饭店智能化系统设计方案第79页ü以下为系统集成及联动的结构图：2.5系统主要器材性能简介2.5.1DDS控制器TPL4-D4(四门控制器)TPL4控制器是本系统的核心设备，所有身份识别、报警输入和控制输出及与与计算机的数据交换全部由它来完成。 宁夏国际饭店智能化系统设计方案第79页TPL4系列控制器采用集成化设计，集处理、存贮、通讯功能于一块6层印制电路板上，具有多重电气保护措施，选用记忆接口处理单元，拥有独立RS232接口和分地址的RS485接口，具有很高的稳定性和可靠性。控制器有4个读卡器接口，可以外挂多种识别设备，包括感应卡、磁卡、条码卡、水印卡等，可进行卡识别、密码识别和卡加密码双重识别。标准内存可管理10000个用户，可以扩展到32000用户。控制器可以脱离控制网络独立工作，并保存5000条各种事件记录，锂电池提供5年的失电数据保护。TPL4控制器有8路报警输入（通过扩展模块可以到20路输入）、4路控制输出（通过扩展模块可以到12路输出）。可完成局部和全局的联动控制。控制器具有超低功耗，小于2瓦，停电情况下，同样容量的后备电池支持更长久。特性lTPL4-D4四门控制器由以色列DDS公司采用国际领先的设计制造工艺，性能稳定可靠，升级容易；l控制器提供RS232、RS485多种方式与计算机的通讯接口或通过DDS网络控制器接入网络，方便与计算机的连接管理；l遵循Wiegand协议的两个读卡器接口可以兼容市场上95%以上的前端输入设备，包括感应读卡器、指纹机、掌形机等；l用户数量可动态分配，可管理多达10000至32000个用户；l可存储多达5000条记录；l可设置防反潜功能；l4个继电器输出，8个输入，可实现本地报警联动；l 宁夏国际饭店智能化系统设计方案第79页使用Amadeus门禁控制软件可将控制器的记录信息存储至计算机，从而实现对数据的查询统计；l标准的接口使控制器的安装十分方便，无须中间设备即可连接门禁系统的其它设备；lDDS特有扩展接口，可接报警、电梯等专用扩展模块，方便实现系统的功能扩展及升级。参数lRS485通讯距离：1.5KMl可接读卡器数量：4l继电器数量：4l输入点数量：8l卡片容量：10000至32000l可存储记录：5000l日编程数量：99l周编程数量：32l假日：20l卡的有效时间设置：有l读卡次数限制：有l出入计数功能：有l读卡器时间区：有l管理者卡：有l双门互锁：有l报表输出：有 宁夏国际饭店智能化系统设计方案第79页l本地联动：有l可编程报警：有l门报警：有l读卡器及键盘：有l工作电压：DC12Vl工作温度：-20~60摄氏度l工作湿度：0%-95%，不凝结2.5.2.DDS控制器（NSL4-N）双门控制器NSL4系列控制器采用集成化设计，集处理、存贮、通讯功能于一块6层印制电路板上，具有多重电气保护措施，选用记忆接口处理单元，具有很高的稳定性和可靠性。支持多种读卡技术，包括感应卡、磁卡、条码卡、水印卡、生物识别和各种韦根接口键盘，可进行卡识别、密码识别和卡加密码双重识别。NSL4是多年全球经验积累的结晶，工业控制级工艺，使得目前系统易于安装，易于维护，易于升级，易操作，控制两个门，无论是控制一道双向读卡或是两道单向刷卡的门，管理上完全独立。特性l 宁夏国际饭店智能化系统设计方案第79页NSL4-N双门控制器由以色列DDS公司采用国际领先的设计制造工艺，性能稳定可靠，升级容易；l控制器提供RS232、RS485多种方式与计算机的通讯接口或通过DDS网络控制器接入网络，方便与计算机的连接管理；l遵循Wiegand协议的两个读卡器接口可以兼容市场上95%以上的前端输入设备，包括感应读卡器、指纹机、掌形机等；l用户数量可动态分配，可管理多达2000至10000个用户；l可存储多达4000条记录；l可设置防反潜功能；l3个继电器输出，4个输入，可实现本地报警联动；l使用Amadeus门禁控制软件可将控制器的记录信息存储至计算机，从而实现对数据的查询统计；l标准的接口使控制器的安装十分方便，无须中间设备即可连接门禁系统的其它设备。参数：lRS485通讯距离：1.5KMl可接读卡器数量：2l继电器数量：3l输入点数量：4l卡片容量：2000至10000l可存储记录：4000l日编程数量：99l周编程数量：32 宁夏国际饭店智能化系统设计方案第79页l假日：20l卡的有效时间设置：有l读卡次数限制：有l出入计数功能：有l读卡器时间区：有l管理者卡：有l双门互锁：有l报表输出：有l本地联动：有l可编程报警：有l门报警：有l读卡器及键盘：有l工作电压：DC12Vl工作温度：-20~60摄氏度l工作湿度：0%-95%，不凝结3、报警系统3.1概述随着电子技术的飞速发展及其在安防领域的使用，极大地推动安防技术的发展。在安全防范技术上，最为引人注目、最具有特色的就是联网报警系统及与之相关的智能探测技术计算机技术的采用。 宁夏国际饭店智能化系统设计方案第79页新型的报警系统为用户提供一整套严密科学的保安系统，结合保安监控系统，实行报警与监控联动变传统的被动式、单元式防范为主动式、联网式智能化防范，从而可以更加准确、迅速地发现犯罪、制止犯罪，缩短处警反应时间，尤其在对付日益狡猾的犯罪手段上，具有强大的优越性，是现代化安全防范系统的必备措施。3.2方案论述此次语言大学食堂的门禁系统，主要是安装在食堂的重要房间及主要通道安装报警探测器。本系统有统一的管理平台，并能与门禁、监控系统实现联动报警。详细点位见图纸。3.3系统设计3.3.1设计依据：ü《民用建筑电器设计规范》JGJ/T16-92ü《民用闭路监视电视系统工程技术规范》GB50198-94ü《安全防范工程程序与要求》GA/T75-1994ü《报警及图象信号有线传输装置》GB/T16676-1996ü《探测器技术条件》GB10408ü《安全防范系统通用图形符号》GA/T74-2000ü《防盗报警控制器通用技术条件》GB12663－90ü《建筑电气设计技术规程》JBJ16－83ü《入侵探测器通用技术条件》GB10408.1－893.3.2设计原则：ü可靠性：受环境影响小，且有很强抗干扰能力。ü先进性：采用国外最先进的技术设备，确保系统功能完备。ü经济性：在保证系统较好的性能价格比的前提下，提供最好的服务。 宁夏国际饭店智能化系统设计方案第79页3.4系统主要功能介绍报警管理中心：（1）系统管理功能：监视和记录前端各种探测器向中心发送的各种报警信息，如：报警地址、故障报告、测试报告、系统欠电压报告、同步地图显示（在防范地图上实时显示发生事件的用户区域位置及具体的触警位置）。（2）处警功能：记录报警发生的时间、地点、探头报警原因；记录报警信号，识别、报送等处警过程；并向报警管理中心转发警情和处理信息。（3）信息管理：录入、修改、打印用户信息，统计查询用户信息，建立用户档案；实时维护用户的撤布防信息、测试信息；查找统计各种警情信息。统计、显示各种报警及误报原因，自动计算误报率，辅助中心管理，降低误报。（4）接收前端探测器发出的警情信号并驱动本地报警器报警；自动向中心发送警情事件报告，电池欠压等故障报告，清晰的显示屏，操作简单，接收到报警信号后，同时联动监控系统对现场进行监视和录象。防盗报警探测器：通过安装的不同类型的探测器探测各种入侵行为，系统对所探测到的信号通过逻辑判断发出警报，探测器安装隐蔽性强，不影响住宅环境；外型美观、安装方便，灵敏性高、误报率小，确保住户的生命及财产损失减小到最低程度。防盗报警探测器外接被动红外双鉴探头、玻璃破碎探测器 宁夏国际饭店智能化系统设计方案第79页和门磁传感器等，当主人离开家时启动报警器（设防），如有人非法进入时被动红外探头和门磁传感器工作，在设定的延时过后报警控制器向管理机发出非法进入报警。同时报警控制器发出警声，在设定的延时时间内通过密码关闭报警器（撤防）则不报到管理机，否则将报到管理机。（密码为任意6位数，延时时间，分别有30秒、60秒、90秒三种，密码的设定和时间的设置见后面操作部分。）3.5系统主要器材性能简介3.5.1霍尼韦尔VISTA120报警主机描述：VISTA—l20是一款先进的多功能控制主机，它可分为8个子系统，同时使用常规四线，总线和无线防区(总共128个防区)，还可通过可编程继电器控制电器或联动CCTV，并可通过电话遥控主机和控制继电器。防区特性：Ø9个基本防区，3个键盘紧急按键防区，还有胁持防区；Ø防区9可设置响应时间为10毫秒或350毫秒；Ø可通过无线或总线方式，将防区扩展到128个。控制特性：Ø可以划分为8个独立子系统及3个公共子系统，可当作8台独立主机使用；Ø可选择使用4146布／撤防开关锁或无线按钮控制；Ø支持4286模块通过电话监控主机；Ø224/1000条事件记录，可通过遥控编程下载或直接从键盘上查看；Ø支持150／250个分为7个级别的用户密码；Ø可设置出入及周边防区门铃警示；Ø留守及快速布防时自动旁路内部失效防区。 宁夏国际饭店智能化系统设计方案第79页输出特性：Ø内置拨号器，报警时自动拨号报告；ØRS-232；ØTCP／IP。通讯协议：ØADEMCO3+1／4+1／4+2；ØADEMCO4+2Express；ØADEMC0CONTACTID；ØRADIONlCS／SESCOA3+1／4+1／4+2。输出：Ø警号电流：2Amps，12VDC；Ø750mA辅助电流，12VDC；Ø最大支持96路继电器输出。遥控编程：使用COMPASS(wlNDOWS版)软件对主机进行遥控编程。4、巡更系统4.1概述为了保证全面 宁夏国际饭店智能化系统设计方案第79页、准确地了解食堂的安全信息，加强对保安人员定时巡视工作的监督和管理，在食堂内内设置合理的巡更路线及固定巡更点，提高整个食堂的防范能力，有机地将人防、物防、技防相结合。巡更系统通过保安人员对巡更点的巡视，对食堂主要道路保安巡查。保安人员按照规定的时间间隔对食堂进行巡查，巡查路线及巡查点为预先设定。保安人员到达巡更点后，将手中的巡更棒点击预埋的信息纽扣，巡更棒将记录下保安人员的数据（巡更时间，地点，人员）。当巡逻结束后，管理人员将巡逻人员交回的巡更棒内的信息，通过传输器下载至电脑，软件会根据管理者预先编写的巡更计划，与所采集回的信息进行对比，生成巡更报表（迟到、早到、漏检等）。4.1系统主要功能介绍该系统由巡更检测点（住处钮扣）、巡更器（巡逻采集棒）、巡更通讯座、巡更管理软件等组成。系统原理图示如下：巡更棒信息钮1信息钮1信息钮1信息钮1信息钮1通信座巡更管理系统主要功能如下：1）巡更在确定巡更线路设定合理的检测点，安装感应式巡更点，以IC卡读卡机作为巡更签到牌( 宁夏国际饭店智能化系统设计方案第79页即巡更器)，由电脑软件编排巡更班次、时间间隔、线路走向，有效地管理巡更员巡视活动，加强了保安防范措施。2）发行软件设定巡更时间要求、线路要求、次数要求，通过发行巡更点、巡更器，记录巡更员身份、编号，并授予有效巡更活动读卡权限。3）信息采集巡更员带巡更器按规定时间及线路要求巡视，将巡更器在巡更点前一晃，便可记录巡更员到达日期、时间、地点及相关信息。若不按正常程序巡视，则记录无效。查对核实后，即视作失职。返回控制中心时可连接电脑下载所有数据，整理、存档。4）查询采集回来的数据，系统可自动生成分类记录、报表，并打印。管理人员根据需要随时在电脑中查询保安人员巡逻情况，并对失盗失职进行分析。5）系统扩展用户从最基本巡更套件，它不需要电脑参与管理控制开始使用；随着安全管理要求的不断提高，逐渐升级远程控制安全报告系统和远程控制安全控制系统。要实现整体管理控制，可采用中央巡更管理检测系统，管理中心对各站点进行检测管理。6）软件功能l界面友好，中文操作系统中文报表方便管理；l从无须电脑即可编程、记录及打印中文报表简易系统，到通过电话线可实时检测远端的中央监测管理系统，升级只须更新软件或传输器；l 宁夏国际饭店智能化系统设计方案第79页巡检点安装无须连线配有专用安装套件管理1个到上万个巡检点，方便灵活；l同时警棒中存储2000条信息，即使不用电脑也可打印历史记录；l钮扣亦为不锈钢封装，数据存储安全，防水、防磁、防震，适合各种环境安装。4.3系统主要器材性能简介本系统选用技术成熟的美国LANDWELL电子巡更系统产品。主要设备：巡逻采集棒、信息纽扣、信息传输器、电脑、巡更软件几个部分。巡逻采集棒：识读时有蜂鸣及指示灯闪烁提示，把信息钮内的号码读出，经校对后储存，并记录下触碰时间。当巡检完成后，把识读器插入专用通讯座，所有巡检数据传入计算机，通过软件进行处理。其合金外壳坚固耐用，低功耗设计，可以识读100万次，没有可拆动的零件，小巧轻便，便于手持携带，特别适合于实际工作的需要。供电电池：3V专用防爆电池，供电电池：3V专用防爆电池。信息纽扣：一个携带64位数据的电子标签，它适合粘贴于任何物体表面我们可将其安装在较隐蔽的地方。这样做可以防止外人拆卸，毁坏，以确保该系统充分发挥监督作用。信息钮极端坚固耐用，可承受三吨的拉力，对电磁波，辐射，腐蚀性空气及环境温度，室度剧变，都具有极强的耐力，设计寿命为50年。识读次数：＞1亿次。安装方便、隐蔽性强、防水、不结冰、数据稳定可靠等特点。通讯座： 宁夏国际饭店智能化系统设计方案第79页将识读器内存芯片中的数据传输给计算机，精美的外形，小巧的体积，在传输过程中自动校正数据，通讯座设工作指示灯，插孔与识读器接触十分可靠。是本通讯座的主要特色。可以进行远程数据的传输。管理软件：使用方便；界面友好；全中文操作系统；运行稳定；可按管理人员的要求编制各种计划或生成各类报表。第三部分施工组织设计方案1、施工规范严格按照各个系统施工规范要求及当地相关管理部门相关施工规范要求施工。2、施工进度严格控制施工进度，保证施工周期。l安全保证措施1．施工队伍进驻现场前进行安全教育，并记录内容；各施工单位要制定安全防范措施，方能允许进入现场。2．安排责任心强的工作人员任专职安全员，全面负责安全工作，进行安全检查， 宁夏国际饭店智能化系统设计方案第79页宣传处理现场日常的安全工作，严格执行安全管理制度。1．做好安全交底，认真贯彻现场各项安全管理制度。2．工人经过安全培训，学习文件法规，并考核合格后方可进场施工作业。3．施工人员服从现场领导、安全员的监督、检查，积极配合消防部门做好防火工作。4．施工人员严格招待操作规程及有关防火管理规定，严禁冒险、蛮干、违章作业。5．进入现场的人员必配戴安全帽，否则不允许进入现场。6．高空作业必须系好安全带，不准穿硬底鞋；严禁投掷工具、材料等物件。7．不准穿拖鞋、高跟鞋和赤脚进入施工现场。10、工作时间内，施工人员要遵守劳动纪律，精神集中，严守岗位；不得打闹、酗酒、睡觉和做与本职工作无关的事。11、严格遵守施工现场要求，对危险地段、区域、道路、建筑、设备等悬挂的“禁止、警告、危险”等指令、指示标志，不得随意拆卸、移动和毁坏。12、箱体安装的漏电保护装置，经常检查其的完好程度，发现隐患及时处理。13、现场用火，严格执行申请和看火手续等明火作业制度，需要明火作业时，必须事先报工地消防人员审批，开具用火证，并采取相应防范措施后方可施工。14、 宁夏国际饭店智能化系统设计方案第79页现场用电、气焊等电动工具，严格执行《手用电动工具规程》，必须由电工操作使用，非电工人员严禁操作。10、施工现场严禁烟火，施工人员进入现场严禁吸烟。11、易燃易爆的物品与杂物及时清理并妥善保管。消防用品周围不得堆放物件，并不准随便移动。12、移动操作地点或下班前，要对作业区周围进行详细检查，确认无火灾隐患后方可离开。13、如遇灾情要及时扑救，迅速报警。14、扫管穿线时，两出线口人员应配合呼应，防止钢铅丝勾伤人。15、使用高凳时，应先检查有无破损，底部有防滑措施，同时系好防滑绳，禁止两人在同一高凳上作业，并不得站在最高一步上工作，高空穿线防止用力过猛，以免滑脱摔人。人字梯、高凳应备有拉绳。16、施工操作要精神集中，不嬉戏打闹；防止意外事故。17、办公室、仓库人走断电，或配专人看守。3、文明施工与环境保护1.建立以项目经理为组长，各专业级长参加的现场管理小组，负责现场管理，监督和协调工作；2.由各专业组长进行施工前现场调查，结合现场情况，制定安全措施，明确施工中的注意事项；3.现场领导小组定期进行安全及文明施工检查，发现问题服时纠正；4.现场作业人员应配备有效的劳动保护装备，保证施工环境的照明和通讯条件。l节约措施 宁夏国际饭店智能化系统设计方案第79页1.精确核算施工材料，实行限额领料，搞好计划减少材料损失；2.搞好机具设备管理、使用、维护、加强设备使用计划，减少现场停滞时间和机具故障率；加强劳动管理，合理安排进场人员，加强劳动纪律，提高工作效率；3.搞好已完工程的管理和保护，避免因保护不当损坏已完成的工程，造成重复施工；4.抓紧完工工程的检查及竣工资料的收集、整理、竣工图的绘制，抓紧工程收尾，减少管理费用支出；5.加强仪器工具的使用管理，按作业班组落实专人负责，以免造成丢失，损坏而影响工期。Ø环保措施1．操作有噪音的工具时，安排在居民上班时间。2．使用无污染的材料。3．降低施工中飞扬的粉尘，保护环境卫生。4．及时打扫清理施工现场，清除垃圾，并把它放到指定的堆放地点。作业区活完料清，工完场清。Ø文明施工措施1．禁止穿高跟鞋、拖鞋进入施工现场。2．不穿过短、过露的服饰进入施工现场。3．不说脏话、粗话，礼貌待人。4．不滋事打架，与同事平等相待，积极配合工作。5．严禁破坏现场设施。 宁夏国际饭店智能化系统设计方案第79页Ø技术节约措施1．防止导线背扣，拧花造成浪费。2．出线箱、盒甩线头长度为箱、盒半周长，不宜过短、过长。3．接头包扎绝缘层、保护层应符合工艺标准，避免包扎过厚造成浪费。4．导线附料使用合理。4、施工阶段进度目标的确定工程项目施工阶段进度控制的总任务就是在满足项目总进度计划的要求的条件下，编制或审核施工进度计划并在执行过程中加以控制，以保证项目按期竣工。要控制，就必须有明确的目标，通过认真考虑以下因素进行：1．项目总进度计划对项目施工工期的要求；2．项目组织，协调及技术方面的特性；3．已建成的同类或相似项目的实际进度；4．资金条件，这是保证项目顺利进行的先决条件；5．人力条件，包括可能投入的施工力量；6．物资条件，包括材料、构件及设备等物资的可能性；7．其他条件，包括气候条件、运输条件等；8．我司在综合考虑上述因素的基础上，制定出明确的施工进度控制总目标。5、进度计划的编制项目技术负责人组织编制总进度计划及与之配套的各项资源进场计划，并将这些计划交相关单位确认后共同执行。6、施工阶段进度控制影响工程进度计划的因素： 宁夏国际饭店智能化系统设计方案第79页(1)相关单位的影响；(2)设计变更因素的影响；(3)材料物资供应进度的影响；(4)雨季施工影响；(5)施工组织的不当。施工进度计划的检查和调整：(1)组织措施：增加工作面，组织更多的施工队伍，采取三班制增及每日的工作时间。增加施工人数，增加机械设备的数量。(2)技术措施：改进施工工艺和施工技术。尽量采用平行流水，立体交叉施工。(3)经济措施：提高计件数量和单价，提高奖金数，对采取的技术措施进行奖励。(4)其他配套措施：改善外部配合条件，改善劳动条件，实施强有力的调度。进度控制：(1)技术部事前控制1)编制施工阶段进度控制工作细则；2)论证施工总进度计划；3)审核各专业工程施工进度计划；4)审批各分项施工方案；5)深化图纸设计。(2)由项目经理部进行事中控制1)建立现场办公室，以保证施工进度的顺利实施；2)建立反映工程进度状况的施工日志，通过如实记载每日形象部位及完成的事物工程量。同时记载影响工程进度的内外、人为、和自然因素；3)比较进度计划和实际进度的差异；4)形象进度、实物工程量与工作量指标完成情况的一致性； 宁夏国际饭店智能化系统设计方案第79页5)进行现场的跟踪检查，了解实际施工进度；6)工程施工进度的动态管理；7)定期向监理、业主汇报工程进展情况。(3)由公司工程部进行事后控制1)及时组织验收工作；2)处理工程索赔；3)工程进度资料的归档；7、劳动力计划1.劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。2.根据本工程各阶段施工重点，相应调配各专业劳动力，实行动态管理。3.参加现场施工的所有特殊工种人员必须持证上岗，特殊工种人员需要具有五年以上特殊工种的工作经历。同时特种作业证件复印件报总承包项目经理部备案。4.各施工人员，必须接受建筑施工安全生产教育，经考试合格后方可上岗作业，未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。5.每日作业前，班组负责人，必须召集所辖全体人员，针对当天任务,结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态，6.强化对外施工人员的管理。用工手续必须齐全有效，严禁私招乱雇。8、质量管理8.1质量保证体系总工程师公司经理项目管理部 宁夏国际饭店智能化系统设计方案第79页项目经理专业负责人技术负责人材料员质量检查员工长预算员安全员8.2设计质量保证流程设计组内技术校审成立项目技术组，接受设计任务技术人员完成相应的二次深化设计工作技术负责人审核出深化设计硫酸纸图设计院、业主、监理三方图纸会审晒正式施工图现场图纸技术交底，进入施工程序不合格合格不合格合格未通过 宁夏国际饭店智能化系统设计方案第79页8.3工程质量检查、验收程序返工，自查不合格不合格合格合格合格不合格分项工程施工完毕设计、业主会签进入下一道工序返工，复验不合格合格合格合格合格不合格班组逐项自检填写自检表，报工长工长检查、核定，填写隐、预检，验评等报质检员质检员检查、核定工长填写报验单报监理认可 宁夏国际饭店智能化系统设计方案第79页8.4质量标准、依据分项工程一次合格率达到100%，优良率达到85%以上，允许偏差率控制在６%以下。施工质量管理依据施工质量管理将依据以下标准的单项最高标准实施。公司质量保证手册,程序文件,质量保证计划施工图纸、设计说明、施工说明。国家及地方政府颁布的有关施工验收规范。8.5设备材料控制设备材料控制根据组织保证体系图，建立岗位责任制和质量监督制度，明确分工职责，落实施工质量控制责任，各岗位各行其职。一个好的工程必须由好的设备、材料组成，严格控制设备、材料的质量是搞好工程质量的必要条件。根据公司质量体系相关管理办法，设备、材料的采购、进货、检验都在严格的质量程序控制之下。选用经审核的合格分供方提供的产品。严格按计划组织设备、材料进场。采用的设备和材料必须符合国家现行技术标准。设备、材料进入现场，由工长、质检员、材料员及业主、监理、设计等共同进行检验。要求工长保存原始合格证书及产品的质量说明书等有关资料，认真填写设备、材料进场检验记录，要求签字齐全，并填写报验单，报监理认可。发现不合格品执行不合格品控制程序，防止不合格品非预期使用。设备、材料进入现场要求登记台帐，并按技术说明书要求妥善保管、放置整齐，保证设备材料不受损坏。对发现不符合的处理 宁夏国际饭店智能化系统设计方案第79页责任部门在过程监视和测量中发现不符合问题，应及时提出处理意见，要求责任单位采取纠正行动或纠正措施。要求采取纠正行动的，由监测人员根据需要填发整改通知，责任单位在规定期限内处置；要求采取纠正措施的，由监测人员填发纠正措施记录，责任单位采取并实施纠正措施，监视测量单位（人员）实施验证。质量事故类别工程质量不合格分为质量问题和质量事故两类。凡不得返修或不能作让步接收、而必须进行返工或加固处理的，且所造成的经济损失超过10，000元的质量问题即构成质量事故。质量事故又分为一般质量事故和重大质量事故，属下列情况的为重大质量事故：严重影响设备及相应系统的使用功能；返工的直接经济损失超过100,00元的。处理措施发现不合格或接到监理、业主、质保部的整改通知后，检验人员应要求作业人员立即停止施工，可能时应在不合格处设置明显的不合格标识，以防止在处置前进入下道工序施工。检验人员应对不合格进行评审，以判定该工程不合格品是质量问题还是质量事故，并决定如何处置（返工、返修、降级、让步接收）。对于质量问题，检验人员应向作业负责人发出整改指令或书面的整改通知，由作业负责人组织实施整改，检验人员应对整改情况进行重新检查。对于判定为质量事故的，检验人员应向项目技术负责人汇报，由其组织进一步的评审。技术负责人评审后确认为质量事故的应向质保部报告并按公司的《质量事故处理办法》的规定进行处置。需申请让步接收时，检验人员要记录不合格的实际情况，由现场经理办理申请让步手续，填写让步申请报告交业主批准，只有在得到业主同意后，方可转序施工。检验人员应在检验记录中记录不合格及其处置情况。有书面的整改通知时，检查人员应在留底的整改通知上记录整改情况。 宁夏国际饭店智能化系统设计方案第79页9、成品保护措施9.1安装阶段1.明管、桥架、线槽敷设1)应保持顶棚、墙壁及地面的清洁完整，搬运材料使用高梯时不得碰坏门窗、墙壁；2)预制梁柱和预应力楼板均不得随意剔槽打洞；混凝土楼板、墙等均不得私自剔凿，更不得私自断筋；3)吊顶内稳盒、配管时不要踩龙骨，严禁踩电线管；4)刷防锈漆不得污染墙面、吊顶，或护墙板等；5)桥架及线槽进场后应码放在平整防雨防潮的地方；6)桥架及线槽敷设完后其他专业不得踩蹬或在其上放材料等；2.布线：1)穿线时不得污染设备和建筑物品；2)在接、焊、包全部完成后，应将导线的接头盘入盒、箱内，并用纸封堵好，以防污染；3)穿线之前必须戴好护口；线槽、桥架、托盘放线（缆）时，线缆禁止外露，放线缆后及时盖上盖板；4)导线（缆）放完后，要加强保卫工作，以防电缆及电线的丢失或损坏；5)在电缆或电线附近使用明火时，要有缆线的保护措施；3.器具终端安装：1)终端器具进入现场要入临时库房，码放整齐、稳固，要有防潮措施；搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆、玻璃罩；器具终端安装时要戴洁净的白手套，以免污染其他成品；2)器具终端安装完不得再喷浆，如必须补面漆时要用胶带和塑料纸保护好终端器具；3) 宁夏国际饭店智能化系统设计方案第79页地面插座要等装饰地面作完后再安装，在此之前要保护好地面插座的底座；4)器具终端安装完的房间要上锁；4.设备安装：1)设备运至现场暂不安装时，不得拆掉包装；设备搬运、安装时，防止设备碰撞、摔砸，不允许倒立、倾斜的设备不得倒立、倾斜搬运；2)未经允许不得拆卸设备零件及仪表等部件；3)设备安装时必须保护其他成品；进行设备安装的房间必须上锁，贵重的设备房间要派专人负责看管；4)设备安装完的房间不能上锁或还有其他专业施工时，必须对设备进行保护；10、设备安装技术管理10．1管线安装技术措施1.施工准备熟悉图纸资料，弄清设计图的设计内容，对图中选用的电气设备和主要材料等进行统计，注意图纸提出的施工要求。准备施工机具材料。技术交底。施工前要认真听取工程技术人员的技术交底，弄清技术要求，技术标准和施工方法以及各工序细部要点。熟悉有关电气工程的技术规范。2.施工顺序由于工程中各专业交叉施工，故合理安排专业施工工序，解决各专业工种在时间上的交叉施工，对缩短工期，提高施工质量，保证安全生产非常重要。专业施工工序在整个大程序的安排下，原则上是先配合土建预埋，后设备安装和配线同步进行,预埋工作紧跟土建施工进度。电气施工工序图：开工准备→配合土建结构预埋→吊顶内管路敷设→桥架、线槽安装 宁夏国际饭店智能化系统设计方案第79页→各系统配线、敷设电缆→配电箱、控制箱安装→弱电设备安装→单机调试→集中调试→交工验收3.主要施工技术措施采用标准固定支架。吊架及吊杆等大部分采用定型加工产品，事先加工好备用，以减少现场加工制作，这样既减少了现场作业人员，也能保证质量和工期。配管阶段采用小流水作业：在未正式配管前，先根据图纸预制出定尺钢管，两端套好丝，其中一些根据图纸相应煨好来回弯，并与接线盒用锁母牢固，一旦土建条件具备，立即进行配合工作。若预制的定尺钢管配合过程中出现长度不够或稍长时，则用适当的活接头(事先预制)补充。采用先进的安装工具：添置专用手动、电动工具以提高工效。各种电管、风管、工艺管道交叉密集处，合理安排施工程序，一般先风管，后工艺管道，最后是电管，另外能后装的一些电柜、器具、要尽量后安装，以便避免损坏和失窃。4.施工工艺整个施工过程分安装及调试阶段。（1）安装阶段包括钢管明配、桥架、线槽安装、管内穿线工程、箱体稳装、弱电设备、弱电器具安装及其附属设备的安装。明管敷设→吊顶内护墙板内管路敷设→预制加工管弯、支架、吊架→测定盒、箱及固定点位置→支架、吊架固定→盒箱固定→管路敷设连接→地线焊接1)明配管弯曲半径一般不小于管外径6倍。加工方法可采用冷煨法和热煨法，支架应按设计图要求进行加工。2)明配管敷设时应检查管路是否畅通，内侧有无毛刺，镀锌层是否完整无损，管子不顺直者应调直。 宁夏国际饭店智能化系统设计方案第79页1)敷管时，先将管卡一端的螺丝拧进一半，然后将管敷设在管卡内，逐个拧牢。2)明管敷设时，管路连接应紧密，管口光滑，护口齐全，其支架应平直牢固、排列整齐。3)管进盒、箱套丝加锁母固定，固定间距统一一致，根据要求作好接地。（1）线槽安装1)敷设电缆的桥架在任何情况下必须保证：其弯曲半径为敷设的外径最大的电缆的10倍，如订货的弯头达不到要求，应予调换或自制符合要求的弯头。2)敷设导线的线槽，其材质为金属表面镀锌处理，线槽内敷设的线应按回路绑扎成束并应适当固定，导线不得在线槽内接头，安装在任何场所的线槽均须盖板齐全牢固。3)桥架、线槽连接板的螺栓应紧固，螺母应位于桥架、线槽的外侧。4)桥架、线槽盘等配线，其正常情况下不带电的金属外壳均应牢固的连接为一整体，并可靠接地以保证其全长为良好的电气通路。其镀锌制品的桥架、线槽的搭接处用螺母、平垫、弹簧垫紧固后可不做跨接线。5)桥架支撑点不应在桥架接头处，距接头处0.5M为宜，在桥架拐弯和分支处，距分支点0.5M应加支持点。如设计院和厂家有特殊要求，按设计和厂家要求施工。（2）电缆敷设1)可采用自下而上和自上而下的敷设方法。2)沿桥架、托盘敷设的电缆宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。3)防止电缆排列不整齐，交叉严重。电缆施工前须将电缆事先编号排列好，划出排列图表，按图表进行施工。4)电缆敷设时，应敷设一根整理一根，卡固一根。 宁夏国际饭店智能化系统设计方案第79页（1）管内穿线(缆)工程工艺流程：选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎带护口→穿线→导线接头→接头包扎→导线检查绝缘摇测（2）箱体安装工艺流程：安装要求→弹线定位→明(暗)装箱（盘）→盘面组装→箱（盘）固定→绝缘摇测1)在混凝土墙或砖墙上固定明装箱（盘）时，采用暗配管及暗分线盒和明配管两种方式。如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。2)暗装箱的固定应根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和帖脸。箱（盘）全部电器安装完毕后，用500Ｖ兆欧表对线路进行绝缘摇测并做好记录。11、施工技术11.1视频监控系统3.1.1工艺流程 宁夏国际饭店智能化系统设计方案第79页3.1.2施工要点1）安装前的设备检验Ø施工前应对所安装的设备外观、型号规格、数量、标志、标签、产品合格证、产地证明、说明书、技术文件资料进行检验，检验设备是否选用厂家原装产品，设备性能是否达到设计要求和国家标准；Ø施工前设备必须24小时通电检查，检查设备的稳定性，并做好设备通电检查记录，发现不合格设备及时更换。2）设备安装位置的设置Ø根据图纸设计要求，正确选定安装位置；Ø施工前对设备安装位置的性质进行统计，例如：吊装、墙装、顶装、安装高度等，做到安装之前心中有数；3）设备支架安装Ø根据设备的大小，正确选用固定螺丝或膨胀钉； 宁夏国际饭店智能化系统设计方案第79页Ø固定螺丝需拧紧，不应产生松动现象；Ø支架安装尺寸应符合设计要求。4）设备安装Ø摄像机安装高度室内宜距地面2.5m~5m，室外应距地面3.5~10m，不得低于3.5m；电梯内的摄像机应安装在电梯轿厢顶部，摄像机的光轴与电梯的两个壁面角成45°，并与轿厢顶棚成45°为宜。摄像机的云台转动、镜头、光圈的调节、调焦、变倍、图像切换、防护罩等功能应符合产品技术要求；Ø当监视器安装在梁、柱、墙、天花板时支吊架应做负荷试验，监视器的安装位置应使屏幕避免外来光直射；Ø从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动，摄像机的电缆和电源线均应固定，不得利用插头承受电缆的自重。E．接线端接头处理：ØQ9头制作应平整牢固，与BNC头接触必须正确有效；Ø接线头必须进行焊锡处理，保证接线端接触良好，不易被氧化；Ø做好线标。3.1.3前端设备安装1）闭路电视监控系统Ø摄像机安装高度室内宜距地面2.5m～5m，室外应距地面3.5m～10m，不得低于3.5m；电梯内的摄像机应安装在电梯轿厢顶部，摄像机的光轴与电梯的两个壁面角成45°，并与轿厢顶棚成45° 宁夏国际饭店智能化系统设计方案第79页为宜。摄像机的云台转动、镜头、光圈的调节、调焦、变倍、图像切换、防护罩等功能应符合产品技术要求；Ø从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动，摄像机的电缆和电源线均应固定，不得利用插头承受电缆的自重。彩色一体化摄像机安装：Ø从侧面引出线缆，要选择能构承重4倍以上摄像机重量的位置；Ø在天花板上打孔，引出线缆；用固定基座盖住安装孔；Ø用螺丝固定；Ø用防缀线固定在摄像机基座上；Ø将摄像机安装在基座上，拧紧后固定，再用装饰盖板盖住。11.2防盗报警系统施工方案探测器的测试Ø对室内安装的探测器，必须保证探测器的安装角度，以确保最佳接收探测信号；Ø在探测范围内的不同位置进行全面的步行测试和调校，确保在探测区范围内的连续有效保护。Ø为防止因探测区域的雨、雾、雪及外罩堆积尘埃而引起信号损失，至少每年应对探测器清洗一次。报警主机的调试Ø检测前端探测器的故障、交流供电失败、直流欠压和探测器的被拆等故障和破坏行为，并当发生该事件时向系统发出的报警信号。Ø通讯线路故障(短路、开路等)的模拟检查。Ø对各防区的地址与电子地图上显示的报警的地点和性质的一致性调试。Ø系统通过自动电话拨号器向设定的电话拨号功能的检查。6.3报警系统的调试 宁夏国际饭店智能化系统设计方案第79页报警系统的系统调试流程如下图所示：发送参数、指令功能检查填写调试报告前端数据回收功能检查安装报警系统软件进行系统设置逐台对前端驱动器进行远程设置和联动设置报警工作站硬件无故障报警系统调试完成形成各种报表功能检查联动功能检查11.3门禁系统（1）控制器安装：Ø控制器放置在弱电井内侧的墙上，做到通风良好；Ø控制器与感应器之间的距离最好不要超过100米。Ø电源插座最好专用一个带开关的，必要时能够比较方便的关闭电源； 宁夏国际饭店智能化系统设计方案第79页Ø特别注意：网线、按钮连接线、感应头连接线在条件许可的情况下必须采用双绞线（四芯），并且在接线时注意双绞线的配对，一般两根按钮线用一对绞线，尤其注意感应头的接线为：信号线与电源地采用一对绞线，电源正与另外一对绞线的任意一根或两根连接。（2）电锁的安装Ø电锁的安装：在相应的位置按照电锁的安装说明及图纸进行安装；Ø电锁控制线定义：玻璃门电锁一般都有5根以上的输出输入线，但一般都只是利用其中的两根电源输入线进行控制，其余辅助信号线是反映门锁开关状态的，用于监控，一般情况下可以不接，但要注意相互之间的绝缘。一般红线是电源正极输入，黑线是电源负极输入；Ø网线的屏蔽网一定与网卡的地线（网卡右边的细线为地线）相连接。电磁锁的安装步骤：Ø第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装；Ø第二步：拿出安装纸板，将纸板沿着虚线折叠，把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔；Ø 宁夏国际饭店智能化系统设计方案第79页第三步：.继铁板的固定将内六角螺丝插入继铁板中，把橡胶置与两片金属之间，然后套在内六角螺丝上；将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上；边板的固定，注意不要将边板锁紧，让其能前后能移动以利于安位置的修正。修正边板的位置；固定锁主体与边板；Ø第四步：按照说明书的指示接线；Ø第五步：盖上盖板，把小铝柱体塞进锁主体的螺丝孔中；Ø在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。11.4中控室控制台（屏幕墙、操作台）及设备安装1）控制台安装Ø控制台安装位置应符合设计要求，屏幕墙柜离墙应不小于１m，以便于安装和施工；Ø机柜的底座应固定于地面；机柜安装应竖直，偏差不得超过1.5mm；几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm，两个机柜中间缝隙不大于30mm。对于相互有一定间隔而排成一列的设备，其面板前后偏差不大于5mm。Ø控制台正面与墙的净距不小于1.2m。侧面与墙或其他设备的净距，在主要走道不小于1.5m，次要走道不小于0.8m；机架背面和侧面距离墙的净距不小于0.8m。底座安装应牢固，应按设计图的防震要求进行施工； 宁夏国际饭店智能化系统设计方案第79页Ø控制台安放应竖直，台面应水平，垂直偏差不大１‰，水平偏差不大于3mm，控制台之间缝隙不大于１0mm；Ø控制台表面应完整，无损伤，螺丝应坚固，每平方米表面凹凸度应小于１mm；Ø台内接插件和设备接触应良好；Ø台内接线应符合设计要求，接线端子各种标志应齐全，接线端接触应良好；Ø台内机架、配线设备，金属钢管、槽道、接地体、保护接地、导线截面及颜色应符合设计要求；Ø所有台柜应设接地端子，并良好接入大楼接地端排。Ø监视器可安装在固定的机架和柜上，也可装在控制操作柜上，当装在柜内时，应采取通风散热措施。Ø监视器安装位置应使屏幕不受外来光直射，当有不可避免的光线时，应加遮光罩遮挡。2）控制台设备安装Ø安装前的设备检验：施工前应对所安装的设备外观、型号规格、数量、标志、标签、产品合格证、产地证明、说明书、技术文件资料进行检验，检验设备是否选用厂家原装产品，设备性能是否达到设计要求和国家标准；施工前设备必须24小时通电检查，检查设备的稳定性，并做好设备通电检查记录，发现不合格设备及时更换；Ø设备与面板之间的缝隙应小于1mm；Ø设备应按设计要求安装到位，标志齐全； 宁夏国际饭店智能化系统设计方案第79页Ø螺丝安装应牢固。系统调试调试顺序为分设备调试（或自检）、分系统调试、系统联调。单项设备的调试一般应在设备安装之前进行。能够进行单项调试的设备及其调试内容有：摄像机某些电气性能的调试（如电子快门、逆光处理、增益控制等）、配合镜头的调整（包括后截距的调整）、终端解码器的自检、云台转角限位的测定和调试、放大器的调试（视频放大器或射频放大器）以及其它一些能独立进行调试的设备、部件的调试或测试。分系统的调试包括两个方面的内容：一个是按其功能或作用划分，另一个是按所在部位或区域划分。如传输系统的调试就是前者；而对某一路或某一个区域信号（图像信号、控制信号等）的调试就是既按功能划分，又按部位或区域划分的一种分系统的调试。分系统的调试一般说难点在于传输系统，特别是摄像机路数多、传输距离远的系统。每条线路都要进行通、断、短路测试并做出标记。当单项设备的调试及分系统的调试进行完毕后，就可进行系统联调。在系统联调中，最重要的环节就是供电电源的正确性（不能短路、断路、供电电压要符合设备的要求）。其次就是信号线路的连接正确性、极性的正确性、对应关系的正确性（例如输入、输出的对应关系）。在系统联调的过程中，也可以同时完成某些性能指标的测试，这样既利于系统的调试，又利于在调试中出现问题时作为分析判断问题的依据。报警探测器的调试： 宁夏国际饭店智能化系统设计方案第79页被动红外探测器的调试具有两种方法，一种是步测，就是调试人员在警戒区内走S型的线路来感知警戒范围的长度等宽放。微波灵敏度和红外灵敏度通过步测的方法要分别调整，过高或过低的灵敏度都将影响防范效果。有时由于季节变换，冬季和要对灵敏度分别调整。微波灵敏度一定不能过大，因为微波只有穿透性，在调试的时候要注意。第二种方法是仪表测量，有的探测器有背景噪声电压输出接口，用万用表的电压来测试，当探测器在警戒状态下，它的静态背景噪声的输出电压的大小，表示干扰源的干扰程度，以此判断这一位置是否合适安装这类的探测器。3.2.6系统测试工程电气性能测试：连接图；长度；衰减；近端串扰；设计中特殊规定的测试内容。图像水平清晰度：彩色不低于480电视线；图像画面的灰度不低于8级；系统的各路视频信号，在监视器输入端的电平值1VP-P±0.3VP-P；系统在低照度使用时，监视画面达到可用图像，其系统信噪比不低于37dB；综合评估：图像质量按五级图像质量标准评定，图像质量不低于四级。系统接地：系统采用屏蔽措施时，必须有良好的接地系统，保护地线的接地电阻值，单独设置接地体时，不应大于4欧姆；采用联合接地体时，不应大于1欧姆。12、季节性施工措施牢固树立“百年大计，质量第一”的思想，在落实有关雨天施工工程材料，防寒物资、能源和机具设备的同时，必须认真组织有关人员学习雨天施工规范，对操作人员更应加强培训和考核。 宁夏国际饭店智能化系统设计方案第79页1）雨天施工措施应经常注意天气预报，对受雨天影响的材料，按材料计划先进备料，保证施工用料满足进度要求，并采取搭设防雨棚进行防护。进入现场的设备、材料必须避免放在低洼处，要将设备垫高，设备露天存放应加苫布盖好，以防雨淋日晒，料场周围应有畅通的排水沟以防积水。施工机具要有防雨罩或置于遮雨棚内，电气设备的电源线要悬挂固定，不得拖拉在地。下班后要拉闸断电。炎热天气，施工人员在高层作业时要进行体格检查。有关部门做好防暑降温措施。遇到台风天气，现场停工，待天气好转后，再进行复工。2）环境保护措施贯彻执行国家和地方环境保护法规，并教育职工自觉遵守城市环保、环境卫生管理条例，做文明职工，共同为创建卫生城市作贡献。避免水质污染措施：地面冲洗物包括水泥、淤泥和其它悬浮或溶解物质，应引入沉淀池中以防止未经控制地排入水管道或现有排水系统。对所有燃料、油和颜料等可能污染环境的材料应保持在合适的容器中，并放在指定地点以免意外泄露入水道。未经同意，不得直接排入任何污水、水或有毒废水到任何公共污水管道、小溪内和从工地流到邻近的工地上，防止废物料积聚在工地上或相邻的地方。对分离出再利用的惰性施工废料，按规定堆放在指定的处理场院所存放。噪声控制措施： 宁夏国际饭店智能化系统设计方案第79页严格按照《中华人民共和国噪声标准GB112523-90》及有关噪声应专项申请噪声、许可证，方可施工。粉尘减少措施：宣传和贯彻落实《中华人民共和国空气质量标准GB3095-1996》，保证有第三体能测得的总悬浮颗粒符合标准。经常使用的场内施工道路要定期洒水。在工地车辆出口设置洗车槽，进入现场的机动车辆必须在工地冲洗干净才能上路行驶。运输的敞篷车配备两侧和尾部挡板，可能产生粉尘的物料或弃土不能装得高于两侧和尾部挡板至少300mm，以减少扬尘。如需运送水泥，应采用密闭的车通过封闭的系统运送至水泥贮仓内。工地拆房必须先围后拆，并采取喷水消尘措施，把尘埃污染控制到最低限度。生态保护措施：对现场周边树木绿化要妥善保护，未经绿化主管部门批准，不准乱伐或移植树木。在土方开挖或施工过程中，如发现文物迹象，应局部或全部停工，采取有效的封闭保护措施，及时通知文物主管部门处理后，方可恢复施工。控制光污染措施：夜间施工使用高亮度照明和进行电焊时应设档板，避免强光刺射，干扰居民生活和司机夜间安全行车。管线保护措施：本工程管线在安装前、安装过程中到安装竣工后止，均有专人负责管理，避免原有埋地管线的挖断、划伤、损坏和被偷窃现象。对有违反操作和规程的行为我们将严加制止，及时纠正。如若牵涉到原有管线的施工问题，我们会以书面形式报告监理，征求意见和取得批示后细心处理决不会留下任何隐患。 宁夏国际饭店智能化系统设计方案第79页13、工程文档管理我公司将会对所有的质量文件进行有效的控制和管理，以保持质量体系运行的正规化和规范化。这些文件和记录包括公司部门程序文件、项目质量计划、文档、操作规程以及工程实施当中的记录：评审记录、点检记录、调试记录、运行日志等，还有一些国际及国家标准文件等。1）文档管理目的Ø加强施工技术资料的管理工作，实现技术资料标准化；Ø作为施工技术资料的编制计划，指导施工过程技术资料的收集、整理和资料检查工作；Ø实现技术资料与工程同步进行。2）文档管理内容：Ø文件的指定和修改文件中必须有编制人、审批人、审批日期、编号、修改码、页数等栏目；修改的文件必须有明确的修改码；Ø文件的发放和废止对于制定和修改的文件，经审批后，按照发放范围分发，并及时收回旧版文件；对发放和废止的文件进行登记，需保留的作废文件必须标上标记；Ø文件的保管对于贵方该项目的所有文件全部由专业技术部门保管。3）施工图纸管理程序整个设计由项目经理部负责管理。加强图纸的审核，更新及规范化工作，尤其是加强图纸会审的工作。 宁夏国际饭店智能化系统设计方案第79页图纸会审是一项极其严肃和重要的技术工作。认真做好图纸会审工作，对于减少施工图中的差错，保证和提高工程质量有重要的作用。在图纸会审前，负责施工的专业技术人员应认真阅读施工图，熟悉图纸的内容和要求，把疑难问题整理出来，把图纸中存在的问题等记录好，以便设计方在图纸会审时及时解决。图纸会审，应有组织、有领导、有步骤地进行，并按照工程的性质、规模大小、重要程度、特殊要求等分级组织会审工作。图纸会审工作应由甲方、监理、项目经理部和施工单位提出问题，设计人员解答。对于涉及面广、设计人员一方不能定案的问题，应由甲方监理、项目经理部和施工单位共同协商解决办理。会审结果应形成纪要，由设计、甲方、监理、施工方共同签字，并分发下去，作为施工图的补充技术文件。4）文件资料质量控制文件化的质量控制体系，使质量控制运行的各个场所都能使用有效版本的文件，以达到项目的质量控制。严格执行与项目相关所有文件、档案的规范管理。执行质量控制文件的分类和文件、档案的编制、批准和发放。严格执行项目质量文件、档案的发放控制、归档管理和更改。5）资料编制要求组卷要求Ø按文件资料的种类和自然形成的时间顺序进行全面的整理；Ø不丢项、不漏项，图物相符；Ø做好资料分类。 宁夏国际饭店智能化系统设计方案第79页成套数量（根据工程情况和甲方要求确定）编制要求：Ø参加施工的技术、试验、生产、管理人员必须按本文的要求认真做好各种资料、表格的填写、收集；Ø相互配合，发现问题及时解决；Ø收集整理的资料要妥善保存，不丢失、不损坏；Ø加强检查，把资料的收集整理与工资奖金挂钩，奖优罚劣；Ø施工现场应安排一专人分管技术资料工作，对不合格的资料要退回责令重做；Ø各种表格要求填写的项目必须填写正确齐全；Ø原始材料不得使用铅笔、圆珠笔，字迹清楚工整，不得乱改乱划。6）工程资料基本内容施工准备阶段：Ø施工方案、施工组织设计；Ø开工报告；Ø图纸会审记录；Ø技术安全交底。施工阶段：Ø设备材料合格证、抽验记录、验收记录；Ø试验安装记录；Ø隐检、预检记录；Ø设计变更、工程变更洽商记录； 宁夏国际饭店智能化系统设计方案第79页Ø单机调试记录；Ø质量自检、互检记录、分项工程质量评定；Ø中间交工验收记录；Ø质量事故处理报告。竣工阶段：Ø系统调试、联调运转记录；Ø分部工程质量评定；Ø竣工报告、竣工总结报告；Ø竣工验收证明；竣工图。 宁夏国际饭店智能化系统设计方案第79页14、施工配合14.1配合管理的内容13.1.1项目各部分的协调配合项目在施工过程中，工程施工各单位在时间、空间上都要配合协调，才能在监理单位统一指挥下进行有序的施工。在有分期交工施工要求时,施工与早期分工程间的协调，解决内外各关系问题。工程施工在不同的阶段、不同部门、不同层次之间存在大量的结合部，必须做好这些结合部之间的协调和沟通。10.1.2监理单位的协调安装工作与建设单位的协调。安装各专业人员和管理人员应主动和监理单位代表密切配合，主动争取支持和指导。按进度计划供应的材料设备及时供应到现场。主动和监理单位代表密切配合，进行检查验收。施工过程中主动与监理单位代表密切配合。对安装质量进行监督。并对隐蔽工程、设备安装检查、系统调试进行检查和验收。图纸资料及设计变更，积极配合建设单位和设计单位做好技术变更核定手续。积极参加监理组织的工程例会。报告工程施工进展情况,对进度预测；施工质量、加工订货与供应情况；有关技术问题等。积极参加监理组织不定期的有关专业性的监理会议。讨论和解决工程施工过程中有关专业性的问题。14.2需要甲方协调的事项 宁夏国际饭店智能化系统设计方案第79页在工程实施中与甲方及监理的协调配合尤为重要，在本工程中我们需要甲方及监理协调的事项大致有以下几点：Ø定期召开施工协调会议。Ø提供2套建筑图、装修图。Ø协调现场的各个专业的施工。Ø提供一间办公室，作为施工现场值班和办公使用。Ø提供一间空房间，作为施工材料及工具库房。Ø办理施工人员进场的各种手续。Ø在施工期间各房间留钥匙，以便配合施工人员出入方便。Ø提出注意事项，提供布线路由的出入位置，如吊顶、地槽出入口等。Ø提供其它重要线路的具体位置，以避免施工碰触这些线路。Ø提供工地负责人联系电话。Ø提供施工用电用水。Ø提供垂直运输方便。Ø提供垃圾集结地。Ø以共同搞好弱电工程的目的，积极配合施工人员出主意想办法，使工程顺利进行。'
