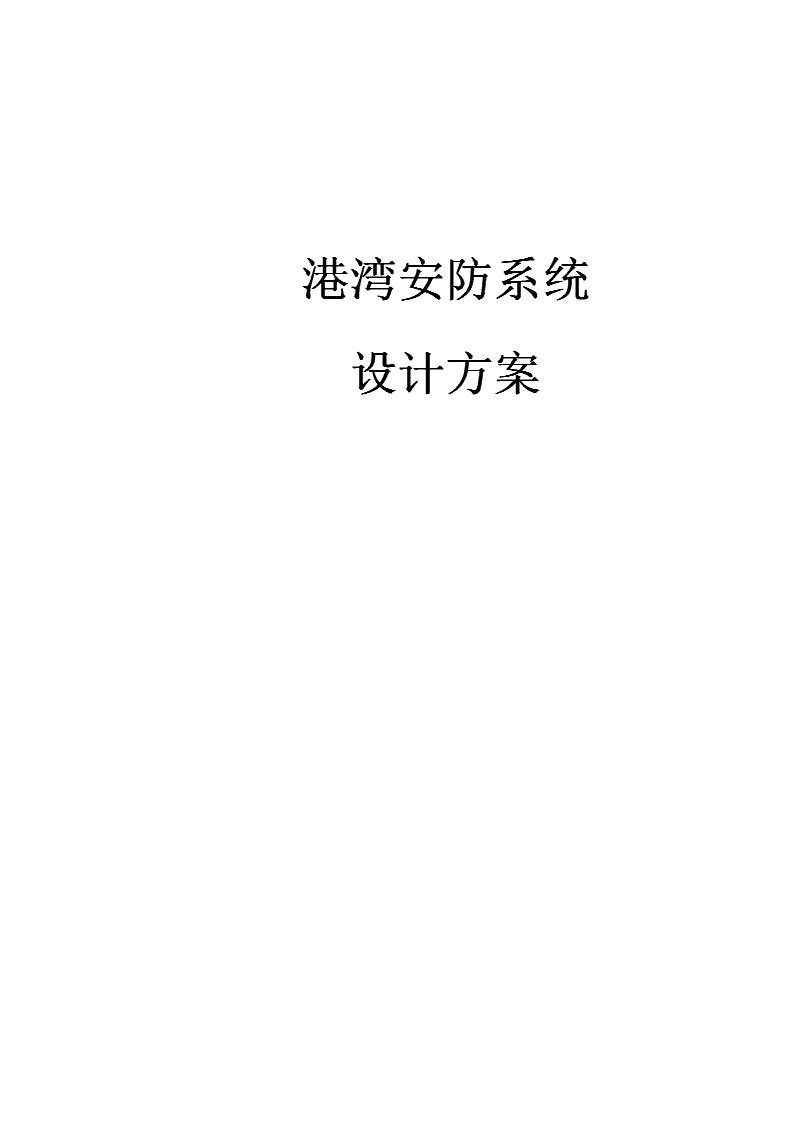

安防综合方案系统设计方案模板.doc 82页

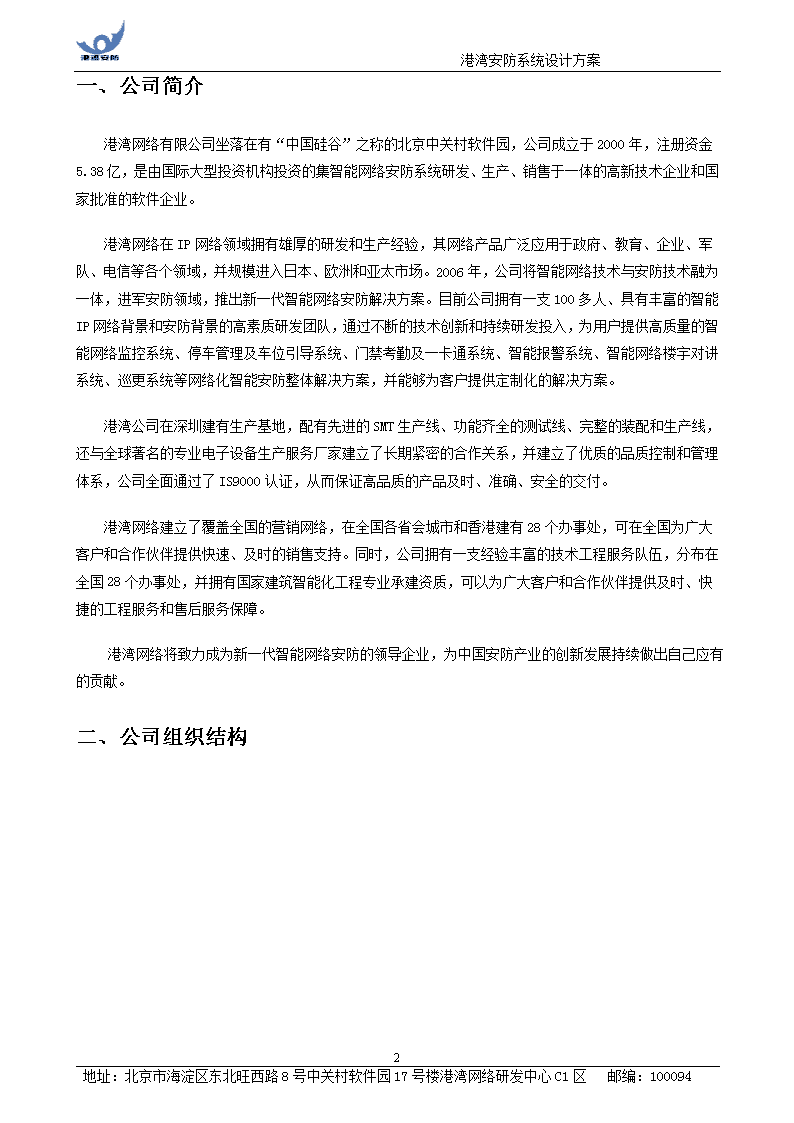

'港湾安防系统设计方案港湾安防系统设计方案82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案一、公司简介港湾网络有限公司坐落在有“中国硅谷”之称的北京中关村软件园，公司成立于2000年，注册资金5.38亿，是由国际大型投资机构投资的集智能网络安防系统研发、生产、销售于一体的高新技术企业和国家批准的软件企业。港湾网络在IP网络领域拥有雄厚的研发和生产经验，其网络产品广泛应用于政府、教育、企业、军队、电信等各个领域，并规模进入日本、欧洲和亚太市场。2006年，公司将智能网络技术与安防技术融为一体，进军安防领域，推出新一代智能网络安防解决方案。目前公司拥有一支100多人、具有丰富的智能IP网络背景和安防背景的高素质研发团队，通过不断的技术创新和持续研发投入，为用户提供高质量的智能网络监控系统、停车管理及车位引导系统、门禁考勤及一卡通系统、智能报警系统、智能网络楼宇对讲系统、巡更系统等网络化智能安防整体解决方案，并能够为客户提供定制化的解决方案。港湾公司在深圳建有生产基地，配有先进的SMT生产线、功能齐全的测试线、完整的装配和生产线，还与全球著名的专业电子设备生产服务厂家建立了长期紧密的合作关系，并建立了优质的品质控制和管理体系，公司全面通过了IS9000认证，从而保证高品质的产品及时、准确、安全的交付。港湾网络建立了覆盖全国的营销网络，在全国各省会城市和香港建有28个办事处，可在全国为广大客户和合作伙伴提供快速、及时的销售支持。同时，公司拥有一支经验丰富的技术工程服务队伍，分布在全国28个办事处，并拥有国家建筑智能化工程专业承建资质，可以为广大客户和合作伙伴提供及时、快捷的工程服务和售后服务保障。港湾网络将致力成为新一代智能网络安防的领导企业，为中国安防产业的创新发展持续做出自己应有的贡献。二、公司组织结构82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案三、工程案例四、设计依据和设计原则4.1、设计依据本方案遵循甲方有关要求及弱电行业相关标准，本方案所有设备选型和相关的设计、制造、安装、测试和验收都符合国家有关部门颁发的如下标准和规范：GB7401-87《彩色电视图像质量主观评价方法》GB50198-94《民用闭录监视电视系统工程技术规范》GA/T72-94《楼宇对讲电控防盗门通用技术条件》GB/T16677-1996《报警图像信号有线传输装置》GB/T16572-1996《防盗报警中心控制台》GBJ42-81《工业企事业通信设计规范》GBJ115-87《工业电视系统工程设计规范》GA/T74-94《安全防范通用图形符号》GA/T75-94《安全防范工程程序与要求》GA/77-94《入侵报警工程设计规范》JGJ16-83《建筑电气设计技术规程》JGJ/16-92《民用建筑电气设计规范》GB/308—2001《视频安防监控系统技术要求》GA／T75-94《公安部安全技术防范系统设计施工总则》GB50057—94《建筑物防雷设计规范》（2000年修正版）GB7450—87《电子设备雷击保护导则》YD5078—98《通信工程电源系统技术规范》82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案GB50343—2004《建筑物电子信息系统防雷设计规范》IEC-61312《雷电电磁脉冲的防护》IEC1312-1《雷电电磁脉冲的防护通则》IEC1312-2《雷电电磁脉冲的防护、建筑的屏蔽、内部等电位联结和接地》GB50198-92《民用闭路监控及报警电视系统工程技术规范》GB/T16667-1996《银行营业场所安全防范工程设计规范》GA/T72-92《中华人民共和国公共安全行业标准》GA/T75-92《中华人民共和国公共安全行业标准》GA/T70-92《中华人民共和国公共安全行业标准》GA10208.1-89《中华人民共和国公共安全行业标准》GBJ115—87《工业电视系统工程设计规范》GA/T75—94《安全防范工程程序与要求》GA38—92《银行营业场所风险等级和防护级别的规定》《MPEG4视音频编解码标准-视听对象的编码》《100BASE-TX快速以太网接口标准》4.2、设计原则智能化系统的建设应遵守一般的工程设计原则，以实用为主并适当超前，选用先进的成熟的产品，同时在设计中考虑系统的开放性，以便于未来发展各子系统的互联和扩展。实用性与先进性在智能化系统的设计中，首先要考虑的是实用性和易于操作性、易于管理和维护，易于用户掌握和学习使用。采用成熟的技术和设备，考虑到今后的发展，可采用一些适度超前的技术和设备。当前智能化技术发展迅速，新的设备不断涌现并趋于成熟，在满足实用性的基础上，起点要高，应尽量选用先进的技术及通信设施，将智能建筑应用的技术水平定位在一个较高的层次上，以适应新世纪的需要。开放性与标准化82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案在总体设计中，应采用开放性的体系结构，使系统易于扩充，使相对独立的分系统易于进行组合调整。有适应外界环境变化的能力，即在外界环境改变时，系统可以不作修改或仅作小量修改就能在新环境下运行。选用的控制网络和通信协议以及设备要符合国际标准或工业标准，将不同应用环境和不同的网络优势有机地结合起来。也就是说，要使系统的硬件环境、通讯环境、软件环境、操作平台之间的相互依赖减至最小，发挥各自优势。同时，要保证网络的互联，为信息的互通和应用的互操作创造有利的条件。可靠性与安全性系统安全可靠运行是整个系统建设的基础。鉴于系统中信息的重要性，要求系统要有较高的可靠性，各级网络应具有网络监督和管理能力，要适当考虑关键设备和线路的冗余，能够进行在线修复、更换和扩充。要确保系统的正确性、数据传输的正确性，以及为防止异常情况所必须的保护性设施。智能建筑各系统中的某些信息和配置具有一定的保密性，因此在系统的设计中，要采用安全措施，以保证系统的安全运行，防止未经授权的访问。根据具体情况采用人防、物防和技防相结合的安全控制措施，以保证系统的安全运行。经济性与可扩充性智能化系统的建设，要从经济性着眼，在完成系统目标的基础上，力争用最少的钱办最多的事。建成的系统必须具有良好的可扩充性和升级能力，并且其扩充和升级必须要以最低成本浪费为前提。主要考虑如下方面：系统本身的价格（包括系统、技术服务和培训）；系统运行后经济效益预算的可能收益；对系统实施现场的特殊要求所需的费用；对系统集成所需的有关费用。五、本项目组成系统根据本项目特点以及贵方的要求，系统由以下智能化子系统组成：n智能监控系统n智能防盗报警系统n智能一卡通管理系统（门禁、考勤、巡更、消费等系统）82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案n智能车场管理系统（停车场、无线车位引导等系统）n智能对讲系统n背景音乐和紧急广播系统n防雷系统设计六、智能监控系统设计6.1、智能监控系统概述随着21世纪的到来，特别是近年来现代高科技和信息技术（IT）正在由智能小区（IB）走向智能化住宅小区，进而走进家庭，国家也在《2000年小康型城乡住宅科技产业工程项目实施方案》中，将建设智能化小康示范小区列入国家重点的发展方向，因此也就必然促使智能化技术从智能小区建设热中向智能小区乃至家庭智能化的方向发展。小区闭路电视监控系统对小区周界、各主要出入口、停车场、广场、各主要路口等进行全方位的监控，系统具有图形自动切换功能、定点显示功能和多画面显示功能，系统可用长时间录相机录制所有图像以观看或备查。近年来，随着我国经济的迅速发展，城乡居民的生活水平有了显著的提高，尤其是城镇居民的居住条件不断改善，人们在解决了居住问题后，日益关心的是居住是否安全，人们在购房时，安全性是考察物业管理水平是否完善的一个重要条件。尤其是那些流窜作案的犯罪分子，往往选择居民小区作为攻击目标，入室盗窃、抢劫、杀人案件屡屡发生，以往靠小区保安以人防为主的防范措施已满足不了人们的要求。利用安全防范技术进行安全防范首先对犯罪分子有种威慑作用，使其不敢轻易作案。如小区的安防系统、门窗的开关报警器能及时发现犯罪分子的作案时间和地点，使其不敢轻易动手。小区智能化集中监控管理系统综合采用先进的计算机实时检测与控制，计算机网络、计算机通讯、多媒体和数据库等多项先进技术，将分散的现场电脑与监控室主控电脑联系起来，形成一个计算机的集散监控系统，实现了住宅小区内设备的自动化集中的监测、控制、管理和安全防范的自动化报警等功能。在小区集中监控室内装设控主机一台，完成整个系统的统一调配、集中管理等；在设备相对集中的楼房装设现场监控电脑，完成对各设备的信号采集、故障判断、运行控制等；各监控电脑及主机通过网络模块和通讯电缆连成一个整体。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案闭路电视监控系统可以即时地传送活动图像信息,值班人员通过遥控装置，还可控制前端摄像机，改变摄像角度、方位、镜头焦距等,从而实现对现场大范围的观察和近距离的特写，并可通过录像设备进行记录取证。闭路电视监视系统在小区内重要的区域和场所安装摄像机，在小区主要路口、停车场出入口、停车场内以及小区内视角死区等地安置充足的高解像度数字摄像机，进行密集式24小时不间断监控它为保安人员提供了利用眼睛直接监视小区建筑物内外情况的手段，使保安人员在报警控制中心便可以监视整个小区范围内的情况，从而大大加强了保安的效果,闭路电视监视系统除起到正常的监视作用外，在接到报警系统和出入口控制系统的示警信号后，还可以进行实时录像，录下报警时的现场情况，以供事后重放分析,该系统还可与门禁系统、巡更系统、停车场管理系统等联动联防，以便更有效地进行管理。整个系统重要图像和报警信息均可存于硬盘，并有界面汉化的软件供使用者查询和管理,监控系统的所有控制功能均可在微机上实现；报警时自动切换视频，报警信息建档、建库等,在控制室将图像连计算机网络，管理人员在办公室或家中配装专用软件即可方便查看受监视区域实时图像。为了进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的办公与生活环境，并根据各种不同建筑类别的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。作为一个在安防市场上有着丰富实施和服务经验的设备供应商，港湾公司能够为用户提供各种从简单实用到高效集成的安防解决方案。依托于在安防领域丰富的设计及实施经验、业界领先的技术研发优势、完善的服务体系以及遍布全国的服务销售网络（公司在全国各省会城市及香港设有28个办事处），港湾公司能够为用户提供量身订做的解决方案，以及全方位的售前、售中、售后服务。6.2、项目需求分析82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案科技的进步和经济水平发展带来了整个社会生活水平的提高，但同时，各种危害到社会安定和人民的生命财产安全的犯罪也层出不穷，新的形势对现有的保安监控体系提出了新的挑战。尤其是对于人们生活的小区而言，安全防范是必不可少的硬件设施之一。智能小区由于面积大，住户多，人员车辆流动频繁，对电视监控系统的需要显得尤为突出。目前，根据业主委员会及该小区物业管理公司提供的系统需求总结如下：l设备使用具备低照度功能的摄像机或红外线摄像机，保证在夜间有效的监视。l系统使用硬盘录像机进行图像的存储，图像的保存不少于一周时间。l使用数字技术进行网络传输，保证在机房和其他分控都能监视到整个小区的画面。l在公共区域使用具备全方位旋转的摄像机，用以监视人员、车流及公共区域的安全l系统应具备扩展功能，每区域都应该有预留通道以备扩展。l中心机房在保安中心。6.3、设计思想根据智能小区安全防范的要求和国家有关法规的规定，我们提出总体设计以高新技术为主，遵循“力求保证系统先进、实用、安全、可靠、经济、易扩展、易维护和高性价比”的设计原则。同时，整个系统设计还具有性能稳定、质量可靠、经济实用等特点。另外，设计中还考虑到该系统具有方便扩展、与其它数字电子信息系统实现无缝连接的能力，为智能小区监控系统实现高科技可视化安防系统的管理奠定了基础。l先进性充分考虑电子信息技术突飞猛进的发展趋势，采用国内外成熟的技术，起点要高，在技术上具有一定的超前性，保证智能网络监控系统建成为先进的网络化、高度智能化、防范严密的综合安全防范系统。l实用性以实用为主，在工程设计和实现的过程中，始终把使用单位的实际需求放在首位，做到灵活、好用。充分分析防范需求及环境情况，采用优质设备，满足安防要求，保证操作方便耐久实用。l扩展性系统可集中管理、监控，分散控制，总体结构具有较强的兼容性和可扩展性，既便于系统的充实、完善、改进和提高，又便于设备的更新、换代。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案l经济性系统采用优化设计，子系统具有标准化、模块化，在实现先进性和保证可靠性的前提下，达到较优的性能价格比。6.4、系统设计选型原则为进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的生产与生活环境，并根据各种不同环境的需要，从　　　的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　根据对________的了解，结合我们多年在安防领域的丰富经验，我们将对视频安防监控系统采用世界顶尖技术。前端设备选型前端设备的正确选型，对正个系统的设计效果和使用稳定性都起着至关重要的作用，因此根据摄像机选型原则，我们选用由港湾网络有限公司自主研发并生产的前端设备。港湾监控产品以港湾强大的研发团队、过硬的技术力量、先进的生产工艺作为行业的领头军，为每一个项目的成功实施垫定了坚实的基础。在摄像机的标准照度下，整个系统的技术指标满足下表的要求。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案项目指标值视频信号输出幅度1Vp-p±3dB黑白电视水平清晰度≥400线彩色电视水平清晰度≥300线灰度等级≥8级信噪比≥40dB表1：系统技术指标表在摄像系统正常工作的条件下，本系统的图像质量达到表2中4级要求。图像等级图像损伤主观评价5不察觉4可察觉，但不令人讨厌3有明显察觉，令人较难接受2较严重，令人难以接受1极严重，不能观看表2：图像观感表方案设计小区闭路电视监控系统为小区区域电视监控系统（公共区域和出入口）。小区区域电视监控系统对小区出入口、主要场所出入口、小区区域范围内室外各点进行监控，也可作为小区内部管理使用。为了便于统一的管理，结合本小区特点和监控实施环境，该系统设置1个主控中心，和6-882地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案个分控中心。由于该小区占地面积大，住户密集，传统的电视监控设计方法因施工费用过高，管理不方便而采用当今流行的数字化电视监控的概念，通过构建小区数字网络为基础，提供视频、数据的网络传输与控制。----系统设计之初，由业主对小区能各个监控点进行确认，并标识在小区平面图上，之后由我公司设计人员针对现场环境和线路走向将所有的监控点进行物理分区，围绕着小区内保安厅建立分控中心，每个分控中心接受8-16路视频图像。各个分控中心之间使用光纤进行连接，形成数字化网络。 电视监控系统的组成----我们设计系统能对小区的周边区域、小区出入口等重要场所进行监控和录像。本系统以网络进行视频传输的网络视频服务器为主要设备，网络视频服务器主要是进行多路实时显示、录像和传输的功能。系统由以下四个部分构成：l前端设备：前端设备有两类，一类是具备红外摄像功能的摄像机，包括支架、护罩等周边设备，共54套；另一类为智能球型摄像机，内置摄像机、云台、解码器等，共4套，用于开阔区域及主路面的监视。l录像设备：根据分区，使用九台八路网络视频服务器进行图像的显示、传输及控制。每区的数量以满足设备扩展需求为宜。l显示设备：每台网络视频服务器带一台显示器，用于现场监视及网络视频服务器的管理，监控中心使用四台中心管理主机及四台背投。l传输设备：该系统的传输总体上为数字网传输，在各个分控中心到主控之间使用光纤传输，在分控与各前端摄像机之间使用同轴视频电缆传输，根据彩色信号的传输距离不同，分别使用不同标准的同轴视频电缆。6.4.1、前端设备需求及选型在本项目中，主要布防点位为，小区的进出口、地下车库、电梯前室、电梯轿箱、楼内走道、物业财务室、保安室、小区入口值班室、一层大厅、小区周界。具体选型如下：1.小区进出口：小区进出口是人员活动较为频繁的地区，但大门口光线变化较大，因此应选择外型美观，能根据光线自动调节进光量的镱头，为此选择彩色转黑白枪式摄像机配合自动光圈镜头，安装方式壁装或吊装，有条件的还可采用半球型球罩吸顶安装。2.地下车库：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案地下车库为整个小区的停车场，也是需要重点防范的区域，由于地下车库光线条件不是太理想，车库内主车道选用彩色转黑白一体化球型摄像机，在分区域车位处选用红外一体机，车库内安装方式为吊装。1.电梯前室：电梯前室光线较好，为此选择隐蔽性较好的彩色半球型摄像机，吸项安装。2.电梯轿箱：电梯轿箱选择电梯专用型飞蝶摄像机，外型美观，隐蔽性好。3.楼内走道：走道也是小区的主要活动区域，来往的人较多，楼道内根据光线情况可以选择彩色半球型摄像机或红外半球型摄像机，吸顶安装。4.物业财务室：财务室是犯罪份子较为敏感的区域，在财务室内设置监控系统只是安防系统中的防犯手段之一，根据具体情况，财务室选择红外半球型摄像机，吸顶安装。5.保安室：安全防范系统是由人防、物范、技防相结合的整体防范系统，监控系统属技术防范的一部份，是为人防提供辅助防范的系统，因此人防虽然做为安防的传统防范手段，但在整个安防系统中仍然起着主导地位，因此保安室设置监控设备，主要是用来监看保卫值班人员的值勤情况，虽然技防第一时间探测到安防隐患，但由于出警不及时或麻痹大意未出警以及脱岗等，仍然会造成重大损失，从而技防就形同虚设，因此对保安室的监督是有必要的，保卫室由于光照环境较好，因此选用彩色半球型摄像机，吸顶安装。6.小区入口值班室：对小区入口值班室安装监控系统，主要是监督值班人员的工作情况，由于光线较好，选用彩色半球型摄像机，吸顶安装。7.一层大厅：一层大厅面积较大，人员活动范围较广，选择彩色转黑白低照度高速球型摄像机，吸顶安装。8.小区周界（四周）：根据具体情况，在小区的四角安装彩色转黑白低照度高速球型摄像机，壁装。具体设备技术性能指标见附件一-------智能监控系统设备技术指标6.4.2、传输设备需求及选型同轴视频电缆传输82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案这种传输方式是最简单的传输方式。视频电缆有SYV-75-3，SYV-75-5，SYV-75-7等型号，型号中的尾数代表同轴电缆中心线径，数值越大传输的距离越远。由于频率越低的电磁波的屏蔽作用越差。所以同轴电缆容易受广播和低频电磁波的干扰。无线电广播对图像的干扰表现为对图像产生较为稳定的网纹干扰。抑止这种干扰的最好办法是将电缆埋地铺设，也可以采用具有外屏蔽层的对称平衡电缆作为传输线。当只能采用同轴电缆的场合时，应将电缆线屏蔽层单端接地，同时在接收端设置对称输入的电缆补偿器。将信号入大至5-8V后进行传输也能较好地抑制广播和其他较低频率的电磁脉冲的干扰。220V电源的干扰使图像产生水平黑色滚道。形成这种干扰的主要原因是地电位差。抑制地电位差引起的干成的最好方法是采用电缆线单端接地，一般在控制端接地，摄像机端不接地。在实际工程中，视频电缆在300米左右就需要加放大器，如果距离再远即使加放大也不能取得良好的传输效果，如加粗线径又会增加成本。在监控点较多的场合，大量的同轴电缆不仅给布线带来了困难，也给日后维护带来了诸多不便。因此同轴电缆只适用于距离较短且干扰不大的场合。光纤传输光纤即为光导纤维的简称。光纤通讯是以光波为载频，以光导纤维为传输媒介的一种通信方式。光纤是近几年在电力行业兴起并迅速得到推广的一种通讯媒介。这主要得益于光纤媒介具有以下的优点：（1）传输频带宽、通讯容量大由于光纤通讯的载波频率（5Hz～10MHz）为一般电缆通讯的1000-10000倍，所以它的通讯容量约可增加1000-10000倍。（2）信号损耗低目前的实用光纤均采用纯净度很高的石英（SiO2）材料，在光波长为1550nm附近，衰减可降至0.2dB/Km,已接近理论极限。因此，它的中继距离可以很远。（3）不受电磁波干扰因为光纤为非金属的介质材料，因此它不受电磁波的干扰。（4）线径细、重量轻由于光纤的直径很小，只有0.1mm左右，因此制成光缆后，直径要比电缆细，而且重量也轻。因此，便于制造多芯光缆。（5）资源丰富82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案光纤通讯除了上述优点之外，还有抗化学腐蚀等特点。双绞线传输在视频监控工程的设计和施工中，我们常常会遇到超过1000米甚至更远距离的传输问题。由于模拟视频信号通过同轴电缆在中长距离的传输过程中存在着信号的衰减和失真现象，因此，传统的方法是在每隔300-500米左右加置一个信号放大器，这不仅大大增加了线路的建设成本，同时也增加了线路发生故障的几率，另一方面，在同方向存在多路视频线路和控制信号线路的布线工程施工中，多股同轴电缆加上控制信号电缆合在一起，给管道穿越和线路布放造成了比较大的困难。为了解决以上这些实际问题，我们自主研发了一种双绞线视频图像收发器，利用五类网络线缆代替同轴电缆，不仅解决了普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁干扰问题，而且大大节约了线路建设成本，施工和维护也变得十分简便，成为视频监控工程在解决中长距离传输问题上的一种最为经济实用的办法。双绞线视频图像收发器使用特殊研制的专用芯片，对视频信号具有良好的传输效果，传输距离至1500米基本无失真，始终保持良好的幅频特性，当距离更远时可加接1-2级中继器，使视频图像无失真传送达到3-4千米（建议每千余米加一级中继）。本装置使用金属机箱，长期使用稳定可靠不发热，性能优良、价格低，与射频视频调制解调方式和光缆传输方式相比，具有比较明显的性能价格比的优势。当这种传输方式不加中继器时，黑白电视信号最远可传输2000m；彩色电视信号最远可传输1500m。加中继器时最远可传输3800m（仅为传送黑白电视信号时）。6.4.3、终端设备需求及选型6.4.3.1、图像存贮设备在多媒体监控系统中，对图像和声音的记录与重放装置有三个要求，一是记录时间长；二是可以反复使用；三是可以快速检索即时重放。多媒体电视监控系统中所采用的图像和声音记录/重放录像机可分为普通录像机和长延时录像机。此两种都属于早期的记录设备。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案数字监控录像系统是以DVR为基础，在其中增加了前端设备的控制功能、报警信息处理的处理功能、以及计算机网络传输功能等，从而构成完善的数字化监控报警系统。其中图像记录部分采用数字视频压缩技术，利用硬盘的记录、重放、检索、客理等更加灵活便捷。目前常用的有两类录像机：一是基于PC组合的计算机多媒体工作方式；二是嵌入式数字监控录像系统和嵌入式视频WEB服务器方式。1、基于PC的计算机多媒体方式数字监控录像系统随着计算机的普及应用，基于PC的视频监控录像系统也相继出现并得到了大力的发展，其组成结构为：兼容/工控PC机+视频采集卡+普通/较可靠的操作平台（windowsXXX）+应用软件。主要有如下特点：(1)综全了视频矩阵、图像分割器、录像机等众多功能，使系统结构大为简化。(2)由于采用计算机网络技术，故远程网络监控不受距离限制。(3)由于采用大容量磁盘阵列存贮器，可以节省大量的磁带介质，同时利于系统实现多媒体信息查询。缺点是操作系统容易受病毒感染，误操作容易引起系统问题。2、嵌入方式的视频监控录像系统嵌入式系统集软件硬件于一体，主要由嵌入式处理器、相关支撑硬件、嵌入式操作系统及应用软件系统等组成。其组成模式为：特制PC机+视频采集卡+专用的操作平台+集成的应用软件。嵌入式的嵌入部份通常包括与硬件相关的底层驱动软件、系统内核、设备驱动接口、通信协议、图形界面、标准化浏览器等。嵌入式系统主要有以下特点：(1)系统为专用系统，所以系统小，指令精简，处理速度快。(2)系统数据置于ROM/FLASH，调用速度快，不会被改变，稳定性好。(3)系统处理实时性好，性能稳定。(4)文件管理系统更适合于大量的视频数据。(5)目前常用的嵌入式硬盘录像机分为，1路、4路、8路、12路、16路等几种缺点是操作起来没有WINDOWS方便，不过随着技术的发展，设备的改进使嵌入式更加人性化。6.4.3.2、控制设备控制部分是整个系统的“心脏”和“大脑”，是实现整个系统的指挥中心，负责所有设备的控制与图像信号的处理。控制设备主要包括视频矩阵切换主机、视频矩阵切换键盘、多媒体控制主机等设备。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案矩阵主机：具有强大的视频切换和控制功能，应采用模块式结构，具有较强的端口扩张能力。视频输入路数需根据前端摄像机总路数来选择，然后确定视频切换系统的切换比（输入/输出比）。根据规范要求，重要场所的监视切换比小于2，一般场所切换比小于4，普通场所切换比小于6。视频输入(比如32路输入)123431328路输出矩阵功作原理图主控键盘：可对系统全功能操作及编程，控制恒速、变速云台、镜头、智能球，具有两维或三维变速摇杆。多媒体控制主机：采用多媒体控制主机（计算机）进行管理和控制的系统是一种先进的、可靠的、处理能力极强的系统。多媒体计算机具有方便友好的人机界面，可对系统进行预置编程，设定时间、地址，更主要的是可同时接收和处理图像信息、报警信息、出入管理与巡更信息，进行实时地分析和处理，给出处理意见和方法，自动实现诸如自动跟踪、自动控制等功能，直接在显示屏的电子地图上显示发生事件的地理位置和捕获现场图像。视频软件采用计算机文件的形式对图像信号进行分析和处理，将使整个系统的功能更强大、更全面，并为网上传输，运程控制的实现奠定基础，其网络接口符合TCP/IP通信协议。系统辅助设备：一般包括外部报警接口、控制码分配器、解码器等。报警接口用于前端报警探测器的接入，控制码分配器实现多台全方位摄像机的控制，解码器可将矩阵发出的控制信号转换成云台、变焦镜头的远程电动驱动信号，遥控前端摄像机。6.4.3.3、显示设备控制室的显示设备分两类：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案1.是硬盘录像机操作的显示；硬盘录像机操作的显示设备通常安装于操作台，是进行录像查询、回放、存贮设置等的显示装置，主要是配合硬盘录像机使用，常用为电脑显示器。2.是视频切换的显示。此类视频显示为我们通常所说的电视墙（监视墙），主要由监视器组组成，常用为21寸监视器，跟据特殊需求，电视墙可由监视器组与等离子大屏组合，此类组合主要用于客户需要建立一个相当气派的机房控制室，另一方面是用于与别的子系统（如报警）联动时使用。具体设备技术性能指标见附件一-------智能监控系统设备技术指标6.5、系统集成对监控系统的要求对于监控系统，从系统结构来说我司建议选用智能集成型结构。通俗的讲这种类型基本特点就是通过计算机管理系统，使监控系统可以有机得结合其他系统，提供综合效能。这样的结构即可保持各系统相应的功能，又可在计算机管理系统统一管理下。在使用、管理上即可充分发挥各个系统的特有功能，又可互相支持，互相复核。从而可大大提高保安系统总体的智能化程度与管理效率及系统的安全可靠性。同时也能充分利用设备的资源减少了投资，系统整体扩展有充分的灵活性。但在智能集成型上，按照不同的集成角度、观点、方法，又有多种类型。现对监控系统中常用的两种集成类型简述如下：监控系统集成类型集中集成型：这种类型特点是系统高度集成方式，其只设置一个中心计算机管理系统，把以上各个系统全部作为它的子系统对待。这样的结构从系统设备控制管理角度来说，就是采用一套计算机系统设备、一套管理软件及操作系统作为中央管理级，各子系统没有独立的管理级，而是全部集中到中央管理级，从而实现对所属子系统的集中集成管理。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案对于必须个别设置的子系统，如消防报警系统，则用接口对其进行二次监控。这样集成后就可使整个安保系统在快速反应、防事故扩大等方面的能力大大提高。系统升级及进一步与BA系统集成较方便，但其投资较大，系统日常运行管理、维护要求较高，设备目前选择范围不太大。同时由于其是系统高度集成方式，带来了危险性高度集中的问题，使系统可靠性降低。集成组合型：这种类型特点是基本功能与以上集中集成型接近，主要区别在于这种结构特点是系统设备控制管理需配置二套（或以上）计算机管理系统，在集成方法上先将各相关系统进行相应的系统智能集成，然后二个计算机管理系统间再进行相应的有机组合来构成一个智能保安系统。这样的集成一方面同样可减少设备重复配置，充分利用设备的功能，以减少工程投资，同时也可进一步提高整个系统综合控制能力，使整个保安系统在技术上具有一定的先进性、可靠性，合理性。在使用、管理上也即可充分发挥各个系统的特有功能，又可互相支持，互相复核。其在系统投资、系统日常运行管理、系统维护要求、系统设备配置选择范围、系统扩展等方面比其他类型要更好。从而可提高系统总体的智能化程度和充分利用设备的资源。特别是可避免系统高度集成方式带来的危险性--高度集中的问题，使系统的可靠性、可扩展性、运行安全程度得以提高。同时，本系统的信息可以按需要进一步向其他系统或地方传送。根据的具体情况，结合系统整体的可靠性、先进合理性、日常运行操作使用与管理维护的方便性、系统性价比等因素的考虑，因此对的保安系统总体结构我们推荐采用智能集成组合型控制方案。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案6.6、系统拓朴结构传统方式监控系统拓朴图82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案大型联网监控系统示意图6.7、系统设备清单七、智能防盗报警系统7.1、智能防盗报警系统概述82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案随着全国各地改革开放的不断深入和城乡经济的蓬勃发展，特别是经济较为发达的地区，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件特别是入室偷窃、抢劫等发案率增加。因此，国家有关部门提出对社会治安进行综合治理，其中一项重要内容就是创建安全文明社区，以此来保障居民的人身及财产的安全。另外为了使社区的智能化建设得到进一步的规范，建设部特别制定了智能社区的等级标准，按照其要求智能社区必须具有安全防范、信息管理、物业管理、信息网络等子系统。因此，社区/企业大楼安防系统建设已逐渐纳入许多建设的必备项目中了，该子系统采用先进、成熟的传感技术和信号分析技术，对企图实施各种犯罪行为的罪犯实施打击控制，以确保投资方工作人员的安全。7.2、项目需求分析现甲方的需求，预计3只红外探测器/双鉴探测器，防范室内的重点物品，需要1只，HO-01A（探测器型号）安装在每户的室内右墙旁桌子旁预防入室抢劫时（警情）的紧急报警。需要8只，DS835IT（探测器型号）安装在每户的阳台旁的房间左上方预防入室盗窃时（警情）的紧急报警。在室外通道及门窗处设计2只OD850-CHI防范出入口的控制，围墙的防范采用100米4对主动红外对射探测器对企图翻越、破坏围墙的行为实施打击控制，以确保用户的安全。7.3、设计思想一、分线型主机1、报警速度快：由于采用直连线方式，报警系统的反应速度比较快。2、系统稳定、可靠性好：主机使用了EEPROM技术，在完全断电时可保存所有的编程和布/撤防状态。所有的系统编程或用户代码都不会丢失。3、通讯方便、支持传统电话线：具备极强的电话抗干扰能力及支持多种通讯格式。二、总线型主机1、系统稳定、可靠性好：系统采用DS专用协议传输，全数位、总线式通讯，具有简洁灵活的系统架构，便于设计、施工、使用和管理维护；而且主机巡检的工作方式，确保系统实时可靠地运行。2、报警速度快：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案由于采用专线方式，无需拨号，提高系统的运行效率。3、系统造价低，运行费用低：采用总线方式布线，使得系统造价大大地降低，而且与使用电话线报警的方式相比，系统的日常使用费用低。4、保安中心集中管理：保安中心利用软件来对各种系统进行实时监测，包括家庭报警系统部分、周界报警部分。5、系统容量大，适用性广系统可容纳的DS7400Xi-CHI报警主机足够多，完全满足大系统的需要，可用于各类大楼、住宅小区和别墅区。每个DS7400Xi-CHI主机可以有多达248个防区。如系统含有DS7400Xi-CHI主机8台，则系统可有防区多达248´8，共1984个，配合DS3MX-CHI三防区键盘使用时，可容纳的户数有240´8，共1920户（每户用一个DS3MX-CHI，有3个防区）；配合DS6MX-CHI六防区键盘使用时，可容纳的户数有120´8，共960户（每户用一个DS6MX-CHI，有6个防区）。7.4、系统设计模版设计指南：例子参考l在监控室安装1台报警主机，控制各个区域（或防区）的布、撤防。l在营业大厅安装2只双鉴探测器（DS835IT-CHI）T1、T2，监测非法进入营业大厅人员并报警。l在自助银行的设备间安装1只双鉴探测器T3，监测非法进入自助银行设备间人员并报警。l在办公区安装1只双鉴探测器T4，监测非法进出人员并报警。l在行长办公室安装1只双鉴探测器T5，监测非法进入行长室人员并报警。l在副行长办公室安装1只双鉴探测器T6，监测非法进入副行长室人员并报警。l在现金区二道门安装1只双鉴探测器T7，监测非法进入现金区人员并报警。l在金库安装1只双鉴探测器T8，监测非法进入金库人员并报警。l在现金区柜台安装8个紧急按钮A1～A8，当有紧急情况发生时，使用此按钮紧急报82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案警。l在ATM设备间安装1个紧急按钮A9，当有紧急情况发生时，使用此按钮紧急报警。l在保安室安装1个紧急按钮A10，当有紧急情况发生时，使用此按钮紧急报警。l在两个后门各安装1个门磁M1和M2，监测非法进入人员并报警。l在ATM设备上各安装1个震动探测器Z1、Z2、Z3，监测对ATM设备的破坏并报警。l在营业大厅安装2只紧急射灯L1、L2，当有报警时和报警主机联动，自动开启为整个大厅提供光源。（通过了解下列产品技术配置出设计方案）1、探测器设计系统中的前端探测器共分七类：三技术探测器、红外幕帘探测器，对射探测器，震动探测器，玻璃破碎探测器，烟感探测器，和紧急按钮。根据现场的情况，合理的设计不同种类的探测器三技术/被动红外探测器有很多种型号，但基本的使用方法是一样的，基本原理也是一样的，在使用安装的时候，要掌握它们的一般性概念就可以了。具体差异请看随机说明书。以下几点是安装探测器所要注意的方面：2、安装位置设计选择：被动红外探测器安装位置不是随便确定的，要根据建筑屋的特点和实际要求来确定，在正确对探测器的选型后，具体根据以下几个方面来确定：A：避免正对玻璃门窗；B：避免正对冷热通风口；C：避免对宜摆动的物体；D：要结合非法入侵的线路；E：安装在说明书指定的高度；被动红外探测器的警戒范围模型图82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案使用安装被动红外探测器，必须对探测器的境界模型图有所了解，从图中可以看出1）探测器应该安装的高读。2）探测器的下视死角区。3）探测器的最远探测距离。4）探测器的探测角度。5）探测器的最宽探测距离。6）红外感应方向。所有这些参数都表示探测器的一些基本性能，了解之后就可以正确配置探测器。二、主动红外的安装与调试主动红外探测器比较简单，一般只要了解它的基本概念、安装方法和调试方法即可基本概念：主动红外探测器是由接收器和发射器两部分组成的，一般有双束和四束二种类型，工作时，由发射器向接收器发出脉冲不可见的红外光束，当红外光束被阻挡时，接收器将输出报警信号。每束红外光束之间的距离一般由主动红外的结构决定的1）安装方法：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案主动红外探测器一般用于周界防范，所以安装的基本出发点就是不能让非法人员越过周界。在使用时考虑到环境及气候的影响，一般实际使用的长度是标准距离的百分只八十，这样有利于降低误报率。围墙的周界防范的主动红外一般有三种安装方式：如图：各种安装都有优缺点：外侧安装防范效果好，但易遭破坏。内侧安装不易遭破坏，但防范效果略差；正中安装介于两者之间。一般由工程商根据实际状况选择。在实际设计安装中，一般周界的距离比较长，要充分地考虑到供电情况，DS系列的主动红外的直流供电的范围一般在12-28V之间，所以如要采取集中供电，辅助电源可选用24V带充电的直流电源。三、振动探测器BOSCH震动探测器有DS1525和DS1535两种，一般用于银行系统，如：金库、ATM自动取款机，使用震动探测器时对它的基本概念、安装方法以及调试方法都要有所了解。DS1525/DS1535震动探测器是感应被测物体震动的频率，当物体在受到冲击时，其连续的冲击频率或短暂的大的能量冲击（如爆炸）都将被感测到，并产生报警输出。DS1525一般使用在自动提款机上，DS1535使用在银行金库或其它场合。一只探测器能够保护多大的面积，主要要看防那种破坏手段，如：冲击钻；电钻；气割等，使用时请看随机的说明书。四、玻璃破碎探测器玻璃破碎探测器的型号有DS1101/DS1102等，两种型号的基本功能是一样的，只是在外形上一种是圆形；一种是方形。主要功能是探测玻璃在破碎的时候所产生的音频信号，所以玻璃破碎探测器产生报警的基本条件是玻璃一定要碎，而且要发出破碎的声音。一般看来，在安防工程设计中，玻璃破碎比较多的是作为防止非法入侵的一种辅助手段，当然具体要视实际情况而定。基本概念：玻璃破碎82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案是感应被保护的玻璃在破碎的时候所发出的低频（25HZ）和高频（16.9KHZ）的频谱。因为是音频的传输，所以要考虑到方向。使用安装：在安装DS1101（DS1102）时，要考虑几个方面的因素：A：与被测玻璃最远要小于7MB：感应角度为60度C：玻璃所在空间相对封闭D：不能安装在与被测玻璃同一个侧面。从图中可以看出DS1101能防护舵手面积的玻璃，要看与玻璃之间的距离。五、烟感探测器用于楼道等室内的场合，探测烟的浓度判断是否警情。六、紧急按钮：紧急按钮安装位置要根据安装点的设计规格要求特点和实际要求来确定，在正确对紧急按钮的选型后，具体根据以下几个方面来确定：A：86盒安装方式；（HO-01A）B：非86盒方式，直接安装在墙壁或座位隐蔽处；（HO-01）主机设计，报警主机的设计需要根据系统的具体要求：1、分线型报警主机：报警系统防区不是太多的情况下（16防区内），距离不是非常远，造价又比较便宜。选择CC408、CC448、CC880的主机，（如果是周界的报警系统防区数量有不多，请配置总线型主机，在工程线缆成本与施工方便上比较有优势）82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案2、总线型主机：总线型报警子系统主要由门磁、紧急按钮、三技术微波被动红外探测器、报警控制主机、控制键盘、防区地址编码器、警号、报警电子地图管理软件、电脑组成。各报警点可以任意分区，控制其集体或单独布撤防，在电脑上对各报警进行实时监控，82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案3、联动模块设计分线型主机不提供与CCTV及PC串口的联动功能，联动的方式通过把探测器的开关量信号分送到其它报警联动接口模块上4、总线型主机总线线型主机通过与DSR-32B可以完成与CCTV的联动要求，通过DX4010I可以完成与PC管理软件的联动。7.4.1、前端设备需求及选型防盗报警系统主要由前端探测器/继电器、报警控制中心系统以及系统通讯三个部分组成。按建筑内外各个点、线、面和区域的侦测任务，设计各种探测器组成，它们一方面负责探测人员的非法入侵，同时向报警控制主机发出报警信号；另一方面，还可以通过报警主机的继电器联动功能，控制各种安防设备。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案室内被动红外/三技术探测器应能具有如下功能l灵敏度选择l温度补偿l密封光学结构，防止小昆虫进入主元器件l入侵探测器应有抗外界干扰的能力，探测器对与射束轴线成150或更大一点的任何外界光源的干扰信号，应不产生误报和漏报。l探测器应能满足防范区域的要求。l探测器应能满足探测信号种类的要求。l探测器应有承受常温气流和电磁场的干扰，不产生误报。室外被动红外探测器应能具有如下功能l线性移动距离(LTD)探测技术l2个可选的灵敏度、l计时继电器输出可调，2秒到10分钟l用户可选和门/与门逻辑模式和夜间/白天模式l防拆输出常闭继电器，在25VDC时，最大额定值为125mA。外壳移开时，继电器为开路。室外主动红外对射探测器应能具有如下功能：l双射束探测l使用于室内和室外l可调触发反应时间l探测范围可偏转可垂直调节±10°，水平调节±90°l防射频干扰(RFI)在26~950兆赫兹的频率范围内，干扰强度为50伏/米时，不会引起报警和系统重置。l防拆输出常闭外罩触发防拆开关l报警输出C”型继电器，在30VDC时，电流为0.5A所有探测器能在下列条件下工作：被动红外-20°C~+45°C主动红外-25°C~+55°82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案7.4.2、传输设备需求及选型总线说明：l总线必须采用优质的非屏蔽非双绞护套线（RVV）；l总线的粗细决定信号的传输距离和质量，一般主干线采用RVV2×1.5mm线缆；l建议总线和其它线路分管走线，尤其是可视对讲系统的非屏蔽非双绞的音频线路，以免引起干扰；l总线走弱电桥架需要按弱电标准和其它线路保持距离；l总线最长距离控制在1.6公里之内；l总线超出1.6公里时，可用延长总线距离采用光纤方式解决。l楼内的电源线路一般采用RVV2×0.5mm以上的规格，依据实际线路损耗配置；l各类探测器到CC408、CC488、CC880、DS3MX，DS6MX的线路，传输距离在200米以内可采用4×0.5mm的电缆；7.4.3、终端设备需求及选型控制/通讯主机分线型主机l16个防区，4个分区。l可同时兼容ContactID和4+2等多种通讯格式。l可以多种不同方式控制系统，如密码键盘等，系统还具备定时自动布撤防功能。l防误报能力强、可定时检测各防区的感应器是否操作正常。l各输出口均可随意编程设定开启时间及电位变化类型。l具备极强的电话抗干扰能力及特殊的防雷击装置。l具备日间提示功能l具备警铃切断报警功能l具备电话线切断报警功能l具备语音报警功能l具备误码报警锁定键盘功能l具备应急报警、防胁持报警功能l具备系统故障自检功能l具备数据断电记忆功能，可储存60个报警事件l使用码可设定8个不同的授权级别总线型主机采用扩充式防区设计，总共可多达24882地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案个防区，所有防区可以连接为常规四线制、两总线制或者是无线方式。在构造一个大系统时，除了系统扩充性能外，还要考虑系统的安装与调试。提供的总线制连接方式，可以在大范围内简单地通过两根线将所有探头连接至主机，并且通过地址码将所有探头一一区分出来。具备8个子系统功能，可以把一个主机给8个不同的用户共享，使得所有用户可以共用该系统的所有功能：无线系统，总线系统，时间控制，继电器输出，事件记录等等。所有子系统采用各自键盘对系统布撤防，而不影响其他子系统的状态。而且可以自由设置各子系统操作密码及各自之间关系。它还可以设定多达3个公共子系统，例如有几个子系统公用一个防区，则其中有一个子系统撤防该公共防区即撤防；而当所有的子系统都布防后，公共防区才布防。来自报警探头的所有报警信号，接入报警主机，报警主机就可监控、显示、处理这些报警信号，并可控制继电器输出作灯光、录像、警号等控制，实现报警联动功能。主机可以通过密码对任何一个子系统进行布防和撤防。中国公安部认证，UL认证，CE、CSFMS认可。支援LED和液晶键盘自动布防/延时布防输入/输出交叉矩阵两个独立的进入延迟多种类型的报警输入和本地报警输出向两个电话号码发出单、双和备份报告。通讯格式有：3/1、3/1带扩展、3/1带奇偶、3/1带扩展带奇偶、4/1、4/2、BFSK、ContactID、SIA数字通讯格式、寻呼机格式允许主机拨打数字寻呼服务，并留下表示用户和事件代码的数字信息。可编程输出1，固态电流(最大为1A)，可用于报警、布防状态或进出控制。系统常用配件：RS232接口模块连接到一个标准的串口打印机。双路总线驱动器提供2路扩展总线，用于连接地址码可编的设备。8输入扩展模块提供8个受监测的输入防区，用于连接扩展的常开或常闭的设备。连接到总线。液晶LCD键盘两行共16个字母的文本显示可编。液晶显示的信息可以远程下载，也可以由安装员在键盘上编辑。可以通过简单的两键式命令来调节键盘蜂鸣器的音量和背景光的亮度。单防区总线输入模块连接到多路总线上的地址码可编的设备，提供1个扩展防区。用于连接一般惯用的常开或常闭的探测器。双防区总线输入模块连接到多路总线上的地址码可编的设备，提供2个扩展防区。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案总线输入/输出模块连接到多路总线上的地址码可编的设备，提供1个扩展防区和1个输出。输入防区用于连接一般惯用的常开或常闭的探测器，输出为“C”型继电器输出，可以编程为跟随系统事件或一些特别防区的状态。保安中心监控管理软件联网报警系统的管理中心使用电脑配合专用软件进行监控管理，该软件需具有以下功能：1）电子地图显示，多媒体操作方式l多级电子地图，自由设置各子系统图标l点击图标直接进入相关设备的控制l自定义声音报告各种警情2）显示板技术：l自行制定多个显示板，分类显示各子系统的设备l清晰可视各个子系统的状态l点击显示板图标直接进入相关设备的控制3）自动处理、自动打印：l对警情分级处理，可选择自动，减轻操作员负担l对警情和系统事件的打印，可以选择自动或手动4）多系统集成在统一的平台上操作与控制5）详尽的历史纪录和完善的统计报表7.5、系统集成对防盗报警系统的要求报警系统在与监控系统的矩阵及DVR进行联动，必须按着报警点配置对应的继电器模块。继电器输出板包含有多达32个继电器输出终端，它们的报警输出（短路或开路）可以通过设置内部的跳针来控制。当继电器模块连接到一个主机上，这些输出可以由主机来控制，而且可以设置为一对一、一对多或多对一。DSR-32C可以应用在DS7400Xi-CHI和DS7240控制主机上。八、智能一卡通管理系统系统8.1、一卡通管理系统概述进入二十一世纪，人们逐步跨入了信息时代，大厦、楼宇以及小区的智能化建设方兴未艾，传统的钢筋水泥建筑被赋予聪慧之神经，借助各种智能系统，人们稳居帐中便可驰骋在信息高速公路上，决胜于千万里之外。非接触式智能卡作为信息载体的一卡82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案通技术正广泛应用于社会的各个领域，在智能化建筑领域也不例外。我司一直致力于一卡通技术的开发应用以及智能建筑工程的实践，一卡通技术的应用对于大厦、楼宇以及小区的智能化有着强烈的推动作用。首先，该技术扩展了智能化系统集成的应用范围，不但可以实现一卡通系统内部各分系统之间的信息交换、共享和统一管理，而且可以实现一卡通系统与建筑物各子系统之间的信息交换，统一管理和联动控制。其次，一卡通技术增强了整个建筑物的总体功能。在智能建筑工程中应用一卡通系统，目前已经覆盖了人员身份识别、管理人员考勤、电子门禁、出入口控制、电梯控制、车辆进出管理、会所消费、人事档案、图书资料卡和保健卡管理、电话收费管理、会议电子签到与表决和保安巡更管理等等。由此可见，一张小小卡片，已经渗透到了企事业管理和物业管理的各个环节，使得各项管理工作更加高效、科学，为人们日常的工作和生活带来便捷和安全。智能卡分为接触式和非接触式（ContactlessCard）,接触式卡片存在着操作慢、环境适应性差、可靠性欠佳等问题，这此先天不足限制了它们在一些重要领域应用。非接触式智能卡的英文全称是ContactlessIntegratedCircuitCard，又称射频卡（感应卡，proximitycard），是将具有存储、加密及数据处理能力的一个或多个集成电路芯片和感应线圈封闭于标准PVC卡片中，通过无线电波的数据信号完成对信息的存取、修改读写等并返回读卡器。非接触式智能卡是世界上最进几年发展起来的一项新技术产品，成功地将RadioFrequencyIdentifyTechnology(RFID)无线通信射频技术和智能技术相结合，解决了卡中无源和免接触的难题，是电子器件领域的一大突破，并以其高容量、高可靠性、安全防伪、操作简单、使用寿命长、支持多应用等卓越性能逐渐取代接触式智能卡，成为智能卡应用中的主流卡。非接触式智能卡根据使用频率的高低和技术分为以下三种：智能卡使用频率为13.56MHz，这种卡具有多分区和分区密码校验的功能，在对信息存储的基础上可以进行数据读取与写入、修改。如Mifare、Leg智能、TEM智能、智能LASS等。ID卡此类卡的使用频率为125kHz，具有信息存储的功能，数据只能读不能写（只有一个ID编号，称智能卡）。如EM、HID、MOTOROLA等。CPU卡射频CPU卡自身含有微处理器操作系统，具备程序化的功能，能够针对不同的卡片应用而将卡片程序化为特殊的应用，从而是其使用更灵活。这种卡当前虽然未推广使用但代表了非接触式智能卡的最新发展方向。8.2、一卡通系统特点Ø真正的“智能一卡通”，真正的“卡通、库通、网通”。“一卡通”将会让您轻松使用，因为如：门禁管理系统、车辆管理系统、考勤管理系统、营业消费管理系统等，同时具有巡更功能和会议签到功能。该系统本身就是公司自主研发生产、都有知识产权和程序源代码；所有的管理系统都是按照“一卡通”来设计。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案Ø系统采用星型网络结构，因此单机荡机、损坏对整个系统无影响；系统采用国际上最先进的TCP/IP协议，彻底解决了多个站点同时操作带来的并发冲突问题。由于与目前迅速发展的INTERENT采用同样的网络协议，所以进入“信息高速公路”非常方便；Ø采用国际上公认安全可靠的NT操作系统，各管理工作站操作系统采用最为流行的简洁且易维护的Win98/2000平台，应用程序采用Delphi等语言开发，数据库采用微软公司的SQLServer2000；Ø系统采用严格的分级管理技术，操作口令和智能卡验证网络权限设计，双重认证，有效地避免了非法越级操作；Ø感应卡具有全球唯一码，它与读写器之间的通信为微波通信，利用特制天线截取微波信号，再加以解密，以目前的设备及技术，需要投入的设备和人力是很巨大的。8.3、项目需求分析系统要求所有数据匀可在一个管理中心进行存贮、查询和处理；售发卡片的唯一性，避免由于由多个中心授权而带来的信息不统一，方便统一管理；门禁系统要求采用国际先进的感应技术，并保证对不同人员进行不同的授权，并且读卡方式可以多种灵活组合，方便括充；消费系统具有多种收费方式，不同人员有不同收费方式，如对领导可按次收费，一般人员按需收费，售卡方式灵活，方便临时人员消费；巡更系统要求方便灵活，特殊时期可将门禁读卡器纳入巡更系统；考勤系统除能满足一般考勤需求外，还能进行倒排班设置，整个系统方便括充，随着业务的括大，系统能将停车场子系统纳如统一管理，并且有扩展到纳入图书管理、机房管理、医辽计费、电控、水控的能力，系统能具有灵活提供多种接口的功能，方便与消防、报警、监控以及公共广播接口联动。8.4、设计思想本项目一卡通系统采用多层体系架构、“1个平台+N个应用系统（1+N）”的模式，以“一卡通系统”平台为基础，实现门禁管理、消费管理、巡更管理以及考勤管理。一卡通系统通过数据接口实现系统与数据中心等系统之间的集成接入，实现数据交互、数据共享。与现有系统集成根据不同特点采用不同接口方式。包括从软硬件底层接口的紧耦合方式、从共享数据库接口的松耦合方式、文件导入导出接口的不耦合方式。本项目一卡通网络基于现有的内部局域网基础上，采用VPN或VLAN方式进行建设,在交换机上为一卡通系统划分基于规则的VLAN,在各单位建筑等场所建立一卡通专用的网络，然后通过交换机接入到一卡通系统的VLAN中，减少用户的投资。本项目在软件结构设计上采用以“平台+应用”的1+N架构，即是以控制台、人员信息、设备卡片和账套平台为基础，整合门禁管理、考勤管理、消费管理、巡更管理等应用系统组成一个完整的数字化本项目应用及平台，如下图：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案基础平台以操作系统、数据库和通讯网络为核心，包括人员信息、卡片与设备信息、控制台信息和帐套，满足一卡通系统“卡通、库通、网通”的基本要求。应用子系统以智能卡读写机具和相应业务管理软件为主体，实现身份识别应用（如门禁、考勤、消费等）、消费支付应用（如餐饮等）等，各子系统协同运行。智能卡读写机具即可联网在线运行，又可在故障状态下脱机独立运行。本项目系统平台数据中心支撑整个一卡通系统数据，保证一卡通系统各子系统间、终端设备与中心数据库之间、系统与各对接管理系统之间的数据的同步和及时更新；系统采用双机热备，并配置磁盘阵列作为存储备份设备；同时配置应用服务器，作为WEB查询、开发测试使用，数据中心的交换机采用港湾交换机。数据库采用SQLServer2000。建成后，数据中心能完成如下功能：l数据中心：负责一卡通系统和各子系统所有数据的集中存储、更新、备份、维护、采集、导入导出；数据的分类、检索等；l数据交换：负责一卡通系统各子系统间、终端设备与中心数据库之间、系统与各对接管理系统之间的数据的同步和及时更新；l统一身份认证：负责系统的各人员信息的统一管理。l数据维护:可实现批量数据导入/导出功能。建成后，系统具备如下特点：l实现对一卡通系统数据的集中管理，保证数据的唯一性和准确性。l保证任何人在一卡通系统和各对接系统中有统一的、唯一的识别标志和密码。l实现了一卡通系统的基础数据与其它系统的公共数据库基础数据共享，并可提供数据交换接口开放给其它应用系统使用。l联机事务处理的实时性、高效性，整个系统的高可靠性、高安全性；l模块化结构，易于扩充和升级；支持国际流行网络协议，预留了网络接口；82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案8.5、门禁管理子系统8.5.1、系统简介目前许多企事业一直被门禁和区域的管理所困扰，外来无关人员的任意闯入；在非工作时间内，公司内部人员随意的进入；公司内部无权限人员在敏感区域的随意活动……都可能导致员工的工作受干扰；公司财物的遗失和损坏；公司的机密／重要资料被窃取和损坏。所以，区域控制和门禁控制是企事业进行财物和资料管理的重要手段。优良便捷的门禁管理系统将直接体现企事业的运作效率和整体风貌。随着科技的发展，许多企事业希望能借助电子技术产品来辅助企事业的管理，使企事业走向科学化、系统化、条理化。门禁管理系统是指基于现代电子与信息技术，在建筑物内外的出入口安装智能卡电子自动识别系统，通过持有非接触式卡片来对人（或物）的进出实施放行、拒绝、记录等操作的智能化管理系统,其目的是为了有效的控制人员（物品）的出入，并且记录所有出入的详细情况，实现对出入口的安全管理。本系统采用目前世界上最先进的非接触式卡技术与先进的智能化管理模式相结合的产物。总而言之，采用了网络技术和计算机等设备的门禁管理系统可以简化门禁和管理的各个环节，减少管理人员的劳动强度和提高劳动效率，来达到事倍功半的目的，同时也最大程度的保障公司人员和财物安全。8.5.2、设计方案根据实际情况，本系统共个门禁点，在比较集中的地方采用多门门禁控制器，在比较分散的地方采用双门门禁控制器，采用RS485的通讯方式。跟据门禁系统设计要求，我们在电锁选型时设计为“断电开门”，在控制中心配置UPS不间断电源，在发生安全事故（如火灾）的情况下，通过切断电源，达到安全通过的目的，有特殊需求的情况下也可以设计为“断电锁门”，此时可以通过机械开锁，达到安全防范的目的。可由一卡通管理中心或门禁管理系统授权卡的权限对已授权的人员，凭有效的卡片、代码或特征，允许其进入，对未授权人员将拒绝其进入，对时间段内人员的出入状况，在场人员名单等资料实时统计、查询和打印输出，对卡片的使用期限及使用次数可进行严格控制。可对所有出入事件、报警事件、故障事件等保持完整的纪录。可根据需要分类查询，做出报表，为其他管理工作提供数据依据。开门权限可以根据员工权限需求设定开门区域（数量）。最高权限的智能卡。可以打开所有门。每张员工卡都可设置允许开门的时间段。如只在某些时间段才有权开门。当用非法卡或强行打开门锁，系统会自动报警，确保安全。当持卡人读卡后，系统将记录读卡人的个人信息、读卡时间、卡号等信息。管理部门可根据需要随时在查询系统上查询各部门员工的详细记录。各部门也可以根据需要，随时查询本部门员工的出入门状况并打印。紧急驱动功能，在紧急情况下，自动开启，以便人员及时疏散，确保人身安全。8.5.3、系统组成1、独立门禁系统组成82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案2、联网型门禁系统组成82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案本系统我们采用联网型门禁系统，系统由系统控制主机、联网型门禁控制器、联网信号由发器、电锁、读卡器、出门开关等组成。8.5.4、系统功能l参数设置：设置系统的基本参数，如人员分组、时间段设置、权限及时限设置。l允许开门人员设置：可以管理允许开门人员，如增加人员、删除人员等；l门禁控制器参数设置：设置门禁控制器的各种参数，如日期、时间等；同时下载到门禁控制器；l门禁权限管理：对人员的权限及时限进行统一管理，可按个人及团体两种方式进行权限的设置及下载；l黑名单管理：对黑名单进行统一管理，并下载到各门禁控制器中；l实时监控管理：可对所有门的状态及人员刷卡的行迹进行实时监控跟踪管理；l门禁数据管理：对所有的门禁数据进行综合管理；l信息查询：可实时查询某个门禁点的刷卡记录、查询任意时段的所有刷卡信息，方便管理；记录开门者的卡号和出入时间，自动转换成开门者的姓名;l报表管理：系统具有自定义报表系统，用户可根据实际情况自己设计报表，或对已设计好的报表进行调整，可定制；l统计打印功能：可查询和打印某一日期段的刷卡信息、可根据日、月、自定义时间段的统计打印刷卡统计表、可查询和打印任何日期段的所有门禁刷卡信息；l系统操作员管理：可建立不同级别的系统操作员，并设置口令、权限，便于系统的管理和维护。8.5.5、系统主要特点l能自动验证、鉴别出入人员的身份，完成人员的出入控制，限制无关人员的进入。采用485通讯方式进行联网控制。l管理员可管理开门人员列表，包括增加人员、删除人员。l具有强大的统计和报表功能，用户可根据自己的实际情况自定义报表。l系统可以通过管理软件按门、按时间、按人员设置有效开门区域、有效开门时段的权限；随时查看人员出入的历史记录。可根据部门的需要来确定出入规则。l能统一设置出入权限，并能能按门，按时间，按人员设置有效开门区域，有效开门时段的权限。l能自动验证人员的进出权限，记录出入人员的基本信息和时间信息，包括开门的日期、时间、卡号、姓名等持卡人出入信息；l对非法使用卡或强行打开门锁等非正常情况，系统能自动发出报警信号，并自动记录非常状况的时间、门号、状态等详细信息，确保门锁安全和事后查证。l可通过管理软件设置、修改持卡人的出入权限。l具有自定义报表，客户可根据需要自定义报表，也可根据客户要求定制的其它查询、统计等功能。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案8.6、考勤管理子系统8.6.1、系统简介进入二十一世纪，经济飞速发展，并随着中国加入世贸，社会的一切体系正努力地自我完善，努力与国际接轨，以增强企事业的竞争力。而企事业单位科学高效的管理是提高企事业竞争力的不二法门。在很多企事业单位管理模式中，严格的考勤制度是一个企事业能够得以正常运转的重要保障。为此，许多企事业花费了大量的人力物力用于实施考勤制度（督察、考证、统计等），保障企事业得以正常运转。但企事业也为此花费不少精力和开支。在当今激烈的市场竞争上，这无形之中加重了企事业的负担。另外，由于现代化企事业中员工之间分工非常明确，以至于员工作息复杂（各员工上班、加班时间不相同；员工在各阶段的工作时间亦不相同）。单靠以前方式进行打卡很难适应现代化企事业要求。在我们这套非接触式考勤系统之中，可以自由设置各种员工班别、休息日，以及加班、请假等等。根据考勤记录可以自动生成各种个人、部门报表，同时可以对员工出勤进行分析，使得企事业更科学地进行管理。根据本公司对门禁考勤系统流程的调研理解，认为在门禁系统设备基础上实现考勤系统（降低系统的成本），可以满足本项目应用智能卡进行智能卡考勤管理的要求，从而达到智能一卡通系统管理。8.6.2、方案设计根据贵方需求，结合本项目的特点，并结合我司产品依据一卡通系统设功能，所以考勤系统与门禁系统可以结合应用，不用增添考勤机，利用门禁系统读卡器功能便可以直接用于考勤管理．使用时只要在门禁系统的基础上安装考勤软件，同时指定与门禁系统所共享的数据库．便可以使门禁机具有考勤机的功能．考勤软件便象使用考勤机一样实现其相应功能。8.6.3、系统功能特点l考勤主机本身已具备存储功能，相当于一台小型电脑，在脱机情况下考勤机能把考勤刷卡记录存储在控制器上，等管理中心发送指令需要接收数据时，考勤机把自身存储的刷卡记录传给PC电脑。l大容量的存储器，断电后数据可保存。l可以任意设置时段和排班，软件设计完善，千锤百炼，满足各种需求；用迟到、早退、误工、旷工来区分不同程度的不正常考勤。l系统采用RS485总线方式，一条总线最多可连接256台设备，可实现统一布线，非常方便。8.6.4、考勤管理软件功能简介l自由设置各时段班次和安排员工对应班次。l可处理请假、加班、调班、迟到、缺勤、长假和手工签卡等特殊情况。l自动生成个人和部门报表，对出勤状况进行查询。l具有灵活的企事业制度设置，并可自由设置多个班次，数量无限制，每班具有多个时段。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案l清晰明了的人员排班操作，可处理倒班等无规则班次。l可实现发卡、回收等卡片管理功能。l实时显示各种考勤事件记录。l具有阶段报表统计功能，方便管理及查询，报表数据均可输出成各种文档格式，供其它系统使用。l具有数据库备份等系统维护功能。8.7、巡更管理子系统8.7.1、系统简介巡更系统是利用磁触式存储卡读写技术、自动控制技术及计算机通讯技术等集成的电子巡逻报时系统。在比较重要的地方设置巡更点，将地点、事件等信息存储到信息钮扣并固定安装在相应的巡更点，系统使用时，巡更员用随身携带的巡更棒到每个巡更点的信息钮扣上读入巡更信息，通过巡更阅读器将巡更棒中数据传到电脑中，进而打印出巡检报告或形成电脑文档。8.7.2、系统设计根据本项目的实际情况，共安装个巡更信息点，配备根巡更棒。巡更信息点固定安装，由巡更员携带巡更棒到各个巡更点读取巡更信息记录。巡更信息由巡更器在管理机（电脑）的数据通讯器传输到电脑里进行处理。8.7.3、系统组成巡更系统主要由管理软件、巡更棒、数据通讯终端、信息钮扣、人员识别钮组成，如下图：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案8.7.4、系统功能l参数设置：设置系统的基本参数，如巡更地点、时间设置；l信息下载：将巡更地点、事件信息下载到信息钮扣；l巡逻计划制定：根据实际情况设计巡逻计划，如：巡逻的路线、到达各巡更点的时间等；l信息采集：采集各巡更的巡更信息。l信息查询：可查询和打印单个保安员、单独事件(某段时间发内发生偷窃的情况等)、某一巡逻小组、某段时间或某一天的巡逻记录报告。l系统操作员管理：可建立不同级别的系统操作员，并设置口令、权限，便于系统的管理和维护。8.7.5、系统特点l操作简便，巡更时只要用巡更棒在信息钮扣一接触，就可记录当时巡更的地点和时间。l安全性好：可防止数据及信息被破坏或有意改写。l可制订量化标准，实现严格的科学化管理。l制定巡逻计划时，可充分考虑工作量的均衡，保证任务的合理分配，提高工作效率。l可保存全部巡逻记录、可查询和打印单个保安员、单独事件(某段时间发内发生偷窃的情况等)、某一巡逻小组、某段时间或某一天的巡逻记录报告，方便领导对下属工作作出准确评价，做到奖罚分明。l系统兼容扩展性强,可方便地进行系统升级与功能扩展。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案8.8、消费管理子系统8.8.1、系统简介随着科技和经济的发展，智能卡的广泛应用已渗透到社会的各个领域，目前已经覆盖了身份识别、考勤、门禁、出入口控制、电梯控制、车辆进出管理、会所消费、人事档案、图书资料卡、保健卡管理、电话收费管理、会议电子签到与表决和保安巡更管理等等。智能卡在消费管理系统的应用有其方便、快捷、安全和系统造价合理等特点，在各厂矿、机关、小区、学校等场合已广泛使用；智能卡在系统范围内充当了电子钱包的角色，免除了现金支付的找兑麻烦，极大的方便了各种场合的消费行为和财务结算及管理。根据对本项目消费管理系统流程的调研理解，本系统采用消费机，可以满足贵方应用智能卡消费系统管理的要求，从而达到智能一卡通系统管理。8.8.2、设计方案根据本项目的实际情况，整个食堂共安装台消费机。食堂消费机采用RS485或TCP/IP与管理工作站连接，管理工作站通过一卡通专网和一卡通管理中心联网。管理工作站负责收集POS机的消费数据上传到一卡通管理中心，由一卡通管理中心完成食堂消费结算，并在食堂里配置现金充值机，方案用餐人员自助充值，并在食堂里配置自助服务终端，用户补助领取、自助挂失、修改消费密码等，减少卡务管理中心工作人员的工作压力。8.9.3、系统组成食堂消费管理系统主要由消费机、管理终端、、管理软件组成，如下图：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案8.9.4、系统功能l卡片管理功能：可实现现金充值、补助充值，个人充值，团体充值等管理；l日常处理功能：卡片挂失、解挂、换卡、退卡、黑名单下载等日常管理工作；l参数设置：可设置消费机日期、消费模式等参数，可根据卡类型设置转账限制和钱包经费转入转出等。l消费模式设置：可设置零售模式、定额模式、编号模式、限额限次模式、密码消费模式、限时模式等多种消费模式。l信息查询功能：可分别进行资金收支、消费数据、个人对帐的查询；l报表管理：系统可以报表自定义设置。利用此功能可以很方便地设计出管理者心里想要的报表；l数据采集：采集消费机的消费记录；l权限管理：系统分为功能权限、部门权限、等级权限、报表权限，可建立不同级别的系统操作员；l消费员管理；可任意添加和删除消费员，发行、回收消费员卡，便于管理和维护。l设备管理：用户必须对系统中使用的设备建立档案，以便维护和管理；l餐种设置：可自由设置早、中、晚用餐时间，便于管理人员统计各餐消费情况；l管理设置：可设置各种卡类，及手续费，便于满足不同管理的要求；l报警：自动识别“伪卡”功能，持伪卡、假卡、挂失卡消费并自动报警；l统计打印功能：可实现日、月、年、某一时段的报表处理，可查询各食堂当餐、当天的收入情况，消费者、当天、每月、每年的消费情况，就餐人数、时区分布情况。l补助发放：可以在任一台充值机上领取持卡人的相关补贴金额，可设置每张卡的补贴金额。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案l消费设置：可根据不同卡类型设置单次消费最高金额、两次消费最小时间差；可设置在不同时段、不同卡机上限制所刷卡类型（如正常工作日干部餐厅刷卡机无法读取学员卡）；8.9.5、系统主要特点l卡上设立单独的补助钱包和电子钱包，补助钱包对应伙食补贴，只能用于食堂消费，剩余的补助不退，电子钱包可以在所有场所消费。l消费机采用RS485的通讯方式，具有可靠的供电方案，保证断电后8小时内不中断工作，有掉电数据保护功能；l窗口机具有脱网工作能力，网络恢复后能保证最新数据的一致性；有较大存储容量，黑名单处理策略先进合理，能满足实际需求；l具有强大的数据统计分析功能和强大的报表功能，可实现日、月、年、某一时段的报表处理，可查询各食堂、体育馆当次、当天的收入情况，消费者、当天、每月、每年的消费情况，消费人数、时区分布情况，为消费者、决策管理者提供详实的材料；便于管理人员进行管理。l具有灵活多样的消费方式，可进行智能设置和项目价格定制，可根据不同卡类型设置单次消费最高金额、两次消费最小时间差；可限制每张卡的使用范围，设置每一餐或每一天的使用次数。l可设置在不同时段、不同卡机上限制所刷卡类型（如正常工作日干部餐厅刷卡机无法读取学员卡）；l可以在任一台充值机上领取持卡人的相关补贴金额，每张卡的补贴金额可根据学校实际情况随意设置。l具有可靠的读写卡功能，自动识别"伪卡"功能，持伪卡、假卡、挂失卡消费，窗口机能自动报警；l具有操作员卡，消费及充值时需由操作员卡操作；l双面显示屏，操作员和用户可同时查看显示屏内容；l联网时由管理软件设置日期、时间、卡类型、消费方式，定值和编号方式消费时对应的价格等；l存储容量大，可存储消费记录数据10000条消费记录，可设置32类卡，授予不同权限，满足大批量消费对象或若干下属独立核算单位的类别管理。防止非法卡的流通冒用；严密的加密性能；l售饭机有可靠的供电方案，保证断电后可工作8小时以上，有掉电数据保护功能；l售饭机具有防雷设计，整体安装具有良好防雷特性，确保设备安全。l具有自定义报表，客户可根据需要自定义报表，也可根据客户要求定制的其它查询、统计等功能。具体设备技术性能指标见附件三-------智能一卡通系统设备技术指标82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案8.9、系统拓朴结构8.10、系统设备清单九、智能车场管理系统9.1、概述智能停车场收费管理系统是现代化停车场车辆收费及设备自动化管理的统称，是将车场完全置于计算机管理下的高科技机电一体化产品。它将机械、电子自动化设备、计算机以及智能IC卡技术有机的结合起来，使停车场进出车辆完全置于计算机的监控之下，并使车辆出入、收费、管理轻松快捷。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案近年来随着人们生活水平不断提高，随着城市公路建设的不断发展，随着各机构商业规模的不断扩大，人们在日常生活及工作中对汽车的需求也不断的提高，据国家统计局统计截至2006年底全国汽车保有量已达到4000万辆，并保持每年近2位数的增长。停车场作为汽车产业链的一个重要环节，伴随着汽车工业的快速发展，社会对停车场数量及停车场管理专业化，智能化的需求也日益迫切。另外，停车场管理系统作为物业管理体系的重要组成部分，其档次和水平直接关系到物业管理工作的效率和形象，更关系到物业的服务品质和服务收益。9.2、项目需求分析XXX大厦概况：XXX大厦属高档写字楼，内有公司25家。XXX停车场外部环境分析：XXX停车场在地理上分为三个部份，分别位于两栋大厦（A/B座）的地下一层、及大厦前停车广场。三部份相距不超过800米，其中位于两栋大厦地下一层的停车场不互通。大厦四周设有围栏，车辆出入场时只能由大厦主门通过（另有一次出入口但禁止机动车通行）。以上三部份停车场由物业公司进行统一管理、收费。XXX停车场停车用户类别分析：车场停车用户由大厦业主、物业公司内部车辆、外来访客三部份组成。对于业主及物业公司内部车辆要求实现一卡一车管理，外来访客因无固定停车卡，在出入停车场时要求使用临时停车卡进行收费管理。XXX停车场功能需求分析：l因三部份停车场在收费体制上有所差异：其中业主及物业公司车辆固定停于地下停车场并以年租方式付费完毕且已分配固定车位。目前两地下停车场各只有一个停车区空闲可供外来访客车辆停泊。地面停车场则全部空闲可供访客停泊。而两空余停车区与地面停车场在收费上并不采用相同计费方式，所以要求在进行系统设计时综合考虑两种不同计费方式的灵活实现。l要求图像对比功能，即使用同一停车卡的车辆在出入场时的图像比对一致方可放行。l两地下停车场供外来访客泊车区域面积较大，地形较复杂。为方便外来车辆寻找泊位，需使用车位引导系统，另因该停车场已建设完毕各种线路布局已确定而不方便进行过多的布线施工。为避免额外布线所带来的施工复杂度及建设成本的增加所以车位引导系统要使用无线通信方式。l无需远距离读卡而采用普通近距离读卡器及卡片。9.3、设计思想以XXX停车场系统现阶段功能要求及将来能支持扩展功能做为设计依据，通过我们对停车场系统的设计，实现XXX停车场的可管理、可运营。本方案设计实现的目的，一方面是建设一个完整智能停车场收费系统的基础平台，使用户能够利用该基础平台完成对进出车场的车辆进行智能高效的管理。另一方面为XXX停车场管理系统拓展附加功能做好准备。本方案将围绕以下几点原则设计。l合理性：方案设计符合国家、行业的有关规定和要求。l实用性：方案设计满足用户要求，使系统的功能尽可能的完善并充分加以利用。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案l可靠性：系统设计、设备选型、调试、安装等环节都将严格贯彻质量条例，完全符合和国家、行业的有关标准。l先进性：在系统设计中，我们充分考虑停车场管理系统的技术发展，参考目前停车场系统的发展水平，在设备选用上首选市场上的主流设备，确保系统在国内处于领先地位。l可扩充性：无论任何一个工程，我们都将本着长远的观点，使系统可扩展、容量可扩充。l经济性：在确保系统性能有效、稳定可靠的基础上，考虑系统的先进性的同时，在满足使用要求的前提下，尽量降低系统造价，以达到最佳的性能价格比；l灵活性：系统由高性能计算机进行集中管理，信号的采集和指令的执行采用模块结构：灵活组合、随时升级换代。基于以上对现场需求的认真分析，在此设计思想指导下。本着智能、高效、经济、可扩展以及先进性的原则我司方案设计如下：l因所有车辆均在主门进出，于此处设一套入口设备、一套出口设备并加设岗亭，通行方式为一进一出。固定用户由管理中心发放固定停车卡，业主及物业公司的固定用户进出车场刷卡并记录其通行信息，系统自动计算其卡片剩余有效期。当临近截止日期时发出续费通知。l临时用户管理使用自助取卡，在入口道闸前设自动取卡机（为防止人为恶意取卡，设置地感线圈、车辆检测器识别确有车辆驶近方才使发卡机处于待命状态。否则自动发卡机对取卡要求无响应）。l为做到一车一卡及图像对比功能而在出入口自动道闸处设专用超宽动态摄像机对进出车辆拍照并上传至中心管理电脑由管理员进行车辆图像人工对比。确认后方可放行。车辆图像与其它各种资料包括车主姓名、进出场地时间、车牌号码、单位等会由中心电脑存档备份，以备日后有据可查。l在此方案中因停车场地（地下与地面两种停车场）以及用户（采用年卡的固定用户、使用临时卡的访客）的多样性而导致计费方式的差异化管理。为做到针对不同用户、不同场地的不同计费方式而将两地下停车场各自单独设置出入道闸。临时用户若停于地下则需在车场入口读卡器处刷卡由系统根据其刷卡记录确定停放位置（地下刷卡两次，地上刷卡一次），在出场时会按照相应计费原则进行停车费用的收取。l针对现场环境与用户的需求引入无线智能式车位引导系统。在主入口及两个地下停车入口处置空位显示屏，当针对临时用户开放的停车区无空车位时系统将禁止地下车场道闸机抬杆并显示告知。否则屏幕会将两个停车区的空位情况输出，并通进其一系列的显示终端对司机进行入场引导而使车辆快速准确的进入泊位。9.4、系统功能与结构9.4.1、停车收费系统9.4.1.1、智能自动化收费系统的优势：l使用方便快捷。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案l系统灵敏可靠。l设备安全耐用。l能准确地区分自有车辆、外来车辆和特殊车辆。l即时收取停车费及其他相关费用，增加收入。l提前收取长期客户的停车费。l防止收费人员徇私舞弊，和乱收费。l节约管理人员的费用支出，提高工作效率和经济效益。9.4.1.2、系统概述：智能停车场收费系统是现代化停车场车辆收费及设备自动化管理的统称，该系统将计算机技术、自控技术及智能ID卡技术有机的结合起来，通过对车辆ID卡的管理，实现对车辆出入、停放和收费的自动化管理。系统具有自动收费、自动存储数据等多种功能，可实现脱机运行，在电脑出现故障的情况下仍可保证车辆的正常进出。与传统的停车场人工管理方式相比，该系统高效、安全、科学，彻底杜绝了传统收费管理混乱的情况，是现代化小区物业管理的理想设施。9.4.1.3、系统构成及特点港湾网络停车场管理系统包含中央控制系统、现场应用系统、后台管理系统和前端设备四大功能模块l模块化的系统架构，能够适应大规模复杂停车场的管理需求并提供完善的系统安全保障措施l丰富的管理信息和友好的人机操作界面l融合了网络，无线等最新技术l大量采用进口耐用部件，提高系统环境适应性和可靠性9.4.1.4系统功能与设计后台管理中心：由停车收费管理软件及计算机软、硬件系统组成l完善的车辆管理信息l灵活的计费方式l丰富的报表功能l详尽的卡片管理l完善的操作权限管理l操作员可通过局域网对收费系统进行远程管理，提高管理效率。l收费管理系统运行稳定、可靠、界面友好。l根据用户需求可实现系统数据备份，有效防止重要计费数据丢失，并减少故障恢复时间。中央控制器：由系统控制器及信号收发器组成l系统控制器种类丰富、兼容性强l控制能力强劲的信号收发器l可靠的数据通讯方式l灵活安全工作方式82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案l考虑周全的保护机制及安全措施l大容量数据存贮l高效、稳定的硬件系统前端设备：由入口发卡（票）机，入、出口挡车器、地感线圈及车辆检测器、读卡器、语音提示及显示模块组成l形式多样的发卡（票）机l形式多样、功能齐备的挡车器l灵敏、可靠的车辆检测器l形式多样的读卡器l丰富实用的附加功能现场应用系统：由停车收费系统客户软件及计算机软、硬件系统组成l系统使用各种中文版本WINDOWS系统及SQL　SERVER数据库，全中文界面，操作简便，无需专业操作培训。l根据操作人员的操控准确控制出口挡车器挡臂的动作。9.4.2、无线车位探测、引导系统9.4.2.1、无线化车位引导的优势：l完全无线化的组网设计，彻底摆脱布线困扰l高度自愈的智能无线通讯设计，有效避免单点故障l灵活的供电方式l精确实时车位检测功能l细化到区域的引导功能l实时车位异常报警功能9.4.2.2、系统概述：车位引导系统是一套集计算机科学、机械、声、光、电学科于一体的智能系统。其原理是利用车辆探测器来实时获得车场内各车位的占用情况，并将此信息传送到后台管理中心进行分析统计，当有车辆进入车场时引导系统按预先定义的停车策略控制车场车道上的显示屏和引导牌进行相应的显示，以引导用户快速、准确将车辆停入泊位。9.4.2.3、系统组成：港湾智能无线车位引导系统由后台管理、数据采集、数据传输、信息发布及引导四个子系统组成。其中数据采集即车位探测器负责对前端车位占用情况进行收集。由传输系统（即采用无线通信协议ZigBee的无线传输设备）上传至后台管理电脑。中心软件在进行分析计算后将按预制引导策略将场内信息发至前端引导屏。前端引导屏引导司机快速入场。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案9.4.2.4、各子系统功能与设计：后台管理系统系统特点l可视化的实时车位信息显示l软件可加载停车场各区域的平面图及整个停车场的略缩图，并以不同的颜色动态、实时显示停车场内每个车位的占用情况。l根据操作员的不同角色进行分级、分权管理，有效防止人为破坏系统数据。l丰富的报表及统计功能l能够统计停车场每天和每月的使用率、分时段使用率等，指导停车场管理的安排，提升物业管理形象。l智能的系统故障检测功能l引导系统中的设备可自动实时进行自检，发生故障后产生报警，以便于及时进行维护信息采集系统由整个车位引导系统内的所有无线车位引导系统探测器组成功能及特点l采用超声波测距原理探测车位使用情况。具有防误检和独特的气温、声速补偿功能。l完全无线化的产品设计，安装灵活方便。l利用可靠的智能无线传输协议动态选择距离本端最近的路由器，有效避免接入设备的单点故障。l探测距离2～5米，动态可调，并可按用户需求进行定制开发。数据传输系统由整个车位引导系统内的所有无线车位引导系统路由器及协调器组成产品功能及特点l传输系统通过可靠的智能无线传输协议将车位探测器收集的车位信息传递给后台管理系统进行处理和分析。l两种型号的引导系统路由器，分别适用于不同规模的停车场系统。l协调器位于后台管理系统和无线设备之间，在整个无线车位引导系统中起网关的作用。l引导系统内的各设备通过特有的动态路由选择协议确定数据传输的最佳路径，并自动修复路径上的断点，保证数据传输的高效、可靠。信息发布及指引系统由总剩余车位显示屏、楼层剩余车位显示屏、区域剩余车位显示屏及方向指引屏组成指标及特性l可显示标准的中、英文和数字字符l显示屏内置智能无线通讯模块并提供标准RS232、RS485接口。l安装灵活方便、兼容性强。无线车位引导系统示意图：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案9.4.2.5、附加功能与停车场管理系统联动当车场内无空余车位时，车位引导系统控制停车场入口发卡机（或打票机）发卡（或打票），并控制入口栏杆机禁止其抬杆。避免在无空余车位情况下车辆驶入车场。与智能监控系统联动当特定车位出现异常告警，可联动监控系统对该车位情况进行监控及录像，以便管理人员及时准确掌握车位情况。与自动车牌识别系统联动车辆驶入车场时首先由自动车牌识别系统识别出驶入车辆的车牌号，然后将该车牌信息传送给车位引导系统的引导系统，在引导系统的引导显示屏上显示具体的车辆牌号，并对该车辆进行引导。与公共交通信息发布系统联动车位引导系统将各车场空余车位信息传送到公共交通信息发布系统，公共信息发布系统在道路指示牌或其它交通信息发布设备上提示司机各车场的空余车位，以指导司机寻找合适的停车场。9.4.3、进出车辆图像识别系统9.4.3.1、概述图像识别系统是将世界上最新一代的车辆综合识别技术(IC卡+图像识别)引入停车场智能管理系统，并形成以计算机网络管理与控制为核心的一体化高科技产品,具有高效、准确、安全、可靠的技术性，它的出现令停车场管理系统如虎添翼,同时也有效地杜绝了偷车、盗车现象,82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案使停车场管理者和使用者得到最大的安全保障。9.4.3.2、图像对比系统组成该系统主要由高清晰度带背景光补偿摄像机、广角自动光圈镜头、防护罩、室外支架、聚光灯、视频捕获卡、图像处理软件等组成。镜头采用自动光圈，便于图像信号自动调节图像的亮度，广角型是为了扩大摄像的范围。聚光灯用在当环境光线太暗时，提供摄像照明用。视频捕捉卡具有图像抓拍，图像压缩存档。9.4.3.3、图像识别系统功能与实现l提高效率：减少车型及车牌的识别和读写时间，提高车辆出入的车流速度。l防止盗车：图像对比与停车卡配合使用，彻底达到防盗车的目的。l防止资金流失：进出图像存档，杜绝了谎报免费车辆。l“一卡一车”：严格控制持卡者进出停车场的权限，做到“一卡一车”。图像识别系统工作机制：该系统选用视频卡配合感应式IC卡停车场管理系统,形成一个完整的停车场管理体系,全套系统采用计算机网络控制。系统在停车场出入口各安装一台摄像机，车辆进场时，摄下进场车的图像，并将图像存入电脑；车辆出场读卡时摄下出场车的图像，同时对应进场车的图像自动调出，进行进出车辆图像对比，并识别是否是同一辆车，相同则按回车键，道闸升起，车辆可以出场。车辆出场后，进出车辆的图像全部存入电脑。图像识别系统的工作环境l正常光照(100～80流明)条件下,对车辆的综合识别概率不低于99.5%。l系统工作环境温度-30～+50,能在小雾、小雨、小雪(能见度50米外)及8级以下大风中可靠工作。9.4.4、网上派车系统（大型企事业单位车辆管理）设计思想：l严格车辆管理：从根本上杜绝公车私用。l安全管理：图像对比、停车卡、派车单三方比对，不法份子无可乘之机。l完善车辆信息管理：准确的出入时间、往返时间记录提高车辆利用率。系统概述：系统包括软件和硬件两大部分，硬件即停车场出入口管理设备。软件包括：SQLServer2000数据库管理软件，派车系统软件（服务器端/客户端）。采用客户端/服务器架构，支持MicrosoftWin98/Win2000/WinXP全系列操作系统，基于SQLServer2000数据库，便于和绝大部份现有的系统接口，共享数据。系统工作机制：l派车部门的计算机安装客户端软件，车场的计算机安装服务器端软件，两者通过双绞线、电话线等方式组成局域网或利用单位现有局域网。l82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案客户端软件负责填写派车单，服务器端软件负责接收、确认派车单，控制系统硬件部分工作；根据用户具体情况，可人卡对应，也可车卡对应。l平时所有车辆、驾驶员在车场待命，没有派车单不得随意进出；接收到派车单后，方可出场；执行派车任务结束后，系统确认后回场。l对于单位领导的专车，可以设置为"可自由进出"。无需派车单即可任意进出；对于一般车辆，设置为"不可自由进出"。必须有派车单方可进出。派车流程：l派车部门处安装派车系统软件客户端，派车人员填写派车单，确定驾驶员、车辆、出车时间、地点等l通过TCP/IP协议，将派车信息发送至车场l车场处安装派车系统软件服务器端，与控制器、栏杆机、读卡器等设备相连，接收到派车信息后，确认派车单，通知相应驾驶员、车辆l驾驶员驾驶车辆出场读卡，系统确认该驾驶员（人卡对应）或车辆（车卡对应）有相应的派车单后，抬杆放行l驾驶员执行任务结束后，回场读卡，系统确认该驾驶员（人卡对应）或车辆（车卡对应）有相应的派车单后，抬杆放行，车辆回场，完成一个派车流程，生成历史记录l历史记录可根据车辆、驾驶员、派车人、派车时间、出场时间、回场时间等多字段查询，并可打印报表l车辆、驾驶员资料包括照片，方便查询l驾驶员状态（待命/出场）、车辆状态（待命/出场）实时显示l实时监视系统事件、通讯情况l可软件开门，有开门记录备查l所有操作人员可设密码、权限，实现不同级别管理9.5、管理系统构成与设计9.5.1、管理系统功能概述l可以选用联网型系统满足大型停车场应用需求，一个联网系统最多可控制1024个车场出入口。l停车场控制器联网系统采用可靠的全双工双回路设计，有效防止单点故障，最大限度减少故障时间。l单个停车场系统控制器内最大可存贮60000张卡片信息及30000条刷卡记录，保证系统可长时间脱机可靠运行，完全可满足大型停车场的应用需求。l停车场系统控制器中央处理部件采用高效的摩托罗拉32位处理器，可高效、稳定处理各种数据。l停车场系统控制器内存带有掉电保护功能，可保证控制器内记录的数据在异常掉电情况下不会丢失，且在掉电情况下数据能在控制器中保存10年。l82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案停车场系统控制器内置丰富的读卡器数据接口，可广泛支持各种常见读卡器，充分保护用户原有投资。l图像对比：自动摄像，实现车辆进、出照片比对，有效遏制车辆盗窃行为。l灵活多样计费方式:内置5种计费方式，可以满足目前市场上绝大部分用户的计费需求，并可以根据客户的要求，增加新的计费方式。l严密科学的管理模式：对操作员进行分级、分权管理。并且操作员对系统的操作均有记录，有效防止人为篡改收费数据。l网络化结构：系统采用先进的网络版模块化设计，操作员可通过局域网对收费系统进行远程管理。l卡片管理方式多样性：把用户卡分成固定、临时、特殊等多种用户卡，可完成补卡、退卡、换卡等多种卡片管理操作。l信息全面管理：准确记录车主姓名、卡号、所属部门、车辆型号、车牌号码、车辆出、入时间、进出是否成功标志等多项内容。l可按用户需求可生成并打印：出入报表、卡片报表、报警报表等各种丰富的报表。l出票机使用热敏纸出票，不用纸带或墨水，这样运行费用可降至最低，并且维护容易。由计算机自身产生的“安全校位码”，与车票信息一同编码记录在车票上，消除了出错的可能性。在授权每一交易之前，“安全校位码”和独特票号下的单进状态都会得到收银计算机的确认，当出票机内储票量不足时，系统会发出警告信号；所有这些设计，使系统具有运行费用低的优点，且大大提高了系统的安全性。l无线车位引导：精确的泊位测定、计算、引导系统。系在当今停车场规模日趋扩大及高效率、人性化、现代化车场管理呼声渐高的背景下，将先进的无线通讯技术成功融入停车场管理系统的技术成果。利用超声波探测空车位信息，通过无线通讯网络将采集到的空位信息传递至后台中心汇总，并以文字形式输出至分布在各关键位置的空位显示终端上，驶入车辆在显示终端引导下快速准确找到泊位。l网上派车：满足大型企业单位车辆管理需求。真正实现远程异地、灵活高效、经济实用的管理方式。采用客户端/服务器架构，支持MicrosoftWin98/Win2000/WinXP全系列操作系统，基于SQLServer2000数据库，便于系统接口，共享数据。l开放接口：系统采用兼容性设计，针对与停车场系统相关其它安防设备提供通信端口。实现与消防等与车场管理密切相关系统联动。如：当发生火情时，车场管理系统可自动抬杆放行，减少因火灾等意外造成的损失。9.5.2、系统工作流程9.5.2.1、工作流程概述车辆进场：入口部分主要由入口票箱(内含入口读卡器、语音模块、显示模块)/读卡器支架、自动道闸、地感线圈、车辆检测器、红外对射、自动发卡机、车位引导显示屏、超宽动态摄像机等组成。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案临时车进入停车场时，设在车道下的车辆检测线圈检测到车辆驶近而将自动发卡机激活至待命状态。显示屏提示司机按键取卡，司机按键，票箱内发卡器即发送一张临时停车卡，经输卡机芯传送至出卡口，此时该卡片信息存入电脑。司机取卡后，自动道闸起杆放行（启动入口摄像机拍照将图像上传至中心电脑以备出场时比对）。确认车辆通过后栏杆落下（地感线圈、红外对射、自动道闸组成防砸车系统）。分布于车场关键位置的车位引导显示终端输出场内空余泊位信息引导司机快速进入泊位。当固定用户驾车进入车库时，在入口读卡器前读卡（触发入口图像对比摄像机拍照并上传至管理中心）管理电脑读到卡上资料后，再与数据库内的数据资料自动核对，同时由管理人员对车辆图像进行比对。如无误，确认卡有效。管理电脑通过控制器控制栅栏机上升，司机通过分布于车场关键位置的车位引导显示终端输出的场内空余泊位信息快速入场。确认车辆通过后栅栏机自动复位（地感线圈、红外对射、自动道闸组成防砸车系统）。同时电脑将记录此次入场资料，以备出场时核对。当场内车位满时，车位引导系统显示终端将输出满位信息并自动关闭入口处读卡系统，不再发卡或读卡。拦杆机也将被禁止抬起。车辆进场示意图：车辆出场：出口部分主要由出口票箱(内含出口读卡器、语音模块、显示模块)/读卡器支架、自动道闸、地感线圈、车辆检测器、红外对射、超宽动态摄像机、收费管理电脑等组成。临时车辆驶近位于停车场出口处的出口收费亭通过读卡器读取卡片信息，同时出口摄像机对车辆拍照。系统自动计算出应付停车费用，并根据卡号调出该车入场时所拍摄照片由管理员进行比对。待系统在得到收费及图像对比确认后开启道闸栏杆放行。确认车辆通过后，栅栏机自动落杆。同时管理电脑会记录该车入场、出场的所有资料，以备查询。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案固定用户出场时，在出口读卡器前读卡（触发出口图像对比摄像机拍照并上传），管理电脑通过出口读卡器得到磁卡上的资料自动与数据库内的数据资料进行核对同时由管理员对该车出入场图片进行比对，如有效，栅栏机开启放行。确认车辆通过后，栅栏机自动复位，同时管理电脑将记录该车进出场资料信息。车辆出场示意图：9.5.2.2、进出场示意图82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案9.5.3、系统拓扑结构9.6、系统设备清单序号设备名称型号/参数品牌单位数量备注1车位探测器（低功耗）WPG2400港湾台74　82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案2车位引导系统路由器WPG2410A港湾台10　3车位引导系统协调器WPG2420港湾台1　4二层停车场空位显示屏块1　5楼层/区域空位显示屏块2　6空位方向指引屏A块4　7后台管理软件增强版套1　8电源个11　十、智能对讲管理系统10.1、智能对讲系统概述在21世纪的到来，现代化的先进技术，高科技的飞速发展，以超乎想象的速度改变并影响着人类的思维模式和生存状态。随着改革开放的不断深入，适应信息化时代的要求，人们居住的条件和环境的质的提高、科学化的管理已成为全新的概念。通过采用现代信息传输技术网络技术和信息系统集成技术，进行精密设计、优化集成、精心建设、提高住宅高新技术的含量，以适应21世纪现代居住生活的标准。面对这样的需求，楼宇对讲系统是方案解决的最佳选择。对讲系统是在各幢小高层入口安装防盗门和对讲装置，以实现访客与住户可视对讲。住户可遥控开启防盗门，有效地防止非法人员进入住宅楼内。通过小区对讲系统联网功能，实现外来访客须由保安呼叫住户，经住户通过图像或语音确认访客身份后方可进入小区，更进一步防范不法分子进入住宅小区。并且随着建设资金的投入和技术的发展，对系统可进行扩充、升级，使系统得到不断地完善和提高，以智能控制系统、社区信息平台、安防系统、小区物业管理系统和综合信息服务系统为依托，用高科技手段构成小区的高速互联网络信息服务平台为小区住房提供高效安全环保、舒适、方便的生活空间。10.2、项目需求分析楼宇对讲系统作为保障居住安全的最后一道屏障，被人们喻为居家生活的"守护神"。因此，在楼宇对讲产品的选择上，更应该慎之又慎。XXX小区采用封闭式（非封闭式）管理，有___栋楼，每栋楼有___单元，每个单元有___户，每层有___户。小区分布较为集中（分散）。管理中心放在____。我公司根据业主委员会及该小区物业管理公司提供的系统需求及建设部对智能小区的定义和XXX小区的特点，对XXX小区的需求分析如下：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案l此次楼宇对讲系统采用彩色（黑白/非）可视对讲系统。l各单元之间需要联网，设有__个管理中心。l住户内需要红外、紧急按钮、烟雾探测、可燃气体探测等报警功能，并上传至管理中心。l住户内实现智能家具功能。l实现信息发布功能。l单元门口有刷卡进门功能。l一个单元有多个进口，需设置多个单元门口机。l管理中心需要报警日志存储，人员管理等功能。10.3、设计思想本系统设计中严格依照中华人民共和国公安安全行业标准，以国家建设部有关建筑安装工程的各项规范为依据，并参考开发单位提供的技术要求与工程图纸资料，结合“智能小区”的实际情况，用最佳设计方案体现最高的性能价值比，这是我们的设计指导思想，也是我们的基本出发点和追求的目标。本系统设计中在小区的出入口、住宅楼栋口、每个楼宇入口铁门处装有访客对讲系统，个单元访客对讲系统进行联网，连接至管理中心。当来访者来到小区的出入口，由物业保安人员呼叫被访用户，确认有人在家并由住户确认访客者身份后，访客者方能进入小区。进入小区后，访客者在楼栋口按被访者的户室号后，通过与主人对讲认可，主人通过遥控方式开启底层电控防盗门，让来访者进入。当住户进单元门时可以刷卡进门、密码开门或呼叫管理中心为其开锁。住户内设有多种防盗、防灾、紧急呼救装置。一旦住户发生危险，可直接上传至管理中心，由管理中心进行处理解救。10.4、系统设计楼宇对讲系统按功能可分为可视对讲系统和非可视对讲系统两大类型系统。两种对讲系统一般由单元门口部分、用户部分、管理中心及中间设备等组成。在设计时我们采用以下步骤:10.4.1、产品品牌的选择目前，楼宇对讲产品市场品牌较多，质量参差不齐，价格高低不一，外型各具特色，使用户在选择时难以适从，我们本着为用户负责的精神，以用户项目的定位为准，坚持“高效、低耗”的原则，以我们丰富的施工经验及对楼宇对讲产品的了解，结合用户使用后对产品的反映，为用户选择物超所值的产品及配置。因此，我们推荐使用“韩驰”系列楼宇对讲产品。它具有品种齐全，质量稳定，外型美观，价格合理，功能齐全，系统稳定等特点，并具有以下优势：l关于研发优势具有自主研发、创新的软硬件产品历经第一代至第六代产品的研发全过程82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案十多年的专业生产、经营管理经验l关于品牌优势（中韩）中韩HAATZ韩驰知名品牌公司多年与外交公寓项目做长期供应合作（如齐家园、建外、三里屯）。2000多个成功案例的可靠保证l关于价格优势国际高质量、高标准产品的性能，具有与国内高档次产品的竞争优势l关于系统信号的传输及户户隔离功能所有的命令和状态信号全部采用数字编码信号。使用专用数据通道进行数据传输和隔离，具备抗干扰能力强的特点。提供了灵活而切实的故障隔离配置，对于联网产品更是实现了完全的户户故障隔离。楼道单元房号不受系统布线的限制，可根据需要自由设置房号，除数字以外还可以使用A～F的英文字母，与数字组合成房号。l关于电源、视频、音频的传输系统音视频信号分别采用独立通道进行传输、做到信号互不干扰，最大限度保证音视频的传输品质。楼层解码器将电源、视频、音频以及控制信号进行很好的隔离，并分配给各个分机。每部分机均由楼层解码器输出独立的音视频信号，音视频信号使用点到点传输，保证信号传输的阻抗匹配，减少信号畸变造成音质失真，背景音干扰及彩色失真，确保音频及图像质量。系统具备完善的来访通话、图像保密功能，呼叫和通话期间禁止其他住户监视，并给其他住户忙音提示。l关于联网控制联网控制总线采用RS485方式通讯，传输距离可达5000米数字系统没有传输距离的限制10.4.2、系统设备的需求及选型根据小区特点，在小区的安保中心，设置一台中心管理机；每个楼栋底层单元门口设置一台楼道单元机，根据实际情况每户设置一台智能终端分机。沿小区对讲系统弱电管道放置对讲联网主干，连接楼道单元机和对讲控制器，楼道对讲单元主机通过信号编码隔离器连接住户户内分机，实现管理中心机和住户以及楼道单元门口和住户室内的语音对讲功能。并通过指定电线电缆和适当的辅助材料相连，构成一个完整的保安体系。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案1、单元门口机系统 单元系统主要由单元门口机、电控锁及闭门器等组成。每台单元门口机配备专用UPS电源，当遭遇停电，后备电源会自动开始工作，保证系统正常运行。根据用户需求选择可视（黑白或彩色）或非可视门口机。单元门口机可实现：l住户独立密码开锁,可加上IC卡开锁模块(按需求选用)l可呼叫住户或管理中心通话,遥控开锁l软编码形式:可随意编定住户楼层及房号l可在同一栋大厦不同入口各设一台,方便住户出入l数码IC记忆功能，停电时仍可保存本机资料不会丢失l最大容量连接999户,可加设多台副机同时使用（选用）l总线制布线,采用RS-485联网方式,布线简便当小区是全封闭时，可在小区门口加围墙机（黑白或彩色）。它可呼叫小区任意用户，与管理中心进行双向对讲，也可与单元门口机合用有二次确认功能。2、住户设备 住户设备主要有用户分机及各种报警探头组成。根据用户需求选择分机样式为可视或非可视用户分机，是否带报警功能。用户分机可以使住户可在家中用户分机上应答来访者，同时在显示屏上看到来访者，并在用户机上为来访者开门。连接辅助设备后的其他功能：l家电灯光控制可远程控制（电话、网络）、红外遥控、定时、场景、联动等方式实现。l短信读写接受管理中心的电子公告，用户也可发送短信到管理中心。l远程超编及阀门控制功能能采集多块表的数据，阀门控制可对不缴费的住户强制切断其相应的能源供应。l电子购物用户可浏览终端中的商品信息，根据意愿发出购物信息。l访客及家人留言访客10秒*8段、家人100秒。l设备报修住户家中相关设备损坏，渴想管理中心发出保修信息。l电话设置82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案3、管理中心  管理员中心由管理中心主机及管理软件组成，可集门禁管理、访客接待、住户数据管理于一身。当小区需联网时配置。可配置一个或多个，根据实际情况选择。其中，管理中心主机主要功能为：可与整个小区的住户进行双向呼叫、对讲；管理小区所有的单元门口机，接收因各种危险而引发的报警信号；与计算机联网通信进行数据的双向传输。智能管理机还有强大的扩展功能，系统管理的单元门口机最多999台；所联网的住户最多999999户。管理软件功能强大，安装方便，界面友好，简单易学，兼容性、可靠性强。管理员可利用安装在计算机中的管理软件管理住户资料、各单元门口机的各项设置及报警日志。4、中间设备中间设备主要有分支隔离器、联网切换器、多门选择器及线材等。分支隔离器用在每层楼，根据用户数量选择分支器数量。它起到视频分配、信号放大、信号隔离、故障隔离等作用。当多栋单元门口机与管理中心联网时，根据单元门口机数量确定联网切换器数量。使用联网切换器集联单元门口机，然后与管理中心连接。当有多个围墙机或管理中心时，需配置多门选择器。10.5、系统构成示意图楼内系统图82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案联网系统图10.6、系统设备清单十一、背景音乐及紧急广播系统11.1、背景音乐及紧急广播系统系统概述公共广播系统属于扩声音响系统中的一个分支，而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。所以公共广播系统最终效果涉及合理、正确的电声系统设计和调试，良好的声音传播环境（建声条件）和精确的现场调音三者最佳的结合，三者相辅相成缺一不可。公共广播作为一个系统问题，在系统设计中必须综合考虑上述问题。在选择性能良的电声设备基础上，通过周密的系统设计，仔细的系统调试和良好的建声条件上，达致电声悦耳、自然的音响效果。广播系统分类：广义的广播系统包含扩声系统和放声系统两大类：1、扩声系统：扬声器与话筒处于同一声场内，存在声反馈和房间共振引起的啸叫，失真和振荡现象。要保证系统稳定和正常运行，最高可用的系统增益比发生声反馈自激的临界增益低6dB。2、放声系统：系统中只有磁带机，光盘机等声源，没有话筒，不存在声反馈可能，声反馈系数为0，是广播系统一个特例。公共广播系统按用途可分为以下几类：1）室外广播系统82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案室外广播系统主要用于体育场、车站、公园、艺术广场、音乐喷泉等。它的特点是服务区域面积大，空间宽广。背景噪声大；声音传播以直达声为主；要求的声压级高，如果周围有高楼大厦等反射物体，扬声器布局又不尽合理，声波经多次反射而形成超过50ms以上的延迟，会引起双重声或多重声，严重时会出现回声等问题，影响声音的清晰度和声像定位。室外系统的音响效果还受气候条件、风向和环境干扰等影响。2）室内广播系统室内广播系统是应用最广泛的系统，包括各类影剧院、体育场、歌舞厅等。它的专业性很强，既能非语言扩声、又能供各类文艺演出使用，对音质的要求很高，系统设计不仅要考虑电声技术问题，还要涉及建筑声学问题。房间的体形等因素对音质有较大影响。3）公共广播系统公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。近几年来，公共广播系统还兼做紧急广播，可与消防报警系统联动。公共广播系统的控制功能较多。如选区广播与全呼广播功能、强制功换功能和优先广播权功能等。扬声器负载多而分散、传输线路长。为减少传输线路损耗，一般都采用70V或100V定电压高阻抗输送。声压要求不高，音质以中音和中高音为主。智能广播系统四区五区六区七区公共活动区三区二区一区11.2、项目需求分析11.3、设计思想严格按照中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）作为设计依据，结合贵方的需求，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：先进性和可扩展性：82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。科学性和规范性：公共广播系统与一般广播系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验。安全性和可靠性：公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。（容后付上授权证书）这一点是国际国内工程招标项目重点考核的关键条件之一。11.4、系统设计现根据甲方需求跟现场是情况特设计整个系统按广播要求划分个区。按广播要求分为个区(点)，都具备手动控制功能综合功能:系统担负（项目名称）的背景音乐广播及寻呼通知广播等任务，在不同功能的区域播放节目。可任意发表广播通知讲话，工作人员可进行服务通知寻呼广播。系统功能说明：本系统实现分区/全区广播、分区/全区寻呼。24小时全自动无人值守，定时定节目自动播放。设节目源，通过T-6232A控制其内置音源播放(播放、播放单曲、循环播放、循环单曲、停止)，进行日常8个区不同区域音乐的播放1、自动广播，1天可有多个步骤节目编程，定时播放，定时转播电台等各相关节目。2、人工广播，广播讲话。3、智能控制，整个广播系统，自动控制，无人值守，自动打开设备电源，播放结束，自动关闭电源。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案11.4.1、音源部份需求及选型音源：根据需求本系统配置多套音源——CD、调谐器、MP3，T-6600是一款可控编程CD、编程调谐器、编程的MP3音源进行定时、定曲目播放，从而实现一个自动的、无人值守的广播系统。（可选）编程控制CD机l微电脑控制，轻触式操作l直选节目，荧光显示l有遥控接口，能受控选曲或循环播放编程控制调谐器l微电脑控制，数字调谐系统，轻触式操作l全轻触式按键控制VFD显示l具有自动搜索和记忆功能，AM/FM各可存储100个电台数码录音播放器l微电脑控制，轻触式操作l128M（内存）可扩展到1GlMP3音乐格式播放，可单循环，所有循环，USB高速传输接口l快速方便的管理软件，支持WIN98/ME/2000/XPCD播放器l自动播放控制，全数码伺服l系统+ESS解码方案，超强纠错功能数字调谐器l调频、调幅两波段，分别有可存储电台达100个l有自动调谐、记忆功能l遥控器控制操作简单报警信号发生器l紧急警报信号功能，警报触发自动播放警笛或录音语音报警信号发生器l微电脑控制，直选节目l32M可扩展到128MlMP3音乐格式播放l警报触发，语音/报警信号输出82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案11.4.2、扩声部份需求及选型广播功放不同于HI-FI功放。其最主要的特征是具有70V和100V恒压输出端子。这是由于广播线路通常都相当长，须用高压传输才能减小线路损耗。广播功放的最重要指标是额定输出功率。应选用多大的额定输出功率，须视广播扬声器的总功率而定。对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。按照“规范”的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算：P=K1×K2×∑P0P-功入设备输出总电功率P0-每一分路（相当于分区）同时广播时最大电功率Pi-第i分区扬声器额定容量Ki-第i分区同时需要系数：服务性广播客房节目，取0.2～０.4背景音乐系数，取0.5～0.6业务性广播，取0.7～０.8为火灾事故广播,取1.0K1-线路衰耗补偿系数：1.26～1.58K2-老化系数：1.2～1.4椐此，如果是背景音乐系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。但是，所有公共广播系统原则上应能进行灾害事故紧急广播。因此，系统须设置紧急广播功放。根据“规范”要求，紧急广播功放的的额定输出功率应是广播扬声器容量最又的三个分区中扬声器容量总和的1.5倍。至于广播功放的其他规格，取决于广播系统的具体结构和投资。需要选择以下一些设备经济型合并式功放l设有4路信号输入，其中有2路线路输入，可实现远距离音源的平衡传输要求。l第一话筒具有最高优先，有强切入优先功能，可调默音深度，一路话筒输入。l定压、定阻输出；100V，70V，4欧姆l内置2级有源高通滤波及完整的线路安全工作保证l机器异常工作保护警告功能，超强的过载能力合并式带前置广播扩音机l设有5个输入通道，每一通道均可独立调节音量，统一音调调节l第一话筒具有最高优先，有强切入优先功能l定压、定阻输出；100V，70V，4—16欧姆l2个紧急输入具有二级优先，强行切入优先功能lMIC2、3通道附设有线路信号辅助输入接口功能l机器异常工作保护警告功能合并式带前置广播扩音机82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案设有5个输入通道，每一通道均可独立调节音量，统一音调调节l第一话筒具有最高优先，有强切入优先功能l定压、定阻输出；100V，70V，4—16欧姆l2个紧急输入具有二级优先，强行切入优先功能lMIC2、3通道附设有线路信号辅助输入接口功能l机器异常工作保护警告功能带5分区合并式广播扩音机l设有5个输入通道，每一通道均可独立调节音量，统一音调控制l第一话筒具有最高优先，有强切入优先功能l定压、定阻输出：100V、70V、4—16欧姆l设有5组分区输出：定压100Vl2个紧急输入具有二级优先，强行切入优先功能lMIC2、3通道附设有线路信号辅助输入接口功能l机器异常工作保护警告功能带5分区合并式广播扩音机l设有5个输入通道，每一通道均可独立调节l输出电压100V、70V、4—16欧姆l第一话筒优先，有强切入优先功能l带5个分区四通道纯后级广播扩音机l一体化四声道输出l具有完善的保护功能l音质达到演出级水准l定压定阻输出100V、70V、8-18Ω纯后级广播扩音机l输出电压100V、70V、4—16欧姆l可做信号级连以扩容11.4.3、传输部份需求及选型82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案线路敷设要到实地察看现场,根据现场具体情况时进行布线工程设计,线的布局要做到安全,可靠,简洁美观，通过实地考察广播区(点)的分布,合理分布医院广播，完全满足现场广播系统的要求。采用高抗干扰屏蔽线，以增强抗干扰能力，线缆使用专线构建。所有走线都从现场的弱电线路单独敷设，走道上和人可触用的地方用1MM厚金属线桥架，其它地方用金塑1MM厚PVC线管。室外广播馈电线宜采用控制电缆、均采用U－PVC管埋地敷设在道路的两侧。地下管道在拐角处、过路的两端和进出建筑物的地方应设人（手）孔，引入建筑物的地下管不应少于两条，其中至少一根作备用。布线全部采用金属管，并与放大线箱，分支分配器箱、广播接线箱和用户功放暗盒等采用焊接连接。电源走线要结合设备放置位置布线到位。在设计中普遍采用1.0mm2的导线为平面传输导线，采用2×2.5mm2多股平衡线为垂直传输导线。（此为参考，实际要由负载功率及布线距离为准），.接地广播控制室设置保护接地和工作接地。对单触设置专用装置，接地电阻不大于4欧姆，对接至共同接地网，接地电阻不大于1欧姆。广播线材选用对照参考表注：1、负载平均分布时，电压最大衰减20%以内（导线以来回线路计算），即平均声压级衰减-2dB，导线采用多股铜蕊线输出电压70V负载功率60W120W250W350W450W650W1000W1500W截面面积/长度mm2Mm2mm2mm2mm2mm2mm2mm2100米内0.500.500.500.751.001.502.004.00250米内0.500.751.502.502.504.006.00500米内0.751.502.504.006.006.001000米内1.502.506.00输出电压100V负载功率60W120W250W350W450W650W1000W1500W面积/长度mm2Mm2mm2mm2mm2mm2mm2mm2100米内0.500.500.500.500.750.751.502.50250米内0.500.50.751.001.502.504.006.00500米内0.500.751.502.504.004.006.0010.001000米内0.751.504.004.006.0010.0011.2516.8011.4.4、扬声器部份需求及选型82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案根据现场室内外情况，选择各种以背景音乐及广播要求的扬声器,由于广播分布范围广，覆盖面积大,在选择扬声器的配制时有着很大的空间.。原则上应视环境选用不同品种规格的广播扬声器。例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器。如：T-104、T-105、T-106系列。这类扬声器结构简单，价钱相对便宜，又便于施工。主要缺点是没有后罩，易被昆虫、鼠类啮咬。在仅有框架吊顶而无天花板的室内（如开架式商场），宜用吊装式球型扬声器（T-200）或有后罩的天花扬声器（如T-350A系列）。由于天花板相当于一块无限大的障板，所以在有天花板的条件下使用无后罩的扬声器也不会引起声短路。而没有天花板时情况就大不相同，如果仍用无后罩的天花扬声器，效果会很差。这时原则上应使用吊装扬声器。但若嫌投资大，也可用有后置的天花扬声器。有后罩天花扬声器的后罩不仅有一般的机械防护作用，而且在一定程度上起到防止声短路的作用。在无吊顶的室内（例如地下停车场），则宜选用壁挂式扬声器或室内音柱。前者如T-504、T-506系列，如T-303、T-304系列。在装修讲究、顶棚高阔的厅堂，宜选用造型优雅、色调和谐的吊装式扬声器。如T-600系列；在现场室内各楼房走道、大厅、餐厅有天花板不高于3m的场馆内，有装天花扬声大条件下,天花扬声器大体可以互相距离5~8m均匀配置。扬声器的配置数量，应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。在走道交叉处、各拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m”。天花扬声器的的扩声效果好,没有指向特性,应用数量多，相对成本较低。可选T-104/105/106一般系列天花喇叭,T-105F/106F/205B/306B/208B高保系列天花喇叭；其没有装天花扬器的条件的话,就以室内壁挂扬声器为主分布或室内音柱，主要用于酒店走道、办公室、庭院等，室内壁挂扬声器的主要以中低音频的扬声器为主,应用场合多,安装方便,相对价位较低,是室内常用的广播扬声器，有T-601B-G室内壁挂扬声器系列产品，酒店重视装璜的环境影响力,在酒店的大堂及办公室,走道、大厅选用T-109A-B系列产品室内美术壁挂扬声器,有着高雅的喧染效果；室内音柱应用较为注重扬声器效果与特性的场合,对扩音的音质有一定要求的室内庄重的地方,它对扬声器的安装位置有着多的讲究,所产生的声响效果也是不同的,可用于酒店的室内会场,活动室,等多个大众场合。铝合金及铁质T-501～506豪华室内音柱系列用于体育馆,游泳馆等场合；木质T-301～304系列产品T-201～204豪华室内音柱系列产品等；户外广播壁挂扬声器T-774/775/776可以用于通道,室外庭院等地方.。在酒店室外要考虑室到防水性能好,对人声及音乐声还原真实性好,较少选用高声的号角喇叭作背景音乐及广播用,而是,多选用各种室外音柱系列,这类音柱不仅有防雨功能，而且音量较大。由于室外环境空旷，没有混响效应，选择音量较大的品种是必须的。对音柱放置有一定的要求,单面指向性强(或双面),所以音柱功率大小及放置的方向等因素决定的扩声的效果，有T-901～904大功率防水音柱用于酒店广场，T-801～804,全天候防水音柱、T-401～404双面音柱，用于客人活动场地，球场等,T-701A～704A用于游泳池的室内外区域；一些特定的场合要用高指向性的广播扬声器,,T-770T-740系列强指向喇叭,比如放大高台或楼顶的广播场声器。在园林、草地，宜选用草地扬声器。如T-1900、T-300系列。这类扬声器防雨、造型优美，且音量和音质都比较讲究。室外场所基本上没有早期反射声群，单个广播扬声器的有效覆盖范围只能取上文匡算的下限。由于该下限所对应的距离很短，所以原则上应使用由多个扬声器组成的音柱。馈给扬声器群组（例如音柱）的信号电功率，每增加一倍（前提是该群组能够接受），声压级可提升3dB。请注意“一倍”的含义。由1增至2是一倍；而由2须增至4才是一倍。另外，距离每增加1倍，声压级将下降6dB。根据上述规则不难推算，室外音柱的配置82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案距离。例如，以T-804室外音柱为例，其额定功率为40W，是单个天花扬声器的4倍以上。因此，其有效的覆盖距离大于单个天花扬声器的2倍。事实上，这个距离还可以大一些。因为音柱的灵敏度比单个天花扬声器要高（约高3~6dB），而每增加6dB，距离就可再加倍。也就是说T-804音柱的覆盖距离可以达20m以上。但音柱的辐射角比较窄，仅在其正前方约60~90度（水平角）左右内有效。声压级是指人在离广播扬声器覆盖区指定距离点的广播声音的dB数灵敏度：是指当音箱加上额定1W功率时，在1M处测出的声压级，广播为了保证音质，不片面探求灵敏度。鉴于广播扬声器通常是分散配置的，所以广播覆盖区的声压级可以近似地认为是单个广播扬声器的贡献。根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：（1）SPL=LM+101gP-201grdB天花扬声器的灵敏度级在88~93dB之间；额定功率为3~10W。以90dB/8W匡算，在离扬声器8m处的声压级约为81dB。以上匡算未考虑早期反射声群的贡献。在室内，早期反射声群和邻近扬声器贡献可使声压级增加2~3dB左右。例：90DB5W喇叭在5米处的声压级为：83DB8米处的声压级为：80DB8米处的声压级为：79DB90DB8W喇叭在5米处的声压级为：85DB8米处的声压级为：81DB90DB10W喇叭在8米处的声压级为：82DB10米处的声压级为：80DB90DB15W喇叭在15米处的声压级为：78DB12米处的声压级为：80DB90DB25W喇叭在20米处的声压级为：78DB17米处的声压级为：80DB90DB40W喇叭在30米处的声压级为：77DB20米处的声压级为：80DB90DB60W喇叭在35米处的声压级为：77DB20米处的声压级为：80DB以次类推可以算出各种扬扬器指定距离的声压级室外音柱的配置距离。例如，以T-804室外音柱为例，其额定功率为40W，是单个天花扬声器的4倍以上。因此，其有效的覆盖距离大于单个天花扬声器的2倍。事实上，这个距离还可以大一些。因为T-804音柱的灵敏度比单个天花扬声器要高（约高3~6dB），而每增加6dB，距离就可再加倍。也就是说音柱的覆盖距离可以达20m以上。但音柱的辐射角比较窄，仅在其正前方约60~90度（水平角）左右内有效。具体计算仍可用式（1）。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案十二、防雷系统12.1、防雷系统概述安防工程中各项设备防雷设施的建设非常重要，完善一套雷电防护体系，可以使工作人员人身安全得到保障，也可以使各项运行设备，能在雷电的环境中安全可靠工作，确保人民财产安全和社会的稳定。现代防雷技术强调全方位防护，综合治理，建立一套完整防雷系统，并把防雷看做一个系统工程。除建筑防雷要符合规范外，并且对电源系统、信号系统、地电位反击等各个方面，要求严格作好雷电防护工作；并且，确保安装DK防雷器件后对供电、监控及通信设备的正常使用没有任何影响。因此，安防工程里的防雷进行合理设计，提供高质量完整的防护设备，通过有效措施防止雷电波侵入设备，形成层层保护结构，确保安防对设备感应雷防护安全，使其在雷电环境中安全可靠工作。根据中华人民共和国国家标准GB50057-94（2000年版）《建筑物防雷设计规范》及中华人民共和国气象法有关防雷法规，为避免雷击事故发生，确保安防设备的正常工作、国家财产和人民生命的安全，结合现场实际情况，特设计如下方案。12.2、系统设计12.2.1、直击雷的防护室外的安防监控设备有两种：云台变焦摄像机，固定摄像机组成。分别安放在杆塔每个有效点上，首先考虑避免直击雷侵入分别在每根摄像机杆顶点安装高1米直径为Φ22镀锌避雷针一支，与金属杆连接，并用Φ12的钢筋做引下线，其保护角度为45度,以保护室外摄像机，接地电阻应小于10Ω。12.2.2、感应雷的防护雷电活动是一种随机过程，有多途径的入侵可能，对于二次雷（感应雷）、侧击雷等多种雷电波可以在架空线路或金属管道上产生高压冲击波，沿线路或管道的两个方向迅速传播，侵入室内，称为雷电侵入波或高电位侵入。雷电波侵入时会直接对安防设备、计算机网络、通信设备、电源等造成更大的危害。所以必须采取相应的解决办法——在每个摄像机上和其相对应的控制室电脑终端设备两端分别加装信号及电源的SPD（电涌保护器）具体方案如下：在室外的摄像机上加装组合式SPD。接地线与线路上的屏蔽线有效连接，与其线路相对应的控制室内的云台控制器上加装SPD，用不小于6mm2塑铜线做接地线与接地排有效连接。机房内的硬盘录象机上每条相对应的线路加装视频SPD，用不小于6mm2塑铜线做接地线与中控室内的接地排相连。摄像机均为机房统一供电，电源是220V交流电到前端，为了防止雷电流顺前端摄像机串入机房分别在线路上加装电源SPD，用不小于15mm2塑铜线做接地线与中控室内的接地排有效相连。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案中控室的电源防护：为了使所有的系统设备能正常运转，中央控制室所在楼房的电源防雷也尤为重要，对楼房及中控室的防雷方案我们是采取多级防护、层层保护的原则。首先在机房内的UPS输出端加装串联电源SPD一个，采用了多级防雷的技术，可有效泄放雷电流。当雷电波侵入电源线时，电源SPD立即产生释放动作，电源SPD内设计三级泄流、限流、钳位电路，使过电压、过电流得到有效的抑制，并把由雷电引起的过电压限制在用电设备允许承受的耐压范围以内，并使各线路间的电位差基本保持不变，雷击后自动恢复到正常状态，以确保电气设备的安全运行。如计算机网络、精密设备、小机房、银行储蓄所、办公室、监控机房以及用电设备的电源防雷防护。总控室里控制台所有金属机箱以及所有电器的防雷方案如下：机房内所有设备都采用50×5×300接地铜排室内所有的避雷器和机柜的接地都与接地排等电位连接。找出全楼接地网接地点，将均压汇集环至少两点与其良好连接，要求其接地电阻值小于1Ω。摄像机杆塔的地网安装：（根据现场情况定）摄像机的避雷针接地是必不可少的环节，具体方案是：以摄像机杆塔为中心挖一5米×5米的地沟，沟的规格为600mm宽800mm深（深度应在冻土层以下），将40×4的热镀锌扁钢平铺在沟内，然后至少有两点与引下线连接。中控室机房的地网安装：（根据现场情况定）根据中华人民共和国国家标准GB50057-94（2000版）《建筑物防雷设计规范》和99D562《建筑物防雷设施安装》及中华人民共和国气象法有关防雷法规之规定：中控室的接地电阻应该小于1欧姆。一般的楼房的接地都不会达到这个标准，解决的办法是：在机房外重新做环形地网并采用电解地极，楼内所有设备都要和本地网连接，做到联合接地。中控室所在的楼房如果没有安装避雷针，应该考虑安装避雷针一根（根据现场情况定）。架空线的防雷保护除了两端加装相应避雷器之外，两端金属加强筋或钢绞线两端应该有效接地，12.1.3、防雷示意图1．中控室：电源进线：中控室电源为AC220V供电，在电源总开关出线端并联安装一组电源避雷器。电源出线：电源出线为AC220V为监控设备供电，在出线开关出线端并联安装一组电源避雷器。信号线：同轴信号线和控制信号线进入中控室，用一台同轴信号避雷器和控制信号避雷器安装于中控室内；82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案电源避雷安装示意图：LNPEGT380/40信号线避雷安装示意图：BA－1BA－2………信号进线出线至设备中控室2．室外设备：因设备在室外，且各种线路较长，易遭感应雷雷击，需装避雷器以保证设备安全。云台安装电源避雷器、同轴信号避雷器和控制信号避雷器与开关电源共同放置于一台箱体内。固定监控设备每台安装电源避雷器和同轴信号避雷器与开关电源共同放置于一台箱体内。箱体配制图：云台：PE排BA－2BA－1开关电源GT380／4082地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案信号进线电源进线固定监控设备：BA－1开关电源PE排GT380／40电源进线信号进线十三、售后及服务承诺13.1、售后承诺我司将对本项目用户提供充足而富有成效的技术支持和售后服务措施，包括设备质量保证、保修期限、用户报障后的现场响应时间、故障排除时间、关键设备的不停机时间、在项目所在地设立专门的售后服务机构等。Ø我单位具有政治可靠，技术过硬的工作人员，他们同时也是电子通信专业的工程技术人员，可以加强园区安全防范系统的售后服务及技术支持工作，还配备了相应的专用检测维修工具。以此保证对项目的售后服务质量，保证对用户的响应速度和服务水平。Ø质量保证期间，非人为或不可抗力因素情况下，一切维修保养费用由我司承担。对本次工程所有设备提供自设备到货并且安装验收合格之日算起12个月的质保期。Ø质保期结束后，提供整个系统的终身保修。保修期内投标方对所供设备的备品备件的价格与本次报价相同。Ø服务响应时间：用户报障后，投标方的技术人员将即时响应；如电话响应无法解决问题,技术人员将在最快时间内到达现场（人力无法抗拒的天灾等问题除外）；设备如无法修复的话，将提供相应的替代解决方案，保证用户业务系统的正常运行。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案Ø热线电话和传真：随时提供7x24小时热线电话和传真支持的服务。Ø质保期内如果出现重大的运行故障，系统不能正常工作，质保期将按系统修复时间延长计算。Ø备件更换服务:基于对用户业务运行的重要性及响应时间的考虑，为了提供更高的保障和更快的服务速度，建设方应针对本项目所集成的产品情况，将购买所有产品及配件的备件，专门设立用户备件库，以备顶替服务之用。Ø如果用户设备故障被确定为硬件故障，我公司将于当日（在上午提出备件申请）或者第二日（备件申请在下午）发出备件替代产品。用户在收到完好备件之后，对故障设备进行备件更换，并在5个工作日之内将故障部件退还我公司。13.2、服务内容和范围Ø系统故障维护当系统出现问题时，对问题进行诊断、分析，并解决问题。Ø咨询服务免费为用户提供技术咨询等技术支持服务。包括系统管理的技术指导，协助做好备份计划，完善工作日志、机房制度，订立操作守则等。Ø备件保修和更换服务我司根据所集成的产品建立了备件仓库，为用户提供备件更换服务。基于用户业务运行的重要性及响应时间考虑，我司备件更换程序可以先将好的备用模板或设备供用户使用，直至故障设备修复，这样可以大大减少用户业务中断的可能性，帮助用户缩短硬件模块现场更换的时间。而且该程序和我司热线技术支持相关联，是我司整个技术支持体系中的重要组成部分。如果设备故障在检修8小时之内无法排除，我司保证在24小时内发出不低于故障设备规格型号档次的备用设备供用户替代使用，直至故障设备修复为止，保证用户业务的正常运行。Ø系统扩充、升级支持服务我司提供系统运行期间的系统扩充、免费软件版本升级及功能更新服务。当用户所用的操作系统有更新的版本出现；或者使用的应用软件需要更新的操作系统支持；或者有更新的硬件部件可以应用到系统上时，我司将会及时向用户作出通知并根据实际情况作出操作系统升级的方案，以确保系统一直运行在良好的状态。Ø产品常规检测服务提供设备性能检测。通过系统健康检查可以对运行系统上的潜在的问题进行一个广泛的深入检查。技术工程师将对系统的历史运行记录进行导出，并带回客户服务部进行分析。可以对系统上有关硬件系统性能和故障可能性进行检查分析，,并指出硬件系统潜在的问题以及推荐解决方法。硬件系统检测对用户运行系统完全没有干扰和影响，并提供一份可读性很强的报表形式呈现于用户面前,并分析这份报告并提出应对的措施。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案13.3、培训计划为帮助用户使用、管理和维护系统，提高工作效率，我司将对有关工作人员提供不同层次的全面的技术培训，现场培训一直贯穿在整个工程实施过程中。Ø培训的目的为了更好地配合和推动使馆智能化安防系统的建设、使用和管理，我们建议对相关系统人员进行培训。通过我司提供给用户专业培训，提高用户使用、管理和维护智能化系统的工作效率。让用户的系统管理员和维护人员，通过培训掌握网络系统的使用和一般维护工作，能够达到设备生产厂商维护工程师相应技术水平，能独立进行系统操作和一些问题处理等工作，使之既有业务知识又具有计算机管理知识，能自行完成系统（主要指应用系统）用户配置、系统运行状况监督和管理、系统故障分析和日常处理等工作，以便整个系统能够正常、安全地运行。我司将提供必要的培训资料、文件和设施。Ø培训内容为帮助用户使用、管理和维护系统，提高工作效率，我司将提供不同层次用户全面的技术培训，培训内容包括：Ø现场培训我司将在自系统安装工作一开始，邀请用户的有关人员一起参与系统的安装、测试、诊断及解决遇到的问题等各项工作，进行现场培训。Ø基础培训培训地点和时间安排及大致内容：地点天数内容指定地点2天1.安全防范基本知识2.系统基本原理3.硬件设备的基本维护4.计算机软件系统的标准与维护5.各子系统的基本原理、使用方法和日常维护6.设备安装、测试、维护和操作培训7.系统扩充及网络维护培训操作、维修、保养人员的建议为保障系统的顺利稳定运行，避免造成不必要的人力、物力浪费，我们在此慎重建议：Ø招标方须选出3名或以上有计算机基础知识的人员作为系统维护人员对象；Ø须给承建方维护人员提供必要的便利措施（出入证、联系人等）；Ø须保证机房至少具有一位经过承建方系统培训的维护人员24小时值班；Ø维护人员必须按照有关规章制度严格执行；82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案维护人员对本系统必须按承建方提供的操作手册进行维护，如遇疑难问题应及时通知我司维护人员；招标方应专人妥善保管机房门、弱电、强电井门钥匙以及停车场机箱备用机械钥匙；我司维护人员到场维护时，须有一位在现场的维护人员在场，并需提供我司维护人员系统维护临时高级密码；13.4、服务保证承诺书服务保证承诺本公司对本项目作出如下的服务承诺:合同实行项目经理部制进行管理，与贵方协作计划、设计、开发、进度、质量等方面的协调工作。在设计阶段，对总体方案、设计方案及施工图进行各阶段评审，保证设计质量。我司安装、调试，将选派经验丰富的管理、工程、技术人员组成项目经理部进驻现场，并按系统组织设计组织施工和进行相应的技术服务。在验收阶段，按建设工程施工管理程序由项目经理部与贵方共同组织验收，并提供验收文档。根据项目规模和技术深度结合贵方运行操作人员情况做好技术培训工作，使受训者全部达到贵方预期的培训要求。保证从合同开始将指定专人24小时保持与贵方联系人的联系，在60分钟内可对贵方提出的问题给予现场服务，确保系统的正常运行。保修期满后，将继续提供优质、优惠的技术服务和产品支持服务。港湾网络有限公司二○○七年十一月13.5、质量保证书质量保证任务范围在工程上的设计、生产、安装、调试和服务均在质量管理体系的模式下进行，以本公司的工程实力和多年的工程经验，并通过ISO9001质量认证体系统认证，我们将按GB/T19001—ISO9001:1994和GB/T6583—ISO8402：1994质量体系统设计、开发、生产、安装和服务的质量保证模式。我们保证系统工程中所有智能管理系统是以最优的质量要求和管理而进行实施的。82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案质量保证执行方式公司领导全面参与、建立、实施,并不断完善一个灵活有效的质量体系;对人员进行充分的培训和发展；预防和改进相结合对产品的开发设计、生产、消售、服务等全过程进行质量控制；不断完善产品技术，开发高新技术产品，将质量保证延伸至产品最后环节；保证按计划和程序实施，并在实施过程中进行连续评价和验证。质量保证管理方法在产品开发研制、采购、生产过程、检验和测试、安装与运行、技术服务和维护六个方面严格按照质量检测保证实施。A.产品设计、开发控制硬件开发工作包括可行性分析、总体设计、详细设计、实验、调试、小批量生产、生产技术规范、技术档案总结与后续开发计划等十个方面；软件系统开发包括可行性分析、总体设计、详细设计、系统分析、系统设计、编程、测试商品化、技术总结与后续开发计划等九项工作；产品开发档案管理和保密工作由公司总工全面负责，并负责收集上交公司；开发档案包括阶段工作档案与技术成果档案；产品开发的每个阶段都应组织会议评审，并由行政部保存评审记录。B.采购控制根据供应商的业绩及其已证实的质量保证能力的记录来选择供应商，确保其能够提供满足合同要求的产品或任务；当需方或其代表需要在公司的供应厂家进行查验时，公司专人负责配合需方的查验工作，确保满足需方的质量要求；C.生产过程控制所有生产过程都应在受控状态下进行，当生产质量出现异常时，须及时进行分析并制订有效改进措施；控制来料的质量，并要求供应商提供以证实来料质量的文件。D.检验、测试控制公司设立质检部门，负责审批检验计划和检验规程，确保各类物料或产品均通过要求的检验和测试；定期对设备和计量器具进行检查；成品包装完毕后，质检人员按检验标准和检验计划进行成品最终检验和测试，检验合格后的产品方可入库和消售；E.施工安装控制公司具有一支足够数量的合乎要求的施工安装人员队伍；具有可靠和完善的施工器材和交通工具；制订一套科学而严格的施工检验和检验管理制度。F.技术服务和维护控制82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案公司保证按照合同的要求，向客户提供良好的技术咨询、配件和维修服务，并保存有完整的记录以及客户跟踪;用户投放或在运行中出现质量问题，由售后服务人员反馈到有关部门，及时采取纠正措施；当合同有特殊要求时，按合同等有关规定提供售后服务，最大限度地满足客户的要求。港湾网络有限公司二○○七年十一月13.6、供货时间保证书供货时间保证书港湾网络有限公司对本项目安全防范系统工程项目谨此作出如下承诺：Ø正确的履行和遵守项目的真正目的、意图和含义需由我司履行和遵守的条件和规定。Ø我公司将按ISO9001质量保证体系要求对该项目的实施进行全过程的质量控制管理。Ø我公司保证按照承诺的时间供货到甲方指定地点，并由招标方初步验收合格后交付安装使用。Ø保证提供建设方通过国家正规部门检验合格的设备材料，如有进口设备保证提供原产地具有法律效力的文件。Ø保证按建设方提出的系统要求、质量、进度计划要求开展各项工作，并搞好与其他各专业的协调工作，确保设备及安装的质量等级达到优良和系统的良好运行。Ø组织专业生产和技术力量，并组成项目经理部，确保系统工程一次交验成功。Ø在规定的时间内向建设方提供用于土建施工、设备安装、调试的有关技术资料。Ø保证提供的全部设备自现场安装验收合格开始，在第一、二年度内如果发生设备或产品电气和机械出现质量问题，提供全免包换服务，确保系统无故障运行。Ø保证按建设方技术要求和实际需求进行必要的现场技术培训。Ø质量保证期满后，愿意继续为建设方提供长期服务。港湾网络有限公司二○○七年十一月82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094 港湾安防系统设计方案附件一----智能监控系统设备技术指标附件二----智能防盗报警系统设备技术指标附件三----智能一卡通系统设备技术指标附件四----智能车场管理系统设备技术指标附件五----智能对讲系统设备技术指标附件六----背景音乐及紧急广播系统设备技术指标82地址：北京市海淀区东北旺西路8号中关村软件园17号楼港湾网络研发中心C1区邮编：100094'
