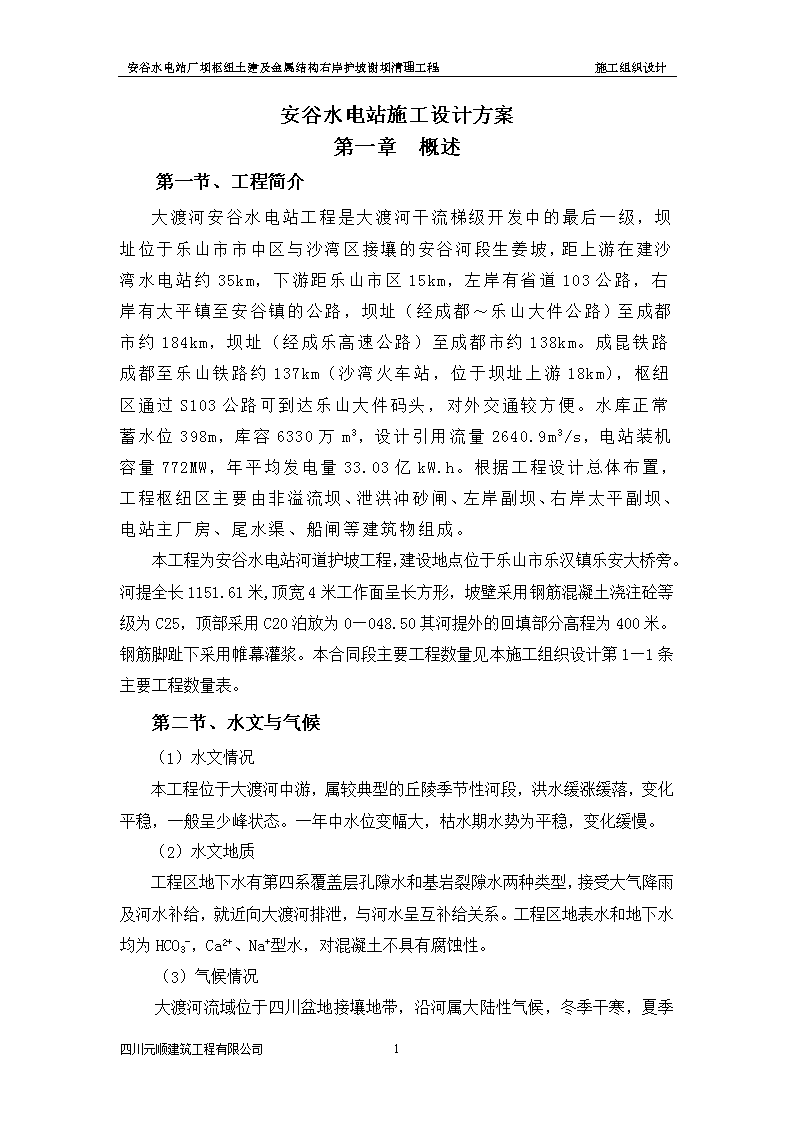

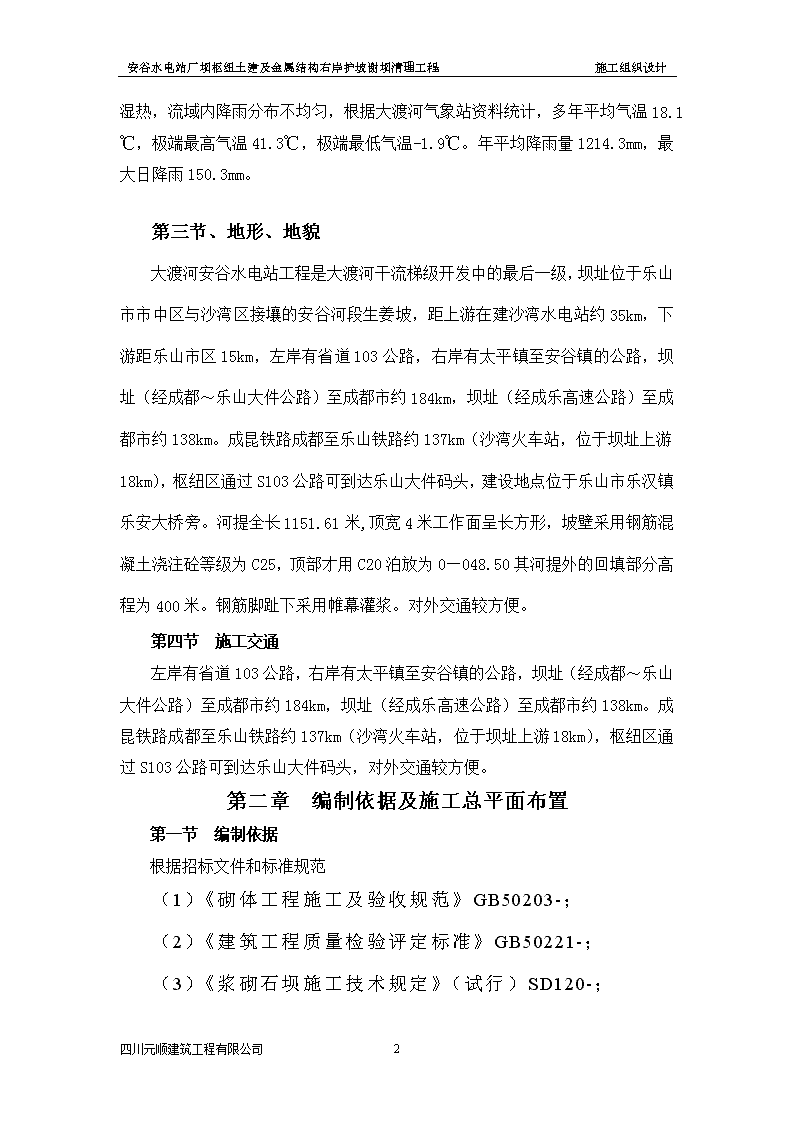

'安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计安谷水电站施工设计方案第一章概述第一节、工程简介大渡河安谷水电站工程是大渡河干流梯级开发中的最后一级,坝址位于乐山市市中区与沙湾区接壤的安谷河段生姜坡,距上游在建沙湾水电站约35km,下游距乐山市区15km,左岸有省道103公路,右岸有太平镇至安谷镇的公路,坝址(经成都~乐山大件公路)至成都市约184km,坝址(经成乐高速公路)至成都市约138km。成昆铁路成都至乐山铁路约137km(沙湾火车站,位于坝址上游18km),枢纽区通过S103公路可到达乐山大件码头,对外交通较方便。水库正常蓄水位398m,库容6330万m3,设计引用流量2640.9m3/s,电站装机容量772MW,年平均发电量33.03亿kW.h。根据工程设计总体布置,工程枢纽区主要由非溢流坝、泄洪冲砂闸、左岸副坝、右岸太平副坝、电站主厂房、尾水渠、船闸等建筑物组成。本工程为安谷水电站河道护坡工程,建设地点位于乐山市乐汉镇乐安大桥旁。河提全长1151.61米,顶宽4米工作面呈长方形,坡壁采用钢筋混凝土浇注砼等级为C25,顶部采用C20泊放为0—048.50其河提外的回填部分高程为400米。钢筋脚趾下采用帷幕灌浆。本合同段主要工程数量见本施工组织设计第1—1条主要工程数量表。第二节、水文与气候(1)水文情况本工程位于大渡河中游,属较典型的丘陵季节性河段,洪水缓涨缓落,变化平稳,一般呈少峰状态。一年中水位变幅大,枯水期水势为平稳,变化缓慢。(2)水文地质工程区地下水有第四系覆盖层孔隙水和基岩裂隙水两种类型,接受大气降雨及河水补给,就近向大渡河排泄,与河水呈互补给关系。工程区地表水和地下水均为HCO3-,Ca2+、Na+型水,对混凝土不具有腐蚀性。(3)气候情况105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计大渡河流域位于四川盆地接壤地带,沿河属大陆性气候,冬季干寒,夏季湿热,流域内降雨分布不均匀,根据大渡河气象站资料统计,多年平均气温18.1℃,极端最高气温41.3℃,极端最低气温-1.9℃。年平均降雨量1214.3mm,最大日降雨150.3mm。第三节、地形、地貌大渡河安谷水电站工程是大渡河干流梯级开发中的最后一级,坝址位于乐山市市中区与沙湾区接壤的安谷河段生姜坡,距上游在建沙湾水电站约35km,下游距乐山市区15km,左岸有省道103公路,右岸有太平镇至安谷镇的公路,坝址(经成都~乐山大件公路)至成都市约184km,坝址(经成乐高速公路)至成都市约138km。成昆铁路成都至乐山铁路约137km(沙湾火车站,位于坝址上游18km),枢纽区通过S103公路可到达乐山大件码头,建设地点位于乐山市乐汉镇乐安大桥旁。河提全长1151.61米,顶宽4米工作面呈长方形,坡壁采用钢筋混凝土浇注砼等级为C25,顶部才用C20泊放为0—048.50其河提外的回填部分高程为400米。钢筋脚趾下采用帷幕灌浆。对外交通较方便。第四节施工交通左岸有省道103公路,右岸有太平镇至安谷镇的公路,坝址(经成都~乐山大件公路)至成都市约184km,坝址(经成乐高速公路)至成都市约138km。成昆铁路成都至乐山铁路约137km(沙湾火车站,位于坝址上游18km),枢纽区通过S103公路可到达乐山大件码头,对外交通较方便。第二章编制依据及施工总平面布置第一节编制依据根据招标文件和标准规范(1)《砌体工程施工及验收规范》GB50203-;(2)《建筑工程质量检验评定标准》GB50221-;(3)《浆砌石坝施工技术规定》(试行)SD120-;105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(4)《水利水电建设工程验收规程》SL223-。(5)《混凝土结构工程施工及验收规范》GB50204-;(6)《混凝土质量控制标准》GB50164-;(7)《热扎钢筋》GB1499-;(8)《液压滑动模板施工技术规范》GBJ113-;(9)《混凝土强度检验评定标准》GBJ107-;(10)《混凝土用水标准》JGJ63-;(11)《钢筋焊接及验收规范》JGJ18-;(12)《水工混凝土施工规范》DL/T5144-;(13)《水工混凝土外加剂技术规程》DL/T5100-;(14)《水工混凝土试验规程》DL/T5150-;(15)《水工建筑物滑动模板施工技术规范》DL/T5400-。(16)《混凝土面板堆石坝施工规范》DL/T5128-;(17)《碾压式土石坝施工规范》DL/T5129-;(18)《土工试验规程》SL/T237-。(19)《爆破安全规程》GB6722-;(20)《水工建筑物岩石基础开挖工程施工技术规范》DL/T5389-。第二节施工总布置的主要内容(1)施工交通利用发包人提供的场内道路作为对外交通和场内施工交通的主要干线,另据需要建连接干线公路的施工支线道路,以满足施工机械进入各工作面的需求。(2)施工临时办公生活设施105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计在发包人规划的临时生产生活区内布置职工宿舍、食堂、办公室、会议室、财务室等设施,以满足现场施工机构办公和施工人员日常生活的需要。(3)施工临时生产设施修建综合加工厂、砂石骨料生产厂、预制厂、机械汽车修理保养及停放场、钢结构加工与临时堆放场、工地试验室、综合仓库、炸药库、供水系统、供风系统、供电系统、通讯系统等临时工厂(设施)。以满足工程施工的需要。第三节施工总平面布置的原则根据场内现有条件及业主的布置规划,结合场内外交通线路,按照工程施工的需要,并本着如下原则进行施工生产、生活营地和施工道路的规划、设计、修建与管理。(1)在满足生产、生活要求的前提下,作到结构合理,布局整齐美观、运行经济、易于管理。(2)施工生产设施布置在业主规划的场地内,生产设施布置要避免对主体工程施工造成干扰,同时充分考虑到施工程序,减少现场临时设施的迁移次数。(3)施工布置做到能充分发挥施工工厂设施的生产能力,满足施工总进度和施工强度的要求的前提下节约用地,同时,充分考虑环境保护要求以及生活、生产区的卫生、消防安全等方面的要求。(4)施工营地内各厂区分开布置,相对独立,尽可能减少彼此作业时的相互干扰。(5)施工营地设置有效的防护和排水系统,满足场地的防洪和排水要求。(6)统筹最优原则,即在各单元均满足要求前提下,用系统分析方法求得最经济的布置方案原则。第四节场内交通布置⑴对外交通有省道103公路,右岸有太平镇至安谷镇的公路,坝址(经成都~乐山大件公路)至成都市约184km,坝址(经成乐高速公路)至成都市约138km。成昆铁路成都至乐山铁路约137km(沙湾火车站,位于坝址上游18km105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计),枢纽区通过S103公路可到达乐山大件码头,对外交通较方便。⑵场内道路:利用原有大渡河左岸公路作为弃渣、土料运输道路。⑶场内临时道路施工期维护:为降低施工区扬尘,保护环境,施工区道路由洒水汽车每天洒水(雨天除外)。为确保施工区道路平整、畅通,以满足施工需要,在施工期间配备专门的道路维护机械设备和人员对本标各条道路进行维护。雨季来临之前,检查道路沿线排水沟,将其中的杂物清除,对危险和事故隐患路段进行整修。第五节风、水、电及通讯⑴供风供风主要为大坝工程石方开挖和人工砂石料开采供风。大坝石方开挖供风分别在大坝右岸坝肩各布设1台21m3英格索兰空压机,建空压机房60m2。占地70m2,安设φ100mm供风管300m。⑵供水本工程供水为工程全部施工和生活用水,供水采取集中与分散供水方式,在大渡河右岸高程450.00设150m3水池,采用D46-30水泵从大渡河抽水至蓄水池,水池水经处理以安装φ100mm供水主管分别至大坝施工区和生活区,建抽水房30m2,占地40m2,安设ф100mm650m。水处理流程见图2-4-1。图2-4-1水处理流程图⑶供电根据招标文件和甲方105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计要求,发包人提供接线点在高压侧安表计度,施工单位接线至施工区和生活区。在马边河左岸(舟坝桥)上游处安设1台S7-500/10变压器,在施工场地I侧安设S7-500/10和S7-400/10变压器,在砂石骨料生产场安设2台S7-500/10变压器,计架设400V动力线2000m,10KV支线架设800m,建配电房共计130m2,占地200m2。⑷通讯本工程施工向当地电信部门申请架设一条总机中继线,1门直拨电话线,自配1台传真机,用于对外通讯络。另外,配置6对无线电对讲机作为内部通讯。第六节消防和避雷在施工区、生活区、库房以及各类临时设施内,视其防火性质和要求,配备灭火器、沙池、水箱等消防设施。消防工作配备专职人员管理、维护,并经常培训、考核、训练,人员按4人配置。给易受雷击的大型用电设备及建筑物安装良好的避雷、接地系统,必要时设置独立避雷针系统,配备专业人员负责管理、维护和定期检查。消防、避雷系统设备配置见表2-5-1。表2-5-1消防、避雷系统设备配置表序号名称单位数量备注1CO2灭火器个305~7kg/个2干粉式灭火器个520kg/个3太平桶只204沙池个15m3/个第七节施工生产设施⑴综合加工厂内设钢筋加工厂、承担本标工程钢筋、木材和预埋件的加工,生产规模按混凝土高峰强度确定。布设在施工场地I,⑵钢筋加工厂承担本标工程钢筋、锚筋、锚杆等加工任务,厂内设置加工车间、原材料堆放场、成品堆放场、工具室、值班室等,该厂总建房面积100m2,占地面积500m2。综合加工厂主要机械设备配置见表2-6-1。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计表2-6-1综合加工厂主要机械设备配置序号设备名称设备型号单位数量备注1钢筋切断机GQ5-40台42钢筋弯曲机GJ5-40台53钢筋调直机4-40台34电焊机台8主要临建主要工程量见表2-6-2。表2-6-2综合加工厂临建主要工程量序号项目单位数量备注1房建面积m2100石棉瓦棚2占地面积m25003砂浆地坪m2100475#浆砌石m3105设备安装、拆除项1⑶器材物资库:主要存放五金器材、办公物资等,按使用要求分设五金材料库、化工材料库、劳保用品库、备品配件库及其他库房。器材物资库总建筑面积300m2,占地面积400m2。布置在施工场地I。⑷油库:主要存放本工程施工用油,设两个储油罐,分别存放柴油和汽油,总储量为20t。不便移动的机械由加油车送到施工点加油。油库总建筑面积60m2,占地面积300m2。具体位置在中标后同业主和监理工程师现场选定。⑸炸药库:主要存放用于本工程施工火工材料,火工材料须专人持领料单专车送至现场,当班多余的火工材料当班退还,禁止在现场存放火工材料。炸药库建筑面积160m2,占地面积250m2。炸药库的位置由监理工程师和当地公安部门共同指定,且必须满足规范及安全规程的要求。仓储系统临时工程量详见表2-6-3。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计表2-6-3仓储系统临建主要工程量表序号项目单位数量备注1油库房建m2402炸药库房建m2603器材物资库房建m2804总占地面积m2750⑹机械检修车厂及机械停放场机械修配厂、暂停、保养场主要承担本标工程汽车及机电设备的中小修、保养和暂停任务。厂内设汽车修理间、机械修理间、工具库、附件间、电工间、充电间、值班房及露天冲洗平台、暂停放等。机修配厂布置在黄丹至沐川公路外侧和骨料生产场,总建房面积300m2,占地面积2000m2。主要临时工程量见表2-6-4。表2-6-4机修厂及机械停放场临建主要工程量表序号项目单位数量备注1场地平整m220002建房m280375#浆砌石m3204排水沟m40⑺现场试验室试验室主要布置在大坝砼拌和系统内,砂石骨料生产场内设试验室,进行工程施工的各种材料试验、材料分析、砼强度试验等。同时,向监理工程师提供试验设备使用和试验资料。试验室总建房面积100m2,占地面积150m2,其主要临时工程量和试验设备见表2-6-5和2-6-6。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计表2-6-5试验室主要临时工程量表序号项目单位数量备注1房建m21002砼养护池座1表2-6-6试验和检测仪器设备表序号名称型号、规格单位数量备注1液压万能试验机WE-600台12压力试验机YE-2000E台13混凝土拌和机30L台14维勃稠度仪数显HYC台15水泥胶沙振动台G285台16电动脱膜机TM-1台17核子水份密度仪3440型台18砂浆凝结时间测试仪ZKS-100台19环力法容重试验仪HY台110混凝土标准养护箱BYS台111混凝土试模各种规格套212试验用筛具各种规格套213架盘天平台214超声波检测仪SC-4台115超声波探伤仪DUT-97台116混凝土钻孔取芯H2-15台117砂轮切割机台118振动测试分析仪IDTS2850台219计算机联想台3105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计20载重汽车5t辆1⑻办公、生活住房及其附属设施大坝办公生活营地布置在大渡河右岸施工场地,同时在罗汉镇租用部分房屋,砂石骨料生产办公生活用房布设在料场山下,主要项目有:职工宿舍、办公室、会议室、食堂、公共卫生等房屋建筑及设施;治安保卫、消防车间等房屋建筑及设施。办公生活营地建筑结构形式为砖混、石棉瓦屋面,5.0cm厚M5.0水泥砂浆地坪。⑼办公、生活用房根据本标工程施工进度计划安排及满足各工种的施工需要,预计完成本工程所需的施工人员高峰期为150人,从简布置原则进行,办公及生活总建筑面积1200m2,占地面积2000m2。⑽医疗卫生服务设施工地建卫生室,为施工人员进行伤病救治,严重伤病员送当地医院救治。⑾垃圾处理施工区和生活区的所有垃圾,人工收集并运至垃圾场掩埋或焚烧处理。垃圾处理设施见表2-6-7。表2-6-7垃圾处理设施一览表序号项目单位数量备注1垃圾筒个42垃圾处理车辆13人员人34焚烧炉座1⑿污水处理在生活区及施工区修建符合要求的公共厕所,设置处理措施。设污水处理池,将污水汇集,经药物处理达到有关规定后,方能排入河道。第三章合同项目和工作范围第一节、工程项目名称四川省大渡河安谷水电站105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计厂坝枢纽土建及金属结构安装工程右岸护坡及谢坝清理工程项目。第二节、工程地点四川省乐山市沙湾区嘉农镇(左岸)和市中区安谷镇(右岸)接壤的大渡河干流上。第三节、工程范围泄洪渠土方明挖,右岸护坝土石方明挖、土石方填筑、混凝土工程、砌体工程,谢坝清理土方明挖等,及上述项目的临时工程。第四节、施工项目工作内容参照甲方提供的图纸和清单中施工项目所包含的工作内容,工作内容中所包含的工程测量、检验、试验、泄洪渠、右岸护坡、混凝土工程、土石方工程等。第五节、土方明挖(包含表土、砂卵石、土夹石的开挖)包括开挖、装卸、运输及其植被清理、边坡整治及保护、基础和边坡面检查和验收、地面平整,以及将开挖可利用或废弃的土方运至甲方指定的堆放区并加以保护、处理等相关工作。第六节、石方明挖工作内容包括石方明挖的开挖、开挖前后边坡清理、地基清理及平整、运输、堆存、爆破参数试验、爆破作业、安全防护和质量检查、验收,以及将开挖可利用或废弃的石方运至甲方指定的堆放区并加以保护、处理等相关工作。第七节、土石方填筑工作内容包括自料场采料、加工、装料、运料、卸料、铺筑、压实、质检试验以及现场试验、开采运输、雨后清理、边坡削坡、接缝削坡、施工沉陷、不可避免的压坏,超填及施工附加量等消耗因素及体积变化等全套工序,以及质量检查和验收等相关工作。第八节、砼工作内容乙方应负责混凝土的浇筑、抹面、养护、维修和取样检验等全部混凝土施工作业,以及对甲方提供的半成品混凝土的运输和验收,还应负责提供模板的材料(也可由甲方提供,乙方承担费用,相关租赁细节详见7.2相关条款所述)以及进行工程所需模板设计、制作、安装、维修和拆除等工作内容。第九节、钢筋安装工作内容105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计包括领料,倒运材料至现场,安装(绑扎、焊接等)至验收合格,看守、文明施工等以及为完成该项工作所必须的辅助作业内容。第十节、止水、排水管、冷却水管、伸缩缝制作安装包括材料领取、运输、制作、安装、校核调整、验收等以及为完成该项工作所必须的辅助作业内容。第十一节、砌体工程工作内容包括负责砌体材料的修琢加工、砌筑、基础和场地清理排水、材料的试验和供应、设备的配置和维修、工程质量的检验和验收等工作,以及提供为完成上述砌体工程所需的全部人工、材料、施工设备和铺助设施等。第十二节、零星挖装及运输工作内容:包含挖装、运输、卸除、空回等工作。第四章材料供应及工程设备第一节、材料供应计划采购人提取样品和资料计划材料品种、规格、数量公司材料部门和质监部门报请建设方或监理方(主要材料)同意或认可附合格证书和试验报告采购及运输保管员验收(优留、劣退)投入使用入库第二节、保证材料进场措施105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(1)材料采购的渠道,提早联系,本工程需要的材料符合本工程的质量要求。(2)适量采购价格便宜,质量又符合要求的材料。(3)材料采购人员必须灵活机动,特事特办的原则。(4)材料采购人员必须责任性强,思想品德过硬,实行今天事今天办为原则,为本工程及时供应材料。第三节、材料采购保管措施在一单位工程中,对于建筑材料来说,采购、保管应从工程主要部位来抓,具体采购如下措施:(1)材料管理实行专业化、规范化,本工程的一切施工材料由固定人员采购。(2)各种材料的采购、验收按《建筑材料质量标准与监督规定》执行,钢材、水泥各种主要材料必须附质保书和合格证书,决不以次充好。(3)按施工总平面布置和施工组织设计,合理布置现场内的各种材料堆场,做到分门别类,井井有条。(4)现场水泥仓库必须做到分别堆放,做到先入库的选用,若超过三个月必须在使用前重新试验。(5)钢材、钢板必须按规格、型号分别堆放。生锈多的钢筋应先除锈后使用。特别锈蚀严重钢筋要降级使用,并有监理和设计同意使用证明。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第四节、施工主要设备主要施工机械配备计划表序号机械或设备名称规格型号数量国别产地制造年份备注1挖掘机神冈3206台日本2008年2自卸车红岩20t20台重庆2008年3压路机1台上海2008年4装载机3台2008年5交流电焊机BX3-5004台宁波2010年6钢筋对焊机YH-802台无锡2009年7电渣压力焊机LDI-302台杭州2009年8钢筋切断机GN5-402台杭州2010年9钢筋弯曲机GJ7-402台杭州2010年10平板振动机DI-5010台浙江2010年11插入式振动机HI-50A20台浙江2010年12潜水泵QB-305台上海2010年13切割机J3G-400A-12台宁波2009年14经纬仪J21台已检测15水准仪S32台已检测16全站仪SET2C2台已检测17钢卷尺50M5M支已检测18游标尺2支已检测19质量检测工具配套1套已检测20水平尺500—600mm10支已检测21回弹仪1只已检测22测距仪1台已检测23焊条干燥箱SC101-1台上海2001年备注:其它机械设备可随需要及时采购进场,各检测仪器,按国家规定需检测的检测仪器,需送有关单位检测合格后方可使用。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第五章甲方提供的材料第一章施工材料甲方提供本工程中单价承包项目所需柴油(专指:0#柴油)由甲方按7777元/t的固定价格向我公司提供,供应地点为甲方指定的地点。第二章周转材料甲方可向我公司有偿提供周转性材料,即我公司应承担相应的租赁费用。租赁费用见下表:序号名称型号单位日租金单价(元)备注1架管φ48m0.015 2组合钢模板 m20.25 3角模块0.03包含阴阳及连接角模4扣件 套0.015 5U型卡 10个0.015 我公司使用过程中应遵守甲方对周转材料相关管理规定,加强对周转材料的维修与保养,完工归还时应对周转材料进行整理修复,并达到如下标准:1、钢模板:板面平整无大的翘曲,板肋齐全完好,正反面无水泥块及杂物,板面无打孔凿洞。2.脚手架钢管:无弯曲,无切割,无压扁,端头无变形、堵块,管面清洁无其它焊接杂物、连接物及各种卡具,长度符合原租赁标准尺寸及允许偏差。3、扣件无变形、损坏、无水泥和焊接杂物,旋转自如,扣件螺栓齐全。我公司如委托甲方进行修复的,我公司应承担修复费用见下表。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计修复费用如下表:名称维修项目单位价格(元)组合钢模板清理水泥块2.00打孔直径<2cm个2.00打孔直径>2cm<5cm个3.00板筋开焊(每个焊缝)个1.00堵头丢失(带标准眼)块4.00内格板筋丢失块3.00中间板筋丢失块10.00板面轻度弯曲块2.00阴阳及连结角模清理水泥块3.00脚手架弯曲<30度根2.00清管内水泥根1.00扣件T型螺栓丢失或损坏套0.8周转材料在归还时有如下现象的,应视为报废(即无法修复):1.组合钢模板:同一块模板存在不可修复的孔洞;模板严重弯曲变形无法进行维修的;模板背面所有筋板及堵头板全部丢失的;板面有其它金属焊接物和现场随意焊接筋板的;模板被切割的。2.钢管脚手:管身形成死弯和严重弯曲无法进行维修;管身有金属焊接物,管身压扁的,长度不符合标准的。3.扣件:主体变形、断裂、有焊接物的。无法修复(即报废的)和丢失的,我公司应承担赔偿费用见下表。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计赔偿费用见下表:序号名称型号单位单价(元)备注1架管 m18 2组合钢模板 m2180 3扣件 套8损耗率为1%,超出此损耗需负责赔偿 4U型卡 只0.6损耗率为2%,超出此损耗需负责赔偿  5角模块30第三章水泥、细骨料甲方以不变价格向我公司提供工程量清单中单价承包项目砼工程所需半成品砼及砌体工程所需水泥、细骨料(砂),供应地点、供应价格等见下表:序号供应材料名称供应单价供应地点备注一水泥1P.C32.5水泥(袋装)313元/t甲方仓库2P.O42.5水泥(袋装)364元/t二细骨料1砂26.69元/m3甲方砂石拌和系统成品骨料仓三半成品砼1C15砼(三级配)109.12甲方拌和系统方量以甲乙双方签证的拌和楼出机口量为准2C20砼W6(三级配)121.753C20砼(二级配)140.124C25砼W8(二级配)151.19以上甲供材料我公司应严格控制使用量,其使用量不得超出我公司投标时各单价承包项目单价分析表上所附的单耗量和结算的合格工程量核算出的应耗量。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第四章钢材砼工程所需钢筋由甲方加工好后提供给乙方进行安装,加工好的钢筋领用地为甲方钢筋加工厂,领取过程中所发生的转运费用由我公司承担,该材料是限额无偿领取。第五章紫铜片、橡胶及复合土工布为确保工程质量,砼工程止水所用紫铜片、橡胶止水及复合土工布由甲方提供,供应价格为入库价格加收5%采购保管费用,供应地点为甲方仓库,倒运材料所发生的费用由我公司承担,上述材料我公司不得自行采购,如要自行采购必须征得甲方同意,所购材料需满足施工要求,并向甲方报送材质证明等。第六章施工进度计划及劳动力的安排第一节开、竣工日期本工程我公司承诺计划从2011年12月1日开工,2012年5月31日完成全部工程,总工期182天,满足招标文件要求。具体计划工期与施工进度情况详见“施工进度计划图”。第二节确保工期的技术组织保证措施为了保证工期,生产计划要编排紧凑,尽量满足建设单位的要求,精心施工,我们将采取以下措施:1、现场成立工程综合管理指挥部,每月定期召开两次会议,由建设单位、监理公司、总包、各专业单位参加,做好各专业队伍的协调工作,及时处理施工中遇到的技术问题,合理安排设备安装和土建、装饰各分部分项工程的穿插施工,使工程按计划进度运作。2、组织强有力的项目管理班子,落实管理岗位职责。建立各工种专人负责,既分工又协作的有机管理网络,对工程进度、质量、安全进行全过程控制,并与经济挂钩进行考核,调动生产班组的工作积极性。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计3、精心、实际地编写施工组织设计,对重要部分项工程同项目部制定切实可行、有针对性的单项施工方案。做到生产月、旬有作业计划,每周召开一次生产会议,分析施工进度情况,根据计划落实劳动力、材料、设备的进场,做到规范化和有序施工。4、劳动力优化组合,各楼尤其在结构施工中安排好梁板结构施工等关键工作,减少柱、墙板施工对进度的影响,对大体积、大跨度结构及必须连续施工作业的分部分项安排好加班作业。5、积极引进、采用有利于保证质量、加快工程进度的新技术、新工艺、新材料。积极推广十项新技术,根据工程情况采用粗直径钢筋闪光对焊、锥螺纹钢筋连接及电渣压力焊技术,轻质墙体砌筑,卷材防水技术,现代化管理体系和计算机管理技术等。6、在工程施工过程中配合质监单位,建设监理单位及设计院有关人员进行结构进行一次性验收,使装修工程能够分段进行施工,缩短工程工期。7、按施工进度计划网络图控制施工进度,把握关键线路上各分项工作的施工周期,决不允许关键线路上的工作事件被延误。8、位于非关键线路上的工作,都有若干机动时间即时差。在工作完成日期适当挪动不影响计划工期的前提下,合理利用这些时差,可以更有利地安排施工机械和劳动力的流水施工,减少窝工,提高工效。9、在施工准备和施工过程中,提前作好劳动力与材料计划,确保工程按计划施工。考虑到工程工期较紧,拟在工程中采用预拌砼和泵送技术。10、竣工前组织一次初验,发现不足之处及时更改,确保竣工验收一次通过。各类技术资料在扫尾工作前一个月开始整理、汇总,并尽早提交质检站审核。第三节劳动力管理,调配计划目前,我公司承建的多项工程已顺利交付使用,充足的结构施工劳动力可随时随项目总投入本工程的施工。其次,公司劳动人事部可随时在公司组织到经过培训、有经验、技术力量强的各工种劳动力,满足本工程需要。项目部根据工程各阶段进展和实际需要,合理计划各分部分项工程所需劳动力,列出计划表,以便及时调集劳动力,保证工程进度,减少劳动力窝工,降低不必要的成本支出。劳动力投入计划表详见附表6-3—1105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计附表6-3—1劳动力需用量配备表项次工种平均日人数最高人数备注1混泥土工40702钢筋工20303架子工15254木工15205普工20256焊工587电工248水工239特种技工6085挖机、司机第七章施工质量、保证措施我公司承诺的工程质量目标:保证工程质量达到一次性验收合格通过,在此基础上确保“一次性验收合格”,争创“优良”。若蒙中标,建议由建设单位和监理公司和相关人员和我公司总工程师、公司经理、主任工程师、项目经理及各专业单位工程施工负责人组成工程综合管理指挥部,统一指挥协调整个工程的总体进程。利用我公司已积累的大量宝贵经验,使之成为本工程确保工程质量的有力组织保证。第一节项目质量保证体系105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计从项目经理、施工员、关砌、翻样、核算员、质量员、安全员和治保员均有明确职责,做到定员、定岗、定责。公司每季度对项目管理人员完成工作情况进行跟踪考核,实行奖罚。(1)建立严密的质量保证体系我公司按ISO9002质量保证体系的要求建立了相应的质量保证体系。根据下表,建立质量体系要素构成框图。按质量保证体系的要求,将具体落实到工程项目中,施工项目的质量控制是从工序质量到分项工程、分部工程质量、单位工程质量的系统控制过程,也是一个由对投入原材料的质量控制开始,直到完成工程质量检验为止的全过程的系统过程。质量体系要素对照表序号标题GB/T190004中的章号或条号ISO9002中的章节号或分章书号1管理职责454.12质量体系原则质量体系评审(内部)5.44.24.163经济性一质量成本的考虑6-4营销量(合同评审)74.35采购质量74.36生产质量(工序控制)7生产过程的控制物资控制及其可追溯性验证状况的控制(检验、试验)1111.211.74.84.74.118产品验收证(检查、试验)124.99测量和试验设备的控制134.1010不合格的控制144.1211纠正措施154.1312搬运和生产后职能售后措施1616.24.14-13质量文件和记录质量记录1717.34.44.1514人员(培训)184.1715产品安全和责任1916统计方法的运用买方供应的产品204.184.6105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计质量体系要素框图管理职能质量体系原则质量成本任务承诺回访与保修工程质量的检验与验收半成品与成品保护不合格的控制纠施工过程控制工序管理点控制采购质量施工准备质量任务承诺测量和试验设备的控制质量文件和记录工程(产品)安全与责任统计方法的应用人员105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计质量体系要素构成框图整个建设项目质量控制单位工程分项工程质量控制分项工程质量控制工序质量控制施工项目质量控制砼工程质量模板工程质量钢筋工程质量控制施工项目质量控制对产出品的质量控制施工及安装工艺过程质量控制对投入产品质量控制现场应就影响施工项目质量的五大因素,即4MIE,事前对这五个方面的因素严加控制,这是保证施工项目质量的关键。施工项目质量控制对参与施工人员的质量控制对原材料构配件的质量控制对所用施工机构设备的质量控制对采用施工方法、检验方法的质量控制对生产技术环境、劳动环境、管理环境的质量控制第二节目标管理措施签订多项责任状,进行责任目标逐级分解。从项目经理、生产指挥系统到生产班组均有创优目标和实际计划,做到责任到人,措施落实。1具体到本工程,要求现场项目部做好:105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计1)现场质量检查工作;2)有关技术文件、报告或报表的编制、审核工作;3)材料质量的控制把关工作;4)施工方案及机械设备的质量控制工作;5)施工工序的质量控制工作;6)成品保护工作。分述如下:(1)现场质量检查:主要做好:①开工前检查。目的是检查是否具备开工条件,开工后能否连续正常施工,能否保证工程质量。②工序交接检查。对于重要的工序或对工程质量有重大影响的工序,在自检、互检的基础上,还要组织专职人员进行工序交接检查。③隐蔽工程检查。凡是隐蔽工程均应检查认证后方能掩盖。④停要后复工前的检查。因处理此质量问题或某种原因停工后需复工时,亦应经检查认可后方能复工。⑤分项、分部工程完工后,应经检查认可,签署验收记录后,才许进行下一工程项目施工。⑥成品保护检查。检查成品有无保护措施,或保护措施是否可靠。此外,还应经常深入现场,对施工操作质量进行巡视检查,必要时,还应进行跟班或追踪检查。2对技术文件、报告、报表的审核,是项目经理对工程质量进行全面控制的重要手段。其具体内容有:1)审核有关技术资质证明文件;2)审核开工报告,并经现场核实;105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计3)审核施工方案、施工组织设计和技术措施;4)审核有关材料、半成品的质量检验报告;5)审核反映工序质量动态的统计资料或控制图表;6)审核设计变更、修改图纸和技术核定书;7)审核有关质量问题的处理报告;8)审核有关应用新工艺、新材料、新技术、新结构的技术鉴定书;9)审核有关工序交接检查,分项、分部工程质量检查报告;10)审核并签署现场有在技术签证、文件等。3材料的质量是工程质量的基础。材料质量控制要点为:1)掌握材料的信息,优选供货厂家掌握材料质量、价格、供货能力的信息,选择好供货厂家,就可获得质量好、价格低的材料货源,从而确保工程质量,降低工程造价,这是企业获得良好社会效益、经济效益、提高市场竞争能力的重要因素。2)合理组织材料供应,确保施工正常进行。合理地、科学地组织材料的采购、加工、储备、运输,建议严密的计划、调度体系,加快材料的周转,减少材料的占用量,按质按量,如期地满足建设需要,乃是提高供应效益,确保正常施工关键环节。3)合理地组织材料使用,减少材料的损失正确按定额计量使用材料,加强运输、仓库、保管工作,加强材料限额管理和发放工作,健全现场材料管理制度,避免材料损失、变质,乃是确保材料质量、节约材料的重要措施。4)加强材料检查验收,严把材料质量关a.105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计对用于工程的主要材料,进场时必须具备正式的出厂合格证的材质化验单。如不具备或对检验证明有影响时,应补作检验。b.工程中所有各种构件,必须具有厂家批号和出厂合格证。钢筋混凝土构件等应按规定的方法进行抽样检验。由于运输、安装等原因出现的构件质量问题,应分析研究,经处理鉴定后方能使用。c.凡标志不清或认为质量有问题的材料,对质量保证资料有怀疑或合同规定不符的一般材料,由于工程重要程度决定,应进行一定比例试验的材料,需要进行追踪检验,以控制和保证其质量的材料等,均应进行抽检。对于进口的材料设备和重要工程或关键施工部位所用的材料,则应进行全部检验。d.材料质量抽样和检验的方法,应符合《建筑材料质量标准与管理规程》,要能反映该批材料的质量性能。对于重要构件或非匀质的材料,还应酌情增加采样的数量。e.在现场配制的材料,如混凝土、砂浆、防水材料、防腐材料、绝缘材料、保温材料等的配合比,应先提出试配要求,经试配检验合格后才能使用。f.对进口材料、设备应会同商检局检验,如核对凭证中发现问题,应取得供方和商检人员签署的商务记录,按期提出索赔。g.高压电缆、电压绝缘材料要进行耐压试验。5)要重视材料的使用认证,以防错用或使用不合格的材料。4施工方案正确与否,是直接影响施工项目质量、进度和成本的关键。往往由于施工方案考虑不周而拖延工期、影响质量、增加投资。为此,在制定施工方案时,必须结合工程实际,从技术、组织、管理、经济等各方面进行全面分析、综合考虑,以确保施工方案在技术上可行,有利于提高工程质量,在经济上合理,有利于降低工程成本。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计施工机械设备是实现施工机械化的重要物质基础,是现代化施工中必不可少的设备,对施工项目的进度、质量均有直接影响。为此,施工机械设备的选用,必须综合考虑施工现场的条件、建筑结构型式、机械设备性能、施工工艺和方法、施工组织管理、建筑技术经济等各种因素进行多方案比较,使之合理装备、配套使用。有机联系,以充分发挥机械设备的效能,力求获得较好的综合经济效益。若蒙中标,项目部按工程实际和工程合同及本组织设计,再行编制更为详尽周全的施工组织设计报经公司技术处和总工程师审核批准后实施。第三节质量预控管理开展质量管理小组活动,做好质量予控,结合项目管理实践,成立多工种质量管理小组,围绕工艺改革,新技术推广,现场管理实践等方面,运用企业质量管理思想和条文,渗透于项目管理全过程。通过质量管理目标规定,质量缺陷调查分析,制定对策,措施实施,效果检查,总结提高等一系列质量管理方法,对质量管理点和工序控制点实行预控,把质量缺陷消除在施工形成过程中,使每通过一次循环,质量缺陷均明显减少,周而复始,不断进行P、D、C、A循环,工程质量不断改进,不断提高,使土建安装各个分部达到一次性验收合格通过,在此基础上确保“优良”。第四节质量全过程控制依据ISO9002质量体系标准要求,建立项目工程质量管理系统程序图,从质量目标确定施工准备、过程控制(基础、主体)质量检查、成本管理,信息管理,竣工前质量管理等10个二级质量管理要素进行系统管理,实行预控。使项目经理部做到均衡施工,有条不紊。(1)认真编制施工组织设计和施工方案,做好技术交底。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计项目经理部严格执行公司质量体系标准要求,认真编制施工组织设计、图纸会审、技术交底。质量技术保证措施,特殊工艺控制,质量保证资料,质量记录控制均制定出控制程序,以此来规范项目管理行为和施工行为。(2)严格把好原材料进场检验和试验,过程检验和试验及最终检验和试验三个关口,严格控制不合格材料进场并转入下一道工序。在最终检验和试验中,严格执行建设部关于建筑安装工程竣工验收五条标准(工程项目按设计、规范要求全部完工,建筑物窗明地净,水通灯亮,采暖通风调试完毕,设备试运转达到设计、规范要求,数据准确有效,建筑物四周2m之内场地全部清理完毕,质量保证和技术资料齐全,符合标准。)以此来规范项目部施工行为,强化过程控制,工程资料与工程完全同步,确保工程如期完工。(3)积极采用新技术、新工艺,本工程采用预拌砼,粗直径钢筋闪光对焊、锥螺纹钢筋连接及电渣压力焊技术,现代化管理体系和计算机管理技术等。(4)为实现我公司所承诺的质量目标,在本工程施工中我们将采取如下质量保证措施。①由公司工程管理处负责图纸会审工作。严格按设计图纸、图纸会审纪要及工程变更联系单和国家有关规范进行施工。认真学习图纸,把不清楚的问题归类,在设计交底和图纸会审中解决。对重要部位,难度大的分部分项施工,要编制详尽的施工方案。在建设监理认可后方可施工,并对操作的全过程进行质量控制。②在工程质量管理中建立三级质量保证体系,配备专职质量员,负责工程质量管理,各工种配备兼职质量员负责本工种的质量管理,并针对工程特点制订相应的质量管理制度和责任制,每月考核一次,严格执行我公司的“质量否决权制”。③105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计施工中开展全面质量管理活动及班组QC活动、质量升级活动、上下工序交接制等,提高全员的质量意识,把好每道工序关。作业班组人员实行挂牌制,责任落实到人。将质量与经济挂钩,发现质量问题立即责令停工整改,对责任班组及个人严肃处罚。④虚心接受甲方、监理、设计和质监单位的质量监督,对有关质量的意见及时整改反馈。⑤对测量定位的质量控制,测量定位所用的经纬仪、水准仪须经过鉴定合格,总标高控制点引测,必须采用闭合测量方法,以确保引测精度。在施工期间要求要定期复核,检验控制点是否位移。⑥认真控制砼的坍落度、配合比,严格按规定制作砼试块和按规定进行试压,预拌砼浇筑前要精确计算每次砼的浇筑数量,连同强度等级,施工部位等通知搅拌站。砼施工前做好输送管安装与支架固定,平锹、振动、抹面等人员的布置准备工作。严格按下图执行混凝土浇筑工作流程。⑦认真做好原材料的复验,钢材、水泥等均需有原材料出厂合格证和试验报告,无合格证的材料严禁在工程使用。钢材焊接增按规定截取试件进行试验,合格后再投入使用。焊条出厂应有合格证,电焊工必须持证上岗。建设单位指定采购的产品,也要有严格的验收制度,把好产品质量关。⑧钢筋的制作、绑扎均严格按设计和规范要求施工。在自检合格后,及时填写验收单,并通知有关单位组织人员进行验收,验收时出示有关资料提供检查,验收合格方可浇筑砼。⑨现场技术负责人认真做好质量、技术交底工作和技术复核。对重要部位、新工艺、新材料等施工前落实技术措施,以书面形式对作业班班组进行交底,施工完成时进行技术复核,不合格不能进入下一道工序施工。⑩认真做好规范规定的各项测试工作,并及时做好记录和签证。在挖土期间和基础施工中,注意对周围环境进行沉降观测,对各观测点进行定期观测并做好观测记录。⑾对一些特殊的工艺施工需要由专业施工队伍进场施工的,分中分项工程,应由专业队伍编制专门施工方案,并由项目部技术负责人编制相应配合工作施工方案,经公司总工审定,建设监理方和设计单位认可后才可实施工。项目部负起总包监督责任,对工程质量严格把关。第五节工程质量保修措施我公司在以往大量的工程施工中,建立105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计了一整套有系统的工程质量保修体系。我公司将本工程的施工任务完成交工后,在合同规定的保修期内,实施“用户回访制”,定期了解交工工程的使用情况。如果发生质量问题做到随叫随到。选派资深技术人员和操作人员对质量问题进行分析讨论。制定施工方案并呈交建设单位有关代表认可后,进行维修操作。对维修结果做到定期监控,并报分公司质安科及公司质技处备案。工程质量保修体系请见下面图框质量管理组织机构框图质量领导小组组长:项目经理副组长:总工程师各施工队安质检及工班长施工技术科科长安全质量科科长物资设备科科长计划财物科科长综合办公室主任专职质检工程师各施工队队长105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计质量检测程序图施工中有无质量隐患施工前教育施工申请安质科质量分析多道工序完工后承包人自检,是否合格填写工序质量检验报告单业主工程师汇总,抽检资料进行分项工程质量评定,审查分项工程完工资料填报质量检验报告,编制分项工程完工证书分项工程已完工,承包人自检,是否合格业主工程师进行质量抽验是否签认自检结果项目管理处审定是否符合要求签认分项工程完工证书承包人返工或整改承包人返工整改或进一步整理资料105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第六节成品保护措施对产品的保护是本工程保证质量的一项重要环节,根据不同产品的特征,采取以下措施:(1)现浇钢筋砼工程成品保护(2)钢筋绑扎成型的成品质量保护①钢筋按图绑扎成型完工后,应将多余钢筋,扎丝及垃圾汪理干净。②接地及预埋等焊接不能有咬口、烧伤钢筋。③木工支模及安装预留、预埋、浇筑时,不得随意弯曲、拆除钢筋。④绑扎成型完工的钢筋上,后续工种、施工作业人员不能任意踩踏或重物堆置,以免钢筋弯曲变形。⑤木工支模在钢筋绑扎成型后完工时作业面上的垃圾应及时清理干净。⑥模板隔离剂不得污染钢筋,如发现污染应及时清理干净。⑦水平输送泵道应按方向铺设,不能直接搁置在钢筋面上。(3)模板保护①模板支模成活后应及时将全部多余材料及垃圾清理干净。②安装预留、预埋应在支模时配合进行,不得任意拆除模板及重锤敲打模板、支撑,以免影响质量。③模板侧模不得堆靠钢筋等重物,以免倾斜、偏位,影响模板质量。④禁止平台模板面上集中堆放重物。⑤浇筑时,不准用振动棒等撬动模板及埋件,以免模板因局部荷载过大造成模板受压变形,砼应塞锹入模。⑥105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计模板安装成型后,应派专人值班保护,进行检查、校正,以确保模板安装质量。(4)砼成品保护①砼浇筑砼完成应将散落在模板上的砼清理干净并按方案求进行覆盖保护。雨期施工砼成品,应按雨期要求进行覆盖保护。②砼终凝前,不得上人作业,应按方案和规范规定确保间隔时间和养护期。③砼面上应按作业程序分批进场施工作业材料,分散均匀尽量轻放,不得集中堆放。④下道工序施工的或堆放物品,应用整齐放置,施工操作时,应对砼面进行覆盖保护。⑤不得随意开槽打洞,安装应在砼浇筑前做好预留预埋。⑥砼面上临时安置施工设备应垫板,并应作好防污染覆盖措施,防止机油等污染。⑦不得重锤重物击打砼面。⑧砼承重结构模板应达到规定强度方向折除。⑨雨期施工要求做好防冻防雨措施,以确保砼面质量。(5)交工前成品保护措施①为确保工程质量美观,使用户满意,项目施工管理班子应根据现场实际情况,在装饰安装分区或分层完成成活后,专门组织专职人员负责成品质量保护,值班巡查,进行成品保护工作。②成品保护值班人员,按项目领导指定的保护区或楼层范围进行值班保护工作。③成品保护专职人员,按施工组织设计或项目质量保证计划中规定的成品保护职责、制度办法,做好保护范围内的所有成品检查工作。④专职成品保护值班人员工作到竣工验收,办理移交手续后终止。⑤在工程未办理竣工验收移交手续前,任何人不得在工程内使用设备及其它一切设施。对于原材料、制成品、工序产品、最终产品的特殊保护方法应由方案编制者在施工方案中予以明确。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计当修改成品保护措施,或成品保护不当需整改时,由项目技术负责人制定作业指导书交成品保护负责人执行。第八章临时设施第一节道路甲方能提供的主要公路有J1公路、J1公路至Q2桥的连接道路、Q2桥至罗安大桥连接道路、枢纽右岸进场道路、右岸尾水渠公路,其余道路由我公司自行布置、修建、维护、保养、晒水、防尘,如超出甲方提供征地范围外布置道路,则道路的征地、复耕等费用由我公司自行解决。我公司修建道路之前要经甲方批准方可实施。工程区场内场外交通方便,根据施工需要,在工程区中部修建一施工便道通厂坝右岸的开挖基础,施工便道宽度8m,路面采用场内砂石土平整碾压夯实而成,路基内外侧设简易排水沟,施工便道均安排专人养护。第二节现场施工用水与临时排水施工用水由我公司自行解决,在大渡河取水配接管线后主要用来满足现场生产用水。施工单位在需要排水的开挖区和堆渣区设置临时性的表面排水采取边沟排水,以排除流水和积水,应特别做好基坑和边坡的排水,基坑采取水泵排水。第三节施工用风我公司自建自营施工用风、施工用水系统,供水站、水池和附属管路设施布置,同时作好日常维护工作。第四节现场施工用电中标后早做好生产、生活临时设施的具体落实,现场设置安装办公室、库房、材料堆场等,具体布局见施工平面布置图。施工现场临时用电从甲方提供380v的接线点装设的现场临时线路引来,采用三相五线制配线,在各安装施工工地配备带漏电保护的安全配电箱。1、根据本工程特点,施工用电平面和立面分开布置,平面上职工宿舍、食堂、门卫、临时办公室用电与生产区用电分开布置。2、在甲方提供380v临时线路的总电源上接出电表,以提供结算计量的依据。3、从现场临时配电箱引出二根输电电缆,一路线供生产区使用,一路线供门卫、临时办公室、会议室、职工宿舍、食堂使用。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计4、临时用电在接出位置各设置一只2#(P-2)总配电箱,其余配电箱均从此箱分配,以满足JGJ-59-99安全规范中临时用电的规定。5、生产区供电线又分为2路:一路专供机械使用;另一路供应各施工组用电,每个组设3#(P-3)电箱一只。施工用电做到“一机一箱一漏一闸”,动力与照明用电分开设置。6、生活供电线中路:主要为施工现场照明及办公室生活区用电。7、为便于夜间施工及确保人员安全,在生产区域现场四周布置若干镝灯。8、临时供电系统施工说明(1)为了保障施工现场临时用电安全,本工程施工现场临时用电安全技术规范,根据国标JGJ-59-99标准实施。(2)根据工程特点,生产用电、照明用电、办公用电、生活区施工用电在配电时予以全面分开。(3)电线敷设根据施工现场采用架空敷设方式。(4)基础尚未开工前,设立临时接地装置,保障施工现场安全用电。施工中利用结构钢筋采用联合接地体。第五节房建我公司租赁的房屋只能作为办公用房,职工用房部分我公司在甲方批准的条件下自行设计以及修建,须满足工地文明施工需要,并保证满足生活、办公以及生产使用需求。第九章施工安全保护第一节安全保护责任我公司坚决按照《中华人民共和国安全生产法》《四川省安全生产条例》等规定,为确保本项目部各项控制目标的实现,认真落实安全职责,在甲方负责控制安全管理工作的前提下,我公司管理其内部安全生产工作,本工程执行的工程安全保证体系是依据GB/T28001-2001标准的安全保证模式,以我公司的《管理手册》、《程序文件》、《作业文件》为基础,结合本工程实际而编制的,是在建设工程施工过程中,不断改进和提供优质工程建设产品的基本依据,项目部全体人员都必须正确理解并严格贯彻、执行。安全保证体系见下图105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计安全生产保证体系框图安全生产保证体系经济保证制度保证措施保证控制两率思想保证组织保证安全教育经济责任制安全检查制度包保责任制项目负责人人身安全档案工资挂钩安全岗位责任重伤率死亡率项目部安全领导小组宣传劳动法和劳动保证政策安全生产知识学习三工教育安全在我心中活动安全第一预防为主安全设施档案安全资金挂钩安全教育考核机械车辆安全隐患整改措施得力安全无事故提高安全意识全员施工队安全小组项目部安全工程师安全劳动竞赛五防总结评比岗位安全操作奖罚兑现安全信息反馈安全月下步规划105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第二家安全生产组织措施(1)通过文函、标牌等媒介将本项目的安全管理方针、目标告知甲方、监理、当地各级政府、主管部门及附近群众,便于相关方对本项目的安全监督。(2)制订安全生产管理制度,建立安全日志和安全检查制度,实施安全技术三级交底,划分操作人员的岗位责任,对施工安全实行全方位管理。(3)对参建员工进行安全技术教育,实现安全生产制度化、规模化、程序化。(4)在认真组织施工的同时,加强协作、相互配合,发现存在事故隐患时,任何人都有责任及时提出,制止事故苗头。(5)常开生产安全会,总结安全检查情况,查找不足,采取措施,保证顺利施工。(6)配备必要的安全防护用具,购买防暑降温药品。第三节职业健康安全管理流程(1)危险源识别与控制危险源识别危险源评价一般危险源制订管理措施重大危险源制订管理方案或管理方案运行控制(2)法律法规符合性控制搜集法律、法规找出法律、法规适用条款根据工地现有情况作符合性评价监察科采取纠正与预防措施不符合第四节施工和检查的安全保证措施(1)施工安全管理施工过程中加强对以下事项的管理:①安全用电:电工持证上岗,随时检查,确保用电安全。②防火:着重于驻地、仓库、变电室、材料场,以及易燃易爆物品的火源控制和管理。③防洪:成立防汛指挥小组,着重于施工物资、设备的汛期管理,严格控制弃土、弃渣,采取措施保持洪汛畅通。④施工现场操作区防护:在各工点悬挂安全标志牌及施工安全公告,张贴安全标语,在危险地段设置防护装置、保险装置、信号装置及危险标志;机械设备实行定机定人和持证上岗,严禁无证人员违章操作;定期检查机具设备,杜绝机械事故。⑤交通安全管理:加强对施工队车辆和人员的管理,严禁驾驶无牌车辆、105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计报废车辆,严禁无证驾驶。严禁故障、隐患车辆上路,严禁运料车载人和超载行驶。⑥职业病防治的管理:建立职业健康监护档案,按职业周期要求,定期组织有毒有害工种员工进行职业健康检查,发现有与所从事的职业相关的健康损害的劳动者时尽快调其离开工作岗位,妥善安排;采取有效的防护措施,并为劳动者提供个人使用的职业病防护用品;不得使用国家明令禁止使用的可能产生职业病危害的设备或材料。⑦加强对女工的劳动保护,本项目拒用未成年工。(2)安全检查措施①安全生产领导小组负责组织参加本项目施工现场的安全施工检查工作。安全环保监察科负责安全施工检查中施工现场存在的安全隐患的跟踪整改工作。各部门、施工队负责本单位的施工安全检查及对不符合项、安全隐患的整改工作。②定期检查频率按项目部每季度二次,各施工队每周一次,发生重大事故、上级要求、其他特殊情况时进行安全施工检查。③安全环保监察科建立安全日志,在安全施工检查中发现问题时,填写“不符合项通知单”或“安全隐患通知单”发送有关单位限期整改。④事故隐患单位按“不符合项通知单”或“安全隐患通知单”的要求进行整改。因故不能立即整改的问题,采取临时措施并制订整改计划报上级部门批准,分阶段实施。第五节施工现场安全技术措施⑴施工现场的布置符合防火、防爆、防洪、防雷电等安全规定及文明施工的要求,施工现场的生产、生活办公用房、仓库、材料堆放场、停车场、修理场等应按批准的总平面布置图进行布置。⑵现场道路平整、坚实、保持畅通,危险地点悬挂按照GB2893-82《安全色》和GB2893-82《安全标志》规定的标牌,夜间行人经过的坑、洞设红灯示警,施工现场设置大幅安全宣传标语。⑶现场的生产、生活区设足够的消防水源和消防设施网点,消防器材应有专人管理,不得乱拿乱放。每个项目队要组成一个由15—20人的义务消防队,所有施工人员要熟悉并掌握消防设备的性能和使用方法。⑷各类房屋、库棚、料场等消防安全距离应符合公安部门的规定,室内不得堆放易燃品;严禁在木工加工场、料库等吸烟;现场的易燃杂物,应随时清理,105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计严禁在有火种的场所或其近旁堆放。⑸施工现场的临时用电,严格按照《施工现场临时用电安全技术规范》的规定执行。⑹临时用电工程的安装、维修和拆除,均由经过培训并取得上岗证的电工完成,非专业电工不准进行电工作业。⑺电缆线路采用“三相五线’’接线方式,电气设备和电气线路必须绝缘良好,场内架设的电力线路其悬挂高度及线距应符合安全规定,并应架在专用电杆上。⑻变压器必须设接地保护装置,其接地电阻不得大于4Ω,变压器设护栏,设门加锁,专人负责,近旁应悬挂“高压危险、请勿靠近”的警示牌。⑼室内配电盘、配电柜要有绝缘垫,并要安装漏电保护装置。⑽各类电气开关和设备的金属外壳,均要设接地或接零保护。⑾配电箱要能防火、防雨、箱内不得存入杂物并应设门加锁,专人管理。移动的电气设备的供电线,应使用橡套电缆,穿过行车道时,应套管埋地敷设,破损电缆不得使用。⑿检修电气设备时应停电作业,电源箱或开关握柄应挂“有人操作,严禁合闸”的警示牌或设专人看管。必须带电作业时应经有关部门批准。现场架设的电力线路,不得使用裸导线,临时敷设的电线路,不得挂在钢筋模板和脚手架上,必须挂的要安设绝缘支承物。严禁个人乱拉、乱接照明灯或其他电器。严禁用其他金属丝代替熔断丝。第六节施工机械的安全控制措施⑴各种机械操作人员和车辆驾驶员.必须取得操作合格证,不准操作与证不相符的机械,不准将机械设备交给无本机操证的人员操作,对机械操作人员要建立档案,专人管理。⑵操作人员必须按照本机说明规定,严格执行工作前的检查制度和工作中注观察及工作后的检查保养制度。⑶驾驶室或操作室应保持整洁,严禁存放易燃、易爆物品。严禁酒后操作机械,严禁机械带病运转或超负荷运转。⑷机械设备现场停放时,选择安全的停放地点,夜间应有专人看管。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计⑸用手柄起动的机械应注意手柄倒转伤人。向机械加油时要严禁烟火。⑹严禁对运转中的机械设备进行维修、保养、调整等作业。⑺指挥施工机械作业人员,必须站在可让人了望的安全地点,并应明确规定指挥联络信号。⑻使用钢丝绳的机械,在运转中严禁用手套或其他物件接触钢丝绳,用钢丝绳拖、拉机械或重物时,人员应远离钢丝绳。⑼起重作业应严格按照《建筑机械使用安全技术规程》和《建筑安装工人安全技术操作规程》规定的要求执行。⑽定期组织机电设备、车辆安全大检查,对检查中查出的安全问题,按照“三不放过”的原则进行调查处理,制定预防措施,防止机械事故的发生。第七节爆破作业安全技术措施本标段有大数量的石方爆破,控制爆破的成败严重关系到贵地航运的安全,为此,我公司将把这一工作作为头等大事来抓,并按以下要求进行既有线施工。⑴成立组织领导机构公司经理部和各项目队均成立施工爆破作业领导小组,由经理任组长,主管生产的领导任副组长,施技、安监、物资、机电、公安等部门负责人任小组成员。领导小组负责组织施工爆破作业的全面工作。每个爆破作业点指定爆破作业负责人,负责工作点爆破作业的指挥和实施。⑵必须持证上岗担任施工爆破作业现场指挥员和操作员必须是正式职工,并经过培训且取得合格证的人员,工点爆破负责人和具体爆破作业人员必须持证上岗。⑶爆破的管理规定我公司坚决严格按照甲方批准的爆破作业安全措施文件的规定进行爆破作业,并应严格遵照国家有关爆破的管理规定。工程在高雷发区内,我公司决不采用电引爆的方式。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计本标段开挖石方时,根据地形、地质、开挖断面,施工机械配备以及开挖深度和岩石破碎情况,采用能保证边坡稳定和成型的预裂爆破施工方法施工,若遇软石则采用大型推土机配合挖掘机施工,若为次坚石,且靠近民房爆破时有可能危及附近的房屋、设施及人身安全,则采用控制爆破方法进行石方爆破作业。爆破后的边坡要进行修整、使之符合设计坡度要求,并及时防护,作好临时防排水工作,防止边坡受雨水冲刷和降雨渗入而失稳。在具体实施时,严格按照有关要求报送各爆破工点的爆破作业实施方案,并经监理工程师鉴定,提出意见待业主审定后方可实施。⑷爆破手段根据地质情况,结合业主对工期的要求,为保持按期完成任务,对本工程的石方开挖,我们主要采用预裂爆破和深孔梯段微差挤压松动爆破法施工,结合浅眼人工爆破进行基底欠挖处理。①爆破类型A一般地段爆破适应于周围环境空旷,无建筑物等障碍的工点。一般按减弱抛掷爆破计算孔网参数及单位用药消耗量。B特殊地段爆破邻近开挖区有房屋、建筑物、电力及通讯线等,爆破时要对飞石、滚石及各种危害效应作必要的控制,控制爆破按松动爆破计算孔网参数及单位耗药量,并在爆破区周围及爆体表面作必要的遮挡及覆盖防护。②钻孔机具及火工产品深孔爆破炮孔采用潜孔钻机钻孔,基底欠挖部分采用7655型手持气腿式风钻进行打眼。炸药采用RJ-2#乳胶炸约或2#岩石硝铵炸药。雷管采用“第二系列”多段位非电毫秒雷管,爆破均实施毫秒微差爆破。③爆破孔网参数及单位耗药量A一般爆破的孔网参数及单位耗药量Q=a.b.h.k式中:q一单孔用药量(kg)a一间距(视不同梯段高度和岩性取1.5~2.0m)b一排距(取b=0.8a)h一梯段高度(m)k一炸药单耗(取0.5—0.55kg/m3)钻孔直径43mm,药卷70mm(底部),45mm(柱部),填塞长度≥b,W=b。B特殊地段爆破105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计特殊地段采用松动爆破,W(最小抵抗线)取0.5~0.8米,a(炮眼间距)取1.0W,b(排距取b=W,堵塞长度不得小于炮眼深度的1/3,炸药单耗按0.18~0.3kg/m3,钻孔直D取43mm。C边坡预裂孔的孔网参数及单耗药量炮孔直径D=43mm药卷直径d=25mm炮孔间距a=12Dmm采用空气间隔装药、线装药密度qx=0.18~0.3kg/h堵塞长度取1.0mD孤石爆破根据工程要求,爆破的石块作为回填填料。因此,爆破的大块岩石必须第二次解小,即孤石爆破。孤石爆破采用7655型手持气腿式风钻打眼,根据岩性按炸药单耗计算单孔用药量。⑸爆破网络联接导爆索塑料导爆管脚线联结雷管(非电瞬发)预裂孔。。。。。。。。。。。。。。。。。。。。。引爆管主炮孔。。。。。。。。。。。。。。。。。。。。。。爆破网络联接图本工程爆破网络联接一律采用非电导爆系统,除收爆雷管外,其他地方严禁使用火雷管,以策安全,联接时主炮孔与预裂孔一起起爆,也可分开起爆,预裂孔先于主炮孔起爆,联接网络见上图所示。⑹爆破施工方法施工前,人工配合推土机清除表面杂物,并形成一个施工作业平台。潜孔钻上至平台进行钻孔作业,钻眼深度视挖深可安排6~9m。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计主体爆破后,边坡及基底部分会出现凹凸不平现象,对于凸出欠挖部分,铺以手持风钻按浅眼松动爆破结合大型推土机进行处理。此外,孤石爆破尽量随主爆破进行,减少爆破次数。⑺石方爆破质量控制要点A确保边坡预裂孔的倾斜角度,使之与边坡坡度一致。B按照钻爆设计精确布置主炮孔,施钻过程中指定专人进行检查。C及时检查每次爆破后边坡的光面效果并分析,及时调整边坡预裂孔的孔网参数。D控制第一层台阶主炮孔的深度,以免过深,爆破时基岩的整体性造成过大破坏,造成超挖成坑现象。E及时清除边坡危石,派人每天检查边坡稳定情况。F每次爆破前封锁危险区后,要派安全员对危险区内重点巡视,待准确确定危险区内无人后,才鸣笛点炮。第十章施工现场的劳动保护第一节劳动保护我公司按照国家劳动保护法的规定,定期发给在现场施工的工作人员必需的劳动保护用品,如安全帽、水鞋、雨衣、手套、手灯、防护面具和安全带等。我公司还按照劳动保护法的有关规定发给特殊工种作业人员的劳动保护津贴和营养补助,负责特殊工种作业人员职业病的检测。第二节照明安全(1)我公司在施工作业区、施工道路、临时设施、办公区和生活区设置足够的照明,其照明度应不低于表1-1的规定。最低照明度的规定数值表1-1序号作业内容和地区照明度序号作业内容和地区照明度1一般施工区、开挖和弃渣区、场内交通道路、堆料场、运输装载平台、临时生活区道路304地弄和一般地下作业区505安装间、地下作业掌子面1102混凝土浇筑区、加油站、现场保养场806一般施工辅助工厂1103室内、仓库、走廊、门厅、出口过道507特殊的维修车间220105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(2)在不便于使用电器照明的工作面应采用特殊照明设施。地下工程照明用电应遵守《水工建筑物地下开挖工程施工技术规范》DL/T5099-的规定。在潮湿和易触及带电体场所的照明供电电压不应大于36V。第三节接地及避雷置凡可能漏电伤人或易受雷击的电器及建筑物均应设置接地或避雷装置。我公司负责避雷装置的采购、安装、管理和维修,并建立定期检查制度。第四节有害气体的控制在地下工程施工中,承包人应配备有害气体的监测和报警装置以及工人使用的防护面具。一旦发现有毒气体,承包人应立即停止施工和疏散人员,并及时报告发包人,承包人应在经过慎重处理,确认不存在危险,并取得发包人同意后,方可复工。第五节火工材料、雷管的存放和运输我公司将炸药、雷管和油料存放在的特殊材料仓库内,并与施工现场和生活区保持足够的安全距离,决不在施工现场设库存放炸药。炸药库的设计和运输方式坚决严格遵守国家有关规定。第六节消防(1)施工期公司组建以项目经理为队长的消防队伍,公司在本标段规定的管辖范围内履行其防火安全职责,配备必须的消防设施和消防器材,确保消防水源充足和供水系统工作正常。消防设备的型号和功率应满足消防任务的需要,消防设备和器材应经常检查和保养,使其处于良好的待命状态。(2)公司要结合生产实际,做好防火安全责任制,依据国家和省、市有关法律法规,制定有关消防管理制度,健全内部的防火安全规程、规定,建立检查登记报告制度。(3)公司在林区、自然保护进行施工作业前应进行施工场所周边环境安全评估,做好山林地区防火安全措施。(4)公司在生产办公、住宅、野外驻地等区域,要加强用电安全管理,禁止违章作业、私接电线、超负荷用电,必须按“消防法”要求,配备完整有效的消防设施和器材,定期检测、维护保养,落实分部位专人负责的管理制度,保证所配设施、器材完整有效,做到有备防患。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(5)公司在野外作业过程中,因工作需要确需使用火种或爆破作业时,必需采用相应防火安全措施,对用火有特殊要求的工区应按相关规定办理相关报批手续并采取有效防火安全措施。第十一章洪水和气象灾害的防护第一节防洪渡汛方案和措施(1)汛前编制防洪渡汛方案和措施,并针对重点项目制定切实可行的预防和减灾措施,并且储备一定数量的抢险工具和物资。根据甲方提供的水情和气象预报,做好洪水和气象灾害的防护工作。一旦发现有可能危及工程和人身财产安全的洪水和气象灾害的预兆时,我公司立即采取有效的防洪和防灾措施,以确保工程和人员、财产的安全。(2)我公司建立健全防洪渡汛领导小组,由项目经理认组长明确责任,加强洪汛信息收集,保持通讯畅通。(3)在汛期生产中要建立防洪抢险应急予案,切实做好工地、驻地防洪、防泥石流、防滚石、防坍塌灾难的预防工作。(4)在汛期需要在水上作业时必需根据当地天气、水情和地形,制定严密的防范措施,配备安全系数高的安全用具,在确保安全的情况下才能进行施工。第二节施工期通航的工作内容除甲方对施工期通航另有安排外,施工单位应按本合同规定或监理人指示协助海事管理部门进行施工期的航运安全管理工作。同时施工单位对本合同工程施工期间的安全通航应编制详细方案及措施,并报送监理人及海事管理部门审批。第三节保证安全通航的方案及措施(1)申请办理《水上水下施工作业许可证》根据国务院《中华人民共和国内河交通安全管理条例》、交通部《中华人民共和国水上水下施工作业通航安全管理规定》、《四川省水上交通安全管理条例》的有关要求,为保障施工区域通航安全,在本工程开工以前,施工单位应将本工程的施工布置、施工内容、施工进度、计划安排和施工期停航标准、时段等及时上报海事管理部门,并向海事局申请办理《水上水下施工作业许可证》。(2)安全通航的审批及安全评审1)施工单位应在工程开工前28105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计天内编制一份工程施工期安全通航方案及措施报监理人及海事管理部门审批。2)施工单位编制的《施工期安全通航方案及措施》,应通过由海事、航道、水利部门等组成的有关专家进行安全评审,评审结果应符合安全通航要素及要求,并有参加评审的专家签名。3)施工期安全通航的主要保证措施a)施工单位在施工期间严格执行《施工期安全通航方案及措施》,加强施工期间安全通航管理。b)施工单位应协助发包人委托海事管理部门,在工程开工前划定施工区域、通航区域和爆破作业停航时间,拟定“施工期水上交通安全管理暂行规定”,按需要布设临时、永久航标和助航标志,告示船舶通过工程段航道的安全注意事项,对工程区船舶通行进行调度指挥,以便在施工期引导上下水船舶安全通过工程区河段。c)在施工围堰的拆除前承包人应将围堰拆除措施计划报海事部门和监理人审批,经批准后,方可进行围堰作业。d)施工单位对临时航道内的碍航物应及时清理,确保临时航道满足安全通航要求。e)水下施工或需临时架设空中缆索(施工索道)时,施工单位应事先向海事部门申报,以便及时发布禁航或航行通告,并进行施工期的安全管理。f)为防止施工弃土淤塞航道,施工单位应及时搬运和清除。g)施工单位协助发包人商请海事管理单位驻守现场,若发现施工影响安全通航,施工单位应无条件按照海事管理单位的要求进行整改,确保船舶安全通航。h)施工单位现场施工设备应按规定停放,不能影响船舶通航。i)施工单位应对水上水下施工现场做好安全警戒防护措施,设置必要的助航标志,引导过往船舶安全航行。j)建立海事、航道部门及施工单位的沟通协调机制,加强沟通,共同做好水上水下施工作业期间的通航安全工作。k)施工单位要加强宣传,落实各项安全措施,完善审批许可手续,及时申请发布航行、航道通告。l)施工单位要建立安全通航抢险应急预案105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计,切实做好工地、驻地防洪、防泥石流、防滚石、防崩塌灾难的预防工作。需要在水上作业时必需根据当地天气、水情和地形,制定严密的防范措施,配备必要的安全用具,方可进行施工。第十二章环境保护及水土保持第一节环境保护和水土保持标准我公司对本合同工程环保标准:严格按国务院[1998]253号令《建设项目环境保护管理条例》执行。在施工期间,做好施工区的环境保护工作,不因工程施工造成施工区域水土流失、环境污染和破坏;确保施工期废水排放达到《污水综合排放标准》(GB8978-1496)要求的一级标准;确保施工区环境空气达到《环境空气质量标准》(GB3095-1496)要求的二级标准;确保噪音在《建筑施工场界噪声限值》(GB12523-90)以内。工程环保、水保达到《电力建设安全健康和环境管理工作规定》(国电电源[2502]49号)标准。严格遵守《中华人民共和国环境保护法》、《中华人民共和国水污染防治法》、《中华人民共和国大气污染防治法》、《中华人民共和国噪声污染防治法》、《中华人民共和国水土保持法》等一系列国家及地方颁布的各项环境保护法律、法规、条例和制度。建立环境管理体系并制定相关措施确保该体系持续有效运行,防止由于工程施工造成施工区的水土流失、环境污染和破坏。在施工期间将接受并配合有关单位对我施工范围内的环境保护工作的监督检查。我公司在施工期间将高度重视环境保护和水土保持工作,在工程施工期间我公司将严格遵守国家有关环境保护的法律、法规要求,严格执行招标文件有关环境保护的规定。第二节环境管理保证体系项目部建立环境管理保证体系(见图12-2-1),并保证该体系能及时、持续、有效运行。建立健全环保宣传教育制度:通过图片、广播、标语、会议等多种形式宣传环保法、水保法及相应法律法规。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计12-2–1项目经理为本工程项目环境保护第一责任人。环境保护保证体系思想保证组织保证制度保证经济保证提高全员环保意识发挥党团及工会作用思想过硬有环保意识作风过硬个人素质高队伍团结遵纪守法建设文明施工队伍项目部环保领导小组施工队环保小组班组环保员环保措施各种保证制度实行环保责任制奖罚分明图12-2-1环境保护保证体系框图第三节环境管理组织机构105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计项目部成立环境管理领导小组,具体负责管理本标工程环境保护和水土保持管理。⑴各作业队队长为其辖区环境保护第一责任人,作业队设兼职的环保监督员。⑵项目设立安全环保部,由专职环保工程师负责环保工作,设环保监督员跟踪检查环保措施的落实情况,并管理所有环保设施运行情况,安全环保部负责对外联络、协助业主环保机构开展日常工作,组织、落实、监督项目部的环境保护工作,其职责为:①贯彻执行环境保护法规和标准;②组织制定和修改施工队环境保护管理规章制度并监督执行;③制定并组织实施环境保护规划和计划;④领导和组织项目经理部的环境监测;⑤检查环境保护设施的运行;⑥组织开展施工队的环境保护专业技术培训,提高人员素质水平;⑦协助业主环保机构开展日常工作,负责施工期有关环境保护工作的联络、组织和落实;⑧推广应用环境保护先进技术和经验,组织开展环境保护科研和学术交流。环境管理组织机构见图3-1。专职环保员施工队职能部门作业班组组长:项目经理成员:各部门负责人副组长:技术负责人图3-1环境管理组织机构图第四节施工中可能存在的环境因素在施工过程中可能引起的环境保护方面的问题有:105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(1)弃渣的堆放及弃渣场的治理;(2)开挖边坡的保护和水土流失对环境的影响;(3)饮用水的污染;(4)施工中的噪音、粉尘、废气对环境的污染;(5)施工中的废水、污水、废油对环境的污染;(6)施工区和生活区产生的粪便、垃圾对环境的污染;(7)完工后的清理工作。第五节环境保护和水土保持采取的具体措施⑴弃渣的利用、堆放及弃渣场的治理措施⑵本工程开挖时,将可利用渣料和废弃渣料严格按照监理人批准的施工措施计划所规定的堆渣地点、范围、和堆渣方式分别运至指定地点分类堆存,并保持渣料堆体的边坡稳定。⑶渣料运往渣场堆存,进场后对渣场进行必要的平整,并按招标文件要求修建浆砌块石排水沟、干砌块石挡渣墙等防护措施。第六节开挖边坡的保护和水土流失防治措施⑴施工前对施工场地临时排水做出详细规划,并配置相应的临时排水设施。排水系统和引排措施根据招标文件要求布置,施组同时报监理工程师审批。⑵除因施工必要,施工时应当尽量减少破坏植被;严禁施工人员捕杀捕猎动物,严禁超越征地范围毁坏森林植被与林木花草。因建设使植被受到破坏的,必须报监理工程师后采取措施恢复表土层和植被,防止水土流失。⑶保护施工区外的植被不被爆破、机械等损坏,如有损坏,应及时清除飞石和杂物,修补植被,完工后遵照业主及工程师指示进行绿化。⑷尽量在施工区内修建施工道路,避免破坏周边环境。必须在施工区以外修建施工道路时,做到及时绿化,完工后,遵照业主及工程师指示进行整治和绿化。⑸施工区所有易造成水土流失的开挖面,在开挖作业前在开口线外预先挖好截、排水沟,开挖后及时按设计要求进行保护。⑹废弃的砂、石、土必须运至规定的专门存放地堆放,不得随意倾倒。搞好生活区的绿化工作,在可能的地方植树种草,以美化环境、防止水土流失。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计⑺工程完工后,取土场、开挖面和废弃的砂、石、土存放地的裸露土地,按业主要求平整,覆盖种植土,以便业主植树种草,防止水土流失。⑻在进行边坡开挖时,严格按照设计要求和监理工程师批准的方案和施工措施进行施工,采用边坡光面或预裂爆破、锚喷支护等措施,保证开挖边坡的稳定。在施工时,首先在边坡开挖上开口线外3~5m设置截水沟,同时在开挖边坡上设置一定数量的排水孔,减少边坡水压力,按监理工程师批准的边坡防护方案进行边坡的保护,防止水土流失。第七节防止饮用水污染措施⑴本标工程饮用水主要抽取赤水河水,在水源抽取处设置标识牌并对水源作保护处理,然后通过输水管进入生活区内。⑵为防止饮用水被污染,特采取以下措施:⑶在饮用水水源处设置专用饮用水输水管至各生活区,饮用水输水管全部采用自来水形式,封闭式供水,进入生活区后,设置饮用水处理器,使之达到饮用水标准。在施工期间定期作水质检查,防止饮用水污染。第八节施工中的噪音、粉尘、废气的治理措施⑴噪音的治理措施施工噪音主要来源于机械设备的运行和混凝土浇筑振捣以及石方的开挖爆破,包括筛分拌和系统、空压机站,开挖机械设备、运输设备、供风系统等。控制噪音的治理措施在施工中根据具体情况采取。相应治理措施包括:①加强对机械设备和运输设备的管理和维修,同时对部分运输设备采取安装消声器的方法降低噪音,使之噪音达到规定要求。②对于长期运行的空压机站,在设计时采取内装隔音板的方法降低噪音;对于筛分拌和系统,建立在施工场地,使之远离生活区和村民居住点。③严格控制噪音源,选用低噪音设备和施工工艺,安装隔音板等。④进行强噪音作业时,严格控制作业时间,避免施工扰民。⑤施工现场配备声音监测设施,设专人跟踪监测、管理。使施工期的噪音达到《建筑施工场界噪音限值》(GB12523-90)规定的标准。⑵废气的治理措施105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计①施工中废气的产生主要来源于施工机械、施工车辆的运行等。②施工中,对施工机械设备及施工车辆进行妥善管理和及时检修,并加强施工机械和施工车辆的保养工作,随时检查机械和车辆的尾气排放情况,发现尾气排放不合格的,立即停止运行,进行检查维修,安装尾气过滤器等,直至尾气排放检验合格后方可投入使用。第九节施工中的废水、污水、废油等的治理措施⑴废水的治理措施①生产废水主要包括:施工机械设备的保养、检修和清洗的含油废水以及混凝土浇筑和灌浆施工的不含油废水等。②含油废水的治理措施,机修厂由于机械配件的清洗,废油较多。一是禁止将废油、酸液及其它有毒物质直接向下水道倒放;二是设置废油、废料收集器,收集后集中清除;三是设置处理槽,进行过滤处理,其处理施工工艺见图9-1。水泵图9-1机修污水处理流程图⑵施工废水①施工污水主要包括养护废水及灌浆施工废水等。处理措施是从施工场地修絮凝池,处理后排放。具体处理流程见图9-2。②施工区的卫生设施以及粪便、垃圾的治理措施③在施工区设置3座冲水式厕所,并设3个化粪池;在临时、短期或规模小、场地局限的作业区,设移动厕所。④冲水式厕所按卫生要求设计,配备自来水、照明等设施,并具备良好的通风、采光条件,及时做好清洁、清运和消毒工作,达到无蛆无蝇,定期清运至临近生活区化粪池处理,确保经处理的生活污水主要污染物BOD5、CODcr处理达到《污水综合排放标准》一级排放标准,105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计在办公生活营地修建挖筑排水明沟,生活污水由Φ400涵管引至化粪池处理,经处理后的污水为林草灌溉。絮凝池灌浆污水加絮凝剂上清液排放施工污水沉砂清理清水回收(综合使用)图9-2施工区污水处理流程图⑶废油的治理措施:施工中的废油的治理采取集中收集后,直接运往监理工程师指定地点进行焚烧处理,确保对本工程施工区环保没有影响。⑷固体废弃物处理:固体废物包括生产、生活垃圾和生产废渣等。⑸生活垃圾处理:为保持施工区和生活区的环境卫生,施工区和生活区分别设置足够的临时卫生设施。在施工现场设置专用垃圾箱,在生活办公区设置足够数量的专用垃圾箱、垃圾回收站等卫生设施,定期进行处理。制定环卫制度,定时清除垃圾,并将其运至批准的地点掩埋或焚烧处理。严禁在施工区、生活区周围环境中随地倾倒垃圾。⑹废弃材料处理:为保持施工区和生活区的环境卫生,及时清除滤芯、油污配件等废弃物,并运至指定的地点堆放和处理。进入现场的材料、设备必须置放有序,防止任意堆放器材杂物阻塞工作场地周围的通道和破坏环境。⑺施工垃圾的处理:施工现场坚持文明生产,施工机具、材料堆放整齐;施工垃圾及时清理,运至指定渣场处理,做到工完场清。⑻完工后的场地清理:除合同另有规定外,工程完工后的规定期限内,将拆除施工临时设施,清除施工和生活区及其附近的施工废弃物,并按要求完成环境恢复。⑼工程即将完工前,将及时向监理工程师呈报场地清理计划,包括清理范围、方法、人员设备、时间安排等,并按工程师批准的计划执行。清理包括:①按要求将工地范围残留垃圾全部清除出场;②按要求拆除临时工程,清理、平整临时占用的场地;105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计③设备和材料全部撤离工地或清除;④疏通或修整永久道路、建筑物排水沟;⑤按要求清理施工堆积物。第十三章雨季、农忙季节的工作安排第一节雨季工作安排1、项目经理部成立以项目经理为组长,相关部门成员参加的防汛领导小组,与当地气象部门取得联系,收集准确的雨季气候水文资料,掌握天气变化。2、认真踏勘现场,安全、经济、合理地确定营房、施工场地、施工便道位置,避免水灾侵害。3、搞好临时排水设施的设计,保持现场排水设施的畅通。做好施工便道的养护和维修,确保雨季施工交通顺畅。4、雨季填筑路堤,采用分层铺填碾压并随挖随运,随摊平随碾压,每一碾压层面作成2-3%的横坡排水坡,路堤边坡随时保持平整,不留凹坑。5、砼施工搭设防雨棚,遇大雨或暴雨时,停止施工。需连续灌注的混凝土,备足雨具作业,并调整施工配合比。做好的浆砌工程,用雨布覆盖。计量秤定期校对精度及灵敏度,确保计量准确。6、雨季前,对所有用电设备进行安全检查,落实防雨措施,对现场机械设备停放做出安排,确保施工不受雨患影响。第二节农忙季节工作安排农忙季节正常施工,参加施工的人员一律不放假。1、上场队伍大部分由内部职工组成,少量农民合同工基本上长期在我单位施工,合同中明确不放农忙假。2、保证工程不转包、分包,不接受零星点工参与主体和重点工程项目施工。3、施工用电可能因农忙而受到影响,采取自备部分内燃发电机予以补充。4、考虑到农忙季节个别特殊情况的影响,在工程总体安排上要作适当调整。农忙前后适当加班,项目工期提前,以弥补农忙季节期间工程所受的第十四章文明施工管理措施105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第一节保卫工作管理1.进场前,做好临时设施的搭建工作。2.在班组和料具进场前或在施工进入敷线、放缆、安装有色金属产品或贵重物品时。项目经理部应根据实际向主管该项目部保卫工作的保卫干事,提出申请驻现场值班员的报告。安排好值班工作。3.安装进入高峰期,项目经理部应与总承包方协商做好机房封闭工作。第二节文明施工管理1.“共建”文明工地1)正确处理与甲方、土建、装修、设计、监理、城监、环保、街道、公安派出所等单位的关系,争取各方的理解、指导和支持,创建协商、有序、卫生、不扰民、安全环保的工地环境,按施工规程规范,高速、优质完成施工任务。2)参与施工的各单位要各自教育职工遵守职业道德,不野蛮施工,注意产品保护,安全生产,施工中相互礼让、主动为他人创造条件,积极配合好各单位的施工。3)场区布置与文明施工。⑴现场临时设施的设置,要按照“适用、整洁、安全、少占地”的原则统筹布置。⑵现场材料要分类、整齐堆放,施工余料、碎料要坚持集中存放。⑶现场办公场所要保持清洁、整齐、大方。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计⑷施工中注意防尘、防噪声、保护公共设施安全、注意及时清理现场卫生,不留卫生死角和安全、火灾隐患。第十五章保险第一节投保险种发包人和承包人应投保以下险种(1)工程险(包括材料和工程设备);(2)第三者责任险;(3)施工设备险;(4)人身意外伤害险。第二节保险责任(1)建筑工程一切险和第三者责任险由甲方负责投保建筑工程一切险和第三者责任险,施工单位不需列报。(2)施工设备险及不构成工程实体材料的财产险我公司若中标立即购买施工设备险及不构成工程实体材料的财产险,其费用由我公司自己承担。(3)人身意外伤害险我公司若中标立即购买自己的人员人身意外伤害险。我公司为其所雇用的人员投保人身意外伤害险的费用,由我公司自己承担。第十六章土方开挖施工方案第一节施工准备(1)作好地形测量,确定开挖范围和挖土厚度,以便于施工作业和工程量计算。(2)为掌握挖土工效,挖土前应对挖土区的土质进行调查鉴别,正确确定土的分类,以便于合理选用挖运土的机械和车辆,确定施工定额和工期安排。第二节施工流程(土方开挖施工程序图)105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计原始地形复测标示开挖边界分级开挖测量放线自上而下分级开挖挖坝体填筑土方外运输验收第三节开挖方式1、土方开挖方式:土方开挖根据施工面深度和纵向长度,开挖方式可以分为横挖法、纵挖法及混合式开挖法三种。⑴横挖法对施工面整个横断面的宽度和深度从一端或两端逐渐向前开挖的方式称为横挖法,一层横向全宽挖掘法,适用于开挖深度小且较短的施工面。多层横向全宽挖掘法适用于开挖深而短的施工面,土方工程数量较大时,各层应纵向拉开,做到多层、多方向出土,可安排较多的劳动力和施工机械,以加快施工进度。每层挖掘深度根据工作方便和施工安全而安定,人力横挖法施工时,一般1.5~2.0m;机械横挖法施工时,每层台阶深度可加大到3m~4m。横挖法适用于机械化施工,以推土机堆土配合装载机和自卸车运土较为有利,边坡修整和施工排水沟由人力与平地机修刮完成。⑵纵挖法分层纵挖法:沿施工面全宽以深度不大的纵向分层挖掘前进的作业方式称为分层纵挖法,本法用于较长的施工面开挖。施工中当施工面的长度较短(不超过105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计100m),开挖深度不大于3m,地面较陡时,宜采用推土机作业,其适当运距为20~70m,最远不宜大于100m,当地面横坡较平缓时,表面宜横向铲土,下层的土宜纵向推运;当施工面横向宽度较大时,宜采用两台或多台挖掘机横向联合作业;当施工面前傍陡峻山坡时,宜采用斜铲推土。通道纵挖法:沿施工面纵向挖掘一通道,然后将通道向两侧拓宽,上层通道拓宽至施工面边坡后,再开挖下层通道,按此方向直至开挖到挖方施工面顶面标高,这是一种快速施工的有效方法,通道可作为机械通行、运输土方车辆的道路,便于土方挖掘和外运的流水作业。分段纵挖法:沿施工面纵向选择一个或几个适宜处,将较薄一侧施工面横向挖穿,将施工面在纵方向上按桩号分成两段或数段,各段再纵向开挖。本办法适用于施工面过长,弃土运距过远的施工面,或一侧的坝壁不厚的施工面开挖,同时还应满足其中间段有经批准的弃土场、土方调配计划有多余的挖方废弃的条件。⑶混合式开挖法即将横挖法与通道纵挖法混合使用,适用于施工面纵向长度和挖深都很大时,先将施工面纵向挖通后,然后沿横向坡面挖掘,以增加开挖坡面。每一个坡面设一个机械施工班组进行作业。2.挖方坝基机械化施工本工程坝基施工的特点是,质量要求高,标段内工程土方量相对较大,同时由于土方施工作业受季节影响,因此,必须很好地组织机械化施工。⑴机械配套及选型本标段质量要求高,工期紧,任务重,填筑土方运距远,要真正做到合理的机械配套,除考虑到工程数量、施工方案、工期、技术标准要求、当地的水文地质情况、本单位的实际情况外,还要考虑到设备的适应性、先进性、经济性和可靠性。a.设备的适应性、可靠性土方运距:当土方的运输距离小于100m时,选用推土机,100~500m或>500m时应选自卸车运土。施工条件的要求:机械设备要满足场地的作业条件。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计机械组合尽可能并列化:主要设备配备2台以上,这样平时可以多开工作面,加快施工进度。一旦因机械故障停机时,2台(或多机时)可以及时调整,不至造成全面停工,这在工程施工中是经常遇到的问题。⑵机械化施工组织机构,如图14-1-1。坝体施工队材料组机械组工程组燃润科配件工地巡检维修保养技术负责人施工工长坝体机械作业班测量检验图14-1-1b.同一流程上各种机械的生产率应相互匹配在土方工程施工中往往是多种机械联合作业,例如挖方施工作业程序,填方段土方开挖→装车→运输弃土场,其中有一个环节不匹配就会造成待装车过多或自卸车不足的现象,因此在施工组织中及时合理地调度和安排。c.科学地进行机械保养与维修由于土方施工灰尘大,对挖掘机、推土机、装载机、自卸车的空气滤芯双套配置,收工后将灰尘大的滤芯交机械修理班。将已经吹洗干净的滤芯取回,以求得在机械正常运转情况下的最大生产能力。d.保证燃油料和机械配件的供应105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计燃油料的供应是机械施工的保证,一方面在交通方便的地方请加油站在工地设点,加油站负责日常加油定期结算;另一方面工地交通不便时,可经有关部门批准在工地设地下油罐及加油泵,由专人管理。油罐的储量要满足用油高峰期的需要,并与石油供应商建立好供应合同。在油库附近要严禁烟火,做好治安防火工作。对加油管理有相应的办法和制度。除此之外,为保证工地用油(有些大型设备收工后停在工地),配备有专用的加油车辆,加油车辆每天提早到达工地,开工前为工地机械加好油。工程施工准备阶段,就进场的设备与配件的供应应进行市场调查,询价选定供货商以保证机械修理换件能在最短时间内解决,提高机械的使用率。⑶土方机械施工做业组机械配置如表16-1-2下页⑷注意事项:a.作业面段落的划分:路基土石方机械施工都是流水作业,作业面设置是否合理直接影响工程进度、机械效率和质量要求。较为合理的做法是,每一个土方机械作业班应设置2~3个作业面,每个作业面长150~200m,日完成土方量1000m3~2000m3之间,汽车运输道路应保证装车、会车不受影响,并做好排水工作。b.每一配套组内必须配有一名机械保养工,以便随时进行检修,或配有专用维修车辆,工地通过对讲机联系,发现故障,及时维修。c.严格招待机械操作、驾驶、保养、安全各项规章制度。做业组土方机械配置表(一)机械名称规格型号数量(台)用途产地备注推土机TY2201推土国产运距为300m时,日产量可达1500m3/8h平均运距500~1000m时,为1000m3/8h,此时可增加运输车辆调整产量TY1801推草皮国产推土机1401拖羊角碾天津装载机ZL502装土厦门自卸汽车15t4运土国产平地机PY1601整平天津做业组土方机械配置表(二)105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计机械名称规格型号数量(台)用途产地备注推土机TY2201推土国产平均运距为500m时,日产量可达1200m3/台1401推草皮天津装载机ZL501装土厦工ZL401装土临沂自卸车红岩10t6运土重庆做业组土方机械配置表(三)机械名称规格型号数量(台)用途产地备注挖掘机PC200-51挖装土日本平均运距为500m时,日产量可达1600m3/台班PC200-61挖装土日本平地机PY1601整平天津自卸汽车红岩20t8运土重庆机械配置表16-1-2第十七章石方开挖施工方案第一节石方坝体开挖石质坝体采用梯段松动爆破方法,自上而下分级开挖。在事前14天先做爆破设计,报监理工程师批准后再施工。根据山体及线路走向,选用深孔或浅孔爆破进行开挖。深坝体按3~5m为一梯段,以潜孔钻机钻孔,人工装药堵塞,微差毫秒、非电雷管、塑料导爆管引爆。边坡采用预裂爆破办法控制。浅坝体和坝床顶面3m以内岩石采用浅孔爆破方法施工,严格控制炮孔深度、数量和装药量。自上而下分级清刷边坡和平台成型。及时进行防护工程施工并做好排水系统。石方爆破要制订严密的安全措施,经当地公安部门批准,确保施工安全。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计以推土机配合装载机或挖掘机装车,用自卸汽车运输弃开弃土场或填筑坝堤。用于填方的大石块要经改炮后再装车。第二节爆破施工工艺A、准备工作①测量放样,在地面上标出开挖边界线。②清除施工范围内的植被、拆除不允许保留的地面设施。③修筑机械施工道路。④开挖土层至石方分界面。⑤测量出坝体横断面,进行爆破设计。B、爆破方法为了确保安全、质量和工期,爆破方法均采用梯段松动爆破。C、开挖顺序开工前对地质资料进行详细核对,作出周密的爆破规划和设计。爆破开挖应自上而下进行,规划好爆破作业面,使爆破和挖运平行流水作业,做到互不干扰,保证安全。D、边坡处理边坡的平整度和稳定性是坝体开挖的关键问题,应十分重视。坝体上部土层,软石层采用机械刷坡,对于石质边坡采用预裂爆破,分次进行,每次预裂爆破深度应深于每一次台阶1m左右。E、爆破参数初步设计①台阶高度H(根据爆破点深度确定)H=3~5m②炮孔布置形式:采用梅花形③孔眼参数:孔径d=Φ100,炮孔间距a=1.15W=2.76~4.6m,实际抵抗线W=0.5H=1.5~2.5m④钻孔深度L,采用垂直钻孔:超钻深度h1=(0.2~0.3)W=0.4~0.6m,L=H+h1=3.4~5.6m,⑤堵塞长度:h0=2.5~3.0m105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计⑥单孔装药量:按以下经验公式并依据现场“试炮”合理确定。Qt=qHaWq=0.2~0.4kg/m3⑦预裂爆破和光面爆破:采用Ф100钻机钻孔,钻孔角度与设计边坡一致。孔距a=1.0~1.2m线装药高度q=0.3~0.35kg/m孔口余高0.8m堵塞长度0.6m(2)爆破网络深孔爆破采用导爆管,非电毫秒复式起爆网络。(请见第九章第七节爆破安全施工方案措施)(3)爆破器材①炸药:2#岩石炸药:用于起爆炸药(标准卷装)占10%。乳化炸药:有水时用,当采用Φ100钻孔直径时,可制成Φ80×400药卷。②非电毫秒雷管:可采用5、6、8、10、12段毫秒雷管。③导爆管:8m或10m导爆管。④塑料连通管。(4)保证爆破施工、安全、质量的技术措施①为了确保边坡的稳定和平整度,除坚持采用预裂爆破或光面爆破外,根据实际情况,适当增大边坡保护层。在进行深孔爆破时,要减小梯段高度,实行多段别微差,尽量减少一次爆破药量和分段药量以避免振动山体。②采用先进的爆破技术,对于石质坚硬,整体较好的岩层中进行深孔爆破时,应用宽间距爆破技术,通过增大孔距,减小排距,充分利用炸药能量,这样在爆破面积和单位耗药量不变的情况下,可以改善破碎质量。③采用微差爆破技术,改善破碎质量和控制爆破振动。④爆破设计和现场指导由专业爆破工程师负责,并建立爆破设计审批制度,爆破设计和规划由主管部门组织专家审查,并征取当地公安部门的同意,方可实施。⑤设置专职安全员检查爆破器才和组织安全防护,妥善保管好火药、雷管等火工品,做到按定额发料,放火、防潮。第十八章边坡开挖及土方施工注意事项105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第一节边坡开挖边坡开挖时,采用挖掘机粗略修整,然后由人工精修,保证边坡美观。施工时应注意控制边坡的坡度,开挖时严格按照图纸所示的走向、标高、范围和断面要求开挖,在坡口处插花杆或其他明显标志,保证机手在操作时不侵线,要求机手在修坡时,留0.3m人工修整,每降低一层用人工及时挂线,修整。每降低两层,测量组要重新恢复边桩,发现有误及时调整。第二节土方施工注意事项本工程土石方均为大面积露天施工,受气候的影响很大,(干旱时土硬,下雨时过湿),特别是雨天,影响更为严重,因此,要特别注意当地的气候预报、降雨量的大小,作好挖土区的临时排水,并要注意以下几点。(1)挖土区经常保持有效坡度的斜面,利于自然排水,防止下雨积水,切勿挖成凹形盆地。如果确实难以避免,则应采取临时的排水措施。(2)堆土时,堆土的方向和沟槽方向要与地面的水流方向一致,以利降雨时排水。应做好施工排水,防止地面水直接流入挖方区。第三节挖土作业的技术安全要求(1)挖土必须按照设计断面自上而下整幅开挖,不得乱挖、超挖,严禁掏洞取土,保证施工安全。弃土及时运往弃土场,不得乱堆乱放,堆土距槽口上缘不应小于1.0m,高度不应超过2.0m;(2)场地挖好以后,如不能立即进行下一道工序时,在基底以上预留15~30cm,待下一工序开始再挖至设计标高。第十九章基础开挖第一节土基础开挖⑴除经监理人专门批准的特殊部位开挖外,永久建筑物的基础开挖均应在旱地中施工。承包人必须采取措施避免基础岩石面出现爆破裂隙,或使原有构造裂隙和岩体的自然状态产生不应有的恶化。⑵邻近水平建基面,应预留岩体保护层,其保护层的厚度应由现场爆破试验确定,并应采用小炮分层爆破的开挖方法,若采用其它开挖方法,必须通过试验证明可行,并经监理人批准。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计⑶基础开挖后表面因爆破震松(裂)的岩石,表面呈薄片状和尖角状突出的岩石,以及裂隙发育或具有水平裂隙的岩石均需采用人工清理,如单块过大,亦可用单孔小炮和火雷管爆破。⑷开挖后的岩石表面应干净、粗糙。岩石中的断层、裂隙、软弱夹层应被清除到施工图纸规定的深度。岩石表面应无积水或流水,所有松散碉石均应予以清除。建基面岩石的完整性和力学强度应满足施工图纸的规定。⑸建基面上不得有反坡、倒悬坡、陡坎尖角,结构面上的泥土、锈斑、钙膜、破碎和松动岩以及不符合质量要求的岩体等均必须采用人工清除或处理。⑹坝基防渗部位和岸坡岩面开挖,应使开挖面平顺,开挖时优先采用预裂爆破法。在接近建基岩面时,应避免爆破,使用机具或人工挖除,或用小孔径、浅孔火炮爆破。⑺堆碴场地清理用作堆存可利用碴料的场地,应按监理人的要求进行场地清理和必要的平整处理,碴料堆筑应分层进行,并应保证能顺利取用这些碴料。⑻有序堆放碴料开挖出的碴料,除安排直接运往使用地点的碴料外,其余碴料(包括弃碴料),均应按本合同要求分类堆放在指定的存、弃碴场严禁将可利用碴料与弃碴混杂装运和堆存,由此造成的损失将由承包人负责。堆碴范围和高程必须严格按施工图纸和监理人指示实施。承包人还应注意保持碴料堆体周边的边坡稳定,并作好堆碴体的边坡保护和排水工作。⑼合理利用石碴料承包人应按监理人批准的施工措施计划中对碴料利用的安排,采取合理的爆破、装运和堆碴措施,以提高碴料的利用率,确保本工程能充分利用这些碴料。第二节基岩开挖开挖区域基岩为砂质泥岩、粉砂岩,开挖层厚。开挖方法为英格索兰CM-351型潜孔钻或阿特拉斯手风钻钻孔,梯段微差挤压爆破,开挖边坡预裂爆破。开挖自上而下分层进行,分层高度6.0m~8.0m(阿特拉斯手风钻2~3m)。每层爆破碴料利用1.4m3~3.0m3反铲和正铲挖机装15t~20t105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计自卸汽车出碴,在每层开挖范围内,布置场内出碴道路与主干道施工道路相接。开挖炮孔布置图详见附图。第三节基础建基面保护所有建基面开挖均作基础保护。软弱建基面基础开挖预留30cm保护层,最后采用人工撬挖。坚硬岩石区建基面1.5m~2.0m范围内严格控制装药量,少药浅孔松动爆破,防止对基础产生过大震动和破坏。第四节基础夯实⑴基床夯实范围应符合图纸规定,如图纸未规定,按建筑物底面尺寸各边加宽1m。若分层夯实,根据分层处的应力扩散线各边加宽1m。⑵夯实前应对抛石面层作适当的整平,其局部高差不宜大于±10cm。⑶基床应分层分段夯实,每层厚度宜大致相等,一般不大于2m,分段打夯的搭接长度不小于2m。⑷夯锤重量一般为4~6×103Kg,落距为2~3m,每锤的冲击能不宜小于120kJ/m2(不计浮力,阻力的影响)。⑸基床夯实一般采用纵横向相邻接压半夯并分两遍(初夯、复夯各一遍)或多遍夯实的方法,以防止基床局部隆起和漏夯。⑹夯击遍数由试夯确定并报监理人,不进行试夯时,一般不少于2遍。试夯技术要求如下:①试夯地点应在抛石基床现场,选择有代表性的区段,当地质情况有较大差异时,在不同地段分别试夯。②试夯宽度,按基床夯实范围要求的宽度,段长不宜小于10m。③试夯的观测要求:在试夯范围内选取三个断面,每个断面上1m一个点进行夯沉观测,求出平均值。观测时应对夯前和第4夯各测一次,以后每2夯测一次,至相邻测次的累计沉降值趋于接近为止。在沉降观测的同时,还应检查基床表面块石的紧密程度及破损情况。④根据复测的结果整理分析,求出相邻夯次的平均沉降差在3cm以内时的次数即为正式施工的夯击次数。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计⑤所用的机械、夯锤设备和操作方法.应与正式施工条件相同。⑺夯实后补夯块石的面积较大,厚度普遍大于0.5m时,宜作补夯处理。第五节基础整平⑴为使基床顶标高符合图纸要求,以便平稳安装上部构件摸板,基床顶面均需按图纸要求和监理人指示进行细平或极细平。⑵作细平和极细平时,大块石之间不平整部分,宜用二片石填充,二片石之间不平整部分用碎石填充,碎石允许成层,但其厚度应不大于5cm。第六节质量标准⑴实测项目抛石基床的允许偏差、检查数量和方法见表17-6-1。基础允许偏差、检查数量和方法表17-6-1序号项目允许偏差(mm)检查单元和数量单元测点检验方法1基床顶部边线100每一断面(5~10m一个断面)1或2用经纬仪和钢尺量2基床顶部标高+100-02m一个点且不少于三点用水准仪检查3坡面轮廓线水上±200用水准仪检查水下±300用测深水砣检查第二十章土石方填筑工程105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第一节基底整治(1)回填前先将工程范围内的草皮、树根、植物土等清除干净,如遇软弱土层应全部清除,并运往指定地址。(2)挖除植物覆盖层后,应结合工程具体情况和施工季节气候条件及时做好临时排水和施工排水工作,对有泉水出露汇集的地段作好引水排水系统,应避免泉水、雨水等浸泡填方下的地基土。(3)当回填区为单向坡且坡度大于1:5时,应将原地面随地形变化做成1:2台阶,台阶顶面向内倾斜,每一台阶水平长度不小于1.0m,以防止填土沿原地面滑动。(4)植物土和软土清除后,采用重型压路机进行碾压密实,为回填施工作好准备。(5)弃土应堆码在指定地点,保持与周围环境协调,弃土区应注意临时排水,保持弃土周围需排水通畅,不得有低洼的集水坑。如有必要可适当夯压,以保持弃土的稳定性。第二节施工工艺流程回填施工工艺流程框图105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计施工准备施工测量放样拟定方案N填料试验NN报监理审批Y报监理审批报监理审批基底处理N填料开挖自检填实运输报监理审批分层铺筑与整平分层碾压自检N加强碾压或翻松凉干或补水碾压报监理审批上层填料分层填筑分层整形、碾压自检N加强碾压或翻松凉干或补水碾压报监理审批填筑结束交验第三节施工方法(1)填料质量控制105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计填方用土要根据不同部位严格的选择,宜用均匀的同类土填筑,填料中不得混有树根,草皮等杂物,严禁用泥炭、淤泥、盐渍土及冻土填筑,优质土填在上层,稳定性较差的土填在下层,不同类的填料不得混填,防止在填方内形成“水囊”造成填土不均匀引起的沉陷和冻胀等不良后果。填料的含水量应接近最佳值(即在最佳含水量范围),这是保证碾压达到压实度的重要条件。填料含水量的大小,不仅关系到碾压工序的难易程度和压实质量,也会影响到工期和工程造价,过湿的土,挖运,装卸、填铺、碾压都很困难,极易出现翻浆,过干的土,碾压前需洒水,既误工期,又难掌握,实际施工中,如遇此种情况时,应在取(借)土区采取措施处理,尽量避免运到作业面再处理。(2)土方回填的一般要求和方法1)填土顺序填土顺序应从低到高分段分层进行,每层填土经平整、碾压达到压实度标准后方可填筑上层,每层填土表面应与设计面基本平行。2)分层厚度填土分层厚度要合适,每层填土的松铺厚度应根据土质和压实功能通过试验确定,不得超厚,采用18t~25t振动式压路机碾压时,可视其功能和填土性质根据实验确定,一般填土不大于30cm,需用人工夯时时,不大于20cm。3)填土接茬两个填土作业段的接茬部位,宜同时填筑,分层交错搭接,搭接的长度不小于3cm:如不能同时填筑,先填者应按1:5的坡度分层留出台阶。4)最上一层填土厚度填土接近设计标高时,应加强测量检查,控制好最上一层填土厚度,它关系到回填高程、平整度、压实度等质量。最后一层的高程控制,关键是要根据土质及现场试压情况留准虚高,使碾压后的高程符合质量标准,而且表面还符合平整度要求,所以,通常应加桩挂线的方法进行控制。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(3)摊铺、平整回填土石方运输至回填区后,应立即进行摊铺整平,以利于碾压。1)初步平整每层填土均应用机械(推土机)或人工作初步平整,并随即碾压,使土类水份尚未蒸发而利于压实,特别是多雨地区施工时随平随压,以避免因降雨造成填土过湿无法压实乃至返工的危害。2)最后平整在回填至填方表层并碾压密实后,应进行回填土面最后一次平整。经过初步平整压实后的土方,还会出现局部微小起伏,还要最后进行一次找平修整,一直到符合平整度、压实度、高程的质量要求为止。最后平整是一项十分细致的工作,施工时一定要掌握好虚高,一般每隔5m加桩交叉挂线或用望板找平修整,并且要注意新老土层的结合,对填土部位要先洒水湿润,或刨松表土5cm左右再填土,最后用18t的双轮压路机压平、压实,防止起壳,保证填补结合良好。(4)碾压1)填筑压实试验①在回填碾压过程中,对不同土质的回填料,应选择合适的路段进行压实试验,现场压实试验应达到能有效地使该种填料达到规定的压实为止。试验时记录好压实设备的类型,最佳组合方式,碾压数及碾压速度、工序,一层填料的松铺厚度,填料的含水量适控范围等,试验结果报经监理工程师批准后,即可用作该种填料施工时使用的依据。②根据填土料的变化,按规定标准方法对本工程具有代表性的填料进行控制性试验,包括颗粒分析,液限,有机质含量及最佳含水量等项目,试验结果作为回填料使用的依据。③在施工时,要经常作好含水量试验,掌握好碾压前土的含水量,一般应控制在最佳含水量的±105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计2%范围内。除试验测定外,可用经验进行判断,常用经验判定含水量是否合适的方法是:用手取一把土,如果能捏成团,自由落地后土散开,这样的含水量一般是合适的,土不能捏成团,表示土太干,土捏成团后落地不散或成饼,说明含水量过大。2)碾压机械碾压采用振动压路机进行,击振力不小于400KN,振动压路机压实功能很高,机上的调谐装置可以根据需要调成不振、弱振或强振的工作状态,可兼作轻型、中型和重型压路机使用。它具有体积小、速度快、效率高、操纵灵活等优点。在工作狭窄的填土区,可选用小型夯实机械,如振动冲击夯等。3)碾压方法碾压应根据不同的填料特性采用不同的方法,碾压方法直接关系到碾压质量和效率,碾压时应遵循以下几点:①碾压应从低到高,从边到中,适当重叠。在单面坡地段碾压时,压路机宜从低处逐渐向高处碾压,双面坡段,宜从两边开始向中间碾压,以防止土在碾压过程中的移动及往外滑动,并且有利于排水。为了防止漏压,前后两次碾压时,碾压主轮应适当重叠,重叠量一般为10m~15m。②碾压先轻后重,速度适当。碾压时可先用8t~10t的压路机或履带推土机预压,以提高压实层上部的压实度,然后再用18t~25t的振动压路机碾压。如一开始就用重型压路机碾压易产生高低不平现象,影响碾压效果。为保证碾压的均匀性,碾压速度不能太快,一般行驶速度应控制在2km/h以内。③碾压遍数应在达到压实度要求的前提下,根据土的性质、含水量、松铺厚度、压实度系数、碾压机械等情况确定,施工时应根据过去的经验和现场试验得到的大概控制遍数及压路机的轮迹确定。达到试验碾压遍数时,工地试验人员及时检查压实度,决定是否需要继续碾压。④碾压作业段的长度不宜小于100m,两个作业段的接茬处,主轮的重叠范围不应小于5m,当天的土方要当天碾压完,不得过夜。在雨季施工时要随时注意天气变化,碾压应及时,作业段的长度可适当缩短。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计碾压过程中发现有高低不平处应及时找平,压到规定遍数后做压实度试验,合格后经监理单位认可方可填上层土方,凡机械难以碾压到的边角地段用小型机械人工夯打密实。压实度试验员要作好记录,写明取样地点、桩号、填土层数、土类、试验结果等,以便核查和整理成竣工资料。(5)翻浆处理碾压过程中发现翻浆后应立即停止碾压,找出翻浆原因,按不同情况分别处理。1)因土体含水量过大造成翻浆,可根据天气预报和工期情况处理,若近期天气较好,可将翻浆土挖松,晾晒或挖成垄沟状,增加蒸发面积,待土中含水量达到最佳含水量时再平整碾压,压至压实度要求为止,如工期紧迫,近期又无晴朗天气时,应采取果断措施,将湿土全部挖出换填好土,或在原土中渗入少量石灰(掺量为5%~8%)拌匀、回填、压实。换土时,应将翻浆地段开挖成整齐的形状,深度应根据翻浆情况来定,底部要挖平夯实,四周挖成台阶形状,台阶高20cm,然后分层回填,与四周相同的好土部分衔接。禁止用砂石等材料回填,以免造成土基的强度不一,积水和冻胀不匀等危害。2)因降雨使土体内积水过多而造成的翻浆,应开挖纵、横向排水沟,排泄积水,疏干土体,并根据工期要求及天气情况,采取晾晒或换土等措施处理,在碾压前一定要先做土的含水量试验,以免碾压时再次翻浆。3)因地下水位高而造成较大面积翻浆,应根据勘察资料提供的地下水补给来源,水量和设计方案,采取挖深沟,设渗井,做隔离层等措施,截断地下水,降低地下水位,同时避开来水期,抓紧枯水期施工,并采取“薄填土、轻碾压”(松铺厚度不大于15cm,不上重型压路机)等措施处理。第四节回填施工应注意的问题1)土石方施工应与原地基处理施工结合和配合进行,以利于解决台阶开挖和施工搭接问题,同时便于施工管理和提高效率。2)顺坡土面区下部应尽可能选用粗颗粒填料,所用填料的最大粒径要求小于分层碾压虚铺厚度的2/3,含泥量要求小于20%。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计3)同一碾压层采用同类土壤进行填筑,非同类土应分层填筑,不得混杂铺填。分层铺填厚度必须严格按照现场碾压试验确定的分层铺筑厚度进行控制,不得超过要求的控制虚铺厚度。分层碾压必须按照有关规程进行碾压,碾压遍数不得少于现场碾压确定的碾压遍数。4)所用的土石方填料,必须严格控制其含水量,填料的含水量应达到或接近(±2%)最优含水量。高于最优含水量时,应进行晾晒,低于最优含不量时,应洒水。5)在施工过程中必须按要求严格控制每一层填筑体的压实度。每填筑一层,须经检验,作好检验记录,并经监理人员验收合格后,方能进行下一道工序的施工。6)每个填筑顶面沿坡向应基本水平,不能沿坡碾压。为了在施工时有利于临时排水,填筑面可作坡度为1.0%的坡面且坡向外倾。7)为了提高施工工效,在横断面上可以采取多个工作面同时施工,但各个工作面的设置位置,必须考虑台阶开挖和施工搭接问题。各个各个工作面之间应协调配合,避免产生错台现象。第五节回填质量要求(1)基本要求1)回填施工应做好临时排水,并与永久排水系统相结合,避免积水及冲刷边坡。2)回填分层填筑,压实度符合要求,层面平整符合要求。3)填料强度(CBR)符合规范和图纸要求。(2)检查项目1)土方回填实测项目检查项目同本规范下表。土方回填实测项目105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计项次检查项目规定值或允许偏差检查方法和频率1压实度(%)零填及挖方段(m)0~0.8≥95按JTGF80/1-2004附录B检查密度法:每200m2每压实层测4点回填(m)上层0~0.8≥95中层0.8~1.5≥93下层>1.5≥902弯沉值(0.01mm)不大于设计计算值按JTGF80/1-2004附录I检查3高程(mm)10,-15水准仪:每200m测4断面6平整度(mm)≤153米直尺每200m测2处×10尺7横坡(%)±0.5水准仪每200m测4断面8边坡不陡于设计值每200m抽查4处注:以垫层底面为零向下计。2)回填的允许偏差、检验数量和方法按下表的规定执行。土石方回填允许偏差、检验数量和方法序号项目允许偏差(mm)检验单元和数量单元测点检验方法码头后方和场地大面积回填小型沟槽和地面、道路基层人工机械1标高±50±1000-50每处(每100m2一处)1用水准仪按10m方格检查2平整度//201用2m靠尺和钢尺量(3)外观鉴定(1)填方表面平整、密实、无局部坑洼、曲线圆滑,边线顺直。(2)边坡坡面平顺稳定。第二十一章趾板混凝土施工方案及工艺流程趾板混凝土施工方案(方案一:开挖完成后由低向高浇筑。)趾板混凝土质量目标:达到表面光洁、内部密实,单元工程一次验收合格率100%,优良率达93%以上。第一节施工布置105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计趾板用风采用坝基开挖时设置的供风钢管作供风干管,仓面接橡胶软风管用风。施工和养护用水自左岸布置的供水系统接入,用DN75钢管作干管,DN75钢管300m,每两个仓号顶部设一个DN25供水阀,DN25供水阀20个,工作面用水采用塑料软管就近自供水阀接取,塑料软管需150m。电源自右岸上游布置的供电系统接入,仓面采用高光效高压钠灯照明。修理间、钢筋加工场设在加工场内,为正常施工提供保障,修理间备齐各种维修工具;加工车间配齐氧焊设备、钢筋切断机、弯曲机、电焊机、车床等加工机具。钢筋加工好后,由5t载重汽车运至工作面。第二节混凝土、砂浆供应趾板混凝土、铺底M25砂浆、止水坑微膨胀C25混凝土由发包人在距坝址2.5km处设置的拌和楼集中拌制,采用6.0m3混凝土罐车自下游下基坑路运至施工现场,采用移动汽车起重机配2m3吊罐入仓,基坑内采用干河滩砂砾料提前修筑混凝土罐车至垂直运输设备入料口的施工便道,修筑施工便道部位的坝基提请业主与监理提前验收。第三节施工分区按照招标文件的要求,趾板混凝土采用垂直运输设备浇筑,趾板混凝土浇筑时段为2011年12月1日~2012年5月31日,为了确保趾板施工质量和按时完成趾板混凝土浇筑,我们计划将趾板自右岸起点向右岸终点混凝土仓号依次编为1~40号,将趾板混凝土浇筑分为二个区。一区为右岸河床段平趾板混凝土共20仓;跳仓次序编号为1-1~1-20(混凝土仓号为1~20),二区为右岸斜趾板混凝土,共20仓,跳仓次序编号为2-1~2-20(混凝土仓号为20~40)。第四节入仓方式按照分区依次浇筑趾板混凝土,各区趾板混凝土浇筑均采用跳仓浇筑的方法。根据移动汽车起重机吊钩最大提升高度和趾板混凝土分区,坡平台修筑临时施工便道,修筑施工便道部位的坝基提请业主与监理提前验收,临时施工便道采用干河滩砂砾料按照坝体填筑要求进行填筑碾压。第五节模板形式趾板混凝土浇筑时侧模均采用钢木组合模板,止水及折角部位采用自行加工木胶合模板,由于左岸斜趾板坡比1:1.105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计6、该段趾板浇筑时面模采用翻模方式。模板数量按2仓准备,模板采用16t汽车吊配合人工安装。趾板混凝土施工工艺流程见下图施工工艺流程见图21-5-1。基础处理测量放线造锚筋孔安设锚筋钢筋制安预埋灌浆管止水安装趾板模板安设冲洗仓面检查验收浇筑混凝土混凝土养护拆模止水设施保护图21-5-1趾板混凝土施工工艺流程图第六节基础处理人工清除开挖面上的松动岩块、杂物、泥土、淤泥、松散软弱夹层等,用高压风水枪进行彻底清洗,并排净建基面上的积水。开挖出的基岩若有渗水现象,采取适当的引排措施,确保混凝土基面无积水。对由于地质缺陷等原因引起的趾板基础超挖部分,超挖厚度在0.5m以内者,和趾板结构混凝土一块浇筑,超挖厚度超过0.5m者,则先浇筑与趾板结构混凝土同标号的垫层混凝土,再浇筑趾板结构混凝土,回填混凝土还须铺设一层钢筋网,钢筋网距趾板建基面高程10cm。混凝土浇筑前,先在基面上均匀铺设一层厚2~3cm的同标号水泥砂浆,每次铺设砂浆的面积与混凝土浇筑强度相适应,铺设砂浆后30min内用混凝土覆盖。第七节测量放线依据趾板结构设计图,利用全站仪测放出趾板结构轮廓线,据此定出锚筋孔位及模板边线,并用红漆进行明显标记。第八节锚筋施工105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计按趾板设计几何尺寸挂线,挂出坡面线,依据锚筋深入基岩深度(设计长度)、超挖深度及设计高度(设计建基面至钢筋网上面高度),计算每个孔位锚筋长度(锚筋长度=深入基岩深度+超挖深度+设计外露高度+弯钩长度),并编号标识,用红漆划出深入基岩深度和超挖深度,锚筋依据实际尺寸在钢筋加工场机械加工成型,编号整齐堆放,防止锚筋在保管、转运过程中扭曲变形及油、泥粘污。由5t载重汽车运至施工现场,人工搬运至工作面。装卸时严禁将锚筋折弯,已弯曲的锚筋必须调直后方可使用。锚筋孔按设计孔位、孔深,采用YT28手风钻造孔,高压风、水枪联合清孔。锚筋安装采取先注浆后插锚筋的施工方法,用MZ-1注浆机进行灌浆,灌浆管插至孔底20cm处反压注浆,注浆管可随孔内液面升高慢速上提,灌满为准,在微膨胀水泥浆初凝前将锚筋加压插入到设计要求的深度,并加振或轻敲,确保水泥浆密实,用楔铁夹紧锚筋,防止锚筋在水泥浆初凝期移动,用原浆封口摸平。第九节钢筋安装钢筋进场后,按等级规格在钢筋堆放场分别标识堆放,在其底部用混凝土预制块垫高,并用防雨布覆盖,按规范要求抽样合格后方可使用。安装前用5t载重汽车运至施工现场,人工进行绑扎、焊接或钢筋等强直螺纹滚压连接。安装时,先以锚筋为依托,焊设架立钢筋,然后布设样筋,最后按施工图纸要求安装完所有钢筋。钢筋焊接时,焊接长度、焊缝高度及宽度满足设计及规范要求,(当采用钢筋等强直螺纹连接时,须符合钢筋机械连接技术规程中的有关技术要求),同一截面接头数量须满足有关规定。为了保证混凝土保护层的必要厚度,在钢筋与模板间设置强度不低于设计强度的混凝土垫块。垫块互相错开,分散布置。第十节预埋灌浆管安设按设计尺寸在加工场提前制作预埋灌浆管,采用5t载重汽车运至施工现场,钢筋安装就位后进行预埋灌浆管安装,为了确保孔位准确,拟用钢箍筋将灌浆管与趾板钢筋焊接牢固,拆模收面后用木楔子将灌浆管孔口塞紧,同时在木楔子顶部用红漆进行明显标记,以便混凝土施工完成后能迅速找到灌浆孔位。第十一节模板安装模板安装偏差要求:偏离设计线±3mm,不垂直度±3mm,周边缝一侧表面用2m长的直尺检查不平整度不超过5mm。模板架立前,先将模板轮廓线在建基面上明确标出;在轮廓线20cm105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计基面内,高出建基面高程的部分,凿平至建基面高程,低于建基面高程的部分采用M25砂浆补平至建基面。侧模安装:采用钢木组合模板,底部三角处垫木块,围囹采用双钢管,间距90cm,托架交叉点拉锚螺栓一端与锚杆焊接,另一端用螺栓组件与模板紧固,螺栓中部加止水片。止水侧模加工定型木模,围囹用10×10cm方木,中间垫10cm木垫块,在固定位置钻孔,用以拉锚。表面模板:表面模安装时先安装组合钢模板,每隔1.2m间距架设纵、横围囹方格,作为挂模支架,托架交叉点处提前拉锚紧固,表面模边浇筑边挂模,每次浇筑挂模高度不超过60cm。面模挂模或翻模采用钩形外拉杆与模板围囹联结。施工缝及伸缩缝挡头模板安装:施工缝挡头用钢、木组合模板,为保证过缝钢筋完整,过缝钢筋处采用木模,木模上按钢筋设计间距钻孔,用于穿钢筋,围囹采用双钢管,竖围囹间距100cm,横围囹间距50cm。伸缩缝处模板,采用钢、木组合模板,围囹同上。趾板变线处及宽度为渐变尺寸的止水部位模板全部加工定型木模,确保趾板外形尺寸,木模加工好后编号标识,归类整齐堆放。木模内侧刨光且平整,以保证混凝土外观质量及模板的重复使用。模板使用前涂刷矿物油类防锈保护涂料或其它不污染混凝土的油质脱模剂,以利脱模。第十二节止水安装(1)止水材料:周边缝设计为两道止水,表面止水和底部F型止水铜片;伸缩缝同样设计为两道止水,橡胶止水带及平板止水铜片,施工缝为一道橡胶止水带。(2)止水加工:止水铜片采用冷挤压成型。现场加工趾板“F”型铜止水,一序仓按15m加工,二序仓按9.5m加工。加工好的铜止水片的运输由人工运至工作面,避免扭曲变形。“T”型、“+”型接头由工厂冲压成型,橡胶止水带采用工厂生产的成型产品。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(3)止水安装:铜止水安装前先在铜止水鼻腔内嵌放Ф25PVC棒,安装好后,仔细在铜止水鼻腔空腔内充填聚氨脂泡沫塑料,以防被混凝土充填,橡胶止水、伸缩缝平板铜止水安装时先人工凿挖止水坑,将止水一端用C25二级配微膨胀混凝土嵌固在止水坑,其余部分采用挡头木模夹紧固定,安装时做到止水中线与设计中线相对应,安装偏差小于5mm。为避免浇筑混凝土时橡胶止水发生翻卷等现象,止水安装就位后用Ф8钢筋焊止水托架对止水进行定位保护。见图21-12-3趾板止水安装托架示意图。图21-12-3趾板止水安装托架示意图(4)止水接头1)铜止水片的衔接,采用搭接,搭接长度不小于20mm,采用双面焊接。无法实施双面焊接的部位采用先对缝焊接,再用形状相同的和宽度不小于20cm止水片贴片,对称焊接在接缝两侧的止水片上。焊接必须在报送试焊样品经监理人批准后,方可施焊。铜止水片的焊接采用氧--乙炔焊。焊好后及时进行质量检查、检测,焊接接头应表面光滑、无孔洞和缝隙、不渗水。并抽样检查焊接接头,采用煤油或柴油做渗透试验检验,避免出现漏焊、欠焊等现象。如有质量缺陷应及时补焊,不允许铆接或仅搭接而不焊接,2)橡胶止水带的连接,采用硫化热粘合,搭接长度不小于20mm,接头处加工平整、打毛。采用橡胶硫化粘结机进行粘合。粘合处要求密实,没有气泡,连接的接缝予以检查,不合格者应及时修补。橡胶止水带(橡胶棒)安装时应防止变形和撕裂,聚氯乙烯垫片的搭接长度不小于10cm。3)铜止水与橡胶片连接时采用铆接,搭接长度不小于35cm。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第十三节混凝土浇筑混凝土入仓前,先在仓面浇筑段涂布水泥砂浆,在湿润时立即浇筑;施工缝表面必须经过凿毛处理。入仓塌落度控制在4~7cm;为减少混凝土塌落度的损失,在施工过程中避免混凝土搅拌车运输时间过长;浇筑时间应尽量避免安排在高温时段,减少水分蒸发;杜绝混凝土在溜槽上停止过长时间等不利塌落度稳定的现象发生。混凝土入仓每层高度小于30cm,做到分层清楚均匀,入仓水平推进。混凝土到达仓面后,人工将其分散,摊铺均匀,不得强行用振捣棒分散混凝土,平仓时避免出现骨料集中现象,若有骨料集中,平仓工人立即用铁锨将其均匀的撒布在未振捣混凝土表面。混凝土振捣采用直径50mm~70mm振捣棒,振捣间距小于40cm。止水附近采用直径30mm振捣棒,振捣间距不小于30cm,每层振捣深入下层5cm左右;振捣过程中,做到层次分明,振捣有序,避免出现漏振和过振现象。止水部位的振捣是趾板施工的关键,为确保止水片(带)附近混凝土的密实,避免止水片(带)出现变形和变位的现象,我部拟采用下述方法施工:安派专人负责将止水上翻,然后进行止水下部的混凝土分层铺料、振捣,当止水下部混凝土浇筑到位后将止水嵌入止水托架铺平在振捣密实的混凝土上,最后铺筑止水上部混凝土,振捣时注意不要将振捣棒触及止水。第十四节拆模及止水设施保护在规定时间内拆模。拆模时,避免损伤止水及混凝土,一旦发现止水及混凝土损伤时,及时进行处理,并将处理过程及质量情况作详细记录。拆模后,将拉锚筋外露部分剪断,并用手提砂轮机打磨至低于混凝土表面,然后涂刷热沥青一道,以防钢筋氧化而形成渗流通道。拆模后及时用自制的3mm厚“U”型钢板止水保护罩进行止水保护,保护罩与趾板止水上部预留外露拉锚筋焊接,保护罩钢板外表面涂刷红漆警示。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计图21-14-1趾板止水保护罩示意图第十五节养护及表面保护对平直段趾板混凝土表面进行收面压光或斜趾板混凝土面模拆模收面后,及时对外露部位采用双布一膜复合土工膜覆盖,安排专人在复合土工膜下进行洒水养护,防止干缩及温降速率过大造成的危害。夏季采用经日晒后的储存水洒水养护,养护时间不少于90天。在每仓顶部设专用均匀布设小孔的塑料软管洒水养护,小孔出水量能满足养护用水量。第十六节趾板混凝土施工特殊质量保证措施趾板及止水是面板堆石坝防渗体系中至关重要的组成部分,确保其混凝土施工质量是面板堆石坝的关键。因此甲方提出了严格的质量控制标准,具体要求见表21-16-1,21-16-2。为了满足业主的要求和保证积石面板堆石护坡工程的施工质量,我们计划采取如下措施:保温、降温、防裂105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计表21-16-1混凝土工程质量标准项目规范要求招标文件要求备注混凝土工程一次验收合格率没有要求100%混凝土工程优良品率没有要求达到90%以上混凝土永久面混凝土拆模后,应检查其外观质量。有混凝土裂缝、蜂窝、麻面、错台和模板走样等质量问题或事故时应及时检查和处理。混凝土面板应不出现麻面、蜂窝、孔洞和深层贯穿性裂缝,受压区允许有0.3mm以下的发状裂缝,受拉区允许有0.2mm以下的发状裂缝。必须做到平整光滑、严禁出现蜂窝、麻面、错台、冷缝、扭面、鼓包、凹陷。混凝土体型控制永久面为±10mm,施工缝面±15mm,严禁出现跑模、垮模现象,测量变形成果单按规范要求由施工单位自行测量提出,监理测量抽查,变形超过以上要求另行处理。混凝土缺陷的处理在查清原因后,应按要求在一周内处理完成,缺陷的处理不但要满足内在的质量要求,还应满足外观要求,使经处理过的外观与周围相邻的混凝土外观形象一致。发生混凝土缺陷时,按照附件六《积石峡水电站枢纽工程质量管理规划》,应无偿处理到监理工程师验收合格为止。对于冷缝、蜂窝、架空、较大变形、贯穿性裂缝等严重缺陷还要写出书面专题报告,分析缺陷发生原因、采取纠正预防措施报监理批准后实施。永久混凝土外露面棱角不能有掉角破边现象。混凝土浇筑混凝土浇筑应该采用台阶法或平铺法严禁滚仓浇筑;浇筑过程中应及时清除粘附在模板及钢筋上的浆液、仓内积水。混凝土的分层分块混凝土浇筑的纵横缝设置、分层厚度及浇筑间歇时间,应满足设计要求。应在混凝土工程开工前统筹规划,不仅要满足设计及规范要求,而且还要满足美观上的要求,原则上要求横平竖直,相邻段之间的水平施工缝应处于同一水平高程,施工过程中应严加控制,不允须随意变更,分缝误差不大于10mm。钢筋施工钢筋的表面应洁净,使用前应将表面油渍、漆污、锈皮、鳞锈等清除干净。钢筋架设应牢固、平顺、整齐,绑扎好的钢筋上不能有油渍、混凝土结块等污物,混凝土浇筑过程中应随时清除每仓号钢筋上的混凝土浆液。混凝土外露的钢筋除要求除锈外,对其他没有要求必须整齐划一,长筋与短筋之差要统一。表21-16-2混凝土模板安装的允许偏差(mm)105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计类别标书要求规范要求偏差项目混凝土结构的部位混凝土结构的部位外露表面隐蔽内面外露表面隐蔽内面模板平整度相邻两板面高差1325局部不平(用2米直尺检查)35510结构物边线与设计边线0~-5100~-1015结构物水平截面内部尺寸±10±20承重模板标高+5~0+5~0预留孔、洞尺寸及位置5+10~0(1)一、二月份浇筑趾板混凝土时,注意寒潮及气温骤降的问题,低温时段采用对混凝土罐车用双层保温材料进行包裹,混凝土浇筑完成后,及时用双布一膜复合土工膜进行覆盖保温。若发生寒潮及气温骤降,立即采取双层双布一膜复合土工膜覆盖的措施进行防寒保温。此措施共需复合土工膜2500m2。(2)五月份高温时段采用在仓面周围喷水雾形成施工小环境,增加仓面湿度,以降低浇筑温度和防止混凝土产生干缩裂缝,同时采用EPE卷材对混凝土罐车的罐体包裹隔热,每次装料前对罐车用河水喷淋降温,并在高温时段增加人员加强洒水养护,对混凝土随浇随用塑料薄膜覆盖保湿。第十七节工序控制措施(1)混凝土外形尺寸的质量关键在于模板控制,因此立模时由测量队采用全站仪控制模板位置,挂线立模,模板加固的横竖双管围囹,拉锚筋采用φ12钢筋,确保模板浇筑过程中不跑模变形,两块模板缝中夹3mm厚海绵,避免漏浆,保证模板内表面光滑平整。(2)为避免浇筑混凝土时止水发生翻卷等现象,止水安装就位后用Ф8钢筋焊止水托架对止水进行定位保护。此措施共需Ф8钢筋1.86t。(3)为避免表面出现气泡造成的麻面,斜坡段趾板面模拆除后立即安排人工用铁模子压光收面。(4)按规范要求依据设计图纸计算钢筋下料尺寸,确保原料足量,保护层采用按设计要求厚度事先预制并埋有铁丝的同标号砂浆垫块与钢筋绑扎来确保,钢筋排间采用按设计排距事先制作的短钢筋点焊支撑,确保钢筋在混凝土浇筑中不变形。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(5)混凝土的内在质量控制关键在混凝土的拌和与浇筑,因此我部将积极参与混凝土的配合比设计,安排专人参与混凝土的拌和质量控制,混凝土温度、塌落度每班每车检测,混凝土强度每仓至少抽检一组;抗渗、抗冻200m2抽检一组,仓面混凝土温度、气温每2h测量一次。同时,根据外界环境变化和施工具体情况,随时增加抽检频率,以保证合格的拌和物进入仓号内。入仓厚度按30cm控制,仓内安排2~3名工人用铁锨平仓,平仓人及时处理粗骨料集中的离析现象,安排专人监护止水部位混凝土铺料、振捣。由此增加检测试验人员2名,需330工时。第十八节成品保护措施(1)对龄期14天以内的已浇混凝土仓位采用1.5m高安全网封闭防护。此项措施共需安全网面积约400m2。(2)拆模后及时用自制的3mm厚“U”型钢板止水保护罩进行止水保护,保护罩与趾板止水上部预留外露拉锚筋焊接,保护罩钢板外表面涂刷红漆警示。(3)对当年浇筑的混凝土采用双层双布一膜复合土工膜覆盖保温过冬。此措施共需复合土工膜2500m2。(4)裂缝宽度≤0.2mm的裂缝采用“GB胶板及GB三元乙丙复合板”表面粘贴封闭处理。裂缝宽度>0.2mm的裂缝采用化学灌浆+“GB胶板及GB三元乙丙复合板”表面粘贴封闭处理。第二十二章浆砌石工程施工第一节砌石工程⑴砌石石料采自甲方指定料场,选用材质坚硬新鲜,无风化剥落层或裂纹,表面无污垢、水锈等杂质,用于表面的石材色泽均匀。⑵砌石体为毛石砌体,石料外形规格如下:毛石砌体:毛石应呈块状,中部厚度应不小于15cm105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计。规格小于要求的毛石(又称片石),可以用于塞缝,但其用量不得超过该处砌体重量的10%。⑶砂、砾石砂浆采用的砂料,要求粒径为0.15~5mm,细度模数为2.5~3.0,砌筑毛石砂浆的砂,其最大粒径不大于5mm,砌筑料石砂料的砂,最大粒径不大于2.5mm。第二节水泥(1)砌筑工程采用的水泥品种和标号应符合本技术条款规定,到货的水泥应按品种、标号、出厂日期分别堆放,受潮结块的水泥应禁止使用。(2)应按技术条款规定的用水质量标准,拌制砂浆。对拌和及养护的水质有怀疑时,应进行砂浆强度验证,如果该水制成砂浆的抗压强度低于标准水制成的砂浆28天龄期抗强度的90%以下时,则此水不能使用。第三节胶凝材料(1)胶凝材料的配合比必须满足施工图纸规定的强度和施工和易性要求,为确保胶凝材料的质量,配合比必须通过试验确定。施工中承包人需要改变胶凝材料的配合比时,应重新试验,并报监理人批准。(2)拌制胶凝材料,应严格按试验确定的配料单进行配料,严谨擅自更改,配料的称量允许误并应符合下列规定:水泥为±2%;砂为±3%;水、外加剂为±%。(3)胶凝材料拌和过程中应保持骨料含水量的稳定性,根据骨料含水量的变化情况,随时调整用水量,以保证水灰比的准确性。(4)胶凝材料拌和时间:机械拌和不少于2~3min,一般不应采用有工拌和,局部少量的人工拌和料至少干拌3遍,再湿拌至色泽均匀,方可使用。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(5)胶凝材料应随拌随用。胶凝材料的允许间歇时间应通过实验确定,或参照表22-3-1选定。在运输或贮存中发生离析、析水的砂浆,砌筑前应重新拌和,已初凝的胶凝材料不得使用。表22-3-1胶凝材料允许间歇时间砌筑时气温(℃)允许间歇时间(min)普通硅酸盐水尼矿渣硅酸盐水泥及火山灰质硅酸盐水泥20~309012010~201351805~10195—第四节浆砌石体砌筑⑴浆砌石砌体施工程序为:基础处理→测量放线→砌体衬砌、排水管安装→勾缝、抹面→养护⑵基础处理施工方法:基础清理采用人工开挖进行;⑶砌体衬砌:采用自卸汽车将合格石料运至工作面附近,人工挑选搬运,按设计分段,从下自上分层座浆灌浆法砌筑。砌筑时应做到分缝平直,表面平顺、均匀有致,座浆灌浆要饱满密牢固。水泥砂浆拌和采用机械拌和,胶轮车运输辅以人工担运至衬砌面。⑷排水管安装:在砌体上升至设计位置时预埋。⑸抹面、勾缝:砌体表面抹面或勾缝在砌体分段、分块衬砌完成后即可进行。采用人工进行。⑹养护:采用人工洒水养护第五节浆砌石施工要求(1)一般要求105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计①砌石体应采用铺浆法砌筑,砂浆稠度应为30~50mm,当气温变化时,应适当调整。②采用浆砌法砌筑的砌石体转角处和交接处应同时砌筑,对不能同时砌筑的面,必须留置临时间断,并应砌成斜槎。③砌石体的尺寸和位置的允许偏差,不应超过GB50203——2002中相应的规定。(2)毛石砌体①砌筑毛石基础的第一个石块应座浆,且将大面向下。毛石基础扩大部分,若做成阶梯形,上级阶梯的石块应至少压砌下级阶梯的1/2,相邻阶梯的毛石应相庆错缝搭接。②毛石砌体应分匹卧砌,并应上下错缝、内外搭砌,不得采用外面侧立石块、中间填心的砌筑方法。③毛石砌体的灰缝厚度应为20~30mm,砂浆应饱满,石块间较大的空隙应先填塞砂浆,后用碎块或片石嵌实,不得先摆碎石块后填砂浆或干超龄碎石块的施工方法,石块间不应相互接触。④毛石砌体第一匹及转角处、交接处和洞口处应选用较大的平毛石砌筑。⑤毛石墙必须设置拉结石。拉结石应均匀分布、相互错开,一般每0.7m2墙面至少应设置一块,且相邻的中距不应大于2m。⑥拉结石的长度,若其墙厚等地或小于400mm时,应等于墙厚;墙厚大于400mm时,可用两块拉结石内外搭接,搭接长度不应小于150mm,且其中一块长度不应小于墙厚的2/3。⑦毛石砌体每日的砌筑高度,不应超过1.2m。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计(3)养护砌体外露面,在砌筑后12~18h之间应及时养护,经常保持外露面的湿润。养护时间一般为14天。(4)水泥砂浆勾缝防渗①采用料石水泥砂浆勾缝作为防渗体时,防渗用的勾缝砂浆应采用细砂和较小的水灰比,灰砂比控制在1:1至1:2之间。②防渗用涛浆应采用425#以上的普通硅酸盐水泥。③清缝应在料石砌筑24h后进行,缝宽不小于砌缝宽度,缝深不小于缝宽的2倍,勾缝前必须将槽缝冲洗干净,不得残留灰渣和积水,并保持缝面湿润。④勾缝砂浆必须单独拌制,严禁与砌体砂浆混用。⑤当勾缝完成和砂浆初凝后,砌体表应刷洗干净,至少用湿润物覆盖保持21天,在养护期间应经常洒水,使砌体保持湿润,避免碰撞和震动。第六节质量检查和验收⑴砌石工程质量检查①原材料的质量检查:砌石工程所用的毛石应按监理人指示和技术条款的规定进行物理力学性质和外形尺寸的检查。②用于砌石的水泥、水、外加剂以及砂等原材料应按监理人指示及技术条款的规定进行质量检查。⑵胶凝材料的质量检查①应按监理人指示定期检查砂浆材料的配合比。②水泥砂浆的均匀性检查,应根据监理人指示,定期在拌和机口出料时间的始末各取一个试样,测定期湿容重,其前后差值每m3不得大于35kg。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计③水泥砂浆的抗压强度检查,同一标号砂浆试件的数量,28天龄期的每200m3砌体取成型试件一组3个。⑶毛石砌体质量检查①外观检查:砌体砌筑面的平整度和勾缝质量、石块嵌挤的紧密度、缝隙砂浆的饱满度、沉降缝贯通情况等的外观质量检查。②排水孔的坡度和阻塞情况。③毛石砌筑的尺寸和位置的允许偏差:其检查方法应按GB50203—2002中相庆的规定执行。⑷砌体工程验收①砌体工程砌筑前应进行砌筑体测量放样成果的检查和基础面开挖清理质量的检查和验收。②在砌体工程砌筑过程中,按技术条款10.3.1条的规定对砌体工程的各项材料和砌体砌筑质量进行检查和验收。③完工验收。每项砌体工程完工后,承包人应按本合同《通用合同条款》条的规定,向监理人申请完工验收,并按技术条款规定向监理人提交完工验收资料。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第二十三章项目施工组织机构第一节项目经理部设置程序我公司将选派优秀的项目经理负责本工程的施工管理。公司授权项目经理对工程合同范围条约负全责,授权项目经理组建项目经理部。项目经理部按下述程序设置确定施工项目目标目标划分设事工作划分定职责设机构分层次机构及职责确定授权设人定制度人员及责权确定实现目标吗?检查及反馈实施组织运行根据本工程规模和既定质量目标,现场项目设:项目经理部由项目经理、项目副经理、技术负责人、后勤负责、现场施工员、核算员及质量员、安全员、木工翻样、泥工观砌、钢筋翻样等组成。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计项目部管理体系见“项目管理网络图”项目组织管理网络图项目经理部项目经理公司、职能外室后勤项目副经理技术负责人施工员安全员质安员治安保卫财务管理生活设施生产计划机械机具劳动力安全交底安全检查材料供应成本核算质量验收图审工程联系单技术交底技术培训施工方案各工种工长各工种队组施工项目目标控制事先控制事中控制事后控制投标→签约→施工准备项目施工→验收交工总结结算施工项目管理105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计施工项目控制目标的制定程序为项目经理部、部门、班组、人员研究承包合同中的施工项目总目标收集各控制目标制定的依据与公司、分公司签订承包合同确定控制目标编制施工组织设计确定施工项目计划总目标分解总控制目标形成控制目标体系制定各阶段控制目标和年度控制目标落实控制目标明确责任责任者提出控制措施施工项目目标控制全过程本工程施工项目目标控制的基本任务与方法见下表控制目标控制任务采用方法进度控制●使施工顺序合理、衔接关系适当,均衡有节奏施工●实现计划工期,(合同工期)要求横道图法、网络图法、质量控制●使分部分项工程达到质量检验评定标准的要求●实现施工组织设计中保证施工质量的技术组织措施●和质量等,保证合同质理目标等级的实现检查对比法、数理统计法、方针目标管理法、成本控制●降低每个分项工程的直接成本●实现项目经理部盈利目标●实现公司利润目标和合同造价价值工程法、偏差控制法、估算法、安全控制●实现施工组织设计的安全规划和措施●控制劳动者、劳动手段和劳动对象、使人的行为安全●物的状态安全●控制环境、消除环境危险源安全检查表法、因果分析图法、故障树分析法、事件树分析法、105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第二节现场人员情况及工程技术、管理人员表项目部及现场机构主要管理人员名单表机构项目工程师姓名职务职称主要资历、经验及承担过的项目公司项目总指挥谭庆树工程部长高级工程师北京鸟巢工程等技术负责人李广文工程技术工程师质安负责人刘继成助工材料负责人徐志良助工财务负责人罗菊容财务部经理会计员现场机构项目经理吴方铭项目经理助工项目经理丁世英项目副经理助工已施工余25万平方米技术管理杜江项目副经理助工从事施工管理18年施工管理杨涛施工员技术员从事施工管理8年质量管理黄博文质量员技术员从事质量管理12年材料管理傅燕燕材料员技术员从事材料管理8年安全管理马艳山初级安全主任技术员从事安全管理10年资料管理殷玉军资料员技术员从事资料管理12年造价管理袁锋预决算员助工从事造价管理5年105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第三节主要分项工程综合班组长力量配备序号职务姓名性别职称1木工班长(一)谭庆黎男助工2木工班长(二)许波男技术员3木工班长(三)李家斌男助工4砼工班长(一)黄建勇男技术员5砼工班长(二)李永强男6砼工班长(三)罗晓红男7钢筋班长(一)高瑞湖男技术员8钢筋班长(二)罗荣男9钢筋班长(三)陈新华男10架子班长(一)陈信宏男11架子班长(二)陈伟男技术员12架子班长(三)杨建清男13机械班长(一)董建军男技术员14机械班长(二)胡杨树男15机械班长(三)吴栋梁男技术员16水电班长宫阙波男助工105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第二十四章质量保证体系文件第一节质量目标本工程施工以“科学管理,精心施工,质量优质,顾客满意”为方针,确保工程质量为优良工程,单元工程合格率100%,优良率为85%;分部工程合格率100%,优良率80%,施工中不出现重大质量事故。第二节组织管理措施⑴本工程施工抽调管理骨干和技术骨干参加该项工程建设,确保工程质量和进度。⑵建立以项目经理为第一责任人的施工质量保证体系及责任制,采取政治的、经济的、行政的多种手段,强化全员质量意识,层层落实质量责任制。做到质量工作事事有人管,办事有标准,工作有检查。建立起以质量责任制为主内容的考核奖惩办法和完整严密的管理制度。⑶项目经理部设立质量管理机构,配备足够的有经验的工程技术人员,负责质量控制检测、督促和宣传教育工作。质检人员三班现场值班,做好原始资料收集,进行工序质量过程控制,对关键工序和关键部位实行跟班指导,从而避免质量缺陷或事故发生。⑷严格实行内部“三检制”,层层把关,即内部工序移交签证制——班组自检、当班施工员复检、当班质检员终检。⑸项目部设技术部门,将建筑物施工规范要求,质量标准和质量控制办法印发给施工人员,并组织学习,进行交底,使工地全体员工都明白施工要点和质量控制办法,开展群众性质量管理活动。⑹105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计严格执行检查验收制,每道工序都经现场监理或业主人员检查验收合格后再进行下道工序施工。隐蔽基础工程部位必须经监理工程师、设计、业主代表等联合验收合格后方可覆盖。⑺严格执行施工技术规范、操作规程、质量标准和设计要求。⑻建立与本工程相适应的由技术部门直管的测量和组室人员,配齐所需测量及试验设备、仪器,配足专业技术人员,负责对工程各部位的测量放线、点线检查和原材料、中间产品以及规定项目的抽样检测和试验。⑼严格按照单元工程质量等级评定标准,做原始验收检查、试验、评定记录和资料,自觉主动地接受和配合业主、监理工程师的施工质量管理工作。按时向业主、监理报送相应技术资料。⑽严格劳动纪律和岗位责任制,定期或不定期开展班组、个人质量先进评比活动,对工程质量有贡献的班组和个人实行重奖制。⑾成立以项目经理为组长的质量领导小组,组织各职能部门对质量工作进行计划、执行、检查、总结。第三节技术保证措施⑴测量精细准确,测量放线及时无误。严格断面尺寸在规范允许范围内。⑵各项施工严把质量关,以满足质量指标和设计要求。⑶工地试验室对原材料、中间产品进行经常性、常规性检测,取得详细的数据资料,试验人员和质量管理部门一起对资料进行必要的数据理统计分析,分析结果及时反馈到有关部门,并借以指导生产。⑷大坝碾压砼施工前,进行现场碾压试验,并报监理工程师审批执行。⑸试验人员跟班值班,每班均要检测砂石料质量,严格监督砼配料按配料单执行,以便充分保证砼拌和物质量,严禁不合格料运至仓内。⑹质量检查人员和技术人员严格控制断面尺寸、铺料厚度、碾压遍数、砼结合部位的处理。⑺严格质量标准,各项施工应符合招标文件技术条款有关要求。105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第二十五章安全、质量、进度措施网络图第一节质量体系要素框图质量体系要素框图管理职能质量体系原则质量成本任务承诺回访与保修工程质量的检验与验收半成品与成品保护不合格的控制纠施工过程控制工序管理点控制采购质量施工准备质量任务承诺测量和试验设备的控制质量文件和记录工程(产品)安全与责任统计方法的应用人员105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第二节质量体系要素构成框图质量体系要素构成框图整个建设项目质量控制单位工程分项工程质量控制分项工程质量控制工序质量控制施工项目质量控制砼工程质量模板工程质量钢筋工程质量控制施工项目质量控制对产出品的质量控制施工及安装工艺过程质量控制对投入产品质量控制现场应就影响施工项目质量的五大因素,即4MIE,事前对这五个方面的因素严加控制,这是保证施工项目质量的关键。施工项目质量控制对参与施工人员的质量控制对原材料构配件的质量控制对所用施工机构设备的质量控制对采用施工方法、检验方法的质量控制对生产技术环境、劳动环境、管理环境的质量控制105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第三节质量管理组织机构框图质量管理组织机构框图质量领导小组组长:项目经理副组长:总工程师各施工队安质检及工班长施工技术科科长安全质量科科长物资设备科科长计划财物科科长综合办公室主任专职质检工程师各施工队队长105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第四节质量检测程序图质量检测程序图施工中有无质量隐患施工前教育施工申请安质科质量分析多道工序完工后承包人自检,是否合格填写工序质量检验报告单业主工程师汇总,抽检资料进行分项工程质量评定,审查分项工程完工资料填报质量检验报告,编制分项工程完工证书分项工程已完工,承包人自检,是否合格业主工程师进行质量抽验是否签认自检结果项目管理处审定是否符合要求签认分项工程完工证书承包人返工或整改承包人返工整改或进一步整理资料105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计安全生产保证体系第五节安全生产保证体系图框经济保证制度保证措施保证控制两率思想保证组织保证安全教育经济责任制安全检查制度包保责任制项目负责人人身安全档案工资挂钩安全岗位责任重伤率死亡率项目部安全领导小组宣传劳动法和劳动保证政策安全生产知识学习三工教育安全在我心中活动安全第一预防为主安全设施档案安全资金挂钩安全教育考核机械车辆安全隐患整改措施得力安全无事故提高安全意识全员施工队安全小组项目部安全工程师安全劳动竞赛五防总结评比岗位安全操作奖罚兑现安全信息反馈安全月下步规划105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第六节环境保护保证体系框图环境保护保证体系框图环境保护保证体系思想保证组织保证制度保证经济保证提高全员环保意识发挥党团及工会作用思想过硬有环保意识作风过硬个人素质高队伍团结遵纪守法建设文明施工队伍项目部环保领导小组施工队环保小组班组环保员环保措施各种保证制度实行环保责任制奖罚分明105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第七节回填施工工艺流程框图回填施工工艺流程框图施工准备施工测量放样拟定方案N填料试验NN报监理审批Y报监理审批报监理审批基底处理N填料开挖自检填实运输报监理审批分层铺筑与整平分层碾压自检N加强碾压或翻松凉干或补水碾压报监理审批上层填料分层填筑分层整形、碾压自检N加强碾压或翻松凉干或补水碾压报监理审批填筑结束交验105四川元顺建筑工程有限公司 安谷水电站厂坝枢纽土建及金属结构右岸护坡谢坝清理工程施工组织设计第八节项目组织机构图项目组织管理网络图项目经理部项目经理公司、职能外室后勤项目副经理技术负责人施工员安全员质安员治安保卫财务管理生活设施生产计划机械机具劳动力安全交底安全检查材料供应成本核算质量验收图审工程联系单技术交底技术培训施工方案各工种工长各工种队组施工项目目标控制事先控制事中控制事后控制投标→签约→施工准备项目施工→验收交工总结结算施工项目管理105四川元顺建筑工程有限公司'
