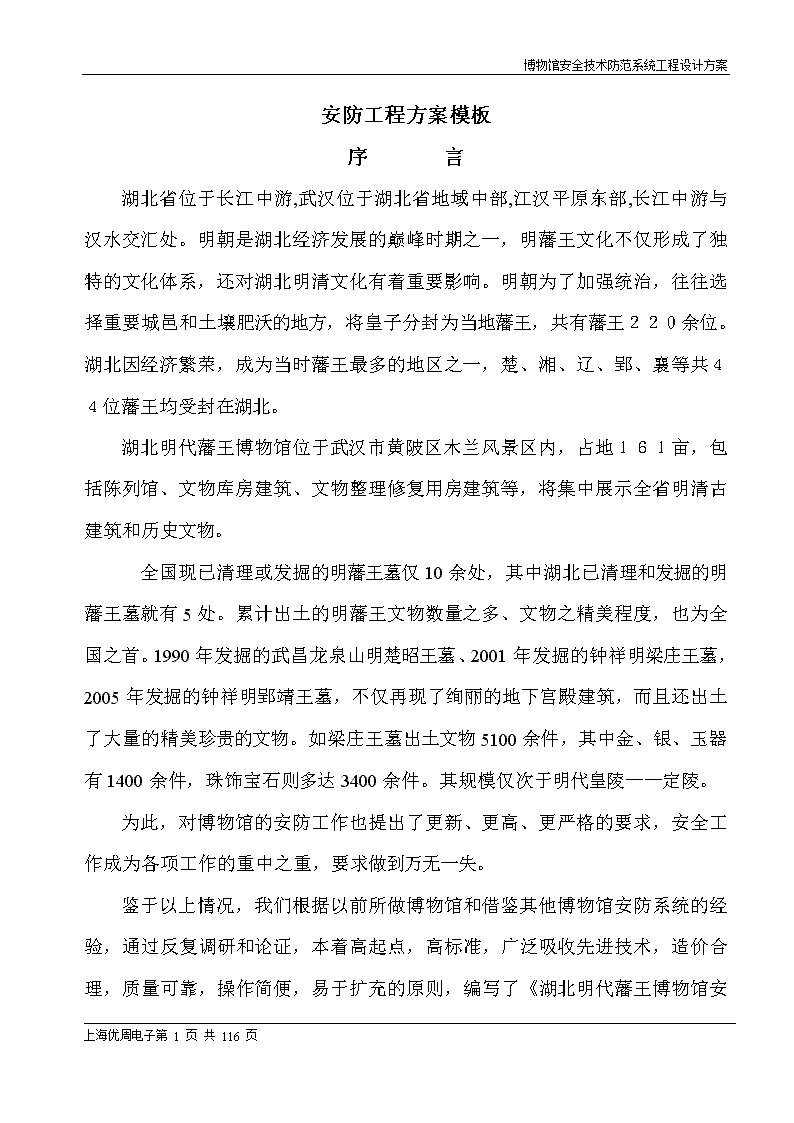

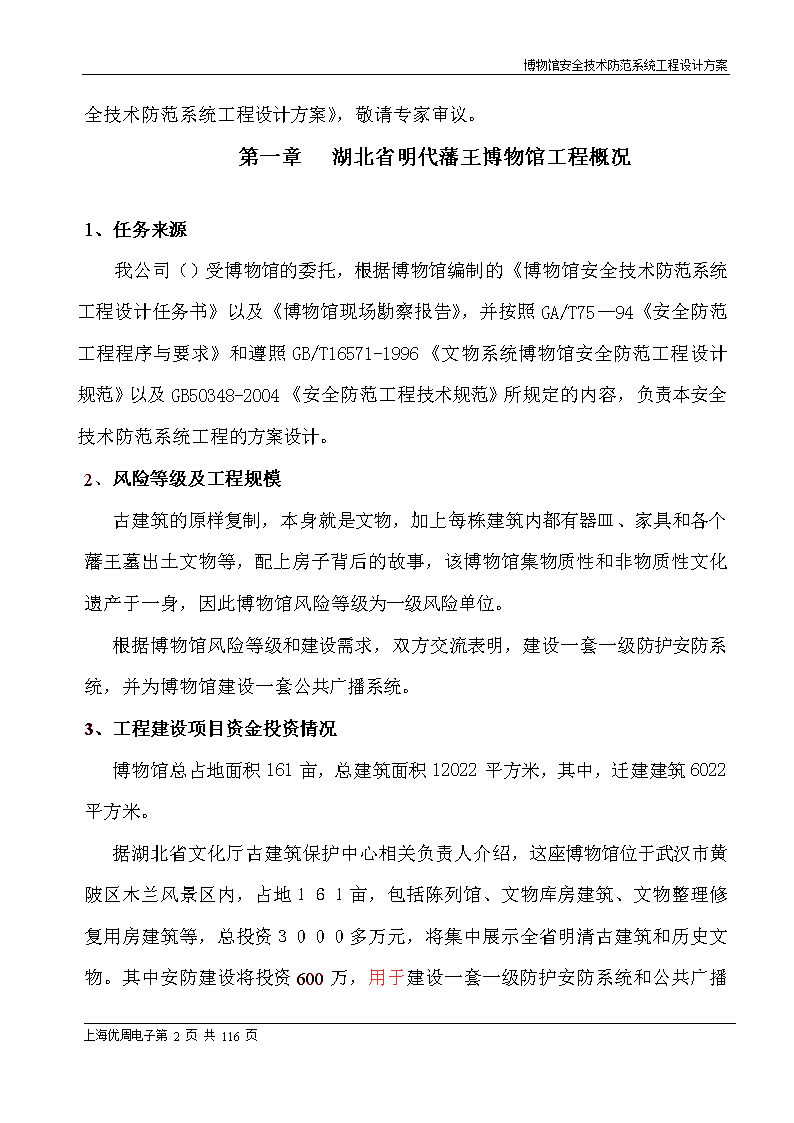

'博物馆安全技术防范系统工程设计方案安防工程方案模板序言湖北省位于长江中游,武汉位于湖北省地域中部,江汉平原东部,长江中游与汉水交汇处。明朝是湖北经济发展的巅峰时期之一，明藩王文化不仅形成了独特的文化体系，还对湖北明清文化有着重要影响。明朝为了加强统治，往往选择重要城邑和土壤肥沃的地方，将皇子分封为当地藩王，共有藩王２２０余位。湖北因经济繁荣，成为当时藩王最多的地区之一，楚、湘、辽、郢、襄等共４４位藩王均受封在湖北。湖北明代藩王博物馆位于武汉市黄陂区木兰风景区内，占地１６１亩，包括陈列馆、文物库房建筑、文物整理修复用房建筑等，将集中展示全省明清古建筑和历史文物。全国现已清理或发掘的明藩王墓仅10余处，其中湖北已清理和发掘的明藩王墓就有5处。累计出土的明藩王文物数量之多、文物之精美程度，也为全国之首。1990年发掘的武昌龙泉山明楚昭王墓、2001年发掘的钟祥明梁庄王墓，2005年发掘的钟祥明郢靖王墓，不仅再现了绚丽的地下宫殿建筑，而且还出土了大量的精美珍贵的文物。如梁庄王墓出土文物5100余件，其中金、银、玉器有1400余件，珠饰宝石则多达3400余件。其规模仅次于明代皇陵——定陵。为此，对博物馆的安防工作也提出了更新、更高、更严格的要求，安全工作成为各项工作的重中之重，要求做到万无一失。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案鉴于以上情况，我们根据以前所做博物馆和借鉴其他博物馆安防系统的经验，通过反复调研和论证，本着高起点，高标准，广泛吸收先进技术，造价合理，质量可靠，操作简便，易于扩充的原则，编写了《湖北明代藩王博物馆安全技术防范系统工程设计方案》，敬请专家审议。第一章湖北省明代藩王博物馆工程概况1、任务来源我公司（）受博物馆的委托，根据博物馆编制的《博物馆安全技术防范系统工程设计任务书》以及《博物馆现场勘察报告》，并按照GA/T75—94《安全防范工程程序与要求》和遵照GB/T16571-1996《文物系统博物馆安全防范工程设计规范》以及GB50348-2004《安全防范工程技术规范》所规定的内容，负责本安全技术防范系统工程的方案设计。2、风险等级及工程规模古建筑的原样复制，本身就是文物，加上每栋建筑内都有器皿、家具和各个藩王墓出土文物等，配上房子背后的故事，该博物馆集物质性和非物质性文化遗产于一身，因此博物馆风险等级为一级风险单位。根据博物馆风险等级和建设需求，双方交流表明，建设一套一级防护安防系统，并为博物馆建设一套公共广播系统。3、工程建设项目资金投资情况博物馆总占地面积161亩，总建筑面积12022平方米，其中，迁建建筑6022平方米。据湖北省文化厅古建筑保护中心相关负责人介绍，这座博物馆位于武汉市黄陂区木兰风景区内，占地１６１亩，包括陈列馆、文物库房建筑、文物整理修复用房建筑等，总投资３０００多万元，将集中展示全省明清古建筑和历史文物。其中安防建设将投资600万，用于上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案建设一套一级防护安防系统和公共广播系统。4、公司承诺通过对博物馆的详细勘察，我公司承诺，严格按照国家相关规范和规定的相关条款，充分理解设计任务书的有关内容，联系博物馆的实际情况，精心设计，保证设计方案的准确性、经济性和可行性；同时对设计方案涉及的相关资料严格保密，以期根据方案建成的安全技术防范系统达到对博物馆馆藏文物安全防护的目的。第二章设计依据设计依据是进行方案设计的基本准绳，是安防系统的准则，为使方案设计合理，减少工程的盲目性，保证工程质量，安全技术防范系统工程的改造能够符合相关政府部门的规定、符合系统工程安装、使用规范和管理要求，在设计过程中，我们遵循了下列相关的文件资料、规范和规定：第一项基本依据一、《博物馆安全技术防范系统工程设计任务书》二、《博物馆现场勘察报告》三、博物馆提供的建筑物使用平面图第二项安防通用标准和规范四、GB50348-2004《安全防范工程技术规范》五、GA/T368-2001《入侵报警系统技术要求》六、GA/T367-2001《视频安防监控系统技术要求》七、GA/T74-2000《安全防范系统通用图形符号》上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案一、GA/T308-2001《安全防范系统验收规则》二、GA/T70-2004《安全防范工程费用概预算编制办法》三、GB/T16572-1996《防盗报警中心控制台》第三项防雷技术规范十一、GB50343-2004《建筑物电子信息系统防雷技术规范》第四项文博系统专用标准和规范十二、GA27-2002《文物系统博物馆风险等级和安全防护级别的规定》十三、GB/T16571-1996《文物系统博物馆安全防范工程设计规范》第五项政府部门的有关规定和管理要求十四、《中华人民共和国文物保护法》；十五、（91）文物字第79号《关于加强文博单位安全技术防范工程管理有关事项的通知》；十六、（95）文物保字第492号《关于加强文博单位安全防范报警工程申报审批验收工作的通知》；十七、文物博发[2000]044号《关于加强安全防范工程设计、施工、管理有关问题的通知》；十八、其他有关文件。第六项其他相关标准和规范十九、IEC60849《用于紧急播放状态下的音响系统的一般要求》二十、SJ/T10406-93《声频功率放大器测量方法》二十一、GB50311-2000《建筑与建筑群综合布线工程设计规范》二十二、GBJ116-88《火灾自动报警系统设计规范》上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案二十三、GA/T644-2006《电子巡查系统技术要求》第三章设计原则和设计指导思想第一节系统设计原则根据GB50348规范第3.1.5条规定,安全防范工程的设计应遵循下列原则：1、系统的防护级别与被防护对象的风险等级相适应。2、技防、物防、人防相结合，探测、延迟、反映相协调。3、满足防护的纵深性、均衡性、抗易损性的要求。4、满足系统的安全性、电磁兼容性要求。5、满足系统的可靠性、维修性与维护保障性要求。6、满足系统的先进性、兼容性、可扩展性要求。7、满足系统的经济性、适用性要求。第二节设计指导思想树立正确的指导思想是提高设计水平、完成设计任务的根本保障，为此我们在设计工作中严格遵循如下指导思想：1、认真学习贯彻国家发布实施的政策、法规、政府部门的有关规定和管理要求，以及有关规范、标准的规定。使设计不偏离政策、法规的要求和规范化、标准化的轨道。2、严格按照《博物馆设计任务书》的要求，以现场勘察和调研所掌握的第一手材料作为设计要素，按照工程程序与要求进行设计，使设计一次完善到位，为确保工程质量和预期效果打好基础。3、上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案由于安全防范工程的设计，是以建设单位的建筑物为基础、为依托，以被防护对象的风险等级为依据，这就必然的要与建设单位密切合作，并得到建设单位的大力支持，工程设计才能顺利进行。为此，必须做好服务工作，为双方合作打好基础。4、认真学习贯彻GB50348-2004标准所提出的七项设计原则及相关的技术规范，是搞好工程设计的保障。5、树立风险意识，加强防范观念，克服单纯技术观点，使系统的防护级别与被防护对象的风险等级相适应；使技防、物防、人防相结合，探测、延迟、反应相协调的设计原则得到充分体现。6、树立优化设计思想。通过优化设计实现优质工程，以保障安全防范工程的有效性，可靠性和适用性，防止“华而不实”的倾向出现。7、布防设计要因地制宜，要尽力实现纵深防护。以达到防范严密，常备不懈、无懈可击的防范效果，杜绝“漏报警”和最大限度的减少“误报警”。8、主要器材、设备要选用性能价格比高，有国家质量认证或国际质量认证的产品。9、设计要反映工程全貌，设计内容要全面、系统、文字阐述简练、清楚，易于理解，图纸规范、系统、齐全，表达明确一目了然，从而使方案具有可审性。10、树立保密意识，加强保密管理，做好保密工作。第四章系统工程技术性能指标第一节制定系统工程技术性能指标的原则上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案系统工程技术性能指标，是以系统的构成为基础，根据程序和规范要求，对工程设计原则的量化，是进行系统工程设计必须达到的技术目标，同时也是施工、测试、验收的标准，所以系统工程技术性能指标是设计最重要的组成部分，其制定必须达到：科学性：紧跟科学技术发展的步伐，联系报警及监控设备的研发趋势，围绕相关规范和规定的要求，依照此性能指标设计的方案以及依照此方案完成的系统工程的建设，达到技术先进、性能稳定、运行可靠、具备使用简单和良好的可维修性。合理性：制定的系统工程技术性能指标，必须和现场的实际情况结合，既要达到防护的要求，又要节约投入，充分体现技术性能指标的严肃性。全面性：技术性能指标是工程设计与施工的灵魂，是包括设计与施工的标准，涉及到工程实施的各个方面，所以必须体现出性能指标的完整性。第二节系统工程技术性能指标一、入侵报警系统1、漏报警：0；2、探测器探测率（设计值）：100%；保障措施：采用多种防范手段对防范区域进行多重覆盖，在某个或某种探测手段失效时仍有其它备份的探测手段对防区进行防护。3、日误报警次数：系统探测器输入总数量的0.5-1%（经验值）；保障措施：①采用技术成熟、质量稳定的报警设备②避免探测器数量过多，满足设计需求并能保证不漏报即可③探测器选用双技术探测器，多重鉴别，减少误报④采用防宠物并带语音预警技术探测器，减少误报⑤合理分布探测器位置，避免安装在热源、流动空气、大功率无线信号、电动机等干扰源较强的地方。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案4、报警响应时间：≤2S保障措施：①选用质量稳定，总线延时时间短的报警控制设备。②报警总线、电源线路的截面积应大于1平方毫米。5、联动响应时间：≤4S保障措施：①选用联动动作响应快的设备。②所有报警信号均启动控制中心警号。③现场均采用红外灯，无需联动。6、警情确认时间：≤20S保障措施：①技防、人防、物防相结合，发挥值班人员的主观能动性，达到训练有素。②制定相关制度，明确责任。7、警情通报到位时间：≤20S保障措施：①技防、人防、物防相结合，发挥值班人员的主观能动性，达到训练有素。②制定相关制度，明确责任。8、报警声响度：≥80dB保障措施：选择声响度＞80dB以上报警器。9、处警响应时间：≤3min保障措施：①技防、人防、物防相结合，发挥值班人员的主观能动性。②保卫队伍训练有素，有完整的可行的处警预案，熟悉现场环境。③制定相关制度，明确责任。10、入侵延迟时间：≥10min保障措施：①防护部位建立物理防护。②建立纵深防护形成多道防线。③目标防护物措施到位，合乎规范。11、报警系统平均无故障工作时间≥5000小时；上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案保障措施：①采用技术成熟、质量稳定的报警设备。②设计合理原理通顺③线路布局合理可靠，有良好保护④良好的维护保养。12、报警系统验收后首次故障时间≥90天；保障措施：①进行试运行，测试系统稳定性和故障率。②终端，传输、前端设备反复检查。③传输线路接线点位检查。④试运行期间反复操作，检查系统可靠性。二、视频监控系统1、探测技术指标输出信噪比≥45dB；分辨率≥470TVL；室内最低现场照度≤0.5LX；室外最低现场照度≤0.03LX。2、传输技术指标信噪比≥49dB；视频信道带宽≥7.5MHz。3、控制技术指标图像能手动切换、编程自动切换，具有单时序和群时序切换；可遥控前端云台与镜头；提供RS-232、RS-485接口，可通过上位计算机接入多媒体监控系统；视频信号丢失监测报警；与音频同步切换。4、显示记录技术指标上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案视频信号分配器的信噪比≥47dB;显示设备的信噪比≥47dB;显示分辨率≥470TVL视频标准：NTSC（525线，60场/秒），PAL（625线，50场/秒）显示分辨率：704*576；单画面记录分辨率：720*576；单画面记录回放分辨率：352*288。图像画面显示达到4级以上图像等级不低于四级三、声音复核系统报警联动声音复核与录音信噪比≥40dB；频率响应；20Hz～20kHz；拾音面积：10平方米-150平方米；灵敏度：-30dB/MW；指向特性：全方向性；工作环境温度：-25℃～70℃；输出阻抗600欧姆非平衡；保护电路雷击保护、电源极性反转保护；输出信号幅度2.5Vpp/-25db；信号处理电路DSP数字降噪,AGC声音自动增益；动态范围104dB(1KHzatMaxdBSPL)；上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案四、电子巡查系统显示：LCD显示；发卡数：不限；读卡识别时间：≤0.2；感应距离：3-8cm；通讯格式：USB；抗静电干扰能力：15kv。五、出入口控制系统性能指标1、门禁系统主机操作响应时间小于2s；系统计时精度不低于5s/dg；各计时部件计时精度不低于10s/dg；误识率不大于1/n(max)。2、对讲系统通讯：双工通讯；应答和主呼通道的频率响应在400Hz~3400Hz；信噪比；应答通道信噪比应不小于30dB；主呼通道信噪比应不小于35dB；非线性失真：当激励生压为0dBPa时，应答通道非线性失真应不大于7%；当激励生压为0dBPa时，主呼通道非线性失真应不大于7%；上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案实现主机与分机之间的群呼与分别呼叫；室内振铃声级不小于70dB。六、公共广播系统1.声场强度：噪声声强除停车场声场强度较高（55－56dB）外，其它建筑环境一般为25－45dB。声场均匀度：声压级均匀，变化范围在8dB左右为好。2.可懂度：检测声音清晰度的主观评定指标。3.扬声器系统的性能指标：吸顶扬声器的频响范围在100Hz－14KHz就可以满足要求。功放的频响范围应优于扬声器的频响范围。4.功率放大器的配置：功放的容量按：P=K∑Pi格式计算其中Pi为第I支路扬声器装接容量，K为同时系数本系统背景音乐系统：办公区域广播K取0.3公共区域广播K取0.6本系统紧急广播系统：K取1.5（广播范围按照最大可能时选取）5.背景音乐：室内声压级均匀，平均声压级＝噪声等级＋（3－5）dB。频带在100－12000Hz，重放特性比较平直。6.紧急广播：紧急广播系统是以听音的人在任何地方都能够听到清晰、准确的声音作为设计目的其设计指标为：室内声压级均匀，平均声压级＝88－94dB;频带在100－6000Hz，重放特性比较平直。根据前面所述噪声级可以确定本设计的平均声压级：上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案背景音乐声压级＝60－70dB;紧急广播声压级＝88－94dB.七、传输特性单模光缆;FC/PC接口;光纤传输视频、音频、数据信号;MTBF大于5000H;信号无色散、交调失真。八、供电系统对交流电源采取稳压、稳频措施，空调等大型用电设备单独供电。博物馆6KVAUPS电源为备用电源，停电后不间断自动切换，保证入侵报警系统正常工作24小时，监控系统正常工作9小时，市电恢复供电后自动切换并对电池进行充电。九、系统接地防静电接地与防雷接地分离设置；防静电与防雷接地电阻不大于4欧姆。第五章系统构成及功能设置第一节　　系统构成根据设计任务书的要求，博物馆安全防范系统的构成，是以安全管理系统为中枢，以入侵报警系统为核心，以声音复核系统、图像复核与视频安防监控系统、电子巡查系统和安防专用通信系统为补充，并配置公共广播系统上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案，以监控中心值班人员和巡查保安力量为基础，各子系统之间既独立工作又相互配合，从而形成一个全方位、多层次、立体的，点、线、面、空间防范组合的有机防控体系。该系统以多媒体计算机为平台，在应用软件的支持下，通过系统集成，构成一个自动化与智能化程度高，操作简单，维修方便，使用寿命长，功能完善，综合防范能力强的现代化的安全防范系统。为了满足设计任务书的上述要求，关于系统构成，做如下设计。技防体系结构如下图：博物馆安全技术防范系统电源供给系统视频监控及图像复核系统入侵报警系统声音复核系统出集入成口对控讲制和系门统禁通讯系统电子巡查系统公共广播系统安防管理系统一、各个系统的构成1．入侵报警系统入侵报警系统设计构成模式系统构成基本模式：报警响应控制器传输介质探测器上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案本次系统设计报警系统构成模式：输入模块输入模块报警主机报警主机输入模块串口扩展块总线总线管理电脑探测器该系统通过各种探测技术对展厅、陈列室和其他高风险地区进行纵深防护方式布控，形成一个多层次立体交叉的严密防护网，达到提前预警、阻止犯罪的目的。报警系统是安全防范系统的重中之重，须采用各类防盗报警器对库房进行布防。对于报警系统的设计应遵循高度稳定、分区管理、条理清晰、易于联网的原则。（1）在报警防区多的情况下采用总线制的传输方式，可以大大减少布线量，而且在扩充防区时十分方便，容易实现各类相关设备的联动（2）采用专业报警主机达到接警稳定、控制方便、可与监控中心及110联网，并且可独立运行，不受其他设备的制约；（3）控制大型报警系统采用计算机管理，通过计算机对多套报警主机进行统一管理，记录各类信息（报警信息、撤布防信息、用户信息、系统监测信息等）、区域主机遥控。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案（4）周界报警是入侵报警系统的重要组成部分，周界报警设计合理，可以有效的保证反应时间，系统设计采用4光束主动红外探测器进行设防，进行24小时防护，防止有人攀越围墙或进入楼房。2、视频监控系统（1）系统概述该系统通过各类摄像机（固定式、全方位式等）对博物馆内：陈列室、展厅等的文物，博物馆院落区域的出入人员进行监视、观察、复核、记录，达到监控及管理目的。系统构成基本模式：监控系统摄像部分控制部分传输部分显示与记录本次系统设计监控系统构成模式云台摄像机云台摄像机：解码器解码器摄像机音视频分配器码分配器摄像机拾音器硬盘录像机监视器视音频矩阵报警信号管理电脑232信号监视器监视器上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案（2）控制方式选择视频监控系统的控制方式是首要问题，根据《文物系统博物馆安全防范工程设计规范》的要求，在控制方式上选择以微型计算机为核心的视频安防主控系统。主控系统工程由微型计算机、数字硬盘录像机等主要设备组成。（3）录像及存储方式在安全防范系统中数字硬盘录像机作为图像及声音的存储关键设备。具有模拟录像机无法比拟的高清晰数字录像、信息检索方便、丰富的系统设置、强大的网络连接功能。利用硬盘录像机的网络功能，实现先进的管理等技术手段。以达到完美结合，形成技术领先、性能稳定、功能强大的数字控制系统3.声音复核系统该系统通过音频探测器在发生报警时对报警现场发出的各类声音进行采集、分析复核，达到确认报警的目的。采用音频手段作为系统的功能，不但满足报警复核需要而且特别在夜间起到及时发现敲击、钻洞、敲门等突发事件的作用。现场的声音通过硬盘录像机录制在硬盘上作为重要资料和报警佐证。4.出入口控制系统出入口控制系统设计由对讲和门禁系统集成。集成出入口系统主要由对讲部分、身份识别部分、传输部分、执行部分、管理控制部分及响应的系统软件组成。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案本次设计出入口系统具有集中管理和分散管理功能。集中管理，通过对讲呼叫管理中心，管理中心通过门口可视对讲机进行身份验证后，在管理中心执行开门。分散管理，相关人员可通过身份识别卡进入，同时相关记录进行自动存储。系统构成模式如下：执行部分管理/控制部分识读部分可视对讲部分身份识别卡或钥匙电源5.巡查系统在线式巡查系统实时管理保安巡查人员的巡视情况、对巡查人员进行有效监督、确保其巡查到位，并对异常情况紧急处理。采用IC卡作为巡查卡，IC卡读头作为巡查点、巡查员携巡查卡，按预先排好的巡查班次、时间间隔、线路到各点巡视。在线巡查系统由计算机、发卡器、网络收发器（通讯卡）、前端控制器、巡查点等设备组成。保安人员到达巡查点并触发巡查点，巡查点将信号通过前端控制器及网络收发器送到计算机。设计系统构成为：巡查系统配置辅助通讯工具无线对讲上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案机,保证和控制中心保持及时通讯,保证巡查人员安全.6.公共广播系统公共广播系统构成由节目源设备、信号的放大和处理设备、传输线路和扬声器四个部分组成。其结构如以下图:节目定时器分区寻呼器寻呼话筒第1区第N区分区选择器BA播放器喇叭或音柱报警/寻呼功放广播前置放大器卡座CD收音背景音乐功放寻呼话筒时序器至各设备7、通讯系统预先设置报警语音信息，设置四组电话号码，与电信部门网络驳接，有警情时能自动及时将情况通报上级领导及相关安全人员。8、安防管理系统安防系统的结构可分为组合式和集成式。根据设计任务书的要求，设计为集成安防管理系统。通过统一的通讯平台和管理软件将各个子系统联网集成，从而实现对全系统的集中管理、集中监视和集中控制，即安防管理系统。9、电源供给系统上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案安全技术防范中电源供给是非常重要的环节，直接关系到系统不间断工作运行的问题。在供电设计中心、以市电供电为基础，利用现有的供电系统作为安防系统的日常基础供电。在市电中断的情况下采用UPS不间断电源进行供电。博物馆自身供电采用3相5线制专供系统，供电系统可靠。所以，本系统供电设计时供电主要采用市电供电，配置UPS电源。安防系统供电控制设立的配电箱，将各类电源进行分控制。供电控制分为摄像机电源、显示器电源、主控设备电源、DVR电源。在安防系统中报警系统是主要的防护手段，根据GA/T368-2001《入侵报警系统动技术要求》中4.5要求，报警系统备用电池的持续供电不小于8小时。根据GA/T367-2001《视频安防监控系统技术要求》中4.5.4备用电源要求，监控系统持续供电应不小于1小时。因此在报警、监控系统供电设计中心区域报警主机配置备用电池，容量需满足规定要求。在满足报警系统供电规定要求的前提下，使用UPS电源作为整个安防系统的主要备用供电手段。整个安防系统的不间断电源设置采用UPS电源供电模式。二、传输系统信号传输系统是安全防范系统的重要环节，必须使各类信号传输准确、可靠；满足衰减小、延迟小、抗干扰的要求。1、报警信号传输：入侵报警探测系统是整个安防系统的核心，在设计过程中我们严格按照设计任务书要求，依据现场勘察报告及《规定》和《规范》等相关标准，采用总线制的传输方式。考虑到报警主机对前端设备的巡检问题，所以采用电缆传输。用光缆传输，主机对前端设备无法巡检，无法判断前端设备是否正常工作。报警总线信号传输采用上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案RVV2*1.5线,传输1.2KM后加总线延伸器传输。报警前端探测器信号传输采用RVV4*0.5线传输。2、音视频信号传输：博物馆面积比较大，建筑物分布分散。机房到最远展厅之间直线距离为1200多米。音视频信号的传输对线缆的要求较高，而信号的质量好坏直接影响安全防范系统的总体效果。因此音视频信号的传输采用光缆传输。前端音频信号到光端机之间传输采用屏蔽电缆RVVP3*0.75。前端视频信号到光端机传输之间传输采用屏蔽电缆SYV-75-5-1。3、电源传输博物馆建筑物分布分散，供电采用星型方式供电。距离机房比较远的展厅采用VV223*4平方电缆传输，距离机房较近的展厅采用RVV3*2.5平方电缆传输。4、布线的冗余电缆：音视频电缆、电源电缆、控制解码电缆冗余量按照10%留取，报警总线量按照1：1留取。三、系统安全性及可靠性设计1、系统安全性设计系统安全性设计包括物理设施安全性设计、技术措施的安全性考虑及人员主观的安全保证措施，以及系统设备防雷的安全性设计。物理设施的安全性设计是指对特定位置的物理防护手段。禁区、防护区的门采用三防门，禁区窗户玻璃采用防弹玻璃，监控中心设于禁区内，进入监控中心的通道安装三防门等措施。据了解三防门为①上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案防盗：这是门的基本功能，门体能够防撬，使用一般手工工具，15分钟内不能撬开。门锁能够防钻，有一定的科技含量。②防火：门体由金属制成，在火灾时，一定的时间内，能够防止明火和烟气扩散，防止火灾蔓延。③防寒：门体内有保温材料，安装上三防门，就可以不再装普通门。在技术措施上，采用多层次的纵深防护体系，多种技术手段保证防区的安全。监控中心设有出入口控制设备、紧急防劫持按钮和直通110报警中心的通信通道，确保监控中心的安全。防雷及接地系统设计A、防雷概念为了对安防监控系统进行有效的防雷保护，正确选择和使用防雷保护设备，采取可行的布线、屏蔽的方式，可有效地提高监控系统的抗击能力，优化系统防雷性能。B、博物馆安防系统综合防雷设计前端防雷主要针对室外设备，室内设备仅考虑防止因雷电过压对设备的影响，室外设备需同时考虑直击雷的危害。室外摄像机安装三合一的避雷防雷装置，对视频电缆、电源线、控制电缆防雷保护。由于信号线传输距离长，耐压水平低，容易感应雷电流而损坏设备，在设计信号传输线时必须考虑到信号的传输率和信号电平、雷电能、电量等参数。室外前端设备设计有良好的接地，接地电阻小于4欧姆。C、系统接地接地是避雷技术中最重要的环节，也是保护值班人员防触电保护的最有力措施，同时也是终端设备消除静电及干扰的有效方法。接地电阻越小，人身和设备的危险性就越小。对于控制中心场地的联合接地电阻要求≤上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案1欧姆，并且采取集中接地的方法将避雷接地、电器安全接地、交流地、直流地统一为一个接地装置。电子设备的接地方式有独立接地和联合接地。独立接地电阻值除另有规定外，一般不大于4欧姆，电子设备防静电接地和防雷接地系统共设，但其接地电阻不大于1欧姆。本设计接地采用联合接地。人员的安全保证是最主动的，电子巡查系统就是以人的主动巡查保证防区目标的安全。2、系统的可靠性设计方案设计从多个方面保证系统的可靠性。1）系统设计采用冗余设计：视频矩阵最大可切换1024路视频输入信号和128路视频输出信号，留有较大余量以备以后扩容、接口损坏替换；另外报警主机具备网络接口和串口接口，以备以后系统升级集成备用。同时用了4台报警主机，每台报警主机容量可达248防区，预留有足够冗余。2）选用知名厂家设备，保证设备的可靠性。矩阵选用AB网络功能产品，该产品已在很多大型工程及博物馆使用，性能稳定可靠。报警设备选用博世的产品，该产品在国内外被广泛应用。3）传输线路的可靠性：信息传输的电缆都按规范或标准设计，并按一定比例留有备份，保证系统信息可靠传输。4）报警信息的可靠性设计：采用了视频图像加声音复核的双重复核手段，降低系统误警干扰。第二节系统功能设计上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案湖北省明代藩王博物馆安全防范系统是以多媒体计算机控制为核心，以入侵报警为主，图像复核为主要手段，音频复核为辅助手段，在出入口控制系统、通讯系统、巡查系统、电源供给系统、广播系统以及系统接地的支持下的多功能系统。一、安全管理系统构成及功能设置安全管理系统以多媒体计算机为平台，在丛文GCW9000-1.51报警监控系统应用软件的支持下，通过系统集成构成一个自动化与智能化程度高、操作简单、维修方便、使用寿命长、功能设置完善、综合防范能力强的现代化的安全防范应用系统。1、安全管理系统构成1.1集成管理软件简介丛文GCW9000-1.51警卫中心是一系列具有多媒体平台，操作简单直观的多功能集成保安系统软件，它可任意扩充选择报警、巡查、监控、门禁等功能模块，通过电脑串口连接相应的保安系统设备，在统一的多媒体电脑平台上进行集中管理，并可以通过软件实现各个系统之间的联动、协调工作。从而大大减少了硬件设备和工程的数量，提高整个系统的自动化程度和保安管理中心的工作效率。最主要应用与2008年奥运场馆、民用智能建筑系统集成和各大博物馆。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案图1警卫中心集成软件统一的平台界面1.2集成管理软件结构如下系统结构图,警卫中心集成软件将报警、巡查、门禁、CCTV等系统集成在统一的软件平台，通过同一的软件界面可以方便地监控报警、巡查及门禁状态，应用声音、电子地图等多媒体功能，直观地了解各点状态，并且可以联动监控设备及联动大型电子地图板，即时了解相关系统的动作状态。串口扩充卡报警系统视频监控系统巡查系统出入口控制门禁系统声音复核系统（新开发模块）局域网终端电脑Internet统一的集成平台广播系统（新开发模块）图2警卫中心集成系统结构图可视对讲中心主机可视对讲1、3集成管理软件功能：（1）警卫中心系列软件平台具有以下特点：²WINDOWS操作平台软件可运行于WIN98、WINNT4.0、WINDOWS2000及WINDOWSXP操作系统，稳定可靠；²模块化系统集成警卫中心可以很方便地选择报警、巡查上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案、门禁、CCTV、考勤、停车场、消防监控等各种类型的软件模块，从而在一个软件上集成所有的安防系统进行监控，也可以单独作为其中一个系统的专用监控软件。²多媒体操作语音报告警情的发生，提醒值班人员的注意，提高效率。²多级电子地图显示任意多级电子地图显示，可以在地图上设置用户、报警点、巡查点、摄像机、门禁、联动开关等，并可通过地图直观显示各种设备的状态及直接控制。²灵活设置的分类显示板通过显示板技术，可以分类以列表方式显示报警点、用户、巡查点和门的状态。²可自定义的打印、显示信息的内容和格式通过模板技术，可以使警卫中心打印、显示的信息内容符合不同的保安中心的需求。²方便的数据备份和恢复提供完善的数据维护工具，除了备份数据外，即使在数据库遭到意外破坏时，仍可以利用修复功能恢复。还可设置定时自动备份报警数据。²软件看门狗独特的软件看门狗功能可以用户在本机或在同一网络里的计算机监视软件运行状态,一旦出现死机立即以多媒体方式提示，以便及时恢复软件功能。²提供软件接口上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案软件提供的编程接口可让系统开发人员直接编程实现与其它系统的无缝集成，如CCTV等联动输出。²网络功能实现报警信息转发警卫中心系列软件通过简单设置就可以向丛文系列报警软件（包括警卫中心、警讯中心、天网中心、天网终端等）转发报警信息，实现多级联网。²可输出大型的LED地图显示（选购）可连接接多个输出模块，把每个报警点、用户、巡查点或门的不同状态通过LED闪烁方式显示在地图板上。还可以作为联动输出，驱动灯光等其他系统。（2）功能1.3.2.1分区电子地图与显示板分区电子地图可由用户自行绘制或由扫描仪扫描输入，可根据需要在系统中设置任意多级地图显示，通过在地图上设置的关联点实现多个分区图之间的直接跳转。各分区电子地图上可以任意放置报警点、防区点、门、摄像头及巡查点，以便对其进行实时监控，各点实时状态不同将以不同的图标显示，直接单击图标可查看用户、防区、门及巡查点等的基本资料并能通过鼠标操作对相应点进行控制。如图3分区电子地图所示。若设置了分区图联动，在收到用户报警信号时，还将自动弹出该报警用户或该报警防区的主分区图。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案图3分区电子地图显示板是可以自行设置的一种直观显示用户、防区和巡查点当前状态（以颜色灯表示）的表格。操作者可设置多个显示板分别用于表示所有用户、所有防区、所有巡查点和门的状态。如图4显示板所示。利用显示板对其进行监视并可在显示板上对用户与防区进行控制。图4显示板1.3.2.2事件显示与处理警卫中心集成系统事件的发生显示在事件弹出窗、事件资料窗及事件清单栏中。操作者可对发生的相关事件进行适当的处理或预处理。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案事件清单栏事件弹出窗事件资料窗图5事件显示窗口事件显示警卫中心集成系统收到事件信号（如撤布防信号、报警信号、巡查信号或系统报警信号等）时，会在由屏幕的右上角自动弹出事件弹出窗，显示该信号的简单资料，约10秒钟自动消失，同时在事件清单栏显示未被自动处理掉的相关记录，并在该记录未被处理掉之前将一直显示屏幕上，使操作员在处理其他操作时仍能看到当前未处理的记录。当“显示“开关打开时，可以在事件资料窗看到未被处理的当前事件详细资料。如图5事件显示窗口所示，本节将介绍显示窗口的一些属性和相关操作。事件处理事件处理包括对用户撤布防信号和用户报警信号的处理以及对系统报警信号和巡查信号的处理。对用户撤布防信号和用户报警信号的处理，可采取预处理和处理。为了便于处理可查看用户防区图和对用户、防区进行控制。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案预处理报警：当接收到用户撤布防信号或用户报警信号时，若需要先派人查看现场处理或通知用户时，可以先记录一些情况，即预处理。此时用户撤布防信号或用户报警信号并未消失，仍然会显示在清单上，待用户撤布防信号或用户报警信号被确定为误报或真实后，再正式处理使该条用户撤布防信号或用户报警信号消失，并记录下正式报告以供查询。1.3.2.3历史记录的查看与管理警卫中心集成系统除各系统发生的相关事件作有详细的记录外，还对系统报警、操作记录、主机数据、注册信息等操作事件自动记录。通过查看历史记录可了解系统发生并处理了哪些事件，处理结果如何，何种级别的操作员何时进行了注册和注销，进行了哪些操作。通过查看可打印出需要的记录，清除一些无效、过期记录，做到及时跟踪系统运行使系统能更高效工作。图6历史记录的查看1.3.2.4操作员上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案操作员是指可以操作警卫中心集成软件的人员，为了保证系统的安全性，防止误操作发生，以及便于操作员管理，可将操作员分为不同的级别。不同级别的操作员具有不同的权限，除了使用软件提供的操作员级别划分，还可以根据需要，自定义操作员的级别和权限。通过操作员注册与注销，使每个操作员只能进行权限内的操作。在操作员窗口中可完成包括操作员资料增加、修改、删除与查找等对操作员管理的功能。操作员权限级别划分软件提供四种预设的操作员级别划分，用户也可根据需要自定义操作员级别，如下表所示。系统管理员一般管理员资料录入员报警值班员自定义修改操作员资料OXXX-重建数据OXXX-设备管理OXXX-系统设置OOXX-退出系统OOXX-备份数据OOXX-恢复数据OOXX-删除报警记录OOXX-修改巡查计划OOXX-资料录入OOOX-警情处理OOOO-控制操作OOOO-说明：O表示具有该功能，X表示不允许该操作，-表示可以任选该功能操作员资料管理操作员的资料包含有：全名：操作员的真实姓名注册名：上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案操作员进行注册时，系统提示输入的名字，为便于输入，一般用英文缩写口令：操作员进行注册时，系统会提示输入的口令，只有注册名与口令正确才能对软件进行拥有权限的操作。级别及权限：请见上表。1.3.2.5数据维护工具数据维护工具是集成系统又一共同的软件平台之一。本系统是基于数据库的管理系统，数据维护工作有着举足轻重的地位，系统提供数据维护工具用来日常维护数据库，它不仅可使您方便地备份所需数据，还能够在您的数据遭到破坏时得以修复与重建，主要功能有：数据备份、数据修复、数据重建、数据恢复及重建索引等。警卫中心系统发生故障或异常时，操作员退出警卫中心系统就能启动数据维护工具对数据进行维护。1.3.2.6模板设计模板也是警卫中心集成系统共同的软件平台之一，是针对工程人员或高级用户而设计的，其设计目的是提高系统的适应能力。利用模板，可有效地根据需要，设计资料记录显示、打印的格式，如利用用户撤布防打印模板，可把用户撤布防信息只按一行打印，从而节约纸张，而对用户报警信息则可利用用户报警打印模板，把用户详细资料打印出来。模板是一个纯文本文件，该文件中可以包含有系统提供的变量，变量由尖括号（<>）表示，变量由两部分组成，前面是变量的名字，后面是变量的格式，打印或显示时，用变量的内容出现在相应位置。变量名与格式控制之间用逗号(，)隔开，格式由两部分组成:二、系统集成上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案系统集成通过两种方式实现:一是信号转换，将各个子系统信号信号转换成串口，通过串口和管理电脑交换信息。二是通过网络实现系统集成。本系统设计是通过串口实现的。通过串口实现功能的特点，对于报警反应时间短，而通过网络实现导致报警延时长。为了保证系统更加稳定运行和快速修复工作，系统设计时虽然采用信号转换方式集成，但所选设备都支持两种集成方式。若集成系统在第一种集成方式下运行出现故障，可立即调整到网络模式下正常运行。系统集成结构串口转换模块CW6116报警联动模块音视频系统联动巡查系统报警子系统出入口门禁子系统总线模块控制器通讯转换器警卫中心系统管理电脑大型报警主机RS232LED电子地图板或其他设备串口总线模块巡查按钮巡查按钮门禁子系统对讲子系统公共广播子系统图7系统集成结构图三、各子系统功能设计1、入侵报警系统构成及功能设置1.1、设计依据根据GA/T上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案368-2001《入侵报警系统技术要求》，入侵报警系统应包括前端设备、传输设备和控制/显示/处理/记录设备。前端设备包括一个或多个探测器；传输设备包括电缆或数据采集和处理器（或地址编码器/发射接收装置）；控制设备包括控制器或中央控制台，控制器/中央控制台应包含控制主板、电源、声光指示、编程、记录装置以及信号通信接口等。入侵报警系统可有多种构成模式。各种不同入侵报警系统的共同部分的基本构成如图8所示。注1：声光指示、编程装置、信号通信接口可为分离部件，也可为组合或集成部件。注2：入侵报警系统中探测器与控制器之间，控制器与远程中心信号传输可以采用有线或/和无线传输方式。注3：入侵报警系统可以包括其他附加装置，但它们均应符合本标准的相关要求。4’42812’7633’751、—探测器、手动控制装置5、—由控制设备激发的装置2.2’—控制设备；6、—程序输入装置；3.3’—电源；7.7’—信号通信接口（调制器）4.4’—可视和/或音响指示设备；8、—传输设备。图8各种入侵报警系统的共同部分1.2、系统构成的设计模式上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案根据GA/T368-2001《入侵报警系统技术要求》提出入侵报警系统应包括的各种设备及通用型的基本构成模式。结合设计任务书和系统工程技术性能指标的要求；同时考虑系统的安全性、可靠性、环境适应性和电磁兼容性的要求。本系统构成的设计模式如图2所示。183528762’43’7’1—探测器、手动控制装置；5—联动继电器；2—前端控制器；6—键盘和鼠标；2’—终端控制主机；7—总线输入接口；3—前端电源；7’—外设接口、联网接口；3’—终端电源；8—探测器与前端控制器的传输；4—终端声光报警和部位显示；8’—前端控制器与控制主机的总线传输。图9系统设计模式依据设计模式构成的入侵报警系统,其工作原理及电路结构如图10所示。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案图10系统工作原理及结构框图1.3、系统工作原理（1）概述从图10可以看出，入侵报警核系统，是由设在前端的探测器（包括各类型入侵探测器），DS7432控制器，总线传输线缆，多媒体计算机（包括48S接口和外设联动接口）和报警监控系统应用软件组成。并配置了打印机、电子显示设备、报警讯响设备、供电设备等。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案主机自带8个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。系统总线为两条。采用一根2芯双绞非屏蔽线，每条总线采用2*1.0线传输距离可达1.6KM,若采用2*1.5线传输距离可达2KM左右。总线传输可以是环形，亦可是树形。环形传输防破坏能力强。一旦总线被剪断，或某一控制器出现故障，只影响局部而不影响全局。总线传输的优越性不仅如此，还便于安装、维修和降低造价。而且根据用户的需要便于扩展，便于组成大、中、小各类系统。总线可连接DS7432控制器最多30个。每个控制器可输入入侵探测器8个，系统最多可输入探测器240个、主机配置联动继电器可输出32路，可联动灯光或其它需要联动的设备。控制器设有开关电源，除供给控制器自身用电外，还可供给8个探测器的供电。这样既便于安装，减少探测器因供电线路过长而产生的压降，又便于调试与检修。系统设有与外部设备联网的电路接口，通过协议和软件编程，可与视频矩阵主机联网，可将图像复核、视频安防监控与入侵报警、声音复核集成为一体。通过安防管理系统的操作与控制，实现自动化、智能化的各种功能与有机的协调。根据需要，可设多个分控，可以实现远程通讯和资源共享。（2）系统工作原理简述a、DS7432控制器工作原理DS7432控制器（以下简称7432）连接在总线上。当系统启动后，由终端的主机向7432发出巡检指令，通过总线同步传输到连接在总线上的每一个7432上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案，使其对每一个探测器的工作状态（报警、正常、线路开路、线路短路四种状态）进行不间断的巡检。当巡检到8个探测器中任何一个探测器处于入侵报警状态（或其它报警状态）时，7432的处理功能，会实时地将检拾到的报警信号汇同地址码信号一并传输给总线报警信号，主机接受到报警信号后通过信号转换器上传给报警软件，集成软件立即弹出相应部位电子地图。7432与主机接线方式如下图：图11控制器与主机接线图b、报警主机的工作原理报警主机通过总线驱动器与DS7432控制器构成入侵报警系统。当系统启动后，主机通过总线对前端DS7432控制器下达运行指令的同时，对DS7432控制器进行依次循环巡检，一旦拾取到报警信号，便传输给主机，通过信息处理，使主机发出声、光报警和报警部位显示，完成了报警功能。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案主机通过两条总线对前端控制器之间巡检，间隔时间设计为48ms。系统最多可在总线上挂接30个控制器，其巡检一周的时间为30X48=1440ms，加上主机按程序将拾取的报警信号，在终端转换成声、光报警、部位显示和语言提示所需要的时间约90ms。总计为1440+90=1530ms=1.53s，这1.53s即为报警响应时间，符合标准规定≤2s的要求。注：本安全防范系统的设计，报警系统前端控制器为30台。主机对其巡检一周的时间为1440ms，加上对报警信号处理过程的时间90ms，本系统的报警响应时间为1.53s，小于标准≤2s的规定，所以是先进的。主板接线端口说明如下图：图12主板接线端口说明上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案防区输入端口与探测器连接方法：图13防区输入端口与探测器连接C、报警主机可与视频主机联动报警主机留有与视频矩阵主机联动的两种接口。只要视频矩阵主机联网接口协议开放，本报警主机可与任何型号的国内、外生产的视频矩阵主机进行联动1.4、系统的功能设置（1）状态显示。8个系统状态指示灯，用以显示系统布防、火灾报警和系统故障。（2）自动布防/延时布防。每个分区的每天的自动布防时间可编。用户可以利用延时布防来取代系统的自动布防时间，或者给主机指定一个特定的时间。公共分区一个分区可以编程为跟随一些或所有其它分区的布防状态。只有当与公共分区相关联的所有分区都布防后，公共分区才会布防。这样使得系统在保护好公共区域（如大厅、人口等）的同时，还可以保持分区的独立性。（3）内置答应机优先的功能，无需外部硬件。3个电话号码，系统支持2个20位的电话号码，每个分区或防区对这两个号码都可以有一个3位或者4位数的报告ID上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案码。每个电话号码都可以相应地设置自己的通讯格式和选择脉冲拨号或音频拨号。第3个电话号码是用于远程遥控编程。（4）EE内存。主机使用了EEPROM技术，在完全断电时可保存所有的编程和布/撤防状态。由于探测器会花费几分钟来启动工作，所以，电源恢复后，还会有一个延迟以防误报；所有的系统编程或用户代码都不会丢失。（5）八继电器模块。DS7400Xi-CHI支持两个DS7488八继电器模块，或两个DS7489固态输出模块。每个模块提供8个继电器或固态输出，以跟随系统事件，或跟随DS7400Xi-CHI里编好的输出功能。（6）防接管保护。系统可锁定全部或部分编程，即使有人想要接管用户信息时，编程也不会更改。在地址码可编的装置中，有带密码的防接管回路，可防止更换控制指令。（7）两个独立的进入延迟。防区编程时，可选择两个进入延迟中的一个。这样，远离键盘的防区就可选择较长的延迟时间。（8）简易的功能键用户界面。拥有6个已标明功能的按键。输入一个用户码PIN，再按一个功能键即可进行布防，撤防和复位烟感器等功能。1．5、达到了系统工程技术性能指标的要求系统工程技术性能指标是设计的依据，是设计必须达到的目标，是防范效果的体现和保障。据此，现将入侵报警系统设计达标的情况阐述如下：（1）系统漏报警=0实现系统漏报警=0这个指标，必须解决两个关键问题。一是系统本身不能有产生“漏检报警信号”的因素；其二是探测器的探测率必须达到100%。先谈不产生漏检报警信号的问题。不产生漏检报警信号的关键在于所选用的7432上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案控制器，对所输入探测器工作状态，每巡检一周的时间，是否小于探测器报警状态的延迟时间。依据GB10408.1-2000入侵探测器第1部分，通用要求“6.1.1条，当探测器产生报警状态时，该状态至少保持1s”。7432控制器对每个探测器进行巡检的间隔时间为10ms，巡检一周的时间为16X10=160ms，它小于探测器报警状态的延迟时间的6.25倍。符合不漏检条件。换句话说，任何一个探测器处于报警状态下，可被控制器连续巡检6次。因此不会产生漏检报警信号。这是系统不会产生“漏报警”的根本保障。（1）入侵报警探测器的探测率（设计值）：100%。这个指标是关系到系统不产生“漏报警”的第二个关键问题。实现这个指标的关键在于：一方面选好与安装现场环境相适应的“探测器”，另一方面在设计探测器的覆盖范围时，要打出适当的保障系数（采用降额设计），既使在现场环境温、湿度及其它因素发生一定的变化时，仍能保障设计值的覆盖范围不受影响，从而保障每个探测器的探测率达到100%。这就是保障系统不产生“漏报警”的第二个关键问题。（2）系统误报警：日误报警次数≤探测器输入总量的1%次。这个指标是一个经验值。只要在探测的布防设计时，选用有质量认证的探测器，并结合现场的实际情况，做到因地制宜、精心设计、精心施工，一般都能达到。（3）报警响应时间：≤2s。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案这个技术指标不仅反映探测器一旦被触发报警，其报警信号从前端传输到终端，使主机产生声、光、报警和部位显示所需要的时间；同时报警信号又是联动声音复核、图像复核、视频监控、录音、录像设备及其它外部设备的启动信号源。所以联动设备受控于报警响应时间。如果报警响应时间一长，声音复核、图像复核和视频监控的实时性的功能和效果就受到影响。因此，强制性的把报警响应时间定为≤2s是必要的。否则，稍一过长，就潜伏着“漏报警”的因素。DS7400Xi-CHI型安防系统的报警响应时间为≤1.53s，是在使用30个控制器的报警响应时间。如果控制器减少了，报警响应时间也随之减小。本系统根据需要用了30台控制器，报警响应时间为1.53s，小于标准≤2s的要求。（1）报警联动自动切换时间：≤4s。DS7400Xi-CHI型安防系统报警联动自动切换时间：≤2s小于标准规定的时间。（6）警情判断确认时间：≤20s。（7）警情通报到位时间：≤20s。以上两个指标与运行软件和操作人员密切相关。就软件而言，前面做过介绍，其界面友好、操作程序简单、快捷，切换时间都在指标规定的时间范围内，关键是值班人员必须坚守岗位，尽职尽责，才能保证在规定的时间内完成警情判断和警情通报工作。（8）处警响应时间不大于3min。实现这个指标，首先必须有适当的警力（或保安人员），要制定预案，并定期进行演练。一旦发生警情，才能讯速出击。才能保证在不大于3min的时间内到达报警现场进行警情处理。（9）技术防范系统的入侵延迟时间不小于10min。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案实现这个指标，必须建立“纵深防护体系”，加强实体防护，特别要重视周界防护的预警作用和与之相适应的“监视区”的建立。同时要加强“防护区”和“禁区”的实体防护能力，才能使入侵延迟时间大于10min。这个指标需要甲、乙双方来共同完成。（10）报警信号的声音响度：≥80dB。实现该指标的关键在于设备质量。本系统选用的报警讯响设备符合本指标的要求。以上的阐述说明了系统构成、功能设置和设备选型是符合规范要求的，从而达到了“系统工程技术性能指标”的要求。2、视频监控系统功能设计2.1、设计依据依据GA/T367-2001《视频安防监控系统技术要求》。视频安防监控系统一般由前端、传输、控制及显示记录四个主要部分组成。前端部分包括一台或多台摄像机以及与之配套的镜头、云台、防护罩、解码驱动器等；传输部分包括电缆或光缆，以及可能的有线、无线信号调制解调设备等；控制部分主要包括视频切换器、云台镜头控制器、操作键盘、各类控制通信接口，电源和与之配套的控制台、监视器柜等；显示记录设备主要包括监视器、录相机、多画面分割器等。根据使用目的、保护范围、信息传输方式、控制方式等的不同，视频安防监控系统等有多种构成模式。本标准仅对各种不同类型视频监控系统的共同部分提出通用技术要求。各种不同的视频监控系统的共同部分的基本构成如图14所示。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案前端设备传输设备显示/记录设备控制设备电源视频图象信号视频图象信号控制信号图14视频监控系统的共同部分2.2、设计模式依据GA/T367-2001《视频安防监控系统技术要求》的有关规定，图像复核与视频监控系统构成模式如图15所示。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案············多媒体计算机···硬盘录像机码变换器`R/DR/D码分配器视音频矩阵主机音频矩阵主机视音频分配器硬盘录像机······通讯器主键盘分键盘键盘···GPSE不间断电源UPSPUS图15视频安防监控系统构成模式框图图15所示的图像复核与视频监控系统的构成，是以AB80矩阵切换主机为核心，根据图像复核与视频监控的需要，前端配置有：一体化云台摄像机（亚安YQ5201）、和一体化日夜两用型红外摄像机（韩国现代HY-1758）；终端配置有：MYWAY无缝品接4*8电视墙、硬盘录像机（DS-8016HC）、不间断电源以及其他配套设备等。图中的多媒体计算机虽不是视频系统的组成部分，但他是入侵报警主机，是与视频系统联网、联动的设备，在图上与视频系统画在一起，便于对系统联网、联动的理解。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案2.3、系统工作原理（1）概述从图15可以看出图像复核与视频监控系统是以矩阵核心控制，联动硬盘录像机进行存储，通过多媒体计算机集成软件进行集中控制，各个环节都是相对独立的，一个设备出现故障，不影响整个系统工作。总控制室采用AB-80矩阵进行图像声音切换，同时通过通讯模块和管理电脑联动；报警联动硬盘录像机。（2）系统工作原理整个系统主要以矩阵为核心控制，通过矩阵主机内置IP控制模块来共享报警主机上的报警信息，当报警信号一旦触发，监视器上弹出与之相对应的画面。同时，报警联动模块输出报警信号相对应接入硬盘录像机的报警输入，实现硬盘录像机图像与报警联动。2.4、系统功能（1）视频探测（2）图像实时监视（3）有效记录、回放。（4）系统的画面显示应能任意编程，能自动或手动切换，画面上有摄像机的编号、部位、地址和时间、日期显示。（5）系统应能独立运行。应能与入侵报警系统、出入口控制系统等联动。当与报警系统联动时，能自动对报警现场进行图像复核，能将现场图像自动切换到指定的监示器上显示并自动录像。（6）自动化管理与控制。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案A、矩阵主要功能AB80系列网络矩阵切换控制系统采用插拔式模块化设计,包括电源模块、中央处理单元模块、数据缓冲模块、视频丢失检测模块、视频输入模块和视频输出模块。系统最大可切换1024路视频输入信号和128路视频输出信号，并且可配置多个控制键盘或计算机图形工作站。通过AB40系列解码器可对云台、镜头实现前端控制，也可以连接AB188系列智能球进行摄像机控制。支持三级以上的多种组网功能，以太网多级联网，穿透式多级联网等远程多级编程控制及网络功能。AB80系列网络矩阵切换控制系统选配含有内置IP控制模块和视频服务器，利用Internet，LAN或WAN网络，可使用户在任何地方通过客户端软件或PC浏览器打开矩阵主机提供的WEB页面，浏览视频图像并可对矩阵主机进行操作和摄像机控制。共享网络内系统报警信息，真正实现大型的全方位报警联动响应，具有极大的灵活性。矩阵主机提供网络检测管理功能，查询的内容有编程数据、监视器状态、摄像机控制状态、系统报警、键盘使用状态、模块工作状态。并可以通过网络进行数据检查、设置和备份。AB80-60/80网络矩阵主机支持CPU热备份切换控制功能，通过AB70-95热备份切换器可以连接两个AB80-60/80CPO外置式CPU组成双CPU矩阵切换系统，实现在主控CPU出现故障时自动切换到备份的CPU，从而保证矩阵系统的正常可靠地运行。系统功能上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案灵活配置：提供不同配置的系统，8～64路视音频输入，5～16路视音频输出。输入可带环接。　　前面板综合键盘：前面板键盘可进行整个系统的初始设置、编程、视音频切换和摄像机现场控制。　　菜单综合设置：1号监视器输出屏幕菜单，可通过前面板键盘或主控键盘进行编程，设置系统的各项参数。　　键盘口令输入：系统最多可设置16个用户口令，限制无关人员使用系统，是系统的一项安全措施。　　支持宏操作功能：可以实现虚拟摄像机号，多个视频同步切换，批量布撤防，同时打开或关闭辅助开关等等一系列批量性复杂操作。这样的宏操作可以最多设置5000个。　　前端控制优先级：系统具有前端控制优先级功能，每个键盘都可独立设定对任一摄像机控制优先级。优先级范围为0-99级，0级禁止操作，99为最高等级。在遇到操作冲突时，优先级较高的用户可以打断等级较低用户的操作而获取控制权，等级较低的用户无法影响高等级用户的操作。　　系统可划分：明确规定了键盘、监视器、摄像机之间的关系，进一步增强了系统的安全性。可设定键盘对卫星站点、键盘对监视器、键盘对摄像机的调用权限，以及监视器对摄像机的显示权限。　　同步切换：可将多台摄像机同时切换到多台相邻的监视器上，用于同时显示某个区域的多个摄像机画面。共有64个独立的同步切换队列，每个队列最多设定16台摄像机同时显示，可以手动调用或编入自动切换队列，还可以在报警触发时联动调用显示预设的监控点画面。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案　　自动切换：系统可建立最多64个自动切换队列，每个队列最多有64个位置，用来插入停留时间不同的摄像机图像，还可插入每台摄像机的预置点和辅助功能。队列可以正向或反向运行，包括同一台摄像机的多次进入队列或单个摄像机的多个预置点进入队列在内，队列运行时自动跳过与监视器无关的摄像机。定时调用：为用户提供可编程的35个时间，在设定的时间内系统自动运行预先编好的自动切换队列，可以实现每天、每周的自动布撤防，共有4个独立不同的布防表可被设定调用。　　报警联动：系统最多可接收128个报警输入信号，在收到报警信号时自动进行视频切换。通过规定报警输入与摄像机的对应关系，指定报警触点调用的摄像机画面在那个监视器上显示，可把任何一个摄像机或一组摄像机画面切换到监视器上显示。每个报警输入可设置在报警时调用摄像机预置点，启动辅助功能。报警画面在监视器上的显示方式有多种选择，并且报警可设定自动或手动清除。　　报警显示方式：顺序方式、保持方式、块顺序方式、块保持方式、双监视器方式　　顺序方式：在监视器上按顺序切换显示多个报警，图像停留时间可设定。　　保持方式：显示初次报警的图像,以后发生的报警按顺序排队。当第一个报警被清除后,第二个报警画面才显示在监视器。　　块顺序方式：分别在一组监视器上显示报警图像,每个监视器上的报警图像顺序切换显示。　　块保持方式：上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案分别在一组监视器上显示报警图像,每个监视器上的报警图像固定显示,直到第一个报警被清除后才显示第二个报警画面。　　双监视器方式：第一个监视器上显示最早报警的图像，第二个监视器显示随后的报警图像。当第一个监视器上的报警被清除后，第二个监视器的第一个报警移到第一个监视器上显示。　　报警清除方式：立刻清除、自动清除、手动清除　　立刻清除：这种报警清除方式是通过报警触点自动清除来完成的。一旦报警取消，则对应的监视器上的报警画面被清除。可以根据需要加上手动清除方式。　　自动清除：这种报警清除方式是通过报警触点自动清除来完成的。一旦报警取消，在20秒延时后，报警画面将自动地从它的监视器上消除。可以根据需要加上手动清除方式。　　手动清除：通过按键盘上的ACK键来确认报警。　　报警状态输出：由RS-232通讯口输出到PC机或串行打印机，可显示或打印报警时间、报警触点号、被调用的摄像机、所用的监视器等信息。　　RS-232通讯口：3个RJ-45标准RS-232端口，每个端口的可独立设置其用途和波特率，数据速率1200、2400、4800或9600B可选择。使用AB70-81通道扩展器，每一个端口可扩展为4个通道。这样最多可有12个RS-232通道。可与AB60-882/884系列主控键盘、AB60-76分控键盘、AB70-96和AB70-98报警接口设备、PC机进行通讯。　　RS-232解码信号输出：可分配一个RS-232端口，输出RS-232方式的解码和切换信号，控制解码器或音频切换箱，也可以方便地通过RS-232接口的远程设备进行传输。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案　　数据存储：所有用户的编程数据诸如系统划分、自动切换队列、同步切换队列、摄像机标题、报警设置、端口等设置存储在有备用电池的存储器中,断电后信息最少可保存五年。通过在PC机上运行数据备份软件,可将系统数据上载备份到磁盘文件中,以后可下载到矩阵主机恢复系统数据。　　卫星站点控制：矩阵主机通过系统之间的视频和RS-232连接，并在菜单中设置相应的参数，可以实现视音频远程切换、远程摄像机控制、远程系统编程设置,以及远程报警信号传送和联动等卫星系统功能。有卫星站点控制功能的在型号后缀加“N”字母。　　以太网控制：　以太网控制：AB矩阵系统不仅可以通过RS-232口的相互连接实现系统联网（俗称硬联网），还可以利用以太网实现相互控制的联网功能(软联网)。AB80-80IP矩阵主机都有一个专用的RJ-45的以太网接口，可以连接到LAN或WAN集线器或交换机，实现TCP/IP以太网控制功能。在IP网络条件下可以通过设置软件进行主机搜索、改变IP地址、修改TCP端口号等操作。在同一个局域网中最多连接64台矩阵主机，每台矩阵都必须设定一个特定的站点号，用于确定控制信息发送和回送的通讯地址。通过以太网连接，每台矩阵都能对Ip网络中的任何矩阵图像进行切换和摄像机控制，甚至可以进行远程菜单编程和设置，操作起来就像是对本地矩阵一样。通过约定和权限设定，多台矩阵之间可以相互进行控制，任何一个矩阵都可以成为控制中心，管理网络中的任何矩阵主机。并且局域网、广域网、城域网和因特网使其传输距离不受限制。　　网络对时：当多个矩阵联网时，需要统一所有系统的时间和日期信息。AB80矩阵主机具有手动对时功能。在控制中心执行对时功能后，所有下级矩阵的时间和日期均被修改为控制中心的数值。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案B、硬盘像机主要功能海康威视数字硬盘录像机是专为安防领域设计的一款优秀的数字监控产品。它采用了嵌入式处理器和嵌入式操作系统，结合了IT领域各项最新技术，使系统运行更稳定。同时具备数字视音频录像机和数字视音频服务器的特性，既可以本地工作，也可以连网组成一个强大的安全监控网。本系统视频共147路，目前市场上硬盘录像机容量最大是16路，根据需要配置5台满足容量需要，同时预留了扩容所需的容量。海康威视数字硬盘录像机可根据存储容量的不同，根据需要配置硬盘容量，最多配8块硬盘，本系统设计容量为15天存储时间，容量要求较大。海康威视嵌入式硬盘采用H.264高压缩方式,1路视音频同步24小时录像存储容量为200M左右,16路*200*24=76G,15天所需纵容量为76*15=1140,硬盘录像机最多装8块硬盘,本系统设计安装7块,每块硬盘容量160G,160*7=1120G,15天16路视音频同步24小时录像采用H.264高压缩方式所需总容量为1140G.以上为一台16路硬盘录像所需容量，10台安装70块硬盘。型号：DS-8016HT每个视频输入通道最高支持DCIF也可以选择2CIF、CIF、QCIF等分辨率。产品技术参数实时监视图像分辨率：PAL：704*576（D1）；NTSC：704*480（D1）。回放分辨率：上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案PAL：176*144（QCIF），352*288（CIF），704*288（2CIF），528*384（DCIF）；NTSC176*120（QCIF），352*240（CIF），704*240（2CIF），528（DCIF）。视频输入：2-16路（NTSC，PAL制式自动识别），BNC（电平：1.0Vp-p，阻抗：75Ω）。视频输出：1路（NTSC，PAL可选），BNC（电平：1.0Vp-p，阻抗75Ω）。视频帧率：PAL：1/16—25帧/秒可调；NTSC：1/16—30帧/秒可调。码流类型：可选择单一视频流或复合流，自定义。视频压缩输出码率：16K～2M可调，也可自定义（单位：bps）。音频输入：2-16路，BNC（线性电平，阻抗：1kΩ）。音频输出：1路，BNC（线性电平，阻抗：600Ω）。音频压缩标准：OggVorbis。音频压缩码率：16Kbps。语音对讲输入：1路，BNC（线性电平，阻抗：1kΩ）。USB接口：1个，协议：USB1.1。支持U盘，USB硬盘，USB刻录通讯接口：1个RJ4510M/100M自适应以太网口，1个RS232口，1个RS485口。键盘接口：1个。硬盘IDE接口：DS-8002HT：2个IDE接口，支持4个IDE硬盘；DS-8004HT～DS-8016HT：4个IDE接口，支持8个IDE硬盘；支持的每个硬盘容量达2000GB。机。VGA接口：1个，分辨率/刷新频率：800×600/60Hz，800×600/75Hz，1024上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案×768/60Hz。报警输入：16个开关量输入。报警输出：4个开关量（或干节点）输出。电源：90--135VAC或者180--265VAC，47--63HZ。功耗：20～42W（不含硬盘）。工作温度：-10℃--＋55℃。工作湿度：10％--90％。尺寸：19英寸标准机箱（450mm*450mm*95mm）。视频输入：2-16路，标准BNC接口。视频输出：1路输出到监视器，标准BNC接口；1路输出到显示器，标准VGA接口。音频输入：2-16路，标准BNC接口。音频输出：1路，标准BNC接口。语音输入：1路，标准BNC接口。本地备份：USB1.1标准接口。串行接口：1个RS-232，1个RS-485，均为RJ45型接口。键盘接口：1个，RJ45型接口。级联接口：1个，RJ45型接口。网络接口：1个，RJ45型接口。报警输入：4/8/16个。报警输出：4个。3、出入口控制系统（对讲系统与门禁系统）上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案3.1系统概述出入口控制系统是通过可视对讲系统和门禁系统集成实现。对讲系统可作为通讯系统使用，也可实现身份识别功能。门禁系统是专门进行身份识别设计，并将门禁嵌入在可视对讲内。3.2系统原理对讲管理主机门禁管理主机计算机可视门口机电子门锁报警输出出门按钮发开器门禁读卡器控制器图16出入口控制系统构成原理对讲系统分为中心管理机、门口主机、对讲分机，本系统根据博物馆实际需要，设计为中心管理机和门口主机。门禁系统由出入口目标识别、出入口信息管理和出入口控制执行机构三部分组成。出入口控制系统系统主机SD-980M3，控制对讲及门禁。博物馆人员可以通过可视对讲呼叫管理中心，管理中心通过可视对讲门口机788DGCS传输回的图像进行身份识别，打开电控锁。博物馆人员也可以用门禁系统人员卡，刷卡，对讲门口机内部集成的门禁读卡器和控制器自动打开电控锁。3.3系统功能1)系统进出权限的管理上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案对进出权限的管理主要有以下几个方面：(1)进出通道的权限：对每个通道设置哪些人可以进出，哪些人不能进出。(2)进出通道的方式：对可以进出该通道的人进行进出方式的授权。(3)进出通道的时段：设置可以该通道的人在什么时间范围内可以进出。2)记录功能系统应记录人员出入的时间和地点以及异常情况（门被非法侵入、门没有关、消防联动等），该记录作为历史数据，在需要的时候可供管理人员查询、参考。3)实时监控功能系统管理人员可以通过微机实时查看每个门区人员的进出情况、每个门区的状态（包括门的开关，各种非正常状态报警等）；也可以在紧急状态打开所有的门区。4)异常报警功能在异常情况下可以实现报警，如非法侵入、门超时未关等。5)消防报警监控联动功能在出现火警时管理中心可以同时打开所有电子锁让里面的人随时逃生。系统自动将有人刷卡时（有效/无效）录下当时的情况，同时也将系统出现警报时的情况录下来。6)反潜回功能：持卡人必须依照预先设定好的路线进出，否则下一通道刷卡无效。本功能是防止持卡人尾随别人进入。7)防尾随功能：持卡人必须关上刚进入的门才能打开下一个门。本功能与反潜回实现的功能一样，只是方式不同。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案8)通讯功能：门口机可实现与管理中心进行可视通话。4、电子巡查系统4.1系统概述在线式巡查系统是为实现实时管理保安巡查人员的巡视情况、对巡查人员进行有效监督、确保其巡查到位，并对异常情况紧急处理。采用IC卡作为巡查卡，IC卡读头作为巡查点、巡查员携巡查卡，按预先排好的巡查班次、时间间隔、线路到各点巡视。巡查点读取有关信息，实时上传至管理中心，供分析、处理。同时设计配置无线对讲作为该系统辅助通讯工具，便于及时通讯，值班人员每人配备无线对讲机，在紧急情况下可作公共群呼，也可作为报警指挥中心。4.2系统原理在管理软件设置巡查路线和巡查到达时间段，巡查人员按照预先设置好的路线到各巡查点巡视，在巡查点刷卡巡查卡，巡查点读卡器把信息时时传回主机和计算机。若巡查人员未在规定的时间段或未按预先设置的巡查路线刷卡，管理中心主机会出现报警提示。此时可用无线对讲和巡查人员时时通讯。巡查系统软件会把报警信息和故障信息记录存储在电脑内。4.3系统功能A、智能排班：可多班次、多线路、多方向进行交叉管理，记录清楚，准确无误；B、事件设置：可设置事件卡，系统能及时准确地记录失窃、火灾、设备异常等情况；C、系统设置：包括登录密码、操作权限的设定；D、实时报警：实时巡查时出现异常巡查系统能自动报警；上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案E、集中管理：后台管理工作站可建立巡查资料库实时采集各巡查点的巡查记录，可按巡查员或巡查班次进行汇总、查询、打印，以便分析发生失盗、火灾等失职责任归属;F、巡查数据悲愤、恢复功能。定期可将以前的数据备份到硬盘上。需要时可恢复到软件中。5、公共广播系统公共广播及背景音乐系统分为两个部分：一部分是背景音乐系统，用于各个展厅参观旅游、主干道等公众活动区播出背景音乐；另一部分为公共广播，平时用于播出通告通知等信息，在紧急状态如发生火灾时进行紧急广播，公共广播由中心控制选择节目源，并能够分区域进行播出和切换。公共广播的音量可由各个区域自行控制。1、系统构成公共广播系统构成由节目源设备、信号的放大和处理设备、传输线路和扬声器四个部分组成。其原理如以下系统图：上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案1.1节目源用于服务性广播。(1)调频调幅收音机：用于收听特定节目和重要广播；(2)激光唱机：用于播放高品质音乐节目。1.2广播寻呼用于业务性广播。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案提供带键盘的广播话筒区域寻呼话筒，内藏高音质FM谐音以改善话音音质以及语言清晰度。话筒键盘呼区域按照建筑楼层及其各独立楼层区域进行划分。区域选择可单选、多选、或全选。操作时选择所要寻呼的区域，系统将自动中断被选区域的音乐节目，发出提示乐声，切入话筒，播送区域寻呼话筒的话音。在话筒广播时不影响其它楼层的正常服务性广播的播放。1.3控制系统设带优先控制前置放大器，用于服务性广播节目源选择和信号适配。对每路节目源设有独立的音量调节装置，以取得不同节目源的输出电平均衡，达到节目切换时音量平滑。服务性广播的节目总音量可控，方便控制适宜的环境音量送至所需场合。设监听背景音响区域选择器，可根据需要控制每一回路是否播放背景音响，以方便今后日常使用及维修保养。1.4功率输出服务性广播和业务性广播，各所需播放的楼层除话筒语音外不需很大的音量，输出功率满足全域扬声器总量，并在每个吸顶扬声器上的最大输出设计功率不大于1.5W，保证了语音的足够清晰和响度，又节省了功放，实现了性能、费用的统一。播放紧急广播时，为了保证有足够的响度和清晰度，设计在每个吸顶扬声器上的最大输出设计功率为3W。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案传输电压国际标准一般为70V、100V、120V三档规格，根据规范宜采用低压传输方式并考虑减小线路损耗的原则，我们采用70V（半功率）。1.5区域分配根据规范，区域分配应首先满足火灾事故广播的区域划分要求。根据“ECADI”的设计要求，系统划分成10个广播区域。遥控话筒可自由选择对各分区，或单独、或编组进行广播而不影响其他回路的正常广播，并可进行全呼广播。2、功能设置整个系统建成后将具备以下功能：（1）、背景音乐的播放。此功能主要用以优化环境，营造一个舒适优美的听觉环境。（2）、紧急广播功能。在景区内若有突发事件可及时播放。系统具备紧急广播默音功能，即便整个系统正在播放背景音乐，系统设备也可将紧急广播信息播放出去。（3）、分区功能。系统专用设备可将整个景区分为最多10个区。以便系统管理人员根据需要对整个景区或其中部分景区进行背景音乐播放或紧急呼叫广播。第六章系统设备选型第一节选型原则1、安全防范工程器材、设备选型，是安防工程设计的重要环节之一，它关系到系统的先进性、上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案实用性、可靠性和经济合理性。因此，必须认真对待，全面考虑，并遵循以下的选型原则：1）、依据《设计任务书》提出的“工程项目的内容和目的要求”，结合现场勘察的实际情况，按照“系统工程技术性能指标”要达到的技术数据，进行全面考虑。2）、依据GB50348-2004的标准；3.1.3、安全防范系统的配置，应采用先进而成熟的技术、可靠而适用的设备。3.1.4、安全防范系统中使用的设备必须符合国家法规和现行相关标准的要求，并经检验或认证合格。3）、所选用的器材、设备必须满足系统的安全性、可靠性、电磁兼容和环境适应性的要求。4）、做好市场考察工作，通过多渠道的市场信息，掌握市场行情，加大选择余地，便于做到选用先进、优质、适用、性价比高的各类品牌产品，为工程的优化设计创造条件，打好基础。5）、凡是没有国家质量认证，或国际质量认证以及试制品，决不选用，防止假冒伪劣产品混入。第二节设备的选型根据现场勘查记录，湖北省明代藩王博物馆附近没有强磁干扰，白天光照度正常，夜间昏暗；基本的气候特征为：年平均气温为；15.6℃-16℃为适应上述条件室外探测器必需选择在极端温度下能正常工作且技术成熟，质量稳定可靠的产品，达到防护严密，杜绝漏报，和最大限度减少误报。博物馆室内环境温度较为理想，适合绝大多数室内探测器正常工作。因此选择以下型号的设备器材：上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案序号设备名称型号品牌单位参考价报警系统1大型报警主机DS7400Xi-CHI德国BOSCH(博世)台42002室外主动红外对射探测器60米DS426i-Chi德国BOSCH(博世)对9803室外主动红外对射探测器100米DS429i德国BOSCH(博世)对13204幕帘探测器DS920i-CHI德国BOSCH(博世)个8905双鉴探测器DS835iT-CHI德国BOSCH(博世)个11006吸顶双鉴探测器DS9360-CHI德国BOSCH(博世)个13927玻璃探测器DS1102i德国BOSCH(博世)个8708带语音预警被动红外探测器VX-402RECOPTEX(日本)个26809振动探测器(内部集成震动分析仪)SS-102DSC(加拿大)个128010紧急按扭270HONEYWELL个1011警号ES626HONEYWELL个60视频复核系统及音频复核系统12一体化云台摄像机+SONY一体化摄像机YQ5201YAAN(亚安)台1860013一体化红外摄像机(含支架)HY-1758韩国现代台189014半球摄象机WV-CF284松下台286015拾音器LY901莱迪克台3601616路音视频分配器SH220AP(爱普)台11801716路嵌入式硬盘录像机DS-8016HC海康威视台1100018音视频矩阵AB80-32AB台8940019无逢品接专用20〞液晶监视器(含安装柜)4*8含后台控制设备MYWAY台16400公共广播背景音乐系统20话筒AM200ABK台36021控制主机AXT8182ABK台585002214个区功放PA-2006PIIABK台186023播放终端AXT-8401ABK台398024室内壁挂音箱ABKWL-666ABK只146上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案25室外仿古型防水音箱25WABKWS-687ABK只796巡查系统26巡查主控器RNXG2008罗拉智能科技套210027巡查点读卡器RN-RFX10D罗拉智能科技个32028桌面发卡器RNRF10DF罗拉智能科技个96029用户卡EMID1.8罗拉智能科技个1030无线对讲机BF6100北峰个1100门禁与对讲系统31管理中心可视主机SD-980M3视得安罗格朗台580032单元可视主机(含防护罩)788DGCS视得安罗格朗个280033２路嵌入式服务器2000AS02视得安罗格朗个450034门禁(读写器和控制器)SI-M316森林海个268035IC卡发行器SI2400-IC森林海个220036讯号转换器980BMA视得安罗格朗个32037人员卡MF-1森林海个1038智能锁(含开门按钮)LK-200欧宝个26039闭门器75Kg世亨个160主要设备器材技术规格详细如下：一、报警设备1、报警主机型号：DS7400Xi-CHI品牌：德国BOSCH(博世)技术规格：输入功率：AC18V，50W，50Hz/60Hz辅助输出功率：DC12V，最大1.0A备用电源：12V，7.0AH上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案主机板耗电：静态175mA报警状态250mA报警输出口：DC12V，1.75A可编程输出口1可编程输出口2总共可接15个键盘，使用Ф1.0mm非屏蔽键盘总线，长度为350m，键盘总线总长度不得大于1830m。外观尺寸:365×310×85mm主要功能：DS7400Xi报警控制系统主机是一种多功能的大型报警系统它可与各种防盗探测器及防火探测器相连接扩充采用两芯总线方式,总线驱动器可采用DS7430（单总线）或DS743（双总线）扩充设备的类型:8防区扩展模块DS7432、单防区扩展模块DS7457I、单防区带输出的模块DS7465、双防区扩展模块DS7460、DS3MX、DS6MX以及各种带地址码的红外，门磁，烟感器等。2、室外主动红外对射探测器型号：DS429i上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案品牌：德国BOSCH(博世)特性双射束探测使用于室内和室外2种安装方式可调触发反应时间UL认证CE认证基本功能检测性能外部可见报警LED灯。内部发射器操作LED灯。接收器上的电压输出用于校准。安装校准过程中，LED灯以不同的速率闪亮。认证CE-EMCUL认证CCC认证编号：2003031901000009探测范围标准探测范围300m室内，100m室外规格上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案电源要求10.5~28VDC，每个发射器的电流为47mA,每个接收器的电流为31mA。待机电流主电源断电时，可连接直流电源来供电。UL认可的条件为至少4小时(100mA-小时)。报警输出“C”型继电器，在30VDC时，电流为0.5A防拆输出常闭外罩触发防拆开关射束中断时间可选50~700毫秒防射频干扰(RFI)在26~950兆赫兹的频率范围内，干扰强度为50伏/米时，不会引起报警和系统重置。存放和工作温度-25°C~+55°C;相对湿度0~95%(无霜)UL认可的条件为0°~+49°C探测范围可偏转可垂直调节±10°，水平调节±90°外壳高强度ABS塑胶外壳，尺寸为：17.1cmx8.2cmx7.7cm安装立杆式安装的杆直径为3.8cm~5.0cm3、双鉴探测器型号：DS9360-CHI品牌：德国BOSCH(博世)特性动态分析器II处理技术微波适应性调整技术微波自识别技术自检监控系统可更换镜片(提供两种镜片)360°全方位，直径为18米的探测范围安装高度为2.5~6米UL认证，ULC认证，CE认证，CCC认证基本功能上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案信号处理利用微波及被动红外技术探测报警，两种技术同时触发，且报警信号必须符合两种技术的信号要求时才会报警。微波和被动红外的灵敏度可调。被动红外信号处理动态分析器II分析信号的周期，振幅，持续时间和极性来确定是否报警。一定量的热量和照明干扰不会引起误报，如暖气，空调，冷热气流，太阳光，闪电和移动的头顶灯。还可提供两种灵敏度的设置。微波信号处理微波自识别技术可辨别和忽略重复性的误报源。可对背景干扰作出适应性的处理，在减少误报的同时，又确保了稳定的探测性能。自动检测外部可见，三色报警LED指示灯分别显示各种技术，闪亮时表明有故障。认证UL认证CE-EMC认证ULC认证FCC认证CCC认证编号：2002031901000004探测范围标准探测范围360°´18米直径俯视上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案AR13-18侧视AR8-13侧视规格电源要求6~15VDC，在12VDC时，待机电流为18mA,最大为75mA报警输出“C”型舌簧继电器，在直流抗阻负载时，额定值为28VDC，3.0w，125mA防拆输出常闭防拆开关，接点间最大额定值为28VDC,125mA防射频干扰(RFI)在26~950MHz的频率范围内，干扰强度为50伏/米时，不会引起报警和系统重置。存放和工作温度-40°~+49°C。UL认证的安装条件为0°~+49°C外壳设计高强度ABS接线底座和聚乙烯半球的外壳，使探测范围的调整方便简易。尺寸：厚度为8.5cm，直径为13.3cm安装2.5~6米。直接安装于天花上，或标准10.2cm的八角电盒中。4、带语音预警被动红外探测器型号：VX-402REC品牌：OPTEX(日本)特点语音警告功能：能够向入侵者发出两种音频信息。此特点已被证明是阻吓入侵者的一个有效方式。使用内置麦克风或外接装置两种方式录音。规格参数：覆盖范围：12M，90度广角。安装高度：0.8-1.2M5、智能振动探测器型号：SS-102品牌：DSC(加拿大)微处理器控制，探测和分析处理一体化上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案敏度高低两档设置并连续可调振动脉冲计数分析0，2，4，6次可调适用各种砖、混凝土、木头、金属墙体和玻璃等防护半径：1.5-4米，可多只串联使用增大防护面积，常闭输出，自动复位或锁存，防拆双色LED状态显示供电电压：9-16VDC；电流：15mA/静态，16-27mA/报警使用温度：-20--+60°C白色，外观小巧，安装调试方便二、视音频设备1、矩阵型号：AB80-32品牌：AB系统特性●基于以太网控制无需外置设备(型号后缀加“IP-OA”)●内置WEB视频服务器,可输出1-4路网络图像(型号后缀加“IP-VA4”)●具有智能网络设备管理功能(型号后缀加“E”)●系统支持双CPU热备份切换控制系统，支持系统电源热备份。●最大1024路输入128路输出●菜单综合设置●屏幕显示　摄像机标题，自带国标一、二级汉字字库上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案　日期/时间格式可调整　摄像机号和监视器号，及其工作状态●64组自动切换，64组同步切换●键盘口令输入，限制无关人员操作●系统可划分为多个分区，可限定键盘的访问权限●可设定99级控制优先级，可对每个摄像机设定控制级别●内部视频丢失检测●五种不同的报警显示方式,三种报警状态清除方式●35个定时调用时间,按星期自动调用切换队列或进行定时布撤防●可配AB80-80CPO外置式中央处理器●实现最多1024个摄像机的现场控制，控制恒速或变速云台●兼容多种控制协议，可控制其它各种品牌的前端设备●可输入最多1024个报警，每路报警可进行摄像机联动切换、预置点和辅助开关调用●支持报警联动，可联动控制灯光、启动录像设备●所有编程数据的备用电池保护，可通过系统备份软件将所有设置数据备份到PC机●系统之间可通过IP/RS-232联网进行分级、多级控制,包括网络编程、网络控制，具备网络对时功能●8个RS-232通讯口，1个以太网接口（可选）●选配AB60-882M/884M宏键盘，具有下列功能：　★支持5000个宏指令操作,多种复杂操作可以一键完成上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案　★实现虚拟摄像机号功能　★支持对不同功能的宏指令进行分组管理功能　★支持矩阵、画面处理器、硬盘录像机、解码器和智能球等设备的组合控制功能●可选用汉化视霸网络版多媒体控制管理/集成系统软件技术规格视频指标 数据指标 带宽：17MHzRS-232数据：8个RJ-45型数据插座频响：12MHz范围内±0.5dB波特率（比特）：1200，2400，4800，9600信噪比：-65dB(Vp-p与有效值噪声之比)高速数据线输出BNC接口邻频道串扰：-55dB,典型值在3.58MHz波特率（比特）：38400输入之间串扰：-70dB,典型值在3.58MHz网络指标 差分相位：±1.5°视频编码：MJEPG/MPEG4差分增益：≤1.0%网络协议：HTTP，TCP，UDP倾斜：≤0.5%网络带宽：10/100MHz自适应增益：额定值±1dB一般指标 同程丢失：≥40dB电源:120VAC/230VAC，50/60Hz微分延迟：±1.0度功率:50W直流电平：0伏尺寸:高×宽×深267mm×483mm×470mm切换：全交叉点矩阵完全切换安装:19″标准机架安装,高6U切换速度：小于16毫秒（典型）重量:35Kg(含16块组件卡)复合视频信号：0.5～2.0Vp-p工艺:机箱铝拉丝氧化工艺视频输入：BNC插座，16～1024路视频输入温度：0℃-60℃视频输出：BNC插座,4～128路视频输出湿度：0-95%无冷凝2、硬盘录像机型号：DS-8016HC品牌：海康威视3、一体化云台摄像机上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案型号：YQ5201品牌：YAAN三、公共广播1、控制主机品牌：AXT8182型号：ABK①主机内置有4种音源：面板上的紧急话筒（EMCMIC）：用于一般性寻呼，或在遇到灾害性事故时，临时发布紧急疏散指挥命令；内置的钟声/警笛（CHIME/ALARM）：内置的钟声在节目中插入作息时间通告。在遇到灾害性事故时，按下“全告警”按钮或“选区”告警钮，发出预设的警笛声；内置CD（INNERCD）和内置特种音源（DSPSOURCE）：作背景音乐。②主机可接四路外置音源作为背景音乐，如果不使用内置CD机，则还可以多接一路外置音源，用户可根据实际需要而定。③未接模块扩展箱，故也未安装警报输入模块，遇到灾害性事故时可使用主界面上的全告警等按钮发布警报。④最小系统已具备了在不同分区实时或定时广播背景音乐、主机寻呼、人工报警、节能运行等功能，但不能在广播终端进行节目点播或进行寻呼。⑤最小系统只使用了一种广播终端：网络播放终端（AXT8401）。它具有10瓦功率输出，并可扩展输出功率。可选配相应的音量控制器。四、巡查系统上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案1、联网型巡查主控器型号：RNXG2008品牌：罗拉智能科技A准确记录和存储巡查员巡视的日期、时间、地点、卡号等相关信息。B免接触、速度快（读卡时间0.1秒）、一挥而就，操作简便、快捷、可靠；C引入了集中管理、分散控制的概念，能脱机或联网运行；D系统采用双RS485网络，一条总线最多可接256个控制器，每个控制器至少可接8个巡查点，一条总线可接1016多个巡查点；E双RS485网络管理，适用于巡查点较分散、通讯距离较远的场合，且布线简单；F巡查数据可实时上传，也可以脱机存储，每个巡查点可存储4000条巡查记录，数据掉电保存10年；G电脑与主控，主控与巡查点通讯距离均可达到1200米；H220VAC±10%供电，功率10W；I工作温度-10℃~+80℃J湿度：10%~90%；2、巡查读头型号：RN-RFX10D品牌：罗拉智能科技A工作电压：DC7V~12V;B读卡距离：5~15ＣＭ;C无源、免接触，使用寿命长;上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案D防水、防尘、防静电，适合各种恶劣环镜;ERS485输出通讯接口;F读卡时间小于0.1秒；G可读取EM或MIFARE卡；H设有专用地址码拨码开关；五、出入口控制系统1、对讲主机型号:SD-980M3品牌:视得安罗格朗外形尺寸：338＊285＊160mm总线制传输、布线方式简单；可联接999个单元可视对讲系统；可与任一单元主机、分机实现互相呼叫、对讲、监视功能；可转接住户间的呼叫、通话；有报警敬情提示；可多台管理中心联网，可互相呼叫、通话；可与电脑联接，通过软件实现智能管理LCD中文菜单操作，实现信息发布功能；可存储呼叫、报警、布撤防等信息各255条2、对讲门口机型号:788DGCS上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案品牌:视得安罗格朗产品功能SD-788DG可视门禁主机LCD显示屏，中文操作提示通过改变摄像头角度，可达到最佳摄像效果可呼叫分机及管理中心，并与之通话，传送视频信号；最大码容量为9999户分机；CCD有红外夜视功能，按键有夜光功能；数码式讯号传输，总线制布线，防拆报警整机性能参数：外型尺寸：305mm*125mm*65mm埋墙尺寸：294mm*118mm*60mm嵌入尺寸：270mm*100mm电源：DC18V功耗：工作6.3W，待机0.9W环境温度：-30℃~+70℃安装方式：嵌入式和预埋式第七章系统的功能系统操作以多媒体计算机控制为核心,进行集成管理。系统功能主要包括:报警功能,视频监控与图像复核功能、声音复核功能、电子巡查、对讲系统。另外，为各个景区创造良好的旅游氛围，建设公共广播系统。一、安全管理系统功能上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案1、安全管理系统是由多媒体计算机及相应软件组成，以实现对系统的管理与监控。2、安全管理系统的应用软件应先进、成熟，能在人机交互的操作系统环境下运行；应使用简体中文图形界面；应使操作尽可能简化;在操作过程中不应出现死机现象。安全管理系统一旦发生故障，各子系统应能独立运行；某一子系统出现故障应不影响其它子系统的正常工作。3、应用软件所具有以下功能1）对系统操作员的管理：设定操作员姓名和操作员密码，划分操作级别和操作权限等。2）系统状态显示：以声光或文字图形显示形式自检，电源状态（断电，欠压等），受控出入口人员通行情况（姓名，时间，地点，行为等），设防和撤防的部位及区域，报警和故障信息（时间，部位等）及图像状况等。3)系统控制。视频图像的切换、处理、存储、检索和回放，云台，镜头等的预制和遥控。对防护目标的设防与撤防，执行机构及其他设备的控制等。4)处警预案。入侵报警应对入侵部位、图像和声音自动同时显示，并显示可能的对策或处警预案。5)事件记录和查询。操作员的管理，系统状态的显示等应有记录，需要时能简单快速地检索和回访。6)报表生成。可生成和打印各种类型的报表。报警时能适时自动打印报警报告（包括报警发生的时间、地点、警情类别、值班人员的姓名、接处警情况等）。二、馆藏文物保护报警、图像声音复核功能：上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案1、应急报警，24小时防区控制。2、防盗防区手动或编程自动(按时间)设防、撤防。3、声、光报警指示，报警与图像联动。4、报警联动功能：自动开启警号；强制切换报警图像、录像；启动灯光；电话语音自动报警。5、视频图像能自动、手动、万能切换；时间、日期、标题(中文)字符叠加；云台、镜头、雨刷、加热装置、灯光自动控制。6、故障检测报警功能：系统发生断线、短路或并接其它负载时，能发出有声光报警。7、解除与恢复受警功能：对任意一路入侵报警信号解除受警，并能显示已被解除受警的入侵部位，还能对已被解除受警的入侵信号恢复受警。8、多媒体控制功能：控制报警设备所有功能，对开、关机时间，入侵报警、紧急报警和故障报警事件作记录，自动声音复核，自动生成报警电子地图，安全操作密码控制，多种检索方式，打印报警信息。9、双电源不间断供电。第八章、系统前端布防设计一、风险等级及防护级别的确定根据设计任务书要求，湖北省明代藩王博物馆为一级风险单位，建立一级防护安防系统。以下为各个部位风险等级：1）确定为一级风险部位的有2号展厅（阮和平老屋）3号展厅（阮士保老屋）上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案4号展厅（廖氏官堂）5号展厅（庞氏老屋）6号展厅（舒家老屋）7号展厅（阮班托老屋）8号展厅（赵氏老屋）9号展厅（陈献甲宗堂）10号展厅（陕山会馆）11号展厅（节孝坊）文物库房：一层、二层、三层2）确定为二级风险部位的有1号展厅（国民革命军24师师部旧址）以上不同风险部位的防护级别应满足GA27-2002标准的如下规定：5.3.2防护级别Ⅱ对防护部位所在空间的门、窗、通道或一间至几间房屋组成的区域，采取复核探测技术，配置声音复核及图像复核装置或出入口控制与实体防护装置组合技术防护措施。5.3.3防护级别Ⅰ对防护部位采取室内周界控制技术。空间复核探测技术，配置声音复核、图像复核和出入口控制与实体防护装置的技术防护措施。二、安全防范防护区域的划分1）区域划分原则上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案根据GB/T16571-1996《文物系统博物馆安全防范工程设计规范》规定，及《设计任务书》的要求，湖北省明代藩王博物馆安全防范工程采用局部纵深防护体系，将整个博物馆区域划分为周界、监视区、防护区和禁区。周界——各个展厅建设局部周界监视区——参观路线和主要通道出入口防护区——各个展厅禁区—--监控中心三、前端布设总体概况周界防护，由于博物馆地理环境情况比较复杂，整体周界不能实现有效的防护，因此做局部周界，实行局部纵深防护；把整个博物馆院落分成四个监视区，分别在沿着小路在各处都各安装一台云台摄像机和背景音乐广播，通过云台摄像机监视整个博物馆的情况，除此之外，在大门口装一部对讲分机和一个紧急按钮，如果有紧急情况可以通过紧急按钮报警，通过对讲和控制室联系；博物馆内各个展厅、陈列室、都安装合适的探测器和摄像机来对其防护。具体布设如下：（一）、报警系统设计湖北省明代藩王博物馆复建11栋古建筑，在结构上基本相同，一、二层主要是砖结构，墙体比较厚，木头雕刻有精美的图案。对于古建筑和文物库房利用物理墙周界，在墙上方20CM处，用红外对射做有效的局部周界。用振动探测器做内周界，室内空间用被动红外探测器和双鉴探测器进行室内布设，展柜内也采用被动红外探测器和双鉴探测器进行室内布设，并在展柜外安装玻璃破碎探测器。对重要通道和出入口用幕帘探测器防护。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案对于古建筑中间天井空间，装置双技术探测器把天井上平面和下空间都覆盖严密，防止从房屋上垂直入侵。紧急报警装置都装在1楼门旁边墙壁1.5M处，有紧急警情可及时发出报警信号。（详细布设见后附点位表和布设图）（二）、视频复核系统及音频复核设计搬迁复建的古建筑，除了前后门外基本都有侧门，对于通道和出入口都设有摄像机和音频复核，时时监视出入口和通道人员出入情况。展厅内重要部位和文物库房，安装摄像机和拾音器，监视现场情况。报警和监控是相互依赖的，容易入侵的地方装了探测器，在相应的地方装有摄像机和音频复核，一旦发生报警，信号联动摄像机和音频，自动开始录像和录音。除了局部摄像机外，在整个博物馆小路旁立杆安装全方位摄像机，随时可监视和观察整个博物馆的人员活动情况。控制室内安装一台半球摄像机。（三）、出入口控制设计中心控制室装一部对讲主机和门禁设备，对讲主机可以随时监听所有的对讲分机，各个对讲分机随时可以呼叫控制室，同时进行身份识别，安全较高。博物馆复建的11栋古建筑大门内墙壁1.5米处都装有对讲分机和门禁设备。以便紧急情况随时和控制中心通讯和对人员进出身份识别。（四）、巡查系统设计根据湖北省明代藩王博物馆提出的建议，在每个古建筑里边都装有巡查机，值班巡查人员每次巡查都必须把门打开，到屋内读卡。这样就保证值班人员按时到达指定的巡查岗位。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案器材名称型号数量说明安装位置震动探测器9侧装1号展厅内侧墙壁彩色枪式摄像机6支架安装展厅各个出入口拾音器6随机展厅各个出入口幕帘探测器6吸顶安装展厅各门口双鉴探测器6壁式安装展厅内保安巡查打卡器2上压式展厅两个大门口紧急按钮6壁式安装展厅内出入口红外对射探测器4立柱安装展厅外侧墙壁一号展厅前端点位表二号展厅（一层）前端点位表器材名称型号数量说明安装位置震动探测器12侧装2号展厅一层内侧墙壁彩色枪式摄像机1支架安装大门口内彩色枪式摄像机5支架安装室内展柜拾音器6随机大门口及室内展柜幕帘探测器1吸顶安装大门口内侧双鉴探测器9壁式安装玻璃展柜内双鉴探测器11壁式安装各展室内保安巡查打卡器1上压式大门口内侧紧急按钮1壁式安装大门口内侧红外对射探测器4立柱安装2号展厅外侧墙壁玻璃破碎探测器9吸顶有方向性玻璃展柜外侧出入口设备3随机大门上被动红外探测器10壁式安装玻璃展柜内上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案二号展厅（二层）前端点位表器材名称型号数量说明安装位置彩色枪式摄像机8支架安装室内展柜拾音器8随机大门口及室内展柜双鉴探测器20壁式安装各展室内玻璃破碎探测器16吸顶有方向性玻璃展柜外侧被动红外探测器23壁式安装玻璃展柜内三号展厅（一层）前端点位表器材名称型号数量说明安装位置震动探测器9侧装3号展厅一层内侧墙壁彩色枪式摄像机2支架安装室内展柜拾音器2随机室内展柜幕帘探测器1吸顶安装小偏门口幕帘探测器1吸顶安装大门口双鉴探测器3壁式安装玻璃展柜内双鉴探测器8壁式安装各展室内保安巡查打卡器1上压式大门口内侧紧急按钮1壁式安装大门口内侧红外对射探测器4立柱安装3号展厅外侧墙壁玻璃破碎探测器6吸顶有方向性玻璃展柜外侧出入口设备2随机大门上被动红外探测器6壁式安装玻璃展柜内上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案三号展厅（二层）前端点位表器材名称型号数量说明安装位置彩色枪式摄像机3支架安装室内展柜拾音器3随机大门口及室内展柜双鉴探测器5壁式安装玻璃展柜内双鉴探测器5壁式安装各展室内幕帘探测器3吸顶安装各楼梯口玻璃破碎探测器5吸顶有方向性玻璃展柜外侧被动红外探测器2壁式安装展览大厅被动红外探测器5壁式安装玻璃展柜内四号展厅（一层）前端点位表器材名称型号数量说明安装位置震动探测器21侧装4号展厅一层内侧墙壁彩色枪式摄像机1支架安装一层大门口彩色枪式摄像机4支架安装室内展柜拾音器5随机室内展柜幕帘探测器1吸顶安装大门口双鉴探测器7壁式安装玻璃展柜内双鉴探测器15壁式安装各展室内保安巡查打卡器1上压式大门口内侧紧急按钮1壁式安装大门口内侧红外对射探测器4立柱安装4号展厅外侧墙壁玻璃破碎探测器6吸顶有方向性玻璃展柜外侧出入口设备1随机大门上被动红外探测器2壁式安装各展室内被动红外探测器7壁式安装玻璃展柜内上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案四号展厅（二层）前端点位表器材名称型号数量说明安装位置彩色枪式摄像机8支架安装室内展柜拾音器8随机大门口及室内展柜双鉴探测器13壁式安装玻璃展柜内双鉴探测器8壁式安装各展室内幕帘探测器4吸顶安装各楼梯口玻璃破碎探测器13吸顶有方向性玻璃展柜外侧被动红外探测器10壁式安装玻璃展柜内五号展厅（一层）前端点位表器材名称型号数量说明安装位置震动探测器17侧装5号展厅一层内侧墙壁彩色枪式摄像机1支架安装一层大门口彩色枪式摄像机3支架安装室内展柜拾音器4随机室内展柜幕帘探测器1吸顶安装大门口双鉴探测器5壁式安装玻璃展柜内双鉴探测器13壁式安装各展室内保安巡查打卡器1上压式大门口内侧紧急按钮1壁式安装大门口内侧红外对射探测器4立柱安装5号展厅外侧墙壁玻璃破碎探测器5吸顶有方向性玻璃展柜外侧出入口设备3随机各出入口门上被动红外探测器2壁式安装各展室内被动红外探测器5壁式安装玻璃展柜内上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案五号展厅（二层）前端点位表器材名称型号数量说明安装位置双鉴探测器12壁式安装各展室内幕帘探测器3壁式安装各楼梯口六号展厅（一层）前端点位表器材名称型号数量说明安装位置震动探测器14侧装5号展厅一层内侧墙壁彩色枪式摄像机2支架安装一层大门口拾音器2随机室内展柜幕帘探测器7吸顶安装各出入口大门内侧双鉴探测器5壁式安装玻璃展柜内双鉴探测器11壁式安装各展室内保安巡查打卡器1上压式大门口内侧紧急按钮1壁式安装大门口内侧红外对射探测器4立柱安装6号展厅外侧墙壁玻璃破碎探测器5吸顶有方向性玻璃展柜外侧出入口设备7随机各出入口门上被动红外探测器2壁式安装各展室内被动红外探测器5壁式安装玻璃展柜内六号展厅（二层）前端点位表器材名称型号数量说明安装位置彩色枪式摄像机4支架安装各楼梯出入口拾音器4随机各楼梯出入口双鉴探测器10壁式安装各展室及玻璃展柜内幕帘探测器4吸顶安装各楼梯口上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案玻璃破碎探测器4吸顶有方向性玻璃展柜外侧被动红外探测器4壁式安装各展室内被动红外探测器4壁式安装玻璃展柜内七号展厅（一层）前端点位表器材名称型号数量说明安装位置震动探测器14侧装7号展厅一层内侧墙壁彩色枪式摄像机2支架安装展厅内彩色枪式摄像机1支架安装一层大门口拾音器3随机大门口及展厅内双鉴探测器7壁式安装玻璃展柜内双鉴探测器11壁式安装各展室内保安巡查打卡器1上压式大门口内侧紧急按钮1壁式安装大门口内侧红外对射探测器4立柱安装7号展厅外侧墙壁玻璃破碎探测器7吸顶有方向性玻璃展柜外侧出入口设备3随机各出入口门上被动红外探测器3壁式安装各展室内被动红外探测器7壁式安装玻璃展柜内七号展厅（二层）前端点位表器材名称型号数量说明安装位置彩色枪式摄像机8支架安装各展室内拾音器8随机各展室内双鉴探测器16壁式安装玻璃展柜内双鉴探测器4壁式安装各展室内玻璃破碎探测器16吸顶有方向性玻璃展柜外侧被动红外探测器4壁式安装各展室内上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案被动红外探测器16壁式安装玻璃展柜内八号展厅（一层）前端点位表器材名称型号数量说明安装位置震动探测器9侧装8号展厅一层内侧墙壁彩色枪式摄像机6支架安装展厅内拾音器3随机展厅内双鉴探测器15壁式安装玻璃展柜内双鉴探测器8壁式安装各展室内保安巡查打卡器1上压式大门口内侧幕帘探测器3吸顶安装各出入口门内侧紧急按钮1壁式安装大门口内侧红外对射探测器4立柱安装8号展厅外侧墙壁玻璃破碎探测器15吸顶有方向性玻璃展柜外侧出入口设备3随机各出入口门上被动红外探测器8壁式安装各展室内被动红外探测器15壁式安装玻璃展柜内八号展厅（二层）前端点位表器材名称型号数量说明安装位置彩色枪式摄像机5支架安装各展室内拾音器5随机各展室内双鉴探测器14壁式安装玻璃展柜内双鉴探测器4壁式安装各展室内玻璃破碎探测器14吸顶有方向性玻璃展柜外侧被动红外探测器4壁式安装各展室内上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案被动红外探测器14壁式安装玻璃展柜内九号展厅前端点位表器材名称型号数量说明安装位置震动探测器19侧装9号展厅内侧墙壁彩色枪式摄像机6支架安装展厅内拾音器6随机展厅内双鉴探测器16壁式安装玻璃展柜内双鉴探测器7壁式安装各展室内保安巡查打卡器1上压式大门口内侧幕帘探测器1吸顶安装大门口紧急按钮1壁式安装大门口内侧红外对射探测器12立柱安装9号展厅外侧墙壁玻璃破碎探测器16吸顶有方向性玻璃展柜外侧出入口设备1随机门上被动红外探测器7壁式安装各展室内被动红外探测器16壁式安装玻璃展柜内十号展厅前端点位表器材名称型号数量说明安装位置震动探测器13侧装10号展厅内侧墙壁彩色枪式摄像机4支架安装展厅内拾音器4随机展厅内幕帘探测器1吸顶安装大门口双鉴探测器12壁式安装玻璃展柜内保安巡查打卡器1上压式大门口内侧紧急按钮1壁式安装大门口内侧上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案红外对射探测器12立柱安装8号展厅外侧墙壁玻璃破碎探测器12吸顶有方向性玻璃展柜外侧出入口设备1随机门上被动红外探测器1壁式安装各展室内被动红外探测器12壁式安装玻璃展柜内十一号展厅（一层）前端点位表器材名称型号数量说明安装位置震动探测器6侧装11号展厅一层内侧墙壁彩色枪式摄像机1支架安装大门口内侧彩色枪式摄像机2支架安装展厅内拾音器3随机展厅内双鉴探测器5壁式安装玻璃展柜内双鉴探测器3壁式安装各展室内保安巡查打卡器1上压式大门口内侧幕帘探测器2吸顶安装大门上紧急按钮1壁式安装大门口内侧红外对射探测器4立柱安装8号展厅外侧墙壁玻璃破碎探测器5吸顶有方向性玻璃展柜外侧出入口设备2随机各出入口门上被动红外探测器3壁式安装各展室内被动红外探测器5壁式安装玻璃展柜内十一号展厅（二层）前端点位表器材名称型号数量说明安装位置彩色枪式摄像机2支架安装展室内拾音器2随机展室内双鉴探测器4壁式安装玻璃展柜内双鉴探测器5壁式安装各展室内玻璃破碎探测器4吸顶有方向性玻璃展柜外侧上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案被动红外探测器6壁式安装展室内被动红外探测器14壁式安装玻璃展柜内库房（一层）前端点位表器材名称型号数量说明安装位置震动探测器20侧装库房一层内侧墙壁彩色枪式摄像机1支架安装大门口内彩色枪式摄像机2支架安装楼梯口彩色枪式摄像机15支架安装库房内拾音器18随机大门口及库房内幕帘探测器13吸顶安装各库房门内侧幕帘探测器1吸顶安装大门口内侧双鉴探测器16壁式安装各库房内保安巡查打卡器1上压式大门口内侧紧急按钮1壁式安装大门口内侧红外对射探测器4立柱安装2号展厅外侧墙壁出入口设备1随机大门上吸顶双鉴探测器14吸顶安装各库房内吊顶上被动红外探测器14壁式安装玻璃展柜内库房（二层）前端点位表器材名称型号数量说明安装位置震动探测器22侧装库房二层内侧墙壁彩色枪式摄像机2支架安装楼梯口彩色枪式摄像机16支架安装库房内拾音器18随机楼梯口及库房内幕帘探测器16吸顶安装各库房门内侧上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案双鉴探测器18壁式安装各库房内出入口设备2随机楼梯口被动红外探测器16壁式安装玻璃展柜内库房（三层）前端点位表器材名称型号数量说明安装位置震动探测器22侧装库房二层内侧墙壁彩色枪式摄像机2支架安装楼梯口彩色枪式摄像机16支架安装库房内拾音器18随机楼梯口及库房内幕帘探测器16吸顶安装各库房门内侧双鉴探测器18壁式安装各库房内出入口设备2随机楼梯口被动红外探测器15壁式安装玻璃展柜内室外布设前端点位表器材名称型号数量说明安装位置一体化室外球机1杆装1号展厅外一体化室外球机1杆装馆内主要通道上一体化室外球机1杆装馆内主要通道上一体化室外球机1杆装2、3、4号展厅外一体化室外球机1杆装文物库房外一体化室外球机1杆装监控室及10号展厅外一体化室外球机1杆装6、7、8、9号展厅外（五）广播系统设计（详细布设见后附图）I、公共广播系统设计目标上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案按照博物馆的要求，用最佳设计方案体现最高的性能价格比，使公共广播系统的功能和指标达到国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：1、先进性和可扩展性：现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。本设计对此作了充分考虑，以利于系统的扩展和升级。2、科学性和规范性：公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和竣工技术资料供甲方存档。特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验。3、安全性和可靠性：公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都满足可靠性的要求。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案4、消防广播设计指标：1）、公共广播（PublicAddress）是在有限的范围内为公众服务的广播，用于发布新闻和内部信息、发布作息信号、提供背景音乐以及用于寻呼和强行插入“灾害性事故紧急广播”等等。2）、在常规情况下，公共广播信号通过布设在广播服务区内的广播线路传输。3）、公共广播原则上不是立体声广播，但不排除根据实际需要在有条件的局部区域内营造立体声效果。4）、公共广播所使用的设备必须通过3C认证。5）、如果不考虑灾害性事故广播，则公共广播功放的额定输出功率应不小于广播扬声器总功率的1.3倍。6）、公共广播线路应穿管或用线槽敷设，不得与电力线路共管或共槽。7）、敷设于天花板内的公共广播线路，其传输信号电压不应大于100V。8）、公共广播线路的衰减不应大于3dB（室内）或6dB(室外)。II、公共广播设计1、声场强度：声场强度的确定与某环境下的背景噪音密切相关。根据KLARKTEKNIK提供的各种不同环境下的噪声声强表可知，噪声声强除停车场声场强度较高（55－56dB）外，其它建筑环境一般为25－45dB。声场均匀度：声压级均匀，变化范围在8dB左右为好。2、可懂度：检测声音清晰度的主观评定指标。扬声器系统的性能指标：扬声器的频响范围是影响可懂度的重要因素，吸顶扬声器的频响范围在100Hz－14KHz就可以满足要求。功放的频响范围应优于扬声器的频响范围。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案3、功率放大器的配置：功放的容量按P=K∑Pi格式计算。其中Pi为第I支路扬声器装接容量，K为同时系数。本系统背景音乐系统：办公区域广播K取0.3，公共区域广播K取0.6本系统紧急广播系统：K取1.5（广播范围按照最大可能时选取）4.背景音乐：背景音乐系统是以听音乐的人意识不到生源的位置为最佳，应具有柔和、清晰的音质作为设计目标。其设计指标为：室内声压级均匀，平均声压级＝噪声等级＋（3－5）dB。频带在100－12000Hz，重放特性比较平直。5.紧急广播：紧急广播系统是以听音的人在任何地方都能够听到清晰、听准确的声音作为设计目的。其设计指标为：室内声压级均匀，平均声压级＝88－94dB；频带在100－6000Hz，重放特性比较平直。根据前面所述噪声级可以确定本设计的平均声压级：背景音乐声压级＝60－70dB紧急广播声压级＝88－94dB（六）、供电设计整个系统的供电采用市电和UPS不间断电源供电，电源的容量以及传输线缆的选择是系统成败的关键因素之一。根据器材设备的选型和前端以及中心控制室设备的构成数量计算，前端设备与终端总功耗为6500W。根据GB上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案50348-2004规定，所采用的备用电源功率是总功耗的1.5倍。按照输出功率的余量要求和UPS电源的型号序列，选择山特ST-10KVA型即10KVA的UPS，可以保证整个系统在市电停电后工作2小时，报警系统工作8小时；前端设备的供电由于设备输入电压不同，且直流供电线路损耗较大，所以采用交流220V供电到前端，经适配后分配给相应的设备，但要求交流电到最远端的电压压降的浮动范围在-10%以内方能够保证设备的正常工作。经过前面线路敷设路由的选择，从中控室到前端，电压必须保证在200V以上，按照200V计算线路电流为3.6A，那么需要保证线路的正常电阻值不超过7.2欧姆，计算或者查证可知电源传输线缆需要4㎜²的铜线，才能够满足要求，同时为保证线缆的辐射不影响地波信号，采用带屏蔽的铠装电缆，并且距地波信号线不低于500mm敷设，而且供电电缆线路上屏蔽层需要做接地处理，一般接地点间距不超过500米。第九章防雷与接地设计为了对安全监控系统采取有效的防雷保护措施，保障监控系统正常可靠的运行，首先应明确监控系统遭受雷击损害的主要原因以及雷电可能的侵入途径，尤其是雷击损坏较为严重的室外监控设备，在分析其损坏原因的基础上，正确选择和使用监控系统设备的防雷保护装置，以及研究和探讨信号、电源线路的布放、屏蔽及接地方式等。可以使各安防工程公司，对提高监控系统的抗雷电能力，优化系统的防雷水平起到很好的作用。根据现场勘查记录显示，该博物馆所在地区上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案虽属于少雷区，但是雷电的灾难性后果仍然不能够忽视，防雷系统是保证系统正常工作的关键一环；根据设计任务书以及国家有关防雷的要求，一般通过接闪器将雷电引入大地以达到对设备避雷的目的，避雷接地的电阻是衡量避雷效果的重要指标，应低于4欧姆；本系统设计对每一个裸露地面以上的摄像机实施避雷措施，选用西安航嘉HJ系列避雷装置。　雷电感应：当雷击避雷针时，在引下线周围会产生很强的瞬变电磁场。处在电磁场中的监控设备和传输线路会感应出较大的电动势。这现象叫电磁感应。当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。这种感应电荷在低压架空线路上可达100kv，信号线路上可40－60kv。这种现象叫静电感应。电磁感应和静电称为感应雷。它对设备的损害没有直击雷来的猛然，但它要比直击雷发生的机率大得多。系统的综合防雷现场情况分析汇报:本系统由两大部分组成,各部分之间用多芯连接进入监控中心.如下图:1、前端设备的防雷上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案　前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。本系统所有的摄像机都安装在室外,为防止雷电波沿线路侵入前端设备，在设备前的每条线路上加装合适的避雷器，如电源线（220V或24V）、视频信号线和云台控制线。摄像机的电源一般使用AC220V或24V。信号线传输距离长，耐压水平低，极易感应雷电流而损坏设备，为了将雷电流从信号传输线传导入地，信号过电压保护器须快速响应。室外的前端设备应有良好的接地，接地电阻小于4Ω。避雷针针体长2.0米，不锈钢制作，5*40mm扁铁做引下线，500*400*60石墨接地极单体对地阻抗13欧姆，采用四个单体并接接地，阻抗为3.25欧姆，可以满足不大于4欧姆的要求。同时在设备接口处接入线路避雷器和电源避雷器对设备起到双重保护作用。2、传输防雷系统主要是传输信号线和电源线。室外摄像机的电源可从终端设备处引入，也可从监视点附近的电源引入。控制信号传输线和视频信号传输线选用芯屏蔽软线，敷设在前端与终端之间。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案　从防雷角看，直埋敷设方式防雷效果最佳，架空线最容易遭受雷击，并且破坏性大，波及范围广，输入端的信号源和电源均应分别接入合适的避雷器。　传输线埋地敷设并不能阻止雷击设备的发生，大量的事实显示，雷击造成埋地线缆故障，大约占总故障的30％左右，即使雷击比较远的地方，也仍然会有部分雷电流流入电缆。在电缆进入终端和前端设备前穿金属管埋地引入，埋地长度不得小于15米，在入户端将电缆金属外壳同防雷接地装置相连。   3、终端设备的防雷　在系统中，监控室的防雷最为重要，应从直击雷防护、雷电波侵入、等电位连接和电涌保护多方面进行。监控室所在建筑物应有防直击雷的避雷针、避雷带或避雷网。　进入监控室的各种金属管线应接到防感应雷的接地装置上。电缆线直接引入时，在入户处应加装避雷器，并将线缆金属外护层。监控室内应设置一等电位连接母线（或金属板），该等电位连接母线与建筑物防雷接地、PE线、设备保护地、防静电地等连接到一起防止危险的电位差。各种电涌保护器（避雷器）的接地线以最直和最短的距离与等电位连接母排进行电气连接。　由于有80％雷击高电位是从电源线侵入的，为保证设备安全，电源上应设置一上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案级避雷保护。在视频传输线、信号控制线进入前端设备之前或进入中心控制台前应加装相应的避雷保护器。良好的接地是防雷中至关重要的一环。接地电阻值越小过电压值越低。监控中心采用专用接地装置时，其接地电阻不得大于4Ω。第十章传输设计管线敷设主要沿馆内东边边界墙敷设，穿过墙体通到室内。1.传输线缆a.视频信号传输采用SYV75-7-1视频同轴电缆传输。b.音频信号采用RVVP3X0.5屏蔽电缆传输。c.报警信号根据不同类型分别采用RVV2X1.0、RVV4X0.5d.前端电源采用RVS2X1.0护套电缆传输。e.远距离传输采用铠装光缆传输.2.管线敷设方案室内管线敷设a.主干线采用硬质UPVC阻燃槽架沿墙隐蔽处敷设。b.各设备到槽架的支线用UPVC阻燃线管和线槽敷设。c.穿墙体部分采用UPVC阻燃线管保护。室外管线敷设上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案a.主干线采用硬质UPVC地沟敷设。b.室外摄像机、探测器、辅助照明采用镀锌钢管（爬墙部分）穿线到地。第十一章中心控制室设计1、中心控制室设计原则控制室设计应注意以下原则：a.按功能分区安排,整体布局、结构合理，美观大方；b.设备选型先进、经济适用，具有可扩充性；c.各功能子系统之间有机结合，做到从信息采集、传输、执行的有机集成。d.可操作性强，能及时准确的获得信息、执行命令2、功能区域划分主控制室按照功能可以划分为以下四个区域：显示区、操作区、设备区、配电区。a.显示区ж采用无逢拼接专用20〞液晶监视器拼接4*8电视墙，ж墙架、底座采用黑灰色铁架定制。b.操作区ж视频安防多媒体控制主机操作台，19英寸彩色显示器1台，实现对前端摄像机、云台、镜头的直观控制操作等。ж视频辅助控制操作台，硬盘录像机19英寸彩色显示器一台，控制台上放置矩阵控制键盘一台。ж门禁与对讲上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案多媒体控制主机操作台，实现对各通讯回路上控制器、读卡器、出门按钮、持卡人的配置及控制，以及可视对讲中心管理控制等功能。ж报警和巡查多媒体控制主机操作台，实现对前端各类报警探测器、继电器、布撤防及控制，以及系统管理功能。ж系统集成管理多媒体控制主机操作台，实现对整个系统的控制和联动，以及用户数据库的定义和生成、历史记录、巡查记录、出入口记录的生成和系统系统管理等功能；安装系统集成软件。ж其他功能操作台，根据需要定制。c.设备区ж主机柜5台，一台放置4台报警主机和报警联动模块，一台放置视频矩阵和公共广播控制主机。ж视频分配器10台、硬盘录像机10台ж门禁控制器2台、对讲服务器21台d.配电区ж大功率稳压电源（自备）ж不间断稳压电源（UPS）ж后备电池柜（自备）ж配电柜（自备）3、工程要求对于主控制室的建筑和装修改造要求如下：建筑要求：ж房间净高度（不含吊顶和防静电地板）不低于3.5米上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案ж面积大于48平方米，长大于8米，宽大于6米照明要求：ж主控室地面上方0.8米处照度大于200LUXж室内灯光强度：650流明每平方米ж电视墙、PC显示器终端附近灯光强度：450流明每平方米环境要求：ж温度20-26摄氏度ж湿度：40%-75%ж清洁度：30000粒子/立方米配电要求ж空调设备、照明、控制设备单独供电，各设备用电用配电柜进行分配ж主要控制设备采用不间断电源UPS供电ж照明电分区控制，安装应急照明灯ж供电电压：380V，220V，50HZж电源功率；具体待定电源接地要求：ж设置独立的安全保护接地ж主控制设置安全接地网，安全保护接地电阻小于4欧ж地板采用防静电地板铺设ж大楼配备防雷设施，防雷接地电阻小于4欧消防要求：ж设置烟火自动报警装置，配备灭火器材上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案4、控制室布设ж在控制台设紧急按钮一个ж控制室内装摄像机一台，ж控制室出入口安装一台出入口控制设备。ж对外通讯专用电话一部（博物馆安装）第十二章、系统工程预期效果通过设计和施工，使湖北省明代藩王博物馆安全防范系统建成后，全面达到“防范严密、常备不懈、无懈可击”的防范效果；系统性能先进、安全可靠、操作简便、维修方便、故障率低、寿命长、性价比合理，所有技术指标均达到国家一级防护标准的要求。在技防、物防与人防的有机配合下，馆内一旦出现盗窃、破坏险情，能及时有效地制止在萌发阶段，从而有效地防止文物被盗或破坏案件的发生。1．系统采用报警触发联动的方式运行，一旦前端探测器被触发产生报警，系统将在夜间自动启动现场灯光并且强制切换报警现场的摄像机图像、声音同时进行录像录音。警情经图像与声音复核之后可通过电话线自动将警情通报给110报警中心、主管部门及有关人员及时处理警情。2.系统采用多媒体控制方式具有以下优点：（1）记录容量大，速度快；（2）查询检索信息迅速，操作直观简便；（3）全中文界面易于操作；（4）自动存储报警图像与信息，并可进行检索、编辑；（5）密码保护，防止非授权操作，保障系统安全性。3.录像采用先进的数字硬盘录像方式，存储量大，分辨率高，方便查询。4.上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案良好的防破坏功能，线路断路、短路、视频丢失均会产生报警，主控系统设置密码防止人为改动程序破坏操作系统。5.系统具有易维护性，当计算机多媒体操作系统出现故障时可用报警主机和矩阵主机键盘进行系统操作，在不影响系统运行的情况下进行维修。第十三章、系统工作原理图（后附图纸）第十四章、工程设备器材清单及概算表（后附图纸）第十五章、施工设计一、图像与声音复核设施的地上组件加装防雨措施。摄像机安装采用水泥电杆，水泥杆外层经过仿古处理，和现场环境相协调。高速球吊装，拾音器安装于杆顶部，采用仿古灯罩，四边的玻璃去掉，中间安装拾音器，这样增强拾音器的灵敏度。二、线缆敷设1、电缆、光缆属于在改建工程中使用可采用沿墙明敷方式。2、在下列情况下采用明管配线：--易受外部损伤；--线路路由上，其它管线和障碍物多，不宜明敷的线路；--在易受电磁干扰或易爆等危险场所。3、电缆与电力线平行或交叉敷设时，其间距不得小于0.3m；电力线与信号线交叉敷设时，直角敷设。4、敷设电缆应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的摩擦；固定时松紧应适度。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案◆电缆的弯曲半径，不应小于其外径的6倍。同轴电缆的弯曲半径，不小于其外径的10倍。◆电缆穿管敷设截面利用率≤40%。◆电缆与电力电缆交叉敷设时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。◆在线缆跨越建筑物沉降缝、连接缝时，应在两端加接蛇形管。◆电缆沿支架或在线槽内敷设时应在以下各处固定牢固：◆当电缆倾斜坡度超过45°或垂直排列时，在每一个支架上。◆当电缆倾斜坡度不超过45°或水平排列时，在隔1-2个支架上。◆在线路拐弯处和补偿余度两侧以及保护管两端的400mm处。◆在引入仪表盘前300-400mm处。◆在引入接线盒及分线箱前150-300mm处。◆电缆在沟道内敷设时，应敷设在支架上或线槽内，当电缆进入建筑物后，电缆沟道应作密封处理。三、对古建筑的施工保护线缆进入古建筑时，采用地下走线方式。从墙下穿管进入到比较隐蔽处，采用Φ25的阻燃PVC管上古建筑最顶的梁柱上。对走在明处的PVC用仿古颜色漆处理。在墙上敷设PVC时，打孔必须在两个砖缝之间，以免破坏古建筑本体。所有的支线均敷设在横梁上部，比较隐蔽。根据我公司做博物馆工程的经验，古建筑房屋上部都有空隙，施工过程中避免对文物本体的破坏，在穿过各个房间走线时，通过梁上的空隙处穿线。设备安装不能安装于木质结构上，必须安装在砖墙结构体上，打孔必须在两个砖缝之间，固定设备要用Φ6膨胀管。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案除以上保护措施外，应该遵守文物保护所要求的制度：1.不得在古建筑内外乱搭建或者堆放易燃易爆物品；2．不得在古建筑及其设施上刻划、涂污；3．不得随意搬、移文物本体；4．不得一个人在博物馆里逗留；5．施工过程中不准磕、碰文物本体；6．施工人员禁止吸烟。四、中心机房设备的安装1、须在监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，方可将机柜及控制台运入安装。2、机架安装应竖直平稳，几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm，两个机柜中间间隙不大于3mm。对于相互有一定间隔而排成一列的设备，其面板前后偏差不大于5mm。3、控制台正面与墙的净距应不小于1.2m，侧面与墙或其他设备的净距，在主要走道不小于1.5m，次要走道不小于0.8m；机架背面和侧面距离墙的净距不小于0.8m。监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。所有电缆应成捆绑扎，在电缆两端留有余量，并标记明显的永久性标记。第十六章系统调试系统调试是整个工程中比较重要的过程。从初步调试到总体系统调试，建设单位相关人员都应该参与，调试同时调试人员应给建设单位相关参与人员进行详细的介绍整个系统的原理和结构，使建设单位相关人员掌握整个系统的基本框架和技术。这样便于日后系统维护、保养工作的进行。上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案1、调试工作由项目负责人或具有中级职称（或相当于中级职称）的安防专业技术人员主持，并依据“系统工程技术性能指标”和“系统工作原理图”及其他相关的技术资料，编制调试大纲。2、调试前的准备a、依据设计方案及系统工作原理图，检验已安装设备的规格、型号、数量是否符合规定。已调整更换的设备是否有“更改审核单”。b、依据施工质量标准，检查工程的施工质量。对施工中出现的问题：如错线、虚焊、开路或短路等故障应予以解决，并有文字记录。c、系统在通电前应检查各系统供电设备的电压、电流、正负极等是否正确。3、系统调试系统调试流程；①调试各个主机是否正常工作，②对各个子系统进行调试，③对整个系统进行调试。a、先对各种有源设备逐个进行通电检查、实验，工作正常后方可进行调试，并做好调试记录。b、对各子系统的调试。依据各子系统的使用说明书提出的“系统技术性能指标”，分别进行调试，全面达标后方可进行系统总调，并做好调试记录。c、依据设计方案提出的“系统工程技术性能指标”对系统进行总调，并做好调试记录。第十七章工程检验安全防范工程检验程序和检验项目要求主要依据GB50348—2004上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案中第七章要求进行检验。主要内容包括；1系统功能与主要性能检验入侵报警系统检验项目（1）入侵报警功能检验；（2）防破坏及故障报警功能检验；（3）记录显示功能检验；（4）系统自检功能检验；（5）系统报警响应时间检验；（6）报警复核功能检验；（7）报警声级检验；（8）报警优先功能检验；（9）其他检验项目应按《入侵报警系统技术要求》GA/T368等相关标准、入侵报警系统工程合同、正式设计文件的要求检验。2、视频安防监控系统检验项目（1）系统控制功能检验；（2）监视功能检验；（3）显示功能检验；（4）记录功能检验；（5）回放功能检验；（6）报警联动功能检验；（7）图像丢失报警功能检验；（8）其他功能项目检验；上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案3、巡查系统检验项目（1）巡查设置功能检验；（2）记录打印功能检验；（3）管理功能检验；（4）其他项目检验；4.、公共广播系统及其他子系统检验应按国家现行有关标准、规范及相应的工程合同、设计文件进行检验，其系统功能及性能指标的检验结果应符合相关要求。5、安全性及电磁兼容性检验1）安全性检验项目：（1）绝缘电阻检验：在正常大气条件下，控制设备的电源插头或电源引入端子与外壳裸露金属部件之间的绝缘电阻不应小于20MΩ。（2）抗电强度检验；控制设备的电源插头或电源引入端子与外壳裸露金属部件之间应能承受1.5Kv、50Hz交流电压的抗电强度试验，历时1min应无击穿和飞弧现象。（3）泄漏电流检验：控制设备泄漏电流应小于5mA。2）电磁兼容性检验项目：（1）静电放电抗扰度实验：应根据现行国家标准《电磁兼容试验和测量技术静电放电抗扰度实验》GB/T17626.2进行测试，严酷等级按设计文件的要求执行。（2）射频电磁场辐射抗扰度实验：应根据现行国家标准《电磁兼容试验和测量技术射频电磁场辐射抗扰度实验》GB/T17626.3上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案进行测试，严酷等级按设计文件的要求执行。（3）电快速瞬变脉冲群抗扰度实验：应根据现行国家标准《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》GB/T17626.4进行测试，严酷等级按设计文件的要求执行。（4）浪涌（冲击）抗扰度实验：应根据现行国家标准《电磁兼容试验和测量技术浪涌（冲击）抗扰度实验》GB/T7626.5进行测试，严酷等级按设计文件的要求执行。6、设备安装检验1）前端设备配置及安装质量检验应符合下列规定：（1）检查系统前端设备的数量、型号、生产厂家、安装位置，应与工程合同、设计文件、设备清单相符合。设备清单及安装位置变更后应有更改审核单。（2）系统前端设备安装质量检验。检查系统前端设备的安装质量，应符合GB50348-2004标准中第6.3.5条、第1-8款的规定。2）监控中心设备安装质量检验应符合下列规定：（1）检查监控中心设备的数量、型号、生产厂家、安装位置，应与工程合同、设计文件、设备清单相符合。设备清单变更后应有更改审核单。（2）监控中心设备安装质量检验。检查监控中心设备的安装质量，应符合GB50348-2004标准中第6.3.5条第9款的规定。7、线缆敷设检验1）线缆、光缆敷设质量检验应符合下列规定：（1上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案）检验系统所用线缆、光缆型号、规格、数量，应符合工程合同、设计文件、设计材料清单的要求。变更时，应有更改审核单。（2）检查线缆、光缆敷设的施工记录或监理报告或隐蔽工程随工验收单，应符合GB50348-2004规范第6.3.1、6.3.2和3.11.5、3.11.6条的规定。2）检查综合布线的施工记录或监理报告，应符合GB50348-2004第3.11.4条第1款、第3.11.5条第1款的规定：3）检查隐蔽工程随工验收单时，应按GB50348-20046.3.2的要求,做到内容完整、准确。8、电源检验1）主、备电源转换检验应符合下列规定：（1）对有备用电源的系统，应检查当主电源断电时，能否自动转换为备用电源供电。主电源恢复时，应能自动转换为主电源供电。在电源转换过程中，系统应能正常工作。（2）对于双路供电的系统，主备电源应能自动切换。（3）对于配置UPS电源装置的供电系统，主备电源应能自动切换。2）备用电源检验应符合下列规定：（1）检查入侵报警系统备用电源的容量，能否满足系统在设防状态下，满负荷连续工作时间的设计要求。（2）检验防盗报警控制器的备用电源是否有欠压指示，欠压指示值应符合设计要求。（3）检查出入口控制系统的备用电源能否保证系统在正常工作状态下，满负荷连续工作时间的设计要求。9、防雷与接地检验上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案1)防雷设施检验应符合下列规定：（1）检查系统防雷设计和防雷设备的安装、施工队，结果应符合GB50348-2004第3.9节相关条款的规定。（2）检查监控中心接地汇集环或汇集排的安装，结果应符合GB50348-2004第3.9.6条和第6.3.6条第4款的规定。（3）检查防雷保护器数量、安装位置，结果应符合设计要求。2)接地装置检验应符合下列规定：（1）检查监控中心接地母线的安装，结果应符合GB50348-2004第3.9.3条和第6.3.6条第4款的规定。（2）检查接地电阻时，相关单位应提供接地电阻检测报告。当无报告时，应进行接地电阻测试，结果应符合GB50348-2004第3.9.3条的规定。若测试不合格，应按GB50348-2004第6.3.6条第3款的要求进行整改，直至测试合格。第十八章工程验收一、施工器材进入工地后，根据已获批的方案，认真核实器材名称、数量、产地、性能，有无3C认证。二、对隐蔽性工程要随工检验，随时验收，认真填好、完善资料，杜绝不合格工程。三、对前端器材安装的位置，能否达到设计要求，随工检验，及时纠正。四、系统安装完毕，调试开通后，试运行一个月，由建设单位做好记录，出具系统试运行报告。五、工程按设计任务书的规定内容全部建成，经试运行达到设计要求，并为建上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案设单位认可，视为竣工，由设计、施工单位写出竣工报告，并组织初验和申请系统检测。六、初验、检测合格后，由建设单位组织相关部门及审批单位参加验收。验收必须备齐以下文件：试运行报告；竣工报告；初验报告；竣工决算报告；正式设计整套文件及竣工图纸资料。七、验收委员会（小组）依据　GA308-2001《安全防范系统验收规则》逐项逐条验收，验收合格后，写出工程验收结论。第十九章、技术培训一、确定受训人员：我公司提出对受训人员的要求及数量，根据要求选派受训人员。根据博物馆情况，要求受训人员具有中专以上文化程度，具有一定的计算机基础知识和弱电检测常识，以3-4人为宜。二、编制培训大纲：所有受训人员同时也是工程整个施工过程的配合人员，在施工调试过程中进行基本培训，工程施工完毕，我公司安排一名高级工程师对报警监控系统的操作人员进行为期3天的理论性培训和实际操作培训，以达到触类旁通的目的。三、培训内容：1、安防系统的组成和原理；上海优周电子第116页共116页 博物馆安全技术防范系统工程设计方案2、系统各种器材的安装和使用方法；3、系统基本维护常识。四、培训目标：通过培训使参训人员达到了解系统的功能、熟练操作使用和维护、可以排除简单故障，保障系统正常运行。第二十章、售后服务对整个系统实行一年内免费维护和保修;对产品属非人为因素引起的质量问题，一年内免费更换；一年后属人为因素问题造成的器材损坏，只收成本费；系统出现故障，我公司保证在12小时做出响应，72小时修复完毕。第二十一章、公司简介及资质部分（后附）第二十二章、主要器材质检报告及说明书（后附）上海优周电子第116页共116页'
