沈阳机械装备博览中心项目创优检查方案.doc 27页

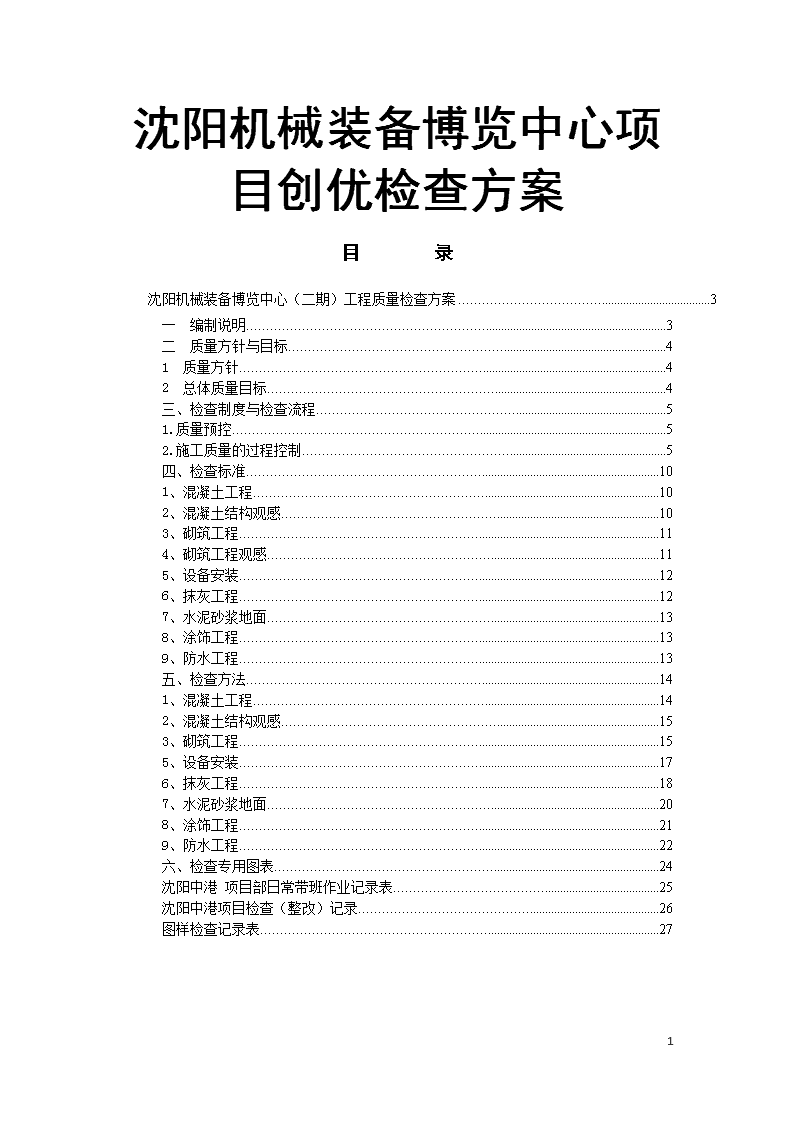

'沈阳机械装备博览中心项目创优检查方案目录沈阳机械装备博览中心（二期）工程质量检查方案3一编制说明3二质量方针与目标41质量方针42总体质量目标4三、检查制度与检查流程51.质量预控52.施工质量的过程控制5四、检查标准101、混凝土工程102、混凝土结构观感103、砌筑工程114、砌筑工程观感115、设备安装126、抹灰工程127、水泥砂浆地面138、涂饰工程139、防水工程13五、检查方法141、混凝土工程142、混凝土结构观感153、砌筑工程155、设备安装176、抹灰工程187、水泥砂浆地面208、涂饰工程219、防水工程22六、检查专用图表24沈阳中港项目部日常带班作业记录表25沈阳中港项目检查（整改）记录26图样检查记录表2723 沈阳机械装备博览中心（二期）工程创优检查方案一编制说明牢固树立“质量第一求效益，用户至上创信誉”的精神，正确处理好“质量、工期、成本、安全”四者关系。坚持样板引路的方针，每项工程施工前必须先做样板，样板经总承包单位、监理单位、建设单位联合验收，确认后，再按照确定的样板大规模施工。在施工过程中重点突出“精”和“细”，一是点点处处按规范、标准要求，多方消除质量通病；二是“粗粮细做”，“细粮精做”，以高于国家标准为标准。既强调内部质量，更突出感观效果，最终实现高档次的质量等级。确保每道工序受控，建造业主满意工程。我公司为兑现合同承诺，规范质量管理，我项目部将以全新的质量管理理念，科学的质量控制手段，严格的过程控制措施，确保实现质量管理目标。严格遵守国家法律、法规，认真落实沈阳分公司以及集团公司的有关质量管理规定，实行工程质量责任制，建立健全工程质量责任追究制，加强作业层的过程质量自控。按照“横向到边，纵向到底，控制有效”的原则，对工程质量进行全过程控制，不留死角，做到按规范操作、按验标检验，以工作质量保证工序质量，以工序质量保证工程质量。检查依据：施工图纸、国家标准、强制性条文、项目施工组织设计、《项目策划书》、沈阳公司《工程施工使用小手册》、沈阳公司下发的各类施工管理文件建筑工程质量检验评定标准、施工承包合同、劳务分包合同《项目质量、职业健康安全、环境管理计划》1、建筑工程质量验收统一标准GB50300-200123 2、钢筋焊接及验收规范JGJ18-20033、砌体工程施工质量验收款规范GB50203-20024、混凝土工程质量验收规范GB50204-20025、屋面工程质量验收规范GB50207-20026、建筑地面工程验收规范GB50207-20027、建筑装饰装修工程质量验收规范GB50201-20028、建筑给排水及采暖工程质量验收规范GB50242-2002二质量方针与目标1质量方针依法管理，系统控制；严格标准，落实责任；百年大计，质量第一。2总体质量目标实现安全优质经济高效环保廉政争创“省优”示范工程，具体指标为：（1）.分项、分部、单位工程质量合格率100%，本合同段工程质量交工验收评定为合格、竣工验收评定为优良；（2）.实施精品战略，确保省优工程，达到项目领先，争创公司先进的建设目标并符合“环境友好型、资源节约型”典型示范工程的要求；（3）.无重大质量事故。23 三、检查制度与检查流程1.质量预控质量管理以预控为重点。坚持“三级监督，五步到位”的质量控制标准，消灭返工现象，以工作质量保证产品质量。1.1三级监督：班组自检监督→项目经理、技术质量监督→业主委托监理监督。1.2五步到位：在分项施工中，管理人员做到位：操作要点要交底到位；上、下工序交接到位；上、下班交接到位；关键部位的检查、验收到位；各种材料和加工件进场验收到位。1.3各分包方应建立完善质量管理体系，以确保工程质量在各个环节受控。1.4分包方进场后，及时向总承包提交质量保证计划书，计划书包括以下内容：质量目标、质量管理保证措施、关键部位质量的跟踪控制、质量通病的防治等。1.5在每个分项及重要工序、部位施工前，分包方应通过总承包向监理报验施工方案，施工方案中主要包括以下内容：施工流程、施工方法、系统试验等要求与其它专业配合交叉施工办法、劳动、机具、材料安排，设备、成品供应计划，施工进度计划等。1.6分包方的技术交底确实要起到作业指导书的作用，交底中应明确机具、材料、质量要求、注意事项、交叉配合等。2.施工质量的过程控制2.1总承包专业工程师、质检员在现场巡视，发现问题向分包单位下发《工程质量整改通知单》，必要时下发停工单，直至将问题改正为止。23 2.2总承包专业工程师、质检员将对分包的隐、预检及各项施工试验进行核查，如发现不合格将责令其整改，合格后，分包才可通过总承包向监理及业主报验。2.3总承包专业工程师、质检员将根据分包的施工方案、技术交底等对分项工程进行验收，发现不合格或现场实际与资料不符，将责令有关分包方限期整改，验收合格后，再向监理及业主报验。2.4依据本工程的特点，在施工过程中重点对施工管理的程序，进行确定，详见质量管理控制流程图。对工程质量报验工作规定具体的程序，使专业分包在工程质量的报验方面能按照统一的程序有条不紊地进行，详见工程质量报验程序流程图。对分项、分部、单位工程的质量控制设置质量控制程序流程图，便于总承包在施工过程中进一步把关，详见分项工程质量控制流程图、分部工程质量控制流程图、单位工程质量控制流程图。23 【总承包管理对工程质量的管理控制流程图】23 23 23 四、检查标准1、混凝土工程（1）截面尺寸：(+3，-4)mm（2）表面平整度：≤4mm（3）垂直度：≤4mm（4）顶板水平度：≤10mm（5）楼板厚度：(－5，8)mm2、混凝土结构观感（1）有无露筋、狗洞等重大缺陷：露筋、烂根（长30公分）、狗洞、裂缝(长10公分)等质量缺陷，编制合理方案修补23 （2）楼板有无开裂。3、砌筑工程（1）表面平整度：≤5mm（2）垂直度：≤4mm（3）外门窗洞口尺寸偏差：[－5，10]mm,结构洞也按此标准组织实测（4）防水反坎：①卫生间墙根部等部位须设置砼反坎；厚度同墙厚，高度200mm。②如砼反坎未与主体结构砼一起浇注，则底部须凿毛。③设计无特殊要求时，应按构造要求配筋，或纵筋不少于2φ8，箍筋φ6@200。（5）砌筑重要构件：①门窗框固定块：采用C20混凝土块、水泥砖或其他材料。固定块宽度同墙厚，高度应与砌块同高或砌块高度的1/2且不小于100mm，长度不小于200mm，最上部（或最下部）的固定块中心距洞口上下边的距离为150～250mm，其余部位的中心距不大于600mm，且均匀分布。大孔轻集料砌体墙的门窗洞口两侧应灌芯柱，配2φ12，C20混凝土浇筑。②砌体墙空调孔：如为空心砖砌体墙，不得采取直接开孔方式安装空调套管；无倒坡。③现浇窗台板：宽同墙厚，高度≥100mm，每边入墙内≥400mm4、砌筑工程观感（1）砌块规格：砌块规格统一，无缺棱掉角(缺角最长边≥3cm），无断砖（2）混砌：除斜顶砖、下槛和其他预制块外，墙体由两种及以上材料进行砌筑的现象（3）灰缝缺陷：瞎缝、透缝、灰缝不密实（4）二次结构缺陷：构造柱、窗台板、防水反坎等二次结构浇筑不密实，存在蜂窝、露筋、夹渣、开裂等质量缺陷23 5、设备安装（1）座便预留排水管孔距偏差：[0，15]mm（2）同一室内底盒标高差：≤10mm（3）同一室内面板/插座标高差：≤5mm6、抹灰工程（1）表面平整度：≤3mm（2）墙面垂直度：≤3mm（3）阴阳角：≤3mm（4）顶棚水平度：≤10mm（5）净高：[－15，15]mm（6）开间/进深：[－9，9]mm（7）窗框内侧与墙面内侧大小头偏差：≤5mm（8）户内门洞尺寸偏差：高、宽设计尺寸[－9，9]mm；厚度≤5mm（9）房间方正度：≤10mm（10）空鼓：无空鼓（11）裂缝：无裂缝（12）墙面起砂:：强度不足，起砂。（13）外露钢筋头、钢丝网等：外露钢筋头、钢丝网、混凝土面等（14）缺棱掉角：阳角明显破损（约2cm以上）23 （15）接茬粗糙：分两次粉刷接茬收口不规整、收口位置不符合要求（外窗、门洞口等部位收边收口除外）（16）修补：未使用机械切割直接剔凿修补或修补不规矩7、水泥砂浆地面（1）地面表面平整度：≤3mm（2）地面水平度极差：≤8mm（3）表面质量：不得出现裂纹、起砂等质量缺陷8、涂饰工程（1）表面平整度：≤2mm（2）墙面垂直度：≤2mm（3）顶棚(吊顶)水平度：≤8mm（4）阴阳角：≤2mm（5）空鼓：无空鼓（6）裂缝：无裂缝（7）表面及粘结：表面无泛碱、咬色、流坠、疙瘩、砂眼、刷纹;涂饰均匀、粘结牢固，无漏涂、透底、起皮、掉粉9、防水工程（1）卫生间涂膜厚度：卫生间地面、墙面（非附加层部分）防水涂膜成膜良好，无分层。涂膜防水层平均厚度应符合设计，最小厚度大于设计厚度80％。23 (2)外门窗框涂膜厚度：防水涂膜成膜良好，无分层。涂膜平均厚度应符合设计，最小厚度大于设计厚度80％。(3)卫生间附加防水层：①设置部位：卫生间的侧排口、落水口、管道周边、阴阳角、烟道反坎、管井反坎、门框底等部位须设防水附加层。防水附加层材料与防水层相同；②设置尺寸：防水附加层应从阴角开始上反和水平延伸各不小于250mm。附加层四周上返高度超过地面完成面300mm，过门框向外延伸200mm。③涂膜厚度：附加层部位的切片厚度不小于非附加层部位设计厚度的150％。(4)卫生间地漏:沉箱式卫生间必须在降板最低处设侧墙式地漏。侧墙式地漏底边低于进水口底部的高度不小于15mm。五、检查方法1、混凝土工程（1）截面尺寸：同一墙/柱面作为1个实测区，累计实测实量15个实测区。每个实测区从地面向上300mm和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。（2）表面平整度：①当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。跨洞口部位必测。这2个实测值分别作为判断该指标合格率的2个计算点。②当所选墙长度大于3米时，除按45度角斜放靠尺测量2次表面平整度外，还需在墙长度中间位置水平放靠尺测量1次表面平整度。这3个实测值分别作为判断该指标合格率的3个计算点。③跨洞口部位必测。实测时在洞口45度斜交叉测1尺，该实测值作为新增实测指标合格率的1个计算点。（3）垂直度：①23 当墙长度小于3米时，同一面墙距两端头竖向阴阳角30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。②当墙长度大于3米时，同一面墙距两端头竖向阴阳角30cm和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中（4）顶板水平度：同一实测区距顶板天花线约30cm处选取4个角点，以及板跨几何中心位，分别测量砼顶板与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差值。偏差值≤15mm时,5个实测点均合格；偏差值﹥15mm时，则该实测区不合格，即5个计算点均不合格。（5）楼板厚度：一块板作为一个测区，共选取10个测区；取点位置为该板块长边1/3部位、短边中间部位，每块板取一个样本点。2、混凝土结构观感（1）露筋、狗洞等重大缺陷：抽检4户（含2个楼梯等公共部位），如不足10个房间，增加其他楼层补足10个房间。每个房间、楼梯均作为一个实测区。（2）楼板开裂：抽检4户（含2个楼梯等公共部位），如不足10个房间，增加其他楼层补足10个房间。每个房间、楼梯均作为一个实测区。3、砌筑工程（1）表面平整度：①当墙面长度小于3米，各墙面顶部和根部4个角中，取左上及右下2个角。按45度角斜放靠尺分别测量2次，其实测值作为判断该实测指标合格率的2个计算点。②当墙面长度大于3米时，还需在墙长度中间位置增加1次水平测量，3次测量值均作为判断该实测指标合格率的3个计算点。③墙面有门、窗洞口时，在门、窗洞口45度斜交叉测1尺，该实测值作为新增实测指标合格率的1个计算点。23 （2）垂直度：①每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量10个实测区。②实测值主要反映砌体墙体垂直度，应避开墙顶梁、墙体斜顶砖、墙底灰砂砖或砼反坎，消除其对测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。③当墙长度小于3米时，同一面墙距两侧阴阳角30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置30cm时测1次垂直度。墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。（3）外门窗洞口尺寸偏差：同一外门或外窗洞口均可作为1个实测区，累计实测实量8个实测区。测量时不包括抹灰收口厚度，以砌体边对边，各测量2次门洞口宽度及高度净尺寸（对于落地外门窗，在未做水泥砂浆地面时，高度可不测），取高度或宽度的2个实测值与设计值之间的偏差最大值，作为判断高度或宽度实测指标合格率的1个计算点。（4）防水反坎：所选户型内各应设反坎部位为1个实测区，如空调板、雨蓬板、凸窗上部、卫生间、阳台、露台等。每一个实测区取1个实测值，每1个实测值合格率为1个计算点。所选2套房中实测点不满足20个时，需增加实测套房数。当实测区未设防水反坎，或防水反坎尺寸不符合合格标准时，该实测区不合格；反之，则合格。（5）砌筑重要构件：内墙10个测区，外墙10个测区。每一面砌体墙作为1个实测区，同一实测区，分别检查合格标准中要求的实测部位是否符合合格标准。其中任何一项节点标准未满足，此面墙即为不合格。4、砌筑工程观感23 （1）砌块规格：户内每一面砌体墙作为1个实测区。同一实测区，分别检查合格标准中的要求实测点是否符合合格标准。累计6个实测区，一个实测区作为该指标合格率的1个计算点。（2）混砌、灰缝缺陷、二次结构缺陷：抽检2户（含外墙），外立面砌体墙每面墙均作为一个实测区，室内每个房间作为一个实测区，混砌累计6个实测区，灰缝缺陷、二次结构缺陷各累计12个测区，如实测区不足可另外增加楼层或楼栋。5、设备安装（1）座便预留排水管孔距偏差：①本指标在墙面打灰饼或抹灰完成或装饰面完成阶段，且管孔填嵌固定后测量。②实测前，通过图纸确定座便器预留排水管孔距，并将其管孔中心距换算为管外壁距墙体装修完成面距离。如墙体装修面还未完成，现场测量值要减去2cm（墙面瓷砖铺贴预留厚度），以此作为偏差计算的数值进行合格性判断。（2）同一室内底盒标高差：使用激光扫平仪在墙面打出一条水平线。以该水平线为基准，用钢卷尺测量该房间内同一标高各电气底盒上口内壁至水平基准线的距离。选取其与水平基准线之间实测值的极差，作为判断该实测指标合格率的1个计算点。（3）同一室内面板/插座标高差：使用激光扫平仪在墙面打出一条水平线。以该水平线为基准，用钢卷尺测量该房间内同一标高位各电气面板上边至水平基准线的距离。选取其与水平基准线之间实测值的极差，作为判断该实测指标合格率的1个计算点。6、抹灰工程（1）表面平整度：①23 当墙面长度小于3米，在同一墙面顶部和根部4个角中，选取左上、右下2个角按45度角斜放靠尺分别测量1次。2次测量值作为判断该实测指标合格率的2个计算点。②当墙面长度大于3米，在同一墙面4个角任选两个方向各测量1次，2次测量值作为实测指标合格率计算点。同时在墙长度中间位置增加1次水平测量，这3次实测值作为判断该实测值标合格率的3个计算点。③所选实测区墙面优先考虑有门、窗洞口的墙面，实测时在门、窗洞口45度斜交叉测1尺，该实测值作为新增实测指标合格率的1个计算点。（2）墙面垂直度：①当墙长度小于3米时，同一面墙距两端头竖向阴阳角30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，这2个实测值分别作为判断该实测指标合格率的2个计算点。②当墙长度大于3米时，同一面墙距两端头竖向阴阳角30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为判断该实测指标合格率的3个计算点。（3）阴阳角：在同一个墙面阴角或阳角部位，从地面向上300mm和1500mm位置分别测量1次。2次实测值作为判断该实测指标合格率的2个计算点。（4）顶棚水平度：①已完成腻子找平的同一功能房间内顶板作为1个实测区。②使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线30cm处位置选取4个角点，在板跨几何中心位选取1点，分别测量顶棚与水平基准线之间的5个垂直距离，以最低点为基准点，计算另外四点与最低点之间的偏差。偏差值≤10mm时，该实测点合格；偏差值﹥10mm时，该实测点不合格。（5）净高：①23 各房间地面的4个角部区域，距地脚边线30cm附近各选取1点（避开吊顶位），在地面几何中心位选取1点，测量出找平层地面与天花顶板间的5个垂直距离，即当前施工阶段5个室内净高实测值。②5个实测值与设计值对比产生的偏差值均作为判断该实测指标合格率的5个计算点。（6）开间/进深：每一个功能房间的开间和进深分别作为1个实测区，累计实测实量6个功能房间的12个实测区。同一实测区内按开间（进深）方向测量墙体两端的距离，各得到两个实测值，比较两个实测值与图纸设计尺寸，找出偏差的最大值找出偏差的最大值，其小于等于10mm时合格；大于10mm时不合格。（7）窗框内侧与墙面内侧大小头偏差：①实测时窗框测量部位需完成抹灰或装饰收口。②平窗框内侧墙体，在窗框侧面中部各测量2次墙体厚度和沿着竖向窗框尽量在顶端位置测量1次墙体厚度。这3次实测值之间极差值作为判断该实测指标合格率的1个计算点。③外墙凸窗框内侧墙体，沿着与内墙面垂直方向，分别测量凸窗台面两端头部位窗框与内墙抹灰完成面之间的距离。2个实测值与设计值对比产生的偏差值均作为判断该实测指标合格率的2个计算点。（8）户内门洞尺寸偏差：①实测前需了解所选套房各户内门洞口尺寸。实测前户内门洞口侧面需完成抹灰收口和地面找平层施工，以确保实测值的准确性。②实测最好在施工完地面找平层后，同一个户内门洞口尺寸沿宽度、高度各测2次。若地面找平层未做，就只能检测户内门洞口宽度2次。宽度和高度的2个测量值与设计值之间偏差的最大值，作为该户内门洞口尺寸高、宽偏差的2个实测值。每一组实测值作为判断该实测指标合格率的1个计算点。23 （9）房间方正度：在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线进行校核，无误后采用激光扫平仪打出十字线，沿墙长度方向分别测量2个位置（两端）与控制线之间的距离（如果现场找不到控制线，可以一面带窗墙面为基准，用仪器引出两条辅助方正控制线）。选取2个实测值之间的极差，作为判断该实测指标合格率的1个计算点。（10）空鼓：所选户型内每一自然间1面墙作为1个实测区。每一自然间内所有墙体全检。1个实测区取1个实测值。1个实测值作为1个合格率计算点。（11）裂缝：所选户型内每一自然间1面墙作为1个实测区。每一自然间内所有墙体全检。1个实测区取1个实测值。1个实测值作为1个合格率计算点。（12）墙面起砂：全屋检查，每套房间4面墙各计1个样本点，每户不少于10个测区，每一面墙作为一个测区；累计10测区。（13）外露钢筋头、钢丝网、缺棱掉角、接茬粗糙等：全屋检查，每套房间4面墙各计1个样本点，每户不少于6个测区，每一面墙作为一个测区；累计6测区（14）修补：全屋检查，每套房间4面墙各计1个样本点，每户不少于8个测区，每一面墙作为一个测区；累计8测区。7、水泥砂浆地面（1）地面表面平整度：①任选同一功能房间地面的2个对角区域，按与墙面夹角45度平放靠尺测量2次，加上房间中部区域测量一次，共测量3次。客/餐厅或较大房间地面的中部区域需加测1次。②同一功能房间内的3或4个地面平整度实测值，作为判断该实测指标合格率的3或4个计算点。23 （2）地面水平度极差：使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区地面的4个角部区域，距地脚边线30cm以内各选取1点，在地面几何中心位选取1点，分别测量找平层地面与水平基准线之间的5个垂直距离。检查点与检查点相对高差在10mm以上视为超标。每间房间地面的5个检查数据作为5个样本点数，每超标一个点，记录为一个不合格点。（3）表面质量：规定范围全部检查；检查方式：观察;每户不少于5个测区，每一房间作为一个测区；累计10个测区。8、涂饰工程（1）表面平整度：①当墙面长度小于3米，在同一墙面顶部和根部4个角中，选取左上及右下2个角按45度角斜放靠尺分别测量1次；2次测量值作为判断该实测指标合格率的2个计算点。②当墙面长度大于3米，则同一墙面4个角任选两个方向各测量1次，同时在墙长度中间位置增加1次水平测量，这3次实测值作为判断该实测值标合格率的3个计算点。③所选实测区墙面优先考虑有门、窗洞口的墙面，实测时在门、窗洞口45度斜交叉测1尺，该实测值作为新增实测指标合格率的1个计算点。（2）墙面垂直度：①当墙长度小于3米时，同一面墙距两端头竖向阴阳角30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，这2个实测值分别作为判断该实测指标合格率的2个计算点。②当墙长度大于3米时，同一面墙距两端头竖向阴阳角30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为判断该实测指标合格率的3个计算点。23 （3）顶棚(吊顶)水平度：使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线30cm处位置选取4个角点，以及板跨几何中心位，分别测量顶板与水平基准线之间的5个垂直距离。每层不少于4块板，每块板5个点，共40个检测点。以最低点为基准点，计算另外四点与最低点之间的偏差，偏差值≤10mm时，该实测点合格；偏差值﹥10mm时，该实测点不合格。（4）阴阳角：在同一个墙面阴角或阳角部位，从地面向上300mm和1500mm位置分别测量1次。2次实测值作为判断该实测指标合格率的2个计算点。（5）空鼓：所选户型内每一自然间1面墙作为1个实测区。每一自然间内所有墙体全检。1个实测区取1个实测值。1个实测值作为1个合格率计算点。（6）裂缝：所选户型内每一自然间1面墙作为1个实测区。每一自然间内所有墙体全检。1个实测区取1个实测值。1个实测值作为1个合格率计算点。（7）表面及粘结：全屋,距墙面1.5M正视观察。9、防水工程（1）卫生间涂膜厚度：①涂膜施工阶段，同一实测区，在非附加层范围内，选择1个疑似厚度最薄部位，采用针测法或割取20×20mm实样，目测涂膜成膜与分层，用卡尺测量厚度；②保护层完工阶段，同一实测区，在非附加层范围内，随机选取一点（不同测区选取不同位置，如地面、浴室墙面不同高位等），剥离防水保护层，采用针测法或割取20×20mm实样，目测防水涂膜成膜与分层，用卡尺测量厚度；③如装饰面已完，则通过闭水检验，不实测此指标。实测区与合格率计算点：每1个卫生间为1个实测区,累计6个测区，不足6个时，需增加实测套房数。每个实测区取1个实测值。每个实测值作为1个计数点。当一个测区防水涂膜切片发现无成膜或分层现象，实测值不合格；切片厚度小于设计厚度的80％时，实测值不合格；既无分层且厚度符合要求时，按合格计。（2）外门窗框涂膜厚度：①涂膜施工阶段，同一实测区，在非附加层范围内，选择1个疑似厚度最薄部位，采用针测法或割取20×20mm实样，目测涂膜成膜与分层，用卡尺测量厚度；②23 保护层完工阶段，同一实测区，在非附加层范围内，随机选取一点（不同测区选取不同位置，如地面、浴室墙面不同高位等），剥离防水保护层，采用针测法或割取20×20mm实样，目测防水涂膜成膜与分层，用卡尺测量厚度；③如装饰面已完，则通过淋水检验，不实测此指标。实测区与合格率计算点：每1个外门或窗作为1个实测区。所选2套房的实测区累计10个测区，其中每套房应选择3个外窗、2个外门。如每套房不足5个测区时，需增加实测套房数。每个实测区取1个实测值。每个实测值作为1个计数点。当一个测区防水涂膜切片发现无成膜或分层现象，实测值不合格；切片厚度小于设计厚度的80％时，实测值不合格；既无分层且厚度符合要求时，按合格计。（3）卫生间附加防水层：同一实测区内：①涂膜施工阶段，分别在侧排口、落水口、管道周边、阴阳角、烟道反坎、管井反坎、门框底7个附加防水层部位，分别在附件层范围内选择1个疑似厚度最薄部位，采用针测法或割取20×20ｍｍ实样，目测防水涂膜成膜与分层，用卡尺测量厚度，用卷尺测量附加层范围（长、宽、高）；②保护层完工阶段，在7个设置附加层的边缘部位，分别剥离防水涂料保护层，采用针测法或割取20×20ｍｍ实样，目测防水涂膜成膜与分层，用卡尺测量厚度，用卷尺测量附加层范围（长、宽、高）；③如装饰面已完，则通过闭水检验，不实测此指标。实测区与合格率计算点：每1个卫生间作为1个实测区。所选2套房累计4个测区，不足4个测区时，需增加实测套房数。每个实测区内附件层设置部位设一个实测点，取1个实测值。所有实测值全部合格，则该实测区合格；一个实测区作为1个计数点。当同一个测区内，7个实测点的防水涂膜切片无成膜或分层，或范围不符合合格标准、或切片厚度小于设计厚度的150％时，该实测区不合格；以上各条均符合合格标准，该实测区按合格计。23 （4）卫生间地漏：目测和尺量地漏是否符合合格标准。实测区与合格率计算点：一个卫生间为1个实测区，累计实测实量6个实测区。卫生间地漏全检，1个卫生间地漏的实测值作为判断该指标合格率的1个计算点。所选2套房中的卫生间地漏的实测区不满足6个时，需增加实测套房数。所选实测点出现任意一不符合项时，则该实测值不合格。反之，则该实测值合格。六、检查专用图表23 江苏南通二建集团有限公司沈阳机械装备博览中心（二期）工程沈阳中港项目部日常带班作业记录表工程名称：沈阳机械装备博览中心（二期）#楼班组：天气情况：施工部位施工人数作业日期施工内容：作业带班记录（作业过程、组织、管理、协调、沟通、控制等）自检情况整改/纠正/预防措施复核（验证）情况1、2、3、4、带班人：验证人：评估：优□良□中□差□说明：1、本记录表为各栋号每天日常管理、检查使用，如不能很好反应检查情况，可以附加附图2、施工内容应包括各工种的主要工作内容及出工人数。3、本记录表连同附件每周日上午交项目部存档备案。创优自检方案 江苏南通二建集团有限公司沈阳机械装备博览中心（二期）工程沈阳中港项目检查（整改）记录楼号：部位：专业（班组）：编号：序号存在问题整改措施（要求）复查（验证）情况1、2、3、4、5、6、7、检查人：检查日期：整改人：复查人复查日期：创优自检方案 江苏南通二建集团有限公司沈阳机械装备博览中心（二期）工程图样检查记录表检查部位检查人检查日期复查人复查日期创优自检方案 江苏南通二建集团有限公司沈阳机械装备博览中心（二期）工程创优自检方案'
