河北传媒中心屋面工程施工方案.doc 32页

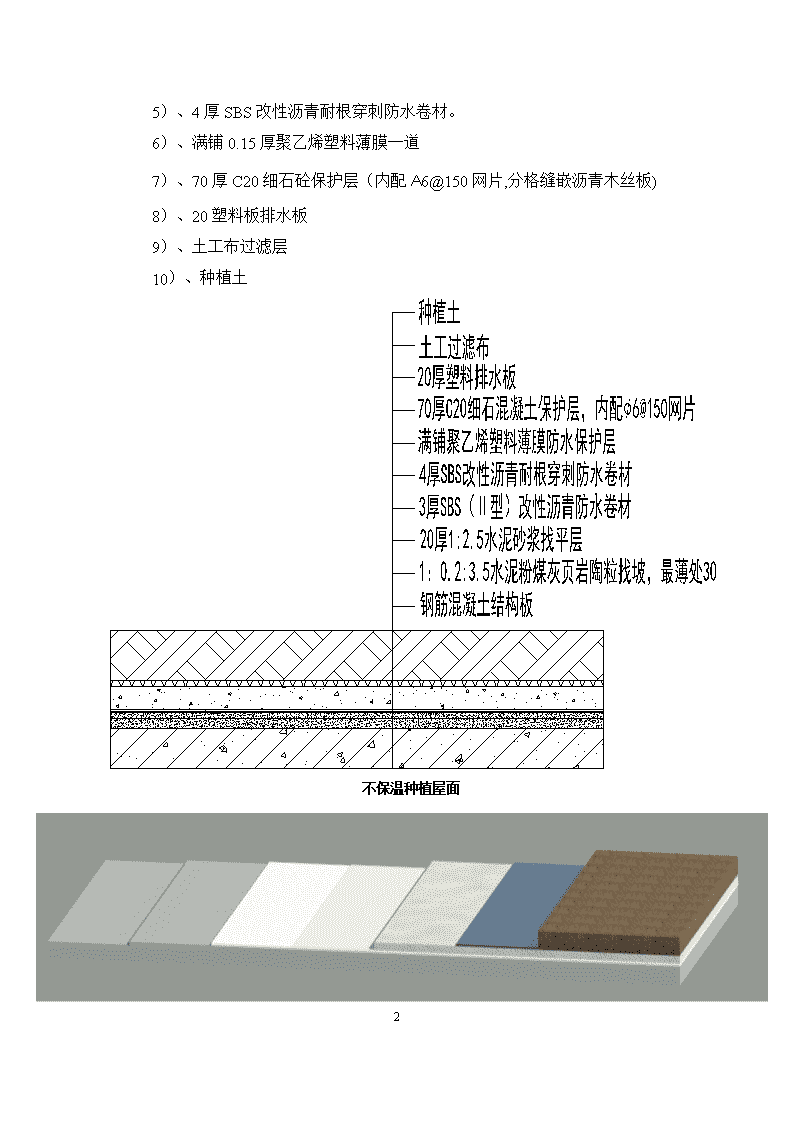

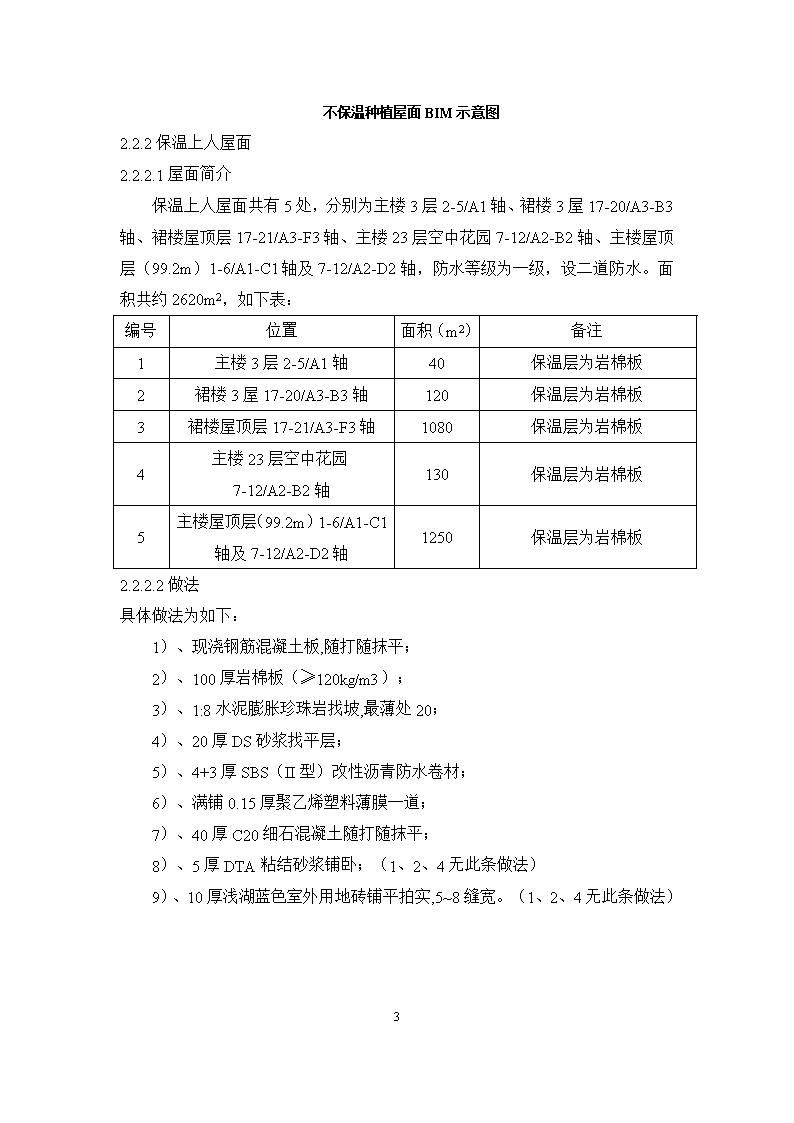

'河北传媒中心屋面工程施工方案1.编制依据1.1建筑工程施工质量验收统一标准（GB50300—2013）1.2屋面工程质量验收规范（GB50207—2012）1.3屋面工程技术规范（GB50345-2012）1.4河北省工程建设标准设计图集（12J1~J3-4）1.5河北出版传媒创意中心-办公A座施工图1.6河北出版传媒创意中心-办公A座施工组织设计2.工程概况2.1设计概况河北出版传媒创意中心—办公A座工程位于石家庄市正定新区临济路以南，天津大街以东，快速路以北，规划大剧院以西。总建筑面积约69806.63m2，地下建筑面积约23006.87㎡，地上建筑面积为46799.76㎡。地下共2层，平时为车库，地下二层南区战时为人防区；主楼地上23层，裙楼地上3层，功能定位为高层综合楼（以办公为主，集办公、会议、小剧院、餐饮、健身、生活服务、车库为一体的建筑）。裙房建筑檐高为18.9m，主楼建筑檐高为99.65m，装饰高度为119.550m。2.2屋面概况2.2.1不保温种植屋面2.2.1.1屋面简介车库顶板为不保温种植屋面，防水等级为一级，共设二道防水。面积共约6800m2。2.2.1.2做法具体做法为如下：1）、结构自防水钢筋混凝土顶板；2）、1:0.2:3.5水泥粉煤灰页岩陶粒找坡,最薄处30；3）、20厚1:2.5水泥砂浆找平层；4）、3厚SBS（II型）改性沥青防水卷材；32 5）、4厚SBS改性沥青耐根穿刺防水卷材。6）、满铺0.15厚聚乙烯塑料薄膜一道7）、70厚C20细石砼保护层（内配A6@150网片,分格缝嵌沥青木丝板)8）、20塑料板排水板9）、土工布过滤层10）、种植土不保温种植屋面32 不保温种植屋面BIM示意图2.2.2保温上人屋面2.2.2.1屋面简介保温上人屋面共有5处，分别为主楼3层2-5/A1轴、裙楼3屋17-20/A3-B3轴、裙楼屋顶层17-21/A3-F3轴、主楼23层空中花园7-12/A2-B2轴、主楼屋顶层（99.2m）1-6/A1-C1轴及7-12/A2-D2轴，防水等级为一级，设二道防水。面积共约2620m2，如下表：编号位置面积（m2）备注1主楼3层2-5/A1轴40保温层为岩棉板2裙楼3屋17-20/A3-B3轴120保温层为岩棉板3裙楼屋顶层17-21/A3-F3轴1080保温层为岩棉板4主楼23层空中花园7-12/A2-B2轴130保温层为岩棉板5主楼屋顶层（99.2m）1-6/A1-C1轴及7-12/A2-D2轴1250保温层为岩棉板2.2.2.2做法具体做法为如下：1）、现浇钢筋混凝土板,随打随抹平；2）、100厚岩棉板（≥120kg/m3）；3）、1:8水泥膨胀珍珠岩找坡,最薄处20；4）、20厚DS砂浆找平层；5）、4+3厚SBS（II型）改性沥青防水卷材；6）、满铺0.15厚聚乙烯塑料薄膜一道；7）、40厚C20细石混凝土随打随抹平；8）、5厚DTA粘结砂浆铺卧；（1、2、4无此条做法）9）、10厚浅湖蓝色室外用地砖铺平拍实,5~8缝宽。（1、2、4无此条做法）32 保温上人屋面保温上人屋面BIM效果图2.2.3保温不上人屋面2.2.3.1屋面简介保温不上人屋面本工程共有5处，分别为裙楼2层20-21/E3-F3轴、裙楼屋顶层（18.9m）13-17/C3-F3轴、裙楼机房层（19.9m）13-17/C3-F3轴、主楼机房层1-5/B1-C1轴、主楼机房层8-10/B2-C2轴，防水等级为一级，设二道防水。面积共约1065m2，如下表：编号位置面积（m2）备注1裙楼2层20-21/E3-F3轴30保温层为岩棉板2650保温层为岩棉板32 裙楼屋顶层（18.9m）13-17/C3-F3轴3裙楼机房层（19.9m）13-17/C3-F3轴55保温层为岩棉板4主楼机房层1-5/B1-C1轴190保温层为岩棉板5主楼机房层8-10/B2-C2轴140保温层为岩棉板2.2.3.2做法具体做法为如下：1）、现浇钢筋混凝土板，随打随抹平；2）、100厚岩棉板（≥120kg/m3）；3）、1:8水泥膨胀珍珠岩找坡,最薄处20；4）、20厚DS砂浆找平层；5）、4+3厚SBS（II型）改性沥青防水卷材；6）、满铺0.15厚聚乙烯塑料薄膜一道。7）、40厚C20细石混凝土随打随抹平保温不上人屋面32 保温不上人屋面BIM效果图2.2.4雨篷抹1：2.5水泥砂浆内掺5%防水剂，向雨水口处找1%坡度，最薄处20厚，反檐上卷250mm。2.3工程特点、重点、难点2.3.1位置特殊：工程位于国家级新区正定新区内，是正定新区标杆项目，受关注程度极高，本工程施工水平对企业形象影响较大。2.3.2工期紧迫：主楼及裙楼屋面计划于2016年10月初进行施工，因屋面施工需做防水及闭水试验，需于冬季施工前完成防水施工。同时，幕墙施工（甲分包）计划于10月份插入施工，屋面施工面临与幕墙单位的交叉施工，工期十分紧迫。3.施工准备3.1技术准备3.1.1技术人员熟悉施工图纸、屋面标准和国家（地方）相关规范、图集，结合进度要求、质量目标和现场情况编制《屋面工程施工方案》，保证方案符合规范和设计要求，且具有针对性和可操作性。方案报请分公司、监理单位、建设单位审批后，方可执行，用以指导现场施工、试验、资料等各项相关工作。3.1.2根据施工方案编制屋面施工专项技术交底，于施工三天前，组织技术交底会，对项目管理人员和施工队伍进行交底并留存交底记录。施工过程中，管理人员严格按照技术交底要求管理现场施工。3.1.3制定详尽的施工计划和材料计划，技术、工程、材料等相关部门召开施工协调会，确保材料供应顺畅，施工进度满足工期要求。32 3.1.4落实样板现行制度，施工前制定《屋面工程施工样板计划》，确保各项工序施工前做到样板先行，留存样板施工、验收记录，以样板标准指导后续施工。3.2材料准备序号材料名称质量要求数量1水泥砂浆DS15225m³2SBS（II型）改性沥青防水卷材3mm10485m23SBS（II型）改性沥青防水卷材4mm3685m24SBS改性沥青耐根穿刺防水卷材4mm6800m35细石混凝土C20650m36钢筋A6@15030t7塑料排水板20mm6800m28土工布过滤布6800m29种植土11580m310岩棉板密度≥120kg/m33685m2111:8水泥膨胀珍珠岩550m3121：0.2:3.5水泥粉煤灰页岩陶粒2482m³3.3机具准备手推车、铁锹、2m刮杠、长把刷、墨斗、钢卷尺、木杠、铁抹子、滚刷、运料车、打夯机、压路机。3.4现场准备3.5.1进行现场屋面阶段布置规划，各种材料分类存放，各种机具设置在指定位置。3.5.2根据施工进度情况，随时调整材料进场数量。3.5.332 结构作业面完成作业面清理和结构处理，经项目部验收后进行作业面交接，并办理交接手续。3.5检验试验准备序号材料机具名称复检项目取样数量规定现场取样次数1岩棉板导热系数、密度、吸水率、厚度同一厂家同材质材料，见证取样送检次数不少于2次2次2钢筋力学性能、弯曲试验、尺寸偏差、重量偏差1、组批：每批重量应不大于60t。超过60t的部分，每增加40t（或不足40t的余数），增加一个拉伸试验试样和一个弯曲试验试样。2、取样：10个1次3细石混凝土抗压强度每100m3留置一组试块7次4回填土干密度每100m2取一个检验点1165SBS（II型）改性沥青防水卷材拉力、最大拉力时延伸率、不透水性低温柔度、耐热度每10000m2试验一批，不足10000m2部分作为一批进行试验4次4.施工安排4.1施工目标4.1.1安全文明施工目标：确保不发生重大伤亡事故，杜绝死亡事故，轻伤率控制在0.5‰以内。4.1.2工期目标：2016年10月10日～2016年12月1日。32 屋面工程施工计划甘特图4.2施工程序考虑到现场施工情况及幕墙插入施工，先进行主楼屋面与车库顶板部分屋面施工，裙房屋面施工待主楼施工完成后进行。4.3组织管理为保证施工顺利进行，建立健全项目部、劳务队二级组织管理体系，完善前期策划方案，解决施工过程中发生的具体问题。4.3.1项目部组织管理序号姓名职务职责1费洪刚项目经理工程总负责、总协调2韩建坤项目总工技术质量总负责，组织施工方案编写，重大问题处理，监控施工质量3石寅技术主任组织落实施工方案、技术交底，解决施工中的技术问题4王鹤安全主管施工过程中安全管理5张乡村质检施工过程中有关土建的质量控制6王帅技术员编写施工技术交底，根据交底内容指导现场7税小军水电主管屋面施工中水电专业相关事宜8唐著运测量员施工测量防线复核，测量资料编制9唐著运工长现场协调、工程进度控制、明确分工10杨国庆试验员材料送检，联络试验单位，试验相关资料整理32 11王晶资料员质检、试验、测量资料整理归档12王玉军材料主管负责现场材料供应4.3.2劳务队组织管理序号姓名职务职责1侯启山现场负责劳务队现场管理负责、技术指导2吴宝柱技术员技术交底落实，现场技术指导，质量问题处理3姜传宝质检员现场质量管理、检查验收4单业国测量员现场测量放线5肖凯材料员现场材料进场管理6潘友松安全员现场安全相关事宜5.施工工艺5.1主楼及裙楼屋面施工基层清理→100mm厚岩棉板保温层→1:8水泥膨胀珍珠岩找坡，最薄处20→20厚DS砂浆找平层→4+3厚SBS（Ⅱ型）改性沥青防水卷材施工→满铺聚乙烯塑料薄膜防水保护层→浇筑40厚C20细石混凝土保护层→5厚DTA粘结砂浆铺卧（空中花园及露台无此条做法）→10厚浅湖蓝色室外用地砖铺平拍实,5~8缝宽（空中花园及露台无此条做法）。5.1.1基层清理：在保温层施工之前，将基层表面的突起物、留置砂浆等异物铲除，并把杂物及油污彻底清理干净；出屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。5.1.2岩棉板保温层施工1）屋面保温岩棉板应选用容重≥120KG/m³，导热系数0.045，燃烧性能：A级不燃。 2）岩棉板应在施工前根据现场情况进行裁剪，保证方正，避免破损。3）岩棉板应拉线铺设4）主体结构与岩棉板间不密实的部分应用岩棉板碎块嵌填密实，保证板面与四周相邻区域高度一直。5）应避免排气管破坏岩棉板面层。32 5.1.3找坡层，1:8水泥膨胀珍珠岩，最薄处201）根据设计要求的标高、坡度找好规矩并弹好线：根据50cm水平标高线按2%找坡，根据坡度将1：8水泥膨胀珍珠岩砂浆制作为厚度不一的灰饼，并以贴灰饼的（灰饼间距2m×2m）形式在基层上体现出来。2）根据已经制作好的控制点拉线，将1:8水泥膨胀珍珠岩砂浆以压缩比为130%根据图纸屋面坡度进行虚铺，虚铺厚度不应大于100mm。虚铺后用木杠压紧、刮平，再用直径600mm的混凝土圆筒压实、压平。找坡层最薄处不小于20mm。3）找坡层留置排气管、排气槽，间距6m，梅花形布置，且距墙边＜2m；排气槽宽40mm，兼做分隔缝。找坡层施工前弹好排气槽位置线，用40mm宽木塑龙骨将屋面分格开，木塑龙骨两侧使用混凝土钉间距500mm打眼固定，待找坡层施工完成后将木塑龙骨剔除，在缝内填充松散大粒陶粒，保证排气效果。排气槽纵横交叉处埋置排气管。排气管加工方法如下图所示：排气管做法32 排气管BIM效果图4）根据图纸要求于找坡层留置屋面排水沟，沟宽400mm，向落水口处按1%找坡。5.1.4找平层，20厚DS砂浆1）大面积施工前，应先将出屋面的管根、檐沟、预埋件、女儿墙等部位抹成圆弧行，圆弧半径R=100mm；2）施工找平层时应将泡沫混凝土保温层表面杂物清理干净，浇水湿润，以利于保温层与找平层的结合。3）冲筋、贴饼定标高：根据坡度要求贴灰饼，间距2m×2m，抹铺找平砂浆时，先按流水方向以间距2m冲筋。4）为了避免或减少找平层开裂，找平层留设分格缝，位置及宽度同找坡层排气槽，缝中填充松散大粒陶粒。5）32 铺水泥砂浆：按分格块装灰、铺平，用刮杠靠冲筋条刮平，找坡后用木抹子搓平，用铁抹子压光，待浮水沉失后，以人踏上去有脚印但不下限为度，再用铁抹子压第二遍即可。找平层所有阴阳角均抹成圆弧形，圆弧半径R=100mm。6）找平层抹平、压实以后24h可浇水养护，养护期为7天，经干燥后进行下一道工序。5.1.5防水层，4+3厚SBS（Ⅱ型）改性沥青防水卷材施工，铺贴聚乙烯防水保护层1）涂刷配套基层处理剂在清理干净、验收合格的基层上涂刷防水基层处理剂，要求涂刷均匀，涂刷时按一个方向进行，薄厚均匀，不得存在露底或堆积现象。2）弹线定位在涂刷好基层处理剂的基层上，弹出卷材铺设搭接控制线。严格按控制线试铺及实际贴铺卷材，根据现场特点，确定弹线密度，以确保卷材粘贴顺直。卷材应先试铺到位，按需要的形状正确裁剪后，方可开始实际粘铺。3）节点加强处理对所有结构阴阳角等转角处增做一层卷材作为附加层，附加层宽度为500mm，两边均匀搭接250mm，将防水卷材铺贴在已涂防水基层上，卷材平整，检验合格后方可进行下道工序。4）防水卷材铺贴（1）根据弹好的控制线确定卷材实际铺贴位置、铺贴间距。32 （2）将卷材对准基准线全幅铺开，从一头将卷材（连同隔离纸）揭起，沿卷材幅长中线对折，用裁纸刀将隔离纸边轻轻划开，注意不要划伤卷材，将隔离纸从卷材背面小心撕开一小段500mm长，两人合力揭下的隔离纸对准基准线粘铺定位。先将半幅长的卷材铺开就为，拉住揭下的隔离纸均匀用力向后拉，慢慢将剩余半幅长的隔离纸全部拉出，拉铺时注意拉出的隔离纸完整性，发现撕裂、断裂应立即停止拉铺，将撕裂的隔离纸残余清理干净后，在继续拉铺。（3）对于平面与立面相连的卷材，应先铺贴平面部分，然后由下向上满粘铺贴立面卷材，同时注意使卷材紧贴阴、阳角以及宽度不小于500mm的防水卷材附加层。5）滚压卷材，排气压实粘贴后，随即用压辊从卷材中部向两侧滚压，排出空气，使卷材牢固粘贴在基层上，卷材背面搭接部位的隔离纸不要过早揭掉，以免污染粘接层或误粘。大面积卷材排气、压实后，再用手持小压辊对搭接部位进行碾压，从搭接内边缘向外进行滚压，排出空气，粘贴牢固。6）对接口密封处理卷材短边搭接处、卷材收头、管道包裹，应采用自粘防水卷材专用密封膏密封。搭接边密封宽度不得小于10mm。7）第二层防水搭接边要跟第一层的错开，以免接头重叠，防止局部窜水。8）搭接宽度：搭接长度为100mm。相邻防水卷材搭接接头相互错开1/3-1/2L及大于500mm（L为防水卷材宽度）。在立面与平面的转角（阴阳角）处，卷材的接缝应留在平面上，距立面不小于600mm。9）防水卷材粘贴结束，经验收后，使用冷粘法满铺聚乙烯塑料薄膜防水保护层。卷材阴角裁剪配件32 卷材阳角裁剪配件5.1.6浇筑40厚C20细石混凝土保护层1）细石混凝土整浇保护层施工前，支设好分格缝木板条或泡沫条，每格面积不大于36m2，分格缝宽度为10~20mm。一个分格内的混凝土应尽可能连续浇筑，不留施工缝。2）振捣宜采用铁辊滚压或人工拍实，不宜采用机械振捣，以免破坏防水层。振实后随即用刮尺按排水坡度刮平，并在初凝前用木抹子提浆抹平，初凝后及时取出分格缝木模（泡沫条不用取出），终凝前用铁抹子压光。抹平压光时不宜在表面掺加水泥砂浆或干灰，否则表层砂浆易产生裂缝与剥落现象。3）细石混凝土保护层浇筑完后应及时进行养护，养护时间不应少于7d。养护完后，将分格缝清理干净（泡沫条割去上部10mm即可），嵌填密封材料。4）细石混凝土保护层与女儿墙之间应预留宽度为30mm的缝隙，缝内宜填塞聚苯乙烯泡沫塑料，并应用密封材料嵌填密实，如下图所示。32 女儿墙防水细部节点做法女儿墙防水细部节点做法BIM效果图5.1.7浅湖蓝色室外用地砖铺设工艺流程 做灰饼→找标高、拉线→铺砌屋面砖→灌缝1）找标高、拉线 32 按设计要求做屋面方砖的灰饼，灰饼间距2m×2m，在隔离层上做灰饼。 2）铺砖 （1）采用10厚浅湖蓝色室外用地砖，对进场的水泥方砖进行挑选，将有裂缝、掉角、翘曲和表面上有缺陷的板块剔出，强度和品种不同的板块不得混杂使用。 （2）拉水平线，根据屋面面积大小可分段进行铺砌，先在每段的两端头各铺一排水泥砖，以此作为标准进行码砌。（3）铺砌前将隔离层上清理干净后，铺一层5mm厚干拌水泥砂浆结合层，不得铺的面积过大，随铺浆随砌，方砖铺上时略高于面层水平线，然后用橡皮锤将方砖敲实，使面层与水平线相平。方砖缝隙不宜大于8mm，要及时拉线检查缝格平直度，用靠尺检查方砖的平整度。（4）铺砖前应将砖板块充分浸水湿润，晾干后表面无明水时，方可使用。（5）结合层使用DTA粘结砂浆。随拌随用，初凝前用完，防止影响粘结质量。（6）铺砌时，砖的背面朝上抹粘结砂浆，铺砌到结合层上，砖上楞略高出水平标高线，找正、找直、找方后，砖上面垫木板，用橡皮锤拍实，顺序从内退着往外铺砌，做到面砖砂浆饱满、相接紧密、坚实，与管道相接处，用砂轮锯将砖加工成与铁管相吻合。铺地砖时，最好一次铺一格，大面积施工时，应采取分段、分部位铺砌。 （7）拨缝、修整铺完2至3行，应随时拉线检查缝格的平直度，如超出规定应立即修整，将缝拨直，并用橡皮锤拍实，此项工作应在结合层凝结之前完成。 3）、灌缝 地砖铺砌后2d内，用干水泥进行灌缝，填实灌满后将面层清理干净，待结合层达到强度后，方可上人行走。 4）、养护 铺完砖24小时后，洒水养护，养护时间不少于7天。5.2车库顶板施工基层清理→1:0.2:3.5水泥粉煤灰页岩陶粒找坡,最薄处30→32 20厚1:2.5水泥砂浆找平层→3厚SBS（II型）改性沥青防水卷材→4厚SBS改性沥青耐根穿刺防水卷材→满铺0.15厚聚乙烯塑料薄膜一道→70厚C20细石砼保护层（内配A6@150网片,分格缝嵌沥青木丝板）→20塑料板排水板→土工布过滤层→种植土。5.2.1、除材料不同外，找坡层、找平层、防水层均与5.1节内容中相关工艺要求相同。5.2.2、混凝土保护层，70厚C20细石混凝土1）工艺要求与5.1节中相关内容相同2）内配A6@150网片,分格缝嵌沥青砂。5.2.3、排水层施工1）排水层采用塑料排水板。沿车库顶板的挡土墙开始凸点朝上顺坡铺设，边缘支点相互搭接1~2个支点；或者不搭接，采用胶水粘接，使排水板形成一个整体，既可以排水，又能够起到隔根的作用，同时还是一个辅助防水层，形状根据现场实际情况任意裁剪。2）土工布在排水板铺好后满铺于排水板上，边缘相互搭接50mm~100mm，局部涂胶水粘接固定，与排水板形成一个整体中空层，可以保证排水的通畅并阻止泥土流入其中。3）土工布收口时上翻，至少高出出水孔100mm，顶部使用粘胶固定。5.2.4、种植土回填1）土方分层回填应符合下列要求：夯实工具回填、夯实厚度每层夯实次数木夯150mm4~6遍蛙式打夯机200~250mm4遍震动平碾、压路机600~700mm4遍2）标高控制在车库顶板混凝土竖向结构上弹好控制线，使用水平仪控制土层厚度，严格按照夯实厚度分层回填、夯实。3）种植土压实32 夯实应采用一夯压半夯，夯夯相接，夯夯相连的方法进行压实。同时，打夯方向应随着回填土方向进行。严禁采用“水夯”法进行回填施工。局部狭小、墙边角部位及钢管部位应使用制木夯人工夯实。夯实系数不小于0.94。回填完毕后，应拉线找平，超出标高部分应依线铲平；标高不足的地方应补土找平，木夯夯实。1）上部留出500mm的种植土，该部分种植土不夯实。5.3现浇雨篷5.2.1施工流程：基层清理→管根堵孔固定→弹线找坡→检查验收→1:2.5水泥砂浆内掺5%防水剂，最薄处20厚5.2.2现浇雨篷向落水口找坡，坡度为1%，如图：现浇雨棚A-A剖面图32 5.4屋面特殊部位细部做法5.4.1屋面门洞口做法主楼及裙楼间洞口做法屋面门洞口做法32 5.4.2水落口防水构造1）水落口埋设标高，应考虑水落口设防时增加的附加层和柔性密封层的厚度及排水坡度加大的尺寸；2）外排水管水落口周围500mm范围内坡度不小于5%，并用防水涂料涂封，其厚度不应小于2mm。水落口与基层接触处，应留设宽20mm、深20mm凹槽，嵌填密封材料。3）外排水为UPVC雨水管；内排水为镀锌雨水管内排水口做法32 外排水口做法5.4.3出屋面管道做法出屋面管道做法5.4.4屋面泛水做法1）高度≤32 600mm女儿墙：防水卷材可直接铺至女儿墙上口，包裹女儿墙顶端，用压条钉固定并用密封材料封闭严密，压顶应作防水处理；2）高度＞600mm结构泛水做法：屋面泛水做法屋面泛水节点做法5.4.5屋面反梁过水洞做法预埋管直径≥75mm，做法详见下图。32 反梁过水洞做法6.质量要求6.1保温层6.1.1主控项目1）岩棉板的强度、密度、导热系数和含水率，必须符合设计要求和施工规范的规定。2）岩棉板厚度应符合设计要求，其正偏差应不限，负偏差应为5%，且不得大于4mm。3）保温层的铺设坡度，必须符合设计要求和施工方案的规定。6.1.2一般项目1）岩棉保温板铺设应紧贴基层，应铺平垫稳，拼缝应严密。2）整体保温层表面平整度用 2m靠尺和楔形塞尺检查。3）平整度允许偏差5mm 。4）接缝高低差允许偏差为2mm。6.2找坡层及找平层6.2.1主控项目1）找坡层和找平层所用材料的质量及配合比，应符合设计要求。2）找坡层和找平层的排水坡度，应符合设计要求。6.2.2一般项目1）找坡层应分层铺设，压实适当，表面平整，找坡正确。32 2）找平层应抹平、压光，不得有酥松、起砂、起皮现象。3）突出屋面的管道、檐沟和阴阳角等部位做成圆弧形，圆弧半径R=100mm，有组织内排水的水落口周围500mm范围内应做成略低的凹坑。4）找平层宜设分格缝，并嵌填密封材料分格缝应留设在板段缝处，其间纵横缝的最大间距不大于6m。5）找平层表面平整度的允许偏差为7mm，找平层表面平整度的允许偏差为5mm。6.3防水层6.3.1主控项目1）防水卷材及其配套材料的质量，应符合设计要求。2）防水卷材施工前，应对基层进行检查，不得有积水现象。6.3.2一般项目1）卷材的搭接缝应粘结或焊接牢固，密封应严密，不得扭曲、皱褶和翘边。2）收头部分应与基层粘结、定压牢固，密封应密实。3）卷材搭接缝应顺水流方向。4）卷材热熔后应立即滚铺，卷材下面的空气应排尽，并应辊压粘贴牢固。6.4细石混凝土防水保护层6.4.1主控项目1）细石混凝土保护层的原材料及配合比必须符合设计要求。2）细石混凝土保护层的强度等级为C20，符合设计要求。3）细石混凝土保护层的排水坡度应符合设计要求。6.4.2一般项目1）细石混凝土防水保护层不得有渗漏或者积水现象。2）细石混凝土防水保护层表面平整、压实抹光，不得有裂纹、脱皮、麻面和起砂等现象。3）保护层的允许偏差和检验方法应符合下表规定。项次项目允许偏差（mm）检验方法1表面平整度5用2m靠尺和楔行塞尺检查2缝格平直3拉线和尺量检查3保护层厚度设计厚度的10%，且不得大于5mm钢针插入和尺量检查32 6.5细部构造1）用于细部构造的防水卷材、密封材料、防水涂料质量均符合设计要求。2）卷材在天沟、檐沟与屋面交接处、泛水、阴阳角等部位，应增加卷材或者涂抹附加层。3）出屋面泛水卷材应使用满粘法，砖墙上的卷材收头可以直接铺压在砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm，凹槽上部墙体应做防水处理。4）水落口杯上口的标高应设置在最低处；防水层贴入水落口杯内不应小于50mm；水落口周围直径500范围内坡度不应小于5%，并用防水涂料或者密封材料涂封，其厚度不小于2mm。5）伸出屋面管道的防水构造应符合以下要求：（1）管道根部500mm范围内，找平层应抹出高度不小于30mm的圆锥台；（2）管道周围应加设附加层，高度和宽度均不小于300mm；（3）管道上的防水层收头处应用金属箍紧固，并用密封材料封严。7.成品保护措施7.1在已施工完的保温层、找坡层、找平层、防水层上行走或推小车时，应垫脚手板，防止破坏保温层和找平层。7.2防水基层处理剂未干透之前，禁止任何闲杂人员进入现场。7.3不得在保温层、找平层上存放油漆桶、拌和砂浆等，以免影响上层粘接力。7.4找平层抹平、压实以后24h可浇水养护，养护期为7天，经干燥后铺设（或涂刷）防水层。7.5雨水口、内排水口等部位应采取临时保护措施，防止堵塞和杂物进入。7.6严格执行配合比，所用水泥要稳定，抹压程度适当，养护准时及时，不得过早上人踩踏，防止找平层起砂。7.7冲筋时找准泛水坡度，铺灰厚度按冲筋刮平顺，防止屋面倒泛水。7.8严禁在细石混凝土防水保护层上拌和砂浆，乱扔东西杂物，污染面层。8.安全及环保措施8.1安全措施1）基层保证无积水，清扫干净、彻底。32 2）防水施工所有的材料均属易燃物，贮存、运输过程必须严禁烟火，在现场施工时，设专人看护，发现火情，立即报警；现场喷灯，专人使用，不能随意点火。现场必须配备相应的消防器材。3）施工人员必须穿软底鞋，不得穿硬底鞋或带钉子的鞋进入施工现场，并应配备相应的保护用品，带好安全帽。4）在施工过程中，严格做好通风工作，防止中毒事故的发生。发现险情，立即抢救。5）雨期施工应注意防滑。6）施工现场裁剪下来的卷材、保护卷材的油纸、卷芯等物应及时回收，防止垃圾不分类。到处堆放，影响周边居民环境。7）现场施工时，严禁工人大吵大闹。8）高空、临边作业系好安全带，有可靠的安全保护措施。9）现场各种电器、机具必须由专业持证人员负责保管、使用，各种电动工具所用电源必须由电工负责接通，其他人不得擅动。10）对于楼面边缘、电梯井道等部位用脚手管、密目安全网等进行围护。11）在屋檐周边施工时，应在做业部位满铺脚手板。8.2环保措施1）严格按照施工总平面图堆放原材料、半成品，成品及料具，要求堆放整齐，并安插相关标识牌，标识牌上要写明名称规格、状态。2）施工现场认真履行“工完场地清”和落实文明施工责任区制度，工程段除对每一道工序进行安全、技术交底外，还要有文明施工的内容，要求工作做完后，必须对施工中造成的污染进行清理；3）施工机械尽量采用低噪音系列产品，及时对机械进行保养维修，不带病运转，最大限度地降低机械噪声。4）材料在夜间进场，卸车时要轻搬轻放，车辆不得鸣笛，人员不得大声喊叫5）现场搅拌砂浆、混凝土，要做到用多少制办多少，未使用的干粉材料严禁敞口放置，及时使用防尘网、彩条布覆盖。6）土方施工时，未及时使用散置土堆应即使使用防尘网覆盖。7）及时对已施工完成的部分进行养护，避免开裂等问题，修补造成二次污染。32 9.成本节约措施9.1加强材料质量进场把控，防止不合格品进场，造成退料、返工；根据现场进度做好材料进场规划，保障材料供应。9.2需现场搅拌材料，搅拌量应根据现场进度确定，防止搅拌过多使用不完或超过使用时间造成浪费。9.3对施工废料和建筑垃圾中可回收利用部分进行回收处理。9.4在保证屋面施工质量前提下，鼓励工人提高施工效率，减少人工投入。9.5加强施工过程管理，避免不合格品出现，杜绝返工现象。9.6对施工机具经常检查维护，小型机具应留备用件，避免机具损坏延误现场施工。9.7加强对施工人员安全教育，做好日常安全检查，杜绝安全事故发生，减少意外事故对现场的不利影响。32 10.附图裙楼屋面找坡平面图32 主楼屋面找坡平面图32 裙楼屋面排气管布置图（直线代表排气槽、交叉处代表竖向排气管）32 主楼屋面排气管布置图（直线代表排气槽、交叉处代表竖向排气管）32'
