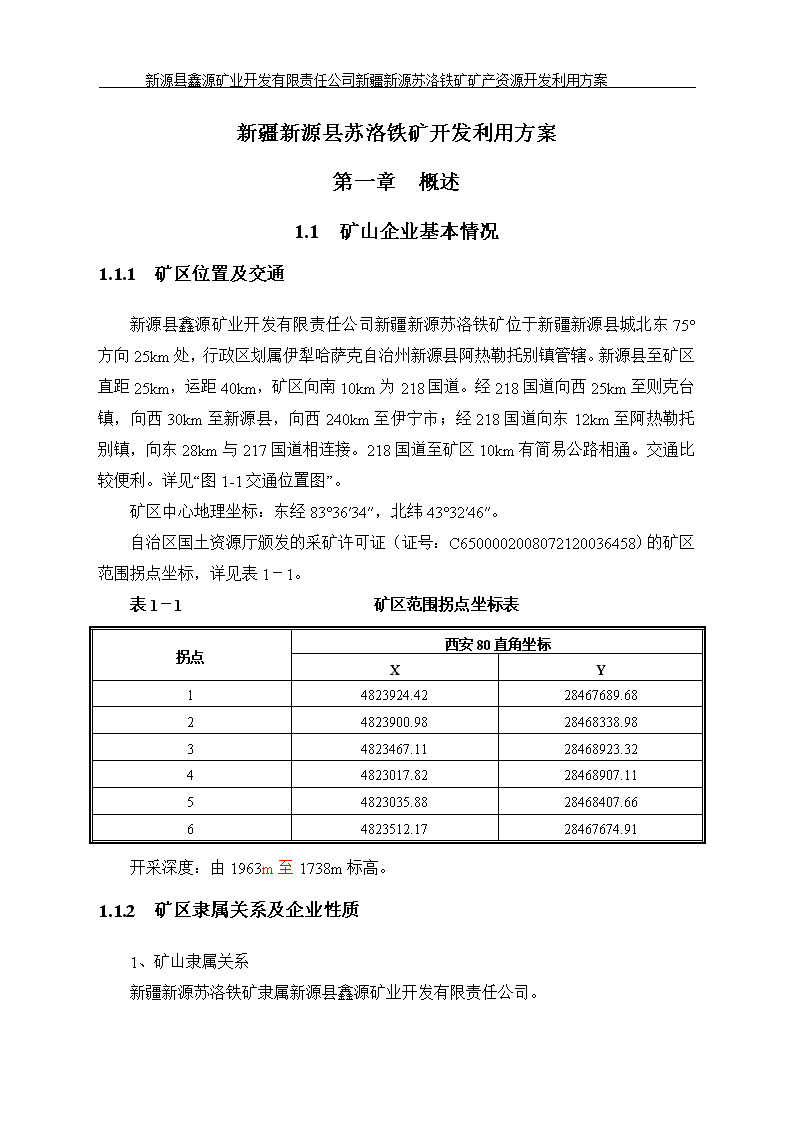

'新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案新疆新源县苏洛铁矿开发利用方案第一章概述1.1矿山企业基本情况1.1.1矿区位置及交通新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿位于新疆新源县城北东75°方向25km处，行政区划属伊犁哈萨克自治州新源县阿热勒托别镇管辖。新源县至矿区直距25km，运距40km，矿区向南10km为218国道。经218国道向西25km至则克台镇，向西30km至新源县，向西240km至伊宁市；经218国道向东12km至阿热勒托别镇，向东28km与217国道相连接。218国道至矿区10km有简易公路相通。交通比较便利。详见“图1-1交通位置图”。矿区中心地理坐标：东经83°36′34″，北纬43°32′46″。自治区国土资源厅颁发的采矿许可证（证号：C6500002008072120036458）的矿区范围拐点坐标，详见表1－1。表1－1矿区范围拐点坐标表拐点西安80直角坐标XY14823924.4228467689.6824823900.9828468338.9834823467.1128468923.3244823017.8228468907.1154823035.8828468407.6664823512.1728467674.91开采深度：由1963m至1738m标高。1.1.2矿区隶属关系及企业性质1、矿山隶属关系新疆新源苏洛铁矿隶属新源县鑫源矿业开发有限责任公司。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案2、企业性质企业性质为有限责任公司。图1－1交通位置图1.1.3自然地理与经济概况1、自然地理1）地形、地貌矿区位于伊犁河谷东部阿吾拉勒山东段南麓中山区，地形北高南低，海拔高度1844.34～1999.97m，相对高差155.63m，山势陡峭，地形切割明显。矿区内水系发育，水量丰富，基本上是沟沟有水。位于矿区北部约300m处，发育有吐尔拱萨伊河，由东向西径流的地表水系，流量0.15～2.5m3/s。矿区东部为洛苏萨伊小溪，常年流水；南部为巩乃斯河，为当地矿山及牧民主要的工业及生活用水水源。主要补给来源为大气降水、泉水和雪融水，随季节变化明显。2）气象 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案矿区属大陆性山区河谷气候，随地势增高气候变化较大。年平均气温8.9℃，冬季最低温度为－27.6℃，夏季最高气温可达39.8°。降水量315.6～794.6mm，历年平均降水量为494.5mm，降水量多集中在4～9月，占全年降水量的68.3%，最大日降水量为48.3mm。蒸发量1116.7～1682.2mm，历年平均蒸发量1343.2mm。每年11月开始冻结，翌年3月下旬冰雪融化，无霜期150天，冬季最大积雪厚度66cm，最大冻土深度86cm。5、6月份为雨季，时有冰雹天气发生。冬春季多风，风向以南西向为主，平均风速1.9m/s，最大风速27.7m/s。该区地震动峰值加速度（g）为0.20，对照烈度为8度以上。2、经济概况新源县人口28.6万多人，有哈、汉、维、回、蒙等22个民族。矿区为春、秋牧场，居民主要为哈萨克族、蒙古族、汉族等。区内经济以牧业为主，工矿企业主要有新源县预须开普台铁矿、伊犁钢铁厂、新源县兴源钢铁厂、新源县水泥厂等。苏洛铁矿目前已从阿热勒托别镇供电所（国家电网）接入一条10kV专用线路，生产、生活用电均已解决。矿山建设所需建筑材料，可由新源县水泥厂、砖厂提供，木材本县也可自给。其它生产和生活物资由新源县和伊宁市等地供给。1.2矿山开采历史及现状新源县鑫源矿业开发有限责任公司取得苏洛铁矿的采矿许可证后，开始进行矿山开采的准备工作并筹建选矿厂，委托新疆有色冶金设计研究院对矿山进行了开采设计。新疆有色冶金设计研究院根据新疆有色地质勘查局703地质队编写的《新疆新源县苏洛铁矿普查报告》，于2007年12月提交了《新疆新源县苏洛铁矿矿产资源开发利用方案》，按照该设计方案，矿山开采能力设计为10万t/a，采用地下开采方式，竖井开拓方案，浅孔留矿采矿法，采矿综合回收率为85%，贫化率10%，矿山服务年限为5.85a。由于矿区工作程度较低，无法按照开发利用方案设计要求开采，因此新疆新源县苏洛铁矿首先对普查报告提交资源量的其中5条矿体进行了地表剥离、露天开采。经资源储量核实，原普查报告提交资源量的Ⅰ、Ⅱ-3、Ⅱ-4三条矿体地表已经采空，矿体向深部变薄尖灭；Ⅱ-1、Ⅱ-2-1、Ⅱ-2-2三条矿体地表采空区深度5m左右，矿体向深部仍有较大延伸。经对新疆新源县苏洛铁矿开采情况实测，截止2012年12月31日，共采出矿石约15万t。矿山现有KQG120Y型露天潜孔钻机1台，KQG90Y型露天潜孔钻机1台，Y18 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案型手持式凿岩机6台，BLT-200A/12型柴油压缩机1台，BLT-150A/12型柴油压缩机1台，W－3.5/5型移动式柴油空压机6台，日立360型全液压挖掘机2台，日立350型全液压挖掘机2台，日立210型全液压挖掘机配置GB220E型液压破碎器1套，ZL50型装载机5台，陕西德龙载重15t自卸汽车18辆，载重12t自卸汽车6辆，载重15t载重汽车1辆，40座通勤客车1辆，7座越野车1辆。1.3设计依据1.3.1法律、法规、规程1、中华人民共和国矿山安全法；2、中华人民共和国矿山安全法实施条例；3、GB16423－2006《金属非金属矿山安全规程》；4、GB6722－2011《爆破安全规程》；5、GBJ122－87《厂矿道路设计规范》。1.3.2文件、资料1、自治区国土资源厅颁发的采矿许可证（证号：C6500002008072120036458）；2、自治区国土资源厅新国土资储备字［2013］52号关于《新疆新源县苏洛铁矿矿产资源储量核实报告》矿产资源储量评审备案证明；3、自治区矿产资源储量评审中心新国土资储评［2013］52号《新疆新源县苏洛铁矿矿产资源储量核实报告》矿产资源储量评审意见书；4、内蒙古自治区第四地质矿产勘查开发院2012年12月编制的《新疆新源县苏洛铁矿矿产资源储量核实报告》；5、国土资源部下发的《矿产资源开发利用方案编写内容及要求》及自治区国土资源厅下发的《金属矿矿产资源开发利用方案编写提纲》；6、矿产资源开发利用方案委托书；7、其它有关资料。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第二章矿产品需求现状及市场预测2.1钢铁的用途钢铁是国防、工业、农业、交通运输、宇航等国民经济各个领域中应用最广泛和用量最大的一种金属。目前，钢铁品种达数万种，如铸生铁、合金生铁、钢板、钢管、型钢、钢丝、钢材与各种合金钢材等。钢材由钢锭或连铸坯经压力加工而成的，而钢则是由炼钢生铁加工而成的。一个国家的钢铁生产水平，在一定程序上标志着一个国家的工业化程度。2.2国内铁矿市场分析预测2.2.1我国铁原料需求概况我国是产钢大国，也是钢铁产品消耗大国，目前我国钢产量已连续两年超过2亿t，排名世界第一。根据我国目前的钢产量情况，每年所需铁矿石原料为5亿t，而国内的铁矿石供应量目前在2.6亿t左右。目前我国铁矿石自给率约为52%，不足部分依靠进口，钢铁原料缺口很大，因此铁矿资源的开发具有较好的市场前景。2.2.2我国铁矿石使用方针、政策在总体上，我国钢铁工业发展仍将以国内铁矿石为主，对一些铁矿资源较好的企业应使用国产铁矿石。由于国产铁矿石的供应能力有限，为保证钢铁工业的发展，在铁矿石进口方针上，须建立稳定的供应渠道，实行多边进口政策，以确保铁矿石的长期供应。对沿海和长江中下游等船运便利而当地铁矿资源又相对紧缺的地区，应鼓励企业多使用进口铁矿石，对于内陆企业使用进口铁矿石应考虑经济合理性。2.2.3国内钢铁市场展望2013年既是我国实施“十二五”规划的第三年，也是践行“十八大” 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案精神的开局之年。我国将继续实施积极的财政政策和稳健的货币政策，积极稳妥推进城镇化，继续加大对铁路、公路和水利等基础设施的投资，将有效拉动我国钢铁需求。1、城镇化和基础设施投资将拉动钢铁需求2013年随着城镇化建设的逐步推开，基建投资主要集中在交通运输方面，2013年我国铁路固定资产投资额将维持在6000亿元左右；其次是城市轨道交通、公路、港口、机场航道等项目建设。根据国家发改委运输所完成的《2012～2013年中国城市轨道交通发展报告》统计，2012年度，全国有35个城市在建设轨道交通线路，估算完成总投资约2600亿元。2013年，已批准的项目将进入规模建设阶段，城轨投资规模有望达到2800亿元～2900亿元。此外，水利和电力的建设投资规模也将扩大，12月份发改委已经批复24个电力项目，其中以输变电项目为主，总金额近180亿元；11月中旬，水利部发布《关于印发全国冬春农田水利基本建设实施方案的通知》，提出2012年至2013年度全国冬春农田水利基本建设实现总投资超过3000亿元，农田水利基本建设资金有望在12月至明年3月期间陆续拨付。城镇化建设和基建投资，既拉动国内需求，也拉动国内投资。2013年我国城镇化建设和基建投资依然是拉动我国钢材需求的重要动力。随着新批项目的资金到位和陆续开工，2013年我国基础建设投资将持续回暖，将会对建筑钢材需求形成直接拉动。2、通胀和需求推动铁矿石价格上涨，成本支撑力度强劲2013年主要国家仍将执行宽松的货币政策，全球范围内整体通胀压力将大于2012年，货币贬值将成为主要趋势，铁矿石、焦煤等大宗商品价格将因此走高。2012年12月份由于大批投资项目的审批通过和中央经济工作会议提出推进城镇化建设的方向，引发市场各方对2013中国钢铁需求前景一片向好的期望，铁矿石市场价格大幅攀升。仅在2012年12月份，澳大利亚61.5%粉矿价格上涨21.4%，而钢材价格同期仅上涨2.2%。钢价上涨幅度远低于铁矿石价格上涨幅度，后期成本支撑力度将比较强劲。3、粗钢产量小幅增长，钢材出口有望保持2012年水平2013年由于国内钢材需求的恢复性增长，我国钢铁产量将延续增长态势，预计全年粗钢产量将会达到7.5亿吨，同比增幅保持在4%左右。2013年基础设施建设投资规模加大对钢材需求将保持较大幅度增长。2012年共有10个国家和地区对我国出口的18种钢材产品和1种钢铁制品发起贸易救济调查，较2011年增加8起，调查类型涉及反倾销、反补贴、双反（反倾销、反补贴）合并调查、反规避以及保障措施五种，而新兴经济体越来越成为我国钢材贸易救济调查的主体，2012年巴西发起5起反倾销调查，泰国发起3起反倾销和1 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案起保障措施调查。但2013年全球经济有望温和复苏，国际货币基金组织预计2013年全球经济增速3.6%，高于2012年的3.3%。2013年由于全球经济温和增长并且增长率加速，2013年全球钢材需求增长也将加快，我国钢材出口有望继续保持较高水平，或将达到6000万t，钢材、钢坯进出口相抵折合粗钢将实现净出口4500万t。2013年国内外宏观经济将趋于好转，钢铁需求将有望恢复性增长，全球性通胀压力加大和需求好转将刺激铁矿石价格高位运行。2.3新疆铁矿石市场分析新疆维吾尔自治区境内铁矿石产量近年来均保持20%以上增长，2010年原矿产量约2245万t，2011年约2245万t，2012年约3500万t。现阶段，在自治区境内勘探程度高的矿点，基本都已开发利用并不断形成规模，具备开发条件的大型铁矿数量不多，所以，就目前而言铁矿资源相对有限。2.4产品价格分析新源县鑫源矿业开发有限责任公司为采选联合企业，新疆新源县苏洛铁矿为公司下属矿山，其采出的铁矿石全部内供公司选矿厂，铁精矿出厂价格确定为730元/t（选矿厂直接销售，含税，不含外部运输费用）。从上述国内钢铁产量、钢铁价格、以及铁矿石资源供应情况看，我国钢产量居世界首位，但探明的铁矿资源逐步减少。随着国民经济不断发展，人民生活水平不断提高，市场需求越来越大。就国内及自治区市场而言，钢铁行业呈现出较为强劲的增长势头，预计近几年之内，形势看好。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第三章矿山地质3.1矿区地质3.1.1地层矿区内出露的地层主要为石炭系下统阿克沙克组第四亚组（C1ad）。大面积分布于矿区北部内，与下伏的泥盆系中上统坎苏组第一岩性段（D2-3k1）呈断层接触。坎苏组（D2-3k）地表出露岩性主要有绿泥石斜长片岩、绢云母绿泥石片岩、绢云母千枚岩、绢云母板岩。阿克沙克组第四亚组（C1ad）地表出露岩性主要有角砾状玄武质安山岩，英安岩，集块状、角砾状安山岩、角砾状凝灰岩，薄层大理岩。1、泥盆系中上统坎苏组（D2-3k）1）绿泥石斜长片岩、绢云母绿泥石片岩（1）地质特征：呈条带状分布，与上覆角砾状凝灰岩、英安岩呈断层接触，与绢云母千枚岩、绢云母板岩呈整合接触。（2）岩石学特征：灰绿色，等粒鳞片变晶结构，片状构造，矿物成分为斜长石、绿泥石、绢云母组成。斜长石，灰白色，它形粒状结构；绿泥石为绿色，它形粒状结构；绢云母为灰白色，丝绢光泽，呈片状分布。2）绢云母千枚岩、绢云母板岩（1）地质特征：分布于矿区西南部，与上覆角砾状凝灰岩、英安岩呈断层接触，与绢云母千枚岩、绢云母板岩呈整合接触。（2）岩石学特征：灰色，细粒鳞片变晶结构、显微鳞片变晶结构、变余泥质结构，千枚状构造、板状构造。矿物成分为绢云母、绿泥石、石英。绢云母为灰色，丝绢光泽，呈片状分布；绿泥石为灰绿色，呈它形粒状分布；石英为烟灰色，油脂光泽，它形粒状结构。2、石炭系下统阿克沙克组（C1a）1）角砾状玄武质安山岩（1）地质特征：地表走向220°，倾向倾角不清，厚度大于200m。（2）岩石学特征：风化面为灰绿色，新鲜面为灰色，斑状结构，块状构造，斑晶为斜长石，辉石，角闪石组成，基质为隐晶质。斜长石，为灰白色，呈半自形粒状分布；辉石，灰黑色，呈短柱状分布；角闪石为黑色，呈长柱状分布。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案2）英安岩（1）地质特征：北北西向展布，倾向5°-25°，倾角35°-52°，厚度大于430m。（2）岩石学特征：风化面为浅灰色，新鲜面为灰黑色，斑状结构，块状构造，斑晶为斜长石，石英及少量暗色矿物辉石、角闪石组成，基质为隐晶质。斜长石为灰白色，呈半自形粒状分布；石英为烟灰色，油脂光泽，呈半自形粒状结构；暗色矿物辉石，为灰黑色-黑色，呈短柱状分布；角闪石为黑色，呈柱状分布。3）安山质角砾熔岩（1）地质特征：地表没有出露，该岩层分布于第1-2勘查线之间，厚度15～80m，赋存标高1780～1580m。（2）岩石学特征：风化面为浅灰白色，新鲜面呈灰绿色，局部夹肉红色流纹，斑状结构，角砾熔岩结构，流动构造、块状构造。火山碎屑以角砾及少量凝灰质为主。角砾成分为安山岩，胶结物为安山质熔岩，熔岩多呈隐晶质结构，具流纹构造。4）集块状、角砾状安山岩（1）地质特征：分布于矿区北部，呈北北西向展布，倾向208°，倾角35°～52°，厚度大于300m，中东部亦有小面积出露。（2）岩石学特征：风化面为浅灰色，新鲜面为灰绿色，斑状结构，块状构造，斑晶为斜长石，辉石及角闪石组成，基质为隐晶质。斜长石为灰白色，呈短柱状分布；辉石为灰黑色，呈短柱状分布；角闪石，为灰黑色-黑色，呈长柱状分布。5）角砾状凝灰岩（1）地质特征：出露于矿区的中部，呈北西向展布，与英安岩呈整合接触，与泥盆系中-上统坎苏组第一岩性段（D2-3k）呈断层接触。（2）岩石学特征：灰绿色，角砾状凝灰结构、凝灰结构、鳞片变晶结构、熔结凝灰结构，岩石主要由火山碎屑沉积物及火山灰组成。晶屑为斜长石，呈棱角状、次棱角状分布；玻屑多变为绿泥石及绢云母，多呈棱角状分布，凝灰质胶结。正常沉积物多为泥质，大多变为绿泥石及鳞片状绢云母，岩石中星散分布镜铁矿，以及磁、赤铁矿星散浸染或沿裂隙充填呈磁铁矿脉。6）薄层大理岩（1）地质特征：分布于矿区中北部，呈透镜状、薄层状覆盖于集块状、角砾状安山岩上，与集块状、角砾状安山岩呈整合接触。（2） 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案岩石学特征：灰白色，等粒变晶结构，块状构造，矿物成分为方解石和白云石组成。方解石为灰白色，呈宽板状分布；白云石为白色，呈长柱状分布。局部有少量角砾，角砾成分为安山岩。3、第四系(Q4)矿区内第四系覆盖广泛，主要由松散状厚层黑色腐殖土、残坡积组成。3.1.2构造矿区内构造主要为断裂构造，除F1-1断层外其余断层规模均不大，其次为局部岩石地层中小的褶皱和变形，矿区总体为单斜构造。1、F1-1断裂带断裂带穿过整个矿区，两端延伸出矿区外。主要沿吐尔拱河南部呈近东西展布，在吐尔拱河床上形成断裂三角形的痕迹，为一宽阔压性碎裂带。断裂带地表出露宽度20～30m，走向295°，倾向南西，倾角55°，为一逆断层。基本控制整个矿区的地层、构造，岩浆岩，并派生出一条北北东向次级断裂带F1-1-1。岩性以硅化构造角砾岩为主，灰色，碎裂结构，角砾状构造。角砾成分由安山质凝灰岩、英安岩、绢云绿泥片岩和绢云母板岩组成，硅质胶结。断裂带内具硅化，局部有弱褐铁矿化、赤铁矿化，褐铁矿化呈条带状分布。该构造带为矿区内的主要成矿、控矿构造，对矿体的产状、形态、分布及其工程地质条件有较大的影响。2、F1-1-1断裂带为F1-1断裂带派生的次一级构造断裂带，地表断续出露长度约400m，宽度约50～60cm，走向约60°，倾向北西，倾角在40°～60°之间，为一压扭性逆断层。岩性主要为构造角砾岩，灰色-灰绿色，碎裂结构，角砾状构造。角砾成分由英安岩、安山质凝灰岩、角砾状安山岩组成，泥质、硅质胶结，内具硅化，弱褐铁矿化、赤铁矿化。矿区南部岩石地层有小复式褶皱和变形。3.1.3岩浆岩矿区内无侵入岩体，仅在矿区南部有一条石英斑岩脉，地表断续出露长度约300m，脉宽约25m，走向约30°，倾向倾角不清，局部于地表偶见石英细脉。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案下石炭统喷发岩是矿区范围内的主体，主要为安山质火山（碎屑）岩、晶屑凝灰岩、凝灰角砾岩。地表岩石一般均呈浅紫色、紫灰色，近断层部位及含矿层位附近，岩石呈浅色系，以浅灰色、浅灰绿色为主，局部为灰绿色。绿泥石化较为发育，主要由角砾、晶屑、岩屑、火山尘、火山灰等物质组成。火山尘、火山灰多已脱玻化蚀变为隐晶质长英质和绿泥石集合体，英安岩、凝灰岩中主要铁金属矿物成分磁铁矿、黄铁矿等均含量较低，约1～5%。3.1.4变质作用1、区域变质作用矿区位于阿吾拉勒复背斜的北翼，古生界区域变质作用导致泥盆系中—上统坎苏组地层发生扭曲、褶皱，伴随着华力西晚期大量酸性岩浆侵入，使该套地层在区域变质作用中，岩石的结构、构造发生质的改变，变质程度达到片（麻）岩相。2、动力变质作用华力西晚期近东西向的阿吾拉勒断裂使矿区南部的泥盆系中-上统坎苏组直接与二叠系下统的乌郎组地层接触，导致石炭系下统阿克沙克组以火山岩、次火山岩建造为主的安山岩、英安岩发生扭曲，并使局部英安岩内岩石发生重熔，形成安山质角砾熔岩，并造成安山岩、英安岩岩体沿北西向片理化发育。矿物呈定向排列则是挤压断裂的结果，在矿区内呈现出沿北西向既有张性断裂导致石英细网脉体、方解石细网脉体侵入，安山岩中的粒状磁铁矿大部分发生迁移，并部分交代为赤铁矿的变质作用，又有较塑性的挤压断裂所造成的片理发育、矿物定向排列、绿泥石化强烈的变质作用。3.2矿床地质3.2.1矿体地质特征3.2.1.1矿体赋存部位苏洛铁矿成因类型为火山沉积后期改造型，矿体赋存于下石炭统阿克沙克组的集块状、角砾状安山岩及角砾状玄武质安山岩中，矿体与围岩界线不清，多呈渐变关系，产状与围岩基本一致。3.2.1.2矿体地质特征苏洛铁矿按组成矿石的主要铁矿物分为磁铁矿石和赤铁矿石两种。出露地表矿体 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案七条，编号为1、2-1、2-2、3、4、5、6号；隐伏矿体11条，编号为7、8、9、10、11、12、13、14-1、14-2、15、16号。其中1、2-2、3、7、8、13、14-1、15、16号为磁铁矿体，2-1、4、5、6、9、10、11、12、14-2号为赤铁矿体。矿体呈似层状产出，产状与围岩基本一致，走向北西-南东向，倾向北，倾角13～77°。1、2（包括2-1和2-2两个子矿体）、4、5、7、8号矿体规模较大，为主要矿体，其余矿体规模相对较小。1、主要矿体地质特征1）1号矿体位于矿区中部，资源储量估算长度374m。矿体呈似层状产出，与围岩界线不清，矿石类型为致密块状需选磁铁矿。矿体走向近东西，倾向10°～351°，平均倾角61°。沿倾向控制矿体最大深度184.60m。矿体平均真厚度5.90m，全矿体品位TFe26.14～35.69%，平均31.95%；mFe15.09～22.86%，平均21.23%。矿体赋存标高1986～1802m。2）2号矿体位于矿区中部，东段为磁铁矿体，向西矿体出露地表渐变为赤铁矿体，东段磁铁矿为2-2号矿体，西段赤铁矿为2-1号矿体。矿体总长度581.37m。（1）2-1号矿体矿体呈似层状产出，与围岩界线不清，资源储量估算长度369m。矿体走向南东，倾向15°～46°，平均倾角68°。沿倾向控制矿体最大深度258m。矿体平均真厚度7.58m，全矿体品位TFe28.26～47.47%，平均34.56%；mFe2.86～15.37%，平均9.33%。矿体赋存标高1989～1698m。（2）2-2号矿体矿体呈似层状产出，与围岩界线不清，资源储量估算长度459m。矿体走向南东，倾向15°～46°，平均倾角59°。沿倾向控制矿体最大深度353m。矿体平均真厚度16.71m，全矿体品位TFe24.01～31.92%，平均28.30%；mFe15.28～24.76%，平均20.53%。矿体赋存标高1937～1475m。3）4号矿体位于矿区中部，资源储量估算长度320m。矿体呈似层状产出，与围岩界线不清，矿石类型为致密块状需选赤铁矿。矿体走向南东，倾向28°，平均倾角60°。沿倾向控制矿体最大深度87.52m。矿体平均真厚度4.60m，全矿体品位TFe39.41～61.85%，平均49.90%；mFe1.10～5.49%，平均3.46%。矿体赋存标高1987～1905m。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案4）5号矿体位于矿区中部，资源储量估算长度260m。矿体呈似层状产出，与围岩界线不清，矿石类型为致密块状需选赤铁矿。矿体走向南东，倾向15°，平均倾角63°。沿倾向控制矿体最大深度122.58m。矿体平均真厚度6.48m，全矿体品位TFe28.39～54.34%，平均42.06%；mFe0.58～20.14%，平均12.22%。矿体赋存标高1990～1895m。5）7号矿体位于矿区中部，为隐伏矿体，资源储量估算长度367m。矿体呈似层状产出，与围岩界线不清，矿石类型为致密块状需选磁铁矿。矿体走向近东西，倾向4°～355°，平均倾角24°。矿体最大埋深477m。矿体平均真厚度11.45m，全矿体品位TFe27.69～45.66%，平均30.34%；mFe18.00～29.72%，平均21.45%。矿体赋存标高1605～1448m。6）8号矿体位于矿区中部，为隐伏矿体，资源储量估算长度346m。矿体呈似层状产出，与围岩界线不清，矿石类型为致密块状需选磁铁矿。矿体走向近东西，倾向6°～59°，平均倾角27°。矿体最大埋深528m。矿体平均真厚度为13.20m，全矿体品位TFe25.40～31.11%，平均29.12%；mFe17.27～22.34%，平均20.04%。矿体赋存标高1587～1407m。2、其它次要矿体地质特征苏洛铁矿体隐伏矿体数量较多，规模较小，矿体多呈似层状产出，与围岩界线不清。次要矿体地质特征见表3－1。表3－1　　　次要矿体地质特征一览表矿体编号矿体规模（m）矿体形态矿石类型平均品位(%)产状倾向(°)倾角（°）工程控制程度长度平均厚度延深TFemFe32814.7528似层状需选磁铁矿36.6023.4567/47CK2、ZK6016872.7867似层状需选赤铁矿40.340.7928/46旧TC20、CK2、ZK60191204.57249似层状需选赤铁矿32.6211.9262/15ZK101、ZK102、ZK302102393.0150似层状需选赤铁矿43.8221.7530/16ZK001、ZK30211507.6350似层状需选赤铁矿29.7114.41355/33ZK18 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案121002.14100似层状需选赤铁矿29.5411.2914/59ZK201131734.0750似层状需选磁铁矿34.1820.48342/56ZK201、ZK202、ZK1614-15515.97120似层状需选磁铁矿33.5124.5928/60ZK402、ZK40414-25012.2250似层状需选赤铁矿32.7820.0828/30GK02151002.9785似层状需选磁铁矿33.0426.2035/66ZK402、ZK161610020.1050似层状需选磁铁矿29.0120.1635/78ZK402、ZK16注：矿体长度为估算资源储量利用长度，矿体平均厚度为单工程矿体真厚度的算术平均值，延深为资源储量估算最大深度，平均品位为块段平均品位与块段矿石量的加权平均值。3.2.2矿石质量3.2.2.1矿石的结构构造1、角砾状安山岩型磁铁矿石1）结构矿石的结构主要为自形粒状结构、半自形粒状结构及他形粒状结构。（1）自形晶结构：在矿石中分布很少，主要在磁铁矿和黄铁矿中，呈独立单体分布在透明矿物之间。（2）半自形晶结构：为矿石中的主要结构类型，由金属矿物磁铁矿及赤铁矿构成，多呈聚粒状产出。（3）他形粒状结构：多分布在磁铁矿和赤铁矿中。多呈聚粒状产出。2）构造矿石的构造主要有浸染状构造、块状构造、脉状构造等。（1）浸染状构造：为矿区角砾状安山岩型磁铁矿石的主要构造类型，矿石中磁铁矿呈它形～半自形粒状浸染状分布在矿石中，矿石构造从稀疏浸染状至稠密浸染状，其间为渐变过渡关系。（2）块状构造：为矿区矿石主要的构造类型，块状构造矿石主要由磁铁矿构成，其中含有少量的赤铁矿，磁铁矿呈致密粒状集合体产出。（3）脉状构造：磁铁矿集合体沿非金属矿物节理或粒间呈脉状分合交叉形成网脉。2、角砾状安山岩型赤铁矿石 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案1）结构主要为他形粒状结构，其次为半自形-他形粒状及少量交代残余结构、交代环状结构等。（1）他形粒状结构：为矿石中的主要结构类型，赤铁矿粒径很细，多构成块状、团块状分布于非金属矿物中。（2）半自形-他形粒状结构：由结晶较好的赤铁矿构成，粒径较细，属于微-细粒嵌布矿石。（3）交代残余结构-交代环状结构：地表矿石中多见褐铁矿交代黄铁矿成为假象黄铁矿、出现交代残余结构。磁铁矿边缘为赤铁矿交代，出现交代环状结构。2）构造矿石的构造主要有细脉状构造、流纹状构造、粉砂状-碎块状构造、块状构造等。（1）细脉状构造：赤铁矿呈集合状、团块状组成细脉切穿非金属矿物。多在以赤铁矿为主的赤铁矿层中。（2）流纹状构造：矿石矿物呈自形～半自形粒状或集合体与浅色非金属矿物相间分布，构成弯曲流纹状构造。该种构造类型的矿石磁、赤铁矿含量一般均较高。（3）粉砂状-碎块状构造：多分布于地表，风化严重，矿石矿物呈粉砂状、碎块状构造。（4）块状构造；赤铁矿呈致密块状，局部富集于围岩中。3.2.2.2矿石的矿物组成1、角砾状安山岩型磁铁矿石金属矿物有磁铁矿、赤铁矿、黄铁矿、黄铜矿，其中以磁铁矿为主，其余次之。非金属矿物以长石类矿物为主，其次为角闪石、辉石、云母、石英，磷灰石微量。1）主要金属矿物的嵌布特征及赋存状态（1）磁铁矿：为矿石中主要金属矿物之一，在有用矿物中相对含量最高。磁铁矿多以自形-半自形粒状晶呈产出，部分形态不规则，内部具裂纹。其结晶嵌布粒度细且变化较大，属于中细粒嵌布的矿石。磁铁矿在矿石中分布不均匀，变化较大，其嵌布方式主要存在两类，在块状、脉状、团块状、矿石中呈致密粒状集合体产出，占比例大。在部分低品位矿石中，则呈独立单体浸染状分布，占比例很小。在部分磁铁矿中包含有较多细粒的非金属矿物（2）赤铁矿：在矿石中含量较低，但分布较普遍，一般在5～15% 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案左右，分布不均匀，仅在部分矿石中有明显富集现象。赤铁矿形态呈半自形-他形粒状、片状、针状及板条状分布，部分形态不规则。（3）黄铁矿：呈浅黄白色，它形不规则粒状，均质，部分与磁铁矿、黄铜矿连生，呈分散或聚集体状，零星分布，其余则嵌生于斜长石或角闪石矿物粒隙中，部分黄铁矿发生氧化。（4）黄铜矿：浅硫磺色，它形不规则粒状，零星分布在非金属矿物中或与磁铁矿、赤铁矿、黄铁矿连生分布，部分黄铜矿呈包裹体分布在黄铁矿中，含量较少。2）主要非金属矿物的嵌布特征及赋存状态（1）长石类矿物：矿石中主要非金属矿物，主要为斜长石，矿石中硅、铝、钠、钙等多种元素的载体矿物，多以自形-半自形板状晶或粒状晶产出，呈带状集合体形式分布，部分长石出现暗化及绢云母化而使颗粒呈鳞片状。（2）石英：以它形粒状变晶产出，分布于长石或闪石矿物间。局部呈互嵌式集合体产出，矿物间接触界清晰简单，分布不均匀。局部有石英呈细网脉集合状。（3）云母类矿物：以绢云母为主，它形鳞片状变晶呈集合状产出，分布于裂隙发育的长石、角闪石等非金属矿物间，分布具定向性，矿物颗粒相对均匀。（4）角闪石：主要为普通角闪石，常以自形程度较高的条状或柱状晶产出，与铁矿物、云母等密切嵌生。（5）辉石：柱粒状，与粒状磁铁矿间隙镶嵌。（6）碳酸盐矿物：主要为方解石，沿矿石裂隙或构造面呈细脉状、薄膜状发育。2、角砾状安山岩型赤铁矿石金属矿物主要为赤铁矿，次为磁铁矿及少量的褐铁矿和黄铁矿。非金属矿物含量较低，但变化大。矿物种类也比较简单。主要有斜长石、石英，次有少量的方解石和绢云母。1）主要金属矿物的嵌布特征及赋存状态（1）赤铁矿：为矿石中主要金属矿物之一，在有用矿物中相对含量最高，赤铁矿结晶形态比较复杂，不同形态的赤铁矿常常混杂堆集在一起。主要有两种生长形式，一种呈致密微晶粒状集合体，结晶很细。属于微-细粒嵌布矿石，在矿石中这类赤铁矿约占55%左右。另一类 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案呈粒状、板状及片状分布，嵌布粒度较粗。以独立单体分布在透明矿物之间或相互毗连紧密连生在一起，形成在宏观上呈浸染状、团块状、脉状、条带状或网脉状构造，与细粒微晶质赤铁矿生长在一起。少量赤铁矿被褐铁矿沿边缘交代。（2）磁铁矿：磁铁矿在矿石中分布较少，含量低，仅在部分矿石中存在。形态呈半自形-他形粒状，粒径细，呈聚粒状分布在矿石中。大部分被赤铁矿沿边缘及解理交代，部分被赤铁矿完全取代，具磁铁矿假象。（3）黄铁矿：在矿石中极少，呈半自形粒状，粒径很细，呈星点状产出，多数被褐铁矿交代，并具黄铁矿假象。（4）褐铁矿：在矿石中常有褐铁矿，由黄铁矿或赤铁矿等含铁矿物在地表或近地表经风化淋滤作用形成。含量很低，粒径很细，呈隐晶质集合体产出。2）主要非金属矿物的嵌布特征及赋存状态（1）斜长石；为矿石中的主要非金属矿物之一，在矿石中广泛分布。多以自形-半自形板状晶或粒状晶产出，呈带状集合体形式分布，部分长石出现暗化及绢云母化而使颗粒呈鳞片状。（2）石英：为矿石中的主要非金属矿物之一，在矿石中广泛分布。石英他形-自形粒状，粒径较粗，分布在金属矿物集合体之间，部分有次生加大现象，少量石英呈脉状产出。（3）绢云母：在矿石中分布少，含量低。鳞片状集合体，充填在赤铁矿之间。3.2.2.3矿石的化学成份1、矿石中主要有用元素1）磁铁矿矿石中主要有用元素（Fe）分布较为均匀，全矿区磁铁矿体全铁(TFe)平均品位29.32%，最高品位38.29%，最低品位27.23%；磁性铁(mFe)平均品位20.81%，最高品位26.29%，最低品位20.04%。矿石中以磁铁矿为主。2）赤铁矿矿石中主要有用元素（Fe）分布较为均匀，全矿区赤铁矿体全铁(TFe)平均品位36.48%，最高品位49.90%，最低品位29.00%。矿石中以赤铁矿为主，磁铁矿次之，二者为共生关系。2、伴生有益、有害组分矿石中有益组分为铁，全铁含量为55.72～24.05%，平均32.96%；其他有益组分均达不到伴生组分质量要求。矿石中主要有害组分S含量0.10～0.31%，平均0.17%；P含量0.001～0.95%，平均0.094%；主要有害杂质含量较低。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案3、矿石主要化学成分矿石中主要成分是硅和铁的氧化物，其次是铝、钙、镁的氧化物。铁和硅的氧化物共占64.94%。矿石造渣组分（CaO+MgO/SiO2+Al2O3）﹤0.50。见表3－2。表3－2　　　　　　矿石主要化学成分表矿石类型样品编号分析项目（%）Fe2O3FeOSiO2Al2O3CaOMgOK2ONa2OSP2O5MnO2TiO2磁铁矿HXQ-126.9016.7636.335.593.652.560.634.290.0100.0390.130.48HXQ-234.5619.9330.537.543.131.460.380.450.0200.0000.070.34HXQ-331.2820.4535.197.972.221.080.480.070.0200.1200.020.28赤铁矿HXQ-422.3218.2142.889.133.030.140.280.020.0100.0020.140.01HXQ-523.5615.4441.199.162.322.780.392.980.0600.0070.090.42平均27.7218.1637.227.882.871.600.431.560.0240.0340.090.31矿石类型样品编号分析项目（%）MoCrVCuPbZnAu/10-6Ag/10-6As/10-6NiSnLOI磁铁矿HXQ-1<0.001<0.050.0010.002<0.010.0060.121.374.48<0.05<0.0051.15HXQ-2<0.001<0.050.0010.004<0.010.0070.144.276.62<0.05<0.0051.67HXQ-3<0.001<0.050.0010.05<0.010.0050.170.3713.93<0.05<0.0050.95赤铁矿HXQ-4<0.001<0.050.0010.004<0.010.0060.141.8928.20<0.05<0.0050.76HXQ-5<0.001<0.050.0010.003<0.010.0100.162.015.44<0.05<0.0051.13平均<0.001<0.050.0010.013<0.010.0070.151.9811.73<0.05<0.0051.133.2.3矿石类型1、矿石的自然类型矿石的自然类型按组成矿石的主要铁矿物划分为磁铁矿石和赤铁矿石；按矿石中主要非金属矿物划分为安山岩型；按结构构造划分为浸染状、致密块状磁铁矿石和赤铁矿石。2、矿石的工业类型磁铁矿石的工业类型为弱磁性铁矿石，赤铁矿石为需选铁矿石。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案3.2.4矿体围岩和夹石矿体赋存于集块状、角砾状安山岩体中或角砾状玄武质安山岩体中，属于贫铁、需选磁赤铁矿床。矿体与围岩岩性相同，界线多呈渐变关系。矿体多具分合复枝现象。围岩中有益组分及含量：TFe品位3.24～24.86%；MFe1.71～14.79%。矿体内多夹石，夹石厚度在1～5.4m之间，夹石品位TFe10.73%～19.97%，MFe0.35%～11.50%。3.3矿石加工技术性能3.3.1磁铁矿可选性研究3.3.1.1采样种类、方法及其代表性1、样品采集本次试验样采自矿区现有探矿工程中，试验样品总重量320kg。考虑到实际开采时围岩混入造成的品位贫化，本次选矿试验样按照矿区平均品位的5%～10%进行贫化配矿，经计算试验样磁性铁品位应控制在22.01%～23.23%之间，试验样由矿石及近矿围岩配制而成。2、样品加工矿石样品经过粗碎—中碎—细碎—筛分后，缩分出试验样，分析样和备用样。3、矿石性质磁选试验前对矿石中的主要有益、有害元素进行分析，分析结果见表3－3。表3－3　　　　　磁铁矿石主要有益、有害元素分析结果项目TFeMFeSiO2Al2O3CaOMgOS含量（%）30.2522.1036.167.982.213.490.03项目PTiO2CuPbZnAu/10-6Ag/10-6含量（%）0.0230.570.010.000.000.000.00由表5－3结果可知，入选矿石全铁品位30.25%，磁性铁22.10%；其它金属元素含量均甚微，开发利用时不予考虑；矿石中主要杂质含量：硫0.03%，磷0.023%，二氧化硅36.16%，属低硫磷、中高硅磁铁矿矿石。矿石属酸性矿石。矿石铁物相分析结果见表3－4。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案表3－4　　　　　　　　　试验样铁物相分析结果项目全铁磁性铁赤（褐）铁硫化铁硅酸铁碳酸铁含量（%）30.2522.102.300.145.060.65分布率（%）100.0073.067.600.4616.732.15由表3－5铁物相分析结果看：该矿石中磁性铁占全铁的73.06%；赤（褐）铁占全铁7.60%；硅酸铁占有率相对较高，为16.73%；碳酸铁对全铁的占有率为2.15%，硫化铁对全铁占有率为0.46%。由于该矿石中硅酸铁、碳酸铁、硫化铁含量合计大于3%，故应采用MFe/（TFe-siFe-sfFe-cFe）值划分矿石工业类型，该值为90.57%＞85%，故矿石工业类型为磁铁矿矿石，矿石中主要回收矿物是磁铁矿，根据选矿工艺流程选择准则该矿石应采用单一磁选工艺进行选别。2）矿石的矿物组成根据镜下鉴定，矿石中的有用矿物含量较高，但变化较大。矿物种类简单，主要为磁铁矿，次有赤铁矿及少量的黄铁矿、黄铜矿等。非金属矿物种类比较简单，主要有石英，次有少量的绿泥石、钠长石、方解石及白云母，含量在10～25%左右。在脉状、条带状、团块状和浸染矿石中，除了有石英、绿泥石、方解石外，还有较多的斜长石、角闪石及石英，是属于矿石围岩中构成各类岩石的基本矿物。金属矿物在矿石中分布的特点是无论在块状矿石还是在脉状矿石中，都由磁铁矿和赤铁矿构成，赤铁矿粒径很细，分布在磁铁矿边缘、解理或裂隙中。3）矿石结构构造及嵌布特征（1）矿石结构构造通过对试样手标本及其光片观察，矿石结构主要为自形粒状结构、半自形粒状结构、他形粒状结构，其次，分布少量的包含结构等。矿石构造是以金属矿物呈聚粒状分布为特点，分布不均匀，呈块状、脉状及不规则团块状分布。（2）矿物嵌布特征磁铁矿：是矿石中主要金属矿物之一，在有用矿物中相对含量最高，是选别的主要目的矿物。形态为自形-他形粒状，部分形态不规则，内部具裂纹。其结晶嵌布粒度细且变化较大，在0.005～0.85mm±，多数在0.05～0.65mm±之间。工艺嵌布粒度多数在0.07～0.65mm±，属于中细粒嵌布的矿石。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案磁铁矿在矿石中分布不均匀，变化较大，其嵌布方式主要存在两类，在块状、脉状、团块状、矿石中呈致密粒状集合体产出，占比列大。在部分低品位矿石中，则呈独立单体浸染状分布，这部分矿石占比列很小。此外，在部分磁铁矿中包含有较多细粒的非金属矿物，对选矿铁精粉质量有一定影响。赤铁矿：在矿石中含量较低，但分布较普遍，一般在5～15%，分布不均匀，仅在部分矿石中有明显富集现象。形态呈半自形-他形粒状、片状、针状及板条状分布，部分形态不规则，嵌布粒径变化大，在0.004～0.6mm±，多在0.02～0.45mm之间。从成因上看，赤铁矿形成分布主要有两种方式。一种是呈微晶质集合体，形态不规则，粒径很细，在0.01～0.07mm±，主要沿边缘、裂隙或解理交代磁铁矿外，部分已完全变为赤铁矿。另一种是呈粒状、针-板状赤铁矿分布在透明矿物粒间或呈粒状集合体产出，常构成脉状、团块状及粒状构造，由热液作用形成。黄铁矿：在矿石中少见，含量很低，分布不均匀，呈星点浸染状沿裂隙分布，多与黄铜矿连生在一起。形态呈半自形－他形粒状，粒径细，在0.01～0.65mm，呈单体或聚粒状分布在非金属矿物之间。黄铜矿：在矿石中少见，含量很低，他形粒状，粒径细，在0.03～0.15mm±，分布在非金属矿物粒间。3.3.1.2试验种类、方法及结果1、磨矿细度及磨矿时间试验磨矿细度测定方法是固定磨矿浓度为60%，每次用矿样500g，磨矿时间分别为2分钟、4分钟、6分钟、8分钟，磨好的矿浆分别用200目（0.074mm）筛子筛析，考察磨矿细度与磨矿时间的关系。磨矿细度与磨矿时间的关系情况见表3－5。磨矿时间（min）2468粒度（－200目占%）41.4265.5087.0194.08表3－5　　　　　　试样磨矿粒度与磨矿时间的关系2、原矿矿石选矿试验研究选矿试验流程选择及拟定原则：根据矿石工艺矿物学特性，该矿样主要回收矿物为磁铁矿，其他铁矿物含量均较低，因此我们采用弱磁选的工艺方法。1）粗选探索试验首先对该矿进行弱磁选探索试验，试验条件：磨矿细度－200目占65.50%，选别磁场强度为1200（Oe），试验流程见图3－1，试验结果见表3－6。表3－6　　　　　　　　　　粗选探索试验结果 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案产品名称产率（%）铁品位（%）全铁回收率（%）粗精矿33.2865.4871.92尾矿66.7212.7528.08原矿100.0030.30100.00原矿湿式粗精矿尾矿弱磁选　图3－1探索试验流程探索试验结果可以看出，一段磁选得到的铁精矿品位就可以达到65%以上，为了探索精矿品位的提高趋势，对磁选粗精矿进行了精选探索试验。2）精选探索试验条件：磨矿细度－200目占65.50%，粗选磁场强度为1200（Oe），精选磁场强度为800（Oe），试验结果见表3－7。表3－7　　　　　　　　　　　　精选探索试验结果产品名称产率（%）铁品位（%）回收率（%）精矿31.9766.1069.74中矿1.3150.302.17尾矿66.7212.7528.08原矿100.0030.30100.00从精选探索试验结果看粗精矿经过一段精选，铁精矿品位只是略有提高，中矿的产率只有1.31%，根据这种情况判断，粗精矿不需要精选，因此以下的条件试验采用一段选别。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案3）磁场强度条件试验为了验证磁场强度对弱磁选选别效果影响的程度，进行了磁场强度条件试验，试验结果见表3－8。表3－8　　　　　　　　　　磁场强度试验结果磁场强度（Oe）产品名称产率（%）铁品位（%）全铁回收率（%）试验条件800粗精矿32.6566.4071.55磨矿细度条件：－200目含量占65.50%。尾矿67.3512.8028.45原矿100.0030.30100.001050粗精矿33.1065.6071.66尾矿66.9012.8328.34原矿100.0030.30100.001200粗精矿33.2865.4871.92尾矿66.7212.7528.08原矿100.0030.30100.001350粗精矿33.4565.2272.00尾矿66.5512.7528.00原矿100.0030.30100.00由试验结果可知，磁场强度对铁精矿的回收率和品位的影响均不明显。磁场强度与回收率呈正比关系，与铁品位成反比关系。为确保铁矿物选别回收率，根据上述试验结果确定选别的磁场强度以1200（Oe）。4）磨矿细度条件试验磨矿细度试验结果见表3－9。表3－9　　　　　　　粗选磨矿细度试验结果磨细度（－200目占％）产品名称产率（%）铁品位（%）回收率（%）磁场强度（Oe）41.42精矿33.6164.1671.29磁选磁场强度：1200（Oe）尾矿66.3913.0828.71原矿100.0030.25100.0054.39精矿33.5064.8071.76尾矿66.5012.8528.24原矿100.0030.25100.00 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案65.50精矿33.2865.4871.92尾矿66.7212.7528.08原矿100.0030.30100.0087.01铁精矿31.8265.8769.17尾矿68.1813.7030.83原矿100.0030.30100.00由试验结果可知，随着磨矿细度变细，粗精矿品位有所提高，当磨矿细度-200目占41.42%时，粗精矿品位可以达到64.16%。因此，该矿可在较粗磨矿细度条件下选别。5）流程验证试验为了验证上述试验结果，进行了验证试验，试验条件：磨矿细度-200目占65.50%，磁选磁场强度1200（Oe），试验流程见图3-2。图3－2弱磁选数质量流程图6）产品质量分析铁精矿多元素分析结果见表3－10。表3－10　　　　　　　　　　铁精矿多元素分析结果表项目TFeSPSiO2TiCaOMgOAL2O3含量（%）65.480.020.017.070.450.480.130.753.3.1.3矿石工业利用性能评价1、该矿石中金属矿物种类少，以磁铁矿为主，次为赤铁矿，硫化物含量低，有少量黄铁矿及黄铜矿，部分硫化物已蚀变为褐铁矿，属于贫硫化物铁矿石。非金属矿物种类比较复杂，除了石英、绢云母等热液矿物外，还分布有斜长石等原生矿物。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案2、从原矿多元素分析结果可知，该矿有用矿物是铁，其他有益元素含量都很低，有害元素硫、磷含量也很低；从铁物相分析结果可知，铁矿物中，磁性铁含量占到73.06%，是回收利用的主要铁矿物。3、试验采用一段磨矿一段弱磁选的方法，磨矿细度－200目占41.42%时，铁精矿品位已经可以达到64.16%，回收率71.29%。随着选别条件的变化，铁精矿的品位和回收率变化不大，该铁矿易选。4、对弱磁选得到的铁精矿进行了质量分析，铁精矿产品符合铁精粉质量标准要求。5、本次试验所推荐流程简单易行，试验结果准确、可靠，可为本矿山的开发利用提供技术参考。3.3.2赤铁矿可选性研究3.3.2.1采样种类、方法及其代表性1、样品采集本次试验样采自矿区现有探矿工程中，试验样品总重量355kg。试验样的采集工作主要根据项目实施方案的设计要求。2、样品加工矿石样品经过粗碎-中碎-细碎-筛分后，分别缩分出分析样，试验样和备用样。3、矿石性质1）矿石的化学组成选矿试验前对矿石中的主要有益、有害元素进行了分析，分析结果见表5－11。表3－11　　　　　　　矿石主要有益、有害元素分析结果项目TFeMFeSiO2Al2O3CaOMgOS含量（%）39.600.5030.725.940.310.320.049项目PTiO2CuPbZnAu/10-6Ag/10-6含量（%）0.040.290.020.000.000.000.00由表结果可知，入选矿石全铁品位39.60%，其它金属元素含量均甚微，开发利用时不予考虑；矿石中主要杂质含量：硫0.049%,磷0.04%，二氧化硅30.72%，属低硫磷、中硅铁矿矿石。矿石属酸性矿石。矿石铁物相分析结果见表3－12。表3－12　　　　　　　赤铁矿试验样铁物相分析结果 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案项目全铁磁性铁赤（褐）铁硫化铁硅酸铁碳酸铁含量（%）39.560.5036.300.311.810.64分布率（%）100.001.2691.760.784.581.62由表5－14铁物相分析结果看：原矿物结构简单，主要以氧化铁为主，氧化铁分布率达91.76%，硅酸铁分布率约5%。2）矿石的矿物组成根据镜下鉴定，矿石中的矿物主要有金属矿物和脉石矿物两类，金属矿物含量较高，在60～85%之间，少部分含量在30%左右。矿物种类简单，主要为赤铁矿，次为磁铁矿及少量的褐铁矿和黄铁矿。非金属矿物含量较低，但变化大。矿物种类也比较简单。主要有石英，次有少量的方解石和绢云母，有时因铁染在镜下难以鉴定。3）矿石结构构造及嵌布特征⑴矿石结构构造矿石结构主要为微细他形粒状结构，其次为半自形-他形粒状-板状结构及少量交代残余结构、交代环状结构等。矿石中金属矿物嵌布形式以致密微细粒状集合体、脉状产出为特征，少部分为星散浸染状、稀疏浸染状、条带状构造。金属矿物的分布在矿石中不均匀，多数呈聚粒状产出，金属矿物之间嵌布方式简单。⑵矿物嵌布特征赤铁矿是矿石中主要金属矿物之一，在有用矿物中相对含量最高，是选别的主要目的矿物。结晶形态比较复杂，不同形态的赤铁矿常常混杂堆集在一起。主要有两种生长形式，一种呈致密微晶粒状集合体，结晶很细，其嵌布粒径在0.005～0.05mm±，多数在0.01～0.04mm之间。属于微-细粒嵌布矿石，在矿石中这类赤铁矿约占55%左右。另一类是呈粒状、板状及片状分布，嵌布粒度较粗，在0.06～1.0mm±，多数在0.08～0.5mm之间。以独立单体分布在透明矿物之间或相互毗连紧密连生在一起，形成在宏观上呈浸染状、团块状、脉状、条带状或网脉状构造，与细粒微晶质赤铁矿生长在一起。少量赤铁矿被褐铁矿沿边缘交代，少数完全被褐铁矿取代，但仍保留了赤铁矿假象。磁铁矿：磁铁矿在矿石中分布较少，含量低，仅在部分矿石中见到，含量一般在5～10%左右。形态呈半自形-他形粒状，粒径细，在0.01～0.65mm±，多在0.06～0.45mm之间，呈聚粒状分布在矿石中。大部分被赤铁矿沿边缘及解理交代，部分被赤铁矿完全取代，具磁铁矿假象。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案黄铁矿：在矿石中极少见，仅在个别样品中见到，呈半自形粒状，粒径很细，呈星点状产出，多数被褐铁矿交代，并具黄铁矿假象。褐铁矿：褐铁矿在矿石中常见，是由黄铁矿或赤铁矿等含铁矿物在地表或近地表经风化淋滤作用形成。含量很低，粒径很细，镜下难以分清颗粒之间界限，呈隐晶质集合体产出。石英：是矿石中的主要非金属矿物之一，在矿石中广泛分布。石英他形-自形粒状，粒径较粗，在0.04～1.8mm，分布在金属矿物集合体之间，部分有次生加大现象，少量石英呈脉状产出，部分因铁染镜下难以分辨。绢云母：在矿石中分布少，含量低。鳞片状集合体，充填在赤铁矿之间。3.3.2.2试验种类、方法及结果1、磨矿细度及磨矿时间试验磨矿细度测定方法是固定磨矿浓度为60%，每次用矿样500g，磨矿时间分别为2分钟、3分钟、4分钟、6分钟，磨好的矿浆分别用200目（0.074mm）筛子筛析，考察磨矿细度与磨矿时间的关系。磨矿细度与磨矿时间的关系情况见表3－13。磨矿时间（min）2346粒度（-200目占%）43.2563.7178.8595.10表3－13　　　　　　　　　　试样磨矿粒度与磨矿时间的关系2、原矿矿石选矿试验研究1）强磁选试验赤铁矿的比磁化系数较小，需要较强的磁场选别，选用SLON周期式脉动强磁选机完成强磁选试验。还原焙烧的原理：试验流程图如下。试验结果见表3－14。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案磨矿细度-200目%（变量）磁场强度：（变量）原矿磁精矿尾矿强磁选图3－3强磁选试验流程表3－14脉动条件试验结果脉动（次/分）样品名称产率（%）全铁品位（%）回收率（%）磁场强度（T）磨矿细度矿浆流速（m/s）100磁精矿65.3051.4085.200.89-200目占95.1%2.5尾矿34.7016.8014.80原矿100.0039.10100.00125磁精矿61.6054.0584.51尾矿38.3915.9015.49原矿100.0039.40100.00150磁精矿55.6557.6580.61尾矿44.3517.4019.39原矿100.0039.80100.00脉动是影响强磁选的重要因素，脉动150次/分，铁精粉品位要高，可达57%，但回收率指标较低，当脉动为100次/分时，铁精粉品位仅有51%，回收率指标较高，综合考虑，脉动选125次/分。a磨矿细度强磁选试验磨矿细度强磁选条件试验结果见表3－15。表3－15　　　　　　磨矿细度条件试验结果 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案磨矿细度（-200目含量）样品名称产率（%）全铁品位（%）回收率（%）备注63.7铁精矿63.1153.4086.181、磁场强度1.211T；2、脉动：125次/分；3、矿浆流速：2.5m/s.尾矿36.8914.6513.82原矿100.0039.59100.0078.9铁精矿60.1755.2083.99尾矿39.8315.9016.01原矿100.0039.55100.0095.1铁精矿61.9054.0084.62尾矿38.0915.9515.38原矿100.0039.50100.00磨矿细度对强磁选有一定的影响，磨矿细度较细，磁选的作业回收率较低，通过比较，确定强磁选磨矿细度选-200目占63.7%为宜。b磁场强度条件试验考查磁场强度对铁选别指标的影响，试验流程图见图3-4，试验结果如表3-16.表3－16　　　　　　　　磁场强度条件试验结果磁场强度（T）样品名称产率（%）全铁品位（%）回收率（%）磨矿细度脉动（次/分）矿浆流速（m/s）0.89铁精矿60.6054.5584.58-200目占63.7%1252.5尾矿39.4015.3015.42原矿100.0039.09100.001.048铁精矿63.8553.6086.25尾矿36.1415.1013.75原矿100.0039.68100.001.211铁精矿63.1153.4086.18尾矿36.8914.6513.82原矿100.0039.10100.000.89铁精矿59.9956.2083.70-200目占78.9%尾矿40.0116.4016.30原矿100.0040.27100.001.048铁精矿60.4954.4083.93尾矿39.5115.9516.07原矿100.0039.21100.00 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案1.211铁精矿61.5754.1584.62尾矿38.4315.7715.38原矿100.0039.40100.00由磨矿细度不同的两组磁场强度试验结果可知，强磁选磁场强度选1.048T为宜。（2）浮选试验a磨矿细度条件试验药剂用量：捕收剂用量180g/t，玉米淀粉1500g/t，试验采用两段粗选，两段精选。表3－17　　　　　　　　磨矿细度条件试验结果磨矿细度（-200目含量）样品名称产率（%）全铁品位（%）回收率（%）备注63.7尾矿3.1030.081.73中矿9.5036.726.42粗精矿87.4057.0791.85合计100.0057.0791.8578.9尾矿3.2829.101.76中矿10.3434.206.52粗精矿86.3757.6091.72合计100.0054.24100.0095.1尾矿6.5530.153.68中矿11.3732.906.96粗精矿82.0858.5089.36合计100.0053.73100.00 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案碳酸钠1650g/t玉米淀粉1500g/tGE609180g/t3’4’5’磁精矿（磨矿细度变量）粗选一7’粗选二6’精选一4’精选二5’GE609100g/tGE60960g/tGE60960g/t中矿尾矿铁精矿反浮选要在较细的磨矿条件下进行，为了能得到合格的铁精矿，确定磨矿细度为-200目占95.10%。b捕收剂种类试验选择十二胺、GE609、328B三种捕收剂进行试验。表3－18　　　　　　　　捕收剂种类及用量试验结果药剂用量（g/t）样品名称产率（%）全铁品位（%）回收率（%）备注玉米淀粉：1500GE609：180+100尾矿6.5530.153.68中矿11.3732.906.96粗精矿82.0858.5089.36磁精矿100.0053.73100.00玉米淀粉：1500尾矿6.1236.634.13 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案328B：225+100中矿19.3836.6613.08粗精矿74.5060.3482.79磁精矿100.0054.30100.00玉米淀粉：1500十二胺：180+100尾矿8.9632.405.33中矿20.4937.5514.14粗精矿70.5562.1080.52磁精矿100.0054.40100.00碳酸钠1650g/t玉米淀粉1500g/tGE609180g/t3’4’5’磁精矿粗选一7’粗选二6’精选一4’精选二5’捕收剂100g/t捕收剂60g/t捕收剂60g/t中矿尾矿铁精矿c调整剂用量试验试验结果如下表。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案调整剂用量变量玉米淀粉1500g/t十二胺180g/t3’4’5’磁精矿粗选一7’粗选二6’精选一4’精选二5’十二胺100g/t十二胺60g/t十二胺60g/t中矿尾矿铁精矿表3－19　　　　　　　　调整剂用量试验结果调整剂用量（g/t）样品名称产率（%）全铁品位（%）回收率（%）备注0pH=7尾矿16.0135.5510.60中矿21.5837.5515.10粗精矿62.4163.9074.30磁精矿100.0053.67100.001650pH=8.5尾矿8.9632.405.33中矿20.4937.5514.14粗精矿70.5562.1080.52磁精矿100.0054.40100.00d二段粗选抑制剂用量试验 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案一段粗选抑制剂用量根据玉米淀粉通常用量确定，为确定二段粗选是否添加抑制剂，进了该试验，试验结果如下表。表3－20　　　　　　　　二段粗选抑制剂用量试验结果抑制剂用量（g/t）样品名称产率（%）全铁品位（%）回收率（%）备注玉米淀粉：0十二胺：100尾矿14.3534.99.32中矿36.5346.331.46粗精矿49.1264.80100.00磁精矿100.0053.75100.00玉米淀粉：750十二胺：100尾矿8.9632.405.33中矿20.4937.5514.14粗精矿70.5562.1080.52磁精矿100.0054.40100.00由试验结果可以看出，二段有必要添加抑制剂。e开路试验流程根据上述反浮选条件试验结果，进行强磁选精矿反浮选开路试验，试验结果如下。表3－21　　　　　　　强磁选精矿反浮选开路试验结果抑制剂用量（g/t）样品名称产率（%）全铁品位（%）回收率（%）备注玉米淀粉：1500+750十二胺：180+100尾矿18.2616.452.53中矿11.9948.401.80中矿25.7658.606.29尾矿24.8018.351.64中矿38.1847.107.18尾矿31.4319.000.51中矿47.1843.205.78铁精矿62.4163.9074.29磁精矿100.0053.68100.00从强磁选精矿-反浮选开路试验结果来看，通过反浮选工艺能够选出铁品位63.90%，作业回收率74.29%的最终精矿。 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案3.3.2.3矿石工业利用性能评价1、通过矿石工艺矿物学研究可知，该矿石中有用矿物种类少，以赤铁矿为主，次有磁铁矿及少量的褐铁矿、黄铁矿。硫化物在矿石中极少见，已变为褐铁矿。矿石矿物赤铁矿结晶粒径较细，分布不均匀，多呈块状、脉状、团块状或浸染状产出。有少量细粒赤铁矿呈星散状分布在非金属矿物中，这部分赤铁矿较难选别；有用矿物赤铁矿的结晶形态、嵌布粒度及嵌布方式比较复杂，形态分致密微晶状和板状、片状及粒状两类，前者粒径细，在0.005～0.05mm±，多紧密连生在一起。后者嵌布粒径较粗，多在0.06～0.5mm±，多彼此连生在一起，并与微晶质赤铁矿混杂堆集在一起。2、从原矿多元素分析结果可知，该矿有用矿物是铁，其他有益元素含量都很低，有害元素硫、磷含量也很低；从铁物相分析结果可知，铁矿物中，赤褐铁含量占到91.76%，是回收利用的主要铁矿物。3、试验采用还原焙烧-弱磁选、强磁选-反浮选和重选流程进行研究，通过实验结果对比，三种流程都能够选出合格的铁精矿。其中还原焙烧-弱磁选流程获得的铁精矿品位可达到64%、回收率可达到90%；强磁选-反浮选流程能够获得品位为63.90%、回收率62.16%的铁精矿；重选（摇床）流程能够选出品位为63.00%、回收率为55.66%120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案的铁精矿。20世纪50~70年代，处理赤铁矿的主流技术室焙烧-磁选和单一浮选工艺流程，2001年以来，鞍钢齐大山铁矿选矿分厂、齐大山选矿厂和东鞍山烧结厂率先实施“提铁降杂”的战略，成功地研究出“连续磨矿-弱磁-强磁-阴离子反浮选”和“阶段磨矿、精细分选、重-磁-阴离子反浮选”全套工艺流程，并配套开发出了新型高效阴离子捕收剂，在国内首次成功地将阴离子反浮选技术工艺应用于赤铁矿选矿。同时由于焙烧-磁选生产生产成本相对较高，生产操作，热工控制工艺复杂，回转窑结圈问题一直是一个行业难题。新型弱磁、强磁、浮选以及重选相结合的选矿工艺成为赤铁矿选矿工艺的发展方向。再者，根据以上三种选矿方法的试验结果来看，三种工艺均能获得合格的铁精矿，虽然强磁选-反浮选流程回收率为62.16，但此为开路试验流程，如进行闭路流程试验，回收率将大大提高。结合选矿工艺发展方向，选矿厂生产成本，生产工艺控制等方面综合考虑，本次设计推荐采用阶段磨矿-强磁选-反浮选选矿工艺流程，建议业主在选矿厂建设前，对该矿进行试验连续扩大试验，为后期选矿厂设计提供准确可靠依据。4、对重选得到的铁精矿进行了质量分析，铁精矿产品符合铁精粉质量标准要求，从原矿多元素分析结果看，几种流程选出的铁精矿均能符合质量要求。5、本次试验所推荐流程简单易行，试验结果准确、可靠，可为本矿山的开发利用提供技术参考。3.4开采技术条件3.4.1水文地质1、矿区水文地质单元位置及最低侵蚀基准面矿区位于阿吾拉勒山北麓山区水文地质单元，海拔高程1500～2000m，相对高差300～500m，为中山区。地形起伏较大，沟谷切割强烈，主要赋矿岩性为集块状、角砾状安山岩型磁、赤铁矿石，赋矿标高1319～1989m。矿区东南为当地最低侵蚀基准面，标高为1500m。2、岩石富水性矿区内地层岩性较简单，含水层主要为第四系松散岩类透水弱含水层，基岩风化裂隙含水层。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案1）第四系松散岩类透水弱含水层主要分布于沟谷和低洼地带，岩性为冲洪积砂土，风成砂土，含碎石残坡积层，厚度0.30～20.00m，残坡积层厚度1.3～12.00m，岩石堆积松散多为透水不含水层，只有在低洼地带含有少量的地下水。2）基岩风化裂隙含水层矿区内广为分布，铁矿石赋矿岩性为集块状、角砾状安山岩型磁、赤铁矿石，强风化带裂隙带发育深度29.48～36.64m，岩石破碎，裂隙发育，为透水弱含水层。弱风化裂隙带位于强风化裂隙带下部，两者无明显界线，发育深度54.40～83.26m，裂隙较发育，部分地段节理发育，岩（矿）石松软。风化裂隙带为一似层状连续分布的含水体，含水性不均一，水位埋深90.82～117.38m，水位埋深标高为1751.00～1837.30m，平均1804.12m。全孔混合抽水抽水试验，水位埋深90.82m，降深29.58m，涌水量为71.97m3/d，单位涌水量为0.0282L/s·m，为弱富水性。渗透系数为0.0626m/d，水化学类型HCO3-Ca﹒Mg型，PH值7.67，矿化度为0.32g/L。3、充水因素分析1）地下水矿区属中山区，地势南高北低，沟谷发育，地形坡度较大，有利于自然排水。年降水量在500～600mm之间，岩石裂隙发育，泉水出露，水系发育。赋存有基岩裂隙潜水，地下水接受大气降水和雪融水补给。2）地表水铁矿床分布地段沟谷中有吐尔拱萨伊河，以及流量较小的泉水。该区内出露的泉为下降泉，流量0.0231～0.04051/s。3）矿床充水方式大气降水可直接流入露天采坑，为该矿床的主要充水水源。大气降水的强度随季节变化较大，雨季涌水量增加，而旱季相对减少。矿坑充水水源为基岩裂隙潜水，矿床（坑）充水方式，由矿体顶板通过岩层的裂隙直接进入矿坑。4、地下水补给、径流、排泄条件矿区地下水主要接受矿区范围内及其四周大气降水和雪融水直接渗入补给，在裂隙的控制下径流、赋存、运移。一部分120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案在沟谷中以泉水出露地表，汇入溪流以地表水的方式流出矿区；一部分在地下潜流，通过裂隙以侧向地下径流的方式，排泄出矿区；另一部分通过地表蒸发、植物蒸腾，以垂向的方式排泄。5、矿坑涌水预测1）直接降落在露天采坑中的降水量的计算一日最大降水直接降落在采坑中的水量：100年一遇的是6900m3/d；20年一遇的是6300m3/d；10年一遇的是4900m3/d；5年一遇的是4300m3/d；多年平均值是3700m3/d。2）矿坑涌水量预测矿体标高1706m，长度约625m，采用“大井法”预测矿坑涌水量813.18m3/d。6、采矿场大气降水径流量评价通过计算认为，矿区大气降水径流估算为1600～6900m3/d。因平均降水量和降水天数是利用新源县气象局（站）资料，完全利用到本矿区不一定符合实际，但是计算结果可供参考利用。7、水文地质勘探类型主要矿体位于当地侵蚀基准面以上，地形有利于自然排水，矿床以裂隙含水层充水为主，顶板直接进水，矿体的直接充水含水层为弱富水性，水文地质条件简单，矿区水文地质勘探类型为二类一型，即以裂隙含水层充水为主、水文地质条件简单矿床。8、供水水源评价矿区及外围地表水系发育，泉水出露。矿山生产、生活饮用水，可利用位于矿区北部约300m处的吐尔拱萨伊河河水。该河由东向西径流，流量为0.15～2.5m3/s,主要补给来源为大气降水、泉水和雪融水，随季节变化明显。水化学类型为HCO3-Ca，可满足矿山工业及生活用水的要求。3.4.2工程地质1、矿区构造发育情况苏洛铁矿区矿体位于古生界集块状、角砾状安山岩中，碎裂结构，角砾状、块状构造，岩矿石力学强度较高，影响岩矿体稳定因素为风化作用。矿区内构造主要为断裂构造，除F1-1断层外，其余断层规模均不大。其次为局部岩石地层中的小褶皱和变形。矿区总体为单斜构造。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案2、工程地质结构区矿区内由第四系松散层及下石炭统阿吾拉勒组构成。第四系为松散岩类，下石炭乌郎组为火山岩—火山碎屑沉积岩类。矿区分为两个工程地质结构区，即松散岩类区，块状结构区。1）松散岩类区主要分布在矿区的沟谷及低洼地带，由块石、碎石、砂和亚砂土组成，未胶结，混杂堆积，散体状结构，受力或水流作用常滑坡或塌陷，极不稳定。属于剥采地段，对矿床开采影响不大。2）块状结构区广泛分布于矿区，构成矿体的围岩。由凝灰岩、英安岩、安山岩、角砾状安山岩和集块状安山岩组成。裂隙发育，沿裂隙多发育碳酸盐细脉网，地表一定深度范围内岩石的整体性和连续性遭受破坏，降低了岩石整体力学强度，易造成露天采矿场的顶部边坡塌落。顶板角砾状安山岩的抗压强度61.35Mpa，吸水率为0.13%，软化系数0.83，内摩擦角φ=43.63°，凝聚力C=11.00Mpa，抗拉强度5.36Mpa；矿层的抗压强度75.17Mpa，吸水率为0.20%，软化系数0.87，内摩擦角φ=39.58°，凝聚力C=13.3Mpa，抗拉强度7.62Mpa；底板安山岩的抗压强度为73.45Mpa，吸水率为0.12%，软化系数0.84；内摩擦角φ=42.88°，凝聚力C=7.1Mpa，抗拉强度6.71Mpa。岩石力学强度为坚硬岩类，整体岩石力学强度高，抗压强度大，稳定性好。3、工程地质条件评价铁矿体埋深在0.00～588.94m，矿区工程地质条件属于中等类型，影响铁矿体及围岩稳定因素及特征如下：1）构造矿区断裂较发育，规模不大。岩矿石松散破碎，抗采强度低，大部分岩体稳定，抗压强度高，构造对矿床开采影响不大。2）岩矿体强度集块状、角砾状安山岩型磁、赤铁矿石，角砾状结构、块状构造。铁矿体及围岩为坚硬-半坚硬的岩石组成。3）地下水120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案铁矿体顶、底板围岩大部分位于风化裂隙带及附近，为铁矿床主要充水地段，矿体及围岩浸水后，岩矿石力学强度降低，岩矿体稳定性产生影响。4、露天采矿场边坡角确定采用工程地质类比法和经验数值法确定采矿场边坡值，见表3－22。表3－22苏洛铁矿采矿场边坡值确定表岩石名称岩石风化程度岩石破碎程度边坡值与高度值高15m以内高30m以内高40m以内安山岩强风化破碎1：0.51：0.75安山岩中等风化中等1：0.3～1:0.51：0.5～1：0.751:0.75建议采矿场边坡角为55°。5、井巷围岩岩体质量评价1）岩体质量评价：岩体质量评价，见表3－23。表3－23岩体质量等级评价表采样位置岩石饱和抗压强度Rc(MPa)结构面摩擦系数RQD值(%)岩体质量等级评价岩体质量系数法岩体质量指标法Z值质量等级M值岩体质量顶板61.350.95220.780.4556一般0.1595中等矿层75.170.82730.830.5162一般0.2080中等底板73.450.92930.800.5461一般0.1959中等6、工程地质勘探类型矿区内地层简单，由坚硬、半坚硬的块状岩类组成，抗压强度61.35～75.17MPa，抗拉强度5.36～7.62MPa，抗剪强度7.1～13.3MPa。地形有利自然排水。地质构造较发育，工程地质勘探类型为第二类第二型，即以块状岩类为主工程地质勘探中等型。3.4.3环境地质1、环境地质现状矿区位于阿吾拉勒山中段吐尔拱以北洛苏尔萨伊河中游一带，南邻吐尔拱村及伊宁-巴轮台公路（218国道），与矿区有简易公路相连。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案当地居民主要以农业和畜牧业为主，并有小型食品加工和矿山开发，所处社会环境和自然环境较好。地下水质为淡水，水化学成分含量适中。矿区处于中山区，有发生崩塌、滑坡、泥石流、山体失稳等不良环境地质灾害的可能，环境地质背景值相对较好。2、环境地质评价1）区内地震活动区划矿区动峰加速度为0.20g，对照烈度为Ⅷ度设防区。2）矿床开采对环境地质的影响铁矿体大部分位于当地侵蚀基准面以上，上部适宜露天开采，深部需进行地下开采。矿床开采会发生山体失稳、滑坡、地表坍塌、泥石流等自然灾害。区内无污染源，矿石及废石化学成分含量基本稳定，无放射性元素和其它隐患，矿区地质环境质量较好。3、生产安全条件矿区地处地质灾害低易发区，为地质灾害一般防治区。在今后的采矿工作中应采取以下几点防护措施：（1）矿业开采必须编制矿山地质环境保护方案和矿山治理规划，必须进行地质灾害评估和环境评价等工作，本着谁开采、谁治理、谁保护的原则，以防止诱发地质灾害、破坏生态环境。（2）位于地表下40m内的铁矿石可露天开采，开采时大气降水会涌入矿坑，应加强排水、拦水和筑坝等防洪措施。（3）因铁矿体部分出露地表、岩矿石因受风化作用的影响，岩矿石破碎，抗采强度低，随开采面积和深度的扩大，边坡的稳定性会受到一定的影响，会造成采矿场边坡坍塌，所以矿体边坡角应控制在55°左右.（4）矿区内矿体分布地段的旧采坑，应采用粘土泥岩回填，封闭深度应大于3m，防止大气降水入渗造成采坑集水，增大采坑出水量。（5）采矿应配备出水量大于200m3/h的水泵，并配备双套，防止因机械事故造成淹井，特别应防止大气降水的渗入和矿体底板突发性出水，防患与未然。（6）因资金和工作量的限制，勘查工作仅对ZK601钻孔做抽水试验工作，对整个矿区水文地质条件了解欠佳，今后要注意采坑涌水，底板充水事故，防止淹井。（7）矿山选厂应考虑依自然地理情况选在防止水土流失，利于环保地带，并设置合理的尾矿库，选矿废水应按环保要求进行处理，防止导致水土流失造成环境污染。（8）矿床开采的废石存放应远离运输巷道和沟谷地段，并加强植被恢复工作，防止暴雨后废石堵寒巷道，造成泥石流、滑坡事故发生。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案（9）施工钻孔均按照设计要求且在甲方的监督下进行封孔，应甲方要求未做封孔质量检查，设计和生产部门应密切注意，采取有效措施，避免安全事故的发生。（10）矿体分布范围内严禁建设永久性建筑物。（11）矿山在建设施工过程中，适时开展专项水文、工程、环境地质工作。进一步查明矿区的水文、工程、环境条件，在开采阶段，要防止巷道突水事故的发生。4、环境地质现状矿区内地质环境质量较好，矿区内及附近无污染源。地表水及地下水水质较好，岩矿石化学成分含量适中，山体稳固，矿区构造简单，矿区地质环境质量良好。综上所述，矿区水文地质条件简单，工程地质条件中等，环境地质质量良好，矿区开采技术条件为Ⅱ2型，即开采技术条件中等，以工程地质问题为主的矿床。3.5资源储量3.5.1核实报告提交的资源量核实报告提交矿区范围内18条铁矿体保有铁矿石量1160.82万t。体重：磁铁矿平均3.50/m3、赤铁矿平均3.36t/m3。矿区资源量估算结果，见表3－24。表3－24苏洛铁矿保有资源储量估算结果表矿石类型矿体编号赋矿标高(m）资源储量类型(编码)资源储量（万t）平均品位(%)TFemFe磁铁矿11986-1802(122b)12.1934.1721.89(333)33.7631.1420.99∑45.9531.9521.232-21937-1738(122b)74.9830.1320.02(333)94.329.3321.651738-1475(332)120.4128.2920.89(333)218.8527.2320.021937-1475(122b)74.9830.1320.02(332)120.4128.2920.89(333)313.1527.8620.51∑508.5428.3020.5331834-1814(333)6.3536.6023.4571605-1448(333)189.3730.3421.45120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案81587-1407(333)120.5129.1220.04131816-1738(333)4.6738.2922.291738-1524(333)14.3132.8319.881816-1524∑18.9834.1820.4714-11591-1494(333)20.0933.5124.59151801-1738(333)4.9632.9526.29161776-1738(333)8.0828.9820.121738-1681(333)24.8829.0220.171776-1681∑32.9629.0120.16合计1986-1738(122b)87.1730.6920.28(333)152.1230.4121.67∑239.2930.5121.161738-1407(332)120.4128.2920.89(333)588.0129.0520.64∑708.4228.9220.691986-1407(122b)87.1730.6920.28(332)120.4128.2920.89(333)740.1329.3320.85∑947.7129.3220.81赤铁矿2-11989-1738(122b)52.9838.447.65(333)48.5831.6210.551738-1698(333)11.4529.1011.991989-1698(122b)52.9838.447.65(333)60.0331.1410.82∑113.0134.569.3341987-1905(333)11.1049.903.4651990-1895(122b)14.1144.0711.50(333)14.8340.1412.91∑28.9442.0612.2261872-1782(122b)0.9241.058.64(333)2.8640.115.18∑3.7840.346.0291516-1443(333)30.3032.6211.92101352-1319(333)10.8143.8221.75120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案111902-1863(333)3.1329.7114.41121907-1868(333)1.2329.5411.2914-21591-1494(333)10.8132.7820.08合计1990-1738(122b)68.0139.648.46(333)81.7335.849.99∑149.7437.579.291738-1319(333)63.3733.9215.001990-1319(122b)68.0139.648.46(333)145.1035.0012.18∑213.1136.4810.99全矿区1990-1738(122b)155.1834.6215.10(333)233.8532.3117.59∑389.0333.2316.601738-1319(332)120.4146.1428.79(333)651.3830.3619.52∑771.7932.8220.971990-1319(122b)155.1834.6215.10(332)120.4146.1428.79(333)885.2330.8819.01∑1160.8232.9620.323.5.2评审通过资源量根据新国土资储评［2013］52号《新疆新源县苏洛铁矿矿产资源储量核实报告》矿产资源储量评审意见书，评审通过资源储量：1、采矿权范围标高以上保有资源储量（1990～1738m）控制的经济基础储量（122b）：铁矿石量155.18万t（磁铁矿87.17万t、赤铁矿68.01万t）；推断的内蕴经济资源量（333）：铁矿石量233.85万t（磁铁矿152.12万t、赤铁矿81.73万t）。2、采矿权范围标高以下（1738m标高以下）资源储量控制的内蕴经济资源量（332）：铁矿石量120.41万t（磁铁矿）。推断的内蕴经济资源量（333）：铁矿石量651.38万t（磁铁矿588.01万t、赤铁矿120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案63.37万t）。矿界核实范围内资源储量，见表3－25。表3－25矿界核实范围内资源储量表矿体编号矿界范围资源储量类型编码查明矿石量（万t）动用矿石量（万t）保有矿石量（万t）1矿界内（122b）12.1912.19（333）33.7633.762-1矿界内（122b）53.510.5352.98（333）48.5848.581738m以下（333）11.4511.452-2矿界内（122b）74.9874.98（333）94.3094.301738m以下（332）120.41120.41（333）218.85218.853矿界内（333）6.356.354矿界内（333）12.301.2011.105矿界内（122b）14.1114.11矿界内（333）14.8314.836矿界内（122b）0.920.92矿界内（333）2.862.8671738m以下（333）189.37189.3781738m以下（333）120.51120.5191738m以下（333）30.3030.30101738m以下（333）10.8110.8111矿界内（333）3.133.1312矿界内（333）1.231.2313矿界内（333）4.674.671738m以下（333）14.3114.3114-11738m以下（333）20.0920.0914-21738m以下（333）10.8110.8115矿界内（333）4.964.9616矿界内（333）8.088.081738m以下（333）24.8824.88Ⅰ矿界内（334）16.0016.000.00Ⅱ-3矿界内（333）4.004.000.00Ⅱ-4矿界内（334）3.003.000.00总计矿界内（122b）155.710.53155.18（333）239.055.20233.85（334）19.0019.000.001738m以下（332）120.410.00120.41120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案（333）651.380.00651.38第四章建设方案4.1采选方案4.1.1建设规模及产品方案1、建设规模根据市场需求、矿床规模、矿床开采技术条件及合理的矿山服务年限，矿山建设规模为年产铁矿石原矿60万t，铁精粉16.82万t/年（其中磁铁矿12.44万t/年，赤铁矿4.38万t/年）。2、产品方案矿山产品：铁矿石原矿，矿石块度小于或等于600mm。露天开采平均出矿品位：磁铁矿TFe31.64%，MFe14.67%赤铁矿TFe34.66%，MFe10.44%地下开采平均出矿品位：磁铁矿TFe25.22%，MFe17.90%赤铁矿TFe31.37%，MFe9.45%露天开采和井下开采综合品位：磁铁矿TFe25.36%，MFe18.01%赤铁矿TFe31.93%，MFe9.62%选矿产品：磁铁精矿，品位TFe65.00%；赤铁精矿，品位TFe63.50%。4.1.2开采方式根据矿体赋存条件及地形特点，设计采用露天与地下联合开采方式。出露地表的1、2-1、2-2、3、4、5、6号矿体上部采用露天开采，其深部及7、8、9、10、11、12、13、14-1、14-2、15、16号盲矿体采用地下开采。1、露天开采根据开采技术条件，出露地表的1、2-1、2-2、3、4、5、6号矿体上部采用露天开采。按经济合理剥采比及境界剥采比圈定露天开采境界，1、2-1、2-2、4、5号矿体境界底部标高为4号勘探线1890m标高，2号勘探线1900m标高；3、6号矿体境界底部标高为6号矿体资源储量估算最低标高1812m。露天开采资源量94.36万t。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案2、地下开采1、2-1、2-2、3、4、5、6号矿体深部及7、8、9、10、11、12、13、14-1、14-2、15、16号盲矿体采用地下开采，最低开采标高为0号勘探线10号矿体1319m标高。地下开采矿石资源量1066.46万t。4.1.3开采顺序根据开采技术条件、安全生产要求及生产规模，矿区内矿体分两期开采，一期露天开采1、2-1、2-2、3、4、5、6号矿体的上部；二期地下开采1、2-1、2-2、3、4、5、6号矿体深部及7、8、9、10、11、12、13、14-1、14-2、15、16号盲矿体。4.1.4开拓运输方案1、露天开采设计采用公路开拓、汽车运输方案。2、地下开采平硐溜井＋竖井联合开拓方案。4.1.5采矿方法1、露天开采设计采用自上而下水平分层、台阶式采剥方法。2、地下开采设计采用分段空场法、浅孔留矿法、留矿全面法三种采矿方法。4.1.6选矿方法磁铁矿采用一段磨矿一段弱磁选的选矿工艺流程；赤铁矿采用阶段磨矿-强磁选-反浮选的选矿工艺流程。4.2矿产资源综合利用方案1、露天开采严格按“采剥并举，剥离先行”的原则进行生产，避免采剥失调，减少损失，提高采矿回采率。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案2、严格遵循“矿岩分采”的原则，减少矿石损失及贫化。3、充分利用剥离废石及脉外巷道掘进岩石，用作修整道路的材料。4.3防治水方案1、露天采场防、排水1）开采境界外修建截水沟，将地表水导流至开采境界外，防止地表水流入采场，影响采场生产和边坡稳定。2）在安全平台设置排水沟，采场汇水经排水沟自流至采场外。2、废石场防、排水1）在废石场外设置截水沟，防止地表水流入废石场内浸泡、冲刷边坡。2）排弃废石过程中，平台保持2～3%的内向坡度，防止平台汇水冲刷边坡。3）废石场公路内侧修排水沟，平台汇水经排水沟自流排往废石场外。3、井下防排水1400m中段以上排水：1400m以上各中段采用泄水孔，井下涌水直接排至1400m平硐，再由平硐直接排出矿井；1400m中段以下排水：1400m以下各中段采用一段集中排水，最低中段（1319m中段）罐笼井井底车场附近设置主、副水仓，设置水泵房，将1400m以下涌水排至1400m平硐，由平硐排水沟直接排出矿井。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第五章矿床开采5.1开采范围开采范围为采矿许可证（证号：C65000020088072120036458）的矿区范围。最低开采标高为核实报告资源储量估算最低标高1319m。5.2开采对象开采对象为矿区范围内1、2-1、2-2、3、4、5、6、7、8、9、10、11、12、13、14-1、14-2、15、16号18个矿体。5.3开采方式选择矿区范围内部分矿体出露地表，矿体厚度小，走向长度及埋藏深度不一。根据开采技术条件及矿体赋存特征，1、2-1、2-2、3、4、5、6号矿体出露地表，浅部适于露天开采，其深部及厚度小、埋藏较深的7、8、9、10、11、12、13、14-1、14-2、15、16号盲矿体采用地下开采。设计按境界剥采比小于经济合理剥采比的原则确定露天采场的最低开采标高。采用线比法，按不同开采深度试圈各矿体开采境界，计算各开采深度的境界剥采比。按原矿成本法计算经济合理剥采比，以露天开采和地下开采原矿单位成本相等为计算基础，即：Nj＝（C－a）/b＝（80－20）/15＝4.00t/t（3.11m3/m3）式中：Nj－经济合理剥采比，t/t；C－地下开采每t矿石成本，80元/t；a－露天开采每t矿石采矿费用，20元/t；b－露天开采每t剥离费用，15元/t。注：矿石加权体重3.47t/m3，岩石加权体重2.70t/m3。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案各勘探线不同开采深度境界剥采比，详见表5－1。表5－1　　　　　1、2-1、2-2、4、5号矿体不同开采深度境界剥采比表开采标高（m）单位1号矿体1、2-1、4、5号矿体1、2-1号矿体1线0线2线1940m3/m34.01930m3/m35.21920m3/m33.81910m3/m35.41900m3/m34.61890m3/m35.91880m3/m3根据对表5－1各勘探线不同深度境界剥采比的分析及1-1、0-1、2-1号勘探线矿体薄对开采境界的影响，确定最低开采标高1900m。表5－22-2号矿体不同开采深度境界剥采比表开采标高（m）单位2-2号矿体4线1890m3/m34.71880m3/m35.8根据对表5－2各勘探线不同深度境界剥采比的分析及2－1号勘探线矿体薄对开采境界的影响，确定最低开采标高1890m。5.4设计利用资源量全矿区铁矿石资源量1160.82万t，平均品位TFe32.96%、mFe20.32%，其中露天开采境界内铁矿石量94.36万t，地下开采铁矿石量1066.46万t。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第六章露天开采6.1露天开采境界6.1.1圈定开采境界的原则1、开采境界在划定矿区范围之内。2、充分利用矿产资源，尽可能把较多的矿石圈定在开采境界内，发挥露天开采的优越性。3、选择合理的边坡参数，确保边坡的稳定性，以保证露天采场安全生产。4、按境界剥采比小于经济合理剥采比的原则确定露天开采最低标高。6.1.2帮坡参数的确定顶板角砾状安山岩的抗压强度61.35Mpa；矿层的抗压强度75.17Mpa；底板安山岩的抗压强度73.45Mpa，岩石力学强度为坚硬岩类，整体岩石力学强度高，抗压强度大，稳定性好。矿区断裂较发育，规模不大。岩体稳定。根据矿岩性质，参照实际生产情况及国内同类矿山帮坡现状，采取类比法确定帮坡参数。最终台段高度20m，最终台段坡角不大于60°，安全平台宽度4m，采场底部最小宽度16m，最终帮坡角不大于55°。6.1.3开采境界圈定结果1、露天开采境界构成要素露天开采境界圈定结果为3个开采境界：1、2-1、4、5号矿体上部圈为Ⅰ号开采境界，即Ⅰ号采场；2-2号矿体上部圈为Ⅱ号开采境界，即Ⅱ号采场；3、6号矿体上部圈为Ⅲ号开采境界，即Ⅲ号采场。开采境界构成要素，详见表6－1。表6－1开采境界构成要素表120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案序号开采境界要素单位Ⅰ号采场Ⅱ号采场Ⅲ号采场1最高开采标高m1990194718802最低开采标高m1900189018123最终台段标高m1980、1960、1940、1920、1900、1930、1910、1890、1832、18124最终台段高度m2020205最终台段坡面角度6060606安全平台宽度m4448地表境界长m3509590宽m80～16050809底部境界长m485555宽m16164010最终帮坡角顶帮度34～535555底帮度49-525545端帮度555545-552、开采境界内矿岩量露天开采境界内矿石量94.36万t，岩石量257.29万t，平均剥采比2.73：1t/t，详见表6－2。表6－2开采境界内矿岩量表采场编号台阶标高（m）台阶高度（m）矿石量（万t）岩石量（万t）剥采比（t/t）Ⅰ19804.8623.344.80:11970109.0237.574.17:11960109.9137.513.79:119501010.4133.383.21:119401014.3841.582.89:11930106.7717.552.59：1920106.0113.972.32:11910103.283.501.07:11900102.261.010.45:1合计66.90209.413.13:1120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案Ⅱ19301.465.203.56:11920102.056.723.28:11910103.659.312.55:11900105.279.591.82:11890105.847.881.35:1合计18.2738.702.12:1Ⅲ18321.762.381.35：11822105.574.900.88:11812101.861.901.02:1合计9.199.181.00:1总计94.36257.292.73:1其中：1号矿体32.72万t，2-1号矿体30.51万t，2-2号矿体18.27万t，3号矿体2.84万t，4号矿体1.55万t，5号矿体2.12万t，6号矿体6.35万t。磁铁矿53.83万t，赤铁矿40.53万t。6.2开采顺序根据开采境界圈定结果，设计首先资源量多的Ⅰ号采场，最后同时开采资源量少的Ⅱ、Ⅲ号采场。6.3矿山工作制度、生产能力及服务年限6.3.1矿山工作制度根据矿区气候条件，矿山年工作日数为240天，每天3班，每班工作8小时。6.3.2露天矿建设规模根据建设规模与矿床规模及矿山服务年限相匹配的原则，结合市场需求，设计确定露天开采建设规模为年产铁矿石60万t。6.3.3矿山生产能力1、按可布置的挖掘机工作面数目验证生产能力120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案A＝QmL/L0＝72.00×1×60/60＝72.00万t/a）式中，A－露天矿可能达到的生产能力，万t/年；Q－挖掘机生产能力，72.00万t/a；m－同时工作的采矿台阶数量，1个；L－一个台阶的采矿工作线长度，60m；L0－一台挖掘机占用的工作线长度，60m。2、年开采矿石量根据矿山开采条件并参照类似矿山资料，采矿回采率95%，贫化率5%。经计算，矿山年开采原矿量60万t，采出矿石量60万t，采出矿石品位TFe31.64%、mFe14.67%。3、年剥离量平均剥采比2.73：1t/t，基建结束后平均剥采比2.47：1t/t，生产剥采比取3.09：t/t。经计算，年剥离岩石185.40万t。4、年采剥总量年采剥总量245.40万t。5、年、日、班采剥量年、日、班采剥量，详见表6－3。表6－3　　　　　　　　　年、日、班开采矿岩量汇总表时间年日班矿石（t）6000002500833岩石（t）185400077252575合计（t）24540001022530486.3.4矿山服务年限露天开采境界内矿石量94.36万t，露天矿山建设规模60万t/年，采矿回采率95%，贫化率5%。经计算，矿山服务年限1年7个月（1.57年）。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案6.4矿床开拓6.4.1开拓运输方案选择原则1、基建时间短，早投产，早达产；2、生产工艺简单、可靠，生产环节少，管理方便；3、基建工程量少，施工方便；4、基建投资少；5、密切结合矿山地形条件及外部运输条件。6.4.2开拓方案矿山公路已到达1970m标高，设计仍采用公路开拓汽车运输。设计上山公路布置在矿体上盘，公路起点标高1970m，终点标高为Ⅰ号采场1980m基建水平。在开采境界外沿山坡布置上山公路及各水平支线，从支线进入各水平工作面。6.5采剥工作6.5.1采剥方法选择根据矿山地形地质条件、矿山生产规模及机械化程度，设计采用自上而下、水平分层、台阶式采剥法。6.5.2工作面布置及推进方向根据地形地质条件，沿或斜交矿体走向掘开段沟，沿或斜交矿体走向布置采剥工作面，垂直或斜交矿体走向由上盘向下盘推进工作面。6.5.3采剥工艺采用潜孔钻机钻凿中深孔，多排孔爆破，挖掘机采装，自卸汽车运输。矿石装入自卸汽车外运，废石装入自卸汽车运至废石场。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案6.5.4采场要素工作台阶高度：10m；工作台阶坡面角：70°；工作台阶最小工作平台宽度：25m；工作台阶最小工作线长度：60m。6.5.5设备选择原则1、为便于生产，采用移动方便、安全可靠的柴油动力型设备。2、穿孔设备采用露天潜孔钻机。3、采装设备主要采用高效低耗的全液压挖掘机。4、辅助设备采用机动灵活的轮胎式装载机。5、为节省投资，尽可能利用原有设备。6.5.6穿孔作业1、设备选型该矿生产规模属于中型，矿岩硬度较大，设计利用矿山现有的KQG120Y、KQG90Y型露天潜孔钻机，钻孔直径70～140mm，深度25～40m。该钻机技术性能先进，钻孔效率高，是矿山开采理想的穿孔设备。2、钻机数量矿山设计建设规模为60万t/a，计算年采剥矿岩量245.40万t，年作业天数240天，每天3班。KQG120Y、KQG90Y型露天潜孔钻机台班效率40m，台年效率28800m，米孔爆破量20.00m3（58.20t），1台钻机年效率167.62万t。为满足矿山年采剥总量245.40万t，需要KQG120Y、KQG90Y型露天潜孔钻机各1台，不设备用。3、辅助作业用凿岩机消除根底，平整钻机作业平台、修整边坡和处理边角矿体等采用3台Y18型手持式凿岩机，备用3台，共6台。4、大块二次破碎矿山年采剥量245.40万t，班采剥量3048t，大块率控制在5%120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案以内，每班需破碎的大块约152t，约52m3。为了解决超规格大块矿石二次爆破问题，克服二次爆破飞石对生产安全的影响，矿山配备液压碎石机1台,其底车选用日立210型全液压挖掘机（反铲），配置GB220E液压破碎器，其台班破碎能力约200t。6.5.7爆破作业1、爆破参数根据矿岩物理力学性质，设计最小抵抗线4m，孔距6米，排距4m。倾斜中深孔长12m，其中超深长1.4m，堵塞长度大于4m。米孔爆破量20.00m3（58.20t）。2、炮孔布置方式及爆破方法采用三角形布孔，大区多排孔微差挤压爆破，对角线起爆或V型起爆，以便实现小抗抵线大孔距爆破，从而改善爆破效果，降低大块率，减少根底、降低后冲作用及其他有害效应。靠近最终边坡的爆破作业，其炮孔布置、爆破方式及装药量等方面均应严格控制，宜采用预裂爆破等方法，最大限度的减少爆破对边坡的破坏。生产过程中布置炮孔时，应根据矿山的实际情况和生产经验，适时修正爆破参数，以便取得最佳的爆破效果。采用非电力起爆，中深孔爆破的一次爆破量应保证挖掘机有7天以上的装载量。进行爆破作业必须严格执行爆破安全规程，根据爆破方法、爆破规模及地形条件圈定爆破危险区边界，做好警戒工作，确保人员和建筑物及设备的安全。6.5.8采装工作该矿生产规模属于小型，矿岩硬度较大，设计利用矿山现有的日立360、日立350型全液压挖掘机。矿山年采剥总量245.40万t。日立360、日立350型全液压挖掘机台班效率1000t，台年效率72.00万t。根据矿山年采剥矿岩量及采装设备生产能力计算，日立360、日立350型全液压挖掘机同时工作4台，不设备用。集拢爆破分散的矿石、为钻机平整作业场地、修筑和维护道路、清扫边坡等辅助工作，选用1台轮胎式ZL50型装载机。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案6.6基建采准工程6.6.1基建采准工程确定原则矿山投产时形成完善的开拓运输系统和保有两级矿量的基本要求。开拓矿量保有期1～2年，备采矿量保有期0.5～1年。6.6.2基建水平和基建工程量根据矿床地质条件及开采境界圈定结果，确定Ⅰ号采场1980、1970、1960、1950、1940m台阶为基建水平。基建采准工程量24.30万t，均为岩石。6.6.3两级矿量保有期基建结束后开拓矿量48.58万t，保有期0.81年；备采矿量34.20万t，保有期0.57年。6.6.4基建时间及投产比例矿山基建采用自营方式。按矿山公路施工与采矿场基建顺序进行考虑，矿山基建时间1年。矿山投产第一年达到设计产量，年产铁矿石60万t。6.7采场主要设备及劳动定员1、采场主要设备采场主要设备，见表6－4。表6－4　　　　　　　　　　　　　　　采场主要设备表序号设备名称型号规格单位数量备注1露天潜孔钻机KQG120Y，钻孔直径105-140mm，钻孔深度40m，风量11.3-24m3/min，风压1.05-2.40MPa，功率34kW台1现有120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案2露天潜孔钻机KQG90Y，钻孔直径70-120mm，钻孔深度25m，风量7-13m3/min，风压0.7-1.2MPa，功率24kW台1现有3全液压挖掘机日立360，斗容1.6m3，最大挖掘高度10.15米，最大挖掘深度7.36米，功率184kW台2现有4全液压挖掘机日立350，斗容1.4m3，最大挖掘高度10.23米，最大挖掘深度7.38米，功率169kW台2现有5液压碎石机日立350型液压挖掘机（反铲），配置GB220E液压破碎器，功率110kW台1现有6手持式凿岩机Y18，孔径36mm，孔深4m，风压0.5MPa，风量2m3/min台6现有，其中：备用3台7轮胎式装载机ZL50，斗容3m3，功率154kW台1现有2、采场劳动定员采场劳动定员，见表6－5。表6－5　　　　　　　　　　　　　　采场劳动定员表序号工种一班（人）二班（人）三班（人）合计（人）1露天潜孔钻机司机444122全液压挖掘机司机444123碎石机司机22264装载机司机11135凿岩工336爆破员33总计17111139120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第七章地下开采7.1开采顺序各矿体开采顺序为自上而下，中段水平采用后退式开采顺序，即由矿体走向的远端逐步向罐笼井方向后退式回采。同一中段平面内的多层矿体先开采上层矿体，再开采下层矿体。7.2岩体移动范围的圈定为使设计工程布置的稳妥合理，根据目前所掌握的地质资料，上、下盘岩石物理力学性质和所选用的采矿方法，参照类似矿山实际资料，岩石移动角确定如下：下盘岩石移动角：65°（矿体下盘小于65°，以矿体下盘倾角为准）；上盘岩石移动角：65°；端部岩石移动角：70°；按上述岩石移动角圈定地表移动范围见图纸。7.3开拓运输方案7.3.1开拓方案选择设计根据矿体埋藏深度、矿体特征、通风等条件以及生产规模要求，设计提出三套开拓方案进行选择比较，分别为：主、副罐笼竖井开拓方案；主井（箕斗井）＋副罐笼井开拓方案；平硐＋罐笼井＋盲竖井联合开拓方案。方案一：平硐溜井＋竖井联合开拓方案依据矿山地质地形条件，设计在1400m标高布置一条平硐，1400m中段以下至1319m标高矿石量较少，设计采用盲竖井开拓。罐笼井井筒净直径Φ4.2m，井口标高1884m，最低中段标高1319m，井底标高1302m，井深582m（含井窝17m），内设3#双层罐笼（2200×1350120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案）带平衡锤提升，一次提升2辆YFC0.7（6）型翻转式矿车，承担废石、人员、材料、设备等其它辅助设备的提升任务，方钢罐道。平硐井口标高1390m，平硐坡度3～5‰，平硐断面为宽2.56m，净高2.8m，净断面6.71m2，掘进断面7.45m2，支护厚度100～200mm。盲竖井井口位于1400m中段内，井筒净直径Φ4.1m，井口标高1400m，井底标高1298m（含井底装卸系统21m），井深102m，内设4m3箕斗带平衡锤提升；钢丝绳罐道。方案二：主、副罐笼井开拓方案该方案是拟建两套罐笼井（即主、副提升），主井承担矿石提升任务；副井承担废石、人员、材料、设备等其它辅助设备的提升任务。副罐笼井井筒净直径Φ4.2m，井口标高1884m，井口标高1884m，最低中段标高1319m，井底标高1302m，井深582m（含井窝17m），内设3#双层罐笼（2200×1350）带平衡锤提升，一次提升2辆YFC0.7（6）型翻转式矿车，承担废石、人员、材料、设备等其它辅助设备的提升任务，方钢罐道。主罐笼井井筒净直径Φ4.2m，井口标高1882m，最低中段标高1319m，井底标高1300m，井深582m（含井窝19m），内设3#双层罐笼（2200×1350）带平衡锤提升，一次提升2辆YCC1.2（6）型侧卸式矿车，承担全部矿石提升任务；钢丝绳罐道。方案三：主、副井开拓方案该方案设置主、副提升系统。主井为箕斗井，井筒净直径4.1m，井口标高1882m，最低中段标高1319m，井底标高1279m，井深603m（含井窝、装卸装置40m），内设4m3箕斗带平衡锤提升；钢丝绳罐道。1319m中段设置粉矿回收系统，粉矿回收采用斜井回收，人工清渣。罐笼井井筒净直径Φ4.2m，井口标高1884m，井口标高1884m，最低中段标高1319m，井底标高1302m，井深582m（含井窝17m），内设3#双层罐笼（2200×1350）带平衡锤提升，一次提升2辆YFC0.7（6）型翻转式矿车，承担废石、人员、材料、设备等其它辅助设备的提升任务，方钢罐道。设计结合矿体埋藏深度、矿体特征、矿区地质地形条件、通风等条件以及生产规模要求，通过以上三种方案比较，设计该矿开拓方案采用方案一：平硐溜井＋竖井联合开拓方案。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案7.3.2开拓方案简述平硐溜井＋竖井联合开拓方案。1885m平硐位于4～6号勘探线之间矿体下盘，平硐口标高1885m，平硐端部最平硐坡度3～5‰，平硐断面为宽2.2m，净高2.6m，净断面5.33m2。罐笼井布置在4～6号勘探线之间矿体下盘，井筒净直径Φ4.2m，井口标高1884m，最低中段标高1319m，井底标高1302m，井深582m（含井窝17m），井筒支护厚300mm；井筒内设梯子间，布置管缆间，照明电缆，配备3#双层罐笼带平衡锤提升，一次提升2辆YFC0.7（6）型翻转式矿车，承担全部废石、人员、设备、材料的提升任务及进风和安全出口。1390m平硐位于矿体下盘，平硐口标高1390m，平硐端部最终标高1400m，平硐坡度3～5‰，平硐断面为宽2.56m，净高2800m，净断面6.71m2，掘进断面7.45m2，支护厚度100～200mm。1390m平硐运输采用ZK10－6/250型10t架线式电机车牵引2.0m3侧卸式矿车运输矿石至地表。盲竖井井口位于1400m中段内，井筒净直径Φ4.1m，井口标高1400m，井底标高1298m（含井底装卸系统21m），井深102m，内设4m3箕斗带平衡锤提升；钢丝绳罐道。溜井2条布置在4～6号勘探线之间矿体下盘，分别用于处理磁铁矿和赤铁矿，溜井下部与平硐联通，溜井矿石采用平硐直接运出矿井，溜井断面为3.0m，溜井上口标高1830m，下口标高1400m，全高430m。回风井位于矿体走向西部3号勘探线以西岩石移动范围之外。回风井断面为Φ4.2m，井口标高1865m，井底标高1770m，井深95m（含5m井窝），井筒支护厚度300mm，井筒安装梯子间，照明电缆，承担全矿的回风任务及作为备用安全出口。1775m中段以下中段采用倒段回风井回风，倒段回风井布置在下盘围岩中，倒段风井内设梯子间，照明电缆，作为回风及备用安全出口。井下共设12个中段，中段高度40～55m，中段标高分别为1885m（平硐开拓）、1830m、1775m、1720m、1665m、1610m、1555m、1500m、1450m、1400m、1360m、1319m。各中段主运输巷道及石门巷道断面为宽2.2m，净高2.6m，净断面5.33m2；井底车场长50m，宽4.8m，净高3.5m，巷道断面积为15.12m2。1885m平硐及各中段运输采用ZK3－6/250型3t架线式电机车牵引0.7m3120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案翻转式矿车运输矿石和废石，矿石运输至溜井口，废石运输至罐笼井井底车场。采准天井布置在脉内，并与上中段连通，天井内设人行梯，用于行人及通风。7.4基建工程量及进度计划基建范围包括为形成2000t/d矿石生产能力所必需形成的运输、行人、通风、排水等系统所需的工程达到三级矿量的采切工程等。设计地下开采的基建工程为1885m（平硐开拓）、1830m、1775m、1720m中段的所有开拓工程，1390m平硐工程，溜井工程；1885m、1830m中段的所有采切工程、1775m中段的部分采切工程其它各中段马头门，1319m中段马头门、井底车场、石门、水仓、水泵房、配电硐室等。基建结束后形成19个矿块，3个采准矿块，4个备采矿房，12个回采矿房（4个分段空场采矿法，单个采场生产能力300t；8个浅孔留矿采矿法，单个采场生产能力100t）。完成以上工程总掘进量12958.42，折合82586.71m3，支护8771.06m3。按上述要求，矿山基建工作根据三级矿量考虑，设计基建工程量见表7－1。表7－1基建工程量表序号工程名称支护形式厚度（mm）断面（㎡）长度m挖掘量m³支护量m³备注S净S掘一副井（Φ4.2）1锁口砼C25100013.8530.185150.981.652井颈砼C2560013.8522.897160.2396.953井筒砼C2030013.8518.0957010311.32416.8含水窝4码头门砼C2030012.9516.11901449.9284.4共18个小计67212072.332879.8二1885m平硐1单轨巷道砼1005.336.014022416.0282支护30%2错车道砼10016.4119.7150985.549.5支护30%小计4523401.52131.5三1390m平硐1单轨巷道砼1006.717.452078.515484.831538.102转弯曲线巷道砼1007.217.9767.6538.7751.383错车道砼10016.4119.711803547.8594小计2326.119571.42183.48120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案四回风井（Φ4.2）1井颈砼C2050013.8521.235106.1536.92井筒砼C2030013.8518.091452623.05614.8含倒段井小计1502729.2651.7五溜井（Φ3.0）2条1溜井9.428608101.2两条小计8608101.2六1830m中段1双轨车场砼10015.1218.3150915.5159.52石门砼1005.336.0190540.961.23中段巷道砼1005.336.016894140.89468.524中段错车巷道砼10013.3216.341201960.8362.45配电硐室喷砼C2010013.4916.7415251.148.756信号硐室喷砼C20100210.242.24小计9667819.431102.61七1775m中段1双轨车场砼10015.1218.3150915.5159.52石门砼1005.336.0190540.961.23中段巷道砼1005.336.016483894.48132.194中段错车巷道砼10013.3216.341201960.8362.45配电硐室喷砼C2010013.4916.7415251.148.756信号硐室喷砼C20100210.242.24小计9257573.02766.28八1720m中段1双轨车场砼10015.1218.3150915.5159.52石门砼1005.336.0190540.961.23中段巷道砼1005.336.016203772.15421.64中段错车巷道砼10013.3216.341201960.8362.45配电硐室喷砼C2010013.4916.7415251.148.756信号硐室喷砼C20100210.242.24小计8977450.691055.69Ⅱ采准切割工程112个回采，备采4个采准矿房3个5710.3213867.92合计11787.4271389.837756.88采用以下井巷工程掘进指标：120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案竖井60m/月平巷120m/月采切工程100m/月矿山可采用多工作面平行作业。根据上述安排，基建期为2.8a。上述基建工程量完成后，获得的三级矿量和保有年限见表7－2。表7－2三级矿量和保有年限序号名称矿石量（万t）保有年限（a）1开拓矿量190.53.182采准矿量142.382.373备采矿量56.700.957.5采矿方法选择7.5.1开采技术条件1、水文地质主要矿体位于当地侵蚀基准面以上，地形有利于自然排水，矿床以裂隙含水层充水为主，顶板直接进水，矿体的直接充水含水层为弱富水性，水文地质条件简单，矿区水文地质勘探类型为二类一型，即以裂隙含水层充水为主、水文地质条件简单矿床。2、工程地质矿区内地层简单，由坚硬、半坚硬的块状岩类组成，抗压强度61.35～75.17MPa，抗拉强度5.36～7.62MPa，抗剪强度7.1～13.3MPa。地形有利自然排水。地质构造较发育，工程地质勘探类型为第二类第二型，即以块状岩类为主工程地质勘探中等型。3、环境地质1）环境地质评价（1）区内地震活动区划矿区动峰加速度为0.20g，对照烈度为Ⅷ度设防区。（2）矿床开采对环境地质的影响铁矿体大部分位于当地侵蚀基准面以上，上部适宜露天开采，深部需进行地下开采。矿床开采会发生山体失稳、滑坡、地表坍塌、泥石流等自然灾害。矿120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案区内无污染源，矿石及废石化学成分含量基本稳定，无放射性元素和其它隐患，矿区地质环境质量较好。2）环境地质现状矿区内地质环境质量较好，矿区内及附近无污染源。地表水及地下水水质较好，岩矿石化学成分含量适中，山体稳固，矿区构造简单，矿区地质环境质量良好。综上所述，矿区水文地质条件简单，工程地质条件中等，环境地质质量良好，矿区开采技术条件为Ⅱ2型，即开采技术条件中等，以工程地质问题为主的矿床。7.5.2采矿方法比较选择地下开采的18个矿体厚度在2.14m～20.1m，倾角在15°～78°。结合类似矿山开采经验，可供选择的采矿方法有空场法和崩落法。可适用的有浅孔留矿采矿法、房柱采矿法、留矿全面采矿法、分段空场采矿法、崩落采矿法，本次设计选择具有代表性的几种方法进行比较（浅孔留矿采矿法不参与比较）。表7－3采矿方法比较表比较项参与比较采矿方法房柱采矿法留矿全面采矿法分段空场采矿法崩落采矿法适合矿体倾角≤30°≤50°3～90°3～90°矿块生产能力70～150t/ｄ70～150t/ｄ200～400t/ｄ200～800t/ｄ矿块损失率≤15％≤15％≤20％≤30％矿块贫化率≤15％≤15％≤20％≤30％千吨采切比12m左右16m左右15～25m8～10m特点优点：1、贫化及采掘比较小；2、工艺较简单，易掌握缺点：1、部分矿石暂留矿房，积压资金；2、矿块生产能力不大；3、顶板暴露面积大，人员在暴露顶板下作业。优点：1、出矿减小作业人员劳动强度。2、贫化损失较小，回采率较高。缺点：1、辅助工序较多。2、管理要求高。优点：1、矿块生产能力较大；2、不积压资金；缺点：1、工艺较复杂；2、采掘比较大；优点：1、矿块生产能力较大；2、不积压资金；缺点：1、但损失贫化大；2、工作面通风条件差；3、对稳固性好的围岩需强制崩落作覆盖层经过比较可以看出，崩落采矿法具有采场生产能力大，作业条件好，工人在巷道中凿岩安全条件好等优点，但采矿损失、贫化大，采切工作量大，采矿成本高，本矿为低品位铁矿，设计不考虑崩落采矿法；房柱采矿法贫化及采掘比较小；工艺较简单，易掌握，但是部分矿石暂留矿房，积压资金；矿块生产能力不大，只适应30°120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案以下矿体，设计不推荐该方法。考虑该矿矿石品位不高，矿体多、走向长宜于同时开采较多矿块的的实际，设计推荐采用留矿全面采矿法、浅孔留矿采矿法和分段空场采矿法回采。对于倾角≤50°且厚度＜6m的矿体，设计采用留矿全面采矿法进行开采（占有比例约为15%）。对于倾角＞50°且厚度＜6m的矿体，设计采用浅孔留矿采矿法进行开采（占有比例约为55%）。对于厚度≥6m倾角不限的矿体，设计采用分段空场采矿法作为补充进行开采（占有比例约为30%）。7.5.3回采工艺一、浅孔留矿采矿法回采工艺1、矿块参数确定矿块沿走向布置，矿块沿走向长40～52m，宽为矿体厚（＜6m），间柱6m，顶柱3m；矿块高为中段高度（40m～55m）。详见浅孔留矿采矿方法图。2、采准切割采切工程包括中段运输巷道、采准天井、出矿穿脉、拉底巷道、矿房联络道等。该矿矿体变化大，为了减小探矿投入，更好的控制矿脉走向，设计各中段沿矿脉内先掘进一条探矿巷道，然后从脉内巷道每隔7m掘进1条垂直于矿脉的穿脉巷道，再由穿脉巷道掘进脉外主运输巷道。从而更好的控制矿体，脉内探矿巷道作为后期开采时的拉底巷道，采用装岩机在穿脉中出矿。以上工程结束后从主运输巷道中，每隔40～52m掘进1条矿房天井；矿房天井沿矿体底板掘进至地表或上中段主运输巷道，天井内安装梯子、设置36V照明电缆，每6m设置1个安全平台，作为人行和通风通道，天井断面面积为2.0×2.0m2；在矿房天井内每隔6m掘进1条通往采场的联络道，同一矿房两边的联络道交替布置。3、回采采切工程结束后，在拉底巷道内，向上进行凿岩，凿岩炮孔上向布置，回采落矿采用YT28凿岩机浅孔落矿。回采过程中，根据采场实际情况而定，采场内如有顶板不稳固的地段，留临时矿柱用以支撑顶板。采场爆破：炮眼为倾斜上向布置，炮孔直径34～42mm，爆破参数按0.9×0.7m2120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案三角形布孔，孔距为0.9m，排距为0.7m，孔深2.0m～2.2m，装药系数为60%，炮孔利用系数为90%，采用非电导爆管雷管起爆，激发枪引爆，炸药选用岩石膨化硝铵炸药，人工装药，爆破前指定专职人员负责现场爆破警戒。采场通风：新鲜风流从中段运输平巷由天井经联络道进入矿房，清洗工作面后，污风由回风联络道进入上中段回风巷道，再由主风机抽出地表。爆破后，需要经过30min以上时间的通风，风速、风质、风量经测量合格后，作业人员方可再次进入矿房作业。二次破碎：采场凿岩人员进行二次破碎。人员在采场内作业空间狭小，采场内出现大块及时破碎等处理，处理完毕后方可再次作业，防止采场矿石悬空，掩埋作业人员。作业前保证作业人员有足够的二次破碎凿岩、装药空间和爆破后加强通风管理。出矿：人员不进入采场，崩落矿石采用装岩机出矿，利用装岩机在采场出矿穿内将矿石直接装入矿车，ZK3－6/250型3t架线式电机车牵引运输至溜井口。临进地表的开采：在开采接近上部地表6m左右时，提前进行探测，先掘1条天井通地表，然后从天井上口采用逐渐扩大开口的方式回采矿体，此时控制放矿量，防止露头矿体跨塌。4、矿柱回采间柱回采：待矿房出矿工作结束后，间柱的回采视其上盘围岩的稳固性而定，如果上盘围岩稳固性良好，可对留设的间柱采取回采1半的方式，采下的矿石在出矿穿脉内出矿。对上盘围岩不稳固的矿房，回采间柱必须采取可靠支护，编制回采设计及作业规程。顶柱回采：设计矿房顶柱不回采。5、顶板管理每次爆破后由作业人员在采场联络巷内开始检查矿房顶板浮石，清理完顶板、边帮浮石后人员再进行下部平场，以此循环逐步向前推进，直至整个爆破作业面检查处理完毕，人员方可进入采场再次作业。同时矿山需建立顶板监测制度，并作好记录，确保采场生产的安全。6、采空区处理矿体围岩稳定，岩石移动范围内无固定保护设施，矿脉薄，倾角大，设计利用留有部分矿柱支撑顶板围岩；对通往采空区的道路进行封闭隔离，并悬挂警示牌禁止人员进入空区，同时严密监测空区周围围岩的变化情况；采场围岩局部稳固性较差的地方采用崩落顶板围岩充填采空区，不作其它处理。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案在地表塌陷区界限外设置围栏、悬挂警示牌，严禁人员进入地表塌陷区内。矿山建立采空区围岩、顶板监测制度，并作好监测记录，防止采空区冒顶造成人员伤亡事故。二、分段空场采矿法1、矿块构成要素根据中段内的矿体长度、厚度，矿块沿矿体走向布置，矿块长为40～52m，宽为矿体厚度（≥6m），矿房高度为阶段高度40m～55m，顶柱4m（根据矿体厚度可适当增大），间柱宽8m。2、采准切割采切工程包括中段运输巷道、矿房天井、凿岩平巷、拉底巷道、矿房联络道、出矿穿脉等。设计各中段沿矿脉内先掘进一条巷道，然后从脉内巷道每隔7m掘进1条垂直于矿脉的穿脉巷道，再由穿脉巷道掘进脉外主运输巷道，主运输巷道沿脉外6m布置。以上工程结束后主运输巷道内每隔40～52m掘进1条矿房天井；矿房天井沿矿体内掘进至地表或上中段主运输巷道，作为人行和通风通道，天井内安装梯子、设置36V照明电缆，每10m设置1个安全平台，天井断面积为2.0×2.0m2；在矿房天井内每隔10.4m掘进1条通往采场的联络道，联络道内向矿房掘进凿岩巷道。3、回采采切工程结束后，在凿岩巷道内，向上凿岩，扇形布孔，回采落矿采用YG80型导轨式凿岩机中深孔落矿，在巷道内采用装岩机出矿。采场爆破：炮眼为倾斜上向布置，炮孔直径50～75mm，爆破参数按2.0×1.2m2三角形布孔，排距为2.0m，孔距为1.2m，孔深4.0m～14.0m，装药系数为60%，炮孔利用系数为90%。爆破由矿房中间切割槽向联络道后退的爆破顺序，采用非电导爆管雷管起爆，激发枪引爆，炸药选用岩石膨化硝铵炸药，人工装药，爆破前指定专职人员负责现场爆破警戒。采场通风：新鲜风流从中段运输平巷由天井经联络道进入矿房，清洗工作面后，污风直接进入回风巷。爆破后，需要经过30min以上时间的通风，风速、风质、风量经测量合格后，作业人员方可再次进入矿房作业。二次破碎：采场凿岩人员负责二次破碎。人员在出矿穿脉中实施二次破碎。作业前保证作业人员有足够的二次破碎凿岩、装药空间和爆破后加强通风管理。出矿：人员不进入采场，人员在出矿穿脉内采用装岩机出矿、装车，ZK3－6/250120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案型3t架线式电机车牵引运输至溜井口。4、矿柱回采间柱回采：待矿房出矿工作结束后，间柱的回采视其上盘围岩的稳固性而定，如果上盘围岩稳固性良好，可对留设的间柱采取回采1半的方式。对上盘围岩不稳固的矿房，回采间柱必须采取可靠支护，编制回采设计及作业规程。5、顶板管理每次爆破后由作业人员在采场联络巷内开始检查凿岩巷道顶板浮石，清理完顶板、边帮浮石后人员再进行其它作业，以此循环逐步向前推进，直至整个爆破作业面检查处理完毕，人员方可进入作业面再次作业。同时矿山需建立顶板监测制度，并作好记录，确保采场生产的安全。6、采空区处理矿体围岩稳定，岩石移动范围内无固定保护设施，设计利用留有部分矿柱支撑顶板围岩；对通往采空区的道路进行封闭隔离，并悬挂警示牌禁止人员进入空区，同时严密监测空区周围围岩的变化情况；采场围岩局部稳固性较差的地方采用崩落顶板围岩充填采空区，不作其它处理。在地表塌陷区界限外设置围栏、悬挂警示牌，严禁人员进入地表塌陷区内。矿山建立采空区围岩、顶板监测制度，并作好监测记录，防止采空区冒顶造成人员伤亡事故。三、留矿全面采矿法：1、矿块构成要素根据中段内的矿体长度、厚度，矿块沿矿体走向布置，矿块长为40～52m，宽为矿体厚度（厚度＜6m），矿房高度为阶段高度40～55m，顶柱高4m（直接通地表的矿房，不留顶柱），间柱宽6m。2、采准切割采切工程包括中段运输巷道、矿房天井、出矿溜井、拉底巷道、矿房联络道等。主运输巷道沿脉外6m左右布置，从主运输巷道中，每隔40～52m掘进1条矿房天井；矿房天井沿矿体底板掘进至地表或上中段主运输巷道，作为人行和通风通道，天井内安装梯子、设置36V照明电缆，每6m设置1个安全平台，天井断面面积为2.0×2.0m2；在矿房天井内每隔6m掘进1条通往采场的联络道，同一矿房两边的联络道交替布置，联络道断面1.5×2.0m2。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案以上工程结束后，矿房底部5m处掘进拉低巷道，待拉底工作结束后；拉底巷道内距离矿房天井3m，向主运输巷道掘进放矿短溜井，溜井下口直接与主运输巷道连通，溜井下口设置放矿闸门，人工将溜井内矿石直接装入矿车。电耙绞车放置在矿房间柱联络道内。3、回采采切工程结束后，在拉底巷道内，向上凿岩，凿岩炮孔上向布置，回采落矿采用YT28凿岩机浅孔落矿。回采过程中，根据采场实际情况而定，采场内如有顶板不稳固的地段，留临时矿柱用以支撑顶板。采场爆破：炮眼为倾斜上向布置，炮孔直径34～42mm，爆破参数按0.9×0.7m2三角形布孔，孔距为0.9m，排距为0.7m，孔深2.0m～2.2m，装药系数为60%，炮孔利用系数为90%，采用非电导爆管雷管起爆，激发枪引爆，炸药选用岩石膨化硝铵炸药，人工装药，爆破前指定专职人员负责现场爆破警戒。采场通风：新鲜风流从中段运输平巷由天井经联络道进入矿房，清洗工作面后，污风由回风联络道进入上中段回风巷道再由主风机抽出地表，或直接排出地表。爆破后，需要经过30min以上时间的通风，风速、风质、风量经测量合格后，作业人员方可再次进入矿房作业。二次破碎：平均按照10%的大块率，采场凿岩人员负责二次破碎。人员在采场内作业空间狭小，采场内出现大块及时破碎等处理，处理完毕后方可再次作业，防止采场矿石悬空，掩埋作业人员。作业前保证作业人员有足够的二次破碎凿岩、装药空间和爆破后加强通风管理。出矿：人员不进入采场，采场内采用电耙将矿房内矿石耙运至出矿短溜井口；ZK3－6/250型3t架线式电机车牵引运输至溜井口。临近地表的开采：矿房开采接近上部地表4m左右时，提前进行探测，先掘1条天井通地表，然后从天井上口采用逐渐扩大开口的方式回采矿体，此时控制放矿量，防止地表氧化矿体跨塌。4、矿柱回采间柱回采：待矿房出矿工作结束后，间柱的回采视其上盘围岩的稳固性而定，如果上盘围岩稳固性良好，可对留设的间柱采取回采1半的方式。对上盘围岩不稳固的矿房，回采间柱必须采取可靠支护，编制回采设计及作业规程。顶柱回采：设计矿房顶柱不回采。5、顶板管理120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案每次爆破后由作业人员在采场联络巷内开始检查矿房顶板浮石，清理完顶板、边帮浮石后人员再进行下部平场，以此循环逐步向前推进，直至整个爆破作业面检查处理完毕，人员方可进入采场再次作业。同时矿山需建立顶板监测制度，并作好记录，确保采场生产的安全。6、采空区处理矿体围岩稳定，岩石移动范围内无固定保护设施，设计利用留有部分矿柱支撑顶板围岩；对通往采空区的道路进行封闭隔离，并悬挂警示牌禁止人员进入空区，同时严密监测空区周围围岩的变化情况；采场围岩局部稳固性较差的地方采用崩落顶板围岩充填采空区，不作其它处理。在地表塌陷区界限外设置围栏、悬挂警示牌，严禁人员进入地表塌陷区内。矿山建立采空区围岩、顶板监测制度，并作好监测记录，防止采空区冒顶造成人员伤亡事故。7.6通风、排水7.6.1矿井通风设计矿井采用对角机械抽出式通风系统；新鲜风流由罐笼竖井进入中段平巷后，通过矿房天井进入采场工作面，清洗工作面后，污风从另一侧矿房天井排至上部中段平巷，然后经倒段回风井排至回风巷道，经回风井由设在地表的主风机抽出。矿井1885m中段直通地表，难以形成闭合回路，设计采用局部风机辅助通风。1、风量计算风量计算见表7－4。表7－4矿井风量计算表序号用风工作面用风点数目（个）单位耗风量（m3/s）总需风量（m3/s）备注1同时回采采场数4分段空场法6.0248浅孔留矿或留矿全面法2.0162备采采场数43和163掘进工作面82.0164水泵硐室13.03.05其它8.08.0120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案共计73内外部漏风系数1.3296.4取1002、矿井通风阻力计算：设计Ⅰ号系统通风困难时负压计算，见表7－5；表7－5Ⅰ号系统通风困难时负压计算表序号巷道名称支护型式αSS3P（m）L（m）风量Q(m³/s)Q2h(Pa)1副井砼0.000813.85265713.1961543184962.56平硐进风砼0.000156.71302.119.362020573249204.662副井车场裸巷0.000115.12345716.0250100100003.513副井石门裸巷0.000255.331528.4824210010000179.94运输、回风平巷裸巷0.000255.331528.4857610010000428.205倒段风井、回风井砼0.00113.85265713.1950510010000347.21小计1266局部阻力按摩擦阻力的15%计算190合计1456经估算，开采总需风量100m³/s，通风困难时风阻1456Pa，选择1台K45-6-№19型轴流式风机为主扇，其单机功率200kw，最大风量59.8～113.2m³/s。独头巷道掘进和通风较困难工作面，设计选用JK58－1№0.4（5.5kw）型局部风机12台进行辅助通风，8台工作，4台备用，单台局部风机电机功率5.5kw，风量2.2～3.5m3/s，全压1648～1020Pa，配套Φ400mm阻燃风筒供风。7.6.2排水根据矿山水文地质统计情况，坑内正常涌水量为91.97m3/d，最大涌水量约为150m3/d进行设备选型；设计生产回水量为167m3/d，因此井下正常排水258.97m3/d，最大排水317m3/d。设计1400m中段以上排水：1400m以上各中段采用泄水孔，井下涌水直接排至1400m平硐，再由平硐直接排出矿井；1400m中段以下排水：1400m以下各中段采用一段集中排水，最低中段（1319m中段）罐笼井井底车场附近设置主、副水仓，设置水泵房，将1400m以下涌水排至1400m平硐，由平硐排水沟直接排出矿井。根据该矿山最大排水高度94m的实际情况，采用一次集中排水。水泵房设在罐笼120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案井1319m中段竖井井底车场的井筒附近，水泵房选用D25-30×4型水泵三台，单台水泵的排水量Q=25m3/h，水泵扬程H=120m，配带电动机功率N=18.5kW。坑内正常涌水一台水泵工作3.68小时可排完，最大涌水时单台水泵工作6小时可排完。排水管选用Φ105×7.5无缝钢管，沿罐笼井井筒敷设两条，一条工作，一条备用。7.7主要设备选型7.7.1凿岩设备根据所推荐的浅孔留矿采矿法和留矿全面采矿法，设计选用YT28型凿岩机进行回采；YT28型凿岩机钻机效率50m/台班，掘进效率为2.0m/台班，两种采矿方法占总采矿量的70%。分段空场采矿法设计选用YG80型凿岩机进行回采凿岩机效率40m/台班，分段空场采矿法占采矿比例的30%。1、浅孔留矿、留矿全面采矿法凿岩设备表7－6YT28采矿凿岩爆破参数表爆破参数炮孔利用系数每米孔崩矿量台班崩矿量孔距（m）排距(m)孔深(m)m³tm³t0.90.72.20.90.561.882852.64表7－7YT28采掘主要设备计算表序号项目采矿（800t/d）日掘进量（16m/d）台班数单位数量单位数量1日掘进量m/d1682日采矿量t/d80016按800t/d规模计，共需16个台班；按生产期采掘比16m/kt计算，日掘进量16m掘进共需8个台班。矿山浅孔留矿采矿法采矿、掘进采用三班凿岩制，共需YT28型凿岩机12台，其中工作8台，备用4台。2、分段空场采矿法凿岩设备表7－8YG80采矿凿岩爆破参数表120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案爆破参数炮孔利用系数每米孔崩矿量台班崩矿量孔距（m）排距(m)最大孔深(m)m³tm³t1.22.0200.92.48.54108341按1200t/d规模计，共需4个台班；设计选择4台YG80型凿岩机，其中工作2台，备用2台。7.7.2压气设备表7－9　　　　　　　　　　采矿生产设备用气量统计表序号用气设备型号同时工作台数单台耗气量（L/S）总耗气量（m3/m）1YT2884.8638.882YG8026.4812.96合计51.84井下采矿生产全矿最大耗气量：Q=1.05KGKLKxKTKmniqi=1.05×1.22×1.15×1.01×0.9×1.15×51.84=79.83m3/min式中：KGÑ高原修正系数，取1.22；KLÑ管网漏气系数，取1.15；KXÑ压缩机阻力系数，取1.01；KTÑ气动设备同时工作系数，取0.9；KmÑ气动工具磨损系数，取1.15；根据上述计算结果，设计选用3台L5.5-40/8型40m3/min电动力螺杆式空压机，其中2台工作，1台备用。压气管选择Φ192×6无缝钢管，沿竖井井壁敷设至各中段运输巷道，中段运输巷道至工作面改为Φ45×3.5的无缝钢管，工作面改为内径Φ25mm耐压软管送至各工作面用气设备。混凝土喷射机与凿岩设备不同时使用，设计不单独为混凝土喷射机配备风量。7.7.3提升设备该矿体设盲主井和罐笼副井提升系统，副井井筒内装备一套3#单绳双层罐笼与带平衡锤互为平衡提升系统，提升高度565m，副井承担全矿300t/d废石120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案、井下生产人员、材料、设备等所有提升任务；盲主井井筒内装备一套4m3箕斗带平衡锤互为平衡提升系统，提升高度100m，主井提升系统担负2000t/d矿石提升任务。设计副井一次提升两辆YFC0.7-6矿车装运废石。主井内采用钢丝绳罐道，副井内采用方钢罐道。1、盲主井（箕斗）提升设备选用FJD4（8.5）型翻转式箕斗提升系统，箕斗的容积为4m3，最大装载量8.5t，箕斗质量5.955t。箕斗的装载方式为计量装载。提升设备选型计算见表7－10。表7－10　　　　　　　　　　　主井提升设备选型计算表项目计算内容单位计算结果提升高度Hm100提升任务Q万t/a60提升量t/次4649kg/次提升方式箕斗与平衡锤互为平衡提升容器箕斗面积mm21400×1100自重kg5955最大载量kg8500平衡锤规格1000×400自重kg8280提升绳规格18×7＋FC-32-1770数量根2直径mmФ32每米质量kg/m3.99抗拉强度MPa1770最小破断拉力kN721．608最大静张力差提箕斗下平衡锤kN28.484钢丝绳安全系数m--提矿＝6.57提升速度vm/s3.06提升机型号--2JK-3.5×1.5/31.5减速比--31.5初算电机功率NkW133预选电机型号--YTP355L1-10功率kW160电机转速r/min590120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案电压V380设计主井提升系统只提升矿石，不提升人员，钢丝绳安全系数6.57≥6.5，符合《金属非金属矿山安全规程》要求；地表提升装置，提升机卷筒直径为3.5m≥80ds=2.56m。根据提升速度3.06m/s等参数，确定井架的高度为22m。2、副井（罐笼）提升副井提升设备选型计算见表7－11。表7－11　　　　　　　　　　　　　　　　　提升设备选型计算表项目计算内容单位计算结果提升高度Hm565提升任务人员废石Qt/d300最大班下井人员人64提升量30人/次2204kg/次提升方式罐笼与平衡锤互为平衡提升容器罐笼底板面积mm22200×1350自重kg5500最大载量kg6400平衡锤规格1000×400自重kg8022矿车规格YFC0.7-6（废石）自重kg710提升绳规格6V×19＋IWR－34－1780数量根2直径mmФ34每米质量kg/m4.76抗拉强度MPa1780最小破断拉力kN937516最大静张力差提重罐下平衡锤kN52.058钢丝绳安全系数m--提人=9.2提废石=8.02提升速度vm/s5.4提升机型号--2JK-3.5×2.1/20减速比--20初算电机功率NkW429预选电机型号--YPT4503-6功率kW500120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案电机转速r/min740设计提升系统提废石，钢丝绳安全系数8.02≥7.5，提人时钢丝绳的安全系数9.2≥9.0，均符合要求；地表提升装置，提升机卷筒直径为3.5m≥80ds=2720m，均符合《金属非金属矿山安全规程》要求。井架的高度为18m。7.7.4运输设备设计井下采用有轨运输，中段内采用ZK3-6/250架线式电机车牵引矿车运输矿、废石至溜井口或井底车场。1辆ZK3-6/250架线式电机车牵引9辆YFC0.7-6翻转式矿车，可完成全矿区矿石的运输任务；1辆ZK3-6/250架线式电机车牵引4辆YFC0.7-6翻转式矿车，可完成全矿区废石的运输任务；1400m平硐运输采用ZK10-6/250架线式电机车牵引YCC2.0（6）矿车运输矿石。运输巷道内铺设15kg/m的钢轨，平硐内铺设22kg/m的钢轨，轨距600mm，选用4号道岔，采用3‰重车下坡方式，井底车场采用折返式车场；井下所需的设备、材料等通过矿车运输到井下各个使用地点。7.7.5主要设备采矿主要设备配置见表7－12。表7－12　　　　　　　　　　　　　　主要采矿设备表序号设备名称单位工作备用型号备注1提升机台12JK-3.5×2.1/20台12JK-3.5×1.5/31.52提升机配套电动机台1YPT4503-6500kw台1YTP355L1-10160kw3凿岩机台84YT28台22YG804空压机台21L5.5-40/85耙渣机台53GFK－11D7.56主通风机台1K45-6-№192507局扇台84JK58－1№0.4局扇8矿车辆2010YFC0.7（6）废石辆3010YCC2.0（6）矿石120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案9柴油发电机台11000kw备用10主水泵台12D25-30×418.57.7.6主要材料消耗主要材料消耗见表7－13。表7－13　　　　　　　　　主要材料消耗表序号材料名称单位掘进（98.2m3/d）采矿（2000t/d）综合单耗日耗年耗单耗日耗年耗单耗年耗1炸药kg1.85181.67545010.408002400000.4912945012导爆管雷管个1.5147.3441900.489602880000.5543321903导爆管m3.0294.6883801.224007200001.3478083804合金片kg0.0090.884265.20.003618000.00342065.25钎子钢kg0.065.8921767.60.0360180000.03319767.66机油kg0.021.964589.20.00126000.001981189.27坑木m30.0010.09829.460.00010.2600.0001589.467.8主要技术指标采矿主要技术指标见7－14。表7－14　　　　　　　　采矿主要技术指标表序号指标名称单位数额备注1设计开采矿量①矿石量万t1066.46112b+333②品位TFe%32.96平均③品位mFe%20.32平均2采出矿量①矿石量万t1078.86磁铁＋赤铁磁铁矿万t880.78TFe=25.22%；mFe=17.90%赤铁矿万t198.18TFe=31.37%；mFe=9.45%120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案②采出矿石品位TFe%28.35平均品位③采出矿石品位mFe%17.48平均品位3矿山生产能力t/d（万t/a)200060万t/a4年工作制度d3005矿山服务年限a17.9817年12个月6建设期a2.87基建工程量m382586.718三级矿量保有期开拓a3.18190.5万t采准a2.37142.38万t备采a0.9556.70万t9矿床开拓平硐溜井＋竖井开拓10主采矿方法浅孔留矿法、留矿全面采矿法、分段空场采矿法11采矿综合回采率%8712采矿综合贫化率%147.9工作制度及服务年限、定员7.9.1矿山工作制度矿山采用连续工作制，年工作300d，每天工作3班，班工作时间8h。7.9.2生产规模根据资源储量状况，矿山规模定为2000t/d、60万t/a。生产规模验证：表7－15按中段矿块布置验证生产能力表中段(m)中段可布矿块数(个)同时工作矿块数(个)矿块生产能力(t/d)中段生产能力(t/d)计入能力188574100～300600183063100～300500177595100～300700120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案172063100～300500166563100～300500161095100～3007001555105100～3007001500105100～300700145074100～300600140052100～300300136031100～300100131952100～300300通过以上方法的验证，矿山需要多中段同时回采可满足矿山60万t/a的生产能力；经验证设计推荐的60万t/a的设计生产规模可以实现。7.9.3矿山服务年限地下开采设计利用地质储量为1066.46万t。矿山生产时间：300d/a；矿山生产规模为60万t/a。服务年限=1066.46万t×回采率87%÷（1－贫化率14%）÷60万t/a=17.98a（折合17年12个月）综上所述，矿山服务年限为17.98a（折合17年12个月）。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第八章选矿8.1现有选矿厂现状矿山选矿厂已建成，选矿厂位于矿区西南方向，运输距离约8km，直线距离约3.0km。选矿厂已调试完毕，现有设备设施齐全，面积10000m2，彩钢房；生活区面积1000m2，彩钢房。选矿厂选矿工艺流程：原矿→粗破→干式磁选→中碎→两段磨矿→两段磁选。现有选矿设备：现有选矿设备见表8－1。表8－1现有选矿设备序号设备名称型号数量功率/kw单台处理能力1供料设备GZD900×30004台3.7×2120t2破碎设备PE600×900颚破4台75100t1750圆锥破4台5001803干式磁选机LCC1024干式8台5.5804磨矿设备2700×3600格子型球磨机2台40045t5磁选设备CTB1024磁选机2台5.6100m3/h6变压器S11—M—1250/10型1台S11—M—630/101台S11—M—800/101台S11—M—250/101台8.2磁铁矿选矿方案8.2.1矿物性质研究8.2.1.1矿样采集制备及化学分析1）样品采集本次试验样采自矿区现有探矿工程中，试验样品总重量320kg。考虑到实际开采时围岩混入造成的品位贫化，本次选矿试验样按照矿区平均品位的5%～10%进行贫化配矿，经计算试验样磁性铁品位应控制在22.01%～23.23%120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案之间，试验样由矿石及近矿围岩配制而成。2）样品加工矿石样品经过粗碎—中碎—细碎后，经磨矿制备入选试料，并制备化学分析、矿物成分分析样品。3）矿石性质磁选试验前对矿石中的主要有益、有害元素进行分析，分析结果见表8－2。表8－2　　　　　磁铁矿石主要有益、有害元素分析结果项目TFemFeSiO2Al2O3CaOMgOS含量（%）30.2522.1036.167.982.213.490.03项目PTiO2CuPbZnAu/10-6Ag/10-6含量（%）0.0230.570.010.000.000.000.00由表5－3结果可知，入选矿石全铁品位30.25%，磁性铁22.10%；其它金属元素含量均甚微，开发利用时不予考虑；矿石中主要杂质含量：硫0.03%，磷0.023%，二氧化硅36.16%，属低硫磷、中高硅磁铁矿矿石。矿石中（CaO+MgO）/(SiO2+Al2O3)＜0.5，属酸性矿石。矿石铁物相分析结果见表8－3。表8－3　　　　　　　　　试验样铁物相分析结果项目全铁磁性铁赤（褐）铁硫化铁硅酸铁碳酸铁含量（%）30.2522.102.300.145.060.65分布率（%）100.0073.067.600.4616.732.15由表5－4铁物相分析结果看：该矿石中磁性铁占全铁的73.06%；赤（褐）铁占全铁7.60%；硅酸铁占有率相对较高，为16.73%；碳酸铁对全铁的占有率为2.15%，硫化铁对全铁占有率为0.46%。由于该矿石中硅酸铁、碳酸铁、硫化铁含量合计大于3%，故应采用mFe/（TFe-siFe-sfFe-cFe）值划分矿石工业类型，该值为90.57%＞85%，故矿石工业类型为磁铁矿矿石，矿石中主要回收矿物是磁铁矿，根据选矿工艺流程选择准则该矿石应采用单一磁选工艺进行选别。8.2.1.2矿物组成120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案根据镜下鉴定，矿石中的有用矿物含量较高，但变化较大。矿物种类简单，主要为磁铁矿，次有赤铁矿及少量的黄铁矿、黄铜矿等。非金属矿物种类比较简单，主要有石英，次有少量的绿泥石、钠长石、方解石及白云母，含量在10～25%左右。在脉状、条带状、团块状和浸染矿石中，除了有石英、绿泥石、方解石外，还有较多的斜长石、角闪石及石英，是属于矿石围岩中构成各类岩石的基本矿物。金属矿物在矿石中分布的最大特点是无论在块状矿石还是在脉状矿石中，都由磁铁矿和赤铁矿构成，赤铁矿粒径很细，分布在磁铁矿边缘、解理或裂隙中。8.2.1.3矿石结构构造及嵌布特征（1）矿石结构构造通过对试样手标本及其光片观察，矿石结构主要为自形粒状结构、半自形粒状结构、他形粒状结构，其次，分布少量的包含结构等。矿石构造是以金属矿物呈聚粒状分布为特点，分布不均匀，呈块状、脉状及不规则团块状分布（2）矿物嵌布特征磁铁矿：是矿石中主要金属矿物之一，在有用矿物中相对含量最高，是选别的主要目的矿物。形态为自形-他形粒状，部分形态不规则，内部具裂纹。其结晶嵌布粒度细且变化较大，在0.005～0.85mm±，多数在0.05～0.65mm±之间。工艺嵌布粒度多数在0.07～0.65mm±，属于中细粒嵌布的矿石。磁铁矿在矿石中分布不均匀，变化较大，其嵌布方式主要存在两类，在块状、脉状、团块状、矿石中呈致密粒状集合体产出，占比列大。在部分低品位矿石中，则呈独立单体浸染状分布，这部分矿石占比列很小。此外，在部分磁铁矿中包含有较多细粒的非金属矿物，这可能对选矿铁精粉质量有一定影响。赤铁矿：在矿石中含量较低，但分布较普遍，一般在5～15%，分布不均匀，仅在部分矿石中有明显富集现象。形态呈半自形-他形粒状、片状、针状及板条状分布，部分形态不规则，嵌布粒径变化大，在0.004～0.6mm±，多在0.02～0.45mm之间。从成因上看，赤铁矿形成分布主要有两种方式。一种是呈微晶质集合体，形态不规则，粒径很细，在0.01～0.07mm±，主要沿边缘、裂隙或解理交代磁铁矿外，部分已完全变为赤铁矿。另一种是呈粒状、针-板状赤铁矿分布在透明矿物粒间或呈粒状集合体产出，常构成脉状、团块状及粒状构造，由热液作用形成。黄铁矿：在矿石中少见，含量很低，分布不均匀，呈星点浸染状沿裂隙分布，多与黄铜矿连生在一起。形态呈半自形－他形粒状，粒径细，在0.01～0.65mm，呈单体或聚粒状分布在非金属矿物之间。黄铜矿：在矿石中少见，含量很低，他形粒状，粒径细，在0.03～0.15mm±120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案，分布在非金属矿物粒间。8.2.2选矿试验通过磨矿细度及磨矿时间试验，确定矿石的可磨性及最佳的磨选细度，经过精选探索试验，磁场强度条件试验，确定最佳的磁场强度，最后确定最佳工艺流程。8.2.3试验结论1、该矿石中金属矿物种类少，以磁铁矿为主，次为赤铁矿，硫化物含量低，有少量黄铁矿及黄铜矿，部分硫化物已蚀变为褐铁矿，属于贫硫化物铁矿石。非金属矿物种类比较复杂，除了石英、绢云母等热液矿物外，还分布有斜长石等原生矿物。2、从原矿多元素分析结果可知，该矿有用矿物是铁，其他有益元素含量都很低，有害元素硫、磷含量也很低；从铁物相分析结果可知，铁矿物中，磁性铁含量占到73.06%，是回收利用的主要铁矿物。3、试验采用一段磨矿一段弱磁选的方法，磨矿细度－200目占41.42%时，铁精矿品位已经可以达到64.16%，回收率71.29%。随着选别条件的变化，铁精矿的品位和回收率变化不大，该铁矿易选。4、对弱磁选得到的铁精矿进行了质量分析，铁精矿产品符合铁精粉质量标准要求。5、本次试验所推荐流程简单易行，试验结果准确、可靠，可为本矿山的开发利用提供技术参考。8.2.4选矿工艺流程及主要技术指标1、工艺流程选择根据业主提供的选矿试验报告以及现有选矿厂生产实际，确定主要工艺流程如下：破碎系统：一段三段一闭路破碎工艺流程，破碎最终产物达到-12mm。磨选系统：一段闭路磨矿，磨矿细度－200目占65.50%。选别系统：一段弱磁选。产品方案：磁铁精矿品位65.00%，回收率66.40%。工艺流程描述如下：来自矿山的矿石最大块度600mm，经过GZD1242-2V棒条振动给料机给人到120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案PEF750×1200颚式破碎机粗碎，粗碎产品经NO1带式输送机输送至PYZ1750中圆锥破碎机进行中碎，中碎产品经过NO2带式输送机输送至YAH1548圆振动筛筛分，筛下合格粒级经NO4带式输送机输送输送至磁铁矿粉矿仓，筛上不合格粒级经NO3带式输送机输送PYD1750短头圆锥破碎机细碎，细碎后产品返回YAH1548振动筛筛分，形成三段一闭路破碎流程。磨矿选别作业采用一段闭路磨矿，一段磁选的工艺流程，粉矿通过电振给矿机和给矿皮带给入MQY3200x5400溢流型球磨机磨矿，磨机排矿给入Φ500水力旋流器进行分级，沉砂给入球磨机，溢流自流至CTB1024磁选机进行一段磁选，磁选后精矿自流至ZPG-20/4盘式过滤机过滤，形成产品铁精矿；磁选尾矿通过自流至NG45尾矿浓密机浓缩，尾矿回水经泵输送至回水高位水池，浓缩后尾矿经渣浆泵输送至尾矿库。磨矿细度要求达到-0.074mm占65.50%，铁精矿全铁品位为65.00%。破碎系统设备可以直接控制也可以异地控制，各设备间进行连锁控制。本破碎工艺采用闭路破碎，破碎流程短，但能够完全满足破碎产品的粒度要求，适合于矿山生产需要。破碎间和筛分间设通风除尘设备设施，利用引风机抽走含粉尘空气，在收尘器、收尘房内收集粉尘固体物。2、选矿主要设计指标根据试验结果，结合选矿厂实际生产资料，在矿石性质没有大的变化，确定选矿设计指标见表8－4：表8－4　　　　　　　　设计选矿主要技术指标产品原矿铁精矿尾矿备注产率(%)100.0025.9174.09　品位TFe(%)25.3665.0011.50　回收率TFe(%)100.0066.4033.60　产量t/d1600.00414.561185.44　万t/a48.0012.4435.56　根据设计指标，计算数质量流程见附图。主要材料消耗见表8－5表8－5　　　　　　　　　　主要材料消耗表序号材料名称单位单耗年耗t备注一材料　　Kg/tt　120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案1钢球kg0.6288　2衬板kg0.296　3稀油kg0.02512　4胶带m0.0020.096　5筛网kg0.0073.36　6钢材kg0.02512　7滤布m20.000150.072　8干油kg0.03617.28　9电kW•h/t16768×104　10新水t/t0.3115×104计算尾矿库回水70%8.2.5生产能力和工作制度选厂日处理铁矿石1600t，选厂年处理矿石48万t。选矿厂工作制度为：破碎系统三班制，每班5小时，处理能力为133.33t/h；磨选过滤3班制，每班8时，处理能力为66.67t/h。8.3赤铁矿选矿方案8.3.1矿石性质1）矿石的化学组成选矿试验前对矿石中的主要有益、有害元素进行了分析，分析结果见表8－6。表8－6　　　　　　　矿石主要有益、有害元素分析结果项目TFeMFeSiO2Al2O3CaOMgOS含量（%）39.600.5030.725.940.310.320.049项目PTiO2CuPbZnAu/10-6Ag/10-6含量（%）0.040.290.020.000.000.000.00由表5-13结果可知，入选矿石全铁品位39.60%，其它金属元素含量均甚微，开发利用时不予考虑；矿石中主要杂质含量：硫0.049%,磷0.04%，二氧化硅30.72%，属低硫磷、中硅铁矿矿石。矿石属酸性矿石。矿石铁物相分析结果见表8－7。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案表8－7　　　　　　　赤铁矿试验样铁物相分析结果项目全铁磁性铁赤（褐）铁硫化铁硅酸铁碳酸铁含量（%）39.560.5036.300.311.810.64分布率（%）100.001.2691.760.784.581.62由表8－7铁物相分析结果看：原矿物结构简单，主要以氧化铁为主，氧化铁分布率达91.76%，硅酸铁分布率约5%。2）矿石的矿物组成根据镜下鉴定，矿石中的矿物主要有金属矿物和脉石矿物两类，金属矿物含量较高，在60～85%之间，少部分含量在30%左右。矿物种类简单，主要为赤铁矿，次为磁铁矿及少量的褐铁矿和黄铁矿。非金属矿物含量较低，但变化大。矿物种类也比较简单。主要有石英，次有少量的方解石和绢云母，有时因铁染在镜下难以鉴定。3）矿石结构构造及嵌布特征（1）矿石结构构造矿石结构主要为微细他形粒状结构，其次为半自形-他形粒状-板状结构及少量交代残余结构、交代环状结构等。矿石中金属矿物嵌布形式以致密微细粒状集合体、脉状产出为特征，少部分为星散浸染状、稀疏浸染状、条带状构造。金属矿物的分布在矿石中不均匀，多数呈聚粒状产出，金属矿物之间嵌布方式简单。（2）矿物嵌布特征赤铁矿是矿石中主要金属矿物之一，在有用矿物中相对含量最高，是选别的主要目的矿物。结晶形态比较复杂，不同形态的赤铁矿常常混杂堆集在一起。主要有两种生长形式，一种呈致密微晶粒状集合体，结晶很细，其嵌布粒径在0.005～0.05mm±，多数在0.01～0.04mm之间。属于微-细粒嵌布矿石，在矿石中这类赤铁矿约占55%左右。另一类是呈粒状、板状及片状分布，嵌布粒度较粗，在0.06～1.0mm±，多数在0.08～0.5mm之间。以独立单体分布在透明矿物之间或相互毗连紧密连生在一起，形成在宏观上呈浸染状、团块状、脉状、条带状或网脉状构造，与细粒微晶质赤铁矿生长在一起。少量赤铁矿被褐铁矿沿边缘交代，少数完全被褐铁矿取代，但保留了赤铁矿假象。磁铁矿：磁铁矿在矿石中分布较少，含量低，仅在部分矿石中见到，含量一般在5～10%左右。形态呈半自形-他形粒状，粒径细，在0.01～0.65mm±，多在0.06～0.45mm120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案之间，呈聚粒状分布在矿石中。大部分被赤铁矿沿边缘及解理交代，部分被赤铁矿完全取代，具磁铁矿假象。黄铁矿：在矿石中极少见，仅在个别样品中见到，呈半自形粒状，粒径很细，呈星点状产出，多数被褐铁矿交代，并具黄铁矿假象。褐铁矿：褐铁矿在矿石中常见，是由黄铁矿或赤铁矿等含铁矿物在地表或近地表经风化淋滤作用形成。含量很低，粒径很细，镜下难以分清颗粒之间界限，呈隐晶质集合体产出。石英：是矿石中的主要非金属矿物之一，在矿石中广泛分布。石英他形-自形粒状，粒径较粗，在0.04～1.8mm，分布在金属矿物集合体之间，部分有次生加大现象，少量石英呈脉状产出，部分因铁染镜下难以分辨。绢云母：在矿石中分布少，含量低。鳞片状集合体，充填在赤铁矿之间。8.3.2选矿试验通过磨矿细度及磨矿时间试验，强磁选试验和浮选试验，最终确定选矿工艺流程采用强磁选-反浮选工艺流程，强磁选精矿开路流程图如下。从强磁选精矿-反浮选开路试验结果来看，通过反浮选工艺能够选出铁品位63.90%，作业回收率74.29%的最终精矿。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案8.3.3试验结论1、通过矿石工艺矿物学研究可知，该矿石中有用矿物种类少，以赤铁矿为主，次有磁铁矿及少量的褐铁矿、黄铁矿。硫化物在矿石中极少见，已变为褐铁矿。矿石矿物赤铁矿结晶粒径较细，分布不均匀，多呈块状、脉状、团块状或浸染状产出。有少量细粒赤铁矿呈星散状分布在非金属矿物中，这部分赤铁矿较难选别；有用矿物赤铁矿的结晶形态、嵌布粒度及嵌布方式比较复杂，形态分致密微晶状和板状、片状及粒状两类，前者粒径细，在0.005～0.05mm±，多紧密连生在一起。后者嵌布粒径较粗，多在0.06～0.5mm±，多彼此连生在一起，并与微晶质赤铁矿混杂堆集在一起。2、从原矿多元素分析结果可知，该矿有用矿物是铁，其他有益元素含量都很低，有害元素硫、磷含量也很低；从铁物相分析结果可知，铁矿物中，赤褐铁含量占到91.76%，是回收利用的主要铁矿物。3、试验采用还原焙烧-弱磁选、强磁选-反浮选和重选流程进行研究，通过实验结果对比，三种流程都能够选出合格的铁精矿。其中还原焙烧-弱磁选流程获得的铁精矿品位可达到64%、回收率可达到90%；强磁选-反浮选流程能够获得品位为63.90%120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案、回收率62.16%的铁精矿；重选（摇床）流程能够选出品位为63.00%、回收率为55.66%的铁精矿。20世纪50~70年代，处理赤铁矿的主流技术室焙烧-磁选和单一浮选工艺流程，2001年以来，鞍钢齐大山铁矿选矿分厂、齐大山选矿厂和东鞍山烧结厂率先实施“提铁降杂”的战略，成功地研究出“连续磨矿-弱磁-强磁-阴离子反浮选”和“阶段磨矿、精细分选、重-磁-阴离子反浮选”全套工艺流程，并配套开发出了新型高效阴离子捕收剂，在国内首次成功地将阴离子反浮选技术工艺应用于赤铁矿选矿。同时由于焙烧-磁选生产生产成本相对较高，生产操作，热工控制工艺复杂，回转窑结圈问题一直是一个行业难题。新型弱磁、强磁、浮选以及重选相结合的选矿工艺成为赤铁矿选矿工艺的发展方向。再者，根据以上三种选矿方法的试验结果来看，三种工艺均能获得合格的铁精矿，虽然强磁选-反浮选流程回收率为62.16，但此为开路试验流程，如进行闭路流程试验，回收率将大大提高。结合选矿工艺发展方向，选矿厂生产成本，生产工艺控制等方面综合考虑，本次设计推荐采用阶段磨矿-强磁选-反浮选选矿工艺流程，建议业主在选矿厂建设前，对该矿进行试验连续扩大试验，为后期选矿厂设计提供准确可靠依据。4、对重选得到的铁精矿进行了质量分析，铁精矿产品符合铁精粉质量标准要求，从原矿多元素分析结果看，几种流程选出的铁精矿均能符合质量要求。5、本次试验所推荐流程简单易行，试验结果准确、可靠，可为本矿山的开发利用提供技术参考。8.3.4选矿工艺流程及主要技术指标1、工艺流程选择根据业主提供的选矿试验报告以及现有选矿厂生产实际，确定主要工艺流程如下：破碎系统：与磁铁矿破碎系统共用一条破碎生产线，采用一段三段一闭路破碎工艺流程，破碎最终产物达到-12mm。磨矿分级系统：两段闭路磨矿，一段磨矿细度达到-200目占63.7%；二段磨矿细度达到-200目占95.1%。选别系统：强磁选-反浮选工艺流程。产品方案：赤铁精矿品位63.50%，回收率72.50%。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案工艺流程描述如下：赤铁矿破碎与磁铁矿破碎系统共用一条破碎系统。磨矿选别作业采用阶段磨矿，阶段选别工艺流程，粉矿通过电振给矿机和给矿皮带给入MQG2700x2100格子型球磨机磨矿，磨机排矿给入Φ500水力旋流器进行分级，沉砂给入球磨机，溢流自流至LHGC1500立环高梯度磁选机进行强磁选，磁选后精矿经泵输送至Φ350水力旋流器分级，旋流器沉砂自流至MGY1500X3000溢流球磨机进行二次磨矿，磨矿排矿经渣浆泵同样输送至Φ350水力旋流器分级，溢流自流至BJ2000X2000搅拌槽加药搅拌，进行反浮选作业。浮选采用一粗，两扫，三精的浮选工艺流程，扫选中矿采用顺序返回，精选一与精选二中矿混合进行一次精矿扫选，扫选中矿返回到精选一浮选槽，精选三中矿进行一次扫选作业，扫选中矿返回到精选二浮选槽。LHGC立环高梯度磁选机进行强磁选尾矿，精选一、二扫选尾矿，精选三扫选尾矿汇合到一起自流至NG45尾矿浓密机浓缩，浓缩后尾矿经渣浆泵输送至尾矿库，溢流回水经泵打入回水高位水池。磁铁矿选矿与赤铁矿选矿共用一台尾矿浓缩机。浮选最终精矿自流至ZPG-6/2盘式过滤机过滤，形成产品赤铁精矿；一段磨矿细度要求达到-0.074mm占63.70%，二段磨矿细度要求达到-0.074占95.1，赤铁精矿品位为63.50%。2、选矿主要设计指标根据选矿试验结果，结合赤铁矿实际生产资料，在矿石性质没有大的变化，确定选矿设计指标见表8－8：表8－8　　　　　　　　设计选矿主要技术指标产品原矿铁精矿尾矿备注产率(%)100.0036.4663.54　品位TFe(%)31.9363.5013.82　回收率TFe(%)100.0072.5027.50　产量t/d400.00145.84254.16　万t/a12.004.387.62　根据设计指标，计算数质量流程见附图。主要材料消耗见表8－9表8－9　　　　　　　　　　主要材料消耗表120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案序号材料名称单位单耗年耗t备注一材料1钢球kg1.001202衬板kg0.30363稀油kg0.02534胶带m0.0020.025筛网kg0.0020.246钢材kg0.02537Na2CO3kg1.6501988玉米淀粉kg2.2502709十二胺kg0.2803410电kW•h/t35.00420×10411新水t/t0.313.72×104计算尾矿库回水70%8.3.5生产能力和工作制度选厂日处理铁矿石400t，选厂年处理矿石12万t。赤铁矿选矿工作制度为：磨选过滤3班制，每班8时，处理能力为16.67t/h。8.4选矿厂主要设备选矿厂主要生产设备见下表。表8－10选矿厂主要设备表系统名称序号设备规格名称数量重量（t）电容量（kW）备注单重共重单容共容破碎系统1GZD1242-2V棒条振动给料机1　4.87.515共用2PEF750*1060颚式破碎机1　25.1　　　110共用3PYZ1750中型圆锥破碎机1　50.5　155共用4PYD1750短头圆锥破碎机250.3100.6155310共用5YAH1548圆振筛1　6.65　15共用磁铁矿选矿系统1DZ3电振给料机2　0.446　0.8　　2MQY3254溢流型球磨机1　119　800　3Φ500X3水力旋流器10.41.2　　　4CTB1024永磁筒式磁选机1　5.6　15　120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案5ZPG20/4盘式真空过滤机1　10.6　7　6NG45过滤机1　58　11共用赤铁矿选矿系统1DZ3电振给料机2　0.446　　0.8　　2MQG2721格子型球磨机1　61　260　3Φ500X2水力旋流器10.671.34　　　4LHGC1500立环高梯度磁选机1　24　　6　　5MQY1530溢流型球磨机1　16.25　95　6Φ350X2水力旋流器10.30.6　　　7BJ2000X2000搅拌槽1　1.671　5.5　8SF-2.8浮选机142.13　29.82　12.1169.4　9ZPG6/2盘式真空过滤机1　5　5.2　8.5选矿厂主要厂房8.5.1主要厂房粗碎间面积：12×15m2层高10m中细碎间面积：12×24m2层高10m筛分间面积：9×9m2层高8m原矿仓81m2、粉矿仓226m2、原矿堆场5000m2磨矿厂房面积：15×36m2层高10m磁浮厂房面积：12×36m2层高10m配电室面积：9×36m2层高10m试化验室面积：9×24m2层高3m机电修室面积：9×24m2层高6m油库面积：6×12m2层高4m锅炉房面积：18×12m2层高7m8.5.2选矿厂辅助设施1、技术检查选矿厂技术检查站在选矿工业区内单独设立，负责全厂日常生产主要产品和技术指标检测。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案2、试化验室选矿厂试化验室在选矿工业区内单独设立，主要由制样间、天平室、分析室等组成。负责选矿厂日常生产样、地质样及流程考查样的化验分析，而且还要兼管选矿厂的环境保护、监测工作。试化验室为三班工作制。3、机修选冶厂设置厂机修间，主要负责设备的维护、保养及设备的简单修理，设备中、大修统一外协。4、机电修及备件库1）机电修间机电修设施包括机修间、电修间及仓库。机电修间面积：24×9=216m2，轨面标高6m。工作制度：年工作200天，每天1班，每班8小时。2）备件库任务：选矿厂的常维护和小修用备品备件的储存与发放工作。备件库面积：6x9=54m2，下弦标高5m。工作制度：年工作200天，每天1班，每班8小时。5、油库任务：油库负责储存并分发柴油发电机、运输车辆及各种内燃设备的燃油。油库面积：12×6=72m2，下弦标高4.2m。本项目柴油年耗量30t，储存期按3个月计，选择储存柴油用的10m3卧式油罐1个。润滑油和机油以桶装方式入库储存。8.6尾矿设施8.6.1尾矿库址选择选择尾矿库是综合考虑下列原则：不宜位于工矿企业、大型水源地、水产基地和大型居民区上游；不宜位于大型居民区及厂区最大频率风向的上风侧；不迁或少迁村庄；不宜位于全国和省重点保护名胜古迹的上游；不宜位于有开采价值的矿床上面；避开地质构造复杂、不良地质现象严重区域；筑坝工程量小、生产管理方便；汇水面积小、有足够的库容。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案建设单位有关人员和设计组成员赴现场踏勘，对苏洛铁矿选矿厂尾矿库库址进行了比选。选厂及库区范围内应无地表径流，在勘探深度内未揭露地下水。库区范围内及下游均无居民居住。库址工程地质情况良好，适宜建设尾矿库。8.6.2尾矿水利用库内澄清水的回取，采用浮船式泵站，尾矿澄清水经回水管线送至选厂回水池重复利用。由于新源县气候湿润，雨水较多，蒸发量小，本次设计库内回水利用率按70%计算。8.6.3尾矿库生产管理尾矿库的安全管理必须严格按着《尾矿库安全技术规程》（AQ2006－2005）及《土石坝养护修理规程》（SL210－98）的相关规定执行。坚持“企业负责、行业管理、国家监察和群众监督”的方针，遏制尾矿库重、特大事故的发生，保护人民生命和国家财产的安全。尾矿设施是矿山生产不可缺少的配套设施，尾矿库又属安全设施，根据我国有关规定：安全设施必须与主体工程同时设计、同时施工和同时生产。尾矿库是矿山生产最大的危险源，它是一个具有高势能的人造泥石流的危险源。在长达十多年甚至数十年的时间里，各种天然的和人为的不利因素威胁着它的安全。事实一再表明，尾矿库一旦失事，将给工农业生产及下游人民生命财产造成巨大的灾害和损失，因此加强尾矿库生产管理非常重要。8.7存在问题及建议存在问题及建议：1、由于磁铁矿中也含有部分赤铁矿，建议业主开采情况，对把磁铁矿和赤铁矿混合进行选矿试验。可考察鞍钢齐大山铁矿选矿厂生产实际，找出适合该类矿石的最佳的选矿工艺流程，降低企业生产成本，提高企业经济效益。2、此外本次设计入选原矿品位与试验原矿品位差距较大，且浮选无闭路试验流程，由于矿石的组成矿物种类较为简单，本技术利用方案根据经验加以调整确定技术指标。建议业主补充代表性更强的矿石样品进行一些验证试验研究。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第九章总图运输9.1总平面布置范围9.1.1矿区主要组成内容矿区主要由采矿场、废石场、矿山生活区、初选厂、选矿厂、井口及工业场地、爆破器材库区组成。9.1.2矿山运输道路矿山运输道路主要为上山公路、各开采水平公路、废石场公路、井口及工业场地公路。9.2露天采矿场全矿设有三个露天采矿场。Ⅰ号采矿场设置5个台段，台段标高为1980、1960、1940、120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案1920、1900m；Ⅱ号采场设置3个台段，台段标高为1930、1910、1890m；Ⅲ号采场设置2个台段，台段标高为1832、1812m。9.3废石场露天矿废石量257.29万t（95.29万m3），其中：Ⅰ号采场209.41万t，Ⅱ号采场38.70万t，Ⅲ号采场9.19万t。考虑到岩土松散、下沉及有一定的富余容量，露天矿需废石场容积约143万m3。露天矿设置一个废石场。废石场布置在矿区北侧坡地上，距离Ⅰ、Ⅲ号采场分别为110、85m，场地为凝灰岩，地形坡度约34°。废石场占地面积7.20万m2，顶部平台标高1930m，最大堆置高度60m，容积约151万m3。经计算，废石场的容积满足排弃废石的需要。设计利用矿山现有的2台ZL50型装载机配合自卸汽车堆排废石。装载机定员：一班2人，二班2人，三班2人，共计6人。9.4矿山生活区现有矿部生活区布置在矿区南部300m平缓开阔处。区内建有办公室、宿舍、食堂、仓库、车库及修理车间等彩钢结构房屋，总建筑面积1668m2，占地面积3000m2。矿部生活区场地为片岩及板岩，地形坡度约2°，植被不发育。9.5初选厂初选厂位于矿区东部500m平缓开阔处，内建有破碎站、磁选抛尾、筛分场地等砖混结构房屋，总建筑面积4500m2，占地面积9000m2。9.6选矿厂选矿厂位于矿区西南2.5km平缓开阔处。区内建有破碎车间、磨矿车间、磁选车间等彩钢结构房屋，总建筑面积10000m2，占地面积40000m2。9.7井口及工业场地井口及工业场地位于矿体南部，距离Ⅱ号采场约150m，距离生活区约150m。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案工业场地建有井口房、空压机房、柴油发电机房（备用电源）、配电室、高位水池等建筑设施，总建筑面积4500m2，占地面积9000m2。9.8爆破材料库区爆破器材库区在矿区东北1500m安全隐蔽处。炸药库贮存量15t，雷管库贮存量10000发，炸药库建筑面积60m2，雷管库建筑面积24m2，警卫室建筑面积15m2。占地面积600m2。9.9矿山运输9.9.1运输道路现有矿山公路已到达1970m标高。设计矿山公路起点标高为1970m，终点标高为Ⅰ号采场1980m基建水平，全长167m，平均纵坡6%，最大纵坡8%。采用三级露天矿山道路，双车道，泥结碎石路面，路基宽9m，路面宽7m，最小转弯半径15m。9.9.2矿石运输矿石采用自卸汽车运输，装车后运往选矿厂。全矿日采矿石量2500t，每班运量833t，采矿场至选矿厂平均运距8km。设计选用载重15t自卸汽车，其台班运输效率150t，需工作汽车6辆，汽车出勤率按75%考虑，矿石运输汽车共需8辆。劳动定员：一班6人，二班6人，三班6人，共计18人。9.9.3废石运输矿山日剥废石量为7725t，每班运量2575t，采场至废石场的平均运距600m。设计选用载重12t自卸汽车，其台班运输效率480t，需工作汽车6辆，汽车出勤率按75%考虑，废石运输汽车共需8辆。劳动定员：一班6人，二班6人，三班6人，共计18人。9.9.4辅助运输大宗生产、生活物资运输，临时雇用社会运输车辆。矿山日常生活物资运输，120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案设计利用矿山现有的1辆15t载重汽车。通勤车辆利用矿山现有40座客车1辆，小型7座越野车1辆。劳动定员：一班3人，二班1人，二班1人，共计5人。第十章矿山压气、供电、供水、供暖及机修10.1矿山压气10.1.1露天采矿压气根据采矿工艺要求，采矿生产用气设备为矿山现有的KQG120Y、KQG90Y型露天潜孔钻机，同时工作各1台，单台耗气量7～24m3/min，工作压力0.7～2.4MPa。根据耗气量和工作压力，设计利用矿山现有的BLT-200A/12型、BLT-150A/12型柴油空压机各1台，其排气量及排气压力与KQG120Y、KQG90Y型露天潜孔钻机匹配，主要技术性能详见表10－1。表10－1柴油空压机主要技术性能表型号BLT-200A/12型BLT-150A/12型排气量20m3/min15m3/min排气压力1.2MPa1.2MPa发动机CATCAT功率150kW120kW120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案矿山消除根底、平整钻机作业平台、修整边坡等辅助作业，利用矿山原有Y18型手持式凿岩机，同时工作3台，备用3台。设计利用矿山原有的W-3/5型移动式柴油空压机，排气量及排气压力均与Y18型凿岩机匹配，每台凿岩机配备1台空压机，同时工作3台，备用3台，共6台。空压机工定员：一班1人，二班1人，三班1人，合计3人。10.1.2地下采矿压气设计选用3台L5.5-40/8型40m3/min电动力螺杆式空压机，其中2台工作，1台备用。压气管选择Φ192×6无缝钢管，沿竖井井壁敷设至各中段运输巷道，中段运输巷道至工作面改为Φ45×3.5的无缝钢管，工作面改为内径Φ25mm耐压软管送至各工作面用气设备。混凝土喷射机与凿岩设备不同时使用，设计不单独为混凝土喷射机配备风量。10.2矿山供电10.2.1供电电源矿区初选厂及矿部生活区通有电网电源。为便于生产，移动便捷，设计仍利用矿山原有的的柴油动力型设备。矿山供电对象主要是露天采矿场照明、废石场照明、矿山公路照明、机修、矿部生活区等。设计采用电网电源架空线路供电，电压等级380V。采矿场安设4台8kW管型氙气灯。电工定员：一班1人，二班1人，三班1人，合计3人。10.2.2用电负荷及性质根据矿山生产性质及要求，矿山无一、二级负荷，均为三级负荷。1、露天矿矿山机修设备总数6台，总装机容量50kW，照明功率50kW。2、地下矿120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案该矿山设备总装机容量1580kW，矿山部分设备为备用，因此矿山实际最大工作负荷1580kW。其中，一级负荷500kW。3、选矿厂该矿山设备总装机容量1981kW，矿山部分设备为备用，因此矿山实际最大工作负荷1981kW。10.2.3供电方案1、露天矿露天矿机修设备用电电压380V。根据用电负荷，机修车间安装一台10/0.4kV-200kVA变压器。采矿场、废石场及矿山公路照明采用架空线路供电，采矿场安设4台8kW管型氙气灯照明。2、地下矿矿区生产用电采用阿热勒托别镇变电所10kV高压电网解决，变电所在选矿厂（东南）方向，距离5km，设计矿区选用现有变压器，采矿场选用S11－M－630/10，S11－M－800/10，S11－M－250/10型变压器各1台。低压配电电压采用380V，配电安装在室内。中性点不接地，接地型式采用IT系统，并在母线上安装绝缘检漏装置。3、选矿厂供电矿区生产用电采用阿热勒托别镇变电所10kV高压电网解决，变电所在选矿厂（东南）方向，距离5km，设计矿区选用现有变压器，选矿场选用S11－M－1250/10，YP－1600－10－0.4型变压器各1台。中性点不接地，接地型式采用IT系统，并在母线上安装绝缘检漏装置。4、生活区供电生活区距离采矿工业场地约150m，生活区供电由采矿工业场地母线供电。10.2.4井下供电1、负荷等级本矿山井下无可燃和危害人体生命的有害气体，也没有因停电而淹井的危险，本矿山供电负荷中罐笼提升、通风主扇为一级负荷。设计配备800kW120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案柴油发电机组一台作为一级负荷备用电源。2、线路敷设1）引入井下的低压电缆采用W22－1000铠装聚氯乙烯电缆或矿用橡套电缆。2）井下移动式电气设备电缆采用有接地芯线的矿用橡套电缆。3）井下固定照明采用橡套电缆。4）移动照明电缆采用有接地芯线的橡套电缆。3、供电方式1）动力配电采用放射式配电。2）提升机、通风机的控制保护设备均由厂家配套提供。4）机修采用XL-3-1型动力箱作为配电设备。4、照明1）井下照明：a、选用隔离变压器供井下照明，配电电压220V。b、运输巷道、主要巷道交叉点、机电设备处、井口采用固定式照明，电压为220V。c、采掘工作面，采用移动式电气照明，电压36V。d、固定照明灯具采用矿用防水型灯具。2）生活区照明用电电压为220伏。5、防雷、接地1）井下供电接地电阻值不大于2欧。2）所有电气设备，正常运行不带电的金属部分均与主接地极可靠连接。3）炸药库按照要求安装避雷针。10.3矿山供水矿部生活区每天用水量约为20m3，露天采场凿岩采用干式捕尘，每天降尘和消防用水约25m3。矿区生产及生活用水取自矿区北部1.5km处的吐尔拱萨伊河，其水质及水量均可满足矿区生产及生活用水需要。设计在河边建一座水泵站，采用管网供水，矿部生活区建一座30m3蓄水池，选矿厂建一座500m3蓄水池，罐笼井井口建一座200m3蓄水池。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案10.4矿山供暖矿区采暖及人员洗浴，选用一台3t热水锅炉供热。10.5矿山机修矿山建设规模60万t/年，采矿设备及运输设备较多。为维持矿山的正常生产，需对矿山的生产设备及辅助设备、运输设备进行维护、修理，并应存储部分油料、材料和机械备件，以满足矿山生产的需要。矿山设备均为标准化产品，机械加工件很少。在矿区工业场地建机汽修间，承担矿山生产设备的简单维修和小修，矿山机械设备的大中修委托专业检修机构或协作单位承担。修理车间负责矿山生产设备及辅助生产设备的检修任务，主要更换设备易损零、配件，修复少量机械零件、配件。设备修理所需的零、配件外购或委托加工。机修设备配备，详见表10－2。表10－2主要机修设备表序号设备名称型号及规格单位数量备注1车床CA6140，功率20kW台12刨床B665，功率15kW台13钻床Z3050，功率10kW台14直流电焊机ZX5-400B，功率2kW台15交流电焊机BX1-500，功率2kW台16砂轮机Φ300×400×Φ75，功率1kW台1120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第十一章矿山环境保护11.1矿山开采对环境的影响11.1.1采矿活动对地质环境的破坏1、露天采场露天采场的土地类型裸露岩石，植被不发育。矿山开采破坏了开采境界内的地形、地貌。矿山闭坑后，在开采境界内形成三个地表长分别为350、95、90m，宽分别为80～160、50、80m的露天采坑，占地总面积约5.4万m2。2、废石场全矿一个废石场。废石场地基为凝灰岩，植被不发育。废石场破坏植被，并改变原有地形、地貌。废石场占地面积7.20万m2。3、矿山公路设计矿山公路全长167m，路基宽9m，占地约1503m2。设计矿山公路大部分为120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案安山岩及英安岩，植被不发育。修建公路主要改变地形、地貌。4、矿部生活区矿部生活区布置在矿区南部300m平缓开阔处，用地为片岩及板岩，植被不发育，占地面积3000m2。矿部生活区内的地貌和植被将受到破坏。5、初选厂初选厂位于矿区东部500m平缓开阔处，用地为安山岩，植被不发育，占地面积9000m2。初选厂内的地貌和植被将受到破坏。11.1.2爆破对环境的影响矿山采用中深孔爆破。根据《爆破安全规程》的规定和矿区地形条件，爆破最小安全距离为200m，爆破影响区面积约56万m2。矿部生活区与露天开采境界最近距离300m，爆破材料库区距开采境界1500m，均处于爆破危险区之外。矿区附近无居民点，矿区植被不发育，矿山爆破对环境基本无影响。11.1.3废石排弃对环境的影响剥离废石总量257.29万t，废石场占地面积7.20万m2。废石场地基为凝灰岩，废石排放对环境的影响主要是破坏原有的地形、地貌和植被。地下开采废石用于回填现有露天采坑，对环境影响小。11.1.4废气、废水对环境的影响矿山废气主要是采掘、运输设备产生的废尾气和采场爆破产生的有害气体，露天环境有利于废气扩散，对环境基本无影响。露天凿岩采用干式捕尘，采场基本无工业废水排放。矿山人员生活用水量约20m3/d（所有工作人员）。矿部生活区30m3建化粪池一座，贮存生活排弃物，发酵后用作绿化肥料，变害为利。11.1.5粉尘对环境的影响矿山粉尘尘源主要是凿岩、爆破、采装、运输及废石排放。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案露天条件粉尘极易扩散。矿区远离城镇和居民点，对周围环境影响甚微，主要影响采场作业人员。地下开采采用湿式凿岩，粉尘对环境危害小。11.1.6噪声对环境的影响矿山噪声源主要是凿岩、采装、运输。设备分散，矿区远离城镇和居民点，噪声对周围环境无影响，主要影响采场作业人员。11.2地质灾害预测与评价11.2.1矿区地质灾害基本情况矿区内的岩性为安山岩或玄武质安山岩，裸露地表，无崩塌、滑坡、泥石流、地面沉降、地面塌陷及地裂缝等地质灾害现象。11.2.2矿山开采可能诱发地质灾害的区域矿山开采活动破坏了矿区原有的地形，打破了原有的力学平衡状态，可能诱发地质灾害的发生，主要的区域是采矿场和废石场。11.2.3诱发地质灾害的主要因素露天矿诱发地质灾害的主要因素有三点：一、矿山爆破，特别是爆破参数不当，影响采场边坡的稳定性；二、边坡参数不合理，导致边坡失稳；三、防治水方法不当，影响采场边坡和废石场的稳定性。11.2.4可能诱发的地质灾害1、露天采矿场露天采矿场帮坡角34～55°。采矿场顶帮与岩层倾向相反，底帮与岩层倾向相同、帮坡角略小于岩层倾角，端帮与岩层倾向垂直，帮坡稳定性好，不易产生崩塌和滑坡等地质灾害。2、废石场120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案废石场地基为片凝灰岩，坡度约34°，废石场地基应进行台阶式处理，以增强废石场地基的抗滑性和废石场的整体稳定性。废石场汇水面积不大，暴雨季节产生滑坡的可能性很小。3、地下矿该矿坑内矿房开采后，在地表将形成塌陷区，为防止发生地表塌陷造成灾害，矿山应在地表移动范围界线外围设立警示标志，并设截水沟，防止人员进入塌陷区和地表水涌入井下。4、滑坡和泥石流矿山所处山区表土覆盖层较厚，该地区雨水相对较多，边坡处理不当可能造成滑坡和泥石流事故。11.3地质灾害预防和治理11.3.1露天矿1、选择合理的边坡参数，严禁超挖采场坡底。2、设计境界内开采到最终边帮时，应根据工程地质条件，采取必要的调整边坡角等措施。3、在开采境界外设置截水沟，将地表水拦截至境界之外。4、在安全平台上设置排水沟，采场汇水经排水沟自流排至采场外。5、在废石场外设置截水沟，防止地表水流入场内浸泡、冲刷边坡。6、在最终边坡附近严禁采用大爆破。7、重视边坡工程地质工作，经常检查边坡，发现隐患及时处理。11.3.2地下矿1、地表塌陷该矿坑内矿房开采后，在地表将形成塌陷区，为防止发生地表塌陷造成灾害，矿山应在地表移动范围界线外围设立警示标志，并设截水沟。2、滑坡和泥石流矿山所处山区表土覆盖层较厚，该地区雨水相对较多，为防止滑坡和泥石流造成伤亡事故：120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案1）矿山工业场地设计选择在相对较稳定地段，矿石、废石堆放不阻断自然冲沟；2）雷雨天气不施工，雨后派专人检查矿区及外运道路的边坡稳定情况，发现滑坡和泥石流灾害迹象，及时采取相应措施，必要时通知矿山所有人员撤离至安全地带；3）矿山编制事故应急救援预案时，应列入此类灾害应急救援措施有关内容；4）对有滑坡迹象的表破，提前做好边坡防护工作。11.4土地复垦与绿化11.4.1土地复垦矿山开采终了时，露天采场内主要是基岩，岩石坚硬不易风化，矿区干旱少雨，采场复垦条件极差，可作为小区人造景点。11.4.2绿化矿部生活区平坦开阔，场地为片岩及板岩，绿化条件较差。设计绿化工作与矿山建设同步进行，采用覆土绿化方式，选择适宜当地种植的树种和花草绿化矿部生活区及周围。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第十二章矿山安全与工业卫生12.1矿山安全管理矿山必须贯彻“安全第一，预防为主”的安全生产方针。实现安全管理科学化、标准化。1、建立、健全安全生产责任制，建立、健全生产岗位责任制和岗位技术操作规程。2、认真做好安全生产和劳动保护教育，普及安全知识和安全法规知识，进行技术和业务培训。3、爆破员、安全员、潜孔钻机、全液压挖掘机和装载机司机等进行专业培训，持证上岗。4、矿山设专职安全管理人员。5、要害岗位、重要设备、设施及危险区设置防护设施和警示标志。6、及时发放劳保用品，职工作业时必须按规定穿戴劳动用品。7、定期进行健康检查。8、建立矿山工伤事故报告制度，并建立事故应急的组织机构，编制事故应急处理预案，并定期进行演练。9、矿山安全管理严格按照《中华人民共和国安全生产法》、《矿山安全法》以及《金属非金属矿山安全规程》、《冶金矿山安全规程》关于矿山开采作业的要求执行，组织作业人员学习，由矿长、安全员监督实施。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案10、建立安全生产岗位责任制度，制定安全操作规程，明确矿长、安全员、采矿技术人员、各班组长等岗位职责。对凿岩、爆破、装矿等工种进行安全知识教育，做到班前开会，定期安全培训，严禁违章操作。11、机械设备作业时，在危及人身安全的范围内，任何人不得停留或通过。12、重要设备应由专业技术人员定期进行检查、检修，防止发生设备事故。13、矿区公路运输设置明显的警示标志，防止发生车辆事故。14、竖井口标高均高于本地提高洪水位标高，避免矿坑受洪水淹没。15、坑内主要运输坑道均设永久照明，下井人员配备矿灯。16、作业人员进入工作面之前，先由安全人员对工作面进行检查，特别注意浮石，处理后方能进入工作，定期进行安全教育。17、采空区及废巷道及时关闭处理。18、切割上山及坑道贯通前及时、准确测量，清理碎石，以防垮塌。19、采场回采过程中，派专人及时检查、监测顶底板稳定情况，遇岩石较破碎时，采取矿房内打锚杆或锚杆网等措施维护顶板稳定，防止发生冒顶、片帮等事故。20、巷道掘进遇破碎地带，应及时采取支护措施。21、天井及独头巷道作业设安全平台，并加强局部通风。22、根据安监总管一〔2010〕168号《金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定》要求，矿山尽快落实“六大系统”安装使用。12.2矿山安全措施12.2.1露天矿安全措施12.2.1.1地质灾害事故的预防与治理1、预防地质灾害。根据地质灾害的性质采取相应的预防和治理措施。2、及时清除边坡上的危石。3、保持安全平台的宽度。4、在可能发生地质灾害区段设置警示标志。5、不超挖坡底，不留伞檐，进行科学、合理的采剥。6、及时了解地震信息。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案12.2.1.2矿山防水与防火1、在开采境界外设置截水沟，将地表水拦截至境界之外。2、在安全平台上设置排水沟，采场汇水经排水沟自流排至采场外。3、在废石场外设置截水沟，防止地表水流入场内浸泡、冲刷边坡。4、矿部生活区设置消防器材。5、钻机、挖掘机、装载机、汽车等配备灭火器，设备加燃油时严禁吸烟和明火照明。6、禁止使用汽油擦洗设备。12.2.1.3爆破作业安全措施1、爆破作业必须严格遵守“爆破安全规程”的有关规定。2、爆破作业人员必须经过专业培训并获得“安全作业证”。3、使用合格的爆破器材，严禁使用过期和不合格的爆破材料。4、露天破碎大块矿岩时，浅眼爆破避炮距离不得小于300m，裸露爆破避炮距离不得小于400m。5、工作面有盲炮时，必须按“爆破安全规程”的规定进行处理。12.2.1.4凿岩、采装及运输作业安全措施1、严禁打残眼。2、严禁采场内台段上下垂直方向双层作业。3、在台阶坡面作业时，必须佩戴安全带。4、采剥工作面禁止形成伞檐、根底。5、大雾、大雨、暴风雨时应停止作业。6、自卸汽车严禁运载爆破器材。7、自卸汽车驾驶室外踏板及车斗不准载人。8、冬天道路积雪和结冰，必须采取防滑措施。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案12.2.1.5防机械伤害1、严格遵守机械设备操作规程。2、设备运转时，禁止对转动件检修、注油和清扫。3、设备移动时，禁止人员上下。12.2.2地下矿安全措施一、地压管理冒顶、片帮事故是地压显现的结果，只要有开采，就会有地压活动。实践证明，地压活动是可以控制的。因此地压管理就是预防冒顶、片帮事故的措施。1、巷道地压管理措施1）合理选择巷道位置：设计井巷应在坚硬均质岩体内通过，应尽力避开碎裂结构和松散结构的岩体；避免在应力集中区内布置巷道；巷道轴向尽可能与弱面走向直交；要及时敲帮问顶并予以处理2）合理确定巷道断面形状和大小；3）采用合理的支护类型，提高巷道对爆破作用的抵抗能力。实践表明，采用锚喷支护对提高巷道抵抗动载荷的能力十分有效；4）减小爆破对巷道稳定性的影响。为了减小爆破对巷道稳定性的影响，可采取以下措施：采用空隙间隔装药、爆速低、威力小的炸药，减小爆破裂隙。2、采场地压管理措施1)坚持合理的开采顺序；2)提高回采强度，按“三强”原则组织生产；3）建立顶板分级管理制度，加强顶板管理；4）浮石是围岩受到爆破波的冲击和震动的结果。冒顶伤亡事故中大部分是由于浮石突然冒落所引起的。因此做好浮石的检查和处理工作，也是搞好顶板管理的重要内容之一。处理人员应站在安全地点，并清理好自己的退路。3、空区处理措施：及时处理采空区，是预防地压灾害、防止大冒顶事故的重要措施，可以有效控制大面积塌落，减少围岩暴露时间，维护围岩与夹墙，提高矿柱的稳固性，使地面下沉量和其他变形值大幅度减少，也使岩层移动过程平缓发展。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案4、根据矿床的工程地质条件，合理地确定采场参数。天井、漏斗等应布置在矿体的下盘，避免破坏上盘，造成片帮。5、建立安全技术操作规程和正常的生产秩序、作业制度，加强安全技术培训，提高职工的技术素质。6、及时掌握顶板岩体的变化情况，加强顶板管理；同时要对采场围岩情况经常进行检查，及时掌握其变化情况，根据不同情况，采取相应的预防措施。7、合理确定凿岩爆破参数，以避免因爆破而引起的冒顶片帮。8、工作面放炮通风以后，作业人员进入工作面时一定要检查和清理因爆破而悬浮在巷道顶板和两帮上的松动岩石。9、经常行人的裸露巷道，要有人巡回检查，对顶、帮有松动的地段，要及时敲帮问顶并予以处理。二、工业场地及建、构筑物布置1、在建设项目施工前要对工业场地的开挖边坡稳定性进行研究，并对场地工程地质进行勘察，验算地基的稳定性。确保所选的井巷及其构筑物，不受岩移、滑坡、滚石等危害；2、井巷应设在稳固的岩层中，避免开凿在含水层、断层或断层破碎带、岩溶发育带中；3、在保证安全的前提下，主要井巷工程一般应布置在工程量和总运输功最小的位置。竖井口位置便于布置各种建筑物、调车场、堆放场地和废石场，尽量不占或少占农田或草场；4、地面炸药库应设在远离生产区的地区，并设消防设施；5、废石场等粉尘和有毒气体污染源，应当位于工业场地和居民区的最小风频方向的上风侧；6、全矿生产设备按生产工艺流程顺序配置，生产作业线不交叉，采用短捷的运输线路，合理的储运方式。各生产设备点为操作人员留有足够的操作场地。7、各建筑物均按当地地震烈度7度进行设防，重要建(构)筑物地震设防烈度提高一度设防；8、对于可能发生山崩、泥石流等的地带，不设工业场地和居民住宅；9120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案、在竖井口和其它危险处，设置安全警示标志；在坑内车场设中段简图，标明进出方向。三、坑内采矿安全措施1、矿山应制定科学合理的采掘计划以指导生产，采矿作业应严格按设计顺序进行。2、采场作业应首先进行安全检查，然后方可作业3、在每个采场均设有两个可到达地表的安全出口；4、对于不稳固的采场顶板及掘进作业面采用喷锚、喷锚网及砌筑混凝土支护；5、坑内主要生产硐室均采用喷射或砌筑混凝土支护，确保安全；6、对于采矿出现的陷坑、裂缝及可能出现的地表塌陷范围，要及时圈定，并设置标志和采取安全措施；7、天井口等处设明显标志、照明、护拦和盖板；及时封闭已结束回采的采场天井；四、坑内凿岩安全措施1、严禁干式凿岩，采用湿式凿岩，严禁打残眼；2、凿岩前，工作面作好照明，检查风、水管的连接是否牢固；必须捡查和处理松动岩石；必须检查工作面上有无瞎炮，有瞎炮时则必须处理之后方可凿岩，严禁打残眼3、打眼开门时应控制进气量，让钎头钻进3～5cm后再增大进气量，打眼时钢钎、钻机和钻架必须在同一垂直面上。钎杆应保持在炮眼中心位置旋转，以减少钎子与眼壁的摩擦力，保持炮孔垂直4、钻眼时，操作风钻的人要站在风钻的后侧方，使风，钻贴在身旁，以便用身体的力量来平衡住风钻，不使风钻左右摇晃，同时还可以随时看见炮眼是符合格。断钎时要迅速抱住钻机，避免造成伤人事故五、坑内通风安全措施1、设计开拓系统时应统筹考虑通风系统的要求，使通风系统运行在最优状态，进风道和回风道与主风路联系正确2、检查、控制风质、风量、风速，掌握主通风机电流、电压、温度、负压监控，系统风阻3、安装合适局扇、反风装置，控制进风、出风风路。六、防排水安全措施1120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案、矿区内的陷落区应采取防止积水的措施：面积不大的要填平；面积大的，开凿疏水渠，修筑围堤，必要时要建立排水设施，做到及时拦水、疏水和排水；2、对地面可能通向坑内的裂缝、洞穴以及废旧钻孔、井筒等均应及时地用泥浆、粘土或水泥砂浆等堵塞，对报废的井巷也必须妥善封闭，对露天采坑周边设置导水沟，消除坑内涌水危害；七、电气安全措施1、为坑内人员及矿井安全考虑，矿井临时工作灯电压采用36V；2、地面电气设备采用接零保护，坑内电气设备采用接地保护；3、各电气设备采用可能触及人的裸露带电部分均应设保护罩或栏杆及警示标志；4、在带电设备周围不得使用钢卷尺和带金属丝的线尺；5、所有的厂房、坑内车场，巷道、作业点、人行道、通道转弯处等设足够的照明；八、竖井提升安全措施1、主竖井口及马头门设平台安全防护装置；罐笼提升井口及井下各水平均设有安全门、阻车器、井架及井下最终水平的过卷位置，均设过卷挡粱；2、为了统一指挥提升作业，保障人员、设施的安全和生产的正常进行，必须在井口及井下安装信号系统，包括声光信号，辅助信号，电话等。对信号的要求是清晰、明了、容易识别。3、提升系统、制动系统、钢丝绳必须按照《金属非金属矿山安全规程》要求定期强制检测和维修；4、井口安全门为顶启式，安全门常闭。5、井架上部设过卷连锁装置，以保证出现过卷时能立即制动停车。6、提升运输系统的所有设备应严格按照有关设计标准和《金属非金属矿山安全规程》来进行设计、安装和施工。7、提升装置的天轮、卷筒、主导轮和导向轮的最小直径与钢丝绳直径之比，必须符合《金属非金属矿山安全规程》规定；8、提升装置的卷筒、天轮、主导轮、导向轮的最小直径与钢丝绳中钢丝的最大直径之比，必须符合《金属非金属矿山安全规程》规定；9120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案、提升装置的机电控制系统，应有下列保护与电气闭锁：限速保护装置，主传动电动机的短路，及断电保护装置、过卷保护装置、过速保护装置、过电流及无电压保护装置、提升机操纵手柄与安全制动之间的联锁装置、闸瓦磨损保护装置、断电保护、失励磁保护、提升机与信号系统之间的闭锁装置等。10、提升系统的卷筒、制动装置、防过卷装置、限速器、调绳装置、传动装置、连接装置、提升容器、防坠器、导向槽、摇台、阻车器、推车器、天轮以及钢丝绳等，应按照《金属非金属矿山安全规程》规定按时检查，发现问题应及时处理。11、竖井井口和中段联接处设安全门，调车场安装阻车器，防止人、车辆坠入井中；12、经常对入井人员进行安全教育，加强对井口(中段)的安全管理。井口的安全设施必须齐备、可靠。九、坑内运输安全措施1、设计、施工中保证运输巷道留有足够的尺寸，并留有躲避硐室。2、保证满足运输人员视距要求。损坏的灯泡及时更换。3、建立、健全巷道的维护、检查制度4、设计、施工中保证主运输巷道中的管、线安装尺寸，应符合金属非金属矿山安全规程要求。5、运输巷道按要求进行设计、施工。6、加强坑内工作人员安全培训和教育，提高工作人员安全意识。7、禁止强行装、运大块矿石。8、运输人员应集中精力，平稳行车；放矿溜井下方和两侧禁止站人。9、同一采场内凿岩爆破时应停止放矿作业，人员撤至安全地点。10、各出矿口应设警示标志、并应保持良好照明。十、防压气设施爆炸措施：1、严格执行安全操作规程。2、各级排气温度要设温度表监视，不得超过规定，3、冷却水不得中断，出水温度不超过40℃，并应有断水保护或断水信号。4、汽缸要使用专用的润滑油，其闪点不得低于215℃。5、安全阀和压力调解器必须动作可靠，压力表指示准确。6、风阀要加强维护，定期清洗积炭，消除漏气。7、风包内的油垢要定期清除，风包出口应加装释压阀。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案8、气缸水套及冷却器要定期清理，去除水垢，要改善冷却水质，避免结垢。12.3工业卫生12.3.1防尘露天：1、采用干式捕尘设施，爆破喷雾洒水，降低凿岩、采装时产尘量。2、道路洒水或提高路面等级。3、加强个体防护，如作业人员戴防尘口罩，加强采装、运输设备操作室的密封。地下：1、建立、健全劳动安全卫生制度，严格执行国家劳动安全卫生规程和标准，对矿山从业人员进行劳动安全卫生教育，为工人配备必要的劳动保护用品，防止作业过程中事故发生，减少职业危害。2、对矿山开采作业人员上岗前要进行健康检查，严禁有粉尘病患者进入矿山作业。不适合从事矿山作业者不得录用，并定期对凿岩、爆破、装矿人员进行健康检查，建立健康档案。对接触有害物质产生的从业人员，应加强保健措施，防止职业病发生。3、建立由专职或兼职的人员组成的矿山抢救和医疗组织，配备必要的保健、救护等用具。一旦发生安全事故，可以立即组织抢救。4、矿山采用湿式凿岩，对产生粉尘的工作面采用喷雾洒水的降尘措施。5、作业人员应佩戴防尘口罩，预防尘肺病的发生。12.3.2噪声治理与防护1、凿岩机的气流噪声采用消声器消声，禁止拆下消声器。2、内燃动力设备采用吸声材料作隔离罩。3、选用低噪声设备。4、对设备及时保养和维修，使设备处于良好的技术状态。5、加强个体防护。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案12.3.3废水、污水处理修建化粪池，生活污水及生活垃圾发酵后作绿化用肥。12.3.4其他措施矿山应配备必要的急救药品及常用药品。第十三章投资估算13.1概况13.1.1建设工程地点矿区位于新源县城北东75°方向25km处，行政区划属伊犁哈萨克自治州新源县管辖，交通较方便。13.1.2矿山建设规模矿山露天开采规模为年产铁矿石60万t；地下开采规模为年产铁矿石60万t。13.1.3矿山建设投资范围露天建设投资范围包括矿山公路、基建剥离及采准工程、建筑工程、矿山设备。地下建设投资范围包括采矿工程、选矿工程、辅助生产设施，其主要工程内容包括：基建探矿，坑内开拓工程，采掘设备，坑内运输、排水、设备维修、选矿设备及设施、供电等机电设备购置及安装工程等。13.1.4编制依据1、工程量按各专业提供的本工程设计图纸、工程量清单、设备表计算。2、人工工资120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案按企业现行人工工资单价执行，并参考黄金行业现行有关规定进行调整。3、材料价格材料预算价格按所用定额有关规定执行，材料市场价格按现行市场价格执行，不足部分参考伊犁地区建筑工程材料市场价格信息。4、机电设备价格标准设备采用2008年出版的《工程建设全国机电设备2008年价格汇编》。非标准设备参考《非标准设备订价办法》，设备运杂费，国产设备按11.1%计取。5、定额采用1）井巷工程，采用行业现行定额标准，并参考现行矿山实际造价指标进行了适当调整。2）工程，参考地方现行定额标准，并参考地方现行实际造价指标进行适当调整。3）安装工程参考同类矿山实际造价指标，并结合本工程实际特点进行适当调整。4）工程建设其它费，结合本工程实际特点对有些费用进行了适当调整。5）工程不可预见费按投资额的8%计取。6）不考虑涨价系数。13.2露天矿山建设投资露天矿山建设投资1777.04万元，其中：新增投资为372.85万元，利用原有投资为1404.19万元。详见表13－1。表13－1露天矿山建设投资估算表单位：万元序号工程和费用名称建筑工程设备及安装其它费用总值备注建设投资564.69950.80261.551777.04占投资比例（%）21.0664.7714.17100一第一部分工程费用564.69950.801515.491矿山设备950.80950.80原有2基建剥离364.50364.50新增3矿山公路58.3558.35原有50.004建筑工程141.84141.84原有二第二部分其它费用100.00100.001建设单位管理费40.0040.002设计费20.0020.00120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案3安评费20.0020.004环评费20.0020.00第一、二部分费用合计564.69950.80100.001615.49三第三部分预备费161.55161.55基本预备费（10%）161.55161.5513.3地下开采、选矿厂建设投资矿山投资估算见表13－2。表13－2矿山（地采+选矿厂）工程投资估算表序号工程项目和费用名称价值(万元)备注建筑工程设备安装工程其它费用总价值Ⅰ主要生产工程4302.23647.18580.641008630.02A采矿工程3563.2803.18319.044685.421坑内设施3473.57509.56294.544277.671)竖井工程1164129.1203.71496.82)回风井22547.530302.53)溜井103.230.9612146.164)中段巷道及硐室工程1252.13001252.135)采切工程685.2400685.246)采矿设备072.001.4473.447)坑内铺轨及运输设备44.009619.2159.28)坑内供电6412.876.89)坑内给水4084810）坑内排水6.000.26.211）压气管道247.231.22地表设施89.63293.6224.5407.751)井口房12.481.621.3215.422)提升机房（含提升设备）36.7524015.58292.333)井架16.000016.00120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案4)空压机房16.826.005.448.25)通风机房7.6262.235.8B选矿工程7392844261.61003944.61选厂主要生产设施534262024233961）原矿仓40402）给矿机01201203）粉矿仓350354）粗细碎干磁选厂房及设备50500425925）筛分厂房及设备15606.0816）皮带廊及输送设备35120121677）磨矿厂房及设备182600608428）磁选厂房及设备1208008010009）浓缩池厂房及设备21606.08710）浮选厂房及设备36360364322选厂辅助设备20522419.6100548.61）高位水池供水设备50161.667.62）选厂材料房2080283）厂区化验室、机修间20400604）工艺管线及安装0153185）厂区供电0120121326）厂区管网15203383总图运输（场地道路平整、土石方等）100501054其他不可以预见费用100100Ⅱ公用系统工程114.6137.517.7269.81生活水处理间4100.514.52发电机房12.6606.078.63锅炉房364010864地磅房47.5011.55机修8201.229.2120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案6库房及其它5050Ⅲ行政福利设施工程112.65.810128.41办公室21.621.62宿舍5410643厕所3.03.04炸药库20205雷管库12126警卫值班室2.05.87.8Ⅳ尾矿库及设施598.246032.1484.67775.05第一部分工程费用合计5127.643850.48630.48194.679803.27第二部分其他费用4284281业主管理费12.012.02工程建设监理费30.030.03生产工器具购置费28.0028.004办公与生活家具购置费30.0030.005勘察、设计费84.0084.006安全及环保评价监测48.0048.007安全费用196196第三部分工程预备费（8%）784784总概算价值5127.643850.48630.481406.6711015.2713.4投资分析矿山建设投资分析见表13－3。表13－3项目（露天＋地采+选矿厂）建设投资分析表费用名称概算价值（万元）建筑工程设备安装工程其他费用合计总值5692.334750.48681.281668.2212792.31百分比（%）44.5037.145.3313.04100.00120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第十四章技术经济14.1矿山规模、建设期和投产期露天开采：露天矿山生产规模为年产铁矿石60万t，建设期1年，第一年达产到设计产量100%。地下开采：矿山地下生产规模为年产铁矿石60万t，建设期3年，第3年达产到设计产量100%。14.2矿山工作制度露天开采：年工作240天，每天3班，每班8小时。地下开采：年工作300天，每天3班，每班8小时。选矿厂：年工作300天，每天3班，每班5～8小时。14.3劳动定员根据矿山正常生产需要，编制劳动定员，详见表14－1、14－2、14－3项目露天开采劳动定员139人，其中生产工人102人，管理及服务人员37人。地下开采劳动定员130人，其中生产工人102人，管理及服务人员28人。选矿厂劳动定员116人，其中生产人员102人，管理人员及其他人员14人。具体见表14-1、14-2、14-3。表14－1劳动定员见表序号岗位名称工作班次及定员（人）合计（人）在册人员（人）一班二班三班120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案总计533333119139一生产人员372525871021露天潜孔钻机司机444122空压机工11133凿岩机工334爆破员335挖掘机司机444126装载机司机33397碎石机司机22268生产汽车司机666189锅炉及洗浴工4331010机汽修工5511电工111312警卫人员1113二管理及服务人员168832371矿长222技术员22263安全员22264财务人员225服务人员533116生活汽车司机3115表14－2　　　　　　　地下采矿劳动定员表序号工作单位及工种在册人数备注1回采凿岩工20爆破工（兼掘进爆破）62掘进（兼掘进爆破）163耙渣工6通风防尘4电工3电焊工1空压机4卷扬机工12120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案信号工18电机车司机8水泵工44管理人员及后勤12专职安全员4主要负责人4后勤人员4出纳、会计4合计130表14－3　　　　　　　　　　　设计选矿厂定员序号岗位或工种职工人数在籍一班二班三班合计总人数一选矿厂生产工人35252585102（一）粗破碎车间人员222671给矿机工111342设备操作工11133（二）中细碎车间人员55515161设备操作工111342皮带工111333上部给矿工111334值班电工111335值班钳工11133（三）筛分室人员111331设备操作工11133（四）磨矿仓人员111331上部皮带工11133（六）主厂房人员14141442551球磨工222672磁选工111333浮选工111344配药工111345泵操作工111346过滤工111347起重机工11133120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案8尾矿浓缩机工111349尾矿坝工2226710尾矿回水泵工1113411取制样工1113712化验工11134（七）辅助岗位人员122216181取水泵站值班员222672技术人员3　　333试验室人员2　　224检修人员5　　56　生产工人合计35252585102二管理及服务人员121114141选矿厂管理人员511772选矿厂服务人员7　　77　职工定员总计4726269911614.4资金筹措14.4.1项目投资1、项目建设投资项目建设投资为12792.31万元。2、流动资金估算项目流动资金估算正常年份需要量为1103.39万元，估算见附表1。3、项目总投资项目总投资（1+2）为13895.70万元。14.4.2资金筹措项目所需资金全部按自有资金考虑。14.4.3投资计划与资金筹措项目建设投资于建设期内按照工程进度均匀投入。投资计划与资金筹措见下表14－4。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案表14－4投资计划与资金筹措单位：万元序号项目合计12341总投资13895.7012792.31870.98232.41　1.1建设投资12792.3112792.31　　　1.2建设期利息　　　　　1.3流动资金1103.39　870.98232.41　2资金筹措13895.7012792.31870.98232.41　2.1自有资金13895.7012792.31870.98232.41　2.1.1用于建设资金12792.3112792.31　　　2.1.2用于流动资金1103.39　870.98232.41　2.2借款　　　　　2.2.1长期借款　　　　　2.2.2流动资金借款0.00　0.000.00　14.4.4成本与费用估算项目总成本费用年平均为7731.9万元，估算见附表2。采矿制造成本(露采)为47.41元/t，采矿制造成本(地采)为63.09元/t，原矿处理成本为36.08元/t，详细计算见附表3、附表4、附表5。计算说明如下：原辅助材料、燃料及动力价格均为到矿价格。1、项目采矿（露采）劳动定员总计139人，其中生产人员102人，项目平均年工资按45000元/人计算；地采劳动定员总计130人，其中生产人员102人，项目平均年工资按45000元/人计算；选厂劳动定员总计116人，其中生产人员102人，项目平均年工资按45000元/人计算，年工资总额为918万元。2、折旧费项目固定资产折旧费采用平均年限法计算，项目年折旧费露采为353.31万元，地采为363.07万元。3、修理费建筑物及构筑物修理费率为1.8％，设备修理费率按2.5％计算。项目年修理费为露采为176.66万元，地采为181.39万元。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案4、无形资产及其他资产摊销项目无形及其他资产按5年摊销，年摊销金额76.3万元。5、其他费用估算项目其他费用指管理费用、销售费用中扣除工资及福利费、折旧费、摊销费和修理费后的费用，项目该项费用露采为1016.35万元，地采为1498.7万元。14.5销售收入、税金及利润14.5.1销售收入与销售税金及附加估算1、销售收入项目正常生产年份销售收入为11774.0万元。2、销售税金及附加项目销售税金及附加包括产品增值税、教育费附加和城市维护建设税。其中增值税率为17％，教育费附加和城市维护建设税分别按增值税税额的5％和5％计算。项目达产年平均销售税金及附加为1231.08万元，计算见附表6。14.5.2利润及利润分配计算项目利润及利润分配计算结果见附表7。项目达产年份平均利润总额为2810.2万元。企业所得税按照税率25％计算。经计算，项目达产年平均所得税为702.6万元，税后利润为2107.7万元。14.5.3财务盈利能力计算1、总投资利润率：14.37%2、总投资利税率：29.08%3、全部投资财务内部收益率：露采22.18%，地采10.71%4、全部投资回收期：露采1.66a，地采17.12a（含建设期1.0a）5、全部投资财务净现值（Ic=10%）：露采842.17万元，地采375.61万元项目投资现金流量计算见附表8。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案14.5.4财务生存能力分析财务生存能力分析是通过对项目计算期内资金运作情况的分析，考察项目营运期间的现金流量情况。通过《财务计划现金流量估算表》的估算，项目在营运期内资金平衡有余，各年累计净现金流量未出现负值，在估算期内总累计盈余资金为6624.3万元，说明项目有足够的净现金流量可维持项目正常运营。估算详见《财务计划现金流量计算表》附表914.5.5资产负债分析通过项目资产负债分析，项目资产负债率在项目转入正常生产后<70%，资金的流动比率和速动比率均为大于“1”的值，表明项具目有偿清流动负债的能力。估算详见附表10。14.6盈亏平衡分析项目生产期平均销售收入、固定成本、可变成本、销售税金及附加等数据如表14-5。表14-5生产期基础数据序号项目单位数值备注1年销售收入万元11774生产期平均值2年固定成本万元2961生产期平均值3年可变成本万元4770生产期平均值4年销售税金万元1231生产期平均值根椐以生产能力利用率表示的盈亏平衡点（BEP）计算公式如下：固定成本BEP＝────────────×100%销售收入－税金－变动成本2961BEP=─────────────×100%11774–1231-4770=51.29%120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案即当项目生产能力达到设计生产能力的51.29%时，即可达到盈亏平衡，保本不亏。14.7财务盈利能力分析评价及结论本项目建成投产后，平均年销售收入为11774万元，生产总成本费用为7732万元，销售税金为1232万元，利润总额为2810万元，上缴企业所得税702万元，税后利润为2108万元，投资利润率14.37%，投资利税率29.08%，投资回收期露采1.66年，地采7.12年。综上所述，新源县鑫源矿业开发有限责任公司新疆新源县苏洛铁矿工程建设项目，通过对项目建设和投入生产后的经济预测，项目盈利水平高于金属矿山企业的平均盈利指标，项目基本具有财务上的可行性。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案附表1流动资金估算表　　　　　　　　　　　　单位：万元序号项目最低周转天数周转次数建设期生产期1123456789101流动资产12831619161916191619161916191619161916191.1应收帐款30126107737737737737737737737737731.2存货6127677677677677677677677677671.2.1原材料3012284.27355.34355.34355.34355.34355.34355.34355.34355.34355.341.2.2燃料及动力1512128.14160.18160.18160.18160.18160.18160.18160.18160.18160.181.2.3在产品57282.97103.71103.71103.71103.71103.71103.71103.71103.71103.711.2.4产成品3060116.50147.54147.54147.54147.54147.54147.54147.54147.54147.541.3现金103661.0279.4779.4779.4779.4779.4779.4779.4779.4779.471.4预付账款2流动负债412.42515.52515.52515.52515.52515.52515.52515.52515.52515.522.1应付帐款3012412.42515.52515.52515.52515.52515.52515.52515.52515.52515.522.2预收账款3流动资金(1-2)8711103110311031103110311031103110311034流动资金当期增加额8712325流动资金借款额00000000006流动资金借款额当期增加额007流动资金借款利息0000000000120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案续附表1流动资金估算表　　　　　　　　　　　　单位：万元序号项目生产期1112131415161718191流动资产161916191619161916191619161916192911.1应收帐款7737737737737737737737731391.2存货7677677677677677677677671381.2.1原材料355.34355.34355.34355.34355.34355.34355.34355.34641.2.2燃料及动力160.18160.18160.18160.18160.18160.18160.18160.18291.2.3在产品103.71103.71103.71103.71103.71103.71103.71103.71191.2.4产成品147.54147.54147.54147.54147.54147.54147.54147.54271.3现金79.4779.4779.4779.4779.4779.4779.4779.47141.4预付账款02流动负债515.52515.52515.52515.52515.52515.52515.52515.52932.1应付帐款515.52515.52515.52515.52515.52515.52515.52515.52932.2预收账款03流动资金(1-2)1103110311031103.391103.391103.391103.391103.391994流动资金当期增加额5流动资金借款额0000000006流动资金借款额当期增加额7流动资金借款利息000000000120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案附表2总成本费用估算表单位：万元序号项目名称合计生产期露采+选厂地采+选厂122345678910　生产负荷（%）　807723100100100100100100100100　计算产量(万吨)1173.048.0046.2013.8060.0060.0060.0060.0060.0060.0060.0060.001外购原材料60802.61427.871374.32741.943225.833225.833225.833225.833225.833225.833225.833225.832外购燃料及动力22561.41190.081145.45258.731124.911124.911124.911124.911124.911124.911124.911124.913工资及福利费17946.9734.40706.86211.14918.00918.00918.00918.00918.00918.00918.00918.004折旧费7234.6360.06346.5683.51363.07363.07363.07363.07363.07363.07363.07363.075修理费3614.6180.03173.2841.72181.39181.39181.39181.39181.39181.39181.39181.396摊销费0.00.000.000.000.000.000.000.000.000.000.000.007销售费8136.6336.00249.0296.60420.00420.00420.00420.00420.00420.00420.00420.008财务费0.00.000.000.000.000.000.000.000.000.000.000.00　其中：建设贷款利息0.0　　　　　　　　　　　　流动资金贷款利息0.0　　　　　　　　　　　9其他费用28878.61042.5990.2243.11498.71498.71498.71498.71498.71498.71498.71498.7　其中：安全费10419.7376.8362.7126.9551.8551.8551.8551.8551.8551.8551.8551.8　资源补偿费4603.6188.4181.354.2235.5235.5235.5235.5235.5235.5235.5235.5　其它制造费2726.5110.2106.031.7137.7137.7137.7137.7137.7137.7137.7137.7　企业管理费10921.8367.2340.230.4573.8573.8573.8573.8573.8573.8573.8573.810总成本费用149175.45271.04985.71676.77731.97731.97731.97731.97731.97731.97731.97731.9其中：固定成本57674.72317.02216.9579.52961.22961.22961.22961.22961.22961.22961.22961.2变动成本91500.62953.92768.81097.34770.74770.74770.74770.74770.74770.74770.74770.711经营成本141940.74910.94639.11593.27368.97368.97368.97368.97368.97368.97368.97368.9120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案续附表2总成本费用估算表单位：万元序号项目名称生产期地采+选厂11121314151617181920生产负荷（%）10010010010010010010010010075计算产量(万吨)60.0060.0060.0060.0060.0060.0060.0060.0060.0045.001外购原材料3225.833225.833225.833225.833225.833225.833225.833225.833225.832419.372外购燃料及动力1124.911124.911124.911124.911124.911124.911124.911124.911124.91843.683工资及福利费918.00918.00918.00918.00918.00918.00918.00918.00918.00688.504折旧费363.07363.07363.07363.07363.07363.07363.07363.07363.07272.305修理费181.39181.39181.39181.39181.39181.39181.39181.39181.39136.046摊销费0.000.000.000.000.000.000.000.000.000.007销售费420.00420.00420.00420.00420.00420.00420.00420.00420.00315.008财务费0.000.000.000.000.000.000.000.000.000.00其中：建设贷款利息流动资金贷款利息9其他费用1498.71498.71498.71498.71498.71498.71498.71498.71498.71124.1其中：安全费551.8551.8551.8551.8551.8551.8551.8551.8413.9310.4资源补偿费235.5235.5235.5235.5235.5235.5235.5235.5235.5176.6其它制造费137.7137.7137.7137.7137.7137.7137.7137.7137.7137.7企业管理费573.8573.8573.8573.8573.8573.8573.8573.8573.8430.310总成本费用7731.97731.97731.97731.97731.97731.97731.97731.97731.95799.0其中：固定成本2961.22961.22961.22961.22961.22961.22961.22961.22961.22220.9变动成本4770.74770.74770.74770.74770.74770.74770.74770.74770.73578.111经营成本7368.97368.97368.97368.97368.97368.97368.97368.97368.95526.7120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案附表3采矿(露天）制造成本计算表序号成本项目单位价格单位消耗（/t）单位成本消耗总量总成本一辅助材料元17.4110382840.001.1炸药千克12.50.899811.25539880.006748500.001.2雷管个3.30.32721.08196320.00647856.001.3电线米1.50.8181.23490800.00736200.001.4釺钢千克70.08180.5749080.00343560.001.5釺头（Φ38）个400.008180.334908.00196320.001.6钻头（Φ165）个5000.00122670.61736.02368010.001.7铲齿个3000.00061330.18367.98110394.001.8装载机轮胎个50000.000060.3036.00116000.001.9汽车轮胎个40000.00031.20180.00720000.001.10机油千克150.0440.6626400.00396000.00二燃料和动力元13.290.007972369.612.1电力千瓦·时0.581.410.82848620.02492199.612.2柴油t85000.0012.47880.027480170.002.30.000.000.00三工资及福利费元/人·a45000.007.65102.004590000.00直接作业成本元38.3522945209.61四制造费用元9.065437095.004.1折旧费元5.283165730.004.2修理费元2.641582865.004.3其他制造费元1.15688500.00五制造成本元47.4128382304.61年采量t600000.00附表4原矿处理成本估算表序号项目单位单价单耗单位成本年耗总成本1辅助材料元12.442517465506钢球kg70.684.764080002856000衬板kg100.222.21320001320000稀油kg110.0250.27515000165000胶带m2000.0020.41200240000筛网kg100.0060.06360036000钢材kg4.50.0250.11251500067500120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案Na2CO3kg20.330.66198000396000玉米淀粉kg3.50.451.575270000945000十二胺kg350.0561.96336001176000滤布m20.050.00020.000011206干油kg110.040.44240002640002燃料和动力元11.50606903600新水t1.60.310.496186000297600电度0.5519.810.89118800006534000煤t3000.00040.12240720003工资及福利费元450007.651024590000直接作业成本31.5985118959106.004制造费用元4.482691022.5折旧费元2.231335015修理费元1.11667507.5其他制造费元1.14746885005制造成本元36.0821650128.50年原矿处理量t600000折合精矿制造成本元474.7916820079859210.41附表5采矿（地下）制造成本计算表序号成本项目单位价格单位消耗（/t）单位成本消耗总量总成本一辅助材料元41.3224792777.301.1炸药kg12.51.49083518.64894501.0011181262.501.2导爆管雷管个21.553653.11932190.001864380.001.3导爆管m1.52.34733.521408380.002112570.001.4合金片kg1600.0034420.552065.20330432.001.5钎子钢kg80.0329460.2619767.60158140.801.6机油kg100.0019820.021189.2011892.001.7坑木m315000.01014915.226089.409134100.00二燃料和动力元7.240.004345500.002.1电费度0.5812.006.967200000.004176000.002.2柴油kg8.50.030.2115000.00127500.002.3水m310.070.0742000.0042000.00三工资及福利费元/人·a45000.007.65102.004590000.00直接作业成本元56.2133728277.30四制造费用元6.884127565.004.1折旧费元3.822292710.004.2修理费元1.911146355.004.3其他制造费元1.15688500.00五制造成本元63.0937855842.30120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案年采量t600000.00120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案附表6销售收入、销售税金及附加估算表单位：万元序号项目合计露采+选厂地采+选厂123345678910生产负荷（%）8077231001001001001001001001销售收入218407.709419.29065.982708.0211774.0011774.0011774.0011774.0011774.0011774.0011774.001.1矿石收入218407.709419.209065.982708.0211774.0011774.0011774.0011774.0011774.0011774.0011774.002营业税金及附加和增值税23584.441359.381308.40283.321231.841231.841231.841231.841231.841231.841231.842.1增值税19480.591150.171107.04233.301014.331014.331014.331014.331014.331014.331014.332.1.1销项税31734.451368.601317.28393.471710.751710.751710.751710.751710.751710.751710.752.1.2进项税12253.87218.43210.24160.18696.42696.42696.42696.42696.42696.42696.422.1.3抵扣设备增值税409.8164.69345.122.2营业税及附加1919.78115.02110.7022.9599.7799.7799.7799.7799.7799.7799.772.2.1教育费附加959.8957.5155.3511.4749.8849.8849.8849.8849.8849.8849.882.2.2城市维护建设税959.8957.5155.3511.4749.8849.8849.8849.8849.8849.8849.882.2.3资源税2184.0894.1990.6627.08117.74117.74117.74117.74117.74117.74117.74120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案续附表6销售收入、销售税金及附加估算表单位：万元地采+选厂序号项目1112131415161718192010010010010010010010010010075生产负荷（%）11774.0011774.0011774.0011774.0011774.0011774.0011774.0011774.0011774.008830.501销售收入11774.0011774.0011774.0011774.0011774.0011774.0011774.0011774.0011774.008830.501.1矿石收入1231.841231.841231.841231.841231.841231.841231.841231.841231.84923.882营业税金及附加和增值税1014.331014.331014.331014.331014.331014.331014.331014.331014.33760.752.1增值税1710.751710.751710.751710.751710.751710.751710.751710.751710.751283.062.1.1销项税696.42696.42696.42696.42696.42696.42696.42696.42696.42522.312.1.2进项税0.002.1.3抵扣设备增值税99.7799.7799.7799.7799.7799.7799.7799.7799.7774.832.2营业税及附加49.8849.8849.8849.8849.8849.8849.8849.8849.8837.412.2.1教育费附加49.8849.8849.8849.8849.8849.8849.8849.8849.8837.412.2.2城市维护建设税117.74117.74117.74117.74117.74117.74117.74117.74117.7488.31120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案附表7利润及利润分配估算表单位：万元序号项目合计生产期露采+选厂地采+选厂122345678910计算产量（万t）1173.048.046.213.860.060.060.060.060.060.060.060.01产品销售收入230181.79419.29066.02708.011774.011774.011774.011774.011774.011774.011774.011774.02销售税金及附加24816.31359.41308.4283.31231.81231.81231.81231.81231.81231.81231.81231.83总成本费用149175.45271.04985.71676.77731.97731.97731.97731.97731.97731.97731.97731.94利润总额56190.12788.82771.9748.02810.22810.22810.22810.22810.22810.22810.22810.25弥补以前年度亏损0.00.00.00.00.00.00.00.00.00.00.00.06应纳税所得额56190.12788.82771.9748.02810.22810.22810.22810.22810.22810.22810.22810.27所得税14047.5697.2693.0187.0702.6702.6702.6702.6702.6702.6702.6702.68税后利润42142.52091.62078.9561.02107.72107.72107.72107.72107.72107.72107.72107.79可供分配利润42142.52091.62078.9561.02107.72107.72107.72107.72107.72107.72107.72107.710盈余公积金4214.3209.2207.956.1210.8210.8210.8210.8210.8210.8210.8210.811公益金0.00.00.00.00.00.00.00.00.00.00.00.012应付利润37928.31882.51871.0504.91896.91896.91896.91896.91896.91896.91896.91896.9其中：本年利润分配37928.31882.51871.0504.91896.91896.91896.91896.91896.91896.91896.91896.9还借款后未分利润转分配0.00.00.00.00.00.00.00.00.00.00.00.013未分利润37928.31882.51871.0504.91896.91896.91896.91896.91896.91896.91896.91896.914累计未分配利润1882.53753.5504.92401.84298.76195.68092.59989.411886.313783.215680.0120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案续附表7利润及利润分配估算表单位：万元序号项目生产期地采+选厂11121314151617181920计算产量（万t）60.060.060.060.060.060.060.060.060.045.01产品销售收入11774.011774.011774.011774.011774.011774.011774.011774.011774.08830.52销售税金及附加1231.81231.81231.81231.81231.81231.81231.81231.81231.8923.93总成本费用7731.97731.97731.97731.97731.97731.97731.97731.97731.95799.04利润总额2810.22810.22810.22810.22810.22810.22810.22810.22810.22107.75弥补以前年度亏损0.00.00.00.00.00.00.00.00.00.06应纳税所得额2810.22810.22810.22810.22810.22810.22810.22810.22810.22107.77所得税702.6702.6702.6702.6702.6702.6702.6702.6702.6526.98税后利润2107.72107.72107.72107.72107.72107.72107.72107.72107.71580.79可供分配利润2107.72107.72107.72107.72107.72107.72107.72107.72107.71580.710盈余公积金210.8210.8210.8210.8210.8210.8210.8210.8210.8158.111公益金0.00.00.00.00.00.00.00.00.00.012应付利润1896.91896.91896.91896.91896.91896.91896.91896.91896.91422.7其中：本年利润分配1896.91896.91896.91896.91896.91896.91896.91896.91896.91422.7还借款后未分利润转分配0.00.00.00.00.00.00.00.00.00.013未分利润1896.91896.91896.91896.91896.91896.91896.91896.91896.91422.714累计未分配利润17576.919473.821370.723267.625164.527061.428958.330855.232752.124564.1120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案附表8项目投资现金流量估算表单位：万元序号项目名称合计建设期生产期露采+选厂地采+选厂1232345678910第1年第1年第2年第2年第3年第4年第5年第6年第7年第8年第9年第10年计算产量（万t）1173.00.048.00046.213.8060.060.060.060.060.060.060.060.0一现金流入1.1产品销售收入230181.70.09419.29066.02708.011774.011774.011774.011774.011774.011774.011774.011774.01.2回收固定资产余值933.21.3回收流动资金0.0流入小计231114.90.09419.29066.02708.011774.011774.011774.011774.011774.011774.011774.011774.0二现金流出2.1建设投资12792.2700.04609.04406.13077.02.2流动资金562.5562.52.3经营成本141940.70.04910.94639.11593.27368.97368.97368.97368.97368.97368.97368.97368.92.4销售税金及附加24816.30.01359.41308.4283.31231.81231.81231.81231.81231.81231.81231.81231.8流出小计180111.7562.56970.35947.56485.613006.811677.88600.78600.78600.78600.78600.78600.73所得税前净现金流量-562.53118.5-283.5-1232.896.23173.33173.33173.33173.33173.33173.34累计所得税前净现金流量-562.5-562.52555.92272.41039.61135.84309.17482.410655.713829.017002.320175.65调整所得税14047.50.0697.2693.0187.0702.6702.6702.6702.6702.6702.6702.6702.66所得税后净现金流量-562.51751.72425.5-3964.5-1935.4-606.32470.72470.72470.72470.72470.72470.77累计所得税后净现金流量-562.51189.23614.7-349.9-2285.2-2891.5-420.82049.94520.76991.49462.111932.9计算指标露天部分地下部分财务内部收益率(%)：22.1810.71财务净现值(ic=10%)(万元)：842.17375.61投资回收期(年)：1.667.12120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案续附表8项目投资现金流量估算表单位：万元序号项目名称生产期地采+选厂11121314151617181920第11年第12年第13年第14年第15年第16年第17年第18年第19年第20年计算产量（万t）60.060.060.060.060.060.060.060.060.045.0一现金流入　　　　　　　　　　1.1产品销售收入11774.011774.011774.011774.011774.011774.011774.011774.011774.08830.51.2回收固定资产余值　　　　　　　　　　1.3回收流动资金　　　　　　　　　　流入小计11774.011774.011774.011774.011774.011774.011774.011774.011774.08830.5二现金流出　　　　　　　　　　2.1建设投资　　　　　　　　　　2.2流动资金　　　　　　　　　　2.3经营成本7368.97368.97368.97368.97368.97368.97368.97368.97368.95526.72.4销售税金及附加1231.81231.81231.81231.81231.81231.81231.81231.81231.8923.9流出小计8600.78600.78600.78600.78600.78600.78600.78600.78600.76450.63所得税前净现金流量3173.33173.33173.33173.33173.33173.33173.33173.33173.32379.94累计所得税前净现金流量23348.826522.129695.432868.736042.039215.342388.645561.948735.151115.15调整所得税702.6702.6702.6702.6702.6702.6702.6702.6702.6526.96所得税后净现金流量2470.72470.72470.72470.72470.72470.72470.72470.72470.71853.07累计所得税后净现金流量14403.616874.319345.121815.824286.526757.329228.031698.734169.536022.5120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案附表9财务计划现金流量估算表单位：万元序号项目合计123456789101经营活动净现金流量101873.0　4502.97094.510233.55186.65186.65186.65186.65186.65186.61.1现金流入218407.7　9419.211774.011774.011774.011774.011774.011774.011774.011774.01.1.1营业收入218407.7　9419.211774.011774.011774.011774.011774.011774.011774.011774.01.1.2补贴收入　　　　　　　　　　　1.1.3其他流入(抵扣设备增值税)　　　　　　　　　　　1.2现金流出116534.70.04916.34679.51540.56587.46587.46587.46587.46587.46587.41.2.1经营成本83151.8　2953.92768.81097.34770.74770.74770.74770.74770.74770.71.2.2营业税及附加1845.0　115.0110.722.999.899.899.899.899.899.81.2.3增值税18719.8　1150.21107.0233.31014.31014.31014.31014.31014.31014.31.2.4所得税12818.0　697.2693.0187.0702.6702.6702.6702.6702.6702.61.2.5其他流出　　　　　　　　　　　2投资活动净现金流量-13895.7-12792.3-1103.40.00.00.00.00.00.00.00.02.1现金流入　　　　　　　　　　　2.2现金流出13895.712792.31103.40.00.00.00.00.00.00.00.02.2.1建设工程投资12792.312792.3　　　　　　　　　2.2.2维持营运投资0.0　　　　　　　　　　2.2.3流动资金1103.4　1103.40.00.00.00.00.00.00.00.02.2.4其他流出　　　　　　　　　　　3筹资活动净现金流量13895.712792.3871.0232.40.00.00.00.00.00.00.03.1现金流入13895.712792.3871.0232.40.00.00.00.00.00.00.03.1.1项目资本金投入13895.712792.3871.0232.40.00.00.00.00.00.00.03.1.2建设工程借款　　　　　　　　　　　3.1.3流动资金借款0.0　0.00.00.00.00.00.00.00.00.03.1.4债券　　　　　　　　　　　3.1.5其他短期借款　　　　　　　　　　　120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案3.1.6其他流入　　　　　　　　　　　3.2现金流出0.00.00.00.00.00.00.00.00.00.00.03.2.1建设期借款利息　　　　　　　　　　　3.2.2流动资金借款利息0.0　0.00.00.00.00.00.00.00.00.03.2.3建设借款本利偿还　　　　　　　　　　　3.2.4流动资金借款本金偿还0.0　　　　　　　　　　3.2.5其他短期借款本金偿还　　　　　　　　　　　3.2.6应付利润　　　　　　　　　　　3.2.7其他流出　　　　　　　　　　　4净现金流量101873.0　4270.57326.910233.55186.65186.65186.65186.65186.65186.65累计盈余资金　　4270.511597.421830.927017.532204.137390.742577.347763.952950.5续附表9财务计划现金流量估算表单位：万元序号项目111213141516171819201经营活动净现金流量5186.65186.65186.65186.65186.65186.65186.65186.65186.62243.11.1现金流入11774.011774.011774.011774.011774.011774.011774.011774.011774.08830.51.1.1营业收入11774.011774.011774.011774.011774.011774.011774.011774.011774.08830.51.1.2补贴收入　　　　　　　　　1.1.3其他流入(抵扣设备增值税)　　　　　　　　　1.2现金流出6587.46587.46587.46587.46587.46587.46587.46587.46587.46587.41.2.1经营成本4770.74770.74770.74770.74770.74770.74770.74770.74770.74770.71.2.2营业税及附加99.899.899.899.899.899.899.899.899.899.81.2.3增值税1014.31014.31014.31014.31014.31014.31014.31014.31014.31014.31.2.4所得税702.6702.6702.6702.6702.6702.6702.6702.6702.6702.61.2.5其他流出　　　　　　　　　2投资活动净现金流量0.00.00.00.00.00.00.00.00.00.0120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案2.1现金流入　　　　　　　　　2.2现金流出0.00.00.00.00.00.00.00.00.00.02.2.1建设工程投资　　　　　　　　　2.2.2维持营运投资　　　　　　　　　2.2.3流动资金0.00.00.00.00.00.00.00.00.00.02.2.4其他流出　　　　　　　　　3筹资活动净现金流量0.00.00.00.00.00.00.00.00.00.03.1现金流入0.00.00.00.00.00.00.00.00.00.03.1.1项目资本金投入0.00.00.00.00.00.00.00.00.00.03.1.2建设工程借款　　　　　　　　　3.1.3流动资金借款0.00.00.00.00.00.00.00.00.00.03.1.4债券　　　　　　　　　3.1.5其他短期借款　　　　　　　　　3.1.6其他流入　　　　　　　　　3.2现金流出0.00.00.00.00.00.00.00.00.00.03.2.1建设期借款利息　　　　　　　　　3.2.2流动资金借款利息0.00.00.00.00.00.00.00.00.00.03.2.3建设借款本利偿还　　　　　　　　　3.2.4流动资金借款本金偿还　　　　　　　　　3.2.5其他短期借款本金偿还　　　　　　　　　3.2.6应付利润　　　　　　　　　3.2.7其他流出　　　　　　　　　4净现金流量5186.65186.65186.65186.65186.65186.65186.65186.65186.62243.15累计盈余资金58137.163323.768510.373696.978883.584070.189256.794443.399629.9101873.0120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案附表10资产负债估算表单位：万元序号项目1.02.03.04.05.06.07.08.09.010.01资产12792.318344.224709.233652.637549.141445.645675.749905.954136.058366.11.1流动资产　5555.213210.423443.828630.533817.139003.744190.349376.954563.51.1.1货币资金　61.079.579.579.579.579.579.579.579.51.1.2应收帐款　611.9766.8766.8766.8766.8766.8766.8766.8766.81.1.3预付帐款　　　　　　　　　　1.1.4存货　611.9766.8766.8766.8766.8766.8766.8766.8766.81.1.5累计盈余资金　4270.511597.421830.927017.532204.137390.742577.347763.952950.51.2建设工程投资12792.3　　　　　　　　　1.3固定资产净值　11454.410497.99541.58585.07628.56672.05715.64759.13802.61.4无形及递延资产净值　1334.61000.9667.3333.6　　　　　2负债及所有者权益871.04246.04632.83329.44784.24846.94909.74972.45035.25097.92.1流动负债总额　412.4515.5515.5515.5515.5515.5515.5515.5515.52.1.1其他短期借款　　　　　　　　　　2.1.2应付帐款　412.4515.5515.5515.5515.5515.5515.5515.5515.52.1.3预收帐款　　　　　　　　　　2.1.4其他　　　　　　　　　　2.2建设工程借款　　　　　　　　　　2.3流动资金借款　0.00.00.00.00.00.00.00.00.02.4负债小计　412.4515.5515.5515.5515.5515.5515.5515.5515.52.5所有者权益871.03833.64117.32813.94268.74331.44394.24456.94519.64582.42.5.1资本金871.01742.01974.41974.41974.41974.41974.41974.41974.41974.42.5.2资本公积　　　　　　　　　　2.5.3累计盈余公积金　209.2271.9334.7397.4460.1522.9585.6648.4711.12.5.4累计未分配利润　1882.51871.0504.91896.91896.91896.91896.91896.91896.9　资产负债率（%）　2.22.11.51.41.21.11.01.00.9　流动比率（%）　1347.02562.54547.65553.76559.87565.98572.09578.010584.1　速动比率（%）　1198.62413.84398.95405.06411.07417.18423.29429.310435.4120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案续附表10资产负债估算表单位：万元序号项目11.012.013.014.015.016.017.018.019.020.01资产62596.366826.471056.575309.980496.585683.190869.796056.3101242.9102228.61.1流动资产59750.164936.770123.375309.980496.585683.190869.796056.3101242.9102228.61.1.1货币资金79.579.579.579.579.579.579.579.579.579.51.1.2应收帐款766.8766.8766.8766.8766.8766.8766.8766.8766.8138.01.1.3预付帐款　　　　　　　　　　1.1.4存货766.8766.8766.8766.8766.8766.8766.8766.8766.8138.01.1.5累计盈余资金58137.163323.768510.373696.978883.584070.189256.794443.399629.9101873.01.2建设工程投资　　　　　　　　　　1.3固定资产净值2846.21889.7933.2　　　　　　　1.4无形及递延资产净值　　　　　　　　　　2负债及所有者权益5160.75223.45286.25348.95411.65474.45537.15599.95662.65246.82.1流动负债总额515.5515.5515.5515.5515.5515.5515.5515.5515.592.82.1.1其他短期借款　　　　　　　　　　2.1.2应付帐款515.5515.5515.5515.5515.5515.5515.5515.5515.592.82.1.3预收帐款　　　　　　　　　　2.1.4其他　　　　　　　　　　2.2建设工程借款　　　　　　　　　　2.3流动资金借款0.00.00.00.00.00.00.00.00.00.02.4负债小计515.5515.5515.5515.5515.5515.5515.5515.5515.592.82.5所有者权益4645.14707.94770.64833.44896.14958.95021.65084.45147.15154.02.5.1资本金1974.41974.41974.41974.41974.41974.41974.41974.41974.41974.42.5.2资本公积　　　　　　　　　　2.5.3累计盈余公积金773.9836.6899.4962.11024.91087.61150.31213.11275.81282.72.5.4累计未分配利润1896.91896.91896.91896.91896.91896.91896.91896.91896.91896.9　资产负债率（%）0.80.80.70.70.60.60.60.50.50.1　流动比率（%）11590.212596.313602.414608.515614.616620.717626.818632.819638.9110167.3　速动比率（%）11441.512447.613453.714459.815465.816471.917478.018484.119490.2110018.6120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第十五章开发利用方案简要结论15.1设计利用资源量、矿山规模及服务年限1、露天开采1）开采境界内资源量：94.36万t。2）矿山建设规模：60万t/年。3）矿山服务年限：1年7月。2、地下开采1）地下开采设计利用地质储量为1066.46万t。2）矿山生产规模为60万t/a。3）矿山地下开采服务年限为17.98a（折合18年）。15.2产品方案矿山产品：铁矿石原矿，矿石块度小于或等于600mm。露天开采平均出矿品位：磁铁矿TFe31.64%，mFe14.67%赤铁矿TFe34.66%，mFe10.44%地下开采平均出矿品位：磁铁矿TFe25.22%，mFe17.90%赤铁矿TFe31.37%，mFe9.45%露天开采和井下开采综合品位：磁铁矿TFe25.36%，mFe18.01%赤铁矿TFe31.93%，mFe9.62%选矿产品：磁铁精矿，品位TFe65.00%；赤铁精矿，品位TFe63.50%。15.3开拓运输方案1、露天开采设计采用公路开拓汽车运输方案。2、地下开采平硐溜井＋竖井联合开拓方案。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案15.4采矿工艺方案1、露天开采采用自上而下水平分层、台阶式采剥法。履带式露天潜孔钻机钻凿中深孔，多排孔爆破，全液压挖掘机采装，自卸汽车运输。矿石装入自卸汽车运往初选厂，废石装入自卸汽车运至废石场。2、地下开采设计采用分段空场法、浅孔留矿法、留矿全面法三种采矿方法。15.5选矿工艺方案推荐采用选矿方法，磁铁矿采用一段磨矿一段弱磁选的选矿工艺流程；赤铁矿采用阶段磨矿-强磁选-反浮选的选矿工艺流程。15.6综合利用1、露天开采严格按“采剥并举，剥离先行”的原则进行生产，避免采剥失调，减少损失，提高采矿回采率。2、严格遵循“矿岩分采”的原则，减少矿石损失及贫化。3、充分利用剥离废石及脉外巷道掘进岩石，用作修整道路的材料。15.7对工程项目扼要综合评价开发利用方案依据的地质资料可靠，矿山开采条件及其他外部条件好，设计采用的开采方式、开拓运输方案、采选方法及工艺符合矿山实际，合理可行。矿山建成后有较好的经济效益和社会效益。15.8存在问题及建议1、设计生产规模为60万t/年，开采标高为1990～1319m，开采方式为露天/地下开采；采矿许可证（证号：C6500002008072120036458）生产规模为10万t/年，开采标高为1963～1738m，开采方式为地下开采；两者不一致。建议按开发利用方案调整生产规模、开采标高及开采方式。2、设计矿山采矿许可证矿区范围由10个拐点坐标控制；原有采矿许可证（证号：120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案C6500002008072120036458）矿区范围由6个拐点坐标控制；建议按开发利用方案调整采矿许可证矿区范围。120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案120 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案目录第一章概述11.1矿山企业基本情况11.2矿山开采历史及现状31.3设计依据4第二章矿产品需求现状及市场预测52.1钢铁的用途52.2国内铁矿市场分析预测52.3新疆铁矿石市场分析72.4产品价格分析7第三章矿山地质83.1矿区地质83.2矿床地质113.3矿石加工技术性能193.4开采技术条件23.5资源储量8第四章建设方案124.1采选方案124.2矿产资源综合利用方案134.3防治水方案14第五章矿床开采155.1开采范围155.2开采对象155.3开采方式选择155.4设计利用资源量16第六章露天开采17 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案6.1露天开采境界176.2开采顺序196.3矿山工作制度、生产能力及服务年限196.4矿床开拓206.5采剥工作216.6基建采准工程236.7采场主要设备及劳动定员24第七章地下开采267.1开采顺序267.2岩体移动范围的圈定267.3开拓运输方案267.4基建工程量及进度计划297.5采矿方法选择317.6通风、排水387.7主要设备选型407.8主要技术指标457.9工作制度及服务年限、定员46第八章选矿488.1现有选矿厂现状488.2磁铁矿选矿方案488.3赤铁矿选矿方案538.4选矿厂主要设备598.5选矿厂主要厂房598.6尾矿设施618.7存在问题及建议62第九章总图运输639.1总平面布置范围639.2露天采矿场63 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案9.3废石场639.4矿山生活区649.5初选厂649.6选矿厂649.7井口及工业场地649.8爆破材料库区649.9矿山运输64第十章矿山压气、供电、供水、供暖及机修6610.1矿山压气6610.2矿山供电6710.3矿山供水6910.4矿山供暖6910.5矿山机修69第十一章矿山环境保护7111.1矿山开采对环境的影响7111.2地质灾害预测与评价7211.3地质灾害预防和治理7411.4土地复垦与绿化74第十二章矿山安全与工业卫生7612.1矿山安全管理7612.2矿山安全措施7712.3工业卫生83第十三章投资估算8513.1概况8513.2露天矿山建设投资8613.3地下开采、选矿厂建设投资8613.4投资分析89 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案第十四章技术经济9014.1矿山规模、建设期和投产期9014.2矿山工作制度9014.3劳动定员9014.4资金筹措9314.5销售收入、税金及利润9514.6盈亏平衡分析9614.7财务盈利能力分析评价及结论96第十五章开发利用方案简要结论11515.1设计利用资源量、矿山规模及服务年限11515.2产品方案11515.3开拓运输方案11515.4采矿工艺方案11615.5选矿工艺方案11615.6综合利用11615.7对工程项目扼要综合评价11615.8存在问题及建议116 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案附图1、露天开采最终境界、坑内外复合及总平面布置图2、开拓系统纵投影图3、通风示意图4、浅孔留矿采矿方法图5、留矿全面采矿方法图6、分段空场采矿方法图7、露天采矿方法图8、0、1、2、4、6号勘查线剖面图9、选矿工艺流程图10、选矿工艺设备形象联系图附件1、委托书2、承诺书3、自治区国土资源厅颁发的采矿许可证（证号：C6500002008072120036458）4、自治区国土资源厅新国土资储备字［2013］52号关于《新疆新源县苏洛铁矿矿产资源储量核实报告》矿产资源储量评审备案证明5、自治区矿产资源储量评审中心新国土资储评［2013］52号《新疆新源县苏洛铁矿矿产资源储量核实报告》矿产资源储量评审意见书6、内蒙古自治区第四地质矿产勘查开发院2012年12月编制的《新疆新源县苏洛铁矿矿产资源储量核实报告》 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案［TDYKF11-2013］工程新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案新疆天地源矿业工程技术有限公司二○一三年六月 新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案［TDYKF11-2013］工程新源县鑫源矿业开发有限责任公司新疆新源苏洛铁矿矿产资源开发利用方案总经理：童辉院长：张书林总工程师：熊建华项目负责：程小辉新疆天地源矿业工程技术有限公司二○一三年六月'
