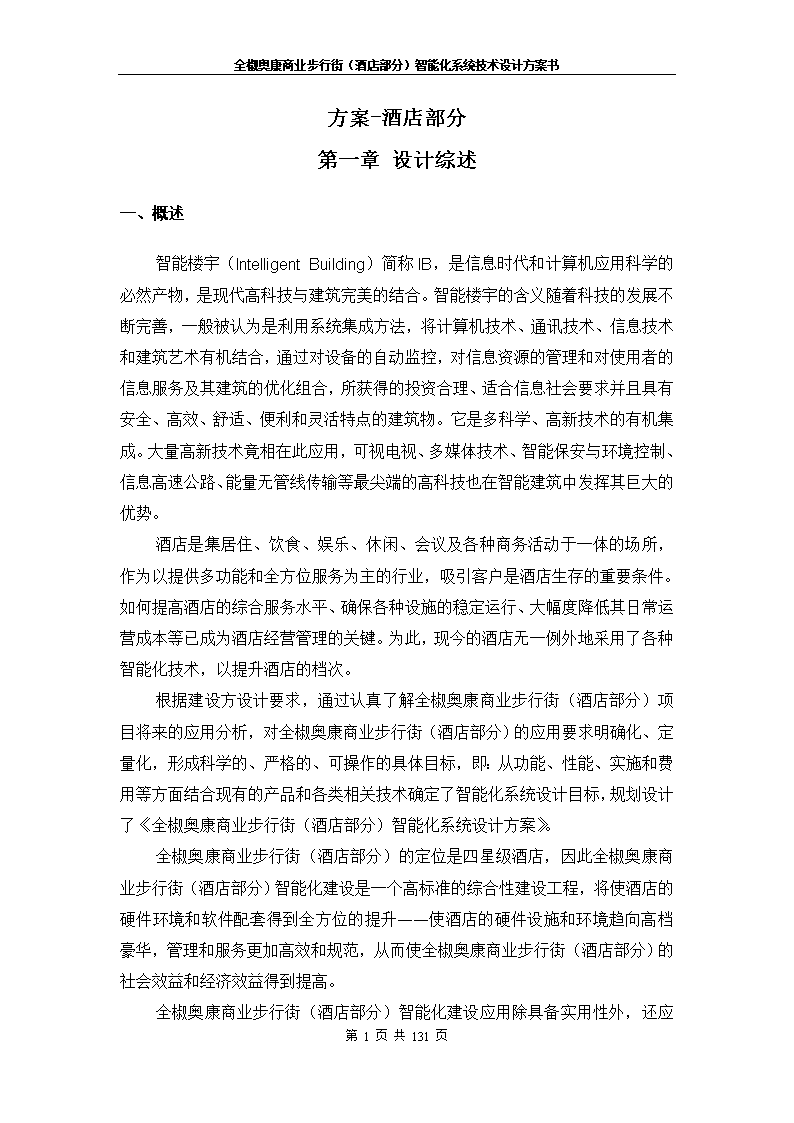

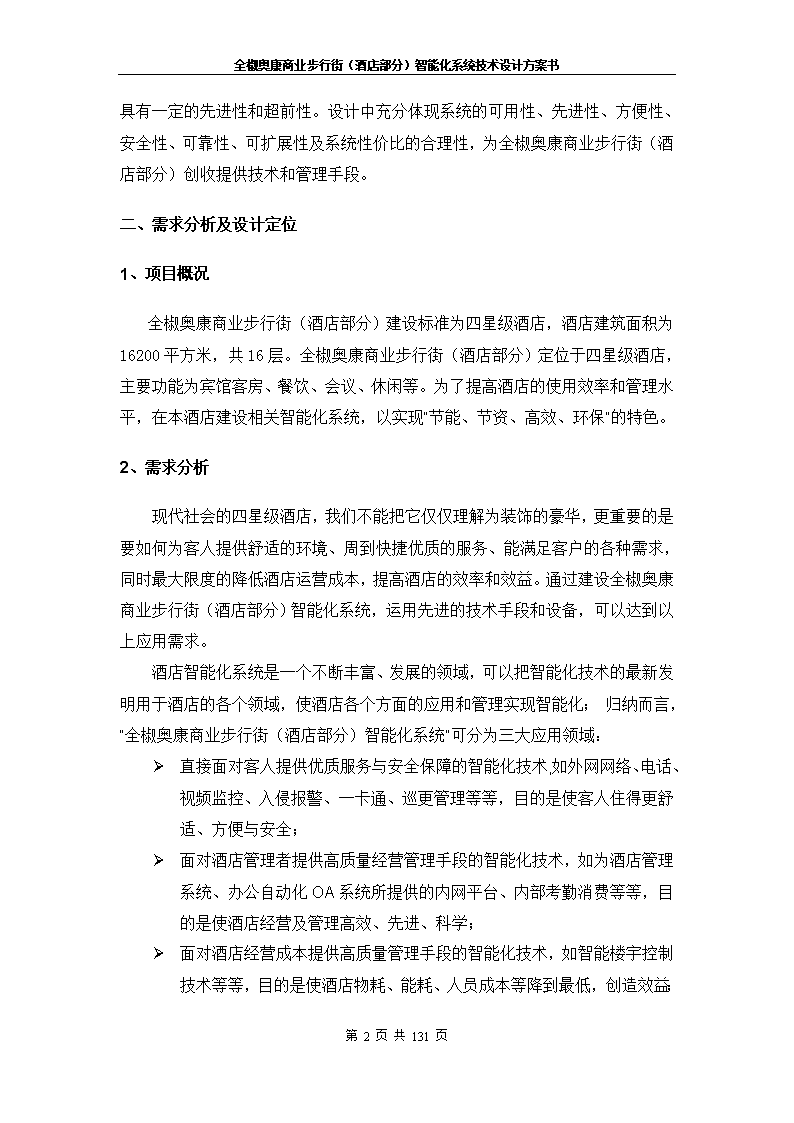

'全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书方案-酒店部分第一章设计综述一、概述智能楼宇（IntelligentBuilding）简称IB，是信息时代和计算机应用科学的必然产物，是现代高科技与建筑完美的结合。智能楼宇的含义随着科技的发展不断完善，一般被认为是利用系统集成方法，将计算机技术、通讯技术、信息技术和建筑艺术有机结合，通过对设备的自动监控，对信息资源的管理和对使用者的信息服务及其建筑的优化组合，所获得的投资合理、适合信息社会要求并且具有安全、高效、舒适、便利和灵活特点的建筑物。它是多科学、高新技术的有机集成。大量高新技术竟相在此应用，可视电视、多媒体技术、智能保安与环境控制、信息高速公路、能量无管线传输等最尖端的高科技也在智能建筑中发挥其巨大的优势。酒店是集居住、饮食、娱乐、休闲、会议及各种商务活动于一体的场所，作为以提供多功能和全方位服务为主的行业，吸引客户是酒店生存的重要条件。如何提高酒店的综合服务水平、确保各种设施的稳定运行、大幅度降低其日常运营成本等已成为酒店经营管理的关键。为此，现今的酒店无一例外地采用了各种智能化技术，以提升酒店的档次。根据建设方设计要求，通过认真了解全椒奥康商业步行街（酒店部分）项目将来的应用分析，对全椒奥康商业步行街（酒店部分）的应用要求明确化、定量化，形成科学的、严格的、可操作的具体目标，即：从功能、性能、实施和费用等方面结合现有的产品和各类相关技术确定了智能化系统设计目标，规划设计了《全椒奥康商业步行街（酒店部分）智能化系统设计方案》。全椒奥康商业步行街（酒店部分）的定位是四星级酒店，因此全椒奥康商业步行街（酒店部分）智能化建设是一个高标准的综合性建设工程，将使酒店的硬件环境和软件配套得到全方位的提升――使酒店的硬件设施和环境趋向高档豪华，管理和服务更加高效和规范，从而使全椒奥康商业步行街（酒店部分）的社会效益和经济效益得到提高。全椒奥康商业步行街（酒店部分）第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书智能化建设应用除具备实用性外，还应具有一定的先进性和超前性。设计中充分体现系统的可用性、先进性、方便性、安全性、可靠性、可扩展性及系统性价比的合理性，为全椒奥康商业步行街（酒店部分）创收提供技术和管理手段。二、需求分析及设计定位1、项目概况全椒奥康商业步行街（酒店部分）建设标准为四星级酒店，酒店建筑面积为16200平方米，共16层。全椒奥康商业步行街（酒店部分）定位于四星级酒店，主要功能为宾馆客房、餐饮、会议、休闲等。为了提高酒店的使用效率和管理水平，在本酒店建设相关智能化系统，以实现“节能、节资、高效、环保”的特色。2、需求分析现代社会的四星级酒店，我们不能把它仅仅理解为装饰的豪华，更重要的是要如何为客人提供舒适的环境、周到快捷优质的服务、能满足客户的各种需求，同时最大限度的降低酒店运营成本，提高酒店的效率和效益。通过建设全椒奥康商业步行街（酒店部分）智能化系统，运用先进的技术手段和设备，可以达到以上应用需求。酒店智能化系统是一个不断丰富、发展的领域，可以把智能化技术的最新发明用于酒店的各个领域，使酒店各个方面的应用和管理实现智能化；归纳而言，“全椒奥康商业步行街（酒店部分）智能化系统”可分为三大应用领域：Ø直接面对客人提供优质服务与安全保障的智能化技术,如外网网络、电话、视频监控、入侵报警、一卡通、巡更管理等等，目的是使客人住得更舒适、方便与安全；Ø面对酒店管理者提供高质量经营管理手段的智能化技术，如为酒店管理系统、办公自动化OA系统所提供的内网平台、内部考勤消费等等，目的是使酒店经营及管理高效、先进、科学；Ø面对酒店经营成本提供高质量管理手段的智能化技术，如智能楼宇控制技术等等，目的是使酒店物耗、能耗、人员成本等降到最低，创造效益；第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书3、系统规划针对全椒奥康商业步行街（酒店部分）智能化系统的三大应用需求，结合酒店建筑平面布局及配套情况，对“全椒奥康商业步行街（酒店部分）智能化系统”的规划如下：Ø综合布线系统Ø计算机网络系统Ø程控电话交换系统Ø卫星接收及有线电视系统Ø公共广播系统Ø多媒体会议系统Ø信息引导及发布系统Ø建筑设备管理系统Ø智能照明控制系统Ø安全防范系统n闭路电视监控系统n入侵报警系统n巡更管理系统n无线对讲系统Ø一卡通管理系统n停车场管理系统n内部消费管理系统n内部考勤管理系统Ø机房工程及防雷接地系统三、总体设计目标通过合理的设计与智能化产品的配置，提高全椒奥康商业步行街（酒店部分）运行管理智能化水平，降低运行费用，并为全椒奥康商业步行街（酒店部分）第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书的内部办公、业务服务提供一个安全、高效、舒适和便捷的环境。在系统设计、施工中采用成熟的先进技术，以经济实用为原则，总体设计、分步实施，使整个系统具有充分的可扩展性，达到较高的性能价格比，确保本工程成为技术先进、可靠实用、经济合理的具有国内领先水平的智能建筑。在总体规划和设计全椒奥康商业步行街（酒店部分）智能化系统方案时，我们本着以下总体设计要求：Ø适用的就是最好的对每一个智能化子系统，并不一定都要选用当今最先进的技术与设备，而是要面对酒店的经营定位、综合投资、未来技术及市场发展趋势、现今实际情况等加以全面考虑，构架实用化的、性价比高的、可升级的系统；不应该受单独供应集成商的影响，盲目上高档设备，造成浪费；Ø建设目的明确首先，建设“酒店智能化系统”不是为技术，而要针对“酒店智能化系统”三大应用领域，应明确三个建设目的，即：1)为客人提供最优质的服务；2)为经营管理助力；3)为开源节流、提高经济效益服务；如达不到上述三个目的，则该系统毫无意义；此外要采用对酒店实用的技术，在其它写字楼或办公大厦适用的系统，未必适用于酒店，“酒店智能化系统”有其特殊性，要针对实际需求设计；Ø各系统应通盘考虑虽然“酒店智能化系统”子系统众多，但以上述三个建设目的为纲领，抓住其要点，便可优化配置各子系统。如：每个系统建设的目的是什么？每个系统的投资比例应多大？子系统之间的关系是什么？各子系统应尽量互通、互联，以提高整体效能，应尽量构架在同一网络基础上，以降低造价、易于使用维护、方便升级，等等；全椒奥康商业步行街（酒店部分）智能化系统工程要求达到“优良工程”。系统建设要有充分的超前意识，既要考虑现有的条件，也要考虑技术的发展需要。Ø充分满足将来的信息化及智能一体化集成要求。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书四、设计原则根据以上需求分析、总体设计目标，依据《全椒奥康商业步行街智能化系统设计任务书》和建筑图纸，遵循系统设置原则，结合我公司的经验及对本酒店的了解，按照国家和地方的技术规范，在进行系统设计和工程实施管理中遵循以下原则：Ø先进性采用网络化与人性化管理设计，集成化和数字化的主流产品为核心设备，智能一体化的总体设计与实施。Ø开放性为了满足系统所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断扩展的需求，必须追求系统的开放性。本系统设计中各子系统均提供了标准化和开放性的接口协议，保证了各子系统之间的网络化与集成化实现。Ø可靠性系统的整体结构及其关键部件均考虑采用容错技术，使系统具有足够的冗余和备份能力，并在关键设备设有备品和备件，确保系统运行的可靠性。Ø可扩充性智能建筑所应用的技术不断向前发展，往往需要对系统进行扩充，或增加与其他系统的互连。设计时充分考虑满足易于系统在、未来使用上扩充和升级的要求，各系统为将来提供部分预留节点。Ø安全性在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离。在线路设计上利用网络实时在线检测，具有故障报警提示分析功能；网络对外出入口处，充分考虑网络信息数据安全性。Ø管理可控性和维护简易性任何先进的技术和产品要发挥良好的应用都不能违背三分技术和七分管理的通则，因此我们在系统设计以至于将来的施工和管理方面自始至终都将未来的系统管理作为一项重要的工作加以谨慎考虑。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书我们采取先进实用的技术，实现简约化的管理和维护的指导思想，以设备功能模块化，系统控制分级化为原则，为用户提供即强大又容易控制的系统硬件、软件管理功能，也便于故障诊断和日常维护。Ø实用性系统设计时，充分考虑各类产品的性能价格比，对关键性的产品应以性能的先进性为主要考虑因素，以提高系统的整体水平，对非关键性产品则以实用性为主。五、设计依据本项目实施所涉及的技术标准和规范（含设计标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等）符合中华人民共和国有关条例及规范，相关条例规范如下：Ø《智能建筑设计标准》GB/T50314-2006Ø《智能建筑工程质量验收规范》GB50339-2003Ø《综合布线系统工程设计规范》GB50311-2007Ø《综合布线系统工程验收规范》GB50312-2007Ø《建筑电气工程施工质量验收规范》GB50303-2002Ø《民用建筑电气设计规范》JGJ16-2008Ø《建筑物防雷设计规范》GB50057-1994（2000版）Ø《民用闭路监视电视系统工程技术规范》GB50198-94Ø《安全防范系统验收规则》GA308-2001Ø《安全防范工程程序与要求》GA/T75-1994Ø《视频安防监控系统技术要求》GA/T367-2001Ø《安全防范系统通用图形符号》GA/T74-2000Ø《防盗报警控制器通用技术条件》GB12663-2001Ø《入侵报警系统技术要求》GA/T368-2001Ø《电子信息系统机房设计规范》GB50174—2008Ø《电子计算机机房施工及验收规范》SJ/T30003—97Ø《建筑物电子信息系统防雷技术规范》GB50343-2004Ø《有线电视系统工程技术规范》GB50200-94Ø《有线电视网中光链路系统技术要求和测量方法》GY/T131-1997第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø《有线电视广播系统技术规范》GY/T106-1999Ø《CATV行业标准》GY/T121-1995Ø《30MHz~1GHz声音和电视信号的电缆分配系统辐射测量方法和限值》GB16787-1997Ø《电视和声音信号的电缆分配系统设备与部件》GB/T11318.x-1996Ø《厅堂扩声系统设计规范》GB50371-2006Ø《计算机软件开发规范》GB8566-1988Ø《防盗报警控制器通用技术条件》GB12663-2001Ø《建筑设计防火规范》GB50016-2006Ø《通信光缆的一般要求》GB/T7427-87Ø《计算机信息系统防雷保安器》GA173-2002Ø《以太网10BASE-T标准》IEEE802.3Ø《以太网100BASE-T标准》IEEE802.3UØ《有线电视系统测量方法》GY/T121-1995Ø《显示屏通用规范》SJ/T11141-2003Ø《电气装置安装工程电缆线路施工及验收规范》GB50168-2006Ø《彩色电视图像质量主观评价方法》GB7401-1987Ø《信息技术互联国际标准》ISO/IEC11801-95Ø《广电部厅堂扩声系统指标标准》GYJ25-1986Ø《卫星电视地球接收站通用技术条件》GB11442-1995Ø《卫星电视地球接收站测量方法系统测量》GB11298.1-1997Ø《卫星通信中央站通用技术条件》GB/T16952-1997Ø《计算机机房用活动地板技术条件》GB6650—1986Ø《计算机站场地安全技术》GB9361—1988Ø《无屏蔽双绞线系统现场测试传输性能规范》EIA/TIATSB67Ø《低压配电设计规范》GB50054-95Ø《信息技术--软件生存期过程》GB/T8566-1995Ø《计算机软件产品开发文件编制指南》GB/T8567-1988Ø《计算机软件需求说明编制指南》GB/T9385-1988第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø《计算机软件质量保证计划规范》GB/T12504-1990Ø《计算机软件配置管理计划规范》GB/T12505-1990Ø《软件维护指南》GB/T14079-1993Ø《计算机软件可靠性和可维护性管理》GB/T14394-1993Ø中华人民共和国星级酒店评定标准Ø其它相关行业、地区规定及规范Ø建设方设计要求及建筑图纸六、各子系统设计摘要1、综合布线系统本工程综合布线采用星型拓扑结构形式，主要用于语音和各种数据信号的传输。系统为开放式网络平台，用户在需要时可形成各自独立的子系统。综合布线系统为实现信息资源共享，资源信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话电视远程会议等提供通信平台。根据需求，我们的布线系统设计方案中包括了工作区子系统、水平子系统、管理区子系统、垂直子系统和设备间子系统，系统布线采用六类产品。在相应楼层设置分配线间，配置机柜、配线设备。中心机房设置在地下一层弱电进线间。采用六类综合布线系统，主干子系统中采用多模光缆作为数据信号传输干线，采用大对数电缆作为语音信号传输干线，配线子系统的信号传输线采用六类4对8芯双绞线。中心机房和各楼层设备管理间内的配线架均采用19英寸标准机柜，落地安装；所有信息接口（插座）均采用RJ45六类型，无线接入信息接口均吊顶内嵌墙（或柱）暗装，下沿距吊顶0.3m。2、计算机网络系统全椒奥康商业步行街（酒店部分）项目的网络系统分为外网、内网两个物理隔离的网络系统，以满足全椒奥康商业步行街（酒店部分）不同业务的需求。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书内网部分，核心交换机到接入交换机采用千兆光纤链路，接入交换机提供百兆电口下行给用户接入。核心层采用万兆路由交换机，在核心交换机和各服务器之间，配置了防火墙设备，防止内网用户攻击服务器。外网部分，核心交换机到接入交换机采用千兆光纤链路，接入交换机提供百兆电口下行给用户接入，另外无线AP通过百兆电缆与接入交换机相连。核心层采用万兆路由交换机，在网络出口处，配置了防火墙设备，抵御来自Internet的网络攻击。3、程控电话交换系统针对企业语音通信的IP集成平台，可在分布式结构之上提供满足未来语音通信需求的网络基础结构。系统满足语音、数据、文本和图像通信需求，可以广泛的连接基于电路交换和IP分组交换各类话机及其它终端设备。n通过集成平台，语音和数据可在统一网络上利用固定线路、数据打包或结合两者来传送。n工作站之间的经济、无缝多媒体通信实现了移动性。n可采用开放分布式结构，因此不同地点的设备可进行统一连接和管理，此种方案非常适合企业组网和降低布线成本。n有若干应用程序可供优化工作流程。n可提供具有统一消息传递与通信功能的HiPathXpressions。n可提供具有无绳手机功能的KirK系统。n高性能管理系统能通过多个可降低成本的工具简化管理。4、卫星接收及有线电视系统本工程电视机房设置在顶层TV间，广电的信号源通过弱电井进入有线电视机房，卫星电视接收设备和自办节目设备以及有线电视设备均安放在顶层TV间内。系统网络部分采用分支分配方式，分支器空余输出口接75Ω负载电阻，以防信号串扰。布线方法采用星形走线法，所有终端连线均汇至弱电井，再由分支、分配器接入主干线，楼层放大器、分支、分配器分布在各楼层弱电井中，并安装在弱电井中的放大器箱、分支、分配器箱中。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书本系统中的垂直主干电缆可以很方便地利用弱电井来穿过建筑物。电缆井的选择使得干线走线非常灵活。5、公共广播系统本系统分为客房电视音频广播和背景音乐及紧急广播两个部分。客房电视音频广播具有防水功能的吸顶音箱，能够适应卫生间内的潮湿环境，可嵌入安装在天花板内，外形美观。背景音乐及紧急广播设计在每个客房、休息间走道等处安装吸顶音箱，并配备了调音开关；作为背景音乐使用，在消防报警及联动系统在紧急状态下用于疏散作为广播。6、多媒体会议系统系统要求设备技术成熟、系统性能安全可靠，技术先进、功能强大；确保扩声系统音质好、语音清晰、声音还原性好；便于操作使用、易于维修、维护；同时要求系统具有可扩展性。多媒体会议通常需要配备有音频﹙包括拾音、放音、信号处理、录音等子系统﹚、视频﹙大屏幕显示、视频会议等﹚、多媒体、集中控制、通信、电脑网络和照明等多个子系统。会议系统的设计,实际上是一个“系统集成”﹙SystemsIntegration—SI﹚的设计。多媒体会议系统应能按需将上述系统集成在一起,形成一个多功能的一体化系统。7、信息引导及发布系统酒店大堂是酒店来往宾客汇集的重要场所，是宾客了解酒店的第一道关口，在总服务台处设立信息发布系统发布酒店各个商业功能区域信息及公共信息，对宾客更主动的了解酒店服务提供了一个通畅的平台。因此，在一层大堂设置1台LCD显示器，用于显示酒店经营管理类内容及证券、股票等信息；终端播放器嵌墙安装或放置于弱电井道内；（显示设备具体尺寸可结合装饰效果进行确定）第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书酒店会议室主要用于出租服务，在会议前厅处设立一个信息发布屏，显示参加会议人员及公司情况，既方便宾客找到各自的会议室，对租赁会议室的公司也是一个宣传机会，提升会务接待服务质量。终端显示设备为52寸液晶电视，具体尺寸根据装饰效果可进行调整。8、建筑设备管理系统根据设计原则，对以下几个机电设备系统进行监控：1．冷热源系统（冷水机组、冷冻水泵、冷却水泵、冷却水塔）2．空调系统（空调机组、新风机组）3．通风系统（送/排风机、排烟风机、正压风机、双速风机）4．给排水系统（生活热水泵、喷淋水泵、消防水泵、排水泵）5．电梯系统（电梯）9、智能照明控制系统大堂是宾客进入全椒奥康商业步行街（酒店部分）的必经之路，是光临全椒奥康商业步行街（酒店部分）的第一感觉，对于灯光营造的环境，单调的灯光效果已经远远不能满足高档温泉酒店大堂照明的需要。为了代表全椒奥康商业步行街（酒店部分）自身的形象，往往要求灯光能体现出温泉酒店的高档品味。同时为了使宾客无论在什么时候进入全椒奥康商业步行街（酒店部分），都能感觉到由灯光效果带来的舒适环境。因此作为温泉酒店的大堂应该最大限度地为宾客提供一个舒适、优雅、端庄的光环境。在大堂配置智能调光控制器，使大堂的灯光得到智能化的管理，恰到好处的将自然光与室内照明得到完美的结合。在大堂应用灯光智能化的管理，使一个闭塞的空间富有活力，层次分明。大堂的场景可根据不同时间段对灯光的不同需要来设置，一般分为：早上、中午、下午、傍晚、深夜及凌晨等；也可设置一些较为特殊的场景用于特殊的场合，如欢迎模式、节日模式或者普通模式等。所有的场景模式都是通过调节一组回路的亮暗，使其搭配成多种不同的灯光效果。将上述的这些场景分别存储在智能控制面板的各个按键中，当有需要时可以方便的通过按动其中一个按钮调用所需的场景状态。多功能厅是全椒奥康商业步行街（酒店部分）第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书的重要礼仪场所。智能灯光控制系统能使大厅显得高贵典雅，多功能厅可预设置多种灯光效果，以适应不同场合的灯光需求，供工作人员任意选择。如宴会准备阶段只有部分点亮，在准备阶段为保护价格昂贵的水晶吊灯，系统将限制工作人员启用吊灯。当宾客开始入场，全部筒灯点亮，入场完毕，筒灯渐渐熄灭。灯槽中隐光带灯渐渐点亮，以示大家安静。只有在会议开始时才调亮所有灯光，使多功能厅灯火辉煌，绚丽多彩。在宴会进行过程中，灯光应针对宴席桌，通过照明回路亮暗不同搭配，产生立体的灯光视觉效果。当演出开始，所有的环境灯光渐渐调暗，投向活动舞台的灯光投入运行，工作人员通过可编程控制面板或遥控的能像傻瓜机那样只需按一个键即可调用所需的某一灯光场景。MeetingRoom作为全椒奥康商业步行街（酒店部分）一个重要的组成部分，采用智能照明控制系统通过对各照明回路进行调光控制可预先精心设计多种灯光场景，使得MeetingRoom在不同的使用场合都能有不同的合适的灯光效果，工作人员或主持会议的人可以根据需要通过手动面板或便携式遥控器选择不同的场景。MeetingRoom的灯光控制系统可以和投影仪设备相连，当需要播放投影时，会议室的灯能自动的缓慢的调暗；关掉投影议，灯又会自动的柔和的调亮到合适的效果。MeetingRoom内场景一般分为：准备，会议，休息，结束，清扫。10、安全防范系统安全防范系统根据“以防为主，打防并举”和安全防范工作，实行“人防、技防、物防相结合”的原则，各子系统的配置遵照国家安防技术规程并符合先进、可靠、合理、适用的原则。全椒奥康商业步行街（酒店部分）的安全防范系统采用集成式安全防范系统，以结构化、模块化、规范化的方式来实现整体安防要求。根据不同使用功能及防护风险等级需要，运用电视监控、防盗报警探测、计算机、现代通讯等技术形成安全防范体系达到综合安保和监控的目标。该系统包括闭路电视监控系统、入侵报警系统、巡更管理系统、无线对讲第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书系统。智能建筑的安全防范系统设计，以实现各类建筑物安全防范功能所必须的基本设施为前提，在满足风险等级和防护级别要求的同时，尽可能提高系统的性能价格比。10.1闭路电视监控系统监控室设计中型视频切换矩阵主机，采用多台21英寸纯平监视器作为电视墙。矩阵可切换所有摄像机的视频图像多台21寸纯平监视器上巡回切换监视。录像系统设计采用多台16路数字硬盘录像机，全实时录象监视。设计整个硬盘录像系统可以连续保存录像资料30天，硬盘录像系统支持录像与回放全双工工作。由于有部分监控摄像机都安装在室外，为了保护摄像机和中心控制设备的安全，需要安装避雷设备和接地装置。室外球机应分别装设电源防雷器、视频防雷器、控制线防雷器。固定摄像机装设电源防雷器、视频防雷器。安防控制中心机房要求必须接地，单独接地系统要求接地电阻要≤4Ω，联合接地系统要求接地电阻要≤1Ω。所有设备均要安全接地。10.2入侵报警系统全椒奥康商业步行街（酒店部分）入侵报警系统由双鉴探测器、紧急求助按钮、防区模块及报警主机等组成。报警控制主机设置在一层安防控制中心室内，对全椒奥康商业步行街（酒店部分）的报警点进行统一管理和监控。在财务室、库房、客房卫生间等处设置吸顶双鉴探测器、紧急求助按钮，只要有人非法闯入，即会触发报警信息。一方面，系统会自动把报警信号传送至控制中心，值班人员可通过报警键盘和电子地图的显示确定报警定位；制止非法的入侵。确认报警后，报警主机一方面通过声光一体警号报警，通知值班人员，同时立即调出预先绘制的电子地图，从正常的多画面浏览跳到相对应的一个摄像机的图像；同时启动硬盘录像机开始对相对应的视频信号进行录像，作为以后的证据。系统响应应非常快速及时。消除报警后，系统恢复到正常工作状态。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书10.3巡更管理系统本系统采用离线式巡更技术。通过巡更棒对巡更点的信息读写及存储技术，来实现对巡更员的工作管理，从而最好的发挥楼宇安全管理中的人防作用。具体布置是楼宇巡逻区域中设置好巡更路线，在路线中的重要位置设置巡更点，智能化管理中心通过对巡更员所携带的读写器的调阅来对管理员对保安巡更人员的工作情况进行检查和管理。并可对其在巡更过程中发现的事件做及时处理。采用离线式的巡更系统，只要巡更员在到达巡更点时把巡更棒在巡更点采集器上感应一下，便可完成对该点的巡更，操作简便。对中心而言，可以按需要设定几种巡更路线，并按需要设定各巡更路线上各巡更点间的巡逻时间，如巡更员没有依照正常路线巡逻或没能及时到达巡更点，或巡更人员在巡更过程发生一些意外事件，巡更人员可以通过安装在数字采集信息器上的紧急按钮呼叫中心人员，中心就会接收到报警，使管理人员通过联想网计算机可以知道发生事件的时间、地点，能准确及时地急赴现场并而迅速采取措施，避免事态的进一步发展。10.4无线对讲系统鉴于此楼的规模，我们建议采用多点收发的新技术。分别在两个位置布置全向收发天线：①主楼的楼顶或裙楼，放置高增益全向天线，提供横向及周围地区的信号覆盖；②地下室是停车及办公场所，在地下一层放置两根吸盘式全向天线，为地下层提供无线对讲信号。11、一卡通管理系统本项目智能一卡通管理控制系统包括以下子系统：Ø停车场管理系统；Ø考勤管理系统；Ø消费管理系统；真正的智能一卡通管理控制系统兼容性极强，其子控制系统可任意搭配形成各个不同的一卡通管理控制系统而不影响整个一卡通系统的安全性与稳定性，各个子控制系统也可作为单独的管理控制系统使用，搭配灵活，使用方便。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书11.1停车场管理系统全椒奥康商业步行街（酒店部分）地下一层部分为停车场。停车场管理系统和其他相关系统实现一卡通功能，管理人员可以刷卡进出，外来车辆进车库取卡，出停车场刷卡放行。在车辆进出口设计配置停车场系统1进1出。停车场系统是利用感应IC卡读感技术，通过设在停车场的出口的管理设施对车辆出入进行管理，系统将机械、电子自动化设备、计算机以及智能IC卡技术有机的结合起来，从而对各类出入车辆进行管理控制。11.2内部考勤管理系统智能考勤管理控制系统利用非接触式智能卡作为人员考勤身份凭证，具有不可替代，不可复制和唯一性，用于进出人员识别控制，是符合现代办公要求的新一代智能考勤管理控制系统。考勤机具有屏幕汉字显示功能，从而人性化的显示用户考勤时间，方便考勤人员查看及对时，实现了安全化与人性化的管理。本次设计设置两台考勤机，用于酒店工作人员考勤。11.3内部消费管理系统智能消费管理控制系统代替了传统的现金、磁卡、接触式卡片、光电卡等消费方式，以非接触卡片为消费凭证，由计算机系统、消费机、消费管理软件、发卡设备、打印机和其它的辅助设备组成。利用网络系统，使消费机和计算机之间能够方便地相互交换数据，使用智能消费管理系统能够彻底改变食堂、餐厅、购物中心、商场等人工消费方式，提高了管理工作的准确性，同时也避免了各种人为因素造成的误差，实现了就餐、购物电子货币化，操作简单方便，运行安全可靠，大大提高了管理的现代化手段和企业形象。本次设计在职工食堂内设置两台消费机，用于酒店工作人员用餐消费。12、机房工程及防雷接地系统全椒奥康商业步行街（酒店部分）智能化机房及防雷接地系统工程第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书主要包括以下机房：安防中心网络中心电视机房具体要求完成机房工程系统中机房配电系统（UPS系统）、机房防雷接地系统、机房装修等。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书第二章子系统设计一、综合布线系统1、系统概述综合布线系统是全椒奥康商业步行街（酒店部分）智能化系统的信息网络基础，本方案注重系统的质量、科学性、先进性、可靠性及安全性、易扩展，同时本设计兼顾考虑酒店的应用特点，将来发展的需要。因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。建设全椒奥康商业步行街（酒店部分）综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为全椒奥康商业步行街（酒店部分）计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。全面实现全椒奥康商业步行街（酒店部分）计算机通信网络的通讯、办公、管理手段的智能化、集成化，把全椒奥康商业步行街（酒店部分）计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。同时，该布线系统兼顾了计算机网络系统未来的发展要求，提供20年保证；在全椒奥康商业步行街（酒店部分）大楼增加新系统时，对新设备提供信号传输的支持。2、需求分析作为酒店智能化系统的基础平台－－宽带综合布线系统将为整个酒店的语音通信、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。综合布线系统功能满足下列需求：Ø电话；Ø计算机网络；第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø具备实现BAS、CAS、OAS、SCS等系统网络集成的条件；Ø具备实现视频传输的条件；Ø其他符合布线标准的信号、数据传输；作为一座四星级酒店，考虑到酒店内部办公管理数据的安全性，我们在本系统设计中，考虑将网络部分设置双布线系统，实现内、外网物理隔离。根据需求，我们的布线系统设计方案中包括了工作区子系统、水平子系统、管理区子系统、垂直子系统和设备间子系统，系统布线采用六类产品。在相应楼层设置分配线间，配置机柜、配线设备。采用六类综合布线系统，主干子系统中采用多模光缆作为数据信号传输干线，采用大对数电缆作为语音信号传输干线，配线子系统的信号传输线采用六类4对8芯双绞线。中心机房和各楼层设备管理间内的配线架均采用19英寸标准机柜，落地安装；所有信息接口（插座）均采用RJ45六类型，无线接入信息接口均吊顶内嵌墙（或柱）暗装，下沿距吊顶0.3m。3、系统设计根据EIA/TIA568标准和ISO/IEC11801国际布线标准，结合本工程的实际需求，本工程综合布线子系统由以下五个部分组成：3.1工作区子系统一个独立的需要设置终端设备的区域宜划分为一个工作区，工作区子系统由从配线（水平）布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成，工作区由数据和语音信息点组成。工作区的每一个信息插座可支持电话机、数据终端等终端设备的设置和安装。工作区用户的设备终端需通过设备连接软线与信息插座相连。语音信息点从铜缆数据配线架通过110/RJ45跳线跳接至110配线架上；各管理间内光纤通过24口机架式光纤配线箱管理，光纤接头及相应的耦合器采用ST型，至网络设备的跳线采取ST－ST的多模光纤跳线。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书3.2水平子系统水平子系统是整个布线系统的一部分，它是从工作区的信息插座开始到管理间为止，该子系统的结构一般为星型结构，它与垂直干线子系统的区别在于：水平子系统一般在一个楼层上，仅与信息插座、管理间连接。水平双绞线线缆采用六类非屏蔽双绞线。水平六类线的距离根据设计规范，不得超过90米。线缆走线方式是吊顶的金属电缆桥架和穿管敷设走线方式。桥架的材料应为冷轧合板，表面可进行相应处理，如镀锌，喷塑，烤漆等。桥架可以根据情况选用不同的规格，为保证线缆的转弯半径，桥架须配以相应规格的分支辅件，以提供线路路由的弯转自如。为确保线路的安全，应使桥架有良好的接地端，金属线槽、金属软管、电缆桥架及各分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。3.3垂直子系统数据：每层管理间引出一根6芯多模光缆至地下一层网络机房。语音：从每层管理间引出3类大对数电缆至地下一层网络机房，按照每层语音点数计算。3.4管理间子系统管理子系统由分散在各楼层的分配线间组成，负责楼层信息点的配线管理。本工程中管理间设于各层弱电井，主要由跳线面板、跳线管理器、跳线、光缆端接面板、机柜（或机架）等组成。管理子系统的布局将对今后的线缆管理有重大的影响。考虑到全椒奥康商业步行街（酒店部分）的实际情况，确保水平电缆的长度在90米以内，我们在各楼层内相应位置设施了分配线架来划分管理整个系统的信息点。分配线架包括端接水平线缆的快接式24口配线架,第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书端接光缆的机架光纤配线架。3.5设备间子系统设备间指全椒奥康商业步行街（酒店部分）的配线总设备间，计算机网络机房设置在地下一层的弱电进线间，数据光纤主配线架全部采用19“机柜式安装。语音总配线架位于地下一层的弱电进线间，采用110配线架。机柜：本方案中所用到的机柜达到标准。在机柜箱体表面喷塑前进行酸洗、磷化处理和热镀锌处理。按国家标准外表面达到2级，内表面达到4级。亚光喷塑表面，色泽均匀。机柜箱体表面平整度在1平方米面积内不超过1毫米。机柜箱体表面折角处没有皱纹、裂纹、毛刺、焊接等痕迹。门与门框的缝隙不超过1.2毫米，且四周缝隙均保持一致。门开启灵活，没有卡阻现象。机柜上的锁是同一厂家的产品，能够保证十年内在外观、性能等方面保持原有质量水平。（锁和钥匙的类型、式样由最终用户确定）机柜外壳颜色为灰色，为带框玻璃门。机柜内同时带有风扇及电源插座。设备间子系统将所有配线架及网络设备安装于37U/19”机柜中。数据点的水平配线采用19”标准的RJ45模块化的配线架，以便于网络设备的跳接。所有配线架传输性能完全满足6类要求，并考虑留有冗余端口。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书二、计算机网络系统1、系统概述计算机网络工程方案应完全适应符合信息高速骨干网建设的宗旨要求。以满足Web应用服务、MAIL应用服务、数据库服务、OA服务及综合资源信息管理服务等平台需求，从而全面实现信息网信息管理系统中的无纸化项目业务高效作业流程，以及电子文档办公体系；从而使得信息网各子系统在相关人力资源、时效资源以及物质资源得到充分、合理、科学地运作。全椒奥康商业步行街（酒店部分）根据内部管理和经营的需要，将内部办公管理网络和经营服务网络进行了物理隔离，设置如下：（1）内网需提供以下应用功能及服务：酒店管理内部数据通讯网络管理具有防火墙功能（2）外网需提供以下应用功能及服务：酒店所有客房内上网相应楼层无线上网具有防火墙功能网络管理2、组网方案根据需求，全椒奥康商业步行街（酒店部分）计算机网络系统按照内外网物理隔离的结构设计，内网为酒店内部办公管理网络，外网为客人提供上网业务，并结合无线网络部署，提供便利的上网条件。网络作为信息数据传输提供高速通道，同时也是目前大多数弱电智能化系统的主要传输通道之一。网络系统建设是为了满足基于全椒奥康商业步行街（酒店部分）的网络办公要求，在酒店管理系统、INTERNET访问系统、VOD点播系统等考虑对网络带宽、稳定性、安全性及扩展性的多重要求，使硬件平台建设与应用建设相辅相承，网络资源充分利用，信息资源确保安全。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书全椒奥康商业步行街（酒店部分）内、外网网络架构的网络架构、配线间结构方面完全一致。2.1内网建设全椒奥康商业步行街（酒店部分）的内网网络系统应满足酒店网络办公要求，为酒店管理应用系统提供安全／可靠的网络平台。内网建设核心设备中配置一台高性能路由交换机，核心交换机配置双电源，提供骨干高可靠性及高性能；接入设备选择千兆以太网交换机，每个配线间配置1台接入交换机构成级联组；内网主机房配置网管平台以及内网服务器组。分层的网络结构可以获得良好的网络扩展性，便于对网络的变化进行预计、规划与管理。本项目整个内网网结构分为核心层和接入层，整网采用星型结构设计。如上图所示，网络采用二层结构：核心层、接入层。核心交换机到接入交换机采用千兆光纤链路，接入交换机提供百兆电口下行给用户接入。核心层采用万兆路由交换机，根据需求，配置了1块12路千兆以太网光接口板（其中4个端口可以光电复用，可作为电口使用），为接入层交换机提供了千兆光纤接入，另外配置了1块12路千兆以太网电接口板（其中4个端口可以光电复用，可作为光口使用），为防火墙、网管等服务器提供千兆电口接入。在核心交换机和各服务器之间，配置了防火墙设备，防止内网用户攻击服务器。2.2外网建设全椒奥康商业步行街（酒店部分）的外网网络系统应满足用户INTERNET访问系统、VOD点播系统等外部网络建设要求，为酒店INTERNET服务提供安全／可靠的网络平台。外网建设核心设备中建议配置一台高性能路由交换机，核心交换机配置双电源，提供骨干高可靠性及高性能；接入设备选择千兆以太网交换机，每个配线间配置1－2台接入交换机构成级联组；外网主机房配置网管平台以及内网服务器组。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书分层的网络结构可以获得良好的网络扩展性，便于对网络的变化进行预计、规划与管理。本项目整个外网网结构分为核心层和接入层，整网采用星型结构设计。如上图所示，网络采用二层结构：核心层、接入层。核心交换机到接入交换机采用千兆光纤链路，接入交换机提供百兆电口下行给用户接入，另外无线AP通过百兆电缆与接入交换机相连。核心层采用万兆路由交换机，根据需求，配置了1块12路千兆以太网光接口板（其中4个端口可以光电复用，可作为电口使用），为接入层交换机提供了千兆光纤接入，另外配置了1块12路千兆以太网电接口板（其中4个端口可以光电复用，可作为光口使用），为防火墙、网管等服务器提供千兆电口接入。在网络出口处，配置了防火墙设备，抵御来自Internet的网络攻击。2.3无线网建设在全椒奥康商业步行街（酒店部分）的大堂吧及休息区、会议层设置无线AP接入点，无线网属于外网。无线网络采用无线AP作为无线网络接入点，工作在2.4GHz频段，符合IEEE802.11g/b标准，采用OFDM（正交频分复用）技术，具有传输速率高、接收灵敏度高，传输距离远等特点，适合于设置在无线局域网热点地区，为用户提供无线局域网接入功能。3、网络管理3.1网络管理策略对于网络系统来说，网络设备和网络接口众多，因此有效安全地管理整个网络是网络运行过程中一件非常重要的工作。网络的管理不仅仅是配置一套网管系统，而应该是制定一个系统的网管策略，包括网络地址的分配、网络接口的管理、网络主干的管理、网络安全的管理、网络认证的管理、网络权限的管理等等。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书根据我们的经验，跨地区的网络系统的管理首先应该将网络的主干和各接入网区分开来，将网络主干单列出来进行统一的配置和管理，当子网和主干有接入需求或接入情况需要变化时，必须经过主干网管理中心处理，以充分维护主干网的统一性和管理性。我们建议采用上述网络管理方式，将主干网络进行集中的统一管理，建立严格的网络管理制度，配置相应的网络管理系统，保证主干网的安全有效的管理。3.2网络管理功能的实现3.2.1网络配置管理包括各类网络设备的配置参数。当前网络拓扑的结构图、网络的运行状态、当前的网络用户及活动的设备等，实现记录、修改、更新这些参数的功能。这样在全市主干网络上，只需在网管中心的工作站上就可以查询和修改内部网或外部网网络的配置参数，大大提高了网络管理的效率。自动发现和图示整个网络的所有网段及网络节点，主干网与分支网的连接和网络设备的动态情况，所有网络上的变化都可通过网络管理系统表示出来。对整个网络通过全局的一致化的用户界面和图形表示，网管软件的图形用户界面有良好用户定制能力，用户可以定义区域或裁剪显示整个网络。下面列出了我们所建议的网管中心所需的图形用户界面表示：§局域网网络的逻辑结构图(TCP/IP)；§主干网络的逻辑结构图；§每个在线的网络的逻辑结构图；§网络拓扑中的任何变化都将实时地反映在网管中心的网络图形上；§网络管理中心可以管理局域网上的所有路由器和交换机设备，网管中心可以远程监测到变化，发生故障时可实现远程配置和更新；§网络管理中心可以远程登录到骨干网指定的网络设备上，以便控制重要的网络设备(如Router)的设置；如果网络设备发生故障，网管中心可以远程监测到变化；§可以在线显示任何支持SNMP协议的网络设备之间的路由，以验证校对网络配置中逻辑情况，这对于网络路由失败的监测尤为重要；§不同的网络设备用不同的图标(icon)予以表示，以方便操作员的管理；§网络设备的控制软件集成，以提供对网络设备的配置管理。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书3.2.2网络故障管理在互连网络中，故障的原因是多样的，可以是软件故障、硬件故障甚至是人为故障，管理上包括故障的记录、故障检测与诊断故障测试与恢复几个过程。可以根据用户定义的轮询间隔来检测所有支持TCP/IP或SNMP的网络设备，一旦网络结点故障或产生SNMP陷井，可按照预先定义的严重级别产生网络报警。可以为关键的重要报警设置自动动作(automatedaction)，根据我们的经验，划分定义以下有关问题的严重级别和相关的自动执行动作：一旦重要的网络结点发生故障，用弹出报警消息窗口通知系统操作员；通过预先配置的自动寻呼BP机通知网络管理员；对于网络使用率(网络负载)可以定义阈值，在网络使用超过警界以及重复恢复到正常情况时产生有关基于阈值的报警；预先定义对重要报警的处理动作指导，以指导操作员在发生网络报警时采取固定的步骤。对网络报警的分类和过滤提高了网络过滤的效率，即可以只对重要报警予以处理，过滤机制可以基于以下考虑进行选择：§网络报警的类型(如重要的网段、重要的结点的失败)§网络报警的报警源(如只对Router的问题所引起的报警进行监测)§日期/时间网络管理中心可以利用错误诊断工具来快速隔离和更正网络问题：§定位两个网络结点间的路由§测试网络结点的可用性§收集网络使用率及错误率信息3.2.3网络性能管理性能管理与问题管理紧密相关，网络的高性能意味着网络运行的低故障率。性能管理不仅为了减少故障，还要负责为了运行的统计数据，维护和分析网络的流量，并对网络进行优化收集与监测实时的性能数据与历史性能数据；第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书网络管理中心可以配置、收集网络使用率以及错误发生频率，用以生产每周/每月报表，可以通过收集以下设备上的MIB信息(比如每隔30秒收集一次)得到：§各种网络设备(如交换机、路由器)§各种的主机系统§网管中心可利用收集的信息来分析网络的使用情况并生产统计报告4、系统安全4.1网络安全性建设方案描述对于网络系统的安全，以下几点是非常重要且不应忽视的。首先是物理设备、线路的安全及能源的供应保护。对于网络的核心网络设备上，设置电源模块及交换端口的冗余备份。对于网络主机系统，不仅要实现电源模块的冗余备份，还需要实现数据存储系统的镜像备份。网络信息传输介质一定要选择高品质的布线材料。中心机房的UPS系统也需要实现冗余备份，以实现紧急状态下数据的安全存储。第二是采取措施来防范网内用户的操作可能对网络造成的损害。授权机制的采用可使各用户只能打开自己权限范围之内的文件。在各客户机上不安装与业务无关的软件。通过软件强制实现各客户机口令的定期更换，以防止口令泄露可能带来的损失。第三是网络在受到侵犯时，应采取的机制及技术手段来保障数据的安全及恢复。网络系统可通过并行事务处理的控制和存取控制等安全措施，来实现数据库的正确性、完整性、保密性。通过审计与留痕技术可避免非法者从系统外取得系统数据或是合法用户为逃避系统日志的运行监督而从系统外取得数据,对系统中重要数据采取加密的格式存放。同时亦可防止案件发生或在发生案件后为侦破提供监督数据。同时，据我们以往的经验可以得出，保证网络安全的根本问题是防止非法用户的侵入及对病毒的防护。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书4.2基本的安全策略要求在网络上构筑一系列完善的安全策略已是势在必行。在系统设计中，我们认为本次网络设计可以采用以下的措施：系统级安全设置。包括操作系统中用户的访问权限和使用权限的设置，具有安全性要求的专用设备的管理及使用人员的设置等。应用级的安全设置。包括在防火墙、路由器中设置包过滤机制，只允许必须的网段及许可的TCP和UDP连接和特定的应用信息通过。内部网络和外部网络的逻辑隔离。在防火墙中进行设置，以实现网络地址的转换、访问的控制、各种应用的限制等功能。4.3网络安全保护对象安全保护的对象有以下几种：§数据库§核心业务处理服务器§通信服务器§其他服务器§网络的其他设备对于受保护资源的内容又分为：§计算机资源§网络资源§数据库资源4.4网络的安全措施在网络系统设计中，我们建议采取了以下的安全措施：第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书4.4.1系统级安全设置在网络操作系统中用户的访问权限和使用权限的设置。4.4.2包过滤机制整个系统的每个路由器端口，都采用包过滤机制，只允许必须的网段及许可的TCP和UDP端口通过。4.4.3拨号访问的安全设计对拨号访问的用户，可以采用两级安全认证：路由器的访问控制（拨号访问的用户名、密码验证）和网络操作系统的安全控制（网络登录）。对于安全等级较高的用户，还可以增加加密设备。4.4.4数据加密RPG支持数据加密。4.4.5VLAN的设置通过采用虚拟网技术，使得外部用户无法进入“虚拟工作组”，而内部访问可以采取以下步骤以确保安全：身份验证：以识别和区分合法用户还是非法用户，从而阻止非法用户访问系统。权限控制：通过系统对用户的授权，决定哪些用户有资格访问哪些资源。审计跟踪：它将记录哪个用户在何时访问了哪些资源，以备非法事件发生后能够有效地追查。对机密文件采取加密存放，用户一切合法后方可查阅。划分VLAN的问题是降低虚网之间的互连性能，但是通过三层交换技术可以缓解虚网之间访问性能的下降，在保证安全的同时，也保证了一定的网络互连性能。通过VLAN的划分可以灵活的将相同职能的部门及信息点化并为同一个VLAN，可以实现跨交换机的VLAN设置，而不受地理位置的限制。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书通过VLAN的划分，利用中心交换机上高性能路由模块的管理和控制，可以控制各VLAN间的访问，以限制VLAN间访问的范围和权限。4.4.6访问列表功能核心软件RPG中嵌套了Access-lst访问控制列表功能。因此，所有的路由产品均能够对进出的数据进行安全访问控制。用户在广域网上就可以有效的对广域网的访问加以限制。在内部网上，可以通过多层交换模块的访问控制功能对各个网段的访问进行安全控制。限制网段间的访问范围、方式及应用。在外部网上，通过路由器的访问控制功能，可以有效的控制由内向外或由外向内的数据访问，还可以限制用户对TCP/IP指令的使用，包括文件传输和远程登录；对网络资料分类，限制机密资料流入未授权的主机；对数据加密等。5、主要产品参数要求外网部分核心交换机Ø传输方式存储转发方式Ø包转发率156MppsØ接口数目24口Ø传输速率10M/100M/1000Mbps,10GbpsØ模块化插槽数5Ø支持网络标准IEEE802.3,IEEE802.3u,IEEE802.3ab,IEEE802.3z,ANSI/IEEE802.3,IEEE802.3xØVLAN支持支持VLAN功能Ø网管功能支持网管功能Ø支持全双工ØMAC地址表32KØ交流:额定电压范围:100V-240VAC,50/60Hz;最大电压范围:90V-264VAC,47/63Hz,直流:额定电压范围:-48V--60VDCØ最大功率146W第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø其他技术参数:1个Console口;1个USB接口接入交换机Ø应用层级二层Ø传输速率10Mbps/100Mbps、10Mbps/100Mbps/1000MbpsØ端口结构非模块化Ø接口介质10/100Base-TX、10/100/1000Base-T、1000Base-XSFPØ传输模式全双工/半双工自适应Ø配置形式可堆叠Ø交换方式存储-转发Ø背板带宽19.2GbpsØVLAN支持支持ØQOS支持支持Ø网管支持支持Ø网管功能支持命令行接口(CLI),Telnet,Console口配置;支持SNMP;支持iMC网管系统;支持WEB网管ØMAC地址表8KØ模块化插槽数2无线APØ网络标准IEEE802.3,IEEE802.3u,802.11a/b/g,IEEE802.3afØ数据传输率54,48,36,24,18,12,11,9,6,5.5,2,1Ø频率范围47Hz-63HzØ天线2dBi双频天线Ø网络接口1个10/100Base-TxØ状态指示灯电源,以太网链路状态,802.11a和b/gAP模式Ø工作电压36VDC~57VDC；AC100~240VØ安全性能GB4943-2000，UL60950-1，EN60950-1，IEC60950-1Ø认证EN300386，EN301489，EN55022，EN55024，CISPR22，EN61000，CFRTitle47，FCCPart15；FCCBulletinOET-65C，EN300第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书328，EN301893，中国信息产业部无线设备型号核准Ø其他技术参数支持802.3afPoE供电；支持本地供电；工作温度：0～45ºC；工作湿度：10%~95%（非冷凝）；存贮温度：-40ºC～70ºC；存贮湿度：5%~95%（非冷凝）MTBF：>200000H；整机功耗：<10W；发射功率：100mw；可调功率：1dBmØ虚拟AP：32路由器Ø端口结构模块化Ø传输速率10/100/1000MbpsØ固定的局域网接口2个Ø其他端口ConsoleØ包转发率180-200KppsØ内置防火墙是ØQos支持支持Ø支持VPN支持Ø扩展模块6Ø处理器RISC新一代处理器(533MHz)Ø内存最大:1GBØ网络管理网络管理、本地管理、用户接入管理防火墙ØVPN支持支持Ø主要功能增强型状态安全过滤,抗攻击防范能力,应用层内容过滤,多种安全认证服务,集中管理与审计,全面NAT应用支持,专业灵活的VPN服务,智能网络集成及QoS保证,电信级设备高可靠性,智能图形化的管理Ø硬件参数1个配置口（CON）,1个备份口（AUX）,7FE,1个MIM插槽,F:16MB,ddrSDRAM:256MB第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø管理支持标准网管SNMPv3，并且兼容SNMPv2c、SNMPv1,支持NTP时间同步,支持Web方式进行远程配置管理,支持QuidviewBIMS系统进行设备管理,支持QuidviewVPNManager系统进行VPN业务管理和监控,命令行接口Ø入侵检测Dos、DDoSØ安全标准CE,FCCØ控制端口Console口内网部分核心交换机Ø应用层级三层Ø传输速率10Mbps/100Mbps/1000Mbps、10000MbpsØ端口结构非模块化Ø端口数量32Ø传输模式支持全双工Ø配置形式可堆叠Ø交换方式存储-转发Ø背板带宽192GbpsØ包转发率95.2MppsØVLAN支持支持ØQOS支持支持Ø网管支持支持Ø网管功能支持命令行接口(CLI),Telnet,Console口进行配置Ø支持SNMPv1/v2/v3，WEB网管ØMAC地址表32KØ模块化插槽数2接入交换机Ø应用层级二层第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø传输速率10Mbps/100Mbps、10Mbps/100Mbps/1000MbpsØ端口结构非模块化Ø接口介质10/100Base-TX、10/100/1000Base-T、1000Base-XSFPØ传输模式全双工/半双工自适应Ø配置形式可堆叠Ø交换方式存储-转发Ø背板带宽19.2GbpsØVLAN支持支持ØQOS支持支持Ø网管支持支持Ø网管功能支持命令行接口(CLI),Telnet,Console口配置;支持SNMP;支持iMC网管系统;支持WEB网管ØMAC地址表8KØ模块化插槽数2路由器Ø网络类型FastEthernetØ安全标准UL609503rdEdition,CSA22.2#9503rdEdition1995,EN60950:2000+ZB&ZCdeviationsforEuropeanUnionLVDDirective,IEC60950:1999+corr.Feb.2000,modified+allNationaldeviationsØ是否支持VPN是Ø是否支持Qos是Ø支持网络协议IP服务,非IP服务,IP应用,IP路由,MPLS,IPv6,广域网协议,局域网协议Ø固定的局域网接口2个百兆路由接口Ø广域/局域网扩展模块槽数2Ø控制端口ConsoleØ处理器型号/速度/数量RISC新一代处理器400MHz第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书ØDRAM内存384MBØ支持的网管协议网络管理,本地管理,用户接入管理防火墙Ø主要功能增强型状态安全过滤,抗攻击防范能力,应用层内容过滤,多种安全认证服务,集中管理与审计,全面NAT应用支持,专业灵活的VPN服务,智能网络集成及QoS保证,电信级设备高可靠性,智能图形化的管理Ø硬件参数1个配置口（CON）,1个备份口（AUX）,3FE,1个MIM插槽,F:16MB,DDRSDRAM:256MB，最大256MBØ管理支持标准网管SNMPv3，并且兼容SNMPv2c、SNMPv1,支持NTP时间同步,支持Web方式进行远程配置管理,支持QuidviewBIMS系统进行设备管理,支持QuidviewVPNManager系统进行VPN业务管理和监控,命令行接口Ø入侵检测Dos、DDoSØ安全标准CE,FCCØ控制端口Console/AUX口第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书三、程控电话交换系统1、系统概述本酒店拟采用程控电话交换系统，系统总体要求如下Ø电话交换系统将按标准电信配套工程予以实施。Ø宾馆管理用电话预留虚拟网直线电话接口，客房及其他公共部分配置内部电话系统。Ø配置1—2个人工话务台（需支持电子号簿功能）。Ø配置全中文界面电脑计费系统，全面有效地统计外线和内部分机通话及控制话费。Ø计费系统的数据文件格式支持其他应用系统对其的集成，留有与宾馆经营管理系统接口。2、系统设计根据上述总体要求并结合酒店业务发展的需要，我们向全椒奥康商业步行街（酒店部分）推荐融合电路交换和分组交换技术的程控电话交换系统，符合世界技术发展趋势和市场需求，为高质量的通信解决方案提供了一个坚实基础。针对企业语音通信的IP集成平台，可在分布式结构之上提供满足未来语音通信需求的网络基础结构。系统满足语音、数据、文本和图像通信需求，可以广泛的连接基于电路交换和IP分组交换各类话机及其它终端设备。n通过集成平台，语音和数据可在统一网络上利用固定线路、数据打包或结合两者来传送。n工作站之间的经济、无缝多媒体通信实现了移动性。n可采用开放分布式结构，因此不同地点的设备可进行统一连接和管理，此种方案非常适合企业组网和降低布线成本。n有若干应用程序可供优化工作流程。n可提供具有统一消息传递与通信功能的HiPathXpressions。n可提供具有无绳手机功能的KirK系统。n高性能管理系统能通过多个可降低成本的工具简化管理。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书由于系统可以为全椒奥康商业步行街（酒店部分）提供一个开放的、宽带的ISDN通信平台，通过本系统，全椒奥康商业步行街（酒店部分）的电信通讯系统可以走向由单一集成设施同时实现语音和数据以及窄带和宽带通信的发展方向。2.1安全可靠性这是方案设计中首先应该充分考虑的，只有系统的安全可靠得到满足，为全椒奥康商业步行街（酒店部分）数字程控交换机系统项目的基本通信及其他的各种增值通信才有开展的基础。系统采用模块化的软硬件结构，控制处理方式为多级处理、功能分担，中央处理器为IntelPentiumIII芯片，为保证系统长期稳定运行提供了一个坚实的基础。系统主控部分采用双工热备份的工作方式，即主处理器、交换模块、机柜电源等设备均为冗余配置，并可以实现无损切换。系统的自动化程度高，系统软件中包括可靠性软件（DEP）。DEP可靠性软件是系统的维护和服务组件，包括故障分析、外设控制、接口模块初始化、系统恢复、自检和连接核查，可自动监测和处理多种系统故障，最大程度保证系统的稳定运行。综合以上分析，我们相信本系统可以使全椒奥康商业步行街（酒店部分）语音功能得到充分的可靠性保证。2.2功能完善性在通信种类众多、网络化通信日益普及的当今社会，单一功能的通信设备已经远远无法满足需求，对于全椒奥康商业步行街（酒店部分）数字程控交换机系统项目同样如此。在此为全椒奥康商业步行街（酒店部分）数字程控交换机系统项目可能的通信业务作一分析：v语音通信第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书语音通信是最普遍、最常规的通信方式，实现的设备主要是各种模拟话机、数字话机。为配合语音通信的实现，必须配置各自中继模块和信令加以实现。在本次全椒奥康商业步行街（酒店部分）数字程控交换系统中，可能采用的中继为2M数字信令；可能采用的用户接口包括模拟用户接口（DP/DTMF）、数字用户接口（2B+D）。因此，新配置的通信系统应该完全满足此接口和信令要求，系统则可以配置以上接口和信令，保证系统互联通信。v数据通信数据通信是现代化通信中不可缺少的组成部分，特别是计算机技术渐渐普及的时代。通过计算机网络数据通信，人们可以从企业内部计算机网络、国际互联网络及时迅速地获取各种信息，在市场竞争中开拓视野从而提高自身的竞争能力。而获得信息的最佳途径之一就是计算机数据通信，通过计算机网络加以实现。考虑日后的拓展应用，我们认为全椒奥康商业步行街（酒店部分）的数字程控交换机应具备计算机网络互联功能。v图像通信视频图像通信可以为现代化的企事业单位节约大量的差旅费用和时间，还可以保证通信质量（图文并茂），这也是可视通信越来越受到欢迎的主要原因。HiPath4000系统同样支持这种深受欢迎的通信方式，标准的ISDN接口--S0接口以及各种将非标准ISDN接口转换为标准接口的适配器模块可以允许各种符合ITU－TISDN标准协议可视终端的可靠接入，实现高质量的ISDN可视通信。vIP电话通信HiPath系统融合了电路交换技术和分组交换技术，可以提供语音和IP应用的综合平台和解决方案。它开创性的引入了IP分布式结构（简称IPDA），通过企业内部IP网络或Internet网络，可以将远端AP接入模块与系统主机直连，支持远端交换模块应用，可以为用户节约通信设备的投资和运行开支；而且独到的冗余路由技术保证远端交换模块和主机用户拥有相同的系统稳定性和可靠性。HiPath4000的IP解决方案不仅仅是IPDA，还包括对IP分机终端用户（IP数字话机终端、PC软电话）、IP中继方式的支持，从而解决了用户从终端接入到组网等全面的IP通信需求。尤其是IP电话分机的接入方式，只要是数据网络覆盖到的地方，电话就可以接入，可以良好解决单个电话用户接入和需要频繁移动的电话用户接入的问题，减少了布线成本。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书2.3组网通信本次项目中交换机和电信公网之间的连接方式，建议采用DSS1或ISDN的信令方式。2.4开放宽带性和一体化网络应用通信种类的增长和信息量的迅猛爆炸对通信系统的开放和宽带要求十分苛刻。开放性可以保证各种增长设备的接入，如语音邮箱、传真信箱、计算机网络、无线通信系统、预订系统等；而宽带性又可以保证系统轻松自如地处理大业务量通信。HiPath4000系统有完善的接口和通信协议，具备ISDN通信功能，兼容语音、数据、文本和图像通信业务，允许各种通信设备的广泛接入。2.5经济性经济性不仅仅包括系统设备价，还包括系统的可扩展性、网络运行管理费用等。系统采用开放的、模块化的软硬件结构，按照要求进行配置和开发。此外，HiPath4000系统还支持ISDN业务的开展、ATM网络的接入以及IP电话业务，可以大为简化通信网络的组成（可以将独立的语音、数据、文本和图像网络集成在单一的网络上进行传输）和运行管理、运行费用，提高网络的综合应用水准。而且，为进一步降低网络化费用，HiPath4000系统还支持语音压缩功能，可以节约3/4的HiPath/Hicom专网组网费用，大大缩减组网的人力和物力的投入。因此，从长远角度而言，选用HiPath4000系统无疑是十分具有投资策略的，可以使本项目的通信一步到位，在不需要进行设备更换的前提下为将来的发展留有相当大的空间。经济性还包括在电话费用的控制方面，对分机用户除一般情况下对分机的国内、国际长途的限制之外，还可以通过灵活拨号限制功能可以对某个或某类电话打开或关闭，例如让分机只可呼叫某个特定的长途(如兄弟单位，有业务关系之电话)而不能做其他长途呼叫，关闭市话中话费昂贵的声讯服务电话号码等，保证工作电话不作其他用途。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书对于计费除对分机计费的功能外，还可以通过PIN码功能，提供针对个人的计费，无论在任何一台分机上使用了PIN码，都可以呼叫PIN码相对应权限的电话，挂机后，话机自动恢复成原有的权限，而话单会自动记录在PIN码主人的身上。计费系统还可以将个人的电话费用进行控制，将超过额度的用户分机或PIN码的长途权限关闭。这样，用户可以在任何一部分机上打长途，同时为全椒奥康商业步行街（酒店部分）控制话费提供了极简单的手段。2.6可拓展性系统的可拓展性主要体现在以下两方面：容量拓展系统采用模块化结构，外围槽位通用，即用户模块和中继模块无固定槽位，可任意插入空闲槽位，而且支持热插拔功能，在容量调整过程中无需关闭系统电源。因此，系统在不更换主机的情况下支持平滑扩容功能，主机节点可以达到5760端口，通过IPDA结构，支持83个接入点，容量可以达到12,000用户。功能拓展系统支持开放式多媒体呼叫中心、统一消息服务器、基于DECT标准的微蜂窝无线系统、基于IP网络的IP语音解决方案HiPath系统，适应有线、无线和IP一体化的通信发展趋势，为用户将来的通信综合发展提供坚实的平台。3、方案说明由于全球化的影响、蓬勃发展的旅游业以及迅速提升的技术，使得服务随处可见，并且日趋标准化。酒店业纷纷出现合并、扩大规模以及史无前例的接管风潮。随着日益挑剔的客人要求越来越多，那么对酒店基础设施进行空前巨大投资当然必不可少。客房要装有高技术设备，这的确是前提条件，但仅凭其自身并不能构成有力的竞争优势。通过一定技术向顾客提供有形专业服务，这才是酒店长久不衰的竞争利器。通过业务流程的集中和集成来降低酒店成本则是其所面临的重要挑战之一。如今客户对服务水平的要求越来越高。他们希望在酒店中能够同样享受在家中和工作时所习惯的技术。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书通信基础设施需要通过优化成本，提供各种服务并加强管理，来达到酒店向客人提供各种服务的目的。早期专业规划对此过程的成功至关重要。而要实现不同系统之间的集成和连接，则要选好可提供成套整体解决方案的供应商。若只与单个供应商合作，则不只是减少酒店的全球关系管理成本，这样还避免使用与酒店核心竞争力无关的资源。对于本项目，酒店通信系统解决方案主要包含以下几个部分：Ø通信平台－HiPath4000IP集成平台ØJDSPMSI语音系统Ø客房及部分办公用终端（可选）Ø基于DECT标准的2.4G无线系统Kirk3000（可选）3.1示意图第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书3.2IP集成平台HiPath4000是大中型酒店的IP集成平台，可在分布式结构之上提供满足未来需求的基础结构。HiPath4000将语音通信系统众多功能及可靠性与基于IP通信结合在一起。通过HiPath4000，酒店在选择、扩大规模以及提高现有与未来投资、增值方面将会有无穷潜力。并且酒店还受益于“今日通信集成”战略。Ø通过HiPath4000IP集成平台，语音和数据可在统一网络上利用固定线路、打包或结合两者来传送。ØHiPath4000提供各种终端话机和各种应用，通过CorNet与IP互相配合，从而可安装于三种环境中并发挥最大功能。Ø工作站之间的经济、无缝多媒体通信实现了移动性。ØHiPath4000可采用开放分布式结构，因此不同地点的设备可进行统一连接和管理，此种方案非常适合酒店组网。Ø有若干应用程序可供优化工作流程。Ø可选用HiPathCarol这一具有高性能的多媒体呼叫中心解决方案可作为客人预定客房的绝佳解决方案。Ø可提供具有无绳手机功能的Kirk系统。Ø可提供具有统一消息传递与通信功能的HiPathXpressions。Ø简单快捷而又经济地执行客户应用程序和应用程序包。Ø高性能管理系统能通过多个可降低成本的工具简化管理。3.3管理系统HiPath4000是第一种可提供一整套管理功能的系统。这些功能称作HiPath4000Assistant并随系统一起交付。HiPath4000Assistant是用于独立HiPath4000的管理应用程序。该产品随着主平台一起装运，无须专门订购。Assistant可支持客户通过标准网络浏览器来对系统进行基本管理变化。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书集成管理功能仅限于单个系统。它们包括CM-B（本地配置管理，涵盖85%左右的AMO）、FM（一套用于故障定位与诊断的工具）、PM（中继线性能测定工具）、COL（用于CDR的基本收集功能）以及IM（系统库存数据的收集）。要访问这些功能，则需要一个客户端PC，其可访问能确保简化系统管理的图形管理界面。服务质量对于网络的平稳运行至关重要，而通过V.24或S0接口连接的传统PBX管理终端并不能满足如今用户的需要。HiPath4000的LAN连接支持多个同时连接，而不会受以往窄带连接的限制。3.4远端维护设备系统配置了专门的同步调制解调器，用于远端接入系统。同时也便于西门子专门的工程师能在第一时间根据用户的要求接入交换机系统，检查更改数据，更有利于对整个系统的管理和维护。3.5酒店集成话务台AC-WinXP是一种基于PC的“高端”话务台，可访问智能数据库，从而提供快速有效的路由、灵活的呼叫优先权、并行呼叫显示、呼叫等待以及包括多个排队能力在内的呼入呼叫。所提供的灵活的酒店话务台终端是基于PC的，提供友好用户界面的智能终端设备。通过交换机与PMSI系统的连接，可实现多种功能。可提供两个基本视窗。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书3.6主要用户中继板SLMA24：24路模拟用户板，提供模拟环路用户接口，用于连接模拟分机和语音邮箱、传真信箱等。SLMO24：24路数字用户板，提供2B+DUp0/E用户接口，用于连接西门子optiPoint500数字终端和话务台。DIUN2：30B+D数字中继板，2×2M/板，提供ISDN信令与公网连接。3.7增强型酒店PMSI系统增强型酒店系统为一种智能解决方案，使酒店前台能够涵盖通信平台功能，从而将这两种系统都集成到完全自动在线应用程序中去。这可减少酒店工作人员的工作量，并为客人提供方便。增强型酒店系统支持HiPath4000IP集成平台与前台计算机之间的双向透明通信。功能包括：·酒店管理系统(PMSI)软件完全集成了下列酒店应用模块：-酒店呼叫计费系统-酒店语音邮箱系统-酒店叫醒呼叫系统-酒店语音确认系统第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书·酒店管理系统(PMSI)可提供下列特色功能：-电话呼叫计费并过账到前台-禁止和开通客房电话-客人姓名显示-客房电话通过语音应答确认的方法来更新客房状态-客房电话采用语音应答确认的方法进行小酒吧收费过账-将呼出呼叫话费过到前台系统中的客人的各自帐页中-房间计费与客人信息更新-每日夜间稽核报表-从前台系统到PABX的数据库交换功能-打印维护活动报表，以保证对酒店管理系统(PMS)参数的修改受到监控-系统各级维护人员采用不同的密码进行工作-远程维护-支持来自前台系统的多种语言代码·酒店管理系统(PMSI)可提供下列维护功能：-使用一个终端就能对整个酒店管理系统(PMSI)进行维护-在线系统参数维护-在线协议分析-在线端口活动显示-在线端口配置-在线交易统计显示-在线传输错误显示-在线客人姓名更新-当与前台接口的连接发生故障时，能在线进行客人入住/退房时的客房电话的开通/禁止-当与前台接口的连接发生故障时，能在线控制留言指示灯的开/闭。-能对每间客房的单据打印（供选）进行在线编排第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书·呼叫计费系统应对小酒吧过账、客房状态更新、客人入住/退房、留言灯状态以及话费过账生成详细的日志报表。·酒店管理系统(PMSI)支持多种语言3.8叫醒呼叫与客房状态信息系统本次系统包含了与PMS接口完全集成的多端口酒店专用自动叫醒和房态信息系统，该系统完全与酒店前台系统相兼容，可提供如下功能：·叫醒呼叫建立客人自己可在其客房通知AWS建立叫醒呼叫。话务员可利用特殊访问代码来帮助客人从话务台建立叫醒呼叫。话务员也可直接拨入AWS来建立叫醒呼叫。·报表提供两份报表，即：自动叫醒呼叫报表，如，占线、无应答和已应答。交易报表，如：客人设置或取消叫醒呼叫。·用户选项客房叫醒呼叫的重复次数呼叫若无应答前的振铃次数·叫醒呼叫取消客人一旦退房。AWS将自动取消叫醒呼叫·小睡呼叫客人还可要求AWS在10分钟后进行二次叫醒呼叫或者贪睡呼叫。·报警信号如果房间中的客人在AWS呼叫过预先设置的次数后未应答，话务员收到AWS发来的报警信号。·小酒吧费用统计(MNB)酒店将以代码形式详细列出所有消费食品与饮料。酒店员工轻而易举即可进入系统，键入项目代码以及消费数量，避免了人为计算错误。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书系统将通告所键入项目与数量，以确认员工所键入信息的准确性。然后小酒吧最终收费将记录在前台系统的客人帐单中。·客房状态更新内部处理员工可进入系统并通过客房按键式电话机将房间状态记录到前台系统上。内部处理员工可从预设选项中选出客房状态类型。内部处理员工可按照预先录好的语音提示来逐步操作。选好一种状态后，系统将发出有关选项的语音通告，以确认由内部处理员工所键入信息的准确性。3.9酒店语音邮箱系统酒店语音邮箱系统可与HiPath增强型酒店系统集成，向酒店客人提供语音邮箱服务。客人入住时，HiPath增强型酒店系统将分给客人一语音邮箱。该邮箱将以客人母语提供语音提示。语音邮箱系统在客人不在时收到信息的话，客房电话机留言指示灯将会发亮。邮箱的留言被清除后，指示灯将自动熄灭。如果客人更换了客房，客人更换客房后系统会将其邮箱跟随客人转到新客房，不会丢失任何信息。客人退房时，邮箱将会被重新分配，如果有任何未查看信息，前台终端将会在退房前作出提醒，并且可通过附近任一电话查看该信息。酒店还可为常客提供存储邮箱。这样若有信息在客人入住前或在其退房后来的话，此信息仍可保留。客人无论在什么地方，只要输入访问邮箱密码就可查看此信息。3.10酒店呼叫计费系统·第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书HiPath酒店方案提供一个通过局域网（LAN）完全集成到酒店管理系统(PMS)的在线酒店呼叫计费系统。此系统将完全集成到酒店管理系统(PMS)的硬件中，并成为它的一部份。·呼叫计费系统支持为每一位客人打印话费。可由用户自己选择每张单据打印的电话呼叫数量（一到五个）。·呼叫计费系统能处理客人和行政管理人员的呼出呼叫。呼叫计费系统应能对客人和行政管理人员的呼出呼叫进行不同的计费。·呼叫计费系统能在日志打印机上打印出详细的话费过账交易。·呼叫计费系统在进行夜间稽核的时候打印出当日的概要报表。此报表应能在进行夜间稽核时前台计算机关机的情况下生成。·呼叫计费系统在夜间稽核时打印一份每日部门报表。此报表应提供各部门话费的总计。·呼叫计费系统自动将客人和行政管理人员的电话和传真话费过账到前台系统。未能成功过账的交易应自动打印到日志和单据条打印机上，并应特别标注。·呼叫计费系统允许用户通过局域网（LAN）维护功能对系统配置作如下的维护：-客人和管理部门分机的在线维护-管理部门的在线维护-套房分机在线维护-通过维护终端在线话费（例如，对方付费呼叫、话务员协助式呼叫、免费电话）过账到前台。附加费可由用户从键盘输入。-话费过账的形式可以根据每间客房的具体情况作调整-客人服务费用的在线维护-电话费率表的在线维护l呼叫计费系统可支持：-在线实时统计所有从客人和管理部门分机呼出的市内、国内长途（STD）和国际直拨长途（IDD）呼叫，不会造成数据丢失-可由用户编排单据打印格式-在线打印机状态检测和声光报警-可由用户定义在线因特网拨入计费-可由用户定义在线传真呼叫计费第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书-可由用户定义在线免费长途呼叫计费-远程维护3.11创新电话技术HiPath4000IP集成平台提供众多的工作点，既有桌面工作点，也有无线工作点，从而实现有效通信。快速准确的响应可增强客户关系，并使客户满意度更高。该系列能满足现代业务要求的性能数不胜数。一系列的各种适配器以及其他外围设备使得您的桌面电话机具有更高的成本效率，从而确保能够最大程度地利用工作点的性能。OptiPoint家族提供完整系列的工作点，可确保客户在其业务环境中保持工作效率。optiPoint家族中最为全面的系列为optiPoint500。HiPathoptiPoint500数字终端系列包含四种不同的数字终端类型，可提供简易型数字电话技术以及各种电话功能和数字设备的连接。该系列的工作点取代了广受称赞的optisetE系列，optisetE系列已在全球广泛应用。OptiPoint500系列通过智能地使用HiPath4000系统功能建立了更为复杂的电话技术。这通过optiPoint500终端的智能用户界面实现。optiPoint500显示终端可在呼叫的各个阶段向用户提示该阶段的可用功能。这就不再需要记住复杂的功能代码或为常用电话功能分配按键。因此，任何用户可在任何位置通过普通分机用户界面来使用HiPath4000的电话功能。ChaosoptiPoint500智能用户界面——功能键更简洁第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书四、卫星接收及有线电视系统1、系统概述全椒奥康商业步行街（酒店部分）有线电视系统的各项电气性能指标须满足广电部门的要求，为未来能方便实施图像、声音、数据三网合一的HFC宽带综合业务网创造条件，系统采用5－860MHZ邻频双向传输。电视信号包括市有线电视节目、自办节目和卫星信号节目。电视终端电平控制在64±4db范围，图像质量主观评价不低于4级。电视终端主要设置在客房、公共区域和娱乐休闲区域。本系统依据相关技术标准并结合“全椒奥康商业步行街（酒店部分）智能化系统设计要求”具体情况进行规划设计。本系统具有以下特点：先进性：为了满足发展需要，本系统按双向传输方式设计。网络器材采用宽带产品。其中放大器、分支分配器和用户终端采用“双向”产品。兼容性：本系统可作为有线电视HFC综合网独立的服务区使用，系统网络不需作改造，只需在用户终端增设相应双向传输设备即可。可靠性：为了保证系统运行可靠，除了系统前端选择优质、可靠的产品设备外，对系统传输网络进行合理的规划十分重要。为了提高系统网络的可靠性，本系统传输系统按分区传送方式，这种方式可有效地避免因温度变化而导致系统带内高低端信号电平出现的不平衡，同时还可避免由于传输网络某部分出现故障而影响系统整体运作的情况。此外，本系统在整体布局、方便维护和操作等方面均作了综合的考虑。2、系统及选型分析本系统所有放大器、分支分配器、混合器等设备均选用860MHZ以上的具有双向传输功能的设备。n前端器材选型第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书邻频调制器、解调器、混合器可选用美国PBI产品，调制器可选用捷变频（860MHZ捷变频），它的突出优点是高的可靠性和稳定性，价格低，返修率极低。n系统分支分配器材选用信号传输及后端分配系统器材选用美国独资的杰士美系列器材，该厂产品特点是品种齐全，有干线放大器、延长放大器、分配放大器、双向放大器；也有分配网络用的分支分配器。终端盒及用户线，分配网络器件工作频率为5－1000MHZ，所有这些器材的原器件采用进口微带阻容件，其高频分布参数稳定，传输幅频特性好，为这些器材长期稳定工作提供了基础。另一个重要特点是分配网络器材采用合金热压铸外壳，大大提高了屏蔽性能，网络可实现双向回传。由于它的产品在国内外销售量大，其价格也有明显的优势。n传输线缆选择干线传输：管线走管井，最好不要直埋以便给以后维修带来不便。楼内干线采用SYWV-75-9的同轴射频电缆，到用户端的各支线采用SYWV-75-5的同轴射频电缆。3、系统详细设计3.1系统节目源本系统电视节目包括市有线电视节目、自办节目、卫星电视节目三大类。Ø市有线电视节目接入数字电视网的信号引到电视机房后，以约70db的电平值进入混合器。Ø自办节目本系统设置2套自办节目，采用DVD播放或摄像机录制节目播放等方式。DVD和摄像机输出的信号经混合器混合后通过分配网络将信号送至各用户终端。Ø卫星节目接收系统本系统卫星电视节目通过卫星电视信号通过接收机接收，再经调制器调制解调，送至混合器混合后通过分配网络将信号送至各用户终端。3.2系统频率划分第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书本系统中传输网络采用860MHz双向邻频传输系统，前端系统频率划分既要考虑当前系统的实用性，经济性，又要考虑到有线电视系统的标准及未来本系统可升级，可开发应用。本系统上行频段为5－65MHz，65－87为过渡带，87－550MHz为电视广播信号传输，550－750MHz为数据信号传输，自办节目安排在750－860MHz的频段。本系统中目前设计传输节目频道资源有相当的容余量，若有开路信号，其接收不经过解调调制处理直接进入系统传输，这样做既省钱又使得信号质量得到保证。3.3点位设计根据全椒奥康商业步行街（酒店部分）智能化系统设计要求，有线电视系统终端点位根据实际进行详细设计。3.4系统传输结构本工程电视机房设置在顶层TV间，广电的信号源通过弱电井进入有线电视机房，卫星电视接收设备和自办节目设备以及有线电视设备均安放在顶层TV间内。系统网络部分采用分支分配方式，分支器空余输出口接75Ω负载电阻，以防信号串扰。布线方法采用星形走线法，所有终端连线均汇至弱电井，再由分支、分配器接入主干线，楼层放大器、分支、分配器分布在各楼层弱电井中，并安装在弱电井中的放大器箱、分支、分配器箱中。本系统中的垂直主干电缆可以很方便地利用弱电井来穿过建筑物。电缆井的选择使得干线走线非常灵活。3.5电平计算根据全椒奥康商业步行街（酒店部分）第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书的特点，为了保证干线传输的距离和衰减，系统主要按照分配—分支方式设计。设计的目标就是在保证载噪比的前提下尽量提高终端电平。这种设计方法使线路损耗平均，使用户端电平接近（约为64±4dB），保证图像的传输质量，使电视信号在处理和传输过程中不失真，从而使用户获得最佳的收看效果。电平用（LdB，HdB）表示，以55Mhz和860Mhz两个频率点为参考点计算，括号中L表示低端（以55Mhz为参考点）电平，H表示高端（以860Mhz为参考点）电平。调制解调器的输出电平：100dBμV（控制范围20dB）；混合器插入损耗：15dB；干线放大器输入72dB，均衡8dB，总增益30dB。（OL=94dB，OH=102dB），放大器的最大输出电平为120dB，工作电平在102dB，确保系统有较好的稳定性。干线衰减系数：低端MAL为3.38dB/100m；高端MAH为14.21dB/100m；分支线路衰减系数：低端SAL为5.25dB/100m；高端SAH为21.33dB/100m；计算方法：UL=OL-L1*MAL-AFP1-AFP2-CAFZ-L2*SALUH=OH-L1*MAH-AFP1-AFP2-CAFZ-L2*SAH上式中nU表示用户输出电平；nO表示干线放大器输出电平；nL1表示该用户通过的干线长度；nMA表示干线的衰减系数；nAFP1表示该用户通过的分配器的分配损耗；nAFP2表示该用户连接的分支器的分支损耗；nCAFZ表示该用户通过的分支器的插入损耗和；nL2表示该用户通过的分支线路长度；nSA表示分支线路的衰减系数。3.6系统安装要求各用户终端点终端按照图纸位置安装于墙体下部，采用埋入式插座直接安装在于墙上；其旁边20cm处有一个三线单相电源插座；用户终端的低边沿线距地水平面30cm第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书，用户终端与电源插座顶边（或底边）在同一水平线上，以美观为准。3.7系统的供电前端机房宜采用50HZ、220V单相交流电源，并应有独立的供电回路；干线放大器、楼层放大器等有源设备采用统一集中供电。为了保证前端机房设备的稳定性，为系统内有源设备配备稳压电源。3.8系统的对外联系为了保证本系统的正常运作，需要许多门部的积极配合。需要市广电中心的支持，保障有线电视节目和后期增加的卫星电视节目的可靠接收。4、客房卫生间音频设计在客房内，卫生间是电视节目的一个“盲区”，由于电视节目是实时播放的，不能象电脑那样可以暂停，则客人在使用卫生间的时候就不能关注节目的进展情况。为了解决这个问题，满足客人随时掌握节目动态的需要，本工程中在客房的卫生间内设置吸顶扬声器，将电视机的音频信号引到卫生间内，则客人在使用卫生间的时候也能听到电视节目的声音，及时了解节目的动态信息。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书如上图所示，我们选用具有防水功能的吸顶音箱，能够适应卫生间内的潮湿环境，可嵌入安装在天花板内，外形美观。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书五、公共广播系统1、系统概述确保系统的更先进、更可靠、更安全，同时，采用模块化设计，使系统具有更高的标准化和更强的可扩展性，提供可靠的、高质量广播音响服务，并在发生火灾时，与消防联动系统联动，构成紧急广播系统，实现火灾和紧急事故的广播。该系统能满足作为以下3个系统的使用要求：背景音乐系统的主要作用是掩盖噪声并创造轻松愉快的氛围。扬声器分散均匀布置，无明显声源方向性，且音量适宜，不影响人群正常交谈，是优化环境的重要手段之一。公共广播系统可以起到宣传、播放通知、找人等作用。该功能要求扩声系统的声场强度略高于背景音乐，以不影响两人对面讲话为原则。紧急广播系统能作为消防报警及联动系统在紧急状态下用于疏散广播的设施，以保证在紧急情况发生时，可以利用其提供足以让建筑物内可能涉及的人群能清晰地听到警报、疏导的语音。2、系统设计2.1客房电视音频广播在客房内，卫生间是电视节目的一个“盲区”，由于电视节目是实时播放的，不能象电脑那样可以暂停，则客人在使用卫生间的时候就不能关注节目的进展情况。为了解决这个问题，满足客人随时掌握节目动态的需要，本工程中在客房的卫生间内设置吸顶扬声器，将电视机的音频信号引到卫生间内，则客人在使用卫生间的时候也能听到电视节目的声音，及时了解节目的动态信息。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书如上图所示，我们选用具有防水功能的吸顶音箱，能够适应卫生间内的潮湿环境，可嵌入安装在天花板内，外形美观。2.2背景音乐及紧急广播本次设计在每个客房、休息间走道等区域安装了吸顶音箱，并配备了调音开关；作为背景音乐使用，在消防报警及联动系统在紧急状态下用于疏散作为广播。2.2.1音源部分方案在机房中配备了双卡座、DVD机、调谐调频器等三套音源设备。通过在机房播放磁带和碟片，系统任意选择一路进行输出，进行背景音乐播放。2.2.2控制部分根据已确定的广播区域，配备广播输入输出卡和控制输入输出卡（消防紧急广播用）即组成广播分区控制系统。在广播控制系统中，配消防切换模块（消防紧急广播用）即可实现广播区域的消防报警广播。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书通常，消防系统除了在消防中心机房安置主机外，在每一个消防分区里面均设置了楼层消防联动控制箱，用来接收楼层烟感器的报警信号。紧急状态时，消防联动控制箱的作用是：通过公共母线向主机传达报警信息，同时提供消防分区的消防联动控制信号，供触发控制消防分区报警电铃、启动排烟风机等消防设备使用（按照中国消防系统规范要求，消防联动控制信号为正负标准极性的直流24V信号）。一般情况下，消防分区消防联动控制箱通过配置联动模块，可提供多组消防联动控制信号接口。同时，在消防中心机房，消防主机也可以通过配置联动模块，提供每一个消防分区消防联动控制信号。对于广播系统来说，每一个消防分区只需要获得一组消防联动控制信号，通过消防切换模块，即可实现广播系统根据消防报警状态而自动选择广播区域。消防系统规范要求，消防紧急广播区域必须为N±1消防分区，即N消防分区出现消防紧急状态，消防紧急广播必须能够对N消防分区以及N消防分区的上下两个相邻消防分区同时广播。因此，在设计每一个广播回路时，必须准确无误，严格按照消防分区划分，以确保无误报现象出现。2.2.3呼叫站呼叫站是用于远程选区人工广播的操作平台，具有选区广播的功能，能在全区范围中选取任意区域进行广播。具有优先等级设定(1~9级)，9级最高，等级高的呼叫站可以屏蔽其它等级低的呼叫，同等级的呼叫站按呼叫先后顺序接通，未被响应的呼叫站遇忙等待，直到系统空闲。2.2.4呼叫站输入模块本CSM具有3个呼叫站接口为外接呼叫站提供连接系统的接口，用以向呼叫站馈电并和其通讯接收其输出的音频信号并对接收到的音频信号进行音量调节。呼叫站的通讯信号及音频信号分别输到总线板上的通讯和音频总线。系统最多能接入2块CSM。2.2.5音频输入模块第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书每块MIM具有4路音频输入，每个音频输入具有独立的音量和音调调节功能，4路音频信号各自输至总线板上音频总线，1#MIM的音频信号输出到1#~4#音频总线，2#MIM的音频信号输出到5#~8#音频总线。2.2.6音频输出模块每块MOM具有1个8路输入和输出的矩阵，8路音频输入从音频总线上分取音频信号经矩阵切换分配到各路音频输出，每路音频输出具有独立的音量调节2.2.7控制输入模块每块CIM具有16路外接控制信号检测器，可接收16路报警触发信号。2.2.8音箱配置扬声器采用优质全频单元，频率响应宽阔平直，声音清晰，确保每个区域都可以听到优美的广播声音。2.2.9其他部分选用2米高，19英寸标准广播机柜2台。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书六、多媒体会议系统1、系统概述音响工程技术学的领域很广，它几乎触及到人类生活实践的各个方面。而音响工程则是音响技术的一个分支，是一门边缘学科。音响则是紧密结合建筑声学，对于专业音响系统进行设计、安装和调试的电声工程，如图所示，它还与生理、心理、音乐、语言、电子、机械、自动控制、计算机学科等都有着密切的关系。建筑声学是音响工程的基础，电声学是音响工程的核心，音响工程技术强调的是最终产生的音响的听觉感受。音响系统工程是专业扩声系统在厅堂、场馆中的应用。无论是室内扩声还是室外扩声，都是通过电声设计去控制和改善厅堂音质和室外声场音质。现代专业音响系统主要向以下几个方面：1、厅堂扩声以现代娱乐场所（歌舞厅、慢摇吧、HI房）为代表，包括报告厅、多功能厅、影剧院、宴会厅、会议室等。此类应用特点是噪声比一般室内表演场所大。2、室内录音以监听节目质量为主的录音棚，包括各种录音棚的调音室，电台、电视台的演播监控室，电影电视后期编辑制作的监听室等。3、公共扩音即公共广播扩音系统，以广场、商场为代表的公共扩音系统，包括车站、机场、公园等。主要用于语言扩声和背景音乐，清晰度是首要问题。4、场馆扩声场馆扩声是指大型现场演出为代表的高质量扩音系统，包括体育场馆、广场举行的文艺演出、流行音乐会等。这类系统电声功率少则几万瓦，多则数十万瓦。在本次方案的设计中，我们充分考虑了用户的需求，结合其它学科的知识和设计理念，以系统化、模块化、结构化的设计思想贯穿整个方案的始终，充分考虑系统的可管理性、实用性、先进性、可靠性、可扩展性等各个方面，最大限度的保护用户的投资。利用我们丰富的经验和领先的专业技术，为用户提供丰富实用的系统功能，让用户在使用中感受纯净无瑕的完美音质，体验华丽美仑的视觉盛宴。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书2、设计内容本次建设项目内容所涉及的会议室和所涉及的子系统：扩声子系统、会议发言系统、多媒体显示子系统、集中控制系统和摄像跟踪系统。3、需求分析本套设计方案系统建设的总体目标是面向未来，满足全椒奥康商业步行街（酒店部分）日常工作及各部会议使用。会议室扩声系统主要以语音扩声为主。因此系统要将解决语言清晰度和可懂度作为语言扩声的首要原则，整个系统追求频响特性平直、失真小、声场分布均匀、不允许出现声反馈现象。多功能厅主要是以多用途的需要来进行设计，满足会议及小型演出的需要。系统设计要求能够智能化，数字化的管理。通过以上分析，我们认为：1)系统应采用先进、成熟、实用的主流技术，以适应系统的优化集成设计。2)系统软、硬件配置应采用模块化、开放式结构，以适应系统灵活组网、扩展和系统能力提升的需要。系统配置应采用有长期动态寿命的产品，不使用短期过渡性技术的产品，使系统既能满足当前的需要，也能适应科技的进步，随时代的发展其智能化程度不断提高。3)系统设备配置在保证系统可靠性、先进性的同时，应本着经济、实用、合理的原则，使系统具有良好的性能价格比。4)各个子系统既要独立完成各自功能，又要满足今后系统集成的需要，提供相关的接口协议。5)系统必须具有极高的安全性、可靠性和容错性。6)系统必须提供简单可靠易用的管理功能和维护要求。7)会场扩声要求达到《厅堂扩声系统声学特性指标》GYJ25-86JGJ/T16-92中相关指标。4、系统设计全椒奥康商业步行街（酒店部分）第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书多功能厅用作会议、演出等。系统要具有智能管理功能、集中控制功能、可扩展功能。多功能厅设计系统包括有:音频扩声子系统、会议讨论子系统、视频显示子系统、集中控制子系统和摄像跟踪系统组成，根据不同的功能要求选用不同的子系统，各子系统之间相互通讯、相互配合、相互控制，共同组成一套多功能的现代化音视频系统。4.1扩声系统设计在绝大多数的音响系统工程设计中，建筑声学和电子声学相比永远是排在第一位的，因为即使是再好的电子音响设备，在一个建声比较差的环境里面也无法发挥它的优势。因此，扩声系统设计要想达到好的音质，必须要满足一些必要的条件，这是整个音响系统声学指标的基本要求。系统的设计假定条件1、较低的背景噪声作为扩声的厅堂、房间必须要有低的背景噪声。噪声不仅可能来源于室外，而且也可能来源于室内。如空调、通风设备、光设备运动时产生的噪声等等。应该采取措施尽可能地降低听音环境的噪声。噪声过高会造成电扩声系统的清晰度、可懂度下降，难以使音响系统达到希望的音质，而提高设备输出功率以提高输出声压级时又可能导致声反馈而使系统无法稳定工作。室内噪声控制，必须在建造和装修时候加以充分的考虑，采取必要的隔音材料和措施。一般影剧院的噪声是25～30dB，报告厅为30～35dB，体育馆为47～56dB。2、应具有均匀合理的声压级设计后的扩声系统，要求室内的声压级按照不同类型的扩声达到一定的值，如音乐扩音应达到80～85dB平均声压级，语言扩声为70～75dB，背景音乐为60～70dB，且不均匀度应控制在±4dB之内。这就要求设计的电声系统具备足够的输出功率和传声增益，室内声场应均匀扩散，近次反射声应得到充分、合理的利用，音箱的辐射特性和摆放位置也同样重要。3、高清晰度第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书扩声系统要保证声音的清晰度和语言的可懂度。在语言扩声为主的场合，允许最大辅音清晰度损失率不可超过15％。对于以音乐重放或者扩声为主的厅堂，该指标可以放宽，但是要求有更好的音响效果。4、系统的高稳定性和可靠性音响系统在达到规定的平均声压级时，应有足够的声反馈稳定度裕量，以保证不会因为反馈而造成的系统自激啸叫，反馈稳定度裕量一般为6dB。在系统的产品选择上，尽可能使用同一品牌的产品，最大限度减少因为兼容性所带来的影响。5、声象和图象的一致性一个好的扩声音响系统应保持声象与图象的一致，使观众觉察不到扩声设备的存在，好像是直接听到来自于舞台上的声音。6、出色的传输频率特性和较低的失真度音响扩声系统应该具有宽且平坦的频率响应和较低的失真。系统概述结合用户的实际应用情况，我们在方案设计和设备选型过程中重点兼顾了多个系统的功能特点和不同用户的不同级别服务要求，从系统的组成到厅堂音质的设计，都兼顾到了各种需求的特性要求。如以听语言为主的场合，重点突出清晰度；而听音乐为主的场合，重点突出声音丰满，优美动听。以数字控制系统为主导的逻辑图如下：系统扩声声场设计厅堂扩声的音响设计，在声学方面的要求有自己的特点。它要确保语言清晰度，采用强吸声短混响的系统，使听众获得足够的声级和均匀的声场，这是几乎所有厅堂扩声的共性特点。根据厅、室的容量和所用设备、内装修等条件的不同所确定的声学处理方式也不相同。Ø混响时间中频（500Hz）混响时间为0.8~1.2s，混响频率特性接近平直。Ø声场不均匀度自然声报告时，厅内500Hz的声场不均匀度不大于±3.5dB；采用扩声系统时，应小于±3dB。Ø噪声级报告时，厅内噪声级不大于30dBA；采用扩声系统时，应低于40dBA。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø没有音质缺陷自然声报告时，讲台台口两侧墙和吊顶应作为反射面，按几何作图法确定反射面的倾角，使厅内反射声均匀分布，后排听众的声级应≥65dBØ建筑声学根据厅室特点，可采用短混响。根据混响计算，确定在墙面配置强吸音材料，对于平行侧墙和凹弧形墙面来说，还可以消除颤动回声和声聚焦等缺陷。作为墙面的控制中，高频的吸引材料，通常采用矿棉板，阻燃织物或壁毯，也可以配置钻孔吸声结构（铝板或者纤维板钻孔）或织物包阻燃泡沫塑料等构造。讲台的后墙也应做吸声处理，以免后部反射声引起前方传声反馈；在放映电影时，后墙反射声与音箱系统直射声的相位差会引起不利的声干扰；当厅内的声吸收是以控制混响时间达到设计值时，顶部通常不做吸声处理，而仅作为反射面；护墙应采用胶合板或砌筑共振吸引器，以控制低频混响；其它部位可设多孔吸声材料。多功能厅系统拓扑设计在本套方案中我们设计有多种模式，扩声系统的设计使我们的多功能厅无论处于何种模式都将提供完美的视听享受。而且我们在设计时保证了系统的先进性功能第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书通过系统连接图我们可以看到，我们可以通过调音台、数字音频处理器等设备轻松的组成应用于各类系统的模式。多功能厅扬声器布置根据用户要求：建设既要充分全椒奥康商业步行街（酒店部分）“大气、洋气、雅气”的外部体验，在多功能厅扬声器布置方面我们采用了满足多用途类应用的布置方式。4.2会议讨论系统及摄像跟踪子系统会议系统概述在贵多功能厅采用模拟鹅颈会议话筒加智能混音处理的方式。配置1台8通道、平衡mic/line输入的高品质话筒自动混音台。每个通道都有单独的增益控制、48V幻象电源（mic输入）、低频切除等功能。同时能满足处理设备可以与集中控制等系统完成自动摄像追踪功能。为了避免了数字压缩技术的失真，减少信号传输的损失，使音质更加逼真。配置8套鹅颈会议话筒，话筒采用固定式充电背板、永久极性电容收音头，灵敏度－40dB，频率响应70－18,000Hz，动态范围109dB。具有射频干扰(RFI)屏敝技术。摄像像跟踪系统概述第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书系统设计配置2台智能全球摄像机机安装在会场中间位置及后场位置，主要对主席台区域和会场区域进行重要图像的摄取备份，摄像机可以根据会议代表话筒的开启自动跟踪并调取预设取景区域的图像，同时要求在无会议发言时自动切换至预设全景图像。并可根据需求将画面传送至现场的大屏幕同时将会场内重要音频视信号以数字格式记录保存。4.3多媒体视频显示系统设计系统概述多媒体显示系统主要包括视频源、视频传输处理设备和视频显示设备，视频源的采集一般由摄像头、摄像机或数字视频信号完成；视频传输处理设备主要是完成视频信号的切换、转发和处理等过程；视频显示设备一般包括显示器、监视器、投影机、大屏幕电视墙等。根据用户的需求分析，在本套方案的设置中，我们在多功能厅采用了1台投影机显示方式，在降低用户的投资成本的同时，尽量达到更好的图像效果。在音响系统工程中常见的多媒体显示系统有以下几种形式：1.显示器：显示主机或者系统的控制界面；2.监视器：显示来自于监控系统的现场画面，工作寿命长；3.电视机：常用于显示会议电视或者其它信息，采用液晶、等离子较多；4.投影机：多用于会议室或者厅堂、影剧院的影像、数据信息投影显示，根据场地大小不同，幕布的大小不同，投影机选择参数也不同；采用投影机组建厅堂视听系统，已经成为一种潮流。按照投影技术分，投影机可以分为CRT、LCD和彩色液晶投影三种显示技术。5.大屏幕拼接系统：常用于大型视听展览会、电视中心等需要全景浏览的场合，俗称“电视墙”，由大屏幕投影墙、投影电视机阵列和控制系统组成。相比较而言，大屏幕拼接系统的应用相对复杂一些，大屏幕拼接系统不会受到单机分辨率和亮度的影响。大屏幕投影墙即可用直视型电视机，又可用投影机，其控制系统是核心，目前世界上流行的拼接控制系统主要有三种类型：硬件拼接系统、软件拼接系统、软件与硬件结合的拼接系统。确定输入信号源第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书根据所显示信源的性质，投影机可分为普通视频机、数字机、图形机三类。只显示全电视信号时，可选择普通视频机；要显示VGA输出的信号，可用行频60KHz以下的数据投影机，选择数字机，为了节约资源，做到恰到好处，则可按实际的投影内容决定购买何种档次的投影机，若所放映的软件是以一般教学及文字处理为主的，则选择XGA（1024*768）或者更高的，当显示高分辨率图形信号时，须选择行频在60KHz以上的数字技术投影机。在本项目中，需要投影显示的视频源包括计算机显卡输出的文字、图片显示（分辨率最高可达WXGA+1440*900)，AV流媒体视频源，最高可达720p显示效果（即逐行1280*720，美国电影电视工程师协会(SMPTE)制定的最高等级高清数字电视的格式标准），视频会议信号（符合H.261和H.263、H.264标准的QCIF、4CIF、16CIF图像）等。确认安装方式投影机安装方式分为桌式正投、吊顶正投、桌式背投、支架式背投。正投是投影机与观众在一侧；背投是投影机与观众分别在投影屏幕两端。如果临时使用，可选择桌式正投，这种方法受环境光影响较大，布局凌乱。如固定使用，可选择吊顶方式。如果空间较大，土建时有统筹安排，选择背投方式整体效果最好，如空间较小，可选择背投折射的方法。考虑到本方案的装修效果，这里采用吊顶正投方式，如装修顶面可以隐藏，则可以做电动升降的暗装方式。确定投影机类型和亮度常规来讲，如房间面积较小，可选液晶投影机。当显示环境面积较大，没有日光照射，照明灯光较暗，相对固定使用，可选择CRT投影机。当对环境光要求不高，显示面积特大，显示高分辨率图形信号，可选择LCD光阀投影机；不必显示高分辨率图形信号，而追求显示画面的均匀性和色彩的锐利性，可选择DLP投影机，在本方案中我们选择基于LCD技术的投影机，由于房间尺寸不是很大，故确定亮度为4500流明以上。投影幕布设计投影幕布的选择包括确认幕布的类型、幕布尺寸、面料和投影格式等几个方面。在本方案中设计如下：幕布类型采用电动固定安装幕布；第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书幕布尺寸主要取决于使用空间的面积，从而计划好观众座位的多少和位置的安排。参考公式：屏幕高度大约等于从屏幕到观众席最后一排座位的距离的1/6，这样能让每一排的观众都能清楚地看到投影画面的内容。屏幕到第一排座位的距离应大于2倍屏幕的高度。屏幕底部应离观众席所在地面最少要有约122厘米左右，本方案设计采用2副120寸电动幕布。投影格式：本方案选择4:3的视频格式影像格式屏幕比例（宽：高）NTSC制式4：3PAL制式4：3HDTV（高解像电视）16：9宽银幕1.85幕布的面料选择需要考虑如下特性：1.增益：屏幕片入射光的能力。在入射光角度一定、入射光通量不变的情况下，屏幕某一方向上亮度与理想状态下的亮度之比，叫做该方向上的亮度系数，把其中最大值称为屏幕的增益。通常把无光泽白墙的增益定为1，如果屏幕增益小于1，将削弱入射光；如果屏幕增益大于1，将反射或折射更多的入射光。2.视角：屏幕在所有方向上的反射是不同的，在水平方向离屏幕中心越远，亮度越低；当亮度降到50%时的观看角度，定义为视角。在视角之内观看图像，亮度令人满意；在视角之外观看图像，亮度显得不够。一般来说屏幕的增益越大，视角越小（金属幕）；增益越小，视角越大（白塑幕，由于照顾学生，教育幕多采用白塑幕）比较流行采用玻璃珠幕。3.屏幕从功能上分为反射式、透射式两类。反射式用于正投，透射式用于背投。正投幕又分为平面幕、弧型幕。平面幕增益较小，视角较大，环境光必须较弱；弧型幕增益较大，视角较小，环境光可以较强，但屏幕反射的入射光在各方向不等。从质地上分为玻璃幕、金属幕、压纹塑料幕等,为一般适用范围。屏幕的尺寸是以其对角线的大小来定义的。一般视频图像的宽高比为4:3，教育幕为正方形。如一个1.83m（72英寸第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书）的屏幕，根据勾股定理，很快就能得出屏幕的宽为1.5m,高为1.1m。屏幕面料名称面料资料参数英文中文MatteWhite白塑幕视角:50°亮度增益:1.1面料防火、防霉，可清洁VideoSpectra1.5VS1.5视角:35°亮度增益:1.5面料防火、防霉，可水洗GlassBeaded玻珠幕视角:30°亮度增益:2.5面料防火、防霉SuperWonder-Lite金属幕视角:40°亮度增益:2.5面料防霉，可清洁PolarizedScreen极化幕视角:35°亮度增益:2.75面料防火、防霉HighPower高能幕视角:25°亮度增益:2.8面料防火、防霉，可清洁DualVision前/后投影幕视角:50°亮度增益:1.0面料防火、防霉，可清洁Da-Mat背投软幕视角:50°亮度增益:1.1面料防火、防霉，可清洁CinemaVision高级家庭影院幕视角:45°亮度增益:1.3面料防火、防霉，可清洁Pearlescent高级珍珠型幕视角:35°亮度增益:2.0面料防火、防霉，可清洁本方案中我们采用了玻珠幕。4.4矩阵及集中控制系统设计系统概述第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书集中控制系统是目前厅堂音响系统中必不可少的一个子系统，它是通过采用一个无线彩色触摸屏或者控制面板来控制区域内的所有电气设备，包括控制投影机开关、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。无线触摸屏上有简单明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能。采用中央集成控制系统大大简化了操作过程。所有音、视频信号通过质量可靠、技术先进的矩阵切换器进行选择。控制方式分析：序号设备名称控制方式1投影机红外或RS-2322视频会议系统红外3DVD红外4录像机红外5音箱NO6摄像机RS-485或CRPWR-8（继电器开关量）7视频展台红外或RS-2328电子白板NO9电动屏幕CRPWR-8（继电器开关量）10各种舞台机械幕布红外或CRPWR-8（继电器开关量）11电动升降架CRPWR-8（继电器开关量）12日光灯开关CRPWR-8（（继电器开关量）13白炽灯调节CRLITE-4A14切换器RS23215音量控制CR-VOL通过中央集成控制系统达到功能：用CRIRP（红外发射棒）控制投影机、DVD、VCR、功放、视频会议系统和电动窗帘，实现A/V系统的自动化控制；通过主机上的串行通讯口控制A/V矩阵和VGA矩阵，实现所有音视频、VGA信号的自由切换，投影机等带串行通讯协议的设备，；第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书通过CRPWR-8（电源控制器）控制屏幕、升降架、日光灯和设备电源，实现所有电源的自动控制；通过CRLITE-4A控制白炽灯从全暗到全亮，实现无级调光；通过CR-VOL控制音量，使音量真正的受控制；因为所有的设备都受到控制，所以能够实现客户所要求的对各个设备都进行控制；对灯光、影音系统进行预设及调整；通过控制A/V矩阵，可以实现将所有的音视频切换到会议室的所有音视频输出设备上；通过控制VGA矩阵，可以将多台计算机的VGA信号切换到投影机。中控系统功能逻辑图如下：集中控制系统根据目前的应用产品和技术，我们可以分为三大类，也是目前综合音响系统工程普遍采用的一种模式，它包括：以AV、VGA控制信号切换为主的矩阵中控系统；以音频处理和统一管理为主的媒体矩阵系统；以视频录制和网络传输为主的网络监控管理系统。在本方案中，集控系统配置一台7”双向无线触摸屏，配置相关控制功能模块，对音视频信号、音量、平衡、频道进行调整，操作可遥控设备的遥控功能，可以控制投影机、电动窗帘、灯光等所有可控设备进行集中智能控制及管理。所有的操作要求均有信息反馈，确保指令得到正确执行，要求采用“一键式”联动控制，令各项操作轻松、简便和得心应手，实现无需专业的操作人员操作。配置一块12键控制面板安装与主要出入口位置，用于一般保洁人员或非专业人员对室内灯光等设备的控制。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书集控系统采用高性能嵌入式32位CPU具有工业双总线控制结构和嵌入式操作系统，提供8路通用串口、SmartNet口、内置网口、12路IR、16路继电器、8路I/O口。双向无线触摸屏采用ARM32位嵌入式CPU，嵌入式系统，真彩有源阵列TFT液晶屏，内置网口（可选），智能长效锂电池管理模块。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书七、信息引导及发布系统1、系统概述信息显示发布系统是一种通过数字化音、视频多媒体处理，实现远程多点分布式播放和集中管理控制的系统。该系统可以在不同的显示终端同时播放同一或不同的多媒体节目，可定制播放内容和播放时间，远程或定时开关机，终端即插即用、免调试、免维护。所以它是目前应用比较广的操作简单方便的多媒体播放系统。全椒奥康商业步行街（酒店部分）主要是为来往宾客提供用餐、入住及其他优质接待服务的，酒店内来往人员较多，为了方便让宾客更快更通畅的了解酒店情况，如何利用信息发布平台来为宾客提供优质服务，进而打造贴心、温馨、舒适的酒店形象，提升酒店在各位宾客心目中的美誉度是非常重要的。良好的信息发布平台，将为全椒奥康商业步行街（酒店部分）的形象公关、信息公告带来极大的便利，信息发布系统不再仅仅是一个管理系统，而是酒店与宾客之间的一座友好的心灵沟通桥梁。2、设计说明2.1点位设计全椒奥康商业步行街（酒店部分）打造良好的信息发布平台，将为酒店的品牌营销、企业形象公关、信息公告及广告增值带来极大的便利，信息发布系统不再仅仅是一个管理系统，更是一个和客户沟通的情感平台。根据信息发布系统的特点及酒店的人流分布规律，我们作如下设计：2.1.1酒店大堂服务台酒店大堂是酒店来往宾客汇集的重要场所，是宾客了解酒店的第一道关口，在总服务台处设立信息发布系统发布酒店各个商业功能区域信息及公共信息，对宾客更主动的了解酒店服务提供了一个通畅的平台。因此，在一层大堂设置1台LCD第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书显示器，用于显示酒店经营管理类内容及证券、股票等信息；终端播放器嵌墙安装或放置于弱电井道内；（显示设备具体尺寸结合装饰效果进行确定）2.1.2会议室前厅酒店会议室主要用于出租服务，在会议前厅处设立一个信息发布屏，显示参加会议人员及公司情况，既方便宾客找到各自的会议室，对租赁会议室的公司也是一个宣传机会，提升会务接待服务质量。终端显示设备为52寸液晶电视，具体尺寸根据装饰效果可进行调整。2.2系统架构2.2.1管理中心1、控制中心网络系统采用开放型、分布式计算机系统。采用交换机作为组网设备构成交换式以太网，网络介质采用六类双绞线。中心局域网络速率为100Mbps，采用TCP/IP网络传输协议。系统网络具有良好的扩展性，网络接点的增加不影响网络性能。2、中心服务器中心服务器设在系统中心，服务器通过内部网络连接到前端播放器并对播放器管理和控制。发布的信息内容从管理中心统一推送到前端播放器，播出单的内容通过网络就可以进行更新。中心系统的架构灵活，可以采用分布式服务器管理。服务器上安装IDS管理软件负责各种多媒体信息的发布，供管理员对播放器实现各种功能的应用，如节目源管理、节目播出计划编辑管理、播放器管理、节目内容更新到播放器上。2.2.2前端网络播放器网络播放器的主要功能是接收控制中心服务器发出的媒体文件，显示列表，按计划播出媒体文件，循环播出与删除接收到的视音频信息及文本信息。如某一处的多个屏幕要求显示一样的节目内容，可通过串接分配器来连接多个屏幕。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书网络播放器能响应管理中心管理控制命令，即用户可根据管理需要向终端显示屏上发布各种视音频信息，一次内容安排后终端播放器即不再需要人工值守，亦可以脱离网络显示，通过手动监播命令可以方便地控制诸如休眠、恢复、停止、播放、音量增减等一系列运行状态。网络播放器支持多种音视频流格式、图像、文字和滚动字幕的播放。自带硬盘的播放器可以自动按节目播出清单播放存放在硬盘中的节目内容。节目内容可以在网络流量相对较少时段传输到播放器，从而充分利用网络带宽。3、系统功能3.1基本功能提供简单方便的节目制作工具，操作习惯参照Office系列软件。可视化节目制作环境，所见及所得，可以在制作节目时随时预览节目的播放效果。拥有30多种节目组件，轻松实现各种播放效果拥有数据库访问功能，能于其他系统进行信息交互。100多种图像切换效果，让静态的图像活跃起来场景中的版式可以灵活定制，场景之间可以设置切换效果。场景拥有播放时段，播放次数，播放时间，随机播放等属性。多屏体支持，可以同时播放多个节目。支持滚动字幕，多种字幕显示方式,支持及时插播功能远程分布式管理，实现播放节目的集中制作和发布支持现有的所有IP网络(局域网、互联网、ADSL、ISDN、GPRS)，网络的灵活应用使系统应用场所随心所欲。支持各种传输协议并提供服务质量保证。多种视频输出接口，可外接LCD、CRT、PDP、LED等显示终端。3.2系统功能详解3.2.1发布端功能介绍发布端主界面如下图，主体类似于Photoshop设计软件。操作风格参考Word，PowerPoint等软件，使用简单，功能强大，操作简单，设计一个多媒体播放节目只需以下几步：建立一个场景第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书然后从组件箱中拖一个组件到工作区中双击刚才创建的组件，设置效果，播放等参数在【播放】菜单中点播放预览节目播放效果在【文件】菜单中点保存完成节目的创建。因为系统采用了先设计再播放的模式，因此可实现播放内容、版式的灵活定制。能够满足各种场合、各种环境、各个时期的播放要求。系统采用开放式的设计框架，系统中各个部件均可灵活扩展，即便是随着使用要求的提高今后遇到极其特殊的播放要求也可通过二次开发，快速整合到该系统中，迅速解决客户的最新要求。例如：现要求系统要能播放景区某一业务系统中的业务数据，并以一个漂亮的版面格式播放。我们的解决方法为：设计一个节目组件，让其能从业务系统中自动获取数据，同时为该组件提供一个编辑器，用于制定播放版面。这个二次开发的组件可以很容易的集成到现在的系统中去。播放节目设计好后需要下发到各个播放端。操作步骤如下打开要发布的节目文件。选择要更新播放内容的播放端点开始按钮进行同步更新播放端发布端对播放端的同步更新功能采用了内容索引技术。在更新过程中发布端对节目文件进行资源提取，并分析播放端上已有的资源，从而只更新播放端上的没有或被修改过的内容。这样可大大减轻对网络的负担，也大大提高了信息的发布速度。对于要集中管理几十个播放端，采用了这项技术，是至关重要的。例如：有一个节目以发布到播放端，现在对该节目做了少量修改，在同步更新时，系统只更新被修改了的部分。3.2.2播放端功能介绍播放端软件在启动时会自动进入播放状态，我们可以给播放端设置【开机自启动，启动时隐藏】这两个选项。这样的话安装播放端的电脑只要一启动就播放多媒体节目，相当于实现了无人管理，只要按一下电脑的电源开关就行了。播放端的输出画面分上下两层，上层画面用于显示公告，通知，滚动文字信息，当前时间以及图标。这些信息可以随时独立更新，而不影响下层画面的播放。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书下层画面用于显示标准的多媒体展示信息，这些多媒体信息是由景区远程集中统一发布的。上层画面均以背景透明方式显示在下层画面上，不会挡住下层画面。3.3.3控制端功能介绍控制端的主要功能同发布端一样，同样拥有节目编辑和发布能力，但控制端发布的节目不会与发布端的节目相冲突，它的节目是在播放完发布端的节目后播放的。控制端还具备及时信息发布的功能，如滚动字幕，通知公告等信息。这些信息的发布不会影响播放端上节目的正常播放，而且这些信息将与播放端上的节目同步播放，它们是浮在节目上面播放的。除此以外还可以控制播放端显示时间日期等。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书八、建筑设备管理系统1、系统概述建筑设备管理系统（BAS）是将建筑物（或建筑群）内的电力、照明、空调、给水、排水、通风、运输等机电设备以集中监视和管理为目的，构成一个集散型系统，即分散控制与集中监视、管理的计算机局域网。楼宇自控系统是采用计算机及其网络技术、自动控制技术和通信技术组成的高度自动化的综合管理系统，它确保建筑物成为具有最佳工作与生活环境、设备高效运行、整体节能效果最佳，而且安全的场所，它的整体功能可以概括为以下的四个方面：²对建筑设备实现以最优控制为中心的过程控制自动化；²以运行状态监视和计算为中心的设备管理自动化；²以安全状态监视和灾害控制为中心的防灾自动化；²以运行为中心的能量管理自动化。2、设计目标²一次设备运行达到设计标准“一次设备”是指具体体现使用功能的设备，比如冷水主机、锅炉、冷却塔、空气处理机组、水泵、送/排风机、电梯、路灯等直接带给用户使用功能的设备，而楼宇自控系统的设备是通过控制这些设备为用户服务，所以也可称为“二次设备”。楼宇自控的根本目标就是使“一次设备”运行达到设计要求，确保全椒奥康商业步行街（酒店部分）获得绿色环保环境和舒适的工作条件。²降低设备使用能耗现代建筑中，为满足日益增加的用户的使用要求，机电设备在整个建筑中的份额比例越来越大，而他们的能耗也是该建筑在运行过程中的主要支出，据统计，单是中央空调在现代建筑运行中能耗就占到整个建筑的40%以上，采用楼宇自控系统（其中的能量管理系统）可以极大的降低能耗，为业主节省运行开支。²提高物业管理水平为了给全椒奥康商业步行街（酒店部分）提供一个第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书绿色环保环境和舒适的工作条件，其机电设备数量必然较大，而且由于使用的原因分布比较分散，这些设备的管理（包括开关、调节、检查、维护）是一件很困难的事，采用楼宇自控系统可以使系统管理人员在管理这些设备（系统）时可以非常方便地进行远程操作、监视，减轻人员劳动强度的同时实现现代的物业管理。而且对于使用比较规律的设备，可以采用全部由电脑时间程序管理的方式。楼宇自控系统可以不断地及时地提供有关设备运行状况的资料，集中收集、整理，作为设备管理决策的依据，实现设备维护工作的自动化。物业管理水平的提高，从另一方面也可以提高设备的使用寿命，降低维护费用，从而进一步提高系统投资回收效果。3、设计原则²合理性一套合理的楼宇自控系统是在满足业主要求的前提下，以系统方案的简洁、实用为目标，对全椒奥康商业步行街（酒店部分）的机电设备除了必须进行控制的部分（如温度、湿度、压力等参数）外，BA系统尽量以监视为主，以实现功能和经济的优化设计。在保证系统性能的前提下，尽量降低成本，减低投资总额。²先进性采用该行业目前最先进技术，只要保证在软件升级的基础上，日后使用中可以随时跟踪行业发展动向。²开放性采用目前美国行业开放标准BACnet，不仅可以保证兼容第三方设备监控，而且可以允许业主选择其他监控系统进行系统更新、维护。²友好性良好的系统需要熟练的操作人员进行管理，系统软件的友好可以降低对业主系统管理人员的技术要求，从根本上保证系统的正常运行。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书4．控制中心1）控制中心：²BA控制中心设置在地下一层值班室内。²控制中心应有独立空调设备，温度宜为16--30℃，相对湿度为30%--75%。2）控制中心的地面宜采用活动地板，以便敷设各种电缆电线：²控制中心应能为BA系统提供220V，50Hz，10A的单相交流电源并应配置专门的配电箱。当电压波动超出+5%---10%范围时，应设置稳压电源装置，稳压装置的标称功率另定。²控制中心应备有接地装置。接地母线应采用铜质线。专用接地装置的接地电阻不得大于4欧姆。采用综合接地网时，其接地电阻不得大于1欧姆。5、系统结构说明整个楼宇自控系统的结构分为三层：第一层：中央监控站1）软件：功能强大且直观的操作接口WebCTRL系统是一领先同业的楼宇自控系统，提供直观的操作者接口及强大的控制功能。你可以在世界的任何地方透过一标准的互联网浏览器(不需要特定的软件或外加组件的浏览器)进行WebCTRL系统的操作。单单使用了浏览器，你就可以做到远程执行楼宇设备管理功能，包括：²操作者管理²树枝式地理层次引导²动态图形，数据显示及操作²设定及改变日程表²任何输入、输出和中间值的趋势图显示²察看及确认警报及事件²系统组态设定及管理²控制网络及控制器管理第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书²群组设定²控制器记忆体下载²自适应最优启动引导树结构、智能型彩色显示房间的状态、趋势图及质优图画，在WebCTRL中提供丰富的信息，但却易于使用。具有中、英文两种界面，可供不同的操作者选择使用，具有中文提示、帮助等功能，使操作简单。2）EIKON：通用图形化编程工具EIKON是行业内最先进的图形化编程工具，通过点击按钮就能构造复杂的控制算法、诊断故障，通过实时或模拟的运行参数来检验控制程序的性能。EIKON并不采用逐行的深奥的计算机代码，所以控制程序很容易理解。主要特点：²直观的图形化编程工具不需要复杂的编程和深奥的计算机代码²功能强大的模块链接库提供开发复杂程度不同的程序的灵活性²易懂的图形符号使表达的控制算法容易理解²灵活的仿真模式使开发和查错简单化²动态的图形化程序模块是有利的诊断工具允许实时检测系统的运行²程序可与工作站软件／报警管理软件完全结合，构成无缝的设备编程²开发过程同步建立项目文档²完全兼容和满足BACnet标准美国采暖冷冻空调工程师协会标准EIKON能提供复杂的编程功能使楼宇系统的操作更简单。通过EIKON可以对控制算法进行模拟或实时的显示和检测以确保对昂贵的机械设备和用户环境进行精确的控制同时使诊断和解决故障更加简单。EIKON的程序模块库是为楼宇直接数字控制应用而特别设计的程序模块可以代替传统控制系统中常用的部件无需特别的编程技术和逐行编码您就可以通过施放程序模块生成一系列的控制功能。由于EIKON基于易懂的图形标记它是功能强大和操作简单的结合体。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书第二层：现场控制网络由各子系统的现场控制器组成，根据程序，各子系统将对现场控制设备进行自动监控。网络为总线结构，各个控制器之间通过一条网络信息传输线相连，这样相应与楼宇自控现场情况的复杂性非常合适，易于调整、移动。整个网络有一个或几个系统接口（即路由器）LGR，系统接口与其下端的各个子系统通过双绞线（A3ARC156线）连接，组成了现场控制网络。每个系统接口LGR共提供三个通信口。一个以太网口，使用双绞线和RJ45插座，10M波特；一个ARCNET网口，使用双绞线（A3ARC156线），连接现场控制网络，156K波特；一个EIA-232/EIA-485串口。各个子系统之间采用双绞线（A3ARC156线）相连接，子系统内部的各个现场控制器通过控制器自身的扩展接口相连接。系统接口与中央控制室电脑之间的传输速率为10M波特率；子系统之间、系统接口与子系统之间的传输速率为156K波特率。整个网络遵循美国暖通协会（ASHRAE）制订的BACNET协议，该协议是ANSI认可的工业通信协议，具有开放性，易与其他系统集成。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书使用系统的可视化编程软件EIKON编写的程序及参数，被下载到各个子系统的现场控制器中，并被保存下来。现场控制器的数据及时间表还可以上载回程序中。现场智能控制器具有高度的模块化设计，有很好的可靠性：电路板是安装在一个铝制外壳内，在不利的机械及电气条件下它仍能继续有效操作；有一组LED指示灯可以直观指示电源、通信、出错状态和数字输出点状态；装有针对电源、通信、输入和输出等方面冲击及瞬变保护电路；装有硬件监视计时装置；装有在电源停电期间可令数据至少保留10000小时的锂电池。第三层：现场执行设备现场执行设备由各传感器和执行机构组成，可按照上层控制器信号进行动作。传感器包括水管、风管温度传感器，风管、室内、室外温湿度传感器，压力传感器，液位开关，水流开关、水流传感器、空气压差开关等。这些传感器对监控对象进行特定参数的测量，保证现场控制器（DDC）对现场情况有实时、准确地了解。执行机构包括电动阀门（水、风），继电器等。这些机构是现场控制器（DDC）控制程序的具体执行者，根据程序的计算结果，执行机构对控制对象（冷冻水、常温水、空气等）进行流量等参数的调节，保证设计参数的实现。在具体风机、水泵的控制过程中，必须使用继电器进行二次调节，因为现场控制器（DDC）的控制信号都是24VAC。楼宇自控系统为模块化设计，使系统的扩展非常简单。6、设备监控说明6.1设备监控概述根据设计原则，我们建议对以下几个机电设备系统进行监控：l冷热源系统（冷水机组、冷冻水泵、冷却水泵、冷却水塔）l空调系统（空调机组、新风机组）l通风系统（送/排风机、排烟风机、正压风机、双速风机）l给排水系统（生活热水泵、喷淋水泵、消防水泵、排水泵）第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书l电梯系统（电梯）在完成以上6个机电设备系统的监控后，业主可以通过电脑网络随时了解这些系统的运行情况，对其中可能出现故障的情况下，作出报警处理。对于其中进行控制的部分，如送（回）风温度，空调机组会按照设定程序进行调整，保证送（回）风温度的恒定。6.2空调冷源系统监控说明包括冷水机组、冷冻水泵、冷却水泵、冷却塔。现场控制器DDC对其进行群控，实现以下监视控制功能：1．配电柜监控²通过配电柜，现场控制器对冷水机组、冷冻水泵、冷却水泵、冷却水塔进行开关控制，回收开关状态、故障报警、手动自动等信号。²通过配电柜内的手动自动选择开关，在必要时可进行机组的就地控制。²自控系统可按正常/假日时间程序及事故程序自动起停机组。2．设备连锁控制²系统启动程序：1.开启相应的电动蝶阀。2.延时2分钟，开启相应的冷冻水泵、冷却水泵、冷却水塔。3.延时1分钟，检测冷冻水/冷却水水流状态，当水流稳定后，启动冷水机组。²系统停机程序：1.停止冷水机组。2.延时3分钟，停止相应的冷冻水泵、冷却水泵、冷却水塔。3.关闭相应的电动蝶阀。3．机组次序控制²正常工作状态，若有使用末端发出需制冷的信号，中央监控站即向相应的冷源系统发出制冷信号。²现场控制器通过检测冷冻水供水/第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书回水温度、回水流量，计算出系统所需的冷负荷量，从而决定冷源系统的增开或减开。²现场控制器会按日期／累计运行时间设定冷水机组、冷冻水泵、冷却水泵、冷却水塔的起停程序，以保证各台冷水机组、冷冻水泵、冷却水泵、冷却水塔风机的运行时间趋于一致，减少设备损耗。²现场控制器记录冷水机组的连续运行时间，当连续运行时间达到某一限度时，现场控制器将自动切换冷水机组。²冷水机组的开关设有时间延迟，以防止系统启动频繁。4．系统优化控制²现场控制器根据测量供回水压力差与设定值的偏差，以PID（比例积分微分）方式调节电动旁通阀的开启度，使系统压差保持在设定范围内。5．冷却水塔风机自动控制²现场控制器根据测量冷却水供回水温度与设定值的偏差，自动开关冷却水塔风机，使冷却水供回温度保持在设定范围内。6．维修指示²自控系统可记录设备的累计运行时间，当运行时间达到某一限度时，在中央工作站会显示维修指示信息。7．报警及数据记录²中央监控电脑会显示如监控点表所示的信息。²当冷水机组、冷冻水泵、冷却水泵、冷却水塔出现故障时，在中央工作站会显示及打印报警信息，包括报警时间。故障报警包括：·冷水机组、水泵、水塔风机故障报警·水阀开关不到位报警·供回水超温报警·供回水超压报警·膨胀水箱水位报警6.3恒温空调机组监控说明现场控制器DDC将实现以下监视控制功能：1．配电柜监控第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书²通过配电柜，现场控制器对送风机进行开关控制，回收开关状态、故障报警、手动自动等信号。²通过配电柜内的手动自动选择开关，在必要时可进行机组的就地控制。²现场控制器可按正常/假日时间程序及事故程序自动起停机组。6.4恒温新风机组监控说明现场控制器DDC将实现以下监视控制功能：1．配电柜监控²通过配电柜，现场控制器对送风机进行开关控制，回收开关状态、故障报警、手动自动等信号。²通过配电柜内的手动自动选择开关，在必要时可进行机组的就地控制。²现场控制器可按正常/假日时间程序及事故程序自动起停机组。6.5送排风系统监控说明现场控制器DDC将实现以下监视控制功能：1．配电柜监控²通过配电柜，现场控制器对送/排风机进行回收开关状态、故障报警等信号。²现场控制器可按正常/假日时间程序及事故程序自动起停机组。2．维修指示²现场控制器记录设备的累计运行时间，当运行时间达到某一限度时，中央监控站会显示维修指示信息。3．报警及数据记录²中央监控站会显示如监控点表所示的信息。²当机组出现故障时，中央监控站会显示及打印报警信息，包括报警时间。故障报警包括：·送/排风机故障报警第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书6.6给排水系统监控说明现场控制器DDC将实现以下监视控制功能：1．配电柜监控²通过配电柜，现场控制器对各水泵进行回收运行状态、故障报警等信号。²自控系统可按正常/假日时间程序及事故程序自动开关各水泵。2．集水坑水位自动调节²现场控制器根据测量集水坑的高低水位情况，自动开关排水泵，使集水坑的水位保持在正常范围内。²当集水坑的水位到达高水位时，现场控制器将自动开启排水泵。3．生活水箱水位自动调节²现场控制器根据测量生活水箱的高低水位情况，自动开关生活水泵，使生活水箱的水位保持在正常范围内。²当生活水箱的水位到达低水位时，现场控制器将自动开启生活水泵，直到生活水箱的水位到达高水位，现场控制器将停止生活水泵。4．机组次序控制²现场控制器会按日期／累计运行时间设定水泵的起停次序，以保证多台水泵的运行时间趋于一致，减少设备损耗。²当集水坑需要开启排水泵时，现场控制器将判断多台排水泵的运行时间、有无故障，现场控制器将开启无故障、运行时间短的1台排水泵。当多台排水泵都不能运行时，现场控制器将向中央监控站报警。5．维修指示²自控系统可记录设备的累计运行时间，当运行时间达到某一限度时，在中央工作站会显示维修指示信息。6．报警及数据记录²中央监控电脑会显示如监控点表所示的信息。²当水池/集水坑出现水位报警时，在中央工作站会显示及打印报警信息，包括报警时间。²当水泵出现故障时，在中央工作站会显示及打印报警信息，包括报警时间。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书故障报警包括：·水位报警·水泵故障报警6.7锅炉系统通过计算机数据通讯接口将实现参数监测功能。6.8电梯系统监控说明现场控制器DDC将实现以下监视控制功能：1．配电柜控制²回收电梯的运行状态、故障报警、上下行状态。2．维修指示²现场控制器可记录电梯的累计运行时间，当运行时间达到某一限度时，在中央工作站会显示维修指示信息。3．报警及数据记录²中央监控站会显示如监控点表所示的信息。²当电梯出现故障时，在中央工作站会显示及打印报警信息，包括报警时间。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书九、智能照明控制系统1、系统概述现代建筑物中，照明不单纯是为满足人们视觉上的明暗效果，更应具备多种控制方案，使建筑物整体更生动，艺术性更强，给人丰富的视觉美感。照明控制系统已成为酒店、剧场、艺术中心等一系列公共场所最重要的系统设备之一，控制方案的设计是否安全、先进、完善、适用，所选设备是否稳定、可靠等内容将直接影响整个照明控制系统的质量。智能照明控制系统是照明控制方式的一种,它通过全数字、模块化、分布式的系统结构,采用五类控制线将系统中的各种控制功能模块及器件连接成照明控制网络，作为整个建筑物自动化管理系统（BA系统）的一部分，可以作为一个子系统通过网络软件接口接入BA系统，也能作为独立系统单独运行，在照明控制实现手段上更专业更灵活，可实现对照明的调光控制或开关控制，是实现舒适照明的有效手段，也是节能的有效措施。2、系统设计本次设计主要针对主要针对酒店大堂、多功能厅，因具体照明设计尚未完成，因此本设计暂不做细部设计。2.1酒店大堂大堂是宾客进入全椒奥康商业步行街（酒店部分）的必经之路，是光临全椒奥康商业步行街（酒店部分）的第一感觉，对于灯光营造的环境，单调的灯光效果已经远远不能满足高档温泉酒店大堂照明的需要。为了代表全椒奥康商业步行街（酒店部分）自身的形象，往往要求灯光能体现出温泉酒店的高档品味。同时为了使宾客无论在什么时候进入全椒奥康商业步行街（酒店部分），都能感觉到由灯光效果带来的舒适环境。因此作为温泉酒店的大堂应该最大限度地为宾客提供一个舒适、优雅、端庄的光环境。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书众所周知自然光之所以吸引人，主要是由于它在不断地变化。对于现在的建筑物特别是这种消费型的场所，我们越来越不能满足于静止的人工照明，而需要采用灯光控制设备使室内的光能随着时间不断的变化，以符合人们心理上的需求。在大堂配置智能调光控制器，使大堂的灯光得到智能化的管理，恰到好处的将自然光与室内照明得到完美的结合。在大堂应用灯光智能化的管理，使一个闭塞的空间富有活力，层次分明。大堂的场景可根据不同时间段对灯光的不同需要来设置，一般分为：早上、中午、下午、傍晚、深夜及凌晨等；也可设置一些较为特殊的场景用于特殊的场合，如欢迎模式、节日模式或者普通模式等。所有的场景模式都是通过调节一组回路的亮暗，使其搭配成多种不同的灯光效果。将上述的这些场景分别存储在智能控制面板的各个按键中，当有需要时可以方便的通过按动其中一个按钮调用所需的场景状态。同时我们还在大堂内配置智能时钟管理器，通过设定时间来运行整个大堂甚至于整个大楼的灯光控制系统。可以通过编程，将时间和场景结合起来，在指定时间到来的时候使周围的光环境有一个不为人所查觉得的缓慢的变化。2.2多功能厅多功能厅是全椒奥康商业步行街（酒店部分）的重要礼仪场所。智能灯光控制系统能使大厅显得高贵典雅，多功能厅可预设置多种灯光效果，以适应不同场合的灯光需求，供工作人员任意选择。如宴会准备阶段只有部分点亮，在准备阶段为保护价格昂贵的水晶吊灯，系统将限制工作人员启用吊灯。当宾客开始入场，全部筒灯点亮，入场完毕，筒灯渐渐熄灭。灯槽中隐光带灯渐渐点亮，以示大家安静。只有在会议开始时才调亮所有灯光，使多功能厅灯火辉煌，绚丽多彩。在宴会进行过程中，灯光应针对宴席桌，通过照明回路亮暗不同搭配，产生立体的灯光视觉效果。当演出开始，所有的环境灯光渐渐调暗，投向活动舞台的灯光投入运行，工作人员通过可编程控制面板或遥控的能像傻瓜机那样只需按一个键即可调用所需的某一灯光场景。3、经济分析Ø优点第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书对传统的电气安装来说，每个功能单元需要单独布线，控制系统却可以只通过一条共用的导线控制。检测和报告所有的操作任务和报告所有的操作任务和过程,而且设备的电源也可以通过这条导线直接提供。除了减少布线外,还有更大的优点:大楼的初始安装非常容易实现,以后也可以很容易修改和扩展。当房间布局和使用要求改变时,系统不需要重新布线,只要简单地修改总线装置的参数和逻辑连接就行。这种时再一台PC机上进行,这台PC机连在总机上,并且运行工程软件用于项目设计和现场调试,并也用于初始安装。此外也可以通过想相应的接口与其他智能大楼管理系统和各种通讯网络相连接。Ø简单布线的简化使得费用和火灾风险大为降低。线路简单，安装方便，易于维护，节省大截面线材消耗量，降低建筑开发商的投资成本和维修管理费用，缩短安装工期（20%左右），提高投资回报率。运用先进的电力电子技术，不但可实现单点、双点、多点、区域、群组控制、场景设置、定时开关、亮度手自动调节、红外线探测、集中监控、遥控等多种照明控制任务，而且可以优化能源的利用，降低运行费用。系统的输出元件控制各个回路的灯光，动力线直接从配电间拉到输出元件上，再通过输出元件控制灯光。控制开关装在合适的位置，无须考虑所控制的负载的容量，用五类线将所有元件连成网络。这种方式可以节约30%~35%的动力线材。Ø经济重新设置参数代替了重新安装。Ø协调控制装置、执行装置、保护装置和安装装置的相互连接代替了各个独立的单一系统。Ø实用项目设计、现场调试和错误诊断均有运行于PC机的工具软件支持.第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书照明系统的功能是通过软件设置的，可以通过软件实现：开/关、调光、定时、多点控制、区域控制控。如布局改变后，只须通过软件设置即可适应新的要求，节省了二次装修的费用。系统发生故障时，只须通过计算机读出网络中的数据即可快速查找故障点。Ø投资回报通过亮度控制，时间控制等功能，延长贵重调光灯具的使用寿命，节约电能20-30%。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书十、安全防范系统1、系统概述安全防范系统是全椒奥康商业步行街（酒店部分）智能化工程的一项重要子系统。全椒奥康商业步行街（酒店部分）的安全防范系统极其重要，如何保护酒店客人、办公人员的生命财产安全，如何预防犯罪、保证稳定安全的工作秩序。这就要求在本工程中运用先进的技术手段，在一定区域范围内警戒可能发生的侵入行为，对发生的报警及时捕获和记录相关影像，对重要的入口进出实现自动记录，对重要区域提供有效的保护等，将是安全防范系统追求的目标。本次安全防范系统设计内容包括闭路电视监控系统、入侵报警系统、巡更管理系统、无线对讲系统等四个部分。2、需求分析全椒奥康商业步行街（酒店部分）安全防范系统要求是一套功能全面、高科技、高智能化的综合管理系统。对整个系统能有效地监控和管理，并防止非法人员入侵，实现对大楼及周边的有效监控。能实现对各主要场所及通道的监控，并可由中心分组显现图像，各图像达到实时记录并预留联网接口。系统根据酒店的特点，本次设计的安全防范系统主要对酒店内的人流进行监控为主要目的。主要针对酒店主要主要出入口、电梯及楼梯出入口、电梯轿箱内、走道及建筑物外围等区域。监视功能是闭路电视监控系统最主要的功能之一，监视功能注重全方位、高清晰度监视现场的动态。本系统对重要出入口采用固定显示，其他点为轮换显示。采用矩阵主机进行监视画面设置。系统采用硬盘录像机对系统所有图像进行录像，并至少保存30天图像记录。清晰度、实时程度、数据压缩率是记录功能的主要参数。硬盘录像机以每秒25帧实时方式进行图像记录，并以D1高压缩率的储存方式，能有效记录清晰图像。具有方便快捷的查询方式，并可随时抓取监视图像。能够观察和记录所有建筑物出入人员的活动，并且记录图像基本为实时，不失真。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书通过矩阵控制主机将多个图像同时切换到多台监视器上，并对前端进行控制。防盗报警系统具有检测非法进入警戒区报警功能。当系统布防后，若有人进入警戒区，触发报警信号时，监控中心报警，同时联动灯打开对应摄像机电源，在平面图上会闪烁相应的颜色，显示报警的位置，并自动弹出报警画面。同时输出的信号可与警局110进行联网。发生紧急情况时自动接通110接警台或其它管理者的电话。巡更管理系统采用离线式，对建筑的巡逻人员进行登记，将其详细个人资料输入电脑，供管理、查询之用；系统在规定路线设置电子巡更点，电子巡更点的布置由物管确定。每一个巡更点有一个唯一的标识物，巡更员到达每一巡更点，用巡更器读取标识物的编号，记录编号和当前时间。回到管理中心时通过电脑读取所有记录，并能将记录生成巡更报表，同时生成巡更路线图。3、系统设计3.1闭路电视监控系统3.1.1概述闭路电视监控是安保系统中的重要组成部分，它对本建筑的主要出入口、通道、停车场、相关部门等重点区域可进行实时监控，实时录像，随意切换不同监控点位，录像方面备有大容量的存储空间，可实时录制压缩方便随时查询、调用。可靠的监控措施可以更好地为管理服务，提高管理水平和效率，成为大楼正常工作的必要保障，为管理监督带来极大的方便。闭路电视监控示意图如下：根据对全椒奥康商业步行街（酒店部分）第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书工程图纸的分析，确定在酒店内外的重点位置设置监控点，采用性能稳定、技术成熟的前端摄像机，对进出酒店和经过重点区域的人员、出入的车辆等进行监控。在监控室设置控制中心，方便管理人员对楼内外的安全监视和管理控制。各监控点的视频信号全部接入硬盘录像机，通过硬盘录像机对图像数据有效的保存、显示、操作及控制。对于所有监控区域，进行24小时实时录像，当需要回放某个监控点的录像时，在硬盘录像机上进行调用操作即可。3.1.2系统设计全椒奥康商业步行街（酒店部分）闭路监控系统，以功能要求的不同可分为以下几个方面：ü前端图像采集部分ü视频传输部分ü视频控制储存部分1）前端图像采集部分根据全椒奥康商业步行街（酒店部分）的实际情况，闭路电视监控系统前端点位需具体设计。2）图像和控制信号传输部分Ø监控系统视频线、控制线、电源线均进入智能化总控中心。Ø由于室内监控点到监控中心的距离基本上小于500米，视频线采用SYV-75-5型同轴电缆。其中电梯轿厢内摄像机视频线建议采用SDFAVP75-5型同轴电缆以防止在电梯井道内线缆被擦伤。水平电源线采用RVV（2×1.0）型电缆。一体化球型摄像机控制线采用RVVP（2×1.0）型控制电缆。3）图像控制存储部分监控室设计中型视频切换矩阵主机，采用多台21英寸纯平监视器作为电视墙。矩阵可切换所有摄像机的视频图像多台21寸纯平监视器上巡回切换监视。录像系统设计采用多台16路数字硬盘录像机，全实时录象监视。设计整个硬盘录像系统可以连续保存录像资料30天，硬盘录像系统支持录像与回放全双工工作。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书分控端：分配给每台硬盘录像机各一个固定的IP地址，并接入酒店内部局域网内，那么任何位于局域网内的计算机，在安装分控端软件后，并且其使用者拥有一定的权限，那么就能通过网络访问硬盘录像机，进行图像的观看、存储等操作。1）防雷、接地由于有多个监控摄像机都安装在室外，为了保护摄像机和中心控制设备的安全，需要安装避雷设备和接地装置。室外球机应分别装设电源防雷器、视频防雷器、控制线防雷器。固定摄像机装设电源防雷器、视频防雷器。所有桥架、钢管均要和大楼防雷接地网焊接在一起。安防控制中心机房要求必须接地，单独接地系统要求接地电阻要≤4Ω，联合接地系统要求接地电阻要≤1Ω。所有设备均要安全接地。3.1.3系统功能闭路电视系统为模块化结构，使系统在设计、分布式控制以及处理方面具有极大的灵活性和可扩展性。闭路电视系统的所有操作都可通过“点”和“敲”完成。闭路电视监控系统具有如下基本功能：Ø通过对重点部位安保设备的综合布控，可使人员和物品的安全得到有效的保障。利用系统的联动功能和联网功能，可使保安人员能对大楼及外围中发生的各类突发情况做出及时的反映和相应的处理，同时通过图像和文字的记录，系统可提供准确的图像和文字资料档案。Ø摄像机输入数字硬盘录像机，进行实时录像。数字硬盘录像机可通过其中一个通道任意调看摄像机画面及控制前端云台。Ø视频失落及设备故障报警；Ø通过数字硬盘录像机，将视频信号输出到显示器上，可对监视图像进行自动或手动切换；Ø第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书本系统有完整的日志功能，能对报警类别、时间、确认时间等有关信息的显示、存储查询、打印。Ø在某些特殊情况下，闭路电视监控系统可以选定某个场所进行持续在跟踪监视，而且可以调节带电动变焦镜头及云台摄像机的摄像角度和焦距，以获取最佳摄像效果。Ø在出现火警、匪情等意外情况时，闭路电视监视监控系统将按程序设计进入相应的联运控制状态，及时地监视和记录现场发生的情况，以备今后的进一步处理。Ø本系统可以扩展与其它系统的联网功能，能够实现与其它系统的联动控制。Ø系统可根据将来的使用变化，通过增加或更改部分组件来达到增加或修改系统功能的目的，并且单个部件的事故不会影响系统其他部分的使用。3.1.4主要产品技术参数室外智能高速球机Ø1/4"EXViewHADCCDØ总像素752（H）×582（V）Ø水平分辨率彩色：480线/黑白：570线Ø镜头18倍光学12倍电子f=4.1~73.8mmØ最低照度彩色：0.7Lux黑白：0.01Lux室内智能高速球机Ø1/4"EXViewHADCCDØ总像素752（H）×582（V）Ø水平分辨率彩色：480线/黑白：570线Ø镜头18倍光学12倍电子f=4.1~73.8mmØ最低照度彩色：0.7Lux黑白：0.01Lux彩色固定摄像机Ø1/3SONYCCD第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø有效像素752（水平）×582（垂直）Ø最小照度0．1LuxF1.2（彩色），0.05LuxF1.2(黑白)Ø水平分辨率：550线高清日夜型彩色固定摄像机Ø1/3″ExviewHADCCDØ总像素752（H）×582（V）Ø水平分辨率彩色520线/黑白550线电梯彩色半球摄像机Ø1/3″CCD彩色摄像器件Ø像素为500（H）×582（V）Ø水平分辨率为480线Ø最低照度：F2.0时最低照度为0.5Lux彩色半球摄像机Ø1/3〃CCD彩色摄像器件Ø像素为752(H)×582(V)Ø水平分辨率为550线Ø支持彩色转黑白;Ø最低照度:F1.2时最低照度为0.1Lux视频矩阵模块化中型矩阵系统，最多为208路视频输入、32路输出、8个本地RS422系统控制器及16个网络系统控制器。通过联网方式，可扩展到46080路视频输入/4096路视频输出。Ø模块化组合，方便系统扩容，系统最多为208路视频输入、32路视频输出、8个本地RS422系统控制器及16个网络系统控制器。Ø超级网络功能：系统650内置以太网络（100M/10M第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书），特别适合高速公路、城市道路监控、机场、智能小区、大型厂区等网点分散地区的监控要求。Ø最先进的VS同步切换技术，实现视频图像切换无抖动效果。ØOSD功能：摄像机标题可以是12个中文字符，可选择32路输出中的任意一路图像是否显示日期与时间、摄像机标题、状态等。Ø摄像机逻辑地址、协议及通信速率选择。Ø摄像机可分为100个分区，每个分区最多可有99台摄像机。Ø系统状态菜单可在任意监视器上输出。Ø可选择用户操作界面(RS422系统控制器、网络控制器、单机版多媒体软件、网络版多媒体软件等)。Ø系统支持热拔插功能。Ø报警程序具有三种报警模式：定点、巡回及群组，可在不同的监视器上显示不同的报警图像及打开对应的辅助开关等。Ø系统具有64组巡回切换程序，每组巡回程序具有64步。Ø系统具有32组群组切换程序，每组群组程序具有64步。Ø最多可有24个系统操作员同时操作系统。Ø最多可接999路外部报警信号输入。Ø外部设备（如报警接口单元、跟随控制器等）可以通过网络或RS485连接。Ø在系统网络中任意一台PC均可对矩阵系统进行设置、编程及数据备份，操作简单方便。Ø系统具有视频输入查询/手动设置两种方式选择，并有视频丢失LED报警功能。Ø可对999台SANTACHI嵌入式硬盘录像机进行集中管理、控制、及回放录像资料等。16路数字硬盘录像机Ø视频压缩标准H.264限定码流、H.264可变码流Ø实时监视图像分辨率PAL：704*576NTSC：704*480第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø回放分辨率QCIF、CIF、HD1、D1Ø视频输入路数16Ø视频输入接口BNCØ视频输出2路BNC，1路VGA输出Ø录像速度每4路400fpsØ画面显示1/4/8/9/16画面显示Ø图像控制6档可调Ø移动侦测每画面可设置396(22×18)个检测区域；可设置多级灵敏度Ø码流类型视频流/复合流Ø压缩输出码率32K--2M可调，也可自定义Ø音频输入路数4/8/12/16路RCA音频输入Ø音频输入接口RCAØ音频输出1路RCAØ音频压缩标准G.711Ø音频压缩码率16kbpsØ语音对讲输入1路RCA语音对讲输入Ø双路回放支持Ø双码流支持Ø通讯接口2个10M/100M自适应以太网口，1个RS485,1个RS232Ø硬盘接口8个SATA接口ØUSB接口2个USB2.0接口ØVGA接口一个，分辨率1024×768Ø报警输入16路报警输入（16路设备低电平有效，其它型号设备高电平有效）Ø报警输出6路继电器输出Ø功耗（不含硬盘）25-40W第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书3.2入侵报警系统3.2.1概述一个周全、完整的安保系统应该是多种监控技术的组合，入侵报警系统是以另一种技术手段作为摄像监控系统的补充，同时其在投资上也是比较低廉的。因此我司利用现今的高科技防盗报警系统和监控系统相结合来完善全椒奥康商业步行街（酒店部分）的安防系统。3.2.2方案介绍全椒奥康商业步行街（酒店部分）入侵报警系统由双鉴探测器、紧急求助按钮、防区模块及报警主机等组成。报警控制主机设置在安防控制中心室内，对全椒奥康商业步行街（酒店部分）的报警点进行统一管理和监控。在财务室、库房、客房卫生间等处设置吸顶双鉴探测器、紧急求助按钮，只要有人非法闯入，即会触发报警信息。一方面，系统会自动把报警信号传送至控制中心，值班人员可通过报警键盘和电子地图的显示确定报警定位；制止非法的入侵。确认报警后，报警主机一方面通过声光一体警号报警，通知值班人员，同时立即调出预先绘制的电子地图，从正常的多画面浏览跳到相对应的一个摄像机的图像；同时启动硬盘录像机开始对相对应的视频信号进行录像，作为以后的证据。系统响应应非常快速及时。消除报警后，系统恢复到正常工作状态。3.2.3系统组成本系统分为前端、控制终端和报警联动三部分，前端主要由报警探头、防区扩充模块等设备构成；控制终端主要由报警主机、键盘、网络接口模块等组成；联动部分主要由主机串行接口模块等组成。控制中心采用一台PC式控制主机加报警中心管理软件对前端所有报警主进行事件、设备、动作等的管理：采用控制软件进行对前端所有的报警主机进行设备管理及布撤防操作，并采用一台管理主机对前端的报警主机进行管理及操作。3.2.4前端设备全椒奥康商业步行街（酒店部分）重点布防区域为：财务室、仓库、第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书行李房、客房卫生间等场所。3.2.5系统功能系统考虑采用稳定性高、误报率低的设备，防止误报产生人力和物力的浪费。系统应可编程设防或撤防，具有防破坏功能；能显示报警部位，具有自检功能，报警信号自动识别。各种报警器通过报警主机的响应时间应小于1S。该系统具有同公安110报警网络联网的功能。系统与闭路电视系统联动录像，形成立体化的安全防范体系，同时具有同公安110报警网络联网的功能。报警主机：通过报警主机、主控键盘实现对报警系统工作状态(全部设防、部分设防、不设防)、工作方式(各种联动方式等)的设定及控制。报警处理：在报警发生后，系统通过各种联机及软、硬件设置完成各项联动功能；对设定的报警联动区域自动联动相应的摄像机；启动报警监视器，自动切换显示报警区域内画面；报警打印机自动打印报警时间、报警通道等信息；按设定方式通过公共网络向有关部门发出报警信息。系统具有防破坏功能，链路上的断路、短路都将导致系统报警，可确保系统正常工作。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书3.3巡更管理系统3.3.1概述巡更是技术防范与人工防范的结合，巡更系统的作用是要求大厦保安值班人员能够按照预先随机设定的路线顺序地对大楼内各巡更点进行巡视，同时也保护巡更人员的安全。用于在下班之后特别是夜间的保卫与管理，实行定时定点巡查，是防环于未然的一种措施。而传统的巡更主要采用手写签到的形式，这种形式在实际操作中容易出现冒签或补签的问题。在查核签到时比较费时费力。对于失盗、失职分析难度较大，便自然产生了实时巡更系统。这一系统又分为在线式巡更和离线式巡更。3.3.2系统设计根据本项目的实际情况，采用离线式巡更系统。其优点在于系统灵活方便、可随时增删巡更点、变更巡更路线等优点，且无需布线、工期短、造价低、维护简便。在楼内主要通道设置巡更按钮，巡更人员在走到巡更点处，通过钥匙插接的方式以无声报警表示该防区巡更信号，从而将巡更人员到达每个巡更点的时间、巡更点的动作等信息记录到系统中，从而在控制中心通过查阅巡更记录就可以对巡更质量进行考核，这样对于是否进行了巡更、是否偷懒绕过或减少巡更点、增大巡更间隔时间等行为均有考核的凭证，也可以此记录来判别发案大概时间。倘若巡更管理系统与闭路电视监控系统综合在一起就更能检查是否巡更到位以确保安全。监控中心也可以通过对讲系统或内部通信方式与巡更人员沟通和查询。一个或几个巡更人员共用一个智能巡检器及无线对讲机，每个巡更点安装一个信息钮扣，巡更人员只需携带轻便的信息采集器到各指定的巡更点，将它插到巡更点上，当指示灯亮并发出“嘀”的提示声即告操作完毕，管理人员只需在主控室通过数据线将巡检器中的记录信息送到电脑中，并可查阅、打印。保安人员上班前，用采集器先点交接班点，然后点工作人员点（对应身份），之后按顺序到每一巡更点巡检，结束后交给下一班，然后定期（一天）可把采集器插入变送器，输入电脑中进行分析统计。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书3.3.3功能特点该巡更系统功能强大，其特点是灵活、安全、迅速、简便。可按班次、巡检地点、巡检人员三种不同要求查询；可配合用户实际设定班次，每班始末时间，并可随时更改；可任意增减、变更人员名字及巡更点名称。软件配有加密狗和管理员密码双保险，无关人员不能运行软件，有良好安全保密性，且巡更输入数据不可更改，但可备份，可打印。查询记录及时了解巡更人员到达各巡更点的日期、时间、班次、圈次，并显示漏检的巡更点和异常信息，问题集中反映，查询效率大大提高。另外软件操作简便，运行可靠，反映准确。巡更资料可贮存在电脑内，供随时查询，并作考勤记录。可实现巡更路线的设定并可修改。离线式电子巡更系统是具有界面美观，操作方便等优点，它包括以下功能：Ø软件启动口令保护。软件系统包含两级口令保护，系统管理口令及用户口令。当使用用户口令进入系统时，将禁止使用一些设置功能。另外软件中还设有口令更新功能。Ø智能巡检器登录及巡更人设置。向系统中添加巡更人，并分配信息采集器，软件可管理的巡更人数从理论上是不受限制的。Ø信息钮登录及地点、事件设置，向系统中添加巡更地点及巡更事件，并分配信息钮，软件可添加的巡更地点从理论上也是不受限制的。巡更事件、是用户事先定义好的一些事件，也用信息钮标志，并由巡更人随身携带。当巡更时遇到类似事件，可用采集器接触事先定义的时间钮以便将它记录下来。Ø巡更班次设置。可划分不同的上班时间段，方便查询，班次的设置可跨零点。Ø巡更路线设置。将巡更人的地点组织成不同的巡更路线，规定巡更人按路线进行查询，对巡更人是否遗漏巡更点便一目了然。软件中可设置的巡更路线数目最大为999。Ø查询功能。可按人名、时间、巡更班次、巡更路线对巡更工人的工作情况进行查询。按照不同的查询条件可生成巡更情况总表、巡更实践表、巡更遗漏表。并可通过打印机将结果输出。Ø第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书巡更数据备份、恢复功能。定期可将以前的数据备份到软盘上，需要的时候可恢复到硬盘上。Ø可根据客户的要求制定某些用户需求功能。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书3.4无线对讲系统3.4.1概述本系统为常规中继台组成的楼宇对讲机中继转发无线覆盖系统，由两台中继台组成，通过同轴电缆、多付天线分布克服建筑结构对电磁波造成的屏蔽或较大的衰减，形成无线覆盖集合，达到整个楼宇大区域的覆盖，同时借助集成巡更功能的无线对讲机，实现在线式巡更功能。3.4.2系统设计方案1．鉴于此楼的规模，我们建议采用多点收发的新技术。分别在两个位置布置全向收发天线：①主楼的楼顶或裙楼，放置高增益全向天线，提供横向及周围地区的信号覆盖；②地下室是停车及办公场所，在地下一层放置两根吸盘式全向天线，为地下层提供无线对讲信号。基站天线高度（米）覆盖半径（公里）边沿可通率（%）车载台手持台下行上行室内室外下行上行下行上行200676444.52460.53695%11053.85133.517482610053493215.546259050.34630.514.54323804.64428134121.5704541261239206041382411361850373522103216403331198.7291430292616724122．中继台放置在弱电井内，利用该处的市电电源提供电力，正常工作状态下无须人员值守。通过功分器，把中继台的信号分成3部分，通过3条独立的馈线，分别送往上述3个收发点。此通讯方案的预期效果为在大楼内部、地下室及大楼外围>=3公里半径内实现畅通对讲，话音质量达到3级或更优。3.另外为酒店管理人员配备10台对讲机。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书十一、一卡通管理系统1、系统概述智能一卡通管理系统以计算机为管理核心，以非接触式智能卡为通行证，以网络为纽带，通过强大的软件功能和完善的硬件配套设施，使得用户一卡在手即可在各个控制系统中使用，享受各种服务和安全保障。本项目智能一卡通管理控制系统包括以下子系统：Ø停车场管理系统；Ø考勤管理系统；Ø消费管理系统；真正的智能一卡通管理控制系统兼容性极强，其子控制系统可任意搭配形成各个不同的一卡通管理控制系统而不影响整个一卡通系统的安全性与稳定性，各个子控制系统也可作为单独的管理控制系统使用，搭配灵活，使用方便。2、需求分析全椒奥康商业步行街（酒店部分）智能一卡通管理系统包括停车场管理系统、内部消费系统、内部考勤系统，考虑本项目作为一座五星级酒店的特性，针对不同子系统归纳其需求如下：停车场管理要求：Ø安装位置：地下车库出入口（一进一出）。Ø用户有固定用户和临时用户。Ø临时用户停车需现金缴费，收费模式为出口收费Ø出入凭证为智能IC卡，读卡距离要求0-100mmØ出入口需要对进出车辆限高1.8m，拦杆机开启时间为3SØ人工图像对比系统Ø需要临时卡自动出卡机、中文显示屏、需要语音提示和对讲帮助Ø脱机仍可正常工作与收费Ø出入车场遵循“一车一卡”出入逻辑考勤管理要求：第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø员工考勤统计Ø自动生成考勤报表，可供财务调用Ø支持EM或IC卡认证消费管理要求：Ø安装位置：酒店食堂暂设置2台售饭消费机，对职工食堂消费进行管理。Ø卡片遗失之后即时挂失，使用挂失卡消费，系统自动报警Ø刷卡消费Ø所有消费明细可生成报表3、一卡通管理平台3.1管理平台介绍本项目智能一卡通管理系统采用多层C/S结构，数据库采用MSSQLServer，适用于windows2000/xp等操作系统平台。各个管理子系统相对独立，又可紧密联系于管理中心，易扩展、易搭配、易维护而不影响其它系统正常运行。一卡通管理平台分为两级管理，所有子系统workstation运行对应的终端管理工作站软件，负责简单的中转下载参数和读取记录操作；所有系统的权限设定、系统参数设置及人事资料的管理及数据库管理由server端的一卡通管理平台统一管理。一卡通管理平台所有资料一次性录入之后，可同时在多个管理子系统间使用，卡片也只需在一卡通管理平台上一次快速发卡即可，无需重复到每个系统授权，减少管理员的操作，且真正实现快速发卡，一卡通用。且发卡同时可设定不同用户的使用权限，如：有效期、有效时间段、进出通道口、消费金额等等。所有子系统的数据库全部使用一卡通管理平台上的数据库，所有记录及信息存储于数据库中，workstation和server彼此间的数据及信息交换通过交换机连接网线来完成。3.2权限划分第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书一卡通管理平台的权限划分清晰，由于所有设置及维护都由server来完成，其它中转性的下载和读取操作由workstation管理，所以我们只需配备一名专业的管理员来维护server即可，而workstation只需配备普通的操作员（保安）就可以满足操作要求。管理员及操作员的权限可根据不同的人员设定不同的管理和操作权限，通过一卡通管理平台软件就可授予不同人员不同的权限，管理员和操作员登陆系统后，所有当班记录和有关的操作数据都将对应保存在数据库中，以备后查。系统默认有一个“系统管理员”（高级管理员），其具有系统所有操作管理的高级权限，此系统管理员不可被删除或修改权限，但可通过修改密码来保证其安全性。持有的用户卡也可根据不同的人限定不同的使用权限。3.3结构优势一卡通管理平台遵循“一卡一库一线”的特征，铸就了如下结构优势：Ø数据共享：在同一局域网内通过交换机和网线将所有workstation与server连接，充分利用各种数据信息，加快数据交换速度Ø全面检索：共用一个数据库，只要给出查询字段名，就可在库中一次查出相关的所有记录，提高效率Ø全面统计：只有一个数据库，报表可及时生成，无须再逐一查询各个计算机Ø实时监控：系统可实时监控查询任何一个终端机使用与记录情况Ø操作简单：只需在一卡通管理中心进行一次设置即可实现多种功能，无需多次切换，打开多个管理软件Ø节约成本：设备兼容性强，可减少设备投资，降低成本4、系统设计4.1停车场管理系统4.1.1概述根据项目技术要求，我们设计提供一种基于ARM处理器技术并具有Can-bus通讯总线的车辆出入管理控制系统。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书在现有RS485通讯网络的基础上加入了工业级CAN-bus通讯网络，并且运用多服务器数据同步技术，保证了脱机、脱网状态下自组通讯网络，实现车辆的“一车一卡”出入逻辑判断及收费，完全解决了大型停车场传输距离远，入口、出口管理设备多的需求。采用先进的自动控制技术，工业级设计标准，运用嵌入式操作系统开发平台，将32位高速双核ARM处理器与海量存储设备集成，保证了高速的运算速率及超大的存储空间；4.1.2系统说明本次设计在地下一层车库出入口设置一进一出停车场管理系统。具体工作流程如下：固定用户（酒店管理人员）：入场：1.固定用户刷卡认证成功后，摄像机自动拍照2.同时拦杆机开启3.入场记录自动存储于验票机中央控制器及数据服务器中停车：进场后，固定用户可停入固定车位出场：1.固定用户刷卡认证成功后，调出入场时所拍摄的车辆图片供管理员对比，验证完成后，拦杆机开启，车辆可以出场2.记录自动存储于验票机中央控制器及数据服务器中临时用户（酒店客人及其他外来人员）：入场：1.临时用户进入车辆检测器检测范围，按键取卡，摄像机自动拍照2.拦杆机开启3.临时用户入场记录自动存储于验票机中央控制器及数据服务器中停车：进场后，临时用户可停入任意临时用户停车位出场：1.临时用户将卡片交给管理员，管理员在收费器上刷卡，认证成功后，摄像机拍照后，系统调出入场时所拍摄的车辆图片供管理员对比，管理员确认放行，拦杆机开启，车辆可以出场2.记录自动存储于验票机中央控制器及数据服务器中4.1.3系统技术功能Ø一卡通的扩展第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书通过与其它子系统协议握手，或协调软硬件配置实现一卡通功能，以便将建筑内消费（例如楼宇门禁、停车、餐饮消费等）统一管理，方便广大客户。Ø先进的开发平台基于嵌入式操作系统开发平台及ARM处理器技术，运用32位高速双核处理器与海量存储集成电路，提供高速的运算速率及超大的存储空间，使得稳定性、冗于性更强，程序代码效率更高。Ø采用双网络通讯，服务器信息同步技术系统采用Can-bus和RS485双网络通讯，数据服务器与设备服务器信息同步技术，在脱机、脱网状态下自组通讯网络，实现了脱机、脱网状态下的车辆“一车一卡”出入逻辑判断及收费，控制系统中任意一台设备故障不影响其他设备的正常运行。大大提升了控制系统的整体性能，保证了数据传输距离更远、传输速率及可靠性更高。Ø高可靠性、模块化设计产品设计遵循24小时不间断运行原则，进行了周到的电磁干扰防护与静电防护；模块化设计，且各个模块之间的连接简单、一致；国际标准的数据通讯，差错控制严谨；控制机的内部电源进行了AC/DC隔离，进一步提高了产品的抗干扰能力，保证了控制系统的稳定性。Ø环境适应性强电子元器件严格选用工业级标准，适应恶劣、复杂的工作环境；结构件结实牢固、表面处理严谨；通风、散热、抗震、防潮措施严密有效。Ø支持多种认证方式支持普通非接触式近距离卡片、条码纸票、纸基磁卡、中远距离卡、RFID智能卡、第二代身份证、城市一卡通等认证方式。Ø兼容多种管理模式兼容单一型停车场、嵌套式停车场、收费停车场与不收费停车场等多种管理模式。Ø硬件与软件搭配管理通过硬件与软件搭配管理，既便于管理员通过硬件管理车辆，又便于管理员通过软件直观的掌握停车信息及收费金额。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø强大的故障自检功能中央控制器具有强大的故障自检功能，并通过数码显示屏显示故障代码，便于维护人员迅速找到故障点并及时解决问题。4.2内部考勤管理系统4.2.1概述考勤管理是现代化办公及管理的重要组成部分，随着人们对办公管理系统的安全性、先进性、稳定性要求的提高，市场需要一种高性能的考勤系统。出于对考勤管理的严密性考虑，我们推荐用户使用智能考勤管理控制系统，其对人员的考勤管理更为严谨与安全。智能考勤管理控制系统利用非接触式智能卡作为人员考勤身份凭证，具有不可替代，不可复制和唯一性，用于进出人员识别控制，是符合现代办公要求的新一代智能考勤管理控制系统。考勤机具有屏幕汉字显示功能，从而人性化的显示用户考勤时间，方便考勤人员查看及对时，实现了安全化与人性化的管理。4.2.2系统说明本次设计在地下一层电梯厅门口设置两台考勤机，用于酒店工作人员考勤。硬件技术说明Ø超大背光LCD中文显示屏第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书超大背光LCD中文显示屏可同时显示4排汉字，待机状态下LCD屏背光关闭，用户刷卡时LCD屏背光瞬间开启，既方便用户查看考勤时间，又达到了省电目的，降低了LCD屏长期被点亮而导致其寿命衰减。Ø支持多种卡片类型认证本智能考勤机既可认证IC卡，又可认证ID卡。Ø可外接多种外设可外接键盘、液晶、姓名LED、蜂鸣器(直接驱动闹铃)等设备。Ø通讯方式联网型采用TCP/IP通讯方式。Ø自带键盘，可直接在考勤机上设定参数考勤机自带键盘，在不与电脑通讯的状态时，可直接在考勤机上设定参数。Ø自带时钟万年历时间：停电照常运行，电脑和考勤终端机时间仍然同步。Ø自动限时功能提供刷卡限时功能，在限定时间内重刷卡自动判断无效。4.2.3软件功能说明Ø支持不同的班制定义两种班制定义：正常班、倒班，正常班适用于普通办公人员考勤，倒班适用于大型工厂人员考勤。Ø多种假日设置支持法定节假日及倒班休息日、公休日等假日设置Ø自动排班根据部门可设定自动排班，设定好自动排班后，以后每个月排班全部默认按照先前设定的部门排班，若需要调换排班，可重新生成排班条件即可。Ø特殊登记处理登记类型分为请假、出差、加班、签卡登记，根据不同的情况做不同的处理，以便生成各种报表。Ø强大查询报表功能可根据部门、员工、班制、时间段设定查询条件，查询结果可生成报表打印出来存档，亦可输出EXCEL格式文件供财务人员调用。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书4.3内部消费管理系统4.3.1概述智能消费管理控制系统代替了传统的现金、磁卡、接触式卡片、光电卡等消费方式，以非接触卡片为消费凭证，由计算机系统、消费机、消费管理软件、发卡设备、打印机和其它的辅助设备组成。利用网络系统，使消费机和计算机之间能够方便地相互交换数据，使用智能消费管理系统能够彻底改变食堂、餐厅、购物中心、商场等人工消费方式，提高了管理工作的准确性，同时也避免了各种人为因素造成的误差，实现了就餐、购物电子货币化，操作简单方便，运行安全可靠，大大提高了管理的现代化手段和企业形象。4.3.2系统说明本次设计在职工食堂内设置两台消费机，用于酒店工作人员用餐消费。Ø双屏显示双显示屏让消费者和收费人同时看到消费方式、时间、消费金额以及卡中余额。若消费机参数设置不正确,，亦可显示相应的错误提示代码。Ø刷卡交易提示进入刷卡消费状态时，刷卡交易成功后，消费机蜂鸣器响一声提示，若刷卡交易失败，则消费机蜂鸣器响两声，同时显示屏出现错误交易代码。Ø灵活的消费方式第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书具有灵活的消费方式，即：直接消费方式、定额消费方式，方便用户根据不同情况设置不同消费方式。Ø刷卡扣费替代现金收讫用户刷卡直接在用户帐户中扣费，替代了以往现金收讫方式，既节省了人力又避免了操作员徇私舞弊。Ø使用挂失卡自动报警安全可靠，禁止非本单位的卡片流通使用，使用已挂失的卡片，可自动报警。Ø支持多种卡片认证TYPYA格式和TYPEB格式IC卡或ID卡Ø有效消费时段和消费标准每个消费餐厅可独立自定义有效消费时段和消费标准，互不影响。独立核算金额方便管理者外包。4.3.3软件功能说明Ø系统以C/S结构运作，规模可以自由伸缩工作站端提供人机交互接口，完成日常收费事务/管理的具体操作；服务器端存储并管理所有数据，接收工作站端的指令，进行实际的运算处理；服务器端数据库采用SQLServer2000大型数据库服务软件；整个系统共用一个数据库，保证了数据的完整和数据传输的可靠；即使系统服务器出现故障，各站点仍能按单机操作方式工作，而不会使整个系统瘫痪。Ø软件两级管理软件分为“管理中心软件”和“消费管理软件”两级管理，采用严格的分级管理程序，操作口令和智能卡权限验证设计，有效地避免了非法越级操作，各级的管理权限由客户自己定义。两级管理易于扩展一卡通管理系统架构模式。Ø定额消费设置消费机支持两种消费方式，其中定额消费的消费金额通过软件设置，然后加载菜单到消费机中完成这种功能Ø等级设置第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书可以给不同的操作人员设定不同的用户名和密码。操作人员在登陆软件时可直接读卡或输入用户名+密码来登录。Ø折扣率对于级别较高的用户可设置相应的折扣率，倍显管理的人性化。Ø用户资料管理操作员可以把持卡人的姓名、电话号码、编号、详细地址等资料输入电脑，不同的用户可被分入不同的等级，享受不同的等级折扣率。Ø餐次补助根据早、中、晚三个餐次可设定不同的补助金额，若设定为0，则无补助。Ø快速发卡通过管理中心软件发好的卡片可在权限内的一卡通子系统中使用，无需重复发卡。Ø丢卡挂失，严密管理持卡人不慎遗失卡片时，在软件中将其挂失作废，当消费机读卡挂失卡片时，可通过软件报警提示管理员。Ø实时监控实时监控界面方便管理员查看每一个人员的刷卡消费资料，包括人员的消费金额、补助金额、剩余金额等，也可以通过实时监控来监控餐厅消费机工作状态。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书十二、机房工程及防雷接地系统1、系统概述建立安全、稳定、标准的机房环境并实施科学的机房管理手段，是计算机及通信行业风险防范工作的基础。我们经过多年计算机机房工程的设计施工，越来越认识到计算机机房工程是一个集建筑装饰学、电工学、电子学、美学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业等综合学科的系统工程，并涉及到网络布线工程等技术领域，只有全面掌握各专业的系统化、集成化和技术应用，才能确保计算机系统的正常运行工作。机房是弱电系统的控制及管理中心，也是各弱电系统核心设备的安放场所，因此，其重要性不言而喻。合理的机房设计可以有效的减少计算机及各种设备互相之间的干扰，减弱外部电磁场对计算机系统的影响，并确保机房内的各种设备处在有利于系统运行的最佳环境状态下。为系统长期稳定的运行提供可靠的保证。2、系统设计方案机房工程是一个非常复杂庞大的工程，主要包含了以下几个部分：1、智能化机房的要求2、机房装修工程3、机房空调工程4、机房配电工程5、机房防火工程6、防雷接地工程注：其中配电工程中的动力配电和防火工程应有其他相关部门，如土建方、消防等部门完成。2.1智能化机房的要求第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书管理中心包含了计算机设备、自动控制设备、现代通信设备等高新技术设备；机房的建筑涉及到建筑设计、空调设计、配电设计、抗干扰技术、屏蔽、净化、消防、防雷、接地等多学科，所以，在办公楼的规划设计时，就应该考虑到智能化管理中心的位置、面积、高度、进出线等问题。具体参照标准如下：n电子计算机场地通用规范（GB-2887-2000）n电子信息系统机房设计规范（GB50174-2008）n建筑内部装修设计防火规范（GBT16-87）n工业企业通信接地设计规范（GBJ79-85）n电子计算机场地通用规范（GB2887-2000） 2.1.1机房总体要求根据管理中心的设备组成及基本功能，设计应考虑如下几个方面：1）智能化管理中心应安装符合国家法规要求的消防系统，应采用防火防盗门以及采用至少能耐火1小时的防火墙。2）智能化管理中心的内部装修、空调设备系统和电气照明等应满足工艺要求，并在装机前施工完毕。应考虑设备工作位置排列和操作人员的方位要求与灯具排列的关系，避免直接反射光，所以管理中心宜采用隔栅灯。3）管理中心的供电电源必须稳定、可靠，防止瞬变和谐波，有双电源供电或由UPS支撑，一旦断电，使计算机有一定的处理时间，并保证安全防范系统的正常运行。4）智能化管理中心应干净、干燥、通风良好，防止有害气体（SO2、H2S、NH3、NO2）等侵入，并应有良好的防尘措施。5）智能化管理中心应采用防静电的活动地板，并架空250--300mm，便于通信设备大量的安放走线；活动地板平均荷载每平方不应小于500Kg。6）智能化管理中心室内净高不应小于2500mm，大门的净高度不应小于2400mm，大门净宽不应小于900mm；凡要安装综合布线硬件设备的部位，墙壁和天花板处应涂阻燃油漆。7）管理中心设有多个智能化系统，各设备应采用总等电位连接，各住宅楼、公共建筑的设备机房、接线箱采用局部等电位连接，接地极采用联合接地体时，接地电阻不应大于1Ω，当采用单独接地体时，接地电阻不应大于4Ω。设备的供电系统应采取过电压保护措施等。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书8）管理中心是大楼智能化的核心，是应对紧急事故的指挥中心，所以必须具有自身的防护能力，在保证各个智能化系统设备可靠运行的同时，还要何证工作人员的安全，既要考虑水、火、地震等自然灾害，还要考虑歹徒盗窃等非法闯入，因此，管理中心的实体防护要坚实，疏散、救援要便捷、灵活，应设置正常的工作通道、疏散通道和紧急通道，采取不同的控制方式，平时只开正常的工作通道，保证管理中心的安全。在技术防护方面，管理中心应设置自身的安全防范系统如监控、门窗磁破碎报警系统、火灾自动报警系统、手动等报警按钮、110和119直通报警电话等设施，一旦发生异常情况，值班人员可以及早发现，采取保安措施，并向有关部门报警求助。2.1.2机房位置选取管理中心应设置在远离粉尘、油烟污染的地方，避开强振源、强噪声源、强电磁场干扰，进出方便，在大楼中心或靠近主要出入口。2.1.3机房环境要求Ø温度：摄氏23度ï2度（夏季）；20度ï2度（冬季）；Ø温度变化率：<5℃/h不结露；Ø相对湿度：45%～65%（开机）；Ø电源频率：50HZï0.2HZ；Ø电源电压：380V/220Vï5V；Ø电源波形失真率：小于或等于5％；Ø含尘量：粒径大于或等于0.3μm，粒数小于或等于10000粒/M3；Ø无眩光：无频闪：无噪音；Ø距地面0.8米高处，照度不低于300LX；Ø直流接地电阻小于或等于1欧姆，零地电压小于1伏；Ø交流工作接地系统接地电阻小于4欧姆；Ø计算机系统安全保护接地电阻以及静电接地电阻小于4欧姆；Ø防雷保护接地系统接地电阻小于10欧姆。Ø均布载荷：大于1000Kg/m2Ø集中载荷：大于200Kg第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书2.2智能化管理中心的设备安装智能化管理中心及有关走廊地段的土建部分必须全部完工，室内墙壁充分干燥，智能化管理中心主要门的高度和宽度应不妨碍设备的搬运。房门锁和钥匙齐全，机房地面应平整光洁，预留暗管、地槽和孔洞应符合设计要求。各种仪器、设备，我们将按图纸组装，确定准确安装位置，安装时先安装垂直件，将垂直件安装垂直后，再安装水平件和斜拉件。垂直偏差度控制在3mm内，相邻机紧密靠拢，整列机面应在同一平面，无凹凸现象，各种螺丝充分拧紧，将同一类螺丝露出螺帽的长度控制一致。各种标志清晰、齐全。2.3机房装修工程机房装修的主要内容包括隐蔽孔洞的预留预埋、地面的处理、墙面的装饰、门窗安装及天花吊顶与照明灯具安装等。2.3.1机房布局的总体思想及功能使用分析Ø机房总体布局的指导思想是：尽量按照原设计适当改进、合理分区、缩短走线、有利联系、保证负载、满足要求、有利发展、注意美观，为计算机设备及工作人员创造一个良好的工作环境。Ø机房功能及使用分析：实现数据自动处理，不间断地为用户提供存储、计算、数据分析及总汇、查询等工作。在工作中无须干涉，因此必须为其提供一个独立安全的场地，仅极少数机房核心人员能接近并进行操作，并由专人管理，以保证该场地的保密和安全要求。Ø场地准备要求根据国家标准《计算机站场地技术要求》的规定和场地准备的实践经验，为保证计算机系统的稳定运行，对场地进行以下分析。A.功能场地的准备功能是为了达到以下三个目的：n妥善地在计算机和使用者之间建立有机的联系。n保证计算机设备的工作可靠，充分发挥其设计性能，延长机器的使用寿命。n确保其中工作人员的身心健康。B.可靠性第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书为机房准备的场地必须能以重复的和预定的方式完成所定的功能。因此为保证其功能的可靠实现，与之有关的系统如：空调系统、供电系统等的可靠性必须高于计算机本身的可靠性。因而一定的备份是实现可靠的最佳手段。2.3.2装修特点Ø体现特点——营造高科技现代化的办公环境、人性化设计理念。Ø布局明了——考虑计算机系统、网络设备及其它附属设备的布局，便于管理。Ø格调淡雅——恰当的色彩搭配，营造出一种淡雅、明净、柔和、协调的氛围，令人赏心悦目。Ø利于健康——在材料选用方面要充分考虑环保因素，选用气密性好、不起尘、无毒、易清洗的材料。2.3.3装修工程分项介绍抗静电活动地板根据实际情况，使用抗静电活动地板。规格为600×600，贴面为抗磨防火材料，厚度不小于1mm。该地板具有抗静电性能好、不起尘、易清洁、无色差，装饰效果好、整体感强、平整、耐磨、易除尘、不褪色等特点。铺设后稳定性好、不易变形，拆卸和恢复简单方便。活动地板铺设高度为地板面距原地面250mm。由于活动地板下作空调送风作用（送风静压箱），为确保恒温恒湿，建议在地面表面做保温处理，铺设保温材料，达到不起尘的效果，保证机房的洁净度，并防止静压箱内因温度差过大而结露。机房内部防静电地板做等电位体，整个地板通过导线连成一个金属整体，并与室外地极良好连接。铝合金微孔板天花吊顶机房区采用铝合金微孔板吊顶，规格为600×600及600×1200，厚度不小于0.8mm，孔径为2.8mm。此种吊顶板平整度好、无色差、不起尘、易清洁；线条美观、色彩柔和，可与其他装饰材料配合使用，如大理石料、玻璃幕墙等，其装饰风格非常协调，也可同多种色彩的内墙涂料或墙壁装饰材料配合使用。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书由于以金属为原料，不会燃烧，因此铝棚板符合机房消防要求。铝合金微孔板吊顶上部的原顶面、梁、墙面、柱面等均刷防尘漆作防尘外理，保证机房的洁净度。吊顶板上的微孔可作为机房专用空调的回风口使用，微孔板内均附一张同等规格的吸音纸，既可减少噪音又可过滤尘埃。吊顶板上部空间作为机房专用空调回风通道及敷设电器管线用。吊顶板内的管线较多，此种吊顶板能够很方便地拆卸和恢复，便于今后检修和增加线缆。其使用寿命长达十年以上，具有较高的性价比。双面铝塑板墙面机房区室内四周墙面，全部采用轻钢龙骨做骨架，中密度板做基层，使用整张优质奶白双面铝塑板饰面，骨架内可走管穿线。配以黑色铝塑板踢脚及黑色造型装饰块，黑色密封胶嵌缝。选用铝塑板，表面涂层厚度不小于18丝，该铝塑板表面平整光滑，可选多种颜色。整体性能良好，可防水、防火、防潮、保温、隔音、屏蔽、防尘、密封防鼠、易清洗、变形小等。较多地应用于室内的计算机中心机房，高洁净度实验室、厂房和室外。隔断主机房区均采用铝塑板板边框浮法玻璃隔断，无框地弹玻璃门与之配套。门窗结构机房主入口处使用双扇玻璃地弹门。电磁屏蔽由于选用金属材质的天棚、地板及墙面装饰材料，使用多股BVR6铜塑线将棚、墙、地相连接，构成一个等电位的六面体，可达到初级屏蔽的效应，能使电磁辐射场强衰减30dB以上。·照明系统第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书机房内设正常照明和应急照明，在正常情况下，正常照明与应急照明全部由市电供电，当市电发生故障时，仅维持应急照明，此时应急照明电源自动切换到UPS电源供电。计算机机房各房间均选用无眩光三管格栅灯箱和无眩光灯管（建议选用Philips），距地板0.5m高处照明度不得低于300Lux，以保证满足工作人员对照明的要求。照明灯盘嵌装于天花吊顶内，相互间排列要求整齐。各功能间装修材料建议及净高项目房间吊顶地板墙面隔断房门地板高度（mm）室内净高（mm）机房微孔铝棚板抗静电地板铝塑板玻璃隔断玻璃门25027002.4机房配电工程考虑到本项目弱电系统工程中绝大多数设备都是精密的电子产品，而这些精密的电子产品在正常运行时对电源的要求是非常高的，因此稳定、可靠、纯净的电源是弱电系统在建成后能否正常运行的重要基础。2.4.1动力配电计算机房的供配电系统设立机房专用配电柜，管理机房内各种电器设备电源的使用。2.4.2不间断UPS电源第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书公共供电系统由于电网防卫大受各种因素的影响，时常会有不正常的现象，往往会对计算机系统造成不利的作用，为此采用（UPS）不间断电源极为重要，它不但能提供稳定可靠的高质量的电源，没有瞬变和谐波，即使当电网断电时，它也可由后备电池支撑，继续供电，使计算机有一定的时间进行处理。所以我们在智能化中心机房使用不间断UPS电源作为供电输入。集中式不间断电源，对安防监控、计算机网络、公共广播等主要系统实施供电，以便于维护和管理。拟在安防中心、网络中心分别设置UPS系统主机及电池组。不间断电源设备输出功率，应按下列条件选择：a)不间断电源设备对电子计算机供电时，其输出功率应大于电子计算机各设备额定功率总和的1.5倍；对其他用电设备供电时，为最大计算负荷的1.3倍。b)负荷的最大冲击电流不应大于不单数电源设备的额定电流的150%。蓄电池的额定放电时间宜按下条件确定：a)不间断电源系统在交流输入发生故障后，为保证用电设备按照操作顺序进行停机时，其蓄电池的额定放电时间可按停机所需最长时间来确定，一般可取8-15min。对于计算机系统，为有充足的时间对服务器的数据进行有效的保护及处理，可选用较大容量的电池组，以延长放电时间。b)如有特殊要求，其蓄额定放电时间可根据负荷特性来确定。根据对本大楼的主要弱电系统的负载功率统计结果，考虑负载类型及容量，设置UPS配置方案：在市电停电时由UPS供电，后备时间为2小时。安防中心：设置15KVA不间断在线式UPS网络中心：设置10KVA不间断在线式UPS。该产品具有以下产品特点：Ø高频在线技术Ø智能通讯介面Ø采用IGBT功能模块ØTVSS保护Ø旁路输出个性化Ø可配发电机使用Ø强力抗干扰Ø可接感性负载第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书2.4机房防火工程(由专业消防部门设计施工)机房的安全不容忽视，首先各电路接头必须保证完好，同时做好防静电地板，防火漆、防火门等。机房温度保持在20左右最好设备。且机房平面必须与地面平稳，做好一切应急的措施，灭火器必备。隔离带火星的东西，杜绝明火出现在机房内部等等。2.5防雷接地工程2.5.1防雷系统工程随着社会通信建设的步伐不断加快，精密通信设备被广泛应用于通信的运行系统中。这些高精密设备含大量的CMOS半导体集成模块，耐过电压电流能力极低，无法保证在特定的空间里遭受雷击时运行。且各系统多包含大量的电子设备和计算机系统，这些电子设备和计算机系统通常耐电压等级低，抗干扰能力差，最怕受到雷击。且所有设备的运行正常与否直接影响到该区的居民及企、事业的安全和工作的正常开展，因此采用较具可靠性避雷措施至关重要。1、雷电波入侵小区计算机网络可能途径1)雷电直接击中计算机网络物理线路a.落雷点为电源高电压侧，雷电沿供电线路侵入到计算机网络系统供电部分，产生过电流与过电压造成网络供电系统的UPS电源损坏、断电、致使整个系统瘫痪。b.雷电直击网络无线通信的天线、沿天馈线进入计算机网络系统，造成通信接口、接收系统、室内单元、路由器等网络主要通信设备损坏。c.雷击网络通信有线线路（如光缆、DDN、帧中继、X25专线、电话线），产生强大的机械力，猛烈的冲击波，炽热的高温使通信线路损坏；过电压过电流沿通信有线线路侵入到网络系统内，造成路由器、交换机及前端设备的损坏。2)感应过电压Ø电磁感应过电压：第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书由于网络系统在建筑物内大量布设各种导体线路（如电源线、数据通信线、天馈线），这些线路、网络结构布局错综复杂，在建筑物内部的不同空间位置上构成许多回路，当建筑物遭雷击或邻近地区雷电放电时，将在建筑物内部空间产生脉冲暂态磁场，这种快速变化的磁场交链这些回路后，将在回路中感应出暂态过电压，危及与这回路相连接的电子设备。Ø静电感应过电压：网络通信线路上感应过电压分静电感应与电磁感应：静电感应主要是指架空线路位于雷击点附近，由雷云团先导通道中充满电荷，对架空线产生静电感应作用累积大量相反电荷，当雷云主放电开始，雷云中电荷迅速中和，从而使架空线上原先被束缚的电荷迅速释放，形成暂态过电压波。这种波以接近光速向架空线两侧传播，侵入线路两端连接的网络设备将其损坏。当雷电直接击在避雷针避雷带上时，由于雷电流幅值大，波头陡度高，在雷电流的通道附近产生一个很强的瞬变磁场。这强大的磁场将直接在电源线或网络通信线路上感应出过电压，侵入到网络系统中，损坏网络设备。高强度（30KA雷电流）雷电放电可以对距离雷击点1km范围内网络系统产生影响，甚至造成系统设备损坏。据统计，这种感应雷击事故占计算机雷击事故的70%。Ø耦合与转移过电压雷击引起暂态高电压或过电压常常可以通过网络线路耦舍或转移到网络设备上，造成设备的损坏。1)雷击地电位抬高入侵建筑物在遭受直接雷击时，雷电流将沿建筑物防雷系统中各引下线和接地体入地，在此过程中，雷电流将在防雷系统中产生暂态高电压，如果引下线与周围网络设备绝缘距离不够且设备与避雷系统不共地，将在两者之间出现很高的电压，并会发生放电击穿，导致网络设备严重损坏，甚至人身安全。2)计算机网络设备抗干扰能力分析因为计算机及网络设备是由大量的大规模集成电路组成，其抗干扰能力弱，成虽采取了许多抗干扰措施，对低能量干扰比较有效，但对雷电电磁脉冲生成的过电压过电流技术比较薄弱，对浪涌或雷电磁脉冲特别敏感，仅十几伏的电压就可通过电源系统、数据传输线等途径将毁坏计算机主板、RS-232口、多功能卡、网络设备。2、系统设计弱电机房一般遭遇到的雷击情况主要是由感应雷造成的，因此防雷措施主要也是针对感应雷进行设计。主要涉及两个方面的防护：第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书（1）供电系统防雷（2）智能化设备防雷本设计中的所采用过电压保护产品符合VDE、IEC及GB相关标准，并通过国内邮电、铁道、电力等有关权威检测机构检测认证。并在国内的各个行业有着广泛的应用客户。·供电系统防雷供电系统避雷过压保护措施一般进行三级防护，即大楼低压配电室电源输入总线、楼层配电柜电源输入总线以及重要电子设备的直接供电部分。根据全椒奥康商业步行街（酒店部分）供电系统实际情况，本方案主要对机房供电系统采取三级防护，具体设备及措施如下：（1）、 在总配电柜向控制中心主机房分配电柜的1路电源输入总线的空气开关后并联安装一套AM1-80/2高能量复合/浪涌避雷器，作为第一级防护，以抑制由室外供电线路感应的强大过电压通过电源线侵入主机房的供电系统，并初步泄放感应雷电波。（2）、在计算机机房内UPS输入前端加装AM2-40/3作为机房设备供电系统的第二级电源保护。（3）、在计算机机房内设备端配装了A6-42/0-NS防雷插座作为机房设备供电系统的第三级电源保护。说明：（1）第二、三级保护的目的是为了进一步降低残压。根据IEEE提供的实验数据，设备耐冲击能力为最大工作电压峰值的两倍，对交流220V系统，其耐冲击能力为2×220×1.1×√2=684V，因此，必须通过多级防护，把过电压箝制到设备可以承受的范围。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书（2） 在IEC及GB50057-94中指出，末端设备瞬间耐冲击过电压额定值为1.5KV，国标中考虑留有余地，要求避雷器残压值小于1.5×80%=1.2KV。本方案供电系统采取三级防护，可以把过电压箝制到1KV以下，再通过UPS滤波整流后，完全可以满足规范要求。弱电机房防雷示意图·智能化设备防雷按照防护范围可将弱电设备的防雷措施分为两类，外部防护和内部防护。外部防护是指对安装弱电设备的建筑物本体的安全防护，可采用避雷针、分流、屏蔽网、均衡电位、接地等措施，这种防护措施人们比较重视、比较常见，相对来说比较完善。内部防护是指在建筑物内部弱电设备对过电压（雷电或电源系统内部过电压）的防护，其措施有：等电位联结、屏蔽、保护隔离、合理布线和设置过电压保护器等措施，这种措施相对来说是比较新的办法。下面主要对雷电浪涌及地电位差的防护提出一些建议。（1）智能化设备的外部防护第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书智能化设备的外部防护首先是使用建筑物的避雷针将主要的雷电流引人大地；其次是在将雷电流引人大地的时候尽量将雷电流分流，避免造成过电压危害设备；第三是利用建筑物中的金属部件以及钢筋可以作为不规则的法拉第笼，起到一定的屏蔽作用，如果建筑物中的设备是低压电子逻辑系统、遥控、小功率信号电路的电器，则需要加装专门的屏蔽网，在整个屋面组成不大于5m－5m，6m－4m的网格，所有均压环采用避雷带等电位连接；第四是建筑物各点的电位均衡，避免由于电位差危害设备；第五是保障建筑物有良好的接地，降低雷击建筑物时接点电位损坏设备。本案中智能化设备遭遇直接雷的可能性较小，因此只要做好大楼本身的避雷措施即可，不需在设备本身增加避雷专业设备。（2）弱电设备的内部保护从EMC（电磁兼容）的观点来看，防雷保护由外到内应划分为多级保护区。最外层为0级，是直接雷击区域，危险性最高，主要是由外部（建筑）防雷系统保护，越往里则危险程度越低。保护区的界面划分主要通过防雷系统、钢筋混凝土及金属管道等构成的屏蔽层而形成，从0级保护区到最内层保护区，必须实行分层多级保护，从而将过电压降到设备能承受的水平。一般而言，雷电流经传统避雷装置后约有50%是直接泄人大地，还有50%将平均流人各电气通道（如电源线，信号线和金属管道等）。随着电脑通信设备的大规模使用，雷电以及操作瞬间过电压造成的危害越来越严重。以往的防护体系已不能满足电脑通信网络安全的要求。应从单纯一维防护转为三维防护，包括：防直击雷，防感应雷电波侵入，防雷电电磁感应，防地电位反击以及操作瞬间过电压影响等多方面作系统综合考虑。多级分级（类）保护原则：即根据电气、微电子设备的不同功能及不同受保护程序和所属保护层确定保护要点作分类保护；根据雷电和操作瞬间过电压危害的可能通道从电源线到数据通信线路都应做多级层保护。2.5.2等电位处理根据我国及国际有关规范规定，在整个计算机中心应按均压等电位原则设计，以避免同一个设备不同接地之间出现电位差，对设备产生“反击”。因此，我公司建议在中心机房抗静电地板下面铺设均压环，将所有计算机设备均与等电位连接环可靠连接，并在低层与电源PE线可靠连接。同时将抗静电地板的金属支架与均压环相连，使整个机房的设备均处于等电位共用接地状态。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书等电位的具体做法是：所有配线间及弱点系统机房的电气设备外壳、保护地、金属结构件（机柜、机壳、铝合金门窗等）、防雷器泄流端均要通过等电位连接端子箱体与接地系统作等电位连接。同一建筑的等电位连接端子箱除每个端子箱要与大楼主钢筋网相焊接外，还应通过一根主电缆（或镀锌扁钢）汇于大楼的总等电位连接端子箱，总等电位连接端子箱再与大楼主钢筋网、基础地相焊接。等电位连接端子箱和建筑基础柱内钢筋及保护地相连。每层楼的接地网与大楼主钢筋网多处相焊接，使整栋大楼形成一个等电位体。均压的具体做法是：为了保证在机房内的工作人员不受静电及电磁脉冲的危害，需在静电地板下做均压网，且均压网与接地做良好的连接，使整个机房内地板的电位一致。共地的目的是希望达到全面等电位，抵御雷电的高压反击。为此需将静电地板下方的支撑钢架与均压网做良好的电气连接，使静电地板上积累的电荷有良好的泻放通道。将机房内所有需要接地的设备的金属表面与均压网汇流排做良好的电气连接。在机房静电地板下，采用40×4的铜排（横截面积大于50mm2），制作成180mm×180mm的网格，并把机房内电涌保护器的接地、静电地板龙骨架、机柜以共地不共线的方式连接到均压等电位网上，等电位网采用镀锌扁钢与大楼基础地相连。2.5.3接地及屏蔽系统一套完善的防雷系统，除了具有防直击雷、感应雷措施外，还要具有良好的接地系统和防雷电波侵入的屏蔽接地措施。由于雷电可能沿电源线、信号线引入主机房或空间辐射在各种线缆上产生感应过电压，因此进入主机房的电源线、电缆线、程控线、专线同轴线均穿金属管引入，并保持金属管全线电气贯通，两端于接地系统可靠连接，以起到屏蔽作用。因此，中心机房所有电源系统接地与大楼整体防雷接地连接到一起即可。机房接地系统是为了消除公共阻抗的耦合，防止寄生电容耦合的干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。因此，为了能保证计算机系统安全、稳定、可靠的运行，保证设备、人身的安全，针对不同类型计算机的要求，设计相应的接地系统。机房接地系统一般采取以下几种接地方式：Ø交流工作接地，接地电阻不应大于4Ω；Ø安全保护接地，接地电阻不应大于4Ω；第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书Ø直接工作接地，接地电阻应按系统设备的具体要求确定；Ø防雷接地，按现行国家标准《建筑防雷设计规范》执行。交流工作接地、安全保护接地、直接工作接地、防雷接地等四种接地共用一组接地装置，接地电阻按其中最小值确定；并按现行国家标准《建筑防雷设计规范》要求采取防止反击措施。系统设备的接地采取单点接地，并采取等电位措施，在静电地板下安装等电位均压环。1、联合接地现代建筑物已广泛采用联合接地方式，即将防雷地与强电地、弱电地等做在一个接地装置上（通常是大楼基础建筑地），接地电阻值取其中的最低值。完全的联合接地系统可保证电子设备不受到地电位反击。在建筑物的联合接地系统中，是以大楼基础接地为接地装置，以暗装的法拉第笼中的钢筋笼栅为接地系统的骨架，并将各种已与此笼栅做了等电位连接的设备金属外壳、金属管道、电气和信号路线的金属护套、桥架等连接到一起，构成多种大小不同的金属接地（等位连接）网络。联合接时其测量电阻值地应≤1Ω。2、机房内部接地中心机房内部沿四周墙体的静电地板下必须做均压环，以起到等电位连接作用。根据设备外壳接地需要和避雷器接地需要，而将机房内所有设备金属外壳、金属管道、电气和信号路线的地线及各类避雷设备的地线等直接在均压环相应的位置上连接，并将均压环至少两处通过汇流排连接到机房所在楼层的弱电井内；将强电地引到机房配电箱后，从强电井内引出的地线不再在机房内使用，机房内强电地线采用在机房配电箱内连线到机房环行均压环上。根据酒店机房的实际情况，我们将采取以下措施：1、用导线将活动地板支架相互连接后，利用导线将活动地板支架与置地活动地板下的接地铜排（安全保护地）相连，以达到机房内部六面体防静电的效果。第131页共131页 全椒奥康商业步行街（酒店部分）智能化系统技术设计方案书2、选用铜排在机房区域见活动地板下纵向及横向放置，相接处用铜螺丝固定，铜排与小区设置在楼层内的安全保护地相连接后，作为机房区的安全保护接地。3、所有用电设备外壳必须进行交流接地。4、供配电设备（动力柜）在R=1.5m的范围内与活动地板支撑接地连接。5、线管桥架，轻钢龙骨，吊顶龙骨铜排等接地，也可与三相五线制中的接地线进行重复接地。第131页共131页'
