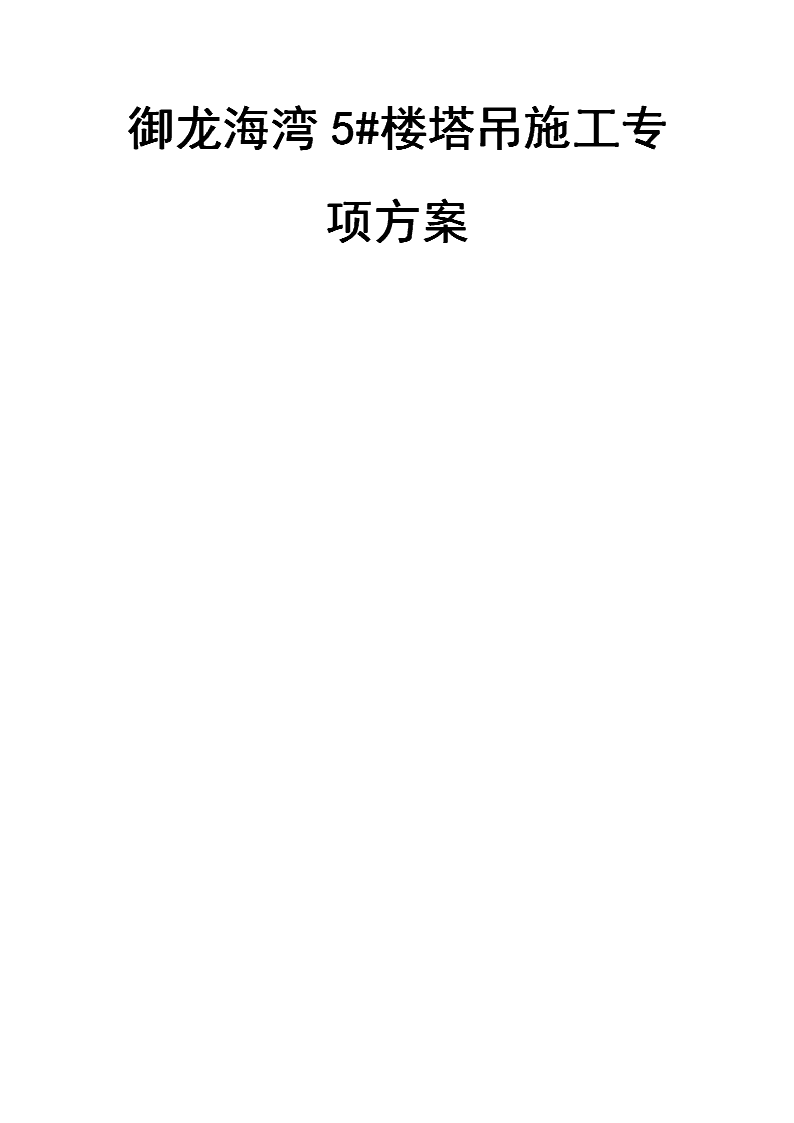

御龙海湾5#楼塔吊施工专项方案.doc 29页

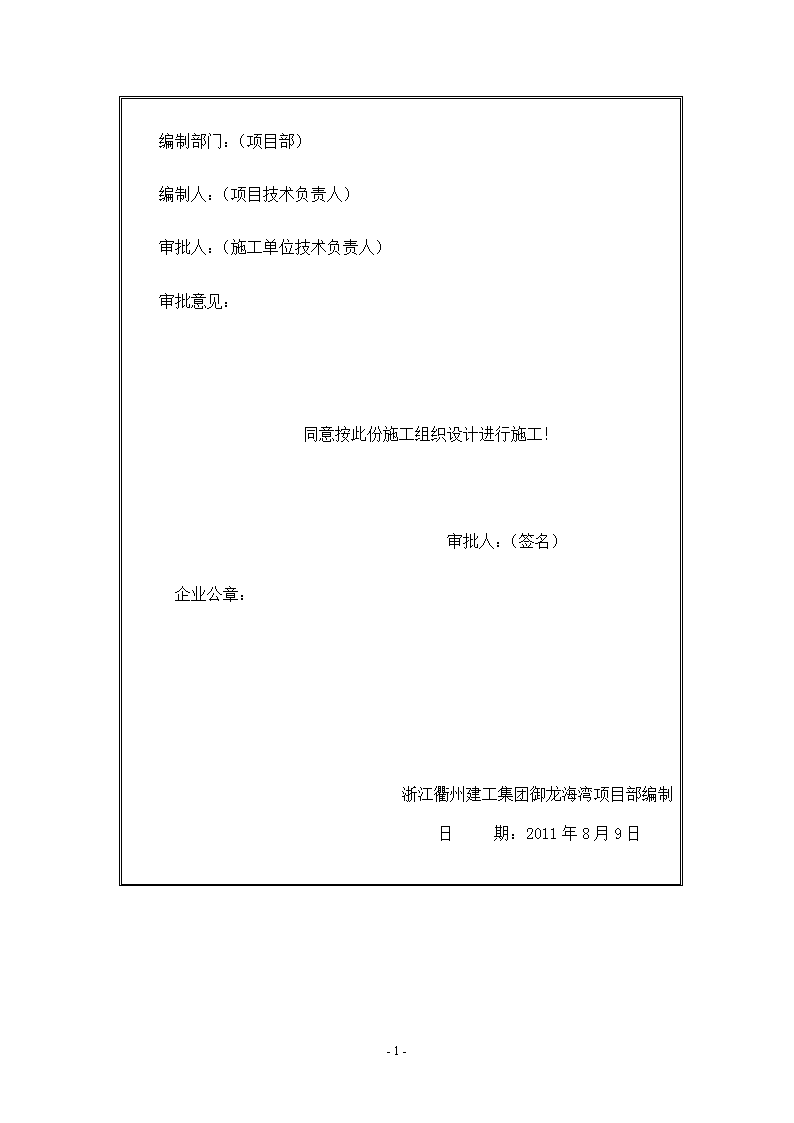

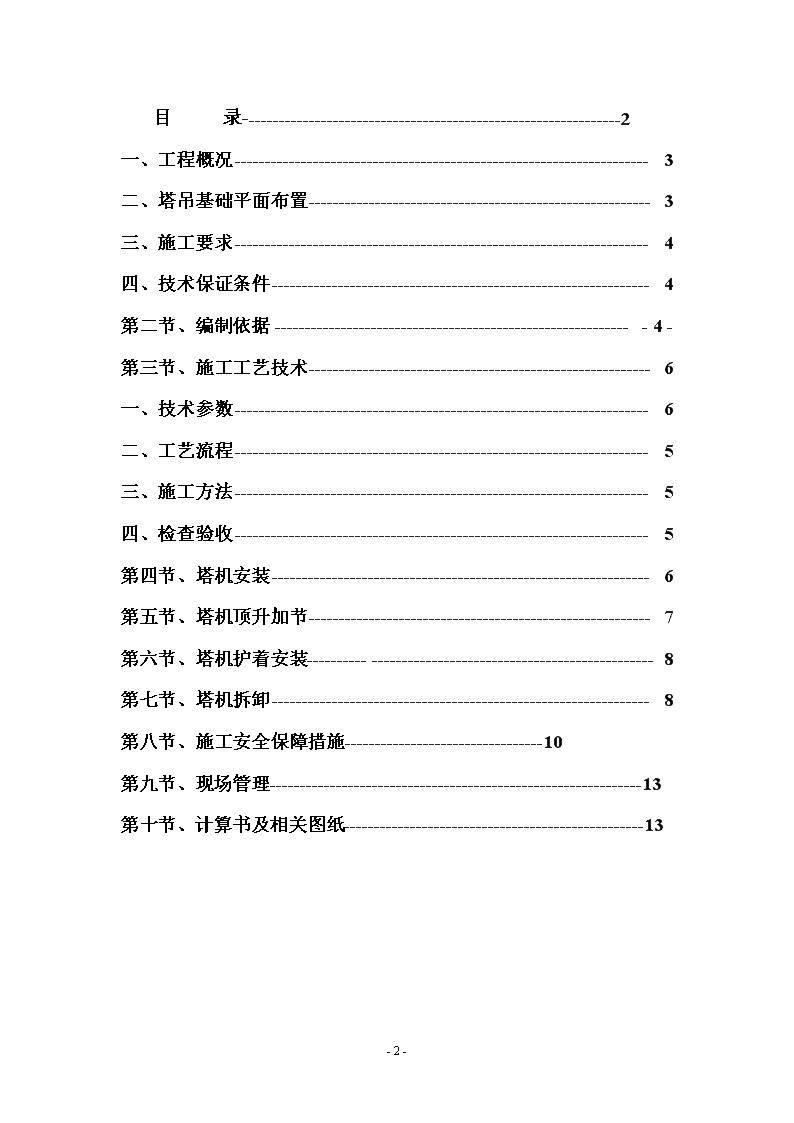

'御龙海湾5#楼塔吊施工专项方案-28- 编制部门：（项目部）编制人：（项目技术负责人）审批人：（施工单位技术负责人）审批意见：同意按此份施工组织设计进行施工！审批人：（签名）企业公章：浙江衢州建工集团御龙海湾项目部编制日期：2011年8月9日-28- 目录---------------------------------------------------------------2一、工程概况3二、塔吊基础平面布置3三、施工要求4四、技术保证条件4第二节、编制依据-4-第三节、施工工艺技术6一、技术参数6二、工艺流程5三、施工方法5四、检查验收5第四节、塔机安装6第五节、塔机顶升加节7第六节、塔机护着安装----------8第七节、塔机拆卸8第八节、施工安全保障措施---------------------------------10第九节、现场管理--------------------------------------------------------------13第十节、计算书及相关图纸--------------------------------------------------13-28- 第一节、工程概况一、工程概况项目名称：御龙海湾5楼；工程建设地点：东山县金銮大道东北侧；总建筑面积：34514.23平方米；占地面积：1000平方米；建筑高度：99.75m；地上34层；地下1层；主体结构：剪力墙；QTZ70A(JL5613)塔机台数：1台；。本工程建设单位：东山县建昌鸿房地产开发有限公司；施工单位：浙江衢州建工集团有限公司；设计单位：福建千亿建筑设计有限公司；监理单位：漳州信荣建设监理有限公司；塔机产权单位：漳州万仁利机械设备租赁公司；项目经理：杜瑞忠；技术负责人：张彪；专业监理工程师：杨炎彬；总监理工程师：徐海钦。二、塔吊基础平面布置-28- 三、施工要求1、确保塔吊在使用周期内安全、稳定、牢靠。2、塔吊在搭设及拆除过程中要符合工程施工进度要求。3、塔吊施工前对施工人员进行技术交底。严禁盲目施工。四、技术保证条件1、安全网络2、塔吊的搭设和拆除需严格执行该《专项施工方案》。第二节、编制依据《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010御龙海湾5楼《施工组织设计》及其建筑、结构施工图纸QTZ70A(JL5613)塔式起重机《使用说明书》，漳州万仁利机械租赁有限公司-28- 第三节、施工工艺技术一、技术参数【矩形板式桩基础】承台长l(m)6承台宽b(m)6承台高h(m)1.6承台混凝土强度等级C35承台混凝土自重γc(kN/m3)25承台上部覆土厚度h"(m)0承台上部覆土的重度γ"(kN/m3)19承台混凝土保护层厚度δ(mm)50承台底部长向配筋HRB40025@150承台底部短向配筋HRB40025@150承台顶部长向配筋HRB40018@150承台顶部短向配筋HRB40018@150二、工艺流程预埋锚栓或地下节—安装基础节或过渡节—安装一节标准节—安装爬升架—安装回转机构平台—安装塔顶—安装平衡臂—安装一块平衡重及拉杆—安装起重臂及拉杆—安装全部平衡重—利用爬升架安装标准节—调整安全装置—检查验收—塔机运转。三、施工方法1、基础施工前按塔机基础设计及施工方案做好准备工作，必要时塔机基础的基坑采取支护及降排水措施。2、基础的钢筋绑扎和预埋件安装后，按设计要求检查验收，合格后方可浇捣混凝土，浇捣中不得碰撞、移位钢筋或预埋件，混凝土浇筑合格后及时保湿养护。基础四周应回填土方并夯实。3、安装塔机时基础混凝土达到80%以上设计强度，塔机运行使用时基础混凝土达到100%设计强度。4、基础混凝土施工中，在基础顶面四角作好沉降及位移观测点，并作好原始记录，塔机安装后定期观测并记录，沉降量和倾斜量不超过规范要求。5、基础的防雷接地按现行行业标准《建筑机械使用安全技术规程》JGJ33的规定执行。四、检查验收1、地基土检查验收(1)、塔机基础的基坑开挖后按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202的规定进行验槽，检验坑底标高、长度和宽度、坑底平整度及地基土性是否符合设计要求，地质条件是否符合岩土工程勘察报告。-28- (2)、基础土方开挖工程质量检验标准符合现行国家标准《建筑地基基础工程施工质量验收规范》GB50202的规定。(3)、地基加固工程在正式施工前进行试验段施工，并论证设定的施工参数及加固效果。为验证加固效果所进行的荷载试验，其最大加载压力不小于设计要求压力值的2倍。(4)、经地基处理后的复合地基的承载力达到设计要求的标准。检验方法按现行行业标准《建筑地基处理技术规范》JGJ79的规定执行。(5)、地基土的检验符合《建筑地基基础工程施工质量验收规范》GB50202的有关规定，必要时检验塔机基础下的复合地基。2、基础检查验收(1)、基础的钢筋绑扎后，作隐蔽工程验收。隐蔽工程包括塔机基础节的预埋件或预埋节等。验收合格后方浇筑混凝土。(2)、基础混凝土的强度等级符合设计要求。用于检查结构构件混凝土强度的试件，在混凝土的浇筑地点随机抽取。取样与试件留置符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的有关规定。(3)、基础结构的外观质量没有严重缺陷，不宜有一般缺陷，对已出现的严重缺陷或一般缺陷采用相关处理方案进行处理，重新验收合格后安装塔机。(4)、基础的尺寸允许偏差符合下表规定：项目允许偏差(mm)检验方法标高±20水准仪或拉线、钢尺检查平面外形尺寸(长度、宽度、高度)±20钢尺检查表面平整度10、L/1000水准仪或拉线、钢尺检查洞穴尺寸±20钢尺检查预埋锚栓标高(顶部)±20水准仪或拉线、钢尺检查中心距±2钢尺检查注：表中L为矩形或十字形基础的长边。(5)、基础工程验收符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定。第四节、塔机安装1、安装注意事项a)用户应熟读本章说明书，以便正确架设塔机。b)根据汽车吊的特性及起重能力和安装单元的重量和高度选用汽车吊。c)塔机安装工作应在塔机最高处风速不大于12m/s时进行。d)必须遵循立塔程序。e)注意吊点的选择，根据吊装部件选用长度适当，质量可靠的吊具。f)塔机各部件所有可拆的销轴，塔身回转支承上的连接螺栓副等均是专用特制零件，用户不得随意代换。g)必须安装并使用如扶梯、平台、护栏等安全保护装置。h)必须根据起重臂臂长，正确确定平衡臂臂长及平衡重数量。i)装好起重臂后，未按规定装好平衡重之前，严禁起重臂吊载。j)塔机在施工现场的安装位置，必须保证塔机的最大旋转部分与周围建筑物的距-28- 离不小于1.5m，塔机任何部位与架空电线的安全距离应符合GB5144的规定。k)准备辅助吊装设备、枕木、索具、绳扣等常用工具。m)顶升前，应将小车开到顶升平衡位置，起重臂转到引进横梁的正前方，然后用2、安装步骤2.1固定式塔机的安装1)安装固定基础节2)安装塔身3)安装爬升架4)安装回转总成5)安装塔顶6)安装平衡臂总成7)安装部分平衡重8)安装起重臂总成9)配装其余平衡重10)穿绕起升钢丝绳第五节、塔机顶升加节1顶升前的准备1)按液压泵站要求给其油箱加油。确认电动机接线正确，风扇旋向与外壳箭头标识一致，手动阀操纵杆操纵自如，无卡滞。2)操作顶升系统，将液压油缸伸长至相应踏步上，将爬升架顶升至与下支座连接耳板接触，将爬升架与下支座用螺栓相连并拧紧。3)清理好各个标准节，在标准节连接销孔内涂上黄油，将待顶升加节用的标准节排成一排，放在顶升位置时起重臂的正下方，这样能使塔机在整个顶升加节过程中不用回转机构，能使顶升加节过程所用时间最短。4)放松电缆长度略大于总的顶升高度，并紧固好电缆。5)将起重臂旋转至爬升架前方，平衡臂处于爬升架的后方（顶升油缸正好位于平衡臂正下方）。6)在爬升架上层平台上准备好塔身与下支座安装用连接螺栓，在爬升架第二层平台上准备好塔身标准节连接螺栓。2顶升加节的一般原则1)顶升前塔机旋转部分必须进行配平2)塔机最高处风速大于12m/s时，不得进行顶升作业。3)严禁在顶升系统正在顶起或已顶起时进行吊重（上升或下降）。4)严禁在顶升系统正在顶起或已顶起时进行小车移动。5)顶升过程中必须保证起重臂与引入标准节方向一致，并利用回转机构制动器将起重臂制动住，载重小车必须停在顶升配平位置。6)下支座与塔身连接的每一个角上必须至少用一个螺栓连接好后，方能进行下一个塔身节的加节工作，否则，绝对禁止进行吊重工作。7)所加标准节上的踏步，必须与已有标准节对正。8)在下支座与塔身没有用螺栓连接好之前，严禁回转、变幅和吊装作业。9)-28- 在顶升过程中，若液压顶升系统出现异常，应立即停止顶升，收回油缸，将下支座落在塔身顶部，并用螺栓将下支座与塔身连接牢靠后，再排除液压系统的故障。10)顶升结束后，所有标准节之间、以及最顶部标准节与下支座之间是用均是用M30螺栓连接。第六节、塔机附着安装1.附着说明本塔机独立固定式的最大起升高度为39m(底架固定式独立高度为42m)，若起升高度要超过独立式最大工作高度，必须用附着装置对塔身进行加固。底架附着式塔机的最大起升高度达140m，固附式塔机最大起升高度达140m。在工作高度≤80m时，可采取二倍率、四倍率钢丝绳起升，当工作高度＞80m时，只能采取二倍率钢丝绳起升。附着式的结构布置与独立式相同，只是为了增加起升高度，为提高塔机的稳定性和塔身的刚度，在塔身的全高内还设置了若干层附着装置，标准附着时，要求塔身中心距离建筑物为4m，若工程实际距离与此不符，须特殊设计附着装置，2.附着架结构当塔机的工作高度超过其独立高度时必须对塔身进行附着。附着装置由两个半框架组成，两个半框架由16套M24螺栓、螺母、垫圈（螺栓预紧力矩为640Nm）紧固成附着框架，附着框架四顶点处有四根附着撑杆与之铰接，四根附着撑杆的端部有连接耳座与建筑物附着处连接基座铰接，四根撑杆应尽量保持在同一水平内，附着点载荷及墙内预埋用户或安装单位在安装塔机前，应对建筑物附着点（连接基座固定处）的承载能力以及影响附着点强度的钢筋混凝土骨架的施工日期等因素有预先估计。3.附着架设置1)先将附着框架套在塔身上，并通过附着框架上的8根顶杆将塔身的4根主弦杆顶紧，通过销轴将附着杆的一端与附着框架连接，另一端与固定在建筑物上的连接基座连接。2)每道附着架的4组附着撑杆应尽量处于同一水平面上。3)安装附着装置时，应当用经纬仪检查塔身轴线的垂直度，最高附着点以下的塔身轴线垂直度为相应高度的2/1000，允许用调节附着撑杆的长度来达到。4)附着撑杆与附着框架，连接基座，以及附着框架与塔身的连接必须可靠。框架上的顶杆应可靠地将塔身主弦杆顶紧。各连接螺栓应紧固好。各调节螺栓调整好后，应将螺母可靠地拧紧。开口销应张开，运行后应经常检查是否发生松动，并及时进行调整第七节、塔机的拆卸1.拆卸的注意事项1)塔机拆卸前，应对顶升机构进行试运转。2)应对限位器、回转机构的制动器等进行可靠性检查。3)在塔机标准节已拆出，但下支座与塔身还没有用螺栓连接好之前，严禁使用回转机构、牵引机构和起升机构。4)塔机拆卸对顶升机构来说是重载连续工作，所以应对顶升机构的主要受力件经常检查。5)顶升机构工作时，所有操作人员应集中精力观察各相对运动件的相对位置是否正常(如滚轮与主弦杆之间，爬升架与塔身之间)-28- ，如果爬升架在上升时，爬升架与塔身之间发生偏斜，应停止顶升，并立即下降。6)拆卸时最高处风速应低于12m/s。由于拆卸塔机时，建筑物已建完，工作场地受限制，应注意工作的吊装堆放位置，不可马虎大意，否则容易发生人身安全事故。2拆卸步骤：特别提醒：拆塔是一项技术性很强的工作，尤其是塔身标准节、平衡重、平衡臂、起重臂的拆卸。如稍有疏忽，就会导致机毁人亡。因此，用户在拆卸这些部件时，需严格按照本说明书的规定操作。上塔工作人员，必须是经过培训并拿到证书的人员。在拆卸塔身节时，应派专人操作爬爪。将塔机旋转到拆卸区域，该区应无高压线路和影响作业的其它障碍物。如图6-1所示的顺序，进行塔机拆卸。其步骤与立塔组装的步骤相反。必须严格执行本说明书的规定，严禁违反操作程序。2.1拆卸塔身拆卸塔身步骤如下：1)将起重臂回转到标准节的引进方向(即爬升架有开口的一侧)，使回转制动器处于制动状态，使塔机处于顶升配平状态，载重小车停在配平位置(即与安装塔机中顶升加节时载重小车的配平位置一致)。2)拆掉需要引出的标准节与下支座及塔身之间的连接螺栓。3)将顶升横梁从标准节踏步槽内移出再将顶升油缸全长伸出，将顶升横梁顶在踏步槽上，插入安全销。4)将引进滚轮销插入标准节连接套内，将油缸稍稍顶起10~30mm，以需要拆掉的标准节能移出为准，将标准节移出爬升架内。5)收缩油缸，直至爬升架爬爪落至踏步槽内。6)拔出安全销，将顶升横梁移出踏步槽，伸长后落在下一步踏步槽内。7)插入安全销，收缩油缸，直至下支座底部与塔身接触，拧紧下支座与标准节之间的连接螺栓。以上程序即完成一个标准节的拆除工作。8)下支座与塔身标准节之间连接好后，用小车吊钩将标准节吊至地面。若要连续拆卸几节标准节，则每拆完一节后，塔机起吊下一节标准节前，下支座和塔身相连四角至少用一个螺栓固定后，用吊钩将标准节降到地面。注意：在爬升架的下落过程中，必须专人看管爬爪、顶升横梁和导向轮，观察爬升架下降时有无被障碍物卡住的现象。以便爬升架能顺利地下降。重复上述动作，将塔身标准节依次拆下。2.2拆卸平衡臂配重将小车固定在起重臂根部，借助辅助吊车拆卸配重。按装配重的相反顺序，将各块配重依次卸下，仅留靠前的两块配重块。2.3起重臂的拆卸将起升钢丝绳卸下，同时应对钢丝绳全长认真进行检查。1)根据图所述的吊装点布置吊绳；2)轻轻提起起重臂，将起升钢丝绳固定在起重臂拉杆销轴上，慢慢起动起升机构，使拉杆靠近塔顶，拆去拉杆架与塔顶的连接销，放下拉杆至起重臂上固定，拆去钢丝绳，拆掉起重臂与回转塔身连接销；3)放下起重臂，并搁在垫有枕木的支座上。2.4平衡臂的拆卸-28- 将配重块全部吊下，然后通过在吊点吊起平衡臂，使平衡臂拉杆处于放松状态，拆下拉杆连接销轴。然后拆掉平衡臂与回转塔身的连接销轴，将平衡臂放至地面。2.5拆卸塔顶拆卸前，检查与相邻的组件之间是否还有电缆连接。2.6拆卸回转总成(包括回转塔身，上、下支座、回转机构、司机室、回转支承)将爬升架的顶升横梁支承在塔身上，然后拆掉下支座与爬升架和塔身的连接，再用吊索将回转总成吊起卸下。如果有需要，回转塔身可单独拆卸，但应注意在拆回转塔身之前所有与回转电控箱的连接均要进行拆出和整理，防止各电线被扯断，然后拆除与上支座相连的连接螺栓，将回转塔身吊送到地面。2.7拆卸爬升架：从塔身上拆除爬升架时，首先应将油缸活塞杆收回固定在横梁上，液压泵站的胶管从油缸上卸开，用堵头或塑料将管口包好，防止油液流出和砂粒进入，然后从平台上将液压泵站吊走。用四根等长的吊具钢丝绳系在四个法兰上，平稳上升，利用人工将摆动爬爪垂直放置，爬升架便可从塔身上抽出，放回到地面。2.8拆卸余下塔身：利用汽车吊，将剩余的塔身，逐节拆除，吊出。最后拆卸固定节，拆出16-M30螺栓，将固定节吊出预埋螺栓即可。3.塔机拆散后的注意事项1)塔机拆散后，由工程技术人员和专业维修人员进行检查、维修保养。2)对主要受力的结构件应检查金属疲劳，焊缝裂纹，结构变形等情况，检查塔机各零部件是否有损伤或碰伤等。3)检查完毕后，对缺陷、隐患进行修复后，再进行除锈、刷漆处理。第八节、施工安全保证措施一、组织保障安全保证体系-28- 二、技术措施1、对工人的三级教育和安全技术交底。2、严格按操作规程作业。3、准备工作：清理场地，汽车吊进场，备好常用工具及测量仪器，备好常用工具及测量仪器，配好有关工作人员。-28- 4、塔顶的操作人员必须经过训练，持证上岗，了解机械的构造和使用方法，必须熟知机械的保养和安全操作规程，非安装维护人员未经许可不得攀爬塔机。5、塔机的正常工作气温为-20～40度，风力不得大于6级。6、在夜间工作时，除塔机本身备有照明外，施工现场应备有充足的照明设备。7、在司机室内禁止存放润滑油，油棉纱及其他易燃易爆物品冬季用电炉取暖时更要注意防火，原则上不许使用。8、塔顶必须定机定人，专人负责，非机组人员不得进入司机室擅自进行操作。在处理电气故障时，须有维修人员二个以上。9、司机操作必须严格按“十不吊”规则执行。10、塔上与地面用对讲机联系。11、严禁违章作业和冒险作业。12、所有作业人员必须持证上岗。三、监测监控塔吊基础沉降观测半月一次。垂直度在塔吊自由高度时半月一次测定，当架设附墙后，每月一次（在安装附墙时必测）。当塔机出现沉降，垂直度偏差超过规定范围时，须进行偏差校正，在附墙未设之前，在最低节与塔吊机脚螺栓间加垫钢片校正，校正过程用高吨位千斤顶顶起塔身，顶塔身之前，塔身用大缆绳四面缆紧，在确保安全的前提下才能起顶塔身当附墙安装后，则通过调节附墙杆长度，加设附墙的方法进行垂直度校正。四、应急预案1、目的提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。2、应急领导小组及其职责应急领导小组由组长、副组长、成员等构成。(1)领导各单位应急小组的培训和演习工作，提高应变能力。(2)当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。(3)负责准备所需要的应急物资和应急设备。(4)及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。3、应急反应预案(1)事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。(2)事故报告事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在1小时内向上级主管部门作出书面报告。(3)现场事故应急处理施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。(A)-28- 火灾事故应急处理：及时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。(A)触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。(B)高温中暑的应急处理：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热，降温过程中要密切观察。及时补充水分和无机盐，及时处理呼吸、循环衰竭，医疗条件不完善时，及时送医院治疗。(C)其他人身伤害事故处理：当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时，应立即向项目部报告、排除其他隐患，防止救援人员受到伤害，积极对伤员进行抢救。4、应急通信联络项目负责人：杜瑞忠手机：15160525543安全员：叶志泉手机：15259683310技术负责人：张彪手机：13559661577医院救护中心：120匪警：110火警：119通信联系方式应在施工现场和营地的显要位置张贴，以便紧急情况下使用。第九节、现场管理一、专职安全生产管理人员搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下杜瑞忠（项目经理）——组长，负责协调指挥工作；张晓平（施工员）——组员，负责现场施工指挥，技术交底；叶志泉（安全员）——组员，负责现场安全检查工作；二、班组安全员班组安全员督促本班组作业工人严格按操作要求作业，不得违章作业，冒险作业和违章指挥；坚决做到三不伤害。第十节、计算书及相关图纸一、矩形板式桩基础计算书1、塔机属性-28- 塔机型号TC5613-6塔机独立状态的最大起吊高度H0(m)39塔机独立状态的计算高度H(m)46塔身桁架结构方钢管塔身桁架结构宽度B(m)1.652、塔机荷载塔机竖向荷载简图（1）、塔机自身荷载标准值塔身自重G0(kN)480起重臂自重G1(kN)47.7起重臂重心至塔身中心距离RG1(m)26小车和吊钩自重G2(kN)4.3最大起重荷载Qmax(kN)60最大起重荷载至塔身中心相应的最大距离RQmax(m)15.8-28- 最小起重荷载Qmin(kN)13最大吊物幅度RQmin(m)56最大起重力矩M2(kN·m)Max[60×15.8，13×56]＝948平衡臂自重G3(kN)25.6平衡臂重心至塔身中心距离RG3(m)7.8平衡块自重G4(kN)126平衡块重心至塔身中心距离RG4(m)13.7（2）、风荷载标准值ωk(kN/m2)工程所在地福建东山基本风压ω0(kN/m2)工作状态0.2非工作状态1.25塔帽形状和变幅方式锥形塔帽，小车变幅地面粗糙度A类(近海海面和海岛、海岸、湖岸及沙漠地区)风振系数βz工作状态1.49非工作状态1.61风压等效高度变化系数μz1.7风荷载体型系数μs工作状态1.95非工作状态1.95风向系数α1.2塔身前后片桁架的平均充实率α00.35风荷载标准值ωk(kN/m2)工作状态0.8×1.2×1.49×1.95×1.7×0.2＝0.95非工作状态0.8×1.2×1.61×1.95×1.7×1.25＝6.4（3）、塔机传递至基础荷载标准值工作状态-28- 塔机自重标准值Fk1(kN)480+47.7+4.3+25.6+126＝683.6起重荷载标准值Fqk(kN)60竖向荷载标准值Fk(kN)683.6+60＝743.6水平荷载标准值Fvk(kN)0.95×0.35×1.65×46＝25.24倾覆力矩标准值Mk(kN·m)47.7×26+4.3×15.8-25.6×7.8-126×13.7+0.9×(948+0.5×25.24×46)＝757.93非工作状态竖向荷载标准值Fk"(kN)Fk1＝683.6水平荷载标准值Fvk"(kN)6.4×0.35×1.65×46＝170.02倾覆力矩标准值Mk"(kN·m)47.7×26-25.6×7.8-126×13.7+0.5×170.02×46＝3224.78（4）、塔机传递至基础荷载设计值工作状态塔机自重设计值F1(kN)1.2Fk1＝1.2×683.6＝820.32起重荷载设计值FQ(kN)1.4FQk＝1.4×60＝84竖向荷载设计值F(kN)820.32+84＝904.32水平荷载设计值Fv(kN)1.4Fvk＝1.4×25.24＝35.34倾覆力矩设计值M(kN·m)1.2×(47.7×26+4.3×15.8-25.6×7.8-126×13.7)+1.4×0.9×(948+0.5×25.24×46)＝1184.65非工作状态竖向荷载设计值F"(kN)1.2Fk"＝1.2×683.6＝820.32水平荷载设计值Fv"(kN)1.4Fvk"＝1.4×170.02＝238.03倾覆力矩设计值M"(kN·m)1.2×(47.7×26-25.6×7.8-126×13.7)+1.4×0.5×170.02×46＝4651.833、桩顶作用效应计算承台布置桩数n5承台高度h(m)1.6-28- 承台长l(m)6承台宽b(m)6承台长向桩心距al(m)4承台宽向桩心距ab(m)4桩直径d(m)1承台参数承台混凝土等级C30承台混凝土自重γC(kN/m3)25承台上部覆土厚度h"(m)0承台上部覆土的重度γ"(kN/m3)19承台混凝土保护层厚度δ(mm)50配置暗梁否矩形桩式基础布置图承台及其上土的自重荷载标准值：Gk=bl(hγc+h"γ")=6×6×(1.6×25+0×19)=1440kN承台及其上土的自重荷载设计值：G=1.2Gk=1.2×1440=1728kN桩对角线距离：L=(ab2+al2)0.5=(42+42)0.5=5.66m（1）、荷载效应标准组合-28- 轴心竖向力作用下：Qk=(Fk+Gk)/n=(683.6+1440)/5=424.72kN荷载效应标准组合偏心竖向力作用下：Qkmax=(Fk+Gk)/n+(Mk+FVkh)/L=(683.6+1440)/5+(3224.78+170.02×1.6)/5.66=1042.87kNQkmin=(Fk+Gk)/n-(Mk+FVkh)/L=(683.6+1440)/5-(3224.78+170.02×1.6)/5.66=-193.43kN（2）、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Qmax=(F+G)/n+(M+Fvh)/L=(820.32+1728)/5+(4651.83+238.03×1.6)/5.66=1399.32kNQmin=(F+G)/n-(M+Fvh)/L=(820.32+1728)/5-(4651.83+238.03×1.6)/5.66=-380kN4、桩承载力验算桩参数桩混凝土强度等级C35桩基成桩工艺系数ψC0.85桩混凝土自重γz(kN/m3)25桩混凝土保护层厚度б(mm)50桩入土深度lt(m)6桩配筋自定义桩身承载力设计值否桩混凝土类型钢筋混凝土桩身普通钢筋配筋HRB40017Φ20地基属性是否考虑承台效应否土名称土层厚度li(m)侧阻力特征值qsia(kPa)端阻力特征值qpa(kPa)抗拔系数承载力特征值fak(kPa)粉砂430250.7-中砂2.660300.7--28- 强风化岩285500.6-砾砂2901000.6-碎石0.61001500.55-中风化岩11503500.7-（1）、桩基竖向抗压承载力计算桩身周长：u=πd=3.14×1=3.14m桩端面积：Ap=πd2/4=3.14×12/4=0.79m2Ra=uΣqsia·li+qpa·Ap=3.14×(2.6×60+2×85+1.4×90)+30×0.79=1443.56kNQk=424.72kN≤Ra=1443.56kNQkmax=1042.87kN≤1.2Ra=1.2×1443.56=1732.27kN满足要求！（2）、桩基竖向抗拔承载力计算Qkmin=-193.43kN<0按荷载效应标准组合计算的桩基拔力：Qk"=193.43kN桩身的重力标准值：Gp=ltApγz=6×0.79×25=117.81kNRa"=uΣλiqsiali+Gp=3.14×(0.7×2.6×60+0.6×2×85+0.6×1.4×90)+117.81=1018.82kNQk"=193.43kN≤Ra"=1018.82kN满足要求！（3）、桩身承载力计算纵向普通钢筋截面面积：As=nπd2/4=17×3.14×202/4=5341mm2(1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Qmax=1399.32kNψcfcAp+0.9fy"As"=(0.85×17×0.79×106+0.9×(360×5340.71))×10-3=13071.38kNQ=1399.32kN≤ψcfcAp+0.9fy"As"=13071.38kN满足要求！-28- (2)、轴心受拔桩桩身承载力荷载效应基本组合下的桩顶轴向拉力设计值：Q"=-Qmin=380kNfyAS=360×5340.71×10-3=1922.65kNQ"=380kN≤fyAS=1922.65kN满足要求！（4）、桩身构造配筋计算As/Ap×100%=(5340.71/(0.79×106))×100%=0.68%≥0.65%满足要求！5、承台计算承台配筋(不设暗梁)承台底部长向配筋HRB400Φ25@150承台底部短向配筋HRB400Φ25@150承台顶部长向配筋HRB400Φ18@150承台顶部短向配筋HRB400Φ18@150（1）、荷载计算承台有效高度：h0=1600-50-25/2=1538mmM=(Qmax+Qmin)L/2=(1399.32+(-380))×5.66/2=2883.09kN·mX方向：Mx=Mab/L=2883.09×4/5.66=2038.66kN·mY方向：My=Mal/L=2883.09×4/5.66=2038.66kN·m（2）、受剪切计算V=F/n+M/L=820.32/5+4651.83/5.66=986.4kN受剪切承载力截面高度影响系数：βhs=(800/1538)1/4=0.85塔吊边缘至角桩内边缘的水平距离：a1b=(ab-B-d)/2=(4-1.65-1)/2=0.68ma1l=(al-B-d)/2=(4-1.65-1)/2=0.68m剪跨比：λb"=a1b/h0=675/1538=0.44，取λb=0.44；λl"=a1l/h0=675/1538=0.44，取λl=0.44；承台剪切系数：αb=1.75/(λb+1)=1.75/(0.44+1)=1.22αl=1.75/(λl+1)=1.75/(0.44+1)=1.22βhsαbftbh0=0.85×1.22×1.43×103×6×1.54=13629.82kNβhsαlftlh0=0.85×1.22×1.43×103×6×1.54=13629.82kNV=986.4kN≤min(βhsαbftbh0，βhsαlftlh0)=13629.82kN-28- 满足要求！（3）、受冲切计算塔吊对承台底的冲切范围：B+2h0=1.65+2×1.54=4.73mab=4m≤B+2h0=4.73m，al=4m≤B+2h0=4.73m角桩位于冲切椎体以内，可不进行角桩冲切的承载力验算！（4）、承台配筋计算、承台底面长向配筋面积αS1=My/(α1fcbh02)=2038.66×106/(1.04×14.3×6000×15382)=0.01ζ1=1-(1-2αS1)0.5=1-(1-2×0.01)0.5=0.01γS1=1-ζ1/2=1-0.01/2=0.995AS1=My/(γS1h0fy1)=2038.66×106/(0.995×1538×360)=3700mm2最小配筋率：ρ=max(0.2,45ft/fy1)=max(0.2,45×1.43/360)=max(0.2,0.18)=0.2%梁底需要配筋：A1=max(AS1,ρbh0)=max(3700,0.002×6000×1538)=18456mm2承台底长向实际配筋：AS1"=20126mm2≥A1=18456mm2满足要求！、承台底面短向配筋面积αS2=Mx/(α2fcbh02)=2038.66×106/(1.04×14.3×6000×15382)=0.01ζ2=1-(1-2αS2)0.5=1-(1-2×0.01)0.5=0.01γS2=1-ζ2/2=1-0.01/2=0.995AS2=Mx/(γS2h0fy1)=2038.66×106/(0.995×1538×360)=3700mm2最小配筋率：ρ=max(0.2,45ft/fy1)=max(0.2,45×1.43/360)=max(0.2,0.18)=0.2%梁底需要配筋：A2=max(9674,ρlh0)=max(9674,0.002×6000×1538)=18456mm2承台底短向实际配筋：AS2"=20126mm2≥A2=18456mm2满足要求！、承台顶面长向配筋面积承台顶长向实际配筋：AS3"=10434mm2≥0.5AS1"=0.5×20126=10063mm2-28- 满足要求！、承台顶面短向配筋面积承台顶长向实际配筋：AS4"=10434mm2≥0.5AS2"=0.5×20126=10063mm2满足要求！、承台竖向连接筋配筋面积承台竖向连接筋为双向Φ10@500。6、配筋示意图矩形桩式承台配筋图矩形桩式桩配筋图二、附着计算本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《建筑施工手册》、《钢结构设计规范》（GB50017-2003）等编制。-28- 塔机安装位置至附墙或建筑物距离超过使用说明规定时，需要增设附着杆，附着杆与附墙连接或者附着杆与建筑物连接的两支座间距改变时，必须进行附着计算。主要包括附着支座计算、附着杆计算、锚固环计算。1、支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载标准值应按照以下公式计算：ωk=ω0×μz×μs×βz=1.250×0.130×2.450×1.610=0.641kN/m2；其中ω0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：ω0=1.250kN/m2；μz──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：μz=2.450；μs──风荷载体型系数：μs=0.130；βz──高度Z处的风振系数，βz=1.610；风荷载的水平作用力：q=ωk×B×Ks=0.641×1.600×0.200=0.205kN/m；其中ωk──风荷载水平压力，ωk=0.641kN/m2；B──塔吊作用宽度，B=1.600m；Ks──迎风面积折减系数，Ks=0.200；实际取风荷载的水平作用力q=0.205kN/m；塔吊的最大倾覆力矩：M=1516.380kN·m；-28- 弯矩图变形图-28- 剪力图计算结果:Nw=124.4500kN；2、附着杆内力计算塔吊四附着杆件的计算属于一次超静定问题,采用结构力学计算个杆件内力:计算简图:方法的基本方程：计算过程如下：δ11X1+Δ1p=0Δ1p=∑Ti0Ti/EAδ11=∑Ti0Ti0li/EA其中:Δ1p为静定结构的位移；Ti0为F=1时各杆件的轴向力；Ti为在外力M和P作用下时各杆件的轴向力；li为为各杆件的长度。-28- 虑到各杆件的材料截面相同，在计算中将弹性模量与截面面积的积EA约去，可以得到：X1=-Δ1p/δ11各杆件的轴向力为：T1*=X1T2*=T20X1+T2T3*=T30X1+T3T4*=T40X1+T4以上的计算过程将从0-360度循环，解得每杆件的最大轴压力，最大轴拉力：杆1的最大轴向拉力为:53.10kN；杆2的最大轴向拉力为:160.25kN；杆3的最大轴向拉力为:184.59kN；杆4的最大轴向拉力为:73.26kN；杆1的最大轴向压力为:53.10kN；杆2的最大轴向压力为:160.25kN；杆3的最大轴向压力为:184.59kN；杆4的最大轴向压力为:73.26kN；3、附着杆强度验算．杆件轴心受拉强度验算验算公式:σ=N/An≤f其中σ--杆件的受拉应力；N--杆件的最大轴向拉力,N=184.590kN；An--杆件的截面面积，本工程选取的是14号工字钢；查表可知An=2150.00mm2。经计算，杆件的最大受拉应力σ=184.590×103/2150.00=85.856N/mm2，最大拉应力85.856N/mm2小于允许应力215N/mm2,满足要求。．杆件轴心受压强度验算验算公式:σ=N/φAn≤f其中σ--为杆件的受压应力；N--为杆件的轴向压力，杆1:取N=53.100kN；-28- 杆2:取N=160.250kN；杆3:取N=184.590kN；杆4:取N=73.260kN；An--为杆件的截面面积,本工程选取的是14号工字钢；查表可知An=2150.00mm2。λ--杆件长细比，由l/i的值确定；杆1:取λ=5923.681/57.600=103；杆2:取λ=4477.723/57.600=78；杆3:取λ=4477.723/57.600=78；杆4:取λ=5923.681/57.600=103；φ--为杆件的受压稳定系数，是根据λ查表计算得：杆1:取φ=0.536，杆2:取φ=0.701；杆3:取φ=0.701，杆4:取φ=0.536；杆1：σ1=53.100×103/(0.536×2150.000)=46.078N/mm2；杆2：σ2=160.250×103/(0.701×2150.000)=106.327N/mm2；杆3：σ1=184.590×103/(0.701×2150.000)=122.476N/mm2；杆4：σ2=73.260×103/(0.536×2150.000)=63.572N/mm2；经计算，杆件的最大受压应力σ=122.476N/mm2；最大压应力122.476N/mm2小于允许应力215N/mm2，满足要求。4、附着支座连接的计算附着支座与建筑物的连接多采用与预埋件在建筑物构件上的螺栓连接。预埋螺栓的规格和施工要求如果说明书没有规定，应该按照下面要求确定：．预埋螺栓必须用Q235钢制作；．附着的建筑物构件混凝土强度等级不应低于C20；．预埋螺栓的直径大于24mm；．预埋螺栓的埋入长度和数量满足下面要求：0.75nπdlf=N-28- 其中n为预埋螺栓数量；d为预埋螺栓直径；l为预埋螺栓埋入长度；f为预埋螺栓与混凝土粘接强度（C20为1.5N/mm2，C30为3.0N/mm2）；N为附着杆的轴向力。．预埋螺栓数量，单耳支座不少于4只，双耳支座不少于8只；预埋螺栓埋入长度不少于15d；螺栓埋入端应作弯钩并加横向锚固钢筋。5、附着设计与施工的注意事项锚固装置附着杆在建筑结构上的固定点要满足以下原则:．附着固定点应设置在丁字墙（承重隔墙和外墙交汇点）和外墙转角处，切不可设置在轻质隔墙与外墙汇交的节点处；．对于框架结构，附着点宜布置在靠近柱根部；．在无外墙转角或承重隔墙可利用的情况下，可以通过窗洞使附着杆固定在承重内墙上；．附着固定点应布设在靠近楼板处，以利于传力和便于安装。.本工程塔吊附着均在柱墙（砼柱与剪力墙）交接点上。-28-'
